Как работает гидрострелка: Гидрострелка принцип работы и предназначение

Содержание

Гидрострелка для отопления - что это такое, как работает и установить

Чтобы отопительная система работала с максимальной эффективностью, необходимо добиться хорошей балансировки всех его узлов, а все элементы хорошо справлялись со своими функциями. Такая задача — достаточно сложная, особенно, когда речь идет и о разветвленном механизме с большим количеством контуров.

Очень часто подобные контуры имеют индивидуальные схемы термостатического управления, свой температурный градиент, различаются пропускной способностью, а также требуемым уровнем напора теплоносителя. Для того, чтобы объединить все узлы в единое целое. Поможет решить данную задачу гидрострелка для отопления. О том, что представляет собой гидравлические разделитель и как он работает, мы расскажем в этой статье.

Гидравлическая стрелка MEIBES МНK 32

Назначение гидроразделителя

Если в своем доме вы планируете установить простую отопительную систему закрытого типа, где функционирует не более двух циркуляционных насосов, то надобности в гидравлическом разделителе нет.

Когда контуров и насосов — три, при этом один из них необходимо для работы с бойлером косвенного нагрева, то и здесь можно не прибегать к монтажу гидрострелки. Устанавливать гидрострелку целесообразно в больших домах, где имеется два и более отопительных контура. Гидрострелка нужна для того, чтобы балансировать уровень давления во всей котельной системе, когда меняются показатели в главном контуре. Такой агрегат отвечает за регулировку трехконтурного варианта системы, в который входят одновременно и нагреватель воды, и радиатор отопления, и теплый пол.

В случае соблюдения всех правил гидродинамики, будет обеспечено стабильное функционирование в нормальном режиме.

Помимо этого гидрострелка выступает как своеобразный отстойник, в котором происходит изъятие различных отложений из теплоносителя: накипи, коррозии. Достигается это только при полном соблюдении всех гидромеханических норм.

Такая функция гидрострелки, выполненной как из нержавеющей стали, так и из других материалов способствует продолжительности срока эксплуатации многих элементов в системе отопления. Кроме этого устройство отводит образующийся в теплоносителе воздух, за счет чего уменьшается окислительный процесс в механических частях.

Традиционный вариант исполнения гидравлического разделителя предусматривает наличие только одного контура. В случае отключения нескольких веток, снижается расход тепла в системе. Именно поэтому температура теплоносителя после прохождения всего пути снижается не сильно. Гидрострелка дает возможность поддерживать стабильный уровень расхода тепла, тем самым обеспечивает стабильную циркуляцию в системе.

Для того, чтобы дать ответ на вопрос: в чем предназначение гидрострелки, следует разобраться как функционирует отопительная система. Наиболее простой вариант системы с принудительной циркуляцией упрощенно состоит из:

  • котла (К), здесь теплоноситель нагревается;
  • циркуляционного насоса (N1), за счет функционирования которого, теплоноситель движется по трубам подачи (красные линии) и обратки (синие линии). Насос монтируется на трубе или же входит в комплект конструкции котла — особенно это характерно для моделей настенного исполнения;
  • радиаторов отопления (РО), благодаря которым происходит теплообмен — тепловая энергия теплоносителя передается в комнаты.

Осуществив правильный выбор циркуляционного насоса по производительности и образуемому напору в простой одноконтурной системе, вам может вполне хватить одного экземпляра и не придется монтировать вспомогательные устройства.

Циркуляционный насос — неотъемлемое звено системы отопления. Благодаря этому прибору эффективность функционирования системы увеличивается.

Для домов, небольших по размеру, такой простой схемы может быть вполне достаточно. Но в больших помещениях очень часто приходится прибегать к применению несколько контуров отопления. Усложним схему.

Гидрострелка в системе с несколькими контурами отопления

Как видно на рисунке, благодаря насосу осуществляется циркуляция теплоносителя через коллектор Кл, откуда он разбирается на несколько разных контуров. Это могут быть:

  1. Один или более высокотемпературных контуров с обычными радиаторами или конвекторами (РО).
  2. Водяные теплые полы (ВТП), для которых температурный режим теплоносителя должен быть намного ниже.
    Это означает, что придется задействовать специально предназначенные для этого термостатические устройства. Чаще всего сенсорная длина контуров теплых полов в несколько раз выше обычной радиаторной разводки.
  3. Система обеспечения дома горячей водой с установкой бойлера косвенного нагрева (БКН). Здесь – совершенно особые требования к циркуляции теплоносителя, так как обычно изменением расхода протекающего через бойлер теплоносителя регулируется и температура нагрева горячей воды.

Теперь возникает вопрос: сможет ли справиться один насос с такой большой нагрузкой и таким расходом теплоносителя? Навряд ли. Несомненно, на рынке можно найти высокопроизводительные и высокомощные модели, которые отличаются хорошими показателями образуемого напора, но здесь стоит учесть и возможности самого котла, которые никак нельзя назвать неограниченными. Его теплообменник и патрубки рассчитаны на определенную производительность и определенное давление, которое возникает. Если превысить заданные параметры, можно попросту прийти к тому, что ваш отопительный прибор выйдет из строя.

Да и если насос все время будет функционировать на гране своих возможностей, обеспечивая теплоносителем все контуры разветвлённой системы, то долго он не прослужит. К тому же работа будет сопровождаться громким шумом, а электрическая энергия будет потребляться в больших количествах.

Чтобы решить эту проблему, необходимо необходимо разделить всю гидравлическую систему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.

Как установить гидрострелку

Именно для этого и предназначена гидрострелка, которая монтируется между котлом и коллектором.

Установка гидрострелки в системе отопления позволяет избавиться от скачков температурного напора.

Что такое гидравлический разделитель и его устройство

Гидроразделитель
это вертикальный полый сосуд, состоящий из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам.

Размеры разделителя обусловлены мощностью котла, зависят от количества и объема контуров.

Тяжелый металлический корпус монтируется на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, размещают их на кронштейнах.

Патрубок емкостного гидравлического разделителя и отопительный трубопровод соединяются с посредством фланцев или резьбы.

Автоматический клапан воздухоотводчика размещается в самом верхнем участке корпуса. От осадка избавляются при помощи вентиля или используют специальный клапан, который врезан снизу.

Материал, из которого изготавливается гидрострелка — низкоуглеродистая нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

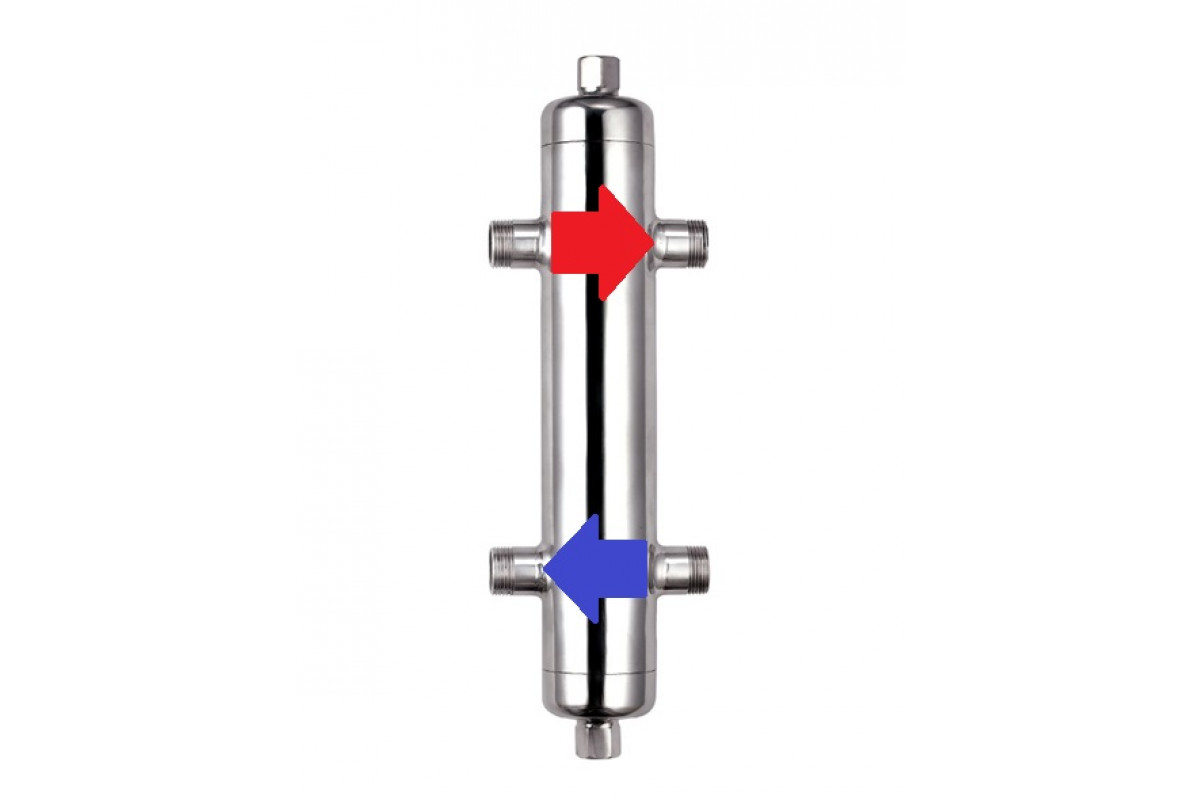

Устройство гидрострелки

Принцип работы

Теперь, когда мы знаем для чего нужна гидрострелка для отопления и разобрались с ее конструкцией, можно переходить к особенностям ее функционирования.

В процессе её работы выделяется три основных режима.

Схема работы гидравлического разделителя

Режим первый.

Система практически находится в равновесии. Расход «малого» котлового контура практически не отличается от суммарного значения расходов всех контуров, подключенных к коллектору или непосредственно к гидрострелке.

Теплоноситель не задерживается в гидрострелке, а проходит сквозь нее по горизонтали, практически не создавая вертикального перемещения. Температура теплоносителя на патрубках подачи (Т1 и Т2) – одинакова. Естественно, такая же ситуация и на патрубках, подключенных к «обратке» (Т3 и Т4). В таком режиме гидрострелка, по сути, не оказывает никакого влияния на функционирование системы.

Но подобное равновесное положение – крайне редкое явление, которое может замечаться лишь эпизодически, так как исходные параметры системы всегда имеют тенденцию к динамическому изменению.

В продаже можно найти модели коллекторов со встроенными гидравлическими разделителями. Выбрать можно варианты на 2, 3, 4 или 5 контуров.

Режим второй.

В текущий момент сложилось так, что суммарный расход на контурах отопления превышает расход в контуре котла.

С такой ситуацией приходится сталкиваться достаточно часто, когда все подключённые к коллектору контуры именно в этот момент требуют максимального расхода теплоносителя. Обыденными словами – сиюминутный спрос на теплоноситель превысил то, что может выдать контур котла. Система при этом не остановится и не разбалансируется. Просто в гидрострелке сам по себе сформируется восходящий по вертикали поток от патрубка «обратки» коллектора к патрубку подачи. Одновременно к этому потоку в верхней области гидравлического разделителя будет производиться подмес горячего теплоносителя, циркулирующего по «малому» контуру. Температурный баланс: Т1 > Т2, Т3 = Т4.

Коллектор с гидрострелкой на 3 контура позволяет безопасно и грамотно подключить радиаторы, бойлер и тёплые полы. Является самым популярным в своём сегменте. Наличие 4 контуров позволяет дополнительно подключить нагреватель воздуха в вентиляции. Для подключения ещё и резервного котла нужно наличие 5 контуров.


Режим 3.

Этот режим функционирования гидравлического разделителя является, по сути, основным – в грамотно спланированной и правильно смонтированной системе отопления именно он и станет превалирующим.

Расход теплоносителя в «малом» контуре превышает аналогичный суммарный показатель на коллекторе, или, иными словами, «спрос» на необходимый объем стал ниже «предложения». Причин тому может быть немало: — Аппаратура термостатического регулирования на контурах снизила или даже временно прекратила поступление теплоносителя из коллектора подачи на приборы теплообмена.

Температура в бойлере косвенного нагрева достигла максимальной, а забора горячей воды давно не было – циркуляция через бойлер прекращена. Отключены на какое-то время или на длительный период отдельные радиаторы или даже контуры (необходимость профилактики или ремонта, нет нужды отапливать временно неиспользуемые помещения и иные причины). Система отопления вводится в действие ступенчато, с постепенным включением отдельных контуров.

Ни одна из перечисленных причин никак негативно не скажется на общей функциональности системы отопления. Излишек объема теплоносителя вертикальным нисходящим потоком просто будет уходить в «обратку» малого контура. По сути, котел станет обеспечивать несколько избыточный объем, а каждый из контуров, подключенных к коллектору или напрямую к гидрострелке, будет забирать ровно столько, сколько требуется в настоящий момент. Температурный баланс при таком режиме работы: Т1 = Т2, Т3 > Т4.

При монтаже гидрострелки в индивидуальных системах отопления чаще всего используются пластиковые модели, которые и стоят дешевле, и установка их производится при помощи фитингов.

На самом деле у гидрострелки имеется один единственный принцип функционирования, он представлен под номером три. Достичь идеального режима (представленного на первой схеме) невозможно, поскольку гидравлическое сопротивление ветвей потребителей постоянно меняется из-за функционирования терморегуляторов, да и подобрать так точно насосы не получится. По второй схеме действовать недопустимо, поскольку в таком случае большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Как итог вы получите пониженную температуру в отопительной системе, т.к. со стороны котла в гидрострелке будет перемешивать малое количество горячей воды. Для повышения температуры придется прибегнуть к выводу теплогенератора на максимальный режим, что негативно скажется на стабильности работы системы в целом. Таким образом, остается третий вариант, при котором в коллекторы подается оптимальное количество воды нужной температуры. А уже за понижение ее в контурах отвечают трехходовые клапаны. Главная функция гидрострелки в отопительной системе — создание зоны с нулевым давлением, откуда появится возможность осуществлять отбор теплоносителя любое число потребителей.

Расчет гидрострелки

Многие пользователи задаются вопросом: как рассчитать гидрострелку для отопления? Поскольку устройства, которые есть в продаже предназначены для определенной мощности отопительной системы.

Многие хотят самостоятельно изготовить прибор и тогда очень важно произвести правильные и точные расчеты.

Представим расчет в зависимости от мощности системы отопления.

Существует универсальная формула, описывающая зависимость расхода теплоносителя от общей потребности в тепловой мощности, теплоемкости теплоносителя и разницы температур в трубах подачи и «обратки».

Формула расчёта расхода теплоносителя
Q = W / (с × Δt)

Q – расход, л/час;
W – мощность системы отопления, кВт
с – теплоемкость теплоносителя (для воды – 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С)
Δt – разница температур на подаче и «обратке», °С.

Вместе с тем, расход при движении жидкости по трубе равен: Q = S × V
S – площадь поперечного сечения трубы, м²;
V — скорость потока, м/с.

S = Q / V= W / (с × Δt × V)

Опытным путем доказано, что для оптимального смешивания в гидравлическом разделителе, качественного отделения воздуха и выпадения в осадок шлама, скорость в нем должна быть не выше 0,1 – 0,2 м/с.

Раз уж выбрана единица измерения час, то умножаем на 3600 секунд. Получается 360 – 720 м/час.

Можно взять усредненное значение – 540 м/час.

Если расчет производится для воды, то можно сразу ввести несколько исходных значений, чтобы упростить формулу:
S = W / (1,16 × Δt × 540) = W / (626 × Δt).

Определив сечение, по формуле площади круга несложно определить и требуемый диаметр:
D = √ (4×S/π) = 2 × √ (S/π).

Подставляем значения:
D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt) = 0,0451 × √(W/Δt).

Так как значение будет получено в метрах, что не совсем удобно, можно перевести его сразу в миллиметры, умножив на 1000.

В итоге формула примет такой вид:
D = 45,1 √(W/Δt) – для скорости потока в трубе гидрострелки в 0,15 м/с.

Несложно просчитать и значения для верхнего и нижнего предела допустимой скорости потока:
D = 55,2 √(W/Δt) – для скорости в 0,1 м/с; D = 39,1 √(W/Δt) – для скорости в 0,2 м/с.

Определив диаметр гидрострелки, несложно вычислить и диаметры входных и выходных патрубков.

Поэтому гидрострелка для отопления решает важные задачи. При необходимости её нужно монтировать.

что такое гидравлическая стрелка в отоплении, схема гидравлического разделителя, как работает, как подобрать, подбор по мощности котла

Содержание:

Гидрострелкой называют несложное устройство, предназначенное для выполнения балансировки и защиты системы теплоснабжения. Встречаются иные названия данного изделия – гидравлический разделитель, бутылочка, гидроразделитель и прочие.


Функциональное назначение гидрострелки

Что такое гидравлическая стрелка в отоплении и зачем она нужна?

Этот дополнительный узел:

  • осуществляет гидродинамическую балансировку в системе обогрева, является защитой для теплообменника агрегата, изготовленного с использованием чугуна, от возможного поражения тепловым ударом;
  • предохраняет конструкцию теплоснабжения от повреждений, если в автоматическом режиме отключаются отделы ГВС или обогрев напольной поверхности - устройство гидрострелки отопления выполняют при монтаже систем обогрева с нагревательными котлами, которые оснащены чугунными теплообменниками;

  • нужно применять в случае обустройства многоконтурного теплоснабжения, ведь в данной ситуации оборудование предотвращает влияние одного контура на другой и обеспечивает их качественное функционирование;
  • будет способен выполнять работу отстойника, устраняющего из жидкой рабочей среды механические примеси, состоящие из шлама, накипи, ржавчины, если верно подсчитать габариты и гидромеханические характеристики гидрострелки;
  • помимо вышеперечисленных функций производит вытеснение воздуха из теплоносителя, что в значительной степени препятствует процессу окисления.

Принцип работы

Если посмотреть на гидравлический разделитель на отопление в разрезе, то можно увидеть часть полой трубы с сечением в форме квадрата. Процесс функционирования данного узла отличается простотой. При помощи воздухоотвода, который оснащают автомеханическим приспособлением, происходит отделение воздуха и его удаление.

Система теплоснабжения состоит из двух отдельных контуров – большой и малой протяженности. В составе первого из них имеется котел плюс гидрострелка плюс потребитель. Второй контур включает котел плюс гидроразделитель.


Если агрегат генерирует тепловую энергию в количестве, соответствующем его потреблению, направление перемещения рабочей среды будет только горизонтальным. При нарушении данного равновесия теплоноситель поступает в зону малого контура и это приводит к повышению температуры перед местом входа в котел.

Это вызывает автоматическое отключение прибора, а жидкость в системе продолжает циркулировать, пока ее температура не понизится до нужной отметки. После этого котел вновь включается. Благодаря тому, как в системе отопления работает гидрострелка, происходит балансировка между контурами котла и котельной. Данный процесс способствует независимой работе каждого контура.

Выбор гидравлического разделителя

Нет ничего сложного в том, как подобрать гидрострелку для отопления. Единственное, что при этом следует учитывать – это стрелочный диаметр патрубков, подводящих теплоноситель.

При подборе данного узла обращают внимание на предельно допустимый напор водного потока в системе обогрева и на сохранение минимальной скорости перемещения жидкости в полости гидрострелки и патрубках подвода.


Когда делают выбор, нужно знать, что наибольшая рекомендуемая скорость циркуляции воды сквозь поперечное сечение гидроразделителя, равна около 0,2 м/сек.

При расчете данного оборудования для отопительных конструкций потребуются следующие величины:

  • D – диаметр гидрострелки, выраженный в миллиметрах;
  • d – диаметр подводящих воду патрубков, в миллиметрах;
  • G – максимальная скорость перемещения водного потока через устройство;
  • w – предельная скорость продвижения жидкости по поперечному сечению узла;
  • с – теплоемкость теплоносителя;
  • P – максимальная мощность нагревательного агрегата, кВт;
  • ΔT – разность между величинами температуры теплоносителя в подающей трубе и обратке отопительной системы, °С ( равна приблизительно 10°С).

Чтобы подсчитать зависимость диаметра гидроразделителя от предельно допустимого напора воды в системе, пользуются формулой:

D=3хd=18,8х


Для подбора гидрострелки по мощности котла также нужно выполнить расчеты - зависимость диаметра узла от производительности агрегата определяют по следующей формуле:

D=3хd=18,8х=18,8х=116.

Преимущества использования гидравлического разделителя отопления

Схемы отопления с гидравлической стрелкой способствуют созданию в помещении комфортной температуры, поскольку:

  1. Ликвидируются проблемы при нахождении параметров отопительного насоса для вторичного контура и исполнительного элемента.
  2. Отсутствует определенное взаимовлияние между котловым контуром и отопительными контурами.
  3. Оказывается равномерное распределение нагрузок, оказываемых водным потоком, на генераторы тепловой энергии и ее потребителей.
  4. При правильном определении показателей исполнительные компоненты в системе  функционируют оптимально.
  5. Имеются места для подключения расширительного бачка, а также установления быстродействующего отводчика воздуха.
  6. Есть возможность подсоединения разнообразных узлов и деталей дополнительного назначения.


При наличии желания обустроить в своем домовладении комфортные условия проживания с минимальным использованием тепловой энергии, лучшим решением будет монтаж теплогенераторной системы, в основе функционирования которой находится применение схемы отопления с гидрострелкой.

Как показывает практика, по сравнению с эксплуатацией традиционной системы теплоснабжения эффект от функционирования правильно спроектированной отопительной конструкции на основе монтажа гидроразделителя состоит в экономии газа на 25% и электроэнергии на 50%.

Применение гидрострелки с твердотопливным оборудованием

При использовании твердотопливного агрегата подключение гидравлического разделителя осуществляют в месте входа – выхода. Данный вариант подсоединения нагревательного устройства разного типа обеспечивает подбор оптимального и индивидуального температурного режима для всех компонентов в отдельности.

Сегодня потребители, разобравшись с тем, как работает гидрострелка на отопление, отдают предпочтение уже готовой продукции, которая представлена в продаже. Выбирают гидроразделитель по каталогу, основываясь на мощности агрегате и максимальном потоке воды.


Гидравлическая стрелка

Назначение и принцип действия

Гидравлическая стрелка (гидрострелка, гидравлический разделитель) служит для разделения и увязки первичного и вторичного контуров системы отопления. При этом под вторичным контуром понимается совокупность контуров потребителей тепла – петель теплого пола, радиаторного отопления, горячего водоснабжения. Поскольку нагрузка на эти подсистемы не постоянна, переменны и термогидравлические параметры (температура, расход, давление) вторичного контура в целом. В то же время для нормальной работы источника тепла (отопительного котла) желательна стабильность данных характеристик. Обеспечить теплогенератору такую стабильность и позволяет гидравлическая стрелка, установленная между котлом и потребителями (рис. 1).

Рис.1. Гидравлическая стрелка в системе отопления

Действие гидравлического разделителя основано на значительном увеличении сечения потока теплоносителя: как правило, гидрострелку выполняют таким образом, чтобы диаметр ее корпуса (колбы) в три раза превышал диаметр наибольшего присоединительного патрубка или чтобы поперечное сечение корпуса равнялось суммарному сечению всех патрубков.

При увеличении диаметра потока в три раза его скорость снижается в девять, а динамическое давление – в 81 раз (и там, и там – квадратичная зависимость). Это позволяет утверждать, что перепады давлений между присоединяемыми к гидрострелке трубопроводами ничтожно малы.

Режимы работы

Говоря о гидравлической стрелке нередко проводят аналогию со стрелкой железнодорожной. Их работа, действительно, схожа: оба устройства задают нужное направление движения, в одном случае – транспорта, в другом – теплоносителя. Разница в том, что «переключение» гидрострелки не требует какого-либо внешнего усилия, а происходит само собой, в зависимости от потребления тепла и горячей воды. Ниже рассмотрены режимы работы гидравлического разделителя.

Режим 1. Нагрузка на систему отопления такова, что расход первичного и вторичного совпадают, т.е. нагретый котлом теплоноситель полностью передается потребителям, и его достаточно (G1 = G11 = G2 = G21, Т1 = Т11, T21 = T2). В этом случае гидрострелка «включена» напрямую и работает как два раздельных трубопровода. Схема движения, хромограммы скоростей и давлений теплоносителя в корпусе разделителя показаны для этого режима на рис. 2. Такой режим можно назвать расчетным.

Рис. 2.

Режим 2. Система отопления нагружена. Суммарный расход потребителей превышает расход в контуре источника тепла (G1 < G11, Т1 > Т11; Т21 = Т2; G1 = G2; G11 = G21). Разность расходов компенсируется подмесом в линию подачи вторичного контура части теплоносителя из его «обратки» (рис. 3). Режим описывают следующие формулы: ΔТ1 = Т1Т2 = Q/c · G1, ΔТ2 = Т11Т21 = Q/c · G11, Т2 = Т1 – ΔТ1, Т11 = Т21 + ΔТ2.

Рис. 3.

Режим 3. Потребление тепла понижено (например, в межсезонье), и расход теплоносителя во вторичном контуре меньше, чем в первичном (G1 > G11, Т1 = Т11, Т21 ˂ T2, G1 = G2, G11 = G21). При этом избыток теплоносителя возвращается к котлу через гидрострелку, не попадая во вторичный контур (рис. 4). Расчетные формулы: ΔТ1 = Т1Т2 = Q/c· G1; ΔТ2 = Т11Т21 = Q/c· G11; Т2 = Т1 – ΔТ1; Т11 = Т1; Т21 = Т11 – ΔТ2. Данный режим является оптимальным при необходимости защиты котла от так называемой низкотемпературной коррозии.

Рис. 4.

При отсутствии потоков по контурам системы отопления гидравлический разделитель не препятствует естественной (за счет гравитационных сил) циркуляции теплоносителя, что демонстрирует хромограмма, представленная на рис. 5.

Рис. 5. Хромограмма температуры в статическом режиме

Конструкция и оснащение

Благодаря резкому снижению скорости потока в гидрострелке, ее конструкции и пространственному расположению (справедливо для вертикальных гидроразделителей) данный элемент является идеальной точкой системы для удаления из теплоносителя воздуха и шлама. (Отметим, впрочем, что не все производители оборудования реализуют такие функции).

На рис. 6. показана гидравлическая стрелка VT.VAR.00 (схема, конструкция и габариты), поставляемая фирмой VALTEC в качестве одного из модулей системы быстрого монтажа VARIMIX. Для удаления воздуха, скапливающегося в верней части колбы, разделитель оснащен автоматическим воздухоотводчиком 1, для отведения осадка и слива теплоносителя предусмотрен дренажный шаровой кран 2. Отключение воздухоотводчика на время ремонта или обслуживания производится шаровым краном 5. Для контроля температуры и давления в подающем трубопроводе первичного контура предусмотрен термоманометр 3, температуры в обратном трубопроводе – термометр 4. На патрубках подачи и «обратки» имеются также гнезда для датчиков температуры 6, 7 (заглушены пробками). Корпус гидроразделителя изготовлен из бронзы OTS 60Pb2. Технические характеристики модуля приведены в табл. 1.

Рис. 6. Схема и конструкция гидравлической стрелки VT.VAR.00

Таблица 1. Технические характеристики гидрострелки VT.VAR.00

Характеристика

Значение

Рабочее давление, МПа

1,0

Пробное давление, МПа

1,5

Максимальная температура рабочей среды, °С

120

Допустимая температура окружающей среды, °С

От 0 до +60

Допустимая относительная влажность окружающей среды, %

80

Максимальный расход теплоносителя, кг/ч

4500

Максимальная подсоединенная тепловая мощность (при ΔТ = 20 °С), кВт

104

Масса комплекта, г

4500

Соединение с коллекторами

Фитинг VT. 0 606 1 1/4

Средний полный срок службы, лет

50

В 2015 г. VALTEC анонсировал выпуск гидравлического разделителя из нержавеющей стали VT.VAR05.SS. Выбор материала корпуса позволил снизить стоимость изделия, обеспечив ему высокую прочность и устойчивость к коррозии. При этом разработчики усовершенствовали и конструкцию гидрострелки (рис. 7), дополнив ее перфорированной перегородкой для снижения теплопотерь из-за конвекции теплоносителя – с примерно 7 до 2–3 %, а также спиральным перфорированным сепаратором – для более интенсивного удаления воздуха из рабочей среды.


Рис. 7. Конструкция гидравлической стрелки VT.VAR05.SS: 1 – манометр, 2 – дренажный клапан, 3 – автоматический воздухоотводчик, 4 – отсекающий клапан, 5 – дополнительные резьбовые патрубки, 6 – резьбовые пробки для дополнительных патрубков, 7 – спиральный перфорированный сепаратор, 8 – перфорированная перегородка

Гидравлическая стрелка из нержавеющей стали  комплектуется автоматическим воздухоотводчиком с отсекающим клапаном, дренажным краном, манометром. Дополнительно на корпусе имеются патрубки для термометра, датчика температуры, магнитного шламоуловителя. Разделитель предназначен для систем отопления с рабочим давлением до 10 бар и температурой до 110 °С. Максимальная тепловая мощность при ΔТ = 20 °С – 120 и 200 кВт для моделей условным диаметром 1 и 1 1/4" соответственно.

Пример расчета

Рассчитаем температуры Т2, Т11 и Т21 для системы отопления тепловой мощностью Q = 45 кВт с температурой подачи T1 = 80 °С, расходом в первичном контуре G1 = 1500 кг/ч при расходе во вторичном контуре G11 = 3000 кг/ч («нагруженный» режим работы). Формулы и результаты вычислений сведены в табл. 2.

Таблица. 2. Порядок расчета рабочих параметров

Величина

Формула, вычисление

Значение

Секундный расход в первичном контуре, кг/c

G1 = G1/3600 = 1500/3600

0,417

Секундный расход во вторичном контуре, кг/c

G11 = G11/3600 = 3000/3600

0,833

Перепад температур в первичном контуре, °С

ΔТ1 = Q/c· G1 = 45000 / (4186 · 0,417)

25,78

Перепад температур во вторичном контуре, °С

ΔТ2 = Q/c · G11= 45000 / (4186 · 0,833)

12,91

Температура обратного теплоносителя первичного контура, °С

Т2 = Т1 – ΔТ1 = 80 – 25,78

54,22

Температура обратного теплоносителя вторичного контура, °С

Т21 = Т2

54,22

Температура прямого теплоносителя вторичного контура, °С

Т11 = Т21 + ΔТ2 = 54,22 + 12,91

67,13

Дополнительно к сведению: 1) как правило, гидравлическую стрелку предусматривают в системах отопления мощностью от 40 кВт; 2) при проектировании системы с гидравлическим разделителем обычной конструкции следует учесть снижение тепловой мощности примерно на 10 %.

Защитит систему от непредвиденных ситуаций: принцип работы гидрострелки отопления

Гидрострелка — устройство, подключённое и работающее в контуре отопления, напрямую связанное с котлом.

Одно из важных назначений гидрострелки — увеличивать расход топлива, который не предусмотрен в котле, но требуется для обогревания дома.

Установив гидрострелку или, гидравлический разделитель, пользователи стремятся сэкономить, не покупая и не увеличивая мощность котла, подстраиваемого под общий расход воды или другой жидкости.

Гидравлический разделитель является искусственно созданным пространством, где как раз можно разогнать потребление, увеличив его в несколько раз под систему отопления. Другое не менее важное назначение — сохранение гидролитического баланса и давления во всей системе.

Благодаря гидрострелке в контуре отопления не будет перескакивать давление, нарушая все взаимодействие. Эта функция помогает беспрепятственно переключать отопление между разными жилыми помещениями, например, включать пол только на кухне, а не по всему дому.

Описание устройства

Само устройство походит на вытянутый параллелепипед, с шестью разными выходами, расположенными напротив друг друга. Каждый из этих выходов отвечает за отдельную функцию. Например, самый высокий из 5 клапанов позволяет воздуху беспроблемно выходить из системы, чтобы не повышать всё давление. Это происходит автоматически, владельцу не придётся ничего контролировать.

Фото 1. Гидрострелка, установленная в систему отопления. Красным цветом обозначен горячий теплоноситель, синим — холодный.

Нижний патрубок способствует уничтожению и вынесению «мусора», который остаётся в устройстве гидроразделителя. Грязный воздух из труб (его частички) и осадок от начавшейся коррозии или другого процесса опадает вниз, где, как лопатка, располагается самый нижняя — шестая патрубка. К остальным клапанам присоединяются трубы с водой. Внутри вся гидрострелка полая, в ней нет ничего, кроме воды, и продуктов распада.

Принцип работы в системе отопления

Гидрострелка помогает котлу, к которому подключена напрямую, увеличивать его мощность и скорость передачи воды. Зачем это нужно? Дело в том, что при нехватке мощности, но быстрой работе системы, котёл сильно нагревается. Как следствие — тепловой удар, т. е. воздух, начинает внутри распирать стенки котла, а что будет дальше — это физические повреждения дома, всей системы отопления и, разумеется, здоровья человека.

Такие перепады температуры и мощности случаются только в нескольких случаях: механизм отопления запустили в первый раз; теплообмен проходит техническую проверку и другие работы, заставляющие оторвать циркуляционный насос («Сердце всей тепловой организации») от основного контура или от источника горячей воды.

Фото 2. Схема подключения гидрострелки к системе отопления и принципы движения по ней теплоносителя.

Установив гидравлический разделитель, пользователь заставляет воздух или воду проходить через дополнительный пункт остывания. Таким образом, проходя через весь поток гидрострелки, горячий воздух разделяется пополам, теряя половину своей теплоты. Один поток воздуха продолжает идти в котёл, а другой вниз по трубке гидравлического разделителя, добавляясь в холодные примеси воды или газа и остывая.

И наоборот, если холодной воды вышло из котла слишком много, то лишние слои успевают прогреться, и на выходе потребитель получает нужную температуру. Примерно так работает вся система. Теперь разберём всё наглядно.

Как работает гидрострелка в разных случаях

Принцип работы гидрострелки различается в зависимости от целей её использования и типа систем, в которые она установлена.

Отопление с 4-х ходовым смесителем

Чтобы описать схему работы отопления с 4-х ходовым смесителем, для начала нужно представить квадрат, на каждой стороне которого находятся отверстия равные по ширине. Из всех этих отсеков протекает либо холодная, либо горячая вода.

В системе существует всего 3 режима: полностью открытый, полностью закрытый и промежуточный. Начнём разбор с полностью закрытого.

Как мы знаем тёплые потоки воздуха или горячей воды выходят прямиком из котла, а холодные потоки из системы отопления (вода вышла из котла, сделала круг и остыла).

Если вся система закрыта, т. е. не работает, то тёплая вода постоянно переливается через гидравлический разделитель, никуда не уходя, протекая постоянно по одному кругу и возвращаясь обратно в котёл.

Та же самая ситуация происходит и с холодным потоком воды или воздуха, который не нагревается заново, оставаясь холодным до открытого режима. Эти жидкости не смешиваются и не передают друг другу тепло, циркулируя строго по своему контуру.

При промежуточном режиме эти жидкости начинают смешиваться. При этом температура часто бывает немного выше средней, потому что весь пар, накопленный за период закрытого режима, выходит наружу и начинает согревать холодные потоки. Таким образом, обычно нагревают полы, чтобы ноги не жгло.

В открытом режиме протоки горячей и холодной воды вновь не пересекаются, но компенсируют утраты друг друга. Что это значит. Представим опять квадрат. Потоки горячего воздуха или воды выходят из одного края и входят в систему отопления, в то время как холодная жидкость, выходя из нее движется в стороны котла, где согревается. И такой процесс восполнения постоянно горячей воды холодной и наоборот почти вечный двигатель, если не учитывать, что тепло безвозвратно уходит.

Для нейтрального режима работы

Идеальным режимом работы гидроразделителя является тот момент, когда количество горячей и холодной воды примерно одинаково и не требует регуляции.

Обычно это случается, когда котёл работает постоянно и без перебоев — очень редко, потому что всегда существует погрешность.

Котёл не обладает достаточной мощностью

Основываясь на этой проблеме, и ставят термодатчик, или, в нашем случае, гидрострелку. Получив сигнал от встроенного термодатчика, гидравлический разделитель переходит в разные режимы: либо в открытый, либо в закрытый.

Внимание! Это обеспечивает безопасность котла, который может в одночасье просто расколоться от перепадов температур и давления. Перегоняя воду, охлаждая или нагревая, гидрострелка помогает котлу справиться с уравновешиванием термодинамики, чтобы продолжить работу.

Поток на первичном контуре объёмнее, чем расход теплоносителя

Как уже рассказывалось выше, в случае, если горячий поток слишком сильно разогрет для вхождения в котёл, то через гидрострелку он попадает в систему, гарантирующую разделение потока на две части, вторая будет охлаждаться и уйдёт в систему отопления вместе с холодной водой или паром, а горячая часть сильно сократиться и перестанет представлять угрозу для и так горячего котла.

Полезное видео

Посмотрите видео, в котором рассказывается, как именно изготовить гидрострелку своими руками.

Актуальность гидрострелки

Такая маленькая, но такая необходимая вещь должна быть в каждом доме, особенно загородном, потому что скачки температур и давления в мегаполисах и близлежащих районах сильно скачут из-за огромного количества людей, которые ими пользуются индивидуально.

Например, сосед снизу захотел выкрутить батарею на максимум, а сосед сверху хочет закаляться дома. Без гидрострелки не обойтись.

Скачок температур, выходящих из первого контура, оказывает влияние на весь котёл, поэтому покупайте гидрострелки и обезопасьте свою жизнь от глупых соседей и случайных домашних катаклизмов.

Гидрострелка для отопления (гидроразделитель): схема, расчет, коллектор

О таком понятии как «гидравлические разделители» в интернете много споров — какой лучше, насколько они нужны, каков их расчет и так далее.

Гидравлическая стрелка в системе отопления

Для того, чтобы разобраться в этом вопросе, прежде всего, нужно определиться с основным назначением данного отопительного элемента. Важны также расчет и установка гидрострелки.

Содержание

Для чего нужна гидравлическая стрелка и как сделать ее расчет?

Для тех, кто планирует расчет и монтаж систем отопления (простой или сложной) нужно знать что такое гидроразделитель, который еще проще называют гидрострелка для отопления или бутылка) и для чего она нужна в системе.

Итак, гидроразделитель используется для того, чтобы осуществить гидродинамическую балансировку в системе отопления. Гидрострелка нужна для защиты систем отопления от возникновения и последствий теплового удара в чугунных теплообменниках котлов. Как видно, значение данного элемента в системе отопления довольно высоко.

Бывают случаи, когда производители изначально устанавливают в системах отопления гидрострелки. Такое решение нельзя не назвать нерациональным — например, газовые напольные котлы, таким образом, защищены от поломки. Производитель также сохраняет срок гарантии на свой товар.

Перемещение воды в гидравлической стрелке

Возникновение теплового удара в системе отопления возможно в случае, если в теплообменник котла резко поступит холодный теплоноситель из «обратки». Практически всегда тепловой удар повреждает теплообменник. Если же в системе отопления установлен гидроразделитель, гидро- динамические параметры различных контуров котла стабилизируются и его работа становится стабильной.

к меню ↑

Расчет параметров — зачем он нужен?

Важно знать, как правильно провести расчет гидравлических параметров гидрострелки для отопления. Это поможет правильно настроить работу гидрострелки, а также дополнительно выполнить очистку теплоносителя, удалить накопившийся в нем воздух, а также различные примеси — песок или ржавчину.

Правильно установив гидроразделитель, можно добиться еще одного важного эффекта — удалить из теплоносителя растворенный воздух, тем самым защищая металлические системы котла от окисления.

Срок службы системы отопления, а также отдельных ее элементов — запорной арматуры, насосов, датчиков, радиатора, теплообменника будет значительно продлен.

к меню ↑

Принцип и схема работы гидрострелки для отопления

Если понять принцип действия потоков теплоносителя внутри гидрострелки, можно описать расчет и схему гидравлических процессов, происходящих внутри нее. Существует несколько циклов работы контурной системы отопления, в проекте которых заложена гидрострелка.

Гидравлическая стрелка Meibes до 85 кВт

После того, как система отопления будет запущена, нужно еще выждать некоторое время до того момента, пока теплоноситель не наберет нужную температуру — жидкость будет циркулировать по малому кругу, а весь поток воды спуститься вниз по гидрострелке.

А после нормализации температурного режима, к котлу нужно будет подключить вторичные контуры отопления для того, чтобы работа котла вошла в режим «входящие — исходящие» потоки, а сама гидрострелка будет работать как воздухоотводчик и очищать теплоноситель от накопившейся грязи.

к меню ↑

Разбор принципов работы гидрострелки (видео)

к меню ↑

Напольные распределительные системы — роль гидрострелки

Поток теплоносителя во вторичном контуре в большинстве случаев регулируется автоматически при достижении определенного температурного режима. При определенной температуре ГВС насос отключается, или же просто проток теплоносителя из-за закрытия термоголовки на радиатор уменьшается.

Сама схема подачи тепла в напольной распределительной системе (особенно двухконтурной) довольно сложная. Достаточно лишь сказать, что разница между потоками уходит вверх по гидрострелке. Если бы ее не было вовсе, возникло бы такое явление как гидравлический перекос.

Вот так выглядит смонтированная гидравлическая стрелка в котельной

В результате чего работа циркуляционного насоса прекращается, а само отопительное оборудование и его составляющие полностью выходят из строя, и тепловая система в дальнейшем становиться невозможной.

к меню ↑

Какие преимущества гидравлических стрелок?

Гидрострелки обладают массой преимуществ. Первое, и, пожалуй, самое основное из них — это защитное. Системы, оснащенные гидравлической стрелкой, надежно защищают чугунные теплообменники от последствий теплового удара.

При помощи гидрострелки расход тепла поддерживается на фиксированном уровне за счет снижения разницы температур между обратным и подающим трубопроводом.

Если же вы хотите, чтобы температурный напор был снижен, нужно будет произвести замену направления движения теплоносителя в гидрострелке.

Второе преимущество, не менее важное — это простота подбора и расчет насоса для котла. Распределение их мощности на отдельные контуры позволяет использовать всего один насос вместо пары насосов послабее.

Гидроконтур позволяет повысить срок эксплуатации котельного оборудования. Точнее более правильно будет сказать, что он даст возможность избежать появления резких скачков температурного напора. Как следствие его работа будет стабильной и продолжительной.

Гидравлическая стрелка для системы водяного отопления

Также при установке гидравлического контура вы не столкнетесь с таким неприятным явлением как разбалансировка, а сама система будет гидравлически устойчивой. Нехватки расходов теплоносителя не будет, поскольку распределение потока по контурам или веткам буде проходить равномерно.

Если система не оснащена гидронасосом, мощность насоса будет довольно слабой и увеличить расход до необходимого значения не получиться. А вот гидрострелка как раз даст тот дополнительный расход теплоносителя, и необходимости приобретения еще нескольких насосов не возникнет.

Портал об отоплении » Водяное отопление

Принцип работы гидрострелки для отопления и зачем она нужна?

В этой статье мы разберемся в том, как работает гидрострелка.

Начнем по порядку, то есть определимся, что называется гидрострелкой.

Что такое гидрострелка?

Гидрострелка или гидравлический разделитель — это устройство в составе распределительного коллектора системы отопления, которое выполняет сразу несколько функций.

Зачем нужна гидрострелка?

  • Делит систему на две части — контур котла и все остальное.
  • Сводит взаимное влияние контуров отопления к нулю.
  • Убирает разность давления между подающей и обратной ветками коллектора.

Гидрострелка для отопления: принцип работы

Рассмотрим следующий рисунок:

Распределительный коллектор с гидрострелкой на 3 контура

На рисунке схематически изображена система отопления с двумя котлами и распределительным коллектором, к которому подключены три зоны отопления и бойлер косвенного нагрева.

При совместной работе нескольких циркуляционных насосов может возникать разность давления между подачей и «обраткой» на коллекторе ΔP.

Если эта разность превышать 0,4 метра водяного столба, то начинают возникать разные проблемы с балансировкой контуров отопления и подбором режимов работы циркуляционных насосов.

Это больше всего актуально для коттеджей с площадью больше 350 квадратных метров. При таких площадях применение гидрострелки настоятельно рекомендуется.

Схема с применением гидравлического разделителя будет выглядеть так:

Гидрострелка принцип работы

При использовании гидравлического разделителя разница давлений между подачей и «обраткой» в коллекторе становится пренебрежимо малой и влияние контуров отопления друг на друга сводится к нулю.

Это решает проблемы с балансировкой отдельных контуров и подбором для них циркуляционных насосов.

Расчет гидрострелки для отопления

Если вы решили самостоятельно изготовить гидравлический разделитель, то придется сделать предварительные расчеты его параметров.

Наиболее популярным методом расчета является метод трех диаметров.

Исходные данные для расчета будут следующие:

  • G — максимальный проток теплоносителя через гидрострелку (м³/ч).
  • P — мощность котла (кВт)
  • w — максимальная скорость движения теплоносителя внутри гидравлического разделителя (м/с).
  • ΔT — разность температур между подачей и «обраткой» котла.
  • с — теплоемкость теплоносителя (кДж/кгК)

Формула расчета гидрострелки

Теперь для расчета необходимо воспользоваться такой формулой:

Расчет параметров гидравлического разделителя от G и w

Если известны мощность котла (P), максимальная скорость теплоносителя (w) и разность температур (ΔT), то можно воспользоваться другой формулой:

Расчет гидрострелки в зависимости от мощности и разности температур

Гидрострелка своими руками

Сам гидравлический разделитель будет иметь следующий вид:

Гидрострелка в разрезе

Если вы хотите изготовить гидрострелку самостоятельно, то помимо вышеописанных параметров необходимо предусмотреть отверстия с резьбой для установки автоматического воздухоотводчика сверху и сливного крана внизу.

Это необходимо для соответственно для удаления воздуха и шлама из системы отопления.

Для чего нужна гидрострелка в отоплении

Подведем итоги написанной статьи. Гидрострелку необходимо установить в вашу систему отопление если:

  • Площадь вашего дома, коттеджа или другого отапливаемого помещения превышает 350 м².
  • В системе отопления имеется 2 или более работающих одновременно циркуляционных насоса.

На этом пока все. Все вопросы задаем в комментариях. Не забываем о делится с друзьями через социальные сети.

МОНТАЖ ГИДРОСТРЕЛОК и КОЛЛЕКТОРОВ | ЕЦИС.РФ

Гидрострелка (гидравлический разделитель, гидроразделитель, бутылка, гидродинамический терморазделитель) используется в системах отопления при монтаже до и после котла для выравнивания температур и давления в системе. Считается, что при включении в систему гидрострелки котёл работает мягче и легче. Многие проектировщики утверждают, что гидрострелка необходима только при использовании в крупных котельных, начиная с 80 кВт. Грамотная, экономичная работа системы отопления целиком и полностью зависит от грамотного и правильного распределения теплоносителя по системе отопления, правильного выбора скорости течения в гребёнке и гидрострелке. Иногда гидрострелку называют гидравлическим разделителем, гидроразделителем, бутылкой, термогидравлическим распределителем, гидрораспределителем, ГС, гидравлической стрелкой. Всё это — названия одного и того же оборудовании для обвязки котла. Гидрострелка представляет собой некую вертикальную ёмкость с сечением в виде окружности или квадрата. Гидрострелка обычно имеет 4 рабочих патрубка. 2 напротив друг друга или со смещением вверху и 2 напротив друг друга или со смещением внизу. Также есть специальные гидрострелки для объединения двух или более теплогенераторов-котлов. Гидрострелки обычно рассчитываются индивидуально. Главный параметр — горизонтальная скорость движения жидкости внутри ГС. Некоторые производители усредняют эти параметры и изготавливают серийно линейку гидрострелок. Среди производителей встречаются изготовители термогидравлических распределителей, которые производят расчет и проект ГС именно под определенные нужды. Это сводит КПД систем отопления к максимальным значениям. Обычно гидрострелки изготавливают в паре с гидроколлектором. Гидрострелки или гидроразделители могут быть изготовлены в специальных условиях серийно или на заказ, таким образом, чтобы от источника тепла (котла, например) в неё входило 2 или 3 трубы. Тогда гидрострелки называются совмещенными. Этот вариант исполнения гидравлического разделителя является альтернативой каскадному подключению нескольких источников тепла (котлов) и очень удобен — в гидрострелку сразу заводятся несколько источников, что сильно экономит место в котельных. Ещё одна особенность гидрострелок (любых: серийных или индивидуальных, по специальным размерам или расчетам) это то, что все они "работают", обычно, с принудительной системой циркуляции. И на каждый контур отопления должен стоять свой циркуляционный насос.

Материал из Википедии — свободной энциклопедии.

Введение в принцип работы водоструйных аппаратов

Как мы видели в последних двух разделах, основная проблема обычных водяных пистолетов заключается в том, что они не производят очень мощную струю. Это потому, что давление воды должно создаваться с каждым выстрелом либо стрелком, либо моторизованной системой. Невозможно создать поток под высоким давлением, потому что это означало бы приложение большой силы за короткий промежуток времени.

В 1982 году ученый-ядерщик по имени Лонни Джонсон придумал гениальное решение этой проблемы.В свободное время он работал над новой системой теплового насоса, которая будет использовать движущуюся воду для регулирования температуры. Однажды поздно ночью он прикрепил модель насосного механизма к раковине в ванной и был поражен мощной струей воды, разразившейся по комнате. В тот момент ему пришла в голову идея создать водяной пистолет, который будет использовать сжатый воздух для создания давления для струи воды.

Чтобы воплотить свою идею в жизнь, Джонсон заручился помощью опытного изобретателя по имени Брюс Д'Андрейд .Вместе Д'Андрейд и Джонсон разработали базовый дизайн, который впоследствии стал Super Soaker .

Super Soakers построены вокруг помпового механизма, но перемещение помпы на самом деле не вытесняет воду из пистолета; он служит для повышения давления воды до взрыва. В первой волне Super Soakers вы создавали это давление, закачивая воздух непосредственно в единственный резервуар для воды. По мере того, как вы закачивали больше воздуха, он становился все более и более сжатым и, таким образом, оказывал большее давление на воду внутри.

В более поздних моделях вы создавали давление, перекачивая воду вместо воздуха. На диаграмме ниже вы можете увидеть, как части этого вида оружия сочетаются друг с другом.

Этот контент несовместим с этим устройством.

В отличие от своих предшественников, этот пистолет имеет два резервуара для воды (с маркировкой A и B ), которые соединены между собой сетью трубок. Чтобы зарядить пистолет, вы заполните большую емкость (A) водой. Чтобы заправить пистолет для взрыва, вы несколько раз потяните ручку насоса (C) внутрь и наружу.Ручка насоса соединена с длинным узким поршнем (D), который перемещается вперед и назад внутри цилиндра (E). Этот насос похож на тот, что используется в пистолете-шприц-пистолете, и использует ту же систему с односторонним клапаном для управления направлением потока воды. Первый клапан (F) расположен между большим резервуаром для воды и насосным механизмом, а второй клапан (G) расположен между насосом и меньшим резервуаром для воды, который подается в ствол пистолета (H).

В ходе цикла насоса вверх, когда вы вытаскиваете ручку насоса, отступающий поршень втягивает воду из большого резервуара наверху.Второй односторонний клапан (G) предотвращает вытекание воды из меньшего резервуара (B). Во время хода вниз цикла насоса, когда вы нажимаете ручку насоса, погружающийся поршень выталкивает воду из цилиндра через второй односторонний клапан (G) в небольшой резервуар (B). Первый односторонний клапан (F) предотвращает возврат воды под давлением обратно в большой резервуар (A).

Но что все это дает? В следующем разделе мы соберем части вместе, чтобы увидеть, как Super Soaker создает такой мощный взрыв.

Как работают водяные пистолеты - Super Soaker Central

Все водяные пистолеты используют систему для создания давления и выталкивания воды. В этой статье подробно описаны отдельные части и варианты, которые используются как в самодельных, так и в коммерческих водяных пистолетах. Хотя он не содержит инструкций по его созданию, он предоставляет информацию о конструкции.

Пистолеты водяные раздельные

Отдельная камера - наиболее распространенный формат для водяных пистолетов. Он позволяет пользователю носить с собой дополнительную воду и может использоваться с различными системами давления.

Резервуар

Резервуар - это основной резервуар для воды в водяных пистолетах с раздельной камерой. Он состоит из бака, крышки для заправки и выхода в зону насоса.

Насос

Насос представляет собой скользящее устройство, которое всасывает воду из резервуара и нагнетает ее в напорные камеры . Сам насос использует поршень на штоке для уплотнения трубки. Трубка имеет вход из резервуара и выход в напорные камеры.

Клапаны обратные

Водяные пистолеты должны контролировать поток воды, чтобы вода могла поступать из резервуара в насос, а затем из насоса в напорную камеру. Обратные клапаны или односторонние клапаны используют пружины для перекрытия потока воды в одном направлении. Они гарантируют, что вода не может вернуться из напорных камер в насос или из насоса в резервуар, тем самым потеряв давление.

Клапан сброса давления

С другой стороны, существуют ситуации, в которых вода должна быть выпущена для снижения давления.Например, клапаны сброса давления используются в промышленных водяных пистолетах для устранения чрезмерного и потенциально опасного давления. Эти клапаны также используют пружины для закрытия отверстия. Внутреннее давление действует на пружины, и если давление достигнет определенного порога, клапан на короткое время откроется, чтобы вода снова попала в резервуар. Клапаны сброса давления могут издавать слышимый скрип или шипение.

Самодельные водяные пистолеты обычно не нуждаются в клапанах сброса давления.Эти водяные пистолеты построены из сверхпрочных материалов и намного прочнее. Единственное ограничение давления - сила пользователя!

Барокамеры

Напорные камеры (ПК) хранят давление, создаваемое насосом. Могут использоваться различные системы, которые различаются по перепаду давления, производительности, доступности и стоимости.

Давление воздуха

Пневматическая система. Водяные пистолеты - самые распространенные, предлагающие достаточно надежную и стабильную работу.Что еще более важно, их проще всего достать. Камеры давления воздуха - это просто пустые резервуары, наполненные воздухом. Когда вода закачивается, вытесненный воздух сжимается, создавая давление, обратно пропорциональное объему (согласно закону Бойля). Баки перевернуты, чтобы позволить более плотной воде собираться внизу, где находится вход / выход.

Варианты водяных пистолетов под давлением воздуха часто используют поршни для разделения воздуха и воды. Таким образом, камера давления может быть ориентирована горизонтально для более эффективного потока, как в SuperCannon II Бена [ссылка здесь].

Некоторые пневматические пистолеты для воды под давлением также используют принцип предварительного нагнетания , согласно которому в напорные камеры заранее нагнетается дополнительный воздух, чтобы уменьшить падение давления. Рекомендуется использовать плунжеры с предварительными зарядками, чтобы удерживать лишний воздух внутри после выпуска всей воды.

Пузырь эластичный

Система постоянного давления (CPS), изобретенная Брюсом Д'Андрейдом из Ларами, использует эластичность резиновых баллонов для сохранения давления.Перекачиваемая вода заполняет мочевой пузырь, который затем оказывает усилие и увеличивает давление. Растяжение мочевого пузыря таким образом, что давление почти постоянно, поэтому падение диапазона при опорожнении мочевого пузыря почти незаметно. Другие преимущества включают в себя то, что баллон можно ориентировать любым образом.

Хотя баллоны могут быть любой формы, наиболее удобные из них - сферические и цилиндрические - были запатентованы Larami. Третья форма, диафрагма , использует плоский лист резины, плотно прижатый к твердой поверхности, которая содержит вход / выход.

Пружины

Пружинные системы давления используют металлические пружины или, теоретически, растягивающиеся шнуры для приложения силы к поршню в камере давления. Эти пружины создают силу, пропорциональную тому, как далеко перемещается поршень (согласно закону Гука), то есть они не обеспечивают постоянного давления.

Среди коммерческих водяных пистолетов давление пружины теперь можно найти в Water Warriors Splat Blaster, Water Warriors Steady Stream и Super Soaker Quick Blast.Пружинные системы, вероятно, игнорировались из-за их недостаточной мощности на единицу веса по сравнению с системами давления воздуха.

Пусковой клапан / сопло

Пусковой клапан - это устройство, которое открывает и закрывает путь для воды из напорных камер. Шаровые краны являются наиболее распространенными, поскольку они могут иметь полноразмерные отверстия, практически не ограничивающие поток. В шаровых кранах используется большой шар с отверстием, которое может вращаться, чтобы перекрыть и распечатать путь потока.Большинство других клапанов, таких как рукоятки шлангов, оснащены тяговыми клапанами типа , которые используются в современных коммерческих водяных пистолетах. Эти клапаны имеют маленькие поршни, которые вынимаются из отверстия или выходят из него, чтобы пропустить воду.

При открытии пускового клапана вода вытекает через сопло . Сопло представляет собой гладкое отверстие, которое улучшает поток воды и снижает турбулентность для создания более аэродинамического потока.

Гидравлические пистолеты с напорным резервуаром

Система резервуаров под давлением Водяные пистолеты предлагают небольшую разновидность водяных пистолетов с раздельными камерами.Вместо использования камеры давления, отдельной от резервуара, вода PR имеет только один резервуар, который служит одновременно камерой давления и резервуаром. Бак наполнен водой, а крышка без отверстия используется для сохранения уплотнения. Впускной обратный клапан насоса всасывает воздух прямо из атмосферы. Таким образом, нагнетание нагнетает воздух прямо в напорную камеру.

Преимущества

  • Поскольку имеется только один резервуар, водяные пистолеты PR менее сложны.
  • По той же причине водяные пистолеты PR меньше по размеру.

Недостатки

  • Может существовать «мертвое пространство» между концом плунжера насоса и обратным клапаном на выходе. Если имеется много мертвого пространства, воздух, сжатый в насосе, просто будет там оставаться, и будет создаваться меньшее давление.
  • Если крышка открыта, все создаваемое давление будет потеряно. Особенно с частично пустым резервуаром пользователю придется много накачивать, чтобы создать давление и заполнить пустое пространство воздухом.

В конце концов, система PR действительно подходит только для пистолетов и стрелкового оружия.Поскольку воздух легко сжимается, в отличие от воды, PR крайне неэффективен в больших водяных пистолетах, поскольку перекачиваемая жидкость сжимается и заполняет очень мало места.

Водометы

Водометы намного мощнее водяных пистолетов PR, но в них используется тот же принцип. Единственная камера заполняется водой, а затем воздушный насос используется для создания давления в резервуаре. Водометы имеют большие отверстия, большие клапаны и оптимизированные сопла.

Водометы обычно используются иначе, чем водометы PR.Хотя средства защиты от PR часто являются более легким оружием, пушка предназначена для создания давления только перед тем, как противник вступит в бой. Водометы оптимизированы для получения максимальной дальности и отдачи одним выстрелом. SuperCannon II, например, установил рекорд дальности действия портативных водяных пистолетов.

Ссылки

Как работают водяные пистолеты?

Водяные пистолеты помогли бесчисленному количеству людей оставаться прохладными в летнее время, принимая участие в веселых мероприятиях со своими друзьями и членами семьи.Они развивались на протяжении многих лет, начиная с простой чугунной модели, которая существовала до Гражданской войны. Эти оригинальные пистолеты не могли вместить столько жидких боеприпасов и не обладали возможностями дальнего боя, которые есть у современных водяных пистолетов. Теперь вы можете легко найти водяные пистолеты самых разных стилей, цветов и размеров.

Из прошлого в настоящее водяные пистолеты, давайте посмотрим на некоторые механики.

Какие детали у водяного пистолета?

Хотя все водяные пистолеты уникальны, они имеют одни и те же основные части, в том числе следующие:

  • Спусковой крючок: спусковой крючок - это то, что вы нажимаете, чтобы выстрелить жидкими боеприпасами.
    Насос: насос помогает откачивать жидкость, чтобы можно было выстрелить.
    Резервуар для воды: резервуар для воды хранит жидкие боеприпасы, пока вы не будете готовы выстрелить.
    Бочка: вода прокачивается через бочку до того, как выйдет через сопло. Сопло
    : Сопло помогает направлять воду и удерживать ее в целенаправленном потоке.

Как части водяного пистолета работают вместе, чтобы функционировать?

Поскольку каждый вариант индивидуален, механика, связанная с работой водяного пистолета, зависит от его типа.Вот несколько общих моделей и то, как их компоненты работают вместе.

Простой шприц-пистолет

Насос, который позволяет стрелять жидкими боеприпасами, очень важен в простом шприц-пистолете. Помимо цилиндрового насоса, в шприц-пистолетах используется простой поршень и два односторонних клапана. Когда вы нажимаете на спусковой крючок, он перемещает поршень в цилиндр, который затем сжимает пружину. Когда вы отпускаете спусковой крючок, поршень выходит из цилиндра.

Супер кроссовки

Super Soakers основаны на насосном механизме, который использует создаваемое давление воды для подачи струй воды, которая может двигаться на расстояние до 50 футов.Сжатый воздух, создающий давление воды, - вот что отличает механизм этого водяного пистолета от его более слабых предшественников. При использовании Super Soakers пользователям часто требуется повышать это давление, накачивая воздух рукояткой насоса. Чем сильнее сжимается воздух, тем сильнее становится струя.

Система водяного пистолета Kwik Fill

К сожалению, из-за того, как работали эти водяные пистолеты прошлого, пользователям приходилось тратить много времени и усилий, чтобы заполнить и стрелять из своих водяных пистолетов.Система водяного пистолета Kwik Fill основывается на этой прошлой механике водяного пистолета, чтобы предложить улучшенный опыт водной войны. В результате получилась система водяного пистолета, которая за секунды наполняет ваш водяной пистолет жидкими боеприпасами - просто нажмите вниз, чтобы наполнить ваш водяной пистолет.

Заказать революционную систему водяного пистолета Kwik Fill

Чтобы получить свою революционную систему водяного пистолета Kwik Fill, посетите наши интернет-магазины. Эта быстрая и удобная в использовании система быстро станет вашим новым источником веселых летних развлечений.

15 лучших мужских водяных пистолетов и бластеров на 2021 год

Может быть, в детстве и подростковом возрасте вы проводили дни, участвуя в захватывающих боях с водными пистолетами или с друзьями и семьей на заднем дворе, незаметно стреляя в них или вооружаясь двумя руками из водяных пистолетов. потому что вы хотели направить своего любимого персонажа из любимого фильма. Ностальгический, правда? К сожалению, мы склонны забывать о контакте со своим внутренним детским «Я», потому что нам нужно пережить врагов взрослой жизни.

Что ж, солдат, вот и жизнь. Но это не значит, что вам не следует делать перерыв. Итак, почему бы вам не пригласить свою семью или лучших друзей на бой с водяной пушкой? Конечно, они более чем хотят выйти с вами на поле битвы. Если вы хотите отточить свои навыки прицеливания к началу боя, мы составили список лучших водяных пистолетов для мужчин в этом 2021 году.

Лучший насос-действие:

Nerf Fortnite Super Soaker Water Blaster

Хотите сделать бои на водном пистолете более эпичными? Или, может быть, вы поклонник Fortnite и хотите оживить поле битвы лучшими пушками Nerf для взрослых? Мы рекомендуем взять с собой Nerf Fortnite Super Soaker, чтобы взорвать ваших противников водой, заставляя их бежать в укрытие, опасаясь промокнуть с головы до пят.Все, что вам нужно сделать, это наполнить дробовик водой и переместить насос, чтобы обрушить мощный поток воды на ваших беспомощных противников. Правильно, вам не нужно нажимать на курок, чтобы выстрелить. Не забудьте попрактиковаться в прицеливании на тренировочной площадке перед большим боем.

Лучший дизайн: водяной пистолет Spyra One для взрослых

Хорошо, так что вы не возитесь. Пора достать игрушки для больших мальчиков и купить водяной пистолет для взрослых Spyra One. Первоначально запущенная на Kickstarter, Spyra One доставила первую партию прошлым летом.Футуристическая конструкция блока достигает 50 футов и разбрызгивает 24 «мощных водяных пули», говорится на сайте. Есть автоматическое наполнение, которое занимает около 10 секунд, а также цифровой дисплей, показывающий состояние вашего бака и батареи. Да, игрушки для больших мальчиков требуют батарейки. Но Spyra One - это еще и безнапорный, на 100% глушитель давления, который доведет взрослых парней до слез. Выбери свой цвет: красный или синий.

Лучшая ручка: водяной пистолет Hitop

Мы знаем, что это для детей, но что может помешать взрослым мужчинам взять в руки водяной пистолет или два? Ничего такого.Водяные пистолеты HITOP, доступные в двух и трех вариантах упаковки, - это выгодная сделка, так как вы можете поделиться ими с другом или своим ребенком перед матчем. Пистолеты могут хранить до 300 кубических сантиметров (10 жидких унций) воды, вызывая поток воды на расстояние до 27 футов. Мы считаем, что с таким количеством воды «боеприпасов» хватит на один раунд. Спички могут быть изнурительными и утомительными, но, к счастью, ручки имеют эргономичную конструкцию, обеспечивающую комфорт и безопасность владельцу, особенно детям.

Лучшее для стрелков: водяной пистолет Heytech 2-Pack

Обладая ультрасовременным дизайном, эти большие мальчики могут стрелять в воду с расстояния 32 фута, что идеально для стрелков, которые хотят стрелять в своих врагов издалека. Они также могут вмещать 1200 кубиков воды (40 унций), которых хватит вам на один или два раунда, прежде чем вы пополните запасы оружия и дадите своему отряду преимущество во время боя. Чтобы использовать оружие, потяните за насос и нажмите на спусковой крючок, чтобы выпустить на врагов струю воды. Они просты в использовании, если вы не забываете перемещать помпу.Представьте, как будет неловко, если это случится с вами.

Лучшее для пар и друзей: водяной пистолет большой емкости Joyin Phaser

Удивите женщину своей жизни одним из водяных пистолетов Джойн, чтобы она могла сразиться с вами в душераздирающем матче 1 на 1, или позвольте ей (включая вас, конечно) победить ваших приятелей в групповом бою на смерть, чтобы показать всем, кто здесь главный. Силовой насос ружья может выпустить струю воды на расстояние до 35 футов. По общему признанию, это довольно далеко. Что касается емкости, Hydro Enforcer и два Aqua Phasers могут вмещать 35 и 15 унций воды соответственно.Вне зависимости от того, будете ли вы ими пользоваться или кто-то другой, эти водяные пистолеты идеально подходят для тех, кто любит использовать пистолеты с большим резервуаром для воды.

Лучшее для снайперской стрельбы: водяной пистолет Ehpow

Водяной пистолет Ehpow может быть немного меньше других моделей, предназначенных для детей (ну, детей мужского пола). Но он может стрелять водой от 27,2 футов до ошеломляющих 40,4 футов, что делает это ружье лучшим выбором для подражателей снайперам. Как такое возможно? Заполните водяной пистолет 600 куб.см воды (20 унций), прокачивайте его несколько раз, чтобы создать давление, и наблюдайте, как он распыляет воду на расстоянии! Это оружие сложно использовать во время динамичных перестрелок на воде.Быстро становитесь на ноги, и водяной пистолет Эхпоу послужит вам всем. Благодаря своей конструкции этот водяной пистолет от Ehpow заставляет вас почувствовать себя стрелком из будущего

.

Лучший комплект: Zuru X-Shot Water Blaster Pack

Предложите вашим детям улучшить свои навыки стрельбы с помощью комплектов Zuru X-Shot Water Warfare Double Stealth Soakers. Эти два водяных пистолета могут вмещать 8 унций воды и достигать 16 футов. Компактные и функциональные, эти бластеры идеально подходят для того, чтобы позволить вашему ребенку наносить сокрушительные удары по ничего не подозревающим противникам.

Между тем, Typhoon Thunder Soakers - это мощные машины пакета, способные производить мощные выстрелы с точностью до 30 футов. Обладая емкостью резервуара 19 унций, Typhoon Thunder легко пополнять, поэтому вы можете быстро и готово вернуться на поле битвы. Мы рекомендуем оба водяных пистолета, если вы планируете провести интенсивную семейную драку из водяного пистолета дома. Они также отлично подходят для использования парным оружием, если вы хотите быть крутым членом отряда.

Лучшая легкость заполнения:

Nerf Super Soaker Fortnite TS-R Water Blaster

Созданный по образцу бластера из онлайн-видеоигры Fortnite, , этот водяной пистолет Nerf точно воспроизводит стиль и цвета, только этот, который вы можете держать в настоящих чертовых руках.Быстрое наполнение и стрельба с помповой рукояткой, обеспечивающей огромную силу впитывания. Если вы заметите, что кричите: «Он один выстрел!» просто катайтесь с ним, пока не израсходуются 36 унций жидкости, что может сделать около 41 выстрела.

Best Value Set: Adventure Force Water Strike Aqua Squad 4-Pack Water Blaster Value Set

Рекомендовано для детей от 6 лет и старше. Водяной отряд Water Strike Aqua Squad от Adventure Force состоит из двух мощных водяных струйных аппаратов, способных взорвать воду на глубину до 25 футов, и двух больших водяных струйных насосов, способных подавать струю воды на глубину до 30 футов.Его также можно наполнить в течение нескольких секунд с помощью крышки для заправки Blitzfill, что делает набор идеальным водяным оружием для водных сражений в летнее время и пляжного отдыха с семьей и друзьями.

Лучшая емкость резервуара для воды: гидроразрывная установка для воды в день игры

С 24-дюймовым водным бластером Hydro Splash Water Blaster вы можете провести отпуск на пляже, устроить вечеринку у бассейна или отдохнуть летом с семьей и друзьями. Этот водяной пистолет от Play Day, идеально подходящий для детей от 3 лет, имеет водную емкость 71 унцию и может взорвать до 20 футов.Вы наверняка сможете поразить все свои цели и превратить их в грязь с помощью этого пистолета - эта королевская битва на воде принадлежит вам.

Лучший набор: Tidal Storm Aqua Master Power Water Blaster

Водные бластеры Tidal Storm Aqua Master намного компактнее и удобнее в обращении, чем те, что в этом списке, но, как говорится, они маленькие, но ужасные. Не стоит недооценивать этих малышек, потому что они отличаются быстрым и легким наполнением, которое идеально подходит для водных сражений.Не только это, но они также могут запустить поток воды до 25 футов, как только вы нажмете на спусковой крючок, что идеально подходит для направления вашего внутреннего Нео из Матрицы с этими пушками.

Лучшее универсальное применение: водяной пистолет Mozooson

Этот прочный водяной пистолет дальнего действия, который может достигать расстояния от 26 до 33 футов, сделан из нетоксичного, экологически чистого пластика ярких и приятных цветов. Это идеально подходит как для детей, так и для взрослых, которые хотят играть друг с другом во время вечеринок у бассейна и летних праздников.Однако цель этого водного пистолета не ограничивается развлечением, потому что вы также можете использовать его, чтобы дрессировать своих собак или кошек или прогонять домашних животных ваших соседей, не причиняя им вреда.

Лучший ассортимент: Nerf N Strike Elite Strongarm Toy Blaster

Если вы хотите выделиться и заполучить что-то уникальное, то Nerf N Strike Elite Strongarm Toy Blaster, вероятно, вам подойдет. В отличие от большинства водяных пистолетов, этот быстросъемный и скорострельный водяной пистолет от Nerf имеет откидной вращающийся ствол, вмещающий шесть дротиков, которые могут стрелять с расстояния до 90 футов.Благодаря этому у вас не только уникальная конструкция водяного пистолета, но и множество преимуществ, когда дело касается водных сражений во время летних каникул.

Лучший минималист: ручная установка для водяного пистолета

Этот минималистичный водяной пистолет может быть идеальным для людей, которые не любят заниматься дизайном. Эта 17-дюймовая одностворчатая водометная установка от Stream Machine может запускать устойчивую мощную струю воды на глубину до 40 футов и более с большой точностью.Он также может перезагрузиться почти мгновенно, как только вы погрузите продукт в воду. Этот может прослужить всю жизнь, так как сделан из высокополимеров и ярких цветов, которые не трескаются и не отслаиваются.

Лучшее для детей: водяные пистолеты Kidpar

Водяные пистолеты KIDPAR в упаковке из 4 штук представлены в различных цветах, поэтому дети могут выбрать цвет по своему вкусу. Вам не нужно беспокоиться о безопасности детей с этими водяными пистолетами, поскольку они изготовлены из высококачественного АБС-пластика с герметичной конструкцией.Кроме того, их закругленные края могут защитить детей от травм - при этом они могут делать то же самое, что и другие водяные пистолеты.

Рекомендации редакции

Эволюция водяного пистолета

Современные разноцветные пластиковые водяные пистолеты - привычное зрелище, и вы, вероятно, не удивитесь, узнав, что они существуют уже давно. Тем не менее, вы можете удивиться, узнав, что записи показывают, что они, вероятно, предшествуют Гражданской войне в США, по крайней мере, в той или иной форме.

Еще в 1861 году Авраам Линкольн призвал 75 000 добровольцев для участия в войне. Мальчики перебирались друг с другом, пытаясь записаться первыми, опасаясь пропустить конфликт. То же самое делали на Юге. Уильям Текумсе Шерман не считал, что оценка Линкольна о том, сколько человек им понадобится, адекватна, и цитируется так: «Да ведь с таким же успехом вы могли бы попытаться потушить пламя горящего дома с помощью пистолета-распылителя. "

Наслаждайтесь изображением Эйба, бегающего вокруг в цилиндре с неоново-зеленым и желтым Super Soaker в руке, потому что в те времена пистолеты-распылители выглядели совсем не так.Фактически, мы не можем точно знать, что именно имел в виду Шерман, потому что первый документированный шприц не был официально запатентован до нескольких десятилетий спустя, в 1896 году. Тем не менее, мы можем получить довольно хорошее представление о том, что Шерман имел в виду, глядя на самый ранний «Жидкий пистолет США».

Игрушечный пистолет был сделан из чугуна и пронизан трубкой, прикрепленной к груши, похожей на пипетку. Вам нужно будет наполнить лампочку, а затем сжать ее, чтобы вода вышла.Последующие модели использовали спусковой крючок, чтобы сжимать лампочку и заставлять воду стрелять.

Как ни странно, игрушка продавалась как ранний вид «перцового баллончика». В рекламе 1905 года производители USA Liquid Pistol рекламировали, что пистолет «остановит самую злобную собаку (или человека) без непоправимых повреждений». Более эффективным, чем стрельба по нападающему из пистолета, вероятно, было бы бросить чугунное оружие в голову нападающего. Но тем не менее это было только начало поколений детских летних развлечений.

G / O Media может получить комиссию

Намного позже чугунные пистолеты превратились в пластиковые, которые мы знаем сегодня. Вместо того, чтобы иметь мешочек, похожий на глазную пипетку, они также эволюционировали, чтобы работать больше как распылители. Нажмите на спусковой крючок, и давление заставит воду вытекать из ствола.

Отсюда струйные пистолеты оставались в основном неизменными до 1977 года. Именно тогда на рынок поступил первый водяной пистолет с воздушным насосом. Он назывался «Космический ликвидатор» и работал, нагнетая воздух в пистолет, создавая давление, которое сбрасывалось при нажатии на спусковой крючок, в результате чего возникала струя воды.Это очень похоже на Super Soakers, которые мы знаем сегодня, за исключением того, что напорный бак был моторизован отдельно от пистолета и соединен трубкой. Батареи для поддержания работы мотора были довольно дорогими, так что это была не идеальная игрушка.

Наконец, в 1989 году был выпущен первый Super Soaker. Модель, детище инженера-механика и атомщика Лонни Джонсона, создавалась несколько лет. Все началось в 1982 году, когда Джонсону пришла в голову идея создать высокопроизводительный водяной пистолет.В то время он работал инженером космического корабля в миссии "Галилео Юпитер". Работая с тепловым насосом, работающим на воде, он взял насос домой и начал экспериментировать с ним в раковине в ванной. Он обнаружил, что насос может стрелять водой, и поток воды был более мощным, чем любой пистолет-распылитель, который он видел. Он сразу подумал: «Из этого получится отличный водяной пистолет!»

Вместо моторизованного насоса Джонсон разработал ручной насос, подобный тому, который вы знаете сегодня.Насос создавал давление в камере выстрела, и при нажатии на спусковой крючок водяной пистолет выпускал больше воды быстрее, чем любой из его предыдущих аналогов.

Однако Джонсон был изобретателем только на полставки, а это означало, что ему потребовалось много времени, чтобы разработать продукт. Как только он это сделал, он не смог из-за ограниченных ресурсов изготовить оружие самостоятельно. Он решил заключить лицензионное соглашение в 1985 году. Продукт интересовал две компании. Во-первых, компания под названием Daisy хотела привлечь его к делу, но пистолет оставался в списке ожидания в течение двух лет, пока компания проходила организационную реструктуризацию.

Позже он разыскал компанию Enertech, которая уже производила моторизованные водяные пистолеты. Он занялся двумя другими изобретениями, в том числе игрушечным самолетом с водным двигателем, и упомянул, что его пистолет, так сказать, вышибет их пушки из воды. После демонстрации продукта они были в восторге от продукта и решили попробовать его. К сожалению, им было нелегко продавать свои игрушечные пистолеты из-за неприязни к игрушечным пистолетам, которые выглядели как настоящие. Они вышли из бизнеса прежде, чем у них появилась возможность продать новый Super Soaker Джонсона.

Наконец, Джонсон смог внести некоторые изменения в свой прототип и представить его компании Larami в марте 1989 года. Директору он понравился, и вскоре они начали проектировать прототип для производства. Оружие появилось на рынке в 1990 году и было «лучшей игрушкой» в первые два года продаж. Джонсон запатентовал продукт, у которого было несколько функций, в том числе емкость для воды в бутылках, которые стали знаковыми для всех типов водяных пистолетов.

Впоследствии Johnson оставалась инновационной частью будущего водяного оружия.Он и Ларами продолжили вносить улучшения в оригинальные Super Soaker, включая более крупные водоемы и различные спусковые механизмы. В 2004 году была представлена ​​Soaker Tag - игра, в которой использовались небольшие целевые устройства, которые взрывались при попадании воды, позволяя игрокам видеть, кто выиграл и проиграл игру, а не просто стрелять друг в друга, пока все не промокли.

В 2010 году линейка Super Soaker объединилась с пистолетами Nerf, что привело к появлению дополнительных инноваций, таких как сменные магазины для воды, вращающиеся сопла и тактические направляющие.Дети не знают, насколько они хороши в наши дни.

Если вам понравилась эта статья, вам также может понравиться:


Эмили Аптон пишет для чрезвычайно популярного сайта интересных фактов TodayIFoundOut.com . Чтобы подписаться на информационный бюллетень Today I Found Out «Daily Knowledge», щелкните здесь или поставьте лайк на Facebook здесь . Вы также можете проверить их на YouTube здесь .

Этот пост был переиздан с разрешения TodayIFoundOut.ком . Изображение Phil Ovens под лицензией Creative Commons.

14 лучших водяных пистолетов в 2020 году

Какие водяные пистолеты самые лучшие?

Когда вы смотрите на водяные пистолеты, вы должны понимать, что разные виды оружия, такие как пистолеты, стрелки, пушки и реактивные самолеты, обладают своими уникальными характеристиками. Лучшим водяным пистолетом будет тот, который лучше всего соответствует вашим потребностям. Так что независимо от ваших предпочтений, возможно, убедитесь, что водяной пистолет, который вы выберете, способен делать то, что вы хотите.

Если вы ищете небольшое, но забавное ружье, то эта серия идеально подойдет детям от 3 до 5 лет. Они легко заполняются и не требуют большого количества информации о направлении. Вы просто нажимаете на спусковой крючок, и пистолет брызгает минимальным количеством воды без особых повреждений.

Стрелялки лучше всего подходят для тех, кто более тактически настроен, и больше подходят для детей в возрасте 4-7 лет. Они обладают большей емкостью в галлонах, чем обычные водяные пистолеты, и имеют более центрированную концентрацию воды при выстреле.

Пушки и реактивные самолеты подходят для всех возрастов и предлагают самую большую дальность из всех орудий. Некоторых нужно держать в воде, например, в бассейне или реке, чтобы огонь продолжался. У некоторых из них есть подсоединенная труба, и их дальность стрельбы значительно больше, чем у обычных водяных пушек.

Таким образом, решение о том, что лучше, будет означать, что вы должны смотреть на него с учетом ваших личных предпочтений и того, для кого вы хотите купить водяной пистолет. Не торопитесь и пройдите нашу тщательную проверку, чтобы принять обоснованное решение.

Что такое водяной пистолет?

Водяной пистолет - это забавная игрушка, которую обычно используют в летние месяцы для детей, которые хотят провести бесчисленные часы веселья в водной битве с друзьями. Эти водяные пистолеты бывают всех форм, размеров и множества цветов.

Оружие было популярным в последние 20-25 лет с момента его появления на рынке игрушек. Гидравлические пистолеты работают по простой схеме: накачивать и стрелять - и запускать и стрелять. Их легко наполнить водой, а некоторые можно использовать с химическими веществами для пены для дополнительного удовольствия.

Существует ли еще Super Soaker?

К сожалению, линейка Super Soak существовала только в 1991-2009 гг., Очень важной частью, которая привела к ее упадку, стало появление Nerf Super Soaker. С самого начала они полагались на производительность, емкость и мощность, но то, что сделало их популярными, в последующие годы стало считаться само собой разумеющимся.

В начале 2000-х - 2002-х они начали с более изощренного подхода к линейке Super Soaker. Стоит отметить, что первоначальные создатели Super Soakers (Larami Corp) стали дочерней компанией Hasbro INC.это также оказало большое влияние на то, как они позже определят направление Super Soaker.

Их хитрый подход позволяет им больше сосредоточиться на добавлении дополнительных функций к оружию, таких как звуковые эффекты и освещение. Нельзя сказать, что в прошлом не было бесполезных водяных пистолетов, но это рассматривалось как побочный подход к их характеристикам, мощности и мощности.

Эта тенденция Electronic-Enhanced-Soaking продолжалась до 2009 года. Однако в 2010 году линейка Super Soakers была переименована в Nerf Soakers, и они по-прежнему придерживаются хитроумного подхода к подходу к производительности, мощности и емкости.

Следует сказать, что серия Super Soaker по-прежнему остается лучшей, когда дело касается производительности, емкости и мощности, и вряд ли это изменится в ближайшее время.

Почему Super Soaker CPS 2000 был запрещен?

Super Soaker считался рок-звездой сообщества водоструйных машин. Свирепый стоит головой и лечит выше остальных, и ему еще предстоит найти бластер, который мог бы соперничать с его силой. Он был выпущен в 1996 году и был первым бластером CPS (система постоянного давления) и самым большим моноблочным бластером своего времени.

При всей этой мощи ходили слухи, что с огромной мощностью Super Soaker CPS 2000 она способна вызывать необратимые повреждения глаз. Однако доказательства, подтверждающие эти утверждения, так и не появились, но производство Super Soaker было прекращено вскоре после появления этих слухов.

Как далеко может стрелять Super Soaker?

Если расстояние - это то, что вам нужно, то водяные пистолеты на цилиндрической основе предложат приличное расстояние до 70 футов. Говорят, что они настолько могущественны, что, если их направить на кого-то, могут навредить этому человеку.

Помповые Super Soakers также предлагают приличную дистанцию ​​38 футов. Ассортимент Super Soaker разнообразен, поэтому вы получите разное расстояние от разных продуктов.

Какой водяной пистолет лучше купить?

Глядя на все эти классные водяные пистолеты, сложно выбрать только одно. Мы опробовали все эти пистолеты в нашем обзоре и нашли три фаворита: набор меток для воды Stream Machine, шланг для воды Aeromax Firepower Super и водомет SwimWays Flood Force.

Водяная пушка SwimWays Flood Force - отличный дизайн и универсальность. Вы можете использовать его в бассейне или в любом постоянном источнике воды для непрерывной атаки воды. У него также есть резервуар, который вы можете заполнить для скрытой атаки.

Набор меток для воды

- Что нам нравится в наборе меток, так это то, что он является инновационным и превращает удовольствие от обычных водных атак в битву за выживание. В комплекте идет рюкзак, который противник должен наполнять водой, постоянно попадая в вас.

Aeromax Firepower Super Water Hose - еще один фаворит - Aeromax Firepower, он идеально подходит для обучения детей тушению пожаров. Он также хорошо изготовлен, чтобы просто наслаждаться рюкзаком для хранения воды и шлангом для тушения пожаров.

Это только наши выборы, но не стесняйтесь упоминать свои или некоторые из них, которые мы должны добавить в список. Я все еще молод, и испытание этих водных пистолетов - лучшая часть моей работы.

Какой самый лучший водяной пистолет на рынке?

Слишком много водяных пистолетов на выбор, и найти грозный пистолет, отвечающий всем требованиям, - вопрос, который зависит от того, какие поля вам нужно отметить.Когда-то этот ответ был бы легким с линейкой супервыводов. По моему мнению, лучшее оружие - Super Soaker CPS 2000, и если вам повезло найти один из этих драгоценных камней, вы найдете отличный предмет из прошлых эпох.

Что случилось с суперсокерами?

Путешествие линейки Super Soaker - это история о том, как вы всегда делаете то, что у вас хорошо получается. Они начали свою деятельность в 1989 году и вскоре заняли рынок водяных пистолетов с батарейным питанием. Они предлагали большую мощность и емкость воды без использования батарей, которые в любом случае имели жалкие характеристики.

В 90-е годы они произвели несколько блестящих водяных пистолетов, таких как серия Super Soaker 50s, Super Soaker CPS 1000, Super Soaker CPS 3000 и культовый Super Soaker CPS 2000. Все они сами по себе были отличными водяными пистолетами, но ни один из них не был таким выдающимся, как Super Soaker CPS 2000, который по сей день, возможно, является самым мощным водяным пистолетом из когда-либо созданных.

После выдающегося успеха CPS 2000 в 1996 году они продолжали доминировать на рынке с Super Soaker Monster XL и другими небольшими моделями.Только когда они начали отказываться от своих испытанных и проверенных методов, которые сделали их популярными в начале и конце 90-х, новое десятилетие столкнулось с сопротивлением их стилю.

Годы, последовавшие за 2000–2009 гг., Стали тем временем, когда их внимание сместилось с власти, возможностей и исполнителей на более бесполезный подход. Их больше беспокоило добавление света и звуков к водяным пушкам. Наконец, они изменили название бренда с Super Soaker на Nerf, и это означало конец эпохи для бренда Super Soaker.

Этот водяной пистолет за 133 доллара имеет цифровой счетчик боеприпасов и заряжается через USB-C

.

Война на заднем дворе изменилась.

В мое время нам приходилось работать, распыляя друг другу в лицо из водяных пистолетов. Плюс ко всему, были кропотливые часы, потраченные на подготовку и завязывание водяных шаров, точное наполнение резервуара для воды на супер-смачивателе и бесконечную откачку для поддержания давления в резервуаре, чтобы вам не пришлось просто распылять землю на три фута впереди. ты.

Самый модный водяной пистолет на свете?

Теперь есть Spyra One, которая похожа на водяные пистолеты, с которыми я вырос, не меньше, чем мушкет на снайперскую винтовку.Spyra One не стреляет струей воды; он стреляет точно отмеренными очередями «водяных пуль», которые, по утверждению компании, могут четко и точно поражать цели на расстоянии до 25 футов.

Имеется встроенный насос, который позволяет пополнить бак, просто погрузив переднюю часть Spyra One в бассейн, озеро или ведро с водой. Заправка занимает около 14 секунд. Прокачки тоже нет. Тот же насос поддерживает давление в резервуаре, поэтому вы можете начать распыление воды. Но все становится по-настоящему смешным с моей любимой функцией: дисплеем с цифровым счетчиком боеприпасов, который больше подходит для футуристической винтовки из Halo , чем для настоящего водяного пистолета.

Между помпой и счетчиком боеприпасов Spyra One также имеет перезаряжаемую батарею, которой, по словам компании, должно хватить примерно на 45 циклов заправки, прежде чем вам понадобится подзарядка.

Когда вам действительно нужно зарядить Spyra One, вы можете сделать это, подключив - подождите, это может быть неправильно - стандартный кабель USB-C . Этот водяной пистолет заряжается от USB-C . Я никогда не хочу слышать, как кто-то скажет мне, что состояние рынка периферийных устройств еще недостаточно развито, и поэтому мои новые наушники / ноутбук / динамик / аккумулятор должны использовать обычный USB или Micro USB когда-либо снова .

Мир, в котором водяной пистолет заряжается через USB-C, а мои наушники не заряжаются

Однако есть несколько предостережений. Во-первых, Spyra One доступна на Kickstarter за 115 евро (примерно 133 доллара). Это невероятная сумма денег, чтобы когда-либо инвестировать в водяной пистолет, если только вы и ваши друзья не относитесь к битвам на заднем дворе очень серьезно. Spyra также не планирует поставлять водяные пистолеты до августа 2019 года, а это значит, что этим летом вы не сможете получить от них никакой пользы.Кроме того, исторически сомнительный послужной список того, что Kickstarters уложились в сроки, означает, что вам, возможно, придется подождать до лета 2020 года, прежде чем вы получите шанс взять свой водяной пистолет за 133 доллара для правильного вращения.

Вот вездесущее напоминание о том, что это первый продукт от новой компании, которая еще не выпустила устройство. И хотя уже есть несколько работающих прототипов, от этого этапа происходит большой скачок к серийному выпуску продукта. Перед тем, как сделать ставку, руководствуйтесь здравым смыслом.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
