Как проверить люминесцентную лампу

Люминесцентные лампы применяются в качестве основного освещения помещений. Неисправность приводит к недостаточной освещенности, отсутствию комфорта пребывания. Гул неисправного светильника раздражает. Мерцание лампы исключает возможность трудовой деятельности, неблагоприятно влияет на зрение. Прежде чем приступить к устранению, необходимо четко уяснить принципы работы и знать признаки проявлений неисправности составных частей конструкции.

Содержание:

1. Принцип работы

2. Почему перегорают люминесцентные лампы

3. Выявление неполадок и их устранение

4. Включение люминесцентной лампы без дросселя

5. Схема подключения перегоревших ламп

6. Утилизация

Принцип работы

Люминесцентная лампа по принципу действия относится к газоразрядным источникам света. Стеклянная трубка заполнена парами ртути и инертным газом. В противоположные концы встроены электроды. Длина лампы может быть разной. В режиме запуска между ними возникает дуговой разряд, который приводит к появлению ультрафиолетового излучения. Оно, воздействуя на слой люминофора, которым покрыта внутренняя поверхность колбы, заставляет его светиться в видимом человека спектре. В режиме работы дуговой разряд поддерживается эмиссией электронов с нити катода. Светящийся слой может быть разного цвета.

Работает лампа в двух режимах: зажигания и свечения. Обеспечивает эти состояния светильник. Его принципиальная электрическая схема показана на рисунке 1.

Рисунок 1. Схема работы режимов зажигания и свечения

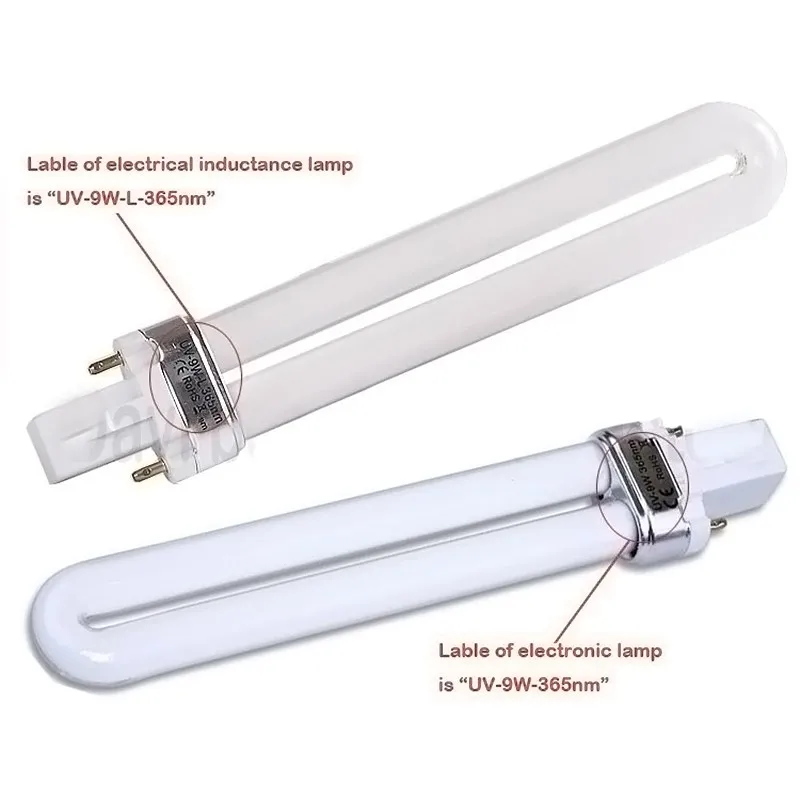

В светильниках нового поколения используется электронный балласт. Лампочка с цоколем g23 имеет компактный размер, а драйвер для питания встроен в корпус. Они бывают трех видов, но все обеспечивают определенный режим работы, их четыре:

• включения;
• предварительного нагрева;
• поджига;
• горения.

За счет правильно подобранных режимов работы такие устройства продлевают срок службы лампы, имеют высокий КПД. В режиме горения уровень напряжения на электродах в ряде случаев позволяет работать лампе с перегоревшими спиралями катодов, что невозможно при применении стандартной схемы включения.

Рисунок 2. Схема подключения электронного балласта.

Перед тем как прозвонить люминесцентную лампу нужно ознакомиться с причинами возможных неисправностей.

к содержанию ↑

Почему перегорают люминесцентные лампы

Поврежденная люминесцентная лампа

Электроды люминесцентной лампы изготавливаются их вольфрамовой нити. Во время возникновения разряда происходит их сильный нагрев, и как следствие быстрое перегорание. Для того чтобы продлить срок службы вольфрамовую нить покрывают слоем активного щелочного металла. Этим достигается стабилизация тлеющего разряда между электродами, следовательно, не происходит чрезмерного перегрева, целостность электрода сохраняется в течение долгого времени. В результате многократных включений покрытие постепенно разрушается, происходит его осыпание. Разряд проходит только через оголенную часть спирали. Точечный нагрев приводит к ее перегоранию. Стандартная схема подключения, которая содержит дроссель и стартер, такую лампу не включит. Трубчатый корпус не должен иметь повреждений. Это главное условие, не дающее преждевременно сгореть лампе.

к содержанию ↑

Выявление неполадок и их устранение

Люминесцентный светильник – сложное устройство. Неисправность любого его элемента может привести к неполадкам в работе.

Они могут проявляться в виде:

• полного отсутствия признаков включения;
• кратковременных мерцаний лампы с последующим включением;
• продолжительного мерцания без включения;
• мерцания в режиме горения.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Для проверки люминесцентных ламп и элементов светильника достаточно иметь мультиметр или домашний индикаторный тестер.

Целостность спиралей-электродов

Как прозвонить люминесцентную лампу показано на рисунке 3.

Рис 3. Прозвонка электродов

Для этого можно воспользоваться мультиметром. Пригодна также отвертка с индикатором замыкания цепи.

Для прозвона переключатель мультиметра устанавливают в положение измерения сопротивления. Необходимо выбрать наименьший предел измерений (Ώ) или установить переключатель в положение для прозвонок целостности цепи со звуковым сигналом. Измерительные шнуры подключить к выводам электрода. Прозвонить лампу. Звуковая сигнализация либо показания прибора, отличающиеся от бесконечности, говорят о целостности спирали. Аналогичные действия провести со второй спиралью. Если монитор прибора показал состояние «обрыв» или не включился звуковой сигнал – работоспособность лампы утрачена. Ее можно попробовать «зажечь» в балластных светильниках.

Для проверки электродов может быть использована отвертка, с функцией, предусматривающей прозвон цепи. Цепь «1-й вывод электрода – отвертка – тело человека – 2-й вывод электрода» должна прозваниваться, в этом случае загорится светодиодный индикатор, который встроен в тестер. Проверять надо обе спирали. Отсутствие индикации хотя бы одного электрода говорит о неисправности лампы.

Неисправности в электронном балласте

Внимание! Включать балласт в сеть без нагрузки запрещено, прибор может перегореть.

Определить исправность балласта, которым оборудован люминесцентный светильник, можно подключив к его контактам лампочку накаливания мощностью до 60 Ватт. Она должна слабо светиться.

Электронный балласт – сложное радиоэлектронное устройство. Проверка и ремонт электронной схемы проводятся с использованием специальных приборов, например осциллографа.

Однако самые распространенные неисправности можно устранить без его применения. На рисунке показана одна из схем балласта.

Рисунок 4. Плата электронного балласта.

Часто выходят из строя предохранитель, выходной конденсатор и транзисторы, они показаны на рисунке.

Чтобы правильно проверить предохранитель его выпаивают из схемы. Определение целостности проводят тестером. Показания прибора должны отличаться от бесконечности.

Рабочее напряжение на электродах с выхода балласта может быть в пределах 500 В. Китайские производители устанавливают конденсаторы, имеющие пониженный предел номинального напряжения, всего 400 В. Отсюда частые неисправности.

Цена транзисторов несоизмеримо меньше цены нового балласта, поэтому есть выгода в том, чтобы попробовать их заменить.

Внимание! Для работы схемы в нормальном режиме номинальное рабочее напряжение конденсатора должно быть 1,2 кВ.

Как проверить дроссель люминесцентного светильника

Как проверить дроссель

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! О неисправности дросселя можно судить до того, как светильник перестал загораться. После включения внутри колбы начинают бегать «змейки» или сама лампа начинает мигать.

Неисправность дросселя может выражаться в обрыве обмотки или межвитковом замыкании.

Определять обрыв нужно мультиметром, экран прибора или стрелка (в зависимости от типа прибора) в режиме измерения сопротивления покажет бесконечность.

При замыкании витков, показания будут близки к «0». Узнать перегоревший дроссель можно по запаху гари, на корпусе появляются коричневые пятна, свидетельствующие о значительном перегреве прибора.

Неисправный дроссель не ремонтируется и подлежит замене. При установке нового следует обращать внимание на маркировку. Она должна соответствовать по мощности применяемым лампам.

Как проверить стартер

О неисправности стартера можно судить по тому, что при подаче напряжения на светильник он мигает, но не загорается.

Если стартер не подключен в схеме светильника, его контакты разомкнуты. Проверить его исправность мультиметром не получится. Можно собрать схему, в которой стартер подключен последовательно с лампой накаливания, имеющей мощность 60 Вт. Если стартер исправен, то лампа будет гореть и через определенный промежуток времени будут появляться всплески яркости.

Рисунок 5. Схема проверки стартера.

Как проверить емкость конденсатора тестером

Конденсатор, установленный между проводами источника питания, непосредственно на работоспособность светильника не влияет. Он необходим для компенсации реактивной мощности дросселя. Отсутствие или неисправность конденсатора приводит к тому, что коэффициент полезного действия всей схемы составляет около 40 – 50%. Это мало. При исправном конденсаторе КПД стремиться к 90%, снижая энергопотребление.

Для ламп до 40 Вт номинал конденсатора должен быть в пределах 4,5 мкФ. Снижение емкости приведет к уменьшению КПД, увеличение может привести к миганию.

Проверить исправность конденсатора можно приборами, имеющими такую функцию.

к содержанию ↑

Включение люминесцентной лампы без дросселя

С течением времени люминесцентные лампы даже в самых современных светильниках перегорают. Однако, их работа может быть продлена. В схемах подключения перегоревших ламп без дросселя и стартера используется постоянное напряжение. Самый простой тип схемы для такого подключения – двухполупериодный выпрямитель с удвоением напряжения. Со временем световой поток ослабнет. Для его восстановления необходимо перевернуть лампу в светильнике (поменять полюса подключения).

к содержанию ↑

Схема подключения перегоревших ламп

Рисунок5. Двухполупериодный выпрямитель-удвоитель.

В момент запуска напряжение на конденсаторах и диодах поднимается до 900 В. На такие номиналы и следует подбирать радиоэлектронные элементы.

к содержанию ↑

Утилизация

Люминесцентные лампы наполнены парами ртути. Их утилизация совместно с бытовыми отходами запрещена. Все юридические лица должны иметь договора на утилизацию с лицензированными организациями.

📋 Пройдите тест и проверьте ваши знания

Тест на знание правил электробезопасности

Share your Results:

Предыдущая

ЛюминесцентныеКак правильно заменить люминесцентную лампу

Следующая

ЛюминесцентныеКак устроена и чем хороша лампа КЛЛ

Как проверить лампу дневного света мультиметром в домашних условиях

Один из наиболее востребованных источников искусственного освещения – люминесцентные лампы. Они потребляют в 5-6 раз меньше энергии, нежели стандартные лампы накаливания, но при этом светят с той же яркостью. Светодиодные светильники с драйверами являются более экономичными, но в силу своей дороговизны им не удалось вытеснить с рынка лампы дневного света (ЛДС). При длительной эксплуатации люминесцентные лампы могут утратить свою работоспособность. Устранить такие неполадки можно, но для этого нужно знать, как проверить лампу дневного света, в том числе при помощи мультиметра.

Содержание

1. Устройство и принцип работы ламп дневного света
2. Причины перегорания люминесцентных ламп
3. Проверка цифровым тестером
4. Выявление неполадок и их устранение
5. Целостность спиралей-электродов
6. Неисправности в электронном балласте
7. Как проверить дроссель люминесцентного светильника
8. Как проверить стартер
9. Как проверить ёмкость конденсатора тестером
10. Включение люминесцентной лампы без дросселя
11. Схема подключения перегоревших ламп

Устройство и принцип работы ламп дневного света

Масса достоинств ЛДС обусловлена тем, что они представляют собой приборы газоразрядного типа, в которых ультрафиолетовое излучение формируется благодаря электрическим разрядам в испарениях ртути.

Особенность здесь одна – видимое освещение от лампы возникает только после того, как ультрафиолетовое излучение модифицируется. Такое преобразование возможно лишь при применении тех соединений, в которых содержится галофосфат кальция или иные составы с наличием люминофоров.

По принципу функционирования ЛДС можно приравнять к источникам освещения газоразрядного типа. В колбу из стекла помещают инертный газ, предварительно откачав из неё воздух, а после добавляют в газ 30 мг ртути. В оба края сосуда устанавливаются спиралевидные электроды, схожие с нитью накаливания. Они с каждой стороны припаиваются к 2 контактным ножкам, которые помещаются в пластины диэлектрического типа. Внутреннюю поверхность трубки покрывает слой люминофора.

Включается дневной светильник при помощи пускорегулирующего устройства – электромагнитного или электронного типа. Электромагнитное устройство включает в себя основной элемент – дроссель. Это сопротивление балластного типа в форме индуктивной катушки с сердечником из металла, которое последовательно соединено с люминесцентной лампой.

Дроссель необходим для поддержки равномерности разряда и корректировки тока при надобности. Когда лампочка включается, дроссель подавляет пусковой ток до того момента, пока спиралевидные нити не разогреются, а после выдаёт максимальное напряжение от самоиндукции, вследствие чего ЛДС зажигается.

Причины перегорания люминесцентных ламп

Нередко ЛДС перегорает, что придаёт ей схожести с традиционной лампой накаливания. При включении в колбе формируется дуга из электричества, вследствие чего спиралевидные электроды из вольфрама сильно нагреваются. Скачки высокой температуры влекут за собой разрушение и перегорание нитей.

Чтобы продлить эксплуатационный срок, на нить из вольфрама наносят слой активного щелочного металла. Разряд между электродами стабилизируется и снижается температура, благодаря этому нить намного дольше служит.

Учащённое включение/выключение лампы влечёт за собой разрушение защитного слоя, он просто опадает. Проходящий через оголённые нити разряд греет спираль в слабых точках, вследствие чего происходит перегорание.

Проверка цифровым тестером

Цифровой тестер напряжения

С помощью цифрового тестера можно проверять целостность нитей накала. Выполнить это можно как в режиме прозвонки, так и в режиме проверки сопротивления. Необходимо выставить мультиметр в нужный режим и выполнить проверку спирали с обеих краёв трубки.

В режиме прозвонки, если спираль исправна, тестер выдаст характерный звук – зуммер.

В режиме проверки сопротивления при исправной спирали индикатор мультиметра высветит значение 5-10 Ом.

Перегорание нитей нагрева – наиболее распространённая поломка дневных ламп, которую легко обнаружить при помощи цифрового тестера.

Выявление неполадок и их устранение

Прозвонка электродов мультиметром

ЛДС неисправна в таких случаях:

• не включается;
• временно мерцает перед включением;
• долго мерцает, но не включается;
• гудит;
• мерцает при горении.

Целостность спиралей-электродов

Прозвонить спираль-электрод на присутствие сопротивления можно с помощью мультиметра. На приборе выставляется режим замера сопротивления, а после того щупы прикладывают к ножкам колбы с обеих сторон.

Если спираль неисправна, мультиметр продемонстрирует нулевое сопротивление – нить порвана. Целая спираль всегда показывает небольшое сопротивление – до 10 Ом. Если хотя бы одна из спиралей окажется неисправной, лампу необходимо менять. Восстановлению она не подлежит.

Неисправности в электронном балласте

Чтобы проверить исправность электронного балласта, его нужно заменить на рабочий. Если лампа зажглась, значит причина поломки заключалась в нём. Сломанный балласт можно починить самостоятельно. Вначале нужно сменить предохранитель на аналогичную модель с теми же характеристиками. Если нити светятся слабо – значит в конденсаторе между ними имеется пробой. Он также заменяется схожим, но с показателем рабочего напряжения 2 кВ. слабые модели будут быстро сгорать.

Вследствие скачков напряжения могут сгореть транзисторы. Их нужно менять. Взять новые можно из старых балластов. После замены необходимо проверить люминесцентный фонарь с помощью лампы на 40 Вт.

Как проверить дроссель люминесцентного светильника

Проверка дросселя без мультиметра

Перед тем как проверить дроссель лампы дневного света мультиметром, необходимо ознакомиться с основными признаками его поломки:

• гудение осветительного прибора;
• лампа включается и через время гаснет, темнея по краям;
• ЛДС перегревается;
• внутри трубки появляются «змейки»;
• светильник сильно мерцает.

Чтобы проверить дроссель на работоспособность, необходимо вытащить из светильника стартер, а потом замкнуть в его патроне контакты. Затем вынимается лампа и контакты в обеих патронах также закорачиваются. Мультиметр выставляется на замер сопротивления, после чего его щупы подсоединяются к контактам в ламповом патроне. Если имеется обрыв, прибор покажет нескончаемое сопротивление. При межвитковом замыкании прибор покажет нулевое значение.

Как проверить стартер

Если светильник стал мерцать сразу после включения, но при этом так и не загорелся – вышел из строя стартер. Выполнить его прозвонку отдельно от ЛДС не получится, так как без напряжения его контакты являются разомкнутыми.

Проверка исправности стартера возможна другим методом – последовательно подсоединив его с лампой накаливания к стандартной электросети.

Основная причина выхода из строя – биметаллическая пластина сильно изнашивается.

Как проверить ёмкость конденсатора тестером

Если конденсатор ЛДС неисправен, её показатель КПД уменьшается до 35-40%. Для осветительных приборов с мощностью не более 40 Вт вполне достаточно конденсатора с ёмкостью 4,5 мкФ. Если она меньше данной нормы, КПД будет уменьшено, если больше – освещение будет мигать.

Для осуществления замера конденсатор необходимо прозвонить мультиметром. При прикосновении щупами выходов детали прибор демонстрирует нескончаемое сопротивление. Когда этот показатель меньше, чем 2 Мом – это симптоматика значительной утечки тока.

Включение люминесцентной лампы без дросселя

Сгоревшую лампу дневного света можно вернуть в работу, если подсоединить её в схему посредством постоянного напряжения, исключая стартер и дроссельный элемент. Здесь поможет использование двухполупериодного выпрямителя с удваиванием напряжения. Если через некоторое время яркость лампы снизится, её необходимо перевернуть в светильнике, вследствие чего сменятся полюса подсоединения.

Данная схема предполагает использование радиоэлементов с показателем напряжения не больше 900 В. Именно такого значения достигает ЛДС при запуске.

Схема подключения перегоревших ламп

Из-за перегорания нитей накала люминесцентные лампы нередко приходят в негодность. Вернуть вторую жизнь такой лампе можно, используя нетрадиционную схему запуска, многократно испытанную народными умельцами.

Из таблицы можно узнать номинальные значения радиоэлементов для ЛДС с разной мощностью. Ограничительные резисторы R1 в обязательном порядке должны быть из проволоки.

Отремонтировать ЛДС в домашних условиях можно, если руководствоваться схемами и следовать определённым инструкциям. Такие знания дают возможность продлить эксплуатационный период осветительного прибора.

Как проверить люминесцентную лампу мультиметром

Люминесцентные лампы на разных этапах срока эксплуатации могут в разной степени снизить свою работоспособность. Освещенность становится недостаточной, лампа гудит и мерцает, оказывая неблагоприятное воздействие на организм человека. В связи с этим приходится решать задачу, как проверить люминесцентную лампу мультиметром, чтобы устранить выявленные недостатки и причины, вызвавшие их появление.

Содержание

Как работают люминесцентные лампы

Люминесцентные лампы относятся к энергосберегающим, а их работу можно сравнить с различными типами газоразрядных источников света. Все элементы размещаются в стеклянной колбе, из которой предварительно откачан воздух. Взамен закачивается инертный газ с небольшим количеством ртути.

С противоположных сторон установлены спиральные электроды, выполняющие функцию нитей накаливания. Каждый из них соединяется с двумя контактными штырьками, расположенными на пластинах из диэлектрического материала. Внутренняя сторона стеклянной трубки покрыта люминофором. Конструкция всех ламп одинаковая, независимо от размеров колбы. Сами лампы вставляются в специальные светильники.

Для включения осветительного прибора применяется электромагнитная (ЭмПРА) или электронная (ЭПРА) пускорегулирующая аппаратура. Основным элементом ЭмПРА является дроссель, выполняющий функцию балластного сопротивления. Конструктивно он представляет собой катушку индуктивности, включенную последовательно в цепь с лампой дневного света.

Дроссель следит за равномерностью разряда и поддерживает его на одном уровне. В случае необходимости осуществляется корректировка тока. В момент включения происходит сдерживание пускового тока до полного разогрева спиральных нитей. За счет этого они не перегреваются и не перегорают. Далее за счет самоиндукции в дросселе возникает напряжение, от которого и загорается лампа.

Балластное сопротивление должно работать с минимальными потерями мощности, обладать небольшими размерами и весом. Важным требованием является бесшумная работа и величина температуры накаливания, не превышающая 600^С.

Еще одной деталью системы ЭмПРА, играющей важную роль, служит стартер тлеющего разряда. При включении лампы в нем появляется разряд тока, обеспечивающего накал биметаллических контактов. После их замыкания ток в цепи возрастает, и электроды начинают разогреваться.

Через определенное время контакты стартера остывают и цепь размыкается. В этот момент из дросселя на электроды подается высоковольтный импульс, что приводит к появлению между ними дугового разряда. Под его воздействием появляется ультрафиолетовое излучение, а люминофор, нанесенный на стекло, начинает светиться в видимом спектре, то есть лампа загорится.

Люминесцентные светильники нового поколения оборудуются ЭПРА – электронной пускорегулирующей аппаратурой (рис. 3). Срок службы и коэффициент полезного действия таких ламп существенно увеличился. В режиме свечения они могут работать даже с перегоревшей спиралью, в отличие от традиционных ЭмПРА. Кроме того, в современных схемах отсутствуют стартеры.

Балласты электронного типа считаются дорогими и достаточно сложными в ремонте, поэтому в большинстве случаев они полностью заменяются новыми изделиями.

Основные причины выхода из строя

Все люминесцентные светильники изготавливаются в виде стеклянной колбы различной конфигурации. С внутренней стороны она покрыта люминофором, преобразующим волны ультрафиолетового спектра в видимый дневной свет. В процессе эксплуатации хрупкое кварцевое стекло становится менее прозрачным и теряет свои качества.

Из-за внешних механических воздействий на поверхности колбы и в ее внутренней структуре образуются микротрещины, через которые внутрь герметичной полости может попасть воздух. На концах трубки возникает оранжевое свечение, а сам прибор перестает работать. Это одна из основных причин появления перегоревших ламп дневного света.

Процесс свечения обеспечивается за счет тлеющего разряда внутри колбы. Эти разряды создаются на катодах лампы, изготовленных в виде спиральных вольфрамовых нитей накаливания, разогреваемых действием электрического тока.

Для увеличения срока службы и стабилизации тлеющего разряда они покрываются активным щелочным металлом, который со временем осыпается при постоянных включениях и выключениях. В результате, катод перегревается и быстро выходит из строя. Его эмиссия заметно снижается, то есть уменьшается количество электронов, испускаемых с поверхности. Они уже не могут поддерживать рабочий уровень тлеющего разряда.

Иногда сбои в работе приводят к появлению электрической дуги и сильному нагреву вольфрамовых электродов. Под действием высокой температуры наступает перегорание и разрушение нитей. Как следствие, на стекле становится заметен потемневший люминофор. Это означает, что перегорела люминесцентная лампа.

Неполадки ламп дневного света внешне представляют собой невозможность включения, кратковременные мерцания перед включением, длительное мерцание без последующего включения. Неисправный светильник начинает гудеть и мерцать при нормальном рабочем режиме или просто не загорается.

Нередко работоспособность нарушается при некачественном взаимодействии между штырьками лампы и контактами патрона. Это происходит из-за постепенного износа и окисления держателей. Для очистки рекомендуется использовать мелкую наждачную шкурку, ластик или спиртосодержащую жидкость. При необходимости контактные пластинки подгибаются или полностью меняются.

Необходимо учесть, что лампа дневного света перестает нормально работать и не включается при температуре воздуха минус 50^{С и ниже, а также при перепадах напряжения свыше 7%. Подобные сбои в работе оказывают негативное влияние на здоровье человека, в первую очередь, на его зрение. Поэтому рекомендуется провести диагностику, выявить неисправность и по возможности отремонтировать светильник. Этот процесс можно ускорить за счет использования заведомо исправной лампы. Если она загорится, значит светильник исправен.}

Проверка нитей накаливания (спиралей-электродов)

Одной из причин неисправности становятся электроды, выполняющие функцию нитей накаливания. Они помещаются внутрь трубки, наполненной газом, а их концы припаяны к контактным ножкам цоколя, выходящим наружу. Проверка целостности спиралей проводится с помощью мультиметра или тестера, подключаемого к выводам, расположенным на одном из концов стеклянной колбы.

Для проведения замеров на мультиметре устанавливается режим измерения сопротивления с минимальным пределом или режим прозвонки. Проверка спиралей осуществляется поочередно, на обоих концах. Если спирали находятся в исправном состоянии, загорится контрольная лампа, а зуммер будет производить звуковые сигналы. На дисплее мультиметра высветится сопротивление в пределах 5-10 Ом.

В случае отсутствия звуковых и световых сигналов и наличия сопротивления со знаком бесконечности, можно предположить обрыв одной из спиралей, при котором лампа уже не будет работать и должна быть заменена.

Тестирование дросселя

В том случае, когда предыдущая проверка не дала результата, проверяется дроссель, относящийся к наиболее устойчивым элементам лампы. Он ломается намного реже остальных деталей, однако нельзя полностью исключить его возможную неисправность.

Дроссель люминесцентной лампы по своей сути является обычной катушкой индуктивности, внутри которой находится ферромагнитный сердечник с высокой магнитной проницаемостью. Он входит в состав ЭмПРА и при включении лампы так же как и стартер участвует в разогреве катодов и создании высоковольтного импульса. За счет ЭДС самоиндукции внутри колбы создается тлеющий разряд.

После отключения стартера, дроссель за счет своего индуктивного сопротивления поддерживает ток разряда на нужном уровне, обеспечивающем стабильную ионизацию смеси газа и ртути. За счет индуктивности и сопротивления дроссель защищает электроды от перегрева и перегорания под действием переменного тока.

Основными неисправностями данного элемента может стать обрыв или перегорание обмотки, а также нарушения межвитковой изоляции. Обе поломки выявляются с помощью мультиметра, подключенного к выводам дросселя и настроенного на замер сопротивления. Если на табло высвечивается знак бесконечности, следовательно обмотка оборвана или сгорела. Предвестником перегорания чаще всего становится неприятный запах, появляющийся во время работы дросселя.

Если же сопротивление имеет малую величину, то в большинстве случаев оказывается нарушенной изоляция проводников, что в свою очередь приводит к межвитковому замыканию или замыканию обмотки с сердечником.

Проверка работоспособности стартера

Наряду с другими элементами люминесцентной лампы, проверяется исправность стартера. В любом случае корпус светильника следует вскрыть и провести визуальный осмотр внутреннего пространства. Если обнаружены почернения, то это прямо указывает на имеющуюся неисправность. Поэтому придется проверить люминесцентную лампу, в том числе и сам стартер.

Дело в том, что этот компонент наиболее часто подвержен поломкам. Его элементы испытывают постоянные механические нагрузки в условиях многократных перепадов температур. После того как корпус стартера оказывается разобран следует провести осмотр внутренней схемы. Неисправный конденсатор имеет вздутия или бывает полностью разрушен из-за скачков сетевого напряжения. При отсутствии внешних повреждений конденсатор следует проверить мультиметром.

Тестирование конденсатора выполняется на его выводах в режиме омметра, с выставлением на шкале максимального предела замеров сопротивления. При нормальном состоянии данного элемента на табло мультиметра будет показан знак бесконечности. Если же сопротивление составляет 2 Мом и ниже, то возможно недопустимое значение тока утечки в конденсаторе. В домашних условиях не всегда удается точно прозвонить и проверить состояние стартера, для этого рекомендуется воспользоваться исправным светильником. Стартер, оказавшийся неисправным, подлежит замене.

Проверить исправность стартера возможно не только тестером. Для этого стартер аккуратно извлекается из гнезда, без нарушений других элементов схемы. После этого включается питание и контакты в гнезде стартера коротко замыкаются исправным, хорошо изолированным инструментом. Если все остальные детали схемы исправны, то лампа должна загореться.

Как проверить люминесцентную лампочку с помощью мультиметра

Содержание

• Как определить перегоревшую люминесцентную лампочку?
• Что такое балласт в люминесцентной лампе?
• Что необходимо сделать перед проверкой
  • Шаг 1. Проверьте состояние автоматического выключателя
  • Шаг 2. Проверьте наличие темных краев
  • Шаг 3. Осмотрите соединительные контакты Лампа
  • Шаг 5. Правильная очистка держателя
• 4-этапное руководство по проверке люминесцентной лампы
  • Шаг 1. Установите цифровой мультиметр в режим измерения сопротивления
  • Шаг 2. Проверка люминесцентной лампы
  • Шаг 3. Запишите показания Приведенные выше результаты проверки напряжения
• Подведение итогов

Люминесцентные лампы — один из самых дешевых способов осветить дом. Они используют электричество и газ для получения света. Когда дело доходит до обычных ламп, эти лампы используют тепло для генерации света, что может дорого стоить.

Люминесцентная лампа может выйти из строя из-за отсутствия тока, неисправного стартера, сломанного балласта или перегоревшей лампочки. Если вы имеете дело с неисправным стартером или отсутствием тока, вы можете решить эти проблемы без особых проблем. Но чтобы справиться со сломанным балластом или перегоревшей лампочкой, вам необходимо выполнить несколько тестовых шагов.

Ниже приведено полное руководство по проверке люминесцентной лампы с помощью мультиметра.

В общем, для проверки люминесцентной лампы установите мультиметр в режим сопротивления. Затем поместите черный провод на штифт люминесцентной лампы. Наконец, поместите красный провод на другой контакт и проверьте значение сопротивления.

Ниже мы подробно рассмотрим эти шаги.

Как определить перегоревшую люминесцентную лампу? Видео | FixitSam

Если люминесцентная лампа перегорела, ее конец будет более темным. Сгоревшая люминесцентная лампа не может генерировать никакого света. Таким образом, вам, возможно, придется заменить ее новой люминесцентной лампой.

Что такое балласт в люминесцентной лампе?

Балласт является жизненно важным компонентом люминесцентной лампы. Он просто помогает регулировать электричество внутри лампочки. Например, если у люминесцентной лампы нет балласта, лампа быстро перегреется из-за неконтролируемого электричества. Вот некоторые общие признаки неисправных балластов. (1)

• Мерцающий свет
• Низкая мощность
• Жужжащий звук
• Необычная задержка старта
• Исчезающий цвет и изменение освещения вещи, которые вы могли бы попробовать. Надлежащий осмотр этих может сэкономить много времени. В некоторых случаях вам не нужно проводить проверку мультиметром. Итак, выполните следующие действия перед тестированием.
  Шаг 1. Проверьте состояние автоматического выключателя

  Причиной неисправности люминесцентной лампы может быть сработавший автоматический выключатель. Не забудьте правильно проверить автоматический выключатель.

  Шаг 2. Проверка темных краев Видео | FixitSam

  Во-вторых, выньте люминесцентную лампу и проверьте два края. Если вы можете обнаружить какие-либо темные края, это признак сокращения срока службы лампы. В отличие от других ламп, люминесцентные лампы держат нить на одной стороне лампового светильника. (2)

  Видео | FixitSam

  Итак, та сторона, на которой находится нить, изнашивается быстрее, чем другая сторона. Из-за этого на стороне нити могут появиться темные пятна.

  Шаг 3. Проверка соединительных контактов

  Обычно люминесцентные лампы имеют по два соединительных контакта с каждой стороны. Это означает, что всего четыре соединительных контакта. Если какой-либо из этих соединительных контактов согнется или сломается, ток может не пройти через люминесцентную лампу должным образом. Поэтому всегда лучше внимательно осмотреть их, чтобы обнаружить любые повреждения.

  Кроме того, из-за погнутых соединительных штифтов вам будет сложно починить лампу обратно. Итак, используйте плоскогубцы, чтобы выпрямить любые согнутые соединительные штифты.

  Шаг 4. Проверка лампы с другой лампой

  Проблема может быть не в лампах. Это могут быть люминесцентные лампы. Всегда полезно проверить неисправную люминесцентную лампу с помощью другой лампы. Если лампочка работает, проблема в лампе. Итак, замените люминесцентные лампы.

  Шаг 5. Правильная очистка держателя

  Ржавчина может быстро образоваться из-за влаги. Это могут быть соединительные штифты или держатель, ржавчина может значительно нарушить поток электричества. Поэтому обязательно очистите держатель и соединительные штифты. Используйте чистящую проволоку, чтобы удалить ржавчину. Или поверните лампочку, пока она находится внутри держателя. Этими методами можно легко разрушить отложения ржавчины в держателе.

  4-этапное руководство по тестированию люминесцентной лампы

  Если после выполнения пяти вышеуказанных шагов люминесцентная лампа по-прежнему не дает положительных результатов, возможно, пришло время для тестирования.

  Шаг 1. Установите цифровой мультиметр в режим сопротивления Видео | FixitSam

  Чтобы перевести цифровой мультиметр в режим сопротивления, поверните лимб мультиметра на символ Ω. При использовании некоторых мультиметров вам придется установить диапазон на самый высокий уровень. Некоторые мультиметры делают это автоматически. Затем подключите черный щуп к COM-порту, а красный щуп к порту V/Ω.

  Теперь проверьте мультиметр, соединив два других конца щупов вместе. Показание должно быть 0,5 Ом или более. Если вы не получили показания в этом диапазоне, это означает, что мультиметр не работает должным образом.

  Шаг 2. Проверка люминесцентной лампы

  После правильной настройки мультиметра подсоедините черный щуп к одному штырьку трубки, а красный щуп к другому.

  Шаг 3. Запишите показания Видео | ФикситСам

  Затем запишите показания мультиметра. Показание должно быть выше 0,5 Ом (может быть 2 Ом).

  Видео | FixitSam

  Если вы получаете показания OL на мультиметре, это означает, что лампа работает как разомкнутая цепь и имеет перегоревшую нить накала.

  Шаг 4. Подтверждение вышеуказанных результатов с помощью теста напряжения

  С помощью простого теста напряжения вы можете подтвердить результаты, полученные в результате теста сопротивления. Сначала установите мультиметр в режим напряжения, повернув циферблат на символ переменного напряжения (V~).

  Затем соедините штыри люминесцентной лампы с люминесцентной лампой с помощью свободных проводов. Теперь подключите два провода мультиметра к гибким проводам. После этого запишите напряжение. Если люминесцентная лампа исправна, мультиметр покажет вам напряжение, аналогичное напряжению трансформатора лампы. Если мультиметр не дает никаких показаний, это означает, что лампочка не работает.

  Имейте в виду: Во время четвертого шага основное питание должно быть включено.

  Подведение итогов

  Чтобы проверить люминесцентную лампу, не нужно быть специалистом по электромонтажным работам. Вы можете выполнить эту работу с помощью мультиметра и нескольких проводов. Теперь у вас есть необходимые знания, чтобы превратить это в проект DIY. Идите вперед и попробуйте процесс тестирования люминесцентных ламп дома.

  Взгляните на некоторые из наших статей ниже.

  • Как проверить новогодние гирлянды с помощью мультиметра
  • Как проверить автоматический выключатель с помощью мультиметра
  • Как использовать мультиметр для проверки напряжения проводов под напряжением

  ---


  Ссылки
  (1) регулировать электроэнергию – https://uk.practicallaw.thomsonreuters.com/8-525-5799?transitionType=Default&contextData =(sc.Default)
  (2) продолжительность жизни – https://www.britannica.com/science/life-span

  Ссылка на видео

  О Сэме Орловском

  С самого начала я понял, что плотницкое дело было огромной страстью для меня, и я остался в отрасли уже более 20 лет. Это дает мне уникальную возможность рассказать вам о лучших инструментах и ​​рекомендациях. Я не только плотник, но я также люблю машины и все, что связано с электрикой. Одним из моих карьерных путей было начало работы в качестве ученика электрика, поэтому у меня также есть большой опыт работы с электротехнической продукцией и всем, что с ней связано.

  Как проверить люминесцентные лампы мультиметром

  Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

  1 Share

  • Share
  • Tweet

  Люминесцентная лампа будет излучать мало или совсем не светить, чтобы считать ее мертвой. Что раздражает глаза, так это танец света, который она дает. Придет время его заменить. Однако, прежде чем вы отправитесь искать ей замену, вы должны провести тест, чтобы сделать вывод, что это неисправная лампа.

  Как пользоваться цифровым мультиметром

  Включите JavaScript

  Как пользоваться цифровым мультиметром

  Люминесцентная лампа излучает флуоресценцию для освещения видимым светом. В его трубке находится газообразная ртуть, имеющая малый вес. Газ возбуждается электронами электрического тока для получения ультрафиолетового излучения в процессе разрядки электронов. Покрытие внутреннего слоя трубки выполнено из люминофора.

  Содержание:

  1. Использование цифрового мультиметра для проверки лампы
     • 1. Убедитесь, что сработал не автоматический выключатель
     • 2. Визуально осмотрите
     • 3. Убедитесь, что соединительные контакты не сломаны и не погнуты
     • 4. Проверьте, работает ли лампа в другой лампе
     • 5. Сотрите ржавчину и пыль с держателей
     • 6. Настройте мультиметр на измерение сопротивления между двумя контактами
     • Запишите показания на экране мультиметра
     • Проверка напряжения
  2. Заключение

  Люминофорное покрытие — это то, что освещает свет при воздействии ультрафиолетового излучения. Электрический ток поступает в трубку через соединительный штифт, затем на стеклянный стержень и, наконец, на катушку электрода.

  Высокая энергоэффективность лампы делает ее лучшим вариантом по сравнению с лампами накаливания.

  Использование цифрового мультиметра для проверки лампы

  Цифровой мультиметр представляет собой электронное устройство, отображающее показания измерений на ЖК- или светодиодном экране. Они гораздо предпочтительнее аналоговых мультиметров из-за их высокой точности, высокого цифрового сопротивления и того факта, что их показания легко считываются. Они используются для измерения электрических величин, таких как сопротивление, напряжение и ток. В следующей статье вы узнаете, как проводить испытания люминесцентной лампы с помощью цифрового мультиметра.

  1. Убедитесь, что сработал не автоматический выключатель.

  Автоматический выключатель — это элемент безопасности, который разрывает цепь в случае перегрузки или перезаряда от источника. Вы должны проверить, не разорвана ли цепь. Лампа полностью не будет излучать свет, если сработал автоматический выключатель.

  Осмотрите темные поверхности на концах трубки

  2.

  Визуально осмотрите

  Невооруженным глазом найдите темный цвет на краях трубки. Если они присутствуют, срок службы трубки сокращается. Больше электродов разряжается в той части, где находится нить накала, и, следовательно, изнашивается быстрее, чем области, расположенные дальше от нити. Это и является причиной появления нагара на внешней стороне трубки.

  3. Проверьте, не сломаны ли или не согнуты ли соединительные штифты

  Штыри предназначены для соединения лампочки с лампой, и если они сломаны, то в трубку не будет поступать ток. Если они согнуты, у вас возникнут трудности с фиксацией трубки на прежнее место. С помощью носового щипца можно расправить штифты, чтобы они стояли перпендикулярно торцевой поверхности трубы.

  4. Проверьте, работает ли лампочка в другой лампе.

  Проверьте лампочку в другой лампе. Убедитесь, что контрольная лампа работает. Если она работает ровно, предыдущая лампа неисправна. Проблема может быть в стартере или трансформаторе.

  5. Очистите держатели от ржавчины и пыли.

  Соединительный штифт может заржаветь из-за влаги, попадающей на медное покрытие. Ржавчину можно удалить, соскребая ее с помощью скребковой проволоки. Кроме того, вы можете повернуть лампочку в держателе, чтобы удалить частицы пыли, застрявшие в держателе. Это следует делать при выключенном переключателе. Если лампа имеет двойную трубку, при проведении этого испытания следует установить обе трубки.

  6. Настройте мультиметр на измерение сопротивления между двумя контактами

  Проведите тест сопротивления двух контактов с помощью цифрового мультиметра. Ниже описано, как настроить цифровой мультиметр для проверки сопротивления:

  • Настройте цифровой мультиметр для измерения сопротивления. Ω — это видимый знак на мультиметре, где должен быть циферблат.
  • Выберите максимально возможный диапазон мультиметра
  • Подсоедините черный (минусовой) провод к общему разъему (COM).
  • Вставьте положительный провод в разъем напряжения с маркировкой (VΩ). После того, как вы закончите, вы можете включить мультиметр и проверить, работает ли он, подключив черный и красный щупы. Показания на экране должны быть выше 0,5 Ом для исправного мультиметра.

  Подтвердив это, вы можете теперь проверить сопротивление между двумя штырями по обеим сторонам ламп, присоединив красный и черный щупы к контактам люминесцентной лампы.

  Обратите внимание на показания на экране мультиметра

  Показания должны быть близки к нулю для исправного электрода. Любое зарегистрированное сопротивление будет указывать на обрыв цепи. Возможно перегорела нить накала и требуется замена лампочки.

  Проверка напряжения

  После проверки сопротивления люминесцентной лампы. Следующее, что нужно проверить, это величина напряжения в цепи, когда система включена. Настройте мультиметр на измерение вольт, повернув ручку на отметку переменного напряжения. Обозначается V~. Остальные настройки должны остаться прежними. Ниже приведена процедура, которая поможет вам:

  • Завершите электрические цепи с помощью гибких проводов, т. е. оба гнезда гнезда на лампе должны быть соединены со штекерами на люминесцентной лампе гибкими проводами.
  • Подсоедините один из щупов мультиметра к одному витому проводу, а другой щуп к следующему проводу.
  • Обратите внимание на показания на экране.
  • При включенном питании и неповрежденных щупах отметьте показания на экране

  Люминесцентная лампа исправна, если есть напряжение, которое должно указывать напряжение, указанное на трансформаторе лампы. Если напряжение не регистрируется, то трубка неисправна. Тест также подтверждает, что непрерывность не работает.

  Вывод

  При проведении проверки напряжения убедитесь, что напряжение в цепи не слишком велико, чтобы сжечь мультиметр. Вы также должны отметить, что датчики правильно подключены к своим гнездам. Любые ошибки, перекодированные при тестировании электроприборов, следует учитывать, чтобы избежать дополнительных повреждений, которые могут быть вызваны неисправностями. Безопасность — это то, что следует учитывать при проведении такого теста, чтобы избежать электризации.

  Как проверить флуоресцентную лампу с помощью мультиметра? | PopularAsk.net

  Установите мультиметр на значение в омах (символ Омега), затем прикоснитесь одним щупом тестера к каждому штырю на конце лампы. Если тестер показывает значение от 0,5 до 1,2 Ом, цепь в лампочке не нарушена. Повторите тест на другом конце лампы.

  Читать ответ полностью

  Один щуп мультиметра должен касаться контактов горячих проводов, а другой касаться контактов нейтрали. Если балласт исправен, аналоговый мультиметр имеет стрелку, которая перемещается вправо по шкале измерения. Если балласт плохой, то стрелка не будет двигаться.

  Кроме того, как проверить люминесцентный балласт?

  Установите мультиметр на значение в омах. Выберите «X1K», если на вашем мультиметре есть несколько настроек сопротивления. Вставьте один щуп мультиметра в разъем проводов, удерживая вместе белые провода. Прикоснитесь оставшимся щупом к концам синего, красного и желтого проводов, идущих от балласта.

  Аналогичным образом Как устранить неисправность балласта люминесцентного света?

  Один щуп мультиметра должен касаться контактов горячих проводов, а другой касаться контактов нейтрали. Если балласт исправен, аналоговый мультиметр имеет стрелку, которая перемещается вправо по шкале измерения. Если балласт плохой, то стрелка не будет двигаться.

  Кроме того, как проверить работоспособность балласта?

  Один щуп мультиметра должен касаться контактов горячих проводов, а другой касаться контактов нейтрали. Если балласт исправен, аналоговый мультиметр имеет стрелку, которая перемещается вправо по шкале измерения. Если балласт плохой, то стрелка не будет двигаться.

  Как узнать, неисправен ли балласт?

  – Жужжание. Если вы слышите странный звук, исходящий от ваших лампочек или светильника, например, жужжание или гудение, это часто является признаком того, что ваш балласт выходит из строя. …
  — Затемнение или мерцание. …
  – Света вообще нет. …
  — Изменение цвета. …
  – Вздутый корпус. …
  – Следы ожогов. …
  — Повреждение водой. …
  – Утечка масла.

  ---



  Как узнать, что люминесцентный балласт неисправен?

  – Мерцание. …
  – Жужжание. …
  – Отложенный старт. …
  – Низкий выход. …
  – Несогласованные уровни освещения. …
  – Переключить на электронный балласт, оставить лампу. …
  – Переключиться на электронный балласт, переключиться на люминесцентный Т8.

  Как определить, что флуоресцентная лампа плохая?

  – Проверьте концы трубки. Если они кажутся затемненными, это означает, что лампочка перегорела.
  – Поверните трубку в приспособлении, если колба не затемнена ни с одного конца.
  – Извлеките лампочку из светильника, если лампочка по-прежнему не горит.

  Как узнать, лампочка это или балласт?

  Выньте старые лампы и замените их новыми. Если лампочки не загораются, то 9из 10 раз виноват балласт. … Если балласт исправен, аналоговый мультиметр имеет стрелку, которая перемещается вправо по измерительной шкале. Если балласт плохой, то стрелка не будет двигаться.

  Неисправный балласт пережигает лампы?

  Каждый балласт имеет диапазон рабочих температур окружающей среды и рейтинг размещения по UL. Когда слишком жарко или слишком холодно, балласт может сгореть или вообще не зажечь лампы. Тепло в сочетании с длительной конденсацией внутри электронного балласта может вызвать коррозию.

  Каков срок службы люминесцентных балластов?

  По данным Ассоциации сертифицированных производителей балластов, средний срок службы магнитного балласта составляет около 75 000 часов или от 12 до 15 лет при нормальном использовании. Оптимальный экономический срок службы люминесцентной системы освещения с магнитными балластами обычно составляет около 15 лет.

  Как узнать, нужно ли заменить балласт?

  – Жужжание. Если вы слышите странный звук, исходящий от ваших лампочек или светильника, например, жужжание или гудение, это часто является признаком того, что ваш балласт выходит из строя. …
  — Затемнение или мерцание. …
  – Света вообще нет. …
  — Изменение цвета. …
  – Вздутый корпус. …
  – Следы ожогов. …
  — Повреждение водой. …
  – Утечка масла.

  Как проверить электронный балласт?

  – Выключите автоматический выключатель люминесцентного светильника внутри панели выключателя. …
  – Извлечь люминесцентные лампы из светильника. …
  – Снимите крышку балласта с крепления, если балласт еще не открыт. …
  – Установить мультиметр на настройку в омах.

  Как проверить балласт мультиметром?

  Вставьте один щуп мультиметра в разъем проводов, скрепляя белые провода. Прикоснитесь оставшимся щупом к концам синего, красного и желтого проводов, идущих от балласта. В зависимости от балласта у вас могут быть только красный и синий провода.

  Как долго прослужит балласт?

  По данным Ассоциации сертифицированных производителей балластов, средний срок службы магнитного балласта составляет около 75 000 часов или от 12 до 15 лет при нормальном использовании.

  No related posts.
