Как соединить пластиковую трубу с металлической

Автор Монтажник На чтение 12 мин. Просмотров 11.7k. Обновлено

Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.

Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.

Как соединить пластиковую трубу с металлическойКак соединить пластиковую трубу с металлической

Рис. 1 Примеры того, как соединить пластиковую трубу с металлической

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

  • При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
  • При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
  • При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
  • При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
  • В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.

Стальные трубыСтальные трубы

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Резьбовые фитинги пластиковых трубРезьбовые фитинги пластиковых труб

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров – инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД – основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена – высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

Переходные муфты с пластика на металлПереходные муфты с пластика на металл

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.

Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:

  • PE-R – указывает, что материалом изготовления изделия является полиэтилен;
  • PP-R – означает, что стенка изготовлена из полипропилена;
  • PE-X – основной материал изготовления стенки – сшитый полиэтилен;
  • PE-RT – стенка сделана из термостойкого полиэтилена.

Пластиковые канализационные трубыПластиковые канализационные трубы

Рис. 5 Канализационные НПВХ и ПВХ трубы

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.

При помощи резьбовых фитингов

Резьбовые соединения – одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей – один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Готовые переходы с пластика на металлГотовые переходы с пластика на металл

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими  производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях.  Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

Соединение металлопластиковой трубы с компрессионным фитингомСоединение металлопластиковой трубы с компрессионным фитингом

Рис. 7 Принцип сопряжения компрессионной муфтой

Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:
  • Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
  • Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
  • Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Фланцевое соединениеФланцевое соединение

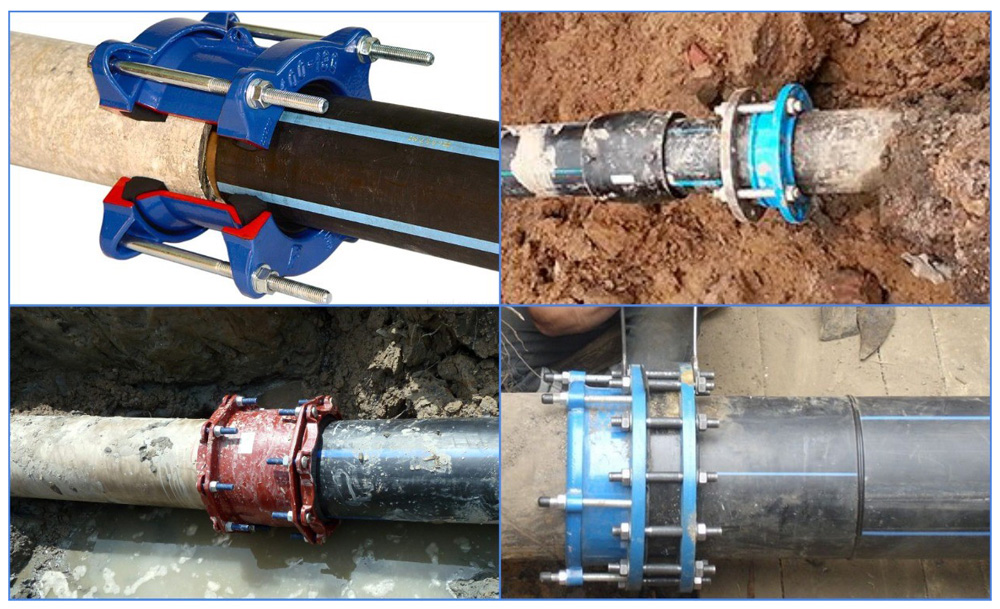

Рис. 7 Варианты соединения труб с помощью специальных муфт

Втулка и бурт под фланецВтулка и бурт под фланец

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток – невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.

Соединение с помощью специальных хомутовСоединение с помощью специальных хомутов

Рис. 9 Соединение с помощью хомутов – примеры

Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:

При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.

Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.

Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.

Муфты GeboМуфты Gebo

Рис. 10 Gebo – внешний вид и принцип работы

Фитинга Gebo. Одна из новейших разработок зарубежных специалистов – компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo – наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.

Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе – обеспечение герметичности.

Соединение пластиковой канализационной трубы с чугуннойСоединение пластиковой канализационной трубы с чугунной

Рис. 11 Примеры как соединить пластиковую трубу с металлической посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Как соединить чугун и пластикКак соединить чугун и пластик

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.

Соедиенние и монтаж металлопластиковых труб своими руками

Оборудование для установки фитингов:
  • для обжимных нужны два гаечных ключа подходящего размера;
  • для пресс-фитингов — обжимные клещи. Ручные обжимные клещи или пресс

    Ручные обжимные клещи или пресс, устройство для резки МП-труб и калибратор. Собственно это весь инструмент, необходимый для установки пресс-фитингов и монтажа металлопластиковых труб

В принципе все. Вместо трубореза можно использовать пилу с полотном по металлу, но надо будет делать срезы строго перпендикулярно к поверхности. Если вы своему глазомеру на доверяете, возьмите плотницкое стусло.

Порядок подготовки

Продаются металлопластиковые трубы небольшого диаметра в бухтах. Перед монтажом отрезают от бухты кусок требуемой длины. При этом надо учитывать длину, которая заходит на фитинг. То есть, надо отрезать кусок с небольшим запасом — в 1,2-1,5 см.

Края отрезка осматривают, если есть заусенцы (при резе труборезом их не бывает, это недостаток при отрезании пилой), их выравнивают. Далее при помощи фаскснимателя или куска наждачной бумаги снимают фаску — стачивают под углом пластик как внутри трубы, так и снаружи.

Отрезаем, калибруем, снимаем фаску

Отрезаем, калибруем, снимаем фаску

После этого берут калибратор, с усилием вгоняя его в трубу и проворачивая, выравнивают геометрию, заодно выпрямляя «задавленные» внутрь края. После этого можно приступать к монтажу металлопластиковых труб и установке фитингов.

Как выровнять кусок металлопластиковой трубы

Как уже говорили, этот вид труб идет в бухтах, то есть они скручены. Отрезав кусок, руками вы его немного распрямите, но как добиться идеальной ровности. Это важно, если монтаж трубопровода открытый. Рецепт прост:

  • Находите ровную доску или кусок ДСП, фанеры и т.д.
  • Выравниваемый отрезок заворачиваете в мягкую ткань (можно в старое махровое полотенце).
  • На доске выкатываете, ровняя. Обычно при разводке водопровода местами трассу приходится выгибать, местами укладывать прямые участки

    Обычно при разводке водопровода местами трассу приходится выгибать, местами укладывать прямые участки

После того, как отрезок станет ровным, можно калибровать его края.

Монтаж металлопластиковых труб при помощи компрессионных фитингов

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

Так выглядят компрессионные фитинги

Так выглядят компрессионные фитинги

Ассортимент фитингов широк  уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

  • Гайка и кольцо надеваются на трубу.
  • Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
  • Кольцо натягивается тоже до упора на фитинг. Перед затягивание гайки

    Перед затягивание гайки

  • Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).

Установка обжимных (пресс или пуш) фитингов на МП-трубы

Монтаж металлопластиковых труб с помощью обжимных фитингов требует наличия специальных клещей. Они есть ручные, есть электрические. Любые снабжены набором накладок под разные диаметры. Ручные, естественно, стоят дешевле. Это оборудование не обязательно покупать — понадобится оно только раз. Намного выгоднее взять в аренду.

Пресс-фитинг для МП-труб

Пресс-фитинг для МП-труб

Состоит пресс-фитинг из двух частей — собственно корпуса и обжимной гильзы. Перед тем как соединить металлопластиковые трубы, проводят подготовку среза. Она такая же как при использовании компрессионных фитингов, но фаску снимают только изнутри. Далее порядок действий такой:

  • На трубу надевают гильзу.
  • На фитинг устанавливают прокладку для предотвращения электрохимической коррозии.
  • Тубу надевают на фитинг — до упора. На корпусе фитинга есть отверстие, в котором должно быть видно край трубы.
  • Берут клещи,  в которых установлены подходящие накладки (нужного диаметра). Клещи устанавливают вплотную к краю фитинга, соединив ручки пресса вместе обжимают деталь. В результате на гильзе должны быть явно видны две вогнутые полосы. Их глубина должна быть одинаковой. После обжима фитинги могут вращаться вокруг трубы.

На этом все, монтаж металлопластиковых труб с помощью пресс фитинга закончен. Подобный стык выдерживает давление до 10 атм, чего достаточно для большинства систем. Не подходит только для систем отопления домов с этажность. больше 16. У них давление в системе может быть больше.

Как согнуть металлопластиковую трубу

Часто монтаже металлопластиковых труб возникает необходимость изогнуть трубу. Сделать это можно руками или с помощью пружины. Проще и быстрее работать с пружиной, но ее надо купить (стоит недорого). Пружина вставляется внутрь трубы и сгибается в требуемом направлении. Труба повторяет изгиб, пружина вынимается. Гнуть металлопластиковые трубы с пружиной просто — больших усилий не требуется, действия легко контролируются, есть возможность откорректировать результат.

Чем хорош данный способ — вы не сможете пережать стенки, что случается при приложении излишних усилиях в ручном способе. Также не получиться сделать более крутой изгиб (с радиусом меньше минимального) и сжать стенки на сгибе, заузив проходное сечение.

Пружина для гибки металлопластиковых труб

Пружина для гибки металлопластиковых труб

Руками гнуть МП-трубы надо постепенно. Беретесь руками с двух сторон от места сгиба (на одинаковом расстоянии от центра будущей дуги), большие пальцы снизу подпирают трубу. В таком положении начинаете края опускать вниз, одновременно большими пальцами давите наверх.

Ручная гибка металлопластиковых труб

Ручная гибка металлопластиковых труб

При таком способе иногда от чрезмерных усилий труба теряет свою геометрию. Это негативно сказывается на ее пропускной способности. Такие участки ставить в водопровод или отопление нельзя. Чтобы избежать таких ситуаций, место сгиба нагревают. Делать это можно только при помощи строительного фена. Использовать открытый огонь нельзя. Разогретый пластик согнуть просто. При этом он не сдавливается (главное — не переусердствуйте).

Способы гибки МП труб

Способы гибки МП труб

Еще один способ избежать деформации — насыпать внутрь песок. Он не даст стенкам сжиматься.

Как крепить к стенам

При открытой прокладке трубопровода, его требуется каким-то образом фиксировать на стенах. Обычно для этого используются специальные пластиковые клипсы. Они есть одинарные — для прокладки одной нитки трубопровода. Обычно используются при разводке водопровода. Есть сдвоенные — чаще всего их устанавливают на отопление — подача и обратка в двухтрубных системах идут параллельно.

Клипсы для монтажа металлопластиковых труб на стену

Клипсы для монтажа металлопластиковых труб на стену

Эти клипсы устанавливают через каждый метр (можно чаще). Под каждую сверлится в стене отверстие, вставляется дюбель требуемого типа (подбирается в зависимости от типа материала, из которого сделаны стены). Большой нагрузки не предвидится, но намного привлекательнее смотрится водопровод и отопление, если  все выложено ровно, как по линеечке.

Нестандартные соединения: с металлическими трубами, переход на другой диаметр

При замене водопровода или отопления часто приходится соединять металл и металлопластик. Чаще всего это происходит на отводе от стояка. В этом случае металлическая труба обрезается на некотором расстоянии — в 3-5 см, на ней нарезается резьба. Далее на резьбу накручивается фитинг с накидной гайкой (цангой) или внутренней резьбой. Далее монтаж металлопластиковых труб идет по обычной технологии.

Некоторые виды фитингов, которые можно использовать при переходе с металла на металллопластик

Некоторые виды фитингов, которые можно использовать при переходе с металла на металлопластик

Подбирается фитинг по диаметру металлической трубы, а резьба на переходнике должна быть внутренней — на трубе нарезается наружная. Это соединение требует уплотнения. Подматывают льном и подмазывают упаковочной пастой или просто используют фум-ленту.

Соединение двух труб разного диаметра происходит точно также. Только требуется соответствующий фитинг-переходник с гайками/ниппелями подходящего диаметра.

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги. Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме


Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Соединение металлопластиковых труб между собой и с трубами из металла

Металлопластиковая труба представляет собой надежный, экологически чистый материал для создания бытовых коммуникаций любой конфигурации и назначения. Они выдерживают нагрузки системы водяного отопления (в том числе систему «теплый пол»), горячего, холодного водоснабжения. Соединение металлопластиковых труб между собой и с трубопроводами из металла или пластика не представляет сложности, не требует дорогостоящего оборудования. Врезка в общий железный стояк или разводка от полипропиленовой трубы вполне доступна для выполнения неспециалисту.

соединение металлопластиковых труб

Особенности металлопластиковых трубных изделий

Металлопластиковые трубы имеют сложную структуру и соединяют в себе преимущества металла и пластика. Изделие состоит из пяти слоев:

  • Внутренний и внешний слой – это сшитый или уплотненный полиэтилен. Органический материал, который не меняет своей структуры, физических свойств и сохраняет химическую пассивность при температуре до 95 градусов и давлении внутри до 10 атм.
  • Внутренний слой – алюминиевая фольга. Этот легкий и гибкий металл придает металлопластиковой трубе особую прочность, «умение» держать изогнутую форму, препятствует проникновению атмосферного кислорода внутрь.
  • Два слоя специального клея, которые скрепляют металл и прошитый полиэтилен.

конструкция металлопластика

Обратите внимание! Комбинированные трубы имеют соответствующую структуре маркировку: PEX-AL-PEX для сшитого полимера; PE RT-AL-PE RT для термостойкого материала. Она наносится на каждое изделие с внешней стороны.

Преимущества металлопластиковых труб

В отличие от стального, трубопровод получается:

  • значительно дешевле;
  • легче по весу;
  • не лопаются на морозе, будучи заполнены теплоносителем;
  • устойчивым к коррозии.

В отличие от пластиковых труб, металлопластиковые:

  • остаются гибкими, но сохраняют приданную конфигурацию, что позволяет использовать меньше креплений и фитингов;
  • способны выдерживать повышенные нагрузки;
  • не требуют пайки при монтаже;
  • имеют меньшее линейное расширение.

соединение металлопластика

Обладая надежностью металлической трубы, металлопластиковые бытовые коммуникации имеют срок службы современного пластика.

Способы монтажа труб из металлопластика между собой

Соединение металлопластиковых труб между собой осуществляется при помощи фитингов. Сварка или пайка, которая является основным способом соединения органических полимеров, здесь невозможна из-за наличия прокладки из металла.

Способы монтажа можно разделить на:

  • Разъемные соединения – стыковка обжимными фитингами. Требует периодического контроля.
  • Неразъемные – соединение на пресс или пуш фитингах. При качественном монтаже используют для прокладки скрытых коммуникаций.

Вне зависимости от типа выбранного фитинга трубу следует подготовить к монтажу. Ее выравнивают по направляющей оси. Минимальный ровный отрезок от края составляет не менее 10 см.

Для подготовки трубы к соединению понадобятся следующие инструменты:

  • Труборез. Разрезать мягкую металлопластиковую трубу можно ножовкой по металлу, острым ножом. Однако для качественного соединения необходима неповрежденная окружность и строго перпендикулярный направляющей оси срез, без заусенцев или иных изъянов. Такой срез дают специальные ножницы.
  • Калибратор — для восстановления окружности и обработки внутренней части среза. Обработка среза заключается в снятии стружки с внутреннего слоя под углом в 45 градусов. Операция позволяет провести качественное соединение металлопластиковых материалов.
  • Фаскосниматель – для обработки внешней кромки среза.

Обратите внимание! Перечисленные инструменты стоят недорого. Они подходят для работы не только с металлопластиковыми, но и с другими полимерными трубными материалами.

Монтаж обжимными фитингами

Обжимной (компрессионный) фитинг для металлопластиковых труб представляет собой разборную деталь, которая состоит из литого корпуса со штуцером, уплотнительного кольца и обжимной гайки. На корпусе установлены две резиновых прокладки, плюс обязательно должна быть диэлектрическая силиконовая прокладка. Монтаж осуществляют вручную, используя разводной и гаечный ключ.

Схематично процесс выглядит следующим образом. Трубу следует отрезать по размеру и подготовить к монтажу, обработав срез с двух сторон.

  • Соединяемый отрезок протирают от пыли, тщательно вытирают следы масляных загрязнений. Для обезжиривания используют спиртовой раствор и ветошь.
  • Компрессионный фитинг раскручивают – снимают обжимную гайку, разрезное кольцо.
  • В указанном порядке их следует надеть на трубу.
  • Вставляют штуцер фитинга в трубу до упора, используя физическое усилие. Для лучшего скольжения штуцер можно намочить.
  • Сдвигают на край кольцо. Фиксируют соединение гайкой.

схема соединения

Затягивание обжимной гайки проводят двумя ключами. Одним фиксируют неподвижно фитинг, другим затягивают гайку.

Обратите внимание! Чрезмерное желание «затянуть потуже» приведет к порче резьбы фитинга. Затягивать следует туго, но без излишнего рвения.

Соединение получается разборным. Со временем его придется несколько подтягивать, поэтому компрессионные фитинги применяют в коммуникациях с открытым доступом.

Монтаж пресс-фитингами

Пресс-фитинг устроен подобно компрессионному, но вместо гайки на резьбе для фиксации соединения используется обжимная гильза. Чтобы запрессовать обжимную гильзу понадобится дополнительный инструмент – пресс-клещи (в ручном или электроприводном варианте). Пресс-клещи различаются по размеру, в зависимости от диаметра металлопластиковых коммуникаций.

пресс-фитинг

Монтаж начинают с подготовки трубы. С пресс-фитинга снимают металлическую гильзу и надевают ее на подготовленный  конец трубы. Внутрь вставляют штуцер. Клещами фиксируют соединение, зажимая их до полного сведения ручек. Сдавливание проводят однократно.

Обратите внимание! При качественной запрессовке на гильзе появляются две выраженные вдавленные полоски. Локация этих полосок не должна совпадать с расположением резиновых прокладок фитинга.

Использование пуш-фитингов в соединении металлопластиковых труб

Пуш-фитинг представляет собой самофиксирующуюся деталь. Он позволяет соединить металлопластик без использования дополнительных инструментов. Здесь требуется качественная подготовка срезов. К обоим концам фитинга подсоединяют трубы, надевая их на штуцера. Соединение фиксируется пуш-фитингом. Окончательно процесс соединения завершается за 3 часа, когда полиэтиленовый материал восстановит свою конфигурацию.

пуш фитинг

Использование пуш-фитингов является надежным способом для сборки коммуникаций из металлопластика для людей, которые никогда не пользовались сантехническими инструментами. Оно получается неразъемным, герметичным. Пуш-фитинги можно использовать для прокладки скрытых коммуникаций. Недостаток здесь один – высокая стоимость соединительных деталей.

Как соединить металлопластик и металл

Соединение металлопластиковых труб и металлического трубопровода необходимо при монтаже разводки от центральной магистрали или, например, при монтаже индивидуальной отопительной системы. Здесь соединение металлопластик-металл проводится при подключении обвязки к водонагревательному котлу.

Соединение металлопластика со стальной трубой проводят специальными переходными фитингами. Один конец такой детали предназначен для металлопластика и может быть как компрессионным (с гайкой на резьбе), так и обжимным, на пресс-шайбе. Второй конец фитинга имеет металлическую резьбу. Она может быть как внутренней, так и наружной.

Монтаж осуществляют с присоединения стальной трубы к фитингу. Для герметизации резьбового соединения используют подмотку паклей на олифе, фум ленту. Затем присоединяют металлопластиковую часть коммуникаций.

Особенности соединения металлопластиковых труб и труб из полипропилена

Для монтажа металлопластиковой и полипропиленовой трубы используют специальные фитинги — с одной стороны такая деталь имеет полипропиленовую часть, предназначенную для сваривания с полипропиленовым материалом. Вторая часть детали – это пресс-фитинг с надвижной пресс-гильзой или с пресс-шайбой на резьбе.

Работу начинают с припаивания фитинга к полипропиленовой трубе. После полного остывания сварного соединения присоединяют металлопластик.

Обратите внимание! Производители сантехнического оборудования предлагают фитинги различных конфигураций, которые позволяют не только соединить разнородные трубы, но и перейти на другой диаметр, смонтировать отвод для врезки.

пластиковая с металлической. Виды, особенности монтажа

Как соединить пластиковую трубу с металлической

К соединению деталей трубопровода следует относиться серьезно, чтобы места стыков не протекали во время эксплуатации.

В старых многоэтажных домах часто случаются протечки из-за неправильной стыковки трубопровода.

Необходимо иметь представление, как соединить пластиковую трубу с металлической без аварийных ситуаций в будущем.

Содержание статьи:

Почему приходится соединять трубопрокаты из пластика с металлом

Места с соединениями трубопрокатов из пластикового материала с металлом встречаются часто. Причинами данного типа монтажа могут служить следующие ситуации:

1.при необходимости замены труб в квартире, доме по плану, либо срочно.

Прошлый век все дома имели чугунную канализацию. Ему на смену приходит пластиковые изделия, из металлопластика. Пластиковая продукция практична в применении, ее удобно монтировать, стоят детали недорого. Как правило, часть чугунной конструкции остается, соединяя ее с новыми пластиковыми деталями.

2.При строительстве новых строений.

Строя один объект, случается, что часть трубопровода строит одна бригада, другую часть – следующая. Нередко материалы, из которых прокладывают трубы, разные. Места с металлическими трубопрокатами чередуются с изделиями из пластикового материала.

3.В особых ситуациях.

Иногда необходимо применение разного материала. Участки трубопровода могут подвергаться коррозии, а некоторые не выдерживать механические нагрузки. В данном случае приходится укладывать трубы из более прочного металла, а остальную часть системы из пластика.

Различные виды соединений

Выделяют разные способы, чтобы соединить металл с пластиком. Они имеют разную сложность при монтаже и технологию монтажа.

Резьбовой тип

Данный тип соединения можно применять, если соединяемые элементы имеют сечение до сорока миллиметров. Стыкуют трубы, применяя специальные детали. На одном краю приспособления имеется резьба из металлического материала. С помощью нее соединяют трубу из стали. Второй конец детали из пластикового материала, служит, чтобы соединять трубопрокат из пластика, применяя накидную гайку, либо метод пайки.

Выделяют следующие виды соединительных приспособлений:

  • 1.При помощи американки.

Считается самым популярным методом. Представляет собой специальную деталь, которая имеет металлический конец, оснащенный резьбой снаружи, либо внутри корпуса, также из полимерного патрубка.

При соединении трубопроката из металла с американкой применяют метод накручивания. Накидную гайку прикручивают при помощи резьбы, на второй конец паяльником приваривают пластиковую часть. Для обеспечения герметичности ставят резиновые прокладки.

К плюсам данной конструкции относят разъемность. Если понадобится, то трубопрокаты очень просто рассоединяются. Выкручивая металлическую деталь, надо стараться не испортить резиновый уплотнитель.

  • 2. посредством фитинга-ниппеля.

Приспособление включает полимерную втулку, имеющую внутри впаянную пластину из металлического материала, оснащенную резьбой. Фитинг – ниппель одним концом накручивают на резьбу снаружи металлического трубопроката, с другой стороны – припаивают к пластиковому трубопрокату.

Внимание! Чтобы уплотнить стыки, рекомендуют применять фум-ленту.

  • 3.посредством металлорукава.

Деталь состоит из гибкого шланга, имеющего уплотняющие манжеты с накидными гайками. Его диаметр может быть различным. Данный метод стыковки не считается популярным. Применяется при соединении деталей, расположенных далеко между собой. Металлическое изделие монтируют на один конец металлорукава, присоединяя пластикового изделия следует использовать фитинг – ниппель.

Внимание! Выбирая фитинг-ниппель и рукав, обращают внимание на параметры резьбы.

Фланцевый тип

Если соединяемые трубы имеют сечение свыше сорока миллиметров, следует применять фланцы. Соединительные детали должны быть изготовлены из пластика, иметь дополнительные втулки, оснащенные буртами, бортиками для ограничения. При наличии фланца на трубе из металлического материала выбирают пластиковый, соответствующий размеру.

Во втулку, имеющую бурты, вставляют трубы для стыковки, фланцами они должны упираться в бурт. Для герметичности следует применять резиновые, паронитовые уплотнители. Бурт по форме может выпускаться прямым, конусным. Фланцы крепятся на болты, шпильки. Крепежи затягивают крестообразно, без дополнительных усилий.

Фитинг

Применение фитингов Гебо для соединения деталей становится популярным. Деталь представляет обжимную муфту, похожую на патрубок. Фитинг включает кольца: прижимные, зажимные, уплотняющие, накидную гайку. Кольца в комплекте идут парно, их насаживают на оба конца муфты.

Внимание! Данный тип применяют при невозможности нанесения резьбы на металлическое изделие.

Как соединить детали:

1.раскручивают фитинг.

2.кольца для зажима надевают на трубы для соединения.

3. к трубе приделывают муфту, которую поджимают накидной гайкой.

4.другую трубу подготавливают также.

Внимание! Соединение гарантирует сто процентную герметичность, однако фитинг перегружать не рекомендуют.

Безрезьбовой тип

Данное соединение предполагает способ соединения без резьбы и сварки, применение муфты обжимного типа. Муфта состоит из элементов:

1.из корпуса, сделанного из чугуна, стали повышенной прочности.

2.двух гаек, сделанных из бронзы, либо латуни, они находятся на двух концах корпуса.

3.четырех шайб из металла, находящихся внутри корпуса.

4.прокладки из резины для герметичности.

В муфту следует вставить трубопрокаты из разного материала, пока они не коснутся друг друга. Затем нужно затянуть гайки плотно.

Еще одним безрезьбовым методом считается соединение с помощью металлического шланга. Шланг надевают на концы труб для соединения, его обжимают с помощью хомутов.

Внимание! В продаже имеются втулки из резины, которые действуют по такому же принципу.

Иногда применяют следующий способ соединения, при котором не используют фитинги. Для нагрева пластиковой трубы применяют специальный утюг, на резьбу из металла прикручивают разогретый трубопрокат. Пластик остывает, образуя единую деталь.

Внимание! Способ не считается надежным, его не рекомендуют применять для прокладки коммуникаций в доме.

Нюансы соединения трубы из металла с пластиковой

При соединении деталей из разного материала следует соблюдать последовательность. Инструкция по монтажу:

1.следует определиться со способом соединения.

2.измеряют диаметр труб снаружи и внутри.

3.покупают фитинги так, чтобы сходилась резьба.

4.размечают трубопровод.

5.обрезают конец трубы из пластика, очищают край трубы из металла. Если требуется, наносится новая резьба, а старая срезается.

6.ставят прокладку на конец из металла.

7.к концу прикручивают фланец или фитинг.

8.при использовании фланца придвигают его ближе к уплотнителю, соединяя его со вторым фланцем с помощью шпилек, либо болтов.

9.при использовании резьбового способа трубу из металла очищают от верхнего слоя, нанося уплотняющий материал в виде фум-ленты, прокладки. Далее следует прикрутить фитинг руками, в другой конец вставляют трубу из пластика. Если требуется, то можно вварить трубопрокат.

10.следует проверить качество соединения.

Нюансы монтажа трубы из металла и металлопластика

Лучшим методом соединения является применение обжимного фитинга. Этапы монтажа деталей:

1.провести зачистку стальной резьбы от грязевых частиц, ржавчины.

2.проложить изоляционный слой из фум-ленты, пакли.

3.на конец трубы из металла накручивают фитинг, используя ключ рожковый, либо газовый.

4.на трубопрокат из металлопластика надевают гайку, пресс-шайбу, калибруют конец.

5.конец металлопластикового изделия помещают на фитинг, насаженный на трубу из металла.

6.ключом прикручивается обжимная гайка.

Нюансы монтажа трубопроката из металла с пластиковой трубой без резьбы

Выделяют два способа монтажа изделий. В первом случае может использоваться обжимная муфта, подходящая для соединений без резьбы. Во втором случае наносится резьба своими руками.

Чтобы сделать резьбу своими руками, нужно иметь резьборез. Бывают модели механического и электрического типа. Электрический вариант состоит из резцов, которыми нарезают резьбу на трубах разного диаметра. Оборудование стоит дороже, но применять его удобнее, не требует навыков.

Как применять резьборез:

1.не применяют инструмент, если вблизи находится стена.

2.при ручном механизме соблюдают последовательность действий: вперед на полоборота, далее назад на одну четверть. Таким образом делается вся резьба.

3.электрический тип резьбореза может перегреться, ему надо давать отдыхать.

4.до нанесения резьбы, конец металлической трубы очищают.

5.резьбу смазывают с помощью солидола, или другим видом смазки.

Как заменить металлические трубы на пластиковые под кухонной раковиной | Руководства по дому

Если у вас есть металлические дренажные трубы и хромированный сифон под кухонной раковиной, есть как минимум две веские причины заменить их пластиковыми. Первая причина проста: металл корродирует. Установка пластиковых труб гарантирует, что однажды вы не откроете шкаф и не обнаружите лужу воды - результат дыры в сифоне. Вторая причина в том, что пластиковые трубы не так легко забиваются. Когда вы внесете изменения, вам может быть труднее снять металлические трубы, чем установить пластиковые.

Закройте водяные краны под раковиной, чтобы никто случайно не пролил воду, пока вы разбираете сливные трубы.

Снимите металлические трубы, отвинтив гайки, которые соединяют узел P-сифона с удлинителем слива или патрубком, и сливной трубкой с помощью регулируемых плоскогубцев. Если уловитель старый и гайки застряли, ослабьте их с помощью аэрозольной смазки. Если вы снимаете двойную раковину, ослабьте гайки на обеих насадках.

Потяните впускной патрубок ловушки вниз, чтобы снять его с патрубка после снятия гайки.При отсоединении двойной раковины отодвиньте оба отверстия. Удалите Р-сифон из сливного трубопровода, потянув его в стороны. Держите его вертикально, пока не вытащите его наружу, затем переверните и слейте воду.

Разберите сливной узел и разделите его на компоненты, чтобы можно было заменить каждый идентичный пластиковый компонент. Помимо P-сифона, могут быть удлинители и приспособления, в зависимости от конфигурации мойки по отношению к сливному патрубку.

Приобретите сифон из ПВХ, трубу и фитинги взамен металлических.Отрежьте трубу ПВХ до необходимой длины с помощью ножовки. Дренажная труба из ПВХ бывает двух диаметров: 1 1/4 дюйма и 1 1/2 дюйма. Убедитесь, что вы покупаете материал того же диаметра, что и металлические трубы, которые вы только что сняли.

Закрепите сливные отверстия на патрубках раковины. Открутите стяжную гайку с каждого впускного патрубка и снимите пластиковую шайбу. Сдвиньте гайку вверх по патрубку и наденьте шайбу на конец конической стороной вниз. Прижмите сливную трубку к шайбе, сдвиньте гайку вниз и навинтите ее на резьбу.Затяните его от руки до тех пор, пока труба не будет скользить по патрубку.

Установите сборку всухую, если вы подключаете две раковины, соединив трубы от сливов раковины с соответствующими фитингами и прикрепив их к P-сифону с помощью компрессионного фитинга на сифоне.

Соедините выпускное отверстие сифона с сливным патрубком с помощью удлинительной трубы, отрезанной для этой цели. Когда вы убедитесь, что все подходит, вернитесь и приклейте все соединения, у которых нет компрессионных соединителей, с помощью ПВХ-цемента.Затяните все стяжные гайки вручную.

Включите воду снова. Наполните раковины, а затем следите за утечками, когда открываете слив. Затяните все протекающие соединения с помощью регулируемых плоскогубцев.

.

Как сделать ворота из пластиковой трубы | Руководства по дому

Коммерческие ворота из дерева или металла могут быть довольно дорогими, и они не всегда бывают тех размеров, которые вам нужны для вашего дома или сада. Кроме того, изготовление одного из этих материалов требует навыков плотницких работ или обработки металла, которыми обладают не все. Нет проблем! Труба из ПВХ относительно недорогая, требует небольшого количества инструментов и настолько проста в использовании, что практически любой может создать прочные, функциональные и привлекательные ворота за несколько часов.

Отмерьте, отметьте и отрежьте семь кусков трубы ПВХ длиной 1 1/4 дюйма длиной 30 дюймов и 12 кусков длиной 4 1/2 дюйма с помощью ножовки.

Наденьте оба тройника на одну 30-дюймовую секцию трубы и протолкните изгиб под углом 90 градусов на каждый конец той же детали.

Прижмите два других колена с углом 90 градусов к концам второй 30-дюймовой секции трубы и наденьте тройники на каждый конец всех остальных 30-дюймовых деталей.

Разложите 30-дюймовые отрезки трубы с прикрепленными к ним фитингами в следующем порядке слева направо... Труба с двумя коленами и обоими тройниками, пять труб с тройниками и оставшаяся труба с двумя коленами. Поместите один кусок трубы из ПВХ диаметром 4 1/2 дюйма между всеми трубами сверху и снизу.

Вдавите все короткие отрезки трубы в прилегающие фитинги сверху и снизу, чтобы собрать затвор. Используйте клей ПВХ на каждой детали при их сборке, если вы хотите более прочный затвор, в противном случае просто подогните детали трением, чтобы их можно было разобрать в будущем.

Прикрепите две внешние монтажные заглушки из ПВХ к стороне петель столбов ворот на расстоянии около 2 футов друг от друга - при измерении от внешней стороны фитингов - с помощью отвертки и 2-дюймовых шурупов.

Просверлите отверстие диаметром 1/4 дюйма на полпути с внешней стороны и насквозь, чтобы кусок трубы из ПВХ служил внешней рамой ворот. Это сторона ворот с защелкой.

Установите шайбу на конец рым-болта из нержавеющей стали и протолкните его через отверстие снаружи. Надежно затяните болт с помощью шайбы и гайки на противоположной стороне трубы.

Присоедините калитку к стойке, плотно вдавив две тройниковые вставки во внешние монтажные колпачки.Свободная посадка 1 1/2-дюймовых тройников на 1 1/4-дюймовую трубу из ПВХ на внешней стороне ворот позволяет им действовать как петли, обеспечивая полное перемещение на 180 градусов.

Закройте ворота и вкрутите крючковую часть крюка и проушину защелки в противоположную стойку ворот на уровне закрытого рым-болта на воротах. Защелкните ворота, чтобы проверить точность положения защелки, и при необходимости отрегулируйте.

.

Как заменить плохое сечение стальной водосточной трубы на ПВХ | Руководства по дому

С годами можно построить стальную водосточную трубу с утечками под землей, например, под лужайкой. Протечку необходимо отремонтировать, чтобы земля не была чрезмерно пропитанной; чрезмерная влажность способствует образованию раковин и другим серьезным повреждениям. Замена плохого участка стальной дренажной трубы на отрезок из ПВХ (поливинилхлорида) - разумный выбор, учитывая, что трубы имеют долгий срок службы.Специализированный пластик может выдерживать годы расширения и сжатия из-за колебаний температуры.

Перекройте главный водяной кран в доме. Клапан обычно представляет собой рычаг или ручку сбоку или сзади здания.

Найдите протекающую часть сливной трубы. Часто на внешней поверхности земли будет видна влажная зона.

Выкопайте лопатой яму поверх влажной поверхности. Не давите на лопату с силой; осторожно надавите на лопату, чтобы она не задела трубу внизу.

Удалите грязь со всей секции трубы с помощью лопаты, как только плохая секция станет видимой. Найдите резьбовые концы секции.

Поместите гаечный ключ на один конец фитинга стальной трубы, который соединяет его со следующей секцией. Осторожно поверните гаечный ключ, чтобы ослабить фитинг и поврежденный участок трубы.

Повторите шаг 5 для другой стороны фитинга неисправной секции. Снимите секцию и фурнитуру руками и отложите в сторону.

Измерьте длину поврежденного участка с помощью рулетки.Измерьте и отметьте это же значение на новой длине трубопровода из ПВХ того же диаметра с помощью рулетки и карандаша. Отрежьте трубу ПВХ до мерной длины бензопилой.

Очистите концы открытых стальных труб тряпкой, чтобы удалить грязь и мусор. Повторите тот же процесс с трубой из ПВХ, чтобы удалить мусор от предыдущего отрезания.

Руками намотайте трубную ленту вокруг резьбы оголенных стальных труб в земле. Наденьте по одной трубной муфте на каждый из двух концов стальной трубы, навинтив их на резьбу, так, чтобы соединение муфты оставалось снаружи стальной трубы.Используйте гаечный ключ, если муфта слишком тугая, чтобы ее можно было повернуть вручную.

Нанесите ПВХ-клей на оба конца трубопровода из ПВХ.

Вдавите трубу из ПВХ в муфты, чтобы завершить соединение дренажной трубы. Позволяют сушить. Не включайте подачу воды в течение примерно 24 часов, пока ПВХ-цемент полностью не высохнет.

Включите водяной кран после высыхания дренажа. Осмотрите зону на предмет утечек.

.

Типы материалов труб и их выбор

Перейти к содержанию
  • На главную
  • ТрубопроводыРазвернуть / Свернуть
    • ТрубопроводРазвернуть / Свернуть
      • Направляющая
      • Размеры и график труб
      • Таблицы графиков труб
      • Цветовые коды сварных труб
      • Цветовые коды сварных труб
      • Осмотр труб
    • ФитингиРазвернуть / Свернуть
      • Руководство по трубопроводным фитингам
      • Производство трубных фитингов
      • Размеры и материал трубных фитингов
      • Осмотр трубных фитингов - визуальный осмотр и испытания
      • Размеры отводов - 90 и 45 градусов И возвратные размеры
      • Размеры тройника
      • Размеры переходника трубы
      • Размеры заглушки
      • Размеры трубной муфты
    • Фланцы Развертывание / сжатие
      • Направляющая фланца
      • Отверстие и длинная приварная шейка Фланец
      • Фланец
      • Размеры фланца eck
      • Размеры фланца RTJ
      • Размеры фланца с соединением внахлест
      • Размеры фланца с длинной приварной шейкой
      • Размеры фланца под приварной раструб
      • Размеры фланца с муфтой
      • Размеры глухого фланца
      • Размеры фланца с отверстием
      • 1
        • Направляющая клапана
        • Детали клапана и трим клапана
        • Запорный клапан
        • Проходной клапан
        • Шаровой клапан
        • Обратный клапан
        • Дроссельный клапан
        • Заглушка
        • Игольчатый клапан
        • Клапан сброса давления
        • Штифт
        • Материал трубыРасширение / сжатие
          • Направляющая материала трубы
          • Углеродистая сталь
          • Легированная сталь
          • Нержавеющая сталь
          • Цветные металлы
          • Неметаллические
          • ASTM A53
          • ASTM A105
        • ASTM A105
      • Олец Гу ide
      • Weldolet и размеры
      • Sockolet и размеры
      • Threadolet и размеры
      • Latrolet и размеры
      • Elbolet и размеры
    • ШпилькиРазвернуть / свернуть
      • Направляющая шпильки
      • Процедура затяжки болта
      • Размеры тяжелой шестигранной гайки
    • Прокладки и жалюзи для очковРазвернуть / свернуть
      • Направляющая прокладок
      • Спирально-навитая прокладка
      • Размеры спирально-навитой прокладки
      • Размеры и размеры прокладки RTJ
      • Габаритные размеры для слепых очков
      • Очковые слепые и проставки
    • P & IDExpand / Collapse
      • Как читать P&ID
      • Схема технологического процесса
      • Символы P&ID и PFD
      • Символы клапана
    • ОборудованиеРазвернуть / свернуть
      • PumpExpand
      • Типы насосов и центрифуг
      • Сосуд под давлениемРазвернуть / Свернуть
        • Скоро
    • Курсы
    • ВидеоРазвернуть / Свернуть
      • Видеоуроки
      • हिंदी Видео
    • Блог
    • Запрос
HardHat Engineer HardHat Engineer Search Искать:
  • Home
  • Трубопровод
    • Трубопровод
      • Трубопровод
      • Размеры и график труб
      • Таблицы графиков труб
      • Цветовые коды сварных труб
      • 000 Цвет сварных труб 9000
      • Осмотр труб
    • Фитинги
      • Руководство по трубопроводным фитингам
      • Производство трубопроводных фитингов
      • Размеры и материалы трубных фитингов
      • Осмотр трубных фитингов - Визуальный контроль и испытания
      • Размеры колен - 90 и 45 градусов
      • Отводы труб И возвратные размеры
      • Размеры тройника
      • Размеры редуктора
      • Размеры заглушки
      • Размеры трубной муфты
    • Фланцы
      • Направляющая фланца
      • Диафрагма и фланец с длинной приварной шейкой
      • Размеры фланца
      • Характеристики фланца
      • Размеры фланца RTJ
      • Размеры фланца внахлест
      • Размеры фланца с длинной приварной шейкой
      • Размеры фланца, приварного внахлест
      • Размеры скользящего фланца
      • Размеры глухого фланца
      • Размеры фланца с отверстием
    • Клапаны
    • Детали клапана и трим клапана
    • Задвижка
    • Проходной клапан
    • Шаровой кран
    • Обратный клапан
    • Дисковый затвор
    • Заглушка
    • Игольчатый клапан
    • Запорный клапан
    • Материал предохранительного клапана
    • 0003
    • Материал трубы
    • Углеродистая сталь
    • Легированная сталь
    • Нержавеющая сталь
    • Цветные металлы
    • Неметалл
    • ASTM A53
    • ASTM A105
  • Размеры Olets
    • и
    • Olets 9000 Weld4
    • Sockolet и размеры
    • Threadolet и размеры
    • Latrolet и размеры
    • Elbolet и размеры
  • Болты шпильки
    • Направляющая шпильки
    • Порядок затяжки болтов
    • Таблица размеров гаек фланца
    • Прокладки и жалюзи для очков
      • Направляющая для прокладок
      • Спирально-навитая прокладка
      • Размеры спирально-навитой прокладки
      • Прокладка и размер RTJ
      • Очковые слепые и проставки
      • Размеры для очков
  • P&ID
  • Диаграмма технологического процесса плунжер
  • Символы P&ID и PFD
  • Символы клапанов
  • Оборудование
    • Насос
      • Работа и типы центробежного насоса
    • Сосуд под давлением
      • Видео Скоро
    • Учебные курсы
    • हिंदी Видео
  • Блог
  • Обо мне
  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
