Узнаем как устанавливать датчик движения на свет?

Удобным устройством является датчик движения. Его устанавливают в подъездах, частных домах или квартирах. Также существуют уличные модели датчиков. Установить любую разновидность подобного оборудования можно самостоятельно. Для этого нужно ознакомиться с советами опытных электриков. Как устанавливать датчик движения, будет рассмотрено далее.

Принцип работы

Прежде чем рассмотреть, как и где установить датчик движения, нужно понять принцип его работы, правила выбора подходящей модели. Раньше представленное оборудование применялось исключительно в охранных системах. Такие датчики реагировали на появление в охраняемой зоне объекта, который перемещается по территории. Они передавали сигнал тревоги на охранный пульт.

Со временем этот же принцип позаимствовали производители осветительного оборудования. Они разработали модели датчиков, которые включали прожектор, освещение на улице или в подъезде, а также сирены, сигнальную аппаратуру или силовое оборудование.

Как правильно установить датчик движения? Чтобы справиться с поставленной задачей, нужно рассмотреть разновидности подобных приборов. Они могут устанавливаться на стену или потолок. Принцип их установки заметно не отличается, но нужно заранее определиться, где будет установлен датчик.

Принцип работы датчика движения простой. У прибора есть контролируемая зона. Как только в этом участке появится движущийся объект, датчик приводится в рабочее состояние. Контакт замыкается, в цепь включается нагрузка. Электрический ток поступает на лампу. Как только движение в зоне действия прекратится, через установленный промежуток времени цепь разомкнется, лампа погаснет. Датчик снова переходит в режим ожидания. Этот простой принцип должен знать мастер, который будет выполнять установку устройства.

Разновидности

Рассматривая, как установить датчик движения на улице или дома, стоит обратить внимание на особенности каждой модели. Представленное оборудование может быть потолочным или настенным. Выбор зависит от особенностей эксплуатации.

Потолочные датчики обладают круговой зоной обнаружения в 360°. Она имеет форму конуса. Угол расхождения лучей составляет 120°. Этот тип оборудования создает многолучевую зону обхвата. При ее пересечении датчик будет фиксировать отклонение. Из-за этого он будет приводиться в рабочее состояние. В зависимости от модели потолочный датчик устанавливают на высоте от пола 2,5-3 м. Охраняемая зона может варьироваться от 10 до 20 м. Потолочные модели чаще всего устанавливают в помещениях с небольшими габаритами. Здесь получается контролировать одновременно все 4 стороны. В таких условиях настенный датчик не может быть эффективным.

Рассматривая, как правильно установить датчик движения включения света, нужно учесть особенности модели. Так, настенные разновидности приборов характеризуются более широкой областью применения. Их можно устанавливать как внутри, так и снаружи здания. Эта разновидность датчиков также создает многолучевой барьер. Но в этом случае угол лучей составляет всего 90°. Высота установки прибора варьируется от 2 до 2,5 м. Охраняемая зона при использовании настенного оборудования составляет 10-15 м.

Способы реагирования на движение

Как установить дома датчики движения? Перед покупкой модели оборудования нужно узнать, по какому принципу происходит реакция на движение в контролируемой зоне. По способу определения появления человека в зоне действия лучей различают активные и пассивные датчики. Выбор нужно делать в соответствии с областью применения оборудования.

Пассивные модели реагируют на тепло, которое излучает человек. Активные модели по своему принципу работы похожи на эхолот или радар. Они посылают в пространство сигнал, а затем анализируют его отражение. Если расстояние от начальной до конечной точки луча изменилось, датчик срабатывает. Стоит учесть, что в продаже представлены также комбинированные модели, в которых предусмотрены оба принципа реакции.

Активные датчики работают в диапазоне высоких радиочастот или ультразвука. Человеческое ухо этот сигнал не улавливает. Ультразвук находится в пределах диапазона 20 000 Гц. Но вот собаки, кошки и некоторые иные виды животных его слышат. Причем питомцы начинают вести себя из-за этого весьма беспокойно. Если в квартире или доме есть животные, установка активного датчика недопустима.

Стоит отметить, что активные разновидности оборудования не «замечают» стен, мебель и т. д. Они могут «увидеть» только перемещающиеся предметы. Если установка такого оборудования проводится неправильно, оно может реагировать даже на раскачивание веток деревьев за окном. Поэтому в этом случае велик риск ложных срабатываний. Нужно правильно выбирать место для установки такого датчика. Модели активного типа стоят дороже, чем пассивные устройства.

Пассивные датчики работают в инфракрасном диапазоне спектра. Если требуется подключить систему управления освещением в квартире, этот вариант будет предпочтительным. Изучив рекомендации, как установить инфракрасный датчик движения, начинающий мастер сможет выполнить монтаж самостоятельно. Допустить ошибку в этом случае будет гораздо сложнее.

Инфракрасные датчики реагируют на тепло, излучаемое человеческим телом. По этой причине представленная разновидность устройств является самой распространенной для монтажа внутри помещений.

Выбор места установки

Существует несколько вариантов подключения датчиков движения. Они могут быть смонтированы в подъезде многоквартирного дома, в подсобном помещении или на улице.

Можно сделать освещение для всей лестничной клетки или только двери собственной квартиры. Выбор варианта зависит от реакции соседей на предложение установить специальное оборудование. Для этого настраивают чувствительность датчика соответствующим образом. Для создания освещения исключительно перед входом в свою квартиру область охвата должна быть минимальной.

Как установить датчик движения для включения освещения лестницы в загородном доме? Можно смонтировать несколько последовательных осветительных приборов, которые будут включаться при помощи представленного оборудования по мере продвижения человека. В самом простом варианте можно установить только 2 датчика. Они будут смонтированы внизу и вверху лестницы.

В подсобном помещении, в гараже или кладовке, прочих помещениях датчик устанавливают напротив входной двери. Он будет срабатывать при открывании створки. Свет в этом случае будет включаться на время. За этот промежуток человек, вошедший внутрь, сможет переключить выключатель в обычный режим.

Некоторые хозяева частных домов интересуются, как установить фонарь с датчиком движения. Это довольно простая методика. Можно смонтировать отдельный датчик для каждого фонаря в саду или вдоль тропинки. Часто подобные системы монтируют над воротами, входом в гараж или дом и т. д.

Чтобы применять датчики для уличного освещения, нужно выбирать модели с анализатором яркости. В этом случае система будет срабатывать только в темное время суток. Также рекомендуется выбирать разновидности на батарейках. В этом случае не потребуется протягивать линии проводов.

Установка инфракрасного датчика

Нужно рассмотреть, как правильно установить датчик движения инфракрасного типа. Сначала следует правильно выбрать место для установки, откуда будет открываться лучший угол обзора как по горизонтали, так и вертикали. Большинство подобных приборов имеют мертвую зону, расположение которой нужно учитывать.

Крепление прибора должно быть надежным. При этом нужно учитывать его правильную ориентацию в пространстве. Также перед установкой следует ознакомиться с инструкцией производителя, изучить схему подключения. Нужно продумать схему электропроводки, подключения лампочки. Если в модели предусмотрена клемма для подключения заземления, его наличие необходимо обеспечить.

Схема подключения

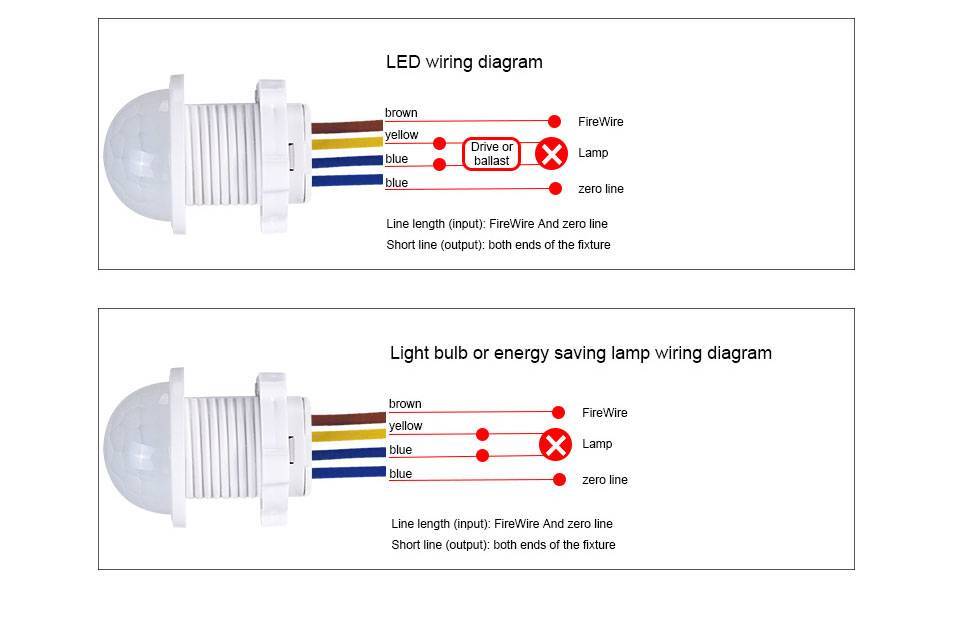

Как установить датчик движения на свет? В ходе монтажа применяется стандартная схема. Она представлена производителем оборудования в инструкции. Внутри датчика есть колодка с клеммами. На нее выведены контакты, промаркированные стандартным образом:

Коричневый или черный (L) – фазный провод.
Красный (A, L’, Ls) – возвратный контакт для ламп.
Синий (N) – нулевой провод.
Желто-зеленый – заземление.

Питание электрической сети подключается при помощи клемм L и N. Осветительные приборы присоединяют к контактам Ls и N. Фазность подключения нужно четко соблюдать.

Особенности монтажа

Следует рассмотреть пошагово, как устанавливать датчик движения. Самым распространенным вариантом является монтаж настенного датчика. Его практически всегда фиксируют в углу помещения. Светильник лучше всего устанавливать над дверью. Опытные электрики советуют проводить отдельную линию для датчика и лампы, связанной с ним. Основное освещение должно включаться как обычно, при помощи выключателя. Это позволит отключить датчик в любой момент, если в нем не будет потребности.

Перед началом монтажа нужно создать чертеж, на котором будут обозначены все элементы системы. Выключатель должен иметь на одну кнопку больше, чем было предусмотрено ранее. Если здесь был установлен однорычажный выключатель, нужно его заменить на устройство с двумя клавишами. Свободный контакт нужно подсоединить к электросети.

Когда оборудование будет подключено в соответствии с существующей схемой, нужно проверить его работоспособность.

Проверка системы

Рассматривая методику, как устанавливать датчик движения, стоит уделить внимание правильности установки системы. Желательно проверить исправность всех элементов оборудования еще до их установки. Для этого их подключают по временной схеме. Это особенно важно для простых моделей, в которых нет органов регулировки.

Если до установки система работала исправно, но после монтажа возникли трудности, значит, мастер выполнил действия неправильно.

Если требуется установить систему с регулировкой порога освещенности, ее также нужно проверить. Таймер устанавливается в минимальное положение. Порог освещенности должен быть установлен на максимум.

В продаже представлены модели, в которых производителем предусмотрено наличие специального светодиодного индикатора. Если сенсор обнаруживает движения, система будет срабатывать. Это говорит о работоспособности прибора.

Также работоспособность системы легко проверить, если в ней установлено электромагнитное реле. Его щелканье говорит об исправности оборудования. Дальше все элементы системы монтируют в соответствии со схемой, предусмотренной производителем. После подключения аппаратуры нужно правильно отрегулировать датчик движения.

Регулировка

Рассмотрев, как устанавливать датчик движения, нужно изучить процедуру его регулировки. Для каждого помещения нужно настроить строго индивидуально. После того как система будет смонтирована, ее нужно настроить. Она должна быть более точной, что соответствует условиям эксплуатации. Нужно определить самое оптимальное значение.

В большинстве датчиков предусмотрено срабатывание таймера в течение некоторого промежутка времени, который можно задать самостоятельно. Это значение варьируется от нескольких секунд до 10 минут.

Светочувствительность также можно отрегулировать, но эта функция доступна не во всех приборах. Это можно сделать, если в системе предусмотрен датчик освещенности. Он реагирует на интенсивность дневного света. Благодаря присутствию такой системы днем на датчик устойчиво перестает подаваться электрический ток. Только с наступлением темноты система входит в режим ожидания.

Датчики движения — правильный выбор и подключение

июнь 27, 2022

В последние годы высокотехнологичные приборы все сильнее внедряются в быт человека. Они объединяются в так называемую систему «умный дом». Важной ее частью являются датчики, которые реагируют на движения в зоне своего действия. Такие устройства помогают значительно экономить электроэнергию. В этой статье будут рассмотрены основные схемы подключения датчика движения для освещения.

Где используются, виды

Сфера использования датчиков довольно широка. Их назначение зависит от того, к каким приборам они будут подключены:

Охранная система. Если устройство зафиксирует движение, включится сигнализация.
Видеорегистрация. Сопряжение датчиков движения с системами видеонаблюдения позволяет экономить память, включая камеры только во время появления движущихся объектов.
Климатические системы. Приборы можно интегрировать в единую систему с устройствами, отвечающими за микроклимат в помещении. К примеру, при входе человека в комнату включается кондиционер или обогрев.
Освещение. Чаще всего такие приборы используют именно для управления освещения. Подключение датчика движения позволяет экономить электроэнергию и ресурс ламп. Выключатель автоматически отключает свет.

СПРАВКА. Датчики могут быть проводными или беспроводными. В первом случае информация от них подается по подведенной линии. В случае с беспроводным соединением передача информации осуществляется через Wi-Fi-соединение или при помощи радиоволн.

Во время работы приборы могут использовать разные виды волн. По этому показателю сенсоры фиксации движения подразделяются на такие виды:

Фотоэлектрические. В основе работы лежат излучатель, испускающий оптические лучи в видимом диапазоне, и фотоэлемент, который принимает эти лучи.
Ультразвуковые. Рабочим излучением является ультразвук, который отражается от объектов и возвращается на прибор.
Микроволновые. Сенсор излучает электромагнитные волны высокой частоты.
Инфракрасные. Такие датчики могут улавливать тепло, после чего происходит срабатывание. Благодаря этому система не будет включаться от покачивания кустов или колыханий штор от сквозняков.
Томографические. Подобные устройства излучают радиоволны, анализируют их отражение от объектов.

Характеристики

Диапазон характеристик:

Вес устройства. Современные датчики весят в пределах 25–240 г в зависимости от производителя и модели. Этот показатель не принципиальный.
Максимальная мощность нагрузки от 60 Вт до 2300 Вт и более. Но при использовании мощных приборов необходимо учитывать, что может потребоваться замена проводки.
Напряжение. Рабочее напряжение может довольно сильно колебаться. Условно все датчики можно разделить на группы — 1,5 В, 2,2–3,6 В, 5 или 9 В, 220 В.
Максимальный угол обзора. Есть устройства, которые захватывают область в пределах 30 градусов. А есть датчики, контролирующие все 360 градусов.
Дальность действия. Может варьироваться от 8 до 120 м. Нужно учитывать место установки. Не следует покупать приборы, у которых слишком завышены характеристики. Иначе есть вероятность ложных срабатываний.
Наличие индикации. Некоторые датчики оснащаются светодиодом, который при наличии сигнала начинает мигать.
Высота установки. Рекомендуемая высота указывается в инструкции. Она может быть в пределах от 1,2 до 16 м.

Схема и принцип работы

Чтобы понять, как подключить датчик движения для освещения, нужно знать разновидности и принцип работы устройств. У каждого вида есть свои преимущества и недостатки. От конструкции зависит и конечная стоимость устройства.

Инфракрасные

Схема датчика движения простая. Он улавливает тепловое излучение, реагируя на изменение температуры. Когда человек входит в зону действия сенсора, датчик срабатывает. Минусом такого типа приборов является сравнительно высокая вероятность ложных срабатываний, так как тепло излучается всеми объектами.

Например, если в помещении стоит электрообогреватель, который периодически включается по термостату, возможны ложные срабатывания. Исправить ситуацию можно тщательной настройкой чувствительности. Также можно установить обогреватель так, чтобы он не находился в прямой видимости устройства. Ложные включения могут происходить и из-за животных. А при установке прибора на улице он может сработать от порыва теплого ветра.

СПРАВКА. Но в целом такие датчики работают нормально. К тому же это наиболее дешевый вариант. В роли чувствительного элемента выступает PIR-сенсор, который генерирует электрическое поле, пропорциональное ИК излучению.

Контактные

Такая схема датчика движения для освещения самая простая. Он работает на основе конечного выключателя или геркона (герметичного контакта, срабатывающего при возникновении магнитного поля). Принцип действия заключается в установке контакта или геркона на дверь. Срабатывание происходит, когда дверь открывается или закрывается.

Ультразвуковые

В быту используются достаточно редко. Они генерируют звук частотой 25–60 КГц, который слышен домашним животным. От ультразвука питомцы испытывают сильный стресс. Еще одним недостатком является малый радиус действия. К тому же ультразвуковые датчики легко обмануть, если двигаться медленно.

Принцип работы простой. Звук отражается от объектов и возвращается на прибор. Когда объект начинает двигаться, датчик срабатывает.

Микроволновой

Схема включения датчика движения микроволнового типа такая же, как и у ультразвукового. Только вместо звука генерируется микроволновое излучение. Прибор состоит из излучателя и приемника отраженного сигнала.

Когда в генерируемом поле перемещается какой-то объект, частота отраженного сигнала меняется. Электросхема улавливает разницу и переключает реле, включающее сирену или освещение.

У таких датчиков отличная чувствительность, но стоят они довольно дорого. Также следует учитывать, что из-за высокой чувствительности возможны ложные срабатывания.

Лазерные или фотодатчики

В них устанавливается излучатель света (обычно невидимого человеческому глазу, например, ИК-светодиод) и приемник (фотодиод) такого же спектра.

Реализация работы может быть в двух вариантах:

Излучатель и фотодиод устанавливают напротив друг друга в проходе. Когда через него проходит человек, излучение прерывается и не достигает приемника. Но это срабатывает датчик. Такие устройства обычно используются в системах сигнализации.
Элементы устанавливают рядом друг с другом. Когда объект попадает в зону действия прибора, от него отражается излучение и попадает на фотодиод.

Критерии выбора

Во время покупки датчика движения следует учесть основные особенности его монтажа и эксплуатации. Базовые рекомендации такие:

Заранее нужно определиться с местом подключения датчика движения для освещения. Для улицы лучше приобретать устройства с защитой минимум IP 55, а лучше выше. Если устройство будет монтироваться под навесом, куда не попадает вода, достаточно будет IP 44. Когда прибор покупается для монтажа внутри помещения (для включения света в гараже или коридоре), особых требований к классу защиты нет.
Нужно определиться с углом обзора. Если войти в помещение, где выполняется монтаж освещения, можно с нескольких точек, лучше покупать датчик движения для освещения с углом обзора в 360 градусов. Они устанавливаются на потолок. Если вход один, то хватит и 180 градусов.
Выбор мощности зависит от того, какие будут подключаться приборы. Нужно суммировать их мощность и к полученному показателю прибавить 10–20 %.
Дальность действия. Внутри небольших помещений достаточно 6 метров. Для улицы требуются устройства с большим радиусом.
При покупке следует учитывать наличие животных. Если они есть, лучше купить прибор со специальной защитой.

Этапы монтажа

Основные этапы монтажа:

выбор места установки и схемы;
монтаж с учетом рекомендаций производителя, которые есть в инструкции;
настройка (калибруется чувствительность, уровень освещенности, регулировка угла обзора, задержка включения).

Выбор места установки

Определяться с местом установки необходимо до покупки датчика. Правильный выбор места монтажа очень важен для нормальной работы устройства и исключения ложных срабатываний.

Нужно выбрать такое место, из которого прибор охватывает максимальную площадь. К примеру, для управления светом на лестничной площадке или в коридоре следует установить так, чтобы в зону действия попадали все выходы.

ВАЖНО. Во время монтажа стоит помнить, что нельзя устанавливать датчики рядом с приборами, которые выделяют пар, излучают тепло, электромагнитные или инфракрасные помехи (обогреватели, кондиционеры, трубы отопления).

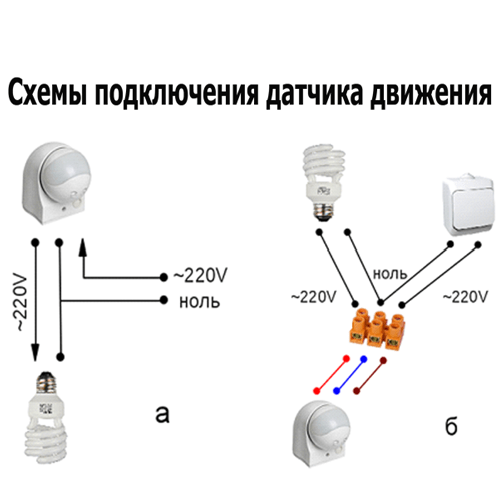

Схемы подключения: на лестнице, в квартире, на улице

Есть различные схемы подключения, чтобы управлять освещением.

Схемы без выключателя

Сначала следует выделить схемы, в которых не используется выключатель.

Двухпроводное подключение

Это самый простой вариант, который подразумевает использование нескольких элементов: лампочка, распределительная коробка, датчик и автоматический выключатель на 220 В. Принцип монтажа такой же, как и при установке светильника.

Первым делом питание подается на индикатор, а после него идет на светильник. Цепь желательно собирать на отдельном контуре, а не в общей линии освещения. Таким способом можно подключить прибор на любом объекте.

Схема подключения датчика движения:

Подключить провод с тремя жилами на 1,5 квадрата в распределительную коробку и подписать каждую жилу (фаза, ноль и заземление).
Протянуть 2 жилы к месту установки прибора, который будет подавать сигнал на включение светильника.
Разместить датчик на высоте, рекомендуемой в инструкции. Во время установки нужно проследить, чтобы контроллер не мешал открытию дверей.
Кабель, который идет к лампочке, тоже подключить в распределительную коробку.
Соединить все жилы на клеммники.
Подключить их к датчику. Фаза заводится на клемму с обозначением L, а второй провод (с лампочки) на значок нагрузки.
Закончить монтаж настройкой. Установить уровень чувствительности, временной интервал подачи питания на светильник.

Преимуществами такой схемы является простой монтаж и возможность установки в различных местах. Недостаток заключается в том, что в случае использования светодиодных или энергосберегающих лампочек свет может мерцать.

Трехпроводная схема

Чтобы знать, как правильно подключить датчик движения в трехпроводной схеме, можно воспользоваться этой инструкцией:

От распредкоробки к датчику подводится ноль и фаза.
От вывода фазы с датчика провод подключить на светильник.
Также на лампочку нужно подать нулевой провод от распределительной коробки.

Жилы, которые подходят к датчику, следует подключать ко входам L (фаза) и N (ноль), а отходящий к выводу L (или другой буквой, например, A).

Подключение 3-проводного датчика к 2-проводной сети

Иногда бывает, что в наличии имеется детектор под три провода и лишь одна разрывающаяся фаза. Этот вариант подходит для некоторых светодиодных лампочек, но понадобятся дополнительные элементы. Нужно иметь конденсатор на 400 В и 2,2 мкФ, а также диод VDI 1N4007.

Алгоритм подключения:

Ноль подается на лампочку и с одной стороны на конденсатор.
Выход от светильника подводится ко второму выводу конденсатора.
После этого провод с выхода лампочки и конденсатора идет на датчик (N) и выход диода.
Вход на диод подключается к выходу А датчика.
К клемме L подключается фаза.

Преимуществом схемы является то, что при наличии кабеля с двумя жилами не требуется вносить в проводку серьезных изменений.

ВАЖНО. Но есть и недостаток. Такой вариант подходит не для всех светодиодных лампочек, поэтому их придется подбирать индивидуально. Если светильник и будет гореть, есть вероятность пульсации света.

Схема с пускателем и контактором

Как подключить датчик движения к лампочке, если нагрузка будет большой? Нужно использовать магнитный пускатель. Он примет основную нагрузку, а датчик будет только управлять катушкой, включающей светильник.

Схема простая:

Фаза подается на контакт L и на пускатель.
Ноль подается на N, контактор и лампочку.
С лампочки второй провод нужно подсоединить к пускателю.
С контактора второй провод подсоединяется к клемме А.

Такая схема позволяет предотвратить повреждение датчика, который не рассчитан на высокие токи.

Схема включения с выключателем

Датчик можно использовать совместно с обычным выключателем. Схема подключения простая: фаза подводится к устройству через выключатель. Таким способом очень удобно управлять освещением, так как можно полностью его отключить, выключив сам датчик.

Как избежать ложного срабатывания

Как подключить датчик движения, чтобы не было ложных срабатываний? Нужно придерживаться этих рекомендаций:

Не размещать датчики возле нагревательных приборов и вблизи деревьев.
Разрывать нужно только фазу.
Выбрать такое место, чтобы на прибор не попадал свет.
Крепить устройство с учетом типа (настенный или потолочный).

Как подключиться к прожектору

Для подключения к прожектору можно выбрать одну из схем:

С тремя контактами. От распределительной коробки или щитка к клемме L протягивается фаза. С выхода А провод идет на вход L прожектора. Контакты N объединяются и идут к щитку. Земля подключается напрямую к прожектору, на контакт PE.
С использованием выключателя. Выключатель следует устанавливать в разрыв фазы. В этом случае при отключении выключателя питание уходит со всей схемы. Также выключатель можно подключить параллельной фазе и выходу из датчика. Такой вариант позволяет принудительно включать лампочку, но привязываясь к остальным приборам.
С применением двухклавишного выключателя. Это комбинация двух предыдущих схем. Одна клавиша будет полностью обесточивать линию, а вторая — включать лампочку.

Разделение основного и ночного освещения

Чтобы экономия электричества была более эффективной, следует еще во время монтажа разделить основные и ночные светильники. Такой вариант установки более трудоемкий, но он себя окупит за счет использования в ночное время маломощных светильников.

Ошибки установки и подключения

Главными ошибками являются неправильный выбор места монтажа и некорректные настройки освещенности и чувствительности. В случае возникновения такой ситуации датчик может не срабатывать в нужный момент, включаться от домашних животных или же срабатывать с задержкой. Поэтому регулировке следует уделить достаточное количество времени. Нужно учесть все условия, при которых прибор будет работать.

Использование датчиков движения вполне можно назвать шагом к «умному дому». Это поможет сэкономить на электроэнергии и на ресурсе ламп. Также такие устройства избавляют от необходимости постоянно щелкать выключателем.

Схемы подключения и установка датчиков движения — инструкции и советы по выбору |

Что можно объединить в систему освещения

Чем вредны частые включения и выключения?
Особенности установки
Какие параметры влияют на выбор места установки
Электрическое подключение
Основные схемы

Готовый комплект «2 в 1»
Советы по подключению

Несколько ДД для одного источника света
Подключение функции регулировки

Правильно собранный комплект — это уже полноценная автоматизированная система освещения, а, значит, комфорт использования и экономия электроэнергии.

Но какие приборы можно совмещать? Покупать ли прожектор и отдельно датчик движения для него (далее ДД), или выбрать готовый комплект? Как в итоге правильно все это подключить?

Схемы всегда прилагаются в инструкции, а часто еще и на упаковочной коробке и крышке приборов. Однако на практике вопросы могут возникать.

Вариант 1 — что можно объединить в систему освещения

Для автоматизации подойдут не все модели. Конструкция для открытого размещения должна состоять из пыле и влагозащищенных элементов (как минимум со степенью защиты IP65), а также выдерживать широкий температурный диапазон (желательно от -40 до +50°С), и обладать стойкостью к воздействию УФ-лучей.

Существует и другой вариант: использовать ДД с IP44 (таких в продаже большинство), выполнив рекомендации производителей и разместив его строго под навесом.

Какой прожектор можно использовать с датчиком движения?

Самый лучший вариант для работы с ДД — светодиодный прожектор, так как включается мгновенно по сигналу и устойчив к частым включениям-выключениям. Подойдут также старые с лампами накаливания или с мощными галогенками.

А вот любые газоразрядные лампы (люминесцентные в т.ч.) в данном случае будут неэффективны: они не любят частых включений/выключений и, к тому же, разгораются не сразу, а постепенно.

Что касается выбора ДД: в 99% случаев в системах освещения используются инфракрасные модели. Они срабатывают на приличное расстояние (недорогие модели до 5-10 м, хорошие немецкие до 15 м), имеют легко регулируемые настройки, и доступны по цене.

Но, могут ложно срабатывать (например, на животных), но это корректируется в настройках чувствительности. А могут, наоборот, не сработать: на непрогретый автомобиль зимой или из-за физических преград — это предусматривается только правильной установкой.

Тут описаны причины: почему не работает датчик движения.

Куда ставить прожектор?

В первую очередь, исходя из его характеристик и параметров освещаемой территории.

Кронштейн для крепления чаще всего поставляется в комплекте. Определили участок, который нужно освещать, и место установки? Далее понадобится подвести кабель питания.

Подойдет провод марки ПВС сечением 0,5-1,5 кв.мм. Если речь идет об одном, достаточно ПВС 2х0,75 кв.мм. Прожектор подключается к кабелю уже после того, как смонтирован.

Обратите внимание: кабель, размещаемый на улице, необходимо спрятать в стойкую к воздействию ультрафиолета черную гофру, чтобы защитить изоляцию от разрушения.

Какие параметры влияют на выбор места установки датчика

Прежде всего придется учитывать угол обзора конкретной модели:

настенные и вкручиваемые в патрон чаще всего имеют угол восприятия 120-150°;
потолочные обеспечат обзор 360°;
сменный угол обзора 360° и 180° — у моделей с двумя способами установки.

Зона обнаружения у конкретной модели и есть главным критерием, определяющим место монтажа. Соотнесите свои потребности в освещении и дальность срабатывания. Хорошие немецкие «добьют» и на 16 метров. Но, если двор небольшой, целесообразнее сэкономить и установить недорогую модель с действием на 3 метра.

Что надо знать об установке и эксплуатации

В зону видимости не должны попадать объекты, излучающие свет и тепло. Не устанавливайте вблизи деревьев, кустов, хозпостроек, которые могут перекрывать видимость.
При необходимости для удобного монтажа докупается переходник и пластиковые подкладки: для размещения в угол, на металлической двери. Все технические вопросы решаемы.

Как выполнить подключение датчика

На практике это несложно: этот элемент либо замыкает, либо размыкает электрическую сеть. В комплекте идут клеммники, причем чаще используются винтовые.

Прямо на корпусе выполнена маркировка со схемой. Вы можете обнаружить тиснение на пластике: буква L со стрелкой обозначает место подключения фазного провода, N — нулевого.

К обозначенному L со штрихом и стрелкой направлением «от колодки» выводу подключается провод, идущий к прожектору.

Если допустить ошибку и подключить некорректно (правильно фаза (L, коричневый провод) и ноль (N, синий)), устройство не будет работать, на что укажет не горящий индикатор.

Основные схемы подключения

Схема подключения «ПОСЛЕ» выключателя.

Схема подключения датчика «ДО» выключателя.

Здесь ДД подключен непосредственно к сети, а свет через выключатель к ДД.

Если нужно включать свет через выключатель параллельно, чтобы освещение работало, независимо от движения объектов на территории.

Схема подключения с параллельным выключателем

При этом варианте всегда можно переключиться на ручной режим управления.

Эта же возможность подается в упрощенном виде в более функциональных европейских моделях премиум-сегмента (например, у производителя Theben), где используется отдельный выход для выключателя.

Вариант 2 — готовый комплект «2 в 1»

И, наконец, рассмотрим самый простой и потому распространенный вариант: когда прожектор с датчиком движения идут в едином комплекте заводской сборки.

В таком случае Вам нужно просто прикрепить конструкцию в заданном месте, подключить провода питания и выставить настройки под свои потребности.

Откройте крышку и соедените кабель к свободным клеммам а другой конец к ближайшей розетке. Синий — ноль, коричневый — фаза, желто-зеленый — заземление (его может и не быть). Еще в идеальном случае на группу в щитке ставится отдельный автоматический выключатель номиналом 6-10А.

Однако не всегда удобно использовать совмещенную конструкцию. Тогда целесообразнее установить датчик отдельно от прожектора на расстоянии нескольких метров, чтобы он срабатывал в одном месте, а свет включался в другом.

Например, на входе во двор (в зоне действия) улавливается движение, и над крыльцом включается прожектор — и вы идете по уже освещенной дорожке.

Советы по подключению

Рассмотрим часто встречающиеся ситуации с соответствующими рекомендациями.

Несколько датчиков для одного источника света

Чтобы подключить еще один, дополнительный ДД. Например, когда встроенный элемент не охватывает всю требуемую зону. Тогда выполняем подключение по схеме:

Схема подключения второго датчика движения

Еще один вариант — использовать специальные модели с возможностью подключаться в цепочку (в которых есть режимы Master/Slave). Например, такие есть у Theben в серии ThePrema.

Подключение функции регулировки освещенности

В большинстве случаев светоконтролирующий выключатель уже встроен в корпус. Если же функции регулировки освещенности нет, то можно установить выносное фотореле. Подключается так же, как ДД. Обратите внимание, что его нельзя направлять на источник света, чтобы избежать искажений восприятия и работы системы. Также можно к системе купить таймер отключения — если нужно, чтобы освещение работало по установленному расписанию.

Акционные позиции

Популярные прожекторы и сопутствующее оборудование

Если у Вас остались вопросы — обращайтесь к нашим консультантам любым удобным способом.

Автор: Анна

Как подключить датчик движения — монтаж, схема подключения к лампочке через выключатель, к прожектору, в разрыв фазного провода, инфракрасного датчика движения, цена и где заказать установку в москве и спб

Содержание

Варианты схем включения датчика движения
Обобщенная схема включения датчиков движения
Датчик движения схема подключения к светильнику
Принцип работы и классификация
Разновидности датчиков движения.
Схемы подключения
Один датчик
С выключателем
Несколько датчиков
Инструкция по подключению датчика движения для контроля освещения
Характеристики датчиков движения
Схема и принцип работы
Инфракрасные
Контактные
Ультразвуковые
Микроволновые
Лазерные или фотодатчики
Выводы и полезное видео по теме

Варианты схем включения датчика движения

Существует несколько вариантов схем включения датчиков движения для включения света. Выбор конкретной лежит на заказчике. Это связано с тем, что датчики могут быть разные, то есть с различной контактной группой. Не через все модели устройств можно коммутировать приборы с большим потреблением тока, например, прожекторы с лампами накаливая. В таком случае лучше использовать пускатели в качестве промежуточных коммутирующих компонентов, а для повышения надежности системы контроля присутствия применять разные типы датчиков, совмещая их схемы включения. Например, ультразвуковой и инфракрасный.

Если рассматривать модели датчиков в зависимости от технологии производства и принципа действия, то это могут быть как ультразвуковые или микроволновые, так и инфракрасные. Но следует помнить, что первые два типа датчиков имеют встроенный генератор высокой частоты, который может возбуждаться из-за различных помех и мощных электромагнитных волн. Поэтому их устанавливать необходимо в удаленных от всех этих факторов местах. Это могут быть складские помещения, пропускные пункты и другое.

Для домашнего использования или в условиях с большим количеством помех больше подойдут датчики с инфракрасными излучателями. При этом могут использоваться как активные, так и пассивные.

Обобщенная схема включения датчиков движения

Самая простая схема включения датчика движения включает в состав всего несколько компонентов:

сенсор;
соединительные провода;
светильник или система аудиооповещения.

Практически все модели датчиков имеют единое конструктивное устройство, представляющее собой корпус, контактную колодку, рассеивающую сферу или стекло. Сам датчик имеет всего 3 контакта, поэтому сложностей с его электрическим подключением не должно быть. Более того, практически к каждой модели прилагается инструкция монтажа и настройки.

На рисунке ниже представлена простейшая схема включения датчика движения, состоящая из самого сенсора и светильника. Установка такого сенсора может быть выполнена практически в любом удобном месте.

Важными моментами при выполнении подключения по этой схеме является соблюдение полярности проводов. Фазный провод из сети переменного напряжения должен коммутироваться через сенсор на светильник

Необходимо обращать внимание на цвет. Как правило, синий — ноль, коричневый — фаза, красный — выход коммутатора

Расцветка может отличаться у разных производителей, поэтому желательно применение индикатора фазы или других приборов. В качестве последнего можно использовать не только осветительный прибор, но и звуковую сигнализацию. При установке мощного прожектора с потреблением более 0,5 кВт рекомендуется использовать промежуточный пускатель и установить его в отдельную монтажную коробку. Это необходимо, чтобы исключить прогорание контактов в момент коммутации низкоомной нагрузки.

Датчик движения схема подключения к светильнику

Теперь нужно в разрыв провода установить датчик движения. Соединение проводов производят следующим образом: провод фазы коричневый соединяют с коричневым белым проводом фазы датчика и проводом от выключателя.

После подачи тока в линию следует выждать не менее 1 минуты. Приведем несколько примеров: 1. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

При детектировании движения на выходе появляется сигнал и держится установленное время.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. Выключателем система разъединяется сразу, а в случае с детектором — через установленное время.

То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Датчик движения HC-SR с регуляторами Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Как правило, это не представляет особых трудностей, так как схема подключения должна быть изображена на корпусе устройства. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Остались три провода — красный от датчика, коричневый от лампы и второй провод от выключателя. Вариант исполнения настенного датчика движения Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы.

Принцип работы и классификация

А инфракрасные — движения мимо датчика. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Разновидности датчиков движения.

Как подключить датчик движения к лампочке схема. Датчики движения также отличаются по категориям. Это могут быть укомплектованные лампочками в сборе, которые подключаются в сеть. Следующий вариант – это сами датчики, у которых отсутствует механическая развязка, и в наше время их уже не производят. Они приспособлены для простой лампы, имеют специальную защиту, гарантирующую мягкое включение. С иными лампами не работает.

Следующий датчик, снабженный электромеханической развязкой, включает реле, управляющее лампой, и управление. Он совместим с различными лампами, но имеется ограничение на применение люминесцентных источников света в зимних условиях на открытом воздухе.

Датчики откликаются на звуковые колебания, движение, а также на тепловое излучение. Данные параметры могут разнообразными способами комбинироваться. Датчики могут снабжаться фотоэлементами, чтобы избежать включения в дневное время. Выбор типа устройств зависит от средств, которыми вы располагаете. Если отсутствуют глухие зоны и площадь участка, которую нужно охватить достаточно велика, рекомендуется остановить выбор на инфракрасном датчике. На один источник света есть возможность установить несколько датчиков. При этом отпадает необходимость в двух линиях. Теперь, когда выключатель не включен, функционирует датчик движения. При включенном выключателе датчик не работает.

Данные устройства бывают различной конструкции. Некоторые вкручиваются в патрон. Выглядят они как переходник, но внутри него монтируются различные датчики движения. Неудачные варианты смотрятся коробочками с клеммами. Вопрос, как подключить датчик движения к лампочке, решается по-разному. Классический датчик – реагирование его исключительно на движение. Свет зажигается, когда объект начинает двигаться, напряжение подается на клеммы, согласно инструкции. Следующий вариант усложненный, когда свет включается от выключателя или датчика, к ним подключается и фаза.

Рассмотрим все, что касается монтажа. Намного удобнее и безопаснее работать при отключенной сети, предварительно выключив автоматы. Затем следует найти точку установки, выполнить подключения, перед проверкой удостовериться, что никого нет рядом и включить. После этого, выполнить настройку сенсоров, установить время работы соединения. Когда имеется микрофон – проверить чувствительность.

Если схему усложнить, перед светильником можно установить защиту от перегорания, которая гарантирует мягкое включение. Это позволяет избежать резкого перегрева нити накала, от которого перегорают лампы. При этом не происходит скачка напряжения.

Энергосберегающие светильники не приспособлены к частым включениям, комбинировать их с датчиками не имеет смысла, они просто перестают работать. Также не следует увлекаться светодиодными лампами, поскольку это слишком дорогое удовольствие. Подобные лампы обладают большим ресурсом, и устанавливать их необходимо в местах, где этот ресурс можно выработать.

Производители ламп иногда намеренно ставят детали, рассчитанные на строго определенный срок эксплуатации, так как нет никакой выгоды выпускать вечную лампочку, которая навредит бизнесу. В случае, когда необходимо решить, как подключить датчик движения к лампочке, лучше использовать лампу накаливания с блоком защиты. Обойдется это намного дешевле и прослужит долго.

Схемы подключения

На датчике движения выведены три контакта — «ноль», питание и выходящий ток, поступающий на осветительный прибор. В зависимости от количества элементов электрической цепи используются разные схемы подключения.

Подключение светильника с датчиком движения производится по схеме, указанной в прилагаемой инструкции или на корпусе детектора.

Один датчик

Очень простая схема. Один контакт подключается напрямую к фазе, другой используется для заземления, а третий соединяет датчик и контроллер осветительного прибора.

С выключателем

К такой же схеме подключают обычный выключатель, необходимый для того, чтобы свет не отключался или не включался независимо от присутствия или отсутствия человека в помещении, а также степени его освещенности. Выключатель подключается исключительно параллельно.

Важно заметить, что выключатель выполняет только одну функцию — постоянно включенный или выключенный свет. Одно положение выключателя отключает управление детектором (и сохраняет свет во включенном или выключенном состоянии), другое — активирует его

Несколько датчиков

Из-за нестандартной формы помещения может потребоваться применение нескольких датчиков движения. Если установить один прибор в изогнутый коридор, то нельзя гарантировать его правильное срабатывание. В таких ситуациях нужно параллельно подключить два и более устройства в зависимости от протяженности комнаты.

Нулевая фаза непрерывно подается на каждый прибор, после чего выходы с них соединяются в один провод и подключаются к лампе. Если сработал хотя бы один датчик, то на светильник подается напряжение и он включается.

Важно! Все датчики движения в цепи должны быть подключены к одной фазе, чтобы избежать короткого замыкания. Мешать качественной установке электротехнического элемента могут различные объекты интерьера

Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора

Мешать качественной установке электротехнического элемента могут различные объекты интерьера. Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора.

Уровень мощности изделий находится в диапазоне от 500 до 1000 Вт, что ограничивает их использование при высокой нагрузке. Если датчик движения должен подавать питание на несколько осветительных приборов, суммарное значение мощности которых превышает рекомендуемое, то добавьте в цепь магнитный пускатель. Светодиодные устройства потребляют минимум электрической энергии и менее требовательны к мощности.

Если светильники содержат многожильные кабели, то воспользуйтесь специальными наконечниками (втулками) НШВИ.

Инструкция по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный прибор только после улавливания движения, заработает, если выполнить его монтаж следующим образом:

В зоне установки датчика движения полагается на время перекрыть подачу электроэнергии, для чего нужно лишь опустить рычажки автоматических выключателей.
Перекрыв электрическому току доступ в осветительные приборы, с задней стороны датчика движения снимают крышку, за который спрятаны клеммы. Для осуществления этой задачи при помощи отвёртки откручивают винт крепежа, расположенный внизу устройства. Внутри вскрытого устройства находят 3 провода разного цвета. Коричневый проводок служит для подключения фазного проводника, который протянут через распределительную коробку. Синий провод — это контакт, подсоединяющий к системе нулевой проводник, тоже идущий из электротехнического приспособления для скрытия кабельных скруток и разводов. А проводок чёрного или красного цвета играет роль выходной клеммы, подключающий датчик движения к осветительному прибору.

В крышке, снятой с устройства, проделывают дырочку — выход для проводов. Идущие через заднюю заслонку датчика, они будут никому не заметны.
Провод, торчащий из стены, просовывают в отверстие снятой крышки, которую сразу же монтируют на стену. При этом электропроводку следует расположить вертикально, чтобы избежать её случайного повреждения во время крепления элемента датчика движения.
Питающий кабель подготавливают к подключению, то есть укорачивают так, чтобы его длина составляла не более 6 см. С жил этого провода снимают 5 мм изоляции, что необходимо для подсоединения кабеля к клеммам устройства, улавливающего движения и автоматически включающего свет.
Провод, по которому идёт электрический ток, соединяют с L, N и LS клеммами датчика.
Корпус устройства прикрепляют к стене, аккуратно помещая клеммную колодку в нишу, находящуюся за задней стенкой датчика.
Выполняя это действие, провода подгибают, чтобы они не были препятствием для монтажа устройства. После установки корпуса датчика на заднюю крышку снизу закручивают винт.

Иногда датчик движения требуется подключить совместно с выключателем. Эту задачу нужно выполнить так, чтобы выключатель был связан и с осветительным прибором, и с датчиком движения. Это можно сделать следующим образом:

Найти провод, который тянется от лампы до выключателя.
Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
Взять провод с другой стороны выключателя и вставить в контакт коричневого цвета устройства, автоматически включающего свет.
Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Характеристики датчиков движения

Установка датчика движения выполняется для включения света, первейшей цифрой считается максимальная мощность нагрузки. Типичное значение параметра составляет 40 Вт, явно ниже лампочки Ильича. Схема подключения датчика движения к прожектору определена числом проводов. Объясним разницу ниже. Характеристики датчиков движения разбивают группами.

Количество отслеживаемых параметров позволит оценить сферу применимости прибора. Хотя называется датчиком движения, настраивается реагировать по следующим категориям параметров:

Фотоэлемент. Движущийся объект регистрируется визуально. Тип сенсора произвольный, простейший — транзистор, диод. Энергия фотонов изменяет проводимость открытого p-n перехода. Если говорить о датчиках движения, принцип ограничивается детектированием относительно быстрого изменения потока мощности через плоскость. Солнце садится — делает это медленно, датчик не будет реагировать. Светило резко зайдет за тучи — возможно ложное срабатывание. Определяется чувствительностью, настройками. Движущийся объект попадает в поле зрения транзистора (ограничено прозрачным кожухом), поток изменяется. Происходит включение.
Датчик движения
ИК-излучение, микрофон. Спросите, как фототранзистор будет видеть в полной темноте. Движущиеся объекты испускают инфракрасное излучение, служа ориентиром прибору. Транзистору мало дела до звезд, Луны, зато полевую мышку, пробежавшую рядом, датчик заметит. Напоминает кинофильм Хищник, где Арни обдурил гадкого пришельца, обмазавшись илом речного берега. Зимой фототранзистор способен отслеживать пар, выходящий изо рта. Чудес нет. Чтобы увериться срабатыванием прибора, включением освещения в нужный момент, сенсоры снабжаются встроенными микрофонами. Настраивая чувствительность приема звука, заставляем иллюминацию реагировать, поймав акустические колебания среды.
Переменный резистор. Принцип работы датчика движения позволяет включать оборудование днем. Настройка позволит ограничить общий уровень освещенности, при котором питание станет подаваться контролируемому оборудованию. При помощи переменного резистора выставим бесконечное множество промежуточных значений дня и ночи. Своеобразная страховка против ложных срабатываний. Успели написать выше. Настройте датчик движения, чтобы действовал в кромешной темноте, когда возникает необходимость. Лишись прибор настройки, свет щелкал бы круглыми сутками.
Выключатель RC-цепи. Время задержки выключения настраивается, чтобы отпала нужда управлять светом вручную. Появится потребность, обрубите питание автоматом. Внутри датчика движения пассивная RC-цепочка, временем разряда определяется удержание реле в открытом состоянии. Если отключить внешнее питание, свет погаснет, потрудитесь дождаться, пока внутренний контур окончательно разрядится. Питание можно будет вновь подать. Делаем вывод: в цепь датчика движения, оборудуя удобное пользователю место нужно поставить выключатель. Время задержки задается интервалом 10 секунд — 10 минут (типовые значения).

Видите, хороший прибор рассчитан покрыть все случаи жизни, даже плохой содержит минимум две настройки: общая яркость освещения, таймер. Чувствительность отбрасываем, микрофон вовсе считается изыском. Яркость освещения позволит добиться срабатывания только в темное время суток. Производя подключение датчика движения, потрудитесь правильно выставить регулятор. Один конец снабжен значком Луны, другой – Солнца. Придётся проводить натурный эксперимент, образно говоря. Дождаться нужного времени суток, начать играться с настройками.

Датчики движения

Время выключения вольны выставить днем. Шкала лишена градуировки, ориентироваться придется часами. Что касается чувствительности, определяет степень изменения освещенности. Главное не прогадать, зайди Луна за тучку, не включилась бы иллюминация. Случилось — избегайте удивляться, прямиком начинайте подстраивать чувствительность датчика (переменный резистор). Что делать, если настройка отсутствует, требуется поменять. Магазин откажет в возврате полностью исправного прибора, которому вздумалось ловить Луну.

Схема и принцип работы

На рынке представлен большой выбор датчиков, реагирующих на движение и позволяющих настроить включение освещения на разных объектах. При покупке таких устройств необходимо учесть наличие нескольких видов.

Инфракрасные

Изделия чувствуют тепло, излучаемое человеческим телом. Основным элементом является сенсор с установленной на него линзой Френеля, реагирующий на приближение тепла и перемыкающий контактную группу.

Принцип действия:

излучение фокусируется в узкий луч света и направляется к датчику;
сенсор улавливает сигнал, принимает его и дает команду на срабатывание.

Такие устройства условно делятся на пассивные и активные. В первом случае реагирование происходит на изменение температурного режима, а во втором – срабатывание происходит в случае прерывания сигнала.

Особенности обеих видов — высокая чувствительность к изменению теплового фона, что требует более точной настройки от пользователя.

Недостатки:

Вероятность ошибочного срабатывания при наличии обогревателя в помещении, что требует долгой и точной настройки.
Датчик движения уличный может срабатывать от порывов теплого ветра при установке вне помещения.

Инфракрасные изделия являются одним из наиболее простых и доступных вариантов. Для корректной работы на них не должен попадать свет от лампы. Также не желательно наличие в непосредственной близости источников ИК-излучения.

Контактные

Это наиболее простой тип датчика, в котором применяется геркон — контакт, срабатывающий при возникновении магнитного поля.

При открытии дверей происходит замыкание контактной группы, после чего включается освещение.

Схема проста. К батарее подключается геркон, далее контакт подводится к реле, а после этого ко второму полюсу источника питания.

При желании можно врезать в схему выключатель между реле и батарей. Контакт реле после срабатывания подает напряжение на освещение.

Ультразвуковые

Такие датчики работают на принципе приема радиоволн, которые отражаются от приближающегося объекта. В устройстве имеется генератор и прибор, принимающий электрические колебания.

Изделие воспринимает ВЧ ультразвук в пределах 20-60 кГц

Несмотря на неспособность уха воспринимать такие колебания, при использовании прибора важно учитывать не только человеческие возможности, но и наличие в помещении животных. Собаки чувствуют такие частоты и могут раздражаться при их появлении

В основе работы лежит эффект Допплера. Волна, которая излучается генератором, отражается от объекта и попадает в приемник. При таких обстоятельствах длина волны остается неизменной. Датчик выявляет сигнал и дает команду на срабатывание реле. После этого подается сигнал на включение освещения.

Преимущество таких датчиков в том, что они не воспринимают посторонние шумы, исходящие от промышленных или бытовых объектов. Также они не реагируют на тепловое излучение, которое исходит от приборов, и не бояться изменения погодных условий.

Но во избежание ложного срабатывания не рекомендуется применять УЗ датчики в помещениях с сильными температурными перепадами или изменением влажности. Учтите, что ряд материалов пропускают ультразвук, что может привести к ложной работе.

Микроволновые

Такие датчики работают на базе эффекта Допплера. В устройстве взаимодействует генератор, излучающий микроволновые частоты и приемный механизм. Устройство, контролирующее движение, срабатывает при искажении длины волны.

По особенностям и функциональному наполнению эти узлы похожи на ультразвуковые устройства. При этом частота излучений составляет 2,2 ГГц.

Микроволновые датчики отличаются высоким уровнем чувствительности и позволяют «рассмотреть» человека даже за стеклом или дверью, что нередко приводит к ложной сработке. Эту особенность необходимо учесть в процессе настройки.

Недостаток таких датчиков в высокой цене и весьма сложной схеме.

Лазерные или фотодатчики

В таких датчиках предусмотрен ИК светодиод и приемный элемент (фотодиод, работающий в определенном спектре).

Применяется два варианта реализации:

Излучающее и принимающее устройство крепятся в контролируемой области. При прохождении человека излучение прерывается и не достает до приемника. В этом случае работает датчик и реле. Такая схема подходит для реализации системы сигнализации.
Оба элемента стоят друг возле друга. При нахождении в зоне работы датчика луч отражается и попадает на фотодиод. Такое исполнение нашло применение в робототехнике.

Подобный вариант редко применяется для управления освещением, но игнорировать его не стоит.

Выводы и полезное видео по теме

Этот небольшой видеогид демонстрирует наглядно, каким образом проводятся операции подключения для некоторых модификаций приборов. Есть смысл посмотреть для совершенствования практики.

Обзорный видеоматериал по теме использования микроволновых датчиков. Эти современные модификации отмечаются высоким уровнем “чутья” и надёжной работой в составе интеллектуальных домашних систем.

Завершая обзор, следует добавить информацию по техническим требованиям к таким приборам, как датчики движения.

Так, нагрузочная способность устройств не превышает обычно 1 кВт, а максимальная сила тока коммутации составляет не более 10А. Приборы рассчитаны на работу в сетях переменного тока с частотой 50-60 Гц при номинальном значении напряжения 230 В.

Об этих базовых параметра необходимо помнить, прежде чем подключать датчики для решения конкретных задач.

Поделитесь с читателями вашим опытом подключения и применения датчиков движения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

как подключить датчики движения к лампочкам на освещение, настройка и схемы подключения с выключателем и без выключателя

Датчиками движения называют специальные приборы, отвечающие за управление освещением. Если в так называемом «секторе ответственности» движутся какие-либо объекты – устройства включаются. Раньше подобные виды техники имелись далеко не на каждом объекте, сейчас они доступны практически всем. Основная функция – освещение придомовых территорий, но есть некоторые особенности, с которыми желательно ознакомиться заранее. Тогда проще понять, как подключить датчик движения к лампочке.

Схемы подключения самому: понятно и доступно
Подключение через выключатель
Подключение одного прибора в цепь
Схема с двумя датчиками
org/ListItem»> Подключение нескольких приборов в сеть
Схема включения датчика движения с выключателем
Схема подключения датчика движения без выключателя
Схема с пускателем или контактором
Задержка выключения света
Подключение датчиков освещенности
Трёхпроводная схема подключения
org/ListItem»> Двухпроводное подключение
Настройка
Настройка и регулировка чувствительности
Угол обзора
Лучшие модели датчиков для включения света
Navigator 71 967 NS-IRM05-WH
Camelion LX-39/Wh
Rev Ritter DD-4 Control Luchs 180
org/ListItem»> Рекомендации по выбору схемы монтажа
Рекомендации по выбору места монтажа
Рекомендации инженеров

Схемы подключения самому: понятно и доступно

Подключение через выключатель

Чаще всего выбор делают в пользу обычной цепи, с замыканием и размыканием. Параллельно устройству идёт обычный выключатель, если освещение нужно постоянное, но в поле зрения никто и никуда не двигается. Свет горит за счёт обходной цепи, когда всё включают. При выключении прибор отвечает за контроль работы всех устройств.

Подключение одного прибора в цепь

Соединение допустимо двух видов:

Непосредственно рядом с осветительным прибором.
На более-менее значительном расстоянии, что тоже позволяет без проблем настроить датчик движения на освещение.

Для подключения у большинства моделей есть три клеммы. Для подключения питающей сети используют контакты с обозначением L, N. От этой цепи напряжение подают не только на схему датчика, но и на нормально открытый контакт реле. Часто в конструкции присутствует клемма L out, иногда для её обозначения используют стрелку.

Эта клемма является второй частью в контактной пары, которая замыкается с контактом L, когда срабатывает устройство. За подачу напряжения отвечает двухжильный кабель. В разрыв фазного провода подключаются основные контакты реле.

Через распределительную коробку проще сделать подключение, если осветительный прибор будет стоять отдельно. Внутрь коробки заводят трёхжильный кабель. Здесь тоже есть свои особенности:

Одна жила служит для питания устройства, будет нейтральной.
Две другие обустраиваются с целью коммутации, чтобы светильник с датчиком движения работал бесперебойно.
Внутри коробки разводку выполняют по той же схеме, что и для обычных выключателей.

С подключением приборов движения для квартиры редко возникают сложности, тем более – с тем, чтобы его перепутать. Большинство разновидностей не отличаются повышенной чувствительностью к полярности. Но рекомендуется делать так, чтобы в разрыве присутствовал именно фазный провод. Таковы стандартные требования ПУЭ.

Схема с двумя датчиками

Иногда схема помещения достаточно сложно, потому устройства требуется два и больше. Здесь надо установить приборы так, чтобы их «зоны ответственности» пересекались друг с другом. То есть, любое движение должно оставаться в зоне видимости приборов, в любом случае.

Параллельное подключение – самый удобный вариант для таких ситуаций. В работе оба прибора остаются полностью независимыми друг от друга. Но каждый из них способен управлять прожектором, в равной степени. Схема подключения датчика движения работает стабильно.

Схему последовательного подключения тоже используют, но гораздо реже. В данном случае фаза на каждый из последующих приборов идёт с управляющей клеммы предыдущего. Во дворе в сочетании с прожектором такой вариант нельзя назвать уместным.

Подключение нескольких приборов в сеть

Размер, форма помещений, требующих контроля, бывают разными. Каждый датчик обычно управляет только одним прибором освещения, либо одной сетью. Можно располагать устройства под определёнными углами друг к другу, чтобы уверенно обнаруживать присутствие при любых обстоятельствах. Применяются встречные, разнонаправленные варианты. Главное – чтобы зона покрытия детекторов и обнаружения оставалась максимальной.

Включение света в большинстве случаев требуется при включении хотя бы одного датчика, входящего в группу. Тогда рекомендуется и здесь параллельно соединять контакты релейных групп всех выключателей. Все модели при таких обстоятельствах должны коммутировать фазные, либо нулевые провода. Иначе, когда включается лампа с датчиком движения, увеличивается вероятность коротких замыканий.

Задача усложняется при необходимости организовать свет, включающийся только при срабатывании обоих элементов одновременно. Было бы допустимо последовательное подключение, если бы один релейный контакт не был привязан к клемме питания. Но требуется установить промежуточное реле, с катушкой, включающейся при срабатывании отдельного датчика. Контакты второго прибора первыми разрывают нагрузку. Затем задействуют нормально открытый контакт дополнительного реле.

Схема включения датчика движения с выключателем

Подключение в этой схеме для дома идёт параллельно. Соединение фазных жил проходит с соблюдением следующих рекомендаций:

Входящая жила в датчик подключается к проводу от автомата.
Тот же провод от автомата соединяют с выключателем.
Со светильником соединяют выходной провод от прибора движения.
Далее выходной провод прокладывают через выключатель.

Благодаря этому контроль освещения упрощается вне зависимости от того, какое время суток сейчас. Работа тоже не будет оказывать такого сильного влияния на устройства.

Иногда возникают вопросы относительно последовательного выключения. Такую схему допустимо применять, но у неё есть серьёзные недостатки. Лампочка не загорается сразу после того, как всё включат и подадут питание. Работа схемы происходит с опозданием. Иногда оно растягивается до 20 секунд и больше. Даже если схема датчика движения организована правильно.

Схема подключения датчика движения без выключателя

Пример – когда приобретён прибор, но владелец не хочет проводить серьёзные монтажные работы, с дополнительными тратами по времени и материалам. Тогда разрешают выключатели демонтировать. На его месте устанавливают прибор, отвечающий за движение. Но такие схемы подходят далеко не для всех лампочек, хотя отслеживание перемещения работает нормально.

В этом случае подключение также требует учёта дополнительных правил:

Приобретение диода и конденсатора, без которых светильники с датчиком движения не будут работать.
Между клеммами A, N устанавливают диод.
Конденсатор впаивают параллельно лампочке, которая используется в настоящее время.
Через прибор движения с выключателем проходит только фазный контур. Значит, он заходит в клемму L, выходит из клеммы N. По сути, клемма А свободна в такие моменты, но одна из ножек диода будет сидеть именно на ней.
Со светодиодами подобные решения работают очень хорошо. Но допускается подключение лампочек суммарной мощностью не больше 80 Вт.

Схема с пускателем или контактором

Такой вариант актуален, если устройство требует постоянного пониженного напряжения. Мера подходит для гаражей и хозяйственных построек, других подобных объектов с повышенными требованиями к мерам безопасности. Бра обустраиваются по другому принципу.

К блоку питания подключают проводники, связанные с рабочим нулём и заземлением. Фаза поступает через устройство, по принципу, который частично описывался выше. С блока питание снимается напряжение постоянного типа. Оно передаётся на осветительный прибор, с соблюдением полярности, если всё правильно подсоединить.

Задержка выключения света

При запуске устройств обязательно проводят тестирование. Для этого регулятор уровня освещённости должен попасть в положение, соответствующее дневному освещению. На минимум ставят регулятор, отвечающий за время.

Первый раз после подключения к питанию ждут около 30 секунд. После этого освещение включается тоже на 30 секунд. Следующее действие – направление чувствительной зоны на место, которое должно находиться под наблюдением. Устанавливать нужный диапазон не так сложно.

Промежуток времени срабатывания и работы лампы должны в точности соответствовать друг другу.

Подключение датчиков освещенности

Схемы, цветовая маркировка проводов могут иметь некоторые отличия в каждом конкретном случае. Лучше всего внимательно изучить инструкцию, прилагаемую к конкретной модели. Существуют дополнительные схемы, при которых предполагается соединение фотореле с дин-рейкой в электрощите. Имеется внешний светочувствительный прибор для включения.

Датчики освещённости помогут включить свет, и сохранить его в рабочем состоянии до утра.

Трёхпроводная схема подключения

Трёхпроводную схему считают самым простым вариантом. Питание 220 Вольт подаётся по двум проводам. Третий провод применяют в качестве выхода. Регуляторами времени и чувствительности снабжены практически все современные датчики, вне зависимости от типа.

Благодаря регулятору чувствительности проще настроить приборы на конкретную массу. Это позволит работать только на человека, чтобы игнорировать животных. Регулятор по времени контролирует работу и включение.

Двухпроводное подключение

Допускается установка таких приборов взамен тех, что существовали ранее. Или параллельно. Тогда управление светом осуществляется только при отключенном выключателе. 40-50 микроампер – стандартная величина тока, потребляемая при работе. Можно подключать не только лампы накаливания, но и использовать энергосберегающие технологии. Установка светильника с датчиком движения в этом случае экономит деньги.

Настройка

Существует всего несколько основных принципов, которые надо учесть при подключении.

Настройка и регулировка чувствительности

За это отвечает датчик, который обозначается как Sens. При первой настройке важно убедиться в том, что устройство срабатывает именно в момент, когда в помещении оказывается человек. Можно сделать так, чтобы проезжающие мимо автомобили при этом не заставляли устройство включаться. Как установить желаемые параметры – написано в инструкции от производителя.

Угол обзора

Угол наблюдения датчиков может быть разным в зависимости от потребностей заказчиков. Допустимы варианты от нескольких градусов до полного кругового обзора. Он чаще применяется при круговом креплении, регулировка дополнительно не нужна.

Углы определяются в горизонтальной, либо вертикальной плоскостях. Они указываются в документации отдельно, определяют общую зону наблюдения.

Если датчики предназначены для монтажа на стену, их характеристика будет следующей:

110-120 или 180 градусов по горизонту.
15-20 градусов по вертикали. Установить датчик движения не так сложно.

Движения не будут фиксироваться датчиками, если они выходят за рамки указанного пространства. Для корректировки направления важно не только подбирать приборы изначально, но и учитывать место монтажа. Если орган наблюдения подвижный – установка упрощается.

Круговой обзор до 360 градусов по горизонтали характерен для устройств с потолочным монтажом. Обзор распространяется конусом сверху вниз. Зона контроля значительно больше, но не просматриваемые точки в углах часто имеются.

Лучшие модели датчиков для включения света

Приведём список моделей, которые уже прошли проверку практикой. И заслужили доверие пользователей, как профессионалов, так и на бытовом уровне.

Navigator 71 967 NS-IRM05-WH

Обнаруживает, регистрирует тепловые потоки, постоянно наблюдает за ними. Совместим с любыми видами оборудования для освещения. Для включения и выключения системы освещения поддерживает регулировку порога освещённости. Время срабатывания тоже меняется. Общая дальность работы – до 12 метров. Головка сенсора с радиусом обзора до 180 градусов. 1,8-2,5 метра – рекомендуемая высота установки, которая к подсоединению других устройств тоже привязана.

Camelion LX-39/Wh

Настенный счётчик, способный дополнительно экономить электрическую энергию. Регистрация и анализ теплового потока – основные возможности устройства. Установленный прибор работает при разных условиях.

Rev Ritter DD-4 Control Luchs 180

Очень тонкий прибор, допускающий монтаж на любую настенную поверхность. Регистрация движение и наблюдение проходят на максимальном уровне обзора. Максимальная мощность подключаемых приборов – до 1200 Вт. Предполагает разный угол обзора, при этом недопустимый диапазон маленький.

место установки, схема подключения и настройка

Комфорт, удобство пользования и экономия электроэнергии — три основных достоинства одного устройства. Вот почему мы расскажем, как подключить датчик движения к лампочке. Важно то, что данная процедура несложная, и с ней может справиться даже человек, не имеющий специальной квалификации.

Выберите место для монтажа, нужную схему подключения в зависимости от желаемого результата, соберите электрическую цепь и проверьте ее работоспособность.

Содержание

Назначение датчика движения — включение освещения
Выбор модели детектора
Выбор места установки
Схемы подключения
- Один датчик
- С выключателем
- Несколько датчиков
Порядок проведения монтажных работ — шаг за шагом
Настройка и регулировка устройства
Устранение возможных ошибок

Назначение датчика движения — включение освещения

Датчик движения — специальное электротехническое устройство, регистрирующее присутствие человека в области действия и подающее электрический сигнал на контроллер. Последний управляет разными приборами, включая светильники и люстры. Применение элемента упрощает эксплуатацию осветительных приборов, повышает уровень безопасности.

Первые детекторы применялись на крупных производственных и складских объектах, что преследовало охранные цели. За последние годы стоимость детекторов существенно снизилась, поэтому изделия чаще используются в домашних условиях. Датчики движения срабатывают автоматически и подают сигнал на контроллер осветительных приборов и других устройств, в том числе сигнализации.

И все же в быту детекторы чаще используют для автоматического включения и выключения светильников. В некоторых случаях выполняется параллельное подключение к системе безопасности дома (устанавливают отдельный переключатель, активирующий часть цепи) — во время отсутствия хозяев дома электрика защищает их недвижимость от несанкционированного доступа. То же самое организуется в кабинетах директоров и других важных помещениях на предприятиях.

Внешне устройство представляет собой пластиковую коробку прямоугольной или круглой формы. Отверстие перекрывается матовой пленкой с функцией линзы Френеля. Внутри установлен источник инфракрасного излучения — волны подаются через окошко на датчике. С их помощью осуществляется контроль за присутствием/отсутствием человека на подконтрольной территории.

Важно! Линза Френеля изготавливается из мягкого и нежного материала, поэтому в процессе монтажа действуйте максимально осторожно, чтобы не повредить конструкцию.

Выбор модели детектора

Перед установкой выберите модель и функциональность устройства в зависимости от преследуемых целей, габаритов комнаты и условий эксплуатации/срабатывания.

Приборы делятся по способу определения человека в зоне обнаружения, бывают пассивными и активными.

Принцип действия активных напоминает стандартный радар — излучаемые инфракрасные волны отражаются от объекта и регистрируются линзой Френеля. Есть заданное расположение предметов по умолчанию — если оно изменилось, то срабатывает датчик.
Пассивные устройства регистрируют тепло, излучаемое телом человека.
Комбинированные датчики совмещают функции активных и пассивных.

Активные устройства функционируют в ультразвуковом диапазоне или на высоких радиочастотах. В первом случае действуют ограничения до 20000 Гц. Человек не слышит этот звук, но его воспринимают домашние животные, из-за чего ведут себя неспокойно. Вывод прост — при наличии в доме животных использовать ультразвуковые датчики движения бессмысленно.

Элементы, функционирующие в диапазоне высоких радиочастот, обходят препятствия — стены и мебель, поэтому определяют лишь перемещение тех или иных объектов. При технически неверном выборе места подключения возникает вероятность ложного срабатывания от покачивания деревьев, листвы, перемещения людей в соседнем помещении. Добавьте к этому высокую стоимость.

Исходя из вышеизложенного, становится ясно: для автоматизации системы управления освещением в квартире и жилом доме рекомендуется брать пассивные датчики движения.

Круглые устройства, крепление которых осуществляется к потолку, имеют зону обнаружения во всех направлениях — 360 град. Устанавливаемые на стены элементы работают под разными горизонтальными и вертикальными углами — обычно 180 и 20 град. соответственно.

В большинстве случаев датчик движения не способен охватить весь объем помещения, и зона обнаружения становится меньше. Поэтому очень важно выбрать правильное место установки, угол наклона, чтобы контролировать наиболее проходимые места.

Датчики различаются по дальности обнаружения. У средних устройств этот показатель составляет 12 м. Для бытового использования величина более чем достаточная. В случае нестандартной формы помещения, наличия нескольких углов или этажей устанавливают несколько датчиков.

При рассмотрении конструкции приборов их делят на подвижные и неподвижные. В первом случае пользователь может вносить изменения в зону регистрации, перемещая устройство по вертикальной или горизонтальной оси, а во втором случае этого сделать нельзя.

Выбор места установки

Своевременное и верное срабатывание датчика движения на включение света связано с выбором места монтажа. Руководствуйтесь следующими советами:

Независимо от потолочного или настенного крепления монтаж осуществляется ближе к двери — как только человек входит в комнату, подается сигнал на контроллер и моментально включается свет.
Избегайте установки элемента на центральную часть стены, из-за чего может потеряться из виду дверь.
По возможности используйте датчики в помещениях без окон. Если это невозможно, то постарайтесь отдалить их на максимальное расстояние от любых источников дневного света. В противном случае требуется гибкая настройка степени освещения.
Если в помещении более одной двери, то необходим монтаж нескольких приборов автоматического включения/выключения света. Можно устанавливать один датчик, расположенный в углу комнаты, если зона обнаружения охватывает обе двери.
При использовании приборов на лестничной площадке их следует крепить выше лестницы или к потолку, что позволит устройству регистрировать движения сверху и снизу.

Схемы подключения

На датчике движения выведены три контакта — «ноль», питание и выходящий ток, поступающий на осветительный прибор. В зависимости от количества элементов электрической цепи используются разные схемы подключения.

Один датчик

С выключателем

Несколько датчиков

Важно! Все датчики движения в цепи должны быть подключены к одной фазе, чтобы избежать короткого замыкания.

Порядок проведения монтажных работ — шаг за шагом

Выберите, где будут установлены светильник и датчик движения. Установите элемент, сняв подставку и закрепив на стену или потолок. Высота монтажа не ниже 2,2 м. На 10 мм зачистите концы проводов, подключаемые к датчику.

Откройте крышку детектора и увидите распределительный узел с тремя контактами и разноцветными проводами. Синий N — «ноль», красно-коричневый (фиолетовый) L — фаза, желтый или зеленый — заземление.

Подключите к датчику напряжение, в соответствии с расцветкой соединив с токопроводящими кабелями клеммы L и N. Заизолируйте каждое место подключения, используя муфты, электротехническую изоленту. При подключении через выключатель двойного/тройного типа один из контактов используется для подачи питания на датчик движения.

Если будет перепутана подача фазы с детектора на лампочку, то цепь попросту не сработает. С другой стороны, короткого замыкания не произойдет — поменяйте провода местами. Этот же метод подключения используется для схемы с прямым соединением вилки — детектор функционирует от розетки подобно обычному электрическому прибору.

На следующей стадии датчик соединяется с осветительным устройством. Фазу, выходящую из корпуса, подключите к концу провода, идущего от светильника. Выполните изоляцию. Другой конец кабеля лампочки соедините с «нулем» на датчике.

Важно! Суммарная мощность используемых в цепи светильников не должна превышать заданного значения у детектора, иначе последний выйдет из строя.

Настройка и регулировка устройства

Первым делом настраивается время, в течение которого с момента регистрации последнего движения (присутствия) человека подается напряжение на осветительный прибор. Оно составляет от одной секунды до десяти минут.

Для выбора правильного времени руководствуйтесь следующими подсказками:

при освещении лестницы потребуется 3-4 минуты, поскольку надолго здесь никто не задерживается;
подача света в любой комнате должна занимать 10-15 минут, ведь времяпровождение может быть и кратковременным, и продолжительным.

Чтобы избежать ложных срабатываний, необходимо настроить задержку срабатывания после первичной регистрации движения. Параметр также насчитывает от одной секунды до десяти минут, а выбор конкретного значения определяется в зависимости от скорости передвижения человека. Поскольку через коридор движутся быстрее, то выставляется минимальная задержка.

Детектор оснащен тумблером LUX, отвечающим за уровень освещенности. Здесь нужно ориентироваться на то, чтобы датчик срабатывал в моменты, когда комната освещена меньше. На минимальное или среднее значение тумблер настраивается в тех случаях, когда прибор эксплуатируется в помещении с большим количеством окон и других источников естественного света.

Для настройки чувствительности элемента используйте тумблер SENS. Выбор значения связан с отдаленностью от передвигающегося объекта и его габаритами. Если датчик сработал ложно и включил свет в помещении без причины, то надо уменьшить чувствительность. Обратные действия нужны в том случае, если датчик не включил свет при входе в помещение.

Устранение возможных ошибок

Одной из распространенных ошибок при монтаже является плохой контакт нулевого провода. Это может произойти при попадании строительного мусора в клемму датчика движения или слабого зажима, из-за чего появляются нагар или окисление. Если детектор не работает, то осмотрите все провода, зачистите их и хорошенько подтяните зажимы.

Другая причина неисправности — деформация или поломка алюминиевой жилы. Подключите к устройству вольтметр. Будьте внимательны, поскольку прибор может не сработать даже при наличии напряжения. Если это произошло, то замените лампочку на новую, поскольку проблема может быть связана с перегоранием нити накала.

Еще одна неисправность в работе датчика движения связана с тем, что осветительный прибор не отключается, несмотря на правильную работу детектора. Проверьте, какое время было задано в настройках. Возможно, оно слишком большое и выходной контакт долго размыкается. Уменьшите параметр, используя соответствующий тумблер.

Только при правильном подключении и технически верной настройке датчика движения можно добиться максимальной экономии электроэнергии, комфорта и удобства эксплуатации автоматической системы освещения. В домашних условиях рекомендуется использовать пассивные детекторы, характеризующиеся меньшей стоимостью.

Установка удаленного датчика движения для освещения (сделай сам)

Обновлено: 23 января 2020 г.

Подключите удаленный датчик для управления осветительными приборами в любом месте дома.

Следующий проект›

Семейный мастер на все руки

Дистанционный датчик автоматически освещает темные тротуары и дворы. И он будет управлять любым осветительным прибором. В этой статье мы покажем вам, как установить удаленный датчик движения на наружное освещение.
