Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С.

Наносить его нужно так:

Для внутренних труб – на наружную поверхность верхней внутренней трубы.
Для наружных труб – по наружной поверхности.
При переходе с одностенной на двустенную трубу – снаружи, по окружности.
При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Как правильно собрать дымоход из нержавейки

В современном мире особенной популярностью пользуются дымоходы из нержавеющего вида стали. Они очень надёжны и имеют продолжительный срок эксплуатации, а также просты в сборке.

Качество сборки конструкции очень важное.

Ведь именно от этого зависит производительность котла и количество отходов продуктов горения. Стоит помнить и о том, что монтаж конструкции должен соответствовать всем нормам и техники безопасности. Высота дымохода должна превышать 5 метров, а сечение – соответствовать мощности конструкции.

Завитков быть не должно. Также тяга не должна ни в коем случае поступать обратно в помещение. Численность отрезков ломанного типа должно быть минимальным. Дымоходы из нержавейки обладают следующими качествами:

Лёгкость монтажа и простота обслуживания.
Повышенный уровень безопасности и пожаростойкости.
Высокие показатели герметичности соединений и термостойкости.
Образование конденсата – минимальное.
Форма округлая с присутствием гладкой поверхности.

Монтаж конструкции

Для того, чтобы собрать дымоход из нержавеющей стали, следует запастись ревизией и тройником, отводами конденсата, универсальными отводами с углом в 90 и 45 градусов, а также сэндвич-трубой.

В первую очередь стоит произвести расчёт необходимого материала и разметить поверхность стены. Трубы стоит прокладывать через кровлю и через потолочное перекрытие.

Если дымоход располагается внутри помещения, то будет появляться минимальное количество конденсата. Но нужно помнить и о том, что часть пространства помещения будет занята. После высчитывается общая протяжённость конструкции и выбираются все необходимые элементы.

Стоит прибавить примерно 30 сантиметров для выводы трубы над коньком. Только так можно обеспечить хороший уровень тяги. Начинать сборку изделия необходимо от прибора отопления. На его патрубок надевается переходник и замазывается герметиком.

После следует хорошо зажать хомутом. Далее стоит собрать по схеме конструкцию до момента её вывода на конёк. Вначале производится монтаж тонкой трубы.

Утеплитель не нужен. Когда изделие будет проходить через потолок, необходимо установить проходной узел. Его предварительно заполняют термоизоляционным материалом. После в узел продевается сэндвич-труба.

На крыше надевается конусная крыза, выполненная под определённым углом.

Монтаж сэндвич дымохода своими руками: все про установку сэндвич-трубы

Для самостоятельной установки сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если изначальным проектом дымоход в доме не предусмотрен. Осуществить монтаж сэндвич дымохода своими руками не сложно. Для этого нужно соединить элементы конструкции и набор вспомогательных деталей в правильной последовательности. Разумеется, в этом деле существует ряд нюансов, которые необходимо учесть.

Как устроен сэндвич-дымоход?

С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.

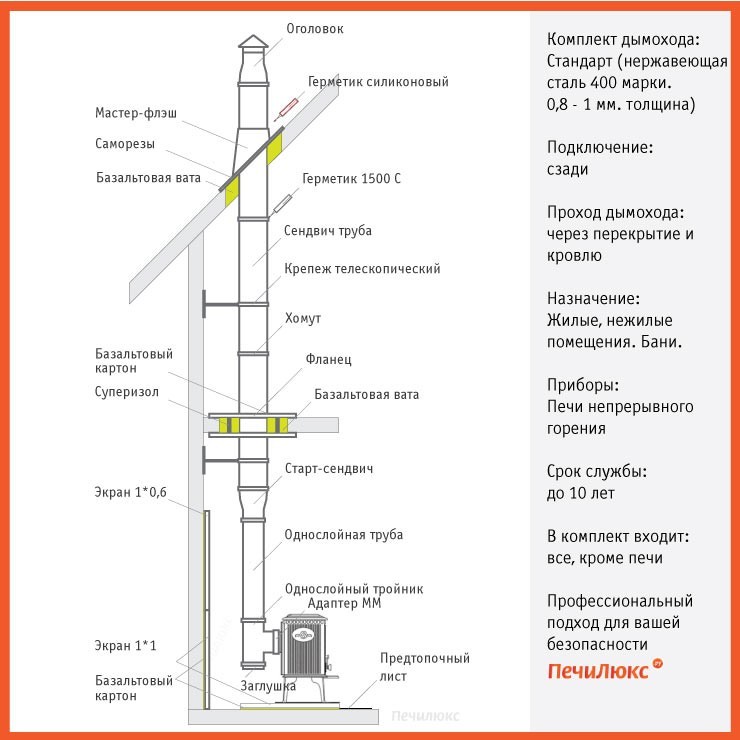

Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:

внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
утеплитель надежно защищает наружный контур от перегрева;
конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
обеспечивается необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Помимо сэндвич-труб при монтаже дымохода используются:

настенные кронштейны, которые удерживают конструкцию;
ревизия, имеющая окно для чистки и подставки под нее;
набор переходников;
тройники;
колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
обжимные хомуты для соединения отдельных элементов конструкции;
разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.

Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

На нашем портале есть ещё полезные материалы о монтаже дымоходов. Например, этот: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, в котором вы узнаете о вариантах конструкций и требованиях к дымоходным системам для частного дома.

Нормативы на размеры базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:

при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.

Как правильно устанавливать такой дымоход

При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ. При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aqua-rmnt.com/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

Как правильно оформить вывод на крышу?

Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.

Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.

При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.

После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.

После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами

Вам может пригодиться материал, в котором описаны способы улучшения тяги в дымоходе: https://aqua-rmnt. com/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.

Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т.п.

Оцените статью: Поделитесь с друзьями!

Монтаж сэндвич-дымоходов из нержавеющей стали: все нюансы установки

В современной практике почти повсеместно используется двухконтурный (двустенный) модульный дымоход с минераловатным утеплителем, или попросту сэндвич. Изготавливается он из нержавеющих марок стали толщиной 0,5 и более мм. Немалый выбор модулей и фасонных элементов позволяет провести монтаж дымоходов из сэндвич-труб без хлопот в любом здании. При этом располагаться они могут как на улице, так и внутри помещения. Как правильно установить дымоход, какие требования нужно соблюсти, расскажем на примере продукции торговой марки FERRUM (или CRAFT).

Принципиальные моменты, которые надо учесть при монтаже сэндвич-труб

Сборку модульного дымохода FERRUM (CRAFT) начинают «от печки», любого источника отопления, при этом не важно, на каком топливе он работает – газообразном, твердом или жидком.
Элементы сэндвича данных производителей рекомендуют собирать «по конденсату». При такой установке смоляные отложения и конденсат не выходят наружу и не попадают в утеплитель, а стекают по внутренним стенкам дымохода.
Стыки труб и других элементов модульной системы обязательно уплотняются герметиком и скрепляются стальным хомутом, который надежно защищает всю систему от разгерметизации.
По нормам СНиП, между перекрытиями и дымоходом необходимо оставлять зазор.
При монтаже сэндвич-дымохода обязательно нужно предусмотреть тройник с заглушкой. С ним легко «инспектировать» дымовую трубу и прочищать ее.
Стыки модулей ни в коем случае нельзя располагать на участке межэтажного перекрытия.
Вертикальный монтаж дымоходов из нержавеющей стали делают без использования отвеса, что называется, на глазок.
Труба на крыше должна быть выше конька, иначе ее засыплет снегом и возникнут проблемы с тягой. Оптимальная высота трубы в данном случае – не менее 0,5 м.

К установке сэндвич-дымохода лучше привлекать квалифицированных специалистов. Как правило, поставщики модульных труб из нержавейки оказывают услуги и по их монтажу и проводят необходимые расчеты.

Монтаж дымохода из сэндвич труб через стену: пошаговая инструкция

Содержание

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

Труба изготавливается из шамотного кирпича.
Для возведения стенок применяется раствор глиняный или специальный клей.
Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

Кладка обеспечивает герметичность.
На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

Дымоотводный канал из керамического материала.
Прослойка утеплителя или воздушное пространство.
Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

Длительный период эксплуатации.
Многофункциональность.
Сравнительно низкая стоимость.
Большая прочность.
Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Монтаж сэндвич-дымохода из керамики

Основная сложность монтажа керамических сэндвич-дымоходов – это обустройство надежного фундамента, а также сборка внешней оболочки. Для оболочки дымоходов используют блоки из вспененного керамзитобетона – они легкие, прочные и не боятся влаги. Керамические трубы тяжелее металлических, поэтому монтаж лучше проводить бригадой из двух-трех человек.

Дымоход сэндвич из керамики: последовательность монтажа

1. Проверяют наличие и комплектность всех элементов дымохода в соответствии с проектом: труб, блоков, утеплителя, доборных элементов.

Керамические трубы и бетонные блоки для сэндвич-дымохода

Утеплитель — базальтовая вата

Доборные элементы, шаблоны и оголовок

2. Выравнивают фундамент с помощью песчано-цементного раствора и выжидают несколько дней для набора им прочности. Поверх стяжки укладывают два-три слоя рубероида – гидроизоляция не позволит влаге из грунта проникать в стенки дымохода.

Фундамент необходимо выровнять

3. Первым устанавливают блок основания. Это очень ответственный этап – любое отклонение от вертикали этого блока приведет к сильному перекосу всего дымохода, поэтому на данном этапе нужно обязательно использовать уровень.

Примерка и выравнивание первого блока

4. После примерки и выравнивания блок ставят на рубероид на тот же цементно-песчаный раствор и окончательно выравнивают.

Установка первого блока на раствор

5. Для большей устойчивости внутрь блока укладывают булыжники, щебень или битый кирпич и заливают цементно-песчаным раствором или бетоном.

Блок-основание наполняют камнями и бетоном

6. Все следующие блоки скрепляют между собой с использованием специального раствора, устойчивого к высоким температурам – его приобретают вместе с комплектом дымохода. Раствор наносят по металлическому шаблону шпателем.

Жаропрочный раствор наносят на блок по шаблону

7. Для установки некоторых элементов – тройников, ревизий – в блоках необходимо сделать выпил. Его выполняют болгаркой с диском с алмазным напылением по готовому шаблону, входящему в комплект.

Выпилы в блоках делают болгаркой с алмазным кругом

8. Первый элемент трубы – конденсатосборник с отводом, его устанавливают в блок с выпиленным отверстием для вентиляционной дверки так, чтобы отвод был обращен к выпилу в блоке.

Установка конденсатосборника

Трубку для отвода конденсата выводят в выпил в блоке

9. Вокруг первого элемента трубы укладывают теплоизолятор – маты из базальтовой ваты.

Утеплитель укладывают вокруг керамических труб, заполняя промежутки

10. Следующий элемент трубы ставят на сборник конденсата, соединяя элементы на специальный герметик.

Соединение труб выполняют на жаропрочный герметик

11. Продолжают сборку дымохода. Блоки соединяют с блоками на жаропрочный раствор, трубы – на герметик. При этом не забывают совмещать ревизионные элементы и тройники с выпилами в блоках, а трубы оборачивать теплоизолирующими матами.

Установка трубы с отводом для ревизионной дверки

Дверка для ревизии вполнена из металла и входит в комплект поставки

12. Проход дымохода через перекрытия блоки закрепляют к стропилам или балкам с помощью металлических кронштейнов, увеличивая тем самым устойчивость дымохода.

Проход трубы через перекрытия

13. При выходе дымохода через крышу стараются сделать минимальный зазор между блоком и кровельным покрытием. Устанавливают планки примыкания и зашивают трубу подходящим материалом, в данном случае – профилированным металлом.

Планки примыкания предохраняют трубу от протечек

Трубу можно зашить металлом

14. Чтобы исключить попадание влаги внутрь оболочки дымохода, ее закрывают бетонной плитой с отверстием под саму трубу. Если готовую плиту подобрать не удается, можно выполнить опалубку с армированием и залить ее бетоном толщиной 5-10 см.

Опалубка для бетонной плиты — перекрытия трубы

15. Наверх трубы надевают оголовок в виде конуса, он также входит в комплект поставки.

Оголовок для защиты от осадков

Видео — монтаж керамического дымохода типа «сэндвич»

Правильно смонтированный дымоход не боится ни влаги, ни перегрева, он успешно справляется с задачей отведения дыма от печи, камина или котла. Своевременная чистка и обслуживание дымохода продлит срок его службы, поэтому перед тем, как собрать дымоход сэндвич, тщательно продумайте местоположение всех ревизионных элементов, и эксплуатация вашего дымохода станет удобной и безопасной.

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

Труба должна быть не менее 5 м.
Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
Скорость движения газов по каналу (составляет 2 м/сек).
Высота дымохода.
Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

для устройств мощностью до 3,5 квт — 140 х 140 мм;
при 3,5–5,0 квт — 140 х 200 мм;
при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Рамка для зеркала «Облако»

Итак, для облачной зеркальной рамки потребуется запастись:

Круглыми зеркалами
Пенокартоном
Газетой либо бумагой
Клеем
Гвоздями

Процесс изготовления рамки «Облако» для зеркала:

Возьмите обычные кухонные крышки. Диаметр крышек должен быть больше на 7 см самих зеркал. Обведите их карандашом на бумаге, вырежьте.
Вырезав круги, положите их на стол и сделайте нужную форму.
Склейте кружочки вместе, таким образом вы получите шаблон будущего изделия.

Шаблон

Когда клей высохнет, переложите шаблон на заготовленный пенокартон, обведите.
Если заготовка вас устроит, вырежьте из пены одну единую фигурку.
Сделайте отверстия, куда вы поместите зеркала. Вырежьте отверстия не сильно глубокие.

Вырезаем отверстия

В паре мест, где вы планируете вставить зеркала, сделайте крепления. Возьмите шило, сделайте сквозные отверстия в рамке. Затем вставьте зеркала.
Возьмите клей, нанесите на обратную сторону элемента, плотно прижмите к основе, продержите некоторое время. Также поступите в другими зеркалами.
Забейте пару гвоздей на расстоянии отверстий, установите рамку.

Готово

Требования к системам дымоотведения

В деревянной бане дымоход устанавливают, соблюдая правила безопасности

Дымоходы нужны не только для отвода продуктов сгорания за пределы помещений бани. Кроме этой задачи, они должны отвечать следующим требованиям:

быть герметичными, чтобы ядовитые газы не просачивались в помещения, где находятся люди;
снижать вероятность образования обратной тяги;
обеспечивать энергосбережение и энергоэффективность, т.е. способствовать минимальным теплопотерям на прогрев наружного воздуха;
быть простыми в обслуживании, а именно не затруднять удаление копоти и сажи;
исключать возгорание близкорасположенных горючих предметов и кровли;
создавать условия для минимального количества конденсата на внутренней поверхности трубы;
надёжно защищать от риска получения ожогов при случайном прикосновении.

Выполнение всех требований достигается правильным проектированием, выбором материалов и соблюдением технологии монтажа.

Условия исправной работы дымохода

Способы монтажа трубы дымохода

Для выполнения всех функций, при монтаже сендвичных труб для дымохода в бане, соблюдают ряд условий:

минимальная высота от колосников печки до верхнего среза не должна быть менее 5 метров;
на всём протяжении не допускается более 3 поворотов на угол больше 30о;
длина горизонтального участка не должна превышать 1 метра;
внутренний диаметр рассчитывают исходя из объёма камеры сгорания, если печь дровяная самодельная;
просвет не может быть меньше выходного патрубка для печей заводского изготовления.

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Образование конденсата

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Что такое сэндвич: сборка дымохода

Сборка дымохода начинается снизу.Первой после печки или камина устанавливается секция с задвижкой, позволяющая перекрывать дымоход полностью или создавать тягу заданной силы. Далее устанавливается либо одиночная секция из одной трубы, либо труба-сэндвич – двух контурный дымоход.Одиночная труба может добавить гораздо больше тепла, но только в том случае, если при этом не произойдёт порчи покрытий на потолке и стене вблизи трубы, где будет скапливаться перегретый воздух.

Чтобы перегрева не происходило, применяется труба-сэндвич. Она обязательна при пересечении этажных перекрытий и крыши. При этом используется проходная косая накладка – фланец, закрепляемая на крыше.

Труба-сэндвич из нержавеющей стали включает несколько деталей:

Гильзу – наружную часть, которая обычно изготавливается из листа толщиной 0,5 мм.

способом роликовой сварки, когда края свёрнутого листа ложатся внахлёст.Набивку – слой термоизоляции, специальная минеральная вата,например, PAROC для набивки сэндвичей.Внутреннюю трубу дымопровода, коаксиально расположенная относительно гильзы, обычно изготовленную из листа толщиной 0,8 – 1 мм.,способом специальной сварки с заполнением шва припоем, когда края свёрнутого листа ложатся встык, а широкая часть трубы не имеет вальцовки по окружности;Заглушки, установленные по концам гильзы и внутренней трубы, изготовленные из спрессованной набивки. Они центрируют обе трубы и удерживают термоизоляцию. Для того чтобы скрыть набивку от внешних воздействий, на гильзу с каждой стороны надевается стакан.

Наиболее низкой ценой отличаются трубы из нержавеющейстали марки 430.В такой стали нет присадок, существенно удорожающих материал.

Присадки в той или иной степени усиливают антикоррозионные свойства нержавейки, которые могут быть полезны против конденсата, образующегося внутри трубы. Однако при этом цена трубы возрастает примерно в полтора раза. Кроме материала, на цену трубы влияет статус производителя на мировом рынке.

Но ни болеедорогие маркистали, ни именитые бренды не дают реально ощутимых преимуществ для дымоходов из нержавейки. Изделия отечественных предприятий также будут служить надёжно и долго. Поэтому имеет смысл приобретать дымоходы из нержавеющей стали отечественного производства.

Следует обратить внимание на то, что если труба гнётся рукой, она предназначена для:

использования в качестве гильзы;использования в печах, в которых топливом является газ.

Для наглядности и лучшего понимания устройства сэндвича правильно будет найти и посмотреть соответствующее видео. Просмотр видео также поможет установке сэндвича и монтажу сопутствующих принадлежностей при пересечении перекрытий и крыши.

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.

При проведении герметизации важно учесть такие нюансы:

В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.

Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.

Общая длина дымохода от колосника составляет от 6 м.

Фиксация на крыше

Фиксация через крышу труб из сэндвич-дымохода производится по сходному алгоритму, как и через потолок. Все деревянные элементы при такой технологии имеют высокую протекцию, расстояние при таких обстоятельствах сокращается до 15,5 см.

Расчет делается на то, что в районе кровли дымоход хорошо обдувается воздушным потоком и охлаждается. Этот факт является поводом для уменьшения расстояния до закрытых теплоизоляцией стропил. Подобные правила действуют только тогда, когда кровля изнутри не обрабатывается утеплителем. Если существует теплоизоляция, то применяются те же нормы, как и для внутренних помещений на нижних этажах.

Самостоятельная сборка и готовые решения

Первое, что необходимо для начала работ по созданию смарт-жилища — определиться, станет ли его будущий владелец подбирать, монтировать и настраивать оборудование самостоятельно, или воспользуется готовым набором «под ключ».

Готовый «умный дом»

Сегодня на рынке действуют различные технологические компании и подрядчики, предлагающие подбор, монтаж системы «умный дом» и настройку компонентов под желания заказчика. Преимущество такого подхода — клиенту не придется заботиться ни о чем, специалисты организации выполнят все работы, от выбора гаджетов до их установки, настройки и сопряжения.

Но есть и недостатки:

пользователь не контролирует процесс и не владеет деталями устройства системы;
стоимость такого решения будет довольно высока, в среднем, от двух тысяч долларов и выше.

Вариант подойдет тем, кто желает не вникать в подробности и получить систему, которая «просто работает»

Самостоятельная сборка

Если собирать «умный дом» своими руками, можно выбрать качественные (и при этом недорогие) компоненты, установить их и настроить согласно собственной задумке. На рынке имеется множество доступного «умного» оборудования, позволяющего реализовать даже самую сложную программно-аппаратную архитектуру.

Из условных минусов данного подхода отметим то, что владельцу системы придется проделать большую и серьезную работу: подготовить схему «умного дома», определиться с выбором аппаратной части и протоколов взаимодействия, приобрести компоненты, смонтировать их и настроить. Для многих смарт-гаджетов придется прописывать сценарии автоматизации, и понадобится понять, как сделать ту или иную настройку.

Ситуация облегчается тем, что «умные дома» уже не редкость, их устройством занимается достаточно много людей, которые описывают на форумах и сайтах свой опыт, возникающие в ходе работ проблемы и способы их решения. И к этому опыту всегда можно обратиться.

Методы сборки дымохода из нержавейки

Существуют два основных подхода к сборке дымохода под газовый или твердотопливный котел либо дровяную печь: по конденсату и по дыму. Они имеют существенные отличия:

Вид сборкиПо дымуПо конденсатуКогда используетсяПри наличии в системе тройникаЕсли в системе нет нуждыустанавливать тройникОсобенности сборки дымоходаДо тройника каждая часть надеваетсяраструбом на предыдущую, а послетройника каждая часть устанавливаетсяв раструб предыдущейКаждая последующая частьдымохода устанавливаетсяв раструб предыдущей части

Если вы испытываете сомнения в том, какой именно вид сборки стоит выбирать, необходимо обратиться к специалистам в этой отрасли за консультацией.

Как вывести дымоход через межэтажное перекрытие

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

Важно знать

Перед началом установки стоит ознакомиться с некоторыми тонкостями

Например, важно знать, что чем большая площадь конструкции будет проходить внутри помещения, тем меньше будут потери тепла. Когда создается детальная схема, учтите тот факт, что ровные горизонтальные участки должны быть до одного метра

Учтите, что соприкасание системы с любыми коммуникациями, такими как газ и электричество, недопустимо. А если на пути размещения дымохода будут попадаться деревянные детали, то трубу нужно отдалить от них при помощи специальных стальных кронштейнов. Расстояние между креплениями не должно превышать одного метра.

Также внесите в план часть разборной трубы или вставки с дверцей, через которую будет возможно проводить осмотр и чистку от сажи. Конечно, установка сэндвич дымохода – дело серьезное и ответственное, поэтому если вы решитесь делать это без специалистов, то поймите степень ответственности и строго придерживайтесь пошаговой инструкции.

Сняли и сравнили на iPhone 12 mini и iPhone 12 Pro Max много фото с котами. Есть разница

Как собрать дымоход из нержавейки правильно своими руками, пошаговая сборка

С возникновением первых печей, каминов, сделанных из кирпича, камня, других материалов, появились дымоходы. При этом, главным недостатком таких дымопроводов является толщина и прямоугольная форма канала. Такая конструкция существенно ухудшает процесс обтекание дымопровода газами, возникающими при сгорании топлива, что негативно сказывается на тяге.

Среди недостатков устройства из кирпича называют его медленное прогревание, вследствие чего возникает конденсат. Смесь сажи, воды проникает в структуру кирпича и негативно влияет на соединительные швы, таким образом, уменьшается прочность стенок дымохода, что вызывает его разрушение.

Со строительством домов с дымоходами, сделанными с использованием нержавеющей стали, стало намного проще строить печи и их эксплуатировать. Сегодня на нашем интернет – сайте можно приобрести все элементы дымохода и самостоятельно собрать их горизонтально или вертикально в одну конструкцию для утепления жилья, по длине соединив детали между собой.

Эта работа по силам каждому, при этом только настоящие профессионалы знают все требования к такой работе. Здесь Вы узнаете, как собрать дымоход из нержавейки, после чего все работы по монтажу секций труб из стали можно провести собственными руками.

Методы сборки дымоходов из нержавейки

На практике успешно применяется 2 метода для установки дымоотводных элементов систем отопления:

по дыму, в результате чего каждая следующая секция стальной конструкции крепится поверх предыдущей, что позволяет дыму выходить на улицу беспрепятственно, метод довольно эффективен при оборудовании печей с высокими температурами дымовых газов без примеси конденсатов;
по конденсату, конструкция предусматривает возможность устанавливать каждую секцию внутрь предыдущей, что позволяет решить вопрос с выводом накопившегося конденсата в отстойник, метод эффективен для твердотопливных, газовых котлов.

В строительстве свое распространение получил последний метод установки. В таком случае дым может беспрепятственно выходит наружу, а конденсат, возникающий при горении, не представляет никакой угрозы. При этом, будет правильно регулярно и тщательно проводить чистку стены дымохода от накопления сажи.

Пошаговая сборка дымоходов из нержавеющей стали

Чтобы узнать, как правильно собрать дымоходы из нержавейки самостоятельно, чтобы вредные вещества, дым не попадал в помещение, и была хорошая тяга, необходимо ознакомится с нашими рекомендациями. Процесс монтажа дымоходов рекомендовано начинать снизу вверх. Сразу после камина или печки проводится монтаж специальной секции, оборудованной задвижкой. Такая конструкция позволяет полностью перекрыть дымоход, чтобы создать тягу нужной силы. Потом размещается одиночная секция, состоящая из трубы, сендвич труба, сделанная в виде двухконтурного дымохода.

к патрубку источника тепла крепится тройник, оборудованный конденсатосборником;
в перекрытии чердака врезается квадратное, иногда круглое отверстие, в крыше необходимо сделать отверстие овальной или прямоугольной формы;
проводится наращивание трубы до достижения необходимой высоты. При достижении нужного уровня перекрытия сверху на конструкцию крепится потолочно – проходное устройство, после чего оно заполняется утеплителем. Также тщательно изолируется дымоход, вставленный в вырезанный проем кровли;
после выведения трубы конструкции на крышу сверху монтируется специальная «юбка», которая закрепляется на кровле. Вверху трубы оборудывают дефлектор, который служит для защиты от влаги и возможного засорения. В случае выполнения кровли из горючих материалов, необходимо установить искрогаситель.
все стыки стягиваются хомутами, после чего обрабатываются герметиком. Для того, что конструкцию усилить, ее с помощью кронштейнов закрепляют к поверхности стен.

Одиночный вариант трубы дает довольно много тепла, при этом главное не допустить порчи покрытия на стене, потолке возле трубы, где может накапливаться горячий воздух. Чтобы не допустить возможного перегрева, предлагаем использовать сендвич трубу. Ее лучше всего применить при пересечении этажных перекрытий или крыши. Рекомендуем использовать проходную косую накладку или колено, которые крепятся на кровле.

Почему сборку нержавеющих дымоходов выгоднее заказать у профессионалов

Учитывая сложность работ, сборку конструкций из нержавейки лучше заказывать у проверенных специалистов. В процессе монтажа следует одеть на руки перчатки, ведь края трубы тонкие и довольно острые. При ревизии системы отопления или при неосторожном обращении с деталями, возможно повредить кожу на пальце или ладоне.

Для соединения комплектующих между собой рекомендуем применять специальный герметик для печей от проверенных производителей, выполненный в черном цвете. Вещество рассчитано на действие повышенных температур и легко переносит больше тысячи градусов по Цельсию. Такой герметик придаст надежность, прочность, жёсткость любому дымоходу.

Дымоходы, выполненные из нержавеющей стали обладают неоспоримыми преимуществами:

они довольно прочные, легкие и практичные в работе;
при их монтаже не требуется установки фундамента;
материал довольно устойчив к процессу коррозии;
нержавейка обладает эстетичным видом и довольно привлекательна;
цены на конструкцию отличаются доступностью и лояльностью.

Если решили сделать дымоход совсем неразборным, нанесите вещество по краям внутренних частей конструкции. Если у Вас в планах все таки проводить разборку дымохода, вначале соедините трубы, после чего по краю стыков нанесите герметик. Для создания дополнительной надёжности стыки секций усиливают хомутами, которые с помощью винтов хорошо стягивают конструкцию в местах соединения.

Сборка дымохода по дыму или по конденсату — правила сборки

Дымоход может быть собран двумя способами – «по конденсату» и «по дыму». Оба метода широко применяются при обустройстве газовых котлов, бань и каминов. Рассмотрим, какой вид соединения выбрать при сборке дымохода, чтобы обеспечить надёжную и безопасную эксплуатацию.

Сборка «по конденсату»

Данный вид дымопровода используется в котельных длительного применения, является конструкцией, при которой верхняя сторона трубы устанавливается в нижнюю. В случае образования влаги, капли стекают по отводчику к отстойнику.

Сборка «по дыму»

Схема «по дыму» предполагает надевание последующего элемента трубы на предыдущую. Это позволяет минимизировать оседание продуктов сгорания при их движении по трубе. «По дыму» применяется при повышенных температурах в агрегатах.

Какой способ предпочтительнее?

Если у вас установлен газовый котёл с отличным КПД и температурой нагрева до +160 градусов, то правильнее выбрать способ «по конденсату». Банная печь прогревается не менее чем до +300 градусов, поэтому конденсат накапливаться не будет, тогда лучше выбрать метод «по дыму».

Даже если подобное нагревательное устройство периодически запускается в тление и внутри скапливается влага, то при последующем нагреве свыше +200 градусов, всё сразу сгорит.

Пожарники рекомендуют для газовых котельных выбирать комбинированный способ – «по дыму» до тройника, а от него «по конденсату». Тройник также защитит от попадания листьев и птиц в дымопровод.

Почему нельзя допускать образования конденсата?

При сжигании горючего в печи образуется пар, содержащий углеводороды, серу и другие опасные соединения. Данные вещества образуются в процессе реакции дыма с водородом и кислородом. Серная и азотная кислота оказывают пагубное воздействие на стальную поверхность трубы, приводя к коррозии и разрушению.

Регулярная чистка дымохода поможет предотвратить этот процесс, так как чем меньше на стенках будет скапливаться сажи, чем меньше будет выделяться кислот.

Как соединить трубу дымохода?

Приобретая дымопровод, вы получаете комплект соединений и труб, которые необходимо правильно собрать в общую конструкцию. Сборка осуществляется сверху вниз, элементы стыкуются друг с другом раструбным соединением. Чтобы добиться полной герметизации, зазоры также рекомендуется обработать герметиком.

Порядок сборки дымохода из нержавеющей стали для газового котла зависит от наличия тройника и вида трубы (одноконтурная, двухконтурная):

При монтаже одноконтурного дымопровода без тройника все комплектующие собираются «по дыму».
При монтаже дымопровода с тройником все комплектация должна быть «по конденсату».

Двухконтурный дымоход состоит из внутренних и внешних труб, а также теплоизоляционного материала.

В настоящее время нет жёстких правил касательно способа сборки сэндвич труб «по дыму» или « по конденсату», поэтому каждый выбирает сам наиболее, по его мнению, эффективный и безопасный способ работы дымохода.

Распространённые ошибки при установке дымоходов

Неправильно собраны сэндвич-трубы – в случае допущения ошибок внутренней вставке будет некуда расширяться, и она может быстро выйти из строя.
Расстояние от трубы до конструкции перекрытия менее 25 см – это может привести к превышению допустимой температуры уходящих газов для нержавейки и деформировать трубу.
Защитная плёнка не была снята перед монтажом – под воздействием повышенных температур плёнка может выделять вредные вещества или загореться.
Не был установлен тройник – если собирать дымоход без тройника, в трубе начнут скапливаться смолы, которые могут вызвать возгорание сажи.

Также важно обратить внимание на используемую сталь для дымоходов. Для газовых котлов лучше применять кислостойкие материалы, а для бань и каминов – жаростойкие.

Заказать установку (монтаж) дымохода вы можете, воспользовавшись услугами компании «РОССТИН». Для оформления заказа, просто оставьте заявку на обратный звонок, либо свяжитесь с нами самостоятельно, все контактные данные указаны на сайте.

2020-11-15

к списку статей

Планирование установки дымохода и дымохода

Следующие ниже рекомендации являются общими. руководство по компоновке и выбору компонентов дымохода необходимо для вашей установки. Всегда читайте и следуйте инструкциям по установке. перед установкой дымоходной системы. Следуйте местным строительным нормам и ваш дымоход осмотрел.

Загрузите наше Руководство по установке дымоходных труб или постройте дымоходную трубу с помощью нашего автоматизированного конструктора дымоходных труб

Для начала

Определите (внутренний) диаметр дымохода. Обычно это такой же размер, как и воротник дымохода на вашем приборе. (Видеть Фигура 1). По возможности следуйте рекомендациям производителя. Никогда используйте дымоход, диаметр которого меньше диаметра дымохода прибора. это связано с. Дымоход неправильного размера приводит к плохой тяге и чрезмерное образование креозота.

Этап проектирования дымохода 1

Выберите тип установки, определив куда будет выходить ваш дымоход. Установки могут отличаться. Определять если установка осуществляется через крышу или через стену. У вас есть второй этаж или кафедральный потолок? A через стену требует дополнительных компонентов (настенный наперсток, тройник с заглушкой, тройник и Настенные ремни). Установите дымоходную трубу в интерьере конструкции. как только возможно. Холодный наружный дымоход будет производить меньше тяги и производить больше креозота. По возможности избегайте смещений, ограничивающих естественная тяга.Прямая вертикальная установка более эффективна. Если требуется смещение, чтобы избежать стропил или других препятствий, обратите внимание что локти больше 30 градусов не разрешены в Соединенных Штатах, и допускается не более двух смещений в одной установке. В для каждого смещения требуется как минимум одна налокотник.

Этап 2 планирования дымохода

Определите количество длин труб дымохода требуется .Дымоход должен выступать не менее чем на 3 фута выше самого высокого точке, где он проходит через крышу, и быть не менее чем на 2 фута выше, чем любая часть здания в пределах 10 футов по горизонтали (Рис. 2). Заглушка-заглушка устанавливается выше этой точки. Если дымоходная труба возвышается более чем на 5 футов над крышей, удлиненный кронштейн крыши должен быть установлен для обеспечения устойчивости от ветра и снега. При расчете Установленную длину дымохода необходимо вычесть для каждого стыка (см. диаграмму ниже) и укажите требования к высоте, как описано.Это позволяет для перекрытия плотно прилегающих стыков. Загрузите наше Руководство по установке дымоходных труб.

Минимальная высота дымохода на уровне моря прямого или вертикальный дымоход находится на высоте от 10 футов до 15 футов над выпускным отверстием прибора. Выше возвышения, использования локтя или тройника потребует приблизительно На 30–60% больше высоты для обеспечения достаточной тяги.

Окончательное руководство DIY (от профессионалов)

Установка камина может быть дорогостоящим и потенциально опасным делом, а установка газового камина — еще более сложной задачей. К концу этой краткой статьи вы будете вооружены информацией и ресурсами, необходимыми для безопасной и экономичной установки камина.

Эта статья упростит процесс установки камина и проведет вас через все аспекты. Независимо от того, решите ли вы в конечном итоге нанять подрядчика для установки камина или сделать это самостоятельно, воспользуйтесь всеми преимуществами наших бесплатных контрольных списков по установке камина, чтобы убедиться, что вы выполняете работу правильно.

Планирование и соображения

Независимо от типа топлива, есть общие аспекты дизайна всех заводских каминов, которые необходимо учитывать при планировании самостоятельной установки.Заводские камины представляют собой сборные системы из листового металла, для безопасной работы которых необходимы зазоры до горючих материалов. Модульная конструкция представляет собой экономичную альтернативу традиционному каменному камину, возведенному на месте.

Деревянные, газовые и электрические блоки будут использовать внутреннюю топочную камеру, которая подвешивается на металлических опорах к внешней рубашке камина. Воздушное пространство между внутренней и внешней рубашками и способность устройства рассеивать тепло — это то, что позволяет установить сборный камин в горючий корпус, обрамленный из общедоступных габаритных пиломатериалов.

Как вы, возможно, догадались, заявленная ширина дровяного или газового камина почти всегда будет относиться к физическому открытию внутренней камеры топки. Необходимость в воздушном пространстве и внешнем кожухе камина означает, что потребуется дополнительное пространство, чтобы разместить прибор в предполагаемом месте. Например, дровяной камин с рекламируемой областью обзора шириной 36 дюймов может иметь размер рамы шириной 40 дюймов в целом. Поскольку тепло поднимается естественным образом, над камином также требуется дополнительное пространство.

В большинстве топок используются внешние металлические стойки для обеспечения надлежащего расстояния. Как и в случае любой установки бытового прибора, будет предоставлено подробное руководство по эксплуатации, в котором описаны многие важные детали конструкции. Это будет включать в себя размеры рамы, требования к вентиляции, зазоры до горючих материалов и другие приготовления, необходимые перед установкой. Для домовладельца очень важно прочитать и понять эти инструкции, чтобы обеспечить безопасную и успешную работу.

Перед покупкой камина рекомендуется связаться с сертифицированными специалистами NFI в магазине eFireplaceStore, чтобы обсудить ваши ожидания от назначения камина.

Газовый камин — самый сложный вид установки. Перед покупкой камина рекомендуется связаться с сертифицированными специалистами NFI на сайте eFireplaceStore.com, чтобы обсудить ваши ожидания от назначения камина.Огромное количество конструкций и различных типов вентиляции поначалу может показаться немного подавляющим, но сужение выбора до единицы, которая будет соответствовать вашим требованиям, обычно можно выполнить за один телефонный звонок. В конечном итоге этот звонок очень поможет с установкой газового камина. Важно знать общую ширину, глубину и высоту предполагаемого места установки, а также общую высоту потолка и крыши.

Большинство газовых каминов перечисляют одобренные вентиляционные компоненты в инструкции по эксплуатации, и очень важно, чтобы использовались только эти компоненты.Эти вентиляционные компоненты специально проверены и одобрены крупным листинговым агентством для обеспечения безопасной эксплуатации камина. Техник сможет помочь вам составить необходимый список компонентов. Также необходимо определить, каким образом газопровод и электрическая сеть, если это необходимо, будут проложены к месту установки. Сбор предложений от авторитетных местных предприятий для этой первоначальной работы позволит вам гораздо лучше определить общую стоимость и сроки проекта.Как только эта предварительная работа будет завершена, можно начинать установку.

Обрамление камина

После того, как выступ будет установлен, устройство можно вставить в обрамленное отверстие и прибить или привинтить. Хотя оформление проема камина может начаться до того, как сам прибор будет доставлен вам, мы настоятельно рекомендуем поставить прибор на место для проверки перед началом установки.

Следуйте инструкциям по обрамлению, прилагаемым к устройству, чтобы построить проем в раме, который соответствует требованиям к размерам, указанным производителем. Обычно используются обычные пиломатериалы размером 2 x 4 и жатка 2 x 8 или 2 x 10. Большинство производителей допускают установку камина прямо на горючий пол. В это время также можно построить горючую платформу, чтобы поднять блок в проем в стене, если хотите. Обратите особое внимание на любые боковые зазоры или зазоры над потолком, указанные производителем.

В это время следует также учитывать толщину отделочного материала. Многие установки будут завершены стандартным гипсокартоном 1/2 дюйма до краев блока, но также популярны облицовка плиткой и камнем. Независимо от толщины материала, вы должны убедиться, что блок выступает вперед из проема в раме, чтобы компенсировать толщину отделочного материала, если вы ищете установку заподлицо.Например, если вы планируете установить плитку толщиной 3/8 на цементную плиту толщиной 1/2 дюйма, камин должен выступать на 7/8 дюйма от облицовки вашего обрамленного проема. Это гарантирует, что плитка будет относительно заподлицо с лицевой стороной агрегата после завершения отделки.

После того, как выступ будет установлен, устройство можно вставить в обрамленное отверстие и прибить или привинтить. Некоторые производители предоставляют вкладки для гвоздей, которые будут находиться на разной глубине устройства, чтобы компенсировать необходимое вам отступление.Если выступы не обеспечивают достаточного выступа, возможно, при установке устройства потребуется установить прокладки. Перед установкой гвоздями убедитесь, что устройство стоит вертикально и ровно. При необходимости для регулировки можно использовать кедровые прокладки.

Установка компонентов вентиляции

В других конструкциях используются аналогичные заглушки или крышки для неиспользуемой манжеты дымохода, в то время как в некоторых конструкциях предусмотрены специальные верхние или задние вентиляционные отверстия. Далее следует установка компонентов вентиляции. Практически во всех газоотводных трубах используется метод крепления с поворотным замком.В зависимости от того, как вы вентилируете устройство, вам может потребоваться открыть или повернуть вентиляционную манжету на устройстве для вашего применения. Например, в газовых приборах Superior с прямым выпуском газа вертикальный воротник дымохода будет закрыт пластиной, а задний воротник — крышкой. Если вы вентилируете прибор вертикально, вам необходимо снять пластину и выбросить изоляцию и трубную заглушку внутри. Если вентиляция идет горизонтально, то таким же образом необходимо снять заднюю крышку.

В других конструкциях используются аналогичные заглушки или крышки для неиспользуемой манжеты дымохода, в то время как в некоторых конструкциях предусмотрены специальные верхние или задние вентиляционные отверстия.После того, как вентиляционное кольцо настроено правильно, можно устанавливать первый кусок трубы. Перед присоединением к прибору на внутреннюю стенку трубы следует нанести полоску герметика для прибора прямого отвода воздуха. Убедитесь, что углубления на каждой трубе совпадают с каналами на воротнике дымохода, и плотно закрутите трубу по часовой стрелке, пока она не перестанет вращаться. Еще раз проверьте соединение, потянув за трубу вверх. Если какая-либо ямочка выдергивается, соединение было выполнено неправильно, и его следует повторить.Закрепите трубу, установив 3 самонарезающих винта 3/4 для листового металла в это соединение и каждое последующее соединение. Винты должны входить только во внешнюю стенку трубы.

Продолжайте установку каждой секции вентиляционной трубы, повторяя метод скручивания, проверки и завинчивания на протяжении всего участка. Проверьте участок трубопровода, чтобы убедиться, что вы всегда соблюдаете минимально необходимые зазоры до горючих материалов. Рекомендуется закрепить участок трубы через каждые 5 футов, обернув трубу перфорированной лентой для систем отопления, вентиляции и кондиционирования воздуха и прикрепив ее к соседним шпилькам.Это ограничит количество боковых перемещений в участке трубопровода. Большинство производителей также предоставляют противопожарные листы из листового металла, которые следует устанавливать на уровне потолка.

Противопожарный элемент можно установить при достижении уровня потолка. Обычной практикой является укладка бруса 2 x 4 непосредственно рядом с обеими сторонами трубы, чтобы к противопожарной пластине было что-то прибить. В некоторых юрисдикциях также требуется, чтобы верх вашего каркасного камина был огражден фанерой или ориентированно-стружечной доской.В этом случае фанеру или стружечную плиту необходимо обрезать по размеру вашего шкафа и прибить на место на стружке 2 x 4.

Прохождение через крышу

В зависимости от ваших предпочтений вентиляционная труба может быть открыта над крышей или вставлена в декоративную коробку для дымохода. Если оставить открытым, будет использован кровельный оклад для герметизации концевой заделки. На изображении выше изображена вентиляционная труба, которая проходит через деревянную противопожарную заглушку и использует металлическую ленту для поддержки смещения в трубе.Вентиляционная труба может быть открыта над крышей или вставлена в декоративную коробку для дымохода. Если оставить открытым, будет использован кровельный оклад для герметизации концевой заделки.

По мере приближения трубопровода к настилу крыши для определения точки проникновения можно использовать отвес или уровень. С помощью сабельной пилы или лобзика вырежьте в крыше отверстие достаточно большого размера, чтобы труба могла пройти сквозь нее и соблюсти все допустимые зазоры. Следует учесть, что чем круче крыша, тем длиннее будет отверстие, параллельное скату крыши.

Установка гидроизоляции выполняется в соответствии с обычной процедурой для всех элементов кровельного гидроизоляции: передний край гидроизоляции заправляется под самый верхний ряд черепицы, соседняя черепица накладывается на кромки гидроизоляции, а задняя кромка гидроизоляции — поверх черепицы. Накладку следует прибить на место с помощью 1 1/4 более длинных кровельных гвоздей, а затем заделать высококачественной мастикой или полиуретановым кровельным герметиком. Когда вы прикрепите и пропустите последнюю секцию трубы через оклад, штормовая манжета должна быть прикреплена вокруг трубы и также запломбирована.Заглушку следует устанавливать последней и завинчивать, как и предыдущие секции трубы.

Электрические и водопроводные соединения

Дровяные приборы во многом соответствуют тем же требованиям к конструкции и установке, что и газовые приборы, но с некоторыми отличиями. По завершении установки вентиляции к прибору можно подключить электрическую и водопроводную сеть, которые ранее были установлены местным специалистом.Если вашему прибору требуется электрическое обслуживание системы зажигания или циркуляционного вентилятора, внутри прибора будет установлена распределительная коробка. Это будет указано на электрической схеме в руководстве пользователя. Следуя схеме, подключите провода новой цепи к кабельным выводам, поставляемым с устройством.

Каждое соединение должно выполняться с использованием одобренной NEMA гайки для проводов и изоленты. Большинство устройств обычно снабжены фитингом для защиты от натяжения, который будет использоваться для фиксации соединения проводки.Любой незакрепленный провод из цепи должен быть закреплен скобами, одобренными NEMA. Подключение газа к устройству должно выполняться с помощью утвержденного гибкого разъема и фитингов. Для большинства приборов требуется гибкий трубопровод 3/8 дюйма или больше. Тефлоновая трубная лента или герметик для трубной резьбы следует использовать на всех соединениях, за исключением соединений гибких трубопроводов. Если есть какие-либо сомнения относительно своих способностей к электрическим и водопроводным соединениям, следует проконсультироваться с лицензированным специалистом.

Дровяные приборы во многом следуют тем же требованиям к конструкции и установке, что и газовые приборы, но с некоторыми отличиями.Дровяные камины всегда имеют вертикальную вентиляцию и не требуют использования каких-либо герметиков для соединения дымохода. В большинстве случаев они также не требуют подключения к электросети или водопроводу. Исключением из этого правила является установка циркуляционного вентилятора или газового пускового устройства.

Из-за возможности чрезвычайно высокой температуры дымовые трубы для сжигания древесины также намного больше в диаметре и иногда требуют дополнительных зазоров до горючих материалов. Как и в случае с газовыми приборами, очень важно прочитать и полностью понять все инструкции по установке до совершения покупки.Технические специалисты eFireplaceStore.com будут рады предоставить вам копии любых инструкций по установке, необходимых для предварительного просмотра.

Завершение установки

Отделка камина будет очень похожа на завершение любого другого проекта из гипсокартона, плитки или шпона. Для применения в гипсокартоне вам просто нужно будет прикрепить листы гипсокартона к корпусу с помощью шурупов или гвоздей с крупной резьбой. Гипсокартон не может касаться металлического каркаса камина, и для покрытия образовавшегося зазора доступны комплекты отделки. На стену также можно нанести камень или плитку.

Как и при любой другой установке, сначала к шпилькам следует прикрепить опорную плиту из бетона или фибры.Негорючие плитка и камень могут покрывать металлическое шасси камина, если конструкция камина имеет гладкую поверхность без решеток или решеток. Жалюзи, решетки и другие вентиляционные отверстия не могут быть закрыты. Отделочный материал также не может закрывать какую-либо часть проема камина и не должен препятствовать доступу к каким-либо панелям управления газовым камином. Каждый производитель и модель камина индивидуален, поэтому важно понимать раздел, посвященный отделке, в руководстве по эксплуатации прибора.

Каждый производитель и модель камина индивидуален, поэтому очень важно прочитать и понять раздел отделки в руководстве для прибора. В то время как опытный домовладелец DIY должен уметь использовать информацию, представленную в этом руководстве, и пройти процесс без особых трудностей, домовладелец, который плохо знаком с этим конкретным процессом, может с подозрением продвигаться вперед без дополнительных указаний.

Всегда рекомендуется проконсультироваться с местным специалистом относительно любых неясностей, касающихся несущих конструкций, водопровода или электрического монтажа.Мы в eFireplaceStore.com всегда готовы ответить на любые вопросы относительно устройства, которое вы рассматриваете, или на любые вопросы по установке, которые могут возникнуть. Мы искренне желаем, чтобы каждый из наших клиентов был полностью удовлетворен процессом выбора и установки камина.

Нужна дополнительная помощь?

Я бы посоветовал прочитать другие наши полезные статьи по таким темам, как выбор правильной вентиляции для камина и распространенные ошибки, которые допускают подрядчики по изготовлению каминов.

Решили ли вы установить свой новый камин самостоятельно или решили обратиться к лицензированному подрядчику, не забудьте свои бесплатные контрольные списки установки камина. Они обязательно помогут вам на каждом этапе процесса.

Если вам по-прежнему нужны дополнительные инструкции, свяжитесь с одним из наших сертифицированных специалистов по каминам, и они будут более чем рады помочь вам.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals.Он имеет квалификацию Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами — древесиной, газом и пеллетами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей — одна из его самых больших радостей.

Что такое сверчок на крыше — Как построить сверчок для дымохода на крыше

Дымоходы — уязвимая часть крыши, поскольку они проходят через всю крышу в жилое пространство под ней.Требуется тщательная гидроизоляция, чтобы должным образом защитить дымоход, в том числе сверчок на крыше или седло крыши. Хотя не все строительные нормы и правила требуют наличия сверчков в дымоходах, большинство профессиональных кровельщиков, с которыми вы говорите, настоятельно рекомендуют их. Почему для дымоходов рекомендуется кровельный сверчок?

Мы объясним, что делает кровельный сверчок или седло, примерно, сколько они будут вам стоить и как ваш кровельщик должен их установить.

Что такое сверчок на крыше?

Сверчок на крыше — это наклонная опора, которая отводит воду от дымохода вниз по крыше.Кровельщик строит сверчок для крыши из дерева, а затем кладет поверх него металлический фартук или битумную черепицу. Во время монтажа кровельщик включает сверчок дымохода в систему перекрытия дымохода.

Вы также можете услышать, как сверчков называют седлами дымохода или переключателями дымохода.

Как работает сверчок на крыше?

Без перемычки для дымохода вода стекала по скату крыши и ударялась о заднюю стенку дымохода. Он стекал по бокам, но недостаточно быстро.В результате за дымоходом образовалась лужа с водой, которая могла стереть кирпичную кладку. Это воздействие воды является особенно проблемой для старинных домов, поскольку точные материалы дымохода могут быть недоступны для ремонта.

Хорошо спроектированный сверчок предотвратит развитие этого водяного бревна. Когда вода достигает сверчка, она выталкивается в обе стороны от дымохода вниз по крыше.

Важно, чтобы седло дымохода имело достаточно высокий уклон, чтобы вода никогда не доходила до его пика.Как правило, для этого необходимо установить опорную перемычку дымохода с более высоким уклоном, чем плоскость крыши, на которой она установлена. Ниже мы подробнее поговорим о том, какого наклона и высоты должен быть ваш сверчок для дымохода в соответствии с международными правилами и вашими конкретными строительными нормами.

Как получил свое название кровельный сверчок?

Cricket кажется странным названием для этой особенности крыши. По общему мнению, происхождение слова «сверчок на крыше» остается загадкой. Оксфордский словарь английского языка не упоминает «сверчок на крыше» среди различных значений слова «крикет», что может указывать на то, что его называют таковым только в Северной Америке.Ведущий североамериканский словарь Merriam-Webster также не упоминает об этом, хотя Dictionary.com делает это.

Существует миф о том, что персонаж из диснеевского фильма «Пиноккио» (1940) Джимини Крикет — это пьеса о «дымоходном сверчке», но это неправда. В других фильмах Диснея эта фраза используется как эвфемизм (или сокращенная клятва) для слова «Иисус Христос».

Также было высказано предположение, что термин «дымоходный сверчок» может происходить от другого значения крикета как «низкий стул». Идея состоит в том, что кровельщики сидели на трубе сверчка во время перерыва в работе, но мы считаем это маловероятным.Сидеть на крыше на каком-либо элементе — не лучшая идея.

В конце концов, мы не знаем, как сверчок на крыше получил свое название здесь, в Северной Америке.

Нужны ли сверчки на крыше?

Не все строительные нормы и правила в Северной Америке требуют, чтобы вы устанавливали сверчок дымохода. Однако большинство указывает, что вам нужно седло на крышу, если у вас дымоход шире 30 дюймов. Учтите, что вы должны измерять ширину дымохода на стороне, параллельной коньку. Это сторона, подверженная риску попадания воды в бассейн.

В строительных нормах и правилах, требующих сверчков в дымоходах, обычно есть исключение. Дымоход, пересекающий конек, не требует кровельного сверчка, так как он не будет подвергаться скоплению воды.

В ваших правилах могут также содержаться требования о том, насколько высоко ваш сверчок на крыше должен подниматься в дымоход. Чем выше должно выдвигаться ваше седло, тем круче будет его наклон. Чем круче ваша крыша, тем круче должен быть сверчок, чтобы правильно отводить воду.

Должны ли крикетные долины совпадать с уклоном крыши?

Сверчковые долины должны совпадать с уклоном крыши или превышать его.Однако строительные нормы и правила обычно относятся к высоте сверчка дымохода, а не к его наклону.

В Международном жилищном кодексе 2015 г. есть рекомендации о том, насколько сверчок должен подниматься в дымоход в зависимости от наклона крыши. Вы можете использовать их в качестве рекомендаций, если в вашем строительном кодексе не указана высота сверчка. Однако если это так, следуйте рекомендациям вашего кода.

Измерьте уклон крыши, а затем обратитесь к таблице ниже, чтобы определить, насколько высоко должен простираться ваш сверчок.

Таблица высоты сверчка на крыше

НАКЛОН КРЫШИ	ВЫСОТА КРИКЕТА
12:12	1/2 ширины дымохода
8:12	1/3 ширины дымохода
6:12	1/4 ширины дымохода
4:12	1/6 ширины дымохода
3:12	1/8 ширины дымохода

Сколько должен стоить сверчок на крыше?

Вы не должны пытаться сделать кровлю своими руками, включая установку сверчка.Просто купите кровельный сверчок у профессионального кровельщика, которого вы выбрали для его установки. Большинство магазинов товаров для дома не продают деревянный каркас седла крыши, поскольку большинство кровельщиков просто изготавливают его по индивидуальному заказу для своих клиентов.

Стоимость установки сверчка на крыше будет зависеть от вашего местоположения. Ожидайте, что вы заплатите не менее 100 долларов за сам сверчок в дымоходе и еще больше за его облицовку или черепицу. Тогда вы должны учесть дополнительные затраты на время кровельщика.

Как правило, стоимость сверчка на крыше будет включена в общую стоимость повторной прошивки дымохода, которая может сильно варьироваться в зависимости от того, что нужно вашему дымоходу, его размера и материалов для гидроизоляции.В то время как установка стального оклада может стоить всего несколько сотен долларов, медный оклад будет намного дороже.

Как построить сверчка на крыше

Заявление об ограничении ответственности: кровельные сверчки и другие кровельные материалы должны всегда устанавливаться профессиональными кровельщиками, которые понимают передовой опыт, требования безопасности, а также строительные нормы и законы в своей области. Эти инструкции предназначены только для того, чтобы помочь домовладельцам понять, чего ожидать от своего профессионала-кровельщика.

1. Начать заново

Если вы устанавливаете новый оклад на дымоход, не заменяя черепицу на всей крыше, вам необходимо удалить все слои крыши вокруг дымохода вплоть до настила. Это включает в себя оклад и черепицу. Если вы устанавливаете новую крышу, начните строить каркас сверчка перед тем, как устанавливать какую-либо подкладку.

2. Построить фрейм для крикета

Обратитесь к своим строительным нормам или таблице выше, чтобы определить, насколько высоко ваш сверчок должен доходить до дымохода и подниматься по скату крыши от дымохода.Измерьте и отметьте эти места в центре стены дымохода и перпендикулярно тому, где гребень сверчка будет прикрепляться к настилу крыши. Отрежьте кусок 2 на 4 соответствующей длины, чтобы он выступал от стены дымохода и параллельно выровнялся до точки его крепления на настиле крыши. Обрежьте конец 2х4, который сидит на настиле крыши под соответствующим углом наклона настила, так чтобы он прилегал к настилу заподлицо. Прикрепите его к палубе с помощью обрамляющих гвоздей достаточной длины.

3.Добавить поддержку

К гребню сверчка нужно добавить две опорные балки. Каждые 2 на 4 должны класть кожу на поверхность дымохода и простираться до краев дымохода, чтобы отводить воду. Если они не дойдут до стенок дымохода, вода попадет в дымоход.

Прибейте опоры к коньковой доске, которую вы установили на втором этапе, и к настилу крыши, но не к самому дымоходу. Не пригвоздив сверчка к дымоходу, вы допускаете дифференциальное движение.Это движение предотвращает коробление и снижает вероятность утечек.

4. Ножны сверчка

Затем добавьте обшивку или настил, чтобы закрыть каркас седла. Эта тонкая древесина будет служить опорой для следующего слоя рубероида. Используйте косые пропилы, чтобы доски идеально совпадали друг с другом, без зазоров.

5. Добавьте подкладку

Вся конструкция седла должна быть покрыта льдом и водой.Он должен выдвигаться вверх по дымоходу настолько, насколько это будет возможно. Добавьте эту подложку так же, как добавляете ее где-нибудь на крыше.

6. Мешочек или черепица?

Вашим следующим шагом будет установка металлического перекрытия или одновременно и перекрытия, и черепицы на сверчок на крыше. Если вы устанавливаете открытые металлические ендовы на крыше, имеет смысл установить на дымоход сверчка только металлический фартук в тон. Если вы устанавливаете закрытые ендовы, возможно, будет целесообразнее установить черепицу, а также установить кровлю на сверчок.Ниже мы рассмотрим основные инструкции для обоих вариантов.

Как прошить сверчка на крыше

Если вы устанавливаете металлический фартук на дымоходе, это последний шаг, который вы должны выполнить во время установки дымохода. Сначала необходимо установить нижнюю планку, ступенчатую планку вверх с обеих сторон, а затем надеть металлическую крышку на седло. Прибейте его к палубе, а не к дымоходу.

После того, как металл уложен, вы должны добавить слой льда и защиты от воды на верхний край гидроизоляции или на ту часть гидроизоляции, которая лежит на настиле крыши.Затем вы можете продолжить установку остальной черепицы. Обрежьте черепицу так, чтобы она аккуратно прилегала к окладу (и поверх него).

Как укладывать черепицу для сверчка на крыше

Ваши строительные нормы и правила могут разрешить вам устанавливать черепицу на дымоход сверчка. Однако важно отметить, что мигание обычно является лучшим выбором в этой критической области. Сверчок создает две долины, по которым будет стекать вода, и IKO рекомендует использовать металлические долины.

Если вам необходимо установить битумную черепицу на опорную опору дымохода, важно установить сначала металлический фартук, затем черепицу на самой опоре, а затем черепицу на крыше вокруг дымохода.Это означает, что вам необходимо установить черепицу на коньке седла дымохода, прежде чем устанавливать черепицу на остальной части крыши.

В идеале, вы должны создать небольшое перекрытие, где слой черепицы на опоре простирается под черепицей крыши, так что вода будет стекать с крыши на сверчок крыши, не поднимая никакой черепицы. Обязательно аккуратно обрежьте черепицу на плоскостях крыши, чтобы они образовывали прямые линии по центру обеих впадин.

Насколько важен сверчок с дымоходом?

Хотя установка сверчка в дымоходе может не быть обязательной в вашем районе или для вашего дымохода, вам все равно следует рассмотреть возможность ее установки.Есть много веских причин, по которым дымоходные сверчки так настоятельно рекомендуются профессионалами-кровельщиками. Дымоход — уязвимая часть крыши и важный архитектурный элемент многих домов. Седло для дымохода — важная часть оклада дымохода, которая защищает дымоход (и остальную часть вашего дома) от износа и протечек.

Если для вашего дымохода нужен сверчок, вы можете обратиться к местному кровельщику с помощью средства поиска подрядчиков IKO, чтобы он его установил.

Как они использовали, чтобы построить камин и дымоход без кирпича или раствора? | Товарищ Хозяина фермы

Чтобы сварить бобы и согреться,
Я весь день буду грязью и кошкой
Но если ночью я услышу рев,
Я пну шест, а затем убегу.
— Клэй Доббинс

От четверти года до почти половины года большинство из нас в Соединенных Штатах пытается согреться … каким-то образом; всегда было таким. Я предпочитаю лето зиме только по этой причине: нужно тратить либо энергию, либо деньги, либо и то, и другое — чтобы согреться зимой; но чтобы оставаться прохладным летом, тенистые деревья и ручьи свободны и легки.

О том, как согреться грядущей зимой, больше всего думали наши предки-первопроходцы, поскольку они впервые строили свои дома в более теплые месяцы.И до того, как чугунные печи стали все более доступными и доступными, камин и дымоход использовались для приготовления пищи, а также для облегчения при некомфортно низких температурах. Но как они строили камин и дымоход, если не было ни кирпичей, ни раствора (а иногда и камней)?

Простым решением стал довольно распространенный тип камина, иногда известный под довольно странным названием: дымоход «грязевая кошка». Это мое любимое прозвище, хотя иногда его называли просто «кошачий» дымоход или «дымоход из палки и грязи» (последнее на самом деле лучше всего описывает его в том смысле, в каком он был… палочки и грязь). В районе, где я живу, найти большие полевые камни для строительства не проблема; и часто камни использовались для строительства целых дымоходов. Но для традиционного фермера, чьи дары, возможно, не включали каменную кладку (не говоря уже о недоступности извести или обычного раствора), дровяной камин и дымоход были бы просто идеальным вариантом для многих. Там, где были большие камни, топка (нижняя часть, куда идет огонь) и очаг иногда строились из кирпичной кладки высотой около 4 или 5 футов, оттуда вверх поднимались палка и грязевая труба.

Во многих частях нашей страны, где нет больших камней или каких-либо камней вообще, ил и палки (или небольшие бревна) также входили в состав топки. Раньше эти палки представляли собой просто круглые шесты от небольших деревьев с надрезом, чтобы воспринимать друг друга так же, как бревенчатые стены дома. Позже палки вырывали из фрезерованного бруса и иногда прибивали к вертикальному каркасу шеста, который поддерживал целое. Грязь или глина использовались для придания огнестойкости нагретым частям конструкции и, как правило, из тех же материалов, что и трещины между бревнами в стенах дома.Грязь, как правило, была лучшей глиной, которую можно было найти на месте, часто смешанной с выбором ряда вещей, которые служили для удерживания глины, пока огонь не высох и не затвердел. Материалы, использованные для этой «армирующей среды», были продиктованы тем, что было наиболее доступным … и, вероятно, лежало или выращивалось в непосредственной близости от всей операции: сено (вероятно, старое), солома, засохшие сорняки, конский волос, человеческий волос, старая веревка … и, возможно, комбинация всего этого, а затем и некоторых (нет предела, когда вы занимаетесь сельским хозяйством или приусадебным участком).После надлежащего перемешивания щебень раскатывается длинными кусками. Эти продолговатые рулоны из податливой глины назывались «кошками», и их устанавливали на горизонтальную палку или бревно, а затем приминали следующей палкой и т. Лишняя грязь, выдавившаяся между ними, будет сплющена и разглажена по обеим сторонам, возможно, с использованием воды, чтобы поддерживать ее влажность во время работы. Снаружи можно было сглаживать или нет; Я видел их с обеих сторон.

Топка, где будет происходить большая часть сильной жары, по очевидным причинам нуждалась в дополнительной облицовке из глины (вероятно, не менее 6 дюймов или больше, если топка не была каменной).Бревна из бревен, из которых состояла топка, также не имели постоянных выемок в стеновых бревнах, потому что предполагалось, что их нужно будет заменить через несколько лет. Вместо этого они были прикреплены к вертикальным деревянным опорам или просто сужались и свободно помещались между отдельными бревнами стены. Скорее всего, было бы несложно вытащить все это из дома, если бы оно загорелось или нуждалось в замене. Просто держите собак и детей подальше, когда начнете тянуть.

В большинстве дымоходов внутренняя часть дымохода прямо над топкой должна быть построена определенным образом, чтобы «втягивать» воздух вверх.Это делается с двумя основными (часто конкурирующими) целями: позволить большей части дыма выходить из дома и сохранить большую часть тепла … вот в чем дело. Форма «горла» (отверстие прямо над топкой) и область над ним и сзади во многом с этим связаны. Для хорошей нормальной конструкции дымохода было несколько практических правил: одно делало пространство над и позади горловины больше, чем само отверстие горловины, а другое следило за тем, чтобы отверстие в верхней части дымохода было не меньше. чем открытие глотки.Все это было вдвойне трудным для чистого строителя грязи, который не мог построить горловину из каменной кладки с наклонными внутренними стенами и полками. Топка грязевой катушки была более или менее вертикальной «вверх-наружу». Однако чем выше над линией крыши выходит дымоход, тем лучше он улавливает попутный ветер, создавая тем самым тягу или естественную тягу в дымоходе. Иногда грязеуловитель, вероятно, находил удачный дизайн … а иногда он этого не делал, к ужасу своей жены, которую оставляли готовить на часто дымящемся камине.

Как и большинство вещей на ферме, дизайн всего камина и дымохода оставлен на усмотрение воображения, наличия материалов и способностей. Существовало столько же типов или вариаций дымохода / камина, сколько строителей и доступных материалов.

На нескольких старинных фотографиях домов с дымовыми трубами из грязевой коры видны длинные столбы, поддерживающие наклонные дымоходы. Первоначально я думал, что это быстрые и легкие попытки удержать их от падения. Возможно, так оно и было.Иногда плохо построенный фундамент топки прогибается в ту или иную сторону, вызывая наклон всей конструкции; но факт, что многие из них изначально были построены с отводом от верхней стены дома; встроенный наклон. Ближе к верху более тонкие, покрытые грязью палки все более узкого дымохода более уязвимы для разрушения … и, следовательно, могут стать причиной опасных пожаров в доме. Это разрушение грязи из-за дождя даже ускорилось без защиты выступающего фронтона, чтобы сохранить структуру в некоторой степени сухой.Я полагаю, что помимо использования столбов, чтобы оторвать горящий дымоход от дома и опустить его на землю в случае пожара, опорные столбы просто вылетели бы, и опасно горящий дымоход упал сам. Удар ногой по столбу — это почти все, что я мог бы связно думать, если бы проснулся в ночи от ревущего звука горящего дымохода. Я упоминал, что эти дымоходы из грязевой коры требовали тщательного ухода и обслуживания, чтобы избежать опасности возгорания? Что ж, они сделали; но это лишь один из множества пунктов внимания, которые добавили к списку фермеров / поселенцев, управляющих усадьбой.Дело в том, что их, вероятно, было сложнее построить, чем безопасно поддерживать.

А вот и чистая правда: сегодня все меньше и меньше традиционных бревенчатых домов времен поселенцев. Причина этого (я предполагаю) в том, что типичный фермер строил свой дом не с выносливостью как приоритетом номер один (учитывая уровень столярных навыков среднего фермера), а из соображений целесообразности, т. это, а затем приступить к работе на ферме.Я бы предположил, что по тем же причинам гораздо меньше дымовых труб из грязевой коры, а также по некоторым причинам, учитывая их хрупкую способность переносить непогоду. На самом деле, я даже не думал о том, что в моем районе еще есть что-то, пока …

… однажды в воскресенье, когда я ехал домой от церкви немного другим маршрутом, я случайно взглянул в поле, где лежало старое бревно. стоял дом, который теперь использовался только как сарай / приют для скота. В конце дома я узнал то, что у меня было только сценой на старых фотографиях: старый добрый дымоход.

Я вернулся позже с фотоаппаратом в руке и нашел хозяина, пасущего свой скот. Он очень любезно (но с некоторым недоумением) позволил мне насытиться фотографиями старой палки и грязевой трубы.

Эта конкретная версия, которую я обнаружил, была построена примерно через поколение после эпохи поселенцев.

В какой-то момент недавней истории дымоход был подключен к основной части дома с помощью кабеля, чтобы сохранить его и предотвратить его неизбежное падение.

Внутри дымохода; полностью облицована гладкой глиной

Топка на этой была облицована полевым камнем, но рассыпалась, многие камни по какой-то причине пропали. Обратите внимание на изогнутую железную шину от колеса вагона (внутри топки), которая использовалась для поддержки внутренней верхней арки или отверстия топки.

Палки были из фрезерованных пиломатериалов сосны, прибитых к вертикальному каркасу.

Скважина, очевидно, была местной глиной, смешанной с какой-то местной травой или сорняком, и, вероятно, гашеной известью, учитывая, что она была построена позже.

Статья, рисунки и фотографии Па Мак

Этой записью размещено:

The Barn Hop
Back Yard Farming Connection
Simple Living Environment
Down Home Blog Hop
Экономные дни, экологически безопасные методы
Простые жизни Четверг
Фестиваль в блоге фермерских девочек

10 основных принципов работы с дымоходами, которые должен знать каждый домовладелец

Тим Абрамовиц / Getty Images

Если вы переехали сюда только на прошлой неделе или много лет подряд жили в своем доме, дымоход может напугать.В конце концов, это не то, о чем мы так часто думаем, за исключением нескольких праздничных пожаров, и это не совсем простое занятие в вашем списке обслуживания дома.

Однако игнорирование камина — это не выход. На самом деле, забытый очаг может иметь ужасные последствия, когда речь идет о безопасности вашей семьи. Хотя об этом неприятно думать, домашние пожары случаются.

Мгновенно получайте скидки на предметы интерьера!

Подключайтесь к купонам на благоустройство дома и промокодам, которых вы так долго ждали.

Посмотреть предложения

Вместо того, чтобы рисковать, почему бы не вооружиться как можно большим объемом знаний? У нас есть инсайдерские знания по основам дымохода, которые должен знать каждый. Прочтите их и добавьте в закладки на будущее. Мы обещаем, что вы не пожалеете об этом.

Андреср / Getty Images

1. Изучите тип дымохода

Осознали вы это или нет, но не все дымоходы одинаковы. Знание того, какой у вас тип, имеет важное значение для обеспечения надлежащего ухода за домом. Существует три основных типа:

Металлические одностенные: Металлические одностенные дымоходы выглядят как тонкие металлические трубы, торчащие из крыши с круглым верхом.Этот тип обычно встречается в старых домах, поскольку новые строительные нормы и правила отдают предпочтение каменной кладке.

Кладка: Это стандартные кирпичные дымоходы, которые в настоящее время считаются самыми безопасными. Кладочные дымоходы часто поставляются с предварительно установленной облицовкой для обеспечения надлежащей вентиляции.

Готовый металл: Этот тип также обычно называют «заводским» и в основном используется для коммерческих структур.

Забавна / Getty Images

2.Следите за своими кирпичами

Знаете ли вы, что кирпичная кладка, используемая для постройки дымохода, отличается от кирпичной кладки остальной части вашего дома? Специальные огнеупорные кирпичи спроектированы так, чтобы выдерживать гораздо более высокие температуры, чем стандартные версии, часто до 3000 градусов F.

Помимо кирпичей, решающее значение имеет также тип раствора. Высокотемпературный цемент — самый безопасный выбор, когда нужно скрепить дымоход.

Но не всегда гарантия того, что при строительстве дымохода был использован огнеупорный кирпич.Домовладельцы должны следить за тем, чтобы кирпичи и строительный раствор не рассыпались, так как их, скорее всего, придется выточить и заменить более подходящими материалами.

Джон Кибл / Getty Images

3. Проверьте дымоход

Дымоход представляет собой вентиляционную систему. Это труба, расположенная внутри дымохода, которая позволяет дыму и другим газам, которые накапливаются во время пожара, безопасно выходить из вашего дома.

Точно так же, как когда вы чувствуете заложенность носа и можете сказать, что приближается простуда, у неправильно работающего дымохода есть предупреждающие знаки.Если вы чувствуете, что ваша гостиная необычно задымляется во время пожара или обнаруживаете капли воды в камине, возможно, пришло время очистить дымоход от мусора.

Примечание по пожарной безопасности: всегда проверяйте, открыт ли дымоход, прежде чем разводить огонь. Это гарантирует, что дым от пламени сможет правильно выйти из вашего дома и что вы и ваша семья сможете безопасно наслаждаться его теплом.

Mint Images / Getty Images

4. Подумайте о приобретении вкладыша для дымохода

Вкладыши для дымохода защищают ваш дом от тепла и горючих материалов, образующихся в результате пожара.В дымоходах без облицовки тепло от огня может подниматься слишком быстро и вызывать возгорание близлежащих вещей. Вкладыши создают дополнительный барьер.

Есть три типа дымоходов на выбор. Подкладки из глиняной плитки лучше всего подходят для открытых каминов. Металлические вкладыши, которые обычно используются при капитальном ремонте существующих конструкций. Наконец, монолитные облицовки являются наиболее настраиваемыми и представляют собой цементный блок, разработанный в соответствии с уникальной формой вашего камина.

Когда приходит время покупать лайнер, размер зачастую является самым важным фактором.Подложка правильного размера позволит горючим материалам безопасно покинуть ваш дом. Однако, если он слишком большой или маленький, существует большая вероятность накопления окиси углерода.

Иван Хантер / Getty Images

5. Купите заглушку дымохода

Вы знаете те маленькие предметы роскоши, которые сначала кажутся ненужными, но как только вы начнете ими пользоваться, они быстро станут совершенно необходимыми? Обычно это различие сохраняется для пультов дистанционного управления от телевизора или для ездовых на газонокосилках, но мы хотели бы отметить, что крышка дымохода относится к той же категории.

По сути, заглушка для дымохода — это именно то, как она звучит. Это вентилируемая металлическая деталь, которая находится в верхней части дымохода и предотвращает попадание нежелательных материалов внутрь камина, при этом позволяя дыму выходить.

Он не дает проливным дождям просачиваться внутрь дымохода и потенциально вызывать утечки, а также не дает животным гнездиться в вашем камине в холодные месяцы.

ronstik / Getty Images

6. Научитесь разводить огонь

Насколько сильным может быть огонь? Все, что вам нужно, это дрова и зажигалка, верно? Оказывается, есть несколько ключевых компонентов правильного огня, которые сохранят в вашем доме тепло и безопасность.

Во-первых, это лес. При разжигании огня всегда нужно использовать сухие дрова. Вы также захотите развести огонь из более мелких дров, также известных как растопка, прежде чем переходить к более крупным и толстым поленьям.

Тогда есть ускоритель. Вы никогда не захотите залить в домашний камин легковоспламеняющиеся жидкости, такие как бензин. Вместо этого вы можете использовать заранее упакованные устройства для розжига огня или небольшие кусочки газет, чтобы разжечь пламя.

EricVega / Getty Images

7. Ежегодно проверяйте дымоход

Большинство людей думают, что им нужно беспокоиться о предварительном осмотре дома только тогда, когда они готовятся выставить свой дом на рынок.Но для некоторых компонентов вашего дома, включая дымоходы, ежегодный осмотр имеет гораздо больше смысла.

Вот в чем дело: большинство проблем с дымоходом начинаются с малого — небольшой разрыв в облицовке, позволяющий проследить количество вредных газов в ваш дом, или трещина на линии роста волос в дымоходе, которая растет с незначительной скоростью.

Хотя эти вещи сразу могут показаться не очень важными, если вы будете ждать десятилетия, чтобы разобраться с ними, вы можете столкнуться с большой проблемой и еще большим счетом за ремонт.Планирование ежегодной проверки может помочь вам выявить проблемы на раннем этапе.

chuckcollier / Getty Images

8. Нанять квалифицированного трубочиста

Помимо осмотра, дымоход необходимо чистить примерно раз в год. К сожалению — или к счастью, в зависимости от того, как вы на это смотрите — высота и хрупкость дымохода затрудняют добавление в список дел. Вместо этого наймите профессионала.

Как всегда, нанимая на работу, вы хотите убедиться, что ваш трубочист снабжен светящимися ссылками.Однако вы также должны убедиться, что он или она имеет надлежащую страховку. Это может избавить вас от финансовой ответственности в случае падения или другого несчастного случая на работе.

Если вы не знаете, с чего начать, можно начать с Национального руководства по трубочистам. Это поможет вам определить, как найти квалифицированного специалиста.

chuckcollier / Getty Images

9. Всегда очищайте свой очаг

Для многих камин является центром жилого пространства.Таким образом, камин и очаг — очевидный выбор, когда дело доходит до размещения предметов декора. Но, хотя рождественские чулки и семейные фотографии могут выглядеть великолепно, они превращаются в опасность, когда у ворот возникает пожар.

Подумайте об этом: само собой разумеется, что пожары достигают впечатляюще высоких температур. Фактически, средняя температура домашнего пожара составляет около 1100 градусов по Фаренгейту. Даже с помощью каминного щита невозможно гарантировать, что одна из этих случайных раскаленных искр не вырвется из остальных.В таком случае вы не хотите, чтобы предметы декора загорелись.

Итак, лучше всего их переместить. Прежде чем разжечь огонь в очаге, просто возьмите все эти безделушки и уберите их из зоны досягаемости. Поверьте, вам будет легче отдыхать, зная, что вы сделали все возможное, чтобы избежать возможной трагедии.

svetikd / Getty Images

10. Приобретите подходящие детекторы

К настоящему времени у каждого должен быть хотя бы один детектор дыма в доме. В случае пожара исправный детектор дыма обнаружит дым в воздухе и подаст сигнал тревоги, чтобы предупредить жителей дома.Если вы хотите купить новый, поищите версию, которая будет автоматически вызывать вашу местную пожарную службу, а если вы живете в многоквартирном доме, посмотрите, запрограммирован ли ваш детектор на включение спринклерной системы здания.

Детекторы угарного газа могут иметь еще большее значение для вашей безопасности. В отличие от дыма, который можно увидеть и почувствовать в воздухе, окись углерода не имеет запаха. Тем не менее, это может быть смертельно опасным, если со временем вырасти в вашем доме.

Конечно, если у вас есть подходящие детекторы, очень важно регулярно проверять их правильное функционирование.Вы должны проверять и заменять батареи в ваших детекторах не реже одного раза в шесть месяцев. Если в вашем регионе летнее время, поменяйте часы в качестве напоминания.

Перри Мастровито / Getty Images

Когда дело доходит до ухода за кровлей, о дымоходе часто думают второстепенно. Хотя мы можем использовать наши камины только зимой, здоровый очаг необходим для обеспечения безопасности наших семей круглый год. В свете этой цели у нас есть некоторые основы работы с дымоходами, которые должен знать каждый домовладелец.Независимо от того, являетесь ли вы новичком в этой игре или участвуете в игре годами, попробуйте их еще раз. Безопасность — отличный уравнитель.

У вас есть какие-нибудь подсказки для дымохода? Есть ли вопросы, на которые вам нужно ответить? Дайте нам знать в комментариях ниже.

Что нужно знать о чистке и ремонте дымоходов

Креозот, черные или коричневые остатки горения, скапливающиеся на внутренних поверхностях футеровки дымохода, легко воспламеняется.Если позволить скопиться, он может загореться, вызывая трещины в огнеупорных кирпичных, каменных или глиняных облицовках дымохода и позволяя теплу достичь ближайшего деревянного каркаса и других горючих материалов в вашем доме. Грязный дымоход — причина многих домашних пожаров каждый год.

Осмотрите и прочистите дымоход, желательно в конце весны или в начале лета, когда закончился отопительный сезон. Таким образом, у вас будет достаточно времени, чтобы запланировать любой ремонт, который может вам понадобиться, до начала отопительного сезона осенью.

Покупка трубочиста

НИКОГДА не нанимайте трубочиста, который появляется у вашей двери без приглашения.Есть много мошенников с улучшением жилищного строительства, которыми обычно пользуются ничего не подозревающие домовладельцы; Однодневки с трубочистами — одно из самых распространенных.
Многие зачистки подают заявку на сертификацию CSIA или членство в NCSG. Эти организации продвигают профессионализм в отрасли, проверяя кандидатов и предлагая возможности повышения квалификации, чтобы держать членов в курсе меняющихся технологий и пожарной безопасности.
Чистка дымохода не считается улучшением дома, но все связанные с этим работы, такие как установка или ремонт заглушки дымохода, ремонт футеровки и даже замена строительного раствора, требуют регистрации для ремонта дома.

Что нужно знать перед чисткой дымохода

За 90–150 долларов профессиональный трубочист должен тщательно очистить ваш камин и дымоход и проверить наличие дефектов. Многие проводят опускание видеокамер и светильников в дымоходы, чтобы лучше рассмотреть стены и поверхности облицовки, а также сделать визуальную запись состояния дымохода для домовладельца. Убедитесь, что вы соглашаетесь только на те услуги, которые вам нужны и которые вам нужны.

Вы хотите трубочиста на:

Проверить топку на наличие повреждений кирпича, а также отсутствия или осыпания раствора.
Полностью откройте заслонку, чтобы убедиться, что она свободно движется и плотно прилегает к дымовой полке.
Используйте фонарик, чтобы проверить демпфер на предмет трещин, ямок или ржавчины. (Сломанные или корродированные демпферы должны быть заменены профессионалом.)
Найдите мусор, который может ограничивать поток воздуха, и удалите его.
Проверьте, нет ли сломанных или поврежденных кирпичей или футеровки дымохода. (Вертикальное растрескивание футеровки — верный признак предыдущего пожара в дымоходе и серьезная проблема, требующая ремонта.)
Проверьте и удалите отложения креозота толщиной более 1/8 дюйма. Очистка дымохода не считается улучшением дома, но любой ремонт покрывается в соответствии с Законом о благоустройстве дома, например установка или ремонт колпака дымохода, замена или ремонт облицовки, а также даже ступка под замену.

Если во время чистки дымохода трубочист сообщает вам, что есть повреждения, которые требуют замены или ремонта , вам следует обратиться к местному строителю и спросить, требуется ли разрешение на строительство.

ПОМНИТЕ: Трубочисты не могут быть аттестованы для ремонта дымохода. Лица, выполняющие работы по ремонту дымохода, должны иметь регистрацию по ремонту дома.

Ремонт дымохода — ремонт дома

Ремонт дымохода выходит за рамки чистки и чистки, и лица, выполняющие ремонт дымохода, должны быть зарегистрированы в качестве подрядчика по ремонту дома в Коннектикуте.

Ремонт, охватываемый Законом о благоустройстве дома, включает в себя все: от установки или ремонта крышки дымохода, замены или ремонта гильзы и даже замены строительного раствора. Если во время чистки дымохода трубочист сообщает вам, что есть повреждения, которые необходимо заменить или отремонтировать, сначала обратитесь к местному строителю и спросите, требуется ли разрешение на строительство. Затем найдите себе зарегистрированного подрядчика по ремонту дома, чтобы выполнить эту работу. Это может быть тот же человек, который чистил ваш дымоход, но это не обязательно.
Подрядчики, зарегистрированные в Департаменте защиты прав потребителей, должны иметь при себе выданный Коннектикутом свидетельство о регистрации ремонта дома. Продавцы также обязаны иметь при себе сертификат
Прежде чем нанимать кого-либо для ремонта дымохода, попросите предъявить его сертификат и удостоверение личности. Не стесняйтесь обращаться в Департамент защиты потребителей, чтобы проверить законность этого сертификата и проверить любые жалобы на этого подрядчика.Позвоните нам по телефону 860-713-6110 или воспользуйтесь функцией проверки лицензии онлайн.
Закон о благоустройстве дома требует, чтобы подрядчики указывали в своем контракте уведомление об отказе от контракта, давая домовладельцу три дня на то, чтобы передумать и отменить работу.

Избегайте мошенничества при ремонте дымохода

3 способа потушить пожар в дымоходе

Обучена и обучена ли ваша пожарная команда тушению пожаров в дымоходах?

Поздней осенью, когда листья поворачиваются, в воздухе появляется озноб, а запах горелой пыли от только что топленных печей усиливает возгорание дымоходов.Лучше начинать тренировку сейчас, пока не вспыхнул первый пожар в дымоходе.

Размер дымохода увеличен

Пожарный из Ланкастера, штат Массачусетс, тушит дымоход (фото Скотт Лапрейд).

Пожары в дымоходах могут воспламениться со взрывом и, как правило, достаточно шумны и драматичны, чтобы их могли заметить соседи или прохожие.Жертвы их сравнивают звук пожара с тихим грохотом, как в грузовом поезде или низколетящем самолете.

Известно, что пламя вырывается из верхней части дымовой трубы в сопровождении густого дыма. Первым признаком пожара в дымоходе обычно является шум — ревущий звук, который становится громче по мере усиления огня и достигает температуры до 2000 градусов по Фаренгейту.

Объем огня, дыма и тепла от этого типа пожара может вытолкнуть горячие газы из существующих трещин в дымоходе или вызвать выход из строя внутренних соединителей.Если смотреть снаружи, большой объем дыма, искры и огонь могут выходить на несколько футов над дымоходом.

Накопление креозота делает возможным возгорание дымохода

Однако не все очаги дымохода видны снаружи. Некоторые из них представляют собой медленно горящие пожары, в которых не хватает воздуха или топлива, которые характерны для больших, бросающихся в глаза видимых пожаров.

Но даже они имеют высокие температуры, которые могут нанести такой же вред конструкции дымохода и близлежащим горючим частям дома, как и более динамичные пожары.В общих чертах, камины и дровяные печи спроектированы таким образом, чтобы обеспечивать возможность возгорания с безопасным контролем, а дымоход обеспечивает удаление побочных продуктов сгорания.

Эти вещества выходят из камина и дровяной печи и постепенно поднимаются в относительно более прохладный дымоход, где происходит конденсация. Но по мере остывания продукты могут сливаться в липкое вещество, креозот, которое прилипает к внутренней облицовке стенок дымохода.

Креозот имеет черный или коричневый цвет, имеет твердую или хлопьевидную консистенцию. Он может быть смолистым, жидким и липким или блестящим и затвердевшим. Часто все формы встречаются в одной дымоходной системе.

Независимо от внешнего вида креозота, он легко воспламеняется. Если количество креозота накопилось достаточно, можно разжечь дымоход.Хотя креозот может гореть в любом количестве, профессиональные трубочисты опасаются, когда креозот накапливается в достаточном количестве, чтобы выдержать длительный, горячий и разрушительный пожар в дымоходе.

Все дымоходы изготавливаются аналогичным образом. Побочные продукты пожара уходят вверх конвекцией через дымоход. Это обычно называют тягой огня.

Существует несколько факторов, которые могут привести к скоплению креозота, о которых следует знать жителям вашего района, в том числе несоблюдение надлежащей температуры внутри дымохода, сжигание недостаточно высушенной древесины и невозможность прочистить дымоход в дымоходе. постоянная основа.

Размер огня, конструкция камина и дымохода, а также его возраст увеличивают возможное распространение огня.

Тактика пожаротушения в дымоходе

Как и при любом пожаре, безопасность жизни должна быть в первую очередь. К счастью, большинство пожаров в дымоходах позволяют жильцам выходить из дома самостоятельно.Это значительно снижает влияние на прохождение первичного броска. Убедитесь, что люди полностью эвакуированы. А поскольку все пожары непредсказуемы, пожарные должны носить полные СИЗ, включая автономный дыхательный аппарат.

Пожары в дымовой трубе следует ликвидировать в качестве ответных мер для всей конструкции до тех пор, пока не будут оценены размеры, местоположение и доступ. Выполните хорошее увеличение размеров, чтобы убедиться, что точное местоположение и размер очага возгорания подтверждены.

Вы не всегда будете видеть огонь из дымохода по прибытии. Отключите другой реагирующий аппарат только после того, как вы хорошо оценили дымоход и прилегающие участки.

Протяните линию предварительного соединения к передней части конструкции на случай, если возгорание окажется больше, чем предполагалось изначально. Установите командование, отслеживайте свой персонал и назначьте офицера безопасности, когда это возможно.Стратегические цели при пожаре в дымоходе состоят из:

Тушение пожара
Расширение предельного огня
Вентиляция по необходимости
Капитальный ремонт для предотвращения повторного розжига
Утилизация

Проверьте показания окиси углерода в доме с помощью детектора CO. И помните, что когда огонь горит, он может привести к выходу из строя внутренних опорных конструкций, позволяющих распространяться от дымохода на стены, потолки, чердаки и другие скрытые элементы конструкции.

Как только определение CO будет сделано, отправьте разведывательную группу прямо на чердак и убедитесь, что огонь не распространился на это пространство или петушиный домик. Осмотрите саму топку и как можно больше дымохода внутри дома. В это время очень полезны тепловизионные камеры.

Если пожар локализуется в системе дымохода, переходите к методам тушения пожара в дымоходе.

Используйте подходящие лестницы, когда требуется доступ на крышу.
Зайдите в зону дымохода и снимите колпачок дымохода, птичьи сетки или искрогасители.
Осмотрите дымоход с помощью зеркала, чтобы определить степень возгорания.
Помните о статической нагрузке, которую вы добавляете к конструкции крыши, особенно если в последнее время на опору крыши был нанесен значительный снег.

Возгорание дымохода в хорошую погоду случается редко, поэтому следите за тем, чтобы стоять на ногах в условиях снега или ледяного дождя.

Методы пожаротушения дымовых труб

Существует несколько различных методов тушения пожара в дымоходе, но для всех требуется сухое химическое средство тушения ABC. Независимо от способа тушения, вы значительно повысите свою способность работать рядом с ним, если потушите пожар в топке.

Выгрузите дрова из топки, поместите их в металлическое ведро и выгружайте за пределами дома. Продолжайте делать это, пока все дрова и горячий пепел не будут удалены из топки. Разгрузите ведро за пределами дома и смочите его из шланга, баллончика с водой под давлением или заранее подготовленной линии атаки.

Убедитесь, что дрова и раскаленный пепел больше не горят — вы не хотите, чтобы дерево или дом загорелся после того, как вы уйдете.После тушения пожара в топке (обычно с помощью водяного огнетушителя под давлением) закройте тягу, чтобы уменьшить количество воздуха, питающего огонь в дымоходе.

Что касается методов тушения пожара в дымоходе, то здесь их три.

Бомба сверху
Атака снизу
Надуть

1.Бомба сверху
Используйте сухой химический порошок в герметичных пластиковых пакетах. Его можно сбросить сверху дымохода через уже открытый верх дымохода. В зависимости от размера дымохода вы можете пропустить через него несколько мешков. Когда пакеты падают, их вес переносит их вниз к ограничителю тяги.
Мешки расплавятся, и их сухой порошок попадет в дымоход.Когда порошок высвобождается, он становится достаточно легким, чтобы его можно было поднять вверх, и должно произойти успешное тушение.
2. Атака снизу
Этот метод требует кратковременного открытия ограничителя тяги, что может временно увеличить размер пожара. Согласуйте открытие ограничителя тяги с вводом сопла сухого химического огнетушителя за ограничитель тяги и выпускайте его в дымоход по направлению вверх.
Тепло огня будет уносить средство тушения вверх, чтобы помочь в тушении пожара. Известно, что этот метод вызывает небольшой беспорядок внутри дома из-за сопутствующего перемещения порошка для тушения, поэтому перед началом работы подумайте о том, чтобы положить брезент для спасения. Кроме того, для двухэтажной конструкции могут потребоваться оба метода из-за длины дымохода.
3.Выдуть это
Метод мой любимый. Это требует некоторой подготовки перед вызовом, но это того стоит. Отрежьте кусок фанеры размером 4 x 4 фута и установите две ручки на одной стороне примерно на 30 см от двух параллельных сторон посередине.
Для правильной работы этого метода требуется вентилятор с положительным давлением. Перед использованием PPV убедитесь, что ваша команда обнаружила очаг пожара и не беспокоится о возгорании за пределами дымохода или топки.Убедитесь, что все другие отверстия в конструкции закрыты, за исключением отверстия, которое будет использовать PPV.
Поместите фанеру перед топкой и координируйте запуск вентилятора PPV. После того, как вентилятор PPV был запущен, сдвиньте фанеру, чтобы сделать небольшое отверстие (около 1 фута шириной) с одной или другой стороны. Разрядите огнетушитель в отверстие и дайте вентилятору PPV протолкнуть огнетушащее вещество в зону дымохода.
Держите фанеру открытой примерно на минуту, закройте сквозняк, остановите и повторно оцените огонь с помощью тепловизора. Во всех случаях убедитесь, что пожар потушен с помощью визуальных, инфракрасных или тепловизионных методов.
В некоторых отделениях используется дымоходная цепь, которая опускается через верхнюю часть дымохода. Это устройство используется для сбивания креозота со стенок дымохода на дно топки.Это требует, чтобы персонал работал с крыши, и увеличивает риск, связанный с завершением сценария.
Рассмотрите возможность работы с платформы, чтобы повысить свой профиль безопасности, если вам необходимо выполнить этот маневр. Наш отдел не несет это оборудование и вместо этого подтверждает тушение пожара и отсутствие распространения пожара, а затем советует домовладельцам, чтобы компания по очистке дымоходов отреагировала на очистку их камина / дымохода и проверила его перед тем, как поджечь новый пожар их очаг.
Большинство пожаров в дымоходах можно успешно потушить одним или несколькими из этих методов. Однако есть и другие методы. Серийно выпускаемые сопла для дымоходов обеспечивают малый объем воды. Это также вызывает образование лужи с водой, содержащей золу и креозот, на дне топки и, как правило, на полу перед ней.
Обслуживание клиентов и уборка
Ручки следует использовать только в крайнем случае, поскольку они могут необратимо повредить существующую кладку или металлические футеровки дымохода.Повысьте свои навыки обслуживания клиентов, используя беговые дорожки и огнестойкие защитные покрытия возле камина во время ремонта и капитального ремонта. Тщательная уборка может принести вашему отделу ценную похвалу от домовладельцев
.
Многие пожарные команды регулярно разводят дымоходы, когда становится холодно. С возгоранием в дымоходе, как правило, легко справиться, если предпринять правильные действия. Ознакомьтесь с тем, как в вашем отделе предпочитают тушить дымоход.И если у вас есть другой метод тушения пожара в дымоходе, я хотел бы услышать о нем.
Эта статья, первоначально опубликованная в 2008 году, была обновлена.
.
No related posts.

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Как самостоятельно сделать и собрать сэндвич-трубу?

Устанавливаем сэндвич-дымоход в бане поэтапно

Этап I. Соединяем элементы дымохода

Этап II. Вариант 1. Проводим дымоход через стену

Этап II. Вариант 2. Проводим дымоход через крышу

Этап III. Закрепляем дымоход

Этап IV. Окончание монтажа

Как правильно собрать дымоход из нержавейки

Монтаж конструкции

Монтаж сэндвич дымохода своими руками: все про установку сэндвич-трубы

Как устроен сэндвич-дымоход?

Нормативы на размеры базальта внутри «сэндвича»

Как правильно устанавливать такой дымоход

Как правильно оформить вывод на крышу?

Монтаж сэндвич-дымоходов из нержавеющей стали: все нюансы установки

Принципиальные моменты, которые надо учесть при монтаже сэндвич-труб

Монтаж дымохода из сэндвич труб через стену: пошаговая инструкция

Содержание

Виды дымоходов

Кирпичный

Оцинкованная труба

Коаксиальный дымоход

Керамический

Нержавеющая сталь

Популярные статьи

Монтаж сэндвич-дымохода из керамики

Дымоход сэндвич из керамики: последовательность монтажа

Видео — монтаж керамического дымохода типа «сэндвич»

Расчёт параметров дымохода

Правила подбора длины дымохода

Расчёт сечения дымохода

Рамка для зеркала «Облако»

Требования к системам дымоотведения

Условия исправной работы дымохода

Утепление наружного дымохода

Образование конденсата

Как установить дымоход через крышу

Что такое сэндвич: сборка дымохода

Герметизация дымохода со стороны улицы

Фиксация на крыше

Самостоятельная сборка и готовые решения

Готовый «умный дом»

Самостоятельная сборка

Рекомендации по монтажу

Методы сборки дымохода из нержавейки

Как вывести дымоход через межэтажное перекрытие

Важно знать

Сняли и сравнили на iPhone 12 mini и iPhone 12 Pro Max много фото с котами. Есть разница

Как собрать дымоход из нержавейки правильно своими руками, пошаговая сборка

Методы сборки дымоходов из нержавейки

Пошаговая сборка дымоходов из нержавеющей стали

Почему сборку нержавеющих дымоходов выгоднее заказать у профессионалов

Сборка дымохода по дыму или по конденсату — правила сборки

Сборка «по конденсату»

Сборка «по дыму»

Какой способ предпочтительнее?

Почему нельзя допускать образования конденсата?

Как соединить трубу дымохода?

Распространённые ошибки при установке дымоходов

Планирование установки дымохода и дымохода

Для начала

Этап проектирования дымохода 1

Этап 2 планирования дымохода

Окончательное руководство DIY (от профессионалов)

Планирование и соображения

Обрамление камина

Установка компонентов вентиляции

Прохождение через крышу

Электрические и водопроводные соединения

Монтаж дымохода

Завершение установки

Нужна дополнительная помощь?

Об авторе

Что такое сверчок на крыше — Как построить сверчок для дымохода на крыше

Что такое сверчок на крыше?

Как работает сверчок на крыше?

Как получил свое название кровельный сверчок?

Нужны ли сверчки на крыше?

Должны ли крикетные долины совпадать с уклоном крыши?
