Монтаж дымохода


Дымоход – вертикальная система труб для отвода продуктов сгорания от каминов, печей, котлов и других устройств сжигания топлива за пределы жилого помещения в атмосферу. Дымоход должен не только отводит,дымовые газы, но и обеспечить верную производительность отопительного прибора. Современный установленный дымоход обеспечивает оптимальную тягу, значительную надежность и безопасность.
Металлические дымоходы, которые мы устанавливаем, подходят под любой твердотопливный котел, газовый котел, камин, банная, булерян или печь. Бесспорным достоинство при монтаже дымоходов из метала, есть их малый вес, это значительно облегчает подготовку к работе и нет надобности в фундаменте.
Есть много вариантов по размещению отопительного прибора внутри помещения, виды установки дымоходов бывают разными: например от самого простого, до монтажа дымоходов более сложных вариантов, которые могут обогнуть несущие элементы перекрытий и крыши.
Монтаж дымоходов можно выполнять как в самом помещении, так и с внешней стороны дома. Установку дымоходов можно делать и вначале строительства, так и после отделочных работ.

Как правило, инженерные коммуникации пытаются спрятать. В этом случаи монтаж дымохода из металла есть исключение. Он может быть не просто неприметным (в случае окраски под цвет стен и кровли), но и стать прекрасным предметом дизайна (зеркальным, матовым, глянцевым окрашенным в любой цвет).

Монтаж дымохода есть не простой технический процес. Непрофессиональный монтаж дымоотводящей системы может привести к появлению пожаров и отравление угарным газом.
Специалисты нашей компании смонтируют профессионально и качественно дымоход любой сложности.
Звоните или оставьте заявку, и наши консультанты помогут вам подобрать, а также подсчитать стоимость комплектующих и монтажных работ.Мы предоставляем услуги по Киеву и Киевской области (Борисполь, Бровары, Вишневое, Ирпень, Вышгород, Украинка, Обухов, Боярка, Васильков, Буча, Гостомель, Белогородка).


Компания "ДВС-Про" предлагает перечень услуг

по установке дымоходов:


-Монтаж дымохода для твердотопливного котла

-Монтаж дымохода для газового котла

-Монтаж дымохода для камина

-Монтаж дымохода для банной печи

-Гильзование дымохода (Гильзовка дымохода)

-Ремонт дымохода


Дымоходные системы для твердотопливных котлов назначены для того чтобы выводить продукты сгорания в атмосферу. В выборе материала нужно правильно все рассчитать по марке стали, сечению и высоте дымохода. А теперь детальнее поведаем, каким образом, а также расскажем о некоторых нюансах во время монтажа дымоходов.

Для работы котла необходима нормальная тяга. Организовывается она благодаря перепаду температур воздуха в помещении и на улице. Чем значительнее перепад температур, тем сильнее тяга. Замеряться она анемометром. Однако помимо температуры для нормальной тяги нужно придерживаться всех норм. В частности, правильно подобрать необходимое сечение дымоходной трубы, высоту и присутствие различных изгибов в конструкции дымохода. Чем меньше будет изгибов, тем больше тяга.Изъясняется данное тем, что дым подымаясь вверх  начинает ускорятся и если же встречаются какие-нибудь повороты, то скорость дымовых газов изменяется. А также немаловажное значение имеет и форма трубы. Наилучшим при выборе дымоходной трубы будет овальная либо круглая форма. Если же использовать прямоугольную или квадратную трубу, то может создаваться завихрения. Данное лишь снизит тягу, и ускорит налипание сажи. Подбирается сечение и длина для установки дымоходов в индивидуальном порядке (рассчитывается по формуле).

А также одно из основных требований дымовая труба должна находится вне зоны ветрового подпора. Зона ветрового подпора представляет собой пространство, которое ограничено кровлей, выступающей над ней условной плоскостью или какой-либо конструкцией. Такая конструкция, для создания зоны ветрового подпора, должна быть проведена под углом 45 градусов к горизонту от верхушки выступающей плоскости. А также немаловажным фактором, который влияет на скорость дымовых газов в трубе, есть наличие притока воздуха, а также уровень засорение трубы дымохода.


А сейчас давайте рассмотрим какие бывают дымоходы для твердотопливных котлов?Насколько известно, температура уходящих в атмосферу газов может подыматься до 500 С. Вследствие этого немаловажно, чтобы установленный дымоход выдерживал высокие температуры. Дымоходы бывают из кирпича, нержавеющий стали и керамические.Дымоходы, сооружённые из огнеупорного кирпича, могут выдержать температуру до 900 С. Его стенки прогреваются довольно долго, и это не лучший вариант для систем, с небольшим коэффициентом полезного действия, потому что во время горения возникает конденсат. Вследствие этого в будущем может привести к появлению трещин и разрушению дымохода.

Дымоходы из метала делаться из черной и нержавеющей стали.Из чёрной стали дымоход, не самый лучший вариант для применения,поскольку они не так долговечны. А вот насчет дымоходов из нержавеющей стали, можно сказать обратное, их температура использования до 800 С и они более устойчивы к появлению конденсата. Для монтажа дымоходов из нержавеющей стали могут применятся марки стали — AISI 201,304,316,321.


Керамический дымоход - считается одним из самых надежных, потому что температура применения его до 1200 С, а также отличается устойчивостью к прогоранию, коррозии и воздействию кислот. Большим достоинством данного дымохода есть защищенность во время загорание сажи. Так как возгорается сажа при t 1100 (температура применения которого выше данного показателя).



Для каждого газового котла необходимо, верно подобрать дымоход для удаления в атмосферу газообразных продуктов горения. Невзирая на то, что температура дымовых газов в газовых котлах как правило не выше 150 С, к дымоходам для таких котлов весьма высокие требования.Поэтому перед тем как заказывать монтаж дымохода, в первую очередь нужно обратить внимание на марку стали, из какой он сделан. Для дымоходов газовых котлов нужно применять из кислотостойкой стали, например, марки AISI 316(усовершенствованная версия 304 марки стали, с добавками молибдена и немного большим никелевым составом. Данная марка стали AISI 316 более устойчивая к коррозии в многих агрессивных средах).Невзирая на то, что продукты сгорания газа есть вполне нейтральные вещества - водяной пар и углекислый газ с маленьким присутствием серы.Окисляясь, превращаются в раствор с присутствием серной кислоты, в состоянии пара. А такая гремучая смесь будет неблагоприятно влияет на дымоходы из обыкновенной нержавеющей стали.


А также немаловажным фактором в подборе дымохода для газового котла из нержавеющей стали есть такое понятие как «точка росы». Это когда пар, при определённой температуре превращается в воду. В связи с этим при отрицательных температурах на улице в дымоходе создаётся своего рода воздушная пробка, ухудшая тягу.В итоге если есть датчик тяги котел просто выключается а, если нет то угарный газ может пойти в дом. Чаще всего появление воздушных пробок у кирпичных дымоходов из-за их неровной поверхности.В том случае, когда в доме нет в наличии дымового канала для газового дымохода, и вы не хотите делать его из кирпича, тогда один из лучших вариантов будет утеплённый дымоход из сэндвич-трубы. Один из плюсов этих дымоходов им ненужна дополнительная термоизоляция.В самом низу дымохода для газового котла нужно смонтировать ревизию с конденсатосборником для отвода конденсата в канализацию и для периодической чистки дымохода


А на завершающею часть дымоходов от каждого газового котла в соответствии определенным нормам запрещается устанавливать грибки либо волперы .При монтаже дымоходов в случае подсоединения газового котла к дымоходу загильзованого одностенной трубой кирпичной шахты, у такого дымохода завершающая часть должна быть открыта. А если трубой-сэндвич то на окончание нужно установить "конус".В любом случае, на котором бы из дымоходов для газовых котлов вы бы ни остановились, мы будем рады, если эта информация помогла вам сделать правильный выбор.

А также мы предлагаем услуги по установке коаксиальных  дымоходов для газовых котлов


Коаксиальные дымоходы есть, одно из новых решений для систем отопления которые применяются вместе с котлами, оснащёнными закрытой камерой сгорания.По методу установки дымоходов разделяют на – вертикальные и горизонтальные. Горизонтальные коаксиальные дымоходы монтируют исключительно при применении газового котла с принудительной тягой (турбированный).А при монтаже вертикальных дымоходов расположение гильзы возможно внутри канала либо наружным по фасаду.

Как это работает

Для того чтобы изготовить коаксиальный дымоход, нам нужно две трубы разного сечения и нужно вставить трубу с меньшим диаметром внутрь с большим диаметром. А также необходимо объединить широкою трубу с узкой трубой так, чтобы отцентрировать оси обеих. Вот и все, коаксиальный дымоход готов.Используется в газовых котлах с закрытой камерой сгорания (теплогеннераторах,газовых конвекторах,газовых радиаторах), где воздух для горения берется не из квартиры, дома, а с улицы, через внешнюю трубу коаксиального дымохода, проходящего через наружную стену дома, а продукты сгорания выкидываются через внутреннюю трубу коаксиального дымохода

.

Такая конструкция коаксиального дымохода разрешает владельцам квартир и домов не монтировать вспомогательную систему вентиляции. Благодаря тому, что в коаксиальном дымоходе воздух для горения идет по внешней трубе, а продукты сгорания по внутренней, конструкторы закрытой камерой сгорания газовых котлов (газовых радиаторов, теплогенераторов, газовых конвекторов)разрешили враз четыре существенных проблемы:

1.Возрастает защищенность дымоходов,поскольку продукты сгорания, проходят по внутренней трубе, охлаждаются благодаря тому, что по внешней попадает в камеру сгорания прохладный воздух.

2.Возрастает КПД отопительных приборов, так как попадающий прохладный воздух нагревается от внутренней трубы.

3.Большой КПД объясняется лучшим сжиганием газа, что увеличивает экологичность с закрытой камерой сгорания в газовых котлах (газовых радиаторов, теплогенераторов, газовых конвекторах).

4.Возрастает комфорт в жилище обогреваемом (газовым котлом, газовым конвектором, газовым радиатором) с закрытой камерой сгорания, поскольку весь цикл горения проходит вне жилища.

В результате этого можно сделать вывод, что оборудование с коаксиальным дымоходом более экологичное, производительное и направленное на комфорт его обладателей.


Зачастую приобретая камин люди забывают о том, что неотделимый частью камина есть дымоход, который идет по всей высоте здания и нуждается в обслуживании, в значительной степени от работы дымохода зависит и сама работа камина.
Главной функцией каминного дымохода, есть выброс продуктов сгорания за пределы жилого помещения в атмосферу. Копоть совместно с газами попадают из топки камина в дымоход под воздействием тяги. Верный монтаж дымоходов состоит в избрании и сооружении такого устройства, чтобы на стенках дымохода меньше оседала сажа, а нормальная тяга не давала попадать дыму в дом.

А также не рекомендуется объединять под одним козырьком дымовой канал с вентиляционным каналом. В том случаи если они размещены в одном оголовке, трубу от камина нужно нарастить. Такое устройство дымохода называют «свеча». А если оставить дымовой канал с вентиляционным под одним козырьком, кроме малой тяги возможно попадания дыма в дом.


Какой дымоход лучше подойдет для камина?

1.Кирпичный дымоход

2.Металлический дымоход

3.Керамический дымоход

1.Рассмотрим первый вариант труба от камина, уходит выложенный из кирпича вертикальный канал, идущий на крышу. В том случаи когда в помещении есть дымовой канал, осталось принять решение по поводу «гильзовки» дымохода либо просто подключится к каналу без гильзования. Если не гильзовать ,то рано или поздно канал из кирпича будет разрушаться от конденсата и перепада температур, поэтому рекомендуем загильзовать ваш дымоход для более безопасной и длительной роботы вашего камина.

2.Еще один из видов дымоходов для каминов есть - утепленный дымоход (сэндвич)

Такой вид дымоходов имеет ряд преимуществ:

- На выполнения монтажа дымоходов нужно 1-2 дня, делать установку дымоходов можно в любое время года.

-Поскольку система модульная, ее можно переделать либо изменить при надобности

-Для монтажа дымохода не нужен фундамент.

3.Керамические дымоходы обладают такими преимуществами как: термостойкость прочность и долговечность. Один лишь минус, который препятствует керамическим дымоходам монтировать на все оборудования довольно высокая цена материала, в том случаи если вы готовы потратится, это один из лучших вариантов ,на который стоит направить свой интерес при установке дымоходов. Поставщики, применяя известные схемы сооружений каминов, придумали много всяких деталей, благодаря этому для установки дымоходов можно взять готовый набор. Разумеется, число элементов быть может разным – все зависит от конфигурации и габаритов конструкции.

Что ещё можно сказать хорошее о керамических дымоходах:

- безупречно гладкая поверхность внутренних стенок дымоходов;
- скорым нагревом и медлительным охлаждением дымохода;
- стойкостью к высоким температурам до 1000С;
- компактный если сравнивать с иными устройствами;
- срок службы до 50 лет;

 Считается одним из минусов при монтаже керамических дымоходов это их немалый вес, в результате чего нужно делать монтажную площадку либо специальный фундамент.



Благодаря тому, как будет исполнен монтаж дымохода для банной печи, зависит комфорт и качество парилки. Баня может быть и без дымохода только при условии, если она с электропечкой. В других случаях дымоходы для бани необходимы. Смонтировать дымоход не так легко, как можно подумать первоначально, потому что тут есть немало тонкостей и хитростей, соблюдая их можно достичь верную работу дымохода при любых погодных условиях. Дымоходы в банях соприкасаются с накаленными продуктами работы печки. Вследствие этого самое главное требование — дымоход обязан выдерживать влияние больших температур. Монтаж дымоходов к банной печи лучше делать из нержавейки – утепленной трубой «сендвич».В нашем случаи подойдет нержавеющая сталь марки (AISI321) в состав которой добавляют титан благодаря чему она становится более термостойкой. Такой дымоход будет нормально выдерживать большие температуры, целиком сберегая все свои свойства.

Увеличивается популярность дорогостоящих, но более безопасных, надежных, редко встречающихся керамических дымоходов для банных печей. Главный достоинством при монтаже дымохода: универсальность, подходит любое топливо и любой тип топки.
При выборе дымохода, для бани, рекомендуется устанавливать трубу с нержавеющей стали толщиной стенки не меньше 1 мм.Во время установки дымохода монтировать элементы конструкции нужно таким образом, чтобы стыки элементов дымохода ни в коем случаи небыли спрятаны в перекрытии. И обязательно необходимо использовать изоляционные материалы в местах где возможно возгорание.

Во время топки банной печи температура дымохода от крайне высокая, вследствие этого нужно использовать утеплённую трубу «сендвич», с теплоизоляции, толщиной не меньше 50 мм. И Весьма важно верно подобрать сечение дымохода.Обычно, приобретая банную печь, нужное сечение дымохода можно найти в техническом паспорте.

Узнавая каким образом произвести монтаж дымохода для бани, вам также нужно четко знать какой должна быть минимальная высота трубы. Эта информация должна быть указана в техническом паспорте, прилагаемой к банной печи. В том случаи когда паспорта нет либо печь покупалась с рук, высота дымохода должна быть не менее пяти метров.
Есть много схем и вариантов, как правильно и качественно сделать дымоход для бани, но в любом случаи рекомендуем в первую очередь обращаться к специалистам.И помните баня с правильно смонтированным дымоходом не только должна быть комфортной, но и безопасной.


Гильзование дымохода (гильзовка дымохода) — монтаж-установка трубы из нержавейки либо специальных рукавов в дымовой канал (вентиляционный канал), устанавливается для того чтобы восстановить герметичность самого канала. Гильзование (гильзовка) трубой из нержавеющей стали подойдет только для прямых дымоходов, в которых нет изгибов и переходов.После гильзования (гильзовки) дымохода, улучшается тяга и уменьшается налипание сажи.В том случаи если гильзуют нержавеющей сталью с кислотостойкими свойствами, то такой дымоход довольно долго переносит влияние конденсата.

Довольно часто, в домах старой постройки, для газового котла применяют не гильзованый кирпичный канал.Почему это опасно? Дымовые газы, подымаясь по дымоходу, понемногу остывают и конденсируются. А не гильзованый кирпичный канал более подвержен к разрушению из-за конденсата и перепада температур.

Больше всего разрушения заметны в верхней части дымохода (на кровле), так как из-за разности температур там самое высокое образование конденсата, в особенности это происходит в про холодный период года. Кирпич трескаясь разрушается и падает в канал, из-за чего может частично либо полностью быть перекрытым, в результате чего: уменьшается или пропадает полностью тяга и может попасть угарный газ в жилое помещения. В этом случае нужно сделать чистку или пробивку дымохода, затем можно производить гильзование дымохода (гильзовка дымохода).Весьма часто в старых домах, а также и в новостроях , нельзя сделать гильзование дымохода (гильзовку дымохода) из-за неровности каналов и каналов с переходом, да и размер канала часто встречается 140Х140 мм, а гильзовать можно трубой не более сечением 120 мм, что ведет к заужению общего сечение дымохода.

Отталкиваясь от этого, для возобновления герметичности и дальнейшей защиты от разрушения дымового или вентиляционного канала, можно применить способ футеровки( гильзование) дымохода специальным защитным рукавом торговой марки  «Алюком» для газовых котлов.

Рукав защитный торговой марки «Алюком» – состоит из нескольких слоев таких, как алюминий кислостойкий марки А5, стекловолокно и целлофанового мешка, сделанный в форме гибкого рукава, который может повторить практически любые неровности дымохода или вентиляционного канала. Рукав защитный торговой марки «Алюком» может применяться при температурах до 300, исключительно для котлов на газовом топливе!
Во время монтажа рукава защитного торговой марки «Алюком» в самой нижней точки канала нужно установить тройник с ревизией и дека лейкой для вывода конденсата.

Наши специалисты грамотно просчитают и произведут гильзование дымохода(гильзовку дымохода) рукавом защитным торговой марки «Алюком» качественно и быстро.



Пакет услуг по ремонту дымоходов весьма обширный – от полной разборки с дальнейшим восстановлением дымохода до небольшого ремонта. Нужда в ремонте бывает по двум основным причинам: искусственными, а также естественными.
При длительной эксплуатации дымохода под влиянием погодных условий таких как перепад температур и осадки и происходит разрушения кирпичной кладки. Это и есть, естественные причины.
Искусственные причины есть более пагубные для дымоходов из кирпича. Разберем их:

-1. Главная причина ‒ образование конденсата.

-2.Неправильная эксплуатация

-3.Неграмотный монтаж

-4.Применение низкосортных материалов

Если все же нужен ремонт, наши мастера реализуют любые работы по ремонту дымоходов, вентиляционных каналов, а также газоходов. Во время проведённое обследование, избавит Вас от неожыданных затрат при использовании дымохода.

Виды ремонта дымоходов:

-1.Гильзование дымохода(вентиляционного канала)

-2.Обмуровка (герметизация) канала

-3.Утепление дымохода

-4.Восстановление разрушенной кладки кирпичного дымохода.

-5.Ремонт стальных дымоходов

1.Гильзование дымохода (гильзовка дымохода)— это монтаж-установка в имеющийся дымоход (вентиляционный канал) гильзи-трубы из нержавейки либо защитного рукава ТМ «Алюком» , для возобновления герметичности канала. Об этом виде ремонта дымоходов было указано выше (гильзовка дымохода).

2.Нередко кирпичный дымоход не отвечает нужным требованиям. Взять хоть, в новостроях и частных домах не уделяют нужного внимания дымоходам, вследствие чего могут быть трещины в кирпичной кладке. Сквозь трещины возможно проникновение в смежные каналы дыма. Нередко применяется пустотелый или силикатный кирпич. Например могут положить обломанный кирпич.А в старом домах, благодаря постепенного разрушения раствора, происходит разрушение кирпичной кладки, что может привести к формированию пробок в канале дымохода. В результате чего случается задымление, и наступает опасность отравиться угарным газом.

Еще можно предложить обмуровку (герметизацию) дымовентиляционных каналов. Футеровка либо обмуровка дымохода — это способ реставрации-востановления дымовентиляционных каналов.Смесь для обмуровки можно применять для дымоходов и вентиляционных каналов любова типа. Для выполнение работ по постановлению дымоходов внизу канала нужно приготовить отверстие, какое по завершению обмуровки(герметизации) замуруются. Места в которых есть переходы или смещения обмуровывать необходимо вручную. Для обмуровки полностью всего канала нужно сделать определенное число отверстий, сквозь которые делается обмуровка (герметизация).Этот вид робот забирает мало времени. Больше всего времени уходит, на подготовку по причине неровности дымовентиляционных каналов.

Необходимо канал тщательно очистить от мусора (пыли, раствора и остатков кирпича). А также канал нужно обследовать на наличие арматуры, проводов и т. п. (зачастую попадающееся в новостроях, а также и в старом фонде).

После этого как канал покрыт раствором - поверхность канала делается гладкой без трещин. В то же самое время сечение дымохода или вентиляционного канала практически остается неизменным.А также благодаря гладкой поверхности увеличивается тяга после обмуровки.

3.Несложно догадаться что дымоходы легко поддаются всяческим отрицательным влияниям, таким как перепады температуры, дождь, снег и т.п. Во время роботы дымохода возникает конденсат в дымовом канале который его разрушает. Причиной возникновения конденсата есть перепад температуры.Для того чтобы уменьшить образование конденсата, нужно утеплять дымоходную трубу.
Каким образом утеплить дымоходную трубу из кирпича либо из метала?
Имеется несколько видов утеплителей, которые годятся для печной трубы. Все же когда идет речь о кладки из кирпича, возникает маленькая проблемка. Немало важный момент помимо утепления дымохода необходимо попытаться не испортить внешний вид самого дымохода(оголовка). Для сохранения внешнего вида дымоходной трубы можно применить профнастил. Профнастил обладает такими преимуществами как надежность, негорючесть, устойчивость, долговечность.И благодаря этим качествам это незаменимый материал при утеплении дымоходной трубы из кирпича.

4.В наше время есть несколько видов ремонта дымоходов. Чаще всего дымоходы из кирпича возводят для дровяных, угольных либо газовых отопительных приборов.Со временем на дымоходах из кирпича не только образовываются трещины, а также бывает что полностью осыпается.
В некоторых случаях во время ремонта дымоходной трубы нужна его частичная либо полная разборка. Притом разборка делается от самого верха печной трубы, размещенной на крыше, до места
повреждения.

Этот вид робот считается достаточно сложным, который забирает немало времени и сил.При необходимости делается неполный демонтаж с дальнейшей реставрацией кирпичной кладки. Правда бывают случаи когда дымоход нужно разбирать полностью и выкладывать заново. Для восстановления дымохода выложенного из кирпича, советуем применять исключительно качественные материалы. Материалы должны переносить большие температуры, которые создаются в следствии перегорания дров, угля и т.п.
5.Металлические дымоходные системы есть более новое решение и у них есть свое превосходство, перед дымоходом из кирпича. Во время ремонта металлической дымоходной системы повреждённую часть трубы можно заменить другую

Цены на монтаж дымохода Киев и Киевская область

Вы можете задать любой вопрос. Мы ответим на него как можно быстрее и подробнее.

Монтаж дымохода из нержавеющей стали, сэндвич

Монтаж дымохода из нержавеющей стали, сэндвич

Дымоход – часть системы отопления, которая делается до установки котла. Он нужен, ну или почти всегда (не нужен только электрическому котлу).

Прежде чем смонтировать дымоход его надо грамотно подобрать и рассчитать с учетом требований котла (смотрите паспорт котла). Нужно определить место монтажа дымохода - где же его будет удобнее провести.

Дымоходы-дымоходы ... а я маленький такой

Благо мы не Америка и Санта к нам в дымоход не лазит, а посему выбор диаметра трубы дымохода, его тип и угол за Вами. Времена поменялись – теперь в наших домах дымоходы маленькие, а мы большие.

Понятное дело если у вас уже выложена дымоходная шахта из кирпича, то вам необходим вкладыш или гильза (одностенная труба). Стоит обратить внимание, что очень часто, имея шахту и заказывая монтаж дымохода для твердотопливного котла, обнаруживается несоответствие размеров шахты требуемому диаметру трубы дымохода ТТ котла. По нашей практике такое достаточно часто. см. Почему?

Сэндвич дымоходы – это утепленные дымоходы с двойными стальными стенкам с утеплителем межу ними. Такие двухстенные дымоходы увеличивают скорость прогревания дымохода и снижают количество конденсата в нём, что сокращает налипание сажи и коррозию. Дымоходы этого типа оптимальны для широкого спектра котельного и печного отопления. Одинаково хорошо подходят для внутреннего и для наружного монтажа дымохода. Наружный дымоход получается компактным и эстетичным, может быть смонтирован как отдельно стоящий или на фасаде дома. Особое достоинство сэндвич трубы – отсутствие дополнительной защиты, как с обычной трубой из нержавейки: стояк в доме или теплоизоляция, утепление на улице.

Монтаж сэндвич дымохода

Что касается монтажа утепленного сэндвич дымохода, то здесь тоже есть свои нюансы (см. - наши фото), хотя на первый взгляд все кажется легко и понятно. В этом деле также важен правильный расчет: диаметра, места монтажа, крепежных элементов, расстояния от стены, толщина стены, материала из которой она сделана, и т. д.

Вывод дымохода через стену или перекрытия и крышу – разный набор комплектации и крепежа. Повороты, углы и изгибы, общая длинна.

Основной используемый диаметр 100-200 мм. Диаметр дымохода равен диаметру выпускного патрубка котла. Иной диаметр требуется в редких случаях.

При монтаже наружного дымохода, обязательно соблюдение правил безопасности при работе на высоте. Часть дымохода сэндвичи складываются "по конденсату", часть "по дыму".

Определяем диаметр дымохода, толщину утеплителя, определем схему установки и вывода дымохода, получаем коплект "поворотов" и труб, привозим - монтируем.

Толщина сэндвич утеплителя

30 мм – для газовых котлов средней и малой мощности, температура дыма из котла до 250 град.,

50 мм – для всех видов котлов и печей, если труба выводится на улицу сразу около котла, температура дыма из котла до 400 град.,

от 100 мм – при температуре дыма из котла до 850 град.,

Схемы установки сэндвич дымохода в частном доме

Сборка сэндвич дымохода

Сэндвич дымоход удобен в сборке - собирается из прямых и угловых элементов, вставляются один в другой на 50 мм стыковочной части.

Внутренний контур дымохода собирается "по конденсату" верхний элемент вставляется в нижний, что позволяет не вытекать конденсату наружу, а стекать в конденсатосборник. Наружный дымоход собирается "по дыму" - т.е. элементы вставляются наоборот.

Доверьте монтаж дымохода специалистам и мы вас не подведем.

Кстати, с сегодняшнего для у нас можно купить средства для чистки дымохода

По данному случаю вспомнились люди, которые издревле чистили, и продолжают по сей день чистить дымоходы частных домах, на предприятиях и в городских этажках.Трубочисты.

Чистка дымохода от сажи залог тёплого дома и люди поставили памятники людям, которые чистят дымоходы наших домов. На фото лишь несколько из них - Харьков, Клайпеда, Рига, Таллин, Львов, Санкт-петербург.

На фото -- это мы, монтажник Дом котлов бай, Минск, не все. Все мы - тут со своими работами.

P.S. Так почему шахты не подходят к дымоходам?

Как это стало возможно . .. По нескольким причинам: если, например, у хозяина дом 400 кв. м, то котел ему потребуется около 45 кВт, диаметр дымохода такого котла около 250-280мм. Но дымоходную шахту заложили, по привычке - косяк каменщиков - "в один кирпич". В такую шахту не вставишь нужного диаметра гильзу. Ещё пример, строители шахту строили думая под газовый котел, а не под твердотопливный. Но хозяин газа изначально и не ожидал. Что же делать? Два варианта. Если есть возможность, расширять шахту. Если нет, то выводить сэндвич дымоход по улице вдоль фасада, такой дымоход обязательно делать утепленным.

Будем рады работать на Вашем объекте

Наш монтаж дымоходов на фото

Минская область, апрель 2020


На этой агроусадьбе в Столбцовском р-не переделка утепленного дымохода. Была замена котла, пришлось поднимать дымоход. Никто не брался за такую работу, и наверно, не сделал бы.


См. ещё наши фото установки дымоходов.

У нас вы можете купить котёл с доставкой и установкой как в городе Минске, так по всей территории РБ.

выбор, соединение, установка своими руками

Практически для любого здания, независимо от его предназначения, требуется дымоход, тем более, если в помещении установлена печь или даже обычный камин. Система дыоотведения должна обязательно отвечать положенным нормам и монтироваться, согласно принятых строительных правил и рекомендаций. Главные критерии, которым должна отвечать и сэндвич труба для вашего дымохода – это обеспечение надежной, безопасной и эффективной работы по выводу газов и прочих вредных веществ, имеющих свойство образовываться во время горения.

Если перед вами только встал вопрос выбора конструкции, вы еще не знаете всех нюансов и особенностей, предлагаем изначально обратить ваше внимание на такую конструкцию, как сэндвич трубы. Подобные системы оптимальны сразу по нескольким основным причинам. К примеру, установка конструкции из сборных систем, таких как сэндвич, не требует сложных технологических сооружений, вы справитесь даже в одиночку. Кроме того, подобные дымоходы по своим свойствам и характеристикам обслуживания зарекомендовали себя, как достаточно прочные и износостойкие дымоходы.

Устройство дымохода из сэндвич труб

Такие системы представляют собой конструкцию, в основе образованую с помощью двух контуров, которые между собой в свою очередь разделяются ощутимым слоем утеплителя. Как правило, изоляционный слой составляет около 50-60 мм.

Базальтовая теплоизоляционная скорлупа для дымоходов

Изоляцию используют из таких материалов:

  • Базальтовая вата.
  • Минеральное волокно.

Среди основных преимуществ или даже качеств таких материалов, можно отметить невероятные огнестойкие характеристики, высокую устойчивость к воздействиям химических реагентов и осадков.

Контур изнутри зачастую берется за основу только из металлов «нержавейки», состав которой может включать в некоторых случаях даже молибден. Наружный контур многие производители стараются сделать из обычного оцинкованного металла. Это делается для того, чтобы уберечь конструкцию от воздействия холодных температур, ведь не секрет, что именно оцинковка отлично справляется даже с большими перепадами минусовых показателей. Сэндвич труба для дымохода в таком случае обладает увеличенными износостойкими характеристиками и может служить даже в северных районах.

Сэндвич труба имеет трехслойную структуру, в середине находится изоляционный материал

Что касается утеплителя, то здесь все банально просто, им «обертывается» внутренняя труба, поверх чего после вставляется металлический кожух из оцинковки.
Учитывайте тот факт, что дымоход труба сэндвич должна обязательно быть оборудована специальным зонтиком, которым предотвращает засорение системы и попадание влаги.

Кроме того, особых условий требует к себе не только конструирование оголовка, но и соединения всех отрезков, которые обязательно должны быть хорошо за герметизированы. Устанавливается сэндвич труба для дымохода независимо от положения котла, разрешается внутри и снаружи здания. При монтаже нужно учитывать особенности крепления и расположения отрезков, их расположение по отношению к предыдущему отрезку. Подробней о технологии укладки, будет немного позже.

Технические характеристики сэндвич трубы для дымохода

Такой дымоход, как сэндвич подразумевает различие не только по размерам, но и по весу, а также диаметру. Поэтому производя расчет в обязательном порядке нужно ориентироваться на подобные показания. По техническим характеристикам, все подобные дымоходы подразделяются на такие подвиды:

  • Одностенные.
  • Двухконтурные.
  • Одноконтурные.
  • Гофрированные.
  • Гибкие.

Также не забывайте, что по техническим нормам и свойствам, наиболее оптимально собирать конструкции из отрезков метровой длины. Кстати, в последнее время, заводы такими размерами только и оперируют.

Комплектующие для сэндвич дымоходов

У каждого из видов есть свои преимущества, а главное особенности монтажа, но об этом узнаете в другой статье посвященной монтажу сэндвич дымохода. Здесь же приведем примеры общих параметров. Среди главных особенностей такой конструкции дымохода сэндвич, выделяют удивительные параметры работы и износостойкости. При благоприятных условиях, система может прослужить порядка 20 лет, естественно, с оговоркой, что вся конструкция изначально была собрана правильно.

Также не забывайте, что правила монтажа сэндвич элементов напрямую касаются диаметра сэндвич трубы. Не забывайте обращаться к инструкции и рекомендации к вашему котлу либо печи, потому что большинство производителей на сегодня требуют к своей продукции определенные правила взаимодействия. К примеру, ни в коем случае, не устанавливайте в котел с патрубком 100 мм, трубу больших размеров, даже если используется переходник специальный. Котел может попросту не справится с таким напором тяги, либо наоборот не станет разгораться из-за завихрений. В общем, очень много всевозможных нюансов, которые следует придерживаться каждому домовладельцу.

Плюсы и минусы дымоходных труб сэндвич

Для начала нужно вспомнить, что собой представляет подобная конструкция. Как выше уже разобрались – это многослойный «пирог». Проще говоря – это две трубы вставленные друг в друга и имеющие между собой прослойку из утеплителя. Таким обозом дымоход уберегается с одной стороны от воздействия горячих газов, с другой холодных температур.
Итак, для начала перечислим основные достоинства, которые могут выделяться на фоне других труб:

  • Универсальность. Подразумевается возможность использования для самых разных материалов, не зависимо от типа дома.
  • Компактность.
  • Легкость монтажа.
  • Эстетичность.
  • Пожаробезопасность.
  • Возможность установить дымоход на абсолютно любом типе крыши, стропильная система не становится преградой.
  • Многослойность обеспечивает меньшее оседание сажи и копоти, а также образования конденсата.

К недостаткам можно отнести некоторые проблемы, к примеру:

  • Стоимость. По сравнению с другими разновидностями, действительно высокая стоимость.
  • Небольшой срок эксплуатации. Хотя данный факт является противоречивым, но все же некоторые дыма отводящие системы готовы прослужить гораздо дольше.

Как видим, даже парочка ни значительных недостатков не способна перекрыть все преимущества таких систем. Кстати, если для вас серьезное значение имеет первый пункт, касающийся цены конструкции, то можно сэкономить, если сделать хорошую сэндвич трубу своими руками. Как правило, лучшие дымоходы получаются своими руками, когда человек знающий дело, создает что-то конкретно под себя.

Рекомендации по выбору

Подбирая элементы конструкции, многие упускают из вида сочетание диаметра труб и сечение патрубков источника отопления. Принято считать, что сечение рабочей зоны канала не должно быть меньше выходящего патрубка. Кроме того, не забывайте учитывать требования, которые возлагаются на сэндвич для дымохода, а именно нормы СНиПов. Согласно им, сечение «привязано» к мощности котла, печи. Итак:

  1. до 3,5 КВ. – не менее 195 кв. см.
  2. до 5,2 КВ. – не менее 290 кв. см.
  3. до 7 КВ. – не менее 380 кв. см.

Кроме того, обращайте внимание на толщину утеплителя. Значение в пределах:

  • 250 градусов равны 30 мм.
  • 400 градусов не менее 50 мм.
  • Свыше 800 градусов не менее 100 мм. Сюда относятся твердотопливные котлы.

Кстати, уточняйте не только саму толщину, но и диапазон тех температур, при которых подобный утеплитель разрешается эксплуатировать. Для примера, температуру в 850 градусов, способны выдержать далеко не все базальтовые утеплители.

Не стоит пренебрегать правильным выбором маркировки самой стали. Для наглядного примера нужно обратить внимание на свойства, простая оцинковка скорей подходят для маломощных газовых котлов. Твердотопливные, а также напольные газовые, должны иметь дымоход из стали по маркировке не меньшей АИС 439 с прибавкой в сплав титана. В некоторых случаях требуется использование стали маркировки АИС 316И или АИС 321.

Не забывайте и тот факт, что чем выше температура газов, тем сильней воздействует конденсат на внутренние стенки. Учитывайте особенности внутренних швов, чтобы не было попадания конденсата внутрь трубы, в утеплитель. Конструкции сэндвичей, используемые для мощных угольных, дровяных печей должны обладать толстыми стенками и утеплителем слоем не менее 100 мм. Особенно это правило нужно учитывать при внутри домовой проводке канала.

Особенности монтажа

Схема сэндвич дымохода и комплектация проходного узла

Дымоход из сэндвич панелей должен не только обладать соответствующими характеристиками, но и быть установленным по всем «канонам» технической документации и правил. Некоторые из особенностей мы приведем ниже, на них нужно обращать внимание в первую очередь. Итак:

  • К патрубку запрещается подключать напрямую сэндвич. В противном случае произойдет, так называемое «спекание» утеплителя и превращение его в камень с последующей потерей свойств.
  • Учитывайте особенность размещения в деревянных домах. Даже с учетом двойного покрытия, внешние стенки имеют особенность нагреваться, поэтому слой теплоизоляции от огнестойких материалов не менее 250 мм., а, от пожароопасных не менее 450 мм.
  • Сборка должна производится по схеме, чтобы верхняя часть канала вставлялась в нижнюю. Таким образом, вы уберегаете конструкцию от попадания внутрь неё влаги и прочих химических реагентов, образованных во время сгорания и образования конденсата. Что касается соединения «лежачих» участков, то используется схема стыковки сэндвич трубы для дымохода «по дыму». То есть, первая входит во вторую.

Какие виды и размеры имеет сэндвич труба и как ее монтировать

Содержание статьи

Сегодня на рынке стройматериалов предлагается множество дымоходов. К вопросу выбора печного оборудования нужно подойти очень ответственно, ведь от этого зависит пожаробезопасность всего дома. Этому главному критерию наилучшим образом соответствует сэндвич труба.

Составные элементы дымохода сэндвич

Она пользуется большой популярностью, и это неспроста. Дымоход сэндвич имеет легкую и компактную конструкцию, он практичный и функциональный. А самое главное – его можно легко установить своими руками.

Вернуться к содержанию ↑

Основные характеристики сэндвич дымоходов

Дымоходы сэндвич представляют собой конструкцию, которая имеет три слоя. Такая конструкция состоит из внешней и внутренней трубы разного диаметра, а между ними уложен слой теплоизоляции. Поэтому дымоходы и получили такое название. Внутренняя труба обязательно должна быть из нержавеющей стали, а наружная часть может изготавливаться из оцинкованной стали либо другого материала. Сэндвич трубы для дымоходов отличаются диаметром и толщиной теплоизоляции, в зависимости от того, при каком режиме температуры будут использоваться. Такие печные устройства обладают массой достоинств по сравнению с другими видами:

  • Отсутствует конденсат;
  • Простой монтаж;
  • Наивысшая степень пожаробезопасности;
  • Компактность;
  • Устойчивость к агрессивным средам.

Единственным недостатком такого устройства является его дорогая цена. На сегодняшний день дымоходы сэндвич являются самым оптимальным вариантом, так как могут устанавливаться в домах, построенных из любого материала. Они имеют высокую степень надежности и безопасности.

Устройство дымохода сэндвич

Сэндвич трубы для дымоходов продаются частями, длина каждого сегмента не превышает одного метра.

Вернуться к содержанию ↑

Виды и размеры соединительных элементов

В зависимости от того, где будет использоваться печное отопление, определяется диаметр трубы. Подбирается диаметр внутренней трубы, так как она несет основную температурную нагрузку. Диаметр сэндвич трубы определяется исходя из мощности отопительного устройства: чем он мощнее, тем большее сечение необходимо. Размеры печного оборудования регламентирует СНиП. В основном, диаметр указывается в техническом паспорте прибора: например, 120\180; 150\210 либо 200\260 мм. Первая цифра – это внутреннее сечение, а вторая внешнее. Труба из нержавейки может использоваться для газового и твердотопливного котла, печи, камина, сауны, в качестве сегмента при установке вертикальных частей печного отопления. К данной трубе подбираются соединительные части из нержавейки соответствующего диаметра:

  • Дымоход-конвектор 120, 150, 200 мм – предназначен для отведения продуктов сгорания;
  • Колено 120, 150, 200 мм – состоит из нескольких частей, сваренных под углом, благодаря чему можно изменить направление дымохода;
  • Тройник 120, 150, 200 мм – служит для отвода газов и конденсата;
  • Ревизия 120, 150, 200 мм – предназначена для очистки дымохода от сажи;
  • Переходник 120, 150, 200 мм – служит для соединения элементов;
  • Кагла 120, 150, 200 мм – используется для регулирования тяги;
  • Флюгер термо 120, 150, 200 мм – предназначен для защиты от осадков и задувания ветра;
  • Конус термо 120, 150, 200 мм – служит для защиты от атмосферных осадков;
  • Розетта 120, 150, 200 мм – является вспомогательным элементом и предназначена для декора;
  • Грибок 120, 150, 200 мм – состоит из оцинкованной стали и предназначен для верхушки дымохода.

Соединительные части дымохода сэндвич

Чем толще нержавейка, тем будет дольше срок службы печного отопления.

Сэндвич конструкции из нержавеющей стали обеспечивают качественный отвод продуктов сгорания, а благодаря оцинкованной стали дымоход можно дополнить разными декоративными элементами.

Вернуться к содержанию ↑

Установка печного оборудования своими руками

Конструкция дымохода сэндвич изначально имеет высокую степень пожаробезопасности, поэтому не сложна в монтаже. И придерживаясь некоторых правил, ее можно установить своими руками. Основные из рекомендаций – это:

  • При проходе трубы по наиболее пожароопасному участку требуется дополнительный слой термоизоляции;
  • Запрещается устанавливать сэндвич трубу над печным устройством.

В качестве термоизоляционного слоя наиболее распространенным является базальтовое волокно, так как имеет хорошую стойкость к воздействию различных химических веществ и высоких температур. Согласно требованиям СНиП размеры базальтового утеплителя должны быть не более 25-60 мм. Монтаж конструкции своими руками может осуществляться по двум принципам:

  • По дыму;
  • По конденсату.

Установка дымохода сэндвич

По дыму дымоходы собирают с целью не допустить попадание угарных газов в дом путем закрепления тройников. По конденсату собирают, чтобы конденсат, полученный от разницы температур, смог стекать вниз по трубе. При такой установке тройники не потребуются. Правильно будет, если внутренняя часть трубы будет установлена по конденсату, а наружная – по дыму. Какой бы способ не был выбран, самое важное – это то, что необходима качественная герметизация стыков. Соединяется дымоход такими способами, как:

  • Фланцевый;
  • Байонетный;
  • Мостик холода.

Правильно устанавливать конструкцию своими руками нужно от печи до кровли, поэтапно соединяя все части хомутами. Для работы понадобятся такие инструменты:

  • Рулетка;
  • Уровень;
  • Электролобзик;
  • Болгарка.

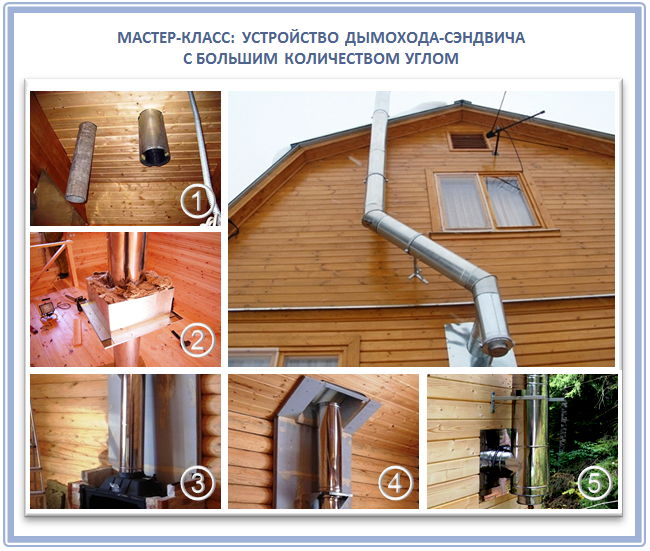

Установка сэндвича с применением отводов

Первую часть конструкции устанавливают из нержавейки без слоя утеплителя, так как из-за воздействия высокой температуры утеплитель обгорит. Для того чтобы конструкция была надежной, для соединения стыков лучше использовать специальный высокотемпературный герметик. При высокой степени герметичности тяга намного выше.

Некоторую сложность при установке печного отопления своими руками может представить проход через перекрытия. Для этого необходимо вырезать проем и в местах соприкосновения перекрытия со специальными патрубками проложить еще один слой теплоизоляции. Далее трубу проводят через проем.

Вернуться к содержанию ↑

Как правильно провести дымоход через перекрытие

Очень ответственной и сложной частью является проход дымохода через перекрытие. Сначала с внутренней стороны крыши делают проем. Далее внутри закрепляется подкрышный лист, который сделан из оцинкованной стали, а снаружи – крышная разделка. После закрепления фартука, который приварен к крышной разделке, устанавливают следующую часть конструкции. Чем ниже расположена труба, тем больше она должна возвышаться над крышей. Дымоход может возвышаться над крышей:

  • При расстоянии до конька 150 см, размеры трубы над коньком 50 см;
  • При расстоянии 150-300 см, размеры трубы не ниже конька;
  • При расстоянии более 300 см – размеры трубы ниже конька до условной линии, которая проведена под 10˚ уклоном к линии горизонта.

Стыковка элементов дымохода

В завершении, после того как нужные размеры длины трубы установлены, крепится грибок. Монтаж печного отопления в загородном доме является неотъемлемой и обязательной частью при установке каминов, бань, саун. Изучив все тонкости и принципы, вполне можно установить сэндвич дымоход своими руками. И тогда безопасность, уют и комфорт обеспечен на долгие годы.

Вернуться к содержанию ↑

Монтаж дымохода

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

Как правильно установить дымоход: монтаж и изолирование конструкции

Дым является постоянным спутником процесса горения и может представлять угрозу для человека. Поэтому должна быть установлена конкретная система, которая позволяет его удалять. Это – хорошо всем известный дымоход. И именно от того, насколько правильно его выбрали и установили, зависит эффективность вывода продуктов горения. Ошибка может стать причиной возникновения пожара или отравления угарным газом.

Прежде чем приступать к работам по монтажу, нужно внимательнее изучить все рекомендации профессионалов, так как правильно установить дымоход можно, всесторонне  и подробно изучив процесс установки.

Каким должен быть правильный дымоход ↑

Установку дымоотводящей системы обычно производят в процессе строительства дома параллельно устройству отопительного оборудования. И если раньше для этого использовали кирпич, достаточно прочный и неплохо сохраняющий тепло материал, то сегодня симпатии застройщиков склонились в пользу модульных систем из нержавейки и керамики. На это есть ряд причин, но самой главной, пожалуй, является несовместимость современных отопительных устройств и кирпичных дымоходов. К тому же отпала необходимость в довольно дорогих услугах профессиональных печников, так как модульные системы можно собрать самому и намного быстрее.

Какую конструкцию бы не имел дымоход, он должен удовлетворять основным требованиям к нему.

  • Нормальная тяга в системе. Если устройство негерметичное, неисправное, то создается обратная тяга – процесс, когда вместо отвода дыма от телпогенератора, он, напротив, забрасывается в помещение, в котором установлен.
  • Безопасность. Должна быть обеспечена безопасность дымохода как для проживающих в доме, так и для самого здания, то есть должно быть учтено как правильно установить дымоход.
  • Эстетичность. Может это вопрос и не первостепенной важности, но все-таки имеет значение. Внешний дымоход не должен портить вид дома извне, а внутренний – нарушать гармонию внутреннего пространства.
  • Долговечность. Это еще одно важное требование, касающееся дымоходов.

Сюда можно добавить также конденсат в дымоходе и сажу на его внутренних стенках, которые должны образовываться в минимальных количествах, и низкую теплопроводность.

Есть определенные рекомендации, относящиеся также к сечению дымоходов. Оно не может быть меньше сечения печи или котла, к которому его подключают. Самым эффективным является круглый канал. В нем не образуется «мертвых зон», обеспечено свободное движение воздуха, а сажу, которая образуется на стенках, с легкостью удаляют.

Варианты правильного конструктивного исполнения дымоходов ↑

Приступая к установке дымохода, учитывается много факторов. Высоту, диаметр и силу тяги подбирают, исходя из принципа пропорциональности возрастания тяги и увеличения высоты. Оптимальность конструкции в первую очередь определяет его эффективность и безопасность, а затем уже внешний вид и сочетание с другими элементами экстерьера.

Важное значение при выборе конструкции системы имеют особенности помещения и место установки телпогенератора. Различают наружную и внутреннюю установку дымохода.

Конструкция наружного дымохода ↑

Наружное исполнение дымоотводящей системы состоит из

  • газохода, который соединяет выпускной патрубок теплогенератора и трубу, расположенную снаружи,
  • трубных секций,
  • ревизии.

Такой дымоход достаточно безопасен, его просто устанавливать. К его достоинствам можно отнести также полную независимость от характера интерьера помещений. В этом случае снаружи должен быть предусмотрен утеплитель для дымохода.  Оптимальной формой для него считается цилиндр. Конфигурацию выбирают по возможности более простой, чтобы меньше откладывалась сажа. Если невозможно обойтись без горизонтальных участков, для нормального функционирования системы, их длина не должна превысить один метр.

Конструкция внутреннего дымохода ↑


В подобной конструкции трубы размещают непосредственно в помещении, которое должно отапливается. При этом должны быть установлены разделки, защитный кожух для дымохода и опоры. Такой дымоход в утеплении не нуждается: при отсутствии термоизоляции тепло будет отдаваться в жилое пространство. Исключение – неотапливаемые чердаки.

Такие конструкции несут в себе определенные риски:

  • вероятность возгорания, если огнезащита дымоходов будет выполнена некачественно;
  • опасность отравления газом при разгерметизации системы.

Горючие материалы, стены, перегородки, которые близко расположены к трубе, необходимо обработать антипиренами: то же касается мест его выхода наружу.

Кроме того, конструкция такого дымохода несколько сложнее для монтажа и обслуживания, чем наружная. На крышу  дымоход выводят при помощи проходных патрубков и проходника для крыши. Герметизацию кровли обеспечивает крышная разделка для дымохода. Остановимся на основных моментах монтажа подробнее.

Монтируем внутренний дымоход: на что обратить внимание ↑

Дымоход подключают к отопительному аппарату с помощью тройника, трубы и колена системы. Нижние звенья труб последовательно соединяют с верхним, при этом верхнее частично входит в нижнее. Благодаря этому,

  • подымающийся вверх дым в дымовой трубе не будет встречать на своем пути препятствий,
  • конденсат не будет вытекать наружу,
  • влага извне не попадет на утеплитель, и он останется сухим.

Кожухи элементов соединяют, используя заклепки или шурупы-саморезы.

Места соединения внутренних трубных элементов герметизируют при помощи высокотемпературного силиконового герметика.

К стене через каждые 1,5 м прикручивают кронштейны, которые используют для крепления трубы.

При монтаже дымохода в участках межэтажных перекрытий самое главное обеспечить его пожаробезопасное прохождение, поскольку материалы перекрытия обычно легко возгораются. Для этого используют специальные изолирующие проходные патрубки. Кроме этого, между перекрытием и дымовым каналом оставляют воздушный зазор и монтируют вокруг отверстия негорючую минеральную изоляцию.

Одним из важных моментов, который может вызвать затруднения при межэтажном монтаже дымоходного канала, является правильный расчет параметров его конструкции – она должна проходить сквозь отверстия перекрытий без стыка звеньев – целиком.

Еще одним сложным, но очень важным моментом является вывод конструкции дымохода на крышу. Принимаемые меры безопасности здесь аналогичны тем, которые были использованы при межэтажном монтаже. Выход герметизируют крышными разделками, их подбирают под требуемый угол наклона крыши здания. Ее конусная часть регулирует наклон, а края листа крепят под коньком кровли. В местах соединения дымоходной трубы и разделки герметичность обеспечивает регулируемый специальный фартук.

© 2021 stylekrov.ru

Монтаж и установка дымоходов

Как правильно установить и смонтировать дымоход? Дымоход – важный элемент отопительной системы дома, предназначенный к выведению продуктов горения из помещения. Дымоходы являются обязательным элементом при строительстве многоэтажных зданий и особенно важны в частных домах, где используются камины, печи, колонки и котлы. Традиционно в домах трубы дымоходов складываются из кирпича. Но в современном строительстве все большее распространение получают современные металлические конструкции, которые имеют повышенную надежность и более практичны в использовании. Главное, на что стоит обратить внимание: вся конструкция должна быть правильно спроектирована и установлена, иначе она может стать просто опасной, выводя продукты горения не в окружающее пространство, а обратно в помещение, вызывая задымление и опасность отравления вредными веществами. Поэтому, если вы решили установить оборудование самостоятельно, нужно хорошо представлять себе, из чего он состоит и как должен быть смонтирован.

Выбор материала из которого изготовлены трубы дымохода. В настоящее время дымоходы из кирпичной кладки почти не используются, так как они склонны к быстрому забиванию и не сравнимы по своей долговечности с другими современными материалами. К тому же, в трубах возникает конденсат, который тоже приводит к разрушению кирпичной кладки. Поэтому длительность их использования без обновле6ния кладки составляет около 5 лет. Поэтому современные строители советуют выбирать из стальных, коаксиальных и сэндвич-дымоходов. Эти типы имеют принципиальные различия по своему устройству и особенностям монтажа. Стальные дымоходы представляют собой однослойные трубы, составленные из отдельных модулей. Они легко собираются и стоят сравнительно дешево, но имеют определенные ограничения в использовании, так как достаточно сильно нагреваются – в этом случае не всегда возможно соблюсти все требования пожарной безопасности. Сэндвич-дымоходы, в отличие от стальных, могут использоваться даже в домах из дерева, так как имеют хорошую теплоизоляцию, делающую их более безопасными. Такая конструкция состоит из двух стальных труб разного диаметра, которые вложены друг в друга и пространство между которыми заполнено специальным теплоизоляционным материалом. Это позволяет защитить от нагревания внешний слой. Коаксиальные дымоходы отличаются от предыдущего типа отсутствием теплоизоляции между двумя стальными трубами. Заменой специального материала, в данном случае, выступает воздушная прослойка. Дополнительное их удобство состоит в том, что через данный промежуток осуществляется приток кислорода для поддержания процесса горения в отопительном котле. Особенно часто этот тип используется если отопление является газовым. Трубы скрепляются между собой металлическими перемычками, а возможность вывода дымохода наружу через стену, позволяет удешевить монтаж.

Стоит ли заказывать профессиональную сборку и установку? Учитывая большое количество описаний методики установки дымохода, разобраться с этой проблемой достаточно легко самостоятельно, особенно, если у вас есть определенные навыки в проведении строительных и ремонтных работ. Но при этом всегда необходимо помнить о том, что любая ошибка в расчетах и монтаже может привести к нарушению санитарных норм, которое может плачевно сказаться на здоровье жильцов или привести к возникновению пожара. Поэтому стоит задуматься о том, чтобы доверить это сложную и кропотливую работу профессионалам. Специалисты, имеющие большой опыт именно в данной области, смогут не только правильно произвести все расчеты, но и подобрать наиболее приемлемый по своим качествам и цене тип дымохода и осуществить его монтаж согласно всем правилам и нормам.

Устройство сэндвич - дымохода

Cэндвич – дымоходы – один из наиболее популярных видов дымоходов у владельцев коттеджей, дач. Устройство сэндвич дымохода идеально для обогрева и сбережения тепла. Оно представляет собой конструкцию из двух металлических труб и теплоизоляционного материала. В качестве утеплителя между двумя контурами чаще всего используется базальтовая вата или другие изоляционные продукты на её основе. Но иногда альтернативой базальтовой вате может выступать и стекловолокно. Кроме двух контуров металла и теплоизоляции устройство дымохода в виде сэндвич трубы включает в себя зонт, конденсатосборник, проходной стакан, а также крепёжные элементы (тройники, хомуты, кронштейны). Названию такой дымоход обязан классическому сэндвичу  —  блюду из двух частей хлеба или двух булок. Только, если между последними располагается мясо, между стальными контурами укладывается теплоизоляция.

Почему стоит купить сэндвич трубу для дымохода
  • Устройство дымохода сэндвич трубы не требует создания фундамента. Силы и время на монтаж дымохода поэтому существенно экономятся.
  • Без препятствий систему можно монтировать как снаружи, так и внутри дома (при этом канал может проходит как в жилом, так и чердачном помещении).
  • Система не занимает много места, она легка и компактна. Поэтому сэндвич-дымоходы активно устанавливают в зданиях, где площадь максимально ограничена.
  • Устройство отлично совместимо с различными моделями печей, каминов, нагревательных котлов.
  • Особенности устройства дымохода гарантируют низкую степень оседание сажи на станках дымохода.

Цена нержавеющего дымохода сэндвич – главное препятствие при покупке

Цена выше дымохода с сэндвич-трубой выше, чем цена классического дымохода из кирпича. И это один из главных барьеров, из-за которого не все решаются установить именно сэндвич-систему из стали.

Но, если смотреть не только на цену самого устройства, но и на другие нюансы, оказывается, что приобретение дымохода из стали с утеплителем – не такая и дорогостоящая покупка:

  • При устройстве кирпичного дымохода придётся дополнительно позаботиться о материалах (и рабочих) для изготовления фундамента.
  • Впоследствии (при установке кирпичного дымохода) много сил будет затрачено на его прочистку.
  • Из-за существенной разницы в сроке эксплуатации дымоходов, при устройстве кирпичного дымохода новые траты назреют гораздо раньше, нежели в ситуации, когда вы выбираете дымоход-сэндвич из нержавеющей стали.

Главное, чтобы не разочароваться в системе, при покупке важно обратить внимание на следующие детали:

  • Качество стали (несертифицированная сталь сомнительного качества может прогореть за 5 лет).
  • Соответствие системы типу котла (да, сэндвич-дымоходы подходят для широкого спектра отопительного оборудования, но важно обязательно позаботиться о совместимости конкретных моделей).
  • Соединительные элементы (производители, которые хотят удешевить продукцию, комплектуют дымоход крепежом из материалов отличных от самой системы, и в итоге дымоход выходит из строя).

Отдавайте предпочтение системам со стенками из нержавеющей стали и особенности конструкции препятствуют образованию в дымоходе конденсата. Благодаря этому упрощается уход за системой и срок её эксплуатации.

Монтаж сэндвич-дымохода

При монтаже устройства сэндвич трубы важно соблюдать ряд правил.

  1. Сборка дымохода осуществляется в строгом соответствии с данными в паспорте.
  2. Дымоход устанавливайте на расстоянии не ниже полутора метров от конька.
  3. Для систем высотой менее 5 метров, установите дымосос, который поможет откачать дым.
  4. Расстояние от трубы до стен с пожаро-небезопасными материалами должно составлять не менее 1 м.

Наличие хорошего сэндвич-дымохода из нержавеющей стали и его грамотный монтаж –эффективное решение проблемы обогрева помещения, забота о пожарной безопасности и энергоэффективности.

Как установить дымоход из многослойной трубы. Виды, монтаж и установка дымоходных труб из нержавеющей стали. Конструкция дымохода

Если читатель выбрал сэндвич с дымоходом для отвода продуктов сгорания, то ему не стоит рассказывать ему обо всех его преимуществах - вероятно, он уже ознакомился (до принятия окончательного решения) с плюсами и некоторыми ограничениями в использовании продуктов. . Несмотря на то, что установка сэндвича дымохода не представляет особой сложности, есть некоторые специфические моменты, которые следует знать.

Теперь наливаем воду в кастрюлю на раковине и ставим в очаг. Духовка открыта, и все записи вставлены. С помощью сварочной горелки из инвентаря записываем заметки, закрываем духовку и кладем сначала моющее средство, а потом носки в кастрюлю. С вилкой, наконец, достаем из горшка несколько зеленых носков и получаем пару носков. Теперь используем пустой масляный стакан с диваном и собираем в него орехи. У нас есть три предмета, которые нам нужны, и мы кладем их в чемодан на кровать Руфуса: бокорез, стакан с орехами и носки.

С прудом открываем камеру в нижнем жилом массиве и добираемся до мышки, которая спрятана за досками. Руфус показывает мышеловку, наполненную орехами васаби в инвентаре, а затем прикрепленную к темному углу, в котором спрятана зубная щетка. Теперь мы также кладем в чемодан зубную щетку, которая больше не работает. Кому нужен бокорез?

Учитывая, что типовая инструкция по вполне понятной причине не может отразить все нюансы сборки и установки дымохода своими руками в конкретном здании, а некоторые моменты изложены довольно скупо, разберемся с процессом более подробно, поэтому что у хозяина дома нет вопросов.

общая информация

* Полезно будет познакомиться не только тем, кто все-таки собирается приобрести дымоход типа сэндвич. Если он уже куплен, то перед его установкой стоит проверить, подходит ли образец по своим параметрам к той или иной системе отопления.

Руфус идет к дому, где стоит его спасательная капсула. Разговариваем с Венцелем и забираем ключ. Поэтому заходим в капсулу, открываем и откручиваем.Стауфах в капсуле открывается, аккумулятор вынимается, в него помещается чемодан. Руфусу теперь нет места для батареи. Идем по дому и разговариваем там со строителем Ханнеком. Затем откручиваем почтовый ящик гаечным ключом и возвращаемся к капсуле. Почтовый ящик перемещается туда, где было место, а аккумулятор помещается в почтовый ящик.

Руфус теперь должен откалибровать гарпун. Вы можете пропустить ярлык, но его также можно быстро решить, используя следующую комбинацию: верх, левый, нижний правый, верх, левый, левый, верхний, левый, верхний.Теперь поговорим с Тони и воспользуемся ручным сварочным аппаратом с предохранителем.

Секция багажника

Ориентируйтесь на модель котла. Вот примерные соотношения «см» - «кВт» (согласно действующим СНиП) между диаметром трубы (внутренней) и мощностью агрегата (тепловой!):

  • 14 х 14 - до 3,5;
  • 14 x 20 - до 5,2;
  • 14 x 27 - до 7.
  • Дымоход должен быть удален (и изолирован) от всех инженерных сетей, особенно опасных (газопроводы и электрические кабели).
  • Верхний участок трубы обязательно защищают от проникновения влаги и посторонних предметов с помощью насадок (дефлекторов, зонтов и т.п.).
  • Если общая длина канала менее 5 м, то для искусственного увеличения тяги монтируется принудительный выхлоп (дымоудаление).

На рисунке показаны все особенности монтажа трубы, в том числе и применительно к соседним постройкам - это легко понять.

Виды металлических дымоходов

Потом идет вверх по шахте. Там находим чемодан, берем провизию и носки. Смотрим на люки и коробку передач и пытаемся пройти через левую решетку. Насколько полезен бокорез! Опускаем гайку в коробку передач, после чего появляется небольшое обслуживание. Теперь должно быть быстро: пока рука ждет передачи, протягиваем носок через заслонку, которая потом уже не закрывается полностью. Поэтому мы можем открыть его и взять с собой руку обслуживания.Таким образом, мы можем, наконец, перерезать провод у левой заслонки и пройти через люк в диспетчерскую.

Какой должен быть результат? Вот несколько типичных вариантов.


Порядок монтажа дымохода

Сборка осуществляется путем сочленения отдельных секций. Конфигурация у них разная, поэтому подобрать элементы для прокладки конкретной трассы не составит труда. Пример некоторых моделей показан на рисунке.

Здесь нажимаем средний рычаг и снова приземляемся на поверхность планеты.Смотрим все и едем через центр села к ратуше. Некоторые жители Кувака уже хотят стать мэрами. Говорим с ними и обнаруживаем, что они хотят забрать с собой «неизвестную женщину, упавшую с неба». В конце концов, это нужно предотвратить; Руфус не только виноват в падении Голи, но и влюблен в нее. Поэтому мы пытаемся прийти к мэру и поговорить с Лотти. Она говорит нам, что нам нужен номер. Ходят слухи: Руфус достает номер из машины, а мы одновременно кладем магниты на доску объявлений.

Особенности монтажа

  • Ведется от котла, то есть снизу вверх.
  • Максимальная длина горизонтального колена 1 м. Исходя из этого, следует спроектировать маршрут.
  • Каждые 1,2 - 1,5 п.м. трубы (в зависимости от наружного диаметра) жестко крепятся к поверхности с помощью кронштейнов.
  • В местах прохождения через потолки и стены дымоход нельзя ни к чему присоединять. Другими словами, на целостность его конструкции не должны влиять внешние факторы.Например, усадка конструкции.

Подготовительные мероприятия

Разрабатывается план прокладки дороги. Соответственно, на этой линии стены освобождены от всего лишнего. В них, как и в потолках, готовятся проемы в соответствии с проектом.

Мы снова поговорим с Лотти и узнаем, кто будет следующим другом Руфуса Венцеля. Однако, прежде чем мы подойдем к нему, мы еще раз посмотрим на конференц-зал. Там мы восхищаемся Целями, разговариваем с доктором Гизмо, который говорит нам, что Руфус сфальсифицирован в глубокой коме и теперь должен быть разбужен.Конечно, мы хотим помочь и организовать часовщика. Перед тем, как покинуть конференц-зал, мы открываем небольшую кладовку с дверной ручкой справа перед сценой и берем воздушные шары, которые находим в ней.

Способы подключения труб

Теперь идем в центр села, а оттуда в переулок, где все осматриваем и разговариваем с Ханнеком. Его вопросы касаются ключа, на который мы до сих пор не можем ответить, но у нас есть магниты, которые ему нужны для плана взрыва.Поэтому используем магниты и смотрим на это более внимательно. Яркие крыши напоминают шляпы людей, ожидающих в ратуше. Могут ли люди быть дома? Мы попробуем, разместим магниты, как показано на графике, и оставим его крупным планом. Звонит звонок, и бластермейстер делает свое дело.

Положение 1-го колена

Подключается к выходному патрубку котла отопления. Если установлен отопительный бак, то к трубе после него. Если диаметры не совпадают, используется переходное устройство, которое фиксируется хомутом.

Дымоход в сборе

Особенность в том, что каждое колено имеет сужающуюся форму. То есть поперечное сечение на одном конце изделия немного меньше, чем на другом. Теперь вопрос - где монтируется система дымоудаления?

Вернемся к ратуше, линия исчезла: честолюбивые горожане ищут свои дома. Один даже покинул свою комнату ожидания, которую Руфус немедленно забирает с собой. Но теперь, наконец, нужно разбудить цель. Мы поговорим с ним обо всех проблемах и узнаем, что он воссоздал эспрессо-машину.К сожалению, ингредиенты для напитка слип не доступны.

Итак, Руфус получает список ингредиентов, которые ему следует достать. Сначала смотрим на Венцеля, с которым говорим обо всем. Поэтому он взял ящик отца Руфуса и открыл его. Это был легендарный стержень, в котором отец Руфуса однажды нашел чистую воду, что будет важно позже. А пока мы берем губку из ванной нашего друга и идем в дом Тони, где кладем губку в кастрюлю, которая все еще готовится на плите.За домом Тони собираем все предметы. Теперь он снова идет в переулок, а оттуда - на станцию ​​экстренной помощи, которая должна открыться.

Баня. В этом случае с учетом специфики эксплуатации образование конденсата минимально (печь интенсивно прогревается для обеспечения высокой температуры в парилке). Но в процессе его возгорания наблюдается (на начальном этапе) повышенное дымообразование. Исходя из этого стыковка элементов производится «дымовым» методом.Что это значит? Следующее, соответственно, обратным концом, «зауженным», вставляется в нижнее колено большего диаметра.

Здесь вы можете переключаться между функциями больницы, полиции или пожарной части. Однако, прежде чем мы продолжим, Руфус берет дантиста и скальпель и заполняет один из воздушных шаров из своего инвентаря закисью азота из газового баллона, который мы также немедленно используем со скальпелем. Итак, возвращаемся на станцию ​​неотложной помощи и пробуем действие газа на попугая.Теперь мы можем взять с собой птицу и вернуться на станцию ​​неотложной помощи, где баллон снова заполнен закисью азота. Теперь Руфус надолго играет врача и переключается на полицию.

Любое другое здание. Здесь все наоборот - подключение конденсата.

Сначала соединяются внутренние трубы (они подвижные), затем внешние.

Проход

Особенности монтажа понятны из чертежа:

Комната поворачивается, и мы снимаем наручники с полицейского кресла.Снова поворачиваем и попадаем в пожарную часть. Вынимаем из отсека огнетушитель и вытаскиваем наручники. Кроме того, мы собираем лучших из лучших. Снова комната переключается на полицейский участок. Ноги поднимаются вверх и падают на весы, а это значит, что Руфус может взять наручники. В очередной раз переключим комнату на пожарную команду и зафиксируем пол в этом положении, надев наручники с правой стороны рисунка.

Схемы наружных и внутренних дымоходов

После перехода в полицейскую операцию пожарная часть стоит на месте, а помещение внизу остается открытым.Мы можем проникнуть в камеру. Руфус идет по деревенской площади перед городом, где он поднимается к столбу, который принимает Дитрих и тем самым открывает замок камеры. Возвращаемся в кабинет врача и поправляем кабинет врача с Дитрихом.

Труба выглядит так:

На чертеже обозначен деревянный пол, но это не означает, что к железобетонным плитам предъявляются другие требования. Не забываем про полы. Каким бы методом они ни были оборудованы, всегда присутствует древесина - бревна, половые доски или другие элементы конструкции.В жилых домах одной стяжкой никто не ограничивается.

Правильная установка дымохода

Конечно, мы тоже здесь все собираем. Мы продолжаем дом Тони, где мы можем выбрать Chillishot с лучшими из лучших. Теперь идем в магазин Тони, где поговорим с ней обо всем, а затем перейдем к кофемолке. Вошли перец чилисот и стимулятор. С помощью скальпеля открываем манекен и засыпаем черный порошок в мельницу. Руфус использует ручку, и мы получаем кофейный порошок.

Что такое бутерброд: сборка дымохода

Вернемся перед городом и покажем механику бычьего номерного знака. Затем он поворачивается и смотрит на доску объявлений, на которую мы накидываем красную занавеску, которая доводит быка до 180. Мы используем шприц с быком и получаем первый ингредиент для воды. Теперь переходим к машине. Руфус щелкает губкой по грязному диску и рассматривает все детали. Обладая этими знаниями, идем к Ханнеку в переулок и поворачиваемся к ним.Мы представляемся Шнуципу, любимый цвет - розовый, любим балет.

Внутреннюю обработку трубы следует производить с помощью специального инструмента. Например, состав мастика + базальтовое волокно. В продаже есть разные материалы, которых нет в дефиците. После этого его внутренняя полость заполняется изоляционным материалом.

На заметку!

При подготовке проема необходимо учитывать, что его размеры должны немного превышать аналогичные параметры форсунки.В зазор также входит теплоизолятор.

Это приносит нам ключ от машины. Сейчас он возвращается в магазин Тони, и мы пытаемся забрать ваучер, который приведет Тони к разлуке. Чтобы успокоиться, она начинает медитировать. Мы используем эту возможность, чтобы поймать несколько крючков. Поскольку Руфус был ранен в бою, мы также получаем ключ от домашнего аптекаря. Итак, возвращаемся в дом Тони и получаем успокаивающее из маленькой тарелки. Теперь мы снова навестим нашего друга Венцеля. Если он не хочет отдавать нам нашу реликвию, мы помогаем ему найти воду.

В подвале своего дома держим трубку с дантистом и идем в ванную. Здесь мы прикрепляем крючок к воздушному шарику, открываем духовку и вставляем шарик. Теперь он взлетает в небо и попадает в заслонку, которую Венцель установил на дымоходе - дымоход горит. Вацлавский дом выходит и идет к водонапорной башне, где мы придаем трубе значительный удар. Он останавливается прямо над дымоходом Вацлава. Теперь мы открываем кран водонапорной башни и ждем в Вацлаве нового источника сточных вод.

Труба не должна касаться трубы, чтобы она не нагревалась от нее.

Проход через крышу

Еще раз приводим схему вывода трубы в зависимости от уклона кровли:

На уровне кровельного пирога стык колен не должен быть расположена. Или чуть ниже или выше. При необходимости одно изделие следует укоротить.

Мы вернемся в Вацлав, чтобы насладиться им. Или так в пути, потому что Венцель действительно нашел пресную воду и больше не нуждался в ловушке.Поэтому забираем их к себе и следуем за ним до ратуши. Наконец-то мы можем пойти к мэру, но кабинет кажется пустым. Звоним один раз и обсуждаем с мэром все проблемы. Но он не хочет нам ничего давать. Поэтому заканчиваем разговор и до встречи в офисе. Открываем глобус и берем стакан. Трепещущим стержнем открываем водную эмблему на столе и вынимаем ключ из секретного отсека, который соответствует замку в глобусе.

  • Все коленные суставы тщательно скреплены специальными фиксаторами.При работе под высоким давлением (повышенная тяга) рекомендуется использовать уплотнительные муфты.
  • Трубы крепятся скобами только к неподвижным элементам конструкции.
  • По окончании монтажа с изделий снимается защитная пленка, и они подвергаются поверхностной обработке. Рекомендуется использовать герметик, рассчитанный на использование при температуре не ниже 110 ºС. На выходе из котла (в месте крепления 1-го колена) герметизация осуществляется составом категории «жаростойкие».
  • Желательно спроектировать проект так, чтобы основная часть трассы проходила внутри здания. Это немного снизит теплопотери.
  • При установке импровизированной перегородки нужно продумать, как ее правильно починить.
  • Если часть трубы возвышается над крышей более чем на 1,5 м, необходимо установить пристройки.

Когда мы его открываем, открывается Шнапшранк отца Руфуса. Экзамен по головоломке предоставляет информацию, а также у нас есть второй ингредиент для нашей кофейной воды.Затем он снова появляется перед городом, где Руфус с ключом от Шнуципу открывает машину и тянет за рычаг. Это открывает капот, и мы получаем доступ к батарее. Поскольку мы не можем взять их с собой, мы пробуем их у стоматолога. Аккумуляторная кислота, которую мы улавливаем стеклом, добавляет еще бычью кровь и ликер в наш инвентарь. Наш кофе готов.

Мы быстро доберемся до Лонсо и наполним его эспрессо-машиной. Спустя короткое время мы получили небольшую чашку эспрессо. Включаем и пробуем разбудить попугая.Итак, мы можем наконец проснуться. Мы идем в зал заседаний ратуши, где Венцель, мэр и доктор пытаются дать «Цель эспрессо», но Док не позволяет нам это сделать. Здесь нужен маневр отклонения! Руфус возвращается в маленькую камеру с воздушными шарами и зажигает картонную коробку своим сварочным аппаратом.

Отмечены основные нюансы работы. Отдельные подробности, касающиеся особенностей элементов конструкции, можно найти в инструкции производителя.

Нержавеющая сталь - достаточно востребованный товар на современном строительном рынке.Раньше материалом для их производства был кирпич. И сегодня дымоходы по-прежнему востребованы. Они нужны там, где есть индивидуальные отопительные котлы и камины.

Примечание: Самыми популярными и востребованными являются дымоходы из нержавеющей стали и керамики.

Вторые, по отзывам пользователей, отличаются чрезмерно высокой стоимостью. Поэтому пока они не слишком распространены. Но дымоходы из нержавеющей стали - прекрасная и недорогая альтернатива.Они соответствуют современным требованиям по эффективности, эстетике, экологичности, компактности и простоте ухода. Конструкции из такой стали отличаются устойчивостью к перепадам температур, привлекательной стоимостью, простотой монтажа.

Дымоходы из стали наделены существенными преимуществами перед аналогами. Это:

  • прочность и долговечность;
  • устойчивость к коррозии и конденсату;
  • можно использовать как для камина, так и для любых других печей и котлов;
  • материал отличается повышенной гладкостью, поэтому копоть практически не оседает на стенах;
  • малая теплоемкость;
  • модульная конструкция, позволяющая построить систему любой конфигурации из элементов дымохода из нержавеющей стали;
  • перед растопкой сжигать не нужно.

Дымоходы из нержавеющей стали станут лучшим решением для тех, кто ищет недорогой, быстрый, простой и универсальный способ обеспечить эффективный отвод продуктов сгорания в окружающую среду. Изделия из нержавеющей стали, устанавливаемые на камины, твердотопливные и газовые котлы, практически не отличаются друг от друга. А вот дымоход для газового оборудования так тщательно подбирать нельзя, ведь в нем нет видимых продуктов сгорания. Но при эксплуатации каминов и твердотопливных котлов образуется сажа, забивающая отверстие стальной трубы.

Дымоход

По конструктивному решению дымоходы из нержавеющей стали делятся на одностенные и двустенные. Последний часто называют бутербродом. Одностенные изделия используются как дополнение к существующим кирпичным каналам. Они защитят дымоход от агрессивного воздействия конденсата, который является побочным продуктом работы отопительного оборудования. Такие изделия используются при устройстве канала внутри отапливаемого помещения, а также в качестве вставки в имеющийся кирпичный дымоход газовой или каминной печи.

Для оборудования выхлопной системы широко используются двустенные или многослойные конструкции. Эти элементы дымохода из нержавеющей стали изолированы, поэтому их можно устанавливать на открытом воздухе. Их основа - изолированные трубы: внутренняя и внешняя, выполняющие роль кожуха. Между ними укладывается 30-35 см слой базальтовой минеральной ваты, которая имеет низкий коэффициент теплопроводности и способна выдерживать высокотемпературные воздействия до 1000 0 С. Такие свойства сводят к минимуму вероятность агрессивной конденсации.Благодаря наличию теплоизоляционного слоя температура выхлопных газов остается очень высокой вплоть до самой высокой точки сети, что является залогом эффективной тяги зимой.

Элементы дымохода из нержавеющей стали могут быть выполнены в виде сегментных колец, что придает системе повышенную прочность и жесткость. И он центрирует стальные трубы вместе и практически не проводит тепло. Укладка минерального утеплителя осуществляется на этапе изготовления дымоходов из нержавеющей стали, поэтому человеку, купившему сэндвич-конструкцию, останется только завершить ее монтаж.По отзывам потребителей, такие стальные устройства отличаются прочностью и пожаробезопасностью.

Сэндвич-монтаж дымоходов из стали своими руками

Примечание: Дымоходы из нержавеющей стали для отопительных котлов и каминов легко монтируются своими руками.

Но для этого необходимо иметь соответствующие материалы и инструменты. Но сначала с особой осторожностью следует подойти к выбору стальных труб, ведь от их качества будет зависеть эффективность и долговечность конструкции.Прочтите отзывы, ознакомьтесь с материалами, использованными при изготовлении дымохода из нержавеющей стали. Такая информация позволит вам сделать правильный выбор сэндвич-конструкции.

Сейчас мы обеспечиваем себя необходимыми материалами и инструментами:

  1. Все соответствующие элементы дымохода из нержавеющей стали (зажимы, переходники, крылышки, розетки, колена, заглушки, окапники, тройники, заглушки и другие материалы).
  2. Настенные кронштейны.
  3. Маркер.
  4. Герметик огнестойкий.
  5. Лист стальной оцинкованный.
  6. Герметичные муфты (при желании для систем высокого давления).
  7. Крепеж.

Все элементы дымохода из нержавеющей стали приобретаются в комплекте, что гарантирует идеальную совместимость материалов и компонентов.

Чтобы максимально ускорить монтаж многослойной стальной системы, тщательно подготовьтесь. Сборка дымохода из нержавейки предполагает установку специальной трубы, с помощью которой трубы будут проходить через потолок.Изначально этот стальной элемент покрывают слоем базальтовой фибры и специальной огнестойкой мастикой и кладут изоляцию внутри трубы, возле стен.

Отметьте область потолка, где он будет крепиться из нержавеющей стали. Учтите, что труба покрыта слоем утеплителя, поэтому оставьте небольшой запас, в том числе и на воздушный зазор. Последней в домашних подготовительных работах будет установка защиты форсунок.

Проход дымохода в потолке

Дымоход в потолке

Теперь при монтаже дымохода из нержавейки самое время перейти на крышу, где установлена ​​специальная вырезка.Для этого измеряют внутреннюю и внешнюю стороны с учетом угла наклона крыши, и вырезают отверстие. Это действие лучше всего производить изнутри. Возьмите лист оцинкованной стали, вырежьте в нем отверстие для трубы и закрепите на крыше. При работе следите за тем, чтобы на сэндвич-трубе не было швов на уровне отрыва.

Монтажные работы

Теперь можно установить сэндвич дымоход из нержавеющей стали. Эта установка чем-то похожа на сборку конструктора.Продвигаться надо от нижнего узла, то есть от отопительного котла или камина вверх:

  1. С помощью гофры соединяем выходную трубу котла и трубу дымохода из нержавеющей стали. Оставьте место возле отопительного оборудования неизолированным. Каким бы ни был хороший материал труб, следует понимать, что территория возле самой печи будет нагреваться до очень высоких температур. То есть со временем он просто выгорает.
  2. Все внутренние трубы вставляются последовательно друг в друга более узкими концами.Благодаря этому конденсат, образующийся в дымоходе для камина или котла, не будет попадать в швы, а просто стекает вниз.
  3. Когда все секции трубы собраны, тройники следует закрепить скобами. Все имеющиеся стыки герметизируются хомутами, которые стягиваются болтами и гайками.
  4. Вверху конструкции устанавливается, защищая дымоходы из нержавеющей стали и систему отопления от влаги извне. И он поспособствует эффективному отводу выхлопных газов даже при сильных порывах ветра.
  5. Снимите защитную пленку со всех труб и закройте их.

Выполнив все работы и протестировав систему, можете с чистой совестью сесть и написать свой отзыв о том, насколько легко и просто установить выхлопную систему своими руками.

Схемы наружного и внутреннего дымохода

Крепление дымохода к стене своими руками. Дымоход от сэндвич-трубы к бане

Одним из важных элементов системы отопления является дымоход.Сейчас многие владельцы загородного дома мечтают о привлекательном внешнем виде своего жилища. Это напрямую касается дымохода. Но не только красота - основополагающий фактор при оформлении дымохода.

В первую очередь дымоход должен обеспечивать эффективный отвод продуктов сгорания и правильную очистку воздуха.

Как сделать хороший дымоход своими руками?

Схема устройства внутреннего дымохода и внешнего сооружения.

Основные требования к выполнению работ
Перед установкой дымохода своими руками необходимо сделать правильный выбор одной из печей.Это чрезвычайно ответственная работа. Даже самая дешевая шведская печь стоит не менее 70 тысяч рублей. Если есть необходимость отапливать многоэтажные дома и камины, то стоит приобретать недешевые русские печи. Их цена от 100 и более тысяч рублей.

Чтобы построить функциональный и качественный дымоход, нужно правильно составить план отвода продуктов сгорания. При планировке следует учитывать тот факт, что высота и диаметр дымохода напрямую зависит от топки, камина и котла.

Обязательные условия проектирования дымохода:

Установка котла на дымоход.

  1. Трубу, прокладываемую в отапливаемом помещении, изолировать не нужно. Устройство изоляции необходимо за 60 см до перекрытия (называется «сэндвич»).
  2. Строго запрещено прокладывать прокладку через полы, если трубы не изолированы.
  3. Каналы, проходящие через неотапливаемые чердаки, необходимо утеплить.
  4. Дымоход должен быть высотой не менее 5 м.
  5. При определении параметров высоты трубы, вентиляционных каналов дома, конька крыши и других элементов следует руководствоваться сохранением их геометрических пропорций.
  6. Соблюдение правил пожарной безопасности при проведении монтажных работ. При наличии деревянной поверхности их следует обработать материалами, не допускающими процесса горения.

При проектировании дымохода необходимо распределить основные характеристики таким образом, чтобы тяга трубы увеличивалась с ее высотой.Только так можно добиться эффективного функционирования дымохода. В противном случае система просто «задушит» дым, который должен нормально уходить из трубы дымохода.

Конструкция типовой трубы дымохода из кирпича.

Крепление трубы к стене своими руками производится через каждые 2 м при помощи хомутов. Такую же работу нужно проделать и на угловых участках трубы. Выступающая часть трубы прикрепляется отдельными растяжками.

Труба с теплоизоляцией, называемая «сэндвич», больше всего подходит для изготовления дымохода.Дело в том, что при функционировании данной конструкции происходит процесс удаления продуктов сгорания. Во время этого процесса не образуется конденсат и откладывается большое количество сажи. Этот вид дымохода имеет ряд преимуществ, главными из которых являются его долговечность и простота ухода (точнее, практически его отсутствие).

Дымоходы должны иметь максимально допустимую высоту. Наружная часть конструкций должна соответствовать строительным нормам:

.
  • в случае установки плоской кровли расстояние должно быть не менее 50 см;
  • на расстоянии не менее 50 см, труба должна располагаться по отношению к коньку;
  • , если высота от конька от 1.5 на 3 м, тогда трубу следует установить так высоко, чтобы она не уступала высоте конька;
  • , если выход из дымохода превышает 3 м от конька кровли, то он должен быть прямым (в крайнем случае не более 10 °).

Монтаж конструкции
Для создания дымохода для печи своими руками потребуется:

Схема монтажная схема.

  • труба;
  • набор слесарного инструмента;
  • болгарский;
  • ножницы по металлу;
  • уровень;
  • Рулетка
  • ;
  • хомутов;
  • Герметик
  • ;
  • скобок;
  • Саморезы
  • ;
  • лист оцинкованный;
  • Нагреватель
  • .

Двухконтурная конструкция своими руками устанавливается по принципу «снизу вверх». То есть сначала монтируют отопительные предметы, а потом приступают к установке дымохода. Главное правило, которое следует учитывать при установке - это абсолютно полная защита конструкции от попадания влаги на утеплитель. Для обеспечения такой защиты следует использовать специальный герметик, устойчивый к рабочей температуре около 1000 ºС.

Необходимо соединить все рабочие стыки специальными зажимами.Трубы фиксируются скобами по всей линии их укладки. Уклон горизонтальных участков всей конструкции должен быть менее 1 м. Участки не должны соприкасаться с электропроводкой и газовыми трубами.

Рабочие каналы будущего дымохода следует своими руками разместить вдоль стен или внутренних перегородок здания. Особое внимание следует обратить на то, чтобы стены были построены не из горючих материалов. Но рядом с утепленным зданием можно разместить дымоходы.Только сначала необходимо полностью утеплить эти конструкции (в данном случае трубы).

Уход за дымоходами довольно прост. Для этого нужны только первый и последний день отопительного сезона. Нужно только своими руками проверить герметичность стыков и швов, а также качество тяги в дымоходе. Если есть свободное время, можно также убрать копоть изнутри дымохода.

Наружную часть трубы обычно покрывают оцинкованным железом, а также декорируют своими руками любыми цветами, предпочитаемыми собственниками.

Владельцы загородных домов и дач должны сами позаботиться об обогреве помещения. Любой генератор тепловой энергии, помимо электрокотла, должен быть оборудован системой отвода продуктов сгорания в атмосферу. Поэтому при организации отопления много внимания придется уделить дымоходу.

Сегодня наиболее популярным является практичный, функциональный и эстетичный дымоход в виде многослойной трубы. Его установка своими руками - занятие довольно простое и вполне безопасное.Только заранее необходимо позаботиться о закупке качественных материалов, и посмотреть видеоинструкцию по монтажу сэндвич-дымохода.

Особенности конструкции сэндвич-труб

Дымоходы в виде многослойных труб изготавливаются по новой технологии. Слой строительный собран из различных материалов . и напоминает обычный бутерброд. Его основа - две трубы разного диаметра, встроенные друг в друга. Между ними помещается теплоизоляционная прокладка из базальтового волокна или минеральной ваты.Такие материалы устойчивы к высоким температурам и не подвержены действию активных химикатов. Они отлично удерживают тепло и гасят звуковые волны.

Unite Трубы двухконтурные могут быть в нескольких вариантах исполнения: фланцевые, байонетные или «мост холода». Дымоходы могут иметь разный диаметр и толщину теплоизоляционного слоя. Тип конструкции зависит от температурного режима среды, в которой она будет эксплуатироваться, и от ее назначения.

Сэндвич-трубки имеют не только прямую форму. Поскольку у дымоход должен проходить через перекрытия и кровлю . и на своем пути могут встречаться различные элементы здания, конструкция содержит фрагменты в разрезе и дополнительные элементы для их соединения.

В комплект с сэндвич-трубкой входят:

  • тройник;
  • Флюгер
  • - защищает конструкцию от ветра и предотвращает обратную тягу;
  • колено с углом 45 и 90 градусов;
  • Конус
  • для свободного обтекания;
  • ревизия для проверки состояния дымохода;
  • защитный грибок.

Если отопительная печь работает на газе . тогда флюгер и грибок не используются.

Преимущества и недостатки дымоходов из многослойной трубы

К положительным сторонам дизайна можно отнести:

Помимо всего вышеперечисленного, многослойные трубы имеют привлекательный внешний вид . который будет сохраняться в течение многих лет.

К недостаткам конструкции можно отнести только довольно высокую стоимость и не очень простой монтаж.Но все остальные достоинства подобных недостатков сэндвич-труб окупаются.

Материалы для изготовления сэндвич-труб

Практически все сэндвич-дымоходы, предлагаемые в строительных магазинах, выглядят одинаково. Но так как их производство является прибыльным бизнесом. на рынке есть некачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, из которой изготовлена ​​внутренняя труба.

Качество Продукция должна иметь техническую документацию .в котором обязательно должны быть прописаны используемые для его изготовления сталь.

Проверить нержавеющую сталь на качество можно отечественным способом с магнитом. Если он скользит по его поверхности и не упирается в нее, значит, материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой закреплен магнит, покупать не стоит.

Монтаж сэндвич-труб своими руками

Установка дымоход должен проходить по всем правилам .только тогда его эксплуатация будет долговечной и безопасной.

Основные правила установки сэндвич-труб

К отопление действовало . большая часть дымохода должна находиться внутри помещения. Это уменьшит разницу температур.

Монтаж и установка дымохода из многослойной трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию подключать последовательно и правильно.

Монтаж дымохода из сэндвич-трубы своими руками закончен.Теперь вы можете начать замаскировать оставшуюся неприглядную форму системы. Например, оштукатурить и покрасить потолок.

Как установить сэндвич-трубу снаружи дома?

Монтаж и установка дымохода через стену своими руками производится в том случае, если в силу конструктивных особенностей кровли проделать в ней отверстия невозможно. К тому же такая установка сэкономит внутреннее пространство комнаты.

При установке и эксплуатации сэндвич-трубы запрещается:

  • смонтировать дымоход к агрегатам, работающим на угле;
  • установить оцинкованную конструкцию в помещениях с повышенным уровнем влажности;
  • Использование в качестве топлива предметов с лакокрасочными материалами и строительными отходами;
  • размещать секции дымохода вблизи легковоспламеняющихся материалов;
  • используют конструкцию для сушки обуви, одежды и различных предметов домашнего обихода.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко своими руками. Вам могут понадобиться только дополнительные инструменты, при необходимости проделайте технические ямы, а также лестницу или кран для работы на крыше. Чтобы ускорить процесс установки на разных уровнях, вы можете найти помощника.

Самый распространенный вариант установки дымохода для каминов и печей - это нержавеющая сэндвич-труба, которая отличается высокими характеристиками, а также простотой монтажа и безопасностью использования.

Что такое сэндвич-трубка?

Многослойная труба в сборе

Самый распространенный вариант труб из нержавеющей стали - многослойная конструкция. Этот вариант является улучшенным типом традиционных труб из листового металла. Свое название продукт получил благодаря трехслойной конструкции:

.
  • внутренняя труба изготавливается из нержавеющей стали, как правило, марки AISI 316, толщиной до 0,7 мм;
  • слой теплоизоляции - базальтовая вата толщиной до 30 мм и плотностью до 125 кг / м3;
  • Наружный слой
  • - нержавеющая сталь толщиной до 0,4 мм, чаще всего используется AISI 304, которая отличается высокой стойкостью к кислой среде.

Назначение внутренней трубы для отвода дыма и газов, поэтому она изготовлена ​​из жаропрочной стали, обеспечивает герметичность и целостность при воздействии высокой температуры, выдерживает нагрев до 900 ° C.

Внутренний слой обеспечивает теплоизоляцию, благодаря чему в дымоходе практически не образуется конденсат из-за разницы температур внутри трубы и снаружи. Появление конденсата и послужило толчком для развития сэндвич-технологии, ведь раньше было необходимо утеплять дымоходы, монтированные из тонкостенных труб.

Композитные элементы трубной сэндвич


Дымоход

Внешний слой необходим для обеспечения защиты всей конструкции от воздействия различных погодных факторов, поэтому он изготовлен из сверхпрочной нержавеющей стали с высокой устойчивостью к агрессивным средам.

  • установка такой конструкции на дымоход гарантирует отсутствие конденсата;
  • меньше накопления сажи, а значит простота эксплуатации;
  • красивый, эстетичный вид дымохода;
  • пожарная безопасность;
  • простота установки, своими руками, без привлечения специалистов;
  • долгий срок службы.

Элементы сэндвич-трубы

Дымоход - это простой, но многоэлементный процесс, особенно если речь идет о подключении камина или печи с задним или боковым соплом. Только сборка каминов с верхним присоединением дымохода будет иметь более простую конструкцию.

Элементы дымохода сэндвич:

Элементы дымохода сэндвич

Старт-сэндвич необходим для стыковки однослойной трубы с теплоизоляционной. Камин, печь или другая отопительная система соединяется с основным дымоходом одностенной или гофрированной трубой с задвижкой.

Далее, в зависимости от расположения камина в помещении и предполагаемого расположения дымохода, могут использоваться различные элементы: колено, кронштейн, переходники, горизонтальные трубы, вертикальные. Все элементы соединяются зажимами.

Обжимной зажим представляет собой металлическое кольцо, которое затягивается в местах стыка, оно достаточно широкое и обеспечивает надежную фиксацию элементов, предотвращая разгерметизацию в процессе эксплуатации.


Настенный регулируемый кронштейн для крепления дымохода

Чтобы многослойная труба дымохода прилегала к стене и закреплялась, используйте кронштейн.Таким образом осуществляется фиксация, при этом нужно помнить, что кронштейн не должен устанавливаться на стыке двух труб, лучше всего монтировать его посередине. Кронштейн одной стороной крепится к стене, а другой хомутом к трубе.

Если высота дымохода больше двух этажей, желательно установить отводную станцию. Он представляет собой квадрат из нержавеющей стали с трубчатыми элементами с двух сторон, установленный внахлест. Важно помнить, что проход трубы через стену или перекрытие не должен совпадать с местом стыковки.

Перед проходом через крышу необходимо установить розетку, поверх нее конический кроат, затем осьминога или фартук, а на нем вертикальную трубу, желательно метровой высоты. Завершающий элемент - голова, ее еще называют шишка, грибок. Если кровля сделана из горючих материалов, необходимо дополнительно установить на трубу искрогаситель, он предотвратит нежелательное возгорание.

Монтаж сэндвич-дымохода своими руками

Варианты расположения сэндвич-дымоходов

Несмотря на большое количество элементов, собрать сэндвич с дымоходом без привлечения специалистов достаточно просто.Перед началом работ необходимо произвести замер, определить расположение будущих стыков, поворотов, что повлияет на количество дополнительных элементов.

Следующий этап - подготовка технологических отверстий в стене, перекрытии, кровле при установке дымохода. При прохождении через стену необходимо учитывать, что в горизонтальном положении не рекомендуется укладывать дымоход длиной более одного метра. А если возникла такая необходимость, то необходимо разместить трубу под углом, оптимальным будет 45 °.При прохождении через стену дымоход не должен располагаться рядом с незащищенными конструкциями, минимальное расстояние - 380 мм, в противном случае трубу необходимо дополнительно утеплить.

Чтобы установить дымоход своими руками прошло легко и в дальнейшем не было деформаций, следует начинать монтаж под камином или другим отопительным прибором. Не проводить дымоход возле различных инженерных сетей (электропроводка, газопровод).

Существует два типа монтажа многослойных труб из нержавеющей стали:

Монтаж дымохода и конденсата

Если собрать конструкцию своими руками предполагается «по дыму», то это обеспечит беспрепятственное выветривание газов и предотвращение их проникновения в помещение.Для выполнения такой сборки каждый последующий элемент конструкции необходимо надеть на предыдущие.

Для того, чтобы собрать дымоход из сэндвич-труб «за конденсатом» своими руками, каждый следующий элемент вставляется в трубу предыдущего. Такой вариант предотвратит проникновение влаги в утеплитель и защитит трубу от коррозии, но если стыки неплотные - дым может проникнуть в комнату.

Специалисты советуют обязательно все горизонтальные части дымохода делать «дымовыми», а вертикальные, которые проходят через неотапливаемые помещения на крыше, собирать «на конденсате»."
При самостоятельной сборке дымохода из многослойной трубы можно использовать один из вариантов внешнего вывода

.

Монтаж многослойной трубы

Первый вариант менее предпочтителен, особенно для твердотопливных обогревателей, поскольку будет образовываться большое количество дыма и тяга в горизонтальном положении будет минимальной.

Видео: Монтаж дымохода через готовую крышу

Ни одно отопительное устройство не может работать без хорошей системы отвода газов. Часто при строительстве дачного дома забывают включить в проект дымоход.В этом случае необходимо проложить его прямо через стену. Многие решают сделать дымоход своими руками. Эта проблема решается несколькими способами. Начиная от классической стандартной кирпичной кладки и строительства основного каркаса дома, включая сложные конструкции из стальных труб или других современных материалов. Все варианты различаются по сложности, материалам, трудозатратам и временным затратам, КПД и теплоемкости, возможностью повышения КПД системы отопления.

Наиболее подходящий вариант конструкции из стальных труб - дымоход-сэндвич.Самостоятельный монтаж, как правило, не вызывает затруднений, если разбираться в устройстве дымохода-сэндвича.

Основные преимущества бутербродов с дымоходами

  1. Металлические трубы - давно зарекомендовавший себя и широко распространенный элемент дымоходов. Это связано с рядом причин.
  2. Трубы имеют круглое сечение, по которым легче газообмен между топкой и окружающей средой. Это важно для организации обтекания воздушных потоков внутри дымохода.
  3. Только трубы позволяют устроить гладкую и ровную поверхность, на которой продукты сгорания не оседают, и даже если они оседают, то это происходит равномерно и легко устраняется очисткой.
  4. Монтаж дымохода своими руками во много раз проще сопоставимых дымоходов из кирпича.

Газы, проходящие через дымовые каналы, являются насыщенными химически агрессивными примесями, поэтому вызывают коррозию металла, которая возникает на фоне колебаний температуры, изменения влажности и других условий.В этом случае срок службы дымохода сокращается в десять раз, поэтому в материал трубы добавляются более стойкие вещества, например нержавеющая сталь. Помимо коррозионных явлений . есть еще некоторые другие сложности.

  • Высокая проводимость металла за короткое время снижает температуру проходящих по трубам газов, в результате получается, что дымоход-сэндвич с места крепления кронштейна остывает большую часть тепло сохраняется внутри помещения.
  • Как следствие, значительный контраст температур на разных концах трубы провоцирует одновременное линейное расширение тел под действием энергии сгорания топлива, на поверхностях образуется конденсат.
  • Наружная стенка трубы нагревается до температуры, опасной для объектов окружающей среды, поэтому требуется дополнительный теплоизоляционный слой, не пропускающий лишнее тепло.

Решить эти проблемы удалось создателям каминов-бутербродов.

Устройство дымохода сэндвич

Благодаря англичанам, которые любят называть сэндвичем все, что состоит из двух слоев и начинок, дымоход получил такое название. Сэндвич состоит из двух труб разных диаметров (внутренний и внешний металлические контуры). Внутри между ними проложен мощный изоляционный материал, который обычно делают из базальтовых пород.

Дымоход состоит из множества деталей. Во первых естественно трубы .Во-вторых, кронштейн . в-третьих, другие детали: хомуты, переходники, тройники, трубы с ревизией, , обеспечивающие правильную работу конструкции и эффективное использование конструкционных материалов. Кронштейн позволяет комфортно прикрепить дымоход к стене своими руками.

Значение такого устройства в эффективной работе, в частности, при удалении продуктов из печи. Внешний контур надежно защищен от перегрева, а внутренний - от контраста температур. Прослойка между ними надежно защищает от появления влаги, конденсата и высолов на поверхности труб; Тяга, которая должна появиться в воздушных потоках, работает правильно.

Внутренняя труба всегда толще и покрыта толстым слоем нержавеющей стали, которая обладает улучшенными свойствами против коррозии и выгорания. Внешний контур . как правило, делают его более экономичным, с меньшими затратами, из обычного оцинкованного железа.Установщик должен выбирать между ценой и качеством, так как разница между нержавеющей сталью и оцинкованным железом очень велика. Материал внутренней петли следует выбирать, руководствуясь знаниями о его стойкости к термическому контрасту и повышенной влажности, коррозионных свойствах. Наружные трубы должны быть жесткими, поскольку они являются каркасом конструкции.

Подготовка к установке

При установке дымоходов из сэндвич-труб не нужно самостоятельно возводить дополнительный цементный фундамент, как того требует дымоход из кирпича или керамической кладки, т.к. малый вес конструкция приобретает следующее преимущество металлической установки спереди керамики и кирпича.Но не стоит недооценивать стоящую перед вами задачу, ведь скобу нужно не просто закрепить, хотя сделать ее своими руками действительно несложно.

Не забывайте о существовании ряда правил и рекомендаций, которые необходимо понять и продумать на этапе выбора инструментов и материалов. Учтите, что на руку будет умение нарисовать схему проектируемой установки, определив на ней все размеры. Специалисты со стажем, наверняка знающие, как установить сэндвич-дымоход, часто советуют обращать внимание на такие моменты, как пересечение дымохода и поверхности крыши.перекрытие и др.

Иногда котел или топка монтируется на черновом полу. При таких расчетах необходимо рассчитать толщину всех слоев пола . не забывая об устройстве напольных покрытий, и установить обогреватели на подставки так, чтобы агрегат идеально подходил к выходу для продуктов сгорания.

Дымоход

Монтаж сэндвич-дымохода начинать с выходного конца трубы отопительного оборудования.Первая часть дымохода выглядит как кусок трубы, не покрытый слоями утеплителя. Сначала закрепите кронштейн, а уже на нем патрубок. Если начать монтаж конструкции из одинарной трехслойной трубы, утеплитель расплавится, образуется каменное образование, которое разрушит дымоход. Для этого кронштейн должен быть установлен на высоте, предохраняющей от перегрева. Результатом неправильного монтажа чаще всего становится неисправность теплогенерирующего оборудования и даже возгорание пожароопасных материалов.

Деталь забивают в розетку, фиксируют, устанавливая скобу, закрывают заглушкой. Затем детали конструкции дымохода соединяются по порядку, скрепляя стыки труб зажимными хомутами.

Если есть вероятность значительного повышения давления в канале, то места соединения, на всякий случай, специальные муфты. Часто при установке стальных труб применяют термостойкие герметики, которыми покрывают стыки. Чем лучше утеплен дымоход, тем точнее будет тяга.

Несмотря на прекрасные изоляционные свойства «бутербродов», в трубах при наложении возникает вероятность перегрева и возгорания прилегающих к трубам материалов. Чтобы гарантировать определенный уровень пожарной безопасности, рекомендуется увеличить толщину теплоизоляционного слоя на стыках.

Починить дымоход своими руками довольно просто, для этого достаточно разобраться в устройстве и знать основные правила техники безопасности . После установки необходимо правильно ухаживать за дымоходом и чистить его, чтобы снизить риск несчастных случаев при эксплуатации печей.

Есть эффективных народных средства для чистки дымохода . Так, в последнее время часто советуют изредка топить печь осиновыми дровами: в результате образуется мощное пламя, сжигающее отложения на поверхности стенок трубы. Не делайте этого часто, следует быть осторожным, потому что это часто провоцирует возгорания.

О, , как правильно установить дымоход из сэндвич-трубы , а также как правильно установить сэндвич-трубу в баню, будет рассказано в этой статье. А в прилагаемом видео подробно объясняется, как установить сэндвич-трубу.

Монтаж сэндвич-трубы для дымохода

Одним из пунктов, по которому дымоходам из сэндвич-труб отдается предпочтение, является простота их монтажа. Учитывая, что монтаж сэндвич-трубы для дымохода несложно выполнить своими силами, цена работ равна нулю.Для начала нужно определиться, какой тип дымохода будет монтироваться. Есть два основных варианта:

  • . вставной дымоход - выход трубы вертикально вверх от потолка и крыши. Через однопетлевый переходник от топки монтируются трубные модули, а далее по туннелю труба выводится на чердак. Затем через мастер-вспышку труба выводится на крышу и венчается металлической заглушкой, предназначенной для защиты трубы от попадания в нее дождевой воды - головки;
  • .протянут через стену - смысл тот же, только здесь труба пойдет к внешней стене здания.

Необходимо предварительно проделать в стене квадратное отверстие под тоннель. После прокладки тоннеля для пожарной безопасности вокруг отверстия укладывают асбест и оцинкованное железо. Через туннель выводится труба.

Как собрать дымоход из многослойной трубы

Как известно, собрать дымоход из сэндвич-труб достаточно просто. Выбор метода установки зависит от различных факторов, как практических, так и эстетических.На практике дымоход, протянутый через стену, менее воспламеняется и более удобен. В то же время вытяжной вентилятор более прочен и менее подвержен воздействию внешних факторов, таких как, например, дождевая вода или роса. Внешний дымоход, в свою очередь, может стать приятной «изюминкой» постройки - блестящая труба отлично сочетается с декоративным камнем или похожими на него стеновыми панелями.

Установка включает в себя следующее:

  • . соединение труб;
  • .Герметизация стыков;
  • . проведение труб через потолок, крышу или стену;
  • . крепление трубы.

Сначала мы прикрепляем к самой обычной железной трубе подходящего диаметра, т.к. многослойная труба не предназначена для полного прилегания к нагревательному элементу из-за ее высокой температуры. После этого можно приступать к установке двухконтурных модулей на исходную одноконтурную трубу. При стыковке сэндвич-труб необходимо использовать термостойкий герметик - это минимизирует риск разгерметизации и ее негативных последствий.

Не путайте термостойкий (черный) герметик с автомобильным (красным) - первый выдерживает гораздо более высокие температуры. Состав наносится на узкий конец тубуса, затем надевается на широкий. Одни мастера рекомендуют использовать герметик для покрытия шва и снаружи, другие - категорически против такого подхода. Разница в том, что если шов снаружи не заделан, то конструкция более ремонтопригодна. Для того, чтобы установить дымоход из сэндвич-труб через стену, необходимо предварительно подготовить посадочное место для прохода в стене.

Для этого делаем квадратное отверстие нужного размера, по краям которого пришиваем лист асбеста, который, в свою очередь, накрываем оцинкованным железом. Вставляем туннель и через него выводим первый модуль на внешнюю стену здания. Именно на этот модуль настоятельно рекомендуется установить специальный тройник для сбора конденсированной влаги с последующим ее отводом. На тройник монтируются оставшиеся двухконтурные трубы до достижения необходимой высоты конструкции.

Собранная труба крепится к стене с помощью скоб - хомутов необходимого диаметра с крепежом. Отделите трубу металлической заглушкой, предохраняющей трубу от попадания в нее атмосферных осадков. Процедура удаления трубы вверх через потолок такая же, как и выше, только туннель будет вставлен в потолок. Для проведения трубы через крышу удобно использовать flash master - резиновый или силиконовый герметик, который надежно фиксирует модуль и герметизирует стыки.

Несмотря на то, что силиконовый «мастер» намного более термостойкий, подобное изделие из резины прослужит намного дольше. Высота трубы над уровнем кровли определяется следующим образом:

  • . труба должна быть выше любых пристроек к зданию или надстроек над ним;
  • . если труба расположена менее чем на 1,5 метра от конька, то ее следует делать выше нее на 5 сантиметров, от 1,5 метров до 3 - на одном уровне с коньком, более трех метров - чуть ниже;
  • .Для плоской кровли рекомендуется длина около метра.

Обязательно запомните:

  • . Дымоход собирают от печи, т.е. снизу вверх;
  • . длина всей конструкции не должна быть меньше пяти метров.

Подробный монтаж многослойной трубы для дымохода показан на следующих фото и видео.

Крепление многослойной трубы к стене

Крепление многослойной трубы к стене осуществляется с помощью специальных скоб, которые представляют собой хомут под диаметр трубы, прикрепляемый к нужной поверхности.Обычно сначала крепится кронштейн, а затем в него вставляется труба, но можно и в обратном порядке произвести установку. Крепежные элементы необходимо устанавливать не реже, чем через каждые два метра трубы.

Кронштейны можно сделать и самостоятельно, но лучше покупать готовые. такая установка более удобна и правильна с технической точки зрения. Приобретать крепеж для дымоходов из сэндвич-труб лучше напрямую у производителя. В Москве и по всей России это можно сделать, занимаясь производством всего необходимого для сборки, монтажа, монтажа и крепления сэндвич-труб.

Дымоход - один из основных элементов отопления загородного дома. В зависимости от расположения различают внутренние и внешние дымоходы. Монтаж дымохода можно произвести своими руками. Для проведения этой работы никаких специальных знаний не требуется. Наша статья расскажет, как это выполняется.

Общие правила установки дымохода

Монтаж дымохода своими силами хоть и достаточно простой, но при его выполнении нужно знать определенные правила.Рассмотрим эти:

  • Длина дымохода от места его соединения с отопительным оборудованием до конечного элемента должна быть более 5 метров. В противном случае труба не будет создавать тяги, необходимой для удаления дыма и других вредных для человека элементов, горящих элементов.
  • Переходы труб через стены и другие перекрытия, а также дымоход, расположенный на чердаке здания, должны быть надежно защищены от перегрева, который может спровоцировать возгорание.Для специальных материалов, устойчивых к высоким температурам, например, используются базальтовые маты.


Изолятор для дымохода - мат из базальта

  • Конструкция дымохода должна быть четко спроектирована и спроектирована. Основными показателями являются: сечение трубы и высота дымохода.
  • Для надежности крепят дымоход к стене хомутами, расстояние между которыми зависит от используемого материала. Дымоходы из нержавеющей стали или сэндвич-трубы следует крепить через каждые 1 штуку.5 м, и пристраивается чугунный дымовой канал 0,8-1 м.


  • Все соединения дымоходов в единой системе должны располагаться в зоне видимости человека. Это требуется для проверки герметичности.

Все строительные работы по устройству дымоходов следует производить с учетом норм пожарной безопасности.

Самостоятельный монтаж дымохода

Монтаж дымохода зависит от материала, из которого он изготовлен. В настоящее время их насчитывается:

  • Дымоходы кирпичные.Для установки конструкции понадобится надежный фундамент дымохода. Самостоятельно возводить кирпичный дымоход не рекомендуется;
  • металлических дымоходов;
  • каналов дымоудаления из сэндвич-труб;
  • Керамические дымоходы
  • - монтируются по схеме дымохода, собранные из многослойных труб;
  • Дымоходы полимерные
  • , монтируются так же, как дымоходы из многослойных труб.

Инструменты, необходимые для установки дымохода

Устройство дымохода предполагает пазы для соединения всех элементов в единую систему.Однако для сборки дымохода потребуется:

  • для гладкой резки труб используется болгарка;
  • сверлить отверстия в стыках труб более удобным сверлом;
  • Отвертка
  • или набор отверток;
  • для вырезания отверстий в проходе труб в перекрытиях применяется лобзик;
  • для последующей заделки отверстий применяют кельму и шпатель;
  • Для личной защиты человека, собирающего дымоход, используются очки и перчатки.


Набор необходимого строительного инструмента: 1- болгарка; 2- дрель; 3- отвертка; 4 лобзика; 5- шпатель; 6-шпатель; 7- строительные стекла; 8- перчатки строительные

Не рекомендуется выполнять какие-либо работы без средств индивидуальной защиты.

Монтаж металлических дымоходов

Для монтажа металлического дымохода необходимо:

  1. для подгонки всех составляющих элементов до требуемых размеров;
  2. в нужных местах (стены, крыша и т. Д.), Чтобы проделать отверстия.Если дымоход из нержавеющей стали, диаметр отверстий должен быть в 1,5 раза больше диаметра используемой трубы. Для чугунных дымоходов рекомендуется делать отверстия в 2 раза больше диаметра трубы;


  1. установлен дымоход;
  2. в необходимых местах дымоход крепится к стене или другой твердой поверхности;
  3. установленный дымоход подключен к отопительному прибору;
  4. все необходимые секции дымохода;


  1. В верхней части дымохода установлена ​​насадка, защищающая весь дымоход от попадания дождя и посторонних предметов.


Головка дымохода защищает трубу от атмосферных осадков

Дымоход металлический, установленный с соблюдением всех норм и правил, прослужит долго.

Для улучшения эстетического вида дымоход можно отделать негорючими материалами, например, керамической плиткой или декоративным камнем.


Монтаж дымохода из многослойных труб

При строительстве дымохода из многослойной трубы необходимо выполнить все действия, описанные выше.Нюансы монтажа такого дымохода:

  1. Нет необходимости делать отверстия большого диаметра в плитах. Сэндвич-трубы изготавливаются таким образом, что необходимая изоляция уже предусмотрена конструкцией и остается только защитить поверхность перекрытий от воздействия высоких температур;
  2. при соединении многослойных труб дополнительно наносится строительный клей, придающий стыку дополнительную прочность и герметичность.

Сэндвич-трубы - самый современный строительный материал.Дымоходы, собранные из сэндвич-труб, по своим качествам не уступают металлическим.


Монтаж наружного дымохода

Схема установки наружного дымохода несколько отличается от схемы устройства дымохода, расположенного внутри дома. Для постройки внешнего дымохода потребуется:

  1. в стене делается отверстие на расстоянии не менее 50 см от выхода обогревателя;
  2. Крепежные элементы
  3. устанавливаются по всей длине дымохода по наружной стене, расстояние между которыми должно быть не менее 1 м;
  4. по правилам пожарной безопасности между внутренней и внешней частью стены устанавливается колено.Примыкание к стенам надежно изолируется от перегрева. Нижняя часть дымохода опирается на установленный кронштейн;


  1. Внутри дома дымоход подключен к отопительному оборудованию;


  1. внешняя часть дымохода в сборе, крепится к стене и переходному колену;

  1. Верхняя часть дымохода защищена головкой.


Для наружного дымохода уместнее использовать металлические трубы.

Прежде чем приступить к монтажу дымохода, необходимо подготовить все необходимые компоненты системы и инструменты. Монтаж дымохода выполняется по приведенным выше схемам. Главное - соблюдение норм пожарной безопасности.

В настоящее время дымоход из сэндвич-трубы считается одним из самых популярных и практичных. Его функциональные возможности позволяют применять его в самых разных условиях.

В принципе, если можно было получить качественные материалы от надежных поставщиков, то построить такой дымоход очень просто, причем абсолютно безопасно.У этой конструкции много преимуществ:

  • нет конденсата;
  • Минимум
  • копоти;
  • пожарная безопасность;
  • малый вес;
  • красивый внешний вид;
  • простота обслуживания.

Одним из важнейших преимуществ можно назвать возможность прокладки такого дымохода в деревянных постройках, особенно в домашней бане.

Прежде чем мы расскажем, как сделать трубу в бане, следует отметить, что при строительстве дымохода в бане необходимо учитывать определенные требования, которые предъявляются к габаритам конструкции и ее конструкции:

Как выбрать трубу

Перед выбором сэндвич-трубы необходимо знать несколько характерных параметров, которые зависят от используемой системы отопления.

Одним из основных конструктивных параметров является диаметр трубы. Обозначается двумя цифрами - 120/180, где числитель - внутренний диаметр, а знаменатель - внешний размер трубы.

Внутренний диаметр подбирается в соответствии с рабочим диаметром патрубка отвода дыма, установленного на тепловом агрегате. По внутреннему размеру определяется проем для трубы, которая будет проходить через крышу.

Толщина теплоизоляции регулирует выбор диаметра трубы.И их размеры подбираются исходя из совокупности тепловой системы:

  • дровяные печи или газотурбинные установки - 50-600 мм;
  • котлов твердотопливных -50-700 мм;
  • дизель-генераторов или газопоршневых агрегатов - 50-500 мм;
  • микротурбинных аппаратов - 50-300 мм;
  • Газовые котлы
  • - 200 мм;
  • Дизельные системы
  • - 200 мм.


Очень важно правильно выбрать длину дымохода. Он должен иметь вертикальную часть длиннее 5 м.Его горизонтальная составляющая намного меньше: всего один метр.

Дымоход должен быть выше конька крыши на 500 мм при расстоянии до 1,5 метра. Сэндвич-трубку длиной 3 метра можно сделать на уровне верхней точки.

Если крыша плоская, то берется минимальное расстояние между высотой кровли и дымоходом, выдерживается 0,5 метра.

Дополнительные характеристики при выборе сэндвич-дымохода:

  1. Стоимость товара.Конечно, многое зависит от платежеспособности покупателя, но все же не стоит покупать самые дешевые товары;
  2. материал сэндвич-трубок;
  3. толщина металла.

Нюансы, требующие особого внимания

Конечно, производитель товара имеет большое значение. К сожалению, на рынке появилось много подделок. Обычному человеку сложно уловить все тонкости, поэтому, чтобы не ошибиться, стоит прислушаться к советам профессионалов:

Монтаж дымохода для печи сауны

Если дымоход проложен через тепловой агрегат, его можно подключить напрямую к системе или теплообменнику.Дымоход можно проложить через стену, можно монтировать выпуск через потолок. На рисунках ниже вы можете ознакомиться с расположением дымоходов.

Для получения максимального эффекта от сжигания топлива от топки отводят обычную металлическую трубу. Сверху монтируется сама сэндвич-труба.

В результате поддерживается максимальная температура за счет мощного теплового излучения, исходящего из трубы. Температура нагрева практически такая же, как в топке.Чтобы смягчить излучение без потери тепла на дымоходе надевается сетка, заполненная камнями. Нагретые камни высушат парную после того, как топка полностью сгниет.

В некоторых случаях дымоход можно использовать как водонагреватель. Для этого вместо выходящей из топки металлической трубы устанавливается теплообменник.

Монтажная техника

Установить сэндвич-трубку не очень сложно. Эта конструкция имеет максимальную пожарную безопасность, поэтому ее подключение и крепление может произвести человек, никогда не занимавшийся строительством.

Установка должна начинаться снизу , постепенно достигая верха. Все начинается с печки.

Шаг первый

При монтаже многослойного дымохода всегда помните, что один конец трубы делается с зауженным радиусом. Его вставляют в следующий участок трубы. Благодаря такому подключению не происходит скопления сажи, конденсат легко удаляется из трубы дымохода. Чтобы облегчить эту работу, можно установить специальные тройники.

Шаг второй

Для прохождения дымохода через стену его демонтируют и укрепляют, там, где будет вставлен кронштейн для трубы.Затем собирается внешний кронштейн с двумя уголками. Они играют роль полозьев для движения тройника при монтаже многослойной трубы.

Для закрытия стены толщиной 1 см фанера. Сверху покрывается асбестовым листом и фиксируется обычными шурупами.

Затем вся конструкция закрывается оцинкованным листом размером 2х1,20 см. Чтобы освободить дорогу, в листе проделывается квадратное отверстие.

Кронштейн покрыт металлическим лаком для создания поверхности, защищенной от коррозии.Специально для дымохода в переходнике просверливается отверстие.

При строительстве дымохода необходимо делать уступку, то есть зазор между стеной и каналом, по которому удаляются горючие газы.

Монтаж дымохода, проходящего через крышу

Как правильно установить трубу через крышу кровли? Перед установкой такого дымохода берется металлический оцинкованный лист. Его прикладывают изнутри к отверстию, после чего снимают трубу.Затем лист закрепляется на крыше. При необходимости его края можно закрепить под краем кровли.

При плоской крыше сэндвич-труба для бани должна подниматься над ней на высоту более одного метра. Когда высота дефлектора превышает 1,2 метра до крыши, устанавливаются дополнительные удлинители, закрепляемые обжимными хомутами.

Крыша из пожароопасных материалов должна быть защищена от огня. Дымоход оборудован дефлектором с сетчатым искрогасителем.Размер ячейки берется как можно меньшим.

Крепление сэндвич-дымохода

Крепление всех частей дымохода осуществляется хомутами. Крепление тройника осуществляется опорным кронштейном. Оставшаяся свободная верхняя часть дымохода требует создания защитной сетки. Например, растяжки с углом, равным 120 градусам.

Стыковка многослойных труб производится с помощью обжимных хомутов. Стыковка с дополнительными элементами, переходниками или тройниками осуществляется такими же фиксаторами, однако крепление осуществляется с каждой стороны.

Обратите внимание, что опорный кронштейн необязательно покупать в магазине. Вы можете сделать это сами. Возьмите два металлических уголка со стороной 30 и 50 мм. Отрезается желаемая длина и проделываются соответствующие отверстия для болтов.

Окончательная установка

Когда сборка закончена, нужно снять защитную пленку. Габаритные размеры сэндвича с дымоходом должны составлять примерно 5-6 метров от изголовья до решетки. Швы и имеющиеся щели закрываются герметиком.

Лучше всего использовать термостойкий герметик. Он специально разработан для дымоходов, выдерживает температуру до 1000 С. Применяется по следующей технологии:

  • Внутренние трубы - внешняя часть закрыта;
  • Наружные трубы - вся внешняя поверхность уплотнена;
  • При переходе от однослойной трубы к двустенной, вся внешняя поверхность герметизируется;
  • Одностенная труба и соответствующий модуль подключаются так же, как и в последней версии.

После проведения герметизации необходимо тщательно проверить наиболее пожароопасные участки , где нагрев будет иметь максимальную температуру.

Чтобы впоследствии было легче чистить дымоход, устанавливается ревизия. Он может быть съемным или иметь открывающуюся дверцу.

Соответствие требованиям пожарной безопасности

Даже при хорошей теплоизоляции внешняя поверхность дымохода может сильно нагреваться. Температура нагрева иногда превышает 300 градусов.Такая температура может легко воспламенить сухое дерево.


Следовательно, строительство и монтаж дымоходов из сэндвич-труб требует неукоснительного соблюдения техники пожарной безопасности:

  1. Не устанавливайте сэндвич рядом с горючими материалами.
  2. Бутерброд должен находиться на расстоянии 25 см от любой горючей поверхности. Если температура нагрева ниже, это расстояние можно уменьшить, но оставить в пределах 10 см.
  3. Лучшая изоляция - воздух. Короб, через который проходит дымоход, не требуется заливать дополнительным керамзитом или затыкать минеральной ватой.
  4. При установке дымохода на крышу, помимо обогрева трубы, необходимо учитывать направление потока горячего воздуха и летящих искр.
  5. Высота трубы над коньком, если крыша сделана из пожароопасного материала, должна быть более одного метра. Обратите внимание, выше конька, а не над самой крышей.

Положительные и отрицательные качества дымоходов

О недостатках дымохода рассказывать много не придется.Поскольку их очень мало:

    Детали из нержавеющей стали
  • всегда очень дороги;
  • срок службы не превышает 15 лет. Кирпичный дымоход может работать намного дольше;
  • из-за скачка температуры возможно изменение сечения трубы. Это может привести к разгерметизации всей конструкции.

Положительных качеств у таких дымоходов намного больше:

Подведение итогов

В принципе монтаж дымохода можно назвать несложным делом.Для опытного человека такая работа не составит большого труда. Но если есть хоть малейшие сомнения в успешности всего мероприятия, лучше обратиться к профессионалам и у вас будет качественно собранный элемент. Ведь ошибка может стоить очень дорого, дом может просто сгореть.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

проход сэндвич-дымохода через кровлю из мягкой битумной черепицы.

Мечтаете построить экономичный, безопасный и теплый дом? Тогда стоит обратиться к современным технологиям, которые грамотно сочетают многовековой опыт, смекалку, а иногда и совершенно неожиданные технические решения. Хороший пример - двух- и трехконтурный дымоход, внутри утепленный. Кто бы мог подумать пару десятилетий назад, что такое вообще возможно? И у такого дымохода действительно много ценных преимуществ, важно все делать по правилам печи, не отклоняясь от них ни на йоту.Правильная установка сэндвич-дымохода начинается с дизайна дома. Только при составлении чертежа можно как следует соблюсти абсолютно все требования норм пожарной безопасности, и тогда уже ничего не придется переделывать или даже перестраивать. Если дом или баня уже готовы, то необходимо будет произвести все расчеты максимально точно. Советуем, если вы взялись делать такой дымоход своими руками, подойти к этому вопросу со всей ответственностью - сделайте для себя.

Небольшое введение о преимуществах. В частном домостроении в России наиболее распространены сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции дымохода, который обещает быть простым в использовании и безопасным.

Перед тем, как приступить к установке, вы увидите, что этот дымоход состоит из двух труб разного диаметра, которые вставлены друг в друга, а пространство между ними либо остается открытым, либо заполнено негорючей изоляцией.Этот дымоход отличается высокой скоростью монтажа, небольшим весом всей системы, абсолютно гладкими внутренними стенками, хорошей тягой и минимальным сажеобразованием.

А теперь самое главное: установить дымоход без специальной подготовки не получится. Для этого есть так называемый паспорт - документ, который вы получаете при покупке такого агрегата. Обычно имеется схематическое изображение и подробная инструкция по установке.

А как правильно смонтировать дымоход из сэндвич-труб и обеспечить его надежную работу, прекрасно демонстрирует это видео:

Если для всех ваш дымоход будет сложным устройством, то вам нужно будет хотя бы показать его специалисту, чтобы изготовить уверен, что это надежно и практично:


Как провести дымоход через пол

Любой дымоход всегда является самым опасным источником пожара.температура дымовых газов чрезвычайно высока. И даже малейшие нарушения устройства дымохода внутри многоквартирного дома могут привести к опасным последствиям.

Итак, чтобы организовать проход дымохода через деревянные конструкции, необходимо изготовить или приобрести проходной потолочный агрегат. Он должен точно соответствовать внешнему диаметру трубы. Благодаря такой конструкции дымоход находится на удалении от всех ближайших поверхностей, которые могут с ним соприкасаться:

Самый простой вариант, конечно, купить дымоходный узел заводского изготовления и просто уложить со всех сторон тепло- изоляционный материал.Идеальный вариант - базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке обязательно стоит проверить, указал ли производитель, что вату разрешено использовать при температуре 800 градусов Цельсия. Естественно, такая вата дороже обычной, но на ней нет смысла экономить, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбоцементного ящика для межэтажной сборки:

Согласно действующим СНиПам при пропускании дымохода через деревянное перекрытие необходимо выдерживать расстояние не менее 38 см от внутреннюю многослойную трубку к деревянной конструкции.И ящик должен быть не пустым, а наполненным специальным материалом.

Конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда необходимо увеличить проем с помощью дополнительных брусьев. А защищать бревна деревянной конструкции, а также стропила обрешеткой рекомендуется с помощью оцинкованного листа или асбестового полотна толщиной не менее 5 мм. Оцинкованный лист хорош тем, что не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему сгущаться.Он также экранирует и отражает жесткое тепловое излучение, исходящее от трубки.

Это главное преимущество сэндвича, ведь если поставить обычный стальной однотрубный дымоход, то это расстояние должно быть не менее 50 сантиметров.

Поддержать трубу в вертикальном положении помогут эти металлические крепления:

Как закрепить стык дымохода деревянной крышкой?

А теперь коснемся самого главного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается многослойная труба и все элементы конструкции вокруг нее подвергаются температурному воздействию. Поэтому крайне важно обеспечить надежную защиту проходных элементов. И не думайте, что все так просто.

Например, обычная древесина без специальной защиты обугливается уже при температуре 200 градусов. А засохшее дерево может загореться даже при температуре 270 градусов по Цельсию! Если работать с деревянными бревнами больше суток при температуре 170 градусов, они тоже могут загореться.К сожалению, именно этот момент, о котором многие не знают, часто становится причиной возгорания, даже если установлена ​​качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы к стене и деревянным элементам практически не доходило. Кроме того, чем больше сам деревянный пол будет накапливать тепло от бутерброда, тем хуже дерево будет каждый раз воспринимать это тепло. Конечно, за час-два обычный утеплитель в узле ППУ не успевает прогреться до критической температуры, но проблема в том, что, говоря языком печи, после тепла тепло в дровах а согревающие материалы накапливаются и постепенно изменяют свой химический состав.

Например, при длительном и постоянном накопительном нагреве дрова могут загореться уже при температуре 130 градусов! Но на внешней стороне бутерброда она часто достигает 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и случается эта печальная вещь, когда печь или камин успешно топили много лет, все было отлично, и однажды хозяева опустились всего на 2 часа дольше и горячее, чем обычно (чтобы согреться особенно холодным зимним вечером или нагреть пар. комната для гостей), а температура в бутерброде перешагнула критическую, а к уже просохшей древесине с годами такая же температура достигла 130 градусов по Цельсию.

Также нужно быть осторожным, если в качестве теплоизоляционного материала ППУ используется минеральная вата. Со временем под воздействием высоких температур он также меняет свои свойства и даже становится более теплопроводным! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет намного горячее, чем вы предполагали изначально. Но это фактор, который сначала не принимался во внимание!

Поэтому опытные печи не советуют делать слишком плотную изоляцию пола (чем он плотнее, тем больше тепла накапливается в себе).Причем естественная возможность продуть трубу воздухом жизненно важна:

Часто делают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, что не соответствует норме. Также обратите внимание, что пустой потолочный блок, в котором утеплитель вообще не установлен, тоже не лучший вариант.

Учтите также, что материал, покрывающий внутреннюю дугу дымохода, со временем имеет тенденцию слегка оседать.В результате стык двух стен иногда оказывается незащищенным. И вот если этот стык перегорит (а это особенно опасно, если он находится еще и внутри потолка), то возникший в такой пустоте пожар потушить будет практически невозможно. А потому раз в год-два нужно внимательно осматривать все проходы сэндвич-дымохода.

Вот как правильно организовать проход сэндвич-дымохода через потолок в простейшем варианте:

Если на дымоход установить емкость с водой, то вся установка должна выглядеть так:

Обратите внимание на то, как сэндвич-трубка проходит через перекрытие:

И, наконец, если печь или камин невозможно поставить прямо под место снятия сэндвич-трубки, вам понадобится специальный тройник:

Организация участка через стены дома или бани

Сегодня установка сэндвича с дымоходом практикуется двумя основными способами: внутри дома или по улице.Действительно, часто можно заметить, что дымоходы монтируют прямо через стену на улицу, а с первого этажа - а оттуда уже направлены вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, а не проходит сквозь огнестойкие потолки и крышу. С другой стороны, дымоход, поднимающийся через чердак, обычно служит дополнительным нагревательным элементом. Но риск возгорания здесь, конечно, будет выше.

Вы удивитесь, но на самом деле внешняя оболочка сэндвича из нержавеющей стали находится недалеко от температуры одноконтурного дымохода.Ведь на самом деле изначально такой дымоход проектировался для улучшения тяги, и поэтому газы, выходящие из топки, обычно имеют температуру 800 градусов по Цельсию, а внешний кожух при этом способен прогреваться до 300 градусов! И это далеко не огнеупорная поверхность.

Современный сэндвич-дымоход выводится как через крышу, так и прямо через стены жилого дома:


Более подробно на сайте вы можете посмотреть на иллюстрации:

Итак, чтобы Организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1.Перед началом работ обязательно рассчитайте длину горизонтальной многослойной трубы, которая должна будет пройти сквозь стену. И учтите тройник, который вы будете устанавливать. Рассчитайте уклон крыши так, чтобы дымоход не подходил слишком близко к карнизу.
  • Шаг 2. Ящик, который вы вставляете в стену, засыпьте негорючим базальтовым материалом.
  • Шаг 3. Закройте крышку в сборе крышкой так, чтобы была видна прокладка из базальтового картона.
  • Шаг 4. Край крышки агрегата закрывается крышкой из компонентов внешней отделки дома, например сайдингом.
  • Шаг 5. Обработайте края коробки бесцветным кровельным герметиком.
  • Шаг 6. На выходе дымохода из стены устанавливаем ревизию.
  • Шаг 7. Закрепите дымоход с помощью специальных настенных кронштейнов, по одному на каждые 1,5-2 метра.
  • Шаг 8. Итак, после того, как вы установили трубу, проверьте ее вертикальность с помощью уровня.
  • Шаг 9. Обязательно убедитесь, что шов развернут до домика.

Ведь самое главное правило звучит так: дымоход проходит через стену дома или баню нужно защищать от огня.Вот наглядный пример такого узла:


Чтобы горизонтальный элемент сэндвич-дымохода был надежно установлен, он должен быть правильно поддержан металлическим уголком:


Также помогите закрепить этот дымоход к стене в строго вертикальном положении специальные конструкции:


Поверьте, на данном этапе работы еще не заканчиваются, особенно если ваш дымоход имеет сложную конструкцию (что мы вам настоятельно рекомендуем):


Устройство прохода сэндвич-дымохода через карниз и крышу

Проход сэндвич-дымохода через крышу необходимо производить по тем же принципам, что и проход через потолок.Расстояние до деревянных конструкций должно быть достаточным. И на этом этапе важно не совершить опасную ошибку.

Да, дымоход при прохождении через крышу действительно охлаждает, тем более что пространство вокруг него вентилируется и поэтому многие считают, что можно уменьшить расстояние до защищаемых стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, что и для межконтурных перекрытий.

Для вывода через крышу сэндвич-дымохода используют специальное кровельное покрытие. Вы можете купить любой из них, адаптированный к углу наклона вашей крыши и ее уклонам. А сверху нужно смонтировать обшивку крыши, подложив ее край под конек крыши.

Вот каким должен быть проходной узел сэндвич-дымоход через карниз:

Чтобы вывести сэндвич-дымоход на крышу, необходимо проделать отверстие в кровельном покрытии достаточной ширины:

А еще на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.


Изнутри отделка такого узла должна выглядеть так:

При прохождении дымохода по наклонным скатам кровли само отверстие и его изоляция будут уже немного больше по площади:

Особенно осторожно следует удалять прослойку дымохода через крышу, если сам рубероид горючий. Не забываем, что сам металл, конечно. не загорится, а вот кровельная краска вполне.Чтобы все сделать правильно, выполните следующие действия:

  • Шаг 1. Начните резать профнастил вдали от будущего места расположения трубы. Он примерно на 30 сантиметров выше и больше и на 10 сантиметров ниже и около того.
  • Шаг 2. Изготовить кровлю из оцинкованной стали для трубы и установить ее снизу. Раскрой должен идти до профнастила минимум на 15 см.
  • Шаг 3. Снимаем верхний лист профнастила и кладем верхнюю часть кровли, затем накрываем ее боковые части на 20 см.
  • Шаг 4. Установите снятый лист профнастила и закрепите его.
  • Шаг 5. Теперь закройте и заклейте швы, чтобы избежать дальнейшей утечки.
  • Шаг 6. Изолируйте трубу негорючим материалом с фиксацией отожженной проволоки.
  • Шаг 7. Изготовить зонт дымохода из оцинкованной стали.
  • Шаг 8. Теперь еще раз заделываем сварные кровельные материалы, подогревая или самоклеясь.

Кстати, если вы работаете с металлической кровлей, то закрепить дымоход в таком месте можно с помощью гнутых обрезков самой кровли:


В общем, сборка дымохода снаружи стен дома практически то же самое, что установить его внутри:


Все эти правила придуманы не только потому, что они основаны на практических исследованиях и статистике пожаров.Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для окружающих, следуйте всем инструкциям до последнего и даже больше: всегда старайтесь хоть немного, но будьте осторожны, ведь жизнь полна непредсказуемых ситуаций. Внимательно изучите все тонкости и нюансы процесса монтажа современных дымоходов - и спите спокойно!

Пожалуй, только на электрокотлах не нужно устанавливать дымоход. Все остальные генераторы тепловой энергии, работающие на твердом, жидком или газообразном топливе, без системы отвода продуктов сгорания в атмосферу не могут работать.Поэтому продумывая вопросы организации автономного отопления и нагрева воды, много внимания придется уделить конструкции дымохода.

Такая задача сейчас имеет множество решений, от старых традиционных схем в виде стационарных кирпичных труб до сборных конструкций из металла или композитных материалов. Каждый из вариантов отличается степенью сложности, трудоемкостью, эффективностью работы с конкретным отопительным прибором. Одним из современных решений, получивших широкую популярность как в промышленном, так и в частном строительстве, являются металлические сэндвич-дымоходы.И, наряду с высокими эксплуатационными качествами такой системы, одним из существенных ее преимуществ является то, что сэндвич с дымоходом можно установить своими руками, без привлечения дорогостоящих специалистов. Главное, досконально понять принцип его работы, правильно спланировать и выбрать, строго соблюдать технологию сборки. Все остальное производитель уже продумал - установка не представляет особой сложности и может быть проведена достаточно быстро.

Основные преимущества сэндвич-дымоходов

Металлические трубы, как элемент системы дымоудаления, используются очень давно. Это связано с множеством причин.

  • Во-первых, круглое сечение в любом случае оптимально для прохождения газов.
  • Во-вторых, гладкие и гладкие внутренние стены не создают препятствий для прохождения дыма и менее подвержены образованию сидячих наростов.
  • В-третьих, монтаж дымохода из крупногабаритных деталей намного проще кирпичной кладки.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые на фоне частых тепловых скачков способны активировать коррозионные процессы, приводящие к быстрому выходу дымохода, его выгоранию. В определенной степени эта проблема была решена путем разработки и внедрения стойких сплавов нержавеющей стали. Однако использование нержавеющей стали не устранило еще несколько серьезных недостатков, присущих металлическим дымоходам:

  • Высокая теплопроводность металла приводит к быстрому охлаждению выхлопных газов, особенно в участках дымохода, расположенных вне здания.Это влечет за собой снижение общей тяги - она ​​будет сильно зависеть от внешних температурных условий.
  • Такая разница температур вызывает еще одно негативное явление - активное образование конденсата. Избыточная влага на внутренних стенках труб - это снижение КПД дымохода, предпосылки для его зарастания сажей и активации коррозии.
  • На начальных участках, а особенно в непосредственной близости от отопительного прибора, наружные стены такого дымохода нагреваются до температур, которые могут представлять серьезную угрозу как с точки зрения горючести строительных конструкций и материалов, так и для личной безопасности человека. люди, живущие в доме - случайный контакт с ними заканчивается ожогом.

Эти проблемы удалось благополучно решить разработчикам сэндвич-дымоходов.

Схематично его устройство можно описать следующим образом.

Фактически, дымоход представляет собой трубу (поз. 1), изготовленную из нержавеющей стали с применением технологии сварки TIG - в среде защитного газа аргона.

Наружная труба также очень часто изготавливается из нержавеющей стали методом сварки (столб 2). Можно приобрести более доступный вариант, когда наружный кожух изготовлен из оцинкованной стали (поз. 3).В продаже можно найти модели, на корпус которых нанесено декоративное эмалевое покрытие того или иного цвета.

Трубы разделены слоем жаропрочного негорючего термоизоляционного материала (поз. 4). Чаще для этого используется базальтовая минеральная вата высокой плотности (около 200 кг / м³). Толщина этого слоя может быть разной, от 25 до 100 мм - выбор производится исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5).Обычно это набор раструбов и зауженных участков, обеспечивающих плотную и прочную посадку деталей. Для большей надежности соединение агрегатов усилено хомутами (поз. 6). Отдельные детали некоторых моделей многослойных дымоходов могут иметь и другой принцип соединения, например, с помощью фланцев.

Такое устройство надежно защищает дымоходно-сливной канал от внешнего температурного воздействия. Это определяет основные достоинства таких сэндвич-дымоходов:

  • Удалось снизить образование конденсата до допустимого минимума.
  • За счет относительной равномерности температуры внутри канала по всей его длине показатели необходимой устойчивой тяги значительно возрастают.
  • Внешняя трубка рубашки не нагревается до значительных температур и не представляет серьезной опасности.
  • Такая схема дымохода может располагаться вне здания - это облегчает и ускоряет монтаж, экономит место внутри жилых или технических помещений.
  • Когда дымоход проходит через стены, потолок или кровлю, вырезы намного меньше, чем у обычных одностенных труб.Кроме того, возможна покупка и установка специальных сквозных модулей.

Конечно, такой дымоход будет стоить немного дороже обычного, да и его установка немного сложнее, но по другим своим достоинствам все это стоит сторицей.

Как выбрать дымоход сэндвич для дома

Чтобы дымоход работал эффективно и был долговечным, а владельцы не испытывали разочарований после нескольких лет эксплуатации, необходимо очень ответственно подойти к проблеме выбора необходимого комплекта деталей.Всю процедуру выбора можно разделить на несколько основных направлений: контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, выбор необходимых узлов для ее практической реализации.

Материалы, используемые для изготовления многослойных дымоходов

На первый взгляд все сэндвич-дымоходы выглядят одинаково. Однако следует помнить, что производство таких систем - достаточно прибыльное направление бизнеса из-за высокого спроса, а это неизбежно влечет за собой появление большого количества некачественной продукции.Приобретать такие изделия только по внешнему металлическому блеску - это верх безрассудства. Особое внимание следует уделять качеству стали, в частности - внутреннему каналу дымохода.

В Интернете можно найти множество фото-свидетельств того, что, казалось бы, прочная стальная конструкция прогорела, деформировалась, и это огромная вероятность пожара или отравления угарным газом. Вывод такой - для внутренней трубы использовалась низкосортная сталь, либо марка не соответствовала конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о штампах из нержавеющей стали, применяемых для изготовления сэндвич-дымоходов.

  • Нержавеющая сталь марки AISI 430 - одна из самых недорогих. Он хорош для наружных оболочек сэндвич-труб, так как атмосферное воздействие не может нанести ему вред. А вот для внутренних каналов лучше не использовать - этого явно мало. Кроме того, есть определенные сложности с выполнением качественных сварных швов.
  • AISI 439 отличается от 430 включением в сплав титановых добавок.Это увеличивает его устойчивость к коррозии и механическую прочность. Такие трубы подходят для газовых и твердотопливных печей и котлов малой мощности.
  • Нержавеющая сталь AISI 316 содержит легирующие добавки - молибден и никель, что обеспечивает высокую антикоррозионную защиту даже в очень агрессивных кислотных средах и хорошую термическую стабильность. Такие трубы станут лучшим выбором для газовых котлов любой мощности.
  • AISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов.Это предопределяет его более низкую цену, но качество, конечно, не такое высокое.
  • К наиболее универсальным можно отнести нержавеющие стали AISI 316 i и AISI 321. Наряду с отличной устойчивостью к коррозии они обладают отличной пластичностью и способны выдерживать нагрев до высоких температур - около 850 градусов.
  • Самым дорогим, но и самым качественным сплавом, из которого делают дымоходы, является нержавеющая сталь AISI 310S. Предел его жаростойкости достигает 1000 градусов, поэтому его смело можно применять в дымовых трубах твердотопливных пиролизных котлов большой мощности.

Если вы получаете действительно качественную систему сэндвич-дымоход, то в ее технической документации обязательно должна быть указана марка используемой стали. Если его нет, а на самих товарах нет маркировки, то покупка будет сопряжена с определенным риском - наткнуться на некачественную подделку вполне возможно. Есть еще «народный» способ проверки нержавеющей стали - она ​​при наличии легирующих добавок не держит магнит, а скользит по его поверхности. Если магнит притянут и закреплен на вертикальной поверхности, то покупать такую ​​«нержавейку» не стоит.

Какой должен быть диаметр утренней трубы? Это зависит от характеристик отопительной системы, топки или котла. Есть система расчета площади сечения в зависимости от тепловой мощности устройства. Чтобы не вдаваться в сложность формул, можно привести средние значения:

Это минимальные значения, округленные в большую сторону. Но в любом случае сечение дымохода в любом сечении не может быть меньше сечения выходного патрубка котла или топки.

2. Следующим важным параметром является внешний вид и толщина теплоизоляционного слоя. При выборе преимущества следует отдавать продукцию известных брендов, например, PAROC ROB 80 ti или MAT 30 или ROCKWOOL WIRED MAT 80. Это базальтовая вата, абсолютно негорючая, с высоким коэффициентом термического сопротивления.

Требуемая толщина нагревателя зависит от типа отопительной установки (котел или топка) и средней температуры отходящих продуктов сгорания.Примерные значения приведены в таблице:

тип топки или котла средняя температура отработанных продуктов сгорания толщина теплоизоляционной сэндвич-трубы
Котлы газовые конденсационные 60 25 мм
Газовые котлы 110 - 180 25 мм
Дизельные котлы 150 - 250 25 мм
Газопоршневые и дизель-генераторные установки 450-600 50 мм
Котлы твердотопливные 400-700 от 50 до 100 мм
Дровяные печи и камины 300-600 от 50 до 100 мм
Схема монтажа сэндвич-дымохода

При выборе дымохода обычно рассматриваются две основные схемы: внутренний монтаж с проходами через перекрытия и крышу и внешний, с проходом через стену и монтажом снаружи стены здания.

Принципиальные схемы размещения сэндвич-дымохода - снаружи и внутри дома

  • При внутреннем расположении дымохода он меньше подвержен внешним воздействиям, образование конденсата практически сводится к нулю. Такой вариант уместен, например, для банной печи, так как на начальном участке трубы (перед вставкой в ​​сэндвич-конструкцию) можно установить водонагревательный бак, как показано на рисунке, или участок сетки для установка печки.

В любом случае между котлом (топкой) и сэндвич-дымоходом должна быть установлена ​​промежуточная секция, не имеющая слоя теплоизоляции. Обычно он снабжен заслонкой (заслонкой) для возможности регулирования тепла, передаваемого в дымоход, что особенно важно для банных духовых шкафов.

Основными недостатками такой схемы являются достаточно трудоемкие и сложные технологические процессы организации проходки труб через перекрытия и в частности через крышу.К тому же такой дымоход «съедает» пространство помещения.

  • Когда дымоход расположен снаружи вдоль наружной стены, монтажные работы намного проще - требуется только один проход через стену. Элементы крепятся с помощью опорных подушек и скоб. В комнате больше свободного пространства, сводятся к минимуму риски случайного возгорания или отравления угарным газом.

Недостатком является то, что трубы более подвержены агрессивному воздействию внешней среды, образование конденсата становится намного больше, что следует учитывать при установке.К тому же не всем может понравиться внешний вид постройки с трубой на стене.

Необходимые детали для установки сэндвич-дымохода

При покупке дымохода после выбора схемы необходимо определить необходимую деталь для монтажа для определения конструкции. В принципе, сюда должен прийти на помощь специалист-теплотехник, а в случае крайней необходимости - консультант салона-магазина, но разбираться в этом вопросе нужно самому.

Практически все ведущие производители многослойных дымоходов производят все необходимые детали и узлы для сборки полной системы. Возможно, есть какие-то технологические отличия между моделями разных марок, но в целом детали похожи и выглядят так:

  • 1 - переходной элемент для подключения к соплу котла или топки.
  • 2 - локоть (колено) на 90 °.
  • 3 - для перехода с горизонтального сечения на вертикальное.Учитывая, что рекомендуется, чтобы горизонтальная секция имела небольшой уклон от рабочего устройства, чтобы обеспечить сток конденсата, эта беговая дорожка для многих производителей имеет не прямой угол, а 87 °.
  • 4 - элемент с отверстием, закрытым герметичной крышкой, для осмотра и очистки дымохода.
  • 5 и 6 - опорные площадки для ревизионной установки с кранами для сброса скопившегося конденсата. Может быть в двух вариантах - при настенном креплении штифт делается вниз (5), при нижнем размещении - при боковом отводе (6).
  • Тройник с выходом под углом 45 ° (7) применяется, когда к одному вертикальному участку дымохода подключаются два отопительных прибора, например, котел и газовая колонка.
  • Отводы под углом 45 ° (8) используются для изменения направления дымохода, например, для обхода ската крыши.
  • В тех местах, где происходит переход с многослойных конструкций на одностенную трубу, слой теплоизоляции закрывается специальной заглушкой - она ​​не допустит проникновения в него влаги.
  • Все соединения труб между собой и с выпускными отверстиями дополнительно укрепляются зажимами (10), которые могут иметь болтовое соединение или специальный замок.
  • К стене трубы крепятся на определенном расстоянии с помощью кронштейнов (11). Они могут быть встроенными или регулируемыми в разных моделях в разных моделях.
  • Сами элементы ствола сэндвич-дымохода представляют собой трубы длиной 0,5 м (12) или 1 м (19).
  • 13 - кронштейны настенные для размещения опорной площадки с ревизией внизу дымохода и разгрузочной площадки с проходной трубой (14), которая устанавливается ближе к кровле и служит для оптимального распределения общего веса дымохода. состав.
  • Для пропуска трубы через кровельное покрытие используется специальный элемент - кран конусный (16 и 17). Он может выполняться под разными углами и выбирается в зависимости от крутизны ската кровли (0 ° 15 °, 15 ° 30 °, 30 ° ± 45 °). Сверху во избежание протечки закрывается по краю стокером - металлическим фартуком (18).
  • Вверху дымоход заканчивается конусом (20), который, в зависимости от конструкции, может быть оснащен обычным грибком (21), термоплавким предохранителем (23), флюгером (22), дефлектором ( 24).В случае, если крыша сделана из горючего материала, а в качестве отопительной установки используется твердотопливный котел, обязательно наличие искрогасителя (25).

Что еще следует учитывать при проектировании системы:

  • Общая высота дымохода в любом из вариантов не может быть менее 5 метров.
  • Длина горизонтального участка не должна превышать 1 метр. В этом случае, как уже отмечалось, его проводят с наклоном 3 °, чтобы обеспечить сток конденсата в направлении от опиоидного агрегата.
  • Расстояние внешней поверхности сэндвич-трубы от стены здания определяет производитель системы - кронштейны выполняются с необходимым зазором. В случае регулируемых кронштейнов они ориентируются на расстоянии не менее 250 мм.
  • Расстояние между соседними кронштейнами на вертикальных участках труб не должно превышать 2 м, на горизонтальных или наклонных - не более метра.
  • Особое внимание уделяется высоте дымохода над крышей:

- Значит, если труба удалена от конька на расстояние до 1.5 м, она должна возвышаться над ней не менее чем на 0,5 м. На удаленности от 1,5 до 3 м верхний участок дымохода совпадает с высотой конька. На большие расстояния голову следует ставить на условную линию, проведенную от вершины хребта под углом 10 ° к горизонту.

- Если крыша плоская, то высота трубы над ней не менее 0,5 м, а если крыша из пожароопасных материалов - 1,2 м

- В случае, если на крыше есть какие-либо вертикальные пристройки или она примыкает к зданию, уровень трубы всегда должен быть выше этих конструкций.

  • В случае, когда вне зависимости от крутизны уклона и удаленности трубы от конька высота верхнего участка трубы превышает 1,2 метра, необходимо обязательно установить специальные хомуты, к которым крепятся металлические удлинители. прикрепил.
  • Необходимо минимизировать количество изгибов и поворотов трубы. Допустимое количество - не более трех.

Как установить многослойную трубку

Установку сэндвич-дымохода всегда начинать вести от опистного прибора.

  • Первым делом на патрубок котла или духовки надевают переходник, который предварительно пропитывают термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимают металлическим хомутом.
  • Если дымоход выходит вертикально (например, в печи сауны), то потребуется еще одна одностенная труба, на которой можно разместить емкость для нагрева воды или сетку нагревателя. Установить сэндвич сразу нельзя, так как слой теплоизоляции от сильного перегрева очень скоро приварится к состоянию камня, перестанет выполнять свою функцию, и этот участок дымохода выйдет из строя.

Если дымоход устанавливается на котел с выходом на улицу, то после переходника устанавливается горизонтальный участок, который должен выходить наружу. Длина этого участка, как уже было сказано, не более метра, и ему нужно придать небольшой уклон наружу. Оставшийся открытый слой теплоизолятора необходимо закрыть специальной заглушкой.

  • Чтобы пройти сквозь стену, в ней пробивают отверстие таким образом, чтобы оставался зазор между трубой и материалом стены.Если стена из горячего материала, то зазор должен быть не менее 200 мм. Обычно делается квадратный проем 400 × 400 мм. Изнутри его стены покрыты минералитом (базальтовым картоном). Затем вставляется заводской или самодельный проходной блок.

Через него делается сэндвич-труба и подключается к котлу. Пространство проходного блока плотно заполнено базальтовой минеральной ватой. Снаружи этот узел закрывается металлической пластиной или декоративной розеткой, входящей в комплект.Оставшиеся щели можно залить герметиком.

Готовый проходной блок, работающий по принципу «бутерброд в бутерброде»

Некоторые производители предоставляют специальные проходные блоки с уже заполненным слоем теплоизоляции. Выбор той или иной модели будет зависеть от материала и толщины стены или перекрытия.

Если стены выполнены из негорючего материала, то можно разместить втулку от асбестоцементной трубы для прохода, а вставленный в нее сэндвич-элемент зафиксировать с помощью тампона из минеральной ваты, а также покрыть декоративным металлические пластины с двух сторон.

  • На выходе С внешней стороны стены монтируются опорные кронштейны, на которые укладывается плита. Он послужит основной опорой вертикальной части дымохода. Конструктивно он может включать сразу ревизионный блок с выпускным клапаном для конденсата.
  • После вытягивания трубы наружу собирается вертикальная часть. И здесь нужно разобраться в тонкостях монтажа труб «по дыму» и «по конденсату».

Два принципа установки: «дымовой» и «конденсатный»

- Если верхняя часть трубы носит более широкий раструб внизу, это называется «дымовым» соединением - восходящие газы не имеют преград для свободного выхода наружу.Однако в этом случае неизбежно имеется небольшой зазор, обращенный вверх (на схеме он показан красной стрелкой), куда будут падать падающие капли конденсата. Это наиболее негативно сказывается на работе дымохода - срок утепления скоро отсыреет и перестанет справляться с задачей по утеплению внутреннего канала. А это, в свою очередь, означает еще большее образование конденсата, снижение тяги и, как следствие, снижение КПД котла.

- При установке «на конденсат» капли влаги свободно стекают по поверхности вниз, в конденсатосборник.А для предотвращения выхода выхлопных газов наружную трубу сэндвич-конструкции необходимо монтировать «по дыму» (синяя стрелка на схеме). Кроме того, в этот момент наносится слой герметика и зажим затягивается, так что обеспечивается надежное перекрытие выхода дыма через многослойную трубку. Небольшое количество газов, которые могут проникнуть через слой утеплителя, поспособствует его вентиляции.

Поэтому при установке соблюдайте правила: на первом, горизонтальном участке до тройника установка осуществляется «сквозь дым».«На всем остальном сэндвич-дымоходе внутренняя труба устанавливается« на конденсат », а внешняя -« дымом »с применением герметика и стягиванием узла хомутом.

Установка внутренней трубы «от конденсата»

  • Качественно смонтировать как внешние, так и внутренние трубы сэндвич-дымохода практически невозможно. Обычно так и поступают. Внутренняя трубка несколько сужается наружу (на 150-200 мм) и плотно до упора вставляется в гнездо уже установленного ниже элемента.Затем герметик проникает в суженную часть внешней трубы, расположенную внизу, а оставшийся блок теплоизоляции и внешнюю трубку смещают вниз до максимально плотного соединения. Надевается хомут, и производится затяжка в районе юбки верхней трубки (как показано на схеме).
  • Установка продолжается в том же порядке снизу вверх. Через определенные промежутки к стене крепятся кронштейны с хомутами, которые фиксируют трубу в вертикальном или наклонном положении на нужном расстоянии от поверхности здания.
  • Если конструкция тяжелая, используйте разгрузочную скобу с соответствующей пластиной, снабженной соединительным элементом, чтобы продолжить установку, описанную выше.
  • Установка заканчивается установкой конуса и требуемой высоты над уровнем моря.
  • При необходимости к трубе крепится специальный зажим с тремя проушинами для прикрепления растяжек. Растяжки прикрепляют с противоположной стороны к неподвижным частям крыши или здания.
Видео: мастер-класс по монтажу сэндвич-дымохода вне дома
Особенности монтажа с внутренним расположением дымохода

При установке сэндвич-дымохода внутри помещения возникают нюансы его прохождения через потолок и кровлю.

  • Прежде всего, еще раз, можно отметить, что после участка однослойной трубы, на входе в котел устанавливается элемент с заслонкой-заслонкой, чтобы тепло не уходило сразу по вертикали в котел. Атмосфера.
  • При переходе на сэндвич обязательно должна быть установлена ​​пусковая заглушка, закрывающая выступающий край теплоизоляционного слоя.
  • Прохождение трубы через перекрытие в общих чертах соответствует уже описанному проходу через стенку из горючих материалов.

Снизу к потолку должно быть прикреплено дно (коробчатое или цилиндрическое), которое должно быть плотно заполнено термоизоляционным материалом - минеральной ватой или в этом случае допускается керамзит.

Сверху проходной блок закрывается металлической пластиной.

Как уже было сказано, некоторые производители систем подробно предоставляют специальные сквозные модули, которые представляют собой своего рода «бутерброд в бутерброде». Работать с такими элементами еще проще - вырезают отверстие нужной формы и размера, в него устанавливают агрегат, а затем через отверстие пропускают трубку-сэндвич.

  • При проектировании дымохода необходимо учитывать расположение потолочных балок и стропил - труба должна проходить примерно посередине между соседними элементами. При необходимости иногда необходимо несколько изменить направление дымохода, применив для этого отводы на 45 °. Использование для этого прямоугольных отводов запрещено.
  • Стыковать трубы в толщине потолка или на уровне кровли категорически нельзя.Необходимо соблюдать смещение от стыка до уровня перекрытия или кровли не менее 250 - 300 мм.
  • При прохождении трубы через крышу сначала вырезается проем, как правило, прямоугольной формы.
  • Затем через это окно проводят следующий участок дымохода.
  • Необходимо обеспечить точное позиционирование труб по центру этого отверстия. Это можно сделать с помощью металлического листа с вырезанным эллиптическим отверстием, укрепить крышей с обратной стороны или даже просто закрепить металлические профили дымохода.
  • Затем на трубу надевается специальный кровельный модуль - яма конусообразной формы, имеющая угол, соответствующий крутизне ската кровли. Он крепится к кровельному перекрытию, а сверху закрывается стокером, который фиксируется хомутом или стопорным винтом.
  • Верхний край металлической опорной пластины крысы по возможности вводится в рубероид. Если такой возможности нет, то выполняется тщательная заделка герметиком.

Используются очень гибкие эластичные крысы (их часто называют «Master Flash»).Их можно использовать практически при любой крутизне пандуса, монтировать также на рельефное кровельное покрытие (шифер, профнастил и т. Д.). Отверстие в конической части прорезается немного меньшим диаметром, чем проходящая через него труба, чтобы обеспечить максимальное уплотнение. Опорной детали «Мастер Флэш» можно придать необходимую форму, а затем, промазав нижнюю поверхность слоем герметика, эту сборку саморезами прикрепляют к крыше.

Завершающий этап не имеет особых особенностей - та же установка головы с необходимыми элементами.

Видео: монтаж сэндвич-дымохода с проходкой через потолок и кровлю

Итак, выполнить самостоятельный монтаж Сэндвич дымохода, на первый взгляд, не так уж и сложен. Однако это мероприятие требует стабильных навыков, повышенной точности, осторожности, особенно при работе на высоте. В этом деле нет мелочей, ведь неправильно собранная система может стать причиной пожара или других мелких и больших неприятностей.

Каминные сэндвичи считаются лучшим вариантом удаления продуктов сгорания печей, особенно в деревянных банях.Предлагаем вам ознакомиться с технологией установки двустенных дымоходов и особенностями их конструкции.

Общие требования к дымоходу в бане



На размеры и конструкцию дымохода в бане из многослойных труб влияют следующие требования:
  • Оптимальная длина трубы от топки до грибка на крыша 5 м.
  • Труба монтируется вертикально, без выступов. Допустимое отклонение трубы от вертикали - 30 градусов, при максимальном отклонении в сторону - 1 метр.
  • Если расстояние от кровли до головной части трубы больше 1,5 м, установите пристройку для фиксации конструкции.
  • Если крыша покрыта горючими материалами, на конце трубы установить искрогаситель с ячейками 5х5 мм.
  • Труба на скатной кровле должна выступать за конек на 50 см. Трубу на плоской крыше следует размещать выше крыши на 1 м.
  • Горизонтальная часть дымохода до 1 м.
  • Места стыков трубных элементов должны оставаться в поле зрения, они не должны находиться внутри плит кровли.
  • Запрещается размещать уборку на чердаке, горизонтальных поворотах. Труба на чердаке должна быть направлена ​​вверх.

Как выбрать дымоход сэндвич для бани

Дымоход сэндвич изготавливается путем соединения отдельных частей дымохода длиной 1 м. Каждая часть конструкции состоит из трех компонентов - внутренней и внешней трубы с термостойким слоем. Для дымохода также потребуются элементы крепления и вспомогательные изделия. Двустенные дымоходы выпускаются во многих исполнениях и различаются по своим параметрам - диаметрам, типу утеплителя и его толщине, материалу трубы и т. Д.Чтобы избежать ошибок при выборе трубчатых элементов типа «сэндвич», воспользуйтесь рекомендациями.

Определение сечения дымохода для бани



Дымоход должен иметь такое же поперечное сечение, что и выходной фланец топки. При необходимости можно определить сечение трубы для топки расчетным путем, используя требования СНиП:
  1. Для котла мощностью 3,5 кВт трубы сечением 0,14х0,14 м.
  2. Для котла мощностью 3,5-5,2 кВт - 0,14 х 0,2 м.
  3. Для котла мощностью 5,2-7 кВт - 0,14 х 0,27 м.

Узнайте или рассчитайте тепловую мощность вашей печи и определите площадь дымохода, которая будет соответствовать требованиям СНИП. Выберите сэндвич с дымоходом круглой формы по рассчитанной площади поперечного сечения.

Подбор трубы для бани по материалу



Внутренняя труба дымохода изготовлена ​​из нержавеющей стали.По возможности выбирайте трубу с самой толстой стенкой, она более жесткая. Не покупайте трубу со стенкой менее 1 мм. Наружная труба может быть изготовлена ​​из любого металла, даже из оцинкованной стали. Лучше, чтобы внешняя труба тоже была из нержавеющей стали - при нагревании материал практически не удлиняется, чего нельзя сказать о оцинкованном листе.

Трубы из нержавеющей стали одинаковы только внешне. При покупке вы можете определить качество продукции так:

  • Попробуйте узнать состав металла трубы.Качественные образцы изготовлены из аустенитной стали с добавками молибдена, хрома, никеля. Эти вещества могут противостоять коррозии и воздействию кислот.
  • Проверить сварные соединения труб. Не допускается наличие обожженных швов.
  • Трубы из нержавеющей стали дорогие. Уменьшить затраты на установку сэндвич-трубы в бане можно, если сделать комбинированный дымоход: в парилке с повышенной влажностью, высокими требованиями пожаротушения и для репрезентативного вида установить нержавеющие элементы, в других местах - оцинкованный.
  • Для бани купите сэндвич-трубу с теплоизоляционным материалом, выдерживающим температуру свыше 800 градусов. Такими характеристиками обладают асбестовые, минеральные, керамзитовые утеплители.
  • Толщина изоляционного слоя при одинаковых свойствах материала может составлять от 20 до 60 мм, поэтому перед покупкой обязательно поинтересуйтесь составом и свойствами утеплителя.

Соединение трубных элементов для ванны



На рынке можно найти образцы, которые соединяются и фиксируются разными способами - фланцевыми, байонетными, «на мосту холода», но для ванны рекомендуется выбрать подключение «по дыму» или «по конденсату».

Различия между соединениями заключаются в следующем:

  1. Дымовое соединение гарантирует, что дым не просачивается через соединение в комнату. Но, с другой стороны, конденсат, стекая по стенкам трубы, может проникнуть через щели внутри сэндвича и повредить утеплитель.
  2. В «конденсатном» соединении внутренняя трубка верхнего сэндвича входит в раструб нижнего трубопровода, поэтому влага не попадает в нагреватель. В этом случае нет гарантии, что дым не вытечет наружу.
  3. Способ подключения выбирает заказчик сам. Для помещений обычно выбирают «дымовой» метод, потому что в дымоходах сэндвича образуется небольшое количество конденсата.
  4. При покупке проверьте качество стыковки модулей. Хорошее соединение обеспечат образцы от одного производителя.

Подготовительные работы перед установкой трубы в ванну



Перед установкой многослойной трубы в ванну, а точнее еще на этапе строительства фундамента печи и свода, проверьте расположение оси топки. камин.Труба не должна пересекать стропила и балки мансарды и крыши и проходить на расстоянии менее 25 см от стены. Возможна предварительная сборка топки и дымохода в минимальном объеме. Работы ведутся, когда готов хотя бы черновой пол и закреплены деревянные элементы кровли.

Установите духовку на черновой пол. Установите прибор в штатное положение в вертикальной плоскости с учетом высоты «пирога» пола и толщины напольного покрытия. Опустите отвес к центру выходного фланца печи и посмотрите на результат.Если несущие элементы крыши не пересекаются с отвесом, срежьте лишние элементы, чтобы можно было установить трубу. Отложите основные работы до окончания строительных работ на полу.

Инструкция по монтажу дымохода в бане

Порядок монтажа сэндвич-трубы для печи в бане выглядит так:

  • Провести монтаж проходно-потолочного узла (ППУ) в помещении. место, где труба проходит через потолок.
  • Установить первый элемент трубы на выхлопной фланец топки, который должен быть одностенным. Труба-сэндвич монтируется, начиная со второго уровня.
  • Установить попеременно двустенные трубы и другие элементы дымохода (тройники, колена - если этого требует конструкция трубы), провести их через потолок, закрепить между собой и к стенам.
  • Утеплить проход трубы на чердак.
  • На чердак следует смонтировать ревизию с подставкой для осмотра внутренней полости трубы и очистки ее от копоти и других подобных элементов.
  • Продолжить установку дымохода на чердаке и вывести трубу на крышу. Допускается установка на чердаке только сэндвич-труб, установка дополнительных элементов запрещена.
  • Выполнить теплоизоляцию на проходе трубы через крышу.
  • Зафиксируйте внешнюю часть трубы растяжками (если она высоко выступает над крышей). Поверх готового изделия установите искрогаситель и грибок.

Крепление многослойной трубы в ванне к стене



Труба с одной стороны заужена, поэтому для сборки достаточно вставить одну трубу в другую.Для заделки зазоров и стыков используется герметик для дымохода, выдерживающий температуру до 1000 градусов. Отсутствие зазоров в стыках увеличивает тягу.

При соединении труб соблюдайте следующие правила:

  1. На внутренние трубы герметик наносится снаружи верхней внутренней трубы.
  2. На внешних трубках - на внешней поверхности верхней трубки.
  3. В стыках одностенной трубы с сэндвич-дымоходом или с другими модулями - снаружи, по окружности.
  4. Трубы сэндвича соединяются зажимами с одной стороны.
  5. Трубы сэндвича соединяются тройниками и переходниками с хомутами с двух сторон.
  6. Трубы крепятся к стене с помощью кронштейнов через каждые 2 м.
  7. Тройники крепятся к несущим конструкциям скобами.

Прохождение дымохода в бане через мансардный этаж

Монтаж сэндвич-трубы в бане следует производить в соответствии с требованиями СНИП по утеплению дымохода при прохождении деревянных перекрытий.Температура в топке, особенно если топить дровами, достигает 800-1000 градусов. Он легко прогревает дымоход (и доски в потолке) до высокой температуры, критичной для дерева.

Для обеспечения безопасного прохода трубы через перекрытие мансарды используйте перекрытие-проходной узел (ППУ). Изделие выполнено в виде коробки размером 300 х 300 мм. В горизонтальной стене есть отверстие, через которое проходит многослойная труба. ППУ из нержавеющей стали или оцинкованного железа можно найти на рынке в готовом виде.Устройство монтируется в проем потолка перед сборкой труб.

Теплоизоляция трубы в этом месте выполняется в таком порядке:

  • Установить пенопласт в потолок вместе с утеплителем и закрепить.
  • Установите многослойную трубу на нижние элементы таким образом, чтобы соединение было выше, чем перекрытие чердака.
  • Убедитесь, что между трубой и перекрытием есть зазор не менее 130 мм.
  • Этот зазор можно оставить незавершенным, но лучше заполнить внутреннее пространство между трубой и стенками ППУ минеральной ватой.
  • Закройте стыки снизу и сверху металлическими листами из нержавеющей стали. Между листами и потолком также проложите утеплитель.

Проход дымохода в бане через крышу



Учтите особенности прохождения сэндвич-трубы через крышу:
  1. Проследить, чтобы расстояние от трубы до стены потолка было не менее 130 мм.
  2. Вырежьте лист из стального листа. Это лист с внутренним отверстием, равным диаметру трубы, и размерами больше отверстия в полу.
  3. Положите покрывающий лист на трубу.
  4. Проденьте один конец трубы в проем крыши со стороны чердака, а другой конец установите в нижнюю трубу.
  5. Со стороны крыши установите на трубу свинцовое основание (скошенное покрытие крыши), опустите его на крышу. Постучите по основанию молотком и отрегулируйте грохот по поверхности.
  6. Со стороны мансарды зазор между трубой и перекрытием заполнить базальтовым картоном и базальтовой ватой.
  7. Поднимите покрывающий лист до упора и закрепите его шурупами.
  8. Для обеспечения герметичности стыка покрыть стык кровельным битумным герметиком на резиновой основе.
Видеоинструкция по установке сэндвич-трубы в баню своими руками:
Монтаж сэндвич-трубы для сэндвича - трудоемкое дело, требующее от художника концентрации и внимания.Главное - выбрать качественные материалы, которые обеспечат надежность и безопасность обогрева сауны.

Дымоход - неотъемлемая часть любой печи или котла. Теперь для устройства дымоходов предлагаются различные материалы. Одна из них - так называемая сэндвич-трубка. Что это такое, чем они хороши и как самому установить дымоход из сэндвич-трубы?

Что такое сэндвич-труба

Сэндвич-трубы названы так потому, что в разрезе выглядят как сэндвич-сэндвич.Они состоят из нескольких частей:

  • внутренний контур, по которому продукты сгорания выходят из топки, изготовлен из жаропрочной нержавеющей стали, латуни или меди,
  • слой утеплителя - базальтовое волокно или пенополиуритан, в зависимости от назначения утеплитель трубы может быть разной толщины,
  • Внешний защитный слой из нержавеющей или оцинкованной стали.

Также есть керамические сэндвич-дымоходы. Они намного тяжелее металла, поэтому их нужно заземлить под ними.При этом керамические варианты более долговечны - срок службы 25-30 лет, а металлические - около 15, а иногда и меньше. Керамический сэндвич - это труба из жаропрочной керамики, которая снаружи обернута матированными матами. Наружная оболочка - из керамзитобетона или пенобетона.


Металлические сэндвич-трубы выпускаются в виде модульных комплектов, из которых собираются дымоходы необходимой длины и формы.Длина одного модуля около 1 м. Между собой они соединяются точно так же, как канализационные трубы: один конец каждого модуля имеет удлинитель, а другой - зауженный.

В комплект, помимо прямых цилиндрических модулей, входят и другие элементы:

  • тройники для присоединения вертикального сечения,
  • крепежные элементы,
  • агрегатов для отвода конденсата,
  • метчики для поворота канала на 90 или 45 градусов,
  • узлов для прохода перекрытий и кровли,
  • флюгеры предотвращающие обратную тягу,
  • защитных грибов,
  • конусов,
  • Ревизия
  • для обслуживания дымохода - тройник утепленный с дверцей, которая крепится снизу дымохода под тройник 45 градусов.

Важно! Если отопительный газ, грибки и флюгеры не применяются.

При покупке дымохода учтите, что он маркируется двумя цифрами: внутренний и внешний диаметр. Например, внутренний диаметр дымохода 150 * 250 составляет 150 мм, а внешний - 250 мм.

Преимущества бутерброда

Почему для дымохода нужно выбирать сэндвич из нержавеющей стали? У них есть ряд важных преимуществ:

  • малая масса,
  • компактный размер,
  • совместимость с разными типами отопительных приборов,
  • можно устанавливать как внутри, так и снаружи дома,
  • небольшое количество сажи внутри благодаря гладким стенкам,
  • эстетическая привлекательность,
  • Пожаробезопасность - внешняя оболочка не нагревается до температур, создающих пожароопасность,
  • устойчивость к коррозии,
  • дополнительного фундамента не требуется,
  • дымоход может быть не только прямым, но и изогнутым,
  • возможность самостоятельной установки.

У этого типа дымохода есть свои недостатки - это высокая цена и возможная потеря герметичности при длительной эксплуатации. Потеря герметичности происходит из-за того, что при нагреве и охлаждении дымоход расширяется и сжимается, поэтому через некоторое время соединения могут разойтись.

Как собрать дымоход из сэндвича

Правильно собрать сэндвич дымохода руками так, чтобы широкая часть внутренней трубы была направлена ​​вверх - этот метод называется «по конденсату».Дым поднимается снизу вверх, а конденсат, образующийся в трубе, стекает вниз, поэтому, если вы соберете трубу, как показано на рисунке слева, конденсат останется в соединениях и просочится в нагреватель. Влага в утеплителе не только снижает его теплоизоляционные свойства, но и разрывает трубу при замерзании, из-за чего быстро портится. В этом случае внешняя труба должна располагаться «вдоль дыма» (широким концом вниз).


Также дымоходы могут быть внутренними и приставными.Второй способ означает, что труба протягивается по кратчайшему пути, а основная ее часть находится на улице. Достоинства приставного дымохода:

  • проще в обслуживании,
  • не находится внутри дома,
  • нет необходимости в дополнительных узлах для прохождения этажей.

Если вы решите установить сэндвич с дымоходом внутри дома, то дымоход меньше подвержен внешним воздействиям, поэтому вы можете установить его в ванне и в начале участка перед сэндвич-трубой, установить водонагревательный бак или секция обогревателя.

Важно! Для любого способа установки дымохода между котлом или печью и многослойной конструкцией должна быть обычная труба без изоляции, которая должна иметь две заслонки-заслонки для контроля отвода газов.

Важные правила установки дымохода

Независимо от того, делаете ли вы дымоход для обогревателя, он у вас в здании или снаружи, существуют некоторые общие правила.

Монтаж металлического сэндвич-дымохода

Смонтируйте многослойную трубу для дымохода снизу вверх.На выходе из топки или котла надевается специальный переходник, стык прокачивается герметиком, выдерживающим высокие температуры (1000-1500 градусов). Первый элемент после топки должен быть из обычной неотапливаемой трубы. Затем к нему прикрепляется модуль бутерброда. Открытый слой нагревателя закрывается заглушкой или используется специальный пусковой элемент с закрытым нагревателем. Пусковая труба и весь участок до первого тройника натянуты «поверх дыма». Если он расположен горизонтально, то сделайте от ТЭН небольшой уклон в 3 градуса, чтобы в него не стекал конденсат.

Далее собирают бутерброд для дымохода «по конденсату». Стыки между модулями также промазываются герметиком и стягиваются хомутами. При первом топке топки и нагреве трубы герметик затвердеет и повысит прочность стыка.


Важно! Если дымоход необходимо пропустить через стену или крышу, на месте прохода не должно быть стыка двух секций. При креплении кронштейнов они также не должны располагаться на стыках модулей.

При сборке сложно соединить одновременно внутреннюю и внешнюю трубы. Затем действуйте следующим образом. Внутренняя трубка удлинена узким концом до 15-20 см, плотно вставлена ​​в уже установленный модуль. После этого узкую часть (на установленном модуле) внешней оболочки промазывают герметиком, а широкую часть смещают вниз, чтобы получить максимально плотное соединение. Снаружи стык затягивается хомутом.


Если стена сделана из негорючего материала, то трубу нужно пропустить через асбестовую или металлическую гильзу, например, из трубы большего диаметра.Между рукавом и стеной прокладывается базальтовый шнур, а внутри закрепляется сэндвич-труба для дымохода, набивая втулку базальтовой ватой.

Если стена сделана из горючих материалов, например, из дерева, то при сборке сэндвича дымоход своими руками используйте специальный металлический узел прохода. Для этого проделайте в стене квадратное отверстие таким образом, чтобы расстояние от его стенок до трубы было не менее 20 см. Зазор между трубой и стенками заполняется базальтовой ватой, снаружи проем закрывается металлической пластиной или специальной декоративной муфтой.Прорези заделываются. Также производятся готовые переходные узлы с теплоизолятором (типа «бутерброд в бутерброде»).

Металлическая пластина, закрывающая проход, должна поддерживаться скобами. На них опирается вся вертикальная часть дымохода. В его нижней части монтируется ревизия с краном или дверцей для слива конденсата. Если дымоход длинный и тяжелый, то предусмотрены дополнительные разгрузочные кронштейны с пластинами.

Если дымоход делается внутри помещения, то также соблюдаются необходимые зазоры между дымоходом и стенами.Через перекрытие трубу также проводят, как через стену. Пропуск трубы через крышу производится с помощью эластичного узла (крысы), как на фото.


Если крыша из плоского материала, а не гофрированная, как гофрированный лист, может хватить куска оцинкованной стали.

На срез трубы надевают конус, защищающий теплоизолятор от влаги, а сверху - грибка. Стык между грибком и трубкой заделывают.

Заключение

Металлические сэндвич-дымоходы просты в установке и обслуживании, их можно собрать самостоятельно, не обладая профессиональными навыками. Поэтому такие трубы становятся популярными в частных домах. Однако для правильной эксплуатации дымохода нужно знать некоторые основные правила и соблюдать технологию.

Если вы владеете частным домом или коттеджем, то наверняка знаете, что неотъемлемым этапом строительства любого сооружения, отапливаемого камином или печью, является установка дымохода.Основное назначение этого функционального элемента - удаление из топки опасных для здоровья продуктов сгорания, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом степень тяги определяется диаметром дымохода и диаметром трубы. высота дымового канала. Среди сторонников самостоятельного выполнения всех домашних заданий без привлечения специалистов наибольшей популярностью пользуются дымоходы «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими не менее значительными достоинствами.Однако распространенность сэндвич-дымоходов среди заключенных больше связана с безопасностью и простотой их установки, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что установка сэндвич дымоходов предполагает соединение элементов конструкции и вспомогательных деталей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может значительно снизить производительность. характеристики конструкции.Учитывая актуальность данной проблемы, в этой статье мы рассмотрим технологию монтажа сэндвич-дымохода своими руками, а также основные виды и особенности этого конструктивного элемента.

Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход - это металлическая или керамическая конструкция, состоящая из нескольких сегментов, каждый из которых имеет длину один метр и вставляется в другой в процессе монтажа. Упрощенно конструкция сэндвич-дымохода представляет собой внутреннюю и внешнюю трубы, между которыми находится слой теплоизолятора, чаще всего из базальтового волокна или минеральной ваты, отличающийся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и стойкостью к воздействиям. ряда химических веществ.Благодаря такой трехслойной структуре эта конструкция получила название «сэндвич». В большинстве случаев из нержавеющей стали делают внутренний контур трубы, который отличается повышенной коррозионной стойкостью, а для внешнего, в целях экономии средств, менее прочным оцинкованным металлом.


Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного - прочностными характеристиками, так как он должен быть достаточно жестким, что позволит помогают сохранить первоначальную конфигурацию не только трубы, но и всей конструкции в целом.


Основные элементы сэндвич-дымоходной системы

Логично, что только прямые трубы нельзя использовать для установки системы отвода дыма. Это связано с особенностями конструкции здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и крышу. В связи с этим в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов.Чтобы разобраться в этом подробнее, рассмотрим элементы сэндвич-дымохода.


В состав сэндвич-дымоходной системы входят следующие основные элементы:

  • Сэндвич-трубки;
  • Тройники - конструктивные элементы системы, которые используются для соединения дымохода с каминами и печами, а также на участках разветвления дымоходного канала;
  • Колено - элементы, предназначенные для установки дымохода.Для этого используются модели с изгибами 15, 30, 45 и 90 градусов;
  • Коллектор конденсата - еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате перепадов температуры;
  • Элементы кровли - части системы, предназначенные для монтажа сэндвич-дымохода в местах его пересечения с конструкциями кровли с обеспечением эффективной тепло- и гидроизоляции;
  • Тройник ревизионный с дверцей - устройством, предназначенным для контроля чистоты дымового канала и очистки от копоти;
  • Горловина - конструктивный элемент, необходимый для устройства верхнего края дымохода;
  • Консоль несущая - элемент конструкции, необходимый для крепления стены или пола под дымоходом;
  • Настенный зажим - приспособление, предназначенное для надежного крепления дымохода к стене.


Преимущества и недостатки многослойных дымоходов

  • Высокие эстетические характеристики и эффектный внешний вид;
  • Благодаря конструктивным особенностям, сэндвич-дымоходы эффективно сочетаются с различными моделями печей и котлов;
  • Благодаря легкости и универсальности конструкции сэндвич-дымоходы можно использовать как снаружи, так и внутри помещения;
  • В отличие от кирпичных дымоходов, гораздо меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
  • Благодаря тому, что многослойные дымоходы изготовлены из нержавеющей стали, они устойчивы к воздействию факторов, образующихся при сгорании топлива, а именно химической и термической агрессии;
  • В процессе эксплуатации сэндвич-дымоходов внутренний слой конструкции не повреждается под воздействием агрессивных факторов, а значит, долго сохраняет свои эксплуатационные характеристики;
  • Следующее преимущество сэндвич-дымоходов особенно важно для конструкций, в процессе эксплуатации которых используется оборудование для непосредственной вытяжки.Благодаря эффективной теплоизоляции сэндвич-конструкции надежно защищены от образования конденсата;
  • Благодаря тому, что внутренняя поверхность дымохода гладкая, на ней не оседает сажа, что позволяет довольно редко очищать дымоходный канал;
  • Благодаря эффективной теплоизоляции внешний контур дымохода не нагревается до критических температур, что может вызвать возгорание горючих элементов здания. Имея это в виду, можно говорить о системе повышенной пожарной безопасности;
  • Благодаря удобству конструкции, при установке которой появляется возможность делать повороты и изгибы дымохода, укладывая сэндвич-дымоход, можно обойти любые препятствия на его пути, не прибегая к демонтажу перекрытий или снятию кровли. элементы;
  • Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится проще и дешевле.


Несмотря на немалое количество достоинств многослойных дымоходов, для этих конструкций характерны и определенные недостатки, которые также заслуживают внимания.

Недостатки сэндвич-дымоходов:

  • Возможность потери целостности конструкции в случае ее длительной эксплуатации;
  • Нарушение целостности сэндвич-дымохода при постоянных резких перепадах температуры;
  • Высокая стоимость строительства;


Важно! № Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике сэндвич-дымоходы эффективно работают дольше.

Основные разновидности сэндвич-дымоходов: краткое описание

Ранее уже отмечалось, что многослойные дымоходы представляют собой многослойные конструкции из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что для обоих типов конструкции характерен схожий способ монтажа, у каждого есть свои особенности, о которых будет рассказано позже.


Дымоходы для сэндвич-панелей из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, устойчивую к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего вмешательства другой трубой, называемой внешним контуром, из нержавеющей стали или оцинкованного металла, использование которой является бюджетным вариантом. Важно отметить, что внутренний контур может быть выполнен из металла или керамики, что характерно для комбинированных дымоходов.


Дымоходы керамические многослойные

Конструкция керамических дымоходов представляет собой трубу из жаропрочной керамики. Снаружи обернут термоизоляционными матами, а внутри покрыт высокопрочной глазурью. Эту конструкцию следует поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно наличие слоя теплоизоляции, позволяют им не нагреваться снаружи, что обуславливает их абсолютную пожарную безопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны отличия, главное из которых - вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограммов. Кроме того, неотъемлемым этапом установки керамического дымохода является установка фундамента, а установка дымохода из нержавеющей стали ограничивается устройством разгрузочных площадок на каждом уровне этажа.

Самые актуальные способы соединения многослойных труб для дымоходов: краткое описание

Есть несколько способов соединения многослойных труб для дымоходов. Наиболее популярными из них являются фланцевый, байонетный, «мост холода», «конденсатный» и «дымовой».

Последний способ постройки дымохода полностью гарантирует, что угарный газ не попадет в дом или баню. А используя «конденсатный» метод, вы можете быть уверены, что конденсат, образующийся внутри дымохода, будет беспрепятственно стекать по стенкам трубы.


На что следует обратить внимание при установке дымохода из сэндвич-труб?

  • Высота дымохода от каменки до головы - величина достаточно постоянная и должна быть не менее 5 м;
  • Необходимо обратить внимание на кровлю соседних построек: высота дымохода относительно соседних построек не должна быть более 1,5 м;
  • В случае возвышения дымохода над крышей на 1.5 м и более, требует дополнительной фиксации с помощью растяжек;


  • В соответствии с рекомендациями специалистов, в конструкции дымохода должны быть предусмотрены заглушки, оснащенные сифоном для слива конденсата, который предназначен для отвода конденсата и ревизии дымохода;
  • В случае устройства кровли из горючих материалов конструкция дымохода должна предусматривать наличие искроуловителя из их сетки с ячейкой не менее 5х5 мм;
  • При установке сэндвич-дымохода диаметр дымохода недопустим, но возможно его расширение.Например, при установке сэндвич-дымоходной печи с диаметром выходного дымохода 115 мм можно использовать трубы диаметром 120 мм, но использование дымохода сечением 110 мм категорически запрещено;
  • Длина горизонтальных участков дымохода не должна превышать 1 м;
  • Элементы дымохода необходимо установить таким образом, чтобы места их соединения не совпадали с участками кровельного и кровельного ходов;
  • Монтаж отводов и тройников необходимо производить таким образом, чтобы они не выдерживали нагрузки от веса элементов дымохода, установленных над ним.


Как установить сэндвич-дымоход: пошаговая инструкция

Как правильно выбрать размеры дымоходов: делаем необходимые расчеты

Перед тем, как самому приступить к монтажу сэндвич-дымохода, необходимо знать следующие параметры:

  • Размер сечения дымоходной трубы;
  • Длина трубы дымохода.

Размер сечения трубы определяется согласно СНиП.Они рассчитываются следующим образом:

  • Если тепловая мощность не превышает 3,5 кВт, расчеты следующие: 0,14 м х 0,14 м;
  • Если тепловая мощность составляет от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
  • При тепловой мощности от 5,2 кВт до 7 кВт размеры поперечного сечения составляют 0,14 м x 0,27 м.


Важно! Как видно из предыдущих расчетов, размеры поперечного сечения напрямую зависят от тепловой мощности.Ознакомившись с вышеперечисленными параметрами, вы сможете выбрать наиболее оптимальные размеры сечения труб для дымохода. Отдав предпочтение круглому сечению, следует знать, что его размеры должны быть эквивалентны размерам прямоугольного сечения.

Длина трубы дымохода также рассчитывается согласно СНиП:

  • СНиП 41-03-2001 гласит, что минимальная высота дымоходных труб должна быть не менее 500 см;
  • Дымоходы следует размещать над коньком дома не менее чем на 50 см;
  • Если крыша сделана из горючих материалов, трубу необходимо снять с конька или парапета на расстояние 1 к 1.5 м;


Нюансы, которые необходимо учитывать при установке

Возведение дымохода нужно начинать с отопительного прибора, после чего он постепенно продвигается вверх. Чтобы сделать его по всем правилам, необходимо учесть следующие нюансы:

  • Дымовые трубы должны отличаться отсутствием выступов;
  • Температура газов, проходящих по напорному патрубку, не должна быть выше 500 градусов;
  • Максимальный угол подъема труб не должен превышать 30 градусов;
  • Отрезки труб, расположенные под наклоном, должны быть без шероховатостей, а их площадь поперечного сечения должна быть не меньше, чем у вертикальных;
  • Не лишним будет установить дефлектор, зонтик или другие насадки, защищающие дымоход от атмосферных осадков, но они не должны препятствовать свободному выходу дыма из трубы;


Важно! Дымоход необходимо установить таким образом, чтобы с ним не соприкасались газопровод, электропроводка и другие коммуникации.

Дымоход берет начало от камина или печи. В первую очередь необходимо подсоединить трубу отопительного прибора к первой секции дымохода и закрыть заглушкой, чтобы торчащий из нее нагреватель не был виден и из него не выходил пар;


Трубы вставляются одна в другую. Для выполнения этой манипуляции необходимо внимательно осмотреть трубку, после чего вы заметите, что один из ее концов отличается меньшим диаметром.Этот конец нужно вставить в следующую трубу;

Важно! При установке дымохода убедитесь, что звенья трубы собраны таким образом, чтобы конденсат, образующийся при их работе, плавно стекал вниз.

Следует помнить, что технология установки сэндвич-дымохода предусматривает соединение как наружных, так и внутренних труб, что часто сопровождается некоторыми трудностями. В связи с этим был разработан более простой способ сборки многослойных трубок, согласно которому необходимо освободить внутренние трубки на 15 см и соединить их, после чего сделать внешние трубки;

Укрепите сформированный шов. Для выполнения этой манипуляции необходимо подготовить стальную манжету и, обернув соединение, обернуть ее болтами, гайками или проволокой;

Следующий этап - нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;


Монтаж сэндвич-дымохода завершен. Работая по вышеуказанному принципу, необходимо закрепить тройник, угол, зонт и наконечник.Через каждые 2 м трубы необходимо закрепить дымоход к стене с помощью кронштейнов. Для уменьшения нагрузки на конструкцию место тройника также фиксируется с помощью кронштейнов.

Важно! Дымоход, установка которого производилась своими руками, предполагает обустройство правонарушений. Отступ представляет собой пространство между стеной и дымовым каналом, величина которого рассчитывается согласно приведенной ниже таблице.

Если отступ находится в закрывающих его стенах, над духовым шкафом необходимо расположить два разноуровневых отверстия, оборудованных решетками.Минимальная площадь поперечного сечения каждого отверстия должна быть не менее 150 квадратных метров. см. В процессе установки закрытого отвода необходимо учитывать, что пол в нем монтируется из негорючих материалов и должен располагаться на высоте 7 см над полом помещения.


Монтаж дымохода в местах соприкосновения с домом

Как перекрывать

Перекрытие (перекрытие) должно выполняться так называемой обрезкой.В тех местах, где дымоход касается элементов конструкции дома, необходимо установить специальный кусок дымохода, представляющий собой проходную трубу или короб с отверстием внутри. При этом необходимо помнить, что размер пропила должен быть на 7 см больше, чем толщина нахлеста. Резка предназначена для защиты легковоспламеняющейся конструкции от огня.

Важно! Отказаться от жесткого соединения выреза с конструкцией. Труба в патрубке должна отличаться отсутствием стыков.

В перекрытии подготовить отверстие для дымохода и разметить разметку, несколько раз проверив точность их расчетов. Убедившись в правильности расположения трубы в потолке и сверив размеры патрубка с нанесенными отметками, приступаем к резке.


Специалисты рекомендуют покрыть внутреннюю и внешнюю стороны трубы фольгированным базальтовым матом с огнезащитной мастикой. Само отверстие также следует изолировать утеплителем из минеральной ваты в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходную трубу и проверьте вертикальность установленной трубы. Если он не строго вертикальный, его необходимо выровнять.

Крыша, как и потолок, проходит через специальное звено, которое на данном этапе называется «кровля». Чтобы правильно его подобрать, нужно знать угол наклона крыши.


В крыше необходимо подготовить отверстие для дымохода, что тоже делается маркером и тщательно проверяется. Вырежьте отверстие с внутренней стороны крыши.

С внутренней стороны кровли прикладывается металлический оцинкованный лист с отверстием под трубу, после чего труба снимается и лист фиксируется изнутри. Сверху на крышу монтируем «обшивку крыши». Если есть необходимость, под край кровли или конек кладут металлический лист кровельных фрез. Далее необходимо установить необходимое количество на необходимую высоту дымохода и закрепить зонт.


Чтобы получить более полный, с практической точки зрения, ответ на вопрос: «Как сделать сэндвич-дымоход?», Посмотрите видео ниже.

Видео сэндвич-дымохода

Правильное устройство дымохода на крыше. Монтаж дымохода сэндвич-трубы через крышу Проход для круглой трубы

Дымоход - это элемент с повышенной пожарной опасностью , поэтому важно ответственно подойти к процессам его снятия с кровли и изоляции от содержимого.

Также важна защита трубы от проникновения влаги , что позволяет значительно сократить срок эксплуатации кровли.

В этой статье мы подробнее рассмотрим, как обернуть трубу на крыше профнастилом и разберем вопросы.

Элементы различаются между собой материалом изготовления:

  • Дымоходы кирпичные. Это классический вариант, который отличается надежностью и нетребовательностью отделки ... Для производства изделий используется красный кирпич. Для кладки кирпича необходимо использовать специальный огнеупорный раствор.Хорошо подойдет известковый раствор.
  • Дымоходы стальные. Это бюджетный вариант, который отличается простотой установки , малым весом и большим выбором размеров секций. Но стальные трубы быстро выгорают, их срок безопасной эксплуатации относительно невелик.
  • Бутерброды. Эти дымоходы состоят из нескольких металлических труб разного размера, помещенных друг в друга. Между ними есть слои теплоизоляции. Бутерброды сохраняют достоинства простых стальных дымоходов, но лишены их недостатков.Основные недостатки таких конструкций - высокая цена и возможность разгерметизации при резких перепадах температуры, что может сделать трубу полностью непригодной для использования.
  • Дымоходы модульные. Эти дымоходы, как и бутерброды, многослойные. Они состоят из слоев металла и огнеупорной глины (шамота). Между ними лежит слой базальтового утеплителя. Корпус трубы из легкого бетона ... Если внутри слой глины, то дымоходы называются шамотными, если внутри металлическая труба, то конструкция называется модульной.

Дымоход стальной

Кирпичный дымоход

Дымоход модульный

Существуют сложные варианты конструкции труб, изготовление и установка которых обходятся недешево. Их редко используют в строительстве. Сюда входят стеклянные конструкции.

Выбор сиденья

Наиболее оптимальным местом для выхода трубы является пространство у конька крыши, расположенное на расстоянии 50-80 от ее верхней точки ... Это связано с рядом соображений:

  • Чем ближе труба к карнизу крыши, тем больше снеговая нагрузка на нее. , а также увеличивается количество проточной воды.
  • Чем выше труба, тем меньшая ее часть будет находиться в зоне холодного воздуха. Это уменьшит количество образующегося конденсата. , замедлит накопление сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька.Это исключит возможность образования снежных карманов, сведя к минимуму образование конденсата и протечек. Но такая конструкция нарушает целостность конькового прогона .

ПРИМЕЧАНИЕ!

Нежелательно, чтобы отверстие для трубы было перпендикулярно элементам ... В противном случае при возведении конструкции дымохода придется обходить стропильные балки, что усложнит его и увеличит расход материала.

Выбор места для трубы

Не исключена установка трубы на участках, близких к краю откосов.Но тогда на его герметизацию потребуются большие затраты.

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчены контуры с параметрами длины и ширины , соответствующими габаритам дымохода. Затем при помощи болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

  1. Также отверстия проделываются в элементах кровельного пирога , при расчете их ширины необходимо учитывать не только собственные размеры трубы, но и размеры защитного короба, который будет отделять дымоход от содержимого торта.Обрешетка на стыке должна быть сплошной.
  2. Как сделать проход трубы через крышу из профнастила? Труба должна быть плотно окружена наружным и внутренним фартуками. ... Внутренний фартук расположен снизу (кроме той части, которая окружает стенку трубы), он крепится к обрешеткам. От него идет паз из нержавеющей стали, который должен со всех сторон огибать дымоход и выходить прямо на концы откосов к карнизу. Через него будут стекать осадки и конденсат.
  3. Если труба кирпичная, то примыкающие к ней края фартука необходимо загнуть на концах и вывести в пазы. Стробоскопы - это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются шлифовальной машиной.

Под нижним фартуком должен быть слой гидроизоляции. Гидроизоляция кровельной трубы из профнастила выполняется в следующем порядке:

  • Наружный фартук устанавливается на лист профнастила и также крепится к обрешетке. По большей части он выполняет декоративную функцию, делая стык между дымоходом и крышей более гладким, но этот элемент также обеспечивает дополнительную защиту.
  • Фартуки можно изготовить самостоятельно из цельного цинкового листа или приобрести набор готовых планок для окладов. Первый вариант более сложный, так как требует самостоятельного вырезания и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Прилегающие к дымоходу части фартука необходимо заделать герметиком.

Прорезать отверстия в профнастиле и кровельном пироге сложнее для труб круглого сечения. , чем прямоугольные дымоходы, но их можно изолировать несложными методами. Для этого используются насадки master-Flash ... Это изделия из резины или силикона в виде ступенчатой ​​пирамиды с круглым поперечным сечением. Они плотно прилегают к дымоходу и надежно крепятся к профнастилу.

Основание форсунки выполнено из алюминия.Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

Монтажная труба круглого сечения

Итак, как обшить трубу на крыше профнастилом, если она круглая? Перед установкой сопла необходимо отрезать такое количество пирамидальных колец , что обеспечит диаметр отверстия на 20% меньше диаметра трубы ... Затем Master-Flash опускается по трубе сверху вниз. Основание приклеивается к профнастилу с помощью силикона и крепится к нему саморезами.Место прилегания колец изделия к трубе заделывают силиконом.

Изделие можно тянуть только за конус. Если приложить усилия к его основанию, то он может прийти в негодность.

Круглые трубы можно также заклеить самоклеящейся свинцовой лентой.

Устранение протечек

Основной причиной протечек стыков труб и кровли является нарушение герметичности конструкций фартуков. Для решения этой проблемы необходимо соорудить дополнительный внешний фартук из битумной ленты.

Перед установкой крышу следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем его нужно нагреть горелкой и придавить деревянной доской.

Такая прокладка может прослужить несколько лет.

Серьезные утечки можно устранить только заменой фартука.

Влага также может попасть под крышу из-за чрезмерного выделения конденсата из трубы. Для уменьшения его количества на дымоход можно соорудить зонт. Зонты изготавливаются из таких металлов, как медь, оцинкованная сталь и нержавеющая сталь. Вытяжка не только уменьшает объемы конденсата, но и гасит искры, выходящие из дымохода, повышая пожаробезопасность конструкции.

Если дымоход расположен близко к краю откосов, то могут возникнуть протечки из-за скопления большого количества снежных масс. Для устранения этой проблемы фартук дополнен выпуклой треугольной конструкцией (с обязательной герметизацией), которая отделит снег и упростит его спуск.

Гидроизоляция труб

Полезное видео

Прохождение дымохода через крышу из профнастила - видео инструкция:

Заключение

Основная сложность, возникающая при подведении дымохода к кровле - это установка элементов гидроизоляции на стыках конструкций во избежание протечек, также могут возникнуть проблемы при пропускании трубы через кровельный пирог. Но если работа будет выполнена правильно, эти трудности будут преодолены.

В контакте с

Система безопасного удаления продуктов сгорания из печей, котлов, проточных водонагревателей - одна из самых серьезных задач, решаемых при установке такого оборудования. Причем вопросы безопасности очень разнообразны: это и обеспечение правильной работы самого отопительного оборудования, и исключение вероятности возгорания строительных конструкций от перегрева, и гарантированное предотвращение попадания токсичных газов в помещения. Весь этот комплекс проблем решается грамотным, в строгом соответствии с требованиями технологий, установкой современных комплектов.

Такие изделия выпускаются в большом количестве комплектующих, что позволяет собирать дымоходы любой степени сложности, оптимально вписываясь в архитектурную специфику каждого конкретного дома. Слой утеплителя между внутренней и внешней стенами позволяет значительно уменьшить объем трубы, образующейся в канале, из-за резкого перепада температур конденсата, а такие дымоходы очень часто располагаются вне зданий, что значительно упрощает общестроительные и монтажные работы.

Однако нередки ситуации, когда установка дымохода на открытом воздухе невозможна, непрактична или просто хозяева отказываются от такого подхода из соображений эстетичности фасада своего дома. Выход очевиден - установить дымоход из многослойных труб через крышу. Правда, этот способ кажется более сложным хотя бы из-за необходимости провести безопасный и хорошо утепленный проход через перекрытия и крышу. Тем не менее, в этом нет ничего невозможного.

Что такое сэндвич-труба дымохода. Достоинства и недостатки системы

Использование обычных металлических труб в качестве дымоходов не новинка - они использовались достаточно широко и раньше, например, для печей-печей или для печей. Для волны это понятно - целая серия достоинства перед, например, кирпичной кладкой:

  • Монтаж такого дымохода не займет много времени, так как монтаж производится из крупногабаритных деталей.
  • Круглое сечение воздуховода оптимально для лучшей тяги, так как в нем не создается лишняя турбулентность газового потока.
  • Хорошему сцеплению также способствует гладкая внутренняя поверхность трубы, которая не создает ненужного сопротивления, и, кроме того, на ней в гораздо меньшей степени образуются наросты сажи.

Но в то же время такая схема также имеет ярко выраженные недостатки , и - настолько серьезные, что способны перевесить все перечисленные выше достоинства.

  • Металл (в частности сталь) отличается чрезвычайно высокой теплопроводностью, то есть на открытых участках дымохода или при прохождении через неотапливаемые помещения поток газов будет очень быстро остывать. А это приводит к уменьшению тяги в трубе, а кроме того, величина тяги становится сильно зависимой от текущих погодных условий.
  • Продукты сгорания любого вида топлива всегда содержат большое количество водяного пара. Вышеупомянутый перепад температур внутри и снаружи канала вызывает обильное образование конденсата, что становится причиной быстрого зарастания труб сажей и активации процессов коррозии металла.

  • Раз уж мы говорим о коррозии, нельзя забывать, что в состав выхлопных газов всегда входят очень агрессивные химические соединения, в частности - серная кислота. В таких условиях срок службы труб из металла, не устойчивого к коррозии, будет очень ограничен - они быстро прогорают насквозь. И это прямой путь к огню.
  • Наконец, высокая теплопроводность металла означает, что труба всегда будет представлять потенциальную угрозу безопасности внутри помещений и при прохождении через строительные конструкции.Так, потребуются повышенные меры предосторожности для предотвращения перегрева и возгорания строительных конструкций дома, чтобы исключить термические ожоги при случайном прикосновении к дымоходу в местах его прохождения по помещению.

Стоимость дымохода

Чтобы сохранить все вышеперечисленные преимущества, но в то же время минимизировать недостатки металлического дымохода, была разработана система изолированных многослойных труб. По сути, это «труба в трубе», разделенная слоем термостойкого теплоизоляционного материала.Пример схемы устройства показан на иллюстрации ниже:


1 - сам дымоход. К ней предъявляются особые требования - она ​​должна быть изготовлена ​​из качественной стали с выраженной устойчивостью к коррозии, а труба должна изготавливаться только сваркой, аргонной сваркой в ​​защитной атмосфере (технология TIG). Абсолютно не допускается использование трубы с фальцем.

2 - кожух наружный металлический. Чаще всего его тоже делают из нержавеющей стали. Однако в продаже есть и бюджетные варианты - из оцинкованной стали.Кроме того, можно приобрести сэндвич-трубы с внешним декоративным покрытием, например, если необходимо сохранить внешний вид фасада или внутреннее оформление помещения, через которое проходит дымоход.

3 - слой теплоизоляции. Как правило, эту функцию выполняет термостойкая минеральная вата из базальтовых волокон плотностью от 120 до 200 кг / м³. Толщина слоя утеплителя может быть разной - она ​​подбирается в соответствии с конкретными условиями: типом и мощностью обогревателя, схемой расположения дымохода, климатическими условиями региона и другими критериями.

4 - трубы оснащены специальными элементами для быстрого и надежного монтажа. В большинстве случаев это система розеток и сужений, которые в сочетании с использованными герметиками образуют герметичный блок. Для большей надежности предусмотрена дополнительная затяжка этих соединительных узлов хомутами. Есть и другие способы крепления, например, в некоторых моделях предусмотрены фланцевые соединения с резьбовым креплением.

В результате конструкция дымохода, собранная из таких модулей, приобретает новые положительные качества:

  • За счет стабильности температурных показателей внутри дымохода вне зависимости от погоды и расположения конкретного участка системы обеспечивается стабильная ровная тяга.
  • Образование конденсата, хотя и не исключено полностью, но все же сведено к минимуму.
  • Наружная поверхность сэндвич-трубы не нагревается до критических температур и не будет представлять опасности для людей, проживающих в доме, если необходимо провести ее через помещения верхнего этажа, чердака или чердака.
  • Становится намного проще организовать проходы труб через потолки и крыши. Кроме того, многие производители сразу включают в выпускаемые комплекты специальные проходные модули необходимого размера.
  • Сама дымоходная система, собранная из сэндвич-модулей, не имеет значительной массы, и ее можно легко устроить по принципу насадки, то есть дымоход опирается непосредственно на топку или котел. При прикреплении к ним он не будет оказывать чрезмерного напряжения на несущие конструкции дома.

  • Широкий выбор комплектующих для сборки такой системы позволяет создать дымоход необходимой степени сложности, диаметра, толщины утеплителя, высоты, а сам процесс сборки прост и понятен любому технически «подкованному» домовладельцу. .

Как правильно выбрать комплект для установки сэндвич-дымохода

К выбору комплектующих для монтажа дымохода нужно подходить со всей ответственностью. Прежде всего, поскольку дымоход будет устанавливаться внутри помещения, с проходом через потолок и крышу, на первый план выходят вопросы обеспечения полной безопасности его эксплуатации. Что ж, понятно, что такие работы проводятся с расчетом на длительную эксплуатацию, и чтобы по прошествии нескольких лет владельцы не разочаровались, приобретенные комплектующие должны быть качественными, сертифицированными, сопровождаться документально оформленными гарантийными обязательствами производителя. .

Цены на сэндвич-дымоход

Дымоходы сэндвич

Выбор всегда сводится к оценке нескольких критериев:

  • Качество изготовления комплектующих для сэндвич-дымохода и материалов, используемых в производственном процессе.
  • Пропускная способность дымохода, то есть сечение внутренней трубы.
  • Толщина необходимого слоя теплоизоляции.
  • Составленная схема установки и детали и агрегаты, необходимые для ее выполнения.

Давайте рассмотрим эти пункты один за другим.

Материал для изготовления многослойных дымоходных труб

Такие системы для удаления продуктов сгорания в настоящее время очень востребованы. К сожалению, повышенный спрос, как это, увы, обычно бывает, сопровождается появлением на рынке некачественной продукции, либо «без опознавательных знаков», либо выдаваемой за определенный бренд.

Понятно, что уважающий себя хозяин не купит заведомо некачественный товар в непонятных торговых точках или с рук - здесь гарантии качества ждать вовсе не приходится.Но бывает, что в крупных магазинах нет-нет и появляется подделка. Так что особое внимание уделяется документации (а свидетельство о регистрации должно быть обязательно).

Также бывает, что продавцы, заинтересованные в продаже любой ценой, не пытаются привлечь внимание потребителей к особенностям металла, из которого изготовлены трубы. Но внешне нержавеющая сталь выглядит практически так же, и часто неосведомленный покупатель приобретает товар, который в принципе не подходит для существующих или планируемых условий эксплуатации дымоходной системы.


В результате очень вероятна ситуация, когда после монтажа и, казалось бы, нескольких месяцев безупречной эксплуатации (а то и двух-трех лет, что тоже крайне мало для такой конструкции!), Внешне «красиво» и блестящий дымоход внезапно начинает показывать признаки утечки газов в комнату. И это уже серьезный сигнал о том, что с ним не все в порядке, и не за горами серьезная авария, чреватая прогоранием внутренней трубы, что часто заканчивается пожароопасными ситуациями.

  • Поэтому - обязательно обратите внимание на марку нержавеющей стали, из которой сделаны внутренние и внешние трубы многослойного дымохода. Если об этом нет упоминания, от приобретения следует отказаться категорически.

В выборе Вам поможет следующая табличка. Несомненно, в нем представлены не все марки нержавеющих сталей, а только те, которые обычно используются для изготовления многослойных дымоходов и чаще всего встречаются в продаже.

Марка нержавеющей стали по AISI (США), EN (ЕС), DIN (Германия), ГОСТ (Россия) Краткое описание и рекомендации по применению
AISI RU DIN ГОСТ
AISI 430 1.4016 X6Cr17 12X17 Один из самых доступных вариантов. Подходит для использования только в неагрессивных условиях. Термическая стойкость - низкая, коррозионная стойкость слабая. Плохо сваривается. Подходит только для наружного кожуха дымохода.
AISI 439 1.4510 X3CrTi17 08Х17Т Отличие от предыдущей марки - наличие титановой добавки, повышающей термическую и антикоррозионную стойкость металла.В качестве материала внутренней трубы многослойного дымохода допустимо использовать с теплогенераторами или проточными водонагревателями, работающими только на газе.
AISI 304
1.4301 X5CrNI18-10 08X18h20 Эта сталь обладает хорошо выраженной термической стойкостью, но ее стойкость к кислотной коррозии невысока. Для внутренней трубы дымохода она не применяется, так как коррозия может съесть такую ​​трубу буквально за несколько месяцев, а для наружной футеровки вполне подходит.
AISI 316 1.4401 X5CrNiMo17-12-2 08Х17Н13М2 Аустенитная хромоникель-молибденовая сталь, устойчивая к очень агрессивным средам дымовых газов, в том числе с высоким содержанием серной кислоты. Термическая стабильность средняя, ​​поэтому лучше использовать для оборудования, работающего на газе, с максимальной температурой продуктов сгорания до 450 ° С.
AISI 316Ti 1.4571 X6CrNiMoTi17-12-2 10Х17Н13М2Т Сталь аналогична предыдущей, но с гораздо более высокой термостойкостью. Выдерживает тепловую нагрузку до 800 ÷ 850 ºС, то есть дымоходы с внутренней трубой из такого материала могут использоваться с твердотопливным оборудованием.
AISI 316L 1.4435 X2CrNiMo18-14-3 03Х17Н14М2 В этой версии упор сделан на антикоррозийную и химическую противокислотную стойкость, особенно в области сварных соединений.Однако из-за снижения общего термического сопротивления, которое ограничивается порогом 425 ºС, при превышении этого значения прочностные свойства стали резко снижаются. Отличный вариант для любого газового оборудования.
AISI 321 1.4541 X6CrNiTi18-10 08Х18х20Т Сталь с высокими показателями коррозионной стойкости и жаростойкости. По своим параметрам это своего рода «золотой стандарт» для использования в системах удаления продуктов сгорания.Предельный температурный режим работы - 800 ºС, то есть подходит для оборудования с любым видом топлива.
AISI 310S 1.4845 X12CrNi25-21 20Х23х28 Жаростойкая нержавеющая сталь без потери качества выдерживает рабочие температуры до 1000 ºС. Применяется для дымоходов твердотопливных пиролизных котлов большой мощности.

В настоящее время из стран Юго-Восточной Азии идет поток продукции из нержавеющей стали, соответствующей стандартам AISI 201-202.Продавцы часто представляют это как «шаг вперед» - в том смысле, что развитие новых технологий обеспечило производство стали, не уступающей по своим характеристикам той же AISI 321, но почти в полтора раза дешевле. чем это.

Специалисты в области металлургии рекомендуют не поддаваться подобным ухищрениям - замена дорогостоящего никеля добавками азота, марганца и меди приводит к нестабильности кристаллической структуры материала, высокому риску образования трещин и очень низкой коррозионной стойкости.Так что этот «шаг вперед» - всего лишь продукт, предназначенный для массового производства, и его можно отнести к высококачественным нержавеющим сталям только с большой степенью условности.

Несколько слов о толщине стенки трубы.

  • Для вас можно руководствоваться следующими правилами:

- при диаметре внутренней трубы от 130 до 450 мм - толщина ее стенок 0,5 мм;

- диаметром 500 мм - 0,6 мм.

- диаметром свыше 500 мм - 0,8 мм.

  • Для печей, газотурбинных установок, то есть там, где температура продуктов сгорания достигает значений более 450 ºС, толщина стенки внутренней трубы должна быть 0,8 мм, с применением жаропрочных или жаропрочных стали типа AISI 321, а для котлов большой мощности - лучше AISI 310S.
  • Сразу после твердотопливного обогревателя устанавливается неизолированный участок дымохода. Оптимальное решение для него - монотрубка из жаропрочной нержавеющей стали (AISI 321 или AISI 316L) с толщиной стенки 0.8 ÷ 1,0 мм.
  • Для наружных кожухов многослойных труб требования к маркам стали не слишком строгие, но толщина стенки должна быть:

- диаметром до 450 мм - 0,5 мм;

- диаметром от 500 мм и более - 0,6 мм.

Какого диаметра должен быть дымоход?

Если вы ознакомитесь с ассортиментом поставляемых в продажу комплектующих для сэндвич-дымоходов, то сразу увидите, что они предлагаются в довольно широком диапазоне диаметров внутренних труб - от 110 до 300 мм.Как сделать выбор?

Диаметр «моно» -сечения (о нем будет сказано ниже) и всей внутренней трубы сэндвич-дымохода должны быть такими, чтобы гарантированно удалялись все продукты сгорания топлива, обеспечивалась нормальная тяга и, при при этом тепло не уходит буквально «в трубу», то есть создавалась и поддерживалась некая оптимальная скорость потока газа. Для нагревательных приборов эту скорость принято считать равной двум метрам в секунду.

Проще всего определиться с топками, котлами заводского изготовления - у них всегда есть выход определенного диаметра, рассчитанного специалистами специально для этой модели.Этот параметр, кроме того, обязательно должен быть прописан в паспорте отопительного или водонагревателя.


Правило простое - диаметр внутренней трубы сэндвич-дымохода ни при каких условиях и на любом из участков не должен быть меньше стандартной заводской трубы. Ограничений по увеличению диаметра нет, но смысла в этом нет.

Сложнее, когда, например, сэндвич-дымоход монтируется на кирпичной печи. В этом случае можно поступить следующим образом.

  • Если известна тепловая мощность печи, то поперечное сечение дымохода, а значит, и диаметр внутреннего канала многослойной трубы, будет несложно определить по таблице.
Расчетная максимальная тепловая мощность твердотопливной печи: кВт до 3,5 3,6 ÷ 5,2 5,3 ÷ 7,0
ккал / час до 3000 3000 ÷ 4500 4500 ÷ 6000
Минимальное сечение прямоугольного дымохода 140 × 140 мм 140 × 200 мм 140 × 270 мм
Площадь поперечного сечения дымохода 19600 мм² 28000 мм² 37800 мм²
Минимальный диаметр внутреннего канала многослойной трубы 158 мм 189 мм 220 мм
  • Если печь уже эксплуатировалась, а выработанный на практике режим ее горения владельцы знают, то этими данными можно руководствоваться.

Для такого расчета есть формула:

d = √ (2 × Mt × Vsp × (1 + Tv / 273) / (3600 × π))

В формуле буквенные символы означают:

d - диаметр внутреннего канала многослойного дымохода в миллиметрах.

Mt Среднее потребление твердого топлива в час в килограммах. Его можно определить, разделив массу топливного вкладыша на время его полного сгорания.

Vood - удельный объем образующихся продуктов сгорания, кубометров на килограмм - табличное значение, определяемое для основных видов топлива.

Ваш - температура газового потока на выходе из дымохода, град. можно взять табличное значение (см. ниже).

π - известная математическая константа, ≈ 3,14

Таблица требуемых значений для разных видов твердого топлива.

Вид твердого топлива Средняя удельная теплота сгорания топлива, ккал / кг Средний удельный объем продуктов сгорания от сгорания 1 кг топлива, м³ / кг Оптимальная температура на выходе из дымохода, ° С
Дрова со средней влажностью не выше 25% 3300 10 150
Пеллеты, топливные брикеты древесные 5100 9 150
Торф кусковой или рыхлый, воздушно-сушка, влажность не выше 30% 3000 10 130
Торф в брикетах 4000 11 130
Бурый уголь 4700 12 120
Уголь 6500 17 110
Антрацит 7000 17 110

Не всем нравится делать самостоятельные расчеты, поэтому ниже представлен калькулятор, в котором уже есть все необходимые соотношения и табличные данные.Процесс расчета будет сведен к простому вводу нескольких значений.

Классическими приборами для отопления любого жилого дома являются топливные котлы и печи, работающие на твердом, жидком или газообразном топливе. Продукты сгорания топлива выводятся из помещения через дымоход, который выводится через крышу. Когда он установлен и сверху снята труба, всегда есть протечка, что приводит к проблемам с гидроизоляцией кровли. Поэтому при установке требуется особая осторожность и тщательность в работе, чтобы минимизировать нарушение герметичности и полностью заделать образовавшиеся трещины.В противном случае крыша протечет.

Выход дымохода над поверхностью крыши и его гидроизоляция для каждой крыши имеет свои особенности. В этой статье мы рассмотрим, как установить и заделать его стык шифером.

Дымоход

Чтобы провести отвод в месте, минимально нуждающемся в гидроизоляции, и исключить потерю герметичности, необходимо решить две основные задачи:

  1. выбрать оптимальное место расположения дымохода на поверхности крыши;
  2. обеспечивает надежное и герметичное соединение кровельных слоев с трубой.

Выбор места расположения трубы на поверхности крыши

Место должно быть ближе к коньку (в случае двускатной конструкции). Он должен возвышаться над коньком не менее чем на 0,5 м. Голова также должна быть на 0,5 м выше уровня поверхности крыши.

Четкая схема расположения трубы на двускатной крыше показана на схеме:

Такое расположение дымохода связано с минимальным скоплением осадков в этом месте.Зимой здесь собирается меньше снега, и вероятность протечки на стыке будет незначительной, когда он тает.

Безопасность и герметичность стыка дымохода с крышей

Кровля утепленного дома имеет многослойное устройство, включающее, помимо верхнего кровельного покрытия, слой пароизоляции, гидроизоляции и утеплителя. Такая конструкция получила название «кровельный пирог». Он защищает дом от снега, ветра и дождя, сохраняет тепло внутри и обеспечивает долгосрочное использование.

При снятии дымохода непрерывность слоев пирога нарушается.Они сделаны из горючих материалов. В местах стыка при неправильной изоляции они могут оплавиться или загореться. Поэтому их нельзя складывать встык. Между дымоходом и крышей необходимо оставить безопасный зазор.

Листы шифера нельзя укладывать близко к трубе. При удалении его через шифер образуются трещины, которые без заделки позволят влаге пройти во внутреннее подкровельное пространство.

Процесс уплотнения для разных конструкций может отличаться.Он может быть круглым, прямоугольным или квадратным. Квадратный или прямоугольный дымоход обычно делают из кирпича, а круглый - из металла или асбестоцемента.

Подготовка материалов и инструментов

Потребуются различные вспомогательные материалы для извлечения трубы и герметизации ее стыка. Условно их делят на две функциональные группы:

  1. Материалы, предназначенные для заделки зазоров, образующихся на стыке кровли с дымоходом. К ним относятся разнообразные фартуки, сквозные воротники.Они могут быть изготовлены из оцинкованной стали, силикона или резины. Эти продукты обеспечивают покрытие поверхности стыков;
  2. Различные герметики, предназначенные для защиты от влаги внутри трещин, смеси на цементной основе, битумная мастика, а также современные продукты для герметизации. Например, самоклеющиеся ленты.

Для зазоров менее 5 мм в основном используются термостойкие герметики. При зазоре более 1 см используются растворы на цементной основе, а также фартуки и уплотнители из разных материалов.

Для выполнения работ вам также потребуются инструменты:

  • отвертки, шуруповерты, саморезы;
  • молоток;
  • ножовка или болгарка;
  • Пистолет
  • для нанесения герметика.

Обшивка и выход дымохода шифером

Обрешетка для крыши - брус 50х50 мм под шифер обычного профиля. Если профиль листов армированный, то для обрешетки рекомендуется использовать брус 75х75 мм.

Обрешетка может быть однослойной или двухслойной.

При установке однослойной обрешетки доски или брус крепят перпендикулярно стропилам. Шаг обрешетки должен составлять 500 - 550 мм или 750 - 800 мм.

Для двухслойной конструкции обрешетку сначала крепят к стропилам доской параллельно коньку, а затем к ней крепят брус. Суммарные продольный и поперечный размеры обрешетки должны соответствовать кратным размерам листов шифера, чтобы уместилось их целое количество.Для этого регулируется расположение свесов.

Общее правило при укладке шифера: каждый лист шифера должен располагаться на трех балках. Один из них должен находиться под центром листа, а два других - по краям.

На месте будущего расположения дымохода к обрешетке монтируются закладные элементы. Деревянные бруски обшивки и стропил следует располагать от нее на расстоянии не менее 130 мм.

Герметизация круглой трубы с помощью проходки или сопла

Для устранения трещин и заделки стыков при снятии круглой трубы удобнее использовать готовые изделия.Переходники из оцинкованной нержавеющей стали или гибкого материала, устойчивого к высоким температурам.

Эластичная прокладка в виде колпачка и фиксирующего металлического обруча. Он может принимать рельефную форму, соответствующую волнам сланца, поэтому его не нужно настраивать под углом. Эластичный фартук можно отрегулировать под любой уклон поверхности. Он плотно огибает трубу, а у основания прижимается обручем - хомутом с термостойкой прокладкой.

Перед установкой упругой проплавки на ее внутреннюю поверхность в местах соприкосновения с шифером наносится герметик.Это предотвращает попадание воды внутрь.

Крепление эластичного фартука к поверхности крыши осуществляется саморезами с резиновыми прокладками. В продаже также есть проходки с гибким металлическим кольцом, с внутренней стороны которого есть клейкая пленка.

Металлический проход состоит из двух частей: одна примыкает к поверхности кровли, другая представляет собой фартук, обрамляющий трубу.

При установке такого прохода фартук должен быть на 150 мм выше шиферной волны.Пространство под фартуком до стыка заполняется асбестоцементным раствором.

Проход металла необходимо подбирать под угол наклона поверхности крыши. Зато выглядит лучше и дольше прослужит резинка.

Примыкание квадратной трубы на шиферную крышу

Квадратная или прямоугольная труба дымоудаления обычно изготавливается из кирпича. Ранее в месте его примыкания к поверхности с внешней стороны делали утолщение, что позволяло герметизировать выходное отверстие.

Сейчас по периметру делают фартук в виде холма из цементно-песчаной смеси.Эта структура называется выдра. Перед этим зазор между шифером и дымоходом закрывается изогнутыми стальными полосами. Одна сторона отвода прилегает к кирпичной стене, а другая - к поверхности. Этот стальной оклад крепится по всей окружности трубы. Сверху заливается раствором из смеси цемента и песка. Чтобы раствор не растекался, по краям участка делают бортики. Для этого используют картон, завернутый в полиэтиленовую пленку или деревянные полоски.После застывания смеси бортики убирают.

Уровень затвердевшей смеси должен быть выше уровня кровли. Для слива стекающей с гребня воды на боку на цементно-песчаном фартуке сооружают уступ с уклоном.

Пошаговая инструкция по проведению работ по выносу дымоходных труб через плиты перекрытия и конструкции кровли - знания, которые пригодятся любому мужчине, решившему проделать работы своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит безопасность вашего дома и его защита от пожаров.

Общие правила и выбор места

Как провести печную трубу через деревянный потолок - это нужно делать, чтобы не было проблем, как на фото. Основная задача подготовительного этапа - определиться с местом установки печи и вывести дымоход на улицу. В зависимости от материалов плит перекрытия и труб дымохода необходимо будет выполнить работы с учетом нескольких типоразмеров:

Схема отвода дымохода через потолок и крышу

1 этаж

Проход дымохода через перекрытие 1 этажа оборудован металлическим коробом, заполненным слоем теплоизоляции.Для этого можно использовать керамзитовый наполнитель, заполняя полости минеральной ватой. Для нежилых помещений допускается использование асбестовых плит.

Схема устройства дымохода через перекрытие с выходом на крышу (одноэтажный дом)

2 этажа и более

При прохождении плит 2 и последующих этажей может возникнуть ситуация, когда дымоход нельзя установить вертикально. Строители могли переставить перегородки или установить балку в конструкции перекрытия.

Поэтому, чтобы не рисковать, при устройстве дымоходов в многоэтажном доме лучше использовать систему вентиляции дома. Если сделать горизонтальное углубление, в этом месте будет скапливаться возможный конденсат и на стенах откладывается толстый слой копоти. А почистить дымоход через повороты будет сложно.

Схема установки печного дымохода в 2-х этажном доме

Схема с описанием всех элементов

Выход дымохода через потолок

Выбор конструкции и материалов зависит от типа дымохода.Разберем подробно правила организации работы по основным материалам трубопроводов.

Круглый металл

Весь процесс разбит на несколько этапов:

Этапы работ по выводу стального дымохода через перекрытие

Кирпичный дымоход

Здесь все намного сложнее:

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Проход через крышу

Проход дымохода через крышу осуществляется по аналогии с плитами перекрытия.Единственное дополнение - обеспечить надежный слой гидроизоляции для предотвращения протечки воды на выходе из дымохода.

Прохождение кирпичной трубы через крышу

Используем керамический кирпич для печи на крышу, красный, хорошего качества и марки. Здесь на это влияет не только высокая температура газов, но и агрессивные условия внешней температуры, ветра и осадков.

После пересечения с плитой перекрытия проложите трубу до точки выхода через конструкцию крыши:

    Разметить
  • и аккуратно вырезать полость дымохода, сделать размер с запасом на слой утеплителя;
  • оборудуем проход металлическим коробом с полостью для прохода трубы.Верхний срез следует выполнять с учетом угла наклона кровли, и ставится немного утопленным внутрь;
  • после выхода дымохода наружу залить все пространство слоем теплоизоляции, все мельчайшие пустоты заделать герметиком;
  • кладем слой гидроизоляции под поверхность конструкции крыши. Затем сверху надеваем стальной фартук или резиновую втулку. Тщательно заклейте края герметиком.

Сверху укладывается основной материал кровельного покрытия, и труба забивается до нужного размера.Сверху раскладывается выдра и устанавливается защитный козырек. Вывести дымоход через крышу несложно, если у вас есть хороший инструмент и навыки кирпичной и слесарной работы.

Труба круглого сечения через крышу

Прохождение дымохода через крышу, если дымоход из стальных, керамических или асбестовых труб, осуществляется так же, как и при кирпичном дымоходе (инструкция выше).

Если необходимо установить высокую трубу, ее крепят стальными скобами к специальным анкерам, закладываемым в конструкцию крыши.

Как правильно вывести дымоход через скат крыши?



Место выхода дымового канала через крышу представляет собой сложную конструктивную единицу. Какие требования к ее выполнению, а также к высоте и расположению части трубы, выступающей над кровлей?

Доверимся специалистам


Определение высоты дымохода относительно конька крыши

Что касается высоты дымохода, то в нормативном документе (СНиП «Отопление, вентиляция и кондиционирование») указано, что при удалении от конька не более 1.5 м труба должна возвышаться над ней не менее чем на 50 см; на 1,5–3 м - быть не ниже гребня, а на расстоянии более 3 м - не ниже линии, проведенной от гребня под углом 10 ° к горизонту. Но четких правил расположения дымохода на крыше нет. Что об этом говорят специалисты?

Главный постулат: чем ближе труба к коньку, тем лучше. В этом случае головка трубы (то есть та ее часть, которая выступает над крышей, что означает, что она находится в холодной зоне) будет очень маленькой; таким образом снижается вероятность образования конденсата в дымоходе зимой.Выпадая внутрь, в самое горловину или на защитно-декоративный зонтик трубы, конденсат, содержащий агрессивные вещества, отнюдь не безвреден. Это может стать причиной плохой тяги в камине или котле, порче материала верха и отделки крыши и даже сократить срок службы дымохода.

Размещая трубу на большом расстоянии от конька, в частности в районе свеса карниза, необходимо учитывать, что она будет испытывать повышенные нагрузки при сходе лавинообразного снега с крыши.Чтобы уберечь дымоход от повреждений, необходимо обязательно смонтировать на склоне систему удержания снега.

Многие считают, что дымоход вообще нужно выводить на линию конька. Это облегчает установку блока упора в точке выхода трубы, а также, поскольку не будет скопления снега, практически исключает возникновение протечек. Однако реализовать такое решение не всегда возможно. Во-первых, нужна стропильная система там, где нет опорной коньковой балки, либо создание в балке зазора для дымохода и усиление его опорами, что в случае мансардной крыши проблематично... А во-вторых, комплектующие для вывода трубы через конек выпускаются только для каналов с квадратным или прямоугольным сечением.

Что категорически не рекомендуют делать кровельщики, так это снимать дымоход в ендове. Выполнение места стыка здесь очень сложно, и протечки практически неизбежны, ведь дождевая вода будет литься на трубу сразу с двух откосов, а зимой здесь будет расти целый сугроб. Кроме того, вам нужно будет серьезно усложнить конструкцию кровли кровли.

Выход дымохода через утепленную крышу

Проход дымохода через крышу

Как известно, слои паро- и гидроизоляции, защищающие утеплитель в «пироге» мансардной крыши, должны быть сплошными по всей кровле. Кроме того, используемые для этого полимерные пленки горючие. Возникает вопрос: как соблюсти требования СНиП по пожарной безопасности, который гласит, что между внешними стенами дымохода и элементами кровли из горючих материалов должно оставаться расстояние не менее 13–25 см (в зависимости от типа трубка)?

Специалисты предлагают выделить в отдельную зону примыкающий к дымоходу участок крыши: по бокам дымохода - с помощью стропильных ног, а сверху и снизу - с помощью поперечных балок... Таким образом создается своеобразный ящик, размеры которого определяются на основании СНиП. Объем ящика заполнен каменной ватой высокой плотности, это негорючий утеплитель, к тому же может обходиться без паро- и водозащиты.

Примыкание «пироговых» изоляционных пленок к коробке выполняется традиционно: их разрезают крест-накрест, края подводят к стропилам или поперечным балкам и скрепляют гвоздями (скобами). Стыки заклеиваются специальными лентами или клеями.

Чтобы дымоход не «пробивал» опорное стропило и не падал на зону ендовы, его расположение необходимо четко определить на этапе проектирования здания.


Отверстие дымохода

Есть другой подход к проблеме. Поскольку наружные стены современных многослойных дымоходов, как правило, не нагреваются более 60 ° С в зоне выхода через крышу, пленкам ничего не угрожает, а значит, их можно подвести прямо к трубе, зафиксировав скотчем. .В этом случае в слое гидроизоляции над трубой необходимо установить паз из нержавеющей стали (или из такой же пленки) для удаления влаги, попавшей под кровлю.

Важно! Делая выбор в пользу дымохода с теплоизоляционным слоем, следует учитывать, что на температуру его наружной поверхности в точке выхода на крышу влияет ряд факторов: высота трубы, тип отопительного оборудования, толщина теплоизоляционного слоя и т. д.

Вывод стальной трубы через карнизный свес утепленной кровли имеет определенное преимущество. Поскольку в навесной конструкции отсутствуют парогидро- и теплоизоляционные слои, то, таким образом, исчезают проблемы с разводкой дымового канала через кровельный «пирог», обеспечивая при этом сплошность всех слоев и гарантируя пожарную безопасность.

Так же существенно упростит задачу выведения трубы через П-образный вырез в свесе карниза, что исключает само наличие примыкания к кровле.Правда, в этом случае придется предусмотреть в зоне выреза дополнительный слив.

Однако нужно учитывать, что, находясь вдали от конька, дымоход окажется достаточно высоким и будет испытывать серьезные ветровые нагрузки. А значит, для ее укрепления вам понадобится система растяжек, для которой также придется предусмотреть герметичный проход через крышу.

Узел примыкания к кровле


Керамический выход дымохода на крышу

Главное в его конструкции - обеспечить отвод воды отсюда, стекающей по стенкам головы и по скату кровли, для чего вокруг трубы предусмотрен фартук.Для дымоходов прямоугольного или квадратного сечения создается с помощью фурнитуры для кровли. При кровле из керамической плитки и из цементно-песчаной черепицы используются пластиковые самоклеящиеся ленты (свинцовые, алюминиевые), которые одним краем приклеиваются к трубе, а другим - к крыше. Чтобы вода не протекала под лентой, ее верхний край закрывают металлической полосой изогнутого профиля, фиксируют термостойкими дюбелями и стык обрабатывают кровельным герметиком.

На крышах из черепицы фартук обычно формируется из коврового покрытия или обыкновенной черепицы, укладываемой бегом по трубе, а у металлочерепицы - из гладких листов того же материала.

Выполняя узел примыкания на той стороне дымохода, которая расположена выше по скату, фартук необходимо намотать под кровельное покрытие ... Таким образом, верхний элемент кровли закроет его внахлест, что исключит возможность протечек.

Открытие

Если ширина задней стенки дымохода (то есть обращенной к коньку) больше 80 см, то за трубой должен быть устроен откос или, в противном случае, желоб, небольшая наклонная конструкция, которая перелом кровли, который будет распределять потоки воды по сторонам и здесь будет скапливаться снежная масса.

Создание откоса - задача не из легких. Ведь в этой зоне появляются две короткие впадины, требующие такого же качественного исполнения, как и «настоящие».

Широкий дымоход создает еще одну трудность: затрудняя проветривание подкровельного пространства, вызывает необходимость установки на крыше специальных вентиляционных элементов - аэраторов и т. Д.


Элементы дымохода модульные стальные

Производители дымоходов круглого сечения (трехслойные изолированные конструкции в оболочке из нержавеющей стали) выпускают готовые элементы, обеспечивающие герметичность примыкания труб к кровле.Это так называемые проходы , состоящие из стальной подошвы и закрепленного на ней фартука-колпака. Для предотвращения их повреждения из-за термических деформаций трубы проходы жестко закрепляют только на крыше, а на стыке заглушки с трубой надевают «юбку» - стальной хомут с эластичной термостойкой прокладкой. , что не позволяет воде проникать под фартук.

Проход, встроенный в крышу, уплотняется кусками термостойкой пластмассовой ленты (на основе свинца или алюминия) или обрамляется специальной свинцовой деталью, придавая ей рельефный профиль крыши.Обратите внимание: верхний край подошвы должен быть намотан под чехол, а нижний край - внахлест.

Иногда для увеличения герметичности проникновения металла стальной лист подошвы монтируют над кровлей, подводя ее непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но не очень эстетичное.

Подписывайтесь на наш канал в Яндекс Дзен, чтобы ничего не пропустить!

Как установить и вывести дымоход через крышу, на какую высоту

Отопительные приборы - необходимый атрибут любого жилого дома, обеспечивающий комфортную температуру для жизни в холодное время года, которое в большинстве регионов России длится 9 месяцев.Однако дополнительный комфорт сопряжен с определенной степенью риска возгорания. Поэтому особое внимание уделяется дымоходу, с помощью которого дым и продукты горения удаляются от теплогенераторов и выводятся за пределы помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Последствия некачественного монтажа

Как правило, в работу установщика печного или газового оборудования не входят услуги по установке дымохода; домовладелец должен обеспечить проход дымохода через крышу самостоятельно.Воспринимаемая простота задания вынуждает домашних мастеров отказываться от услуг профессиональных мастеров кровли. Тем не менее некачественный вывод трубы на крышу грозит серьезными последствиями:

  1. Через негерметичный проход трубы влага просачивается в кладку, постепенно разрушая кирпичный дымоход.
  2. Повышенная влажность в дымоходе способствует распространению плесени и грибка. Споры некоторых видов грибка опасны для здоровья человека, поэтому использовать зараженную трубку небезопасно.В запущенных случаях необходимо заменить и дымоход, и кладку печи.
  3. Попадание воды в дымоход через крышу снижает теплоизоляционные свойства утеплителя вдвое. Более того, после высыхания слоя теплоизоляции его характеристики никогда не вернутся на прежний уровень.
  4. От некачественного снятия трубы через крышу страдает даже стропильная система, так как влага, проникая в нее через негерметичный проход, приводит к гниению и разрушению.
  5. Щели возле прохода трубы мешают нормальной циркуляции воздуха внутри чердачного помещения, что приводит к увеличению потерь энергии, затрат на отопление.

Кстати, на кровельные дымоходы не только выводят трубы от газовых котлов и вентиляционные отверстия, для монтажа которых применяют те же методы.

Выбор выхода дымохода и его высоты

Первое условие качественного вывода трубы через крышу - правильное размещение дымохода на крыше.От этого фактора зависит функционирование всей системы отопления, поэтому во избежание ошибок монтаж выполняется в соответствии с требованиями строительной и пожарной безопасности:

  • Дымоходы размещаются в непосредственной близости от самого высокого места кровли, на расстоянии 1-1,5 м.
  • Рекомендуемая высота дымохода по отношению к коньку крыши для обеспечения нормальной тяги печи составляет 0,5-1,5 м.
  • Чем выше высота дымохода, тем большее тяговое усилие он обеспечивает в печи или газовом котле.
  • Чем ниже дымоход расположен на склоне, тем больше должна быть его длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
  • Такие параметры, как высота дымохода, диаметр сечения подбираются согласно рекомендациям производителя термогенератора или на основании расчета.
  • Дымоход состоит в основном из вертикальных участков трубы, длина горизонтально расположенных участков не должна превышать 1 м.
  • Розетка размещается между элементами стропильной системы так, чтобы не нарушать ее целостность.

Основная сложность пропуска трубы через крышу заключается в том, что при прохождении дыма температура стен повышается, что создает опасность возгорания горючих материалов стропильной системы.

Упругое проникновение

Чаще всего в частном строительстве сталкиваются с монтажом круглых металлических труб. Для обеспечения герметичности прохода используется специальное приспособление - эластичная проплавка.Это изделие в форме воронки из высокопрочного силикона или резины с широким фланцем в форме квадрата или круга, называемое фартуком. Благодаря своим свойствам, упругое проникновение принимает любую форму, подстраиваясь под угол наклона. Он может выдерживать экстремально высокие или низкие температуры, агрессивные химические вещества и широкий спектр продуктов.

При покупке эластичного прохода ориентируются на диаметр трубы и цвет рубероида. Универсальные модели ступенчатой ​​пирамиды, подходящие для всех размеров, корректировки производятся путем сокращения глубины проникновения до нужного уровня... Установить на крышу эластичный фартук очень просто, нужно надеть его на проход дымохода, поставить металлический кружок с отверстиями под крепеж, обработать стык огнестойким герметиком и закрепить отверткой. Для крыш с крутым уклоном используется специальный вид пластикового прохода с заданным углом крепления фланца.

Металлический переходник

В строительных магазинах можно найти еще один вид проходки для круглых труб - металлическую проходную трубу. Применяется для прохождения дымохода через нерельефную крышу.Готовые патрубки из легированной стали имеют стандартный угол наклона крыши, соответствующий уклону крыши. Для завершения установки необходимо:

Вырежьте в крыше отверстие подходящей формы. Для этого с помощью маркера наносят разметку на поверхность крыши. В зависимости от рубероида резку производят болгаркой или острыми ножницами, отступив на 1-2 см внутрь круга.

  • Удалить гидроизоляционный и теплоизоляционный материал из проделанного отверстия, освободив проход для дымохода.При необходимости снимите рейки, аккуратно отпилив их.
  • С обратной стороны кровли закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода оставался запас по 15-20 см.
  • Вставить трубный модуль в отверстие, состыковать с уложенным дымоходом, затянув соединение хомутом.
  • Надеть отводную трубу на трубу, закрепив ее на поверхности пандуса огнестойким герметиком и саморезами с резиновым колпачком.
  • Продлить трубу новыми сегментами так, чтобы высота дымохода превышала уровень конька на 0,5-1,5 м.

Некоторые мастера предпочитают другой способ - дымоход предварительно впаивают в проходную трубу, покрывают теплоизоляционным материалом, например, каменной ватой, и только потом эту конструкцию монтируют в проходе.

Выпуск труб прямоугольного и квадратного сечения

Дымоход печей и каминов из кирпича чаще всего квадратный или прямоугольный, поэтому для вывода его на крышу применяют другие способы.Это задание для опытного печника, а не домашнего мастера, ведь в процессе используется особая техника кладки. Когда дымоход подходит к крыше, в нем вырезается отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит дымоход на крышу. Хотя термостойкий кирпич отлично сохраняет тепло внутри трубы, изнутри проход прорезан листами асбеста для защиты стропил от огня.

Мягкая гидроизоляционная лента на свинцовой или алюминиевой основе крепится к кирпичной трубе с помощью металлического профиля, нижний край которого фиксируется на крыше герметиком.После этого некрасивую гидроизоляцию закрывают специальным декоративным фартуком. Он состоит из четырех дополнительных частей и устанавливается под кровельным материалом, делая проход аккуратным и хорошо защищенным.

Монтаж коробки розетки

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражаются по-разному. В то время как большинство кровельных материалов негорючие и негорючие, кровельные системы, традиционно сделанные из дерева, - нет.Для безопасного вывода дымохода через любой материал монтируется проходной короб:

  • Первым делом необходимо приобрести или изготовить ящик из огнеупорного материала, например, металла или асбеста. Размер коробки подбирается в соответствии с сечением трубы, чтобы между их стенками было не менее 15 см.
  • После проделывания ямы в нее устанавливают короб, верхний край выравнивают до уровня ската кровли.
  • Дымоход выводится через отверстие в воздуховоде.Края гидроизоляционной пленки и пароизоляции приклеиваются к трубе огнезащитным герметиком и армированной лентой.
  • В короб засыпается керамзит или укладывается каменная вата для теплоизоляции дымохода. Теплоизоляционные материалы размещаются с учетом того, что они не должны препятствовать циркуляции воздуха.
  • Снаружи дымоход, в зависимости от формы и кровельного материала, отделывается с помощью эластичного прохода, декоративного фартука или металлической трубы.

Качественно сделанный вывод дымохода не портит внешний вид кровли, не пропускает влагу и безопасен с точки зрения пожарных норм. Соблюдайте правильную технологию прохождения труб через потолки, чтобы обезопасить себя и свое имущество.

Видеоинструкция

Как правильно установить дымоход через крышу

Отопительные приборы - незаменимый элемент каждого жилого дома. Они предназначены для обеспечения комфортной температуры в помещении для жизни в холодное время года.В регионах России этот срок составляет в среднем 6 месяцев, местами - до 10 и более. Дополнительный комфорт связан с определенным риском возгорания.

По этой причине особое внимание следует уделять дымоходам, выводящим дым и продукты горения от отопительных приборов наружу. В этой статье мы рассмотрим, как безопасно и с соблюдением всех современных норм и правил вывести дымоход через крышу.

Дымоход применяется в устройствах, где тепло выделяется при сжигании различных видов топлива.Эти виды топлива представляют собой древесину, уголь, газ или другие легковоспламеняющиеся вещества. Отвод продуктов сгорания по трубе через кровлю регулируется требованиями СНиП 41-01-2003. Некоторые пункты считаются частично устаревшими, но большинство надзорных служб полагаются на этот документ. Поэтому содержащиеся в нем требования и стандарты являются обязательными.

К чему может привести некачественный монтаж?


Часто работы по устройству дымохода не входят в перечень работ мастера-печника или установщика газового или электрического котла отопления.Подразумевается, что проход дымохода через крышу закладывается еще на этапе строительства, либо домовладелец установит дымоход самостоятельно. Кажущаяся простота такой работы провоцирует владельцев отказываться от использования профессиональных кровельных мастеров. Они не задумываются о том, к каким серьезным негативным последствиям может привести некачественный выход дымохода на крышу. Частые проблемы:


Над крышей возвышаются не только дымоходы печей, каминов и других твердотопливных устройств.Сюда выводятся выхлопные трубы от газовых обогревателей, а также вентиляционные трубы. При их установке используются точно такие же методы, как и для дымоходов.

Высота трубы и место ее прохода в кровле


Правильно расположить дымоход на крыше можно только в том случае, если расположение дымохода через крышу выбрано правильно. Этот фактор может повлиять на правильное функционирование системы отопления. Чтобы не допустить ошибок при установке, необходимо руководствоваться существующими требованиями пожарной безопасности, а также строительными нормами и правилами.Основные точки аранжировки:


Основная проблема устройства трубы через крышу заключается в том, что при прохождении дыма или продуктов горения температура конструкции повышается, а это может привести к возгоранию материалов, из которых выполнены элементы кровли или стропила. системы сделаны.

Гибкий канал для круглого дымохода


Обычно в частном жилищном строительстве приходится иметь дело с устройством дымоходных и вентиляционных труб круглого сечения.Как можно установить дымоход через элементы крыши, чтобы обеспечить герметичность прохода? Для этого используется особая конструкция - упругий проходной элемент кровли. Это изделие изготовлено из специального прочного силикона или резины. По форме напоминает воронку с широкими полями круглой или квадратной формы. Эти поля называются фартуком. Эластичная втулка, благодаря гибкости материала, может принимать любую конфигурацию. Это позволяет использовать его на крышах с любым углом наклона и любым финишным покрытием.Материал, из которого он сделан, должен выдерживать самые низкие и самые высокие температуры, а также быть устойчивым к ударам внешней среды ... Эластичные проходки доступны в различных цветах и ​​конфигурациях.

Выбирая, какое проникновение покупать, нужно ориентироваться на диаметр дымохода и цвет отделки крыши. Доступны универсальные изделия, похожие на ступенчатую пирамиду, подходят для труб любого диаметра. Размер регулируется ножницами, которые срезают пенетрацию до необходимого уровня.

Установить эластичный фартук на крышу достаточно просто. Для этого нужно прикрепить его к проходу дымохода, прижать сверху металлическим кружком, в котором предусмотрены отверстия для саморезов, нанести на место соприкосновения с кровлей огнестойкий герметик и саморез это с помощью отвертки или отвертки.

Для крыш с очень крутыми углами необходимо использовать специальный тип прохода с фиксированным монтажным углом зажимного фланца.

Жесткий металлический ввод


Для устройства дымоходов можно использовать еще один вид проходных изделий для труб круглой конфигурации - проходную трубу из металла.Применяется в тех случаях, когда необходимо оборудовать проход дымохода через крышу без рельефа. Такие готовые изделия из оцинкованной или окрашенной стали изготавливают при фиксированном угле ската кровли.

Для покупки вам необходимо измерить этот угол у вашей крыши. Установка такого изделия осуществляется в следующем порядке:


В некоторых случаях рекомендуется использовать другой метод. Суть его в том, что в проходной коробке необходимо заранее произвести снятие дымохода, обложить его специальным изоляционным материалом, например, базальтовой ватой, и после этого вся конструкция укладывается в кровлю.

Устройство прямоугольных дымоходов


Когда кладка дымохода приближается к кровле, в ней необходимо вырезать отверстие рассчитанного размера с допуском около 6 см. С его помощью труба будет выведена над кровлей. Несмотря на то, что жаропрочный кирпич отлично сохраняет тепло внутри дымохода, снаружи эту трубу необходимо покрыть листами асбеста. Эта мера убережет стропила от высоких температур.

Гидроизоляция крепится к выступающей части кирпичной трубы металлическим профилем на алюминиевой подложке, а ее нижний край фиксируется к крыше с помощью герметика.Далее некрасивую гидроизоляцию дымохода на крыше прикрывают специальным декоративным фартуком. Он состоит из четырех частей и устанавливается на крыше, делая переход эстетичным и защищенным от ударов.

Грамотно устроенный патрубок не испортит внешний вид кровли, не допустит проникновения влаги и полностью соответствует требованиям пожарной безопасности ... Отделка дымохода крыши выполняется в соответствии с конструкцией крыши и пожеланиями домовладельца.

Монтаж дымохода - дело довольно ответственное и сложное.Необходимо заранее продумать все этапы монтажа и проконсультироваться со специалистом.

Отопительные приборы - необходимый атрибут любого жилого дома, обеспечивающий комфортную температуру для жизни в холодное время года, которое в большинстве регионов России длится 9 месяцев. Однако дополнительный комфорт сопряжен с определенной степенью риска возгорания. Поэтому особое внимание уделяется дымоходу, с помощью которого дым и продукты горения удаляются от теплогенераторов и выводятся за пределы помещения.Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Как правило, в работу установщика печного или газового оборудования не входят услуги по установке дымохода; домовладелец должен обеспечить проход дымохода через крышу самостоятельно. Воспринимаемая простота задания вынуждает домашних мастеров отказываться от услуг профессиональных мастеров кровли. Тем не менее некачественный вывод трубы на крышу грозит серьезными последствиями:

  1. Через негерметичный проход трубы влага проникает в кладку, постепенно разрушая ее.
  2. Повышенная влажность внутри стимулирует распространение плесневых микроорганизмов и грибков. Споры некоторых видов грибка опасны для здоровья человека, поэтому использовать зараженную трубку небезопасно. В запущенных случаях необходимо заменить и дымоход, и кладку печи.
  3. Попадание воды в дымоход через крышу снижает теплоизоляционные свойства утеплителя вдвое. Более того, после высыхания слоя теплоизоляции его характеристики никогда не вернутся на прежний уровень.
  4. От некачественного снятия трубы через крышу страдает даже стропильная система, так как влага, проникая в нее через негерметичный проход, приводит к гниению и разрушению.
  5. Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердака, что приводит к увеличению потерь энергии и расходов на отопление.

Кстати, на крышу выводят не только печные дымоходы, там же кладут трубы от газовых котлов и вентиляционные отверстия, для монтажа которых применяют те же методы.

Выбор выхода дымохода и его высоты

Первое условие качественного вывода трубы через крышу - правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей системы отопления, поэтому во избежание ошибок монтаж выполняется в соответствии с требованиями строительной и пожарной безопасности:

  • Дымоходы располагаются в непосредственной близости от самого высокого места кровли, на расстоянии 1-1.5 мес.
  • Рекомендуемая высота дымохода по отношению к коньку крыши для обеспечения нормальной тяги печи составляет 0,5-1,5 м.
  • Чем выше высота дымохода, тем большее тяговое усилие он обеспечивает в печи или газовом котле.
  • Чем ниже дымоход расположен на склоне, тем больше должна быть его длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
  • Такие параметры, как высота дымохода, диаметр сечения подбираются согласно рекомендациям производителя термогенератора или на основании расчета.
  • Дымоход состоит в основном из вертикальных участков трубы, длина горизонтально расположенных участков не должна превышать 1 м.
  • Розетка размещается между элементами стропильной системы так, чтобы не нарушать ее целостность.

Основная сложность пропуска трубы через крышу заключается в том, что во время прохождения дыма температура стен повышается, что создает опасность возгорания горючих материалов стропильной системы.

Упругое проникновение

Чаще всего в частном строительстве сталкиваются с монтажом круглых металлических труб.Для обеспечения герметичности прохода используется специальное приспособление - эластичная проплавка. Это изделие в форме воронки из высокопрочного силикона или резины с широким фланцем в форме квадрата или круга, называемое фартуком. Благодаря своим свойствам, упругое проникновение принимает любую форму, подстраиваясь под угол наклона. Он может выдерживать экстремально высокие или низкие температуры, агрессивные химические вещества и широкий спектр продуктов.

При покупке эластичного прохода ориентируются на диаметр трубы и цвет рубероида.Универсальные ступенчатые пирамидальные модели подходят для любого размера, корректировки производятся путем сокращения глубины проникновения до желаемого уровня. Установить на крышу эластичный фартук очень просто, нужно надеть его на проход дымохода, поставить металлический кружок с отверстиями под крепеж, стык обработать огнестойким герметиком и закрепить отверткой. Для крыш с крутым уклоном используется специальный вид пластикового прохода с заданным углом крепления фланца.

Металлический переходник

В строительных магазинах можно найти еще один вид проходки для круглых труб - металлическую проходную трубу.Применяется для прохождения дымохода через нерельефную крышу. Готовые патрубки из легированной стали имеют стандартный угол наклона крыши, соответствующий уклону крыши. Для завершения установки необходимо:

Вырежьте в крыше отверстие подходящей формы. Для этого с помощью маркера наносят разметку на поверхность крыши. В зависимости от рубероида резку производят болгаркой или острыми ножницами, отступив на 1-2 см внутрь круга.

  • Удалить гидроизоляционный и теплоизоляционный материал из проделанного отверстия, освободив проход для дымохода.При необходимости снимите рейки, аккуратно отпилив их.
  • С обратной стороны кровли закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода оставался запас по 15-20 см.
  • Вставить трубный модуль в отверстие, состыковать с уложенным дымоходом, затянув соединение хомутом.
  • Надеть отводную трубу на трубу, закрепив ее на поверхности пандуса огнестойким герметиком и саморезами с резиновым колпачком.
  • Продлить трубу новыми сегментами так, чтобы высота дымохода превышала уровень конька на 0,5-1,5 м.

Некоторые мастера предпочитают другой способ - дымоход предварительно впаивают в проходную трубу, покрывают теплоизоляционным материалом, например, каменной ватой, и только потом эту конструкцию монтируют в проходе.

Выпуск труб прямоугольного и квадратного сечения

Изготавливается из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для доведения его до кровли применяют другие методы.Это задание для опытного печника, а не домашнего мастера, ведь в процессе используется особая техника кладки. При подходе дымохода к крыше в нем вырезается отверстие соответствующего размера с припуском 2-5 см, через которое печник вытаскивает. Хотя термостойкий кирпич отлично сохраняет тепло внутри трубы, изнутри проход прорезан листами асбеста для защиты стропил от огня.

Мягкая гидроизоляционная лента на свинцовой или алюминиевой основе крепится к кирпичной трубе с помощью металлического профиля, нижний край которого фиксируется на крыше герметиком.После этого некрасивую гидроизоляцию закрывают специальным декоративным фартуком. Он состоит из четырех дополнительных частей и устанавливается под кровельным материалом, делая проход аккуратным и хорошо защищенным.

Монтаж коробки розетки

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражаются по-разному. В то время как большинство кровельных материалов негорючие и негорючие, кровельные системы, традиционно сделанные из дерева, - нет.Для безопасного вывода дымохода через любой материал монтируется проходной короб:

  • Первым делом необходимо приобрести или изготовить ящик из огнеупорного материала, например, металла или асбеста. Размер коробки подбирается в соответствии с сечением трубы, чтобы между их стенками было не менее 15 см.
  • После проделывания ямы в нее устанавливают короб, верхний край выравнивают до уровня ската кровли.
  • Дымоход выводится через отверстие в воздуховоде.Края гидроизоляционной пленки и пароизоляции приклеиваются к трубе огнезащитным герметиком и армированной лентой.
  • Внутрь короба заливается керамзит или укладывается каменная вата для теплоизоляции дымохода. Теплоизоляционные материалы размещаются с учетом того, что они не должны препятствовать циркуляции воздуха.
  • Снаружи дымоход, в зависимости от формы и кровельного материала, отделывается с помощью эластичного прохода, декоративного фартука или металлической трубы.

Качественно сделанный вывод дымохода не портит внешний вид кровли, не пропускает влагу и безопасен с точки зрения пожарных норм. Соблюдайте правильную технологию прокладки труб через потолок, чтобы обезопасить себя и свое имущество.

Видеоинструкция

Установка заглушки дымохода | Как установить заглушки на дымоход

Сколько стоит установка заглушки на дымоход?

Заглушки для дымоходов доступны в различных размерах, формах, материалах и отделках.Заглушки дымоходов обычно изготавливаются из оцинкованного металла, нержавеющей стали и меди. Стоимость установки заглушки дымохода из нержавеющей стали может варьироваться от 175 до 225 долларов за заглушку одинарного дымохода стандартного размера.

Установка заглушки дымохода будет стоить более 1100 долларов в зависимости от материала, отделки, размера и любого специального оборудования, необходимого для установки заглушки дымохода.

Как установить колпак дымохода

  1. Измерьте дымоход.
  2. Возьмите заглушку дымохода, размер которой соответствует дымоходу.
  3. Определите, предназначена ли заглушка дымохода для надевания на дымоход или вставной.
  4. Установить колпачок.
  5. Убедитесь, что расстояние между дымоходом и верхней частью колпака составляет не менее 6 дюймов, чтобы обеспечить надлежащую вентиляцию.
  6. Вставить саморезы в отверстия на колпаке дымохода.
  7. Закрепите колпак дымохода на дымоходе.

Как установить заглушку дымохода

  1. Измерьте общую высоту и ширину дымохода.
  2. Измерьте коронку дымохода по самому длинному краю.
  3. Приобретите колпак дымохода, размер которого соответствует дымоходу и венцу.
  4. Очистите коронку от мусора с помощью щетки или подобного предмета.
  5. Наденьте колпак дымохода на дымоход и на венец.
  6. Убедитесь, что расстояние между дымоходом и верхней частью колпака составляет не менее 6 дюймов, чтобы обеспечить надлежащую вентиляцию.
  7. Просверлите пилотные отверстия в короне дымохода, используя сверло для каменной кладки, которое на ⅛ дюйма меньше, чем ваши винты.
  8. Сделайте волнистую полоску герметика шириной 1 дюйм по краю короны.
  9. Надеть колпак дымохода на коронку.
  10. Убедитесь, что отверстия на крышке дымохода совпадают с пилотными отверстиями.
  11. Закрепите колпак дымохода на короне винтами.
  12. Убедитесь, что заглушка дымохода установлена ​​правильно и закреплена со всех сторон.

Как установить заглушку дымохода без дымохода

Для правильной установки заглушка дымохода требует основания в виде терракотовой плитки на коронке каменного дымохода или круглой металлической трубы.

Как установить круглую заглушку дымохода

Круглые заглушки дымохода устанавливаются либо для металлических дымоходов, либо для каменных дымоходов. Круглые заглушки для металлических дымоходов либо вставляются на место, либо затягиваются прижимными винтами. При кладке дымоходов круглой плиткой из глиняных горшков колпачок вставляется в дымоход и наносится капля силиконового герметика для герметизации краев.

Сколько времени нужно, чтобы установить заглушку дымохода?

Для установки стандартной заглушки дымохода с одинарным дымоходом требуется около 5-10 минут после того, как технический специалист окажется на крыше.Для установки заглушки дымохода может потребоваться 1 час или больше, в зависимости от стиля заглушки дымохода.

Вам нужен колпачок на дымоходе?

Да. Правильно установленная крышка дымохода предотвратит попадание воды, животных и насекомых в дымоход и защитит крышу от горящих углей. Установка заглушки на дымоход - относительно недорогая услуга по сравнению с проблемами, которые она может предотвратить. Он также играет важную роль в сохранении безопасности вашего камина и дома.

Заглушки дымохода Не допускают попадания дождя в дымоход

Дымоход без заглушки позволяет дождю попадать в дымоход.Влага в дымоходе вызывает повреждение кирпича и раствора дымохода, а также глиняной или металлической футеровки дымохода. Когда влага смешивается с сажей, в доме может возникать сильный запах.

В течение года замерзание и таяние снега и льда может нанести серьезный ущерб каменным стенам дымохода и облицовке дымохода, что приведет к дорогостоящему ремонту для восстановления вашего дома.

Предотвращение появления белок и других мелких животных

В заглушках для дымоходов используется сетчатый барьер для защиты дымохода и дома от пушистых захватчиков.В зимние месяцы птицы, белки и еноты пробираются в теплые незащищенные дымоходы или даже в интерьер вашего дома и гнезда.

Гнезда животных и птиц могут засорять дымоход, вызывая проблемы с обратным проникновением дыма или угарного газа внутрь вашего дома во время пожара.

Защита от раскаленных углей

Другая важная функция заглушки дымохода - защитить крышу от раскаленных углей, которые могут вызвать пожар в доме.По этой причине заглушки дымохода также называют искрогасителями. Дымоходы камина содержат горячий дым, который несет угольки вверх по дымоходу, без заглушки дымохода эти угли могут вырваться из дымохода и упасть на крышу, что может вызвать пожар.

Бетонный клиновой анкер Kwik Bolt-TZ2 От: Hilti Inc.

Компания Hilti North America расширила свой ассортимент бетонных анкеров, выпустив Kwik Bolt-TZ2, простой в установке высокопроизводительный механический анкер, обеспечивающий до 20% более высокое натяжение производительность и допуски при оптимизации краевого и межосевого расстояния.

«Дальнейшее развитие распорного анкера с целью создания еще более оптимизированного решения для крепления было естественным прогрессом», - говорит Рафаэль Лоренцо Сантос, старший директор по креплению и защите Hilti в Северной Америке. «Поскольку стройплощадки становятся все более сложными, правильная установка анкеров с первого раза становится ключом к обеспечению безопасности и производительности. Разработав KB-TZ2, Hilti установила новый стандарт возможностей распорного анкера ».

Более безопасная конструкция анкера

Hilti Inc. Чтобы найти время для обеспечения более безопасной конструкции анкера, необходимо тщательно изучить конкретные области применения и требования к нагрузке.Использование сложных анкеров, таких как эпоксидные или сверхпрочные механические анкеры, может быть трудоемким и дорогостоящим, что может привести к сложным запросам на перепроектирование анкеров от владельцев проектов или подрядчиков. Kwik Bolt TZ-2 был разработан, чтобы упростить анкеровку, поскольку он является единственным анкером с дробным расширением на рынке, предлагающим одобрения алмазных отверстий для керна, комбинированным сверлом, которое снижает усталость установщика, и совместимость с модулем адаптивного крутящего момента Hilti, который помогает с каждым разом повышайте качество монтажа.

Кроме того, KB-TZ2 имеет увеличенную глубину заделки для самых тонких плит и расширенный портфель с 94 вариантами диаметра и длины, предлагая анкер правильного размера для большего количества применений. Сюда входят первые 1/4 дюйма и 1 дюйм. диаметр, сейсмостойкие распорные анкеры.

Hilti Inc. Изменения в угле конуса и геометрии позволяют KB-TZ2 эффективно расширяться, а уникальная конструкция гильзы обеспечивает более высокий процент поднутрения в бетоне.Специальное покрытие болтов и гаек помогает предотвратить чрезмерное затягивание и обеспечивает лучший контроль предварительного натяжения, чтобы уменьшить силы расширения, передаваемые основному материалу. В конце концов, это позволяет KB-TZ2 обеспечивать непревзойденные, предельные характеристики натяжения даже в сейсмических условиях.

как правильно построить конструкцию • Все о ремонте. Профессиональные советы

Сэндвич-трубы для дымоходов - это готовое конструктивное решение, подходящее как для внутреннего, так и для наружного применения. Собираются такие конструкции из сборной фурнитуры вне зависимости от стадии постройки дома.Они легкие, имеют гладкую внутреннюю поверхность и не требуют утепления, так как имеют огнестойкий изоляционный слой. Их установка должна соответствовать всем требованиям, предъявляемым к дымоходам.

Дымоходные трубы из нержавеющей стали

Нержавеющая сталь - современный материал, нашедший применение в различных конструкциях, в том числе при производстве дымоходных каналов. Использование нержавеющих труб для дымоходов практически во всех типах отопительного оборудования обусловлено стойкостью материала к воздействию коррозии и агрессивной среды, возникающей в результате конденсации водяного пара из продуктов выхлопа.

Однако не все виды стали могут использоваться для конструкций дымоходов. Выбор марки стали, подходящей для дымоходов, зависит от температуры продуктов выхлопа: до 400 ° C используют хромоникелевую сталь AISI 304, 321, до 800 ° C - жаропрочную хромоникелево-молибденовую сталь AISI 316. Что касается оцинкованной или черной стали, то они не обладают антикоррозийными свойствами, а дымоходы быстро выгорают.

Бесспорными преимуществами труб из нержавеющей стали для дымохода являются:

  • легкий вес - способствует простоте монтажа и не требует возведения фундамента;
  • модульность систем - огромное количество труб и фасонных частей разного диаметра позволяет собирать конструкцию не только в доме новостройки, но и в жилом помещении;
  • Простота монтажа - качество соединительных элементов обеспечивает газонепроницаемую сборку безошибочной конструкции.Кроме того, такие дымоходы можно отклонять из вертикального состояния, чтобы обходить всевозможные препятствия;
  • гладкость внутренней поверхности;
  • устойчивость к горению - способствует длительной эксплуатации дымохода;
  • Тонкостенная труба
  • - позволяет системе быстро нагреваться при пуске, уменьшая образование конденсата и обеспечивая хорошую тягу.

Дымоходы стальные выпускаются в двух вариантах:

  • одностенные (однослойные, одноконтурные) - такие системы дымоудаления предназначены для использования в отапливаемых зданиях, подключая котел к существующей системе дымоудаления. или для ремонта и восстановления старого дымохода путем ремонта; №
  • двустенные (трехслойные, двухконтурные, сэндвич-трубы) - в конструкции сэндвич-труб для дымохода используется теплоизоляционный слой, расположенный между двумя трубами разного сечения.Такое устройство труб дает возможность монтировать их как внутри, так и снаружи здания без устройства теплоизоляции. Утепление производится только в местах прохождения дымохода через потолок, стену или потолок.

Модульная конструкция и широкий выбор всех комплектующих максимально упрощают самостоятельный монтаж дымохода из нержавеющей стали. Но, несмотря на простоту монтажа, такие дымоходы являются частью общей эксплуатации газового оборудования и должны соответствовать требованиям, регламентируемым СНиП и правилами безопасности газового хозяйства.

Как установить дымоход? Перед тем, как собрать дымоход из нержавейки, будет полезно ознакомиться с тематическими видеоинструкциями. В интернете без труда можно найти целую серию видео монтажа дымохода из нержавейки своими руками. Ролики содержат много полезной информации о нюансах монтажа и наиболее часто допускаемых ошибках при установке дымохода своими руками.

Несмотря на простоту сборки, устройство дымохода лучше доверить специалисту, чем производить монтаж самостоятельно.Дымоход из нержавеющей стали должен соответствовать следующим требованиям:

  • Если для отвода выхлопных газов используются стальные одноконтурные трубы, наиболее целесообразно использовать схему внутренней установки дымохода, в этом случае система размещается вдоль магистральной трубы. внутренние стены;
  • диаметр трубы должен подходить по размеру к входной трубе газового котла, что обеспечит надежную герметичность конструкции; №
  • расположение дымохода на стыке с котлом должно быть вертикальным и иметь длину 50 см и более;

  • если отделка стены, рядом с которой устанавливается стальной дымоход, выполнена из горючих материалов, расстояние от трубы до стены должно быть не менее 25 см, если установка требует более близкого размещения необходимо обить стену защитными экранами так, чтобы обивка на стене выступала за габариты трубок по 15 см с каждой стороны;
  • Запрещается использовать в строительстве более трех отводов;
  • длина дымохода должна быть не менее 5 м;
  • Высота дымохода над крышей должна превышать 0.5 м;
  • Наличие в конструкции ревизий, тройников и конденсатоотводчиков обязательно.

Полезный совет! Устанавливая дымоход самостоятельно, помните, что неправильно установленная конструкция может вызвать взрыв газа, пожар и отравление угарным газом.

Отвечая на вопрос, как правильно сделать дымоход, можно с уверенностью сказать, что для обеспечения его безопасной эксплуатации конструкция должна быть полностью герметичной.Добиться полной герметичности и защиты конструкции от влаги можно, обработав места стыковки элементов системы специальным герметиком для дымохода из нержавеющей стали.

Следует отметить, что для дымоходов используются специальные силикатные термостойкие герметики. Перед тем как установить дымоходную трубу на предыдущем звене, их стыки обрабатываются таким составом. Герметики хорошо сочетаются с большинством материалов: камнем, металлом, бетоном, керамикой. Учитывая, что поверхность элементов дымохода из нержавеющей стали гладкая, перед нанесением герметика рекомендуется провести абразивную обработку.

Работы по обработке герметика производятся при положительной температуре от 20 до 40 ° С: это обеспечит быстрое высыхание состава. Если орфографировать всю контактную поверхность герметиком, получится монолитная конструкция, которую будет сложно разобрать без повреждений. Стоит задуматься, нужно ли в дальнейшем разбирать какие-то части дымохода для обслуживания.

Обработка герметиком производится пистолетом, нанося слой пасты толщиной не более 1 см.Необязательно наносить состав большим слоем: они могут недостаточно подсохнуть, а если подсохнут, то в будущем потрескаются. Некоторые герметики для дымохода сохнут в течение нескольких часов при разной температуре, которая будет указана на упаковке. В наличии герметики для дымоходов только серого и черного цвета.

Полезный совет! Работать с герметиком необходимо в защитных перчатках, так как при попадании на кожу они могут вызвать химические ожоги.

Теплоизоляция дымоходных труб решает сразу несколько задач, главная из которых - предотвратить разрушение конструкции кровли, прилегающей к каналу, и защитить сам дымоход от воздействия негативных природных факторов. Кроме того, теплоизоляция значительно снижает теплопотери, что также положительно сказывается на процессах, происходящих внутри системы.

Изоляция трубы позволяет значительно продлить срок ее службы за счет таких факторов:

  • минимизирует попадание химически активного конденсата на внутреннюю поверхность трубы;
  • уменьшает влияние разницы температур между исходящими горячими веществами и холодным воздухом атмосферы;
  • потери тепла способствуют энергосбережению, что в целом позволяет экономно расходовать топливо;
  • увеличивает механическую прочность всей конструкции, так как изоляционный кожух выполняет роль каркаса,

Как изолировать металлическую трубу дымохода? Основные требования к материалу утеплителя - он негорючий, также следует измерить вес изоляционного материала с возможностью его выдерживания кровли, иначе она его просто толкнет.Наиболее подходящими изоляторами для дымохода являются стекловата или минеральная вата. Вы можете приобрести готовую цилиндрическую конструкцию с защитным слоем из фольги. Они бывают разного диаметра, поэтому вы можете выбрать подходящий для постройки вариант.

Перед самостоятельными работами можно ознакомиться с видео, как утеплить дымоходные трубы своими руками. Визуальное описание монтажа поможет правильно закрепить швы утеплителя с использованием наиболее подходящих материалов.

Полезный совет! Утепление дымоходов желательно обеспечить еще на стадии проектирования самого жилищного строительства.

При установке многослойного дымохода из нержавеющей стали следует соблюдать следующие правила:

  • При установке многослойного дымохода необходимо помнить, что конструкция не должна иметь горизонтальные участки трубы длиннее 1 м; №
  • необходимо исключить контакт дымохода с электропроводкой, трубопроводом, газовыми приборами; №
  • монтаж дымохода через стену сопровождается установкой в ​​этих местах утепленных труб; №
  • При сборке сэндвич-трубы для дымохода своими руками необходимо предусмотреть ревизионное окно для обслуживания и очистки от сажи.

Как установить дымоход из многослойной трубы? Перед установкой конструкции необходимо знать, как рассчитать диаметр дымохода и его общую длину. Сечение трубы выбирается в зависимости от типа газового оборудования, с которым она будет использоваться: чем мощнее устройство, тем больший диаметр выбрать. Значение диаметра указано в технической документации на устройство.

Еще одним важным размером многослойной трубы для дымохода является ее общая длина.Длина конструкции не должна быть меньше 5 м. Если дымоход предполагает уклон, в его устройствах используются изгибы от 20 до 90 градусов. Длина наружной части трубы должна быть такой, чтобы она превышала уровень конька крыши не менее чем на 0,5 м, если он находится на расстоянии 1,5 м от конька. В том случае, когда дымоход находится на расстоянии 3 м от конька, длина трубы может входить в него заподлицо.

Благодаря широкому ассортименту многослойных труб различного диаметра, а также фасонных деталей и комплектующих к ним, вы можете собрать дымоходы самостоятельно, придерживаясь норм и правил.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
