Как подключить комнатный термостат к газовому котлу для отопления: схема подключения

Современные газовые котлы отличаются высокой технологичностью и чаще всего имеют встроенный термостат — прибор, который измеряет температуру и влажность воздуха в помещении и подаёт сигналы плате котла о том, как производить нагрев.

Регулировка происходит путём включения и отключения питания котла. Однако бывают ситуации, когда приходится подключать дополнительное регулирующее оборудование.

Как подключить комнатный термостат к газовому котлу?

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата.

Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе.

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла. Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.

Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.

Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.

Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.

Материалы и инструменты

Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в

поставочном комплекте.

Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.

Выбор места для установки термостата

Перед началом монтажных работ выбирают место установки терморегулятора. Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме.

Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.

Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.

Правила установки:

  • Высота монтажа не более полутора метров над уровнем пола.
  • Не устанавливать на внешнюю, холодную стену дома.
  • К прибору должен быть свободный доступ.
  • Не вешать вблизи плит, кондиционеров, окон.
  • Не допускать попадания прямых солнечных лучей на прибор.

Вам также будет интересно:

Подготовка

Перед началом монтажа термостата необходимо убедиться, что котёл поддерживает установку дополнительного оборудования. Затем отопительную систему отключают от электрической сети и проверяют напряжение тестером.

Внимание! При монтаже регулятора, все оборудование первым делом отключают от электрической сети!

После готовят помещение: обеспечивают свободный доступ к месту монтажа термостата и к котлу, достаточное освещение рабочих площадей.

Монтаж и подключение

Все современные газовые котлы имеют специальные выходы для подключения терморегулятора. В комплект поставки регулятора входит специальный монтажный кабель, либо монтаж с помощью клеммы. Если у данной модели подключение осуществляется нестандартно, то в комплекте с ней идёт технический паспорт, где есть все подробные схемы монтажа.

Фото 2. Подробная схема термостата TS2 GMS, показывающая его подключение к котлу и другому оборудованию.

Подключение состоит в том, чтобы прикрутить концы провода термостата к клемме котла, а затем установить прибор на стену в жилом помещении. Как правило, в инструкции есть соответствующий раздел с подробным руководством по монтажу терморегулятора.

Запуск, проверка работы

После подключения регулятор и котёл запускают для проверки. В этом поможет инструкция, которая идёт вместе с регулятором в комплекте. Терморегулятор обычно работает от батарей, необходимо убедиться, что они вставлены в прибор и заряжены.

Если регулятор включён, то котёл также подключают к электропитанию. С помощью кнопок на табло регулятора выставляют различные параметры и наблюдают, реагирует ли система отопления на изменения. Если она работает корректно, то выполняют тонкую настройку.

Настройка отопления

Осуществляют в соответствии с указаниями в паспорте регулятора. Для того чтобы обеспечить корректную работу системы отопления, следуют правилам:

  • Если дом на сутки и более остаётся пустым, то на время отсутствия хозяев выставляют минимальную температуру.
  • Перед длительным отъездом, например, в случае отпуска, в регулятор устанавливают свежие батареи и
    переводят систему на экономичный режим
    .
  • За батареями важно следить и не допускать их разряда, производя своевременную замену.
  • Котёл и регулятор подключают через стабилизатор напряжения.

В большинстве терморегуляторов уже есть предустановленные программы, которые обеспечат оптимальный нагрев помещения днём, и экономию ресурсов в ночное время. Количество таких программ зависит от модели устройства. Можно выбрать одну из них, или настроить прибор индивидуально.

С помощью регулятора контролируется:

  • Температура воздуха.
  • Время срабатывания системы. Например, будет ли реагировать котёл на кратковременный сквозняк.
  • Диапазон температур: то, насколько существенно температура в помещении может отклоняться от установленной величины.

Полезное видео

Посмотрите видео, в котором детально показан процесс подключения термостата.

Заключение

Даже самый недорогой регулятор

позволит сэкономить не менее 15% ресурсов. Автоматика создаст комфортную температуру в доме, и будет самостоятельно поддерживать её без вмешательства владельца. Кроме того, регулятор повышает надёжность отопительной системы, снижает износ электрики и других частей котла, продлевая тем самым срок его службы.

Термостат редко выходит из строя при подключении через стабилизатор напряжения. Этот прибор не требует никакого технического обслуживания, кроме своевременной замены в нём батарей питания.

Как подключить терморегулятор к обогревателю?

Терморегуляторы для обогревателей торговой марки terneo бывают двух видов в зависимости от способа монтажа — с установкой их непосредственно в электрическую розетку (rz, srz, rzx, pro-z) либо в предварительно смонтированный подрозетник (rol, vt,  pro и sen).

Далее подробнее разберем — как нужно подключать терморегуляторы к обогревателям? Подключение терморегуляторов, предназначенных для розеток, делается следующим образом. Вилку регулятора вставляют в ответную часть стандартной розетки (расчетный ток которой не менее 16 А) с заземляющей клеммой (соединенной с соответствующим контуром здания). Важно обеспечить надежные контакты во всех парах клемм. К штатной розетке терморегулятора нужно подключить вилку, к примеру, от инфракрасного нагревателя (нагрузки). В свою очередь, его ток не может превышать те же 16 А.

Важно помнить, что все терморегуляторы terneo предназначены для эксплуатации исключительно внутри помещений. При этом риски от попадания влаги и водяных брызг в месте монтажа этих регулирующих устройств должны быть сведены к минимуму. Монтировать регуляторы в бассейнах, ванных и туалетных комнатах, кухнях следует так, чтобы полностью исключить случайные попадания брызг на них. Не рекомендуется устанавливать терморегуляторы рядом с нагревательным / охладительным оборудованием или на уровне пола. Также регулирующие устройства нельзя подвергать воздействию сквозняка и прямого солнечного света.

От короткого замыкания цепь питания нагревателя защищает автоматический выключатель (АВ). Его

обязательно устанавливают перед терморегулятором. АВ должен быть рассчитан на номинальный ток до 16 А. Его подключают в разрыв фазного проводника в соответствии со схемой 2. Устанавливают АВ внутрь распределительного щитка. Аналогично, чтобы защитить пользователей от поражения током утечки, поставьте также в щит устройство защитного отключения (УЗО). Важно — ток, коммутируемый терморегулятором, должен быть не более 2/3 от максимальной величины, приведенной в паспорте устройства.



Теперь рассмотрим, как подключить обогреватель через терморегулятор, который смонтирован в подрозетник.

Для устройств моделей rol, vt и pro важно отметить следующее. При первом включении нужно обязательно внести в настройки этих терморегуляторов мощность, которую нагреватель (нагрузка) потребляет от электросети. Это позволит термодатчику более правильно измерять температуру, а терморегуляторы моделей pro и pro-z за счет этого правильнее ведут статистику энергопотребления нагрузки.

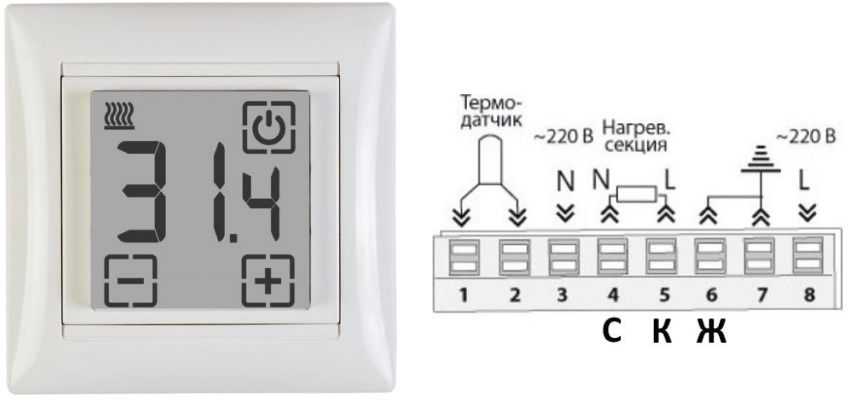

Все терморегуляторы, устанавливаемые в подрозетник (rol, vt, pro и sen), надо монтировать на внутренних стенах помещений, не освещаемых напрямую солнцем и вдали от мощных потоков воздуха (сквозняков). Это делается для корректного измерения температуры встроенным датчиком. Допустимая высота установки терморегуляторов равна 0,4 – 1,7 м относительно уровня пола (рис.1). Перед установкой в стене делают круглое углубление под монтажную коробку (стандартный диаметр 60 мм) и канавки, в которые укладывают и фиксируют провода питания. Их с запасом заводят в подрозетник.

Затем для терморегуляторов выполняют электрические соединения. С регулятора демонтируют декоративную лицевую панель, помещают его внутрь подрозетника и закрепляют там винтами. Соединительные клеммы терморегуляторов рассчитаны на провода сечением до 2,5 мм² (рекомендуется не меньше, чем 2 × 1 мм²). Чтобы уменьшить механические усилия на клеммах, используют многожильный провод из мягкого металла (медь). Алюминий крайне не желателен. Жилы обжимают в клеммах с помощью отвертки с плоским лезвием (ширина не более 3 мм), момент затяжки не должен превышать величину 0,5 Н × м. Более широкое лезвие инструмента может повредить клеммы. Это ведет к отказу в гарантийном ремонте терморегулятора.

Важно контролировать, чтобы коммутируемый регулятором к обогревателю ток не превышал 2/3 паспортного. В противном случае нагреватели подключают посредством контактора (схема 3). В его качестве может выступить подобранное (на соответствующий ток) силовое реле либо магнитный пускатель. Это делается в нескольких случаях:

  • Если питающее напряжение может сильно превысить 230 В, что приведет к возрастанию мощности, потребляемой нагрузкой.
  • К регулятору надо подключить один или несколько нагревателей, суммарная мощность которых больше 3000 ВА. При этом мощность нагрузки в терморегуляторе надо устанавливать минимальной для правильных показаний датчика температуры воздуха.



Оцените новость:

Схемы подключения механических терморегуляторов (термостатов)

Бытовые механические терморегуляторы нашли свое применение в различных системах отопления и охлаждения квартир, жилых домов и гаражей. Принцип работы терморегулятора прост: при достижении заданной температуры происходит включение или отключение управляемого прибора (электрического обогревателя, котла, кондиционера). Универсальные термостаты позволяют управлять как отопительными приборами, так и системами охлаждения. Для этого у них предусмотрены две клеммных группы.

Бытовые механические терморегуляторы

Особенностью механических терморегуляторов является отсутствие необходимости подключения к питающей сети или использование элементов питания. Механический терморегулятор позволяет выполнить только коммутацию (подключение или отключение) электрических цепей, а алгоритм управления определяется заданным значением температуры. Контроль температуры терморегулятором происходит за счет изменения механических свойств материалов, применяемых в качестве сенсорного элемента датчика температуры.

Рассмотрим один из комнатных механических термостатов фирмы Zilon тип za-1. Открыв упаковку, покупатель может удивиться, не обнаружив схему подключения датчика. Производитель решил сэкономить на бумаге и выполнил схему подключения на наклейке, приклеив ее на обратную сторону лицевой панели терморегулятора.

Отсутствие какого-либо описания по подключению добавит еще больше головной боли, поэтому ниже приведем типовую схему подключения механического терморегулятора.

Рассмотрим назначение клемм термостата Zilon za-1:
- клеммы «1» и «2» подключаются к индикаторной лампе, по которой можно отслеживать включение термостата. К клемме «1» подключается нулевой проводник источника питания, к клемме «2» - подключается последовательно провод, идущий от клеммы «4» или «5».
- клеммы «4», «5» и «6» предназначены для подключения бытовых приборов. К клемме «6» подключается фазный проводник источника питания. При достижении заданной температуры происходит переключение между клеммами «4» и «5» терморегулятора.

Альтернативный вариант подключения термостата предусматривает использование клеммы «1» в качестве клеммы для подключения нулевого проводника. Такая схема подключения позволяет выполнить все необходимые подключения питающих проводников внутри терморегулятора, исключая из схемы дополнительные распределительные коробки.

При выборе бытовых механических терморегуляторов стоит обращать внимание на параметры подключаемой нагрузки, точнее на рабочий ток обогревателя или кондиционера. В нашем случае терморегулятор предназначен для коммутации цепей с нагрузкой не более 16А.

Для больших помещений требуется установка достаточно мощных обогревателей, поэтому подключение термостата в таких системах лучше всего выполнять через промежуточный магнитный пускатель.

Магнитный пускатель в схеме подключения термостата обеспечивает управление большими токами нагрузки при незначительной величине управляющего сигнала (наличию напряжения на катушке). В приведенной схеме подключения при срабатывании терморегулятора напряжение подается на катушку магнитного пускателя, контакты которого замыкают или размыкают цепь обогревателя.

Как самостоятельно подключить терморегулятор холодильника?

Начнем с того, что терморегулятор в холодильнике служит для отключения / включения холодильного компрессора. При первоначальном включении исправного холодильника контакты терморегулятора замкнуты и подается команда на включение компрессора. Задать температуру  в холодильнике можно поворотом ручки - степень охлаждения варируется, как правило, от +8 градусов до 0 градусов Цельсия , более низкая температура достигается поворотом ручки терморегулятора по часовой стрелке до упора.



Чтобы понять, какие неисправности могут быть в терморегуляторе (термостате) холодильника, надо разобраться в его устройстве.

Устройство терморегулятора холодильника

Механизм термостата представляет рычажную систему,  управляющую электрическими контактами. Внешне терморегулятор представляет собой небольшую коробочку с ручкой, с одной стороны которой  находится трубка, заполненная фреоном, а с другой стороны - контакты для подключения к электрической цепи.



Количество контактов может меняться от 2-х до 6-и, а длина трубки, заполненной фреоном, может быть от 0,8 до 2,5 метров. Это зависит от дополнительных функций терморегулятора, температурного режима и количества подключаемых модулей холодильника (свет, оттайка, индикация). Разбирать рабочий терморегулятор для изучения внутреннего устройства не рекомендуется.





Принцип работы

Принцип работы терморегулятора довольно прост. Конец капиллярной трубки термостата находится в зоне охлаждения и крепится на испаритель холодильника. Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу - термореле размыкается. При повышении темпрературы термостат возвращается в первоначальное положение - силовые контакты замыкаются.

Неисправности

Внешне поломка терморегулятора (температурного датчика) проявляется двояко. Это может быть банальное отключение компрессора холодильника от электросхемы (компрессор не включается, никаких звуков нет, свет в холодильнике есть), а может изменение температурного режима в холодильной камере (перемораживание или высокая температура).

В первом случае, высока вероятность повреждения оцинкованной капиллярной трубки термостата, которая подвержена коррозии в водной среде, в результате которого рычажный механизм терморегулятора просто перестает работать.  Во втором,  надо разбираться, что конкретно послужило причиной нарушения температурного режима - коррозия, залипание контактов термореле или нарушение внутренних заводских настоек датчика. Ответ может дать только специалист - мастер по ремонту холодильника.

Место установки

Неисправный терморегулятор требует замены. Самостоятельно заменить сломанный термостат довольно просто, если добраться до места его установки. Вот здесь и возникают трудности.

В современных холодильниках регулировка термостата выведена, как правило, на лицевую панель и находится вверху холодильника, но может находиться и внутри.  Охлаждающий модуль холодильника ( испаритель ) спрятан под пластмассовой обшивкой и находится в задней части.

Чтобы самостоятельно установить новый термостат, необходимо демонтировать сломанный терморегулятор.

  • Для этого надо обесточить холодильник, выдернув шнур из электросети.
  • В зависимости от модели холодильника, снять пластиковую накладку корпуса, в которой находится сломанный терморегулятор.
  • Обозначить маркером схему подключения проводов.
  • Убрать с места крепления (размещения) капиллярную трубку сломанного терморегулятора.

Установить новый термостат в обратной последовательности.

Особенности подключения

Не следует путать различные терморегуляторы, внешне похожие между собой. Одни могут работать только при плюсовых температурах, другие предназначены только для морозильников. Использование термостата, не предназначенного для работы холодильника (морозильника) может привести к некорректной работе оборудования и выходу из строя дорогостоящих элементов (компрессора).

Поэтому обязательно проверьте подключаемые провода к терморегулятору. Одно дело, если вы нашли на замену свой родной термостат, того же производителя или торговой марки, другое - если используете аналог.

Кстати, провода, подходящие к терморегулятору, имеют такое назначение:

  • оранжевый, красный или черный — соединяет термостат с компрессором;
  • коричневый — фазный провод, ведущий в розетку;
  • белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;
  • полосатый желто-зеленый — заземление.

Начиная от размера контактов (ширина плоских токопроводящих контактов имеет 2 стандарта - 4,8 и 6,3 мм), месторасположения, терморегуляторы могут различаться настройками контактных групп (силовые или слаботочные) и предназначением (среднетемпературные или морозильные). Например, использование внешнепохожего температурного датчика К57-2,5 вместо К59-2,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника.

Настройки



У всех термостатов есть так называемый рабочий температурный диапазон (например, для термостата RANCO K-59 это -32/+6), для поддержания которого собственно и предназначен терморегулятор.

У термостатов на внешней стороне корпуса или внутри есть 2 регулировочных винта, отвечающие за регулируемый температурный диапазон  внутри рабочего диапазона (это примерно 4-18 градусов) и за перепад срабатывания (как правило, 2-8 градусов). Будьте осторожны - простая регулировка одного винта смещает рабочий температурный диапазон включения / выключения. Например, нормальная заводская регулировка термостата в крайнем минимальном положении (в крайнем положении при вращении против часовой стрелки) настроена на пороги срабатывания --- минус 10 / плюс 3,5 градуса Цельсия. Вращение регулировочного винта, отвечающего за температурный диапазон, сдвигает эти настройки --->  например, в положение минус 5 / плюс 8,5 градусов или минус 15 / минус 1,5. В результате, повышенная или пониженная температура в холодильнике и испорченные продукты и т.п. А если дополнительно произведена регулировка и второго винта, то восстановить заводские настройки после вмешательства очень затруднительно - зачастую, необходима замена термостата на новый.

Осторожно.  Крутить не рекомендуется. Ход резьбы регулировочно винта в термостате конструктивно может быть не ограничен (особенно у китайских аналогов), в результате винт может выпасть из резьбы при регулировке - обратно вставить винт без разборки всего термостата не получиться.

для чего нужен комнатный термостат, настройка комнатного термостата

Все газовые котлы оснащены внутренним датчиком. Он в свою очередь поддерживает определенную температуру в подающем трубопроводе. Но выбирать нужный температурный режим приходится самостоятельно. Для этого нужно регулировать мощность оборудования. Чтобы каждый раз при изменение погодных условий не посещать топочную, можно установить комнатный термостат в доме. Рассмотрим подробно, какие есть виды комнатных термостатов, а также как их правильно подключить.

Содержание:

  1. Для чего нужен комнатный термостат
  2. Виды термостатов
  3. Электромеханические термостаты
  4. Электронные термостаты
  5. Механические термостаты
  6. Устройство и подключение
  7. Настройка комнатного термостата

Для чего нужен комнатный термостат

Не каждому хочется постоянно спускаться в топочную и регулировать температурный режим. Поэтому разумно будет приобрести комнатный термостат. Таким образом, вы сможете напрямую регулировать мощность отопительного котла по температуре воздуха в доме. Принцип работы комнатного термостата заключается в следующем: после того как прибор достигнет заданного температурного режима в помещении прибор замыкает электрическую цепь, которая связывает его с котлом. За это действие отвечает термочувствительный элемент, который размещен внутри корпуса. Этот элемент механически воздействует на электрические контакты. В изделиях с более сложным устройством в качестве такого элемента выступает датчик температуры.

После того как произошло замыкание цепи контроллер или же газовый клапан отключает работу горелочного прибора или уменьшает пламя. Все зависит от конструкции устройства. Носитель тепла в радиаторах будет остывать, а температура воздуха в помещении снижаться. Вследствие чего происходит разрыв цепи, и работа горелки возобновляется.

Такое регулирование является эффективным. Так как топливо используется столько, сколько потребуется.

Виды термостатов

Комнатные термостаты можно разделить по устройству, по способу устройства и по функциональным возможностям.

По техническому устройству можно разделить комнатные термостаты на 3 вида:

  1. Электромеханические.
  2. Электронные.
  3. Механические.

По способу устройства комнатные термостаты разделяют на два вида:

  • Беспроводные термостаты. При помощи периодических сигналов осуществляются коммуникации исполнительного блока с контроллером. Беспроводные термостаты имеют большой плюс: не нужно устраивать отверстия под провода. Но также можно выделить и небольшой недостаток: снижается мощность сигнала из-за железобетонных стен.
  • Проводные термостаты. При помощи проводов поддерживаются контакты между блоками. Передавать данные такой термостат может на расстояние более 50 метров. Источником электропитания может выступать электрическая бытовая сеть.

По функциональным возможностям можно выделить следующие виды комнатных термостатов:

  1. Программируемые термостаты. Они могут задавать нужный режим на несколько дней вперед.
  2. Простые термостаты. Они лишь поддерживать необходимую температуру.
  3. Комнатные термостаты не могут создавать вредное электромагнитное поле. Они только передают небольшой импульс.

Электромеханические термостаты

Реле является центральным устройством электромеханического термостата. Он имеет вид цилиндра, который наполняется веществом отзывчивым к температуре. При нагреве котла происходит расширение вещества. А при понижении соответственно происходит сужение вещества. Регулирует температуру привод при помощи электроцепи. Именно он реагирует на изменения вещества.

Электронные термостаты

Электронный термостат имеет более сложное внутренне строение, чем электромеханический. В основу данного комнатного термостата входят следующие элементы: термореле, передатчик сигнала и датчик температуры.

К достоинствам электронного термостата можно отнести: точно выявляет и корректирует температурный режим в доме. Такой термостат прост в использовании.

Механические термостаты

В механических термостатах отсутствуют какие-либо электронные элементы. Принцип работы такого устройства заключается в изменение свойств материалов под действием температуры. При изменении температуры вещества, который находится в газовой мембране, электроцепь замыкается или же разрывается. Таким образом, механизмы приходят в действие.

Устройство и подключение

Устанавливать комнатные термостаты лучше всего в жилых комнатах. Если установить термостат на кухне или в коридоре, то могут случать ложные срабатывания. Устанавливать лучше в комнате, где самая низкая температура или в том помещении, где бывает больше всего людей.

Но нельзя устанавливать комнатный термостат рядом с батареей или обогревателем. А также лучи Солнца не должны попадать на устройство. Еще рекомендуют не устанавливать термостатами рядом с электрическими приборами, которые могут излучать тепловые помехи, а также следует избегать установки термостата на сквозняке.

Включить и выключить котел можно при помощи специального реле. Подключить термостат можно через кабель или же при помощи клеммы на котле. Чтобы программатор работал, необходимы батарейки.
В техпаспорте устройства указаны правила подключения термостата. Необходимо внимательно изучить инструкцию.

Настройка комнатного термостата

Но после подключения термостата его необходимо настроить. При помощи панели программатора можно произвести настройку. На нем устроены клавиши и микропереключатели.

При помощи микропереключателей можно регулировать следующее:

  • Настроить режим колебания температуры;
  • Охлаждение и нагрев воздуха;
  • Интервал срабатывания датчиков. Если ненадолго открыть балкон, то датчик не сработает.

А при помощи клавиш можно установить экономичный и оптимальный температурный режим. Днем будет держаться необходимая температура, а ночью она будет снижаться, но находиться на комфортном уровне и таким образом будет происходить экономия топлива. А также в комнатных термостатах установлены программы. Из них можно выбрать подходящую для вас программу.

Читайте также:

Как подключается термостат для отопления к котлу и его виды

Никто не будет возражать, что постоянная температура в жилом помещении – залог комфорта и уюта. Поддерживать стабильную температуру можно двумя способами – ручной (механической) или автоматической регулировкой. Конечно, самый простой вариант, который надежен, дешев и неприхотлив – установить термостат для отопления дома или квартиры.

Как работает комнатный термостат

Обычно регулировка происходит за счет изменения температуры теплоносителя. Так, в принципе, работают все котлы, имеющие встроенный датчик температуры жидкости. Такая регулировка очень грубая и неудобная, т. к. при этом температура воздуха в помещении может значительно отличаться от комфортного значения, при изменении наружной температуры. Этот существенный недостаток легко устранить, применив комнатный термостат для газового котла купить его просто необходимо. Он сбалансирует работу котла, который благодаря его плавной работе, прослужит намного дольше. Кроме того увеличивается КПД системы за счет экономии топлива.

Как устроен и как работает термостат

Стандартные термостаты для котлов отопления имеют датчики температуры воздуха. Их рекомендуется устанавливать в зоне, где исключено влияние приборов отопления. Данные с датчика в блоке управления термостатом сравниваются с установленной величиной температуры помещения. В случае отклонения прибор вырабатывает сигнал, который корректирует работу отопительного котла. Управляющий сигнал попадает в блок управления котла по проводам, или по беспроводной связи. Следует отметить, что все большее распространение получают беспроводные приборы.

Современные термостаты для системы отопления помогают контролировать температуру в помещении, экономить энергоресурсы и обеспечивать безопасный режим котла отопления, предотвращая его перегрев.

Во многих интернет-магазинах предлагают комнатный термостат для газового котла цена конечно различная. Разные модели с разным функционалом, качеством и конечно с разной ценой. Стоимость также зависит от компании-изготовителя прибора.

Как подключается термостат к котлу

Управление работой котла, т. е. его включение и выключение происходит с помощью управляющего сигнала, который формирует терморегулятор. Все современные котлы имеют входные точки, к которым происходит подключение термостата к газовому котлу кабелем, входящим в комплект. Если кабеля нет, то подключение осуществляется на клеммы.

Сегодня купить термостат для отопления можно в любом специализированном магазине или в сети. Цены настолько разные, предлагаются десятки моделей, с разным дизайном, функциями и качеством, что трудно определиться. Правильный выбор можно сделать, только поговорив с менеджером, который обязательно должен знать тип системы отопления, мощность, тип котла и батарей. Только так можно выбрать регулятор с максимально выгодным соотношением цена/качество.

Регуляторы температуры для батарей

Если в частном доме владелец сам себе хозяин и легко может автоматизировать работу своей отопительной системы, то в квартирах с центральным отоплением все намного сложнее. Поэтому в таком жилище средством обеспечения комфортных температурных условий являются термостаты для радиаторов отопления установленные на каждой батарее.

Конечно, можно сделать простую ручную регулировку с помощью обыкновенного крана. Место установки крана зависит от примененной системы контура, но в принципе термостат механический для отопления должен быть установлен последовательно с радиатором, но так, чтобы не влиять на все остальные батареи и систему отопления в целом. Конечно, такая регулировка довольно грубая, но иногда ее применение эффективно и не требует больших расходов.

Автоматические термостаты для батарей

Автоматический термостат на батарею отопления чаще всего применяется в многоквартирных домах, ведь у владельцев нет возможности регулировать температуру теплоносителя в центральной котельной. Устанавливается такой термостат последовательно с батареей так, чтобы температура регулировалась только в ней.

Существует еще один вид — термостат для батарей отопления, который подачей электрического сигнала управляет работой котла. Но такие устройства рационально использовать только в автономных системах отопления.

Линейка моделей термостатов чрезвычайно обширна. В продаже есть простейшие модели и модели беспроводной связи с дисплеем и совместимый с интернетом, программируемый с возможностью дистанционного контроля и управления. Сколько стоит термостат для отопления цена в каждом случае будет соответствовать выбранной модели. Консультация специалиста поможет сделать осознанный выбор и сэкономить денежные средства.

Регуляторы температуры для конвекторов

Популярный прибор — термостат для конвектора выпускается в виде двух серий. Они могут быть механическими и электронными. Каждый из них имеет определенные преимущества и недостатки. Любой из них быстро устанавливается и просто и легко управляется.

Механический термостат

В конструкции большинства механических термостатов (термореле для отопления) применяют газонаполненный сильфон, который размыкает и замыкает контакты, включая или выключая оборудование. Такие регуляторы недороги, но следует учитывать, что нагрузка не должна превышать 3,5 кВт, а щелчки реле могут раздражать в ночное время.

Электронный термостат

Программируемый термостат для отопления электронный, например модели TCL-03.11SA Prog, имеет ЖК-дисплей. Диапазон регулировки от + 5 градусов до +40 С. Термостат управляет подключенными конвекторами электронным способом, используя для коммутации мощные переключающие полупроводниковые приборы.

Перечень функций впечатляет:

  • возможность программирования;
  • возможность копирования настроек;
  • возможность переключения в ручной режим;
  • ограничение по максимальному и минимальному значению температуры;
  • блокировка кнопок;
  • встроенные часы;
  • автоматическая регулировка мощности подключенных приборов;
  • контроль величины электропотребления;
  • возможность регулировки гистерезиса;
  • светодиодная LED подсветка.

Автоматическая регулировка температуры для электрокотла

Современный комнатный термостат для электрокотла создан с использованием новейших электронных компонентов. Принцип его работы практически такой же, как и для термостатов для электрических конвекторов. Мощность электрического котла обычно не превышает 3 кВт, поэтому наряду со специально изготовленными терморегуляторами для электрокотлов, можно применить термостаты для конвекторов, но с учетом допустимой коммутируемой мощности.

Оригинальный термостат для отопления электрический должен обеспечить включение или выключение мощного электрического котла. Многие термостаты используют относительно мощные реле, которые имеют небольшую надежность, их контакты могут подгорать и окисляться. Поэтому применение вместо реле мощных электронных приборов, например тиристоров или симисторов, значительно повышает функциональность и надежность терморегуляторов.

Накладные термостаты

Создан и производится термостат накладной для отопления, который накладывается на трубу отопления или на какой-либо резервуар. Принцип работы у всех терморегуляторов одинаков, различие в деталях, дизайне и в расширенном функционале некоторых моделей. Современный термостат накладной на трубу отопления закрепляется для лучшего контакта, чтобы точнее регулировать температуру теплоносителя. В комплекте этого регулятора содержится специальная пружина для закрепления на объекте. Предусмотрена механическая блокировка выставленной температуры.

Технические характеристики накладного термостата АТ- 10:

  1. напряжение сети – 220 в 50 Гц;
  2. метод контроля — непосредственный контакт;
  3. максимальный коммутируемый ток – 15 А;
  4. диапазон регулировки 30 – 90 градусов Цельсия;
  5. тип датчика – жидкостный датчик;
  6. степень защиты — IP 20;
  7. габариты, мм — 45х105х50;
  8. сертификация — СЕ.

При соблюдении требований инструкции гарантийный срок составляет 2 года.

Самодельные термостаты для систем отопления

Самое простейшее устройство, которое может в определенной степени управлять работой отопительного котла – механический таймер. Можно установить время включения котла, время выключения. Конечно, это примитивное устройство имеет массу недостатков.

Сейчас в продаже имеются практически любые электронные компоненты, поэтому для людей, которые знакомы с электро и радиотехникой, сделать термореле для отопления своими руками не составляет абсолютно никакой проблемы. В качестве датчика температуры в таких конструкциях часто применяют полупроводниковые диоды и транзисторы, у которых ток через переход зависит от температуры при постоянном напряжении.

Собирается простая электронная схема с компаратором на операционном усилителе. На компараторе сравнивается опорное напряжение и напряжение с датчика температуры. Выработанный компаратором сигнал рассогласования усиливается и подается на элемент управления.

Реле или симисторы

Для управления электрическим котлом или конвектором чаще всего применяются мощные реле, контакты которых рассчитаны на ток до 16 А. Такое реле может коммутировать нагрузку до 2,5 кВт.

Лучше всего применить в своей конструкции симисторы, которые могут коммутировать значительные токи в сотни ампер.

Схем терморегуляторов и схем управления тиристорами и симисторами в сети достаточно. Если возникнет желание, то лучше использовать наработки и опыт людей, которые уже сделали терморегуляторы. В большинстве случаев технические данные подобных «самоделок» превышают промышленные образцы.

Faq

Андрей ([email protected])

Добрый день. Подскажите какого сечения кабель проложить от электронного термостата BTRP230 до центра коммутации. Термостатов 8 шт., длина кабеля от 15 до 25 метров. ВВГ 4х1,5 или хватит ВВГ 4х0,75

Здравствуйте, Андрей.
Спасибо за обращение.
Рекомендуем использовать кабель 4х0.75 кв.мм.

Дмитрий ([email protected])

Здравствуйте. Подсоединение Salus it 500,полный комплект с шлюзом и дополнительным датчиком, к двухконторному котлу viessman vitopend 100 -W тип Wh2d. В каком положении должна находится ручка температуры отопления, на самом котле? И зачем в комплекте Salus it 500, большая бела крышка?

Здравствуйте, Дмитрий.
Спасибо за обращение.
При подключении термостата к котлу, на котле устанавливается максимальная температура для вашей системе отопления.

Дмитрий ([email protected])

Здравствуйте. В каком положении должна находится ручка термостата отопления на самом котле? И для чего в комплекте большая белая крышка?

Здравствуйте, Дмитрий.
Спасибо за обращение.
К какому оборудованию адресован вопрос?

Дмитрий ([email protected])

Здравствуйте, подскажите схему подключения Salus it 500, к двухконторному котлу viessman vitopend 100 -W тип Wh2d, разъём 96. В каком положении должна находится ручка термостата отопления на самом котле? И для чего в комплекте большая белая крышка?

Здравствуйте, Дмитрий.
Спасибо за обращение.
Контакты приёмника iT500RX COM и NO необходимо соединить с клеммами 1 и L колодки котла, убрав перемычку.

Олег ([email protected])

Здравстуйте я поставил систему Rt 310i. Но ей я немогу управлять системой ГВС. И поэтому меня интересует система IT 500. Только вот интерестно до какой температуры идет нагрев ГВС. (Бойлера). Мой котел ZV 14 Centrometal. И установлен треходовой клапан с сервомотором. Смогу ли я управлять системой ГВС.

Здравствуйте, Олег.
Спасибо за обращение.
Контроль за системой ГВС в термостатах iT300i и iT500 означает управление насосом рециркуляции по времени.

Андрей ([email protected])

Здравствуйте. У меня установлена система IT600 (Kl08 и 7 датчиков VS20) На одном датчике быстро садятся батарейки (через 2 недели) и отключаются батареи в этой зоне. Головки стоят постоянно открытые. кто устанавливал ни чего толком сказать не могут. Как сделать так чтобы батареи в этой зоне топились постоянно пока датчик будет ремонтироваться?

Здравствуйте, Андрей.
Спасибо за обращение.
Рекомендуем заменить термоэлектрические приводы на нормально открытые.или заменить термостат на VS10WRF.

алексей ([email protected])

вышел из строя приемник от рт 300рф....что подойдет ? где купить

Здравствуйте, Алексей.
Спасибо за обращение.
Рекомендуем приобрести приёмник RXRT505. Приобрести можно в ближайшем магазине торговой сети Термоклуб. Контактные данные доступны по ссылке:https://www.termoclub.ru/about/regionalnaya-set-gde-kupit/

Александр ([email protected])

Доброго времени суток .Приобрел термостат salus htr 230 котел viessman vitopend 100 как правильно подключить пробывал разные варианты не могу понять

Здравствуйте, Александр.
Спасибо за обращение.
Требуется термостат с беспотенциальными сигналом "сухим контаком". При подключении термостата серии HTR требуется дополнительно приобрести промежуточное реле RM-16A или заменить на термостат серии Standart.

Артём ([email protected])

Добрый день, в частном доме установлен дизельный котел viessmann с контроллером vitotronic 100, будет ли работать с ним iT500 Интернет-радиотермостат (а именно весь комплект: радиотермостат iT500TR, интернет-шлюз iTG500, приёмник iT500RX) ? Либо какие варианты есть по удаленному контролю за состоянием работы котла? Необходим мониторинг температуры отопления (без ГВС), и возможность выставлять необходимую температуру удаленно, либо программировать термостат. В случае остановки котла, будет ли какое-то отображение в программе на смартфоне? При заказе оборудования осуществляете ли услуги по монтажу и наладке?

Здравствуйте, Артём.
Спасибо за обращение.
Можно подключить термостат iT500 к котлу Viessmann. Требуется подключить контакты приёмника iT500TR к клеммам штекера 143/146 системы управления Vitatronic 100. Вариантов оборудования удалённого контроля за котлом Viessmann в ассортименте компании Салус нет. Комплект iT500 предназначен для дистанционного контроля и управления за системой отопления.

Дмитрий ([email protected])

Здравствуйте! Подскажите, пожалуйста, какие продукты из серий it500 или it600 необходимо использовать для следующей схемы. Имеется котел Протерм Пантера 35 кВ двухконтурный. В доме 3 этажа и на каждом этаже свой отдельный насос. Хочу поставить по одному термостату на каждый этаж и чтобы при достижении заданной температуры насос отключался. Если отключаются все три насоса, то хорошо бы чтобы и отключался котел тоже. Еще нужно чтобы при включении хотя бы одного из трех насосов включался и котел. Возможно ли такое вообще реализовать? Я много читал инструкций к продуктам. До конца конечно я не уверен, но я вижу так (на примере it600): на каждый этаж ставится термостат VS20BRF, а на каждый насос ставится приемник RX10RF. Каждый термостат соответственно связан со своим приемником и может с помощью него вкл/откл насос при достижении заданной температуры. На котел также ставится тот же термостат с приемником. Термостат на котле задается как ведущий группы. В группу входят остальные три термостаты на этажах. Если я правильно думаю, то при отключении всех трех насосов, термостаты будут передавать сигнал на ведущий термостат на котле и котел будет выключаться. Будет ли работать такая схема? Или может нужно еще докупить центр коммуникации KL08RF? Если несложно вышлите хотя бы примерную схему всего этого подключения, если оно вообще возможно.

Здравствуйте, Дмитрий.
Спасибо за обращение.
Рекомендуем использовать выбранные термостаты вместе с центром коммутации KL08RF с электроприводами T30NC230V. Для управления через смартфон требуется интернет-шлюз G30. Центр коммутации будет управлять котлом.

Алексей ([email protected])

Какой прибор (реле) необходимо приобрести для подключения водонагревателя (2кВ) для управления через Salus It500? Если можно с конкретным наименованием. Спасибо.

Здравствуйте, Алексей.
Спасибо за обращение.
При подключении реле RM 16A к приёмнику iT500 можно увеличить резистивную нагрузку до 3.5 кВт.

Алексей ([email protected])

22 мая 2018. Salus it500. Интернет провайдер - Мегафон. Объясните пожалуйста что происходит? И когда возобновится возможность управления системой через интернет?

Здравствуйте, Алексей.

По причинам, не зависящим от производителя, удалённое управление вашими устройствами через интернет может быть временно недоступно. Просим с пониманием отнестись к данной проблеме. Мы выполняем все возможные и доступные действия, чтобы вернуть возможность удаленного управления работой устройств в течение ближайших дней. По мере необходимости продолжим наши действия до восстановления полной функциональности устройства. Будем держать Вас в курсе, актуальную информацию будем отправлять Вам по электронной почте. Одновременно, хотим проинформировать, что во время отсутствия функции управления устройством через интернет, само устройство в локальном режиме работает корректно, по тем программам и настройкам которые Вы можете задать на самом устройстве.

Благодарим вас за понимание.

Виктор ([email protected])

Добрый день! Приобрёл it 500. Большую часть времени прибор недоступен для управления через интернет. Подскажите, что нужно сделать.

Здравствуйте, Виктор.
Спасибо за обращение.
Проблема связана с iP-адресом, которая в ближайшее время будет исправлена специалистами компании.

Александр ([email protected])

Добрый день! Есть термостат salus HTR230 и газовый котел бош 4000. Подскажите пожалуйста на какие контакты в термореле подключать провода от котла? В котле я понимаю удаляется перемычка и туда сажается кабель двухжильный вместо перемычки, а вот именно в термостате не пойму куда сажать. Есть колодка на 2 контакта фаза вход и выход на сервопривод, есть на три контакта ноль и выход с него на насос и таймер. В инструкции не совсем понятно ,нарисован заведенный кабель и посажен конец на фазу и второй конец на ноль, то ли это входное питание на реле, то ли это как раз кабель с котла вместо перемычки? Не могли бы подробнее объяснить тонкости подключения, конкретно на какие клеммы сажать кабель?

Здравствуйте, Александр.
Спасибо за обращение.
Для подключения термостата HTR230 к котлу Bosch5000 необходимо использовать промежуточное силовое реле, например RM-16A. Подключить питание 220В к термостату и реле на клеммы L и N. Управляющий сигнал термостата(клемма со стрелкой) соединить с клеммой SL реле. Клеммы котла ТН1 и ТН2 освободить от перемычки и соединить с клеммами реле NO и COM.

Максим ([email protected])

Можно ли термоголовку TRV 10 RF применять в других системах управления по протоколу Zigbee, а конкретно с контроллером MPM-...... SmartStruxure Lite

Здравствуйте, Максим.
Спасибо за обращение.
Нельзя, т.к. оборудование серии iT600 можно использовать только со шлюзом UGE600 и приложением SALUS SmartHome.

Юрий ([email protected])

Здравствуйте! Приобретён терморегулятор Salus RT300 необходимо им управлять насосом водяного тёплого пола. Могу ли я дооборудовать терморегулятор выносным датчиком вашего производства FS300 для корректной работы устройства?

Здравствуйте, Юрий.
Спасибо за обращение.
Ограниченный диапазон температур и отсутствие контактов для подключения внешнего датчика FS300 не позволяют использовать термостат RT300 для управления насосом напольного отопления по температуре пола. Рекомендуем установить регулирующий клапан, например ESBE VTA370 на поддержание температуры тёплого пола и использовать термостат RT300 для управления насосом по температуре воздуха в помещении или заменить на термостат Salus VS30W или ERT30UP и датчик FS300. Приобрести оборудование можно в ближайшем магазине торговой сети Термоклуб. Контактные данные доступны по ссылке: https://www.termoclub.ru/about/regionalnaya-set-gde-kupit/?city_id=576

иван ([email protected])

Здравствуйте! Уменя htr 230 20. Подскажите, как подключить его к котлу Proterm Pantera или Ariston CARES X 24.Спасибо!

Здравствуйте, Иван.
Спасибо за обращение.
При подключении термостата Salus HTR230 20 к настенным газовым котлам Protherm Pantera или Ariston CARES X 24 требуется использовать «посредника» - силового реле.
Например силовое реле RM16A.
Для подключения используйте схему 1 инструкции. В котле необходимо снять перемычку на колодке регуляторов, например для Protherm колодка X17.
Приобрести реле RM16A можно в ближайшем магазине торговой сети Термоклуб. Контактные данные доступны по ссылке: http://www.termoclub.ru/about/regionalnaya-set-gde-kupit/

Юрий ([email protected])

День добрый. Расскажите поподробнее об управлении ГВС. Был куплен salus it500 к одноконторнуму котлу Viessmann 100w на сухих контактах. На ГВС был установлен циркуляционный насос. Каким образом будет регулироваться температура ГВС, если термостат регулирует только время и периодичность включения насоса?

Здравствуйте, Юрий.
Спасибо за обращение.
Контроль ГВС в iT500 подразумевает включение загрузочного насоса или насоса рециркуляции водонагревателя по времени на 3 периода в сутки.

Александр ([email protected])

Добрый день. Необходима схема подключения промежуточного реле RM-16 к IT-500 для безпотенциального подключения котла и потенциально подключения 1 насоса. За ранее благодарю.

Здравствуйте, Александр.
Спасибо за обращение.
На указанный адрес электронной почты выслана схема подключения приёмника iT500 с котлом и насосом.

Максим ([email protected])

Здравствуйте! Использую Salus IT500. Недавно подключил датчик управления второй отопительной зоной IT300 (с использованием насоса). Однако, когда необходим обогрев только 2ой зоны (без 1ой зоны), контроллер запускает насос, но не запускает котел. Свидетельствует ли это о неисправности IT500RX или о некорректной схеме подключения? Либо это нормальная работа и 2ая зона может обогреватся исключительно при работе 1ой зоны? (тогда не понятно зачем контроллер запускает насос)

Здравствуйте, Максим.
Спасибо за обращение.
Не корректное использование термостата iT500, т.к. происходит управление двух зон за неравноценным оборудованием. Рекомендуем управлять двумя зонами нагрева без управления котлом. Например циркуляционными насосами и клапанами контуров отопления.

павел ([email protected])

Здравствуйте. У меня salus it500 подскажите как подключить беспотенциально котел и потенциально два насоса. Чтобы контроллер безпотенциально подключался к котлу и запускал горелку и одновременно насос отопительного контура а насос номер два работал на ГВС по временной программе. Если возможно схему подключения. Зарание спосибо.

Павел, здравствуйте.
Спасибо за обращение.
Для подключения беспотенциального(сухого) контакта котла и потенциальных контактов для циркуляционных насосов отопления и ГВС рекомендуем использовать промежуточное реле RM-16A компании Salus, которая развяжет электрическую схему. Схема подключения дополнительно будет выслана на Ваш электронный адрес. Приобрести промежуточное реле RM-16A можно в ближайшем магазине торговой сети Термоклуб. Контактные данные магазинов доступны по ссылке:http://www. termoclub.ru/contacts/network/
Код позиции:0-07-0028

Задайте ваш вопрос

Wire A Thermostat


Обязательно посетите мой магазин термостатов по низким ценам (самый низкий в Интернете)


Как подключить термостат. Чтобы подключить термостат, вы должны сначала знать, какой тип системы у вас дома. В подавляющем большинстве домов сегодня есть система отопления, вентиляции и кондиционирования, содержащая печь (газовую, газовую или электрическую) и кондиционер. Электропроводка термостата в этих системах может иметь очень похожие свойства. Но что, если у вас есть система, которая немного отличается от системы с тепловым насосом, тогда ваш термостат также будет подключен немного иначе.

Прежде всего, когда вы собираетесь подключить термостат, если у вас есть какие-либо сомнения относительно типа вашей системы отопления, вентиляции и кондиционирования воздуха, и если вы испытываете дискомфорт с проводкой, я настоятельно рекомендую обратиться к квалифицированному специалисту по обслуживанию систем отопления, вентиляции и кондиционирования воздуха для выполнения вашей задачи. Это может сэкономить вам много ненужных расходов в долгосрочной перспективе.

Теперь схемы термостата, которые я буду рассматривать, будут состоять из двух сценариев, которые я упомянул выше. Но важная проблема здесь в том, что схемы и цветовые коды проводки будут наиболее распространенным методом стандартизации.Всегда имейте в виду, что тот, кто когда-либо подключал термостат, возможно, не выполнил эти процедуры, и ваши цветовые коды не будут соответствовать приведенным ниже примерам. Вам нужно будет определить это, прежде чем вы начнете отсоединять любую проводку термостата.

Я бы очень рекомендовал вам записать провод какого цвета к какому терминалу идет. Таким образом, если ваши цветовые коды не соответствуют нормальному коду, как показано в таблице ниже, вы все равно можете получить хорошее представление о том, какой провод должен проходить на вашем новом термостате.

Если вы меняете термостат старого образца на программируемый, то большинство систем HVAC совместимы и будут отлично работать с программируемым блоком. Но в случае системы с тепловым насосом вам действительно придется провести некоторое исследование, чтобы убедиться, что программируемый термостат будет работать. Системы с тепловым насосом работают совершенно иначе, чем стандартные системы HVAC, и требуют большего количества контуров.

Ниже приведена диаграмма, показывающая наиболее распространенные клеммы и их соответствующие цветовые коды, а также то, для чего этот конкретный провод используется в цепи.Теперь у большинства термостатов не будет всех этих клемм, но таблица поможет вам определить цветовой код и точки подключения для вашего конкретного устройства.


На схеме ниже показано, как подключается базовый 4-проводный термостат, как указано в таблице цветовых кодов выше. В базовом термостате системы Heat + A / C обычно используется только 5 клемм.

RC - красный провод (питание 24 В переменного тока)
RH или 4 - красный провод с перемычкой (питание 24 В переменного тока)
Вт - белый провод (для включения нагрева)
Y - желтый провод (для включения охлаждения)
G - зеленый провод (для управления вентилятором ON-Auto)

На схеме показано, как работает проводка. Однако на самом термостате ваши соединения могут немного отличаться. Просто посмотрите на картинку под диаграммой. КРАСНЫЙ провод или провод питания 24 В перем. Тока подключается прямо к клеммам RC & 4. Некоторые термостаты имеют специальную клемму R и внутреннюю перемычку к клеммам RC, RH или 4. Клеммы W, Y и G должны быть довольно простыми на большинстве термостатов всех типов.

Следующее изображение является одним из самых популярных сегодня сценариев.Термостат этого типа относительно легко подключить или переключить на термостат программируемого типа. Как упоминалось в предыдущем абзаце, единственное отличие может заключаться в отсутствии соединения "R".

На следующем изображении представлен термостат системы теплового насоса. Системы этих типов более сложны из-за компонентов, связанных с системой. Цветовые коды могут отличаться от одного домохозяйства к другому, но в целом концепция должна быть одинаковой. Со стороны владельцев потребуется небольшое исследование, чтобы определить, что связано с вашей системой теплового насоса, и проверить правильность цветовой кодировки. Если вы меняете термостат системы теплового насоса на программируемый термостат, убедитесь, что новый термостат совместим с вашим стилем системы. Как только это будет проверено, руководство пользователя должно быть достаточно информативным, чтобы завершить изменение очень легко.

Не забудьте заглянуть в мой магазин термостатов, чтобы получить отличные скидки на все типы термостатов.

Программируемый термостат может сэкономить до 60% на счетах за отопление. Я знаю это факт.

Щелкните здесь, если вам нужен квалифицированный специалист по обслуживанию систем HVAC.

Посмотрите это видео, чтобы получить помощь по обновлению или установке программируемого термостата

Как подключить термостат [Руководство по монтажу проводки]

Они приходят домой и пылятся с ящика для инструментов. Никогда не читая инструкции по установке термостата, они приступают к замене термостата. Некоторым удается заменить термостат, а некоторым нет. Те, кто, скорее всего, прочитал некоторые инструкции по установке термостатов или попросил кого-то прочитать инструкции по установке термостатов для них.Наконец, те, которые не увенчались успехом, в конечном итоге вызывают профессионала для установки нового термостата.

Статья с советами по успешной установке термостата (открывается в новом окне)

Рекомендации по установке термостата

Самый главный совет для большинства людей - в случае возникновения каких-либо проблем позвонить специалисту по HVAC. Будь то термостат или система HVAC. Проблема может быть не в термостате. И вы можете усугубить проблему, которая в конечном итоге будет стоить дороже.Кроме того, если у вас есть многозонная система, высокоэффективный тепловой насос или даже просто тепловой насос, обычная сплит-система переменного тока и бойлер для тепла (и у вас есть один термостат) или система на основе Apollo ( горячая вода с подогревом в водонагревателе) с сплит-системой ……. вызовите профессионала.

Эти системы могут быть очень сложными и могут потребовать специальных монтажных оснований, чтобы схема управления термостатом работала должным образом. Кроме того, для тепловых насосов существуют различные элементы управления, и провода для этих элементов управления проходят в термостат, это разноцветные провода термостата.Эти элементы управления могут быть очень сложными. Наконец, каждый провод должен идти к правильному выводу на термостате, иначе устройство не будет работать правильно.

Вопросы, на которые необходимо ответить перед заменой термостата
  1. Что означают цвета проводов термостата? (Для получения справки см. Нашу страницу с цветами проводки термостата)
  2. Сколько проводов мне нужно для термостата? Это зависит от типа вашей системы HVAC. Обычно для теплового насоса требуется больше проводов, чем для любой другой системы HVAC.
  3. Как подключить термостат? Смотрите наши подробные инструкции ниже.
  4. Что означает старая проводка термостата? Это провода, которые вы будете использовать для подключения нового термостата. Сделайте снимок на свой смартфон, пока они все еще подключены к старому термостату. Это поможет с подключением нового термостата.
  5. Какие провода для обогрева на термостате? Какие провода для охлаждения на термостате? Подробные пояснения к проводке см. В нашей таблице цветов проводки термостата или на странице.
Варианты установки термостата

Существует так много различных вариаций этого высокопроизводительного HVAC, поэтому не буду пытаться описывать их здесь. Мы опишем общий тип (по крайней мере, для этого региона (средняя Атлантика), и если вы увидите, что у вас есть описанная система, вы можете действовать осторожно, на свой страх и риск. Кроме того, вот список возможных комбинаций проводки термостата, начинающийся с наиболее распространенный первый:

Это наиболее распространенный вариант, охватывающий многие центральные кондиционеры с кондиционерами или газовыми печами.Наконец, 5 проводов, вероятно, покрывают красный для 24-вольтового горячего, белый для тепла, желтый для охлаждения, зеленый для вентилятора и синий для общего (общий может быть другого цвета).

Обычно это термостат с батарейным питанием или цифровой термостат, работающий только на нагрев. Он охватывает те же элементы управления или цвета, что и схема 5-проводного термостата выше, за исключением только нагрева. Кроме того, только с обогревом, у вас, вероятно, будет 24-вольтовый горячий и общий (красный и синий), белый провод для тепла и зеленый провод для вентилятора.

Обычно используется для цифрового термостата, который управляет котлом. Наконец, у него есть 24-вольтовый горячий и 24-вольтный общий провод, а также провод для тепла, который, вероятно, белый.

Это, скорее всего, термостат только для нагрева, цифровой или нецифровой. Если он цифровой, он имеет питание от батареи для питания термостата. Два провода, вероятно, красные для горячего 24 В и белые для тепла.

Если у вас более пяти проводов, то у вас больше контрольных точек или у вас есть тепловой насос.Обратитесь к нашим страницам, посвященным проводке теплового насоса, чтобы узнать, как подключить термостат теплового насоса, или к нашей цветной странице проводки термостата, чтобы увидеть дополнительные точки управления для вашего термостата.

Таблица цветовых кодов проводки термостата (открывается в новом окне)
Кроме того, имейте в виду, что термостаты оснащены устройствами предупреждения нагрева и охлаждения. Предохранители охлаждения не регулируются, если упреждающие элементы тепла регулируются с помощью механических термостатов. Для вашей отопительной системы очень важна установка средства предупреждения перегрева.И для правильной работы термостата (только если у вас механический нецифровой термостат).

Устанавливается в соответствии с потреблением тока в управляющем контуре отопления. Кроме того, убедитесь, что датчик перегрева установлен правильно. Устанавливается в термостате или термостатах. Правильные настройки гарантируют, что вы получите максимальную отдачу от вашей системы отопления и термостатов.

Как подключить термостат - выбор правильного Tstat

Раздельная или пакетная система переменного тока с газовым, масляным или электрическим нагревом

Honeywell TouchScreen Thermostat

Первое, что вы должны сделать перед заменой термостата, - это выбрать правильный термостат для вашей системы. Выбор подходящего термостата.
Если вы на пенсии или кто-то находится дома в течение дня, вам, скорее всего, не понадобится программируемый термостат. В этом случае единственное преимущество, которое вы получите от программируемого термостата или термостатов, - это ночь. Или я предпочитаю говорить утром, потому что вы можете настроить его так, чтобы устройство включалось непосредственно перед тем, как вы проснетесь.

Таким образом, когда вы встаете с постели, в доме будет комфортная температура. Я подробно опишу преимущества программируемого термостата в другом разделе ниже.Наконец, как только вы сделали выбор термостата, вы можете переходить к следующему шагу.

Перед тем, как вы начнете замену старого термостата

Полезная страница, которая поможет вам выбрать правильный термостат (открывается в новом окне)

Термостаты Honeywell, доступные здесь

Подключение и установка термостата Консультации ……… .Если вы решите установить собственный термостат вы делаете это на свой страх и риск. Есть много случаев, когда домовладелец устанавливал собственный термостат и добивался успеха.Также во многих случаях домовладелец не смог установить новый термостат. Люди, которые потерпели неудачу, зря потратили часть своего дня, испортили один или два термостата и вызвали неисправность неотъемлемой части их системы.

Это не говоря уже о том, что они в конечном итоге вызвали профессионального специалиста по HVAC, чтобы исправить проблемы. Проблемы, вызванные неправильной установкой термостата. Неудачники в конечном итоге платят в три-четыре раза больше, чем они заплатили бы, если бы сначала позвонили профессионалу.Наконец, примите это во внимание при своем решении и, если есть сомнения, обратитесь к профессионалу. Вызовите специалиста для установки и подключения нового термостата.

Перед тем, как приступить к установке нового термостата, выключите питание. Как для конденсационной установки, так и для воздухообрабатывающего агрегата / печи / котла.

Инструменты и шаги для установки термостата

Разъяснение проводов интеллектуального термостата C.

Что делать, если у вас его нет?
