Как подключить терморегулятор теплого пола и сервопривод

Подробности: Категория: Бытовая техника; Опубликовано 12.11.2017 14:45

Подключение терморегулятора и сервопривода к системе теплого пола позволяет создать комфортный микроклимат, снижает коммунальные расходы. Соединение группы термостат – сервопривод осуществляется посредством электрического кабеля.

Совершенствование систем обогрева усложняет процесс управления отопительными контурами. Решать подобную задачу вручную, рядовому потребителю становится просто дискомфортно. Особенно это касается такой системы дополнительного обогрева, как водяной теплый пол. Полный комплект оборудования под этот вариант отопления предлагает интернет-магазине VSK-Style. Специалисты центра инженерной сантехники помогут подобрать коллектор, смесительные узлы и прочие составляющие, соответственно запросам клиента.

Автоматизация терморежима водяного теплого пола

Мотивацией регулировать уровень обогрева без вмешательства человека выступают два фактора.

Это комфортный микроклимат внутри помещения и снижение ежемесячных коммунальных платежей. Уменьшить расходы на эксплуатацию «умного» теплого пола можно до 30 – 50%. Система автоматизации включает 3 узла:

терморегулятор;
датчики;
сервопривод.

Каждый из элементов выполняет собственную функцию. Центром системы автоматизации выступает термостат. Прибор получает показания температуры с датчиков и выдает соответствующую команду на сервопривод. Фактически, терморегулятор замыкает или размыкает электрическую цепь.

Краткое описание основных узлов

Сервопривод поставляется в двух разновидностях: нормально закрытый или открытый. Подобрать любую модель аппарата и соответствующий термостат к нему выгодно здесь. Профессиональная помощь мастеров компании ВСК-Стайл гарантирует приобретение совместимых между собой устройств. Рекомендуется покупать нормально закрытый сервопривод, поскольку аппарат перекрывает проход теплоносителя в отсутствии электропитания.

Датчики также разделяются на два типа, по среде измерения температуры: воздух или теплоноситель. Первый вариант предпочтительнее, поскольку менее инерционен. Соответственно способа установки, существуют встроенные датчики или выносные. Размещать их необходимо на стене, свободной от внешних термовоздействий:

нагрев от радиатора отопления;
попадание прямых солнечных лучей;
поток холодного воздуха вблизи окна.

Терморегулятор выпускается в трех разновидностях: механический, электронный и программируемый. Последний вариант наиболее дорогостоящий. Однако, окупается программируемое устройство достаточно быстро. Модель позволяет экономить энергоресурсы во время отсутствия домочадцев и ночью.

Установка комплекса автоматизации

Процедура упрощается, когда пользователь понимает базовые принципы работы устройств, кратко изложенные выше. Действия по монтажу оборудования рекомендуется выполнять в следующем порядке:

Первоначально устанавливается выносной датчик температуры. Прибор закрепляется на расстоянии 100 – 120 см от уровня пола.
Производится монтаж проводов между датчиком и термостатом. Для встроенной модели термодатчика этот шаг можно пропустить. Альтернативно, радиоконтроллер также не требует подключения проводов. Подобный терморегулятор настраивается соответственно инструкции к прибору.
Сервопривод накручивается на трехходовой клапан или отвод коллектора. Далее прибор подключается к термостату при помощи электрического кабеля.

На завершающем этапе выполняется тестирование системы. На термодатчике устанавливают температуру воздуха. Спустя некоторое время показания проверяют внешним термометром.

Более подробные инструкции по эксплуатации узлов систем автоматики теплого пола предоставят специалисты торгового портала VSK-Style. Профессиональная консультация мастеров компании доступна бесплатно.

Система управления водяным теплым полом. Что такое сервопривод и всегда ли он нужен?

Система управления водяным теплым полом.

Что такое сервопривод и всегда ли он нужен?

Работаем без выходных 24/7

6:00 — 23:00

Терморегулятор в подарок

При покупке от 2900 грн.

Скидки льготникам

Пенсионеры, многодетные семьи и т.д.

Бесплатная доставка

При сумме заказа от 1000 грн.

Home
Система управления водяным теплым полом. Что такое сервопривод?

Топ 5 статтей

Обзор стоимости теплых полов за м2, стоимость монтажа
Монтаж электрического и водяного теплого пола своими руками
Какой теплый пол лучше
Какое напольное покрытие можно использовать для теплого пола?!
Во сколько обойдется отопление теплым полом в месяц

Поставьте лайк, поблагодарите автора за его труд!

Скачать инструкцию по водяному и электрическому ТП

Скачать розничный прайс по ТП

Популярные
Хиты продаж

1. Система управления водяным теплым полом.

Что такое сервопривод?

На сегодняшний день технологии позволяют автоматизировать практически любые системы отопления. Не исключением становится и водяной тёплый пол. Для того чтобы автоматизировать работу водяного теплого пола вам необходимо будет иметь сервопривод, панель управления коллектором и термостаты. Сервоприводом называют электромеханический клапан, который устанавливается на кран обратки водяного тёплого пола, для перекрытия контура, после того как на него поступит сигнал от системы управления.

Узнайте как выбрать наилучший теплый пол

Система управления (блок) — это специальная плата, та которая занимается регулированием работы коллектора посредством информации, полученной от терморегуляторов установленных в комнатах, которыми вы желаете управлять.

Третья составляющая — это сам термостат, который может иметь как датчик температуры воздуха, так и датчик температуры пола. Одним маленьким секретом на сегодня является то, что можно избавиться от системы управления водяным теплым полом в виде платы, можно обойтись просто соединением терморегулятора с сервоприводом, для этого сервопривод должен быть нормально закрытым, таким образом можно напрямую соединить терморегулятор и он будет регулировать работу системы.

Какое напольное покрытие можно использовать на теплый пол — читать

Если вы желаете управлять греющим полом, то в каждой комнате вам понадобится установка регулятора. Сервопривод надо будет устанавливать на каждый контур отдельно. Например, у вас коллектор на 10 контуров, значит Вам нужно будет 10 сервоприводов. Но если у вас коллектор на 10 выходов (контуров) это не значит что вам понадобится 10 терморегуляторов, терморегуляторы вам нужно только столько, сколько вы желаете регулировать комнат, например, одна комната площадью 35 м2 может иметь три контура, то есть она будет управляться тремя сервоприводами при этом будет стоять всего один терморегулятор.

В общем один терморегулятор может управлять и всеми или любым количеством сервоприводов. Например, если мы имеем одно большое помещение площадью например 100 квадратных метров где есть 10 контуров Но это помещение не имеет перестенков, это одна большая по сути комната, тогда может быть установлен один терморегулятор и 10 сервоприводов.

Терморегуляторы делятся на несколько типов, они могут быть обычные механические, программируемые и с вайфаем. Обычные механические терморегуляторы просто регулируют температуру в комнате посредством прокручивании колесика, на котором обозначена температура, они не имеют экрана и в основном не программируется. Программируемые терморегуляторы зачастую имеют два датчика, датчик пола и датчик воздуха, поэтому греющий пол можно регулировать по двум параметрам. Программируемый терморегулятор позволяет задавать режим, например, более сильно включится на ночь, отключиться после 9:00 утра, включиться в 15:00 и так далее Также можно настраивать по днях недели, по отдельности.

Терморегуляторы с вайфаем зачастую бывают также программируемые, но могут дополнительно управляться на расстоянии с телефона. Это необходимо для того, чтобы если вдруг ваш, какой-то привычный режим, который программным методом нарушен (ну,например, греющий пол должен был сегодня включиться в 6:00 вечера, но вы прибудете домой значительно ранее) поэтому вы можете дать сигнал с телефона включится тёплом полу на прогревание заблаговременно, до того как приедете домой.

Описанные нами системы является на сегодняшний день основными системами управления водяного напольного отопления. К таким технологиям можно также отнести, например, ещё и насос, который подключен к какому-нибудь программатору, или ,например, частотный насос. Ими также можно регулировать подачу давления водяного напольного отопления в систему, кроме прочего можно использовать программируемая термоголовка, также термоголовки с вайфаем, которые будут управляться на расстоянии.

Часто задаваемые вопросы

— Теплый пол может прослужить 50-70 лет без проблем.

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

Heattherm — теплый пол двужильный кабель и мат
ThermoPEX для теплого пола — оптимальный вариант для дома
Бобышки для теплого пола. Маты с бобышками что это?

Боится ли теплый пол воды. Может ли ударить током?
Виды электрических теплых полов
Во сколько обойдется отопление теплым полом в месяц
Водяной теплый пол в деревянном доме
Водяной теплый пол под ламинат. Стоит ли?
Водяной теплый пол. Преимущества и недостатки.
Время монтажа теплого пола. Сколько займет?
Выбор электрического и водяного теплого пола
Где установить гребенку или коллектор теплого пола?
Для какого теплого пола подходит инфракрасная пленка?
Для чего нужен кислородный барьер?
Для чего нужен насос в коллекторе?
Для чего нужна демпферная лента в теплом полу
Для чего нужны расходомеры в теплом полу?
Зачем нужны расходомеры, смесительный узел и евроконус?
Как выбрать мощность теплого пола
Как выбрать нагревательный мат теплого пола
Как выбрать насос для водяного теплого пола?

Как выбрать насос теплого пола. База насоса
Как делать первое включение теплого пола?
Как дешево, экономно сделать теплый пол?
Как заменить датчик теплого пола если он замурован?
Как купить надежный теплый пол?
Как надежны терморегуляторы? Ремонт и замена регулятора
Как отличить стержневой теплый пол от подделки?
Как подключить датчик теплого пола?
Как проверить роботу монтажников по теплому полу?
Как работает система водяного теплого пола? Принцип работы
Как рассчитать количество контуров гребенки?
Как рассчитать количество контуров коллектора?
Как рассчитать количество трубы на квадратный метр?
Как рассчитать материалы на водяной теплый пол?
Как сделать теплый пол если нельзя сделать стяжку!?
Какая должна быть стяжка для теплого пола
Какие бывают виды теплого пола?
Каким должен быть бетон и стяжка теплого пола?!
Какого цвета выбрать трубу теплого пола?
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какой должна быть температура теплого пола
Какой кабель подходит под плитку, а какой в стяжку?
Какой котел лучше использовать для теплого пола?
Какой крепеж используется в водяных теплых полах
Какой теплый пол лучше выбрать под плитку?!
Какой теплый пол лучше? Какой выбрать водяной или электрический
Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
Какую подложку для теплого пола выбрать?
Калькулятор теплого пола
Когда целесообразен монтаж водяного теплого пола ?
Контура теплого пола, какие бывают?
Куда девать остаток нагревательного кабеля . Можно ли резать?
Латунь или нержавейка? Какая гребенка лучше?
Лучшие водяные теплые полы и их рейтинг
Лучшие электрические теплые полы и их рейтинг!
Маты с бобышками для водяного теплого пола. Что это?
Минусы и недостатки водяного теплого пола
Можно ли … теплый пол? Ответы!
Можно ли подключить радиатор к коллектору?
Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
Монтаж
Монтаж ламината на теплый пол своими руками
Монтаж стержневого теплого пола?
Монтаж электрического и водяного теплого пола своими руками
Обзор стоимости теплых полов за м2, стоимость монтажа
Основание под водяной теплый пол. Виды и способы укладки.
Основные составляющие водяного теплого пола.
Особенности конструкции бойлеров Ento
Отличие двужильного от одножильного нагревательного кабеля?
Отличие механического терморегулятора от программируемого
Отличие сплошной пленки от классической полосочной?
Отопление дома теплым полом. Стоит ли?
Отопление теплым полом
Отчет об отправке
Официальный сайт теплого пола
Перегревается ли стержневой теплый пол?
Плиточный клей для теплого пола, какой использовать?
Плюсы и минусы электрических и водяных теплых полов
Подключение электрического и водяного теплого пола
Подложка под водяной теплый пол. Для чего она нужна?
Почему мат теплого пола, не кабель?
Почему электрический теплый пол не греет
Правильный водяной и электрический теплый пол
Правильный шаг укладки водяного и электрического теплого пола
Преимущества водяного теплого пола перед радиаторным отоплением.
Преимущество стержневого теплого пола
Прогреет ли теплый пол 5-6 см стяжки?
Проектные работы
Расчет теплого пола водяного и электрического
Ремонт нагревательного кабеля теплого пола
Ремонт электрического и водяного теплого пола
С чего состоит система водяного теплого пола
Система водяных и электрических теплых полов
Система управления водяным теплым полом. Что такое сервопривод?
Сколько потребляет нагревательный кабель? Его мощность.
Сколько потребляет теплый пол?
Сколько энергии потребляет пленочный теплый пол?
Способен ли терморегулятор экономить электричество?
Справочная
Стандартная пленка Felix Excel и ее конструкция
Стоит ли экономить на терморегуляторе?
Схема укладки теплого пола
Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
Тепло инфракрасного от инфракрасного теплого пола Felix Excel
Теплоизоляция под плитку для теплого пола
Теплые полы в гипермаркете
Теплый пол 27 ua или 24 на 7, длительность работать?
Теплый пол без стяжки
Теплый пол в бане и сауне, как реализовать?
Теплый пол в ванной и санузле. Как реализовать?
Теплый пол в ванную электрический и водяной
Теплый пол в стяжку водяной и электрический
Теплый пол в частном доме
Теплый пол и его эпицентр температуры
Теплый пол из металлопластиковых труб
Теплый пол на балконе и лоджии. Как осуществить?
Теплый пол на кухне. Где можно размещать?
Теплый пол от печки или камина, как сделать?
Теплый пол от Розетки
Теплый пол от центрального отопления или котла
Теплый пол под деревянный пол
Теплый пол под ковролин
Теплый пол под ламинат
Теплый пол под линолеум
Теплый пол под линолеум на деревянный пол
Теплый пол под плитку
Теплый пол своими руками
Теплый пол, цена на 2020 год. Обзор цен теплых полов
Терморегулятор водяного теплого пола. Какой выбрать?
Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
Труба для теплого пола 16 диаметра
Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
Укладка теплого пола, как осуществить? Как правильно сделать
Управление теплым полом. Какие бывают системы?!
Устройство теплого пола водяного и электрического
Утепление и подложки под теплый пол
Чем гребенка отличается от коллектора?
Чем зафиксировать трубу теплого пола?
Чем и как закрепить нагревательный кабель теплого пола
Чем отличается нагревательный мат от кабеля?
Что лучше водяной теплый пол или электрический?
Что подобрать для теплого пола без стяжки?
Шаг укладки теплого пола электрического и водяного?! Расчет
Электрический теплый пол плюсы и минусы
Консультация
Тестовая статья
Доставка и оплата
Сотрудничество теплый пол оптом
Документация
Водяной теплый пол в многоэтажном доме и в квартире. Подключение
Как сделать замер площади под теплый пол самостоятельно?
Можно ли укорачивать нагревательный кабель или мат теплого пола?
Связаться с нами

Спасибо за Ваш заказ!

Мы свяжемся с Вами в самое ближайшее время.

Термостат Arduino: Часть 1. Введение

Наша первая крупная разработка в области домашней автоматизации — управляемый Arduino термостат для нашей квартиры, подключенный к Интернету. Наш блок HVAC (отопление, вентиляция и кондиционирование воздуха) не имеет подключения для внешнего термостата, поэтому мы не могли просто купить Nest и подключить его. И, конечно же, гораздо интереснее создавать и настраивать собственную систему, одновременно изучая микроконтроллеры! Мы хотели поделиться с вами нашим проектом; хотя это не пошаговое руководство, мы надеемся, что в нем достаточно подробностей, чтобы вдохновить вас на ваши собственные проекты домашней автоматизации!

Мы слышали об Arduino некоторое время после посещения нашей первой NYC World Maker Faire несколько лет назад, и мы решили, что это идеальный проект для его использования. По сути, Arduino — это недорогой микроконтроллер, который можно запрограммировать как очень простой компьютер для проверки входных данных, таких как кнопки и датчики, запуска некоторой логики и управления выходными сигналами, такими как освещение и двигатели. Система термостата, например, будет использовать датчик температуры в качестве входа для принятия решения о том, должен ли HVAC быть включен или выключен, а также серводвигатель и выход для физического управления блоком HVAC. Arduino сам по себе не имеет возможности подключения к Интернету, но к нему можно легко подключить дополнительные компоненты, добавляющие возможности Ethernet или WiFi.

Наш блок HVAC управляется ручкой, которая включает или выключает блок, с несколькими настройками вентилятора (высокий, средний, низкий). Вторая ручка помогает контролировать степень нагрева или охлаждения, включая и выключая передачу тепла. Это не очень эффективно, потому что вентилятор работает все время, и, поскольку вы не можете установить температуру, вам в основном нужно угадать, насколько далеко повернуть ручку, чтобы получить желаемое количество тепла или охлаждения. Мы хотели построить систему, которая позволила бы нам устанавливать температуру, как термостат, а также позволяла бы нам управлять системой удаленно (потому что кому нужно пройти через всю комнату, чтобы включить и выключить устройство?). Если бы он был подключен к Интернету, мы бы даже позволили включить систему, прежде чем вернуться домой, чтобы квартира была уже теплой, когда вы возвращаетесь домой в эти холодные зимние ночи.

На данный момент наша система имеет следующие функции:

Измеряет и отображает текущую температуру в градусах Цельсия и Фаренгейта.
Механически включает и выключает блок HVAC с помощью ручки на внешней стороне блока в ответ на прямую команду включения/выключения или для поддержания заданной температуры.
Сообщает о температуре и состоянии в веб-интерфейс.
Принимает команды через веб-интерфейс.

Вот короткое видео, показывающее систему в действии:

Созданная нами система состоит из четырех основных компонентов:

Физический интерфейс с HVAC
, не включая интерфейс с HVAC
Программное обеспечение Arduino (эскиз)
Веб-интерфейс

В этом посте мы дадим обзор каждого из этих компонентов. В будущих постах мы надеемся, что сможем более подробно остановиться на каждом из них.

1. Физический интерфейс с HVAC

Вместо подключения к проводке внутри панели управления или к источнику питания блока HVAC мы решили создать механический интерфейс для управления блоком снаружи. Это позволяет нам избежать работы с высоковольтным переменным током и позволяет легко восстановить блок HVAC до его первоначального состояния. Этот механический интерфейс, очевидно, зависит от того, как спроектирован блок ОВКВ, в то время как остальная часть проекта практически не зависит от конструкции фактического блока. Наш блок HVAC управляется ручкой, которая крепится к валу квадратного сечения. Это удачно, потому что серводвигатель можно использовать для вращения вала непосредственно на той же оси. Сервопривод — это двигатель, который может определять свое собственное положение вращения, поэтому вы можете настроить его на поворот в указанное положение. Это хорошо работает для нас, потому что мы хотим повернуть вал в указанные положения включения и выключения.

Все, что нам нужно – это способ соединения сервопривода с валом. Хотя мы могли бы просто приклеить звуковой сигнал непосредственно к ручке, это помешало бы нам восстановить ОВКВ в исходное состояние. Таким образом, мы напечатали на 3D-принтере пластиковую ручку с квадратным отверстием, которую можно было навсегда прикрепить к рупору сервопривода. Поскольку геометрия не была сложной, мы быстро спроектировали ее в бесплатном программном обеспечении Autodesk 123D Design. Поскольку у нас пока нет 3D-принтера, мы загрузили дизайн в Shapeways — сервис, который печатает ваш дизайн на 3D-принтере из любого материала, который вы выберете, и отправляет его вам. На правом изображении выше показан серводвигатель, соединенный с управляющим валом HVAC.

Чтобы удерживать сервопривод на месте и создавать противодействующий крутящий момент при вращении сервопривода, мы временно использовали картон, чтобы прижать его к краям выреза в корпусе HVAC. В будущем мы создадим более надежное и элегантное крепление для сервопривода, но пока это работает.

Вот видео сервопривода в действии:

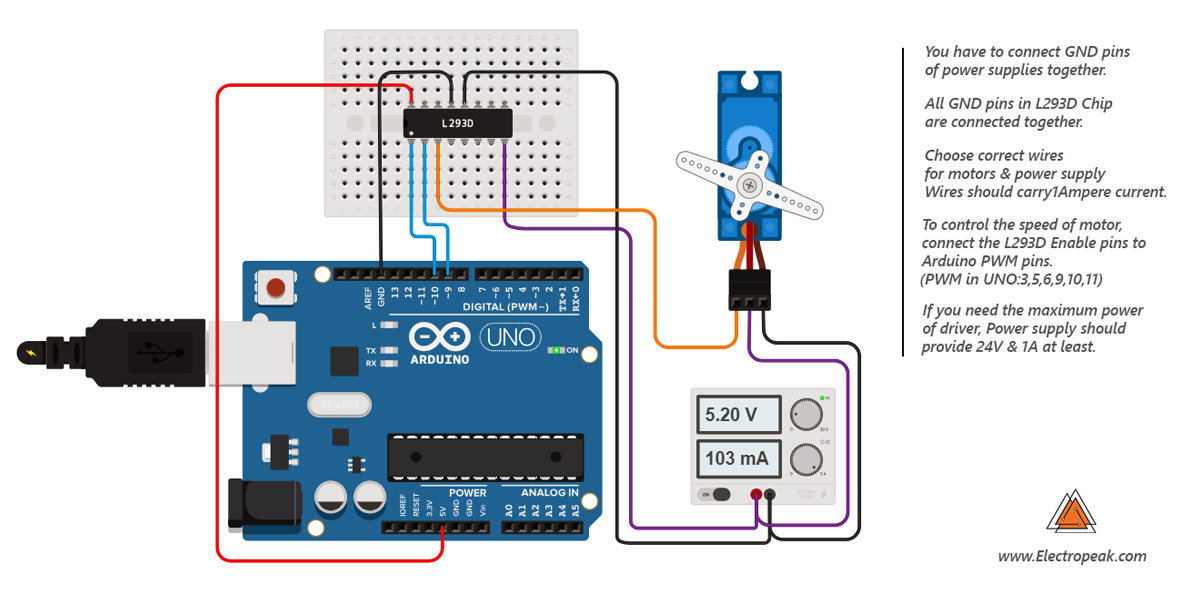

2. Аппаратное обеспечение Arduino

Для нашего прототипа мы использовали плату, совместимую с Arduino Uno, в основе которой лежит микросхема контроллера ATmega328. Мы также использовали экран Ethernet, который является дополнительной платой, обеспечивающей доступ к проводному Интернету. Мы выбрали Ethernet, потому что его проще настроить, чем WiFi, и он более надежен, что лучше подходит для начальных экспериментов.

В нашем проекте мы использовали следующие дополнительные компоненты. Многие из них поступили из Интернета или Tinkersphere, магазина хобби для роботов и электроники в Нижнем Ист-Сайде Нью-Йорка.

Датчик температуры DHT11 (также измеряет влажность)
Последовательный светодиодный матричный модуль 8×8 со встроенной микросхемой драйвера MAX7219 для отображения заданной и текущей температуры
Кнопка для ручного управления системой для включения или выключения
RGB-светодиод для индикации онлайн-статуса
Светодиод для индикации состояния включения/выключения HVAC
Переключатель SPST для включения и выключения отображения температуры
Макетная плата, провода, резисторы для светодиодов, разъем постоянного тока для адаптера переменного тока

Сервопривод получает питание непосредственно от адаптера переменного тока, а не от Arduino, поскольку количество тока, которое может подавать Arduino, ограничено, а для поворота вала ручки требуется приличный крутящий момент.

Для того, чтобы датчик температуры располагался дальше от HVAC, мы обрезали 3,5 мм удлинительный аудиокабель (который имеет 3 провода, соответствующие 3 разъемам, которые необходимы датчику DHT11) рядом с гнездовым концом. Обрезанный конец короткого отрезка с гнездом подключается непосредственно к плате, а обрезанный конец длинного отрезка с вилкой имеет припаянный к нему датчик. Таким образом, в будущем, если мы построим корпус для проекта, датчик температуры можно будет подключить к разъему сбоку корпуса, как наушники подключаются к компьютеру.

Хотя система будет иметь веб-интерфейс, мы решили, что ей также потребуется физический интерфейс, показывающий температуру и допускающий ручное управление, чтобы нам не приходилось постоянно выходить в интернет. Мы использовали кнопку, позволяющую блокировать управление, чтобы включить или выключить HVAC без термостатического контроля. Мы использовали светодиодную матрицу 8 × 8 для отображения текущей и заданной температуры в градусах Цельсия и Фаренгейта в цикле, который можно отключить с помощью переключателя.

3. Эскиз Arduino

Чтобы запрограммировать Arduino на то, что нам нужно, мы пишем программу или эскиз на модифицированной форме C/C++, используя бесплатную Arduino IDE (интегрированную среду разработки) на компьютере. Затем скетч компилируется и загружается на плату Arduino через USB-кабель. Он запускается автоматически при включении платы. В отличие от компьютера здесь нет ни операционной системы, ни многозадачности. Эскизы намного проще и меньше, чем обычная компьютерная программа. В популярной модели Arduino Uno всего 32 КБ пространства для программ и 2 КБ ОЗУ! Тем не менее, сила Arduino заключается в легкости, с которой скетч взаимодействует с внешним миром благодаря легкому доступу к контактам GPIO (ввод и вывод общего назначения) на плате.

В основе большинства проектов домашней автоматизации лежит очень простая логика, поэтому мощности Arduino более чем достаточно для управления проектами такого типа. Логика термостата очень проста. Если температура в помещении ниже установленной температуры, включите обогрев. Если температура в помещении выше установленной температуры плюс определенный порог, выключите обогрев. И было бы просто наоборот для охлаждения.

Добавление некоторых наворотов, таких как связь с веб-сервером, усложняет скетч, но самое замечательное в такого рода проектах то, что вы можете добавлять по одной функциональности за раз; нет необходимости планировать весь проект заранее.

Вот основная схема нашего эскиза. Мы надеемся, что сможем провести более подробный анализ в следующем посте. Мы использовали следующие библиотеки: dht11 для датчика температуры, Servo для управления сервоприводом, SPI и UIPEthernet для экрана Ethernet, SimpleTimer для запуска кода с заданными интервалами и LedControl для светодиодного матричного дисплея.

Основная функция термостата выполняет следующие функции: повторное подключение к Интернету при необходимости, считывание текущей температуры с датчика, проверка сервера на наличие новой команды, выполнение логики термостата (включение или выключение системы ОВКВ в зависимости от температуры) , отправлять текущую температуру и состояние системы на сервер и отображать текущую температуру на светодиодном матричном дисплее.

Функция настройки подключается к Интернету и устанавливает таймер для вызова основной функции термостата (см. выше) каждую минуту. Функция петли проверяет кнопку, которая позволяет вручную включать или выключать устройство, а также переключатель, который включает и выключает отображение температуры на светодиодной матрице.

4. Веб-интерфейс

Мы хотим иметь возможность контролировать и контролировать систему через Интернет. Это позволяет нам установить термостат или просто включить или выключить HVAC без необходимости вставать и идти до блока. Это также позволяет нам начать обогревать квартиру еще до прихода домой!

Arduino с доступом в Интернет можно настроить как сервер или клиент. Используя Arduino в качестве сервера, мы будем отправлять ему HTTP-запросы GET или POST напрямую для управления системой, и он будет обслуживать пользовательский интерфейс для нашего браузера в виде HTML. Тем не менее, мы решили использовать Arduino в качестве клиента, запрашивая команды и отправляя их статус на размещенный веб-сервис. Таким образом, веб-сервер является посредником между нашим браузером и Arduino. Эта конструкция имеет преимущества, заключающиеся в том, что не нужно настраивать статический IP-адрес для Arduino, обеспечивая большую функциональность (поскольку веб-сервер имеет гораздо большую вычислительную мощность, чем сама Arduino) и позволяя нам работать над обновлениями пользовательского интерфейса без необходимости удалить и перепрограммировать Arduino.

В настоящее время мы настроили Arduino для передачи текущей температуры и состояния системы (включено или выключено, ручное управление или управление термостатом) на сервер один раз в минуту. В то же время он будет запрашивать сервер, чтобы узнать, есть ли новая команда. Простая веб-страница предоставляет интерфейс, к которому мы можем получить доступ с любого компьютера или смартфона, что позволяет нам видеть температуру и статус, а также изменять установленную температуру или включать или выключать ее.

Будущие направления

Есть некоторые функции, которые мы планируем реализовать в будущем:

Улучшение веб-интерфейса, включая разработку приложения для смартфона
Переход с Arduino Uno на Arduino Nano или другую уменьшенную версию Arduino, а также с макетной платы на припаянную перфорированную плату
Изготовление более надежного крепления для сервопривода и корпуса для электроники
Добавлена возможность устанавливать запрограммированное время с разной температурой — сейчас наши графики не совпадают от одного дня к другому, поэтому для нас это не важно

Уже на этом этапе мы наслаждаемся нашим первым проектом домашней автоматизации Arduino DIY! Возможность включать и выключать тепло до прихода домой делает жизнь в квартире намного более комфортной, равно как и возможность Arduino поддерживать постоянную температуру без необходимости вставать и включать и выключать устройство вручную. Мы надеемся более подробно рассказать о каждом из этих компонентов когда-нибудь в будущем, но, надеюсь, это даст вам общее представление о нашем проекте. Мы надеемся, что это даст вам вдохновение и идеи для ваших собственных проектов. У вас есть предложения по нашему проекту? Пожалуйста, расскажите нам о своих проектах Arduino и домашней автоматизации в комментариях!

До следующего раза,
Кэти Мэй и Сайлас

Домашний климат-контроль — технический: установка оборудования

Можно ли прокладывать провода внутри воздуховодов?

Краткий ответ: проверьте местные строительные нормы и правила.

Длинный ответ: возможно. В некоторых местах вам разрешено использовать проводку внутри воздуховодов. Разница между нагнетательным и ненапорным кабелем заключается в том, что последний при горении производит много дыма и ядовитых паров, а первый — нет.

ПРЕДУПРЕЖДЕНИЕ: Несоблюдение местных строительных норм и правил создаст проблемы при продаже дома или визите строительного инспектора.

Можно ли сделать эту систему беспроводной?

Абсолютно. Беспроводная конфигурация доступна с июля 2010 года.

Не слишком ли сложно использовать радиоуправляемые сервоприводы для заслонок?

На самом деле нет.

Несмотря на кажущуюся сложность, ПДУ (сокращение от R adio C управляемый) сервоприводы удивительно просты и надежны в работе. Они разработаны для того, чтобы ими злоупотребляли, и стоят очень хорошо. Таким образом, надежность является одной из причин их использования.

Другой аргумент гибкость . Стандартные заслонки HVAC обычно только открываются/закрываются, за очень немногими исключениями (они называются модулирующими заслонками). Открытые/закрытые заслонки довольно шумны механически (могут заставить вас подпрыгнуть в тихой комнате) и способствуют усилению шума ветра — вполне возможно услышать изменение резонансных частот воздуховода, когда эти заслонки открываются и закрываются. В сочетании с повышенным потоком воздуха, когда некоторые зоны полностью отключены, это может создать серьезные проблемы с шумом ветра. Последний аргумент: модулирующие заслонки могут обеспечить лучший контроль температуры, чем открытые/закрытые заслонки.

С сервоприводами R/C я могу делать все, что захочу, с положением заслонки. В частности, в этот момент реализовано «ползучее» изменение положения — заслонка меняет свое положение с небольшим шагом без какого-либо шума. Переход из полностью закрытого положения в полностью открытое происходит примерно за 10-15 секунд, что приемлемо с точки зрения управления воздушным потоком.

Возвращаются ли эти заслонки в открытое положение при сбое питания?

№

Однако задумайтесь на секунду: что потеряет мощность в первую очередь — многокиловаттный блок ОВКВ или сервопривод, который может работать от 6-вольтовой батареи (или даже шины USB)? И какое тебе дело, открыта заслонка или нет при выключенном климате?

Такое поведение, конечно, хорошая подстраховка, однако, учитывая параноидальное отношение DZ к условиям отказа, это просто излишество.

Полный ответ на этот вопрос: если вы планируете запускать DZ, было бы неплохо обеспечить Raspberry, на котором она работает, источником бесперебойного питания, так что вопрос становится несколько спорным.

Можно ли использовать демпферы, отличные от радиоуправляемых сервоприводов?

Да.

Любые демпферы типа (а также другие периферийные устройства) могут использоваться с ДЗ, пока существуют драйверы.

Можно ли использовать сервоприводы для управления заслонками вместо настенных регистраторов?

Да.

Процедура практически такая же — установите крепление сервопривода и соедините рупор сервопривода с рычагом управления заслонкой. Более подробный ответ дан здесь.

Где устанавливать датчики температуры?

Мне удалось расположить датчики рядом с выключателями света — в США они находятся на высоте около 130 см (примерно 50 дюймов). около 14″) работает хорошо.

Как правило, желательно, чтобы они были примерно на той высоте, которая важна для жильцов — ниже в спальнях (и, возможно, в гостиной, где часто сидят люди), выше в рабочей зоне кухни.

Избегайте установки датчиков там, где на них будет воздействовать поток воздуха из приточных каналов — это приведет к короткому циклу (и всем связанным с этим проблемам) и неравномерному распределению температуры.

Насколько близко к стене можно установить датчик, чтобы не пострадали скорость отклика и точность?

Мои датчики торчат примерно на 5 см (2″) на витой паре, чувствую себя нормально. Закрытие датчиков чем-либо увеличивает температурную инерцию, но есть несколько факторов, которые могут сделать это неуместным: компоненты I и D ПИД-регулятора может быть увеличено, чтобы компенсировать повышенную температурную инерцию датчика, но должен быть реализован фильтр помех, т.к. Простой интегратор может работать, если его временной интервал согласован с фактической инерцией датчика и корпуса. 0003

Обновление: почти два десятилетия эксплуатации доказали, что местоположение датчика почти не имеет значения. Люди просто регулируют температуру, которую считают комфортной, поэтому корректировки выполняются автоматически.

Могу ли я использовать существующий термостат в качестве датчика?

Теоретически да. Физический термостат обеспечивает ту же функциональность, что и виртуальный термостат. Однако есть и недостатки:

Все зависит от качества имеющегося термостата. Хорошие термостаты дорогие, недорогие термостаты плохие. Хорошие термостаты обычно поставляются (по цене) с функциями, которые DZ уже реализует (бесплатно), так что в этом нет никакой выгоды.
Вы не сможете использовать расширенные возможности ДЗ, требующие доступа к «виртуальному API термостата», в частности, тонкую настройку балансировки и резонанса зон.
И последнее, но не менее важное: качество жизни будет хуже, чем при использовании HCC Remote.

Датчики 1-Wire выглядят уродливо, можно ли использовать что-нибудь покрасивее?

Конечно, но это будет стоить тебе денег. Список будет длинным, поэтому вот только один пример того, как может выглядеть датчик: Аналоговый датчик температуры в стиле Decora.

Вы можете использовать любой датчик, если у вас есть (или написан) драйвер для него.

Существует слишком много вариантов датчиков 1-Wire, какой из них мне выбрать?

Неважно. Ответ на этот вопрос определяется ценой и доступностью, а не техническими особенностями. Чем раньше вы этого захотите, тем больше вам придется заплатить. Время выполнения заказа в Далласе может составлять несколько недель, если не месяцев — последний раз, когда я проверял.

Должен ли я использовать XBee или XBee Pro?

Xbee Pro поддерживает большую дальность действия, но в два раза дороже XBee и потребляет больше тока (читай: больше денег тратится на батареи).
