Как подключить проходной выключатель одноклавишный схема подключения: Как подключить проходной выключатель с 2х и более мест

Содержание

Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже.

В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения

и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

  1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
  2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности.

Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

  • Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
  • Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
  • Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
  • При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
  • Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла24Не помогла1

Как подключить проходной выключатель: пошаговая инструкция


Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Содержание статьи:

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Все тонкости выбора и виды проходных выключателей описаны .

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Подробная инструкция по монтажу одноклавишного выключателя представлена в .

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

  1. На первый (C) контакт подключается общая линия.
  2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
  3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

  1. Смонтированный участок цепи обеспечивают напряжением.
  2. Переводят клавишу первого выключателя в режим «Вкл».
  3. Осветительная лампа загорается.
  4. Следуют к точке размещения второго прибора.
  5. Меняют текущее положение клавиши второго устройства.
  6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж?

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

О тонкостях монтажа перекрестных выключателей читайте .

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия – это, как правило, схемы для одно-, двух-, приборов. Одноклавишный вариант рассматривался выше.

Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п – перемычки

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

  1. Необходимо схематично обрисовать монтаж системы.
  2. Выполнить работы по инсталляции РК и подрозетниц.
  3. Выполнить инсталляцию нужного числа световых групп.
  4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
  5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются и один – перекрёстным.

Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

Своеобразная инструкция подключения в этом случае выглядит примерно так:

  1. Создаётся схема разводки и расключений.
  2. Производятся работы по монтажу коробки распределительной и подрозетниц.
  3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
  4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

  1. Сенсорные прямого действия.
  2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

  1. Фазная линия соединяется с клеммой «L».
  2. Линия «L1» образует одну зону освещения.
  3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

  1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
  2. После звукового сигнала снять касание и перейти к следующему прибору.
  3. Касание сенсора второго прибора.
  4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
  5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о , их разновидностях и маркировке.

Выводы и полезное видео по теме

Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.

Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.

Схема подключения проходных выключателей - Ремонт220

Статьи

Автор Светозар Тюменский На чтение 2 мин. Просмотров 25.9k. Опубликовано Обновлено

Проходной выключатель (он-же перекидной, дублирующий или переключатель) внешне мало чем отличается от обычного выключателя – это большее количество контактов. Одноклавишный проходной выключатель (переключатель) имеет 3 контакта, двойной (двухклавишный) – 6, который состоит из двух независимых одноклавишных переключателей.

В отличие от обычного выключателя, контакт которого просто разрывает цепь, контакты проходного выключателя (переключателя) при нажатии на клавишу  перекидываются на другие контакты, создавая новую цепь (см. схему подключения). Именно поэтому проходные выключатели часто называют перекидными.

Эта особенность проходных выключателей позволяет использовать  их для управления одним источником освещения с разных (2х и более) мест. Пример: зайдя в квартиру (дом) включили свет нажав клавишу проходного выключателя, установленного у двери, разулись, разделись, прошли по коридору, в конце которого установлен второй – выключили; или в спальне, установив проходные выключатели у входа и возле кровати (на расстоянии вытянутой руки).

Кроме очевидных удобств, применение переключателей позволяет существенно сэкономить электроэнергию.

Монтаж проходного выключателя ничем не отличается от монтажа обычного выключателя. Пожалуй, единственное различие состоит в том, что для обвязки переключателя требуется больше проводов: для одноклавишного – 3 , для двухклавишного – 6.

Схема подключения двух проходных выключателей (1 и 2):

Схема подключения проходного выключателя


Как подключить проходной выключатель Схема подключения


Схема подключения проходного выключателя с трёх мест


Подключение проходного выключателя - схемы и способы

В домах и квартирах часто встречаются длинные коридоры и лестницы, и если выключатель находится только в одной их части, это очень неудобно. В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

Подключение такого устройства выглядит значительно сложнее, чем обычного. Благодаря инструкции и информации из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

Подробнее о применении в быту

Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами. Здесь действует простое правило – там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

  • На лестничных площадках в подъездах – обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
  • Длинная коридорная система с несколькими выходами – включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
  • Уличные фонари вдали от дома – чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
  • Любое другое помещение или пространство помимо длинных коридоров.

В спальне у изголовья кровати – для того случая, когда человек уже лег в постель, забыв выключить люстру.

Длинный темный коридор – идеальное место
применения проходного выключателя

Подытожим – перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства. Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.

Классическая схема подключения

Тип лампочек и прочих электрических приборов не играет здесь роли – схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

Технология установки

Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в самом начале работы, это позволит не допустить опасных ошибок в соединении контактов.

Разработка его начинается еще на этапе прокладки кабеля. Здесь придется использовать трехжильный, а не двухжильный кабель, как это делается обычно. Если же в системе планируется установить большее количество выключателей, то придется и вовсе проложить четырехжильный.

Схема трехжильного кабеля

Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом – последующий. Таким образом, замыкание трех контактов одновременно в данной схеме не реализуется.

Помимо кабелей также понадобятся:

  • Выключатели проходные одноклавишные.
  • Распределительный короб, который будет направлять ответвления кабелей и защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
  • Светильник или группа светильников на две и более лампы, которые соединяются друг с другом последовательно.

Классическая схема подключения

Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же подается на светильники, минуя выключатели. Фаза берется из того же источника, проводится через ту же коробку, что и ноль, и подсоединяется к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя проводятся через распределитель и соединяются с аналогичными контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже визуально представлена эта схема включения для наглядного понимания того, как работает проходной выключатель из двух мест.

Классическая схема подключения двух проходных выключателей

На деле установка проходного выключателя имеет четкую последовательность, которую важно соблюдать для правильного и безопасного подключения:

  • Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также к светильникам.
  • Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
  • К этим контактам подключаются проложенные ранее провода.
  • Монтируется один или группа светильников (допускается даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
  • Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
  • Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
  • После обесточивания дома или квартиры выполняется подключение проходных выключателей к самой сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру вновь нужно подсоединить к сети, сразу после этого проходные выключатели проверяются на работоспособность. Обращайте внимание на очаги тепла при соединении проводов – это признак плохого контакта. Если такое наблюдается, обесточьте квартиру снова и переделайте их.

Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

Схема подключения двухклавишного проходного выключателя

Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

Еще несколько советов по проведению работ, они актуальны и там, где будут устанавливать двухклавишный переключатель:

  • Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыканием вплоть до пожара.
  • Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно – даже при прерванной фазе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушениями заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
  • Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
  • Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
  • Все провода должны быть подобраны очень тщательно. Используйте жилу из такого металла, который был взят за основу в проводах основной электросети.
  • Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

Люди, которые впервые сталкиваются с проходными вариантами, могут испытывать неудобства, связанные с положением переключателей. Они не имеют четко определенного положения для включения/выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света, а не на положение клавиш.

Немного об альтернативах

Если хозяева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используются там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более). Датчики движения избавят от установки выключателей на одну лампу вовсе – они будут автоматически включать свет тогда, когда кто-то появляется в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно настроить его чувствительность и время работы, будет неприятно, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях даже наличие проходного выключателя из трех мест не будет удобным.

Заключение

Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных коридоров и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.

Схемы Подключения Проходных Выключателей Одноклавишных

Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго — два трехжильных. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.


Выполнить работы по инсталляции РК и подрозетниц. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение.

Поделиться с друзьями: Добавить комментарий. Это считается самой простой схемой, поскольку она позволяет управлять только одним источником освещения.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Как выполнить реальный монтаж? Таких выключателей может быть сколь угодно большое количество.

Какой марки выключатели лучше использовать? Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.

Линия прохождения должна быть строго параллельна потолку и полу. В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении.

Коротко один из способов: Установите прибор в режим прозвонки: Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ; Вкрутите в каждую группу по одной лампе накаливания; Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.

Проходные выключатели. Схема подключения.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Управление освещением с двух мест: Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. В отличии от стандартных двухклавишных одноклавишных устройств, проходные выключатели могут работать только в паре, поскольку один и второй контролируют подачу фазы на прибор освещения и если одного из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи Распредкоробки и подрозетники фиксируются с помощью алебастра.

Электронные схемы выглядят значительно проще.

Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно.

Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати.

Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.
Как подключить двухклавишный проходной выключатель

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.

Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.

Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.

Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.

Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.


Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов.
Как подключить проходной выключатель Схема подключения

схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Очень часто приходится включать и выключать освещение из нескольких точек. Например, в длинных коридорах, на лестницах, подвальных помещениях. Обеспечить независимое включение и выключение осветительных приборов из 2-х удалённых точек можно используя 2 проходных выключателя, а в комбинации с перекрёстным выключателем управлять освещением можно из 3-х и более точек. Главное правильная схема подключения.

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

  • высокая стоимость;
  • выключатели этих типов быстро выходят из строя;
  • хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
  • выключатели с датчиками движения могут реагировать на движение животных, птиц.

Вам может пригодиться инструкция, в которой описана технология подключения одноклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-odnoy-klavishey.html.

Разновидности переключателей

По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

  • у обычного одноклавишного 2 контакта;
  • у проходного -3;
  • у перекрёстного — 4.
Отличия между обычным, проходным и перекрёстным одноклавишными выключателями (фотогалерея)
У одноклавишного проходного выключателя 3 контакта
У обычного одноклавишного выключателя 2 контакта
У одноклавишного перекрестного выключателя 4 контакта

Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Внешний вид поворотных переключателей (фотогалерея)

Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Характеристики перекрёстных переключателей

На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

Основные характеристики
Напряжение 220–230 В
Сила тока 10 А
Материал
корпуса
термопласт
поликарбонат
пластик

Модели с корпусами, защищающими от влаги и пара, стоят дороже.

Обратите внимание на статью с инструкцией по подключению трёхклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-trehklavishnyiy-vyiklyuchatel.html.

Монтаж проходных и перекрёстных переключателей

Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

Последовательность действий

Монтаж освещения выполняется в следующем порядке:

  1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
  2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
  3. Установить переключатели на своё постоянное место.
  4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.

    Подключение проводов

  5. Убедиться, что освещением можно независимо управлять из 2-х точек.
  6. Отключить цепь от питающей сети.
  7. В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.

    Подключение в разрыв двухжильного кабеля

  8. Подключить цепь к питающей сети.
  9. Убедиться, что освещением можно независимо управлять из 3-х точек.

Как узнать, выключены ли светильники, если внезапно отключилось электропитание?

При монтаже желательно установить все переключатели так, чтобы в выключенном состоянии их клавиши находились в одинаковых положениях, например «вверх».

Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.

Хотите, чтобы свет включался по хлопку? Тогда читайте нашу статью, где описана технология подключения такой системы: https://aqua-rmnt.com/ehlektrosnabzhenie/vyiklyuchatel-sveta-po-hlopku.html.

Видео: как подключить проходной выключатель

Более подробно все этапы сборки временной цепи с 2-мя проходными выключателями можно посмотреть в этом ролике.

Видео: как подключить перекрёстный выключатель

Обратите внимание: в видеоролике перекрёстный выключатель называют «промежуточный».

Продуманная и грамотно выполненная схема управления освещением с использованием проходных и перекрёстных выключателей сделает условия жизни в доме комфортнее, избавит от многих проблем. Экономить на качестве не стоит, но описанная схема управления освещением из нескольких независимых точек обойдётся намного дешевле, чем с использованием хлопковых выключателей или выключателей с датчиками движения. При этом она надёжнее и долговечнее.

Образование высшее, педагогическое (физмат) и техническое (менеджер информационных систем), женат, двое взрослых детей Оцените статью: Поделитесь с друзьями!

разбор схем + пошаговая инструкция по подключению

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Содержание статьи:

  • Выключатели проходного действия
    • Принцип работы одноклавишной модели
    • Как выполнить реальный монтаж?
    • Конструкции перекрёстного исполнения
  • Схемные решения для практической эксплуатации
  • Сенсорные модели выключателей
  • Выводы и полезное видео по теме

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Все тонкости выбора и виды проходных выключателей описаны здесь.

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Подробная инструкция по монтажу одноклавишного выключателя представлена в этом материале.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

  • На первый (C) контакт подключается общая линия.
  • На второй (P) и третий (P) контакты подводят перекидные сегменты.
  • Устанавливают два прибора в ранее намеченных точках.
  • Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

    Работа схемы тестируется следующим образом:

  • Смонтированный участок цепи обеспечивают напряжением.
  • Переводят клавишу первого выключателя в режим «Вкл».
  • Осветительная лампа загорается.
  • Следуют к точке размещения второго прибора.
  • Меняют текущее положение клавиши второго устройства.
  • Осветительная лампа отключается.
  • Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

    Как выполнить реальный монтаж?

    Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

    Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы

    Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

    Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

    Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий

    Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

    Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

    Конструкции перекрёстного исполнения

    Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

    Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы

    Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

    О тонкостях монтажа перекрестных выключателей читайте далее.

    Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

    Схемные решения для практической эксплуатации

    Наиболее часто применяемые схемы с подключением устройств проходного действия – это, как правило, схемы для одно-, двух-, трёхклавишных приборов. Одноклавишный вариант рассматривался выше.

    Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п – перемычки

    Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

  • Необходимо схематично обрисовать монтаж системы.
  • Выполнить работы по инсталляции РК и подрозетниц.
  • Выполнить инсталляцию нужного числа световых групп.
  • Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
  • Подключить разведённые проводники согласно составленной схеме.
  • Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

    Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

    Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются проходными двухклавишными и один – перекрёстным.

    Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

    Своеобразная инструкция подключения в этом случае выглядит примерно так:

  • Создаётся схема разводки и расключений.
  • Производятся работы по монтажу коробки распределительной и подрозетниц.
  • Укладываются кабели электрические трёхжильные в количестве 4 шт.
  • Производится электромонтаж – подключение по схеме.
  • Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

    На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

    Сенсорные модели выключателей

    Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

    Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

    Есть два вида переключателей сенсорного исполнения:

  • Сенсорные прямого действия.
  • Сенсорные с диммерами.
  • Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

    Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

    Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

    Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

    Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

    Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

    Простая организация системы управления с одним сенсорным прибором выполняется так:

  • Фазная линия соединяется с клеммой «L».
  • Линия «L1» образует одну зону освещения.
  • Линия «L2» образует вторую зону освещения.
  • Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

    Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

  • Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
  • После звукового сигнала снять касание и перейти к следующему прибору.
  • Касание сенсора второго прибора.
  • Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
  • Отмена синхронизации – касание сенсора в течение 10 сек.
  • Для сенсорных конструкций есть некоторые ограничения по монтажу.

    К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

    Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

    Выводы и полезное видео по теме

    Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

    Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.

    Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

    Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.

    Источник sovet-ingenera.com

    Электромонтаж потолочного вентилятора и светильника со схемами!

    Подключение потолочного вентилятора и света может показаться сложной задачей, но это не обязательно. Pro Tool Reviews дает вам наглядное руководство и пошаговые инструкции по правильному подключению для вашей конкретной установки потолочного вентилятора. По шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. Д.

    Вентилятор и свет определяют, как вы хотите управлять этим вентилятором.Для некоторых это будет любая комбинация от отсутствия переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и / или света) и наличия отдельных переключателей для света и вентилятора.

    Наличие правильных инструментов поможет проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих приспособлений для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.

    Примечание автора: Правила и советы по безопасности
    При подключении потолочного вентилятора и света всегда важно соблюдать местные нормы и правила.Для выполнения внутренних электромонтажных работ может потребоваться разрешение. При работе с электричеством всегда не забывайте выключать питание, проверять проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите коробку панели, чтобы никто не мог случайно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в рамках требований норм вашего штата и местных норм. Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

    Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый влечет за собой с точки зрения подключения и управления потолочным вентилятором / освещением. Есть четыре метода:

    1. Потолочный вентилятор с электроприводом и / или освещение без каких-либо переключателей (без переключателей)
    2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)
    3. Использование одного и того же переключателя для переключения обоих источников света и вентилятор (одиночный переключатель)
    4. Включение света и вентилятора с помощью отдельных переключателей (два переключателя)
    5. Включение света и вентилятора с помощью одного переключателя с питанием на переключателе (одиночный переключатель)

    1.Электрический потолочный вентилятор и / или свет без переключателей (без переключателей)

    Мы рекомендуем этот метод, если вы просто не можете включить переключатель в комнату. Это действительно требует, чтобы у вас была возможность подавать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с тросовыми переключателями для управления вентиляторами и осветительными приборами. Электропроводка этого типа электрического соединения выглядит следующим образом:

    Как видите, это простое соединение подает питание как на вентилятор, так и на (дополнительный) комплект освещения.Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Электродвигатель вентилятора обычно имеет черный цвет, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на свет. Важно подключить этот провод, даже если вы не планируете использовать комплект для освещения, поскольку он дает домовладельцу возможность добавить его позже, не снимая и не перематывая вентилятор сверху.

    2. Включение света и использование тягово-вытяжной цепи для вентилятора (одиночный переключатель)

    Этот метод и следующие из них являются наиболее часто используемыми.Для них требуется только один выключатель света. Многие старые дома никогда не думали подключать второй выключатель. В основном это произошло из-за того, что в домах не было потолочного вентилятора с электроприводом. В результате многим домовладельцам приходится использовать один переключатель для управления светом и / или обоими аспектами своих потолочных вентиляторов. Электропроводка для этого типа электрического подключения выглядит так:

    Как видите, мы переключили горячую линию, идущую к световому комплекту, вставив выключатель. Многие люди используют простые 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю.В этом случае оберните оголенный белый провод черной изолентой. Это указывает (вам или кому-либо еще, кто будет работать с цепью в будущем), что это действительно «горячий» провод, а , а не - нейтральная линия.

    Хотя мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обернуть ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам включать и выключать вентилятор за шнурок. Это также сохраняет работоспособность вентилятора независимо от положения настенного переключателя.Подключите нейтральный и заземляющий провода, и все готово.

    3. Включение света и вентилятора с помощью одного выключателя (одиночный выключатель)

    Это небольшая адаптация описанного выше метода. Он переключает питание как вентилятора, так и осветительного комплекта от настенного выключателя. Это позволяет включать и выключать вентилятор с помощью настенного выключателя (вместе с светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот способ подключения полностью зависит от вас.Некоторые предпочитают метод №2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

    Обратите внимание, что питание подается через коммутатор. Электродвигатель вентилятора и световой комплект получают питание от переключателя. Как и ожидалось, нейтраль и земля просто связаны друг с другом, и все в порядке.

    4. Включение света и вентилятора с помощью отдельных переключателей (два переключателя)

    Это наиболее универсальный способ электрического подключения потолочного вентилятора с помощью комплекта освещения.Это позволяет отдельно управлять вентилятором и светом в комнате. Есть также множество действительно удобных переключателей, которые объединяют этот двойной контроль в одну аккуратную маленькую упаковку. Некоторые даже дают вам возможность приглушить свет - определенно приятное прикосновение! Существует бесконечный выбор комбинированных диммеров / переключателей, которые можно использовать с вентилятором или вентилятором / светом.

    Конечно, вы всегда можете просто подключить два однополюсных переключателя, и все готово. А вот как будет выглядеть электрическая разводка в этой ситуации:

    Выглядит сложнее, но не переживайте.Основная идея заключается в том, что ваша линия электропитания питает оба переключателя. Затем каждый переключатель питает либо вентилятор (черный провод), либо комплект освещения (синий провод). Все, что осталось на этом этапе, - это связать вместе все заземляющие и нулевые провода (соответственно). Еще раз помните, что мы предполагали 12/2 с заземлением для линий, идущих к переключателям и от них, поэтому обязательно пометьте их как «горячие» провода, обернув черную изоленту вокруг белых концов.

    Несмотря на то, что код оговаривает определенные условия, обычно существуют разные способы выполнения подключения.Показательный пример: вышеупомянутый метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы могли бы выполнить те же соединения с двумя переключателями с немного меньшими затратами:

    То, что вы здесь делаете, - это использование одного горячего (черного) провода для питания обоих переключателей. Вы можете сделать это, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы обхватить горячий терминал. Затем вы замыкаете оголенный провод вокруг горячего вывода первого переключателя.Наконец, оголите конец и подключите его ко второму переключателю. Горячий возврат - это красный провод и белый провод, которые вы заклеиваете черным (на обоих концах), чтобы обозначить его как горячий провод.

    Вы также можете перепрыгнуть через провод заземления. Этот метод перемычки проводов хорош тем, что избавляет от необходимости использовать проволочные гайки. Это также упрощает схему подключения (и дает больше места для работы в коробке!)

    Вот аналогичный способ сделать это, используя провод 12/3 с гайками вместо перемычки:

    5.Включение света и вентилятора от одного выключателя с питанием на выключателе (одиночный выключатель)

    Это идентично ситуации № 3 выше. Однако мы хотели обрисовать различия в проводке, когда фактически питание подается на выключатель, а не на потолок. Мы обнаружили, что этот метод встречается примерно в пятидесяти процентах случаев в старых домах. Особенно это происходит, когда электропроводка зародилась в подлозковом пространстве. Кроме того, в этом методе есть своего рода чистота.

    Он также имеет два полезных преимущества.Во-первых, провода последовательны. У вас нет перемаркировки нейтральных проводов. Во-вторых, такой способ подключения упрощает замену потолочных вентиляторов. Отключение питания переключателя исключает подачу питания на потолочную коробку. Обратите внимание, что мы по-прежнему рекомендуем отключить прерыватель и проверить провода с помощью вольтметра, но тем не менее это стоит отметить.


    Полезные советы

    Обязательно проверьте источник питания перед началом работы, даже если вы уже отключили прерыватель.Мы видели несколько случаев, когда к одной потолочной коробке подключалось более одного источника питания. Когда мы вошли внутрь, нас ждал настоящий сюрприз! Также важно отметить, что хотя некоторые источники питания подключаются через коммутатор (а не сверху), основная методика, описанная здесь, не меняется. Что действительно изменилось, так это то, что вы можете безопасно отключить потолочный вентиляторный блок, просто выключив переключатель. Это удобно при замене потолочных вентиляторов на аналогичную модель. Тем не менее, мы все же рекомендуем выключить выключатель, чтобы кто-то не подбежал к вам и не попытался включить свет!

    Зачистка проводов

    При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы.На рынке есть несколько инструментов, от простых инструментов для снятия изоляции за 2 доллара до более изысканных устройств для зачистки проводов с вырезами для кабеля 10/2, 12/2 и 14/2.

    Не используйте прилагаемые гайки для проводов

    Никогда не используйте прилагаемые «гайки для проводов», которые идут в комплекте с потолочными вентиляторами. Они почти никогда не имеют металлической внутренней обмотки и обычно имеют меньший размер. Это делает их трудными в использовании, если не небезопасными. Вместо этого не забудьте купить небольшой ассортимент в вашем местном магазине товаров для дома или в хозяйственном магазине.Хотя обычно в этом нет необходимости, мы рекомендуем заклеить все гайки изолентой после того, как вы сделаете эти соединения. Проволочные гайки обычно очень надежны, но никогда не помешает добавить дополнительный слой защиты, чтобы они никогда не раскрутились. Это просто хорошая привычка, и ее реализация практически ничего не стоит с точки зрения времени или денег.

    Вот и все, ребята!

    Надеюсь, это руководство поможет вам установить потолочный вентилятор и выполнить все необходимые электрические соединения для его бесперебойной работы.Потолочный вентилятор станет отличным дополнением практически любой комнаты. Это один из самых простых проектов для выполнения, и он действительно окажет влияние на ваш дом. Это также поможет вам выглядеть и почувствовать себя настоящим мастером на все руки.

    Базовое руководство по электричеству - переключатели

    Базовое руководство по электричеству - переключатели


    Авторские права © 1999 - 1728 Программные системы Основное электричество


    ВАЖНЫЙ !!! НЕ ИСПОЛЬЗУЙТЕ настенный ток !!!
    ВСЕ эти схемы могут быть построены только на батареях (сухих элементах) !!!
    Если у вас нет опыта монтажа , ИЛИ если вам нужны предложения
    о том, какие расходные материалы покупать, щелкните здесь.

    & nbsp & nbsp & nbsp & nbsp & nbsp Как и в случае с "Lincoln Cent Project", электричество другое хороший пример того, что наука является частью нашей повседневной жизни. Посмотрите вокруг тебя. Ваш телевизор, ваши часы-радио, компьютер, который вы используете и многие другие электроприборы используют электроэнергия.

    & nbsp & nbsp & nbsp & nbsp & nbsp Чтобы объяснить вещи как можно короче, электричество - это поток электронов. Вещества, которые позволяют электронам свободно течь, называются проводники а те, кто этого не делает, называются изоляторы.

    E L E M E N T A R Y & nbsp & nbsp К И Р К У И Т С

    Диаграмма № 1 иллюстрирует предельно простая схема. (На данный момент не обращайте внимания на пунктирную линию и точки A и B). Батарея представлена ​​4 горизонтальными линиями. Начиная с отрицательного полюса (-) батареи, электроны «кружатся». через один провод пропустить через лампочку, пропустить через другой провод а потом возвращаемся к аккумулятору (+), замыкая тем самым цепь. Видеть? Довольно просто.

    & nbsp & nbsp & nbsp & nbsp & nbsp Это все хорошо, но есть 2 недостатка. к этой схеме 1) свет всегда горит и 2) питание постоянно использовался. Как мы можем выключить лампочку? Ну мы могли открутить лампочку из розетки, но в реальных условиях это очень неудобно. (Лампочки внутри светильников, на потолке и так далее). Возможно, нам удастся отключить питание от источника. Это тоже очень неудобно. Ты Придется спуститься к вам в подвал, чтобы выключить электричество.Или - и многое другое опасно - придется отсоединить провод электропитания прежде, чем он достигнет световой розетки.

    & nbsp & nbsp & nbsp & nbsp & nbsp Есть ли безопасный способ прервать поток электронов, физически не касаясь провода? Конечно. Это называется ВЫКЛЮЧАТЕЛЬ !!!

    & nbsp & nbsp & nbsp & nbsp & nbsp внутри типичного бытового настенного выключателя имеет полоску металла (B), контактирующую с точкой 'A', замыкая цепь и тем самым проводя электричество к свету.Очевидно, это будет положение «ВКЛ.». Когда изолированный рычаг опускается в положение «ВЫКЛ.», Он толкает металлическую полосу. от точки «А», разомкнув цепь и выключив свет.
    Переключатель этого типа (с рычагом, который «переключает» его) называется Переключить переключатель.
    Из-за хорошей изоляции и установленные в коробке, бытовые выключатели - безопасный способ для включения и выключения электрических устройств.

    & nbsp & nbsp & nbsp & nbsp & nbsp Наконец, , давайте поговорим об этой пунктирной линии на Диаграмме 1.Теперь что бы случилось если бы точка A и точка B касались ИЛИ если бы они были соединены проводом или другой проводник? Ну, лампочка погаснет, провода и батарея очень быстро нагреется, и электроны будут просто путешествовать от аккумулятор в точку A в точку B, а затем обратно в аккумулятор. Заметь в этой новой схеме электроны путешествие по пути (или цепи), который на короче, чем на исходный. Значит, вы только что узнали, что такое «короткое замыкание». есть и как его зовут полученный! Короткие замыкания опасны.Они вызывают нагрев проводов, автоматические выключатели «споткнуться» и даже может начать возгорание.

    С В И Т К Е С

    & nbsp & nbsp & nbsp & nbsp & nbsp Есть много разных типов переключателей : тумблерный, поворотный, кнопочный, «качалка», «цепочка», слайд, магнитный, ртутный, таймер, с голосовым управлением, "сенсорный" и многие другие. Черт возьми, даже Clapper ™ - еще один тип переключателя!

    & nbsp & nbsp & nbsp & nbsp & nbsp "рубильник" (редко встречается в наши дни) - это тип, который легче всего демонстрирует функционирование выключатель.Старые научно-фантастические фильмы («Франкенштейн (1931)» или «Молодой Франкенштейн (1974)», например), широко использовал эти переключатели в лабораторных сценах.


    Сегодня рубильники стали ограничивается 1) тяжелыми промышленными применениями и 2) демонстрацией цели - например, научные проекты. Рубильник имеет металлический рычаг, изолирован на «свободном конце», который соприкасается с металлической «щелью». С электрические соединения открыты, рубильники никогда не видны в бытовая электропроводка.

    Ссылаясь на Схема 2 , проводка очень похож на диаграмму 1, за исключением того, что был добавлен переключатель. Сравните это к типовой схеме выключателя света в доме. Практически тот же принцип в работе ты не скажешь? Этот тип переключателя - однополюсный, одиночный. Бросок (или SPST). Это значит, что он управляет одним проводом (полюсом) и это делает 1 соединение (бросок). Да, это переключатель вкл. / Выкл., Но «бросок» засчитывается только тогда, когда подключение сделано. «Off» не считается «броском».Также обратите внимание, что только Необходимо переключить 1 провод. (Следуя по схеме с одного конца аккумулятор к другому вы можете понять, почему это так).

    & nbsp & nbsp & nbsp & nbsp & nbsp Как есть, эта схема сам по себе может быть вашим научным проектом. Вариантом может быть замена кнопочный выключатель и установка «зуммера» или «дверного звонка» там, где находится свет. Теперь у вас есть хорошая демонстрация того, как устроен дверной звонок. Кнопочные переключатели обычно «на мгновение на».То есть соединение устанавливается только тогда, когда вы нажимаете кнопку. Есть "кратковременное отключение" кнопочные переключатели, но использование одного в цепи дверного звонка будет означать, что звонок будет постоянно включен до кто-то нажал кнопку. Непрактично, не правда ли? (Комик Тим Конвей пошутил, что его отец звонил в дверь именно в этом способ. Когда стояла тишина, кто-то говорил: «Эй, кто-то у двери»).

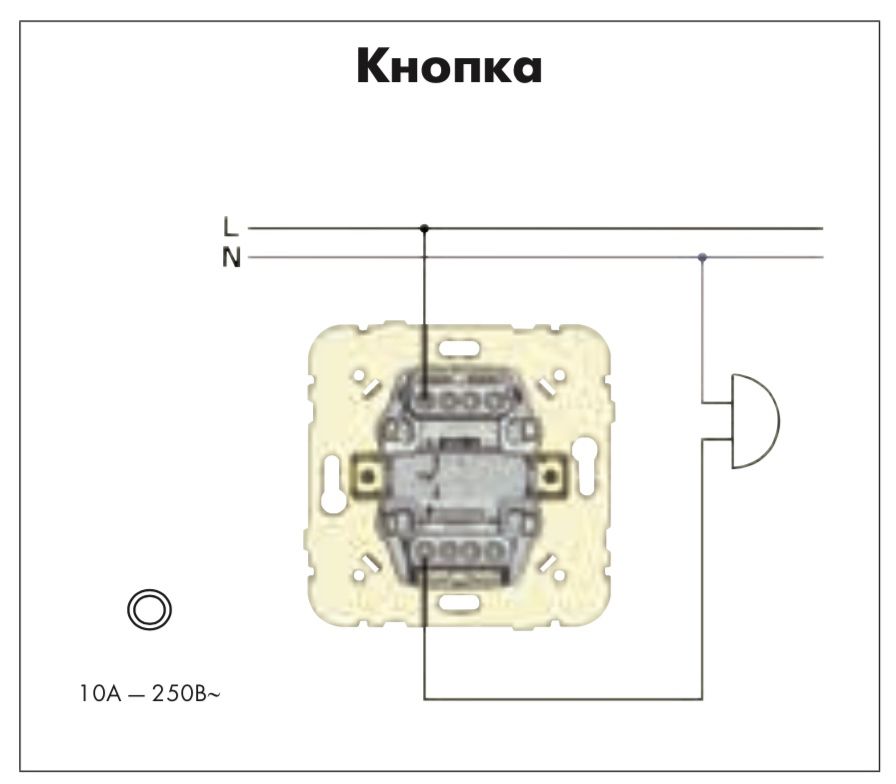

    & nbsp & nbsp & nbsp & nbsp & nbsp Практическое применение с мгновенным выключением переключатель - это "кнопка отключения звука" на ваш телефон.Если бы был использован мгновенный переключатель, это было бы очень раздражает постоянно нажимать кнопку, пока говоришь, и отпускал только для отключения звука. Это показывает, как у каждого типа переключателя есть свои конкретные приложения.

    На приведенной выше диаграмме показан интересный вариант разводки дверного звонка. 2 кнопки дверного звонка не должны быть рядом друг с другом. Одна кнопка могла быть у входной двери и другой у боковой двери. Если вы проследите за схемой, вы увидите, что нажатие любой из кнопок вызовет звонок в дверь.2 переключателя считаются подключенными параллельно .

    В цепи охранной сигнализации слева используются магнитные выключатели. Эти переключатели и их соответствующие магниты обычно устанавливаются на дверях и окнах. Заметь Переключатель 1 и переключатель 2 подключены к серии . Оба переключателя должны быть замкнуты, чтобы цепь была замкнута и чтобы лампочка загорелась. (Это указывало бы на «вооруженный» статус этого охранная сигнализация.) Магнитные переключатели бывают двух видов - «нормально замкнутые» и «нормально разомкнутые».Эти два термина описывают состояние переключателя. когда он НЕ управляется магнитом. Переключатели на этой схеме являются "нормально разомкнутыми", и поскольку магниты расположены далеко достаточно далеко, переключатели находятся в «разомкнутом» состоянии. Если бы магниты принесли ближе, лампочка загорится, и цепь будет «активирована». С этой точки зрения, перемещение или магнита приведет к тому, что лампочка погаснет, и сработает сигнализация. (Для простоты схема сработавшей сигнализации не изображена).Важно отметить, что обрезка проводов в любой точке также погаснет лампочка и сработает сигнализация.


    & nbsp & nbsp & nbsp & nbsp & nbsp Следующий тип переключателя (без схемы) - это Двухполюсный одинарный бросок (DPST). Эти переключатели используются, когда есть 2 «живые» линии для переключения, но могут только включаться или выключаться (одиночный бросок). Эти переключатели используются нечасто и обычно встречаются в приложениях с напряжением 240 В.



    Однополюсные двухходовые переключатели

    На диаграмме 3 используется однополюсный Переключатель двойного хода.Общий вывод - это средний вывод в Ножевой переключатель SPDT или, если вы используете бытовой переключатель, это будет клемма цвета латуни. (два других будут серебристого цвета). Эта схема наглядно демонстрирует, что происходит, когда переключатель SPDT перемещается назад и вперед. Свет A горит, B гаснет, B горит, A гаснет и так далее. Вы можете видеть, что этот популярный коммутатор найдет много практических приложений: кнопка передачи / приема на "2-сторонней" магнитоле, переключатель "дальний / ближний свет" для фары автомобиля, переключатель импульсного / тонального набора на телефоне и скоро.

    & nbsp & nbsp & nbsp & nbsp & nbsp Если вы используете ножевой переключатель SPDT, у вас есть положение «выключено по центру», чего не было бы в обычном настенном выключателе, и в этом случае вам нужно будет добавьте переключатель SPST для отключения этой цепи. (В работе с электроникой, многие переключатели SPDT имеют среднее положение, в котором включается электричество отключен к ОБЕИМ цепям. Это центр SPDT выключатель. Кроме того, некоторые электронные переключатели SPDT имеют «центр на». должность. Лучшим примером переключателя такого типа является селектор «подхват». на электрогитаре, которая может выбирать ритм, высокие частоты или оба звукоснимателя для 3-х разновидностей звуков).

    & nbsp & nbsp & nbsp & nbsp & nbsp На диаграмме 4 (ниже) показано, что, вероятно, наиболее общее использование переключателя SPDT - 3-стороннее переключение света схема. Электрики неправильно назвать переключатель SPDT «трехпозиционным переключателем». Правильная терминология должно быть «трехконтактный выключатель». Однако термин 3-позиционный переключатель прижился, и это неправильное название, с которым нам просто придется жить.

    Так, как это работает? Допустим, переключатель 1 находится внизу лестницы, а переключатель 2 находится наверху.Предположим, что переключатель 1 находится в состоянии «вниз». положение (B и C подключены), а переключатель 2 находится в верхнем положении (D и E подключены). Лампочка не горит. Теперь кто-то подходит к нижней части лестницы и переворачивает переключатель 1 «вверх». Если вы проследите за схемой, вы увидите, почему свет лампочка теперь загорится, потому что A, B и D и E подключены. Когда человек достигает вершины лестницы, переключатель 2 перевернут вниз, E и F теперь подключен и лампочка гаснет. Другой человек появляется в низ лестницы и переворачивает переключатель 1 «вниз», тем самым соединяя B и C. снова включить свет.Человек достигает вершины лестницы, переворачивается Переключите 2 «вверх», соединяя D и E, и лампочка погаснет. Обратите внимание, что в в случае второго человека нажатие вниз включает лампочку, а ход вверх выключает лампочку. Если у вас есть такие выключатели в доме ИЛИ если вы приобрели бытовые настенные выключатели для этой схемы, теперь вы видите причина, по которой на них НЕ напечатаны слова.
    & nbsp & nbsp & nbsp & nbsp & nbsp Вам не кажется, что эта схема переключения сделал бы великий научный проект?



    Двухполюсный двухпозиционный переключатель

    & nbsp & nbsp & nbsp & nbsp & nbsp Простой способ представить себе этот переключатель - это вообразить 2 переключателя SPDT расположены рядом с прикрепленными друг к другу «ручками».Возможно, наиболее популярным вариантом использования этого переключателя является «изменение фазы или полярности». Итак, как же DPDT переключатель выполнить это? Во-первых, , вы должны подключить 2 «верхних» и 2 «нижних» клеммы в «крест-накрест». Два верхних терминала становятся входом, а средний два терминала становятся выходом. Теперь, ссылаясь на нижнюю левую диаграмму, переключатель находится в верхнем положении, соединены W и Y, а также X и Z. полярность сохраняется, поскольку вход и выход подключены напрямую.Нет проблем в этом, верно? & nbsp & nbsp & nbsp & nbsp & nbsp Теперь давайте посмотрим, что произойдет, когда переключатель находится в нижнем положении (правый рисунок). Вход + идет от Терминал «W» вниз в правый нижний угол, а затем вверх до терминала «Z». Отрицательный вход идет от терминала «X» и выходит через терминал «Y». Смотри что случилось? Одним щелчком переключателя полярность была изменена. Какие приложения у этого есть? Во-первых, электрогитары используют этот тип переключателя, чтобы сдвинуть один датчик по фазе с другим, создавая тонкий, «пронзительный», «вывернутый наизнанку» звук.В «старые времена» до 3-х зубцов вилки, выключатели питания на некоторых электрических устройствах использовали это переключение устройство для переключения полярности в случае, если вилка была в розетке, "Неправильный путь".

    & nbsp & nbsp & nbsp & nbsp & nbsp Еще одно важное (хотя и не очень распространенное) использование заключается в том, чтобы поставить это переключаться между 3-позиционными переключателями, чтобы тот же свет мог переключаться с много разных локаций. Ссылаясь на Диаграмму 4, если бы A и B и E и F были подключен, лампочка не горит.Но теперь подумайте о проводах, идущих от A к D. и C к F. Если их соединения были поменяны местами (от A к F, C к D), лампочка включится снова. Итак, как бы мы могли изменить полярность этих 2 провода? С помощью переключателя переключения полярности! (См. Диаграмму 5 ниже).

    & nbsp & nbsp & nbsp & nbsp & nbsp Между прочим, электрики снова навлек на нас еще одно неправильное название, назвав его «4-позиционным» переключателем. Видишь что такое 4-позиционный переключатель? Это переключатель DPDT, подключенный к переключению фаз. без открытых двух нижних клемм (их не обязательно).Если ты можешь купить 4-позиционный переключатель, отлично. Если нет, вы знаете, как исправить это?

    & nbsp & nbsp & nbsp & nbsp & nbsp Кроме того, вам не нужно ограничивать себя использованием только одного 4-позиционного переключателя. Если бы вы были подключите второй 4-позиционный переключатель от клемм Y и Z первого переключателя к клеммам W 2 и X 2 второго переключателя , вы можете включить тот же свет из четвертого места. (См. Диаграмму 6).

    Или вы можете добавить 5-й или 6-й переключатель и т. Д.Разве это не будет впечатляющим научным проектом?

    Удачи с проектом !!!



    Вернуться на главную страницу

    Авторские права © 1999 - 1728 Программные системы

    Как работает коммутатор?

    Сетевые концентраторы и коммутаторы

    Сетевой концентратор - это центральная точка подключения устройств в локальной сети или LAN.Но есть ограничение на объем полосы пропускания, который пользователи могут совместно использовать в сети на основе концентратора. Чем больше устройств добавлено к сетевому концентратору, тем дольше данные достигают места назначения. Коммутатор позволяет избежать этих и других ограничений сетевых концентраторов.

    Большая сеть может включать в себя несколько коммутаторов, которые соединяют вместе разные группы компьютерных систем. Эти коммутаторы обычно подключаются к маршрутизатору, который позволяет подключенным устройствам выходить в Интернет.

    Что такое роутер и как он работает в сети?

    В то время как коммутаторы позволяют различным устройствам в сети обмениваться данными, маршрутизаторы позволяют обмениваться данными между разными сетями.

    Маршрутизатор - это сетевое устройство, которое маршрутизирует пакеты данных между компьютерными сетями. Маршрутизатор может подключать сетевые компьютеры к Интернету, поэтому несколько пользователей могут совместно использовать соединение. Маршрутизаторы помогают соединять сети внутри организации или соединять сети нескольких филиалов. А роутер работает диспетчером. Он направляет трафик данных, выбирая лучший маршрут для передачи информации по сети, чтобы она передавалась с максимальной эффективностью.

    Как настроить сетевой коммутатор с маршрутизатором?

    Вы можете обнаружить, что вам нужно увеличить количество портов, которые можно подключить к вашему маршрутизатору, чтобы вы могли настроить сетевой коммутатор для подключения к вашему маршрутизатору.Сетевой коммутатор подключается к маршрутизатору через один из портов на маршрутизаторе, увеличивая количество устройств в вашей сети небольшого офиса, таких как настольные компьютеры, принтеры, ноутбуки и т. Д., Которые имеют проводное подключение к Интернету.

    Начало работы с подходящим сетевым устройством Обратитесь к консультанту по продажам Cisco, который понимает ваши конкретные требования. Вы получите безопасную, надежную и доступную по цене сеть, поддерживаемую Cisco и настроенную в соответствии с вашими потребностями сегодня, что даст вам четкий путь в будущее.

    Jog Circuits - Базовое управление двигателем

    Иногда его называют «, шаг », толчковый режим - это термин, обозначающий мгновенное включение двигателя только до тех пор, пока оператор нажимает кнопку.

    Цепь толчкового режима - это цепь, которая позволяет оператору запускать двигатель или двигатель « толчково », и обычно используется для двигателей, управляющих лентами конвейера, чтобы обеспечить точное позиционирование материалов.

    Любой пускатель двигателя , который используется для пуска двигателя, будет подвергаться повторяющимся пусковым токам , которые могут вызвать перегрев силовых контактов.Если ожидается, что двигатель будет запускаться толчками более пяти раз в минуту, стартер двигателя должен быть увеличен в размере и номинальной мощности в лошадиных силах для этого более тяжелого рабочего состояния.

    Для реализации толчковой функции существует несколько распространенных схемотехнических решений, каждая из которых имеет свои преимущества и недостатки. Общей особенностью всех толчковых цепей является то, что они имеют некоторый метод отключения удерживающего контакта , используемого в трехпроводной схеме . Обычно это достигается путем установки какого-либо компонента в серию с удерживающим контактом, например, переключателя или кнопки мгновенного действия .

    Схема управления толчковым переключением селекторного переключателя

    Самая основная из цепей толчкового режима, по сути, представляет собой трехпроводную схему с переключателем SPST (однополюсный, одноходовой), подключенным последовательно с удерживающим контактом.

    В замкнутом положении переключатель SPST не препятствует прохождению тока, и схема ведет себя так же, как стандартная трехпроводная схема. Обычно открытая кнопка действует как кнопка «пуск» или «запуск».

    Если переключатель SPST разомкнут, то он вводит разрыв последовательно с 2–3 удерживающими контактами , эффективно удаляя их из схемы.Без удерживающего контакта пускатель двигателя будет находиться под напряжением только до тех пор, пока оператор нажимает нормально разомкнутую кнопку, которая в этом положении действует как кнопка «толчкового режима».

    • Основное преимущество данной схемы - простота монтажа и дешевизна оборудования.
    • Главный недостаток состоит в том, что вы должны изменить положение селекторного переключателя, чтобы изменить функцию вашей кнопки.
    Схема управления опасным толчковым режимом

    В следующей схеме толчкового режима, которую мы рассмотрим, в качестве кнопки «Jog» используется четырехконтактная кнопка мгновенного действия.Эта кнопка имеет один набор из нормально замкнутых контактов , которые соединены последовательно с 2-3 удерживающими контактами, и один набор нормально разомкнутых контактов, которые включены последовательно только с кнопкой останова и пускателем двигателя.

    При нормальной работе кнопки останова и пуска выполняют свои стандартные функции в трехпроводной схеме, так как удерживающие контакты 2-3 включены последовательно с нормально замкнутыми контактами кнопки толчкового режима. Если нажать кнопку толчкового режима, нормально замкнутые контакты размыкаются, а нормально разомкнутые контакты замыкаются, обеспечивая путь для тока для подачи питания на пускатель двигателя.

    Когда пускатель двигателя находится под напряжением, все связанные с ним контакты изменяют свое состояние, включая удерживающий контакт 2-3, но из-за нажатия кнопки толчкового режима удерживающий контакт не может поддерживать питание стартера. После отпускания кнопки толчкового режима двигатель останавливается.

    Эту схему иногда называют «опасной беговой дорожкой» по причинам, которые сейчас могут показаться очевидными. Если нормально замкнутые контакты кнопки толчкового режима могут вернуться в свое нормальное состояние до того, как якорь пускателя двигателя выпадет из строя, то катушка останется под напряжением, и двигатель продолжит работу.Это опасно, потому что, если оператор нажимает кнопку толчкового режима, ожидая, что двигатель остановится, когда он отпустит кнопку, и двигатель продолжает работать, это может создать опасность для человека, застигнутого врасплох. Короче говоря, мы никогда не хотим, чтобы машины удивляли людей.

    • Преимущество этой схемы в том, что она проста в установке и имеет отдельные кнопки, предназначенные для запуска и толчкового режима двигателя.
    • Основным недостатком является опасность быстрого возврата кнопки толчкового режима в нормальное состояние.
    Цепь толчкового режима с реле управления

    В более сложной цепи толчкового режима используется реле управления , как показано на рисунке выше. Реле управления работают так же, как пускатели двигателей, но не имеют защиты от перегрузки и силовых контактов. Реле управления - это нагрузки, которые должны быть подключены по параллельно к пускателю двигателя, чтобы обеспечить их номинальное напряжение .

    На любой схематической диаграмме ток должен проходить от линии 1 к линии 2 и по пути питать только одну нагрузку.Переключатели предлагают либо бесконечное сопротивление , когда они разомкнуты, либо нулевое сопротивление, когда они замкнуты, поэтому некоторые устройства должны ограничивать ток, чтобы предотвратить короткое замыкание. Обратите внимание, что ток, который проходит через реле управления, не проходит через пускатель двигателя. Это означает, что они оба получат свое номинальное значение напряжения и втянут свои якоря.

    Как правило, мы НИКОГДА не подключаем нагрузки последовательно.

    В нормальных условиях, если кнопка пуска нажата, ток сможет замкнуть цепь и активировать реле управления.После включения реле два связанных с ним нормально разомкнутых контакта изменят свое состояние и закроются. Это обеспечит прохождение тока для возбуждения пускателя двигателя, замыкания 2-3 удерживающих контактов и запуска двигателя.

    Схема будет продолжать работать как стандартная трехпроводная схема, обеспечивающая защиту от низкого напряжения (LVP) , пока не будет нажата кнопка останова или не произойдет перегрузка .

    Если нажать кнопку толчкового режима при работающем двигателе, в цепи не произойдет никаких изменений.

    Если, однако, нажать кнопку толчкового режима, когда двигатель не работает, это обеспечит путь для тока, чтобы запитать стартер двигателя. Ток не сможет активировать реле управления, поэтому, как только кнопка толчкового режима будет отпущена, стартер отключается, и двигатель останавливается.

    • Преимущество данной схемы заключается в ее безопасности и надежности. Наличие двух отдельных кнопок для функций «бег» и «толчок» увеличивает удобство управления для оператора.
    • Недостатком является дополнительная стоимость и время установки, связанные с реле управления, и дополнительный ток, потребляемый в цепи управления из-за второй катушки.

    Таблица кодов I-PAC 2

    Таблица кодов ключей по умолчанию

    ВХОД

    ПРЕДУСТАНОВЛЕННЫЕ КОДЫ

    ОБЫЧНЫЕ КОДЫ

    КОДОВ СО СМЕЩЕНИЕМ
    (удерживайте начало 1 игрока)

    МОНЕТА 1 5
    МОНЕТА 2 6
    ПУСК 1 1
    ПУСК 2 2 ESC
    1 ПРАВЫЙ R стрелка Вкладка
    1 ЛЕВЫЙ L стрела Введите
    1 UP U стрелка Клавиша ниже ESC (громкость, гамма и т. Д.)
    1 ВНИЗ D стрелка П (пауза)
    1 SW 1 L-Ctrl 5 (Монета А)
    1 SW 2 L-альтернативный
    1 SW 3 космос
    1 размер 4 L-сдвиг
    1 SW 5 Z
    1 SW 6 Х
    1 SW 7 С
    1 SW 8 В
    1 А -П,
    1 B ВВОД
    ПУСК 1 1
    ПУСК 2 2 Esc
    2 ПРАВЫЙ G
    2 ЛЕВЫЙ D
    2 UP R
    2 ВНИЗ F
    2 SW 1 А
    2 SW 2 S
    2 SW 3 Q
    2 Размер 4 Вт
    2 SW 5 I
    2 SW 6 К
    2 SW 7 Дж
    2 SW 8 L
    2 А ВКЛАДКА
    2 B ESC
    СЛЕДУЮЩИЕ КОДЫ ДЛЯ I-PAC 4 ТОЛЬКО
    МОНЕТА 3 7
    МОНЕТА 4 8
    ПУСК 3 3
    ПУСК 4 4
    3 ПРАВЫЙ L
    3 ЛЕВЫЙ Дж
    3 UP I
    3 ВНИЗ К
    3 SW 1 R-CTRL
    3 SW 2 ПЕРЕДНИЙ ПЕРЕКЛЮЧАТЕЛЬ
    3 SW 3 ВВОД
    3 SW 4 O
    3 SW 5
    3 SW 6
    3 SW 7
    3 SW 8
    4 ПРАВЫЙ U
    4 ЛЕВЫЙ В
    4 UP Y
    4 ВНИЗ N
    4 SW 1 B
    4 SW 2 E
    4 SW 3 H
    4 Размер 4 M
    4 SW 5
    4 SW 6
    4 SW 7
    4 SW 8

    ИСПОЛЬЗОВАНИЕ ВСТРОЕННОГО НАБОРА КОДОВ

    Когда плата впервые включается, она содержит предварительно загруженный набор кодов.Это соответствует кодам клавиш по умолчанию MAME, как указано в таблице выше. Для многих пользователей нет необходимости делать какие-либо переназначения, просто включите питание и играйте.

    Вы можете перепрограммировать коды, если применимо любое из следующего:

    · Вы используете эмулятор или другое приложение для ПК без переназначения ключей.

    · Вы не хотите, чтобы люди могли получить доступ к меню конфигурации игры MAME с помощью кнопок переключения (например, игровые соревнования и т. Д.)

    · Вы хотите ограничить вставку монет в слот для реальных монет, а не использовать функцию кнопки переключения.

    Установка

    Плата автоматически определяет, к какому интерфейсу она подключена (USB или PS / 2).
    Для работы платы не нужно устанавливать какие-либо драйверы или программное обеспечение с компакт-диска Ultimarc.

    Подключите одну сторону каждого переключателя к винтовым клеммам, как показано на плате. Соедините последовательно все переключатели с другой стороны и подключите их к любому из выводов «GND» на печатной плате. Некоторые микровыключатели имеют 3 соединения - используйте только те, которые отмечены «NO» и «COM».Ничего не подключайте к тегу «NC». Ниже приведена схема, показывающая пример 3 микровыключателей джойстика, подключенных к входам на плате I-PAC.

    Калибр используемого провода не критичен. Подойдет любой изолированный многожильный провод при условии, что он достаточно толстый, чтобы его можно было захватить с помощью винтовых соединителей. Провод, который мы поставляем в нашем наборе для проводки, имеет размер 16 X 0,2 мм.
    Вы можете подключить более одного переключателя к одному входу I-PAC для выполнения одной и той же функции. Например, вы можете захотеть, чтобы боковые кнопки флиппера были подключены к тем же входам, что и кнопки огня, поскольку они используются в разных играх.Это касается и джойстиков. Вы можете подключить 4- и 8-позиционный джойстики к одним и тем же входам. (Но проверьте наши джойстики с переключением на 4-8 направлений!)


    Если вы используете жгут светодиодов, подключите его к 10-контактному разъему. Обратите внимание, что один контакт заголовка отсутствует. Это необходимо для того, чтобы полярную вилку можно было вставить только правильным образом.

    Подключите один конец кабеля к разъему DIN с маркировкой «PC», а другой конец - к клавиатуре материнской платы или разъему USB. Подключите обычную клавиатуру к разъему с пометкой «KBD» (необязательно и не применяется в режиме USB, вы можете оставить клавиатуру «как есть»).)

    При использовании USB: Запустите windows. Под управлением Windows подключите USB-кабель. Windows обнаружит устройство и автоматически загрузит драйверы. Драйверы для этого устройства находятся на компакт-диске Windows. Для I-PAC нет драйверов Ultimarc.

    ОСНОВНОЕ ТЕСТИРОВАНИЕ.

    Загрузите компьютер в DOS или Windows и запустите текстовую программу, например Блокнот. Обратите внимание, что светодиод на I-PAC должен мигать, а затем светиться непрерывно.
    Нажмите различные кнопки проигрывателя 2 (некоторые кнопки проигрывателя 1 привязаны к не отображаемым кодам, таким как ALT, поэтому лучше использовать проигрыватель 2).Вы должны увидеть отображаемые символы, как если бы они были набраны на клавиатуре.

    РАСШИРЕННОЕ ТЕСТИРОВАНИЕ (опция)

    В DOS введите COPY CON, чтобы отключить командную строку. На клавиатуре, подключенной к проходному каналу, нажмите CTRL-ALT-P. (нажмите и удерживайте каждую клавишу в указанном порядке). Введите «T» в меню, чтобы войти в тестовый режим. Все нажатые кнопки и джойстики будут отображаться на экране. Будет показан ввод, за которым следует код, который назначен в данный момент, а за ним - сдвинутый код, если он назначен.Проверьте все кнопки и переключатели джойстика. Если все в порядке, перезагрузитесь для выхода. Теперь готов к игре!

    ПРОГРАММИРОВАНИЕ (опционально)

    Есть два метода программирования платы. Утилиту WinIPAC IPD можно загрузить и запустить из Windows или IPACUTIL в DOS. Подробности см. В разделе «Программирование». ИЛИ вы можете войти в режим интерактивного программирования и тестирования, нажав CTRL-ALT-P на клавиатуре, подключенной к проходу. См. Инструкции в разделе «Интерактивное программирование и тестовый режим I-PAC и J-PAC». Возможно, вам также придется выполнить некоторые настройки в MAME, потому что кнопки 5 и 6 обычно не назначаются по умолчанию в MAME и должны быть запрограммированы.(нажмите вкладку в любой игре).

    РЕЖИМ ПЕРЕКЛЮЧЕНИЯ

    Нажатие и удержание 1player start включает режим переключения с доступом к следующим клавишам (при использовании настройки «MAME»):

    Запуск для 2 игроков = Esc - для возврата в меню

    Джойстик влево = Enter - для запуска игр в Windows и для меню конфигурации игры MAME

    Джойстик правый = Вкладка - для входа в меню конфигурации MAME

    Джойстик вверх = ~ - для входа в меню громкости / гаммы MAME

    Джойстик опущен = клавиша паузы P MAME

    1 огонь (кнопка 1) = 5 - для имитации вставки монеты.
    Вышеупомянутые клавиши переключения передач могут быть изменены / выключены по мере необходимости, если плата запрограммирована.

    MAME ПОДСКАЗКА: , чтобы пропустить запрос «Введите OK для продолжения», просто переместите джойстик влево, а затем вправо.

    ПРИМЕЧАНИЯ : ПК должен пройти самотестирование клавиатуры BIOS с подключенной нормальной клавиатурой или без нее. Устройство можно использовать в закрытом аркадном шкафу без дополнительной клавиатуры или элементов управления, а материнская плата загружается в меню эмуляции. Если подключена дополнительная клавиатура, ее можно использовать в полном объеме и даже во время игры вместе с панелью управления.

    USB ПРИМЕЧАНИЯ : В режиме USB сквозной разъем клавиатуры все еще работает, и I-PAC переводит протокол клавиатуры PS / 2 в USB. Это в первую очередь для использования интерактивного программирования и тестового режима I-PAC и J-PAC. Когда I-PAC находится в режиме USB, рекомендуется подключать клавиатуру PS / 2 или USB напрямую к ПК.

    ПОДДЕРЖКА USB DOS : Большинство ПК поддерживают клавиатуру USB в режиме DOS, поэтому I-PAC в режиме USB МОЖЕТ работать в DOS. (Поддержка USB-клавиатуры может быть включена в BIOS).ОДНАКО: многие BIOS имеют плохую поддержку USB, что не позволяет использовать их в играх, так как отклик слишком медленный. USB предназначен для использования Windows, либо в «окне DOS», либо в приложении Windows.

    ИСПОЛЬЗОВАНИЕ ДВУХ I-PAC ВМЕСТЕ : Две платы можно использовать для удвоения количества входов. Вторую плату можно подключить к сквозному разъему первой. Либо подключите обе платы к USB, либо первую к порту клавиатуры, а вторую к USB. Каждую плату можно индивидуально запрограммировать с помощью требуемого набора кодов, затем две платы можно соединить вместе, как указано выше.

    ПОДКЛЮЧЕНИЕ ДВУХ ДЖОЙСТИКОВ К ОДНОМ СОЕДИНЕНИЮ : Это нормально, и часто это делается при использовании специального 4-позиционного джойстика вместе с 8-позиционным. Оба джойстика можно подключить к входам Player 1. Конечно, они оба будут выполнять одну и ту же функцию.

    ЖГУТ ПРОВОДОВ СВЕТОДИОДОВ : (опционально). Жгут проводов светодиодов подключается к 10-контактному разъему на плате. Светодиоды подключаются к жгуту через съемный штекер. Его можно отключить, чтобы светодиоды могли быть установлены через панель.Обязательно запомните, с какой стороны вилка подсоединена к светодиоду. Светодиодные индикаторы можно проверить, нажав клавиши Caps Lock, Scroll Lock и Num Lock на сквозной клавиатуре. Если вы подключили I-PAC к ПК через USB, в mame.ini измените «led_mode» с «ps / 2» на «usb»

    .

    ВАЖНОЕ ПРИМЕЧАНИЕ!
    Жгут светодиодов и печатная плата принимают 5 вольт от материнской платы ПК. Убедитесь, что ни одна из открытых частей не соприкасается с землей. В этом случае материнская плата может быть повреждена. Большинство материнских плат подают 5 вольт на разъем клавиатуры через крошечный проводной предохранитель, который выглядит как резистор.В случае короткого замыкания 5 вольт этот предохранитель необходимо заменить, что непросто!

    Установите печатную плату на деревянную панель управления или другой изолятор, или, если это невозможно сделать, используйте опорные стойки. Когда светодиоды подключены к жгуту, остается небольшой штырь. Его можно согнуть, чтобы закрепить вилку, и его следует изолировать лентой, так как один контакт каждого светодиода напрямую подключен к 5 вольт.

    Использование 9-контактного разъема

    Схема, приведенная ниже, поможет, если вы решите сделать свои собственные подключения светодиодов.Контакты заглушки заголовка показаны сверху.

    Поиск и устранение неисправностей

    Общий доступ:

    Встроенный светодиод самопроверки отображает функциональные проверки, подробнее см. Далее в этом разделе.
    Помните, что I-PAC имитирует клавиатуру. Так что, если вы помните об этом, вы можете использовать любую программу, отображающую текст, для проверки ответа с определенными ограничениями. Например, можно использовать Блокнот или приглашение DOS. Вы можете подключить короткий кусок провода к GND и использовать другой конец для прикосновения к различным входным соединениям, при этом символы должны вводиться на экране.Однако имейте в виду, что конфигурация MAME по умолчанию включает в себя множество непечатаемых клавиш, таких как ALT, CTRL и клавиши со стрелками, поэтому лучше всего попробовать ввод 2 игрока, поскольку все это печатаемые символы.
    Но Блокнот или DOS не могут сказать вам, "застрял" ли ввод, хотя это не полный тест. Для этого вам необходимо использовать режим интерактивного программирования и тестирования I-PAC и J-PAC или Ghostkey.exe. (Программа DOS). Для Windows лучшим тестом на сегодняшний день является Тест клавиатуры Passmark, который мы можем порекомендовать загрузить.Это 30-дневная пробная версия, но, надеюсь, к тому времени она у вас будет работать!

    Проблема: не работают кнопки 5 и 6 плеера 2.

    Это не проблема I-PAC! По умолчанию MAME не имеет этих кнопок, связанных с кодами клавиш. Просто войдите в меню управления MAME (нажмите вкладку в игре) и назначьте их. Кнопка 5 - это «I», а кнопка 6 - «K».

    Проблема: Не работают сменные функции.

    Часть конструкции функции переключения означает, что во избежание "заедания" клавиш функции переключения отключаются при нажатии любой клавиши.Таким образом, потеря функций переключения означает, что у вас закорочен или застрял переключатель. Проблема в том, какой именно? Это можно определить двумя способами. Встроенный светодиод показывает, какой вход закорочен, см. Далее в этом разделе.
    Или используйте встроенный тестовый режим:
    Запустите любую текстовую программу, например Блокнот, или, если вы находитесь в DOS, введите «COPY CON», чтобы отключить командную строку. Подключив клавиатуру к сквозному порту, нажмите CTRL-ALT-P (нажмите и удерживайте каждую клавишу в указанном порядке). Вы перейдете в режим программирования.Вы увидите меню. Введите «T» для тестового режима. На экране отобразятся застрявшие вводы, вызывающие нарушение.

    Проблема: Невозможно программировать. Утилита зависает по окончании программирования.

    Если вы используете соединение PS / 2 и на вашем ПК нет USB-клавиатуры, вам необходимо проверить, что в BIOS ПК «Поддержка USB-клавиатуры» или «Поддержка устаревших USB-устройств» ОТКЛЮЧЕНА, в противном случае WinIPAC будет неправильно программировать. Другой причиной этого является наличие непереключаемых элементов, подключенных к входам. Как правило, для работы программирования входы должны быть «разомкнуты» (т. Е. Ни один переключатель не нажат).Это может быть не так, если у вас есть другие подключенные устройства, например игровая доска, подключенная одновременно с I-PAC. Если вам необходимо подключить другие устройства, отправьте электронное письмо для получения дополнительных рекомендаций по этому поводу, поскольку существуют обходные пути.

    Проблема: Неустойчивое поведение джойстика. Функции переключения не работают. «Застрявшие» ключи.

    Очень частая причина - подключение входов к контакту «NC» на переключателях вместо «NO». См. Заголовок «Функции переключения не работают» выше для получения дополнительной информации.Проблема такого типа обычно возникает, когда неправильно подключено большое количество переключателей. Светодиод самопроверки укажет на эту проблему.

    Проблема: медленный отклик и залипание клавиш в Windows 98 при использовании I-PAC в режиме USB.

    Это вызвано тем, что USB-контроллер материнской платы не работает в Windows. Клавиатура (и, следовательно, I-PAC) полагается на медленную поддержку BIOS вместо драйверов USB-контроллера Windows. Зайдите в программу настройки BIOS и отключите поддержку USB-клавиатуры или «поддержку устаревших портов 60-64».Если I-PAC полностью перестает работать, проблема в этом. Теперь войдите в диспетчер устройств в Windows и проверьте контроллер USB на наличие проблем с драйверами.

    Проблема: в режиме USB I-PAC раньше некогда не определялся должным образом, и теперь я не могу вывести его из этого состояния.

    Вам нужно будет удалить его из Windows и позволить повторно обнаружить. Зайдите в Панель управления, Система, Диспетчер устройств, Оборудование. Откройте USB-контроллер, щелкнув значок плюса рядом с ним. Под этим заголовком будут отображаться все USB-устройства.Щелкните правой кнопкой мыши все устройства одно за другим, кроме самого контроллера и корневых концентраторов, и выберите «удалить». Теперь отключите и снова подключите I-PAC. Это должно быть обнаружено повторно.

    Проблема: В режиме USB он определяется только как «Неизвестное устройство» или «Устройство имеет проблему».

    При определенных условиях это могут быть закороченные входы или входы, которые удерживаются под напряжением 5 вольт. Это может произойти либо из-за ошибки подключения (см. Шаги по проверке выше), либо из-за того, что входы I-PAC подключены к чему-либо, кроме переключателя разомкнутой цепи.Если вам нужно подключить непереключаемые устройства, отправьте электронное письмо для получения совета.

    Проблема: ключи периодически заедают в одном направлении.

    Обычно это не проблема I-PAC. Если вы проверите установку I-PAC с помощью Passmark Keyboard Test, вы, вероятно, обнаружите, что это работает нормально, и вам, возможно, придется поискать в другом месте на вашем ПК, например, какое-то ошибочное программное обеспечение, потребляющее ресурсы ПК.

    Проблема: (Только USB) Плата не работает, пока WinIPAC не запускается каждый раз после перезагрузки.Желтые восклицательные знаки на панели управления, диспетчере устройств.

    Это редкая проблема Windows XP (исправлена ​​в Vista), вызванная ошибкой реестра. Предполагается, что эта проблема возникает, если плата регулярно переключается с одного порта USB на другой или используются разные версии платы на одном ПК.
    Убедитесь, что вы используете последнюю версию WinIPAC (март 2007 г.), в которой есть постоянный способ решения этой проблемы. Установка последней версии должна решить проблему без каких-либо дополнительных действий.

    Использование светодиода самопроверки

    Светодиод самодиагностики показывает состояние и ошибки с помощью шаблонов мигания.

    Это последовательность событий при включении питания:
    Подано питание: одна короткая вспышка
    Затем
    Обнаружен интерфейс PS / 2: вторая короткая вспышка, а затем, если проверка переключателя пройдена: светодиод продолжает гореть
    или
    USB Обнаружен интерфейс
    Затем
    Интерфейс USB инициализирован ПК, и проверка переключателя пройдена: светодиод продолжает гореть
    или
    Если проверка входов не удалась: светодиодный индикатор мигает несколько раз, указывая, какой переключатель закорочен или неисправен.Затем светодиод гаснет. Это не обязательно означает, что плата не будет работать, но указывает на проводку переключателя или другую проблему, которую следует исследовать. Проверьте приведенную ниже таблицу на предмет неисправного входа. Проверьте проводку переключателя. Попробуйте отсоединить этот провод и посмотрите, не изменится ли схема мигания.

    Условия ошибки:

    Светодиод никогда не горит:
    Неисправна плата, неисправен кабель, компьютер не включается правильно. Светодиод
    дает два коротких мигания, и I-PAC подключен через USB:
    Плата неверно определила интерфейс PS / 2.Убедитесь, что USB-контроллер включен и работает на ПК. Попробуйте другое устройство USB в качестве теста. Светодиод
    однократно мигает, а затем гаснет:
    I-PAC обнаружил USB-контроллер, но ПК не определяет, что устройство было подключено. Проверьте драйверы USB на ПК.
    Светодиод мигает 3 или более раз после первоначального включения:
    Ошибка теста переключателя. Проверьте приведенную ниже таблицу на предмет ошибок ввода. Проверьте проводку переключателя. Попробуйте отсоединить этот провод и посмотрите, не изменится ли схема мигания.

    Коды сбоев проверки переключателей.

    Подсчитайте количество вспышек после первого включения светодиода.
    В таблице показан вход, который необходимо исследовать. Проверьте переключатели, подключенные неправильно. Попробуйте отключить этот переключатель. Теперь тест может пройти. Если несколько входов не работают, шаблон может измениться, указывая на второй сбойный вход.

    Количество миганий I-PAC VE I-PAC 2 J-PAC I-PAC 4 игрока 1-2 I-PAC 4 игрока 3-4
    3 1 правый 2 вверх 1 до
    4 2 правых 2 правых монета 1
    5 1 слева 2 SW 1 2 вверх монета 1 монета 3
    6 2 слева 2 слева монета 2 2 правых 4 правый
    7 1 до 2 SW 3 1 внизу монета 2 монета 4
    8 2 вверх 2 внизу старт1 2 слева 4 слева
    9 1 внизу 2 SW 5 2 внизу старт1 start3
    10 2 внизу 2 SW 2 начало 2 2 вверх 4 вверх
    11 1 SW 1 1 правый 1 слева начало 2 начало 4
    12 2 SW 1 2 SW 4 2 SW 8 2 внизу 4 внизу
    13 1 SW 2 1 слева 2 слева 1 правый 3 правых
    14 2 SW 2 старт1 2 SW 6 2 SW 1 4 SW 1
    15 1 sw 3 1 до 1 правый 1 слева 3 слева
    16 2 SW 3
    17 1 sw 4 1 внизу 2 правых 1 до 3 вверх
    18 2 SW 4
    19 1 sw 5 1 SW 1 1 SW 1 1 внизу 3 вниз
    20 2 SW 5 монета 2 2 SW 5 2 SW 2 4 SW 2
    21 1 SW 6 1 SW 2 2 SW 1 1 SW 1 3 SW 1
    22 2 SW 6 монета 1 2 SW 4 2 SW 3 4 SW 3
    23 старт1 1 sw 3 1 SW 2 1 SW 2 3 SW 2
    24 start2 начало 2 1 sw 5 2 SW 4 4 SW 4
    25 монета 1 1 sw 4 2 SW 2 1 sw 3 3 SW 3
    26 монета 2 1 SW 8 1 SW 6 2 SW 5 4 SW 5
    27 1D 1 sw 5 1 sw 3 1 sw 4 3 SW 4
    28 2D 2 SW 7 1 SW 7 2 SW 6 4 SW 6
    29 1 SW 6 2 SW 3 1 sw 5 3 SW 5
    30 2C 2 SW 8 1 SW 8 2 SW 7 4 SW 7
    31 1 SW 7 2 SW 7 1 SW 6 3 SW 6
    32 2 SW 8 4 SW 8
    33 1A 1 SW 7 3 SW 7
    34 2 SW 6 1 sw 4 1 SW 8 3 SW 8

    Добавить соединители между фигурами Visio

    Вы можете использовать AutoConnect для соединения фигур по мере их добавления, а также вы можете соединять существующие фигуры с помощью инструмента Connector.Вы также можете изменить формы, отображаемые на мини-панели инструментов, и включить или выключить AutoConnect.

    Автоматически соединять фигуру

    Соедините фигуры уже на странице

    Подключиться к фигуре на другой странице

    Используйте темы, чтобы изменить внешний вид соединителя

    Используйте альтернативные формы соединителей

    Измените формы на мини-панели инструментов AutoConnect

    Включение или выключение AutoConnect

    Автоматически соединить фигуру

    Один из способов соединения фигур - позволить Visio соединять их автоматически, когда вы добавляете фигуру на страницу.Это особенно удобно при создании блок-схемы.

    1. Убедитесь, что функция AutoConnect активна. На вкладке View в группе Visual Aids убедитесь, что выбран параметр AutoConnect .

    2. Перетащите фигуру с панели Фигуры на страницу.

    3. Удерживайте указатель над формой, пока вокруг формы не появятся стрелки автосоединения.

    4. Наведите указатель мыши на стрелку в том направлении, в котором вы хотите добавить форму.

      Появится мини-панель инструментов, содержащая первые четыре быстрых фигуры, которые в настоящее время находятся в наборе элементов быстрых фигур . Когда вы наводите указатель мыши на фигуру на панели инструментов, Visio отображает ее предварительный просмотр на странице.

    5. Щелкните фигуру, которую хотите добавить.

    6. Если вы хотите продолжить, наведите указатель мыши на стрелку AutoConnect на только что добавленной фигуре, чтобы добавить другую фигуру, которая также будет автоматически соединена.

    Верх страницы

    Соедините фигуры уже на странице

    Совет: Команды в группе Инструменты на вкладке Домашняя страница переводят Visio в другое состояние или режим, что, по общему признанию, иногда может сбивать с толку.Используйте клавиатуру для удобного переключения между Pointer Tool (нажмите Ctrl + 1) и Коннектор (нажмите Ctrl + 3) инструменты. Какой бы инструмент вы ни использовали, например Text Block или Connection Point , нажмите несколько раз Esc, чтобы вернуться к инструменту указателя .

    1. На вкладке Home в группе Tools щелкните Connector или нажмите Ctrl + 3.

    2. Щелкните фигуру и перетащите соединительную линию к другой фигуре.

    3. Когда все будет готово, нажмите Инструмент указателя на вкладке Home в группе Tools или нажмите Ctrl + 1.

    Как вариант, команду «Соединить фигуры» можно добавить на ленту и использовать для соединения нескольких фигур в том порядке, в котором они были выбраны.

    Совет: Полезные команды, которые еще не отображаются на вашей ленте, можно добавить, нажав Файл > Параметры > Настроить ленту .

    Верх страницы

    Подключиться к фигуре на другой странице

    Можно использовать только соединители между фигурами на одной странице.Чтобы подключиться к фигуре на другой странице, используйте фигуру Off-page Reference , чтобы создать гиперссылку с одной страницы на другую, или добавьте действие Hyperlink и . Дважды щелкните действие для любой фигуры, чтобы она могла перейти к другую страницу в том же документе.

    Используйте ссылку вне страницы
    1. Откройте набор элементов "Основные фигуры блок-схемы" , а затем перетащите фигуру внестраничной ссылки на текущую страницу.

    2. В диалоговом окне Off-page reference выберите OK , чтобы добавить фигуру на текущую страницу и на вновь созданную страницу.

    3. На новой странице продолжите создание диаграммы.

    4. Чтобы изменить внешний вид фигуры Off-page reference , щелкните фигуру правой кнопкой мыши и выберите Outgoing , Incoming , Circle или Arrow .

    Для перемещения между страницами дважды щелкните фигуру Off-page reference на любой странице. Для получения дополнительной информации см. Диалоговое окно Off-Page Reference.

    Используйте гиперссылку и двойной щелчок
    1. Щелкните любую фигуру правой кнопкой мыши или нажмите CTRL + K , а затем выберите Гиперссылка .

    2. Щелкните Обзор рядом с полем подадреса , а затем щелкните раскрывающийся список рядом с полем Page , чтобы выбрать нужную страницу.

      Примечание: Имя фигуры на целевой странице также может быть указано для гиперссылки. Щелкните вкладку Developer и выберите Имя формы Используйте имя по умолчанию в поле Имя или отредактируйте его, а затем нажмите OK .

    3. Чтобы задать действие двойного щелчка для фигуры, щелкните вкладку Developer и выберите Behavior .

    4. Щелкните вкладку , дважды щелкните вкладку , выберите параметр Перейти на страницу , а затем щелкните раскрывающийся список, чтобы выбрать нужную страницу.

      Примечание: Делайте это только после того, как вы отредактировали имена своих страниц, потому что они не обновляются здесь автоматически.

    Верх страницы

    Используйте темы для изменения внешнего вида соединителя

    Хотя по умолчанию соединители могут представлять собой простые линии, они могут быть разработаны для работы с темами, которые добавляют украшения, такие как стрелки.Встроенные темы можно применить из галереи Themes на вкладке Design . Чтобы изменить атрибуты соединителя, такие как стиль, цвет, вес и т. Д., См. Раздел «Редактирование форм соединителя».

    Примечания:

    • Чтобы увидеть больше украшений, щелкните вкладку Design .В группе вариантов щелкните стрелку раскрывающегося списка и выберите Соединители .

    Используйте альтернативные формы соединителя

    Любые соединительные формы, например, доступные в Дополнительные фигуры > Visio Extras > Соединители Шаблон можно использовать для соединения фигур вместо формы по умолчанию Динамический соединитель .Эти формы соединителей можно перетаскивать на страницу, выбирать для использования с инструментами Connector и Connect Shapes или просто использовать для замены существующих соединителей.

    1. Откройте набор элементов, содержащий альтернативные формы соединителей.

    2. Выберите существующие соединители на странице, которые необходимо заменить.

    3. На вкладке Домашняя страница в группе Редактирование щелкните Изменить форму , а затем выберите нужную форму соединителя.

    Примечание. Функция Change Shape была представлена ​​в Visio 2013, но инструменты Connector и Connect Shapes были представлены до Visio 2007.

    Верх страницы

    Изменение формы на мини-панели инструментов AutoConnect

    Фигуры на мини-панели инструментов взяты из набора Quick Shapes диаграммы.На мини-панели инструментов отображается до четырех фигур. Вы можете настроить формы, отображаемые на мини-панели инструментов. В следующей процедуре в качестве примера используется базовая схема .

    1. По умолчанию фигуры на мини-панели инструментов - это первые четыре фигуры в трафарете, которые следует сразу за трафаретом Quick Shapes . Например, это первые 4 фигуры в трафарете Basics .

    2. Чтобы отобразить различные формы на мини-панели инструментов для определенного набора элементов, можно изменить порядок фигур, перетащив их в верхнюю часть набора элементов.Например, можно перетащить фигуры 4-точечная звезда , 5-конечная звезда , 6-конечная звезда, и 7-точечная звезда на верхнюю часть трафарета Basics .

    3. Вы также можете изменить порядок трафаретов, перетащив их выше или ниже на панели «Фигуры». Подмножество этих фигур отображается в наборе элементов «Быстрые фигуры» в том же порядке, что и на панели «Фигуры».Например, после перетаскивания набора Декоративные фигуры сразу после набора Быстрые фигуры на панели Фигуры последовательность изменяется в наборе элементов Быстрые фигуры .

      Примечание. Когда вы закрываете и снова открываете диаграмму, порядок наборов по умолчанию на панели «Фигуры» автоматически восстанавливается и отражается в быстрых фигурах.

    4. Чтобы использовать другой набор в качестве основы для мини-панели инструментов, в наборе Quick Shapes выберите фигуру в подмножестве этих фигур для трафарета.Например, выберите Диаграмма Венна в трафарете Graphic and Math Shapes .

    Совет: Чтобы вернуться к последовательности фигур в трафарете по умолчанию, щелкните правой кнопкой мыши имя трафарета на панели Фигуры , а затем выберите Сбросить шаблон .

    Примечание. Не все трафареты имеют формы, которые можно использовать на мини-панели инструментов.Например, фигуры в трафарете Arrow Shapes не отображаются на мини-панели инструментов.

    Верх страницы

    Включение и выключение AutoConnect

    Автоподключение - это опция на уровне файлов. Если вы включите эту опцию, она останется такой же для текущего файла, но когда вы работаете с другим файлом, вам придется снова включить ее. Для некоторых шаблонов опция включена по умолчанию.

    Включить или выключить AutoConnect на активной диаграмме

    Если параметр AutoConnect неактивен, вы можете исправить это, перейдя в Файл > Параметры > Advanced и выбрав Enable AutoConnect :

    Включение или отключение AutoConnect

    1. Щелкните вкладку Файл , а затем щелкните Параметры .

    2. В Visio Options щелкните Advanced .

    3. В разделе Параметры редактирования выберите Включить AutoConnect , чтобы активировать AutoConnect. Или снимите этот флажок, чтобы отключить AutoConnect.

    4. Нажмите ОК .

    Верх страницы

    Вы можете использовать AutoConnect для соединения фигур по мере их добавления на холст:

    Или вы можете использовать точки подключения:

    Соединение фигур с помощью точек соединения

    Точки соединения склеивают фигуры вместе и удерживают их соединенными, даже когда фигура перемещается или вращается.

    Создание настраиваемой точки подключения

    Прежде чем вы начнете, две фигуры, которые вы соединяете, уже должны быть на холсте.

    1. Удерживайте указатель мыши над краем первой фигуры, где вы хотите добавить точку соединения.

    2. Появится зеленый кружок (под курсором, который отображается в виде перекрестия), указывающий на то, что точка соединения готова к выбору.Щелкните и удерживайте, затем перетащите указатель ко второй фигуре.

    3. Укажите на край второй формы; под перекрестием появится зеленый кружок, указывающий, что соединение может быть установлено. Отпустите кнопку мыши, чтобы создать статическое соединение с этой точкой на фигуре.

      ИЛИ: Укажите на внутреннюю часть второй формы.Когда зеленая рамка окружает фигуру, появляется всплывающая подсказка ( Приклейте к фигуре ). Отпустите кнопку мыши, чтобы создать динамическое соединение с этой формой.

    Использовать точки подключения по умолчанию

    Две соединяемые фигуры уже должны быть на холсте.

    1. Удерживайте указатель мыши над точкой соединения по умолчанию на краю первой фигуры.Когда указатель появится в виде перекрестия, щелкните и удерживайте, чтобы выбрать эту точку соединения.

    2. Перетащите мышь ко второй фигуре. Укажите точку соединения на краю фигуры.

    3. Когда под курсором появляется зеленый кружок, который отображается как перекрестие, появляется всплывающая подсказка ( Приклейте к точке соединения ).Отпустите кнопку мыши, чтобы установить статическое соединение.

    Соединение фигур с помощью AutoConnect

    AutoConnect предлагает на выбор два инструмента:

    Нарисуйте новую фигуру и соедините с ней
    1. Наведите указатель мыши на фигуру, из которой вы хотите соединиться.

      Четыре серых инструмента в виде треугольника / круга появляются на полях формы.

    2. Укажите на треугольник в том направлении, где вы хотите добавить новую форму.

    3. На появившейся мини-панели инструментов выберите фигуру, которую хотите вставить.

      Новая фигура добавляется на диаграмму и автоматически соединяется с исходной формой.

    Подключиться к фигуре, которая уже есть на холсте
    1. Наведите указатель мыши на фигуру, из которой вы хотите соединиться.

      Четыре серых инструмента в виде треугольника / круга появляются на полях формы.

    2. Наведите курсор на инструмент круга, ближайший к фигуре, с которой вы хотите соединиться.

    3. Щелкните инструмент круга и перетащите его к фигуре, с которой хотите соединиться.

    4. Указывайте на край целевой формы, пока не появится зеленый кружок. Отпустите кнопку мыши, чтобы приклеить соединитель к этой точке на форме. ИЛИ

      Наведите указатель мыши на внутреннюю часть целевой формы, пока не появится всплывающая подсказка с надписью Приклейте к фигуре .Отпустите кнопку мыши, чтобы приклеить соединитель к этой форме.

      Между двумя фигурами нарисована соединительная линия.

    Изменить стиль разъема

    Тип соединителя может быть прямоугольным, прямым или изогнутым. Стиль по умолчанию - прямой угол.

    1. Выберите разъем или разъемы, которые нужно изменить.

    2. Выберите вкладку Форма ленты, затем выберите Стиль соединителя .

    3. В раскрывающемся меню выберите нужный вариант.

    Изменить вид соединительных линий и стрелок

    Вы можете изменить цвет контура, тип стрелки и толщину стиля соединительной линии:

    1. Выберите разъем или разъемы, которые нужно изменить.

    2. Выберите вкладку Shape ленты, затем выберите Shape Outline .

    3. Выберите цвет из галереи или измените стиль соединителя с помощью следующих параметров:

      Опция

      Описание

      Вес

      Отрегулируйте толщину соединительной линии.

      Чертеж

      Измените стиль линии: сплошная, пунктирная, пунктирная или их комбинация.

      Стрелки

      Наконечники стрелок могут быть точками, стрелками или отсутствовать.Они могут быть заполненными или незаполненными, и они могут быть на одном или обоих концах соединителя.

    Два типа соединений

    • Двухточечный клей, или статический клей, приклеивается к определенной точке формы.

    • Клей для формования, или динамический клей, соединяет формы с помощью наиболее удобной точки.

    Между двумя фигурами могут быть как точечные, так и динамические связи. Например, на схеме ПК / маршрутизатор конкретная точка подключения на форме маршрутизатора имеет значение и является точечным подключением, но конкретная точка подключения на форме ПК не имеет значения и является динамическим подключением.

    На следующей диаграмме форма A статически приклеена к форме C, и всякий раз, когда C перемещается, соединитель от A остается подключенным к той же точке на C.Напротив, форма B динамически приклеивается к C, а соединитель от B перемещается к любой точке соединения на C, которая находится ближе всего.

    Соединение фигур с помощью AutoConnect

    Один из способов соединения фигур - позволить Visio соединять их автоматически при добавлении фигур в рисунок. Это особенно удобно при создании блок-схемы.

    Используйте следующую процедуру, чтобы добавить в рисунок фигуру, которую Visio автоматически подключает к существующей фигуре.

    Используйте AutoConnect при перетаскивании фигур на страницу
    1. Перетащите фигуру из набора элементов на страницу документа и поместите ее рядом с другой фигурой.

    2. Удерживая кнопку мыши нажатой, наведите указатель на один из синих треугольников.Треугольник станет темно-синим.

    3. Отпустите кнопку мыши. Фигура помещается на страницу документа, соединитель добавляется и приклеивается к обеим фигурам.

    Совет: Если вам не нравится перетаскивание фигур, вы можете добиться того же результата, сначала выбрав фигуру на трафарете, наведя указатель на фигуру на чертеже, а затем щелкнув один из синих треугольников, которые появляются рядом с ней. форма.

    Используйте AutoConnect с фигурами уже на странице
    1. Наведите указатель мыши на фигуру, которую вы хотите соединить с .

    2. Поместите указатель на синий треугольник, ближайший к фигуре, которую вы хотите соединить с .

      Треугольник станет темно-синим, а вокруг фигуры, которую вы хотите соединить, появится красная рамка.

      Примечание: Если красная рамка не появляется вокруг фигуры, к которой вы хотите подключиться, возможно, фигура находится слишком далеко. Подвиньте фигуру ближе и попробуйте еще раз.

    3. Щелкните синий треугольник. Соединитель добавлен и приклеен к обеим фигурам.

    Включение или отключение AutoConnect

    Вы можете включить или отключить функцию AutoConnect во всех чертежах Visio или только в текущем чертеже.Для всех рисунков:

    1. В меню Инструменты щелкните Параметры .

    2. Щелкните вкладку Общие .

    3. В разделе «Окно чертежа» «Параметры » установите флажок « Включить автосоединение ».

    Только для текущего чертежа:

    Соедините фигуры с помощью инструмента Connector

    Один из самых гибких способов добавить и приклеить соединитель - это нарисовать его с помощью инструмента Connector . на панели инструментов Standard .

    1. Щелкните инструмент Connector на панели инструментов Standard .

    2. Выполните одно из следующих действий:

      • Чтобы соединитель оставался приклеенным к определенной точке на фигуре, перетащите его из точки соединения на первой фигуре к точке соединения на второй фигуре.Конечные точки соединителя становятся красными, когда фигуры соединяются. Это называется двухточечным соединением. При двухточечном соединении соединитель остается приклеенным к тем же точкам соединения, когда вы перемещаете одну из фигур.

      • Чтобы соединитель переместился к ближайшей доступной точке соединения, поместите инструмент Соединитель над центром первой формы, пока вокруг формы не появится красный прямоугольник.Удерживая кнопку мыши, перетащите в центр второй фигуры. Когда вокруг второй фигуры появится красный прямоугольник, отпустите кнопку мыши. Это называется соединением формы с фигурой. При соединении фигуры с фигурой соединитель остается приклеенным к каждой фигуре, перемещаясь к ближайшим доступным точкам соединения при перемещении одной из фигур. Если точек подключения нет, коннектор перемещается к ближайшим сторонам.

        Примечание. Вы также можете создавать соединения между фигурами, в которых один конец соединителя соединен с точкой соединения, а другой конец соединителя соединен с фигурой (и наоборот).

    3. Щелкните инструмент Pointer на панели инструментов Standard , чтобы вернуться к нормальному редактированию.

      Примечания:

      • Чтобы добавить соединитель одной формы к нескольким фигурам, необходимо добавить несколько соединителей; нет формы «разветвления» соединителя.

      • Если вы пытаетесь создать соединение точка-точка и вам сложно приклеить соединитель именно там, где вы хотите, попробуйте другие настройки защелкивания и склеивания:

      • В меню Инструменты щелкните Snap & Glue , а затем на вкладке Общие выберите нужные параметры.

        При приклеивании к геометрии формы, ручке формы или вершине формы автоматически добавляется точка соединения, если она еще не существует.

    Переключение между формами и точечными соединениями

    Вы можете приклеивать соединители из одной точки фигуры в другую точку другой фигуры или из одной фигуры в другую целую фигуру.Вы также можете создавать соединения, в которых один конец соединителя приклеивается к точке на фигуре, а другой конец соединителя приклеивается ко всей фигуре.

    1. Перетащите конечную точку соединителя за пределы фигуры.

    2. Выполните одно из следующих действий:

      • Чтобы приклеить конечную точку соединителя к точке соединения на фигуре, перетащите конечную точку к одной из точек соединения фигуры, пока вокруг точки соединения не появится красный прямоугольник.

      • Чтобы приклеить конечную точку соединителя ко всей фигуре, перетащите конечную точку к середине фигуры, пока вокруг всей фигуры не появится красный прямоугольник.

    Как работает матрица - QMK

    Матрицы переключателей клавиатуры расположены в строках и столбцах. Без матричной схемы каждому переключателю потребовался бы отдельный провод непосредственно к контроллеру.

    Когда схема организована в строки и столбцы, при нажатии клавиши провод столбца входит в контакт с проводом строки и замыкает цепь. Контроллер клавиатуры обнаруживает эту замкнутую цепь и регистрирует ее как нажатие клавиши.

    Микроконтроллер будет настроен через микропрограммное обеспечение для отправки логической 1 в столбцы по одному и чтения из строк все сразу - этот процесс называется сканированием матрицы. Матрица представляет собой набор открытых переключателей, которые по умолчанию не пропускают ток - прошивка будет считать это как отсутствие нажатия клавиш.Как только вы нажмете одну клавишу, логическая 1, исходящая из столбца, к которому подключен клавишный переключатель, проходит через переключатель и в соответствующую строку - посмотрите следующий пример 2x2:



    Сканируется столбец 0 Столбец 1 сканируется

    xx

    col0 col1 col0 col1

    | | | |

    row0 --- (key0) --- (key1) row0 --- (key0) --- (key1)

    | | | |

    row1 --- (key2) --- (key3) row1 --- (key2) --- (key3)

    x означает, что связанный столбец / строка имеет значение 1 или ВЫСОКАЯ.Здесь мы видим, что никакие клавиши не нажимаются, поэтому ни одна строка не получает x . Для одного клавишного переключателя имейте в виду, что одна сторона контактов подключена к его ряду, а другая - к его столбцу.

    Когда мы нажимаем key0 , col0 подключается к row0 , поэтому значения, которые микропрограмма получает для этой строки, равны 0b01 ( 0b здесь означает, что это битовое значение, то есть все следующие цифры являются битами - 0 или 1 - и представляют ключи в этом столбце).Мы будем использовать это обозначение, чтобы показать, когда был нажат переключатель, чтобы показать, что столбец и строка соединяются:



    Сканируется столбец 0 Сканируется столбец 1

    x x

    col0 col1 col0 col1

    | | | |

    x row0 --- (- + - 0) --- (key1) row0 --- (- + - 0) --- (key1)

    | | | |

    row1 --- (key2) --- (key3) row1 --- (key2) --- (key3)

    Теперь мы видим, что row0 имеет x , поэтому имеет значение 1. все еще подключен к row1

    Отсюда мы получаем следующие данные:



    col0: 0b11

    col1: 0b11

    │└row0

    └row1

    Что неточно, поскольку у нас нажато только 3 клавиши, а не все 4.Такое поведение называется ореолом и происходит только в таких необычных сценариях, как этот, но может быть гораздо более распространенным на большой клавиатуре. Мы можем обойти это, разместив диод после клавишного переключателя, но до того, как он подключится к его ряду. Диод пропускает ток только в одном направлении, что защитит наши другие столбцы / строки от активации в предыдущем примере. Мы представим диодную матрицу вот так;



    Сканируется столбец 0 Сканируется столбец 1

    x x

    col0 col1 col0 col1

    │ │ | │

    (ключ0) (ключ1) (ключ0) (ключ1)

    ! │! │! | ! │

    row0 ─────┴─────────┘ │ row0 ─────┴────────┘ │

    │ │ | │

    (клавиша 2) (клавиша 3) (клавиша 2) (клавиша 3)

    ! ! ! !

    row1 ─────┴──────── row1 ─────┴────────┘

    В практических приложениях будет размещена черная линия диода лицом к ряду, а от переключателя - ! в данном случае - это диод, где промежуток представляет собой черную линию.Хороший способ запомнить это - подумать об этом символе: > |

    Теперь, когда мы нажимаем три клавиши, вызывается сценарий ореола:



    Сканируется столбец 0 Сканируется столбец 1

    xx

    col0 col1 col0 col1

    │ │ │ │

    (┌─ ┤0) (┌─┤1) (┌─┤0) (┌─┤1)

    ! │! │! │! │

    x row0 ─────┴────────┘ │ x row0 ─────┴────────┘ │

    │ │ │ │

    (key2) (┌─┘3) (key2) (┌─┘3)

    ! ! ! !

    row1 ─────┴────────┘ x row1 ─────┴────────┘

    Вещи действуют так, как должны! В результате мы получим следующие данные:



    col0: 0b01

    col1: 0b11

    │└row0

    1row1

    Затем микропрограмма может использовать эти правильные данные, чтобы определить, что она должна делать, и, в конечном итоге, что сигналы, которые необходимо отправить в ОС.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
