Как подключить плиту электрическую к розетке: Как подключить электроплиту самостоятельно

Как подключить электроплиту правильно, схема подключения электрической плиты



Сегодня мы рассмотрим электророзетки для кухонной плиты, а так-же правильное подключение электрической плиты своими руками.

Бытовые приборы и в особенности кухонные плиты потребляют значительное количество электроэнергии, что требует обязательное заземление корпуса. Комплектация отечественных плит при продаже чаще всего представляет собой разъемы РШ-ВШ – пара из электрической розетки и вилки. Этот вид разъема был создан еще в советские времена. По способу установки розетки он относится к изделиям открытой проводки, но в наше время его модифицировали и для скрытой проводки.

Конструктивное решение пары исключает возможность неправильного подключения при использовании. Максимально заявленный рабочий ток – 32 ампера (средняя мощность 7 кВт). Однако суммарная мощность нагревательных устройств современных электроплит составляет в среднем 8-10 кВт и выше, что для данного разъема неприемлемо. Одновременное включение всех устройств послужит фатальным исходом разъема. Сегодня производство РШ-ВШ на Украине, цена и качество продукции не высоки.

Электророзетки для кухонной плиты

Достаточно неплохи пары вилки-розетки белорусского производства. Они имеют современный дизайн и больше подходят для импортных электрических плит, в комплект к которым шнуры и вилки не входят.

Белорусские разъемы

Белорусские разъемы выдерживают большие объемы электрической мощности, чем 32А, удобней в пользовании и при монтаже. Устанавливаются в двух вариантах, как для скрытой, так и для открытой проводки. По цене немного дороже украинских, но значительно дешевле европейских.

Разъем французского образца

Розетки для электроплит устанавливаются так же, как обыкновенные электророзетки. При монтаже для скрытой проводки выдалбливают углубление в стене, в которое устанавливают с помощью специального раствора на основе гипса коробку-подрозетник любой формы.

По направлению к подразетнику в стене выдалбливают штробу и в нее укладывают питающие провода, присоединяя их к клеммам розетки. Очень важно присоединить заземляющий провод строго на клемму с обозначением.

Затем механизм розетки крепится специальными винтами в подрозетнике, в завершение работы одевается крышка. Монтаж с открытой проводкой сопровождается креплением механизма розетки непосредственно к несущей поверхности стены без дополнительного подрозетника. Обязательно подключают заземляющий провод.

В квартирах новой постройки провод заземления виден сразу, его изоляция зеленого (желто-зеленого) цвета. В старых домах все провода однотонны и, как правило, белые. Что бы найти нужный провод, сперва в квартире отключают электроэнергию полностью. Дальше берут омметр и один его щуп цепляют за радиатор отопления или водопроводную трубу, а вторым поочередно касаются концов питающих проводов. Если провод заземляющий, омметр покажет незначительное сопротивление, не более пары десятком Ом, на остальных проводах сопротивление окажется бесконечно сильным.

Таким образом, обнаруженный заземляющий провод отмечается маркером или изолентой для дальнейшей простоты в отличии. Порядок подключения оставшихся проводов не важен. Смотрите статью про новые и старые способы соединения электрических проводов, будет полезна для всех. Теперь рассмотрим как выглядит схема подключения электрической плиты в фото примерах и описанием.

Для подключения электрической плиты понадобится:

1. Разъемы. При наличии розетки, необходима только соответствующая вилка.
2. Моток провода ПВС 3*4 мм² . Гибкий, трехжильный, длина 1,5-2 м.

На задней панели под пластиковой крышкой электрической плиты расположен клеммник, имеющий несколько медных перемычек. Открыв крышку, можно увидеть рядом с ним картинку, обычно изображающую 3 варианта подключения:

1. трехфазная питающая сеть – L1,L2,L3.N.PE.
2. двухфазная питающая сеть – L1,L2.N1,N2.PE.
3. однофазная питающая сеть – L1.N.PE.

Подходящий вариант – третий, мы по нему сможем подключить электроплиту правильно. Перемычки устанавливаются в соответствии с рисунком. Затем на проводе ПВС с двух сторон снимают верхнюю оболочку на 75 мм и изоляцию с концов жил на 30 мм, заделывают их кольцом. Жила с изоляцией зеленого цвета крепится к заземляющей клемме PE, оставшиеся поочередно к клеммам L1 и N (фаза и ноль). Предпочтительнее присоединять провода для фазных проводников с изоляцией коричневого или белого цвета, а для нулевых голубого цвета, но это не критично.

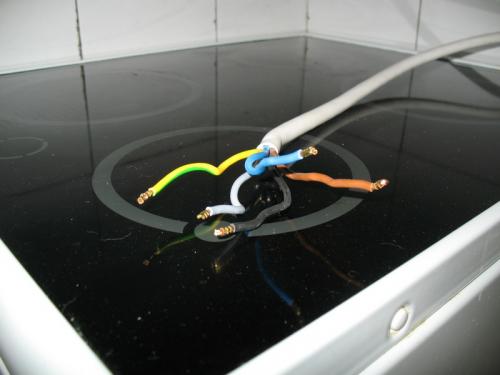

Зачистка и подключение проводов электрической плиты.

После присоединяется электрическая вилка. Провод с зеленой изоляцией крепится к контакту заземления, остальные – к фазному и нулевому.

Схема подключения вилки розетки электроплиты и клеммника.

Мультиметром проверяется правильность подсоединения: сопротивление между заземляющим контактом вилки и металлическим корпусом печи показано нулевое. Само собой разумеющимся является совпадение заземляющих контактов вилки и розетки. Если все как полагается, клеммник закрывают крышкой. Смотрите как установить розетку правильно.

Рекомендовано снять с розетки напряжение, пред тем как вставлять в нее вилку, отключив автомат в электрическом щитке. Сделав это, проверяют касанием индикаторной отвертки металлической поверхности корпуса плиты отсутствие фазы. Если порядок, проводится дальнейшая проверка во всех режимах работы.

Кухонная электрическая плита в какой-то степени стационарное устройство, поскольку годами не сдвигается с одного и того же места. И на самом деле есть вариант подключения ее без розетки. Он представлен на рисунке ниже. Электрическая плита подключается через керамический или карболитовый клеммник, находящийся в распределительной коробке.

Схема подключения электрической плиты через карболитовый или керамический клеммник.

При наличии трехфазной линии питания подключать электрическую плиту лучше всего к ней. Это необходимо особенно при больших нагрузках на плиту, например в маленьких уютных ресторанчиках суммарная мощность устройств гораздо выше 10 кВт, что однофазному разъему не под силу долго выдержать. Трехфазный разъем РШ-ВШ рассчитан на максимальный ток в 25А и позволяет запитать устройство мощностью до 15 кВт. Причем будет достаточно медного кабеля с сечением 2,5 мм

2. Для расчета необходимого сечения провода воспользуйтесь нашим бесплатным онлайн калькулятором.

Схема подключения электроплиты к трехфазной линии питания.



Можно ли подключить плиту напрямую без розетки?

Уважаемые специалисты, подскажите пожалуйста!

В электрике совсем не разбираюсь, поэтому возникают довольно глупые вопросы)

Заказал кухню с установкой, но интересует вопрос, что делать с розеткой для плиты при установке кухни, варианта, как я понимаю, три:
1. Оставить розетку на высоком уровне и сделать вырез в одном из ящиков под розетку.
Наверное по технике безопасности самый правильный, но т. к. розетка довольно большая, вырез получится большой и займёт много места в ящике, т. е. — 1 ящик почти) этот вариант не очень приятен жене, т. к. она электричества боится и не будет в этот ящик ничего складывать, поэтому всячески сопротивляется)
2. Опустить розетку, т. е. «положить» на пол.
Как понимаю, очень не безопасный вариант, т. к. если зальет, скажем посудомойка, будет совсем не хорошо, так?)
3. Подключить плиту без розетки, напрямую.
Возможен ли такой вариант и чем он плох?) Т. к. с точки зрения удобства он самый подходящий, но не зря же розетки ставят, для чего необходима розетка?)

Заранее спасибо за помощь)

Регистрация: 03.07.12 Сообщения: 1.372 Благодарности: 1.262

Содержание

1. Bege74
2. Инженер, во всех смыслах этого слова.
3. Bege74
4. Инженер, во всех смыслах этого слова.
5. Виды силовых точек для электроплиты
6. Особенности электротехнического устройства
7. Правила установки розетки для электроплиты
8. #1: Подготовка к установке силовой розетки
9. #2: Выбор места для силовой точки
10. #3: Специфика и последовательность подключения
11. Варианты подключения силовой вилки
12. Подключение плиты без розетки
13. Выводы и полезное видео по теме

Bege74

Инженер, во всех смыслах этого слова.

Bege74 Инженер, во всех смыслах этого слова.

Регистрация: 03.07.12 Сообщения: 1.372 Благодарности: 1.262

Bege74

Инженер, во всех смыслах этого слова.

Bege74 Инженер, во всех смыслах этого слова.

Тем более что плита, как правило, идёт без вилки, и при установке всё равно приходится крутить, что вилку, что клеммы…

Вы купили электрическую плиту – мечту каждой рачительной домохозяйки? Это действительно полезное приобретение поможет приготовить массу аппетитных блюд без применения открытого огня. Правда ее неграмотное подключение грозит перегоранием проводки, электропоражениями и короткими замыканиями. Согласитесь, риск есть.

Для того чтобы исключить перечисленные предельно негативные ситуации, нужна силовая розетка для электроплиты. Установка устройства гарантирует безотказную и безопасную эксплуатацию, если соблюдены правила монтажа.

Мы подробно расскажем вам, как грамотно выбрать и установить указанный вид электротехнической арматуры. К предложенной нами информации прилагаются пошаговые наглядные инструкции и видео-руководства.

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно. Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

• для открытой установки;
• скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки. Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Правила установки розетки для электроплиты

Вопрос о подключении кухонной плиты возникает в конце ремонта. В это время уже выполнены отделочные работы в комнате и проложен питающий кабель. Остается лишь подключить розетку и саму плиту. Это в идеальном варианте. Но бывает, когда такой вопрос возникает еще в самом начале ремонтных работ. Здесь нужно действовать последовательно, выполняя основные правила.

#1: Подготовка к установке силовой розетки

Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.

Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины (+)

Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм2. Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.

Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай

Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п. 9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники. Для однофазной сети используется трехжильный провод диаметром 6 мм2, а для трехфазной – пятижильный, но меньшим диаметром.

При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки

Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить устройство защитного отключения на 40 А.

УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети (+)

Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.

При выборе силовой розетки следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.

Если предстоит монтаж силового разъема внутри кухонного шкафчика, то целесообразнее брать накладную модель

#2: Выбор места для силовой точки

При выборе места расположения точки для подключения мощной кухонной техники, не надо забывать о правилах безопасности. Такая розетка не должна находиться над рабочей поверхностью или в месте, к которому затруднен доступ.

Часто для подключения мощной варочной поверхности устанавливают силовой разъем за задней стенкой духового шкафа, расположенного под ней. Рядом монтируют обычную розетку для его подключения

Категорически противопоказано монтировать силовую розетку для своей электроплиты в таких местах:

• под мойкой;
• за стиральной машинкой;
• посудомоечной машиной.

Если плита устанавливается на ножках, то оптимальное место расположения ее розетки – 15 см от пола. Также, важно проследить, чтобы электроточка была удалена от источников воды и огня. Согласно техническим нормам, плита должна сразу включаться в розетку. В целях электрической безопасности запрещено включать ее через удлинители.

Категорически нельзя устанавливать силовую розетку над самой плитой или рядом с ней. Лучше спрятать в стоящий рядом шкафчик

Один из удобных вариантов ее расположения – за самой плитой, если плиту можно свободно вытащить из ниши и место позволяет. Еще один вариант – в шкафчике рядом с плитой. Такое расположение позволит не волноваться, что пластмасса перегреется, да и доступ к ней не затруднен.

#3: Специфика и последовательность подключения

Определившись с местом, где предстоит монтировать розетку для своей новенькой плиты, и проложив туда питающий кабель, можно приступать к ее установке. Эту работу можно выполнить самостоятельно или пригласить электрика.

Выбрав плиту, нужно внимательно изучить сопутствующую документацию и комплектацию. Часто производитель предоставляет силовую пару из розетки и вилки вместе с электроплитой

Если предстоит самостоятельная установка силовой розетки, нужно взять соответствующие инструменты, саму розетку. Затем отключить питание провода, с которым предстоит работать. Обязательно проверить, что ток на этой линии действительно отсутствует.

В выбранном месте под установку розетки надо сделать пометку и, взяв перфоратор, проделать отверстие для стакана подрозетника. Это актуально при установке силовой розетки скрытого типа.

Затем в подрозетник продевается питающий провод, проложенный для этих целей. С него снимается защитная оплетка, а освобожденные разноцветные провода тщательно зачищаются на 0,8-1 см. Теперь предстоит их присоединить к механизму розетки. Здесь важно желто-зеленый провод, отвечающий за землю, правильно присоединить к заземляющему контакту розетки – центральному.

Останется аккуратно подсоединить фазу и ноль к крайним контактам и проверить, чтобы все соединения не отваливались. Сильно затягивать не надо – можно повредить провода.

Подключая силовой разъем, как и обычный, важно не перепутать провода, подсоединив их в соответствующие клеммы

Когда проверено качество соединения проводов, нужно плотно зафиксировать подрозетник в стене, используя алебастровый или гипсовый раствор. После просыхания останется шурупами закрепить сам механизм и прикрутить верхний изолирующий корпус силовой розетки.

После установки предстоит проверить, работает ли розетка. Если все работает, значит можно приступать к подключению самой плиты.

Варианты подключения силовой вилки

Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.

Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:

• однофазное;
• двухфазное;
• трехфазное.

Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке. Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.

С трехфазной схемой подключения можно разобраться своими силами. Для этого предстоит внимательно изучить саму схему и не перепутать провода

Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.

В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения. Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:

• на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
• между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
• заземляющий желто-зеленый провод присоединяется на клемму РЕ.

Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди. Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.

Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.

Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов

В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.

Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм2, отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.

Однофазная сеть встречается чаще всего. При таком подключении важно правильно поставить медные перемычки между фазными клеммами

Подробная фотоинструкция по подключению по однофазной схеме

Начать следует с подготовки инструментов и материала.

Шаг 1: Приобретение розетки для подключения электроплиты

Шаг 2: Покупка комплекта для подключения в магазине

Шаг 3: Подбор контрольно-измерительных устройств

Шаг 4: Подготовка трехжильного силового кабеля

Следующий этап — подключение трехжильного провода к электроплите. Важно правильно выбрать схему, определить клеммы и не перепутать провода.

Шаг 1 — выбор схемы подключения

Шаг 2 — подготовка клемм на плите

Шаг 3 — протяжка креплений клеммника

Шаг 4 — установка проводов в клеммы

После подключения кабеля к плите следует проверить провода в распределительной коробке и установить новую розетку.

Для проверки используем индикаторные отвертки. Проверяем соответствие проводов по цвету: белый — фаза, сине-белый — ноль, желто-зеленый — земля

Для проверки провода, предназначенного для заземления (с желто-зеленой изоляцией), используем тестер

Устанавливаем корпус розетки на стену и заводим провода. Для силовых кабелей лучше использовать накладные розетки — с ними удобнее работать

Вставляем провода в выводящую панель и проверяем: с правой стороны — фаза, с левой — ноль, по центру — земля

Подключить провода внутри вилки можно и заранее. Они должны соответствовать проводам в розетке

При включении вилки плиты в розетку контакты проводов должны совпадать: фаза — с фазой, ноль — с нолем, земля — с землей

Еще раз проверяем, правильно ли подключен кабель к плите, подтягиваем контакты. Для проверки используем схему подключения

После того, как закончена проверка соответствия проводов в розетке и вилке, на корпус розетки можно надеть крышку и прикрутить ее винтом

Шаг 1 — проверка проводов в распределительной коробке

Шаг 2 — тестирование заземляющего провода

Шаг 3 — монтаж розетки на стену

Шаг 4 — проверка проводов в розетке

Шаг 5 — сборка вилки кабеля

Шаг 6 — проверка на соответствие проводов

Шаг 7 — проверка подключения кабеля к плите

Шаг 8 — монтаж крышки розетки

Завершающий и обязательный этап – тестирование. Необходимо проверить работу розетки, а заодно и плиты.

Шаг 1 — проверка напряжение в розетке

Шаг 2 — тестирование подключения кабеля

Шаг 3 — проверка функционирования плиты

Шаг 4 — установка плиты к розетке

На этом установка силовой розетки и подключение электроплиты считаются законченными.

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки. Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки. Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля.

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет. Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

Выводы и полезное видео по теме

Подробный видео ролик об установке силовой розетки накладным способом и подключении силовой вилки к электрической плите:

Наглядное видео о присоединении кабеля к электроплите согласно схеме, предоставленной производителем:

Видео о подключении электроплиты к силовой розетке с вилкой, оставшихся от старой плиты:

Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки.

Как подключить электроплиту гефест самостоятельно видео

Общий принцип подсоединения электроплиты к сети, ничем не отличается от подключения любого другого электроприбора, но вот её повышенное энергопотребление накладывает определенные требования на тип соединения, поэтому многие, зачастую, сомневаются в том, как это лучше, правильнее сделать.

Давайте рассмотрим все самые распространённые способы подключения электроплит, чаще всего встречающиеся на наших кухнях, чтобы вы, когда это потребуется, смогли выполнить монтаж самостоятельно.

1. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ В РОЗЕТКУ

Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А — 40А, принятого у нас в стране типа.

Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.

Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому — читайте ЗДЕСЬ.

Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.

2. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ К ЭЛЕКТРИЧЕСКОМУ ВЫВОДУ

Самый лучший вариант — это установить на кухне силовую розетку, соответствующую вилке плиты, подключив её к проводам, выходящим из стены.

Загляните в духовку, скорее всего там, вместе с документами, лежит и подобная силовая розетка наружного монтажа, ведь часто они продаются комлпектом. Вам останется лишь установить её, а дальше действовать как описано в «п.1» выше.

Совсем недавно мы описывали подключение комбинированной силовой розетки для варочной панели и духовки. Внутри её установлены механизмы обычной «евро» розетки и силовой, как у нас в комплекте к плите, поэтому и её монтаж будет таким же. Устанавливайте розетку, как описано в статье и подключайте к ней плиту.

Если же, по каким-то причинам, нет возможности установить силовые разъемы, переходите к следующему варианту.

3. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Если же вы столкнулись со сложностями при монтаже плиты, не описанными в этой статье или появились любые другие вопросы, обязательно пишите об этом в комментариях, постараюсь оперативно ответить, это поможет дополнить материал и будет полезно многим.

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм 2 , если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм 2 . При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм 2 либо от 6 мм 2 в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Цены на популярные электрические кухонные плиты

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм 2 . Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты. Как правильно сделать заземление

Как сделать заземление

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т. д.

Проверка работы электроплиты

Видео – Подключение электроплиты своими руками

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм 2 , если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм 2 . При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм 2 либо от 6 мм 2 в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Цены на популярные электрические кухонные плиты

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм 2 . Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты. Как правильно сделать заземление

Как сделать заземление

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т. д.

Проверка работы электроплиты

Видео – Подключение электроплиты своими руками

Как установить розетку для электрической плиты

22 марта 2022 г.

Автор: Bright-Electric

Электрические плиты становятся все более популярными в Соединенных Штатах. Безопасность и удобство, которые они предлагают, убеждают каждого установить их в своем доме. Электрическая плита имеет встроенное нагревательное устройство, которое вырабатывает тепло и позволяет готовить пищу. Они постепенно становятся альтернативой твердотопливным печам, потому что требуют регулярного обслуживания и требуют больше труда в своей работе.

Чтобы установить это удобное устройство в вашем доме, вам необходимо иметь розетку и вилку для электроплиты. Если вы хотите избавиться от этих огнезащитных печей, вы можете прочитать заранее, чтобы узнать о мерах предосторожности и способах установки розетки для электрической плиты.

Используйте розетку на 220 В:

Электрическая плита требует больше энергии, чем большинство других бытовых приборов. По этой причине розетка на 110 вольт не подойдет для вилки электроплиты. Если вы живете в Соединенных Штатах, есть большая вероятность, что в вашем доме есть только розетки на 110 вольт, однако требования к розетке для электрической плиты другие. Вы можете установить новые высоковольтные розетки во время ремонта кухни, чтобы безопасно подключить электрическую плиту.

Электромонтажные работы всегда связаны с определенным риском. Любитель или неквалифицированный человек может не справиться с задачей установки розетки. Если вы не уверены, что сможете выполнить установку самостоятельно, обратитесь за помощью к электрику.

Требования к электрической розетке и электропроводке:

Если вы установите розетку на 220 вольт для электрической плиты, прибор сможет потреблять больше энергии. Таким образом, он будет быстро генерировать тепло и сможет поддерживать температуру. Эти розетки также отлично подходят для других крупных электронных устройств, таких как сушилки и водонагреватели, однако они могут нуждаться в небольших изменениях.

Стандартным требованием при установке розетки электроплиты или проведении любых других электромонтажных работ является отключение питания в источнике. Это потребует от вас разблокировать печатную плату и отключить основной источник питания оттуда. Сделав это, вы отключите электропитание всего дома. Также важно проверить правильность отключения питания, включив несколько электрических устройств. Это защитит вас и вашу семью от поражения электрическим током из-за скачков напряжения, вызванных неправильным отключением.

Кабели, выключатели и розетки:

После того, как вы отключили основное питание от распределительной коробки, вам нужно добавить туда новый выключатель, чтобы управлять новой розеткой. Помните, что если вы хотите установить автоматический выключатель двойной ширины, вам потребуются два открытых слота, лежащих в одном ряду. Теперь следуйте инструкциям, указанным в руководстве производителя, чтобы продолжить установку.

Скорее всего, вас попросят прикрепить разъем к одной стороне печатной платы. Это позволит вам подключить электрический кабель для вашей новой розетки к коробке. Однако задача требует абсолютной заботы о безопасности, поэтому убедитесь, что вы принимаете все меры предосторожности. Если работа кажется слишком рискованной, попросите ее выполнить электрика. Они качественно установят заглушку и обеспечат вам максимальную безопасность.

Следующим шагом будет прокладка кабеля через стены дома и подведение его к месту, где вы хотите подключить электрическую плиту. Сверление каркаса дома поможет провести кабель на кухню, не загораживая остальную проводку или инженерные системы. Как только это будет сделано, вы можете снять изоляцию с конца кабеля и подключить его к новой розетке. Теперь прикрепите розетку к стене с помощью винтов, и все готово.

Способ подключения электрической плиты:

Далее необходимо закрепить кабель, пропустив его через разъем, установленный в монтажной коробке. Подключите его к автоматическому выключателю и не забудьте сразу после этого подключить клемму заземления. Теперь все подключено и подключено, а значит пришло время для тестирования.

Выключите выключатель новой розетки и снова включите основное питание дома. Включите новый выключатель и проверьте питание новой розетки с помощью вольтметра. Теперь ваша электрическая плита готова к разогреву и началу приготовления пищи.

Существуют различные типы вилок для электрических плит, и вам необходимо убедиться, что розетка, которую вы устанавливаете, совместима с типом вилки вашей электрической плиты. Очень важно точно следовать процессу подключения электропроводки в розетке, чтобы успешно эксплуатировать ваш прибор. Если вы не очень уверены, что правильно делаете проводку, всегда можно подключиться к электрику.

В Bright Electric работают самые профессиональные и квалифицированные электрики. Они помогут вам установить розетку для вашей плиты и безопасно подключить устройство. Посетите наш сайт, чтобы записаться на прием уже сегодня!

Поиск

Получите бесплатную оценку

Имя

Эл. адрес

Мобильный

Адрес

Сообщение

Как установить шнур с 4 контактами

Перейти к содержимому Как установить 4-контактный шнур диапазона

Современные электрические плиты имеют особые требования к мощности. Электрическая плита — это прибор на 240 вольт, который обычно подключается к специальной розетке с 4 контактами. В то время как новые приборы имеют шнуры с 4 контактами для подключения к розеткам с 4 разъемами, многие находят печи, произведенные до 19 века.96 имеют 3 контакта для розеток с 3 гнездами. Если вы приобрели новую плиту, а шнур не был включен в комплект, или вы переехали и вам нужно адаптировать плиту к розетке с четырьмя разъемами, вам потребуется установить шнур с 4 контактами.

Что такое четырехжильный шнур?

Национальная ассоциация противопожарной защиты в 1996 году обновила книгу Национальных электротехнических норм и правил (NEC). Это обновление изменило требования к электропроводке для электрических плит и сушилок для белья, увеличив потребность с трех проводов до четырех. В течение следующих нескольких лет большинство городов издали новые законы для новых установок, в то время как большинство местных норм и NEC разрешают существующим установкам по-прежнему использовать трехпроводные конфигурации.

Четырехжильный шнур имеет два «горячих» провода в дополнение к нейтральному проводу и отдельному проводу заземления, которых нет в трехжильных шнурах. Трехпроводные шнуры используют нейтральный провод в качестве пути заземления. Хотя обычно это не вызывает проблем, короткое замыкание и неисправность автоматического выключателя могут привести к поражению электрическим током. Поэтому четырехжильные шнуры более безопасны в использовании.

Подготовка к установке

Для установки 4-контактного кабеля диапазона вам необходимо подключить провод заземления к винту заземления на устройстве. Любые перемычки или провода между заземляющим винтом и нейтральной клеммой должны быть сначала удалены, чтобы разделить их, если только у вас нет нового диапазона, настроенного в соответствии с последними стандартами. Блоки с четырехпроводной конфигурацией отделяют землю от нейтрали, поэтому нет необходимости иметь дело с перемычкой или проводом.

Чтобы правильно установить четырехжильный кабель, если необходимо, вам понадобится отвертка Phillips или гаечный ключ, зажим для снятия натяжения подходящего размера и, возможно, плоскогубцы. Самое главное, вам понадобится шнур для электрической плиты на 40 или 50 ампер, внесенный в список UL. Шнуры доступны в магазинах товаров для дома и имеют стандартную длину четыре фута.

Установка 4-контактного шнура диапазона

Чтобы безопасно и успешно установить 4-контактный шнур диапазона, выполните следующие действия:

1. Отключите цепь

Найдите цепь выхода плиты в панели выключателя и выключите ее. Хотя ваш диапазон не будет подключен к сети при установке шнура, это дополнительная мера безопасности.

2. Снимите защитную пластину

На задней панели плиты имеется металлическая защитная пластина (или кожух). Снимите его, чтобы получить доступ к клеммной колодке проводки, удалив ее винты или болты. Пластина и крепления понадобятся вам позже, поэтому храните их в надежном месте.

3. Отсоедините старый шнур

Если старый трехжильный шнур все еще прикреплен, ослабьте три винта или гайки, которыми крепятся провода шнура, и вытяните конец каждого провода из клеммы внутри коробки для сращивания проводов. Если есть заземляющий провод, удалите его таким же образом.

• Кроме того, снимите винты фитинга для снятия натяжения и разделите две половины. Теперь вы сможете вытащить шнур через отверстие в задней панели. Не используйте один и тот же компенсатор натяжения для четырехштырькового шнура.

4. Изолируйте заземление:

Если заземление соединено с клеммой нейтрального шнура металлической пластиной, ослабьте винт заземления/винт клеммы нейтрального положения, снимите металлическую пластину или оставьте ее на месте и отверните от клеммы нейтрального провода. Также ищите небольшой провод в задней части диапазона с белой изоляцией. Если белый заземляющий провод подключен к земле, удалите его, ослабив винт заземления и переместив провод на нейтральную клемму (здесь будут соединены оба белых провода).



5. Подсоедините новый шнур:

Для окончательной установки четырехжильного шнура:

• Пропустите конец шнура через отверстие за плитой.
• Подсоедините кольцо белого шнура к центральной клемме и затяните винт или гайку клеммы.
• Таким же образом подключите черный провод к левой или правой клемме.
• Прикрепите красный шнур к оставшейся клемме.
• Подсоедините зеленый провод заземления к винту заземления.
• Убедитесь, что все винты затянуты плотно и надежно.

6. Завершение установки

Используя фитинг для снятия натяжения четырехштырькового шнура, вставьте его верхнюю и нижнюю половины в отверстие, через которое проходит шнур. Обе половинки должны лежать на верхней и нижней части шнура. Используя плоскогубцы, сожмите две половинки вместе и понемногу затягивайте винты, чередуя стороны в процессе. Это обеспечивает плотное и равномерное сжатие шнура. Теперь вы можете установить на место крышку/кожух, подключить шнур к розетке плиты и включить питание, чтобы проверить устройство.

Нужна помощь? Свяжитесь с Express Electrical Services

Наши обученные, лицензированные специалисты-электрики помогут вам с любыми электромонтажными работами. У нас есть инструменты и оборудование для качественного и безопасного выполнения работ. Чтобы запросить помощь в установке шнура с четырьмя контактами для вашего диапазона, отправьте запрос через Интернет или позвоните по телефону 323-727-7799 сегодня.

Перейти к началу

2022 Затраты на установку электрических розеток

Типичный диапазон:

$134 — $303

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 4317 участников HomeAdvisor. Встроить эти данные

Как мы получаем эти данные

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

• Домовладельцы используют HomeAdvisor, чтобы найти профессионалов для домашних проектов.
• Когда их проекты завершены, они заполняют краткий обзор стоимости.
• Мы собираем данные и сообщаем вам о затратах.

Обновлено 18 апреля 2022 г.

Рассмотрено Сальваторе Кутрона, Лицензированный мастер-электрик.

Автор HomeAdvisor.

Стоимость установки электрической розетки

Средняя стоимость установки электрической розетки составляет 215 долларов США . Новый может стоить всего 75 долларов или 485 долларов . Проект обычно колеблется от $ 134 до $ 298 .

Каждая единица розетки будет стоить от до 50 долларов США в зависимости от типа, который вам нужен. Цена найма электрика будет варьироваться от $ до 100$ в час в зависимости от выбранного вами профи. Некоторые, такие как устройства с защитой GFCI или устройства на 220 вольт, будут стоить больше как материалов, так и рабочей силы при установке, чем другие, например, стандартное устройство на 120 вольт.

На этой странице:

1. Калькулятор стоимости установки розетки
   1. Цены на выходе по типу
      1. Стандарт 120В
      2. 2-контактный против 3-контактного
      3. 220 В, 240 В и 250 В
      4. GFCI
      5. Кабельная/коаксиальная настенная панель
      6. Напольные розетки
      7. Умные розетки
   2. Затраты на установку новых розеток
      1. Новое строительство и ремонт всего дома
      2. Добавление напольных и настенных розеток
      3. Расположение
      4. Сушилки или другие приборы
      5. Существующая проводка
      6. Розетки с защитой от детей
   3. Установка УЗО
      1. Замена
         1. Замена проводки
         2. Обновление
         3. Переход с 2-контактного на 3-контактный
         4. Перемещение розетки
      2. Сделай сам против найма профессионала
         1. Объединение установок
      3. Часто задаваемые вопросы

      Калькулятор стоимости установки розетки

      Рассчитаем для вас данные о затратах. Где вы находитесь?

      Где вы находитесь?

      Почтовый индекс

      Среднее по стране	218 $
      Типовой диапазон	$134 — 303 долл. США
      Низкий уровень — Высокий уровень	$79 — $561

      Данные о затратах основаны на фактических затратах на проект, о которых сообщили 4317 участников HomeAdvisor.

      Цены по типу торговых точек

      Важнейшим фактором, влияющим на стоимость установки электрической розетки, является выбранный вами тип, который будет варьироваться от до 50 долларов США . Большинство электриков включают эту стоимость в общую стоимость проекта. Если у домовладельца уже есть материалы или требуется специальное устройство, электрик будет взимать плату только за установку.

      Стандартные розетки 120 В

      Стандартные розетки на 120 вольт обычно находятся в нижней части спектра по цене от 3 до 5 долларов США каждая . Эти 15-амперные блоки, используемые с 1950s, также может питать 110-вольтовые устройства. Фактическое напряжение колеблется в пределах 110-125 вольт, и производители создают современные приборы, чтобы выдерживать колебания.

      Стандартный 15-амперный, 120 В с двумя портами USB стоит от 13 до 22 долларов . Наличие портов USB в розетке позволяет подключать смартфоны, планшеты и другие устройства с питанием от USB непосредственно к розетке для зарядки.

      2-контактный и 3-контактный

      Стандартные блоки доступны с двумя или тремя контактами. Розетки с двумя контактами будут находиться в нижней части стандартного ценового диапазона 9.0220 от 3 до 5 долларов . Версии с тремя зубцами будут на более высоком уровне.

      Двухконтактная розетка имеет только «горячую» и «нейтральную» линии. Горячая линия подключается к источнику питания, а нейтральная линия замыкает цепь. В старых домах часто используются двухштырьковые розетки.

      Трехштырьковый блок также включает провод заземления, который соединяется с землей для отвода неиспользуемой мощности. В устройствах с металлическим корпусом или металлических блоках питания, таких как микроволновые печи и компьютеры, металл соединяется непосредственно с заземляющим контактом на шнуре питания. Если есть свободный провод, заземленные розетки отключают автоматический выключатель, чтобы отключить опасное питание и предотвратить поражение электрическим током. С 1968, дома должны были иметь розетки с тремя контактами.

      220 В, 240 В и 250 В

      Стандартные версии для более высокого напряжения также находятся в более низком ценовом диапазоне. Раньше электрики могли предлагать розетки как на 220 В, так и на 240 В. Теперь, большинство приходит в 250V.

      Тяжелые бытовые приборы, такие как электрические сушилки для белья и духовки, обычно требуют этих блоков с более высоким напряжением. Точная цена будет зависеть от типа прибора и требуемой силы тока.

      Цены на розетки высокого напряжения 250 В

      Amperage	Outlet Type	Cost
      20	Straight-blade, narrow body	$12 — $18
      30	Dryer	$10 — $12
      30	Surface-mount dryer	About $12
      50	Ranges	$10 — $20

      GFCI

      Розетки прерывателя цепи замыкания на землю (GFCI) для кухонь, ванных комнат или любых мест вблизи воды или влаги обычно немного дороже: от 7 до 25 долларов за штуку . Точная стоимость зависит от качества и стиля, потому что все устройства GFCI работают одинаково.

      Как и стандартная трехконтактная розетка, розетка GFCI имеет заземляющий провод. Оба типа блоков имеют два вертикальных паза и круглое отверстие. Левый, «нейтральный» слот на устройстве немного больше правого, «горячего» слота. Дыра — это «земля». Когда прибор работает правильно, вся вырабатываемая электроэнергия течет от «горячего» к «нейтральному».

      В отличие от стандартного устройства, этот тип контролирует количество протекающего тока. Дисбаланс всего в 4 мА отключит цепь всего за одну тридцатую секунды.

      Кабельная/коаксиальная настенная панель

      Средняя стоимость коаксиальной настенной панели составляет около 5 долларов США . Их обычно устанавливает телефон, телевизор или интернет-провайдер, а не электрик.

      Напольные розетки

      Комплекты коробок стоят от 30 до 50 долларов США каждый . Вы можете наступить на емкость или подвергнуть ее воздействию воды во время мытья пола. Для обеспечения безопасности и долговечности требуется утвержденная сборка, состоящая из:

      Смарт-розетки

      Проводные смарт-розетки стоят от 25 до 50 долларов США каждая . Некоторым брендам, таким как Amazon Echo и Google Home, требуется отдельный центр управления, который подключает устройство к Интернету и/или позволяет голосовую активацию. Это может снизить потребление электроэнергии и сэкономить деньги на счетах за электричество.

      Домовладельцы могут купить умные смарт-модели по цене от 15 до 40 долларов в Интернете или в крупных магазинах и хозяйственных магазинах. Автономные вилки, разветвители и выключатели обладают многими преимуществами проводных версий, но их можно просто вставить в существующие устройства.

      Наймите электрика для установки вашей розетки

      Почтовый индекс

      Получить оценки сейчас

      Средние затраты на установку новых электрических розеток

      Профессиональный электрик взимает с в среднем 55 долларов в час , но ставки оплаты труда могут варьироваться от 40 до 100 долларов в час . Опытный профессионал может заменить до дюжины за час, а установка одного нового может занять до двух часов . Фактические ставки будут зависеть от типа установки и уровня квалификации профессионала.

      Новое строительство и реконструкция всего дома

      Электрики обычно взимают плату за новые дома или ремонт всего дома по розетке , а не по часам. Электрик установит цену за каждую розетку в зависимости от работы и материалов и умножит ее на общее количество розеток в доме.

      Он или она оплачивает установку специальных элементов отдельно. Стоимость установки светильников и вытяжных вентиляторов для ванных комнат будет включать материалы и работу. Стоимость установки предметов, предоставленных домовладельцем, будет только работой.

      Добавление розеток в пол или в стену

      Установка в пол или потолок позволяет домовладельцам подключаться к электричеству из середины комнаты, избавляя от необходимости прокладывать опасные, неприглядные кабели от стены. Почасовая оплата труда по установке этих розеток будет одинаковой.

      Однако существуют некоторые факторы, которые могут увеличить стоимость установки за счет увеличения времени, необходимого для установки. Например, с бетонными полами и полами над готовыми потолками может быть труднее работать, чем с полами над незавершенными подвалами или подвальными помещениями. Точно так же потолки под этажами требуют большего ухода, чем потолки под чердаками.

      Местонахождение

      В некоторых местах в вашем доме могут потребоваться блоки повышенной прочности или GFCI, установка которых будет стоить немного дороже из-за цены самого блока и необходимых навыков. Обратитесь к разделу GFCI ниже для получения списка областей, требующих защиты GFCI.

      Сушильные машины или другое оборудование

      Усиленные розетки на 250 В для сушилок, холодильников, кондиционеров, плит и других устройств стоят дороже, чем стандартные устройства на 120 В. Специальные розетки стоят дороже, а также требуют больше времени и опыта для установки. Чтобы узнать цену на ваш конкретный проект, обратитесь к профессионалу за консультацией.

      Существующая проводка

      Вам нужно будет посмотреть, нужно ли вам установить новую проводку, чтобы сопровождать вашу новую розетку, что увеличит цену, взимаемую электриком. Вам также необходимо убедиться, что новый блок не потребляет слишком много энергии от одной цепи. Если да, то требуется новая цепь. Ваш профессиональный подрядчик может осмотреть территорию и учесть дополнительные дополнительные работы, необходимые в предложении по проекту.

      Розетки с защитой от детей

      Общей проблемой электрических розеток является их защита от детей в присутствии детей. Это будет дополнительным расходом к стоимости установки, но повысит безопасность и добавит вам душевного спокойствия. Цена за это не должна сильно превысить среднюю ставку электрика.

      Сосуды с защитой от несанкционированного доступа (TR) примерно на 50 центов дороже, чем традиционные сосуды. Блоки TR оснащены подпружиненными крышками розеток. Когда вы оказываете одинаковое давление на обе стороны, крышки открываются. Когда вы нажимаете только на одну сторону, они остаются закрытыми, не позволяя детям вставлять посторонние предметы. Национальный кодекс требует блоков TR в новом строительстве.

      Проконсультируйтесь с электриком, чтобы защитить ваши розетки от детей

      Почтовый индекс

      Получить оценки сейчас

      Установка розетки GFCI

      Установка или замена розетки GFCI будет стоить примерно столько же, сколько установка стандартной розетки, за исключением цены самого устройства. Однако электрические нормы требуют, чтобы розетки в тех местах дома, где присутствует вода или влага, были защищены GFCI. В некоторых случаях розетка должна работать от 20-амперной цепи, что также может повлиять на общую стоимость проекта.

      Требования GFCI

      Комната	Требования к коде	Потенциальные добавленные затраты
      WAUS	2
      Ванная комната	2
      . Розетки нуждаются в защите GFCI.	Дополнительный электрический щиток и розетки GFCI
      Кухня	Не менее двух цепей небольших электроприборов на 20 А для столешницы Сосуды в пределах 6 футов от раковины должны быть защищены GFCI.	Дополнительный ток электрической панели и розетки GFCI
      Прачечная	Как минимум одна 20-амперная цепь для общей розетки стиральной/газовой сушилки. Для электрических сушилок требуется отдельная цепь на 30 ампер, 240 вольт, соединенная четырьмя проводниками. Все розетки должны иметь защиту GFCI	Дополнительный ток электрической панели и розетки GFCI
      Гараж	Требуется по крайней мере одна емкость, в том числе по одной на каждое машино-место. Все розетки должны иметь защиту GFCI.	Дополнительные розетки и розетки GFCI

      Замена розетки

      Замена и ремонт обычно несложны для лицензированного, опытного специалиста. Однако такие факторы, как доступность или объем работ, могут увеличить время, необходимое для завершения проекта, что может повлиять на стоимость проекта.

      Замена электропроводки

      В некоторых случаях неисправная розетка может указывать на более серьезные проблемы с электропроводкой в ​​вашем доме. В этом случае ваш небольшой проект ремонта может превратиться в более сложное и дорогостоящее предприятие.

      • Замена проводки: от 540 до 2100 долларов . Зависит от проекта и количества необходимых часов.

      • Замена сервисной панели: от 1300 до 3000 долларов США , включая материалы, для модернизации до панели на 200 ампер для удовлетворения повышенных потребностей в электричестве.

      • Открытие стен и прокладка проводов: от 3500 до 8000 долларов . Добавлена ​​стоимость открытия и ремонта стен.

      • Открытый грунт: проконсультируйтесь со специалистом, чтобы узнать цену . Это может быть простое решение или может потребоваться несколько часов работы, чтобы найти проблему.

      Модернизация

      Модернизация может повысить безопасность и удобство для домовладельца. Будущие родители могут подумать о переходе на блоки TR. Владельцы старых домов могут захотеть заменить двухштырьковые розетки на заземленные трехштырьковые.

      Домовладельцы, склонные к технологиям, могут захотеть использовать интеллектуальные модели для управления своими устройствами и экономии энергии. Помимо соображений стоимости, вы должны быть уверены, что выполняете обновление в соответствии с кодом.

      Переход от 2-контактных к 3-контактным

      Замена стандартных 2-контактных розеток на 3-контактные — распространенный проект. Если у вас есть заземленный блок предохранителей, опытный профессионал может заменить розетку примерно за полчаса, общая стоимость от 20 до 50 долларов . Если ваш электрик должен заземлить блок предохранителей или обновить панель, цена проекта увеличится. Прежде чем что-либо менять, вам следует проконсультироваться со специалистом, чтобы определить статус вашего дома и предоставить точную цену.

      Перемещение торговой точки

      Этот проект может стоить всего от 25 до 300 долларов . Выбранный тип повлияет на материальные затраты. Состояние стен будет самым большим фактором стоимости, когда речь идет о рабочей силе. Работа на открытых стенах без гипсокартона или изоляции требует меньше времени и работы электрика. Готовые стены могут потребовать дополнительных работ и ремонта гипсокартона, что увеличивает общую стоимость проекта. Проконсультируйтесь со своим профессионалом для точной оценки.

      Проконсультируйтесь с профессионалом при перемещении или замене ваших розеток

      Почтовый индекс

      Получить оценки сейчас

      Сделай сам вместо найма профессионала

      Если вам нужно установить розетку, вам нужно найти лицензированного электрика с хорошей репутацией для выполнения этой работы. Некоторые мелкие электротехнические работы могут казаться выполнимыми самостоятельно, но поражение электрическим током и пожар представляют собой реальную угрозу электробезопасности. Профессионал также будет знать местные правила и законы, касающиеся электромонтажных работ в вашем районе. Если вы убедитесь, что все соответствует правилам, это избавит вас от головной боли в будущем и обеспечит безопасность вашей семьи.

      Стоимость электромонтажных работ и ремонта зависит от выбранного вами электрика. Вы можете сэкономить немного денег, позаботившись обо всех ваших потребностях в электричестве сразу. В целом установка новых розеток — доступная работа по сравнению с другими домашними проектами.

      Объединение установок

      Один из самых простых способов снизить среднюю ставку электрика — объединить несколько электромонтажных работ одновременно, поскольку профессионалы, как правило, взимают почасовую оплату. Определите, есть ли другие комнаты, в которых слишком мало розеток, и поговорите со своим электриком до того, как он или она приедет к вам домой.

      Часто задаваемые вопросы

      Сколько стоит установить розетку за телевизором?

      Если поблизости нет розеток для телевизора, можно установить новую розетку. Большинству телевизоров требуется стандартная розетка, которая будет стоить от 130 до 290 долларов США за материалы и установку.

      Сколько стоит установить розетку для микроволновки?

      Для большинства настольных и выносных микроволновых печей требуется трехконтактная розетка 120 В в выделенной цепи. Стоимость этих розеток будет выше типичного диапазона цен на 120 В — от 3 до 5 долларов . Вам также необходимо будет заложить в бюджет оплату труда, которая в среднем составляет около 90 220 55 долларов в час 90 221 .

      Сколько стоит установить розетку 240В для плиты?

      Плиты и плиты требуют более высокого напряжения. В дополнение к 240 В большинство электриков сейчас предлагают 250 В, которые больше всего подходят для плит и духовок. Стоимость розетки 240 В составляет от 90 220 до 20 долларов США, 90 221 плюс стоимость установки.

      Большинство электриков взимают в среднем 55 долларов в час , но ваша цена может быть выше, так как специальные розетки стоят дороже, а их установка требует больше времени и опыта.

      Сколько стоит заменить выключатели света?

      Выключатели света различных типов в среднем от 5 до 15 долларов за штуку и от 100 до 200 долларов для установки. Хотя это считается быстрым процессом, вы все равно выиграете от профессиональной установки, чтобы обеспечить правильную проводку.

      Почасовая ставка электрика составляет от 50 до 100 долларов , и домовладельцы могут извлечь максимальную выгоду из этой ставки, объединив другие работы по электрике с работой.

      Наймите электрика для установки вашей розетки

      Почтовый индекс

      Получить оценки сейчас

      Затраты на сопутствующие проекты

      • Установите переключатель
      • Установить электрическую проводку или панель
      • Наем электрика
      • Обновление или замените электрическую панель
      • Установите осветительный прибор
      • Установка телефонов и сон.

        No related posts.
