Схемы подключения трех ламп и более

Здравствуйте, уважаемые читатели сайта sesaga.ru. Идею этой статьи подсказал Денис Ж, за что ему большое спасибо.

Люди, не сильно разбирающиеся в электричестве, сталкиваются с проблемой самостоятельного подключения обычных ламп накаливания количеством трех и более штук, а бывают ситуации, когда необходимо к существующей проводке добавить свою.

Например, Вы купили кухонный гарнитур или шкаф купе, и естественно все это с подсветкой. Ремонт в квартире сделан, а провода для подключения лампочек небыли предусмотрены, отсюда возникает вопрос, как все-таки сделать подсветку не нарушив целостности стен и обоев. Выход можно найти всегда.

Я покажу возможные варианты, а все остальное, будет зависеть от Вашей фантазии и умении применить на практике данные советы. Дополнительно можете прочитать статью о том, как правильно подключить люстру.

И так, поехали.
Предположим, что у Вас на кухне или в прихожей есть розетка, от которой можно взять питающее напряжение 220В.

Сделать это можно двумя способами.

Первый самый простой, это когда вся схема подключается к розетке через обычную вилку. Здесь все просто, вилку вставили и про нее забыли, а включаете и выключаете свет обычным выключателем.
Второй способ отличается лишь тем, что Вам надо вскрыть розетку, и провода посадить непосредственно на ее клеммы.

Все работы производите только при отключенном напряжении питания 220В.

На рисунке ниже показана монтажная схема параллельного соединения трех ламп накаливания с одинарным выключателем, также подключаются светодиодные и энергосберегающие лампы, рассчитанные на напряжение питания 220В. Для более удобного восприятия, все элементы схемы я постарался изобразить так, как бы это выглядело в реальности.

Здесь от розетки к выключателю уходит двужильный провод, где фаза (L) подключается на нижний контакт выключателя и постоянно находится на нем, а нулевая жила (N) минуя выключатель, соединяется в точке (

1) с проводом, уходящим на лампы.
При включении клавиши выключателя фаза (L) с верхнего контакта, уже как (L1), уходит на лампочки, и они зажигаются.

Недостаток такого способа ведения проводки заключается в том, что она получается наружной. Здесь Вам придется думать, как ее спрятать или замаскировать, соответственно и выключатель придется использовать накладной, можно и обычный установить, но тогда потребуется долбить под него дыру.

На следующем рисунке показана эта же схема, но здесь все лампы соединяются уже в одной точке. Это тоже самое параллельное соединение, просто иногда бывает удобно собрать схему именно таким способом, как раз так соединяют лампы в люстрах.

Теперь рассмотрим схему, где используется двухклавишный выключатель.
Здесь до выключателя идет обычный двужильный провод, а вот уже после него выходит тройной. Тут видно, что в середине расположена нулевая жила (

N), являющаяся общей для всех ламп, а по краям идут фазные (L1 и L2).

Схема работает следующим образом: при нажатии, например, левой клавиши выключателя, фаза (L) приходя на нижний контакт выключателя, уже с его верхнего контакта как (L1) уходит на лампы HL1 и HL4 — они зажигается. Почему именно HL1 и HL4, потому что только они подключены к фазе (L1). Думаю понятно.

Теперь, если включить правую клавишу, фаза (L), уже как (L2), с другого верхнего контакта, приходит на лампы HL2 и HL3, и теперь они зажигаются. Как видите все просто.

Сейчас в моду вошли точечные светильники, в которых используются лампы, как с обычным 220В, так и с пониженным 12В напряжением питания. Как правило, к ним идет специальный преобразователь, который питает эти лампы. Помимо того, что он выдает стабилизированное напряжение для ламп, в нем еще предусмотрена задержка подачи питания на 1 – 2 секунды. Т.е. при включении, напряжение не сразу, а постепенно, с нарастающей подается на лампы, тем самым защищая спираль от быстрого износа, а значит, и лампочки будут служить дольше.

Давайте рассмотрим такую схему.
Конструкцию преобразователя, а также его входную и выходную части я показал условно, так как они будут отличаться в зависимости от производителя, но принцип работы таких преобразователей остается тот же.
Питание 220В на него подается через выключатель, а уже с выхода берется стабилизированное напряжение 220В или 12В.

Если Вы хотите установить двойной выключатель, то в схему нужно будет добавить еще один преобразователь, который надо запитать от второй клавиши, ноль (

N) у них остается общим.

Можно вообще обойтись только одним преобразователем, но тут есть существенный недостаток, из-за которого этот вариант, возможно, не всем будет приемлемым. Здесь двойной выключатель подсоединяется к выходному напряжению преобразователя, а сам преобразователь остается постоянно включенным, что не очень хорошо.

Не забывайте, что каждый преобразователь рассчитан на определенную мощность, поэтому не сильно увлекайтесь с количеством ламп.

Теперь у Вас не должно возникнуть проблем при подключении трех и более ламп.
Вышла моя новая статья о подключении датчика движения для включения освещения. Рекомендую.
Удачи!

5 применений последовательного соединения ламп

Как известно, в быту повсеместно используется параллельное подключение ламп. Однако последовательная схема также может применяться и быть полезна.

Давайте рассмотрим все нюансы обеих схем, ошибки которые можно допустить при сборке и приведем примеры практической их реализации в домашних условиях.

Последовательная схема подключения

В начале рассмотрим простейшую сборку из двух последовательно подключенных лампочек накаливания.

Имеем:

• две лампы вкрученные в патроны

• два провода питания выходящие из патронов

Что нужно, чтобы подключить их последовательно? Ничего сложного здесь нет.

Просто берете любой конец провода от каждой лампы и скручивает их между собой.

На два оставшихся конца вам необходимо подать напряжение 220 Вольт (фазу и ноль).

Как будет работать такая схема? При подаче фазы на провод, она пройдя через нить накала одной лампы, через скрутку попадает на вторую лампочку. И далее встречается с нулем.

Почему такое простое соединение практически не применяется в квартирах и домах? Объясняется это тем, что лампы в этом случае будут гореть менее чем в полнакала.

При этом напряжение будет распределяться на них равномерно. К примеру, если это обычные лампочки по 100 Ватт с рабочим напряжением 220 Вольт, то на каждую из них будет приходиться плюс-минус 110 Вольт.

1 of 2

Соответственно и светить они будут менее чем в половину от своей изначальной мощности.

Грубо говоря, если вы подключите параллельно две лампы по 100Вт каждая, то в итоге получите светильник мощностью в 200Вт. А если эту же схему собрать последовательно, то общая мощность светильника будет гораздо меньше, чем мощность всего одной лампочки.

Вот результат измерения силы тока такой сборки при фактическом питающем напряжении 240В.

Исходя из формулы расчета получаем, что две лампочки светят с мощностью равной всего: P=I*U=69.6Вт

При этом, падение яркости будет равномерным только при условии, что лампочки у вас одинаковой мощности.

Если они отличаются, допустим одна из них 60Вт, а другая 40Вт, то и напряжение на них будет распределяться уже по другому.

1 of 2

Что это дает нам в практическом смысле при реализации данных схем?

Какая лампочка будет светить ярче и почему

Лучше и ярче будет гореть лампа, у которой нить накала имеет большее сопротивление.

Возьмите к примеру лампочки, кардинально отличающиеся по мощности — 25Вт и 200Вт и соедините последовательно.

Какая из них будет светиться почти в полный накал? Та, что имеет P=25Вт.

Удельное сопротивление ее вольфрамовой нити значительно больше чем у двухсотки, а следовательно падение напряжения на ней сравнимо с напряжением в сети. При последовательном соединении ток будет одинаков в любом участке цепи.

При этом величина силы тока, способная разжечь 25-ти ваттку, никак не способна «поджечь» двухсотку. Грубо говоря, источник света с лампой 200Вт и более, будет восприниматься относительно 25Вт как обычный участок провода, через который течет ток.

Можно увеличить количество ламп и добавить в схему еще одну. Делается это опять все просто.

Два конца питающего провода третьей лампы, скручиваете с любыми концами от первых двух. А на оставшиеся опять подаете 220В.

1 of 2

Как будет светиться в этом случае данная гирлянда? Падение напряжения будет еще больше, а значит лампочки загорятся не то что в полсилы, а вообще будут еле-еле гореть.

Недостатки схемы

Помимо существенного падения напряжения, вторым отрицательным моментом такой схемы, является ее ненадежность.

Если у вас сгорит всего одна из лампочек в этой цепочке, то сразу же потухнут и все остальные.

Еще нужно сделать замечание, что такая последовательная схема будет хорошо работать на обычных лампах накаливания. На некоторых других видах, в том числе светодиодных, никакого эффекта можете и не дождаться.

У них в конструкции может быть заложена электронная схема, которой нужно питание порядка 220В. Безусловно, они могут работать и от пониженных значений в 150-160В, но 90В и менее, для них уже будет недостаточно.

Ошибки при сборке схемы и подключении выключателя

Кстати, некоторые электрики при монтаже освещения в квартире могут совершить случайную ошибку, которая как раз таки связана с последовательным подключением источников освещения.

В результате, у вас будет наблюдаться следующий эффект. При включении выключателя света будет загораться одна лампочка в комнате, а при его выключении — другая.

1 of 2

При этом невозможно будет добиться того, чтобы потухли обе сразу. Как такое возможно?

Ошибка кроется в том, что электрик просто перепутал место присоединения одного из проводов выключателя и воткнул его в разрыв между двух ламп разной мощности. Вот наглядная схема такой неправильной сборки.

Как видно из нее, при включении напряжения, через контакты одноклавишника на второй источник освещения подается напряжение 220V, и он как положено загорается.

При этом первый источник остается без питания, т.к. с обоих сторон к нему подведена «одноименка».

А когда вы разрываете цепь, здесь уже образуется та самая последовательная схема и лампа меньшей мощности будет светиться.

В то время как большей, практически потухнет. Все как и было описано выше.

Применение в быту

Где же можно в быту, применить такую казалось бы не практичную схему?

Самое широко известное использование подобных конструкций — это елочные новогодние гирлянды.

Также можно сделать последовательную подсветку в длинном проходном коридоре и без особых затрат получить освещение в стиле лофт.

Постоянно горят лампочки в подъезде или дома из-за большого напряжения? Самый дешевый выход — включить последовательно еще одну.

Вместо одной 60Вт, включаете две сотки и пользуетесь ими практически «вечно». Из-за пониженного напряжения в 110В, вероятность выхода их из строя снижается в сотни раз.

Еще одно оригинальное применение, которым я все таки не рекомендую пользоваться, но отдельные электрики в безвыходных ситуациях к нему прибегают. Это так называемая фазировка трехфазных цепей.

Как выполнить фазировку вводов лампочками накаливания

Допустим, вам нужно подключить параллельно между собой два трехфазных (380В) ввода, от одного источника питания. Вольтметра, мультиметра или тестера у вас под рукой нет. Что делать?

Ведь если перепутать фазы, то запросто можно создать междуфазное КЗ! И здесь вам опять поможет последовательная сборка всего из двух лампочек.

Собираете их по самой первой приведенной схеме и подсоединив один конец провода питания на фазу ввода №1, другим концом поочередно касаетесь жил ввода №2.

При одноименных фазах, лампочки светиться не будут (например фА ввод№1 — фА ввод№2).

А при разных (фА ввод№1 — фВ ввод№2) — они загорятся.

Такой эксперимент только с одной лампой, вам бы никогда не удался, так как она бы моментально взорвалась от повышенного для нее напряжения в 380В. А в последовательной сборке с двумя изделиями одинаковой мощности, к ним будет приложено напряжение в пределах нормы.

Но самое лучшее и практичное применение — это использовать данную схему вовсе не для освещения, а для обогрева. То есть, ваши источники света в первую очередь будут работать не как светильники, а как обогреватели.

Как сделать такую простую и незамысловатую инфракрасную печку, читайте в статье по ссылке ниже.

Что-то подобное зачастую применяется в инкубаторах.

Схема параллельного подключения

Теперь давайте рассмотрим параллельную схему соединения.

При параллельном включении концы питающих проводов двух лампочек, просто скручиваются между собой. Далее, на них подается напряжение 220V.

1 of 2

Таким образом можно подключить любое количество светильников. Самое главное, чтобы сечение питающих проводников было рассчитано на такую нагрузку.

В этом случае все светиться и гореть у вас будет ровно с такой яркостью, на которую изначально и были рассчитаны светильники.

На практике, конечно в одну кучу все провода не скручиваются, а поступают несколько иначе. Пускают один общий протяженный кабель, а уже к нему, в виде отпаек, подсоединяются отдельные лампочки.

Пи этом схема может быть как шлейфная, так и лучевая. Но обе они являются параллельными.

Данная схема применяется повсеместно — в многорожковых люстрах, в уличных светильниках, в домашних декоративных светильниках и т.д.

И если при этом перегорит любая лампочка, остальные как ни в чем ни бывало продолжат светиться.

Напряжение на них подается одновременно и всегда составляет номинальные 220В.

Но все таки при монтаже освещения у себя дома, используя параллельное подключение, не забывайте и о последовательном.

Как было указано выше, оно тоже имеет свои преимущества в определенных ситуациях и может здорово помочь с решением множества задач (декоративная подсветка, светильники-обогреватели, «вечная» лампочка и т.д).

Как подключить две лампочки к одному выключателю

Довольно часто встречаются ситуации, когда один выключатель управляет сразу двумя осветительными приборами. Разница лишь в том, что иногда необходимо воздействовать одновременно на обе лампы одним выключателем, а в других случаях необходимо, чтобы каждая лампа загоралась отдельно. А это значит, что в первом случае нам нужен одноклавишный выключатель, а во втором придется установить устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.

Возможность подключить сразу две лампочки к одному коммутационному аппарату экономит материалы, время и силы, так как не придется устанавливать второй выключатель, прокладывать лишние провода, проделывать дополнительные отверстия и пазы в стенах.

Содержимое

• Подготовительные работы
• Устройство переключения
• Схема с двухкнопочным выключателем
• Схема с однокнопочным выключателем

Подготовительные работы

Независимо от того, сколько клавиш у вашего выключателя (одна, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и распределительную коробку для коммутационного аппарата, по-другому ее еще называют розеточной коробкой:

• Если стены в вашем помещении выполнены из панелей ПВХ, гипсокартона, дерева или МДФ, установите на дрель специальную коронку с зубчатыми краями и проделайте отверстие. Вставьте в него распределительную коробку и закрепите ее к стене с помощью саморезов.
• Для бетонных или кирпичных стен просверлите отверстие ударной дрелью или дрелью с насадкой на бетонных поверхностях. Но в этом случае монтажные коробки также необходимо закрепить гипсовым или алебастровым раствором.

Как правило, работы по установке отверстий выполняются одновременно с кладкой штроб. Делается это чисто из эстетических соображений, грязи от таких строительных работ много, и лучше один раз опрыскать и удалить. Канавки – это канавки в поверхности стены, в которые потом будут укладываться соединительные провода. Их можно сделать с помощью различных инструментов:

• Молоток и долото. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило есть у каждого мужчины). Недостатком этого метода чипирования является то, что он занимает много времени и сил.
• Болгарский. Этот инструмент часто называют худшим из лучших. Удобно, что канавки можно сделать быстро и без особых усилий. Но именно от болгарки много шума и пыли, к тому же штробы одинаковой глубины по всей длине сделать не представляется возможным, а работать болгаркой в ​​углах практически невозможно. комната. Так что выбирайте такой электроинструмент в крайнем случае.
• Перфоратор. Все, что требуется, это приобрести для него специальную насадку – штробу или шпатель. В остальном недостатков нет, быстрый, удобный, канавки более-менее ровные.
• Штроборез. Это идеальный инструмент для такого рода работ. Работает эффективно, безопасно и быстро. Канавки ровные, пыли нет, так как канавкорез подключен к строительному пылесосу. Им удобно работать, инструмент не издает сильного шума. Единственный недостаток – высокая цена. Но есть сервисы, где можно арендовать штроборез.

Коротко о штроблении стен с помощью перечисленных выше инструментов рассказано в этом видео:

В сделанные пазы необходимо уложить двухжильные провода и зафиксировать их цементным или алебастровым раствором.

Итак, подготовительные работы закончены, коробки смонтированы, провода проложены, можно подключать свет и выключатель.

Коммутационное устройство

Прежде чем подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного устройства. Это просто, и разобравшись с конструкцией, вы потом легко справитесь со схемой подключения.

Основным звеном всего механизма является рабочая часть, которая устанавливается непосредственно в гнездо. Выглядит как металлическая конструкция, на ней закреплен привод, с помощью которого устройство включается и выключается. Если рассматривать подробно, то привод, по сути, представляет собой подвижный контакт, который, изменяя свое положение, замыкает или размыкает цепь между двумя неподвижными контактами.

Один из этих неподвижных контактов называется входящим и должен быть подключен к фазному проводу от питающей сети. Второй контакт называется отходящим, он подключается к фазному проводу, идущему к лампочкам. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, прибор считается отключенным, цепи между питающей сетью и светильником нет, лампа не горит. Как только вы нажимаете на кнопку выключателя, подвижный контакт замыкается между двумя неподвижными, через образовавшуюся замкнутую цепь от питающей сети напряжение поступает на светильник, и светильник горит.

В целях безопасности рабочая часть выключателя помещена в корпус из диэлектрического материала (фарфор или пластик).

Вторым компонентом выключателей является защита, это рамка и клавиши, обычно они изготавливаются из пластика. Клавиша закреплена на приводе рабочей части, с ее помощью человек нажимает, тем самым изменяя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного прикосновения человека к контактной части выключателя, находящейся под напряжением. Он закрывает и изолирует все это, то есть нет возможности прикасаться к рабочим частям. Рама крепится пластиковыми зажимами или винтами.

Единственное отличие двухклавишного выключателя в том, что он имеет два отходящих контакта. Каждая из них должна быть подключена к фазному проводу одной из двух лампочек.

Схема с двухкнопочным выключателем

Перед подключением проводов к схеме необходимо установить:

• Две лампы на одну лампочку. Например, один на кухне, другой в коридоре.
• Распределительная коробка под потолком (15-30 см ниже потолка). Если в помещении уже есть распределительная коробка, можно использовать ее. Главное, чтобы не было много коммутации и чтобы вам было удобно работать.
• Розетка для двухкнопочного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня пола.
• Провода в канавках должны быть проложены между всеми этими элементами. Обратите внимание, что в случае с двухкнопочным выключателем к нему должен быть подключен трехжильный провод от распределительной коробки.

Теперь нам нужно соединить все это электрически, чтобы напряжение шло от источника питания к лампочкам.

В распределительную коробку приходят две жилы провода от питающей сети — ноль и фаза. Используйте индикаторную отвертку, чтобы определить фазный провод. Используйте отвертку, чтобы коснуться обоих сердечников поочередно. Если коснуться нуля, окно индикатора не загорится. Если окно загорается, значит, вы нашли фазовую жилу. Аккуратно отметьте его клейкой лентой.

Теперь обесточьте свое рабочее место, чтобы установить соединения. Необходимо отключить машину, на которую подается напряжение. Сейчас во многих домах и квартирах монтируются целые щиты, в которых стоят автоматы, отключающие соответственно каждую комнату. Если у вас этого еще нет, то вам придется отключать водяной автомат по квартире. Проверяем отсутствие напряжения и приступаем к работе.

В розетку вставлены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делается ножом). Подсоедините одну жилу к вводному контакту выключателя, другой ее конец подключите в распределительной коробке к фазному проводу питающей сети. Два других провода подключите к двум отходящим контактам выключателя. Соответственно вторые их концы соедините в распределительной коробке с фазными проводами от одного и второго светильника.

Теперь можно поместить рабочую часть выключателя в подрозетник, закрепить, установить защитную рамку и ключи.

В распределительной коробке будет еще одно подключение, нулевые жилы, идущие от светильников, подключить к нулю от питающей сети.

В держателях светильника два контакта — один боковой для подключения нулевой жилы, и центральный, к нему подключается фаза. Сделайте эти связи.

Проверьте надежность всех контактов, но советуем заизолировать места скрутки после того, как убедитесь в исправности переключателя. Для проверки собранной схемы подать напряжение в квартиру (то есть включить вводной автомат). Оба ключа коммутационного аппарата находятся в выключенном положении, свет на кухне и в коридоре выключен. Нажал одну клавишу — зажегся свет на кухне, включил вторую — зажегся свет в коридоре. Также выключите поочередно первый и второй ключи, погас свет сначала на кухне, потом в коридоре. Все работает правильно.

Снова отключите вводной автомат и заизолируйте скрутки в распределительной коробке изолентой, сверху еще можно надеть ПВХ трубки.

Подробная схема с двойным выключателем рассмотрена в этом видео:

Схема с однокнопочным выключателем



Все абсолютно то же самое, только в этом случае в распределительную коробку приходят четыре двухжильных провода — один от питающей сети, второй от однокнопочного выключателя и два от лампочек.

В коробке выполнены следующие соединения:

• нулевая жила сетевого провода присоединяется к нулевым жилам ламп накаливания;
• фазная жила сетевого провода подключается к жиле, идущей на ввод выключателя;
• жила от отходящего контакта выключателя подключается к двухфазным жилам светильников.

Такое расположение применяется, когда лампы накаливания устанавливаются в разных направлениях. Если в одну сторону, то для экономии провода вторую лампочку можно подключить от патрона первой.

Как видите, ничего сложного нет. Если вы мало-мальски знакомы с электротехникой и физикой, то вы легко сможете подключить две лампочки к одному выключателю самостоятельно.

Можно ли подключить несколько электрических лампочек к одному проводу?

Вы должны войти в систему, чтобы опубликовать ответ.

Баллы:	3

Хотите сэкономить электроэнергию, подключив много лампочек к одному проводу? Ищете техническую консультацию относительно того, насколько это возможно и безопасно? Здесь вы найдете ответы экспертов.

У нас есть одна электрическая точка снаружи дома, но мы хотели добавить больше источников света (поверхностных или точечных), поэтому вопрос: можем ли мы подключить несколько источников света, скажем, 7 источников света, используя одно подключение?
Все в порядке, если все лампочки светятся на одном выключателе, вопрос только в том, хотим ли мы, чтобы все 7 фар (5 точечных ламп, 1 подвесной светильник и 1 подключение для небольших светодиодных ламп) были подключены к одному подключению, возможно ли это? если да то как это сделать?

Ответы

9 Найдено ответов.

Баллы:	5 (₹ 5)

Да. Вы можете подключиться. Но провод, который вы используете, должен быть достаточно качественным и иметь необходимую несущую способность.
Есть два метода. Вы можете подключить последовательно или вы можете подключить параллельно.
Параллельное подключение будет хорошим способом, так как если одна лампочка перегорит, остальные лампочки будут работать. Даже если вам нужны отдельные переключатели между ними, вы можете их предоставить. Это заставит работать индивидуально также.
На самом деле, у нас во всем доме будет только один входящий провод. Из этого единого источника у нас есть несколько параллельных подключений. У нас не будет отдельного источника для каждого провода.
Напряжение в параллельной цепи одинаково в каждой точке, но протекающий ток разный. Можно добавить любое количество точек освещения или нагрузки, но используемый провод должен быть необходимой прочности. Та же концепция используется в серийных сетах, которые мы будем использовать для украшения в день Дипавали.
Вы также можете подключить последовательно, но если есть проблема в одной точке лампы, другие лампы не будут работать.

---

drrao
всегда уверен

Баллы:	5 (₹ 5) 90 147

У вас снаружи одна электрическая розетка. Вы не сказали, что означает его прочность, какую токовую нагрузку он может выдержать. Обычно это точка на 5 ампер, что означает, что через нее может протекать общий ток 5 ампер, и если вы потянете больше, то провода, идущие к этой точке от домашней электропроводки, могут сгореть из-за чрезмерного выделения тепла. в них. Случайно, если это розетка, то можно с комфортом поднять нагрузку до 15 Ампер.

Позвольте нам понять это сейчас через ваш случай. По всей вероятности, вы будете использовать лампы CFL, поскольку они потребляют меньше тока и дают хороший свет по сравнению с обычными лампами накаливания. Предположим, вы используете лампы CFL мощностью 12 Вт. Таким образом, одна такая лампа CFL будет потреблять некоторый ток из сети (220 вольт), и это значение тока можно найти как —

ток, потребляемый одной 12-ваттной лампой CFL = 12/220 = 0,55 Ампер.

Теперь вы хотите использовать 7 лампочек. Вы должны использовать их только параллельно, так как последовательно они будут светиться очень тускло или могут вообще не светиться. Обратите внимание, что вся проводка в доме работает только в параллельном режиме, и каждый прибор получает непосредственно 220 вольт для своей работы.

Таким образом, 7 ламп КЛЛ будут потреблять ток 7 x 0,55 = 3,85 Ампер, что значительно ниже 5 Ампер, которые обычно являются емкостью бытовых розеток. Следовательно, вы можете удобно использовать 7 лампочек CFL из одной точки.

---

Знание — сила.



Баллы:	8 (₹ 8)

9015 1 Вы упомянули, что вне дома есть только одна электрическая точка, но не упомянули, каков номинальный ток этой точки. , это означает, какой ток точка может отдать в нагрузку. Я уверен, что выключатель для этой точки установлен внутри распределительного щита, где также есть несколько выключателей и розеток для других точек внутри комнаты, и они либо подключены к предохранителю, либо к автоматическому автомату, который срабатывает в случае перегрузки. Обычно распределительные щиты в наших комнатах могут выдавать ток до 10 ампер, и этого достаточно для большого количества источников света и вентиляторов, но они не подходят для тяжелых нагрузок, таких как холодильник или кондиционер, для которых требуется отдельная точка с большой грузоподъемностью. Теперь давайте перейдем к расчету тока, подаваемого на нагрузки. Я не усложняю это, добавляя коэффициент мощности (cos phi) в формулу и делая простой расчет. Мы будем использовать формулу W = V * I, где W (Ватт) = Мощность, V (Вольт) = Линейное напряжение на нагрузке, которое составляет 230 В в Индии, а I (Ампер) = Ток, потребляемый нагрузкой.

Для одной светодиодной палочки мощностью 20 Вт потребляемый ток составляет 20/230 = 0,09 А, для потолочного вентилятора мощностью 70 Вт потребляемый ток составляет 70/230 = 0,3 А. Например, если имеется 10 таких светодиодных палочек/ламп по 20 Вт каждая, общее потребление 0,9А и если есть 2 потолочных вентилятора по 70Вт, то общее потребление тока будет 0,6А. Сложив эти два: 0,9 А + 0,6 А = 1,5 А. Таким образом, из 10 А вы используете только 1,5 А в этой комнате. Обычно мы не подключаем в точку нагрузку более 100Вт и если нагрузка 100Вт то ток потребления нагрузки 100/230=0,43А. Итак, в вашем случае, если общее количество светильников, подключенных к той точке, которая находится за пределами вашего дома, находится в пределах 100 Вт, вы можете смело подключать их, не беспокоясь. В настоящее время мы используем светодиоды, и они потребляют очень мало энергии. Светодиодная лампа мощностью 10 Вт обеспечивает достаточно света, и в этой конкретной точке вы можете подключить 10 светодиодных ламп параллельно. Не делайте последовательное соединение, так как это даст меньший ток на лампы и будет тускло светиться.

Одно предостережение, если провод этой точки снаружи лежит долгое время оголенным, проверьте состояние провода и если есть утечки, то необходимо заменить провод. Подключение показано с помощью схемы.

---

Санкалан

«Жить легче, когда тебе нравится то, что ты делаешь»

Удалить вложение

9 0144 Баллы:

7 (₹ 7)

У вас есть указано, что за пределами вашего дома есть одна внешняя электрическая точка, но номинальная сила тока не указана для такого устройства, где провод должен использоваться для накаливания семи лампочек. Однако всегда указывается номинал в амперах, например, 5 ампер, 10 ампер, 15 ампер и т. д.
Тем не менее, для семьи среднего размера, состоящей из шести человек, достаточно 10 ампер, чтобы позаботиться о разнообразном потреблении электроэнергии, а для большой семьи может потребоваться 15 ампер.
Теперь рассчитаем мощность, потребляемую каждой светодиодной лампочкой мощностью 12 Вт в час. Светодиодные лампы идеально подходят для экономии электроэнергии. Теперь по формуле Вольт*Ампер=Ватт мы можем рассчитать наше потребление в пересчете на Ампер.
Здесь напряжение питания составляет 220 В, мощность используемой светодиодной лампы составляет 12 Вт, поэтому ток, потребляемый каждой светодиодной лампой, эквивалентен 12/220 = 0,054 ампер
Следовательно, для установки семи таких лампочек потребуется 7*0,0,54 ампера = 0,378 ампера, что указывает на то, что потребляемая мощность намного меньше минимальной номинальной мощности в 5 ампер.
В случае 60-ваттной обычной лампы уже рассчитанное потребление будет в пять раз выше и будет соответствовать 1,890 ампера, что все же ниже номинала 5 ампер.
Мы выбрали параллельное расположение для лучшего свечения лампочек.
Расположение можно изменить на последовательное, но в этом случае свечение лампочек будет слабым.
Теперь рассмотрим характеристики выбираемого провода, идеальными были бы следующие условия-
1) Он должен иметь достаточную жесткость и не подвергаться коррозии с течением времени, иначе протекание тока не будет непрерывным.
2) он должен иметь высокую электропроводность для бесперебойной подачи тока. Алюминиевые провода считаются обладающими лучшей электропроводностью и более дешевыми, чем медные провода.
3) Алюминиевые провода легче медных и стоит дешевле.

Баллы:

Дорогие друзья,
Всего 7 светильников, 5 из них по 3 Вт каждый и 1 светильник по 6 Вт, а оставшийся свободный конец планируется подключить для многоцветного светодиода. освещение, которое мы ставим на парапет стена галереи во время фестиваля около 150 маленьких огней.
Существующий блок питания дан с 5А и проводом 1кв.мм. Скажите, пожалуйста, это будет работать?

---

Ави
Жизнь прекрасна

Баллы:	8 (₹ 8)

последовательное соединение, то есть последовательное соединение , ток через каждую лампочку одинаков, а напряжение на лампочках равно сумме напряжений на каждом соединении лампочки. Большинство соединений в доме не соединены последовательно, так как добавление или удаление любого дополнительного света/соединения в цепи повлияет на общую цепь. Лучше всего подключать параллельно, потому что добавление или удаление одной лампы из цепи не влияет на другие подключенные устройства или источники света, поскольку напряжение на каждом устройстве или точке одинаково, но отличается только протекающий ток.

В: Можем ли мы подключить несколько источников света, скажем, 7 источников света, используя одно подключение? если да то как это сделать?

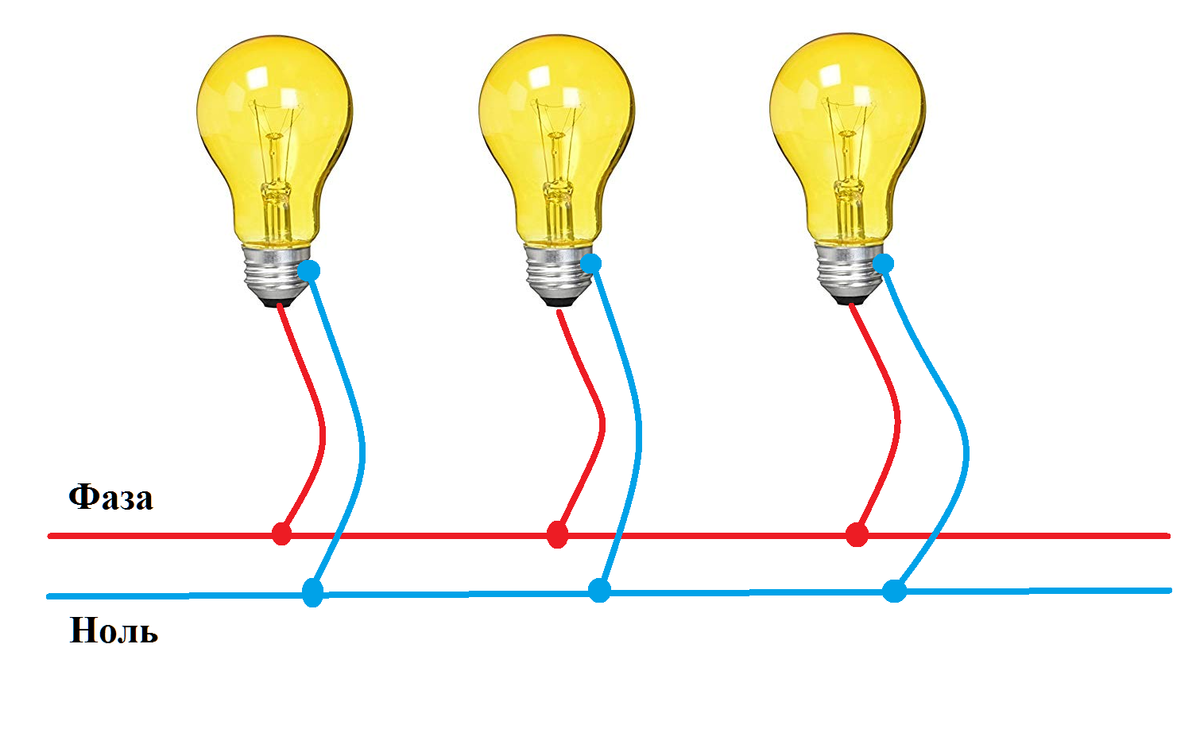

A: Да, вы можете подключить все источники света, как указано в вашем запросе, в соответствии с прилагаемой схемой. Вы даже можете контролировать каждое соединение с помощью подвесного переключателя, как показано на прилагаемой схеме.
1. Возьмите 2 провода, линейного или живого, показанного красным цветом и обозначенного буквой «L», и провод черного цвета, обозначенного буквой «N», параллельно.
2. Подсоедините провод к фонарю от каждого провода, как показано на схеме. Один из красного провода «L» и черного провода «N».
3. Вы даже можете установить переключатель между каждым светом на линейном/фазном проводе, показанном красной буквой «L» на схеме. Это позволит вам переключать «ВКЛ» или «ВЫКЛ» по мере необходимости, не закрывая всю линию.

Преимущество параллельного подключения для нескольких подключений:
— Параллельные подключения просты, безопасны и заслуживают доверия при установке и подключении.
— В любой момент времени вы можете добавить больше света или точек в схему, не перегружая схему.
— Любая проблема с одним индикатором в соединении не повлияет на другие соединения, и они будут работать как обычно, не влияя на другие индикаторы или цепь.
— Параллельное соединение помогает получить независимое соединение для каждого светильника, который можно легко включить / выключить с помощью переключателя.
— Если вам нужно добавить дополнительные точки в цепь, вам просто нужно удлинить провод линии (L) и нейтрали (N) и добавить точку соединения.
— Всегда выбирайте провод хорошего качества для параллельного соединения с большим сечением для большего соединения.

---

«Самое главное в жизни — научиться излучать любовь и впускать ее внутрь» — Морри Шварц

Удалить вложение



Баллы:	4 (₹ 4) 9 0147

Да, можно смело подключать 5 ламп по 3 Вт, 1 лампу по 6 Вт и светодиодная цепочка. В моем предыдущем ответе @#160505 я сказал, что если к распределительному щиту, откуда берется эта конкретная электрическая точка, подключено больше точек, скажем, 10 светодиодных жезлов и 2 потолочных вентилятора, максимальная потребляемая мощность будет 1,5 А.

Для этой конкретной точки общая расчетная мощность становится равной 5*3 + 1*6 + 3 = 24 Вт. Максимальная потребляемая мощность цепочки светодиодов, состоящей примерно из 150 лампочек, составляет 3 Вт. Применяя формулу, приведенную в моем предыдущем ответе, текущее требование для этой конкретной точки составляет 0,1 А. Если ток, необходимый для освещения и вентиляторов внутри, составляет 1,5 А, общий ток составляет 1,6 Ампер, что намного меньше номинальной мощности 5 Ампер. Медный провод хорошего качества площадью 1 кв. мм спокойно выдерживает 5 Ампер тока и вы без проблем сможете подключить лампы по схеме, приведенной в предыдущем ответе.

---

Санкалан

«Жизнь проще, когда тебе нравится то, что ты делаешь»

Баллы:	3 9 0003 (₹ 3)

Большинство наших экспертов сделали все возможное ответы все же я хотел высказать свою версию, что подключение такого количества лампочек к одному проводу нецелесообразно и небезопасно. Поскольку каждая лампочка имеет мощность, и если мощность соединения превысит допустимую мощность, то нагрузка будет больше на один провод и на все соединение, что приведет к возгоранию и даже к короткому замыканию. Обычно мы видели серийные лампочки нулевой мощности, соединенные друг с другом и выполненные в виде большой линии связи, чтобы обожать здания и даже мигать через определенные промежутки времени. Но соединять лампочки таким же образом было бы опасно и нецелесообразно.

---

K Mohan
‘Idhuvum Kadandhu Pogum »
Даже эта сложная ситуация может облегчить

Баллы:	5 (₹ 5)

По вашему запросу у вас есть 5 ламп по 3 Вт каждая, 1 лампа по 6 Вт и светодиодная цепочка, содержащая 150 мини-ламп, которые должны быть подключены к системе (что соответствует 150 * 0,02 = 3 Вт)
Следовательно, общее потребление в ваттах = 5 *3+ 1*6 +3 = 15+6+3 = 24 Вт
Следовательно, для этой системы нам потребуется ток = ватт/вольт = 24/220 = 0,109 А
Если освещение и вентиляторы в вашем доме потребляют ток 1,5 А
Тогда общий ток в амперах будет соответствовать 1,5 A + 0,109 = 1,609 A
Такая система по-прежнему потребляет ток намного ниже стандартной мощности 5 ампер и, следовательно, не создаст никаких проблем.

No related posts.
