Как правильно подключить фотореле уличного освещения видео

В последние годы при оборудовании уличного освещения часто используется фотореле. Использование этого элемента позволяет значительно экономить электроенергию. Оно применяется при освещении общественных мест и частных подворий. Польза в его использовании заключается в том, что оно регулирует работу осветительных элементов ночью в автоматическом режиме. Прибор определяет наиболее удобный момент включения или выключения светоосветительных устройств и интенсивность светового потока.

Для обустройства автоматического освещения в настоящее время также используются астротаймеры. Разница между этими устройствами заключается как в техническом исполнении, так и в стоимости. Фотореле значительно дешевле и проще своего собрата по назначению.

В разделах статьи приведены фото фотореле в различных местах применения и отличающихся друг от друга по внешнему виду и техническим характеристикам.

Краткое содержимое статьи:

Устройство и использование прибора

Основу конструкции фотореле составляет фотоэлемент, который может размещаться в корпусе прибора или за его пределами.

При использовании прибора по первому варианту он устанавливается на улице, во втором случае фотодатчик устанавливают на улице, а блок управления в электрощитке постройки.

Часто в конструкции приборов на его корпусе устанавливаются выключатель прибора и регулятор степени освещенности для определения момента включения света.

В схемах прибора встраиваются электронные датчики, предотвращающие не преднамеренные срабатывания. Отдельные реле обустраиваются устройствами, регулирующими их время включения и отключения.

Виды фотореле

  • фотореле с таймером — позволяет произвести временную настройку;
  • с датчиком движения – осуществляет работу только в движении;
  • программируемые устройства – используют различные варианты настроек;
  • сочетающие фотореле с временными настройками и работе в движении.

Принцип работы основан на возможностях фотоэлемента по контролю освещенности в районе действия.

При недостаточной освещенности соответствующие реле замыкают электроцепь осветительного прибора, как результат он включается. При наступлении дня прибор отключается.

Подключение реле

До того как подключить реле предварительно необходимо произвести выбор места установки прибора для чего необходимо учесть ниже причисленные условия:

  • на фотореле должен падать солнечный свет;
  • источники искусственного освещения должны находиться на наибольшем удалении;
  • прибор должен быть скрыт от освещения фарами автомобилей;
  • высота размещения прибора должна позволять производить минимальные работы по его текущему техническому обслуживанию.

Зачастую если световой датчик используется для подключения уличного фонаря размещенного на столбе, то и реле устанавливают возле него, но это очень неудобно. Гораздо удобнее фотореле разместить на стене дома, а к фонарю подключить кабель электропитания.

Подключение прибора самостоятельно

Для того, чтобы разобраться как подключить устройство в необходимо первую очередь ознакомиться со схемой подключения которая выполнена на его упаковочной коробке.

Для повышения привлекательности, безопасности передвижения и снижения криминогенной ситуации на улицах города должна быть установлена функционирующая и надежная система освещения. С другой стороны, уличные фонари используются и для освещения придомовых территорий.

Яркие источники света приводят к существенным затратам электрической энергии, поэтому с целью экономии могут использоваться различные дополнительные устройства. Одним из таковых является датчик света для уличного освещения.

Данное оборудование пользуется огромным спросом среди населения и муниципального управления. Датчики размещаются в системах освещения придомовых территорий, второстепенных городских улиц. Существуют приборы, предназначенные для эксплуатации внутри помещений, рядом с лестницами, проходными дверями. Ниже будут рассмотрены принципы действия, устройства, технические параметры, допустимые схемы установки датчиков света.

Назначение и сфера применения

Датчиком света или датчиком движения прибор называется в народе.

Специалисты могут именовать его светоконтролирующим выключателем или светочувствительным автоматом. Существуют и другие наименования, включая фотодатчик, сумеречный датчик, датчик дня и ночи и т. д. Во всех случаях имеют в виду одно и то же устройство, при помощи которого происходит автоматическое включение и выключение света с наступлением сумерек и рассвета, соответственно.

Для создания фотореле, являющегося основным компонентом датчика, используются специальные фототранзисторы или фоторезисторы, параметры которых изменяются в зависимости от уровня освещенности. Пока на фотоэлемент падает достаточное количество света, цепь питания остается в разомкнутом состоянии. С наступлением темноты происходят изменения параметров, и при достижении заданного уровня цепь замыкается, что приводит к включению светильников. Чувствительность прибора задается индивидуально.

В утреннее время наблюдается обратный процесс: цепь питания разрывается после регистрации достаточного количества естественного света.

Основные технические характеристики

Существует несколько основных технико-эксплуатационных параметров, на которые следует обращать внимание при выборе датчика света. Первым является напряжение. Датчики могут подключаться к сети переменного тока 220 В или постоянного 12 В. Во втором случае устройства являются менее мощными, но безопасными, питание происходит за счет подключаемого аккумулятора или понижающего транзистора, преобразующего переменное электричество в постоянное.

Следующая важная характеристика – класс защиты от попадания пыли и влаги. Поскольку мы говорим об уличном освещении, то прибор должен иметь надежную защиту – не ниже IP44, что указывает на повышенную герметичность (исключается попадание частиц пыли более 1 мм и брызг воды). Можно выбирать датчики с большим классом защиты, но ниже – нельзя. В доме нужно устанавливать приборы классом защиты от IP23.

Рекомендуем ознакомиться с допустимыми нормами температуры при эксплуатации оборудования (режимом эксплуатации).

Нужно делать ставку на такие модели, которые с легкостью перекроют средние показатели плюсовой и минусовой температуры в вашем регионе.

Нужно помнить о мощности фотореле – допустимом количестве подключаемых ламп в зависимости от суммарной мощности. Датчик движения может функционировать и при большей нагрузке, чем задано в технической документации, но все-таки лучшим вариантом станет приобретение устройства с определенным запасом мощности (приблизительно 20 %).

Помимо основных параметров, рекомендуется обращать внимание на ряд дополнительных. Многие устройства имеют свой порог чувствительности (срабатывания). Например, при вероятности выпадения осадков (особенно снега) лучше всего понизить чувствительность оборудования, поскольку отраженный от снежинок свет может восприниматься изделием как рассвет. Это приведет к нежелательным включениям и отключениям устройства в течение коротких временных промежутков. Такое световое шоу будет лишним как на улице города, так и на придомовой территории.

Говоря о чувствительности, нужно искать параметры, определяющие верхнюю и нижнюю границу. Например, для одного датчика диапазон может составлять 5-100, для другого – 10-100 лк.

Чтобы исключить возможные ложные включения или отключения света, нужно настроить задержку срабатывания. К примеру, ночью на фотореле может попасть свет от фар машин, проезжающих мимо. Если установлена минимальная задержка, то это, скорее всего, приведет к отключению света. Достаточно установить задержку на 7-10 секунд, чтобы избежать нежелательной ситуации.

Виды фотореле

Фотореле выпускаются нескольких типов: одни имеют встроенный датчик освещенности, другие оснащены выносным элементом.

Перечислим основные разновидности датчиков света для уличного освещения:

  1. Фотореле со встроенным датчиком движения. Данные устройства подойдут лишь в том случае, если светильники должны включаться только во время нахождения человека в освещаемой области. Например, в туалете, на заднем дворе, у входных ворот и т.
    д.
  2. Фотореле с таймером. Если нужно добиться того, чтобы свет горел лишь в течение определенного отрезка времени, используйте данную модель. Установите на ней таймер, после чего встроенный датчик автоматически отключит освещение в указанное время. Отличный вариант для декоративной подсветки сада, клумбы, двора.
  3. Астротаймер – усовершенствованное фотореле, в память которого закладываются продвинутые параметры, например, время заката и восхода в зависимости от климатической зоны. Выполняя преднастройку оборудования, вам нужно установить часовой пояс, после чего прибор будет автоматически включать и отключать освещение в нужное время. Стоимость устройства значительно выше обычных фотореле, но оно позволяет исключить возможные засветки и проблемы с выбором места установки.

Если вас интересует только одна из перечисленных функций, то можно пойти другим путем. Например, купить обычное фотореле и последовательно подключить к нему либо датчик движения, либо таймер. Устройство будет выполнять аналогичные функции, но зато можно будет снизить затраты на обустройство системы, ремонт или замену элементов.

Дело в том, что при выходе из строя любого элемента, встроенного в фотореле, придется менять все устройство, но если, к примеру, датчик движения подключен отдельно, то достаточно будет заменить только его.

Требования к месту установки

При выборе места для установки фотореле, подключаемого к системе уличного освещения, нужно ориентироваться на следующие требования:

  1. На фотореле или выносной датчик регистрации света при любых условиях должен попадать дневной свет.
  2. Все остальные приборы искусственного освещения, включая фонари, билборды и домашние светильники (свет бьет через окно) должны быть установлены как можно дальше от светового реле, что позволит исключить ложные срабатывания устройства.
  3. Вероятность попадания света от автомобильных фар должна быть минимальной.
  4. Высота монтажа – 1,5-2 м, что позволит настраивать нужные параметры, находясь на земле. В противном случае придется использовать стремянку или обычную лестницу, чтобы добраться до датчика.

Отыскать такое место, которое удовлетворит всем перечисленным требованиям, довольно сложно. Тем не менее, можно воспользоваться маленькими хитростями, облегчающими задачу:

  1. Воспользуйтесь куском пластиковой трубы (желательно черного цвета) длиной 15-20 см с увеличенным диаметром, чтобы оградить фотореле или датчик от света, бьющего из окон или от фонарей. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. То, каким будет данный угол, зависит от места установки и особенностей расположения датчика, но обычно он составляет 30-45 градусов от вертикальной конструкции (стены, столба).
  2. Если фотореле устанавливается на мощном светильнике, то в идеале нужно размещать его позади плафона, куда попадает меньшее количество света.

Рекомендуется устанавливать датчики освещения на западной или восточной стороне дома, что существенно упростит настройку рабочих параметров оборудования. Главное условие – отсутствие расположенных поблизости ярких источников света. Если таковые имеются, то монтировать фотореле нужно на той стороне, где вероятность засветки ниже.

Возможные схемы подключения фотореле для уличного освещения

Итак, определено предназначение и принцип действия фотореле, по сути выполняющего функции автоматического выключателя света. Отсюда следует простая схема подключения: на датчик подается фаза, которая уходит из двух выходов и поступает на светильник или другой осветительный прибор. Поскольку устройство нуждается в питании, то один из контактов является нулевым. Для повышения безопасности при эксплуатации изделия в идеале желательно подключить заземление.

Чтобы понять, какой выбрать датчик, учитывается мощность нагрузки (суммарная мощность источников света, ламп). С повышением мощности оборудования возрастает его стоимость. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель. Для этого по-прежнему потребуется фотореле, но в данном случае можно будет использовать устройство малой мощности, поскольку при последовательном подключении учитывается мощность магнитного пускателя, а не самого датчика. На выводы изделия подается желаемая нагрузка.

Если в электрической цепи будут использоваться дополнительные датчики (движения, времени), то они подключаются последовательно после фотореле. Порядок, в котором будут расположены датчики движения и времени, не имеет значения. Если в какой-то момент нужно будет избавиться от этих датчиков, достаточно просто изъять их из схемы, она все равно будет функционировать.

Подключение и настройка

Для начала нужно воспользоваться простой схемой подключения фотореле с силовым блоком и уличного светильника. Размещать датчик желательно в непосредственной близости с осветительным устройством. Каждому изделию прилагается инструкция, описывающая пошаговую установку и подключение. В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м.

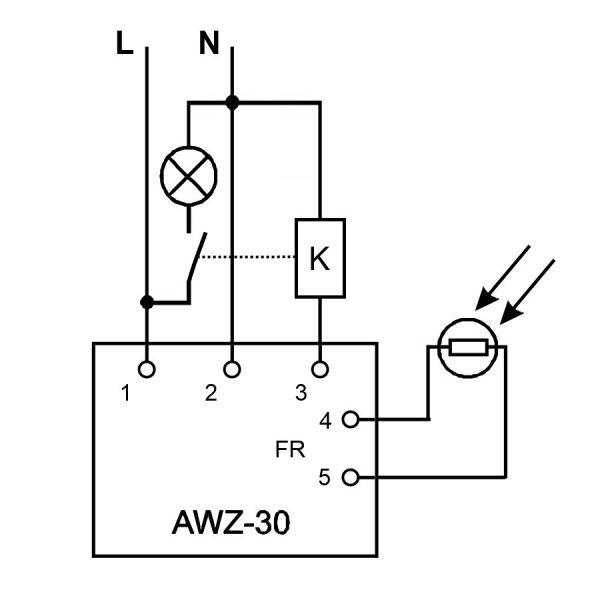

Наличие выносного датчика не меняет последовательность монтажа. Реле крепится в нужном месте таким образом, чтобы на него падали солнечные лучи, и никакие другие объекты не становились между солнцем и изделием. Блок подключается внутри помещения рядом с электросиловой. В идеале нужно использовать устройства, которые способны самостоятельно регулировать рабочие характеристики. Впрочем, большинство моделей оснащены обычными механическими тумблерами, настраивающими порог световой чувствительности.

На корпусе качественного изделия обязательно имеются указатели, упрощающие процесс подключения и регулировки прибора. При вращении тумблера в сторону возрастания фотореле будет срабатывать быстрее и с наступлением сумерек включит фонарь. Если тумблер повернуть в другом направлении, то порог чувствительности уменьшится, что может привести к включению света только с наступлением полной темноты.

Фотореле можно собрать самостоятельно, причем сделать это довольно просто. Чтобы изделие было компактным, нужно исключить применение габаритных элементов. Не стоит брать эмиттерный повторитель в сборе, лучше всего сконструировать его из двух транзисторов для повышения входного тока.

Подключите в схему реле малой мощности, используемое в качестве транзисторного каскада. Чтобы исключить воздействие обратного тока, нужно воспользоваться диодами, проводящими электричество исключительно в одном направлении. Согласно простой истине, если напряжение повышается, изделие становится более чувствительным.

Советы и рекомендации

Процесс выбора усложнен большим разнообразием датчиков движения, характеризующихся разным функционалом. Чтобы выбрать подходящее фотореле, следует учесть ряд факторов. Первый и самый важный – условия будущей эксплуатации. На придомовых территориях загородных домов желательно использовать изделия с возможностью изменения порога светочувствительности. Отличным вариантом станет дополнительный монтаж датчика времени.

Нужно помнить о соответствии мощности, на которую обращалось внимание в начале статьи. Наконец, не стоит забывать о ценовой политике: не следует покупать устройство с лишним функционалом, который даже не будет использоваться. Но это повлияет на стоимость изделия и приведет к ненужной переплате.

Таким образом, фотореле для уличного освещения предназначены для автоматического управления осветительными системами и существенного продления рабочего ресурса отдельных приборов. Свет будет работать лишь в то время, когда это нужно. Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.

Следует помнить, что схема подключения датчика света имеется на корпусе изделия. Это упрощает процесс ввода прибора в эксплуатацию.

Каждый владелец частного дома старается сделать его максимально комфортным для себя и членов своей семьи. Многих волнует вопрос, как автоматизировать внешнее освещение жилья, чтобы лампы сами загорались с наступлением сумерек, и гасли с восходом солнца. Наиболее популярным решением обычно становится использование фотореле для уличного освещения день-ночь.

Также иногда в качестве альтернативного варианта выступает астротаймер. Однако из-за высокой стоимости это приспособление применяется крайне редко, хотя и имеет свои преимущества.

Принцип действия сенсора уличного освещения

Можно услышать множество вариантов наименования этого устройства. И все же, независимо от того кто и как называет этот прибор, его принцип действия всегда одинаковый.

Основной деталью приспособления является фоточувствительный элемент. В зависимости от особенностей принципиальной схемы, это может быть фоторезистор, фототранзистор, или фотодиод. Под воздействием света рабочая поверхность детали не позволяет контактам реле сомкнуться. При снижении освещенности фотоэлемент подает на катушку реле электричество и электрическая цепь замыкается.

Во время рассвета процесс происходит в обратном порядке. По мере увеличения интенсивности солнечного света схема фотореле для уличного освещения в определенный момент разрывает цепь и лампа гаснет.

Типы устройств

Перед покупкой следует однозначно определиться с типом приспособления. Прибор может быть выполнен в цельном корпусе со встроенным чувствительным элементом, либо с выносным датчиком. Достоинством последнего является то, что сенсор можно расположить практически в любом удобном месте. А сам корпус устройства закрепить в электрическом щитке. Встречаются модели с возможностью фиксации на дин-рейке.

Датчик день-ночь для включения света в цельном корпусе располагается вне помещения под открытым небом. Обычно приспособление располагают в непосредственной близости к самому источнику света.

Если реле устанавливается вблизи осветительной лампы, то устройство следует закрепить таким образом, чтобы лучи света от нее не влияли на работу фоточувствительного сенсора.

Эксплуатационные параметры

Определившись с тем, в каком исполнении должен быть датчик, немаловажно уделить внимание техническим параметрам.

  1. Рабочее напряжение. Схема может питаться от общей сети переменного тока 220 В, или через отдельный 12-вольтовый блок питания либо аккумулятор. Способ электропитания датчика обычно выбирают идентичный тому, от которого питаются все осветительные лампы.
  2. Температурные пределы. Стоит учитывать, что устройство должно безотказно работать при любых температурах окружающей среды. Поэтому приобретая для уличного освещения фотореле, стоит обратить внимание на то, чтобы устройство имело достаточный диапазон рабочих температур для отдельного региона. Желательно учитывать и возможность аномально жаркого лета или чрезвычайно холодной зимы.
  3. Класс защиты. Для монтажа изделия на улице следует выбирать модели с классом защиты не ниже IP 44. В корпус такого прибора неспособны попасть частицы пыли размером больше 1 мм, а также брызги воды. Можно выбрать и более высокий класс для лучшей надежности.
  4. Мощность. Очень важным параметром любого электрического оборудования является его мощность. При выборе реле день-ночь для уличного фонаря следует учитывать то, сколько Ватт в сумме потребляют все лампы, включаемые с помощью датчика. Для продолжительного срока службы, желательно чтобы максимально разрешенная мощность прибора была выше общей мощности всех ламп, работающих через него на 20%.

Настройка фотореле

Для корректной работы предусмотрена регулировка фотореле для уличного освещения по нескольким параметрам. Тем не менее стоит учитывать, что при использовании нескольких датчиков, добиться абсолютной синхронности их срабатывания не удастся. Всегда будут минимальные отличия в работе.

  1. Порог срабатывания. Настройка этого параметра дает возможность отрегулировать чувствительность устройства. В зимний период, когда большое количество света отражается от снега, чувствительность следует снижать, а летом, наоборот, увеличивать. Также уменьшать этот параметр нужно, если жилье находится рядом с ярко освещенными предметами в крупном городе.
  2. Задержка включения/выключения. Увеличив задержку выключения можно снизить вероятность ложного срабатывания, когда на светочувствительный сенсор попадают лучи света от фар проезжающих мимо автомобилей. А задержка включения не позволит контактам реле сомкнуться, если солнце спряталось за тучами.
  3. Корректировка диапазона освещенности. С помощью этой регулировки можно выбрать уровень освещенности, при котором датчик света для уличного освещения будет включать, и отключать нагрузку. Диапазон может быть в различных пределах, но лучше приобрести устройство с наиболее широким 2-100 Лк.

Подбор места для монтажа фотодатчика

Для корректной работы прибора немаловажно правильно подобрать место, в котором оно будет закреплено.

Наиболее важно расположить сенсор таким образом, чтобы он находился под открытым небом и солнечные лучи беспрепятственно попадали на его поверхность. Также стоит подобрать место крепления, на которое не попадает свет фар проезжающих машин. Устанавливая фотореле для уличного освещения, стоит учитывать, что на его поверхность не должен попадать свет из окон от всевозможных источников искусственного света.

С целью удобства обслуживания, желательно не располагать приспособление слишком. Периодически с поверхности устройства придется стирать пыли стряхивать снег.

Подобрать место крепления с первого раза бывает затруднительно. Нередко приходится несколько раз переносить датчик с одного места на другое для подбора наиболее оптимального расположения.

Способы подключения фотореле

В целом уличный датчик освещенности для включения света подключить довольно просто. На устройство подается фаза и ноль, а фаза с выхода идет к контакту лампы – другой контакт соединяется с нулем. Монтаж устройства проходит под открытым небом. Все соединения проводов должны быть в специальном герметичном монтажном коробе.

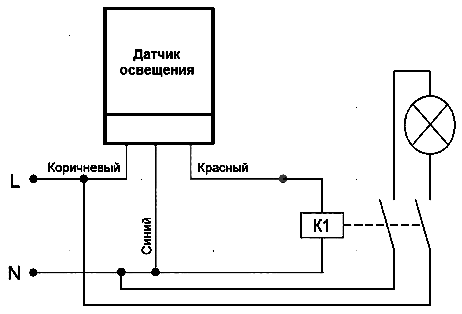

Если требуется запитать мощный прожектор, то лучше дополнительно использовать электромагнитный пускатель, который способен работать с большой силой тока.

Разница заключается лишь в том, что вместо лампы к фотореле подключается катушка пускателя. Замыкаемые контакты служат выключателем для осветительного прибора.

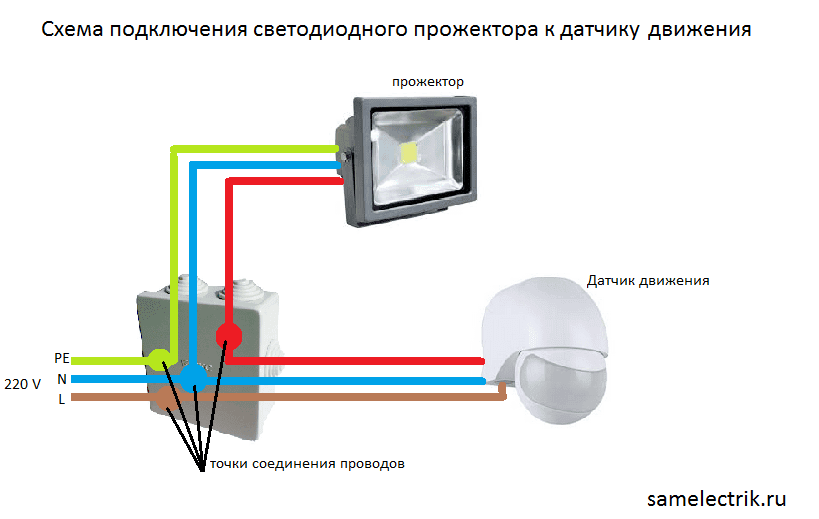

Иногда требуется, чтобы свет в темное время суток включался только, если кто-то находится рядом. В таком случае электрическую цепь стоит дополнить датчиком движения.

Независимо от производителя все модели фотореле для уличного освещения имеют три провода:

  • красный – фаза для подключения нагрузки;
  • синий или зеленый – нулевой провод;
  • черный или коричневый – питающая схему фаза.

В заключение стоит отметить, что подключение датчика день-ночь не требует глубоких познаний в электротехнике. С этой работой сможет справиться абсолютно каждый.

Схема подключения фотореле для уличного освещения — видео

Схема подключения фотореле для уличного освещения

Для автоматического включения и выключения освещения, электрических приборов, в цепь питания встраивается фотореле. В светлое время фотореле отключается, а в темное — включается.

Характеристика реле

Прибор представляет собой датчик, чувствительный к световым лучам. При действии на него УФ излучения, фотореле проявляет свойства диэлектрика, без освещения является полноценным проводником тока:

  • рабочее номинальное напряжение 230 В;
  • ток номинальной нагрузки 2,2 кА;
  • потребляемая мощность 6,6 Вт;
  • рабочие температуры -25 до 40.

Состав сумеречного выключателя:

  • светочувствительный элемент, который реагирует на любые изменения освещенности;
  • датчик, настроенный на изменение электрического тока;
  • реле для коммутирования тока;
  • усилитель тока.

Совет! При установке в подъездах многоквартирных домов такие датчики лучше размещать напротив входа, чтобы не было искажения в движении светового потока.

Подключение фотореле

Для подключения фотореле воспользуйтесь следующей инструкцией:

  1. Небольшая схема подключения фотореле размещается в корпусе, из него выходят проводники для питания и освещения. Крепление фотореле осуществляется с помощью кронштейна и выбирается место, в котором на прибор попадают прямые солнечные лучи.
  2. Регулировка порога срабатывания осуществляется с помощью специального регулятора, позволяющего получать срабатывание в различных условиях.
  3. Регулятор крепят снаружи, возможна его регулировка. Прибор имеет чувствительность в диапазоне 5–50 Люкс, мощность составляет 1–3 кВт. Максимальный ток в сети 10 А.
  4. Можно установить фотореле так, чтобы датчик располагался вне переключателя, а соединялись обе детали с помощью кабеля. Подобный вариант установки подходит для сложных систем, размещенных в специальных щитах, где отсутствуют солнечные лучи.
  5. Подключение можно выполнить и с помощью таймера, если запрограммировать его на выключение и включение. В результате, через равные промежутки времени срабатывает датчик, это удобно для светлого времени, дает возможность экономить энергию, увеличивает эксплуатационный период прибора. Таймер обладает специальной памятью, рассчитанной на 1 – 12 месяцев. Настройка программы позволяет работу датчика сделать корректной, учитывать продолжительность светового дня.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью.

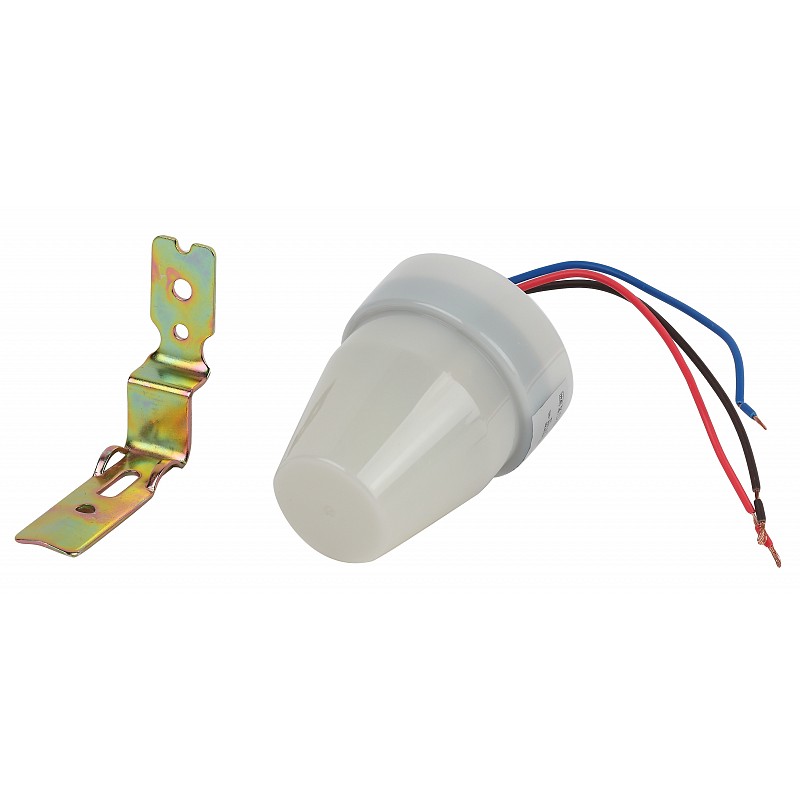

Правильное соединение проводников:

  • коричневый проводник соединяют с фазой от постоянной сети;
  • синий проводник является «нулем», к нему нужно подсоединить проводник от лампочки;
  • красный проводник считается управляющим, он связывает лампу и регулятор.

В некоторых случаях сеть имеет в качестве заземления дополнительный проводник, его задача – не допустить попадания на корпус напряжения. В подобных случаях проводник идет на лампу, исключая регулятор.

Внимание! В зависимости от производителя фотореле, возможны некоторые различия в цветах, поэтому важно иметь представление о принципиальной схеме его подключения.

  • Подключение фазы всегда осуществляется к регулятору;
  • ноль направлен к регулятору и идет на лампочку;
  • фаза идет на лампу из регулятора.

Подобное устройство функционирует в открытом пространстве. Для защиты от воды и попадания мелких предметов, оно обладает защитой IP 44.

Суть работы фотореле

Датчики, установленные в фотореле, выполняют функцию как фототранзистор, фоторезистор, фототиристор, фотодиод. У каждого варианта есть свои особенности в работе:

  • резисторы способны измерять величину собственного сопротивления;
  • транзисторы помогают регулировать в процессе облучения электрический сигнал;
  • симисторы реагируют с положительной либо отрицательной гармоникой, подают на главную схему сигнал;
  • тиристоры способны при УФ облучении взаимодействовать, работать при постоянном токе;
  • диоды после попадания на них солнечных лучей, вырабатывают импульс, пропорциональный интенсивности светового луча.

Специфика подключения фотореле

При подключении фотореле следует знать некоторые особенности:

  • в тех случаях, когда требуется управление сразу несколькими лампами, потребуется дополнительный контроллер. Эта деталь будет от регулятора получать сигнал и влиять на уровень освещения;
  • для автоматического включения и выключения освещения электрических приборов в цепь питания встраивается фотореле. В светлое время фотореле отключается, в темное время включается;



Внимание! До того как приступать к подключению реле, удостоверьтесь в том, что оно в полной мере соответствует всем техническим характеристикам (особое внимание уделите мощности). В противном случае используйте вспомогательные переключатели, так как реле не выдержит, испортится.

  • подбирая фотореле для наружного освещения, уделите внимание способу его подключения. При присутствии дополнительных клемм, предназначенных для крепления проводов, монтаж детали будет несложным. При установке фотореле, в схеме которого не предполагается клемм, придется дополнительно приобрести распределительную коробку. В нее укладываются все провода, гарантируется их защита от попадания влаги;
  • проверьте наличие на корпусе качественной схемы подключения фотореле. Те производители, кто пренебрегает рисунком схемы, не заслуживают доверия.

Плюсы использования фотореле:

  1. Существенная экономия электрической энергии. Днем датчик отключается, не нужно платить за неиспользованную электрическую энергию.
  2. Можно дополнительно ставить датчик движения, экономя энергию и в темное время.

Применение для уличного (наружного) освещения подобного реле, позволяет в полной мере контролировать время свечения ламп. Они функционируют только в то время, когда освещение действительно необходимо. Благодаря параллельному комбинированному соединению, появляется возможность контролировать работу всех ламп. Подобная автоматизация существенно повышает срок эксплуатации ламп, упрощает условия эксплуатации системы.

Нет необходимости искать специального человека, который постоянно будет осуществлять контроль освещения, экономия энергии идет автоматически.

Фотореле для уличного освещения

Казалось бы, нехитрая вещь — вовремя включать и выключать уличное освещение во дворе и перед входом в дом. И дело даже не в экономии электроэнергии, хотя большинство живущих в собственных домах даже не подозревают о том, сколько электроэнергии «вылетает в трубу» из-за несвоевременно нажатой кнопки выключателя. Вечером, особенно в зимнее время, намного приятнее возвращаться домой в полной темноте и видеть порог собственного дома, благодаря вовремя включенному уличному освещению.

Как правильно потратить деньги на фотореле для уличного освещения

Для организации автоматического включения лампочек проще всего выполнить подключение фотореле для уличного освещения одним из трех способов:

  • Купить комплект фотореле-автомата промышленного производства, установить его своими руками или с помощью знакомого специалиста, настроить и пользоваться им так, как считаете нужным;
  • Наиболее надежной будет схема подключения фотореле для уличного освещения, сделанная знакомым электронщиком или человеком, способным сделать и установить подобное устройство своими руками;
  • Сделать фотореле своими силами, благо, что деталей и схем для организации автоматического уличного освещения на рынках всегда в избытке.

Совет! Можно просто купить на радиорынке готовую самодельную плату фотореле, но, сколько проработает подобное чудо техники, сказать сложно.

Варианты схемы фотореле своими руками

Проще, конечно, купить готовую схему фотореле. Большинство китайских и отечественных фотоавтоматов достаточно просты в использовании и стоят относительно небольшие деньги.

Как правильно подключить к уличному освещению готовую схему фотореле

Самым простым вариантом будет покупка готовой платы фотореле. Если для вас непринципиально наличие у автоматического устройства каких-либо дополнительных сервисных функций – можно поставить простейшую модель питерского производителя «Мегарон» серии LXP.

В зависимости от количества лампочек в схеме уличного освещения вашего дома и их суммарной электрической мощности можно подобрать одну из моделей:

  1. Плата LXP01 используется для относительно небольшого по размерам контура уличного освещения, общая мощность ламп не должна превышать 1200Вт. Схема имеет встроенное фотореле, автоматически реагирующее на уровень освещенности в 6-9люкс, при достижении которого плата автоматически включит или выключит освещение;
  2. Модель LXP02 может работать с вдвое большим количеством ламп, общий ток нагрузки не должен превышать 10А. В этом устройстве уже можно настраивать специальным регулятором – потенциометром уровень освещения, на которое будет реагировать фотореле при включении или выключении уличного освещения;
  3. Вариант LXP03 наиболее мощный, способен включать уличное освещение даже с маломощными прожекторными лампами и светильниками, экономичными натриевыми лампами и подобными устройствами, с общей потребляемой мощностью до 3кВт. Схема также имеет возможность регулировать порог чувствительности фотореле на уровень освещенности.

К сведению! Приведенные модели обладают типичными характеристиками, соответствующими большинству конструкций фотореле для уличного освещения отечественного или зарубежного производства, предлагаемых на рынке товаров для дома.

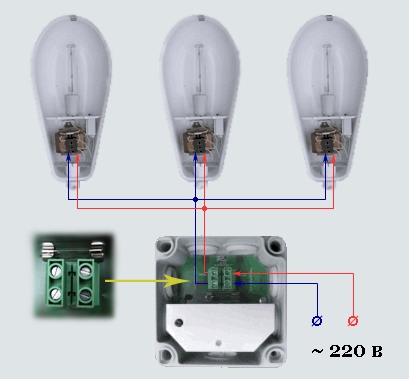

Подключение реле выполняется по приведенной ниже схеме фотореле.

В коробке имеется три вывода с обозначением точек подключения. Провода черного, зеленого и красного цвета соответственно, необходимо подключить к фазе, и входу и выходу на проводку фонарей уличного освещения.

Сам пластмассовый бочонок корпуса фотореле необходимо установить в затененном месте на вынесенном кронштейне так, чтобы на корпус не попадали снег или дождь, листва деревьев не затеняла или не могла влиять на работу электроники. В теории электроника способна работать в температурном диапазоне от -25оС до +40оС.

С донной части корпуса можно увидеть крохотный поворотный рычаг потенциометра, с помощью которого выполняется подстройка чувствительности фотореле. После установки и проверки работоспособности рычаг устанавливают в среднее положение и последовательно, в течение нескольких дней подбирают уровень освещенности, при котором необходимо включение уличного освещения.

Совет! Удлините короткие отрезки проводов, выходящие из корпуса фотореле с помощью дополнительного трехжильного кабеля с проводкой аналогичного цвета.

Места соединения необходимо пропаять и заизолировать трубчатым «кембриком», изолентой или другим способом, обеспечивающим надежную защиту от попадания влаги. Сечение каждой жилы провода в кабеле должно быть не менее 2 мм2. Кабель заведите в дом и подключите к коммутационной коробке или напрямую к распределительному электрическому щитку. В этом случае на щите необходимо предусмотреть дополнительный выключатель, позволяющий обесточить, при необходимости, фотореле и контур уличного освещения.

Схема для фотореле подключения уличного освещения

Если вы человек, обладающий хотя бы минимальными знаниями в сборке электронных схем, или пробовали собирать самоделки, вам наверняка будет по силам собрать самую простую и надежную схему фотореле на электронных компонентах копеечной стоимости.

Главным достоинством приведенного варианта фотореле является максимальная простота конструкции, что в большей степени гарантирует надежную работу электроники. Представленная схема фотореле собрана на операционном усилителе 544 серии. Схема очень проста и доступна в изготовлении.

В состоянии покоя операционный усилитель имеет напряжение на ножке 2 выше, чем на 3 ноге. По логике работы микросхемы это означает стабильное и сбалансированное положение, соответственно на управляющем контакте 6 будет низкое напряжение или логический ноль. Низкое напряжение обеспечивает поддержание силового транзистора КТ815 в закрытом состоянии, и реле РП21 не коммутирует подачу электроэнергии на лампы уличного освещения.

Потенциал на ноге №2 определяется состоянием фоторезистора ФСК1. В условиях нормального освещения фотоэлемент обладает низким сопротивлением, благодаря чему на 2 ножку приходит достаточно высокий потенциал. Как только уровень освещенности снижается до программируемого предела, сопротивление фоторезистора возрастает, и потенциал на второй ноге микросхемы снижается. В этой ситуации микросхема срабатывает соответственно заложенной логике и увеличивает напряжение на управляющем контакте №6, ключ на транзисторе КТ подает необходимое напряжение на управляющую обмотку реле, цепь замыкается, и плата фотореле включает уличное освещение.

В устройстве фотореле используется специальный подстроечный резистор на 1 МОм, вращая который, можно достаточно легко выставить уровень чувствительности прибора к уровню освещения.

Большинство деталей можно собрать воздушным монтажом, но лучше изготовить плату по схеме и построить полноценное устройство фотореле.

Большинство деталей можно купить за копейки на рынке или у телемастеров, или даже выпаять из платы старой и пришедшей в негодность электроники блока питания или аналогичных устройств. Если не найдете микросхему 544 серии, можно взять 140 серию. Вместо конденсатора К10-7В можно использовать любой импортный вариант с аналогичным напряжением и емкостью. В качестве управляющего резистора на 1Мом можно использовать СП3-38.

Даже фотоэлемент можно изготовить своими руками из старых, очень распространенных транзисторов МП 25 – 41. Для изготовления главной детали фотореле достаточно аккуратно срезать верхнюю плоскость головки и заклеить место среза кусочком тонкого прозрачного пластика. Коллектор такого фототранзистора будет подключен ко второй ноге микросхемы, эмиттер, соответственно, используется в качестве верхнего по схеме контакта. Управляющее сопротивление при этом необходимо снизить до 6,8-7кОм.

Недостатком схемы является необходимость организации дополнительного внешнего питания в 12В. Для этих целей можно использовать аккумулятор или трансформатор от китайского блока питания, благо, что схема фотореле малочувствительна к качеству и перепадам напряжения.

Плату необходимо поместить внутри помещения, а фотоэлемент установить в трубчатый корпус и вынести в место на улице, наиболее подходящее для установки фотореле.

Самый простой вариант фотореле для уличного освещения

Ели вы не смогли найти некоторые детали для изготовления фотореле своими руками, или работа с микросхемой вам кажется чересчур сложной, можно построить фотореле для уличного освещения буквально на трех транзисторах и паре навесных элементов согласно приведенной схеме.

Конструкция фотореле представляет сильно упрощенный предыдущий вариант. Она не содержит микросхемы операционного усилителя и позволяет собрать фотореле на запчастях от старого усилителя низкой частоты или советского карманного радиоприемника. Стоимость изготовления такого фотореле для уличного освещения будет на порядок дешевле предыдущего варианта.

Логика работы схемы фотореле примерно такая же, как и в предыдущем случае, но в данном варианте изменение проводимости фоторезистора ФСК открывает или закрывает ключ на транзисторе МП41, и далее, по цепочке, включается управляющая обмотка реле на 12В. Настройка чувствительности фотоэлемента выполняется подстроечным резистором на 47 кОм. Все элементы схемы, кроме реле, могут быть собраны воздушным монтажом, заизолированы и помещены в коробку размером со спичечный коробок.

Мощность схемы невелика, ее достаточно, чтобы подключать небольшие реле с током коммутации в несколько ампер. Этого вполне достаточно для включения небольшого уличного освещения на несколько ламп.

Заключение

Существует немало разных схем для уличного освещения, способных не только включать или выключать лампы. Некоторые из них могут программироваться на включение различных уличных светильников на разное время и продолжительность работы. При выборе промышленного образца фотореле обращайте внимание на наличие у конструкции встроенной защиты от временного затемнения фотоэлемента, например, птицами или случайно попавшими на корпус опавшими листьями.

Фотореле для уличного освещения – схема подключения

Суммарная потребляемая электрическая мощность групп светильников уличного освещения может быть достаточно большой даже при использовании экономичных светодиодных фонарей и прожекторов. Ручное же отключение освещения удобно далеко не всегда, а постоянная работа осветителей приводит к повышенным, но бессмысленным финансовым расходам.

Ощутимо сэкономить средства позволяет применение фотореле для автоматизации уличного освещения; при этом одновременно повышается и удобство управления осветительными приборами. Включение фотореле в схему управления приводит также и к продлению эксплуатационного ресурса светильников.

В этой статье:

Технические характеристики световых реле

Прямое назначение фотореле – включение нагрузки при снижении уровня освещенности ниже установленного порога, и ее отключение при увеличении яркости света. Практически во всех существующих моделях этих приборов предусмотрена регулировка пределов порогов срабатывания (чувствительности фотореле) – различаются только (в зависимости от «навороченности» устройства) границы этих пределов.

Основные конструктивные особенности реле

Основной конструктивный элемент любого реле освещения – фотоэлемент (непосредственно «фотодатчик»). В зависимости от способа его подключения к остальным элементам управления различают фотореле со встроенным и с выносным датчиком. Какое лучше? Вторые дороже и немного капризнее в монтаже, но значительно удобнее в эксплуатации.

Второй по очередности, но равнозначный по важности элемент конструкции – исполнительный «механизм», управляющий непосредственно отключением или подключением нагрузки к линии электропитания.

Существует несколько типов таких «ключей»:

  • Электромеханические — представляют собой, по сути, обычное электромагнитное реле (катушка с электрически «привязанными» к ней замыкающими-размыкающими контактами) небольшой мощности;
  • полупроводниковые – для управления нагрузкой используются тиристоры, симисторы или мощные транзисторы;
  • оптоэлектронные, позволяющие электрически «развязать» конструктивные элементы нагрузки и фотоэлемента.

Основные характеристики

Главная техническая характеристика любого фотореле – его нагрузочная способность, определяющая количество одновременно управляемых им осветительных приборов. По сути – обозначение их суммарной потребляемой электрической мощности.

Максимальное значение этой характеристики редко превышает 6 кВт. При необходимости управлять более мощными нагрузками приходится использовать «переходники» — электрические контакторы. Другой возможный вариант – разбивание групп освещения на несколько «подгрупп» с небольшой суммарной потребляемой мощностью светильников, и управление каждой из этих подгрупп отдельным реле – в силу своей экономической нецелесообразности применяется крайне редко.

В любом случае рекомендуется осуществлять подключение фотореле для уличного освещения и управляемой им группы освещения от отдельного автоматического выключателя – это значительно облегчит техническое обслуживание и, при необходимости, ремонт или замену прибора. И следует учитывать, что подавляющее большинство моделей очень не любит короткого замыкания в нагрузке – поэтому, в случае сомнений, лучше включать между реле и нагрузкой пускатель.

Прочие характеристики фотореле

Ещё одна очень важная, но редко принимаемая во внимание характеристика – диапазон рабочих температур фотореле. Важность этого параметра определяется тем, что в большинстве случаев при проектировании и монтаже систем управления уличным освещением, осуществляемом своими руками, датчики устанавливаются на улице, и чаще всего – на относительно большой высоте от поверхности земли.

Устройства из самой доступной ценовой категории способны работать в довольно широком диапазоне температур – от -20 до +45 градусов. При необходимости использовать эти устройства автоматизации в более суровых климатических условиях можно монтировать фотоэлементы в прозрачные пластиковые боксы, которые будут играть роль своеобразных «термосов».

Еще одна значимая техническая характеристика реле – его рабочее напряжение. Самые распространенные модели – рассчитанные на работу с обычной сетью 220 В переменного тока. Намного реже используются приборы с рабочим напряжением 36, 24 или 12 Вольт – они используются в основном для работы в условиях очень высокой влажности.

Последняя характеристика фотореле – время задержки его срабатывания; может варьироваться от 1-2 секунд до нескольких минут и позволяет исключить включение освещения от случайных световых вспышек (например, фар проехавшего автомобиля).

Включение реле в схему

В схемах управления нагрузкой фотодатчик играет, по сути, роль обычного выключателя. Соответственно, и схема его включения в систему аналогичная: на один из проводов подается фазное напряжение, после срабатывания фотоэлемента оно через другой провод «проходит» на нагрузку (светильник) и запитывает его. Третий провод – общий для реле и управляемого устройства.

Цветная схема

Все провода для включения «датчика» в схему имеют стандартную цветовую маркировку:

  • белый, коричневый или черный вывод – предназначен для подачи на фотоэлемент электрического питания;
  • вывод в изоляции синего или серого цвета – «ноль», к которому подключается второй питающий проводник и один из проводов от нагрузки;
  • красный вывод соединяется со вторым «нагрузочным» проводом.
  • у некоторых моделей предусмотрен вывод для подключения «земли», имеющий традиционную желто-зеленую раскраску.

Вообще, схема подключения и цветовая расшифровка проводов фотоэлемента обычно указывается либо на корпусе прибора, либо на его упаковку, либо во вкладыше-инструкции. Но если она утеряна – ничего страшного; просто следует всегда помнить о приведенной выше цветовой схеме.

Особенности подключения

Соединение всех проводов следует обязательно делать в герметичной распределительной коробке – в случае неисправности это сильно облегчит замену вышедшего из строя прибора. Кроме того, сделает возможным оперативное изменение своими руками схемы уличного освещения в холодное время года.

При необходимости включения в схему контактора (пускателя) для управления мощной нагрузкой все приборы лучше всего смонтировать в герметичном боксе подходящего размера. В некоторых случаях для осуществления более глубокой автоматизации управления освещением, фотореле «спаривают» с датчиком движения – в таких ситуациях, чтобы вся «связка» корректно работала в темное время суток, датчик следует включать между реле и осветительным прибором.

Являясь по своей сути автоматическим переключателем – то есть устройством для замыкания или размыкания проводов – хорошее световое реле может включаться в схемы управления осветительными приборами любого типа. Единственное ограничение у некоторых моделей – для более надежной работы индуктивных нагрузок (например, «кобры» с дросселями на входе) рекомендуется подключать их через контакторы, играющие в данном случае роль исключающей влияние больших пусковых токов светильника на схемные элементы фотореле гальванической развязки.

Подбор места установки реле

Особого внимания заслуживает выбор места установки фотореле для управления уличным освещением в соответствии с длительностью светового дня. Задача не так проста, как кажется: во время работы реле должно быть исключено влияние на него случайных «подсветок», и уж тем более – постоянных. На возникновение этих засветок влияет множество факторов – мигание фар проезжающих машин, электрический свет из соседского окна, сияние свежевыпавшего снега и даже огонек зажигалки… и каждый из этих факторов вполне может «убедить» фотореле в том, что ночь уже закончилась.

Не высоко, не низко…

Высота установки фотореле выбирается удобной для его технического обслуживания и обычно не превышает 2,5-3 м. Но если есть возможность, прибор лучше монтировать выше управляемых светильников – это значительно снизит вероятность посторонней засветки устройства. Естественно, что при определении места размещения должно соблюдаться и условие удобства «подтягивания» проводов от питающей сети и светильников.

Самая грубая ошибка при выборе места для фотодатчика – его установка в зоне, освещаемой управляемым светильником: в этом случае длящийся всю ночь световой эффект «стробоскоп» обеспечен! Монтировать реле в помещении тоже не рекомендуется — сумерки для него будут наступать слишком рано, а рассвет – слишком поздно. Если других вариантов нет, то нужно предусмотреть для датчика какую-нибудь затеняющую загородку или козырек.

Уровень освещенности, при котором происходит надежное срабатывание фотореле, регулируется после окончательного выбора места и монтажа прибора. Операция эта производится обычно только в случае «суровой необходимости», поскольку после заводских испытаний регуляторы обычно выставлены в среднее положение, обеспечивающее в большинстве случаев приемлемую работу датчика без прибегания к дополнительным регулировкам.

Вывод: дешево и сердито

Современные световые реле – приборы распространенные, достаточно надежные и проверенные многолетней эксплуатацией, в том числе и изделия из минимальной ценовой категории. Однако морально они понемногу устаревают и уступают место более совершенным технически комбинированным устройствам (совмещающим в одном корпусе датчики сразу нескольких типов). Набирают популярность и изделия на основе микроконтроллеров, позволяющие подстраивать работу уличного освещения под реальные погодные и климатические условия, и с легкостью «вписываемые» в управляющие системы типа «умный дом»…

Тем не менее забвение «фотоэлементам» не грозит – благодаря своей дешевизне и простоте использования они еще долго будут играть основную роль в управлении относительно небольшими группами уличного освещения.

Схема подключения фотореле для уличного освещения – Дачные дела

С наступлением темноты вдоль дорог зажигаются огни уличного освещения. Раньше их включали и выключали работники коммунальных служб. Сейчас работой фонарей управляет электронный прибор – фотореле. Автоматизация освещения особенно удобна в отдаленных районах, куда обслуживающему персоналу долго добираться. Использовать для уличного освещения фотореле можно не только коммунальным службам, но и владельцам собственных участков. Мы сейчас постараемся выяснить, что этот прибор из себя представляет.

Из чего состоит фотореле, и принцип его действия

У этого прибора очень много названий: фотосенсор, фотодатчик, фотоэлемент и т. д. Как бы его не называли, суть остается неизменной. Устройство фотореле очень простое. Внутри корпуса прибора находится электронная плата с набором радиодеталей. Спаянная схема фотореле образует электронный ключ, в основе которого используется светочувствительный элемент. Это может быть фоторезистор, фотодиод и др. Дополнительные элементы схемы предотвращают ошибочное срабатывание датчика, помогают выполнить точные настройки и отвечают за другие полезные функции.

Работу фотореле можно рассмотреть по фоторезистору. Эта деталь имеет свое сопротивление, препятствующее прохождению тока. С наступлением темноты сопротивление фоторезистора уменьшается. Ток свободно проходит, что приводит к срабатыванию электронного ключа. Это приводит к замыканию контактов прибора, к которым подключены приборы освещения. С наступлением рассвета все действия идут в обратном порядке. Увеличение сопротивления фоторезистора препятствует прохождению тока. Электронный ключ размыкает контакты, и освещение на улице отключается.

Важно! Одно фотореле может управлять работой несколькими приборами.

А без фотореле дома никак не обойтись?

Неграмотный вопрос о необходимости использования фотореле может задать человек, которого не волнует удобство своего жилья и обустройство прилегающей территории. Работа прибора направлена не только на создание красивых световых акцентов. Фотореле применяется для удобства управления освещением, а также экономии электроэнергии.

Давайте рассмотрим несколько аргументов в пользу прибора:

  • Начнем с удобства. Управление системой освещения происходит с помощью включателя. Его обычно располагают у двери возле комнаты. В помещении – это нормально. А взять, допустим, свой двор. Чтобы включить свет придется добираться по темноте до выключателя. А если сарай расположен на дальнем дворе? Начинается долгое путешествие в темноте с фонариком. Фотодатчик позволит настроить подсветку часто посещаемых мест, что избавит хозяина от блуждания в потемках.
  • Теперь об экономии. Владельцы больших частных участков устанавливают много осветительных приборов для подсветки гаража, места отдыха, входа в дом и других мест. Для удобства управления всей системой можно пользоваться одним выключателем, но какой будет расход электроэнергии. Свет будет гореть даже в ненужных местах. А утром после бурного отдыха рано лень вставать, чтобы отключить освещение. Прибор с фотодатчиком все сделает сам с наступлением рассвета. А если еще использовать датчик движения, вообще, освещение будет включаться только там, где есть люди.
  • Фотореле – примитивная, но хоть какая-то защита от воров. Включенный ночью свет в отсутствие хозяев на даче создает имитацию присутствия. Не каждый мелкий хулиган рискнет проникнуть во двор.

Если приведенные доводы неубедительны, можно обойтись и без фотореле. Но надо ли экономить на собственном комфорте, если прибор стоит не таких уж и больших денег. Причем фотореле без проблем можно подключить своими руками.

Оптимальное место установки фотореле

Чтобы освещение корректно работало, для фотоэлемента надо правильно подобрать месторасположение:

  • с наступлением рассвета до заката фотодатчик должен освещаться солнечными лучами или находится в самом светлом месте;
  • нельзя чтобы на фотоэлемент попадало искусственное освещение;
  • прибор возле дороги ставят так, чтобы датчик не освещался светом фар;
  • снижение чувствительности прибора происходит после загрязнения фотоэлемента, поэтому реле располагают на удобной для обслуживания высоте.

Правильно выбрать место для фотореле – задача сложная. Обычно этот процесс предполагает перемещение прибора по всему двору до достижения положительного результата.

Совет! Фотореле устанавливают в самом удобном месте, даже вдали от фонарей. Просто от него к приборам освещения протягивают кабель.

Основные технические характеристики фотореле

Чтобы фотореле исправно работало в системе освещения, его нужно правильно подобрать с учетом технических характеристик. Все приборы имеют следующие параметры:

  • Каждая марка реле рассчитана на работу с напряжением 12, 24 и 220 вольт. Для домашнего освещения применяется последний вариант. При использовании низковольтных приборов в сети 220В придется устанавливать преобразователи. Это дорого и не всегда хорошо работает.
  • Амперы – вторая важная характеристика прибора. Чтобы рассчитать максимальный ток коммутации вычисляют сумму мощности всех ламп осветительной системы. Полученный результат делят на напряжение сети. В домашних условиях – это 220В. Полученная после вычисления цифра должна быть меньше, чем указанные на фотореле амперы. В противном случае прибор быстро выйдет из строя.
  • От чувствительности фотоэлемента зависит порог включения и выключения освещения. Оптимально использовать прибор с параметрами 2–100 Лк или 5–100 Лк.
  • Задержка срабатывания фотодатчика не дает сразу выключаться освещению после кратковременного попадания света от фар проезжающей машины. Оптимальный показатель задержки от 5 до 7 секунд.
  • Мощность прибора сказывается на экономии электроэнергии. Обычно во время работы идет потребление до 5 Вт, а при ожидании – 1 Вт.
  • Степень защиты указывает место, где допускается использование фотореле. Например, на улице оптимально использовать прибор с показателем IP44.

В очень холодных или жарких регионах важно обратить внимание на допустимый диапазон рабочих температур.

Разновидности усовершенствованных фотореле

Простейшее фотореле реагирует только на попадающий свет. Однако не всегда надо, чтобы лампочки светили целую ночь. Производители разработали усовершенствованные приборы, начиненные дополнительными датчиками:

  • Очень удобен прибор с датчиком движения. Освещение включается только при попадании в зону действия датчика движущегося предмета, человека или животного.
  • Датчик движения, дополненный таймером, позволяет настроить прибор на срабатывание в определенное время. Свет включится, например, когда хозяин поздно придет с работы, и не будет мигать среди ночи от бегающих кошек или собак.
  • Программируемый прибор очень дорогой. Он позволяет задавать даже дату и время, когда нужно включить освещение.

Среди всех моделей самыми ходовыми считаются фотореле с таймером и датчиком движения.

Различие фотореле по месту установки

Производители выпускают приборы для внутренней и наружной установки. Последний тип фотореле предназначен для монтажа на улице. Электронная схема прибора защищена герметичным корпусом, устойчивым к агрессивному воздействию внешней среды.

Фотореле для внутренней установки монтируют на улице в защитном корпусе или электрощите внутри здания. На улицу выходит только выносной фотоэлемент.

Если дома решено сделать своими руками управляемое освещение, лучше отдать предпочтение приборам наружного типа установки.

Примеры схем подключения

Простейшая схема подключения фотореле для уличного освещения представлена на фото. Фазовый провод прерывается, так как его подсоединяют к входу и выходу прибора. Далее, фаза от выхода идет на лампочку. Ноль идет целым проводом от шины электрического щитка. Его подсоединяют к входу фотореле и нагрузке.

Примитивные схемы не всегда удобны в использовании и опасны. Установленное на улице фотореле лучше подключать к электросети с помощью распределительной коробки, только она должна быть тоже герметичная. На фото представлена схема, как происходит подключение фотореле для уличного освещения через распределительную коробку.

Фотореле может управлять работой фонарей любой мощности. Многие из них имеют встроенные дросселя. Чтобы слабенький прибор справился с большой нагрузкой, в схему добавляют контактор. В итоге мощности фотореле должно хватать для управления пускателем, а он уже с помощью подвижных контактов подает напряжение на приборы освещения.

При использовании датчика движения применяется другая схема подключения. Сначала ток от сети подается на фотореле, а от него уже поступает на датчик движения и фонарь. Такая схема включает освещение при движении любого объекта только ночью.

Любая из предложенных схем простая, и без проблем может быть собрана своими руками.

Как разобраться с проводами

Любая модель прибора имеет три разноцветных провода. Однако неопытный человек запутается даже в них. Сразу нужно посмотреть на окраску изоляции. Красный, черный или коричневый провод – это фаза. Синий или зеленый – это ноль. Третий провод – заземление. Обычно он идет зеленый с желтой полосой.

Если на приборе только выхода для подключения, то смотрят на буквенное обозначение: N – ноль, L – фаза, PE – заземление.

Совет! Электричество не любит ошибок. Если не вы уверены в своей силе, лучше обратитесь за помощью к электрику.

На видео подключение фотореле:

Настройка чувствительности фотореле

Настройку датчика выполняют только после подключения годовой схемы освещения к электросети. Регулировкой выставляют предел срабатывания датчика, то есть, его чувствительность к свету. Для этих целей на задней части прибора установлен пластиковый винт. Чтобы знать в какую сторону его крутить, смотрят на обозначение: «+» указывает на увеличение чувствительности фотоэлемента, а «–» указывает на ее уменьшение.

Регулировку начинают с поворота винта до упора вправо. Если вы решили, что именно при такой темноте должны включиться фонари, регулятор медленно проворачиваете влево. Как только лампочки загорелись, настройку можно считать оконченной.

Как видите, фотореле является очень простым прибором. Установить его не сложнее, чем вкрутить лампочку, а положительный результат уже будет виден с наступлением ночи.

Источник

Поделиться ссылкой:

Фотореле для уличного освещения: критерии выбора и монтаж

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Технологии в современном мире постоянно развиваются. Одними из последних открытий стали усовершенствованные разработки в сфере наружного освещения. Кроме экономных и ярких LED-ламп, важным достижением является фотореле для уличного освещения. Новейшая техника относится к разряду интеллектуальной, так как светильники, благодаря специальному программному обеспечению, загораются и гаснут без вмешательства человека. Детально о приборе расскажет статья.

Фотореле – это прибор для регулировки и включения уличного освещения

Фотореле, или уличный датчик освещенности для включения света

Фотореле – это прибор для регулировки уличного освещения. Его применяют в разных местах с целью экономии электроэнергии. Принцип работы реле, в основе которого лежит фотоэффект, заключается в том, что при малом количестве лучей света происходит замыкание контактов. В результате включается уличный датчик. Когда освещение возрастает до необходимого уровня, контакты автоматически размыкаются и, соответственно, светильники выключаются.

Фотореле применяют в разных местах с целью экономии электроэнергии

Прибор имеет множество наименований и определений. В некоторых технических учебниках его называют светоконтролирующим выключателем, в других изданиях – автоматом светочувствительности. В неофициальной лексике чаще всего можно услышать словосочетание “датчик света” или “датчик освещенности”, “фотодатчик”. Есть и более простые названия, такие как “датчик сумерек” либо “переключатель день/ночь”. Все это наименования одного и того же предмета, который в промышленном производстве называют фотореле.

Фотореле устанавливают у входов в дома, на территориях административных зданий, в подъездах многоквартирных домов, на столбах электропередач. Таким образом, входы в помещения, улицы и дороги будут постоянно освещаться с наступлением сумерек. При наличии такого устройства принудительное включение и выключение фонарей и ламп уличного освещения на столбах не потребуется. Это будет происходить автоматически, причем затраты на электроэнергию прилично сократятся.

Принцип работы и устройство датчика света для уличного освещения

Основу фотореле составляют фоторезистор либо фототранзистор, меняющие свои параметры при определенном изменении освещенности. Если достаточно количества света, попадающего на них, то цепь электропитания разомкнута. С постепенным наступлением темноты фотоэлемент начинает реагировать, и в определенном показании, указанном в настройках, цепь замыкается. Процесс может происходить не только вечером, но и, например, при сильно пасмурной погоде. Когда освещение улучшается, то есть наступает утро (или тучи и туман рассеиваются), то цепь размыкается.

Основной блок и выносной датчик фотореле для уличного освещения

Интересно знать! Устройство фотореле считается универсальным, и его можно использовать в иных целях, например, для орошения газонов. Для этого прибор подключают к системе полива и, таким образом, каждую ночь будет обеспечено увлажнение лужайки или клумбы.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле. По этому принципу различают два типа устройств:

Прибор выносного датчика небольшой по размерам, его проще обеспечить защитой от внешних негативных воздействий и подсветки. Данное устройство можно разместить автономно, например, в электрощитовой. Примером таких фотореле являются модели под дин-рейку. Встроенный датчик должен располагаться в непосредственной близости с осветительным прибором, например, рядом со светильниками – на столбах уличного освещения. При этом очень важно выбирать такое место, чтобы ламповый свет не попадал на фотодатчик. Такой вариант чаще всего используют при установке уличного освещения на солнечных батареях.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле

Эксплуатационные характеристики уличного датчика освещенности

Выбрав нужный тип датчика, необходимо определиться с техническими параметрами прибора. Основные из них, которые непосредственно влияют на качество работы и срок эксплуатации фотореле, следующие:

  1. Напряжение сети. Может быть 220 либо 12 В – выбор зависит от напряжения, обеспечивающего уличное освещение. Двенадцативольтовые датчики включения света чаще всего используют для освещения от аккумуляторов.
  2. Эксплуатационный режим. Необходимо, чтобы фотореле работало при значительных перепадах температуры, что зависит от климатических условий в том или ином регионе. В идеале прибор должен выдерживать аномальную жару и сильные морозы.
  3. Класс защищенности корпуса. Для установки уличного освещения подойдет уровень IP44 и выше, обеспечивающий защиту прибора от брызг воды, попадания грязи и твердых частиц диаметром больше1 мм. Если же речь идет о монтаже фотореле в помещении, то подойдет уровень защиты, начиная от IP23.
  4. Мощность. Работа любого реле рассчитана на определенный уровень напряжения мощностной нагрузки, причем суммарная мощность всех подключенных устройств должна быть на 20% меньше допустимой нормы. Таким образом удастся сократить степень износа приборов и продлить срок их службы.
Фотореле работает при значительных перепадах температуры, независимо от климатических условий

Это основной, но не окончательный перечень характеристик фотореле, которые необходимо учитывать при выборе датчика. Грамотный подход в данном вопросе окажет положительное влияние на работоспособность устройства и продлит период его эксплуатации.

Полезный совет! Одним из главных условий бесперебойной работы фотореле является наличие стабильного напряжения в сети, которое должно быть на 30% выше, чем данный показатель самого прибора.

Варианты настроек подключения датчика света

Почти все устройства имеют автоматическую систему регулировки, позволяющую выбрать конкретный режим работы. Особенность данного элемента прибора состоит в том, что настраивать его приходится вручную. Для этого специальный регулятор поворачивают в нужном направлении и выбирают необходимую опцию.

Фотореле используется для того, чтобы автоматизировать систему уличного освещения и в то же время сэкономить электроэнергию

Фотореле может включать следующие регуляторы настроек:

  1. Порог реагирования. Эта настройка предусматривает увеличение или уменьшение чувствительности прибора. Рекомендуется понижать ее уровень зимой, особенно в снежную погоду, во избежание лишнего отражения света от снега, а также в местах с ярким уличным освещением, например, в мегаполисах.
  2. Секундное задержание на включение или отключение прибора. Если увеличить задержку на выключение, то удастся избежать ложных срабатываний, возникающих при попадании на фотореле случайного луча, например, света от фар автомобиля. Задержание включения предотвратит реакцию устройства на мимолетное затемнение прибора, например, от тучи или теней пролетающих птиц.
  3. Регулятор диапазона освещенности. При подключении фотореле, используя данную настройку, можно обеспечить необходимый уровень освещенности. При его нижней границе датчик срабатывает, включая подачу питания, и, наоборот, в верхних значениях отключает его. Диапазон может колебаться от 2 до 100 лк (2 лк – кромешная темнота) или от 20 до 80 лк, (в данном случае 20 лк – глубокие сумерки, когда очертания предметов еле видны).

Освоение и эффективное использование перечисленных настроек помогут обеспечить наиболее оптимальную работу фотореле, исключив ложные срабатывания, сделав тем самым освещение более комфортным, а потребление электроэнергии максимально экономным.

Фотореле может включать множество регуляторных настроек

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

  • если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
  • источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
  • желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

Место установки фотореле выбирается с учётом ряда правил

Полезный совет! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Фотореле для уличного освещения: оснащение дополнительными функциями

Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.

Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.

Фотореле с датчик движения устанавливают там, где освещение требуется только во время пребывания человека

Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.

Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.

Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.

Астротаймер – это более усовершенствованный прибор, запрограммированный на восход или закат солнца

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Уличные светодиодные светильники на столбы: долговечность и эффективность

Виды, технологические особенности устройств, специфика установки. Соотношение цены и качества.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

Полезный совет! Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами. Однако дешевле в покупке и обслуживании обойдутся два отдельных датчика, например, на свет и движение. Кроме этого, проще будет заменить деталь в одном из двух устройств, чем ремонтировать все фотореле в комплексе.

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки.

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

Полезный совет! Перед установкой и настройкой прибора рекомендуется тщательно изучить схему подключения освещения, которая прилагается к устройству. В документе четко и наглядно изображены все провода фотореле, а также показано, куда их необходимо подключать.

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Настройка уличного освещения для загородного дома

После того как подключили фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов. Как уже упоминалось ранее, у фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода. Их подключение происходит таким образом:

  • красный, отвечающий за электронагрузку, идет непосредственно к фонарю, лампе или прожектору;
После подключения фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов
  • провод коричневого либо черного цвета подключают к фазе, идущей от щитка;
  • синий проводок соединяют с нолем на корпусе щитка.

Необязательным, но важным моментом в обеспечении безопасности является подключение заземления. С этой целью отдельный провод присоединяют к клемме на корпусе. При этом сечение провода должно быть подобрано в соответствии с мощностью предполагаемой нагрузки фотореле. Схема подключения проводов подскажет, как правильно это сделать.

Настройку устройства производят после его монтажа. Для этого нужно дождаться момента естественной освещенности, когда желательно включение светильников. Регулируют прибор с помощью настройки путем закручивания подстроечного колесика. Крутить нужно до тех пор, пока светильник не включится.

Необходимо отметить, что порядок подключения реле с выносным датчиком немного отличается от подсоединения прибора со встроенным фотоэлементом. Здесь фаза подключается к клемме A1 (L), которая расположена вверху устройства, далее ноль заводится на клемму A2 (N). С выхода, в зависимости от расположения провода, фазу подают на фонари.

На фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Полезный совет! Чтобы подключить несколько фонарей одновременно, необходимо приобрести специальный контроллер. На это устройство будет поступать сигнал, который управляет освещением.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т. д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Фотореле для уличного освещения | Заметки электрика

Доброго времени суток, уважаемые читатели сайта «Заметки электрика».

Помните, я уже Вам рассказывал, что при ремонтах электропроводки жилых многоквартирных домов согласно федеральной программы, мы устанавливали датчики движения для освещения подъездов и тамбуров.  В данной статье я хочу рассказать Вам про фотореле для уличного освещения жилых дворов.

Наружное освещение у подъездов, или его еще называют козырьковым, осуществляется с помощью консольных светильников типа ЖКУ с защитным стеклом из поликарбоната. Так вот управлением этими светильниками производится с помощью фотореле.

В качестве фотореле для уличного освещения мы применяем светоконтролирующий выключатель типа LXP-02. Вот так он выглядит.

Также данное фотореле можно применить и для освещения дорог, парков, дачных участков и садов.



Технические характеристики фотореле для уличного освещения типа LXP-02

Фотореле типа LXP-02 в автоматическом режиме включает и отключает освещение в зависимости от условий освещенности. Т.е. как только на улице стало темно, фотореле включает уличное освещение. И наоборот, как только на улице стало светло, фотореле отключает светильник от сети.

Таким образом происходит значительная экономия электрической энергии, а также увеличивается срок службы самих ламп.

Ниже я приведу Вам его технические характеристики:

  • источник питания 220 (В) переменного напряжения
  • коммутируемая цепь до 10 (А)
  • уровень рабочей освещенности < 5 — 5о (Люкс)

Уровень рабочей освещенности выставляется с помощью регулятора снизу фотореле. Если регулятор переместить в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор переместить в сторону «-», то фотореле будет срабатывать только при наступлении темноты.

Обычно я регулятор оставляю в среднем положении.

Существует еще 2 разновидности фотореле типа LXP. Это LXP-01 и LXP-03. Они отличаются от LXP-02 только силой тока коммутируемой цепи и уровнем рабочей освещенности.

Установка фотореле типа LXP

Фотореле устанавливается на стене с помощью специального кронштейна, который входит в комплект поставки. Кронштейн крепится винтом к самому фотореле.

При установке необходимо убедиться в отсутствии помех, мешающих естественному дневному свету попадать на фотореле. А также перед фотореле не должны находиться качающиеся  предметы, например, деревья.



Схема фотореле

Схема подключения фотореле для уличного освещения типа LXP-02 изображена, как на упаковочной коробке, так и на самом изделии.

Всего из фотореле выходит 3 провода: коричневый, красный и синий.

Зная цветовую маркировку проводов, не трудно догадаться о их предназначении:

  • коричневый провод — фаза
  • синий провод — ноль
  • красный провод — коммутирующая фаза (на светильник)

Подключение фотореле

Зная схему фотореле, приступаем к его подключению. Соединение проводов производится в распределительной коробке, установленной там же на стене.

В качестве нагрузки у нас используется консольный светильник ЖКУ с натриевой лампой ДНаТ мощностью 70 (Вт).

Подключение фотореле для уличного освещения осуществляется следующим образом.

Если расписать эту схему более подробно, то это будет выглядеть так:

Если у Вас в доме используется система заземления TN-S или TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления TN-C, то схема будет отличаться только отсутствием проводника PE.

Видео-версия данной статьи, а также по многочисленным просьбам в конце видео я показал схему подключения фотореле через контактор:

Дополнение 1. По многочисленным просьбам разместил фотографию внешнего вида печатной платы фотореле ФР-602. Схему прикладывать не буду — ее Вы можете найти на специализированных сайтах по электронике.

Дополнение 2. Довольно часто меня спрашивают про схему подключения светильника, чтобы он управлялся, как через фотореле (в автоматическом режиме), так и с помощью выключателя (в ручном режиме в любое время суток). Вот прикладываю такой вариант схемы.

P.S. Вот в принципе и все, что я хотел рассказать Вам про фотореле для уличного освещения. В настоящее время именно таким образом мы осуществляем электромонтаж наружного (козырькового) освещения жилых дворов. Если возникли вопросы, то задавайте свои вопросы в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Автоматический контроллер уличного освещения

с использованием реле и LDR

Вы когда-нибудь задумывались о том, как уличные фонари автоматически включаются ночью и автоматически выключаются утром? Кто-нибудь приходит, чтобы включить / выключить эти огни? Есть несколько способов включить уличные фонари, но следующая схема описывает схему автоматического управления уличным освещением, которая использует LDR и реле для автоматического выполнения этой работы.

Используемая здесь схема представляет собой несложный переключатель, активируемый светом / темнотой, и на его выходе имеется реле, которое просто включает / выключает уличный фонарь и, кроме того, может быть расширено для управления любым электроприбором в доме.

Связанное сообщение: Автоматический контроль яркости уличных фонарей

Введение

Многие люди боятся темноты, поэтому, чтобы помочь им в таких ситуациях, мы объяснили простую схему, которая автоматически включает уличный фонарь, состоящий из светодиодов или лампочки, соединенной с реле. Он достаточно хорошо освещен, чтобы видеть предметы поблизости.

Эту схему очень легко обойти, к тому же она работает от батареи.Мощность, потребляемая схемой, очень мала из-за очень небольшого количества компонентов, используемых в схеме.

Вся схема основана на микросхеме LM358, которая по сути представляет собой операционный усилитель, сконфигурированный в компараторе напряжения. LDR (резистор, зависящий от света), сопротивление которого зависит от количества падающего на него света, является основным компонентом для восприятия света. Наряду с этим используются еще несколько компонентов.

Электрическая схема цепи переключателя автоматического регулятора уличного освещения

Компоненты, используемые в этой цепи
  • Микросхема LM358 - 1
  • Резистор 10кОм - 1
  • Потенциометр 10 кОм - 1
  • Релейный модуль 5 В - 1
  • Маленькая светодиодная лента
  • Батарея 9 В
  • LDR - 1
  • Соединительные провода
  • Макет

Примечание: Эта схема также может быть построена с использованием микроконтроллера. Чтобы получить представление о схеме, построенной с использованием микроконтроллера, прочтите сообщение: «Уличные фонари , которые светятся при обнаружении движения транспортных средств».

Описание компонентов

LM358

Это ИС операционного усилителя. Он доступен в 8-контактном DIP-корпусе ib и может использоваться в нескольких конфигурациях, таких как усилитель, генератор, компаратор и т. Д.

LDR

LDR - это устройство, чувствительность которого зависит от интенсивности падающего на него света. Когда сила света, падающего на LDR, увеличивается, сопротивление LDR уменьшается, а если сила света, падающего на LDR, уменьшается, его сопротивление увеличивается.

В темноте или при отсутствии света сопротивление LDR находится в диапазоне мегаом, в то время как при наличии света или при уменьшении яркости на несколько сотен Ом.

Испытания LDR

Перед установкой любого компонента в схему рекомендуется проверить, работает ли компонент должным образом или нет, чтобы избежать затрат времени на поиск и устранение неисправностей. Для проверки LDR установите диапазон мультиметра при измерении сопротивления.

Измерьте сопротивление LDR при освещении или яркости; сопротивление должно быть низким.Теперь накройте LDR должным образом, чтобы на него не падал свет, и еще раз измерьте сопротивление. Он должен быть высоким. Если вы получили удовлетворительный результат, значит, ваш LDR в порядке.

[Также прочтите: Как сделать регулируемый таймер]

Резистор

Это пассивный компонент с двумя выводами, который используется для управления током в цепи. Ток, протекающий через резистор, прямо пропорционален напряжению, которое появляется на резисторе.

Резисторы бывают двух типов -

i) Постоянный резистор - с фиксированным значением сопротивления.
ii) Переменный резистор - значение сопротивления которого можно изменить, например, если у нас есть резистор 5 кОм, тогда значение сопротивления будет варьироваться от 0 до 5 кОм.

Значение сопротивления можно рассчитать с помощью мультиметра или с помощью цветового кода, который виден на резисторе.

Реле

Он обеспечивает изоляцию между контроллером и устройством, потому что, как мы знаем, устройства могут работать как на переменном, так и на постоянном токе, но они получают сигналы от микроконтроллера, который работает на постоянном токе, поэтому нам требуется реле для устранения разрыва. Реле чрезвычайно полезно, когда вам нужно управлять большим током или напряжением с помощью небольшого электрического сигнала.

Факторы выбора подходящего реле
  • Напряжение и ток, необходимые для усиления катушки.
  • Максимальное напряжение, которое мы получим на выходе.
  • Количество арматуры.
  • Количество контактов для якоря.
  • Количество электрических партнеров (N / O и N / C).

ПРИМЕЧАНИЕ: Модуль реле, используемый в этом проекте, является активным реле низкого уровня.

Видео моделирования цепи автоматического контроллера уличного освещения (старая схема)

Работа цепи переключателя автоматического регулятора уличного освещения

Работу схемы очень легко понять.В этой схеме мы использовали микросхему LM358, которая по сути является операционным усилителем. Контакты 2 и 3 этой ИС используются для сравнения напряжения и дают нам выходной сигнал как высокий или низкий, в зависимости от напряжений на входных контактах.

В этой схеме LDR и резистор 10 кОм образуют одну пару делителей потенциала, которая используется для обеспечения переменного напряжения на неинвертирующем входе (то есть на выводе 3). Второй делитель потенциала построен вокруг инвертирующего входа (вывод 2) с помощью потенциометра 10 кОм, который будет подавать половину напряжения питания на инвертирующий вывод.

Как известно свойство LDR в дневное время, его сопротивление низкое, напряжение на неинвертирующем входе (т. Е. Вывод 3) выше, чем напряжение на инвертирующем входе (вывод 2). Следовательно, выход на выводе 1 высокий. В результате реле выключено и светодиод (или лампочка) не светится.

Но в темноте или в ночное время мы знаем, что сопротивление LDR велико. Следовательно, напряжение на неинвертирующем входном выводе 3 микросхемы LM358 уменьшается, чем на инвертирующем входном выводе 2.В результате выходной контакт 1 переходит в состояние низкого уровня, в результате чего реле активируется, и связанный с ним светодиод или лампочка начинает светиться.

Автоматический контроллер уличного освещения Выходное видео для проекта

[Также читайте: How Build Adjustable Timer ]

Общее руководство по установке жгута реле с выключателем - iJDMTOY.com

Это общее руководство по подключению жгута реле и комплекта переключателей. Эти инструкции применимы к любому автомобилю, но в этом руководстве мы будем использовать Ford F-250 в качестве эталонного автомобиля для подключения светодиодной световой полосы.

Прежде чем мы начнем, обратите внимание на эту схему реле о том, как подключить переключатель к светодиодной лампе. Вы заметите, что провод имеет 2 выхода, но для этой светодиодной полосы нам нужно будет использовать только 1 выход.

Вот краткий обзор того, какие числа соответствуют какому месту подключения, а также видеоурок по руководству по подключению. Мы пройдемся по каждому из номеров в руководстве по проводке и объясним, где каждый из проводов будет подключен.

# 1: Отключить
# 2: Отключить
# 3: Прикоснуться к плюсу светодиодной световой полосы
# 4: Коснуться к отрицательному выводу светодиодной световой полосы
# 5: Коснуться к плюсу батареи
# 6: Коснуться к минусу батареи
# 7: Нарисуйте на салоне автомобиля и установите на плоской поверхности
# 8: коснитесь плюса фары
# 9: коснитесь минуса фары


Шаг 1: Соберите более короткие отрезки выходных проводов (белые и черные провода) и отключите клеммы. Вы можете сделать это, используя черную ленту, чтобы приклеить каждый терминал отдельно, чтобы они не соприкасались. Затем закройте обе клеммы вместе.

Шаг 2: Теперь возьмите другие выходные клеммы и подключите белый контактный провод к положительному красному проводу, а черный контактный провод к отрицательному черному проводу. Закрепите соединения черной лентой.

Шаг 3: На жгуте реле коснитесь красного провода к плюсу аккумулятора, а черного провода к массе.

Шаг 4: Протяните выключатель в проводке со стороны пассажира на сторону водителя.

Шаг 5: Найдите резиновую крышку со стороны водителя и откройте крышку межсетевого экрана.

Шаг 6: Вставьте переключатель моторного отсека в салон автомобиля.

Шаг 7: Постучите по красному проводу пускового механизма к плюсу фары, а по черному проводу к минусу фары. Мы подключаем эти провода к плюсу / минусу фары, поэтому светодиодная полоса загорается, когда фары включены. Это защищает от разрядки аккумулятора, потому что, когда автомобиль выключен, фары также автоматически выключаются. Так что даже если вы забыли выключить выключатель, светодиодная полоса погаснет вместе с фарами.

Шаг 8: Прикрепите переключатель в подходящем месте. Для закрепления используйте двусторонний скотч.

Проверьте, все ли работает, и наслаждайтесь своей новой светодиодной лампой для грузовиков.

Фото-реле уличного освещения. Как самостоятельно подключить фотореле для наружного освещения

Меня лично волновала тема, как устроить дополнительное освещение рассады в не очень светлом помещении. Дело в том, что у меня в цехе организован томатно-перцовый питомник с гаражом (чтобы не засорять дом). Итак, есть одно окно на запад, и даже затемненное террасой второго этажа над ним. Короче, на акки мало света, однако!

Собственно освещение организовано конструкцией из четырех светодиодных точечных светильников, свисающих с потолка над саженцами.Но их нужно включать утром, а выключать вечером (такой цикл жизни у растений, в отличие от людей, которые спят и бодрствуют иногда очень запутанно). Кто-то скажет, а в чем проблема? Ну включать и выключать, или уже лень ?! Для таких злых людей я объясню, что мне нужно постоянно уезжать на два-три дня в неделю. И это уже проблема. На гасиенде никого нет, кроме видеокамер, у которых, как известно, другие важные задачи.

Итак, поехали! Необходимо сделать фотоэлемент, который на рассвете включит свет, а вечером выключит в сумерках.В схеме взяли проверенные ранее термореле по включению и выключению вентиляторов охлаждения в блоке питания, о которых я писал ранее.

Слегка доработал. Естественно, вместо термистора был использован фоторезистор FR-765. А номинал резистора R1 увеличился до 820 номеров. Пробовал работу схемы на макетной плате, запитав с лабораторного источника.

В качестве источника питания схемы я взял имеющийся AC-DC преобразователь на 12 В. Идеально сочетается с доской в ​​небольшом корпусе.Светодиодный индикатор не работал, так как при включении четырех 100-ваттных проекторов дисплей хорошо виден (как тут не понять - Ура! Сработало!).
Сделал разводку платы в Sprint-Layuot с учетом раскладки в корпусе.


И далее необходимо произвести оплату методом LUT (технология лазерной глажки). Распечатал картинку платы на лазерном принтере (у меня HP) на желтой китайской термобумаге (мне больше всего нравится из всех протестированных, так как стабильно дает результат при переносе изображения на фольгированный стеклопластик и легко отделяется от него. после перевода).В настройках принтера нужно выставить максимальный расход тонера. Заготовка отшлифована и обезжирена ацетоном. Заготовку из доски делаю чуть больше необходимого размера, чтобы закрепить бумагу с рисунком на ней с помощью полоски скотча шириной 20 мм (это лента шириной 20 мм, а не полоски), которые приклеиваю как показано на фото и загнуть края заготовки. Малярный скотч надежно удерживает бумагу на заготовке при нагревании утюгом, не плавится и впоследствии легко отделяется, не оставляя следов.К этому я пришел после множества различных экспериментов, как наиболее оптимальный способ фиксации. Вот что-то вроде этого.

Потом сама LUT. Утюг ставится на максимальную температуру. Пока он разогревается, кладу на доску заготовку доски вместе с бумагой с рисунком вверх. Застилаю сложенным пополам листом обычной офисной бумагой. сверху также накрываю сложенным вдвое тонким вафельным полотенцем, которое сейчас продается как тряпки для копейки. Далее я начинаю гладить этот бутерброд утюгом с легким давлением в течение полутора минут.Затем заготовку дают остыть естественным путем. Когда она остынет до комнатной температуры, аккуратно отделите бумагу от медного слоя заготовки.

Важно правильно выдержать время прогрева, чтобы тонер не высыхал. Я немного переэкспонировал, чтобы пятна стали лучше с кислотостойким маркером.
Далее - собственно травля. Описывать не буду, процедура известна. После травления смойте тонер с платы тампоном, смоченным в ацетоне.Вот что случилось. Не бог весть, но это приемлемо.


Далее разрезаем заготовку по размеру. Чтобы это было легко сделать, когда я делаю плату в Sprint-Layout, я выбираю вариант с монтажной платой. По этим линиям нарежьте доску по размеру. Что бы вы подумали? Ножницы ... по металлу. Они отлично режут текстолит и нет пыли, как по ножовке.


Далее нужно оплатить пошлину. Для этого я использую сплав Розы.Этот сплав имеет температуру плавления около 99 градусов. В небольшом металлическом контейнере с антипригарным покрытием (расплавленный сплав к нему не прилипает) с водой на переносной газовой плите плавлю кусок сплава Роуз (добавляю немного лимонной кислоты, примерно чайную ложку без горки в стакан воды), кладу туда доску с рисунком на расплавленном сплаве (аналог ртути, тот же мобил), немного нажимаю, чтобы переместить доску туда-сюда, потом переворачиваю карту вверх дном. Силиконовым шпателем (коих масса в бытовых отделах) растираю расплавленным сплавом по поверхности рисунка, залуживая его тонким слоем.Вот что случилось.



Пробовал ручные микродрели, но это еще не все. Сверло строго вертикальное (я использую немецкие сверла с твердосплавными напайками, которые хоть и стоят 150 руб, но стоят), и вероятность его сломать крайне мала. Разве что в неадекватном состоянии, но в этом случае лучше заняться чем-нибудь другим, например, посмотреть на мир толстым глазом. Что ж, теперь собираем схему на плате. Вот что случилось.


Если установка произведена правильно, цепь запускается немедленно. Регулировка заключается в регулировке порога срабатывания порогов срабатывания реле. Я настроил около 30 люкс с некоторым гистерезисом, который задается резистором обратной связи R3.

Кстати о гистерезисе. Я выбрал эту схему еще и потому, что при срабатывании реле на граничных значениях (что в тепловом реле, которое находится в фотореле) абсолютно отсутствует дребезжание контактов реле. Триггеры понятны. Хотя мы знаем, как медленно меняется освещение в утренних и вечерних сумерках. Но даже в этом случае нет граничных эффектов. Вот и готовый продукт с сетевой нагрузкой.


И это он в работе.


Ну теперь еще одной проблемы стало меньше. И далее. Это фотореле можно использовать также в режиме включения света с наступлением темноты и выключения его с наступлением темноты.То есть как автоматически включать освещение чего-либо ночью. Для этого активируется только другой контакт реле. На рисунке изображена печатная плата. Все хорошо!

Многие сегодня стремятся создать в собственном доме оптимальные условия для отдыха. Все чаще при оснащении частных домов используются различные элементы системы «умный дом». Например, для уличного освещения часто используют специальный датчик - фотореле.

С помощью фотореле можно создать систему включения света на улице в автоматическом режиме при наступлении темноты и сумерек. Стоит такой фотодатчик недешево, что делает его нечастым гостем в частных домах. Но если у вас есть навыки сборки электроприборов, то собрать такой фотосенсор вы сможете самостоятельно. В этом нет ничего сверхсложного, и если установка прошла успешно, то система уличного освещения будет работать не хуже, чем с покупным датчиком. Как можно построить такой датчик и что для этого нужно знать, расскажет сегодняшняя статья.

Технический минимум для сборки

В самом начале, если вы хотите самому сконструировать фотореле, автоматизировать включение уличного типа освещения, вам нужно составить, так сказать, «план действий», потому что когда все систематизируется, он будет проще сделать.Для простоты можно использовать такой алгоритм:

    ,
  • понять принцип работы фотодатчика для правильной сборки его электронной начинки;
  • узнать, какими характеристиками должно быть устройство;
  • узнайте, какой датчик собираетесь собирать;
  • приобрести весь перечень деталей, необходимых для сборки устройства своими руками.

Примечание! Если вы соберете фотоэлемент самостоятельно, управлять устройством будут исключительно ваши плечи.Следовательно, от того, насколько вы подготовитесь к бизнесу, будет зависеть весь успех предприятия и конечный результат.

Самое главное, что нужно знать при этом, - это то, что корпус такого устройства должен быть герметичным, чтобы обеспечить высокую степень защиты продукта от различных погодных условий. Ведь этот датчик будет элементом системы освещения уличного типа.
Вообще процесс сборки фотореле опирается на множество нюансов, о которых тоже нужно помнить.Вот следующие пункты:

  • Фотоприемник в своей схеме должен содержать защитные элементы, предотвращающие ложное срабатывание прибора и включение света, когда в этом нет необходимости. Если этого не сделать, устройство не сможет эффективно справляться со своими обязанностями, и вы не получите должного уровня комфорта;

Примечание! Если не установить защиту, на датчик будут влиять различные помехи.

Цепь датчика с защитой

  • качество запчастей.Помните, что срок службы любого самодельного прибора, в том числе фотоэлемента, зависит от качества деталей, используемых для его сборки. Поэтому покупать запчасти нужно только у проверенных продавцов или в специализированных магазинах радиоэлектроники;
  • необходимо знать, какие фотореле можно использовать для организации включения света на улице.

Если качество деталей более-менее понятно, то мало кто знает, какой фотодатчик применим для уличного освещения.

Опции устройства

Схема щита с фотоэлементом

Для сборки своими руками, с должным усердием, можно использовать различные типы фотореле, которые можно использовать в системе уличного освещения. Для автоматического включения света на улице можно использовать различные фотоэлементы, которые продаются на рынке.
Примечание! Различные модели фотосенсоров не только имеют разные конструктивные особенности, но и управляются по-разному. В этом отношении вам необходимо знать, что подключение фотоэлемента напрямую зависит от типа используемого инструмента.
Датчик с фотоэлементом может быть следующих типов:

  • изделие, на экране которого будет размещен специальный фотоэлемент. Этот фотодатчик используется для включения света в сумерках. При этом устройство отключается при попадании первых лучей солнца. Такие модели полностью автоматизированы. Сам датчик имеет прозрачный корпус. Защищает фотоэлемент от различных неблагоприятных климатических условий, а также от механических повреждений;
  • Датчик, позволяющий регулировать порог.Способ управления устройством будет практически таким же, как и у предыдущей модели. Внизу этого фотореле находится специальный переключатель. С его помощью можно регулировать порог срабатывания фотоэлемента. Такие устройства наиболее популярны;

Примечание! Установка переключателей в положение «+» автоматически включит свет при небольшом затемнении (во время грозы или дождя). В режиме «-» фотоэлемент будет работать только ночью.


Регулируемое устройство

Схема датчика с таймерами и фотоэлементом

  • датчик, который по своей конструкции содержит фотоэлемент и таймер. Это устройство, как и предыдущие, предназначено для управления уличным типом освещения. Здесь также используется автоматический механизм срабатывания датчика. Щиток, на котором будет размещен таймер, позволяет человеку самостоятельно контролировать период освещения. С помощью панели управления устройства.Вы можете самостоятельно настроить временные интервалы, когда потребуется освещение. В данной ситуации, когда освещение достигнет максимального уровня, устройство автоматически выключится. Такие модели позволяют значительно экономить электроэнергию.

Кроме того, сами компоненты могут быть разными. Например, таймер для разных датчиков может быть:

Используя разные таймеры, вы можете отлаживать фото реле для определенного задания, в зависимости от ваших потребностей.

Удаленное устройство

Фотоэлемент с выносным фотоэлементом

Отдельно стоит отметить, что существуют особые типы фотоэлементов, в которых фотоэлемент снимается отдельно.

Здесь есть свои особенности и установка такого устройства несколько отличается:

  • Механизм управления и основной блок будут расположены на достаточном расстоянии друг от друга. Расстояние между этими элементами может достигать 100 м;
  • электрический щит с установленным фотоэлементом можно разместить где угодно.

Благодаря такой конструкции вы сможете разместить устройство в более защищенном от различных климатических условий месте.В результате датчик прослужит вам намного дольше, чем модели со встроенными фотоэлементами.
Любой вариант фотореле можно сделать своими руками. Главное установить прибор и подключить его так, чтобы он эффективно выполнял свои функции по включению освещения на улице в нужное время.

Самостоятельная сборка

В зависимости от того, какой тип фотоэлемента вы выбрали, будет зависеть схема его сборки. В этой статье мы рассмотрим простую схему, по которой можно без проблем собрать устройство самостоятельно.
Датчик с фотоэлементом по своей сути содержит фазорегулятор мощности (КР1182ПМ1). Когда на улице днем ​​светится фотодатчик VT1. Ток через свой ток передачи замыкается внутри микросхем симисторов. В результате симистор VS1 закроется, а лампа EL1 не загорится.


Схема сборки

С наступлением вечера свет фоторезистора VT1 убывает. В результате ток, который проходит через его переход, также уменьшается.Это приводит к тому, что транзисторы в микросхеме «разблокируются». Они, в свою очередь, способствуют размыканию симистора VS1 и включению лампы.
Благодаря тому, что монтажная схема такого датчика не содержит пороговых элементов, включение лампы и ее отключение происходит плавно. Кроме того, высокая чувствительность фотореле позволяет включать источник света на полную мощность только при наступлении полных сумерек.
Для уменьшения помех в работе такого устройства в реакторе должен быть реактор L1, а также конденсатор С4.
В качестве конденсатора необходимо взять К73-16 или К73-17 с напряжением не менее 400 В. Также можно использовать конденсаторы К50-35.
На радиатор с площадью поверхности 300 см2 необходимо установить симистор VS1. Дроссель выполнен из двух склеенных колец (феррит) К38х34х7 (можно взять марки М2000НМ).
Обмотка намотана в один слой, который должен содержать 70 витков провода ПЭВ-2 диаметром 0,82 мм.
Примечание! Правильно смонтированное фотореле не требует настройки.Когда есть необходимость повысить чувствительность в схеме, стоит включить еще один фототранзистор. Будет идти параллельно. При установке обязательно соблюдайте меры предосторожности, так как все компоненты устройства будут под напряжением.

Другой вариант сборки

Комплектующие для сборки

Есть и другой способ. Здесь сборка основана на полупроводниковом интегрированном устройстве компании TeccorElectronics Q6004LT.Это симистор со встроенным динистором. Это устройство характеризуется рабочим током 4 А и рабочим напряжением 600 В.
Здесь вам понадобится:

  • устройство Q6004LT;
  • Фоторезистор
  • ;
  • резистор обычный.

Полученное устройство будет запитано от сети в 220В. Принцип работы этой схемы следующий:

  • свет образует небольшое сопротивление на фоторезисторе. При этом на управляющем электроде квадрата будет небольшое напряжение;
  • квадратик остается закрытым.В результате через него не протекает ток;
  • при уменьшении освещенности на фоторезисторе будет наблюдаться увеличение сопротивления, что приведет к увеличению импульса напряжения, приходящего на управляющий электрод;
  • увеличение амплитуды напряжения до отметки 40 В приведет к размыканию симистора и по цепи потечет ток. В результате загорится свет.

Для настройки этой схемы нужно применить резистор.Его начальное сопротивление должно быть 47 кОм, но значение сопротивления следует подбирать в зависимости от типа фоторезистора, используемого в схеме. В качестве фоторезистора могут использоваться следующие элементы: ФСК-7, СФ3-1 или ФСК-Г1.
Использование мощного устройства Q6004LT дает возможность подключить к собранному устройству нагрузку до 500 Вт. А использование в схеме дополнительного радиатора увеличит мощность до 750 Вт. В дальнейшем можно использовать квадру, у которой будут рабочие токи 6, 8, 10 или 15 А.
Основными достоинствами данной схемы сборки являются минимум деталей, отсутствие блока питания и возможность увеличения мощности. Благодаря этому самостоятельная сборка такого устройства пройдет достаточно быстро и без проблем, даже если его возьмет новичок.

Инструментальное соединение

Датчик с фотоэлементом - незаменимая вещь в частных домах с большой приусадебной территорией. Это устройство позволит автоматически включать освещение на улице с наступлением сумерек.
Самый оптимальный вариант установки, по мнению специалистов, - фотоэлемент с возможностью регулировки порога. Сборку такого устройства, а также подключение фотореле можно выполнить полностью своими руками, без привлечения специалиста.

Примечание! Эта модель станет отличным приобретением для дачи и городского двора.

По поводу того, как подключить фото реле, которое собрано своими руками, то это тема отдельной статьи.В этой ситуации главное внимание стоит уделить модели устройства, так как разные варианты сборки имеют разные способы подключения. В принципе, с этим справится любой, даже новичок в сборке электроприборов.


Установка фотореле

Помните, что при подключении фотоэлемента для создания уличного освещения необходимо быть очень осторожным, чтобы не получить удар электрическим током.
Как видите, самостоятельно собрать фотореле для автоматизации процесса выделения уличного пространства не очень сложно.Главное - соблюдать выбранную схему сборки и использовать качественные детали.

Реализованные на их основе фотодатчики и электронные устройства, управляющие различной бытовой техникой, давно завоевали популярность.

Казалось бы, ничего нового в схемном решении для таких устройств найти невозможно. Ниже я предлагаю читателям три надежные схемы, которые отличаются простотой и высокой чувствительностью к световому потоку, влияющему на датчики.

Эти простые схемы фотоэлементов могут использоваться в устройствах автоматизации и в устройствах управления.

Устройство охранной сигнализации с самоблокировкой

Простая и надежная охранная сигнализация с автоблокировкой представлена ​​на принципиальной схеме (рис. 1).

Рисунок 1. Охранная сигнализация с автоблокировкой.

Устройство используется в качестве детектора освещения: светодиод HL1 загорается, если фотопроводящий датчик PR1 не получает естественного или электрического света. Практически этот электронный узел поможет в контроле охранной зоны дома или садового участка.

Пока светится фоторезистор PR1, его сопротивление постоянному электрическому току невелико, а падение напряжения на нем недостаточно для разблокировки тиристора VS1.

Если световой поток, воздействующий на фотодатчик, прерывается, сопротивление PR1 увеличивается до 1 ... 5 МОм, то конденсатор С1 начинает заряжаться от источника питания.

Это приводит к разблокировке тиристора VS1 и включению светодиода HL1. Кнопка S1 используется для сброса устройства в исходное состояние.

Вместо светодиода HL1 (и последовательно включенного с ним токоограничивающего резистора R2) - маломощное электромагнитное реле типа РЭС 10 (паспорт 302, 303), РЭС15 (паспорт 003) или аналогичное с током 15. .. 30 мА можно использовать. При увеличении напряжения блока питания увеличивается ток потребления реле.

Вместо тиристора КУ101А можно использовать любые тиристоры серии КУ101. Фотодатчик PR1 состоит из двух фоторезисторов SPZ-1, соединенных параллельно (для большей чувствительности нет необходимости в дополнительном усилителе сигнала).Конденсатор С1 типа МБМ, КМ или аналогичный.

LED - любой. Все постоянные резисторы типа МЛТ-0/25. Кнопка S1 может быть любой. В авторской версии использован микровыключатель МПЗ-1.

Датчик внешней освещенности

На рис. 2 представлена ​​схема светочувствительного датчика с усилителем на базе операционного усилителя К140УД6.


Рис. 2. Схема светового датчика на Укрытии.

Значение сопротивления резистора R4 устанавливается на напряжение блока питания 12 В.При увеличении Un необходимо более точно подбирать сопротивление резистора R4. Чувствительность устройства контролируется переменным резистором R3.

Операционный усилитель DA1 включается по классической схеме с коэффициентом усиления 1. Диод VD1 защищает транзистор VT1 от скачков обратного напряжения при срабатывании реле.

Вместо микросхемы К140УД6 можно использовать однотипные операционные усилители К140УД608, К140УД7 без изменения схемы.Конденсатор С1 служит в схеме для фильтрации высокочастотных помех по напряжению. Транзистор VT1 можно заменить на КТ315А-КТ315Б, КТ312А-КТ312Б. Переменный резистор R3 типа СПЗ-1ВБ.

Фотореле на таймере КР1006ВИ1 (555)

На рис. 3 изображена схема с универсальным таймером КР1006ВИ1.

Этот простой аппарат для переключения ночного освещения может эффективно применяться как в городских условиях, так и за городом или за городом.


Рис.3. Принципиальная электрическая схема фотореле (фотодатчика) на базе таймера КР1006ВИ1.

Если фоторезистор (два параллельно соединенных для лучшей чувствительности фоторезистора SFZ-1) получает хотя бы слабый дневной свет - транзистор VT1 закрыт, так как сопротивление между его базой и эмиттером намного меньше, чем сопротивление между его базой и эмиттером. положительный вывод источника питания.

При уменьшении освещенности рабочей поверхности фоторезисторов сопротивление между базой и эмиттером транзистора VT1 увеличивается - становится более 100 кОм.

Когда сопротивление между базой VT1 и плюсовой клеммой источника питания низкое, транзистор VT1 открывается. Реле К1 срабатывает и подключает вывод анода тиристора VS1 к «плюсу» блока питания.

После этого включается универсальный таймер DA1 КР1006ВИ1 и на его выходе (вывод 3) устанавливается напряжение 10,5 В.

К1006ВИ1 имеет достаточно мощный выход (вывод 3), позволяющий управлять нагрузочными устройствами, потребляющими ток до 250 мА.Следовательно, маломощные реле можно подключать к выходу DA1 без каскада ключевых транзисторов.

Реле K1 срабатывает и сохраняет лампу HL1 включенной, когда она горит. Вместо лампы можно использовать другую активную нагрузку с потребляемой мощностью не более 0,2 А (этот параметр обусловлен характеристиками реле малой мощности).

Таким образом, нагрузка (электрическая лампа освещения) включается всегда, пока на фотодатчик не воздействует даже минимальный световой поток.

Устройство выдержало экспериментальные испытания и работает надежно, в авторской версии используется для включения энергосберегающей подсветки вечером и ночью (фотодатчик обращен к естественному свету). Из-за высокой чувствительности прибора лампа отключается с восходом солнца.

Тиристор ВС1 - КУ101А-КУ101Г, КУ221 с любым буквенным индексом. Транзистор VT1 можно заменить на КТ312А-КТ312Б, КТ3102А-КТ3102Ж, КТ342А-КТ342Б или аналогичные по электрическим характеристикам.

Коэффициент усиления этого транзистора по току h31e должен быть не менее 40.Реле - любое маломощное, с током 15 ... 30 мА при напряжении 12 В. Все постоянные резисторы типа МЛТ-0,125. Конденсатор С1 типа КМ. С2 - типа К50-20 на рабочее напряжение более 16 В.

Диоды VD1, VD2 защищают соответственно переход транзистора VT1 и выход микросхемы DA1 от бросков переменного тока и предотвращают дребезг контактов соответствующих реле K1, K2 при их срабатывании. Такие диоды можно заменить любыми из серии КД522.

Все три цепи малозаметны для напряжения питания и при использовании реле малой мощности в качестве коммутационных узлов стабильно работают с бестрансформаторными (способными выдавать полезный ток более 70 мА) и стабилизированными трансформаторами с выходным напряжением. 10-16 В.

Литература: Кашкаров А.П. Электронные устройства для уюта и комфорта.

Такие схемы называются фотоэлементом , чаще всего это простое включение освещения в темноте.Для этого радиолюбителями разработано множество схем, вот некоторые из них.

Наверное, самая простая схема представлена ​​на рисунке 1. Количество деталей в ней невелико, меньше не будет, а эффективность, чувствительность чтения достаточно высока.

Настройка прибора сводится к установке порогового напряжения, чтобы включение происходило уже с наступлением сумерек. Чтобы не ждать этого естественного момента, можно осветить фотодиод в затемненном помещении лампой накаливания, подключенной через тиристорный регулятор мощности.Этот же метод подходит для настройки других схем фотопроводников.

Не исключено, что при срабатывании фотореле дергается катушка. Чтобы избавиться от этого явления, можно подключить параллельно катушке на несколько сотен микрофарад.

Фотоэлемент на микросхеме

Specialized - это фазовый регулятор мощности, такой же, как у обычного тиристора. Очень важным и ценным свойством такого регулятора мощности является то, что он включается в схему как двухконтактная сеть, не требуя для себя дополнительного кабеля питания: просто включается параллельно переключателю и все уже работает! На рисунке 4 показано, как построить на этой микросхеме простое фотореле.

Рис. 3. Микросхема КР1182ПМ1

Рисунок 4. Схема фотоэлемента на микросхеме КР1182ПМ1

Управляющие провода микросхемы 3 и 6. Если между ними подключить простой однополюсный выключатель, то при его замыкании нагрузка отключится! Если он открыт, нагрузка будет подключена. Кстати, без дополнительных внешних тиристоров или симистора и даже без радиатора чип выдерживает до 150Вт. Это тот случай, если при включении нагрузки нет скачков тока, как у ламп накаливания.Лампа накаливания в этом исполнении может включаться мощностью не более 75Вт.

Просто переключитесь на эти контакты, чтобы подключиться как бы ни к чему, хотя бы в сочетании с другими деталями. Если не обращать внимание на фототранзистор и электролитический конденсатор, мысленно оставить только переменный резистор R1, получится просто фазовый регулятор мощности: при перемещении его двигателя вверх по цепи клеммы 3 и 6 замыкаются накоротко, тем самым отключая нагрузка, как указано выше.При движении двигателя по цепи мощность в нагрузке изменяется от 0 до 100%. Все просто и понятно.

Если к этим выводам подключить электролитический конденсатор (будем считать, что фототранзистора в схеме пока нет), то оказывается, что нагрузка включается плавно. Как?

Сопротивление разряженного конденсатора невелико, поэтому во-первых, выводы управления микросхем 3 и 6 практически закорачиваются и нагрузка отключается.По мере увеличения заряда увеличивается сопротивление конденсатора (достаточно вспомнить тест конденсатора омметром), напряжение на нем тоже увеличивается, постепенно увеличивается мощность в нагрузке. Получается устройство для плавного переключения нагрузки. И мощность в нагрузке будет приложена столько, сколько в двигателе переменного резистора R1. При отключении устройства от сети через резистор R1 разряжается конденсатор, подготавливая устройство к следующему включению. Если конденсатор не успевает разрядиться, он не включится плавно.

Теперь мы дошли до главного, до фотореле. Если теперь к управляющим выводам 3 и 6 подключить фототранзистор, то получается фотореле. Это работает следующим образом. Днем при высокой освещенности фототранзистор открыт, поэтому сопротивление его коллектор-эмиттерной области мало, выводы 3 и 6 замкнуты между собой, нагрузка отключена.

При плавном уменьшении освещенности в вечерние часы фототранзистор будет плавно открываться, постепенно увеличивая мощность в нагрузке, то есть в лампе.В этой схеме нет пороговых элементов, поэтому лампа будет загораться и гаснуть постепенно.

Чтобы фотореле не работало в момент включения собственной лампы, фототранзистор надо защитить от такой подсветки. Проще всего это сделать с помощью пластиковой трубки.

Задача фотоэлемента - управление освещением, часто это схема со светочувствительным элементом, который контролирует включение света в темноте. Радиолюбители разработали множество различных схем фотореле, мы представляем вам простые и надежные схемы на различных светочувствительных элементах: фоторезисторах, фотодиодах, фототранзисторах.

Первая схема фотоэлемента на фотодиоде вполне подойдет новичкам, так как проста в изготовлении и не содержит редких элементов. В качестве нагрузки после переключателя используется светодиод, конечно, вместо него может использоваться другая логическая схема или реле. В этой схеме фотодиод включается через стабилизатор тока, схема при таком переключении дает существенную разницу в освещении и затемнении светочувствительного элемента и поэтому не требует дополнительного усилителя.При резком изменении освещения напряжение на фотодиоде меняется от 0 до уровня напряжения цепи. Эту схему легко собрать и отрегулировать за пару часов на макетной плате. Фотодиод можно использовать практически любой марки.

В этой схеме использовался FD 256, но схема работает с фототранзисторами. VD1 и VD2 можно поставить любые кремниевые диоды. Транзисторы тоже могут быть любые маломощные. Как я уже сказал, первый транзистор работает как стабилизатор тока и чем больше R2, тем больше чувствительность схемы, но не перебарщивайте с настройкой.Каскад на втором транзисторе - эмиттерный повторитель, третий транзистор - обычный переключатель.

Предлагаем еще одну простую схему с минимумом деталей и высокой чувствительностью. Такая чувствительность достигается за счет включения транзисторов VT1 и VT2 как составных. При таком включении общий коэффициент усиления будет равен произведению коэффициентов составляющих транзисторов. Также за счет этого включения достигается высокий входной импеданс, что дает возможность использовать фоторезистор и другие высокоомные источники сигнала.

Принцип работы:

Схема работает очень просто, по мере увеличения освещенности сопротивление фоторезистора уменьшается до нескольких кОм (в темноте - несколько мегаомов), это приводит к открытию транзистора VT1. Коллекторный ток VT1 откроет транзистор VT2, который в свою очередь включит реле, а его контакты включат нагрузку. Чтобы предотвратить появление собственной индуктивности в момент включения реле и преобразования сигнала фоторезистора малой мощности в сигнал, достаточный для включения обмотки, включается VD1.

Для регулирования чувствительности этой схемы, которая иногда может быть избыточной, в схему можно включить переменный резистор, который показан на схеме пунктирными линиями. Питание схемы зависит от рабочего напряжения реле и может быть в пределах 5-15В. При питании 6 Вольт, РЭС 15 12 В, РЭС 49. Ток обмотки при использовании этих транзисторов не должен превышать 50 мА. если вместо VT2 поставить более мощный типа КТ 815, то выход может быть большим и можно использовать более мощные реле.При этом следует учитывать, что по мере увеличения блока питания чувствительность фотореле увеличивается.

Еще одна схема собрана на операционном усилителе и также не содержит большого количества деталей. ОК в этой схеме включен как компаратор (устройство сравнения), и фотодиод включен в режиме фотодиода, на него подается питание так, что он смещен в обратном направлении.

Из-за этого включения при уменьшении освещенности сопротивление светодиода увеличивается, а это приводит к уменьшению падения напряжения на резисторе R1, а следовательно, падает на инвертирующий вход компаратора.На неинвертирующем входе напряжение устанавливается с помощью R2 и является пороговым, то есть устанавливает порог срабатывания. Когда напряжение на инвертирующем входе упадет ниже порога, на выходе компаратора появится уровень напряжения, который откроет Т1 и включит реле.

В качестве транзистора можно использовать любой маломощный NPN типа КТ 315, 3102. ОУ в качестве компаратора типа К140УД6 - УД7 или аналогичный. Для питания схемы следует использовать выпрямитель с напряжением 9-12 вольт, реле следует подбирать с соответствующим напряжением работы обмотки.

Настройка:

Регулировка прибора заключается в установке порогового напряжения, оно должно быть установлено таким образом, чтобы уже в сумерках происходило срабатывание. Для регулировки порога можно использовать регулируемую лампу накаливания в затемненном помещении. Чтобы избавиться от возможного дребезга реле, нужно подключить конденсатор параллельно катушке на несколько сотен мкФ.

Сообщить об отключении уличного освещения | Общественные работы и экологические услуги

Сообщить о сбоях стало проще, чем когда-либо, и это помогает обеспечить безопасность районов; это также помогает сделать пешеходов видимыми и безопасными.

Уличные фонари вдоль дорог общего пользования в округе Фэрфакс обычно обслуживаются компанией Dominion Virginia Power или Северной Вирджинией Electric Cooperative (NOVEC). Департамент транспорта Вирджинии (VDOT) управляет уличными фонарями на автомагистралях между штатами и на основных развязках.

Вы можете связаться с любым из этих поставщиков напрямую, чтобы сообщить о сбоях в работе или проблемах. Сообщая о сбое в работе Dominion Virginia Power или NOVEC, вам необходимо знать местоположение полюса и номер полюса (дополнительная информация о считывании номеров полюсов).

  • Dominion Virginia Power: звоните 1-866-DOM-HELP (366-4357), TTY 711

    Dominion Virginia Power использует систему кодирования при ответе на заказы на ремонт, когда проблема не может быть решена с первого посещения. Если для устранения проблемы требуются дальнейшие работы, вокруг светового столба оборачивается бирка с цветовой кодировкой: синяя (требуется ремонт над головой), зеленая (необходим подземный ремонт) и желтая (подземный кабель поврежден и требует ремонта).

  • NOVEC: звоните 1-888-335-0500, TTY 711
  • Если уличный фонарь находится на главной развязке, вам необходимо связаться с VDOT.

    Отключение уличного освещения на основных развязках или проблема со светофором: позвоните в VDOT: 1-800-FOR-ROAD (1-800-367-7623), TTY 711

  • Если уличный фонарь расположен на частной дороге, то владелец фонаря (например, ассоциация домовладельцев) обязан передать отчет поставщику электроэнергии.

Шаги для сообщения об отключении на Карте отчетов уличных фонарей округа Фэрфакс

Округ Фэйрфакс создал новую карту уличного освещения, чтобы упростить определение номеров полюсов и сообщение о перебоях в уличном освещении с вашего настольного компьютера или мобильного устройства.Карта освещения улиц показывает зоны обслуживания уличных фонарей, а также отдельные их местоположения и номера столбов в округе Фэрфакс. Теперь вы можете использовать GPS-координаты своего телефона, чтобы находить номера полюсов и сообщать о сбоях в работе в вашем районе и в других местах, где вы часто бываете.

  1. Введите адрес или перекресток возле фонаря, затем нажмите кнопку поиска. Если вы используете мобильное устройство, вы можете нажать кнопку «Найти мое местоположение», чтобы перейти к местоположению GPS вашего телефона.
  2. Используйте карту, чтобы найти неисправный уличный фонарь.Возможно, вам потребуется увеличить или уменьшить масштаб, чтобы увидеть ближайшие уличные фонари.
  3. Наведите указатель мыши на фонарь и щелкните ссылку «Щелкните здесь, чтобы сообщить о проблеме с этим фонарем» во всплывающем окне.
  4. Заполните и отправьте форму, чтобы сообщить о проблеме.

Мобильные пользователи могут захотеть использовать карту в полноэкранном режиме для достижения наилучших результатов.

Вы увидите сообщение, подтверждающее, что ваш отчет был отправлен в Департамент общественных работ и экологических служб.Персонал уличных фонарей отправит отчет соответствующему поставщику коммунальных услуг для ремонта.

Умный? Умные уличные фонари загораются только при необходимости | Инновация

Для утомленных авиапутешественников красота прибытия поздним вечером заключается в том, чтобы мельком увидеть огни города, пока самолет тихо спускается в оживленный центр освещения внизу.

Но для Чинтан-шаха это непрекращающееся сияние, отличительная черта современных человеческих поселений, регистрируется гораздо глубже.Глазами этого инженера-механика это выглядит как растянутая сеть неэффективного использования энергии. Именно эти моменты среди его долгих путешествий заставили его задуматься, сколько энергии тратится впустую, чтобы осветить пустые автостоянки, и обойдутся ли люди в порядке, если бы уличные фонари были не такими яркими.

Любопытно, что голландский предприниматель нашел некоторые статистические данные, показывающие, что только поддержание горящих фонарей обходится одной только Европе в более 10 миллиардов евро в год и отвечает за более чем 40 процентов энергопотребления государства.Это 40 миллионов тонн выбросов CO2, образующихся из таких источников, как угольные электростанции и широкомасштабное сжигание других ископаемых видов топлива, что придает новый смысл концепции «светового загрязнения».

Шах впервые начал разработку своего исправления, беспроводной технологии, будучи студентом магистратуры Делфтского технологического университета еще в 2009 году. По сути, он модернизирует существующие уличные фонари со специализированной взаимосвязанной сетью датчиков, которая автоматически снижает яркость, когда никто не вокруг и восстанавливает максимальное сияние при обнаружении присутствия приближающихся людей, таких как движущиеся автомобили, пешеходы и велосипеды.С 2011 года компания Шаха, Tvilight, изменила целые муниципалитеты городов Голландии и Ирландии.

«Это прекрасно с психологической точки зрения, потому что система никогда не выключает свет, она предназначена для того, чтобы просто приглушить его, - говорит он. - Она по-прежнему достаточно яркая, чтобы люди могли видеть хорошую видимость, но при этом достаточно эффективна, чтобы добиться отличной экономии».

В осветительных приборах, активируемых движением, нет ничего нового. В настоящее время они используются в помещениях, таких как холлы отелей, и домовладельцами, заботящимися об окружающей среде.Однако адаптация сенсорной технологии для использования на открытом воздухе означала создание гораздо более сложной вариации, которая может не только просто обнаруживать движение, но и различать незначительные движения, такие как шелест деревьев и бег бродячих кошек, переходящих дорогу. Внутри каждого уличного поста находится массив из восьми различных датчиков, комбинацию, которую Шах называет «секретным соусом», которые были синхронизированы, чтобы не только распознавать уникальные контуры действий, генерируемых человеком, но и передавать сигналы по цепочке уличные фонари, чтобы светились только те, кто находится поблизости от какой-либо деятельности.

Для тех, кто обеспокоен тем, что снижение яркости может привести к опасному ухудшению видимости, Шах отмечает, что система Tvilight была разработана для затемнения, чтобы те, кто смотрит наружу из окон своего дома, могли легко осматривать окружающую среду. «Мы с самого начала стремились обеспечить экономию энергии, не жертвуя тем, что нравится людям», - говорит Шах. «Судя по полученным нами тестам и отзывам, люди даже не замечают разницы.«

Причина, по которой уличные фонари такие яркие, объясняет он, заключается в том, что они предназначены для установки камер видеонаблюдения, которым требуется определенное количество окружающего освещения, чтобы различать лица людей и другие важные детали. Предполагается, что модифицированные уличные фонари Tvilight не мешают работе этих систем записи, поскольку они достаточно ярки, когда кто-то находится в пределах видимости. Кроме того, уровни затемнения можно регулировать в зависимости от известного характера движения в определенных местах.Например, он небрежно заявляет, что оживленные перекрестки можно безопасно уменьшить на 30-40 процентов, в то время как это число может снизиться до 70 процентов для свободных парковочных мест и промышленных площадок.

Шах признает, что существует риск того, что чувствительность датчиков может быть снижена из-за неблагоприятных погодных условий, таких как метели и скопление льда, и, таким образом, в качестве меры предосторожности он запрограммировал устройство по умолчанию на полную яркость, когда уходит внешняя проблема. он не может функционировать должным образом.Что касается вандалов, которые могут атаковать систему, он отмечает, что блоки расположены довольно высоко вдоль фонарного столба. За четыре с лишним года работы было зарегистрировано всего два случая саботажа.

Хотя он не раскрывает, сколько будет стоить установка, Шах уверяет, что муниципалитетам потребуется около трех-четырех лет, чтобы окупить первоначальные вложения в ежегодную экономию затрат. По его оценкам, каждый год экономия достигает 60 процентов. В настоящее время Tvilight ведет переговоры с официальными лицами в Германии, Канаде и США (в частности, в Лос-Анджелесе), чтобы обсудить возможность внедрения технологии интеллектуального освещения.

«Пять лет назад технологии не существовало, датчики и коммуникационные сети были недостаточно хороши», - добавляет Шах. «Но такого рода умные решения больше не являются футуристическими, как то, что можно увидеть в научно-фантастических фильмах. Сегодня они применимы практически в любом месте, и это то, что всем нужно, чтобы начать осознавать».

Morimoto HD Relay Harness: h21 Clean Power Stream

Проверка реальности: клиенты часто спрашивают, действительно ли мне нужен ремень? Да! Жгут реле предназначен для подачи постоянного напряжения на балласты HID непосредственно от автомобильного аккумулятора.Никто не любит мерцающие фары, так зачем рисковать? Заводские выходы фар действительно предназначены только для питания галогенной лампы накаливания, а не балласта HID.

Не экономьте: как одна из самых важных частей в любом обновлении HID-освещения; не экономьте, когда дело доходит до проводки. Неважно, насколько хороши ваши балласты. насколько хороши твои лампочки. Если ваша подвеска - кусок дерьма: когда она гаснет, ваши фары пропадают. Ремни Morimoto HD Relay легко стоят более высокой цены по сравнению с более дешевыми альтернативами.

Plug n Play: расположение жгута упрощает установку. С помощью всего лишь нескольких простых подключений даже ваша мама сможет настроить эту вещь! Длина проводов достаточно велика, чтобы их можно было использовать во всем, от компактных автомобилей до внедорожников, и он разработан для 100% -го подключения (без необходимости резки или сращивания). Его подключения объясняются в этом видео.

Совместимость: реле HD можно использовать для ближнего света, дальнего света или противотуманных фар на большинстве автомобилей. В подвесной системе используются стандартные выходы для совместимости с 99% балластов и всеми теми, которые мы предлагаем здесь, в TRS.Обратите внимание: если ваш автомобиль оснащен системой CAN-Bus или сложной импульсной схемой фар, обратите внимание на наши автономные ремни безопасности Canbus или Mopar Spec.

Отказоустойчивость: в отличие от большинства обычных жгутов, которые полагаются на одно низкокачественное реле для питания обеих фар, жгут Morimoto использует по одному реле с каждой стороны, поэтому, если одно из них действительно выйдет из строя, вы не останетесь полностью темнота. Каждое реле на 40 А полностью изолировано от элементов с помощью ребристых силиконовых верхнего и нижнего уплотнений и имеет диод маховика для защиты от противо-ЭДС.Все остальные соединительные жгуты по всей ширине закрываются соответствующими силиконовыми втулками. Жить где-нибудь с плохой погодой? Без проблем.

OEM Grade: HD-реле не только опережает всех с технической точки зрения, но и является произведением искусства. Благодаря тому, что его проводка защищена стойкой к истиранию сеткой Techflex, и блоки реле OEM-типа, скрепленные монтажным кронштейном из полированной нержавеющей стали, реле HD будет выглядеть прямо с завода под капотом!

Обзорное видео: посмотрите это полезное видео, чтобы увидеть, насколько легко установить жгут реле!

Доверенные Для более десяти лет, мы упорно трудились, чтобы заработать убийцу репутацию.Специалисты по автомобилям во всем мире знают, что TRS предлагает лучший в Интернете выбор высокопроизводительной автомобильной и спортивной осветительной продукции по лучшим ценам, и у нас есть лучшая, самая знающая команда настоящих энтузиастов, которая поможет в этом. Если мы продадим его, то можете поспорить, что мы испытали его на собственных автомобилях, грузовиках и мотоциклах. Нужна рекомендация по запчастям для вашего проекта? Есть технический вопрос? Оптовый запрос? Свяжитесь с нами

Автоматическая система управления уличным освещением с использованием LDR и транзистора BC 547

Базовый электронный проект - Автоматическая система управления уличным освещением

Вот наш новый простой электрический / электронный проект об автоматической системе управления уличным освещением для студентов и любителей.

Характеристики:

  • Это простая и мощная концепция, в которой транзистор (BC 547 NPN) используется в качестве переключателя для автоматического включения и выключения уличного освещения.
  • Он автоматически включает свет, когда солнечный свет опускается ниже видимой области наших глаз. (например, вечером после заката).
  • Он автоматически выключает свет, когда на него падает солнечный свет (например, на LDR), например, утром, с помощью датчика под названием LDR (Light Dependent Resistor), который воспринимает свет так же, как наши глаза.
  • A

Также проверьте:

Преимущества:

  • Используя эту автоматическую систему управления уличным освещением, мы можем снизить потребление энергии, поскольку ручные уличные фонари не выключаются должным образом даже при попадании солнечного света и также не включались раньше до заката.
  • В солнечные и дождливые дни время включения и выключения заметно различается, что является одним из основных недостатков использования схем таймера или ручного управления для переключения системы уличного освещения.

Достаточно… .Теперь приступим (шаг за шагом)

Требования:

  • LDR Light Dependent Resistor
  • Возьмите 2 транзистора. (Транзистор NPN - BC547 или BC147 или BC548)
  • Резистор - 1 кОм, 330 Ом, 470 Ом
  • Светоизлучающий диод (LED) - любой цвет
  • Соединительные провода - Используйте одножильный провод с пластиковым покрытием диаметром 0,6 мм ( стандартного размера) -Вы можете использовать провод, который используется для компьютерных сетей.
  • Источник питания - 6 В или 9 В

Магнитная левитация, простая электрическая схема

Процедура

  • Вставьте первый транзистор Q1-BC547 (NPN) на макетную плату (или общую печатную плату), как показано на принципиальной схеме 1.
  • Подключите еще один транзистор Q2- BC547 (NPN) на макетной плате, как в шаге 1.
  • Подключите провода через вывод эмиттера обоих транзисторов и клемму –ve батареи (нижний / нижний ряд макета).
  • Подключите провод к коллектору. вывод транзистора Q1 и вывод базы транзистора Q2.
  • Подключите резистор 1K к положительной клемме батареи (самый верхний ряд макета) и коллекторному выводу транзистора Q1.
  • Подключите светозависимый резистор (LDR) к положительной клемме батареи (самый верхний ряд макета) и базовой клемме транзистора Q1.
  • вставьте резистор 330 Ом между базовым выводом транзистора Q1 и отрицательной клеммой аккумулятора (нижний нижний ряд макета).
  • Подключите резистор 330R к положительной клемме батареи (верхний ряд макета) и анодной клемме светодиода (светоизлучающий диод) и подключите катодную клемму светодиода к контакту коллектора транзистора Q2.

Мини-система воздушного охлаждения от вентилятора 12 В (самодельный из мусора)

Простая схема готова к тестированию.Подключите клеммы аккумулятора 6 В к цепи, как показано на рисунке, и посмотрите на выход. Когда вы блокируете свет, падающий на светозависимый резистор (LDR), светодиод светится.

СВЕТОДИОД Горит даже при меньшей темноте. Используйте фонарик или зажигалку, если светодиод светится в меньшей темноте. Кроме того, можно попробовать отрегулировать чувствительность этой схемы, используя переменный резистор вместо R1-300Ом. Попробуйте эту схему с другими сопротивлениями (например, 1 кОм, 10 кОм и 100 кОм и т. Д.)

USB Mini Fan (самодельный, очень простой с использованием двигателя вентилятора 12 В на ПК)

Рассказ в картинках: (Щелкните изображения, чтобы увеличить)

Компоненты и принципиальные электрические схемы для автоматической системы управления уличным освещением

Принципиальная схема 1.Автоматическая система управления уличным освещением (датчик с использованием LDR и транзистора BC 547.) Очень просто. Мы пробовали это в этом уроке, но вы также можете попробовать второй, упомянутый ниже.

Принципиальная схема 2. Автоматическая система управления уличным освещением (датчик с использованием LDR и транзистора BC 547.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
