Что такое ноль и фаза в электричестве и зачем он нужен?
Очень немного людей понимают суть электричества. Такие понятия как «электрический ток», «напряжение» «фаза» и «ноль» для большинства являются темным лесом, хотя с ними мы сталкиваемся каждый день. Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. Для обучения электричеству с «нуля» нам нужно разобраться с фундаментальными понятиями. В первую очередь нас интересуют электрический ток и электрический заряд.
Ежедневная рассылка с полезной информацией для студентов всех направлений – на нашем телеграм-канале.
Электрический ток и электрический заряд
Электрический заряд – это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон. Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон.
Заряд электрона — минимальный электрический заряд (квант, порция заряда), который встречается в природе у свободных долгоживущих частиц.
Заряды условно делятся на положительные и отрицательные. Например, если мы потрем эбонитовую палочку о шерсть, она приобретет отрицательный электрический заряд (избыток электронов, которые были захвачены атомами палочки при контакте с шерстью).
Такую же природу имеет статическое электричество на волосах, только в этом случае заряд является положительным (волосы теряют электроны).
Кстати, о том, что такое ток, напряжение и сопротивление можно дополнительно почитать в нашей отдельной статье, посвященной закону Ома.
Электрический ток – это направленное движение заряженных частиц (носителей заряда) по проводнику. Само движение заряженных частиц возникает под действием электромагнитного поля – одного из фундаментальных физических полей.
Электрический ток может быть постоянным и переменным. При постоянном токе направление и величина тока не меняются. Переменный ток – это ток, изменяющийся во времени.
Источником постоянного тока является, например, батарейка. Но именно переменный ток используется в бытовых розетках, которые стоят в наших домах. Причина в том, что переменные токи гораздо проще получать и передавать на большие расстояния.
Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы
Основным видом переменного тока является синусоидальный ток. Это такой ток, который сначала нарастает в одном направлении, достигая максимума (амплитуды) начинает спадать, в какой-то момент становится равным нулю и снова нарастает, но уже в другом направлении.
Непосредственно о таинственных фазе и нуле
Все мы слышали про фазу, три фазы, ноль и заземление.
Простейший случай электрической цепи – однофазная цепь. В ней всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому – возвращается обратно. Третий провод в однофазной сети – земля (или заземление).
Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или «стекает» в землю.
Провод, по которому ток идет к прибору, называется фазой, а провод, по которому ток возвращается – нулем.
Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому — отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного.
Именно по такой сети ток идет до наших квартир. Подходя непосредственно к потребителю (квартирам), ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ — 50 Гц.
В разных странах действуют разные стандарты напряжений и частот в сети.
Например, в обычной домашние розетки в США подается переменный ток напряжением 100-127 Вольт и частотой 60 Герц.
Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску.
Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза — белого, черного или коричневого. Провод заземления также имеет свой окрас — желто-зеленый.
Итак, сегодня мы узнали, что же значат понятия «фаза» и «ноль» в электричестве. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в студенческий сервис. С помощью наших специалистов даже самая дикая и сложная задача станет вам «по зубам».
Как найти пропавшую фазу?
Статьи › Куда звонить › Пропала фаза куда звонить
Для этого они берут обычную лампу накаливания, патрон и два многожильных провода. Провода соединяются с патроном, а лампочка соответственно вкручивается в него. Затем один конец провода прикасается к металлической трубе отопления, а второй вставляется в контакт для поиска фазы. Где лампочка загорелась, там и фаза.
- Как определить где фаза без индикатора?
- Как понять что пропала фаза?
- Что делать когда нет одной фазы?
- Как найти фазу дома?
- Что будет если перепутать фазу?
- Как найти фазу формула?
- Почему нет фазы на выключателе?
- Где должна быть фаза?
- Как узнать какая фаза?
- Чем опасна потеря фазы?
- Что будет при обрыве фазы?
- Почему выгорает ноль а не фаза?
- Что будет если перепутать ноль и землю?
- Что будет если соединить между собой фазу и ноль?
- Как узнать есть ли 0 в выключателе?
- Как выглядит провод фаза?
- Чем измерить фазу?
- Какого цвета фаза и нейтраль?
- Почему на ноль приходит фаза?
- Что такое перекос фаз?
- Сколько одна фаза?
- Что лучше 1 или 3 фазы?
- Что будет если перепутать фазу и 0?
- Почему три фазы а не две?
- Как определить фазу с помощью тестера?
- Как найти обрыв нулевого провода?
- Как подключить фазу и ноль в розетке?
- Как проверить тестером где фаза?
Как определить где фаза без индикатора?
Когда вы касаетесь пальцами контакта, а жалом — напряженного провода, то увидите свечение лампочки (при условии, что в сети есть напряжение).
Если его нет, то, соответственно, ничего не произойдет.
Как понять что пропала фаза?
Нет света в многоквартирном доме
Отказ одной из фаз, который произошел во вводном щитке дома или же на других групповых уровнях сети (подъездный щит), внешне проявляется в том, что: произошло обесточивание нескольких квартирах, которые подключены к одному фидеру; освещение остальных квартир работает нормально.
Что делать когда нет одной фазы?
Зачастую причина кроется в отгорании жилы в общем распределительном шкафу или состоит в перекосе фаз, спровоцированном перегрузкой одной из них. В подобной ситуации можно сделать только следующее: позвонить в ЖЭК или другую управляющую организацию, чтобы их специалисты устранили последствия неисправности.
Как найти фазу дома?
Для определения фазы и нуля отверткой-индикатором достаточно дотронуться сначала к одному, а затем к другому не изолированному концу провода или отверстию розетки. Если в исследуемом элементе есть напряжение, то лампочка загорится.
Это явление соответствует фазному проводнику.
Что будет если перепутать фазу?
Ответить на вопрос «что будет, если перепутать фазу и ноль при подключении люстры» можно однозначно: не произойдет никаких критических изменений. При этом выключателем будет разрываться не фаза, а ноль, но это никак не может повлиять на работоспособность и качество освещения.
Как найти фазу формула?
Чтобы узнать начальную фазу колебаний указанного тела, воспользуемся формулой: х = Хm * sin (ω * t + φ0).
Почему нет фазы на выключателе?
Причин тут могло быть несколько — перегоревшая лампочка, нет контакта в патроне, действительно поломан выключатель, обломаны провода около выключателя или лампы, нет контакта в распред.
Где должна быть фаза?
Есть утвержденные стандарты, а есть неписанные правила. Как оказалось, большинство электриков при установке розеток фазный провод соединяют с правой клеммой, а нулевой — с левой.
Как узнать какая фаза?
Находим фазу мультиметром
Один из щупов вставляем в контакт, а второй зажимаем двумя пальцами — на приборе должно отображаться показание напряжения.
Если отображается до 10 — 15 В, скорее всего вы попали на нулевой провод. Если же напряжение от 100 до 230 В, это фаза.
Чем опасна потеря фазы?
В случае обрыва одной из фаз сбалансированная система нарушается и происходит перераспределение токов и напряжений, при этом в случае соединения «звездой» две обмотки оказываются включенными последовательно и по ним протекает общий ток, в третьей обмотке ток отсутствует.
Что будет при обрыве фазы?
Обрыв фазы может привести к тому, что двигатели перестанут запускаться или будут забирать необходимый ток из других фаз. Такая ситуация приводит к неравномерным нагрузкам на обмотку двигателя и может вызвать его поломку. Повышенное напряжение приводит к нагреву подключенного оборудования.
Почему выгорает ноль а не фаза?
Даю ответ, почему «ноль» чаще нагревается и отгорает в распределительных щитах и щитках трехфазной нагрузки. «Ноль» — это нейтральный проводник в трехфазной системе при подключении обмоток трансформатора (генератора) звездой.
Что будет если перепутать ноль и землю?
Может после первого же ремонта электропроводки в подъезде или в трансформаторной будке (а без заземления — сразу же) появиться фазное напряжение 220 В (его можно обнаружить отверткой-индикатором, продается в хозмагах), что приводит к поражению током.
Что будет если соединить между собой фазу и ноль?
Если соединить фазный и нулевой провод, получится короткое замыкание (КЗ). В случае присоединения проводника через нагрузку, например, осветительный прибор, образуется «длинное замыкание». При таком способе подключения ток проходит через лампу, являющуюся одновременно сопротивлением.
Как узнать есть ли 0 в выключателе?
Проверить «ноль» и «фазу» можно при помощи отвёрток с подсветкой или даже самодельного пробника из светодиода или лампы из люминесцентного «стартёра» (если вы читаете этот раздел, то самому вам его делать точно не стоит). «Фаза» будет светиться, «ноль» — нет.
Как выглядит провод фаза?
Самым распространенной цветовой маркировкой фазы: в однофазной сети является коричневый провод; в трехфазной сети фаза А — желтый цвет, В — зеленый, С — красный.
Чем измерить фазу?
Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт.
Какого цвета фаза и нейтраль?
В двухфазной или трехфазной сети ноль обязательно маркируется синим или голубым цветом и обозначается на схеме как N (нейтраль), а все фазные провода маркируются литерой L. Коричневый цвет используется только для маркировки фазы А или L1 в сети 360В или просто L в сети 220В, а черный — для обозначения фаз В и L2.
Почему на ноль приходит фаза?
Характерно, что измерения вольтметром наличия напряжения между контактами патрона осветительного прибора не принесут результатов. Прибор покажет «0», поскольку на контактах будет один уровень потенциала фазы.
Что такое перекос фаз?
Перекос фаз — это нарушение в работе трехфазной электрической сети, при котором одна или две фазы получают существенно большую нагрузку.
В промышленных сетях перекос фаз приводит к заметному падению мощности трехфазных электроприборов, например, двигателей.
Сколько одна фаза?
Напряжение между фазой и нолем называется фазным. На одной фазе напряжение всегда 220 В, а на ноле, соответственно, 0. Так как разница между ними составляет 220 В, то значит фазное напряжение всегда будет 220 В (в бытовой сети бывают скачки и падения, поэтому напряжение может немного меняться).
Что лучше 1 или 3 фазы?
Преимущества трехфазного ввода в частном доме очевидны. Вы можете одну фазу использовать для питания электропроводки дома, вторую фазу для питания наиболее мощный бытовых приборов дома, например кухни, а третью для электроснабжения гаража и других вспомогательных помещений на территории частного дома.
Что будет если перепутать фазу и 0?
При этом ноль является общим для всех источников света и не должен прерываться. Он подходит к боковому цоколю патрона. Поэтому в случае с использованием обычных лампочек, если фаза и ноль будут перепутаны, не произойдет ничего катастрофического, но это только для самих лампочек!
Почему три фазы а не две?
Тут ответ кроется в экономической целесообразности.
В России подавляющее количество электроэнергии тратится на работу трехфазных двигателей. Для создания вращающегося электромагнитного поля необходимо минимум 3 фазы, каждая из которых смещается относительно другой на 120° (см.
Как определить фазу с помощью тестера?
Как найти фазу мультиметром
Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт.
Как найти обрыв нулевого провода?
Для того чтобы найти обрыв нейтрали в квартире нужно осмотреть все подключения в щитке. Увидеть и устранить такую проблему не сложно. Другое дело если провод перегорел где-то в стене. Для поиска поврежденного участка под отделкой необходимо использовать специальные тестеры.
Как подключить фазу и ноль в розетке?
Подключение двойной розетки
Ноль всегда находится слева, фаза справа, кабель заземления по центру.
Кроме того, провода различают по цветам: фаза 1 — коричневый или красный кабель, фаза 2 — черный, фаза 3 — серый, ноль — синий, заземление — желто-зеленый.
Как проверить тестером где фаза?
Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт.
Как проверить фазу, нейтраль и заземление? » Электрика BABA
Для работы любого электрического устройства требуется фаза и нейтраль. Если вы это читали, то базовые знания по электрике нужны для работы электриком. Друзья, для проверки Фазы, Нейтрали и Заземления необходимо иметь указанные ниже инструменты.
- Контрольная лампа
- Мультиметр
- Неоновый тестер
Содержание
Как проверить фазу в распределительном щите? Итак, друзья, при выполнении любых электромонтажных работ мы должны сначала определить фазу, идущую от источника питания.
Выполняем электромонтажные работы. Но некоторые места таковы, что там нельзя работать, отключив подачу. Так что прежде чем работать в таких местах, проверьте фазу Неоновым тестером. Все вы, должно быть, сделали это. Поднеся тестер к проводу, лампочка тестера начинает моргать, значит в этом проводе приходит фаза.
- Что такое контрольная лампа? | Как сделать контрольные лампы?
- Как проверить фазу, нейтраль и заземление?
- Базовые знания электрики для работы электриком
Всегда помните
Наиболее важные правила при работе при включенном состоянии электроснабжения.- Друзья, всегда помните, что ни одна часть вашего тела не должна вступать в непосредственный контакт с фазным проводом. Может произойти поражение электрическим током. Всегда выполняйте любую работу, отключив основное питание. (Если вы новичок в электромонтажных работах, вообще не работайте на линии под напряжением.)
- Если контакты фазного провода с нулевым или заземляющим проводом вступают в непосредственный контакт друг с другом, может произойти короткое замыкание.
Если вы будете следовать вышеуказанным двум вещам даже во время работы в закрытой линии, то я хотел бы сказать по своему опыту, что вы очень скоро станете экспертом в работе на текущей линии.
Как проверить нейтраль в распределительном щите? | 3 способа проверить нейтральДрузья, тестер неона никогда не перегорает на нейтрали в нормальном состоянии. Поэтому тестер не подходит для проверки нейтрали. Правильным инструментом для проверки нейтрали является контрольная лампа или мультиметр. Друзья, я научу вас проверять нейтраль с помощью контрольной лампы и мультиметра, но есть еще один способ проверки нейтрали, о котором вам вряд ли кто-нибудь подскажет.
Сначала мы это видим,
Как проверить нейтраль с помощью контрольной лампы? После определения фазы тестером коснитесь конца любого провода контрольной лампы точкой фазы. И в то же время прикоснитесь другим концом провода контрольной лампы к точке, которая, по вашему мнению, может быть нейтральной.
Если лампочка контрольной лампы не загорается при прикосновении к проводу, то проверьте любую другую точку на плате переключателей. При этом точка, в которой лампочка вашей контрольной лампы взорвется при прикосновении, означает, что она сгорит. Эта точка будет либо нейтралью, либо заземлением. Если заземление выполнено в распределительном щите. Если заземление не выполнено, то точка, которая касается лампочки, перегорает, эта точка будет 100% нейтральной.
Нулевой ли провод или как определить заземление?
Как проверить нейтраль мультиметром?
Друзья, если вы хотите зарабатывать деньги, выполняя электромонтажные работы за меньшее время и работая менее усердно. Итак, у вас должен быть мультиметр.
Если вы умеете пользоваться мультиметром. Так что ничего страшного, если вы не умеете работать с мультиметром, то прокомментируйте.
Как работают мультиметры? Подробный пост будет доступен для вас по этому поводу. И как работают мультиметры? Видео об этом также будет на нашем канале YouTube.
Если у вас есть какой-нибудь мультиметр, то вы выбираете в нем AC Voltage.
Как проверить нейтраль контрольной лампой? Таким же образом проверьте провода платы переключателя 2-мя проводами мультиметра. Всегда кладите красный провод мультиметра в фазу. Если черный провод подключен по фазе, то отображаемое на дисплее напряжение будет отображаться в минусе.
Единственная разница между контрольной лампой и мультиметром заключается в том, что лампа загорается в фазе и нейтрали/заземлении. А при проверке фазы и нейтрали/заземления мультиметром на дисплее мультиметра будет отображаться напряжение от 200 до 230 вольт.
Нулевой провод или заземление, как определить заземление?
Как проверить нейтраль неоновым тестером?
Хотелось бы, чтобы кто-нибудь рассказал об этом методе. Используйте этот метод, только если у вас нет контрольной лампы или мультиметра. См. рисунок, приведенный ниже.
Как мы проверяем фазу неоновым тестером. Проверьте фазу таким образом.
После определения фазы возьмите кусок провода. Снимите изоляцию с обоих концов этого куска провода.
Прикрепите один конец провода к верхней части тестера неона, как показано на рисунке.
Ранее мы говорили вам проверить нейтраль с помощью контрольной лампы и мультиметра, просто проверьте ее таким же образом.
Кусок провода, который подключается к тестеру путем прикосновения наконечника тестера к фазе. Прикоснитесь другим концом к точке, которая, по вашему мнению, может быть нейтральной. (Будьте осторожны, чтобы не коснуться проводника провода или верхнего конца тестера при выполнении этого действия.)
Точка, в которой конец провода касается тестера, горит. Поймите, что это нейтраль или заземление.
Если в распределительном щите не выполнено заземление, то точка, на которую дует тестер при прикосновении к ней, будет 100% нейтральной.
Нулевой ли провод или как определить заземление?
Во всех трех вышеперечисленных методах учитывались нейтральный и заземляющий два провода.
А на самом деле, что нейтрально, а что заземлено, как узнать. Давайте посмотрим.
Если вы выполняете вышеупомянутые тесты в распределительном щите, который имеет 3-контактный разъем. Так вы сможете определить нейтраль и заземление.
Как определить заземление фазной нейтрали в штыревой розетке?
В 3-контактной розетке большая клемма вверху всегда используется для заземления. Закольцовывание заземляющего провода в распределительном щите Если вы внимательно посмотрите, то поймете, что за заземляющий провод и куда этот провод проходит в распределительном щите.
Клемма с фазой в 3-контактной розетке является нейтральной клеммой.
Друзья, выполняя работу с электрическим щитом, вы всегда должны помнить, что фаза всегда должна быть с правой стороны, как показано на рисунке. Проверяя нейтраль в розетке, вы обнаружите, что это соединение перевернуто во многих местах. Нейтраль вместо фазы и фаза вместо нейтрали. Это может быть связано с отсутствием знаний у электрика, который изначально производил это подключение.
Другой причиной может быть чередование фазы и нейтрали.
Как называется чередование нейтральной фазы?
Главный фазный провод, идущий в распределительный щит, и нулевой провод от источника питания означает, что полюс предприятия, поставляющего электроэнергию, или МСВ, распределительная коробка места, где находится этот распределительный щит, должны быть перепутаны местами. Означает наличие нейтрали вместо фазы и фазы вместо нейтрали. Это изменение фазы и нейтрали называется чередованием фазы и нейтрали на электрическом языке.
Если вы не понимаете, что
Что такое нейтральный и заземляющий провод? Таким образом, вы проверяете с помощью нижеупомянутого
Узнайте источник фазы и нейтрали, поступающих в этот распределительный щит. Имеется в виду главный выключатель или главный двухполюсный автоматический выключатель,
Узнав источник, выключите главный выключатель или главный автоматический выключатель.
После выключения главного выключателя проверьте все четыре контакта выключателя.
Выше или ниже места, где вы видите фазу, находятся две точки входящего питания. Аналогичным образом проверьте четыре клеммы MCB и найдите входные клеммы.
Две точки, расположенные точно напротив входа, предназначены для исходящего питания. Теперь вы включаете главный выключатель или MCB. В отличие от входящей фазы, которая является конечной. Если в него приходит фаза и при повторном замыкании МСВ фаза не приходит, то имейте в виду, что это тот самый вывод отходящей фазы.
Терминал рядом с исходящей фазой будет нейтральным исходящим терминалом.
От нейтральной клеммы отсоедините нейтральный провод, идущий к распределительному щиту, выключив главный выключатель или автоматический выключатель, и держите этот провод в месте, где он не соприкасается, и не прикасайтесь к нему.
Теперь включите выключатель или MCB внутри себя. Бывает так, что до распределительного щита доходит только фаза, а не нейтраль.
Теперь вы можете проверить фазу и заземление. После обнаружения заземления помните о заземляющем проводе.
После замыкания выключателя снова подключите нейтраль к исходящей клемме.
Вы можете снова проверить нейтраль, включив главный выключатель. Теперь вы знаете заземление. А теперь будет известна и нейтральная.
Читайте также….
- Бесплатное обучение электриков
- Теория электричества
- Электрооборудование
- Заземление
- Трансформатор
- Подстанция
| Присоединяйтесь к нашей группе Facebook | Подпишитесь на наш Telegram-канал |
Нравится:
Нравится Загрузка…
Идентификация проводников цепи и соотношение фаз – PAKTECHPOINT
В статье, посвященной идентификации проводников цепи и соотношению фаз, предлагается метод идентификации проводников цепи в электрической системе. Эта спецификация не распространяется на проводку внутри изготовленных панелей или другого изготовленного оборудования. Основные ключевые слова, которые здесь обсуждаются, — это идентификация проводников цепи и фазовые соотношения.

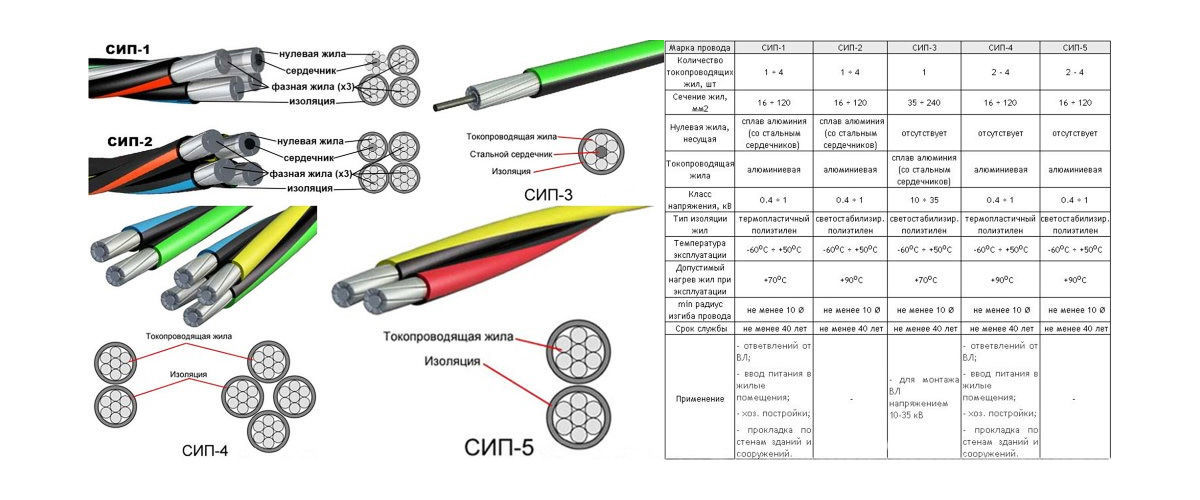

Идентификация проводника силового кабеля. Многофазные цепи, цветовая последовательность метода ICEA, NEC, статья 200, Заземляющий провод, многожильные ответвительные цепи освещения.
Ассоциация кабельной кабельной машиностроения ICEA)
S-58-679 Control Cable Identification
Международная электротехно-оборотная коэффициента
8 EEC 27011118. 27711118-й ЭК-58-278-й кабельная идентификация
Международная Электрика. Кабели из ПВХ с номинальным напряжением до 450/750 В включительно
Национальная ассоциация противопожарной защиты (NFPA)
70 Национальный электротехнический кодекс (NEC)
Для понимания настоящего стандарта применяются следующие определения.
Провод заземления.
Проводник цепи, намеренно заземленный.
Заземляющий проводник. Проводник, используемый для соединения оборудования или заземленной цепи электропроводки с заземляющим электродом или электродами.
Основными целями идентификации проводников цепи и заземленных клемм являются обеспечение безопасности персонала при техническом обслуживании и простота установки при новом строительстве в обрабатывающей промышленности и на предприятиях.
Обозначение проводника силового кабеля Заземляющий проводник Изолированный заземляющий провод сечением 18 мм2 (№ 6) или меньше должен быть идентифицирован сплошной белой или естественно-серой внешней отделкой или сплошными белыми полосами, встроенными в изоляцию. по всей длине (Статья 200 NEC) . Изолированный заземляющий провод сечением более 18 мм2 (№ 6) должен быть идентифицирован, как указано выше, или по отличительной белой маркировке на его концах (Статья 200 NEC) .
Эта отличительная маркировка может быть нанесена белой краской или белой лентой. Белый или натуральный серый цвет не допускается ни для чего, кроме заземляющего проводника.
В проводке параллельных цепей важное требование касается использования двух заземленных нейтральных проводников от разных систем в одном и том же корпусе, например, в кабелепроводе, содержащем цепь 480/277 В и 400/230 В или аналогичную цепь более низкого напряжения. В таких случаях одна система должна использовать обычный белый или естественный серый цвет для нейтрального цвета, в то время как другая нейтральная система должна быть идентифицирована с использованием белого цвета с цветной полосой (не зеленой) или других подходящих и отличных средств (таких как в качестве ярлыков) [NEC Статья 210].
Заземляющий проводник Заземляющий проводник должен быть обозначен сплошным зеленым цветом или сплошным зеленым цветом с одной или несколькими желтыми полосами, если только он не оголен [Статья 210 NEC].
Повторная идентификация проводника с зеленым покрытием не допускается. На изолированном проводнике сечением более 18 мм2 (№ 6) во время установки должно быть разрешено постоянно маркироваться как заземляющий проводник на каждом конце и в каждой точке, где проводник доступен.
Идентификация осуществляется одним из следующих способов:
a. Снятие изоляции со всей открытой длины,
b. Окрашивание открытой изоляции в зеленый цвет,
c. Маркировка открытой изоляции лентой зеленого цвета или клейкими этикетками зеленого цвета.
Незаземленный проводник должен иметь любой цвет, кроме указанного в параграфе выше.
Многожильные ответвительные цепи освещения Провода многопроводных ответвленных цепей освещения и двухпроводных ответвленных цепей освещения, подключенных к одной и той же системе, рекомендуется соответствовать следующему цветовому коду. Белый или серый обязателен.
Остальные являются рекомендуемыми:
2-проводные схемы: 1 черный, 1 белый (или серый)
3-проводные схемы: 1 черный, 1 белый (или серый), 1 красный
4-проводные схемы: 1 черный, 1 белый (или серый), 1 красный, 1 синий
Белый или серый провод считается заземляющим проводником и должен использоваться в качестве «заземленного нейтрального проводника» вышеуказанных цепей согласно NEC Статья 210 .
- Многофазные цепи должны иметь цветовую кодировку для обозначения напряжения и фаз, как показано ниже.
- Изоляция проводника должна быть окрашена или снабжена цветной лентой для обозначения фаз следующим образом:
- В трехфазных, четырехпроводных цепях треугольником, где средняя точка одной фазы заземлена для питания освещения и аналогичных нагрузок, фазный провод с более высоким напряжением относительно земли должен быть обозначен внешней отделкой оранжевого цвета или маркировка или другие эффективные средства. Такое обозначение должно быть размещено в любой точке соединения, если также присутствует нейтральный проводник.
Проводники многожильного кабеля управления должны быть идентифицированы (маркированы) в соответствии с ICEA S-58-679, в таблице 1 ниже для системы без заземления или заземляющий проводник.
