Как подобрать блок питания для светодиодной ленты – База знаний Novolampa

В данной статье рассматриваются основные моменты, на которые следует обращать внимание при выборе блока питания для светодиодной ленты, а также кратко освещаются вопросы о том, что такое PFC и как вычислить диаметр токопроводящей жилы.


Блок питания - это источник напряжения(трансформатор), который преобразует 220В в 12В, 24В или другое необходимое значение рабочего напряжения. Для питания светодиодных лент и модулей чаще всего используются импульсные блоки питания, где в качестве ограничителей тока работают резисторы, в отличие от драйверов, которые представляют собой источники тока, используемые для светодиодов, модулей и ламп, которые не имеют ограничителей тока.

Чтобы подобрать блок питания к выбранной светодиодной ленте нужно обратить внимание на следующие факторы:

  1. Рабочее напряжение светодиодной ленты.
  2. Суммарная мощность светодиодной ленты.
  3. Необходимость защиты корпуса блока питания от воды и пыли.
  4. Габаритные размеры блока питания.

Рассмотрим подробнее каждый фактор.

1. Рабочее напряжение (U)

Рабочее напряжение светодиодной ленты может быть 12 В, 24 В, иногда 36 В, управляемые ленты SPI обычно 5 В. Соответственно оно должно соответствовать выходному напряжению блока питания.

Существуют также блоки питания с возможностью плавной регулировки выходного напряжения, например источники напряжения Arlight серии JTS, такие можно применять в специальных проектах, где требуется нестандартное значение выходного напряжения, а также там, где необходимо скомпенсировать падение напряжения на длинных проводах.

Еще из нестандартных решений можно отметить блоки питания с несколькими каналами, в которых разное выходное напряжение, это может быть полезно, если нужно запитать ленты с разным рабочим напряжением на один источник напряжения.

2. Мощность светодиодной ленты (PСД)

Подбор блока питания по мощности осуществляется по следующему принципу: мощность должна быть равна суммарной мощности светодиодной ленты, умноженной на коэффициент запаса КЗ, равный 25÷30%, если пренебрегать коэффициентом запаса и использовать блок питания на пределе, то он не проработает долго из-за постоянного перегрева элементов.

Суммарная мощность светодиодной ленты вычисляется путем умножения мощности ленты на 1 метр длины PСД на общую длину L.

Таким образом, получаем следующую формулу:

PБП = L*PСД*Kз, где

L - длина ленты (м)

PСД

- удельная мощность светодиодной ленты на 1 метр (W/м)

- коэффициент запаса (ед.)

3. Степень защиты корпуса блока питания от проникновения жидкости и пыли (класс защиты IP)

При выборе блока питания следует учитывать условия, в которых он будет находиться, если это обычное сухое жилое помещение, то подойдет блок питания в защитном кожухе с IP20 (защита от проникновения твердых предметов 12,5 мм, защиты от влаги нет).

Зачастую в блоках питания мощность более 250Вт в исполнении "Защитный кожух" IP20-IP40 используется активное охлаждение в виде кулера(вентилятора). Если Вы планируете рассматривать данные блоки питания, необходимо выбрать конструктив, когда кулер расположен перпендикулярно элементам платы в изделии, следовательно обдув воздуха будет более равномерный (воздух идет вдоль платы), и элементы будут меньше греться. На неудачных моделях вентиляторы расположены над платой и обдув платы источника напряжения происходит неравномерно.

Блоки питания и комплектующие для лент рекомендуется устанавливать в щитовые.


Установка светодиодной ленты в ванную комнату или помещение с повышенной влажностью требует класса защиты не менее IP65 (пылезащищен, защита от струй воды).

А.  Б.

(А) Герметичный алюминиевый блок питания IP67 и (Б) блок питания в защитном кожухе IP20.

В условии использования на улице нужно предусматривать степень защиты IP67, такая степень обеспечивает защиту от струй воды под давлением во всех направлениях, возможно даже кратковременное погружение в воду до 1 м. Если необходима работа в погруженном режиме, то тогда используется максимальная защита IP68 или IP69 (при большом давлении воды).

При подборе мощный источников напряжения для светодиодных лент необходимо учитывать, что на блоках питания без защиты от влаги и пыли стоят вентиляторы. Данные вентиляторы сильно шумят при работе и могут создавать дискомфорт. Поэтому в дорогих проектах мы рекомендуем использовать источники напряжения в алюминиевом корпусе с пассивным охлаждением.

4. Габаритные размеры

Также следует обращать внимание на габаритные размеры блоков, в зависимости от того, куда Вы хотите его установить, мощные блоки питания могут достигать достаточно больших размеров, и спрятать такие будет затруднительно, к тому же часто они имеют вентилятор. Поэтому если требуется подключить длинный участок ленты, то можно пересмотреть схему подключения ленты и использовать несколько меньших по мощности блоков.


Также при выборе места установки следует учитывать то, что чем мощнее блок питания, тем больше он нагревается, поэтому рекомендуется обеспечивать достаточно места для теплоотвода, чтобы блок не перегревался.

Пример подбора источника напряжения для светодиодной ленты

Рассмотрим следующий пример: нужно сделать декоративную светодиодную подсветку в ванной комнате по периметру потолка общей длиной 8 м.

Выбираем подходящую светодиодную ленту с защитой IP65, например, лента Arlight RTW 2-5000SE 24V White 2X (5060,300 LED,LUX), мощность 72 Вт на 5 м.


Основные параметры ленты:

  1. UСД = 24V
  2. PСД = 14,4 W/m

Подбираем мощность блока питания:

PБП = 8m*14,4W/m*1,3 = 149,8 W

Округляем в большую сторону и получаем, что нужно взять блок питания мощностью 150 Вт, его выходное напряжение 24 В, защитане менее IP65, например, блок питания ARPV-SS24150 (24V, 6.3A, 150W).


Что такое PFC в характеристиках трансформаторов(блоков питания)?

Иногда в маркировке блока питания можно увидеть буквы PFC, это аббревиатура PowerFactorCorrection или коррекция коэффициента мощности (коррекция реактивной мощности).

Не углубляясь в технические особенности, это означает, что блок питания выполнен в определенном схемотехническом решении, которое позволяет уменьшить потребление реактивной мощности (мощность имеет активную и реактивную составляющие, на показания счетчика обычно влияет только активная составляющая, но на общее потребление энергоресурсов влияют обе составляющие).

Такие блоки питания имеют высокое значение коэффициента эффективной мощности (Λ)>0,9, что позволяет отнести их к блокам питания высокого класса, низкий пусковой ток, они позволяют сократить нагрузки на токопередающие линии, уменьшить требования к толщине подающего питание провода. При большом количестве используемых блоков не требуется применять специальные пусковые автоматы.

Блоки питания с корректором мощности более экологичны, т.к. эффективнее расходуют электроэнергию.

Как вычислить и подобрать диаметр (или сечение) кабеля между светодиодной лентой и блоком питания?


Расчет сечения и диаметра кабеля для исключения падения напряжения(вольтажа):

При использовании светодиодной ленты важно, чтобы свечение было равномерным по всей длине, для этого падения напряжения на конце линии обычно не должно превышать 0.

5 В, при условии, что длинные участки ленты запрещается подключать последовательно.

При расположении блока питания в непосредственной близости от ленты, проблемы, как правило, не возникает, но при удаленном расположении блока необходимо увеличивать толщину жилы для компенсации падения напряжения.

Ниже представлен алгоритм вычисления для блока питания(источника напряжения для светодиодных изделий) максимальной выдаваемой мощностью 150 Вт, выдаваемому напряжению 24 В, падение напряжения не более 0.5 В, расстояние от блока до ленты 10м:

Общее сопротивление линии R.

Допустимое падение напряжение делим на максимальный ток, ток вычисляется как мощность/напряжение:

Общее сопротивление линии R = 0,5V / (150W/24V) = 0,08 Om.

Сечение жилы S.

Длину линии умножаем на удельное сопротивление материала (для меди 0,018 Ом*мм2/м), делим на сопротивление R.

Сечение жилы S = (10m*0,018 Om*mm2/m )/ 0,08 Om = 2,25 mm2.

Диаметр жилы D.


Используем формулу площади круга: радиус равен корню из частного площади и Πи.

Диаметр жилы: D= 2 х √(2,25 mm2/ 3,14) = 1,75 mm.

Таким образом, получаем, что для 10 метрового кабеля от блока питания до истока света (led ленты) падение напряжения составит 0,5В при использовании провода сечением 2,25mm2 (что соответствует диаметру 1,7 мм).

Также из приведенных вычислений видно, что компенсировать падение напряжения можно, используя ленту с большим рабочим напряжением, 24 В или 36 В.


Выбор сечения и диаметра кабеля для исключения потерь мощности при нагревании кабеля

Если подключать блок питания и светодиодную ленты на большом расстоянии друг от друга, то необходимо не только исключать падение напряжения питания на соединяющем кабеле, но закладывать потери мощности, которые может создавать данный кабель.

Важно: чем больше сечение кабеля, тем меньше потерь мощности при этом сопровождается. При сложным проектах - необходимо довериться профессионалам для расчета потерь мощности на кабелях. При больших расстояниях подбор максимальной выдаваемой мощности блока питания будет сопровождаться с большим запасом и кабель с большим сечением жилы.

Подбор блоков питания для светодиодной ленты.

Подбор блоков питания для светодиодной ленты.

Общие вопросы выбора блока питания

Для правильного подбора блока питания (БП) для системы светодиодной подсветки необходимо знать параметры подключаемой светодиодной ленты и параметры предлагаемых блоков питания.

Первый параметр ленты, влияющий на выбор БП – напряжение питания ленты. Чаще всего это 12 или 24 вольта. На какое напряжение рассчитана лента, на такое же напряжение выбирается и блок питания.

Второй параметр ленты, требующийся нам для расчета блока питания – потребляемая мощность на 1 метр ленты. Этот параметр обязательно приводится добросовестным производителем в характеристиках ленты и обычно обозначается на упаковке ленты. Мощность светодиодных лент, имеющихся в нашем ассортименте, варьируется в диапазоне от 4.2 до 31 Вт/м. Обычно, чем выше потребляемая мощность ленты, тем она ярче светит. Правда, тут вносит неоднозначность такой показатель как КПД, но на приводимый расчет блока питания он не влияет, поэтому принимать во внимание сейчас мы его не будем.

Следующий показатель – длина подключаемой к БП ленты. Тут все просто. Длина – есть длина. Измеряется в метрах.

С лентой разобрались, теперь разбираемся с блоками питания. Основные характеристики БП – выходное напряжение, максимально допустимый ток, который может длительное время отдавать блок питания в нагрузку, и выходная мощность блока питания.

С выходным напряжением все просто. Лента 12-ти вольтовая, и блок питания нужен на 12 вольт, лента на 24 вольта – блок питания берем на 24 вольта.

Следующий параметр - максимальный ток, отдаваемый блоком питания – параметр очень важный, но в стандартных расчетах для систем со светодиодной лентой используется редко. Хотя, зная его всегда можно определить выходную мощность блока питания. Нужно просто перемножить выходное напряжение в вольтах на максимальный ток в амперах и получим мощность в ваттах. Например, блок питания с выходным напряжением 12 вольт и максимальным током 5 ампер имеет выходную мощность 60 ватт.

А выходная мощность блока питания – это как раз тот параметр, который нужен для наших расчетов.



Для наглядности, давайте рассмотрим расчет требуемого БП на примере.



1.     Имеем комнату со сторонами 5х4 м. Хотим расположить ленту за карнизом по периметру комнаты. Длина периметра в таком случае составит 18 м. Соответственно, такой же длины у нас будет и лента.

2.     Выбираем ленту не самую слабую, но и не самую яркую, например, ленту  с артикулом 010346, модель RT 2-5000 24V Warm 2x (3528, 600 LED, LUX).

3.     Из обозначения видно, что это лента длиной 5 метров, с питанием 24 вольта, теплого белого цвета, двойной плотности (но не двухрядная), светодиоды 3528 (размер SMD корпуса светодиода 3. 5х2.8мм), 600 светодиодов на 5 метров (или 120 светодиодов на метр).

4.     Из характеристик, имеющихся на сайте или указанных на упаковке, узнаем, что потребляемая мощность этой ленты – 48 ватт на 5 метров (9.6 Вт/м)

5.     Умножаем длину ленты на потребляемую мощность 18*9.6 = 172.8 Вт.

6.     Добавляем минимум 10-ти процентный запас по мощности, получаем 182.8 Вт.

7.     Выбираем ближайший по мощности блок питания с округлением в большую сторону. Это блок питания мощностью 200 Ватт с выходным напряжением 24 вольта (как мы помним лента у нас с питанием 24 вольта).

8.     Смотрим на сайте габариты блока питания. Артикул 013138, модель ARPV-24200 (24V, 8.3A, 200W) - 238x130x60 мм.

9.     Далее возможны варианты:

a)  нормально, габариты устраивают  – оставляем как есть;

b)  ого! куда же я его такой здоровый дену? – делим ленту на два участка, выбираем два блока питания меньшего размера и, соответственно, меньшей мощности - по 100 ватт каждый - и подключаем к каждому блоку питания по 9 метров ленты;

c)  опять не помещается - делим ленту на четыре фрагмента, ставим четыре блока питания по 50 ватт.



Удобнее всего монтировать оборудование, когда один блок питания устанавливается на каждые 5 или 10 метров ленты.

В рассмотренном примере мы использовали герметичный блок питания. Вы можете спросить, зачем в обычной комнате ставить герметичный блок. Ведь есть же блоки в защитном кожухе, они дешевле. Да, есть. Да, дешевле. Но они незащищены не только от влаги, но и от пыли, от попадания в них мелких предметов, домашних «животных», наконец. Все это неблагоприятно сказывается на надежности системы в целом. Кроме того, на сегодняшний момент все блоки питания для светодиодной ленты это импульсные преобразователи напряжения. Поэтому от открытых блоков питания, как бы качественно они не были сделаны, в полной тишине может быть слышен слабый «комариный» писк. Правда блоки питания в защитном кожухе бывают большей мощности, чем герметичные блоки, но и здесь есть свои подводные камни. Негерметичные блоки с мощностью более 200 ватт требуют принудительного охлаждения и снабжаются встроенными вентиляторами. Как гудит куллер системного блока компьютера у Вас под столом, слышали? Хочется Вам по ночам, при включении подсветки слышать аналогичное жужжание? В общем, делайте свой выбор.

И еще одна важная рекомендация. Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.



Особенности выбора блока питания для системы с регулировкой яркости или системы с многоцветной лентой.

Если в результате описанного выше расчета получилось, что мы вполне обходимся одним блоком питания и размер его нас устраивает, то никаких особенность в подборе блока для системы подсветки с управлением лентой нет.  Дальше эту статью можно не читать.

Во всех остальных случаях, нужно решить еще одну задачу. Задача заключается в следующем. Если мы хотим управлять лентой – будь то изменение яркости или изменение цвета – мы должны установить между блоком питания и лентой соответствующее устройство управления – диммер или RGB контроллер. Следовательно, если мы делим мощность на два блока питания, то должны поставить два устройства управления. Делим на четыре блока, должны поставить четыре устройства. И т.д. И все это должно срабатывать одновременно, от одного регулятора или от одного пульта. Но вопросы синхронизации – это отдельная тема и сейчас она нас не интересует. Сейчас мы занимаемся электропитанием. Можно, конечно, оставить все как есть, и поставить на каждый блок питания по отдельной управляющей коробочке, но наша цель (точнее, Ваша цель) уменьшить количество коробочек и дополнительных проводков в системе (а соответственно, уменьшить стоимость оборудования и монтажных работ).

Если мы используем 24-х вольтовую ленту, то можно прибегнуть к одной хитрости. Мы можем взять два одинаковых блока питания на напряжение 12 вольт, соединить их последовательно и получить на выходе такой системы напряжение 24 вольта и удвоенную мощность. Схема подобного соединения приведена на рисунке.





При таком включении необходимо учесть особенности конструкции блоков питания. Некоторые БП выполнены таким образом, что их металлический корпус соединен с минусовым выходом. При использовании подобных блоков в рассматриваемой схеме требуется изолировать корпуса БП друг от друга и от любых металлических поверхностей.

Некоторые «умельцы» предлагают для увеличения мощности соединять выходы блоков питания параллельно. Подавляющее большинство БП не допускают такого соединения. Это связанно с тем, что двух идеальных блоков питания с абсолютно одинаковыми выходными напряжениями не бывает. Как бы ни старался производитель, но хоть на сотые доли вольта оно будет отличаться. Напряжение на выходе блока стабилизируется специальной электронной схемой, которая  постоянно следит за выходным напряжением и в случае его отклонения от нормы, старается вернуть его в заданный диапазон. В случае соединения в параллель двух блоков  с разными напряжениями, каждый из них начнет «перетягивать одеяло» на себя. Рано или поздно это закончится выходом БП из строя. Кроме того, в момент включения такой системы один блок может мешать запуститься другому. В результате, могут появиться периодические моргания ленты при включении подсветки. Ради справедливости, следует заметить, что существуют блоки питания, допускающие параллельное соединение, но это отдельный, довольно редко встречающийся класс. Возможность такого соединения обязательно указывается в документации на блок питания.

ТОВАРЫ СВЯЗАННЫЕ СО СТАТЬЕЙ



Блоки питания 12V IP20, IP33 драйверы для светодиодных лент и LED модулей

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

Монтаж светодиодной ленты

Стандартная катушка светодиодной ленты содержит ровно 5 м. Если необходимая для установки длина ленты меньше, то её нужно разрезать. На всех лентах место, где её можно разрезать имеет чёткое обозначение, и это можно сделать обыкновенными ножницами.

Для подключения к источнику питания, на ленту припаиваются провода. Потребуется тонкий провод, сечением примерно 1 мм, и паяльник маленькой мощности, не больше 40 Вт. Провода берутся разных цветов, чтобы не возникло путаницы с полярностью, небольшой длины около 25 см. Концы проводов зачищаются, с одной стороны, на несколько миллиметров, с противоположной – около одного сантиметра.

Затем концы нужно залудить, используя припой из олова с канифолью, это нужно делать с максимальной осторожностью, тонкий провод легко пережигается. Короткие концы проводов аккуратно припаиваются к контактам ленты. Во время пайки нельзя допускать перегрева светодиодов. От высокой температуры светодиод выходит из строя.

Для цветной (RGB) ленты берётся четыре провода. Они должны соответствовать цветам светодиодов (красный, синий и зелёный). Четвёртый провод общий, любого другого цвета. Когда для установки требуется лента больше чем 5 метров, применяется несколько вариантов.

Для монохромной ленты:

1. Первый вариант состоит в последовательном подключении дополнительного отрезка. При таком способе подключения надо учитывать, что нагрузка на блок питания возрастает, необходимо увеличивать его мощность. Также чем длиннее лента, тем больше перепад напряжения на её концах. Это делает свечение диодов у основания ярче, чем на её конце. Увеличивается и сила тока протекающего по цепи, нагревая светодиоды и всю ленту.

2. Второй вариант – ленты подключаются параллельно. В этом случае, для второй ленты, питающий провод должен быть сечением около 1,5 мм, и мощный блок питания. С повышением мощности, соответственно увеличиваются его габариты.

3. Третий вариант. Подключать к разным блокам питания, с соответствующей мощностью для каждой ленты.

Для RGB ленты используются несколько иные варианты. Лента RBG подключается через контроллер, которым производится управление цветами и яркостью свечения. Контроллер имеет два контакта «+» и «-» для питающих проводов, и четыре для соответствующих цветов на ленте. Если позволяют габариты и мощность блока питания, а контроллер способен выдержать нагрузку, то второй отрезок ленты можно подключить параллельно.

Уменьшить нагрузку позволит применение второго блока питания, а для сохранения синхронизации свечения с первой лентой, подключается усилитель. Усилитель имеет два контакта подключаемых к блоку питания, и четыре пары контактов для двух RGB лент. К первой ленте провода припаиваются с обеих сторон. С одной стороны провода подсоединяются к контроллеру, соответственно цветам: красный, синий, зелёный и общий. Провода с другой стороны ленты подключаются, соответственно цветам, к входящим контактам усилителя. К выходящим контактам усилителя подключается вторая лента, также соблюдая цветность проводов.

Завершается монтаж ленты её установкой. Для этого зачищается место установки, с тыльной стороны ленты снимается защитная плёнка. Затем лента подносится к нужному месту и плотно прижимается.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Нетленный БЛОК ПИТАНИЯ ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ 12В - авангард мкроэлетронных технологий в быту | LIGHT-RU.RU

Грамотная эксплуатация светодиодных лент для декоративной подсветки и основного освещения - актуальный тренд в светодизайне интерьеров. Современные технологии входят в нашу жизнь с каждым годом все плотнее, захватывая новые сферы и открывая новые возможности. Появление LED лент на рынке оборудования для освещения привело к революционным переменам в дизайне, радикально расширило возможности тонкодекоративной подсветки, как средства самовыражения каждого профессионального и непрофессионального декоратора.

Светодиодные ленты чаще всего питаются стабилизированным напряжением 12V и для его получения используются блоки питания для светодиодной ленты 12В. Напрямую, без использования понижающего напряжение оборудования, низковольтную светодиодную ленту подключать в сеть с напряжением 220 вольт категорически запрещено, поскольку такой необдуманный поступок приведет не только к бесповоротному выходу из строя светодиодной ленты, так и может обернуться фатальными последствиями для незадачливого монтажника.

Блоки питания для светодиодной ленты 12 вольт в настоящее время повсеместного распространения высоких технологий представлены на рынке огромным разнообразием моделей, что позволяет подобрать безупречный вариант для любых помещений и улицы, учесть все тонкие особенности проекта и мельчайшие нюансы подключения.

Диапазон мощности блоков питания для светодиодной ленты 12 В в нашем прайс-листе варьирует в широких пределах, от 5 Вт для подключения совсем небольших участков светодиодной ленты до 2000 Вт для больших проектов с использованием светодиодного оборудования существенной мощности.

Для использования в помещениях, огражденных от воздействия атмосферных явлений, подходят негерметичные блоки питания 12 вольт, они наиболее доступны по цене, надежны и разнообразны. Без труда можно подобрать блок питания для светодиодной ленты 12 в, если произвести несложные расчеты, умножив мощность 1 м светодиодной ленты, которая будет использоваться, на длину подключаемого хлыста. К полученному значению необходимо добавить 20 процентов — и можно купить блок питания для светодиодной ленты 12V недорого и с гарантией, например, в интернет-магазине. Превышение мощности блока питания необходимо для стабильной работы, поскольку в таком случае он меньше нагревается, ведь именно перегрев — наиболее частая причина выхода из строя блоков питания для светодиодной ленты 12В.

Однако следует учитывать, что негерметичные блоки для светодиодных лент 12V, имеющие мощность больше 200 Вт, обычно имеют вентилятор в своей конструкции для принудительного охлаждения таких высокомощных блоков, который при работе издает шум и требует периодического обслуживания. Поэтому установка в помещениях, где живут или работают люди и требуется соблюдение санитарных норм по уровню шума, категорически нежелательна. Здоровье стоит того, чтобы купить блок питания для светодиодных лент 12V немного дороже и не нагружать нервную систему дополнительными раздражителями. Кроме того, если проект предусматривает, кроме простого включения-выключения светодиодной ленты, еще и управление яркостью и создание динамических световых сценариев, установка негерметичных блоков также не рекомендуется, поскольку особенности конструкции могут вызывать неприятный писк блоков питания для светодиодной ленты 12В, если в электрическую схему добавлены контроллеры или диммеры.

Несмотря на все эти нюансы, негерметичные блоки питания для светодиодных лент 12В высокой мощности находят своего покупателя благодаря важной возможности подключать большое количество светодиодного светового оборудования на один блок и существенно экономить средства, поскольку соотношение стоимости и мощности у этих блоков наиболее выгодное, по сравнению с герметичными аналогами. Для крупных проектов это приводит к заметному снижению стоимости, что немаловажно в нынешней весьма непростой экономической ситуации, когда цена решает все...

Герметичные, защищенные от влаги блоки питания для светодиодных лент 12 вольт весьма универсальны, хотя немного дороже по цене. Они подходят как для использования во внутренних пространствах помещений, так и для уличного монтажа. Работают надежно и без посторонних звуков, даже стандартные модели имеют максимально компактные размеры и не требуют много места для установки. Особенности конструкции не позволяют производить герметичные блоки питания для светодиодной ленты 12В мощностью больше 480 Вт, поскольку отсутствие принудительного охлаждения неминуемо приведет к перегреву и выходу из строя. И даже такая мощность уже является экстремальной для герметичных блоков питания и приводит к существенному удорожанию их производства. Зачастую, цена двух герметичных блоков по 200 Вт может быть меньше стоимости блока на 400 Вт.

В связи с этим, не всегда есть смысл стремиться устанавливать защищенные блоки питания для светодиодных лент 12В большой мощности, зачастую установка нескольких блоков меньшего номинала более оправдана как в плане цены, так и в плане удобства монтажа.

Особо стоит отметить блоки питания для светодиодной ленты 12 вольт ультракомпактных размеров. Производство уникальных светильников на основе светодиодной ленты и разнообразного специального профиля диктует потребность в блоках питания нестандартных габаритов. Эти тонкие изящные блоки с успехом помещаются в специальные пазы алюминиевого профиля, позволяя придать готовому изделию законченный и элегантный вид.

Еще одна область применения блоков питания для светодиодных лент 12В — это подсветка мебели. Барочные световые акценты и динамическая подсветка контуров, освещение внутреннего пространства для удобства использования, создание эффекта "парящих" над полом якорных предметов обстановки и декора — полет фантазии дизайнеров ничем не ограничен, если применяются для этих целей блоки питания для светодиодных лент 12В в супертонком корпусе. Спрятать их внутри самых стесненных по габаритам мест установки не составит труда.

Красота, надежность и неограниченные возможности установки светодиодной подсветки привлекает множество поклонников такого освещения, желающих сделать свое жилище неповторимым, комфортным и эффектным. Высокие экологические стандарты, качественный состав спектра современных светодиодов, безопасность низковольтного оборудования, простота монтажа, доступная любому потребителю, гуманная цена и огромный выбор моделей — в этом секрет растущей популярности светодиодных лент как источника света в домах и офисах.

LIGHT-ru.RU - С НАМИ СВЕТЛЕЕ!

IntraLED – блоки питания для светодиодных лент 12, 24, 36 вольт.

Блоки питания для диодной ленты.

Блок питания для светодиодных лент – это устройство, используемое для подключения LED-лент к источникам электроэнергии. Данные приборы обеспечивают подключаемые источники света стабильным напряжением, что обеспечивает их надежность и долговечность.

Типы импульсных блоков питания

Класс защиты блока питания от воздействия внешних неблагоприятных факторов, обуславливает сферу их использования и возможность монтажа в различных местах.

Уровень защиты IP20 – это негерметичный блок питания для светодиодной ленты 12 В, в котором отсутствует защита от проникновения влаги и пыли. Такие устройства рекомендуется устанавливать только в сухих помещениях, где нет воздействия атмосферных или других неблагоприятных факторов.

Уровень защиты IP54  - полугерметичный источник питания, имеющий частичную защиту от пыли и влаги. Предназначен для установки в закрытых помещениях, а также на открытом воздухе, при условии, что непосредственно на блок питания не будет прямого попадания влаги.

Уровень защиты IP67 – наиболее защищенный блок питания для диодной ленты, имеющий герметическое исполнение, что позволяет использовать их в любых условиях, в том числе и с неблагоприятными воздействиями и высоким уровнем влажности.

Выбор блока питания для LED-ленты по мощности

Для обеспечения нормальной работы ленты требуется правильно выбрать блок питания на светодиодную ленту. Для сохранения нормальной работоспособности блока и предохранения его от перегрева и выхода со строя, нужно чтобы его максимальная выходная мощность была на 20- 30% больше, чем суммарная потребляемая мощность подключаемых к нему светодиодных лент.

Наши предложения

Купить блоки питания для светодиодной ленты необходимой мощности и герметичности, а также все необходимые элементы для организации освещения вы можете в нашей компании. Мы предлагаем изделия, которые соответствуют всем требованиям по качеству и безопасности.

У нас осуществляется оптовая и розничная продажа товаров. При покупке оптовых партий предлагаемых изделий, у нас разработана система скидок и специальных предложений. Товар доставляется по все территории РФ удобным для заказчика способом.

Позвоните нам по телефону +7 (495) 150 70 06, +7 (499) 181 00 94 или оставьте заявку на сайте IntraLED, приезжайте к нам по адресу: ул. Сельскохозяйственная, 30/1 оф. 2. Поможем купить трековые светильники, светодиодную ленту, прожекторы и блоки питания по максимально выгодной цене. Сделаем ваш дом уютным и светлым!

Блок питания для светодиодных лент. Виды и подключение. Мощность

Большинство светодиодных лент рассчитаны на напряжение питания 12 В или 24 В. Бытовая сеть дает 220 В, поэтому напрямую подключать к ней осветительный прибор никак нельзя. Чтобы решить задачу, предусмотрен блок питания для светодиодных лент. Он понижает напряжение и делает его стабильным, важно лишь правильно подобрать мощность.

Блок питания для светодиодных лент: основные характеристики

При покупке устройства обращают внимание на его напряжение и мощность.

Для бытовых нужд чаще всего применяются светодиодные ленты на 12 вольт. Таким и должно быть выходное напряжение блока питания.

Минимальная мощность источника напряжения составляет 5 Вт, далее идет повышение до 15, 30, 60 Вт и так далее. Наиболее мощные модели характеризуются показателем в 200 и 350 Вт. Иногда блоки называют LED драйверами, поскольку они запускают работу ленты.

Для охлаждения электронной системы в открытые модели могут устанавливать вентилятор. Надо учитывать, что в процессе работы вентилятор шумит, поэтому в жилых комнатах его применять не рекомендуется.

Самый обычный блок питания для светодиодных лент обеспечивает только требуемое напряжение и мощность. Но встречаются со встроенным диммером или с возможностью дистанционного управления.

Габариты LED драйверов тоже отличаются, поэтому лучше уточнять их при заказе через интернет. В этом случае не возникнет проблем с размещением устройства. Под него заранее можно будет выделить место.

Отличие по герметичности
Для любого электрического прибора важно, чтобы в него не попадала влага.
В зависимости от защищенности от внешних воздействий блок питания бывает:

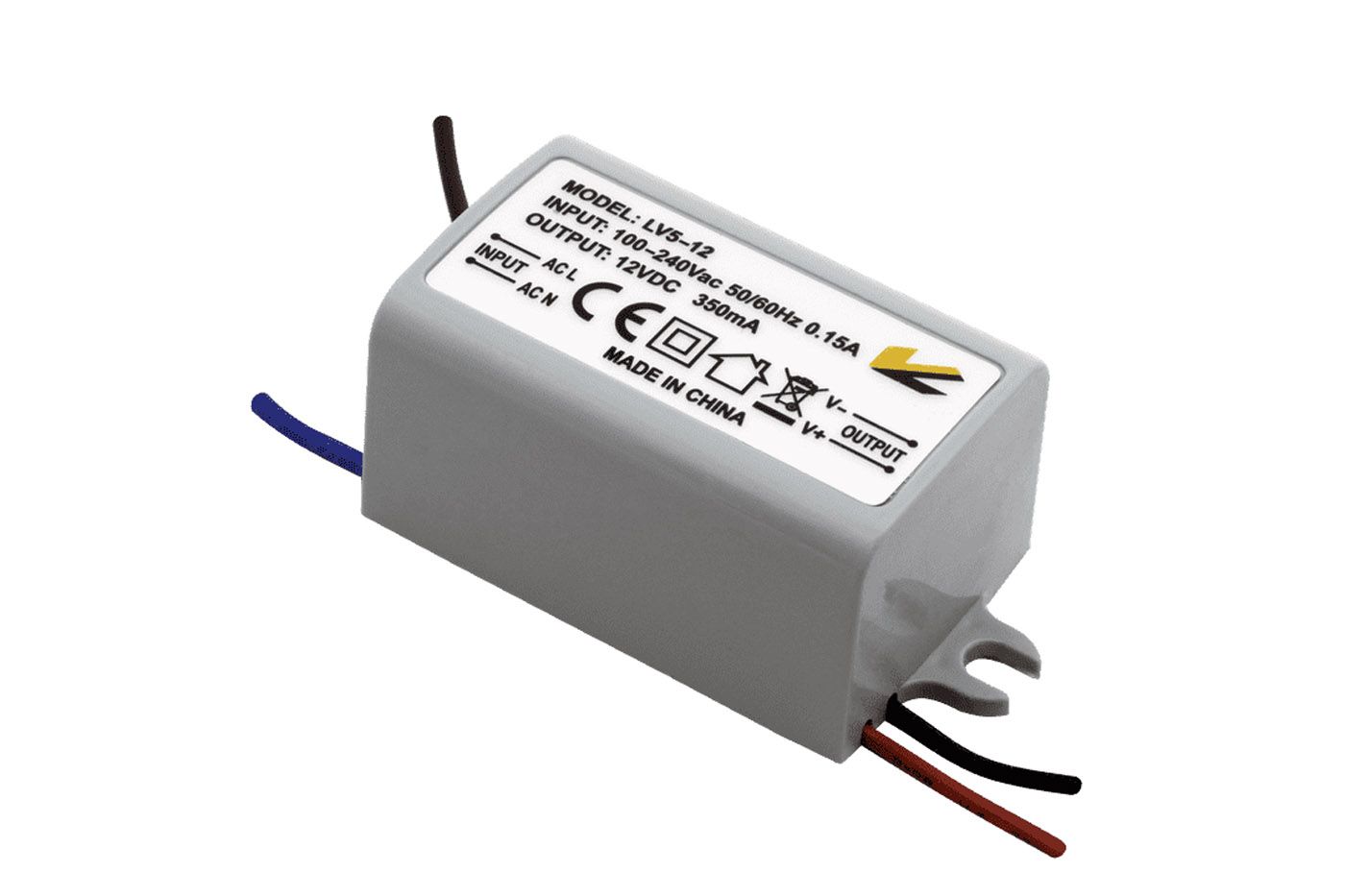

  • В пластиковом кожухе.

  • Герметично закрытый в металлическом корпусе.

Блоки в пластиковой оболочке отличаются легкостью и небольшими размерами. В основном у них мощность не более 75 Вт, хотя последние время встречаются и 100-ватные модели. Их легко замаскировать, спрятать в нишу, что важно при оформлении интерьера жилого помещения или выставочного зала.

Герметичные блоки питания применяют на улице и в помещениях с повышенной влажностью. У них высокая мощность (100 Вт и выше), что позволяет подключать ленты большой длины и высокой яркости. Степень защиты достигает уровня IP67.

Открытые блоки стоят дешевле герметичных, хотя по мощности они не уступают. Чтобы предотвратить попадание внутрь воды, пыли и посторонних предметов, открытые LED драйверы помещают внутрь шкафов управления.

Как рассчитать мощность

Одна из основных характеристик импульсного блока питания – мощность. Ее обязательно учитывают при покупке. Но вначале надо определить потребляемую мощность ленты или системы лент, которые вы собираетесь подключать.

Допустим, необходимо подключить 5 метров ленты SMD 3528 с плотностью светодиодов 60 штук на метр. Один метр такой ленты потребляет 4,8 Ватт. Необходимо умножить метраж на мощность единицы метра.

5×4,8=24 Ватт

Блок питания всегда берут с запасом. Коэффициент запаса составляет 1,25 или добавляют 20-30% мощности, чтобы не допустить перегрева.

24×1,25=30 Ватт

Итак, мощность источника питания для ленты SMD 3528 длиной 5 м должна составлять не менее 30 Ватт.

Если мощности одного блока не хватает, то можно запитать осветительный прибор от двух, трех и так далее источников, которые соединены между собой параллельно. А чтобы запитать ленту на 24 вольта от двух драйверов на 12 вольт, надо соединить их последовательно.

Если блок будет неправильно рассчитан, то это приведет к перегрузкам, скачкам тока. Повышение тока заставит светодиоды перегреться. Постоянный перегрев приведет к тому, что лента выйдет из строя через 1-2 недели эксплуатации.

Правильный блок питания для светодиодных лент помогает сделать срок службы светодиодной ленты максимально долгим. Лента светит стабильно, не перегревается, не мерцает, она защищена от скачков напряжения.

 Похожие темы:

Как выбрать блок питания для проекта светодиодной ленты

Светодиодные ленты, к сожалению, не так просты, как традиционные лампы накаливания, когда дело доходит до установки и настройки. Поскольку они работают на низковольтном постоянном токе, им требуется блок питания, который преобразует 120/240 В переменного тока (в зависимости от вашего местоположения) в сигнал напряжения, который могут использовать светодиодные ленты. Ниже приведено наше простое и непринужденное трехэтапное руководство, которое поможет вам выбрать источник питания.

В качестве примера предположим, что вы нашли следующую светодиодную ленту: WenTop Waterproof Led Strip Lights SMD 3528 и хотите посмотреть, будет ли с ней работать этот блок питания.

Шаг 1: Определите напряжение светодиодной ленты


Первым делом нужно выяснить, какое напряжение на светодиодной ленте. Большинство доступных на рынке светодиодных лент работают от 12 В постоянного тока. Другие в основном работают на 24 В постоянного тока.

В случае продукта WenTop мы находим его указанным в описании продукта:


... а также спецификации, указанные ниже:

Если вы все еще не уверены, еще один способ подтвердить это - посмотреть на фото продукта.На большинстве светодиодных лент есть отметка, показывающая 12 В или 24 В.

Теперь проверьте, соответствует ли напряжение, указанное в характеристиках блока питания, светодиодной полосе. В этом случае блок питания также на 12 В, так что все в порядке.

Также убедитесь, что входное напряжение на стороне переменного тока соответствует напряжению в вашей стране (120 В для Северной Америки и т. Д.).

Дополнительный совет: если, например, у вас дома валяется блок питания, вы также можете проверить этикетку на задней стороне и посмотреть, указано ли там напряжение.

Шаг 2: Определите потребляемую мощность светодиодной ленты


Затем найдите светодиодную ленту с указанием мощности (Вт) или силы тока (А). Это может быть указано как Вт / м или А / м, или просто Вт или А.

На светодиодной полосе указана общая мощность 24 Вт или 4,8 Вт на метр. Это подтверждается, потому что на каждой катушке 5 метров, а 4,8 Вт / метр * 5 метров = 24 Вт.

Хотя это не указано здесь, мы можем рассчитать силу тока по формуле P = V x A, где P - мощность, V - напряжение, а A - сила тока.Чтобы вычислить А (сила тока), просто подключите 24 для мощности и 12 для напряжения и вычислите:

24 = 12 x A

A = 2,0 А.

Что касается электричества, то теперь мы знаем, что при напряжении 12 В эта светодиодная лента потребляет около 24 Вт на катушку (5 метров), или около 2,0 А.

А теперь проверим блок питания.


Мы видим, что у него рейтинг 36Вт, или 3А. Опять же, если мы воспользуемся формулой P = V x A, это подтвердится, потому что это источник питания 12 В.

Это означает, что этот блок питания способен выдавать до 36 Вт, или около 3.0 ампер.

Поскольку емкость блока питания выше, чем потребляемая мощность светодиодной ленты, мы можем с уверенностью заключить, что эти два продукта могут быть соединены вместе.

Мощность блока питания и номинальная сила тока могут запутать и даже напугать некоторых людей. Есть основания полагать, что блок питания, который закачивает 36 Вт в светодиодную ленту мощностью 24 Вт, может вызвать повреждение. Более того, что, если вы однажды решите разрезать эту светодиодную ленту пополам, превратив ее в светодиодную ленту мощностью 12 Вт?

Вот почему мы выделяем с возможностью и с возможностью выше.Тот факт, что блок питания имеет номинальную мощность 36 Вт, не означает, что он обязательно будет обеспечивать такую ​​мощность. Напротив, блок питания фактически будет обеспечивать ровно столько, сколько необходимо, и соответствовать потребляемой мощности в зависимости от того, что к нему подключено. Однако если потребляемая мощность превышает мощность блока питания, блок питания может работать ненормально и выйти из строя.

Таким образом, этот блок питания можно использовать для питания любой светодиодной ленты, потребляющей от 0 до 36 Вт.

Шаг 3: Определите способ подключения


Блок питания, скорее всего, будет поставляться с разъемом питания, как показано ниже:

Вы, вероятно, увидите, что это указано как 5,5 мм x 2,1 мм. Будьте осторожны, так как 5,5 мм x 2,5 мм могут не работать со штекерами светодиодной ленты.

Узнайте, поставляется ли катушка со светодиодной лентой с такой вилкой постоянного тока:


Если это так, он должен быть совместим с вилкой блока питания, и вы можете напрямую подключить блок питания к стене с одного конца и к светодиодной ленте с другого конца.

С другой стороны, если вы хотите разрезать свою светодиодную ленту на несколько сегментов, или если вся катушка имеет только два оголенных провода (обычно красный и черный), например:


В этом случае вам нужно найти адаптер, который сможет подключить разъем питания от блока питания к светодиодной ленте. Затем вы можете подключить свободные концы проводов к адаптеру, который, в свою очередь, подключается к источнику питания.

Другие сообщения



Стоит ли выбирать светодиодные лампы 4000K? Подробный обзор

При покупке светодиодных ламп вы встретите «теплые белые» или «мягкие белые» лампы, которые обычно имеют рейтинг цветовой температуры... Подробнее


Затемнение светодиодных лент и светодиодных ламп с использованием систем интеллектуального освещения

В последние годы наблюдается быстрый рост интеллектуальных систем освещения, которые позволяют пользователям управлять своим светом через приложения для смартфонов и . .. Подробнее


Все, что вам нужно знать о лампах A21

Что означает термин A21? Термин A21 используется для описания общей формы и размеров легкого бу... Подробнее


Что такое падение напряжения на светодиодной ленте?

При работе с проектами светодиодных лент высокой мощности вы могли воочию наблюдать или слышать предупреждения о падении напряжения, влияющем на вашу светодиодную ... Подробнее


Вернуться к блогу об освещении осциллограмм

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.


Обзор продукции для освещения осциллограмм


Блок питания для светодиодных лент

Источник питания светодиодных лент, также известный как трансформатор светодиодных лент, является очень важной частью для правильной установки светодиодных лент. Светодиодные ленты - это низковольтные устройства, для которых требуется низковольтный источник питания или драйвер светодиода. Правильный источник питания для светодиодной ленты также имеет решающее значение для обеспечения максимальной производительности светодиодных лент.Использование неправильного блока питания светодиодов не только повредит световые полосы, но и сам блок питания. Кроме того, слишком слабый блок питания может вызвать перегрев. Поэтому обязательно следуйте этому пошаговому руководству, чтобы выбрать правильный источник питания для светодиодной ленты.

Рекомендуемая литература:
Полное руководство по покупке светодиодных лент .


Шаг 1. Решите использовать светодиодный источник питания или адаптер питания.

И импульсный источник питания, и адаптер широко используются в качестве трансформатора для светодиодной ленты.Какой из них выбрать, зависит от масштаба проекта и способа установки. Многие люди хотят найти блок питания для светодиодной ленты длиной 5 м или блок питания для светодиодной ленты длиной 10 м. Здесь нужно знать, что какой блок питания покупать, зависит не от длины светодиодной ленты. Это мощность светодиодной ленты. Потому что светодиодные ленты имеют разную мощность на метр или на фут.

Адаптер питания . Основной принцип заключается в том, что если вам нужна светодиодная лента длиной не более 5 м (16,4 фута) или две маломощные светодиодные ленты по 5 м (всего 10 м светодиодной ленты, скажем, 40 Вт x 2 = 80 Вт), выберите адаптер питания.Потому что его легко подключить и установить. Например, установите светодиодную ленту под шкафом на длину 2 м (6,56 фута) или 3 м (9,84 фута), выходной мощности адаптера питания достаточно для обеспечения питания ленты. Обычно вы не хотите, чтобы люди видели трансформатор светодиодной ленты. Поскольку адаптер питания небольшой, его легко спрятать даже в ограниченном пространстве.

Рекомендуемая литература:
Как выбрать качественный адаптер питания?

Источник питания для светодиодов .Если вам нужно установить все больше светодиодных лент с более длительным сроком эксплуатации, лучше выбрать импульсный источник питания, потому что, как правило, импульсный источник питания имеет относительно большую выходную мощность и подходит для использования в качестве трансформатора для светодиодных лент, который может обеспечивают достаточную мощность для нескольких светодиодных лент или лент с длительным сроком службы. Импульсные источники питания также обычно лучше подходят для крупных проектов и более эффективны при преобразовании энергии.


Шаг 2. Выберите правильное напряжение.

2.1 Правильное выходное напряжение, 12 В или 24 В постоянного тока.
Светодиодные ленты имеют рабочее напряжение 12В или 24В. Если ваша лента на 12 В постоянного тока (DC означает постоянный ток), вам следует использовать только блок питания для светодиодной ленты 12 В. Не используйте блок питания 24 В, иначе ваша световая полоса будет повреждена. Если светодиодная лента имеет напряжение 24 В, можно использовать только источник постоянного напряжения 24 В. С блоком питания для светодиодной ленты 12 В напряжения недостаточно для привода световой ленты.

Другие важные факторы, которые следует учитывать при покупке блока питания для светодиодных лент на 12 В или 24 В.Ток является фактором, который следует учитывать при установке светодиодной ленты и выборе источника питания. Для светодиодной ленты 12 В и светодиодной ленты 24 В одинаковой мощности светодиодная лента 24 В потребляет только половину тока, чем полоса 12 В.

Например, при установке ленточных светильников учитывайте текущую нагрузку цепи. Если текущая нагрузка в точке подачи питания рассчитана максимум на 18 А, а другие приборы использовали 14 А, то для точки питания остается 4 А. Если вы выберете источник питания для светодиодной ленты 12 В, световая лента на 12 В может обеспечить ток нагрузки более 4 А.В настоящее время вам необходимо выбрать световую полосу на 24 В, а источник питания, естественно, должен быть версией на 24 В.

Выбор проводов тоже разный. При 24 В ток в цепи небольшой, и провода можно выбрать для меньшего калибра.

Наши светодиодные ленты имеют четкую спецификацию рабочего напряжения. Выбирайте блок питания для светодиодной ленты на такое же напряжение.

2.2 Определите правильное входное напряжение.
Убедитесь, что входное напряжение источника питания светодиодной ленты совместимо с электрической системой, в которой установлена ​​светодиодная лента.Большинство домов и коммерческих объектов обеспечивают питание 115/120 В переменного тока. Но есть некоторые коммерческие или жилые объекты, которые требуют более высокой мощности и обеспечивают электричество 277 В переменного тока.

Итак, убедитесь, что диапазон входного напряжения соответствует вашему электрическому напряжению. Например, источник питания для светодиодной ленты с диапазоном входного напряжения 100–240 В можно использовать для домов, которые подают 120 В переменного тока, но НЕ РАБОТАЕТ для домов, которые обеспечивают питание только 277 В переменного тока. Требуется более широкий диапазон входного напряжения источника питания.


Шаг 3. Проверьте, нужен ли вам источник питания постоянного тока или постоянного напряжения.

Нужен ли мне источник постоянного тока для светодиодных лент? Цепи светодиодных лент предназначены для размещения светодиодов в цепочку и управления током светодиодов с помощью резисторов или других компонентов управления током. Итак, для большинства светодиодных лент требуется источник питания постоянного напряжения. Даже в случае светодиодных лент с регулируемым током схемы также рассчитаны на использование источников питания постоянного напряжения.


Шаг 4. Рассчитайте мощность светодиодной ленты и определите мощность необходимого источника питания для светодиодной ленты.

Затем рассчитайте длину устанавливаемой светодиодной ленты и умножьте ее на мощность на метр для светодиодной ленты. Например, вы хотите установить светодиодную ленту длиной 11,5 футов (3,5 м) с мощностью 16 Вт / м, мощность световой ленты составит: 3,5 м x 16 Вт / м = 56 Вт.

Затем определите мощность необходимого блока питания светодиодной ленты. Не рекомендуется использовать блок питания на полную мощность, так как это приведет к его нагреву и сокращению срока его службы.Ожидайте, что вы выберете как минимум на 20% больше емкости.

Например, мощность блока питания для указанной выше светодиодной ленты должна быть не менее: 1,2 х 56 Вт = 67,2 Вт. Однако в этой спецификации нет источника питания. Поэтому мы выбираем следующий уровень, например, более высокую выходную мощность, 72 Вт.

Источник питания для светодиодов с более высокой выходной мощностью не повредит светодиодный продукт, поскольку он потребляет только необходимую мощность.


Шаг 5.

Проверьте, нужны ли вам блоки питания для светодиодов с регулируемой или нерегулируемой яркостью.

Большинство светодиодных диммеров и контроллеров рассчитаны на 12 В или 24 В постоянного тока и должны устанавливаться между источником питания и световой полосой, для чего требуется источник питания без регулировки яркости. Другими словами, диммер или контроллер устанавливается после драйвера или блока питания.

Однако, если вы планируете установить новый диммер переменного тока перед драйвером светодиода или если вы хотите воспользоваться преимуществами уже установленного диммера TRIAC, вам понадобится блок питания с регулируемой яркостью. То есть светодиодный диммер устанавливается перед блоком питания.Люди часто говорят, что использование существующего диммера TRIAC подходит для быстрой и дешевой установки как для новых, так и для модернизированных работ. Это утверждение неточно для монтажа светодиодных лент.

Зачем? Потому что источник питания с регулируемой яркостью намного дороже, чем источник питания без регулировки яркости, а светодиодный диммер для световой ленты стоит недорого. Следовательно, использование существующего диммера изначально было предназначено для экономии денег, но дорогой источник питания с регулируемой яркостью компенсирует экономию затрат и может стоить даже больше.


Шаг 6. Определите, нужен ли водостойкий источник питания светодиодной ленты или негерметичный.

Выбор водонепроницаемого или негерметичного источника питания определяется местом размещения источника питания. Сами по себе водонепроницаемые или не водонепроницаемые светодиодные ленты не определяют степень защиты IP источника питания.

При установке и использовании светодиодных лент на открытом воздухе или во влажной среде необходимо обращать внимание на степень защиты IP блока питания и светодиодных лент.Если блок питания необходимо разместить на открытом воздухе или во влажной среде, используйте водонепроницаемый блок питания со степенью водонепроницаемости не ниже IP65, IP67 или даже более высокого уровня. Эти блоки питания имеют всепогодный корпус и поэтому подходят для использования вне помещений.

Если светодиодная лента установлена ​​на открытом воздухе или во влажной среде, но блок питания можно установить в сухом помещении, то вы можете выбрать негерметичный блок питания.


Шаг 7. Проверьте функцию защиты.

По соображениям безопасности источник питания светодиодной ленты должен иметь защитные функции, такие как перегрузка по току, перегрев, короткое замыкание, разрыв цепи и т. Д. Эти меры безопасности вызывают отключение проблемного источника питания. Эти функции защиты не являются обязательными. Однако, если вы хотите безопасно использовать его в случае возникновения проблемы, вам следует устанавливать только блок питания с этими функциями защиты.


Шаг 8. Найдите сертификацию UL.

И блок питания, и адаптер питания должны быть внесены в список UL. Для небольших приложений предпочтительнее источник питания класса 2. Источники питания, признанные UL, прошли сертифицированные лабораторные исследования и испытания в соответствии со стандартами безопасности и функционирования. Это дает дополнительную уверенность в качестве.

Стандарт мощности светодиодных осветительных приборов UL8750 включает класс 2 в свои собственные стандарты. Источник питания, сертифицированный по классу 2, означает, что силовая цепь более безопасна и имеет меньший риск возникновения пожара или поражения электрическим током человеческого тела.

Имейте в виду, что некоторые источники питания для светодиодных лент на рынке не имеют сертификации UL или поддельной сертификации UL. Соблюдайте осторожность при покупке блоков питания. Благодаря знанию продукции и опыту, только фабрики со знающими человеческими ресурсами имеют возможность разрабатывать качественные продукты и контролировать качество.

Импульсные источники питания или адаптеры, изготовленные квалифицированными заводами, более безопасны в использовании. Мы выбираем блоки питания известных брендов, таких как Mean Well для светодиодных лент, и все они имеют гарантию 3-5 лет или даже дольше.

Следуя пошаговым инструкциям выше, купите подходящий источник питания для светодиодных лент, который вам нужен для вашего проекта. Правильный источник питания не только обеспечивает необходимую мощность, но также обеспечивает электробезопасность при использовании и непрерывное наслаждение освещением.

Как подключить светодиодную ленту к источнику питания?

1. Подключите светодиодную ленту к источнику питания.

После выбора соответствующего источника питания светодиодной ленты мы подключим красный и черный провода светодиодной ленты к соответствующим клеммам или выводам источника питания.Здесь нужно обратить внимание на положительные и отрицательные полюса световой полосы. Они должны соответствовать положительному и отрицательному полюсам выхода блока питания. (Знак + или + V для красной линии; знак - или -V или COM для черной линии).

Рекомендуемая литература:
Как установить светодиодные ленты?



Как подключить светодиодную ленту к источнику питания?

На рисунке ниже показано несколько примеров подключения светодиодных лент к источнику питания.

Тепло-белые, нейтрально-белые и холодно-белые светодиодные ленты можно напрямую подключать к источникам питания следующими способами.

A. Светодиодная лента и источник питания имеют соответствующие штекерные и розеточные разъемы постоянного тока, которые можно напрямую вставлять в соединение.

B. Блок питания имеет штекерный разъем постоянного тока, а световая полоса имеет вывод со скругленным концом. Требуется коаксиальный цилиндр и винтовой клеммный разъем.

C. Световая полоса имеет гибкие выводы и подключена к общему импульсному источнику питания. Просто закрепите кабельные выводы с помощью винта на выходных клеммах источника питания. Если это монохромная световая полоса с разъемом постоянного тока с двумя проводами, вы можете отрезать разъем постоянного тока, зачистить провод и подключить его к источнику питания.

D. Световая полоса имеет свинцовый хвост. И источник питания для светодиодной ленты также имеет вывод со скругленным хвостом, такой как Mean Well HLG-240-24. Вы можете использовать зажимы на разъемах для подключения проводов источника питания и световой ленты. Вы также можете использовать кабельные наконечники для соединения, а затем надеть термоусадочную трубку для обеспечения изоляции. Зажимные соединители и кабельные наконечники - это профессиональные и простые соединители, не требующие пайки.

Однако, если вы используете настраиваемые полосы белого света, светодиодные ленты 5050 RGB или RGBW, световые полосы необходимо сначала подключить к контроллерам светодиодов, а затем контроллеры подключены к источнику питания светодиодных лент.Для получения дополнительной информации см. Категорию контроллеров светодиодов, в которой подробно описано, как подключить контроллер светодиодов к источнику питания.

Далее все, что вам нужно сделать, это подключить блок питания светодиодной ленты к домашней электросети 110 В. Вход источника питания обычно обозначается буквами L (под напряжением), N (нейтраль) и G (земля). Если блок питания необходимо подключить к розетке, потребуется трехфазный шнур питания. Как правило, в блоке питания нет этого шнура, и его необходимо приобретать отдельно.

Примечание: когда вы подключаете светодиодные ленты к контроллеру светодиодов или источнику питания, имеется множество разъемов для светодиодных лент, которые помогут вам сделать подключение быстрым и легким.


2. Провода какого калибра для подключения светодиодной ленты к источнику питания светодиодной ленты?

Текущая нагрузка определяет размер провода для подключения светодиодных лент к источнику питания светодиодных лент. Бывает, что световая полоса должна быть подключена к источнику питания, но между ними большое расстояние.В это время подумайте об установке удлинителя между источником питания и световой полосой. При установке удлинителя обратите внимание на его калибр.

Простое практическое правило можно использовать для определения поперечного сечения кабеля для проводов: на каждый ампер тока требуется 0,1 мм². Для силы тока 6 А результат измерения составляет 0,6 мм². Как правило, для подключения компонентов выбираются провода более высокого стандарта, 0,75 мм².

В применениях с полосовой подсветкой RGB ток общего положительного провода в три раза превышает ток каждого цветного провода.Это необходимо учитывать при выборе светодиодных проводов для подключения к источнику питания светодиодной ленты. Максимальный ток каждого цветного провода составляет 2А, сумма равна 6А, поэтому положительный провод имеет длину не менее 0,6 мм², а размер каждого цветного провода должен быть 0,2 мм².

По этой причине существуют специальные кабели RGB с тремя более тонкими цветными проводами и плюсовым проводом с трехкратным поперечным сечением, например, технические характеристики провода такие: 3 x 0,25 мм² + 1 x 0,75 мм². Так обстоит дело с дизайном некоторых наших контроллеров RGB.

Если расстояние передачи между трансформатором светодиодной ленты и световой полосой велико, следует выбирать провода с большим поперечным сечением, чтобы минимизировать потери вдоль линии. А вот пайка проводами большого сечения бывает затруднительной. Представьте себе припаивание нескольких проводов сечением 1 мм² к иногда довольно узким медным площадкам RGB или даже светодиодным лентам RGBW.

Советы. Есть 2 решения проблемы.

1. Зачистите провод 1 мм² и отрежьте примерно половину одиночного медного провода.Таким образом, часть линии со значительно уменьшенным поперечным сечением может быть легче припаяна к светодиодной ленте.

2. Возьмите короткий (10 см) провод меньшего сечения, например 0,5 мм², припаяйте его к светодиодной ленте и подключите к положительному проводу 1 мм² кабеля RGBW. Для соединений можно использовать зажимные соединители или кабельные наконечники, а для изоляции надеть термоусадочные трубки. Для очень короткой линии проволока небольшого сечения - не проблема.


3.Как подключить светодиодную ленту?

Во время установки вам необходимо подумать, где разместить трансформатор для светодиодных лент, чтобы для питания светодиодных лент требовалось меньше трансформаторов, и, следовательно, стоимость проекта была меньше. Для лент на 12 В обычно рекомендуется подавать питание не реже чем через каждые 5 метров (16,4 фута) из-за неизбежного падения напряжения на светодиодной ленте низкого напряжения. Фон двоякий.

С одной стороны, токопроводящая дорожка светодиодной ленты может выдерживать только ограниченную нагрузку.С другой стороны, есть потери мощности из-за относительно небольшого сечения проводника. В результате полоска токопроводящей дорожки нагревается и яркость на конце светодиодной ленты снижается, если установка не подходит.

Выше рекомендованная литература об установке светодиодных лент содержит очень подробную информацию о том, где разместить источник питания светодиодных лент и, при необходимости, контроллер светодиодов. Обычно для светодиодных лент на 12 В рекомендуется подключение на длине 5 метров.Если это установка длиной 32,8 фута (10 м), обычно легче подавать питание из средней точки. Течение разделяется в двух направлениях от середины, каждое из которых имеет длину всего 16,4 фута (5 м).

Используйте полосы белого света, такие как светодиодные ленты теплого белого или холодного белого цвета. Если вы не устанавливаете контроллеры, вы можете легко подавать питание от нескольких точек питания. Просто подключите провод длиной 5 метров или короче к источнику питания светодиодной ленты.

В случае полос RGB, RGBW или установки с контроллерами, конечно, провода должны быть разводятся от контроллера.Если нагрузка превышает выходную мощность контроллера, следует использовать светодиодные усилители.

25,90 $

$ 48,90

39,00

$ 45,50


58,90 долл. США

49,00


Полное руководство по светодиодным лентам

Светодиодные ленты - это сбывшаяся мечта домашнего мастера. Поверьте мне, я был втянут в запой, просматривая многочасовые видеоролики светодиодных проектов более чем несколько раз.

Хотя я нашел массу действительно хороших идей (и потратил много времени впустую), я изо всех сил пытался найти одно место , где я мог бы получить всю информацию, необходимую для создания моего собственного проекта.

Вот для чего это руководство.

Это руководство поможет вам от начинающего до готового проекта.

Я научу вас, как правильно выбрать и установить светодиодные ленты для вашего приложения. Я также научу вас выбирать и устанавливать соответствующие контроллеры и блоки питания, соответствующие вашим светодиодным лентам. А попутно я отвечу на общие вопросы и поделюсь своими знаниями.

Наконец, в конце список продуктов, рекомендуемых мной для вашего проекта светодиодной ленты.


Типы микросхем светодиодных лент

Если вы покупаете светодиодные ленты, вы, скорее всего, встретите всевозможные комбинации букв и цифр, которые должны описывать полосу, на которую вы смотрите.

Что означают буквы?

Буквы в описании относятся к цвету (ам) светодиодных чипов на ленте.

Если буквы разделены знаком «+» или пробелом, это обычно означает, что это отдельные фишки. Если места нет, это обычно означает, что все они интегрированы в один чип.

Когда светодиоды находятся на отдельных микросхемах, меньшее количество источников света может быть помещено в полосу той же длины.

RGB - красный, зеленый, синий

Светодиод RGB содержит три диода (LED означает Light Emitting Diode) на одной микросхеме: по одному для каждого цвета. Каждый цвет подключается к собственному каналу. Регулируя мощность, подаваемую на каждый цвет (с помощью контроллера), можно создать любую комбинацию цветов.

W - Белый

Обычно одна буква «W» обозначает чистый белый цвет (6500K).Стандартных стандартов не существует, поэтому обязательно проверьте их еще раз.

WW - теплый белый

Теплый белый цвет обычно составляет 2700K, он похож на цвет лампы накаливания.

CW - холодный (или холодный) белый

Холодный белый находится в диапазоне 6500K, но проверьте, чтобы убедиться.

CCT - Температура цветовой корреляции

CCT обычно означает, что полоса включает два канала белого цвета. Один теплый белый, а другой холодный белый. Регулируя мощность, подаваемую на каждый белый канал, полоса может производить любой белый свет, равный двум светодиодам или между ними.Светодиоды CCT могут быть как на одной микросхеме, так и на разных микросхемах.

Примеры распространенных конфигураций светодиодных чипов:
Этикетка Описание
RGB Одноканальный трехканальный чип со светодиодами RGB
RGBW Одноканальный четырехканальный чип с RGB и белыми светодиодами
RGB + W Один трехканальный чип со светодиодами RGB и отдельный одноканальный чип с белым светодиодом
RGB + CCT Один трехканальный чип со светодиодами RGB и отдельный двухканальный чип с холодным белым и теплые белые светодиоды
RGBCCT Одиночный 5-канальный чип со светодиодами RGB, CW и WW

Что означают числа?

Описание светодиодной ленты часто включает 4-значное число, например 5050 или 2835. Число обычно описывает размер чипа.

Например, светодиодный чип 5050 имеет ширину 5,0 мм и высоту 5,0 мм. Точно так же чип 2835 имеет ширину 2,8 мм и высоту 3,5 мм.

Если вы смотрите на полосу с цифровой адресацией, вы, скорее всего, увидите четырехзначное число (например, WS2812B или SK6812). Но в данном случае это никак не связано с размером чипа. Вместо этого номер - это имя встроенной микросхемы контроллера светодиодов.

Source
Общие адресные контроллеры светодиодов:
WS2811
WS2812 ECO
WS2812B
WS2813
Размер имеет значение?

Хотя большинство микросхем одинакового размера имеют схожие характеристики, не все производители микросхем созданы равными.Следовательно, нет гарантии, что чипы одного размера от разных производителей имеют одинаковую производительность.

Обычно более крупный чип ярче, но не обязательно. В конечном итоге общую яркость определяют несколько факторов, включая схему микросхемы, потребляемую мощность и используемые материалы.

Например, ниже представлена ​​таблица с основными характеристиками для трех различных микросхем производства Epistar (популярного производителя светодиодов).

Светодиод Площадь поверхности кристалла Световой поток Потребляемая мощность
2835 9.8 мм2 22-24 лм 0,2 W
5054 27 мм2 45-55 0,5 W
5630 16,8 мм2 6 0,5 6 50-60 лм

Обратите внимание на то, что 5630 излучает больше света, чем 5054, хотя у него меньшая площадь поверхности. Кроме того, ему удается выдавать больше света, сохраняя при этом то же количество энергии (более эффективно).

Размер играет роль в определении того, сколько светодиодов можно установить на полосу:

1. Узкий чип можно прикрепить к полосе ближе друг к другу, создав более равномерный свет.

2. Большая микросхема потенциально может вместить несколько диодов на одной микросхеме. Это может обеспечить лучший интервал для многоцелевых (меняющих цвет) полос.

Например, микросхема RGBCCT имеет всего 5 диодов на одной микросхеме. Один и тот же чип используется непрерывно по всей полосе. Каждая микросхема может создавать цвета и белый цвет.

Сравните это с полосой RGB + CCT. Используются два разных чипа.Один создает цвета, а другой - белые. Они располагаются поочередно.

Расстояние между светодиодами одного цвета на полосе RGB + CCT больше, чем на полосе RGBCCT. На практике больший зазор может сделать свет менее равномерным.


Как выбрать правильную светодиодную ленту

Существует бесконечное количество вариантов светодиодных лент, которые продаются в широком диапазоне цен. В чем разница между дешевым и дорогим? И что лучше всего подходит для вашего проекта?

Яркость

Яркость или светимость обычно измеряется в люменах. Что касается светодиодных лент, вас интересует вопрос, насколько яркая моя полоса на единицу длины? Таким образом, вместо общего количества просветов вам следует искать люмен на фут или люмен на метр.

Вот несколько рекомендаций по выбору уровня яркости в зависимости от ситуации.

Использование Рекомендуемый световой поток на фут
Акцентное освещение / освещение настроения 150-350
Подсветка шкафа 175-525
Рабочее освещение 903 (закрытие) 27 450
Рабочее освещение (дальнее) 350-700
Непрямое освещение 375-575
Замена люминесцентной лампы 500-950
Источник

Хорошая идея купить полосы с дополнительной яркостью для вашего приложения.Затем установите диммер, чтобы уменьшить яркость до желаемого уровня.

Использование диммера снизит рабочую температуру светодиодов, что продлит их срок службы.

Более того, с возрастом светодиоды действительно теряют часть своей яркости. Если вы с самого начала немного увеличите размер светодиодов, у вас будет дополнительная яркость, чтобы компенсировать разницу по мере их старения.

Эффективность

Яркость не всегда дает полную картину. Вы можете получить больше яркости от любого светодиода, если пропустите через него достаточную мощность, но это не всегда хорошо.

Производитель светодиодных лент может увеличить заявленный световой поток, подавив светодиоды. Это заставит их сиять ярче, но также заставит их нагреваться и работать менее эффективно. Поскольку высокая температура является основной причиной преждевременного выхода светодиода из строя, вполне вероятно, что сверхмощные светодиоды не прослужат так долго, как могли бы.

По этой причине уместно задать вопрос: сколько света он излучает по сравнению с потребляемой мощностью? Это соотношение называется световой отдачей.Это часто указывается в спецификациях продуктов. Если нет, вы можете рассчитать эффективность, разделив количество создаваемых люменов на количество потребляемой энергии.

Нужен ли мне

с высоким индексом цветопередачи?

Индекс цветопередачи (CRI) - это показатель того, насколько точно искусственный источник света воспроизводит естественный свет. Сообщается как число от 0 до 100.

CRI выше 80 приемлем для большинства приложений.

CRI выше 90 считается высоким CRI и в основном используется в розничной торговле, искусстве, кино или фотографии.Некоторые из светодиодных лент самого высокого качества имеют индекс цветопередачи 97-99.

Почему важен индекс цветопередачи?

Объекты при слабом освещении могут казаться тусклыми или резкими в зависимости от освещения и цвета. Цвета будут менее яркими, а общий световой эффект - менее ярким.

Но почему?

ПРИМЕЧАНИЕ. Ниже приводится техническое объяснение того, что делает светильник с высоким индексом цветопередачи. Вы можете пропустить его, если из-за занудства у вас потускнеют глаза.

Свет, который мы видим, обычно не состоит из одной длины волны.Скорее, это набор волн, охватывающих видимый спектр. Цвет, которым кажется свет, является средним для включенных волн.

Спектр видимого света Источник

Как показано на изображении выше, разные длины волн соответствуют тому, что мы видим как разные цвета. Цвет объекта будет определяться длиной волны отраженного света.

Например, если солнце светит на объект, и мы видим красный цвет, это означает, что объект поглотил все длины волн света, кроме света в красном диапазоне длин волн.Этот свет отражается в наших глазах, заставляя нас видеть красный объект.

Что произойдет, если вместо солнечного света мы направим на яблоко светодиодный свет?

Что ж, если это стандартный недорогой светодиод, в результате, скорее всего, получится тусклое, оранжевое и вообще непривлекательное яблоко.

Почему?

Солнечный свет в полдень имеет коррелированную цветовую температуру (CCT) 5500-6000K. Вы могли подумать, что для того, чтобы имитировать дневной свет, вам просто нужно купить светодиод с такой же CCT. Но все намного сложнее.

Любой видимый свет можно разделить на части путем измерения мощности волн в заданном диапазоне длин волн. Это часто отображается в виде графика с использованием графика распределения спектральной мощности. Ниже представлен график распределения спектральной мощности дневного света.

Источник

Типичный светодиод имеет график распределения спектральной мощности, который выглядит примерно как изображение слева. Обратите внимание, что вокруг голубых и красных областей имеются существенные недостатки. Это приведет к тому, что объекты, включающие эти цвета, будут выглядеть «выключенными» при просмотре под этим светом.

Светодиод с высоким индексом цветопередачи имеет более равномерное распределение спектральной мощности, как на изображении справа. Этот конкретный сделан YUJILEDS.

Ниже тот же ЮДЖИЛЭД в сравнении с дневным светом (белая пунктирная линия).

Светодиодный светильник может быть построен для излучения CCT 6000K (для соответствия дневному свету). Но если спектральное распределение мощности не соответствует естественному освещению, объекты всегда будут выглядеть «неаккуратно» при просмотре под светом.

Что лучше: 12 В или 24 В?

Светодиодные ленты обычно доступны с напряжением 5 В, 12 В или 24 В.

Для аналоговых полосок большинство людей выберет 12В или 24В. Как правило, 12 В идеально подходят для небольших установок, но для больших установок может быть лучше использовать 24 В.

Для проектов с цифровыми полосами иногда может быть удобно использовать полосы на 5 В. Большинство цифровых контроллеров работают от 5 В, что позволяет управлять контроллером и полосками от одного источника питания. Кроме того, на полосах 5 В каждый отдельный светодиод может управляться независимо.

Более высокое напряжение означает более длительные пробеги

Полосы с более высоким напряжением обычно могут работать дольше, не страдая от последствий падения напряжения.

Что такое падение напряжения?

Падение напряжения приводит к потере яркости светодиодных лент по мере того, как полоса становится длиннее. Светодиоды в начале полосы (ближе к источнику питания) будут ярко светиться. В то время как светодиоды на конце полосы будут тусклыми.

Пример падения напряжения

Выше показан отличный пример влияния падения напряжения.

Пару лет назад я установил непрямое освещение в своей гостиной.Я использовал полоски на 12 В и сделал петлю по периметру комнаты, соединив три полоски по 5 м встык к одному источнику питания.

Яркий свет слева - начало полос. Огни перемещаются по комнате и заканчиваются рядом с началом. Фонари с правой стороны страдают от падения напряжения и намного менее ярки.

Почему это происходит?

Любая длина провода имеет определенное электрическое сопротивление. Чем длиннее провод, тем больше сопротивление.Электрическое сопротивление вызывает падение напряжения, а падение напряжения заставляет светодиоды тускнеть.

Следовательно, светодиоды в конце полосы всегда будут получать меньшее напряжение, чем светодиоды в начале. Если вы сделаете полосу достаточно длинной, падение напряжения станет достаточно значительным, чтобы вызвать видимую разницу в яркости.

Как более высокое напряжение снижает влияние падения напряжения?

Во-первых, вы должны иметь базовое представление о том, как подключены все компоненты светодиодной ленты.

Большинство отдельных светодиодных чипов работают от источника постоянного тока 3 В, независимо от того, установлены ли они на полосе 12 В или 24 В. Фактически, тот же светодиодный чип, который работает на полосе 12 В, также может быть установлен на полосе 24 В. Разница заключается в том, как спроектирована схема полоски.

Светодиодные чипы

соединены последовательно в группы. Каждая группа содержит несколько светодиодных чипов и резистор. Общее падение напряжения на группе должно равняться общему напряжению на полосе (см. Диаграммы ниже).

Затем каждая из групп соединяется параллельно и размещается по длине полосы.

А пока обратите внимание (схемы выше), что размер группы на полосе 24 В составляет 7 светодиодов по сравнению с 3 светодиодами для 12 В. Ниже я объясню, почему это важно.

Каждый провод имеет определенное сопротивление пропусканию электричества. Чем длиннее становится провод, тем больше сопротивление (и падение напряжения). В конце концов, он становится достаточно большим, чтобы влиять на яркость светодиода.Ниже приведен пример того, как это может произойти на полосе 12 В.

Обратите внимание на диаграмму выше, что напряжение на светодиодах упало с 3,0 В до 2,75 В.

Когда мы переключаемся на 24 В, происходят две вещи, которые уменьшают падение напряжения.

  1. Когда напряжение увеличивается вдвое (от 12 В до 24 В), ток уменьшается вдвое (закон Ома). Это также приводит к уменьшению падения напряжения на длинном проводе вдвое. Таким образом, вместо падения на 1 В оно становится падением на 0,5 В.
  2. Эффект 0.Падение 5 В делится между 8 остальными компонентами схемы (по сравнению с 4 на 12 В).

Обратите внимание, что напряжение на светодиодах упало только до 2,9375 В по сравнению с 2,75 В с полосой 12 В.

Если у вас есть приложение, которое требует больших тиражей лент, это может быть хорошей идеей для лент на 24 В. Но даже полоски на 24 В имеют предел. Возможно, вам придется использовать другие методы (см. Раздел питания ниже), чтобы светодиоды не погасли в конце.

Более низкое напряжение имеет более близкие линии среза

Как я только что упомянул, светодиодные ленты соединяются группами светодиодов.Размер группы зависит от напряжения полосы. На полосе 5 В будет только один светодиод на группу, на полосе 12 В - 3, а на полосе 24 В - 7.

Линии разреза расположены между группами. Следовательно, чем меньше каждая группа светодиодов, тем ближе могут быть линии разреза.

Например, см. Схемы полос 12В и 24В ниже.

Если в вашей установке много углов с небольшими промежутками между ними, полоса с более низким напряжением и более близкими линиями разреза может быть хорошим выбором. Это может помочь свести к минимуму «мертвые» зоны по углам.

Более высокое напряжение может быть более эффективным

Каждый раз, когда на резисторе появляется напряжение, это означает, что энергия преобразуется в тепло вместо света. Следовательно, резисторы на приведенных выше схемах необходимы, но они также являются источником бесполезной энергии.

Сколько тратится впустую?

Расчет довольно прост. Все, что нам нужно сделать, это разделить величину напряжения на резисторе на общее напряжение:

Общее напряжение полосы Напряжение на резисторе % Мощность, «потраченная впустую» на резисторы
5V 2V 40%
12 В 3 В 25%
24 В 3 В 12.5%

Легко видеть, что полоски с более высоким напряжением страдают от меньших потерь энергии. Светодиоды потребляют настолько мало энергии, что для небольших установок это не имеет большого значения. Но для всего помещения или коммерческих установок разница в энергопотреблении может стать значительной.


Какой толщины у меди?

Гибкая полоса, на которой установлены светодиоды, на самом деле является печатной платой. Внутри полосы находится слой меди, который обеспечивает электрическую схему и основную часть отвода тепла.

По этим причинам толщина медного слоя имеет значение.

Более толстый слой меди означает, что электричество может проходить легче (меньшее электрическое сопротивление). Это снизит падение напряжения и обеспечит более длительную работу.

Он также быстрее рассеивает тепло. Светодиоды будут оставаться более холодными, что в конечном итоге поможет продлить срок их службы.

Количество меди в светодиодной ленте обычно измеряется в унциях на квадратный фут. Типичные значения для светодиодной ленты - 1-4 унции.Более высокая мощность требует больше меди.

К сожалению, очень немногие продавцы указывают это на странице информации о продукте. Если вы планируете небольшой проект с несколькими полосками по выгодной цене, я бы не стал особо беспокоиться об этом.

Однако, если вы планируете большой проект с использованием высококачественных полосок, стоит обратиться к производителю, если он не указан на странице характеристик.


Как установить светодиодные ленты

Наилучший способ, который я нашел для установки светодиодных лент, - это внутри алюминиевого канала.

Каналы бывают угловыми или плоскими, с крышкой диффузора или прозрачной крышкой. Они бывают разной ширины, поэтому убедитесь, что канал подходит к полосе.

Мягкие алюминиевые швеллеры можно разрезать ножовкой или электрической торцовочной пилой. Если вы используете торцовочную пилу, вам следует использовать лезвие с твердосплавным наконечником и большим количеством зубцов.

После обрезки канал можно надежно закрепить винтами.

Преимущества установки светодиодных лент внутри канала:

  1. Обеспечивает однородную поверхность для склеивания ленты, образуя надежное и долговечное соединение.
  2. Алюминий действует как радиатор и помогает рассеивать тепло, продлевая срок службы светодиода.
  3. Пластиковая крышка рассеивает свет. Это сделает свет от светодиодов более равномерным.
  4. Чехол также поможет защитить полосу от пыли и повреждений.
  5. Если светодиодные ленты хорошо видны, чистые линии каналов помогают придать установке более изысканный вид.

Несмотря на все преимущества канала, существуют установки, в которых дополнительная стоимость каналов не окупается.

Самая большая проблема, с которой вы столкнетесь при установке без канала, - это то, что клейкая лента не держится. Обычно это происходит изначально. Но иногда через неделю или месяц клей выходит из строя.

Чтобы убедиться, что клей не отклеивается, я рекомендую наносить немного горячего клея через каждые пару футов.

Как соединить светодиодные ленты

Пайка - обычно самый надежный метод соединения двух светодиодных лент. Но это также отнимает много времени, требует специального оборудования и некоторых навыков.

Клипы быстрее и не требуют каких-либо навыков. По этой причине я рекомендую использовать зажимы, если у вас будет легкий доступ к полосам (в большинстве случаев).

Однако соединения, выполненные зажимами, не так прочны, как припой. Они уязвимы к коррозии и перемещению.

Поэтому я рекомендую использовать припой, если полосы могут испытывать:

  1. Погода - любая установка вне помещения или нагрев и охлаждение, которые могут вызвать конденсацию
  2. Движение - любой гибкий канал или место, которое может испытывать вибрацию
  3. Очень постоянное - залиты эпоксидной смолой или другим подобным материалом.

Как обращаться с углами

Проблема с углами состоит в том, чтобы эффективно повернуть угол, не оставляя «небольшого промежутка» и не тратя слишком много времени на резку и соединение.

Плавный изгиб

Лучший способ, который я нашел для большинства своих установок, - это просто сделать легкий изгиб за углом.

Для этого метода вам не нужно разрезать полосу или иметь какое-либо специальное соединительное оборудование. Вы можете делать изгибы, даже если компоненты полосы случайно упадут прямо на угол.

Source

Проведите полосу за угол и дайте полосе принять собственную форму. В результате получится небольшая петля в углу.

Проблема с этим методом заключается в том, что со временем клей в углу может потянуться вверх.Чтобы этого не происходило, нанесите немного горячего клея на каждую сторону угла.

Если вы устанавливаете полосы внутри канала, изгиб может не поместиться внутрь. Это особенно актуально для полосок с плотно упакованными компонентами. В этом случае я рекомендую разрезать полосу и использовать вместо нее угловые соединители.

Угловой соединитель

Вы также можете разрезать полоски по углам и соединить их соединителями. Однако светодиодные ленты необходимо разрезать по линиям разреза. Поэтому, если промежуток между линиями разреза большой, вы можете получить небольшой промежуток без света в углу.

Это тот случай, когда установка полосок в канал с диффузором будет полезна. Без диффузора у вас, скорее всего, останется тусклое или темное пятно.

Можно купить жесткие пластиковые угловые соединители на 90 градусов, но я рекомендую тип с проводами. Гибкие провода можно регулировать под любым углом.

Source
Fold Method

You может попытаться сложить полоски, но я не рекомендую это делать. Печатные платы на большинстве светодиодных лент довольно гибкие. Убедитесь, что ваш изгиб не окажет нагрузки на участки с какими-либо компонентами.Одноцветные полоски низкой плотности лучше всего подходят для фальцовки, потому что для фальцовки доступно больше «чистой» области.

Сначала согните полосу под прямым углом в направлении , противоположном направлению поворота .

Затем сделайте второй сгиб, загнув загнутый конец обратно на себя.

Удаление светодиодных лент

Когда светодиодная лента надежно приклеена к поверхности, может показаться, что удалить ее, не повредив ее, практически невозможно.

Не тяните за полосу и надейтесь на лучшее.Вы рискуете порвать ленту или повредить отдельные разъемы светодиодов.

Вместо этого используйте зубную нить.

Нет, не такая нить! Зубная нить.

Отрежьте кусок нити и протяните его под краем. Затем двигайте им взад и вперед по длине полосы.


Питание светодиодных лент

Светодиодные чипы питаются от постоянного тока. Поэтому нельзя включать светодиодную ленту прямо в розетку (переменный ток). Вместо этого вам понадобится источник питания для преобразования переменного тока от стены в постоянный ток, который может использовать светодиод.

Как выбрать источник питания для светодиодов

Этой областью часто забывают, особенно любители. Если вы собираетесь тратить деньги, вы, вероятно, захотите потратить их на суперяркие высококачественные светодиоды. Следовательно, есть соблазн удешевить блок питания. Но если заранее потратить деньги на хороший блок питания, то со временем они окупятся.

Какая мощность вам нужна?

Во-первых, вам нужно знать, сколько энергии будут использовать ваши стрипы, чтобы вы могли выбрать блок питания подходящего размера.

Каждый поставщик должен указывать энергопотребление своих светодиодных лент. Он может быть указан как потребляемая мощность отдельного светодиодного чипа или как мощность на длину полосы. В любом случае, просто умножьте мощность на единицу длины на общую длину полосы, которую вы планируете использовать.

Не беспокойтесь, совсем не обязательно получать точный номер. Близко достаточно.

После того, как вы оцените энергопотребление вашей полосы, хорошее практическое правило - добавить еще 20% (мощность полосы / 0.8). Затем выберите источник питания, который может обеспечить большее или равное этой величине.

Дополнительная емкость поможет продлить срок службы источника питания. Как и в случае со светодиодами, частой причиной отказа источника питания является нагрев. А работа блока питания на полную мощность нагревает его.

Напряжение источника питания должно соответствовать напряжению светодиодов

Источник питания должен быть того же напряжения, что и светодиодная лента.

Например, если вы попытаетесь использовать источник питания 24 В на полосе 12 В, светодиоды будут гореть очень ярко (чрезмерно) в течение короткого периода времени.Вскоре они перегреются и перегорят.

И наоборот, если вы попытаетесь использовать источник питания 12 В на полосе 24 В, светодиоды с недостаточным питанием вообще не загорятся.

Водонепроницаемый или нет?

Корпус блока питания обычно оценивается по системе защиты IP. Первая цифра в рейтинге IP - это защита от продаваемых предметов (например, пальцев, грязи, пыли). Второе число - защита от жидкости (например, капание, разбрызгивание, погружение).

Гидроизоляция

Если вам нужен водонепроницаемый блок питания, я рекомендую убедиться, что вы получаете IP67 или IP68.Ожидается, что они будут полностью погружными.

Вы также можете найти блоки питания со степенью защиты IP65, которые продаются как водонепроницаемые. Они защищены от водяных брызг (например, сильного ливня, распылителя из шланга), но не от погружения.

Разница в цене между IP65 и IP67-68 обычно незначительна, поэтому дополнительная защита того стоит.

Защита от пыли

Даже если вы не беспокоитесь о воде, вам может потребоваться герметичный блок питания для защиты от пыли.

Любой блок питания с рейтингом IP, который начинается с «IP6», будет защищен от пыли.

Если источники питания открыты для воздуха, на внутренних компонентах может скапливаться пыль. Это способствует накоплению избыточного тепла, что может сократить срок службы источника питания.

Эффективность блока питания

Эффективность блока питания может иметь большое значение для общего энергопотребления. Типичный КПД источников питания составляет от 70% до 90%.

Например:

Если у меня есть светодиодная лента, которая потребляет 100 Вт, блок питания с эффективностью 70% будет потреблять 100 Вт / 0. 70 = 143Вт электроэнергии.

В то время как блок питания с КПД 90% потребляет только 100 Вт / 0,90 = 111 Вт.

По большей части, если вы хотите большей эффективности от источника питания, вам придется платить за это. Имеет ли смысл платить за повышение эффективности обычно зависит от размера вашего проекта.

Установка блока питания

Если вы планируете просто подключить питание светодиода к существующей розетке, вам не нужно беспокоиться о нарушении строительных норм.Пока вы не подключаетесь к электросети и не прокладываете провода внутри стен, вам все в порядке.

Однако, если вы проводите большую установку, вам, вероятно, не нужно, чтобы провода свешивались повсюду. В этом случае для чистой установки обычно требуется несколько источников питания для светодиодных драйверов и прокладка проводов через стены.

Если вы хотите, чтобы у вас был красивый чистый вид, подумайте о размещении всех блоков питания внутри корпуса. Подайте сетевое напряжение в корпус и подключите розетку внутри корпуса. Затем установите блоки питания и подключите их к розетке.

DO купите блок питания класса 2. Если вы прокладываете провода внутри стен, это гарантирует, что вы не превысите требования к мощности. Блок питания класса 2 ограничен 60 Вт для 12 В и 96 Вт для 24 В.

Один источник питания может превысить предел мощности, если он разделяет мощность на несколько выходов, пока каждый выход находится в пределах мощности.

DO используйте проводку, соответствующую классу 2 (CL2), если вы собираетесь прокладывать провода внутри готовых стен.

НЕ ПОДКЛЮЧАЙТЕ подключайте источник питания напрямую к сети. Вместо этого подключите вилку с 3 контактами к стороне входа (120 В) и вставьте ее в розетку.

НЕ НУЖНО устанавливать блок питания внутри стены без съемной панели. Это должно быть само собой разумеющимся, но всегда есть тот парень . Источники питания действительно выходят из строя, и если они застревают в стене, это становится настоящей головной болью при обслуживании.

Как запитать очень длинные ленты

Если у вас достаточно длинная серия светодиодных лент, вы испытаете падение напряжения.Вы можете уменьшить эту проблему, используя полоски более высокого напряжения (как описано выше), но это не решит проблему полностью. В конце концов, если пробег будет достаточно долгим, даже полоска на 24 В пострадает от падения напряжения.

К счастью, есть способы без особых проблем расширить зону действия ваших полосок.

Установите блок питания посередине.

Самый простой способ удвоить эффективную длину лент - разместить блок питания посередине двух полос.Точно так же, если полоска образует петлю, вы можете подключить оба конца к источнику питания.

Используйте инжекцию мощности

Конечно, иногда вы будете ограничены в том, где вы можете установить блок питания. В других случаях у вас будет такой продолжительный световой поток, что даже размещения мощности в центре будет недостаточно, чтобы избежать падения напряжения.

В таких случаях вам придется проложить больше проводов к нужным местам. Это называется подачей мощности.

Ввод мощности может осуществляться с помощью одного или нескольких источников питания.Для аналоговых и цифровых лент это делается по-разному.

Инжекция мощности для аналоговых светодиодных лент

Аналоговые ленты не имеют встроенных микроконтроллеров, в отличие от цифровых полос. Это означает, что необходимо установить какой-то контроллер напряжения между источником питания и полосой на всех соединениях .

Один из вариантов - купить второй контроллер. По сути, это создаст вторую светодиодную ленту с отдельным питанием и отдельным управлением.Затем, если вы хотите, вы можете использовать программное обеспечение для автоматизации, чтобы убедиться, что два контроллера остаются синхронизированными.

Однако есть более простое (и более дешевое) решение.

Повторители сигналов

Повторители сигналов могут быть подключены в любом месте, где требуется подача мощности. Повторитель будет передавать сигнал, так что все светодиоды синхронизируются одним контроллером.

Этот способ проще для домашней автоматизации, потому что к сети умного дома добавляется только один контроллер.

Это также упрощает разводку для инжекции мощности. Все, что вам нужно сделать, это подключить питание к репитеру и подключить две полосы к репитеру.

Повторитель может получать питание от того же источника питания, что и контроллер (см. Выше). Или он может питаться от отдельного источника питания (см. Ниже).

При необходимости можно использовать несколько репитеров. Повторители потребляют собственное питание, что позволяет использовать один контроллер для полос любой длины.

Инжекция мощности для цифровых светодиодных лент

Для цифровых лент напряжение для каждого светодиода контролируется микроконтроллерами, установленными на полосе.Микроконтроллеры требуют полного напряжения от источника питания, поэтому инжекция мощности осуществляется путем подключения источника питания непосредственно к полосе.

При использовании одинарного источника питания мощность может подаваться простым подключением проводов источника питания к проводам V + и V- везде, где требуется дополнительное питание.

ПРИМЕЧАНИЕ : Не для всех адресных полос требуется провод «Clock», как показано на схемах. Требуется ли это, зависит от типа микроконтроллера, который использует полоска.

Для с несколькими источниками питания методика такая же, за исключением того, что V + не подключается между источниками питания.

ПРЕДУПРЕЖДЕНИЕ : Никогда не подключайте положительные провода между источниками питания. Это может вывести из строя источники питания и потенциально вызвать возгорание.

Как выбрать правильный размер провода

Толстый провод будет иметь меньшее падение напряжения, чем тонкий провод. Поэтому, если вам нужно проложить провода на большие расстояния, чем толще, тем лучше.

Однако толстая проволока дороже. Спрятаться труднее. А если вы пытаетесь протянуть проволоку сквозь стены, толстая и жесткая проволока может значительно усложнить вашу работу.

Чтобы выбрать провод правильного размера, вам необходимо знать:

  1. Напряжение на зачистке
  2. Ток - Чтобы рассчитать требуемый ток, разделите общую требуемую мощность на напряжение. Например, для полосы 12 В мощностью 100 Вт требуется 100 Вт / 12 В = 8,3 А.
  3. Длина провода
  4. Допустимая величина падения напряжения

Затем введите значения в этот калькулятор.Отрегулируйте размер провода и пересчитайте его, пока не получите приемлемое падение напряжения.

Если вы будете прокладывать провода внутри готовых стен, проводка должна быть помечена как соответствующая классу 2.


Как управлять светодиодными лентами

В этом разделе объясняется, как автоматизировать или по беспроводной сети управлять светодиодными лентами с помощью продуктов для умного дома.

Всегда ли мне нужен контроллер?

Если у вас одноцветная светодиодная лента, вам не обязательно нужен контроллер. Вы можете просто подключить его напрямую к источнику питания.

Затем, если вы хотите превратить его в умный свет, вы можете подключить блок питания к умной розетке. Это работает, но очень просто.

Однако, даже если вы не заботитесь об изменении цвета, большинство людей хотя бы захотят иметь возможность затемнять. А для этого вам понадобится контроллер.

Как затемнить светодиодные ленты

Есть два распространенных способа затемнения светодиодных лент с помощью интеллектуального управления.

Первый способ - использовать умный диммер переменного тока, установленный в стене.Для этого проводка идет от переключателя диммера к источнику питания и фарам.

Плюсы / минусы этого метода:
Con - Для работы необходим блок питания с регулируемой яркостью. Обычно они дороже обычных источников питания.
Pro - Вы можете использовать любой стандартный диммер, включая интеллектуальные диммеры, такие как диммеры Lutron Caseta.
Pro - Когда свет выключен, питание отключено. Это устраняет источник «вампирской» силы.
Con - Работает только с одноцветными светодиодными лентами.

Второй способ - использовать интеллектуальный контроллер. Здесь проводка идет от блока питания к контроллеру и фарам.

Плюсы / минусы этого метода:

Pro - Интеллектуальные контроллеры могут управлять полосами с несколькими цветами.
Pro - Не требует источника питания с регулируемой яркостью.
Con - Освещение не подключается напрямую к настенной панели управления. Чтобы иметь контроль на стене, потребуется установить один из этих дополнительных интеллектуальных переключателей в желаемом месте для связи с контроллером светодиодов.
Con - Электропитание всегда включено, что дает вампирскую силу.

Я предпочитаю этот второй способ. Я большой поклонник света, меняющего цвет. Даже если он находится в области, где мне не нужен полный цвет, мне все равно нужна возможность сдвигать белый цвет. Я верю в использование циркадного освещения, когда это возможно.

Как управлять цветом светодиодной ленты

Если ваши светодиодные ленты представляют собой полосы, меняющие цвет, вам понадобится интеллектуальный контроллер.

Убедитесь, что у вашего контроллера достаточно каналов. Если у вас есть полоса RGBW, вам понадобится контроллер с 5 выходными клеммами. Одна клемма - это напряжение питания (V +). Остальные четыре клеммы предназначены для каждого из светодиодов R, G, B и W.

Использование контроллера со слишком большим количеством каналов - это нормально. Однако имейте в виду, что существует предел того, сколько тока может проходить на каждом канале.

Контроллер имеет ограничение на пропускание тока через него. Например, этот контроллер RGBGenie может обрабатывать до x ампер.

В большинстве случаев падение напряжения вызовет проблемы задолго до того, как у вашего контроллера закончится емкость.

Беспроводные протоколы

Интеллектуальный светодиодный контроллер взаимодействует с вашим умным домом, используя какой-то беспроводной «язык» (протокол). У вас есть три основных протокола на выбор: WiFi, Zigbee или Z-Wave.

Если у вас нет других вещей для умного дома, я рекомендую использовать контроллер WiFi. Он не требует дополнительного концентратора (использует ваш WiFi-роутер) и обычно дешевле, чем два других варианта..

Zigbee и Z-Wave - это беспроводные протоколы, разработанные специально для домашней автоматизации. С помощью одного из этих контроллеров вы можете подключить свой контроллер к интеллектуальному концентратору, например Samsung SmartThings, и ваши возможности автоматизации будут безграничными.

Я предпочитаю протокол Zigbee для своих источников света, потому что он работает с концентратором Philips Hue. Хаб Hue очень надежен и имеет очень быстрое время реакции. Кроме того, у меня уже есть несколько ламп Philips Hue, поэтому моя ячеистая сеть Hue надежна.

ПРИМЕЧАНИЕ. Если вы хотите, чтобы ваш контроллер был совместим с Hue, вы должны убедиться, что это контроллер, сертифицированный Zigbee 3. 0.

Где установить контроллер

Контроллеры обычно намного меньше блоков питания, поэтому их легче спрятать.

В большинстве случаев имеет смысл установить контроллер как можно ближе к полосам.

При необходимости проложите толстый провод от источника питания к контроллеру, чтобы минимизировать падение напряжения.Затем переключитесь на провод более легкого калибра от контроллера к полосам.

Как управлять цифровыми (адресуемыми) светодиодными лентами

Для аналоговых лент все светодиоды одного цвета подключены к одному каналу. Один контроллер может регулировать мощность каждого канала независимо, но не может регулировать светодиоды по отдельности.

Цифровое управление полосой сильно отличается от аналогового. Я далеко не специалист в настройке адресных элементов управления светодиодной лентой. Однако основные требования следующие:

Чтобы использовать цифровое управление, вы должны сначала иметь цифровую светодиодную ленту (очевидно).

Кроме того, вам понадобится компьютер (многие используют Arduino или Raspberry-Pi) для обработки кода и отправки сигнала на светодиодные микроконтроллеры, установленные на полосе.

Наконец, вам также необходимо будет снабдить компьютер программой, которая сообщает микроконтроллерам, как включать свет.


Рекомендуемые продукты

Поищите в Google светодиодные ленты, и вы увидите страницы результатов с бесчисленными поставщиками, продающими свои ленты и аксессуары.

Их так много, что я не могу сказать, какие из них лучше. Но я могу сказать вам, какие из них я использовал и работали ли они на меня.

По мере того, как я продолжаю покупать и тестировать товары, я буду обновлять этот список.

Светодиодные ленты

High CRI (белый дневной свет) - Светодиодная лента MARSWALL CRI 97+

RGBW - BTF-LIGHTING 16,4ft RGBW Светодиодная лента 4 в 1

Контроллеры светодиодов

WiFi

Z-Wave

Работает с Hue - Контроллер светодиодных лент GIDERWEL Zigbee RGBW

Источники питания

Класс 2 (CL2) - 12 В 60 Вт Блок питания

Диммируемый - HitLights 12 В 60 Вт светодиодный драйвер с регулируемой яркостью


Заключительные мысли

Светодиодные ленты », я имел ввиду. Я хочу, чтобы это было самое масштабное и крутое руководство, которое поможет вам от нулевых знаний до готового проекта.

Но, признаю, я не знаю всего, что нужно знать о светодиодных лентах, и это руководство не идеально. Итак, если у вас есть какие-либо советы или что-то, что я пропустил, дайте мне знать в комментариях ниже, и я добавлю их в руководство.

Спасибо за чтение!

Как выбрать подходящий трансформатор для светодиодных лент 12 В: LEDLIGHTSWORLD.COM - LEDLightsWorld

Шаг 1. Рассчитайте потребляемую мощность полосы, которую вы хотите

–Мы можем рассчитать мощность каждой полосы, зная тип светодиода и его номинальную мощность для каждого светодиода.Формула для расчета: Потребляемая мощность = Мощность каждого светодиода * Количество светодиодов на длине полосы.

Например, для модели SMD3528 длиной 100 см, 150 светодиодов на рулон, это 30 светодиодов на 100 см, поэтому его потребляемая мощность составляет 30 * 0,08 = 2,4 Вт.

ПРИМЕЧАНИЕ. Этот метод позволяет получить данные о номинальной потребляемой мощности.

На самом деле, после того, как полоса будет запущена на длительный срок, произойдет падение напряжения, которое приведет к потере мощности.

Чем длиннее полоса, тем меньше реальная мощность она производит. Полоса длиной 5 метров по сравнению с полосой длиной 1 метр той же модели, реальная мощность будет на 40% -50% меньше.

Чем короче полоса, тем реальная мощность будет намного ближе к номинальной.

И снова, некоторые производители будут использовать разные резисторы для регулировки выходной мощности полосы. Например, если светодиодный компонент номиналом 60 мА, для увеличения срока службы будет использоваться большой резистор, ток светодиода будет меньше номинального.

A: одиночный чип SMD3528 0,08 Вт / светодиод

Примечание. Теперь SMD3528 заменен на SMD2835, 0.1W.

Лента, изготовленная из этого светодиода 3528, модели, которые мы продаем в Интернете, имеют:

SMD3528-150 SMD3528-300 SMD3528-600 SMD3528-1200


Полоса Модель

3528,150LED / Рулон

3528,300LED / Рулон

3528,600LED / рулон

3528,1200LED / Рулон

30 светодиодов на метр

60 светодиодов на метр

120 светодиодов на метр

240 Светодиод / метр

500 см

12 Вт

24 Вт

48 Вт

96 Вт

300 см

7. 2 Вт

14,4 Вт

28,8 Вт

57,6 Вт

200 см

4,8 Вт

9,6 Вт

19,2 Вт

38,4 Вт

100 см

2,4 Вт

4,8 Вт

9.6 Вт

19,2 Вт

50 см

1,2 Вт

2,4 Вт

4,8 Вт

9,6 Вт

1 фут (30 см)

0,8 Вт

1,6 Вт

3,2 Вт

6.4 Вт

Примечание: 1 Катушка ленты производится через 5 метров (16.4 футов). 1 фут = 30 см. 1 дюйм = 2,54 см.

B: одиночный чип SMD2835 0,2 Вт / светодиод

Лента, изготовленная из этого светодиода, в моделях, которые мы продаем в Интернете, есть:

SMD2835-300 SMD2835-600 SMD2835-1200

Полоса Модель

2835,300LED / рулон

2835,600LED / рулон

2835,1200LED / Рулон

60 светодиодов на метр

120 светодиодов на метр

240 Светодиод / метр

500 см

60 Вт

120 Вт

240 Вт

300 см

36 Вт

72 Вт

144 Вт

200 см

24 Вт

48 Вт

96 Вт

100 см

12 Вт

24 Вт

48 Вт

50 см

6 Вт

12 Вт

24 Вт

1 фут (30 см)

3. 6 Вт

7,2 Вт

14,4 Вт

B: SMD335 с боковым обзором 0,08 Вт / светодиод

Лента, изготовленная из этого светодиода 335, модели, которые мы продаем в Интернете, имеют:

Полоса Модель

335,300LED / рулон

335,600LED / рулон

60 светодиодов на метр

120 светодиодов на метр

500 см

24 Вт

48 Вт

300 см

14. 4 Вт

28,8 Вт

200 см

9,6 Вт

19,2 Вт

100 см

4,8 Вт

9,6 Вт

50 см

2.4 Вт

4,8 Вт

1 фут (30 см)

1,6 Вт

3,2 Вт

Примечание: 1 Катушка ленты производится с шагом 5 метров (16,4 фута). 1 фут = 30 см. 1 дюйм = 2,5 см.

C: Вид сверху SMD5050 0. 24 Вт / светодиод

Полоса, изготовленная с использованием этого светодиода 5050, модели, которые мы продаем через Интернет, имеют:

Полоса Модель

5050,150LED / Рулон

5050,300LED / рулон

5050,600LED / рулон

30 светодиодов на метр

60 светодиодов на метр

120 светодиодов на метр

500 см

36 Вт

72 Вт

144 Вт

300 см

21.6 Вт

43,2 Вт

86,4 Вт

200 см

14,4 Вт

28,8 Вт

57,6 Вт

100 см

7,2 Вт

14,4 Вт

28. 8 Вт

50 см

3,6 Вт

7,2 Вт

14,4 Вт

1 фут (30 см)

2,16 Вт

4,32 Вт

8,64 Вт

Примечание: 1 Катушка ленты производится через 5 метров (16.4 футов). 1 фут = 30 см. 1 дюйм = 2,5 см.

Шаг 2: Выберите трансформатор подходящего типа

A: Водонепроницаемый трансформатор, 12 В постоянного тока, от 1 А (12 Вт) до 8 А (96 Вт)

B: Водонепроницаемый адаптер серии для тяжелых условий эксплуатации, 12 В постоянного тока, от 8,5 А (102 Вт) до 30 А (360 Вт)

C: Водонепроницаемый светодиодный трансформатор, 12 В постоянного тока, начиная с 2. От 5 А (30 Вт) до 8,3 А (100 Вт)

Шаг 3. Выберите правильный AMP

A: если вы заказали 1 катушку SMD3528 с 300 светодиодами (24 Вт) и вам нужен водонепроницаемый источник питания, проверьте трансформатор Waterproof LED и выберите 2,5 А (30 Вт)

B: если вы заказали 2 катушки SMD5050 с 300 светодиодами (всего 0,24 * 600 = 144 Вт) и хотите, чтобы работал только один трансформатор, тогда вы можете выбрать негерметичный сверхмощный адаптер и 15 А (180 Вт)

PS: Усилители или мощность источника питания должны быть выше фактического потребления энергии, например.г. Для одной катушки SMD3528 светодиодной ленты с 300 светодиодами потребляемая мощность составляет 24 Вт, но мы рекомендуем вам выбрать для нее источник питания DC12V 3AMP 36 Вт.

Если у вас возникли проблемы, свяжитесь с нами!

Как рассчитать источник питания светодиодов, необходимый для светодиодной ленты

Один из часто задаваемых нам вопросов: «Как мне определить, какой источник питания мне нужен для моей светодиодной ленты?»

Ответ - это не так уж и сложно.

Первым делом проверьте технические данные светодиодной ленты, которую вы собираетесь использовать. Он должен показать вам потребляемую мощность в ваттах на метр. Обычно он отображается в формате 14 Вт / м (14 Вт / метр).

Второй шаг - определить длину полосы, которую вы собираетесь использовать в метрах, и умножить это число на количество ватт, используемых на метр.

Допустим, вы используете светодиодную ленту длиной 8,5 м. Светодиодная лента потребляет 14Вт / м3.
14 x 8,5 = всего 119 Вт. Итак, вам нужен источник питания для светодиодов (иногда называемый драйвером светодиодов), который может обеспечить не менее 119 Вт.

Тем не менее, рекомендуется делать поправки на непреднамеренные перегрузки. Чтобы уменьшить это, мы рекомендуем использовать только около 80% номинальной нагрузки источника питания. Итак, в этом случае вы, скорее всего, выберете блок питания на 150 Вт.

Затем вы можете просмотреть наш ассортимент светодиодных драйверов, чтобы выбрать наиболее подходящую модель.

Не забудьте подтвердить фактическую выходную мощность в паспорте продукта. Фактическая выходная мощность варьируется от модели к модели в пределах одной серии светодиодных драйверов. Например, HLG-240H-24 имеет выходную мощность 240 Вт, тогда как HLG-240H-12 имеет выходную мощность 192 Вт.

Если вы планируете использовать драйвер светодиода с регулируемой яркостью, вам необходимо принять во внимание еще несколько факторов.

Многие драйверы светодиодов с регулируемой яркостью работают, изменяя амплитуду тока, подаваемого на светодиоды.Если вы используете более одного источника питания для питания нескольких светодиодных лент, тогда нагрузка на каждый драйвер должна быть согласована как можно ближе друг к другу, чтобы обеспечить синхронизацию диммирования.

В качестве примера, если один источник питания загружен на 80%, а второй источник питания загружен на 50%, первый источник питания начнет тускнеть, когда регулятор диммирования опустится ниже 80%, но второй источник не начнет затемнять, пока затемнение не упадет ниже 50%. Эта разница видна невооруженным глазом.

Если ваш источник питания с регулируемой яркостью для светодиодов имеет выход типа ШИМ, такой как серия MEAN WELL PWM или драйверы светодиодов с регулируемой яркостью TRIAC источника питания, то они будут плавно уменьшать яркость независимо от нагрузки.Эти драйверы светодиодов поставляются компанией Power Supplies Australia для моделей на 12 В и 24 В.

Следующие драйверы светодиодов PWM доступны для заказа через Power Supplies Australia:

Power Supplies Australia всегда готов помочь в случае необходимости. Не стесняйтесь звонить по телефону 1800 632 639, если у вас возникнут дополнительные вопросы по выбору правильного источника питания для светодиодной ленты.

Блок питания для светодиодной ленты своими руками

Современная электроника часто оснащается внешним блоком питания 5В, 12В, 19В.Когда устройство выходит из строя, они часто лежат в шкафу или шкафчике.

  • 5V - это зарядные устройства для аккумуляторов мобильных телефонов и USB;
  • 12В - используется в компьютерах, некоторых пластинах, телевизорах, сетевых маршрутизаторах.
  • 19V - ноутбуки, мониторы, моноблоки.

Рассмотрим, как адаптировать любой блок питания под светодиодную ленту 12В. Доступны только простые и недорогие варианты. Зарядные устройства на 5В не подходят. Но у меня в этих зарядных устройствах лампа, к корпусу крепится 3 или 6 диодов.Night Light не яркий, в самый раз.

Блок питания 12В

Питание от роутера 12В, 1А

Блок питания 12В электроники обычно от 6 до 36 Вт. 10 Ватт достаточно, чтобы осветить рабочую поверхность светодиодной ленты на кухне. Эти блоки делятся на два основных типа:

  1. старые на трансформаторах отличаются большей массой;
  2. современный импульсный, также известный как электронный трансформатор, отличается малым весом и большой мощностью при малых габаритах.

Использование на трансформаторах не рекомендуется. При установке светодиодной ленты я сначала подключил трансформаторный блок питания от роутера, мощность которого была в 2 раза больше удлинителя. Сам стал сильно греться. Поставил диодный выпрямительный мост на самодельный радиатор для охлаждения, он еще сильно греется, долго он не выдержал. Не было времени разбираться в тонкостях, поэтому обратился к специалисту. Он как-то нашел причину, у светодиодов особая вольт-амперная характеристика (сокращенно ВАХ), что приводит к сильному нагреву.Он мне от телевизора дал на 12В и 2 Ампера, то есть мощность 24Вт. Сейчас все работает и без проблем не греется.

БП на 19 В

питание от ноутбука 19В, 90Вт

Напряжение в 19V широко используется в настольной компьютерной технике, чаще всего в ноутбуках, моноблоках, мониторах, сканерах. В эту категорию могут входить БП от принтеров, они мощные, иногда 16В, 20В, 24В, 32В.

У меня давно лежит отличный блок на 90Вт и питание 19В от ноутбука Асус.Такой мощности хватило бы, чтобы запитать светодиодную ленту на 6000 люмен, а этого хватит, чтобы сделать 20 квадратов диодного освещения комнаты. Но БП не на 12 вольт и требует доработки. Внутрь корпуса мы не лезем, паять схему под 12 вольт сложно, долго и электроника должна быть. Сделать проще соединение небольшого понижателя со стабилизатором. Есть два типа.

Тип №1

Стабилизатор на 7812

Стабилизатор на микросхеме типа ROLL 7812 (lm317), почти похож на транзистор, при установке на радиатор охлаждения выдерживает ток 1 Ампер.Этот вариант устаревший и громоздкий. Для использования всей емкости БП от ноутбука потребуется 5-6 таких (или 1 большой) и большой алюминиевый радиатор для охлаждения.

Тип №2

Импульсный на специализированных микросхемах

Современный импульсный стабилизатор миниатюрный, без подогрева, простой. Поэтому рекомендую заказать парочку товаров на Алиэкспресс.

Рекомендую импульсный, у него КПД выше 80-90%, проще и дешевле. Только не покупайте источник питания на LM2596, вам нужен источник напряжения.Чтобы найти китайский интернет-магазин, используйте запросы:

  • блок питания LM2596;
  • импульсный регулятор 12в;
  • регулятор напряжения 12в 7а;

Характеристики импульсных стабилизаторов

В видеоинструкции специалиста

рассказывается об основных технических характеристиках схем современных импульсных стабилизаторов и даются рекомендации по их использованию.

Простые схемы своими руками

Примеры готовых импульсных модулей 36Вт

Если вышеперечисленное не подходит для БП, то блок питания для светодиодной ленты 12В можно распаять по схеме своими руками.Для самоделок потребуется много времени и много запчастей, не буду рассматривать комплектные схемы 110В для подключения к сети. С современной разработкой электроники проще их купить у китайцев. Есть схемы сборки своими руками еще на TL594 и других новых элементах. Но мне нравится, как описано ниже, легко повторяется в течение 10 минут.

Считаю лучшим и самым современным в LM2596. Всего потребуется установить 4 радиоэлемента. Аналогичные по функционалу аналоги это ST1S10, L5973D, ST1S14.

Существует несколько модификаций микросхемы:

  • фиксированный 12 В, LM2596-12, указан в конце маркировки;
  • Регулируемая версия LM2596ADJ;

Характеристики

Параметр Значение
Входное напряжение не более 40 В
Выходное напряжение 3-37В
выходной ток 3A
Защита по току отключения 3A
преобразование частоты 150 кГц

Видео как доработать своими руками

Коллега хотел рассказать, как подключить и настроить стабилизатор на блок питания от ноутбука на 19В.

Готовые модули из Китая

Возможность управления выходом от 3 до 37 В

В первой схеме LM2596ADJ будет использовать контролируемое напряжение на каждый выход. Отпускает он может в разных случаях, но самый оптимальный как на картинке. Достоинством такой конструкции является возможность регулировки яркости светодиодной ленты без использования диммера.

Схема 12В фиксированная

Стабилизатор на микросхеме LM2596-12, а не переменный резистор для регулировки вывода ровно на 12В. Вождение легче на одной схеме.

Напряжение и драйвер в одном модуле

Универсальный блок с 3 ручками

Универсальная версия, регулируется по току и напряжению. Можно запитать не только диодную ленту, но и светодиоды. То есть может выступать в роли драйвера и электронного преобразователя.

Видео покажет вам, как использовать и настраивать собственную версию универсального модуля с драйвером регулируемого тока.

Где купить дешево?

Бывает, что в вашем доме не было подходящего блока питания от бытовой техники, но наверняка другие тоже лежали без дела.Сначала спросите своих друзей или соседей, что это такое. За пару соток или ликвидную валюту можно снять контракт.

Большой ассортимент вы найдете на Авито и местных форумах. Многие избавляются от ненужного и продают БП по символической цене, потому что выбрасывать жалко, а реальная стоимость неизвестна. Таким образом, я часто покупаю хорошее оборудование, тем более торг никто не отменял. Недавно мне удалось купить моноблок от бренда ACER на 190W за 400 руб.Она плотная и качественная, так как компьютерная электроника требует очень стабильного и качественного питания, в отличие от светодиодной ленты.

светодиодный источник питания | Драйверы | Адаптеры | Трансформатор | Великобритания

Светодиодные ленты

несовместимы с сетевым напряжением и током. Вот почему для работы им требуется отдельный блок, называемый источником питания. У нас есть два основных источника питания; "подключи и работай" и сеть готова.Plug and play предназначены для быстрой установки и подключения к источнику питания через стандартный 3-контактный штекер. Готовность к сети предназначены для более сложных установок и могут быть подключены непосредственно к выключателю света. Все блоки питания проходят испытания в Великобритании и соответствуют всем стандартным нормам.

Адаптеры питания ACDC (с 3-контактной вилкой в ​​комплекте)

и nbsp

  • EAN: MS-12W-ACDC

    »12 В, 12 Вт (ВА), 1 А
    »Снижает напряжение с 240 до 12 В
    »Питание от розетки
    »2 года гарантии

    11 фунтов стерлингов. 39

    Добавить в корзину

  • EAN: MS-24W-ACDC

    »12 В, 24 Вт (ВА), 2 А
    »Снижает напряжение с 240 до 12 В
    »Питание от розетки
    »2 года гарантии

    14 фунтов стерлингов.39

    Добавить в корзину

  • EAN: MS30WACDC


    »12 В, 30 Вт (ВА), 2,5 А
    »Снижает напряжение с 240 до 12 В
    »Питание от розетки
    »2 года гарантии

    Рекомендуемая розничная цена: 19 фунтов стерлингов. 32

    Специальная цена 16,10 фунтов стерлингов

    Добавить в корзину

  • EAN: MS60WACDC


    »12 В, 60 Вт (ВА), 5 А
    »Снижает напряжение с 240 до 12 В
    »Питание от розетки
    »2 года гарантии

    Рекомендуемая розничная цена: 21 фунт стерлингов.79

    Специальная цена 18,16 фунтов стерлингов

    Добавить в корзину

  • EAN: MS100WACDC


    »12 В, 100 Вт (ВА), 8. 3 Ампер
    »Снижает напряжение с 240 до 12 В
    »Питание от розетки
    »2 года гарантии

    Рекомендуемая розничная цена: 28,27 фунтов стерлингов

    Специальная цена 23,56 фунтов стерлингов

    Добавить в корзину

  • EAN: MSQC

    Подключите любой двухжильный гибкий кабель любой длины к гнезду.Для использования с адаптерами питания ACDC.

    Рекомендуемая розничная цена: 3,59 фунтов стерлингов

    Специальная цена 2,99 фунта стерлингов

    Добавить в корзину

Драйверы светодиодов

и nbsp

  • EAN: MS-15-12

    Компактный и легкий пластиковый корпус. Этот продукт защищен от короткого замыкания, перегрузки и перегрева с полной 2-летней гарантией.

    Рекомендуемая розничная цена: 16,50 фунтов стерлингов

    Специальная цена 14,99 фунтов стерлингов

    Добавить в корзину

  • EAN: MS-24-12

    Это драйвер светодиода мощностью 24 Вт (2 А), работающий от напряжения 12 В.

    Рекомендуемая розничная цена: 24,92 фунтов стерлингов

    Специальная цена 20,77 фунтов стерлингов

    Добавить в корзину

  • EAN: MS-48-12

    Это светодиодный драйвер мощностью 48 Вт (4 А), работающий от напряжения 12 В.

    Рекомендуемая розничная цена: £ 43,15

    Специальная цена 35,96 фунтов стерлингов

    Добавить в корзину

Драйверы диммируемых светодиодов

и nbsp

  • EAN: MS-80-12-Dim

    Это 80 Вт (6.6A) драйвер светодиода с регулируемой яркостью, который будет работать как с ведущими, так и с задними переключателями яркости.

    Рекомендуемая розничная цена: £ 91,80

    Специальная цена 76,50 фунтов стерлингов

    Добавить в корзину

  • EAN: MS-12-100-Dim

    Это светодиодный драйвер с регулируемой яркостью 100 Вт, который будет работать как с ведущими, так и с задними переключателями яркости.

    Рекомендуемая розничная цена: £ 95,70

    Специальная цена 87,00 фунтов стерлингов

    Добавить в корзину

  • EAN: MS-200-12-Dim

    Это светодиодный драйвер с регулируемой яркостью 200 Вт, который будет работать как с ведущими, так и с задними переключателями диммера.

    Рекомендуемая розничная цена: 130,02 фунтов стерлингов

    Специальная цена £ 118,20

    Добавить в корзину

Водонепроницаемые драйверы светодиодов

и nbsp

  • EAN: LPV-20-12


    »Трансформатор постоянного тока 240–12 В
    »Подходит для светодиодных лент
    »Максимальная нагрузка 20 Вт
    »2 года гарантии

    Рекомендуемая розничная цена: 26 фунтов стерлингов. 27

    Специальная цена 21,89 фунтов стерлингов

    Добавить в корзину

  • EAN: LPV-35-12


    »Трансформатор постоянного тока 240–12 В
    »Подходит для светодиодных лент
    »Максимальная нагрузка 35 Вт
    »2 года гарантии

    Рекомендуемая розничная цена: 36 фунтов стерлингов.85

    Специальная цена 30,71 фунтов стерлингов

    Добавить в корзину

  • EAN: LPV-60-12


    »Трансформатор постоянного тока 240–12 В
    »Подходит для светодиодных лент
    »Максимальная нагрузка 60 Вт
    »2 года гарантии

    Рекомендуемая розничная цена: 45 фунтов стерлингов. 17

    Специальная цена 37,64 фунтов стерлингов

    Добавить в корзину

  • EAN: LPV-100-12


    »Трансформатор постоянного тока 240–12 В
    »Подходит для светодиодных лент
    »Максимальная нагрузка 100 Вт
    »2 года гарантии

    Рекомендуемая розничная цена: 69 фунтов стерлингов.92

    Специальная цена £ 58,27

    Добавить в корзину

  • EAN: CLG-150-12A


    »Трансформатор постоянного тока 240–12 В
    »Подходит для светодиодных лент
    »Максимальная нагрузка 150 Вт
    »2 года гарантии

    Рекомендуемая розничная цена: 113 фунтов стерлингов. 03

    Специальная цена £ 94,19

    Добавить в корзину

  • EAN: HLG-240H


    »Блок питания 240 Вт
    »240в-12в
    »Степень защиты IP67 (идеально для использования вне помещений)
    »2 года гарантии

    Рекомендуемая розничная цена: 160 фунтов стерлингов.06

    Специальная цена 133,80 фунтов стерлингов

    Добавить в корзину

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
