Угломер. Виды и типы.Устройство и работа.Применение и как выбрать

Угломер – это точный прибор, предназначенный для измерения углов между двумя поверхностями или их наклона относительно горизонта. Получаемые результаты выражаются в градусах. Угломеры имеют схожую конструкцию со строительным или столярным уголком, но они могут показывать не только угол в 90 градусов, но и регулироваться.

Простейшая конструкция угломера

Конструкция угломера в самом простом виде состоит из двух пластин (линеек). Они закрепляются вместе с одной стороны, фиксируясь с помощью оси, позволяющей менять угол между ними. На поверхности инструмента имеется шкала, выраженная в градусах. Она может быть линейчатой или скругленной. Существуют как полностью подвижные угломеры, так и с фиксированными измерениями. Последние используются в тех случаях, когда требуется только измерение самых важных углов – 90, 45 и 30 градусов. Такой инструмент больше относится к категории шаблонов.

В каких отраслях используется угломер

Этот прибор широко используется в строительстве. Его применяют столяры, плотники и монтажники. С его помощью можно выставить плоскости идеально ровно перед их закреплением. Подавляющее большинство предметов, которые используются в быту, и на промышленных объектах, имеют углы по 90 градусов. Это установленный международный стандарт, который обеспечивает максимальное удобство. Кроме этого, несоблюдение угла 90 градусов в строительстве вертикальных элементов увеличивает нагрузку на конструкцию.

Например: Благодаря тому, что углы зданий вымеряются точно, то при установке угловой ванны, под стеной не образуется зазор и при развешивании шкафчиков и полок все выглядит ровно. Существует еще тысячи примеров, которые позволяют визуализировать пользу точного соблюдения углов. Применение угломеров позволяет обеспечить точную передачу параметров отображенных на чертеже на реальный объект.

Также угломеры используется при построении маршрутов, в военном деле, геометрии и астрономии. В связи с востребованностью этого инструмента, его конструкция была адаптирована под различные цели измерения.

Угломеры можно разделить на виды:

• Строительный.
• Слесарный.
• Плотницкий.
• Горный.
• Астрономический.
• Мореходный.
• Артиллерийский.

Строительный угломер является самым распространенным. Он применяется для контроля уровня стен, фундамента и других конструкций. Такие устройства являются довольно габаритными. Длина каждой измерительной части обычно составляет не менее 50 см.

Слесарные имеют высокую точность. Они довольно компактные, при этом имеют довольно чувствительную регулировку, позволяющую проводить измерения с отображением долей градуса. Это необходимо, поскольку малейшие отклонения от нормы недопустимы. С такими угломерами можно спокойно вымерять параметры деталей, которые будут использоваться во вращательных механизмах.

Плотницкий угломер (малка) отличаются низкой точностью измерения. Они используются в деревообработке, когда точное соблюдение углов и долей градусов не имеет никакого значения. Такой инструмент относится к низкой ценовой категории. Зачастую механизмы регулировки имеют люфт, что также приводит к погрешности. Несмотря на это, подобная разновидность угломеров вполне приемлема для выполнения тех целей, для которых она предназначена.

Горные в отличие от предыдущих разновидностей данных инструментов не используется для непосредственного контакта с измеряемыми поверхностями. Данный инструмент позволяет визуально определить вертикальные и горизонтальные углы в пространствах шахт и горных выработок. Данное оборудование относится к неточному классу. Сейчас оно практически не используется в связи с появлением более высокоточного электронного оборудования, такого как тахеометры и пр.

Астрономические являются самыми точными. Они применяются для измерения угла между поверхностью земли и точками на небосводе. С их помощью высчитывается траектория движения небесных тел, определяется скорость их перемещения, а также оценивается величина объекта. Такие устройства зачастую интегрированы в телескопы, что расширяет диапазон их измерений, поскольку объектом исследования могут стать не только видимые на небосводе объекты, но и отдаленные звезды и планеты.

Мореходные также называют навигационными. С их помощью осуществляется определение географической широты с использованием специальной таблицы. Данные устройства работают по принципу, что небесное светило (солнце, луна или звезды) в определенный день и время находится над горизонтом под особенным углом, относительно географической широты. Таким образом, используя данный прибор и таблицу, наблюдатель может определить широту, на которой он находится в данный момент.

Это устройство широко использовалось мореходами в прошлом, но с развитием спутниковых технологий, его применение отошло на второй план. Несмотря на это, подобные угломеры имеются на борту многих судов, поскольку в случае отказа электронного оборудования, использование ручного прибора будет единственной возможностью получить точные координаты судна.

Артиллерийский угломер используется для установки артиллерийского орудия и корректировки залпового огня. Применение такого инструмента позволяет осуществлять точное прицеливание и вносить изменения направления выстрела после предварительного пристреливания

Виды угломеров по принципу измерений

По принципу измерений угломеры разделяют на следующие виды:

• Механические.
• Маятниковые.
• Оптические.
• Лазерные.
• Электронные.

Механический относится к контактным устройствам. Чтобы осуществлять измерение необходимо приложить обе поверхности инструмента к тем объектам, угол между которыми нужно измерить. На устройстве имеется специальная шкала, позволяющая определить, какой угол между сторонами инструмента получен. Поскольку стороны плотно прилегают к измеряемым поверхностям, то соответственно их угол будет также равен шкале.

Маятниковый угломер внешне напоминает стрелочные часы. На круглый циферблат инструмента нанесена разметка соответствующая углам. Стрелка такого угломера всегда стоит идеально вертикально вне зависимости от того насколько выгнут непосредственно сам прибор. Внизу корпуса устройства имеется небольшая линейка. Она прикладывается к поверхности, которую необходимо измерить, после чего нужно посмотреть на показатель образованного угла между отметкой «0» на циферблате и стрелкой. С помощью такого прибора можно измерить уровень наклона одной поверхностей.

Оптический угломер имеет непривычную для этого оборудование форму. Узнать оптические угломеры можно по глазку, выполняющему функцию лупы. Оптические инструменты имеют диапазон измерения 360 градусов. Они являются очень точными, поскольку на шкале нанесено множество отметок не только в градусах, но и в их долях. В связи с этим сложно визуально определить, на какой показатель указывает стрелка. У оптических имеется увеличительная лупа. Благодаря ей гораздо легче посчитать отметки, на которые указывает стрелка на шкале.

Лазерный угломер имеет в своей конструкции два лазерных луча, направляющихся на поверхности, между которыми необходимо измерить угол. Угол между точками измеряется визуально либо с помощью вычислительного электронного элемента, который интегрирован в конструкцию устройства. Такое устройство хорошо работает в ночное время, а также в помещениях. На дневном свете лазерный луч практически незаметен.

Электронные или цифровые угломеры по принципу действия похожи на механические. За тем исключением, что у них имеется циферблат в виде ЖК-дисплея, на который выводится показатель в цифрах. Это очень точное оборудование, позволяющее определять десятые части градусов. Для питания подобного устройства используется обычная пальчиковая батарейка. Такие инструменты используют строители и монтажники.

Как работать контактными угломерами

Угломеры контактного типа являются самыми распространенными и недорогими. Их используют повсеместно. Для проведения измерения необходимо приложить инструмент к углу, который необходимо измерять. Одна линейка угломера прижимается к одной поверхности, а вторая к другой. При необходимости устройство необходимо подкорректировать, увеличив или уменьшив угол между его сторон. Результаты измерения отображаться на механической или электронной шкале. Чтобы данные получились максимально точными, необходимо чтобы поверхности в точках контакта были ровными. Если, к примеру, измеряется угол между полом и стеной, необходимо, чтобы на них не было наслоений в виде прилипших комков строительного раствора или клея. Такая крупинка под одной из линеек нарушит получаемые данные на несколько градусов.

Как выбрать угломер

При выборе следует обратить внимание на материал. Если он изготовлен из очень тонкого металла, то брать подобный инструмент не стоит. Со временем он деформируется, поэтому точность измерений будет нарушена. У более дешевого ассортимента зачастую шкала нанесена краской. В результате со временем краска начинает отслаиваться. После этого определить, на сколько градусов показывает инструмент невозможно.

Стоимость угломера зависит не только от его конструкционных особенностей, но и точности. Чем выше точность, тем меньше люфты на оси настройки, что требует более затратного производства. Для столярного дела или малоэтажного строительства вполне можно обходиться инструментами более низкой категории, но для изготовления ответственных деталей, нужно точное оборудование.

Похожие темы:

• Линейка. Виды. Устройство. Работа. Применение. Особенности
• Лазерный уровень. Виды. Устройство. Работа. Как выбрать. Применение
• Строительный уровень. Виды. Работа. Применение. Выбрать. Особенности
• Поверочная линейка. Виды и применение. Точность и особенности
• Угольник. Виды и устройство. Назначение и особенности
• Ерунок. Виды и устройство. Назначение и особенности
• Транспортир. Виды и устройство. Применение и особенности
• Угольник Свенсона. Устройство и применение. Особенности

Инструменты для измерения углов » Строительный портал

В практике слесарю часто приходится иметь дело с проверкой углов между пересекающимися плоскостями.
Для проверки и измерения углов и конусов имеется большое количество инструментов и приборов, которые определяют величину угла в градусах или линейную величину дуги, стягивающей измеряемый угол.
Угольник — наиболее распространенный в слесарном деле инструмент для проверки углов. Угольники изготовляют из стали различных размеров; они бывают дельные и составные.
Способ пользования угольниками весьма прост. Угольник прикладывают к детали и на просвет определяют правильность проверяемого угла. Во избежание возможных ошибок необходимо следить за тем, чтобы угольник обязательно устанавливался в плоскости, перпендикулярной к линии пересечения плоскостей, образующих проверяемый угол.

Двойная малка.

Для проверки углов широко применяется комбинированный набор угловых шаблонов в 30, 45, 60 и 90°, называемый двойной малкой (рис. 86). Она состоит из двух линеек 1 и 2, соединенных шарнирно с рычагом 3. Короткие стороны линеек наклонены к длинным под определенным углом. Концы линейки 1 срезаны под углами 30 и 60°, а концы линейки 2 — под углами 45° и 90°. Линейка 1 и рычаг 3 снабжены продольными прорезями, по которым перемещается винт 4 и закрепляется в различных точках прорези.
Линейки прибора при измерении устанавливают под углом, который требуется проверить. Если надо проверить сразу 2—3 угла, то рычаг также устанавливают под необходимым углом.
На рисунке 87 приведены примеры проверки двойной малкой различных углов. Когда малка установлена и винты закреплены, ее накладывают на деталь и просматривают на свет, наблюдая, совпадают ли грани линеек малки с поверхностями детали.

При проверке не рекомендуется сильно нажимать малкой на поверхность, так как можно сбить установку линеек.

Если при наложении малки между гранями линеек и поверхностями детали заметны косые просветы, значит деталь изготовлена неправильно. Малка особенно удобна в тех случаях, когда по готовому образцу требуется изготовить ряд других деталей. В этом случае малку устанавливают по образцу, а изготовление детали проверяют по малке.
Для получения удовлетворительных результатов необходимо следить за тем, чтобы грани линеек малки не были забиты, а шарнирные соединения не были разболтаны и изношены.
Универсальный угломер. С помощью угольников и малки можно лишь проверить правильность заданных углов, но судить о величине отклонений нельзя. Более совершенным прибором считается универсальный угломер, которым можно измерить и отсчитать величину угла в градусах и минутах.
Универсальный угломер (рис. 88) состоит из двух дисков 1 и 2, укрепленных на одной оси, и линейки 3, прикрепленной винтом 4 к диску 2. Диски могут поворачиваться на оси относительно друг друга на любой угол.
Оба диска можно закреплять гайкой 5 в любом положении, и тогда они не могут сдвигаться относительно друг друга. Линейку при ослабленном винте можно перемещать в продольном направлении и устанавливать в нужное положение. Наружный диск 1 выполнен за одно целое с корпусом угломера в виде угольника 6.

По окружности наружного диска 1 нанесена шкала с делениями в обе стороны от 0 до 90°. Цена каждого деления равна 1°.
К внутреннему диску 2 прикреплен нониус 7. Линейки угломера расположены так, что при совпадении нулевого деления нониуса с нулевым делением основной шкалы на диске 1 они находятся параллельно друг другу.
Способ измерения универсальным угломером состоит в следующем. Гайку 5 ослабляют, угломер накладывают на деталь и поворотом дисков относительно друг друга устанавливают линейки так, чтобы их грани прилегали без просвета к поверхностям детали, образующим измеряемый угол. Для того чтобы не нарушить произведенный замер, диски закрепляют гайкой и угломер снимают с детали. Отсчет производится по основной шкале диска 1, по которой берется целое число градусов между нулевыми делениями шкалы и нониуса.

Затем дробные числа градусов в минутах отсчитывают по нониусу, причем в каждом случае правым или левым нониусом, то есть если целое число градусов отсчитывается по шкале в направлении справа налево, то и отсчет по нониусу производится левее нуля нониуса, и наоборот.

10 Инструменты для измерения угла — Этот старый дом

Как получается, что плотники-отделочники ежедневно выполняют отделку, не страдая от эмболии, вызванной углом? Легко — потому что они полагаются на направляющие под углом, а не на глаза, чтобы сказать им, где резать. Точно так же плотники-конструкторы используют квадраты для определения углов для стропил, граблей и косоуров; а производители мебели консультируются со своими транспортирами, прежде чем выкладывать ласточкины хвосты.

Какой инструмент вы используете для поиска углов?

Инструмент для определения правильного угла — это ваша защита от незакрепленных столярных изделий и ругательств, независимо от того, делаете ли вы что-то крупное, например, строите садовый сарай, или просто занимаетесь домашним хозяйством, например, замерами штормового окна. .

Итак, прежде чем вы совершите еще одну неприглядную ошибку при резке, положите трубку с герметиком и возьмите один из измерительных инструментов. Старая пословица — «Семь раз отмерь» — по-прежнему актуальна. Но вам также нужно знать углы.

10 Инструменты для измерения угла

1. Поворотный угольник

Алюминиевый поворотный угольник имеет фиксирующую регулируемую ножку, которая надежно удерживает любой угол от 0 до 90 градусов, так что вы можете делать повторяющиеся, последовательные отметки или направлять циркулярную пилу. через метки или направляйте циркулярную пилу через угловые поперечные пропилы. Спиртовые пузырьки помогут вам проверить уровень, например, при определении угла для резки сайдинга в месте его соприкосновения с линией крыши. Около 84 долларов США, C.H. Хэнсон

2. Трехсторонние квадраты

Фото Марка Вайса

Простой, прочный и полный информации о планировке крыши, угольник Speed ​​– это классика плотника.

Используйте его для нахождения углов, разметки линий разреза и в качестве направляющей для поперечного распила, чтобы держать пилу прямо. Выбирайте версию из алюминиевого сплава, а не из пластика: она более прочная, а выбитые цифры легче читаются. Около 10 долларов, Swanson Tool Co.

3. Square Shooter

Фото Марка Вайса

Этот макет оружия для широких пиломатериалов имеет скользящую ручку вдоль своей полукруглой дуги. Зафиксируйте треугольник в нужном градусе, затем прижмите его и неподвижную ручку на ручке к краю работы. 12-дюймовое лезвие не может качаться или поворачиваться, направляя карандаш или пилу.

Около 12 долларов, Empire Level

4. Т-образный скос

Фото Марка Вайса

Зафиксируйте скользящее лезвие Т-образного скоса под любым углом, затем используйте инструмент, чтобы скопировать этот угол на свою работу или установить угол пильного полотна. Лезвие этого Т-образного скоса фиксируется утопленной бронзовой защелкой (в отличие от

к обычной барашковой гайке), так что любая сторона может лежать на одном уровне, когда вы размечаете макет.

Около 45 долларов, Lee Valley

5. T-Bevel Setter

Фото Марка Вайса Т-образные скосы

без маркировки отлично подходят для сопоставления и переноса углов, но не могут точно сказать, что это за углы. Чтобы это выяснить, совместите планку на этой направляющей с лезвием Т-образного скоса и прочтите угол с точностью до половины градуса. Или установите желаемый угол и выровняйте лезвие фаски по нему.

Около 32 долларов США, Lee Valley

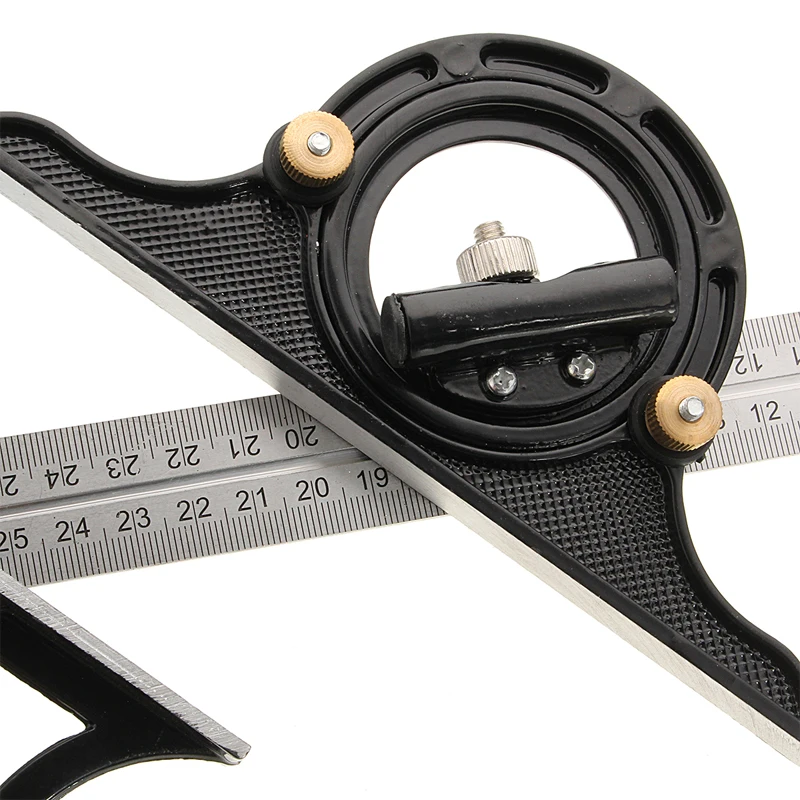

6. Транспортир для скоса

Фото Марка Вайса

Чугунная головка транспортира Starrett с линейкой из хромированной стали, представленная на рынке с 1908 года, является классическим слесарным инструментом для тех, кто ценит точные разметки. Вращающаяся на 180 градусов головка фиксирует линейку под нужным углом или сообщает точный угол существующего скоса.

Около 113 долларов США, Starett

7. Цифровой транспортир

Фото Марка Вайса

Цифровой угловой видоискатель Bosch, пожалуй, самый точный инструмент, который мы тестировали, и, безусловно, самый надежный. Вдавите каждую из его ножек в угол и получите цифровое значение с точностью до десятой доли градуса. Инструмент поставляется с двумя пузырьками, так что вы можете быть уверены, что он находится на одном уровне с обеих сторон угла, когда вы снимаете показания.

Около 130 долларов, Bosch

8. Protractor Plus

Фото Марка Вайса

Обновленный комбинированный транспортир Starrett избавляет от необходимости гадать при резке молдинга короны. Поместите каждую ножку на соседнюю стену, и стрелки на стержне показывают градус, необходимый для соединения встык, или угол, под которым каждая деталь должна быть скошена. Поставляется с таблицей составных углов скоса.

Около 90 долларов США, Starrett

9. Направляющая под углом

Фото Марка Вайса

Прижмите ножки этого простого инструмента к любому внутреннему или внешнему углу. Внутренние шестерни располагают выступающий металлический язычок, делящий угол пополам. Теперь возьмите направляющую для торцовочной пилы, прижмите одну ногу к забору, затем выровняйте пильное полотно по выступу. Вы только что установили точный угол скоса.

Около 15 долларов США, Rockler

10. Регулируемый Т-образный квадрат

Фото Марка Вайса

Усовершенствованная версия старых 4-футовых угольников, которые могли маркировать только 90-градусные разрезы в гипсокартоне, OSB, фанере и других листовых материалах, этот регулируемый угольник имеет маркировку для 30, 45 и 90 градусов. Или вы можете установить любой угол от 0 до 180 градусов. Складывается для удобства транспортировки.

Около 40 долларов США, Johnson Level

11 Список инструментов для измерения углов

от Mift H

Существует несколько инструментов для измерения углов, как цифровых, так и нецифровых. Это может быть важно для обогащения вашей идеи и способности решать различные задачи во время работы, каждая из которых используется для разных целей. Таким образом, эта страница может помочь вам решить, какой из них подходит для вас.

Мы пытаемся всесторонне охватить все инструменты, используемые для измерения углов. Это 11 вариантов, которые успешно собираются для вас.

11 Типы инструментов для измерения углов

1. Транспортир

Транспортир позволяет измерять угол, образованный двумя сторонами объекта. И, следовательно, вы можете выполнять измерения в любом положении, которое вы хотите, пока вы получаете угол.

Этот тип инструмента для измерения углов может быть цифровым или нецифровым. Цифровой позволяет быстро измерять, но требует питания от батареи. Вам не нужно питание от батареи, когда речь идет о механическом транспортире, но вы не сможете быстро получить показания. Убедитесь, что у вас хорошее зрение при использовании механического.

There are several types of protractors commonly used:

1. Semi-circle Protractor
2. Full circle Protractor
3. Quarter Circle Protractor
4. Square Protractor
5. Miter Protractor
6. Medical Protractor
7. Bevel Protractor
8. Digital Protractor

транспортир для детей в школу с геометрическим компасом

Подробнее о типах транспортиров и их преимуществах читайте здесь. Наши лучшие выбранные транспортиры также удобочитаемы для вас.

2. Клинометр

Клинометр устанавливает 0-градусную шкалу, соответствующую гравитации Земли. Итак, он измеряет отклонение от гравитационного ориентира. Как и у других, его показания указаны в градусах. Клинометр на приборной доске корабля

Вы можете использовать клинометр для измерения высоты дерева. Этот прибор также используется в авиации, на транспорте (автобусы, грузовики и т. д.), в геодезии и т. д.

3. Угломер или угловой куб

Угломер позволяет легко измерять угол поверхности относительно горизонтальной оси, в которой используется транспортир сделать невозможно. Просто поместите угловой датчик на поверхность, угол которой вы хотите измерить, и он отобразит показания.

Сантехники, которые хотят установить трубу, могут легко использовать этот инструмент для измерения уклона трубы. Если угловой кубик магнитный, то работу будет удобнее выполнять, потому что он будет прилипать к трубе. Кроме того, столяры также используют для измерения наклона полотна настольной пилы.

Модель может быть цифровой или механической. Оба они имеют разные преимущества, и вы можете подумать, какой из них больше подходит для вас.

4. Уровень

Плоский объект считается ровным, если его поверхность перпендикулярна гравитации. Когда инклинометр показывает 90 градусов, значит уровень.

Для измерения уровня можно использовать несколько инструментов: спиртовой уровень, уровень машиниста, лазерный уровень, уклономер и угловой куб.

В строительстве и столярных работах спиртовые уровни являются наиболее подходящим выбором. В то время как для инженеров и машинистов уровень машиниста является лучшим.

Спиртовые уровни также различаются по форме в зависимости от назначения. Есть торпедный уровень, почтовый уровень и многое другое. Некоторые из них также цифровые и оснащены лазером.

5. Отвес

Отвес показывает направление гравитации. Вес всегда падает на землю. Вы можете использовать струну в качестве нулевой точки отсчета гравитации. Люди также могут использовать отвес с квадратом скорости, чтобы определить наклон поверхности.

6. Квадратные инструменты (90-градусный угольник)

Существует множество квадратных инструментов, таких как комбинированный угольник, двойной угольник, пробный угольник, скоростной угольник, Т-образный угольник, обрамляющий угольник и станочный угольник.

Квадратный инструмент не показывает показания градуса угла. Тем не менее, он разработан как манометр. Если деталь или кусок дерева не имеет формы 90°, то образуется зазор, видимый невооруженным глазом. Используйте точный щуп, чтобы определить толщину этого зазора.

Преимущество пробного квадрата — скорость. Вы можете легко определить угол, является ли он углом 90 градусов или нет.

Более того, это может быть линейка. Вместо того, чтобы носить с собой линейку, этот инструмент одновременно выполняет две функции.

Пробный угольник для деревообработки отличается от пробного угольника для машинистов. Несмотря на то, что они оба имеют L-образную форму, модель машиниста требует высокой степени прямоугольности или перпендикулярности.

7. Измеритель угла наклона

Как следует из названия, измеритель угла наклона не измеряет, а измеряет. Угол скоса может быть установлен по вашему желанию. Если у вас есть набор угловых блоков, вы можете скопировать один из них и измерить край любого объекта. Например, выберите блок угла 10 градусов и используйте его, чтобы проверить любое ребро, является ли оно 10-градусным или нет.

8. Линейка для измерения нескольких углов

Подобно манометру, хотя этот инструмент не может точно измерить угол, тем не менее, он очень полезен для упрощения вашей работы в соответствии с измерением угла. Вместо того, чтобы измерять каждый угол и измерять длину сторон одну за другой, линейка для измерения нескольких углов позволяет легко копировать несколько углов объекта. Кроме того, он также дублирует размер, поэтому вам не нужно снова измерять длину стороны.

Когда вы сделали трапециевидную доску и хотите сделать дубликат этой доски в нескольких экземплярах, вы можете легко сделать это с помощью этого инструмента.

9. Набор угловых блоков

Вы можете использовать его в качестве калибровочного набора для ваших инструментов для измерения угла.

10. Гистограмма синусоиды

Гистограмма не показывает напрямую значение угла. Вместо этого вам нужно заняться математикой тригонометрии. При поддержке измерительного блока в качестве регулировки высоты синусоидальный стержень образует треугольник. Точность измерительного блока и синусоидальной линейки сильно зависит от точности измерения угла.

11. Устройство для установки угла заточки

Если вы собираетесь затачивать стамеску или нож с помощью точильного станка, установка угла стамески на циркулярной точилке может стать очевидной проблемой. Поставив стамеску или нож под правильным углом, можно определить, насколько хороша заточка. Используя это устройство для установки угла, ваша работа упрощается, поскольку вы можете установить предпочтительный угол.
