Как установить терморегулятор Danfoss самому (пошаговая инструкция)

Терморегуляторы Danfoss можно установить самостоятельно, но для этого необходимо знать направление движения теплоносителя (можно узнать в эксплуатирующей компании) и какая у Вас схема отопительной системы, а точнее однотрубная или двухтрубная эту информацию так же можно получить в эксплуатирующей компании.

При монтаже терморегулятора в однотрубной системе необходимо предусмотреть байпас или перемычку.


Стрелка на корпусе клапана должна совпадать с движением теплоносителя. Для корректной

работы термоэлемента ось штока клапана должна находиться в горизонтальном положении.


Монтаж клапанов термостата.

1. После отключения стояка и слива воды из патрубков отопительного прибора отрезать

трубу по размеру клапана.

2. На трубе нарезать трубную резьбу с помощью плашки или резьбонарезного инструмента.

3. Резьбовое соединение уплотнить льняной прядью + сантехнической пастой.

4. Накрутить корпус клапана на подготовленный патрубок.

5. Снять хвостовик (а) с клапана и, с надетой на него накидной гайкой (б), вкрутить в пробку отопительного прибора, предварительно уплотнив

данное соединение.

6. Надеть накидную гайку на корпус клапана и затянуть. Дополнительные средства герметизации данного соединения не требуются. Перед затяжкой проверьте, что поверхности клапана и хвостовика не содержат грязи.

Шлифовка конуса хвостовика и клапана абразивными материалами

не допускается и может привести

к протечке.

7. Снять защитный колпачок с клапана, выставить значение настройки термоэлемента

на макс. «5». Уверенно нажать на термоголовку в направлении клапана

до звукового щелчка.

Убедитесь что клипсовое соединение термоэлемента находится в открытом состоянии (а). В противном случае поверните нижнюю часть термоэлемента

против часовой стрелки.

Внимание! Радиаторный термостат предназначен для регулирования температуры

воздуха в помещении. Это значит, что при температуре воздуха в помещении

выше, чем настроенная на термостате, клапан термостата перекрывает подачу воды

в отопительный прибор.

Для удобства эксплуатации отопительного прибора на обратной подводке рекомендуется устанавливать запорный клапан, последовательность монтажа которого, как правило, такая же, как и у радиаторного клапана. При этом в однотрубной системе на обратной подводке отопительного прибора следует устанавливать только шаровой кран, в двухтрубной системе отопления может быть использован как шаровой кран,

так и запорный вентиль.

Установка терморегулятора теплого пола: инструкция и видео

Терморегулятор: задаем уровень комфорта

Сейчас многие увлечены созданием системы дополнительного обогрева в виде теплого пола. Чтобы не допускать при его эксплуатации перерасхода электроэнергии, рекомендуется подключить терморегулятор для теплого пола. Их применение позволяет решить задачу поддержания заданного показания температуры. Прибор автоматически подключает или отключает нагревательный элемент (электрический кабельный пол, пленочный пол) в соответствии с показаниями датчика температуры.

При монтаже пола с системой подогрева следует подобрать термостат с соответствующими параметрами.

Виды терморегуляторов

В торговой сети можно найти регулирующие устройства нескольких типов. По совокупности выполняемых функций выделяют:

•Прибор с режимом экономии электроэнергии. Он обеспечит снижение температуры в комнате на период отсутствия жильцов на несколько градусов, что непременно отразится на общем расходе электричества.

•Термостат, совмещенный с программируемым таймером. Режим повышения или понижения температуры задается установлением программы таймера. Таймер передает команду на терморегулятор, заставляя увеличивать или уменьшать интенсивность обогрева на указанный период.

•Интеллектуальный программируемый терморегулятор. На нем можно задавать на дисплее автоматическое чередование режимов обогрева и режимов экономии. Прибор самостоятельно рассчитает время передачи команд на нагревательные элементы и будет контролировать расход тепла в зависимости от существующей совокупности факторов.

•Терморегулятор с ограничительным датчиком. Он обеспечивает установку максимального и минимального значения температуры пола при указанной температуре комнатного воздуха. Так нагревательный элемент защищается от вероятного перегрева, а заодно и напольное покрытие.

По способу управления приборы разделяют на электронные и механические.

Для небольших помещений подойдет стандартный термостат без функции программирования. Программируемые модели лучше устанавливать в просторных помещениях. Наиболее удобно в этих случаях устанавливать электронные терморегуляторы с датчиками пола.

По коммутируемой мощности прибор должен соответствовать обогревательной системе. Современные нормы устанавливают максимально допустимый уровень мощности для термостатов в 3 кВт.

Задачи термостата

Терморегулятор – продукт современных высокотехнологичных решений

При помощи термостата обеспечивается оптимальная температура теплого пола в квартире. Оптимальной называют такую температуру, при которой сохраняются функции теплого пола и не происходит деформация напольного покрытия и нарушения уровня комфортности в квартире.

Существуют нормы температуры пола для разных по функциональности помещений.

  • Для детских садов и общеобразовательных школ – 24 градуса;
  • Для квартиры (помещения с постоянным нахождением людей) – 26 градусов;
  • Для паркета – 30 градусов;
  • Для ламината при укладке пленочного пола – 27 градусов.

Подготовка прибора к установке

Прежде чем устанавливать регулятор температуры теплого пола, следует ознакомиться с его спецификой. Необходимые сведения содержит инструкция, прилагаемая к конкретной модели прибора.

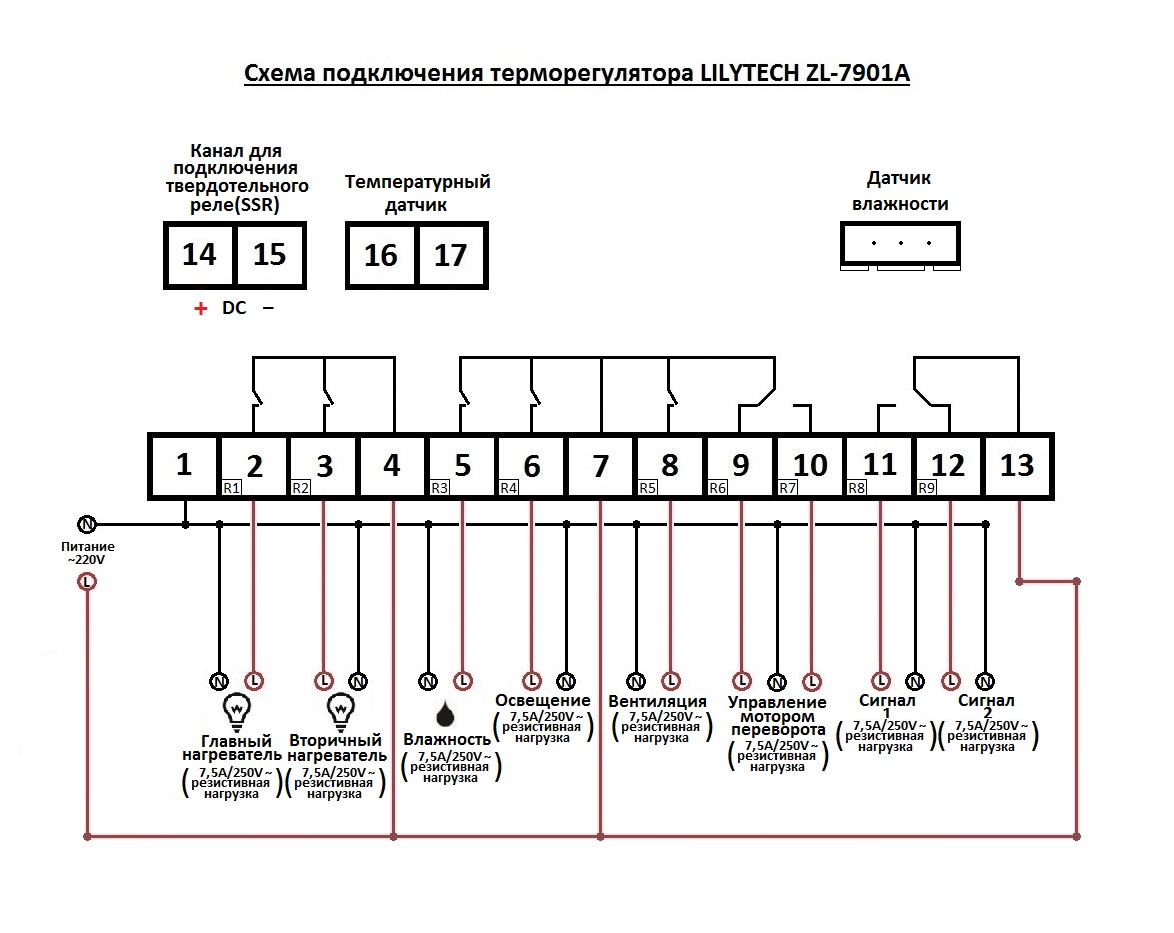

Схема подключения проводов

Узнайте, как снимается лицевая панель, она же панель управления. Это указывается на схеме в документации. Неправильный демонтаж может испортить приспособления для крепления лицевой панели, и прибор придется заменять.

Укрепите на стене монтажную коробку, или продолбите вначале углубление, а затем поместите в него коробку. Место для размещения термостата выбирается недалеко от розеток, на удобной высоте от поверхности пола (60 – 100 сантиметров).

Перед началом процедуры монтажа отключите напряжение в сети.

Установка

К монтажной коробке подводят провода питания. При помощи индикатора определяем фазный провод (коричневый или черный), провод с рабочим нулем (синий), провод для заземления. Тестером замеряем напряжение между фазой и нулем – 220 В.

Между нагревательным элементом и термостатом подключаем датчик температуры теплого пола. Скрываем корпус датчика в гофротрубе. Провод от датчика протягиваем к корпусу термостата.

Выполняем подключение терморегулятора для теплого пола, а именно подсоединение проводов к термостату. Специалисты рекомендуют тщательно проверять правильность подсоединения. Сверяйте производимые манипуляции со схемой подключения. Контакт для крепления фазного провода обычно обозначается буквой L, контакт для нулевого провода – буквой N. Клеммы для подключения провода от датчика температуры обозначаются как sensor.

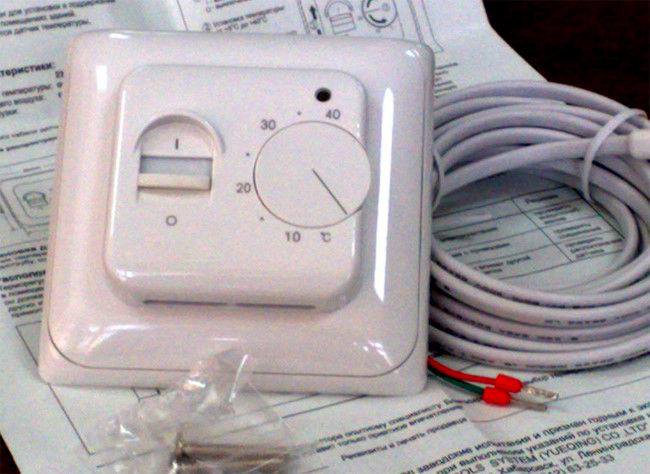

Комплектация прибора

Аккуратно помещаем прибор в монтажную коробку. Здесь можно столкнуться с ситуацией, когда установке терморегулятора что-то мешает. Не следует применять силу, это может повредить хрупкий прибор. Помеху могут создавать неудачно протянутые провода или слишком длинная гофрированная труба. Убираем помехи, и вводим термостат в корпус коробки.

Используем уровень, чтобы ровно расположить терморегулятор. Размещаем по месту панель прибора, и закрепляем ее крепежными винтами. Установка терморегулятора теплого пола завершена.

Завершение монтажных работ

Крышку термостата устанавливаем на место. На подключенный термостат подаем питание (включаем автомат). На моделях с жидкокристаллическим экраном или индикатором работы момент включения можно зафиксировать визуально, то есть по появлению индикации. На приборе выставляем показатель температуры и запускаем теплый пол для работы в тестовом режиме.

Регулировка температуры теплого пола при помощи программируемого термостата проверяется так: вначале выставляются параметры времени включения – выключения прибора, параметры температуры, и затем запускается пробный суточный цикл работы.

Замечания

По мнению производителей, установку терморегулятора должен выполнять квалифицированный специалист. Они аргументируют свою позицию соображением, что современные термостаты являются высокотехнологичными приборами со сложной электроникой. И ошибки в монтаже указанных приборов могут приводить к повреждению пола с подогревом в результате выставления неправильных режимов.

Домашнему мастеру рекомендуется браться за работу при условии обладания значительным опытом электромонтажных работ. Перед проведением монтажа следует получить самую подробную консультацию у электрика, обладающего необходимым практическим опытом.

Инструкция по монтажу терморегуляторов CEWAL RQ-10 и RQ-30

12/09/2018

автор Администратор

Рис. 1. Терморегуляторы CEWAL RQ-10 и CEWAL RQ-30

Инструкция по монтажу регулятора температуры CEWAL RQ-10 (RQ-30) в цепь инфракрасных обогревателей.

На рисунке Вы видите изображения самих терморегуляторов (с демонтированными корпусами).

Чтобы подключить терморегулятор в цепь необходимо снять волчок регулировки температуры и крышку корпуса. Для того чтобы снять волчок его поддевают отверткой как указано на рисунке 2.

После того как сняли волчок регулировки температуры, снимаем корпус, для этого нам нужно открутить винт и снять крышку.

Открутив винт и сняв крышку мы увидим; клеммы для подключения проводов.


Рис. 2.


Рис. 3.

Схема подключения терморегулятора к инфракрасному обогревателю:

Терморегулятор CEWAL RQ-10 (рис.4)Крайне левая и крайне правая клемма (1 и 2) – вот эти клеммы мы подключаем в разрыв фазы (L), а ноль (N) оставляем целым и подключаем его к нулевой клемме обогревателя.

Терморегулятор CEWAL RQ-30 (рис.4) – фазу прерываем на клеммы 5 и 2. Оба конца нулевого провода (N) подключаем к клемме 7 (крайняя слева)

Рис. 4 (как подключить терморегулятор CEWAL RQ-10 и RQ-30 в цепь обогревателей)

После подключения Терморегулятор собирается в обратном порядке. При креплении на стену важно учитывать высоту подвеса и воздействие на регулятор иных охлаждающих или нагревающих факторов. Высота подвеса должна быть порядка 1,4-1,5 метра, регулятор не должен находится под самим обогревателем, на солнце, сквозняке и т. д.


В нашем интеренет магазине представлен широкий ассортимент терморегуляторов.


инструкции по монтажу —

Терморегулятор (термостат) для теплого пола: инструкции по монтажу

Работа различных климатических систем регулируется особым прибором, позволяющим в автоматическом режиме поддерживать в помещении заданную человеком температуру воздуха. Не являются исключением и системы, отвечающие за подогрев пола. Любой терморегулятор для теплого пола обеспечивает его комфортную эксплуатацию без активного вмешательства человека. Совершенные модели минимизируют участие потребителя в управлении функциями теплого пола. Автоматический режим работы данных приборов способствует значительной экономии тепловой энергии.

Простейшие модели терморегуляторов позволяют лишь установить нужную температуру пола, которая будет поддерживаться до тех пор, пока человек не выключит систему. Более сложные конструкции моделей способны осуществлять запрограммированный нагрев в течение дня, с учетом жизненного цикла обитателей дома. Ночью можно установить более низкий уровень температуры, так как снижается интенсивность использования помещений с подогревом пола. Такой же режим подойдет и для временного интервала, когда все члены семьи находятся на работе или в детских образовательных  учреждениях. Соответственно, подогрев пола усиливается в утренние часы и в вечернее время, когда вся семья в сборе. Регулирование нагрева систем теплого пола в учреждениях и на предприятиях проводится в соответствии с их режимами работы.

Классические терморегуляторы без программаторов — обычно такими моделями комплектуются базовые комплекты теплых полов

Виды терморегуляторов для электрической системы

Механические терморегуляторы

Такие приборы предполагают ручной режим управления температурой в помещении. При этом пользователь просто выставляет на необходимый уровень колесико с градациями температур, расположенное на лицевой панели прибора. Помимо поворотного регулятора некоторые модели оборудованы кнопкой включения/выключения, а также светодиодным индикатором работы.  Модели данного вида являются самыми дешевыми терморегуляторами.

Цифровые терморегуляторы

Они также предназначены для ручного управления температурой системы теплого пола. Отличие кроется в интерфейсе прибора, состоящего из цифрового экрана и кнопок, позволяющих включать/выключать систему подогрева, а также регулировать температуру в помещении. На цифровом экране отображаются температурные показатели. Выпускаются модели с крышкой, закрывающей кнопки, которая позволяет защитить прибор от любопытных детей.

Программируемые терморегуляторы

Эти модели уже позволяют управлять работой системы «теплый пол» в автоматическом режиме. Прибор поддерживает запрограммированные параметры в указанные временные периоды. Таким образом, пользователь один раз настроив прибор, больше не вмешивается в работу системы. Некоторые модели программируемых терморегуляторов снабжены адаптивной функцией, позволяющей приборам включать заранее подогрев, чтобы к указанному времени в помещении температура соответствовала выставленному параметру. Существует возможность блокировки прибора в целях защиты от детей.

Сенсорные терморегуляторы

Эти приборы являются самыми современными электронными контроллерами, которые снабжаются большими жидкокристаллическими дисплеями с яркой подсветкой. Благодаря удобному интерфейсу они позволяют легко настроить систему на необходимый режим путем нажатия сенсорных кнопок. Модели дополнительно защищены от резких перепадов электроэнергии и кратковременных отключений. Надежно защищены от проникновения влаги, поэтому подходят для установки непосредственно в помещениях с высокой влажностью.

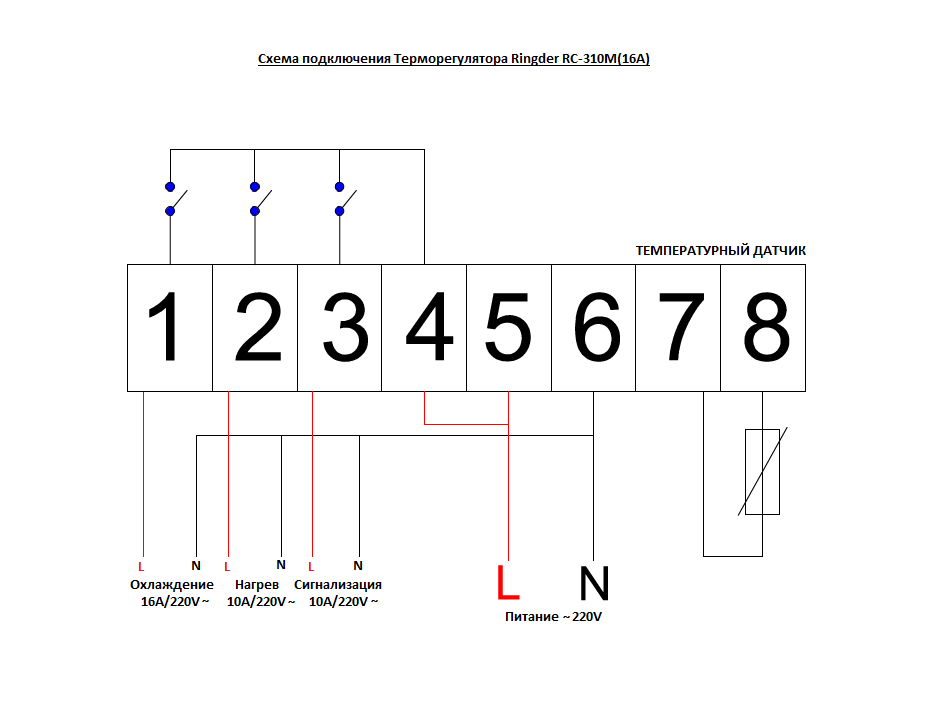

Классическая схема подключения терморегулятора

Классифицируются терморегуляторы и по типу управления системой:

  • Приборы со встроенным датчиком контроля температуры воздуха.
  • Приборы с выносным датчиком контроля температуры.
  • Приборы с обоими вариантами датчиков контроля температуры – выносным и встроенным.

Помимо этого приборы выпускаются различной мощности. Этот параметр необходимо учитывать при выборе термостата. Если теплые полы  устанавливают в помещениях большой площади, то подобрать терморегулятор нужной мощности не получается.

В этом случае помещение делят на зоны, в которых монтируют отдельно расположенные термостаты. Также можно задействовать дополнительное оборудование в виде магнитного пускателя. Это устройство защищает термостат от возможных перегрузок. Приобретают его отдельно.

Где и как устанавливают термостат?

Производители рекомендуют устанавливать данные приборы непосредственно в помещении, в котором проводится монтаж теплых полов. Однако есть исключение из этого правила: в комнатах с повышенной влажностью регулятор теплого пола устанавливать запрещено. Его обязательно выносят за пределы помещения. Хотя производители выпускают приборы, имеющие высокий класс защиты от влаги. Такие модели термостатов можно устанавливать непосредственно в санузлах и других помещениях с высокими показателями влажности.

Необходимо помнить, что при выполнении монтажа терморегулятора своими руками следует отключить электропитание в помещении

В любом случае прибор крепится в удобном для подхода человека месте. При этом стараются поместить регулирующее устройство как можно ближе к проведенной электропроводке и розетке. По способу монтажа терморегуляторы делятся на три группы:

  • накладные приборы, то есть, установка проводится непосредственно на стену;
  • встраиваемые приборы, которые устанавливаются в стандартный подрозетник, при этом выступает лишь небольшая часть корпуса изделия из стены.

Системы теплых полов подключаются к сети только через терморегуляторы. При этом соблюдается электрическая схема подключения, которая всегда прикладывается производителем к прибору.

При монтаже выполняется ряд операций, а именно:

  • В зависимости от способа монтажа сначала на стене крепят монтажную коробку или выдалбливают углубление.
  • Купленный регулятор температуры устанавливают в короб или монтируют в подготовленное в стене углубление.
  • Температурный датчик заключают в гофрированную трубку. Его помещают под инфракрасной термопленкой или между линиями изгиба нагревательного кабеля.
  • Конец трубки плотно заглушают для предотвращения попадания влаги.

Управление работой системы водяного теплого пола

Ручное управление температурой при эксплуатации водяного теплого пола малоэффективно, так как с момента проведения какой-либо манипуляции показатели изменятся лишь через 4-6 часов. Для водяной системы регуляторы устанавливают совсем иначе, чем при электрическом подогреве . Этот прибор управляет в системе сервоприводом, который регулирует подачу теплой воды. Устанавливается устройство, как правило, на высоте 120 см от пола.

В большинстве случаев трубопровод просто подключают к отопительной системе, при этом, ни о каком процессе регулировки температурой пола речь, конечно же, не идет

Установку теплых полов лучше доверить специалистам, которые смогут грамотно рассчитать мощность терморегулятора. Они выберут наиболее подходящую по функциям и стоимости модель, а также проведут подключение согласно приложенной схеме и правил выполнения электромонтажных работ. Научат обращаться с прибором, чтобы использовать по максимуму все заложенные производителем функции.

Оцените статью: Поделитесь с друзьями!

Установка терморегулятора теплого пола

Поддержание постоянной температуры в помещении – это очень важный фактор, который позволяет создать комфорт. Особенно это касается холодного времени года. Если температура опустится в помещении ниже нуля, то это может грозить повреждение канализационной, водопроводной и отопительной системы. Чтобы такого не произошло, важна установка терморегулятора теплого пола. Но перед этим стоит разобраться, какие существуют разновидности и какие из них надежнее.

Почему терморегулятор важен

Если вы когда-нибудь имели дело с печкой или твердотопливным котлом, то хорошо знаете, сколько неудобств приносит то, что их необходимо периодически загружать топливом. Это означает, что их невозможно оставить на какой-то период и просто уехать в гости. Терморегулятор, конечно, не решит этот вопрос в отношении печного отопления, но прекрасно автоматизирует ситуацию в отношении водяного или электрического отопления.

В газовых котлах, которые обеспечивают водяное отопление используются специальные терморегуляторы, которые чаще всего встроены непосредственно в прибор и отслеживают температуру циркулирующей жидкости, давая сигнал на возгорание или отключение горелки. В отношении электрического теплого пола дело обстоит немного иначе. Подключение питания происходит непосредственно через терморегулятор. А датчик терморегулятора располагается вблизи от нагревательного мата или провода. Если температура падает ниже требуемой терморегулятор подает сигнал для включения. Такой подход гарантирует полную автономность и бесперебойное функционирование благодаря терморегулятору, даже если хозяев нет дома.

Обратите внимание! Для водяного теплого пола есть выносные датчики и терморегуляторы, которые устанавливаются в самом холодном помещении, чтобы оптимизировать подачу горячей воды.

Разновидности терморегуляторов

Терморегуляторы разделяются не только по цене. Не стоит думать, что тот терморегулятор, который стоит дороже, обязательно будет лучше. Дело в том, что цена терморегулятора формируется в силу механизма его функционирования и составных частей. Терморегуляторы подразделяют на две большие категории:

  • механические терморегуляторы;
  • электронные терморегуляторы.

Первый вид терморегуляторов имеет простое строение и часто легко поддается обслуживанию и ремонту. Суть механизма этого терморегулятора построена на физических законах, которые объясняют поведение определенных веществ. Чаще всего от нагревания металлы, газы и жидкости увеличиваются в объеме, занимая пространство, которое раньше не использовалось, или повышая давление внутри колбы. От увеличения объема происходит воздействие на контактную часть терморегулятора, и она замыкается, подавая электричество. При остывании все происходит в обратном порядке.

В электронных терморегуляторах принцип действия немного иной, хотя и здесь не обошлось без физических особенностей веществ. Электронный терморегулятор состоит из двух основных модулей. Один из них представляет собой выносной датчик температуры. При нагреве или остывании изменяется электропроводимость материала или его сопротивление и в зависимости от этого происходит изменение настроек на основном модуле терморегулятора. На последнем установлена печатная плата, которая в зависимости от полученных данных вносит коррективы.

Среди электронных терморегуляторов также есть свои подвиды:

  • терморегуляторы с микропроцессорным управлением
  • терморегуляторы непрограммируемые.

Те, которые не программируются, функционируют по принципу поддержания заданной температуры. Функционал микропроцессорных шире. В них есть возможность задать не только температуру, но и распределить ее значения на протяжении дня и недели. Например, сутра вы уходите на работу и нет смысла, чтобы большую часть дня отопление работало на максимум, а возвращаетесь вы в 5 вечера. С таким прибором легко задать температуру в промежутке, когда вас не будет дома на 5 или 10 градусов меньше номинальной. А если вы на выходные предпочитаете выехать загород, тогда на субботу и воскресенье можно задать режим сниженного потребления. Подключение теплого пола к терморегулятору каждого вида имеет свои особенности, поэтому их стоит знать.

Обратите внимание! Терморегуляторы могут быть наружного или внутреннего монтажа. Те, что предназначены для наружного монтажа, могут быть установлены на DIN-рейку рядом с питающими автоматами или просто на поверхность стены. Датчики с внутренней установкой потребуют сверления отверстия коронкой под подрозетник. Но последние не так выделяются на фоне общего интерьера.

Виды электрического теплого пола

Электрический теплый пол используется в тех случаях, когда нет возможности смонтировать водяной из-за особенностей перекрытия или отсутствия автономного отопления. Кто-то выбирает его как лучший вариант в силу наличия солнечных батарей. Есть три основных реализации теплого пола:

  • на основе греющего кабеля;
  • на основе кабеля, который уложен в маты;
  • на основе инфракрасной пленки.

Каждый вид имеет свои достоинства и недостатки как в укладке, так и в конструкции. Теплый пол на основе греющего кабеля может базироваться на резистивном или саморегулирующемся кабеле. Для второго вида в некоторых случаях можно не устанавливать терморегулятор. Кабель, который собран в маты проще в обслуживании и укладке. Но каждый из этих подвидов нуждается в цементной стяжке. Совсем другое дело инфракрасная пленка. Она монтируется прямо под облицовочное покрытие в виде ламината.

Подключение кабельного теплого пола

Термодатчик для теплого пола на основе кабеля может быть как механическим, так и электронным. Все будет зависеть от ваших личных предпочтений. Подготовка к установке и сама установка термостата осуществляется еще до начала выполнения укладки греющего кабеля. Для этого понадобится такой инструмент и материалы:

  • монтажная коробка или подрозетник;
  • перфоратор;
  • строительный нож;
  • изолента или термоускадка;
  • разметочный инструмент;
  • болгарка или штроборез;
  • рулетка;
  • уровень;
  • гофра.

Если теплый пол находится в ванной комнате или санузле, тогда терморегулятор располагается вне помещения. Это необходимо для обеспечения электрической безопасности теплого пола. Во всех остальных случаях датчик располагается непосредственно в помещении, где ест теплый пол. Высота установки подбирается произвольно. Все будет зависеть от расстановки мебели, а также расположения других выключателей и розеток. Но важно помнить, что есть порог в 30 см от теплого пола, ниже которого нельзя опускаться. Если этого не соблюсти, тогда сложно гарантировать корректную работу терморегулятора.

С помощью рулетки отмеряется требуемая высота от теплого пола и делается пометка. В перфоратор фиксируется коронка с диаметром 70 мм и сверлится отверстие под монтажную коробку для терморегулятора. От пр

Как установить датчик для теплых полов: инструкция по монтажу термодатчика

Монтаж тёплого пола невозможен без датчика контроля температуры. В этой статьи приводится подробная информация о данном приборе, а именно, что это такое, какими характеристиками он обладает, а также о том, как установить его самостоятельно.

Содержание статьи:

Что представляет собой датчик для теплого пола, плюсы от его использования

Датчик тёплого пола – это устройство, регулирующее температуру напольного покрытия. Он состоит из кабеля,  на одном краю которого расположении резистор или цифровой сенсор. Его сопротивление изменяется в зависимости от температуры (при ее увеличении оно уменьшается). На эти колебания реагирует терморегулятор, включая или выключая нагрев поверхности.

Плюсы от использования данного оборудования:

  • Оно позволяет снизить затраты на электроэнергию.
  • Делает температуру декоративного покрытия пола более комфортной.
  • Защищает материалы, из которых сделан пол, от повреждения в результате чрезмерного перегрева.
Выбор прибора при разных типах напольного покрытия

В конструкцию терморегуляторов могут входить следующие элементы и устройства:

  • Дисплей ввода показаний.
  • Wi-fi.
  • Звуковой сигнал.
  • Таймер.
  • Автоматический регулятор.

Современные приборы могут быть подключены к системе «умного дома».

Важно! Максимальная температура подводящей водяной ветки и сенсора должны быть приблизительно равны.

При выборе термодатчика под тип напольного покрытия учитываются другие параметры. От его мягкости зависят особенности монтажа датчика.

К мягкому полу относятся: пробковый, линолеумный, ковролиновый. Сенсор для него следует подбирать небольшого размера, цилиндрический, пластиковый. Монтируется он, когда стяжка уже схватилась.

Твердое покрытие выполняется из камня или плитки. Датчик помещается в стяжку, поэтому должен быть дополнительно защищен (например, гелевым покрытием). Габариты такого сенсора больше.

Разновидности термодатчиков пола

Основные типы подобных приборов:

  • Механические. Самый простой и дешевый вариант. Работает за счет изменения кривизны специальной пластины, в ответ на температурные колебания. Настройка осуществляется вручную при помощи вращающейся кнопкой.
  • Электронные. Существует возможность регулировки температурного режима и времени начала работы нагревательных элементов. В некоторых устройствах предусмотрен таймер выключения подогрева.
  • Программируемые, самые дорогие и передовые регуляторы. Работают по графику и имеют совместимость с компьютером или смартфоном.
  • Сенсорные. Управление пультом или касанием.

Важно! Последние необходимо защитить от влаги специальным щитком.

Также существуют инфракрасные измерители, дающие точные данные на больших площадях.

Монтаж и подключение датчика

Монтаж устройства необходимо производить в строгом соответствии с инструкцией и правилами сборки. Кроме того, перед подключением нужно выяснить температуру максимального нагрева покрытия пола (например, для паркета она +28 градусов). Также, учитывается комфортный обогрев помещения (в жилых комнатах 22 градуса, ванной – 25).

Способы подключения:

  • Через розетку.
  • Трехжильным проводом к распределительной коробке.

Важно! Если навыки подключения трехфазных сетей отсутствуют, всегда лучше обратиться к профессионалу.

В случае монтажа по отдельной линии к электрощитку, в цепь вставляется автоматический выключатель, размыкающий ее при перегрузках и замыканиях.

Важно! Периодическое включение и отключение датчика говорит о проблемах с его работоспособностью.

Пошаговое описание монтажа своими руками

Порядок действий:

  • В стене выполняется отверстие под монтажную коробку. Оно должно располагаться на высоте 0,5 метра от пола.
  • Устраивается штроба для укладки проводов под будущей коробкой и на полу. Место стыка этих канавок не должно содержать острых углов, чтобы провод не перегибался.
  • В отверстие под коробку производится установка терморегулятора.
  • В штробу помещается гофра с датчиком и подходящем к нему проводом. Установка датчика для теплого пола производится при помощи внутренней протяжки. Термодатчик должен выступать на несколько сантиметров.
  • На конец датчика надевают заглушку, причём, резиновое изделие желательно заменить металлическим.
  • Гофру и место крепления заглушки герметизируют изолентой от попадания шпатлевки или цемента внутрь.
  • Датчик закрепляют в полу при помощи металлической ленты, гофру – пластиковыми стяжками с регулировкой усилия натяжения.
  • Канавку замазывают бетонной стяжкой или плиточным клеем.

Важно! Если к одному терморегулятору подключают коллектор из нескольких комнат, то можно сделать сквозное отверстие в стене.

Действия при неверной установке датчика

Если он установлен неверно в процессе работы:

  • Удлиняют канавку.
  • Берут дополнительную гофру.
  • Датчик размещают чуть дальше, опустив часть, расположенную на стене, ниже или дополнив по длине проводом такого же сечения.

Если ошибка обнаружена, когда работы уже завершены:

  • Покрытие над датчиком удаляется.
  • Канавка, в которую он помещен, расчищается.
  • Снимается заглушка с датчика.
  • Провод наращивают, канавку удлиняют, после чего нужно проверить её глубину.
  • Дополняют новой гофрой.
  • Монтируют покрытие.

Важно! До момента включения обогрева пола после работ должно пройти не менее 18 дней.

Дополнительные рекомендации по установке

При монтаже стоит уделить внимание локализации датчика. Он должен быть расположен минимум в полуметре от стены комнаты в веерной зоне прогрева, между второй нагревательной веткой и матом.

Последствия при несоблюдении этого условия и характеристики, по которым его можно обнаружить:

  • Снижение продолжительности службы пола.
  • Значительные энергозатраты.
  • Интеллектуальный терморегулятор может показывать ошибку: «Разрыв кабеля датчика».
  • Износ датчика.
  • Сбой программ прогнозирования.
  • Если датчик механический, может произойти оплавление контактов в коробке.

Меры предосторожности при монтаже:

  • Перед подключением необходимо выключить сеть питания.
  • Разобранное устройство к проводам не монтируется.
  • Датчик следует регулярно протирать от пыли.

Датчики для пола бывают разные: механические, электронные, программируемые и даже сенсорные. Их надо монтировать на расстоянии минимум 0,5 метра от стены, в веерной зоне, в специально подготовленное для этого отверстие. Они размещаются в гофре для облегчения демонтажа в случае поломки. Задача, на первый взгляд, кажется простой, но, если вы не уверены в том, что справитесь с ней, лучше доверить это дело профессионалу.

Терморегулятор для теплого пола: монтаж и выбор

  • Тесты
  • Новости
  • Калькуляторы
  • Вопрос-ответ

MENUMENU

  • Главная
  • Электропроводка
    • Электропроводка
      • Выключатели света
      • Молниезащита
      • Монтаж электропроводки
      • Провода и кабеля
      • Розетки
      • УЗО и автоматы
    • Новое раздела
      • Параметры постоянного электрического тока
      • Правила освобождения от электрического тока
      • Cила тока при параллельном соединении
      • Как подключить бра с выключателем шнурком?
      • Как повесить люстру на потолок из бетона?
  • Бытовая техника
    • Бытовая техника
      • Подключение техники
      • Советы по выбору
      • Ремонт техники
      • Аккумуляторы
    • Новое раздела
      • Детекторный приемник: схема работы
      • Какой кабель использовать для освещения?
      • Как выбрать топливо для дизельного генератора
      • Кондиционеры от фирмы SmartWay
      • Монтаж и установка GSM сигнализации
  • Освещение
    • Освещение
      • Светодиодное освещение
      • Трансформаторы
      • Источники света
      • Уличное освещение
      • Светодиодные ленты
    • Новое раздела
      • Как подключить бра с выключателем шнурком?
      • Сколько люменов нужно для освещения комнаты?
      • Что такое консольный светильник?

Как установить систему обогрева пола Suntouch WarmWire, часть 1

Одно из лучших усовершенствований для пола в ванной или кухне - это использование подогрева пола. Есть несколько различных продуктов, позволяющих добиться желанной «теплоты», когда на улице сорок ниже. Одним из наиболее популярных продуктов (по крайней мере, здесь) является излучающий пол с подогревом Suntouch WarmWire. Это действительно долгий срок для проводов, которые нагревают пол (и согревают зубы).

Теперь, когда я дважды употребил слово «tootsies» в одном абзаце, я считаю, что пора двигаться дальше.

В качестве «официального» справочника руководство по установке производителя можно найти в Интернете в одном из этих модных pdf файлов ЗДЕСЬ. Он содержит все, что вам нужно знать перед началом установки. В этом посте вы узнаете, как это работает I , но ваша установка может отличаться по аспектам, о которых вы не знаете. Вам также необходимо прочитать информацию производителя, прежде чем вы действительно установите WarmWire.

Это максимально близко к официальному заявлению об отказе от ответственности: Имейте в виду, что методы, которые я использую, будут несколько отличаться от инструкций производителя, предназначенных для тех, кто занимается своими руками. Я профессиональный плиточник (правда - о чем вы смеетесь?). Я беру на себя ответственность за все, к чему прикасаюсь в доме клиента, и принимаю этот риск с помощью методов, которые я выбираю. Прочтите инструкции производителя перед установкой WarmWire!

Эта информация посвящена укладке подложки под WarmWire, установке провода и установке мембраны Schluter Ditra над проводом для укладки плитки .Технические аспекты электропроводки описаны лишь кратко и в очень общих чертах. Они не предназначены для использования в качестве исчерпывающего руководства по правильному подключению нагревательного элемента WarmWire к блоку управления и источнику питания. ПРОЧИТАЙТЕ ИНСТРУКЦИИ ИЗГОТОВИТЕЛЯ ОТНОСИТЕЛЬНО ВАШЕГО ПУЛЬТА УПРАВЛЕНИЯ! По-английски это означает, что если ваш дом взорвется, это не моя вина - я был здесь всю дорогу.

В вашем районе может потребоваться, чтобы электрик подключил ваш нагревательный элемент.Чтобы убедиться в этом, обратитесь к местным строительным нормам. Если это необходимо, а вы этого не сделаете, у вас могут возникнуть проблемы. Не связывайтесь с кодами городов, они не очень хороши, если вы их рассердите. Поверьте мне в этом.

Прикрытие задницы - давайте продолжим.

Система WarmWire состоит из двух основных элементов - провода и блока управления. Блок управления жестко подключен к электрической системе вашего дома, а провод подсоединен к блоку управления. Затем провод проложен за стеной и под полом.После установки вы можете контролировать температуру напольной плитки с помощью блока управления.

Прежде чем вы начнете, вам нужно выяснить, сколько WarmWire вам нужно купить. Приведенный выше PDF-файл содержит диаграмму, в которой объясняется, какой провод вам нужен, исходя из площади пола, на котором он устанавливается. Есть три различных шага, которые можно использовать и использовать разную мощность на квадратный фут. Все это просто сбивает с толку, поэтому я объясню это так: чем ближе вы разместите провод, тем теплее будет пол - и тем больше энергии он будет использовать для этого. Достаточно просто, да?

Длина вашего провода зависит от того, какую площадь вы обогреваете. Самый быстрый способ выяснить это - это умножить квадратный метр комнаты на 0,90 (потому что нет необходимости отапливать стены, в туалете и т. Д.) И умножить это на 4,7. Это даст вам приблизительную длину провода, который вам нужен.

Имеется проволока предварительно отмеренной длины. Это не то, что вы можете просто заказать на определенную длину. Это провод с замкнутым контуром, что означает, что это единое целое, а не провод, который можно отрезать до нужной длины.Поэтому вам нужно определить длину и заказать ближайший к этому номеру.

Разные расстояния - 2, 2 1/2 и 3 дюйма. В этом посте я буду использовать настройку 2 1/2 дюйма, так как она будет наиболее часто используемой - и потому что это то, что у меня есть на фотографиях. Вам также необходимо приобрести проволочные ремни, которые будут прикреплять провод к полу и удерживать его на месте, пока вы устанавливаете пол над ним. Не используйте гвозди, шурупы и т. Д. - используйте ремни. У них есть предварительно разнесенные зажимы, чтобы правильно удерживать провод на месте.А любым другим способом вы рискуете повредить или оборвать провод.

Для этой конкретной установки я решил использовать цементную плиту Hardiebacker 1/2 ″ на полу с установленным на ней тепловым проводом. Выше я использовал мембрану Schluter Ditra для основания плитки. При использовании Ditra ваш нагревательный элемент, будь то проволока, коврик или другой тип, должен находиться под Ditra, а не между Ditra и плиткой.

Вы можете щелкнуть по любой из плохо сделанных фотографий, чтобы увидеть полноразмерную версию.

Рисунок 1

Убедитесь, что ваш Hardiebacker или какая-либо подложка, которую вы используете под проволокой, установлена ​​правильно для правильной укладки плитки. Это обязательно, так как это самый базовый слой для вашего пола. Если все сделать неправильно, вы рискуете поставить под угрозу всю установку - обратите внимание, это обходится дорого! Прочтите, как правильно установить заднюю панель для напольной плитки. Зайдите по этой ссылке - я просто сяду здесь и выпью пива Pepsi, пока вы пьете.

Хорошо! (Не могу поверить, что я только что это напечатал). Первое, что нужно сделать (после правильной установки подложки - в данном случае - защитника - рис. 1) - это установить ремни.Металлические ремешки для WarmWire имеют выступы на каждом дюйме. Я уверен, что вы поймете, как использовать их для любого выбранного вами интервала.

Рисунок 2

Вопросы и ответы по термостату

- Центр знаний

  1. Зачем мне термостат теплого пола?
  2. Как работают термостаты Wi-Fi?
  3. Какие термостаты поддерживают Wi-Fi?
  4. Где я могу скачать приложение, необходимое для подключения моего термостата Wi-Fi?
  5. Могу ли я подключить свой термостат Wi-Fi к Nest, системе домашней автоматизации (HAS) или к домашнему помощнику, например, Google Home или Alexa?
  6. Что означает «GFCI Class A»?
  7. Могу ли я использовать выключатель GFCI с термостатом, даже если он встроен в стат?
  8. Могу ли я подключить систему теплого пола к новому или существующему термостату, который управляет моей печью или кондиционером?
  9. Может ли термостат считывать температуру воздуха И пола? Один рекомендуется или лучше другого?
  10. Как лучше всего установить термостат?
  11. Мой пол больше не нагревается. Означает ли это, что провода подогрева пола порвались?
  12. Мне нужно заменить старый термостат. Будут ли новые термостаты работать с моей старой системой?
  13. Как установить новый термостат теплого пола?
  14. Могу ли я получить замену лицевой панели, если мой термостат работает неправильно?
  15. Может ли один термостат управлять двумя или более нагревательными матами или кабелями?
  16. Почему я не могу подключить несколько матов к одному термостату?
  17. Может ли термостат работать с двумя матами или кабелями при разном времени / температуре?
  18. Что значит для термостата «двойное напряжение»?
  19. Можно ли управлять матами с разным напряжением с помощью одного и того же термостата, поскольку термостаты имеют двойное напряжение?

Зачем нужен термостат теплого пола?

Термостат теплого пола регулирует температуру вашей системы электрического лучистого теплого пола в безопасных пределах. Предлагаемые нами модели специально разработаны для обеспечения оптимального контроля и безопасности поставляемых нами электрических систем водяного отопления. В отличие от термостатов для систем отопления, вентиляции и кондиционирования воздуха и других систем, наши термостаты для подогрева пола предназначены для работы с сетевым напряжением (120 или 240 В). Дополнительно в термостаты теплого пола встроены:

  • Класс A GFCI
    • Требуется для всех электрических систем водяного отопления
  • Напольные датчики
    • Требуется по нормам в большинстве областей и лучший способ контролировать температуру
  • Режимы измерения воздуха
    • Действует как вторичный датчик для контроля температуры воздуха или как первичный датчик, если датчик температуры пола поврежден

Как работают термостаты Wi-Fi?

Термостаты

Wi-Fi подключаются к домашней сети Wi-Fi и позволяют управлять многими функциями системы подогрева пола в зависимости от модели. Им можно удобно управлять через приложение производителя для устройств Apple или Android или с веб-портала в вашем браузере. Управление термостатом Wi-Fi ограничивается установкой минимальной или максимальной температуры, а также активацией и деактивацией программы. Они не могут удаленно включать и выключать систему подогрева пола, но могут включать отключение в теплую погоду, чтобы ваша система подогрева пола не работала при повышении температуры на улице или в помещении. Благодаря своим удобным функциям термостаты Wi-Fi идеально подходят для использования в загородных домах или для отслеживания потребления энергии.

Для получения дополнительной информации ознакомьтесь со статьей нашего центра знаний «Что делает новые термостаты для теплого пола лучше?»

Какие термостаты поддерживают Wi-Fi?

В настоящее время

Warm Your Floor предлагает три термостата с поддержкой Wi-Fi: SunTouch SunStat Connect, Nuheat Signature (который работает с Nest) и программируемый термостат QuietWarmth Smart Touch с возможностью подключения к Wi-Fi.

Где я могу скачать приложение, необходимое для подключения моего термостата Wi-Fi?

Для продаваемых нами термостатов Wi-Fi мы составили список ссылок, которые помогут вам начать загрузку подходящего приложения для вашего термостата и вашего устройства.

Могу ли я подключить свой термостат Wi-Fi к Nest, системе домашней автоматизации (HAS) или к домашнему помощнику, например Google Home или Alexa?

Да, но контроль несколько ограничен.

Google Home и Amazon Alexa в настоящее время не работают напрямую с терморегуляторами системы подогрева пола. Однако Nest действительно работает с термостатом Nuheat Signature.

В некоторых случаях системы HAS могут работать с проводным сухим контактом. Проводной сухой контакт - это низковольтное соединение между HAS и термостатом, которое позволяет переключаться между обычным режимом нагрева термостата и режимом «Отключено».

На сегодняшний день лучшее решение - использовать доступное приложение Wi-Fi или веб-портал HAS до тех пор, пока не будут созданы возможности интеграции в будущем.

Для получения дополнительной информации см. Статью нашего центра знаний «Системы домашней автоматизации (HAS) и термостаты для подогрева полов». (Ссылка уточняется).

Что означает «GFCI Class A»?

GFCI означает «прерыватель цепи замыкания на землю». Это защитное устройство, которое прерывает подачу питания вашей системы лучистого теплого пола, например, в случае повреждения провода.GFCI, скорее всего, уже есть в вашем доме, поскольку они необходимы для электрических розеток в большинстве ванных комнат и кухонь Северной Америки. Электрический кодекс также требует GFCI для большинства приложений с подогревом полов. Все термостаты, продаваемые Warm Your Floor, имеют встроенную защиту GFCI.

Класс A означает, что при обнаружении неисправности (ток, идущий по непредусмотренному пути) GFCI отключает питание с минимальной утечкой, равной 5 мА. GFCI можно легко сбросить на термостате, если произойдет неприятное отключение.

Могу ли я использовать выключатель GFCI с термостатом, даже если он встроен в стат?

Нет. Обязательно используйте обычный автоматический выключатель, иначе может возникнуть холодный пол из-за многократного срабатывания GFCI термостата, который отключит его. Помните: выделенная цепь + обычный автоматический выключатель = безупречная установка.

Кроме того, объединение двух устройств GFCI (например, использование двух термостатов или объединение выхода и термостата), вероятно, приведет к повторному срабатыванию одного или обоих устройств.Хотя есть способы подключить это, это не рекомендуется, поскольку GFCI в термостатах очень чувствительны.

Могу ли я подключить систему теплого пола к новому или существующему термостату, который управляет моей печью или кондиционером?

Нет. Наши термостаты, которые работают с требуемым линейным напряжением, имеют специальные цепи на 120 или 240 В в зависимости от системы. (Примечание: термостаты HVAC имеют напряжение всего 24 В.) Хотя существуют термостаты сетевого напряжения, которые стоят меньше, например те, которые используются для обогревателя плинтуса, у них нет напольных датчиков, и для них требуется прерыватель GFCI на 5 мА, который делает датчик дороже в итоге.

Может ли термостат считывать температуру воздуха И пола? Один рекомендуется или лучше другого?

Измерение температуры пола является наиболее точным и поэтому рекомендуемым методом.

Все современные модели термостатов имеют опцию измерения температуры воздуха, и хотя некоторые из них обладают комбинациями функций (см. Информацию о продукте для каждого термостата), Национальный электрический кодекс (NEC) рекомендует контролировать температуру пола. Старые «регуляторы» были сняты с производства в течение многих лет, а переключатели диммера или переключатели включения / выключения света (даже если они защищены выключателем GFCI) не рекомендуются и являются нарушением правил в большинстве областей.

Как лучше всего установить термостат?

Лучшее место для установки термостата теплого пола - в комнате, где регулируется подогрев пола. Идеально расположить термостат прямо над отапливаемой зоной. Конечно, можно учитывать предпочтения домовладельца, эстетику помещения и наличие электроэнергии. Если термостат расположен над полом с подогревом, установка будет проще, и его легко переключить на эффективный режим измерения воздуха, поскольку термостат может определять температуру воздуха непосредственно над отапливаемой зоной.Это полезно в случае, если датчик пола был забыт или поврежден, или если вы хотите включить воздушный режим с ограничением пола.

Мой пол больше не нагревается. Означает ли это, что провода подогрева пола порвались?

Если вы не снимали плитку, не проделывали дыру в полу или не нарушали иным образом подогрев пола, вероятность того, что провода оборваны, очень мала. Просто переустановите термостат или замените старый термостат, если он был установлен в течение многих лет.

Для получения дополнительной информации о том, как устранить неполадки вашего термостата, посетите наш Центр знаний.

Мне нужно заменить старый термостат. Будут ли новые термостаты работать с моей старой системой?

Да, все новые термостаты совместимы со старыми матами, кабелями и проводами датчиков.

Просто выключите прерыватель, отсоедините старый термостат, подключите новый термостат и снова включите питание. Ваша система будет работать как новая. (См. Фотографии с инструкциями в разделе «Как установить новый термостат для теплого пола?» Ниже.)

Как установить новый термостат теплого пола?

Обновить термостат легко, если вы выполните следующие простые шаги.

Для получения более подробных инструкций обратитесь к руководству производителя по установке, прилагаемому к вашему новому термостату.

Не можете найти руководство? Найдите и загрузите руководство по эксплуатации термостата здесь.

Могу ли я получить замену лицевой панели, если мой термостат работает неправильно?

Нет, вы должны заменить весь термостат. Две части каждого термостата изготавливаются вместе, и производитель поставляет их только в наборах.

Но имейте в виду, что замена лицевой панели все равно не решит проблему.Ошибки термостата обычно начинаются на задней панели устройства или на передней и задней панели. Очень редко проблема связана только с лицевой панелью, но при устранении неполадок мы сообщим вам, возможно ли это.

Если вы получаете сообщение об ошибке или ваш термостат не работает должным образом, сначала обратитесь за помощью к производителю. Если ваш продукт все еще находится на гарантии, обратитесь к производителю, и он заменит его для вас или предоставит вам номер претензии, который вы можете использовать, чтобы получить от нас замену.

Может ли один термостат управлять двумя или более нагревательными матами или кабелями?

Да. Вы можете подключить до трех матов или кабелей к одному термостату, если их общая потребляемая мощность составляет менее 15 ампер, что в сумме составляет около 150 квадратных футов отапливаемой площади для системы 120 В и 300 квадратных футов для системы 240 В.

Почему я не могу подключить больше ковриков к одному термостату?

Технически вы можете подключить неограниченное количество матов, вплоть до максимальной нагрузки термостата / цепи. Но Национальный электрический кодекс (NEC) и практичность ограничивают это двумя или тремя подключениями.Существуют правила безопасности (также известные как NEC) и разумные ограничения на то, сколько проводов помещается в электрическую коробку. Слишком много проводов и гаек для проводов - это переполненный ящик и опасные условия.

Позвольте нам помочь вам выбрать подходящие маты или кабели, и у вас будет меньше подключений, а установка будет проще и безопаснее.

Может ли термостат работать с двумя матами или кабелями при разном времени / температуре?

Нет, термостаты управляют всеми подключенными к ним матами или кабелями как единой системой, то есть все они активируются одновременно и нагреваются до одной температуры.Несмотря на то, что есть один датчик температуры пола, он все равно работает отлично.

Что значит для термостата «двойное напряжение»?

Все термостаты, которые мы предлагаем, имеют двойное напряжение, что означает, что они могут использоваться с системами на 120 или 240 В, поэтому вам никогда не придется беспокоиться о заказе «неправильного» термостата для установки. Напряжение выключателя должно СООТВЕТСТВОВАТЬ напряжению нагревательных элементов (матов / кабелей).

Можно ли управлять матами с разным напряжением с помощью одного и того же термостата, поскольку термостаты имеют двойное напряжение?

Нет, двойное напряжение означает, что термостат можно использовать с системой 120 В или 240 В, но напряжение, поступающее на термостат от прерывателя, всегда должно соответствовать напряжению нагревательных элементов, подключенных к термостату.

Забыл установить датчик температуры пола. Что теперь?

Будет ли работать теплый пол без датчика температуры пола?

Да, но между соблюдением требований электротехнических норм и созданием более эффективной системы вам захочется ее использовать. Иногда даже самый организованный установщик забывает важную деталь. Если вы забыли установить датчик (обычно помещаемый между трассами нагревательного провода и заключенный в тонкий слой для контроля температуры пола) и уже закончили укладку пола, не паникуйте! Попробуйте эти уловки, чтобы контролировать температуру пола.

Nuheat Floor Sensor
Вариант 1. Настройте термостат на использование режима окружающего воздуха.

Установите термостат в режим окружающего воздуха, если он имеется в вашей модели термостата. Это будет определять температуру вокруг термостата и соответственно регулировать температуру пола. Учтите, что это может вызвать проблемы при достижении желаемой температуры. Если в помещении теплее или на него попадают прямые солнечные лучи, он может не биться от тепла пола. Кроме того, если кондиционер дует холодный воздух прямо в эту комнату, система подогрева пола продолжит нагрев.

Термостат SunTouch в «Режиме окружающего воздуха»
Вариант 2: Вырежьте часть раствора между плитками.
  1. Если ваш гипсокартон уже залит, а линии затирки имеют ширину не менее 1/4 дюйма, вы можете пропустить провод датчика от контрольной точки за стеной и вытащить его через отверстие возле пола, используя рыболовную ленту или гвоздь на веревочке.
  2. Используйте режущий инструмент и аккуратно удалите раствор между плитками на расстоянии 6–9 дюймов в теплый пол. Будьте осторожны, чтобы не порезать слишком глубоко и не повредить нагревательный провод. Разместите датчик между плитками, но не кладите его прямо на нагревательный провод.
  3. Снова нанесите раствор и закройте отверстие датчика в стене накладкой.
Вариант 3: Установите датчик под черным полом, получив доступ к отсеку для балок.

Если у вас недостаточно широкие линии затирки, или если вам неудобно резать раствор, И у вас есть приподнятый фундамент (не бетонный), вы можете выловить провод датчика под черным полом.

  1. Используйте сверло 1/4 дюйма, чтобы аккуратно просверлить карман под полом с подогревом на черновом полу до подстилки. (Остановитесь, прежде чем дойдете до коврика!)
  2. Закрепите датчик в кармане клеем, а затем изолируйте.

Лучший термостат для нескольких зон | Блог

Большинство домов в Северной Америке состоят из нескольких зон или пространств для разных целей. У вас, вероятно, есть спальня, гостиная, кухня и, возможно, офис. Все эти зоны необходимо нагревать (или охлаждать), но не обязательно одновременно. Когда вы встаете утром с постели, чтобы приготовить первую чашку кофе, вам нужно, чтобы на кухне было тепло и уютно. Но вы можете предпочесть, чтобы в вашей спальне оставалась более прохладная температура. Точно так же, когда вы ложитесь спать ночью, вам вообще не нужно отапливать кухню или гостиную. Мы все ведем свою повседневную жизнь, живя в нескольких зонах, но большинство людей относятся к своему дому как к одной единственной зоне отопления или охлаждения, независимо от их настроек отопления. Разделение дома на несколько зон дает множество преимуществ.Вы можете оптимизировать комфортную температуру, когда и где это необходимо, а также сэкономить энергию и исключить ненужное нагревание. В этом сообщении блога мы представим:
  • Различные способы настройки отопления для нескольких зон в вашем доме
  • Влияние вашей системы отопления на вашу способность создавать различные зоны
  • Лучшие термостаты для управления многозонным отоплением
В целом, есть два способа разделить дом на зоны нагрева: сенсорный и системный.

Сенсорное зонирование При зонировании на основе датчиков вы используете отдельные датчики для оптимизации температуры в каждой зоне. Это особенно хорошо работает, если у вас есть один центральный термостат, контролирующий температуру вашего дома (то есть система центрального отопления). Обычно термостат считывает температуру окружающей среды в комнате, в которой он находится, и нагревает / охлаждает комнату, пока не достигнет заданного значения. Проблема с этим подходом становится очевидной, когда ваш термостат находится в одном из ваших больших пространств - например, в гостиной.Скорее всего, на обогрев гостиной уходит больше времени, чем на обогрев спальни, поскольку там больше места для обогрева. Таким образом, попытка создать комфортную температуру в гостиной может привести к тому, что в спальне будет слишком жарко и душно. Рассмотрим этот упрощенный пример:
  • Для повышения температуры на один градус в вашей гостиной требуется 30 минут.
  • В вашей спальне температура поднимется на один градус всего за 15 минут.
  • Если вы хотите нагреть гостиную на 1 градус, ваша спальня нагреется на 2 градуса.
При зонировании на основе датчиков вы размещаете датчики в каждой зоне, которую хотите создать. Эти датчики будут измерять температуру в каждой конкретной зоне и оптимизировать ее для вашего комфорта, устраняя дилемму душной спальни.

Системное зонирование По замыслу, системное зонирование представляет собой простую для понимания концепцию. В этом сценарии у вас есть несколько зон нагрева в вашем доме, потому что у вас есть несколько обогревателей, которыми вы можете управлять индивидуально, создавая свои собственные эффективные «зоны». Это означает, что у вас должно быть более одного термостата. Фактически, у вас, вероятно, будет хотя бы один термостат на нагреватель или «зону». Это, безусловно, наиболее эффективный и точный способ достижения экономии энергии за счет зонирования. Как правило, выходное напряжение вашей системы отопления является наиболее важным фактором при определении вашей способности создавать зоны. Дома в Северной Америке обычно работают по одному из двух стандартов: системы низкого и высокого / линейного напряжения.

Низковольтное отопление Обычный сценарий: Если у вас низковольтное отопление (печь, радиатор, приточный воздух и т. Д.)), у вас, скорее всего, есть система центрального отопления с одним термостатом для управления всем вашим домом. В этом случае лучшим вариантом будет сенсорная система зонирования. Если вы действительно захотите изучить системное зонирование, это, вероятно, приведет к значительному объему строительства, поскольку потребуются новые схемы и приспособления. Вам также придется приобрести термостат, совместимый с внешними датчиками температуры. Таким образом, для низковольтного центрального отопления намного проще реализовать сенсорную систему. Необычный сценарий: Иногда низковольтные системы отопления разбиваются на несколько зон (за счет дублирования источников тепла или использования заслонок и каналов). Для каждого из этих контуров потребуется отдельный термостат. В этом случае мы рекомендуем отдельный термостат обучения для каждой зоны. Благодаря такой настройке вы можете более эффективно экономить энергию, не тратя много времени на изменение уставок и температур для каждой зоны.

Нагрев высокого / линейного напряжения Обычный сценарий: Если у вас есть высоковольтное отопление, у вас, вероятно, уже есть несколько термостатов - по одному на комнату.В таком случае вы уже на пути к системному зонированию. Просто замените существующие термостаты на Wi-Fi или интеллектуальные опции с возможностью зонирования и настройте зоны вручную. Необычный сценарий: Несмотря на то, что децентрализованная система отопления более распространена для нагрева высокого напряжения, есть исключения. Фанкойл - это система центрального отопления высокого напряжения, и, к сожалению, для этого типа системы не существует интеллектуального термостата. Для систем фанкойлов потребуется термостат на основе датчиков, так как есть только один термостат, управляющий всем домом. Вместо того, чтобы подробно описывать, почему каждый термостат будет лучшим вариантом для разных сценариев, мы сделаем это просто. Используйте это дерево решений, чтобы выбрать лучший для вас многозонный термостат - оно принимает во внимание все, что описано выше. Если вы хотите узнать больше об интеллектуальных термостатах, входящих в комплект, ознакомьтесь с этой статьей, чтобы получить подробное сравнение термостатов, разработанных для систем отопления высокого и низкого напряжения.
Верхние термостаты зонирования
Ecobee4 Ecobee4 лучше всего подходит, когда у вас есть центральная система отопления низкого напряжения с одним термостатом.Вы можете подключить датчики к термостату echobee4 по беспроводной сети, и он будет следить за тем, чтобы комнаты, в которых вы находитесь, отапливались до вашего уровня комфорта. Обратной стороной этого является то, что это не обязательно приведет к максимальной экономии энергии. Зато комфорт будет максимальным!
Nest Thermostat-E Если у вас есть несколько термостатов для вашей низковольтной системы (например, один наверху и один внизу), лучше всего подходит термостат Nest-E. Ваш дом уже разделен на две зоны, а функции обучения Nest сэкономят вам энергию и обеспечат комфорт.
Мыса Умные термостаты Mysa работают с высоковольтными электрическими плинтусами и системами подогрева пола. Как упоминалось ранее, дома с этими системами отопления обычно имеют несколько термостатов, и их может быть до одного на комнату. Mysas позволяет управлять каждым термостатом индивидуально, но также обладает уникальной функцией группирования термостатов вместе, легко создавая отдельные зоны нагрева. Это оптимальный способ максимальной экономии энергии и комфорта для домов с высоковольтным отоплением.Мы не хотели писать в этом блоге без упоминания тепловых насосов мини-сплит. Если вы не знаете, что это такое, обязательно ознакомьтесь с этой статьей. Тепловые насосы с мини-сплит-системой перемещают тепло, но не создают его. Это делает их полезными элементами многих современных домов и отличным способом создания зон. Однако они довольно дорогие. В зависимости от структуры вашего дома, выбранного вами места размещения и качества теплового насоса вы получаете несколько тысяч долларов за каждый установленный тепловой насос. Если у вас уже есть тепловые насосы с мини-сплит-системой (или вы планируете их добавить), обязательно обратите внимание на Sensibo или Tado - в настоящее время они единственные интеллектуальные термостаты, которые работают с тепловыми насосами.
В заключение ... Создание отдельных зон обогрева в вашем доме позволяет индивидуально отапливать комнаты по вашему усмотрению и исключать комнаты, которые не требуют отопления (например, ваша незанятая комната для гостей). Используя интеллектуальный многозонный термостат, можно не только создавать зоны нагрева, но и группировать зоны, которые можно нагревать одновременно с помощью одного действия или автоматизации. Мы надеемся, что вы смогли определить лучший многозонный интеллектуальный термостат для вашей уникальной системы отопления и дома.Если у вас есть какие-либо вопросы, не стесняйтесь оставлять их в разделе комментариев ниже.

Теплые полы: термостат и его подключение

Популярность систем теплого пола связана с их эффективностью и простотой эксплуатации. Но если первый аспект обусловлен характеристиками нагревательных элементов, то второй полностью зависит от управления такими устройствами. Для этого используются специальные датчики, позволяющие регулировать интенсивность работы системы с расчетом на обеспечение оптимального микроклимата.Как показывает практика, теплые полы, терморегулятор которых применяется согласно инструкции производителя, позволяют существенно сэкономить на расходах на отопление. То есть рациональное использование ресурсов для отопления, которым в данном случае может быть вода или электричество, в первую очередь зависит от того, насколько правильно выбран, установлен и эксплуатируется датчик температуры, то есть термостат.

Что такое термостат?

Терморегулятор для теплого пола Представлен на рынке в разных исполнениях.Сочетайте широкий спектр моделей с параметрами конструкции, разработанными с учетом требований эргономики. В частности, у большинства контроллеров небольшие габариты корпуса, в том числе и техническая начинка устройства. В этом случае датчик термостата теплого пола может располагаться как в нише прибора, так и снаружи. В любом случае производители стремятся максимально использовать средства информирования пользователя о производительности системы. Для этой модели предусмотрены эргономичные интерфейсы, которые образованы дисплеями, удобными ручками и кнопками.

Также стоит отметить стабильность отношения регулятора к рабочей среде. Существуют разные подходы к установке устройства, поэтому условия его эксплуатации не всегда бывают удачными. Например, если для водяного теплого пола установлен терморегулятор, необходимо предварительно выбрать модель, имеющую водоотталкивающее покрытие. По крайней мере, это должно относиться к датчику.

Типы терморегуляторов

На данный момент пользователям теплых полов доступны три версии термостатов.Самый дешевый и наименее функциональный - это обычный электронный контроллер. Он имеет самый простой набор опций и, главное, предполагает минимальную степень автономности своей работы. Именно по этому критерию выделяют два типа устройств, позволяющих программировать режимы, в которых работают теплые полы. Термостат в этом случае самостоятельно контролирует не только температуру, но и режимы, в которых будет работать система. Например, пол можно подогреть за час до приезда хозяина с учетом влияния на микроклимат в доме работы других источников отопления.Такие модели могут иметь как упрощенный, но все же программируемый таймер, так и его более продвинутый «умный» аналог.

Оптимальное расположение датчика

Перед тем, как приступить к установке терморегулятора, следует определиться с местом его установки. Перед этим стоит отметить, что регуляторы тоже можно классифицировать по типу размещения. Например, бывают накладные, встраиваемые, настенные и напольные модели. Обычно при поиске расположения датчика учитывают площадь зоны обогрева.Если термостаты температуры теплого пола устанавливаются с удобством управления пользователем, датчик необходимо располагать непосредственно в зоне теплового покрытия. Техника установки проста. Достаточно сделать в стене небольшое отверстие с помощью стробинга, вставить в него кусок трубы, а затем и сам прибор. Затем участок опломбирован.

Монтаж электропроводки

К сожалению, при установке любого термостата подготовка соответствующей проводки и убой не требуется.В первую очередь при помощи перфоратора делается ниша для можжевельника. Затем формируется кожух для питающего провода. Это будет скрытая вертикальная прокладка. В целом, используя скрытый монтаж, можно значительно улучшить теплые полы. Термостат будет взаимодействовать с системой по невидимым каналам, что, несомненно, станет преимуществом.

В конце концов, от заглушки к розетке должен пройти кабель. Непосредственно для регулятора желательно использовать аналогичную проводку, что повысит надежность устройства.Если вы планируете использовать отдельную линию, то лучше всего подключить теплый пол к терморегулятору медным кабелем 2,5 мм 2 , для которого потребуется предусмотреть защиту от автоматического выключателя.

Подключение двухжильным кабелем

Сначала датчик подключается к термостату. Для него есть две клеммы, полярность не требуется. На клеммы обычно подается напряжение 220 В для питания устройства. Соответственно это может быть фаза L и ноль N.Это общие сведения для подключения устройства, а различия в подходах к решению данной проблемы обусловлены нюансами работы с одножильными и двухжильными кабелями. Обычно для двухжильного кабеля используется кабельная система ТВК, с которой подключается термостат для теплого пола. Инструкции по выполнению подключений можно представить следующим образом:

  • Коричневый провод идет на фазу L, подключаясь к ее клемме.
  • Нейтральный провод (синий) подводится к клемме, с которой соединяется зеленый провод двухжильного кабеля.
  • Заземляющий провод желто-зеленого цвета подключается к соответствующей клемме.
  • Экран греющего кабеля сброшен.

Подключение одножильным кабелем

При работе с одножильным нагревательным кабелем схему подключения можно изменить. В частности, его белые провода следует подключить в элементарную схему через клеммы сразу после контактов, предназначенных для датчика. В этом случае желто-зеленый провод кабеля с заземлением также подводится к его соответствующему выводу - как правило, это крайняя розетка.Если термостат подключен к водяному полу, особенно важно заземление или обнуление. Его следует проводить, исходя из характеристик разводки в щитке и рекомендаций производителя термостата.

Работа термостата

Как использовать и настраивать на каждый сезон

Согласно исследованию Национальной лаборатории Лоуренса Беркли, почти 90% американцев говорят, что они редко (или никогда) программируют свой термостат, потому что не знают, как это делать.

Но на самом деле это не так сложно, и это определенно стоит сделать, потому что это может сэкономить не менее 10% в год на расходах на отопление и охлаждение.

Министерство энергетики США заявляет, что вы можете достичь этих 10%, повернув термостат обратно на 7–10 градусов по Фаренгейту по сравнению с его нормальным значением на 8 часов в день.

Первый шаг - выбрать термостат, который лучше всего соответствует вашим требованиям к расписанию, чтобы вы могли «настроить его и забыть» - подход, который пропагандирует министерство энергетики для получения максимальной экономии.

Выберите правильный термостат

Популярные чтения

    Как нанять агента по недвижимости - и быть их лучшим клиентом
    Купи продай

    Если вы станете хорошим партнером выбранного вами агента, вы оба станете более счастливыми охотниками за домом.

    Покупка и продажа домов во время пандемии: что нужно знать
    Стоит ли продавать свой дом?

    Ресурсы, которые помогут вам сориентироваться в новой недвижимости нормально.

    Помощь по ипотеке в связи с коронавирусом: что нужно знать
    Финансирование

    Это непростое время, но кредиторы принимают меры, такие как воздержание, чтобы помочь домовладельцам.

Существует четыре типа программируемых термостатов, каждый из которых имеет свой стиль планирования:

7-дневное программирование. Лучше всего подходит для отдельных лиц или семей с непостоянным расписанием, так как это наиболее гибкий вариант.Это позволяет вам запрограммировать различный график нагрева / охлаждения для каждого дня недели.

5-1-1 программирование. Одно расписание нагрева / охлаждения на неделю, плюс вы можете запланировать другой план нагрева / охлаждения на субботу и воскресенье.

5-2 программирование. То же, что и программирование 5-1-1, за исключением того, что суббота и воскресенье имеют одинаковый план нагрева / охлаждения.

Программирование на 1 неделю. Вы можете установить только один план нагрева / охлаждения, который будет повторяться ежедневно в течение всей недели.

Вам понадобится программа как для более прохладных, так и для теплых месяцев.

СОВЕТ: Перед покупкой программируемого термостата определите тип оборудования, используемого для обогрева и охлаждения вашего дома, чтобы вы могли проверить совместимость. Например, у вас есть центральное отопление и охлаждение или просто топка печным или плинтусным? В противном случае вы можете не пожинать плоды экономии энергии и рискуете повредить свое отопительное и охлаждающее оборудование.

Связано: Еще способы вернуть свои счета за электроэнергию

Изменить заводские настройки

Большинство программируемых термостатов имеют предварительно запрограммированные настройки, которые должны быть для типичной американской семьи.Но какая семья типична в наши дни? Вам нужно отрегулировать настройки термостата, чтобы он соответствовал вашей жизни и вашей семье, а не какой-то мифической семье.

Возможности программирования основаны на:

  • Время пробуждения
  • Время сна
  • Время выхода
  • Время возврата

Министерство энергетики предлагает следующие настройки в качестве практического правила энергосбережения:

Зимние месяцы:

  • На время, когда вы дома и не спите, запрограммируйте температуру на 68 ° F.
  • Понижайте температуру минимум на 10 градусов в часы, когда вы спите или находитесь вне дома.

Летние месяцы:

  • На время, проведенное дома, запрограммируйте кондиционер на 78 ° F.
  • В те дни, когда охлаждение не требуется, отключите кондиционер вручную. Имейте в виду, что он снова включится, если в доме станет слишком тепло.
  • Запрограммируйте, чтобы было теплее, чем обычно, когда вас нет дома.

Вот несколько советов по программированию времени, которые могут помочь вам составить лучший график отопления и охлаждения по принципу «установил и забыл» для вашего дома:

  • Выключайте отопление или кондиционер каждый день за 20–30 минут до выхода из дома.
  • Включайте отопление или кондиционер каждый день за 20–30 минут до прихода домой.
  • Уменьшайте обогрев или охлаждение каждую ночь за 60 минут перед сном.
  • Увеличивайте обогрев или охлаждение каждое утро за 30 минут до пробуждения.
  • Потратьте несколько дней на настройку своей программы, чтобы убедиться, что она кажется правильной.

СОВЕТ: С помощью термостата с поддержкой Wi-Fi вы можете контролировать температуру в доме, находясь в пути. Таким образом, вы не тратите зря силы, если опаздываете или забыли создать новую программу перед отпуском.

К вашему сведению: Печи НЕ нужно работать больше, чтобы обогреть дом после того, как температура была установлена ​​низкой в ​​течение дня.

Используйте термостат Wi-Fi, чтобы сделать это очень просто

Хотите что-то попроще? Новые высокотехнологичные модели упростили процесс:

Обучающий термостат Nest: Он создает индивидуальный график обогрева и охлаждения для вашего дома на основе технологии обнаружения движения. Кроме того, поскольку это Wi-Fi, им можно управлять удаленно.Цена: Обычно чуть больше 200 долларов.

Google Nest

Honeywell Wi-Fi Smart Thermostat: Это устройство позволяет легко создать индивидуальный план нагрева и охлаждения. В отличие от обычных программируемых термостатов, он имеет большой цветной интерфейс, отображающий простое меню, которое проведет вас через все этапы программирования. Он также «изучает» ваш дом и отправляет вам личные уведомления, если температура не подходит или если произошло отключение электроэнергии.Цена: Обычно менее 200 долларов.

Товары для дома Лоу

FYI: Термостаты, изготовленные до 2001 года, могут содержать ртуть.

Инструкция по эксплуатации терморегулятора RTC 70.26

Обзор терморегулятора RTC 70.26

Обзор терморегулятора RTC 70.26 (Китай): основные характеристики, особенности, комплект поставки.

Схема подключения терморегулятора RTC 70.26

Электрическая схема подключения терморегулятора RTC 70.26:

  • Контакт 1 - питающий провод 220 В, фаза (L).
  • Контакт 2 - питающий провод 220 В, ноль (N).
  • Контакты 3 и 4 - нагрузка (теплый пол).
  • Контакт 5 - не используется.
  • Контакты 6 и 7 - датчик теплого пола.

Терморегулятор питается от сети 220 В.

Внимание! Неправильное подключение может привести к выходу из строя терморегулятора, датчика температуры, нагревательной секции.

Интерфейс

Кнопки и индикаторы

  • Кнопка включения/выключения
  • Ручка регулирования температуры
  • Индикатор работы терморегулятора

Индикатор работы

  • Светодиод не горит – терморегулятор выключен (отсутствует питание).
  • Светодиод горит зеленым светом – терморегулятор находится в дежурном режиме, на теплый пол не подается напряжение.
  • Светодиод горит красным светом – терморегулятор находится в рабочем режиме, на теплый пол подается напряжение.

Настройка терморегулятора RTC 70.26

Включение терморегулятора

Для включения терморегулятора поверните ручку регулирования температуры против часовой стрелки в крайнее положение. Переведите выключатель в положение I (включено).

Выключение терморегулятора

Для выключения терморегулятора поверните ручку регулирования температуры против часовой стрелки в крайнее положение. Переведите выключатель в положение О (выключено).

Установка температуры пола

Задайте необходимую температуру пола ручкой регулирования.

схема подключения, фото, видео инструкция по монтажу своими руками

Автор Aluarius На чтение 6 мин. Просмотров 272 Опубликовано

Популярность системы отопления «теплый пол» сегодня на пике. Ее используют и как дополнительный источник тепловой энергии, и как основной. Но чтобы теплый пол (электрический, водяной или инфракрасный) работал экономично, необходимо добавить к нему небольшой приборчик – терморегулятор (программатор, термостат). С его помощью можно настроить температурный режим внутри комнаты, который он сам же и будет контролировать. А так как процесс монтажа теплого пола не очень сложный, то и проблема – как установить терморегулятор, также не вызовет у производителя работ затруднений.

Сразу же оговоримся, что температурные регуляторы – это отдельная единица, которая в комплектацию самого теплого пола не входит. Поэтому его необходимо правильно подобрать.

Как выбрать терморегулятор

Все будет зависеть от того, в какой комнате устанавливается система теплых полов. К примеру, если этот ванная комната или застекленный балок или лоджия, то лучше выбирать простейший вариант. К примеру, марки ТР. Если вам необходимо регулировать температуру в большой комнате (гостиной), то оптимальный вариант – более сложная конструкция с дисплеем и несколькими опциями (пульт управления и так далее). Правда, второй вариант значительно дороже первого. Так что стоит соизмерить свои расходы.

Комплектация терморегулятора модели TP-110

Не будем вдаваться в подробности выбора сложных моделей. Рассмотрим пример на простой из них. К примеру, для стандартной ванной комнаты подойдет терморегулятор ТР-110. Вот его технические характеристики:

  • Он выдерживает 16 А.
  • Установить терморегулятор можно на теплые полы, потребляющие 130 Вт, для небольшого помещения ванной это в самый раз.
  • Это малогабаритное, даже можно сказать, компактное устройство с размерами 80x80x56 мм.
  • Вес прибора всего лишь 90 г.

В его комплект также входят термодатчик резисторного типа и кабель длиною 2 м для подключения к теплому полу.

Установка

Правильная установка терморегулятора зависит от многих факторов. Давайте рассмотрим основные из них.

Инструкция по установке теплого пола с терморегулятором

Место установки

Перед тем как подключить этот прибор, необходимо выбрать место его установки. Это важная составляющая корректной работы не только прибора, но и всего отопления в целом. Где же надо устанавливать терморегулятор:

  • Оптимальная высота на стене 1,2-1,5 м.
  • Недалеко от розетки.
  • Если дверь открывается влево, то прибор необходимо устанавливать справа, и наоборот.
  • Нельзя монтировать его около оконных проемов. Чем дальше от них, тем лучше.

Как подключить к электрической сети

Подключение терморегулятора проводится двумя вариантами:

  1. Просто включить его в розетку через штепсельную вилку и провод.
  2. Провести скрытую проводку от терморегулятора к розетке.

Второй вариант делается так. Устанавливаете прибор ниже розетки. Делаете на месте будущей установки отверстие под стандартный подрозетник, который покупаете заранее. Высверливаете коронкой в бетонной стене отверстие, куда и монтируется подрозетник. Между розеткой и местом установки терморегулятора делается штроба, куда закладывается провод.

Штробы для проведения скрытой проводки

Обратите внимание! Необходимо соединить розетку и терморегулятор точно таким же кабелем, который идет от распределительного щитка к розетке. Он рассчитан на установленный в щите автомат и УЗО, так что конфликта между двумя приборами не будет.

Как подключить терморегулятор и теплый пол

В самом терморегуляторе три выходных провода стандартной расцветки:

  • Коричневый это фаза, он обозначается буквой «L».
  • Синий – это ноль, обозначается «N».
  • Желто-зеленый – это заземление, буквы «PE».

Кстати, провода идут в комплекте к прибору длиною 3 м и сечением 1 мм². Их называют «холодными». Почему? Потому что они соединяют терморегулятор с теплыми полами и термодатчиком. Это не нагревательные элементы.

Итак, терморегулятор необходимо соединить с теплым полом и температурным датчиком. Поэтому перед тем как подключить оба устройства между собой, необходимо от места установки терморегулятора до пола сделать вертикальную штробу, куда и закладываются провода.

Обратите внимание на корпус прибора, на нем всегда есть схема подключения терморегулятора. Ее и берем за основу. Она для всех простых моделей практически одинакова. Теперь проводим подключение:

  • Термодатчик необходимо подключить к клеммам номер 1 и 2. В данном случае полярность не учитывается.
  • Кабель питания от розетки подключается к клеммам номер 5 и 6. При этом на пятую клемму сажается фаза, на шестую ноль.
  • Нагревательный кабель подключается к клеммам номер 3 и 4.

Если в качестве электрического теплого пола используется двухкабельный вариант, то подключать сам теплый пол надо по клеммам 3, 4 и 5. При этом на пятую клемму сажается ноль питающего кабеля и заземление нагревательного кабеля. В этом случае будет срабатывать зануление, а не заземление. Эта схема предложена производителем.

Но тут есть один нюанс. Если в вашем доме используется электрическая схема «TN-C-S», тогда теплый пол необходимо обязательно заземлять. Потому что установленный в распределительном щитке УЗО будет все время срабатывать, отключая всю сеть.

К сожалению, не во всех терморегуляторах предусмотрена встроенная линия заземления, поэтому клемма «PE» отсутствует. Что делать в этом случае? К примеру, вот такая схема, которая себя оправдывает:

  • Питающий кабель подсоединяется к 5 и 6 клеммам (к пятой ноль, к шестой фаза).
  • Два провода одножильного кабеля (они белого цвета) к клеммам номер 3 и 4.
  • Заземляющие провода соединяются к клемме номер 5.

Как видите, установка терморегулятора – дело не самое простое. Во всяком случае, это касается электрического подключения всех элементов теплого пола. При этом приходится учитывать не только схему подключения проводов между прибором и нагревательным кабелем, но и между регулятором и температурным датчиком. Здесь важно ничего не перепутать.

Подключение теплого пола и терморегулятора к сети

Многих начинающих мастеров интересует вопрос, касающийся такой темы, как – схема терморегулятора. А точнее, можно ли своими руками собрать ее? Никаких проблем в этом нет. Схема достаточно проста, в интернете вы найдете несколько предложений от опытных электриков, которые самостоятельно собирают их, используя в собственном доме.

Заключение по теме

Установка температурного регулятора связана с электрическими схемами и сетями. Поэтому если вы решили самостоятельно провести подключение данного прибора, то стоит разобраться в теме досконально. Но имейте в виде, что многие обыватели путают установку терморегулятора на батарею отопления с монтажом, который был разобран в этой статье. Это совершенно два разных прибора.

Инструкции Russian Heat | Эксплуатация и монтаж

Выбирая теплый пол Russian Heat, вы приобретаете гораздо больше, чем просто качественный
и удобный в эксплуатации продукт. Вы покупаете надежную систему, которая решит задачу
обогрева
с максимальной эффективностью.

Для решения вопросов по монтажу и эксплуатации скачайте необходимую инструкцию
на этой странице или посмотрите серию видеообзоров о продукции Russian Heat.

DOC

Инструкция по монтажу инфракрасной нагревательной пленки

PDF

Инструкция по укладке нагревательного мата

PDF

Инструкция по укладке нагревательного кабеля

PDF

Инструкция для терморегулятора Е31. 116

PDF

Инструкция для терморегулятора Е51.716

PDF

Инструкция для терморегулятора Е91.716

PDF

Инструкция для терморегулятора RTC 70.XX

PDF

Инструкция по укладке инфракрасной пленки Heat Eco

PDF

Инструкция для терморегулятора AC 829H

Если вы не нашли ответа на свой вопрос, свяжитесь с нами.

Как установить программируемый термостат

Фото: shutterstock.com

По данным Министерства энергетики, установка программируемого термостата может помочь вам сэкономить от 5% до 15% на ежемесячных счетах за отопление и охлаждение. Работа занимает менее часа, а поскольку многие модели доступны менее чем за 25 долларов, вы можете окупить первоначальные затраты всего за один сезон использования.

Имейте в виду, что, хотя вы можете сократить расходы с помощью ручного термостата, внимание, необходимое для этого, затрудняет достижение экономии.Причина в том, что регулировку термостата необходимо производить в течение дня, каждый день. Упустите возможность сэкономить, и вы фактически выбрасываете деньги в окно.

Программируемый термостат освобождает домовладельцев от этой ответственности, позволяя им настраивать цикл нагрева и охлаждения в соответствии с их ежедневным графиком. Как только программа настроена, о ней можно забыть. Но вы всегда можете обновить его, внося изменения, если, скажем, вы уезжаете из города.

Представьте, что кондиционер автоматически включается за десять минут до вашего возвращения домой.И разве не было бы неплохо не забыть выключить огонь, уходя на работу? В совокупности эти небольшие преимущества делают программируемый термостат не только недорогим обновлением, но и удобством.

Чтобы установить программируемый термостат, не нужно быть опытным мастером на все руки. Даже новичок без труда выполнит проект, следуя приведенным ниже инструкциям.

Инструменты и материалы

Шаг 1

Выключите прерыватель печи и системы кондиционирования воздуха.Снимите крышку со своего старого термостата. (Большинство из них отрываются при небольшом давлении, но некоторые крышки необходимо открутить.) Затем удалите винт, крепящий старый термостат к стене. Осторожно вытащите старый термостат, но пока оставьте его провода подключенными.

Фото: apartmenttherapy. com

Шаг 2

Пометьте провода, которые являются частью существующей установки. Прикрепите небольшой кусок малярной ленты к каждому проводу и на этой ленте напишите букву, указывающую, где этот конкретный провод присоединяется к старому термостату.Обычно буква соответствует цвету провода, но не всегда.

Шаг 3

Приклейте существующие провода к стене или оберните их вокруг карандаша или небольшой отвертки, чтобы они не втянулись в полость стены в тот момент, когда вы отсоедините их от старого термостата. Опыт показывает, что особая осторожность на этом этапе избавит вас от множества ненужных раздражений.

Step 4

Если к имеющемуся термостату подключаются только два провода, значит, он не подключен напрямую к источнику питания.Это означает только то, что приобретаемый вами программируемый блок должен работать от батарей. Больше двух проводов? Скорее всего, это прямая проводка; вы можете делать покупки из более широкого ассортимента заменяемых моделей.

Шаг 5

Прикрепите монтажную пластину вашего нового программируемого термостата к стене. (Возможно, потребуется просверлить пилотные отверстия и использовать пластмассовые анкеры.) Затем сопоставьте буквы с буквами при подключении проводов к заменяемому блоку. При необходимости установите батарейки и, наконец, защелкните крышку термостата, чтобы завершить работу.

А теперь приготовьтесь наблюдать, как ваши счета за электроэнергию падают, как ртуть, в свежий зимний день!

Руководства по эксплуатации термостатов Honeywell (все модели)

T10 Pro

THX321WFS2001W THX321WF2003W

Умный термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

T9

RCHT9610WFW2004

Умный термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

RLV4305A1000

Программируемый термостат линейного напряжения на 5-2 дней 2020 г. Руководство пользователя

Обновление документов: 2020

PRO 3000 серии

Th4110D1008 Th4210D1004

Непрограммируемый термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

T4 Pro

Th5110U2005 Th5210U2002

Программируемый термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

Круглый

RCH9310WF5003 TH8732WF

Умный термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

T1 Pro

Th2110D Th2010D

Непрограммируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

Круглый

T8775A T8775C

Непрограммируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

RTH9585WF

Умный термостат WiFi 2019 г. Руководство пользователя

Обновление документов: 2019

RTh211 серии

RTh211B1042

Цифровой непрограммируемый термостат - низкое напряжение 2019 г. Руководство пользователя

Обновление документов: 2019

РТх3300 / РТх321 Серия

РТх321Б1039

Программируемый термостат на 1 неделю 2020 г. Руководство пользователя

Обновление документов: 2020

Серия 9000

TH9320WF5003

Цветной термостат с сенсорным экраном 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

VisionPRO 8000

TH8321WF

Программируемый термостат WiFi 2017 г. Руководство пользователя Руководство по установке

Обновление документов: 2017

FocusPRO 6000 серии

TH6320R TH6000

Программируемый беспроводной термостат 2013 Руководство пользователя

Обновление документов: 2013

T6 Pro Hydronic

TH6100AF

Программируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

T6 Pro Смарт

TH6220WF

Умный термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

VisionPRO 8000

TH8110R1008 TH8320R1003 TH8321R1001

Многоступенчатый термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

T6 Pro

TH6320U2008 TH6220U2000 TH6210U2001

Программируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

T6 Pro Z-Wave

TH6320ZW2003

Программируемый термостат 2020 г. Руководство пользователя

Обновление документов: 2020

РТх3300 / РТх321 Серия

РТх3300Б1038

Программируемый термостат на 5–2 дня 2020 г. Руководство пользователя

Обновление документов: 2020

RTH6500WF Серия Smart

RTH6580WF

Программируемый 7-дневный термостат WiFi 2020 г. Руководство пользователя

Обновление документов: 2020

Круглый

CT87N1001

Непрограммируемый термостат 2019 г. Руководство пользователя

Обновление документов: 2019

Ручной 4-проводной Premium

T410A T410B

Плинтус термостат 2019 г. Руководство по установке

Обновление документов: 2019

D6 Pro

DC6000WF1001

Беспроводной контроллер WiFi 2019 г. Руководство пользователя

Обновление документов: 2019

РУТ 8500 Серия Wi-Fi

RTH8580WF

Программируемый термостат Smart Wi-Fi 2015 г. Руководство пользователя

Обновление документов: 2015

Лирический T5 +

RCHT8612WF

Умный термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

PRO 1000 серии

Th2100DV

Непрограммируемый термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

CT30 / CT33 серии

CT30A1005

Непрограммируемый термостат только для нагрева 2005 г. Руководство пользователя

Обновление документов: 2005

РТх4100С

Цифровой непрограммируемый термостат охлаждающего насоса 2016 г. Руководство пользователя Руководство по установке

Обновление документов: 2016

RTH6360 серии

RTH6350 / RTH6450 RET93E / RET95E

Программируемый термостат на 5–2 дня 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

RTH9580 серии

Умный цветной сенсорный экран Программируемый термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

РУТ7400, Серия RTH7500

RTH7560E1001

7-дневный программируемый термостат 2019 г. Руководство по установке

Обновление документов: 2019

PRO Серия 1000

Th2100Dh2004

Горизонтальный непрограммируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

PRO 2000 серии

Th3000DV Th2000DV

Вертикальный термостат 2013 Руководство пользователя Руководство по установке

Обновление документов: 2013

PRO 4000 серии

Th5210D Th5110D

Программируемый термостат 2013 Руководство пользователя Руководство по установке

Обновление документов: 2013

PRO 2000

Th3110DH

Горизонтальный программируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

РТх3510 / Серия RTh3410

RTh3410B

Программируемый термостат низкого напряжения 2019 г. Руководство пользователя

Обновление документов: 2019

Pro Th5110B

Th5110B1033

Программируемый термостат 2005 г. Руководство пользователя Руководство по установке

Обновление документов: 2005

T7351

Коммерческий программируемый термостат 2010 г. Руководство по установке

Обновление документов: 2010

FocusPRO серии 5000

TH5000 TH5320

Непрограммируемый цифровой термостат 2009 г. Руководство пользователя

Обновленный документ (ы): 2009

VisionPRO 8000

TH8320WF TH8000

Вай-фай Программируемый термостат 2012 г. Руководство пользователя Руководство по установке

Документ (ы) Обновлен: 2012

Th210-DP-P

Программируемый термостат 2010 г. Руководство пользователя

Обновление документов: 2010

TL8230A

7-дневный программируемый термостат 2013 Руководство пользователя

Обновление документов: 2013

T834 Серия

T8034N T834N T834L

Непрограммируемый термостат 2006 г. Руководство пользователя

Обновление документов: 2006

РТх330Б

Программируемый термостат на 5–2 дня 2011 г. Руководство пользователя

Обновление документов: 2011

VisionPRO серии TH8000

TH8321U1097

Программируемый термостат с сенсорным экраном 2011 г. Руководство пользователя

Обновление документов: 2011

CT2800

Программируемый термостат 2003 г. Руководство по установке

Обновленный документ (ы): 2003

CT1500 CT1501 CT1502 CT1503

Термостат с таймером 1994 г. Руководство пользователя

Обновление документов: 1994

CT50A CT51A CT53A

Непрограммируемый термостат 2005 г. Руководство пользователя

Обновление документов: 2005

CMR707

CMR707A1049

Программируемый термостат 2006 г. Руководство пользователя

Обновление документов: 2006

CM721 CM727

Программируемый термостат 2009 г. Руководство пользователя

Обновленный документ (ы): 2009

CM900 Серия

CM921 CM927

Программируемый беспроводной комнатный термостат 2006 г. Руководство пользователя Руководство по установке

Обновление документов: 2006

CM901

Программируемый Комнатный термостат 2005 г. Руководство пользователя

Обновление документов: 2005

CT8602

Программируемый термостат 2001 г. Руководство пользователя

Обновленный документ (ы): 2001

Y87RF

Y87RF2024

Беспроводной термостат для одной зоны 2014 г. Руководство пользователя Руководство по установке

Обновление документов: 2014

Лирический T6R

Y6H910RW4022 T6H700RW4011 Y6H910WF1011

7-дневный беспроводной программируемый термостат 2016 г. Руководство пользователя Руководство по установке

Обновление документов: 2016

Лирик T6HW

Y6H920RW4026

7-дневный беспроводной программируемый термостат с контролем горячей воды 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

T3R

T3, T3R, T3M

Программируемый беспроводной термостат 2019 г. Руководство пользователя Руководство по установке

Обновление документов: 2019

T4R

Y4H910RF4003

7-дневный программируемый комнатный термостат 2016 г. Руководство пользователя Руководство по установке

Обновление документов: 2016

Т4

Т4х210A1021

Проводной 7-дневный программируемый комнатный термостат 2016 г. Руководство пользователя Руководство по установке

Обновление документов: 2016

ST9100A

ST9100C

Одноканальный переключатель времени на 1 день 2007 г. Руководство пользователя Руководство по установке

Обновленный документ (ы): 2007

ST9100S

Переключатель времени обслуживания на 1 день 2007 г. Руководство пользователя Руководство по установке

Обновление документов: 2007

ST9400C

7 день 2-канальный программист 2007 г. Руководство пользователя Руководство по установке

Обновленный документ (ы): 2007

ST9500C

7-дневный программист 2 зон 2007 г. Руководство пользователя Руководство по установке

Обновление документов: 2007

DT92E

Беспроводной цифровой термостат 2009 г. Руководство пользователя Руководство по установке

Обновленный документ (ы): 2009

DT90E

Проводной цифровой термостат 2009 г. Руководство пользователя Руководство по установке

Обновленный документ (ы): 2009

T6360

T4360

Комнатный термостат напряжения сети 2010 г. Руководство пользователя Руководство по установке

Обновление документов: 2010

CT3611

Программируемый термостат 2001 г. Руководство пользователя

Обновленный документ (ы): 2001

CT3500 / CT3595

Программируемый термостат 2001 г. Руководство пользователя

Обновленный документ (ы): 2001

H8908B / H8908C

Гигростат и дегумидистат 1999 г. Руководство пользователя

Обновленный документ (ы): 1999

RCT8102A

Программируемый термостат 2010 г. Руководство пользователя

Обновление документов: 2010

VisionPRO IAQ

Программируемый термостат с сенсорным экраном 2008 г. Руководство по установке

Обновление документов: 2008

CT3200

Программируемый термостат 2003 г. Руководство пользователя

Обновленный документ (ы): 2003

RLV4300

5-2 Программируемый термостат 2019 г. Руководство пользователя

Обновление документов: 2019

RCT8100

Программируемый термостат 2019 г. Руководство пользователя

Обновление документов: 2019

R7426A

R7426B R7426C

Регулятор температуры 2007 г. Руководство пользователя

Обновление документов: 2007

T8190A

1AJ Q682

Нагрев или охлаждение Термостат 1994 г. Руководство пользователя

Обновление документов: 1994

РУТ 3550

Непрограммируемый термостат 2011 г. Руководство по установке

Обновление документов: 2011

RTH7500D

Программируемый термостат 2004 г. Руководство пользователя

Обновление документов: 2004

RTH7600

Программируемый термостат с сенсорным экраном 2008 г. Руководство пользователя

Обновленный документ (ы): 2008

T4098A

T4098B

Электрические термостаты 1996 г. Руководство пользователя

Обновленный документ (ы): 1996

T4039 Серия

T4039A, B, D-M, S, V

Линия напряжения Охлаждение и Термостаты отопления-охлаждения 1992 г. Руководство пользователя

Обновленный документ (ы): 1992

T8624D Серия

T8624D2004

Chronotherm® IV Deluxe Программируемый термостат 1997 г. Руководство пользователя Руководство по установке

Обновленный документ (ы): 1997

T8112D Серия

T8112D1005

Программируемый термостат 1996 г. Руководство пользователя

Обновленный документ (ы): 1996

Серия T8000

T8000C, T8001C, T8011R, T8024C

Программируемый термостат 2000 г. Руководство пользователя

Обновлено документов: 2000

PRO 2000 серии

Th3110DV :, Th3210DV:

Программируемый термостат 2020 г. Руководство пользователя Руководство по установке

Обновление документов: 2020

FocusPro серии Wi-Fi

TH6320WF

Программируемый термостат Wi-Fi 2013 Руководство пользователя

Обновление документов: 2013

TL8100

7-дневный программируемый термостат 2018 г. Руководство пользователя

Обновление документов: 2018

Lyric ™ T5 Wi-Fi

RCHT8610WF2006

Программируемый термостат 2016 г. Руководство пользователя

Обновление документов: 2016

Руководство по установке WiFi-термостата Honeywell

Руководство по установке

Термостат Honeywell WiFi
Модель: RTH65801006 и RTH6500WF Smart Series

Установка термостата

Для установки термостата вам могут потребоваться следующие инструменты:

  • No.2 отвертка Phillips
  • Маленькая карманная отвертка
  • Карандаш
  • Уровень (опционально)
  • Сверло и насадки (3/16 дюйма для гипсокартона,
  • 7/32 ”для гипса) (опция)
  • Молоток (опция)
  • Изолента (опция)
  1. Отключите питание вашей системы отопления / охлаждения. Важно! Для защиты вашего оборудования отключите питание вашей системы отопления / охлаждения с помощью блока выключателя или системного переключателя.
  2. Снимите старую лицевую панель термостата и оставьте провода подключенными. 2а. Сделайте снимок соединений проводов для дальнейшего использования.
    2б. Если к клемме с маркировкой C не подключен провод или клемма C на старом термостате отсутствует, просмотрите видеоролики по альтернативному подключению на сайте honeywellhome.com/wifi-thermostat. Если у вас старый термостат с герметичной ртутной трубкой, обратитесь к странице ii, чтобы узнать, как правильно инструкции по утилизации. Важно! Требуется провод C, который является основным источником питания вашего термостата.Без провода C ваш термостат не включится.
  3. Маркировка проводов. Не маркировать по цвету провода. Используйте прилагаемые липкие бирки, чтобы пометить каждый провод при его отсоединении. Маркируйте провода в соответствии со старыми обозначениями клемм термостата, а не цветом проводов. Примечание: Если ни один тег не соответствует этикетке клеммы провода, напишите этикетку клеммы на пустом теге.
  4. Снимите настенную пластину. Снимите старую настенную пластину со стены после того, как все провода будут промаркированы и отсоединены.
  5. Отдельный термостат и его настенная пластина . На вашем новом термостате возьмитесь одной рукой за пальцы сверху и снизу настенной пластины, а за термостат (передний) - другой рукой. Раздвигайте куски.
  6. Установите настенную пластину для термостата. Закрепите новую настенную панель с помощью винтов и анкеров, прилагаемых к термостату. При необходимости:
    Просверлить отверстия 3/16 дюйма для гипсокартона. Просверлите отверстия под штукатурку диаметром 7/32 дюйма. Примечание: Вы можете использовать существующие анкеры для стен.Поднесите настенную пластину к имеющимся анкерам, чтобы проверить совмещение.

Важно! Для работы термостату требуется провод C. Провод C, или общий, подает питание 24 В переменного тока на термостат. Многие старые механические термостаты или термостаты с батарейным питанием не требуют проволоки C. Если у вас нет провода C, попробуйте:

  • Ищу неиспользованный провод, воткнутый в стену. Подключите этот провод к C и убедитесь, что он подключен к общему проводу 24 В переменного тока в вашей системе отопления / охлаждения.

Примечание: Не все системы отопления / охлаждения маркируют общую клемму 24 В перем. Тока. Обратитесь к руководству по системе или свяжитесь с производителем, чтобы узнать, какая клемма является общей для 24 В перем. Тока.

Просмотрите видеоролики по альтернативному подключению на сайте honeywellhome.com/wifi-thermostat

Электропроводка

Для обычных систем отопления / охлаждения (природный газ, жидкое топливо или электрическая печь, кондиционер) см. Стр. 5. См. «Глоссарий» на стр. 23 для получения дополнительных определений.

Информацию о системе с тепловым насосом см. На стр. 7. См. «Глоссарий» на стр. 23 для получения дополнительных определений.

Электропроводка (обычная система)

  1. . Подключите термостат к обычной системе. а. Начиная с провода C, совместите липкую метку на проводе с этикетками клемм. У вас должен быть С-образный провод. г. Ослабьте винт, вставьте провод на внутренний край клеммы, затем затяните винт. г. Убедитесь, что провод надежно закреплен, осторожно потянув за провод. г. Повторите шаги a – c для всех остальных проводов.

    e. После того, как все провода будут проложены, протолкните лишний провод обратно в отверстие в стене.

    ф. Перейти на страницу 8.

    Ярлыки не совпадают? См. Альтернативный ключ подключения на стр. 6.

    Примечание: Схема подключения для вашего приложения может отличаться от показанной выше.

Проводка (только система с тепловым насосом)

  1. 7Б. Подключите термостат к тепловому насосу. а. Начиная с провода C, совместите липкую метку на проводе с метками клемм. У вас должен быть провод C. г. Ослабьте винт, вставьте провод на внутренний край клеммы, затем затяните винт. г. Убедитесь, что провод надежно закреплен, осторожно потянув за провод. г. Повторите шаги a – c для всех остальных проводов.

    e. После того, как все провода будут проложены, протолкните лишний провод обратно в отверстие в стене.

    ф. Перейдите к Электромонтаж (только система с тепловым насосом) .

    Примечание: Если у старого термостата отдельные провода на AUX и E, вставьте оба провода в клемму E / AUX. Если старый термостат имеет провод на AUX с перемычкой на E, поместите провод на клемму E / AUX. Перемычка не требуется.

    Примечание. Схема подключения для вашего приложения может отличаться от схемы, показанной выше.

Альтернативная проводка (обычная система)

Используйте это, если метки проводов не совпадают с метками клемм.

Примечание: У вас должен быть C-образный или аналогичный провод.

Ключ альтернативной проводки (обычная система)

  1. Не используйте клемму K . Для будущего использования.
  2. Если в вашем старом термостате были провода R и RH , снимите металлическую перемычку.
  3. Подключите провод R к клемме RC , а провод RH к клемме R .
  4. Удалите металлическую перемычку, соединяющую R и RC только в том случае, если вы должны соединить и R, и RC.

Альтернативная проводка (только система с тепловым насосом)

Используйте это, если метки проводов не совпадают с метками клемм.

Примечание: У вас должен быть C-образный или аналогичный провод.

Ключ альтернативной проводки (только для системы с тепловым насосом)
  • Не используйте клемму K . Для будущего использования.
  • Если старый термостат имеет отдельные провода на AUX и E , вставьте оба провода в клемму E / AUX .
  • Если старый термостат имеет провод на AUX с перемычкой на E , поместите провод на клемму E / AUX . Перемычка не требуется.
  • Если у вашего старого термостата был провод O , а не провод B , подсоедините провод O к клемме O / B .
  • Если у вашего старого термостата были отдельные провода O и B , подсоедините провод B к клемме C .
  • Если к клемме C подключен другой провод, проверьте дом.com за помощью. Подсоедините провод O к клемме O / B .
  • Если у вашего старого термостата были отдельные провода Y1, W1 и W2 , обратитесь за помощью на сайт honeywellhome.com.
  • Если у вашего старого термостата были провода V и VR , обратитесь за помощью на сайт honeywellhome.com.
  • Оставьте металлическую перемычку между клеммами R и RC на месте.
  1. 8. Вставьте краткую справочную карточку. Сложите справочную карточку по линиям надреза и вставьте ее в прорезь на задней стороне термостата.
  2. 9. Прикрепите термостат к настенной пластине. Совместите термостат с настенной панелью, а затем защелкните его.
  3. 10. Включите систему отопления / охлаждения. Важно! 10а. Убедитесь, что провод C подключен к термостату и системе отопления / охлаждения. 10б. Убедитесь, что дверца системы отопления / охлаждения надежно закрыта.

    10с. Снова включите питание вашей системы отопления / охлаждения с помощью блока выключателя или выключателя питания.

  4. 11. Установите часы на текущий день и время.

12. Определите тип вашей системы отопления / охлаждения.

Важно! Тип системы отопления / охлаждения должен быть установлен таким образом, чтобы ваш термостат работал правильно и не повредил вашу систему.

12а. Если ваша система - обычная одноступенчатая (одноступенчатая, работающая на природном газе с кондиционером), перейдите к разделу «Подключение к сети Wi-Fi».

12б. Если ваша система:

  • Обычный многоступенчатый нагрев и охлаждение
  • Тепловой насос любого типа
  • Гидроник
  • Другое

Если вы не уверены в типе вашей системы отопления / охлаждения или у вас есть другие вопросы, перейдите на сайт honeywellhome.com/support.

Вы ДОЛЖНЫ изменить тип системы, установив системную функцию 1. См. Стр. 18, чтобы подобрать термостат для вашего типа системы.

Поздравляем! Ваш термостат в рабочем состоянии.

13 Проверьте свой термостат

13а. Нажмите кнопку «Система», чтобы переключиться на нагрев или охлаждение и начать работу.

13б. Для удаленного доступа к термостату перейдите к разделу «Подключение к сети Wi-Fi».

Система отопления / охлаждения не включается? См. Страницу 20 или ответы на часто задаваемые вопросы на сайте honeywellhome.com/support

.
Подробнее о:

Honeywell WiFi Термостат Руководство по программированию

Оптимизированное руководство по установке и программированию WiFi-термостата Honeywell, PDF

Honeywell WiFi Thermostat Руководство по установке и программированию Оригинал PDF

Как подключить термостат

* Не существует стандарта, по которому цветовой провод управляет каждой функцией.При подключении каждый провод следует идентифицировать по клеммам, к которым он подключается, а не по цвету. Если вы не знаете, к какой клемме подключается каждый провод, может потребоваться обратиться к системе HVAC и посмотреть обозначения на плате управления. Для получения типичных примеров проводки и разъяснения того, с какими типами систем работает ваш термостат, обратитесь к владельцам / руководству по установке. *

Термостат использует 1 провод для управления каждой из основных функций вашей системы HVAC, например: обогрев, охлаждение, вентилятор и т. д.На схеме ниже показано, что контролирует каждый провод в вашей системе:

S - Датчики, проводные внутри и вне помещений

Y - ступень компрессора 1 (охлаждение)

Y2 - 2 ступень компрессора (охлаждение)

G - Вентилятор

C - общий

U - Управление увлажнителем, осушителем или вентилятором

L / A - A - Вход для неисправности теплового насоса

O / B - Реверсивный клапан для систем с тепловым насосом

E - Аварийный обогрев

Доп. / Вт2 - ступень нагрева 2 (нагрев)

Вт - ступень нагрева 1 (нагрев)

R - 24vac (нагревательный трансформатор)

Rc - 24vac (трансформатор охлаждения)

* Термостаты торговых моделей необходимы для работы "двухтопливных" систем (систем, использующих тепло насос для первых 1 или 2 ступеней нагрева и использование газовой или масляной печи для резервного / аварийного обогрев).Если у вас двухтопливная система или вы не уверены, рекомендуется связаться с Профессиональный подрядчик HVAC для продолжения.

Пожалуйста, следуйте приведенному ниже руководству для базового пошагового руководства:

Для защиты вашего оборудования отключите питание на блоке выключателя или переключателе, который управляет вашим отопительное и охлаждающее оборудование. Чтобы убедиться, что ваша система выключена, измените температуру на ваш существующий термостат, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете система включается через 5 минут, питание отключено.Если у вас есть цифровой термостат с пустой дисплей, вы можете пропустить этот шаг.

Затем снимите имеющийся термостат с настенной панели. Большинство термостатов подключаются непосредственно к стена. Однако некоторые поднимаются снизу и снимаются, а другие имеют фиксирующий язычок.

Следующим шагом будет сфотографировать вашу проводку. При фотографировании убедитесь, что маркировка клемм хорошо видна.

Просмотрите свои фотографии.

Если вы видите клеммы, обозначенные A B C или 1 2 3, значит, ваш новый термостат не может быть напрямую совместимы, так как ваша система требует термостата с возможностью обмена данными.

Если вы видите толстые, черные или красные провода, значит, у вас есть система линейного напряжения. Этот тип проводки требует термостата сетевого напряжения и несовместим с термостатами низкого напряжения

Если вы видите провода, подключенные к клеммам с маркировкой G1, G2, G3, вам понадобится термостат, способный управление несколькими скоростями вентилятора, ни один из наших розничных термостатов не совместим с этой системой тип. G совместим, но не G1, G2 и / или G3.

Обычно вы должны видеть одножильный провод 18 калибра.Самая распространенная конфигурация - это пять проводов, однако вы могли видеть как два, так и целых десять.

Любой провод, который присутствует, но не подключен к клемме, которую вы хотите записать, но вы не будет маркировать эти провода.

Используя фотографии, которые вы сделали, снимайте каждый провод по одному и маркируйте его. Если на терминале несколько обозначений, таких как W и O / B, он будет помечен как W и O / B, а не только один или Другие.

После того, как вы сняли и промаркировали все провода, которые можно открутить, снимите старую стенку термостата. пластину и установите настенную пластину нового термостата.

После установки настенной пластины нового термостата мы можем повторно подключить проводку. Если мы рекомендуем помещая провод в терминал, не перемещайте его в другой терминал, если мы обратимся к нему позже в руководстве. (Пример. - У вас есть единственный провод с маркировкой W-O / B, и мы рекомендуем вставить его в клемму O / B. Если позже в руководстве мы рекомендуем вставить провод W в клемму W, вы не будете перемещать это провод, поскольку мы уже проинструктировали вас поместить его в O / B.)

Теперь давайте рассмотрим конфигурации проводки.

Обозначьте любую метку проводов R, RH или RC. Обычно у вас будет один или два из этих трех. Если у вас есть только один провод, независимо от того, помечен ли он RC, он войдет в клемму R, а перемычка соединительные клеммы R и RC будут на месте. Некоторые термостаты имеют перемычку, некоторые иметь металлическую скобу, у других может быть вилка, а перемычка также может быть просто проводом, соединяющим два терминала. Если у вас два провода, R или RH войдут в клемму R, а RC - в контакт. в разъем RC.Если у вас более одного провода (у вас есть провод с меткой R, а другой - провод, обозначенный, например, Rc), вы можете удалить любые перемычки между клеммами R и Rc, или нажмите переключатель, чтобы открыть RC-терминал и вставить провод.

Далее, давайте поговорим о C, или общем проводе. Если у вас есть термостат модели Trane и Провода, помеченные X или B, см. в руководстве к термостату. В некоторых случаях один из этих проводов может быть ваш общий. Если у вас есть провод C, вставьте его в клемму C на настенной пластине.

Давайте посмотрим на провод G. Этот провод пойдет к клемме G вашего нового термостата.

Для проводов Y, Y1 и Y2 Y или Y1 будут подключаться к клемме Y, а Y2 - к Y2. Терминал.

Провод O / B может иметь множество конфигураций. Это может быть W-O / B, O / B, W-O, W-B, или вы можете даже есть отдельные провода O и B. Если у вас есть отдельные провода для O и B, вам нужно склеить отключите провод B, чтобы он не мог контактировать, и провод O будет подключен к клемме O / B на ваш термостат.

Если ваша клемма O или B имеет метку с другим проводом, обычно W, вам нужно будет идентифицировать есть ли у вас система теплового насоса или нет. Тепловой насос запускает ваш компрессор для обоих отопление и охлаждение. Если вы не знаете тип своей системы, вставьте этот провод в клемму W. Если у вас есть система с тепловым насосом, поместите ее в клемму O / B.

Найдите любой неподключенный провод с маркировкой W или W1. Если на предыдущем шаге вы определили O, B или Провод O / B, который подключается к клемме O / B и имеет отдельный провод W, поместите этот провод в терминал W2.Если у вас нет провода, подключенного к клемме O / B, подключите провод W к терминал W.

Руководство по установке термостата

Zen

Условия использования

Продолжая, вы соглашаетесь со следующими условиями использования ZEN Thermostat ™ и этого веб-сайта:

Вы можете просмотреть все это, перейдя по ссылкам выше.

Я ПРИНИМАЮ

4.Выберите существующие провода

Посмотреть видео ▶

Установите флажки ниже, соответствующие меткам на клеммах вашего старого термостата. Вы можете не обращать внимания на перемычки и перемычки. Не идентифицируйте свои провода по цвету.

Зачем это нужно?

Способ подключения вашего старого термостата - одно из лучших руководств по подключению термостата Zen. Правильная идентификация существующих проводов гарантирует, что все функции вашей системы отопления и охлаждения будут контролироваться термостатом Zen.Если вы не уверены или на клеммах ваших проводов нет маркировки, обратитесь к поставщику домашней автоматизации или установщику систем отопления, вентиляции и кондиционирования воздуха.

Нам требуется дополнительная информация, чтобы подтвердить, что термостат Zen поддерживает выбранную вами комбинацию проводов. Убедитесь, что вы правильно определили провода, или отправьте нам изображение вашей проводки по адресу [email protected], и мы свяжемся с вами с дальнейшими инструкциями.

5.Обозначьте существующие провода

Посмотреть видео ▶

СОВЕТ: Прикрепите этикетки на расстоянии примерно 1 дюйм (25 мм) от конца провода, чтобы упростить повторную вставку.

Зачем это нужно?

Маркировка проводов перед снятием старого термостата экономит время при установке термостата Zen и будет полезна, если вы решите изменить или модернизировать систему отопления или охлаждения в будущем.

Следующий

11. Типы систем

Какое у вас отопление?

Почему имеет значение тип отопления?

Термостат

Zen будет сконфигурирован для работы наиболее безопасным и эффективным способом, который отличается для разных типов систем отопления.

16.17. О конфигурации вашей системы

Ваш системный код сообщает Zen все, что ему нужно для правильной работы вашей системы отопления и охлаждения.

Тип вашего отопления:

Ваш тип охлаждения:

Ваша система имеет отдельное управление вентиляторами

В вашей системе есть аварийное отопление

Ваша система НЕ ИСПОЛЬЗУЕТ реверсивный клапан для выбора между нагревом и охлаждением

Ваша система ОХЛАЖДАЕТ при включении реверсивного клапана.

% PDF-1.6 % 130 0 obj> эндобдж xref 130 92 0000000016 00000 н. 0000002575 00000 н. 0000002659 00000 н. 0000002861 00000 н. 0000003404 00000 н. 0000004443 00000 н. 0000005486 00000 н. 0000005610 00000 п. 0000006656 00000 н. 0000007705 00000 н. 0000008757 00000 н. 0000008872 00000 н. 0000008908 00000 н. 0000009155 00000 н. 0000009408 00000 п. 0000009667 00000 н. 0000009931 00000 н. 0000010206 00000 п. 0000010283 00000 п. 0000010359 00000 п. 0000020963 00000 п. 0000030172 00000 п. 0000039817 00000 п. 0000049067 00000 н. 0000059262 00000 п. 0000060307 00000 п. 0000060575 00000 п. 0000070311 00000 п. 0000078789 00000 п. 0000086616 00000 п. 0000089286 00000 п. 0000142792 00000 н. 00001

00000 н. 0000200637 00000 п. 0000200878 00000 н. 0000201120 00000 н. 0000244307 00000 н. 0000296328 00000 н. 0000318230 00000 н. 0000323896 00000 н. 0000324128 00000 н. 0000324302 00000 н. 0000392980 00000 н. 0000403204 00000 н. 0000403242 00000 н. 0000413466 00000 н. 0000413504 00000 н. 0000423728 00000 н. 0000423766 00000 н. 0000433990 00000 н. 0000434028 00000 н. 0000444252 00000 н. 0000444290 00000 н. 0000460710 00000 н.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
