Гофра для унитаза — технические характеристики, как выбрать, отзывы и фото

Канализация в частном доме » Сантехника

Опубликовано 11 Июнь 2015 в 12:07

Содержание

1 Основные характеристики
2 Виды гофрированных изделий
3 Правильный и надежный монтаж
- 3.1 Похожие статьи

В настоящее время для подключения унитаза от выпуска до канализационного раструба используется специальная гофра для унитаза, изготовленная из достаточно легкого и практичного материала (резина или пластик). Гофра — это гибкий рукав с манжетой, который относится к водосливной арматуре. По этому рукаву стекает вода от выпуска в трубу канализации.

Гофра для унитаза может быть разной длины (от 231 до 500 мм). Чаще всего используются модели, манжеты которых имеют 134 мм (они надеваются на раструб унитаза), а концы — 110 мм (вставляются в выход стояка канализации).

Основные характеристики

Гофра для стека воды в канализацию выглядит более эстетично по сравнению с ее чугунными аналогами

Гофра для унитаза обладает большим количеством преимуществ, благодаря чему она и получила такую большую популярность:

С монтажом гофрированной трубы сможет справиться практически любой. Для проведения таких работ необязательно вызывать специалистов.
Внутри данного изделия имеется совершенно гладкая труба в 75 мм, благодаря чему она практически не накапливает мусора.
Если есть необходимость в переносе унитаза, то гофра — это идеальный вариант подключения.
Во время ремонта в санузле домочадцы, как правило, устанавливают временное оборудование. В этом случае также нельзя обойтись без данного элемента водосливной арматуры.
В отличие от чугунных изделий, гофры могут похвастаться эстетически привлекательным видом.

Несмотря на огромное количество плюсов, гофра для унитаза обладает и некоторыми минусами:

Материал данного оборудования, как правило, не отличается высокой прочностью. Так, от сильного удара он может треснуть. Однако в настоящее время существуют изделия, армированные пластинами из металла. Это в несколько раз увеличивает их прочность. В любом строительном магазине продавец предоставит вам фото из каталога таких изделий.
Гофра для унитаза не может быть установлена в стену.
Если угол поворота такой трубы значительный, то избежать засорений вряд ли получится.

Виды гофрированных изделий

Гофры для унитаза отличаются по длине, диаметру, бывают армированными и неармированными

Технические характеристики гофры могут отличаться в зависимости от ее типа. Сегодня на рынке можно увидеть множество типов данного изделия. Кроме традиционных мягких труб существуют и жесткие гофры, которые отличаются большей надежностью. Однако все же большую популярность имеют мягкие изделия. Такая их востребованность объясняется простотой монтажа. Достаточно мягкую трубу можно изгибать под любым углом.

Также гофра для унитаза может отличаться по своей длине (короткая или длинная). Этот показатель напрямую зависит от того, как далеко расположено санитарно-техническое приспособление от раструба канализации. Чем оно дальше, тем длиннее должна быть труба.

Гофры могут отличаться по своему диаметру, поэтому прежде, чем отправиться в магазин за новой гофрированной трубой, следует измерить диаметр патрубка, где она будет крепиться к унитазу. В идеале данный элемент водосливной арматуры лучше покупать вместе с главным санитарно-техническим приспособлением. В этом случае риск покупки гофры с неправильным диаметром полностью исчезает.

Как говорилось выше, гофрированные трубы могут быть армированными и неармированными. Армированные изделия отличаются большей жесткостью, которую обеспечивают проволоки небольшого диаметра. Благодаря этим проволокам увеличивается прочность и долговечность трубы. Однако следует отметить, что цена на такие изделия гораздо выше, чем на неармированные.

Многих интересует вопрос, как выбрать качественные армированные гофры. На него сможет ответить только специалист.

Правильный и надежный монтаж

При монтаже гофрированной трубы рекомендуется смазать сантехническим герметиком место соединения гофры с унитазом

Как говорилось выше, гофрированные трубы монтируются довольно просто. В первую очередь следует конец с уплотнительными кольцами вставить до упора в трубу канализации. Далее второй конец изделия необходимо надеть на унитаз. Важно проследить за тем, чтобы глубина соединения не была менее 5 см.

Для долговечности и надежности специалисты рекомендуют намазать сантехническим герметиком место соединения гофры с унитазом.

Можно обойтись и без лишней работы, если изначально купить качественное изделие с уплотнительными мембранами.

После того как вся работа будет закончена, надо обязательно проверить герметичность системы. Сделать это довольно просто. Необходимо лишь вылить в конструкцию большое количество воды. Если протечек нигде не обнаружится, то можно смело начинать ее эксплуатировать.

Гофра для унитаза – как одеть, чем загерметизировать, как спрятать и прочистить, почему капает?

Еще несколько десятилетий назад замена сантехники требовала особой точности, ведь было важно, чтобы отвод канализации точно совпадал с выходом. На данный момент проблема подбора радиусов трубы решена благодаря такому изделию, как гофра для унитаза. Большое количество достоинств привело к ее широкому распространению.

Что такое гофра для унитаза?

Под этим названием понимают особый вид трубы, который выполняет роль переходного элемента в системе канализации. Гофра для подключения унитаза делается из полимерного материала, что упрощает монтаж. Ее вес небольшой, что позволяет проводить установку своими руками и в одиночку. Для понимания популярности изделий, нужно знать его достоинства:

Низкая стоимость в сравнении с другими сантехническими деталями.

Простота установки, не требующая профессиональных навыков и инструментов.
Скорость установки – эксплуатацию можно осуществлять почти сразу.
Практичность за счет гибкости корпуса.
Универсальность конструкции помогает использовать ее в разных моделях устройства.
Надежность благодаря резиновым уплотнителям.

Гофра для унитаза имеет и отрицательные стороны изделия:

Низкая прочность к механическому воздействию за счет конструкции.
Возможность засорения при неправильной эксплуатации изделия.

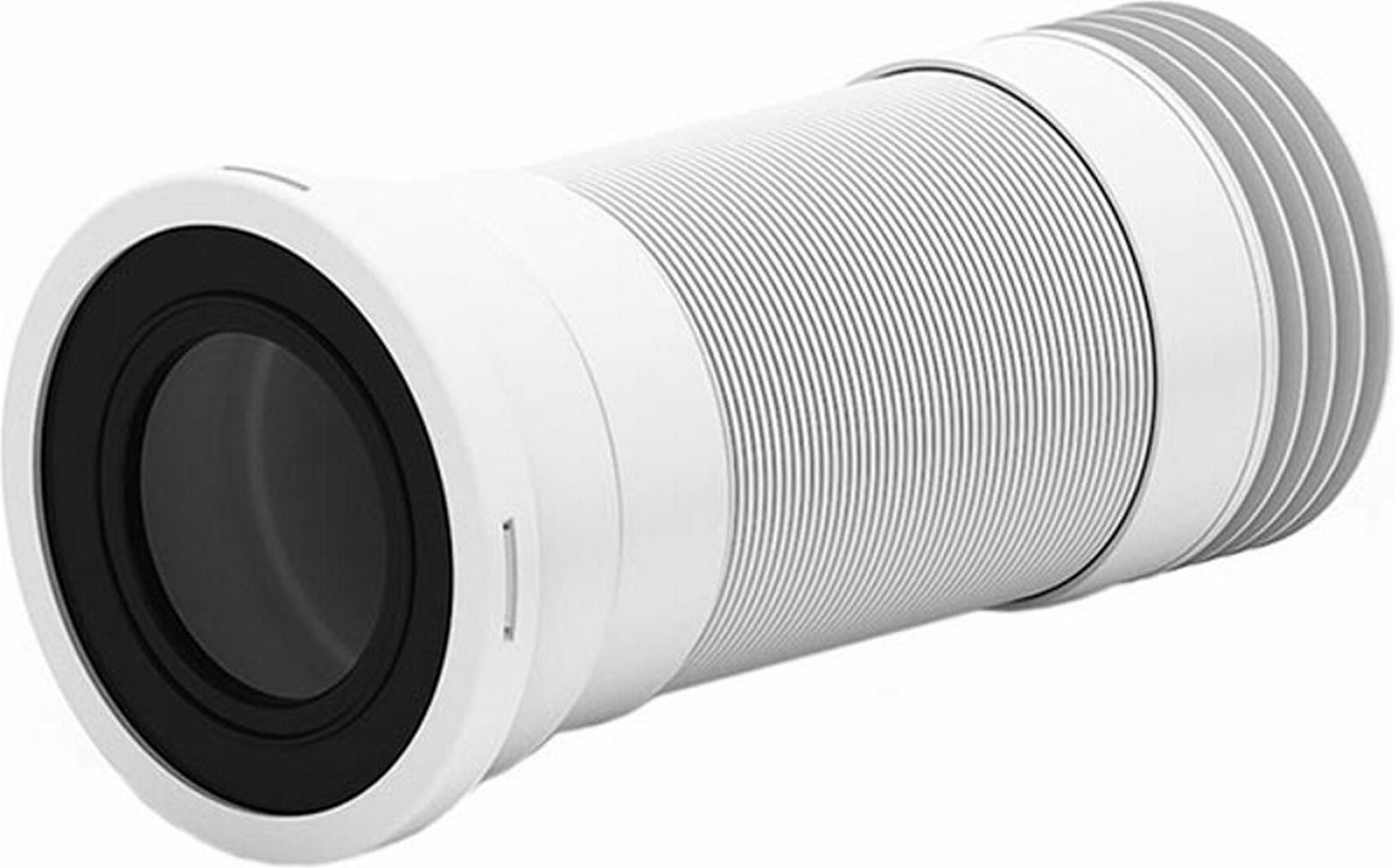

Как выглядит гофра для унитаза?

Под этим названием подразумевается отвод, выполненный из пластика и выделяющийся своей гибкостью. Кроме этого, важным показателем является возможность к растяжению. Используют изделия для установки разной сантехники, подбирая подходящий диаметр трубы. Нужно знать, из каких частей состоит гофра для унитаза. Простая конструкция включает несколько частей:

манжету;
гофрированную трубу;
уплотнители.

Виды гофр для унитаза

НА рынке представлены разные виды гофрированных изделий. Чтобы правильно выбрать нужный вариант, стоит знать, какие бывают гофры для унитаза. По показателю жесткости устройства разделяются на:

мягкие;
жесткие.

По типу покрытия изделия бывают:

неармированные;
армированные проволокой.

По размерам гофры для унитаза разделяется на:

короткие;
длинные.

По направлению раструба изделия бывают:

прямыми – универсальный вариант;
изогнутыми под 90̊ – для устройств с прямым выпуском;
изогнутыми под 45̊ – для подключения к горизонтальному раструбу.

Производитель. Почти все импортные гофры для унитаза армированные.

Размер отверстий. Рекомендуется приобретать гофру вместе с сантехническим прибором, что исключает ошибки.

Жесткость. Этот параметр связан с материалом изготовления. Гофры из пластика являются более мягкими и тонкими. Армированные трубы жесткие, но толщина такая же.

Длину. Здесь нужно ориентироваться на расстояние между сливом и сантехникой. Важно, чтобы труба сильно не растягивать, потому что возможно появление протекания.

Надежность. Хорошо, если гофра для унитаза с отводом или без него оснащена армированной проволокой, которая прибавит жесткости и прочности.

Размеры гофр для унитаза

Одним из важных показателей при выборе является длина изделия. Есть две категории:

гофра для унитаза короткая;

длинная.

Стандартные размеры, которые можно найти на рынке товаров:

длина колеблется в пределах 230-500 мм;
манжета имеет диаметр в 135 мм;
размер конца, соединяющегося с канализационным раструбом – 100-110 мм;
диаметр крепежной насадки – 50-70 мм.

Как укоротить гофру для унитаза?

Если нет необходимости, то лучше не нарушать целостность изделия, ведь из-за будущей нагрузки могут возникнуть течь. Однако иногда происходят ситуации, когда без этого не обойтись. Прямая и угловая гофра для унитаза укорачивается следующим образом:

осторожно отрезают гармошку от патрубка;
удаляют лишнюю длину;
торец устанавливают назад, пройдясь по шву герметиком;
дают время высохнуть;
проводят проверку качества стыков.

Как одеть гофру на унитаз?

Процесс монтажа простой, если соблюдать пошаговую инструкцию. Установка и замена гофры унитаза проводится в таком порядке:

Очищают патрубок унитаза, покрывают его герметиком и надевают на него конец гофры с внутренними мембранами. Нужно проконтролировать, чтобы все было равномерно и симметрично.
Дают время подсохнуть.
Край гофры для унитаза, имеющий наружные уплотнительные кольца, соединяют с трубой, ведущей к стояку. Важно вставить его до упора. Как и с другой частью, проводят предварительное очищение от мусора и ржавчины. Для более надежной фиксации дополнительно используют герметик.
Оставляют на время для полного высыхания.
Монтаж гофры на унитаз завершают проверкой качества герметизации стыков. Делают это с помощью выливания ведра воды в унитаз.

Чем загерметизировать гофру унитаза?

Для избавления от пустот применяют силиконовый состав. Это делают на этапе монтажа, герметик распределяют тонкой полосой поверх шва, а потом размазывают по поверхности. Такая установка гофры на унитаз своими руками позволяет пользоваться сантехникой уже спустя несколько часов. При использовании качественной продукции на этапе монтажа, повторное нанесение герметика является скорее мерой предосторожности, чем обязательным процессом.

Герметик для гофры унитаза

Среди предложенного ассортимента на рынке для установки гофры на унитаз применяют такие виды:

Силиконовый. Самый популярный вариант, имеющий высокую стойкость к влажности, перепадам температур. Его можно использовать как для наружного, так и внутреннего нанесения. Например, Ravak Professional и Ceresit Sanitary CS 15.

Полиуретановый. Эластичный клеящий состав, отличающийся прочностью, долговечностью и износостойкостью. Из-за токсичности рекомендуется только для наружных работ. Например, Molder PU и PU 39 Bostik.

Выясняя, чем смазывают гофру между унитазом и трубой, отметим, что профессионалы рекомендуют использовать силиконовый герметик. Популярность достигнута благодаря следующим достоинствам состава:

стойкость к УФ-лучам;
пригодность для работы со всеми материалами;
устойчивость к перепадам температур;
создание защиты от появления грибка;
высокая прочность;
стойкость к воздействию бытовой химии;
экологическая чистота.

Как спрятать гофру от унитаза?

Выбор способа маскировки зависит от размеров и направления трубопроводов, расположения их относительно друг друга, наличия дополнительных приборов и так далее. После подключения унитаза к канализации гофрой используют один из следующих методов скрытия труб:

Короб из пластиковых панелей. Создается основа из профилей на которую крепится пластик. Этот способ можно использовать, когда в интерьере присутствует этот материал.
Короб из гипсокартона на каркасе. Заготовку делают из дерева, сверху крепят водоотталкивающий гипсокартон. В завершении проводят декорирование материалом, которым покрыты стены туалета.
Встроенный сантехнический шкаф. Представляет собой конструкцию на стене за унитазом с дверками.
Жалюзи или рольставни. Устанавливают также как и встроенный шкаф.

Как прочистить гофру унитаза?

Бывают ситуации, когда происходит засор канализации, что особенно актуально для старых строений. Засоры формируются из-за накопления волос, грязи, жира или нерастворимых моющих средств. Гибкая и жесткая гофра для унитаза очищается следующими способами:

Вантузом. Его устанавливают максимально близко к сливу и нажимают несколько раз. Вантузом легко удалить небольшой засор.
Народное средство – смесь соды и уксуса. Пропорция 1:1. Засыпают сухой ингредиент, а потом заливают его и дают несколько минут на реакцию. В завершении используют вантуз.
Химия для прочистки слива. Средство заливают внутрь, как это сделать написано в инструкции на упаковке. Процесс занимает до 5-ти ч.
Металлическим тросом удаляют образовавшиеся окаменелости. Его помещают в трубу и начинают вращать, продвигаясь вглубь.
Снять гофру. Перекрывают воду, располагают глубокую емкость под трубой, снимают все и очищают механическим способом.

Почему капает гофра унитаза?

Иногда случаются ситуации, когда все работы проведены на высоком уровне, а проблемы с протечкой все равно присутствуют. Причины, по которым капает гофра унитаза, могут быть такими:

Изделие сомнительного качества и плохо прилегает к трубе, образуя нежелательные складки.
Юбка на манжете не прямая, а конусообразная. Это проблема, которую можно исправить только заменой гофры.

Протекает гофра унитаза – что делать?

Когда в работе сантехники появляются неисправности, это становится источником большого количества проблем. Чтобы запах нечистот, которые вытекают, не впитался в поверхность пола, нужно знать, что делать, если течет гофра унитаза. Перед началом ремонта проводят осмотр на обнаружение проблемы и только потом принимают решение, как исправить ситуацию. Причинами протечки могут быть следующие ситуации:

разрыв трубы;
плохая герметизация стыков.

Гофра для унитаза ремонтируется по схеме:

Трещину просушивают и закрывают резиновой заплаткой. Для этого используют только водостойкий клей.
Можно пропитать бинт цементной смесью и обмотать им трубу.
Неплотную ткань обрабатывают санитарным силиконом и накладывают на отвод унитаза.

Как отсоединить гофру от унитаза?

При заявленной производителями долговечности изделия, бывают случаи, когда гофра для слива унитаза требует снятия. Известны разные способы ее удаления:

Максимально растянутая. Снимают с патрубка унитаза, а потом с канализационной трубы. Эта последовательность помогает легко удалить остатки воды.
Угловое расположение. Используют правило дуги. Отсоединение проводят как в предыдущем методе.
Максимально стянутое состояние. В этом случае потребует снять изначально унитаз. Потом отсоединяют гофру, как в предыдущих вариантах.
