Инструкция гидрострелка Meibes
Содержание
- 1 Технический паспорт и инструкция по монтажу
- 2 Назначение изделия
- 3 Технические характеристики
- 3.0.1 Рабочая среда – вода/пропиленгликоль до 40%
- 4 Устройство и работа
- 4.0.1 ВНИМАНИЕ! Желательно процесс монтажа магнитного уловителя проводить до заполнения системы, чтобы избежать слива теплоносителя из тела многофункционального устройства.
- 5 Требования по безопасности
- 6 Правила хранения, транспортирования и утилизации
- 7 Гарантия производителя
- 8 Гарантия
- Устройство представляет собой комбинированный воздухо-газоотделитель с шламоуловителем и функцией гидравлического разделения контуров котла и потребителей. Применяется в водяных системах отопления/холодоснабжения.
- Может применятся как отдельно, так и в составе систем Майбес.
- Для систем с объёмным расходом до 3 м3/ч.
Многофункциональное устройство для технического обслуживания и чистки отопительных систем поставляется в собранном виде, опрессованное на заводе, с упаковкой и документацией на русском языке.
| Комплект поставки. Гидравлическая стрелка Поколения 8. | ||
| № | Наименование | Количество |
| 1 | Многофункциональное устройство для технического обслуживания и чистки отопительных систем, шт. | 1 |
| 2 | Комплект накидных гаек, компл | 1 |
| 3 | Кран для слива шлама, шт | 1 |
| 4 | Паспорт, шт | 1 |
| 5 | Съёмная EPP изоляция, компл | 1 |
| Технические характеристики | |
| Максимальная температура | 110°C |
| Класс давления | PN 6 |
| Модель | До 85 кВт (Поколение |
| Расход | До 3 м3/час |
| Подключение потребителей | 1 1/2” НГ |
| Подключение источник | 1 1/2” НГ (для MHK 25) 2” НГ (для MHK 32) |
| Межосевое расстояние, к потребителям | 125мм |
| Габаритные размеры | В435х Ш225 х Г145 |
| Монтаж | На распределителе или насосной группе (настенный) |
| Расположение | Вертикально |
Рис./5c1ace9e9101dae.ru.s.siteapi.org/img/70145d805c3a55300947c25ee79cd49a36cb483f.jpg)
| Тип | Артикул | Расход м3/ч | Подключение | a | b | c | d |
| MHK 25 | ME 66391.2 | 2 | Потребитель: НГ 1 1/2″ | 125 | 125 | 435 | 225 |
| Источник: НГ 1 1/2″ | |||||||
| MHK 32 | ME 66391.3 | 3 | Потребитель: НГ 1 1/2″ | 125 | 125 | 435 | 225 |
| Источник: НГ 2″ |
Все подключения под плоское уплотнение
- Многофункциональное устройство предназначено для удаления растворённых газов и шлама из системы отопления. А так же для гидравлического разделения контура подачи теплоносителя(котла) и контуров потребителей. Устройство рассчитано на работу при максимальном давлении 6 бар и температуре теплоносителя 110oС.
А так же для гидравлического разделения контура подачи теплоносителя(котла) и контуров потребителей. Устройство рассчитано на работу при максимальном давлении 6 бар и температуре теплоносителя 110oС.Обозначения подключений.

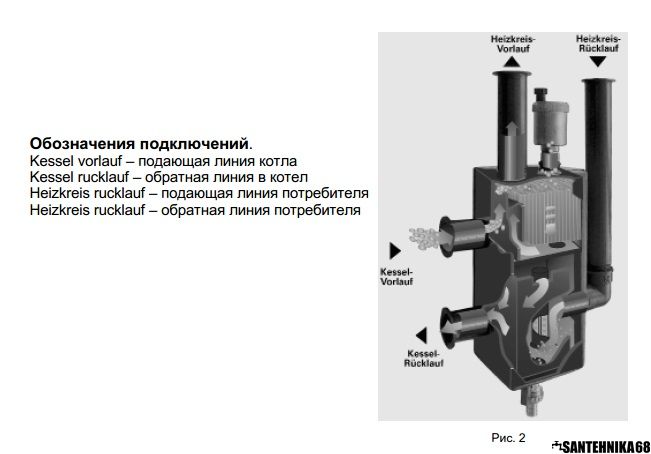

Kessel vorlauf – подающая линия котла Kessel rucklauf – обратная линия в котел
Heizkreis rucklauf – подающая линия потребителя Heizkreis rucklauf – обратная линия потребителя
Рис. 2
- Сепаратор шлама.
Скорость теплоносителя, поступающего от потребителей, понижается в расширяющемся корпусе устройства. При этом крупные примеси оседают в шламосборнике, а затем через выпускной кран при проведении сервисных работ удаляются. Дополнительно возможно удаление из системы магнетита, для этого требуется установка магнитных уловителей (заказываются отдельно).
- Многофункциональное устройство для технического обслуживания и чистки отопительных систем может устанавливаться только в помещениях с положительной температурой. Монтаж и пуск в эксплуатацию должен быть осуществлен специализированной фирмой. Перед запуском должна проводится опресовка – проверить систему на утечки в местах соединений. В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%.
.jpg)
Монтаж и пуск в эксплуатацию должен быть осуществлен специализированной фирмой. Перед запуском должна проводится опресовка – проверить систему на утечки в местах соединений. В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%.
- Установка магнитных уловителей:
Магнитный уловитель служит для дополнительной обработки воды. Заказывается отдельно.
- Отсеките гидравлическую стрелку от контура
- Слейте при помощи KFE крана
- Открутите заглушку
- Установите латунную гильзу
- Интегрируйте магнитный уловитель в латунную гильзу
- Заполните гидравлический разделитель и откройте отсечные вентили.
Рис. 3
ВНИМАНИЕ! Желательно процесс монтажа магнитного уловителя проводить до заполнения системы, чтобы избежать слива теплоносителя из тела многофункционального устройства.
- Слив шлама:
Насосы системы должны быть отключены, котёл остановлен (клапан сетевого теплообменника закрыт).
Следует дождаться остывания теплоносителя перед проведением работ.
- Наденьте шланг на штуцер крана
Рис. 4
- Отсеките устройство для технического обслуживания и чистки отопительных систем
- Откройте сливной вентиль
- При сливе теплоносителя, визуально контролируйте процесс и чистоту теплоносителя
- При достижении требуемого уровня чистоты сливаемого теплоносителя, закройте шаровой кран.
- Откройте отсечные краны. Дозаполните систему теплоносителем. Можно продолжать эксплуатировать систему в рабочем режиме.
При применении магнитных уловителей процесс очистки проводится в той же
последовательности, только после п.2 необходимо выкрутить и медленно извлечь магнитные уловители из латунных гильз.
При этом частицы магнетита увлекаются за магнитом и оседают в зоне слива.
- Осторожно. Высокая температура. Риск ожога.
- Все действия по обслуживанию и монтажу должны проводится квалифицированным персоналом.
- Регулярно производите техническое обслуживание оборудования для обеспечения его нормальной работы, рекомендуется не менее 1 раз в год совместно с сервисным обслуживанием котельного оборудования.
- При возможности замерзания необходимо обеспечить группу защитой от замерзания или полностью слить воду из контура.
- Гидрострелка должна храниться в закрытом помещении, в условиях, исключающих возможность воздействия солнечных лучей, влаги, резких колебаний температуры. Температура окружающего воздуха при хранении от 1°С до 40°С и относительной влажности воздуха не более 80 % при 25°С.
- Транспортирование допускается производить любым видом транспорта на любые расстояния. Условия транспортирования в части воздействия климатических факторов — по группе условий хранения 3 по ГОСТ 15150-69.
- Изделие не содержит драг/металлов, вредных веществ и компонентов и подлежит утилизации после окончания срока эксплуатации.
- Гидрострелка должна храниться в закрытом помещении, в условиях, исключающих возможность воздействия солнечных лучей, влаги, резких колебаний температуры. Температура окружающего воздуха при хранении от 1°С до 40°С и относительной влажности воздуха не более 80 % при 25°С.
- Изготовитель гарантирует нормальную работу оборудования при условии соблюдения правил эксплуатации и хранения.
- Гарантийный срок эксплуатации 24 месяца с даты ввода в эксплуатацию, но не более 27 месяцев с даты отгрузки со склада.
- Изготовитель обязуется в течение гарантийного срока эксплуатации безвозмездно исправлять дефекты изделия или заменять его, если дефекты не возникли вследствие нарушения покупателем правил пользования изделием или его хранения. Гарантийный ремонт осуществляет предприятие-изготовитель или его представитель.
- Изготовитель не принимает претензии за некомплектность и механические повреждения, несоблюдения требований настоящего паспорта, попадание вовнутрь посторонних предметов, веществ, жидкостей, наличия следов самостоятельной разборки, ремонта или доработок, стихийных бедствий, пожаров.
Гарантийный ремонт осуществляет предприятие-изготовитель или его представитель.| Наименование изделия | |||
| Артикул изделия | |||
| Заводской номер изделия (наклейка/штамп на корпусе) * заполняется при монтаже | |||
| Дистрибьютор/Дилер/Партнер | Дата | Подпись/расшифровка | Печать |
| Отметка о продаже через розничную сеть | Дата | Подпись/расшифровка | Печать |
| Отметка о вводе в эксплуатацию | Дата | Подпись/расшифровка | Печать |
Гарантийный срок на оборудование составляет 24 месяца с даты ввода в эксплуатацию, но не более 27 месяцев с даты продажи, указанной в накладной.
Условием предоставления гарантии является наличие товарной накладной на оборудование.
При возникновении гарантийного случая покупатель предоставляет следующий перечень документов:
- Акт в произвольной форме с описанием дефекта.
- Качественную фотографию места дефекта (2-3 ракурса).
- Описание рабочих параметров системы (температура, давление, рабочая жидкость).
- Накладную на оборудование.
- Настоящий гарантийный талон.
Регламент рассмотрения гарантийного случая.
Перечисленные выше документы направляются в адрес розничного продавца или официального Дистрибьютора/Дилера/Партнера компании «Майбес РУС» в зависимости от того, через какую организацию была произведена окончательная покупка оборудования. Процесс рассмотрения случая при необходимости участия ООО «Майбес РУС» занимает не более 7 рабочих дней с момента:
- Предоставления пакета документов и фотографий
- Поступления оборудования на склад ООО «Майбес РУС» при невозможности оценить дефект по п. 1
1Срок службы оборудования составляет не менее 15 лет непрерывной эксплуатации при условии соблюдения требований завода-изготовителя.
Гидравлический разделитель Meibes (Майбес): модели, характеристики
Гидрострелка Meibes (Майбес) из Германии
2.5 (50%) голосов: 2
Гидрострелка Meibes является важным элементом системы обогрева. Используется она для гидравлического разделения потоков. То есть это своеобразный канал между контурами, позволяющий сделать динамически независимые контуры для передачи движения от теплоносителя. Зачастую используют и официальное название этого прибора – гидравлический разделитель. Верно составленный проект отопительной системы дома обуславливает долгую эксплуатацию приборов и не доставляет проблем по ремонту и обслуживанию.
Гидроразделитель Майбес МНК 25
Гидрострелка повышает долговечность и надёжность котельного оборудования за счёт бесперебойного функционирования без температурных перепадов.
При помощи данного устройства:
- Удаляется шлам из контура.
- Происходит гидравлическое сглаживание систем подачи и потребления.
- Отделяется и удаляется воздух.
Продукция немецкой компании Майбес известна на рынке уже более полувека. В России же она работает с 2006 года.
Выпускаются гидрострелки Meibes в трёх вариантах.
| Модель | Мощность | Температурный перепад |
|---|---|---|
| DN 25 | до 85 кВт | ΔT=25K |
| DN 32 | до 125 кВт | ΔT=25K |
| DN 40 | до 2500 кВт | ΔT=25K |
Устройство и место подключения гидрострелки Meibes
Подбор нужного варианта гидравлической стрелки Meibes осуществляется через расчёт мощности отопительного устройства, количества насосов и объёма подающей жидкости.
Для расчётов не нужны специальные навыки, а готовые модели с завода в инструкции по эксплуатации ясно описывают необходимые параметры, что сильно упрощает выбор.
Подробно про назначение гидравлического разделителя для системы отопления можно прочитать здесь.
Технические характеристики гидрострелки Майбес.
| Тип | МНК 25 | МНК 32 |
|---|---|---|
| Максимальная температура | 110 °C | 110 °C |
| Рабочее давление | 6 бар | 6 бар |
| Максимальная мощность | 55 кВт | 85 кВт |
| Расход теплоносителя | 2 м³/час | 3 м³/час |
| Подключение потребителей | 1 ½ “ НГ | 1 ½ “ НГ |
| Подключение источник (для) | 1 ½ “ НГ | 2“ НГ |
| Межосевое расстояние потребителя | 125 мм | 125 мм |
| Габаритные размеры ВхШхГ | 435х225х145 | 435х225х145 |
| Монтаж | Настенный | Настенный |
| Расположение | Вертикально | Вертикально |
Также можете рассмотреть возможность установки гидрострелки Север.
Гидрострелки Meibes отличаются постоянно высоким качеством и надежностью.
Теги: монтаж системы отопления
