Гидрострелка коллектор: Коллектор с гидрострелкой купить по цене производителя с доставкой по России

Гидрострелки и коллекторы отопления Gidruss Гидрус





Чертеж гидрострелки Gidruss Гидрус



Чертеж и гидрострелки (гидравлического разделителя) проектируют как опытные инженеры, так и мастера-самоучки. И те, и другие руководствуются правилом 3 диаметров. Это классический принцип, по которому просчитывается размеры условных проходов и диаметр самой гидрострелки.



Примерную схему и чертеж можно легко найти на просторах интернета или насмотревшись видео и изучив справочную информацию, нарисовать очертания гидрострелки самому. Поскольку наша компания является официальным представителем одного из самых узнаваемых производителей гидрострелок, мы будем пользоваться его чертежами.







Как вы, наверное, догадались, речь идёт о промышленной группе Gidruss. Это полностью российское производство, основанное профессионалами своего дела, любящими и понимающими системы отопления. На сегодняшний день в товарной линейке бренда более сотни моделей, от маломощных бытовых до промышленных коммунальных. Собственный отдел разработки позволяет выпускать изделия как типового, так и нестандартного исполнения по индивидуальному заказу.



Назначение коллектора отопления Gidruss Гидрусс



От гидрострелки коллектор отопления отличается габаритными размерами и функционалом. Гребёнка (неофициальное название коллектора) представляет собой полую трубу квадратного или круглого сечения с отверстиями для резьбы. Последние выполняют роль соединителей. Именно на патрубки накручиваются фитинги, клапаны, резьба циркуляционных насосов и других комплектующих, а главное — патрубки связывают контура потребителей в единую сборку.



В своём классическом исполнении коллектор имеет двухчастную конструкцию: первая гребёнка подающая (горячая вода), вторая — обратная (холодная вода). Монтируют их в коллекторном блоке, специальном шкафу или при помощи специальных кронштейнов на стену.





Основной задачей коллектора является распределение рабочей жидкости по контурам. Это радиаторы в комнатах, теплый пол, бойлер ГВС, жидкостный нагреватель вентиляции — набор приборов зависит от мощности котла и индивидуальных особенностей системы. Благодаря коллекторы пользователь получает возможность создавать сборки практически с неограниченным числом контуров. Через транзитный выход к гребенке можно подключить другую, добавив недостающее количество подключений.

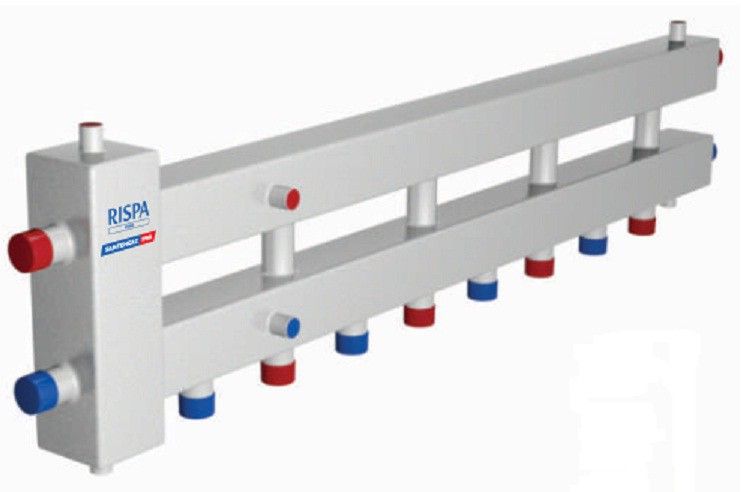

Универсальное решение от Гидрусс — коллектор с гидрострелкой



Гидрострелку и коллектор многие считают самодостаточными изделиями, однако в паре они становятся вдвое полезнее. Эффективность гидрострелки, объединённой с коллектором, оценили многие наши клиенты. И всё это стало возможным благодаря наработкам инженеров Gidruss. Назвав конструкцию балансировочный коллектор, специалисты компании отдали дань международной номенклатуре, а также обозначили его назначение. Баланс, действительно, важен, особенно в такой многоуровневой системе как отопление.





Разработчики Gidruss создали по-настоящему удобный и производительный инструмент, с помощью которого можно обвязать котельную любой сложности. Как правило, среди собственников загородных домов популярны модели до 60, до 100 кВт, до 150 кВт включительно. Монтажные организации, осуществляющие строительство и запуск каскадных котельных, предпочитают заказывать балансировочные коллекторы с расчётной мощностью 250-300 кВт и далее 2000 кВт.



Почему такое исполнение считается наиболее удачным?



Во-первых, в одном изделии соединили сразу два. Гидрострелка разделяет, гребенки распределяют теплоноситель. Таким образом, поддерживается оптимальные условия внутри обвязки, что способствует увеличению эксплуатационного периода котла и других составляющих.



Во-вторых, такой коллектор упрощает настройку приборов отопления и водоснабжения. Каждое устройство получает выделенный контур, со своей подачей и обраткой, независимыми от других групп. Чтобы задать режим или произвести диагностику или замену каких-либо деталей, мастеру будет достаточно перекрыть контур, отвечающий за работу конкретного устройства.



В-третьих, коллектор с гидрострелкой становится надёжной базой для монтажа смесительно-распределительного модуля котельной. Сварная конструкция проходит обязательную опрессовку. Резьба на патрубках расстачивается, соединения с арматурой получаются герметичными и крепкими.





Ознакомиться с характеристиками моделей, посмотреть фотографии, сравнить цены можно, пройдя по ссылкам категорий. В них представлен самый полный ассортимент с указанием габаритных размеров и других данных. Если вас что-то заинтересует, обязательно звоните или пишите. Мы с удовольствием поможем вам найти гидрострелку или коллектор, который не только идеально впишется в пространство котельной, но и обеспечит бесперебойную работу котла и контуров-потребителей.



Монтаж распределительного узла (гидрострелка, коллектор, монтажные группы)

Расширенный поиск

Цена (р.):

от    до

Название:

Артикул:

Текст:

Выберите категорию:

Все Шаровые краны, задвижки, вентили Насосное оборудование Измерительные приборы- термометры, манометры, датчики, водосчетчики Расширительные баки и гидроаккумуляторы Трубы и фитинги Соединительные фитинги для труб, фланцы, коллекторы Изоляция для трубопроводов Котлы, горелки, системы быстрого монтажа Водонагреватели, бойлеры. Радиаторы, конвекторы Санфаянс, ванны, мебель для ванных комнат Оборудование для напольного отопления Канализация внутренняя, наружная, чугунная, шумопоглощающая Крепежные материалы Смесители Уплотнительные материалы Фильтры и комплектующие Инструменты Аренда инструментов Монтажные работы » МОНТАЖ ВОДОСНАБЖЕНИЯ » МОНТАЖ КАНАЛИЗАЦИИ » МОНТАЖ КОТЕЛЬНОГО ОБОРУДОВАНИЯ » МОНТАЖ НАПОЛЬНОГО ОТОПЛЕНИЯ » МОНТАЖ РАДИАТОРНОГО ОТОПЛЕНИЯ » МОНТАЖ САНИТАРНОГО ОБОРУДОВАНИЯ » ОБЩИЕ МОНТАЖНЫЕ РАБОТЫ » ДЕМОНТАЖНЫЕ РАБОТЫ » ШТРОБЛЕНИЕ / БУРЕНИЕ

Производитель:

ВсеALCA PLASTATLANTICATOLLBUDERUSBUGATTIDRAZICEEnergoflexEVAFARFIRATFLAMCOFRAPFV-PLASTGORENJEGRUNDFOSHoneywellITAPITELMAKALDEKAN-THERMKERMILUXORMcAlpineMEIBESMillenniumOSTENDORFOVENTROPPRADOPROTHERMRADENAREFLEXREHAURemerREMSRIFARROMMERSancoSHTIEBEL ELTRONSINIKONSonySpiroventSTOUTSUNNY METALTECETIEMMETMKVALFEXVALTECVIEGAWARMAWATTSYORHEАниИНТЕРСКОЛМетерНПКНПК ГЕЛИСРегионСпецтехноСАНТЕКТЕРМЕКСТермоТренд

Новинка:

Вседанет

Спецпредложение:

Вседанет

Результатов на странице:

5203550658095

Моя корзина

Ваша корзина пуста

ГлавнаяМонтажные работыМОНТАЖ КОТЕЛЬНОГО ОБОРУДОВАНИЯМонтаж распределительного узла (гидрострелка, коллектор, монтажные группы)

Артикул: KNP225830

  • Параметры
Страна:Российская Федерация

теги:

Услуги монтажа

МОНТАЖ КОТЕЛЬНОГО ОБОРУДОВАНИЯ

Назад

Введение в чтение символа клапана

Справка

  • Соотнесите элементы символов с фактическими компонентами клапана
  • Объясните маркировку портов клапана
  • Опишите положение пути потока клапана

Гидравлические клапаны имеют тенденцию быть наиболее сложными компонентами гидравлической системы , и их схематические символы столь же сложны.

Если мы разберем символы, вы увидите, что они очень просты. Каждая часть символа клапана соответствует части реального клапана. Давайте сравним условное обозначение клапана с реальным клапаном и укажем на каждую часть.

Предохранительный клапан прямого действия — один из самых простых клапанов.

Сечение предохранительного клапана.

Но есть еще много различных частей, которые должны быть представлены на схеме.

Схематическое обозначение предохранительного клапана.

Порты

Порты клапана — это места на корпусе клапана, где поток входит или выходит из клапана. Предохранительные клапаны имеют входное и выходное отверстия. Вход иногда обозначается как порт 1 , а выход — как порт 9.0029 2 .

Впуск

Выпуск

Впуск

Выпуск

Корпус клапана

Пунктирная линия коллектора представляет собой корпус клапана. Он не всегда добавляется к символу схемы предохранительного клапана, поскольку многие предохранительные клапаны представляют собой вставные клапаны и не имеют отдельного коллектора.

Тарелка

Эта стрелка представляет предохранительный клапан тарельчатый клапан , который позволяет клапану открыться, когда давление во впускном отверстии становится достаточно высоким.

Стрелка, расположенная на одной линии с впускным и выпускным отверстиями, указывает на то, что клапан нормально открыт.

Стрелка, не совпадающая с впускным и выпускным отверстиями, указывает на то, что клапан нормально закрыт.

Линия управления

Пунктирная линия обозначает линию управления клапаном. В этом типе предохранительного клапана впускной порт и пилотный канал являются одним и тем же. Это не обязательно имеет место в более сложных клапанах.

Пружина

На схеме зигзагообразная линия — это пружина. На чертеже в разрезе пружина показана в виде ряда точек. (На других изображениях в разрезе пружины иногда изображаются диагональными линиями, соединяющими точки, что представляет собой виток пружины. )

Регулировочный винт

Наклонная стрелка на пружине указывает на то, что настройка пружины является переменной. В этом примере предохранительный клапан имеет регулируемую ручку, которая сжимает пружину, увеличивая настройку сброса.

Давайте рассмотрим кое-что посложнее: четырехходовой трехпозиционный гидрораспределитель.

Направленные регулирующие клапаны, как следует из названия, управляют направлением потока гидравлического масла при его перемещении к приводу и от него.

Сечение гидрораспределителя.

Схематическое обозначение направляющего регулирующего клапана.

Говоря о гидрораспределителе, лучше всего сначала указать количество портов и позиций .

Порты

Порты гидрораспределителя — это места на корпусе клапана, к которым можно присоединить гидравлические линии.

А

Б

П

Т

А

Б

P

T

Порты на гидрораспределителе помечены не просто номером, а маркировкой, указывающей назначение порта. A и B — это рабочие порты , которые соединяются с приводом, P выходит из насоса, а T возвращается в бак.

Позиции

Каждая квадратная часть условного обозначения направляющего регулирующего клапана, называемая конвертом , представляет положение, в котором может находиться золотник клапана. клапан находится в этом положении.

Давайте посмотрим на каждую из 3-х позиций этого клапана, как на схематическом, так и на графическом разрезе.

На нашем графике красным цветом обозначен напорный канал, а синим цветом — обратный канал/канал бака.

A

B

P

T

A

B

P

T

В центральном положении все четыре порта заблокированы.

А

Б

П

Т

А

Б

P

T

В правильном положении порт насоса P соединяется с рабочим портом A , а рабочий порт B снова соединяется с портом резервуара T .

A

B

P

T

A

B

P

T

Левое положение — это обратное положение правого, с портом насоса P , подключенным к B рабочий порт и Рабочий порт соединен обратно с баком T .

Как вы видели, клапан в нашем примере представляет собой 4-ходовой 3-позиционный клапан .

Центры

Обратите особое внимание на центральный конверт. Он говорит вам, как этот клапан работает, когда находится в исходном положении покоя. Существует четыре основных типа центров клапанов, о которых следует знать.

A

B

P

T

A

B

P

T

Это открытый центр . Все порты соединены с баком, сбрасывая давление в контуре.

A

B

P

T

A

B

P

T

Это закрытый центр

278. Все порты заблокированы. Любое давление в линиях A или B остается заблокированным.

A

B

P

T

A

B

P

T

С поплавковый центр , порт P заблокирован, но оба рабочих порта A и B открыты для бака.

A

B

P

T

A

B

P

T

Наконец, центр 0tandem 8 0tandem. Порт P открыт для бака, но рабочие порты A и B заблокированы.

Операторы

Операторы представляют собой маленькие символы слева и справа от символа клапана, которые указывают, как перемещается золотник.

Электромагнитные приводы указывают, что клапан может управляться электрически. Оболочка, к которой прикреплен привод соленоида, представляет собой положение, в которое будет перемещаться золотник клапана, когда на этот соленоид подается питание.

Ручной привод означает, что клапаном можно управлять вручную.

Пружинные приводы показывают, что золотник клапана вернется в свое центральное положение, если нет никаких активных действий, толкающих его в другое положение.

Помните, на нашем графическом разрезе пружина изображена в виде набора точек.

Вот другой клапан. Вместо соленоидов, это с пилотным управлением . При наличии на гидравлической схеме вы увидите пунктирные линии управления , проложенные к операторам управления.

Щелкните и перетащите центр клапана на соответствующую метку.

Тандемный центр

Открытый центр

Закрытый центр

Плавающий центр

Какое утверждение лучше всего описывает этот клапан?

A 4-ходовой, 3-позиционный, с непрямым управлением, с пружинным возвратом, клапан с поплавковым центром A 3-ходовой, 4-позиционный, с пилотным управлением, с пружинным возвратом, тандемный центральный клапан A 4-ходовой, 3-позиционный, с электромагнитным управлением, с пружинным возвратом, с закрытым центральным клапаном 3-ходовой, 4-позиционный, электромагнитный, с пружинным возвратом, клапан с поплавковым центром

Какое утверждение лучше всего описывает этот клапан?

A 4-ходовой, 3-позиционный, с непрямым управлением, с пружинным возвратом, клапан с открытым центром A Предохранительный клапан A 3-ходовой, 2-позиционный, с пилотным управлением, с пружинным возвратом A 3-ходовой, 2-позиционный, с электромагнитным управлением, с пружинным возвратом

Вооружившись этими знаниями, вы теперь владеете основами расшифровки символов клапана!

Мы надеемся, что у вас понравилось

. Введение в Симторинг символа клапана

Нагрузка

Вакуумное давление

Давление дренажа

Низкое давление

Среднее давление

Высокое давление

Грунт/Common

Low Date Lowest

.

Максимальное напряжение

Магнитное поле

Проверьте консоль

Элементы управления на дереве, коллекторе и HIPPS

Увеличьте время безотказной работы и превысьте производственные цели

Надежные подводные системы управления OneSubsea помогут вам максимально увеличить время безотказной работы и превзойти производственные цели. Наше оборудование управления, устанавливаемое на деревьях, коллекторах и HIPPS, включает в себя

  • подводный модуль управления (SCM) и его основание
  • . Подводный аккумуляторный модуль
  • скважинный интерфейсный блок
  • электрические и гидравлические соединения
  • различные приборы.

Модульный SCM сконфигурирован в соответствии с вашими конкретными полевыми требованиями с использованием проверенных на практике конструкций, созданных из набора стандартных компонентов. Наши надежные SCM обеспечивают подводную добычу с лучшей на рынке доступностью и коротким временем отклика.

Технические характеристики

СКМ
Надежность электроники
Двойное резервирование
Гидравлическое питание (двойное), psi [бар]
LP: 3000–5000 [207–345]
л.с.: 7 500–15 000 [517–1034]
Функции
До 32 гидравлических функций и поддержка функций электропривода
Электропитание (двойное), В
Переменный ток: 300–850
DC: >400–1200
Места электрических соединений
Сверху, снизу или сбоку
Связь
Медный провод или DSL; высокоскоростной модем связи по питанию; поддержка сосуществования с модемами сторонних производителей, доступная для существующих приложений
Инструментальные интерфейсы
API Spec 17F (уровни 1, 2 и 3)
Стандартизация интерфейса интеллектуальных скважин (IWIS)
Интерфейсная плата глубиномера
Интегрированная компания Schlumberger; можно разместить дополнительные карты
Функциональная безопасность Логический контроллер с поддержкой SIL для высокоинтегрированных систем защиты от давления (HIPPS), приложений для остановки производства или систем защиты от давления нагнетания воды (WIPPS) в соответствии с IEC 61508/61511 доступно
Пограничные вычисления Да, на уровне SCM и главной станции управления
Коллекторное и монтируемое на деревьях оборудование

Монтажное основание SCM
Резервный НД: 3000 или 5000 фунтов на кв. дюйм [207 или 345 бар]
Резервный л.с.: от 7500 до 15000 фунтов на кв. дюйм [от 517 до 1035 бар]
До 32 (один или два уровня давления)
До 10 снизу для стационарных соединений
Датчики
Давление (10 000 или 15 000 фунтов на кв. дюйм) и температура
Акустический детектор песка
Монитор эрозии
Монитор коррозии
Акустический детектор скребков
Детектор утечек
Клапаны
Индикатор положения дроссельной заслонки
Индикатор положения клапана
Электроприводы
Расходомер
Дозирующие клапаны для впрыска химикатов
Многофазный расходомер
Однофазный расходомер
Подводный аккумуляторный модуль
Резервный НД: 3000 или 5000 фунтов на кв.
