Герметизация трубы на крыше

Содержание

Если не заделать стык
Материалы
Ленточный герметик
- Как применяется
Заделка щели
Вывод

Для трубы дымохода в уже готовой кровле делают отверстие. Между ними образуется щель.Стык трубы и кровли в любом случае нужно загерметизировать. Чтобы правильно выполнить соединение, необходимо применять специальные материалы, а также соблюдать технологию работ. Правильная герметизация трубы на крыше обеспечит полноценную защиту чердака от проникновения влаги.

Если не заделать стык

При выводе печной трубы в кровле проделывают отверстие. Щель между покрытием и стенками дымохода заделывают специальными фартуками, воротниками и уплотнителями. Их можно купить в любом строительном магазине. Эти защитные элементы легко сделать и своими руками.

Если вовремя не провести герметизацию швов на крыше, возможны такие последствия:

Увеличенный износ материала кровли. Вода, проникающая в зазор, попадает на внутреннюю поверхность крыши, что становится причиной деформации покрытия.
Снижение срока службы строительного каркаса. Вода, которая заливается в зазор между трубой и кровельным покрытием, способствует постепенному гниению древесины. Это чревато деформацией и разрушением стропил.
Утеплитель теряет свою эффективность. Теплоизолирующие материалы, которыми оборудована крыша, при намокании способны быстро терять свои свойства. Если жесткие утеплители не сильно подвержены воздействия влаги, то мягкие быстро начинают гнить.

Увеличение влажности на чердачном помещении. Повышенная сырость вызывает появление спертого, тяжелого воздуха. Это может негативно отразиться на внутренней отделке мансарды.

Способ устранение зазора между трубой и кровлей зависит от его размеров и типа покрытия. Также учитывают форму дымохода. При расстоянии менее 5 мм используют термостойкий герметик. При превышении ширины щели 1 см применяют цементный раствор, фартук или специальный уплотнитель.

Заделать зазор между трубой и кровлей необходимо для:

обеспечения изоляции чердачного помещения от атмосферной влаги;
для повышения эффективности тепло- игидроизоляции;
увеличения срока службы стропильной системы и всей кровельной конструкции;
исключения мостиков холода.

Герметизация печной трубы на крыше позволяет избежать разрушения самой крыши.

Материалы

Герметизировать шов между трубой и кровлей можно силиконовыми, акриловыми, полиуретановыми и битумными герметиками. Успешно применяются и специальные герметизирующие ленты. Каждый из этих видов имеет свои преимущества и области применения.

Силиконовый герметик стал своего рода универсальным материалом в строительстве. Его применяют как для работы с кровлей, так и при герметизации оконных проемов. Силиконовый герметик часто используют при работе со стеклом и деревом. Им часто обрабатывают щель вокруг дымохода трубы на крыше. Материал не теряет своих свойств при длительном воздействии ультрафиолетового излучения и высоких температур. Для герметизации стыков кровельного материала существует его специальный подвид – кровельный герметик.

Акриловый герметик чаще используют при герметизации щелей в стенах и полах. Также акриловые составы используют для ремонта окон. При наружных работах его применяют редко – он недостаточно эластичен.

Полиуретан, в отличие от акрила, применяется для наружных работ практически повсеместно. Им склеивают металл, бетон, дерево, камень. Для мелкого ремонта кровлион подходит идеально.

Битумные растворы идеально сочетаются с кровельными работами. Они устойчивы к осадкам, перепадам температур, воздействию химических растворителей. Единственным недостатком такого герметика является его токсичность. По этой причине с ним не проводится внутренних работ. Они идеально подходят для герметизации дымохода на крыше.

Основные преимущества битума:

сверхстойкость;
невысокая стоимость;
эластичность;
возможность окрашивания;
высокая влагостойкость;
высокий уровень адгезии с сухими и мокрыми поверхностями.

Существует несколько подвидов битумной смеси, которые разработаны специально для кровельного покрытия. Они способны обеспечить полную герметичность обрабатываемой щели между трубой и кровельным покрытием.

Ленточный герметик

Ленточный герметик относится к твердым материалам. Многие строители считают его наиболее выгодным вариантом для герметизации кровли. Особенности материала:

в его основу входит бутилкаучук;
лента герметика отличается высокой устойчивостью к ультрафиолету и высоким температурам;
она обладает высокой клейкостью, за счет чего проста в монтаже;
идеально подходит для того, чтобы герметизировать стыки между дымоходом и кровельным покрытием.

Лента обладает алюминиевым покрытием, которое повышает срок эксплуатации герметика при наружном использовании. Лента проста в монтаже и эксплуатации. Средний срок службы изделия равен 10-ти годам. Благодаря широкой цветовой гамме ленту можно использовать для герметизации различных кровельных покрытий.

Герметик обладает исключительной приклейкой к различным поверхностям. Ленту используют при необходимости герметизации деревянных, пластиковых, металлических поверхностей. Ленту также успешно применяют для герметизации светопрозрачных кровель.

Как применяется

Поверхность трубы и кровли, на которую наклеивается лента, должна быть очищена и высушена. Важно, чтобы обрабатываемый участок был ровным. Чтобы нанести ленту, нужно обрезать кусок определенной длины, затем убрать защитную пленку и плотно прижать изделие к стыку (щели). При температуре ниже +5 ленту сначала выдерживают в помещении при температуре 15 градусов на протяжении 12 часов.

Использование ленты в условиях минусовой температуры предполагает подогрев обрабатываемой поверхности. Ленту не применяют для поверхностей с рабочей температурой выше 80 градусов или при наклоне кровли больше 55 градусов.

Заделка щели

Традиционный способ герметизации щели между трубой и крышей предполагает выполнение фартука. Для его сооружения понадобятся планки примыкания. Их помещают снизу трубы дымохода. Их прикладывают к трубе и по верхней части делают отметки.

Болгаркой выполняется штроба. Впоследствии нахлестом укладываются остальные части фартука вокруг трубы. Края планки, вставленные в штробу, должны быть покрыты термостойким герметиком. Нижние части планки подрезаются и крепятся саморезами. Заделка щели между трубой и крышей осуществляется таким образом, чтобы вода уходила в водосточные элементы.

Поверх уложенных элементов монтируется кровельная часть, а вокруг трубы сооружается наружный галстук. При его постановке важно учесть схему внутреннего галстука. Верхние планки не вводятся в штробу, они просто примыкают к трубе.

Если труба отличается круглой формой, можно использовать специальную насадку. Ее используют также для герметизации антенн и вентиляционных выходов. По виду она напоминает ступенчатую пирамиду. Если насадка резиновая, ее можно использовать в температурном режиме от -50 до +130 градусов. У силиконовых моделей диапазон более широкий – от -70 до +250 градусов.

От дымоходной трубы до защищенных от возгорания конструкций должно быть расстояние 25 см. В случае с незащищенными элементами оно не должно быть меньше 35 см. Идеальным вариантом становится создание воздушного зазора. Однако такое решение становится причиной большой потери тепла, что невыгодно с точки зрения теплоизоляции.

Вывод

К обустройству выпуска трубы через кровлю стоит подходить с максимальной ответственностью. Если работа будет выполнена некачественно, влага регулярно будет попадать в чердачное помещение. Это повлечет за собой отсыревание стропильной системы и утеплителя.

Повышенная влажность отрицательно сказывается на состоянии древесины. В результате многие несущие элементы чердачного помещения деформируются. Это может повлечь за собой провисание кровли и появление в ней трещин. Повышенная влажность в мансардном помещении разрушительно воздействует на внутренний облицовочный материал.

Долговечность кровли зависит от правильного выбора и монтажа герметика.

Виды крыш частных домов
Как правильно крыть крышу шифером
Как крыть крышу профнастилом своими руками
Устройство кровельного пирога под профнастил

Герметизация трубы на крыше своими руками

овременная кровля состоит из нескольких слоев: утеплитель, гидроизоляция, пароизоляция. Такое устройство кровли обеспечивает защиту здания от ветра и осадков, а также удерживает тепло.

Однако практически на каждой крыше присутствуют стыки и соединения элементов, например, место стыка кровельного материала и дымохода. В этих участках будут появляться протечки, если не выполнить их качественную герметизацию.

Как выполняется герметизация трубы на крыше будет рассказано далее в статье.

Выбор места вывода трубы

Кровельный пирог будет герметичным и надежным, если правильно выбрать место вывода вентиляционных каналов и дымохода через крышу. От места расположения прохода будет зависеть отделка стыка. Для крыши из профлиста вывод трубы делают в следующих местах:

На определенном расстоянии от кровельного конька (50-70 см). Подобное расположение вывода трубы предотвращает протечки крыши и снижает вероятность появления снежных карманов. Также при таком обустройстве вывода трубы нет нужды нарушать стропильную систему. Для защиты стыка между кровельным покрытием и трубой используют эластичные проходки, а также доборные элементы, необходимые для сборки фартука.
На конек крыши. Это место вывода трубы считается наиболее подходящим. Подобное обустройство исключает вероятность появления снежных карманов, конденсата и протечек. Но есть один существенный минус – нарушение целостности коньковой балки. В этом случае при выполнении гидроизоляции дымохода на крыше стык между кровельным материалом и трубой заливают силиконовым герметиком, а после обшивают декоративным фартуком.

Последствия некачественно выполненной гидроизоляции трубы

Если место прохода трубы или вентиляционного канала на крыше выполнить некачественно, то в дальнейшем могут появиться следующие проблемы:

Протечки. При некачественной гидроизоляции дымовой трубы на крыше появляются протечки.
Стропильная система начинает гнить. Протекающая вода попадает на деревянные элементы каркаса крыши. Эти элементы отсыревают, а затем гниют.
Коррозия кровельного материала. Внутренняя часть профлистов, в отличие от внешней, не покрыта защитной полимерной пленкой. Поэтому попадание влаги под профлисты вызывает их коррозию.
Отсыревание слоя утеплителя. При попадании влаги на утеплитель его теплоизоляционные свойства снижаются в два раза.

Кровельное покрытие будет служить долго, если качественно отделать стык между вентиляционной или печной трубой и профнастилом. Для этих целей применяют фартук из оцинкованной стали, силиконовый герметик, каучуковые или силиконовые эластичные проходки и самоклеящиеся гидроизоляционные ленты.

Герметизация прямоугольной трубы

Прямоугольные трубы встречаются наиболее часто. Их применяют в качестве дымохода или вентиляционного канала. Для их изготовления применяют керамические блоки или термостойкие кирпичи. Отделку места примыкания профнастила и трубы прямоугольной формы делают с помощью фартука, который представляет собой готовый фасонный элемент. Для его изготовления применяется оцинкованная сталь, окрашиваемая в тот же цвет, что и кровельное покрытие.

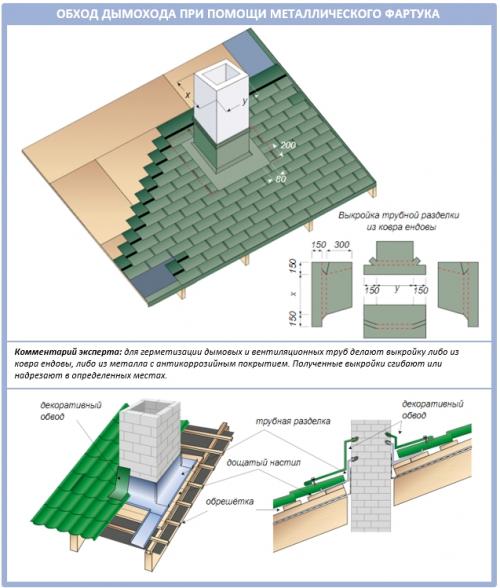

Процесс герметизации стыка посредством фартука состоит из следующих этапов:

К наружным стенкам прямоугольной трубы подклеивают пароизоляционный и гидроизоляционный материал, разрезанный при выводе дымохода наружу. Для этих целей применяется строительный скотч.
Делают неглубокую штробу по периметру трубы посредством угло-шлифовальной машинки. Штроба нужна для монтажа верхней планки.
В сделанную штробу помещают верхний край планки. Для создания дополнительной фиксации применяют термостойкий силиконовый герметик.
Размещают нижнюю часть фартука с нахлестом от 10 до 15 см. Фиксация осуществляется саморезами для профнастила.
Под нижней частью фартука размещается галстук, изготавливаемый из гидроизоляционного материала. Этот элемент предотвращает появление протечек в кровле.

Желательно, чтобы доборные элементы, применяемые для отделки стыка между профлистом и прямоугольной трубой, были сделаны из того же материала и той же расцветки, что и покрытие кровли. Легче всего устанавливать фартук, который изготовила та же фирма, что и используемые профлисты. Тогда герметизация трубы на крыше будет качественной.

Из данного видео вы узнаете, как выполняется герметизация печной трубы на крыше:

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

Герметизация трубы на крыше из профлиста выполняется следующим образом:

Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.

Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:

Как запечатать вентиляционную трубу на крыше | На главную Руководства

Автор Alexis Rohlin

Сантехнические вентиляционные трубы на крышах домов покрыты металлическим квадратом гидроизоляции и герметизированы силиконовым герметиком. Обшивка вентиляционных труб предотвращает попадание воды в дом. Прокладка вентиляционной трубы имеет прокладку из неопреновой резины, которая надевается на трубу. Эта прокладка со временем разрушается из-за длительного воздействия ультрафиолетовых лучей и трескается или рассыпается, что приводит к протечкам крыш.

Удалите гвозди, которыми вентиляционная труба крепится к крыше. Некоторые гвозди будут в нижней части трубы, другие — под верхним рядом гонтов рядом с вентиляционной трубой. Осторожно приподнимите черепицу на 1 дюйм от шва или края с помощью шпателя. Удалите все кровельные гвозди на черепице с помощью монтировки. Проведите шпателем в общей сложности 10 дюймов под верхним рядом гонтов, где они закрывают оклад, чтобы ослабить их. Это предотвратит повреждение черепицы, когда вы вытаскиваете из-под нее старую планку.
Вставьте шпатель под угол оклада, где он прибит к крыше, чтобы защитить черепицу под ним. Вставьте монтировку под оклад и над шпателем, а затем приподнимите гвоздь. Таким же образом удалите другие блестящие гвозди.
Осторожно вытяните обшивку из-под черепицы и вентиляционной трубы. Поверните оклад, чтобы вывести углы из-под черепицы, когда вы вытаскиваете его из трубы.
Отрежьте канцелярским ножом кусок кровельной мембраны, чтобы закрыть отверстие для трубы в крыше и теперь оголенное место на крыше, где находился гидроизоляционный материал. Вырежьте отверстие в центре кровельной мембраны для вентиляционной трубы. Обрежьте края кровельной мембраны так, чтобы обшивка вентиляционной трубы перекрывала ее на 1 дюйм со всех сторон.
Нанесите полоску силиконового герметика вокруг отверстия вентиляционной трубы в крыше. Снимите пластиковую подложку с кровельной мембраны и наденьте ее на вентиляционную трубу и вниз на крышу. Нанесите полоску силиконового герметика вдоль верхнего края кровельной мембраны, где она соприкасается с вентиляционной трубой, чтобы герметизировать ее.
Растяните отверстие неопреновой резиновой прокладки на гидроизоляции руками, чтобы оно стало достаточно широким для прохождения через него вентиляционной трубы, или наденьте резиновое отверстие на верхнюю часть вентиляционной трубы, чтобы растянуть ее.
Нанесите полоску силиконового герметика вокруг внутренней части (нижней стороны) отверстия неопреновой резиновой прокладки в гидроизоляции. Наденьте вентиляционную трубу на вентиляционную трубу. Поднимите ослабленные гонты и поверните вентиляционную трубу вниз на крышу и под гонты.
Нанесите валик силиконового герметика на 1 дюйм от края на незакрепленные гонты.
Прижмите отлив к крыше. Забейте гвозди на расстоянии 1 дюйм от каждого угла в обшивку и крышу. Вбейте гвоздь по центру по бокам, на расстоянии 1 дюйм от края, с каждой стороны оклада.
Прибейте черепицу обратно на место на крыше и накладке в месте их нахлеста. Поместите новые гвозди рядом с отверстиями для старых гвоздей, когда будете прибивать черепицу.
Нанесите валик силикона на 1/2 дюйма выше линии асфальтового или битумного клея на дне верхнего ряда гонтов. Прижмите силиконовые края черепицы к гидроизоляции.

Каталожные номера

You Repair.com: Как заменить водопроводную вентиляционную трубу Обшивка крыши
Owens Corning: Обучение и практика безопасности кровли

Советы по измерению внутреннего диаметра

Защитите желоба от повреждений лестницей, прикрепив к настилу фанеры с насечками с каждой стороны поручня лестницы. Вставьте поручни лестницы в пазы и привяжите верхнюю часть лестницы к фанере. Это также предотвращает скольжение лестницы во время использования или толкание сильным ветром.
Сделайте временные упоры для ног на крыше, прибив 2 на 4 планки к настилу крыши. Упоры для пальцев ног помогут вам удержаться на ногах во время работы.
Носите сапоги с резиновой подошвой в хорошем состоянии, так как они обеспечивают сцепление и помогают удерживать равновесие при работе на крыше.

Предупреждения

При работе на наклонной крыше надевайте страховочный пояс, привязанный к устройству защиты от падения. Невыполнение этого требования может привести к серьезным телесным повреждениям или, в некоторых случаях, к летальному исходу.
Не работайте на мокрой от дождя, тумана, тумана, инея, росы или снега крыше, так как она скользкая и при попытке взобраться на нее можно упасть.

Писатель Биография

Алексис Ролин — профессиональный писатель для различных веб-сайтов. Она продюсировала работы для Red Anvil Publishing и вошла в десятку финалистов конкурса рассказов «Полуночный час» 2007 года для OnceWritten.com. Ролин имеет степень бакалавра изящных искусств по английскому языку Университета Мадонны.

Сантехника и трубопроводы Air Sealing

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

Односемейные новые дома ENERGY STAR, версия 3/3.1 (Rev. 11)

Национальный контрольный список оценщиков

Система теплозащитного кожуха.
4. Воздушное уплотнение (если ниже не указано иное, «герметичный» означает использование герметика, пены или аналогичного материала).
4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, электропроводка, вытяжные вентиляторы и другие проходы в некондиционируемое пространство герметизированы, с блокировкой / гидроизоляцией по мере необходимости.

Пожалуйста, ознакомьтесь с графиком реализации программы ENERGY STAR для одной семьи в новых домах , чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.

Дом с нулевым энергопотреблением Министерства энергетики США (редакция 07)

Приложение 1 Обязательные требования.

Приложение 1, пункт 1) Сертифицировано в рамках программы строительства домов, соответствующих требованиям ENERGY STAR, или программы строительства многоквартирных домов ENERGY STAR.

Международный кодекс энергосбережения (IECC) 2009 г.

Таблица 402. 4.2 Воздушный барьер и изоляция Критерии проверки компонентов, шахты, проходки: шахты воздуховодов, инженерные проходки и шахты дымоходов, выходящие наружу, или некондиционированные запасные шахты герметизированы воздухом .
Сантехника и электропроводка: Изоляция размещается между наружной частью и трубами. Изоляция из войлока обрезается, чтобы соответствовать проводке и водопроводу, или напыляемая / выдувная изоляция проходит за трубопроводом и проводкой.

402.4.1 Утечка воздуха, тепловая оболочка здания. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха. Методы, используемые для герметизации разнородных материалов, должны учитывать дифференциальное расширение и сжатие. Источники инфильтрации (см. список ниже) должны быть загерметизированы, загерметизированы, защищены от атмосферных воздействий или иным образом герметизированы воздухонепроницаемым материалом, подходящей пленкой или твердым материалом:

Все соединения, швы и проходки
Коммунальные проходки
Соединение краевой балки
Другие источники проникновения.

2012 IECC

2012 IECC R402.4 Утечка воздуха. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха.

R402.4.1 Тепловая оболочка здания. Методы, используемые для герметизации разнородных материалов, должны учитывать дифференциальное расширение и сжатие.

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, шахты/проходы: Шахты воздуховодов, инженерные проходки и дымоходы, выходящие наружу или в некондиционируемое пространство, герметичны.
Сантехника и электропроводка: Изоляция размещается между наружной стеной и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой.

2015 и 2018 IECC

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, шахты/проходки: шахты воздуховодов, инженерные проходки и шахты дымоходов, выходящие наружу или в некондиционируемое пространство, герметичны. Воздушный барьер и установка изоляции, сантехника и электропроводка: Изоляция размещается между внешней стеной в сборе и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой.
Спринклеры скрытого монтажа. Спринклеры скрытого монтажа следует герметизировать только в соответствии с рекомендациями производителя. Для заполнения пустот между накладками спринклера пожаротушения и потолком нельзя использовать герметик или другие клеящие герметики.

2021 IECC

Таблица R402.4.1.1 Воздушный барьер, воздушное уплотнение и установка изоляции, шахты/проходы: шахты воздуховодов, инженерные проходки и дымоходы, выходящие наружу или в некондиционируемое пространство, герметизированы воздухом для обеспечения возможности расширения сжатия и механической вибрации. Изоляция должна плотно прилегать к инженерным коммуникациям, чтобы поддерживать требуемые R -значение. Сантехника и электропроводка: Изоляция размещается между наружной стеной и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой. Любые отверстия, созданные проводкой или сантехникой, должны быть загерметизированы.

Модернизация: 2009, 2012, 2015, 2018 и 2021 гг. IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2021). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.

Международный жилищный кодекс (IRC) 2009 г.

Раздел P2606.1 Общие положения. Проходы в кровле и наружных стенах должны быть водонепроницаемыми. Стыки на крыше, вокруг вентиляционных труб, должны быть покрыты свинцом, медью или оцинкованным железом или одобренным эластомерным материалом.

N1102.4.1 Утечка воздуха, тепловая оболочка здания. Тепловая оболочка здания должна быть сконструирована так, чтобы ограничивать утечку воздуха. Методы, используемые для герметизации разнородных материалов, должны учитывать дифференциальное расширение и сжатие. Источники инфильтрации (см. список ниже) должны быть загерметизированы, загерметизированы, защищены от атмосферных воздействий или иным образом герметизированы воздухонепроницаемым материалом, подходящей пленкой или твердым материалом:

Все соединения, швы и проходки
Коммунальные проходки
Соединение краевой балки
Другие источники проникновения.

Таблица N1102.4.2 Воздушный барьер и изоляция Проверка Компонент Критерии, шахты, проходки: Шахты воздуховодов, инженерные проходки и шахты дымоходов, выходящие наружу или в некондиционируемое пространство, герметичны.
Сантехника и электропроводка: Изоляция размещается между наружной частью и трубами. Изоляция из войлока обрезается, чтобы соответствовать проводке и водопроводу, или напыляемая / выдувная изоляция проходит за трубопроводом и проводкой.

2012 IRC

Раздел P2606 Проникновения. Кольцевое пространство между внешней стороной трубы и отверстием в стене ограждающей конструкции, полом или потолком, через которое проходит труба, должно быть герметизировано уплотняющим материалом или вспененным герметиком или закрыто системой прокладок. Герметик, вспененный герметик или система прокладок должны быть рассчитаны на условия в месте проходки и должны быть совместимы с трубой, муфтой и строительными материалами, контактирующими с герметизирующими материалами. Кольцевые пространства, образованные трубами, проходящими через огнестойкие узлы или мембраны таких узлов, должны быть герметизированы или закрыты в соответствии со строительной частью норм и правил.

Раздел P2607.1 Общие. Проходы в кровле и наружных стенах должны быть водонепроницаемыми. Стыки на крыше, вокруг вентиляционных труб, должны быть покрыты свинцом, медью или оцинкованным железом или одобренным эластомерным материалом.

2015, 2018 и 2021 IRC

Секция P2607.1 Трубы, проходящие через крышу. Проходы в кровле и наружных стенах должны быть водонепроницаемыми. Стыки на крыше, вокруг вентиляционных труб, должны иметь отливы из свинца, меди или оцинкованной стали или одобренного эластомерного материала.

Таблица N1102.4.1.1 Воздушный барьер и установка изоляции, шахты/проходки: Шахты воздуховодов, инженерные проходки и дымоходы, выходящие наружу или в некондиционируемое пространство, герметичны. Воздушный барьер и установка изоляции, сантехника и электропроводка: Изоляция размещается между внешней стеной в сборе и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой.
Спринклеры скрытого монтажа. Спринклеры скрытого монтажа следует герметизировать только в соответствии с рекомендациями производителя. Для заполнения пустот между накладками спринклера пожаротушения и потолком нельзя использовать герметик или другие клеящие герметики.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное.
