Газовый клапан котла – принцип работы и настройка

Газовый клапан необходим для подачи газа на горелочное устройство агрегата. С помощью настройки газового клапана можно регулировать объем подаваемого топлива. Это дает возможность сделать агрегат более экономичным или повысить мощность устройства. Таким образом, пользователь в зависимости от ситуации имеет возможность скорректировать производительность своего агрегата.

Как работает газовый клапан?

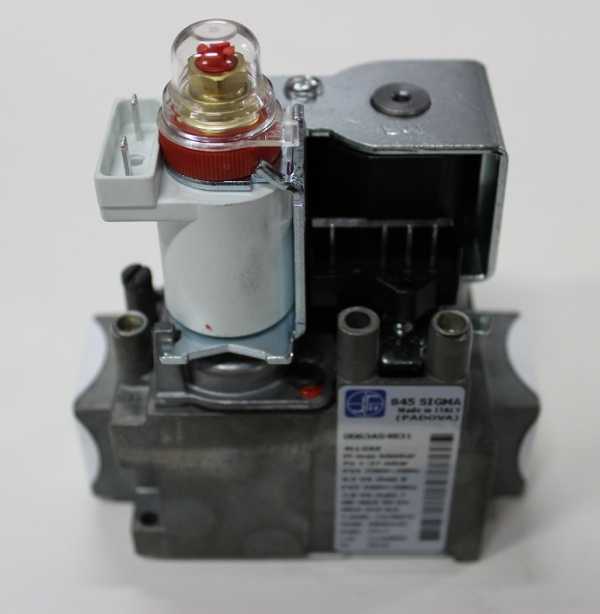

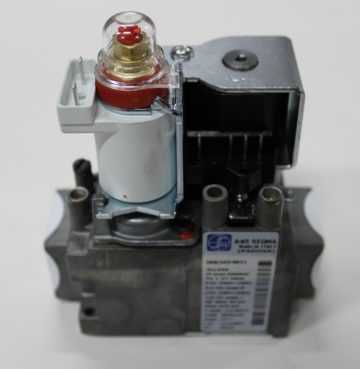

В большинстве газовых агрегатов установлен клапан SIT. Он включает следующие элементы:

  • измерительный штуцер давления газа на выходе клапана;
  • регулировочный винт минимального и регулировочная гайка максимального расхода топлива;
  • крышка;
  • измерительный штуцер давления на входе.

Клапан газового котла состоит из запирающей и модуляционной катушки. При подаче напряжения в 220 В на запирающий клапан к горелке подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на модуляционную катушку. Процессор в зависимости от рабочего режима (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего за единицу времени.

Для настройки газового клапана котла на минимальную мощность понадобятся дифференциальный манометр, гаечный ключ и отвертка. Процесс настройки включает следующие этапы:

  1. Снимают защитный колпачок, закрывающий дифференциальные винты клапана.
  2. Открывают штуцер для замера давления газа, подаваемого на горелку – против часовой стрелки поворачивают запирающий винт на 1,5-2 оборота.
  3. Подключают к входному штуцеру шланг манометра.
  4. Включают режим отопления и отключают один провод модуляционной катушки – это нужно, чтоб клапан давал газ на горелку по минимуму, что будет соответствовать минимальной мощности агрегата.
  5. Согласно показаниям манометра, настраивают минимальное давление газа на горелке. Для этого вращают внутренний винт, находящийся под защитным колпачком. При этом фиксируют внешнюю гайку.

Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если измерения показали, что давление выходит за указанные пределы, необходимо вызвать специалистов-газовиков.

В заводском диапазоне мощности перенастраивать газовый клапан вручную нет необходимости. Это требуется для того чтобы перевести агрегат на мощность ниже или выше показателей, заявленных в инструкции. Часто настройка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.

Настройка газового клапана при «тактовании» котла

Такую проблему как «тактование» газового котла можно решить путем настройки газового клапана. Обычно она возникает, если мощность агрегата значительно превышает необходимую для данной площади.

Чтобы исключить «тактование» устройства в режиме отопления, необходимо снизить давление на выходе. Это выполняется с помощью вращения регулировочного винта против часовой стрелки.

Для прекращения «тактования» в режиме ГВС уменьшают максимальное давление. Это решается методом вращения регулировочной гайки против часовой стрелки.

Однако в более современных моделях «тактование» устраняется автоматикой. Например, настройка газового клапана котла Будерус происходит с помощью блокировки тактов:

  • удерживают кнопку с гаечным ключом в течение 5 сек;
  • выбирают продолжительность интервалов от 0 до 15 мин с помощью кнопок со стрелочками.

Рекомендуется, чтобы настройки такого рода проводили только специалисты сервисного центра, особенно, если котел находится на гарантии. Иначе, если Вы испортите клапан, компания обнулит гарантийные обязательства и Вам придется покупать новую деталь.

oteple.com

Автоматика для газовых котлов, принцип работы автоматики для газовых котлов

Для безопасной и эффективной работы отопительного оборудования рекомендуется установить систему автоматического регулирования. Таким образом, при отключении электричества газовый котел продолжит свою работу. Вам не придется постоянно контролировать отопительное устройство. Автоматические системы для газовых котлов можно разделить на два вида: энергозависимые и энергонезависимые. Рассмотрим принцип работы автоматики, виды газовых клапанов и применение мультиблоков автоматики для газовых агрегатов.



Содержание:

  1. Виды энергозависимых систем и принцип работы
  2. Принцип работы автоматики для газовых котлов
  3. Виды газовых клапанов
  4. Применение мультиблоков автоматики для газовых котлов

Виды энергозависимых систем и принцип работы

Для того чтобы избежать опасных ситуаций, рекомендуется приобрести автоматику для газового котла. Она необходима для закрывания и открывания клапана при помощи электроники. Происходит это после того как подаст сигнал термодатчик.

К приборам, которые регулируют температуру в доме и обеспечивают безопасность, можно отнести:

  1. Суточный программатор может программировать все работы отопительного котла на 24 часа. После того как пройдут сутки, цикл повторится. Подсоединить программатор к отопительному котлу можно беспроводным способом по радиоканалу или проводным. При помощи двухжильного кабеля можно подключить суточный программатор фирмы Saunier Duval модель ExaCONTROL. Он необходим для программирования по времени температуры в контуре для нагрева воды и температуры носителя тепла в контуре отопления.
  2. Комнатный термостат подключается к газовому котлу при помощи кабеля. Такой прибор работает по простому принципу: после того как температура станет требуемой, то на клапан подачи газа поступает сигнал, затем котел выключается. Если температура понизилась, то котел автоматически включается. Термостат электромеханический SEITRON TAM011MI выпускается на основе мембранного блока с наполнителем из газа. Управлять термостатом можно датчиком температуры. Если температура стала оптимальной, то датчик замыкает или размыкает контакты, таким образом, котел включается или выключается.
  3. Недельный беспроводной программатор. Рассмотрим модель Auratin 2025, которая может работать между приемником и передатчиком на расстоянии. Если есть бетонные стены, то расстояние составит 30 метров, если на открытом пространстве – 300 метров. Программатор может обеспечить комфортную температуру в комнате за счет высокой точности регулировки. Пользоваться прибором удобно, так как дисплей имеет подсветку, а ее цвет можно выбрать. Можно настраивать 6 программ. Можно подключить температурный внешний датчик, так как есть специальный разъем.

Принцип работы автоматики для газовых котлов



Преимуществом энергонезависимой системы является то, что во время работы не применяется электроэнергия. Под воздействием температуры происходит геометрическое изменение управляющих деталей и таким образом, клапан приводятся в действие.

Старые модели энергонезависимой автоматики сложно регулировались. Для того чтобы вывести прибор из строя, приходилось использовать проволоку или изоленту, а безопасность работы всей отопительной системы значительно уменьшалась.

В современных системах такого нет. Поэтому энергонезависимая автоматика 630 Euro Sit надежна и безопасна. Основные узлы:

  1. Регулятор давления.
  2. Система защиты пламени. Если произойдет выключение основной горелки, то автоматически заблокируется подача газа.
  3. Фильтры основной и выходной горелки.
  4. Прибор для настройки минимального расхода газа.
  5. Ручка управления с разными положениями: «зажигание», «выключено», «выбор температуры».
  6. Штуцеры, которые необходимы для контроля расхода газа.
  7. Термостат, который имеет функцию полного отключения основной горелки.

В зависимости от выбора потребителя, подвод газа может быть снизу или сбоку.

Виды газовых клапанов

Основной элемент системы автоматики – газовый клапан электромагнитный. Такое гидравлическое устройство используется для регулировки потока газа при помощи передачи электропитания на катушку клапана. Сердечник, который связан с седлом клапана, втягивается в катушку под действием электромагнитных сил.

Клапан может быть нескольких видов в зависимости от рабочего положения седла:

  1. Модулирующие клапаны устанавливаются на газовых котлах с возможностью плавного изменения мощности.
  2. Одностадийные клапаны. Они имеют только два положения: «открыто» и «закрыто». После того как подается питание, клапан принимает крайнее положение и происходит полный расход газа, на которое рассчитан котел.
  3. Двухстадийные клапаны. Такой вид может полностью открыться с временной задержкой через промежуточное положение. Благодаря такой конструкции происходит плавный пуск отопительного оборудования. Одностадийные и двухстадийные клапаны используют только для одностадийных горелок.
  4. Трехстадийные клапаны. Такие элементы можно установить на устройствах, где есть две ступени мощности.

Применение мультиблоков автоматики для газового оборудования

Производители автоматики продают уже готовые блоки, которые состоят из комплекса приборов. Например, газовые автоматические системы производят такие фирмы как: Dungs, SIT и Honneywell.

В систему автоматики Elletrosit входят следующие элементы:

  • Датчика тяги;
  • Комбинированного газового клапана;
  • Двухступенчатого клапана горелки;
  • Термостата с термодатчиком;
  • Стабилизатора давления газа;
  • Предельного термостата с датчиком.

Включить и выключить стопорный клапан можно при помощи термостат, который контролирует температуру носителя тепла в контуре.

В такой автоматической системе есть возможность подключения комнатного термостата, благодаря ему можно обеспечить комфортную температуру в каждой комнате в автоматическом режиме.

Современные автоматические системы управления газовыми котлами могут не только контролировать пуск и остановку оборудования, но и обеспечить сигнализацию, диагностику, а также управление мощностью агрегата.

Читайте также:

baltgazservice.ru

Автоматика для газовых котлов: принцип работы, функции и основные виды, обзор комнатных термостатов, суточных и недельных программаторов, газовых клапанов, мультиблоков Elletrosit, SIT, Dungs, Honneywell для газовых отопительных котлов

Современные автоматические системы регулирования дают возможность обеспечивать эффективную и безопасную работу газового отопительного оборудования без постоянного контроля со стороны человека.

Все системы для газовых агрегатов делятся на энергозависимые и энергонезависимые.

Принцип работы и разновидности энергозависимых систем

Энергозависимая автоматика для газовых котлов предназначается для открывания и закрывания газового клапана с помощью электроники при подаче сигнала термодатчиком. К устройствам безопасности и регулирования температуры в помещении относятся:

  • Комнатные термостаты. Соединяются с газовым оборудованием с помощью кабеля. Принцип работы термостата очень простой – как только температура в комнате достигает установленного значения, на клапан подачи газа поступает сигнал и он прекращает работу котла. При понижении температуры происходит автоматическое включение котла.Электромеханический термостат модели SEITRON TAM011MI изготавливается на основе мембранного блока с газовым наполнителем. Термостат управляется датчиком температуры. Благодаря датчику при достижении определённой температуры происходит замыкание или размыкание контактов, что приводит к включению или выключению котла.
  • Суточный программатор. Это устройство выполняет все функции термостата с возможностью программирования работы отопительного агрегата на сутки. По истечении 24 часов цикл повторяется. Подсоединение к отопительному оборудованию может быть проводным или беспроводным – по радиоканалу. Суточный программатор ExaCONTROL E французской фирмы Saunier Duval соединяется с котлом с помощью двухжильного кабеля. Предназначен для программирования по времени температуры теплоносителя в отопительном контуре и температуры в контуре приготовления горячей воды.
  • Недельный беспроводной программатор Auraton 2025 может работать на расстоянии между передатчиком и приёмником: на открытом пространстве – 300 метров, при наличии бетонных стен – около 30 м. Увеличенная точность регулировки, которой обладает прибор, позволяет установить максимальный температурный комфорт в помещении. Большой дисплей с подсветкой, цвет которой можно выбирать самостоятельно, обеспечивает удобное использование этого устройства. Программатор оснащён девятью программами, шесть из которых доступны для настройки. Имеется разъём для подсоединения внешнего температурного датчика.

Принцип работы энергонезависимой автоматики для газовых котлов

В энергонезависимых котлах для выполнения всех функций электроэнергия не используется. Клапаны приводятся  в действие за счёт геометрических изменений управляющих элементов под воздействием температуры.

В прошлом энергонезависимые системы имели сложную регулировку. Поэтому пользователи зачастую выводили оборудование из строя с помощью изоленты или проволоки, что значительно снижало безопасность работы с системой отопления.

Современная итальянская энергонезависимая автоматика 630 Euro Sit отличается безопасностью и надёжностью. Основными её узлами являются:

  • Ручка управления с положениями: «выключено», «зажигание», «выбор температуры».
  • Система защиты пламени, отвечающая за блокировку подачи газа после выключения основной горелки
  •  Устройство настройки минимального расхода газового топлива.
  • Регулятор давления.
  • Модуляционный термостат, оснащённый функцией полного отключения основной горелки.
  • Фильтры: выходной и основной горелки.
  • Штуцеры для определения расхода газа.

Внимание! Подвод газа, по выбору потребителя, может быть сбоку или снизу.

Функции и разновидности газовых клапанов

Газовый клапан электромагнитный – один из основных элементов автоматической системы, гидравлическое устройство, предназначенное для регулирования потока газа путём передачи электропитания на катушку клапана.

Под влиянием электромагнитных сил сердечник, связанный с седлом клапана, втягивается в катушку.

Внимание! Седло клапана в рабочем положении может иметь разное число положений. В зависимости от этого различают одно-, двух-, трёхстадийные и модулирующие клапаны.

  • Одностадийные клапаны имеют всего два положения – «закрыто» и «открыто». При подаче питания клапан занимает крайнее положение, обеспечивающее полный расход газа, на которое рассчитан агрегат.
  • Двухстадийный клапан полностью открывается через промежуточное положение с временной задержкой. Такая конструкция обеспечивает плавный пуск отопительной установки.

Внимание! Эти конструкции клапанов применяют для одностадийных горелок.

  • Трёхстадийные клапаны устанавливают на агрегатах, обладающих двумя ступенями мощности.
  • На котлах с возможностью плавного изменения мощности предусмотрены модулируемые газовые клапаны.

Использование мультиблоков автоматики для газовых котлов

Фирмы, специализирующиеся на производстве газовых автомат-их систем – SIT, Dungs, Honneywell, предлагают потребителям уже готовые блоки, представляющие собой комплекс устройств. В него входят фильтры, клапаны, регулятор температуры, стабилизатор давления.

Система автоматики ELLETROSIT состоит из:

  • комбинированного газового клапана;
  • предельного термостата с датчиком;
  • регулируемого термостата с термодатчиком;
  • датчика тяги;
  • стабилизатора давления газового топлива;
  • двухступенчатого клапана основной горелки.

Стопорный клапан включается и выключается с помощью термостата, контролирующего температуру теплоносителя в отопительном контуре.

Внимание! Данная система предусматривает возможность подсоединения комнатного термостата, с помощью которого в автоматическом режиме обеспечивается заданная температура в отапливаемом помещении.

Функции современных автоматических систем управления давно не ограничиваются контролем пуска и остановки котла, но и эффективно обеспечивают диагностику, сигнализацию и управление мощностью отопительной установки.

kotel-otoplenija.ru

Автоматика для газовых котлов отопления

Все современные отопительные установки, использующие в качестве энергоносителя природный газ, имеют высокий уровень безопасности, что достигается за счет внедрения средств автоматики. Они контролируют и управляют процессом работы отопительных агрегатов. В данном материале нами будет рассмотрена автоматика для газовых котлов от самых известных производителей, что наиболее часто устанавливается на отечественные и импортные котлы.

Функции и принцип действия автоматики безопасности

В соответствии с нормативными документами средства автоматики котельных установок должны останавливать их работу путем отсекания подачи топлива при следующих ситуациях:

  • тяга в дымоходе недостаточна и возникает опасность угара;
  • давление газа в подающем трубопроводе слишком низкое или наоборот, чересчур высокое;
  • погасло пламя на запальнике.

Перечисленные ситуации могут привести к затуханию основной горелки и загазованности помещения, что недопустимо. По этой причине автоматика безопасности газовых котлов должна быть установлена на всех котлах старого образца, где она не была предусмотрена производителем. Хотя зачастую произвести замену отопителя обходится дешевле, нежели приобрести и поставить автоматику на старый. Кроме недопущения загазованности помещения или угара в ее функции также входит поддержание температуры теплоносителя на определенном уровне, заданном пользователем.

Чтобы понять, как работает автоматика газового котла, вкратце разберем ее устройство. Следует заметить, что как зарубежные, так и российские производители используют в своих изделиях одинаковый принцип работы, хотя конструктивно приборы могут значительно отличаться. Наиболее простыми и очень надежными традиционно считаются автоматические газовые клапаны итальянских производителей, поэтому они встречаются чаще всего.

Ярким представителем таких газовых приборов является итальянская автоматика SIT, а точнее, ее самая популярная модификация 630 EUROSIT, чье устройство показано ниже.

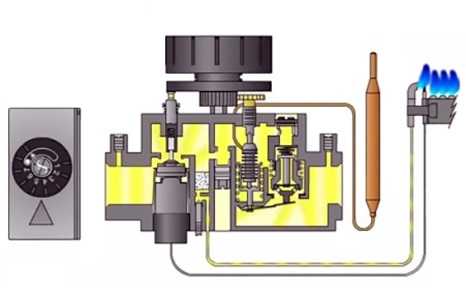

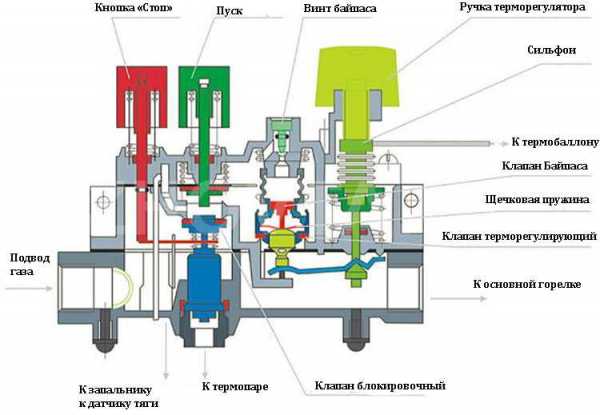

Устройство автоматики SIT

Все элементы конструкции помещены в один корпус, к которому подведены трубопроводы газа. Кроме этого, к прибору присоединена капиллярная трубка от датчиков тяги и температуры (термопары), газопровод питания запальника и кабель от пъезоэлемента. Внутри расположен отсекающий электромагнитный клапан, чье нормальное состояние – «закрыт», а также регулятор давления газа и пружинный клапан.

Любой автоматический газовый котел, снабженный комбинированным газовым клапаном EUROSIT или другим, запускается в работу ручным способом. Изначально топливный тракт перекрыт электромагнитным клапаном, открывающимся путем нажатия на регулировочную шайбу, после чего топливо заполняет камеры прибора и по малому газопроводу выходит к запальнику. Удерживая шайбу, нажимаем кнопку пъезоэлектрического устройства и поджигаем запальник, нагревающий термочувствительный элемент в течении 10—30 сек. Тот, в свою очередь, вырабатывает напряжение, удерживающее электроклапан в открытом состоянии, после чего регулировочную шайбу можно отпустить.

Дальше все просто, шайбу поворачиваем до необходимого деления и тем самым открываем доступ топлива к горелке, что самостоятельно поджигается от запальника. Поскольку автоматика  газовых котлов призвана поддерживать установленную температуру теплоносителя, вмешательство человека больше не требуется. Здесь принцип такой: среда в капиллярной системе при нагревании расширяется и воздействует на пружинный клапан, закрывая его по достижении высокой температуры. Горелка затухает до тех пор, пока термопара не остынет и подача газа не возобновится. Подробно работу итальянской автоматики SIT можно изучить, просмотрев видео.

Краткий обзор изделий популярных производителей

Второе место по популярности среди зарубежных газовых клапанов после «итальянцев» уверенно занимает автоматика Honeywell американского производства. Самая простая бюджетная модель комбинированного устройства работает по такому же принципу, что и EUROSIT и обладает тем же набором функций.

Под этим брендом на рынке присутствуют и другие виды автоматики для газовых котлов и прочих газовых установок с расширенными возможностями. Например, модель Honeywell VR 400 снабжена двумя клапанами с сервоприводом для работы с электронными блоками управления газовых котлов или выносными контроллерами. Прибор имеет следующие дополнительные функции:

  • система плавного розжига;
  • модуляционный режим работы;
  • встроенный сетчатый фильтр;
  • поддержание режима горелки «малое пламя»;
  • дополнительные выходы для подключения реле минимального и промежуточного давления.

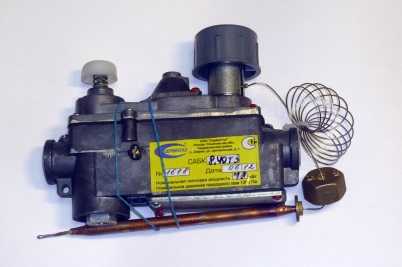

Учитывая условия эксплуатации в странах постсоветского пространства, не теряет своей актуальности установка автоматики на газовый котел, что адаптирована к этим условиям. Такие приборы предлагают многие российские производители, среди них заслуживают внимания комбинированные газовые клапаны Орион и автоматика САБК. Последнюю изготавливает компания «СервисГаз» (г. Ульяновск), причем ассортимент выпускаемой продукции для газовых установок очень широк.

В него входят как самые простые приборы безопасности с минимальным набором функций, так и комплекты оборудования, в которые входит несколько блоков: управляющий, силовой и газогорелочный. Продукция бренда САБК хорошо известна потребителям своей доступной стоимостью и ремонтопригодностью.

Установка САБК

Широкой популярностью пользуется и автоматика Орион, а именно модели для бытовых котлов Орион – 16 и Орион – 20. Эти 2 изделия используют в своей работе тот же принцип с термопарой, электромагнитным клапаном и пъезорозжигом, только помимо основных функций данные устройства могут поддерживать режим малого пламени горелки при достижении заданной температуры теплоносителя. Спектр их применения – газовые котельные установки мощностью до 32 кВт.

Заключение

Современная автоматика для газового котла играет значительную роль в безопасной эксплуатации отопительного оборудования, сейчас без нее обойтись невозможно. Другое дело, что более дорогие итальянские и американские приборы отличаются высокой надежностью и долговечностью, это проверено годами работы на различных водогрейных установках.

cotlix.com

Автоматика газового котла: устройство

Принцип работы и система управления газовым котлом

Базовый принцип функционирования газовых котлов основан на том, что при подаче к котлу газа включают электронный розжиг или пьезорозжиг. От искры возжигается запальник, который горит постоянно. Подача газа к горелке в отсутствие горящего запальника не допускается — подобная ситуация опасна взрывом. От запальника поджигается основная горелка, которая прогревает в котле теплоноситель  до заданных параметров. После этого автоматическая система отключает горелку. С понижением в котле температуры термодатчик (термопара) дает сигнал клапану на подачу газа. И горелка зажигается вновь.

Автоматика для напольных котлов типа Buderus Logamatic 4211, 4212.

Котлы современного производства оснащаются все, как правило, системами автоматического регулирования. Автоматика газовых котлов бывает самой разной степени сложности. Системы эти предназначены для того, чтобы обеспечить работу оборудования (котла) без участия и постоянного наблюдения людей. Автоматические системы для котлов выполняют различные функции, среди которых:

  • безопасность;
  • автоматическое включение-выключение;
  • управление по разным критериям: время, погода и другие.

Согласно этому все элементы автоматики котла можно распределить на несколько групп, в соответствии с его типом, устройством и функциональным назначением.

Газовая арматура — исполнительное устройство, из тех, что отрабатывают команды схемы по управлению котлом. Изменения регуляторов газовой арматуры запускают процессы пуска-остановки котлового оборудования, а также регулировки его мощности. Главное предназначение газовой арматуры —  обеспечить безопасную работу котла.

Котлы, имеющие встроенные газовые горелки, оснащены газовыми клапанами с основной функцией — открывать и прекращать подачу газа на горелку. К таким котлам относятся, в первую очередь, настенные газовые котлы. Также к ним можно отнести напольные котлы, оснащенные  газовыми горелками атмосферного типа.

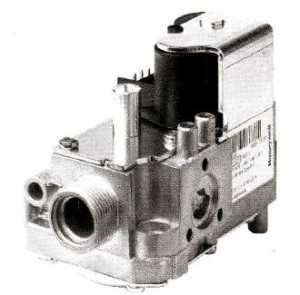

Газовый клапан марки Honeywell для маломощного котельного оборудования

Газовые горелки предназначены для использования при номинальном давлении газа — они на это рассчитаны.  Именно при таких показателях будет обеспечена  декларированная полезная мощность котла. Со снижением давления газа наблюдается и падение мощности. Котлы, снабженные атмосферными газовыми горелками, чувствительны к снижению давления газа — могут прогореть трубы. Падающее  давление газа ведет к «оседанию» пламени так, что в зоне самого факела оказывается металлическая часть горелки. И это может привести к поломках.

С целью защиты котла и горелки применяют реле минимального газового давления. Реле выключает котел при падении давления ниже значения установки. Предельное значение можно поменять при  наладке котла. Реле давления газа конструктивно представляет собою некую  мембрану, которая воздействует  на группу контактов. Когда давление снижается, мембрана под воздействием пружины перемещается и происходит  переключение электроконтактов. Переключение контактов разрывает электрическую цепь, которая как раз и управляет работой котла. Останавливается подача питания на газовый клапан —  и котел прекращает работу. Когда давление газа восстанавливается, мембрана вернется в исходную позицию, контакты вновь переключатся —  и котел снова готов к запуску. Только вот прочие процессы в дальнейшем определяются логикой реально управляющей автоматики,  и они могут разниться. Реле минимального давления монтируются на вводе газа в котел непосредственно перед мультиблоком. Либо перед передним газовым клапаном.

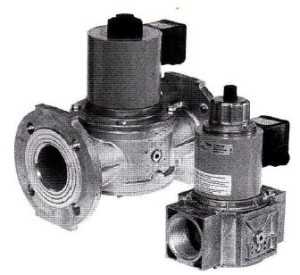

Газовый клапан марки Dungs для отопительных котлов напольного типа

Релейные приборы максимального давления газа призваны защищать котлы от возможного перегрева либо от опасности разрушения ввиду неконтролируемого возрастания давления на горелке. Это способно привести к увеличению размеров собственно факела и в итоге к прогару камеры сгорания, которая к этому не предназначена. К тому же, газовые клапаны при повышающемся давлении газа могут и не закрыться. Взлет давления может быть спровоцирован и поломкой газовой арматуры на подводящей магистрали.

Реле  последовательно включают в электрическую цепь с реле минимального давления. Это делается таким образом, чтобы срабатывание любого из них так или иначе выключало котел. Конструктивноподобное реле выполнено аналогично первому.

Термостаты для котлов отопления, пожалуй, одни из сравнительно несложных электромеханических устройств, используемых в цепях управления данным оборудованием. Их главное назначение — поддержание заданных параметров температуры теплоносителя в котле. Возможно также пороговые ограничения этой температуры по максимуму и минимуму. Термостаты, таким образом, можно относить и к регулирующим устройствам автоматики котельного оборудования, так и к приборам безопасности.

Контроллеры — это специальные электронные устройства, которые призваны реализовать довольно  сложный алгоритм управления установкой отопления при меняющихся условиях внешней среды. По своим функциям и возможностям контроллеры различны. Но во всех установлены специальные датчики температуры и давления.  Контроллеры хорошо классифицированы. Их различают по алгоритмам управления, по объектам управления, по непосредственной интеграции с котлом, по коммуникативным возможностям и т.д.

Полезное видео

(описание)
В котельной размещены два котла (модели Vitoligno-100 и Vaillant). Контроллер отопления марки Kromschroder E8.0634. При затапливании котла Vitoligno-100 прекращается синхронно работа второго котла (Vaillant). Приводом закрывается труба отопления газового котла, присоединяя трубу твердотопливного аппарата. Твердотопливный котел функционирует на аккумулирующую емкость, из коей в систему отопления поступает горячая вода. При завершении работы котла заканчивается и работа емкости, температура снижается менее 30 град Вновь включается газовый котел, отопительная система получает тепло от него непосредственно. Вода в бойлере греется от аккумуляционной емкости, если температура в ей выше 50 град., В случае более низких показателей температуры, горячую воду обеспечивает газовый котел. Вся система работает в автоматическом режиме. Два отопительных контура: один радиаторного типа, другой — типа отопления теплым полом. Установлена пара смесительных узлов.

Реле минимального и максимального давления теплоносителя

Важным элементом в системе безопасности котла считается такой фактор, как защита от аварийного снижения в системе давления. Падение может произойти ввиду разных причин, в том числе утечки, поломки расширительного бака или выхода из строя предохранительных  клапанов. Низкое давление теплоносителя может вызвать его закипание в системе, а также завоздушивание ее, может привести к  прекращению циркуляции через котел и вследствие этого к  перегреву.

Защита от таких падений может быть обеспечена установкой на трубопровод рядом с котлом специального реле (минимального давления). Оно представляет собою мембрану, на которую давит теплоноситель. Мембрана связана с целой системой электрических контактов. С падением в системе давления  ниже настроенных значений контакты переключаются. В качестве точки настройки выбирают минимально- допустимые  значения давления теплоносителя, при котором система будет работоспособна. Реле включается в электричеством в общую цепь управления горелкой.  При падающем давлении работа горелки остановится.

Не менее опасно чрезмерный рост давления. Для аварийной остановки котла при повышении давления выше рабочих значений используется реле максимального давления. Оно схоже с минимальным реле, но только имеет обратную цель — переключает контакты с превышением точки установки. Реле также включено  в электрическую цепь горелки.

Оба вида реле бывают и с автоматическим перезапуском и с ручным.

В первом случае, когда параметры нормализуются, электроконтакты возвращаются к первоначальному состояниюи котел возобновляет автоматически свою работу.

Во втором случае для запуска реле понадобится вмешательство оператора. Обычно в данном типе реле имеются два контакта. Один присоединен к горелке, второй соединяется с сигнальным  устройством (лампой, зуммером). При срабатывании реле включится тревожная кнопка.

Иные котлы могут даже при кратковременной работе в отсутствие теплоносителя выйти из строя. Для предотвращения подобных ситуаций предназначен датчик наличия (или отсутствия) теплоносителя. Особенно это важно для электрокотлов с ТЭНами. Датчик устанавливается либо рядом с котлом либо внутри.  Он включается в цепь управления прибора и замыкает контакты лишь при заполнении  блока теплоносителем. Самые  распространенные устройства — герконы и датчики кондуктометрические.

У первых магнитный сердечник встраивается непосредственно в поплавок, который, всплывая, замыкает контакты лишь в случае наличия жидкости.

Второй тип датчиков — это специальные электроды, размещаемые в гидравлическом контуре. При заполнении теплоносителем котла между электродами иногда протекает ток. Замкнутая цепь — это знак о штатной ситуации теплоносителя и сигнал о работе котла.

Котлы  бытового назначения в большинстве своем имеют такую возможность, как подключение к электрической схеме цели, управляющей емкостным водонагревателем. Это предполагает, в числе прочего, присоединение питания насосов циркуляции  и их коммутацию. Для правильного выполнения алгоритмов работы насосов отопительной системы и бойлера (который нацелен на приоритет нагрева воды), используется специальное реле приоритета бойлера. Это прибор, коммутирующий силовую цепь насосов по командам  цепи управления котла. Реле представляет собой конструктивно пару-тройку групп контактов, управляемых катушкой. Реле применяется вместе с цоколем, который вмонтирован в котле. К цоколю прицепляется вся нагрузка. При установке реле цоколь обеспечивается приоритет системы ГВС.  Без такого реле обе тепловые нагрузки функционируют независимо.

Самостоятельный ремонт повредившейся автоматики котла — дело не только малоприятное, но чаще всего и практически безнадежное, поскольку паспорта котлов пишутся всё-таки не для этих целей.  А без точного знания схемы и всех тонкостей устройства автоматической системы простому человеку (не электронщику) лучше даже не начинать. Конечно, я не открою Америку, если скажу, что лучшим решением будет изначально брать котел с надежной автоматикой  от уважаемого производителя, так вы меньше рискуете нарваться на неприятности.

teplolivam.ru

Газовый электромагнитный клапан

Электромагнитный газовый клапан – это устройство, позволяющее управлять подачей природного газа в автоматическом режиме. После того, как реле клапана включает подачу электричества на катушку, якорь втягивается и поднимает плунжер, открывая свободный ход газа в рабочую зону.

Газовый запорный электромагнитный клапан

После отключения напряжения плунжер, за счет пружины клапана, возвращается в свое положение и перекрывает канал, между входным и выходным штуцерами, перекрывая ход газа. Основное назначение такого устройства – распределение и регулировка подачи газа в трубопроводах, котлах, колонках и прочих устройствах.

Также вы можете подробнее прочитать про типы регулировочных клапанов.

Cодержание статьи

Назначение газового клапана

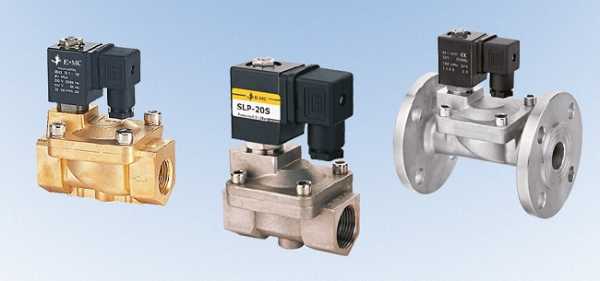

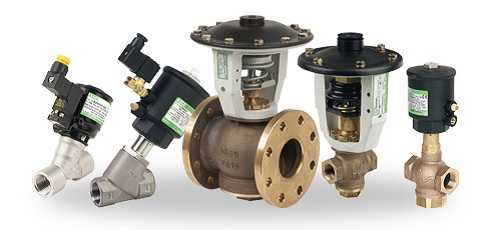

Применяются электромагнитные автоматические газовые клапана очень широко, как в быту, так и в промышленных целях. Такой механизм марки “Lovato” серии ВН чаще всего используют в быту для контроля подачи газа на бытовые приборы, такие как газовый котел, колонка. Так же их устанавливают на вводе газопровода для отсекания подачи топлива при необходимости.

Магнитный узел “Lovato” серии ВН работает как обычный кран, который позволяет перекрыть ход газа нажатием кнопки. Такие автоматические регулирующие устройства делают использование природного газа гораздо безопаснее.

В случае утечки, электромагнитный клапан может быстро, а, главное, в автоматическом режиме, перекрыть трубопровод и не допустить наполнения помещения токсичным, опасным для жизни веществом.

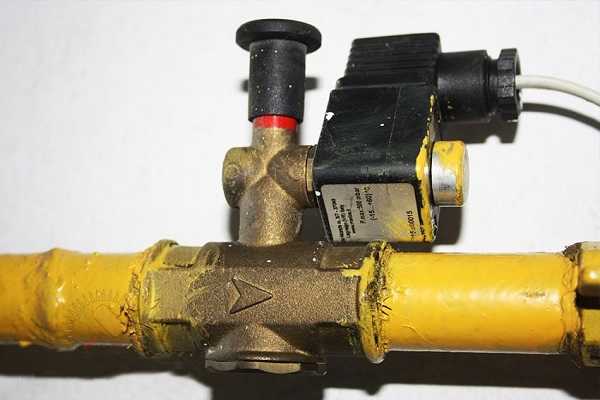

Газовый клапан автоматически перекрывает подачу газа на трубопроводе в аварийных ситуациях

Магнитный дроссель “Lovato” серии ВН используют не только для монтажа и безопасности бытовых газопровода. Их применяют для обустройства газовых баллонов, а так же в процессе установки автомобильного газо-балонного оборудования.

Стоит так же отметить, что внутри клапана находятся фильтра, которые позволяют очищать топливо от дополнительных примесей.

Устройство газового клапана

Электромагнитный газовый клапан “Lovato” серии ВН состоит из седла и затвора. По внешнему виду определяется вид затвора устройства. Он может напоминать поршень или тарелку. Затвор – это своего рода мембрана, функцией которой, как раз, и является открытие или закрытие хода газа. Затвор устанавливается на сердечник, подсоединенный к электромагниту и передающий электрические импульсы от одного устройства к другому.

Сам магнитный механизм находится  снаружи клапана в верхней его части. Получая электрический импульс, он создает магнитное поле, которое и «дает команду» мембране перекрыть подачу газа.

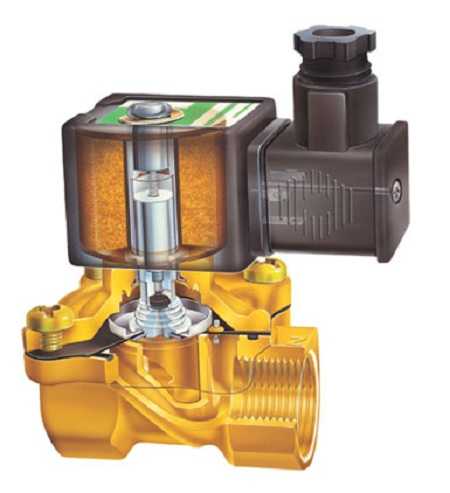

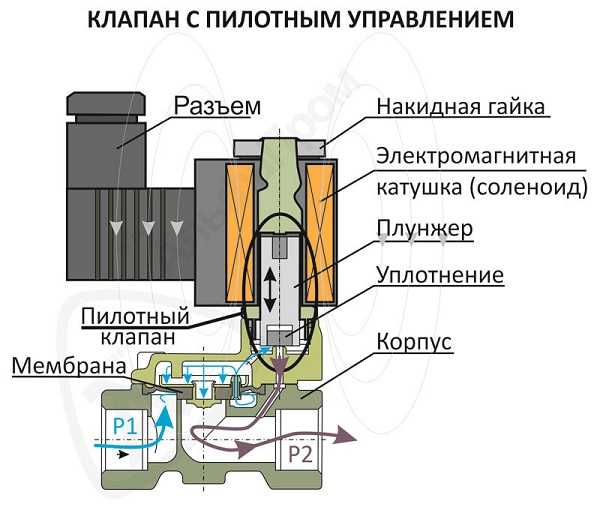

Схема устройства электромагнитного газового клапана

Получив электрический импульс, магнитный механизм начинает втягивать катушку, создавая направление, по которому движется затвор. С другой стороны штока катушки находится пружина, функцией которой будет оттянуть мембрану в привычное положение после отключения тока.

Именно сила тока позволяет контролировать степень открытия клапана на газопроводе. Чем сильнее электрический импульс, тем выше сопротивление магнитного поля пружине.

Устройство и принцип действия газового электромагнитного клапана (видео)

Виды и особенности

Магнитные газовые клапана “Lovato” серии ВН очень разнообразны по принципам работы и особенностям своего применения. Существует несколько видов и способов классификации данного устройства.

  • нормально открытые (НО). Данная группа клапанов, после отключения подачи тока остается в открытом положении. Их используют на тех трубопроводах, где топливо должно подаваться постоянно и перекрываться лишь в экстренных случаях;
  • нормально закрытые (НЗ). Такие устройства прямо противоположны предыдущей подгруппе. Из задача перекрыть подачу газа после исчезновения электрического импульса. Их удобно устанавливать на бытовые газовые приборы, к примеру, водонагревательные колонки;
  • универсальные – после отключения электричества могут оставаться как в закрытом, так и в открытом положении.

Внутреннее устройство клапана

Принципы движения затворов:

  • прямое действие предусматривает приведение в действие затвора исключительно движением сердечника;
  • непрямое действие предполагает, что затвор может быть приведен в действие не только движением сердечника, но и ходом самого газа. Такой подвид дросселей Lovato серии ВН выгодно для систем с большим потоком прохождения топлива.

Количество ходов:

  • двухходовые – клапана, в которых есть лишь два отверстия: входное и выходное. Данный тип используют в тех случаях, если требуется лишь подавать или перекрывать подачу газа в трубопроводе;
  • трехходовые – устройства с тремя отверстиями: одним входным и двумя выходными. Он удобен в тех случаях, когда нужно не только перекрывать, но и перенаправить поток газа в системе;
  • четырехходовые клапана имеют одно входное и три выходных отверстия. Они позволяют не только перекрыть или перераспределить газовый поток, но и подключиться к дополнительным системам.

Как выбрать электромагнитный газовый клапан?

Чтобы выбрать электромагнитный газовый клапан “Lovato” серии ВН, нужно определиться, где он будет использоваться и, следовательно, какими свойствами должен обладать.

Отсекающие клапана с пневмоприводом

При выборе данного устройства обращаем внимание на следующие характеристики:

  1. Электрообслуживание. Лучше выбирать клапана с малой мощностью и искробезопасностью, или с дополнительной ручной регулировкой.
  2. Давление. При выборе клапана нужно обратить внимание на трубопроводе. Оно не должно быть выше, чем номинальное давление дополнительного оборудования. Высокое давление может повредить механизм.
  3. Окружающая среда. Не стоит пренебрегать внешними условиями, в которых будет эксплуатироваться клапан. Характеристики самого устройства должны обязательно совпадать с условиями окружающей среды, такими как влажность, перепады температур, вибрация, попадание прямых солнечных лучей и прочие условия, отличные от нормальных. Внешняя среда может пагубно влиять как на весь механизм в.целом, так и на его отдельные элементы.
  4. Напряжение в сети. На этот параметр стоит обратить особое внимание, так как высокое или низкое напряжение может привести к неправильной работе или, даже, выходу из строя механизма клапана.

Цены на электромагнитные клапана “Lovato” серии ВН колеблются в зависимости от размера, типа и области применения. К примеру, цена оборудования для газовой колонки находится в пределах 4-10 долларов, а для ГБО автомобиля – от 10 до 15 долларов.

Электромагнитные газовые клапаны отличаются способом подключения, эксплуатационного давления, а также средой установки и мощностью электропитания привода

Аналогичные устройства, предназначенные для промышленной сферы, обходятся в несколько раз дороже.

Также вы можете прочитать про электромагнитные клапаны-отсекатели.

Нюансы монтажа

  1. Электромагнитный клапан “Lovato” серии ВН устанавливают в помещениях после газового вентиля. Перед ним рекомендуется установить фильтр во избежание засорения самого клапана.
  2. При установке оборудования следует обратить внимание на стрелку на корпусе. Она должна показывать направление движения газа.
  3. Газовый трубопровод, на котором устанавливается дроссель, должен располагаться строго вертикально или горизонтально.
  4. На трубопроводы с малым диаметром клапана устанавливаются посредством резьбы, с большим – с использованием фланцев.

trubypro.ru

Все о автоматике для газовых котлов отопления

Каждая система газового отопления в частном доме или городской квартире имеет индивидуальные технические характеристики и особенности. Газовые котлы отличаются не только функциональностью и принципом работы, но и системой управления. В целях безопасности все модели газовых котлов, оборудованы приборами и устройствами автоматической регулировки отопительного оборудования. Для получения более полного представления об автономном отоплении в доме, следует разобраться, как работает система автоматики газового котла, и какие виды таких устройств существуют .

Отопительный газовый котел представляет собой сложное инженерно-техническое изделие, в процессе эксплуатации требующее к себе постоянного внимания. Автоматическое управление способно обеспечить необходимый контроль параметров работыра котла, делая отопительную систему по-настоящему автономной.

Что такое автоматика для газового котла. Общее представление

Автоматика, используемая для газовых котлов — это специальные устройства, обеспечивающие контроль работы нагревательного оборудования после его запуска. Основное предназначение приборов автоматического контроля заключается в обеспечении безопасности эксплуатации обогревательных агрегатов и поддержании оптимального температурного режима в помещении.

По функциональности автоматика  делится на два основных типа:

  • энергозависимые устройства;
  • энергонезависимые приборы контроля.

Первый тип  —  энергозависимая автоматика, используемая в автономных отопительных системах, имеет более простую конструкцию и работает по остаточному принципу. Сигнал термодатчика об изменениях температуры поступает на электромагнитный клапан, который закрывается или открывается, перекрывая подачу газа на газовый котел. Таким типом контрольного оборудования оборудованы практически все котлы отопления.

Пример энергонезависимого блока автоматической системы безопасности газового котла

Второй тип автоматики —  энергонезависимые устройства работают на основе физических свойств вещества, находящего внутри замкнутого контура прибора. При нагревании вещество расширяется, создавая повышенное давление внутри устройства. Под действием высокого давления приводится в действие газовый клапан, перекрывающий подачу газа в камеру сгорания. Включение котла осуществляется в обратном порядке. При снижении температуры происходит уменьшение объёма вещества, вследствие чего давление в приборе уменьшается. Клапан возвращается в обычное положение, открывая доступ газу к горелке. Такие приборы автоматики стоят на оснащении энергонезависимых газовых котлов. Модели блоков системы автоматики могут отличаться только штатным набором функций.

Читайте также: Заземление газового котла: как это сделать и зачем?

Принцип действия автоматики. Основные узлы

Рассматривая внутреннее устройство приборов автоматики безопасности, можно сделать однозначный вывод, что главными элементами конструкции являются предохранительный и основной клапаны, перекрывающие подачу топлива в рабочую зону или открывающие доступ газу в камеру сгорания. На этом действии построена вся автоматика для газовых котлов отопления. Различия могут быть только в наличии дополнительных функций у приборов автоматической регулировки и способах управления ими.

К примеру: Вы хотите включить котел. Розжиг осуществляется в результате подачи газа на запальную горелку. Этот процесс контролируется электромагнитным клапаном. Установленная термопара, подогреваемая запальной горелкой, способна за короткий промежуток времени, всего 2-3 с. выдать необходимую искру для воспламенения газа на основной горелке. Отпуская кнопку розжига, вы запускаете в работу основной клапан, который подает в камеру горения газ.

Устройство работает за счет взаимодействия обоих клапанов.

Выбирая необходимую температуру воздуха для отапливаемого помещения, устанавливаем регулятор в нужное положение. За всем процессом четко следит термостат, который оснащен датчиками, регулирующими объем поступающего газа в камеру сгорания. Благодаря двум клапанам, отсечному и моделирующему, установленному в термостате, регулируется поток газа, следовательно, и интенсивность нагрева котла. Схема расположения основных мест регулировки на приборах примерно выглядит таким образом.

На заметку: Интенсивность нагрева котельного оборудования можно регулировать путем увеличения или понижения рабочего давления на штуцерах. Обычная мембрана способна регулировать рабочее давление бытового газа на выходе. В другой ситуации отрегулировать выходное давление газа в системе можно путём манипуляций с винтом подачи газа.

Следует детальнее остановиться на том, какие виды автоматики существуют для домашних котлов на газообразном топливе, на каком принципе основана работа автоматических приборов, и как это отражается на безопасности и эффективности автономной системы отопления.

Основные функции автоматики

Главное назначение автоматики в системах отопления — мгновенная реакция на изменение ситуации. Одна из основных задач автоматических приборов регулировки – прекращение подачи газа в рабочую зону. Ситуации, при которых может возникнуть необходимость отсечь подачу бытового газа, могут быть следующие:

  • плохая работа вытяжного устройства, ухудшение тяги, при которых высока вероятность попадания во внутренние помещения вредных продуктов горения;
  • резкие перепады рабочего давления в магистральном газопроводе;
  • несанкционированное затухание пламени на основной горелке.

В перечисленных ситуациях именно благодаря автоматике газового котла контролируется подача газового топлива, что обеспечивает безопасность жильцов. Именно из соображений безопасности, в соответствии с существующими нормативами, автоматическими системами необходимо оборудовать все старые модели газо-нагревательного оборудования, штатная комплектация которых не предусматривала оснащение этими устройствами. Что же касается газовых отопительных агрегатов последних выпусков — то это котлы с автоматикой.

Для справки: в ряде случаев дешевле произвести установку нового котла, чем заниматься модернизацией старой системы отопления, оснащая котел автоматикой. Причина кроется в существенных конструктивных отличиях моделей старого образца от современных обогревательный агрегатов.

Основная статья: газовая горелка своими руками.

Какая автоматика лучше – механическая или электронная?

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными.  В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.

Регулятор интенсивности подачи теплоносителя в радиатор системы водяного отопления

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.

Для справки: теплообменник оснащен термопарой —  механизмом на основе пластины, скомбинированной из двух частей — стальной и никелевой. В процессе нагрева пластина удлиняется, а при охлаждении — уменьшается в длине, воздействуя на клапан, который открывает или закрывает подачу газа в рабочую зону. На основе такого же принципа работает  и регулятор тяги, которой оснащаются газовые котлы с открытой камерой сгорания. Биметаллическая пластина при повышении температуры до критической отметки (более 750С) выгибается, размыкая цепь. При уменьшении пламени, пластина возвращается в естественное положение. Все просто и понятно.


Иной принцип работы заложен в автоматике с электронной начинкой, использующей не физические свойства материалов и сред, а принципиально другой способ передачи сигнала оборудованию.

Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

Заключение

Что лучше, механическая автоматика или электронные приборы контроля, решает потребитель. Хороший газовый котел может успешно работать как при ручном управлении, так и с использованием электронных автоматических устройств.

Современные приборы, которыми оснащаются все существующие на сегодняшний день модели газовых котлов, являются неотъемлемой частью системы отопления. Без настроенной соответствующим образом автоматики корректно не будет работать ни один газовый котел.

znatoktepla.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
