Регулировка датчика движения для освещения: настройка чувствительности и времени

На чтение 9 мин Просмотров 3к. Опубликовано 03.02.2021 Обновлено 03.02.2021

Содержание

1. Характеристики, определяемые при изготовлении датчика
2. Параметры, которые надо настроить
3. Настройка детектора в помещении
4. Регулировка уличного датчика
5. Регулировка параметров датчика
6. Проверка правильности регулировки
7. Как уйти от ложных срабатываний

Применение датчика движения для включения освещения во многих случаях позволяет получить значительную экономию электроэнергии. Эффект достигается путем включения света на контролируемой территории только при наличии на ней людей или автомобилей. Совмещение такого детектора с фотореле позволяет полностью автоматизировать управление освещением. Если у детектора отсутствует встроенное фотореле, его можно приобрести отдельно и подключить контакты последовательно с контактами сенсора. Но для достижения полного эффекта датчик надо настроить. Независимо от того, какой принцип действия имеет детектор (инфракрасный, радиочастотный, ультразвуковой), настроить любой датчик движения можно самостоятельно.

Инфракрасный детектор движения

Характеристики, определяемые при изготовлении датчика

Часть характеристик определяется конструкцией сенсора, и регулировке не подлежит. Поэтому желательно некоторые параметры определить до покупки. К таким характеристикам относятся:

1. Угол обзора. Определяется конструкцией сенсора. У потолочных сенсоров обычно равен 360 градусов. У детекторов, монтируемых на стену, по очевидным резонам не превышает 180 градусов.

   Угол обзора настенного и потолочного детекторов

2. Расстояние обнаружения. Также зависит от конструкции и принципа действия сенсора.
   Наиболее дальнобойны радиочастотные (микроволновые) детекторы, но они и обойдутся дороже. Они предназначены для контроля складских и других подобных помещений. В квартире или подъезде достаточно более дешевого инфракрасного (в крайнем случае – ультразвукового) детектора.
3. Мощность нагрузки. Определяет, каким светильником может управлять сенсор. В связи с общей тенденцией на светодиодное освещение, даже маломощной контактной группы хватает для управления высокоэффективным светильником. Но надо проверить возможность контактов коммутировать напряжение 220 вольт.

Подключение датчика движения через реле-повторитель (пускатель).

Читайте также

Схема подключения датчика движения к светодиодному прожектору



Параметры, которые надо настроить

Другую часть параметров датчика можно настроить под конкретные местные условия. Это поможет оптимизировать работу системы освещения и свести к минимуму ложные срабатывания.

1. Сначала выбирают правильный угол установки. Он настраивается таким образом, чтобы объект обнаруживался сразу при входе в контролируемую зону.

   Варианты верной и неверной установка угла контроля.

2. Во вторую очередь настраивают чувствительность сенсора (регулировочный орган обозначается SENS от слова sensitive). Суть этой регулировки – отстроиться от срабатываний при обнаружении объектов небольшого размера. В большинстве случаев это мелкие животные, для них нет смысла включать освещение.

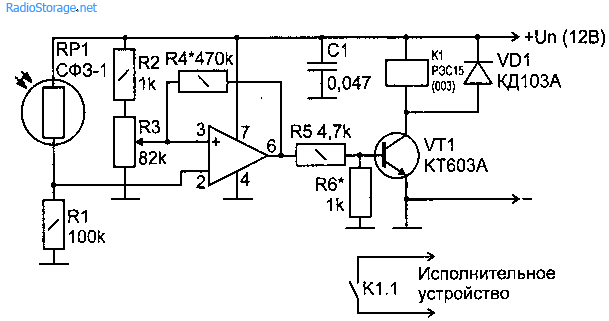

3. Большинство датчиков оснащено фотореле. Без него сенсор будет срабатывать и в светлое время суток, либо их придется отключать вручную. Порог срабатывания фотореле надо настраивать, чтобы детектор не позволял расходовать электроэнергию днем, но вовремя включил освещение ночью. Орган регулировки маркируется LUX или Day Light (дневной свет).
4. У многих моделей имеется возможность настроить задержку времени отключения. Это удобно при покидании территории – свет погаснет не сразу, позволив человеку или автомобилю удалиться не в полной темноте.

Не все детекторы имеют полный комплект настроек. У некоторых недорогих моделей может не быть настройки времени срабатывания, у других – чувствительности к размерам объектов.

Пример расположения регулировочных органов инфракрасного детектора движения

Настройка детектора в помещении

Независимо от расположения датчиков, перед настройкой системы надо внимательно изучить инструкцию производителя и его рекомендации по регулировке.

Особенности настройки сенсора в помещении состоят в том, что для работы или жизни требуется большая освещенность. Так, в коридорах освещенность должна быть не меньше 600 лк, а в рабочих комнатах не менее 1000 лк. При начальной установке можно ориентироваться на эти цифры. Порог включения должен быть выше – темнота в помещениях наступает раньше, чем на улице.

Регулировка уличного датчика

На улице можно не включать свет до глубокой темноты. А уровень освещенности может быть ниже. Так, на автостоянках, в зонах прохода можно ориентироваться на цифру 150. .300 лк. Но чувствительность должна быть загрублена. Вероятность появления мелких животных, крупных насекомых, гонимых ветром предметов на улице намного выше.

Регулировка параметров датчика

Не все сенсоры имеют полнофункциональную регулировку всех трех основных параметров, но методика настройки не зависит от числа регулировочных органов. Каждый параметр настраивается индивидуально.

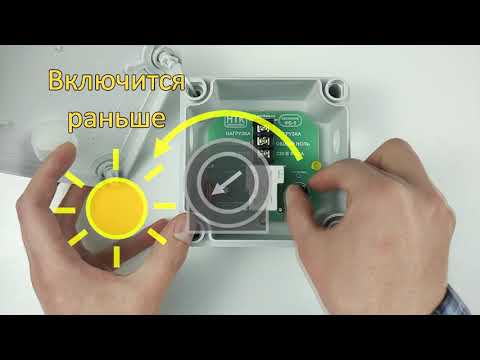

1. Пороговый уровень освещенности. Для настройки надо установить максимальную чувствительность фотореле и вечером дождаться уровня освещенности, при котором желательно включение освещения. Утром можно проконтролировать, при какой освещенности лампы выключатся.
2. Регулировка датчика движения состоит в подборе чувствительности. Можно установить регулировочный орган в состояние наименьшей сенситивности, попросить ассистента войти в контролируемую зону и остановиться на ее границе. Если детектор не сработал, надо увеличить чувствительность до выдачи сигнала, а после этого еще немного повернуть рукоятку в сторону увеличения. Это делается для того, чтобы детектор надежно срабатывал при появлении людей с различными антропологическими параметрами. Если детектор сработает сразу, то надо попробовать уменьшить чувствительность до пропадания сигнала, а затем также повернуть ручку в сторону срабатывания и немного дальше. Следует учитывать, что сенситивность сенсоров зависит от направления движения – вдоль контролируемой зоны или поперек (в направлении светильника).
   Зоны чувствительности при продольном и поперечном движении.

3. Время задержки можно поставить сначала на ноль или несколько секунд, и в процессе эксплуатации увеличивать до нужного значения. А можно сразу провести эксперимент с покиданием ассистентом контролируемой зоны и выставить приблизительное время отпускания.

Если у выбранного детектора нет какой-либо из регулировок, соответствующий пункт можно пропустить. Так, в недорогих моделях ИК-датчиков производства Legrand не предусматривается регулировка чувствительности (SENS). Настроить можно только порог освещенности и время отпускания. Регулировку SENS имеют лишь более продвинутые изделия.

Детектор движения	Возможность настройки параметра
	LUX	SENS	TIME
Legrand PIR IP55	x	—	x
Legrand потолочный 360 град	x	—	x
Legrand Mosaic	x	x	x
Legrand Valena (ультразвуковой)	x	x	x

А детекторы производства Xiaomi имеют не только полный спектр настроек (программным способом), но и возможность задания сценариев, что существенно повышает комфортность использования приборов.

Страница задания сценария для сенсора Xiaomi.

Проверка правильности регулировки

Проверить правильность настройки можно только в условиях эксплуатации, и этот процесс может занять не один день. Первое время надо внимательно следить за работой сенсора и корректировать настройку и расположение детектора.

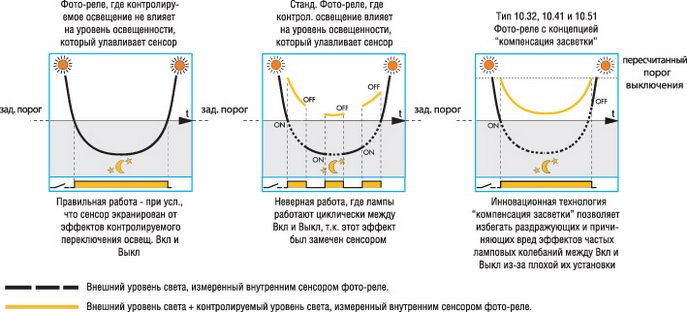

1. Если фотореле детектора включается до достижения темноты или не отключается при достижении утром нужного уровня освещенности, его чувствительность к освещенности (LUX) надо немного загрубить. И наоборот, если уже темно, а при появлении объекта свет не включается, надо слегка увеличить вечерний порог срабатывания фотореле. Также неплохо посмотреть на срабатывание утром. Пороговые значения включения и отключения немного не совпадают, это сделано для исключения многократных срабатываний сенсора на грани света и темноты (характеристика имеет гистерезис). Поэтому может понадобиться несколько дней для достижения компромиссного результата.
2. То же самое касается чувствительности сенсора. Если замечаются частые ложные срабатывания от появления мелких животных, то чувствительность надо уменьшить поворотом регулятора Sens. Если же наблюдается неуверенное срабатывание при появлении в зоне охвата людей, чувствительность надо увеличить.
3. Регулировку времени задержки отключения (Time) можно изначально поставить на минимум. Если при эксплуатации будет замечено, что люди или автомобили не успевают покинуть контролируемую зону, то время срабатывания можно постепенно отрегулировать в сторону увеличения до достижения нужного результата.

Настройка может занять много времени, но она стоит этих затрат.

Как уйти от ложных срабатываний

В первую очередь, ложные срабатывания устраняются тщательной регулировкой сенсора движения. Но этого не всегда достаточно. Так, ложные срабатывания инфракрасного датчика могут быть вызваны наличием в поле зрения сенсора нерегулярного источника тепла (дымовая труба, кондиционер) или источника света (фары проезжающих автомобилей).

При отстройке чувствительности от мелких объектов угловые размеры светового пятна могут быть достаточными для ложного включения, если животные будут находиться в непосредственной близости от детектора. Поэтому надо устанавливать датчик в таких местах, где появление животных исключено. Также несанкционированные срабатывания могут быть вызваны:

• разрядом элемента питания у беспроводных сенсоров;
• плохими контактами в соединительной линии от детектора до исполнительного модуля;
• неустойчивым контактом микровыключателей, предохраняющих от вскрытия сенсоров злоумышленниками.

Читайте также

Самодельные датчики движения для включения освещения



Избежать этих ситуаций можно регулярным контролем над состоянием системы и своевременным устранением неисправностей. Но полностью избежать помех вряд ли удастся.

Летающие насекомые как причина ложных сигналов.

Так, невозможно предусмотреть ползание насекомых по поверхности уличного сенсора и другие непредсказуемые ситуации. Но свести ложные включения регулировкой и подбором положения датчика к минимуму вполне реально.
