Флюгер-петух своими руками

Известно, что лучше всего дети усваивают новые знания во время весёлых занятий и игр. Тем, кто хочет быстрее обучить своих ребят таким сложным понятиям, как «географические стороны света», «направление ветра» и, наконец, что такое «роза ветров», поможет флюгер на крышу в виде ярко раскрашенного петуха.

Впрочем, для флюгера можно использовать любую другую фигурку забавной зверюшки или сказочного персонажа. Фигурку можно срисовать с картинки, нанести на рисунок масштабную сетку, разбить рисунок на части и перевести на листы картона, которые послужат шаблоном для изготовления флюгера из заготовок, вырезанных из трёх- или четырёхмиллиметровой водостойкой фанеры. Как это сделать, мы расскажем на примере простой фигурки петуха.

Шаг 1. Вырезка заготовок из фанеры

Для объёмной фигурки петуха надо вырезать из фанеры две одинаковые части А (рис,1) будущего «тела», а также «голову» 8 и «хвост» С. Их склеивают со средней частью «тела» фигурки петуха, которая представляет собой усечённый вариант А (то есть по тому же шаблону вырезают корпус, но без головной и хвостовой частей).

На рис.1 пунктирной линией показаны «лишние» участки «тела», которые не должны быть на средней части. Эти линии можно получить, наложив на заготовку «тела» шаблоны «головы» и «хвоста».

Выпилить по контурам из фанеры заготовки для фигурки можно обычным лобзиком или элетролобзиком со специальной пилкой (для фанеры) или универсальной пилкой с некрупным зубом. Кроме того, чтобы не было сколов верхнего слоя фанеры, контуры лучше прорезать острым ножом.

Шаг 2. Склеивание фигуры флюгера

Если вы будете использовать фанеру со шлифованной поверхностью, то надо предусмотреть, чтобы она была бы наружной стороной фигурки.

Склеивать вырезанные части надо водостойким клеем. К основанию фигурки приклеивают небольшой брусок из твёрдых пород древесины, например, дуба, бука или клёна. Размер бруска будет зависеть от размера подшипника, который должен быть вставлен в него заподлицо с натягом. Небольшой шариковый подшипник качения можно найти в электромоторах вышедшей из строя бытовой техники, например, электродрели, пылесоса и т.д.

Справедливости ради надо отметить, что электромоторы такой бытовой техники горят главным образом из-за износа подшипника, но поскольку на оси двигателя их два, то второй ещё можно использовать.

Шаг 3. Зачистка и покраска поверхности флюгера

После просушки склеенной фигурки все кромки и рёбра зачищают наждачной бумагой и красят разноцветной краской для наружных работ.

Шаг 4. Сбор и крепление флюгера на крыше

Для крепления флюгера можно использовать цилиндрические столярные заготовки 010 мм из древесины дуба или бука, из которых нарезают нагели или шканты. Буквы, обозначающие стороны света, вырезают из доски. Как соединяют все детали в единой конструкции, показано на рис. 2.

Остаётся закрепить флюгер, сориентировать его по компасу и можно приступать к интересным наблюдениям. Так, можно поручить ребёнку следить за движением петуха и отмечать в дневнике его положение каждый день в течение какого-то длительного периода времени — месяца или даже года. Тогда, построив график (рис.3) в виде много конечной звезды (розы), в которой направление радиусов соответствует странам света, а отложенные от центра от резки радиусов — числу дней с ветром, дующим с одного направления, получим «РОЗУ ВЕТРОВ» вашего региона.

Источник: Сам 2’2009

Флюгер-петух своими руками

4/5 — Оценок: 33

полезные советы и фишки. Видео инструкция

Флюгер представляет собой флаг или другую конструкцию, установленную на вертикальной оси и поворачивающуюся под воздействием ветра. Противовес направляется в ту сторону, с которой дует ветер.

По ориентированным по восьми румбам горизонтальным штифтам определяют направление. Современные флюгера позволяют делать это благодаря наличию электронных приборов – энкодеров.

Флюгер может быть и обычной декорацией. Изготовление флюгера своими руками возможно после овладения некоторыми навыками.

На завершающем этапе строительства кровли производится подшивка карнизов крыши. Существует множество материалов для этого.
А вы знаете что такое ендова крыши? Узнать что это такое и как ее правильно обустроить вы можете по этой ссылке.

Материалы и инструменты

Для изготовления флюгера надо подготовить инструменты и материалы. Раньше данную конструкцию изготовляли из дерева, затем популярным стал металл.

Для работы подходит сталь, но наиболее удачным выбором является листовая медь, которая не подвергается коррозии и обладает естественным блеском, делающим изготовленный из него флюгер весьма привлекательным.

Еще одним преимущество медной конструкции является длительный срок эксплуатации: дерево, даже водостойкое и дополнительно обработанное водоотталкивающей эмалью, очень быстро портится под воздействием часто меняющихся температур, осадков и ветра.

Из современных материалов следует назвать пластик, который очень легок, к тому же не ржавеет. Панели на основе пластика очень удобны, поскольку из них можно вырезать спроектированные заранее детали. Для удобства следует сделать на бумаге чертеж.

При изготовлении деталей можно пользоваться и пластиковыми бутылками, хотя такой флюгер подойдет только для дачного домика, а не стильного загородного коттеджа. Для солидных строений требуются более дорогостоящие материалы.

Для изготовления флюгера необходимы столярные или слесарные инструменты, которые применяют для обработки дерева, металла или пластика.

Фанеру (дерево) и пластик обрабатывают с помощью электролобзика, оснащенного специальной пилкой, наждачной бумагой, напильником. Чтобы проделать отверстия, понадобится дрель со сверлами определенного размера.

При обработке металла также используют пилки для лобзика, болгарку, специальные ножницы.

Некоторые особенности конструкции, дополнительные фишки

Вы, конечно, можете купить флюгер, но намного интереснее сделать его самостоятельно.

Принцип конструкции предельно простой: самую примитивную модель можно изготовить из металлического флажка с противовесом.

При смене направления ветра оснащенный противовесом флажок разворачивается вокруг вертикальной оси.

Для упрощения определения направления ветра к нижней части флюгера горизонтально прикрепляют розу ветров в форме двух скрещивающихся пластин с указанием четырех сторон света (в виде букв).

Чтобы иметь возможность визуально определить интенсивность передвижения воздушных масс, флюгер рекомендуется оснастить пропеллером.

По скорости его вращения можно судить о силе ветра. Для данной цели можно применять и свободно раскачивающуюся в одной плоскости пластину: величина ее отклонения зависит от силы ветра.

Виды флюгеров

Представляем вашему вниманию фото галерею: “Флюгеры со всего мира”

В зависимости от своего назначения флюгера можно подразделить на виды.

Метеорологические

Представляют собой отличающиеся высокой точностью приборы. Данное качество достигается в результате тщательной балансировки. Самый распространенный способ их изготовления – ковка.

С течением времени эти приборы перешли в руки метеорологов. Называются они анеморумбометрами.

Предназначенные для измерения интенсивности ветра (флюгер Вильде)

В их конструкцию входит особая вертикальная пластина, которая может беспрепятственно раскачиваться по сторонам. Сила ветра определяется по степени отклонения пластинки от строго вертикального (нулевого) положения.

Часто для определения искомой величины используют пропеллер небольшой массы. Наличие пропеллера помогает отгонять с кровли птиц.

Их назначением является защита дымоходной трубы от задувания.

Основной задачей данного типа является украшение дома и придание ему завершенного вида.

Форму флюгера можно выбирать в зависимости от вкуса. Несмотря на широкий выбор типов флюгарок, наиболее распространенный – классический вариант: изготовленные из металла фигурки птиц, животных.

В России с давних времен самым популярным является петушок на спице. Он традиционно считается оберегом.

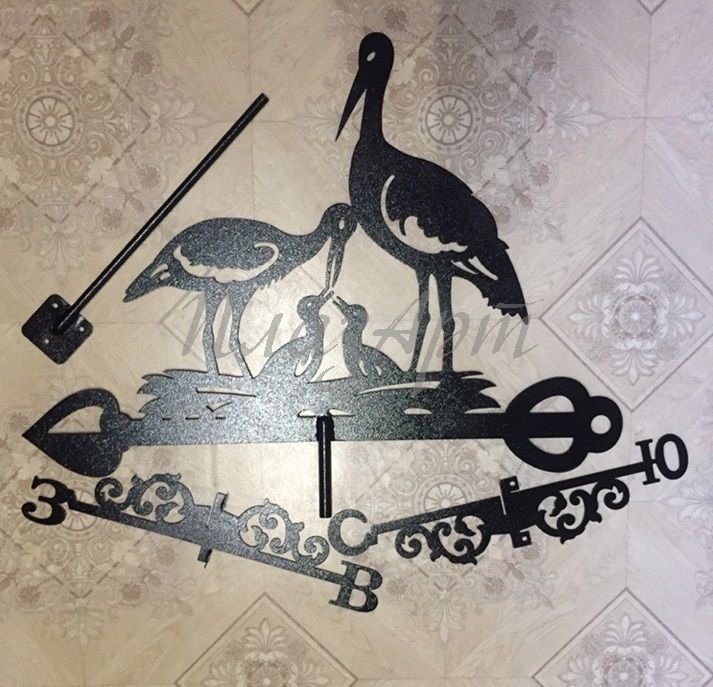

В странах Скандинавии большой любовью пользуются флюгера в виде аиста, символизирующего прочность семейного очага. Лев является олицетворением благородства и воли, жизненной силы.

Есть множество других вариантов: кот, парусник, стрекоза, знаки зодиака, мальчик с трубой.

Каких-либо ограничений при выборе формы конструкции нет.

Проектирование и изготовление флюгера

Параметры флюгера также не имеют определенных стандартов, но обычно при работе придерживаются размеров от 700 до 800 мм в длину и 400 мм в высоту для коттеджа. Для дачи или беседки габариты можно выбирать поменьше.

Чтобы сделать флюгер, необходимо заранее набросать чертежи, по которым будут создаваться все элементы конструкции.

По чертежам изготавливают и опору. Для нее понадобится металлическая труба диаметром 13 мм и длиной 125 мм. Для прикрепления крышки в ее верхней части нарезают резьбу.

В нижнем сегменте опоры устанавливают подшипник. Для прочного крепления флюгера на кровле требуются металлические полосы (четыре штуки), согнутые под прямым углом.

Их следует зафиксировать одной частью к опоре, а другой – к кровельному материалу. Надо следить за тем, чтобы при вращении вокруг своей оси детали не задевали выступающие части полос.

При изготовлении крышки применяется сталь. Для всех деталей, кроме флажка, больше всего подойдет нержавеющий материал.

С внутренней стороны крышки необходимо сделать резьбу, аналогичную выполненной на корпусе.

В верхней части крышки приделывают розу ветров – декоративный элемент, сконструированный из сложенных накрест под углом 90 градусов длинных трубок небольшого диаметра, к концам которых приделаны обозначающие стороны света буквы.

Чтобы защитить подшипник от проникновения влаги, к верхней части корпуса прикрепляют колпак.

Основная деталь флюгера – флажок. Для ее изготовления также можно применить нержавейку, но, как уже было сказано, лучшим выбором является листовая медь.

Оба материала отличаются устойчивостью по отношению к влаге, осадкам, но внешне изделие из меди выглядит намного богаче, к тому же на нем можно сделать чеканку.

Сначала контур с чертежа переносят на листовой материал, после чего из него вырезают фигуру флажка.

Резка производится при помощи ножниц по металлу или электролобзика. Острые края необходимо обработать напильником. Можно придать фигурке значительно более выразительный вид, если выделить некоторые детали с помощью чеканки.

Поскольку медь является материалом довольно мягким, такой способ обработки придаст конструкции объемность и большую привлекательность.

Как сделать флюгер своими руками из подручных средств

Для сооружения флюгера для дачного домика не имеет смысла применять дорогостоящие материалы. Конструкция будет смотреться очень оригинально, если заложить в нее дополнительный динамичный элемент.

Например, можно соорудить клюющую птичку или фигурку коня, которая будет приводиться в движение вращающимся пропеллером (посредством передающей детали).

Чтобы изготовить такие флюгера, требуется определенная степень творческой фантазии. Легче всего воплотить идею с помощью применения особой влагостойкой фанеры.

Колесо пропеллера можно вырезать из жести с помощью ножниц по металлу. Лопасти формируются посредством отгибания краев материала.

Чтобы не нарушать динамику, деревянные подвижные элементы соединяются не очень жестко. Не следует забывать и о необходимости их окрашивания при помощи эмали для наружных работ.

Использование динамичного флюгера на дачных домиках оправдано тем фактом, что по высоте они уступают коттеджам, и это дает возможность хорошо рассматривать вращающийся элемент декора.

Помимо улучшения эстетического вида здания, он также будет отгонять с кровли птиц.

Кроме фанеры, для изготовления садового флюгера подходят и пластиковые бутылки. Одну бутылку разрезают особым образом и получают крыльчатку пропеллера.

Из корпуса другой бутылки вырезается флюгарка. После изготовления детали надо насадить на металлический прут и закрепить на вершине кровли домика.

Есть еще более простой вариант: горлышко и днище бутылки обрезают, а оставшуюся часть закрепляют асимметрично на вертикальном стержне. Ветер станет разворачивать получившуюся трубу, и можно будет узнать его направление.

Установка флюгера на крышу

После изготовления флюгера начинается очень важный момент: его установка на кровле. Минимальная высота установки флюгера – от 10 до 12 м от земли.

Для правильной ориентации по сторонам света следует применить компас. После совмещения буквенного указателя N (Nord) готового устройства с направлением компасной стрелки на север можно будет получить достаточно точный прибор.

При помощи болтового соединения или сварки стальную проволоку, диаметр которой составляет 8-10 мм, прикрепляют к неподвижной части флюгера, а свободный конец втыкают в землю на глубину 1,5-2 м. Получается прекрасный громоотвод.

Весь процесс установки не представляет особой сложности, но на некоторые моменты надо будет обратить внимание.

Главный нюанс: геометричность кровли не должна пострадать. Если есть возможность, флюгер надо прикреплять к части крыши, которая не отвечает за ее форму. К примеру, подойдет колпак печной или вентиляционной трубы, но только при условии, что толщина материала больше 1,5 мм.

При необходимости крепления флюгера на деталь конька понадобятся крепежные детали другой формы: две согнутые под определенным углом достаточно толстые пластины.

Для работы потребуются дополнительные приспособления и инструменты: прогонка, лерка, заклепочник с заклепками, гайки, шайбы, гаечный ключ.

Процесс установки флюгера делится на несколько этапов.

Раскос-кронштейн устанавливают в колпак печной или вентиляционной трубы в диагональном направлении. С этой целью металлическую полоску толщиной 2 миллиметра загибают с двух сторон. Кронштейн крепят при помощи заклепок и заклепочника.

В колпаке трубы необходимо подготовить отверстие, по диаметру соответствующее диаметру стержня.

Используя лерку, на конце стержня нарезают резьбу.

Стержень вставляется в проделанное в колпаке отверстие.

Затем на стержень надевают шайбу и накручивают гайку.

Стержень конструкции закручивают в раскос, а указатель розы ветров устанавливают в соответствии с расположением сторон света.

Для надежного прикрепления стойки к раскосу на стержень следует вставить дополнительную шайбу и накрутить гайку.

Поскольку подвижная часть должна свободно вращаться, к флюгеру прикрепляют соответствующий ГОСТу радиальный шариковый подшипник (№ 1000099).

Диаметр его внутреннего кольца составляет 9, а внешнего – 20 мм. При подборе корпуса стойки флюгера учитывают внешний диаметр подшипника.

Проектируя и изготавливая детали, а также прикрепляя их к кровле, надо позаботиться о достаточном уровне прочности, поскольку конструкция постоянно подвергается значительным ветровым нагрузкам.

Те детали, которые в процессе эксплуатации будут тереться друг о друга, необходимо смазать солидолом или литолом. Время от времени надо осматривать флюгер, подтягивать гайки и винты в точках крепления громоотвода, обновлять смазку.

Водосточная система – неотъемлемый элемент кровли. Предлагаем нашу статью на тему – монтаж отливов для крыши.
Сравнение разных видов софитов для кровли можно найти здесь.
Если вы не можете определиться с покрытием для крыши, то здесь https://rooffs.ru/myagkaya/info/ondulin-ili-metallocherepica.html можете почитать преимущества и недостатки ондулина и металлочерепицы.

Основные тезисы

Флюгер применяется для определения направления и силы ветра.
Для его изготовления используют дерево, нержавеющую сталь или медь.
По своему назначению флюгера бывают метеорологическими, предназначенными для измерения силы ветра, дымоходными и декоративными.
Форма флюгера выбирается произвольно.
Для изготовления качественного флюгера необходимо сделать чертеж.
Флюгер для дачного домика можно сделать из подручных средств.
При установке флюгера необходимо следить за правильной ориентацией по сторонам света.

Видео о том, как сделать простейший флюгер своими руками:

Флюгер своими руками

Автор Юлия На чтение 4 мин. Просмотров 6 Опубликовано 18.08.2014 Обновлено 18.08.2014

Раньше не было прогнозов погоды, и флюгеры служили для определения направления и силы ветра. Они устанавливались в городах, расположенных около морей, чтобы знать, можно ли выходить в море. В настоящее время такой необходимости нет, поэтому и флюгеры на крышах домов встречаются довольно редко, но если их и устанавливают, то в основном делают это для красоты и добавления оригинального элемента декора зданиям.

Сегодня в магазинах сегодня можно выбрать себе флюгер любой формы, но сделать флюгер своими руками намного интереснее.

Из чего состоит флюгер?

Флюгер выглядит как флажок из металла, расположенный горизонтально на оси и легко поворачивающийся под дуновением ветра. Для определения силы ветра на него может быть установлен еще пропеллер.

Дачники специально устанавливают флюгеры с пропеллерами и не на крыше дома, а в земле. Делают они это для того, чтобы отпугнуть кротов и землероек вибрацией, которая передается в землю от крутящегося пропеллера. Кстати, вместо пропеллера раньше устанавливалась ответвляющаяся пластина, которая свободно качалась, а по углу отклонения ее от оси можно было определить силу ветра. Еще флюгер можно использовать для защиты от задувания дымохода.

Самый, наверное, известный в настоящее время флюгер – это флюгер в виде кораблика на шпиле Адмиралтейства (Санкт-Петербург). Хотя вид флюгера может быть самым разным, начиная от животных/птиц (на Руси, к слову, очень часто встречался петух, который считался не только флюгером, но и оберегом дома) и заканчивая разнообразными предметами и формами. А в старые времена знатные люди делали на флюгере свои фамильные гербы.

Помимо кораблика или иной фигуры на современных флюгерах можно увидеть стрелки с направлением на четыре стороны света или только на две. Поверх таких стрелок может располагаться небольшой флажок.

Итак, как сделать флюгер своими руками?

Для начала нужно определиться с материалом для флюгера, его формой и размером. Для этого лучше всего сделать чертеж с указанием всех деталей и размеров.

Как правило, для изготовления флюгера используют только дерево или металл. Поэтому в зависимости от размера будущей конструкции необходимо подготовить для деревянного флюгера: лист фанеры толщиной 0,5-1 сантиметр и лобзик, а для металлической конструкции: листовой металл толщиной 0,2-0,5 сантиметра и ножовку по металлу.

Также независимо от материала флажка потребуются: металлический стержень длиной 0,5 метра и диаметром в 0,1 сантиметра, два подшипника размером в 0,1 сантиметра по внутреннему диаметру и трубка с внутренним отверстием, подходящим для помещения туда подшипников. В идеале используется листовая медь, но ее не так просто достать. Если нет трубки и стержня, то можно сделать деревянный или металлический корпус и разместить подшипники там.

Самыми удачными размерами для ветряного метеорологического прибора будет высота от 30 до 50 сантиметров. Если взять размер больше 50 сантиметров, то придется много работать с флажком и делать уже серьезный корпус. Ведь чем больше площадь флюгера, тем больше на него давит ветер, и тем сложнее конструкции таких размеров выдержать боковой ветер.

По этой же причине максимально продумайте и варианты крепления всех частей флюгера. Лучше всего их приварить, но можно и прикрепить на винты.

Итак, крепим к трубе указатель сторон света. Устанавливаем подшипники в трубе и размещаем металлический стержень в подшипники. На стержне монтируем флажок и противовес (чтобы флюгер легко поворачивался под силой ветра, противовес следует делать немного тяжелее, нежели сам флажок) при помощи сварки или винтов.

Форму флажку можно придать любую — на ваше усмотрение. Если есть возможность, вырежьте какую-либо интересную фигуру из металла или сделайте ее из дерева с помощью лобзика. Идеи для них вы легко найдете на просторах интернета.

Если хотите, чтобы флюгер служил долго, не забудьте позаботиться и о колпачке от дождя: он крепится на стержне и призван защитить подшипники от попадания воды.

После того, как конструкция флюгера будет полностью готова, ее необходимо покрасить или покрыть специальным защитным средством, после полного высыхания которого, получившуюся красоту можно смело устанавливать на крышу.

Установка флюгера.

Кстати, в установке тоже есть свои нюансы:

флюгер крепится на коньке крыши или над трубой дымохода,
указатели сторон света выставляются соответственно компасу.

Все, ваша домашняя мини метеостанция готова. Осталось лишь наслаждаться ее работой и один раз в год смазывать подшипники флюгера, чтобы тот не выходил из строя.

Флюгер своими руками видео

Как раскрасить петуха из фанеры — флюгер петух

Подготовка к выпиливанию

Для того чтобы приступить к работе Вам понадобятся следующие инструменты и принадлежности:

Подготовка рабочего места

Подготовьте свой рабочий стол. Первым делом выбираем место для Вашего рабочего места. При создании стола необходимо учитывать такие факторы как: освещение, влажность, удобство. Идеально если Вы выберете для этого теплый балкон, который хорошо освещаемый и проветриваемый. Если же у Вас уже есть свой стол, на котором Вы выпиливаете — то это замечательно! Не стоит бояться при создании рабочего места. Я написал для Вас пару советов в отдельной статье, в которой описано все до мелочей. После того как завершили процесс создания рабочего места, приступайте к изготовлению вашей будущей поделки.

Выбираем качественный материал

Для того чтобы Ваша поделка получилась качественной и красивой на вид Вам необходимо выпилить ее очень аккуратно и тщательно зачистить. Но, не все зависит от нас. При выпиливании деталей обратная часть детали частенько расслаивается, а иногда и трескается. Вот представьте, выпилили вы уже половину деталей, как вдруг фанера расслоилась и получается вся работа насмарку. Так вот, выбирайте только качественную фанеру, не жалея на нее средств и времени для ее обработки. Наверняка Вы сталкивались с такой проблемой, пришли в магазин и не можете выбрать фанеру, а точнее подобрать качественную, которая не даст трещин при работе. Существует множество способов выбора фанеры для выпиливания. Читайте следующую статью, в которой написано все о фанере и ее нелегком выборе. Не забудьте, что нам нужна 3-4 мм фанера. После выбора фанеры приступите к ее обработке.

Зачистка фанеры

Наверняка вы заметили, что поверхность фанеры грубая, имеет частички сколов и трещинок. На фанере так же присутствуют сучки в виде окружностей темного цвета. Чтобы счистить все мелкие пороки Вам понадобится наждачная бумага «Среднезернистая» и «Мелкозернистая». Каждая шкурка имеет определенное напыление, если зубчики наждачки большие, то она «Крупная, а если с мелкими зубчиками соответственно «Мелкая». Но бывают шкурки и среднего напыления, не крупные и не мелкие, они более востребованы в работе. Вообще зашкуривают фанеру для того чтобы очистить ее от мелких неровностей и сколов, которые могут нанести Вам небольшой вред, например Вы можете подсадить заусенец. Зачищают фанеру против волокон, чтобы придать полотну более гладкую поверхность. Хорошо отшлифованная поверхность должна быть ровной, совершенно гладкой, глянцевой на свету и шелковистой на ощупь. Как лучше подготовить фанеру к выпиливанию и какую наждачную бумагу лучше выбрать читайте здесь. После зачистки проверьте фанеру на заусенцы и на небольшие неровности. Если нет видимых дефектов, то можно преступать к процессу перевода чертежа.

Перевод чертежа

Чуть не забыл, для перевода чертежа Вам понадобятся канцелярские предметы, а именно не пишущая ручка, острый карандаш, деревянная линейка (желательно), канцелярские кнопки, ластик и, конечно же, самое главное чертеж, а под него копировку. Многие воскликнут и скажут, что такой способ уже старый и существуют другие способы перевода. Я же, рассказываю Вам про самый распространенный способ перевода чертежа. Чертеж закрепите в фанере при помощи кнопок или просто придерживайте левой рукой. Проверьте, подходит ли чертеж по габаритам. Чертеж нашего петуха необходимо расположить так, чтобы как можно экономичнее использовать лист фанеры т.к. она дорогая. Переводите чертеж при помощи не пишущей ручки и линейки. Торопиться не стоит, ведь от чертежа зависит Ваша будущая поделка. Для тех, кто хочет выполнить перевод рисунка быстрее, советую прочитать статью о технологии нанесения рисунка.

Перед тем как перейти к следующий части: Подготовка к выпиливанию, немного поэтапной детализации самого процесса создания чертежа.

Сначала размечаются основные оси и определяются будущие габариты.

Затем все прорисовывается более детально и по окончанию сканируется для перевода в электронный формат.

Далее изображение склеивается воедино из отсканированных частей и начинается процесс контурной прорисовки.

Автоматическая прорисовка контура дает не очень хорошие результаты, поэтому все производится вручную.

Просверливаем отверстия в деталях

По фотографии готовой поделки Вы наверняка заметили, что в поделке есть фигурные прорези, которые необходимо выпиливать внутри деталей. Мастера уже знают, как быстро просверлить отверстия, Я же расскажу Вам все подробно. Такие прорези необходимо просверлить дрелью, неважно ручной или электрической, либо проделать отверстия по старинке шилом. Важно делать отверстия всегда сверлом под номером 3, т.к. работать им удобнее и не причинит поделке вреда в виде сколов на задней части фанеры. Если рука у Вас набита, то лучше сверло приставить почти на гране прорези и просверлить. Если же Вы новичок в выпиливании, то лучше поместить сверло, либо шило посередине прорези и проделать отверстие.

Чтобы при просверливании отверстий не повредить Ваш рабочий стол необходимо подложить под заготовку подложку — дощечку. Так же, для уменьшения вероятности появления сколов на обратной стороне заготовки, ее следует как можно плотнее прижать к подложке, для этого рекомендуется использовать струбцину. Просверливать отверстия одному всегда трудно и поэтому попросите товарища помочь Вам в вашем деле.

Выпиливание деталей Петушка

Попробуйте пропилить пару сантиметров, затем посмотрите на вырез, каков он, кривоват? Если да, то лучше смените пилочку. Выпиливайте детали не торопясь. Лобзик в руке держите всегда крепко, и не суйте пальцы под пилку. Левая рука служит как придерживающая заготовки, а правая выпиливает. Если Вы левша, то все наоборот. Держите лобзик в руке всегда прямо. Следите за своей осанкой и не сутультесь. Не допускайте всяческих неровностей и больших скосов. Именно поэтому нужно держать лобзик прямо и его движения должны быть ровными строго вверх-вниз. Если при выпиливании вы сошли с линии, то не стоит волноваться. После выпиливания попытайтесь подправить неровности плоским напильником.

Отдых

Наверняка Вы замечали, что при работе часто устаете. Что сказать, при работе все устают. Чаще всего напрягаются глаза и устают рука, которой Вы выпиливаете. Для того чтобы уменьшить нагрузку, нужно делать пару упражнений. Упражнения вы можете Посмотреть здесь. Упражнения проделывайте в процессе работы несколько раз.

Зачищаем детали

После выпиливания на обратной части деталей остались небольшие сколы, которые необходимо зачистить наждачной бумагой. В самом начале Вы уже зачищали фанеру шкуркой, теперь же Вам предстоит малая шлифовка. «Среднезернистой» шкуркой зачищайте ребра деталей и заднюю часть фанеры. «Мелкозернистая» шкурка считается завершающей стадией зачистки деталей. Мелкой шкуркой лучше зачищать лицевую часть деталей. При обработке фанеры не торопитесь. Можно воспользоваться и закругленным напильником, при помощи которого удобно зачищать внутреннюю часть отверстий. Старайтесь, чтобы детали получились без заусенцев, неровностей и приятные на ощупь.

Завершающий этап

После завершения процесса шлифовки можно приступить к следующему этапу:

Выжигание поделки

По желанию можно придать нашему петуху небольшую красоту добавив на него элементы выжигания при помощи электровыжигателя. Красиво выжечь узор бывает очень сложно. Выжигать узоры, нужно предварительно нарисовав узор карандашом. Я использовал выжигание только внутренних элементов по контуру. Как работать с электровыжигателем и добавить узоры на Вы можете прочитать в разделе работы с электровыжигателем.

Лакировка поделки или покраска

Так как следующий год является годом красного Петуха, я использовал морилку под красное дерево для придания выпиленному лобзиком Петуху большей благородности. Если вы планируете использовать морилку, тогда выбирайте морилку отличную от водной основы, так как она «поднимает ворс», и изделие требует вновь дополнительной шлифовки. Затем Петух был покрыт лаком для придания глянца, хотя на мой вкус большей благородности придает матовый лак. Читайте как лучше лакировать поделку. Постарайтесь выбрать качественный лак. Лакирование производите при помощи специальной кисти «Для клея». Не торопитесь. Старайтесь не оставлять видимых разводов и царапинок на поделке. Так же, кроме лака поделка может быть покрыта краской.
Если же Вы хотите преобразить поделку краской, то лучше распыляющей. Я бы выбрал светло-коричневую краску. Распыляйте краску на петуха на бумаге либо простой газетке, чтобы не запачкать Ваш рабочий стол. Пусть поделка подсохнет, и после с гордостью сможете поставить ее на Вашу полочку, стол или сделать подарок дорогим для вас людям.

Готовый шаблон петуха для выпиливания лобзиком формат А4, А3 в высоком качестве Вы можете скачать по следующей ссылке:
CHertezh-Petuha-dlya-vyipilivaniya.pdf (1397 Загрузок)

Виды устройств и материал для изготовления

Среди всего многообразия флюгеров выделяют несколько основных типов приборов:

Метеорологические устройства при изготовлении подвергаются тщательной балансировке. Высокоточные приборы эксплуатируются на метеостанциях.
Флюгер Вильде предназначен для измерения силы ветровых порывов. По степени отклонения вертикальной пластины от нулевого положения определяют интенсивность ветра.
Флюгер на крыше, препятствующий задуванию дымоходной трубы и увеличивающий в ней тягу, носит название дефлектор.
Декоративные конструкции, которые чрезвычайно популярны среди владельцев частных домов, несмотря на неточные показания.

Фигура для флюгарки зачастую выбирается с учетом ее мистического значения. Особой популярностью пользуется изображение петуха. Установленный на крыше флюгер с очертаниями петуха по народным поверьям отгоняет нечистую силу, преграждает путь ворам и защищает от пожаров. Ветроуказатель в форме аиста символизирует надежность семейного очага и благоприятствует рождению новой жизни.

При подготовке чертежа флюгера следует придерживаться стандартных размеров флюгарки, которые колеблются в пределах 40х75-80х120 см.

Для создания указателя флюгера применяют различные материалы:

Оцинкованная сталь или другой металл, не подверженный коррозии. Наиболее подходящий вариант конструкции, гарантирующий продолжительный период использования.
Жесть или фанера – вторые по полярности материалы при изготовлении ветроуказателя для крыши. Выбрав в качестве флюгарки фигуру петуха из фанеры, его можно оформить яркими красками, устойчивыми к влаге.
Дерево и пластик применяется гораздо реже.
Существуют неординарные флюгеры из пластиковых бутылок или CD дисков.

Затейливый петух на крыше изображен на фото:

Конструкция из фанеры

Отсутствие навыков по работе с металлом не является преградой, если возникла идея установить на крыше флюгер, увенчанный изображением петуха. В качестве основы для флюгарки подойдет водостойкая фанера. Следующие чертежи помогут подобрать интересную модель петуха для крыши:

Порядок действий включает следующие шаги:

Понравившийся чертеж распечатывается и увеличивается до требуемых размеров на плотном картоне. Для удобства переноса изображения петуха оба листа лучше разбить на сектора.
Выпиливание фигуры флюгера на крышу осуществляется лобзиком.
Неровные очертания петуха обрабатываются наждаком.
В зависимости от выбранной конструкции флюгера для крыши, детали соединяются между собой (если фигура петуха состоит из нескольких элементов).
К нижней части фигуры петуха монтируется брусок со вставленным подшипником. Замечание! Для склеивания отдельных деталей применяйте исключительно водостойкий клей.
Флюгарка обрабатывается водостойкими красками или бесцветным лаком.
Пока конструкция петуха для крыши подсыхает, переходят к созданию крепления.
В качестве оси выступает деревянная балка или металлический стержень, диаметр которого соответствует размеру установленного подшипника на флюгере. Один край стержня заходит в подшипник, прикрепленный к фигуре петуха, второй – в аналогичное крепление на корпусе (стойке) флюгера.
На неподвижную стойку устанавливается роза ветров с буквенными символами. Точность указателей обеспечит применение компаса. Совет! При использовании в конструкции деревянных элементов, аккуратно осуществляйте соединение крепежных деталей, иначе будет нарушена точность показателей флюгера на крыше.

Металлический указатель

Гораздо эффектней на крыше будет смотреться флюгер, где для изготовления петуха применялся металл.

Варианты чертежей и способы их переноса на металл

Предлагаем на выбор несколько фото с интересными эскизами фигур петуха, используя которые будет нетрудно составить собственные чертежи флюгера.

Менее распространены, но не менее привлекательно смотрятся на крыше флюгеры с аистами. Возможно, вам захочется установить на крышу именно такуюконструкцию, изготовленную по предложенным ниже фото с чертежами:

Обратите внимание, оптимальное изображение петуха для крыши располагается таким образом, чтобы хвостовая часть превышала переднюю в 1,5-2 раза. Это обеспечит поворот стрелки флюгера в сторону ветра.

Предварительно вырезав на бумаге все отверстия, которые содержит фигура петуха, изображение переносят на металл. Для этих целей подходит нержавеющая сталь толщиной 1,0-1,5 мм. Сделать это можно следующим образом:

Бумажный чертеж фиксируется на базовой основе флюгера и обводится специальным инструментом, оставляющим на металле заметную царапину.
Второй способ перенести чертеж – закрепив его на выбранном материале, распылить над эскизом петуха краску. Тогда все ненужные участки для будущего флюгера будут закрашены.
Для формирования фигуры петуха на крыше работают зубилом, после чего заостренные края обрабатывают наждаком.
В производственных масштабах для создания флюгера применяется лазерная резка, где чертеж обрабатывается с помощью компьютерной программы.
Фигуру до установки на крышу покрывают антикоррозийным средством, после чего раскрашивают или оставляют петуха однотонным.

Соединение элементов

Ключевым узлом флюгера на крыше является поворотная ось, которая вращается за счет фиксации в подшипниках. Эта часть конструкции флюгера с петухом должна быть надежно защищена от попадания влаги. Весь процесс соединения конструкции для крыши состоит из следующих этапов:

В качестве основания для флюгера подойдет труба на полдюйма, длиной 125 мм. Ее верхняя часть содержит резьбу для фиксации крышки.
В нижний край опоры помещается подшипник, его размер должен соответствовать диаметру оси, чтобы обеспечить свободное вращение на крыше флюгера в виде петуха.
На опоре закрепляется крышка, сверху которой располагается роза ветров. Установка указателей обязательно происходит с применением компаса.
Для ее изготовления потребуется два металлических стержня, соединенных перпендикулярно друг другу. По краям конструкции крепятся указатели сторон света в виде букв.
Металлический стержень, выполняющий функцию оси для петуха на крыше, вставляется в трубу-опору. Его ориентировочная длина – 45 см. Замечание! Если берется стержень толщиной 10 мм и подшипник с внутренним диаметром 9 мм, край металлического прута необходимо сточить до 9 мм для соответствия размерам подшипника.
Место выхода стержня из корпуса флюгера закрывается колпачком для защиты от влаги.
На вращающуюся ось приваривается стрелка с фигурой петуха.

Приведенная ниже схема наглядно демонстрирует все основные элементы конструкции для установки петуха на крыше.

Крепление на крыше

Независимо от того, из какого материала изготовлена фигура петуха (или аиста), важно правильно провести монтаж флюгера на крыше.Крепление конструкции должно выдерживать сильные нагрузки в результате порывов ветра. Установка ветроуказателя с петухом на крыше осуществляется по одному из предложенных сценариев:

крепится на коньке крыши;
фиксируется сбоку трубы;
монтаж производятся непосредственно на колпаке дымохода.

Последний вариант наиболее оптимален, так как максимально точные показатели флюгера достигаются при его расположении над землей на высоте 10-12 м. Посмотрите на фото различные варианты расположения ветроуказателя:

Для установки корпуса применяются уголки, которые надежно привариваются к выбранному основанию. Усилить прочность помогут металлические полосы сбоку опоры флюгера. Металлическая конструкция на крыше успешно справится с функцией громоотвода при дополнительном заземлении провода.

Если практическое назначение флюгера на крыше не столь важно, но его декоративную роль трудно переоценить. Он придает архитектурному сооружению неповторимый шарм и индивидуальность.

Виды крыш частных домов
Как правильно крыть крышу шифером
Как крыть крышу профнастилом своими руками
Устройство кровельного пирога под профнастил

Как сделать флюгер из дерева своими руками — фото, чертежи и

Флюгером именуют устройство, которое устанавливают на крыши домов и применяют для определения направления и силы ветра. Изначально он употреблялся метеорологами, но сейчас, в то время, когда для этого появились более качественные и правильные методы, стал элементом декора, подчеркивающим индивидуальность и стиль хозяев. Прекрасный и уникальный флюгер возможно приобрести в магазине либо заказать у мастера модель с личным дизайном. В данной статье мы поведаем, как сделать это нужное устройство своими руками из дерева и других подручных материалов.

Устройство

Флюгер – несложной метеорологический прибор, благодаря которому легко выяснить, куда дует ветер. Он устанавливается на конек кровли либо на оголовок трубы и является занятным украшением, ко которое к тому же имеет использование на практике. Конструкция этого прибора включает следующие элементы:

Корпус. Корпус либо стакан – часть флюгера, в которую вставляют ось и закрепляют розу ветров. Посредством подкосов он фиксируется на коньке крыши. Дабы сделать корпус своими руками применяют отрезок трубы, время от времени для облегчения вращения оси в него помещают подшипник.
Ось. Осью вращения именуют элемент, благодаря которому флюгер вращается. Она изготовляется из армированного прутика, палки или других материалов.
Колпачок. Маленькую деталь в виде воронки либо круга с отверстием посередине именуют колпачком. Он прикрепляется к оси вращения флюгера и является ограничителем и защитой для корпуса от проникновения жидкости.
Флюгарка. Флажок прикрепляются на ось вращения, он приводится в воздействие потоками ветра и показывает его направление. Показывающая часть флюгарки называется стрелкой, а противоположная – противовесом. Умелые мастера смогут изготовить эту деталь в виде животного либо целой сюжетной картины, наряду с этим для работы им не необходимы чертежи, достаточно продемонстрировать понравившееся фото. Своими руками возможно сделать флюгарку из дерева либо пластика.
Роза ветров. Розой ветров именуют указатель сторон света, он представляет собой два скрещенных под прямым углом прутика с буквенными ли цветовым обозначением, по которым можно понять, где находится север, юг, запад и восток. Дабы верно сделать розу ветров своими руками, при установке необходимо сориентировать указатели по компасу.

Обратите внимание! Если вы посещали приморские города, то, возможно, увидели, что практически любой дом там венчает замысловатый флюгер в виде животных, растений либо кроме того целых сюжетов. Он может отражать род занятий домовладельцев, фамильный герб. Во все времена люди верили, что флюгер отпугивает злых духов и защищает от сглаза. Если не брать в расчет суеверия, то флюгер, изготовленный своими руками, превосходно отпугивает птиц.

Независимое изготовление

Флюгер несложной конструкции легко сделать своими руками из подручных материалов, применяя оцинкованную сталь, фанеру, пластиковые бутылки либо кроме того ненужные диски. Плюс этого способа в том, что такое изделие выглядит уникально и не требует громадных затрат. Проводя выходные на даче, эту затею возможно перевоплотить в совместное развлечение для детей и взрослых. Дабы сделать флюгер своими руками понадобятся обрезки стройматериалов, к примеру, узкая фанера. Также потребуется долгий гвоздь либо саморез, брусок из дерева, 3 громадные плоские бусины, ножовка, карандаш, клей и маркер. Процесс изготовления выглядит следующим образом:

Распечатайте либо сделайте выкройку деталей флюгера на бумаге. Мы предлагаем выбрать модель в виде упрощенного самолетика из трех треугольников различных размеров.
Перенесите выкройку на узкую фанеру посредством маркера и бережно выпилите детали заготовки посредством ножовки либо лобзика. Посредине среднего и мелкого треугольника сделайте выпилы, дабы возможно было соединить отдельные части самолета. Ровно посредине громадной детали изготовьте отверстие.
Подготовьте деревянный брусок 50х50 мм либо 100х100 м. Он нужен, дабы сделать основание флюгера. Посредине бруска просверлите дрелью отверстие, соответствующие по диаметру заготовленному гвоздю.
Соберите флюгер-самолетик из фанерных заготовок. Треугольник самого громадного размера будет фюзеляжем, на середину основания данной детали надевают и приклеивают треугольник среднего размера, который изображает хвост самолета. Мелкий треугольник вставляют на угол фюзеляжа, он играет роль носа.
На гвоздь либо саморез надевают одну бусину, после этого флюгарку в виде самолета, а позже оставшиеся две бусины. Гвоздь либо саморез забивают в подготовленный брусок. Затем остается лишь установить флюгер на конек крыш.

Принципиально важно! Древесина – не самый долговечный материал для изготовления флюгера, от постоянного действия жидкости она темнеет, покрывается плесенью, а после этого разрушается. Дабы поделка радовала глаз продолжительнее, необходимо покрыть фанеру краской либо лаком. Эта мера сохранит внешний вид флюгера и сделает его более заметным.

Монтаж флюгера

По окончании того, как вы изготовили флюгер своими руками, необходимо закрепить его на крыше. Дабы он верно определял направление ветра, а не являлся бесполезным украшением, направляться придерживаться следующих правил:

Флюгер устанавливают на самую высокую точку кровли – конек, трубу дымохода либо вентиляции. Возможно закрепить его на крыше дома, беседки, теплицы. Если вы желаете, дабы флюгер верно показывал направление ветра, то устанавливайте прибор на высоту от 4-5 м.
В строительных магазинах продаются особые крепления для флюгера. Они являются уголки для фиксации на коньке крыши. Более дорогие модели оснащаются особыми винтами, благодаря которым возможно скорректировать положение флюгера, сделать его точно вертикальным.
Дабы флюгер размешался строго вертикально, что крайне важно для верного определения сторон света, контролируйте положение прибора посредством строительного уровня.
Роза ветров, показывающая стороны света, закрепляется и ориентируется по компасу. В случае если работать с компасом вы не можете, то воспользуйтесь сотовым телефоном либо навигатором, на картах которых постоянно указывается, где север и юг.
При нежестком креплении флюгер, вращаясь, формирует шум и вибрирует, исходя из этого завинчивайте саморезы до конца. Дабы сильные порывы ветра не сорвали флюгарку, усиливайте крепление посредством подкосов.

Обратите внимание! Дабы флюгер показывал не только направление ветра, но и силу, изготовляют особый подвес. Он вырезается из страницы металла, пенопласта либо узкой фанеры в виде маленького прямоугольника. С одной стороны заготовки проделывают отверстие, вставляют в него нитку, а после этого подвешивают к стрелке флюгарки. При дуновениях ветра подвес отклоняется, демонстрируя, как порыв сильный.

Видео-инструкция

Петух из фанеры своими руками

Попробуйте выпилить вот такую поделку в виде петуха.

Работа сложная.

Такая поделка послужит отличным украшением Вашего рабочего стола или подоконника. Сделать такую работу сложно, но не стоит бояться. Для того чтобы приступить к работе Вам понадобятся следующие инструменты и принадлежности:
