Элементы кровли дома - виды основных элементов кровли зданий

Содержание.

  1. Структура крыши частного дома.

  2. Конструктивные элементы кровли.

  3. Геометрические формы крыш.

  4. Видео: устройство крыши.

Структура крыши частного дома

Многие ошибочно полагают что кровля и крыша – это одно и тоже. Кровля - это самая верхняя часть крыши. В целом структура крыши представляет собой систему, состоящую из:

  • Перекрытия. Это основание крыши (с верхней стороны - это пол чердака или мансарды, со стороны жилого помещения потолок).

  • Чердака или мансарды. Оба помещения находятся под крышей, первое – нежилое, второе - жилое.

  • Несущей конструкции. Призвана воспринимать нагрузку от кровельного «пирога» и защищать здание от атмосферных осадков. Фактически – это стропильная система.

  • Кровля или кровельный «пирог». Представляет собой последовательность слоев, каждый из которых отвечает за определенную функцию. Кровельное покрытие защищает крышу от всех видов осадков и ветра, гидроизоляция предотвращает малейшие протечки, теплоизоляция исключает потери тепла через крышу. Виды элементов кровли перечислены ниже.

  • Вспомогательное оборудование. Может быть установлено как на кровле, так и в ней. К нему относят молниезащиту, водосточную систему и снегозащиту.

Конструктивные элементы кровли

Названия элементов кровли скатного типа:

  • Скаты – это главные элементы. Ими называются наклонные плоскости, которые обеспечивают функцию бесперебойного отвода воды с площади кровли. Можно сказать, что под углом расположенные скаты обеспечивают всей крыши водонепроницаемость.

  • Ребра – это углы, которые образуют на стыках скатов.

  • Ендова – или еще ее называют разжелобкам, образуется внутренним углом. Данный угол получается в местах пересечения двух скатов кровли. Также является одним из главных конструктивных элементов кровли.

  • Спуск – это самая нижняя часть ската.

  • Капельник – это то, что расположено еще ниже спуска. Призван защищать стену дома и карниз от попадания на них дождевой воды.

  • Карнизный свес - горизонтальная часть ската, которая выступает за площадь горизонтальных стен.

  • Фронтальные свесы – это элементы кровли здания, представляющие фронтальную часть ската, расположенную под наклоном.

  • Желоб – место, где сбирается талая или дождевая вода.

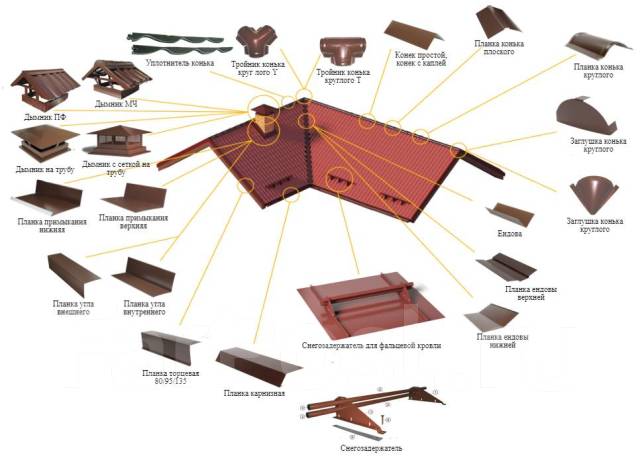

  • Доборные элементы кровли крыши – коньки, торцевые планки, уголки, отливы и др.

  • Водоспуск. Может быть наружным – это когда водосточные трубы устанавливаются у внешней стены дома и по ним вода из желоба отводится в специальное предназначенное место вне дома.

Внутренний водосток предполагает установку водосточных труб внутри стен дома.

Важно: внутренний водосток более дорогой в реализации. Монтаж его оправдан для крыш плоской формы.

Данные элементы кровли дома для скатной крыши представлены далеко не в полном перечне. Его можно назвать типовым. Некоторые кровли могут иметь больше элементов, или наоборот какой-то из них может отсутствовать.

Геометрические формы крыш

Сегодня существует большое количество видов крыш. Все конструкции делятся на две главные группы – плоские и скатные. Первая группа – это крыши с углом наклона менее 30 градусов. Их устройство типовое. Гораздо сложнее со скатными конструкциями. Сегодня различают скатные крыши:

  • Односкатная. Крыша, имеющая в своей конструкции один скат, расположенный под разным углом (более 30 градусов).

  • Двускатная. Состоит из 2-х скатов и фронтона (треугольник в торце крыши).

  • Мансардная. Представляет собой ломаную конструкцию.

Важно: не всегда мансардная система предполагает, что под крышей находится жилое помещение. Но чаще всего это именно так.

  • Шатровая крыша – представляет собой разновидность вальмовой конструкции. Все скаты данной конструкции представляют собой одинаковые треугольники.

  • Вальмовая крыша – конструкция, в которой торцевые скаты имеют треугольную форму, остальные – форму трапеции.

  • Полувальмовая – главная особенность конструкции это то, что фронтоны не доходят до границы боковых свесов. Также часто в таких проектах под торцевым свесом располагают мансардные окна.

  • Крыша с косыми поверхностями. Реализуется на зданиях, крыша которых имеет разные уровни.

  • Конструкция с зенитными фонарями. Сложный в реализации проект. Представляет собой двухуровневую крышу, каждый уровень отличается формой. Стены верхнего уровня изготовляются чаще всего из прозрачных материалов. Скаты верхнего уровня опираются на несущие плоскости нижнего уровня.

  • Крыша со множественными щипцами. Разновидностей много. Для примера, несколько скатов соединяются друг с другом под разным углом, в результате образуя многогранник.

Видео

Добавить комментарий

для крыши и фасада, названия аксессуаров, лобовая доска и прижимная планка «ТехноНИКОЛЬ», комплектующие для покрытия из профлиста и проходные кровельные

Даже качественно построенная крыша может разрушиться при тяжелых погодных условиях. Но подобрав нужные доборные элементы, можно избежать подобных проблем и обеспечить себя надежной крышей над головой.

Особенности

Доборные элементы нужны в качестве обшивки фасада, без них провести кровельные работы нереально. Они играют защитную роль – не позволяют осадкам просачиваться внутрь кровли, и препятствуют выходу тепла. Очень важно точно знать предназначение элементов, способы их крепления, а также очередность работ. Все эти маленькие детали выполняют очень важную роль. Помимо защитной, они также играют декоративную роль, так как любое кровельное покрытие, не имея этих деталей, будет иметь недостойный вид. Для подбора нужного оттенка используют каталог RAL, включающий в себя большое разнообразие цветовых вариантов, а также стандартные цвета.

Доборные элементы разделяют на три типа: кровельные, фасадные, для парапетов и заборов. Делят их в зависимости от применения. Но это деление является условным, так как некоторые детали применяют для других видов конструкций. Тем не менее, любое изделие создано для определенных функций, из-за этого доборные элементы нельзя назвать взаимозаменяемыми. Человеку, не имеющему опыта, самостоятельно выбрать элементы будет довольно проблематично.

Виды и их применение

Доборные элементы имеют разные размеры, назначение, названия и формы. Как правило, все они выполняются из разных материалов.

Выпускаются такие виды, как:

  • Торцевая планка. Данную деталь применяют в качестве защиты стыков кровельного материала от затекания влаги внутрь. Фронтонные свесы оборудуют также при помощи этой детали. Перекрытие последнего листа профнастила составляет 50-100 мм, что не позволяет осадкам просачиваться во внутреннюю часть конструкции. Крепят такую планку либо на кровельные, либо на коньковые саморезы.
  • Нащельники. Эти элементы с внутренним и внешним углом используют в качестве защиты узлов от сопряжения кровельного материала с трубой, стеной, а также от проникновения осадков и пыли.
  • Карнизная планка. Ее функция состоит в отведении воды в водосточную систему. Также эта планка маскирует карнизную доску. Этот элемент устанавливают на самой последней рейке обрешетки с помощью кровельных саморезов.
  • Сэндвич-панель. Этот материал имеет трехслойную структуру, которая состоит из двух жестких листов и утеплительного слоя. Листы ондулина изготавливают и из целлюлозы, и из битума, и из минеральных веществ. Такой материал долговечен и очень качественен. Используют его обычно для покрытия частных построек или дач.
  • Ендовы. Эти элементы используют для оборудования стыков между смежными скатами крыш. В продаже имеются верхние и нижние ендовы. Верхние играют декоративную роль, а нижние выполняют гидроизоляционную функцию.
  • Конек. Данный элемент используется при оборудовании стыка скатов в самой верхней точке. Гидроизоляционную и декоративную функцию также выполняет он. Большей популярностью пользуются коньковые профили, карнизные и торцевые планки. Их используют для возведения не только крыш сложной конструкции, но и крыш, имеющих простое строение.
  • Карнизная планка, способная предотвратить попадание влаги во внутрь лобовой доски, а также на ее поверхность. Она представляет собой продольную часть кровли, край металлочерепицы которой подведен. Карнизную планку монтируют перед тем, как накрыть крышу металлочерепицей.
  • Коньковый профиль. Коньковый профиль по сравнению с другими фасонными изделиями имеет большое разнообразие видов и форм. Он выполняет целых 3 функции в конструкции из профлиста. Защита от проникновения воды и пыли также лежит на данном профиле. В целом, он заметно улучшает внешний вид крыши, циркуляцию воздуха и образует вентиляционный зазор.

Чтобы выполнить монтаж конькового профиля, применяют специальный уплотнитель, который копирует контур профиля кровельного материала. Кроме того, данный уплотнитель способен защитить конек от проникновения осадков, пыли и воздушных потоков.

Коньковые профили разделяют на 3 вида:

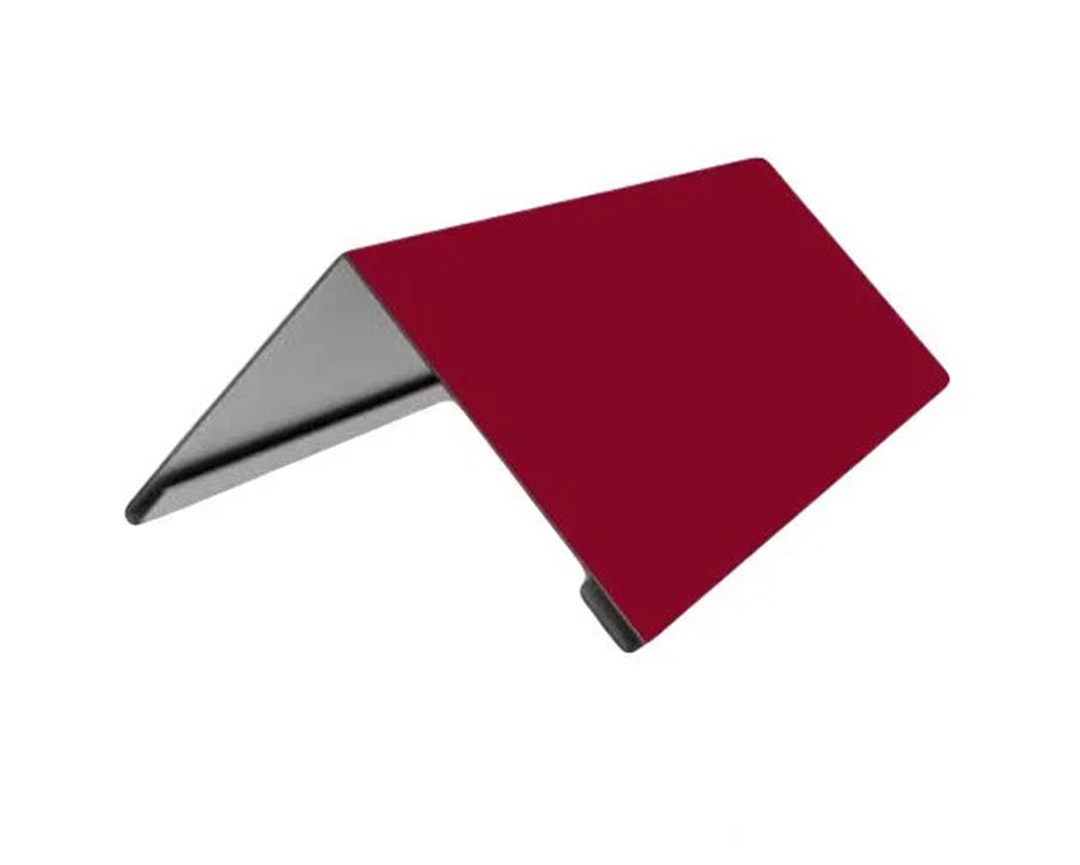

  1. Простой. Это простой уголок, сделанный из окрашенной оцинкованной стали с крепежными полками размером 100-300 мм. В зависимости от ширины полки определяется эффективность защиты от попадания влаги. Чем большую ширину имеют полки изделия, тем лучше оно будет защищать стыки скатов. Простой коньковый профиль монтируется довольно легко, поэтому данную работу можно провести самостоятельно.
  2. П-образный. Такой профиль можно применить для крыш, изготовленных из профлиста с П-образным ребром между двумя крепежными полками. Но сначала на эту деталь крепят вспомогательный деревянный брус.
  3. Полукруглый профиль. Имеет вид полукруга, что придает этому профилю необычный вид, но и стоимость его выше, чем у других профилей. Используется он для крыш, имеющих разный уклон, именно поэтому у него имеются крепежные полки различной длины. Чтобы защитить торцы конька, применяют заглушки, так как при установке торцы можно повредить.

Обычно ее выполняют в цвете всего кровельного покрытия и даже отдельных ее элементов. Но многие выделяют ее другим цветовым оттенком.

Все элементы необходимо монтировать по окончанию укладки металлочерепицы по всей площади крыши.

Карнизная планка бывает нескольких видов:

  • Торцевая планка. Как и другие, торцевая планка защищает поверхность крыши от проникновения влаги. Помимо этого, она имеет свойство расширять площадь кровельного пространства, а также создает изящный вид крыши. Изготавливают ее в виде согнутого листа, обработанного специальным металлическим изделием, имеющим плоскую форму.
  • Ветровая планка. Еще один вид планок, который устанавливают по окончанию устройства крыши. Так как многие потребители используют металлочерепицу в качестве кровельного материала, значение ветровых планок несколько возросло. Металлочерепица – материал легкий, способный легко деформироваться под воздействием сильных ветряных порывов. Ветровые планки способны предотвратить такую ситуацию, более того, они способны защитить подкровельное пространство от насекомых, птиц, пыли и прочего.

Также при помощи данной конструкции под крышей создается особый микроклимат, при этом неважно, какой кровельный материал используется.

Все эти элементы необходимы для изоляции переломов кровли, карнизов, ветровых торцов, а также защищают от пыли, ветра, дождя и других осадков. Многие используют доборные элементы в качестве герметизации покрытия.

Стоит обратить внимание на то, что почти все перечисленные выше элементы изготавливают из профнастила.

В строительстве данный материал высоко ценится за счет своих безупречных характеристик. Его используют как и в качестве покрытия, так и в качестве облицовочного материала.

На профнастиловых кровлях нередко можно заметить некоторые детали, а именно:

  • вспомогательные элементы;
  • дефлектор вентиляции;
  • элементы конькового узла;
  • снегозадержатели;
  • нижняя планка;
  • торцевая планка.

Профнастил точно так же, как и другие материалы, делят на типы:

  • Профнастил для кровли без полимерного покрытия. В основном, его используют для оборудования заборов или навесных крыш. Этот материал имеет вид обыкновенного стального листа, подверженного холодному прокату. Наверное, из-за этого он и имеет столь низкую цену.
  • Профнастил, в основу которого входят черные металлы. Защитное покрытие отсутствует, поэтому данный профнастил сильно подвержен коррозии, быстро разрушающей его. Используют его только при оформлении гаражей.
  • Профнастил из цветных металлов. Медь либо алюминий выступают сырьем при изготовлении этого профнастила. Если в качестве сырья используется медь, то потребитель может быть на 100% уверен в качестве продукта. Внешний вид также выглядит достаточно презентабельно. Со временем окрас становится темного цвета, а качество по-прежнему не меняется. Прослужить такой материал способен примерно 150 лет.
  • Профнастил из стали с применением полимеров.
  • Листы профнастила, имеющие различные формы.

Существуют также проходные элементы – специальные приспособления, предназначенные для вывода вентиляционных коммуникаций наружу, а также для предотвращения проникновения влаги.

Проходные элементы делят на:

  • предназначенные для цементно-песчаной черепицы;
  • для керамической черепицы;
  • для фальцевой кровли;
  • для мягкой кровли;
  • для металлочерепицы.

Данные элементы подбирают по диаметру трубы, выбранной для монтажа.

Нельзя забывать и о комплектующих для доборных элементов. Например, корректор для ремонта царапин. Такие корректоры используются при работе с полимерными покрытиями.

Помимо всех этих элементов, стоит задуматься об использовании капельников. Крепят их вдоль нижней кромки карниза.

Немаловажную функцию, а именно отвод дождя от стен здания, выполняет отлив, отходящий от крыш. Подбирают его под цвет оконной рамы.

Для крыши из разных материалов

Материал, пользующийся большим спросом – профнастил (он же профлист) является оптимальным вариантом при обустройстве любой крыши, так как из него получается надежное покрытие, способное прослужить долгие годы. Еще одним достоинством является легкий монтаж, выполнить который можно самостоятельно.

Профлист отлично подходит крышам, которые отличаются сложными или нестандартными формами. Но чем сложнее крыша, тем больше доборных элементов понадобится при постройке. Коньки, ендовы или узлы примыкания – элементы, способные придать крыше совершенный вид, а также обеспечить потребителя долговечностью и прочностью обустраиваемой крыши.

Профнастиловые элементы имеют множество разных вариантов и изготавливаются они, как правило, из различных материалов:

  • Оцинкованные без слоя краски. Оцинкованную сталь, которую используют при создании данных элементов, не покрывают никаким красящим слоем. Повредить данный материал нетрудно, за счет этого его стоимость невысока, следовательно, срок службы тоже недлительный.
  • Оцинкованные со слоем краски. Здесь применяется оцинкованная сталь, имеющая покрытие из качественной краски. Особый состав создает отличное покрытие, способное вынести любые погодные условия. За отсутствие коррозии на данном материале отвечает лакокрасочное покрытие.
  • Оцинкованные элементы с полимерным покрытием. Наиболее предпочитаемый среди потребителей вариант среди всех доборных элементов, так как он обеспечивает полную защиту от влаги, что говорит о том, что возникновение коррозии на таком материале точно не произойдет. При всех плюсах этого элемента стоит заметить, что цена его достаточно высокая, но и срок эксплуатации немаленький.
  • Еще один более дорогой и роскошный вариант – полиэстер. Прочный он за счет защитного покрытия полиэстеру, поэтому ему не страшны низкие или высокие температуры, обилие осадков или ультрафиолет.
  • Более надежным покрытием, чем полиэстер, является пластизол. С таким покрытием потребитель не только никогда не узнает, что такое протекание кровли, но еще и приобретет продукт, служащий не один десяток лет.

Тем не менее, стандартные профилированные листы используются чаще, чем профнастиловая продукция. Происходит это потому, что доборные элементы данной кровли увеличивают герметичность и надежность застраиваемой крыши.

Для фасада

Доборные элементы для фасада нередко называют фасонными элементами. Они представляют собой часть фасада и образуют совокупность элементов, обеспечивающих соединение и защиту проблемных участков от повреждений. Даже самая мелочь способна начать разрушение крыши или фасадной части в результате вмешательства внешних факторов.

При отделке фасада применяются следующие виды доборных элементов:

  • начальная и завершающая планки, известные так же как П-образные;
  • угловые планки для обустройства внешнего и внутреннего простых углов;
  • угловые планки для обустройства внешнего и внутреннего сложных углов;
  • Н-образная и П-образная доборные планки;
  • доборные планки стыковочные;
  • доборные элементы на участки примыкания.

Как выбрать: советы

Для правильного выбора доборных элементов и аксессуаров для них необходимо обратить внимание на материал, взятый в качестве сырья – этим определяется цена и качество продукта.

Также нужна и подходящая расцветка, способная не только подчеркнуть внешний вид дома, придав ему изящество, но и испортить его при неправильном сочетании.

Помимо этого, при желании приобрести самый качественный товар стоит обратиться к маркировкам, указанным на таком материале, как профнастил:

  • Маркировка С-21 обозначает чрезвычайную жесткость, что позволяет использовать материал не только при постройке крыши, но и в качестве облицовочного материала.
  • С-44. Такая маркировка указывает на дополнительные ребра жесткости.
  • НС-34 и 44. Этот вид способен защитить крышу от любых погодных условий. Создан он только лишь для кровельного покрытия. Однако укладывая такие листы, стоит позаботиться о некоторых условиях. Одним из них является шаг обрешетки, составляющий не более восьмидесяти сантиметров.
  • RN-20. У этих листов есть особая канавка для отвода воды. Обрешетку для такого сооружения можно укладывать немного шире, чем обрешетку предыдущего, сантиметров 110.

Внимательно изучив маркировку, стоит обратить внимание и на другие факторы:

  • целостность приобретаемого товара;
  • цена;
  • полимеры, используемые в качестве защитного слоя.

Перед покупкой материала лучшего всего узнать о защитном слое.

Помимо вышесказанного, стоит помнить, что гарантия на кровельные материалы действует только в том случае, если технология укладки была правильно соблюдена. Чтобы не возникало лишних проблем, следует обращаться только к профессионалам.

Разумнее всего приобретать доборные элементы у той же фирмы, где был приобретен кровельный материал, так как это позволит подобрать элементы одной цветовой гаммы, а также сэкономить на транспортных перевозках.

При покупке доборных элементов необходимо позаботиться и о креплениях к ним, так как фиксация гвоздями в этом случае исключена. Болты, шурупы, саморезы – крепежные элементы, способные помочь получить качественное и надежное кровельное покрытие.

Как установить?

Торцевая планка – очень функциональный элемент, так как она защищает и кровельные элементы от влаги, и металлочерепицу от ветра.

На торцевой доске размещается гидроизоляция, а край закрывается торцевой планкой. При помощи саморезов эта планка крепится от карниза к коньку к торцевой доске примерно через 60 см. Потом она плотно прижимается к металлочерепице.

Если необходимо, то нахлест между планками подрезают, но составлять он должен не менее 100 мм.

Чтобы избежать попадания осадков под металлочерепицу, торцевую планку крепят так, чтобы она перекрывала верхний гребень волны. Далее край листа металлочерепицы отгибают вверх.

Верхняя ендова не только выводит воду с внутреннего угла при стыке двух скатов, но еще и выполняет декоративную функцию, придавая стыкам изящный облик.

Верхнюю ендову крепят саморезами. Сделать это надо так, чтобы саморезы не прошли через нижнюю ендову, так как это может нарушить гидроизоляционный слой.

Между листами металлочерепицы и верхней планкой ендовы устанавливают саморасширяющийся уплотнитель.

Кровельные изломы бывают прямыми и обратными. При установке планок примыкания важно точно соблюдать непрерывность гидроизоляции на изломах кровли.

В случае прямого излома обрешеточные доски должны быть максимально приближены друг к другу. Лист металлочерепицы, который накрывает излом, надо выдвинуть наружу, чтобы закрыть место излома. Карнизную планку здесь можно использовать как сопрягающий элемент. Затем между этим элементом и черепичным листом укладывают универсальный уплотнитель, имеющийся у любой фирмы-изготовителя кровельного материала.

Если дело обстоит с обратным изломом, то здесь используется планка примыкания к стене. Этот сопрягающий элемент укладывают стороной с завальцовкой на нижний скат. Необходимо максимально приблизить обрешеточные доски в месте излома. Далее между планками и металлочерепицей устанавливают универсальный уплотнитель.

Потом на высоту 50 мм выводится гидроизоляция. Выводят ее на стену – до штрабы. Можно использовать как универсальный уплотнитель, так и профильный – все зависит от примыкания, которое может быть и сбоку, и к торцу.

При установке коньковых элементов пленка гидроизоляции должна быть разорвана на ширину 200 мм по всей длине конька. При необходимости можно проклеить его металроллом либо фигаролью, что обеспечит конек дополнительной гидроизоляцией.

Крепеж конька проводится с обеих сторон при помощи саморезов. Делается это через верхний гребень волны в обрешетку. Со стороны торцов конек закрывают заглушками.

Для завершения архитектурного образа здания применяют доборные элементы для фасада. Помимо декоративной функции, данные элементы также выполняют функцию защиты уязвимых участков.

При помощи фасадных доборных деталей можно укрепить постройку и обеспечить маскировку отверстий, оставшихся после отделочных работ, а также защитить свое жилище от пыли, влаги и других осадков.

Для установки фасадных элементов, то есть окон, дверей и так далее, необходимы угловые планки, количество которых должно совпадать с суммой внешних и внутренних углов дома.

Монтаж доборки нужен для того, чтобы грамотно объединить конструктивные элементы дизайна. Изготавливают эти элементы обычно из алюминиевого или оцинкованного листа, пластизола, полиэстера, пурала и других материалов. Нанести необходимое лакокрасочное покрытие можно при завершении установки. В данном деле, как и во многих других предыдущих, необходим грамотный подход и очередность.

Для защиты оконной системы от потоков воды используют внешние подоконники. Их изготавливают в форме плоских профилей, что подчеркивает некое изящество постройки и создает гармоничный вид.

Выгодным выбором многих потребителей является вентфасад. Фасадную пленку соединяют с основанием дома. Делается это посредством установки каркаса. Это создает оптимальную звукоизоляцию и терморегуляцию, а также создает воздушную прослойку.

При необходимости замаскировать места стыков и соединение кровли с цоколем применяют доборные элементы.

Панели для фасада – это отличный аналог обшивки дома. Такие панели способны противостоять влаге и любым погодным условиям, к тому же для них нужна особая подготовка стен обустраиваемого здания. Монтаж данных панелей выполняют с помощью скоб, строительных гвоздей и шурупов.

Эти панели удобны тем, что их можно использовать и при отделке фасада, и при подшивке элементов декора. А возможно это потому, что установка данных элементов может быть как вертикальной, так и горизонтальной формы.

Производители

При производстве доборных элементов используется специальное гибочное оборудование, с помощью которого можно добиться точных размеров. Для изготовления этих элементов обычно используют оцинкованную или окрашенную листовую сталь.

На данный момент существует огромное множество компаний, способных изготовить нестандартные доборные элементы самых замысловатых форм и самой высокой сложности.

Одной из них является «Технониколь». Это один из крупнейших производителей строительных материалов. Эта компания способна мастерски среагировать на любые запросы потребителей и выполнить любое его желание.

Еще одним крупным производителем считается компания «Пеноплэкс», начавшая свою деятельность в 1998 году. Ее по праву можно считать представителем нового поколения строительных и теплоизоляционных материалов.

Также стоит отметить завод «ВладМеталлПрофиль», который так же как и вышеперечисленные производители, является одним из ведущих российских производителей. «ВладМеталлПрофиль» предлагает свои доборные элементы по ценам производителя, исключая ненужные наценки.

Покупку прижимной планки, предназначенной для фиксации гидроизоляционных материалов, можно осуществить в интернет-магазинах или же у популярных производителей.

Существует три типа прижимных планок:

  • краевая алюминиевая;
  • прижимная алюминиевая;
  • стальная.

Самое важное и при установке и выборе доборных материалов – высокий уровень опыта. Человек, не имеющий знаний в данной области, способен совершить множество ошибок и потратить все свои сбережения впустую. Именно поэтому такую сложную и трепетную работу лучше всего доверить профессионалам, которые сделают все грамотно и без ошибок.

О том, где используются доборные элементы кровли и фасада, смотрите в следующем видео.

названия частей, конструктивное строение кровли, из каких элементов состоит

Содержание:

Одним из этапов проектирования дома является определение конструкции крыши и вида кровельного покрытия. Большое значение при этом имеет дизайн строения, его назначение и конструктивные особенности. Однако наличие того или иного элемента кровли, материал для его изготовления и вид крыши зависит от множества других факторов. В частности, речь идет о климатических условиях, географическом положении и степени капитальности. К примеру, крыша бани или хозяйственной постройки имеет конструкцию, отличную от крыши дома. Для частного застройщика очень важно знать, из каких элементов состоит крыша, какие виды кровли подойдут именно в его случае.


В целом крыша состоит из следующих частей:

  • Стропильный каркас.
  • Обрешетка.
  • Защитная часть или кровля.
  • Дополнительные горизонтально расположенные части: конек, ендова или разжелобок.
  • Наклонные поверхности: скаты и ребра.
  • Водосточные желоба по нижнему краю скатов для отвода талых и дождевых вод.

Конструктивные особенности крыши

Перед началом строительства крыши необходимо тщательно изучить строение крыши и непосредственно кровли. Ни одно цивилизованное строение невозможно представить без верхнего перекрытия, которое может быть двух видов:

  • Потолочное или чердачное перекрытие защищает строение от потерь тепла.
  • Крыша защищает весь дом от различных природных явлений, таких как ветер, солнце и осадки.

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

  • Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
  • Ребра – выступающие углы в местах пересечения скатов.
  • Ендова – внутренний угол, также образующийся при пересечении скатов.
  • Спуск – нижняя часть ската.
  • Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
  • Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
  • Фронтальный свес – часть ската, выступающая за фронтон.
  • Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.


Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Геометрия строения крыши

Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

  • Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
  • Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
  • Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
  • Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
  • Мансардная крыша является разновидностью двускатной конструкции.
  • Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
  • Коническая крыша лучше всего смотрится над зданиями круглой формы.
  • Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.


Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

Стропильная система

Основанием крыши любого типа служит стропильная система, для изготовления которой в большинстве случаев используют доски или деревянные бруски. На эту конструкцию ложится вес кровли, поэтому для работы лучше выбирать высококачественную древесину, на которой нет большого количества сучков, трещин и гнили. Чаще всего стропильный каркас возводится из древесины хвойных пород. Предварительно пиломатериал тщательно просушивают. Иногда для работы используют бревна, но на высоте с таким материалом работать неудобно из-за его тяжести.

Опорой для стропилин служит мауэрлат, для его изготовления необходимо брать брус сечением 10*10 см или бревно, стесав перед укладкой его нижнюю часть. В домах из бруса или бревен в качестве этого элемента используется верхний венец коробки дома. Мауэрлат предназначен для распределения нагрузки на несущие стены дома.


Рассчитывать сечение стропильных ног нужно очень внимательно с учетом нескольких критериев:

  • Нагрузка от кровли и снежной массы.
  • Расстояние между стропилинами.
  • Параметры пролета.
  • Угол наклона скатов.

Выделяют два вида стропильной системы: висячая и наслонная. В первом случае стропильные ноги опираются на наружные стены здания, второй вид подразумевает установку дополнительных опор на внутренних несущих стенах, перегородках или колоннах.

Обрешетка крыши

Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.


Изготовление обрешетки необходимо выполнять по следующим правилам:

  • Все элементы должны быть надежно зафиксированы на стропильном каркасе.
  • Соединение элементов над стропилинами располагают в шахматном порядке.
  • Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
  • На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
  • Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.

Назначение и необходимость элементов конструкции

Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.



Фасонные элементы кровли - Полипрофиль

Неотъемлемой составляющей систем вентиляции являются воздуховоды. По ним приготовленный приточный воздух доставляется к воздухораспределителям, а удаляемый транспортируется от вытяжных отверстий к вентиляционным камерам, через которые выбрасывается в атмосферу.

Воздуховоды классифицируются по нескольким признакам:

форма  –  круглые, полукруглые, прямоугольные;

способ соединения;

наличие специальных свойств  –  теплоизолированные, звукопоглощающие, гибкие, полугибкие;

конструкция;

материал, из которого они изготовлены: металлические (оцинкованная или нержавеющая сталь), металлопластиковые, неметаллические (винипласт, стеклопластик, полиэтилен и т. д.).

По-прежнему больше других распространены металлические.

Их замысловатые переплетения остаются обязательным элементом интерьеров производственных помещений. Выполняются круглого или прямоугольного сечения. У круглых достоинств больше. Они не столь трудоемки в производстве – процесс их изготовления состоит из меньшего числа технологических операций. Меньшими трудозатратами сопровождаются их монтаж и теплоизоляция. При равной площади сечения на 20–30% сокращается расход металла. У круглых воздуховодов лучше аэродинамические свойства. Они "жестче" (прочнее при одинаковой толщине материала), создают меньше проблем с герметизацией стыков.

Впрочем, свои козыри имеются и у "прямоугольника". И проявляются они, когда требуются воздуховоды со значительной площадью поперечного сечения или когда монтаж вентиляционных систем ведется в стесненных условиях. А прямоугольное сечение проще "вписать" в низкие потолки, оно незаметней, в меньшей степени портит интерьер. (Хотя справедливости ради следует отметить, что при качественном исполнении воздуховод сам может стать украшением интерьера, и потому "выворачивать наизнанку" инженерные системы, в т. ч. и воздуховоды, стало у современных зодчих весьма популярным архитектурным приемом). И все же, в общем случае, предпочтение отдается круглым воздуховодам, а выбор прямоугольных, согласно нормативным документам, требует соответствующего обоснования.

Металлический воздуховод

Обычно стальные воздуховоды изготавливают из листа. При толщине менее 1,5 мм шов (соединение) делают фальцевым. Более толстый лист сваривается. Сварной шов, как правило, размещают на гладкой стенке, но возможно расположить его в углу, где он исполнит роль дополнительного ребра жесткости. Воздуховоды круглого сечения могут быть прямошовными (это когда соединение проходит вдоль продольной оси воздуховода) или спиральными. Во втором случае стальная лента сворачивается в виде спирали. Если толщина ленты меньше 1 мм, применяется фальцевое соединение; для ленты толщиной 1–2 мм используется сварка.

Спиральные воздуховоды отличают аккуратный внешний вид, плотный шов, большая жесткость. Недостатком является повышенный расход металла. Зато длина может быть любой, тогда как прямошовные воздуховоды приходится "складывать" из сравнительно коротких кусков, затрачивая немало усилий на устройство их соединений, среди которых чаще используется фланцевое. Оно предусматривает прокладку между фланцами стыкуемых частей уплотнительного материала (резины, картона, асбестового шнура) с последующей затяжкой болтов. Возможен вариант бесфланцевого соединения с помощью бандажей. Помимо стыков есть еще одна проблема – повороты. В этом случае используются фасонные части – отводы.

Воздуховод, подключенный к патрубку вентиляции

Но, оказывается, можно обойтись и без них, если использовать гибкиеи полугибкие воздуховоды. Разница между ними в том, что в отличие от первых, способных выдержать многократную гибку, полугибкие не столь выносливы – если их растянули, сжимать обратно (т. е. пытаться повернуть в другую сторону) уже не следует. Несмотря на очевидные достоинства, в нашей стране этот вид воздуховодов пока еще не получил должного применения. Обычно гибкие и полугибкие воздуховоды диаметром до 350–400 мм используются в системах вентиляции и кондиционирования с низким давлением или в периферийных секциях больших центральных систем. Применяются они и в местной вытяжной вентиляции. В европейских странах гибкие воздуховоды широко используются при организации вентиляции в жилых зданиях. Например, для обеспечения вытяжки воздуха из туалетов и ванных комнат.

По сравнению с воздуховодами, сделанными из гальванизированной стали, гибкие обладают определенными преимуществами. Это, прежде всего, сокращение расхода материалов (и связанное с этим значительное уменьшение веса систем распределения воздуха), а также увеличение в несколько раз производительности при монтаже. Но есть у них и недостатки, самый главный из которых – высокое аэродинамическое сопротивление. Чтобы минимизировать его, производители рекомендуют монтировать гибкие воздуховоды в полностью растянутом состоянии, а держатели, с помощью которых они подвешиваются, располагать достаточно часто, чтобы провис не превышал 40–50 мм/м. Не должен быть слишком резким радиус изгиба при повороте (как минимум 0,55–0,56 диаметра воздуховода).

обзор и объяснение кровельных аксессуаров

Современные кровельные аксессуары отвечает за вентиляцию, герметизацию, снегозадержание и отвод воды для всей кровельной системы. Их главная задача – максимально продлить срок службы самой крыши и ее покрытия. И для каждого вида кровельной системы есть свои комплектующие, и оттого, насколько грамотно вы подберете их, зависит долговечность и эстетичность вашего дома. Поэтому давайте вместе разберемся, какие доборные элементы кровли вам понадобятся на финальной стадии строительства и как не запутаться в их многообразии.

Ведь чтобы обеспечить полную надежность и эстетичность вашей кровли, необходим комплексный подход к ее обустройству. К счастью, широкий ассортимент доборных элементов кровли, который предоставлен на современном рынке, позволит вам соорудить достаточно качественные кровли любой геометрии.

Все кровельные аксессуары по своему функциональному назначению бывают такие: доборные кровельные элементы, элементы безопасности кровли, кровельные выходы, система слива дождевой воды и кровельный крепеж.

В этой статье мы будем говорить именно о доборных элементах. А они применяются именно для того, чтобы защитить кровлю от протечек и механических повреждений:

Дело в том, что, какой бы ни был шикарный интерьер, и каким бы ни был дорогой ремонт дома, все это легко можно перечеркнуть первой же протечкой кровли. А поэтому крыша должна быть не только красивой, но и выполнять все свои главные функции. И больше ответственности всего на себя берут здесь именно доборные элементы кровли.

Доборные элементы – это коньки, примыкание, ендовы, соединительные ветровые планки и уплотнительные манжеты. Главное задача всех доборных элементов – закрыть все слабые участки кровли и не дать проникнуть туда снегу и дождю. А уже вторая функция, но не менее важная –декоративная. Ведь чаще всего именно по доборным элементам узнается определенный стиль дизайна кровли и ее национальная принадлежность. Отметим, что на Руси дизайну доборных элементов уделялось особое внимание и именно по ним судили о мастерстве хозяев дома и их социальном положении.

Что немаловажно, доборные элементы кровли создают последний штрих ее дизайна. Кроме того, среди доборных элементов также такие, которые выполняют исключительно декоративную функцию. Например флюгер, который показывает направление ветра и украшает дом, или шпили, которые туда же относится.

Вам будет приятно узнать, что многие современные компании активно сотрудничают с проектировщиками строительных фирм. Главное для них – это продвижение собственных материалов, а спрос на них нужно создавать. Поэтому здесь больше действует принцип не «спрос –предложение», а «предложение – спрос», когда кровельные элементы производятся таких привлекательных видов и необычных форм, со своими функциональными бонусами, что многие хотят их приобрести, только увидев. Хотя до этого момента даже не задумывались об этом!

Такая продукция чаще всего представлена на ежегодных специализированных выставках, которые особенно охотно посещают архитекторы и дизайнеры, создающие новые концепции для глянцевых строительных журналов. А ведь многие ноу-хау еще решают целый ряд проблем с герметизацией и протечками!

Конек крыши – это угловой защитный металлический элемент, который защищает кровлю от попадания влаги и пыли вовнутрь. Он соединяет верхние ребра покрытия крыши и выполняет важные декоративные функции.

Современный рынок представляет коньки угловой, или более сложной формы, с вентиляционными отверстиями. И даже со специальными заглушками, которые блокирует доступ в подкровельное пространство насекомым, птицам и грязи.

Треугольный конек – это элемент кровли, который закрывает стык двух скатов кровли на наклонных ребрах. Главное его задача – не позволить атмосферным осадкам и грязи попасть в подкровельное пространство. Красивее всего такой смотрится на кровлях с наклоном около 30 градусов и на четырехскатных конструкциях.

Плоский конек, как и треугольный, подходят больше для кровель меньше 30 градусов, а также для пристроек с небольшими уклонами и небольшими скатами.

Полукруглый конек – самый декоративный из других видов. Им хорошо защищать края листов металлочерепицы или профнастила от подрыва ветром. Особенно привлекателен такой конек смотрится на сложных кровлях.

Еще один важный элемент крыши – это снегозадержатели. Их главная задача – максимально предотвратить быстрое схождение снега по крыше, задержать его или «разрезать» на более мелкие и безопасные части. Придерживая большие части снега и льда от падения вниз, такие доборные элементы защищают фасад здания и людей, которые идут внизу.

Выбор современных снегозадержателей на сегодняшний день огромный: это и пластинчатые, и решетчастые, и зубчатые, и точечные системы. Их подбирают с учетом и эстетической функции, что тоже немаловажно. Особенно отводят душу при изготовлении снегозадержателей домашние мастера, вырезая из этих элементов причудливых героев мифических сказаний или просто симпатичных существ, которая как-бы заселяют поверхность крыши и в темноте пугают своими темными фигурами на ночном небе.

Разные снегозадержатели отличаются прежде всего специальной подковкой, на которой они крепятся. Именно она предотвращает риск лавинообразного схода снега. Снегорезы по типу зубьев просто разрезают снег на более мелкие части, но не особо задерживают его на крыше. В итоге снег падает на землю в безопасном количестве и не оказывает большого давления на саму кровлю. Для самых северных снежных регионов России без таких элементов обойтись невозможно.

А вот снегозадержатели в своем прямом назначении представляют собой стопоры для снега, максимально задерживая его на крыше. В доме, который расположен возле улицы или проходной зоны, такие должны быть обязательно.

Ендовы бывает нижние и верхние, и применяются для отвода воды со скатов крыши. Это –незаменимый элемент для крыш сложной формы. По сути, ендовы представляют собой угловые элементы, которые крепятся между скатами в самых уязвимых для влаги местах, а верхние еще и выполняют декоративные функции.

Открытая ендова – это самая простая конструкция. Но использовать ее можно только на кровлях без особо крутых скатов. А закрытая ендова используется на крышах, у которой острые углы – между параллельными плоскостями. Переплетенные ендовы тоже закрыты кровлей.

Декоративная ендова – это элемент кровельной системы, который монтируется на металлочерепицу вместо внутреннего стыка. Он закрывает косой срез металлочерепицы и профнастила, и защищает при этом срез от попадания грязи и листвой.

Внутренняя ендова предназначен для отвода влаги атмосферных осадков с наклоных скатов. У него практически нет никакой декоративной функции, ведь поверх он обычно прикрыт планкой декоративной ендовы.

Уплотнители кровельных проходов – это необходимые элементы для дымоходов, каменных выходов, электрических телевизоре телевизионных антенн и систем вентиляции. По сути, это гибкие материалы, которые прилипают к кровле и обеспечивают ее 100% герметичность. Кроме того, они частично гасят вибрации смещения, поглощая температурное расширение и сжатие. А также выдерживают давление большой массой снега.

Основные различия между современными уплотнительными элементами для кровли состоят в том, что разные материалы имеют разный диапазон температур, при котором еще сохраняет свои свойства. Например, для силикона это – 350°, а вот для EPDM – только 135°. В зависимости от этих свойств и различаются их сферы применения.

Так, для дымохода или каменные трубы целесообразно использовать силикон, пусть он и стоит дороже. А для всех остальных вариантов вполне подходит EPDM.

Прямые уплотнители: для мягких кровель

Прямые уплотнительные манжеты используются для плоской кровли: мастичной, мембранной или рулонной. Такие манжеты изготавливаются из особых материалов, которые не подвержены коррозии и атмосферному влиянию.

В сочетании с алюминием, такая конструкция позволяет устанавливать уплотнители на любую кровлю! Тем более, что диаметр этого уплотнителя варьирует от нескольких миллиметров до целых двух метров.

Вот хороший видео-ролик про такие манжеты:

Комбинированные уплотнители: для сложных участков

Комбинированная уплотнительная манжета применяется для кровли из металлочерепицы или металлопрофиля. Использовать ее допустимо на крыше с углами наклона кровли от 0 до 45 градусов. Главное преимущество этого элемента в том, что в процессе установки комбинированная манжета деформируется намного меньше, чем другие виды. И все за счет того, что у такой манжеты фланец полностью резиновый (EPDM) или изготовлен из высокотемпературного силикона, еще и прикрыт алюминиевой полоской. Преимущества такого устройства – в быстром и надежном монтаже. Также такая манжета имеет более эстетичный вид, что для многих – немаловажный момент.

А применяются комбинированные манжеты на кровле из металлочерепицы, металлопрофиля и фальца с наклоном от 10 до 30 градусов.

Угловые уплотнители: для рельефных кровельных материалов

Угловая уплотнительная манжета используется для кровли из керамической, сланцевой и гибкой черепицы, а также ондулина, шифера и композитных материалов. А вот более новая для российского рынка манжета «Ультра угол» разработана для кровель с наклоном до 50-55 градусов и с увеличенным размером фланца.

Для северных регионов России уплотнители нужно брать толщиной не менее 3 мм, чтобы они могли выдержать суровые зимы. Причем для разного вида крови нужно подбирать разные элементы. Главное выбрать уплотнители, которые будут устойчивы к погодным условиям, снегу, льду и воздействию ультрафиолетовых лучей.

Чтобы минимизировать негативное влияние дождя на фасад жилого дома, используют специальные отходят отливы для крыши. Речь идет о важной части водосточной системы – желобах и их соединительных элементах.

Оконный отлив – это функциональное декоративное изделие, из стали, которая защищает кирпичную каменную кладку подоконника от прямого дождя и предупреждают их разрушение. Чаще всего подбирается под цвет оконной рамы.

Водосточные желоба обеспечивает сбор всей дождевой воды и направляют ее подальше от дома.

Еще одним решением для вас будет выступающий желоб. Просто выведите его за пределы крыши не менее, чем на 50 сантиметров. А для того, чтобы такой длинный желоб был закреплен надежно, на краях такой крыши увеличьте количество кронштейнов хотя бы на две-три штуки.

Дымники – это металлические колпаки, которые надеваются на дымоходы и вентиляционные трубы сверху. Они предназначены для защиты таких труб от попадания внутри снега и дождя. А еще – и для создания достаточной тяги, что необходимо для отвода продуктов сгорания из дома.

И, наконец, разберемся с кровельными планками:

Перечислим планки для крыши:

  • Наружная планка перегиба – это элемент кровельной системы, который защищает горизонтальные наружные изломы от подтеков.
  • Торцевая планка – это функциональный элемент кровли, который закрывает торцевые части крыши. Эта планка помогает защитить торец от дальнейшего набухания из-за влаги и не дает сорвать ветром кровельное покрытие со стороны фронтона.
  • Прямая торцевая планка для металлочерепицы предназначена для вскрытия торцевой части, особенно края обрешетки, чтобы защитить ее от пыли, грязи и влаги. Именно она придает кровле законченный вид и защищает боковую часть металлочерепицы. Ее отдельные разновидности – это торцевая планка для металлочерепицы с ребром, у которой запись дополнительные элементы жесткости и особый декоративный эффект.
  • А вот планка примыкания предназначена для защиты примыкания кровли к трубе дымохода. Плюс служит еще и дополнительной гидроизоляцией. Обычно такая планка монтируется под кровельный профнастил и металлочерепицу, которые в виду своего устройства не прилегают плотно к крыше.
  • Лобовая планка – это и функциональный, и декоративный элемент кровельной системы. Главная задача – защита лобовой доски на фронтоне карниза от воздействия окружающей среды.
  • Горизонтальная планка служит опорой для подшивки профнастила или сайдинга карнизов и фронтонных свесов.
  • Внутренняя планка перегиба – это элемент кровельной системы, который защищает горизонтальные внутренние изломы кровли от подтеков.
  • Коньковая планка защищает стропильную систему в области конька от влаги. Чаще всего коньковую планку ставят на  крышу из металлочерепицы.
  • Ветровая планка ставится на торцы кровельного материала и защищает края обрешетки от грязи, разносимой ветром, влаги и пыли.
  • Планка примыкания под металлочерепицу – это элемент, который защищает место примыкания черепицы или профнастила к стене и дымоходу. В этих местах обычно применяются лента на битумной основе, а сама планка служит для них прижимным элементом и дополнительной гидроизоляцией.
  • Капельник, или карнизная планка – это декоративный, и одновременно функциональный элемент кровли. Он защищает торцевую часть низа обрешетка и контробрешетки от влаги и направляют дождевую воду в желоба водосточной системы. Обычно капельники монтируются на кровельный профнастил и металлочерепицу.

Обычно кровельный материал известных производителей поставляется уже со всеми необходимыми комплектующими, которые идеально подходят для конкретной кровли. Как правило они сделаны из того же материала, и того же цвета, что и сам кровельный материал, и смотрится такая кровля в целостности и стилевом единстве.

Но, если вы приобрели сначала кровельное покрытие, то подобрать к нему все необходимое поможет наша статья! Если же у вас остались какие-либо вопросы — пишите их в комментариях!

Конструктивные элементы крыши, устройство

Составляющими крышу элементами являются стропила, обрешетка и ограждение, то есть кровля.

Скаты и ребра — это наклонные поверхности. К горизонтальным составляющим относятся конек, ендова и разжелобок. Чтобы у нижнего края ската организовать сток, в ряде случаев применяют желоба. Нижняя часть ската, расположенная между желобком и обрезом, называется спуском. Можно назвать это основным элементом крыши.

Деревянный каркас крыши представлен следующими конструктивными элементами: основными и обязательными — мауэрлатами, стропилами и обрешеткой, а также вспомогательными — затяжкой, стойкой и подкосами.



Мауэрлат, в народе именуемый «матка», «матица», представляет собой брус, имеющий сечение минимум 10 х 10 см или обтесанное с нижней стороны бревно. Мауэрлат должен быть опорой для стропил, а также в его функции входит равномерное распределение нагрузки на наружные стены. На стены, выполненные из облегченной кладки, легких бетонов, каркасные и панельные, следует по всей их длине уложить непрерывный мауэрлат.

Если стены массивные, выполненные из камня или кирпича, то под каждую стропильную ногу необходимо подложить имеющий длину 0,5 м отрезок бруса или бревна. При этом концы хомутов прикрепляют к металлическим крюкам, при кладке стен заделываемым на 2—3 ряда кирпича.

Стропила из деревянных брусьев, досок, брусков по сути своей являются несущим каркасом крыши, ее основой.

Крепление к стене

К тому же стропила — это несущая конструкция, выдерживающая вес кровли, снега и напор ветра. Именно поэтому древесина, служащая для изготовления стропил, должна быть лишена каких бы то ни было изъянов: червоточин, выпадных сучков, гнили, трещин в зонах соединения и вне их длиной более 0,25 длины бруса и глубиной более 0,25 его толщины.

На изготовление стропил подходят доски хвойных пород, имеющие толщину 40—60 мм, или брусья. Пиломатериал должен быть лишен дефектов, хорошо просушен, с минимальным количеством сучков. Допускается использовать и бревна, но следует учитывать, что они значительно тяжелее.

Дощатые стропила характеризует простота сборки, поскольку все соединения осуществляют на гвоздях с использованием вкладышей и накладок или без них. Врубки, ослабляющие брусовые и бревенчатые конструкции, в данном случае используют лишь для соединения стоек с прогоном и лежнем в наклонных стропилах.

Сечение стропил

Обусловлено рядом факторов, таких как:

  • нагрузка, вызываемая весом кровли и снега;
  • шаг стропил; размер пролета;
  • уклон кровли.

Размер сечения стропил необходимо подбирать с учетом их длины и расстояния между ними.

Можно закрепить стропила прямо на мауэрлате. Однако в том случае, когда нужно перекрыть большой пролет, лишь основных элементов каркаса будет недостаточно.

В подобной ситуации помогут затяжка, стойка и подкосы, причем как все вместе, так и по отдельности.

Важно учитывать, что в любой конструкции крыши есть две основные составляющие части: ограждающая, представленная кровлей, и несущая, или стропила, которые делятся на висячие и наслонные.

Характерной особенностью наслонных стропильных систем является их долговечность, ввиду эксплуатации под сквозным проветриванием, что предотвращает возможное загнивание деревянных наслонных стропил и их выход из строя. Относительная простота устройства и выполнения также играют немаловажную роль.

Система наслонных стропил состоит из следующих конструктивных элементов:

  • стропильная нога;
  • подстропильные элементы;
  • обрешетка (настил).

Наслонная стропильная система односкатной крыши включает в себя отдельные стропила, опирающиеся своими краями на противоположные стены сооружения. В случае с двухскатной крышей, стропильная система состоит из пары наклонных стропильных ног, которые упираются нижними краями на стены, а верхними краями на прогон, который поддерживается стойками.

Видео:

Доборные элементы крыши – названия, назначение

Крыша дома состоит из несущего каркаса, задающего форму и закрытого сверху и боков кровлей. Элементами крыши является стропильная система и кровля. Они держат нагрузку от ветра и снега. Каркас из дерева или металла, кровельное покрытие – из разных кровельных материалов – керамики, металла, пластика, рулонных материалов и мн. др. Ее собирают из единообразных стандартных элементов, но всё не предусмотреть.

Дополняют элементы безопасности кровли такие части крыши как парапет, он же ограждение, и передвижная лестница.

Доборные элементы (ДЭ) делят на кровельные и фасадные. Кровельные дополняют стандартные и помогают выполнять комплекс защитных функций крыши.

Словарь терминов

Аэратор кровельный, дефлектор, флюгарка. Эти элементы вентиляции кровли защищают и пространство чердака, сушат теплоизоляцию и не допускают конденсации паров воды зимой. Монтируют их в конструкции конька крыши. Изготавливают из стали, стойкой к дымовым газам или УФ-стойкого полипропилена.

Ветровая планка. Элемент безопасности защиты от ветра, листьев, пыли и пр.

Внутренний и внешний углы доборных элементов. Доборы, состоящие из 2-х плоских частей, при работе выглядят выпуклыми, накрывая стык сверху или вогнутыми, под стыком. По элементу с внутренним углом вода течет как по желобу. По добору с внешним углом – на противоположные стороны.

Водосток, водоотлив, водослив, водосточный желоб, карнизная планка. Доборный элемент для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения, принимает воду и направляет ее в водосточную трубу.

Доборный элемент (ДЭ) или дополнительный, дополняющий, иногда фасонный. Иногда их называют фасонными элементами кровли.

Кровельное покрытие собирают из единичных и одинаковых элементов-модулей. Доборные элементы дополняют стандартные элементы конструкции. Они меньше кровельного модуля.

Дымники, дымовые дефлекторы. Оснастка дымовых труб, защищает от дождя, мусора, птиц, увеличивая тягу дымохода.

Ендова, желоб, разжелобок. Доборный элемент на стыке плоскостей.

Нижние или донные планки ендовы. Элементы между кровельным материалом и обрешеткой. Например, лист шифера кладут на ендову и закрепят на обрешетке.

Верхние планки ендовы прикрывают стык двух плоскостей кровли от задувания ветром осадков и пыли.

Капельник. Планка-уголок для стока воды с кровли в водосток. Монтируют на карнизе для передачи воды и приемную воронку водостока.

Карниз или свес крыши. Часть, нависающая над плоскостью наружной стены.

Карнизная планка, торцевая планка. Монтируют под карнизом поверх гидроизоляции кровли, защищает ее торец и карнизную доску от воды.

Конек – верхнее горизонтальное или наклонное ребро крыши. Получено схождением скатов. Образует наружный угол более 180 град.

Кровельный материал – это:

  • черепица – керамическая, битумная, цементно-песчаная;
  • листы 7- или 8-волнового шифера из асбестоцемента или пластика – прозрачного или из пластиковых отходов, или менее опасного хризотилового;
  • натуральный плоский шифер из сланца;
  • пластины профнастила или металлочерепицы;
  • полотнища рубероида или пластика;
  • металлические листы из меди, бронзы, алюминия, стали – кровельной, ламинированной, оцинкованной, покрытой алюминием или пластиком.

Кровля. Протяженная плоская конструкция или ее часть в виде одной или нескольких плоскостей, составленных из стандартных единичных элементов-модулей кровельного материала, надежно закрепленных на обрешетке крыши.

Крыша. Силовой каркас, накрытый кровельным покрытием. Комплекс элементов системы защиты здания от внешних климатических факторов – дождя и снега, а также от пыли и мелкого мусора. Имеет несущую стропильную систему с обрешеткой для укладки и монтажа кровельного материала.

Примыкания, уплотнения, нащельники, пристенники, обводы, уголки. Закрывают зазоры, переходы и проходы через кровлю, например, возле дымовой трубы, кровли и брандмауэра, выходы труб инженерных коммуникаций и пр. Имеют внешний или внутренний углы.

Софиты. Элементы для вентиляции чердака и подшивки карнизов, фронтонных свесов и козырьков. Сплошные и перфорированные.

Торцевая, фронтонная, ветровая планка. Деталь, защищающая торец кровли от ветра.

Предназначение и виды

Наибольшую сложность при строительстве вызывают крыши с нестандартной, сложной конфигурацией. Они имеют много разных плоских или криволинейных участков. Особые проблемы вызывают их стыки между собой и с частями дома. Предназначение доборных элементов (ДЭ) как элементов крыши – обеспечить ее не протекаемость и не продуваемость.

По видам ДЭ можно поделить так:

  • коньки и их заглушки;
  • аэраторы и элементы вентиляции кровли, например, перфорированные карнизные планки;
  • ендовые, верхние и нижние;
  • ДЭ сбора и транспортирования воды – капельники, водостоки, сточные трубы и др.;
  • планки – торцевые, коньковые, фронтонные, примыкания и пр.;
  • дымники, флюгеры, дефлекторы;
  • ДЭ обустройства кровли – снегозадержатели, проходные элементы, ограждения, крышные лестницы и другие элементы безопасности кровли.

В строительстве производством доборных элементов кровли занимаются как начинающие предприниматели, так и профессиональные производители.

Подбирая ДЭ следует учитывать, что размеры доборных элементов кровли у них могут быть разные. Поэтому лучше их приобретать у крупных изготовителей. Расчет элементов кровли в т. ч. и их размеров, производят при проектировании крыши дома. При монтаже самыми необходимыми элементами крепления кровли являются шурупы, анкеры, шпильки и обычные гвозди.

Доборы металлических крыш

Кровлю металлических крыш делают из листов кровельного железа, стали – оцинкованной, нержавеющей. Делают плакированной алюминием или ламинируют пластиком. Также в ход идут медь, алюминий и пр.

Доборные элементы для кровли из профнастила чаще всего традиционные – планки примыкания, капельники, карнизные, фронтальные, торцовые и коньковые планки, ендовы, парапеты, снегозадержатели и пр. Для крыши с таким покрытием доборные элементы кровли изготавливаются из такого же профлиста. ДЭ металлических крыш имеют ту же окраску, что и основное покрытие.

Доборы черепичных крыш

Для таких крыш изготавливают керамические доборы из обожженной глины. Коньки украшают лилиями, крестами, конскими и орлиными головами. Керамическими изготавливают и другие отделочные элементы кровли.

Делают вентиляционные узлы и для нестандартных участков – Т-, X- и Y-образные обшивки.

Другие доборные элементы – желобки ребристые, противоосадочные зонты, насадки, заглушки и пр. могут быть из ПВХ, меди, алюминия, свинца.

Доборы для фальцевых крыш

Главный дополнительный элемент кровли на фальцевой крыше – молниеотвод, т. к. она имеет свойство накапливать электростатику.

Остальные доборные детали те, же, что и у крыш из металла и металлочерепицы.

Доборы для вальмовых и полувальмовых крыш

Эти крыши иногда называют датскими. Их конструкция сложная, со множеством стыков и изломов кровли.

Поэтому для таких крыш следует особое внимание обратить на обеспечение элементами стока и отвода воды, а также на ограждения – парапеты и снегозадержатели.

Перечень доборных элементов для кровли

Вот некоторые доборные элементы кровли на фото:

Карниз

Карниз или свес крыши. Часть кровли, выступающая за плоскость наружной стены и нависающая над ней. Защищает стену от дождя и от нагрева солнцем и обеспечивает вентиляцию пространства под кровлей. Является завершающей или венчающей снизу частью конструкции крыши. Предназначен для отвода от стены здания потоков воды, текущей с крыши, не оборудованной водостоками.

Конек

Конек. Один из фасонных элементов кровли. Верхнее, обычно горизонтальное или наклонное ребро крыши, полученное схождением скатов. Образует наружный (выпуклый) угол, величиной более 180 град.

Коньковых элементов кровли в крыше два.

Первый – «крышка» зазора плоскостей ската кровли.

Второй – часть системы стропил каркаса крыши. Толстая доска или брус, в них упирают верхнюю часть «ноги»-стропила.

Ендовы

Ендовы. Это важнейшие конструктивные элементы крыши для ее обустройства в месте стыка двух плоскостей. Образует внутренний угол менее 180 град. Ендова является альтернативой коньку. Из доборных элементов имеют нижнюю планку ендовы и верхнюю планку ендовы.

Водостоки

Водостоки. Элементы, принимающие воду с кровли и направляющие ее в воронку водосточной трубы. Устанавливают под карнизом по периметру здания. Их относят к отделочным элементам кровли. Даже если вы не решились устанавливать водосточные желоба, то всё равно прикрепите крюки, т.к. если вы в будущем передумаете, их придётся ставить ниже и дождевая вода будет проливаться мимо.

Капельник

Капельник, водослив или карнизная планка. Элементы для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения. Его закрепляют под свесом крыши. Отливы предназначены для сбора воды, стекающей с кровли и транспортирования ее в водосточные трубы и в ливневую канализацию.

Планки

Коньковая планка защищает конек от климатических факторов.

Торцевая планка, фронтонная планка, ветровая планка – детали, защищающие торцы кровли от задувания ветра, а также элементы обрешетки от попадания мусора, дождя и снега под кровлю и на торцы обрешетки.

Карнизная планка служит для защиты кровли от дождя, снега и задувания ветра.

Установка карнизной планки

Снегозадержатели

Снег, скопившийся на крыше здания, может:

  • своей массой проломить крышу и чердачное перекрытие;
  • соскользнуть по кровельному материалу и упасть на прохожих, на припаркованные автомобили или на тротуар и нанести ущерб;
  • в оттепель образовывать сосульки, падение которых гораздо опасней сугроба, свалившегося сверху.

Поэтому снег желательно удержать на кровле, а при его таянии – направить воду в систему стока и вывести в ливнеприемники.

Существуют разные названия элементов кровли, связанные со снегозадержанием – снегоблокировщики, снегобарьеры, снегоблокирующие ограждения, снегорезы и т. д.

Их функция – полностью задержать снег, не дав ему свалиться вниз, а позволить растаять и стечь по водостокам на отмостку здания или в канализацию.

Если снега очень много, то снегорезами разделить его массу на безопасные части, которые упадут, не нанеся серьезного вреда.

Снегобарьеры бывают:

  1. Решетчатые – имеют вид вертикальной решетки из металлических арматурных прутьев или пластика. Крепится решетка к кронштейнам. Высота барьера от 50 – 70 до 200 – 250 мм. Иногда решетка изготавливается из листа просечного металла.
  2. Трубчатые – для «прутьев» решетки используют металлические трубы. Это при той же прочности конструкции снижает ее массу.
  3. Трубчато-решетчатые – комбинированная конструкция, в которой дырчатая решетка приваривается к металлическим трубам.
  4. Пластинчатые или листовые уголковые изготавливают из гибкого листового металла в форме буквы Л. Ножки буквы – это полочки, которые используются для крепления.

Высота «буквы» от 40 до 60 – 80 мм.

Элементы снегозадержания устанавливаются на самом краю кровельного покрытия вдоль карниза ската. Крепятся они к кровельному покрытию или через него к обрешетке или стропилам.

Коррозионная защита снегозадержателей обеспечивается окрашиванием стойкими красками, использованием оцинкованного металла или защищенного слоем пластика, стойкого к солнечному ультрафиолету и морозу.

Уголковый снегозадержатель (слева)

Уголковые снегозадержатели иногда ставят в шахматном порядке.

Проходные элементы

Назначение проходных элементов для кровли – пропустить трубы, в т. ч. и дымовые, через кровлю, выполненную из разных материалов – черепицы, металла, пластика, асбестоцементного или пластикового шифера, рулонных материалов и других видов.

Проходные элементы для кровли изготавливают из металла, пластика, резины, эластомера EPDM, керамики и пр.

Подводим итоги

Крыша и ее надежная кровля не только защитят здание, чердак и подкровельное пространство от осадков – снега и дождя, пыли, листьев, насекомых и птиц, конденсата и пр. Изготовление доборных элементов кровли и фасада и их правильный монтаж – это важный аспект для надежной эксплуатации построенного здания. Уникальная крыша может стать «визитной карточкой» вашего дома, придать ему креативность.

Определение частей крыши и понимание их функций

Профнастил (или обшивка)

Обычно изготовленный из 1⁄2-дюймовой фанеры, настил закрывает и укрепляет конструкцию крыши и обеспечивает гвоздь для черепицы. В соответствии со Строительным кодексом Квебека разрешены также некоторые виды древесностружечных плит.

Кромка крыши (или кромка карниза)

Все доски, идущие по краю крыши или карниза. Также известна как фасция.

Чердак

Пространство под крышей.Чердак должен вентилироваться, чтобы защитить кровельную систему от чрезмерной жары летом и теплого влажного воздуха, создаваемого домом зимой. Избыточная влажность может превратиться в иней при попадании на холодные поверхности под кровлей.

Седло

Конструкция, расположенная за верхней стороной дымохода (или аналогичными выступами с крыши) для отвода дождевой воды вокруг нее.

Ридж

Горизонтальная линия наверху крыши.

Долина

Уголок «V-образный» по стыку двух скатов крыши.Для обеспечения водонепроницаемости долина покрывается гидроизоляцией, сделанной из гибкого материала или металла, или, что еще лучше, их комбинации.

Подкладочная мембрана

Это покрытие из войлока, пропитанного асфальтом или синтетической тканью, защищает черепицу от смолы, выделяемой деревянным настилом, и защищает сам настил от непогоды. Обледенение крыш: абсолютная нетерпимость!

Карнизная мембрана

Эта защитная мембрана проходит под частично или полностью асфальтовую черепицу, чтобы предотвратить проникновение воды из-за «ледяных дамб» зимой.Прочтите наши советы и рекомендации по установке Ледяные дамбы на крышах: абсолютная нетерпимость!

Подкладочная мембрана

Это покрытие, изготовленное из войлока, пропитанного асфальтом или синтетической тканью, защищает черепицу от смолы, выделяемой деревянным настилом, и защищает сам настил от непогоды. Эта мембрана является обязательной для получения определенных гарантий.

Капельная кромка

Молдинг, закрывающий край крыши и снижающий риск проникновения воды.Хотя это не требуется Кодексом, это рекомендуется кровельщиками и производителями. Он крепится непосредственно к настилу по дну ската крыши и над подкладкой по бокам крыши.

Вентиляционные отверстия на крыше

Эти закрытые конструкции из металла или пластика имеют отверстия и ребра, обеспечивающие надлежащую вентиляцию чердака. Самые эффективные вентиляционные отверстия имеют четыре открытых стороны и возвышаются над крышей, что позволяет им улавливать ветер со всех сторон, создавая эффект всасывания.Чтобы обеспечить полную вентиляцию чердака, в основании крыши должен быть воздухозаборник через отверстия в карнизном перекрытии. Чаще всего изготавливается из перфорированного алюминия, эта деталь закрывает нижнюю часть карниза.

Дефлектор

Это кусок полистирола или картона, вставленный между двумя стропилами, чтобы обеспечить свободный поток воздуха над изоляцией возле потолков. Под настилом должно оставаться не менее 2 дюймов.

Вентиляционная труба

Труба, которая выходит из крыши и пропускает воздух в водопроводную систему, чтобы сточные воды должным образом стекали в канализационную или септическую систему выщелачивания.

Планка (крышки стыков)

Гидроизоляция может быть гибкой или жесткой и изготовлена ​​из оцинкованной стали, алюминия или пластика. Это тип прочного молдинга, который предотвращает попадание воды, протекающей возле проемов в крыше, в крышу. Вспышка встречается в долинах и у основания дымоходов, стен, вентиляционных отверстий на крыше и сантехнических отверстий.

Битумная черепица

Черепица из стекловолокна и асфальта защищает крышу от дождя и придает дому характер.

19 частей крыши дома (подробная схема)

Специальная диаграмма поперечного сечения крыши дома, показывающая множество различных частей жилой крыши, включая структурные части, различные слои, внешний вид и различные элементы крыши, такие как световой люк и дымоход.

Как и многие другие аспекты дома, крыша довольно сложна. В доме есть довольно много частей крыши, включающих разные слои и особенности.

Ниже мы создали очень полезную настраиваемую диаграмму, которая иллюстрирует различные функции и слои типичной крыши. Для получения дополнительной информации о крышах ознакомьтесь с нашими статьями и схемами типов крыш.

Связано: Стили вальмовой крыши | Дома с двускатной крышей

Коньковая доска: Горизонтальный брус или металл, опирающийся на вершину крыши.Стропила и фермы соединяются с коньковой доской для получения связного каркаса.

Solid Decking: Композитный настил из твердых материалов. Он похож на натуральное дерево и особенно прочен и устойчив к большим нагрузкам.

Войлочная подкладка: Это гидроизоляционный слой из обычного войлока, уложенный поверх массивной террасной доски, а затем полностью покрытый черепицей или другими кровельными материалами.

Битумная черепица: Кровельное покрытие, как правило, плоской и прямоугольной формы и изготовлено из различных материалов, таких как сланец, дерево, каменная плита, пластик, металл и композитные материалы.

Обшивка вентиляционной трубы: Внешняя установка на крыше, в которой используется система вентиляционных труб для предотвращения просачивания воды и нанесения ущерба.

Мансардное окно: Окно, устанавливаемое на крыше или потолке для дневного света.

Обшивка дымохода: Гидроизоляционная прокладка, устанавливаемая на пересечении крыши и дымохода и предотвращающая проникновение влаги.

Дымоход: Вертикальная конструкция, проходящая через крышу, которая выводит дым и дымовые газы из камина, котла или печи в атмосферу.

Опорная балка: Горизонтальная балка, соединяющая две стропила, пересекающиеся на коньке.

Стропила: Один из ряда диагональных элементов фермы, которые встречаются в вершине, чтобы поддерживать настил крыши и ее нагрузки.

Обшивка долины: Гидроизоляционная прокладка, установленная вдоль линии впадины крыши с taktekkernbergen.no.

Подкладка Valley: Гидроизоляционный слой, защищающий впадины крыши от протечек.

Обшивка с разнесением: Также называется пропущенной обшивкой, это относится к установке плоских панелей на расстоянии друг от друга и приводит к появлению лестничного типа .

Фасция: Обшивка, закрывающая концы стропил.

Lookout: Горизонтальная балка, консольно выступающая из настенной плиты.

Грабли: Наклонные стороны фронтона.

Желоб: Канал для отвода воды в здание.

Водосточная труба: Канал, по которому дождевая вода поступает из водостока.

Блок брызг: Находится под водосточной трубой и используется для отвода дождевой воды из водостока в направлении от дома.

Связанный:

13 основных компонентов крыши

05 Feb 13 основных компонентов крыши

Отправлено в 08:20 в вариантах кровли компании American Metal Roofs

Ваш дом состоит, в самом простом смысле, из крыши и четырех стен.Конечно, это включает в себя многочисленные стены, чердаки, подвалы, а также замысловатые конструкции кровли и полов. Но в самом простом смысле вы и ваша семья защищены вашей крышей и ее четырьмя стенами. В частности, крыша защищает вас и вашу семью от штормов и других потенциальных опасностей. Хотя вы можете подумать, что эта защита - всего лишь простой материал, размещенный над головой, на самом деле крыша - сложная деталь для дома. При неправильной установке на крыше может не хватать необходимых элементов для полноценной защиты вашей семьи.

Чтобы обеспечить наилучшую защиту своей семьи, убедитесь, что вы разбираетесь в основных компонентах крыши. Это руководство продемонстрирует все, что нужно для создания успешной защитной крыши, от структурного каркаса до желобов, препятствующих попаданию воды в ваш дом. Независимо от того, хотите ли вы просто обновить имеющуюся крышу или собираетесь построить свой дом с нуля, вам нужно понимать все аспекты крыши и то, что обеспечит вам максимальную защиту.Узнайте больше о различных компонентах крыши здесь!

Конструкция крыши:

Эта группа компонентов подробно описывает различные аспекты конструкции крыши. Думайте об этом как о вещах, которые вы можете увидеть, когда дом только строится, и это всего лишь деревянный или металлический каркас. Вы увидите четыре основных части, и мы обсудим их ниже.

Стропила

Один из важных аспектов каркаса крыши - стропила. Стропила представляют собой серию наклонных структурных балок, которые простираются от пика крыши до края крыши.Они обеспечивают основную поддержку нагрузки на крышу, и при неправильном выполнении это может привести к проседанию или обрушению кровли.

Purlins

Еще один важный аспект крыши - прогоны - дополнительная поддержка нагрузки на крышу. Если стропила представляют собой вертикальные балки, прогоны - это горизонтальные балки, уложенные поверх основных стропил. Они не только поддерживают крышу, но и связывают стропила вместе, обеспечивая еще большую стабилизацию и прочность жесткого каркаса. Они необходимы для прочной крыши, особенно в местах, подверженных сильным ветрам.Стальные прогоны устраняют необходимость в фанерном настиле и обеспечивают даже большую поддержку, чем их деревянные аналоги.

Участок

Вы также заметите наклон крыши с самого начала. Угол наклона - это просто наклон крыши. Выражается как отношение высоты подъема к горизонтальному пролету крыши или через угол наклона. Каркас крыши определяет уклон крыши - большую роль в этом играют стропила и прогоны.

Кровельное покрытие:

Следующий раздел, который мы обсудим, - это кровельное покрытие.Эта часть кровельного процесса состоит из множества элементов, поэтому мы углубимся в основные компоненты. Без этих элементов ваша крыша будет неполной и не защитит ваш дом так, как вам нужно.

Подложка

В вашем доме есть вся его структура и элементы. Далее идет покрытие крыши, и это начинается с подстилки. Он действует как последний барьер для вашего дома и представляет собой водостойкий материал, устанавливаемый прямо на вашу крышу. Большинство профессионалов в области кровли будут использовать пропитанный асфальтом войлок в качестве подкладки, поскольку он служит вторичным водным барьером, если вода попадает под черепицу и настил.

Профнастил

Поверх стяжки находится настил крыши. Он может быть изготовлен из самых разных материалов, но он всегда служит укреплением конструкции крыши и служит гвоздем для черепицы. Подложка и настил также служат своего рода изоляцией для дома, препятствуя попаданию влаги на чердак и возникновению проблем.

Битумная черепица

Битумная черепица

может быть изготовлена ​​из множества различных материалов, но многие популярные кровельные материалы, такие как битумная черепица, выбираются из-за их цены, а не долговечности.Выбирая металлические кровельные материалы, вы получаете блестящую отделку и сохраняете лучшую энергоэффективность, вам не нужно беспокоиться о замене кровли, и вы намного безопаснее от любых возможных повреждений.

Компания American Metal Roofs в Мичигане поставляет различные типы металлических кровельных материалов в соответствии с вашими потребностями. У нас есть алюминий, оцинкованная сталь, оцинкованная сталь, медь, титан и многие другие варианты. Мы также продвигаемся дальше и предлагаем вам на выбор различные стили, чтобы вы могли получить наилучший «вид» своей крыши - профили из дрожжевой черепицы, черепицы и шифера, стоячий шов и листовая кровля - и все это доступно во множестве цветов.Вариантов металлической кровли у вас поистине безграничны!

мигающий

Одной из наиболее важных частей всей вашей кровельной системы является гидроизоляция, которая представляет собой тип прочного карниза, предотвращающего проникновение воды в крышу. Допустим, у вас есть дымоход - в дымоходах нет черепицы или подстилки, и они проходят через весь настил крыши в ваш дом. Боковые стороны дымохода останутся открытыми, и ничто не будет препятствовать попаданию воды в стыки, где дымоход встречается с крышей - вот тут и возникает мигание.Его устанавливают вокруг любой вертикальной поверхности, которая пересекается с плоскостью крыши, поэтому обычно его устанавливают вокруг вентиляционных труб, дымоходов, световых люков, впадин и вентиляционных отверстий на крыше.

Кромка крыши:

Наш последний раздел посвящен краю крыши и тому, что нужно для завершения и окончательной отделки вашей крыши. Эти аспекты так же важны, как и другие, поскольку они помогают предотвратить попадание воды и других элементов в ваш дом.

Капельная кромка

Проще говоря, это планка, которая закрывает край крыши и снижает риск проникновения воды из любых уголков и трещин в крыше.Хотя это не обязательно требуется Кодексом, это настоятельно рекомендуется кровельщиками и производителями. Он будет крепиться непосредственно к настилу по нижней части ската крыши и над подкладкой.

Фасция

Это вертикальный компонент внешней части крыши, где он встречается с краем дома. По сути, это полоса под краем крыши, и это самая видимая часть края для наблюдателя. К фасции прикрепляются желоба.

Водосточный желоб и водосточная труба

Последние части крыши, о которых вам следует знать, - это желоба и водосточные трубы.Желоба - это металлические желоба, которые отводят воду от края крыши, и они соединяются с водосточными трубами, которые отводят воду вниз и от основания крыши.

Надеюсь, это руководство по основным компонентам крыши поможет вам в следующий раз, когда вы обновите свой дом. Как мы уже заявляли, металлические крыши лучше, поэтому обращайтесь в компанию American Metal Roofs в Мичигане, чтобы получить все ваши потребности в металлической кровле и установке. От нашей первоклассной кровли Centurion до металлической терракотовой крыши - мы позаботимся о защите вашей семьи!

4 основных конструктивных элемента вашей кровельной системы

4 основных конструктивных элемента вашей кровельной системы

Вопреки распространенному мнению, крыша - это не просто одна конструкция; на самом деле он состоит из различных подсистем, каждая из которых играет роль в защите вашего дома от непогоды.Эти же части также играют ключевую роль в определении общего дизайна вашей крыши и в определении приоритетов, если вы хотите улучшить ее внешний вид.

В этом посте West Side Roofing. Co., ваши местные кровельщики, обсуждают четыре основных конструктивных элемента кровельной системы вашего дома.

  1. Хребет Хребет - самая высокая точка крыши, также известная как ее пик. Это, пожалуй, самая определяющая часть всей вашей кровельной системы, поскольку она четко выделяется среди остальных частей.Сам конек - это то, что мы называем «хребтом» всей кровельной системы. Рекомендуем устанавливать черепицу конькового конька на самом пике; он функционирует как эстетический компонент и как дополнительный защитный слой на уязвимой части крыши.
  2. Уклон Уклон - это то, что мы, кровельщики, называем уклоном или крутизной крыши. В конечном итоге это зависит от стиля вашего дома. Дома в классическом и колониальном стилях, как правило, имеют крутые крыши, которые естественным образом отводят воду от поверхности.В современных домах чаще встречаются низкоскатные или полностью плоские крыши.
  3. Слуховое окно Слуховое окно - это части дома, которые выступают из крыши. Это довольно распространенная особенность дизайна в домах с чердаками, где главное окно находится в мансардном окне. Мансардное окно можно рассматривать как миниатюрную крышу, поэтому для этой части крыши следует использовать те же кровельные элементы.
  4. Фронтоны Фронтоном называется часть стены между краем или краями пересекающихся скатов крыши.В классических домах они обычно имеют треугольную форму, отражающую общий уклон крыши. Они, как правило, являются наиболее уязвимой частью всей крыши, на которую обычно влияют проблемы, связанные с гребнем, скатом или впадиной.

Как местные кровельщики, которым вы доверяете, мы рекомендуем профилактическое обслуживание вашей кровли, чтобы продлить срок ее службы и сохранить красоту. Позвоните нам сегодня по телефону (216) 245-1050, чтобы узнать больше о наших кровельных услугах. Мы обслуживаем домовладельцев по всему Кливленду, Акрону, Парме и другим частям Огайо.

20 частей крыши и понимание их функций

Фундамент может быть самой важной частью дома, , но крыша стоит на втором месте . Основная функция дома - защищать вас от непогоды, и именно крыша на самом деле выполняет (или не достигает) этой цели. Прочная крыша защитит вас от дождя, снега, ветра, жары, холода и всего, что между ними. Плохая крыша будет протекать, раскачиваться на ветру, рушиться на снегу и, как правило, будет головной болью, пока вы владеете домом.

Это приводит ко второй причине, по которой так важно иметь прочную крышу . Ремонт поврежденной крыши будет безумно дорогим и трудоемким. Вы не хотите, чтобы ваша крыша ремонтировалась в экстренном порядке, если вы можете этого избежать.

Как выбрать

Один из способов выяснить, какой тип крыши выбрать , - это сначала узнать обо всех различных составных частях крыши. Как только вы узнаете обо всех частях, которые вместе образуют крышу, вы сможете углубить свои знания, чтобы с вами никогда не случилась протекающая крыша! Читая этот список, вы должны помнить, что все крыши разные.Точная структура одного дома или здания может незначительно (или значительно) отличаться от другого дома или здания. Сказав это, можно поспорить, что вы обнаружите, что большинство, если не все, из этих компонентов будут иметь решающее значение для вашего проекта ремонта кровли.

20 частей крыши и их функции

1. Ферма

Посмотреть в галерее

Так называется общая секция крыши, состоящая из многих частей, о которых вы прочитаете ниже. «Ферма» состоит из множества частей, таких как стропила и стропила конька.Ферма поддерживает покрытие, обшивку, подкладку, изоляцию и любые другие компоненты, которые могут быть добавлены к крыше, например световой люк или дымоход. Вы можете представить ферму как систему, поддерживающую крышу.

2. Покрытие

Посмотреть в галерее

Покрытие - это общий термин для всего, что прибивается или закрепляется на стропилах и фактически защищает от элементов. Покрытие может быть выполнено из многих материалов, таких как железо, плитка, сланец или синтетическая подкладка.Он должен быть легким и непроницаемым для таких веществ, как различные погодные условия, мокрый снег, птичий помет, грязь, мокрые листья и навоз, который со временем накапливается на крыше. Ваш выбор покрытия будет зависеть от многих факторов, таких как ваш бюджет, погода, в которой вы живете, и тип дома, который вы строите.

3. Стропила

Посмотреть в галерее

Вы найдете стропила, идущие от одного конца крыши до другого и образующие опорную систему для остальной части крыши.Стропила обычно делают из дерева, так как это прочный и гибкий материал, но вы также найдете их из металла, особенно в промышленных зданиях и высотных зданиях. Стропила поддерживают все остальное, от утеплителя до покрытия.

4. Фасция

Стойкая к водорослям кровельная черепица из пустынного желто-коричневого и гребневого асфальта - Homedepot

Фасция - это относительно поверхностный элемент на крышах, который проходит параллельно земле по краям крыши. Он крепится к стропилам, а также может служить опорой для желоба.Многим домовладельцам нравится, чтобы фасадная панель была эстетичной, чтобы внести свой вклад в фасад дома и тем самым повысить стоимость собственности. Строители с ограниченным бюджетом часто решают отказаться от причудливой панели в пользу более экономичного варианта, и часто простая древесина будет делать эту работу, если ее обработать и покрасить.

5. Конек

Посмотреть в галерее

Конек встречается на некоторых типах крыш, включая скатную, двускатную, двускатную и мансардную. Например, скатная крыша - очень распространенная крыша во многих загородных домах.Он образует классическую перевернутую V-образную форму. Конек находится в самой высокой точке крыши, где пересекаются две разные стороны. Вы можете сравнить конек крыши с «замковым камнем».

6. Плитка конька

Посмотреть в галерее

Коньк - это точка, где соединяются две разные непрерывные секции. Следовательно, в нем есть брешь, в которую могут проникнуть неконтролируемые элементы, особенно дождь и животные. Чтобы предотвратить это, гребни часто облицовывают плиткой, чтобы предотвратить попадание этих элементов.Иногда коньковая черепица предназначена для того, чтобы выделяться на фоне остальной крыши, а иногда она будет иметь такую ​​же черепицу или черепицу, что и остальная часть крыши.

7. Карниз

Посмотреть в галерееОцинкованный стальной потолок карниза - на Homedepot

Карниз крыши - это самая низкая точка крыши. В скатной крыше это точка, наиболее удаленная от конька. Это место, где с крыши капает дождь, что делает его идеальным местом для установки водосточных желобов. Это также последняя точка на крыше с одиночными элементами, поэтому часто именно здесь черепица начинает отслаиваться во время урагана или портиться от гниения.

8. Долина

Посмотреть в галерее

Хотя не у каждого дома или здания есть крыша с впадиной, они все же довольно распространены. Долина является точкой соединения двух скатных крыш и образует прямой угол. Это будет отображаться для зрителей как буква «V». Поскольку это долина, в ней невероятно часто собирается дождевая вода, листья и другой мусор. По этой причине долины часто оборудованы собственными желобами для вывоза мусора.

9. Водосточная труба

Посмотреть в галерее Доступно на Amazon.

Водосточная труба - это труба, которая соединяется с желобом и проходит вертикально от крыши до земли. Его функция состоит в том, чтобы направлять дождевую воду в назначенную точку оттока. Обычно он изготавливается из металла, например оцинкованной стали, но может быть и из пластика. Водосточные трубы невероятно важны для надлежащего функционирования крыши, поскольку их неисправность может нарушить работу всей водосточной системы.

10.Потолочные балки

Посмотреть в галерееПотолочные балки из дерева - на Amazon.

Балки потолка почти всегда состоят из деревянных досок. Вы найдете их бегущими по стропилам. Они используются для повышения прочности стропил и для поддержки потолков, таких как арка, балкон или карниз.

11. Диваны

Вентилируемый софит из фиброцемента, грунтованный HardieSoffit - здесь

Софит находится между стеной, облицовкой и карнизом. Под потолком скрываются стропила и балки перекрытия.Его цель в основном состоит в том, чтобы не допустить попадания элементов внутрь и изолировать здание.

12. Подкладка

Посмотреть в галерее2in1 Подложка с бесшумным пароизоляцией - здесь

Подложка состоит из водонепроницаемого материала, который обычно изготавливается из синтетического листа, резиновых полос и войлока. Он размещается над подконструкцией крыши, но под черепицей, чтобы крыша была водонепроницаемой и изолированной от погодных условий.

13. Рейки

Посмотреть в галерее

Рейки, также известные как кровельные рейки, сделаны из деревянных или металлических полос, удерживающих черепицу и черепицу на месте.Расстояние между обрешетками важно для правильной и надежной укладки плитки и черепицы. Рейки устанавливаются горизонтально и в зависимости от типа кровли шаг может быть разным.

14. Битумная черепица

Посмотреть в галерее

Одиночки являются первым барьером против погодных явлений, поэтому они должны быть прочными и максимально устойчивыми к погодным условиям. Опоясывающий лишай часто делают из толстого, похожего на смолу продукта, устойчивого к гниению, но его также можно прибивать гвоздями. Двумя наиболее важными аспектами черепицы являются ее вес и устойчивость к погодным условиям.Очевидно, мы хотим, чтобы черепица была как можно более легкой, но мы также не хотим, чтобы она уступала место дождю. Иногда можно встретить деревянную черепицу на старых домах, но она постепенно сокращается из-за недостаточной прочности.

15. Мансардное окно

Мансардное окно с вентиляцией свежего воздуха - доступно здесь.

Световой люк - это предмет роскоши, который можно увидеть в некоторых домах или зданиях. Фактически это окно, но на крыше. Установка мансардного окна может быть сложным процессом, и это также несколько рискованно, так как мансардное окно с большей вероятностью будет пропускать воду, чем отсутствие мансардного окна.Тем не менее, они являются отличным дополнением к крыше и позволяют освещать интерьер дома естественным освещением. Если вы подумываете о световом люке для своей крыши, убедитесь, что он должным образом герметизирован и изолирован, чтобы не протекать.

16. Профнастил для дымохода

Просмотреть в галерее Гидроизоляция для крыши с регулируемым основанием Duratech 8 '- на Amazon

Гидроизоляция для дымохода представляет собой металлический лист, который помещается между дымоходом и крышей, а также остальной частью дома, чтобы изолировать обогрейте и предотвратите возгорание крыши и дома.Перекрытие является абсолютной необходимостью, и если он установлен неправильно, он оставляет путь для пожара.

17. Войлочная подложка

Ламинированная подложка с прикрепленным пароизоляцией - можно найти здесь.

Войлочная подкладка обычно находится под черепицей, и ее следует рассматривать как часть большей подкладки. Подложка предназначена для изоляции дома от непогоды, а войлочная подкладка обеспечивает дополнительную изоляцию. Поскольку это войлок, вы найдете его под синтетическим материалом, чтобы он не намок.

18. Изоляция

Посмотреть в галерее Энергетические продукты США Изоляция излучающим барьером 1000 кв. Футов - проверьте это здесь.

Изоляция крыши - один из наиболее важных компонентов. Большинство людей знают, что дом или здание утеплены, но меньше людей задумываются об утеплении крыши. Несмотря на это, утеплить крышу так же важно, как и стены. Если у крыши плохая изоляция, тепло будет подниматься прямо с крыши, исчезать, и в доме всю зиму будет холодно! Если вы пойдете на чердак крыши, вы можете увидеть эту изоляцию.Часто он выглядит как хлопок или, может быть, как толстый пористый материал. Что бы вы ни делали, не трогайте его и не трогайте иным образом. Это нарушит изоляцию и приведет к ужасному климат-контролю и большим счетам за электроэнергию.

19. Желоб

Посмотреть в галерееGutterStuff Guard 5-Inch - Доступен на Amazon.

Водосточный желоб - это длинный бассейн, который прикрепляется к карнизу крыши для сбора дождя и талого снега. Обычно его делают из оцинкованного металла или пластика. Желоба - дело сложное, потому что в них очень легко попасть листья и забить сток дождя.Это приведет к тому, что вода будет подтекать и перетекать через желоб, потенциально просачиваясь в крышу и гния черепицу и дерево.

20. Всплесковый блок

Посмотреть в галерееSuncast SB24 Водосточный желоб Водосточный желоб - Доступен здесь.

Блок брызг - это облицовка, устанавливаемая на крыше для защиты от перелива из желобов. Обычно он изготавливается из пластика или оцинкованного металла, чтобы предотвратить образование ржавчины. Блок от брызг почти так же важен, как и водосточные желоба, поскольку перелив из желобов и просачивание в крышу вызовет утечки, проблемы с изоляцией и гниение крыши.

Как ухаживать за крышей

Водосточные трубы часто отключаются или отключаются во время сильных штормов, особенно ураганов, и их следует регулярно проверять на прочность. Вы также должны вкладывать средства в качественные водостоки, регулярно их проверять и чистить. В противном случае у вас могут остаться забитые желоба, просачивающаяся крыша и гниющая черепица.

Когда дело доходит до защиты от брызг, унция защиты того стоит. Отказ от брызг может привести к тому, что вам придется заменить всю гниющую крышу.Вы должны делать все возможное, чтобы этого избежать, поэтому убедитесь, что вы вкладываете средства в высококачественные водостоки и брызговики.

Вам также следует не забывать проверять всю крышу дважды в год или раз в год, в зависимости от погодных условий в вашем районе. Это сэкономит вам деньги в долгосрочной перспективе, если вы сможете произвести ремонт, как только заметите какое-либо повреждение.

Заключение

Теперь, когда мы рассмотрели все части крыши, мы надеемся, что вы узнали больше, чем просто о том, как выглядит черепица.Вполне вероятно, что многие люди просто представляют себе черепицу, когда думают о крыше, но это не единственный важный компонент крыши. Понимание того, что такое ваша крыша, жизненно важно для всех, кто планирует кровельные работы, нуждается в ремонте крыши или участвует в какой-либо области строительства.

Компоненты крыши, которые должен знать каждый домовладелец - DaVinci Roofscapes

Бад Дитрих, Houzz

После того, как вы установили фундамент, положили конструкцию пола и возвели стены, самое время построить крышу - один из важнейших архитектурных элементов.На самом деле, от колониального дома с двускатной крышей до дома в стиле прерий с шатровой крышей, от современного дома с пологой крышей до элегантной мансарды в городском таунхаусе, мы не можем представить себе стиль дома, который не имеет соответствующей конфигурации крыши. Чтобы получить желаемый вид, необходимо согласовать форму и конфигурацию крыши с общей эстетикой, которую вы хотите.

Связанный: Словарь дизайна: жаргон крыш

Крыша также влияет на интерьер.Проще говоря, если все внутренние помещения имеют плоский потолок одинаковой высоты, вы можете сэкономить время и деньги и построить крышу из промышленных ферм. Если вы ищете различную высоту потолка и сводчатый потолок в некоторых комнатах, вы, вероятно, выберете палочную крышу, которая допускает такую ​​гибкость. Или вы можете комбинировать эти два подхода, чтобы сэкономить время и деньги, где это возможно, и получить те особые пространства, которые вам нужны.

Вот различные части простой конструкции крыши, как они соединяются и как влияют на внутреннее пространство.


Бад Дитрих, AIA, оригинальное фото на Houzz

Простая трехгранная крыша состоит из трех основных компонентов.

Во-первых, это коньковая доска , которая представляет собой горизонтальный деревянный элемент на вершине крыши, образующий вершину треугольника крыши.

Далее идут стропила , которые крепятся к коньковой доске и спускаются вниз к наружным стенам. Стропила делают тяжелый подъем конструкции крыши.Сопротивляясь нисходящей силе тяжести, наклонные стропила также служат средством, с помощью которого дом отводит воду, сохраняя внутренние помещения сухими и пригодными для жилья.

Последними являются балки потолка , которые также выполняют роль стяжек. В то время как стропила противостоят нисходящей силе тяжести, балки потолка будут противостоять любой толчке наружу. Подумайте об этом так: стропила, устоявшие под действием силы тяжести, хотят отдохнуть и лечь. Но если бы им позволили, они бы вытолкнули наружные стены наружу - а это нехорошо.Балки потолка этого не допустят; они просто втягивают стены обратно.


Бад Дитрих, AIA, оригинальное фото на Houzz

Важным моментом при проектировании является расположение потолочных балок или стропил. Их не нужно устанавливать наверху внешней стены; они могут быть установлены выше, что позволяет установить потолок на выше .

Важно, чтобы стропильные балки располагались в нижней трети общей высоты конструкции крыши.Это имеет смысл, так как большая часть выталкивающего движения наружу, которому эти стяжки призваны противодействовать, находится ниже в конструкции крыши, ближе к месту стыковки стропил с внешними стенами.

Установка потолочных балок выше, как это, с добавлением некоторого каркаса на концах комнаты, также метод, используемый для создания потолка из поддонов.


Бад Дитрих, AIA, оригинальное фото на Houzz

Допустим, вам нужен действительно высокий сводчатый потолок для большой большой комнаты.В таком случае вам нужно полностью избавиться от стропил и заменить тонкую и легкую коньковую доску на более тяжелую и прочную коньковую балку.

Стропила будут надежно прикреплены к этой коньковой балке, так что вся сборка будет противостоять давлению стропил наружу. А поскольку эти коньковые балки могут быть довольно массивными, они сами по себе становятся отличительным архитектурным элементом.


Бад Дитрих, AIA, оригинальное фото на Houzz

Еще один элемент крыши, хотя и не самый распространенный, - прогон .Это доска, которая перекрывает стропила или фермы, обеспечивая возможность крепления кровельной обшивки и последующих кровельных материалов.

Purlins традиционно использовались, когда стропила располагались дальше друг от друга, чтобы сэкономить на материалах в утилитарных зданиях, таких как сараи. Но прогоны стали популярными в жилищном строительстве из-за своего уникального архитектурного вида. Фактически, использование прогонов создаст иллюзию, что потолок парит над стропилами, что может быть архитектурно отличительным.


Бад Дитрих, AIA, оригинальное фото на Houzz

И последнее, но не менее важное: изготовленных ферм , сделанных из пиломатериалов размером 2 на 4 (иногда 2 на 6) и металлических соединительных пластин. Такие фермы довольно часто используются на больших участках из-за эффективности их повторяющейся конструкции.

Но эти фермы также используются в строительстве по индивидуальному заказу, поскольку они могут быть отличным способом сэкономить время и деньги. Даже при сложной форме крыши фермы можно спроектировать и построить на заказ.А благодаря эффективному использованию материалов и меньшему количеству отходов, образующихся при их строительстве на заводе, изготовленные фермы могут быть более устойчивым способом строительства.

Связано: 7 шагов в строительстве нового дома

Одно предостережение по поводу дома, построенного с такими типами ферм: крышу, построенную с использованием искусственных ферм, сложнее модифицировать, чем сопоставимую крышу из палки. Так что, если в вашем доме потолки одинаковой высоты и крыша из стропил, вам будет сложнее открыть комнаты и получить тот высокий потолок, который вы хотите для этой новой великолепной комнаты.Обязательно обратитесь за помощью к архитектору или инженеру, прежде чем изменять конструкцию крыши.

Анатомия крыши: 14 общих частей крыши

Не знаете, из чего состоит крыша, кроме черепицы? Используйте нашу пронумерованную схему крыши, чтобы ознакомиться с общими частями крыши и ее слоями, чтобы вы могли уверенно общаться со своим подрядчиком по кровельным работам во время вашего следующего кровельного проекта.

Схема: анатомия крыши - общие части и слои жилой крыши с битумной черепицей

Какие общие части у крыши?

  1. Конек крыши: Конек крыши или конек крыши - это горизонтальная линия, проходящая по длине крыши, где встречаются две плоскости крыши.Это пересечение создает наивысшую точку на крыше, которую иногда называют пиком. Вальмовая и коньковая черепица специально разработана для этой части кровли.
  2. Коньковая вентиляция: Коньковая вентиляция - это вытяжная труба, которая проходит горизонтально вдоль пика крыши, позволяя теплому влажному воздуху выходить с чердака. Воспользуйтесь нашим калькулятором вентиляции, чтобы рассчитать требования к вентиляции чердака и определить, сколько вытяжной вентиляции вам потребуется для правильной вентиляции крыши и чердака.
  3. Оклад: Оклад - это металлический материал, устанавливаемый на стыковые отверстия, вокруг дымоходов и любых слуховых окон или световых люков для предотвращения проникновения воды. Вы можете распознать мигание как металлические ступеньки рядом с дымоходом или боковые стены на крыше.
  4. Бедро: Вальм на крыше - это пересечение двух плоскостей крыши, которые встречаются, образуя наклонный гребень, идущий от пика до карниза. Вальмовая и коньковая черепица специально разработана для этой части кровли.
  5. Настил крыши: Настил крыши является структурным основанием для системы крыши и обычно изготавливается из дерева или фанеры.
  6. Подкровельное покрытие: Подкровельное покрытие - это слой материала, обычно синтетического или войлока, который обеспечивает дополнительную защиту верхней части кровельного настила и под черепицей. Синтетическая подкладка отталкивает влагу и защищает от проникновения воды. Синтетическая подкладка становится все более популярным материалом, чем войлок, благодаря доказанной водостойкости и долговечности.
  7. Долина крыши: Долина крыши представляет собой V-образное пересечение двух наклонных крыш, соединяющихся под углом для обеспечения стока воды.
  8. Ламинированная архитектурная битумная черепица: Ламинированная архитектурная битумная черепица содержит более одного слоя выступов для увеличения размеров, характеристик и долговечности крыши. Архитектурную черепицу иногда называют трехмерной черепицей или ламинированной черепицей. Противоположностью архитектурной черепицы является гибкая черепица с тремя выступами, которая изготавливается в виде одного слоя выступов и кажется плоской или не имеет размеров ламинированной черепицы.
  9. Фронтон крыши: Фронтон крыши - это треугольное сечение внешней стены на пике крыши между наклонной крышей и карнизом. Фронтон крыши иногда называют граблями.
  10. Металлический отлив: Металлический отлив - это узкая полоса из некоррозионного металла, используемая на граблях и карнизе, чтобы помочь отвести капающую воду, облегчая сток воды для защиты нижележащей части стены.
  11. Мансардное окно : Мансардное окно - это приподнятая часть крыши.Слуховые окна обычно содержат окно, которое выступает вертикально через скат крыши.
  12. Ледяной и водный барьер: Ледяной и водный барьер - это самоклеящийся гидроизоляционный материал, устанавливаемый вдоль карнизов, впадин, боковых стен и других чувствительных участков для защиты от повреждения льдом и ветрового дождя.
  13. Карниз: Карниз - это нижняя граница крыши, которая нависает над стеной, обычно расположенной на первых трех футах крыши.
  14. Вентиляционные отверстия в нижнем отделении: Вентиляционные отверстия в нижнем отделении - это входные отверстия, расположенные под карнизом крыши, которые помогают втягивать прохладный сухой воздух на чердак.Опять же, вы можете использовать наш калькулятор вентиляции, чтобы рассчитать требования к вентиляции чердака и определить, сколько приточной вентиляции вам потребуется для правильной вентиляции крыши и чердака.

Теперь, когда вы знакомы с базовой анатомией крыши, вы начнете замечать слуховые окна и фронтоны везде, куда бы вы ни повернулись. Что еще более важно, вы будете готовы к информированному разговору со своим кровельным подрядчиком, когда придет время покупать новую крышу.

Чтобы узнать больше о слоях крыши и компонентах, составляющих полную систему кровли, посетите наш раздел сайта Total Protection Roofing System® или обратитесь к своему подрядчику за дополнительной информацией.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
