Электрический ионный (электродный) котел: принцип работы и устройство, популярные модели электрокотлов

Электродные (ионные) котлы являются разновидностью электрических котлов и предназначаются для использования в автономных отопительных системах. Основная отличительная черта этого отопительного оборудования – блок электродов, заменивший в качестве нагревательного элемента традиционный ТЭН.

Это позволило устранить некоторые проблемы агрегатов на ТЭНах – недолговечность нагревательных элементов, низкую экономичность, сложность управления нагревом с помощью современных видов автоматики.

Принцип работы электродного котла

В отопительном оборудовании данного типа нагрев воды происходит за счёт ионов, движущихся между электродами. При включении агрегата происходит ионизация теплоносителя, при которой молекулы распадаются на ионы: положительные и отрицательные. Образовавшиеся ионы направляются к электродам: отрицательному и положительному. Этот процесс осуществляется с выделением тепла, которое и передаётся теплоносителю. Таким образом, происходит прямой нагрев жидкости без участия «посредников», в качестве которых в традиционных электрических котлах выступают ТЭНы.

Вода, которая в отопительных агрегатах играет роль элемента электрической цепи, нуждается в специальной подготовке для получения нужной величины электросопротивления. Подготовка, как правило, заключается в добавлении в воду поваренной соли.

Набор мощности в ионных агрегатах происходит постепенно. При нагреве теплоносителя его электрическое сопротивление снижается, величина тока возрастает, количество тепла увеличивается.

Возможно подключение электродного котла в сочетании с другими видами отопительного оборудования: твердотопливным или газовым. При необходимости для существующей отопительной системы может применяться схема параллельного подключения двух или более электродных агрегатов.

Котёл «Галан» – продукт конверсионных разработок

Отопительный агрегат «Галан» выпускается по нормативам, предъявляемым к военной технике, поскольку это устройство является конверсивной разработкой предприятий, выпускающих приборы для отопления подводных лодок и военных кораблей.

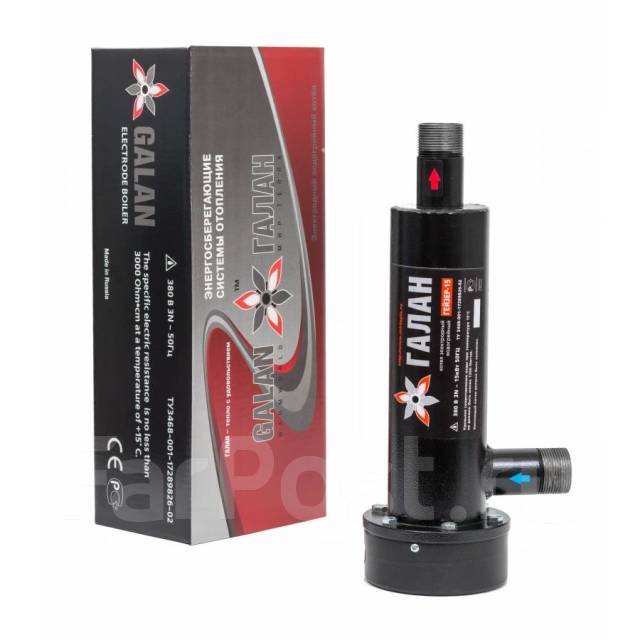

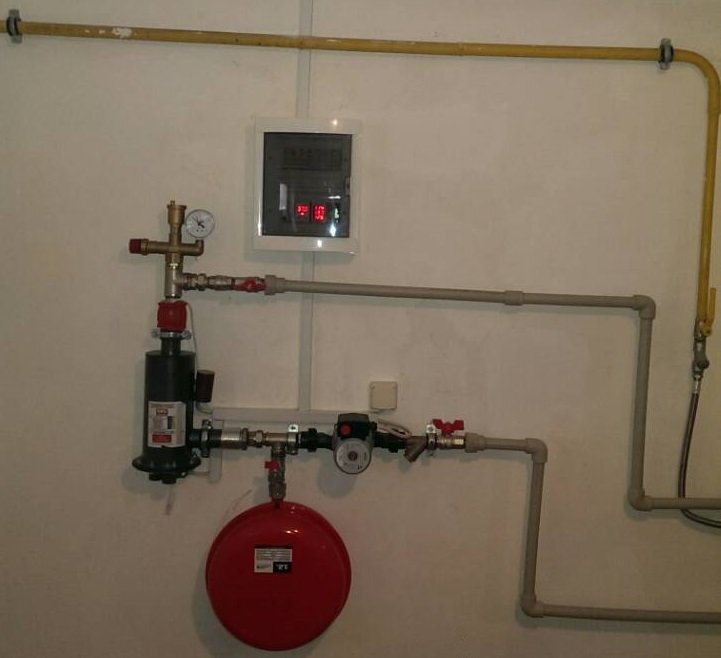

Электродный котёл «Галан» представляет собой цилиндр, диаметр которого – 60 мм и длина  – 310 мм. Ток подаётся к агрегату с помощью концентрических трубчатых электродов, затем передаётся к теплоносителю. Разогретый теплоноситель циркуляционным потоком распространяется по трубам и радиаторам. В отопительных системах с электродными устройствами «Галан» циркуляционный насос служит для ускорения разогрева теплоносителя, а затем его можно отключить.

Преимущества ионного котла марки «Галан»:

  • наличие встроенного датчика автоматического контроля нагрева;
  • высокий КПД – до 98%;
  • низкая чувствительность к перепадам напряжения;
  • небольшое энергопотребление;
  • отсутствие необходимости согласования на установку и использования с котлонадзором;
  • более компактные, чем у ТЭНовых агрегатов, габариты;
  • невысокая стоимость – от 250-300 долларов.

Для этих агрегатов был разработан специальный антифриз «Поток». Добавки к этой жидкости замедляют образование накипи на стенках устройства и протекание коррозионных процессов металла.

При монтаже своими руками электрической части обогревательной схемы необходимо пользоваться «Инструкцией» Главгосэнергонадзора  21.03.94 г. №42-6/8-ЭТ.

«ЭОУ» – энергосберегающие отопительные установки

«ЭОУ» представляют собой электродные отопительные установки проточного типа. Могут применяться в замкнутых водяных отопительных системах, предназначенных для обогрева дач, коттеджей, производственных и складских помещений площадью 20-2400 м

2. ЭОУ — отличные котлы для отопления частного дома.

Достоинства «ЭОУ»:

  • экономичность, КПД равен примерно 98%
  • компактность, однофазные модификации имеют длину 300 мм, а диаметр – 42 мм, трёхфазные модели имеют длину 400 мм, а диаметр – 108 мм;
  • может монтироваться в замкнутую систему водяного отопления любого типа без установки циркуляционного насоса;
  • применение спецматериалов гарантирует долговечность эксплуатации установки;
  • нагревательный элемент не выйдет из строя, если при подаче электропитания в установке отсутствовал теплоноситель.

При отсутствии централизованного газоснабжения установка котлов электродного типа является одним из наиболее экономичных и надёжных вариантов организации автономного отопления.

Ионные котлы BERIL 5-33 кВт

В ионных котлах BERIL в режиме on-line контролируется величина и количество электрических зарядов — ионов, движение которых между электродами обеспечивает нагрев теплоносителя.

Использование цифровых технологий в системе управления работой ионного котла «BERIL» — цифровая система управления (ЦСУ), позволяет измерять и информировать пользователя о мощности, потребляемой котлом, и в автоматическом (ионные котлы «BERIL» 380В с симисторным блоком и ЦСУ) или ручном (ионные котлы «BERIL» 220/380В с ЦСУ «ЕВРО») режимах изменять ее в зависимости от заданной программы и качества теплоносителя, что приводит к значительной экономии электроэнергии.

 Ионные котлы «BERIL» с ЦСУ «ЕВРО»
(ручной режим управления мощностью)



Номинальная
мощность, кВт *

Отапливаемое
помещение, м3

Номинальное
напряжение,В

5

7

9

135

190

240

220

220

220



6

9

12

15

160

240

300

375

380

380

380

380

25

625

380

33

900

380

* Мощность котла, в отличие от номинальной, может плавно изменяться в ручном режиме в зависимости от потребности пользователя.

Ионные котлы с ЦСУ «ЕВРО» выпускаются в однофазном (220В) варианте мощностью 5,7,9 кВт (рис.1) и в трехфазном (380В) варианте мощностью 6,9,12,15,25 и 33кВт (рис.2).
Информация об ионных котлах мощностью 100 и 130 кВт

в соответствующем разделе сайта.

Инновационные ионные котлы «BERIL»

Рис.1



Рис.2

  • Верхнее расположение энергоблока (три фазы, ноль, земля) упрощает подключение котла к силовой электрической сети.
  • Обслуживание блока электродов котла (профилактика, ремонт, замена) производится без отсоединения котла от отопительной системы.
  • Посторонние включения, находящиеся во взвешенном состоянии в теплоносителе отопительной системы – шлам, оседают в нижней части котла не являющейся его активной рабочей зоной и не оказывают отрицательное влияние на работу котла. Они легко удаляются при профилактическом обслуживании котла.

Основные отличия ионных котлов «BERIL» от электродных и иных ионных котлов.

1. Дополнительные опции:

  • Плавное изменение мощности в ручном или автоматическом режимах с информацией об этом параметре на дисплее в режиме on-line.
  • Наличие электронного самовозвратного предохранителя, позволяющее отопительной системе с ионным котлом работать в автономном режиме без отключения от электросети.

2. Качество:

  • Использование уплотнительных и изоляционных материалов с повышенной термостойкостью (до 250°С).
  • Срок службы ионного котла не менее 10 лет с возможностью гарантийного обслуживания в течение всего срока службы.

3. Экономика:

  • Расход менее половины всей электроэнергии, необходимой для отопления, подтвержденный технико-экономическим обоснованием (ТЭО) работы котла.

Обозначения на рисунке:

1.Силовой электрический блок (контактор).

2.Регулятор мощности котла «BERIL» с электронным самовозвратным  предохранителем.

3.Электромеханический автомат защиты.

4.Двухканальный температурный контроллер с дополнительными        возможностями.

Блок Цифровой Системы Управления (ЦСУ «ЕВРО»)
работой однофазных (220В) и трехфазных (380В) ионных котлов «BERIL»

Рис.3

Технические характеристики ЦСУ «ЕВРО»

  1. Номинальное напряжение питания 220В±10%
  2. Потребляемая мощность не более 10Вт (без учета мощности нагрузки)
  3. Тип датчиков измерения температуры – цифровые DS1820
  4. Два канала измерения температуры теплоносителя – «обратка» и «выход»
  5. Возможность дополнительного подключения датчика температуры воздуха через дистанционную систему управления с помощью GSM
  6. Диапазон регулируемых температур 0-80°С (задается пользователем)
  7. Точность измерения температуры ± 0,5°С
  8. Частота опроса датчика температуры 1 Гц
  9. Автоматический встроенный контроль, позволяющий быстро определить неисправность датчиков (обрыв или короткое замыкание)
  10. Коммутируемая нагрузка с током до 50А 380В по каждой фазе
  11. Автоматический контроль тока, позволяющий ЦСУ отключить нагрузку при превышении рабочего тока и включать ее при токе, меньше номинального
  12. Индикация на дисплее потребляемой котлом мощности в режиме on-line.
  13. Наличие функции «антизамерзание дома» (поддержание минимальной температуры)
  14. Автоматический контроль и управление работой циркуляционного насоса
  15. Вес 1,9 кг
  16. Размер (мм) 95 х 200 х 255
  17. Сохранение всех уставок в энергонезависимой памяти
  18. Индикация параметров и ошибок на дисплее (СДИ)
  19. ЦСУ «ЕВРО» может использоваться с любым ионным котлом «BERIL»

ЦСУ котла автоматически круглосуточно поддерживает заданную температуру теплоносителя по двум каналам – «прямая» и «обратка». Подключение дополнительного блока дистанционного управления (ДУ) с третьим датчиком измерения и контроля температуры воздуха в помещении дает потребителю возможность программировать температурные режимы на любой час и день недели и использовать при этом мобильную связь GSM (подробности в каталоге товаров, раздел «котлы «BERIL» + ДУ + GSM»).

Изменение номинальной мощности происходит в ручном режиме с минимальным шагом 200Вт. Наличие электронного самовозвратного предохранителя повышает надежность работы отопительной системы с ионным котлом в автономном режиме. При превышении котлом рабочего тока выше заданного (или номинального) электронный предохранитель отключит котел на определенное время. При понижении значения тока котел автоматически включается. Этот процесс может повторяться неоднократно с выводом на дисплей сообщения «error» (ошибка). Алгоритм работы циркуляционного насоса поддерживается автоматически с учетом индивидуальных особенностей каждой отопительной системы.

Работа ионных котлов с ЦСУ, как было сказано выше практически не зависит от качества теплоносителя.

При пониженном или повышенном значении удельного электрического сопротивления теплоносителя ЦСУ автоматически будет поддерживать заданную мощность котла. В случае очень высокого значения этого параметра (вплоть до сравнимого с параметром у дистиллированной воды) применяется специальный ингибитор коррозии для снижения удельного электрического сопротивления теплоносителя. Ни в коем случае нельзя использовать для этих целей различные соли, т.к. это неизбежно приведет к выходу из строя отопительного оборудования в результате интенсивной коррозии и выделению газообразного водорода. В разработанный ингибитор коррозии (см. раздел сайта «Защита от коррозии» добавлены специальные присадки, замедляющие процесс коррозии различных конструктивных элементов отопительной системы (железо, медь, алюминий и т.д.), предотвращающие разрушение уплотнителей (резины, тефлона, паранита и пр.).

Технические характеристики и эксплуатация ионных котлов «BERIL» с симисторным блоком и ЦСУ (ручной или автоматический режим управления)

Ионные котлы «BERIL» с ЦСУ и дополнительным силовым симисторным блоком выпускаются только в трехфазном (380В) исполнении.

На рис. 4 представлены ионные котлы «BERIL» мощностью 6,9,12,15,25 и 33 кВт с симисторным силовым блоком.



Ионные котлы (380В) мощностью от 6 до 33 кВт с симисторным блоком
  с открытой и закрытой защитной крышкой

Рис.4

Силовой симисторный блок, являющийся составной частью ионных котлов «BERIL» мощностью 6-33 кВт, позволяет ЦСУ производить бесшумное изменение мощности не менее одного раза в одну миллисекунду, что необходимо при работе ЦСУ в ПИД (пропорционально-интегрально-дифференциальном) режиме управления температурными параметрами.

На рис. 5 ЦСУ ионного котла (380В) мощностью 6-33 кВт с симисторным блоком. Обращает на себя внимание отсутствие силового электрического блока-контактора (поз.1 на рис.3). Его функцию с расширенными возможностями выполняет силовой симисторный блок ионного котла. Остальные технические характеристики ЦСУ остаются без изменения.

Рис.5

ПИД режим регулирования температуры.

При стандартном методе регулирования с датчиком температуры воздуха внутри помещения происходит следующее: при понижении температуры в помещении ниже заданной включается система отопления и на максимуме (по температуре теплоносителя) нагревает помещение до тех пор, пока температура в помещении не поднимется до заданной. Срабатывает датчик температуры воздуха в помещении, а затем, после отключения нагрева, выделяется еще масса избыточного тепла от перегревшегося контура отопления. При остывании системы отопления и дальнейшем ее включении процесс повторяется. Как следствие несовершенства этого метода идет большой перерасход электроэнергии (до 20%).

Стратегия ПИД-регулятора, который содержит усилитель, интегратор и дифференциатор, выглядит следующим образом. Обнаружив на своем входе рассогласовывание (разница между заданной и текущей температурой), усилитель регулятора в первый момент включает котел на полную мощность, но строго дозировано, компенсируя значительную часть рассогласовывания. Затем в работу вступает интегратор, который медленно, чтобы не «проскочить» температурную точку (уставку) приближает температуру к заданному значению. Дифференциатор, реагирующий на скорость изменения, форсирует работу котла в тех случаях, когда температура начинает быстро отклоняться от заданных параметров (открытая форточка, распахнутая дверь, разбитое окно и т.п.).

Экономика ионных котлов «BERIL»

Использование ЦСУ и ПИД-регулятора температурными параметрами отопительной системы с ионным котлом «BERIL» позволяет в ручном или автоматическом режимах, изменяя мощность котла, время и скорость нагрева помещения избавиться от вышеуказанного перерасхода электроэнергии (до 20%).

Эти данные получены на основе анализа общемировой практики по использованию ПИД-режима во всех типах котлов — электрических, газовых, жидкостных и т.д., а также по результатам натурных испытаний по разработанной программе МАТЛАБ.

Представленная конструкция котла позволяет увеличить коэффициент преобразования электрической энергии в тепловую в 1,5-1,6 раза благодаря запатентованным в котлах «BERIL» механизмам и принципам использования энергии окружающей среды. Кроме того , алгоритм управления работой ионных котлов с симисторными блоками позволяет одному блоку ЦСУ управлять работой неограниченному количеству ионных котлов любой мощности если они работают в единой системе отопления. (Подробности в разделе сайта «тепловые модули BERIL»).

Ионные котлы «BERIL» с ЦСУ и симисторным блоком более энергоэффективны (до 20%) и комфортнее ионных котлов «BERIL» без симисторного блока за счет наличия функции автоматического изменения мощности.

Чтобы заказать продукцию свяжитесь с нами в разделе КОНТАКТЫ, также Вы можете задавать любые интересующие вопросы, будем рады ответить на них

Поделиться ссылкой на страницу:

Обсуждение электродных котлов Галан

__________________________________________________________________________

Обсуждение электродных котлов Галан


Недавно установил себе электродный котел Галан Гейзер 9 квт в офис и скажу я вам, что был приятно удивлён котлом потребляемой энергии, хотя прошло не так много времени с момента монтажа, но выводы уже можно делать сейчас. До этого у меня был и Протерм и другие электрокотлы, главный их минус — потребляют много электричества, гудят, а стоят намного дороже Галана. Кто хочет сэкономить деньги на покупке котла и платы за электричество, тогда эта модель для вас.

Принцип нагрева воды электродным методом ничем не отличается от всех остальных (может быть только КПД) и напрямую зависит от хим. свойств воды (её электропроводности) и естественно хим. водоподготовки. И все. Мощность поэтому можете качать в широком диапазоне, вплоть до короткого замыкания в котле. Электрокотел Галан прост в устройстве, но в эксплуатации — капризен. Мое мнение (учитывая дороговизну электроэнергии) выбирать другие методы преобразования эл.энергии в тепло.

Электродные котлы по своей эффективности равны Тэновым. С 1квт. электричества получается 1квт. тепла. Дооборудуйте тэновый котёл комнатным термостатом — получите заявленную экономию электрокотла Галан. Думаете, в Европе не знают этот принцип нагрева?

Установили котел ГАЛАН 25 кв спец жидкости использую всего не более 10 литров обычная дистиллированная вода с минимальной добавкой соли. Просто в систему врезали теплообменник И никаких проблем. Если надо менять воду то обходится копейки! Для этого надо иметь тест-помпу. Это такая профессиональная штука для закачки воды и создания давления, А так же иметь в хозяйстве амперные клещи. При их помощи контролировать амперы. В маленьком круге, а так же во всей системе необходимы фильтры. Воду надо менять раз или два в год. Недавно забились фильтры.

Вся вода из ГАЛАНА идет только на подогрев пола. Под пол пускаю28 град возвращается 26 с половиной Дом очень хорошо утеплен, а фундамент 10 см плата армированная и лежит на 20 см пенопластовой подушке по шведской технологии Затраты которого в три раза дешевле обычных ленточных и других. первый этаж 200 кв и второй столько же на втором этаже трубы положены в специальные алюминиевые листы с желобом уже видел только что на сайте похожие, но они видно упрощенного производства. А так же в доме большая печь очень эффективная и в нее вделан змеевик когда топится печь параллельно подогревается вода, которая тоже идет параллельно в систему.

установил электродный котел ГАЛАН Гейзер-9 кВт. Отопление: теплые полы, весь первый этаж 50 кв.м. радиаторы на обоих этажах, бойлер косвенного нагрева, все циркулирует 4-мя насосами. Котел установил по инструкции (по 2 метра черной трубы на входе и выходе, и т.п.) Залил специальную жидкость (20 л. = 1800р) Купил 100л. После запуска в системе постоянно образовывался воздух (на протяжении месяца) Но грел
хорошо. Примерно через мес. пришлось залить чистой воды (жидкости немного не хватило примерно 5 л.).

После этого в системе воздуха нет, НО теперь начали греться и вырубаться автоматы в системе управления котлом. Позвонил в сервис центр, сказали мол жидкость с водой мешать нельзя, теперь только сливать жидкость и заливать только воду или только жидкость. Пожалел что «купился», поменял автоматы на более мощные, вроде пока работает. Как потеплеет, думаю менять жидкость на воду, потому что если покупать жидкость это 9 000р. проще новый ТЭНовый котел купить. Но с водой тоже возня, нужно регулировать ее электропроводность при помощи соли. В общем, тем, кто в раздумьях, не советую покупать. С этими котлами возни много, а экономия сомнительная.

Электродные котлы это нормальная тема. Я занимаюсь установкой электродных . Для запуска этих котлов важная деталь это водоподготовка. Водоподготовка это регулировка проводимости теплоносителя.

Электродный котел — это всего лишь электрический котел, минусов у которого гораздо больше чем плюсов. Говорю не голословно. Эксплуатировал в свое время несколько подобных котлов марки ЭПЗ-100, номинальной мощностью 100кВт. Поддерживать постоянной силу тока очень тяжело. Для аккумуляции тепла у нас стояли теплоаккумуляторы суммарным объемом 40м3. Для стабильной работы вынуждены были использовать поваренную соль для повышения электропроводности воды. Котел подлежал достаточно частым разборкам и очисткам пластин. Выгоды никакой.

Смысл электродных котлов в том, что они работают на мощностях под сто киловатт отапливая производственные здания. Здание, где работаю, топят при котла по сто киловатт. С ТЭНами при таких мощностях будет сложновато. При том что для частного дома организовать водяное отопление киловатт на 10 на ТЭНах менее заморочно. При том что еще менее морочно раскидать по комнатам электрические обогреватели.

У меня в доме установлен электрокотел Галан 9 кВт. Работает уже 4 зимы. Пока все нормально. Сравнивать не с чем, т.к. никаких других электрокотлов не пользовал. В свое время повелся на рекламу и пока ни разу об этом не пожалел. Основное отопление дровами, Галан включается по ночам для поддержания комфортной температуры и когда уезжаю из дома. Площадь дома 95 квадратов. Дом кирпичный с колодцевой кладкой.

Я установил себе электродный котел Галан 5,5 кВт 2,5 года назад, первый год он работал просто замечательно, дома жара 27 градусов, на улице мороз -40. А следующей зимой мне пришлось дополнительно включать обогреватели, чтобы поддержать хотя бы 16-18 градусов. Вода в трубах нагревалась максимум до 42 градусов. Этим летом я промыл всю систему, залил чистую озерную воду, добавил туда соли, по амперметру с электриком выставили мощность в 5 кВт, а котел греет воду до 54 градусов. Хотя на улице еще плюс 25. Проводка к котлу которая идет, нагревается, хотя кабель медный сечением 2,5 кв мм. Емкость системы всего 40 литров, трубы металлопластиковые, радиаторы алюминиевые, площадь дома всего 43 кв метра, должно от пяти киловатт прогреваться все, а котел не греет. Так что сейчас еще пока зима не наступила, буду выкидывать его и ставить твердотопливный котел Дымок или Каракан.

Плюс электродных котлов Галан относительно Тэновых котлов:

— Более высокая скорость нагрева,
— За счёт высокой скорости нагрева, при малом корпусе котла Галан, можно использовать его без циркуляционного насоса
— Более высокий КПД (99 против 98 процентов. мелочь, но приятно)
— Ну и цена ниже тэнового (относительно конечно)
— При утечки воды, электрод просто не будет работать, тэн сгорит.
— Электрод, путём регулировки электропроводности воды, можно изменить мощность электродного котла. т.е. 6 квт может работать как 2 квт, так и 10.

Минусы:

— подготовка воды.
— нельзя производить водоразбор воды из СО.
— сложно организовать подпитку системы.
— в воду добавляется соль или сода (на 100 литров 1-3 чайные ложки).

Если котёл тэновый, то без разницы какой он фирмы, они все одинаковые, ну там может быть тэн из нержавейки, но суть одна, и главное КПД у них одинаковый! Если котёл электродный, то он такой же электродный как и другой фирмы, с таким же кпд, и этот кпд такой же как у тэнового. И нет ни какой экономии при установке разного по типы и фирме электрического котла. Да, Галан, пишет в паспортах не кв.м а куб.м., читать надо правильно, и от этого он экономней не становится! У него красивая автоматика — НАВИГАТОР и котлы СТЭЛС оч. хорошо себя зарекомендовали, но не потому, что они экономичны, а потому что очень удобно и красиво.

КПД котла в первую очередь зависит от напряжения в сети. КПД котла стабильное только при идеальных условиях: напряжение 220 -230. Если оно пониженное, то КПД естественно меньше. Но, экономию электроэнергии, газа и т д делает не КПД, а комплекс вопросов: расчет теплопотерь здания, системы отопления и хорошая электроника котла.

В совокупности получается приличная экономия. Это глубокое заблуждение, что современные электрические котлы не экономят потребление электроэнергии. По поводу того, что часть тепла уйдёт через корпус в котельную. Зачем? Котел просто не будет нагревать выше заданной температуры, на у это у него есть автоматика. Обычно у котлов с автоматикой постоянная величина — это температура помещения. А температура теплоносителя переменная. Она зависит в первую очередь от уличной температуры, во вторых от расчета теплопотери здания.

Являясь технологом монтажной организации все чаще приходится сталкиваться с монтажом электрических котлов Галан. Прежде всего необходимо уточнить, что «электродный», «ионный», «ионнообменный» котел, это одно и тоже устройство, речь идет о физике преобразования электроэнергии в тепло. Наиболее корректным все же будет определение «электродный котел», так как основной отличительный элемент котла это блок электродов. Не следует путать КПД котла с его эффективностью, как части системы отопления. Физический расчетный КПД электродного котла такой же как и у других электрокотлов, экономичность определяется не способом, а принципом нагрева теплоносителя.

Рассмотрим вопрос подробнее, но в понятной для рядового пользователя форме:

— Во первых полная нагрузка включается не сразу, а поступательно растет по мере роста температуры теплоносителя.

— Во вторых надежность и экономичность обеспечивается более простой, надежной конструкцией электродных блоков и «умной» автоматикой управления, работающей по принципу «по запросу». Сколько запросит помещение тепла, столько ее и будет произведено котлом, ни ваттом больше ни ваттом меньше. Такой уровень автоматизации контроля за температурой возможен только с электродным котлом, у которого полностью отсутствует неуправляемая инерция нагрева.

— И в третьих, самое главное отличие электродных котлов — поступающая в камеру котла жидкость (теплоноситель) греется всем объемом сразу и практически мгновенно. Это и есть эффективность.

Основной причиной малой эффективности большинства котлов работающих в системе отопления, это механический съем тепла с поверхности нагревательного элемента (теплообменника, ТЭНа). В камере ТЭН котла проходящая вода контактирует с очень малой по площади поверхностью разогретого ТЭНа, реально это 7-10% от всего входящего объема. Учитывая то что радиаторы постоянно охлаждают теплоноситель,
ТЭНовому котлу с его малой производительностью, требуется произвести полных циркуляций теплоносителя в 4-5 раз больше чем электродному, а это время работы. Именно по этому при одинаковой мощности и одинаковом линейном КПД, затраты электроэнергии на выполнение одной и той же работы в одинаковых условиях, у этих колов совершенно разные.

Данные электрокотлы — хорошие аппараты. Если нормально изучить паспорт на товар и правильно его установить и запустить, то можна получить хорошые результаты по потреблению электронергии. Я установил себе в дом на основное отопление Галан 9 кВт, так котел берет у меня 2.5 кВт в час и работает 10 часов в сутки. Ну очень доволен результатами. Друзья не могут насмотреться на мою систему отопления — маленькая, бесшумная, ее спокойно можно закрыть кухонными принадлежностями.

Купил и установил электрический котел Галан-Гейзер 9 кВт в качестве основного источника на здание из бруса объемом 275 м3. Подключать буду через Навигатор 18Н с циркуляционным насосом. У нас сейчас в ноябре уже -28-30 днем и -32-35 ночью, а средняя температура ноябрь-февраль -45, а неделю-другую может и до — 50-55 упасть запросто. Желание заселить новый дом может, затмевает голос разума так сказать, но попробую рискнуть. Очень помогла бы информация по практике эксплуатации именно Галанов в климате, близком к полярному.

Есть несколько вопросов до установки:

— Кто-нибудь эксплуатирует со специальной галановской жидкостью? Как там солить не надо ничего? И сколько она эффективно работает?
— Размещается 2 датчика на подачу и обратку, тот, что на подачу как далеко от котла ставили?
— Нужен ли манометр (видел на фото установленный котел с манометром и каким-то клапаном)?
— В электрике не в зуб ногой, отсюда куча глупых вопросов. Можно ли ставить без заземления (пластиковые трубы, алюминиевые радиаторы) если
будет УЗО?
— Стоит ли размещать автоматику в одном помещении с котлом (при разгерметизации зальет)?
— Как изолировали котел от поражения электротоком? Надо ли?
— Кто-нибудь делал через байпас?

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

В чём отличия тэновых котлов от электродных

    Представить себе систему отопления или нагрева воды без котла практически невозможно. Перед потребителями чаще всего встает выбор между тэновыми и электродными моделями. Однако далеко не каждому человеку, тем более далекому от технической сферы, известно о том, чем отличаются эти виды оборудования друг от друга. Между тем, разобраться в данном вопросе достаточно просто.

    Эти котлы характеризуются высоким КПД и производительностью. В этом нет ничего удивительного, учитывая принцип их работы. Дело в том, что нагрев теплоносителя происходит напрямую, без какого-либо посредника. Электрический ток воздействует на специальный состав, в основе которого лежит соляной раствор. В нем находится множество различно заряженных ионов. Под влиянием электричества создается электромагнитное поле. Ионы начинают перемещаться, нагревая раствор.

    Благодаря этому тепло начинает выделяться практически моментально, что выгодно отличает такие котлы. Обычно поступление горячей воды в систему происходит всего через 1-2 минуты. По показателю КПД электродные модели превосходят тэновые почти на 50%. Однако следует учитывать, что у них имеются свои особенности эксплуатации. Дело в том, что в процессе работы в системе неизбежно скапливается электролизный газ. Он может повлиять на качество работы оборудования, поэтому следует регулярно стравливать воздух из каналов.

    При выборе электродного котла обращайте особое внимание на стержень электрода. Он должен быть изготовлен из материала, устойчивого к накипи, а также имеющего долгий срок службы. Бюджетные модели оснащаются графитовыми и стальными деталями. А в более дорогих установлен титановый стержень.

    В отличие от электродных, они нагревают теплоноситель опосредованно. По принципу работы они схожи с чайниками и бойлерами. Внутри тэновых котлов установлена спираль, которая по мере нагрева повышает температуру теплоносителя. Поскольку прямого воздействия нет, этот процесс постепенный. В большинстве случаев поступление горячей воды в систему начинается не ранее, чем через 5-10 минут. Это зависит от мощности котла.

    ТЭНы различаются по материалу изготовления. Наиболее распространенными и доступными являются детали, произведенные из металла. Как правило, используются сплавы из нихрома и мельхиора. Но все большую популярность набирают керамические ТЭНы. Их главным достоинством является устойчивость к коррозии Благодаря этому они служат гораздо дольше металлических, которым требуется замена уже через 5-6 лет.

    Главным недостатком тэновых моделей является то, что из-за принципа опосредованного нагрева они имеют такого же КПД, как электродные. Зато маломощные котлы (до 8-10 кВт) не требуют специально выделенной сети напряжения, так как ничем не отличаются от обычных нагревательных приборов. Кроме того, им не нужен особый теплоноситель, как электродным: в таком качестве может выступать простая вода.

    Таким образом, эти виды котлов имеют существенные различия. Перед принятием решения о покупке следует учесть их ключевые особенности. Это позволит подобрать модель, удовлетворяющую вашим требованиям. При желании купить котлы можно на нашем сайте.

Please enable JavaScript to view the comments powered by Disqus.

Виды и типы электрических котлов для отопления дома, ТЭНовые, электродные и индукционные модели

Электрические котлы отопления для дома используются исключительно в системах с жидким теплоносителем. Их основная классификация производится по способу нагрева:

  • ТЭНовые — используют трубчатые электронагреватели с основой из нихромового или феррохромового токопроводящего элемента;
  • электродные (другие распространенные названия электролизные или ионные) — используется специальный теплоноситель с определенным уровнем солей, который нагревается при прохождении через жидкость переменного напряжения;
  • индукционные — в качестве термического элемента выступает в ферромагнетик, который нагревается под влиянием индукционного тока.

ТЭНОВЫЕ ЭЛЕКТРОКОТЛЫ

Их конструкция практически тождественна стандартным газовым отопителям. Они имеют теплообменную камеру, внутри которой расположены несколько нагревательных элементов ТЭНов. Блок автоматики осуществляет регулировку в широком диапазоне величин по нескольким параметрам — давление внутри системы, температура теплоносителя, температура окружающей среды и т.п.

Имеется группа безопасности, куда входит предохранительный срывной клапан, манометр, автоматический воздухоотводчик, расширительная емкость и циркуляционный насос. В зависимости от мощности ТЭНовые котлы бывают однофазными (220В) или трехфазными (380В). Однофазные – имеют небольшую мощность (до 6кВт). Они используются как дополнительный источник обогрева.

При установке электрокотлов мощностью более 3 кВт существенно перегружается электрическая сеть. Для их монтажа необходима специальная техническая документация, разрешения и согласования энергоснабжающей организации. Нужно иметь заземление, соответствующее ПУЭ.

Достоинства :

  1. Невысокая стоимость.
  2. Простота монтажа и подключения, особенно однофазных моделей.
  3. В качестве теплоносителя может применяться как обычная вода так и любой тип незамерзающей жидкости.
  4. Регулировка мощности возможна с высокой точностью вручную или в автоматическом режиме по всему рабочему диапазону.

Недостатки:

На ТЭНах может образоваться накипь, они выходят из строя. Поэтому лучше выбирать модели, где замену нагревательного элемента можно выполнить самостоятельно.

ЭЛЕКТРОДНЫЕ КОТЛЫ ОТОПЛЕНИЯ

Электродные котлы наиболее компактные из всего семейства систем электрического водяного отопления. Они надежны, по причине простой конструкции. Принцип их работы отличается от всех остальных классических электронагревателей. Нагрев теплоносителя реализуется при помощи двух электродов, через которые протекает переменный ток.

В качестве теплоносителя применяется электролит, отвечающий ряду требований. Теплоноситель должен иметь определенную плотность (количество солей) от которой зависит содержание ионов, последовательное сопротивление электролита. Сам раствор солей должен быть чистым — свободным от механических примесей.

Производители рекомендуют использовать «фирменные» жидкости со строго определенными характеристиками. Иногда пользователи покупают концентрат, который разводят до необходимой консистенции. Электродные электрокотлы бывают как одно так и трехфазными, их мощность не превышает 16 кВт.

Достоинства электродных технологий:

Компактность — внешний диаметр корпуса не намного превосходит диаметр основной магистральной трубы теплосистемы дома.

  1. Доступная стоимость — наиболее дешевые из всех электрокотлов.
  2. Имеют простую конструкцию и высокую надежность.
  3. В случае утечки теплоносителя и критического снижения его уровня электродный котел сохраняет работоспособность.
  4. При применении электролита с неоптимальными эксплуатационными значениями на электродах появляется накипь. Она ведет к небольшому снижению мощности, но не приводит к выходу из строя.
  5. Система отопления имеет низкую инертность. Это позволяет обогревать помещение более интенсивно, эффективно выполнять регулирование в автоматическом режиме.
  6. Оборудование имеет высокую устойчивость к изменениям напряжения в сети электроснабжения. Падение напряжения на величину критическую для других типов котлов приводит к незначительному снижению мощности.

Недостатки электродных котлов:

Этот тип электрических отопителей невозможно подключить через устройство защитного отключения (УЗО) так как в результате эксплуатации возникают значительные токи утечки. Поэтому вероятность поражения электричеством более высокая, чем у ТЭНовых и индукционных котлов.

Необходимо контролировать уровень сопротивления жидкости. По этой же причине невозможно применять антифризы. Цена специального электролита или его концентрата высока.

В результате эксплуатации происходит износ электродов, изменяются характеристики теплоносителя. Это требует периодической замены расходных материалов, примерно, один раз на три четыре сезона. В процессе электролиза образуется небольшое количество газов, которые выходят через автоматический воздухоотводчик.

Некоторые из этих газов токсичны, поэтому в месте установки нагревателя необходимо организовать тщательную вентиляцию.

Потребление электроэнергии такого котла зависит от электропроводности жидкости. При повышении температуры увеличивается электропроводность, поэтому температура теплоносителя должна составлять 55°С-65°С. При ее превышении расход электроэнергии многократно возрастет. Это оборудование трудно контролировать по параметрам нагрева. Управление производится путем регулировки потребляемого тока.

ИНДУКЦИОННЫЕ КОТЛЫ

Индукционный – наиболее экономичный котел для отопления дома. Принцип действия основан на нагреве металлического сердечника из ферромагнетика при помощи индукционного тока. Сам сердечник располагается в среде теплоносителе.

Конструкция индукционного электрического котла напоминает трансформатор, где первичная обмотка является индуктором, на который подается напряжение, а вторичную обмотку представляет сердечник. Теплоноситель может циркулировать как внутри, так и с внешней стороны нагревательного элемента, имеющего форму змеевика. За счет этого увеличивается площадь контакта стенок с теплоносителем, что увеличивает величину теплоотдачи.

Достоинства:

  1. Интенсивный нагрев теплоносителя, в качестве которого может быть использована любая жидкость.
  2. Такая технология предотвращает образования накипи. Таким образом, даже длительная работа отопителя не приводит к снижению КПД.
  3. Не требуется замена нагревательного элемента весь период эксплуатации (более 30 лет).
Недостатки:
  1. Высокая стоимость – они дороже ТЭНовых и электродных.
  2. Имеют большие габариты и вес. Средняя модель весит 30-40 кг. Как правило, имеют напольное исполнение.

Индукционные котлы могут эксплуатироваться только в системах закрытого типа, имеющих избыточное давление, где теплоноситель перегоняется в принудительном порядке при помощи циркуляционного насоса.

ОСНОВНЫЕ КРИТЕРИИ ВЫБОРА

Мощность.

Основным параметром является требуемая мощность. Она прямо пропорционально зависит от площади сооружения, которое необходимо обогреть. Следует учитывать интенсивность теплопотерь здания, то есть качество теплоизоляции. Для примерной оценки, используют следующее правило: для обогрева 10м2 сооружения необходимо 1 кВт мощности котла.

При этом следует помнить, что при снижении напряжения в электросетях снижается и мощность нагревателя. Поэтому необходимо предусмотреть несколько больший запас производительности нагревательного оборудования, как правило, до 15%.

Если используется двухконтурный электрический котел, который применяется в системе ГВС (горячее водоснабжение), то нужно предусмотреть больший запас мощности, до 25%.

Напряжение питания.

Вторым критерием выбора является вид питающего напряжения. Обычно электрический котел для квартиры имеет небольшую мощность, и питается от стандартной однофазной бытовой электросети в 220В. При прокладке отдельной линии подключения и возможно подключение более мощного оборудования — до 10 кВт.

Во всех остальных случаях устанавливаются трехфазные (380В) электрокотлы.

Комплектация.

Следует отдавать предпочтение тем моделям, которые в базовой конструкции имеют следующие элементы: циркуляционный насос, расширительный бачок, группу безопасности, программатор, выносные температурные датчики.

Безопасность.

Кроме стандартной группы безопасности системы отопления требуются дополнительные защитные устройства. Это механизмы отключения оборудования при выходе за пределы рабочего диапазона давления. Желательно иметь предохранители, срабатывающие при перегреве нагревательного блока, замерзании теплоносителя, критическом изменении параметров электроэнергии и т.п.

Водяные электрические котлы отопления являются менее экономичными, чем газовые. При их выборе нужно придерживаться двух основных правил:

  • установка двухтарифного электрического счётчика;
  • применение теплового аккумулятора.

Таким образом, нагрев за счет электричества будет производится в ночное время при дешевом тарифе, а днём будет использоваться энергия теплоаккумулятора.

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Электрический ионный (электродный) котел

Заказать звонок

Купить газовую горелку недорого, конечно, можно, однако куда более рациональным и выгодным вариантом будет приобретение электрического ионного котла. Само собой, приобретать нагревательное устройство данного типа имеет смысл лишь в том случае, когда ваше жилище на постоянной основе подключено к центральной электросети, и особых перебоев с подачей энергии не наблюдается. Вот лишь основные преимущества приобретения электрического ионного котла:

  • стабильность. Отныне вы не будете зависеть от регулярных поставок газа. Вам не нужно будет постоянно приобретать новые баллоны с этим ресурсом. Все необходимое будет поступать в ваше жилище по проводам;

  • безопасность. Электрические водонагревательные котлы значительно более безопасные по сравнению с газовыми. Все дело в том, что в них отсутствует процесс горения, как таковой, а потому пожарная безопасность будет находиться на высшем уровне в любой момент использования. Опять же, в электрическом котле не может случиться утечки — вредные для человеческого организма вещества не смогут попасть в окружающую среду;

  • долговечность. Из-за того, что работа газового котла предполагает наличие процесса горения, его внутреннее оборудование изнашивается значительно быстрее. Электрический ионный котел использует другой способ нагрева, который является более щадящим для деталей устройства.

Нагрев воды в электрическом ионном котле осуществляется при помощи тэнов. Именно по принципу открытости или закрытости нагревательных устройств все электрические котлы классифицируются на две категории. Более надежной, долговечной и безопасной считается модель с закрытыми тэнами (не имеющими прямого контакта с водой). Так как поверхность нагревательного устройства не контактирует с жидкостью, срок ее службы увеличивается, Модели котлов с открытыми тэнами стоят дешевле, воду нагревают чуть быстрее, однако требуют частого ремонта ввиду того, что на тэнах образуется накипь, мешающая их нормальной работе.

Если вы хотите купить электрический котел – обратитесь в наш магазин. У нас имеется огромное количество моделей от отечественных и иностранных производителей. Они представлены в различных ценовых и мощностных категориях. Ознакомиться с ассортиментом продукции, а также заказать понравившуюся модель можно на нашем сайте.


Возврат к списку

Электрокотлы для отопления частного дома отзывы расход, котлы скорпион обман

Котлы отопления отзывы

Котел от ООО Градиент Скорпион

Компания Градиент разработала и выпустила серию электрических электродных котлов, которая получила торговую марку – Скорпион. Оригинальный электрический котел Скорпион отличается от своих аналогов чрезвычайно малыми размерами. Важно, что небольшие размеры не отразились на мощности котлов от компании Градиент. В интернет-магазинах можно купить электрокотел Скорпион мощностью от 3 до 24 кВт. Котлы мощностью до 6 кВт подключаются к сети 220 вольт 50 Гц, а котлы большей мощности рассчитаны на подключение трехфазной сети с глухозаземленной нейтралью. КПД электродных котлов составляет около 98 -99%. Можно купить электрокотел Скорпион по цене производителя, сделав заказ на официальном сайте ООО Градиент.

Электродные котлы Скорпион снабжены автоматикой, которая отключает котел от сети при достижении установленной температуры. Удивительно, но цена на электрокотел Скорпион, состоящий из трубы с патрубками и электродом, сравнима с ценой аналогичного по мощности газового котла, причем цена растет с ростом мощности электродного агрегата, весьма ощутимо. Почему? Непонятно.

Если в ТЭНовых котлах для увеличения мощности нужны дополнительные или более мощные нагреватели, в индукционном котле увеличиваются затраты на более мощную обмотку из дорогостоящей меди, то что изменяется с увеличением мощности в электродном котле? В нем только увеличиваются размеры корпуса и центрального электрода, и непропорционально возрастает цена. Подобные вопросы возникают у многих людей, которые ищут подходящий вариант отопления и многочисленные отзывы на электрокотел Скорпион в сети это подтверждают. Следовательно, цена электродных котлов значительно завышена, ведь не может прибор, состоящий из трубы с двумя патрубками и электродом иметь стоимость сравнимую с газовым котлом.

Мифы и отзывы об электродном котле Скорпион

С появлением на рынке отопительного оборудования новинки – миниатюрного электродного котла Скорпион, интернет заполонила агрессивная и неправдивая реклама. Многие отзывы на электрический котел Скорпион заказаны производителем. Даже на официальном сайте компании ООО Градиент на полном серьезе утверждается, что электродные котлы их производства отапливает в два раза большую площадь, чем их аналоги. Это конечно обман наивных покупателей, которые покупают электродные электрические котлы для отопления дома, польстившись на мнимую экономию.

Существует незыблемый физический закон сохранения энергии, нарушить который никому не удалось. Электрический котел любого типа имеет КПД 98 – 99% . Без сомнения это самый эффективный преобразователь электроэнергии в тепло, но если кто-то утверждает, что его изделие при одинаковой потребляемой мощности обогреет вдвое большую площадь, то это просто маркетинговый ход, рассчитанный на несведущих и доверчивых покупателей.

А сколько появилось видеороликов, которые восхваляют котел Скорпион. Утверждают даже, что экономичность электродного котла в 3 – 5 раз выше, чем у электрокотлов других типов. На видеороликах «умельцы» обычно показывают какие-то графики, проводят измерения и вычисления и приходят к весьма парадоксальным выводам.

Недостатки электродных котлов

Электродные котлы запрещены для использования в цивилизованных странах. Их не изготовляют и не продают. Невозможно найти электродный котел от компании Феролли, т. к. серьезная компания не будет выпускать потенциально опасное изделие.

Безопасен ли электродный котел

В ионных (электродных) отопительных агрегатах электрод, находящийся под фазным напряжением имеет прямой контакт с теплоносителем. Если режим работы котла нормальный, то опасный потенциал на корпусе отсутствует благодаря наличию контура заземления и нулевого провода, которые должны надежно присоединяться к корпусу. Кроме того предусматривается дополнительная электронная защита. Если электродный электрокотел Скорпион применяется в производстве, то там регулярно проверяется качество контуров заземления электроустановок и срабатывание защит.

Применять нагреватель этого типа для отопления домов следует с большой осторожностью, т.к. никто не даст гарантии, что защита, которая регулярно не проверяется, сработает в нужный момент.

Электродные электрокотлы для отопления дома выпускаются только в России, Украине и странах СНГ. Причем многие производители умалчивают о том, что алюминиевые радиаторы могут превратиться в труху в течение сезона и возникают сложности при организации контура ГВС. А как воздействует соляной раствор на циркуляционные насосы с мокрым ротором? Никто не знает, статистики нет.

Встречались и такие отзывы на электрокотел Скорпион — цена значительно завышена, сделал котел своими руками, и он обошелся почти в 10 раз дешевле. Реальных положительных отзывов практически нет. Встречаются чаще нейтральные или очень злые отзывы.

Какие электрические котлы лучше для отопления дома

Серьезные производители электрических котлов выпускают только проверенные временем, безопасные и надежные ТЭНовые и индукционные котлы. Современные электрические котлы для отопления дома имеют только один существенный недостаток – высокий тариф на электроэнергии. По всем остальным качествам они превосходят газовые, твердотопливные и дизельные котлы. Если к дому подведено трехфазное напряжение 380 в, то лучше установить электрический котёл для отопления дома 380в, что позволит уменьшить ток каждой фазы и применить котел значительной мощности.

Если площадь помещения небольшая до 60 м2, то ТЭНовый электрический котел отопления 6 квт полностью обеспечит такой дом теплом. При покупке нужно учитывать наличие контура ГВС, а для одноконтурного котла тоже можно организовать систему горячего водоснабжения с помощью внешнего накопительного бойлера.

Для квартир и загородных домов большой площади придется купить электрический отопительный котел большой мощности, индукционный или ТЭНовый. Его мощность рассчитывается просто – 1 кВт на 10 м2 помещения. Если же к котлу будут подключены «теплые полы», то нужно учесть величину потребляемой ими мощности и выбрать соответствующий отопитель. Котлы с мощностью более 12 кВт подключаются к трехфазной сети, а цена на электро котёл отопления 380 в зависит от мощности агрегата и комплектации.

Надежность, простота монтажа и отсутствие специальных требований к помещению, дымоходу и т. п. способствует популярности электрических отопительных котлов. В продаже имеются электрокотлы различной мощности способные обеспечить отопление двухэтажного частного дома с теплыми полами и контуром ГВС. Мощные электрические отопительные котлы на 380 в могут работать автономно, но их чаще всего используют совместно с газовыми приборами. Днем работает газовый котел, а ночью обогревает дом электрический нагреватель по так называемому «ночному тарифу».

Популярность электроотопления подтверждают многочисленные положительные отзывы на электрокотлы для отопления дома, как на ТЭНовые, так и индукционные. Сожалеют лишь об одном – высокий тариф на электроэнергию.

Источник: http://SpetsOtoplenie.ru/kotly-otopleniya/obzor-populyar-marok-kotl/stoimost-i-otzyvy-na-elektrokotel-skorpion.html

Сильные стороны ионных котлов STAFOR

Эффективность

Система ионного отопления STAFOR — это единственная система, которая имеет повышенный коэффициент преобразования энергии из электрической в ​​тепловую с COP с 1 (100%) до 2,04 (204%), в зависимости от модели котла. и режим работы. У других производителей этот параметр меньше 1. Это означает, что при использовании котла STAFOR электрический ток выполняет большую работу и соответственно снижаются затраты на отопление. Используя 1кВт электроэнергии, ионный котел STAFOR (нагреватель) производит до 2. 04кВт тепловой энергии.
Не переплачивайте за отопление! Используйте высокопроизводительные котлы STAFOR!

Электробезопасность

Оригинальная запатентованная конструкция котла принципиально отличается от конструкций других производителей. Это позволяет использовать принцип разделения рабочего и защитного поля («ячейка Фарадея»). На сегодняшний день это единственный ионный (электродный) котел проточного типа, который полностью соответствует требованиям Директивы Европейского сообщества по низковольтному оборудованию № 73/23 / EEC по электробезопасности и разрешен к продаже и использованию в странах-членах ЕС. .
Не подвергайте свою жизнь и жизнь других людей опасности. Используйте электробезопасные ионные котлы STAFOR!
Котлы других производителей могут иметь опасную утечку электрического тока на корпус котла!

Качество и надежность

При проектировании ионного котла STAFOR заложен большой запас прочности по материалам. Использование высокотехнологичных сплавов и пластиков (с жаростойкостью до 700 ° C, с повышенными диэлектрическими свойствами) обеспечивает высокое качество и надежность котла STAFOR, что делает его предпочтительным по сравнению с продукцией других производителей. Все материалы, используемые при изготовлении котла, имеют европейские сертификаты качества. Конструкция котла и используемые материалы исключают проявления деструктивных процессов в котле (электролиз, химические реакции и др.), Которые, к сожалению, есть у некоторых других производителей. Такие проявления могут привести к преждевременной эрозии электродов и других элементов конструкции котла, вплоть до их полного разрушения, нестабильной работе котла, повышенному энергопотреблению, снижению КПД (КПД).

Опыт применения ионных котлов STAFOR свидетельствует о том, что оборудование, отработанное более 5 лет, не показывает признаков эрозии электродов и других элементов конструкции котла, рабочие параметры котла стабильны. Срок службы ионного котла STAFOR при соблюдении правил монтажа и эксплуатации составляет не менее 10 лет.

Эффективная и надежная автоматика ионных котлов STAFOR, в отличие от продукции других производителей, имеет функции защиты от перегрузки, от рассогласования фаз тока, пропадания одной фазы тока. Обеспечивает стабильную и энергоэффективную работу котла.

Тепловой карьер STATERM EKO E40, используемый для ионного котла STAFOR, обеспечивает стабильный ионный состав, стабильность электрических параметров котла и высокий КПД.
Не экономьте на качестве, используйте надежные котлы STAFOR!

Универсальная и адаптируемая

Оригинальная система ионного отопления STAFOR может использоваться как основной источник тепла для систем отопления с радиаторами, «теплый пол». Его можно использовать для нагрева только водогрейного котла или фанкойла.

Система ионного отопления STAFOR может быть подключена и может работать вместе с:

  • твердотопливными котлами,
  • жидким топливом,
  • солнечными коллекторами,
  • технологиями умного дома,
  • фотоэлектрическими системами,
  • ветряными генераторами,
  • Все прочие системы отопления и энергосбережения.

Установка электродных (ионных) котлов

Котел электродный — один из современных представителей электронагревательного оборудования. Его отличительной особенностью является отсутствие нагревательного элемента (теплообменника), вместо него используется блок с электродами. Сравнительно недавно электродные котлы стали использовать для обогрева простых жителей. Раньше этими котлами обогревались военные объекты.

Как это работает?

Вода в электродном котле нагревается ионами, которые быстро перемещаются между электродами. После включения котла молекулы воды (теплоносителя) распадаются на положительные и отрицательные ионы, которые в свою очередь направляются на электроды с соответствующим полюсом.При этом выделяется тепло, которое забирает теплоноситель.

Что в нем особенного?

Вода в ионном бойлере требует специальной подготовки: для получения необходимого электрического сопротивления в нее добавляется пищевая соль. Причина кроется в том, что изначально эти котлы были рассчитаны на работу с морской водой. Кстати, нагреть дистиллированную воду с помощью этого бойлера не удастся.

Преимущества

  • КПД электродного котла 100%
  • Мощное и компактное устройство
  • Автоматический контроллер поддерживает заданную температуру.Снижает потребление электроэнергии
  • Устройство способно повышать давление в отопительном контуре
  • Падение напряжения не останавливает работу ионного котла. Изменена только мощность
  • Такой способ обогрева экологически чистый

Недостатки

  • Электрокотел работает только на переменном токе. Постоянный ток приводит к электролизу теплоносителя.
  • Падение напряжения приводит к износу электродов. Значит, им нужна регулярная замена.
  • Необходимо контролировать электропроводность теплоносителя.
  • Образование накипи на электродах снижает мощность котла
  • Необходимо наличие заземления
  • Желаемая температура котла не более 75 С
  • Электродный котел более подвержен коррозии по сравнению с другими типами котлов.

Подбирая радиатор для системы с ионным котлом, необходимо уточнить, сколько он потребляет теплоносителя.Определив количество израсходованных литров с одного радиатора, нужно рассчитать общее количество литров, опираясь на необходимое количество радиаторов. Огромные объемные отопительные приборы потратят более 10 литров теплоносителя, поэтому нам они не подойдут. На киловатт мощности должно уйти примерно 8 литров охлаждающей жидкости.

Для запуска ионного котла требуется амперметр или токоизмерительные клещи. Но пустить оборудование в эксплуатацию у вас не получится. Причина кроется в этом.Только специалист знает, насколько снизить омическое сопротивление воды, чтобы проводимость жидкости поднялась до соответствующего уровня. Помимо прочего, под рукой должны быть необходимые приспособления для проверки проводимости теплоносителя, которая меняется в процессе эксплуатации.

Компания «Сервер Сервис» предлагает свои услуги по установке электродного котла. Специалисты нашей компании постоянно изучают и закрепляют свои знания на практике. Кроме того, они оснащены всеми необходимыми инструментами и инструментами.Все это в совокупности позволяет им выполнять свою работу качественно и в короткие сроки.

Если Вам необходим качественный монтаж ионного электрокотла — звоните нам по телефонам Ташкента:

+998 (71) 207-33-32

Запросы принимаются ежедневно с 9.00 до 18.00.

Электродеионизация (EDI) — Lenntech

Что такое EDI?

При производстве воды высокой чистоты традиционно используется комбинация процессов мембранного разделения и ионного обмена.EDI — это процесс, который сочетает в себе технологию полугерметичных мембран с ионообменной средой для обеспечения высокоэффективного процесса деминерализации.
Электродиализ использует электрический ток и специально подготовленные мембраны, которые полупроницаемы для ионов в зависимости от их заряда, электрического тока и способности восстанавливать ионы в зависимости от их заряда. Через электродиализ электрический потенциал переносит и разделяет заряженные водные частицы. Электрический ток используется для непрерывной регенерации смолы, устраняя необходимость в периодической регенерации.

В процессе EDI производится промышленная технологическая вода очень высокой чистоты, с использованием менее 95% химических продуктов, используемых в традиционных процессах ионного обмена. С помощью мембран системы EDI и электричества можно заменить миллионы галлонов кислот и едких химикатов, которые требовались старым процессам ежедневно.

Как это работает?

Блок EDI имеет базовую структуру деионизационной камеры. Камера содержит ионообменную смолу, расположенную между катионообменной мембраной и анионообменной мембраной.Через мембрану могут проходить только ионы, вода блокируется.
Когда поток входит в отсек для разбавления, заполненный смолой, запускаются несколько процессов. Сильные ионы улавливаются из потока сырья смешанными смолами. Под влиянием сильного поля постоянного тока, приложенного к пакету компонентов, заряженные ионы отрываются от смолы и притягиваются к соответствующим противоположно заряженным электродам. Таким образом, эти заряженные частицы с сильными ионами непрерывно удаляются и переносятся в адиацентные концентрирующие камеры.
По мере того, как ионы движутся к мембране, они могут проходить через камеру концентрации (см. Рисунок), но не могут достигать электрода. Они блокируются смежной мембраной, содержащей смолу с таким же зарядом.

Когда сильные ионы удаляются из технологического потока, проводимость потока становится довольно низкой. Сильный приложенный электрический потенциал расщепляет воду на поверхности шариков смолы, образуя водород и гидроксильные ионы. Они действуют как агенты непрерывной регенерации ионообменной смолы.Эти регенерированные смолы позволяют ионизировать нейтральные или слабоионизированные водные частицы, такие как диоксид углерода или диоксид кремния. За ионизацией следует удаление посредством постоянного тока и ионообменных мембран.

Реакции ионизации, протекающие в смоле в форме водорода или гидроксида для удаления слабоионизированных соединений, перечислены ниже:

Методы определения уровня воды в паровых котлах

Методы определения уровня воды в паровых котлах

В паровом котле есть три очевидных приложения для устройств контроля уровня:

  • Контроль уровня — для обеспечения того, чтобы в бойлер в нужное время добавлялось нужное количество воды.
  • Аварийный сигнал о низком уровне воды — для безопасной работы котла сигнализация о низком уровне воды гарантирует, что сжигание топлива не продолжится, если уровень воды в котле упал до или ниже заданного уровня. Национальные стандарты для паровых котлов с автоматическим управлением обычно предусматривают наличие двух независимых сигналов тревоги низкого уровня для обеспечения безопасности. В Великобритании нижний из двух аварийных сигналов «заблокирует» горелку, и требуется ручной сброс, чтобы вернуть котел в рабочее состояние.
  • Аварийный сигнал о высоком уровне воды — аварийный сигнал срабатывает, если уровень воды поднимается слишком высоко, информируя оператора котла о необходимости отключить подачу питательной воды.Хотя обычно это не является обязательным, использование аварийных сигналов высокого уровня является разумным, поскольку они уменьшают вероятность уноса воды и гидравлического удара в системе распределения пара.

Методы автоматического определения уровня

В следующих разделах этого модуля обсуждаются основные типы устройств определения уровня, которые подходят для паровых котлов.

Основы теории электричества

То, как течет электричество, можно сравнить с жидкостью.Жидкость течет по трубе так же, как электричество течет по проводнику (см. Рисунок 3.16.2).

Проводник — это материал, такой как металлическая проволока, который обеспечивает свободное протекание электрического тока. (Противоположностью проводнику является изолятор, который сопротивляется потоку электричества, например, из стекла или пластика). Электрический ток — это поток электрического «заряда», переносимый крошечными частицами, называемыми электронами или ионами. Заряд измеряется в кулонах. 6,24 x 1018 электронов вместе имеют заряд в один кулон, что в единицах системы СИ эквивалентно 1 ампер-секунде.

Когда электроны или ионы перемещаются, поток электричества измеряется в кулонах в секунду, а не в электронах или ионах в секунду. Однако термин «ампер» (или А) относится к единице измерения электрического тока.

  • 1 A = поток 6,24 x 1018 электронов в секунду.
  • 1 А = 1 кулон в секунду.

Сила, вызывающая протекание тока, известна как электродвижущая сила или ЭДС. Это может быть батарея, динамо-машина велосипеда или генератор электростанции (среди других примеров).

Аккумуляторная батарея имеет положительную и отрицательную клеммы. Если между клеммами подключен провод, ток будет течь. Батарея действует как источник давления, аналогично насосу в водяной системе. Разность потенциалов между выводами источника ЭДС измеряется в вольтах, и чем выше напряжение (давление), тем больше ток (расход). Цепь, по которой протекает ток, представляет собой сопротивление (подобное сопротивлению, которое оказывают трубы и клапаны в водяной системе).

Единицей измерения сопротивления является ом (обозначается символом ), а закон Ома связывает ток, напряжение и сопротивление, см. Уравнение 3.16.1:

Где:

I = ток (амперы)

В = Напряжение (вольт)

R = Сопротивление (Ом)

Еще одно важное электрическое понятие — это «емкость». Он измеряет емкость заряда между двумя проводниками (примерно аналогично объему контейнера) с точки зрения заряда, необходимого для повышения его потенциала на величину в один вольт.

Пара проводников имеет большую емкость, если им требуется большой заряд, чтобы поднять напряжение между ними на один вольт, точно так же, как большому сосуду требуется большое количество газа, чтобы заполнить его до определенного давления.

Единица измерения емкости — один кулон на вольт, что называется фарадой.

Зонды проводимости

Рассмотрим открытый резервуар с небольшим количеством воды. В резервуаре подвешен зонд (металлический стержень) (см. Рисунок 3.16.3). Если подано электрическое напряжение и в цепи есть амперметр, последний покажет, что:

  • Когда зонд погружен в воду, через цепь будет течь ток.
  • Если зонд вынуть из воды, ток не будет течь по цепи.

Это основа зонда проводимости. Принцип проводимости используется для точечного измерения. Когда уровень воды касается наконечника зонда, он запускает действие через связанный контроллер.

Это действие может быть для:

  • Пуск или остановка насоса.
  • Открыть или закрыть клапан.
  • Подать сигнал тревоги.
  • Открыть или закрыть реле.

Но одиночный наконечник может обеспечить только одиночное или точечное действие. Таким образом, требуются два наконечника с датчиком проводимости, чтобы включать и выключать насос на заданном уровне (рис. 3.16.4). Когда уровень воды упадет и покажет наконечник в точке A, насос начнет работать. Уровень воды поднимается, пока он не коснется второго наконечника в точке B, и насос выключится.

Зонды можно устанавливать в закрытые емкости, например, в бойлер.На рисунке 3.16.5 показан металлический резервуар с закрытым верхом — Примечание; изолятор необходим там, где зонд проходит через верхнюю часть резервуара.

снова:

  • Когда зонд погружен, ток будет течь.
  • Когда зонд вынут из воды, ток прекращается.

Примечание: Переменный ток используется для предотвращения поляризации и электролиза (расщепления воды на водород и кислород) на датчике. Для подачи сигнала тревоги о низком уровне воды в бойлере необходимо использовать стандартный датчик электропроводности.

Согласно правилам Великобритании, это необходимо проверять ежедневно.

Для простого зонда существует потенциальная проблема — Если бы на изоляторе скопилась грязь, между зондом и металлическим резервуаром образовался бы проводящий путь, и ток продолжал бы течь, даже если бы кончик зонда был из воды. Этого можно избежать, спроектировав и изготовив зонд проводимости таким образом, чтобы изолятор был длинным и был защищен по большей части гладким изоляционным материалом, таким как PTFE / Teflon®.Это минимизирует риск скопления грязи вокруг изолятора, см. Рисунок 3.16.6.

Проблему решил:

  • Использование изолятора в паровом пространстве.
  • Использование длинной гладкой оболочки из ПТФЭ в качестве изолятора практически по всей длине металлического зонда.
  • Регулируемая чувствительность на контроллере.

Для сигнализации низкого уровня доступны специальные датчики проводимости, которые называются «самоконтролем».Включено несколько функций самопроверки, в том числе:

  • Наконечник компаратора, который непрерывно измеряет и сравнивает сопротивление земли через изоляцию и через наконечник зонда.
  • Проверка на утечку тока между зондом и изоляцией.
  • Другие процедуры самопроверки.

Согласно правилам Великобритании использование этих специальных систем позволяет проводить еженедельные проверки, а не ежедневные. Это связано с присущим им более высоким уровнем безопасности.

Наконечник зонда проводимости необходимо обрезать до нужной длины, чтобы он точно представлял желаемую точку переключения.

Обзор датчиков электропроводности

Датчики электропроводности:

  • Обычно устанавливается вертикально.
  • Используется там, где подходит контроль уровня включения / выключения.
  • Часто поставляются смонтированными группами по три или четыре в одном корпусе, хотя доступны и другие конфигурации.
  • Отрежьте до нужной длины при установке.

Поскольку в датчиках используется электрическая проводимость, приложения, использующие очень чистую воду (проводимость менее 5 мкм Сименс / см) не подходят.

продуктов SkyMech Stafor — ионный котел, тепловой насос, горячий котел, электрический бойлер, решение для горячей воды, промышленный гейзер, солнечный гейзер, Stafor, продукт Stafor в Индии, горячая вода, система центрального отопления, отопление помещений


Часто задаваемые вопросы об ИОННЫХ КОТЛАХ SKYMECH STAFOR и панелях управления


Что такое ионные котлы SKYMECH STAFOR?

Котлы SKYMECH STAFOR не имеют прямых аналогов на рынке.В конструкции котла использовано запатентованное решение, отвечающее всем требованиям европейских директив по низковольтному оборудованию Nr. EN 60335-1. Наши котлы имеют класс электробезопасности I, что подтверждается протоколом испытаний Nr. T25D07, T37D08 и могут, без ограничений, устанавливаться в ЕС.


Как работает ионный котел SKYMECH STAFOR?

Процесс нагрева теплоносителя в ионном котле происходит за счет ионной проводимости.Положительные и отрицательные ионы теплоносителя движутся к соответствующим электродам, обеспечивая при этом тепловую энергию.


Для каких систем отопления подходят ионные котлы SKYMECH STAFOR?

Ионные котлы SKYMECH STAFOR подходят для нагрева воды и отопления помещений в отелях, больницах, клубах, общежитиях, домах с бассейнами, квартирах, гаражах, производственных и складских помещениях любой отапливаемой площади. Это может быть система отопления с радиаторами, теплый пол, водогрейный котел и комбинированная система.Используется в гибридных системах:
— Котел на твердом / газовом / гранулированном / жидком топливе + ионный котел SKYMECH STAFOR;
-Камин с теплообменником + ионный котел SKYMECH STAFOR;
-Солнечный коллектор + ионный котел SKYMECH STAFOR;


Каков гарантийный срок на ионный котел SKYMECH STAFOR?

Вы получаете прямую гарантию производителя SKYMECH STAFOR EKO ltd на 2 года с возможностью продления.


Каковы эксплуатационные расходы ионного котла SKYMECH STAFOR?

Эксплуатационные расходы ионного котла SKYMECH STAFOR, составляющие в среднем 15-25 кВтч на 1000 литров (разница температур воды 40 градусов) и 4-5 кВтч на обогрев помещений в месяц. Отопление помещений зависит от тепла в здании. потери, средняя зимняя температура, температура внутри здания, работа вентиляции, режим работы здания и т. д.


Можно ли установить ионный котел SKYMECH STAFOR в систему отопления с чугунными радиаторами?

Опыт монтажа и эксплуатации ионных котлов SKYMECH STAFOR показывает, что это возможно.Если старая система и эксплуатируется на воде, ее необходимо промыть водой или чистящим средством для систем отопления STATERM CLEANER.


Можно ли запускать (эксплуатировать) котлы SKYMECH STAFOR на воде?


Как регулируется выходная мощность ионных котлов SKYMECH STAFOR?

Мощность ионных котлов в рамках модели котла (например SKYMECH STAFOR 10-20 от 10кВт до 20кВт) регулируется параметрами теплоносителя (проводимость при определенной температуре) с добавкой STATERM POWER и таблицами регулировать.

Samjin электрический паровой котел

  • SAMJIN Hydroheat котел энергосберегающий, чем тепловой насос

    Технология SAMJIN Hydroheat применяется в областях, связанных с тепловой энергией, таких как электрический автомобильный обогреватель, водонагреватель для сельскохозяйственного и промышленного использования, тепловентилятор, бытовая техника и т. Д. … и это станет инновационной оригинальной технологией в наш век зеленой энергии. Правда близка к нам.

    Подробнее
  • Samjin электрический паровой котел — kgv-moldenweg.de

    Samjin Electric Steam Boiler — Pension-hotel-jena.de Электрические бойлеры сопротивления пара или горячей воды. Информация в этом разделе относится к электрическим бойлерам с паровым сопротивлением или водогрейным котлам мощностью от 12 кВт до 3375 кВт для работы от трехфазных источников питания на 208, 240, 380, 415, 480 или 600 вольт.

    Подробнее
  • паровой утюг sam jin, паровой утюг sam jin Поставщики и

    электрический паровой котел горячей продажи с паровым утюгом для промышленного парового утюга с бойлером.105,00–110,00 долл. США / комплект 1 комплект (минимальный заказ) 3 года. Shenzhen Xin Taida Sewing Equipment Technology Co., Ltd. (6) 94,8% «Обслуживание клиентов» (1

    Подробнее
  • Общее промышленное оборудование, котлы Резина и пластмассы

    SAMJIN Электродный котел с радиатором. Сэкономьте на обслуживании котла 80 На% больше, чем у вас с электрокотлом Электродный котел SAMJIN и ионный котел SAMJIN Характеристика Высочайшая экономичность / долговечность Не беспокойтесь о повышении цены на топливо, дозаправке, утечке топлива.Без проблем, он очень прочный. И это гарантирует полупостоянный период использования.

    Подробнее
  • SAMJIN Hydroheat котел более энергосберегающий, чем тепловой насос

    Технология SAMJIN Hydroheat применяется в областях, связанных с тепловой энергией, таких как электрический автомобильный обогреватель, водонагреватель для сельскохозяйственного и промышленного использования, тепловентилятор, бытовая техника и т. она станет инновационной оригинальной технологией в наш век зеленой энергии. Правда близка к нам.

    Подробнее
  • паровой утюг sam jin, паровой утюг sam jin Поставщики и

    электрический паровой котел горячей продажи с паровым утюгом для промышленного парового утюга с бойлером.105,00–110,00 долл. США / комплект 1 комплект (минимальный заказ) 3 года. Shenzhen Xin Taida Sewing Equipment Technology Co., Ltd. (6) 94,8% «Обслуживание клиентов» (1

    Подробнее
  • Ионный котел BERIL — Производитель центрального отопления с

    Производитель ионного котла BERIL — Центральное отопление, Центральное отопление ( Ionic Boiler), Котлы центрального отопления и Ионный котел Beril (для нагрева воды), предлагаемые Bee Ess Engineers Projects Private Limited, Газиабад, Уттар-Прадеш.

    Подробнее
  • Общее промышленное оборудование, Котлы Резина и пластмассы

    SAMJIN Электродный котел с Радиатор.Сэкономьте на обслуживании котла на 80% больше, чем у вас, с электрическим котлом Электродный котел SAMJIN и ионный котел SAMJIN Характеристика Высочайшая экономичность / долговечность Не беспокойтесь о повышении цены на топливо, дозаправке, утечке топлива. Без проблем, он очень прочный. И это гарантирует полупостоянный период использования.

    Подробнее
  • Энергосберегающий котел в Корее

    Котел — лучшее производство в Корее. Бойлер — лучший в Корее. Общее промышленное оборудование, бойлеры — лучшее производство в КорееЭлектрический котел, сделанный в Корее Электродный котел SAMJIN с радиатором Сэкономьте на обслуживании котла на 80% больше, чем ваш, с электрическим бойлером Электродный котел SAMJIN и ионный котел SAMJIN Особенность Высокая экономичность / долговечность Не беспокойтесь об увеличении цена на топливо, заправка, топливо

    Подробнее
  • Samshin Limited

    Получен модуль сертификата полного обеспечения качества по Директиве по оборудованию, работающему под давлением, согласно Директиве 97/23 / EC по оборудованию, работающему под давлением, от Hartford Steam Boiler International GmbH.Производство и поставка ASME Sect. III Дроссельные заслонки с приводом от двигателя / с электрическим гидравлическим приводом для атомных электростанций Shinkori и Shinwolsung, блоки 1 и 2, Корея.

    Подробнее
  • SJT

    7) Технология SAMJIN Hydroheat полностью отличается от обычных электрических котлов. В настоящее время мы используем общую систему электрических котлов с нагревательными решетками. Если мы перейдем от обычных электрических котлов с нагревательными решетками к системе SAMJIN Hydroheat.будет большая экономия.

    Подробнее
  • Boiler — Best made in Korea

    General Industrial Equipment, Boilers — Best made in KoreaЭлектрический котел, сделанный в Корее Электродный котел SAMJIN с радиатором Сэкономьте на обслуживании котла на 80% больше, чем у вас, с электрическим котлом Электрокотел SAMJIN и Ионный котел SAMJIN Характеристика Высочайшая экономичность / долговечность Не беспокойтесь об увеличении цены на топливо, дозаправке, утечке топлива. Коврик для водяного котла — лучшее сделано в КорееShare Water

    Подробнее
  • Эффективный электрический паровой котел мощностью 1800 кВт Цена

    100 кг в час 610x560x1300 Вертикальный паровой котел.100кг в час 610x560x1300 Вертикальный паровой котел. Новая, естественного обращения, индустриальная. Узнать больше. производитель стальных парогенераторов, View mini паровой котел. 50 кг / ч 100 кг / ч низкого давления Лучшая цена на природном газе, дизельном топливе, небольшой переносной производитель парогенераторов из нержавеющей стали, 2190 — 4800 долларов США / паровой котел на жидком / газовом топливе

    Подробнее
  • sjt co ltd. Производители общего промышленного оборудования Foshan Shunde Yicheng Electric Co., ООО [Общепромышленное оборудование / Котлы] Вид деятельности: Производитель; Наша компания на протяжении многих лет специализируется на газовых котлах, с передовыми машинами для производства и контроля, опытными квалифицированными специалистами, мы можем поставить…

    Подробнее
  • Измерение электропроводности | Введение в непрерывные аналитические измерения

    Электропроводность жидкостей — важное аналитическое измерение во многих промышленных процессах. Это измерение является одним из наиболее неспецифических типов аналитических технологий, поскольку оно не делает различий между различными проводящими веществами, растворенными в растворе.По этой причине измерение проводимости используется в технологических процессах, где тип проводящего вещества не имеет значения (например, обработка сверхчистой воды для производства полупроводниковых «чипов», где любое проводящее вещество , растворенное в воде, нежелательно) или где Известно, что представляющее интерес вещество является единственным проводящим веществом, присутствующим в значительном количестве (например, контроль солености солевого раствора, когда в воду добавляются большие количества соли).

    Электропроводность в металлах — это результат дрейфа свободных электронов в «решетке» атомных ядер, составляющих металлический объект. Когда напряжение прикладывается к двум точкам металлического объекта, эти свободные электроны немедленно дрейфуют к положительному полюсу (аноду) и от отрицательного полюса (катоду).

    Электропроводность жидкостей — совсем другое дело. Здесь носителями заряда являются ионов : электрически несбалансированные атомы или молекулы, которые могут свободно дрейфовать, потому что они не «заблокированы» структурой решетки, как в случае с твердыми веществами.Следовательно, степень электропроводности любой жидкости зависит от плотности ионов в растворе (сколько ионов свободно существует в единице объема жидкости). Когда напряжение прикладывается к двум точкам жидкого раствора, отрицательные ионы будут дрейфовать к положительному полюсу (аноду), а положительные ионы — к отрицательному полюсу (катоду). В честь этого направленного дрейфа отрицательные ионы иногда называют анионами (притянутыми к аноду ), а положительные ионы иногда называют катионами (притянутыми к катоду ).

    Электропроводность в газах примерно такая же: ионы являются носителями заряда. Однако в газах при комнатной температуре ионная активность практически отсутствует. {+} \)), но процент очень мал при комнатной температуре.

    Любое вещество, которое увеличивает электрическую проводимость при растворении в воде, называется электролитом . Это усиление проводимости происходит из-за того, что молекулы электролита разделяются на положительные и отрицательные ионы, которые затем могут служить переносчиками электрического заряда. Если рассматриваемый электролит представляет собой соединение с ионной связью (обычным примером является поваренная соль), ионы, образующие это соединение, естественным образом разделяются в растворе, и это разделение называется диссоциацией .Если рассматриваемый электролит представляет собой соединение с ковалентной связью (например, хлористый водород), разделение этих молекул на положительные и отрицательные ионы называется ионизацией .

    И диссоциация , и ионизация относятся к разделению ранее соединенных атомов при входе в раствор. Разница между этими терминами заключается в типе вещества, которое расщепляется: «диссоциация» относится к разделению ионных соединений (таких как поваренная соль), тогда как «ионизация» относится к ковалентно-связанным (молекулярным) соединениям, таким как HCl, которые не являются ионными. в чистом виде.

    Ионные примеси, добавленные в воду (например, соли и металлы), немедленно диссоциируют и становятся доступными для использования в качестве носителей заряда. Таким образом, показатель электропроводности пробы воды зависит от концентрации в ней ионных примесей. Следовательно, электропроводность является важным аналитическим измерением для определенных применений, связанных с чистотой воды, таких как обработка питательной воды котлов и подготовка воды высокой чистоты, используемой для производства полупроводников.

    Следует отметить, что измерение проводимости — это очень неспецифическая форма аналитического измерения.Электропроводность жидкого раствора является грубым показателем его ионного содержания, но она не говорит нам ничего конкретного об ионах типа или типов , присутствующих в растворе. Следовательно, измерение проводимости имеет смысл только в том случае, если у нас есть предварительные сведения о конкретных типах ионов, присутствующих в растворе (или когда целью является удаление всех ионов в растворе, например, в случае обработки сверхчистой воды, и в этом случае мы не заботятся о типах ионов, потому что наша идеальная цель — нулевая проводимость).

    Двухэлектродные зонды проводимости

    Мы можем измерить электропроводность жидкого раствора, пропустив через него электрический ток. Самая примитивная форма датчика проводимости (иногда называемая ячейкой проводимости ) состоит из двух металлических электродов, вставленных в раствор, подключенных к цепи, предназначенной для измерения проводимости (\ (G \)), обратной сопротивлению (\ (1 \ более R \)):

    Общая проблема, с которой сталкиваются электрические измерения проводимости жидкости, заключается в том, что полученное значение проводимости (\ (G \)) мало что говорит нам о самой жидкости, потому что это измерение в такой же степени зависит от геометрии пластин (их площади \ (A \) и разделительное расстояние \ (d \)), как и на ионную активность жидкого раствора.Если мы пытаемся проанализировать жидкость отдельно, нам действительно нужно измерение удельной проводимости (\ (k \), или проводимости ) независимо от геометрии пластины.

    Мы сталкиваемся с той же существенной проблемой, когда пытаемся количественно оценить удельное сопротивление металлических проводников. Если мы измеряем сопротивление куска проволоки таким же образом, как показано на предыдущем рисунке, измеряя проводимость жидкости, мы придем к результату, который в равной степени зависит от длины и площади образца проволоки, как и от удельного сопротивления. самого металла:

    Другими словами, рассчитанное значение в омах (из измерений постоянного напряжения и тока) для сопротивления этого металлического образца мало что говорит нам об этом типе металла в целом, а скорее говорит нам сопротивление этого конкретного образца . образец проволоки.Чтобы рассчитать удельное сопротивление (\ (\ rho \), или удельное сопротивление ) металла, мы также должны учитывать длину образца (\ (d \)) и площадь поперечного сечения (\ (A \) ).

    Выражается математическая зависимость между проводимостью (\ (G \)), площадью пластины (\ (A \)), расстоянием между пластинами (\ (d \)) и фактической проводимостью жидкости (\ (k \)). в следующей формуле:

    \ [G = k {A \ over d} \]

    Где,

    \ (G \) = Проводимость, Сименс (S)

    \ (k \) = Удельная проводимость (проводимость) жидкости, в Сименсах на сантиметр (См / см)

    \ (A \) = Площадь электрода (каждого) в квадратных сантиметрах (см \ (^ {2} \))

    \ (d \) = Расстояние между электродами в сантиметрах (см)

    Обработка этой формулы для определения проводимости (\ (k \)) жидкости:

    \ [k = {Gd \ over A} \]

    Единица измерения проводимости жидкости Сименс на сантиметр может сначала показаться странной, но необходимо учитывать все единицы, присутствующие в переменных уравнения.{-1} \))

    На следующей фотографии показан пример датчика электропроводности с прямым контактом, состоящего из электродов из нержавеющей стали, контактирующих с жидкостью, протекающей через стеклянную трубку:

    Двухэлектродные кондуктометрические ячейки не очень практичны в реальных приложениях, потому что ионы минералов и металлов, притягиваемые к электродам, со временем имеют тенденцию «загрязнять» электроды, образуя твердые изолирующие барьеры на электродах. Хотя это «гальваническое» действие можно существенно уменьшить, используя переменный ток вместо постоянного для возбуждения чувствительной схемы, обычно этого недостаточно.Со временем проводящие барьеры, образованные ионами, связанными с поверхностями электродов, будут создавать ошибки калибровки, заставляя прибор «думать», что жидкость менее проводящая, чем она есть на самом деле.

    Четырехэлектродные зонды электропроводности

    Очень старый электрический метод, известный как четырехпроводной метод измерения сопротивления Кельвина или , является практическим решением проблемы загрязнения электродов, с которой сталкиваются двухэлектродные зонды проводимости. Обычно используемый для точных измерений сопротивления для научных экспериментов в лабораторных условиях, а также для измерения электрического сопротивления тензодатчиков и других резистивных датчиков, таких как RTD, четырехпроводный метод использует четыре проводника для подключения испытуемого сопротивления к измерительному прибору. :

    Только два внешних проводника пропускают значительный ток.Два внутренних проводника, соединяющие вольтметр с испытуемым образцом, пропускают незначительный ток (из-за чрезвычайно высокого входного импеданса вольтметра) и, следовательно, падают незначительно напряжение по своей длине. Падение напряжения на токоведущих (внешних) проводах не имеет значения, поскольку это падение напряжения никогда не обнаруживается вольтметром.

    Поскольку вольтметр измеряет только напряжение, падающее на образце (тестируемый резистор), а не тестовое сопротивление плюс сопротивление проводки, результирующее измерение сопротивления будет намного более точным, чем если бы для подключения измерительных приборов к образцу использовались только два провода. .

    В случае измерения проводимости мы игнорируем не сопротивление провода, а, скорее, дополнительное сопротивление, вызванное загрязнением электродов. Используя четыре электрода вместо двух, мы можем измерить падение напряжения на длине жидкого раствора только и полностью игнорировать резистивные эффекты загрязнения электродов:

    В 4-проводной кондуктометрической ячейке любое загрязнение электрода просто обременяет источник тока, заставляя его выдавать большее напряжение, но не влияет на величину напряжения, обнаруживаемого двумя внутренними электродами при прохождении электрического тока через жидкость.Любое загрязнение, которое происходит на двух внутренних электродах, не влияет на наши измерения проводимости, потому что эти внутренние электроды пропускают незначительный ток. При небольшом токе через внутренние электроды или его отсутствии на любом резистивном покрытии, которое может образоваться на них, будет незначительное падение напряжения, и, таким образом, вольтметр все равно будет регистрировать истинное напряжение, падающее на жидкий раствор.

    Если проводимость раствора определяется как произведение измеренной проводимости и постоянной ячейки (\ (k = G \ theta \)), а проводимость определяется как отношение тока к напряжению (\ (G = {I \ over V} \)), то мы можем определить проводимость по измерениям напряжения и тока, объединив эти два уравнения:

    \ [k = G \ theta \ hskip 30pt G = {I \ over V} \]

    \ [\ hbox {\ textit {.. . заменяя}} {I \ over V} \ hbox {\ textit {for}} G \ hbox {\ textit {. . .}} \]

    \ [k = {I \ over V} \ theta \ hskip 15pt \ hbox {или} \ hskip 15pt k = {{I \ theta} \ over V} \]

    В некоторых приборах для измерения электропроводности используется второй вольтметр для измерения падения напряжения между «возбуждающими» электродами с целью выявления загрязнения электрода:

    Любая форма загрязнения электродов приведет к тому, что это вторичное измерение напряжения непропорционально превысит первое, что обеспечит индикатор, который технические специалисты по приборам могут использовать для профилактического обслуживания (сообщая им, когда датчики нуждаются в очистке или замене).Между тем, первичный вольтметр будет выполнять свою работу по точному измерению проводимости жидкости, пока источник тока все еще может выдавать нормальное количество тока.

    Зонды безэлектродной проводимости

    Совершенно другая конструкция кондуктометрической ячейки под названием безэлектродная использует электромагнитную индукцию, а не прямой электрический контакт для определения проводимости жидкого раствора. Эта конструкция ячейки обладает явным преимуществом виртуальной невосприимчивости к загрязнению, поскольку отсутствует прямой электрический контакт между измерительной схемой и жидким раствором.Вместо использования двух или четырех электродов, вставленных в раствор для измерения проводимости, в этой ячейке используются два тороидальных индуктора (один для создания переменного напряжения в жидком растворе, а другой для измерения силы возникающего тока через раствор). :

    Основная идея этого прибора заключается в том, что первичная катушка, возбуждаемая переменным током, индуцирует электрический ток, который проходит через пробу жидкости. Этот ток, в свою очередь, вызывает измеримое напряжение во вторичной обмотке.Поскольку ферромагнитные тороиды отлично справляются со своими собственными магнитными полями, взаимная индуктивность между двумя проволочными катушками будет незначительной. только способ, которым напряжение будет индуцировано во вторичной катушке, если есть переменный ток, проходящий через центр этой катушки, через саму жидкость. Если жидкость непроводящая, вторичная катушка вообще не будет видеть наведенного напряжения, несмотря на то, что находится рядом с первичной катушкой, находящейся под напряжением. Чем более проводящим является жидкий раствор, тем больший ток будет проходить через центр обеих катушек (через жидкость), тем самым создавая большее наведенное напряжение на вторичной катушке.Следовательно, напряжение вторичной катушки прямо пропорционально проводимости жидкости.

    Эквивалентная электрическая схема для тороидального зонда проводимости выглядит как пара трансформаторов, в которых жидкость действует как резистивный путь для тока, соединяющего два трансформатора вместе:

    Тороидальные кондуктометрические ячейки предпочтительнее, чем кондуктометрические ячейки прямого контакта, когда это возможно, из-за их прочности и фактической устойчивости к загрязнению. Однако тороидальные ячейки недостаточно чувствительны для измерения проводимости в приложениях с высокой степенью чистоты, таких как очистка питательной воды котлов и очистка сверхчистой воды, необходимой для фармацевтического и полупроводникового производства.Как всегда, спецификации производителя являются лучшим источником информации о применимости кондуктометрических ячеек в любом конкретном процессе.

    На следующей фотографии показан тороидальный зонд проводимости, установленный на табло на торговой выставке, вместе с датчиком проводимости (как для отображения измерения проводимости в миллисименсах на сантиметр, так и для передачи результатов измерения в виде аналогового сигнала 4-20 мА). :

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
