Электромагнитный пускатель: устройство, принцип действия, типы

Коммутационная аппаратура помогает обеспечивать удобство и безопасность эксплуатации практически всего электрооборудования, как в бытовой, так и в промышленной сети. Кнопки пуска и обычные клавишные модели выключателей позволяют обеспечивать подачу электроэнергии к нужному потребителю. Однако силовое электрооборудование существенно отличается от линейных потребителей, из-за скачка пускового тока и сам прибор, и коммутатор подвергаются существенному воздействию токовой нагрузки. Поэтому для электрических машин, крупных промышленных предприятий и специального оборудования применяется электромагнитный пускатель.

Устройство и принцип действия

Конструктивно электромагнитный пускатель представляет собой электромеханическое устройство, в котором при подаче напряжения на рабочий элемент возникает физическое перемещение контактной группы из одной позиции в другую. Вариант простейшего устройства электромагнитного пускателя приведен на рисунке ниже:

Рис. 1. Устройство электромагнитного пускателя

Как видите, данный образец состоит из:

• подвижных контактов – предназначены для перемещения в пространстве, обеспечивая разрыв в магнитном пускателе;
• неподвижных контактов – осуществляют токосъем для передачи электроэнергии от внешней сети к трехфазному двигателю;
• контактных пружин – предназначены для возвратного сбрасывания блока контактов в исходное положение при отключении пускателя;
• магнитопровода из электромагнитной стали – состоят из подвижного и неподвижного сердечника  служит для передачи силовых линий магнитной индукции от катушки электромагнита до стали подвижных контактов.
• соленоида  — предназначена для формирования магнитного потока внутри витков за счет протекания электрического тока, как правило, имеет отдельные выводы для питания.

Принцип действия электромагнитного пускателя

Как видите на рисунке, принцип действия условно можно разобрать на двух положениях. В изначальном состоянии электромагнитный пускатель обесточен, в трехфазной электрической цепи отсутствует ток по причине наличия разрыва. Но, как только на катушку будет подано напряжение, в ее цепи сразу начнет протекать электроток,  мощный электромагнит создает достаточный поток для преодоления сердечником воздушного промежутка. В результате перемещения контакты замыкаются, и к электрическому двигателю подается напряжение, происходит запуск электрической машины.

Работа продолжается до тех пор, пока не будет нажат кнопка стоп, выключатель или оператор в любой другой способ не прекратит подачу питания на катушку электромагнитного пускателя. После этого силовые контакты сразу разомкнуться и питание потребителя будет прекращено. Также отключение может происходить в случае перегрузки или при возникновении аварийного режима в питаемом оборудовании от срабатывания тепловой или электромагнитной защиты.

Назначение

Основным назначением электромагнитных пускателей является пуск и длительное электроснабжение синхронных и асинхронных электродвигателей, питаемых по трехфазной схеме. Дополнительно их комплектуют вспомогательными контактами, которые могут управлять вспомогательными цепями.

Но благодаря простоте устройства и неприхотливости в эксплуатации электромагнитный коммутатор также используется для включения и отключения систем освещения, конвейерного оборудования, крановых установок, системами обогрева и прочих устройств.

Разновидности и типы

Рис. 3. Разновидности электромагнитных пускателей

В зависимости от конструктивных особенностей и выполняемых функций электромагнитные пускатели подразделяются на несколько категорий. Наиболее актуальные принципы разделения по видам и типам мы и рассмотрим.

По типу питаемой нагрузки:

1. ПМЛ – применяется для трехфазных электродвигателей с короткозамкнутым ротором или печного отопления;
2. ПМА – используется для подключения асинхронных электрических машин;
3. КМИ – применяется для пуска трехфазной нагрузки, имеет схожие характеристики с первым вариантом, но существенно более широкий функционал;
4. ПМЕ – используется для реверсивного пуска электрических машин асинхронного типа.

По номиналу, при котором могут размыкаться и замыкаться силовые контакты электромагнитные пускатели подразделяются на четыре категории:

• Первой – для нагрузки в пределах от 10 до 16А;
• Второй – питаемые нагрузку до 25А;
• Третей – для электрических машин с номиналом до 40А;
• Четвертый – для включения и отключения трехфазных двигателей на 63А.

Таким же образом электромагнитные пускатели могут разделяться на категории 24В, 220В, 380В, 660В и т.д. Напряжение соответствует питающему номиналу, чтобы фактическое значение было не выше допустимого для конкретного коммутатора.

В зависимости от места размещения выделяют разную категорию защищенности пускателя от проникновения пыли и влаги, которая маркируется буквами IP и двумя цифрами. На практике, чем больше числовое значение, тем выше устойчивость к факторам.

Различают такие типы:

• Открытого – для монтажа исключительно в шкафы, ящики и т.д.;
• Защищенного – в помещениях с минимальным количеством пыли и низкой вероятностью проникновения влаги;
• Пыле- влагозащищенного – могут монтироваться для размыкания и замыкания силовых цепей на улице.

По коммутационной износостойкости различают три категории:

• А – самая высокая устойчивость контактов к изнашиванию при подключении магнитных устройств;
• Б – средняя изнашиваемость;
• В – низкий уровень износоустойчивости.

Правила монтажа

При подключении магнитного пускателя важно обращать внимание на поверхность или элемент, к которому планируется производить крепление. Нарушение правил монтажа может привести к ложным отключениям в последующем, возникновению шумовых эффектов и прочих неприятностей.

В щитках, шкафах, ящиках вы должны подобрать ровную плоскую поверхность, расположенную в вертикальной плоскости. Место установки должно иметь надежную, жесткую фиксацию в пространстве. Запрещается устанавливать электромагнитные пускатели в местах сильного нагрева, подверженных ударам, толчкам и прочим механическим воздействиям.

Для уменьшения механической нагрузки от кабеля на контактные группы, проводник нужно изогнуть в кольцо или П-образно. Такой же прием используется для дополнительных контактов.

Перед вводом в эксплуатацию обязательно производится осмотр конструктивных элементов на предмет выявления повреждений. Проверяется правильность подключения, маркировка и последовательность.

Схемы подключения

На практике могут применяться различные схемы включения электромагнитных коммутаторов. Поэтому для начала рассмотрим простейший вариант.

Рис. 4. Простейшая схема включения электромагнитного пускателя

Как видите на рисунке, подключение электромагнитного пускателя производится на линейное напряжение между фазами B и C. Питание осуществляется через предохранитель PU, который разорвет и обесточит цепь в аварийном режиме. Та же роль возлагается на контакты теплового реле Р, которые в нормальном состоянии замкнуты, но разрывают цепь в случае возникновения аварийной ситуации на электрической машине.

Запуск происходит за счет включения кнопки Пуск, после чего по катушке КМ начинает протекать электроток это приводит к включению силовых контактов КМ и подаче питания на нагрузку. Одновременно происходит шунтирование кнопки запуска блок контактами БК, которые замыкают цепь после возвратного движения кнопочного устройства. В штатном режиме схема отключается за счет кнопки Стоп.

Второй вариант ввода в работу электромагнитного пускателя – это схема подключения с нулевым проводником.

Рис. 5. Схема подключения с нейтральным проводником

Как видите, принцип действия полностью идентичен с описанным ранее вариантом. Кардинальное отличие от предыдущего способа подключения электромагнитного пускателя – это способ подачи питания. В этой схеме пускатель подключен не между фазами, между фазой C и нулем N.

Наиболее сложным вариантом является реверсивная схема подключения электромагнитного пускателя.

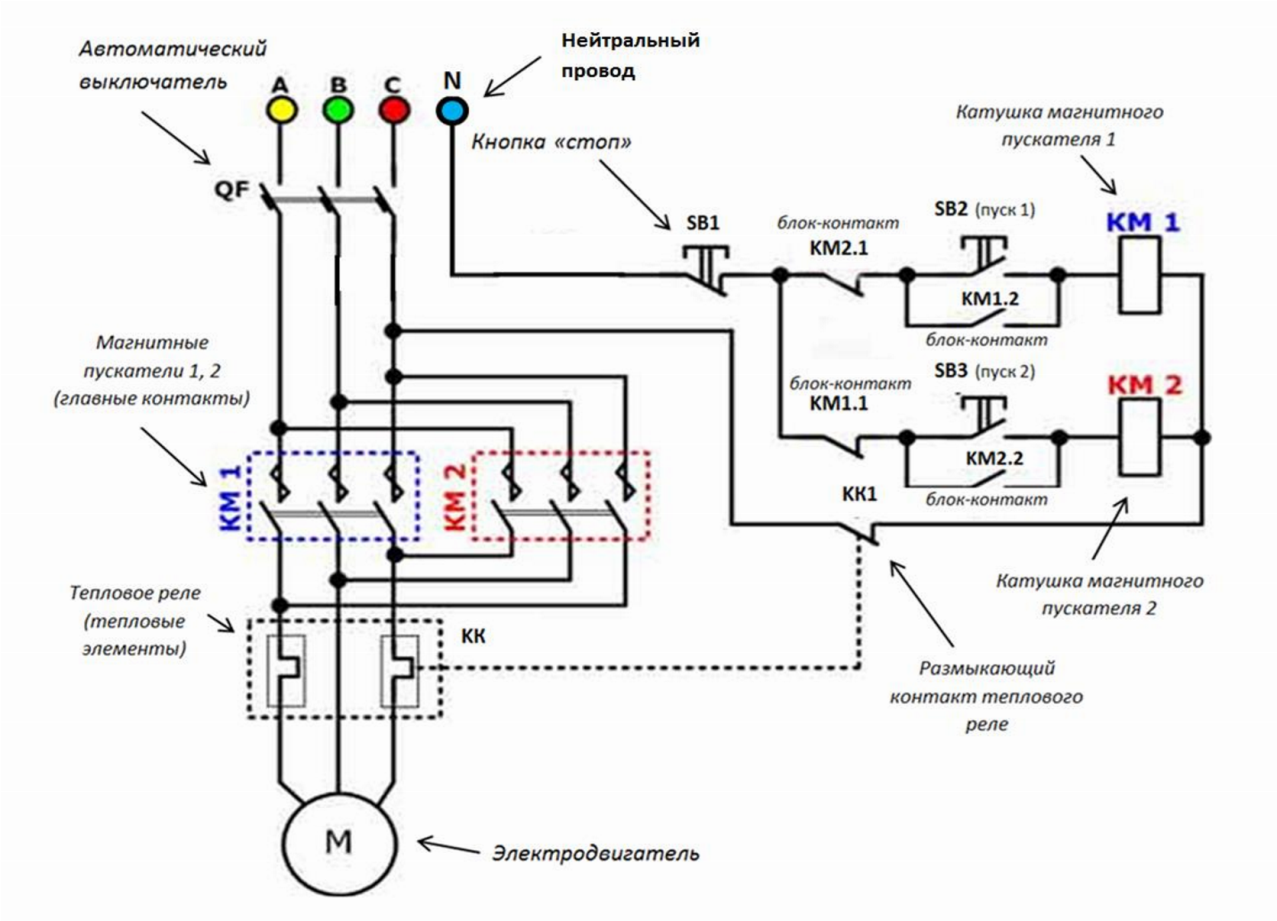

Рис. 6. Реверсивная схема включения пускателя

Как видите на рисунке, для ее реализации применяются специальные реверсивные магнитные пускатели с двумя катушками, первая из которых запускает вращение мотора вперед, а вторая, в обратную сторону. Отличительной особенностью  такой схемы является электрическая блокировка, состоящая из пары контактов от кнопок вперед КМ1 и назад КМ2, которые блокируют включение противоположного движения без предварительного отключения электрической машины. В остальном принцип действия реверсивного устройства идентичен базовому.

Уход в процессе эксплуатации

В ходе эксплуатации для каждого электромагнитного пускателя периодически осуществляется проверка его технического состояния.

Обязательно нужно обращать внимание на:

• появление загрязнений, пыли, грязи, строительного мусора и т.д. – их удаляют и обеспечивают чистоту поверхности, контактных групп;
• целостность корпуса, клемм, катушки – при выявлении трещин или других дефектов электромагнитный пускатель или его отдельные части подлежат замене;
• состояние пружин, работоспособность кнопок электромагнитного пускателя – проверяется способность отбрасывания и другие функции;
• состояние тепловой защиты – осматривается место, где устанавливается реле, измерительного датчика и т.д.

Проверка рабочих параметров электромагнитного пускателя, его переходного сопротивления выполняется специальными приборами, которые имеют соответствующую поверку и предел измерений.

Электромагнитный пускатель ПМЛ 3110-40 230В

• Главная
• Каталог товаров
• Пускатели электромагнитные, дополнительные устройства и запчасти
• Пускатели э/м серии ПМЛ
• ПМЛ ТЭ
• Пускатели ПМЛ 3000
• Электромагнитный пускатель ПМЛ 3110-40 230В

Описание товара

Пускатель ПМЛ, производства TEXENERGO, является эталоном качества! Производится с 2005 года и за это время заслужил признание и любовь у потребителей из-за своей высокой надежности. Великолепная контактная система с высоким содержанием серебра, высокая устойчивость катушки управления к броскам напряжения, латунные и медные токоведущие части, дорогие и высококачественные материалы корпуса выводят этот пускатель на уровень лучших западных образцов. А розничная цена пускателя, сопоставимая с оптовыми поставками от производителя, позволяет получить приятный бонус в виде экономии финансофых средств. При оптовых закупках предоставляется дополнительная скидка. Изготовлен в строгом соответстви с требованиями ГОСТ.

Электромагнитные пускатели ПМЛ 1100, ПМЛ 2100, ПМЛ 3100, ПМЛ 4100 (магнитные пускатели ПМЛ, контакторы ПМЛ) предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках, системах управления отоплением, вентиляцией и кондиционированием и т.д., системах автоматического ввода резерва, а также для коммутации осветительных сетей. При наличии теплового реле, пускатель осуществляет защиту управляемого электродвигателя от перегрузок и от токов, возникающих при обрыве одной из фаз

Принцип действия:
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.

Ассортимент аксессуаров для расширения функциональных возможностей пускателей ПМЛ:

Ссылки на аксессуары в нашем каталоге:

— Реле электротепловые серии РТЛ ;

— Приставки выдержки времени серии ПВЛ;

— Приставки контактные серии ПКЛ;

— Механизмы блокировки;

Технические характеристики:

Тип	Ном. ток In, А	Мощность э/д, АС-3, кВт
		220 В	380 В	660 В
ПМЛ 110Х-09	9	2,2	4	5,5
ПМЛ 110Х-12	12	3	5,5	7,5
ПМЛ 210Х-18	18	4	7,5	9
ПМЛ 210Х-25	25	5,5	11	15
ПМЛ 310Х-32	32	7,5	15	18,5
ПМЛ 3100-40	40	11	18,5	30
ПМЛ 4100-50	50	15	22	33
ПМЛ 4100-65	65	18,5	30	37
ПМЛ 5100-80	80	22	37	45
ПМЛ 5100-95	95	25	45	45

Скачать структуру условного обозначения и расширенную таблицу технических характеристик электромагнитных пускателей ПМЛ в формате . PDF

Преимущества:
— Компактная конструкция, занимающая мало места, но обеспечивающая управление большими мощностями.
— Удобство для проведения профилактики и ремонта без отсоединения проводников.
Широкая номенклатура катушек управления на разные напряжения;

— Наличие дополнительных аксессуаров для расширения функциональных возможностей контакторов в эксплуатации.
— Возможность создания реверсивного исполнения.
— Возможность обеспечения защиты от перегрузки управляемого объекта с помощью электротеплового реле (пускатель магнитный), в том числе, в отдельной герметичной оболочке.
— Поставка в индивидуальной и групповой упаковке.

Электрические схемы подключения нереверсивных пускателей ПМЛ без теплового реле и с тепловым реле и кнопкой соответственно:

---

Магнитные пускатели с защитой от тепловой перегрузки

Магнитные пускатели с защитой от тепловой перегрузки

149 товаров

Магнитные пускатели двигателей помогают защитить дорогостоящие двигатели от дорогостоящих повреждений из-за перегрузки. Мощные пускатели двигателей включают в себя контактор, который замыкает цепь двигателя, и электромагнитное реле перегрузки, которое контролирует потребляемый двигателем ток. Они чаще всего используются для защиты более крупных трехфазных двигателей в промышленных приложениях. Электромагнитное реле магнитного пускателя значительно более чувствительно, чем обычное тепловое реле перегрузки, поэтому оно может более эффективно защищать двигатели. Эти пускатели электродвигателей доступны в широком диапазоне уровней силы тока и напряжения.

Square D Магнитный пускатель двигателя с тепловой перегрузкой

Магнитный пускатель двигателя ; Нереверсивный ; Число полюсов: 2

Square D Магнитный пускатель двигателя с защитой от перегрева Магнитный пускатель двигателя ; Нереверсивный ; Количество полюсов: 2, отсортировано по размеру NEMA, по возрастанию

Загрузка. ..

Магнитный пускатель двигателя ; Нереверсивный ; Количество полюсов: 3

Магнитный пускатель электродвигателя Square D с магнитным пускателем электродвигателя от тепловой перегрузки ; Нереверсивный ; Количество полюсов: 3, отсортировано по размеру NEMA, по возрастанию

Загрузка…

Загрузка…

Магнитный пускатель двигателя ; Реверс ; Количество полюсов: 3

Square D Магнитный пускатель двигателя с защитой от перегрева Магнитный пускатель двигателя ; Реверс ; Количество полюсов: 3, отсортировано по размеру NEMA, по возрастанию

Загрузка. ..

Магнитный пускатель двигателя GE с защитой от тепловой перегрузки

Магнитный пускатель двигателя ; 2 скорости; Количество полюсов: 3

GE Магнитный пускатель двигателя с защитой от перегрева Магнитный пускатель двигателя ; 2 скорости; Количество полюсов: 3, отсортировано по размеру NEMA, по возрастанию

Загрузка…

Магнитный пускатель двигателя ; Нереверсивный ; Количество полюсов: 3

GE Магнитный пускатель двигателя с защитой от перегрева Магнитный пускатель двигателя ; Нереверсивный ; Количество полюсов: 3, отсортировано по размеру NEMA, по возрастанию

Загрузка. ..

Магнитный пускатель двигателя ; Реверс ; Количество полюсов: 3

GE Магнитный пускатель двигателя с электромагнитным пускателем двигателя от тепловой перегрузки ; Реверс ; Количество полюсов: 3, отсортировано по размеру NEMA, по возрастанию

Загрузка…

Примечание. Доступность продукта определяется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

Что такое комбинированный пускатель двигателя?

Комбинированные пускатели двигателей можно эффективно использовать для размещения пускателя двигателя и устройств электрической защиты в одном корпусе.

Пускатели двигателей предназначены для обеспечения безопасности пользователей при запуске или остановке двигателя с помощью электромеханического переключателя. Это похоже на работу реле, но также обеспечивает защиту двигателя от перегрузки. Комбинированные пускатели двигателей могут быть полезны для предоставления пользователям еще одного уровня защиты. Они объединяют:

• Устройство управления, также известное как исполнитель
• Обеспечение защиты двигателя от перегрузки, что помогает предотвратить его перегрев
• Защита от коротких замыканий

Добавлена ​​защита от короткого замыкания, которая позволяет пуску реагировать на определенные неисправности для защиты двигателя. Неисправность может быть фатальной для вашего двигателя или может привести к его необратимому повреждению. Таким образом, эта защита помогает предотвратить необратимое повреждение двигателя и избежать дорогостоящего ремонта. Защиту от короткого замыкания можно обеспечить с помощью:

• Автоматический выключатель
• Или разъединитель с предохранителем

Все эти элементы объединены в одном корпусе, что обеспечивает простоту установки и доступ для соответствующих рабочих при выполнении операций в аварийных или нормальных условиях.

Как работает комбинированный пускатель двигателя?

Комбинированный пускатель электродвигателя обычно работает аналогично стандартным пускателям электродвигателей. Тем не менее, они могут безопасно переключать требуемую величину тока на двигатель и помогают предотвратить потребление двигателем тока, превышающего параметры безопасности.

С помощью защиты от короткого замыкания, доступной в комбинированном пускателе двигателя, цепь получает все необходимое для работы с адекватными мерами безопасности. При использовании комбинации пускателя двигателя и разъединителя или автоматического выключателя можно разомкнуть все линии в случае неисправности любой фазы. Это может быть полезно для предотвращения однофазности, которая может привести к дисбалансу напряжения и перегоранию двигателя.

Стартер может управляться вручную или электронным способом с помощью магнитных компонентов, и это полностью зависит от ваших эксплуатационных потребностей.

Ручные комбинированные пускатели двигателей

Ручные комбинированные пускатели двигателей просты в эксплуатации. Пользователю просто нужно нажать кнопку или повернуть поворотную ручку питания, чтобы включить или выключить подключенный двигатель. Затем он управляет механическими связями, открывая или закрывая их, чтобы запустить или остановить двигатель.

Ручные пускатели могут быть идеальным выбором, поскольку они обеспечивают:

• Безопасную и эффективную работу
• Меньший размер делает их пригодными для различных применений
• Первоначальная стоимость ручного стартера сравнительно невелика
• Автоматический выключатель/переключатель с предохранителем для обеспечения дополнительной отказоустойчивости

Комбинированные магнитные пускатели двигателей

Комбинированные магнитные пускатели двигателей обеспечивают электромагнитное управление, которое удобно для дистанционного управления. Поэтому он идеально подходит для крупномасштабных операций. Однако нагрузка двигателя, подключенная к пуску двигателя, может быть включена/выключена с использованием более безопасного напряжения, обычно 120 В для ваших устройств управления.

Существуют различные типы комбинированных магнитных пускателей двигателей, имеющие определенные конфигурации в цепи. Различные типы комбинированных магнитных пускателей двигателей:

• Пускатели прямого пуска (DOL) или пускатели прямого пуска через сеть, нереверсивные пускатели полного напряжения (FVNR)
  • Это универсальный пускатель, который поставляется с магнитным контактором для подключения полного напряжения источника питания к двигателю. Их можно использовать для двигателей, которые просто должны работать с фиксированной скоростью в одном направлении.
• Реверсивные пускатели прямого пуска (DOL) или пускатели прямого пуска через сеть Реверсивное полное напряжение (FVR)
  • Он также поставляется с той же утилитой, что и стандартные пускатели DOL, но также имеет возможность запуска вперед и назад. Таким образом, это особенно полезно для конвейерного оборудования, где требуется управление направлением.
• Пускатели звезда-треугольник
  • Это двигатель с пониженным напряжением, который подходит для более длительных циклов разгона и работы в больших масштабах. Он предназначен для работы с трехфазными асинхронными двигателями и может переключать обмотки между соединениями треугольника и пуска для запуска двигателя.
• Устройства плавного пуска
  • Обычно используются для управления электродвигателями переменного тока. Они помогают уменьшить крутящий момент и нагрузку во время фазы запуска и скачков электрического тока.

Зачем нужен комбинированный пускатель двигателя?

Использование комбинированного пускателя двигателя может обеспечить вам дополнительную уверенность в безопасности цепи двигателя. Однако стандартные пускатели двигателей способны выполнять тот же процесс. Тем не менее, преимущества комбинированного пускателя двигателя могут быть полезными для создания усовершенствованных устройств защиты цепей, объединенных в одном корпусе.

Комбинированный пускатель двигателя поставляется либо с автоматическим выключателем, либо с разъединителем с предохранителем и имеет встроенную функцию защиты двигателя от короткого замыкания. Таким образом, он не только защищает ваш двигатель от перегорания из-за любого сбоя в токе, но также обеспечивает все, что требуется для цепи в соответствии со статьей 430 Национального электрического кодекса.

С помощью сбрасываемой защиты цепи вы сможете быстро сбросить двигатель и запустить его после устранения неисправности. Это означает, что вы сможете свести к минимуму время простоя двигателя и быстрее восстановить его работу.

Существуют различные варианты использования комбинированного пускателя двигателя:

• Вентиляторы
• Тепловые насосы
• Водяные насосы
• Компрессоры
• Вентиляторы
• Конвейерные ленты
• Воздуходувки
