Устройство дымохода твердотопливного котла: конструкция и расчет

Твердотопливный котел – это агрегат, который вырабатывает тепловую энергию с целью отопления и работает на твердом топливе – дрова и уголь. Для того чтобы отопить помещение, одного котла будет недостаточно. Одним из важнейших элементов является дымоход. На него возложено большое количество задач. Однако, чтобы отопительная система правильно функционировала, необходимо отдельное внимание уделить выбору дымохода – его материалу, высоте, диаметру и типу конструкции. Только так можно максимально продлить срок службы котла, а также избежать серьезных последствий. Итак, каково устройство дымохода для твердотопливного котла и как правильного его выбрать?

Зачем нужен дымоход для твердотопливного котла

Для чего нужен дымоход? Дымоходом называют трубу, которая выводит продукты сгорания топлива при работе котла в атмосферу. То есть вредные газы, которые выделяются из твердого топлива при сгорании, не попадают внутрь помещения, а выходят на улицу, обеспечивая тем самым безопасность отопительной системы и жильцов дома. Это далеко не единственная функция устройства – дымовой трубы. На дымоходный канал возложены следующие задачи:

• Устранение негативного влияния продуктов сгорания в котле.
• Через дымоход поступает воздух в котельное оборудование, что позволяет гореть огню.
• Благодаря дымоотводному каналу, который выходит наружу, создается тяга, а с ее помощью котел работает на полную мощность.

Однако, чтобы все перечисленные функции в полном объеме выполнялись дымоходом, он должен соответствовать техническим нормам согласно паспорту твердотопливного котла, а также требованиям СНиП.

Если конструкция и способы ее установки не будут соблюдены, то дымоход не сможет обеспечить полную безопасность отопительной системе и жильцам. Отсутствие тяги приведет к снижению КПД котельного оборудования, а вредные газы начнут проникать в помещение. И это далеко не все последствия. Правильно подобранный и подключенный дымоход – это залог успешной работы и долгой службы котла и других элементов отопления.

Варианты устройства дымохода

Конструкция дымохода может быть выполнена в виде одностенной трубы или двухстенной. Каждый из этих видов относится к металлическим дымоходам.

Одностенный

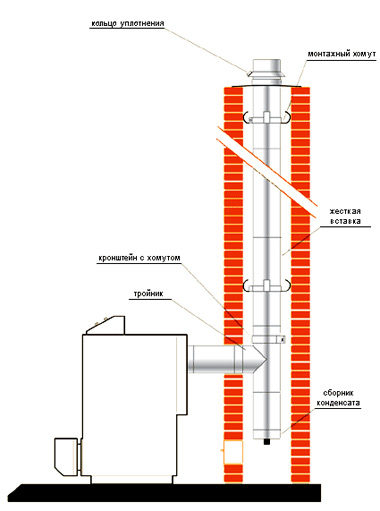

Более доступным вариантом для дымохода является одностенный стальной канал. Выбирайте трубу из нержавеющей стали, которая прослужит намного дольше, чем гофрированная. Они представлены из тонкой стали овальной формы. Продаются в виде частей, которые вставляются друг в друга и позволяют оптимизировать прокладку дымохода в труднодоступных местах. Такой подход очень удобен, а также помогает повысить аэродинамические свойства трубы. Кроме того, овальный дымоход для твердотопливного котла создает лучшую тягу, чем круглый.

Однако сразу стоит отметить, что одностенные дымоходы имеют очень тонкие стенки, поэтому размещаются внутри здания. Кроме твердотопливных котлов они совместимы и другими видами печей. Но больше всего подходят для оборудования, где эффективность работы не превышает 60%. А как известно, дымоход для твердотопливного котла накапливает конденсат при работе и, соответственно, если агрегат с показателем КПД выше 60%, то утепления труб не избежать. Поэтому лучше сразу приобретать трубы с утеплением, иначе они долго не прослужат и просто перегорят.

Двухстенный

Двухстенные дымоходы намного прочнее одностенных, но и цена у них на уровень дороже. Они более универсальны в эксплуатации и подходят абсолютно под любое отопительное оборудование. Благодаря хорошему уровню изоляции их можно устанавливать как внутри здания, так и снаружи, а слой утепления является экологически безопасным и при нагреве до высоких температур не выделяет вредных веществ. Кроме того, у них не происходит деформации, они не горят при накаливании и не подвергаются усадке.

Высокую цену дымохода для твердотопливного котла с утеплением оправдывает не только их долговечность, но и хорошие эксплуатационные характеристики. Двухстенные дымоходы создают сильную тягу, при этом отсутствие большой разницы из-за температур ввиду наличия теплоизоляции позволяет исключить накопление конденсата на стенках труб, на оцинкованный слой не будет налипать сажа и другие вещества, которые образуются в результате горения. Из недостатков таких дымоходов, сэндвич-труб, можно отметить только их немалый вес и существенный размер. Поэтому здесь вам нужно будет заручиться помощью специалистов.

Материалы дымовой трубы

Дымоход для твердотопливного котла может быть выполнен из разных материалов. Отдельные виды отличаются прочностью и рабочими характеристиками. Перед тем как приобрести дымовую трубу, сначала ознакомьтесь со всеми материалами и выберите для себя оптимальный вариант.

Металлический дымоход

Это один из популярных и доступных дымоходов, которые присоединяются к твердотопливным котлам. Хорошо себя зарекомендовали вытяжки из нержавеющей стали, которые легко собрать даже без помощи профессионалов. Они очень стойкие к агрессивному воздействию температуры и летучих газов горения. Прочность трубы позволяет выдерживать до +800 градусов. Благодаря гладкой внутренней поверхности конденсат легко стекает в поддон и выводится через патрубки, тем самым не создает налипание смолянистой корки. Если выбрать такой дымоход для твердотопливного котла с утеплением и внутренним защитным слоем, то он прослужит больше 15 лет.

Керамическая труба

Керамические дымоходы не уступают по своим характеристикам металлическим, наоборот, даже считаются более прочными. Они способны выдерживать температуру накала до 1000 градусов и при этом очень долговечны. Круглые керамические дымоходы чаще всего устанавливают с пиролизными котлами, где создается предельно высокая температура. Однако ввиду их высокой стоимости они не очень востребованы среди владельцев твердотопливных котлов.

Кирпичный дымоход

Для строительства такого дымохода применяют огнеупорный кирпич, который способен выдержать температуру в 900 градусов. Кирпичный дымоход выполнен в виде прямоугольной трубы. Это привычный вариант для загородных домов, однако стоит отметить его недостатки, связанные с квадратным сечением. Во-первых, из-за неровной внутренней поверхности и стыков между кирпичами он быстро засоряется и собирает конденсат, которые впоследствии снижает уровень тяги, а во-вторых, он слишком долго прогревается и остывает, что может сказаться на скорости выхода газов.

Стеклянная труба

Такой вид дымохода для твердотопливного котла применяется редко, потому что стоимость его запредельно высокая, и несмотря на хорошие технические характеристики многие выбирают его по большей степени из-за стиля. Огнеупорное стекло хорошо предотвращает скопление конденсата и быстро выводит вредные газы при сгорании топлива. Кроме того, стекло может выдерживать высокую температуру и не уступает керамике.

Какой дымоход выбрать

Дымоход твердотопливного котла должен соответствовать ряду требований. Перед его выбором или покупкой оцените перечисленные параметры, которые напрямую зависят от типа котельного устройства:

• Уровень прочности и стойкость к высоким температурам (более 350 градусов).
• Наличие теплоизоляции.
• Внутреннее покрытие защитным слоем от коррозии.
• Соответствие материала дымохода нормам пожарной безопасности.
• Отсутствие на внутренней поверхности зазоров, сколов и прочих неровностей.
• Соотношение диаметра, высоты и сечения конструкции согласно требованиям в паспорте отопительного устройства.

Лучшими на сегодняшний день являются керамические и металлические трубы, однако ввиду высокой стоимости керамики они пользуются меньшим спросом, хотя по функциональным характеристикам превосходят. При строительстве дома или установке автономного отопления владельцы отдают предпочтение кирпичным дымоходам, даже несмотря на то, что они быстрее засоряются, что со временем приводит к снижению тяги. Поэтому среди доступных и практичных конструкций первое место занимают металлические сэндвич-панели из нержавеющей стали. Если выбирать между одностенными и двухстенными, то второй вариант будет куда надежнее и долговечнее.

Если вы все-таки решили выложить дымоход из кирпича в привычном его варианте, то заранее позаботьтесь об усилении фундамента ввиду его тяжелого веса и при регулярном использовании котла раз в месяц проводите чистку от загрязнений.

Помните, что не стоит экономить на дымоходе для твердотопливного котла, так как от его правильной работоспособности зависит эффективность и функциональность всей отопительной системы. Также очень важно правильно подобрать диаметр и высоту дымохода. Хорошая тяга при корректно подобранных параметрах дымовой трубы позволит избежать таких серьезных последствий, как проникновение вредных газов в помещение, а также нарушение работы котла.

возможные способы реализации, выбираем лучший вариант дымохода

Как лучше отапливать жилище в холодное время года? До недавнего времени оптимальным вариантом было газовое отопление. Однако постоянный рост цен на этот топливный ресурс, а также отсутствие уверенности в том, что его поставки всегда будут стабильными и бесперебойными, вынуждает многих искать ему альтернативу. И она существует. В настоящее время владельцы частных домов все чаще отдают предпочтение твердотопливным котлам.

В этом случае, тем, кто строит жилище с нуля, будет гораздо проще оборудовать его в соответствии с требованиями данного вида оборудования. Ну а тем же, кто собирается поставить твердотопливный котёл взамен традиционного газового, придётся значительно модифицировать отопительную систему. В частности, это касается дымохода.

Дымоход для твердотопливных котлов — какой он?

В соответствии с современными строительными нормами, общая длина дымоотвода для твердотопливного котла должна составлять не меньше 5 метров, при этом труба должна возвышаться над строением не менее, чем на 1 метр. Только в том случае создаётся мощная тяга, которая эффективно отводит все продукты сгорания топлива. Также имеет значение диаметр трубы дымохода и присутствуют ли в его конструкции всевозможные углы или повороты.

Эффективный тип дымохода для котла

Ответ на этот вопрос легко получить, зная то, каким образом горячий дым двигается по дымоходу. В нормальных условиях он закручивается по спирали и, постепенно увеличивая скорость, двигается вверх. Из этого следует, что идеальная форма дымохода — круглая. Поэтому тем, кто планирует возводить прямоугольную либо квадратную из кирпича или камня, лучше поместить внутрь него трубу из асбоцемента. Таким образом, удастся достичь максимально эффективного выведения продуктов сгорания, а также обеспечить конструкции большую долговечность.

Дымоход для котла

В настоящий момент существует много привлекательных вариантов. Дымоход для твердотопливных котлов может быть сооружён с помощью таких материалов, как:

• бетон;
• природный камень;
• асбоцемент;
• стекло;
• керамика;
• металл;
• огнеупорный кирпич;

Каждый из этих материалов обладает своими особенностями, а также сильными и слабыми сторонами, поэтому в данном случае всё зависит от личных предпочтений владельца помещения и, конечно же, от толщины его кошелька.

Бетонный дымоход для котла

Его можно охарактеризовать как «дёшево и сердито». Относительная дешевизна и долговечность, а также хорошая ремонтопригодность — это безусловные плюсы такого дымохода. Основной же его минус заключается в том, что конструкция будет очень тяжеловесной, да и сама работа вряд ли окажется по зубам новичку, так что придётся воспользоваться услугами мастеров.

Каменный дымоход для котла

Такой дымоход красив, долговечен, его нетрудно возвести самостоятельно и он полностью отвечает нормам пожаробезопасности, однако, затраты на его строительство могут быть очень немаленькими. Ещё один минус таких устройств — образования конденсата, поэтому нужно позаботиться и о системе его отведения.

Дымоход из асбоцементной трубы для котла

Для тех, кто собирается возводить дымоход для твердотопливного котла, сделанный своими руками — это просто шикарный вариант. Дым, который получается в процессе сгорания топлива в таком котле имеет значительно более низкую температуру, чем дым из обычной печи, поэтому можно не бояться того, что труба прогорит. Тем не менее, лучше всё-таки не использовать её без дополнительной изоляции, иначе образовавшийся в результате перепада температур агрессивный конденсат быстро приведёт её в негодность.

Дымоходы для котла из стекла и керамики

Замечательный вариант, однако отнюдь не самый дешёвый. Трубы из указанных материалов не бояться воздействия высоких температур, они долговечны и химически инертны, поэтому при возможности лучше использовать их. Впрочем, как уже было сказано, этот вариант нельзя назвать «народным». Да и ассортимент такого рода изделий на отечественном рынке пока остаётся довольно скудным.

Металлический дымоход

Он обладает хорошей устойчивостью к высоким температурам, представлен богатым ассортиментом, относительно дешёв, лёгок в установке, а также более или менее долговечен. Однако ему тоже требуется дополнительная теплоизоляция. Либо же стоит сразу покупать специальный «сэндвич-дымоход».

Кирпичный дымоход для твердотопливного котла

Данный вариант можно считать лидером народных симпатий.

Он обладает высокими эстетическими качествами; его совсем несложно возвести своими руками, даже не обладая особыми строительными навыками, а срок службы такого дымохода может быть выше, чем у самого дома. К тому же в случае чего, его совсем несложно ремонтировать. Однако есть здесь и свои нюансы.

К примеру, возведение кирпичного дымоотвода будет оправдано лишь при наличии мощного котла с большим КПД. Такие обычно устанавливаются для отопления довольно просторных загородных домов. Высокая температура выходящего дыма, в данном случае, препятствует образованию конденсата, что значительно облегчает жизнь владельца. Если же нет уверенности в том, что мощности котла хватит для того, чтобы избежать этой проблемы, в нижнюю часть дымохода необходимо вмонтировать специальную ёмкость для скопления конденсата, с возможностью его удобного слива.

Также очень важно учитывать и другой момент — шероховатость стенок кирпичного дымоотвода. Наличие различных и неровностей и шероховатостей на внутренней поверхности дымохода очень хорошо способствует щедрому оседанию копоти и сажи, что далеко не лучшим образом сказывается на силе тяги. Поэтому регулярная чистка обязательна.

Впрочем, учитывая то, что более или менее заметных недостатков у кирпичных дымоотводов всего два, зато по таким параметрам, как:

• эстетичность;
• практичность;
• дешевизна;
• простота строительства;
• прочность;
• пожаробезопасность;
• долговечность;

им практически нет равных, именно эти дымоотводы можно рекомендовать как наиболее оптимальный со всех точек зрения вариант.

Дымоход для твердотопливного котла — основные виды и их достоинства и недостатки

Твердотопливный котел является одним из традиционных отопительных приборов, своего рода классикой. Но чтобы он должным образом функционировал и был предельно удобен в эксплуатации, ему необходим дымоход. Итак, сегодня мы поговорим о том, что собой представляет дымоход для твердотопливного котла, рассмотрим особенности его конструкции, а также выясним, можно ли сделать его своими руками.

Смотрите так же — схемы принцип работы твердотопливных котлов

Содержание статьи:

• 1 Конструкция дымохода и принцип работы
• 2 Что нужно учесть при установке дымохода?
• 3 Разновидности дымоходов
  • 3.1 Кирпичные дымоходы
  • 3.2 Конструкции из керамики
  • 3.3 Конструкции из стали
• 4 Особенности строительства дымохода в доме
  • 4.1 Общие правила монтажа
  • 4.2 О некоторых условиях сборки и подключения

Конструкция дымохода и принцип работы

Грубо говоря, дымоход – это специальная труба, предназначенная для вывода дыма –  результата горения твердого топлива – из помещения. Дабы этот прибор был максимально эффективным, необходимо придерживаться целого ряда условий. Так, дымоход должен обеспечивать следующие вещи.

• Подачу воздуха в котел в необходимом количестве для того, чтобы тот смог полноценно функционировать.
• Нормальную тягу, которая, по сути, и является главным параметром эффективности такого рода оборудования, демонстрирующим скорость вывода дымовых газов за счет той же температурной разницы.

Если вы намерены соорудить дымоход (а вы, скорее всего, планируете это сделать), то вы должны знать. Что среднестатистический котел на твердом топливе оснащается специальным оборудованием, которое не даст вам поддерживать перманентную температуру горения в топке. По этой причине, если вы:

• сжигаете уголь, то температура дымовых газов может достигать 500-600°С;
• сжигаете дрова, то температура дыма будет несколько ниже – порядка 100-300°С.

Все это говорит лишь об одном: при установке вы должны обеспечить максимальную устойчивость к высоким температурам такого оборудования, как дымоход для твердотопливного котла.

Возможно вас так же заинтересует наша статья о пеллетных котлах

Обратите внимание! Чем меньше в дымоходы горизонтальных отрезков, заужений или различных изгибов, тем лучше для вас!

Дело в том, что дым поднимается из котла по спирали, и при каждом таком повороте эта спираль ломается, дымовые газы попросту  перемешиваются, меняя курс передвижения. Более того, стенки дымохода создают сопротивление движению дыма, поэтому идеальный дымоход должен быть круглым, иметь гладкие стены. Если форма будет, к примеру, прямоугольной, то завихрения в такой трубе будут создавать препятствия для движения дыма, что только ухудшает тягу. Но это мы немного забежали наперед, рассмотрим сначала, что нужно учесть в процессе установки.

Что нужно учесть при установке дымохода?

• Насколько ускоряется свободное падение.
• Какова длина дымохода.
• Средняя внешняя/внутренняя температуры.
• Высота.
• Форма сечения конструкции.
• Общая площадь канала.
• Насколько стены гладкие (измеряется в коэффициенте трения).
• Какова скорость движения дымового газа.

Читайте так же основные требования к дымоходам для газового котла — подробности тут

Разновидности дымоходов

Конструкции классифицируются в зависимости от материала, используемого для изготовления:

1. кирпичные;
2. керамические;
3. стальные.

Рассмотрим особенности каждого варианта.

Кирпичные дымоходы

Такие конструкции стоят порядком дешевле своих более современных аналогов. Вместе с тем, труба их кирпича прекрасно выдерживает повышенные температуры дыма, а также прекрасно переносит случаи, когда сажа, скопившаяся на поверхности, возгорается.

Еще одной особенностью конструкции является внушительны вес. Для дымохода требуется соорудить прочный ЖБ/кирпичный фундамент, процедура монтажа требует специализированных навыков, из-за чего ее желательно поручить профессиональному каменщику. Поверхность стенок конструкции шероховата, так что на них скапливается сажа; это в сочетании с прямоугольным сечением создает порой серьезные трудности во время чистки.

Обратите внимание! Такой тип конструкции идеально подходит для котлов на твердом топливе, поскольку он может служить исключительно при высокотемпературном дымовом газе!

Также стоит отметить тот факт, что сегодня котлы пиролизного типа выделяют вместе с дымом вредный конденсат, который в скором времени разрушит стенки дымохода.

Конструкции из керамики

Дымоход для твердотопливного котла, изготовленный из керамики, может использоваться для любого из существующих котлов. Данный материал характеризуется повышенной прочностью и устойчивостью как к агрессивным средам (которые нередко сопровождают дым), так и к высоким температурам. Кроме того, это наиболее долговечная конструкция из всех, описанных в статье.

Существует градация керамических труб в зависимости от максимально допустимой температуры. Не будем углубляться в нее – это нам не нужно – отметим лишь, что для твердотопливного оборудования подойдут изделия с обозначением в 600-650°С.

Также важен факт вентиляции наружной части трубы – дело в том, что материал способен впитывать влагу. Сама поверхность гладкая и ровная, благодаря чему на ней не оседает сажа. Это, как известно, существенно упрощает процедуру чистки.

Структура подобных дымоходов

Для установки трубы зачастую оборудуют специальный канал вертикальной направленности, изготовленный из пустотелых кирпичей. К слову, этот канал может также являться частью общей вентиляционной системы, но не обязательно.

Чтобы защитить трубу от высокой температуры, следует ее утеплить, применяя для этого минеральную вату. Также данная мера позволит вам значительно повысить температуру газа, ведь если он охлаждается, то это, как известно, приводит к образованию конденсата и ухудшению вытяжки.

Также между стенками канала и трубой должен оставаться небольшой зазор, чтобы и утеплитель при работе вентилировался.

Обратите внимание! Сегодня рынок предлагает даже керамические дымоходы, «облаченные» в корпус из стали. Они отличаются тем, что не нуждаются в оборудовании специальных каналов и монтируются практически в любом месте, в открытом либо закрытом виде.

Возможно вас так же заинтересует статья о принципах работы котлов на жидком топливе

Конструкции из стали

Стальные дымоходы тоже бывают разными, но вот для котлов на твердом топливе используются лишь те, при изготовлении которых была применена жаропрочная сталь примерно в 1 миллиметр толщиной. Такие конструкции характеризуются более высокой стоимостью по сравнению с предыдущими вариантами, и в то же время меньшим сроком эксплуатации.

Вместе с тем, устанавливать такие трубы быстрее и легче, им не нужен специальный канал, из-за чего в дальнейшем их можно ремонтировать. Вы легко сможете собрать его своими руками; более того, характеристики внутренней его поверхности такие же, как у керамического дымохода.

Особенности строительства дымохода в доме

Дабы правильно выбрать дымоход для твердотопливного котла, необходимо выяснить, каковы будущие условия его работы и параметры дымовых газов. Все это будет зависеть не только от топлива, но и от самого отопительного прибора.

При выборе дымохода обратите внимание на следующее.

• Какова стойкость к возгоранию сажи, осевшей на стенках конструкции?
• Какова температура дымового газа?
• Коррозийная стойкость – обозначается концентрацией серы в дыме. Исходя из этого, дымоходы бывают трех типов:
• для газового топлива;
• для жидкого топлива и дров;
• для торфа и угля, при горении которых концентрация серы может превышать 0. 2 процента.
• Имеется ли в дымоходе конденсат? В одних моделях имеется сборник конденсата, другие же рассчитаны на «сухую» работу. Помните об этом.
• Каково давление газов? Ведь продукты горения могут выводиться как естественной вытяжкой, так и принудительным путем. В последнем варианте давление будет высоким.

Разумеется, если вы не сильны во всем этом, то выбор дымохода желательно специалисту. Дело в том, что производители зачастую указывают в документации минимальные показатели.

Общие правила монтажа

Существует ряд правил, в соответствии с которыми должны устанавливаться дымоходы для котлов на твердом топливе, в том числе и своими руками.

1. Соблюдайте все правила и требования, предусмотренные противопожарной безопасностью.
2. При монтаже позаботьтесь о том, чтобы можно было почистить конструкцию, отремонтировать, а также, чтобы выводился конденсат.
3. Сечение конструкции должно строго соответствовать конструкции самого котла.
4. Высота дымохода не должна превышать пять метров.
5. Его горизонтальные участки – не более одного метра.
6. Наконец, необходимо строго следовать всем требованиям и рекомендациям производителей.

Видео инструкция

О некоторых условиях сборки и подключения

Все функциональные элементы конструкции как котла, так и дымохода, должны устанавливаться с использованием специального герметика, обладающего жаропрочными характеристиками. А если диаметр стыков разный, то потребуются еще и фитинги-переходники.

• если дымоход утеплен, то он монтируется путем помещения одной трубы в другую;
• стальные конструкции оборудуются «по конденсату»;
• наконец, все, что располагается между котлом и переходниками, «по дыму».

Сам канал соединяется путем гильзовки, но так, чтобы оставался незначительный зазор. Для скрепления дымоходов-сэндвичей из стали применяются заклепки либо саморезы. Если конструкция наружного типа, то она крепится к стене на высоте примерно 1,5 метра посредством металлических кронштейнов или хомутов. Если дымоход для твердотопливного котла состоит из нескольких элементов, то каждый из них должен крепиться по отдельности.

Если высота конструкции на 1,5 метра выступает над крышей, то позаботьтесь о дополнительном креплении для жесткости. Завершающим этапом монтажа должна стать установка защитного «грибочка» на верхней части конструкции.

Обратите внимание! Кирпичные дымоходы, будучи самым дешевым вариантом, рекомендуются к использованию только для котлов, работающих на дровах. Во всех остальных случаях используйте другие материалы!

Собственно, так и должен происходить монтаж. Помните, что именно от него во многом зависит эффективность оборудования в будущем!

Кирпичный дымоход для твердотопливного котла: как установить

Если вы решили построить дом, где предусмотрен твердотопливный котел для системы отопления, необходимо определить место для установки его дымовой трубы.

При разработке проекта и во время монтажа последней необходимо учесть соотношение между выработкой и потерями тепла.

Кирпичный дымоход для твердотопливного котла должен устанавливаться с соблюдением всех мер чистоты воздуха в помещении и противопожарной безопасности.

Наша задача сегодня – рассказать о правилах установки дымовой трубы такого типа, ее кладке, а также материалах и инструментах необходимых для работы.

Внутренние и наружные кирпичные дымоходы для твердотопливных котлов

Общие сведения о частях системы дымоотведения

Начнем мы с твердотопливного котла, который является отопительным прибором классического типа. Его можно встретить почти в каждом частном доме, где нет подвода газовой магистрали. Удобен тем, что в топливной камере можно сжигать и уголь, и дрова, и торф.

Чтобы получить максимальную теплоотдачу от оборудования, необходимо правильно рассчитать и изготовить дымоход, в нашем случае из кирпича.

Он должен соответствовать следующим требованиям:

• не представлять препятствий для подачи воздуха, необходимого для эффективной работы отопительного устройства;
• создавать тягу, возникающую благодаря разнице в температуре и давлении, достаточную для отвода продуктов горения.

• Правильное и неправильное подключение твердотопливного котла к дымоходу
• Дымовые трубы для твердотопливного котла могут быть изготовлены из:
• Классический вариант — кирпичный дымоход, который можно сделать своими руками.

Правила установки

Нередко домовладельцы спешат сами или им попадаются нерадивые работники, которые считают, что могут слегка отойти от общепринятых требований. В результате происходят несчастные случаи, которые, увы, могут заканчиваться летальным исходом.

На фото — высота трубы над крышей в зависимости от удаления котла от центра здания

Чтобы такого не случилось у вас, настоятельно рекомендуем соблюдать указанные ниже рекомендации:

1. Между горючими поверхностями и внешней стенкой дымохода должно быть не менее 380 мм.
2. При прохождении канала сквозь междуэтажное перекрытие, нужно изготовить качественную изоляцию. Это необходимо, чтобы предотвратить пожар.

1. Очень важный параметр при строительстве дымохода, так как от него напрямую зависит тяга и отвод продуктов сгорания.
2. Следите, чтобы дымовая труба была расположена выше крыши. К примеру, если кровля плоская, достаточно поднять конструкцию над ней на 1 м.

Инструкция требует выполнения этого условия для любого типа дымохода. Необходимо предусмотреть места сброса конденсата, для технического обслуживания, а также очистки от сажи и возможного мусора.В противном случае постепенно тяга уменьшится настолько, что дым будет поступать внутрь помещения.

Площадь внутреннего сечения по всей длине трубы должна быть одинаковой. Иначе это сильно ухудшит прохождение продуктов горения.

1. Конструкция должна иметь стенки не менее 100 мм толщиной.
2. Запрещается делать горизонтальные участки более 1 м длиной.

Как выглядит схема дымохода для твердотопливного котла в разрезе

Почему многие отдают предпочтение кирпичному дымоходу? Зависит это от того, что отводящие газы могут нагреться до температуры 600˚С, поэтому конструкция должна быть устойчива к ней.

Максимально соответствует этому параметру кирпич, хотя цена работ по кладке дымохода, да и сам материал сегодня не такой дешевый. Зато после установки, можно о нем долго не беспокоиться.

Совет: нанесите на внутренние стенки кирпичной дымовой трубы огнеупорный раствор в момент ее строительства и тогда вы сможете защитить ее от вредных воздействий агрессивно-кислотного осадка и конденсата.

Как производится кладка дымохода из кирпича

Кладку дымовой кирпичной трубы нельзя назвать простым занятием, для этого потребуются определенные знания и навыки, чтобы понимать технологические процессы.

1. Простой вариант — устройство дымохода, когда кирпичный канал необходимо изготовить внутри стен.В данном случае оставляют незаложенную шахту с сечением в кирпич (250 мм). Сечение дымохода можно рассчитать по следующим нормам: 1 кВт = 0,08 м 2. Соответственно, если мощность твердотопливного котла составит 10 кВт, сечение дымовой кирпичной трубы должно быть не менее 0,8 м 2 или примерно 300х300 мм.

Как рассчитать дымоход для котла отопления в зависимости от мощности последнего

1. При создании отдельной дымовой трубы следует соблюдать повышенную осторожность и ответственность в работе. Ведя кладку, уделяйте особое внимание углам, которые должны быть идеально ровными. Следите также за тем, чтобы на стенках не было выпуклостей.

Отдельно стоящий дымоход должен выполняться строго вертикально

Совет: не примыкающую к стене дымовую трубу необходимо выполнить строго в вертикальной плоскости.

1. Примыкающий к стене дымоход для надежности следует дополнительно закрепить с помощью анкеров, которые нужно расположить примерно через 4-5 рядов. В этом случае также следует предварительно продумать, где будут расположены технологические и ревизионные отверстия.

Совет: обязательно сделайте снизу дымохода люк, через который можно легко удалять скопившуюся сажу.

1. Чтобы повысить эффективность сооружения, внутренняя поверхность трубы должна быть ровной и гладкой, тогда дым сможет беспрепятственно выходить наружу.
2. Один из самых распространенных вариантов, применяющихся для внутренней отделки канала, оштукатуривание «под варежку». Благодаря использованию такого способа, его сечение по форме будет максимально приближено к кругу.Хотя некоторые специалисты считают такой способ внутренней отделки непрактичным, так как спустя некоторое время штукатурный раствор начнет отслаиваться и забивать канал дымовой трубы.

Кирпичный дымоход изнутри

Совет: наружную часть дымохода обложить облицовочным кирпичом или обшить кровельным материалом, чтобы защитить его от атмосферных воздействий.

Что нужно приготовить для работы

Простота сооружения заключается в том, что для его возведения достаточно иметь под рукой кирпич и раствор для его укладки.

Однако не следует относиться к работе свысока, ее нужно делать по всем правилам и очень внимательно, в противном случае ваша отопительная система просто не будет работать должным образом и трубу придется разбирать и перекладывать, а это большие затраты.

Инструменты для работы

1. Выбирая кирпич, следите, чтобы он был хорошо обожженным. Окраска материала должна быть со всех сторон равномерной. Грани — ровные и четкие, что даст возможность делать швы небольшой толщины.
2. Раствор готовьте особым способом и в его состав включите обязательно песок, глину, цемент и воду. Особенно важным считается подбор песка, который должен быть мелким, что сделает раствор более пластичным.
3. Из инструментов приготовьте:

• кельму;
• молоток-кирка;
• рулетку;
• строительный уровень и отвес;
• лопату для раствора;
• строительную леску.

Схема кладки дымовой трубы из кирпича для твердотопливного котла

Особенности кладки

1. Работу начинайте прямо от отопительного прибора.
2. Соединить котел с кирпичным дымоходом можно трубой соответствующего размера и диаметра.
3. Кладку обязательно ведите с перевязкой между рядами.

   В принципе она напоминает возведение перегородок или стен, хотя есть и некоторые особенности, учитывать которые необходимо:

• проверяйте обязательно каждый ряд уровнем в вертикальной и горизонтальной плоскости;
• в растворе обязательно должна быть замешана глина;
• толщина шва должна быть примерно 5-10 мм. Больше делать не рекомендуем, так как из-за периодического температурного перепада раствор начнет крошиться, а это неминуемо приведет к разрушению дымовой трубы;
• заделка всех швов должна быть качественной, сквозные отверстия недопустимы;
• при кладке следует использовать только целые кирпичи, сократив максимально применение половинок.

Твердотопливный котел нуждается в правильно установленном дымоходе. В этом случае он сможет работать максимально эффективно – сжигая все топливо и передавая теплоносителю требуемую тепловую энергию.

Нередко домовладельцы останавливаются именно на кирпичной дымовой трубе, хотя ее кладка и требует много сил и времени, но она полностью справляется со своей задачей в течение долгого срока. Видео в статье поможет найти вам дополнительную информацию по этой тематике.

Как сделать дымоход из кирпича для котла?

• Требования при возведении дымоходов
• Какие размеры должен иметь дымоход?
• Правила, которые нужно знать при возведении дымохода
• Кладка дымоходной конструкции из кирпича

Дымоход из кирпича для котла должен быть предусмотрен проектом еще перед проведением работ по строительству частного дома.

Выбор дымохода будет зависеть от того, какой тип оборудования для отопления планируется использовать. Следовательно, еще на стадии составления проекта надо будет определиться с видом устанавливаемого котла.Дымовая труба из кирпича обходится дешевле, чем конструкции из других материалов.

Подобное устройство сможет с легкостью выдерживать высокие температуры продуктов сгорания.

Варианты расположения дымоходной трубы в дом.

Изготовление конструкции требует некоторых навыков. Следует знать, что шероховатость стен будет способствовать накоплению сажи. Поэтому все элементы должны быть гладкими. Не рекомендуется изготавливать устройство прямоугольной формы, так как это затруднит очистку дымоходной конструкции от отложений.

Прежде всего в проекте, а потом уже и во время установки дымохода, независимо от вида применяемого котла, надо будет учесть соотношение потери и выработки тепла. Понадобится определить и чистоту воздуха в комнатах.

Элементы, которые понадобятся для возведения конструкции:

Требования при возведении дымоходов

К каждому типу конструкции предъявляются свои требования. Связано это с тем, что температура сгорания различных видов топлива может находиться в пределах от 50 до 500°С.

Главные требования, которые имеет приспособление для отвода дыма от котла:

1. Дымоходная конструкция должна изготавливаться из негорючих материалов.
2. Для получения герметичности дымохода понадобится применять такие средства для герметизации, которые не боятся высоких температур.
3. Постройка должна обеспечить полную непроницаемость газа, она не должна пропускать в помещение продукты сжигания топлива.
4. В канале не должно быть каких-либо сужений или расширений, его следует размещать вертикально. Исходя из нормативной документации известно, что допустимое отклонение канала дымохода от вертикали на длине 1 м составляет максимум 30 мм.
5. В процессе устройства конструкции подобного типа отверстие для вытяжки должно рассчитываться на основе площади дымохода.
6. Следует позаботиться о том, чтобы изготавливаемое приспособление располагалось выше конька крыши. Это понадобится сделать для того, чтобы можно было исключить подсос воздуха и конструкция могла обеспечить хороший отвод продуктов сгорания.

Источник: http://teplosten24.ru/dymohody-dlya-tverdotoplivnyh-kotlov-iz-kirpicha.html

Дымоход для твердотопливного котла своими руками — Медиараздел

Чтобы сократить стоимость работ по установке твердотопливного котла, можно самостоятельно смонтировать и установить дымоход.

Следуя проверенным рекомендациям специалистов, вы сможете выполнить все работы быстро и качественно. Существует несколько методов монтажа дымохода, каждый из которых продуман до мелочей.

В данном материале мы расскажем вам об отличительных чертах и преимуществах каждого из этих способов.

Существует несколько методов монтажа дымохода, каждый из которых продуман до мелочей.

Особенности обустройства дымохода

Для выполнения данных работ вам не потребуются специальные знания и навыки. Однако важно четко понимать специфику процесса горения и представлять, как продукты сгорания топлива выводятся наружу. Данные нюансы основываются на базовых знаниях из области физики.

Конструкция и технология монтажа всей отопительной системы, включая котел и дымоход, продуманы таким образом, чтобы сделать процесс обогрева жилища максимально безопасным.

При малейшем отступлении от общепринятого порядка работ вы рискуете не обеспечить полноценное отведение угарных газов из дома, что, в свою очередь, чревато серьезными последствиями.

Поэтому важно принимать во внимание советы специалистов и физические законы, на которых основывается работа отопительной системы и дымохода.

Чтобы обеспечить качественное выведение газов из топки, важно обратить особое внимание на следующие параметры дымоходного канала:

• внешние факторы — высота трубы по отношению к коньку крыши, наличие высоких строений рядом с домом, расстояние до края крыши с учетом угла ее наклона и т. д.
• диаметр дымохода;
• длина разгонного сектора;
• способ утепления.

Необходимо понимать, что при слишком низкой и, наоборот, чрезмерной высокой тяге производительность котла падает.

Конструкция дымоотводного канала для твердотопливного котла

Дымоход для такой отопительной системы может быть изготовлен из разных материалов. Необходимо принимать во внимание конструктивные особенности канала. В систему отвода дыма для твердотопливного котла входят следующие обязательные составляющие:

1. Труба. Это, по сути, сам дымоход, по которому дымовые газы выходят из топки на улицу. Труба может иметь округлую или прямоугольную форму. Важно, чтобы она была произведена из прочного, долговечного и устойчивого к нагреванию материала.

2. Узел для сбора конденсата. Согласно законам физики, когда нагретый воздух соприкасается с охлажденным объектом, создается конденсат — мельчайшие капли влаги, оседающие на поверхности вышеупомянутого холодного объекта. Сборник конденсата позволяет удалить излишки жидкости из отопительной системы.

   Скапливается он, как правило, в шахте дымоотвода и постепенно стекает вниз, рискуя оказаться в котле. В связи с этим узел для сбора конденсата устанавливается на нижнем участке трубы.

   При этом он играет роль своеобразного тройника, соединяющего котел и дымоход, которые не должны контактировать напрямую.

3. Отверстие для ревизии. Через это отверстие влага выводится из отопительной системы посредством конденсатосборника.

4. Шибер. Шибером называют небольшую заслонку, которая устанавливается в дымоходе для контроля над силой тяги в дымоходе. Она позволяет регулировать интенсивность сжигания топлива и продолжительность его горения в котле.

Элементы конструкции дымоотводного канала для твердотопливного котла

Конструкция дымоотводящей шахты может меняться в зависимости от материала, из которого она изготовлена, и особенностей самого котла. Однако вышеперечисленные cоставляющие должны быть у всех систем данного типа.

Основные требования к дымоходным каналам

Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности.

Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным каналам предъявляются следующие требования:

1. Высота трубы указывается, как правило, в тех. паспорте на котел. Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты. Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.

2. Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.

3. Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле. В крайнем случае, эти параметры могут быть одинаковыми. Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.

4. Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

Специалисты рекомендуют с особым вниманием выбирать место для монтажа зонта. Он устанавливается в области ветрового подпора. Найти эту зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.

Монтаж дымохода

Сборка такой конструкции не представляет трудности: просто зафиксируйте составные части дымохода одну над другой.

Сделать это можно двумя разными способами:

По конденсату. Данная методика предусматривает установку деталей друг в друга в том направлении, в котором капли конденсата стекают по трубе. Схема сборки дымохода по конденсату применима тогда, когда в системе нет специального сборника для влаги. По дыму. Название этого варианта монтажа говорит само за себя: элементы трубы стыкуются в том направлении, в котором продукты сгорания топлива будут выводиться наружу.

С точки зрения правильности и эффективности оба варианта абсолютно равнозначны.

Кирпичный дымоход для твердотопливного котла

Трубы из кирпича подходят только для высокопроизводительных отопительных систем с большим КПД. Связано это с физическими особенностями материала: он очень медленно нагревается (это объясняется толщиной кирпича), а значит, выведение дыма у котла с небольшой производительностью будет крайне медленным и слабым.

Очевидное достоинство кирпичного дымохода — высокий показатель термоустойчивости — такая система дымоотведения легко выдержит нагрев до 900°С.

Говоря о недостатках следует упомянуть быстрое разрушение — внутренняя поверхность кирпичного канала быстро накапливает сажу и конденсат, которые способствуют образованию сколов и трещин. Чтобы предотвратить эту проблему, вы можете вложить внутрь кирпичного дымохода еще один — стальной.

Конструкция кирпичного дымохода

Специалисты компании «Теплодар» не рекомендуют монтаж кирпичных дымоходов с твердотопливными котлами бренда. Для наших отопительных систем больше подходят стальные дымоотводные каналы. Именно о них мы расскажем ниже.

Стальной дымоход

Конструкции данного типа изготавливаются из нержавеющей стали, и в числе их преимуществ следующие:

• высокая термостойкость — такие каналы легко переносят нагрев до 700°С;
• минимум конденсата — стальные трубы нагреваются и остывают довольно быстро, поэтому на них не накапливается влага из горячего воздуха;
• доступная цена;
• моментальные монтаж/демонтаж и возможность корректировки конструкции — при необходимости можно с легкость разобрать такой дымоход и добавить к нему нужные элементы, например, шибер.

Трубы, выполненные из нержавейки, пользуются большим спросом, поскольку они отличаются высокой прочностью и долговечностью. Дымоходы из обычной стали служат, в свою очередь, не более 3-5 лет.

Специалисты компании «Теплодар» рекомендуют для наших отопительных систем стальные дымоотводные каналы.

Сэндвич-дымоход

Эта разновидность дымохода представляет собой составные секции длиной от 0,5 м до 1 м, которые изготавливаются из пары отдельных труб, вставленных друг в друга с дополнительным слоем теплоизоляционного материала. Ее преимущества:

1. Многослойная конструкция обеспечивает дополнительное утепление дымоходного канала. Это, в свою очередь, защищает трубу от конденсата.

2. Такие дымоходы не боятся химически агрессивных веществ, образующихся в процессе сжигания различного топлива.

3. Сэндвич-дымоходы считаются наиболее надежными в плане пожарной безопасности.

Конструкции этого типа подходят для зданий, выполненных из любых материалов. Они удобны в эксплуатации и совместимы со всеми типами отопительных систем.

Конструкции сэндвич-дымоходов удобны в эксплуатации и совместимы со всеми типами отопительных систем.

В ассортименте интернет-магазина «Теплодар» представлены все основные элементы и комплектующие, которые могут понадобиться вам при монтаже дымохода. Мы реализуем конструкции из нержавеющей стали, как одностенные, так и двустенные (сэндвич-дымоходы).

В наличии всегда представлены дымоотводные каналы различного диаметра (90, 115, 150, 200 и 280 мм).

Чтобы подобрать нужный комплект для сборки дымохода или уточнить требования для монтажа конкретной модели, вы можете обратиться к менеджерам нашего интернет-магазина и получить бесплатную консультацию.

Выполнить самостоятельный монтаж дымохода не так сложно, если учесть все нюансы описанные в статье. Если же вы сомневаетесь, что сможете самостоятельно сконструировать и собрать дымоход, обратитесь к профессиональным монтажникам. Наши советы и рекомендации помогут вам оценить результат их работы.

Источник: https://mediagallery.teplodar.ru/kak-sdelat-dymokhod-dlya-tverdotoplivnogo-kotla-svoimi-rukami-/

Какой дымоход лучше для твердотопливного котла?

Одной из важнейших деталей котла, работающего на твердом топливе, считается дымоход. Через него отводятся в атмосферу топочные газы и сажа. Он обеспечивает высокую эффективность работы котла и большое КПД.

Интенсивная эксплуатация дымоходной трубы приводит к засорению. Уменьшается сечение, продукты горения не могут быстро проходить. В результате снижается тяга, устройство начинает работать в тяжелом режиме, уменьшается КПД.

Чтобы не происходило накопление сажи, а котел нормально функционировал, дымоходную трубу нужно изготавливать из соответствующих материалов по грамотно выполненным чертежам. Кроме того, очень важно правильно рассчитать диаметр и сечение.

Тяга

Когда система имеет недостаточную тягу, происходит плохое прогорание топлива. В результате происходит образование сажи. Она постепенно забивает проход трубы, уменьшая его сечение.

Можно конечно добиться усиление тяги, увеличив сечение дымоходной трубы. Но это не приведет к положительному результату. Тепло котла просто покинет помещение через трубу. Чтобы можно было регулировать тягу, котел оборудуется специальными заслонками.

Появление тяги основано на разнице температуры в помещение и окружающей среды. Тяга становится максимальной, когда наступают большие холода. Достаточно небольшой разницы температуры, чтобы продукты горения не оседали на поверхность трубы, а уходили в атмосферу. Это может произойти при одном условии. Дымоходную трубу нужно правильно спроектировать и установить.

Когда котел начинает работать, уличный воздух подается в топочный отдел. Благодаря чему, происходит поддержка процесса горения. Отработанные газы направляются в дымоход и стремительно выбрасываются наружу.

При недостаточном диаметре трубы, отработанные газы начинают накапливаться внутри топочной. В результате, очаг начинает затухать, в помещении наблюдается сильное задымление.

Сила тяги зависит от нескольких факторов:

1. Длина трубы.
2. Наличие поворотов.
3. Загибы.

К примеру, присутствие прямого угла в конструкции, сильно уменьшает ее проходимость. Это становится заметным, когда происходит уменьшение атмосферного давления. Чтобы исправить такую ситуацию, в тягу устанавливают специальный стабилизатор.

Дополнительные особенности дымохода

Он должен не реагировать на большую температуру. Поэтому в твердотопливном котле устанавливают дымоход, изготовленный из особо термостойких материалов. Когда в таком котле сгорает уголь или дрова, температура дыма намного превышает температуру сгорания газа.

Например, температура дыма газового котла не превышает 200 градусов. При сгорании древесины, температура может превышать 300 градусов. Если котел отапливается углем, температура достигает 600 градусов. Иногда происходит скачок температуры.

Она начинает повышаться при распалке.

Запрещается проводить распалку камеры горения твердым топливом, бензином, а также другими горючими веществами. Этот вариант может стать причиной возгорания сажи из-за прогоревшего дымохода. Категорически запрещается подобным образом пытаться удалить загрязнения.

Химическая нейтральность

Когда котел использует для работы твердое топливо, должны применяться материалы, нейтрально относящиеся к воздействию химических элементов. Не забывайте, что образующийся конденсат имеет в своем составе большое количество серной кислоты. Именно поэтому материал дымохода должен не бояться агрессивной кислотной среды

Надежность

Такое требование остается очень важным для работы котла и тяги. Однако многих останавливает цена, они просто забывают о безопасности. Конечно, намного легче, заменить полностью вышедший из строя дымоход. Но если будет отсутствовать тяга, помещение начнет наполняться угарным газом. Он не имеет никакого запаха, поэтому можно просто заснуть в комнате и больше никогда не проснуться.

Как рассчитать сечения дымохода

При выборе, нужно предварительно измерить, имеющееся сечение патрубка. Он должен иметь такие же размеры. Желательно чтобы размеры совпадали. Если диаметр будет больше, произойдет падение давления, уменьшится сила тяги.

Запрещается работа двух твердотопливных котлов с одним дымоходом. Каждый должен быть оборудован отдельной трубой. При правильном подборе диаметра, а также грамотно произведенном монтаже, всегда будет хорошая тяга.

• Размер сечения (кв. м) определяется по формуле:
• объём расходуемого топлива (м3/с) / скорость газов.
• Дымоход может иметь разную форму сечения:

Для нормальной работы можно воспользоваться любым вариантом, однако круглое сечение все же намного предпочтительней. При движении дыма внутри трубы, происходит его спиральное закручивание. Любая посторонняя деталь в трубе, создает противодействие движению газового потока.

Если внутренняя поверхность трубы будет шероховатой, произойдет уменьшение скорости газа. Когда дым при круговых движениях, сталкивается с прямым углом, происходит резкая смена траектории, возникает перемешивание. В результате сажа оседает в углах.

Потребуется постоянная, тщательная чистка.

Из каких материалов должны изготавливаться вытяжные трубы

При большом разнообразии материалов, для работы дымохода можно использовать только несколько видов. Основными являются:

• Кирпич.
• Металл.
• Керамика.

Самыми популярными остаются трубы, выложенные из кирпича. Они способны выдержать очень большую температуру. Ее максимум достигает 1000 градусов. Сегодня на крыше современных дорогих коттеджей можно заметить оригинальную трубу, выложенную из еврокирпича. Однако при внимательном рассмотрении, можно заметить, из кирпичного дымохода видны вставленные внутрь трубы. Они могут быть стальными или сделанными из керамики. Объясняется это очень просто. Один кирпич не годится для нормальной работы. Другими словами, он будет работать, но не очень долго. Его быстро разрушит едкий конденсат. Поэтому в кирпичную трубу вставляют вкладыш. Свободные полости заполняют утепляющим материалом.

Сэндвич трубы сделанные из керамики, способны выдержать очень большую температуру. Она может превышать 1200 градусов. Это значение намного выше, чем максимальная температура дыма, после сгорания угля.

Такой трубе не страшен конденсат и любые атмосферные явления. Отвод конденсата происходит через специальное сливочное отверстие. Иногда для этого под концом лейки делают дополнительную емкость. Дымоходную трубу из керамики устанавливают на фасаде или внутри здания.

Дымоход марки «Schiedel Uni», если произойдет возгорания сажи, способен справиться с такой термической нагрузкой. При горении сажа нагревается до температуры 1100 – 1200 градусов.

Недостатки керамики

Не отличаются красивым внешним видом. Их стоимость намного выше стальных аналогов. Чтобы установить такие трубы, требуются строительные навыки и опыт. Эти трубы остаются популярными у потребителей, имеющих небольшой уровень дохода.

Металлический дымоход

Для его изготовления используют обычную сталь или нержавейку. К сожалению, стальные дымоходы, не могут противостоять

агрессивной среде. Когда котел будет работать постоянно, труба в очень короткое время станет непригодной для работы, она может быть причиной возникновения пожара.

1. В состав применяемой нержавеющей стали входят специальные добавки, состоящие из нескольких химических элементов
2. Именно они спасают нержавейку от коррозии. Для установки
3. в котлах используются, следующие марки стали:

В их состав входят вещества, позволяющие стали выдержать температуру в пределах 700 – 800 градусов. Эти марки стали, не боятся появления конденсата, они нейтральным к кислотам, не вступают в реакцию с другими агрессивными веществами.

Стоимость дымохода, сделанного из нержавейки доступна среднему покупателю. Он считается наиболее подходящим для установки в котле на твердом топливе.

Стеклянный дымоход

Встречается очень редко. К его положительным качествам можно отнести:

• Невысокая тепловая инертность.
• Никогда не появляется коррозия.
• Оригинальный вид.

Стоимость подобной конструкции очень высока. Поэтому она встречается очень редко. Кроме того, ее монтаж очень трудоемок и стоит больших денег.

Устройство и монтаж

Когда проводится монтаж металлического дымохода, работы начинаются снизу, постепенно двигаясь вверх. Трубы можно соединять несколькими путями:

• По движению дыма.
• По конденсату

Когда котел подключается к дымоходу согласно первому варианту, монтаж происходит от котла. Второй вариант, наоборот, к котлу. Металлическое сооружение состоит из нескольких деталей:

1. Стакан.
2. Сэндвич трубы.
3. Сборник конденсата.
4. Искрогаситель.
5. Оголовок.
6. Очиститель.

Чтобы создать надежное соединение устанавливаются:

Стыки скрепляются хомутами с внешней стороны.

Технологические требования

Необходимо соблюдать следующие технические требования:

• Должен быть предусмотрен специальный участок, чтобы разогнать дым. Он представляет собой вертикальную трубу, устанавливаемую за патрубком твердотопливного котла. Разгоночный участок делается высотой один метр.
• Дымоход устанавливается только вертикально. Допускается отклонение не более 30 градусов.
• Запрещается наличие прогибов.
• Очень важна длина (3 — 6 метров).
• Допускается наличие трех горизонтальных участков. Причем длина каждого не должна превышать полметра.
• Возвышение оголовка над крышей должно превышать 100 см.
• Крепление трубы к стене, выполняется с шагом 1,5 метра.
• Для создания герметичного стыка, трубы обильно смазывают термостойким герметиком.

Чтобы получить идеальную тягу, необходимо чтобы в конструкции дымохода было минимальное количество поворотов. Наилучшим считается ровная труба.

Дымоход можно устанавливать внутри здания или за его пределами. Для первого варианта, необходимо защитить трубу, чтобы она не соприкасалась с горючими материалами. Используется специальный металлический экран, устанавливаемый в месте прохождения трубы через перекрытие. Дымоход должен находиться от стены на расстоянии более 25 см.

Намного безопаснее выглядят наружные конструкции. Их намного проще обслуживать. Мастера считают этот метод самым предпочтительным.

Высота трубы

Этот размер определяется СНиП, который устанавливает определенные параметры:

• Если кровля имеет плоский вид, дымовая труба должна над ней возвышаться на 1,2 метра.
• Если дымоход расположен около конька, а расстояние менее 1,5 метра, он должен возвышаться над коньком на 0,5 метра и более.
• При расположении трубы в диапазоне 1,5 — 3 метра до конька, она не должна находиться ниже линии конька.
• Если расположение дымовой трубы от конька превышает 3 метра, ее высота должна находиться на линии, проходящей от конька, выдержав угол 10 градусов, относительно линии горизонта.

Для определения высоту дымохода учитывается большое количество показателей. Параметры, представленные выше касаются только газового оборудования. Чтобы осуществить точный расчет необходимо воспользоваться услугами специализированной компании.

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

Источник: https://VseProTruby.ru/dymohodnye/tverdotoplivnyy-kotel.html

Дымоход из кирпича ???? своими руками, кладка трубы для котла или печи

Эффективность функционирования генераторов тепловой энергии, таких, как котел или печь, во многом определяется правильным удалением продуктов сгорания топлива. Выложенная из кирпича труба дымохода обладает прекрасной тягой и отличается великолепным внешним видом.

Помимо этого, кирпичный дымоход имеет значительно больший эксплуатационный срок, чем изделия из труб или металла. Самому сделать дымоход из кирпича можно, если имеется схема его укладки и присутствуют хотя бы первоначальные навыки владения инструментом. При выполнении этой работы требуется соблюдать множество технологических тонкостей.

Дымоход из кирпича послужит украшением дома

Свойства дымохода из кирпича

Основным назначением дымохода является максимально полное удаление отработанных газов и создание хорошей тяги, без которой невозможно поддержание эффективного процесса горения. Конструкция из кирпича обладает положительными свойствами и не свободна от недостатков.

Помимо этого, труба из кирпича придает архитектурному облику дома законченный вид, идеально сочетаясь визуально со многими видами кровельных покрытий, в частности, с черепицей. Поэтому традиционное решение в виде кирпичной трубы пользуется популярностью и в настоящее время.

К недостаткам такого дымохода относится его большой вес, требующий создания надежного основания, продолжительность и сложность его возведения. При строительстве надо тщательно соблюдать все технологические нормы, отступление от них грозит очень неприятными последствиями.

Дымоходы из кирпича бывают самые разные

Для доставки элементов конструкции требуется специальный транспорт, который придется заказывать и оплачивать.

Помимо этого, прямоугольная форма внутреннего сечения не является идеальной для удаления истекающих газов, они завихряются в углах и ухудшают естественную тягу.

В любом случае, через некоторое время может возникнуть необходимость в прочистке дымохода, о чем рассказано в статье «Как почистить своими руками печную трубу, дымоход и печь от сажи народными средствами».

Схема устройства и составляющие элементы кирпичного дымохода

Может показаться, что кирпичный дымоход имеет очень простое устройство в виде трубы прямоугольного сечения. Схема его инженерного сооружения значительно сложнее. Перечислим части кирпичного дымохода, которые имеют собственное название:

• Сверху на печь сначала выкладывается надсадная труба. Потолочного перекрытия она не достигает приблизительно на шесть рядов кирпичной кладки.
• Затем выполняется распушка, представляющая собой расширение кладки дымохода при сохранении в неизменном состоянии его внутреннего сечения. Внешняя часть расширяется в данном месте приблизительно на триста пятьдесят миллиметров.
• После прохода потолочного перекрытия за распушкой следует ровный участок трубы на чердаке, называемый стояком. Он равномерно выкладывается до внутренней части кровельного покрытия.
• Далее выполняется еще одно расширение дымохода, называемое выдрой, приблизительно на сто миллиметров. Делается это для предотвращения попадания дождя и снега в промежуток между трубой и крышей.
• После выдры следует шейка — ровный участок трубы. Он обустраивается точно так же, как стояк.
• Оголовок дымохода выполняется с расширением наружной части кладки. Сверху на него устанавливается защитный колпак для предотвращения попадания внутрь дождя и снега. Общая схема устройства кирпичного дымохода

Надо заметить, что все расширения кладки выполняются только с наружной стороны, сечение дымохода изнутри на протяжении всей его длины остается неизменным. Вместо распушки можно приспособить металлический бокс, заполненный песком или керамзитом, то есть негорючими материалами. Такое решение упрощает работу и сокращает время ее выполнения.

Функциональное назначение у этого элемента конструкции такое же, как и у распушки – предотвращение возгорания материалов потолочного перекрытия. Заметим, что дымоход можно сделать и внутри стены, если она обустроена из негорючих материалов и имеет необходимую толщину. Для металлической обогревательной печи также возможно сложить дымоход из кирпича.

Не всякий кирпич годится для трубы

Для обустройства вытяжной трубы годится не всякий кирпич. Качественный материал не должен растрескиваться от температурных перепадов внешней среды и разрушаться от неблагоприятных атмосферных воздействий. Он должен хорошо сопротивляться сильному нагреву и противостоять агрессивным химическим веществам.

Нужно обязательно выполнять все требования пожарной безопасности. Кладка дымохода требует только кирпича высокого качества, так как эксплуатироваться он будет в очень тяжелых условиях. Исходя из степени обжига, различают следующие его виды:

• Качественный кирпич первого сорта отличается ярко–красным цветом. Его грани и ребра не имеют нарушений, при ударе кирпич издает звонкий стук.
• Недостаточно обожженный кирпич второго сорта имеет пористую структуру, обладает бледно–оранжевым цветом, издает глухой звук при ударе. В нем могут присутствовать выкрошенные поры и раковины.
• Чрезмерно обожженный кирпич третьего сорта имеет плотную структуру. Отличается хорошей прочностью на сжатие, но легко разрушается при ударных нагрузках. Обладает темно–красным цветом, очень звонким звуком при ударе по нему и характеризуется высокой теплопроводностью. Морозостойкость отсутствует. Иллюстрация уровня качества кирпича

Для возведения дымоходной трубы специалисты рекомендуют использовать кирпич первого сорта. Стройматериал второго сорта применять не следует по той причине, что он не подходит по техническим характеристикам.

Фундамент и надсадную трубу можно выполнить из третьесортного кирпича. Металлическую печь также возможно снабдить кирпичным дымоходом.

Соблюдаем ограничения при планировании дымохода

Класть печной дымоход своими руками следует с безусловным учетом сложившегося опыта.

При обустройстве кирпичного дымохода настоятельно рекомендуется соблюдать требования строительных норм и правил по сооружению такого рода конструкций.

От этого во многом зависит эффективность его функционирования и безопасность использования, комфорт проживания в доме и чистота воздушной среды. Кирпичная конструкция должна отвечать следующим параметрам:

В дымоходном канале должно быть минимальное количество горизонтальных участков. В том случае, когда обойтись без них не удается, суммарная длина не может составлять больше одного метра. Возвышение трубы над плоской крышей не должно быть менее одного метра. В том случае, когда расстояние до конька менее полутора метров, она обязана возвышаться над ним более, чем на пятьдесят сантиметров.

Правила размещения кирпичной трубы на крыше

В ситуации, когда указанное расстояние составляет около трех метров, оголовок трубы располагается на одном уровне с коньком. При большем удалении дымохода его выходное отверстие размещается по сниженной на десять градусов от горизонта линии, проведенной от верхней точки крыши.

Класть печной дымоход следует с расширением только внешней части. Обязательна установка искрогасителя, если для покрытия кровли применялись горючие материалы. Размеры ячеек сетки искрогасителя подбираются таким образом, чтобы они хорошо задерживали мелкие, не до конца сгоревшие частицы топлива.

Определяемся с размерами и формой конструкции

Правильно рассчитанный размер дымохода имеет прямое отношение к созданию качественной тяги, процесс сгорания топлива в этом случае происходит с высокой продуктивностью. Считается, что для эффективной работы минимальная высота вытяжной трубы должна составлять приблизительно пять метров. Пожарную безопасность сооружения обеспечивает толщина ее стенок.

Размеры и форма дымохода как предмет фантазии

Промежуток между дымоходом и стеной составляет порядка сорока сантиметров, при проходе сквозь перекрытие выполняются специальные расширения толщины стенок.

Размеры и форма дымохода рассчитываются в зависимости от конструктивных особенностей здания и кровли, величины обогреваемых помещений и так далее.

Дымоход должен находиться в соответствии с общим архитектурным обликом, так, в маленьком дачном домике неуместна большая труба.

Как соорудить своими руками дымоход из кирпича

Перед тем, как выложить печной дымоход, необходимо составить его схему. Любой дымоход является уникальным сооружением, и его параметры определяются множеством факторов. Схема укладки дымохода должна максимально упрощать его сооружение.

Иногда перед работой замачивают кирпичи, другие мастера укладывают его в сухом виде. В последнем случае связующий раствор впитывается в строительный материал, и кладка получается менее прочной. Мокрый кирпич образует более прочную поверхность, но она требует большего времени для просыхания. Иногда это довольно неудобно, например, перед скорым наступлением зимних холодов.

Готовим необходимые материалы и инструмент

Для выполнения работы из строительных материалов потребуется только кирпич и связующий раствор. О выборе кирпича уже написано выше, цементный раствор тоже должен быть самого высокого качества.

Отличное качество соединения элементов конструкции при любых неблагоприятных воздействиях внешней среды обеспечивается именно с его помощью.

Части вытяжной системы работают в разных условиях, поэтому и состав цементного раствора различается.

Фундаментальное основание коренной трубы скрепляется раствором, состоящим из трех частей песка и одной части цемента, с добавкой половины части извести для улучшения его пластичных качеств.

На отрезке до распушки развивается температура до четырехсот градусов по Цельсию, поэтому здесь применяется раствор глины с песком.

Шейка и выдра скрепляются известковым раствором, так как здесь температурное воздействие низкое, а ветровая нагрузка – высокая.

Применяемая для раствора глина не должна сильно пахнуть, так как подобный запах свидетельствует о присутствии в ее составе органических примесей, вызывающих растрескивание подсохшей смеси. В песке тоже не должно быть органических компонентов. Хорошо подходит горный песок, а также измельченный бой силикатного кирпича. Для выполнения работы потребуются следующие инструменты:

• шпатель и мастерок;
• строительный уровень и отвес;
• молоточек в форме кирки.

Чтобы уменьшить количество отходов в виде кирпичного боя, для разрезания кирпича можно использовать болгарку. На всех этапах выполнения работы большое значение имеет аккуратность и тщательность.

Замешиваем раствор для кладки

Приготовление вяжущего состава – очень ответственный момент, определяющий прочность и безопасность возводимой конструкции. Перед замешиванием раствора для кладки необходимо просеять все составляющие его компоненты через мелкое сито. Только однородный материал способен создавать связующую смесь хорошего качества.

На рынке широко представлены специальные смеси для кладки дымоходов

При увеличении в ней цементной доли повышается пластичность и подвижность состава. Наполнителями являются известняк, глина или песок.

При замешивании раствора важное значение имеет качество и количество воды, являющейся главным связующим элементом входящих в состав компонентов.

Для облегчения работы можно использовать строительный миксер, а при его отсутствии перемешивание раствора осуществляется вручную.

Выкладываем нижнюю часть дымохода

Нижняя часть оборудуется по стандарту кирпичной кладки, применяемой при строительстве любых объектов. Каждый последующий ряд сдвигается по отношению к предыдущему на половину кирпича вбок для улучшения сцепляющих качеств. Следует наносить тонкий слой цементного раствора для получения крепкого и надежного соединения.

Кирпичная кладка труб разного сечения

Первые два ряда задают ориентировку всей конструкции, поэтому они выкладываются с максимальной аккуратностью. С не меньшей тщательностью выкладывается весь низ дымохода.

Теперь делаем распушку и ствол трубы для дыма

Распушка представляет собой расширяющуюся ступенчатую конструкцию, следующий ряд которой выкладывается с расширением около тридцати пяти миллиметров. На уровень пола чердачного помещения выводится самая широкая часть.

Порядовка кладки распушки трубы

Сверху монтируется первый ряд ствола дымовой трубы. Ее параметры повторяют исходный размер до распушки. Стояк последовательно увеличивается в высоту до приближения к перекрытию крыши.

Обустройство трубы над крышей

Для вывода трубы через кровельное перекрытие в нем, например, электролобзиком, вырезается предварительно размеченное отверстие. Конечный ряд ствола дымовой трубы выкладывается выше наружной части кровельного покрытия приблизительно на величину половинки кирпича. Между крышей и кирпичами устанавливается теплоизолирующая прокладка из асбеста или другого подобного материала.

Далее обустраивается специальное утолщение над поверхностью крыши, носящее название «выдра». Функциональным назначением является предотвращение проникновения внутрь чердачного помещения дождя и снега.

Порядовка кладки выдры трубы

Сверху выдры с возвращением размеров первоначального сечения выкладывается шейка дымохода. Конструкция поднимается на необходимую высоту. Сверху с расширением приблизительно сорок миллиметров укладывается первый ряд оголовка. Нарастить его высоту следует на два кирпичных ряда.

Далее выполняется финишная кладка трубы. Сверху конструкции устанавливается защитный зонтик. Вокруг выхода через кровельное покрытие выполняется тщательная гидроизоляция, все промежутки герметизируются.

Нюансы применения дымохода для отопительного котла

При устройстве дымохода для котла надо учитывать некоторые нюансы. Диаметр выходного патрубка генератора тепловой энергии должен соответствовать сечению дымоходного канала, к которому он подключается. Если к вытяжному устройству подключаются две единицы теплового оборудования, сечение дымохода увеличивается до суммарного размера выходных патрубков.

Дымоход для котла может размещаться как внутри, так и снаружи здания

Функционирование котельного оборудования связано со значительным образованием сконденсированной влаги. Соединяясь с продуктами сгорания топлива, вода образует различные химические соединения, в частности, при соединении с серой получается серная кислота. В этом случае на наружной поверхности кирпичной кладки появляются влажные пятна бурого цвета.

Для защиты стенок дымохода от воздействия агрессивных химических сред выполняется гильзование конструкции, то есть внутрь вставляется труба из металла, не подверженного воздействию коррозионных процессов или керамический вкладыш цилиндрической формы. Пространство между гильзой и стенками дымохода заполняется материалом, не поддерживающим горение.

Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.

Источник: https://SamoDelino.ru/otoplenie/dymohod-iz-kirpicha-svoimi-rukami.html

все то, что нужно знать перед его монтажом.

Статті компанії «Производственная компания «ТЕПЛО В ХАТІ»»

22.06.2020

При сгорании 1 кг древесины образуется около 15 м3 дымовых газов с температурой от 150 до 300 °С, и с этими газами нужно что-то делать, как минимум вывести их на улицу через дымовую трубу. Большинство производителей твердотопливных котлов дают рекомендации относительно минимально необходимых размеров дымовой трубы, но даже и в этом случае, когда дело дойдет до монтажа дымохода, желательно обратиться к специалисту – дело-то ведь нешуточное! Если же до монтажа еще далеко, но
нужно просто оценить «масштабы бедствия», можно попробовать сделать это самостоятельно.

Самые распространенные варианты исполнения дымовых труб – это кирпичная, стальная неизолированная и стальная изолированная. Если при строительстве дома в нем не сделана правильная дымовая труба – из правильного кирпича и подходящего проходного сечения, – то у нас остаются только два последних варианта. Причем не изолированная стальная труба годится только для установки в специальной шахте внутри дома – по улице ее вести нежелательно, поскольку конденсат по ней будет выпадать в больших количествах внутри нее в холодное
время года.

• Таким образом, для прокладки снаружи дома годится только стальная двухстенная труба с теплоизоляцией из минеральной ваты.

При этом, желательно, чтобы внутренняя труба дымохода была сделана из нержавеющей стали, а вот наружную часть допустимо делать из оцинковки.
Это связано с тем, что внутри дымоходной трубы образуются довольно жесткие условия, в виде высокой температуры и конденсата на некоторых режимах работы котла (печи). Оцинкованная труба, в этом случае, будет гораздо быстрее разрушаться, чем нержавеющая. Нержавейка прослужит раз в 5 дольше оцинкованной трубы.

Относительно минимального проходного сечения дымохода у нас всегда есть подсказка – выходной патрубок котла. Но как оценить минимально необходимую высоту дымохода?

Многие изготовители твердотопливных котлов сообщают в сопроводительной документации величину тяги, необходимой для полноценного удаления продуктов сгорания. И есть формулы, которые помогают рассчитать длину дымохода на основании этих данных, однако, давайте не будем усложнять себе жизнь и посмотрим на график, который помогает приблизительно оценить минимально необходимую высоту дымохода в зависимости от его диаметра:

Однако, нужно помнить, что на графике приведены минимальные значения высоты, необходимые для котла с определенной мощностью. Но в действительности, дымоход может оказаться и выше – просто потому, что выше сам дом.

• Если Вы хотите иметь стабильную работу котла с хорошей тягой, то нужно обязательно делать дымоход согласно СНиПов. Там указано, что дымоход должен не просто дойти до крыши, но должен возвышаться над ней на определенное расстояние – это нужно для того, чтобы из-за завихрений воздуха на выступающих частях крыши в дымоходе не возникла обратная тяга.

Приведем некоторые данные из СНИПа, которые касаются минимальной высоты дымохода.
Таким образом, высота дымаря от колосниковой решетки до выхода из дымоходной трубы, должна составлять не менее 5 метров.

Что касается, возвышения дымоходной трубы над крышей, то для каждого вида крыши оно своё.

• для плоской крыши, минимальное возвышение должно составлять не менее 50 см,
• на скатной крыше, когда дымоход располагается в 1,5 м и ближе до верхней точки парапета или конька — высота трубы должна быть на 50 см выше верхней точки парапета или конька.
• на скатной крыше, когда дымоход находится на расстоянии от 1,55 м до 3 м — высшая точка трубы должна быть не меньше высоты верхней точки парапета или конька.
• на скатной крыше, если дымоход расположен на расстоянии от 3 метров до верхней точки парапета или конька — труба должна быть не ниже условной линии, которая проводится от конька в низ под углом 10 градусов.

Если к зданию, из которого выводится дымовая труба, пристроено более высокое здание, то наивысшая точка дымохода должна быть выше, чем самая высокая точка этого здания, на 50 см.

Стоит помнить, что лишняя высота дымовой трубы – лишняя тяга, значит, продукты сгорания будут слишком быстро покидать котел, не успев отдать свое тепло воде. Для того, чтобы можно было держать ситуацию с тягой под контролем, дымовую трубу снабжают ограничителем тяги, как показано на рисунке ниже:

Присоединение котла к дымовой трубе. 1 – ограничитель тяги

Что нужно ещё, кроме правильного дымохода, чтобы котел работал стабильно и выходил на требуемую мощность?

Узнав, сколько газообразных продуктов образуется в процессе горения, начинаешь догадываться о том, что для поддержания этого процесса требуется и сопоставимое количество воздуха. И действительно – на каждый киловатт мощности котла — воздуха нужно, по разным оценкам, от 1,4 до 1,6 м3/ч.

Возможно, Вам покажется это мелочью, не требующей особого внимания, но поверьте, это не совсем так!

• Расскажу пример из нашего опыта. Не так давно, у нас был клиент, который сам взялся устанавливать котел в собственноручно построенную котельную. Котел установил в соответствии с нашими рекомендациями — грамотно его обвязал с трехходовым клапаном и т. п.
  И каково же было наше удивление, когда этот же клиент позвонил нам в гневе, через месяц его использования, сказав что мы ему продали какую-то ерунду. Что этот котел не работает ни на дровах, ни на брикетах и вообще ни на чем!  Все батареи холодные, а в доме холодно!
  После этого мы просто не могли не выехать на объект и не разобраться! Оказалось, что владелец котла поставил его в новую котельную, построенную из пеноблоков и поставил туда герметичную пластиковую дверь. При открытой двери, на этапе растопки, котел работал идеально. Но вот как только дверь закрывалася, котел почти сразу начал терять мощность и потом уходил в режим слабого горения и это при полностью открытых заслонках. Дымоход у клиента был 6 метров и сделан идеально!
  Поэтому пришлось нам просверлить в пеноблоке несколько отверстий, после чего котел заработал, как швейцарские часики!

Как уже говорилось, воздух для горения поступает в котел под действием тяги, возникающей в дымовой трубе, и желательно, чтобы этому ничего, кроме воздушной заслонки котла, не препятствовало. Поскольку котел у нас размещается не на улице, а в специальном помещении, там должно быть вентиляционное окно (разумеется, на улицу) достаточных размеров, чтобы беспрепятственно пропускать эти самые кубометры воздуха.

• Если обобщить требования разных изготовителей твердотопливных котлов, площадь вентиляционного окна S должна удовлетворять условию:

S [см2] ≥ (6,0…8,6) × Q,
где:
Q – мощность котла в кВт.

Соблюдая все условия, при строительстве дымохода, которые описаны в этой статье, Ваш котел, либо печь — будут работать максимально стабильно и Вы не будете испытывать никаких трудностей при их работе!

Інші статті

устройство и подключение, правила выбора

Краткое содержание

• 1 Основные особенности дымоходов
• 2 Требования к устройству дымоходов для твердотопливного котла
• 3 Материалы, из которых могут изготавливаться дымоходы
  • 3.1 Кирпич
  • 3.2 Стекло
  • 3. 3 Керамика
  • 3.4 Сталь
  • 3.5 Сэндвич-дымоходы
• 4 Параметры конструкции для твердотопливного котла
• 5 Как сделать дымоход
• 6 Особенности монтажа
• 7 Техника противопожарной безопасности

Дымоход для твердотопливного котла — один из самых важных узлов отопительной системы, без которого она не сможет нормально функционировать. Он используется для своевременного отведения продуктов горения воздуха наружу, чтобы они не проникали внутрь помещения. Поэтому каждый человек, который собирается использовать твердотопливные котлы, должен заранее ознакомиться с особенностями дымоходных конструкций.

Дымоход — используется для выведения продуктов горения твердотопливного котла

Основные особенности дымоходов

Прежде чем приступить к установке дымоотвода, необходимо ознакомиться с его конструкционными особенностями.

Стоит отметить, что он должен быть идеально ровным. Дело в том, что отсутствие изгибов способствует улучшению тяги и отводу дыма. Поэтому очень важно, чтобы при монтаже дымоотводной системы использовались идеально ровные трубы.

Высота дымохода может отличаться в зависимости от используемой системы отопления. Однако необходимо, чтобы она была не меньше 3-5 метров.

Еще одной важной конструкционной особенностью является сечение дымохода. Оно должно быть максимально большим, если в доме используется твердотопливный котел.

Чем больше сечение, тем лучше будет осуществляться отвод газов. При этом нужно обязательно использовать трубы овальной или круглой формы. Квадратные или прямоугольные для создания дымопровода не подходят. В них может образоваться завихрение, которое приведет к ухудшению тяги и образованию нагара.

Дефлектор — устройство, которое часто используют для улучшения тяги

Требования к устройству дымоходов для твердотопливного котла

Перед установкой дымоотводной конструкции необходимо ознакомиться с перечнем требований, которым она должна обязательно соответствовать:

• Вертикальное направление. Дымоходные трубы, через которые будет выводиться дым, должны смотреть строго вверх, без малейших отклонений. Таким образом удастся улучшить эффективность вывода продуктов сгорания.
• Большое поперечное сечение. Оно должна быть больше, чем у патрубка. Это способствует отводу дыма.
• Наличие разгонного участка. Его надо делать, чтобы усилить тягу. Для этого придется на дымоходном тройнике сделать специальный ход длиной от одного метра. Он должен располагаться перпендикулярно к крыше.

При обустройстве дымоотвода рекомендуется устанавливать дефлектор. Особенно, если используется ветровой подпор.

Материалы, из которых могут изготавливаться дымоходы

Люди, которые собираются устанавливать дымоход для дровяного котла, должны заранее ознакомиться с перечнем материалов, из которых создаются такие конструкции.

Кирпичные дымоотводные конструкции — одни из наиболее надежных и эффективных

Кирпич

Это наиболее распространенный материал, которым пользуются чаще всего. Кирпичные дымоходные системы отлично справляются с выводом продуктов сгорания твердотопливных котлов.

Среди достоинств кирпичных конструкций можно выделить то, что они устойчивы к высоким температурам. Дело в том, что качественный кирпич не разрушается даже при температурных показаниях до 900 °C.

Однако несмотря на это, есть у кирпичных дымоотводов и недостатки, среди которых можно выделить следующее:

• Дороговизна. Чтобы сделать качественных дымопровод из кирпича, придется потратить немало денег на качественные стройматериалы.
• Необходимость обустраивать фундамент. Кирпичная конструкция должна устанавливаться на надежное основание.

Также к недостаткам можно отнести и то, что со временем внутри дымоотвода из кирпича накапливается сажа.

Стекло

В последнее время особой популярностью начали пользоваться дымоотводные системы, сделанные из стекла. Главное их достоинство — необычный внешний вид.

Дело в том, что при помощи подобных стеклянных изделий можно сделать дом более стильным. Стоит отметить, что есть у таких дымоходов и другие преимущества. Они обладают отличной жаростойкостью и не разрушаются под воздействием влаги.

Есть у изделий из стекла и недостатки. Основным минусом можно считать дороговизну. Установка стеклянной конструкции обойдется в разы дороже, чем кирпичной.

Керамика

Это довольно качественные дымоотводные системы, которые состоят из внутреннего корпуса, теплоизоляционного слоя и внешнего каркаса.

У керамических изделий идеально гладкая поверхность, благодаря чему на них не накапливается сажа.

К их преимуществам можно отнести то, что они не впитывают влагу. Также среди плюсов выделяют долговечность. При правильном использовании и уходе такие дымоходы прослужат более 30 лет.

Главным минусом конструкций из керамики можно считать то, что их невозможно установить на готовое строение. Дело в том, что для монтажа понадобится качественный фундамент и поэтому обустройство такого дымохода нужно планировать еще во время создания проекта дома.

Чаще всего для отведения дыма используют трубы, изготовленные из нержавеющей стали

Сталь

Довольно часто дымопроводы изготавливают из нержавейки. Для этого используются качественные стальные трубы, во время изготовления которых добавляют молибден, титан и никель.

Среди основных достоинств дымоходных систем из стали можно выделить высокий уровень стойкости к коррозии. Дело в том, что такие стальные трубы не начинают ржаветь даже при повышенной влажности.

К другим преимуществам можно отнести:

• термостойкость, благодаря которой трубы не деформируются даже при температуре более 600 °C;
• устойчивость к появлению конденсата;
• простота установки;
• доступная стоимость.

Для твердотопливных котлов нужно использовать дымоходные трубы, которые изготавливаются из прочной стали толщиной не меньше 0,7 мм.

Сэндвич-дымоходы

Такие конструкции изготавливаются из составных стальных секций, которые вставляются друг в друга.

Сэндвич-дымоходы — изготавливаются из нескольких соединенных между собой труб

Среди главных преимуществ подобных дымоотводных систем можно выделить следующее:

• Жаропрочность и пожаробезопасность. Сэндвич-дымоходы без проблем переносят повышенные температуры вплоть до 700 °C.
• Стойкость к образованию конденсата. Он не появляется даже при постоянной повышенной влажности.
• Долговечность. При правильной эксплуатации такой дымопровод прослужит 20-30 лет.

Несмотря на перечисленные выше преимущества, есть у такого дымохода и минусы. Главный недостаток — высокая стоимость по сравнению с другими разновидностями конструкции.

Параметры конструкции для твердотопливного котла

Единственный важный параметр, который нужно учитывать при монтаже дымохода для котла с твердым топливом — его размер. Особое внимание необходимо обратить на высоту.

Если дымоотвод будет слишком короткий, это приведет к ухудшению сгорания топлива.

В результате произойдет ослабление тяги и из-за этого дым начнет попадать внутрь помещения. Поэтому, чтобы этого не случилось, необходимо делать конструкцию более высокой.

Стоит отметить, что длина дымопровода во многом зависит от назначения котла. Если он бытовой, будет хватать 3-5 метров. Для промышленных — не меньше 10-15 метров.

Как сделать дымоход

Проще всего изготовить дымоотвод из нержавейки

Чаще всего своими руками делают дымоход для твердотопливного котла из нержавеющей стали. Для этого понадобятся такие инструменты:

• дрель;
• болгарка;
• сварочный аппарат.

Также может пригодиться термостойкий герметик. Он нужен для дополнительной изоляции места соединения трубы с кровлей.

Делать дымопровод из нержавейки довольно просто. Для этого понадобится заранее подготовленный шаблон нужного диаметра. По нему необходимо согнуть стальные листы. Затем их сваривают друг с другом сплошным швом. Стоит отметить, что нижнюю часть получившейся трубы необходимо сделать немного шире.

Особенности монтажа

Когда трубы для отвода дыма будут собраны, можно будет заняться их монтажом и подключением к котлу. Все детали дымоотводной системы необходимо соединить между собой термостойким герметиком. Он способен выдерживать температуру выше 1000 °C.

После этого в деревянной кровле делается специальное выходное отверстие, размер которого во многом зависит от диаметра дымохода.

Затем надо установить дымоотводную трубу. Когда она будет закреплена, в месте стыка можно установить регулируемый фартук. Он нужен для улучшения герметичности соединения.

Сверху на трубу монтируют искрогаситель или дефлектор

Следует понимать, что все работы выполняются на высоте. Нужно соблюдать требования безопасности, страховаться, привлекать помощников.

Установку дымохода нужно доверять профессионалам

Техника противопожарной безопасности

Все монтажные работы должны выполняться в соответствии со строительными нормами и правилами. При этом выполнение такой работы рекомендуется доверять только профессионалам. Они точно смогут сделать все быстро и качественно.

В данном случае полезно ознакомиться со следующими документами:

• СНиП 2. 04.05-91 — «Отопление, вентиляция и кондиционирование» (утв. постановлением Госстроя СССР от 28 ноября 1991 г.)
• ДБН В.2.5-20-2001 — «Инженерное оборудование зданий и сооружений. Внешние сети и сооружения. Газоснабжение».
• СНиП 41-01-2003 — Общая информация о системах вентиляции, отопления и кондиционирования.
• НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний».
• ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия».
• ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

Дополнительно стоит изучить Требования нормативных документов по пожарной безопасности устройства и эксплуатации отопительных печей и дымоходов на сайте МЧС России.

Людям, которые решили обзавестись твердотопливным котлом, обязательно придется заняться установкой дымохода. Однако прежде чем приступить к монтажу, необходимо ознакомиться с основными разновидностями и особенностями таких конструкций.

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Котлы-камины | Камины и печи

Бойлеры-камины | Камины и обогреватели | Архипродукты

Бойлеры-камины – это отопительные устройства, которые, в отличие от традиционных каминов, гарантируют высокую эффективность сгорания при очень низком потреблении. В зависимости от особых требований и характеристик каждой модели котел-камин может полностью или частично заменить систему отопления, предлагая значительные преимущества с точки зрения энергоэффективности. Рынок предлагает котлы-камины с различными системами функционирования, хотя все они имеют одинаковую моноблочную структуру, состоящую из дымохода для отвода дыма и топки, защищенной стеклом, куда помещается топливо, используемое для подпитки камина. Таким образом, такое инновационное решение для отопления закрывается дверцей из термостойкого стекла, которая, будучи прозрачной, излучает тепло, но в то же время позволяет наслаждаться очарованием потрескивающего огня в доме, не снижая эффективности.

Работа котлов-каминов

Котлы-камины могут работать на воздухе, воде или смешанном режиме. Камины с воздушным котлом имеют пространство между внешней и внутренней обшивкой. Воздух, нагретый активным ядром камина, циркулирует снаружи внутрь и обратно через систему принудительной вентиляции. Воздушные котлы-камины , как правило, проще в установке, так как они не подключены к нагревателям. В какой-то степени их функционирование можно сравнить с работой обычной печи или котла-камина. Камины с водяным котлом , напротив, имеют более сложное функционирование. Вода радиаторов нагревается внутри теплообменника камина и через полость, расположенную в нижней части самого камина. Во время активации дверь камеры остается открытой, таким образом, остается открытой и дымовая заслонка, чтобы дым беспрепятственно проходил через дымоход. Как только желаемая температура будет достигнута, дверь можно закрыть и заслонку. Таким образом, перед выходом на улицу пары отдают тепло всей конструкции, поддерживая стабильную температуру.

Типология котлов-каминов

При выборе котла-камина важно учитывать типологию. Ведь существуют котлы-камины, которые могут различаться по типу электропитания. Камины с дровяным котлом наиболее востребованы и используют тот же источник питания, что и традиционные камины. Они способны обеспечить очень эффективную тепловую производительность, но в то же время могут вызвать некоторые проблемы с очисткой, как традиционные камины или дровяные печи. В частности, наиболее подходящей древесиной для отопления дома является твердая и выдержанная древесина, которая более плотная и горит медленнее и дольше; это также легче устанавливается благодаря более низкому уровню влажности. С другой стороны, камины на пеллетах более эффективны, чем некоторые дровяные модели с точки зрения тепловой мощности, но когда дело доходит до затрат, пеллеты могут быть дороже. Важно подчеркнуть, что в отличие от дровяных котлов, которые характеризуются чрезвычайно низкими требованиями к техническому обслуживанию и вероятностью выхода из строя, камины на пеллетах снабжены электронным блоком управления и движущимися компонентами, которые подвержены износу и для которых обязательно периодическое техническое обслуживание. . Есть также модели, которые сочетают в себе древесину и пеллеты и предлагают возможность использования обоих материалов по желанию. Наименее распространены котлы-камины на биоэтаноле. Они, безусловно, самые требовательные с точки зрения затрат, однако они все же могут гарантировать хорошие характеристики. Биоэтанол — это жидкое неокрашенное топливо, получаемое в результате ферментации растительных материалов, поэтому оно на сто процентов экологически безопасно. Стоит уточнить, что все системы могут использоваться как для прямого отопления с помощью топлива, так и для производства горячей воды, следовательно, в качестве альтернативы другим системам, таким как конденсационные котлы или обогреватели.

Бойлеры-камины: безопасность и материалы

Безопасность, безусловно, является важным аспектом, когда речь идет о нагревательных устройствах. Независимо от того, какой источник питания вы выберете, крайне важно, чтобы котел-камин был максимально безопасным и никоим образом не мог представлять опасности. В этом смысле материалы, безусловно, могут иметь значение. Основная конструкция, как правило, должна быть изготовлена ​​из прочных материалов и обработана термоизоляционным лаком, чтобы выдерживать очень высокие температуры. Вот почему среди самых востребованных материалов мы находим котлы-камины из металла, камины из стали и камины из керамического материала. То же самое относится и к защитному стеклу, отделяющему топливо от пользователя. В этом смысле лучшим материалом является керамическое стекло, которое в лучших моделях может выдерживать до 1000 градусов. Что касается каминов, в которых используется жидкое топливо, такое как биоэтанол, крайне важно убедиться, что камера горения надлежащим образом изолирована от той, в которой находится тип топлива. Кроме того, камины различаются по дизайну, форме и комплектующим. Действительно, очень часто самые полные модели служат не только в качестве систем отопления или для производства горячей воды, но также могут использоваться в качестве духовых шкафов или варочных поверхностей. Например, есть модели с настоящей решеткой для приготовления пищи. … Более … меньше

Фильтр

• Все (45)
• на продажу (1)

продается

для продажи

• Все (45)
• на продажу (1)

продается

для продажи

45 Товары

Сортировать по:

Пьяцетта

MA 262 SL — ECODESIGN — Дровяной моноблочный котел-камин

Запросить информацию

Антонио Лупи Дизайн

IL CANTO DEL FUOCO® — Камин-бойлер из стали

11 460,70 $

ПАЛАЗЕТТИ

TERMOPALEX HWT S78 — Котел-камин стальной дровяной

Запросить информацию

МЦЗ

VIVO 90 HYDRO — Котел на пеллетах

Запросить информацию

Веселый Мек

СИНТЕЗ МОДУЛЬНЫЙ IDRO — Пеллетный встроенный моноблочный котел-камин

Запросить информацию

Пьяцетта

IP 14 TH — Пеллетный встроенный котел класса A+

Запросить информацию

Пьяцетта

MP 973 TH ACS — Пеллетный моноблочный котел-камин класса А+

Запросить информацию

Пьяцетта

MP 973 TH — Пеллетный встраиваемый котел класса A+

Запросить информацию

Пьяцетта

MA 260 B SL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MA 283 D/S SL — Дровяной моноблочный котел-камин

Запросить информацию

Антонио Лупи Дизайн

SKEMA — Дровяной котел-камин

Запросить информацию

Пьяцетта

MC 90/44 — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MA 272 SL — Дровяной моноблочный котел-камин

Запросить информацию

Антонио Лупи Дизайн

SKEMBOX — Дровяной стальной котел-камин

Запросить информацию

Пьяцетта

MP 973 TH — Пеллетный моноблочный котел-камин

Запросить информацию

Пьяцетта

M360 T — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MC 120/48 — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MA 263 SL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MA 261 SL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MA 285 D/S SL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MA 260 SL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

M360 R — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MC 70/51 — Дровяной моноблочный котел-камин

Запросить информацию

Антонио Лупи Дизайн

FILOSKEMA — Дровяной стальной котел-камин

Запросить информацию

Пьяцетта

MP 938 — Закрытый моноблочный котел на пеллетах

Запросить информацию

Пьяцетта

MA 265 SL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MC 70/51 SL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MC 65/60 — Дровяной моноблочный котел-камин

Запросить информацию

Антонио Лупи Дизайн

PIANO FUOCO — Дровяной стальной котел-камин

Запросить информацию

Пьяцетта

MC 90/44 SL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MC 133/52 BL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MC 65/60 SL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MC 120/48 SL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MA 264 SL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MC 80/64BL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MP973 TH ACS — Пеллетный моноблочный котел-камин

Запросить информацию

Пьяцетта

M360 Q — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MC 105/48 BL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

MC 85/55 BL — Дровяной моноблочный котел-камин

Запросить информацию

Пьяцетта

M180 R — Дровяной моноблочный котел-камин

Запросить информацию

ЭДИЛКАМИН

h3OCEANO 15/23/28 — Дровяной котел-камин класса А+

Запросить информацию

ЭДИЛКАМИН

АКВАТОНДО ПРИЗМАТИКО 22/29- Дровяной стальной котел-камин класса А+

Запросить информацию

ЭДИЛКАМИН

ACQUATONDO 29 СО СТЕКЛЯННОЙ СТОРОНОЙ — Дровяной котел класса A+

Запросить информацию

ЭДИЛКАМИН

ACQUATONDO PLUS 22/29 — Дровяной стальной котел класса A+

Запросить информацию

ЭДИЛКАМИН

IDROPELLBOX 30 — Пеллетный котел класса A+

Запросить информацию

Категории 6

Марки в Котлы-камины

• Антонио Лупи Дизайн
• ЭДИЛКАМИН
• Веселый Мек
• МЦЗ
• ПАЛАЗЕТТИ
• Пьяцетта

Тип топлива

• Выжигание по дереву
• Пеллет
• Биоэтанол

Общие характеристики

• Моноблок

Тип

• Закрыто
• 3-сторонний

Установка

• Встроенный
• Настенный

Материалы

• Металл
  • Стали
    • Сталь с порошковым покрытием
  • Чугун
• Керамические материалы
  • Керамический
    • огнеупорная керамика

Модели

• Современный стиль
  • Дизайн
    Энергоэффективность
    • Класс А+
    • Класс А++
    • Класс А
    Дизайнеры

    Можно ли иметь дровяную печь без дымохода? – Крышки и демпферы

    Когда дело доходит до топки дровами, разговор должен начинаться и заканчиваться вопросом «У меня есть подходящая дровяная печь?» Но если у вас нет дымохода, вы, вероятно, задаетесь вопросом, возможна ли вообще какая-либо печь?

    Прежде чем мы углубимся в тему, давайте рассмотрим основные преимущества дровяной печи в вашем доме.

    Преимущества дровяной печи

    Во-первых, важно понимать преимущества дровяной печи. Основным преимуществом дровяной печи является использование бревен, которые выделяют меньше вредных паров, чем другие источники топлива. Поскольку печи более открыты, чем большинство каминов, вентиляция обычно лучше. Дровяные печи более безопасны для окружающей среды.

    Вентиляция может быть затруднена, если в камине есть горючая стена. Горячий огонь может быстро накапливать креозот в области дымохода.

    Даже если у вас уже есть камин, каминная печь может быть лучшим вариантом. Дровяной костер является экологически чистым и безопасным в использовании.

    Накопление сажи или дымовых газов в вашем открытом камине может привести к самым разным проблемам в вашем доме, включая повреждение дымом полов и других частей здания.

    Получение дровяной печи без дымохода

    Можно иметь дровяную печь без дымохода, но вам, вероятно, потребуется установить двустенную систему дымохода, проходящую через потолки.

    Установка дровяной печи

    Наем установщика дровяной печи поможет вам выполнить работу быстро и профессионально. Они могут помочь вам установить все, от отдельно стоящей печи до двустенной дымоходной системы.

    Секрет установки дровяной горелки без дымохода заключается в системе дымохода с двойными стенками. Проще говоря, это сеть соединенных между собой труб из нержавеющей стали, которые могут выводить печные испарения наружу. Они состоят из трубы из нержавеющей стали, которая покрыта прочной изоляцией и окружена второй внешней трубой. Это поддерживает температуру внутри дымохода достаточно высокой, чтобы газы проходили через трубу печи и выходили наружу.

    Где разместить дровяную печь в вашем доме

    Одним из наиболее важных вопросов является место установки новой дровяной печи в вашем доме. Одним из факторов, который необходимо изучить, является наличие свободного места. Однако наиболее важным моментом является то, что ваша печь должна быть расположена в безопасном месте вдали от всего, что может воспламениться, например, от легковоспламеняющихся полов, мебели или стен. Эта защита гарантирует, что случайная искра не причинит вреда вашему дому. Например, вы не хотите, чтобы ваша плита находилась слишком близко к любой потенциально легковоспламеняющейся мебели.

    На что обратить внимание при выборе дровяной печи

    При выборе дровяной печи учитывайте размер помещения и размер печи. В комнате станет жарко, если ваша печь будет слишком большой. Если плита слишком мала, вы окажетесь зажаты вокруг нее, не имея возможности наслаждаться остальной частью комнаты.

    Размещение дровяной печи имеет решающее значение. Предпочтительно размещать печь в хорошо изолированном помещении, исключая подвал, который, как правило, является менее изолированной частью дома. Установите печь в комнате на основном уровне.

    Дровяные печи лучше всего работают в центре комнаты, потому что тепло излучается наружу от печи.

    Размещение дровяной горелки без дымохода

    Когда дело доходит до установки или размещения дровяной горелки, всегда разумно нанять квалифицированную рабочую силу. Для них потребуются необходимые компоненты, включая тепловой экран, вентиляционную трубу, очаг и любые вставки. Все компоненты должны соответствовать стандартам Национальной ассоциации противопожарной защиты.

    Профессионалы также позаботятся о том, чтобы ваш пол соответствовал строительным нормам и не был опасен в случае выхода из-под контроля открытого огня, вызывающего искры.

    Профессиональный установщик также может помочь вам снизить стоимость материалов, сэкономив ваше время и деньги.

    Рекомендации по двустенной системе дымохода

    Для правильной установки и функционирования вашей двустенной системы дымохода могут потребоваться определенные правила.

    Длина вашей системы не должна превышать четырех изгибов, и ни один из них не должен превышать угол 45 градусов, за исключением соединения с плитой.

    Убедитесь, что труба печи находится на безопасном расстоянии от опасных материалов, которые могут вызвать возгорание.

    Что такое вкладыш дымохода и почему он важен?

    Вкладыш для дымохода представляет собой гибкую трубу из нержавеющей стали, которая проходит внутри дымохода, направляя газы вверх, а не прямо в него.

    Хотя по закону установка дымохода для дровяной печи не является обязательной, большинство установщиков печей рекомендовали бы это, поскольку может быть трудно оценить качество и потенциальные характеристики дымохода, просто взглянув на него. Определенное тестирование может быть выполнено, но большинство установщиков не подпишут работу, пока не будет размещена облицовка, поскольку они несут ответственность. Если вы устанавливаете дымоход самостоятельно и решили не облицовывать дымоход, вы должны убедить строительного инспектора, который подписывает проект, в том, что дымоход приемлем и соответствует стандартам.

    Дровяные печи все еще могут быть оснащены вентиляционным отверстием для обеспечения надлежащей вентиляции.

    Дровяная печь без дымохода

    Установка дровяной печи без дымохода на самом деле возможна, и это отличный вариант для семей, которые хотят иметь безопасный дровяной камин. Независимо от площади вашего дома, дровяная печь, скорее всего, возможна. Вы также можете разместить дровяную печь снаружи здания.

    Главное в любой печи или камине — содержать их в чистоте. Для получения дополнительной информации см. «Нужно ли чистить неиспользуемый камин?»

    Наружные дровяные котлы | | Wisconsin DNR

    Наружные дровяные котлы (OWB) стали более популярными в Соединенных Штатах, особенно в сельской местности, поскольку цены на мазут, пропан и природный газ выросли. В отчете Северо-восточных штатов по координированному использованию воздуха (NESCAUM) за 2006 год [выход из DNR] Висконсин назван вторым по величине штатом по продажам OWB с 1990 года. На этой странице содержится информация об основах этих печей, потенциальном воздействии на здоровье и о том, как обращаться с ними. и уменьшить жалобы.

    Основы

    Основы

    Наружный дровяной котел – это любая печь, плита или котел, предназначенные для сжигания древесины, если устройство не находится в здании, предназначенном для проживания людей или домашних животных. Они также известны как водяные печи и водяные обогреватели на дровах и обычно выглядят как небольшие хозяйственные постройки с дымовой трубой. Наружные дровяные котлы обеспечивают отопление и/или горячее водоснабжение одного дома.

    Как работают OWB

    Базовая конструкция OWB включает топку, заключенную в водяную рубашку, окруженную изоляцией и вентилируемую через дымовую трубу. Сгорание дров нагревает воду в резервуаре. Нагретая вода подается по подземным трубам для обогрева дома, фермы, бассейна, джакузи или для производства горячей воды для бытовых нужд. Стоимость установки большинства OWB составляет от 3000 до 10 000 долларов.

    Типичная конструкция OWB способствует медленному, более прохладному огню, чтобы максимизировать количество тепла, передаваемого от огня к воде. Однако медленное, более прохладное пламя горит неэффективно и создает больше дыма и креозота, чем пожары с более высокой температурой. Наиболее эффективные дровяные печи горят при очень высоких температурах, имеют запас тепла в несколько сотен галлонов воды и имеют огнеупорные туннели, в которых может происходить высокотемпературное вторичное сжигание. Эти блоки обычно устанавливаются внутри дома, имеют очень низкий уровень выбросов, соответствующий стандартам Агентства по охране окружающей среды США, и имеют высоту штабеля 20-30 футов. В уличных моделях часто отсутствуют эти важные функции.

    Здоровье

    Потенциальное воздействие на здоровье

    Наружные дровяные котлы (OWB) могут усугубить или вызвать проблемы со здоровьем. Древесный дым содержит множество загрязняющих веществ, которые могут повлиять на жителей близлежащих районов. Когда уведомления о качестве воздуха DNR предупреждают о нездоровом уровне содержания твердых частиц, сжигание древесины может способствовать загрязнению воздуха на большой территории. Выбросы от сжигания мусора и других неподходящих материалов в OWB обычно представляют большую опасность для здоровья, чем сжигание чистой древесины.

    Древесный дым

    При относительно низких температурах, при которых работают OWB, печи могут производить густой дым и креозот. Этот дым может содержать вредные для здоровья уровни токсичных загрязнителей воздуха, включая известные канцерогены.

    Симптомы

    Люди, подвергшиеся воздействию древесного дыма от OWB, могут испытывать:

    • раздражение глаз и носа;
    • затрудненное дыхание;
    • хрипы;
    • кашель; и
    • головных болей.

    Особенно чувствительны люди с сердечными заболеваниями, астмой, эмфиземой или другими респираторными заболеваниями. В частности, древесный дым может быть вреден для пожилых людей, младенцев, детей и беременных женщин.

    Вероятность того, что человек испытает последствия для здоровья в результате воздействия дыма, зависит от концентрации загрязнителей воздуха, которым он дышит, и продолжительности воздействия. Поскольку большинство OWB имеют очень короткие трубы и расположены близко к домам, существует большая вероятность того, что выбросы создадут опасность для здоровья тех, кто живет рядом с устройством, включая соседей. В районах, где дома не расположены близко друг к другу и где окружающие холмы не поглощают дым, использование OWB может не представлять опасности для здоровья соседей.

    Загрязняющие вещества в древесном дыму

    Древесный дым содержит смесь не менее 100 различных соединений в виде газов и мелких частиц сажи. Мелкие частицы (PM2,5) настолько малы, что ведут себя как газы. Они могут проникать в дома, даже если окна и двери закрыты. Мелкие частицы могут оседать глубоко в легких и не так легко удаляются.

    Некоторые из основных компонентов древесного дыма включены в список загрязняющих веществ Агентства по охране окружающей среды США (EPA), которые регулируются Национальными стандартами качества атмосферного воздуха, в том числе:

    • окись углерода;
    • закиси азота;
    • диоксид серы; и
    • твердых частиц.

    Озон, еще один критерий загрязнителя, не выбрасывается напрямую, но его химические компоненты-предшественники находятся в древесном дыму.

    Критерии загрязняющих веществ были выделены EPA из-за их негативного воздействия на здоровье человека, к которым относятся:

    • кашель и затрудненное или болезненное дыхание;
    • повышенная восприимчивость к респираторным заболеваниям, таким как пневмония и бронхит;
    • раздражение глаз и носа;
    • госпитализация по поводу болезней сердца или легких; и
    • преждевременная смерть.

    Сжигание мусора и других неподходящих материалов

    ДСП, обработанная, окрашенная, окрашенная или влажная древесина и мусор никогда не должны сжигаться в OWB. Сжигание большинства твердых отходов, включая обработанную древесину, пластик, резину и асфальт, запрещено в Висконсине. При сжигании обработанной древесины, сельскохозяйственного пластика и другого мусора выделяются тяжелые металлы и токсичные химические вещества, такие как полициклические ароматические углеводороды [выход из DNR] и диоксины. Воздействие диоксинов связано с кожными проблемами, проблемами с репродуктивной функцией или развитием, а также с повышенным риском развития рака. Сжигание мусора [выход из DNR] особенно вредно, потому что при этом выделяются химические вещества, стойкие в окружающей среде, загрязняющие наш воздух, продукты питания, озера и ручьи.

    Жалобы, постановления и постановления

    Жалобы, постановления и постановления

    DNR и Департамент здравоохранения имеют ограниченные возможности для решения проблем, связанных с наружными дровяными котлами (OWB), поскольку жилые OWB не регулируются государством.

    Жалобы

    Жалобы граждан рассматриваются в индивидуальном порядке в зависимости от сообщества, в котором находится OWB, и характера жалобы.

    В качестве первого шага граждане должны связаться с представителями местных органов власти, чтобы узнать, существует ли постановление OWB для их района. Если нет местного постановления, направляйте жалобы на сжигание таких материалов, как мусор, пластик и вторсырье, в OWB в DNR. Если у вас есть проблемы со здоровьем из-за вдыхания дыма (например, если дом постоянно прокуривается или если использование OWB вызывает астму), обратитесь в местный отдел здравоохранения.

    Государственные органы могут содействовать добровольному соблюдению:

    • связавшись с оператором OWB по поводу жалобы;
    • рассмотрение вместе с оператором надлежащих методов сжигания древесины; или
    • проверка правильной высоты штабеля, чтобы дым не мешал соседям.

    В сообществах, где действуют постановления OWB, должностным лицам легче рассматривать жалобы, поскольку они могут писать исполнительные письма, ссылаясь на разделы постановлений, которые нарушаются.

    Постановления

    Принимая постановления, местные органы власти могут активно управлять OWB. DNR разработало руководящий документ и типовое постановление для местных сообществ, заинтересованных в регулировании установки и использования OWB, а также сжигания на открытом воздухе и сжигания мусора.

    Федеральные правила

    Вступающие в силу 15 мая 2015 г., новые наружные и внутренние жилые дровяные котлы подпадают под действие ограничений по загрязнению твердыми частицами в соответствии со Стандартами эффективности нового источника (NSPS) Агентства по охране окружающей среды США для бытовых дровяных обогревателей. Эти стандарты регулируют производство, продажу и эксплуатацию новых дровяных отопительных приборов. Все устройства, произведенные после 15 мая 2015 года, должны соответствовать новым ограничениям на выбросы загрязняющих веществ.

    Стандарты не распространяются на устройства, которые уже используются в домашних условиях. Агентство по охране окружающей среды призывает домовладельцев заменять старые дровяные обогреватели более новыми, более чистыми и эффективными.

    Дополнительную информацию можно получить на сайте Агентства по охране окружающей среды США по борьбе с загрязнением воздуха от жилых дровяных обогревателей [выход из DNR].

    Рекомендации

    Рекомендации для операторов наружных дровяных котлов

    Государство не регулирует наружные дровяные котлы (OWB). Приведенные ниже предложения основаны на информации из различных источников, в том числе Департамента здравоохранения штата Висконсин (DHS) и Агентства по охране окружающей среды США (EPA), и могут помочь снизить количество жалоб на загрязнение окружающей среды.

    Прежде чем купить OWB

    • Уточните в местном органе власти любые ограничения на использование OWB в вашем сообществе. В некоторых районах действуют постановления, запрещающие или ограничивающие их использование.
    • Поговорите со своими соседями о своих планах. Это снизит вероятность усугубления проблем со здоровьем или создания неудобств.
    • Купите печь для более чистого горения , выбрав одну из них с бирками EPA [выход DNR]. Печи белого цвета примерно 9На 0 % чище, чем неквалифицированные единицы. Любая печь, работающая на дровах или пеллетах, которая соответствует рейтингу эффективности 75 % Агентства по охране окружающей среды, может претендовать на налоговую льготу.
    • Обеспечьте правильное размещение . Планируйте размещение наружных дровяных котлов на расстоянии не менее 300–500 футов от ближайшего здания, которое не находится на той же территории, что и устройство. Используйте дымоходы высотой не менее 15 футов или, предпочтительно, высотой до крыш близлежащих зданий, чтобы обеспечить рассеивание дыма.

    Лучшие методы записи

    • Сжигайте только сухую необработанную древесину. Не сжигайте влажную древесину, обработанную древесину или мусор. Сжигание твердых отходов, таких как обработанная древесина, пластик, резина и асфальт, запрещено на всей территории штата. При сжигании обработанной древесины и пластика выделяются токсичные химические вещества [выход из DNR], такие как тяжелые металлы и диоксины, которые могут вызвать ряд проблем со здоровьем, включая проблемы с кожей, репродуктивной функцией и развитием, а также увеличить риск развития рака.
    • Не используйте жидкость для зажигалок, бензин или другие химикаты для разведения огня. Их пары способствуют образованию приземного озона, загрязнителя воздуха, который особенно вреден для людей с респираторными и сердечными заболеваниями. Вместо этого используйте чистую, сухую растопку, чтобы разжечь огонь.
    • Следуйте письменным инструкциям производителя по загрузке дров. Это поможет печи эффективно гореть, сократив использование дров и выбросы в атмосферу. Помните, что даже сухая необработанная древесина при горении выделяет некоторые загрязняющие вещества.

    Подробнее

    Ресурсы DNR

    • Посмотреть текущее качество воздуха в Висконсине и прогнозы
    • Качество воздуха
    • Загрязнители воздуха и стандарты
    • Управление сельскохозяйственными пластмассами

    Дополнительная информация

    Различные организации предлагают информацию о уличных дровяных котлах, их потенциальном влиянии на здоровье и способах рассмотрения и уменьшения жалоб.

    Департамент здравоохранения Висконсина (DHS)

    • Наружные дровяные котлы (водяные печи) [выход DNR]
    • Мусор и сжигание дров [выход DNR]

    Агентство по охране окружающей среды США

    • Древесный дым и COVID-19 — на веб-странице Агентства по охране окружающей среды о взаимосвязи между древесным дымом в жилых помещениях и COVID-19 есть информация, которая поможет общественности определить разницу между симптомами воздействия дыма и COVID-19, а также шаги, которые необходимо предпринять. для уменьшения воздействия древесного дыма.
    • Burn Wise — программа добровольного партнерства между EPA, государственными учреждениями, производителями и потребителями, направленная на то, чтобы подчеркнуть важность правильного сжигания древесины, правильным способом и в правильном устройстве.
    • Выбор дровяных приборов
    • Насадки для длительного загара
    • Получите лучший ожог от ваших дров: сколько воды содержится в ваших дровах

    Другие штаты и организации

    • Департамент охраны окружающей среды штата Мэн — передовые методы эксплуатации наружных дровяных котлов [PDF exit DNR]
    • Северо-восточные штаты для скоординированного управления использованием воздуха (NESCAUM) — Оценка наружных дровяных котлов [выход из DNR]
    • Организация дровяного отопления — Наружные дровяные котлы [выход DNR]

    Безопасность дымоходов и дровяных печей

    Информация

    Дымоход и дровяная печь Безопасность

    Отопительное оборудование является основной причиной пожаров в домах США. В 2014-2018 годах местные пожарные депо отреагировали примерно на 48 530 пожаров, связанных с отопительным оборудованием. Эти пожары привели к ежегодным потерям 500 гражданских лиц, 1350 ранениям среди гражданского населения и прямому материальному ущербу в размере 1,1 миллиарда долларов.

    • Отопительное оборудование стало причиной каждого седьмого пожара в доме (14%), произошедшего в 2014–2018 гг. и 19% смертей от пожаров в домах.
    • Ведущим фактором, способствовавшим возникновению пожаров в домах отопления (25%), была непрочистка, в основном от отопительного оборудования, работающего на твердом топливе, в первую очередь дымоходов.
    • Более половины (54%) смертей от пожаров в домах были вызваны тем, что нагревательное оборудование располагалось слишком близко к вещам, которые могут гореть, например, к мягкой мебели, одежде, матрацам или постельным принадлежностям.
    • Подавляющее большинство смертей от пожаров в домах (81%) связаны со стационарными или переносными обогревателями.
    • Почти половина (48%) всех пожаров в системе отопления домов произошла в январе, феврале и декабре.

    Источник: NFPA (Национальная ассоциация противопожарной защиты)

    Камины

    Перед началом каждого отопительного сезона ваш дымоход должен осматривать специалист и очищать его при необходимости. Креозот, химическое вещество, которое образуется при горении древесины, скапливается в дымоходах и может вызвать возгорание дымохода, если его не удалить путем очистки. Всегда защищайте свой дом и свою семью, используя прочный каминный экран при разжигании огня. Не забывайте сжигать только чистые, сухие и выдержанные дрова — никогда не сжигайте бумагу или сосновые ветки, которые могут вылететь из дымохода и зажечь вашу крышу или соседний дом. Не используйте легковоспламеняющиеся жидкости для разжигания огня. Если вы покупаете камин заводского изготовления, выберите его из списка испытательной лаборатории и установите его в соответствии с местными нормами пожарной безопасности и строительными нормами. Не используйте камин , если вы украшаете его рождественскими чулками или другими сезонными украшениями.

    Дровяные печи

    Убедитесь, что ваша дровяная печь имеет маркировку независимой испытательной лаборатории и соответствует местным правилам пожарной безопасности. Информация о строительных нормах, касающихся установки дровяных печей, доступна по адресу: http://www.portlandonline.com/bds/index.cfm?a=93026&c=45053.

    Следуйте рекомендациям производителя по правильной установке, эксплуатации и техническому обслуживанию. Соединения дымоходов и дымоходы следует осматривать в начале каждого отопительного сезона и очищать при необходимости. Топите только чистыми, сухими дровами и убедитесь, что дровяная печь установлена ​​на утвержденной негорючей плите или очаге, чтобы защитить пол от тепла и горячих углей. Камины и дровяные печи являются вспомогательными отопительными приборами для дома, которые требуют тщательности и внимательности при покупке, установке и обслуживании. Тем, кто рассматривает возможность установки дровяной или угольной печи, камина или печи на твердом топливе, следует уделить особое внимание аспектам безопасности оборудования и установки. Часто требуется консультация специалиста. Инструкции должны быть соблюдены до буквы.

    Соблюдение этих мер предосторожности может снизить вероятность пожара или травм, связанных с использованием дровяной печи.

    • Перед началом отопительного сезона все дровяные печи и камины необходимо очистить и осмотреть.
    • Убедитесь, что защелка дверцы плотно закрыта.
    • Печи и водонагреватели, дымоходы которых присоединены к дымоходу камина или дровяной печи, должны иметь герметичные стыки и швы.
    • Никогда не используйте жидкое топливо для разведения огня в камине или дровяной печи.
    • Золу необходимо тщательно увлажнить, охладить и хранить вне здания в металлических банках, которые используются исключительно для хранения золы, а не в компостных кучах, коробках, коробках или других горючих материалах.
    • Важно использовать только тщательно высушенную твердую древесину. Это предотвратит или замедлит накопление креозота в дымоходе, которое является причиной многих пожаров в дымоходе.
    • Перед использованием дымоход и дымоход должны быть проверены квалифицированным каменщиком или трубочистом. Трещины в дымоходе или растворных швах могут привести к проникновению пламени и нагретых газов в стены или чердак строения.
    • Используйте экран для камина, чтобы искры и угольки не падали на пол.
    • Установите и обслуживайте датчики дыма и датчики угарного газа, чтобы обеспечить защиту вашей семьи.

    Хотя соблюдение этих мер предосторожности должно снизить риск возгорания в дымоходе, помните о признаках возгорания в дымоходе и знайте, что делать, если вы столкнетесь с ними – громкий рев, всасывающие звуки, трясущиеся трубы, горячие точки на дымоходе. стена или дымоход, или дым в доме или квартире. Если вы слышите или видите какие-либо из этих признаков, перекройте подачу воздуха в очаг пожара, быстро выведите всех из дома и позвоните по номеру 9. 11 с сотового телефона или телефона соседа

    Видите, что можно улучшить на этой странице? Дайте отзыв о сайте.

    Наружная дровяная печь — Котлы От Мэдисона, Висконсин, до Восточной Айовы

    Компания Chimney Specialists Inc. в Хайленде, штат Висконсин, предлагает большой выбор наружных дровяных котлов. Известный как лидер в области сжигания древесины в трех штатах, мы обслуживаем обширную территорию от Мэдисона, штат Висконсин, до Дубьюка, штат Айова, а также на всей территории Юго-Западного Висконсина, Северо-Восточной Айовы и Северо-Западного Иллинойса. Эти агрегаты обеспечивают экономичное отопление гаражей, магазинов, амбаров и других зданий. Выберите один из наших ведущих брендов ниже:

    Classic Edge 360 ​​

    Общая эффективность (LHV) — 88,4%*
    Общая эффективность (HHV) — 82,2%*

    Классический край 560

    222

    . — 90,2%*


    Общая эффективность (HHV) — 83,8%*
    Classic Edge 760

    Общая эффективность (LHV) — 89,8%*
    Общая эффективность (HHV) — 89,8%*
    (HHV) %*
    (HHV) %*
    (HHV) %*
    (HHV) %*
    (HHV)

    Classic Edge 960

    Общая эффективность (LHV) — 92,1%*
    Общая эффективность (HHV) — 85,6%*

    26%.

    ?

    Новый гл. Налоговая льгота 25(D) предназначена для соответствующих моделей и установки и составляет 26% в течение 2021 и 2022 годов, а затем снизится до 22% в 2023 году. В настоящее время модели Central Boiler Classic Edge 360, 560, 760 и 960 HDX имеют право на льготу.

    Домовладельцы, купившие и установившие соответствующую модель Classic Edge HDX, могут получить налоговый вычет, просто заполнив форму с указанием суммы, которую вы потратили при подаче федеральной налоговой декларации. Если ваша система будет установлена ​​к концу 2022 года, вы можете претендовать на 26% от вашего федерального подоходного налога. Узнать больше

    ЦЕНТРАЛЬНОЕ ФИНАНСИРОВАНИЕ

    Доступны варианты финансирования, которые упрощают обеспечение вашего источника тепла на будущее. Например, выберите 12-месячный кредит «То же, что и наличными» и не платите и не выплачивайте проценты в течение полных 12 месяцев*. Другие варианты с низкими платежами доступны, если вам нужно больше времени. Если вы хотите, чтобы вам одобрили кредит, выберите один из вариантов ниже.

    Кредиты, предоставленные EnerBank USA, членом FDIC, (1245 Brickyard Rd., Suite 600, Salt Lake City, UT 84106) в рамках утвержденного кредита на ограниченный срок. *Срок погашения варьируется от 24 до 132 месяцев. Проценты не начисляются при условии их погашения в течение 365 дней. 17,99% фиксированной годовой процентной ставки, действующей с марта 2022 года, с возможностью изменения. Проценты начинают начисляться при закрытии кредита. **Срок погашения 60 месяцев. Фиксированная ставка годовых по ставке 6,99%, вступает в силу с марта 2022 года. Применяются минимальные суммы кредита. Первый ежемесячный платеж будет внесен через 30 дней после закрытия кредита. ***Срок погашения 144 месяца. 90,99% фиксированной годовой процентной ставки. Применяются минимальные суммы кредита. Фактический срок кредита может быть короче, если используется меньше утвержденной суммы кредита. Первый ежемесячный платеж будет производиться через 150 дней с даты подачи заявления, а затем ежемесячно.



    Экономьте деньги за счет экологичности

    Древесина — это не только старейший источник топлива; это устойчивый, возобновляемый ресурс. Это низкое воздействие на окружающую среду, и оно доступно в нашем районе на северо-западе Иллинойса, юго-западе Висконсина и северо-западе Айовы. Наши дровяные котлы и печи предназначены для чистого сжигания с низким уровнем выбросов. Системы дровяного отопления обеспечивают независимость от поставщиков нефти и газа. Давайте все сэкономим деньги, став экологичными… давайте все будем сжигать дрова!

    Как работает уличный котел

    Каким бы видом отопления вы сейчас ни занимались: воздушным, лучистым или водяным, уличный дровяной котел можно подключить к существующей системе. Топка котла может быть установлена ​​снаружи, на расстоянии от 15 до 500 футов от вашего дома или магазина. Вода, окружающая топку, нагревается дровами. Насос подает нагретую воду по изолированному трубопроводу в дом.

    В типичной системе принудительной вентиляции водовоздушный теплообменник монтируется в камере топки. Добавлен второй термостат, который управляет вентилятором печи. Когда этот термостат начинает запрашивать тепло, он включает вентилятор и воздух продувается через теплообменник. Теплый воздух перемещается по дому через воздуховоды. Когда термостат будет удовлетворен, вентилятор печи выключится. Обычный термостат выключен, и пока температура в доме остается выше этой температуры, ни газ, ни масло не будут использоваться.

    В зависимости от сложности системы лучистого отопления, горячая вода направляется в коллектор, где зональные клапаны, связанные с термостатами, контролируют, сколько и какие петли включаются и выключаются. Для существующей системы газового или масляного котла можно использовать одно из двух соединений. Теплообменник водо-водяного нагревателя будет передавать тепло от дровяной системы к газовой или масляной системе. Второй вариант заключается в снижении давления во внутренней системе и подключении воды наружной системы дров напрямую к горячей воде внутренней системы.

    Нагрейте весь дом, воду для бытовых нужд и многое другое с меньшим количеством дров

    Вода, нагреваемая наружной дровяной системой, непригодна для питья. То есть она не используется для приготовления пищи, купания, стирки и т. д. Но вода для бытовых нужд может быть нагрета наружной дровяной системой с теплообменником вода-вода с боковым рукавом. Терморегулирующий клапан используется для снижения температуры воды до безопасного уровня. Плавательные бассейны и гидромассажные ванны также являются популярными приложениями для наружного дровяного котла.

    При выборе уличного дровяного котла вы можете выбрать как традиционную, так и высокоэффективную модель. Традиционные дровяные котлы передают тепло от огня непосредственно воде через стенки топки. Это эффективный способ нагрева воды, но он не позволяет огню гореть при самых оптимальных температурах. В результате огонь горит не так эффективно. В высокоэффективных дровяных котлах используется процесс газификации, что приводит к значительному снижению выбросов и повышению эффективности. Вторичная камера сгорания позволяет огню достигать чрезвычайно высоких температур, которые заставляют сгорать почти весь пепел, газы и дым от огня. Выбросы значительно сокращаются, а эффективность часто превышает 90%.

    ВИДЕО — Узнайте о наших дровяных котлах

    Свидетельство Джека Поттера

    Многие считают дровяные печи с центральным котлом лучшими из лучших. Вот почему мы продали сотни этих высококлассных печей. Наши клиенты любят хвастаться тем, сколько денег они экономят на счетах за отопление. Им нравится, как работает их печь. Послушайте, как Джек Поттер из Доджвилля, штат Висконсин, рассказывает о своей системе.

    Джордж Брейва — Центральные котлы

    Послушайте, как владелец CSI Джордж Брейва рассказывает о центральных котлах Classic и E-Classic. Модели E-Classic соответствуют требованиям EPA Phase 2 и имеют рейтинг эффективности 92%! Г-н Брейва предлагает только те продукты, которыми клиенты будут довольны, а Центральная котельная всегда обеспечивает им отличные результаты.

    Чтобы узнать больше или узнать, какая модель лучше всего подходит для вас, позвоните нам или посетите наши демонстрационные залы в Хайленде, штат Висконсин. Мы можем помочь вам определить лучший вариант для вас. Мы являемся официальным дилером центральных котлов на дровах и дровяных печей с принудительной подачей воздуха PSG.

    ПОСМОТРИТЕ ОТЗЫВЫ НАШИХ ПОКУПАТЕЛЕЙ

    Плюсы и минусы – Советы по каминам

    Вы ищете дровяную печь или камин? Может быть, вы застряли в том, какой вариант будет лучше для вас. Ну, не смотрите дальше. Я составил полное руководство, в котором указано, какой именно вариант лучше всего подходит для вас.

    Дровяные печи и камины являются обычными бытовыми приборами. Однако лучшим вариантом является дровяной камин. Это связано с тем, что камин имеет тенденцию увеличивать стоимость дома и создает приятный фокус в пространстве. Дровяные печи встречаются реже; однако они более энергоэффективны.

    В этом посте мы расскажем о различиях между дровяными печами и дровяными каминами. Затем мы проведем глубокий анализ преимуществ и недостатков дровяных печей и каминов в вашем доме. Продолжайте читать, чтобы понять, почему нам удобно говорить, что этот пост имеет наибольшее освещение в Интернете для сравнения дровяных печей и каминов. Давайте погрузимся!

    Различия между каминами и дровяными печами

    Существует довольно много различий между дровяными каминами и дровяными печами: основное из них заключается в компонентах каждого приспособления и их общем виде. Однако, поскольку это такие разные части дома, давайте начнем с четкого определения различий между дровяным камином и дровяной печью.

    Что такое дровяной камин?

    Дровяной камин или дровяной камин — это устройство, встроенное в дом. Ниже приведены общие характеристики дровяного камина:

    • Хорош как дополнительный источник тепла, но не как отопительный прибор для всего дома
    • Обычно изготавливается из кирпича или камня
    • Имеет четыре основных компонента: очаг, дымоход, дымоход , и топка
    • Увеличивает общую стоимость дома
    • Топка достаточно большая, чтобы вместить маленькие и большие дрова

    Следует отметить, что топка должна быть размещена внутри очага . Строительство очага может быть довольно дорогостоящим, в зависимости от существующей планировки вашего дома.

    В настоящее время в большинстве домов есть камины, поскольку добавить камин после завершения строительства дома может быть сложнее.

    Что такое дровяная печь?

    Дровяная печь, с другой стороны, является встроенной функцией, отвечающей за обогрев дома. Обычно вместо печи можно установить дровяную печь для обогрева больших помещений. Ниже приведены основные характеристики дровяной печи:

    • Энергоэффективен для отопления дома благодаря размеру и вентиляционной трубе
    • Маленькая топка не всегда может вместить обычные дрова. на четырех ножках с одной или двумя дверьми впереди, куда добавляются дрова
    • Для отопления требуется только 1/3 дров по сравнению с камином

    Для установки дровяной печи необходимо соблюдать особые правила жилищного законодательства. Это может означать, что вашей дровяной печи, какой бы маленькой она ни была, все равно потребуется определенный радиус вокруг нее, где необходимо установить огнеупорную платформу.

    Часто люди думают, что дровяные печи ушли в прошлое. Но они являются отличным способом обогреть свой дом за относительно недорогую стоимость.

    Сравнение дровяных печей и дровяных каминов

    Как вы понимаете, между дровяными каминами и дровяными печами существует довольно много различий. Тем не менее, между дровяной печью и дровяным камином есть много общего.

    В следующей таблице сравнивается камин и дровяная печь, суммируя сходства и различия между ними:

    Характеристики камина сжигания дерева

    Особенности как дровяной печи, так и дровяной плиты 8888

    Характеристики из деревянной плиты 9088

    85 Характеристики из деревянной плиты 9088 9088 9085 Характеристики из деревянной плиты 9088 9088 9085 . , есть дымоходБолее популярен, чем дровяные печиТребуется ежегодная чистка дымохода и техническое обслуживание, чтобы оставаться в безопасностиНет возможности контролировать скорость, с которой горит древесина и дымоход

    Устройство отделено от конструкции вашего домаПомимо топки и дымохода, оно имеет вентиляционную трубу Требуется меньше обслуживанияЛегко чиститьПроизводит больше теплаИспользует меньше дровЛегко контролировать скорость горения, увеличивая или уменьшая поток воздуха

    Теперь, когда вы Вы можете увидеть, насколько различен каждый из этих источников тепла, давайте углубимся в преимущества и недостатки каждого из них.

    Плюсы и минусы дровяных печей и каминов

    У дровяной печи и камина есть свои преимущества. Тем не менее, есть некоторые недостатки, которые вы должны учитывать, прежде чем принимать окончательное решение.

    В следующей таблице мы суммируем основные преимущества и недостатки дровяных печей и каминов в параллельном сравнении: Первоначальная стоимость от 2500 до 4000 долларов за саму печь, а затем дополнительные расходы на установку От 3000 до 5000 долларов за новую установку Ежемесячные эксплуатационные расходы Дровяная печь и дровяной камин стоят примерно одинаково. Ежемесячная стоимость варьируется в зависимости от типа древесины, которую вы покупаете, сколько вы используете и как часто вы ее покупаете. Самый безопасный вариант Безопаснее, чем камины из-за дверцы (дверей), через которую пары выходят только через вентиляционную трубу и дымоход обеспечивают циркуляцию воздуха и теплопередачу. Вероятность проникновения вредных газов в ваш дом невелика, если дымоход не работает должным образом. Проще установить Дровяные печи проще установить. Камины сложнее устанавливать из-за необходимости дымохода. Средний срок службы От 10 до 20 лет От 20 до 30 лет при хорошем уходе Эффективность нагрева Тепловая эффективность 25 % – хорошо согревает, если вы сидите рядом с камином  Эстетическая привлекательность Не очень привлекательно . Доступно множество современных дизайнов, но дровяная печь не создает такой атмосферы, как камин. Великолепная эстетическая привлекательность , у вас могут быть идеальные моменты у камина из сборника рассказов.

    Теперь, когда мы рассмотрели различные характеристики предложения дровяных печей и каминов, давайте подробно рассмотрим каждую из ключевых характеристик.

    Стоимость установки дровяного камина по сравнению с дровяным камином. дровяная печь

    Если вы заинтересованы в покупке и установке дровяного камина или печи, вам следует подготовить свой кошелек к большим расходам. Установка камина в доме без дымохода может быть дорогостоящей, и то же самое касается дровяной печи, если в вашем доме нет существующей вентиляции.

    Установка дровяного камина

    Установка дровяного камина может стоить до 5000 долларов. Это включает в себя только топку, дымоход и дымоход. Дополнительная кладка, обычная вокруг камина, также известная как очаг, стоит дополнительно.

    Строительство топки, дымохода и дымохода требует значительных дополнительных затрат. Эти конструкции могут стоить более 10 000 долларов, если вы решите, чтобы каменщик уложил кирпич для вашего камина.

    Однако, если вы решите установить изготовленный камин, вы сможете сэкономить от 7000 до 8000 долларов по сравнению с классической кладкой, которую вы представляете себе с камином.

    Установка дровяной печи

    Для оценки стоимости установки новой дровяной печи можно использовать несколько различных разбивок затрат. Используйте следующую таблицу, чтобы определить, какой вариант установки лучше всего соответствует вашим потребностям:

    Type of Cost	Estimated Cost
    Free-Standing Wood Stove	$400 to $3,500
    Installation Labor	$250 to $800
    Wood Stove Insert	От 1200 до 3400 долларов
    Установка вентиляции и дымохода	От 300 до 3500 долларов
    Установка подушки очага	От 200 до 500 долларов

    Исходя из приведенных выше цифр, если вам нужно установить новую дровяную печь и оборудовать свой дом надлежащей вентиляцией, очагом и дымоходом, вы можете рассчитывать заплатить от 2000 до 7000 долларов. Тем не менее, это может стоить дороже в зависимости от выбранных вами материалов.

    Если у вас уже есть дымоход и надлежащая система вентиляции в вашем доме, и вы заменяете дровяную печь или модернизируете камин, стоимость установки дровяной печи составляет немногим более половины стоимости новой установки. Это стоит до 4500 долларов, в зависимости от существующих условий и местоположения вашего дома.

    Кроме того, имейте в виду, что размер помещения, которое вы пытаетесь обогреть дровяной печью, сильно повлияет на цену печи. По мере того, как вы увеличиваете количество квадратных футов, которые вы надеетесь обогреть в своем доме, вы также увеличиваете предполагаемую стоимость своей дровяной печи.

    Из всей этой информации вы можете видеть, что выбор дровяной печи, вероятно, обходится вам дешевле. Даже если вы не хотите использовать его в качестве основного источника тепла, его установка все равно обойдется дешевле, чем установка дровяного камина.

    Стоимость запуска дровяного камина по сравнению с.

    a Wood Stove

    Эксплуатация дровяного камина или печи может потребовать значительных расходов, особенно в зависимости от того, как вы планируете использовать камин или печь. Может быть трудно оценить ежемесячную стоимость дровяной печи или камина.

    Как правило, дрова можно купить за шнур по цене от 175 до 580 долларов, в зависимости от того, где вы живете. А дрова большинство людей покупают примерно четыре раза за холодное время года. Но если вы решите сами рубить и приправлять дрова, вы сэкономите гораздо больше денег.

    Чтобы рубить и приправлять дрова, воспользуйтесь следующими советами:

    • Начните с правильного места . Знай свой район. Если у вас есть акры земли с лиственными деревьями, то рубка дров для вас может быть идеальной.
    • Купите дровокол и хороший топор . Вы захотите использовать острый топор и носить надлежащее защитное снаряжение. Вам понадобится дровокол, чтобы легко раскалывать дрова, потому что это поможет им быстрее высохнуть.
    • Рубить, рубить, рубить ! Если у вас есть хорошее место и правильное снаряжение, вы готовы к рубке.
    • Разделить эти журналы . После того, как вы срубите несколько деревьев, пришло время разделить все ваши бревна на части нужного размера для вашего камина или дровяной печи. Имейте в виду, что ваша дровяная печь может иметь маленькое отверстие и ей нужны более короткие поленья, чем традиционные дрова.
    • Приправьте дерево . Древесина должна быть выдержана в течение шести-двенадцати месяцев. Приправа древесины просто означает, что она высохла в течение достаточного времени, чтобы снизить общее содержание влаги более чем на 80 процентов.
    • Зажги . После того, как вы накололи дрова и дали им высохнуть от шести месяцев до года, вы можете разжечь огонь!

    Люди часто начинают рубить дрова в конце зимы и ранней весной, чтобы подготовить их к следующему холодному сезону. И даже несмотря на это, люди покупают несколько шнуров в дополнение к дровам, которые они могут рубить сами.

    Самая большая статья расходов после установки и обслуживания – это стоимость дров. Лучшая древесина для дровяной печи или камина – выдержанная твердая древесина , включая следующие:

    • Дуб
    • Клен
    • Береза ​​

    Вы можете приобрести хвойные породы, такие как сосна и кедр. Тем не менее, вы не получите такой же ожог по цене. Твердые породы — отличный выбор по всем следующим причинам:

    • Горит дольше
    • Создает меньше креозота
    • Лучше нагревается

    Теперь, когда мы рассмотрели среднемесячные затраты на дровяную печь по сравнению с камином, подведем итоги. , это очень зависит от потребностей вашей семьи. Дровяные печи эффективны и горят дольше, чем камин.

    Однако, если вы не планируете обогревать свой дом дровяной печью и хотите получить эстетическую привлекательность от случайного разведения огня, эта категория безубыточна. Нет явного победителя, у которого средняя ежемесячная стоимость выше.

    Что безопаснее: дровяной камин или дровяная печь?

    Дровяная печь является более безопасным вариантом. Это потому, что вы можете легко заблокировать доступ к огню, закрыв дверцу дровяной печи. Поскольку по своей конструкции камин открыт, чтобы обеспечить надлежащий поток воздуха, он по своей природе более опасен.

    Дровяная печь безопаснее – вот почему

    Ниже приводится список причин, по которым дровяная печь считается более безопасной, чем камин:

    • Дверь – Топка дровяной печи находится сзади стеклянная или металлическая дверь. Это позволяет вам контролировать скорость горения дров, а также предотвращает случайное соприкосновение открытого пламени и пепла с чем-то легковоспламеняющимся в вашем доме.
    • Система вентиляции — Для дровяной печи по правилам требуется герметичный дымоход или дымоход с облицовкой. Это позволяет дыму, угарному газу и другим вредным газам выходить из вашего дома, не имея возможности попасть в жилое пространство. С камином некоторые газы, вероятно, попадут в ваше жилое пространство, но не настолько, чтобы быть опасными (если ваш камин правильно обслуживается).
    • Сама печь – Несмотря на то, что отсек, в котором находится топка дровяной печи, может нагреваться, он позволяет полностью локализовать огонь.

    Дровяная печь является более безопасным вариантом. Тем не менее, у него все еще есть открытое пламя, что может быть опасно, если в вашем доме есть маленькие домашние животные и дети.

    Повышение безопасности вашего камина

    В частности, для вашего камина вы должны выполнить все следующие действия, прежде чем зажечь следующий огонь:

    • Очистить всю сажу
    • Удалить креозот и скопления сажи
    • Открыть заслонку дымохода
    • Проверить наличие препятствий в дымоходе

    Чтобы сделать ваш камин более безопасным и эффективным, вы можете установить следующее:

    • Противопожарный экран . Это предотвратит выбрасывание углей на окружающий очаг, пол и все, что находится поблизости.
    • Двери из жаропрочного стекла – Еще один отличный вариант для поддержания огня в топке камина.
    • Каминный вентилятор или воздуходувка – это отличный способ повысить эффективность и теплопроизводительность вашего камина.

    Правильная эксплуатация и техническое обслуживание — ключ к безопасности

    Имейте в виду, что любое неправильное использование дровяной печи или камина автоматически делает их небезопасными в данный момент. Также может быть достаточно износа печи или камина, чтобы нанести непоправимый ущерб. Это сделает печь или камин небезопасными для дальнейшего использования.

    Однако оба эти варианта могут быть одинаково опасны, если вы не уделяете время уходу за печью или камином и их обслуживанию. Чтобы сохранить вашу дровяную печь или камин в безопасности, вы должны сделать следующее:

    • Проверяйте наличие повреждений или возможных опасностей перед каждым использованием
    • Прекратите использование, если что-то находится в беспорядке или неисправен
    • Убедитесь, что ковры и мебель находятся на надлежащем расстоянии
    • Всегда тушите огонь перед тем, как выйти из дома или лечь спать

    Установка детектора угарного газа

    Независимо от того, выберете ли вы дровяную печь или камин, вы должны установить детектор угарного газа и датчик дыма. В большинстве домов есть дымовая сигнализация, и в наши дни чаще всего дома оснащены детекторами угарного газа. Но в старых домах вы захотите инвестировать в один!

    Ниже приведены некоторые отличные варианты детекторов угарного газа:

    • Самый недорогой вариант — подключаемый модуль сигнализации детектора угарного газа Kiddle AC
    • Опция среднего уровня — детектор угарного газа X Sense с аккумулятором на 10 лет
    • Высококачественный выбор – подключаемый датчик угарного газа First Alert с цифровым дисплеем

    Обязательно ежемесячно проверяйте датчики дыма и угарного газа. Кроме того, для всех детекторов и сигнализаторов с батарейным питанием обязательно заменяйте батареи каждые шесть месяцев.

    Наймите трубочиста сегодня

    Если у вас есть дымоход для дровяной печи в переделанном камине или камине, вам следует подумать о найме трубочиста. Ваш дымоход следует чистить раз в год, чтобы поддерживать его в наилучшем состоянии и проверять, что он безопасен.

    Трубочисты хороши, потому что они могут делать следующие вещи:

    • Осматривать конструкцию на наличие повреждений или старения
    • Очищать дымоход и дымоход
    • Удалять животных и вредителей
    • Удалите скопившуюся сажу или креозот

    Обратитесь к местному трубочисту, чтобы получить оценку стоимости вашего камина, так как возраст дома и ваше местоположение могут сильно повлиять на окончательную стоимость.

    Сравнение теплопроизводительности печи и камина

    Проще говоря, дровяная печь имеет лучшую теплопроизводительность. Это потому, что в камине большая часть тепла уходит через дымоход.

    Камин лучше всего подходит для атмосферы и атмосферы, но не для обогрева.

    Дровяная печь специально разработана и вентилируется для эффективного обогрева дома.

    Камин Против. Плита: какую проще установить?

    Поскольку в большинстве случаев требуется каменная кладка, установить камин намного сложнее.

    Дровяную печь проще установить, поскольку нет необходимости в дымоходе. Должен быть только способ прикрепить выхлопную трубу и обеспечить надлежащую вентиляцию на открытом воздухе.

    Какой средний срок службы печи по сравнению с камин?

    В большинстве случаев камин и дровяная печь служат в среднем около 10 лет. Однако дровяная печь имеет тенденцию служить не так долго, как дровяной камин.

    Поскольку камин встроен в существующую конструкцию дома, он может прослужить более 20 лет, но только при условии надлежащей очистки и ухода.

    Очень часто домовладельцы слишком долго оставляют камин и дымоход без присмотра, и они приходят в негодность. В этот момент это может стать гораздо большей угрозой безопасности.

    Экологические рейтинги дровяных печей и каминов

    Как дровяные камины, так и печи оцениваются Агентством по охране окружающей среды США.

    Агентство по охране окружающей среды имеет рейтинги для различных типов дровяных каминов и печей:

    • Камин
    • Каминные вставки
    • Модернизация камина
    • Дровяные печи

    Как правило, в домах нет дровяных приборов, сертифицированных EPA. Однако при покупке нового камина или дровяной печи вы можете проверить базу данных сертифицированных EPA дровяных обогревателей.

    Дополнительные функции дровяной печи

    Еще одним преимуществом дровяной печи является то, что она имеет множество дополнительных функций по сравнению с камином. Take note of a few important features in the following table, which compares the qualities of a wood stove to a fireplace:

    Key Feature	Wood Stove	Wood Fireplace
    Ability готовить	Да	Нет
    Возможность по-настоящему обогреть дом	Да	Не так просто, потребуется приобрести дополнительные аксессуары, такие как вентилятор для камина.
    Симпатичный вид коттеджа	Да	Нет, особенно если вы устанавливаете пузатую дровяную печь

    Вы можете быть немного озадачены тем, как дровяная печь может использоваться для приготовления пищи. Но, как мы упоминали ранее, поскольку сама плита сильно нагревается, вы можете ставить на нее кастрюли и сковородки, чтобы готовить. Однако это безопасно только в том случае, если у вашей дровяной печи плоский верх. И вам все равно нужно будет принять те же меры предосторожности, что и на кухне.

    Для приготовления пищи на дровяной печи вам потребуются следующие кухонные принадлежности:

    • Чугунные кастрюли и сковородки
    • Чугунные подставки
    • Корзины для гриля
    • Огнеупорные и термостойкие перчатки для дровяной печи
    • Тележка на колесиках (дополнительно) )

    Что лучше: дровяная печь или камин?

    Лучшим вариантом при выборе между дровяной печью и дровяным камином, безусловно, является печь. Дровяная печь позволяет:

    • Отапливать весь дом, если хотите
    • Создайте красивый фокус
    • Более низкая общая цена, включая стоимость установки
    • Безопаснее, чем камин

    Можно ли поставить дровяную печь в камин?

    Да, к пустому камину можно добавить дровяную печь. Это отличный выбор, особенно если вы хотите использовать пространство больше для настоящего обогрева, чем просто тепла и атмосферы.

    Для установки дровяной печи в пустой камин вам понадобятся:

    • Достаточно места для установки новой дровяной печи
    • Полностью функционирующий дымоход
    • Возможность добавления дымохода

    Другие причины для установки дровяной печи в существующий дровяной камин включают следующее:

    • Желание обновить или более современный вид
    • Стремление сократить количество сжигаемых дров
    • Желание отапливать дом дровами

    Ниже приводится сокращенный список шагов по установке дровяной печи в существующий камин:

    • Выровняйте дымоход . На существующий дымоход необходимо установить дымоход.
    • Место для дровяной печи . Установите новую дровяную печь в существующий камин.
    • Подсоедините дымоход . После установки печи в камин подсоедините дымоходы.
    • Крышка дымохода . Остальная часть отверстия дымохода должна быть закрыта регистрационной пластиной, чтобы воздух не попадал обратно в ваш дом. Тогда вы готовы идти.

    Помните, что для установки дровяной печи не обязательно иметь дымоход. Вам нужен какой-то способ вывести выхлопные газы из вашего дома. Но можно обойтись и без большого дымохода, что является еще одной причиной, по которой установка дровяных печей обходится дешевле.

    Вкратце: дровяная печь — лучший вариант

    Камин может вызвать у вас некоторую ностальгию и дополнительную атмосферу, но это неэффективный и нерентабельный вариант. Дровяная печь предлагает лучшую тепло- и энергоэффективность.

    Источник:

    • https://wini.com/articles/fireplace-maintenance-10-tips-for-maintaining-a-wood-burning-fireplace/
    • https://loucurley.com/fireplace-vs -дровяная-печь-за-против/
    • https://www.chimneysolutions.com/blog/difference-wood-fireplaces-wood-stoves/
    • https://www. chimneysolutions.com/blog/wood -камин-против-дровяной-печи/
    • https://www.mychimney.com/blog/about/choosing-between-wood-fireplaces-wood-stoves/
    • https://homeguide.com/costs/wood -установка-печи-стоимость
    • https://extension.psu.edu/wood-heat-for-your-home-does-it-pay-off
    • https://www.ctsweep.com/blog/top-sweep-stories/wood -камины-против-дровяных-печей/
    • https://thefirebird.com/stoves-fireplaces/wood-burning-stoves-vs-wood-burning-fireplace-what-is-the-right-choice-for-you -home/
    • https://www.cuttingedgefirewood.com/news/fireplace-vs-wood-burning-stove-whats-the-difference/
    • https://fireplaceuniverse.com/is-a-wood-burning -печь стоит того/
    • https://www.epa.gov/compliance/epa-certified-wood-heater-database
    • https://www.epa.gov/burnwise/list-qualified-fireplaces-and-fireplace-retrofit-devices
    • https://www.epa.gov/burnwise/list-qualified-fireplaces-and-fireplace-retrofit-devices
    • https://fireplaceuniverse.

      No related posts.
