Двойной стоячий фальц - фото и описание в каталоге Grand Line на официальном сайте

О Фальцевой кровле

Актуальный, стильный и надежный кровельный материал, который отлично сочетается с различными архитектурными стилями. Благодаря классике линий этот материал понравится даже самым консервативным личностям.

Главной особенностью двойного стоячего фальца является универсальность применения, не только благодаря внешнему виду, но и техническим характеристикам и методам крепления.

Этот кровельный материал подходит для крыш с пологими скатами и поставляется в широкой цветовой палитре.


Двойной стоячий фальц

Двойной стоячий фальц Line

Фальцевый шов и его виды

Разновидность фальцевого шва гарантирует качество кровли, ее герметичность и прочность.
Мы используем два вида фальцевого шва:

Двойной стоячий фальц является одним из самых надежных, представляя собой продольное соединение между прилегающими фальцевыми картинами.

Кромка такого шва имеет двойной загиб. Очень малая вероятность того, что каким-то образом под шов проникнет вода, или со временем стальные листы начнут расходиться. При этом фальц может закатываться как вручную с использованием специальных инструментов, так и с помощью фальцезакаточной машинки.

Кликфальц также является очень прочным. Две картины скрепляют друг с другом без применения специального инструмента. Это значительно экономит время монтажа фальцевой кровли.

Видео о Фальцевой кровле:

Инфоролик

15:29 мин

Монтаж фальцевой кровли Федора Конюхова. Течет кровля.

Инфоролик

03:30 мин

Клик-фальц или двойной стоячий фальц?

Устройство фальцевой кровли из стали (оцинкованной и окрашенной) по рулонной технологии

Техническое описание фальцевой кровли.

 Фальцевые кровли можно устраивать либо по обрешётке, которая выполняется из доски (обычно 100х50 мм) с определённым шагом (обычно не более 200 мм), либо по сплошному основанию.

При несоблюдении требуемого (расчётного) шага может возникнуть прогиб стальных листов, что приведет к ослаблению и возможной деформации швов между листами металла. Это, в свою очередь, нередко становится причиной протечек и коррозии металла фальцевой кровли, особенно в местах соединений картин. Сплошное основание необходимо устраивать в местах примыканий, карнизных свесов, желобов, ендовых и т.д., если фальцевая кровля сложная, оно займет большую часть её площади. В этом случае перерасход материала фальцевой кровли при изготовлении всей обрешётки сплошной будет незначительным.

Рекомендуемый уклон фальцевой кровли при использовании фальцовочной технологий – 20 градусов. При меньших уклонах фальцевой кровли (от 2 до 20 град.), обязательным условием является устройство сплошного основания, а также применение двойного фальца, уплотнённого силиконовым герметиком.

Для жёстких фальцевых кровель очень важно соблюдение нормального температурно-влажностного режима в подкровельном пространстве.

Нарушение требуемых параметров приводит к образованию конденсата на внутренней стороне листов фальцевой кровли, что также может служить причиной преждевременной коррозии. Используемые соединительные детали, такие, как саморезы, кляммеры, гвозди, болты, проволока должны быть обязательно выполнены из оцинкованной стали. Это делается для того, чтобы они имели такой же срок службы, что покрытие фальцевой кровли.

Традиционная технология устройства фальцевых кровель.

Традиционная технология устройства фальцевой кровли из листовой стали требует высокой квалификации кровельщиков. Работы выполняются в несколько этапов.

Первый этап- изготовление картин фальцевой кровли для рядового покрытия скатов крыши,карнизных свесов, настенных желобов, разжелобов.

Для заготовки картин фальцевой кровли вначале прямо на стройплощадке делаются заготовки необходимых форм и размеров (по чертежам будущей кровли). Стальные листы фальцевой кровли размечают на детали при помощи измерительных приборов и инструментов, наносят на металле отметки.

Затем стальной лист фальцевой кровли, в зависимости от толщины, разрезают различными видами ножниц и соединяют лежачим фальцем в картины фальцевой кровли, длиной в скат, боковые кромки загибают, т.е. делают заготовки для выполнения стоячих фальцев фальцевой кровли.

Второй этап- монтаж картин фальцевой кровли.

Картины фальцевой кровли поднимают на крышу и соединяют их боковые стороны друг с другом стоячим фальцем (чаще всего одинарным). Затем картины фальцевой кровли крепят к обрешетке узкими стальными полосками - кляммерами, которые одним концом заводят в стоячие фальцы при их изгибе, а другим крепят к брусу обрешетки. Таким образом, получается качественное кровельное покрытие фальцевой кровли, без каких- либо технологических отверстий. Отверстия у дымовых и газовых труб, в том числе и вентиляционные, закрывают фартуками из оцинкованной стали фальцевой кровли.

Оцинкованная кровля не может быть окрашена обычными эмалями, нитро - и масляными красками. Для этой цели существуют специальные краски, правда, они весьма дорогостоящие (около $1/м2).

Рулонная технология устройства фальцевых кровель.

Рулонная технология называется так, потому что кровельные картины фальцевой кровли изготавливаются непосредственно на строительных площадках из металла, доставленногов рулонах, и могут иметь практически любую длину. Именно это позволяет избежать поперечных (лежачих) фальцев и, соответственно, основных мест протечек в фальцевой кровле.

Соединение кровельных картин фальцевой кровли осуществляется, как правило, в двойной стоячий фальц. Для обеспечения полной непроницаемости соединений, как уже говорилось выше, фальц может быть уплотнен силиконовым герметиком.

Для применения рулонной технологии необходимо современное оборудование, включающее фальцепрокатные станки, станки для раскроя металла, специальные гибочные и закаточные машины и др. Рулонная технология является наиболее прогрессивной и дает возможность устраивать современные фальцевые кровли как из простой оцинкованной рулонной стали, так и из оцинкованной с полимерными покрытиями (полиэстер, пурал, пластизол).

Преимуществом рулонной технологии является:

  • Возможность использования не только оцинкованной стали, но и стали с полимерным покрытием, которая более коррозионно- и износоустойчива, а значит, и более долговечна.
  • Обеспечение высокой степени герметичности покрытия за счет закатки в двойной стоячий фальц продольных швов смежных кровельных листов фальцевой кровли (при отсутствии горизонтальных лежащих фальцев).
  • Метод устройства кровли практически бесшумен, что крайне важно при работе в густонаселённых районах.
  • Возможность применения технологии для фальцевых кровель с любым уклоном, любой сложной конфигурации и любого размера.
  • Мобильность фальцепрокатного оборудования, которое позволяет выполнять все работы не только прямо на стройплощадке, но даже непосредственно на чердаке.
  • Водосточная система (желоба, прямоугольные и полукруглые водосточные трубы, колена для водосточной системы) изготавливается из тех же материалов, что и кровельное покрытие фальцевой кровли.

ГРЕБНЕВОЙ ДВОЙНОЙ ФАЛЬЦ

СХЕМА СОЕДИНЕНИЯ ЛИСТОВ СТОЯЧИМ ФАЛЬЦЕМ С КРЕПЛЕНИЕМ ИХ КЛЯММЕРОЙ К ОБРЕШЕТКЕ

1 - кляммера;

2 - лист кровельной стали;

3 - обрешетка.

а - д - последовательность операций



Установка снегозадержателя на фальцевую кровлю.



Крепление снегозадержателя  + контрэлемент для фальцевой кровли.

Крепление осуществляется путём прижимания крепления и контрэлемента к фальцу пятью шестигранными болтами 8х25 мм + гайки. Кровельная сталь должна быть прочно прикреплёна к основанию в местах крепления снегозадержателя. Расстояние – 0,55-1,1 м.

В местах крепления рекомендуем сплошную обрешётку.

В комплект снегозадержателя входят:

Количество

Наименование

Металлочерепица

Профнастил

Фальцевая кровля

2

Круглая труба 32 мм, L=3м

+

+

+

4

Крепление 2000

+

+

+

12

Уплотнительная резина 32х50 мм

+

+



4

Контрэлемент 2000





+

20

Болт 8х25 мм + гайка (M8)





+

8

Шуруп 8х50 мм

+

+



Вычисления

При вычислениях следует принять во внимание кровельный материал, уклон крыши, кровельную конструкцию и частоту крепления. На длинных скатах крепления устанавливаются в два или более рядов. Также снегозадержатели нужно использовать на многоярусных крышах.

Нагрузка снега кН/кв.м

1,8

2,6

Расстояние между креплентями (мм)

600

900

1200

600

900

1200

Наклон крыши

Максимальная длина ската в метрах

< 15

18

12

9

12,5

8,3

6,2

15-22

9,5

6,3

4,8

6,6

4,4

3,3

22-27

7

4,7

3,5

4,8

3,3

2,4

27-37

6,2

4,1

3,1

4,3

2,8

2,1

37-45

7,5

5

2,8

5,2

3,5

2



В таблице указаны максимальная длины ската (в метрах) для кровли с гладкой поверхностью от снегозадержателя (рекомендация). Длины скатов с грубой поверхностью могут быть в 1,3-1,5 раза длиннее максимальных длин. На длинных скатах снегозадержатели устанавливаются в два или более рядов.



Снегозадержатель устанавливается на кровле рядом с карнизом, но на месте несущей стены. Количество креплений снегозадержателя определяется в том числе длиной ската, уклоном и конструкцией обрешетки (см. таблицу). Крепления рекомендуется присоединять болтами к прочной основе. Снегозадержатели поставляются горячеоцинкованными и окрашенными поверх оцинковки. Окраска улучшает коррозиостойкость.



1.        Удаление от карниза (расстояние Х) различается от случая к случаю, но крепление всегда на месте несущей стены.

2.        Расстояние между креплениями – максимум 1 м или равняется расстоянию между стропилами. До установки кровли проверьте прочность мест будущего крепления.

3.        На кровле из металлочерепицы и профнастила крепление осуществляется прикручиванием шурупов насквозь к обрешетке (рекомендация). На фальцевой кровле используется контрэлемент + 5 болтов.

Устройство фальцевой кровли

История фальцевой кровли

Вот уже 500 лет, как листовой металл применяется в качестве материала для кровель Методы фальцовки, разработанные в 19 веке, уменьшили его стоимость, а с 1850 года, благодаря процессу горячего цинкования, лист стал еще и легче. В 1940 году придумали двойной фальц, спустя 10 лет рулонный металл получил широкое распространение как привлекательный, эстетичный, а также экономичный и высокотехнологичный материал для кровли.

Сегодня возможности для применения листового металла стали еще шире. Новые, экологичные системы покрытий совместно с превосходным по свойствам покрытием алюцинк вновь возвращают нас к листовому металлу как интересному материалу для облицовки кровель.

Достоинства фальцевой кровли


Новая технология двойного фальца с надежной системой креплений при помощи зажимов позволяет использовать любые типы оснований и предлагает архитектору полную свободу выбора независимо от климатической зоны строительства.

Надёжный кровельный материал

Фальцевая кровля на сегодняшний день в Челябинске — один из самых популярных и надежных кровельных материалов. Это произошло потому что фальцевая кровля один из самых практичных кровельных материалов, и что немаловажно — один из самых дешевых кровельных материалов.

Фальцевая кровля — это металлическая кровля, в которой соединения отдельных элементов покрытия (картин) выполнены с помощью фальцев. Фальцевые кровли делают из листовой или рулонной оцинкованной стали (как с полимерным покрытием, так и без него), а также из цветных металлов (медь, алюминий).

Картина — элемент кровельного покрытия, у которого кромки подготовлены для фальцевого соединения.

Фальц (фальцевое соединение) — вид шва, образующегося при соединении листов металлической фальцевой кровли. Существует несколько видов соединений фальцевой кровли: стоячие, лежачие, двойные, одинарные.

Боковые длинные края полос стали для фальцевой кровли, идущие вдоль ската, соединяют стоячими фальцами, а горизонтальные — лежачими. Фальцевые кровли выполняются (закатываются) либо вручную специальным инструментом, либо более современным способом — специальными электромеханическими закаточными устройствами.

Самозащелкивающийся фальц

Устройство кровли с металлическим двойным стоячим фальцем

Сейчас в России одним из самых популярных направлений в фальцевой кровли является самозащелкивающийся фальц. Самозащелкивающийся фальц сочетает в себе огромные преимущества и обеспечивает простой и быстрый монтаж фальцевой кровли: не требуется специальный кровельный инструмент, готовая плавующая подкровельная система крепления.

Наиболее герметичным и влагонепроницаемым является двойной стоячий фальц — это продольное соединение, выступающее над плоскостью фальцевой кровли между двумя прилегающими кровельными картинами, кромки которых имеют двойной загиб.

При устройстве металлических кровель двойной стоячий фальц использовался как в России, так и в Западной Европе с конца XIX века. В отличие от одинарного фальца, он, хотя и являлся более надежным, но сложнее изготавливался, поэтому во времена СССР почти отказались от его применения.

После того, как были разработаны специальные станки и инструменты, облегчающие работу кровельщика (закаточные машины, гибочные и фальцепрокатные станки и др.), двойной стоячий фальц стал применяться в качестве основного.

На сегодняшний день фальцевые кровли в западных странах выполняются в основном с применением двойного стоячего фальца. К недостаткам фальцевых кровель следует отнести высокую теплопроводность, а также малую сопротивляемость ударам, вызывающим повреждения.

Финны ценят фальцевые кровли за их надежность, прекрасный внешний вид, большой выбор профилей и простоту монтажа. Так же в нашем ассортименте представлены материалы для фальцевой кровли российских производителей — фальцевые кровли .

Фальц двойной стоячий Line Grand Line 0,5 Quarzit с пленкой на замках

Двойной стоячий фальц является одним из самых надежных, представляя собой продольное соединение между прилегающими фальцевыми картинами. Кромка такого шва имеет двойной загиб. Очень малая вероятность того, что каким-то образом под шов проникнет вода, или со временем стальные листы начнут расходиться. При этом фальц может закатываться как вручную с использованием специальных инструментов, так и с помощью фальцезакаточной машинки.

Монтаж

Картины крепятся к обрешетке с помощью кляммеров. Кляммеры закатываются в фальцы, благодаря чему сквозные отверстия на поверхности фальцевой кровли отсутствуют.

При монтаже кровельных картин длиной более 8 м необходимо использовать «подвижные» кляммеры.

Особенности

Двойной фальц отличается повышенной надежностью и герметичностью.

В отличие от одинарного замка, при выполнении двойного фальца происходит не просто зацепление краев картин друг за друга, а еще и их загибание на 90 градусов.

Такой замок практически не подвержен капиллярному эффекту, что позволяет избежать протечек и повреждения материала.

Фальцевая кровля в Тамбове

Фальцевыми называют кровли, в которых соединения отдельных элементов покрытия (картин) выполнены с помощью фальцев. В современном строительстве фальцевые кровливыполняют из листовой или рулонной оцинкованной стали, стали с полимерным покрытием (и без него), а также из медь, цинк-титан и т.д.

Картина - элемент кровельного покрытия, у которого кромки подготовлены для фальцевого соединения. Картины крепят к кровле с помощью клямеров: один конец которого заводят в стоячий фальц, а другой непосредственно крепят к обрешетке.

Фальц - вид шва, образующегося при соединении листов металлической кровли.

Толщина материала для картин варьируется от 0,45 мм до 0,80 мм. Картины изготавливаются из кровельного материала шириной от 600 мм до 800 мм. Самой оптимальной считается ширина 600-625 мм. На данный момент рулонная технология изготовления картин находит все большее применение.

Различают фальцевые соединения лежачие и стоячие, одинарные и двойные.

Боковые длинные края полос стали, идущие вдоль ската, соединяют стоячими фальцами, а горизонтальные - лежачими. Фальцы выполняются (закатываются) вручную (киянками) или фальцезакатывающим ручным специальным инструментом либо специальными электромеханическими закаточными устройствами.

Существует еще одна разновидность фальцев - самозащелкивающиеся. Их соединяют друг с другом, не применяя инструмент.

Наиболее герметичным и влагонепроницаемым является двойной стоячий фальц - это продольное соединение, выступающее над плоскостью кровли между двумя прилегающими кровельными картинами, кромки которых имеют двойной загиб.

Не случайно, фальцевая кровля приобретает все возрастающую популярность среди широкого многообразия кровельных систем, поскольку представляет собой наиболее герметичную конструкцию, надежно защищающую помещение от атмосферных воздействий, и при этом обладающую самым продолжительным сроком службы.

Рулонная технология

Фальцевая кровля, выполненная по рулонной технологии, является в настоящее время самым предпочтительным типом кровли, который по всем параметрам подходит для российских климатических условий.

Рулонная технология - это процесс изготовления металлических кровельных картин на всю длину ската с подготовленными под соединение в двойной фальц краями на специальной заготовительной машине. Эти картины укладываются на скат, закрепляются кляммерами и соединяются друг с другом в двойной стоячий фальц с помощью закаточной машины. Герметичность двойного фальца там, где это нужно, обеспечивается использованием уплотнителя, находящегося внутри фальца.

Технологические преимущества устройства фальцевой кровли из рулонных материалов заключаются в том, что, во-первых, изготовление панелей-картин становится возможным непосредственно на стройплощадке, и, во-вторых, их длина больше не ограничивается длиной листа. Поэтому, независимо от размеров ската, панели-картины имеют такую же длину, таким образом, отпала необходимость в использовании поперечных соединений (лежачих фальцах), используемых ранее для крепления отдельных металлических листов между собой.

Итог:

  • Сплошное покрытие на всю длину ската без поперечных швов;
  • Двойной стоячий фальц и использование специального оборудования по закатке его обеспечивают кровле 100 – процентную гарантию от протечек;
  • Отсутствие элементов крепления на поверхности картин, подвергающиеся большим нагрузкам при резких изменениях температуры и, как следствие, являющиеся основной причиной протечек;
  • Система крепления фальцевой кровли обеспечивает её устойчивость при повышенных нагрузках;
  • Минимальный вес единицы кровельного покрытия на квадратный метр (от 3,5 кг до 7,5 кг) исключает необходимость в усилении стропильной конструкции;
  • Возможность использования оцинкованной стали с полимерным покрытием без ущерба этому покрытию при закатке, что было почти невозможно при использовании обычных киянок.

Сравнительный анализ долговечности фальцевой кровли

Наименование материала

Ориентировочный срок службы кровли, лет

Из оцинкованной стали, толщиной листа 0. 55 мм

25-30 лет

Из оцинкованной стали с полимерным покрытием, толщиной листа 0.50 мм

45 - 55 лет

Из кровельной меди, толщиной листа 0.60 мм

100 - 150 лет

Из титан - цинка, толщиной листа 0.70 мм

120 - 170 лет

Монтаж фальцевой кровли — инструкцияСтройкод

При соблюдении для фальцевой кровли технологии монтажа, инструкция которой описана ниже, можно предупредить прогибы, деформации и коррозию покрытия. Качественно и правильно выполненные кровельные работы позволят хозяевам дома забыть о ремонте крыши на долгие годы.

Фальцевая кровля: особенности конструкции

Фальцевая крыша получила такое название из-за особенности соединения листов металла. «Фальц» в переводе с немецкого обозначает «шов», при помощи которого соединяются отдельные элементы кровельного покрова. Металлические листы загибаются по краям, за счет этого и происходит их соединение.

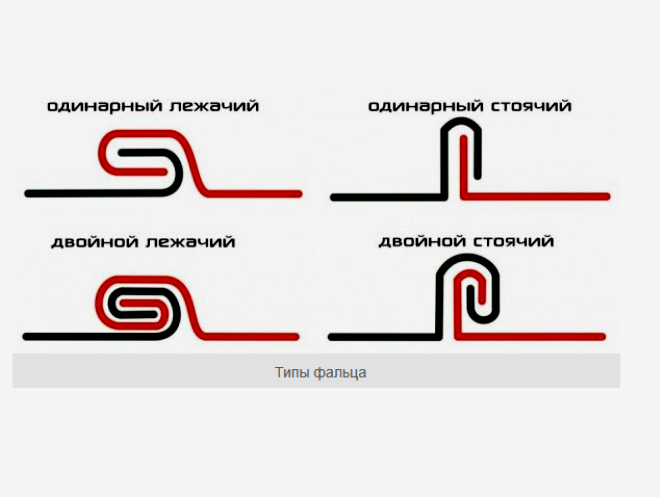

Варианты фальцевых соединений

  • Стоячий фальц (одинарный или двойной).
  • Лежачий фальц (одинарный или двойной).

Подобные замковые соединения обеспечивают водонепроницаемость, герметичность, продолжительность эксплуатационного периода, а также привлекательность кровельного покрытия.

Виды фальцевой кровли по типу материалов

  • Стальная оцинкованная. Отличается прекрасными антикоррозийными характеристиками, срок службы достигает 30 лет.
  • Стальная оцинкованная с полимерным покрытием. Кроме характерных защитных выполняет декоративную функцию, отличается широким ассортиментом цветовых решений.
  • Медная.  Отличается наиболее продолжительным сроком службы — от 100 лет. Монтаж медной фальцевой кровли производится при помощи рулонных материалов, которые могут быть разной фактуры.
  • Алюминиевая. Эксплуатационный период — порядка 80 лет. Отличается повышенной устойчивостью к температурным перепадам, деформированию.
  • Цинково-титановая. Период эксплуатации — 100 лет. Обладает повышенной коррозионной стойкостью.

Преимущества фальцевой кровли

  • Удобство, быстрота выполнения монтажных работ.
  • Минимальное количество строительных отходов.
  • Надежная герметичность.
  • Расположение крепежных элементов под кровельным покровом способствует улучшению внешнего вида крыши, не нарушая при этом герметичность.
  • Применение рулонных материалов предоставляет возможность укладывать один лист на всю длину кровельного ската.

Недостатки

  • Утепленная металлическая крыша требует выполнения качественной звукоизоляции.
  • Материалу свойственно накопление статического электричества, поэтом требуется обустройство молниезащиты.

Важно! При выполнении монтажа фальцевой крыши ошибаться нельзя, поэтому рекомендуется для выполнения кровельных работ привлекать специалистов.

Технология установки фальцевой кровли

Такая конструкция крыши может отличаться лишь используемым материалом для производства покрытия. Также существуют разные технологии ее монтажа, так как покрытие выпускается в рулонах или листах. Классическим вариантом является листовой материал, но он становится все менее востребованным.

Основное требование к фальцевым кровлям любого типа — обеспечение особых условий в подкровельном пространстве (на чердаке), предупреждающих формирование на крыше конденсата, который действует разрушительно на кровельный покров.

Преимущества технологии укладки рулонной фальцевой кровли

  • Удобство, быстрота выполнения кровельных работ.
  • Применение двойного стоячего фальца обеспечивает повышенную герметичность.
  • Возможность применения технологии для кровельных конструкций любой сложности, с любым углом наклона скатов.
  • Возможность монтажа как металлических листов, так и стальных с дополнительным полимерным покрытием, улучшающим эксплуатационные качества материала.

Инструкция монтажа

Монтаж фальцевой кровли необходимо начинать с обрешетки, конструкция которой включает металлический профиль, деревянные брусья (доски). Обрешетка не должна иметь углублений и обязана быть абсолютно ровной.

  • В первую очередь на систему стропил укладываются изоляционные материалы. Крышу обязательно нужно утеплить, гидроизолировать. Для обеспечения вентиляции подкровельного пространства устанавливается легкая обрешетка с интервалом 0,4 м.
  • Следующий шаг — монтаж первого листа покрытия в виде гребня. Предварительно нужно выполнить карнизную часть крыши.
  • В коньковой части монтируется опорная доска.

Важно! Для равномерного расположения стыков необходимо обрезать первые, крайние листы кровельного материала.

  • На ендове выполняют сплошной настил из досок.
  • Листы необходимо класть внахлест 40 мм, за счет которого осуществляется их выравнивание.
  • На карнизном участке фиксация кровельного материала производится к верхней обрешетке.
  • На торцевых участках листы крепятся саморезами, шайбами. При этом обязательно используются уплотнительные прокладки.
  • Продольная состыковка стальных листов тоже осуществляется внахлест.
  • На стыках кровельного материала монтируются снеговые барьеры.

При использовании строительных материалов высокого качества, соблюдения всех требований технологии проведения монтажа фальцевой кровли крыша дома будет служить своим хозяевам без необходимости проведения ремонта долгие годы.

Фальцевая кровля

Фальцевая кровля в Казани



 На сегодняшней день  одно из самых надежных кровельных покрытий как в России, так и за рубежом является фальцевая кровля.

  Фальцевыми называют кровли из листовой и рулонной оцинкованной стали (как с полимерным покрытием, так и без него), а также кровли из цветных металлов, которые соединяются между собой фальцевыми швами и состоят из картин (элементов кровельного покрытия, у которого кромки подготовлены для фальцевого соединения).





 Фальцевое соединение (фальц) — вид шва ,образующего  при механическом соединении листов металлической кровли. Различают следующие виды фальцевого соединения:

  1. Лежащий фальц – соединяет горизонтальные края полос стали.
  2. Стоячий одинарный фальц.
  3. Стоячий двойной фальц -    соединяют боковые  длинные края полос стали, идущие вдоль ската. Данные фальцы выполняются (закатываются) либо вручную специальным инструментом, либо современным способом -специальными электромеханическими закаточными устройствами.
  4. Самозащелкивающийся фальц  (автофальц)- вид соединения, не требующий специального инструмента.

  В связи с появлением профнастила и металлочерепицы в последние 15-20 лет большинство металлических кровель начали выполнять из этих материалов. Они имеют красивый внешний вид, легко монтируются. Но у этих материалов есть один общий недостаток: герметичность швов и элементов конька, ендов, переходов труб достигается путем использования уплотнителей, саморезов, герметиков и других материалов подобного назначения. Но они стоят не совсем дешево и срок их службы еще временем не испытан, поэтому они не могут быть гарантом герметичности скажем, так через 5-6 лет после монтажа. Раньше фальц готовили из листов вручную ,а это трудоемкий процесс и при этом горизонтальные стыки неизбежны, т.к. стандартная длина листов не более 2. 5 метров. В последнее время фальцевая кровля открыла себя заново потому, что фальц изготавливают уже на хорошем современном оборудовании из рулонного металла. Ровность фальцев, длина и скорость зависит только от оборудования.

  Как показывает практика, популярность фальцевой кровли в последние 2-3 года растет, потому что старый классический стиль уже несколько веков доказывает свое право на жизнь.

Наша компания предлагает несколько видов фальцевой кровли.

ФАЛЬЦЕВАЯ КРОВЛЯ С ДВОЙНЫМ СТОЯЧИМ ФАЛЬЦЕМ

 Фальцевая кровля с двойным стоячим фальцем является наиболее герметичным и влагонепроницаемым в сравнении с другими материалами (металлочерепица, профнастил и.т.д.).

  Двойной стоячий фальц — это продольное соединение , выступающее над плоскостью кровли между двумя  прилегающими кровельными картинами, кромки которых имеют двойной загиб.  Длина панели (картины) может быть практически любой, благодаря этому появляется возможность полностью исключить поперечные нахлесты (лежачий фальц — основное место протекания кровли с небольшим уклоном), вследствие чего увеличивается скорость монтажа, снижаются трудозатраты, а это ведет к снижению стоимости кровли.

 Фальцевые кровли можно устанавливать либо по обрешетке, либо по сплошному основанию. Обрешетка может выполнена из брусков (обычно 50х50), либо из металлического шляпного профиля толщиной от 0,7 до 1,2 мм с шагом 250 мм. При несоблюдении требуемого (расчетного) шага может возникнуть прогиб стальных листов, что приведет к ослаблению и возможной деформации швов между листами металла. Это, в свою очередь, нередко становится причиной протечек и коррозии металла фальцевой кровли, особенно в местах соединения картин.

 Непосредственное крепление панелей фальцевой кровли к обрешетке осуществляется при помощи кляммеров, которые не нарушают целостность панелей в отличии от кровельных саморезов, используемых при монтаже металлочерепицы и профнастила.

  Кляммер — металическая полоса из оцинкованной стали толщиной 0.5-0.7 мм, длиной от 80 до 120мм, шириной 25-30мм, может вырезаться из обыкновенного стандартного оцинкованного листа или штрипса при помощи ручного инструмента.  Кляммеры располагаются по краю листа (картин) с интервалом не более 600 мм и прикручивают оцинкованными саморезами 4,8х28мм. По технологии фальцевая картина (панель) сначала укладывается на обрешетку, затем она крепится кляммером к обрешетке, а уже следующая картина накрывает предыдущую вместе с кляммером. Далее место стыковки картин зафальцовывается. В итоге описанной выше операции часть кляммера оказывается завальцована, а другая прикреплена к обрешетке. Данная технология обеспечивает кровле гарантию от протекания на долгие годы.

  Наименьший допустимый уклон скатных крыш с фальцевым соединением 3 градуса. Если уклон скатной кровли меньше 15 градусов, все соединения кровли рекомендуются с двойным фальцем. Для сравнения рекомендуемый уклон для крыш покрытых металлочерепицей не меньше 30 градусов.

 Срок эксплуатации кровельного покрытия с двойным фальцем увеличивается за счет уменьшения количества соединений и недоступности их для воды.

  Исходя из выше перечисленного можно  подчеркнуть  преимущества фальцевой кровли с двойным фальцем:

  1. Высокая механическая прочность шва.
  2. Герметичность-отсутствие сквозных отверстий после монтажа, герметичность коньков, ендовых, трубных переходов.
  3. Больший срок эксплуатации. При использовании меди, алюминия практически вечный.
  4. Удобство монтажа — достигается благодаря изготовлению из рулонной стали панелей необходимой длины.
  5. Эстетичный вид. Швы ровные и качественно выполнены.
  6. Возможность использования в реконструкции исторических зданий.
  7. Большой выбор разновидностей фальцевой кровли с двойным стоящим фальцем.
  8. Отсутствие доборных элементов и саморезов, которые стоят дорого. Многие ошибочно считают, что профнастил или металлочерепица стоят дешевле чем фальцевая кровля, из-за стоимости самого кровельного материала и стоимости работ, но при этом они не учитывают стоимость доборных элементов для них. Стоимость кровли определяется вопросом "сколько стоит 1 м2", при этом не обращают внимание на стоимость доборных элементов, и не учитывают одно из важнейших свойств фальцевой кровли как герметичность и окончательную стоимость 1 м2 готовой кровли.
  9. Меньшее количество отходов по сравнению с другими видами металлической кровли.
  10. Отсутствие выступающих поперечных швов, препятствующих нормальному водоотводу.
  11. Отсутствие шероховатостей, способствующих закреплению наледей на поверхности.


                      РАЗНОВИДНОСТИ ФАЛЬЦЕВОЙ  КРОВЛИ

  Существует несколько видов фальцевой кровли, которые отличаются  по ширине  и по наличию на фальце ребер жесткости.

  В зависимости от области применения можно выбрать тот или иной вид фальцевой кровли.

  Фальцевая кровля с двойным фальцем с двумя ребрами жесткости: фактическая ширина-557мм, рабочая-545 мм . Область применения- большие промышленные здания, складские помещения и.т.д, практически с любым уклоном ската крыши.

  Фальцевая кровля с двойным фальцем с двумя ребрами жесткости: фактическая    ширина-352 мм,рабочая-340мм. Область применения –жилые здания, реконструкция исторических зданий, дома частного сектора.

  Фальцевая кровля с двойным фальцем без ребер жесткости ширина-557 мм, рабочая-545 мм.

  Фальцевая кровля с двойным фальцем без ребер жесткости ширина-352 мм, рабочая-340.

  Область применения- жилые здания, дома частного сектора.

                                      Монтаж фальцевой кровли

  Монтаж фальцевой кровли осуществляется с применением современной рулонной технологии. Рулонная технология - это процесс изготовления металлических полос на всю длину ската с подготовленными под соединение в двойной фальц краями на специальной заготовительной машине. Фальцевые кровли монтируют по разреженной обрешетке или по сплошному основанию. Кровельные полосы укладываются на крышу, закрепляются на обрешетке и соединяются друг с другом в двойной фальц с помощью специальной закаточной машинки. Чтобы обеспечить герметичность (например, при малом угле наклона крыши) дополнительно применяется специальный уплотнитель.

Основные элементы фальцевой кровли

Как мы уже упоминали, элементы фальцевой кровли, в первую очередь, –  это картины с подготовленными боковыми сторонами для их дальнейшего соединения. Фальц-панели могут быть стартовыми и рядовыми, по вариантам изготовления – параллельными и трапециевидными. Наиболее популярны картины с ребрами жесткости и без, с самозащелкивающимся замком, фальц-панели под прокатку.

Доборные элементы для металлической кровли

В качестве комплектующих при монтаже фальцевой кровли используется коньковый профиль, профиль ендовы, торцевой, карнизный и стыковой профили. Без них работа по монтажу кровли не может быть выполнена в полном объеме. Именно поэтому во время составления сметы расходов на устройство крыши забывать о доборных элементах ни в коем случае не нужно. Сюда же можно отнести расходы на приобретение кляммеров, саморезов, шурупов.

Вентиляция, водостоки и элементы безопасности на крышах из металла

Ни одна кровля не будет в полном объеме справляться с основным предназначением, если не позаботиться о грамотном устройстве вентиляционных выходов, водосточной системы и элементов безопасности.

Вентиляция поможет предотвратить образование конденсата на стропилах и подконструкции кровли, вызывающего плесень и грибок на деревянных элементах кровли, коррозию металла, увлажнение теплоизолирующих материалов.

Грамотная водосточная система – гарантия того, что вода на поверхности металлической кровли не будет задерживаться, следовательно, контакт кровельного материала с ней будет минимальным.

Элементы безопасности на фальцевых кровлях устанавливаются для того, чтобы не допустить никаких проблем с обслуживанием крыши и ее эксплуатацией. Монтаж снегозадержателей позволит избежать неконтролируемого схода больших масс снега и льда, а кровельные ограждения и переходные мостики обезопасят выход на крышу тех людей, которые будут заниматься ее обслуживанием. Именно поэтому, выбирая основные элементы фальцевой кровли, не забывайте о дополнительных!

                           Фальцевая кровля в эксплуатации.

  В зависимости от расположения дома по сторонам света и архитектуры кровли движение осадков на скатных кровлях может быть в любую сторону, вплоть до перемещения вверх по кровле. Фальцевый замок  в данном случае работает безотказно, так как закрывает попадание любых осадков в место стыка.

  Рисунки отражают идеологию фальца. Стоячий фальц сам по себе выше воды и поэтому не протекает. При монтаже двойной фальц закатывается очень просто, как консервная банка.

  Помимо прочего, любая металлическая кровля легко отторгает замерзания снега или льда при небольшом потеплении или прямых солнечных лучах. Поэтому на металлических кровлях не задерживается много снега.

 Очень большое значение имеет свойство металла запоминать первоначальное положение. Металл — «хорошая пружина». Поэтому вода, образуя лед, сначала отжимает металл, а когда лед тает, металл возвращается в первоначальное положение. Подобного свойства фальевой кровли нет ни у одного другого вида кровли. А это особенно актуально в последнее время при участившихся оттепелях-заморозках.

  Одним словом, фальцевая кровля проста и понятна по сути, строга и красива по форме.

Также для полной комплектации кровли есть такие материалы, как : конёк, ендова, карнизная планка, планка торцевая, планка лобовая, уплотнитель, кровельные саморезы, софиты для подшива карниза и вентиляционные элементы.

У компании "Технология Строительства" выгодно покупать, потому что:

  Компания с огромным опытом комплектования кровельными и фасадными материалами. Грамотный персонал поможет вам подобрать необходимый материал, выполнить замеры и расчеты абсолютно бесплатно. Действуют гибкие системы скидок. Мы ценим каждого клиента!

Металлическая кровля с механическим фальцем: стоимость, типы и преимущества

Если вы хотите получить максимальную отдачу от инвестиций в металлическую крышу, фальц со стоячим фальцем - исключительный выбор. Фальцовые крыши идеально подходят для домовладельцев, которые ценят долговечность и долгий срок службы по сравнению с гофрированной металлической кровлей. Но как только вы решите использовать стоячий шов, вам все равно придется определиться с тем, какой тип стоячего шва вы будете использовать.

Компания Western States Metal Roofing предлагает два типа профилей со стоячим фальцем: защелкивающийся замок и MS2® с механическим швом глубиной 2 дюйма. Если вы пойдете по маршруту Snap Lock, у вас будет только один тип. Но есть две версии с механическим швом: одинарный замок и двойной замок.

В этой статье мы собираемся обсудить стоимость, преимущества и недостатки механической сварки, а также различия между двумя различными системами.

Что такое металлическая крыша с механическим фальцем?

Металлические кровли с механическим фальцем состоят из кровельных панелей с системой фальцев со скрытым креплением. Они разработаны с зажимами, которые выровнены друг с другом, поэтому их можно заблокировать механической или ручной закаточной машиной.Способ крепления панелей делает кровлю более устойчивой к атмосферным воздействиям и снижает вероятность возникновения утечек.

Эти панели могут использовать одну из двух систем запирания: одиночный замок или двойной замок.

Что такое стоячий шов с одинарным замком?

Одиночный замок означает, что швы панели загибаются один раз (90 градусов). Система с одним замком - это более простая установка, которая лучше всего подходит для умеренного климата, поскольку она не так герметична, как двойной замок.

Преимущества стоячих швов с одним замком

Более быстрая и доступная установка

Самым большим преимуществом системы с одним замком является то, что требуется меньше труда, поэтому установка выполняется быстрее. Вы обнаружите, что затраты на установку системы с одним замком будут меньше, поскольку потребуется меньше работы.

Более простой ремонт

Менее трудоемкий монтаж также выгоден, если в будущем возникнут проблемы с кровлей.Единая система блокировки облегчает замену поврежденной панели.

Что такое стоячий шов с двойным замком?

Система двойного замка включает швы, которые загибаются дважды (на 180 градусов). Эти панели более трудоемки и требуют более высоких затрат на установку. Однако они также используются чаще. Системы с двойным замком более безопасны, устойчивы к погодным условиям и в целом имеют лучшую производительность по сравнению с системой с одним замком.

Преимущества стоячих швов с двойным замком

Совместимость с низкими склонами

Ваша крыша почти плоская? Крыши с небольшими уклонами (менее 2:12) требуют дополнительной устойчивости к атмосферным воздействиям, поскольку они более склонны к скоплению воды.В результате, система с одним замком и система с двойным замком всегда должны использоваться с любой крышей с уклоном от 2:12 до 0,5:12 или больше с герметиком в шве. Они обеспечат дополнительную атмосферостойкость, что хорошо подходит для крыш с низким уклоном, где вода с трудом может стекать.

Фальцевая крыша с низким уклоном, медный пенни

В то время как WSMR предлагает панели со стоячим швом с высотой шва 2 дюйма, на рынке вы можете найти другие панели с высотой 1 дюйм, 1. 5 дюймов или 2 дюйма. Если вам нравится вид стоячего шва, мы рекомендуем более высокую высоту, так как это делает швы более выраженными.

Как вы увидите ниже, чем выше высота, тем ниже должен быть уклон крыши.

  • 2-дюймовый профиль с двойным замком: Может быть установлен с шагом 0,5 / 12 или более с помощью герметика в шве.
  • 1,5-дюймовый профиль с двойным замком: Может быть установлен с шагом 1/12 или более с помощью герметика в шве.

Если вы не знаете, какой у вас уклон крыши, мы рекомендуем прочитать наш блог о том, как определить уклон крыши .

Облегающий крой More Weather Панели с двойным замком

обеспечивают лучшую производительность, поскольку они более безопасны и устойчивы к погодным условиям. При двойном сгибании панели плотно свариваются и не имеют потенциальных входов для просачивания воды, что могло бы привести к утечке.

Повышение качества работы

Система двойного замка также снижает вероятность расстегивания швов. Благодаря наличию двух швов вместо одного, панели надежно удерживаются на месте.

Прочный при отрицательных температурах

Система с двойным замком является предпочтительным выбором для фальцевых кровель в холодном климате, например, в заснеженной местности. Это потому, что металл будет расширяться и сжиматься при отрицательных температурах. Особо надежная установка системы двойного замка предотвратит расстегивание панелей. Водонепроницаемость также предотвратит попадание влаги на вашу крышу от тающего снега, который может вызвать протечки.

Инструменты для постоянного шва с двойным замком

Выбираете ли вы одинарный замок или двойной замок, для установки обоих механических соединений потребуется инструмент.Некоторые подрядчики будут использовать механическую закаточную машину, в то время как другие предпочитают работать с ручной закаточной машиной для сшивания панелей. Частью более длительного процесса установки крыш с механическим фальцеванием является то, что перед использованием фальцевальной машины каждый зажим необходимо вручную сшить по всей крыше на каждой панели.

Вам нужно арендовать механическую закаточную машину?

Качество вашей фальцевой кровли зависит от ее установки. Как и с любым кровельным материалом, некачественный монтаж приведет к проблемам в будущем.Оба инструмента приносят качественные результаты, если профессионал-кровельщик имеет опыт монтажа стоячих фальцев. Выбирая профессионала-кровельщика для установки, обязательно спросите об опыте подрядчика, в частности, об установке металлических панелей с механическим швом.

Стоячий шов с механическим швом Стоимость

Металлические кровельные панели с механическим швом варьируются от $ 2.50 до $ 5.00 за квадратный фут.

Кровля с механическим швом состоит из нескольких частей, которые влияют на ее общую стоимость, включая:

  • Принадлежности
  • Накладка
  • Подложка

Эти детали будут оплачены дополнительно.Каждый проект индивидуален и потребует разных деталей отделки и количества.

Single Lock Vs. Постоянный шов с двойным замком

Выбирая фальцевую крышу, вы знаете, что получаете качественный продукт. Выбор между одинарным или двойным замком сводится к тому, что вы действительно ищете.

Лучше всего использовать одинарный замок:

  • Для мягкого климата
  • В поисках более быстрой и недорогой установки

Лучше всего использовать систему двойного замка:

  • В заснеженной местности и других местах с отрицательными температурами
  • Когда требуется более плотная посадка
  • Для крыш с очень низким уклоном

Если вы предпочитаете кровлю со стоячим фальцем, подумайте также об альтернативном варианте со стоячим фальцем, который проще установить: Snap Lock.Этот вариант предпочитают большинство кровельщиков, поскольку его установка проще.

Узнайте больше о технических характеристиках механического замка здесь

Панели с двойным замком со стоячим швом

Доступен в различных материалах.

Изготовление любой длины на заказ на месте.

Доступны размеры 1 ", 1,5" и 2 ". Панели крыши со стоячим фальцем являются классическим стандартом. Задолго до появления машин Чтобы экструдировать панели, подрядчики по всему миру устанавливали этот окончательный вид.В 1,5-дюймовые и 2-дюймовые родственники этой красивой панели были разработаны для создания более четких теневых линий, для повышения прочности конструкции и обеспечения большей целостности в условиях низких уклонов.

Установка осуществляется с помощью зажимов для крепления панелей к крыше и двойного загиба швов , отсюда и название «панели с двойным замком».

Riverside имеет станки для производства панелей, на которых наши клиенты могут работать с панелями различных размеров, материалов и длины. Мы также предлагаем радиусные и конические панели, которые могут быть изготовлены на нашем предприятии.

Riverside также предлагает услуги по установке в Массачусетсе и некоторых частях Новой Англии.

Размеры металлических кровельных панелей:

Катушки для панелей обычно доступны в размерах 18, 20 и 24 дюйма, как показано в таблице ниже. Хотя мы можем изготовить на заказ катушки с прорезями под другие размеры, а затем предложить панели разной ширины, ранее упомянутые более доступны по меньшей цене. Для случайных работ мы также можем вручную согнуть панели длиной до 12 футов на наших Autobrakes, соответствие любым профилям нечетной ширины.

Металлические кровельные изделия обычно изготавливаются из следующих материалов:

Riverside предлагает некоторые аксессуары, необходимые для установки фальцевых, стеновых и плоских крышных панелей, например зажимы. Хотя мы не продаем инструменты, на нашем веб-сайте есть список некоторых из наших любимых инструментов, которые могут указать вам правильное направление для покупки или аренды инструментов и для покупки других аксессуаров.


Кромка и проблесковый металл:

Системы Metal Roof не состоят только из панелей. Для начала и завершения работы требуются кромка и окантовка металла, а производители Riverside все, что нужно для вашего проекта. Обычно, чтобы начать работу, вам понадобится по крайней мере край капель, чтобы прикрепить панели к J-каналу. (или канал Z, если вы предпочитаете), либо для использования Ridge Cap, либо для Head Wall Flashing, и в большинстве случаев вам также понадобится Valley Flashing.

Singel lock vs Double Lock: «Нам нужно заменить крышу в нашем бревенчатом доме ...» - Гость (07.09.2004) | Фальцевая крыша | Архив

Нам нужно заменить крышу в нашем бревенчатом доме, и мы думаем об установке фальцевой металлической крыши.Нам сказали, что существует 2 типа систем блокировки для панелей; одинарный замок и двойной замок. Можете ли вы объяснить разницу, а также плюсы и минусы каждого из них. У нас есть крыша выбора 12/12. Спасибо

Поделиться

Или скопируйте этот URL: https: // www. metalroofing.com/spirit/comment/3932/find/
«Двойной замок» относится к системе, которая механически зашивается закаточной машиной после того, как сковороды закреплены на месте. Хотя этот тип системы может использоваться на кровлях любого уклона, он наиболее распространен на крышах с более низким уклоном менее 3:12. Системы одиночного замка или «защелкивающегося замка» применимы для кровли с уклоном 12:12.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/3933/find/
Двойной замок не является защелкивающимся замком, если вы не имеете в виду название продукта.Двойной замок означает, что швы загибаются друг на друга или соединяются вместе дважды, как в традиционных жестяных или медных крышах ручной формовки (следовательно, двойных). Одиночный замок относится к одному слою, сложенному или сшитому крючком, как прилегающая деталь, и иногда его называют угловым швом. Любым типом может быть концевой нахлест или основной боковой нахлест панелей. Двойной или одинарный шов может быть сшит вручную на более мягких материалах или на мягких или жестких материалах, таких как сталь, сшитых с помощью швейной машины в один или два этапа, в зависимости от имеющегося оборудования.Когда в целом говорят о двойном замке как о типе панели или системы, они будут иметь в виду боковые перекрытия.

Поделиться

Или скопируйте этот URL: https://www.metalroofing.com / spirit / comment / 3934 / find /
Кровли бывают фальцовые и несшитые "стоячий". Также имеются фланцы, которые лежат на плоском настиле, и зажим, который удерживает крышу от пола. Кроме того, есть фиксированные зажимы и плавающие зажимы, которые позволяют металлу крыши расширяться и сжиматься. Чем ниже уклон, тем выше должен быть шов, а на самых низких уклонах шов следует подшивать закаточной машиной. Я бы посмотрел, почему ваша существующая крыша вышла из строя, и воспользуюсь этой возможностью, чтобы исправить любые недостатки в сборке крыши. Строительные нормы и правила теперь предусматривают установку вентилируемых крыш в жилищном строительстве. Предполагая, что у вас сводчатые потолки, вам необходимо обеспечить минимум 1 дюйм вентилируемого воздушного пространства в США и 1 1/2 дюйма в Канаде. Если это еще не предусмотрено, выберите подходящую металлическую кровельную систему.

Поделиться

Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/3935/find/

Установка двухслойной фальцевой кровли «Sealed N Safe

Термоблок

Наш SNS ® Thermal Spacer «The Performer» может быть установлен на ходу (вариант 1), когда установлены изоляция и кровельные листы, или они могут быть установлены сразу (вариант 2) с помощью корзины для персонала, в любом случае , прекрасно работает.

Каждая тепловая прокладка имеет длину шесть футов, что составляет стандартную ширину двух листовых панелей и типичную ширину металлического изоляционного рулона здания, что делает тепловой блок простым в обращении и установке.

Каждая термопрокладка поставляется с двумя винтами с плоской головкой, чтобы удерживать шестифутовый термоблок на месте.

Предложений:

• При установке тепловых прокладок отцентрируйте их над фланцем прогона

• Соедините термические прокладки встык без дополнительного давления

• Продумайте размещение винтов с плоской головкой через термическую прокладку, чтобы крепления панели SNS ® не конфликтовали с винтами с плоской головкой

• При установке изоляционных покрытий, установите их в соответствии с отраслевыми стандартами, чтобы обеспечить полное расширение стекловолокна.

Шаг 1:

Установите распорки прогонов SNS® между прогонами. (См. Инструкции для получения дополнительной информации)

Шаг 2:

Термические прокладки устанавливаются поверх прогонов и крепятся двумя винтами с плоской головкой. (Вариант 1) завинтите первый винт с плоской головкой на конце и второй винт примерно на 12 дюймов от первого. (вариант 2) прикрутите винт с плоской головкой с каждого конца.

Зажим для панели SSR

Предложений:

  • • Используйте только зажимы, которые на ¼ дюйма выше профиля панели.
  • • Зажимы для стоячих швов не должны располагаться над стыками термической прокладки.
  • • Установка зажима панели SSR в центре, чтобы обеспечить завинчивание винтов зажима через термическую прокладку в фланец прогона ниже
  • • Используйте более длинный винт, чтобы закрепить зажим панели SSR через термоблок и во фланец прогона ниже.(SNS рекомендует винт № 14 или большего диаметра и имеет длину 1 дюйм)

Шаг 3:

Поместите изолирующее покрытие поверх термических прокладок и прикрепите зажим панели SSR поверх изоляционного покрытия по центру над термической прокладкой. Зажим панели SSR будет прикреплен через изоляционную оболочку и термоблок к фланцу прогона для плотного соединения. Выполните дополнительные этапы установки фальцевой кровли в соответствии со спецификациями производителя.

Процесс сборки похож на типичную фальцевую крышу. Единственный дополнительный шаг - установить термические прокладки на место двумя винтами с плоской головкой и прикрепить фиксатор шва через термическую прокладку к фланцу прогона.

Лучший стоячий шов с двойным замком

Что такое стоячий шов?

Стоячий шов - это одинарный или двойной фальцевый шов.

  • Использование профильных и закаточных машин для закрытия швов продольных швов значительно сокращает время монтажа.
  • Небольшая высота швов (25 или 32 мм) придает крыше и фасаду современность, легкость и ровность, подчеркивая ее архитектурное предназначение. При работе с более сложными конструкциями эта система имеет более технологичный вид.
  • Технология стоячих фальцев особенно подходит для очень больших поверхностей крыш и фасадов, а также для конструкций, расположенных в регионах с суровым климатом, которые часто подвержены сильным ветрам, проливным дождям и снегопадам (горный или континентальный климат).

Поверхность: натуральный цинк / КВАРЦ-ЦИНК / АНТРА-ЦИНК / ПИГМЕНТ

Высота шва Межцентровое расстояние 500 мм Ширина рулона
H = 25 мм 430 мм
H = 32 мм 416 мм
Толщина 0.7 мм - 0,8 мм
Длина до 15 м

  • Все виды крыш.
  • Все формы: плоские, изогнутые, вогнутые, выпуклые, конические, купольные.
  • Шаги: Минимальный шаг 3 ° (5%).

Опора
Поддержка должна быть:

  • Жесткий и сплошной.
  • Отвечайте требованиям по нагрузке с минимальным усилием на вырывание 50 дм для каждого зажима.
  • Опираться не менее чем на 3 элемента несущей конструкции.
  • На опоре не должно быть выступающих элементов.

Этапы установки двойного замка стоячий шов:

Укладка панели на конструкцию:
Положите панно на конструкцию.
L-образный профиль предыдущей панели и зажимы, которые были прикреплены к панели и прикреплены к конструкции, покрываются U следующей панели, что позволяет избежать напряжений и бокового растяжения.
Установка клипс.
Количество зажимов для кровли (зависит от климатической зоны - свяжитесь с нами для получения дополнительной информации)

Поперечные переходы
Когда длина ската крыши превышает максимально рекомендованную длину, необходимо соединить листы с помощью поперечных стыков. В зависимости от ската крыши существует несколько приемов.

Ступень (или капельница)
Для уклона 3 ° (5%) или более: высота ступеньки должна быть не менее 8 см для стоячего шва.

Двойной рант
Для угла наклона 8 ° (15%) и более:
Двойной рант можно использовать в технике стоячий шов для шагов от 15% и выше. Минимальная длина нахлеста - 200 мм с фиксирующим зажимом вверху.
Перекрытие следует увеличивать в зависимости от климатических условий, таких как ветер и дождь.

Одиночный рант
Для углов> 25 ° (47%) и более:
Одинарный рант или одинарный поперечный рубчик с перекрытием 50 мм могут применяться для шагов более 47% (25 °) при использовании техники стоячих швов.
VMZINC рекомендует использовать двойной рант вместо одинарного для стоячих швов, поскольку он обеспечивает большую водонепроницаемость.

Система крепления

  • Клипсы имеют двойную функцию:
    • Обеспечение механической прочности всей кровли.
    • Допускает свободное расширение металла.

    Зажимы VMZINC изготовлены из нержавеющей стали 304. Толщина фиксирующего зажима равна 0.5 мм.
    Скользящие зажимы имеют подвижный элемент толщиной 0,4 мм и паз длиной 70 мм, позволяющий свободно перемещать панель из VMZINC при расширении и сжатии.
    Скользящий компонент этих зажимов должен быть аккуратно размещен в прорези во время установки. Как правило, скользящий компонент располагается в середине прорези.
    Устойчивость зажимов к разрыву составляет 50 даН.
    Рекомендуется использовать винты для фиксации зажимов.
    Рекомендуется три винта на каждый скользящий зажим. Использование гвоздей обеспечивает значительно меньшее сопротивление, но в случае использования гвоздей подрядчикам рекомендуется использовать гвозди с кольцевым стержнем.

  • Расстояние от центра до центра между клипами
    • 330 мм на основной части крыши.
    • 165 мм по периметру на расстоянии, равном 1/8 проекции крыши (Ra1), минимум 3 зажима для защиты от ветра.

Если высота вашего проекта превышает 30 метров и / или если он находится в районе, где скорость ветра превышает 170 км / ч один раз в год, проконсультируйтесь с VMZINC.

Фиксированные позиции зажима
Используйте приведенную ниже таблицу, чтобы определить расположение фиксирующих зажимов в вашем проекте.

Для получения дополнительной информации свяжитесь с VMZINC.

Стоимость, детали, цвета и преимущества

Металлическая кровля со стоячим фальцем - лучшая металлическая кровельная система, которую может предложить рынок, когда вы ищете эстетичную, водонепроницаемую, легкую и прочную кровлю.

Кровля со стоячим фальцем бывает четырех основных типов: цельный замок с защелкой, двойной шов с замком, двухкомпонентный замок с защелкой и симметричный шов. Эти металлические кровельные системы лучше всего подходят для рекреационных, жилых и коммерческих зданий; они могут длиться до 60 лет. Эта кровельная система называется стоячим фальцем, потому что шов, как правило, является стоячим, а не скрытым.

В прошлые годы многие обычные домовладельцы могли позволить себе только асфальт или композитную черепицу. Постоянный шов был ограничен только очень крутыми, авангардными жилыми домами и коммерческими сооружениями из-за их относительно высокой цены. Однако теперь они стали обычным явлением даже среди обычных домовладельцев. Этот тип кровли отличается большей долговечностью и надежностью, и, следовательно, вы получите полную окупаемость начальных затрат.

Почему стоит выбирать стоячий фальц вместо асфальтовой черепицы?

  • Асфальтовая черепица со временем изнашивается; они имеют тенденцию отслаиваться от верхней поверхности на минеральной основе.
  • Композитная черепица получают из нефти, поэтому на их стоимость часто влияют цены на нефть.

Примечание: асфальт или композитные кровельные материалы по-прежнему популярны у многих людей, поскольку они довольно дешевы.

Характеристики фальцевой металлической кровли

  • Состав и ширина панелей: они поставляются со стальными или алюминиевыми панелями с покрытием Galvalume; они от 12 до 19 дюймов в ширину.
  • Формованные на месте и предварительно сформированные: панели, сформированные на месте, могут быть предложены в виде жестких панелей, в то время как предварительно сформированные панели производятся на заводе за пределами предприятия.
  • Шовные застежки: можно увидеть только гладкий непрерывный гребень, идущий сверху вниз, потому что эти застежки скрыты. Их высота колеблется от 0,5 до 1,5 дюймов.

Виды систем стоячих фальцев

В жилых домах чаще всего используется система стоячих фальцев с замком. Он соединяет металлические панели вместе с помощью уникального инструмента для фиксации швов.

Постоянный шов с защелкой: когда одна сторона защелкивается или соединяется со следующей, панели фиксируются вместе.

Панели со стоячим фальцем на основе гальки: это вертикальные металлические панели из гальки, которые имеют вид стоячего шва.

Сколько это стоит?

Сумма, которую вы потратите на этот кровельный материал, зависит от рабочей силы, стоимости материалов, кровельной системы и гарантии.

Разные материалы бывают по разной цене. Чтобы получить лучшее предложение, вам следует изучить и получить предложения от различных поставщиков.

В зависимости от вашего местоположения, типа металла, системы и взаимоотношений с поставщиками затраты на материалы, изготовленные на заказ, варьируются от 4,00 до 6,00 долларов США за квадратный фут.

Когда мы включаем оплату труда, материалы и гарантию, в среднем стоимость колеблется от 800 до 1400 долларов за квадрат (100 кв. Футов).

Преимущества

  • Долговечность: при правильной установке фальцевая металлическая крыша может прослужить от 30 до 50 лет практически без обслуживания.
  • Меньше швов: поскольку металлические панели беспрепятственно проходят сверху вниз, на крыше меньше швов; также отсутствуют горизонтальные швы.
  • Высокие швы: крыши со стоячим фальцем имеют швы, которые приподняты над уровнем кровельной панели по сравнению с композитной черепицей. Это большое преимущество, потому что высокие швы предотвращают попадание влаги.
  • Элегантный внешний вид: Ваш дом приобретет «индустриальный» вид, но в современной интерпретации. Они идеально подходят для некоторых домов в загородном или современном стиле.
  • «Прохладная крыша»: Агентство по охране окружающей среды США считает любую металлическую крышу «прохладной крышей».Фальц и другие металлические крыши могут предотвратить попадание солнечного тепла, если они окрашены в любой цвет, включая цвета из более темного диапазона.
  • Цвета: Этот кровельный материал предлагает более широкий выбор цветов по сравнению с композитной / асфальтовой черепицей, цвета включают: лесной зеленый, серый, землистый красный и коричневый. Этот сорт подойдет для вашего индивидуального стиля в зависимости от вкуса и предпочтений.
  • Прочность: эта металлическая кровля довольно прочна по сравнению с другими кровельными материалами, которые могут быть пробиты тяжелыми падающими конечностями или повреждены сильным градом.Он обеспечивает надежную устойчивость при граде, ураганном ветре и даже при пожаре. Он часто поставляется с системами, рассчитанными на скорость ветра до 110 миль в час или выше.
  • Экологичность: экологически чистый продукт. Постоянный шов содержит значительную долю переработанного металла. Металл можно переработать. Кроме того, светоотражающие свойства отделки Cool Roof означают, что вы можете значительно сократить свои счета за электроэнергию. На чердаке будет прохладнее, потому что крыша отражает солнечную энергию, а это означает, что ваш кондиционер будет работать меньше, а вы сэкономите деньги.

Недостатки

Стоимость: это очевидный недостаток, поскольку некоторые люди могут быть не в состоянии позволить себе кровлю со стоячим фальцем, даже если она имеет более длительный срок службы. Металл дешевле высококачественного сланца или меди, но дороже обычной черепицы. С учетом этого он воспринимается как умеренно дорогой рубероид.

Меньше кровельщиков: владельцу дома может быть трудно найти хорошего квалифицированного кровельщика, и этот процесс поиска может потратить много времени.Очень мало подрядчиков, которые могут установить металлическую кровлю, и, что еще хуже, только некоторые из них могут сделать хорошую работу. Это может быть довольно неприятно, поскольку общая стоимость проекта, вероятно, вырастет из-за отсутствия конкуренции на рынке металлических кровель.

Не подходит для плоских крыш: некоторые типы металлических крыш не подходят для более плоских (или полностью плоских) скатов. Что такое скат крыши? Это угол наклона крыши.

По мнению кровельщиков, металлические панели Snap-lock не рекомендуются для крыш с уклоном 2:12 или меньше.Однако вы можете перейти на шаг 1/2: 12, если у вас более качественная панель с механическим швом. Для этих целей можно даже обработать швы до 2 дюймов бутиловым уплотнением.

Помните, что когда вы переходите на эти более низкие высоты, вы ниже рекомендуемой минимальной высоты звука. В общем, они могут спокойно спускаться до шага 4:12, производители обычной черепицы гарантируют, что их продукт будет снижен до 2:12.

Заключение

Металлические кровли со стоячим фальцем - наиболее быстрорастущий выбор домовладельцев для металлических кровель.Эти умеренно дорогие кровельные материалы предлагают соотношение цены и качества, поскольку они могут прослужить очень долго и не требуют ухода. Стоячий шов можно воспринимать как рубероид будущего, так как он экологически чистый.

Связанное содержимое:

Тип кровельного материала - узнайте о плюсах и минусах популярных вариантов кровли

PAC-150 Панели с двойным замком 180 °

Металлические кровельные панели со стоячим фальцем

PAC-150 сочетают в себе характеристики полуструктурных металлических панелей с архитектурной эстетикой кровельных панелей.Кровельный рулон PAC-150 для операций формирования поля выравнивается, чтобы обеспечить превосходную плоскостность панели. Максимальная длина панели ограничена при изготовлении на заводе или в цеху, но практически не ограничена при формовании на месте; минимальная длина панели составляет примерно 4 фута.

Кровельные панели

PAC-150 имеют высоту ножек 1,5 дюйма, что требует механической стыковки в полевых условиях под углом 90 ° или 180 ° в зависимости от требований проекта. Панели имеют зажим для скрытого крепления, обеспечивающий максимальную гибкость конструкции.За более подробной информацией обращайтесь к представителю Petersen.

Эта панель сочетает в себе привлекательный профиль с тонкими ребрами жесткости и превосходные структурные характеристики. Панели PAC-150 предназначены для нанесения на самые разные поверхности с уклоном до 1:12. Кровельные панели PAC-150 доступны в широком диапазоне ширины от 12 до 20 дюймов. Доступные материалы включают сталь калибра 22 и 24 плюс алюминий 0,032 и 0,040.

Региональная доступность
PAC-150 производится только в Джорджии, Мэриленде и Аризоне; могут взиматься дополнительные транспортные расходы.

Изогнутые приложения
Панели PAC-150 можно изгибать до минимального радиуса 10 футов. Изгибание может выполняться в полевых условиях или на заводе в зависимости от радиуса и длины панели. Для получения подробной информации о возможностях изгиба, пожалуйста, свяжитесь с заводами Acworth, Ga. Или Annapolis Junction, MD.

Закаточные машины
Панели PAC-150 требуют использования механических закаточных машин. При сшивании панелей на уклонах более 6:12 необходимо соблюдать осторожность, чтобы не допустить соскальзывания закаточного устройства и возникающих в результате царапин на отделке, которые могут аннулировать гарантию.Закаточные машины доступны вместе с ручными обжимами и другими инструментами через D.I. Roof Seamers, который является единственным поставщиком этого оборудования, одобренным Petersen Aluminium. Для получения подробной информации и информации об аренде щелкните здесь.

Хайлайн М-1

Панель Highline M-1 должна устанавливаться цельными участками горизонтально или вертикально.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
