Геотекстиль DUPONT TYPAR® SF 20 — Геотекстиль Plantex®
|
|||||||||||||||||||||||||||||
|
Минимальная сумма покупки составляет 2 000 ₽. Система скидок. Если вы найдете аналогичный товар дешевле, мы сделаем дополнительную скидку. |
|||||||||||||||||||||||||||||
Описание

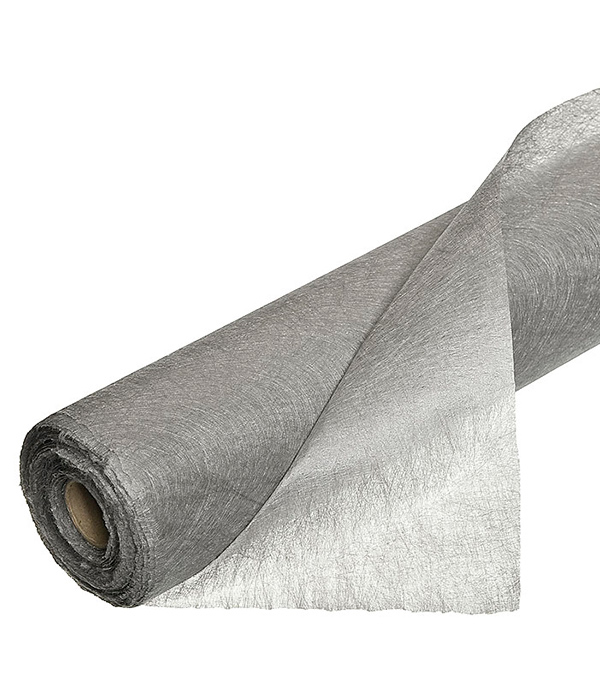

DUPONT Геотекстиль TYPAR® SF 20 — очень прочный нетканый термоскрепленный материал, которые прекрасно выполняет свои задачи даже в самых сложных условиях. В том числе, и в условиях климатических. Он может использоваться как в северных регионах с их морозными зимами, так и в южных с жарким летом. Стойкость к температурам — не единственное преимущество этого материала. Он также устойчив к различным химическим воздействиям, бактериям, механическим нагрузкам. Срок службы этого материала составляет не менее 100 лет.
Лишь длительное воздействие солнечных лучей неблагоприятно воздействует на этот материал. Но в условиях, при которых обычно используется геотекстиль, это и не актуально.
Используется геотекстиль TYPAR® SF 20 для разделения слоев грунта, в различных дренажных и фильтрующих системах, для защиты герметизирующих материалов и теплоизоляции.
Материал незаменим при строительстве дорог, тротуаров, площадок (в том числе, стоянок автотранспорта). Также он подходит для кровельных работ и множества задач ландшафтного дизайна: создания клумб, цветников, фонтанов, мини-бассейнов.
Независимые отзывы о товаре
Mneniya.Pro
К товару » Геотекстиль DUPONT TYPAR® SF 20 » рекомендуем:
4. Скобы-колышки для крепления агротекстиля
84 ₽ — 149 ₽
5. Avgust — Рибав-Экстра, ампула 1 мл
26.34 ₽ — 36 ₽
6. Садовая побелка Люкс
130 ₽ — 247 ₽
7. Опора бамбуковая
8. Кустодержатель стеклопластиковый
207 ₽ — 1 450 ₽
9. Кустодержатель из полудуг
209 ₽ — 485 ₽
Геотекстиль Typar (Тайпар) от рулона со склада в Москве
Если вам нужно проложить парковые дорожки или оформить площадку возле офиса, если требуется быстро и на долгие годы обустроить подъездные пути к дому или создать детскую площадку возле коттеджа, то геотекстиль Typar позволит решить быстро и эффективно все эти задачи.
Размеры рулонов и цена на геотекстиль Typar SF
Наименование | Плотность, | Ширина, | Длина, | Площадь, | Цена |
|---|---|---|---|---|---|
TYPAR ® SF 20 | 68 | 5,2 | 400 | 1040,00 | 0,53 |
TYPAR ® SF 27 | 90 | 5,2 | 200 | 1040,00 | 0,67 |
TYPAR ® SF 32 | 110 | 5,2 | 200 | 1040,00 | 0,89 |
TYPAR ® SF 40 | 136 | 5,2 | 150 | 780,00 | 0,95 |
TYPAR ® SF 56 | 190 | 5,2 | 100 | 520,00 | 1,20 |
Обычно 95% повреждений геотекстиля возникают в процессе монтажа.
Компания DuPont разработала продукт Typar SF, который обеспечивает высокую устойчивость к такого рода повреждениям, следовательно, гарантирует долгий срок службы геоткани.
DuPont ™ Typar ® SF — это зарегистрированная марка геотекстиля компании DuPont ™. Typar SF состоит из термически связанных непрерывных волокон 100% полипропилена. Во время экструзионного производства появляются тысячи тончайший непрерывных нитей, которые проходят через запатентованную компанией DuPont технологию «предварительного натяжения». Сверхтонкие жесткие нити затем направленно формируют листы волокнистого полотна, которые затем термически и механически связываются.
Изменяя количество полимера и условия процесса производства, может быть произведен различный высококачественный геотекстиль Тайпар с разными химическими и физическими свойствами. Особая запатентованная технология производства DuPont является одним из главных отличий уникальных свойств геотекстиля Тайпар от других аналогичных компаний-производителей таких как Сибур или Авантекс.
Купить геотекстиль Typar SF 40 или SF 32 Вы можете в нашей компании от 1 рулона. Для этого просто позвоните нам по телефону
+7 (495) 765-84-79 и приезжайте за товаром.
Благодаря своей повышенной жесткости и высоким коэффициентом удлинения при разрыве геополотно Тайпар SF 40 сверх-устойчиво к повреждению при монтаже. Благодаря высокому модулю жесткости и упругости геоткань отлично справляется с эффектом колейности дорожного полотна.
Геополотно Тайпар представляет собой нетканый материал, а соответственно, он устойчив к промоканию и хорошо выдерживает воздействие химических соединений. Он не окисляется, не склонен к гниению. На его поверхности не развиваются болезнетворные грибки и бактерии. Он препятствует прорастанию корней и не вызывает интереса у грызунов, которые способны разрушить даже самый прочный материал. Можно сказать, что геоткань Typar – универсальна.
Преимущества геотекстиля DuPont ™
- Тайпар по своей структуре обладает отличными фильтрующими свойствами, что позволяет использовать его при землеустройстве, кровельном строительстве, закладке фундаментов, а также в дренажных, дорожных и противоэрозийных строительных конструкциях.
- Материал практически не деформируется благодаря высокой упругости модуля, а потому может выдерживать высокие нагрузки.
- Стоек к разрушению, а при разрыве удлиняется, растягивается, что исключает местные повреждения.
- Благодаря специфической структуре имеет универсальную фильтрующую способность. Соответственно, даже при сильных вибрациях и давлении грунта его поры не засоряются, а сам геотекстиль не повреждается.
- Высокая сопротивляемость прокалывания и разрыва делает его идеальным материалом для укладки.
- Не впитывает воду, а потому может использоваться в условиях повышенной влажности.
- Не прорастает корнями, что позволяет использовать его для обустройства садовых дорожек в ландшафтных работах.
- Прост в обработке и укладке благодаря тому, что является рулонным материалом, который легко можно укладывать на любых площадях, что дополнительно снижает трудозатраты.
Сферы применения геоткани Typar
Геотекстиль используется, прежде всего, в строительстве в качестве разделительного, дренажного, фильтрационного, армирующего материала. Он прост в применении благодаря своей возможности легкого деления и относительно малой деформации.
Если рассматривать вопрос использования геотекстиля более подробно, то следует выделить основные возможности его применения:
- В строительстве этот материал применяют для обустройства кровли и закладки фундамента. С его помощью прокладывают даже взлетные полосы в аэропорту и скоростные автотрассы. Это подтверждает уникальную прочность геотекстиля.
- В ландшафтном дизайне геотекстиль служит прекрасной основой для брусчатки и тротуарной плитки, которые не разрушаются корнями деревьев. К тому же на данный материал не гниет от повышенной влажности, а значит, вам не придется реконструировать дорожки, испорченные «подтоплением».
- В сельском хозяйстве геотекстиль помогает защищать посевы от мороза, а также от ультрафиолетового излучения. В этом случае он используется сезонно вместо полиэтиленовых пленок.
Как видим, геотекстиль Typar универсальный материал, который может пригодиться в различных сферах. При этом цена на него в нашей компании относительно невысока, что увеличивает его практичность для различных строительных работ.
Тайвек
ТайвекБолее устойчивое будущее начинается сегодня
Кевлар®, номекс® и тайвек® будут производиться с использованием возобновляемой электроэнергии, что является важным шагом на пути к достижению наших целей в области устойчивого развития на период до 2030 года.
Узнать больше
Бесконечные возможности
Для большего блага
Будь то обеспечение комфорта в доме, защита работников от опасностей на рабочем месте, обеспечение безопасного реагирования на эпидемии или бесчисленное множество других применений — уникальные атрибуты DuPont™ Tyvek ® каждый день приносить утешение, защиту и дар жизни миллионам людей.
Почему Тайвек®
Легкий и универсальный, но в то же время прочный и долговечный, Тайвек® бросает вызов условностям, поэтому вы можете бросить вызов невзгодам. От средств индивидуальной защиты и защиты от атмосферных воздействий до упаковки и транспортировки, Tyvek® решает сложную задачу — удерживает элементы снаружи, позволяя жить.
Оцените возможности
Tyvek® для средств индивидуальной защиты превосходит отраслевые стандарты по защите от целого ряда химических угроз и опасностей.
Узнать больше
Применение
Защитная одежда
Защитная одежда
Одежда для контролируемых условий
Одежда для контролируемых условий
Медицинская упаковка
Медицинская упаковка
Графика
Графика
Багажник
Багажник
Промышленная упаковка
Промышленная упаковка
Конверты
Конверты
#ТайвекВместе
В эти беспрецедентные времена очень важно, чтобы мы объединились, чтобы помочь нашим героям получить средства индивидуальной защиты, необходимые им для защиты.
Чтобы удовлетворить растущую потребность в критической защите и расходных материалах для борьбы с COVID-19, мы увеличиваем мощность защитной ткани Tyvek® и работаем с нашими партнерами, чтобы быстро доставить ее на передовую.
Это #TyvekTogether
Уникальный нетканый материал
Легкий и прочный Tyvek® воздухопроницаем, но устойчив к воде, истиранию, проникновению бактерий и старению, что делает его идеальным для широкого спектра применений в различных отраслях промышленности.
Что такое Тайвек®
Узнайте, как Тайвек® можно использовать в качестве материала в потребительских товарах
От одежды и аксессуаров до домашнего декора и электроники, Тайвек® предоставляет бесконечные возможности как для традиционных, так и для розничных специализированных продуктов.
Тайвек® для дизайна
Последние новости
DuPont и соединители «DuPont», а также как их правильно обжимать – технические страницы Мэтта
«Соединитель DuPont» – это общеупотребительный термин, который относится к ряду различных типов соединителей с шагом 0,1″.
Они имеют черный пластиковый корпус, который удерживает контакты с пальцами, встроенными в корпус корпуса. Все они очень похожи внешне, но значительно различаются по качеству и цене.
К ним часто прикрепляются различные другие имена, такие как «соединитель TYU» или «соединитель JWT» (напишите комментарий, если вы знаете другое). Это аббревиатуры некоторых китайских производителей, иногда физически встроенные в продукт.
В некоторых случаях «разъем DuPont» может относиться к несвязанным типам разъемов, которые отдаленно напоминают исходную конструкцию, но значительно отличаются в деталях. Китайские репродукции Molex SL / AMPMODU MTE и Molex CGrid III являются некоторыми примерами. На этой странице я буду придерживаться оригинальной серии и близких двойников.
- Mini-PV — оригинальный разъем «DuPont» (редко используется любителями)
- Тип клона Harwin M20 «DuPont» (наиболее распространенный тип, используемый любителями)
- Сочетание контактов и корпусов Mini-PV и M20
- Berg /DuPont «Maxi-PV»
Слева направо: AWG 18-20, AWG 22-26, AWG 22-26 (олово), AWG 28-32, AWG 32-36. Белая полоса справа представляет собой набор отламывающихся заглушек.Mini-PV был первой конструкцией этого типа с шагом 0,1 дюйма (2,54 мм), вероятно, представленной в 1950-х годах компанией Berg Connectors, которая, по-видимому, провела большую часть своей жизни в качестве подразделения EI du Pont de Nemours and Company. Его контакт имеет площадь 1,25 мм и имеет сложную биметаллическую конструкцию с корпусом контакта из латуни и пружиной из бериллиевого сплава. Судя по заголовку, с тех пор он несколько раз переходил из рук в руки.
Оригинальное семейство Mini-PV до сих пор производится компанией Amphenol в США, но это довольно премиальный продукт, который не продается для использования любителями и имеет соответствующую цену, как и следовало ожидать от продукта, произведенного Uncle. Сэм с той же спецификацией уже более 70 лет. В последующие десятилетия его конструкция копировалась и видоизменялась другими партиями.
Я обнаружил, что веб-сайт Amphenol ICC довольно сложен для навигации, с неполными каталогами, общедоступными таблицами данных и документацией в лучшем случае спорадическими и практически отсутствующими инструментами. На этой странице я обобщил части, которые могут быть интересны любителям, у которых нет ограниченного бюджета.
Семейство Mini-PV отличается ошеломляющим набором различных типов контактов (оригинальный каталог).Наиболее интересной особенностью является регулируемое натяжение пружины. Я использую «сверхвысокие» типы (48257-000LF), так как я редко строю что-либо, требующее более 6-8 контактов в одном разъеме, а более высокое усилие разъединения устраняет необходимость в фиксации.
На практике они должны были быть помечены как «низкий», «средний» и «высокий», поскольку «стандартный» тип вообще не является стандартным, на самом деле это специальный контакт, который имеет смысл только в разъемах с большим количеством контактов.
Натяжение пружины рассчитано на 1000 циклов соединения.
Примеры номеров деталей
Цифры, выделенные жирным шрифтом, можно изменить, чтобы заказать разъемы с другим количеством контактов. Обратите внимание, что некоторые не соответствуют количеству позиций, я добавил несколько примеров, чтобы показать, как определить необходимый номер детали.
| Housing 1×1 position ( quite expensive for some reason? ) | 65039-0 36 LF |
| Housing 2×1 position | 65039-0 35 LF |
| Housing 3×1 position | 65039-0 34 LF |
| Housing 1×3 position polarised | 78211-0 03 LF |
| Housing 2×2 position | 65043-0 35 ЛФ |
| Корпус 3 × 2 Положение | 65043-0 34 LF |
| Поляризационная пустая подключение | 65307-0011LF | 48257-000LF |
| Гнездовой контакт AWG 22-26 («высокое» усилие сопряжения, золото 15 мкм) | 48254-000LF |
| ) | 47750-000LF |
| Гнездовой контакт AWG 22-26 (высокое усилие сопряжения, олово) | 47715-000LF |
| Гнездовой контакт AWG 28-32 (высокое усилие сопряжения, золото 15 мкм) | 1909-40138 40254 40138 40254|
| 36 pin single row snap off header (15µ Gold) | 77311-818- 36 LF |
| 36 pin single row snap off header (Tin) | 77311-418- 36 LF |
| 36-контактный однорядный разъемный разъем – длинные ответные штифты 10 мм (золото 15 мкм) | 77311-832- 36 LF |
| 72 pin dual row snap off header (15µ Gold) | 77313-818- 72 LF |
| 72 pin dual row snap off header (Tin) | 77313-418- 72 LF |
| 3 Положение Поляризованное вертикальное заголовок (15 мкс | 69167-1 03 HLF |
)Разрезанная полоска / отдельный кусок
Номера деталей с контактными гнездами, которые я перечислил, предназначены для предварительно разрезанной (отдельной) упаковки.
Они значительно дешевле, если приобретаются в виде «разрезанной ленты» (упаковки на катушках), однако обратите внимание, что они предназначены для обжима с помощью «сквозного» аппликатора, а это означает, что нарезка их для использования в ручных инструментах занимает довольно много времени.
Номера деталей указаны в каталоге. Обратите внимание, что такие дистрибьюторы, как Mouser и Digi-Key, имеют в наличии только очень ограниченный ассортимент этих контактов в форме «разрезанных полос».
Система «провод-провод»
Корпуса и контакты «провод-провод» Mini-PVMini-PV также включает семейство проводов-проводов. Мне не удалось найти каталог, в котором бы давался обзор этого семейства. В нем используется тот же гнездовой контакт, что и в системе «провод-плата», но в нем используется штекерный контакт и другие корпуса.
Один и тот же корпус используется как для штекерных, так и для гнездовых контактов, при этом корпуса, содержащие штыревые контакты, снабжены кожухом, постоянно прикрепленным к нему (и который довольно трудно снять после установки) – продаются отдельно.
Кожухи защелкиваются в контактном отверстии, а не в выступах сбоку, то же самое касается фрикционной защелки ответного разъема, поэтому они также без проблем защелкиваются на обычных неполяризованных корпусах. Они также фиксируются на корпусах-клонах DuPont.
Я обнаружил, что их качество довольно хорошее, сравнимое с Molex SL (также с возможностью подключения проводов к проводу высокого качества). Допуски жесткие, а сила разъединения значительна, особенно при нагрузке пружинными контактами сверхвысокой силы. Двойные типы строк кажутся уникальными. Я не нашел другого примера двухрядного разъема типа «провод-провод» с шагом 2,54 мм в этом стиле.
Если вы уже вложили средства в эту систему, их стоит рассмотреть, однако обратите внимание, что 8 позиций — это максимально доступное количество позиций, и, как всегда в этом семействе, они недешевы.
Примеры номеров деталей
Цифры, выделенные жирным шрифтом, можно изменить, чтобы заказать разъемы с другим количеством контактов.
Они доступны в однорядных 2-4-позиционных конфигурациях и двухрядных 4-8-позиционных конфигурациях с суффиксами номеров деталей от 001LF до 003LF для каждого типа.
| Корпус для соединения проводов 2×1 позиция | 67954-00 1 LF |
| Кожух разъема 2×1 позиция | 07 670144 LF |
| Wire-to-wire housing 2×2 position | 68105-00 1 LF |
| Male connector shroud 2×2 position | 68106-00 1 LF |
| Male contact AWG 22-26 (30µ Gold) | 75967-112LF 75967-312LF |
| Male contact AWG 28-32 (30µ Gold) | 75967-111LF 75967-311LF |
| Male contact AWG 22- 26 (Жесть) | 75653-002LF |
Выбирайте самое дешевое/доступное.Инструменты для обжима
Если вы можете позволить себе использовать эти соединители, вы также сможете позволить себе купить соответствующие инструменты для их обжима, даже если они только бывшие в употреблении — они того стоят . Я подтвердил шесть типов:
- HT-95 (AWG 22-32): Текущий и наиболее часто используемый инструмент Mini-PV. Он большой и дорогой, но идеально обжимает эти контакты.
- HT-102 (AWG 22-32): То же, что и HT-95, но имеет модифицированный локатор штыревых контактов.
- HT-73 (AWG 18-20): Для очень больших размеров проводов.
- HT-112 (AWG 34-36): для проводов небольшого сечения. Инструмент и контакты поставляются только по специальному заказу.
- HT-208A (AWG 22-26): Ручной инструмент с одной матрицей. Снято с производства.
- HT-213A (AWG 28-32): Ручной инструмент с одной матрицей. Также снят с производства.
Я не смог выяснить, каков конкретный вариант использования инструмента HT-73, учитывая, что провода, которые он обжимает, слишком велики, чтобы поместиться в корпуса Mini-PV.
Возможно, неизолированные одинарные выводы?
Мне никогда не удавалось найти исчерпывающий список всех обжимных инструментов DuPont и сопроводительную документацию. Доступны некоторые таблицы данных, но они не обязательно сильно помогают. Есть много других инструментов HT-xxx в дополнение к тому, что я перечислил, все они продаются на eBay в различных количествах и состояниях ремонта. Большинство из них предназначены для малоизвестного семейства Maxi-PV, но есть и много других типов, вероятно, для малоизвестных, в значительной степени забытых бывших соединителей DuPont.
Цена наиболее часто используемого HT-95 новый инструмент, кажется, колеблется между высоким и очень высоким. Я видел, как он продавался по цене от 800 до 1600 долларов.
Слева направо: НТ-95, НТ-102, НТ-73, НТ-112. Обратите внимание, что HT-95 и HT-112 идентичны, за исключением локатора. Все сделано в США. Слева направо: НТ-95, НТ-102, НТ-73, НТ-112. За 50 лет, прошедшие с момента их появления, эти инструменты использовались под разными торговыми марками и вариантами логотипов, рисуя запутанную картину истории и взаимоотношений различных компаний, отмеченных на этих инструментах.
Пример обжима
HT-73, 95, 102 и 113 пример. Обжимы HT-208A и HT-213A не показаны, но они неотличимы от HT-95.Можно обжимать контакты AWG 22-26 в матрице AWG 28-32 инструментов HT-95/102, однако они будут значительно «выдавливаться» (удлиняться), потенциально выходя за пределы изоляции корпуса после установки.
Старые инструменты с одной матрицей
Я не уверен, почему DuPont предлагает две разные серии инструментов для одного семейства соединителей. Эргономика этих инструментов значительно превосходит HT-9.5/102, но результаты немного грубее . Они были сняты с производства несколько десятилетий назад и, возможно, предлагались в качестве более доступной альтернативы инструментам, о которых я упоминал ранее, однако я не могу подтвердить это, поскольку, похоже, информация о ценах не остается в открытом доступе.
Если вы все-таки купите его, ожидайте, что вам придется его ремонтировать. Мне пришлось переустановить пружину и заменить оригинальный локатор на корпус 1×1 на обоих моих.
Обжимные инструменты Oddball
В дополнение к инструментам, описанным выше, существуют еще 4 специальные функции:
- HT-66 (AWG 22-26): локатор и правая матрица в этом инструменте такие же, как и в AWG 22-26 умирают в HT-95. В этом отношении это половина ХТ-95 и полностью ХТ-208. Левая матрица также представляет собой матрицу AWG 22-26, но имеет значительно больший обжимной инструмент для изоляции. Он имеет маркировку «КОАКСИАЛЬНАЯ ИЗОЛЯЦИЯ», подразумевая изоляцию особенно большого диаметра. Я не уверен, каков вариант использования этого более крупного кристалла, поскольку обжимные контакты не помещаются в корпуса Mini-PV.
- HT-68: (AWG 28-32): это вспомогательный инструмент для HT-66, содержащий две матрицы AWG 28-32. Правая сторона такая же, как у матрицы AWG 28-32 для HT-95 и HT-213. Левая рука имеет маркировку «COAX INSULATION» и обжимает провод с таким же смехотворным размером изоляции, для которого предназначен HT-66. Еще раз, вариант использования неизвестен.
- HT-86: Обжимной инструмент для оголенных проводников для контактов AWG 18-20 или 22-26 (лучше всего работает с 22-26) . Он имеет довольно большой обжимной инструмент для проводников, около AWG 18-20, но небольшой регулируемый обжимной инструмент для изоляции, предназначенный для обжима изоляционной части на оголенном проводнике AWG 18-20 (близко). Обжим экрана коаксиального кабеля в контакте является вероятным вариантом использования.
- HT-94 (AWG 22-32): Это самый необычный обжимной инструмент из всех. Он содержит точно такие же матрицы, что и HT-95, но совершенно другой локатор, который загибает смещение в контакте во время обжима, позволяя укладывать обжатые контакты друг на друга. Я не уверен, как они будут использоваться на практике, поскольку искажение контакта означает, что они не подходят для корпусов Mini-PV.
Еще раз, вариант использования неизвестен.Пример обжима
Как упоминалось ранее, инструменты HT-66 и HT-68 могут выполнять обычный обжим в своих матрицах типа «А».
HT-95 показан для справки, чтобы проиллюстрировать смещение, выполняемое HT-94.Прочие обжимные инструменты
- HT-110 (AWG 18-20): Для вилочных контактов этого размера. Как и все эти обжимные устройства большого размера, они не подходят для стандартных корпусов, поэтому я не уверен в их возможностях использования. Он слишком велик для контактов-клонов, а оригинальные типы, для которых он предназначен, не продаются ни у одного дистрибьютора. Будет хорошим дверным ограничителем, если вы можете подобрать его за пару баксов.
- HT-114: Очень простой недорогой ножничный инструмент. Оказывается, это довольно редко.
- SP1552 (AWG 22-24?): похоже, это хорошо спроектированный поддельный инструмент начала 2000-х годов. Часто можно увидеть дешево на eBay. Обжим изоляции имеет подозрительную овальную форму (он должен быть круглым), а обжим проводника слабее, чем у инструментов HT-xx. Тем не менее за эти деньги стоит посмотреть.
Обжим неофициальными инструментами
Обжим AWG 24 с использованием контактов 48257-000LF.
Обжим AWG 28 с использованием контактов 48254-000LF.Hozan P-707 обжимает их почти до совершенства, хотя для выполнения работы требуется три действия. Вполне возможно, что инструмент HT-95 можно будет приобрести подержанным за те же или меньшие деньги.
Любые другие инструменты, которые обжимают типы клонов «M20», также справятся с ними в той или иной степени. IWISS SN-025 работает довольно хорошо, однако немного облегчает обжим проводника. К ним, как правило, относятся разъемы-клоны
«DuPont» различных производителей, включая Harwin«соединитель DuPont». Его контакты обычно согнуты из цельного куска штампованной латуни в форме коробки площадью около 1,6 мм. В отличие от Mini-PV, который имеет 4 различных размера контактов и 3 различных значения натяжения пружины, этот тип имеет только один размер и одно натяжение пружины (свободное) — охватывает размеры проводов AWG 22-28 и доступен либо в оловянном, либо в золотом цвете. ” покрытие (толщиной в несколько атомов).
Это семейство соединителей имеет значительно меньший набор компонентов, чем семейство Mini-PV, которое его вдохновило, при этом продукция ограничена неполяризованными корпусами, штыревыми разъемами и гнездовыми контактами.
На картинке выше в основном много. Доступны мужские контакты, но они не являются официальным предложением от известных производителей и не могут быть заказаны у известных поставщиков.
Есть несколько примеров нетрадиционных соединителей типа «DuPont», например, 3-позиционные типы обычно встречаются в различных поляризованных вариантах для использования с сервоприводом RC, они аналогичны типу Mini-PV «провод-провод». Toby Electronics (Великобритания) также продает ряд поляризованных розеток под своей торговой маркой, которые снова аналогичны поляризованным разъемам типа Mini-PV.
Впервые я увидел эти разъемы-подражатели в конце 1990-х. Я еще не видел оборудования прошлых лет, содержащего их.
Разобранный контакт Mini-PV и пластинчатая пружина Be-Cu (слева) и клон «DuPont» (справа). Легко понять, почему оригинальный дизайн DuPont стал мишенью для дешевой альтернативы. Несмотря на превосходные механические характеристики, контакт с двумя отдельными частями из разного металла обходится дорого в производстве.
Harwin — единственный известный производитель разъемов этого типа, который мне удалось идентифицировать. Могли ли они быть создателями первых клонов «Дюпон»? Сегодня эти разъемы производятся на бесчисленных заводах в материковом Китае, и составляют большую часть того, что продается в Интернете, многие из которых имеют особенно низкое качество.
Независимо от того, где и кем они изготовлены, все типы, не относящиеся к Mini-PV, в значительной степени идентичны конструкции Harwin «M20», с различиями, ограниченными качеством материалов и точностью штамповки, гибки, литья и покрытия. Поэтому нет смысла перечислять отдельных производителей этого типа.
Я использовал их более десяти лет назад, однако сейчас я использую их только для прототипов. Даже с контактами Harwin самого высокого качества натяжение пружины плохое, меньше, чем у типа Mini-PV с самым низким натяжением, а поскольку латунь не является особенно «пружинящим» материалом, они подходят только для нескольких циклов сопряжения, прежде чем их, возможно, потребуется.
повторно натянут.
Для соединений, которые часто сопрягаются/не сопрягаются и должны быть надежными, сэкономленные деньги не стоят дополнительных хлопот, связанных с плохой прочностью контактов (на мой взгляд), также учитывая, что подлинные соединители Mini-PV имеют разумную цену, когда куплены оптом.
Примеры номеров деталей (Harwin):
Цифры, выделенные жирным шрифтом, можно изменить, чтобы заказать разъемы с другим количеством контактов.
| Корпус 1×1 позиция | M20-106 01 00 |
| Housing 2×1 position | M20-106 02 00 |
| Housing 3×1 position | M20-106 03 00 |
| Housing 2×2 position | M20-107 02 00 |
| Housing 3×2 position | M20-107 03 00 |
| Polarising blank plug | M20-003 |
| Female contact (Gold flash) | М20-1180042 |
| Female contact (Tin) | M20-1180046 |
| 36 pin single row snap off header (Gold flash) | M20-999 36 45 |
| 36 pin single row snap off header ( Олово) | M20-999 36 46 |
| 36 Пять с одним рядом заголовок с выключением, правый угол (Золотая вспышка) | M20-996 36 45 | M20-996 36 46 |
| 72 pin dual row snap off header (Gold flash) | M20-998 36 45 |
| 72 pin dual row snap off header (Tin) | M20- 998 36 46 |
| 72-контактная двухрядная защелкивающаяся головка, прямоугольная (золотая вспышка) | M20-995 36 45 |
| 72 | |
| 72 | М20-995 36 46 |
прямой угол (Жесть)Штыревой контакт, изображенный выше, произведен не компанией Harwin. Мои были куплены у китайского продавца на eBay.
Популярные методы обжима
Изображение взято из обучающего руководства DuPont по обжиму с инструкциями , где предпочтительным инструментом для обжима является SN-28B без указания торговой марки, который, по-видимому, выполнял описанный выше обжим. Я бы сказал, что можно улучшить, как мы увидим.
Большая часть ручной обжимки этих контактов любителями выполняется с помощью SN-28B или аналогичного инструмента. Если вас устраивает обжим, подобный изображенному выше, мои эксперименты показали, что вы можете сэкономить 20 долларов, используя молоток.
Контакты типа M20/Clone, обжатые с помощью различных инструментов, описанных ниже. См. описания HT-66/68/86/95 ранее на странице.Официальная оснастка
Заводской обжим этого типа производится в основном китайскими аппликаторами, оснащенными матрицами, которые дают «приемлемые» результаты (не совсем правильные, но довольно близкие).
За годы, прошедшие с тех пор, как я впервые опубликовал эту страницу, я смог определить только один ручной инструмент, специально предназначенный для этих контактов и обжимается по спецификации (благодаря подсказке читателя). Ручные инструменты Mini-PV очень хорошо обжимают эти контакты, однако они не предназначены для них и должны быть специально настроены для этого.
Когда Z20-320 комбинируется с инструментом для зачистки проводов заданной длины, например, Knipex 121202, в результате получается очень быстрый, простой и последовательный процесс заделки.
Раньше был обжимной инструмент M20 под маркой Harwin с маркировкой «Z1015-00» от другого производителя (Wezag) — еще реже можно было найти его в продаже.
Использование инструментов Mini-PV с контактами-клонами
Исторические читатели моего сайта, возможно, заметили, что я провел довольно много лет, используя инструменты Berg/DuPont (теперь Amphenol) для обжима контактов типа клонов. Потенциально я мог удвоить или даже утроить подержанную цену этих инструментов, сделав это. Сегодня я немного отступил от этой рекомендации.
Основная проблема с использованием этих инструментов заключается в том, что контакты клонов довольно рыхлые и не очень хорошо сидят в локаторе. В результате этого очень легко получить контакт в одну сторону во время обжима. Если челюсть сомкнется из-за неправильного контакта, наковальня оторвется, и на этом инструмент закончится. Их можно заменить, однако стоимость (~ 100 долларов США) одной наковальни обычно выше, чем цена всего инструмента в бывшем состоянии.
Несмотря на это, инструменты HT-66, HT-68, HT-95, HT-102, HT-208 и HT-213 достойны обжима контактов клонов, и если вы уже вложили средства в один из них, вы сделали хороший выбор, пока не сломаете его.
Другие, которые я упомянул, требуют настоящих контактов и здесь бесполезны.
Для инструментов HT-66, HT-68, HT-95 и HT-102 – локатор должен сдвинуться немного дальше. Этого можно добиться, либо сняв изображенные резиновые уплотнительные кольца, либо ослабив винты с шестигранной головкой, удерживающие установочные штифты. Невыполнение этого требования может привести к разрушению сопрягаемого конца контакта.
Если вы вносите эту модификацию, прикрепите уплотнительные кольца к внутренней стороне рукоятки, так как вы или тот, кто станет ее владельцем, может захотеть вернуть ей исходную конфигурацию. Удаление уплотнительных колец не является предпочтительным методом, так как вы, вероятно, повредите их в процессе.
Для инструментов HT-208 и HT-213 сложнее. Корпус клона 1х1 необходимо обрезать, чтобы он поместился в пространство, занимаемое исходным локатором, затем немного запаковать фиксирующую пластину. Для этого я использовал вырезанный кусок бутылки из-под безалкогольного напитка.
Дополнительный бонус заключается в том, что в этом случае вы получите инструмент, который обжимает контакты любого пола, и при таком расположении контакт не может сместиться во время обжима.
Я бы не рекомендовал HT-68 и HT-213 или матрицу AWG 28-32 HT-95/102 для контактов клонов, поскольку они сжимаются до очень маленького размера, что приводит к экструзии (удлинению) обжатое окончание. Это не проблема с оригинальными деталями, поскольку используется меньший размер.
HT-86 работает с клонированными контактами, однако довольно туго вставляется в локатор.
Обжим (правильно) неофициальными инструментами
Клоны M20/»DuPont» являются одним из немногих семейств легких контактов, с которыми я сталкивался, универсальные инструменты, такие как SN-28B и PA-09 отказаться от обжима .
Проблема очевидна, когда мы исследуем верхнюю половину обжимной губки. Первоначальный инструмент имеет явно цилиндрическую форму, в то время как универсальный разделен, с намерением закручивать каждую сторону вокруг и снова входить в провод, что, безусловно, не то, что нам нужно для этого типа контакта.
Hozan P-707 является примером инструмента с цилиндрическими обжимными щипцами для изоляции. Он существует уже довольно давно, и на сегодняшний день он по-прежнему дает наилучшие результаты за свои деньги, но за 70-80 долларов это слишком дорого для большинства.
Hozan P-707Существует (по состоянию на 2020 г.) несколько недорогих инструментов с такими матрицами:
Недавно появившиеся на рынке инструменты с цилиндрическими матрицами
IWISS SN-025: редкий пример обжимного инструмента цилиндрического типа. dieВыше показан номер IWISS SN-025, который продается как предназначенный для контактов «DuPont». Я не совсем уверен, что это так. Подробнее об этом здесь.
Ниже приведен пример дешевого инструмента, специально предназначенного для этих контактов (и некоторых других). Об этом подробнее здесь.
Короче говоря, нет. Несмотря на внешнее сходство с обычными клонами «DuPont», контакты/корпуса Mini-PV и контакты/корпуса клонов на удивление , а не взаимозаменяемы.
Его едва видно, но вы можете увидеть различия на изображении выше. В корпусе Mini-PV всего на 90 139 или 90 140 меньше места для контакта, а это означает, что клоны «DuPont» не подходят. Вставлять оригинальные контакты в корпуса-клоны тоже не очень получается — они слишком люфтят, не фиксируются и легко выпадают.
Это большая проблема для кошелька в случае с однопозиционным корпусом, который вам нужен для изготовления высококачественных джамперов. Его смехотворная цена составляет 1,38 доллара за штуку и 85 центов за штуку в количестве 100 штук (Mouser). Если вы не готовы принять стоимость однопозиционных корпусов, изолирующие соединительные провода с термоусадкой являются более дешевым вариантом.
Не могло бы быть «Mini-PV» без семейства разъемов «Maxi-PV», которое действительно существовало. Утверждается, что они имеют шаг 0,125 дюйма (3,18 мм) и представляют собой самое малоизвестное семейство разъемов, о котором я знаю.
