Домашняя котельная: Домашние котельные и их разновидности

Содержание

Котельная в частном доме в Москве

  1. 1. Что это такое?
  2. 2. Требования к котельной в частном доме
  3. 2.1. Требования к газовой котельной в частном доме
  4. 2.2. Требования к твердотопливной котельной в доме
  5. 3. Особенности газовых домашних котельных
  6. 4. Устройство котельной в частном доме: где расположить

Что это такое?

Котельная в частном доме — это комплекс оборудования, который обеспечивает подачу в домовладение горячего водоснабжения и тепла. Чаще всего ее монтаж заказывают при невозможности провести централизованное теплоснабжение. Котельная, которая не зависит от посторонних организаций и ресурсов, называется автономной.

Котельное оборудование может работать практически на любом виде топлива. Самый популярный вариант — газ, затем идут дизель, твёрдое топливо и электричество. Очень часто используются комбинированные котлы, которые в обычном режиме работают на газе, а при перебоях с подачей автоматически переключаются на дизель или твёрдое топливо.

Требования к котельной в частном доме

Просто так сделать котельную дома нельзя — для неё нужно подготовить помещение, которое будет соответствовать довольно строгим требованиям. Основные и общие требования такие:

  • не больше двух котлов на одно помещение;
  • дверь должна быть противопожарной;
  • размеры окна должны быть не менее 0,5 кв. м;
  • отделка должна выполняться из минеральных огнеупорных материалов;
  • вентиляция, равно как и трубы с дымоходами, напрямую зависят от типа котлов — твердотопливные, жидкотопливные, газовые и т. д.

Подробнее можно прочитать в СНиП, которые варьируются по типам котлов, или узнать у специалиста. Например, обустройство твердотопливной котельной в корне отличается от обустройства газовой, и в некоторых случаях установить котёл определённого вида в доме не получится. Само проектирование требует очень индивидуального подхода.

Требования к газовой котельной в частном доме

  • котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
  • площадь окна — от 0,5 кв. м, ширина двери — не менее 0,8 м, высота потолка — от 2,5 м;
  • минимальная площадь котельной — 6 кв. м;
  • вытяжка в котельной обязательна.

Требования к твердотопливной котельной в доме

  • котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
  • расстояние от стены до котла должно быть минимум 10 см;
  • стены и пол около котла желательно обшить негорючими материалами;
  • минимальная площадь такой котельной — 8 кв. м.

Дизельные и электрические домашние котельные самые нетребовательные — им не нужны разрешительные документы. Важно только следить за состоянием оборудования и своевременно вызывать специалистов для профилактического обслуживания.

Особенности газовых домашних котельных

Особенным спросом в России пользуется проектирование и строительство частных котельных на газовом топливе, потому что именно газ считается самым доступным и повсеместно распространённым вариантом.

КПД домашних газовых котельных легко превышает 90%, а ещё они экологически чисты, не выделяют большого количества дыма, бесшумны и не требуют сверхсложного ухода.

В отличие от твёрдого и жидкого топлива, газ не нужно загружать в котёл самостоятельно, докупать и где-то хранить.

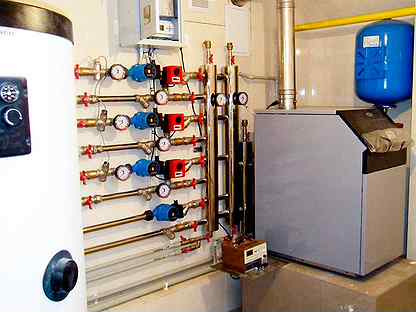

Видео: Как выглядит котельная в частном доме

Сложность при установке котельной на газе в частном доме одна — нужны разрешительные документы и соблюдение нормативов, о которых написано выше. Однако, если вы обратитесь с вопросом проектирования котельной к специалистам, то все вопросы получения лицензии они возьмут на себя.

Устройство котельной в частном доме: где расположить

  • Пристроенные к дому котельные — это отдельно стоящие здания, которые примыкают к отапливаемому объекту, хотя находятся в отдельном помещении.
  • Встроенные котельные — это не пристройка к дому, а оборудование, размещённое непосредственно в жилом здании. Желательно проектировать котельное помещение ещё на этапе строительства, потому что не все котлы можно размещать в жилом объекте.
  • Отдельно стоящие котельные — как видно из названия, они стоят отдельно, могут быть стационарными (капитальной застройки) или блочно-модульными. Во втором случае котельную собирают на заводе и доставляют к месту монтажа автомобильным или ж/д-транспортом.

Также котельную можно разместить в подвале частного дома, особенно если речь идёт о двухэтажной постройке. Мини-котельные можно установить практически как угодно — важно только то, чтобы мощность котлов не превышала допустимые нормативы, а помещение имело качественную вентиляцию.

Частная домашняя котельная нужна, особенно в двухэтажном или одноэтажном доме на удалении, в деревянной постройке, отрезанной от централизованных тепломагистралей, для тех, кто хочет сэкономить. Из-за близкой расположенности к отапливаемому объекту тепло практически не теряется, что многократно повышает КПД котельной и снижает траты.

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
телефон: 8 (906) 700-40-55
электронная почта: [email protected]

Вас также может заинтересовать

Надёжность котельных

Надёжностью котельной называется способность системы в нормальных эксплуатационных условиях производить и распределять между своими потребителями теплоноситель. Основным критерием надёжности является безотказность работы всей котельной в целом и каждого его элемента в частности.

Дымовые трубы для котельных

Дымовая труба — один из важнейших элементов котельной установки. Назначение дымовой трубы для котельной заключается в выведении продуктов сгорания, которые образуются вне зависимости от вида топлива, на котором работает установка.

Что такое деаэратор в котельной?

Слово «деаэрация» означает процесс освобождения жидкости от примесей — в частности, от газообразных веществ, к которым относятся кислород и углекислый газ. Деаэратор, в свою очередь, является обязательным для систем водоподготовки в котельных устройством, которое позволяет значительно продлить и улучшить их работу.

Что такое котельные агрегаты

Вопреки расхожему мнению, котельный агрегат и котельная установка не всегда были синонимами. Раньше котлоагрегатом называлось устройство, объединявшее в единую систему топку, пароперегреватель, воздухоподогреватель, водяной экономайзер, всевозможные трубопроводы и арматуру, тогда как «просто котел» был действительно просто котлом.

Отдельно стоящая котельная для частного дома

Газовое отопление является наиболее выгодным и удобным способом обогреть жилое помещение в холодное время года. Но не стоит забывать, что газ – источник пожарной опасности, а при несоблюдении определенных условий – может взрываться. Поэтому рекомендуется для обустройства котельной использовать отдельно стоящее здание. В нем расположено все, что необходимо для отопления – система очистки и подготовки воды, бойлер, отопительные элементы.

Особенно часто отдельное строение возводят для домов, не имеющих подвального этажа. Ведь техническое помещение занимает полезную площадь и требует отдельного входа. И, несмотря на тихую работу, стоит убрать котельную подальше от жилого помещения.

Также нужно учитывать запас топлива для системы, который должен располагаться рядом с котлом. Если это дизтопливо, то держать его в доме – значит гарантировать утечку запахов, которые не всегда приятно ощущать круглосуточно. Так что для дизельного или газового котлов лучше перенести отопительную систему в отдельное строение.

Преимущества и недостатки отдельного помещения

Перечислим основные достоинства и недостатки изолированного служебного домика, выделяемого под котельную:

Преимущества

Достоинства, несмотря на дополнительные капиталовложения, значительны. Основные:

  • Экономия внутреннего пространства в доме
  • При перестройке старого здания не всегда возможно встроить котельную в существующий интерьер
  • Если имеется несколько строений, которые нужно отапливать, выгоднее построить отдельную котельную для всех
  • Не требуется подводить к дому газовую магистраль
  • Можно нанять персонал для обслуживания котельной, без доступа в жилые помещения

Недостатки

  • Первый и главный недостаток такого решения – расходы на строительство отдельно стоящего домика.
    Даже небольшое здание требует определенных капитальных вложений
  • Необходимость вести изолированную теплотрассу от котельной в здание, что неминуемо влечет за собой потери тепловой энергии
  • Опасность разморозки труб, если котел вдруг прекратит работу в мороз. Хотя хорошая теплоизоляция поможет продержать тепло значительное время

Как составить проект

Проект такой котельной лучше заказать в специализированной организации, чтобы гарантированно соблюсти все строительные требования и нормы безопасности. Рекомендуется поручить специалистам той же компании монтаж и наладку оборудования. И тогда они смогут внести изменения в проект, если потребуются дополнительные радиаторы и установка «теплого пола».

Основные правила и нормативы

Чаще всего котельная выглядит как стандартный домик, размерами 3 на 4 метра. Внешнее оформление может быть различным, выполненным в общем стиле домохозяйства. Но существует ряд нормативов СНиП.

Их нужно соблюдать при строительстве:

  • Потолок котельной – не ниже 2400 см
  • Наличие окна с обязательной форточкой определенных размеров (0,03 кв.м. на кубометр котельной, не меньше 0,8 кв. метра)
  • Рабочий объем на один котел – от 7,5 кубометра; на 2 – от 15 кубов
  • Индикация загазованности для установок мощнее 60 кВт

Какое оборудование должно быть установлено

Среди техники, устанавливаемой в отдельно стоящем помещении, должны быть:

  • Система очистки и подготовки воды
  • Бойлер
  • Один иди пара котлов

Котлы могут работать независимо или каскадом.

Рядом с котельной, работающей на дизтопливе, устанавливается емкость для топлива (солярки).

К помещению подводится теплотрасса. Сегодня для этого используются не металлические трубы, а коммуникации, изготовленные из полиэтилена, уложенные в теплоизолированной гофрированной трубе с теплоизоляцией. Углублять теплотрассу нужно на 0,4-1,2 метра и сверху засыпать песком.

Ввод в дом следует изолировать, чтобы минимизировать потери тепла, а внутри дома в отведенном для этого пространстве монтируется тепловой узел и производится подключение к внутренней системе отопления.

Читайте другие статьи по данной тематике
Услуги по данной тематике

Чем обшить потолок в котельной в частном доме: требования к материалу

При отделке технических помещений надо помнить о безопасности. Она важнее привлекательного вида, хотя и о нем по возможности не надо забывать. По этим принципам выбираются материалы для оформления потолка в котельной в частном доме. Разберемся, что можно использовать для отделки и как правильно ее выполнить.

Все об оформлении потолочной поверхности в котельной

Требования к домашней бойлерной
Особенности отделки потолка
Варианты оформления поверхности
— Штукатурка и краска
— Подвесные системы

При обустройстве системы отопления внимание уделяется безопасности. Помещение, в котором размещают отопительный котел, должно соответствовать ряду требований. Почти всегда оно должно быть отдельным. Иногда делаются исключения, но только в том случае, если отапливаемая площадь невелика, а котел маломощный. Для котельной обустраивают комнату в цоколе или возводят примыкающую к дому постройку со входом из улицы.

Второй вариант безопаснее. При возможном возгорании огонь легче локализовать, он не сможет быстро подняться на верхние этажи. Это даст время на эвакуацию и тушение пожара. Дополнительный плюс: не слышен шум от работы оборудования. Для деревянных строений это единственно возможный вариант. Для пристройки обязателен отдельный фундамент, расстояние от основного должно быть не меньше 0,4 м.

Желательно перед началом строительства котельной купить или предварительно выбрать отопительный прибор. В приложенной к нему технической документации подробно описываются надлежащие условия эксплуатации, особенности монтажа и другие нюансы. Кроме того, надо заранее определить участок выхода дымоотвода, размеры и количество трубных подводок для теплоносителя, диаметры выводных отверстий. Площадь помещения строго регламентируется. Она не может быть меньше 8 кв. м. Обязательно наличие эффективной вентиляции. Чаще всего это принудительные системы.

Минимальная высота установки потолочного перекрытия — 250 см. Дверь обшивается негорючим материалом, устанавливается так, чтобы открывалась наружу. Размеры дверного полотна тоже регламентируются. Минимальная ширина — 80 см.

Основное требование к потолочной отделке — негорючесть. Выбирают только невоспламеняющиеся строительные и отделочные материалы. Помимо этого есть несколько важных моментов, на которые обращают внимание при выборе оформления.

  • Простота монтажа. Площадь технического помещения невелика. Уже это может усложнить отделочные работы. Нет смысла выбирать оформление типа подвесных кассетных либо реечных систем. Очень много времени и сил уйдет на подрезку и подгонку. Вряд ли это оправданно.
  • Несложный уход. Любой отопительный прибор в рабочем состоянии выделяет копоть. Разнится только ее количество, оно зависит от вида топлива. Копоть оседает на поверхностях, в том числе и на потолке. Важно, чтобы покрытие можно было очищать. Желательно с использованием абразивов, поскольку справиться с копотью только щадящими растворами очень сложно.

Выбирая, чем обшить потолок в котельной частного дома, надо помнить о толщине декоративного покрытия. Оно должно быть таким, чтобы высота комнаты укладывалась в нормативы. То есть не была меньше 250 см. Если дом только строится, желательно заранее продумать оформление. Можно поднять перекрытие «с запасом», тогда при желании получится установить подвесную конструкцию или просто оштукатурить потолок.

По требованиям СНиПов крыша и перекрытия котельной изготавливаются из негорючих материалов. Дальнейшее оформление владелец выбирает на свое усмотрение. Надо понимать, что дизайнерские изыски здесь неуместны. Предполагается простой, безопасный и функциональный декор. Предлагаем несколько вариантов.

Штукатурка и краска

Это самый простой вариант. На перекрытие накладывается штукатурка. Количество слоев и их толщина зависят от состояния основы. Обычно их требуется несколько, чтобы сгладить возможные перепады высот и другие неровности. Поверх штукатурной облицовки накладывается шпаклевка. Она окончательно выравнивает поверхность, чтобы ее можно было покрасить. Шпаклевочных слоев тоже может быть несколько, но чаще всего это только один финишный.

Дальнейшие работы проводятся только после того, как основа хорошо высохнет. После ее грунтуют. Один-два слоя праймера улучшат адгезию основания и уменьшат расход краски. Краску наносят после того, как загрунтованное основание высохнет. Важный момент — выбор красящего состава. Согласно требованиям безопасности, он не должен воспламеняться. Поэтому все средства на основе растворителей или масел использовать категорически нельзя.

Хорошее решение — силиконовый состав. Это водно-дисперсионный препарат, изготовленный на базе силикона. После высыхания на основании образуется пластичная термоизолирующая пленка. Она обладает высокой адгезией к разным типам оснований.

Наносится силиконовый состав разными способами, это зависит от консистенции пасты: краскопультом, валиком или кисточкой. Этим же средством можно покрасить дымоход, задвижки, вентканалы, трубы. Для лучшего результата желательно покупать специальные огнестойкие составы.

Подвесная конструкция

Если позволяет высота помещения, есть смысл изготовить подвесную конструкцию. Ее преимущество в том, что между черновой основой и финишным покрытием можно уложить дополнительный слой изоляции, разместить инженерные коммуникации. Основа любой подвесной системы — каркас или обрешетка. Для ее изготовления берут только металлические профили. Деревянные рейки, которые можно использовать для других помещений, здесь не разрешены, даже если они обработаны антипиреном.

Начинают сборку каркаса с разметки. На стене отмечают уровень нижнего края потолочной отделки. При этом не забывают о допустимой высоте помещения. Затем выставляют отметки по периметру комнаты. Делают это с помощью строительного уровня, чтобы получить точную горизонталь. На разметку крепят профили. Затем устанавливают направляющие под обрешетку. Шаг крепления зависит от размеров комнаты, но обычно это 0,45-0,5 м.

Монтируют инженерные коммуникации, если необходимо. Укладывают проводку для осветительных приборов. Кабели можно уложить открытым способом в специальных каналах или гофре. Ее прикрепляют к обрешетке. Если нужно, внутрь каркаса укладывают изоляцию. Чаще всего это плитный или рулонный ватный утеплитель. Обязательное условие выбора — не горючесть.

Готовый каркас с изоляцией внутри можно обшивать отделочным материалом. Выбирают из нескольких вариантов.

Ксилолито-волокнистые листы или КВЛ

Это новый огнеупорный отделочный материал. Он изготавливается на основе армирующей стеклоткани, пропитанной магнезиальным вяжущим. Технология производства листов предполагает связывание и полимеризацию большого количества молекул воды. По этой причине ксилолит не горит, не дымит и не выделяет токсичных веществ при сильном нагреве. Он выдерживает температуру до 1 000 °С, влаго- и морозоустойчив.

В составе ксилолита нет токсичных ингредиентов, он считается экологически чистым. КВЛ удобен в монтаже. Он легко режется ножом или лобзиком, не расслаивается и не крошится. Хорошо изгибается и принимает нужную форму без намачивания. Финишное оформление наносится прямо на плиту. Это может быть шпаклевка, обои, краска или керамическая плитка. Для бойлерной обычно используют огнестойкую шпаклевку, которой закрывают стыки, затем грунтовку и краску.

Огнестойкий гипсокартон или ГКЛО

В его составе гипс и картон, дополнительно обработанные смесью антипиренов. Кроме них присутствует кристаллизованная вода, что дает возможность гипсокартону выдерживать открытый огонь и сдерживать его распространение до 1 часа. От аналогов ГКЛО отличается цветом. Он красный или темно-розовый. Пластины экологически безопасны, могут применяться для облицовки любых комнат.

Листы хорошо режутся, их можно согнуть с предварительным смачиванием, легко сделать в них отверстие. При этом они непрочные, деформируются при нагрузках, установка разного типа креплений требует дополнительного усиления. При неаккуратной нарезке возможно крошение плиты. Тем не менее ГКЛО хороший выбор, чем отделать потолок в котельной частного дома.

После установки стыки заделываются шпаклевкой, основа грунтуется и окрашивается. Правда, закрасить красный или розовый лист в более светлый тон будет сложно. Придется потратить большее количество краски.

Если нет денег на покупку недешевых огнестойких материалов, можно отделать подвесную конструкцию профлистом. Берут самый дешевый оцинкованный лист, режут его на фрагменты нужных размеров и закрепляют к обрешетке. Получается облицовка, похожая на реечный потолок. Профлист можно оставить в изначальном виде или покрасить в любой понравившийся цвет. Металлическая облицовка полностью соответствует правилам безопасности, легко моется, прослужит долго.

По правилам безопасности, для оформления стен и пола тоже используются только негорючие отделочные материалы. Они могут сочетаться по своему внешнему виду или быть совершенно разными. Так, многие предпочитают облицовывать бойлерную кафельной плиткой. Укладывают ее в этом случае и на потолок. Это красиво, практично и безопасно. Если выбирают такое решение, облицовку укладывают на черновую основу. При необходимости ее предварительно выравнивают штукатуркой.

Котельная в подвале частного дома

Давно известно, что жилое помещение – не самое лучшее место для расположения газового котла. В этом случае оптимальным решением видится расположить этот самый газовый котел в подвале дома. Но какие же требования предъявляются к котельной? Как сделать так, чтобы все СНИПы и государственные стандарты соблюдались?

Можно ли ставить котел в подвале?

Газовый котел в подвальном помещении сегодня устанавливают многие загородные домовладельцы. Но есть и исключения. Так, котел размещать не стоит, если система работает на основе сжиженного углеводородного газа, добытого из нефти. На протяжении многих лет государственные стандарты запрещали располагать котельные в подвале частного дома, потому что системы СУГ использовались повсеместно.

Размещать систему отопления в подвале можно. если соблюдать необходимые требования.

После того как состоялся повальный переход на природный газ и специальные котлы, требования по запрету были сняты. Теперь в подвале и на цокольном этаже допускается монтаж не более 4 газовых котлов (водонагревательного или отопительного типа), общая мощность которых не превышает 200 кВт. При необходимости допускается установка газового котла даже на чердаках.

Не стоит забывать о том, что перед монтажом газового котла в своем доме требуется утвердить проект котельной. Это обязательно нужно сделать перед тем, как вы поставите котел и запустите систему, потому что в дальнейшем возможны серьезные проблемы с пожарной инспекцией, где могут потребовать перестроить или демонтировать котельную. Кроме того, такой подход позволит обезопасить себя от того, что нерадивые инспекторы будут требовать взятку. Если проект приносится заранее, то чиновники без проблем вносят определенные корректировки в него, которые нужно учесть и исправить на практике.

Каким должно быть помещение?

Решив сделать котельную на цокольном этаже дома, необходимо учесть некоторые требования, которые обычно предъявляются к таким помещениям. Вне зависимости от расположения будущей котельной, действуют следующие нормы и требования:

  • Высота помещения должна составлять более 200 см. Идеальный вариант – 250 см.
  • Помещение должно быть отделено от жилых комнат. Монтаж газового оборудования в соседнем с жилой комнатой помещении запрещается.
  • На 1 котел (любого типа) в котельной должно приходиться не менее 4 м2 пространства. Кроме того, система должна располагаться на расстоянии более 1 м от стены.
  • Необходимо обеспечить полный доступ к любой детали газового котла с любой стороны, чтобы при необходимости его можно было быстро отключить или отремонтировать.
  • Котельная должна иметь окно, выходящее на улицу. Размер окна не может быть меньше ¼ м2. Оптимальный вариант – 0.03 м2 на м3 помещения.
  • Дверной проем в котельной должен быть удобным и безопасным (с шириной не менее 80 см).
  • Напольное покрытие должно быть выполнено из цементной стяжки, чтобы пол был прочным. Не рекомендуется стелить линолеум, ламинат и другие горючие материалы. Идеальный вариант – облицовка пола плиткой и покрытие специальными огнеупорными материалами.
  • Поверхности стены и потолка также должны быть выполнены из огнеупорных материалов и отделаны плиткой или штукатуркой. Если около топки расположены материалы, которые потенциально могут гореть или портиться под температурным воздействием, их требуется закрыть щитами с утеплительным материалом.
  • У входной двери в котельную требуется предусмотреть наличие вентиляционного отверстия, которое обычно располагается в самом низу дверного полотна.
  • Обязательное требование – устройство в котельной вентиляции приточно-вытяжного типа.
  • Также требования устройства котельной на цокольном этаже предусматривают ограничение доступа в помещение лиц, которые не участвуют в ремонтных работах или обслуживании установленного там оборудования. Запрещается доступ детей и домашних животных в котельную.

Все требования, которые были описаны выше, рассчитаны, прежде всего, на обеспечение высокого уровня безопасности проживания в частном доме. Помимо этого, они позволяют эксплуатировать отопительное оборудование в оптимальном режиме. Если этими требованиями пренебрегать, то серьезно повышаются риски возникновения аварии, пожара и других чрезвычайных ситуаций. Котельная, в большинстве случаев, является небольшим по площади помещением, поэтому при благоприятных для возникновения огня условиях он там возникает достаточно быстро.

Покрытия стен и пола должны быть негорючими.

Требования на объем помещения для котельной действуют только в том случае, если у котла есть открытая топка. Если у котла топка закрыта, то объем котельной может быть любой. Более 90% современных котлов имеют герметичную топку, однако, если вы пользуетесь старым агрегатом, то объем помещения должен быть следующим: 7.5 м3, 13.5 м3, 15 м3 при тепловой мощности котлов до 30, 30-60 и 60-200 кВт соответственно.

Чтобы определить объем помещения, умножаем площадь котельной в подвале на расстояние от пола до потолка. В инструкции к газовому оборудованию всегда имеется указание на тепловую мощность котла. Современный газовый котел в подвале дома может быть размещен при любом объеме помещения.
Если котельная будет расположена в подвале, цокольном или первом этаже здания, необходимо предусмотреть наличие выхода на улицу. В том случае, когда предполагается сделать еще один вход из дома, дверь там надо отделать противопожарными материалами.

Когда здание уже построено, а подходящего помещения для устройства котельной найти не удалось, не рекомендуется выделять под эти нужды жилые комнаты. Оптимальный вариант в этом случае – строительство отдельного здания. Одновременно с этим, нужно принимать во внимание некоторые нормы и ограничения, которые были описаны выше.

Коммуникации

Помещение, оборудованное для котельной, должно иметь все требуемые коммуникации для оптимальной работы системы. Котельная частного дома должна в полной мере отвечать достаточно строгим требованиям: туда необходимо подвести не только газ и водопровод, но и канализацию с электроэнергией. Кроме того, при подведении коммуникаций следует соблюдать следующие требования:

  • Необходимо монтировать однофазную электросеть со стандартным номинальным напряжением и максимальной силой тока в 20 А. Также должно быть выполнено заземление и установлен автомат. Кроме того, не стоит забывать о качественной изоляции на проводах.
  • Если установлен один котел, то хватит монтажа одного запорного узла, который ставится на газовую магистраль. Когда котлов 2 и более – на каждый требуется устанавливать свой запорный узел.
  • Водопровод в котельной должен работать в одной системе с горячим водоснабжением здания и системой отопления. Котельная в этом случае становится помещением, в котором можно установить не только котел, но и выполнять какие-либо работы.
  • В системах водоснабжения, вентиляции, а также в дымоходах и бойлерах требуется предусмотреть устройство устранения конденсата и другой влаги. Это очень важный момент для системы мгновенного слива воды.
  • Государственные стандарты четко регламентируют показатели коммуникаций для котельных на цокольном этаже, поэтому с ними желательно ознакомиться еще до начала работы.

Монтаж настенного котла

Если вы хотите монтировать газовый котел для частного дома своими руками, то первым делом нужно выбрать тип оборудования: напольный или настенный котел. Каждый из них имеет свои достоинства и недостатки.

Крепление котла на стену должно быть максимально надежным.

Далее будет рассказано про установку настенного котла:

  1. Выбор места для монтажа. Нужно предусмотреть тот момент, что для другого оборудования расстояние от стенки котла должно превышать 20 см. Кроме того, от стены придется делать небольшой отступ в 30–50 мм (зависит от мощности котла). Допускается крепление котла на стену над другим оборудованием, размещенными на цокольном этаже дома, если в котельной несколько агрегатов.
  2. Перед установкой нужно обязательно проверить, все ли необходимые элементы для работы на месте: проект монтажа, инструкция, кронштейны для крепления, винты и т. д.
  3. На крышке котла обязательно размещается табличка со всеми техническими характеристиками агрегата. Перед монтажом необходимо сверить указанные показатели с теми, которые отображены в инструкции и на упаковке. Если все совпадает, то можно начинать монтаж.
  4. Если стены на цокольном этаже дома выполнены из дерева или любого другого материала, подверженного воздействию огня, то между стеной и агрегатом обязательно нужно монтировать щит из теплоизоляционного материала толщиной от 3 мм. Помимо этого, требуется предусмотреть расстояние от котла до стены в 50 мм.
  5. Далее, происходит крепление кронштейнов. Фиксировать кронштейны лучше всего дюбелями. В инструкции всегда указывается схема, в соответствии с которой это лучше всего делать. Следует отметить, что настенный котел рекомендуется по правилам монтировать на высоте в 80–150 см над полом.
  6. Затем осуществляется крепление монтажных планок к котлу. Крепление может быть произведено разными способами (все будет зависеть от специфики агрегата и производителя). Как правило, используются обычные болты или саморезы. Каких-либо непонятных деталей в этом случае не будет.
  7. Перед навешиванием котла на кронштейны требуется промыть холодной водой все трубы агрегата, чтобы устранить из них частицы, которые попали в систему еще на этапе производства и транспортировки оборудования.
  8. Котел необходимо навесить на установленные заранее кронштейны при помощи крепежной планки. Это производится так, как указано в предоставленной производителем инструкции. Котел должен располагаться горизонтально, иначе возможны проблемы при эксплуатации.
  9. Находим трубу, которая подает воду в теплообменник, после чего монтируем на нее специальный фильтр, призванный предотвратить засорение котла при эксплуатации. Фильтр с обеих сторон должен быть оснащен шаровыми кранами, с помощью которых при необходимости можно оперативно произвести ремонт и обслуживание оборудования.
  10. Котлы газового типа подключаются и вводят в эксплуатацию только лицензированные сотрудники соответствующих компаний, поэтому самостоятельно это делать нельзя.

Котельная загородного дома может иметь сразу несколько котлов, если, например, дом многоэтажный или большой, либо требуется отопление соседних хозяйственных построек (гаража, сарая и т. д.). Требования в этом случае меняются незначительно.

Установка напольного котла

Перед тем как начать установку агрегата, требуется устроить для него фундаментную подушку или опорную раму. Котельная в подвале, по большому счету, может быть отделана как угодно. Кроме того, в это же время подготавливается место для подключения трубопровода и дымохода.

Если вашего опыта для выполнения монтажных работ недостаточно — доверьтесь специалистам.

  1. Выполняется монтаж котла на предварительно подготовленное место. Многие агрегаты оснащаются удобными винтовыми ножками, с помощью которых необходимо выставить котел строго горизонтально.
  2. После нехитрой установки котла, необходимо подключить его к возвратной и подающей трубе, которые будут вести к системе циркуляции агрегата. Если газовый котел двухконтурный, то к теплообменнику необходимо подвести водопроводный патрубок и выполнить гибкую обвязку системы. Помимо этого, на возвратную трубу требуется установить очищающий фильтр, который предотвратит проникновение ржавчины внутрь оборудования.
  3. Далее, котел подсоединяется в системе подачи газа и дымоходу. В большинстве случаев, эти работы выполняются профессионалами, а не своими руками, потому что на данном этапе есть множество технологических особенностей оборудования, которые надо предусмотреть во время установки.
  4. Как только все работы по установке будут завершены, рекомендуется лишний раз проверить герметичность всех швов и соединений котла. Обычно для этого используется мыльный раствор, который наносится на стыки.

Как и в случае с настенным котлом, все работы по подключению и запуску в эксплуатацию должны проводиться только профессионалами. Это является залогом того, что будут соблюдены все необходимые требования.

Кочегарка в частном доме своими руками фото, котельная для дачи

Виды котельных

В зависимости от того как расположена котельная можно выделить несколько видов таких помещений.

Котельная в подвале

Встроенная котельная. Здесь имеется в виду, что котельное помещение обустраивается в одном из помещений дома. Стоит знать, что элементы отопительного оборудования при работе могут создавать шум. Конечно, если котельная занимает одно из множества помещений огромного особняка, то этот вопрос менее значим, но вот в случае обычного дома встроенное расположение котельной не самый лучший выбор.

В пристройке

Пристроенная котельная. Можно сказать, что такой вариант более предпочтителен. Вообще, вопрос постройки и расположения котельной должен решаться еще на этапе проектирования дома, но если это сделано не было, как например, в старых домах с печным отоплением, то пристройка – это наилучший выход.

Отдельностоящая

Котельная в отдельном помещении. Такой выбор будет наиболее оптимальным в большинстве случаев. Если котельная оборудована в отдельном строении, то можно не беспокоиться, что шум работающего оборудования потревожит домочадцев, это также позволит значительно более свободно установить элементы системы отопления.

Элементы оборудования

Принципиальная схема устройства котельной

Рассматривая вопрос о том, как построить котельную, нельзя обойти вниманием и то, какие элементы внутри помещения предстоит разместить.

  1. Одним из основных элементов отопительной системы является сам отопительный котел. Именно внутри этого элемента происходит сжигание топлива.
  2. Бак-водонагреватель. Как следует из названия этого элемента, он служит для нагревания воды. Это происходит благодаря циркуляции теплоносителя по специальным трубкам внутри бака.
  3. Коллектор-распределитель. Этот конструкционный элемент, как не сложно догадаться, служит для распределения теплоносителя по системе отопления, а также регулируют его температуру.
  4. Дымоход. Без этого элемента невозможно функционирование ни одной системы отопления (кроме парапетных котлов). Благодаря ему производится отвод дыма, образующегося при сгорании топлива в отопительном котле.

С автоматическим твердотопливным котлом

Кроме того, в систему отопления, размещаемую в котельной, входят и такие элементы, как система безопасности котла, устройство автоматического управления, трубопроводы и прочие части.

Правила постройки

Перед тем как приступать к постройке помещения котельной, полезно ознакомиться с рядом обязательных правил и требований, которые должны соблюдаться.

Требования к вентиляции в топочной котельной

  • Система вентиляции котельной должна подбираться с учетом мощности котла.
  • При установке котла следует учитывать, что в помещении должно быть достаточно свободного пространства для его комфортного обслуживания. Как правило, эти показатели указываются в сопроводительной документации, прилагаемой к котлу.
  • Складирование и хранение горючих веществ в помещении котельной строжайшим образом запрещено. Это превратит и без того опасное помещение в настоящую бомбу, поэтому для этих целей лучше использовать другие хозяйственные постройки.
  • Если котельная встроенная или пристроенная, то дверь, ведущая в остальные помещения дома, должна быть отделана противопожарными материалами.
  • Стены помещения котельной должны быть изготовлены из кирпича или бетонных блоков.
  • В одном помещении не должно быть установлено больше двух котлов.

Вышеперечисленные правила являются общими, вне зависимости от типа установленного в системе отопления котла. В дополнение к сказанному, можно добавить, что если в котельной установлен газовый котел, то в этом случае есть несколько дополнительных условий. Например, всё электрооборудование такой котельной должно быть вынесено в отдельное помещение. Все элементы электропроводки должны быть хорошо заизолированы.

Проведение работ

Если с типом котельной и применяемого в ней оборудования всё решено, то можно переходить к самой постройке.

Строительство котельной

  1. Сначала должен быть составлен подробный план и чертеж будущего строения. В нем нужно отразить необходимые размеры и параметры помещений. Также должна быть составлена схема самой системы отопления, на которой нужно отметить все ее элементы.
  2. После этого можно начинать работы. И первым их этапом должно быть рытье котлована под фундамент. Следует обратить внимание, что при этом нужно обеспечить устройство системы канализации. Конечно, эта стадия работ пропускается, если котельная будет встроенной.
  3. После заливки фундамента можно начинать возводить стены котельной. Как было сказано выше, для этих целей должен быть использован либо кирпич, либо бетонные блоки. Это необходимо, исходя из соображений безопасности.
  4. Завершающим этапом стройки будет установка крыши. Здесь никаких особенных ограничений нет.

Стоит добавить, что при постройке помещения котельной должны быть соблюдены и некоторые правила, касающиеся объема помещения.

  • Прежде всего, нужно помнить, что высота помещения котельной должна быть не менее 2,5-2,7 метра.
  • Что касается площади, то максимальные ограничения обусловлены лишь здравым смыслом, а вот что касается минимальных допустимых объемов, следует знать, что помещение котельной не должно быть меньше 6–7 квадратных метров, при том, что объем должен быть не менее 15 м3.
  • При постройке котельной важно помнить и то, что такого рода помещение, должно быть оборудовано мощной системой вентиляции, а также канализацией для отвода конденсата.
  • Дымоход котельной должен быть смонтирован таким образом, чтобы верхняя его часть выступала над уровнем конька, для лучшего функционирования. К тому же, дымоход должен быть оборудован дополнительными отверстиями для чистки.
  • Необходимо также учесть, что котельная должна быть оборудована, как минимум одним окном, площадь которого не меньше 0,5 квадратного метра.

Также должны быть учтены особенности внутренней отделки помещений такого типа. Для этих целей должны быть использованы только трудновоспламеняемые материалы. Так пол котельной лучше всего изготовить при помощи технологии бетонной стяжки, а оформить стены наиболее целесообразно при помощи кафельной плитки. Многообразие расцветок позволяет в полной мере осуществить свои дизайнерские амбиции, а прочность и неподверженность горению этого материала добавят безопасности.

Отделка кафельной плиткой

Что касается установки оборудования и монтажа системы отопления, то необходимо знать, что если нет достаточного количества знаний и опыта, то работы лучше доверить специалистам. Хотя определенные работы, например, подготовку помещения можно выполнить самостоятельно.

В заключение можно добавить, что при оборудовании и строительстве котельной должны соблюдаться определенные правила. Наиболее важные из них описаны выше. Что касается самого выполнения работ, то оно требует аккуратности, точности и определенной квалификации. Особенную осторожность необходимо проявлять при установке оборудования и электрификации помещения. А также, перед началом работ стоит ознакомиться с документацией и нормативными актами, регламентирующими выполнение работ.

Выгодное капиталовложение: автономные мини котельные для частного дома и дачи

Экология потребления. Усадьба: Мини котельная, это выгодное капиталовложение способствующее удобству и эффективному отоплению частного дома.

Что делать, если места для установки газового или другого отопительного оборудования в жилом доме нет, а построить отдельное здание под эти потребности, нет времени? В таком случае, мини котельная для частного дома поможет решить эти проблемы наилучшим образом. Компактная котельная быстро монтируется и имеет все необходимое оборудование для обеспечения системы отопления дома.

ПРИНЦИП РАБОТЫ МИНИ КОТЕЛЬНОЙ

Автономные мини котельные для частного дома и дачи представляют собой контейнер укомплектованный оборудованием для отопления. В базовую комплектацию входит:

  • Один или несколько водогрейных котлов разной мощности объединенных в одну сеть. Максимальная производительность может достигать нескольких мВт.
  • Циркуляционное оборудование. В контейнере установлено насосное оборудование, мощности которого достаточно для обеспечения необходимого давления системы отопления.
  • Система автоматики — контроль над работой и циркуляцией теплоносителя в системе осуществляется с помощью оборудования установленного в контейнере. При определенной комплектации существует возможность установить удаленное управление работой котлами с помощью интернета или СМС сообщений.


Наружная отдельно стоящая мини котельная для частного дома работает следующим образом:

  • Котлы подогревают теплоноситель до указанной температуры.
  • С помощью мощного циркуляционного оборудования теплоноситель направляется в дом.
  • Автоматика обеспечивает практически бесперебойную работу отопительного оборудования.
  • В зависимости от типа выбранного котла, для подачи топлива в топочную камеру могут использоваться насосы, шнековая и вибрационная передача.

От выбранного топлива зависит время работы мини – котельной в автономном режиме. Газовые, пеллетные и жидкотопливные котлы практически не нуждаются в обслуживании, в твердотопливные агрегаты необходимо постоянно подкладывать дрова или уголь.

ПРАВИЛА ПОСТРОЙКИ ОТДЕЛЬНОСТОЯЩЕЙ МИНИ-КОТЕЛЬНОЙ

Если контейнерные котельные для частных домов и дач не по карману, можно построить такое отдельностоящее здание самостоятельно.

Существуют определенные требования, предъявляемые к таким котельным. А именно:

  • Здание не должно прилегать к несущим стенам дома. Это требование безопасности. В таком случае пожар или взрыв котельной не повредит жилому дому.
  • У здания должен быть отдельный фундамент, не прилегающий к основанию дома. К нему предъявляются высокие требования. Изготавливается плитный или ленточный армированный фундамент, такой же, как для жилого здания.
  • Технические требования здания используемого под котельную. Обязательным является наличие окон, высота потолка не менее 2,4 м, площадь помещения не менее 12 м². Остальные требования могут, предъявляются в зависимости от используемого типа котла.

Котельное оборудование отдельно стоящей мини котельной позволяет избежать проведения капитального строительства. Монтаж, подключение к системе отопления дома и запуск оборудования занимает всего несколько дней.

ТВЕРДОТОПЛИВНАЯ МИНИ КОТЕЛЬНАЯ В ЧАСТНОМ ДОМЕ

Установка мини системы отопления работающей на твердом топливе позволяет обеспечить теплом жилой дом с помощью: топливных брикет, пеллет, дров и другого сырья.

В комплектацию входит:

  • Твердотопливный агрегат — выбирается по желанию заказчика. Может быть выбрана необходимая производительность и мощность.
  • Контейнер для хранения топлива — конструкция хранилища может отличаться в зависимости от типа топлива. Так, резервуары для хранения пеллет снабжены специальной шнековой или вибрационной системой транспортировки. Для топливных гранул может использоваться специальный бак, который устанавливается на крыше контейнера. Дровяная автономная мини котельная для дома сводит к минимуму личное присутствие человека при условии установки пиролизного котла.
  • Автоматика — включает системы необходимые для предотвращения перегрева теплоносителя и сброса давления при необходимости. Автоматизированные системы контроля также регулируют работу всего отопительного оборудования и регулируют весь процесс, начиная от подачи топлива топку и заканчивая поддержанием необходимого температурного режима в доме.

Если возможность подключения к системе газоснабжения отсутствует, отдельные пеллетные мини котельные являются практически оптимальным вариантом отопления. Мини-котельная на гранулах-пеллетах не занимает места в жилом доме и может работать в автономном режиме до нескольких месяцев.

МИНИ КОТЕЛЬНЫЕ ДЛЯ ОТОПЛЕНИЯ НА УГЛЕ

Блочные котельные, работающие на угле, имеют свои преимущества и определенные недостатки. Относительно преимуществ таких котельных можно выделить следующее:

  • Простая конструкция, ремонт и обслуживание мини угольной котельной можно выполнять самостоятельно.
  • Использование новых технологий, позволяющих выполнить подключение за короткий промежуток времени. При необходимости можно легко перевезти контейнер в другое место.
  • Надежность угольного отопительного оборудования. Все, начиная от котлов и заканчивая автоматикой, изготовлено таким образом, чтобы иметь возможность сопротивляться механическому воздействию при транспортировке, погрузке и разгрузке.
  • Длительный срок эксплуатации мини котельных на угле. При должном обслуживании гарантируется длительная эксплуатация всего оборудования.
  • Легкий контроль, регулирование работы угольного котла осуществляется с помощью специального шкафа управления.

Автономные угольные мини котельные с автозагрузкой угля позволяют решить проблему необходимости в постоянном присутствии человека. Не все модели угольного отопительного оборудования имеют функциональную возможность автоматизированной подачи угля в топку.

Существенным недостатком котельных работающих на угле является необходимость в большом резервуаре для хранения топлива, что может потребовать большое количество дополнительной площади.

ГАЗОВАЯ МИНИ КОТЕЛЬНАЯ ДЛЯ ДОМА

Небольшая модульная отдельностоящая котельная в частном загородном доме на газе не имеет недостатков присущих предыдущим вариантам отопительного оборудования. Кроме всего прочего небольшие котельные на газе отличает:

  • Полное соответствие всем ГОСТам и СНиП относительно помещений, в которых устанавливается газовое оборудование. Это позволяет сократить сроки регистрации необходимые для подключения к магистрали и возможности ввода котельной в эксплуатацию.
  • Автономность — для обеспечения непрерывной работы необходимо проводить регулярное сезонное обслуживание и регулирование температурного режима. Некоторые модели подключают к термодатчикам, и в результате температура нагрева теплоносителя выставляется автоматически в зависимости от действительных потребностей в тепле.
  • Экономичность — даже с учетом постоянного подорожания цен на газ, голубое топливо продолжает оставаться самым дешевым видом топлива.
  • Скорость монтажа — даже с учетом необходимости в регистрации, установка газовой мини котельной и подключение вместе с оформлением всех бумаг составит около месяца. Само подключение выполняется за несколько дней.

Газовая котельная отдельно от частного дома имеет только один недостаток – необходимость в получении разрешения на подключение газа и ввод оборудования в эксплуатацию. Но так как уже при производстве учитываются эти нюансы, обычно этот вопрос решается быстро.

ДОМАШНЯЯ МИНИ КОТЕЛЬНАЯ НА ЖИДКОМ ТОПЛИВЕ

Еще один популярный вариант мини — котельной это установка блока с жидкотопливным отопительным агрегатом. Метод обогрева дома жидким топливом также имеет свои преимущества и особенности. Среди технических характеристик и плюсов можно выделить следующее:

  • Возможность работы на всех видах жидкого топлива. Если планируется отапливать большое здание, то можно установить котел промышленного типа. Промышленные жидкотопливные модели обычно используют модулируемые горелки. Горелки модулируемого типа могут работать не только на солярке, отходах нефтепродуктов, но и на сжиженном газе. Возможно также переоборудование на природный газ.
  • Автоматизация процесса — отдельная котельная в частном доме на жидких видах топлива не нуждается в постоянной загрузке человеком топочной камеры. Транспортировка топлива происходит в автоматическом режиме с помощью специального насоса. Необходимое обслуживание связанно с чисткой трубопровода.
  • Экологичность — первоначально котлы, работающие на отработанном масле, назывались утилизаторами и были предназначены для уничтожения отходов нефтепродуктов наиболее экологическим способом. Жидкотопливные мини котельные для отопления частных домов и дач и сейчас могут устанавливаться в местности, в которой предъявляются высокие ограничения относительно вредных выбросов в атмосферу.


Установка жидкотопливных котлов имеет и свои недостатки. Большой расход топлива требует установки вместительного резервуара для хранения. Топливный бак может устанавливаться либо в хорошо отапливаемом помещении и, следовательно, забирать много места, либо монтироваться в грунт ниже уровня промерзания, что потребует проведения дополнительных земляных работ.

КАК ОБОРУДОВАТЬ МИНИ-КОТЕЛЬНУЮ В ЧАСТНОМ ДОМЕ

Все – же если вариант с приобретением уже готовой мини – котельной не подходит по каким-либо причинам, можно переоборудовать одно из помещений в своем доме под эти нужды. Приобрести и установить всю необходимую технику вряд ли получится самостоятельно, но экономия по сравнению с приобретением готового модуля все же будет существенной. Потребуется следующее оборудование для мини котельных:

  • Котел и его обвязка. Может понадобиться установить циркуляционное оборудование, системы водоподготовки и фильтрации и т. д.
  • Гидрострелка — ее необходимо установить в случае одновременного отопления нескольких этажей, а также, если используется больше чем один отопительный контур. Водяной коллектор направляет теплоноситель под давлением в систему и равномерно распределяет его по необходимости.
  • Вспомогательное оборудование. Для обеспечения нормальной работы оборудования может понадобиться установить ИБП и выпрямитель напряжения, распределительный щиток.

Мини котельная, это выгодное капиталовложение способствующее удобству и эффективному отоплению частного дома. опубликовано econet.ru

Котельная из бруса, чем обшить стены и пол по пожарным требованиям.

Вопрос: В котельной из бруса настелены полы из половой доски, под твердотопливный котел подложен лист асбеста и, поверх его, лист оцинковки. На стене находиться электрокотел. Подскажите, пожалуйста, какое безопасное покрытие положить на пол из досок и чем обшить стены котельной? С уважением. Елена.

Ответ: Стройка у вас видно идет к завершению, отлично. Конечно, твердотопливный котел, расположенный в новом помещении из бруса я бы рекомендовал обустроить на отдельном фундаменте, не связанном с фундаментом стен котельной. Сами понимаете дерево будет давать осадку 5-6 лет а вместе со стенами будет «усаживаться» и котел. Может произойти непредвиденный разрыв трубопроводов отопления, хорошо, если летом, а если зимой?

Давайте вместе посмотрим сначала требования к помещению котельной согласно строительных норм и правил:

-потолки должны быть не менее 2.5 метра от уровня пола;

-помещение котельной должно иметь обьем минимум 15 м3;

-стены помещения котельной должны иметь огнестойкость отделочного материала не ниже 0.75 часа;

-обязательно иметь окно для естественного освещения из расчета 0.03м2 на 1 м3 обьема котельной;

-обязательно наличие вентиляции;

-если система водоснабжения автономная, а тем более у вас установлен электрокотел, наличие контура заземления обязательно;

-в помещении надо оборудовать канализацию для аварийного слива воды;

-сам котел должен располагаться на подиуме высотой 150-200 мм.

По отделке стен и пола помещения котельной, дабы не иметь проблем с пожарной службой надо пользоваться требованиями Статьи 134 Федерального закона РФ №123-ФЗ «Технический регламент о требованиях пожарной безопасности», Требования пожарной безопасности к применению строительных материалов в зданиях, сооружениях и строениях. Согласно таблиц 28 и 29, прилагаемых к данному закону, выбираем материал для отделки стен и пола котельной. Котельные относятся к классу пожарной опасности Ф5.1.

Для вашей котельной я бы рекомендовал обшить стены листами OSB а на них дополнительно установить листы гипсоволокна. Пол тоже покрыть листами OSB, они влагостойкие и хорошо поддаются окраске . Можно использовать стекломагниевые листы( СМЛ) , их можно оштукатурить и даже уложить керамическую плитку. Не забудьте главное между обшивкой стен и стенами оставить зазор, стены из бруса будут «гулять» а с ними и обшивка. Удачи.

ТОП-20 лучших фото ремонта котельной

Природный газ является не просто самым эффективным и экономичным, но и наиболее рискованным видом топлива в плане взрывобезопасности и пожаробезопасности.

Поэтому устройство котельной в частном доме должно производиться по строгим требованиям техники безопасности. И если Вы хотите, чтобы Ваша котельная имела более оригинальный вид, предлагаем рассмотреть нашу подборку «ТОП-20 лучших фото ремонта котельной».

Основные требования к котельной

Самое главное требование – обеспечить качественную вентиляцию. Даже в незначительных количествах угарный газ может нанести существенный вред здоровью человека.

Более того при недостаточной вентиляции котел может выдавать меньше тепла, расходуя одинаковое количество топлива.

Так что, обустраивая газовую котельную, позаботьтесь о наличии хорошей вентиляции.

Если говорить о расположении котельной в загородном доме, то здесь требования будет несколько «помягче», чем при обустройстве этой комнаты в многоквартирных жилых домах.

Котельную разрешено устанавливать в отдельном строении, специально отведенной комнате, в пристройке к коттеджу или на чердаке. Чтобы ориентироваться в этом вопросе и подобрать лучший дизайн для котельной, рекомендуем посмотреть наши фото.

Если применяется оборудование, рассчитанное на сжиженный газ, то цокольный этаж или подвал для устройства котельной в доме не подходит. Все потому, что такой вид топлива имеет большой удельный вес, и опускаясь в нижние части строения, станет причиной взрыва.

Такая особенность сжиженного газа учитывается перед устройством вентиляции, схема которой предельно простая.

Газовые установки до 60 кВт не подразумевают оборудование отдельного помещения. Этот тепловой генератор может устанавливаться на кухне или в какой-то другой комнате, которая бы соответствовала следующим требованиям:

  • объем помещения – минимум 15 м3 + по 0,2 м3, которые идут на каждую единицу мощности котла;

  • высота помещения – не меньше 2,5 м;

  • в помещении есть окно с форточкой.

Стены в котельной комнате должны быть огнестойкими, а именно – способными выдерживать высокие показатели температуры в течение 45 минут.

Устройство котельной

Отопительная система включает в себя не просто трубы и котел, но и другие важные для эффективного функционирования коммуникации и приборы, находящиеся в помещении по определенной, предварительно заданной и рассчитанной схеме.

Отопление состоит из:

  1. Отопительный котел – генератор тепла. Сгорающее топливо в камере сгорания котла нагревает теплоноситель, и тепло от радиаторов и труб поступает из котельной в помещение.
  2. Бабка водонагревателя. Основное предназначение бойлера – обеспечивает домочадцев горячей водой. По трубе, которая проходит внутри бака, циркулирует нагретый теплоноситель, в результате чего вода в бойлере нагревается.
  3. Распределительный коллектор, который состоит из циркуляционного насоса, гребенки и гидравлического распределителя. Основное предназначение распределительного коллектора – удобное распределение и циркуляция теплоносителей в аппаратах системы отопления и поддержание температуры теплоносителя.
  4. Расширительный бак требуется для компенсации давления в отопительной системе в результате нагрева теплоносителей.
  5. Группа безопасности, которая обеспечивает защиту отопительного контура от излишка воздуха и избыточного давления.
  6. Дымоход. От правильности установки и расчета дымохода в котельной, который производится по определенной схеме, во многом зависит коэффициент полезного действия и безопасность отопительной системы.
  7. Запорная арматура (для перекрытия потолка от испарения среды), трубопровод.
  8. Система подпитки, которая осуществляет контроль снижения давления при испарении или других утечках.
  9. Автоматика, которая представляет собой электронное устройство, осуществляющее управление газовой котельной в доме.

Но, помимо правильной технологии установки котла, важно позаботиться о дизайне этого помещения, в чем Вам и помогут наши фото.

Разновидности по механизму действия

  • Отопительный агрегат с удлиненной топкой
    Наиболее простой и распространенный тип дровяного отопления. Главное отличие от стандартных твердотопливных агрегатов — вытянутая форма с удлиненной топкой. Непосредственно в камеру сгорания после розжига дозировано осуществляется воздухоподача, за счет чего значительно увеличивается время работы на каждой закладке дров (до 6–8 ч.).

Твердотопливный котел с удлиненной топкой

  • Модель с верхним горением
    В отличие от стандартных котлов для отопления на дровах, в которых осуществляется розжиг снизу, в камерах котлов с верхним сгоранием сжигается топливо под воздействием горелки, движущейся сверху и медленно опускающейся вниз.
  • Пиролизный котел
    Газогенераторный, или пиролизный агрегат имеет более сложный, в сравнении с двумя предыдущими моделями, принцип работы и конструкцию, за счет чего может непрерывно работать до 12 часов на каждой топливной закладке. В топочной камере дрова в нем не горят, а очень медленно тлеют, выделяя в свою очередь газ. Он отводится в отсек нижней камеры, где под принудительной подачей кислорода сжигается, выделяя дополнительное тепло.

Твердотопливный котел верхнего горения

Наиболее востребованные агрегаты для частных владений

Разные модели дровяных котлов отличаются между собой:

  1. размерами камер сгорания;
  2. типом конструкции;
  3. материалом изготовления.

Теплообменник зачастую изготавливается из стали либо из чугуна. При этом чугунный прослужит дольше, чем стальной, долго остывает, но может разрушиться при резких температурных перепадах. Сталь термоустойчива, но может подвергаться коррозии и прослужит в среднем порядка 10–15 лет.

Для дачного отопления чаще всего устанавливаются простые одноконтурные модели, для домов с круглогодичным проживанием рационально поставить двухконтурный котел. В последнем случае один контур будет осуществлять обогрев, в то время как второй — обеспечит горячее водоснабжение.

Схема: устройство пиролизного котла

Каждый отдельно взятый агрегат имеет свои особые технические характеристики, усредненные данные:

  • мощность порядка 100 кВт;
  • температура теплоносителя на выходе 80 град. , на обрате — минимум 50 град.;
  • рабочее давление в среднем 1 атм.;
  • масса котла до 400 кг;
  • продолжительность работы на одной загрузке топлива 10−12 часов.

Работа пиролизного котла Внимание! Покупая отопительный котел, работающий на дровах, нужно принимать во внимание, что большинство агрегатов изначально были разработаны для сжигания бурого или каменного угля. В их технических паспортах указана мощность и время горения одной закладки из расчета работы на угле. Поэтому нужно отдельно рассчитать мощность и время сгорания топлива, если генератор теплоты будет работать на дровах.

Как правильно организовать отопление

В частных коттеджах, предназначенных для круглогодичного проживания, котлы длительного горения, оснащенные теплообменниками, врезаются в отопительную систему. Теплоноситель несет тепловую энергию, получаемую при горении дров, к радиаторам.

Внимание! Если в автономной системе используется циркуляционный насос, необходимо удостовериться, что теплообменник котла выдержит рабочее давление всей системы.

В небольших дачах на 1-2 комнаты нет необходимости в отопительной системе автономного типа, рациональнее использовать печь-конвектор типа «Булерьян». У моделей, работающих по принципу конвекции, стенки топок состоят из открытых металлических трубок, которые приварены друг к другу в вертикальном положении.

Система отопления дома с помощью твердотопливного котла

В процессе сгорания дров нагретый воздух по трубкам поднимается вверх за счет действия конвекции, а на его место поступает холодный воздух.

Выбор топлива

Разместить котел на дровах длительного горения можно как в доме, так и в оборудованной котельной либо в небольшой отдельно стоящей пристройке к частному коттеджу. При этом нужно будет отвести отдельное место для топлива: древесины, угля, торфа и пр.

Самым востребованным видом топлива чаще всего являются отходы деревообрабатывающей промышленности. Но данный вид топлива низкокалорийный, поэтому требуется его большой расход.

Древесина — самый популярный вид топлива для домашней котельной

От выбора и степени влажности сырья будет напрямую зависеть его теплотворная способность. Топливо с самой высокой производительностью — сухие дрова, качество которых в идеале должно быть одинаково высоким от закупки к закупке. Максимальная длина топлива — 40 см.

Важные особенности монтажа

Вес дровяных котлов достигает нескольких сотен килограмм, поэтому перед установкой необходимо удостовериться, что полы выдержат нагрузку. Для прочных полов подойдет чугунное изделие, в остальных случаях стоит рассмотреть вариант покупки котла из стали, который будет весить в разы меньше.

На том месте, где планируется установка агрегата, обычно оборудуют из бетона подушку (ее толщина варьируется в пределах от 100 до 150 мм).

Для бесперебойной работы котла очень важна его правильная установка

В энергонезависимых котлах используются так называемые механические терморегуляторы. Если в модели есть вентилятор, предназначенный для принудительной воздухоподачи, а также электронная система регулирования, то потребуется подвод к электросети.

При этом важно учитывать, что при перебоях с электричеством эксплуатация будет сильно затруднена.

Заключение

Котлы длительного горения заслуживают особого внимания при выборе отопительного оборудования для частных домов и дач. Наиболее эффективными считаются пиролизные агрегаты, которые имеют самый высокий КПД 97 % и длительный срок работы без дозаправки.

Размещение твердотопливного котла

Перед покупкой также следует определиться с материалом изготовления, требуемым объемом топки, подготовить котельную или оборудовать место под котел в помещении дома. Отдельно следует позаботиться о выборе качественного топлива — сухие дрова должны быть заготовлены заблаговременно, для их хранения отводится отдельное место.

Какие требования предъявляются для котельной в частном доме

Как правило, основные требования выдвигают ко всем отопительным установкам, однако правила и условия зависят от типа используемого топлива. Параметры и площадь под котельную необходимо устанавливать на этапе возведения дома. Такое помещение может находиться внутри здания или располагаться отдельно.

Схема установки котла в частном доме с учетом параметров

Стандартные требования ко всем типам котельных:

  1. В подсобном помещении разрешается устанавливать не более двух котлов.
  2. Вентиляция и дымоход должны соответствовать мощности установки и определяются рекомендациями изготовителя.
  3. Стены для помещения рекомендуется делать из кирпича или бетона. Пол в котельной важно покрыть листами из металла или сделать бетонированным. В качестве облицовки разрешается оштукатуривать стены или покрывать их кафельной плиткой.
    Расположение газового котла в котельной частного дома
  4. Нельзя использовать горючие предметы и средства в этом помещении.
  5. Дверь в котельную нужно сделать пожаробезопасной, особенно при расположении отопительной системы внутри дома.
  6. Возле котла важно оставить дополнительное пространство, которое позволит без затруднения обслуживать или эксплуатировать установку. Как правило, все технические параметры указываются в проектной документации.
  7. Все другие требования по безопасности устанавливаются в зависимости от типа котла и топлива.

Требования к котельной с газовым котлом

В помещении, где расположен газовый котел, необходимо придерживаться таких правил:

  1. Высота котельной должна составлять от 2,5 м, но не меньше.
  2. Общая площадь должна составлять как минимум 6 квадратных метров, а объем помещения вычисляется в 15 куб. м.
  3. В котельной важно оборудовать окно площадью в 0,5 кв. м.
  4. Необходимо обустроить вентиляцию!
  5. Дверь в помещении должна быть шириной в 0,8 м.
  6. Для отвода конденсатов и иных стоков нужно оборудовать канализационную систему.
  7. По правилам в дымоходе оборудуют очистительные каналы.
  8. Труба дымохода должна быть выше крыши.
  9. Со всех сторон котла важно оставить дополнительное пространство, что позволит легче пользоваться установкой и ремонтировать ее.

Условия установки для твердотопливных котлов

Котлы, основанные на работе твердого топлива, не являются взрывоопасными. Как правило, в качестве топлива используются дрова, паллеты или уголь. К подобной установке также выставляются особые требования:

  • Доступ к котлу не советуют ограничивать разными предметами, ведь в установку необходимо постоянно загружать топливо.
  • Приблизительное расстояние между котлом и стеной должно быть 10 см и больше.
  • Если стены котельной, смастеренные из деревянных материалов, то их надо отделать листами из стали с асбестовой подложкой.
  • В отопительный сезон под котел необходимо подложить стальной лист.
    Схема установки твердотопливного котла в частном доме
  • В качестве напольного покрытия важно использовать материалы с негорючими свойствами или сделать в помещении бетонную заливку.
  • В котельной важно оборудовать окно, размеры которого должны определяться так: на 1кВт мощности установки требуется 8 кв. см.
  • Для дымоходной части важно оборудовать область для очистки трубы.
  • Дымоходная область должна быть одинаковой по всей длине.
  • Если в качестве топлива используется уголь, то установку котла необходимо дополнительно оборудовать проводкой, которую важно герметизировать.
  • Если котел отапливается дровами, то общая площадь котельной, как правило, обязана составлять 8 квадратных метров и больше.

Требования к электрическим установкам

Наиболее безопасной топливной установкой считается электрический котел. Для него необязательно оборудовать отдельное помещение. Установка способна нагревать комнаты без каких-либо выделений от продуктов сгорания. Таким образом, для установки нет необходимости оборудовать вентиляционные системы. Подобные изделия легко монтировать и эксплуатировать.

Схема установки электрического котла в частном дома

Такие котлы работают тихо, не производят лишнего шума в доме, при этом уровень их КПД может составлять около 99 процентов. Главным недостатком установки считается большая зависимость от снабжения электричеством. Для этого в доме должна быть электрическая сеть большой мощности. В частности, для дома около 200 кв. м. необходимо 20 кВт мощности установки.

Важно знать, что существуют стандартные требования к отопительным установкам, но к каждому виду котла приписываются отдельные правила. Чтобы установка работала правильно и не привела к негативным последствиям, советуем руководствоваться требованиями и следовать нормам. Рекомендуем посмотреть видео по подобной тематике

Наши работы

Чертовицкое, частный дом

Чертовицкое, частный дом

Подгорное, частный дом

Подгорное, частный дом

Подгорное, многоквартирный дом

Подгорное, частный дом

Подгорное, многоэтажный дом

Дубовка, жилой дом

Дубовка, жилой дом

Магазин "Карапузик"

Офис Сбербанка на пр. Революции

Офис "Мегафон" на ул.Кирова

Магазин "Парадиз"

Кафе "Оазис"

Гостиница "Дон"

Салон кухни "Мега"

Торговый центр в Борках

Жилой дом в Рамони

Педагогический институт

Медицинская академия

Магазин "ЕвроМоторс"

Гостиница "Бристоль"

Гаражный комплекс

Авто-центр

Жилой дом, ул. Айдаровского

Жилой дом, ул. Айдаровского

Жилой дом, ул. Айдаровского

Жилой дом, ул. Айдаровского

Кафе "Багратион"

Жилой дом, Чертовицк

Многоэтажный дом, ул. Дарвина

Жилой дом, ул. Гродненская

Жилой дом, ул. Гродненская

Жилой дом, ул. Гродненская

Жилой дом, ул. Каховского

Магазин "Канцелярский мир"

Коттедж, ул. Суворова

Многоэтажный дом, ул. Курортная

Жилой дом, ул. Куйбышева

Жилой дом, Лесная поляна

Жилой дом, Лесная поляна

Медцентр, ул. XX лет Октября

Коттедж, Новая Усмань

Коттедж, Новая Усмань

Коттедж, Новоподклетное

Многоэтажный дом, переулок Детский

Жилой дом, пер. Фабричный

Жилой дом, пер. Международный

Жилой дом, пер. Спортивный

Пионерлагерь "Зеленый Огонек"

Коттедж, пос. Дубовка

Дом, пос. Сомово

Жилой дом, пос. Сомово

Жилой дом, пос. Сомово

Жилой дом, Репное

Жилой дом, Репное

Коттедж, ул. Шукшина

Коттеджи, ул. Авиационная

Многоэтажный дом, ул. Брянская

Многоэтажный дом, ул. Гродненская

Многоэтажный дом, ул. Красноармейская

Коттедж, ул. Лейтенанта Дзотова

Жилой дом, ул. Лейтенанта Дзотова

Многоэтажный дом, ул. Рабочего класса

Жилой дом, ул.Суворова

Жилой дом, ул.Ульяновская

Жилой дом, ул. XX лет Октября

Жилой дом, Ямное

Жилой дом, Ямное

Жилой дом, Ямное

Коттедж, Ямное

Жилой дом, ул. Лесная

Коттедж, Задонье

Жилой дом, Задонье

Коттедж, Задонье

Кинотеатр "Спартак"

Адмиралтейская площадь

Дом в Новой Усмани

Подгорное, Многоэт. дом

Жилой дом, ул. Беговая

Жилой дом, ул. Каховского

Многоэтажный дом, ул. Чернавского

Жилой дом, ул. В.Фигнер

Воронежская ветлаборатория

Вентиляция и выход из котельной

Важно помнить следующее

  • Все котлы Superior Boiler без конденсации относятся к категории I. Приборы работают с неположительным давлением (давление водяного столба от 0 до -0,05 ″ на вентиляционной манжете).
  • Котлы
  • Superior одобрены UL для использования с отводом типа B.
  • Бойлеры
  • Superior могут вентилироваться через боковую стенку при соблюдении местных норм и правил BOCA.

Удаление воздуха из котельной

Проектирование воздушного потока в котельной и потока продуктов сгорания требует четкого понимания целей применения, ограничений, налагаемых котельной и другим оборудованием, и знания применимых норм.Перед внедрением любой системы следует проконсультироваться с квалифицированными инженерами и проектировщиками. Superior Boiler Boiler Systems, Inc. не может гарантировать, что ее оборудование, заказанное клиентом, соответствует местным нормам котельной.

ВНИМАНИЕ: Несоблюдение требований по проектированию, установке и техническому обслуживанию котельных систем может вызвать чрезмерный уровень ОКИСИ УГЛЕРОДА или ПОЖАР. Проектирование, установка и эксплуатация должны выполняться только квалифицированными специалистами, знакомыми с системами отопления, вентиляции и кондиционирования воздуха, настройкой горелок и требованиями местных норм.

Требования к воздуху для горения котлов

Building Officials and Code Administrators International, Inc. (BOCA) предоставляет модели, ориентированные на эксплуатационные характеристики, включая положения о минимальном количестве воздуха для горения. Прошлые требования BOCA, NFPA и ANSI включали (частично) следующее:

Внутренний воздух

Предполагая, что скорость обмена составляет не менее 40 кубических футов на 1000 БТЕ / ч, дополнительный воздух требуется, если скорость обмена меньше 0,5. Если да, то требуются два отверстия; один у пола и второй у потолка с размером не менее 1 квадратного дюйма на 1000 БТЕ / ч - не менее 100 квадратных дюймов.

Наружный воздух

Требуются два отверстия, одно около пола, другое под потолком. Отверстия должны сообщаться непосредственно на открытом воздухе или через каналы. Минимальный размер отверстия для воздуха не должен быть меньше следующего:

  • 1 кв. Дюйм на 4 000 БТЕ / ч на входе - прямо на улицу.
  • 1 кв. Дюйм на 2 000 БТЕ / ч на входе - через горизонтальный воздуховод.
  • 1 кв. Дюйм на 4 000 БТЕ / ч на входе - через вертикальный воздуховод или через стену.
  • Если на свободном месте, то без хранения, свободная циркуляция воздуха.
  • Свободная площадь - с жалюзи - должна считаться металлом на 75 процентов и деревом на 25 процентов.

Отрицательное давление воздуха на воздухозаборнике горелки может затруднить розжиг. Несмотря на то, что горелка может работать с принудительной тягой, не предполагайте, что она может втягивать требуемый воздух. Другие факторы могут привести к тому, что тяга будет сильно работать против горелки. Избыточный воздух для дутьевых горелок следует рассчитывать в размере 14 куб. футов (± 1,5 куб. фута) на куб. фут природного газа.

Не позволяйте котлам работать там, где воздух для горения будет содержать взрывоопасные, легковоспламеняющиеся или коррозионные вещества (включая соединения хлора, фтора и т. Д.)) пары с ней. Обратитесь к справочнику по коррозии, чтобы убедиться, что газы / пары хотя бы немного вызывают коррозию стали. Обратите внимание, что в некоторых случаях их сжигание увеличивает их коррозионную активность.

Проследите за тем, чтобы воздухозаборник не был настолько холодным, чтобы замерзнуть котел, который не работает.

Удаление продуктов сгорания

При определении правильного метода удаления продуктов сгорания необходимо учитывать следующие факторы.

  • Топливо для сжигания
  • Количество и размер квартир
  • Строительные материалы и строительные материалы

Отвод воздуха через боковую стенку допустим для котлов Superior при использовании металлического отвода воздуха и трубы. Однако горелки не отталкивают продукты сгорания, поэтому конструкция должна создавать гравитацию или механическую конвекцию.

Блокировка котельной системы

Самая большая отдельная потеря эффективности в системе отопления обычно происходит из-за верхнего предела и может составлять от 12 до 20 процентов стоимости топлива. Таким образом, правильная система вентиляции имеет решающее значение для эффективной работы.

Все горелки должны быть настроены перед нормальной работой, поэтому очень важно следовать руководству производителя горелки.Регулировка горелки должна производиться только квалифицированными специалистами с использованием соответствующего оборудования.

Рекомендации по проектированию ягодиц

  • Подайте котлы в патрубок со смещением качения по направлению потока газов к дымовой трубе.
  • НЕ вставляйте трубы в перегородку тройника.
  • Установите барометрическую заслонку на каждый котел или хотя бы между первым котлом и дымовой трубой.
  • Муфта, расположенная непосредственно над котлом или барометрической заслонкой, облегчает обслуживание и чистку.
  • Нарушение изоляции не является обязательным.
  • Газы из дымовой трубы обычно теряют приблизительно 2 ° F на фут вентиляции.
  • Superior Boiler также рекомендует установить муфту на патрубке непосредственно над каждым котлом и барометрической заслонкой для облегчения обслуживания и очистки.

ТРЕБОВАНИЯ К МЕСТНЫМ КОДАМ И / ИЛИ BOCA ПРЕДУПРЕЖДАЮТ ЛЮБЫЕ РЕКОМЕНДАЦИИ Superior Boiler.

Прочие важные компоненты котельной

В дополнение к правильному выбору системы для правильной тепловой нагрузки, для хорошо спроектированной котельной, вероятно, потребуется:

  • Бак сжатия
  • Воздушно-отстойник
  • Защитные устройства и оборудование котельной
  • Система питательной воды (регулятор)
  • Редуктор / регуляторы давления газа
  • Вентиляция воздуха для горения в соответствии с местными нормативами
  • Системный насос (-ы)
  • Очистка воды (важность воды см. Ниже)

Регулятор тяги системы котла

Для правильной работы и эффективного расхода топлива в отопительных приборах, работающих на жидком и газе, тяга должна оставаться постоянной.Когда это происходит, сгорание более полное, топливо используется и деньги экономятся. Органы управления осадкой поддерживают постоянную осадку, противодействуя отрицательным силам, вызванным изменениями температуры и барометрического давления, а также ветром.

Индукторы тяги / силовые вентиляторы

В этих устройствах увеличивается или создается тяга, вызывающая колебания воздушного потока через камеру сгорания. Эти колебания могут быть устранены путем использования барометрического регулятора тяги, расположенного между индуктором тяги или вытяжным вентилятором и печью, бойлером или водонагревателем, которые он обслуживает.

Используйте регулятор одностороннего действия для нефтегазового оборудования с системой вентиляции. Регулятор одностороннего действия для масла и двойного действия для газового оборудования с системой регулирования тяги.

Горелки электрические

Мощная горелка сконструирована таким образом, что вентилятор нагнетает поток воздуха в камеру сгорания. Регулятор тяги одностороннего действия для масла регулирует избыточную тягу. Электрическая горелка, предназначенная для сжигания природного или сжиженного газа, работает таким же образом.В то время как вытяжной колпак (переключатель) часто используется на газовых установках с атмосферной горелкой, барометрический регулятор тяги двойного действия следует использовать для печей или котлов, работающих с газовыми горелками.

Горелки с принудительной тягой

Принудительная тяга, установленная с высотой дымовой трубы более 30 футов, вероятно, будет создавать чрезмерную естественную тягу, снижая давление внутри печи или котла. Барометрическое регулирование тяги поможет устранить это нежелательное действие штабеля и позволит создать давление в агрегате.

Двухтопливные устройства

Горелки, способные сжигать газообразное топливо или мазут, должны быть оборудованы барометрическим регулятором тяги. Компания Field Controls предлагает использовать регулятор двойного действия на установках, где часто меняется топливо. Особенность двойного действия важна для газовых горелок, так как она позволяет проливать продукты сгорания в случае засорения дымоходов или нисходящих тяг. Для обнаружения утечки дымовых газов на двухтопливной установке рекомендуется полевой термовыключатель.

Газовые приборы

Газовые печи и котлы обычно требуют регулятора тяги двойного действия. Как и регулятор одностороннего действия, он открывается внутрь для поддержания равномерной тяги. Но, в отличие от регулятора одностороннего действия, он также может свободно открываться наружу, чтобы выливать продукты сгорания в случае засорения дымоходов или нисходящих потоков.

Национальные нормы и правила часто требуют использования вытяжного шкафа. Использование обычно ограничивается печами или котлами, предназначенными для использования с мощными горелками и инсинераторами.Регуляторы тяги обычно используются, когда установки, работающие на жидком топливе, переводятся на газ.

Как работает контроль тяги

Статическое давление холодного воздуха (1) оказывает давление на снаружи топки или котла, на патрубок и дымовую трубу. Разница давлений между воздухом в помещении и нагретым газом (воздухом) заставляет продукты сгорания (2) течь (тяга) через агрегат и подниматься по воздуховодам и дымоходу.

Воздух комнатной температуры (3) поступает через барометрический регулятор тяги (4) в точном количестве, необходимом для преодоления избыточных сквозняков, вызванных колебаниями температуры, колебаниями ветра и изменениями барометрического давления.

Сгорание топлива завершено, процесс стабилизирован. Скорость продуктов сгорания через теплообменник снижается, поэтому выделяется больше тепла. Агрегат работает более эффективно, надежно и требует меньше обслуживания.

Котельная и дымоход - Национальные постройки

Котельная производит горячую воду или, реже, пар для обогрева здания и нагрева воды для бытового потребления. Иногда пар также используется для питания оборудования абсорбционного охлаждения.Котельная в большом здании обычно содержит как минимум два котла, так что один может работать, даже если другой находится в процессе очистки или ремонта. Все котлы подключены к единому дымоходу. Котельную можно разместить в любом месте здания; обычными местами являются подвал, механическое помещение на уровне, механический пол или крыша. Он должен быть на внешней стене, потому что ему нужна решетка для забора воздуха для горения и дверь или

съемная панель для снятия и замены котлов.Из-за шума и тепла, которые она выделяет, котельную следует размещать ниже или рядом с такими зонами, как погрузочные платформы и вестибюли, которые не будут подвергаться неблагоприятному воздействию. Целесообразно разместить котельную рядом с установкой охлажденной воды; два помещения часто объединены в одном номере. Трубы горячего водоснабжения и обратки проходят от котлов через вертикальные шахты до других этажей здания.

Котлы и связанное с ними оборудование создают очень большие нагрузки на пол, которые необходимо учитывать при проектировании несущей конструкции.

Котлы могут работать на газе, электричестве или масле. Электрические котлы, которые, как правило, экономичны только в районах с очень низкими затратами на электроэнергию, устраняют необходимость в воздухозаборниках и дымоходе. Обычно двухнедельный запас топлива для мазутного котла хранится в баках в здании или рядом с ним. Заливные трубы должны быть доступны для маслозаправщиков. Эти резервуары обычно закапывают рядом со зданием, если позволяет место. Если резервуары находятся внутри здания, они должны быть установлены в помещении с естественной вентиляцией, которое спроектировано таким образом, чтобы оно могло вместить все содержимое резервуара и не позволяло содержимому попасть в здание, если резервуар должен протекать.Предпочтительно подвал на внешней стене. Масло для котла на верхнем этаже здания закачивается шахтой по трубе из нижних резервуаров.

Приблизительную площадь котельной можно определить по таблице на страницах 190-191. В более крупных зданиях длинная узкая комната обычно предпочтительнее квадратной. Высота потолка котельной варьируется от минимум 12 футов (3,66 м) для здания среднего размера до максимум 16 футов (4,88 м) для большого здания.

Размер дымохода, связанного с топливными котлами, зависит от типа топлива, высоты дымохода, типа используемой тяги (естественная, принудительная или индуцированная) и других факторов. Для целей предварительного проектирования предусмотрите площадь пола 2 фута на 2 фута (610 мм в квадрате) для дымохода в очень маленьком здании и 6 футов на 6 футов (1,83 м в квадрате) в очень большом здании, с интерполяцией между этими крайностями для зданий других размеров. Учтите, что дымоход проходит через каждый этаж здания над котельной.

ТИПИЧНЫЙ ПЛАН КОТЕЛЬНОЙ

Продолжить чтение здесь: Установка охлажденной воды

Была ли эта статья полезной?

Дайте вашей котельной дышать

Для безопасной и правильной работы вашему котлу необходимо пространство и воздух.

С падением наружной температуры снова наступил отопительный сезон, а значит, пора включать котел. Многие котлы размещены в небольших отдельных комнатах или подвалах, которые служат также уборными и складскими помещениями практически для всего.

Имейте в виду, что котлам, как и нам, нужен воздух и личное пространство.

НАУКА ЗА ГОРЕНИЕМ

Котлы сжигают топливо, для которого требуется кислород. В большинстве котельных для облегчения горения в помещение поступает наружный воздух для горения. Если воздухозаборник заблокирован ящиками или мусором, например листьями, котел может не работать должным образом. Это может привести к повреждению котла или неполному сгоранию с выделением окиси углерода.

Другая распространенная проблема состоит в том, что благонамеренный человек перекрывает воздухозаборник для горения картоном или изоляцией, чтобы поддерживать тепло в котельной, когда на улице очень холодно.

Один из способов сохранить тепло в котельной - это установить жалюзи с электроприводом и концевой выключатель, привязанный к цепи блокировки. Жалюзи остаются закрытыми до тех пор, пока котел не попытается сработать, после чего жалюзи открываются и позволяют котлу работать. Когда котел отключается, жалюзи снова закрываются, чтобы сохранить тепло в помещении и предотвратить замерзание.

ОЧИСТИТЬ МУСОР

Беспорядок в котельных - еще одна распространенная проблема. Картонные коробки и чистящие средства должны находиться на расстоянии не менее трех футов от котла со всех сторон.Легковоспламеняющиеся жидкости, такие как бензин, разбавители для красок и растворители, никогда не должны храниться в котельной. Хотя это может показаться заманчивым, не кладите швабры и коврики на бойлер или против него, чтобы высушить их.

Также не забудьте установить детектор угарного газа в каждой котельной.

ГОДОВОЙ КОНТРОЛЬ

Если у вас дома или в офисе есть котел, квалифицированный персонал должен проводить ежегодную настройку или сервисный осмотр. Не забудьте их:

  • Очистите и осмотрите горелки
  • Проверить и проверить регуляторы температуры или давления
  • Проверка работы выключателей или реле расхода топлива при низком уровне воды, если таковые имеются
  • Проверка реле контроля воздуха для горения или реле разлива / выброса горелки и дымохода
  • Провести анализ дымовых газов или проверку давления в газовом коллекторе
  • Проверить работу заслонки дымохода и осмотреть дымоход на наличие препятствий
  • Проверить регулятор питательной воды, чтобы убедиться, что он поддерживает надлежащий уровень или давление

Программа планового профилактического обслуживания может способствовать безопасной и эффективной работе; продлить срок службы оборудования; и избежать потери дохода или дополнительных расходов, связанных с остановкой бизнеса.

Эта информация о контроле за потерями носит рекомендательный характер. Автор не несет ответственности за управление или контроль деятельности по контролю потерь. В этой статье описаны не все воздействия. Свяжитесь с вашим местным независимым страховым агентом для получения совета по страховому покрытию и обслуживания полиса.

Переносная котельная | Котельное оборудование электростанции

Когда остановка (аварийная или плановая) вашей установки включает в себя все компоненты для работы вашего котла, единственным решением является полностью меблированная переносная котельная.

О переносных котельных

Переносные котельные обычно имеют мощность от 50 до 1000 л.с. и включают в себя все оборудование для успешного производства пара и / или горячей воды на вашем предприятии. Включенное оборудование, в зависимости от размера, включает котел, систему управления, предохранительные устройства, систему питательной воды / деаэратора с насосами питательной воды и клапаном питательной воды, водоподготовку (умягчители и / или химический бак и насос), продувочный сепаратор и все компоненты. требуется для работы на природном газе, нефти №2 или пропане.Размеры этих систем варьируются от 20 до 53 футов контейнеров, но все оборудование предварительно установлено, подключено и готово к работе по прибытии.

Почему переносные котельные?

Эти агрегаты - единственный выбор для предприятий, где отключение электричества касается не только котла. Принесите электричество, топливо и водопровод, и эти агрегаты будут быстро и эффективно подавать высококачественный пар и / или горячую воду.

Преимущества переносной котельной

Если у вас возникла аварийная ситуация с текущим котлом, то переносная котельная - идеальное решение для вас.

Переносная котельная - это полностью автономное решение. Все необходимое оборудование включено в комплект, оно помещено в контейнер с внешними соединениями, поставляется как полная система со всеми операционными средствами управления и защищена от внешних элементов. Он даже может работать на природном газе, нефти №2 или пропане.

Рекомендации по переносной котельной

Несмотря на то, что переносная котельная имеет множество преимуществ, есть некоторые факторы, которые следует учитывать перед покупкой или арендой переносной котельной.

Предлагает резервное оборудование для предприятий, на которых имеется действующая система очистки и подачи питательной воды. Кроме того, он занимает больше места, чем другие решения, что делает его менее экологически чистым.

Страница не найдена | Браунстонер

Это не особенно просторный номер, но эта двухкомнатная квартира в Парк-Слоуп действительно имеет отдельную террасу, которая обеспечивает много открытого пространства.

Любителям закусок в турецко-немецком стиле повезло, ведь концессионный стенд в парке Коламбус в центре Бруклина рядом с Borough Hall будет принимать берлинский немецкий донер-кебаб.

Мы вернулись на очередную холодную зимнюю неделю, чтобы взглянуть на четыре из предложенных нами объявлений полгода назад, посвященных домам в Флэтбуше, Клинтон-Хилл, Парк-Слоуп и Проспект-Леффертс-Гарденс.

Corridor, бренд мужской одежды, основанный в 2014 году бывшим сотрудником ФБР Дэном Снайдером (названный в честь Северо-восточного коридора), раньше имел магазин в Вильямсбурге.

Расположенный на зеленом участке проспекта Стуйвесант, этот двухсемейный известняк не переходил из рук в руки с 1960-х годов и переполнен оригинальными неокрашенными деревянными изделиями.

Среди тем, которые будут обсуждаться, будет текущий рынок; города; и их рестораны, магазины и возможности для отдыха.

Расстрел мексиканца в Грейвсенде сотрудниками иммиграционной и таможенной службы вызвал протесты и политическое возмущение в феврале прошлого года.

На этой неделе вы можете занять маленькие руки историческими мероприятиями и играми, которые предлагают шесть исторических домов города.

Из доступных квартир 24 студии, 42 квартиры с одной спальней и 28 квартир с двумя спальнями.

Самые популярные предложения на Brownstoner включают известняк в Windsor Terrace, трехсемейный в Greenpoint и кооператив в Sunset Park.

Boiler House Jazz Series - Charles River Museum

Эта серия концертов, организованная знаменитым джазовым музыкантом и композитором Кеном Филдом и Джоном Бечардом из Journeys in Sound , проходит в Главной галерее музея, последней котельной Boston Manufacturing Company . BMC был первым интегрированным заводом в США, где началась американская промышленная революция. Котельная - это место, где они производили пар, сначала для вращения систем шахт воздушных линий, затем для вращения динамо-машин для производства электроэнергии и, наконец, для обогрева помещения.

Серия Boiler House Jazz была создана, чтобы продемонстрировать широкое стилистическое и географическое разнообразие этого самого американского вида искусства и представить джаз, который немного отличается от того, что многие люди представляют, когда думают о «джазе»."

Фотография к заголовку сделана Стивом Виртесом

Ара Саркесиан и Мусанер • Зои Аква •. Марти Баллоу • Пэт Батстоун • Эндрю Бликендерфер


Суннива Бриннел • Оливер Бернс • Шешни Дуо • Кушик Чакра Чебарти • Лиан Чейз
Алан Чейз Кросби • Кит Демос • Проект ледника Эрика Далмана • Трио Фернандо Брандао • Мария Финкельмайер • Джунко Фудзивара • Расс Гершон • Кристина Го
Джим Гуттман • Тим Холл • Мартин Арутюнян • Дженни Херцог • Эрик Хофбрауэр • Йорон Исраэль До Йен Лал Ким • Утс • Нил Леонард • Джулиан Лойда • Максим Любарский • Габриэла Мартина
Зак Майер Альбино Хорхе Мби •. Дэнни Меконнен • Джон Малкерин • Ноа Премингер
Мистер Рурк • Джо Моррис • Трио Нтрадж • Мигель Нуньес • Чарльз Овертон • Джейсон Палмер
Фабио Пироццоло • Джефф Платц • Бруно Раберг • Бужемма Рагиан • Тед Райхман Революционный ансамбль
• Революционный ансамбль Бужеммы Майк Ривард • Нед Ротенберг
Базель Сайед • Фил Скарфф •. Элинор Спайерс • Оскар Стагнаро • Элизабет Стин
Ллойд Тайер • Дэйв Тронзо


ПОДДЕРЖКА Boiler House Jazz Series
Мы в Музее считаем джаз важной формой американского искусства
и гордимся тем, что поддерживаем его, но мы с вашей помощью можно сделать гораздо больше!
Если вы заинтересованы в спонсировании таких мероприятий, как серия Boiler House Jazz в музее Charles River,
, пожалуйста, свяжитесь с
Анна Кауфман для получения дополнительной информации

The Boiler House Jazz Series благодарит Premier Bar Service + Catering
за спонсорство этой серии
, а также второй музыкальной серии SHIFT.

Вот почему не стоит использовать котельную как складское помещение (ФОТО) »Сердце сообщества лейквуд

В свете характера недавних вызовов пожарной безопасности Совет пожарных комиссаров Лейквуда вместе с начальником пожарной охраны Майком Д'Элией младшим, координатором по предотвращению пожаров Джейкобом Вульфом и членами пожарного управления Лейквуда предлагают следующую информацию для предотвращения пожары в котельных / топочных.

Многие домовладельцы (и арендаторы) используют котельную / топочную и / или прачечную как складское помещение.Как видно на фотографиях ниже, такая практика может привести к трагическим последствиям.

Реклама на TLS »

Котельное / топочное помещение НЕ должно использоваться как складское помещение!

С годами в домах и квартирах накапливается множество предметов - одежда, коробки с файлами, бумажные принадлежности, праздничные украшения, полупустые банки из-под краски, растворители, моющие средства и т. Д. Наличие этих предметов - это здорово, но много не принять надлежащих мер предосторожности при хранении этих предметов.

Основная ошибка - использование котельной или топки в качестве хранилища этих горючих материалов. Многие домовладельцы поддаются искушению и строят в этих комнатах полки для хранения вещей или просто складывают предметы рядом с техникой. Пожарная служба Лейквуда отреагировала на пожары, вызванные легковоспламеняющимися и горючими материалами, хранящимися слишком близко от котлов, печей, водонагревателей и другого механического оборудования. Последствия этих пожаров варьируются от незначительных повреждений в несколько тысяч долларов до полного разрушения всего дома.

Котельную / топочную НЕ следует считать универсальным складом!

Котлы, печи, водонагреватели, сушилки и т. Д. - все требует надлежащей циркуляции воздуха для предотвращения неполного сгорания топлива и образования окиси углерода. Фактически, котельная, печь и прачечные спроектированы с избыточным пространством, чтобы обеспечить надлежащий воздушный поток и необходимую вентиляцию, или, по крайней мере, они должны быть. Поэтому держите эти комнаты в чистоте и убирайте все ненужные предметы.

Другой риск для котельных и топочных помещений или помещений, выделяющих больше тепла, чем их доля, - это самовозгорание материала. Это происходит, когда горючий материал при контакте с воздухом выделяет достаточно тепла для возгорания. Это может произойти, когда такие предметы, как одежда, другие предметы или матрасы (да, мы тоже это видели), складываются рядом с приборами. Даже если какие-либо предметы физически не соприкасаются с какими-либо приборами, переполненность и без того относительно небольшого размера комнаты создает опасность пожара. Помещение котельной / топки должно быть чистым и очищенным от всего ненужного!

Важность детекторов дыма и детекторов угарного газа.

Помните, что детекторы дыма обеспечивают раннее предупреждение о пожаре, давая дополнительное время для эвакуации и, как следствие, существенно снижая риск получения травм и / или смерти при пожаре в жилых помещениях.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
