Для чего нужны внутренние водостоки: Внутренние водостоки: устройство и монтаж в Калуге

Содержание

устройство и система +Фото и Видео

Внутренний водосток, устройство и система +Фото и Видео. В зависимости от региона и его особенностей, финансового положения и потребностей здания можно смонтировать различные системы внутреннего водостока.

Мы предлагаем вам узнать, как устанавливается внутренний водосток в многоэтажных домах, что представляет собой система работа и норм СНиП.

Что такое водосток

Определение

Водосток – это устройство/система, состоящая из различных труб, стояков, желобов и воронок, которые нужны для отвода воды с крыши, окон и стен здания. Устройство внутреннего водостока необходимо не только для комфортной жизни, но и для сохранения прочности и долговечности здания, а также защиты фундамента от подтоплений. В некоторых условиях установка слива невозможна, к примеру, дом имеет низкую и широкую крышу, или у здания прекрасная дренажная система фундамента.

Иногда конструкции стока не устанавливают в жилых помещениях, которые имеют односкатную крышу, так как вода стекает благодаря физически естественным факторам.

Но чаще всего водосточные системы уже заранее вносят в проект дома и устанавливают почти во всех бытовых и промышленных конструкциях.

Разновидности водостоков

Есть два главных вида проектов стока – наружные и внутренние водостоки. По названию уже становится ясно, что разница есть лишь в принципе монтажа. Наружная система крепится на стену дома, ее легко обслуживать и устанавливать. Система внутреннего водостока  подлежит врезанию в боковые грани строения, и часто ее декорируют сендвич-панелями, сайдингом или мягкой битумной черепицей. Внутренние водостоки обычно используют в производственных помещениях и многоэтажках.

Преимущества внутреннего водостока:

  1. Экстерьер дома не нарушается. Вы можете установить водосточную трубу так, что она даже не буде заметной.
  2. Удобный вывод воды, эффективность в разы выше, чем в наружных аналогах.
  3. Можно устроить так, чтобы вывод воды был прямо в дренажную систему, и вам не понадобиться устанавливать внешние канализационные трубы.
    Это отличный вариант для производственных зданий, так как вода не будет скапливаться, фундамент не будет подтекать и полное отсутствие неприятных запахов.

Недостатки внутреннего слива:

  1. Сложность монтажа. Перейти с наружного водостока на внутренний – задача не из легких, и понадобиться разобрать часть крыши, а также потребуется специалист, который сделает все правильно и без нарушений норм.
  2. Сложность ухода. Если наружную систему можно прочистить специальной щеткой, то в случае с внутренним водостоком вам придется время от времени демонтировать конструкцию, а также снимать перекрытия и проч.

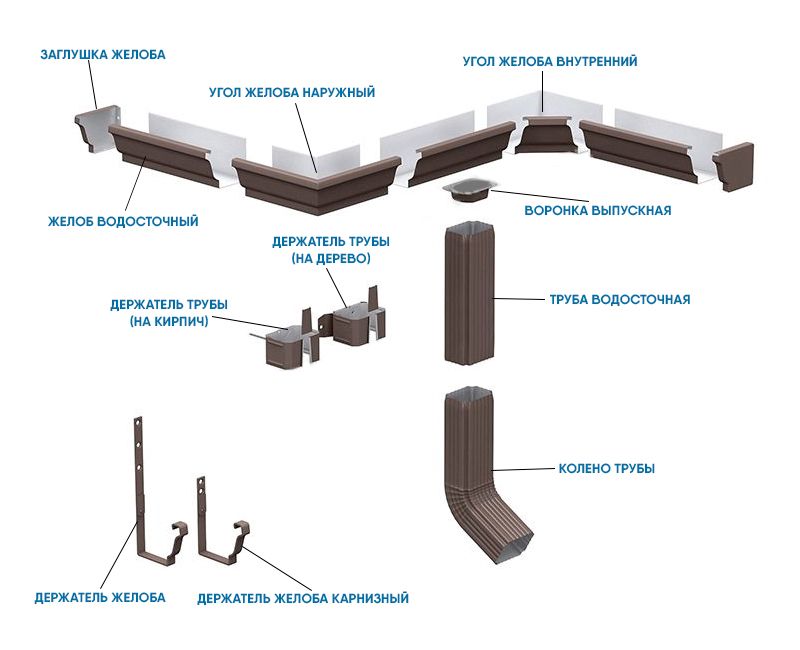

Составные части водостока

Внутренний водосток представляет собой узлы из труб, розетки, решетки и уклоны. Компании, которые занимаются производством таких систем, могут изготовить водосток на заказ по проекту, и выполнить в той конфигурации, которая вам нужна. Вы приносите проект, согласовываете его с профессионалами в области инженерии и делаете заказ.

Типичные внутренние стоки делают из легированной стали, ПВХ и алюминия. Пластиковые трубы долговечные и легкие, не подвергаются коррозии, но их минус в том, что они могут разрушиться от сильного потока воды, так как не предназначены для больших объемов. В этом плане лучше металлические трубы, которые износостойкие и легко перенесут физические воздействия, но при выводе воды они будут издавать громкие звуки из-за того, что вода будет попадать на металл под углом в 90 градусов.

Самые красивые сливы – это медные, но цена на них достаточно высока. Это, пожалуй, самая дорогая система внутреннего водостока, но с ней не сравнится ни одна другая по долговечности и эстетичности, так как медь устойчива ко всему, и даже к кислотным дождям, которые часто бывают в местности с промышленными предприятиями. Намного интереснее будет смотреться медь с деревянным покрытием на беседке, террасе или декоративном балкончике.

Ранее активно использовали трубы из чугуна, но из-за их веса приходилось ломать голову над тем, как создать прочные стропила.

В качестве маскировки внутреннего стока можно использовать сендвич-панели или сендвич листы. Мы советуем не просто продумать систему установки, но и как в дальнейшем вы будете снимать ее и накрывающие поверхности, а также вентили и крючки для чистки водостока. Трубы для этого вида водостока могут быть с разным сечением. Обычно используют прямоугольный профиль, который обладает замечательными несущими способностями, удобен в уходе и легко демонтируется при необходимости. Еще бывают полусферические и круглые профили, которые обычно используют для декоративной отделки, где важнее внешний вид, нежели показатели качества.

Схематическое изображение внутреннего водостока

Правильно спроектированный внутренний водосток имеет такую конструкцию: у крыши есть уклон(расчет которого производим по площади крыши), благодаря чему вода стекает к воронке для приема воды.

Из воронки жидкость попадает в трубы или водосточные розетки, а с них она выводится за пределы здания.

Конструкционные особенности системы внутреннего водостока таковы:

  1. Водоприемник. Бывает двух видов – колпаковый и плоский. Первый устанавливают на крыше с уклоном, а плоские на ровной кровле.
  2. Трубы, которые нужны для равномерного распределения дождевой воды между водостоками.
  3. Колодцы, которые очищают систему, и при помощи которых можно проверить работоспособность.
  4. Водосток крепим к лоткам.
  5. Коллекторы.
  6. Дополнения в виде крепежей, подвесок, углов, розеток и проч.

Перед тем, как начать монтаж любого вида водостока, вы обязаны проверить, если ли ваша схема в нормах СНиП.

По правилам, отводы водосточных труб должны входить в канализационную трубу, во избежание подтопления основания здания. Воронка – сборная конструкция, которая имеет корпус, крышку, крепления и решетку.

Корпус имеет цилиндрическую форму (причем иногда с гранями), за счет чего у устройства прочность высокого уровня. Больше всего распространены чугунные воронки для внутреннего стока, например, продукты Техниколь.

Как установить систему внутреннего водостока

  1. Водоприемник размещают равномерно по длине, при этом следует предварительно провести расчет идеального расстояния.
  2. Приемные устройства размещаем под небольшим углом относительно крыши с наклоном.
  3. Данное правило можно использовать даже при монтаже наружного водостока. Воронки установите на расстоянии не больше 18-ти метров друг от друга, иначе вы можете уменьшить устойчивость конструкции.
  4. Ливневые узлы должны находиться на расстоянии не менее 1 метра друг от друга.
  5. Водосточные воронки размещают под прямым углом.
  6. Водосток из металла нужно обязательно оборудовать обогревом, так как при наступлении зимнего периода трубы промерзнут, и могут сломаться из-за давления льда.
  7. Доборные элементы крепят на специальные устройство, а зависимости от формы кровли и типа покрытия – крючки, петли, кронштейны и проч.

При установке в коттедже, где расстояние между разными кровлями больше 4-х метров, нужно установить разные трубы вывода водостока.

Итоги

Немаловажной является гидроизоляция. Каждый стык нужно покрыть герметизирующим составом, который будет защитой от протеканий. После того, как установка будет завершена, производится монтаж металлочерепицы, шифера или профлиста для того, чтобы защитить систему от загрязнения, и можно начинать использовать водосток.

Мы рекомендуем вам заранее подготовить план работ, чтобы вы смогли составить смету, а также запомнить принцип установки и если нужно, устранить недочеты на этапе проектирования.



Обогрев водосточных воронок для плоских кровель

Надежность и долгий срок службы кровли любого здания обеспечивает, в частности, грамотно спроектированная и профессионально смонтированная водосточная система. Такая система должна обеспечивать отвод воды, выпадающей в виде атмосферных осадков, в течение всего года при любой погоде. Наиболее проблемными являются периоды, когда в течение суток температура воздуха на улице изменяется в диапазоне от +3°C до –10°C. Особо остро этот вопрос стоит для плоских и малоуклонных крыш, а самыми опасными зонами с точки зрения образования наледи являются водосточные воронки.

Установка антиобледенительных систем на основе нагревательного электрического кабеля позволяет решить проблемы стока воды в зимний период, предупреждая образование наледи и устраняя опасные последствия ее возникновения.

Водосточные системы плоских кровель

Плоские кровли зданий по краю обрамляются невысоким парапетом. Для отведения талых и дождевых вод служат системы водостока, выполненные по одному из следующих вариантов:

  • неорганизованный наружный, предполагающий свободное самопроизвольное стекание воды с крыши, — применяется исключительно на хозяйственных постройках;
  • организованный наружный, когда вода поступает через отверстия в парапетах по желобам к водосточным трубам, а воронки не используются — применяется в домах до 5 этажей;
  • внутренний водосток, обеспечиваемый специально спроектированной системой воронок, монтируемых в кровле, через которые вода поступает канализационную систему здания.

Виды кровельных воронок

Воронки, применяемые для установки во внутренних системах отвода сточных вод, классифицируются по следующим признакам: по направлению водоотвода, по конфигурации, по наличию или отсутствию системы подогрева.

По направлению отведения сточных вод различают воронки с горизонтальным или вертикальным выпуском. Также существуют конструкции с шарниром, обеспечивающим поворот выпускного патрубка на угол от 0 до 90 градусов. Такие воронки могут использоваться под вертикальный, горизонтальный и наклонный выпуск.

Вертикальный выпуск Горизонтальный выпуск Регулируемый выпуск

По форме воронки делятся на:

  • колпаковые с защитной сеткой, выступающей над поверхностью крыши;
  • плоские, которые устанавливаются на эксплуатируемых крышах, а также на крышах с покрытием из асфальта или тротуарной плитки.
Колпаковая Плоская

Воронки с встроенным обогревом могут оснащаться:

  • резистивным кабелем с терморегулятором;
  • греющим саморегулирующимся кабелем, который может использоваться с терморегулятором или без него.

Особенности конструкции и применения обогреваемых водосточных воронок

Электрический подогрев воронок рекомендуется использовать на всех видах эксплуатируемых кровель, в том числе на инверсионных и «зеленых.

Кабельная система обогрева воронок водостока включается в сеть напряжением 220 В, потребляемая мощность их не превышает 35 Вт. Греющий кабель прокладывается под фланцем или монтируется в корпус воронки. Второй вариант надежнее.

Рекомендация! Выпуск воронок с кабельным подогревом тоже следует обогревать, если он выходит на отмостку или расстояние от воронки до отапливаемой зоны превышает один метр. Монтаж греющего кабеля выполняется также на площади в 1 м2 вокруг воронки, особенно если обогрев ее осуществляется маломощным кабелем.

Воронки с электрообогревом могут использоваться как самостоятельные элементы или же входить в состав системы снеготаяния и антиобледенения наряду с другими устройствами.

Особенности полипропиленовых воронок с встроенным электрообогревом

Водоприемные кровельные воронки из высокопрочного полипропилена устойчивы к любым атмосферным явлениям, в том числе и к действию ультрафиолетового излучения. В их комплектацию входят листоуловитель и изготовленный из коррозионностойкой стали обжимной фланец с влитыми посадочными винтами. Технологические отверстия позволяют осуществить дополнительную фиксацию воронки на кровле. Электрообогрев осуществляется саморегулирующимся кабелем, вмонтированным в корпус. Изделия комплектуются вертикальными или горизонтальными отводами для соединения со стальными, чугунными или полимерными водоотводящими трубами.

Такие воронки применяется для внутренних водостоков на малонаклонных и плоских кровлях всех видов. Воронки сохраняют свои эксплуатационные характеристики в диапазоне температур –50°C … +50°С. Подключение нагревательного кабеля через терморегулятор позволяет активировать систему в самом опасном интервале температур ±5°C. При более низких или высоких температурах обогрев необязателен.

Установка кровельных воронок с обогревом позволяет решить основные проблемы эксплуатации плоских кровель:

  • промерзание водостоков;
  • образование ледяных пробок, затрудняющих сток воды;
  • скопление талой воды, приводящее к ухудшению состояния гидроизоляционного слоя.

Это позволяет предотвратить протечки, а также избежать деформации кровельного покрытия и его разрушение в результате многократно повторяющегося замерзания и оттаивания скопившейся воды.

Оставить заявку на расчет

Водосток внутренний - Энциклопедия по машиностроению XXL

По виду отводимых сточных вод системы внутренней канализации бывают а) хозяйственно-бытовые, отводящие бытовые сточные воды от санитарных приборов (умывальников, моек, ванн, душей и др. ) б) производственные в) объединенные г) дождевые (внутренние водостоки) для отвода дождевых вод с кровель зданий.  [c.195]

Пластмассовые трубы из полиэтилена низкой плотности (ПНП), пластифицированного поливинилхлорида (ПВХ), винипласта применяют для устройства внутренней бытовой, производственной канализации и водостоков.  [c.199]


Для отвода дождевых и талых вод с кровель зданий применяют специальную систему канализации — внутренние водостоки.  [c.203]

Система внутренних водостоков состоит из следующих основных элементов водосточных воронок, стояков, подвесных или напольных отводных труб, выпусков и устройств для осмотра и прочистки.  [c.203]

Внутренние водостоки, предназначенные для отвода дождевых и талых вод с кровли здания.  [c.409]

Внутренние водостоки и мусороудаление  [c.418]

Отвод дождевых и талых вод с кровли здания может осуществляться свободным сбросом по свесам карниза или организованным отводом по наружным или внутренним водостокам. Наиболее современным является удаление дождевых и талых вод по системе внутренних водостоков.  [c.418]

Внутренние водостоки (рис. 26,14, а, б). Водостоки отводят воду по трубопроводам, расположенным внутри здания. Они надежно работают во все сезоны и требуют минимального обслуживания.  [c.418]

Система внутренних водостоков состоит из водосточных (приемных) воронок, отводных (подвесных или подпольных) трубопроводов, стояков, выпусков и устройств для прочистки и осмотра. (прочистки, ревизии, смотровые колодцы).  [c.418]

Механические и сборочные цехи этого завода, выпускающего паровозы типа СО, расположены в здании, имеющем форму буквы Ш, что даёт возможность избежать внутренних водостоков и осуществить строительство по очередям. Три крыла здания, параллельно расположенные, имеют каждый по три пролёта. Одно крайнее крыло, занятое рам-но - цилиндровым блоком, имеет три пролёта по 18 М-, среднее крыло, занятое блоком движения, имеет также три пролёта по 18 м другое крайнее крыло—арматурно-крепёжный блок — имеет три пролёта по 15 м. Шаг ко-  [c.216]

На фиг. 11 показана схема генерального плана, а на фиг. 12 перспективный вид паровозостроительного завода [9]. Паровозный механосборочный блок 7 имеет Ш-образную слитную форму (здание без внутренних водостоков).  [c.384]

На водогрейных котлах с принудительной циркуляцией для предотвращения резкого повышения давления и температуры воды в котле при случайной остановке циркуляционных насосов, на трубопроводе или коллекторе отвода горячей воды КЗ котла до запорной арматуры должно быть спускное устройство с внутренним диаметром не менее 50 мм с запорным вентилем (задвижкой) для отвода воды в водосток.  [c.49]

На подводящем и отводящем трубопроводах каждого водогрейного котла, подключенного к общей магистрали горячей воды, устанавливают по одному запорному вентилю (или задвижке). Для предотвращения резкого повышения температуры в водогрейных котлах с принудительной циркуляцией воды при случайной остановке циркуляционных насосов на трубопроводе или на коллекторе отвода горячей воды из котла до запорной арматуры устанавливают спускное устройство внутренним диаметром не менее 50 мм, имеющее запорный вентиль или задвижку для отвода воды в водосток.[c.226]


Для предотвращения резкого повышения температуры в водогрейных котлах с принудительной циркуляцией воды при случайной остановке циркуляционных насосов на трубопроводе или на коллекторе отвода горячей воды из котла до запорной арматуры устанавливают спускное устройство внутренним диаметром не менее 50 мм, имеющее запорный вентиль или задвижку для отвода воды в водосток.  [c.145]

В зависимости от характера загрязнений отводимых сточных вод различают системы бытовые, производственные, объединенные и дождевые внутренние водостоки).  [c.271]

Внутренние водостоки предназначены для отвода дождевых и талых вод с кровель зданий.  [c.272]

Устройство внутренних водостоков. Отвод атмосферных осадков (дождевых и талых вод) с кровель современных зданий осуществляется по трубопроводам, расположенным внутри здания (внутренним водостокам). Область применения их регламентируется соответствующими разделами СНиП (например, СНиП И-Зб-76).  [c.299]

Внутренние водостоки состоят из следующих основных элементов водосточных воронок, отводных трубопроводов (стояков, коллекторов, выпусков) и устройств для осмотра и прочистки (ревизий, прочисток, смотровых колодцев).  [c.299]

Внутренние водостоки должны удалять воду с кровли зданий как при положительных, так и при отрицательных температурах наружного воздуха.  [c.299]

Расчет внутренних водостоков сводится к определению расчетного расхода дождевых вод и проверке пропускной способности отдельных участков сети.  [c.302]

Сети внутренних водостоков испытывают при положительной наружной температуре путем наполнения их водой до уровня наивысшей отметки водосточной воронки.  [c.318]

Гаражи оборудуют системами бытовой и производственной канализации, а при необходимости и внутренними водостоками.[c.326]

КОЭФФИЦИЕНТЫ МЕСТНЫХ СОПРОТИВЛЕНИЙ С ВНУТРЕННИХ ВОДОСТОКОВ  [c.348]

Устройство внутренних водостоков  [c.336]

Внутренние водостоки служат для отвода с крыш зданий атмосферных осадков в наружную водосточную с.еть.  [c.336]

Рис. 220. Внутренние водостоки о —общий вид, б — схема водосточной воронки / — водосточная воронка, 2 — отводящая труба, 3 — стояк. 4 — ревизия, 5 — подземная часть трубопровода, 6 — наружные водостоки, 7 — чугунный корпус, 8 — решетка, 9 — крышка
Рис. 19. Схема установки воронки внутреннего водостока
Сталеплавильный цех — общий объем кровельных работ, считая по мягкому ковру, 15 050 м . Кровля средней сложности, холодная. Цех — трехпролетный. В центре среднего пролета проходит фонарь. Отвод ливневых вод — наружный, а по ряду, примыкающему к складу черных слитков, установлены парапет и внутренние водостоки. Конструкция кровли по основанию из сборных крупнопанельных железобетонных плит асфальтовая стяжка и мягкий трехслойный ковер слой руберойда по двум слоям пергамина.  [c.354]

ВОДОСТОКИ внутренние, устройства для приема и отвода атмосферных осадков с крыш зданий, профиль перекрытий к-рых требует внутреннего отвода воды. Широкое применение В. в СССР возникло в связи с осуществлением программы первого 5-летип, когда у нас начали сооружаться но методу сплошной застройки грандиозные производственные здания с площадями пола, доходящими до нескольгсих га. Необходимость устройства В. в таких сооружениях вызывается как обширностью, таи и конструктивными особенностями их перекрытий, исключающими возможность быстрого и полного удаления о них донодевых и снеговых осадков обычными на-  [c. 43]

Основание под кровлю состоит из плоских несущих железобетонных панелей на комнату (П) и утепляющих керамзитобетонных панелей переменной голщины (ПУ) кровля рулонная водосток внутренний.  [c.170]

Сложную форму застройки применяют также в тех случаях, когда хотят избежать устройства внутренних водостоков, необходимых для многопролётных зданий.  [c.382]

Схема генерального плана завода тяжёлого машиностроения (металлургического обору-доеания), представленная на фиг. 8, так же как и схема локомобильного завода (фиг. 9), характерна П-образной формой основных корпусов и простой формой остальных зданий павильонной застройки, что позволило обойтись без внутренних водостоков (проекты 1943 г.) [9].  [c.384]

На промываемом участке в нескольких местах в низших точках (через спускные краны) подается воздух от компрессоров под давлением 2—3 кгс1см . Сжатый воздух перемешивает с водой осевшую в нижней части внутренней поверхности труб ржавчину, окалину, песок и грязь и с повышенными скоростями выбрасывает их с водой через спускные краны в дренаж, ближайший пруд, речку или водосток. Согласно 12.25 СНнП 1П-Г. 6-62 перед сдачей тепловых сетей в эксплуатацию должна производиться промывка трубопроводов с применением сжатого воздуха до полного осветления промывной воды.  [c.361]

Производственные здания различают по обьемно-плаяировоч-ным решениям и эксплуатационным режи.мам. Так, в массовом строительстве применяют здания одноэтажные и многоэтажные со световы.ми или аэрационными фонарями и бесфонарные без кранового оборудования и крановые (крановые здания оборудованы мостовыми опорными кранами, а бескрановые могут быть обо-РЗдаваны подвесным транспортом) отапливаемые и неотапливаемые (холодные и горячие цехи с избыточным производственным выделением тепла) с плосиими и скатными кровлями с наружным отводом атмосферных вод с кровли и с внутренними водостоками.  [c.29]

Схема сетн внутренних водостоков может бb ть перпендикулярной и пересеченной (рис. IV.50). При перпендикулярной схеме каждый стояк оборудуется отдельным выпуском, отводящим дождевые  [c. 299]

Современные промышленные предприятия могут располагаться в зданиях большой площади (до 10—20 га). В таких зданиях применяют специальные решения по инженерным коммуникациям внутреннему водопроводу, канализации, горячему водоснабжению и внутренним водостокам. Часто оказывается целесообразным размещать магистральные наружные трубопроводы внутри цехов производственных и вспомогательных зданий и решать их совместную прокладку с внутрицеховыми сетями. Значительно усложняются противопожарные системы водоснабжения с применением дренчерных и спринклерных установок. Требуются специальные решения по обеспечению нормальной работы внутренних водостоков в неотапливаемых помещениях и зданиях (обогрев воронок, трубопроводов, теплоизоляция и др.).  [c.327]

Внутренние водостоки (рис. 220, а) состоят из водосточных воронок У, расположенных в пониженных точках крыши и прини-336  [c.336]

С п ы ш и о в П. А., Ш и е е р о в А. И. Справочник по внутренним водопроводу, канализации и водостокам. Изд. 2-е нерераб. и доп. Госстройиздат, 1954.  [c.183]

Обдирочный цех — общий объем кровельных работ, считая по мягкому ковру, 9 810 м . Кровля средней сложности. Цех — трехпролет-ный, длиной 204 м, шириной 45 м. Каждый пролет имеет два ската. По центру среднего пролета проходят два фонаря. Удаление ливневых вод предусмотрено внутренними водостоками, расположенными в ендовах у парапетов по рядам на пересечении скатов. Конструкция кровли аналогична молотовому цеху, кроме пароизоляции.  [c.354]


Виды водосточных систем кровли - устройство водостоков, советы, особенности

Водосточной системой называют механизм отведения дождевой и талой воды с крыши дома в определенное место. Если такого механизма на здании нет, вода быстро разрушит кровлю и стены. В этой статье мы рассмотрим виды водосточных систем, их устройство и материалы изготовления.

Виды водосточных систем по способу изготовления

Желоба для удаления с крыши талой воды бывают самодельными и промышленными.

Самодельные механизмы владельцы дома изготавливают своими руками. В зависимости от мастерства исполнителя они могут быть красивыми и необычными или выглядящими посредственно. Самодельные виды систем водостоков дешевы, и их устанавливают по удобной для владельца здания схеме. Желоба и трубы кустарного производства делают из тонкой оцинкованной стали — недолговечного материала, подверженного гниению.

Заводские виды водосточных систем предполагают следование стандартам. Поэтому желоба, трубы и воронки разных производителей можно стыковать между собой, если грамотно подобрать размер. Качественные элементы механизмов изготавливают из прочного пластика или металла достаточной толщины. Благодаря этому они долговечны и выглядят привлекательно.

Виды по типу материала

По типу материала выделяют два вида водосточных систем — пластиковые и металлические. Обе группы обладают преимуществами и недостатками. Нельзя однозначно сказать, что пластиковые системы хуже металлических или наоборот: мастера подбирают механизм индивидуально с учетом ряда факторов:

  • максимальный уровень осадков в регионе;
  • площадь самого большого ската крыши;
  • высота и назначение здания;
  • необходимость гасить шум воды или отсутствие такой необходимости.



Пластиковые водосточные системы: плюсы и минусы

На пластиковые водосточные системы элементы изготавливают из поливинилхлорида или пластика. Эти детали легкие, но прочные, потому что производители добавляют в сырье присадки, защищающие его от ржавчины, ультрафиолетовых лучей, едких веществ, температурных перепадов.


Комплектующие пластиковых водосточных систем сами приходят в изначальную форму при небольших деформациях — демонтировать и чинить их не приходится. ПВХ не шумит даже в ливень, благодаря чему подходит для установки на жилые дома и служит по 40 лет.

У этого вида систем водостоков есть недостатки:

  • со временем пластичность ПВХ снижается, материал трескается и превращается в крошки;
  • свойства пластика в тридцатиградусную жару и мороз ниже -20*С различаются — это влияет на функциональность элементов системы;
  • если детали водостока из пластика часто деформируются, материал разрушится;
  • когда уплотнители между желобами и отрезками труб стареют, система становится негерметичной.

Чтобы пластиковый водосток вырабатывал заявленный производителем срок службы, расчетами и монтажом должен заниматься специалист.

Металлические водосточные системы: плюсы и минусы

Состав сплава металлической водосточной системы — сталь и цинк. Эти материалы не ржавеют, устойчивы к морозам ниже -50*С и нагреванию до 110*С. Сталь и цинк — долговечные и безвредные для здоровья металлы. Они служат на крыше зданий по 50 лет и не испаряют в воздух ядовитые соединения при нагреве.

Производители красят металлические элементы в любые оттенки по палитре RAL. Пластиковые детали можно покрасить в ограниченное количество цветов.

У металлических водосточных систем есть минусы:

  • сплав стали и цинка тяжелый, вес элементов приходится учитывать при расчете кровли;
  • металл шумит в дождь — это может раздражать людей в жилых домах;
  • краска отстает от поверхности при резком нагревании и в сильные морозы;
  • когда металл мнется, он теряет герметичность.

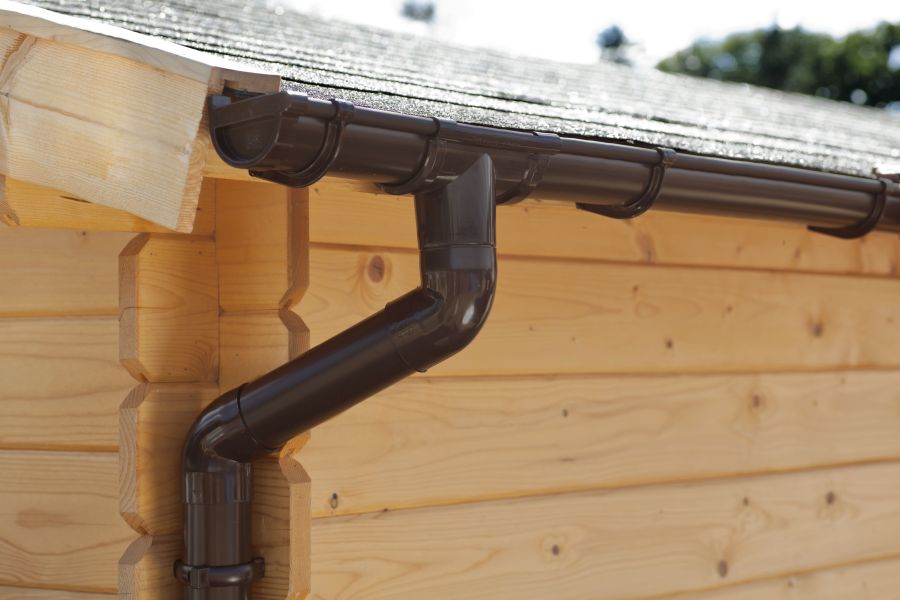

Наружный водосток — устройство и материалы

Водосточные системы бывают внутренние и наружные. Внутренние системы водостоков размещаются строго внутри здания, отдали от наружных стен. Они предназначены для защиты поверхности крыши от дождей. Наружные водосточные системы размещаются снаружи здания под крышей.

Наружные устанавливают в здания высотой от трех до пяти этажей. Они состоят из воронок для приема дождевой воды и вертикальных водосточных труб, прикрепленных кронштейнами к наружной стене здания. Вдоль карниза ставят желоба. По ним вода стекает в приемные воронки, пробегает через наружные стояки и вытекает через выпуски на бетонную отмостку дома.

Минус наружных водосточных систем — появление наледи в воронках зимой, когда днем на улице тепло, а ночью стоит мороз. Наружные водостоки плохо отводят стоки с плоских кровель, если площадь кровли велика, и ржавеют, если изготовлены из металла.

Если мастер не предусмотрел лотки на отмостке вокруг дома, основание здания будет промокать, и стена разрушится. На закупку и монтаж лотков необходимо выделять дополнительные средства, но затраты оправданы продлением срока службы дома.

Внутренний водосток — устройство и материалы

Внутренние водосточные системы устанавливают в жилых домах высотой от пяти этажей и монтируют на дома с широкой (48+ кв.м.) крышей вне зависимости от этажности. Внутренний водосток состоит из воронок, вмонтированных в кровлю, стояков, находящихся внутри здания, и выпусков для отвода стоков на улицу.

Внутренние водосточные системы, находящиеся в отапливаемых помещениях, исключают промерзание талой воды в желобах и трубах. Поэтому такие водостоки более надежны, чем наружные.

Замкнутые и незамкнутые виды водосточных систем

Замкнутые водостоки обходят весь дом или конкретный архитектурный элемент по периметру. Таким системам не нужны заглушки для желобов, потому что детали соединены между собой, и тупиковых мест нет.

Незамкнутые водостоки предполагают установку заглушек на края желобов, поскольку имеют глухие участки.

Мастер-установщик делает выбор между замкнутой и незамкнутой системой после осмотра здания. В обоих случаях он учитывает вес конструкции вместе с водой и снегом.

Советы и рекомендации по устройству водосточных систем

  • Чем больше элементов в водосточной системе, тем больше вероятность того, что она будет работать оптимально и не попросит ремонта десять лет после установки.
  • Перед монтажом водостока необходимо осмотреть и починить кровлю: отремонтировать свес, заменить торцевые кровельные доски, проверить, надежно ли закреплено крышное покрытие.
  • Водосточную систему чистят от мусора весной и осенью. Вначале листья и ветки вынимают из выходного отверстия трубы, затем промывают желоба водой под сильным напором. Чтобы сэкономить силы и чистить водосток реже, сливы перекрывают металлической сеткой.
  • Зимой пластиковую водосточную систему должны защищать от снега снегозадержатели. Если снежная масса обрушится на водосток, он проломится, и по весне придется вызывать ремонтников. Установка на кровлю снегозадержателей предотвратит эти проблемы.
  • При резких перепадах температуры зимой желательно проверять, не забились ли трубы льдом. Для этого необходимо постучать по ним деревянной палкой: лед треснет, и нерастаявшие куски выпадут.

Грамотная установка водосточной системы и регулярный уход — условия долгой безаварийной службы самого водостока и всего здания. Теперь вы знаете больше про виды водосточных систем кровли.

Санация водостоков по технологии Фуранфлекс

Практически каждый современный город обязательно сталкивается в эксплуатации зданий и сооружений с наследием прошлого, а именно с физическим износом внутренних и внешних инженерных коммуникаций. Многоэтажным зданиям советской эпохи давно требуется, помимо прочего ремонта, санация водостоков. В связи с чем санация сетей отводящих ливневые и другие воды в городских условиях становится особенно актуальна.

Группа компаний Файнлайн представляет на Российском рынке уникальную технологию санации водостоков методом «чулка» Фуранфлекс RainFlex.  Данная технология ремонта коммуникаций позволяет в короткие сроки, с небольшими трудозатратами провести санацию изношенной водосточной трубы. В случае ремонта внутреннего вертикального водостока, Вам даже не потребуется производить демонтаж или вскрытие старой коммункальной магистрали.

Суть метода заключается в гильзовании или по-другому в опускании гибкого рукава внутрь изношенных труб сверху вниз. Далее под воздействием пара и небольшого давления, рукав раздувается, принимая форму водосточной трубы. В течение 2 часов материал затвердевает, и Вы получаете новую коммуникацию, без дырок и неплотностей. После проведенной санации водосточная труба получает новые улучшенные эксплуатационные характеристики:

  • Восстанавливаются гидравлические характеристики водостока
  • Увеличивается срок службы труб
  • Исключается образование отложений и коррозии коммуникаций

Технология активно применяется с 1999 года и за это время прекрасно себя зарекомендовала!

Ремонт без демонтажа

Ремонт внутренних водоотводящих коммуникаций материалами ФуранФлекс позволяет подучить практически новые трубы без серьезных финансовых вложений, связанных с демонтажем и ремонтными работами.

Полимерный «чулок» опускается в верхней точке коммуникации, и под воздействием естественной силы тяжести, распределяется по всей длине магистрали. Затем под воздействием пара полимерный материал распределяется по стекам ремонтируемой трубы, плотно и надежно заделывая трещины и создавая монолитный слой. Также пар нужен для того, чтобы материал приобрел свои физические свойства, обеспечивающие долгое время эксплуатации.

Загрузка в верхней точке моет потребовать демонтажа закрывающего люка или оголовника. Грязных работ при этом нет. После того, как материал, используемый для ремонта, приобрел свои физические свойства, верхнее отверстие, используемое для загрузки «чулка», приводится в первоначальный вид.

У вас есть вопросы? Мы можем позвонить вам абсолютно бесплатно!

Мы свяжемся с вами и ответим на любые возникшие вопросы!

Помните: для этого контента требуется JavaScript.

Расчет воронок для внутреннего водостока: правила рассчета и советы

Внутренняя водосточная система представляет собой целый комплекс элементов, выполняющих определенную функцию. Вся конструкция работает следующим образом: вода стекает в желоба, через которые она попадает прямиком в воронки. Правильный расчет водостока невозможен без данных о воронках, которые считаются важным звеном всей конструкции.

Что представляет собой воронка?

Воронка внутреннего водостока – компонент конструкции, в которую сливается вода, попавшая в верхнюю часть водосбора. Элемент расположен продольно оси кровли в нижней точке крыши, которая герметично соединена с водосточной трубой. Основная цель компонента – устранение воды с кровли. Воронки бывают двух видов: плоские и в виде колпака. Первые применяются на ровной поверхности, последние – на кровлях со скатом.

Воронка может быть представлена не в единственном числе. Согласно СНиП, число компонента на плоской кровле должно быть не менее двух. Общее требование зависит от диаметра водосточной трубы: на одну обычную трубу должно приходиться не более 250 кв. м. крыши.

Факторы, влияющие на количество


Правильный калькулятор, который производит эффективный расчет, должен отвечать следующим требованиям:

  • Если между водосточными трубами отсутствуют препятствия для расширения желоба до 12 метров, то будет достаточно одной воронки;
  • Если расстояние от отмостки до водосточной трубы больше 12 метров и не имеет препятствий, то необходимо два и более компонента;
  • Если желоб не связан с водосточными трубами, а охватывает здание по периметру, то нужна совместная разработка воронок и компенсаторов.

Главный фактор, который должна учитывать процедура вычисления: число воронок прямо зависит от таких параметров, как диаметр водосточной трубы и площадь кровли. Последние зависят от высоты здания и количества мест, куда стекает вода. Общую формулу расчета можно представить следующим образом:

1 компонент = 0,75 кв. м плоской кровли и 1 кв. см. трубы. Пример: дана площадь кровли 100 кв. м и 125 кв. см. трубы. Исходя из соотношения, получим примерно 130 воронок для стометровой площади кровли.

Зная диаметр водосточных труб и площадь покрытия, можно рассчитать число компонентов, которые впоследствии помогут в расчете водостока для крыши, ведь воронка – один из главных компонентов всей конструкции.

Вычисление всей конструкции

Для расчета водосточной системы необходимо знать следующие характеристики:

  • Площадь крыши;
  • Температурный минимум зимой;
  • Среднегодовое количество осадков.

Перечисленные параметры необходимо знать для того, чтобы рассчитать водосточную систему. Вся конструкция водостока состоит из кронштейнов, воронок и желобов. Следовательно, формула, производящая расчет водосточной системы кровли, должна включать в себя информацию о комплектующих частях системы. Касаемо воронок, зависимость выглядит следующим образом:

  • Если диаметр составляет 80 мм, то расход воды равен примерно 5 л/с. ;
  • Если диаметр воронки 100 мм, то вода расходуется со скоростью 12 л/с;
  • При диаметре 150 мм расход воды считается равным 35 л/с.

Зная, как рассчитать число воронок, можно вычислить примерное количество расхода воды всей конструкции. Для наружного водостока, который с течением времени теряет популярность, применяются иные правила, в связи с чем рассчитанный результат будет другим. Калькулятор, производящий расчет внутреннего водостока и учитывающий такой компонент, как воронка, помогает добыть полноценную информацию о всей конструкции.


Водосток для крыши при плоской кровле: внутренние и внешние водосточные системы и используемые материалы, особенности монтажа и расчет количества воронок

Современные дома, как правило, возводятся с плоской крышей, что позволяет увеличить количество их полезной площади, а также значительно упростить и удешевить кровельные работы. Однако особенностью плоской крыши является отсутствие необходимого для отведения осадков уклона. Следовательно, чтобы вода не собиралась, нужна организация подходящего водостока.

Системы отвода осадков для плоских крыш существуют нескольких типов: в зависимости от места расположения, принципа слива, дополнительных элементов. Каждый из них обладает своими преимуществами и недостатками.

Типы водосточных систем

Для крыши такого типа чаще всего применяются два типа водосточных систем: внешние и внутренние. Каждая из них имеет свои преимущества, благодаря которым она будет более эффективна в каждом конкретном случае.

Внутренние водосточные системы

При выборе внутреннего типа размещения водостоков можно получить следующие преимущества:

  • практически все элементы системы скрыты;
  • вода в трубах не промёрзнет в холодное время года;
  • высокая эффективность водоотведения.

Во внутренних водосточных системах может применяться гравитационный и сифонно-вакуумный способ отведения воды. Трубы водостока располагаются внутри зданий.

  • Гравитационный представляет собой систему, при которой осадки проходят по водостоку самотеком, попадая далее в ливневую канализацию, либо выводятся за пределы здания. В случае больших объемов воды гравитационное отведение может не справляться, так как вместе с осадками в трубу попадает значительное количество воздуха, снижающего пропускную способность водоотвода.
  • Сифонно-вакуумный – система, выводящая воду под воздействием разряжения. Через кровельные воронки специальной формы (предотвращают засасывание воздуха) осадки перенаправляются в горизонтальные трубы, далее — в общую вертикальную трубу. Благодаря разряжению в вертикальной трубе вода выводится за пределы здания.

Большая скорость пропускания сифонно-вакуумной системы позволяет быстро направить всю скопившуюся воду в систему канализации. Кроме этого, следует выделить и такие преимущества:

  • возможность строить крышу под любым углом;
  • необходимость в меньшем количестве элементов на крыше;
  • меньший (по сравнению с гравитационным способом) диаметр труб и воронок;
  • высокая скорость движения воды препятствует накоплению мусора;
  • снижение затрат на всю систему.

Внешние водосточные системы

Использование внешних систем водоотведения характеризуется удобством установки, но при этом в холодный период времени возможны промерзания, велики шансы повреждения желоба талым снегом во время падения. Специалисты рекомендуют применять утеплитель, регулярно чистить и своевременно ремонтировать систему при повреждениях.

Конструкция внешнего водостока отличается простотой. Осадки стекают через желоба в водосточные трубы, откуда перенаправляются в дренаж, обустроенный по периметру объекта. При установке внешнего водостока нужно учитывать, что уклон на плоской крыше должен быть достаточным для того, чтобы вся влага направлялась на отвод.

Смешанные водосточные системы

В последнее время стали применять смешанные системы водоотвода. Они сочетают в себе все преимущества внешних и внутренних водостоков. В смешанных системах могут использоваться желоба, стояки и воронки. Единственной сложностью можно считать необходимость в точном расчете всех параметров. Это требует работы специалиста. Если самостоятельно попытаться спроектировать и реализовать водосток, то велика вероятность получить нерабочую либо недолговечную систему.

Материалы

Среди применяемых материалов для изготовления многих элементов наиболее предпочтителен пластик. Он имеет прекрасные характеристики, позволяющие его использовать без специального обслуживания в течение длительного периода. Современные модели имеют рёбра жёсткости, что существенно улучшает показатель прочности. Единственным недостатком можно считать деформацию при резких перепадах температуры.

Нередко используются желоба или стояки, выполненные из металла. Данные элементы покрываются антикоррозийным раствором для продления сроков их эксплуатации. Современные технологии также позволяют покрывать полимерами жесть, в результате чего изделие будет прочным и долговечным.

Особенности монтажа водостока

Монтаж водосточной системы лучше всего выполнять во время строительства крыши. Это существенно упрощает задачу. Существует несколько основных правил, на которые нужно опираться при монтаже систем:

  • Расположение водостоков должно быть в самых нижних местах кровли (то есть под свесом кровли, чтобы вода могла стекать естественным путем). При этом их распределение должно быть максимально равномерным.
  • Уклон в радиусе 0,5 метра вокруг воронки должен быть не менее 5%. Это условие можно выполнить путём уменьшения слоя изоляционного материала или же использованием стяжки.
  • Чаша воронки не должна опираться на теплоизоляцию. Упор должен приходиться на брус, обработанный антисептиком, или же конструкцию из другого материала.
  • Систему нельзя жёстко связывать с водосточными трубами. Если покрытие из профлиста, то даже при прогибе водосток должен быть выше.
  • Горизонтальные трубы по диаметру должны быть меньше вертикальных как минимум на 7,5 см. Это существенно упрощает монтаж с применением переходников.
  • В случае расположения выпуска воронки выше точки промерзания, необходима установка воронки с подогревом.

Особенно важен последний нюанс. В случае образования пробки изо льда, при наличии утеплителя, она будет очень долго таять. В такой ситуации система не будет работать, а тающие осадки будут просто накапливаться на крыше.

Также существуют определённые стандарты соотношения диаметра воронки, ее типа и размещения с учетом площади крыши, на которые нужно ориентироваться при проектировании системы водоотведения.

Площадь водоотведения для одной воронки

Диаметр воронки, см Типы водоотвода Площадь, кв.м.
7 гравитационный до 110
7 сифонно-вакуумный до 170
10 гравитационный до 240
10 сифонно-вакуумный до 250
12,5 гравитационный до 290

Итоговое количество воронок будет зависеть от общей площади плоской крыши. Тем не менее, не рекомендуется устанавливать менее двух воронок из соображений безопасности. Так, если одна из них забьется, то вторая будет продолжать функционировать – крыша не затопится и не разрушится. Минимальное расстояние между воронками – 50 см.

Тип системы водостока нужно выбирать для каждого конкретного случая. При этом необходимо учесть все особенности здания и погодные условия.


3 типа дренажных систем для плоских кровельных систем

В отличие от наклонных крыш, плоские крыши не могут стекать воду вниз, что приводит к скоплению воды в сезон дождей. Скопление воды на крыше в течение длительного времени приводит к различным проблемам, таким как протечки крыши, рост растений и дальнейшее повреждение конструкции здания. Чтобы избежать таких проблем и продлить срок службы вашего коммерческого здания, владельцам коммерческих зданий рекомендуется проконсультироваться со своими подрядчиками по кровельным работам для выбора подходящей водосточной системы для плоских крыш. На рынке доступны три типа водосточных систем для плоских крыш. В этом сообщении блога подробно рассматриваются все три, чтобы помочь вам найти лучшую дренажную систему для вашей собственности.

1. Внутренние водостоки

Внутренние водостоки представляют собой обычную дренажную систему в большинстве коммерческих зданий. Дренажные трубы размещаются под крышей и в стенах здания. Они часто располагаются ближе к центру крыши или к месту, где наклон крыши позволяет воде собираться.Подходящие для больших крыш, внутренние водостоки помогают отводить воду из здания. Внутренняя дренажная система обычно оснащена сетчатым фильтром для улавливания мусора и предотвращения засорения труб.

2. Водостоки

Водостоки - это отверстия в стенах, через которые излишки воды могут стекать с плоских крыш коммерческих зданий. Он отводит лишнюю воду с крыши в желоба или водосточные трубы через кондукторные головки. Водоводы можно комбинировать с желобами и водосточными трубами, чтобы направлять поток воды в желаемом направлении. Если вы не используете водосточные желоба или водопроводные насадки для сбора воды, убедитесь, что водовыпускные трубы выходят за внешние стены здания, чтобы вода не смачивала здание.

3. Желоба

Водосточный желоб, также известный как токопроводящая труба, представляет собой неглубокий желоб, который размещается под краем крыши для отвода избыточной воды от здания. Чтобы использовать водосточные желоба в качестве дренажной системы, на вашей крыше должен быть небольшой уклон, чтобы направлять лишнюю воду в желоба. Обслуживание и долговечность желобов зависят от используемых материалов.Чаще всего для изготовления водостоков используются алюминий, винил и оцинкованная сталь. Чтобы водосточные желоба работали исправно, их необходимо регулярно очищать от мусора.

Путь вперед

Это три разные дренажные системы, которые вы можете использовать в коммерческих зданиях, чтобы избежать скопления воды и его последствий. У каждой дренажной системы есть свои плюсы и минусы, которые вам следует обсудить со своей коммерческой кровельной компанией. Пригодность любого типа для вашего здания зависит от вашей кровельной системы, окружающей среды и различных других факторов.Поэтому очень важно поручать такие работы авторитетным коммерческим подрядчикам по кровельным работам, таким как Triumph Roofing and Construction. Мы являемся ведущим кровельщиком в Далласе, штат Техас, с большим опытом монтажа, обслуживания и ремонта новых крыш. Чтобы обсудить ваши требования, заполните нашу контактную форму, и наша команда свяжется с вами в ближайшее время. Вы также можете позвонить нам по телефону 972-332-1766 .

Основные типы систем водоотведения в жилых домах: Школа PE

Введение

Дренаж - это метод удаления поверхностных или подповерхностных вод с заданного участка.Дренажные системы включают в себя все трубопроводы в пределах частной или государственной собственности, по которым сточные воды, дождевая вода и другие жидкие отходы отправляются к месту утилизации. Основная задача дренажной системы - систематический сбор и удаление отходов для поддержания здоровых условий в здании. Дренажные системы предназначены для максимально быстрого удаления сточных вод и должны предотвращать попадание газов из канализационных сетей и септиков в жилые районы.

Жилые дренажные системы

Жилые дренажные системы удаляют излишки воды из жилых районов.Эта система помогает смахивать воду с тротуаров, проездов и крыш, чтобы избежать затопления. Системы бытовой канализации очень важны, поскольку они предотвращают гниение, плесень, плесень и структурные повреждения зданий из-за скопления воды. На наших обзорных курсах по экзамену SE обсуждаются требования и рекомендации для жилых построек в отношении дренажных систем.

Типы бытовых дренажных систем:

1) Поверхность
2) Подземный
3) Наклон
4) Водосточная труба / водосточные желоба


Системы поверхностного водоотвода

Системы поверхностного водоотвода содержат неглубокие канавы, вырытые параллельно , которые действуют как каналы для сточных вод.Эти канавы направляют воду в основную канализацию, чтобы избежать скопления воды и затопления.

Системы подземного дренажа

Система подземного дренажа также известна как французский дренаж. Под верхним слоем почвы размещаются подземные дрены для удаления излишков воды на уровне корней. Подземные водостоки требуют рытья глубоких котлованов и прокладки подземных труб. Для сбора воды из труб установлен большой коллекторный сток.

Наклонные дренажные системы

Наклонные водостоки позволяют воде стекать вниз от конструкции с помощью труб, движущихся вниз по склону.Устанавливается труба и закрепляется на небольшом уклоне, что заставляет воду течь по трубе и удаляться от конструкции.

Водосточные трубы и водосточные системы

Водосточные трубы собирают воду из водостоков и отводят ее на землю. Водосточная труба обычно подключается к водосточной системе здания и уносит воду с крыши на землю. Водосточные трубы сливают воду на склоне, чтобы вода не скапливалась у основания водосточной трубы.

Комбинированные дренажные системы используют один слив для отвода воды от бытовых нужд и дождевой воды с крыш и других поверхностей в общую канализацию. Эта система экономична в установке. В отдельных дренажных системах используются отдельные стоки для сточных вод, которые ведут в канализацию. Дождевая вода с крыш и других поверхностей отводится по отдельной канализации для поверхностных вод в канализацию для поверхностных вод. Эта система относительно дорога в установке. На наших курсах по обзору экзамена SE тщательно изучаются строительные и проектные нормы и правила, чтобы обеспечить правильную установку дренажных систем.

Три наиболее распространенных дренажных системы для плоской крыши

Три наиболее распространенных дренажных системы для плоской крыши

Плоские крыши обладают уникальными архитектурными характеристиками, которые делают их востребованными во многих ситуациях.Они идеально подходят для климата, в котором нет большого количества дождя и влаги. Сад на крыше или дополнительное жилое пространство на открытом воздухе - главные причины, по которым люди выбирают плоские крыши. Наряду с преимуществами плоской крыши возникают и уникальные проблемы. Самая важная из этих проблем - это водосточные системы для плоских крыш.

Ваше здание и местоположение могут помочь определить, какой водосток подойдет для вашей крыши. Конечно, плоская крыша с лучшим дизайном имеет правильный наклон для естественного отвода воды.Если для этого недостаточно уклона или уклона, существуют кровельные покрытия. На плоских крышах обычно используются три типа водосточных систем. У каждой из этих систем есть свои плюсы и минусы.

Основной проблемой, связанной с обслуживанием водостоков всех типов, является удаление мусора. Регулярная чистка и разблокировка водостоков, желобов и шпигатов обязательна. Каждая из этих систем может забиться мусором. Это может быть грязь, гравий, листья и другие посторонние предметы.

Водосточные желоба

Водосточные желоба - наиболее распространенная водосточная система, используемая для всех типов крыш.

  • Недорого - желоба - это самый простой тип водосточных систем для получения и установки
  • Не дает воде стекать с крыши неконтролируемым образом
  • Защищает дверные и оконные проемы
  • Может препятствовать скоплению и скоплению воды рядом с фундамент здания

Несмотря на то, что они имеют свои преимущества, они, как правило, пользуются меньшим спросом по нескольким причинам:

  • Высокие затраты на обслуживание - желоба нуждаются в постоянной чистке и уходе в течение всего года
  • Кронштейны желоба могут затруднить их очистку - установка экранов может уменьшить эту проблему.
  • Желоба могут стать хрупкими и потрескаться.Кронштейны также могут деформироваться из-за веса воды или мокрых листьев.
  • Зимнее замерзание - лед накапливается, вызывая трещины в дамбе.
Внутренние водостоки

Внутренние водостоки много раз встречаются на крышах больших зданий. В жилых домах также может быть установлена ​​коммерческая крыша этого типа. Водостоки обычно размещают ближе к центру здания. Они прикрепляются к трубам, по которым вода спускается через крышу здания. Это надежно удерживает воду от стен и фундамента.

  • В отличие от водосточных систем, внутренние водостоки не замерзают, не трескаются или не выходят из строя зимой. Здание и стены естественным образом защищают трубы от непогоды.
  • Внутренние водостоки можно настроить как привлекательный элемент вашей плоской крыши. Сделайте свое здание более привлекательным и красивым с помощью нестандартной фурнитуры.
  • Фильтры для внутренних водостоков лучше всего подходят, если они изготавливаются по индивидуальному заказу для вашей крыши и вашего конкретного климата. Они помогают предотвратить засорение дренажа мусором.

Внутренние водостоки имеют некоторые проблемы, которые необходимо рассмотреть перед установкой:

  • Внутренние водостоки являются наиболее дорогостоящими из трех систем водостока для установки.
  • Обслуживание и ремонт внутренней дренажной системы обычно требуют профессионального специалиста. Это ведет к еще большим расходам.
  • Необходимо проявлять бдительность в отношении мусора на плоской крыше с внутренними водостоками. Небольшое количество мусора может полностью засорить систему. Это может стать эффектом домино, так как воде некуда будет деваться, создавая стоячие лужи с водой.
  • Убедитесь, что количество водостоков соответствует размеру вашей крыши. Недостаточное количество стоков вызовет проблемы с накоплением воды.
Шпигаты

Проще говоря, шпигаты - это отверстия во внешних стенах или бордюрах вдоль линии крыши. Они позволяют воде проходить через стену через металлический ящик, защищающий шпигат и окружающий его. При правильном проектировании и установке шпигаты обычно являются наилучшей ценой. Они являются лучшим выбором для эффективного отвода воды с плоской крыши.

  • Низкая стоимость
  • Требуется простое или почти незначительное техническое обслуживание
  • Отсутствие проблем с засорением, если черпак большой или достаточно широкий
  • Нет скоплений листьев или мусора, все смывается или сносится с крыши
  • здание, а не сбоку
  • Можно добавить архитектурной привлекательности линии крыши с помощью нестандартных шпигатов

Единственный реальный недостаток шпигатов возникает, когда они подключаются к водосточной трубе или водостоку. Из-за того, что оба этих навесного оборудования часто забивают, лучше не использовать их в системе.

Любая из этих трех систем - эффективный выбор. Это до тех пор, пока у вас есть правильный дизайн, установка и обслуживание. Если вам нужна дополнительная информация об обеспечении надлежащего водоотвода для вашей плоской крыши, свяжитесь с нами в RoofSlope.

Теги: общие дренажные системы, дренаж, дренажная система, плоская коммерческая крыша, плоские крыши, желоба, внутренние водостоки, обслуживание, лужение воды, плюсы и минусы, шпигаты, уклон

4 способа эффективно осушить вашу плоскую крышу

Представьте себе: у вашего дома есть сад на крыше, украшенный вашими любимыми растениями.Это идеальное место для простых прогулок. Это, конечно, возможно только при плоской крыше. Однако погода может его повредить. Трещины, протечки и пузыри - это лишь некоторые из проблем, обычно связанных с этим типом кровли. Означает ли это, что вам нужно отказаться от сада на крыше? Не за что. Вы можете установить плоскую крышу , но вам придется ее обслуживать, чтобы избежать повреждений.

Кстати, плоская крыша не совсем плоская. На самом деле он имеет небольшой уклон в сторону канализации, чтобы вода легко проходила.Эти крыши, что неудивительно, склонны к засорению, что может привести к протечкам. Если вы решите установить на своем участке плоскую крышу, вам следует знать о различных способах ее осушения. Плоская крыша может дать вам возможность использовать пространство (поприветствуйте свой сад на крыше), но застойная вода может привести к серьезным повреждениям и, в конечном итоге, к обрушению. Вот несколько эффективных способов слить воду с плоской крыши.

Способы слить воду с плоской крыши

1. Внутренние водостоки

Внутренний дренаж обычен для большинства коммерческих объектов.Дренажные трубы размещаются под крышей или в стене парапета, чтобы пространство выглядело хорошо и не было видно труб. Эта дренажная система обычно размещается в центре крыши или там, где направлен уклон. Они наиболее подходят для больших крыш.

Плюсы : Прежде всего следует отметить, что внутренние стоки не создают визуальных помех. Более того, они дают вам возможность полностью использовать вашу крышу. На самом деле, при правильной конструкции этот тип дренажа лучше всего, поскольку труба не контактирует с крышей или стеной парапета. Даже если в трубе есть протечка, имуществу не будет нанесен ущерб, так как вода будет стекать.

Минусы : Обслуживание и ремонт дорогостоящие, так как трубы находятся под крышей. Если они засорятся, это может привести к скоплению воды и повреждению стен. Поврежденные протекающие трубы также могут привести к повреждению корпуса и проникновению воды в жилое пространство. При установке дренажной системы этого типа рекомендуется проводить регулярные осмотры.

2.Щипцы

Этот тип дренажа состоит из отверстия в стене, по которому вода отводится с крыши в желоб или водосточные трубы. С последними обычно совмещают шпигаты, чтобы вода не повредила стены. Используйте коллекторную головку вместе со шпигатами, чтобы не повредить стены.

Плюсы: Шпигаты сравнительно дешевле, чем внутренние водостоки. Лучше всего использовать широкие шпигаты, так как маленькие веточки и листья не застревают и не блокируют дренажную систему. Поскольку у вас есть коллектор, мусор не блокирует поток стекающей воды.

Минусы : Маленькие шпигаты легко забиваются. Это недостаток для зданий, в которых нет места для более широких. Водосточные трубы не являются обязательными для водостоков, поскольку сила воды, стекающей из водостоков, может разрушить фундамент здания.

3. Желоб

Желоб также называется токопроводящей трубой. По сути, это желоб, расположенный на краю крыши, по которому сливается лишняя вода с крыши.Для его установки плоская крыша должна быть правильно сконструирована. Вы также должны убедиться, что склоны ухожены, но с этим типом дренажа это легко сделать, поскольку вы просто удаляете листья и мусор. Долговечность желобов зависит исключительно от материала, который вы используете; наиболее распространены алюминий, винил и оцинкованная сталь.

Плюсы : Водосточные желоба доступны по цене и являются отличным выбором для перемещения и контроля воды, текущей с крыши. Он также защищает фундамент вашего дома и предотвращает эрозию почвы.

Минусы : Желоба имеют открытую дренажную систему и поэтому требуют регулярной очистки от скопившихся листьев, пыли и грязи во избежание засорения. Это обслуживание необходимо для увеличения их долговечности.

4. Сифонный слив на крыше

Сифонная водосточная система помогает пропускать воду быстрее, чем другие кровельные водосточные системы, и обычно используется для плоских крыш. Эта дренажная система допускает минимальное количество выпускных отверстий, и все стоки подключены к одной единственной ведущей трубе.Он работает без сбоев и имеет научный способ смывать воду с крыши. Хотя трубы расположены горизонтально, сообщений о засорении водой из-за этого не поступает. Сифонирование выводит воду, поэтому нет необходимости в наклонной трубе. Это помогает в координации с другими службами. Скажем, у вас на крыше есть оборудование HVAC. Если трубы имеют уклон, как в системе самотечного дренажа, это приведет к прерыванию размещения оборудования HVAC и, следовательно, займет отдельное место для труб.

Плюсы : Трубы меньше по размеру и меньше вероятность засорения водой, так как вода сливается сифоном.Этот тип дренажной системы требует очень небольшого обслуживания, и вода с крыши легко проходит через нее.

Минусы : Основная жалоба на сифонный водоотвод с крыши заключается в том, что небольшой диаметр труб позволяет заблокироваться детритом, например листьями. Если не проводить регулярное обслуживание, это может привести к отказу системы или ее повреждению.

Выбор плоской крыши означает установку надлежащей дренажной системы. Есть четыре распространенных варианта, но какой выбрать? Прочтите все плюсы и минусы, изложенные здесь, чтобы выбрать тот, который лучше всего подходит для вашей собственности.Однако ни одна дренажная система не будет работать, если склоны не построены должным образом. Чтобы ваша плоская крыша не забивалась водой или не протекала, следите за ее конструкцией и убедитесь, что выбранная вами дренажная система поддерживается в надлежащем состоянии.

Проектирование водостоков с плоской крышей

. Какая конфигурация стока лучшая?

Слив, расположенный внутри раковины, обеспечивает наиболее практичный дизайн

Это трехмерное видео показывает, как должна функционировать идеальная воронка для плоской крыши.

Это трехмерное видео показывает, как должна функционировать водосточная воронка для плоской крыши при правильной установке. Лучшая водосточная воронка обычно находится в раковине. Это видео иллюстрирует идеальный водосток на крыше. Бывают случаи, когда сливной бассейн не нужен, но до тех пор, пока слив находится намного ниже, чем сама поверхность крыши, позволяя мусору собираться вокруг фильтра, и вода может течь по мусору, не создавая большой лужи вокруг стока.

В следующем видео показан быстрый способ привязать существующий водосток к новой крыше.

Мы используем Turbo Poly Seal от Bergstromm.com для перехода от резиновой мембраны к существующему водостоку из чугуна. Это отличный продукт, которым может пользоваться каждый. Уловка - это подготовка. Чем чище поверхность, тем больше у вас шансов на успех.

Использование Turbo Poly Seal от Bergstromm. com для перехода от резиновой крыши к водостоку из чугуна

Водостоки, водостоки, водостоки и водосточные системы на плоских крышах

Одним из самых недооцененных элементов на плоской крыше является дренажная система.Больше внимания следует уделять расположению дренажной системы, чтобы избежать проблем в будущем. Внутренние водостоки, желоба или шпигаты имеют свои собственные функции, и решение о том, какая система лучше всего, зависит от размера крыши, уклона или отсутствия уклона и стоимости.

Водосточная труба в стене - это аварийный слив на случай, если внутренний слив забивается или сетчатый фильтр забит мусором.

Посмотрите это видео, чтобы объяснить водостоки на плоской крыше.

Независимо от типа водосточной системы для плоской крыши, если она правильно функционирует, это продлит срок службы кровли.

Когда позволяют мусору собираться вокруг водостоков, водостоков или в желобах, это может привести к повреждению крыши. Вода в бассейне плохо влияет на плоскую крышу. Это:

  1. Нагрузка на структуру здания
  2. Разрушение кровельного материала в течение длительного периода времени
  3. Рост мха и других растительных материалов, которые ускоряют износ кровельной мембраны
  4. Замерзание воды в зимний период, оказывающее нагрузку на каучуковый материал
  5. Утечки могут начаться из-за воды в бассейне

Существует три типа дренажных систем на плоской крыше.

Очень важно расположить слив для максимального эффекта. Большинство дренажных систем на плоских крышах имеют плохую конструкцию или неправильно установлены. Очень часто мы обнаруживаем, что внутренние водостоки находятся высоко на крыше, заставляя воду скапливаться вокруг них. Эта объединяющая вода может вызвать дополнительные проблемы с резиновой мембраной, собирающей листья, мох и другой мусор, который наносит вред резиновым мембранам.

Плюсы и минусы различных систем слива.

Я постараюсь объяснить каждую систему и указать возможные области, которые могут вызывать утечку или проблему.

Вода - кошмар любого кровельщика. Когда вода бьет по крыше, это может вызвать проблемы, если крыша не соответствует стандартам. Вот краткий список проблем, которые могут возникнуть из-за попадания воды в бассейн или пруд.

Если часть крыши находится под водой в течение длительного времени, это может вызвать следующие проблемы:

  • Перекрывающиеся швы, которые плохо загерметизированы, разделятся и вызовут протечку крыши. Растения разрастаются из-за скопления воды. Периодическая очистка сточных вод имеет важное значение.
  • Смола (используемая для герметизации гидроизоляции) со временем портится
  • Конопатка теряет свои адгезионные свойства
  • Углы световых люков, дымоходов и вентиляционных труб являются самыми слабыми местами крыши, и вода может легко найти точечное отверстие для протечки в
  • Листах и мусор накапливается в зоне пруда и вызывает рост растений
  • Размножаются комары
  • Зимой образуется лед, вызывая нагрузку на крышу
  • Если пруд имеет глубину более двух дюймов, это может вызвать ненужную нагрузку на конструкцию и древесину стропила со временем прогнутся, делая пруд глубже

Наличие достаточного дренажа на плоской крыше жизненно важно.Большинство плоских крыш страдают от плохих мест слива или высокого уровня слива. При проектировании крыши важно обращать пристальное внимание на то, где находятся водостоки. Во многих случаях стоки слишком высокие, и вода не может стекать. Некоторые трубы слишком малы, чтобы справиться с объемом воды. Худшая проблема в том, что у них нет хорошо продуманных фильтров. Фильтры, входящие в состав дренажей, изготовленных производителями, не соответствуют требованиям.

Другая проблема заключается в том, что плоские крыши находятся в плохом состоянии и поэтому преждевременно выходят из строя.

Рост растений вокруг этого водостока происходит из-за листового фильтра, который никогда не очищался от всего мусора. Размещение внутренних водостоков имеет решающее значение. Держитесь подальше от световых люков

Плюсы и минусы систем внутреннего слива

Плюсы

  • Можно стратегически разместить на крыше
  • Не замерзает зимой
  • Нет необходимости в желобах или водосточных трубах - эстетично
  • Дренажные трубы внутри потолка и стен здания - почти никогда не нужно заменять
  • Специальный фильтр можно сделать, чтобы предотвратить засорение - это улучшит сливную систему на крыше

Минусы

  • Крыша должна быть чистой от мусора - сетчатые фильтры легко забиваются
  • Если мусор застревает в дренажной трубе, для ее прочистки требуется профессионал
  • Когда сетчатый фильтр забивается мусором и листьями, не позволяющими стекать воду , это может привести к чрезмерному скоплению воды и обрушению крыши (только на больших коммерческих крышах).
  • Более дорогостоящая установка внутренней водосточной системы, чем водосточный желоб, или внешний водосток, например водосток.
Схема крыши с установлен слив На этом изображении показано, сколько воды может скапливаться вокруг водостока всего за 20 минут.Листовой фильтр препятствовал сливу воды.

Если есть утечка и слив является возможной областью, проверьте следующее.

  • Убедитесь, что рубероид прилегает к водостоку. Одна из основных проблем на крыше возникает, когда кровельный материал отделяется от трубы.
  • Проверьте возможные разрывы или проколы, которые могли быть вызваны рабочими во время уборки снега.
  • Если вокруг дренажной зоны было проведено много ремонтных работ, пора обратиться к профессионалу, чтобы он переделал сливную планку.Много смолы и герметика - хороший признак.

На следующих изображениях показаны реальные проблемы слива:

Небольшой мусор мешал стеканию воды. Даже в этом случае крыша не протекала, и вода могла пролиться через край крыши. Вода в бассейне действительно сильно влияет на структуру здания.

На этом изображении показаны два водостока, вокруг которых скапливается вода. Это происходит из-за того, что вокруг листового фильтра собирается мелкий мусор.

Водостоки являются важной частью крыши

Одним из важнейших факторов кровли является дренажная система.Если вода не может стекать в разумные сроки, возрастает вероятность протекания крыши.

Когда вода стоит на крыше, возможно:

  • Вода просачивается через крошечную трещину или шов.
  • При использовании гудрона, кровельного цемента или герметика вода ухудшит качество изделий и приведет к потере их связывающих свойств.
  • Стоячая вода замерзнет зимой и вызовет проблемы.
  • Мусор будет накапливаться и вызывать рост мха и других растений.
  • Комары будут размножаться.

Скопление воды на мембранах из ТПО или EPDM не влияет на долговечность материала. В случае использования модифицированных битумных мембран это приведет к ухудшению качества резиновой мембраны.

Сетчатый фильтр или фильтр - решение проблемы

Проблема - Посмотрите, как мало мусора может забить фильтр. Грязь - одна из основных проблем с внутренними стоками.

Ответ - Решением этой проблемы является создание фильтра, который намного больше этого, четыре фута в окружности, с большими прорезями, чтобы через них мог проходить мелкий мусор. Таким образом, процесс засорения займет больше времени, и мелочи не будут проблемой.

Это изображение представляет собой крупный план мусора, собирающегося вокруг листового фильтра водостока, из-за которого вода стекает в лужу.

Чистка крыши необходима на регулярной основе. Удаление ситечка или фильтра во время сильных дождей поможет избавиться от грязи и мелких листьев. Убедитесь, что не смываются ветки или теннисные мячи.

Мелкий мусор не забивает слив. Лучше всего позволить мелкому мусору стекать в канализацию.

Худший фильтр на планете Земля !!

Худший фильтр над сливом.В этом фильтре слишком мало прорезей, чтобы пропускать мелкий мусор. Решением было заменить его на тот, который имел большие щели или отверстия, чтобы пропустить меньший материал.

Кто разработал этот фильтр, не задумывался - в течение следующих 60 лет владельцу этой крыши приходилось постоянно, чтобы кто-то чистил этот фильтр почти каждый день.

На следующих изображениях вы можете увидеть, как мало места для крепления кровельной мембраны к водостоку.

Чугунные водостоки на плоской крыше очень распространены.При подготовке существующей крыши к установке новой кровли эти водостоки отнимают много времени. Удаление старой смолы и очистка металла, чтобы прикрепить новую резину, - вот что требует времени.

Старый чугунный водосток переделан на новую крышу

К водостоку прикреплена резиновая мембрана. После очистки и подготовки металлического водостока резиновая крыша соединяется с металлическим кольцом. Мы используем уникальную технику, чтобы резина никогда не отделялась от трубы.

Удаление смолы и уплотнения, чтобы убедиться, что слив готов принять кровельную мембрану В мембране есть выступы, чтобы ее можно было сложить в слив и прикрепить к стене водостока

Выполнение окончательной отделки и удаление лишнего материала слив.Обратите внимание на уклон крыши к водосточной трубе. большинство кровельщиков не могут правильно установить водостоки. Если над сливом установлен соответствующий фильтр, крыша не требует обслуживания.

Вот как это выглядит после прикрепления мембраны к водостоку из чугуна

0

0 из 5 звезд (на основе 0 обзоров)

Отлично0%

Очень хорошо0%

Среднее0%

Плохо0%

Ужасно0%

Пожалуйста, напишите отзыв о ремонте утечки в крыше внизу страницы

Отзывов пока нет. Будьте первым, кто напишет его.

Лучшие варианты водостока для крыши, которые подойдут вам и вашему дому

Существует так много вариантов водосточных желобов. Когда дело доходит до правильного выбора, это может сбивать с толку и обескураживать. Неправильная дренажная система может привести к скоплению воды на крыше, что может привести к утечке. Плохо установленные водостоки на крыше могут нанести ущерб физической структуре здания, а также его внутреннему убранству. Гидроизоляция дома жизненно важна, и использование профессиональной кровельной компании гарантирует, что ваш дом останется в наилучшем возможном состоянии.

Водосточные системы для плоских коммерческих крыш

Существует несколько вариантов дренажа для коммерческой кровли. Вот несколько систем, которые вы могли бы установить, чтобы ваша коммерческая крыша оставалась прочной и не образовывала луж на протяжении всего срока службы.

  • Водостоки

    Это одна из самых дешевых водосточных систем для плоских крыш. По периметру кровли ставят водостоки шпигаты. Их размещают в низких точках, чтобы они могли собрать как можно больше воды.Эти водостоки прикреплены к желобу или трубе за пределами здания, по которой вода отводится от здания. Вода обычно течет из трубы или желоба в канализацию в земле. Единственная проблема с этими стоками заключается в том, что они могут замерзнуть в холодную погоду, поскольку находятся снаружи. Важно регулярно чистить трубы, так как засорение из-за грязи и мусора не позволит уносить воду. Эти стоки уносят воду из здания и предотвращают повреждение фундамента здания водой.

  • Внутренние водостоки

    Эти водосточные желоба несут воду по трубам, проходящим через внутреннюю часть здания. Некоторые участки крыши будут иметь уклон внутрь. Здесь размещается слив. Вода течет к канализации, по внутренним трубам и затем в канализацию под зданием. Важно, чтобы эти водостоки и трубы не забивались, поскольку вода будет скапливаться на крыше, что может привести к утечке. Эти стоки обычно закрыты сеткой, которая предотвращает попадание листьев и мусора в канализацию и трубы.Однако важно время от времени проверять слив и трубы, чтобы убедиться, что в них случайно не попал мусор. Они рекомендуются для больших крыш, где вода часто собирается в центре.

  • Водосточные желоба

    Водосточные желоба можно использовать для плоских крыш с небольшим уклоном, так как это помогает воде перемещаться по периметру крыши, где находится желоб. Чтобы этот метод был эффективным, вся крыша должна иметь наклон в одном направлении. Однако это работает только для не слишком больших крыш, поскольку большие крыши могут привести к засорению из-за большого количества воды, которую они могут уловить.Их можно легко добавить в любое здание, поскольку они не требуют внесения каких-либо изменений в крышу.

Варианты дренажа для наклонной крыши жилых домов

Наклонные крыши, естественно, лучше предотвращают образование скоплений из-за конструкции их конструкции. Скатная крыша позволяет воде стекать без необходимости переделывать крышу. Однако вода отходит. Крыша может повредить фундамент здания. Решение? Установка водосточных желобов, так как они будут уносить воду из здания.Эти желоба можно разместить по периметру здания и прикрепить к трубам. Эти трубы будут уводить воду из здания под землю.



Дренаж плоской крыши - ключ к долгому сроку службы крыши

ДЕЛАЕТ ЛИ ВОДА НА ВАШЕЙ КРЫШЕ НЕБЕЗОПАСНОЙ?

В то время как наклон вашей крыши гарантирует, что вся вода «проливается» с поверхности крыши до края крыши, водосточный дренаж обеспечивает попадание воды с поверхности крыши на землю. Склон отводит воду в канализацию; стоки выводят воду на землю.Есть ли у вас на крыше надлежащий водоотвод, и что вы можете сделать, чтобы его улучшить, если нет?

Есть ли в вашем здании надлежащий дренаж с плоской крышей?

Есть три основных аспекта, которые составляют водосточную систему с крыши, и каждый из них должен быть должным образом проанализирован, чтобы определить, правильно ли дренируется ваша крыша. Первыми из трех являются внутренние водостоки, затем водостоки, а затем водостоки и водостоки, которые считаются одним аспектом водоотвода.

Внутренние водостоки

Внутренние водостоки размещены по всей площади крыши и позволяют водостоку происходить не на краях крыши, а на других участках.На большой крыше невозможно использовать наклон крыши, чтобы направить всю воду к краю здания, чтобы использовать желоба. По этой причине внутренние водостоки могут быть размещены по всей внутренней части поля, что позволяет лучше использовать наклон крыши для поощрения водоотвода при сохранении плоской крыши.

Если у вас большая крыша с большим количеством квадратных футов, внутренние водостоки необходимы для поддержания хорошей работы крыши. Если вы не устанавливаете внутренние водостоки, практически невозможно сохранить наклон вашей крыши ровным и при этом обеспечить надлежащий водоотвод.

Щупы

Scuppers легко спутать с водосточными желобами, но это не одно и то же, и они имеют совершенно разные определения. Водосток позволяет воде выходить с крыши через металлический край или через настил крыши в водосточную трубу снаружи здания. Отличительной чертой шпигатов для крыш является то, что они водостоки снаружи здания, и поэтому обычно представляют опасность обмерзания и головную боль для владельцев зданий.

Водостоки и водостоки Пример водосточной системы для плоской крыши.Источник изображения: https://studio-tm.com/constructionblog/

Водосточные желоба и водосточные трубы работают примерно так же на коммерческой крыше, как и на жилой. Что вам нужно помнить о коммерческой крыше, так это то, что плоская крыша будет улавливать значительно больше воды, чем жилая крыша, и, следовательно, желоба должны быть больше, вам нужно иметь больше водосточных труб, и вам нужно иметь водосточные трубы большего размера.

Как улучшить дренаж?

Вы узнали из предыдущих абзацев, что на плоской коммерческой крыше нет надлежащего дренажа? Самый простой способ исправить ваш водосток - добавить больше компонентов в водосточную систему крыши. Очевидно, что водосточную систему очень легко исправить, просто установив водосточные желоба большего размера и больше водосточных труб, но внутренние водостоки не так просты. Это потребует серьезного ремонта, и, возможно, будет проще установить водные преграды, которые просто помогают направлять воду к краю крыши.

Заключение

Есть ли у вашей крыши надлежащий дренаж? У вас есть канализационные системы нужного количества и размера? В противном случае вам необходимо обратиться к специалисту по кровле для осмотра и анализа кровли.Позвольте профессионалу сказать вам, какой ремонт вам нужно сделать, а затем позвольте профессионалу сделать ремонт вашей крыши. Заливка воды может серьезно повредить вашу крышу; не позволяйте, потому что вы не устранили известные проблемы с дренажем.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
