Длина шифера: Размер шифера: стандартные параметры по ГОСТ

Содержание

основные характеристики и применение волнового и плоского шифера

Самым известным кровельным материалом являются асбоцементные листы — размер шифера и его вес оптимально подходят для устройства скатных кровель. Производство шифера налажено в виде волнистого и плоского материала. На самом деле “шифер” — ошибочное название, настоящий (натуральный) шифер — это колотый сланцевый камень, который используется в виде тонких пластин для покрытия крыш в Европе. Асбестоцемент цветом напоминает каменный шифер, который имеет черный либо темно-серый цвет. Также выпускается цветной шифер: отзывы на этот искусственный материал получены только положительные.

Асбестоцементный шифер обладает следующими преимуществами:

  • Чрезвычайно низкая стоимость, это самый дешевый кровельный материал.
  • Асбестоцемент абсолютно негорюч.
  • Материал неэлектропроводен и не накапливает статическое электричество.
  • Вес шифера относительно небольшой, стропила могут иметь облегченную конструкцию.
  •  Относительно прочен, не гниет, не подвержен коррозии.
  • Легко обрабатывается.
  • Очень просто монтируется — вес листа шифера невелик, поднять его на крышу несложно. Для монтажа шиферной кровли не нужно иметь высокой квалификации и дорогостоящего инструмента.

Крыша из цветного шифера смотрится нарядно

К недостаткам можно отнести:

  • Относительно небольшой срок службы, особенно волнового материала (пятимиллиметровый — служит от десяти лет и выше). Отрицательно на шифер влияет повышенная влажность, в сухом климате лист толщиной 5,8 мм может прослужить лет сорок. Чтобы повысить долговечность материала, его нужно очищать от скопившейся грязи и мха. Хорошие результаты дает окраска.

Шиферная кровля — весьма рациональный вариант для бюджетной дачи

  • Асбестоцементные листы хрупкие.
    При деформациях обрешетки и ударах они легко трескаются.
  • Хризотиловый асбест по данным ВОЗ является опасным для человека веществом.

Со временем волновые асбестоцементные листы обрастают мхом и трескаются

Наиболее распространен шифер 8 волновой — размеры которого 175х113 см. Это листы так называемого унифицированного профиля, обозначаемые УВ. Вес шифера 8 волнового толщиной 5 мм — 20 кг, 5,2 мм — 20,6 кг, 5,8 мм — 26 кг. Размер шифера 7 волнового – 98х75 см, а вес листа шифера толщиной 5,2 мм — 18,5 кг. Высота волны семи- и восьмиволновых листов — 40 мм.

Также существует более прочный, толстый и тяжелый шестиволновой шифер — размер листа такой же, как и размеры шифера 8 ми волнового. Высокая волна в 54 мм обеспечивает большую жесткость, элемент толщиной 6 мм весит 26 кг, 7,5 мм — 35 кг.

Наиболее часто встречающиеся размеры шифера

Выпускается также шифер марки ВУ с усиленным профилем, длина которого может достигать 280 см. Используется в качестве покрытия для большепролетных крыш промышленных и складских зданий.

Широко распространен также шифер плоский: размеры его в длину 150, 175, 200 и 300 см. Ширина материала составляет 100, 120 и 150 см, а толщина — от 6 до 40 мм. Плоский шифер бывает непрессованный (только до 10 мм толщиной) и прессованный монолитный. Прессованный намного прочнее, имеет гладкую поверхность и чрезвычайно стоек к механическим повреждениям. Для кровель сейчас редко используют шифер плоский: вес его и стоимость получаются выше, чем у волнового. К тому же, чтобы по боковым стыкам под кровлю не попадала вода, приходится делать значительный нахлест. Масса одного листа от 18,5 кг (150х100 см при толщине 6 мм) до 348 кг (300х200 см, толщина 40 мм).

Плоский шифер используется для заполнения пролетов забора

Главным образом обычный и цветной плоский шифер прессованный применяют для обшивки сооружений снаружи, внутренних зашивок лифтовых и вентиляционных шахт, защиты утеплителя фундаментов в грунте, изготовления ограждений, в качестве щитов опалубки.

Шифер настилается по слою рулонного гидроизоляционного материала

Укладку шифера производят по следующей технологии:

  • Основание должно быть выполнено из несплошного дощатого настила (либо бруска) с шагом 20-25 см.
    Можно использовать необрезные доски. Для более прочного шестиволнового листа шаг обрешетки может быть уменьшен.
  • Материал должен укладываться с перехлестом: в одну, надежней в две волны по длинным сторонам и не менее 25 см по короткой стороне, поперек ската.
  • Расчет необходимого количества материала ведут с учетом перехлеста. Общую площадь крыши необходимо разделить на полезную площадь листа, умноженную на поправочный коэффициент. Для восьмиволновых листов — это 0,8 при нахлесте в одну волну и 0,7 — в две.

Структура шиферной кровли

  • Монтаж ведут слева направо и снизу вверх. Для точной укладки нижнего и левого бокового рядов необходимо натянуть разметочный шнур вдоль свесов крыши.
  • Существуют два способа укладки листов: без смещения с обрезкой углов и без обрезки со смещением.
  • При укладке листов один над другим, без разбежки, в месте стыка происходит нахлест четырех элементов. Чтобы кровля лежала ровно, края двух из них (левого нижнего и правого верхнего) подрезают под углом по линии стыка.
    Таким образом, все листы волнового шифера подрезаются перед монтажом.

Схема подрезки листов при укладке без смещения

  • Проще и быстрее укладывать шифер, не обрезая углы. Для этого вышележащий ряд должен смещаться относительно нижнего на половину своей ширины, чтобы стыки листов не располагались один над другим. Первый лист каждого четного ряда обрезают на четыре волны, шифер 6 волновой — на три. Таким образом, на каждом стыке находится только два листа, остается лишь аккуратно подрезать крайние элементы. Лучше всего шифер режется абразивными дисками для камня при помощи углошлифовальной машинки (болгарки).

Монтаж листов со смещением, углы не обрезаются

  • Крепят волновой шифер шиферными гвоздями либо шурупами с полукруглой головкой и защитным покрытием длиной не менее 70 мм. Под шляпку гвоздя и головку шурупа нужно поместить резиновую прокладку, возможно, через 2-3 месяца шурупы понадобится подтянуть. Крепеж производят только в верхних точках гребня волны.
    Чтобы материал не треснул, под гвоздь или шуруп предварительно просверливают отверстие. Его диаметр должен быть на пару миллиметров больше диаметра метиза. Шифер 8 ми волновой и семиволновой прибивают во вторую и шестую волны, 6 волновой — во вторую и пятую от левого стыка.

Схема расположения крепежных элементов

  • В качестве конька используют либо асбестоцементный элемент соответствующего профиля (длина 113 см), либо металлический конек.

Асбестоцементный конек состоит из двух частей

  • Покрыв шифер специальной кровельной краской и периодически обновляя ее, можно значительно продлить срок службы материала и улучшить эстетику дома.

Увеличиваем срок службы шифера и украшаем дом при помощи покраски

При всех достаточно серьезных недостатках кровли из асбестоцементных листов в России и странах СНГ ей уготована еще долгая жизнь. Главная причина — беспрецедентно низкая стоимость и легкость монтажа.

Шифер: размеры шифера

Шифер – самый, что ни на есть бюджетный кровельный материал, а также материал для обустройства заборов, стеновых перегородок и обшивки фасадов.

Применение этого материала напрямую зависит от его формы. Шифер бывает волнистый и плоский. Волнистый шифер укладывается на кровлю, а плоский куда угодно.

Вообще-то "шифер" – это немецкое слово, которым немцы обзывали плитки, получаемые раскалыванием слоистых горных пород сланцев. Эти плитки были прекрасным кровельным материалом на "Нимеччыне". Но на постсоветском пространстве, произнося слово "шифер", мы конечно-же имеем ввиду именно асбестоцементные листы.

Так как асбоцементный шифер материал совсем не новый, на него, конечно, есть стандарт с указанием гарабаритных размеров. А именно ГОСТ 30340-95 «Листы асбестоцементные волнистые» и ГОСТ 18124-95 «Листы асбестоцементные плоские». Конечно, любой производитель может разработать собственные технические условия и выпускать продукцию со своими размерами, но мало кто жаждет изобретать велосипед и большинство придерживаются вышеупомянутых ГОСТов.

Размеры волнистого шифера. Размеры асбестоцементных волнистых листов.

По форме поперечного сечения листы волнистого шифера изготавливают двух видов. Вид профиля определяется высотой и шагом волны:

  1. 40/150;
  2. 54/200.

В числителе указана высота, а в знаменателе - шаг волны в миллиметрах.

Наименование размера Номинальный размер листов профиля Предельные отклонения, мм Масса листа, кг
40/150 54/200
Длина L, мм 1750 1750 ±15
Ширина B, мм


- 6-ти волнового листа - 1125 +10, -5 26,0; 35,0
- 7-ми волнового листа 980 - +10, -5 23,2
- 8-ми волнового листа 1130 - +10, -5 26,1
Толщина t, мм 5,8 6,0; 7,5 +1,0; -0,3
Высота волны:
- рядовой h, мм 40 54 +4, -3
- перекрывающей h1, мм
40
54 +4, -5
- перекрываемой h2, мм 32 45 +4, -6
Ширина перекрывающей кромки b1, мм 43 60 ±7
Ширина перекрывающей кромки b2*, мм 37 65 -
Шаг волны S*, мм 150 200 -

Асбестоцементные листы выпускаются с различным профилем, который может маркироваться следующими буквами:

  • УВ – волновой шифер с унифицированным профилем, размеры шифера 175x112,5см;
  • ВО – листы с обыкновенным профилем, размеры шифера 120x68см;
  • ВУ – шифер волновой с усиленным профилем, длина может достигать 280 см.

Размеры плоского шифера. Размеры асбоцементных плоских листов.

Маркировка листов плоского шифера состоит из буквенного обозначения ЛП - П (лист плоский прессованный) или ЛП - НП (лист плоский непрессованный), далее указываются размеры листа по длине, ширине в метрах и толщине в миллиметрах.

Длина Ширина Толщина
номинальная предельные отклонения номинальная предельные отклонения номинальная предельные отклонения
3600         +1,0; -0,6
3000 ± 10 1500 ± 6 10; 8
2500   1200 6 +0,7; -0,3

Размер листа, м Масса листа, кг, при толщине, мм
прессованого непрессованого
6 8 10 6 8 10
3,6x1,5 70 92 115 64 85 104
3,6x1,2 56 74 92 51 67 84
3,0x1,5 59 78 96 53 70 87
3,0x1,2 47 63 77 43 57 70
2,0x1,5 48 64 80 44 59 74
2,5x1,2 39 51 64 35 46 58

Расчет шифера по размерам крыши -

По параметрам профиля – на две разновидности:

  1. Высота профиля – 40 мм, шаг волны – 150 мм.
  2. Высота – 54, шаг – 200.

Надо добавить, что определённая часть производителей налаживают производство не по ГОСТу, а по ТУ (техническим условиям). В принципе, это документальное разрешение, основанное на технических возможностях производства в зависимости от типа оборудования и технологии. Поэтому на рынке кровельный материал представлен листами с количеством волн 5–8.

Это важный параметр, когда стоит вопрос расчёта количества шифера на крышу. Потому что листы укладываются внахлёст относительно друг друга и чаще в один профиль. Поэтому при монтаже материала на кровлю уменьшается его полезная площадь. Это значение надо обязательно учитывать, проводя расчёт количества.

Добавим, размер профиля отражается на полезной площади материала. Например, семи-, восьмиволновой шифер характеризуется минимальной разницей между полезной площадью материала и общей. У пяти-, шестиволнового разница больше, значит, больше листов придётся использовать при покрытии кровли дома.

Другие показатели

Помимо размерных показателей на расчёт количества влияет угол наклона ската крыши. Минимальный наклон составляет 12°. Если угол находится в диапазоне 12–15° листы надо укладывать с перехлестом в 2 профиля. Угол наклона больше 15° — укладка проводится с перехлестом в 1 волну.

Правила расчёта

Стандартный расчёт шифера на крышу проводится по следующему принципу.

  1. Замеряется длина ската по свесу. Полученный размер делится на ширину приобретённого кровельного материала. Полученный показатель увеличивается на 10% — значение приходится на перехлест листов. Конечный результат – количество шифера в одном ряду по горизонтали.
  2. Замеряется расстояние между коньком и карнизом, прибавляется величина свеса кровли. Общий показатель делится на длину асбестоцементной панели. К полученному значению прибавляется 13% — показатель перехлест листов по длине. Конечный результат – количество рядов, укладываемых вдоль ската.
  3. Полученные значения надо перемножить между собой и прибавить 5%. Последний – небольшой запас, приходящийся на отходы в процессе подрезки материала.

Рассчитать количество таким образом, можно для скатных конструкций, у которых форма ската – прямоугольник. Скаты имеют одинаковые размеры и форму – полученное значение умножается на их количество. Скаты имеют разные размеры и форму – расчёт производится по каждому элементу в отдельности, после чего полученные показатели суммируются.

Расчёт для вальмовых и шатровых кровель

Расчёт по размерам крыши, представленный выше, не подходит для шатровых и вальмовых конструкций. Потому что у первых форма скатов – треугольник, у вторых две плоскости – трапеции. Сложность расчёта заключается в том, что в любом случае укладка не обойдётся без подрезки и больших отходов, которые доходят до 25% от общего количества приобретённого покрытия. Поэтому важно точно рассчитать количество асбоцементных панелей, чтобы избежать больших отходов, соответственно и денежных расходов.

Придётся сделать на бумаге эскиз и перенести на него в масштабе форму и размеры скатов крыши: треугольники, трапеции. Затем на плане нужно разместить прямоугольники – шифер. Важно точно соблюсти размеры крыши и кровельного настила. Последний укладывается внахлёст одной или двух волн, что надо обязательно учесть при составлении эскиза.

Границы крыши чётко покажут, сколько нужно шифера на крышу цельными листами, сколько подрезанными. Учитывая это, приобретается требуемое количество кровельных панелей. Если шифером покрывается мансардная конструкция, необходимо учитывать общую площадь мансардных окон. Надо учитывать, насколько могут окна помешать укладке цельных листов. Как показывает практика, чаще мансардные окна только увеличивают объем отходов.

Обратите внимание, подрезка шиферных панелей может оказаться таковой, что часть отходов можно использовать для покрытия небольших участков. Поэтому на стадии составления плана раскладки на эскизе надо данный момент продумать.

Онлайн-калькуляторы

Сегодня на многих интернет-порталах установлены калькуляторы расчёта, которые дают возможность быстро подсчитать требуемое количество шифера для покрытия крыши. Правда, нужно отметить, что практически все сервисы рассчитывают только скатные крыши с формой ската – прямоугольник. С треугольниками и трапециями придётся разбираться вручную.

Рекомендуется использовать калькуляторы, в которых требуется как можно больше вводных данных. Это не только ширина, длина, крутизна скатов, ширина свеса, но и тип используемого кровельного материала (имеется в виду вид шифера).

Многие калькуляторы расчёта выдают разные значения с показателями: целым числом, с десятыми долями. Последний более точный, используя его, можно немного сэкономить. Например, десятые доли больше 0,55 – такой лист можно использовать при укладке очередного ряда.

Заключение

Шифер – материал тяжёлый. Монтаж сопряжён с нагрузками на человека, поэтому важно точно провести расчёты. И хотя кровельный материал этого типа недорогой, лишние отходы не нужны.

Рассчитываем количество шифера на кровлю

Шифер популярен в строительстве, так как это экологически безопасное и прочное кровельное покрытие. Кроме того, его монтаж не представляет трудности – главное правильно рассчитать необходимое количество листов.

Для этого определите, какую конструкцию имеет крыша дома: простую или сложную.

Крыши простой геометрии

При односкатной, двухскатной или четырехскатной крыше рассчитайте площадь кровли. Она состоит из суммы площадей симметричных друг другу прямоугольников, треугольников или трапеций.

Формулы для расчета площади кровли:

Прямоугольник: S= a×b, где a и b — длины сторон.

Равносторонний треугольник: S = (a × h)/2, где a – длина стороны, h – высота треугольника.

Трапеция: S= (a+b)×h/2, где a и b длины оснований, h – высота трапеции.

Для данного типа крыши число листов шифера высчитывается следующим образом: площадь кровли делится на полезную площадь шиферного листа (площадь листа минус продольный и поперечный нахлесты).

Крыши сложной геометрии

Чтобы не прогадать в расчете шифера для кровли сложной конструкции, лучше отталкиваться не от площади кровли, а просчитать: сколько листов материала уйдет на каждый скат.

Не бойтесь купить шифера больше, чем нужно. При монтаже не обязательно совершать подрезку – увеличьте нахлест.

Параметры шифера, необходимые при расчете:

Какой бы по форме ни была кровля не стоит забывать: шифер должен выходить за пределы стен. Если есть отливы, отступ составит не менее 15 см.

При монтаже учитываются и нахлесты: поперечный составляет 1 или 2 волны, продольный (каждый вышележащий ряд должен вдоль ската напускаться на нижележащий) – 150-300 см в зависимости от уклона кровли.

Отсюда следует, что у листа шифера две величины: реальная площадь (размер исходного листа) и полезная (пространство, которое займет лист, учитывая нахлесты).

В расчете количества материала участвует полезная площадь. У 7- и 8-волнового шифера разница между реальной и эффективной (полезной) шириной несущественна, что снизит затраты при покупке материала. Поэтому данные виды листов популярны в строительстве.

Технические параметры 8-волнового шифера*

Шаг волны Ширина Длина Полезная площадь*
150 мм 1130 мм 1750 мм 1,6 м 2

*Профиль 40/150 (СВ). П р и м е ч а н и я:

** Полезная площадь — приведены усредненные значения.

Технические параметры 7-волнового шифера*

Шаг волны Ширина Длина Полезная площадь*
150 мм 980 мм 1750 мм 1,34 м 2
525 мм 0,42 м 2
850 мм 0,7 м 2
150 мм 980 мм 1580 мм 1,30 м 2
1650 мм 1,32 м 2
1700 мм 1,33 м 2

*Профиль 40/150 (СВ).П р и м е ч а н и я:

** Полезная площадь – приведены усредненные значения.

Технические параметры 6-волнового шифера*

Шаг волны Ширина Длина Полезная площадь*
625 мм 0,52 м 2
1250 мм 1,12 м 2
177 мм 1097 мм 1500 мм 1,34 м 2
1750 мм 1,61 м 2
2500 мм 2,30 м 2

*Профиль 51/177 (СЕ). П р и м е ч а н и я:

** Полезная площадь – приведены усредненные значения.

Другие публикации от Шифер.рф

  • 3 способа, как использовать остатки шифера 0
  • Кровля из шифера 0
  • Шифер или металлочерепица 0
  • Чиним кровлю из шифера 0
  • Выбираем шифер: плоский или волновой 0

0 Комментариев 0

Каким бы не был богатым опыт специалиста, и как бы он не был уверен в себе, иногда ему нужно посоветоваться с кем-то. Общение на просторах интернет-сети уже давно стало привычным нам. Разнообразные пользователи сети – будь то профессионал или много знающий любитель – могут выставить в сеть лайфхаки (простые полезные советы на разные темы), которые могут быть с пользой применены для вашего дома.

Какие плюсы пользования ресурсами форума?

  • Постоянный поток интересной информации о новых идеях построек.
  • Простые и полезные советы для строительства.
  • Возможность общения с интересными людьми, опытными мастерами своего дела.
  • Рекомендации о выборе инструмента или материалов.
  • Также приятным плюсом является отсутствие рекламы, ведь пользователи такие же потребители, как и вы сами.

На нашем форуме размещены все свежие новости строительства, ведь наши специалисты всегда держат руку на пульсе событий строительства. У нас вы найдете полезную информацию для эксплуатации помещения, инвентаря и так далее. Многие считают полезным делать для дома больше своими руками, ведь это и полезно для здоровья, выгодно экономически, и предоставляет некий моральный комфорт. И возникает логичный вопрос: «Как самому сделать?» Ответы можно получить, полистав наш сайт. Именно после посещения этого форума вы ощутите полностью все плюсы. На этом интернет-ресурсе вы найдете сведения для обустройства дачи своими руками. Но многие из тех рекомендаций можно будет учесть и при обустройстве квартиры. Для осуществления бытовых проектов разного масштаба нужен инвентарь. Для общей консультации посетителей сайта создается обзор инструментов, где информация подана просто и доступно.

Как рассчитать и перекрыть крышу шифером

На сегодняшний день шифер для крыш производится в двух вариантах: это плоские и волнистые листы. При выборе лучше всего отдать предпочтение такому виду, который максимально подойдет под имеющийся уклон ската крыши. Когда укладка шифера происходит при уклоне более 12%, то используются волнистые листы, а если 25-35%, то плоские.

Последовательность укладки листов шифера.

Так, согласно проектным нормативам, в большей части регионов нашей страны, с учетом климатических условий, правильная укладка шифера подразумевает использование волнистого стройматериала.

Рекомендуется придерживаться более простых решений. Желательно, если укладка шифера на крышу волнистого типа будет проходить без использования разжелобков и ендовы. Также при использовании мелкоразмерных листов происходит значительное усложнение монтажа кровли, поскольку количество сопряжений возрастает. Технология укладки шифера зависит как от технических составляющих процесса, так и от профессионализма людей, выполняющих обустройство кровельного покрытия.

Когда основание крыши с уклоном 12-15% уже готово, то, для того чтобы избежать проблем в процессе дальнейшей эксплуатации, следует придерживаться следующих правил укладки шифера:

  • шифер дополнительно закрепить на второй волне;
  • с помощью электродрели просверлить крепежные отверстия, не допуская пробивки листа;
  • мастику либо уплотнительный шнур укладывать нужно под шайбами деталей крепления и в месте, где соединяются листы;
  • нахлест шиферных листов при укладке должен быть 19 см.

Устройство обрешетки кровли

Схема укладки шифера.

Схема основания для шифера представляет собой обрешетку из сухой и качественной древесины, сечение брусков должно быть не меньше 60х60 мм. Сорт брусков и досок для обрешетки необходим не ниже второго, причем их ширина составляет не более 140 мм. Не рекомендуется покупать сучковатые доски, поскольку они при снеговой нагрузке могут сломаться. Также следует избегать сырого дерева, потому как при высыхании крепление ослабится.

Если основание кровли жесткое, то продольная нахлестка шифера будет плотной, он будет прочно располагаться на брусьях обрешетки. Бруски следует размещать и крепить от карниза к коньку, нормативный шаг при этом должен составлять 530 мм. Расчет обрешетки проводится таким образом, что ее размеры соответствуют целому числу волнового шифера на крыше, и в продольном, и в поперечном направлении. Если невозможно этого достигнуть, то предпоследние листы на крыше у фронтонного свеса в поперечном ряду обрезают. Кроме того, можно увеличить либо уменьшить вынос карнизного свеса.

Как рассчитать количество шифера

Перед тем как начать укладывать волновой шифер, нужно провести расчет и выяснить, какое количество материала уйдет на всю крышу.

Расчет проводится следующим путем:

  1. В первую очередь нужно длину здания поделить на ширину шифера, выбранного для покрытия. Далее прибавить к результату 10%. Такая величина выделяется для нахлестки шиферных листов по вертикали. В результате получится рассчитать число листов, которые пойдут на укладку одного ряда.
  2. Следующий этап — это расчет количества рядов в одном скате крыши. Для этого длину ската от карниза до конька делят на длину листа шифера. К результату следует прибавить 13%. Данная величина пойдет на нахлестку шиферных листов по горизонтали.
  3. Последний шаг состоит в умножении полученного количества листов на первом и втором этапах. Таким образом удастся рассчитать то количество шифера, которое понадобится на всю крышу. Если кровля двускатная, то для второго ската количество шифера выясняется таким же образом.

Как происходит укладка волнового шифера

Технологически укладка начинается с устройства основания крыши под кровлю. Перед кроем тщательно осматривается материал и подготавливаются волновые листы шифера к укладке:

  • замеряется ширина и длина;
  • просверливаются заранее отверстия для крепления;
  • обрезаются лишние углы и продольные полосы шифера (при выборе определенной технологии).

Крепление листов шифера.

Для того чтобы перекрыть крышу шифером правильно, нужно делать это только снизу вверх. С какого края начинать, решается индивидуально. Тут главное заключается в основном направлении порывов ветра, который дует в регионе. Гидроизоляция кровли необязательна, но если дом расположен в районе с суровым климатом, она не помешает, поскольку в зимнее время под крышей может скапливаться снег.

Укладка не должна содержать схождения 4 углов материала. Если это произошло, то такая ситуация может привести к неплотному прилеганию и искривлению листов. Снеговая и ветровая нагрузка спровоцируют существенную деформацию шиферных листов, что повлечет за собой образование трещин. Если такое возникло, то следует подложить под волновой шифер рубероид. Возникнет необходимость в обустройстве сплошной обрешетки, а это, в свою очередь, удорожит кровельную конструкцию.

Какие существуют методы укладки волнистого шифера

Существует два способа укладки шифера:

  • необходим срез углов шиферных листов;
  • необходимо смещение шиферных листов (в разбежку).

В первую очередь, необходимо рассчитать количество шифера, которое необходимо приобрести. Для этого необходимо узнать площадь скатов крыши.

Какая будет выбрана схема укладки, зависит от ряда условий. Например, от конфигурации кровли. Так, при широком горизонтальном и небольшом вертикальном скате крыши самым оптимальным будет накрыть крышу листами шифера на одну волну. Такая установка поможет избежать обрезки листов на местах стыков.

Если перекрытие осуществляется способом в разбежку, то карнизный свес устраивать не придется. При этом монтаж листов происходит следующим образом. Сначала закрепляются на карнизном бруске уравнительные шейки (ширина до 50 мм, толщина — 6 мм). Для того чтобы обеспечить прямолинейность устройства первых листов, на расстоянии 70 мм прибивают от бруска по свесу деревянную рейку либо протягивают шнур. Первый уложенный шиферный лист напускают со стороны фронтона на обрешетку по длине одной волны и прикрепляют его гвоздями.

Способ со срезом углов листов шифера применяют по вертикали — при длинном скате кровельной конструкции и по горизонтали — при не сильно широком. Такая методика заключается в монтаже без смещения, но некоторые листы по углам все же придется отпилить. Перед тем как начать работы, так же как и в вышеописанном способе, необходимо обеспечить прямолинейность устройства монтажа первого ряда шиферных листов, с натягиванием шнура и прибиванием рейки. Когда перекрытие крыши происходит справа налево, то срезать надо правые углы у листов, а когда слева направо, то левые.

Рекомендации для укладки шифера

  1. Установка крепления листов волнового шифера нуждается в подкладывании под шурупы и гвозди рубероидных шайб. Это позволит избежать продавливания листов и повысит их водонепроницаемость.
  2. Нельзя приколачивать наглухо данный стройматериал. Но и слабо тоже нельзя, потому как покрытие в этом случае будет вибрировать. В соответствии с нормативным устройством кровли, гвозди к шиферной поверхности должны только прикасаться.

Рассчитать количество используемых гвоздей необходимо в зависимости от того, в каком состоянии находится обрешетка. Монтаж шифера на новой деревянной обрешетке обычно требует 1-2 гвоздя, а на старой обрешетке — больше.

Оценка статьи:

Загрузка... Сохранить себе в: Расчет шифера по размерам крыши Ссылка на основную публикацию wpDiscuzAdblock
detector

Размер шифера волнового: параметры и обзор производителей

Современный рынок кровельных материалов предлагает массу вариантов. Но лист шифера остается одним из самых востребованных кровельных покрытий. И тому есть оправдания: достаточно прочный, недорогой, огнестойкий продукт прекрасно подходит для перекрытия кровель, обустройства заборов. Представляя собой листовой материал, шифер производится в разных модификациях и имеет свои размеры листа. Габариты следует изучить прежде, чем планировать проведение работ, а также ознакомиться с весовыми и другими параметрами.

Разновидности и основные параметры шифера

Шиферный лист предлагается в двух вариантах:

  1. Волновой, обладающий характерным рельефом. Показан для перекрытия крыш, так как желоба между волнами быстро и эффективно отводят осадочные воды. Выпускается в 5, 6, 7, 8 волновых вариантах, от которых зависит размер элементов, высота гребня волны, ширина желобов. Практичнее всего использовать материалы на крышах со скатами более 12°.
  2. Плоский, имеющий вид обычного асбоцементного прямоугольника. Применение: обшивка стеновых панелей, обустройство опалубки фундамента, перекрытие крыши. Размерный порядок имеет широкий ассортимент, определяемый ТУ производителя. Достоинство — большая механическая прочность, недостаток – обильно впитывает влагу, не рекомендуется применять для перекрытия кровель с уклоном скатов меньше 19°.

Важно! Шиферный лист волнистого профиля производится по ГОСТ 30340-95, но допускается применение ТУ. В последнем случае размер листа шифера отличается от принятого регламентом стандарта.

Основными габаритами считаются: длина/ширина, толщина, шаг волны, высота гребня. ГОСТ регламентирует две марки:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.
  1. Марка 40х150 с шагом волны в 150 мм, высотой гребня в 40 мм.
  2. Марка 54х200 с шагом волны в 200 мм, высотой гребня 54 мм.

Кроме того, может быть профильное отличие, которое имеет лист шифер по данному признаку делится на типы:

Рекомендуем к прочтению:

  • УВ – унифицированный материал. Стандартная ширина листа 112,5 см, длина 175 см. Материал имеет минимальное количество отходов из-за увеличенных размеров.
  • ВО – обыкновенный (стандартный) профиль с шириной в 68 см, длиной 112 см.
  • ВУ – усиленный с шириной в 100 см, длиной до 280 см.

Совет! Унифицированные элементы пригодны для покрытия крыш жилых построек, усиленный вид шифера волнового благодаря толщине в 8 мм, показано применять для промышленных объектов.

Основные размерные градации волнового шифера

Параметры (мм) Номинальный размер 40х150 Номинальный размер 54х200 Масса (кг)
Длина

1750

Рекомендуем к прочтению:

1750

Ширина 6 волн

1125

26-35

Ширина 7 волн

980

23,2

Ширина 8 волн

1130

26,1

Толщина

5,8

6,0-7,5

Высота волны рядовой лист

40

54

Высота волны нахлест верх

40

54

Высота волны нахлест низ

32

45

Ширина кромки перекрывающей

43/67

60/65

Шаг волны

150

200

В соответствии с данными таблицы легко рассчитать размер волнового шифера, определить другие параметры, необходимые для проведения кровельных работ.

Параметры других типов шиферных листов

Продукция в 7-8 волн оптимальна для перекрытия кровли малых строений. Полезная площадь такого элемента мало отлична от полной площади из-за малого размера волны нахлеста. Допускается изменение размера волны крайнего типа. Высота гребня в этом случае одинакова (40 мм), толщина 52-58 мм, прочие габариты такие:

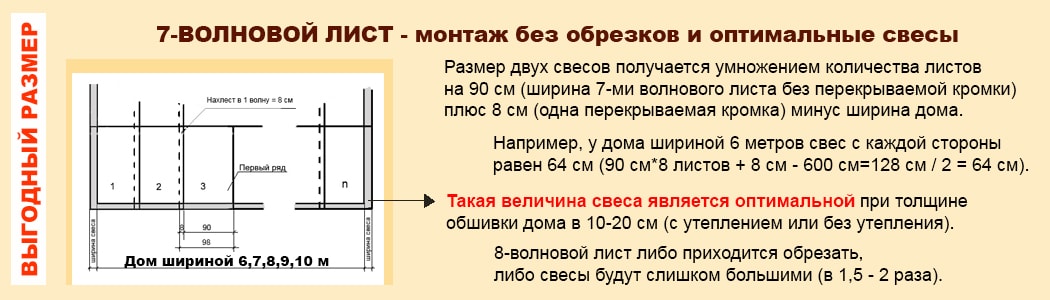

  1. Элемент в 7 волн имеет полную площадь в 1,715 м2, полезная площадь листа 1,336 м2. Длина 175 см, ширина 98 см.
  2. Гонт в 8 волн имеет такие показатели размера: полная площадь в 1,978 м2, реальная (нахлест в 160 мм) составляет 1,57 м2. Вес 26,1 кг, длина 175 см, ширина 113 см.

Размеры шифера в 5,6 волн более пригодны для покрытия производственных объектов. Использование в частном домостроении невыгодно из-за большой разницы полезной и полной площади элемента. В итоге появляется перерасход материала, что экономически невыгодно. Толщина кровельного покрытия 7,5 мм, такие листы довольно прочны на изгиб, противостоят механическим нагрузкам и обладают большей выносливостью при температурных скачках. Немного отличается 6-волновой шифер размер которого по длине 175 см, ширине 1125 см, шаг волны 20 см.

Стандартный размер шифера плоского определяется ТУ. Именно поэтому толщина гонтов 8-20 мм, остальные же параметры шиферного листа такие:

  • Длина (д) 300 см, ширина (ш) 150 см;
  • Д 200 см, ш 150 см;
  • Д 150 см, ш 100 см;
  • Д 175 см, ш 113 см.

Самыми востребованными считаются элементы 175х113 см с толщиной в 10 мм и весом 40 кг. Возможна ширина материала в 8 мм массы 30,5 кг и 6 мм весом 21,2 кг.

Совет! Вне зависимости от выбора материала, шифер волновой размеры листов которого известны, требует помощи при монтаже, осторожности при транспортировке. Отличаясь прочностью, материал известен своей хрупкостью, поэтому перемещение требует осторожности, а большая масса доставляет немало сложностей при подъеме на высоту крыши.

Основные производители шифера

Самыми известными поставщиками продукции считаются:

  • ОАО БЕЛАЦИ, продукция которого одобрена Минздравом России. Листы отличаются разнообразием форматов, есть различные доборные элементы.
  • Брянский завод выпускает продукцию по ГОСТ и отличается многоступенчатой проверкой выпуска, что гарантирует неплохое качество.
  • Комбинат Волна – сибирское предприятие, поставляющее на рынок цветной кровельный материал с покрытием, различным тиснением.
  • АОР Знамя – это безопасное и дешевое кровельное покрытие неплохого качества.
  • ЛАТО – компания, выпускающая хризотилцементную продукцию высокого качества.
  • Фибратек – компания, наладившая выпуск хризотилцементного листа, который имеет высокие показатели прочности, качества.

Следует отметить, что вся продукция от перечисленных поставщиков сертифицирована по ГОСТ. Соблюдение регламента важно для конечного покупателя соответствием размерных градаций и показателями прочности, выносливости. Приобретая продукцию от местных производителей, непременно требуйте сертификаты или другое подтверждение соблюдения ТУ. В противном случае застройщик рискует получить шифер не только самого низкого качества, но и опасный для здоровья, хотя и дешевый по цене.

Плоский шифер — Цена за лист и размеры асбестоцементного прессованного листа в Москве с доставкой

Фильтр

Для строительных, кровельных, отделочных работ широко используется асбестоцементный лист: прочный изолирующий материал, изготовленный из портландцемента и асбеста. В отличие от классического варианта, он не имеет волны; это ограничивает применение при устройстве кровель, но расширяет возможности в других областях. Заказчики "ПартнерГрупп" могут купить АЦЛ толщиной 6 мм-40 мм в широком диапазоне размеров.

Сортировать по:
  • Осуществляем распил плоского шифера по размерам заказчика
  • Цены указаны с учетом НДС 18% без учета доставки и упаковки
  • Стоимость упаковки для АЦЛ на каждую пачку - 300 ₽
  • Отгрузка товара осуществляется самовывозом или транспортом компании:
    • от 1,5 тн - по Московской и близлежащим областям
    • от 10 тн - по всей России
  • Стоимость доставки рассчитывается отдельно

По размеру

Сертификаты на плоский шифер

Асбестоцементные листы в наличии на складе

Характеристики

Существуют две основные разновидности асбестоцементного листа: прессованный плоский шифер высокой плотности и прочности, и непрессованный более рыхлый, но и более дешевый. Первый материал считается универсальным, второй чаще применяется для внутренней отделки. Все виды АЦЛ не воспламеняются, не поддерживают горение, обладают устойчивостью к влаге, не проводят электричество, могут работать как дополнительная звукоизоляция.

Область применения асбестоцементных листов

Название плоский шифер подсказывает, что материал служит кровельным покрытием; но это не единственный способ использования. Прочные негорючие листы применяются:

  • для облицовки фасадов;
  • для отделки стен, потолков, вентиляционных шахт;
  • для изготовления сэндвич-панелей с утеплителем;
  • для изготовления съемных и несъемных опалубок;
  • для строительства малых архитектурных форм;
  • для устройства заборов и ограждений;
  • для оформления садовых участков и так далее.

Материал легко режется обычной болгаркой, довольно просто монтируется, его можно окрасить или оштукатурить.

Компания "ПартнерГрупп" предлагает частным и корпоративным заказчикам купить плоский прессованный шифер по заводским ценам, оформить доставку или приехать за товаром самостоятельно (по предварительной договоренности). Действуют оптовые скидки, программы лояльности и другие льготы для крупных и постоянных клиентов.

Физико-механические показатели шифера

Наименование показателя Значение для листов
прессованных непрессованных
Предел прочности при изгибе, МПа (кгс/см2), не менее 23 (230) 18 (180)
Плотность, г/см3, не менее 1,8 1,6
Ударная вязкость, кДж/м2 (кгс*см/см2), не менее 2,5 (2,5) 2,0 (2,0)
Морозостойкость:
- число циклов попеременного замораживания и оттаивания
- остаточная прочность, %, не менее

50
90

25
90

Гвозди шиферные производятся по ГОСТ 9870-61 и ТУ 1271-001-55798700-2011. Их изготавливают из термически необработанной стальной низкоуглеродистой проволоки.

Шиферные гвозди отличаются увеличенной длиной стержня, т.к. гвоздь должен пройти сквозь толщину шифера, высоту его гребня волны, всю толщину стропил и как минимум на 10 мм выйти наружу. Также они имеют увеличенную шляпку, которая надежно удерживает шиферные листы.

Шиферные гвозди используют при наружных строительных работах для крепления асбестоцементных кровельных листов (шифера), а также профнастила к деревянным конструкциям и обрешетке.

Гвозди шиферные с оцинкованной шляпкой  отличаются от строительных гвоздей технологией изготовления. У шиферного гвоздя на небольшую шляпку надевается шайба и на нее навальцовывается шляпка большего диаметра из оцинкованной стали диаметром до одной трети длины острия гвоздя.

Наиболее распространенный размер шиферных гвоздей: толщина стержня − 5.0 мм, длина стержня − 120.0 мм.

При выборе размера шиферных гвоздей стоит учитывать высоту гребней шифера. Чем выше гребень, тем длиннее гвоздь. Длина шиферного гвоздя должна быть на 10 мм больше суммы высоты гребня шифера и толщины доски обрешетки. Важно помнить также о том, что шиферный гвоздь должен забиваться в гребень волны шифера. При этом дождевая вода не будет проникать по гвоздю на доски обрешетки. Для большей эффективности защиты от влаги рекомендуется разместить под шляпку гвоздя резиновую прокладку. 

Узнайте стоимость гвоздей шиферных

отзывы покупателей

Как мы работаем

1
Определяем объем
закупки и стоимость

2
Заключаем
договор

3
Оплачиваете
покупку

4
Получаете
ваш заказ

Отправить заявку

Ваша заявка отправлена.

Наш специалист свяжется с Вами.

ООО "СтальТранс" использует cookie и другие технологии для персонализации сервисов и удобства пользователей. Подробнее об использовании файлов можно ознакомиться в разделе "Политика сайта".
Вы можете запретить сохранение cookie в настройках своего браузера. Все понятно

Звоним...

27 сек..

Мы успели Вам позвонить?

Да, успели!   Нет, не успели!

Будет направлено смс руководителю

Спасибо!

Ваше предложение обязательно будет рассмотрено!
Наш специалист с Вами свяжется!

Ваше резюме отправлено!

Наш специалист свяжется с Вами.

Сколько нужно шифера для сооружения крыши

Сколько нужно шифера для того, чтобы закрыть крышу. Только определившись с формой крыши и учтя размеры самого шифера можно сказать, какое количество шифера нужно приобрести.

Для того, чтобы определить сколько потребуется материала для сооружения крыши нужно разобраться с самой крышей. Какая она будет по форме, какова будет ее высота, эти факторы напрямую влияют на расход материала, и не только шифера, но, и главным образом материала для стропильной системы.

Конфигурация и сложность крыши напрямую зависит от того, будут ли под крышей помещения, насколько обильно выпадают осадки в виде снега, как часто и насколько сильны дующие ветры, ну и, конечно же, от вкуса и желания самого застройщика.

На жилых домах наиболее часто устраиваются двускатные крыши, на хозяйственных постройках встречаются односкатные или, особенно в последнее время, неравноскатные крыши. Если под крышей предусматриваются помещения (не обязательно жилые), то крыша сооружается относительно высокой или «ломаной», когда кроме конька устраиваются дополнительные выпуклые изломы. Крутизна крыши зависит и от материала кровли, так, например, крыша крытая черепицей не может быть очень крутой. Современные кровельные материалы позволяют строить высокие крыши с крутыми скатами.

На крутизну скатов влияют и природные условия. Так, например, крутые крыши с высоким коньком хуже сопротивляются воздействию сильных ветров, а очень пологие крыши должны выдерживать значительные нагрузки от накапливающегося зимой снега.

При устройстве крыши для жилого дома желательно исходить из принципа пропорциональности и эстетичности. В любом случае лучше попробовать нарисовать будущую крышу и оценить, подойдет она вам или нет, нравится или нет.

Например, мы имеем дом размерами 6 на 4 м. Фронтон лучше устраивать на узкой стороне, поэтому ширина основания будет равна 4 м, то если сделать конек на высоте 2 м над уровнем стены, то длина стропил получится:  =  = 2,83 м.

Крыша должна несколько выступать за пределы стены, поэтому и длина стропил будет немного больше. Например, длина стропил получилась 3,20 метров. Длина одного листа шифера равна 175 сантиметров, при этом нужно учесть, что каждый верхний ряд шифера перекрывает нижний ряд на 10 сантиметров. Поэтому фактическая длина каждого листа шифера будет 165 сантиметров, а листа расположенного в самом верхнем ряду 175 сантиметров. Разделим длину стропил на длину одного листа шифера, т.е. на 1,65 м, получится – 1,94 (почти два ряда шифера).

Можно сделать наоборот, т.е. вычислить длину стропил исходя из длины листа шифера. Для этого нужно предварительно определиться, сколько рядов шифера будет на одном скате крыши. Например, мы определи количество рядов 2, тогда стропила нужны длиной 3,40 метра, или 3,40 + 1,65 = 5,05 – если предполагается расположить три ряда и т.д.

Сколько листов шифера нужно для размещения их в одном ряду зависит от размера накладки двух соседних листов шифера. Например, размер накладки или размер одной крайней волны равен 9 сантиметрам. Тогда ширина одного листа будет 89 см, а крайнего 98 см.

В нашем случае длина дома 6 метров. Значит, чтобы закрыть крышу на всю длину потребуется: 6 метров разделить на 0,89 метра, получится 7 полных листов шифера в одном ряду. Длина ряда шифера получится: 0,89 метра х 6 листов + 0,98 метра х 1 лист = 6,32 метра. Таким образом, на одном скате получится шифера: 7листов х 2 ряда х 2 ската = 28 листов шифера надо приобрести, чтобы закрыть крышу дома размерами 6 на 4 м.

Вычислять сколько шифера нужно для крыши необходимо отдельно для каждого конкретного случая. Для этого нужно лишь знать форму и размеры крыши, размеры листа шифера и размер нахлеста между соседними листами шифера в ряду и по высоте

Национальная ассоциация сланца | Виды шиферной кровли

Типы шиферной кровли

Функция шиферной крыши - обеспечивать укрытие, защищать от дождя и снега, а также противостоять ветру и другим нагрузкам. Это достигается с помощью простых и гибких методов установки, которые веками доказали свою эффективность во всем мире. Во многих случаях местные требования или необходимость приводят к развитию стилей планки, которые подходят или извлекают выгоду из региональных поставок материала.В других случаях именно гений профессионала-проектировщика, подрядчика по кровле или владельца здания заслуживает похвалы за создание впечатляющего ландшафта крыши.

Стандартные (однородные) шиферные крыши - Стандартные системы шиферных крыш состоят из шифера 1/4 ″ - 3/8 ″ одной стандартной длины и ширины и с квадратными торцами. Стандартные крыши укладываются равномерно расположенными горизонтальными рядами с тщательно выровненными чередующимися вертикальными стыками.


Сланцевые крыши с рисунком - Добавляя сланцы разных цветов или форм в конкретный дизайн или ряды, можно создать отдельные акценты или полосы как часть дизайнерской характеристики шиферной крыши.Из соображений компоновки эти узоры чаще всего включают в стандартные шиферные крыши. Акценты могут включать цветочные и геометрические узоры, даты, слова или имена. В прошлом каталоги образцов можно было получить в некоторых карьерах и у дистрибьюторов сланца.



Сланцевые крыши произвольной ширины - Сланцевые крыши произвольной ширины имеют общие атрибуты стандартной укладки сланца, но используют сланцы одной длины и толщины с разной шириной. Эти шиферы укладываются рядами, чтобы обеспечить адекватное смещение стыков, но без сохранения выравнивания стыков.


Разноцветные (смешанные) шиферные крыши - Там, где доступно множество цветов, обычно смешивают смеси разных цветов вместе, чтобы создать разноцветную шиферную крышу. Хотя это возможно для шиферной кровли одинакового размера, разноцветные шиферные крыши чаще всего достигаются при установке произвольной ширины. Можно использовать всего два цвета, а обычно до 4; однако возможно любое количество. Там, где неувядающие сланцевые цвета являются частью смеси, может быть эффективным использование дополнительных полупрозрачных цветов, чтобы облегчить переход между цветами.


Сланцевые крыши с градуированной длиной - Практика установки сланцев разной длины и ширины на крышу возникла в те времена, когда на некоторых карьерах сланец производился по принципу «по мере наличия», а не определенной длины и ширины. Это привело к тому, что подрядчик по кровельным работам отсортировал сланец на месте и установил самые длинные и самые широкие сланцы на карнизах (где они переносили больше всего воды) и «ступил» несколько других длин в крышу по рядам, так что самые короткие и самые узкие сланцы были на высоте. верх крыши, куда они пронесли наименьшее количество воды.Нормальная экспозиция каждой длины была сохранена, уменьшаясь от карниза до вершины крыши. Хорошо спланированная градуированная шиферная крыша не должна иметь заметного разрыва между сланцами различной длины, используемыми при движении вверх по крыше.
Сланцевые крыши со ступенчатой ​​длиной / ступенчатой ​​толщиной - Сланец трех, четырех или более последовательных толщин обычно включается в ступенчатые крыши с самыми большими и самыми толстыми сланцами на карнизе. Затем сланцы укладываются с уменьшающейся длиной и толщиной, пока самый маленький и самый тонкий сланец не окажется наверху.Сланцы у карниза могут быть толщиной 1 дюйм или более и толщиной 3/16 дюйма на вершине склона.


Текстурные шиферные крыши - Использование шифера с более грубой текстурой поверхности и толщины, смешанных по всей крыше, создает текстурную шиферную крышу. В результате укладки сланцы различной толщины прилегают друг к другу, создавая более грубый вид. Поскольку сланцы более грубые и толстые, стыковые углы текстурного сланца обычно отсутствуют до приемлемых размеров.


Висячие (ступенчатые) шиферные крыши - Еще одним архитектурным вариантом базовой установки шиферной крыши является случайное использование более длинного шифера, при котором их головы расположены на той же линии курса или выше, а их дополнительная длина выступает за пределы стыковая линия других сланцев. Это создает видимость свисания.

Национальная ассоциация сланца | 6 Основы шиферной кровли

Уклон крыши: Как правило, чем круче крыша, тем лучше с точки зрения срока службы шифера. Все, что выше 8:12, является предпочтительным, а наклоны в диапазоне от 12:12 до 18:12, вероятно, идеальны. Сланцевая черепица не только прослужит дольше на этих крутых склонах, но и будет более заметной с уклона и продемонстрирует свою естественную красоту. Более крутые уклоны крыши означают, что дождевая вода будет стекать вниз и с крыши быстро, что необходимо учитывать при рассмотрении высоты основного оклада и водосточных систем.

Заслон, выдержка и смещение: Заслонка и выдержка связаны друг с другом, и отправной точкой для определения того и другого является уклон крыши.Укладка сланца с соответствующим углом наклона головы и смещением помогает справиться с ветровым дождем и боковым движением воды под черепицей, чтобы предотвратить проникновение через отверстия для гвоздей и боковые швы. Не должны нарушаться минимальные требуемые габаритные размеры и смещения.

Миграция влаги: Необходимо учитывать, в какой степени вода будет мигрировать под сланцевую черепицу. На наиболее хорошо функционирующих шиферных крышах вода течет вниз по склону параллельно длине черепицы к следующей более низкой черепице.В шиферной кровле миграция воды контролируется в первую очередь углом наклона крыши. Чем круче склон, тем меньше будет миграция воды.

Подложки: Подложки укладываются на настил крыши перед установкой шиферной черепицы. Подкровельные покрытия включают традиционные пропитанные асфальтом органические войлоки, а также многие синтетические подкладки и защитные мембраны ледяной плотины. Подложки служат нескольким целям, наиболее важной из которых является защита кровли до тех пор, пока не будет установлен весь шифер и связанные с ним оклады, а также контроль миграции влаги, когда это происходит.

Гвозди для кровли из шифера: Очень важно, чтобы гвозди, используемые для крепления шифера к настилу крыши, имели ожидаемый срок службы, по крайней мере, равный сроку службы шифера. Для шифера марки С-1, используемого в новой кровле, чаще всего рекомендуют кровельные гвозди с большой головкой, сплошные медные. Также можно использовать кровельные гвозди из нержавеющей стали, особенно для жестких настилов крыши, но они могут затруднить снятие для ремонтных работ.

Гвоздь для шифера : шиферная черепица должна висеть на гвоздях.Забивание гвоздями излишне или слишком низко может вызвать нагрузку на сланцы и привести к их поломке. Нужно научиться правильно устанавливать гвоздь, но однажды научиться справляться с этой задачей сравнительно легко.

Освоение инспекций крыши: шиферные крыши, часть 3

Кентона Шепарда и Ника Громико, CMI®

Цель серии «Освоение проверки кровли» - научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые крыши.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

СТИЛИ СЛИТА КРЫШИ

Стандартный

Стандартные сланцы имеют стандартный размер в отличие от сланцев, вырезанных по индивидуальному заказу, и являются наиболее распространенным типом сланца. Стандартные сланцы имеют толщину дюйма (0,64 см) плюс-минус 1/16 дюйма. Они различаются по длине и ширине не более чем на 1/8 дюйма и имеют относительно гладкую поверхность.

Раньше стандартные сланцевые плитки были доступны до 30 различных размеров. Кровля из стандартного шифера должна выглядеть ровной, ровной и ровной.

Нередко можно увидеть сланцевую плитку с большими промежутками между ними на старых хозяйственных постройках.

Текстурный

Текстурный сланец имеет толщину от 3/16 дюйма до 3/8 дюйма. Текстура и толщина отдельных плиток различаются.

Кровли из текстурного сланца имеют тенденцию иметь единообразный вид, похожий на стандартные сланцевые крыши, но более грубая текстура и большая толщина сланца приводят к более сильным теневым линиям, которые, как правило, придают этим крышам больше характера.

Текстурный сланец может производиться с теми же вариантами, что и стандартные сланцы.

Переплетенный

Крыши с переплетенными сланцами толщины используют по крайней мере три различных варианта толщины сланца; например, в одном доме можно использовать сланцы ¼ дюйма, 3/8 дюйма и ½ дюйма.

Переплетенные крыши могут иметь вид булыжника и иметь более тонкий сланец, чем толстый.

При использовании черепичных крыш с переплетением следите за тем, чтобы изменения толщины сланца не мешали им лежать ровно.

Heavy S late

На тяжелой шиферной крыше используется сланец толщиной не менее 3/8 дюйма.

Более толстые сланцы могут быть указаны для установки на крышу, но самые толстые сланцы, включенные в заказ, не могут превышать минимальную толщину более чем на 1/8 дюйма. Это означает, что если в заказе указана минимальная толщина ½ дюйма, сланцы могут варьироваться от ½ дюйма до 5/8 дюйма.

В тяжелых сланцевых крышах сланцы толщиной до 1 дюйма не являются чем-то необычным, они тяжелые и грубые.Для шифера такого размера может потребоваться более тяжелый каркас, чем типичный для крыши, и вам следует искать признаки разрушения, такие как провисание стропил или растрескивание внутренних или внешних стеновых покрытий. Тяжелые сланцы редко бывают обрезанными.

Выпускной

Выпускной шиферные крыши обычно устанавливались на крупных институциональных структурах и церквях. Сланцы различаются по размеру, толщине и экспозиции: самая большая и толстая плитка уложена вдоль карниза, а самая маленькая и самая тонкая - у конька.

Утилизированный

Утилизированный сланец - это сланец, который был повторно использован, например, для ремонта. Поскольку сланцы из разных карьеров имеют разные характеристики старения, утилизированные сланцы могут выветриваться или не менять цвет с той же скоростью, что и остальная часть крыши.

Специальный заказ

Шиферные крыши по специальному заказу могут использовать шифер, который длиннее или шире обычного, имеет особый цвет или фасон и / или имеет особые требования к креплению.

Примерами особых требований могут быть длина более 24 дюймов или ширина более 14 дюймов.

Варианты изготовления

В зависимости от стиля установленных грифелей вы можете увидеть изменения, которые являются результатом производственного процесса.

Длина

Типичная длина сланца составляет от 10 до 24 дюймов. Длина сланца определяет степень воздействия. На стоимость это тоже влияет по-разному.Меньшая длина означает больше сланцев на квадрат, что увеличивает трудозатраты на установку. Сланцы большей длины изготовить сложнее, что увеличивает их стоимость.

Ширина

Сланцы доступны одинарной и произвольной ширины. Сланцы одинарной ширины имеют одинаковую ширину, от половины длины до 14 дюймов, хотя вы можете видеть исключения. Сланец одинарной ширины должен быть очевиден сразу; вертикальные швы выравниваются во всех остальных направлениях.

Сланцы произвольной ширины различаются по ширине, но большинство из них составляют около двух третей длины сланца.Меньший процент будет большей ширины. Если вы смотрите на крышу с множеством стыков, которые не совпадают в разных направлениях, вероятно, это конструкция произвольной ширины.

Ступицы со смещением

Если вы смотрите на крышу, чьи сланцевые стыки не выровнены по четким горизонтальным линиям, а вместо этого бегают вверх и вниз по каждому сланцу, то вы видите ступенчатый стык установка. Для таких крыш требуется шифер двух разной длины. Верхние части всех грифелей в каждом ряду должны быть выровнены, чтобы грифели лежали правильно.

Рваный случайный

Рваный случайный сланец выравнивается вдоль своей вершины так, что все сланцы лежат в одной плоскости, но их торцы варьируются случайным образом, с разной длиной, углами и линиями. Некоторые могут показаться сломанными. Для всех установок шифера применяются одни и те же ограничения по ширине перекрытия и бокового перекрытия.

Узоры

Здесь для формирования узоров установлены пластины разных цветов.

Все фотографии любезно предоставлены Slate Roof Central, Grove City, Пенсильвания.

Sheldon Slate Products, Company Inc. - Монсон, Мэн + Мидл-Гранвилл, Нью-Йорк

Натуральный кровельный сланец прослужил веками и получил признание за свои рабочие характеристики, эстетические качества и долговечность. Кровельный сланец отличается своей естественной красотой, стойкостью к огню и кислотам, а также долговечностью. Мы используем современные методы производства в сочетании с квалифицированными мастерами для производства шиферной кровли высочайшего качества.

Наша стандартная толщина шифера составляет от 1/4 "до 5/16".

Стандартные размеры кровельного шифера

Размер шифера
(дюймы)
штук на
квадрат
фунтов на
квадрат
24 x 12 114 700
22 x 12 126 710
22 x 11 138 710
20 x 12 141 725
20 x 11 154 725
20 x 10 170 725
18 x 12 160 800
18 x 11 175 800
18 x 10 192 800
18 x 9 213 800
Размер шифера
(дюймы)
штук на
квадрат
фунтов на
кв.
16 x 12 185 750
16 x 10 221 750
16 x 8 227 750
14 x 12 219 780
14 x 10 261 780
14 x 8 327 780
12 х 12 267 800
12 х 12 320 800
12 x 8 400 800
12 x 6 355 800

Sheldon Slate Products, Inc.изготавливает кровельную черепицу по индивидуальному заказу. Доступны специальные размеры, а также стандартные размеры, перечисленные выше.

новых кровельных смесей из шифера Вермонта

Размеры кровли из шифера

ДЛИНА

СТАНДАРТНАЯ ШИРИНА

ЭКСПОЗИЦИЯ С СТАНД. НАБОР 3 "

24 дюйма

16 "-14" -12 "

10 1/2 "

20 дюймов

14 дюймов -12 дюймов -11 дюймов -10 дюймов

8 1/2 "

18 дюймов

16 дюймов

14 "-12" -11 "-10" -9 "-8"

6 1/2 "

12 дюймов

14 "-12" -11 "-10" -9 "-8" -7 "-6"

4 1/2 "

Вес шиферной кровли

Стандартная гладкая текстура от 700 до 850 фунтов. за кв.
Шероховатая текстура от 1/4 до 3/8 дюйма

1000 фунтов. за кв.

Шероховатая текстура от 3/8 до 1/2 дюйма 1500 фунтов. за кв.
Шероховатая текстура от 1/2 до 3/4 дюйма 2000 фунтов. за кв.
Шероховатая текстура от 3/4 до 1 дюйма 3000 фунтов. за кв.

ОПРЕДЕЛЕНИЯ:

Стандартная толщина: Определяется как сланец 1/4 дюйма номинальной толщины +/- 1/16 дюйма.Опоясывающий лишай собирается вручную, чтобы однородной толщины с отклонением поверхности не более 1/8 дюйма размеры лица. Фактура поверхности будет гладкой, без узлов и накаток.

Текстурный сланец: Определен как 3/16 дюйма до От 3/8 дюйма, или от 3/8 дюйма до 1/2 дюйма, или от 1/2 дюйма до 3/4 дюйма, или от 3/4 дюйма до 1+ "номинальной толщины. Следует ожидать изменения толщины. По сравнению со стандартными крышами, текстурная крыша, вероятно, будет иметь больше характер за счет ярко выраженной теневой линии.

Смешанная грубая текстура: Определенная как кровля с как минимум тремя различными вариантами толщины шифера; например, шифер 1/4 "–3/8", 3/8 "–1/2", Толщина 1/2 "–3/4", используемая на одной крыше. Наиболее выраженный текстура достигается за счет использования большего процента самого тонкого материала и меньший процент самого толстого материала.

Окончил: Определить как крышу, в которой шифер уменьшается в длине и / или толщине по мере продвижения от карниз к гребню.

Ступень в шахматном порядке: Использование двух или больше длин, смешанных в каждом курсе для самых уникальных и старых приложение World Slate.

Все наши кровельные продукты соответствуют ASTM C406-00, класс S1.

Почему наша система калибровки не имеет смысла.

Если вы похожи на меня, у вас, возможно, был следующий опыт выкачивания воздуха: уверенно выбрав пару джинсов вашего размера со стойки, вы оказываетесь один в крохотной раздевалке, отчаянно нуждаясь в тяжелой технике, чтобы их надеть. ваше тело, задаваясь вопросом, почему, ох, почему размеры одежды не имеют смысла.

Поднимитесь! Вы в прекрасной исторической компании; люди стонут о размерах большую часть века. «Я не знаю, кто представляет собой мифический 36-й размер, который составляет основу определения размеров», - жаловался один возмущенный руководитель розничной торговли в статье «Нью-Йорк Таймс » 1927 года, «но средние, высокие, низкие, худые и полные женщины попадают в универмаг, и 36-й размер никому из них не подходит ». Юная Кэтрин Грэм сообщила в газете Washington Post по аналогичной теме в 1948 году: «Как известно большинству измученных матерей, - писал Грэм, - размер 5 в платье маленькой девочки может означать почти что угодно.«Этого достаточно, чтобы заставить вас задуматься: было ли когда-нибудь время, когда размеры были стандартизированы?

Федеральное правительство действительно нанесло удар по нему в начале 1940-х годов. Это было тогда, когда Управление прогресса работ в эпоху Депрессии заказало исследование женского тела в Америке, стремясь привить метод безумия размеров. В то время индустрия готовой одежды только зарождалась. Если ваша одежда шьется на заказ, как в прежние времена, особенно для богатых женщин, нет необходимости в стандартном наборе размеров.Но по мере того как европейские кутюрье пострадали от Второй мировой войны, американская модная индустрия стала развиваться, и Нью-Йорк стал ее столицей. Знаменитые дизайнеры Нью-Йорка, в том числе Клэр Маккарделл и Софи из Сакс, специализировались не на моде, а на готовой одежде. И когда богатые женщины начали покупать готовую одежду, все возрастало давление, чтобы обеспечить ее постоянное соответствие.

Система калибровки готовой одежды, существовавшая до 40-х годов, была впервые разработана для мужской одежды.Ученые нашли доказательства стандартизированных размеров мужчин еще во время Войны за независимость. К началу войны 1812 года армия имела обыкновение держать запасы готовой униформы, размер которой соответствовал единственному измерению груди - исходя из предположения, что из этого можно вывести пропорциональное понимание остальной части мужской одежды. тело. Итак, когда производители в начале 20-го -го -го века начали производить женскую одежду, они основывали женские размеры исключительно на одном измерении: бюсте.

Единственная проблема? Измерения бюста сами по себе не являются точными показателями размера женщины или остальных ее пропорций. Как мы все знаем, у некоторых маленьких женщин грудь очень большая, а у больших женщин очень маленькая. Эта проблема выбора размера особенно утомляла Американскую ассоциацию почтовых услуг, которая к концу 1930-х годов хорошо знала, что женщины часто возвращают одежду из-за плохой посадки.

Пытаясь решить эту проблему, Управление производственного процесса предоставило двум статистикам, Рут О’Брайен и Уильяму Шелтону, грант на проведение общенационального обследования показателей женщин.О’Брайен и Шелтон отправили более 100 обученных оперативников в поле, где они измерили почти 15 000 женщин, сделав 59 различных измерений женского тела. Когда поступили данные, О’Брайен и Шелтон надеялись определить, существуют ли какие-либо пропорциональные отношения между измерениями, которые можно было бы широко применять для создания простой стандартизированной системы определения размеров.

К сожалению, данные не совпадают. Лучшая система, предложенная О’Брайеном и Шелтоном, была основана в первую очередь на росте и весе.Но статистики мудро признали, что женщины могут отказаться, если система калибровки вынудит их противостоять - или сообщить продавцу - их собственный точный вес. В качестве худшей альтернативы они представили систему, основанную на одном измерении верхней части тела и объединив ее с индексом роста (обычные, длинные и шорты) и индексом обхвата нижней части тела (обычные, толстые и стройные). «Принятая номенклатура, вероятно, должна быть на какой-то произвольной основе, как и нынешняя система размеров обуви, а не представлять числовые значения некоторых антропометрических измерений», - написали О'Брайен и Шелтон, подводя итог тому, что, возможно, является наиболее Неизменный вклад в современный размер: несмотря на то, что измерение можно экстраполировать на основе размера, фактические числа, которые мы используем для определения размеров женщин, сами по себе не являются измерениями.

«То, что они сделали, было довольно впечатляющим», - говорит специалист по калибровке Линн Буради, отмечая, что они разработали что-то около 27 различных размеров. Но, по ее словам, «это было непристойное число, и, очевидно, оно никому не пригодилось». Лишь почти десять лет спустя Национальное бюро стандартов * (ныне Национальный институт стандартов и технологий) повторно проанализировало данные О'Брайена / Шелтона и разработало официальную систему, которая послужила основой для все будущие системы.Женские размеры были выведены из размера груди (все остальные измерения основаны на пропорциях фигуры песочных часов) и представлены четными числами от 8 до 38. Эти базовые размеры были объединены с буквами T, R или S для обозначения роста и плюс или минус для обозначения обхвата нижней части тела. Система была опубликована как коммерческий стандарт - рекомендация, требующаяся по закону только для индустрии изготовления выкроек - в 1958 году. Поначалу отрасль с энтузиазмом восприняла эти рекомендации, и крупные компании по доставке по почте, такие как Sears и Montgomery Ward, начали принимать их. размеры.Но энтузиазм в конце концов поутих. К 1970 году NBS понизило свой коммерческий стандарт до добровольного стандарта на продукцию, а к 1983 году правительство полностью отозвало этот стандарт, обрекая будущие поколения на непоследовательные соответствия и много-много возвратов по почте.

Почему мы предпочли хаос государственной системе? Начнем с того, что данные О’Брайена / Шелтона были ошибочными. В исследовании участвовали только белые женщины; вошедших цветных женщин измеряли, но их измерения не принимали.А поскольку в исследовании предлагалась небольшая стипендия для всех, кто добровольно участвовал в измерении, есть большая вероятность, что результаты будут смещены в сторону бедных и недоедающих. Когда NBS повторно проанализировал данные для выработки коммерческого стандарта, они еще больше исказили результаты, добавив измерения женщин, которые служили в армии во время Второй мировой войны - вероятно, среди наиболее здоровых женщин в населении.

Но мы еще не полностью отказались от данных О’Брайена Шелтона. ASTM International, частная организация, которая разрабатывает добровольные стандарты на продукцию, с 1995 года публикует таблицу размеров тела для женщин, используя базовую номенклатуру и систему, разработанную коммерческим стандартом 1958 года.«Цифры продолжают расти», - говорит Буради. «Ничего не изобретается заново».

Рекомендации ASTM со временем эволюционировали, чтобы учесть вполне реальную тенденцию: определение размеров туалетного столика. Женщины не хотят знать свой реальный размер, поэтому производители перемаркируют большие размеры меньшими цифрами. В 1958 году, например, размер 8 соответствовал бюсту 31 дюйм, талии 23,5 дюйма и обхвату бедер 32,5 дюйма. В стандартах ASTM 2008 года размер 8 увеличился на пять-шесть дюймов в каждом из этих трех измерений, став приблизительным эквивалентом размера 14 или 16 в 1958 году.Мы видим, что увеличение размера происходит и в более короткие промежутки времени; размер 2 в стандарте ASTM 2011 года находится между стандартными размерами 4 и 6 1995 года. (Это также может объяснить, почему постоянно изобретаются меньшие размеры. В стандарте 1958 года наименьший размер указан в стандарте 8. В стандарте ASTM 1995 года указан размер 2. В 2011, ASTM перечисляет стандарт размера 00.)

Хотя нижняя граница женских размеров может опускаться быстрее, чем в Венеции, люди часто указывают на постоянно растущую американскую женщину как на причину, по которой стандартизованный размер больше не работает.В начале августа частная организация под названием Textile Clothing Technology Corporation провела первое широкомасштабное исследование тела американских женщин со времен О’Брайен и Шелтон под названием SizeUSA. Они установили сканеры тела в 13 различных местах по всей стране и в течение примерно месяца сканировали тела почти 11000 человек в возрасте от 18 до 80 лет. Главный вывод, говорит Буради, принимавший участие в исследовании, в том, что люди больше, чем когда-либо. В исследовании также было выделено от пяти до семи различных форм тела для женщин, в отличие от идеала единственных песочных часов, который долгое время определял пропорции одежды (и который есть только у 8 процентов американских женщин).Буради говорит, что результаты означают, что «было бы чрезвычайно сложно придумать единую систему калибровки». Но не только то, как мы едим, меняет национальный организм. «Распространенность имплантатов действительно меняет размер одежды», - отмечает историк моды Энн Франк. «Если вы пойдете в Victoria’s Secret, 34B будет больше».

Какими бы трудностями ни было оценить американскую женщину, мы также, кажется, испытываем некоторую национальную гордость за нашу бессмысленную систему. Просматривая исторические газетные статьи на предмет жалоб на несоответствие размеров, я не мог не заметить, как часто мы привносили идеи об индивидуальности и свободе в борьбу женщин за поиск подходящих джинсов.В статье Washington Post 1918 года, опубликованной в 1918 году, стандартизация женских блузок в Германии - «бесформенные чудовища» - это акт, близкий к фашизму. В статье, опубликованной в 1953 году в газете « Wall Street Journal », отвергающей предложенный коммерческий стандарт, серьезно утверждалось: «Размер женского платья, с нашей точки зрения, является… вопросом личной привилегии и Пятой поправки». Речь идет о свободе не всегда женщин-покупательниц; в 1986 году газета Times сообщила о сопротивлении производителей разработке стандартов ASTM.«Женщина Лора Эшли отличается от женщины Лиз Клэйборн, которая отличается от женщины, которую представляет Кельвин Кляйн», - считает автор статьи, который затем процитировал слова дизайнера: «Подходящий вид - это тип идентичности».

В этом что-то есть. Мое чувство лояльности к бренду зависит не только от того, как сидит дизайнерская одежда, но и от того, как она выглядит. Я неплохо справляюсь со свитерами J.Crew, джинсами Urban Outfitters и ботинками Frye - потому что после многих лет проб и ошибок они стали маркой моей марки .Если бы эти компании внезапно изменили свои размеры, чтобы придерживаться некоторого синтетического среднего американского женского вида, я бы почувствовал раздражение - даже негодование. В такой разнообразной стране практически невозможно определить какой-либо средний национальный орган; любая попытка может быть тщетной. Линн Буради подтвердила этот момент, когда описала свой анализ данных SizeUSA: Пытаясь найти средний обхват бедер для 28-дюймовой талии, она обнаружила 12-дюймовый разворот.

Correction, 25 января 2012 г .: В этой статье Национальное бюро стандартов (ныне Национальный институт стандартов и технологий) именуется Национальным бюро статистики.(Вернуться к исправленному предложению.)

Slate - River Roofing - Жилые и коммерческие кровли в Орегоне

Сланец - это плотный, прочный, прочный материал из натурального камня или камня, который практически не впитывает влагу. Стандартные сланцевые крыши состоят из стандартного (толщиной примерно от 3/16 до 1/4 дюйма) коммерческого сланца, имеющего одинаковую длину и ширину и имеющие квадратные хвосты или стыки.

Стандартный коммерческий шифер может использоваться для создания различных конструкций на крыше и подходит для многих зданий, где желательно иметь покрытие для крутой крыши с длительным сроком службы. Разнообразия рисунка можно добиться, используя сланец, обрезанный до ромбовидного, шестиугольного или другого рисунка, или используя произвольную ширину.

Градуированные шиферные крыши имеют различную толщину, размер и экспозицию для каждого слоя, чтобы расстояние от карниза до конька выглядело длиннее, и чтобы крыша выглядела более массивной.

Стандарты для шифера

Американское общество испытаний и материалов (ASTM) разработало консенсусный стандарт для шифера. Стандарт C 406 описывает характеристики материалов, физические свойства и устанавливает процедуры отбора проб. В текущем стандарте C 406 перечислены три марки: Сланец марки S1 должен обладать особыми свойствами, обеспечивающими ожидаемый срок службы более 75 лет. Ожидаемый срок службы сланца марки S2 составляет от 40 до 75 лет, а сланца марки S3 - 20-40 лет.

Цвета кровельного шифера

Цвет сланца определяется его химическим и минеральным составом, и, поскольку эти факторы различаются в разных регионах, можно получить кровельный сланец самых разных цветов и оттенков. Под воздействием погодных условий весь сланец немного меняет цвет и состав. Степень изменения цвета варьируется в зависимости от планшета. Те сланцы, которые демонстрируют минимальное изменение цвета, классифицируются как долговечные или неувядающие. Сланцы с более заметным изменением цвета известны как сланцы выветривания.Основные цвета шифера: черный, зеленый, серый, серо-зеленый, пурпурный или зеленый, пурпурный и красный. При выборе цвета грифеля перед цветом должно стоять слово «немеркнущий» или «выветривание», чтобы обозначить ожидаемую стабильность цвета при изменении.

Карьеры активного сланца

Выработанные в карьерах блоки сланцевой породы разрезаются на секции, затем блоки разрезаются (лепятся) вдоль волокон. Затем блоки разделяются по плоскости спайности на более тонкие блоки, часто называемые «восьмерками».«Восьмерки разделены по плоскости спайности, чтобы получить 8 отдельных грубых сланцев. Затем эти грубые сланцы обрезаются, а отверстия для гвоздей пробиваются, чтобы получить готовый кровельный сланец. Текстура поверхности сланца после его разделения для коммерческого использования зависит от качества и характеристики породы, из которой он был добыт. Многие сланцы раскалываются до гладкой, практически однородной поверхности, а другие раскалываются до шероховатой и неровной поверхности. В результате доступен широкий спектр текстур поверхности.Некоторые сланцы содержат узкие «скальные ленты», которые по химическому составу и цвету отличаются от самого основного сланца. Если химический состав этих лент не ослабляет сланец и если цвет не вызывает возражений, сланцы с лентой приемлемы для использования. Сланец, обрезанный так, чтобы не было лент, известен как чистый сланец. Шифер, содержащий допустимые ленты, продается как запас лент.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
