Диаметр газовой трубы для котла: Диаметр газовой трубы для котла

Содержание

Требования к дымоходам газовых котлов

На чтение 5 мин.

Монтаж дымоходов газовых котлов, как и другого отопительного оборудования, должен проводиться согласно строительным нормам и требованиям пожарной безопасности. Ознакомиться с инструкцией как сделать ремонт дымохода из кирпича можно здесь.

На фото дымоход для газового котла.

Требования

Требования пожарной безопасности при установке дымохода для газового котла:

  • высота потолков помещения, в котором будет проводиться монтаж котельного оборудования и дымоходной системы, должна составлять не менее двух метров;
  • объем помещения для установки одного отопительного прибора должен составлять не менее семи с половиной кубических метров, для установки двух отопительных приборов объем помещения должен составлять не менее тринадцати кубических метров;
  • в помещении, в обязательном порядке должна быть оборудована вентиляция.

Рекомендуется, при монтаже дымохода выдерживать расстояние от дымоходной трубы до газовой трубы не менее 20 см.

Если в процессе эксплуатации газового котла произошли частичные разрушения дымохода, для дальнейшего использования отопительного оборудования необходимо провести процедуру гильзования.

Толщина стали, из которой изготавливаются дымоходы для газовых котлов, должна быть не менее 0,5 мм. Сталь должна быть легированной и обладать повышенной антикоррозийной стойкостью, а также стойкостью к воздействию кислотосодержащих веществ. Для газового котла оптимальным будет дымоход, изготовленный из стали марки AISI 316, более бюджетный вариант, но при этом тоже подходящий для газовых котлов, это дымоходы из стали марки AISI 304. Читайте руководство по подключению к дымоходу газовой колонки.

Размеры

Диаметр дымохода должен быть не менее диаметра выходного патрубка отопительного оборудования.

Диаметр дымоходной трубы зависит также от номинальной мощности отопительного оборудования, например диаметр дымоходной трубы для газового котла мощностью 24 кВт должен быть не менее 12 см.

Суммарная длина горизонтальных участков дымохода может составлять от трех до шести метров.

Устройство

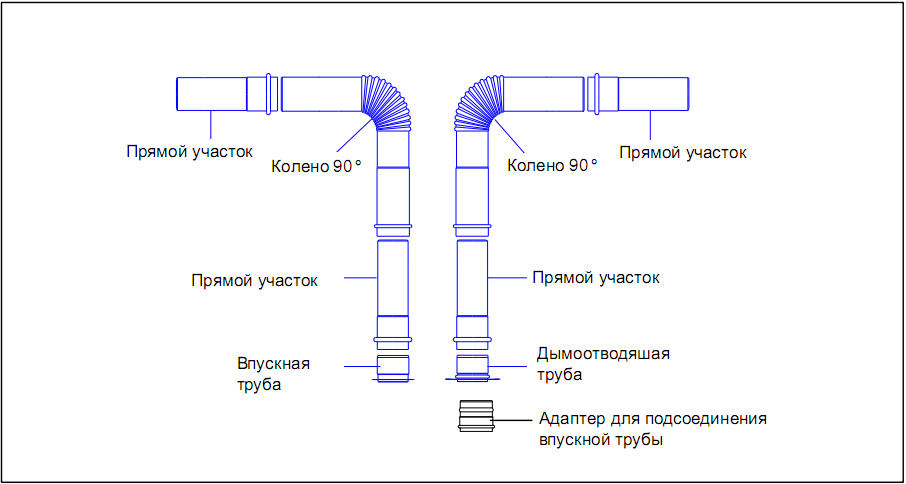

С устройством дымохода газового котла можно ознакомиться по представленной схеме.

Наиболее оптимальным вариантом дымохода для газового котла, будет установка модульной дымоходной системы из стальных сэндвич труб, также набирает популярность коаксиальная дымоходная система. Руководство как установить коаксиальный дымоход и требования к установке здесь: https://mykaminz.ru/dymoxod/vidy/koaksialnyj/rukovodstvo-kak-ustanovit-koaksialnyj-dymoxod-i-trebovaniya-k-ustanovke.html.

Дымоход газового котла в частном доме может быть смонтирован в двух вариантах исполнения:

  • вывод дымоотводной трубы через стену и монтаж наружного дымохода;
  • монтаж внутреннего дымохода, в данном случае вывод дымохода наружу осуществляется через крышу дома.

Расчет сечения дымохода для газового котла проводится исходя из прилагающейся к газовому котлу технической документации (площадь внутренней поверхности должна быть больше площади внутренней поверхности котла, указанной в документах на оборудование).

Монтаж

Правильно сделанный дымоход для газового котла должен иметь вертикальное положение, быть герметичным, должен быть оснащен защитным колпаком (для предотвращения попадания внутрь дымоходной трубы посторонних предметов с улицы), конденсатосборником, а также при монтаже дымоходного канала, для очистки дымохода от накопившейся сажи, должны быть дополнительно оборудованы карманы, глубиной не менее 25 см.

При установке дымохода для газового котла необходимо придерживаться определенных правил:

  • для обеспечения качественной тяги, при сборке дымохода рекомендуется делать не более трех поворотов, притом, что повороты не должны иметь сужений или расширений;
  • высота дымохода должна быть не менее пяти метров;
  • наружная часть дымохода должна возвышаться над кровлей (в случае наличия плоской крыши, а также, если труба расположена на расстоянии полутора метров от конька) на высоту не более полуметра;

  • дымоход должен располагаться не ниже оси конька, в случае, когда он расположен на расстоянии от полутора до трех метров от конька;
  • монтаж всех комплектующих дымоходной системы проводится снизу вверх;
  • для обеспечения герметизации дымохода, должны использоваться специальные герметики, способные выдерживать температуру до 1000ºС;
  • места соединения труб и остальных составляющих элементов дымохода обязательно должны стягиваться хомутами;
  • места стыков комплектующих дымохода не должны располагаться в кровельном и чердачном перекрытиях;
  • дымоход фиксируется специальными стеновыми креплениями-кронштейнами с шагом в два метра;
  • монтировать дымоход внутри разрешается только в том случае, если стены выполнены из огнеупорного материала, либо дополнительно применяются насадные трубы.
На рисунке схема подключения газового котла к дымоходу.

Утепление

Обязательному утеплению подлежит дымоход, проходящий через не отапливаемые помещения, а также его наружная часть. Это делается для предотвращения образования конденсата, при большой разнице высоких температур отходящих газов и низких температур наружного воздуха. Как правило, в качестве теплоизоляционного материала используются плиты, либо скорлупа, выполненные из базальтового волокна или пенополистирола. Читайте инструкцию как выполняется кладка дымохода из кирпича.

Ремонт

Почистить дымоход газового котла можно механическим способом, при помощи ершика с жестким ворсом, опускаемого по дымоходу посредством троса. Осыпавшаяся сажа извлекается из специально оборудованного кармана, расположенного внизу дымоходной конструкции.

Задекорировать дымоход газового котла можно любым жаропрочным отделочным материалом, предварительно смонтировав каркас из алюминиевого профиля.

Как проверить тягу?

Для проверки тяги в дымоходе газового котла можно пригласить специалистов, которые выполняют замеры посредством специального оборудования – анемометра. Также явным признаком плохой тяги является темно красный цвет пламени.

Также в ходе эксплуатации газового котла можно наблюдать эффект «обратной тяги», то есть все продукты горения, которые должны отводиться посредством дымохода на улицу, будут поступать в помещение. Основными причинами такого эффекта могут стать: неправильно сконструированный дымоход (например, недостаточная высота или диаметр дымоходной трубы), засор дымоходного канала, не герметичность дымоходной конструкции. Читайте о том, что такое коаксиальный дымоход на этой странице.

Видео

Смотрите на видео особенности эксплуатации газовых котлов и дымоходов к ним:

К монтажу дымохода для газового котла следует подходить индивидуально, исходя из конструктивных особенностей помещения и самого здания в целом, также необходимо при выборе дымохода ориентироваться на технические характеристики котельного оборудования.

Требования к дымоходам газовых котлов

Оборудовать печь кирпичной стене достаточно легко. И это крайне выгодное решение, так как эффективность подобных отопительных конструкций очень высокая. Здесь стена выступает в качестве обогревающий грубы, поэтому именно внутри помещения остается большее количество тепла из-за сгорания твердого топлива. И что немаловажно, для обустройства таких печей выделять слишком большое количество свободного пространства не нужно. В большинстве случаев достаточно будет 30 см слоя жароустойчивого пенобетона. Это отличный теплоаккумулятор, который не разрушается за счет тепловых деформаций (при частом нагреве\остывании). Как же оборудовать печь в проеме между несколькими комнатами?


Эффективность кирпичных отопительных печей очень высока.

Структура конструкции

Итак, если используется именно кирпичная ровная кладка, то самый простой вариант монтирования отопительной печки — это установка металлического независимого каркаса с поддувалом и дымоходом (точнее, выходом на него).

Все это остается обложить красным жароустойчивым кирпичом (желательно каленым, который уже прошел через нагрев до нескольких тыс. °C). Структура укладки может быть как ровной, так и со змеевиком (то есть, фигурным изгибом по дымоходу, что позволяет оставить в помещении большее количество тепла, нежели при системе прямого продува).


Схема кирпичной печи.

Подобные системы могут использоваться и когда обустройство печки происходит в бане. В этом случае конструкция обустраивается в проеме между комнатами, где в качестве перегородки используется самое обыкновенное дерево (имеется в виду сруб). Вот тут обустройство печи усложнено тем, что необходимо изолировать от тепла и жара деревянную основу. Здесь опять можно воспользоваться керамическими плитами и самым обычным жароустойчивым кирпичом. Расстояние от самой основы (грубы) и плитой должно составлять хотя бы 15 см воздушной прослойки. Только в этом случае можно говорить, что техника безопасности полностью соблюдена.

Стоит заметить, что после установки печки стена прилегающая ни в коем случае не закрывается слоем декоративной штукатурки или подобным строительным материалом. Лучший вариант — укрыть плиткой темного оттенка или внутри сделать воздушную прослойку. Но последний вариант снизить производительность отопительной конструкции, поэтому на ней лучше акцент не делать.

Защитные негорючие обшивки для стен

Стены, примыкающие к раскаленным стенкам печи, подвержены самовозгоранию. Для предотвращения их перегрева используют специальные обшивки, состоящие из теплоизоляционных и негорючих материалов.

Вариант #1 — светоотражающие обшивки

Эффективными являются обшивки, состоящие из комбинации негорючей теплоизоляции и металлических листов. При этом на деревянную поверхность крепится теплоизоляция, которая сверху перекрывается листом нержавеющей стали. Некоторые используют для этих целей оцинковку, но, по некоторым данным, при нагреве она может выделять вредные вещества. Лучше не рисковать и приобрести лист нержавейки.

Для большей эффективности металлический лист экрана должен быть хорошо отполирован. Зеркальная поверхность способствует отражению тепловых лучей от деревянной поверхности и, соответственно, предотвращает ее нагрев. К тому же лист из нержавейки, направляя ИК-лучи обратно в парилку, превращает жесткое излучение в более мягкое, лучше воспринимаемое человеком.

В качестве теплоизоляции под нержавейку можно закрепить:

  • Базальтовую вату – она обладает высокими теплоизоляционными свойствами, абсолютно безопасна при использовании в бане. Обладает повышенной гигроскопичностью, не горит.
  • Базальтовый картон – тонкие листы базальтового волокна. Используется в качестве огнеупорного, звуко- и теплоизоляционного материала.
  • Асбестовый картон – листовой огнеупорный теплоизолятор. Обладает высокой прочностью и долговечностью, защищает возгораемые поверхности от воспламенения.
  • Минерит – негорючие листы (плиты), специально изготавливаемые для экранирования печей, каминов, легко возгораемых поверхностей в банях и саунах.

Популярным примером обшивки с использованием металлического листа является такой «пирог»: стена – вентзазор (2-3 см) – утеплитель (1-2 см) – лист нержавеющей стали. Расстояние от деревянной стены до печи – минимум 38 см (СНиП 41-01-2003).

Для крепления обшивки к стене используют керамические втулки. Они не нагреваются и позволяют сформировать вентиляционные зазоры между теплоизоляцией и стеной.

Если расстояние между деревянной стеной и печкой минимальное, то обшивку выполняют из двух слоев огнеупорной изоляции, например, минерита. В этом случае листы закрепляются через керамические втулки с соблюдением зазора в 2-3 см. Верхний лист закрывается нержавейкой.

Вариант #2 — обшивки с облицовкой

Конечно, защитная обшивка с нержавейкой отлично защищает деревянные стены от нагрева и возгорания. Но может испортить впечатление от самой дорогой отделки. Поэтому, если парная выдержана в декоративном стиле, огнеупорную обшивку маскируют термостойкой плиткой. Плитку укладывают на жаростойкий клей, например, производства «Терракот».

Лучшие материалы для облицовки стен возле печи:

  • Терракотовая плитка – выполнена из обожженной глины. Отличается прочностью, жаростойкостью, долговечностью. Терракотовая плитка может быть матовой или глазурованной (майолика), цвет варьируется от пастельно-желтого до кирпично-красного.
  • Клинкерная плитка – также изготовлена из глины, внешне похожа на облицовочный кирпич. В отличие от терракоты, клинкерная плитка более плотная. Цветовая гамма охватывает почти все расцветки, начиная от белого до черного, включая необычные для глины зеленые и синие тона.
  • Изразцы – разновидность керамической плитки. Обычно имеет на лицевой поверхности тиснение в виде рисунка, орнамента.
  • Керамогранит – термоустойчивая, прочная плитка. В зависимости от способа обработки лицевой поверхности, плитка может имитировать природный камень, кирпич, дерево. В цветовой гамме – все натуральные оттенки, от белого до черного.
  • Талькохлорит – горная порода сероватого или зеленоватого цвета. Обладает огнеупорностью, водоустойчивостью, прочностью.

Крепление огнеупорной плитки непосредственно на стены не будет иметь эффекта термоизоляции. Стена все равно будет нагреваться, что чревато самовозгоранием. Поэтому плитку используют только как элемент защитного «пирога» следующей конструкции: стена – вентзазор (2-3 см) – огнеупорный листовой материал – плитка. От плитки до стен печи рекомендуется выдерживать минимум 15-20 см.

Любой материал из этого списка можно использовать в качестве огнеупорного элемента в обшивке:

  • Огнеупорный гипсокартон (ГКЛО) – гипсокартон, дополненный волокнами стекловолокна. Без структурных деформаций сопротивляется тепловому воздействию.
  • Минерит – цементно-волокнистая плита, абсолютно негорючая. Плиты минерита влагоустойчивы, не гниют, не разлагаются.
  • Стекломагниевый лист (СМЛ) – материал в виде плит, выполненный на основе магнезиального вяжущего и стеклоткани. Обладает тепло- и звукоизоляционными свойствами, не разрушается под воздействием воды и температурных перепадов.

Защитная обшивка с обязательным соблюдением вентзазора имеет очень низкий коэффициент теплопоглощения, поэтому стена под ней практически не нагревается. Кроме того, использование облицовки позволяет замаскировать защитный «пирог» выдержать отделку парной в одном стиле.

Обустройство печки в кирпичной стене в жилом доме

Итак, если стена кирпичная, то не обязательно в ней готовить углубление под установку печки. Если в ней ранее был дверной проем, можно им и воспользоваться. Здесь будет все гораздо проще. Достаточно вырезать сквозное отверстие со стороной в 40-60 см. Снизу устанавливается металлическая опора, на которой будет располагаться вся конструкция. Далее с задней части стены формируется короб (естественно, что придется сделать довольно длинный выступ еще и под дымоход, ведь для него тоже требуется хотя бы 40-50 см). При необходимости между опорой и полом делается отступ в 20 мм. Это тоже нужно в целях пожарной безопасности. Остается только установить печь в стене и обложить ее кирпичом. Специалисты рекомендуют делать это либо белым, либо красным жароустойчивым, но вполовину (то есть, когда кирпич размещается лежа).


Фундамент для кирпичной печи.

В бане печь монтируется аналогичным образом, если там одна из стен тоже является кирпичной (например, которая расположена между раздевалкой и парилкой). Единственная разница в алгоритме установки печки в жилом доме и в бане — это расстояние от основания пола. Если в жилом доме принято печь ставить как можно ниже, то в бане — повыше, чтобы быстрее заполнять теплым или горячим воздухом именно верхнюю часть парилки. Но все же четких правил того, как печи должны располагаться в бане, нет. Да и использовать там могут не только традиционные печки, но и даже камины, и даже электрические печки, в которых нагрев осуществляется за счет конвекции горячего воздуха.

Защитные экраны возле или вокруг печи

Защитные экраны – это щиты изоляции, закрывающие боковые поверхности печи и уменьшающие интенсивность теплового излучения. Экраны бывают металлические и кирпичные. Как правило, применяются для металлических печей.

Самые распространенные защитные экраны – стальные или чугунные листы заводского производства. Они устанавливаются вокруг печи, на расстоянии 1-5 см от стенок топливника. В зависимости от необходимости изоляции той или иной стороны печи, можно приобрести экраны боковые или фронтальные (лицевые). Многие металлические печи изначально изготавливают с защитными экранами в виде защитного кожуха.

Защитные экраны позволяют снизить температуру внешних металлических поверхностей до 80-100°C и, соответственно, уменьшить пожаробезопасное расстояние до 50 см. Общее расстояние от топливника до стены (вместе с зазором 1-5 см) будет составлять 51-55 см.

Установка защитных экранов не представляет сложностей. Благодаря наличию ножек, металлические щиты легко крепятся к полу болтами.

Кирпичный экран может закрывать все боковые поверхности металлической печи, представляя собой ее внешнюю обшивку. Тогда печь окажется в кожухе из кирпичной кладки. В другом случае кирпичный экран – это стенка, разделяющая печь и возгораемую поверхность.

Для кладки защитного экрана используют полнотелый шамотный кирпич. Связующее – цементный или глиняный раствор. Рекомендуется выполнять кладку в полкирпича (толщина 120 мм). Но, при недостатке материала, можно допустить выполнение стенки в четверть кирпича (толщина 60 мм), хотя в этом случае теплоизоляционные свойства экрана будут уменьшены наполовину.

В нижней части щита оставляют небольшие отверстия (иногда – с топочными дверцами) для конвекции воздуха между кирпичной стеной и печкой.

Кирпичные стенки экрана должны заканчиваться минимум на 20 см выше верхней поверхности печи. Иногда кладку ведут до самого потолка.

Кирпичный экран устанавливают не впритык к стенкам печи, оптимальное расстояние – 5-15 см. Приемлемое расстояние от кирпичной кладки до возгораемой стены – 5-15 см. Таким образом, использование кирпичного экрана позволяет уменьшить расстояние от печи до деревянной стены до 22-42 см (печь — вентзазор 5-15 см – кирпич 12 см – вентзазор 5-15 см — стена).

Предлагаем ознакомиться: Крыша дома из профнастила

Правильная кладка печки

С чего начинается кладка печки в кирпичной стене своими руками? Как было указано выше — с формирования углубления под дымоход, саму печку и поддувало. Если дымоход еще не сформирован — он делается в первую очередь. Лучший вариант — формирование из жароустойчивого кирпича по максимальной высоте, то есть без переходов. Желательно, чтобы еще и верхняя часть дымохода располагалась примерно на высоте в 4,5 м или выше. Если ниже — будет часто задувать в печь при сильном ветре на улице. Из-за этого дым пойдет обратно в поддувало и в дом, а не наружу.

Если печь монтируется в проеме между деревянной стеной, то здесь придется часть строительной конструкции попросту удалить. Стена при этом поддерживается на распорке. Кстати, если монтаж отделки печки будет выполняться в один заход, то допускается не делать толстые межскатные швы. Можно обойтись и без них, просто увеличив плотность раствора (добавив большее количество бетона) и снизив расстояние кладки по шву (вместо привычных 10 мм сделать 5 или меньше).


Схема кладки рядов печи.

Если на форму печи смотреть сверху в разрезе, то получится так, что состоит она из 4 отделений. Это оптимальный вариант. Можно уменьшить и до 3:

  • поддувало;
  • камера сгорания;
  • дымоход (змеевик).

Четвертая камера, о которой идет речь, — это то место, где скапливается сажа. От этой части можно полностью отказаться только в том случае, если печка монтируется в бане. Там все равно чистка дымохода обязательно выполняется 1-2 раза в год, так как из-за накопления влаги снижается отток дыма, а иногда происходит и забивание воздуховода. В этом случае печь накапливает всю сажу именно в дымоходе. Рекомендуется в колене (переход под прямым углом) сделать съемную дверцу — именно там будет скапливаться весь мусор и другие остатки продуктов сгорания твердого топлива.

При укладке печки расстояние от поддувала до камеры сгорания желательно делать как можно больше. При этом переход между этими камерами лучше делать максимально узким — так увеличивается скорость движения воздушных масс.

Только из кирпича такую конструкцию соорудить не получится, поэтому специалисты рекомендуют ставить специальные форсунки из металла.

Благо, стоят они относительно дешево. Преимуществ в такой конструкции несколько. Во-первых, увеличивается скорость воздушного потока, во-вторых, уменьшается расход твердого топлива и эффективность отопительной конструкции. Грубо говоря, это увеличивает КПД.

//www.youtube.com/watch?v=NRuK86L1VkI

Когда вообще необходима защита?

Необходимость в установке защитных обшивок и экранов возникает не всегда. Если между печкой и ближайшей возгораемой поверхностью соблюдается пожаробезопасное расстояние, дополнительная защита не нужна. На этом расстоянии ИК-лучи рассеиваются, ослабевают и то их количество, которое получает деревянная стена, уже не может привести к ее повреждению.

Считается, что безопасное расстояние от стены до кирпичной печи (кладка в четверть кирпича) составляет не менее 0,32 м, от стены до металлической печи (не футерованной) – не менее 1 м. Для металлической печи, футерованной изнутри кирпичом или шамотом, расстояние уменьшается до 0,7 м.

Таким образом, соблюдение противопожарных расстояний более возможно в больших банях, где вопрос экономии пространства не актуален. В семейных парилках, где на счету каждый сантиметр пространства, установка печи в 0,3-1 м от ближайших стен нецелесообразна. В этом случае установленные по нормам безопасные расстояния необходимо уменьшать с помощью экранов и обшивок.

Эксплуатация печки в кирпичной стене

Отличается ли эксплуатация печки в кирпичной стене от обычной, которые монтируются в жилых домах совместно с системой газового отопления? Во-первых, здесь переключение вида топлива физически не может происходить. Во-вторых, обогрев должен распределяться на всю стену, чтобы предотвратить прожигание кирпича в грубе (это и вовсе может спровоцировать пожар). В-третьих, камеры сгорания, что ставятся в подобные печки, имеют меньшую глубину, но большую ширину для удобной укладки дров. Те, что ставятся в бане имеют большую высоту. Причина — аналогичная, то есть для удобства укладки дров и другого твердого топлива.

В процессе эксплуатации жароустойчивый кирпич будет прогреваться до 1200 °C. Следует учитывать этот фактор, так как дымоход изнутри будет иметь практически такую же температуру. В том случае, если допустить обратный ток воздуха (из-за неправильно сформированного змеевика дымохода) — это обязательно приведет к возникновению пожара.

//www.youtube.com/watch?v=I4up-2P_lkc

В любом случае правильно сформированная печь — это залог ее безопасной эксплуатации на любом виде твердого топлива. В печке, что монтируется в стене, главное — это соблюдение правильной подачи кислорода для поддержания горения дров или угля. И вот форсунки, что ставятся между камерой сгорания и поддувалом, выполняют именно эту функцию.

Необходимые расстояния между трубой и постройками

Определяя, на каком расстоянии от газовой трубы можно строить дом, необходимо учесть некоторые нюансы. При постройке в городской местности сложности могут возникнуть из-за включения в газопровод коммуникационных ответвлений с разным уровнем напора. Поэтому СП 62.13330.2011 устанавливает разные требования для надземных и подземных сооружений, а также для величины давления при подаче:

  • надземное не регламентируется, но требует создания охранной зоны в 2 м с любой стороны;
  • от фундамента жилого строения до газовой подстанции низкого давления предусмотрено расстояние не менее 2 м;
  • дистанция между двумя трубами со средним давлением не может быть менее 4 м от постройки для проживания;
  • высокий напор подачи газа требует удаленности не менее 7 м;
  • труба для подачи газа в дом должна находиться на расстоянии 50 см от двери и 20 см – от окна, и такое же удаление должно быть от крыши.

Расстояние от забора до газопровода высокого или низкого давления специально не регламентируется. Его можно рассчитывать по стандартному параметру в 3 метра или расположить так, чтобы забор не входил в охранную зону.

Однако соседи могут потребовать, чтобы расстояние до изгороди было больше, поскольку вокруг надземных коммуникаций запрещается возведение ограждений и заборов, и даже одностороннее ограничение они могут посчитать нарушением нормы.

В отношении забора и сооружений на соседнем участке следует придерживаться нормативов, установленных в СП 62.13330.2011: придется планировать расположение газовой трубы таким образом, чтобы расстояние до жилого строения было не меньшим, чем это продиктовано нормативными указаниями. Если соседский дом стоит на расстоянии 3 м от забора, то нужно придерживаться планирования, которое позволит соблюсти все требования СП.

Технические характеристики коаксиального дымохода

Максимальная длина коаксиального дымохода, если нет определенных указаний в прилагаемой инструкции, составляет при вертикальном исполнении не более пяти метров, при горизонтальном исполнении от одного до трех метров.

Коаксиальные дымоходы для газового котла имеют три основных размера: диаметры внутренней и внешней труб составляют 60/100 мм; 80/125 мм; 100/150 мм.

При установке коаксиального дымохода, для предотвращения застаивания конденсата в трубе, должен выдерживаться уклон в три или четыре градуса.

Зона рассеивания дымовых газов, в зависимости от конструктивных особенностей коаксиального дымохода, начинается от двух метров и больше. Ознакомиться с обзором видов и характеристик дымоходов можно здесь.

Выводы и полезное видео по теме

Что такое электророзжиг и газ-контроль, так ли нужно совмещать газ и электричество:

Таким образом, ПУЭ и СП, нормирующие расстояние до газопровода, изложены четко и не допускают противоречий на практике. Однако факт, что все эти правила разрабатывались вовсе не для того, чтобы усложнить вашу жизнь, а чтобы ее спасти, равно как ваше имущество, жизнь, здоровье и вещи других людей, живущих с вами либо поблизости.

А вы соблюдали нормативы во время проектирования газо- и электроснабжающего оборудования в своем доме или квартире? Поделитесь с нами своим опытом в комментариях, а также задавайте интересующие вопросы по теме статьи.

Подведение газа к плите для приготовления пищи, газовому котлу, включенному в систему отопления, и иному оборудованию, производится при помощи труб, которые в большинстве случаев изготавливаются из низколегированной стали. Какое расстояние до газовой трубы должно быть на участке или в помещении? Каковы правила и нормы размещения труб и дополнительного газового оборудования? Читайте далее.

Прокладка труб системы газоснабжения в помещении

Подготовка пола перед установкой в деревянной бане

Когда суммарный вес печи оказывается меньше 7 центнеров, нужда в фундаменте отпадает, но все же возводится своего рода «пьедестал» из кирпича. Хорошо, когда это происходит в период строительства. Можно опять же рассчитать положение так, чтобы основание легло между нижними балками под полом. Но бывает, что приходится переделывать старое основание под новую печь в старой бане. Тогда без вскрытия полов и проверки их прочности не обойтись. Советуем почитать соответствующие пункты вот этой статьи, где вы найдете и советы по укреплению балок и лаг, и таблицы расчета их «выносливости».

Подготовка печи

Перед тем, как вы займетесь дымоходом, печь уже должна стоять на предназначенном ей месте. Но прежде ее следует первый раз протопить во дворе. Делать это обязательно, потому что при первой топке обычно схватывается и частично выгорает промышленная термостойкая краска. Она немного «дымит» при обжиге и пахнет. Это нормально, так и должно быть.

Кстати, новые камни тоже неплохо было опробовать во дворе – бывает, что и от них идет зловоние, щиплет горло и глаза. Такое лучше пережить на свежем воздухе, а не в парилке.

Соберите печь по инструкции, установите ее на ровное и прочное основание, поставьте какой-нибудь обрезок хотя бы вентиляционной трубы на патрубок дымохода (длина не менее 2 метров) и хорошенько протопите ее один раз. Заодно выясните, есть ли дефекты конструкции, дымит ли она, в общем, познакомитесь.

Подготовка потолка и установка дымохода

Много пожаров началось с участка потолка, где проходит дымоход. Ошибок, связанных с обустройством прохождения дымохода через перекрытия – множество. Причиной же возгорания могут быть:

  • перегрев трубы;
  • трещины в трубе, через которые вырываются искры;
  • ошибки в расстояниях между трубой и горючим перекрытием.

Если вы не проектировали положение печи заранее, то над ней может оказаться балка. В этом случае придется часть балки вырезать и скрепить перемычками с соседними балками. Пустого пространства над центром прохождении трубы должно быть около 90 см в диаметре.

Потолочные перекрытия вырезаются квадратом для установки разделочного короба, который представляет собой жестяную коробку, закрытую снизу и сверху листами нержавеющей стали, в которых проделано отверстие под трубу (см. фото выше).

Дымоход монтируется от патрубка, выходящего из печи.

ли
монотруба большего диаметра, на патрубок придется надеть переходник. Но в любом случае первой трубой, идущей через помещение парилки будет монотруба. На нее монтируется шибер, потом она снова продолжается, но не доходя (это важно!) до перекрытия на нее надевается «старт» – переходник с моно на сэндвич-трубу, которая пойдет через перекрытия. Соединения труб не должны попадать в перекрытия.
Тут стоит заметить, что сэндвичи, конечно, наиболее распространены, но это опасный вид дымохода – что с того, что промежуток между двумя трубами забит термоизолятором? Это никак не помешает внутренней трубе прогореть, если владелец будет часто торопиться нагревать баньку. Да и свойства утеплителя, когда в нем образуется конденсат, будут не те, что заявлены – он будет отлично пропускать тепло, перегревая внешнюю трубу.

Альтернатива сэндвич-трубам – керамические или обложенные кирпичом дымоходы, но те и другие тяжелее и дороже. Поэтому большинство предпочитает рисковать всей баней.

Ладно. Значит, через отверстие в нержавейке сэндвич-труба попадает в разделочный короб.

Вокруг нее остается пространство, которое можно заполнить:

  • керамзитом;
  • минватой;
  • песком.

Снаружи короб может быть обернут базальтовым картоном, чтобы он не касался дерева.

Далее труба выводится через крышу, через отверстие большего, чем труба, диаметра. С наружной стороны участок рядом промазывается герметиком, сверху надевается мастер флеш, закрепляется на кровле саморезами через промежутки до 5 см, соединение флеша с трубой тоже герметизируется. Остается установить зонтик или дефлектор.

Установка железной печи: выбор основания

Никто не ставит металлическую печь просто на банный пол. И вот почему: штука это тяжелая, а потому просто на полу стала бы проседать со временем. И делала бы это неравномерно. А когда печь стоит неровно, она может треснуть. Поэтому под нее делают или кирпичное основание, или даже отдельный фундамент с выверенными уровнем горизонталями, чтобы не допустить разрушения печи.

Чтобы определиться с тем, нужно вам облегченное или полноценное основание, вы должны предварительно сделать расчет массы печи со всем ей причитающимся. Как это сделать вы узнаете из нашей статьи – повторяться неохота, а там все подробно расписано.

Диаметр дымохода газового котла - ФуранФлекс

Газовые котлы широко используются населением для автономного отопления частных домов. Применение этого типа отопительного оборудования обладает многими преимуществами, в том числе небольшими затратами на энергоносители, эффективностью и др. Чтобы обеспечить эффективную и безопасную работу котла, важно не только правильно произвести подключение, но и подобрать правильный диаметр дымохода газового котла.

Дымоход должен соответствовать ряду требований. Касаются они не только длины трубы и количества поворотов, но и сечения. Диаметр дымохода газового котла зависит от его производительности, мощности и других технических характеристик оборудования. Параметры системы для отвода продуктов должен рассчитывать специалист, поскольку это влияет на работу котла. Дело в том, что тяга, возникающая в трубе, влияет на интенсивность огня. При недостаточной тяге в камеру горения будет поступать недостаточно кислорода, а при сильной – огонь будет тухнуть.

Особенности расчета диаметра дымохода

Если используется газовый дымоход, диаметр рассчитывается в зависимости от ряда критериев. Большинство специалистов руководствуются общим правило – на 1 кВт мощности требуется сечение не менее 5,5 см2. Хотя это правило не всегда используется для современных газовых котлов. Дело в том, что ныне технологи внедряются во всех сферах жизнедеятельности человека. Производители отопительного оборудования постоянно ведут разработки по улучшению работоспособности и технических характеристик выпускаемой продукции.

В целом разработки направлены на решение нескольких основных задач – повышение КПД при уменьшении расхода топлива, снижение вредных выбросов в атмосферу. В целом, производителям удается достичь поставленных целей. Ежегодно на рынке появляется улучшенное высокопроизводительное отопительное оборудование. За счет внедрения инновационных технологий меняются особенности работы устройств. К примеру, практически все современные модели газовых котлов отличаются цикличной работой, то есть они попеременно  включаются и выключаются в автоматическом режиме. В результате такой работы меняется количество продуктов отходов, и требования, выдвигающиеся к обустройству дымохода.

Чтобы смогли убедиться в правдивости этих слов, приводим простой пример. Всего 5-7 лет назад для котлов мощность 35-40 кВт нужно было устанавливать трубу диаметром 200 мм. Сейчас для оборудования такой же мощности будет достаточно дымохода диаметром 150 мм.

Как не допустить основных ошибок при расчете?

Поскольку от параметров дымоходной системы зависит безопасность использования отопительного оборудования, расчеты должен производить специалист. В инструкции по эксплуатации каждый производитель указывает требования к дымоходной системе: длина и сечение дымохода, допустимые наклоны, количество поворотов. При расчетах необходимо опираться на эти требования, чтобы дымоход в полной мере справлялся с поставленной задачей.

Если дымоход проектируется с нуля, тогда основное правило – обратиться за помощью к специалисту. Если производится замена отопительного оборудования, большинство людей подключают его к имеющейся дымоходной системе, а это в корне неправильно. В большинстве случаев требуется замена или адаптация дымохода. Если используется кирпичная конструкция, тогда стоит задуматься о гильзировании дымоходов. Многие люди используют для этих целей нержавеющие трубы. Это недорогой и доступный вариант, но лучше отдать предпочтение полимерным трубам ФуранФлексу. Использование этого современного материала имеет ряд преимуществ:

  • полимерные трубы улучшают тягу на 30%;
  • имеют гладкие стены;
  • отличаются устойчивостью к влаге и агрессивным веществам;
  • обладают достаточной прочностью;
  • имеют длительный срок службы.

Главная особенность материала ФуранФлекс Black заключается в том, что изначально он выпускается в виде гибких труб, которые могут быть заведены в конструкцию любой сложности. Материал не имеет ограничений по использованию, подходит для дымоходов котлов разных производителей и моделей.

Вы можете обратиться за консультацией к нашему специалисту. Он сможет подобрать оптимальное сечение дымоходной системы с учетом параметров отопительного оборудования. В нашей компании вы можете заказать монтаж полимерного дымохода по выгодной цене.

У вас есть вопросы? Мы можем позвонить вам абсолютно бесплатно!

Мы свяжемся с вами и ответим на любые возникшие вопросы!

Помните: для этого контента требуется JavaScript.

Подключение газового котла в Ленинградской обл (СПб) - Этапы

Схема подключения отопительной части двухконтурного котла. Чтобы выяснить, как подсоединить газовый котел к отоплению, следует разобраться, где у него находятся патрубки, от которых идёт выход к отопительному контуру. Почти все модели устроены идентично. В нижней части агрегата (обычно, в центре), есть патрубок для газопровода, а справа и слева от него – патрубки для подсоединения к водопроводной сети. Ближе к торцовой части имеются выходы для подсоединения водяного контура: обратки и подачи теплоносителя к радиаторам.

При подключении настенного котла к системе отопления, важно выполнять подсоединение с максимальной герметичностью. В продаже имеются различные герметики для надёжной изоляции от возможных протечек. Для подключения воды, как правило, применяют традиционные «проверенные» паклю, краску и современные уплотнители. По цене они недорогие, но позволяют собрать безаварийную отопительную систему (схема ниже).

Производители газовых котлов предупреждают об опасности попадания мелкого сора в систему. Это может произойти в случае, когда вода в системе окажется загрязнённой. Если это допустить, газовый агрегат может выйти рабочего состояния. Есть простой выход: установить на патрубке обратного водопровода фильтр грубой очистки. Он позволит существенно увеличить «жизнь» котла и повысит его производительность. Когда фильтр грубой очистки уже смонтирован перед водомером, то ставить его перед газовым котлом не нужно.

Поэтому перед тем, как подключить двухконтурный газовый котел к отоплению, нужно заблаговременно приобрести необходимые фильтры.

Совет. Обязательное условие установки фильтра: направление движения теплоносителя должно совпадать с направлением стрелки на корпусе фильтра.

При монтаже котла предусматривают обязательную установку отсекающих вентилей. Водопроводную арматуру ставят на трубы подачи воды в систему и на обратки. Без этих устройств выполнять ремонтные работы будет очень сложно. Если не предусмотреть отсекающие краны, то при устранении неисправности в системе, оставшийся в трубах воздух заблокирует циркуляцию теплоносителя. Как следствие — некачественный прогрев радиаторов и выход их строя. То есть экономить на вентилях не целесообразно.

Газовые дымоходы - установка трубы на газовый котел, схема устройства дымохода

Любой опытный застройщик знает кто главный в газовой отопительной системе. Как ни странно – это не газовый котел, а именно дымоход. Именно этот канал обеспечивает тягу для котла и выводит дым наружу.

Малейшие ошибки в установке газового дымохода могут привести к нарушению тяги и скоплению угарного газа в жилых комнатах. И как результат – возникновение реальной опасности для жизни всех членов семьи. Попробуем разобраться, как правильно сделать дымоход для газового котла и не допустить ошибок.

Содержание

  1. Типы дымоходов для частных домов.

  2. Требования к дымоходу и котельному помещению.

  3. Конструкционные особенности.

  4. Монтажные работы.

  5. Видео.

Типы газовых дымоходов для частных домов.

Газовые дымоходы бывают разные, рассмотрим самые популярные варианты:

  • Кирпичные. Сегодня такой вид труб встречается крайне редко, характерны для старых построек. Строительство кирпичной трубы начинается со строительством дома. Производить ремонт кирпичного дымохода, переносить его на другое место очень трудно. Установка должна производиться исключительно профессионалами. Главный плюс конструкции – долгий срок службы.

  • Нержавеющие. Представляют собой конструкцию «труба в трубе», изготовленную из нержавеющей стали с защитным слоем. Пространства между двумя трубами заполнено минеральной ватой (обязательно жаропрочной). Данный газовый дымоход является самым разумным решением для современной отопительной системы.

  • Коаксиальные трубы. Представляют собой также конструкцию «труба в трубе». В пространство между внешней трубой и внутренней подается холодный воздух в котел, а через внутреннюю трубу продукты сгорания выходятся наружу. Холодный воздух, подаваемый через такой дымоход в топку, нагревается выхлопными газами, за счет этого увеличивается КПД котла. Данная труба на газовый котел одна из самых безопасных вариантов, имеет небольшую конструкцию, и не требует сложного монтажа.

  • Керамический дымоход. Внешне выглядит не очень красиво, но стоит дешево. Монтаж элементарный, за счет простой конструкции. Обладает высокими пожаробезопасными свойствами, благодаря чему популярен в недорогом загородном строительстве.

Требования к дымоходу и котельному помещению

Безопасный и правильный дымоход для газового котла должен отвечать обязательным требованиям, прежде чем приступить к его монтажу необходимо их знать:

Важно: допускается небольшой угол наклона до 30 градусов, но не более 1 м.

Важно: малейшая разница в диаметре приведет к ухудшению тяги, скапливанию конденсата и как следствие газ пойдет в котельную. Если котел современный он отключится, если нет, вероятность отравления угарным газом очень велика.

  • Если газовый дымоход кирпичный, то он должен быть обязательно гильзован нержавеющими трубами.

  • Диаметр дымохода должен быть равен диаметру выходной трубы газового котла, ни меньше.

  • Дымоход фиксируется к котлу через тройник, обязательно с карманом глубиной 25 см (необходим для прочистки канала).

  • Правильный дымоход для газового котла по высоте должен выступать как минимум на полметра от уровня крыши. Если по каким-то причинам установлена труба высотой 1,7 м, то ее необходимо дополнительно закрепить специальными растяжками.

Важно: высота дымохода для ровной кровли – не менее 1 м.

Но требования к дымоходу это еще не все, важно чтобы и котельная соответствовала нормам:

  1. Котельная должна быть отдельным помещением.

  2. Иметь качественную вентиляцию.

  3. Высота потолков не ниже 2,5 м, площадь не менее 3,6 кв.м. (с условием размещения 1 котла).

  4. Ширина входной двери не меньше 80 см.

  5. В помещение котельной должно быть окно.

Конструкционные особенности

Устройство дымохода для газового котла включает:

  1. Трубу, по которой будет отводиться дым.

  2. Патрубок (проходной).

  3. Переходник (с помощью которого соединяется дымоходная труба с котлом).

  4. Несколько телескопических трубок.

  5. Тройники, оснащенные штуцером (служит для слива конденсата).

  6. Наконечник конусной формы.

  7. Конденсатосборник.

  8. Отводы.

  9. Хомуты и кронштейны для монтажа.

Схема дымохода

Монтажные работы

Монтаж дымохода для газового котла любого типа трудная и ответственная работа. Рассмотрим два варианта монтажа конструкции вне дома и внутри дома на примере оцинкованной трубы (самый распространенный вариант дымохода на сегодня).

Вне дома.

  1. К патрубки газового котла крепится проходной элемент.

  2. На стену наносится разметка в соответствии с диаметром бедующей трубы и делается отверстие.

  3. Дымоходная труба выводится из помещения.

  4. Отверстие, через которое выводится труба, тщательно закрывается изоляцией.

  5. Крепится к трубе тройник и фиксируется заглушка.

  6. Монтируем к трубе новые звенья для достижения необходимой длины.

  7. Фиксируем все стыки конструкции трубы с помощью хомутов.

  8. Покрываем дымоход специальной защитной краской.

Внутри дома.

Важно: прежде чем приступить к монтажу системы, необходимо отметить отверстие в крыши по диаметру трубы и вырезать проход. А также в листе из нержавеющей стали вырезать отверстие диаметром немного больше нашей трубы.

  1. К патрубке газового котла крепится переходной адаптер.

  2. Далее фиксируется тройник.

  3. За счет звеньев начинаем наращивать бедующий дымоход.

  4. В месте, где труба проходит через крышу, устанавливается защитный патрубок.

  5. Накладывается лист стали (подготовленный ранее) на дымоход.

  6. Стыки фиксируются хомутами.

  7. Если необходимо дополнительное крепление трубы к балкам кровли, то для этого используются кронштейны.

  8. В точках соприкосновения дымохода с деревянными элементами кровли необходимо произвести качественную теплоизоляцию с использованием базальтовой ваты.

  9. Устанавливаем наконечник на трубу в виде конуса.

Важно: установка газового дымохода должна быть закончена проверкой герметичности швов. Легче всего это сделать с помощью обычного мыльного раствора, путем нанесения его на швы трубы. Если включив котел, на стыках появятся пузыри, то это свидетельствует о не герметичности конструкции.

Видео

Добавить комментарий

Дымоход для газового котла

Камины|Монтажные работы|Дымоходы|Банные печи|Кухонные печи|Печи|Барбекю|Топки

Бытовое газовое оборудование – плиты, котлы, духовки, водогрейные колонки – давно уже стали привычной частью нашего обихода. И когда встает вопрос о том, твердое или газовое топливо использовать для нужд индивидуального жилья, при наличии технической возможности предпочтение отдается газу из-за дешевизны и простоты в обращении. Но, в отличие от жителей городских многоэтажек, получающих в пользование газовые системы в готовом виде, владельцам загородных домов приходится вникать в проблемы выбора, покупки и установки оборудования, в том числе такого, как газовые котлы и дымоходы для котлов. Привычный вид возвышающейся над крышей кирпичной или стальной трубы наводит на мысль, что ничего не может быть проще, чем дымоход для газового котла. Однако на самом деле он, как и дымоход для твердотопливного котла, представляет собой сложное техническое устройство, качественная работа которого зависит от точного подбора параметров и материалов, а также от слаженного взаимодействия всех составляющих его элементов.

Устройство дымохода для газового котла

Основным его элементом является дымовая труба. Одно из лучших решений для того, чтобы вам долго прослужил дымоход для газового котла, – купить трубу из нержавеющей стали специальных марок, например, AISI 316. Эта сталь выдерживает длительное воздействие высоких температур и кислотного конденсата, образующегося при сжигании газа. Такими же характеристиками обладают сборные керамические дымоходы известных брендов, поэтому их также можно рекомендовать для оборудования, работающего на этом виде топлива. Кирпич, который прежде активно использовался для сооружения дымоотводящих систем, свойством кислотоустойчивости не обладает и применяется сейчас лишь для сооружения шахты, в которую по правилам должна быть заключена стальная дымовая труба, если она располагается внутри помещения.

Вертикальная дымовая труба собирается из отдельных элементов, количество которых диктуется её высотой. Высота, в свою очередь, будет зависеть от требований производителя котельного оборудования, а также от места выхода трубы и конфигурации крыши. Общие правила таковы:

  • если выход трубы расположен на расстоянии менее 1,5 метров от конька крыши, то высота его над коньком должна быть не менее 0,5 метра;
  • если это расстояние составляет от 1,5 до 3 метров, то оголовок трубы может быть на одном уровне с коньком, но не ниже;
  • если же это расстояние превышает 3 метра, то высота определяется проведением линии от конька крыши к горизонту под углом 10º;
  • при плоской кровле высота трубы не может быть менее 1,2 метра.

Вертикальная труба соединяется с котлом при помощи газохода. Это горизонтальный участок системы, длина которого не превышает 1 метра. В нижней части системы оборудуется люк для чистки, а также конденсатосборник. Все устройство крепится к стене при помощи несущих кронштейнов, устанавливаемых из расчета 1 кронштейн на 1,5 метра вертикального участка дымовой трубы. Горизонтальный её участок и поворотные элементы снабжаются собственными кронштейнами.

Подходящим видом дымоотводящей системы для газового оборудования невысокой мощности является коаксиальный дымоход, обеспечивающий, помимо отведения продуктов сгорания, ещё и забор воздуха извне. При его выборе для индивидуального жилья возведение вертикального участка, в зависимости от конкретных условий, может и не потребоваться, что упростит монтаж и сэкономит средства. Более подробно об этом устройстве и правилах его установки можно прочитать в соответствующей статье на нашем сайте.

Для того, чтобы правильно установить дымоход для газового котла, требования к его монтажу, изложенные в СНиП 2. 04.05.91, должны точно соблюдаться. Согласно указанным нормам, необходимо обеспечить герметичность всех соединений. На оголовок трубы нельзя устанавливать грибки, зонты и тому подобные приспособления, допускается лишь установка конуса в случае применения сэндвичевой конструкции. Наружный участок системы подлежит утеплению для повышения коэффициента полезного действия и снижения образования конденсата. При установке керамической или сэндвичевой системы об утеплении беспокоиться отдельно не придется, так как оно предусмотрено конструкцией изделия. Диаметр труб подбирается в зависимости от мощности котла. Здесь легко сориентироваться, если обратить внимание на диаметр выводной трубы, вмонтированной в котел – труба для дымохода газового котла должна быть такой же. Установка труб меньшего диаметра запрещена.

В компании «Мой камин» можно приобрести все необходимое для сооружения дымоотводящей системы, а также воспользоваться услугами по её монтажу и последующему техническому обслуживанию.

Похожие статьи:

Монтаж газовых котлов в Тюмени, цена на установку газовых котлов

Современные газовые котлы требуют устройства конструкции, которая будет выводить продукты сгорания наружу. Без этого их эксплуатация невозможна.

Дымоход нужен:

  • для отвода продуктов сгорания;
  • обеспечения тяги;
  • максимально полного сжигания газа (общей экономии на потреблении энергоресурсов).

При приемке котла комиссия обязательно обследует функциональное состояние дымохода.

Виды, сфера применения дымоходов

Основной материал для изготовления – нержавеющая сталь толщиной от 0,5 до 1 мм специальной жаростойкой марки.

Диаметр изделия определяется мощностью котла и обычно составляет от 8 до 45 см.

В последнее время распространены устройства из полипропилена.

Существует два типа дымохода:

  • одностенная труба без утепления;
  • труба в трубе, которую принято называть «сэндвич».

Одностенные дымоходы

Используются не только в газовых котлах, но и в печах, каминах. Легко прогреваются, что создает условия для быстрого удаления конденсата. Благодаря гладкости внутренних стенок на них практически не образуется копоть. Это очень удобно, не нужно проводить регулярную чистку.

Еще один плюс – меньшая по сравнению с устройством типа «сэндвич» стоимость.

Недостаток – относительно недолгий срок службы: во время эксплуатации достаточно быстро прогорает.

Двустенные дымоходы

Изделия, созданные по типу «труба в трубе», имеют более сложную конструкцию. Между стенками труб устанавливается утеплитель. Как правило, это огнеупорная базальтовая вата. Толщина теплоизоляции зависит от мощности котла и составляет от 25 до 100 мм.

Устройства по типу сэндвича имеют высокий уровень пожарной безопасности. В них всегда хорошая тяга, отсутствует конденсат.

Срок службы – около 50 лет.

Как выбрать дымоход

Мы не рекомендуем приобретать дешевые конструкции. Низкая цена – результат использования некачественных материалов. Например, стали марки 409 или 201, которая не отличается жаростойкостью и быстро прогорает. Или дешевого утеплителя, который начинает рассыпаться уже после первых термических нагрузок.

Дымоход для газового котла от компании «Теплобаза»:

  • соответствует всем нормам и требованиям;
  • возможность установки;
  • гарантия на работы;
  • цена без необоснованной наценки.

Размер газовой трубы? - Лондонская котельная компания

Размер газовой трубы? Ian2018-08-22T14: 53: 05 + 01: 00

London Boiler Company - одна из крупнейших компаний по установке бытовых котлов в Worcester Bosch, а мы - одни из немногих «алмазных установщиков». Это означает, что мы устанавливаем много котлов, мы очень тесно сотрудничаем с Worcester Bosch, частью немецкой группы Bosch.

Что это значит для вас, покупатель?

Miracles - Нам предоставляется более высокий уровень обслуживания клиентов, что означает, что ни Bosch, ни London Boiler Company вас не подведут.

Каждый день клиенты сообщают нам, что другой установщик сказал им, что им нужна новая газовая труба диаметром 22 мм и в некоторых случаях газовая труба большего размера 28 мм, которая будет проложена от газового счетчика до нового места расположения котла.

Если вам сказали, что вам нужна новая газовая труба, установщик прав или они догадываются?

Ответ очень прост, единственный способ узнать, требует ли ваш новый котел новая газовая труба, - это установить новый котел, повернуть котел и проверить его.

Если какой-либо инженер скажет вам иное, он, вероятно, предположит, что давление газа будет слишком низким.

Хотите потратиться на установку новой газовой трубы к котлу, которая может вам НЕ понадобиться?… .. только потому, что инженер предположил, что давление газа может быть слишком низким

Чтобы упростить эту задачу, посмотрите наши фильмы о проблеме низкого рабочего давления газа и о том, как понять проблему

Установка нового газового котла - нужна ли новая газовая труба?


Размер газовой трубы к котлу объяснен за 2 минуты


На видео показан установленный обычный котел Worcester Bosch мощностью 30 кВт, если вы устанавливаете Worcester Bosch мощностью 30 кВт, у них обоих будет одинаковый газовый клапан *

* Обычный котел Worcester Bosch 30ri и комбинированный котел Worcester Bosch 30i - оба используют один и тот же газовый клапан.

Природный газ - Размер трубы низкого давления

Приведенные ниже таблицы могут использоваться для определения размеров трубы для природного газа.

Стальная труба - спецификация 40

Емкость трубы (MBH ≈ CFH)
Размер трубы (дюйм) Длина трубы (фут)
Номинал Внутренний диаметр 10 20 40 80 150 300
1/2 0. 622 120 85 60 42 31 22
3/4 0,824 272 192 136 96 70 50
1 1.049 547 387 273 193 141 100
1 1/4 1,380 1200 849 600 424 310 219
1 1/2 1.610 1860 1316 930 658 480 340
2 2.067 3759 2658 1880 1330 971 686
2 1/2 2.469 6169 4362 3084 2189 1593 1126
3 3.068 11225 7938 5613 3969 2898 2049
4 4. 026 23479 16602 11740 8301 6062 4287
5 5.047 42945 30367 21473 15183 11088 788 6.065 69671 49265 34836 24632 17989 12720
8 7.981 141832 100290 70916 50145 36621 25895

  • Давление меньше 1 1/2 фунта / кв. длина в таблице выше = длина трубы + 50%
  • перепад давления 0,5 дюйма водяного столба
  • удельный вес природного газа 0,6
  • Один MBH эквивалентен 1000 БТЕ в час (0.29 кВт = 0,29 кДж / с)
  • Энергосодержание в природном газе 1000 БТЕ / фут 3 (37,26 МДж / м 3 )
  • стальные трубы, график 40

Для природного газа номинальное значение БТЕ / фут 3 варьируется от примерно 900 до 1100 БТЕ / фут 3 . Обычно принято устанавливать

  • 1 кубический фут (фут 3 , CF) = приблизительно 1000 БТЕ
  • 1 CFH = 1 MBH (MBH - это тысячи БТЕ в час)

Соответствующие Мобильные приложения от Engineering ToolBox

- бесплатные приложения для автономного использования на мобильных устройствах.

Медная трубка - тип K

Емкость трубы (MBH ≈ CFH)
Размер трубы (дюймы) Длина трубы (футы)
Номинал Внешний диаметр Внутренний диаметр 10 20 40 80
1/4 3/8 0,305 15 10 7 5
3/8 1 / 2 0.402 33 24 17 12
1/2 5/8 0,527 74 52 37 26
5/8 3 / 4 0,652 138 97 69 49
3/4 7/8 0,745 203 143 101 72
1 1 1/8 0. 995 469 332 235 166
1 1/4 1 3/8 1.245 894 632 447 316
  • без давления чем 1 1/2 фунта / кв. дюйм ман. 0.6
  • энергосодержание в природном газе 1000 БТЕ / фут 3 (37,26 МДж / м 3 )
  • Один MBH эквивалентен 1000 БТЕ в час
  • медные трубки типа K

Медная трубка - тип L

Емкость трубы (MBH ≈ CFH)
Размер трубы (дюйм) Длина трубы (фут)
Номинальный Внешний диаметр Внутренний диаметр 10 20 40 80
1/4 3/8 0.315 16 11 8 6
3/8 1/2 0,430 41 29 20 14
1/2 5 / 8 0,545 81 58 41 29
5/8 3/4 0,666 146 103 73 52
3 / 4 7/8 0. 785 236 167 118 84
1 1 1/8 1.025 511 362 256 181
1 1/4 1 3/8 1,265 936 662 468 331
  • давление менее 1 1/2 фунта / кв. Дюйм изб.
  • коэффициент распространенных фитингов 1.5 - эквивалентная длина трубы в таблице выше = длина трубы + 50%
  • перепад давления 0,5 дюйма водяного столба
  • удельный вес природного газа 0,6
  • содержание энергии в природном газе 1000 БТЕ / фут 3 (37,26 МДж / м 3 )
  • Один MBH эквивалентен 1000 БТЕ в час
  • медных трубок типа L
  • 1 БТЕ / ч = 0,293 Вт
  • 1 фунт = 0.4536 кг
  • 1 фут (фут) = 0,3048 м
  • 1 в воде = 248,8 Н / м 2 (Па) = 0,0361 фунт / дюйм 2 (фунт / кв. Дюйм) = 25,4 кг / м 2 = 0,0739 дюйма ртутного столба
  • 1 фунт / дюйм (фунт / дюйм 2 ) = 6 894,8 Па (Н / м 2 )

Газовые печи: трубопровод подачи газа и калибровка трубопровода газа

Трубопровод подачи газа

Трубопровод подачи газа (также называемый трубопроводом подачи газа ) должен быть рассчитан и установлен в соответствии с рекомендациями, содержащимися в местных нормах и постановлениях, или, если они недоступны, положениями

последней редакции Национального газового кодекса (ANSI Z223.1) и постановлениями Национальной ассоциации противопожарной защиты (ANSI / NFPA70). Расположение главного отсечного клапана, как правило, определяются местными нормами или правилами. Обратитесь к местным нормам и правилам относительно рекомендованных размеров труб для требуемых объемов газа. Местные нормы и правила всегда имеют приоритет над национальными стандартами в случае противоречия между ними.

Обычно 1-дюймовая подающая труба подходит для подачи в печь до 125 000 БТЕ / ч. Для более высоких вводов рекомендуется труба диаметром 11⁄4 дюйма.Размер входной трубы подачи газа никогда не должен быть меньше 1⁄2 дюйма. Газовая линия от источника должна обслуживать только один блок.

Водосборник (также называемый грязеуловителем или грязеуловителем) должен быть установлен в нижней части стояка подачи газа для сбора влаги или загрязнений, переносимых газом. Главный запорный клапан с ручным управлением должен быть установлен либо на стояке подачи газа, либо на горизонтальной трубе между стояком и соединительным муфтой заземления (рисунки 11-45 и 11-46). Расположение главного отсечного клапана, как правило, определяется местными нормами и правилами.

Как показано на Рисунке 11-45, соединение с заземляющим соединением должно быть установлено между ручным главным запорным клапаном и газовым регулирующим клапаном на печи или котле. Муфта заземления обеспечивает легкий доступ к газовым регуляторам на агрегате для обслуживания или ремонта.

Калибровка газопровода

Размер трубы подачи газа должен составлять на объем используемого газа и допустимый перепад давления. Труба также должна быть подходящего размера, чтобы предотвратить чрезмерное падение давления.Диаметр трубы должна предоставить по меньшей мере равно, что ручной запорный клапан в стояке подачи. Минимальные допустимые размеры труб указаны в Таблице 11-3.

Объемный расход газа в кубических футах в час определяется путем деления количества британских тепловых единиц в час, необходимого для печи, на британские тепловые единицы на кубический фут используемого газа. Затем значение кубических футов в час можно использовать для определения размера трубы для газа с удельным весом, отличным от 0,60. Данные, используемые для этих

расчетов приведены в таблицах 11-3 и 11-4. Порядок действий следующий:

1. Умножьте кубические футы в час на множитель (Таблица 11-4).

2. Найдите рекомендуемый размер трубы для длины участка в Табл. 11-3.

Таблицы 11-3 и 11-4 применимы к средней установке трубопровода, когда четыре или пять фитингов используются в газовом трубопроводе, ведущем к печи. При необходимости существующая труба должна быть преобразована в трубу подходящего размера. Ни в коем случае нельзя использовать трубу диаметром менее 3⁄4 дюйма.Любые удлинители существующих трубопроводов должны соответствовать таблицам 11-3 и 11-4.

Входящие поисковые запросы:

Связанные сообщения:

Советы по прокладке газопровода для сантехников

Система газовых трубопроводов напрямую влияет на работу и производительность устройства. Многие нежелательные остановки могут быть связаны с ошибками трубопровода, связанными с газом. Мы рассмотрим некоторые основы газопровода и определим общие проблемы, возникающие на местах.

РАЗМЕР ГАЗОПРОВОДА

Правильный газопровод необходим для правильной и эффективной работы каждого устройства.Планируя систему газопровода, важно нарисовать ее на бумаге и спланировать. Вы можете пропускать только определенное количество газа (или воды) через трубу заданного размера, поэтому ограничения будут проявляться как недостаток давления или объема.

Подобрать размер газопровода не так уж и сложно. Проще запустить последний прибор и вернуться к счетчику и / или регулятору. Размер основной трубы будет увеличиваться при добавлении ответвления и снова увеличиваться при добавлении другого ответвления. Каждая ветвь должна иметь соответствующий размер, чтобы выдерживать нагрузку в британских тепловых единицах подключенного устройства.Если филиал будет обслуживать более одного устройства, его размер должен быть таким, чтобы выдерживать общую нагрузку в британских тепловых единицах. По мере того, как вы продвигаетесь обратно к счетчику или регулятору, основная труба будет увеличиваться в размерах, чтобы выдержать общую нагрузку Bty системы.

Приведенные таблицы размеров газа взяты из Национального кодекса по топливному газу / ANSI Z223.1 / NFPA54. Они указывают на тысячи BTU, которые могут протекать через трубу данного размера в зависимости от длины трубы. Для завершения расчета необходимо добавить фитинги. Каждый фитинг имеет эквивалентную метражу, равную прямой трубе, и ее необходимо подсчитать и добавить к общему метражу.

ПРОБЛЕМЫ ТРУБОПРОВОДОВ

Труба слишком мала, чтобы нести общее количество введенных британских тепловых единиц

Уменьшение размера или ограничения по установке могут привести к недостаточному объему газа или недопустимому падению давления газа. Это обычное явление для ответвлений трубопроводов. Необходимо учитывать и рассчитывать длину ответвления с фитингами.

Гибкие соединители уменьшенного размера

Гибкие соединители обычно меньше самого соединения. Гибкий соединитель на 3⁄4 дюйма обычно имеет гофрированную трубку из нержавеющей стали 1⁄2 или 5⁄8 дюйма. К гибким разъемам прикреплена табличка с паспортными данными - проверьте длину и емкость BTU!

Шаровые краны с малым или уменьшенным отверстием

Всегда используйте полнопроходные клапаны, чтобы предотвратить снижение объема или давления. Многие клапаны, которые я вижу в полевых условиях, имеют малый или уменьшенный размер. Эти клапаны действительно создают проблемы и могут вызвать сбои пламени.

Газовый регулятор слишком близко к нагревателю

Регулятор не всегда может сработать, если он установлен слишком близко к нагревателю.Он не всегда может полностью открываться и правильно регулироваться, если установлен слишком близко.

Регуляторы первой и второй ступеней расположены слишком близко друг к другу

Регуляторы первой и второй ступеней могут «бороться» друг с другом, если они расположены слишком близко друг к другу. Необходима длина трубопровода, чтобы позволить регулятору первой ступени открываться и работать должным образом, и то же самое относится к регулятору второй ступени.

Регуляторы блокировки

Для нормальной работы регуляторов

с блокировкой может потребоваться сброс сброса давления.Они могут «заблокироваться» и перестать функционировать. Необходимо сбросить давление газа на входе регулятора, чтобы он переустановился / сбросился.

Ограничители вентиляции

Ограничители вентиляции Ball-Check должны устанавливаться с регулятором в горизонтальном положении и ограничителем вентиляции с Ball-Check в вертикальном положении. Шаровая заслонка может прилипнуть, если установлена ​​в другом положении.

Безтанковые обновления

Модернизация без резервуаров почти всегда требует увеличения размера газовой трубы.Типичный нагреватель с бензобаком на 40 галлонов потребляет около 40 000 британских тепловых единиц в час. Стандартные безрезервуарные нагреватели рассчитаны на 199 000 британских тепловых единиц в час! Если добавляется безбактериальный нагреватель, необходимо учитывать ответвления и магистрали. Ветка должна быть способна нести увеличенные безтанковые танкисты. Магистральный газопровод должен иметь возможность пропускать дополнительные и общие Btus.

Модулирующие горелки

Модуляция позволяет нагревателю или котлу работать с более низкой потребляемой мощностью. Бесконтактные обогреватели - хорошие примеры этой технологии.По мере увеличения потока горелка будет наращивать мощность и потребовать больше газа для работы, вплоть до максимальной мощности. Безбаковые нагреватели могут работать в режиме слабого пламени с газовой линией меньшего размера, но при увеличении потребляемой мощности нагреватель будет испытывать проблемы с пропаданием пламени.

Измерение газа

Всегда проверяйте давление газа с помощью манометра со слабой трубкой. Невозможно эффективно устранить проблему с газом без манометра со слабой трубкой. Это единственное устройство, одобренное для испытания на падение давления, и оно всегда дает верные показания.Манометр манометрического типа также даст точные показания. Избегайте использования цифрового манометра для поиска и устранения проблем с объемом газа или давлением. Они могут быть нестабильными из-за скачков давления и требуют калибровки. Цифровой манометр лучше всего подходит для измерения минутного давления или перепада давления. Давление газа на входе должно измеряться при выключенном агрегате и при включенном агрегате, чтобы не допустить значительного падения при включении горелки. Давление в газовом коллекторе необходимо измерять при включенном агрегате или при его включении.

Падение давления

Падение на 1⁄2 дюйма является приемлемым падением давления - любое более высокое падение давления указывает на проблему с подачей газа, которую необходимо найти и исправить. Некоторые регуляторы имеют более высокое падение давления, но оно падает, когда регулятор открывается, а затем остается стабильным при установленном давлении.

Аппараты с вентилятором

Падение унитаза с высоты более 1 дюйма может привести к отключению многих обогревателей с вентилятором из-за пропадания пламени. Во многих более новых приборах используется частотно-регулируемый привод (VFD), и падение давления газа может повлиять на зажигание или работу горелки, что приведет к исчезновению пламени.Устройства с вентилятором также требуют минимального давления газа, которое должно постоянно присутствовать для работы. Если давление упадет ниже требуемого минимума, нагреватель будет отключаться из-за нежелательного пламени.

Атмосферные приборы

Атмосферные нагреватели работают при низком давлении или объеме газа. Они более «снисходительны» к низкому давлению или объему. Они зависят от силы тяжести подпиточного воздуха, и открытая горелка все еще может гореть при пониженной мощности. Это может стать большой проблемой, если подача газа недостаточна.Нагреватель будет работать при более низком вводе Btu и иметь пониженную скорость извлечения. Если размер нагревателя незначителен или он пользуется большим спросом, пониженное потребление британских тепловых единиц может вызвать преждевременный выход из строя и проблемы в работе, такие как конденсация. Уменьшение подачи газа = более низкое потребление британских тепловых единиц = меньшее извлечение горячей воды в галлонах в час.

РЕЗЮМЕ

Проблема с подачей газа может указывать на множество потенциальных проблем. Пытаться выяснить, в чем причина проблемы, может быть утомительно. Для этого может потребоваться набросок трубопровода и расчет.Иногда его можно легко упустить из виду, например, уменьшить размер фитинга, или его трудно найти, как шаровой клапан с уменьшенным отверстием. Я всегда говорю, что манометр со слабой трубкой никогда не лжет и может устранить любую путаницу. Мы перечислили здесь множество распространенных проблем, но есть еще много других!

Установка нового котла - Зачем нужно модернизировать газовую трубу | Услуги GA | Установка котла | Котельное Финансирование | Обслуживание котлов | Ремонт котлов | Плимут | Салташ

Установка нового котла - Зачем нужно модернизировать газовую трубу

Если вы получали расценки на замену котла, местная компания по установке котлов могла вам сообщить, что размер вашей газовой трубы слишком мал и требует модернизации перед установкой комбинированного котла.
Поработав со многими клиентами, которым требовалась эта модернизация перед установкой нового бойлера, я знаю, что это может стать неожиданностью для домовладельца.

Зачем нужна модернизация трубы?
Для большинства газовых комбинированных котлов требуется подводящая труба диаметром 22 мм от комбинированного котла к счетчику. Его также, возможно, придется увеличить до 28 мм и даже 35 мм в секциях, если газовый маршрут является особенно длинным, имеет много изгибов и поворотов на маршруте, по которому он проходит, или обслуживает много устройств.
Многие старые котлы с открытой вентиляцией и системные котлы были оснащены 15-миллиметровой трубкой подачи газа, так как это было все, что им нужно для медленного нагрева воды через водонагреватель в течение часа или около того.
Комбинированный котел работает по-другому, нагревая воду мгновенно, то есть ему требуется больший объем газа в течение более короткого периода времени. Это означает, что для подачи нужного объема газа требуется труба большего размера.
Вам также может потребоваться модернизация, если вы устанавливаете бойлер с большей мощностью, чем в настоящее время, для большей производительности горячей воды.Это может потребовать модернизации газовой трубы. Например, у вас может быть котел мощностью 24 кВт и вы можете захотеть перейти на бойлер мощностью 30 кВт, чтобы потребность в необходимом газе увеличилась.

Всегда ли необходима модернизация газовой трубы?
Обновление газовой трубы может быть не всегда необходимым, но это будет зависеть от вашей текущей конфигурации трубопровода.
Иногда длина существующей трубы уже составляет 22 мм от счетчика до котла, поэтому ее не нужно модернизировать.
Однако есть и другие соображения, которые следует учитывать.Я также сталкивался с ситуациями, когда длина трубы составляла 22 мм, но давление в котле не было достаточным из-за отложений нагара внутри трубы. Поэтому визуально трубопровод выглядел нормально, но не подходил для работы.

Какие трубы затронуты?
Когда инженер-теплотехник устанавливает новый котел, огонь или плиту, эти приборы должны быть рассчитаны на газ, чтобы обеспечить их максимальную мощность при правильном давлении газа. Если это давление не может быть достигнуто, трубу необходимо модернизировать.

Если вы устанавливаете комбинированный котел там, где газовая труба не соответствует требованиям, вы нарушаете правила газовой безопасности и инструкции производителя, нарушаете закон, и котел никогда не будет работать в полную силу.

Сколько это будет стоить?
Стоимость модернизации ваших труб будет зависеть от вашей текущей настройки и обстоятельств, поэтому вам всегда следует просить инженера по газобезопасным котлам заранее обследовать вашу собственность, чтобы дать вам точную фиксированную цену.Естественно, чем сложнее работа, тем она дороже. Например, если вы живете в бунгало с пространством под полом, это, скорее всего, очень простая работа. Однако, если в вашей собственности твердый пол, это может стать сложной и дорогостоящей работой, которая может потребовать подъема половиц и обхода определенных участков. Модернизация трубопроводов может стоить от 50 до 800 фунтов стерлингов. Цена на медь также может незначительно колебаться, поэтому это может повлиять на цену.

Если вас беспокоит, нужно ли вам модернизировать газовые трубы перед установкой комбинированного котла, позвоните в местную службу регистрации газовых сейфов, и вам сообщат об этом при выполнении вашего предложения по котлу.Кроме того, если вы проводите обслуживание котла ежегодно, ваш специалист по котлам, скорее всего, вам на это укажет.
Помните, что обычно существует веская причина для требования обновления трубопроводов, и очень маловероятно, что выбранный вами инженер пытается взимать с вас плату за ненужную работу.

Если вы планируете установить новую котельную в Плимуте, позвоните нам сегодня по телефону 01752 957729, чтобы получить бесплатное ценовое предложение на котел.

Прочный газовый котел из нержавеющей стали для промышленности. Использование

Получите доступ к надежному газопроводу из нержавеющей стали размером на Alibaba. com для точного удовлетворения ваших строительных и промышленных требований. Эти прочные, нержавеющие и оцинкованные газовые котлы размером с трубку идеально подходят для всех типов тяжелых условий эксплуатации и отличаются повышенной экологичностью и долговечностью. Установленный на месте газовый котел размером с трубу не только прочен, но и построен с импровизацией современных технологий, которые помогают этой продукции заложить прочный фундамент для нескольких проектов в сфере недвижимости.

Эти жесткие и конструкционные газовые котлы размером с трубу импортируются из лучших мастерских в нескольких странах и оснащены множеством преимуществ и передовыми технологиями строительства.Газовый котел размером , который вы можете найти на сайте, как правило, построен по технологии горячего погружения, чтобы предотвратить ржавление и ослабление элементов конструкции. Эти газотрубные газовые котлы размером отличаются высоким качеством сварки, отожжены с азотной защитой и полированы с высочайшим профессионализмом. Эти продукты изготовлены из прочных материалов, таких как углеродистая сталь, нержавеющая сталь, оцинкованное железо с обработанной поверхностью и многие другие, чтобы обеспечить стабильное обслуживание в течение длительного времени.

На Alibaba.com вы можете получить в свои руки некоторые из самых замечательных газовых котлов размером с трубу , которые бывают самых разных разновидностей, размеров, классов качества материалов и областей применения. Эти твердые конструкционные газовые котлы размером с трубу используются для гибки, разматывания бухты, штамповки, резки, каркасного строительства, использования в автомобилях и многого другого. Вы можете выбрать котел с размером газовой трубы , который может быть разной толщины, длины и диаметра.

Алибаба.com предлагает множество вариантов котла размера трубы , чтобы вы могли приобрести эти продукты в рамках вашего бюджета. Они доступны в виде заказов OEM и ODM и могут быть упакованы в соответствии с вашими индивидуальными требованиями. Продукция имеет сертификаты надежности ISO, CE, SGS.

Как изготавливаются котельные трубы, типы и размеры материалов

Котельные стальные трубы включают котельную трубу среднего давления и котельную трубу высокого давления, она часто изготавливается бесшовным способом, сварная стальная труба не применяется.

Он широко используется в трубопроводах и трубопроводах теплообменников, пучках трубок, котлах высокого давления, экономайзерах, пароперегревателях, трубах для нефтехимической промышленности и т. Д.

Материалы и стандарты для котельных труб

Стандарты и материалы для стальных труб доступны из углеродистой, легированной и нержавеющей стали.
Углеродистая сталь: ASTM / ASME A / SA 106, ASTM A179, ASTM A192, ASTM / ASME A / SA 210, ASTM A333 Gr 1, 6,7 - Gr 9,
Легированная сталь: ASTM / ASME A / SA 213 T1 , Т2, Т5, Т9, Т11, Т12, Т22, Т91, Т92; ASTM A335 P1, P2, P5, P9, P11, P12, P22, P91, P92 Нержавеющая сталь
: ASTM A268, ASTM A213, TP304 / L, TP316 / L, 310S, 309S, 317,317L, 321,321H и дуплексная нержавеющая сталь стальной материал и т. д.
Общие размеры: внешний диаметр от 6 до 1240 мм, толщина от 1 до 50 мм. Типы
: прямая котельная труба и U-образная стальная труба для теплообменника.
Эти стандарты определяют классификацию, размер, форму, вес и допустимые отклонения, технические требования, контроль и испытания, упаковку, маркировку и сертификат качества на бесшовные стальные трубы для котла.

Размер трубы котла

Размер котельной трубы соответствует требованиям различных стандартов ASTM. Как ASTM A106 или ASTM 179, 192 и т. Д.

Но большая часть трубы котла имеет небольшой размер, внешний диаметр обычно меньше 1 1/2 дюйма (1/4 дюйма, 1/2 дюйма, 3/4 дюйма, 1 дюйм и 1 1/2 дюйма). Затем 2 дюйма, 2 1/2 дюйма, 3 дюйма и максимум до 4 дюймов.

Разница между трубопроводами котла среднего и высокого давления

В зависимости от рабочей температуры следует использовать котельную трубу среднего или высокого давления. Обычно классифицируются следующим образом:
a. Рабочая температура общей котельной трубы ниже 450 ℃. Трубопровод котла среднего давления в основном использует процесс горячей прокатки или холодного волочения.
г. Котельные трубы высокого давления часто используются в условиях высоких температур и высокого давления. Под действием высокотемпературных дымовых газов и пара на трубе произойдет окисление и коррозия. Требуется котельная труба высокого давления, обладающая высокой прочностью, высокой стойкостью к окислительной коррозии и хорошей стабильностью тканей.

Методы производства котельных труб

Метод производства стальных труб для котлов среднего и высокого давления такой же, как и для бесшовных стальных труб, но следует отметить некоторые ключевые производственные процессы:
Тонкая волочение, полировка поверхности, горячая прокатка, холодная вытяжка, тепловое расширение

Методы термообработки труб котла

Термическая обработка - это метод изменения физических свойств трубы котла высокого давления путем нагрева и охлаждения. Термическая обработка может улучшить микроструктуру трубы котла высокого давления, чтобы соответствовать требуемым физическим требованиям. Прочность, твердость и износостойкость достигаются термической обработкой. Чтобы получить эти характеристики, необходимо применять закалку, отжиг, отпуск и поверхностное упрочнение.

а. Закалка

Закалка, также называемая закалкой, заключается в том, что труба котла высокого давления равномерно нагревается до соответствующей температуры, затем быстро погружается в воду или масло для быстрого охлаждения и охлаждения на воздухе или в зоне замерзания.Чтобы труба котла высокого давления приобрела необходимую твердость.

г. Темперирование

Труба котла высокого давления после затвердевания станет хрупкой. Напряжение, вызванное закалкой, может привести к надрезанию и поломке трубы котла высокого давления. Для устранения хрупкости можно использовать метод отпуска. Хотя твердость трубы котла высокого давления меньше снижена, ее прочность может быть увеличена для уменьшения хрупкости.

г. Отжиг

Отжиг - это метод устранения внутренних напряжений в трубах котла высокого давления.Метод отжига заключается в том, что стальные детали необходимо нагреть до критической температуры, затем положить в сухую золу, известь, асбест или закрыть в печи, а затем дать им медленно остыть.

Основной метод удаления ржавчины

а. Уборка

Использование растворителя и эмульсии для очистки поверхности трубы котла высокого давления с целью удаления масла, жира, пыли, смазки и подобных органических веществ. Но он не может удалить пыль, оксидную пленку, сварочные препараты и так далее.Так что это только как дополнительный метод в антикоррозийном производстве.

г. Инструмент

Инструмент для удаления ржавчины в основном использует проволочную щетку и другие инструменты для шлифования поверхности трубы котла высокого давления. Он может удалить отслоившуюся или коробленную оксидную пленку, ржавчину, сварочный шлак и т. Д. Ручной инструмент может достигать уровня SA2, электроинструмент - уровня SA3. Если окалина оксида железа прикреплена к поверхности, она не может достичь глубины закрепления, необходимой для антикоррозийной конструкции.

г.Кислотная очистка

Котельные трубы высокого давления обычно используют химические и электролитические методы обработки травлением.

г. Удаление ржавчины распылением

Удаление ржавчины распылением не только полностью удаляет ржавчину, окись и грязь, но и труба котла высокого давления может достичь требуемой однородной шероховатости под действием абразивного удара и силы трения.

Удаление ржавчины аэрозолем не только увеличивает физическую адсорбцию на поверхности трубы котла высокого давления, но также улучшает механическую адгезию между антикоррозийным слоем и поверхностью трубы.Таким образом, удаление ржавчины распылением является идеальным методом удаления ржавчины при коррозии трубопроводов.

.
