клеенные балки, деревянные фермы. Какими бывают деревянные перекрытия

Таблица пролетов перекрытий

Таблица пролетов перекрытий каркасного дома помогает выбрать правильное сечение лаг пола, а значит избежать проблем в провисанием пола, скрипом и вибрацией при ходьбе. Наш доморощенный подход — взять балки побольше — экономически не оправдан. Доска стоит дешевле бруса, особенно большого сечения. Чаще всего длина пролетов перекрытий находится в пределах 3.5-4,5 метров и, соблюдая правильные сечение и шаг, можно установить надежное перекрытие.

Напомню, что лаги пола ставятся с определенным шагом, кратным длинной стороне плиты черновой обшивки, а именно 305 мм, 407 мм, 488 мм и 610 мм для плиты osb / фанеры размером 2240 х 1220 мм.

Для шага 305 мм (12″ OC)

Для шага 407 мм (16″ OC)


Для шага 488 мм (19.2″ OC)


Для шага 610 мм (24″ OC)


Откуда взялись данные в этих таблицах?

Как правильно работать с таблицами и что такое жилая и нежилая нагрузка?

Жилая — это все, что находится и перемещается по пространству перекрытия: люди, предметы. Нежилая нагрузка — это вес строительных элементов. Например, вес лаг пола и плит чернового пола.


Зависит от того, что будет расположено сверху: двуспальная кровать или обычный стул. Финишное покрытие пола может быть легкий ламинат, а может быть стяжка теплого пола с плиткой.

Обычно для жилых помещений общая нагрузка находится в диапазоне 200-250 кг на кв.м. Если планируете установить чугунную ванну, то смотрите на ее вес и добавляйте массу воды и себя любимого в ней.

Для какой породы дерева взяты эти значения?

Так как у нас на рынках не действует система качества и точного определения сортности пиломатериала, то в таблицах указаны значения для обычной ели и сосны II сорта по североамериканской классификации.

Фактические размеры сечения досок в американских таблицах меньше, чем европейские, что делать?

Это правда. Если американцы заявляют, что доска сечением 2″ x 6″, то это не 50.8 мм х 152.4 мм. По факту это 38.1 мм х 139. 7 мм. Уменьшение сечения доски происходит в результате сушки и строгания. На наших пилорамах, лесобазах и рынках тоже не мебельный магазин. Продавцы заявляют, что доска сечением 50 мм х 150 мм, но по факту она может быть 40-50 мм х 135-150 мм.

Среди множества конструктивных элементов частного дома перекрытие является одним из самых ответственных и сложных для проектирования, монтажа узлов. Именно тут неопытные строители допускают, пожалуй, наиболее опасные ошибки, именно по обустройству этой системы задаётся больше всего вопросов.

1. Почему стоит выбрать дерево

В любом здании перекрытие представляет собой горизонтальную конструкцию, которая выступает основой для создания пола. Кроме того, будучи перевязанным с несущими стенами дома, оно обеспечивает строению поперечную стабильность, равномерно распределяя возможные нагрузки. Поэтому к надёжности этой конструкции предъявляются самые высокие требования.

Вне зависимости от того, какой материал используется при строительстве дома, в частном секторе наибольшее распространение получили как раз деревянные перекрытия. Их часто можно увидеть в различных каменных коттеджах, и вполне очевидно, что в деревянном строительстве (бревно, брус , каркасная и каркасно-щитовая технология) такому решению — альтернативы не существует. Тому есть множество объективных причин. Рассмотрим достоинства и недостатки перекрытий из древесины.

В частном малоэтажном строительстве перекрытия монтируются в нескольких вариантах:

  • Готовая железобетонная плита,
  • Монолитная железобетонная плита,
  • Готовые железобетонные балки,
  • Балки и фермы из металлопроката,
  • Перекрытие из пиломатериалов.

Плюсы

Или почему деревянные перекрытия так популярны.

  • Небольшая масса. Применяя доску или брус, мы не перегружаем несущие стены и фундамент. Вес перекрытия в разы меньше, чем у бетонных или металлических конструкций. Обычно не требуется привлечение техники.
  • Минимальные сроки выполнения работ. Минимальная трудоёмкость среди всех вариантов.
  • Универсальность. Подходит для любых зданий, в любых условиях.
  • Возможность монтажа при минусовых и очень высоких температурах.
  • Отсутствие «мокрых» и грязных процессов.
  • Возможность получения любого уровня теплоизоляционных и звукоизоляционных характеристик.
  • Возможность использования полостей для прокладки инженерных коммуникаций (электросеть, отопление, водоснабжение, канализация, слаботочка…).
  • Сравнительно невысокая цена сборного каркасного перекрытия из пиломатериалов, как по стоимости деталей/комплектующих, так и по оплате труда подрядчика.

Минусы

Минусы у деревянной перекрывающей системы из дерева довольно условны.

  • Сложность выбора сечения материалов и конструктивных решений для обеспечения расчётной несущей способности.
  • Необходимость выполнения дополнительных противопожарных мероприятий, а также обеспечения защиты от влаги и вредителей (антисептирование).
  • Необходимость покупки звукоизолирующих материалов.
  • Строгое соблюдение технологий во избежание строительных ошибок.

2. Какой материал использовать для сборки

Деревянное перекрытие — всегда состоит из балок. Вот только сделанными они могут быть из самых разных пиломатериалов:

  • Бревно оцилиндрованное до 30 см в диаметре.
  • Брус четырёхкантный.
  • Доска большого сечения (толщиной от 50 мм, шириной до 300 мм).
  • Несколько досок относительно небольшой толщины, скрученных пластями друг к другу.
  • Двутавровые балки, верхний и нижний пояс которых выполнен из обрезной строганной доски/бруска, а вертикальная стенка — из OSB-3, фанеры или профилированного металла (деревянно-металлическое изделие).
  • Замкнутые короба из листовых материалов (фанера , ОСП).
  • СИП-панель. По сути, это — отдельные секции, в которых балки уже обшиты и имеют внутри изолятор.
  • Различной конструкции фермы, позволяющие перекрывать большие пролёты.

Наиболее простыми для монтажа, а также наиболее дешёвыми и удобными для выполнения последующих операций считаются варианты, когда балки перекрытия выполнены из обрезных пиломатериалов.

Ввиду очень высоких требований, предъявляемых к несущим способностям, долговечности и геометрическим отклонениям, в качестве заготовок необходимо рассматривать пиломатериал первого сорта. Возможно применение изделий, относящихся ко второму сорту по ГОСТ, которые не имеют критичных геометрических отклонений, пороков и дефектов обработки, способных снижать прочностные характеристики и срок службы готовых деталей (сквозные сучки, свилеватоть, косослои, глубокие протяжённые трещины…).

В данных конструкциях исключено применение мёртвой древесины (сухостой, валежник, горельник) из-за недостаточной прочности и множественных поражений разрушающими древесину болезнями и насекомыми. Также большой ошибкой будет купить брус или доску «с воздухом», «с армянским размером», «ТУ» — ввиду заниженных сечений.

Это должен быть исключительно здоровый материал из зелёной ели или сосны, так как хвоя ввиду своей смолистости и строения массива намного лучше переносит изгибающие нагрузки и сдавливание, нежели большинство лиственных пород, причём имея относительно невысокую удельную массу.

В любом случае обрезной пиломатериал должен быть освобождён от остатков коры и лубовых волокон, обработан антисептиком и антипиреном. Лучше всего тут покажет себя сухая строганная пилопродукция, но материал естественной влажности (до 20 процентов) при нормальной обработке тоже активно (а главное — результативно) используют, тем более что цена обрезного бруса или доски такого типа заметно ниже.

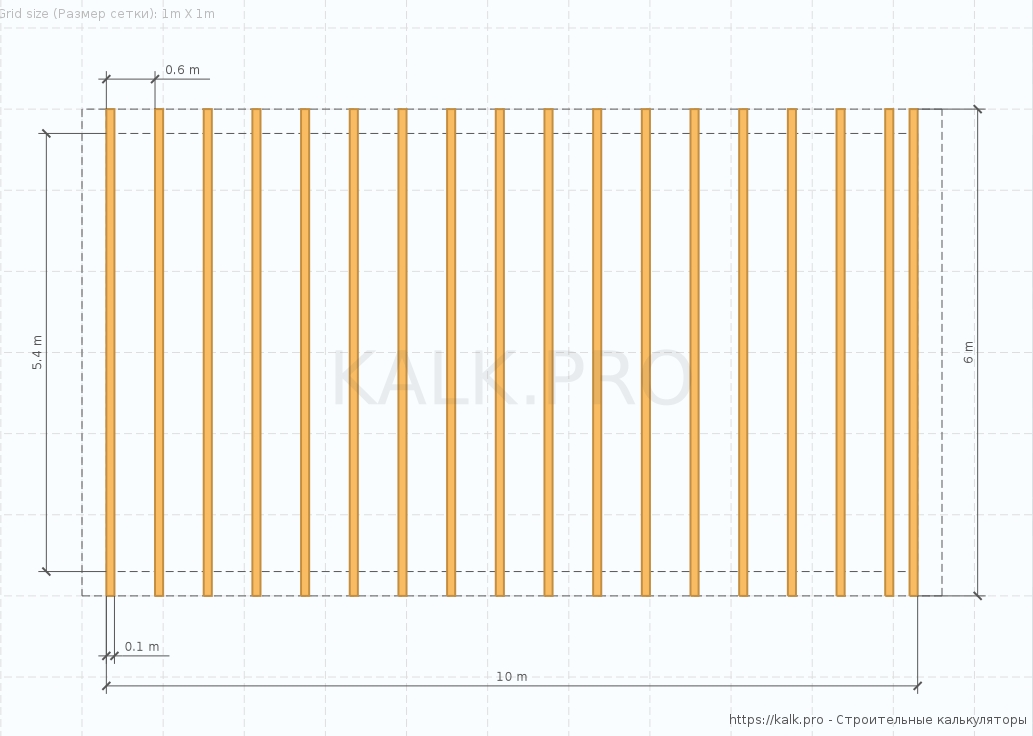

3. Как выбрать размер балок и с каким шагом их расставить

Длина балки рассчитывается таким образом, чтобы она перекрывала имеющийся пролёт и имела «запас» для обеспечения опоры на несущие стены (о конкретных цифрах допустимых пролётов и захода в стену читайте ниже).

Сечение доски/бруса определяется в зависимости от расчётных нагрузок, которые будут оказываться на перекрытие в процессе эксплуатации здания. Нагрузки эти разделяют на:

  • Постоянные.
  • Временные.

К временным нагрузкам в жилом доме относят вес людей и животных, которые могут передвигаться по перекрытию, перемещаемых объектов. К постоянным нагрузкам относят массу самих пиломатериалов конструкции (балки, лаги), заполнения перекрытия (утеплитель/шумозащита, изоляционные полотна), подшива (накат), черновых и чистовых настилов, финишного напольного покрытия, перегородок, а также встроенных коммуникаций, мебели, оборудования и предметов обихода…

Также не стоит упускать из виду возможность складирования предметов и материалов, например, при определении несущих способностей перекрытий нежилого холодного чердака, где могут храниться ненужные, редко используемые вещи.

В качестве отправной точки берётся сумма постоянных и временных нагрузок, и к ней обычно применяется коэффициент надёжности 1,3. Точные цифры (в том числе сечение пиломатериалов) должны определять специалисты согласно положениям СНиП 2.01.07-85 «Нагрузки и воздействия», но практика показывает, что значения нагрузок в частных домах с деревянными балками получаются примерно идентичными:

  • Для межэтажных (в том числе под жилой мансардой) и цокольных перекрытий суммарная нагрузка составляет порядка 350 — 400 кг/м2, где доля собственного веса конструкции составляет около 100 килограмм.
  • Для перекрытия ненагружаемого чердака — около 130 — 150 кг/м2.
  • Для перекрытия нагружаемого нежилого чердака до 250 кг/м2.

Очевидно, что безусловная безопасность ставится во главу угла. Тут учтён хороший запас и рассматривается вариант не столько распределённых нагрузок на всё перекрытие (в таких количествах они практически нереальны), сколько возможность локальной нагрузки, способной привести к прогибам, вызвавшим в свою очередь:

  • физиологический дискомфорт жильцов,
  • разрушения узлов и материалов,
  • потерю конструкцией эстетических свойств.

К слову, определённые значения прогибов допускаются нормативными документами. Для жилых помещений они могут составлять не более 1/350 части от длины пролёта (то есть 10 мм на 3-х метрах или 20 мм на шести метрах), но при условии, что выше перечисленные ограничивающие требования не нарушены.

При выборе сечения пиломатериалов для создания балки обычно руководствуются соотношением ширины и толщины бруса или доски в пределах 1/1,5 — 1/4. Конкретные цифры будут зависеть, прежде всего, от: нагрузок и длины пролётов. При самостоятельном проектировании можно воспользоваться данными, полученными на основании расчётов при помощи онлайн-калькуляторов или общедоступных таблиц.

Оптимальное усреднённое сечение балок деревянного перекрытия, мм

Пролёт 3 мПролёт 3,5 мПролёт 4 мПролёт 4,5 мПролёт 5 мПролёт 5,5 мПролёт 6 м

Как видим, чтобы увеличить несущие способности перекрытия — достаточно выбирать пиломатериал с большей шириной или большей толщиной. В том числе можно собирать балку из двух досок, но так, чтобы полученное изделие имело сечение не меньше расчётного. Нужно также отметить, что несущие свойства и стабильность деревянного перекрытия возрастают, если применять поверх балок лаги или различного рода черновые полы (листовые настилы из фанеры/ОСП или из обрезной доски).

Ещё одним способом улучшить силовые качества перекрытия из дерева — это уменьшить шаг расстановки балок. Инженеры в своих проектах частных домов определяют в разных условиях дистанцию между балками от 300 мм до полутора метров. В каркасном строительстве шаг балок ставят в зависимость от шага расстановки стоек, чтобы под балкой находилась стойка, а не просто прогон горизонтальной обвязки. Практика показывает, что наиболее целесообразными с точки зрения практичности и стоимости конструкции является шаг в 600 или 1000 мм, так как он лучше всего подходит для последующего монтажа утеплителей и шумоизоляции враспор (изоляционные материалы как раз имеют такой форм-фактор плит и рулонов). Такая дистанция также создаёт оптимальное расстояние между точками опоры для монтажа лаг пола, устанавливаемых перпендикулярно балок. Зависимость сечения от шага хорошо видно по цифрам таблицы.

Возможное сечение балок перекрытия при изменении шага (суммарная нагрузка на квадратный метр порядка 400 кг)

4. Как правильно устанавливать и закреплять балки

С шагом мы определились — от 60 сантиметров до метра будет золотой серединой. Что касается пролётов, то лучше всего ограничиться 6-ю метрами, в идеале: четыре-пять метров. Поэтому проектировщик всегда старается «положить» балки вдоль меньшей стороны дома/помещения. Если пролёты слишком велики (более 6 метров), то прибегают к установке несущих стен или опорных колон с ригелями внутри дома. Такой подход позволяет применить пиломатериалы меньшего сечения и увеличить шаг расстановки, снижая тем самым массу перекрытия и его стоимость для заказчика при тех же (или лучших) несущих характеристиках. Как вариант, создаются фермы из более лёгкого пиломатериала с применением металлических перфорированных крепежей, например, гвоздевых пластин.

В любом случае балки выставляют строго горизонтально, параллельно друг другу, с выдержкой одинакового шага. На несущие стены и прогоны деревянная балка должна опираться не менее чем на 10 сантиметров. Как правило, используют 2/3 толщины наружной стены со стороны помещения (чтобы торец балки не выходил на улицу и оставался защищённым от промерзания). В деревянных стенах делают врубку, в каменных — оставляют проёмы во время кладки. В местах касания балок несущих конструкций необходимо уложить изолирующие материалы: демпферные упругие прокладки из резины/войлока, несколько слоёв рубероида в качестве гидроизоляции и т.п. Иногда применяют обжиг скрываемых впоследствии участков балки или их обмазку битумными мастиками/праймерами.

В последнее время всё активнее для создания перекрытия используются специальные перфорированные кронштейны «держатели/опоры бруса», которые позволяют монтировать балку встык со стеной. При помощи данного типа кронштейнов также собирают узлы с поперечными ригелями и усечёнными по длине балками (проём для лестничного марша, проход дымохода и прочее). Достоинства такого решения очевидны:

  • Получаемое Т-образное соединение очень надёжное.
  • Работа выполняется быстро (врубки делать не приходится, выставлять единую плоскость намного проще).
  • Мостиков холода по телу балок не образуется, ведь торец удаляется от улицы.
  • Есть возможность купить пиломатериал меньшей длины, так как не нужно заводить брус/доску внутрь стены.

В любом случае очень важно после подгонки пиломатериалов по размеру тщательно антисептировать торец балки.

5. Какие изоляционные прослойки нужно использовать внутри деревянных перекрытий

Чтобы ответить на этот вопрос, прежде всего, следует разделить перекрывающие конструкции (в круглогодично обитаемом доме) на три отдельных типа:

  • Цокольное перекрытие,
  • Межэтажное,
  • Чердачное.

В каждом конкретном случае набор пирога будет отличаться.

Межэтажные перекрытия в подавляющем большинстве случаев разделяют помещения, в которых температурный режим схожий или близкий по значению (если есть покомнатная/поэтажная/зонная регулировка отопительной системы). К таковым также стоит отнести чердачное перекрытие, которое отделяет жилую мансарду, так как это помещение отапливается, а утеплитель располагается внутри кровельного пирога. По этим причинам теплоизоляция тут не нужна, но очень актуальным становится вопрос борьбы с шумами, воздушными (голоса, музыка…) и ударными (шаги, перестановка мебели…). В качестве звукоизоляции в полости перекрытия укладываются акустические волокнистые материалы, созданные на основе минеральной ваты, а также под обшивки устилаются полотна звукоизоляционных мембран.

Цокольная конструкция предполагает, что под перекрытием находится грунт или подвал, погреб, цокольный этаж. Даже если внизу будет оборудовано эксплуатируемое помещение, то этот вид перекрытия нуждается в полноценном утеплении, свойственном ограждающим конструкциям конкретной климатической зоны и конкретного здания с его неповторимым тепловым балансом. Согласно нормам, в среднем для Московской области толщина современного утеплителя с хорошими показателями теплопроводности будет составлять порядка 150-200 мм.

Аналогичные требования по теплоизоляции предъявляются к чердачному перекрытию, над которым нет отапливаемой мансарды, ведь именно он будет главным барьером на пути тепловых потерь через крышу здания. Кстати, ввиду большего перетока тепла через верхнюю часть дома, толщина утеплителя тут может потребоваться больше, чем в других местах, например, 200 мм вместо 150-ти или 250 мм вместо 200-от.

Применяют пенопласт, ЭППС, минеральную вату плотностью от 35 кг/м3 в плитах или нарезанную матами из рулона (подходит та, что допускается к использованию в ненагружаемых горизонтальных конструкциях). Укладывают теплоизоляцию между балками, как правило, несколькими слоями, с перевязкой стыков. Нагрузка от утеплителя передаётся на балку через черновой подшив (часто он крепится к балкам посредством черепных брусков).

Там, где в конструкциях работает ваттный утеплитель/звукоизолятор, его следует защитить от увлажнения. В цокольном перекрытии влага может в виде испарений подниматься от грунта или из подвала/погреба. В межэтажные перекрытия и чердачные может попадать водяной пар, который всегда насыщает воздух жилых помещений в процессе бытовой деятельности человека. В обоих случаях снизу под утеплителем нужно простелить строительную пароизоляционную плёнку, которой может выступать обычный или армированный полиэтилен. Но, если теплоизоляция выполняется с помощью экструзионного пенополистирола, не имеющего сколько-нибудь значимого уровня водопоглощения, то пароизоляция не понадобится.

Сверху утеплители и волокнистые звукоизолирующие материалы защищают водонепроницаемыми полотнами, в качестве которых могут выступать мембраны или неперфорированная гидроизоляция.

Надёжный гидробарьер особенно актуален в помещениях с повышенной влажностью: кухня, прачечная, ванная комната… В таких местах его расстилают поверх балок, обязательно с перехлёстом полос на 100-150 мм и проклейкой шва. Полотна по всему периметру помещений в обязательном порядке заводят на стену — на высоту не менее чем 50 мм над финишным покрытием.

Перекрытие, которое в дальнейшем будет облицовано кафельной плиткой, есть смысл дополнять черновым настилом пола из водостойких листовых материалов — различного типа цементосодержащих плит, желательно шпунтованных. По такому сплошному настилу можно провести дополнительную обмазочную гидроизоляцию, выполнить тонкослойное выравнивание плоскости нивелирмассой или сразу укладывать плитку.

Можно избрать другой вариант — собрать из обрезной доски сплошной настил, уложить гидробарьер, залить тонкослойную стяжку (до 30 мм), смонтировать лпитку.

Существуют также современные клеевые составы (и эластичные затирки), позволяющие производить облицовку плиткой деревянных оснований, в том числе подвижных и нагреваемых. Поэтому часто тут реализуются кафельные полы по влагостойкой фанере или ОСБ.

Важно! Учитывая возрастающие нагрузки (общие или локальные — крупная ванна, чаша джакузи, напольный котёл…), расчёт сечения и шага балок под такими помещениями нужно выполнять индивидуально.

При желании, полы в санузле или на кухне деревянного дома можно укомплектовать греющим кабелем или трубами водяного контура отопительной системы. Их монтируют как в стяжках и слое плиточного клея, так и между лагами в заведомо созданной воздушной прослойке. При любом выбранном варианте перекрытие должно быть хорошо утеплённым, чтобы не греть потолок комнаты снизу, желательно укомплектованным гидроизоляцией с отражающим фольгированным слоем.

Брус какого размера для пролета 2м, 2,4м, 2,5м, 3м, 3,6м, 4м, 4,8м, 5м и 6м

Брус какого размера для пролета 2м, 2,4м, 2,5м, 3м, 3,6м, 4м, 4,8 м, 5м и 6м | что такое древесина мне нужно пролет 3м | что такое древесина мне нужна для пролета 4м | что такое древесина мне нужна для пролета 5м | что такое древесина мне нужно пролет 6м.

Существует множество видов древесины/древесины или габаритных пиломатериалов, используемых в домостроении в качестве деревянного каркаса. Он используется в качестве балки пола, балки потолка, стропила скатной крыши, стропила плоской крыши, прогона и связующего.

В конструкции пола используются балки перекрытия различной глубины из дерева, такие как 47×120, 47×145, 47×170, 47×195, 47×220, 75×175, 75×220 и т.д. породы дерева (южная желтая сосна и пихта Дугласа) и различных сортов, таких как сорт — 1, сорт — 2, сорт — 3. Южная желтая сосна — самая прочная порода дерева, которая может охватывать большее расстояние по сравнению с другими породами дерева. Пиломатериалы 1 сорта имеют более высокую прочность, чем пиломатериалы других сортов из-за меньшего количества сучков.

Потолочные балки обеспечивают поддержку более чем одной поверхности в вашем доме. Неудивительно, что первой поверхностью является потолок, материалы которого крепятся непосредственно к балкам. Другими поверхностями являются стены, расстояние между которыми перекрывают балки, обеспечивая источник поддержки, чтобы стены не смещались.

Балки перекрытий можно определить как несколько небольших балок. Балки перекрытия обычно представляют собой горизонтальные элементы конструкции, которые проходят через открытое пространство здания на опорной стене или стойках. Их функция аналогична балкам, за исключением того, что балки перекрытия поддерживаются стеной, фундаментом или каркасом балок.

Лаги перекрытия обычно проходят между стенами или стропилами для поддержки потолка или пола. Они передают статическую нагрузку от чернового пола и отделки пола, а также постоянную нагрузку от людей, мебели и предметов интерьера на балки, стены, перемычки или фундаментные стены. Это как скелет/каркас здания, который выдерживает нагрузку, на которую рассчитан пол. Балки технически представляют собой балки, которые обычно охватывают относительно короткие расстояния по сравнению с балками и изготавливаются из дерева, стали, инженерной древесины или пиломатериалов.

Расстояние между лагами пола для разных размеров составляет 300 мм, 400 мм и 600 мм. Балки, которые находятся на меньшем расстоянии друг от друга, могут обеспечить большее расстояние между пролетами по сравнению с балками, расположенными дальше друг от друга. Стандартное расстояние между балками перекрытий составляет 400 мм от центра к центру.

Из этой статьи вы узнаете, какой размер бруса нужен для пролета 2 м, 2,4 м, 2,5 м, 3 м, 3,6 м, 4 м, 4,8 м, 5 м и 6 м, а также какой размер бруса вам нужен, что поможет вам лучше выбрать правильный размер бруса.

Брус какого размера для пролета 2 м, 2,4 м, 2,5 м, 3 м, 3,6 м, 4 м, 4,8 м, 5 м и 6 м в зависимости от размера древесины, породы древесины, сорта древесины, расстояния между балками, ожидаемой глубины и живая нагрузка конструкции, которая подходит к балке. Нагрузка включает в себя постоянную нагрузку от веса каркасной конструкции и постоянный вес и временную нагрузку людей, мебели, техники и снега на крыше.

Деревянный брус какого размера для пролета 2 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши размер бруса 47×120 мм, который может использоваться для перекрытий, позволяет получить пролеты до 2 м для постоянных нагрузок, которые принимаются равными 50 кг/м2 и нагрузка 150 кг/м2 на расстоянии 600 мм друг от друга. Таким образом, для пролета 2 м потребуется брус размером 47×120 мм в качестве лаг перекрытия со стандартным шагом 600 мм от центра к центру.

Деревянный брус какого размера для пролета 2,4 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши размер бруса 47×145 мм, который может использоваться для балок перекрытия, допускает пролеты до 2,4 м для постоянных нагрузок. 50 кг/м2 и нагрузка 150 кг/м2 при расстоянии друг от друга 600 мм. Таким образом, для пролета 2,4 м потребуется брус размером 47×145 мм в качестве лаг перекрытия со стандартным шагом 600 мм от центра к центру.

Деревянный брус какого размера для пролета 2,5 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши, брус размером 47×145 мм, который может использоваться для балок пола, допускает пролеты до 2,5 м для постоянных нагрузок. 50 кг/м2 и нагрузка 150 кг/м2 при расстоянии друг от друга 600 мм. Таким образом, для пролета 2,5 м потребуется брус размером 47×145 мм в качестве лаг перекрытия при стандартном расстоянии 600 мм от центра к центру.

Какой размер бруса для пролета 3 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши размер бруса 47×170 мм, поскольку балки перекрытия могут позволить пролеты до 3 метров для постоянных нагрузок, предполагается равным 50 кг/м2 и нагрузка 150 кг/м2 при расстоянии друг от друга 400 мм. Таким образом, для пролета 3 м потребуется брус размером 47×170 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

Какой размер бруса для пролета 3,5 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши, 47×19Деревянные балки толщиной 5 мм позволяют пролетам до 3,5 м. Постоянная нагрузка принимается равной 50 кг/м2, а нагрузка 150 кг/м2 при расстоянии друг от друга 400 мм. Таким образом, для пролета 3,5 м потребуется брус размером 47×170 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

Деревянный брус какого размера для пролета 3,6 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши, размер бруса 47×195 мм, поскольку балки перекрытия могут обеспечить пролеты до 3,6 м для постоянных нагрузок. 50 кг/м2 и нагрузка 150 кг/м2 при расстоянии друг от друга 400 мм. Таким образом, для пролета 3,6 м потребуется брус размером 47×170 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

Деревянный брус какого размера для пролета 4 м:- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской кровли размер бруса 47×220 мм, поскольку балки перекрытия могут обеспечить пролеты до 4 м для постоянных нагрузок, принимаемых равными 50 кг/м2 и нагрузка 150 кг/м2 при расстоянии друг от друга 400 мм. Таким образом, для пролета 4 м потребуется брус размером 47×220 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

Какой размер бруса для пролета 4,5 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской крыши, 75×19Деревянные балки толщиной 5 мм позволяют использовать пролеты до 4,5 м для постоянных нагрузок, которые предполагаются равными 50 кг/м2 и допустимой нагрузкой 150 кг/м2 при расстоянии друг от друга 400 мм. Таким образом, для пролета 4,5 м потребуется брус размером 75×195 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

Какой размер бруса для пролета 4,8 м :- в соответствии с общими эмпирическими правилами и рекомендациями, для плоской кровли предполагается размер бруса 75×220 мм класса C16, поскольку балки перекрытия могут допускать пролеты до 4,8 метра для постоянных нагрузок. 50 кг/м2 и нагрузка 150 кг/м2 при расстоянии друг от друга 400 мм. Таким образом, для пролета 4,8 м потребуется брус размером 75×220 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

Какой размер древесины для пролета 5 м :- в соответствии с общими эмпирическими правилами и рекомендациями, размер древесины 75 × 220 мм класса C16 в качестве балок перекрытий позволяет использовать пролеты до 5 метров для постоянных нагрузок, которые предполагаются равными 50 кг / м2 и нагрузка 150 кг/м2 на расстоянии 400 мм друг от друга. Таким образом, для 5-метрового пролета вам понадобится брус размером 75×220 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

Какой размер бруса для пролета 6 м: — в соответствии с общими эмпирическими правилами и рекомендациями, размер бруса 75 × 245 мм класса C16, поскольку балки перекрытий могут позволить пролеты до 6 метров для постоянных нагрузок, предполагается, что они составляют 50 кг/м2 и нагрузка 150 кг/м2 при расстоянии 400 мм друг от друга. Таким образом, для 6-метрового пролета вам понадобится брус размером 75×245 мм в качестве лаг перекрытия со стандартным шагом 400 мм от центра к центру.

Заключение :-
Для плоской кровли древесина размером 47×120 мм может обеспечить пролет до 2 м в качестве балки перекрытия, поэтому вам понадобится древесина размером 47×120 мм для пролета 2 метров в качестве балки перекрытия.

Таблицы пролетов балок перекрытий для геодезистов — конструкция полов



Геодезисты и инженеры-строители используют данные из приведенных ниже таблиц для расчета размеров брусьев, необходимых для обеспечения надлежащей поддержки деревянных полов.

Эти таблицы могут помочь рассчитать, достаточно ли прочны балки перекрытия, чтобы выдержать сами себя и нагрузку, которую они несут, без помощи каких-либо стен под ними. Строительный надзор может запросить дополнительные инженерные расчеты.

Вы также можете скачать это отличное руководство по таблице пролетов в формате pdf  (включает C16, C24 и двутавровые балки)



деревянные полы), половицы и гвозди или шурупы, используемые для крепления обоих вышеупомянутых покрытий.

Все они известны как «стационарный груз». Балки должны выдерживать эту постоянную нагрузку без провисания. Архитекторы и планировщики обычно считают, что эта статическая нагрузка не превышает 0,50 килоньютона на квадратный метр. (кН/кв.м)

Вес, который мы прикладываем к полу в виде ванных комнат, кроватей, шкафов и т. д., известен как «приложенная нагрузка». Снова принято, что для нормальных бытовых нужд приложенная нагрузка не будет превышать 1,5 кН/кв.м.

Если не указана древесина C24, более широко используемая древесина дешевле C16.

Эта таблица предназначена для статической нагрузки более 0,25, но не более 0,50 и допускает приложенную нагрузку не более 1,5 кН/кв.м.

Вам необходимо измерить полный пролет балок перекрытия вместе с расстоянием между ними («центрами») и размером балок. Это следует сравнить с таблицей. Если ваши старые балки не соответствуют требованиям, установленным таблицей, то они либо подпираются куда-то снизу, либо были установлены по регламенту (19 ноября). 85).

Щелкните для РАСЧЕТА КОНСТРУКЦИИ






РЕКОМЕНДУЕМАЯ МАКС. ПРОЛЕТЫ для балок деревянного пола C16

Расстояние между балками – центры
Размер балки мм   400 мм   450 мм   600 мм

РАЗМЕР

метр

ПРОХОД

метр

ПРОХОД

метр

38 х 97 1,72 1,56 1,21
38 х 122 2,37 2,22 1,76
38 х 140 2,72 2,59 2,17
38 х 147 2,85 2,71 2,33
38 x 170 3,28 3. 1 2,69
38 x 184 3,53 3,33 2,9
38 x 195 3,72 3,52 3,06
38 x 220 4,16 3,93 3,42
38 х 235 4,43 4,18 3,64

47 х 97   1,92 1,82 1,46
47 х 122 2,55 2,45 2,09
47 х 147 3,06 2,95 2,61
47 х 170 3,53 3,4 2,99
47 х 195 4.04 3,89 3,39
47 x 220 4,55 4,35 3,79

50 х 97 1,98 1,87 1,54
50 х 122 2,6 2,5 2,19
50 х 147 3,13   3. 01   2,69
50 х 170 3,61 3,47 3,08
50 х 195 4.13 3,97 3,5
50 х 220 4,64 4,47 3,91

63 х 97 2.19 2,08 1,82
63 х 122 2,81 2,7 2,45
63 х 147 3,37 3,24 2,95
63 х 170 3,89 3,74 3,4
63 х 195 4,44 4,28 3,9
63 х 220 4,91 4,77 4,37

75 х 122 2,97 2,86 2,6
75 х 147 3,56 3,43 3,13
75 х 170 4.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
