Косвенный бойлер-водонагреватель. Конструкции и принцип работы

Бойлер косвенного нагрева — это накопительный водонагреватель, который использует тепло отопительной сети. В отопительный сезон аппарат снабжает владельцев горячей водой, работает автоматически, без дополнительных настроек и затрат на электроэнергию.

Варианты конструкции бойлера косвенного нагрева:

Классический, нагрев от котла. Работает только одновременно с системой отопления.
Комбинированная модель с ТЭНом. Внутри установлен электрический нагреватель, который поддерживает температуру летом и ускоряет восстановление при пиковом расходе.
Бойлер для нагрева воды от солнечных панелей. Дополнительный нагревательный элемент подключен к теплоносителю солнечного коллектора.

Принцип работы

Модели без ТЭНа

В нижнюю часть корпуса встроен змеевик, который подключается к отопительному котлу. Горячий теплоноситель проходит по трубке, нагревает воду внутри емкости и уходит в систему отопления. Потери тепла минимальны — теплоноситель проходит по спиральной трубке быстро, остыть не успевает.

Емкость установлена вертикально, холодная вода подается снизу, горячая выходит сверху. Во время интенсивного водоразбора холодный поток заполняет нижнюю часть емкости, но с горячим смешивается медленно — поэтому из крана течет горячая вода пока не израсходуется весь запас. В спокойном состоянии змеевик постепенно нагревает содержимое бака.

Корпус обязательно утепляется — теплоизоляция помогает дольше сохранить нужную температуру.

Бойлер с электрическим подогревом

Одновременно со змеевиком используется один или несколько ТЭНов. Электронагреватели — основной источник тепла летом, а в отопительный сезон включаются только чтобы новая порция воды нагрелась поскорее. Запуск ТЭНа происходит автоматически — когда вода в котле опустится ниже установленного значения.

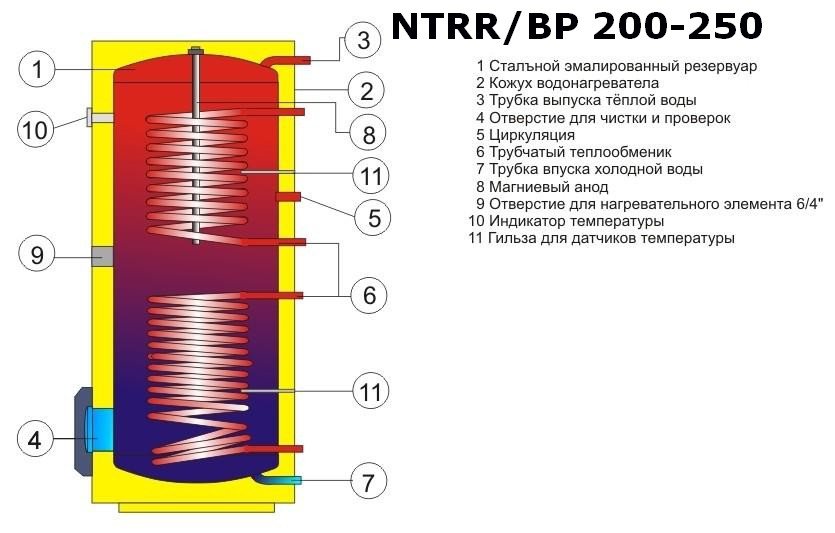

Модель с дополнительным змеевиком от солнечного коллектора

Теплообменник устанавливают в верхней части — это не основной нагреватель, а способ снижения затрат на поддержание нужной температуры. Зимой аппарат работает на 90-95% за счет отопления. Летом действие коллектора более заметно — днем температура бойлера для воды может поддерживаться на 40-50% за счет солнечного излучения.

Как выбрать бойлер косвенного нагрева

Модель

В нашем магазине водонагреватели представлены пятью линейками:

MEGA. Цилиндрические напольные косвенные аппараты большого объема (до 1000 л). Съемная теплоизоляция для удобного монтажа, возможна установка встроенного ТЭНа. Изделия с числом «81» в конце маркировки — с одним змеевиком, «82» — с двумя.
SPIRO. Водонагреватели с встроенным ТЭНом. Навесные, корпус цилиндрический. Модели OW-E — с бесступенчатой регулировкой температуры. W-E — полностью автоматические, без регулировки.
QUATTRO. Устройства классического и комбинированного типа. Стильный прямоугольный корпус, возможна напольная и настенная установка. Изделия с маркировкой W — косвенные, WO — с электроподогревом.

VLM KS. Прямоугольные напольные аппараты. Объем — до 500 л (по спецзаказу — до 2000 л). Бак из нержавеющей стали, змеевик из гребенчатой меди для ускорения работы. В модели с маркировкой «EM» встроен ТЭН.
SOLAR X. Напольная конструкция, цилиндрический бак из нержавейки с прямоугольным защитным корпусом. Используются 3 технологии: трубка из гребенчатой меди для подключения отопительной сети, ТЭН и змеевик из нержавейки для солнечного коллектора.

Объем бойлера: 50, 80, 100 или больше?

Выбор объема зависит от точек водоразбора: если в доме 3 ванных комнаты, то при одновременном включении вода в емкости на 80 л закончится за несколько минут. Для расчетов можно пользоваться формулой:

За 10 минут при среднем напоре (например, для душа) уходит примерно 80 л воды. Если у вас 3 ванные комнаты, в которых одновременно принимают душ, то минимальный объем бойлера — 240 л. И это без учета крана на кухне.

Как купить водонагреватель

Чтобы купить косвенный бойлер выберите подходящую модель и объем. Нужна помощь? Позвоните нашему консультанту и получите подробную информацию по любому товару из каталога. Поможем выбрать, соберем комплект дополнительного оборудования, оформим покупку, организуем доставку.

Бойлер косвенного нагрева: плюсы и минусы

Что такое бойлер косвенного нагрева? Это водонагреватель, в котором нет своего источника тепла. Непосредственно нагрев воды происходит за счет теплоносителя, нагретого сторонним источником тепла. Например, этим сторонним источником тепла может быть газовый, твердотопливный или электрический котел.

Бойлер косвенного нагрева может быть на 100, 150, 200, 250, 300 и более литров. Все зависит от Ваших индивидуальных потребностей.

Основные преимущества использования бойлера косвенного нагрева:

1) Можно нагревать большой обьем воды

2) Нет дефицита горячего водоснабжения в пиковые моменты использования воды. Это позволяет одновременно использовать горячую воду на нескольких источниках без снижения температуры или напора.

3) Экономия. Поскольку бойлер косвенного нагрева не потребляет дополнительную электроэнергию для нагрева воды. Если говорить о зимнем времени, то оборудование максимально выгодное, поскольку от отопления греется и горячая вода.

4) Возможность использовать любые источники тепла. В бойлере теплоносителем выступает непосредственно горячая вода, а ее нагрев может происходить с помощью любого источника тепла или даже нескольких источников.

5) Возможность легко сделать систему рециркуляции водоснабжения в доме.

Конечно, не все так идеально. И перед тем , как бойлер косвенного нагрева купить, нужно изучить все минусы данного оборудования:

1) Достаточно высокая цена. Из-за функциональных особенностей стоимость такого бойлера выше, чем обычного электрического бойлера.

2) Достаточно долго происходит нагрев воды, поскольку обьем воды достаточно большой.

3) Большие габариты. Такой бойлер не всегда удобно устанавливать в небольших ванных комнатах, поскольку они занимают достаточно много места.

Как установить? Способ монтажа может быть таким, как Вам удобно. В ассортименте представлены напольные или настенные, горизонтальные или вертикальные модели.

При выборе бойлера косвенного нагрева нужно учитывать несколько важных факторов:

1) Какой обьем бойлера Вам нужно? Этот показатель можно посчитать, учитывая количество членов семьи и суточного потребления воды ими.

2) Показатель мощности и параметры нагрева. От мощности будет зависеть скорость нагрева воды.

3) Тип змеевика и самого бака. Материалом змеевика может выступать медь, латунь, нержавейка. Материалом бака может выступать черный метал с эмалированным покрытием, нержавеющая сталь.

4) Если в подходящей модели косвенного бойлера теплообменник изготовлен из двух емкостей, то лучше чтобы внутренний бак был сделан из нержавеющей стали или хотя бы с титановым напылением.

Еще несколько полезных рекомендаций. Если Вам необходим комбинированный бойлер косвенного нагрева и в нем есть электрический ТЭН – не забывайте периодически чистить его от накипи или проводить плановую замену. Это увеличит срок службы бойлера.

Бойлер косвенного нагрева – это выгодное оборудование, если у Вас большой расход воды. Например, он удобен на семью от трех-четырех человек. На 1-2 человека покупка такого бойлера может быть не оправдана.

За более детальной консультацией рекомендуем обратиться Вам к персональному менеджеру по тел. 050-414-37-72.

Как косвенный водонагреватель сравнивается с другими

Эмили Медлок | Обновлено 11 февраля 2022 г.

Купить

Системы отопления и охлаждения жизненно важны для каждого дома. Тепловые удары и гипотермия являются серьезной проблемой во время непредсказуемых погодных условий, и от них следует защищаться любой ценой.

Зима быстро приближается, поэтому было бы неплохо, если бы вы задумались о том, чем водонагреватель косвенного нагрева отличается от других, представленных на рынке.

Водонагреватели в сочетании с системами ОВКВ обеспечивают тепло для вашего дома и воду. Косвенный водонагреватель — это старая система, которая когда-то была популярна, но используется сегодня. Тем не менее, косвенные водонагреватели уверенно возвращаются.

Что такое косвенный водонагреватель?

Косвенный водонагреватель представляет собой изолированный резервуар для хранения воды, в котором находится змеевиковый теплообменник, перекачивающий термальное масло из вашего котла. Резервуар не производит тепло, а вместо этого получает его из косвенного источника, котла.

Стоит ли покупать косвенный водонагреватель?

Косвенный водонагреватель на первый взгляд может показаться странным, но если у вас есть бойлер , то это будет хорошая инвестиция. Котел потребляет меньше энергии и экономичен. Однако это не единственный вариант эффективных водонагревателей.

Установка бака косвенного водонагревателя

Подключить бак косвенного водонагревателя к бойлеру несложно, если у вас есть сантехника. Тем, у кого нет опыта, придется нанять профессионального сантехника.

Шаг 1: Подготовка котла

Отключите питание котла и подачу воды. Это поможет снизить риск травм и несчастных случаев.

Подсоедините шланг и водяной насос к водоразборному крану котла и слейте воду. Предварительно подождите, пока вода в бойлере не остынет.

Шаг 2: Подготовка фитингов

Найдите безопасное место для водонагревателя рядом с бойлером. Участок должен быть ровным. Убедитесь, что вокруг котла есть свободное пространство в несколько дюймов. Всухую установите медную трубу диаметром 1 дюйм от котла до входа теплообменника.

Установите Y-образный сетчатый фильтр после шарового крана. Это поможет фильтровать и сливать оставшуюся внутри воду. Используйте адаптеры и сантехнический скотч, чтобы прикрепить все должным образом.

Шаг 3: Отшлифуйте и зафлюсьте

Отшлифуйте и зафлюсьте соединения и припаяйте их. Сейчас не время учиться паять. Если у вас нет опыта пайки, не пытайтесь делать это самостоятельно. Пожалуйста, привлеките профессионала, чтобы помочь вам.

Далее разорвать соединение с водоразборным краном котла. Всухую установите медную трубу диаметром 1 дюйм от выхода змеевика теплообменника до входа в котел.

Шаг 4: Завершение

Припаяйте основные трубы подачи воды. Добавьте аварийный запорный клапан. Прикрепите датчик температуры к косвенному водонагревателю, чтобы вы могли контролировать его. Далее прикрепите к котлу электронное реле.

Включите подачу воды и вентиль. Включите продувочные клапаны, чтобы удалить лишний воздух. Вам понадобится ведро, чтобы собрать воду, вытекающую во время этого процесса.

Примечание: наполнение резервуара для воды может занять некоторое время. Вам нужно подождать несколько часов, прежде чем горячая вода будет доступна. Также процесс установки занимает несколько часов, а значит горячей воды у вас будет не сразу.

Типы водонагревателей

Существует несколько типов водонагревателей, которые можно использовать для дома.

На сегодняшний день наиболее популярны следующие водонагреватели:

Водонагреватель с накопительным баком

Эта модель является самой популярной моделью водонагревателя, и, возможно, она у вас уже есть. Часто называемый обычным водонагревателем с накопительным баком, в нем используется бак для хранения нагретой воды.

Размер бака определяет количество доступной горячей воды. Изолированный бак сохраняет воду горячей, а клапаны регулируют температуру воды.

Что нужно знать о владении водонагревателем с накопительным баком

Водонагреватель с накопительным баком требует чистки каждые шесть месяцев. Водонагреватель популярен, потому что он может служить 20 лет и стоит недорого.

Некоторые люди не предпочитают водонагреватели с накопительным баком, потому что они требуют обслуживания. Кроме того, баки могут нагревать только определенное количество воды в данный момент времени.

Проточный водонагреватель

Проточный водонагреватель становится популярным благодаря современным технологиям. Безбаковый водонагреватель, как следует из названия, представляет собой бак, а вместо этого использует змеевики, которые быстро наполняются водой и нагревают воду.

Известные как водонагреватели по запросу, в них обычно хранится горячая вода, готовая к использованию. Однако обогревателя недостаточно для размещения семьи.

Что нужно знать о владении безбаковым водонагревателем

Срок годности этого водонагревателя составляет десять лет. Он энергоэффективен, так как не поддерживает постоянное нагревание воды, а вместо этого обеспечивает только то, что необходимо.

Они не так популярны из-за своей цены. Они также не окупаются, как другие модели. Их короткий срок службы делает их еще более дорогими.

Водонагреватель с тепловым насосом

Водонагреватель с тепловым насосом, также известный как гибридный водонагреватель, использует атмосферное тепло воздуха и земли. Он также использует электричество для передачи тепла вашей воде.

Что нужно знать о владении водонагревателем с тепловым насосом

Водонагреватели с тепловым насосом энергоэффективны и экономичны, что объясняет их популярность. Поскольку нагреватель рециркулирует тепло, он использует только половину энергии, необходимой большинству водонагревателей.

Несколько недостатков включают в себя то, что нагреватель требует больше вертикального пространства и не может работать в любом климате. Если на участке земли недостаточно тепла, он будет ограничен тем, сколько тепла он может дать.

Водонагреватель на солнечной энергии

Изображение с flickrk.

Водонагреватель на солнечной энергии использует энергию солнца. Если у вас уже есть солнечные батареи, то этот обогреватель будет хорошей инвестицией. Если нет, вам нужно сначала установить солнечные батареи.

У нас есть руководство по покупке солнечных батарей, которое поможет вам начать работу. Есть несколько недорогих вариантов.

Что нужно знать о владении водонагревателем на солнечной энергии

Пожалуй, самый энергоэффективный водонагреватель, так как солнечные панели — самый экологичный из доступных вариантов.

Солнечные обогреватели не так желательны, потому что они требуют резервного варианта в условиях низкой освещенности. Это также дорогой вариант, и может пройти несколько лет, прежде чем вы начнете замечать разницу в экономии.

Конденсационный водонагреватель

Возможно, это наиболее интересный вариант, поскольку для нагрева воды в вашем доме используются неиспользуемые пары газа. Конденсационный водонагреватель хорошо работает, если вы уже используете газовое отопление вместо электрического.

Газовые пары в вашем доме направляются через змеевик на дне резервуара для нагрева воды. Он требует очень мало энергии и вместо этого повторно использует энергию, которую вы уже использовали.

Если вы уже используете газ, этот вариант может быть наиболее энергоэффективным. В противном случае не стоило бы продолжать, особенно в домах без выхлопных газов.

Правильный выбор водонагревателя

Теперь, когда вы узнали о различиях между водонагревателями, вам может быть проще выбрать правильный водонагреватель. Будет ли косвенный водонагреватель лучшим выбором, или есть вариант получше?

Лучший способ выяснить это — связаться со специалистом, который может дать вам непредвзятое мнение. Свяжитесь с одним из них сегодня и узнайте, смогут ли они помочь вам выбрать лучший водонагреватель для дома и семьи.

Часто задаваемые вопросы (FAQ)FAQ

Каковы недостатки косвенного водонагревателя?

Использование воды, богатой минералами, может привести к повреждению теплообменника. Также, если у вас котел с пожизненной гарантией, знайте, что в них встроены дисквалифицирующие ограничения. Обычно гарантия распространяется только на первоначального владельца. Они не могут быть переданы после того, как вы продадите свой дом.

Сколько стоят косвенные водонагреватели?

Косвенные водонагреватели объемом 40 галлонов стоят от 350 до 1600 долларов. В среднем установка будет стоить от 800 до 1700 долларов.

Как работает косвенный водонагреватель?

Косвенные водонагреватели основаны на теплопередаче. Сам резервуар для воды не использует электричество или газ. Как правило, нагреватель подключается к вашему котлу, который использует пар в качестве катализатора тепла.

Косвенный водонагреватель Заключение

С наступлением холодов и приближением зимы вам нужен водонагреватель, который обеспечит вас теплой водой по доступным ценам.

Для тех, кто не знаком, водонагреватель косвенного нагрева поначалу может показаться необычным, но после того, как вы узнаете о нем больше, вы обнаружите, что он может помочь вам в долгосрочной перспективе. Независимо от того, что вы решите, не ждите до последней минуты, чтобы заменить водонагреватель.

Сравнение косвенных и прямых систем горячего водоснабжения

Но при таком широком выборе продуктов, доступных для эффективного производства горячей воды для бытовых нужд (ГВС), важно понимать истинные преимущества разделения систем отопления и горячего водоснабжения, а также различия между использованием водогрейных агрегатов с прямым или непрямым нагревом.

Объяснение устройств с прямым и непрямым нагревом

Устройства с прямым нагревом, такие как водонагреватели Dorchester для производства горячей воды, имеют встроенную газовую или масляную горелку, которая непосредственно нагревает воду в своем накопительном цилиндре, подавая горячие газы через один или несколько теплообменников. дымовые трубы внутри цилиндра, которые затем передают тепло окружающей воде.

Блоки с непрямым нагревом, такие как калориферы, не имеют встроенной горелки, но содержат один или несколько змеевиков теплообменника, заполненных горячими жидкостями (водой или солнечным теплоносителем), которые уже были нагреты «косвенно» одним или несколькими внешними источниками тепла, такими как бойлер или солнечные коллекторы.

Преимущества разделения систем отопления и горячего водоснабжения

Исторически сложилось так, что в системах с непрямым нагревом для нагрева водонагревателя использовался отдельный водогрейный котел, но с современными высокоэффективными котлами один и тот же котел теперь можно использовать как для контура отопления, так и для контура отопления. Система ГВС. Однако, когда отопление помещения не требуется, котел все равно должен работать, чтобы обеспечить теплом систему горячего водоснабжения.

Водонагреватели с прямым нагревом предназначены исключительно для производства горячей воды, обеспечивая более быстрый нагрев и время отклика по сравнению с косвенной системой, которая фактически представляет собой «нагрев воды для нагрева воды». Это увеличивает вероятность потерь тепла в котле и связанных трубопроводах между котлом и водонагревателем.

Водонагреватели часто устанавливаются рядом с местом потребления, что снижает потребление энергии, необходимой для подачи воды по длинному трубопроводу, и минимизирует потери тепла при распределении. Это также помогает уменьшить длину мертвых участков в системе, участков неиспользуемых/редко используемых трубопроводов, которые представляют риск заражения легионеллой (посмотрите наше видео о защите от легионеллы в водонагревателе). Это поддерживает соблюдение таких нормативных актов, как Руководство по охране труда и технике безопасности L8 — Утвержденный свод правил и рекомендаций по контролю за бактериями легионеллы в водных системах, в котором говорится, что распределительные трубопроводы должны быть соответствующим образом спроектированы, чтобы вода могла достигать всех выходов под углом 50 °. C в течение 1 минуты после открытия крана.

Водонагреватели, используемые для производства ГВС, не требуют дымоходов и не имеют прямого подключения к ним подачи газа. Это упрощает их установку.

Сравнение эффективности – почему она не всегда дает результат

В отрасли ведутся споры о справедливости критериев эффективности в части L Строительных норм и правил, поскольку существуют некоторые расхождения между методами расчета Эффективность системы горячего водоснабжения с непрямым и прямым нагревом.

Для водонагревателей с прямым нагревом в части L используется общий сезонный КПД самого прибора, который измеряется с использованием КПД за один цикл нагрева от горячего к холодному.
С другой стороны, для системы горячего водоснабжения с непрямым нагревом это позволяет использовать общую сезонную эффективность соответствующего котла.

Вот где возникает проблема.

Общий сезонный КПД котла рассчитывается с использованием КПД при частичной и полной нагрузке. Тем не менее, система с непрямым нагревом обычно работает при температуре 80/60, при которой котел не может конденсироваться, следовательно, фактически не работает при частичной нагрузке (для чего требуется температура возврата 30°C). Это означает, что то, что записано на бумаге, не является истинным отражением того, что на самом деле будет происходить на практике.
