Что такое вальма: Вальма | это… Что такое Вальма?

Содержание

определение, устройство в стропильной системе, преимущества и недостатки

Вальмовый тип крыши смотрится изящно и легко. Украшает дома любой высоты и позволяет использовать практически любой материал кровли.

Проект такой крыши сложнее, а стоимость возведения выше, чем для не менее популярной двускатной или плоской. Но деньги, затраченные на услуги инженера-конструктора, будут сэкономлены на отсутствии сезонного ремонта в будущем.

Содержание

1 Что это такое?
- 1.1 Отличия от конька
- 1.2 Отличия от ендовы
2 Преимущества и недостатки
3 Устройство в стропильной системе
4 Укрепление и усиление ската
5 Заключение

Что это такое?

Вальма — формообразующий элемент вальмовой крыши, представляющий собой треугольный скат от карниза до вершины, поднимающийся над торцовыми стенами. Такой тип кровли достаточно популярен ввиду отличных эксплуатационных характеристик:

с нее легко сходят осадки;
справляется с ветровой нагрузкой;
выглядит скромно и со вкусом.

У стандартной вальмовой крыши 4 ската: два треугольника друг напротив друга (вальмы) и две трапеции, а также вершина кровли — конек.

В некоторых источниках вальмой называют ребро стыка скатов крыши, что неверно. Брус, который по внешнему углу крыши крепится к коньку верхним концом и к мауэрлату — нижним, является диагональным стропилом. Всего таких стропил вальмовая кровля содержит четыре.

Отличия от конька

Другая промашка в том, что на форумах и в статьях путают вальму и конек. Конек — это ребро стыка скатов наверху крыши, он всегда расположен горизонтально относительно земли. Вальма же наклонена и имеет форму треугольника. Она присоединяется к торцу конька центральным рядовым стропилом.

Отличия от ендовы

Ендова — это впадина между выпуклыми поверхностями кровли, иначе говоря, внутренний стык скатов. Ендова образуется при соединении 2-х частей строения под прямым углом.

Ендова, в отличие от вальмы, спускается от конькового прогона к внутреннему углу, а не к наружному. Их не нужно опускать (изменять линию врубки «птичий клюв»), и там, где ендова соединяется с коньком, вертикальный распил делают односторонним.

Преимущества и недостатки

К однозначным достоинствам вальмовой крыши относят:

Устойчивость к ветровым нагрузкам — торцевые вальмовые скаты не встречают ураганный ветер в лоб, как фронтон, а пускают по касательной.

Не задерживает осадки — крыша не собирает тяжелые пласты снега зимой и лужи воды в остальные сезоны.
Жесткая и долговечная конструкция — за счет уникальной стропильной системы.
Широкий карнизный свес по всему периметру, который защищает стены дома от природных факторов.
Эстетика — вальмовая крыша скрадывает высоту дома и делает его легким визуально. Украшает и небольшую мазанку, и двухэтажный коттедж в любом стиле.
Многовариантность конструкции — шатровая, полувальмовая (голландский и датский вариант), по-американски, с кукушкой, ломаная. Эти виды различаются количеством скатов, их формой. С их помощью можно реализовать все задумки в строительстве. К примеру, в рамках одного строения уместить жилую зону, гараж и бытовку.

Есть и недостатки:

Конструкция вальмовой крыши сложная и дорогая.
Ввиду отсутствия фронтона естественный свет проникает только через мансардные, слуховые окна. Они к тому же требуют дополнительного ухода и трат.

Минусы конструкции условны, так как не сулят потерю надежности и решаются увеличением денежных вложений.

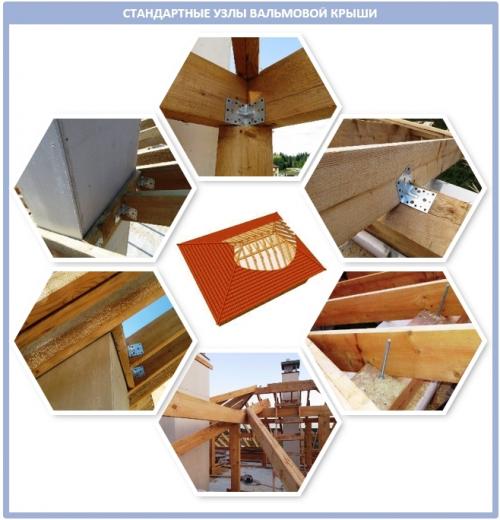

Устройство в стропильной системе

Место вальмы в стропильной системе лучше рассмотреть на примере классической вальмовой крыши. Она состоит из двух треугольных скатов и двух трапециевидных. Противолежащие треугольные скаты заменяют фронтоны, их вершины соединены прогоном конька.

На чертеже видно, что вальма крепится верхним концом к прогону конька, другим к мауэрлату.

Напарники вальмы в стропильной системе:

Мауэрлат. Несущая основа из толстого бруса, которая равномерно распределяет и принимает вес стропильной системы.
Лежень и стойки. Лежень — собрат мауэрлата, к которому под прямым углом крепятся вертикальные опорные стойки, держащие конек.
Прогон конька. Верхний брус, к которому крепятся вальмы и рядовые стропила.
Диагональные стропила, которые формирует геометрию и идею крыши. Очень крепкий и длинный брус. При длине 6 метров и больше его делают двойным, чтобы не допустить провисание.
Рядовые стропила — центральные крепятся к прогону конька и мауэрлату, промежуточные — к коньку и диагональным стропилам.
Нарожники. Тоже входит в тело ската, но крепятся не к коньку, а к диагональному стропилу. Короткий и несет малую нагрузку.
Подкос. «Костыль» рядового стропила.
Шпренгель
. Подпорка для диагональных стропил, распределяет нагрузку и борется с провисом.
Кобылка. Короткий брусок, который крепят к нижнему свесу стропил. Кобылка тоньше в сечении и легче стропильного бруса, а значит с помощью варьирования ее длины можно соорудить сколько угодно широкий свес, который при этом не сильно утяжелит стропильную конструкцию.

Высота, толщина и шаг стропил рассчитываются специалистом с учетом решающих факторов:

ветровая и снеговая нагрузка в регионе;
открытость участка;
тип кровли, которая даст весовую нагрузку на стропила.

Укрепление и усиление ската

Крыши домов во многих поясах Земли выдерживают круглогодичную атаку атмосферных осадков. Как минимум, тяжеловесные снега зимой и проливные дожди в весенне-осенний сезон. Но работать нужно не только с вальмой, но и со всей системой

Чтобы несущее стропило вальмы справлялось с нагрузкой, его укрепляют шпренгельной фермой. Эта группа элементов разгружает стык скатов у основания.
Также вальму длиной больше 6 метров делают из двойного бруса.
С некоторой натяжкой к укреплению относят обрешетку. Это доски, которые укладывают поперек и поверх стропил, создавая сетку для кровли. Часто обрешетку делают разреженной, однако в местах большой нагрузки (ендовы и карнизы) ее лучше класть сплошняком.
Соседние рядовые стропила дополнительно соединяют схваткой — брусом на уровне мауэрлата или немного выше.

Заключение

В заключение нужно отметить, что вальмовые крыши служат людям несколько веков. И давно ясно, что все усилия на конструирование и возведение такой крыши прилагаются не зря.

Особенно это актуально в холодных широтах, где зима дарит пласты снега, способные обрушить плоскую крышу. А весна с ее веселой капелью ищет зазоры в кровле и знакомит с коррозией. Скаты вальмовой крыши способны долго защищать жильцов от сезонных неурядиц.

Значение, Синонимы, Определение, Предложения . Что такое вальма

Онлайн-переводчик
Грамматика
Видео уроки
Учебники
Лексика
Специалистам
Английский для туристов
Рефераты
Тесты
Диалоги

Английские словари
Статьи
Биографии
Обратная связь
О проекте

Варианты | Синонимы | Примеры | Склонение / спряжение

Значение Викисловарь

Значение Википедия

Источник: Викисловарь

Вальма (нем. Walm, ранее Walben — скошенная крыша) — треугольный скат вальмовой (шатровой) крыши, который располагается с торцевой стороны здания и пролегает от конька до карниза. Если торцовый скат не обладает полной протяжённостью, то он носит название полувальмы; если наклонный скат срезает верхнюю часть вальмы, то такая крыша носит название полущипцовой.

Архитектурное оформление такой крыши нередко дополняется художественным преломлением вальм и скатов внутрь или наружу. При использовании таких декоративных решений необходимо учитывать фактор усложнения стропильных систем и увеличение расхода кровельных материалов.

Синонимы

(v1)

син.

тазобедренный сустав

Предложения со словом «вальма»

Хром снова ведет Пастухов, когда император Вальхарт из Вальма угрожает вторгнуться в Илиссу.
Другие результаты
В промежуточный период континенты Арханея и Валентия стали известны как Илисса и вальм.
В той или иной степени так происходило в Вальми, во время дела Дрейфуса, в период правительства Виши и по вопросу колониализма.
Луи-Филипп командовал дивизией под его командованием в кампании Вальми.
В битве при Вальми 20 сентября 1792 года Луи-Филиппу было приказано разместить артиллерийскую батарею на вершине холма Вальми.
Затем Луи-Филипп был отозван в Париж, чтобы сообщить французскому правительству о сражении при Вальми.
20 сентября 1792 года французы выиграли сражение против прусских войск под Вальми, и новый Национальный Конвент заменил Законодательное Собрание.
Республика была провозглашена в сентябре 1792 года после победы французов при Вальми.
20 сентября французские революционные войска одержали первую крупную победу в битве при Вальми.
В результате, хотя его и почитали как героя французских побед при Вальми и Жемаппе, Национальный Конвент приказал арестовать его.
Этот титул также использовали Вальмики, Патанджали и Даянанда Сарасвати.
В следующей таблице приводится одна такая система, используемая в Вальмики Рамаяне.
Потому что полицейские ищут Аделин Вальмо, а не Ани Вионе.

Вы хотите помочь Аделин Вальмо, да или нет?
Сожалею, я искал информацию о Луисе Вальмо, отчиме Аделин.
Портрет мужчины когда-то принадлежал графу Иоганну Людвигу, Рейхсграфу фон Вальмоден-Гимборну, незаконнорожденному сыну Георга II Английского.
Двумя его самыми известными любовницами были Генриетта Говард, впоследствии графиня Саффолк, и с 1735 года Амалия фон Вальмоден, Графиня Ярмут.
Да, если мужчины такие, как вы о них говорите, надо бежать от них, надо их ненавидеть. Но насколько же не схож с ними Вальмон!
Скажите же мне теперь, уважаемый друг мой, действительно ли господин де Вальмон столь уж нераскаянный распутник?
Если господин де Вальмон вам не написал, так это не моя вина.
Эта помощь будет для вас бесполезной, если, как полагает господин де Вальмон, вы в ближайшее время отправитесь в деревню. Но тогда вам станет помогать он сам.
Твой друг, виконт де Вальмон, весьма активно занимается твоими делами.
Неужели господин де Вальмон мог достигнуть душевного благополучия лишь ценой моего счастья?
Три речные долины пересекают склон утеса, открывая путь к гаваням Фекамп, приютившимся на реке Вальмон, Дьепп на реке Арк и Трепор на реке Бресле.
Темная рука и Вальмон принесли книги заклинаний, но их усилия были пресечены Джеки и Тору.
Вы говорите о его редком чистосердечии — о да, чистосердечие Вальмона должно быть, действительно, вещью очень редкой!
Уединение наше оживляется присутствием ее племянника, виконта де Вальмона, который любезно согласился пожертвовать ради нас несколькими днями.
Дружеская помощь Вальмона обеспечивала нам переписку, но вы ее не захотели, вы нашли ее тягостной, вы предпочли, чтобы мы реже обменивались письмами.
Я знала, как нежно вы любили господина де Вальмона, и со всей искренностью разделяю ваше горе.
От виконта де Вальмона к Сесили Воланж (приложено к предыдущему)

Словосочетания

На данной странице приводится толкование (значение) слова «вальма», а также синонимы, антонимы и предложения в которых содержится слово «вальма». Мы стремимся сделать толковый словарь English-Grammar.Biz, в том числе и толкование слова «вальма», максимально корректным и информативным. Если у вас есть предложения или замечания по поводу качеству значения слова «вальма», просим написать нам в разделе «Обратная связь».

Вальмовые стропила

Содержание

1 Вальмовые кровли и их виды
- 1. 1 Вальмовые кровли и их виды
- 1.2 Виды вальмовых кровель
- 1.3 Возведение четырехскатной кровли
- 1.4 Усиление кровельного каркаса
2 Вальмовая крыша своими руками – устройство стропильной системы
- 2.1 Вальмовая крыша – преимущества и недостатки
- 2.2 Разновидности (типы и виды) вальмовой крыши
- 2.3 Конструкция вальмовой крыши
- 2.4 Расчет вальмовой крыши
3 Основные параметры чертежа стропильной системы для вальмовой крыши
- 3.1 Что такое вальма
- 3.2 Виды вальмовых стропильных систем
- 3.3 Создание чертежа стропильной системы вальмовой крыши
4 Основные параметры чертежа стропильной системы для вальмовой крыши
- 4.1 Что такое вальма
- 4.2 Виды вальмовых стропильных систем
- 4.3 Создание чертежа стропильной системы вальмовой крыши
5 Основные параметры чертежа стропильной системы для вальмовой крыши
- 5.1 Что такое вальма
- 5.2 Виды вальмовых стропильных систем
- 5. 3 Создание чертежа стропильной системы вальмовой крыши

Вальмовые кровли и их виды

Двускатные кровли все менее и менее привлекают частных застройщиков. Ведь если обладаешь некоторыми возможностями, то почему бы не устроить себе хорошую вальмовую крышу, что в простонародье называется четырехскатной. Стропила вальмовой крыши образуют скаты по форме напоминающие треугольники, что является отличительной чертой таких крыш.

Виды вальмовых кровель

Если разобрать вальмовую крышу на составляющие части, то мы получаем:

Обыкновенную двускатную кровлю, которая состоит из скатов в виде трапеций. Такие скаты, как правило, не могут полностью покрыть длинную сторону площади дома
Две треугольные вальмы, которые в свою очередь и закрывают необходимую площадь

Благодаря тому, что все материалы для устройства кровли имеют приемлемую стоимость, то такой тип крыш является наиболее подходящим вариантом для частного строительства. Единственная сложная вещь при устройстве вальмовой крыши является ведение разметки при ее монтаже. При этой работе очень важна высокая точность, ведь если ошибиться и оставить все как есть конструкция может не выдержать.

Четырехскатные крыши, как ни странно подразделяются на некоторые подвиды, такие как:

Шатровая. Как понятно из названия, такой вид кровли обладает свойствам шатра и монтируется непосредственно над зданием. Ее строение выглядит как четыре равных треугольника
Датская (полувальмовая). Все вальмы находящиеся на этой крыше монтируются не на всю высоту и чуть-чуть не доходят до конька
Мансардная (полувальмовая). Все кровельные элементы устанавливаются подобно датской, но отличается тем, что она усекается не вверху, а снизу
Ломаная. Такой тип кровель имеет на своей поверхности разную крутизну скатов, поэтому она и выглядит как ломаная

Возведение четырехскатной кровли

Монтаж несущих балок является первым и самым значимым этапом устройства кровли. Сложная конструкция подразумевает под собой установку нескольких видов несущих балок, но если рассматривать простую конструкцию, то монтаж мауэрлата является единственным действием на этом этапе. Схема стропил вальмовой крыши не так запутана, как кажется, на первый взгляд и немного разобравшись в ней, становится все понятно.

Следующим шагом будет устройство элементов каркаса, а если сказать проще, то в ход идут вальмовые стропила. Как и при всех работах в строительстве наибольшую важность играет точность замеров, ведь если их произвести не верно, то можно получить торчащие деревянные балки по всему периметру, а это нам не нужно.

Стропила вальмовой кровли должны немного выступать со стен. Это делается для того, что бы образовать своеобразный карниз. Он защитит стены вашего жилища от атмосферных осадков. Для выполнения своей функции этот карниз должен выступать минимум на 0,4м.

Совет: Расчет длины стропил вальмовой крыши очень легко производится посредством обычной теоремы Пифагора, поэтому не мудрите, а просто узнайте необходимые данные. В нашем случае катетами будут являться высота конька и проекция стропила на горизонтальную плоскость от стены до середины.

Укладка диагональных стропил на свои места очень кропотливое занятие, ведь именно на них формируется плоскость скатов. Стоит отметить, что их длина по отношению друг к другу должна быть одинаковой.

Опытные застройщики скажут, что диагональная нога это самый длинный элемент кровельного каркаса и именно он несет максимальную нагрузку. В связи с этим необходимо позаботиться о мерах укрепления. В качестве усиления подойдут двойные диагональные стропила или же специальная опора.

В случае, когда диагональный элемент сшит из двух досок, то в местах их соединений должны опираться на стойки подпор. В случае отсутствия таковых позаботьтесь об устройстве шпренгеля или его фермы.

Устройство шпренгельной фермы встречается не часто, но имеет место быть. Поэтому не лишним будет отметить, что она обязана находиться между примыкающими стенами в углу.

Закончив работы по крепежу всех стропил, приступаем к устройству промежуточных стропил. Они имеют некоторые отличия и подразделяются на:

Для равномерного распределения обыкновенных промежуточных стропил вам необходимо выполнить некоторые расчеты. Этот расчет очень прост. Вам потребуется разделить длину конька на количество стропил, прибавив одну лишнюю. Полученное число и будет наиболее правильным шагом промежуточных элементов.

При монтаже коротких (угловых) стропил следует позаботиться о том, что бы их верхняя часть лежала на диагональных. Их размер может отличаться друг от друга. Необходимая длина угловых стропил легко узнается без расчетов и чем ближе они находятся к стене, тем они короче.

Усиление кровельного каркаса

Во всех кровельных работах таятся скрытые нюансы. В этой части статьи мы и попробуем произвести их разбор.

Давайте начнем с размеров самого дома. Если логически подумать, то чем больше возводимое здание, тем больше должна быть и кровля, но что будет, если дом большой только в ширину? В таком случае необходимо учесть провисание стропильных ног.

Такое явление свойственно промежуточным и диагональным стропилам. Если вам предстоит возводить такое здание, то позаботьтесь об дополнительных работах, которые предусмотрят усиление всей стропильной системы. Этот комплекс работ является не редким случаем. Поэтому знающие люди посоветуют установить стойки под все длинные элементы кровли и закрепить их укосами.

Но существует и другой способ усиления прогибающих элементов. Установка нескольких стоек с устройством на них продольной балки – альтернатива стандартному усилению. Она должна располагаться под самым центром диагональных или промежуточных стропил и принимать на себя всю тяжесть массы крыши.

ВАЖНО: Не забывайте, что древесина это легко воспламеняемый материал, а сроки ее годности без предварительной обработки оставляют желать лучшего. Поэтому обязательно обработайте все деревянные элементы специальными антисептиками и антипиренами.

В конце хочется отметить, что именно вальмовая кровля обладает особой надежностью и устойчивостью. А правильно подобранное кровельное покрытие в сочетании с этим видом придадут вашему жилью уникальный вид.

Вальмовая крыша своими руками – устройство стропильной системы

Вальмовая крыша – это разновидность четырехскатной крыши, у которой два ската имеют трапецеидальную форму, а два других (торцовые) – треугольную (имеющие одноименное называние «вальмы»). Если торцовые скаты занимают всю площадь от конька до карниза – это вальмовая крыша, если не достают до карниза – полувальмовая.

Крыша дома выполняет двоякую функцию – с одной стороны, на неё возложена защита здания от внешнего воздействия, а с другой – она призвана украсить строение и придать ему индивидуальность.

Исторически сложилось, что в России отдавали предпочтение более простым одно-, двускатным крышам, европейцы же предпочитают четырехскатную или вальмовую крышу, которая обладает достоинствами и недостатками при определенных условиях.

Вальмовая крыша – преимущества и недостатки

Плюсы:

большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька,

возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома,

эстетическая привлекательность.

Минусы:

сложность расчета и монтажа,
более высокая стоимость реализации проекта,
уменьшение площади чердачного помещения (в частности в месте установки диагональных опор),
невозможность устройства мансарды,
естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Разновидности (типы и виды) вальмовой крыши

Изучая устройство стропильной системы вальмовой крыши, следует учесть, что в пределах этого вида, есть несколько разновидностей конструкций. В свою очередь, это вносит коррективы в общий процесс возведения каркаса стропильной системы.

Классическая вальмовая крыша

Отличается опиранием диагональных ребер на опорную балку конька и расположение свесов на одинаковой высоте. Отдельные элементы вальмовой крыши соответствуют треугольнику (фронтоны) и трапеции (скаты).

Схема устройства стропильной системы и внешний вид вальмовой крыши (обычной, стандартной)

Шатровая вальмовая крыша

Отличается отсутствием опорной балки конька. Это приводит к тому, что все диагональные ребра сходятся в единой точке, а к ним уже примыкают рядовые короткие стропила. Такой крыше отдают предпочтение при наличии квадратной коробки дома. Но формирование надежного конькового узла достаточно сложное.

Схема устройства стропильной системы и внешний вид шатровой вальмовой крыши

Полувальмовая крыша

Отличается наличием вертикальных фронтонов, в которых можно установить окна. На картинке видно различие двух разновидностей полувальмовых крыш (голландской и датской).

Схема устройства стропильной системы и внешний вид голландской вальмовой крыши Схема устройства стропильной системы и внешний вид датской вальмовой крыши

Ломаная вальмовая крыша или мансардная четырехскатная

Наиболее сложная в плане строительства конструкция стропильной системы вальмовой крыши, так как в этом случае, все скаты кровли имеют разную площадь и расходятся под разными углами. Ломаная (мансардная) крыша позволяют более рационально организовать внутреннее подкровельное пространство и помимо дополнительной жилой площади придать дому эффектный внешний вид.

Схема устройства стропильной системы и внешний вид ломаной вальмовой крыши (мансардного типа)

Конструкция вальмовой крыши

Вне зависимости от разновидности кровли, все виды имеют одинаковые элементы стропильной системы вальмовой крыши:

Схема расположения конькового бруса в стропильной системе вальмовой крыши коньковая опорная балка или коньковый брус – используется для классической вальмовой крыши, выполняет функцию несущего элемента, к которому крепятся диагональные стропила,

Схема расположения диагонального (бокового) стропила вальмовой крыши диагональное стропило (боковое, ребро, накосное или угловое стропило) – более длинная стропильная нога, которая присоединяется к торцу конькового бруса под острым углом, формируя одну из сторон треугольника,

Схема расположения центрального стропила вальмовой крыши центральное стропило – доски, одинаковой длины, которые примыкают к коньковой балке и формируют края трапециевидного ската крыши. Между ними располагаются промежуточные стропила,

Схема расположения промежуточного стропила вальмовой крыши промежуточное или рядовое стропило – формирует плоскость трапециевидного ската, расстояние между ними определяет прогон стропильной системы,

Схема расположения нарожника вальмовой крыши нарожник или короткое стропило – конструктивный элемент, который крепится на диагональное стропило, формируют треугольный свес и угловые части трапеций.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми,

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему,

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования,

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материала Таблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

сначала на верхнюю обвязку торцевой стены наносится осевая линия,
затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил,
далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила,
на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены,
полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Основные параметры чертежа стропильной системы для вальмовой крыши

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы,
стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости,
вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков,
не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

Наслонная.
Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

высота расположения конька,
длина ската,
угол наклона,
количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно,
размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения,
нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот,
также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

определяется ширина дома и эта величина делится пополам,
полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения,
отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
После этого, зная шаг установки стропил, высчитываем их количество.
Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Основные параметры чертежа стропильной системы для вальмовой крыши

Что такое вальма

Основные принципы создания вальмой крыши дома

вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы,
стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости,
вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков,
не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Виды вальмовых стропильных систем

Типы конструкций стропильных систем крыш — схемы

Наслонная.
Висячая.

Создание чертежа стропильной системы вальмовой крыши

Измеряем габаритные данные строения

высота расположения конька,
длина ската,
угол наклона,
количество необходимого материала.

Выбор оптимальной высоты крыши

будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно,
размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения,
нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Выбор угла наклона ската вальмовой кровли

Как вычислить угол ската крыши и рассчитать ее монтаж

в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот,
также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Выбираем точки (шаг) установки стропилин

Как правильно подобрать шаг установки стропил

Чтобы правильно подобрать сечение стропил, нжно учитывать следующие типы нагрузок:

Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Определяем длину конька

Как правило, расчет длины конька проводится в следующей последовательности:

определяется ширина дома и эта величина делится пополам,
полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения,
отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Рассчитываем количество необходимого материала

Расчет площади вальмовой кровли

Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
После этого, зная шаг установки стропил, высчитываем их количество.
Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Основные параметры чертежа стропильной системы для вальмовой крыши

Что такое вальма

Основные принципы создания вальмой крыши дома

вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы,
стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости,
вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков,
не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Виды вальмовых стропильных систем

Типы конструкций стропильных систем крыш — схемы

Наслонная.
Висячая.

Создание чертежа стропильной системы вальмовой крыши

Измеряем габаритные данные строения

высота расположения конька,
длина ската,
угол наклона,
количество необходимого материала.

Выбор оптимальной высоты крыши

будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно,
размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения,
нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Выбор угла наклона ската вальмовой кровли

Как вычислить угол ската крыши и рассчитать ее монтаж

в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот,
также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Выбираем точки (шаг) установки стропилин

Как правильно подобрать шаг установки стропил

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Определяем длину конька

Как правило, расчет длины конька проводится в следующей последовательности:

определяется ширина дома и эта величина делится пополам,
полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения,
отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Рассчитываем количество необходимого материала

Расчет площади вальмовой кровли

Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
После этого, зная шаг установки стропил, высчитываем их количество.
Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Теги: #Вальмовые стропила

оптимальный угол наклона вальмовой крыши

Содержание статьи

Как рассчитать угол наклона крыши

Надежность любого здания, а также комфортность проживания в нем, зависят, главным образом, от того, насколько качественно устроена его крыша.

А одним из критериев качества кровли является ее наклон.

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

высокие, с углом в 45-60 градусов;
скатные, с наклоном от 30 до 45 градусов;
пологие, угол уклона у которых 10-30 градусов;
плоские. Уклон в 10 градусов и меньше.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25 — 30 градусов.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше – это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

О размерах шифера плоского листового.

О размерах шифера волнового по ссылке. Также о количестве волн.

Об отливах для крыши здесь. Какие выбрать и как установить.

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
для металлической черепицы значение этого параметра равняется 14;
для ондулина – это величина в 6 градусов;
минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен.

Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину.

В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Катет С – это половина ширины здания.

Катет а – это высота от перекрытия до конька.

Гипотенуза является длиной ската.

Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота – 10 метров, то следует пользоваться формулой:

cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.

Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса.

Зная несколько параметров, можно без проблем вычислить другие.

В том числе и угол наклона четырехскатной крыши.

Следует помнить о том, что все размеры необходимо снимать максимально точно.

А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер.

Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны.

А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Основные параметры чертежа стропильной системы для вальмовой крыши

Что такое вальма

Основные принципы создания вальмой крыши дома

вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Виды вальмовых стропильных систем

Типы конструкций стропильных систем крыш — схемы

Наслонная.
Висячая.

Создание чертежа стропильной системы вальмовой крыши

Измеряем габаритные данные строения

высота расположения конька;
длина ската;
угол наклона;
количество необходимого материала.

Выбор оптимальной высоты крыши

будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Выбор угла наклона ската вальмовой кровли

Как вычислить угол ската крыши и рассчитать ее монтаж

в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Выбираем точки (шаг) установки стропилин

Как правильно подобрать шаг установки стропил

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Определяем длину конька

Как правило, расчет длины конька проводится в следующей последовательности:

определяется ширина дома и эта величина делится пополам;
полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Рассчитываем количество необходимого материала

Расчет площади вальмовой кровли

Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
После этого, зная шаг установки стропил, высчитываем их количество.
Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Определяем оптимальный угол наклона крыши

Любой дом венчается крышей – одной из главных конструкций здания, защищающей его внутренние помещения от дождя и снега. Одним из главных критериев любой кровли является крутизна скатов. Так как плоская крыша распространена преимущественно только в многоэтажном жилом и промышленном строительстве, то этот вопрос особо актуален для владельцев частных домов и коттеджей.

От величины наклона крыши зависит количество кровельного материала, поэтому выбор угла наклона и его предварительные расчеты следует производить до начала покупки кровельного материала.

Рассмотрим, как определить угол наклона скатной крыши и его связь с проектированием всей кровельной конструкции.

От чего зависит крутизна крыши?

Угол наклона кровли прямым образом влияет на ее эксплуатационные характеристики. В строительстве выделяют 4 вида кровельных конструкций:

Крутые с уклоном 45-60°;
Скатные – 30-45°;
Пологие – 10-30°;
Плоские с уклоном менее 10°.

Определение данной величины зависит от ряда факторов:

Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности. При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы.

В районах с большой ветровой нагрузкой также опасно устраивать плоские и пологие кровли: при слабом креплении конструкции может произойти ее срыв. Таким образом, в районах с сильными ветрами рекомендованный угол ската крыши находится в диапазоне 25-30°.

Снеговая нагрузка. В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.

Не стоит обустраивать именно крутую крышу: некоторое количество снега, задержавшегося на кровле в зимний период, имеет полезное свойство удерживать тепло. Однако важно рассчитать нагрузку, оказываемую снежной шапкой на конструкцию, чтобы не допустить ее обрушения.

Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов. Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.
Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней. Чем круче крыша и выше конек – тем просторнее мансарда и наоборот. Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.

Рассмотрим основные кровельные покрытия и минимальные углы для них:

Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°. Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;
Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком;
Металлочерепица стелется при значении от 14°;
Ондулин – от 6°;
Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

H – высота конька;
L – ширина половины дома;
α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Заключение

В проектировании кровли нахождение оптимального угла наклона имеет важное значение. Данный параметр зависит от верной оценки погодных условий, выбора кровельного материала, желания создать жилое помещение. Его верное определение — залог долгой и успешной службы крыши в любых погодных условиях.

Вальмовая крыша, её конструкция, виды, достоинства и недостатки

1643367360 вальмовая крыша,вальмовая стропилина,вальмовая нога,вальма,виды крыш,стропильная система

Вальмовая крыша

Вальмовая крыша — это вид четырёхскатной крыши с характерными особенностями стропильной системы и плоскостей кровли. Важнейшим элементом стропильной системы является вальмовая нога или вальмовая стропила, которая упирается в конёк под тупым углом в разных плоскостях, обеспечивая тем самым повышенную прочность стропильной конструкции. Две противоположные плоскости вальмовой кровли представляют собой наклонённые трапеции, а две другие, как правило, две треугольные плоскости. Именно эти две треугольные плоскости и принято называть вальмами.

Разберёмся, что же такое вальма.

Достаточно традиционным явлением в строительстве оказывается ситуация, когда незнакомое и, казалось бы, незнакомое слово относят к немецкому языку. Аналогично обстоят дела и с вальмой.

Происхождение слова «вальма» относят к немецкому языку как:

Walm или Walben — скошенная крыша
Walm — стог сена
Walra — треугольный скат

Во первых, интересен факт, что разные авторы «walm» указывают с разными переводами, а во вторых, если вы попробуете перевести это слово в различных переводчиках, то очень удивидесь.

В действительности есть простое русское слово «вал», на который очень похожа вальмовая крыша, а вальмовые ноги «навалены» на конёк.

Ну а если серьёзно, то вальмовая крыша — это достаточно распространённый вид крыш в регионах с сильными ветрами и высоким количеством осадков, как в виде снега, так и дождя. Почему же так происходит?

Конструкция вальмовой крыши

Дело именно в конструкции вальмовой крыши.

Стропильная система вальмовой крыши отличается от стропильной системы простой двускатной крыши наличием вальмовых стропил. Это стропилины, которые к коньку подходят не под прямым углом, а под тупым углом.

Если в двускатной крыше стропилины, которые расположены напротив друг друга по отношению к коньку, противодействуют друг другу и создают жёсткость конструкции в поперечном сечении, то для жёсткости в продольном направлении этого нет. Для обеспечения продольной жёсткости и сопротивления ветровой нагрузке на фронтоны необходимо внутри конструкции делать дополнительные укосины, которые занимают внутреннее пространство.

Из-за наличия укосин в стропильной конструкции двускатной крыши оборудовать подкровельное пространство под жилую часть становится сложнее, а полезная площадь оказывается существенно меньше общего подкровельного пространства.

В стропильной системе вальмовой крыши роль укосин выполняют вальмовые стропилины (накосные, диагональные) или вальмовые ноги. Именно благодаря их наличию внутри подкровельного пространства нет дополнительных элементов жёсткости.

Устройство вальмовой крыши

Особенности вальмовой кровли

Следствием применения вальмовых ног или стропил является образование ещё двух скатов, которые имеют форму треугольников. Именно эти треугольники часто и называют вальмами. Два других ската оказываются не прямоугольной формы, а в виде трапеции. Таким образом появляется четырёхскатная кровля. А значит и необходимость дополнительных сопряжений плоскостей. Это приводит к необходимости более внимательного отношения к кровельному покрытию.

Само покрытие можно выбирать любое, но от его рельефности нужно определять угол наклона, чтобы не получались стыки, куда может заметать снег. Именно по этой причине предпочтительнее оказываются мелкорельефные и плоские кровельные покрытия.

Виды вальмовой крыши

Отличительными признаками вальмовой крыши являются наличие плоскости кровли в виде наклонённого треугольника — вальмы, а также применение вальмовых стропил. От сочетания этих признаков выделяют разные виды вальмовой крыши.

В классической вальмовой крыше вальмовые стропилины упираются в конёк, в результате чего образуется треугольная плоскость вальм и трапециевидные плоскости. Именно такой классический вариант исполнения и называют собственно вальмовой крышей.

В случае, если длина здания небольшая и близка к квадрату, то конёк может отсутствовать. В этом случае вальмовые ноги упираются друг в друга. Трапециевидная плоскость не формируется, все плоскости треугольные. Такой вид крыши называют шатровой.

В качестве разновидности вальмовых крыш часто называют полувальмовую крышу, но к таким относят принципиально различающиеся варианты.

Крыша имеет четыре плоскости кровли, две из которых треугольные. Но эти плоскости не опускаются до уровня обвязки или мауэрлата. Дело в том, что в такой крыше нет вальмовых ног, которые упираются в мауэрлат и конёк, выполняя несущую функцию. То есть по устройству стропильной системы это двускатная крыша. В такой крыше получающаяся вальма — это не более чем форма реализации свеса кровли, которая лучше защищает фронтон от дождевых осадков. Два основных ската не имеют трапециевидной формы.

Может быть внешне похожий вариант, но в котором действительно присутствуют вальмовые стропилины, только они упираются в мауэрлат верхней части фронтона. Такой вид крыши принято называть голландским.

Другой разновидностью полувальмовой крыши является датский вариант. В нём присутствуют вальмовые ноги, но упираются они не в конёк, а в доску, которая приколочена ниже конька к крайним перпендикулярным коньку стропилам. В результате в верхней части образуется небольшой фронтон треугольной формы, а сам вальмовый скат оказывается трапециевидной формы.

Так как в случае с классической вальмовой крышей и датской крышей для реализации мансарды нет возможности сделать традиционные окна в стене, то делаются либо мансардные окна в плоскости, либо слуховые окна, которые образуют сложную ломаную линию.

Устройство полувальмовой крыши голландского типа

Устройство полувальмовой крыши датского типа

Преимущества вальмовой крыши

Выше уже говорилось, что особенность конструкции вальмовой крыши заключается в применении вальмовых стропил, а это приводит:

к увеличению жёсткости стропильной конструкции
к возможности отказа от внутренних укосин и освобождению подкровельного пространства для оборудования мансарды.

Следствием изменения в стропильной конструкции является увеличение количества скатов, но при этом площади отдельных скатов уменьшаются, благодаря этому снег легче сходит с крыши.

Кроме этого появление дополнительных скатов и полное или частичное исключение фронтонов повышает защиту от осадков, фронтоны не намокают от косых дождей.

Дополнительно появляется возможность сделать свесы, которые защищают стены от дождя не только с двух сторон, но и со всех сторон, а это важно для влажных регионов или регионов, где происходит смена направления движения воздушных масс и осадков.

Исключение фронтонов приводит к повышению ветровой устойчивости крыши, так как она оказывается обтекаемой формы.

Недостатки вальмовой крыши

Если бы такой вид крыши имел только одни преимущества, то все делали бы именно его. Какие же недостатки существуют.

Общая площадь кровли увеличивается, а значит на кровельное покрытие необходимо потратить больше денежных средств. Этот пункт часто приводят как основной, но нужно не забывать, что появление дополнительного ската сопровождается исчезновением фронтона, который уже не придётся отделывать. Так что изменение в цене окажется незначительным.
Наличие скатов со всех сторон уменьшает общее подкровельное пространство, которое можно задействовать для обустройства мансарды. Это действительно так. Именно по этой причине когда планируется мансарда, то лучше делать мансардную крышу, которая максимально экономит подкровельное пространство. В тоже время в низких местах с вальмовой крышей можно поставить низкую мебель и с пользой задействовать всю площадь.
Исключение фронтонов приводит к отсутствию возможности установить окно, а значит и к отсутствию освещению. По этой причине возможность обустройства мансарды под вальмовой крышей необходимо продумывать заранее, чтобы установить мансардные окна.
Соединение элементов стропильной системы происходит не под прямым углам, а значит для изготовления такой крыши нужен больший опыт в плотнических работах. На самом деле именно это и является самым главным недостатком и ограничением в применении вальмовой крыши, так как делать её лучше специалистам. Для самостроя она не подходит.

Вальмовая крыша и её вариации очень хороший и надёжный вариант крыши, который отлично подходит для регионов с частыми осадками, большим объёмом снега зимой и сильными ветрами.

На территории России она окажется идеальной для северных и северо-западных регионов.

Что такое вальмовая крыша. Конструкция вальмовой крыши

Содержание

Что такое вальмовая крыша. Конструкция вальмовой крыши
Вальмовая крыша пошаговая инструкция. Что представляет собой вальмовая крыша
Вальмовая крыша плюсы и минусы. Вальмовые крыши
Вальмовая крыша расчет. Расчет вальмовой крыши: минимизируем затраты и отходы
Вальмовая крыша своими руками пошагово. Вальмовые крыши: устройство стропильной системы
- Что это такое?
- Особенности
Видео ВАЛЬМОВАЯ КРЫША. Стропильная система. Конструктив. «Строй и Живи»

Что такое вальмовая крыша. Конструкция вальмовой крыши

Как было отмечено выше, такой вид кровли представляет собой четыре ската, где каждый наклонен к дому. Таким образом конструкция получается обтекаемой, что обеспечивает ей хорошую защиту от ветровых нагрузок. Если в регионе преобладают частые и сильные ветра, то обустройство подобной крыши – оптимальный вариант.

К слову, данный вид кровли нередко встречается и в снежных районах, так как по ней легко скатываться снегу, что практически не нагружает несущие конструкции крыши.

Однако, если осадков будет слишком много, а крыша при этом выполнена с большим уклоном, велика вероятность, что снег сойдет лавиной. По этой причине, чтобы эксплуатация дома была безопасной, на крыше рекомендуется устанавливать снегозадержатели, регулирующие процесс спада снега.

По сравнению с обычной двухскатной крышей, вальмовая схожа с ней двумя длинными боковыми скатами, а отличается тем, что не предусматривает фронтонов. Они заменяются двумя наклонными треугольными плоскостями, которые «смотрят» на карниз.

Еще одна особенность крыши в том, что она предусматривает две вершины и, чтобы их соединить, необходимо укладывать конек.

Важно понимать, что на данный момент есть множество видов вальмовых крыш, где у каждой свои конструктивные отличия и особенности. Классический вариант – кровля спускается к карнизу.

Под словом «вальма» понимается элемент крыши, выполненный в виде треугольника. И если на кровле вальма расположена только сверху, то крышу называют полувальмовой.

Отдельным видом вальмовых кровель считается «датская крыша». Ее особенность – наличие маленького фронтона с опорой на стропила в верхней трети крыши. Это дает возможность эффективно задействовать конструкцию, к примеру, если требуется установить окна или элементы вентиляции. Такие крыши, как правило, пользуются большим спросом в том случае, если владелец предусматривает наличие мансардного этажа.

Вальмовая крыша пошаговая инструкция. Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.
Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия
Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.
Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой
Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Вальмовая крыша плюсы и минусы. Вальмовые крыши

Главной особенностью вальмовой крыши является наличие 4-х скатов. Данный вид крыш также имеет несколько разновидностей:

классическая вальмовая крыша. Обладает 4-я скатами, два из которых имеют трапециевидную, а два других – треугольную форму. Именно эти два треугольных ската и называются вальмами, а разновидность кровель получила свое название от них;
полувальмовая крыша. Для нее характерна усеченная форма треугольных скатов. Применяется данная разновидность кровель, как правило, в наиболее ветреных регионах. Полувальмовая крыша обладает прекрасными функциональными характеристиками, но достаточно сложна в изготовлении, кроме того, расход материала для ее устройства выше, чем при других конструкциях;
шатровая крыша. Разновидность вальмовой кровли, при которой все четыре ската имеют треугольную форму и сходятся в верхней точке. Наиболее часто применяется при возведении зданий и сооружений, в том числе частных жилых домов, которые имеют квадратную форму. Также может применяться при количестве скатов, превосходящем четыре, в случае если строящийся дом имеет форму равностороннего многоугольника. Реже используется, когда основной каркас здания выполнен прямоугольно. Вальмовая шатровая крыша является сложным конструктивным элементом, но в случае ее использования, позволяет добиться прекрасных функциональных и эксплуатационных характеристик при привлекательном и оригинальном внешнем виде;
ломаная крыша. Особенностью данной разновидности является то, что кровлю образуют вальмы, различающиеся между собой формой и размером. Ломаная вальмовая кровля наиболее сложна для строительства, но выглядит чрезвычайно дорого и роскошно.

Вальмовая крыша расчет. Расчет вальмовой крыши: минимизируем затраты и отходы

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Вальмовая крыша своими руками пошагово. Вальмовые крыши: устройство стропильной системы

Сложно назвать более важную часть здания, чем крыша. Её выбирают с учетом погодных условий и материалов, которые должны обеспечить ей долговечность и надежность. Само собой разумеется, что привлекательность внешнего вида кровли тоже играет не последнюю роль. При всем разнообразии сегодняшнего выбора необычность крыш вальмового типа заслуженно ставит их на одно из первых мест по приданию привлекательности любому из частных домов.

Что это такое?

Вальмовая крыша состоит из двух наклонных поверхностей, которые имеют формы трапеций, плюс пару скатов меньшей длины, которые выполнены в форме наклонного треугольника.

Основные сложности при обустройстве традиционных вальмовых крыш приходятся на стадию возведений стропильных конструкций, которые состоят из накосного, рядового и наружного стропил.

Вальмовые кровли прекрасно сопротивляются ветровой нагрузке и в общем обладают высокими эксплуатационными характеристиками.

На стадии проектировки нужно соответствие:

выбора оптимального материала для обустройства кровельной конструкции;
определения интенсивности осадков, характерных для места постройки;
установки средних и максимальных показателей сопротивления ветрам.

Учитывая приведенные выше показатели, можно рассчитывать оптимальное значение угла наклона скатов и высот кровельной конструкции.

Чтобы выполнить расчеты и составить проект, можно воспользоваться услугами специалиста или подобрать проекты в открытом источнике. Имея должные навыки, упомянутые мероприятия проводятся самостоятельно.

Особенности

Крыша, про которую идет речь, сконструирована своеобразно. Больший скат используется на любой крыше, но короткий делает такую конструкцию достойной внимания.

Конструкция кровельной системы такова, что скаты не компенсируют вертикальную проекцию здания в длину, а остающаяся свободная площадь заполнена при помощи двух коротких вальм.

Если пробовать составить схему вальмовой кровельной конструкции самостоятельно, нужно пользоваться разметочной рейкой и таблицами Пифагора.

Опорой для стропил крыши вальмового типа служит так называемый «мауэрлат» и коньковые балки.

Состав кровельного «скелета» следующий:

Опорное основание (мауэрлат). Изготавливается из бруса 100х150 мм либо 150х150 мм. Это зависит от конструкционных особенностей дома. Крепеж мауэрлата в горизонтали обеспечивается четырьмя укосинами, которые придают всей структуре жёсткость. Мауэрлат изготавливают из толстого бруса и крепят к верхнему торцу стены с помощью шпильки либо нагеля.
Стойки устанавливают вдоль центральной оси перекрытий по их длинным сторонам и укрепляют с помощью временных подпорок. Впоследствии к ним крепят коньковые брусы. Высоту их выбирают в зависимости от углов наклона ската. Соответственно, стойки тем выше, чем меньше углы между стропильными ногами.
Коньковый брус – это верхние горизонтальные перекладины, которые лежат на стойке и служат в качестве опор стропил. Коньковые брусы крепят к стойке, они служат опорами основного стропила.
Основное стропило имеет опору на мауэрлате и коньковом брусе и закреплено на них специальными стальными оцинкованными пластинами.
Диагональное , или накосное стропило идет от конца коньковых брусов к углу зданий. Временное крепление стойки убирают, когда все диагональные стропила установлены.
Нарожник крепится снизу к мауэрлату, а сверху – к накосным стропилам. Используются как продолжение плоскости основного ската. Имеют промежуточные расстояния, как и между стропилом.

Видео ВАЛЬМОВАЯ КРЫША. Стропильная система. Конструктив. «Строй и Живи»

Видео по анатомии тазобедренного сустава | Видеоролики по ортопедии тазобедренного сустава

Тазобедренный сустав является самым крупным суставом в человеческом теле, несущим нагрузку. Он также называется шаровидным суставом и окружен мышцами, связками и сухожилиями. Бедренная кость или бедренная кость и таз соединяются, образуя тазобедренный сустав.

Любая травма или заболевание тазобедренного сустава негативно влияет на диапазон движений и способность сустава выдерживать нагрузку.

Тазобедренный сустав состоит из:

Кости и суставы

Связки суставной капсулы

Мышцы и сухожилия

Нервы и кровеносные сосуды, иннервирующие кости и мышцы бедра

Кости и суставы

тело. Он состоит из двух костей: бедренной кости или бедренной кости и таза, который состоит из трех костей, называемых подвздошной, седалищной и лобковой. Шар тазобедренного сустава образован головкой бедренной кости, а впадина образована вертлужной впадиной. Вертлужная впадина представляет собой глубокую круглую впадину, образованную на внешнем крае таза соединением трех костей: подвздошной, седалищной и лобковой. Нижняя часть подвздошной кости прикрепляется к лобку, а седалищная кость находится значительно позади лобка. Стабильность бедра обеспечивается суставной капсулой или вертлужной впадиной, а также мышцами и связками, которые окружают и поддерживают тазобедренный сустав.

Головка бедренной кости вращается и скользит в вертлужной впадине. Фиброзно-хрящевая подкладка, называемая верхней губой, прикрепляется к вертлужной впадине и еще больше увеличивает глубину лунки.

Бедренная кость или бедренная кость — одна из самых длинных костей человеческого тела. Верхняя часть бедренной кости состоит из головки бедренной кости, шейки бедренной кости, большого и малого вертлугов. Головка бедренной кости соединяется с тазом (вертлужной впадиной), образуя тазобедренный сустав. Рядом с шейкой бедра есть два выступа, известные как большой и малый вертлуги, которые служат местами прикрепления мышц.

Суставной хрящ представляет собой тонкую, жесткую, гибкую и скользкую поверхность, смазываемую синовиальной жидкостью, которая покрывает несущие кости тела. Это обеспечивает плавные движения костей и уменьшает трение.

Связки

Связки представляют собой волокнистые структуры, соединяющие кости с другими костями. Тазобедренный сустав окружен связками, чтобы обеспечить стабильность бедра, образуя плотную и волокнистую структуру вокруг капсулы сустава. К связкам, примыкающим к тазобедренному суставу, относятся:

Подвздошно-бедренная связка – это Y-образная связка, которая соединяет таз с головкой бедренной кости в передней части сустава. Это помогает ограничить чрезмерное растяжение бедра.

Лобково-бедренная связка – это связка треугольной формы, которая проходит между верхней частью лобка и подвздошно-бедренной связкой. Он прикрепляет лобок к головке бедренной кости.

Ишиофеморальная связка – это группа прочных волокон, которые отходят от седалищной кости позади вертлужной впадины и сливаются с волокнами капсулы сустава.

Круглая связка. Это небольшая связка, которая тянется от кончика головки бедренной кости до вертлужной впадины. Хотя он не участвует в движении тазобедренного сустава, внутри него есть небольшая артерия, которая снабжает кровью часть головки бедренной кости.

Верхняя губа вертлужной впадины – Верхняя губа представляет собой волокнистое хрящевое кольцо, которое выстилает впадину вертлужной впадины. Он углубляет полость, повышая стабильность и прочность тазобедренного сустава.

Мышцы и сухожилия.

Длинное сухожилие, называемое подвздошно-большеберцовой связкой, проходит вдоль бедренной кости от бедра до колена и служит местом прикрепления нескольких мышц бедра, включая следующие:

Ягодичные мышцы. Это мышцы, формирующие ягодицы. Есть три мышцы (малая ягодичная, большая ягодичная и средняя ягодичная), которые прикрепляются к задней части таза и прикрепляются к большому вертелу бедренной кости.

Приводящие мышцы. Эти мышцы расположены на бедре и помогают в приведении, оттягивании ноги назад к средней линии.

Подвздошно-поясничная мышца: Эта мышца расположена впереди тазобедренного сустава и обеспечивает сгибание. Это глубокая мышца, которая берет начало от нижней части спины и таза и доходит до внутренней поверхности верхней части бедренной кости.

Прямая мышца бедра. Это самая большая группа мышц, расположенная в передней части бедра. Они также являются сгибателями бедра.

Подколенные сухожилия. Начинаются в нижней части таза и спускаются по задней поверхности бедра. Поскольку они пересекают заднюю часть тазобедренного сустава, они помогают разгибать бедро, оттягивая его назад.

Нервы и артерии.

Нервы тазобедренного сустава передают сигналы от мозга к мышцам, помогая двигать тазобедренным суставом. Они также передают сенсорные сигналы, такие как прикосновение, боль и температура, обратно в мозг.

Основные нервы в области бедра включают бедренный нерв спереди бедренной кости и седалищный нерв сзади. Бедро также снабжается меньшим нервом, известным как запирательный нерв.

Кроме этих нервов есть кровеносные сосуды, снабжающие кровью нижние конечности. Бедренная артерия, одна из самых крупных артерий в теле, начинается глубоко в тазу и ее можно прощупать перед верхней частью бедра.

Движения бедрами.

Все анатомические части бедра работают вместе, обеспечивая различные движения. Движения бедра включают сгибание, разгибание, отведение, приведение, круговое движение и вращение бедра.

Тазобедренный сустав представляет собой сложную структуру, обеспечивающую несущую способность и устойчивость человеческого тела, что обеспечивает большую подвижность при выполнении повседневных действий. Сильные мышцы и связки, поддерживающие тазобедренный сустав, позволяют нам выполнять такие действия, как бег и прыжки.

Анатомия, кости таза и нижней конечности, бедро — StatPearls

Введение

Сочленение головки бедренной кости с вертлужной впадиной образует тазобедренный сустав. Это сочленение соединяет осевой скелет с нижними конечностями и служит для передачи усилий, возникающих во время повседневной деятельности, от осевого скелета к нижним конечностям. Способность тазобедренного сустава уравновешивать силы во всем диапазоне движений обеспечивает стабильность, необходимую для выполнения повседневных задач, таких как стояние в вертикальном положении, поддержание плавной и сбалансированной походки, вставание со стула и поднятие тяжестей из положения на корточках. [1]

Тазобедренный сустав представляет собой сфероидальный или шаровидный синовиальный сустав, стабилизированный костными и связочными связками. Костная анатомия бедренно-вертлужного сочленения способствует присущей тазобедренному суставу стабильности. Таз состоит из трех частей: подвздошной, седалищной и лобковой. Эти безымянные кости соединяются в трехлучевом хряще, образуя чашеобразную впадину, известную как вертлужная впадина. В 15–17 лет трехлучевой хрящ начинает окостеневать, а к 20–25 годам полностью срастается. Развитие вертлужной впадины представляет собой сложный процесс, включающий как эндохондральный рост трехлучевого хряща, так и внутримембранозный рост первичных и вторичных центров окостенения безымянных костей.[2] Вертлужная впадина покрывает примерно 40% головки бедренной кости при любом положении движения бедра. Дополнительную стабильность обеспечивает верхняя губа, ободок, состоящий из периферических коллагеновых волокон, который окружает вертлужную впадину и способствует углублению тазобедренного сустава и ограничению предельного диапазона движений. Вертлужная губа составляет примерно 22% суставной поверхности бедра и увеличивает объем вертлужной впадины на 33%. [1]

Капсула тазобедренного сустава образована тремя основными связками: подвздошно-бедренной, лонно-бедренной и седалищно-бедренной связками. Капсулярные связки проходят по спирали, препятствуя разгибанию бедра, и окружены толстыми продольными волокнами, обеспечивающими дополнительную стабильность в латеральной плоскости. Капсула толще в передне-верхней части, где возникают преобладающие нагрузки от весовой нагрузки, и тоньше в задне-нижней. Круглая связка выходит веером из ямки головки бедренной кости и прикрепляется почти по всей длине вертлужной впадины.

Структура и функция

Бедро действует как многоосевой шарнирный сустав, на котором уравновешивается верхняя часть тела во время стояния и ходьбы. Баланс и стабильность, обеспечиваемые тазобедренным суставом, позволяют двигаться, поддерживая силы, возникающие во время повседневной деятельности. Конгруэнтность головки бедренной кости с вертлужной впадиной позволяет вращательное движение, необходимое для выполнения этих задач, без какого-либо обнаруживаемого поступательного движения, которое могло бы дестабилизировать сустав и увеличить риск вывиха. Врожденная стабильность, обеспечиваемая костной анатомией сустава в сочетании со стабилизирующими силами фиброзной капсулы и нервно-мышечной анатомией, определяет абсолютные пределы движения тазобедренного сустава до возникновения костного импинджмента.

сгибание — 120 градусов
Расширение — 10 градусов
Похищение — 45 градусов
Аддукция — 25 градусов
9008.

Ишиофеморальная связка: Прикрепляется к задней поверхности края вертлужной впадины и верхней губы и проходит по окружности вокруг сустава до места прикрепления к передней поверхности бедренной кости. Седалищно-бедренная связка ограничивает внутреннюю ротацию и приведение бедра при сгибании.

Подвздошно-бедренная связка (Y-связка Бигелоу): Это связка треугольной формы, которая прикрепляется по межвертельной линии бедренной кости и сходится в своем прикреплении к передней нижней подвздошной ости (AIIS). Это самая прочная связка в организме. Подвздошно-бедренная связка ограничивает разгибание и внешнее вращение бедра и помогает поддерживать статическое вертикальное положение с минимальной мышечной активностью. Биомеханический анализ показал, что подвздошно-бедренная связка является самой прочной из трехсвязочного комплекса.[1] В результате бедро способно выдерживать максимальное усилие при переднем смещении до отказа. Эти данные подтверждают большую частоту задних вывихов бедра (9).0%) относительно передних вывихов. [3], [4]

Лобково-бедренная связка: Расположенная на передней поверхности тазобедренного сустава, эта связка простирается от передней части ветви лобковой кости до передней поверхности межвертельной ямки, часто сливаясь с нижними волокнами бедренной кости. подвздошно-бедренная связка. Лобково-бедренная связка ограничивает отведение и разгибание бедра.

Круговая зона (кольцевая связка): Внешне не видна, она охватывает шейку бедренной кости как петля и действует как биомеханическое стопорное кольцо, обернутое вокруг шейки бедренной кости. Круговая зона образует стопорное кольцо вокруг бедренной кости, которое сопротивляется дистракционным силам бедра.

Ligamentum teres: Расположена глубоко в бедре, имеет пирамидальную форму с широким началом почти от всей поперечной связки вертлужной впадины, прикрепляющейся к седалищному и лобковому основаниям двумя пучками, причем задний пучок сильнее переднего. . Функция круглой связки до полового созревания хорошо описана, поскольку она обеспечивает вторичное кровоснабжение головки бедренной кости. Однако его функция во взрослом возрасте является предметом дискуссий. В недавнем метаанализе нескольких исследований трупов O’Donnell et al. пришел к выводу, что круглая связка действует как вторичный стабилизатор, дополняющий работу капсульных связок. [5]

Вертлужная губа: Это волокнисто-хрящевой ободок, состоящий из периферических коллагеновых волокон, который охватывает всю вертлужную впадину и является продолжением поперечной связки вертлужной впадины. Верхняя губа составляет примерно 22% суставной поверхности бедра и увеличивает объем вертлужной впадины на 33%. Верхняя губа вертлужной впадины ограничивает экстремальный диапазон движений и углубляет вертлужную впадину, помогая рассеивать большие силы через бедро при беге при занятиях спортом. Он также обеспечивает уплотняющий ободок вокруг сустава, повышая гидростатическое давление жидкости, что способствует синовиальной смазке и препятствует растяжению сустава. [1]

Толстый слой высокоорганизованных коллагеновых волокон II типа и гидрофильных гликозаминогликанов составляют гиалиновый хрящ, покрывающий суставные поверхности сустава. Этот хрящ действует синергетически с субхондральной костью, чтобы поглощать удары и надлежащим образом распределять высокие силы, возникающие в суставе. Гидрофильные гликозаминогликаны улавливают воду в веществе хряща, что приводит к дополнительным свойствам защиты от стресса. Хрящ имеет наибольшую толщину на вентрально-краниальной поверхности вертлужной впадины и вентролатеральной поверхности головки бедренной кости, при этом плотность хряща уменьшается концентрически от этих точек.[1] Самые толстые области совпадают с областями, которые получают наибольшую силу, когда сустав нагружен.

Эмбриология

Первичная оссификация седалищной, подвздошной, лобковой и бедренной кости происходит внутриутробно. Вторичная оссификация бедренной кости происходит в двух центрах окостенения:

Проксимальный эпифиз бедра появляется в возрасте от 4 до 8 месяцев.

Вертел появляется в возрасте 4 лет.

Проксимальные эпифизы бедренной кости сливаются к 18 годам, а вертельные апофизы сливаются между 16 и 18 годами. Проксимальные эпифизы бедренной кости вносят значительный вклад в метафизарный рост шейки бедренной кости, тогда как вертельные апофизы вносят большой вклад в аппозиционный рост большого вертела.

Кровоснабжение и лимфатическая система

В возрасте от 0 до 4 лет головка бедренной кости получает значительное кровоснабжение из медиальной артерии, огибающей бедро (MFCA), латеральной артерии, огибающей бедро (LFCA), и артерии круглой связки. В возрасте от 4 до 8 лет MFCA обеспечивает большую часть кровоснабжения с дополнительными вкладами LFCA и артерии круглой связки. После 8 лет преобладает MFCA с незначительным вкладом LFCA и артерии круглой связки.

MFCA чаще всего происходит из глубокой бедренной кости. Однако исследования на трупах показали, что он также может исходить из общей бедренной артерии.[6] MFCA имеет пять последовательных ветвей: поверхностную, восходящую, вертлужную, нисходящую и глубокую. Глубокая ветвь идет к межвертельному гребню между гребенчатой мышцей медиально и подвздошно-поясничным сухожилием и латерально вдоль нижнего края наружной запирательной мышцы. Сзади она уходит глубоко в квадратную мышцу бедра и может быть идентифицирована в пространстве между квадратной мышцей бедра и нижней близнецовой мышцей. Идентификация этих задних ориентиров имеет решающее значение, поскольку сосуд подвержен риску ятрогенного повреждения во время эндопротезирования тазобедренного сустава с использованием заднего доступа. Основная ветвь глубокой ветви пересекает сухожилие наружной запирательной мышцы и кзади сухожилия верхней запирательной мышцы, внутренней запирательной мышцы и нижней запирательной мышцы. Он перфорирует капсулу сразу краниальнее сухожилия верхней близнецовой мышцы и дистальнее сухожилия грушевидной мышцы и делится на 2–4 терминальные ветви. Эти ветви сохраняют задне-верхнее направление вдоль шейки бедренной кости, прежде чем перфорировать головку бедренной кости примерно в 2–4 мм от соединения хряща с костью. Задненижние конечные ветви также могут участвовать в кровоснабжении. Обнаженный характер субсиновиальных ветвей MFCA увеличивает риск аваскулярного некроза головки бедренной кости у пациентов со смещенными переломами шейки бедренной кости.

Согласованность участия нижней ягодичной артерии в кровоснабжении головки бедренной кости является предметом дискуссий. В недавнем трупном исследовании A.W. Гроуз и др. исследовали вклад нижней ягодичной артерии в экстракапсулярный анастомоз, снабжающий головку бедренной кости, и продемонстрировали, что глубокая ветвь MFCA получает значительный и постоянный приток из сосудов, происходящих из нижней ягодичной артерии. [7]

Эти результаты подтверждают мнение о том, что нижняя ягодичная артерия способна обеспечивать компенсаторное кровоснабжение после повреждения глубокой ветви MFCA.

Вертлужная ветвь запирательной артерии обеспечивает кровоснабжение вертлужной впадины, проходя через вырезку вертлужной впадины. Тазовая поверхность вертлужной впадины получает кровоснабжение от лобковых ветвей запирательной артерии. Верхний и задненижний отделы вертлужной впадины кровоснабжаются анастомозами глубоких ветвей верхней и нижней ягодичных артерий.

Лимфатический отток с передней стороны впадает в глубокие паховые узлы, а с медиальной и задней сторон — во внутренние подвздошные узлы.

Нервы

Запирательный нерв: Начинается от нервных корешков L2-L4 и выходит через запирательный канал перед разделением на переднюю ветвь, которая проходит впереди наружной запирательной мышцы, и заднюю ветвь, которая проходит позади наружной запирательной мышцы. Запирательный нерв обеспечивает сенсорную иннервацию нижне-медиальной части бедра через кожную ветвь запирательного нерва и двигательную иннервацию тонкой мышцы бедра (передний отдел), длинной приводящей мышцы (передний отдел), короткой приводящей мышцы (передний/задний отделы) и большой приводящей мышцы (задний отдел). . Ятрогенное повреждение может произойти из-за ретракторов, размещенных за поперечной связкой вертлужной впадины, при использовании медиального доступа к бедру, обычно используемого в педиатрии.

Половой бедренный нерв: Отходит от нервных корешков L1-L2. Он прободает поясничную мышцу и продолжается вниз по переднемедиальной поверхности поясничной мышцы, прежде чем разделиться на бедренную и генитальную ветви. Бедренная ветвь обеспечивает сенсорную иннервацию проксимального отдела передней поверхности бедра над бедренным треугольником. Генитальная ветвь обеспечивает сенсорную иннервацию мошонки/половых губ. У него нет двигательной функции.

Латеральный кожный нерв бедра: Отходит от нервных корешков L2–L3. Пересекается ниже передней верхней подвздошной ости (ASIS) и обеспечивает сенсорную иннервацию латеральной поверхности бедра. У него нет двигательной функции. Ятрогенное повреждение может произойти во время эндопротезирования тазобедренного сустава с использованием переднего доступа или при установке переднего порта для артроскопии тазобедренного сустава.

Бедренный нерв: Отходит от нервных корешков (L2-L4). Он лежит между большой подвздошной поясничной мышцей и ветвями в бедренном треугольнике. Бедренный нерв обеспечивает сенсорную иннервацию переднемедиальной части бедра через передние кожные ветви и двигательную иннервацию поясничной, гребенчатой, портняжной, четырехглавой мышц (прямая мышца бедра, латеральная широкая мышца бедра, промежуточная широкая мышца бедра, медиальная широкая мышца бедра).

Седалищный нерв: Начинается от крестцового сплетения и проходит через большое седалищное отверстие, спускаясь вниз по задней поверхности бедра глубоко к подколенным сухожилиям и поверхностно к большой приводящей мышце. Седалищный нерв имеет две отдельные ветви: большеберцовую и общую малоберцовую. Большеберцовый отдел берет начало от нервных корешков L4-S3 и обеспечивает двигательную иннервацию двуглавой мышцы бедра (длинная головка), полусухожильной и полуперепончатой мышц. Чувствительная иннервация бедра отсутствует. Общий малоберцовый отдел берет начало от нервных корешков L4-L2 и обеспечивает двигательную иннервацию двуглавой мышцы бедра (короткая головка). Были отмечены анатомические вариации, включающие отделы нерва по отношению к грушевидной мышце. У большинства населения обе ветви седалищного нерва проходят под грушевидной мышцей. Описаны два различных анатомических варианта: общий отдел малоберцовой кости проходит через грушевидную мышцу или над грушевидной мышцей. Седалищный нерв подвержен риску ятрогенного повреждения во время эндопротезирования тазобедренного сустава с использованием заднего доступа. Травмы можно избежать, отражая грушевидную мышцу.

Задний кожный нерв бедра: Начинается от нервных корешков S1-S3 и проходит через большое седалищное отверстие медиальнее седалищного нерва. Задний кожный нерв бедра обеспечивает сенсорную иннервацию задней поверхности бедра и не имеет двигательной функции.

Мышцы

Плавная походка достигается серией концентрических и эксцентрических мышечных сокращений, как произвольных, так и непроизвольных. Сложная нервно-мышечная петля, получающая проприоцептивную обратную связь как от положения тела, так и от внутренних мышечных свойств, таких как волокна мышечного веретена и длина саркомера, поддерживает правильное положение головки бедренной кости в вертлужной впадине. Понимание синхронизации мышечных сокращений, обеспечивающих сбалансированную походку, имеет решающее значение при оценке патологии суставной поверхности бедра.

Сгибатели бедра

Большая поясничная мышца

Origin: T12-L5 vertebrae
Insertion: Lesser trochanter
Innervation: Femoral nerve

Psoas minor (present in 50% of the population)

Origin : позвонки T12-L1
Прикрепление: подвздошно-лобковое возвышение
Иннервация: вентральная ветвь L1

Pectineus (сгибания и аддукты бедра)

Происхождение: пектинеальная линия лобки
Вставка: Пектинеальная линия
77
Вставка. Илиак
- Начало: подвздошная ямка/ крыло крестца
- Прикрепление: малый вертел
- Иннервация: бедренный нерв
- Разгибатели бедра и наружные ротаторы-
Большая ягодичная мышца
- Начало: подвздошная кость, дорсальная поверхность крестца
- Прикрепление: ITB, ягодичный бугорок
- Иннервация: нижний ягодичный нерв Наружный обтюратор
  - Начало: седалищно-лобковые ветви, запирательная мембрана
  - Прикрепление: вертельная ямка
  - Иннервация: запирательный нерв
  Короткие внешние ротаторы
  Пириформис
  - Начало: передняя часть крестца
  - Прикрепление: верхний большой вертел
  - Иннервация: нерв грушевидной мышцы (S2, задняя ветвь пояснично-крестцового сплетения)
    73
    73 Улучшенный гемеллус
    Начало: седалищная ость
    Прикрепление: медиальный большой вертел
    Иннервация: нерв внутренней запирательной мышцы (L5-S2, передняя ветвь пояснично-крестцового сплетения)
    8
    2 Внутренний обтуратор
    Начало: седалищно-лобковые ветви, запирательная мембрана
    Прикрепление: медиальный большой вертел0003
    Нижний драгоценный камень
    Origin: Ischial tuberosity
    Insertion: Medial greater trochanter
    Innervation: Nerve to quadratus femoris (L4-S1, anterior division of lumbosacral plexus)
    Квадратная мышца бедра
    Начало: седалищный бугор
    Прикрепление: межвертельный гребень
    Иннервация: нерв квадратной мышцы бедра (L4-S1, передняя ветвь пояснично-крестцового сплетения)
    Похитители бедра
    Напрягатель широкой фасции
    Начало: гребень подвздошной кости, ASIS
    Прикрепление: подвздошно-большеберцовый пучок/проксимальный отдел большеберцовой кости
    Иннервация: верхний ягодичный нерв Средняя ягодичная мышца
    Начало: подвздошная кость между передней и задней ягодичными линиями
    Прикрепление: большой вертел
    Иннервация: верхний ягодичный нерв Малая ягодичная мышца
    Начало: подвздошная кость между передней и задней ягодичными линиями
    Прикрепление: большой вертел
    Иннервация: верхний ягодичный нерв0002 Приводящие мышцы бедра
    Большая приводящая мышца
    Начало: лобковая ветвь, седалищный бугорок
    Прикрепление: Linea aspera, приводящий бугорок
    Иннервация: запирательный нерв, седалищный нерв
    2 Длинная приводящая мышца
    Начало: тело лобка
    Прикрепление: Linea aspera
    Иннервация: запирательный нерв
    Короткий аддуктор
    Начало: тело и нижняя ветвь лобковой кости Грасилис
    Начало: тело и нижняя ветвь лобковой кости
    Прикрепление: проксимальный медиальный отдел большеберцовой кости (pes anserinus)
    Иннервация: запирательный нерв
    Хирургические соображения
    Тотальное эндопротезирование тазобедренного сустава (ТЭТБ) является одной из наиболее успешных ортопедических процедур, выполняемых на сегодняшний день: в США ежегодно проводится около 300 000 тотальных эндопротезирований тазобедренного сустава. THA — это хирургическая процедура, при которой пораженная суставная поверхность заменяется синтетическими компонентами, чтобы попытаться восстановить нативную анатомию тазобедренного сустава, что приводит к облегчению боли и улучшению кинематики сустава. Выполнение THA требует тонкого понимания анатомии и биомеханики тазобедренного сустава.
    THA может быть выполнена с использованием нескольких подходов и определяется предпочтениями хирурга, предшествующими разрезами, ожирением, риском вывиха, выбором имплантата и степенью деформации. Стандартные доступы включают прямой передний (Смит-Петерсон), переднебоковой (Уотсон-Джонс), прямой латеральный (Хардинг), заднебоковой (Кохер-Лангенбах) и задний (Мура или Саузерн). Недавнее исследование, сравнивающее относительно новый прямой передний доступ с традиционным задним доступом, предполагает, что прямой передний доступ может быть связан с функциональными преимуществами на раннем этапе восстановления, хотя для подтверждения этих результатов необходимы рандомизированные испытания. [8]
    Клиническое значение
    Остеоартрит тазобедренного сустава является одной из наиболее частых причин изнурительной боли у населения в целом. Недавнее исследование оценивает рост средней распространенности с 4,0% в 1970-х годах до 8,6% в 2000-х годах, при этом у мужчин наблюдается более высокая распространенность в возрасте до 50 лет, а у женщин — после 50 лет. Остеоартрит тазобедренного сустава лечится поэтапно. , с использованием неоперативных вариантов лечения, включая снижение веса, модификацию активности, физиотерапию, вспомогательные приспособления для передвижения (например, трость, ходунки), нестероидные противовоспалительные препараты (НПВП) и инъекции кортикостероидов. Использование игольчатого лаважа, иглоукалывания, добавок глюкозамина и хондроитина, инъекций вязкоэластичных суставов, инъекций фактора роста и инъекций богатой тромбоцитами плазмы остается спорным. Когда консервативные методы лечения исчерпаны, тотальное эндопротезирование тазобедренного сустава является оперативным методом выбора.
    Контрольные вопросы
    Доступ к бесплатным вопросам с несколькими вариантами ответов по этой теме.
    Комментарий к этой статье.
    Рис. Предоставлено Gray’s Anatomy (подробнее…)
    Рисунок
    Задние сочленения, таз, надостная кость, связка, короткая задняя часть, крестцово-подвздошная, подвздошно-поясничная, крестцово-остистая, крестцово-бугристая, поверхностная задняя крестцово-копчиковая связка, бедро. Предоставлено Grey’s Anatomy Plates
    Рисунок
    Тазобедренный сустав сзади, горизонтальные волокна, седалищно-бедренная связка, спиральные волокна. Предоставлено Grey’s Anatomy Plates
    Ссылки
    1.
    Bowman KF, Fox J, Sekiya JK. Клинически значимый обзор биомеханики бедра. Артроскопия. 2010 авг; 26 (8): 1118-29. [PubMed: 20678712]
    2.
    Парвареш К.С., Пеннок А.Т., Бомар Д.Д., Венгер Д.Р., Упасани В.В. Анализ окостенения вертлужной впадины из трехлучевого хряща и вторичных центров. J Pediatr Orthop. 2018 март; 38 (3): e145-e150. [В паблике: 29309383]
    3.
    Грабер М., Марино Д.В., Джонсон Д.Э. StatPearls [Интернет]. Издательство StatPearls; Остров сокровищ (Флорида): 1 августа 2021 г. Передний вывих бедра. [PubMed: 29939591]
    4.
    Mandell JC, Marshall RA, Weaver MJ, Harris MB, Sodickson AD, Khurana B. Травматический вывих бедра: что хочет знать хирург-ортопед. Рентгенография. 2017 ноябрь-декабрь; 37(7):2181-2201. [PubMed: 2
    75]
    5.
    О’Доннелл Дж. М., Девитт Б. М., Арора М. Роль круглой связки во взрослом тазобедренном суставе: избыточная или актуальная? Обзор. J Hip Preserv Surg. 2018 янв;5(1):15-22. [Бесплатная статья PMC: PMC5798146] [PubMed: 29423246]
    6.
    Gautier E, Ganz K, Krügel N, Gill T, Ganz R. Анатомия медиальной артерии, огибающей бедренную кость, и ее хирургические последствия. J Bone Joint Surg Br. 2000 г., июль; 82 (5): 679–83. [PubMed: 10963165]
    7.
    Гроуз А.В., Гарднер М.Дж., Суссманн П.С., Хельфет Д.Л., Лорих Д.Г. Хирургическая анатомия кровоснабжения головки бедренной кости: описание анастомоза между медиальной огибающей бедра и нижней ягодичной артериями на бедре. J Bone Joint Surg Br. 2008 окт; 90(10):1298-303. [PubMed: 18827238]
    8.
    Родригес Дж.А., Дешмукх А.Дж., Ратод П.А., Грейз М.Л., Дешмане П.П., Хепинл М.С., Ранават А.С. Обеспечивает ли прямой передний доступ при ТЭТБ более быструю реабилитацию и безопасность, сравнимую с задним доступом? Clin Orthop Relat Relat Res. 2014 г., февраль; 472(2):455-63. [Бесплатная статья PMC: PMC38] [PubMed: 23963704]
    Остеоартрит тазобедренного сустава — OrthoInfo — AAOS
    Во многих районах несущественные ортопедические процедуры были отложены из-за COVID-19возобновились. Для информации: Вопросы и ответы для пациентов, касающиеся плановой хирургии и COVID-19. Для пациентов, чьи процедуры еще не были перенесены: Что делать, если ваша ортопедическая операция отложена.
    Остеоартрит, иногда называемый «артритом износа», является распространенным заболеванием, которое развивается у многих людей с возрастом. Это может произойти в любом суставе тела, но чаще всего развивается в несущих суставах, таких как тазобедренный сустав.
    Остеоартроз тазобедренного сустава вызывает боль и скованность. Это может затруднить выполнение повседневных действий, например, наклониться, чтобы завязать шнурки, встать со стула или совершить короткую прогулку.
    Поскольку остеоартроз со временем постепенно ухудшается, чем раньше вы начнете лечение, тем больше вероятность того, что вы сможете уменьшить его влияние на свою жизнь. Хотя лечения остеоартрита не существует, существует множество вариантов лечения, которые помогут вам справиться с болью и оставаться активным.
    Тазобедренный сустав — один из крупнейших суставов тела. Это шаровой шарнир. Впадина образована вертлужной впадиной, которая является частью кости большого таза. Мяч – это головка бедренной кости, которая является верхним концом бедренной кости (бедренной кости).
    Костные поверхности шара и гнезда покрыты суставным хрящом, гладким, скользким веществом, которое защищает и смягчает кости и позволяет им легко двигаться.
    Поверхность сустава покрыта тонкой оболочкой, называемой синовиальной оболочкой. В здоровом бедре синовиальная оболочка вырабатывает небольшое количество жидкости, которая смазывает хрящ и помогает двигаться.
    Нормальная анатомия бедра.
    Остеоартрит — это дегенеративный тип артрита, который чаще всего встречается у людей в возрасте 50 лет и старше, хотя может встречаться и у молодых людей.
    Бедро, поврежденное остеоартритом.
    При остеоартрите хрящ в тазобедренном суставе со временем постепенно изнашивается. По мере того как хрящ изнашивается, он становится изношенным и шероховатым, а защитное суставное пространство между костями уменьшается. Это может привести к трению кости о кость. Чтобы компенсировать потерю хряща, поврежденные кости могут начать расти наружу и образовывать костные шпоры (остеофиты).
    Остеоартрит развивается медленно, и вызываемая им боль со временем усиливается.
    Часы: Остеоартрит тазобедренного сустава Анимация
    Остеоартрит не имеет какой-то одной конкретной причины, но есть определенные факторы, которые могут повышать вероятность его развития, в том числе:
    Возраст
    Семейный анамнез остеоартрита
    Предшествующая травма тазобедренного сустава
    Ожирение
    Неправильное формирование тазобедренного сустава при рождении, состояние, известное как дисплазия тазобедренного сустава, связанная с развитием
    У вас все равно может развиться остеоартрит, даже если у вас нет ни одного из перечисленных выше факторов риска.
    Наиболее распространенным симптомом остеоартроза тазобедренного сустава является боль. Эта боль в бедре развивается медленно и со временем усиливается, хотя возможно и внезапное начало. Боль и скованность могут усиливаться по утрам или после некоторого сидения или отдыха. Со временем болезненные симптомы могут возникать чаще, в том числе в покое или ночью. Дополнительные симптомы могут включать:
    Боль в паху или бедре, отдающую в ягодицы или колено
    Боль, которая обостряется при активной деятельности
    Скованность в тазобедренном суставе, затрудняющая ходьбу или сгибание
    «Блокировка» или «залипание» сустава и скрежет (крепитация) во время движения, вызванные свободными фрагментами хряща и других тканей, препятствующими плавному движению бедра
    Снижение диапазона движений в бедре, что влияет на способность ходить и может вызвать хромоту
    Усиление боли в суставах в дождливую погоду
    К началу
    Во время приема врач расскажет вам о ваших симптомах и истории болезни, проведет медицинский осмотр и, возможно, назначит диагностические тесты, такие как рентген.
    Физикальное обследование
    Во время медицинского осмотра ваш врач будет искать:
    - Нежность вокруг бедер
    - Диапазон пассивного (вспомогательного) и активного (самоуправляемого) движения
    - Крепитация (скрежетание внутри сустава) при движении
    - Боль при надавливании на бедро
    - Проблемы с походкой (то, как вы ходите)
    - Любые признаки повреждения мышц, сухожилий и связок, окружающих бедро
    Тесты визуализации
    Рентген. Рентгеновские снимки обеспечивают детальное изображение плотных структур, таких как кости. Рентгенограмма пораженного артритом тазобедренного сустава может показать сужение суставной щели, изменения в костях и образование костных наростов (остеофитов).
    ( Левый ) На этом рентгеновском снимке нормального тазобедренного сустава пространство между шаром и суставной впадиной указывает на здоровый хрящ. ( Right ) На этом рентгеновском снимке пораженного артритом тазобедренного сустава видно серьезное уменьшение суставной щели.
    На этом рентгеновском снимке тазобедренного сустава с артритом стрелка указывает на большую костную шпору (остеофит) в нижней части головки бедренной кости.
    Другие тесты визуализации. Иногда может потребоваться магнитно-резонансная томография (МРТ) или компьютерная томография (КТ) для более точного определения состояния костей и мягких тканей бедра.
    Хотя лечения остеоартрита не существует, существует ряд вариантов лечения, которые помогут облегчить боль и улучшить подвижность.
    Нехирургическое лечение
    Как и при других артритах, раннее лечение остеоартрита тазобедренного сустава не хирургическое. Ваш врач может порекомендовать ряд нехирургических вариантов лечения.
    Изменения образа жизни. Некоторые изменения в вашей повседневной жизни могут защитить ваш тазобедренный сустав и замедлить прогрессирование остеоартрита.
    Сведение к минимуму действий, усугубляющих состояние, таких как подъем по лестнице.
    Переход от занятий с высокой нагрузкой (например, бег трусцой или теннис) к занятиям с меньшей нагрузкой (например, плавание или езда на велосипеде) снижает нагрузку на бедро.
    Потеря веса может уменьшить нагрузку на тазобедренный сустав, что приводит к уменьшению боли и улучшению функции.
    Физиотерапия. Специальные упражнения могут помочь увеличить диапазон движений и гибкость, а также укрепить мышцы бедра и ноги. Ваш врач или физиотерапевт может помочь разработать индивидуальную программу упражнений, соответствующую вашим потребностям и образу жизни.
    Вспомогательные устройства. Использование опор для ходьбы, таких как трость, костыли или ходунки, может улучшить подвижность и независимость. Использование вспомогательных средств, таких как ригель с длинной ручкой, для поднятия низко лежащих предметов поможет вам избежать движений, которые могут вызвать боль.
    Лекарства. Если ваша боль влияет на вашу повседневную жизнь или не снимается другими нехирургическими методами, ваш врач может добавить лекарства в ваш план лечения.
    Ацетаминофен (например, тайленол) — это безрецептурное обезболивающее, которое может быть эффективным для уменьшения боли при легком артрите. Однако, как и все лекарства, безрецептурные обезболивающие могут вызывать побочные эффекты и взаимодействовать с другими лекарствами, которые вы принимаете. Обязательно обсудите возможные побочные эффекты с врачом.
    Нестероидные противовоспалительные препараты (НПВП) могут облегчить боль и уменьшить воспаление. К безрецептурным НПВП относятся напроксен и ибупрофен. Другие НПВП доступны по рецепту.
    Кортикостероиды (также известные как кортизон) являются мощными противовоспалительными средствами, которые можно принимать внутрь или вводить в болезненный сустав.
    Хирургическое лечение
    Ваш врач может порекомендовать хирургическое вмешательство, если боль, вызванная артритом, вызывает инвалидность и не проходит при нехирургическом лечении.
    Полная замена тазобедренного сустава. Ваш врач удалит поврежденную вертлужную впадину и головку бедренной кости, а затем установит новые металлические, пластиковые или керамические суставные поверхности, чтобы восстановить функцию бедра.
    При тотальном эндопротезировании тазобедренного сустава головка бедренной кости и гнездо заменяются искусственным устройством.
    Часы: анимация полной замены тазобедренного сустава
    Хирургическая шлифовка тазобедренного сустава. В ходе этой процедуры замены тазобедренного сустава поврежденная кость и хрящ в вертлужной впадине (тазобедренном суставе) удаляются и заменяются металлической оболочкой. Головка бедренной кости, однако, не удаляется, а вместо этого закрывается гладким металлическим покрытием.
    Остеотомия. Либо головка бедренной кости, либо впадина разрезаются и выравниваются, чтобы снять давление с тазобедренного сустава. Эта процедура редко используется для лечения остеоартрита тазобедренного сустава.
    Осложнения. Несмотря на то, что осложнения возможны при любой операции, ваш врач примет меры для минимизации рисков. К наиболее частым осложнениям операции относятся:
    Инфекция
    Чрезмерное кровотечение
    Сгустки крови
    Вывих бедра
    Неравенство длины конечностей
    Повреждение кровеносных сосудов или артерий
    После любого вида операции по поводу артроза тазобедренного сустава наступает период восстановления. Время восстановления и реабилитации зависит от типа проведенной операции.
    Ваш врач может порекомендовать физиотерапию, чтобы помочь вам восстановить силу бедра и восстановить диапазон движений. После процедуры вам может потребоваться какое-то время пользоваться тростью, костылями или ходунками.
    В большинстве случаев операция снимает боль при остеоартрите и облегчает выполнение повседневных дел.
    Чтобы помочь врачам в лечении остеоартрита тазобедренного сустава, Американская академия хирургов-ортопедов провела исследование, чтобы предоставить некоторые полезные рекомендации. Это только рекомендации, и они могут не применяться во всех случаях. Для получения дополнительной информации: Остеоартрит тазобедренного сустава — Клинические рекомендации (CPG) | Американская академия хирургов-ортопедов (aaos.org)
    К началу
    Информация по этой теме также доступна в виде раздаточного материала OrthoInfo Basics PDF.
    Для получения дополнительной информации:
    Раздаточный материал по основам
    Остеонекроз тазобедренного сустава — OrthoInfo .
    Поскольку костные клетки нуждаются в постоянном притоке крови, чтобы оставаться здоровыми, остеонекроз может в конечном итоге привести к разрушению тазобедренного сустава и тяжелому артриту.
    Остеонекроз также называют аваскулярным некрозом (АВН) или асептическим некрозом. Хотя это может произойти в любой кости, остеонекроз чаще всего поражает бедро. Более 20 000 человек ежегодно поступают в стационары для лечения остеонекроза тазобедренного сустава. Во многих случаях болезнь поражает оба бедра.
    Тазобедренный сустав представляет собой шаровидный сустав. Впадина образована вертлужной впадиной, которая является частью кости большого таза. Мяч – это головка бедренной кости, которая является верхним концом бедренной кости (бедренной кости).
    Поверхность шара и гнезда покрыта суставным хрящом, гладким, скользким веществом, которое защищает кости и позволяет им легко скользить друг по другу.
    Остеонекроз тазобедренного сустава возникает в головке бедренной кости, которая является головкой шаровидного тазобедренного сустава.
    Остеонекроз тазобедренного сустава развивается при нарушении кровоснабжения головки бедренной кости. Без адекватного питания кость в головке бедренной кости отмирает и постепенно разрушается. В результате суставной хрящ, покрывающий тазовые кости, также разрушается, что приводит к инвалидизирующему артриту.
    Остеонекроз может поразить любого человека, но чаще встречается у людей в возрасте от 40 до 65 лет. У мужчин остеонекроз тазобедренного сустава развивается чаще, чем у женщин.
    При остеонекрозе кость в головке бедренной кости медленно отмирает.
    Факторы риска
    Не всегда известно, что вызывает недостаток кровоснабжения, но врачи определили ряд факторов риска, повышающих вероятность развития остеонекроза:
    Травмы. Вывихи бедра, переломы бедра и другие травмы бедра могут повредить кровеносные сосуды и нарушить кровообращение в головке бедренной кости.
    Чрезмерное употребление алкоголя. Чрезмерное употребление алкоголя с течением времени может вызвать образование жировых отложений в кровеносных сосудах и повысить уровень кортизона, что приведет к снижению кровоснабжения костей.
    Кортикостероидные препараты. Многие заболевания, включая астму, ревматоидный артрит и системную красную волчанку, лечат стероидными препаратами. Хотя точно неизвестно, почему эти лекарства могут привести к остеонекрозу, исследования показывают, что существует связь между заболеванием и длительным применением кортикостероидов.
    Заболевания. Остеонекроз связан с другими заболеваниями, включая болезнь Кессона (болезнь ныряльщика или «изгибов»), серповидно-клеточную анемию, миелопролиферативные заболевания, болезнь Гоше, системную красную волчанку, болезнь Крона, артериальную эмболию, тромбоз и васкулит.
    Остеонекроз развивается поэтапно. Боль в бедре обычно является первым симптомом. Это может привести к тупой боли или пульсирующей боли в области паха или ягодиц. По мере прогрессирования заболевания становится все труднее стоять и опираться на пораженное бедро, движения в тазобедренном суставе становятся болезненными.
    Развитие болезни может занять от нескольких месяцев до года. Важно диагностировать остеонекроз на ранней стадии, поскольку некоторые исследования показывают, что раннее лечение связано с лучшими результатами.
    Четыре стадии остеонекроза. Заболевание может прогрессировать от нормального, здорового тазобедренного сустава (стадия I) до коллапса головки бедренной кости и тяжелого остеоартрита (стадия IV).
    Воспроизведено и адаптировано из Beaule PE, Amstutz, HC: Лечение остеонекроза бедра III и IV стадии. J Amer Acad Orthop Surg, 2004 г.; 12:96-105.
    К началу
    После обсуждения ваших симптомов и истории болезни ваш врач осмотрит ваше бедро, чтобы определить, какие именно движения вызывают у вас боль.
    Пациенты с остеонекрозом часто имеют сильную боль в тазобедренном суставе, но относительно хороший диапазон движений. Это связано с тем, что на ранних стадиях болезни поражается только головка бедренной кости. Позже, когда поверхность головки бедренной кости разрушается, артритом становится весь сустав. Затем может развиться потеря подвижности и скованность.
    Во время осмотра врач по-разному двигает вашим бедром, чтобы узнать больше о вашей боли.
    Воспроизведено из JF Sarwark, ed: Essentials of Musculoskeletal Care, ed 4. Rosemont, IL, American Academy of Orthopedic Surgeons, 2010.
    Тесты изображений 9072
    Визуализирующие исследования помогут вашему врачу подтвердить диагноз.
    Рентген. Рентгеновские снимки обеспечивают изображения плотных структур, таких как кость. Рентгеновские лучи используются, чтобы определить, разрушена ли кость в головке бедренной кости и в какой степени.
    (слева) Рентген здорового тазобедренного сустава. (справа) На этом рентгеновском снимке остеонекроз прогрессировал до коллапса головки бедренной кости.
    Остеонекроз обычно проявляется в виде клиновидной области с плотной беловатой склеротической (затвердевшей) каймой в верхнелатеральной части головки бедренной кости. На боковой проекции линию, называемую «знаком полумесяца», часто можно увидеть чуть ниже поверхности головки бедренной кости.
    (слева) На этом рентгеновском снимке виден остеонекроз тазобедренного сустава. (справа) При рассмотрении крупным планом на рентгеновском снимке виден «симптом полумесяца», который обычно наблюдается перед коллапсом головки бедренной кости.
    Магнитно-резонансная томография (МРТ). Ранние изменения в костях, которые могут быть незаметны на рентгеновском снимке, можно обнаружить с помощью МРТ. Эти сканы используются для оценки того, какая часть кости поражена болезнью. МРТ также может показать ранний остеонекроз, который еще не вызвал симптомов (например, остеонекроз, который может развиваться в противоположном тазобедренном суставе).
    На этом снимке МРТ показан остеонекроз правого бедра пациента (белая стрелка). Темная линия (красные стрелки) обозначает границу между мертвой и живой костью. Левое бедро пациента в норме.
    Хотя нехирургические варианты лечения, такие как противовоспалительные препараты, изменение активности и использование костылей, могут облегчить боль и замедлить прогрессирование заболевания, наиболее успешными вариантами лечения являются хирургические. Пациенты с остеонекрозом, обнаруженным на самых ранних стадиях (до коллапса головки бедренной кости), являются потенциальными кандидатами на операции по сохранению тазобедренного сустава.
    Существует несколько различных хирургических процедур, используемых для лечения остеонекроза тазобедренного сустава.
    Декомпрессия и пластика керна
    Эта процедура включает в себя просверливание одного большого отверстия или нескольких отверстий меньшего размера в головке бедренной кости, чтобы уменьшить давление в кости и создать каналы для новых кровеносных сосудов, питающих пораженные участки бедра.
    При ранней диагностике остеонекроза тазобедренного сустава декомпрессия сердечника иногда помогает предотвратить коллапс головки бедренной кости и развитие артрита.

    (слева) Иллюстрация декомпрессии активной зоны. (справа) На этом рентгеновском снимке линии сверления показывают направление небольших отверстий, используемых в процедуре.

    Декомпрессия сердечника часто сочетается с пересадкой кости и хряща, чтобы помочь восстановить здоровую кость и поддержать хрящ в тазобедренном суставе. Костный трансплантат — это здоровая костная ткань, которую пересаживают в ту часть тела, где она необходима. Ткань может быть взята у донора (аллотрансплантат) или из другой кости вашего тела (аутотрансплантат).
    Сегодня также доступно несколько синтетических костных трансплантатов. Иногда ваши собственные клетки костного мозга могут быть смешаны с заменителем трансплантата, чтобы помочь в процессе регенерации кости. Важно поговорить со своим хирургом о доступных вариантах, которые могут быть использованы для вашей процедуры.
    Васкуляризированный трансплантат малоберцовой кости
    Другим хирургическим вариантом является васкуляризированный трансплантат малоберцовой кости. В ходе этой процедуры из малоберцовой кости берется часть кости вместе с ее кровоснабжением (артерией и веной). Этот трансплантат пересаживают в отверстие, созданное в шейке и головке бедренной кости, а артерию и вену повторно прикрепляют, чтобы помочь залечить область остеонекроза.
    Два разных рентгеновских снимка, показывающих остеонекроз тазобедренного сустава.
    Две рентгенограммы тазобедренного сустава после лечения васкуляризированным малоберцовым трансплантатом.
    Полная замена тазобедренного сустава
    При тотальном эндопротезировании тазобедренного сустава головка бедренной кости и гнездо заменяются искусственным устройством.
    Если остеонекроз развился до такой степени, что головка бедренной кости уже разрушилась, наиболее успешным методом лечения является полная замена тазобедренного сустава. В ходе этой процедуры врач удаляет поврежденную кость и хрящ, а затем размещает новые металлические или пластмассовые суставные поверхности, чтобы восстановить функцию тазобедренного сустава.
    Декомпрессия сердечника предотвращает прогрессирование остеонекроза в тяжелый артрит и необходимость замены тазобедренного сустава в некоторых случаях. Это зависит от стадии и размера остеонекроза во время процедуры.
    Декомпрессия сердечника дает наилучшие результаты, когда остеонекроз диагностируется на ранних стадиях, до разрушения кости. В некоторых из этих случаев кость заживает и восстанавливает кровоснабжение после декомпрессии сердечника. Для заживления кости требуется несколько месяцев, и в течение этого времени вам нужно будет использовать ходунки или костыли, чтобы избежать нагрузки на поврежденную кость.
    Пациенты с успешными процедурами декомпрессии кора обычно возвращаются к ходьбе без посторонней помощи примерно через 3 месяца и могут полностью избавиться от боли.
    Васкуляризированная пластика малоберцовой кости — это инвазивная процедура, требующая нескольких месяцев заживления. Как правило, вы не нагружаете себя в течение первых нескольких недель; затем вы постепенно начнете нагружать себя с помощью амбулаторного вспомогательного устройства (ходунков или трости). Если васкуляризированный малоберцовый трансплантат выполняется до коллапса головки бедренной кости, клинические результаты обычно благоприятны.
    При диагностировании остеонекроза после коллапса кости декомпрессия сердечника обычно не помогает предотвратить дальнейший коллапс. В этой ситуации пациенту лучше всего лечить тотальную замену тазобедренного сустава. Тотальное эндопротезирование тазобедренного сустава успешно снимает боль и восстанавливает функцию у большинства пациентов с остеонекрозом.
    К началу
    Анатомия, кости таза и нижних конечностей, тазобедренный сустав — StatPearls
    Макс Голд; Акул Мунджал; Мэтью Варакалло.
    Информация об авторе
    Последнее обновление: 31 июля 2021 г.
    Введение
    Тазобедренный сустав представляет собой шаровидный сустав, который является точкой сочленения между головкой бедренной кости и вертлужной впадиной таза. Сустав представляет собой диартродиальный сустав с присущей ему стабильностью, определяемой в первую очередь его костными компонентами/сочленениями. Основная функция тазобедренного сустава — обеспечивать динамическую поддержку веса тела / туловища, облегчая передачу силы и нагрузки от осевого скелета к нижним конечностям, обеспечивая подвижность.
    Структура и функция
    Тазобедренный сустав соединяет нижние конечности с осевым скелетом. Тазобедренный сустав позволяет двигаться по трем основным осям, все из которых перпендикулярны друг другу. Расположение центра всей оси находится на головке бедренной кости. Поперечная ось обеспечивает сгибание и разгибание. Продольная ось или вертикальная линия бедра обеспечивают внутреннее и внешнее вращение. Сагиттальная ось, или вперед-назад, позволяет выполнять отведение и приведение. [4][5]
    В дополнение к движению тазобедренный сустав облегчает нагрузку. Стабильность бедра зависит от нескольких факторов. Форма вертлужной впадины. Из-за глубины вертлужной впадины она может охватывать почти всю головку бедренной кости. Вертлужную впадину окружает дополнительный фиброзно-хрящевой воротник, вертлужная губа, который выполняет следующие функции:
    Передача нагрузки
    Поддержание отрицательного давления (т. е. «вакуумное уплотнение») для повышения стабильности тазобедренного сустава
    Регуляция гидродинамических свойств синовиальной жидкости
    Капсула тазобедренного сустава и капсульные связки
    В целом капсула тазобедренного сустава напряжена при разгибании и более расслаблена при сгибании. Капсулярные связки включают подвздошно-бедренную связку (Y-связку Бигелоу), а также лонно-бедренную и седалищно-бедренную связки. Подвздошно-бедренная связка является самой прочной связкой в организме и прикрепляет переднюю нижнюю подвздошную ость (AIIS) к межвертельному гребню бедренной кости. Лобково-бедренная связка предотвращает чрезмерное отведение и разгибание, седалищно-бедренная связка предотвращает чрезмерное разгибание, а подвздошно-бедренная связка предотвращает гиперэкстензию.
    Круглая связка (связка головки бедренной кости) расположена интракапсулярно и прикрепляет вершину вертлужной впадины к ямке головки бедренной кости. Круглая связка служит носителем фовеальной артерии (задняя ветвь запирательной артерии), которая кровоснабжает головку бедренной кости у младенцев/детей. Этот относительный сосудистый вклад в кровоснабжение головки бедренной кости у взрослых незначителен. Повреждения круглой связки могут возникать при вывихах, что может привести к поражению фовеальной артерии, что приводит к остеонекрозу головки бедренной кости.
    Эмбриология
    К 4-6 неделям беременности тазобедренный сустав начинает развиваться из мезодермы. К семи неделям гестационного возраста в предхрящевых клетках формируется расщелина, запрограммированная на формирование головки бедренной кости и вертлужной впадины. К 11 неделям беременности в основном сформировался тазобедренный сустав. Вертлужный хрящ полностью окружает головку бедренной кости.
    Кровоснабжение и лимфатическая система
    Существует множество вариантов кровоснабжения бедра. Наиболее частый вариант приводит к кровоснабжению из медиальной и латеральной огибающих бедренную артерию, каждая из которых является ветвью profunda femoris (глубокая артерия бедра). Глубокая бедренная кость — ветвь бедренной артерии, отходящая кзади. Дополнительный вклад вносит фовеальная артерия (артерия головки бедренной кости), ветвь заднего отдела запирательной артерии, которая проходит в связке головки бедренной кости. Фовеальная артерия помогает избежать аваскулярного некроза с разрывом медиальной и латеральной огибающих артерий. Имеются два значительных анастомоза. Крестообразный анастомоз поддерживает верхнюю часть бедра, а вертельный анастомоз поддерживает головку бедренной кости.
    Лимфатический отток с передней стороны впадает в глубокие паховые узлы, а с медиальной и задней сторон — во внутренние подвздошные узлы.
    Нервы
    Тазобедренный сустав получает иннервацию от бедренного, запирательного и верхнего ягодичного нервов.[6]
    Мышцы
    Мышцы тазобедренного сустава можно сгруппировать на основе их функций, связанных с движениями бедра.[1]
    Сгибание: в первую очередь выполняется с помощью большой поясничной и подвздошной мышц, с некоторой помощью со стороны гребенчатой мышцы, прямой мышцы бедра и портняжной мышцы.
    Разгибание: в основном выполняется за счет большой ягодичной мышцы, а также мышц задней поверхности бедра.
    Медиальное вращение: в основном выполняется напрягателем широкой фасции и волокнами средней и малой ягодичных мышц.
    Боковое вращение: в основном выполняется запирательными мышцами, квадратной мышцей бедра и близнецами при содействии большой ягодичной, портняжной и грушевидной мышц.
    Приведение: в основном выполняется длинной, короткой и большой приводящими мышцами с помощью тонкой и гребенчатой мышц
    Отведение: в основном выполняется средней и малой ягодичными мышцами с помощью напрягателя широкой фасции и портняжной мышцы.
    Хирургические соображения
    Тотальное эндопротезирование тазобедренного сустава (THA) — это плановая процедура для пациентов с болью в тазобедренном суставе, вторичной по отношению к дегенеративным состояниям. THA – это высокоэффективная процедура, которая снимает боль и восстанавливает функцию для улучшения качества жизни. THA показана пациентам, у которых другие консервативные методы, включая инъекции кортикостероидов, физиотерапию, снижение веса или предшествующее хирургическое лечение, оказались неэффективными.[7][8]
    Подходы
    Хирурги могут использовать любое количество стратегий для процедуры THA. Вот три наиболее распространенных подхода:
    . Заднебоковая
    Это наиболее распространенный подход для первичной и ревизионной ТЭБ. Это рассечение не использует истинную межнервную плоскость. Межмышечный интервал включает тупую диссекцию волокон большой ягодичной мышцы и острый дистальный разрез широкой фасции. Глубокая диссекция включает в себя тщательное рассечение коротких наружных ротаторов и капсулы. Необходимо соблюдать осторожность, чтобы защитить эти структуры, поскольку позже они восстанавливаются до проксимального отдела бедренной кости через чрескостные туннели.
    Существенным преимуществом этого подхода является отсутствие отводящих мышц бедра. Другие преимущества включают в себя отличную экспозицию как для вертлужной впадины, так и для бедренной кости, а также дополнительную трансформацию растяжения в проксимальном или дистальном направлении. Исторически сложилось так, что некоторые исследования, сравнивающие этот подход с прямым передним доступом (DA), указывали на более высокую частоту вывихов при первом доступе. Эти данные остаются неубедительными и противоречивыми, так как в литературе не было достигнуто окончательного консенсуса, особенно при сравнении техники заднего доступа, которая использует оптимальную коррекцию мягких тканей по завершении процедуры ТЭНС.
    Прямая передняя (DA)
    Метод DA становится все более популярным среди хирургов THA. Межнервный интервал находится между напрягателем широкой фасции бедра (TFL) и портняжной мышцей на поверхностном конце и средней ягодичной мышцей и прямой мышцей бедра (RF) на глубокой стороне. Сторонники DA THA ссылаются на теоретическое снижение частоты вывихов бедра в послеоперационном периоде и отказ от мышц, отводящих бедро.
    Недостатки включают в себя кривую обучения, связанную с этим подходом, поскольку в литературе зафиксировано снижение частоты осложнений после того, как хирург превысил отметку в более чем 100 случаев. Другие недостатки включают повышенное количество раневых осложнений, затрудненное обнажение бедренной кости, риск парестезии латерального кожного нерва бедра (LFCN) и потенциально более высокую частоту интраоперационных переломов бедренной кости. Наконец, многие хирурги нуждаются в доступе к специализированному операционному столу с соответствующим образом обученным персоналом и хирургическими техниками для оказания помощи в проведении процедуры. Хотя последнее не всегда необходимо, обучение выполнению процедуры на обычном операционном столе также требует существенного обучения, которое необходимо учитывать.
    Переднебоковой
    По сравнению с другими доступами переднебоковой (AL) доступ является наименее часто используемым доступом из-за нарушения механизма отведения бедра. Используемый интервал включает в себя интервал мышц TFL и средней ягодичной мышцы; это может привести к послеоперационной хромоте в результате теоретически сниженной частоты вывихов.
    Клиническое значение
    Врожденный вывих бедра/дисплазия
    Также известная как дисплазия тазобедренного сустава, связанная с развитием, она может возникнуть при наличии проблем с развитием тазобедренного сустава внутриутробно. Факторы риска включают тазовое предлежание, положительный семейный анамнез и маловодие. Диагноз возможен с помощью физического осмотра с помощью маневров Барлоу и Ортолани, которые оценивают стабильность сустава. Дополнительными характерными признаками являются асимметрия длины ног, а также асимметричные паховые кожные складки.
    Конечной целью лечения является открытое или закрытое вправление головки бедренной кости обратно в вертлужную впадину. Чем раньше начато лечение, тем лучше результаты. Легкие случаи могут исчезнуть спонтанно через две недели. Когда подвывих сохраняется более двух недель, это указывает на необходимость лечения. Стандартным лечением является использование ремня Павлика, который сгибает и отводит бедра в течение шести недель на постоянной основе, а затем шесть недель на неполный рабочий день.[9]]
    Травматические состояния
    Задний вывих, который обычно наблюдается при травме, возникает при высокоэнергетической травме или дорожно-транспортном происшествии (МВА). Головка бедренной кости передается кзади, повреждая капсулу тазобедренного сустава. Пораженная нижняя конечность находится в укороченном, ротированном внутрь положении. При всех травматических повреждениях имеется обширное повреждение мягких тканей вокруг тазобедренного сустава и капсулы, и в подавляющем большинстве случаев будет связанный перелом задней стенки (вертлужной впадины) и/или перелом головки бедренной кости. Положение бедра часто определяет сопутствующую травму вертлужной впадины.
    Пациенты обычно жалуются на сильную боль и неспособность переносить вес. Примерно в 10% случаев может иметь место одновременное поражение седалищного нерва. Лечение состоит как из неоперативных, так и оперативных мероприятий. В острых случаях рекомендуется экстренное закрытое вправление в течение шести часов после травмы. После успешного закрытого вправления компьютерная томография может оценить и оценить степень связанных повреждений костей. Кроме того, наличие ущемленных фрагментов в суставе имеет первостепенное значение, поскольку заметно большие фрагменты не только препятствуют полной репозиции нативного тазобедренного сустава, но и потенциально могут вызвать дальнейшее внутрисуставное повреждение и повреждение хряща, вторичное по отношению к механическому истиранию и патологический контакт/абатмент.
    Невправимые вывихи, с признаками ущемленных отломков и поздних проявлений лечат оперативным открытым вправлением в экстренном порядке. Открытое вправление с внутренней фиксацией рекомендуется при сложных вывихах с признаками переломов вертлужной впадины или бедренной кости.
    Остеоартроз тазобедренного сустава
    Чаще всего встречается у взрослых старше 40 лет. Симптомы включают боль, инвалидность, дисфункцию передвижения и тугоподвижность/контрактуру. Пациент обычно чувствует боль в передней части паха, иногда в ягодицах и латеральной части бедра. У некоторых пациентов может развиться генерализованная боль в колене, отдающая в бедро. Крайне важно учитывать и/или исключать сопутствующую люмбальную позвоночную патологию/радикулопатию и ипсилатеральные заболевания коленного сустава.
    Патогенез включает износ суставного хряща, что со временем приводит к уменьшению защитного суставного пространства. Когда кости начинают тереться друг о друга, они пытаются восполнить утраченный хрящ и образуют костные шпоры или остеофиты. Нехирургические методы лечения включают в себя изменения образа жизни, такие как потеря веса или минимизация активности, которая усиливает боль. Физиотерапия, использование вспомогательных устройств и лекарств, таких как НПВП, ацетаминофен и кортикостероиды, также демонстрируют эффективность. Для пациентов, чья боль все еще необратима, может потребоваться хирургическое вмешательство. Хирургические варианты включают остеотомию, шлифовку тазобедренного сустава и полную замену тазобедренного сустава.
    Контрольные вопросы
    Доступ к бесплатным вопросам с несколькими вариантами ответов по этой теме.
    Комментарий к этой статье.
    Рисунок
    Тазобедренный сустав сзади, горизонтальные волокна, седалищно-бедренная связка, спиральные волокна. Предоставлено Gray’s Anatomy Plates
    Рисунок
    Левый тазобедренный сустав, бедренная кость, седалищная кость, лобок, подвздошная кость, ямка головы, подвздошно-бедренная связка. Предоставлено Gray’s Anatomy Plates
    Ссылки
    1.
    Рэймидж Дж. Л., Варакалло М. StatPearls [Интернет]. Издательство StatPearls; Остров сокровищ (Флорида): 2 сентября 2021 г. Анатомия, костный таз и нижняя конечность, медиальные мышцы бедра. [PubMed: 30521196]
    2.
    Чанг А., Бриланд Г., Хаббард Дж. Б. StatPearls [Интернет]. Издательство StatPearls; Остров сокровищ (Флорида): 26 июля 2021 г. Анатомия, костный таз и нижняя конечность, бедренная кость. [PubMed: 30422577]
    3.
    Chang C, Jeno SH, Varacallo M. StatPearls [Интернет]. Издательство StatPearls; Остров сокровищ (Флорида): 11 октября 2021 г. Анатомия, костный таз и нижняя конечность, грушевидная мышца. [В паблике: 30137781]
    4.
    Бордони Б., Варакалло М. StatPearls [Интернет]. Издательство StatPearls; Остров сокровищ (Флорида): 22 июля 2021 г. Анатомия, костный таз и нижняя конечность, четырехглавая мышца бедра. [PubMed: 30020706]
    5.
    Гленистер Р., Шарма С. StatPearls [Интернет]. Издательство StatPearls; Остров сокровищ (Флорида): 26 июля 2021 г. Анатомия, костный таз и нижняя конечность, бедро. [PubMed: 30252275]
    6.
    Перумал В., Вудли С.Дж., Николсон Х.Д. Сосудисто-нервные структуры связки головки бедренной кости. Дж Анат. 2019Июнь; 234 (6): 778-786. [Бесплатная статья PMC: PMC6539739] [PubMed: 30882902]
    7.
    Ариас-де ла Торре Дж., Пуигдоменек Э., Вальдерас Дж. М., Эванс Дж. П., Мартин В., Молина А. Дж., Родригес Н., Espallargues M. Доступность специальные инструменты для оценки результатов эндопротезирования тазобедренного сустава, о которых сообщают пациенты в Испании. Выявление лучших кандидатов для включения в реестр эндопротезирования. Систематический обзор и стандартизированная оценка. ПЛОС Один. 2019;14(4):e0214746. [Бесплатная статья PMC: PMC6443164] [PubMed: 30934024]
    8.
    Варакалло М., Бордони Б. StatPearls [Интернет]. Издательство StatPearls; Остров сокровищ (Флорида): 7 августа 2021 г. Травмы указателя бедра. [PubMed: 30855846]
    9.
    Деак Н., Варакалло М. StatPearls [Интернет]. Издательство StatPearls; Остров сокровищ (Флорида): 12 мая 2021 г. Меры предосторожности для бедер. [PubMed: 30725716]
    10.
    Stirton JB, Maier JC, Nandi S. Тотальное эндопротезирование тазобедренного сустава для лечения перелома бедра: обзор литературы. Дж Ортоп. 2019март-апрель;16(2):141-144. [Бесплатная статья PMC: PMC6403072] [PubMed: 30886461]
    Анатомия тазобедренного сустава, изображения, функции, проблемы и лечение
    Тазобедренный сустав представляет собой сустав шаровидного типа и формируется там, где бедренная кость (бедренная кость) встречается с тазом. Бедренная кость имеет шарообразную головку на конце, которая входит в углубление, образованное в тазу, называемое вертлужной впадиной. Крупные связки, сухожилия и мышцы вокруг тазобедренного сустава удерживают кости (подушечку и впадину) на месте и не дают им вывихнуться.
    Содержание страницы
    Анатомия бедра, функции и общие проблемыАнатомические терминыАнатомия бедраКостные структуры бедраТазобедренный суставСвязки бедраМышцы бедраКровеносные сосуды и нервы бедраСумкиОбщие проблемы бедраХирургия бедра
    Анатомия бедра, функции и общие проблемы
    Кости тазобедренного сустава, вид спереди
    В норме гладкая подушка из блестящего белого гиалинового (или суставного) хряща толщиной около 1/4 дюйма покрывает головку бедренной кости и вертлужную впадину. Суставной хрящ остается скользким за счет жидкости, образующейся в синовиальной оболочке (оболочке сустава). Синовиальная жидкость и суставной хрящ являются очень скользкой комбинацией: в 3 раза более скользкой, чем при катании на коньках по льду, и в 4-10 раз более скользкой, чем металлическая замена тазобедренного сустава. Синовиальная жидкость — это то, что позволяет нам сгибать наши суставы под большим давлением без износа. Поскольку хрящ гладкий и скользкий, кости смещаются друг относительно друга легко и безболезненно.
    При повреждении хряща, будь то вторичным по отношению к остеоартриту (артриту износа) или травме, подвижность сустава может стать болезненной и ограниченной.
    Тазобедренный сустав является одним из самых крупных суставов в организме, на который приходится основная нагрузка. Весовая нагрузка на бедро при ходьбе может в 5 раз превышать массу тела человека. Здоровое бедро может выдержать ваш вес и позволить вам двигаться без боли. Изменения в тазобедренном суставе из-за болезни или травмы значительно повлияют на вашу походку и создадут аномальную нагрузку на суставы выше и ниже тазобедренного сустава.
    Требуется большое усилие, чтобы серьезно повредить бедро из-за сильных, больших мышц бедер, которые поддерживают и двигают бедро.
    Анатомические термины
    Анатомические термины позволяют более точно описать тело и движения тела. Вместо того, чтобы ваш врач просто сказал, что «у пациента болит колено», он или она может сказать, что «у пациента болит колено в переднебоковом направлении». Выявление конкретных областей боли помогает определить следующие шаги в лечении или обследовании. Ниже приведены некоторые анатомические термины, которые врачи используют для описания локализации (применительно к бедру):
    Передняя — брюшная (передняя) сторона бедра
    Задняя — задняя сторона бедра
    Медиальная — ближайшая к позвоночнику сторона бедра
    Латеральная — наиболее удаленная от позвоночника сторона бедра
    Отведение — отведение от тела (подъем ноги от средней линии, т.е. в сторону)
    Приведение — движение к телу (опускание ноги к средней линии, т. е. от стороны)
    Проксимальный — расположен ближе всего к точке приложение или ссылка, или центр тела
    пример: колено проксимальнее лодыжки
    дистально — расположено дальше всего от точки прикрепления или отсчета, или центра тела
    пример: лодыжка дистальнее колена
    Inferior — расположенный снизу, под или ниже; под поверхностью
    Анатомия тазобедренного сустава
    Суставная капсула тазобедренного сустава
    Как и плечо, тазобедренный сустав представляет собой шаровидный сустав, но гораздо более стабильный. Стабильность бедра начинается с глубокой впадины — вертлужной впадины. Дополнительную стабильность обеспечивают окружающие мышцы, капсула бедра и связанные с ними связки. Если рассматривать тазобедренный сустав слоями, то самый глубокий слой — это кость, затем связки суставной капсулы, затем мышцы. Различные нервы и кровеносные сосуды снабжают мышцы и кости бедра.
    Костные структуры бедра
    Бедро формируется там, где бедренная кость (бедренная кость) встречается с тремя костями, составляющими таз: подвздошной, лобковой (лобковой костью) и седалищной. Эти три кости сходятся, образуя вертлужную впадину, глубокую впадину на внешнем крае таза. Во взрослом возрасте эти три кости полностью сливаются, и таз фактически представляет собой единую кость.
    Бедренная кость — самая длинная кость в теле. Шейка бедренной кости соединяет головку бедренной кости с стержнем бедренной кости. Шейка заканчивается большим и малым вертлугами, которые представляют собой костные выступы бедренной кости, к которым прикрепляются различные мышцы. Большой вертел служит местом прикрепления отводящей и наружной вращательной мышц, которые являются важными стабилизаторами тазобедренного сустава. Это выступающая часть бедра, которую вы можете почувствовать на внешней стороне бедра. Малый вертел служит местом прикрепления сухожилия подвздошно-поясничной мышцы, одной из мышц, которая позволяет сгибать бедро.
    Важно помнить, что собственно тазобедренный сустав находится глубоко в паховой области. Это важно, потому что истинные проблемы с тазобедренным суставом обычно связаны с болью в паху.
    Тазобедренный сустав
    Тазобедренный сустав представляет собой шаровидный сустав. Головка бедренной кости (шар) входит в вертлужную впадину (гнездо) таза. Большая круглая головка бедренной кости вращается и скользит в вертлужной впадине. Глубина вертлужной впадины дополнительно увеличивается за счет фиброзно-хрящевой губы, которая прикрепляется к внешнему краю вертлужной впадины. Он действует на углубление суставной впадины и придает дополнительную устойчивость тазобедренному суставу. Верхняя губа может разорваться и вызвать такие симптомы, как боль, слабость, щелканье и нестабильность бедра.
    Кости тазобедренного сустава
    Существуют многочисленные структуры, обеспечивающие стабильность тазобедренного сустава:
    Шаровидная костная структура
    Верхняя губа
    Капсула и связанные с ней связки: напр. подвздошно-бедренная связка, лонно-бедренная связка
    Окружающие мышцы, включая отводящие мышцы (средняя и малая ягодичные мышцы) и наружные ротаторы (жемчужные мышцы, грушевидная мышца, запирательные мышцы).

    Связки бедра
    Подвздошно-бедренная связка бедра
    Стабильность бедра повышается за счет прочных связок, окружающих бедро (подвздошно-бедренная, лобково-бедренная и седалищно-бедренная связки). Эти связки полностью охватывают тазобедренный сустав и образуют суставную капсулу. Подвздошно-бедренная связка считается большинством экспертов самой прочной связкой в организме. Круглая связка представляет собой небольшую трубчатую структуру, которая соединяет головку бедренной кости с вертлужной впадиной. Он содержит артерию круглой связки. У младенцев это служит относительно важным источником кровоснабжения головки бедренной кости. Многие считают, что у взрослых круглая связка представляет собой скорее рудиментарную структуру, которая выполняет мало функций.

    Седалищно-бедренная связка бедра
    Мышцы бедра
    Мышцы бедра и нижней части спины работают вместе, чтобы поддерживать стабильность, выровненность и подвижность бедра. Именно мышцы бедра обеспечивают движения бедра:
    сгибание – сгибание
    разгибание – выпрямление
    отведение – отведение ноги от средней линии
    приведение – отведение ноги назад к средней линии чтобы стопа смотрела наружу)
    внутреннее вращение (позволяет стопе быть направленной внутрь)
    Мышцы бедра делятся на три основные группы в зависимости от их расположения: передние мышцы (спереди), задние (сзади) и медиальные (внутри). Мышцы передней поверхности бедра состоят из четырехглавой мышцы бедра: медиальной широкой, промежуточной, латеральной и прямой мышцы бедра. Квадрицепсы составляют около 70% мышечной массы бедра. Основные функции квадрицепсов – сгибание (сгибание) бедра и разгибание (разгибание) колена.
    Ягодичные и подколенные мышцы, а также наружные вращатели бедра расположены в ягодицах и задней части бедра. Ягодичные мышцы состоят из максимальной, средней и малой ягодичных мышц. Большая ягодичная мышца является основным разгибателем бедра и помогает поддерживать нормальный тонус широкой фасции или подвздошно-большеберцового тракта, который представляет собой длинное листовидное сухожилие на боковой поверхности бедра. Это помогает с движением бедра, но, что, возможно, более важно, помогает стабилизировать коленный сустав.
    Средняя и малая ягодичные мышцы являются основными отводящими мышцами бедра, то есть они отводят ногу от средней линии тела (используя позвоночник в качестве точки отсчета срединной линии). Они также являются основными внутренними ротаторами бедра (то есть поворачивают стопу внутрь). Средняя и малая ягодичные мышцы также являются важными стабилизаторами тазобедренного сустава и помогают удерживать таз на одном уровне при ходьбе.
    Напрягатель широкой фасции бедра (TFL) является еще одним отводящим мышцей бедра, который вместе с большой ягодичной мышцей прикрепляется к подвздошно-большеберцовому тяжу. Подвздошно-большеберцовый тракт является частой причиной боковых (снаружи) болей в тазобедренном суставе, бедре и колене.
    Медиальные мышцы бедра участвуют в приведении ноги, т.е. приведении ноги к средней линии. К этим мышцам относятся приводящие мышцы (большая приводящая мышца, длинная приводящая мышца, короткая приводящая мышца, гребенчатая мышца, тонкая мышца бедра). Наружная запирательная мышца также помогает приводить ногу.
    Наружные вращатели бедра (грушевидная, жемчужная, внутренняя запирательная) расположены в ягодичной области и способствуют боковому вращению бедра (наружу). Боковое вращение необходимо для скрещивания ног.
    Кровеносные сосуды и нервы бедра
    Седалищный нерв расположен в месте, где он может быть поврежден при обратном вывихе головки бедренной кости.
    Нервы передают сигналы от мозга к мышцам для движения бедра и передают сигналы от мышц обратно в мозг о боли, давлении и температуре. Основные нервы бедра, которые иннервируют мышцы бедра, включают бедренный, запирательный и седалищный нервы.
    Седалищный нерв является наиболее часто распознаваемым нервом бедра. Седалищный нерв большой — размером с большой палец — проходит под большой ягодичной мышцей вниз по задней поверхности бедра, где он разветвляется, чтобы иннервировать мышцы голени и стопы. Вывихи бедра могут привести к повреждению седалищного нерва.
    Кровоснабжение бедра обширное и осуществляется ветвями внутренней и наружной подвздошных артерий: бедренной, запирательной, верхней и нижней ягодичной артерий. Бедренная артерия хорошо известна из-за ее использования при катетеризации сердца. Вы можете почувствовать его пульс в области паха. Он проходит из глубины бедра вниз по бедру и вниз к колену. Является продолжением наружной подвздошной артерии, проходящей внутри таза. Основное кровоснабжение головки бедренной кости происходит из сосудов, ответвляющихся от бедренной артерии: латеральной и медиальной артерий, огибающих бедренную кость. Разрыв этих артерий может привести к остеонекрозу (отмиранию кости) головки бедренной кости. Эти артерии могут быть повреждены при переломах и вывихах бедра.
    Бурсы
    Бурсы представляют собой заполненные жидкостью мешочки, выстланные синовиальной оболочкой, которые выделяют синовиальную жидкость. Бурсы часто располагаются возле суставов. Их функция заключается в уменьшении трения между сухожилием и костью, связкой и костью, сухожилиями и связками, а также между мышцами. Вокруг бедра насчитывается до 20 бурс. Воспаление или инфекция бурсы, называемая бурситом.
    Вертельная сумка расположена между большим вертелом (костным выступом на бедренной кости) и мышцами и сухожилиями, пересекающими большой вертел. Эта бурса может раздражаться, если пояс подвздошно-большеберцовой кости слишком тугой. Эта бурса является частой причиной болей в латеральной части бедра (тазобедренного сустава). Две другие сумки, которые могут воспалиться, — это подвздошно-поясничная сумка, расположенная под подвздошно-поясничной мышцей, и сумка, расположенная над седалищным бугром (костью, на которой вы сидите).
    Common Problems of the Hip
    Posterior Hip dislocation
    Osteoarthritis
    Dislocation (see image above of simple dislocation)
    Bursitis
    Fracture
    Femoroacetabular impingement
    Labral tear
    IT band syndrome
    Snapping hip syndrome
    Асептический или аваскулярный некроз
    Врожденный вывих
    Дисплазия вертлужной впадины
    Coxa valga
    Coxa vara
    Опухоль
    Болезнь легга
    Хирургия тазобедренного сустава
    Замена бедренного сустава
    HIP Arthroscopy
    ПРИСПЛЮЧЕНИЯ HIP.
    No related posts.
