Что такое коаксиальный дымоход для газового котла: Коаксиальный дымоход для газового котла: требования к установке

Содержание

Монтаж коаксиального дымохода газового котла своими руками: правила установки и нормы СНиП, как правильно

Монтаж коаксиального дымохода газового котла своими руками часто производится для оптимизации функционирования системы отопления. Если она не работает на электроэнергии, то в обязательном порядке требует отвода дыма. Раньше для этого применяли стандартные дымоходы, но на сегодняшний день появились более совершенные приспособления.

Что такое коаксиальный дымоход

Конструкция подразумевает размещение одного объекта внутри другого. Подобный дымоход делают в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Подобные «сооружения» подразделяются на несколько видов:

  1. Наружные и внутренние. Приспособления делятся на эти категории в зависимости от места расположения. Первая разновидность размещается снаружи здания и фиксируется специальными кронштейнами напрямую к фасаду. Отличительной особенностью наружного вида является удобство во время монтажа и использования.
    Внутренние типы дымоотводов монтируется в подготовленных заранее шахтах. Эту разновидность довольно сложно монтировать и обслуживать, более того, требуется строгое соблюдение техники безопасности.
  2. Неутеплённые и утеплённые. Второй вариант полезен в холодное время года, когда канал, отвечающий за поступление в систему воздушных масс, замерзает с большой долей вероятности. Это приводит к сокращению подачи кислорода в камеру сгорания, что снижает эффективность работы отопительного оборудования. Утеплённые системы способны обеспечить функционирование котла даже при экстремально-низких температурах. Подобная разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенные друг в друга элементы. Пространство заполняется любым типом утеплителя.
  3. Коллективные и индивидуальные. Вторая разновидность применяется, если речь идёт об обслуживании одного котла. Она представляет собой простую конструкцию без ответвлений. Когда требуется обеспечить отвод продуктов горения, образующихся во время функционирования нескольких отопительных агрегатов, используется коллективный тип дымоотвода.
    Он представляет собой шахтную систему с несколькими разветвлениями.

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед монтажом того или иного типа рекомендуется подробно изучить все сведения о них.

Комплектующие для коаксиального дымохода можно приобрести в специализированных магазинах

Устройство и принцип работы

Конструкция подобного приспособления позволяет выполнять несколько функций, то есть обеспечивать стабильный приток кислорода для «стимулирования» пламени в топке и отводить дым. Приспособление включает в себя несколько модулей, в число которых входят:

  1. Прямые трубы. Они используются для сооружения основного корпуса.
  2. Декоративные накладки, являющиеся фланцами, перекрывающими места, где ствол дымоотвода проходит сквозь строительные конструкции.
  3. Тройники, которые становятся частью системы, если продукты горения требуется отводить сразу от нескольких отопительных агрегатов.
  4. Уплотнители (представляют собой приспособления, обеспечивающие полную герметичность корпуса в местах прохода через стену).
  5. Соединительные приспособления. Они являются отводами на 90о и 45о или муфтами.
  6. Арматурные элементы, которые включают в себя хомуты, а также кронштейны.
  7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент располагается на вертикальных участках, оснащается затвором водяной разновидности, не позволяющим давлению воздуха понижаться.
  8. Переходники. Они нужны для соединения дымоотводной системы с котлом.
  9. Комплектующие, оборудованные специальным отверстием. Подобное «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
  10. Насадки. Они нужны для своевременного вывода дымных масс, забора воздуха с улицы.

Функционирование заключается во внешнем заборе воздушных масс с улицы посредством наружного канала. Во время движения по трубопроводу воздух нагревается за счёт контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. Прогретый кислород попадает в топку, что увеличивает КПД, снижает траты газового топлива при функционировании котла.

Это важно! Канал снаружи играет роль устройства охлаждения, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход подобной разновидности может монтироваться в частном (из дерева) строении без принятия серьёзных мер по обеспечению безопасности (пожарной).

Как упоминалось выше, внутренний канал обеспечивает «транспортировку» дымных масс. Он нередко оборудуется специальными утеплителями, что даёт возможность увеличивать тягу в вертикальных конструкциях. Подобная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчёты и качественно выполнить установку с учётом особенностей строения.

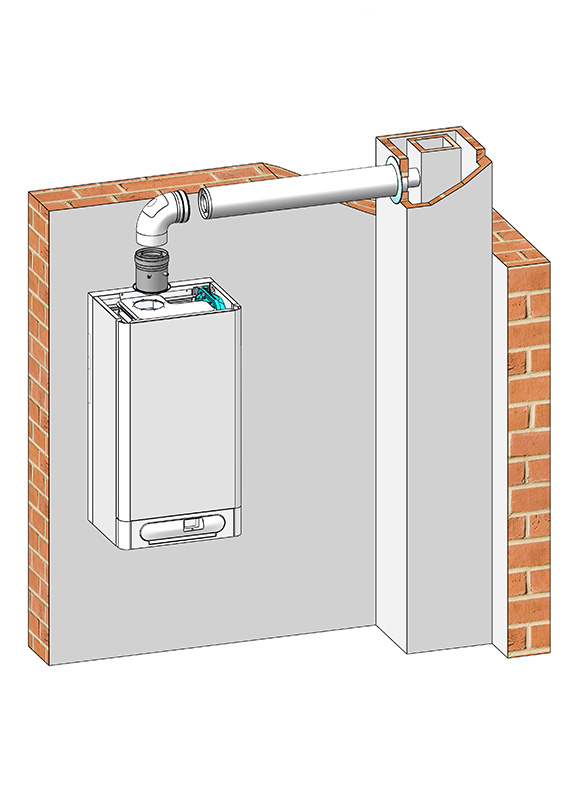

Схема монтажа дымохода

Плюсы и минусы

Основным преимуществом дымоотвода коаксиальной разновидности является то, что воздушные массы, используемые в работе котла, забираются не из помещения, а с открытого воздуха.

Это избавляет от необходимости делать мощную систему вентиляции, более того, для использования под котельную в такой ситуации подойдёт даже небольшое помещение.

Помимо описанной особенности, к положительным сторонам подобного приспособления относятся:

  1. Высокая скорость монтажа. Конструкцию дымоотвода нельзя назвать сложной, поэтому установка может производиться самостоятельно (привлекать специалистов и оплачивать их услуги необязательно).
  2. Возможность использования для отвода продуктов горения из котельной многоквартирного дома.
  3. Возможность использования для увеличения эффективности функционирования практически любой разновидности отопительного оборудования.
  4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью среди большого количества людей. Помимо преимуществ, двухканальные дымоходы имеют ряд недостатков.

В их число входят:

  1. Необходимость согласования монтажа со службой санэпиднадзора. Это обусловлено тем, что во время функционирования выбрасывается множество токсичного конденсата. Выливать эту субстанцию на землю строго запрещено, а утилизация производится в специально отведённых местах. Однако если использовать такую разновидность дымоотвода в частном доме, то все претензии будут сведены к индивидуальным пожеланиям его хозяев. Но при монтаже систем коллективного типа получение разрешения от упомянутой выше службы — обязательное условие.
  2. Необходимость организации изоляции трубы от коаксиального конденсата. Даже небольшие ошибки, допущенные во время монтажа, приведут к обледенению выходного отверстия, что спровоцирует снижение тяги.

Несмотря на описанные недостатки, дымоотводные системы подобной разновидности часто монтируются как в частных домах, коттеджах или на дачах, так и в многоквартирных зданиях. Однако к процедуре монтажа требуется отнестись с максимальной ответственностью и вниманием.

Это поможет избежать лишних расходов в будущем.

Более того, ошибки при установке могут привести к деформации коммуникаций дымохода во время работы. Некоторые проблемы могут решить специалисты, но при длительном игнорировании неполадок может возникнуть необходимость приобретения новой системы и её монтажа.

На схеме наглядно видно, как работает коаксиальный дымоход

Монтаж коаксиального дымохода газового котла своими руками

В алгоритме монтажа нет ничего сложного, однако существуют особенности, которые оказывают ощутимое влияние на функционирование системы в будущем. Перед приобретением готовой системы дымоотвода требуется внимательно изучить диаметр трубопровода, который будет соединяться с котлом.

Это важно! Немаловажную роль в установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилам может привести не только к проблемам с санэпиднадзором, но и несчастным случаям.

Нормативные требования СНиП

Правила установки дымоходов для газового котла, а также соответствующие нормы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, расчётные процедуры и установка производятся в соответствии с ними. Нарушение этих правил приведёт к отказу газовой службы и сделает законный монтаж невозможным. СНиПом регламентируется:

  1. Размещение дымоотвода на фасаде. Оголовок должен располагаться минимум в двух метрах от земли. Размер отверстия в стене должен быть больше диаметра дымоотвода на 1 см для кирпичной и на 5 см для деревянной стены.
  2. Облуживание. Оно должно осуществляться в начале и конце отопительного сезона. Требуется удалять конденсат и проверять стыки на герметичность.
  3. Применение подобных систем в МКД. Конструкция должна монтироваться минимум в полуметре от дверных и оконных проёмов. До окна над трубой должно быть не меньше 1 м.
  4. Установка. Труба дымохода должна находиться от стены минимум в 30 см. Если речь идёт о турбированных котлах — от 1 м. В обязательном порядке должна монтироваться сужающая диафрагма, которая требуется для ограничения поступления воздуха в закрытую камеру сгорания.
  5. Нормы пожарной безопасности. Минимальный зазор между трубой дымохода и деревянной стеной должен составлять 5 см. Это обусловлено тем, что во время функционирования внешняя поверхность практически не подвержена нагреву. Между стеной и трубопроводом необходимо размещать негорючие материалы. Оптимальным вариантом является базальтовый утеплитель. Труба дымоотвода должна находиться от окон и дверей соседних домов минимум в 1,5 м. В этом промежутке не должно быть столбов, деревьев или иных объектов. Использовать для отведения продуктов горения стандартный дымоход запрещается (только коаксиальные разновидности).
  6. Ограничения на вывод через фасад. Запрет о стекании конденсата на землю требуется соблюдать в обязательном порядке. Поэтому трубопровод необходимо монтировать под углом к котлу. Если в конструкцию входит специальное устройство, предназначенное для отведения конденсата, то допускается уклон выходного патрубка к грунту (с целью отвода дождевой воды). Если речь идёт об использовании коллективной разновидности дымохода, то вопросы утилизации конденсата должны согласовываться со службой санэпиднадзора.
  7. Особенности каждой разновидности дымоотводной системы. Она может быть горизонтальной или вертикальной. Строго запрещается подключение к одной сети дымоходов с принудительным и естественным типом отвода продуктов горения.
  8. Особенности прокладки горизонтального участка. Допускается прокладка через смежное помещение, не предназначенное для проживания людей, если длина участка трубопровода, который будет через него проходить, не превышает 3 м. Если речь идёт о турбированной системе с принудительным отводом продуктов горения, то допускается увеличить участок трубы, проходящий через нежилое помещение, до 5 м.

Описанные требования безопасности могут изменяться с течением времени, поэтому перед началом монтажных работ требуется получить консультацию специалиста.

Требования санитарных норм и правил к расстояниям между объектами

Производим установку

Если требуется самостоятельно произвести монтаж дымохода внутренней разновидности, то все действия выполняются в следующей последовательности:

  1. Проверить соответствие размеров патрубка котла и трубы дымоотвода.
  2. Подготовить отверстие, через которое трубопровод будет выводиться наружу. Его диаметр необходимо сделать чуть больше аналогичного параметра трубопровода.
  3. Присоединить к патрубку газового котла соответствующий элемент дымоотводной системы.
  4. Зафиксировать соединение при помощи болтов и хомутов.
  5. Последовательно собрать всю дымоотводную систему. Каждый элемент устанавливается на «своё» место, после чего закрепляется хомутами (они повышают уровень надёжности соединения).
  6. Установить поверх креплений накладки, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
  7. Вывести трубу дымохода на улицу.
  8. Обеспечить герметичность стыка.
  9. Надеть на трубу кожух, обладающий защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса установки требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идёт о дымоотводной системе наружной разновидности, то процедура монтажа имеет свои особенности. Когда требуется выполнить монтаж такого дымохода, необходимо придерживаться следующего алгоритма:

  1. Определить место выхода и отметить его расположение на стене здания.
  2. Сделать отверстие на месте метки. Диаметр должен соответствовать сечению трубы.
  3. Соединить дымоход с отопительным прибором. Для этого требуется использовать двухконтурное колено и специальный тройник. Он нужен, чтобы обеспечить устойчивость готовой конструкции в вертикальном положении.
  4. Закрепить «сооружение» к стене при помощи кронштейнов.
  5. Заделать участок выхода дымохода из стены и продолжить собирать его до нужной высоты.
  6. Закрепить конструкцию к внешней стене, используя хомуты.

Чтобы обеспечить надёжное соединение двухконтурных труб, требуется использовать переходные узлы.

Переходные узлы, соединяющие двухконтурные трубы — важные элементы конструкции устройства

Особенности горизонтального и вертикального монтажа

Если речь идёт о горизонтальном варианте установки, то эту процедуру требуется производить с учётом технических особенностей здания. Заранее нужно рассчитать следующие параметры:

  1. Высоту трубы. Расстояние от выходного патрубка до отверстия в стене должно составлять меньше 1 м. Прямой вывод трубы от выходного патрубка на улицу не допускается.
  2. Количество поворотных муфт (меньше трёх).
  3. Максимальную длину горизонтально участка. Не должен превышать 3 – 5 м.

Увеличение продуцирования конденсата является особенностью эксплуатации дымоотводной системы в холодное время года. Избыточное выпадение влаги обусловлено жёсткими условиями эксплуатации.

Когда требуется произвести монтаж вертикального дымоотвода, необходимо помнить, что эта процедура может осуществляться двумя способами:

  1. Каскадным. Он подразумевает подключение к одной трубе сразу нескольких отопительных агрегатов. Подобная схема довольно часто используется в МКД.
  2. Индивидуальным. Максимальная длина вертикальных элементов составляет 7 м. Это позволяет производить монтаж в двухэтажном частном доме.

Варианты монтажа дымохода в частном доме

Если речь идёт о кирпичном здании, то монтировать дымоотводную систему можно как внутри, так и снаружи. Однако эффективную теплоизоляцию требуется сделать в любом случае. Это позволит избежать неприятных последствий, которые с большой долей вероятности возникнут при интенсивной эксплуатации котла, если пренебречь утеплителем.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Установка дымохода представляет собой процедуру, которую может произвести любой жилец частного или многоквартирного дома, имеющий базовые навыки и знания в соответствующей области. Если таковые полностью отсутствуют, то обратиться к специалистам по монтажу подобных систем — лучшее решение. Такой подход поможет избежать лишних расходов, а также проблем с определёнными службами, связанных с ошибками, которые допущены во время установки, и их последствиями, проявляющимися во время интенсивного использования.

Оцените статью: Поделитесь с друзьями!

правила установки, размеры, сборка и монтаж

Необходимость в монтаже вентиляционной системы распространяется не только на комнаты, в которых жильцы проводят основное время – спальни, гостиные, кухни – но и на нежилые помещения. Вентилирование особенно нужно, если в подсобках и котельных установлено отопительное оборудование.

И для безопасной жизни людей, и для беспроблемной эксплуатации дающего тепло агрегата требуется грамотно организованная система воздухообмена. Все о том, как должна быть устроена вентиляция для газового котла в частном доме, вы узнаете из представленной нами статьи.

Мы подскажем, что нужно учесть на предварительном этапе. Объясним, что следует сделать перед монтажом вентиляционных каналов, какие правила соблюдать в процессе установки системы. Эта информация может пригодиться, если часть работ вы захотите выполнить самостоятельно, без привлечения специалистов.

Для чего нужна вентиляция?

Некоторые собственники коттеджей и дачных домов сомневаются в необходимости вентиляции или утверждают, что для обеспечения воздухообмена достаточно открытой форточки в котельной.

Однако форточку держать открытой все время невозможно. Нередко для полноценного отвода отработанного воздуха необходима бывает механизированная вытяжка, поэтому кроме естественной вентиляции приходится устанавливать и принудительную.

Для установки газового котла подходит коридор, прихожая, кухня (по новым правилам в ванной – нельзя), но лучшим и наиболее безопасным местом считается отдельная котельная с налаженной системой вентиляции

Система отведения газов выполняет очень важные функции:

  • Поставляет кислород в объеме, необходимом для обеспечения процесса горения топлива. Как известно, дефицит кислорода чреват такими последствиями, как уменьшение теплоотдачи, неполное сгорание или увеличение количества требуемого топлива, преждевременный износ оборудования, засорение дымохода гарью и копотью.
  • Удаляет продукты горения. Часть угарного газа может проникать в помещение даже при правильной установке и эксплуатации дымохода, а критическая концентрация его в воздухе – прямая угроза здоровью проживающих в доме людей.
  • Выводит газ при случайном попадании его в воздух. Возможность нарушения герметичности газовых линий также не нужно упускать из виду – редко, но утечка пропана происходит. Результатом может стать или отравление жильцов, или мощный взрыв.

Защитить от негативных последствий может только продуманная, спроектированная согласно требованиям СНиП система вентиляции при установке газового котла. Благодаря приточно-вытяжному вентилированию вы защитите семью от взрыва, пожара и отравления, снизите нагрузку на котел, уменьшите расход топлива и увеличите теплоотдачу обогревательного оборудования.

Требования к установке: все по закону

При установке газовых котлов, которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

  • наличие прочного фундамента и бетонированного пола;
  • проложенные коммуникации – водопровод, канализацию, трубы отопления;
  • утепление стен и газоотвода для предотвращения замерзания в холодный период;
  • площадь – не менее 15 м³;
  • высоту потолков – 2,2 м и выше;
  • обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

  • вывод газов и подача воздуха осуществляются через отдельные каналы;
  • размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
  • котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
  • если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или настенного газового котла должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

О видах вентиляции в частном доме

Побуждение воздухообмена происходит двумя способами: или естественным путем, или принуждением.

Естественную схему используют, если пользуются котлом мощностью до 30 кВт при выполнении всех требований установки, предъявленных производителем. Обеспечение вентиляции для работы более мощных агрегатов осуществляется принудительно, с помощью вентиляторов. Рассмотрим оба способа вентиляции.

Вариант #1 – естественная система

Менее продуктивная, но более простая естественная вентиляция уместна в небольших домах с маломощным отопительным оборудованием. Часто ее хватает для воздухообменных процессов, происходящих в подвалах, на чердаках, в сараях и гаражах.

Приток воздуха происходит через форточки, приоткрытые окна, отверстия под дверями, а вытяжка – через воздуховоды, установленные в верхней части стен или в потолке и выведенные над кровлей

Правильно организованная вентиляция «захватывает» весь воздушный объем котельной. Для этого отверстия для притока и выхода воздуха устраивают в противоположных точках помещения.

Например, устанавливают котел прямо напротив двери, а вытяжное отверстие – над газовым оборудованием. Воздух движется снизу, перемещается через всю комнату и поднимается вверх к вытяжке. Окно в таком случае может находиться на любой стене.

Для устройства приточно-вытяжной вентиляции в котельной загородного дома нужно выполнить ряд действий:

  1. В нижней части дверного полотна проделать несколько отверстий сверлом или маленькой коронкой. Если между дверью и полом/порогом есть щель 2,5 см и более, перфорация не нужна.
  2. Проверить, достаточно ли естественного освещения для обслуживания котла и хорошо ли открывается форточка.
  3. Для обеспечения постоянного притока воздуха с улицы можно проделать в стене отверстие диаметром 150-200 мм. Для этого используют перфоратор или дрель с насадкой-коронкой нужного размера.
  4. Если в стене предусмотрена вентиляционная шахта, установить на стене декоративную решетку и проконтролировать, что выведенная на кровлю труба защищена от дождя и ветра колпаком.

Отверстие в стене также нельзя оставлять без защиты – через него в помещение может попасть мусор или проникнуть грызуны.

Обычно с наружной стороны отверстие или гильзу, вставленную в стену, оснащают решеткой из металла. Пластиковые детали считаются ненадежными и быстро ломаются

Приточные клапаны, которые имеются в продаже, изначально оснащены дополнительными средствами защиты – решеткой, сеткой или лючком, который обычно держат в открытом состоянии.

Выходное отверстие не рекомендуется устраивать рядом с котлом. В холодный сезон резкое снижение температуры может повлиять на работу котла, поэтому сверлить стену лучше на расстоянии не менее 1-1,5 м от места установки агрегата.

Преимущество естественной вентиляции, как и естественного освещения – полная независимость от исправности электросети. Если по каким-то причинам электричество в доме пропадет, воздухообмен в котельной не нарушится, а света будет достаточно для регулировки оборудования

Если котел установлен на кухне, вытяжной воздуховод выводится в вентиляционную шахту традиционным способом – через отверстие, расположенное под потолком. Иногда это просто труба, ведущая на чердак, а оттуда – на крышу.

Система вентиляционных воздуховодов – это пример канальной системы. Каналы могут проходить под подвесным потолком, в нишах и шахтах.

Если нет шахты, трубу проводят вдоль стен помещений и чердака, а затем выводят наружу через кровлю, проделав отверстие по диаметру

Кроме труб используют шиберы, заслонки, соединительные элементы, декоративные решетки, воздухозаборники, аэраторы.

Несколько советов по монтажу воздуховода:

Галерея изображенийВ качестве выводящего канала можно использовать круглую пластиковую трубу диаметром от 20 см. Гладкая внутренняя поверхность не препятствует движению воздухаБыструю и точную резку пластика обеспечивает циркулярная пила. Если ее нет под рукой, можно использовать лобзикДля обеспечения прочного соединения элементов трубы на стыках используют силиконовый герметик – намазывают края деталей, а излишки удаляютЕсли вентиляционная пластиковая труба проходит через холодный чердак, то ее нужно обязательно утеплить. Во влажном помещении больше подходит напыляемый утеплитель, а не минватаПластиковая труба для воздуховодаЦиркулярка для резки трубСиликоновый герметик в качестве клеяНапыляемый утеплитель для теплоизоляции вентканала

Преимущество напыляемого утеплителя – в возможности его нанесения на уже установленные трубы. Процесс происходит быстро и легко, причем можно теплоизолировать криволинейно установленные воздуховоды и трубы, расположенные в труднодоступных местах.

На кровле трубу выводят на высоту 0,5-1 м над кровельным покрытием и накрывают оголовком – специальным защитным колпаком.

Нужно помнить, что диаметр каналов вентиляции для газового котла зависит от скорости воздухообмена, объема помещения и других факторов. Чтобы избежать сложных вычислений, можно воспользоваться готовыми таблицами

Ответственные производители котельного оборудования предоставляют информативные инструкции по установке и эксплуатации агрегатов. В технической документации можно найти рекомендации и по выбору систем вентиляции с указанием технических характеристик вентканалов.

Вариант #2 – принудительная система

Если естественного воздухообмена недостаточно для выполнения рекомендаций производителя по эксплуатации котла, то требуется установить канальный вентилятор. Однако лучшее решение – это комбинированная система с использованием фильтров, водяного калорифера и вентиляторов.

В результате работы системы вентиляции воздух нагнетается в камеру сгорания, а продукты сгорания выводятся с нужной для воздухообмена скоростью.

Современные газовые котлы для бытового использования укомплектованы автоматикой, которая регулирует подачу топлива в зависимости от окружающей температуры и других показателей

Хорошо настроенная вентиляция вкупе Ѿтрегулированным оборудованием создают микроклимат, при котором экономится топливо и возрастает эффективность всей газовой отопительной системы.

Чтобы правильно подобрать вентилятор, нужно учитывать его производительность. Предположим, что объем котельной – 10 м³. По требованиям, за 1 час в помещении воздух должен меняться 3 раза, то есть 10 х 3 = 30 м³/ч – минимальная производительность вентилятора.

В вентканалы для газовых котлов рекомендуем устанавливать надежные вентиляторы в металлических или пластиковых корпусах. Они отличаются тем, что не деформируются со временем и выдерживают высокие температуры

Можно использовать автоматическую регулировку, которая включает вентиляционное оборудование вместе с запуском котла.

Коаксиальный дымоход как элемент вентиляции

Благодаря своей конструкции коаксиальные дымоходы пользуются вполне обоснованной популярностью. Их собирают по схеме «труба в трубе», что позволяет выполнять сразу две необходимые для газового оборудования функции: вывод продуктов горения наружу и подачу воздуха для обеспечения процесса горения.

Коаксиальные дымоходы делятся на два вида: горизонтально и вертикально расположенные. Первые устанавливают в стену, вторые выводят через перекрытие на чердак, затем на кровлю. Вертикальная система отвода газов длиннее, дороже, сложнее в монтаже и требует установки конденсатосборника.

Единственный минус оборудования – риск замерзания конденсата на наружной части, выведенной наружу. Проблема решается утеплением трубы минватой или другим теплоизоляционным материалом, хотя в морозы и это не спасет

Для борьбы с наледью конец трубы оснащают решетчатым оголовком.

Несколько правил правильной установки коаксиального дымохода:

  • Вывод трубы рекомендуют оборудовать на высоте 2 м над землей.
  • Расстояние от трубы до расположенного сверху окна – не менее 1 м.
  • Сборник конденсата не обязателен, если трубу установить под наклоном 3-12° по направлению к улице.
  • Выводить магистраль в соседнее помещение запрещено.

Если рядом с выходом дымохода расположена газовая труба, расстояние между ними должно быть 0,2 м или более.

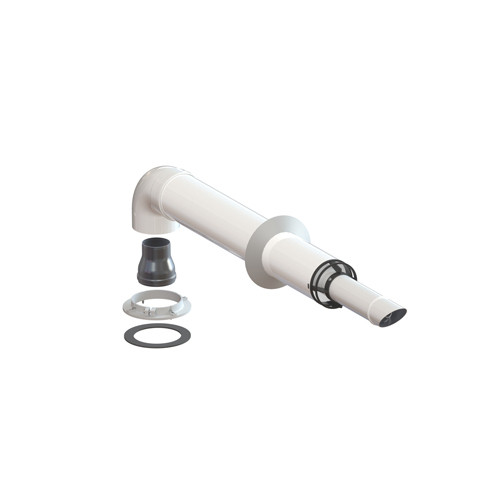

Стандартная комплектация горизонтального оборудования состоит из трубы, колена для подключения к котлу, переходников, декоративных накладок, обжимных колец, крепежных болтов.

Пример монтажа горизонтального коаксиального дымохода, выходящего наружу через стену:

Галерея изображенийДля вывода дымохода на улицу в стене дома устанавливают гильзу – отрезок металлической трубы, закрепленный монтажной пеной или герметикомДымоход вставляют в гильзу так, чтобы он одним концом выходил на улицу, а другим располагался прямо над котлом – для более простого подключенияВ соединительный патрубок газового котла вставляют металлическое кольцо, препятствующее задуванию пламени. Без кольца оборудование будет выдавать ошибкуНадетая на конец угла эластичная манжета обеспечивает герметичность примыкания дымохода к котлу. Она закрывает стык углового элемента с патрубком котлаЭлемент из пластика выполняет две функции – декоративную и техническую. Он тесно примыкает к стене и обеспечивает герметичность соединения угловой детали и дымоходаУгловой элемент вставляют в коаксиальный дымоход, заранее помещенный в гильзу, проверяют герметичностьЧтобы закрепить манжету, используют еще один соединительный элемент – стяжку. Она выполнена из пластика, а затягивается двумя болтами из комплектаЗавершающий этап – запенивание гильзы с наружной стороны и установка декоративной силиконовой накладки, прикрывающий выход трубы из стеныШаг 1 – гильза в стенеШаг 2 – монтаж дымохода в гильзуШаг 3 – соединительное металлическое кольцоШаг 4 – манжета на уголШаг 5 – пластиковый элемент на дымоходШаг 6 – подключение угла к дымоходуШаг 7 – стяжка на манжетуШаг 8 – декоративный элемент на внешнюю стену

Мероприятия по монтажу горизонтального коаксиального дымохода признаны наиболее легкими в плане исполнения, поэтому рекомендуются для самостоятельной установки. В конце работ проводится ввод котла в эксплуатацию и проверка герметичности подключенной трубы.

Выводы и полезное видео по теме

Видео #1. Как предусмотреть все нюансы при устройстве котельной:

Видео #2. Подробнее об установке естественной вентиляции:

Видео #3. Обзор коаксиального дымохода:

Принципы устройства вентиляции котельной для газового оборудования похожи на оснащение воздуховодами других помещений, поэтому для опытных мастеров большая часть работ вполне доступна и осуществима.

Наиболее сложный этап касается проектирования и расчетов – чтобы не наделать ошибок, рекомендуем обратиться к инженерам-теплотехникам или квалифицированным монтажникам-газовикам.

Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы по заинтересовавшим моментам, размещайте фото по теме статьи. Расскажите о том, как устраивали вентиляционную систему в собственной котельной. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

При использовании газового котла в качестве автономного источника отопления и нагрева воды в частном доме следует строго соблюдать требования к эксплуатации оборудования. Одним из главных требований при эксплуатации котла является организация вентиляции, которая требуется независимо от типа агрегата.

При этом важно учитывать особенности помещения и мощность оборудования.

Для чего нужна вентиляция

Главная задача вытяжки при использовании газового оборудования – это отвод из помещения продуктов горения газа. Вторичное назначение вентиляции – вытяжка из помещения газа при протечках.

Внимание! Даже минимальное количество угарного газа смертельно опасно для человека. Напомним также, что смесь газа и кислорода – это взрывоопасный коктейль, который при случайной искре может превратить дом в руины.

Кроме того, вентиляция предназначена для повышения производительности оборудования. Достаточный приток воздуха улучшает горение газа в камере сгорания, что в целом повышает эффективность газового агрегата.

Если нет нужного объема воздуха (кислорода), то топливо плохо горит, снижается количество выделяемого тепла, а расход газовой смеси увеличивается.

Таким образом, организация вытяжки при работе котла необходима:

  • для отвода из помещения угарного газа;
  • для повышения КПД газового оборудования;
  • для вывода газа из помещения при случайных протечках.

Если для отопления используется мощный газовый агрегат, то низкое качество вытяжки приводит к засорению топочного отделения. Остатки продуктов горения топлива забивают воздуховод, соответственно, уменьшается его внутренний диаметр и часть угарного газа поступает в помещение.

Требования к помещению

Использование газа для отопления при всех своих плюсах может быть очень опасным, поэтому при установке газового оборудования к помещению, где планируется установка газового котла предъявляются определенные требования.

Рекомендуем ознакомиться:  Труба для вытяжки запахов и продуктов горения на кухне

Если мощность агрегата не превышает 30 кВт и планируется установка оборудования на кухне, то перечень требований, которые необходимо соблюдать, включает:

  • отделку стен должна быть выполнена из огнестойкого материала,
  • площадь помещения — от 4 м²,
  • минимальная высота потолка — 2,2 м,
  • общая площадь окон — от 3 см² на 1 м² помещения,
  • расстояние от котла до стены минимум 10 см,
  • окна должны быть оснащены форточками или фрамугами для свободного проветривания.

Более мощные котлы устанавливаются в отдельных помещениях. Список требований к месту установки остается неизменным, увеличивается только объем котельной (при 60 кВт площадь котельной должна быть от 15 м²).

Обратите внимание! Игнорирование даже одного из пунктов требований резко снижает безопасность газового оборудования, а также уменьшает эффективность (КПД) котла.

Виды вентиляции

Вентиляция в помещении, где установлен газовый котел, бывает двух видов:

  1. Естественная.
  2. Принудительная (искусственная).

При естественной вытяжке воздух циркулирует в котельной без использования дополнительных приспособлений, при организации принудительной вентиляции для притока воздушной массы устанавливаются нагнетающие воздушные потоки вентиляторы.

При мощности котла до 30 кВт в большинстве случаев организовывают естественную вентиляцию. Для этого внизу наружной стены котельной пробивают продух с диаметром 15 см.

В отверстие продуха вставляют обрезок пластиковой трубы с подходящим диаметром и закрывают вентиляционное отверстие решеткой, предотвращающей попадание в помещение грязи, птиц и мышей.

На этом устройство естественной вентиляции не заканчивается. Со стороны котельной на патрубок устанавливают обратный клапан, главная задача которого – это предотвращение тяги воздуха на улицу. Продух пробивают в стене вблизи котла, так воздух будет быстрее попадать в топку и способствовать горению топлива.

Также желательно установить над вентиляционным каналом со стороны улицы защитный козырек, который будет защищать от дождя и предотвратит попадание в помещение дождевой воды.

Рекомендуем ознакомиться:  Обратный клапан для предотвращения аварий в канализации

Внимание! Естественная вентиляция не является 100%-м гарантом безопасной работы газового оборудования, так как, согласно нормативам, воздух в котельной должен обновляться за час три раза. Естественная вытяжка зависима от внешних факторов (температура на улице, сила ветра и т. д.) и не может гарантировать должный объем поступления воздуха.

При организации принудительной вентиляции в вентканал устанавливают вентилятор. Мощность вентилятора зависит от сечения канала, размера помещения и особенностей газового оборудования. Также при выборе вентилятора принимают во внимание длину, конфигурацию воздуховода и количество изгибов отводящего канала.

Допускается установка принудительной вентиляции только на отток или приток воздуха, но оптимальный вариант – это вентилятор, которые работает в двух режимах.

Пример расчета принудительной вентиляции

Под конкретный котел и с учетом особенностей помещения, где установлен агрегат, применяется система вентиляции с определенными параметрами, при расчете которых учитывается:

  • мощность котла,
  • размер помещения,
  • особенности конфигурации системы отопления.

На основе этих факторов рассчитывается способ подачи воздуха, а также диаметр и длина воздуховода.

Только точный расчет и грамотная организация вытяжки является гарантом эффективной и безопасной работы газового котла.

Примерный расчет для системы принудительной вентиляции в помещении 4 на 3 метра с высотой потолка 2,2 м:

  1. Сначала нужно рассчитать объем помещения: 4 х 3 х 2,2 = 26,4 м³, округлить в большую сторону (27 м³).
  2. Важно помнить, что воздух должен смениться за час трижды, из этого следует, что мощность вентилятора должна составлять 81, м³ в час. Это расчет без учета силы сопротивления воздуха при проходе по дымоходу.
  3. Для точности к 81 м³ надо прибавить 40%. В результате получится цифра, определяющая необходимую мощность вентилятора в 113,4, при округлении — 114 м³ в час.

Рекомендуем ознакомиться:  Как качественно и правильно сваривать профильные трубы — рекомендации специалистов

Монтаж вытяжки для котла

Для устройства принудительной вытяжки для газового котла понадобится:

  • вентилятор с обратным клапаном,
  • решетка для вентиляционного отверстия,
  • воздуховод из ПВХ.

Можно обойтись и вентилятором без обратного клапана, но это снизит уровень безопасности в помещении. Воздуховод подбирается с учетом диаметра вентилятора.

Последовательность работ:

  1. Разметка места для воздуховода.
  2. Высверливание перфоратором отверстия.
  3. Вставка ПВХ трубы в пробитое отверстие.
  4. Заделка монтажной пеной щелей между стеной и трубой.
  5. Установка вентилятора.
  6. Монтаж вентиляционной решетки.

При пробивке отверстия под воздуховод необходимо учесть диаметр трубы и прибавить к нему 1 см, чтобы без проблем вставить воздуховод, а щели, которые при этом образуются можно быстро заделать монтажной пеной.

Рекомендации по установке дымоходов

Для более высокой эффективности газового котла и безопасной работе оборудования важно соблюдать и общие правила при установке вертикального дымохода:

  1. Сечение дымохода должно соответствовать диаметру патрубка на котле. Как правило, в инструкции к газовому агрегату указывается тип и особенности дымохода. Соблюдение требований, обозначенных в инструкции, сделает работу газового оборудование безопасной и эффективной.
  2. Минимальная высота над коньком кровли не должна быть ниже 0,5 метра.
  3. Количество колен в дымоходе — не более трех.
  4. Обязательна установка защитного козырька, ревизионного окошка и конденсатоотводчика.

Добрый день, уважаемые читатели! Не кажется ли вам, что установка газовых отопительных приборов с нарушением соответствующих норм и правил, а также халатное обращение с ними во время эксплуатации привели за последние годы уже к запредельному, просто ужасающему количеству трагедий. Я рисковать не хочу, поэтому перед началом газификации изучил массу нормативной документации и пришёл к выводу, что кроме всего прочего необходима и вытяжка для газового котла в частном доме.

Зачем нужна собственная вентиляционная система для газового котла?

В случае обустройства автономной вентиляции для газового котла она не только будет удалять продукты горения и отработанный воздух из частного дома и заменять его на свежий с улицы, но и выполнять следующие функции:

  • предотвращать угрозу взрыва в случае утечки природного газа. Скопившийся в закрытом пространстве газ при определённой концентрации превращается во взрывоопасную горючую смесь. При чём опасность утечки может возникнуть не только из самого котла отопления при погасании факела, но и через разъёмные соединения;
  • обеспечивать постоянное поступление кислорода, участвующего в процессе распада топлива при горении. От недостатка кислорода в камере сгорания снижается интенсивность горения топлива, соответственно падает теплоотдача прибора и увеличивается потребление газа;
  • обеспечивать чистоту воздуха внутри жилых помещений. Попадание угарного газа даже в незначительном количестве может оказать негативное воздействие на здоровье жильцов дома;
  • снижать количество скопившейся сажи и копоти на составных элементах топочной камеры. При отсутствии вентиляционной системы или её плохой работе сажа и копоть не уходят наружу, а оседают на стенках воздуховода, уменьшая его в сечении. При чрезмерном засорении дымоотводного канала есть большая вероятность попадания угарного газа в жилые комнаты.

Какие требования предъявляются к помещению для размещения газового котла?

Монтажные работы по установке газового оборудования — это не время для экспериментов. Действовать нужно только в строгом соответствии с нормами и правилами, установленными в строительстве. Прежде, чем приступать к работе нужно ознакомиться с несколькими СНиП по газоснабжению — они в свободном доступе в интернете, и в обязательном порядке изучить инструкцию, прилагаемую к котлу производителем. Важно также правильно выбрать место его установки.

Так, например, газовую плиту и маломощный котёл, работающий на природном газе, можно разместить в кухне или коридоре с высотой потолка не менее 2,2 м, площадью от 15 м², при наличии в нём окна с форточкой. Если же, установке подлежит газовый котёл напольного исполнения, мощность которого превышает 30 кВт и продукты сгорания отводятся в дымоход, то необходимо уже отдельное помещение (котельная). Для оборудования такой котельной, согласно СП 62.13330. 2011 (Актуализированной редакции СНиП 42-01-2002), можно использовать:

  1. отдельное строение;
  2. пристройку к основному зданию;
  3. пространство чердака;
  4. цокольный этаж;
  5. помещение подвала.

При чём, использовать подвальный и цокольный этаж для обустройства газовой котельной разрешается только при наличии в них оконных проёмов, обеспечивающих естественное освещение. Отдельно стоящая котельная должна иметь под собой собственную опорную конструкцию, которая не связана с фундаментом основной постройки.

Вне зависимости от места размещения котельной, в ней должна быть оборудована эффективная вентиляционная система, обеспечивающая трёхкратное обновление воздуха в течение часа.

Кроме того, это помещение должно соответствовать ряду требований, а именно иметь:

  • площадь — минимум 4 м² на один отопительный прибор;
  • объём — не менее 13,5 м³;
  • высоту потолочного перекрытия — от 2,2 м;
  • отдельный вход с шириной проёма — от 80 см;
  • воздухозаборный проём площадью сечения не менее 25 см² в нижней части дверного полотна или стены или небольшого размера щель между торцом двери и напольным покрытием;
  • окна с открывающимися створками. Норма площади остекления 1 м³ взрывоопасных помещений составляет минимум 0,05 м²;
  • оштукатуренную поверхность стен. Не допускается отделка обоями, легковоспламеняющимися панелями;
  • ровный пол, выполненный из негорючих стройматериалов.

К газовому агрегату должен быть обеспечен свободный подход со всех сторон. Поступление в топку насыщенных кислородом масс воздуха, необходимых для процесса горения топлива, осуществляется через вентканал. Его устраивают в верхней части стен или в перекрытие потолка. А, чтобы данный воздуховод было удобнее чистить, на 300 мм ниже его оборудуют специальный лючок, который представляет собой небольшое отверстие, закрывающееся заглушкой или створкой.

Принцип движения воздуха

Характер движения воздуха в котельной зависит от вида применённой вентиляции: вытеснением отработанного воздуха или перемешиванием его с чистым воздухом.

При вентилировании по принципу вытеснения свежий воздух подаётся в нижний уровень топочной, а затем медленно перемещается в рабочую зону и удаляется через верхние вентиляционные каналы. У такого способа вентиляции есть существенный недостаток — вредные вещества могут концентрироваться за границами приточной струи, что замедляет воздухообмен в котельной.

При осуществлении вентиляции по принципу перемешивания чистый воздух к месту расположения котла поступает уже смешанным с воздухом котельной и удаляется с помощью вытяжки.

При таком способе концентрация вредных веществ распределяется равномерно по объёму помещения и также равномерно удаляется.

Естественные и принудительный способ обновления воздуха в котельной

Если в котельной тяга создаётся при искусственном побуждении, то движение воздуха происходит под действием вентилятора, установленного перед вентиляционной решёткой на входном отверстии воздуховода в топочную комнату. Выбор его мощности зависит от длины воздуховодов, размера проходного сечения, количества изгибов в системе.

Естественный способ проветривания более простой. Он не требует монтажа дополнительного оборудования, хорошая вентиляция обеспечивается за счёт открытых окон и форточек, отверстий в дверных полотнах и зазорах под ними, вентканалов в стенах. При естественной тяги приток воздуха обеспечивается за счёт разницы между давлением воздушной среды снаружи и внутри помещения. На величину силы естественной тяги могут также оказать влияние погодные условия.

Проветривание котельной обеспечивается только при более низкой уличной температуре. В противном случае может возникнуть обратная тяга. Поэтому, даже с хорошей естественной тягой в котельной желательно установить небольшой вытяжной вентилятор, который поспособствует более интенсивному воздухообмену при любых обстоятельствах. При установке технических устройств для притока воздуха принудительным способом в помещении создаётся повышенный уровень давления и происходит выталкивание угарного газа через воздуховод.

Вентиляционная система вытяжного типа работает за счёт принудительного оттока продуктов сгорания природного газа из помещения.

Ну, а наиболее оптимальным вариантом для принудительного проветривания котельной будет приточно — вытяжной тип вентиляции. Он обеспечивает передвижение воздуха в двух направлениях — приток чистого воздуха с улицы и вытяжку продуктов горения из помещения наружу.

Особенности канальной и безканальной вентиляции

В зависимости от конструктивного исполнения газовая вентиляция может быть канального и безканального типа. Различить их между собой достаточно просто:

  1. если воздуховоды отсутствуют, а для вентилирования помещения имеются специальные отверстия в ограждающих конструкциях, то такая вентиляция называется безканальной;
  2. при канальной вентиляции воздухообмен осуществляется с помощью специальных труб, проведённых по дому.

Расчёт системы вентиляции

Если есть желание самостоятельно выполнить работы по устройству вентиляции газового котла, то необходимо прежде всего составить схему, рассчитать размеры сечения труб, мощность и количество оборудования для принудительного вентилирования котельной. В качестве исходных данных берутся значения следующих параметров:

  • геометрических размеров котельной;
  • коэффициента, увеличивающего кратность обновления воздуха. Он представляет собой соотношение между оптимальной высотой потолка в котельной (6 м) для обеспечения трёхкратной замены воздуха и реальным размером. При этом, снижение высоты потолка от нормативного показателя на каждый 1 метр влечёт за собой увеличение количества поступающей свежей массы воздуха на 25%;
  • скорости входящего воздушного потока — не менее 1 м/с.

Для примера расчёта внутреннего диаметра вытяжки и размера приточного отверстия рассмотрим помещение котельной со следующими габаритами:

  1. длиной — 3 м;
  2. шириной — 4 м;
  3. высотой потолка — 2,8 м.

Соответственно объём помещения будет равен v = 3*4*2,8 = 33,6 м³, а коэффициент кратности k = (6-2,8)*0,25+3 = 3,8.

Количество воздуха, которое нужно заместить за 1 час вентиляции V = 3,8*33,6 = 127,68 м³.

Площадь сечения вытяжной трубы в котельной дома можно рассчитать следующим образом: S = 127,68/3600 = 0,035 м².

Обычно для обустройства системы вентиляции используют трубу круглого сечения, поэтому для расчёта её диаметра можно воспользоваться следующей формулой: D=2√S/π =2√0,035/3,14 = 0,211 м². Ближайший внутренний диаметр из сортамента труб — 225 мм. Такой же размер сечение должен быть у приточного отверстия.

Определить оптимальный диаметр воздуховода, уже зная потребность в воздухе для конкретного помещения, можно и другим методом — при помощи таблицы 1.

Таблица зависимости размера сечения воздуховода от нормы расхода воздуха

Таблица 1.

Монтаж в помещении

Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:

  • нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
  • просверлить отверстие;
  • установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
  • использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
  • установить заслонку, с помощью которой регулируется величина проходного отверстия;
  • установить вытяжной вентилятор;
  • прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:

Испытание и проверка

Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.

Требования к вентиляции для котла

Газовая вентиляция должна соответствовать следующим требованиям:

  1. допустимый угол уклона отдельных элементов дымохода — не более 30º;
  2. длина максимального ответвления — 1 м;
  3. максимально допустимое количество колен в дымоходе — 3 шт. ;
  4. в системе должны отсутствовать уступы и сужения поперечного профиля;
  5. в состав конструкции должны входить устройства для ревизии и капельник;
  6. места поворотов оснащаются очистным лючком;
  7. для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
  8. расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
  9. минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.

Виды материалов для устройства вытяжки

Для сооружения вытяжки можно использовать керамику, кирпич, стальной прокат.

Кладка из кирпича

Кирпич традиционно используется для устройства дымоходов твёрдотопливных приборов. Он способен выдержать достаточно высокую температуру воздуха изнутри.

Газовые агрегаты работают при более низкой температуре внутри дымохода, поэтому на его стенках может образовываться конденсат, разрушающий структуру кирпича. Это может негативно повлиять на качество работы вытяжки, безопасность и внешний вид.

Керамические изделия

Керамические трубы — это универсальные изделия для обустройства вентиляционных проходов для любых типов котлов. Они термостойкие, долговечные, обладают гладкой внутренней поверхностью, позволяющей беспрепятственно перемещаться воздушным потокам. Однако накапливать влагу, поэтому такая вытяжка для газового агрегата должна дополнительно вентилироваться.

Стальные дымоходы

Для газового котла малой и средней мощности можно использовать обычный стальной прокат, для мощных агрегатов лучше взять жаростойкую сэндвич трубу из нержавейки, конструкция которой состоит из двух труб с разным диаметром. Они вставлены одна в другую, а зазор между ними заполнен уплотнителем из базальтовой ваты.

Коаксиальный дымоход

Представляет собой конструкцию, состоящую из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Перемещение отработанного воздуха в ней осуществляется по принципу противотока: газ отводится по внутренней трубе, поступление свежего воздуха обеспечивает наружная труба.

В систему из коаксиальных труб в обязательном порядке входит устройство очистки и сборки конденсата.

Расчёт системы вентиляции котла

При расчёте производительности вентиляционной системы:

  • Вычисляют площадь котельной.
  • Умножают результат на 5.
  • Увеличивают полученную цифру на 20%. Это и будет рекомендуемая производительность вентиляционной установки.

Размеры вытяжного отверстия системы должен соответствовать сечению дымохода котла. Ориентировочно можно пользоваться данными из таблицы 2.

Таблица 2.

Мощность отопительного прибора, кВт Диаметр вытяжного отверстия, см
24 12
30 13
40 17
60 19
80 22

Процесс монтажа

Дымоход может иметь как внутреннее (в доме), так и внешнее расположение (вне дома). Рассмотрим процесс монтажа каждого варианта.

Вне дома

  • Присоединить горизонтальный участок сэндвич трубы, который пройдёт через стену к патрубку котла;
  • изолировать этот участок и само отверстие в стене;
  • прикрепить тройник с ревизией и установить заглушку;
  • нарастить последующими звеньями трубу до нужной высоты. В качестве крепёжных элементов используются кронштейны, которыми труба крепится к стене с шагом от 2 м;
  • присоединить сверху конструкции конусообразный наконечник;
  • усилить стыки хомутами;
  • окрасить поверхность трубы термостойкой краской.

В доме

  • разметить места выхода дымохода в перекрытиях и кровельном покрытии;
  • вырезать проёмы в конструкциях;
  • соединить патрубок котла с переходным адаптером;
  • присоединить тройник и ревизию;
  • прикрепить лист стали и установить основной кронштейн;
  • нарастить трубу до нужной высоты;
  • в месте перехода перекрытий монтировать защитную конструкцию (проходной патрубок) из оцинкованной стали, в которой нужно вырезать отверстие чуть больше диаметра дымохода. Затем заготовку одевают на дымоход и крепят её к стенкам проёма в перекрытие;
  • зафиксировать дымоход стенными кронштейнами и усилить стыки с помощью хомутов;
  • установить защитный наконечник сверху трубы.

Выходной участок вентканала над кровлей должен возвышаться:

  1. над коньком кровли или парапетом не менее, чем на 0,5 м, если дымоотводная труба находится на расстоянии не более 1,5 м от парапета и верхнего ребра крыши;
  2. выше конька или парапета или быть на их уровне, если труба на расстоянии 1,5 — 3 м от конька и парапета;
  3. быть не ниже условной линии, проведённой от конька под углом 10º — если высота флюгарки относительно конька более 3 м;
  4. над плоской кровлей не менее, чем на 50 см.

Смотрите видео по устройству дымохода:

Изоляция конструкции

Для изоляции поверхности дымохода, соприкасающихся с материалом перекрытия и кровли используют фольгированную базальтовую вату и огнеупорную мастику. Её оклеивают проходной патрубок и заполняют зазоры отверстия в перекрытии.

Если для обустройства дымохода, расположенного вне дома использовали обычную стальную трубу, то такой дымоход изолируется по всей длине.

Борьба с жидкостью с помощью конденсатосборника

Уменьшить количество жидкости, которая скапливается в трубе, можно с помощью конденсатосборника. Он представляет собой цилиндрическую ёмкость со сливным отверстием, устанавливается в основании дымохода, где и собирает конденсат, стекающий по стенкам трубы.

Об особенностях монтажных работ других типов вентиляционных систем я расскажу в следующих статьях. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Многие  домовладельцы выбирают для отопления и подачи горячей воды котлы на природном газе, позволяющие  забыть о проблемах с доставкой и загрузкой твердого топлива, удобные и комфортные. Важный компонент отопления — дымоход. Он определяет эффективность работы агрегата и обеспечивает безопасность эксплуатации. Кроме того, отсутствие дома посторонних запахов,  достаточное содержание кислорода и отсутствие влияния отопления на атмосферу в комнатах создают уют и комфорт. Мы подготовили краткий обзор различных конструкций дымоходов для бойлеров на газе в личных домовладениях.

Виды дымоходов для котлов на природном газе и требования к их конструкции

Чтобы выбрать вытяжку для отопления, надо изучить конструкцию и рекомендации изготовителя. Выбранная вами модель должна соответствовать типу отопительного агрегата. В разделе «Подключение» руководства пользователя приводятся требования к способу подключения, присоединительным размерам и параметрам воздухообмена.

Коаксиальный дымоход

Конструктивно дымоотводы делятся на:

  • Обычные. Совместимы с открытой камерой сгорания и поступлением кислорода непосредственно из комнаты, которую надо оборудовать приточной вентиляцией.
  • Коаксиальные. Совместимы с закрытой камерой сгорания. Состоит из двух труб, одна из которых расположена внутри другой. По трубе меньшего диаметра выходят отходящие газы, пространство между трубами служит для притока уличного воздуха.

По признаку наличия вентилятора различают:

  • Естественные – тяга вызывается перепадом температур между комнатой и окружающей средой. Для создания тяги требуется высота > 4 метров.
  • Принудительные – тяга обеспечивается вентилятором. Мощность вентилятора должна соответствовать общей длине трубопровода.

Коаксиальные дымоходы делают металлическими, обычные могут различаться по материалам:

  • металлические;
  • кирпичные;
  • керамические.

Требования к конструкции дымоходов для газовых котлов обеспечивают их безопасную и эффективную эксплуатацию и комфортные условия пребывания для проживающих.

Правила организации вытяжной системы

Для чтобы сделать дымоход для газового котла, достаточно навыков слесарных и плотницких работ. Потребуются также инструменты: дрель и бензопила для проделывания отверстий в деревянных стенах, перфоратор для кирпичных или шлакобетонных стен, заклепочник, шуруповерт, ручной слесарный и плотницкий инструмент. Допускается вывод коаксиального дымоотвода в окно, но при этом стекло в секции следует заменить на негорючий теплоизоляционный материал. Расстояние от стенок до ближайшей оконной рамы должно быть не менее 10 см.

Правила установки несложные:

  • обеспечить герметичности сопряжений с помощью прокладок;
  • расположить выходное отверстие далее 2 метров от окон или дверей.

Конструкция и сборка варианта с естественной тягой сложнее. Нужно выбрать вариант размещения вертикальной части — целиком вне дома или с частичным прохождением через междуэтажные перекрытия и крышу. При креплении вне дома конструкция будет проще и дешевле. Облегчится  периодический осмотр и обслуживание. Недостатками наружного варианта является ухудшение эстетического впечатления от дома и повышенный риск замерзания сконденсировавшейся влаги в нижней части вертикального участка при отрицательных температурах воздуха.

Наружный монтаж дымохода

При выборе варианта внутридомового закрепления придется «вписывать» дымоотвод в стены и перекрытия, добавляя колена и горизонтальные участки, ухудшающие тягу. Потребуется использовать дополнительную теплоизоляцию при прохождении стен и перекрытий и ставить гидроизоляционный термостойкий фартук в месте прохождения кровли.

Следует соблюдать следующие правила установки вытяжки для газового котла:

  • Обеспечить достаточный воздухообмен в той комнате частного дома, в которой размещен аппарат. Расчет принудительной вентиляции должен обеспечивать обновление объема помещения трижды в час.
  • Для организации достаточной тяги от точки присоединения к аппарату до высоты флюгарки должно быть > 4 метров
  • Обеспечить доступ к конструкции для периодического осмотра и обслуживания.
  • Для изготовления и сборки применять материалы, устойчивых к длительному нагреву и температурным перепадам.

Вытяжку размещают возле опорных стен. Стена рядом с агрегатом устройством облегчает надежное и устойчивое крепление элементов дымоотвода. Минимальное расстояние до кирпичной кладки — 5 сантиметров, а до деревянных конструкций — 30 см.

Выбор схемы

Пространственная конфигурация определяется местом размещения бойлера и возможностью проделать  отверстия достаточного сечения в междуэтажных перекрытиях. Не рекомендуется проводить дымоотвод через жилые комнаты. В этом случае принимаются дополнительные меры по теплоизоляции и обеспечению герметичности.

При выборе схемы надо учитывать следующее:

  • Использовать трубы с круглым поперечным сечением. Они оказывают наименьшее сопротивление потоку газов и обеспечивают лучшую тягу по сравнению с прямоугольной при равном сечении.
  • Избегать излишних изгибов и горизонтальных участков, и закруглений с малым внутренним радиусом. Эти элементы повышают сопротивление потоку, ухудшают тягу и затрудняют обслуживание.
  • во избежание появления конденсата внутри дымоотвода его внешнюю часть следует утеплить.
  • Чтобы избежать попадания жидкости непосредственно в агрегат, подключение выполняют с помощью короткого горизонтального элемента. В нижней секции вертикального сегмента подсоединяют конус — накопитель с краном для слива сконденсировавшейся влаги.

Если часть дымоотвода проходит по жилым помещениям, то дешевле будет теплоизолировать ее по всей длине. Типовые секции с теплоизоляцией с учетом устройства и монтажа дымохода обойдутся дешевле дополнительных концевых и монтажных элементов.

Структура коаксиальной вентиляции

Коаксиальная приточно-вытяжная вентиляция для газовых котлов разработана для агрегатов с закрытой топкой. Воздух подается по внешней трубе, а продукты сгорания удаляются по внутренней. На вводе в бойлер монтируют устройство сбора и слива конденсата, попавшего в подводящий трубопровод.

Схема коаксиального дымохода

Очевидными достоинствами схемы вентиляции будут:

  • Пожаробезопасность и отсутствие потребности в дополнительной теплоизоляции. Внутренняя труба с горячими газами охлаждается поступающим по внешней трубе воздухом с улицы.
  • Воздух поступает в камеру сгорания нагретым, повышая эффективность горения газа и энергоэффективность аппарата.
  • Отсутствует воздухообмен с внутридомовым объемом, допустимо размещение на кухне.

В целом коаксиальная система с турбо вытяжкой обеспечивает лучший комфорт и несложную сборку. Потребуется проделать всего одно отверстие в стене вместо прорезания междуэтажных перекрытий и крыши или возведения спорной по своим эстетическим качествам внешней структуры. Отсутствует и необходимость периодически проверять  и сливать сконденсировавшуюся влагу.

Особенности монтажа коаксиального дымохода

Во время монтажа коаксиального дымоотвода в частном доме существуют следующие нюансы:

  • Использовать вентилятор для создания принудительной вытяжки.
  • При вертикальном креплении предусмотреть ловушку для сбора конденсата.
  • Следует по возможности избегать поворотов и коленчатых сочленений.
  • Каждому агрегату требуется отдельный дымоотвод. Объединяя несколько устройств, следует использовать один вентилятор только для одного бойлера и обеспечить достаточный диаметр воздуховода для полноценного обеспечения всех агрегатов.

Стоит обратить внимание на основные ошибки при устройстве дымохода:

При тщательном соблюдении правил сборки система получится долговечной, безопасной и эффективной. Закрытая камера сгорания исключит появление посторонних запахов и обеспечит максимальный комфорт пребывания.

Требования к помещению, где располагается газовый котел

Установки мощностью > 30 киловатт требуют отдельное помещение котельной. Бытовые устройства меньшей мощности допускается размещать на кухне. Комната с газовым котлом должна соответствовать следующим требованиям:

  • Площадь > 15 кв. м.
  • Высота помещения > 220 см.
  • Окна оборудованы для проветривания.
  • Расстояние до стены от стенки бойлера > 10 см.
  • Стены, пол и потолок выполнены из негорючих материалов.
  • Обеспечен приток воздуха (камеры сгорания открытого типа)

Выделенная котельная для установок мощностью > 30 киловатт оборудуется вытяжкой, приточной вентиляцией, объем > 15 кубометров. Предусматривается естественное и принудительное проветривание котельной. Обеспечивается достаточное освещение и размещается огнетушитель, пригодный для тушения электроустановок под напряжением, и система пожарной сигнализации.

Возможные проблемы с газовой службой

Пункт 6.6.7 Строительных Норм и Правил 41-01 -2003 запрещает монтировать систему принудительной вентиляции в одном  помещении с системой отопления. Сотрудники надзорных служб требуют отключить и размонтировать систему вытяжной вентиляции и воздуховод на кухне, где размещен бойлер.

В случае использования открытой камеры сгорания их возражения правомочны, поскольку одновременная работа двух устройств приведет к снижению содержания кислорода ниже санитарных норм.

Если же:

  • Применяется бойлер с закрытой горелкой с воздухообменом через коаксиальную систему
  • Отопительный прибор не включен в домовые вентиляционные каналы
  • Выполнены требования к газовой трубе, ее вводу на участок и в дом.
  • Магистраль герметизирована в соответствии с нормами и имеется допуск к эксплуатации.

Тогда отопительная и вытяжная система могут работать вместе.

Заключение

В краткой статье мы постарались осветить проектирование, монтаж и эксплуатацию вытяжек для газовых котлов в частных домах. Мы будем признательны за ваши дополнения и уточнения в комментариях. Ценным станет живой опыт выбора или сборки дымоходов.

</index>

Похожие статьи

Что такое поверка газового счетчикаЗачем нужна автоматика для газового котлаУличный газовой обогревательКак спрятать газовую трубу на кухне Рекомендуем похожие записи: —>Используемые источники:
  • https://sovet-ingenera.com/vent/montazh/ventilyatsiya-dlya-gazovogo-kotla-v-chastnom-dome.html
  • https://infotruby.ru/primenenie/vytyazhka-dlya-gazovogo-kotla
  • https://vseotrube.ru/ventilyatsiya-i-dymohod/vytyazhka-dlya-gazovogo-kotla
  • http://inzhenernye-seti.com/vyityazhka-dlya-gazovogo-kotla-v-chastnom-dome

Коаксиальный дымоход для газового котла

Сейчас мы с вами разберемся в устройстве коаксиального дымохода для газового котла вертикального и напольного. Так же посмотрим как выполнить монтаж и установку такого дымохода. Какие преимущества и недостатки у него?

Современная отопительная система, функционирующая автономно, конструируется из обилия различных элементов. Осуществляя установку котла отопления, необходимо особое внимание уделить системе отведения продуктов сгорания. Для агрегатов, топливом для которых выступает газ, отличным вариантом станет коаксиальный дымоход.

Все подробности об устройстве и функционировании этого важного звена в системе отопления вы узнайте, ознакомившись с этой статьей.

Коаксильный дымоход для котлов Vaillant

Устройство

Строение коаксиального дымохода не сложное. Устройство представляет собой дымоход, состоящий из двух трубок различных диаметров, помещенных одна в другую и выведенных на улицу. Для того, чтобы трубы не контактировали между собой, расстояние между ними разделено перемычками.

В подобной конструкции объединяются два самостоятельных канала, и тот и другой имеют свое особое предназначение:

  1. Основная задача трубы с меньшим диаметром — выводить продукты сгорания топлива.
  2. Труба большего диаметра используется для забора воздуха в камеру сгорания.

Отсюда следует, что процессы выведения дыма из котла и подачи воздуха происходят отдельно. Главное достоинство подобной системы заключается в том, что она хорошо закрыта и воздух, находящийся внутри помещения, не смешивается с воздухом и дымом коаксиального дымохода.

Как правило, монтируются горизонтальные коаксиальные дымоходы, изредка встречаются вертикальные.

В типичном строении коаксиального дымохода для газовых котлов присутствуют элементы:

  1. Прямые трубы. Из них образуется канал дымоходной системы,
  2. Тройник. Он применяется для скрепления прямых участков и подключения дымохода к котлу. Участок, где собирается водяной конденсат — водяной пар, находящийся в продуктах сгорания газа, в процессе охлаждения может оседать на стенках. Он служит для того, чтобы впоследствии этот пар не попал в камеру сгорания.
  3. Верхний участок дымохода. Его основная задача — защищать внутренние контуры коаксиальной системы от дождя, снега, ветра.

Комплектующие для коаксиального дымохода

Применение

Коаксиальные дымоходы подходят для конденсационных и турбированных котлов с закрытой камерой сгорания, с принудительной и естественной тягой. Также такие устройства пригодны для парапетных котлов и газовых конвекторов. Если трубы изготовлены из нержавеющей стали, то можно установить на котел с атмосферной горелкой.

Простота конструкции значительно увеличивает производительность газовых котлов. Многие модели, выпускаемые сегодня, подсоединяются к двухканальным системам. Разрешается осуществлять монтаж дымоходов коаксиального типа для одноконтурных и двухконтурных, вне зависимости от принципа работы и строения топочной камеры.

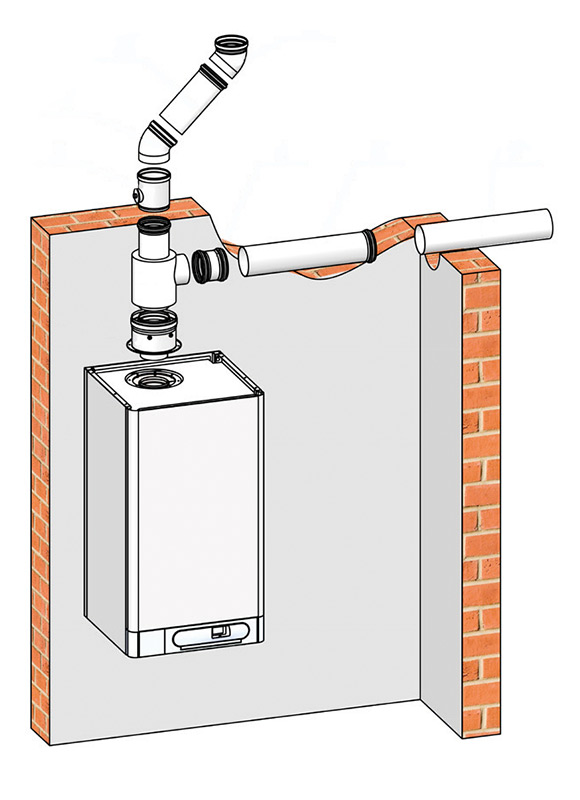

Если у вас установлен конденсационный турбированный котел с раздельной системой отвода продуктов сгорания через два разных вывода, то к такой модели не рекомендуется подсоединять коаксиальный дымоход.

Горизонтальный и вертикальный вывод коаксиального дымохода

Преимущества и недостатки

Установка коаксиального дымохода в деревянном доме

Отметим основные преимуществе коаксиального дымохода для газового котла:

  • Дымоход расположен горизонтально. Благодаря этому не нужно делать отверстие в крыше для отводов продуктов сгорания.
  • Т.к. воздух, который забирается с улицы, проходит сквозь внешнюю трубу и внутреннюю, через которую горячий, отработанный дым выводится наружу, то в камеру сгорания он попадает уже подогретым. Благодаря этому КПД котла значительно увеличивается.
  • Процесс подсоединения коаксиального дымохода простой. Чтобы осуществить монтаж, не нужно перепроектировать помещение для обустройства дымоотводной трубы. Используя такую систему дымоотведения, котел можно монтировать даже в квартире,
  • Безопасность. Поскольку вся система охлаждается уличным воздухом, поступающим по каналу между труб, дымоход обладает высокой степенью защиты и риск возгорания минимален.
  • Для устройства коаксиального типа не придется оборудовать отдельное помещение. Вы можете устанавливать котел на кухне, в подвале и любом другом удобном месте.

Отметим основные недостатки коаксиального дымохода для газового котла:

  • Высокая цена. На 30-40% дороже, чем раздельные системы отопления.
  • Из-за концентрического расположения труб с холодным и горячим дымом в воздухопроводящем канале образуется конденсат, который может привести к обледенению канала. Чтобы этого избежать, надо оборудовать устройство сливом конденсата и утеплить дымоход.

Виды

Осуществляя выбор коаксиальной трубы для газового котла, не стоит забывать, что для некоторых котлов пригодны только дымоходы, произведенные той же фирмой, что и сам аппарат.

Например, такие компании, как Viessmann, Buderus, Baxi, производят оборудования с нестандартными размерами выходных патрубков. Поэтому для монтажа системы дымоотведения лучше использовать фирменные детали.

Во всех остальных случаях достаточно подобрать подходящий материал трубы: алюминий, нержавейка, пластик. Большим спросом пользуются трубы из пластика и нержавеющей стали.

Как работает коаксиальный дымоход

Материалом для пластиковых дымоходов выступает термоустойчивое вещество, способное выдерживать температуру нагрева до 205°С, трубы подсоединяются к конденсационному газовому оборудованию.

Плюсы:

  • невысокая цена;
  • маленький вес;
  • легкий монтаж.

Главный минус — недолговечность, к тому же такие устройства нельзя подключать к обычным газовым котлам. Подобную систему можно использовать лишь в условиях низкой температуры газоотведения.

Нержавеющая сталь кислотоустойчива и способна выдерживать температуру до 550°С. Выделяются следующие виды:

  1. Неутепленные коаксиальные трубы, в которых внутренняя труба является кислотоустойчивой. Недостатком является необходимость их утеплять для того, чтобы уменьшить выпадающий конденсат. Достоинства: долгий срок службы, можно использовать в бытовых и промышленных целях.
  2. Утепленные коаксиальные трубы. Такие системы чаще всего применяются для установки коллективного вертикального дымохода. Утепленная конструкция обладает хорошими аэродинамическими свойствами, ее можно подсоединять к котлам с естественной и принудительной системой удаления дымовых газов. Срок использования — от 30 лет.

Приобретая коаксиальную трубу, нужно учитывать советы и рекомендации производителей отопительных устройств, которые указаны в технической документации.

Монтаж

Осуществляя монтаж коаксиального дымохода, очень важно соблюдать все условия и требования. Ведь неправильная установка чревата негативными последствиями и недостаточной эффективностью работы котла.

Установка включает следующие этапы:

  1. Обзаведитесь всеми требуемыми деталями и инструментами: набором коаксиальных труб и соединительных элементов, накладками на стены, чтобы сформировать уплотнения и уличным наконечником.
  2. Перед тем как начать установку дымохода, сделайте разметку, расчет пути устройства, просверлите в стене отверстие требуемого диаметра. На этапе проектирования убедитесь, что около труб не будут располагаться легковоспламеняющиеся предметы.
  3. Лучше всего производить одновременный монтаж котла и коаксиального дымохода.
  4. Выход дымохода должен находиться выше уровня камеры сгорания газа на 1-1,5 м.
  5. Коаксиальная труба подсоединяется к выходному патрубку камеры сгорания при помощи хомута, который крепится двумя болтами.
  6. На следующем этапе производится сборка системы дымоотведения в соответствии с запланированной конфигурацией.
  7. Колена дымохода крепятся между собой с помощью хомутов.
  8. Далее на выходном участке дымохода необходимо создать небольшой уклон вниз для того, чтобы конденсирующая влага непосредственно выводилась из системы.

Установка коаксиального дымохода для газового котла должна быть выполнена в соответствии с требованиями действующих нормативных документов.

Соблюдая всю технологию монтажа, коаксильный дымоход для газового котла будет эффективно выполнять свои функции.

Коаксиальные дымоходы: выбор, требования, правила монтажа

Коаксиальный дымоход имеет вид двух труб, одна из которых выводит продукты сгорания, а вторая обеспечивает приток воздуха для работы газового котла. Для такой работы необходима естественная циркуляция, если же она отсутствует, то устанавливают вентилятор для принудительной циркуляции. Трубы имеют разный диаметр, при этом одна вставлена в другую, образуя зазор в пару см. В статье рассмотрим виды, материал изготовления и правила монтажа коаксиальных дымоходов.

Содержание

  1. Как работает коаксиальный дымоход
  2. Классификация коаксиальных дымоходов
    2.1 Классификация по утеплению
    2.2 Классификация по числу обслуживаемого оборудования
    2.3 Классификация по типу вывода
    2.4 Классификация по расположению
  3. Материалы, из которых изготавливают коаксиальные дымоходы
  4. Выбор дымохода
  5. Требования к устройству дымохода
  6. Правила монтажа

Как работает коаксиальный дымоход

Коаксиальную трубу устанавливают для одновременного вывода продуктов сгорания и забора свежего притока воздуха.

Рассмотрим подробнее, как работает коаксиальный дымоход:

    • С помощью наружного канала происходит забор воздуха. Приток воздуха проходит по трубе, в результате чего он нагревается. Нагрев происходит благодаря внутреннему каналу, через который уходят продукты сгорания. Потребление газа значительно снижается из-за подогретого воздуха, который поступает в топочную камеру. Следовательно, увеличивается КПД газового котла.
Важно! Коаксиальный дымоход можно устанавливать в деревянных домах без специальной степени защиты от возгорания. Так как наружный канал коаксиального дымохода снижает температуру снаружи трубы и работает как система охлаждения.
  • Некоторые дымоходы утепляют для повышения качества тяги. Внутренний канал выступает в роли отведения сгоревших продуктов. При такой системе используются три канала, один из них является базальтовым утеплителем.
  • Для качественной работы коаксиального дымохода нужно соблюдать все правила установки и выполнить правильно сборку.

Классификация коаксиальных дымоходов

Рассмотрим, каких видов бывают коаксиальные дымоходы и их классификации.

Классификация по утеплению

Бывают коаксиальные дымоходы утепленные и неутепленные. При больших морозах наружный канал может замерзать, что затруднит подачу воздуха в помещение. Поэтому дымоход часто утепляют. Утепленная труба имеет три канала. Между двумя наружными трубами устраивают утеплитель, который не позволяет промерзать дымоходу.

Классификация по числу обслуживаемого оборудования

Бывают дымоходы индивидуального и коллективного обслуживания. Первые не имеют разветвлений и используются только для одного котла.

В коллективном дымоходе ветви от теплогенератов соединяются с общим каналом. Такой тип дымохода может быть только вертикальным.

Классификация по типу вывода

Коаксиальные дымоходы бывают с вертикальным и горизонтальным выводом.

Многие дымоотводы имею горизонтальные и вертикальные участки. Поэтому тип вывода зависит от расположения газового котла. Но вертикальный вывод всегда применяется для котлов, которые не имеют вентилятора для принудительной тяги.

Классификация по расположению

Бывают дымоходы наружные и внутренние.

Единственный минус наружного дымохода – это некрасивый внешний вид, поэтому такой канал размещают с внутренней стороны дома. Такие дымоходы неприхотливы в обслуживании и просты в монтаже.
Внутренние дымоходы устраивают в шахтах, которые отдалены от жилого помещения.

Материалы, из которых изготавливают коаксиальные дымоходы

Чаще всего применяют оцинкованную и нержавеющую сталь при изготовлении коаксиального дымохода. Еще востребованы такие материалы: алюминиевый сплав и термостойкий пластик. При необходимости заделки стыков используют полимерные кольца для уплотнения. Они выдерживают температуру до 250°.

Выбор дымохода

Коаксиальные дымоходы входят в комплект газовых котлов. Для выбора нужного диаметра дымохода необходимо ознакомиться с таблицей, которая указана в инструкции оборудования. Для обслуживания газового котла без наличия вентилятора, требуется минимальная длина трубы дымохода для естественной циркуляции.

Требования к устройству дымохода

В нормативных документах прописаны требуемые расстояния от дымохода до оконных и дверных проемов, а также для соседних зданий и сооружений. Рассмотрим немного подробнее некоторые из требований:

  1. Проводить коаксиальный дымоход можно только после одобрения газовой службы. Устанавливать можно как горизонтальный, так и вертикальный тип дымохода. Запрещено подключать в одну сеть котлы с естественной и принудительной системой циркуляции.
  2. Оголовок дымохода нужно разместить на расстояние не менее двух метров от земли. Для кирпичной стены диаметр отверстия должен быть больше на 1 см диаметра трубы, а для деревянной на 5 см больше.
  3. Перед началом и после окончания отопительного сезона проводится осмотр коаксиального дымохода. Удаляется скопившийся конденсат, проверяются места стыков и наличие прогорания.
  4. Дымоход должен выступать от стены на расстояние более 0,3 м.
  5. Для деревянных домов следует соблюдать все требования безопасности. Расстояние отверстия должно превышать трубу на 5 см. В зазоре необходимо проложить специальный базальтовый утеплитель, который не позволит нагреваться дереву.
  6. Дымоход должен находиться на расстояние от соседних оконных и дверных проемов не менее 1,5 метров. На этом расстояние не должны находиться столбы или деревья.
  7. Коаксиальный дымоход разрешается применять в многоэтажных домах. Для того чтобы не отравиться продуктами сгорания, следует использовать конденсационный котел. Дымоход должен находиться на расстояние более 50 см от окон, которые расположены на одном уровне. А расстояние до оконного проема, которое находится над трубой, должно быть более 1 метра.

Правила монтажа

Есть несколько правил, которые требуется соблюдать при монтаже коаксиального дымохода:

  • У горизонтальной дымоходной трубы часть участка, которая выходит на улицу, должна быть наклонена на 3°. Необходимо это для стекания скапливающегося конденсата;
  • У дымоходного канала не должно быть больше двух сгибов;
  • Дымоход не должен находиться ниже уровня земли;
  • Устроить дымоход нужно так, чтобы при последующих работах расположение коаксиального дымохода и котла не менялось;
  • Те места, где происходит прочистка или слив конденсата не должны быть закрыты;
  • Газовый котел с коаксиальным дымоходом не обязательно устанавливать в помещении с окнами;
  • Если отверстие трубы находится над уровнем земли ниже чем 1,8 м., то следует установить решетку от защиты горячего дыма;
  • Необходимо установить жестяной заслон, в том случае, если ветер направлен против отвода дыма в горизонтальном дымоотводе. Причем расстояние от заслона до отверстия трубы должно быть более 0,4 м;
  • Нужно соблюдать расстояние более 8 метров от трубы до соседних помещений. Если вы установили дефлекторную решетку, то расстояние до глухой стены возможно 6 м.

При покупке газового котла обязательно присутствует инструкция по установке коаксиального дымохода. Перед началом монтажа следует внимательно изучить все правила и требования.

Для экономного и безопасного отопления в своем доме многие люди выбирают коаксиальный дымоход. Благодаря ему вы создадите комфортную атмосферу в помещении и обезопасите свой дом от возгорания.

Купить газовый котел 24 квт вы можете в нашем магазине.

Читайте также:

Коаксиальный дымоход для газового котла — конструкция и монтаж (фото, видео)

Автономное отопление в последнее время становится не только необходимым условием проживанием в частном доме, но также способом повешения комфорта и экономии денежных средств владельцев жилой площади в многоквартирных постройках. Возросший спрос на отопительные приборы стал поводом для разработки боле мощных и производительных моделей. Современное оборудование предъявляет повышенные требования к безопасности подключения и выводу отходов горения через дымоходные каналы. По этой причине в обиход вошел коаксиальный дымоход для газового котла, устройство которого принципиально отличается от обычного.

Содержание статьи

Устройство и функции

Коаксиальный дымоход – это канал дымоудаления, конструкция которого представляет собой две трубы разного диаметра, вставленные одна в другую. Внутренние поверхности труб не касаются друг друга, межу контурами находится воздушная прослойка. Коаксиальный дымоход собирают из доборных элементов: прямых труб, отводов, тройников, сборников конденсата. Он выполняет две основные функции:

  1. Удаление дыма из топки. Дымом принято называть смесь газов, образующихся в результате сгорания топлива. Эту задачу выполняет внутренняя труба коаксиальной системы дымоудаления.
  2. Подача воздуха в топку. Чтобы поддерживать горение в газовом котле, следует обеспечить беспрепятственный доступ в топку кислорода. В отопительных приборах с обычным каналом дымоудаления воздух забирается из помещения, из-за чего внутри становится душно и трудно дышать. Коаксиальный дымоход подает в топку воздух через внешний контур трубы.

    Комплект для сборки коаксиального дымохода

    Отводное колено коаксиального дымохода в разрезе

Важно! Такое устройство сконструировано по принципу разделения функции дымохода. Это позволяет повышать производительность и эффективность. Продукты сгорания топлива, температура которых достаточно высока, нагревают внешний контур. А внешняя труба, через которую проходит атмосферный воздух, в свою очередь охлаждает внутреннюю. Благодаря такой конструкции происходит выравнивание температуры в дымоходе, что предотвращает появление конденсата и снижает риски возникновения возгораний.

Преимущества

Коаксиальный дымоход считают более совершенным и эффективным способом удаления продуктов сгорания из топки отопительного прибора. Элементы для сборки зачастую поставляются в комплекте с оборудованием. Большинство производителей рекомендуют устанавливать свою продукцию с дымоходами такого типа, так как они имеют следующие преимущества:

  • Высокая производительность. За счет нагревания атмосферного воздуха, попадающего в топку с улицы, КПД газового котла увеличивается, а расход топлива и затраты снижаются.
  • Изолированность. Благодаря внешнему забору воздуха система дымоудаления отопительных проборов с закрыто топкой и коаксиальным дымоходом изолирована. Это значит, что угарный газ не проникает в жилые помещения.
  • Пожаробезопасность. Так как внешний контур трубы, через который движется атмосферный воздух, имеет более низкую температуру, риск возгорания по вине дымохода сводится практически к нолю.
  • Универсальность. Монтаж коаксиального дымохода выполняют через перекрытия и крышу или горизонтально, то есть через стену. Это позволяет использовать такой тип дымоудаления для частных домов и даже квартир.
  • Компактность. Соединение в одном устройстве двух функций позволяет экономить пространство, так как высокопроизводительный дымоход коаксиального типа меньшего диаметра справляется с любым объемом газов.
  • Простота установки. Чтобы вывести дымоход газового котла коаксиального вида на улицу через стену не требуются особые знания, опыт или дорогостоящий инструмент. Его конструкция позволяет с легкостью установить и ввести в эксплуатацию настенный или напольный котел.
  • Экологичность. Благодаря высокому КПД котлов с использованием каналов дымоудаления коаксиального типа газ полностью сгорает в топке. Такое устройство снижает выбросы газа в атмосферу, что более безопасно для экологии.

    Отличия между выводом обычного и коаксиального дымоходного канала

Важно! Коаксиальный дымоход подходит исключительно для газовых котлов с закрытой топкой и принудительной тягой, функционирующей за счет небольшого вентилятора, встроенного внутри трубы. В проект системы дымоудаления такого типа обязательно включают сборник конденсата и ревизию, через которую выполняют очистку трубы.

Требования безопасности при монтаже

Согласно статистике МЧС и производителей, коаксиальные каналы дымоудаления считаются более безопасными и эффективными. Однако, при их установке следует соблюдать определенные требования:

  1. Максимально разрешенная для большинства моделей длина трубы, отводящий продукты сгорания в атмосферу, составляет 3 м. Для отдельных приборов допускают использование труб длиной до 4-5 м.
  2. Трубу дымоудаления выводят наружу здания через стену, прилегающую к стенке отопительного котла. Длина горизонтального участка в месте вывода не должна превышать 100 см.
  3. Отверстие для вывода трубы на улицу располагают на высоте не менее 150 см от отопительного котла и 200-250 см от уровня земли.
  4. Расстояние от места вывода трубы до соседних сооружений должно превышать 300 см.
  5. Коаксиальный дымоход для газового котла не рекомендуют располагать под окнами. Минимально допустимое расстояние от точки вывода до окна – 100 см.
  6. Для дымоходов с принудительной тягой вертикальный участок трубы необязателен, достаточно горизонтально вывести его через стену.

    Правила безопасного монтажа

    Требования к трубе дымоудаления

Обратите внимание! Профессиональные строители спорят насчет эффективности использования коаксиальных дымоходов на территории средней полосы России и боле северных регионов, утверждая, что из разрабатывали для использования при температуре до -15 градусов. Там, где зимой большую часть времени температура опускается ниже этой отметки, они промерзают. Производители объясняют проблемы неправильным расчетом диаметра внешней и внутренней трубы и длины дымохода.

Монтаж

В отличие от традиционных способов дымоудаления дымоход коаксиального типа монтируется просто. Чтобы выполнить установку, нужно строго следовать инструкциям производителя газового оборудования и требованиям пожарной безопасности. Опытные мастера советуют обращать внимание на следующие моменты:

  • Установку дымохода производят совместно с монтажом отопительного оборудования.
  • Приборы с закрытой топкой не требуют оборудования отдельного помещения для котельной, однако место установки следует обшить снизу по бокам и сверху огнеупорным материалом.
  • На стене определяют точку вывода трубы через стену на улицу. Ее располагают на высоте 1,5 м от выводного патрубка котла. Выпиливают отверстие в перегородке, размер которого на пару сантиметров больше диаметра дымохода.
  • К патрубку котла присоединяют специальный связующий элемент и собирают дымоход из отдельных сегментов. Места стыков фиксируют хомутами. Важно! Для герметизации соединений коаксиальной системы дымоудаления нельзя использовать герметики или клеящиеся ленты, уплотнители.
  • Место прохода трубы через препятствие в виде стены изолируют с помощью огнеупорного материала, к примеру, базальтового волокна.
  • Горизонтальный сегмент, выводящий тубу на улицу, поворачивают с помощью отводного колена вверх и надставляют до необходимой длины. Вертикальный участок фиксируют на кронштейны к стене. На оголовок надевают защитный дефлектор.

    Вывод трубы дымоудаления через стену

Видео-инструкция

Коаксиальный дымоход для газового котла

Коаксиальным называют дымоход, состоящий из двух соосных труб, по одной из которых удаляются дымовые газы из котла, а по другой (наружной) в зону горения топлива подается воздух, забираемый с улицы.

Главным достоинством коаксиального дымохода является увеличение КПД котла и повышение эффективности сгорания топлива.

Особенности и преимущества ккоаксиального дымохода

В коаксиальном дымоходе, в отличие от обычного, нет естественной тяги или ее величина столь мала, что не может обеспечить удаление продуктов сгорания топлива. Для успешной работы коаксиального дымохода необходим вентилятор, с помощью которого дымовые газы выталкиваются из котла. При этом в зоне горения создается разряжение, втягивающее воздух извне. В итоге удаление дымовых газов и подача воздуха в зону горения осуществляется посредством одного вентилятора.

При этом зона горения топлива должна быть герметичной, что возможно только в котлах с закрытой камерой горения. Следует учитывать, что котлы этого вида являются энергозависимыми: при отключении электрической энергии и остановке вентилятора горение топлива автоматически прекращается.

Еще одна важная особенность коаксиального дымохода состоит в возможности его горизонтальной установки, что во многом и определило его столь высокую популярность. Монтаж предельно прост: в стене над котлом делается отверстие, в которое выводится труба дымохода. При этом не нужно делать дымоходную систему и устраивать дополнительно вентиляционную систему для подачи воздуха, необходимого для сжигания топлива.

Среди достоинств дымохода «труба в трубе» особого внимания заслуживает:

  • Его способность повышать КПД котла
  • Низкая стоимость
  • Простота установки
  • Возможность монтажа в условиях ограниченного пространства

Как коаксиальный дымоход влияет на КПД котла?

Снижение КПД котла во многом определяется потерей тепла с уходящими дымовыми газами и непродуктивным расходованием выработанной тепловой энергии на подогрев воздуха, поступающего извне в зону горения топлива.

В коаксиальном дымоходе уходящие дымовые газы движутся по внутренней трубе, отдавая ее стенкам запас своей тепловой энергии. Воздух для горения движется навстречу дымовым газам по внешней трубе, соприкасается с нагретыми стенками дымохода и нагревается. При этом температура воздуха тем выше, чем больше площадь контакта воздушных масс с внутренней горячей трубой и чем выше скорость движения дымовых газов и воздуха.

Для повышения эффективности теплообмена производители коаксиальных дымоходов стараются сделать диаметр труб меньше, а для увеличения скорости движения газов используют более мощные вентиляторы. В результате дымовые газы уходят в атмосферу охлажденными, а вся вырабатываемая при сжигании топлива энергия используется для хозяйственных нужд.

Однако у охлажденного дыма есть и отрицательные свойства. Речь идет об образовании конденсата при контакте дымовых газов с охлажденной частью трубы, находящейся на улице. В холодное время года этот процесс может стать причиной образования наледи, закрывающей свободный просвет трубы, что может стать причиной остановки котла.

Этот недостаток характерен только для горизонтальных дымоходов. При вертикальной установке конденсат просто стекает вниз, а затем удаляется через сборник конденсата.

Устройство коаксиального дымохода

Основным конструктивным элементом коаксиального дымохода является соосная труба, длина которой должна быть не более 4 м. Как правило, она состоит из основной части и удлинителей, количество которых подбирают в зависимости от условий монтажа.

  • На наружную часть трубы устанавливается наконечник, иногда дополняемый зонтиком. Его задача состоит в защите трубы от механических частиц: пыли, листьев деревьев, птиц и т.д.
  • Для подключения к котлу используется специальный переходник в форме колена. В комплект поставки могут входить уплотнительные и декоративные элементы.
  • Внутренняя труба дымохода делается из металла, наружная может быть изготовлена из пластика.

Производители дымоходов

Выпуском коаксиальных дымоходов занимаются практически все производители котлов отопления. При этом продавцы теплотехнического оборудования настоятельно рекомендуют покупать котлы и трубы одной торговой марки, делая упор на необходимости полного соответствия размеров и конструкций.

Возможно, в этом есть рациональное зерно, но конструкция дымоотводящей системы «труба в трубе» столь проста, что единственное, на что нужно обращать внимание при ее выборе это диаметр дымохода котла и диаметр внутренней части трубы: чем он больше, тем меньше вероятность образования конденсата на выходе, а значит, меньше риск перемерзания дымохода.

На рынке теплотехнического оборудования наиболее широко представлены коаксиальные дымоходы торговых марок:

  • Baxi
  • Vaillant
  • Preterm
  • Viessman
  • Kiturami
  • Buderos
  • Bosh

Существенных различий в конструкции дымоходов нет, но есть приятные дополнения, наличие которых упрощает эксплуатацию котла.

Например, компания Viessman предлагает дымоходы с расположением отверстий для забора воздуха на нижней части трубы, что исключает попадания вовнутрь осадков. Для исключения подсоса дымовых газов внутренняя труба сделана значительно длиннее наружной. Для защиты от попадания мусора и насекомых внутрь котла в трубе установлена сеточка. Правда, ее конструкция может стать причиной блокировки котла: слишком велика вероятность того, что мусор и пыль просто забьет мелкие ячейки и прекратит подачу воздуха. Впрочем, подобные конструктивные дополнения есть у всех производителей котлов и дымоходов.

его виды, особенности конструкции и установка » Строительный портал

Коаксиальный дымоход, используемый для газового котла: его виды, особенности конструкции и установка.

Относительно новым решением в системе вывода продуктов сгорания наружу стал коаксиальный дымоход для газового котла, позволяющий сокращать потери тепла при функционировании. Сравнивая тепловой котел с электрическим, нельзя не отметить, что он имеет меньший коэффициент полезного действия из-за больших теплопотерь. Использование коаксиальной трубы, присоединенной к газовому котлу, позволяет частично решить этот вопрос.

Так выглядит коаксиальный наружная часть коаксиальной трубы.

Что представляет собой коаксиальный дымоотвод.

У многих потребителей, не знакомых с этим видом котлов, возникает вопрос – коаксиальный котел что это такое? Коаксиальная система является универсальной системой по подключению тепловых котлов. При ее монтаже достигается 100% герметичность и гарантированная газоплотность всей системы. Рассмотрим, что такое коаксиальный дымоход для газового котла и как он устроен. Устройство коаксиального дымохода называют «трубой в трубе». Первая коаксиальная труба для газового котлов меньшего диаметра выполняет функцию вывода выхлопных газов, а вторая труба диаметром больше выполняет функцию ввода воздуха в камеру сгорания. Эти трубы в системе не соприкасаются за счет специальных перемычек, придающим трубопроводу особую жесткость. Такое устройство коаксиального дымохода для газового котла повышает безопасность самой трубы за счет того, что горячий воздух, проходя по меньшей внутренней трубе, остужается, а холодный, проходящий по трубе большего диаметра, за счет этого нагревается. Поэтому котел с коаксиальным дымоходом не тратит свою энергию на нагрев воздуха. Повышается КПД всей системы и уменьшается расход газа. За счет лучшего сгорания газа повышается и экологичность всей теплогенераторной системы. Принцип работы такого котла показан на рисунке.

Принцип работы коаксиального дымоотвода.

Хочется сказать коаксиальный дымоход предназначается для котлов, камера сгорания которых закрыта. С помощью этого, горение происходит как бы снаружи здания. С нее всасывается воздух и туда же выводятся отработанные газы. Не нарушается микроклимат внутри здания, то есть не расходуется кислород в месте установки котла, а об угарном газе можно забыть вообще. Благодаря такой системе, дымоход получается компактным – нет необходимости вести одну трубу выводящую, другую выводящую, то есть все находится в одной трубе. За счет такой конструкции внешняя часть дымоотвода всегда остается холодной. Ввиду этого не такие большие требования к пожарной безопасности самого дымохода. Но, тем не менее, они есть. Из чего же состоит коаксиальный дымоход.

Виды котлов.

Рассматриваемые котлы газовые с коаксиальным дымоходом различаются техническими характеристиками и способами монтажа. Такие газовые котлы делятся на напольные и настенные. Настенные намного компактнее, занимает меньше места, но они и гораздо менее мощны, чем напольный газовый котел с коаксиальным дымоходом, у которого выше кпд. Напольные котлы хороши для обогрева производственных зданий и частных домовладений большой площади.

Корпуса котлов изготовляют из различных металлов и их сплавов. Наиболее популярны чугун и сталь. При демократичной цене у них неплохие технические показатели. Высокая надежность, хорошая теплоотдача и долгий срок службы у медных и силуминовых котлов. Но ввиду высокой цены их используют редко.

Напольный и настенный типы газовых котлов.

Виды коаксиальных дымоотводов.

Надо сказать, коаксиальные дымоходы для котлов изготовляют из алюминия, пластика и нержавеющего металла. В Российской Федерации популярны дымоходы коаксиальные для газовых котлов из последних двух материалов. Преимущественно коаксиальный газовый котел с пластиковым каналом дымоотвода является конденсационным. Дым достигает температуры 205°. Такой коаксиальный дымоход для газового котла стоит недорого, отличается простотой монтажа и легковесностью. Единственным недостатком его является недолговечность. Не рекомендуют подключать такие устройства к неконденсационным котлам.

Нержавеющая сталь является долговечной и устойчивой к кислоте. Она способна выдержать нагрев в 550°. Предусмотрен выпуск утепленных и не утепленных труб из нержавейки. Когда монтируется коаксиальная труба для котла двухканального, она теплоизолируется. У утепленных труб из нержавейки улучшенная аэродинамика, их используют в многоквартирных домах. Срок службы таких труб от тридцати и более лет.

Коаксиальные дымоходы бывают двух видов. Первый самый распространенный – горизонтальный дымоотводящий канал, который выводят через стену. Очень редко монтируют вертикальные устройства. Он идет через потолок и крышу.

Коаксиальный вертикальный дымоход для газового котла состоит из.

фланца. Это своего рода переход от котла непосредственно к самим трубам.

адаптера для коаксиальной системы.

соединительного хомута.

колена, чьи функции сводится к изменению направления монтажа дымоотвода. Как и труба, оно состоит из двух колен, помещенных одно в другое.

декоративной настенной накладки, маскирующей заделанное негорючим материалом расстояние между трубой и отверстием в стене.

впускной/дымоотводящей трубы.

Схема вертикального дымоотводящего канала.

При применении углов и отводов важно знать, что каждый угол 90° «съедает» метр длины дымохода. Каждый уголок 45° забирает 0,5 м длины дымохода. Внутренняя часть коаксиальной трубы напоминает в своем роде канализационную – с одной стороны раструб, с другой ровная труба. Если трубу необходимо удлинить, используют удлиняющую муфту, которая имеет уплотнительные резиновые прокладки.

Рассмотрим такой вопрос как коаксиальный котел требования к помещению.

должны быть вентиляционная система и газоанализатор.

для изоляции стены при установке подвесных котлов используется негорючий материал.

напольный газовый котел следует устанавливать на бетон или листовой металл.

расположение других газовых приборов и электрооборудования должно быть на расстоянии от 0,3м.

Соблюдая вышеперечисленные нормы, потребитель обеспечивает эффективность работы системы и ее безопасное использование. Перейдем к монтированию коаксиального дымохода.

Сама установка трубы газового котла не является особо сложной.

Для прокладки коаксиального дымохода надо помнить уклон неконденсационных котлов производится в сторону улицы. Это делается для того, чтобы образовывающийся конденсат стекал на улицу. Относительно котла дымоход можно сдвинуть хоть вправо, хоть влево, хоть за его стенку.

Существуют определенные правила установки коаксиального дымохода для газового котла, которые необходимо соблюдать. Рассмотрим эти правила для оптимального функционирования.

по правилам монтажа необходимо иметь хотя бы 0,5 м и более расстояния внутри помещения от стены до котла, чтобы не возникало обледенения, которое впоследствии может попасть на котел.

согласно правилам, максимальная длина дымоотвода для газового котла не должна превышать более 3 м.

высота от трубы до потолка внутри помещения должна быть длиной не менее 0,2 м.

сама коаксиальная труба со стороны улицы должна быть длиной не менее 0,3 м.

расстояние от самой трубы до земли – 2, лучше 2,5 м.

расстояние от конца трубы дымохода до ближайшей стены – 0,6 или 1,5 м.

ближайшие окна, или вентиляционные отверстия не должны располагаться ближе, чем 0,6 м от выхода дымохода.

диаметр патрубка дымоотвода не должен превышать диаметра выхода котла.

Наледь, образовавшаяся из-за скопившегося конденсата.

В паспорте к каждому котлу имеются данные о том, какого диаметра должна быть труба, и какой максимальной длины может быть коаксиальный дымоход. Превышать эти данные не рекомендуется, потому что производительность котельного агрегата будет сильно падать. Диаметр трубопровода пишется в паспортных данных в артикуле после буквенного значения. Он состоит из четырех цифр. Первые две означают внутренний, а последние цифры – внешний диаметр вводной трубы. Согласно правилам, длина коаксиального дымохода для газового котла не может быть более 3-х м. Однако некоторые производители устанавливают свои ограничения на производимую продукцию. Так что прежде чем проводить монтаж, следует внимательно изучить инструкцию. Вопрос как удлинить коаксиальную трубу газового котла решается просто. Трубы собираются по типу «папа-мама». На углах предусмотрено использование поворотных муфт под углами 45 и 90 градусов. Герметик на стыках запрещен. В переходники предусмотрена установка уплотнительных резинок, выдерживающих нагревание в 250°. Советуют уменьшить до минимума повороты и углы для обеспечения лучшей тяги. По всей длине предусмотрено использование крепежных хомутов.

Теперь рассмотрим такой вопрос – как установить коаксиальную трубу газового котла и каковы шаги по ее установке.

Шаг первый предусматривает определение места в комнате, где будет расположен газовый котел с коаксиальным дымоходом в зависимости от его вида. Разметка выходного отверстия коаксиального дымохода для газового котла проводится на стенке, у которой предусмотрено расположение котла, на расстоянии полтора метра от него. Ширина отверстия должна немного превышать внешний размер трубы. С помощью колена дымоотвод крепится к котлу. Крепеж стыков и углов проводят хомутами.

Важно! Клеящие ленты и герметики строго запрещены при установке коаксиальных дымоходов.

Расстояние между трубой и стеной в отверстии утепляют негорючим материалом. Если у котлов предусмотрено применение принудительной вентиляции, дымоотвод устанавливают только горизонтально.

Важно! Для того, чтобы трубу повернуть, предусмотрено использование поворотного колена. Колен на трубопроводе не может быть больше 2-х.

Рассматриваемая коаксиальная труба к газовому котлу к стенке крепится с помощью кронштейнов. Каждому стыку положен один кронштейн. Не рекомендует установка на оголовке (окончании) труб добавочных компонентов.

Коаксиальный дымоход может быть выведен через стену или через крышу. Для вывода через крышу понадобятся дополнительные комплектующие, которые позволяют проходить переходы потолка и крыши. Наверху потребуется соответствующий колпак. После установки проверяется целостность всей системы.

Если котел работает на дизельном топливе, для него предусмотрен коаксиальный дымоход для дизельного котла китурами – компании, которую относят к популярным производителям дымоходов.

Продукты компании Китурами имеют ряд своих особенностей. Они продаются с вмонтированным в них вентилятором, в функции которого входит создание в дымоходном устройстве искусственной тяги.

К плюсам дымоходов, выпущенной этой фирмой, относятся.

пожаробезопасность и экологичность.

низость выходной котловой температуры, позволяющей установку в деревянных домах.

усиление коэффициента полезного действия котлов.

простота в уходе и установке.

создание комфорта и улучшение микроклимата в здании.

Важная информация: результатом горения дизеля является образование конденсата кислотного состава, способное разрушать металлы. Утеплитель и конденсатосборник, сочетающиеся с нержавейкой в дымоходах Китурами обеспечивают продукции стойкость к коррозии, не дают скапливаться саже, обеспечивают устройству долгий срок эксплуатации.

Котлы на разных видах топлива.

Сегодня все чаще потребитель отдает предпочтение котлам на твердом топливе. Причин для этого много. У кого-то газовая трасса далеко расположена, кто-то хочет сэкономить, в чьем-то населенном пункте газ вообще отсутствует. Вот народ и склоняется к использованию котлов на твердом топливе. Один отдает предпочтение дровяным котлам, второй угольным или пелетным, третий – универсальным. Как бы там ни было, любой котел на твердом топливе нуждается в дымоходе.

Как выбирают коаксиальный дымоход для твердотопливного котла, какими он отличается требованиями? В чем состоит особенность установки дымоотводов твердотопливных котельных агрегатов? Из чего складывается их цена.

При выборе дымохода на твердотопливный котел, нужно изучить инструкцию. В ней указываются характеристики дымоотвода, подходящие для твердотопливных котлов. Выбор зависит от.

размеров патрубка котла.

минимальной высоты дымоотвода.

необходимого сечения дымоотвода.

температуры дыма.

минимума значения нужного разрежения в дымоотводе.

Оглядываясь на эти значения, подводятся итоги, и выбирается необходимый дымоотвод. Предъявляемые к дымоходным каналам требования изложены в соответствующей документации. Некоторые мы изложим подробнее. Важным требованием является соблюдение правил пожарной безопасности.

Неутепленная труба должна находиться от материалов, способных загореться, на расстоянии не менее 70 см. Утепленная труба – не менее 25см, если при этом значение температуры в наружном кожухе не превышает 90 градусов по Цельсию. При наличии деревянного дома или леса рядом с ним, горючих кровельных материалов (типа камышовой крыши), на дымоходе необходима установка искрогасителя. При прохождении трубами горючих стен, перегородок, перекрытий или кровли необходимо применение проходных гильз, которые заполняет теплоизоляционный материал, который не горит. В его качестве используют обычно базальтовую вату.

Коаксиальные дымоходы для настенных газовых котлов нашли широкое применение в зданиях, оснащенных автономной обогревательной системой за их надежность, простоту в прокладке, долговечность в использовании и демократичные цены.

Терминология Fireplace Concepts Inc

A

Appliance - Камин, бойлер, печь, кухонная плита, нагреватель, водонагреватель или печь, которая сжигает твердое топливо или ископаемое топливо.

AutoFire - Преимущества AutoFire включают более низкий расход топлива и более высокую производительность, что помогает вам сэкономить на расходах на электроэнергию. Это достигается за счет динамической настройки камина для повышения эффективности и оптимальной производительности.

B

Камин B-Vent - Это тип камина, который использует воздух изнутри вашего дома для сжигания топлива.Эти камины полагаются на плавучесть горячих газов как на метод эффективного удаления выхлопных газов через системы труб, предназначенные для этой цели.

Воздуходувка - Это вентилятор, приводимый в действие электродвигателем. Он используется для циркуляции воздуха, которая происходит с повышенной скоростью и с повышенной скоростью через конвекционную камеру камина.

BTU (британская тепловая единица) - Единица измерения, используемая для измерения энергии. БТЕ - это количество энергии, необходимое для повышения температуры одного фунта воды на один градус по Фаренгейту.

C

Chase - Это строение, построенное вокруг дымохода, которое находится вне дома.

Циркуляционный камин - Эта разновидность камина имеет многостенную конструкцию вокруг топки. Это позволяет воздуху циркулировать между стенами. Это также позволяет воздуху нагреваться и попадать прямо в помещение.

Зазоры - Это относится к минимальному расстоянию, которое должно поддерживаться между горючей поверхностью и источником тепла.Он полностью состоит из воздушного пространства. Типы источников тепла включают камины и вентиляционные отверстия.

Коаксиальная прямая вентиляция - Это тип системы прямой вентиляции. Он состоит из закрытой выхлопной трубы, которая находится внутри такой же длины трубы для воздуха для горения, но большего диаметра. Центральная труба предназначена для выпуска отработавших газов, а внешняя - для свежего воздуха.

Коллинеарная прямая вентиляция - Эта разновидность систем прямой вентиляции состоит из пары отдельных труб.Один предназначен для выхлопа, а другой - для воздуха для горения.

Горючий материал - Это материал, который состоит из таких материалов, как растительные волокна, дерево, прессованная бумага или других материалов, способных воспламеняться и гореть, или покрыт ими. Это относится к этим материалам в том случае, если они находятся в непосредственном контакте с приборами, выделяющими тепло, или рядом с ними.

Конвективный нагрев - Конвективный нагрев - это естественное движение воздуха, когда он нагревается и расширяется.Когда это происходит, создается естественный воздушный поток, поскольку более теплый воздух движется вверх, заменяясь более холодным.

D

Прямая вентиляция - Метод прямой вентиляции для вентиляции прибора забирает весь воздух, необходимый для горения, непосредственно из внешней атмосферы. Все газы из дымохода напрямую выбрасываются в атмосферу. При использовании метода прямого отвода дымохода не требуется.

E

КПД - КПД в данном контексте означает процент тепла, которое идет в обогреваемое помещение, а не процент тепла, уходящего вверх по дымоходу.

F

Топка - Топка - это самое внутреннее отделение камина. Он предназначен для поддержки горения топлива.

Гибкий вкладыш для дымохода - Это заводская, зарегистрированная, непрерывная, двойная, гибкая металлическая труба с двойными стенками. Используется для вентиляции газовых приборов. Гибкая облицовка дымохода используется исключительно с дымоходами заводской сборки или каменной кладкой как способ отвода дымовых газов вертикально наружу.

Дымоход - Дымоход - это канал дымохода, по которому дымовые газы выводятся наружу в атмосферу.

G

Газовая вставка - Газовая вставка - это прибор, который предназначен для установки в проем существующей металлической заводской топки или каменного камина. Этот прибор предлагает превосходный уровень эффективности.

Вентиляционное отверстие для газа - Вентиляционное отверстие для газа - это перечисленная в списке система вентиляции, которая устанавливается на заводе. Он предназначен для эффективного удаления дымовых газов в атмосферу.

Gravity Vent - Это тип вентиляции, использующий естественную тягу из столба теплых газов, который поднимается из-за давления более холодного окружающего воздуха.

H

Очаг - Очаг состоит из поверхности, расположенной под или перед печью или камином. Иногда его размещают в обоих местах. Очаг часто делают из плитки или кирпича.

HeatShift - Используется для снижения температуры поверхности материалов непосредственно над камином, чувствительных к нагреванию.

L

Linear - Газовый камин широкоформатного формата.

Сжиженный углеводородный газ - Этот газ нетоксичен, не имеет запаха и цвета.Он отделяется от влажного природного газа, а также газов нефтепереработки и легкой сырой нефти.

M

Давление в коллекторе - Это тип давления газа, который возникает между отверстием горелки и комбинированным клапаном.

Камин - Это полка, которая расположена над проемом камина. Обычно делают из дерева, камня или кирпича.

Плавное регулирование - Это дает вам возможность автоматически контролировать подачу топлива газового камина.

N

Природный газ - Разновидность ископаемого топлива, которое отличается чистотой сгорания. Этот газ доставляется по трубопроводной системе, проходящей через Северную Америку.

P

Пилотная лампа - Небольшое пламя, которое используется для зажигания газа основной горелки.

Пленум - Используется для облегчения циркуляции избыточного теплого воздуха в помещении на возвышенности.

Испытание под давлением - Метод, используемый для проверки утечек в линии подачи газа перед установкой на нее приборов.

Пропан - Этот газ является нетоксичным сжиженным нефтяным газом, имеющим более высокую теплотворную способность, чем природный газ. Он также не имеет запаха и цвета.

PSI - Этот термин означает давление в фунтах на квадратный дюйм.

R

Лучистое тепло - Это тепло, которое волнообразно движется из центральной точки. Он нагревает предметы на своем пути при выходе. Лучистое тепло также определяется как безвредное и невидимое излучение, исходящее от горячего объекта.При поглощении это излучение превращается в тепло.

Пульт дистанционного управления - Эта система дистанционного управления является беспроводной и переносной. Это дает вам контроль над огнем из любой точки комнаты.

S

Защитное отключение - Это устройство отключает подачу газа к основной горелке или пилоту в случае отказа источника зажигания. Защитное отключение приводится в действие термопарой специальной конструкции.

Вторичный воздух - Тип воздуха для горения, который направляется вниз по потоку от основной зоны горения.Он поддерживает горение любых оставшихся горючих газов. Вторичный воздух не влияет напрямую на скорость первичного сгорания.

КПД в установившемся состоянии - Это относится к теплоте или выходной мощности в БТЕ в отличие от тепла или входа в БТЕ в условиях, которые являются стабильными.

T

Thermal Efficiency - Тепло, выделяющееся при пожаре, которое проходит через прибор и превращается в полезное тепло внутри помещения. Это основано на процентах.

Термопара - Это устройство, состоящее из двух частей, изготовленных из разнородных металлов. Они соединены одним концом. Когда этот конец, известный как горячий спай, нагревается, он позволяет создавать постоянное напряжение на другом конце термопары. Термопара используется для питания газовых клапанов.

Термостат - Это автоматическое устройство регулирует температуру в здании посредством управления нагревательной или охлаждающей установкой.Термостат действует как выключатель. Он не регулирует источник нагрева или охлаждения.

U

Без вентиляции - Это очаговое устройство, которое забирает воздух для горения из дома. Он также известен как безвентиляторный и предназначен для горения с таким уровнем эффективности, который устраняет необходимость в вентиляции.

V

ValorStat - Это часть оборудования, которая входит в стандартную комплектацию большинства моделей Valor.Он контролирует ключевые аспекты вашего газового камина Valor. Эти аспекты включают эстетику, комфорт и удобство.

Z

Камин с нулевым зазором - Это устройство, которое собирается на заводе и затем устанавливается в горючую конструкцию.

ООО «Сосна Отопление и кондиционирование»

Это может быть непростой вопрос! Это зависит от производителя, камина, печи или топки, места, где вы хотите ее установить, и типа топлива. Всегда лучше проконсультироваться с руководством по установке, изготовителем или профессионалом, чтобы узнать, что лучше всего подходит для этого конкретного устройства, прежде чем покупать, чтобы быть уверенным, что вы можете безопасно и правильно его удалить.Каждая единица может отличаться, даже в пределах одной марки.

Деревянная вставка: Требуется вставка из нержавеющей стали (алюминий плавится) через дымоход. Есть споры о том, насколько глубоко в дымоход, мы всегда выравниваем дымоход до верха - это уменьшает сквозняки, а также проблемы с вытяжкой. Старые модели были менее эффективными, а технологии не были такими продвинутыми, как нынешние модели, и дни, когда установка просто вставлялась без облицовки дымохода, прошли.

Газовая вставка : Существует несколько различных конфигураций футеровки для вставок прямого выпуска газа.Мы предпочитаем полностью выровнять существующий дымоход и закодировать его для впуска и выпуска. Во вставках с отводом газа B используется один вкладыш для отвода отработанных газов, мы бы также использовали этот тип в верхней части дымохода, однако мы предпочитаем использовать вставки с прямым выпуском для большей эффективности.

Вставка для пеллет: Мы предпочитаем укладывать лайнер из биофлекса на верхнюю часть дымохода. В зависимости от агрегата и инструкций производителя, можно выводить воздух прямо через дымоход.Если пеллетная вставка внесена в список UL как способная «встраиваться» в камин с нулевым зазором, со специальным кожухом или без него, вы можете вентилировать через стену, вверх и наружу через стену или полностью через потолок.

Газовая печь B-Vent: Требуется специальный отвод газа прямо через крышу или через существующий дымоход, который не используется ни для чего другого. Это не идеальный вариант для установки в подвале, если только там нет дымохода.

Печь с прямым отводом газа: Требуется специальный отвод газа с прямым отводом . Обычно дымоход с прямой вентиляцией представляет собой коаксиальную трубу (труба внутри трубы большего размера), внутренняя труба - это место выхода выхлопа из камина, а внешняя труба - вход. Печи DV также могут вентилироваться через каменную кладку, а иногда и через дымоход класса А с помощью коллинеарных вкладышей. Вентиляция этого типа может иметь несколько различных конфигураций.

Пеллетная печь: Для типичных установок требуется «P или L вентиляция», и, в зависимости от рекомендаций производителя по установке, иногда может выходить прямо из стены, но чаще (потому что она поддерживает небольшую естественную тягу, если питание отключается во время работы) на пару футов до выхода из боковой стены.Его можно вентилировать через крышу или с помощью облицовки существующей каменной кладки или дымохода класса А.

Дровяная печь: Дровяные печи требуют либо каменной кладки, либо дымохода класса A (труба, которая может достигать 2100 ° F).

Предварительно изготовленное из дерева камин с нулевым зазором, открытое или закрытое сгорание: Для этого типа блока требуется дымоход с воздушным охлаждением или дымоход класса A, в зависимости от рекомендаций производителя по установке.

Газовый камин B-образный или газовый естественный камин с нулевым зазором: Для этого требуется труба B-Vent. Они также требуют вентиляции прямо через крышу.

Камин с прямой вентиляцией и нулевым зазором : Эти агрегаты используют специальную прямую вентиляцию газа, в большинстве используется коаксиальная дымоходная труба и иногда могут использоваться коллинеарные вкладыши. Обязательно прочтите инструкции производителя по установке. Некоторым моделям с более высокой теплопроизводительностью может потребоваться определенное количество трубы над блоком, прежде чем оно сможет закончиться. Они могут заканчиваться через стену или крышу. Наличие вентиляционной системы делает возможности практически безграничными.

коаксиальный дымоход / дымовая труба / выхлопная труба для газового котла

Описание продукта

Изделие: Коаксиальная труба / Дымовая труба / Выхлопная труба для газового котла

Материалы Нержавеющая сталь, алюминиевый сплав, ферросплав, пп
Размеры 60/100 мм 75/100 мм, 80/110 мм
Приложение Газовый котел, газовая колонка, плита

Детали газового котла, дымоход из алюминия / нержавеющей стали, дымоход, принадлежности для дымохода, колено.

Тип

Детали газового водонагревателя

Приложение

Дом

Место происхождения

Китай

Название продукта

Газовый котел коаксиальный дымоход длина 100/60 мм удлинитель алюминий

Материал изделия

Алюминиевый сплав / ферросплав / нержавеющая сталь

Диаметр трубы

60/100 мм 75/100 мм 80/100 мм

Длина

750 мм 850 мм 900 мм 1000 мм

Площадь

Полированное белое порошковое покрытие

Тип дымохода

Коаксиальный горизонтальный и концентрический

Фурнитура котла

Dawwoo / Rinnai / Navien / Vaillant / Baxi / Bosch и т. Д.

Использование

Удлинитель дымовой трубы газового котла

Процесс

Литой или штампованный

Установка

Наружная и внутренняя / розетка и втулка

Упаковка и доставка

Упаковка: картонная коробка

Срок поставки: зависит от заказанного количества.

Информация о компании

Мы производим и поставляем дымоходы и фитинги из нержавеющей стали и алюминия для газовых котлов и печей, смонтированных на стене.

Продукция широко применяется для центрального отопления. Также приветствуются нестандартные конструкции.

Контактное лицо

Добро пожаловать на ваш запрос с чертежом или образцами. Пожалуйста, свяжитесь со мной для деталей.

Как установить коаксиальный дымоход.Как установить коаксиальный дымоход с соблюдением правил. Коаксиальный дымоход для газового котла видео

Жить в загородных домах невозможно без устройства системы отопления, а газовое отопление считается самым экономичным. Но для газа, как и для другого вида топлива, необходим как приток кислорода, так и отвод продуктов сгорания. А коаксиальная система признана лучшей дымоходной системой: она может одновременно справляться как с выхлопом, так и с притоком газов, необходимых для горения.

Что такое коаксиальные дымоходы

Коаксиально - означает внутренне объединенные или друг в друге. Дымоход коаксиальный представляет собой конструкцию из двух труб, которые усилены перемычками, не позволяя соприкасаться друг с другом. Такое расположение дымоходной системы лучше всего подходит для газовых отопительных котлов, но может применяться и в других системах отопления, где камера сгорания не имеет открытого доступа.

Коаксиальный дымоход может одновременно подавать воздух в закрытую камеру сгорания и выводить образовавшуюся двуокись углерода на улицу.

Устройство

Поскольку для данной системы требуется не только подача кислорода, но и автономный отвод конденсата и продуктов сгорания, она состоит из нескольких компонентов:

  • Двойная прямая труба для отвода углекислого газа;
  • Небольшая емкость для сбора образовавшегося конденсата: ни в коем случае он не должен попадать в котел для сжигания;
  • Соединительная тройная конструкция используется для сбора всех деталей;
  • Колено с изгибом на 90 0, предназначенное для поворота трубы дымохода;
  • Системы очистки: с ее помощью проводят ремонтные или профилактические работы;
  • Наконечник
  • - предназначен для защиты системы от атмосферных осадков.

Преимущества и недостатки

Какие положительные характеристики коаксиальной дымоходной системы?

  • Забор воздуха, необходимого для горения, происходит с улицы, что не создает душной атмосферы;
  • Минимальные тепловые потери, так как воздух подается по внешнему трубопроводу, а нагревается от внутренней конструкции;
  • Отвечает всем экологическим требованиям: у газового котла большой процент КПД, и все топливо сгорает полностью, поэтому вредные для природы и человека компоненты не выбрасываются в атмосферу;
  • Отвечает всем требованиям пожарной безопасности: обе трубы компенсируют нагрев и охлаждение, поэтому даже при контакте с легковоспламеняющимися предметами возгорание не может возникнуть;
  • Компактная конструкция позволяет устанавливать в любом, даже небольшом помещении;
  • Установка
  • не предполагает нарушения целостности кровли дома.

Минусов у такой дымоходной системы очень мало, к ней можно отнести дороговизну и невысокое эстетическое восприятие: при установке в подвале она может несколько снизить гармоничность помещения.

Виды

Коаксиальная дымоходная система бывает горизонтальной и вертикальной, каждая из них может быть установлена ​​при определенных условиях.

Вертикально. Для этой системы необходимо оборудовать выход на крыше дома, также очень нужна емкость для сбора конденсата, но обычно весь необходимый комплект компонентов уже входит в комплект поставки дымохода.


Горизонтально. Это самая популярная коаксиальная система дымохода, потому что ее установка очень проста: нужно отверстие в стене и все. К тому же нет необходимости обустраивать место для дымохода на крыше, а собираемый конденсат можно отводить напрямую, то есть не нужно обустраивать дополнительную емкость: он просто стекает по трубе на улицу, если труба устанавливается с небольшим уклоном.


Размещение коаксиальных дымоходных систем

  1. Специалисты рекомендуют определять расположение дымоходной системы только после установки самого газового котла.
  2. Уложите трубы от оконных и дверных проемов на расстоянии не менее 50 см. Чтобы обеспечить наилучшее сцепление с дорогой, длина трубы первого компонента должна быть не менее 1 метра. Крепится в месте выхода котла к трубе металлическим хомутом.
  3. Если котел оборудован вытяжкой с естественной вытяжкой, то над этой конструкцией устанавливают отвод дымохода. Если установлен вентилятор, монтаж можно производить на любой высоте.
  4. Тогда нужно оборудовать отверстие для выхода труб наружу, если дом деревянный, то нужно установить слой теплоизоляции: это предотвратит возможное возгорание дерева.
  5. Чтобы образовавшийся конденсат мог по водоотводу выйти на улицу, трубы монтируют с уклоном вниз.

Установка

Органы управления пожарной охраны требуют для устройства системы отопления наличие отдельно стоящего здания, в котором проводится вентиляция и имеется все необходимое оборудование. Это приводит к лишним расходам, нужно либо перестраивать готовый дом, либо оборудовать отдельную систему дымохода.

Но всего этого можно избежать, если приобрести газовый котел закрытого типа горения и оборудовать специальную коаксиальную систему дымохода, что сэкономит деньги хозяина на устройстве отдельного дымоотвода.

И только по этим причинам установка котла разрешена в любом подходящем помещении, даже там, где нет системы вентиляции: на чердаке, на кухне, в подвале дома. Этого нельзя сказать о котлах с открытым сгоранием.

Соблюдайте правила установки соединений: они должны заканчиваться до того, как система выйдет в проем в стене.Сама труба должна выходить из стены не менее чем на 20 см, при этом допускается большее расстояние.

Чтобы обеспечить невозможность возврата обратной тяги в котел, на нем устанавливается специальный клапан, который предотвратит это явление.

Соединение всех частей дымохода осуществляется с помощью хомутов и в некоторых случаях с помощью нагревателя. Для лучшего уплотнения можно использовать строительную пену.

Совет: используйте как можно меньше вертикальных деталей: это сделает дымоход более эффективным.

Существуют нормативные правила самостоятельного монтажа коаксиального дымохода:

  • Для установки системы рекомендуется использовать только комплектные детали;
  • Не использовать самодельные детали, а приобретать недостающие детали только в сервисных центрах производителя;
  • После установки дымохода необходимо проверить его на герметичность;
  • Стыковка стыков производится в свободном, а не в стенном пространстве.

Пошаговая инструкция

  1. Сначала определитесь с местом расположения газового котла;
  2. Монтаж газового оборудования осуществляется одновременно с установкой коаксиальной дымоходной системы;
  3. Сам дымоход должен располагаться 1.5 метров выше самого газового котла;
  4. Соблюдать требования пожарной безопасности: трубы дымохода расположить так, чтобы между окном, вентиляционным отверстием и дверью оставалось не менее 50 см;
  5. Сделайте в стене отверстие для выхода трубы в соответствии с диаметром;
  6. Присоединить трубы к выходу из котла металлическим хомутом. Не забывайте об уклоне к земле для отвода конденсата;
  7. После установки трубы отверстие заделывают;
  8. Вы можете протестировать систему в тестовом режиме.

Как удлинить коаксиальный дымоход для газового котла

Если для отопления многоквартирного дома используется газовое оборудование, может потребоваться расширение дымоходной системы.

Для установки вам потребуется:

  • Колено из пропилена;
  • Труба дымоходная дополнительная длиной не более 5 метров;
  • Адаптер для плотного соединения;
  • Накладка для крепления к внешней стене;
  • Фланцы и хомуты.

Все дополнительные детали для удлинения необходимо приобретать у дилеров производителя дымоходной системы, поскольку детали других марок могут быть несовместимы с уже приобретенным оборудованием.

Сметная стоимость

Стоимость коаксиального дымохода во многом зависит от конфигурации. Например, базовый комплект может отличаться по стоимости в зависимости от диаметра труб. Самый востребованный комплект может стоить от 4 тыс. Руб. До 13,5 : какие трубы дымохода нужно приобрести.Дополнительные отводы могут стоить от 1,5 до 3 тысяч, сборник конденсата - около 3 тысяч.

Если вы хотите купить защитную решетку для выхода из дымохода, то ее стоимость около 3 тысяч рублей.

Как видно из нашего обзора - коаксиальная дымоходная система - новое слово в строительстве дымоходов, она полностью автономна и удобна в использовании.

При установке отопительных котлов (кроме электрических) необходимо позаботиться о правильном дымоудалении и подаче кислорода, необходимого для поддержания горения теплоносителя.Коаксиальный дымоход для газового котла можно установить совместно с отопительными котлами с закрытой камерой сгорания. Часто необходимое оборудование изначально входит в комплект самого котла.

Отопительные котлы с закрытой камерой сгорания могут быть установлены в любом помещении, не требуют установки классической системы отвода продуктов сгорания, для обслуживания достаточно установить коаксиальный дымоход.

Определение «коаксиальный» - означает коаксиально, то есть это такой дымоход, который состоит из двух составных труб, расположенных одна в другой и выведенных на улицу.Это одноконтурная двухконтурная конструкция из двух труб разного диаметра. Внутри трубы они не касаются друг друга, благодаря специальным перемычкам, которые придают трубопроводу повышенную жесткость.

Эта конструкция объединяет два независимых канала, используемых для определенных целей:

  • Трубка малого диаметра предназначена для отвода продуктов сгорания топлива;
  • Для забора воздуха в камеру сгорания используется труба большего диаметра.

Таким образом, получается, что дым из котла удаляется, а воздух поступает в котел без соединения друг с другом.. Преимущество такой системы в том, что она надежно закрывается и воздух в помещении не смешивается с воздухом и дымом внутри коаксиального (коаксиального дымохода).

В основном устанавливают горизонтальные коаксиальные дымоходы, хотя в редких случаях можно встретить и вертикальные конструкции.

Особые преимущества

Рассматривая основные положительные качества коаксиальных дымоходов, следует еще раз отметить, что такая конструкция не может быть подключена ко всем типам отопительных котлов.Для максимально качественной эксплуатации такого дымохода следует учитывать, что его необходимо монтировать с отопительными котлами с закрытой камерой сгорания с принудительной тягой. Это встроенный вентилятор, который обеспечивает чрезвычайно качественную работу всей системы дымоудаления. Такие котлы могут быть как напольными, так и настенными.

Главное преимущество в пользу коаксиального дымохода - простота системы и установка каменки в любом желаемом месте.

Рассмотрим подробно все неоспоримые преимущества:

  1. Горизонтальное расположение дымохода.Пробивать крышу для отвода продуктов сгорания не нужно. Труба выводится через ближайшую к котлу стену или окно.
  2. Коаксиальная дымоходная система не подключена к воздуху в помещении. Во время работы котла кислород в помещении не сжигается, а угарный газ не попадает внутрь помещений, как в случае с обычными газовыми котлами.
  3. Воздух, забираемый с улицы, попадает в камеру сгорания нагретым. Это возможно благодаря тому, что он проходит между внешней и внутренней трубой, по которой выводится горячий выхлопной дым.Это позволяет повысить КПД котла.
  4. Коаксиальный дымоход прост в установке, работа не требует специальных знаний и серьезной перепланировки для обустройства дымохода. Благодаря такому дымоходу можно установить отопительный котел даже в квартире.
  5. Коаксиальный дымоход имеет отличную степень защиты от возможного возгорания. Это достигается за счет охлаждения всей системы прохладным уличным воздухом, поступающим в канал между трубами.
  6. Для такого дымохода нет необходимости устраивать отдельную оборудованную котельную.Любой из котлов - настенный или напольный, можно установить в выбранном удобном месте: на кухне, в подвале, в пристройке, в кладовой.

Важные требования для установки

Для установки отопительного котла с закрытой камерой сгорания требуется установка автономной системы отопления. Такую систему можно задействовать в индивидуальном строительстве, в городских квартирах или производственных помещениях.

Если вы решили использовать коаксиальный дымоход, необходимо придерживаться определенных правил и норм безопасности и монтажа.Они позволят максимально правильный и надежный дымоход и защитят помещение от выхлопных газов.

Правила установки коаксиального дымохода:

  1. Максимальная длина вертикальной выпускной трубы коаксиального дымохода должна составлять около 3 метров. Иногда бывают более длинные дымоходы. Например, к котлам Ferolli (напольным) можно подключить коаксиальные дымоходы длиной 4 - 5 метров.
  2. Вывод трубы на улицу осуществляется горизонтально через стену, возле которой в помещении расположен котел.Длина горизонтального участка не более 1 метра.
  3. В случае установки приточной вентиляции с вентиляторами нет необходимости в вертикальном разрезе системы.
  4. Выход дымохода расположен на высоте двух и более метров над землей и не менее 1,5 м относительно места расположения котла (над ним).
  5. Выход дымохода должен находиться на расстоянии полуметра от любого окна (бокового или верхнего), двери или вентиляционной решетки.
  6. Место расположения коаксиальной дымовой трубы под окном не рекомендуется.Но при необходимости расположение окна над дымоходом должно быть больше 1 метра.
  7. Для отвода конденсата при установке коаксиального дымохода необходимо предусмотреть некоторый уклон трубы.

Здесь следует отметить, что споры о необходимости и правильности установки уклона трубы - тема, которая достаточно противоречиво трактуется и активно обсуждается на многих строительных форумах и сайтах. На первый взгляд такое простое дело, требует толкового подхода и тщательного прояснения всех нюансов. Основные споры возникают по поводу стороны наклона дымохода. Необходимо детально разобраться в этом вопросе и отметить некоторые нюансы установки горизонтального коаксиального дымохода.

Откос дымохода

Есть два разных мнения о том, где должен быть установлен уклон дымохода.

В первом случае некоторые специалисты склоняются к мнению, что лучше всего отклониться от котельной в сторону улицы. Это вполне логично, так как при таком устройстве системы конденсат, образующийся при охлаждении выхлопных газов, будет стекать самотеком.Это предотвратит попадание конденсата в котел. Но полноценно работать такая система может только тогда, когда на улице нет сильных морозов.

В противном случае конденсат, не успев стечь по трубе, просто замерзает на выходе. Образовавшиеся сосульки мешают нормальному поступлению воздуха в камеру сгорания. Конденсат также может замерзать не только на выходе из трубы меньшего размера, но и внутри кольцевого пространства дымохода.

Здесь конденсат образуется из-за того, что влажный внутренний воздух, нагретый из небольшого канала, оседает на холодной внешней трубе. В том случае, если уклон делается в сторону улицы, конденсат замерзает до того, как выйдет из трубы. Внутри образуется лед, дымоход перестает исправно функционировать.

Именно из-за постоянного промерзания и образования льда при сильных морозах ведущие производители отопительных котлов рекомендуют устанавливать коаксиальные котлы с уклоном в сторону котла. Вопрос попадания конденсата в топку решается очень просто. Чтобы этого не произошло, дополнительно устанавливается конденсатоотводчик.

Есть ли смысл утеплять

Следует сразу отметить, что утепление такого дымохода не решает проблему замерзания конденсата. На первый взгляд кажется, что можно просто хорошо утеплить внешнюю трубу, но даже при этом условия для образования льда внутри дымохода сохраняются. Здесь может помочь обрезка (укорачивание) внутренней трубы. Естественно, все эти меры необходимы только в том случае, если дымоход спускается в сторону улицы.

Внимание! В инструкции к коаксиальному дымоходу указаны максимально допустимые размеры трубы. Эти параметры необходимо строго соблюдать - они неразрывно связаны с требованиями пожарной безопасности.

Установка

Коаксиальный дымоход, в отличие от традиционных вертикальных дымоходов, прост в установке и не требует специальных навыков, знаний и приспособлений. Следуйте инструкциям, будьте осторожны и соблюдайте стандарты безопасности. Следует отметить, что практически всегда коаксиальный дымоход устанавливается в связке с отопительным котлом.

Этапы установки:

  • На первом этапе определите место в помещении под котел.Напольный котел устанавливается на небольшой ножке, настенные модели крепятся на наружной стене.
  • Выход дымохода отмечается на той же стене, у которой стоит котел, на высоте более 1,5 м над ним. Диаметр отверстия в стене должен быть немного больше внешнего размера трубы.
  • Устанавливается специальный соединительный элемент, через который котел отопления подключается к дымоходу. Все повороты и стыки труб фиксируются монтажными скобами.

Внимание! При установке коаксиального дымохода категорически запрещается использовать клейкие ленты, а также герметики.

  • Отверстие в стене, то есть место, где проходит труба, необходимо проложить негорючим утеплителем.
  • Если в котле используется принудительная вентиляция, устанавливается только горизонтальный участок дымоходной трубы.

Внимание! Если необходимо повернуть трубу, используется поворотное колено. На весь дымоход следует устанавливать не более двух колен.

  • Трубопровод к стене крепится скобами: по одной на каждый стык.
  • На конце (головке) коаксиального дымохода не следует устанавливать дополнительные элементы: зонтики, перегородки и т. Д.

В заключение следует отметить, что коаксиальный дымоход становится достаточно популярным в помещениях с автономной системой отопления. Такие дымоходы надежны, просты в установке, имеют длительный срок службы и отличаются скромными ценовыми показателями.

Современные газовые котлы - это надежное оборудование, которое может обеспечить нас не только теплом в доме, но и горячим водоснабжением.Но для их правильной работы и высокой производительности необходимо установить специальный дымоход. Он должен выполнять сразу две основные функции: подачу кислорода к горелке и вынос из помещения. Для этого используется коаксиальная труба. Поговорим о том, что это такое и в чем его особенности.

Общая информация

О каких-либо конструктивных особенностях теплогенераторов сейчас говорить не будем. Достаточно понять, что дымоход необходим для их эффективной работы. Здесь ситуация такая же, как и с самой обыкновенной дровяной печью.Конечно же, коаксиальная труба для котла имеет совершенно другую конструкцию, и ее установка осуществляется со своими нюансами, о которых будет сказано ниже. Итак, главная особенность такого дымохода в том, что он работает по принципу «труба в трубе». Получается, что у нас две трубы: одна меньшего диаметра, а вторая большего диаметра (внешняя и внутренняя). На одном из них кислород поступает в камеру сгорания, а на другом продукты сгорания выбрасываются в окружающую среду. Очень эффективное решение, особенно если учесть, что такая труба занимает совсем немного места и устанавливается за один день.

О преимуществах системы

Коаксиальная газовая труба имеет ряд существенных преимуществ, благодаря которым заслужила такую ​​популярность. Во-первых, это локализация процесса горения, который осуществляется за счет изолированной подачи и отвода воздуха и, соответственно, продуктов сгорания. В результате не происходит смешения кислородных и газовых смесей. Следовательно, производительность оборудования увеличивается.

Еще один плюс - в процессе попадания в котел воздух нагревается.Это достигается за счет того, что труба, по которой он входит, подвергается нагреву отходами горения. В целом это очень эффективно, особенно в холодное время года. Конечно, нельзя не учитывать тот факт, что сама конструкция дымохода «труба в трубе» имеет меньшие габариты, чем отдельная установка. При этом сокращается количество крепежных элементов и значительно снижается сложность установки.

Немного о минусах системы

Конечно, не существует идеальной системы, в которой не было бы недостатков.В нашем случае, хотя и есть недостатки, некоторые из них могут быть просто потому, что они незначительны, а с другими придется мириться.

Основным недостатком таких конструкций является то, что их стоимость в конечном итоге на 20-40% выше, чем установка отдельных систем. Еще одна проблема - концентрическое расположение труб с горячим и холодным воздухом. Вы наверняка не раз замечали наледь на таких трубах. Он образуется из-за скопления конденсата и его замерзания при минусовых температурах.Бороться с этим можно, установив дополнительный дренаж и утеплитель. Но все это еще больше повысит цену.

Ну и последний недостаток - ограниченная длина коаксиальной трубы. Это примерно 4-5 метров. Поэтому, если ваш котел не установлен возле окна или нет возможности вывести коаксиальную трубу по какой-либо причине, этот вариант вам не подходит.

О нормативно-правовой базе

Следует понимать, что просто взять и провести монтаж такого дымохода невозможно, поскольку монтаж коаксиальной трубы осуществляется с учетом существующих требований и норм.Например, есть четкое правило, согласно которому дымоходы можно устанавливать только через крышу. Но это не касается индивидуального отопления, где можно монтировать коаксиальные горизонтальные дымоходы. В целом горизонтальные системы отвода продуктов сгорания и подачи воздуха можно устанавливать только в частных домах, а для многоэтажных домов предусмотрены вертикальные конструкции, которые должны возвышаться на 1,5 метра над крышей здания.

Системная классификация

Все современные коаксиальные дымоходы делятся на внутренние и внешние.Первые в жилых домах практически не используются. Такие конструкции монтируют в специальных шахтах или старых дымоходах. Но они должны подчиняться. К тому же установка таких систем часто бывает очень сложной, как и техническое обслуживание.

Таких недостатков лишены внешние коаксиальные дымоходы. Кстати, их принято классифицировать еще и по утеплению. Итак, бывают утепленные и неизолированные. В регионах, где температура воздуха не опускается ниже -10 градусов по Цельсию, дымоходы по желанию можно не утеплять.В остальных случаях есть риск частичного или полного промерзания труб. Кроме того, бывают индивидуальные и коллективные дымоходы. Первые предназначены для обслуживания одного газового котла, вторые - для всего многоэтажного дома.

Конструкционный состав и материал дымохода

Коаксиальная система является модульной и состоит из большого количества наборных элементов. Сюда входят переходник для газового котла, прямые участки труб, соединительные элементы, такие как муфты и тройники, и многое другое.Правда, такие комплектующие, как удлинитель коаксиальной трубы, декоративные пластины, могут не поставляться в комплекте - их нужно покупать самостоятельно при необходимости. Но крепежные детали и прокладки, обеспечивающие прочность и герметичность системы, обязательно должны присутствовать в комплекте. При установке такой системы желательно использовать перемычки. Они необходимы для фиксации внутренней трубы относительно внешней.

Что касается материалов, из которых изготовлена ​​коаксиальная труба, то чаще всего она оцинкована и легко выдерживает высокие температуры и длительное время не подвержена коррозии.В некоторых случаях желательно использовать термостойкий пластик или алюминий. Часто для потребителя нет разницы, из какого материала будет сделана труба, главное провести правильный монтаж.

Особенности выбора дымохода

В большинстве случаев коаксиальная труба комплектуется отопительным оборудованием, то есть газовым котлом. Именно поэтому почти все производители теплогенераторов выпускают дымоходы этого типа. В инструкции по установке оборудования есть пункт, в котором указывается максимально допустимая длина дымохода.Ни при каких обстоятельствах нельзя превышать это значение. В противном случае эффективность оборудования значительно снижается. Если дымоход работает на естественной тяге, то есть в котле не предусмотрен вентилятор, вводится такой параметр, как минимальная длина трубы. Если установить дымоход короче, то тяги не будет и в вашей квартире или доме останутся продукты горения. Диаметр трубопровода записывается как 100/140, где первое значение - это диаметр внутренней трубы, а второе, соответственно, - наружный.

Установка коаксиальной трубы своими руками

Первое, что вы должны помнить, это наличие в дымоходе не более двух складок. При установке горизонтальной системы укладывайте трубу под углом не менее 3 градусов. Это нужно для того, чтобы конденсат стекал самостоятельно. Если коаксиальная труба в конечном итоге подключается к общему дымоходу, то угол нужно менять в обратную сторону с уклоном к котлу.

Самым ответственным этапом работы является просверливание отверстия в стене.Это нужно делать с помощью алмазного оборудования. Но проводить такие работы желательно, если в доме идет ремонт, так как будет много шума и грязи. После того, как отверстие будет готово, необходимо проложить трубу, заизолировать, загерметизировать. В общем, ничего сложного. Главное, чтобы дымоход на поворотах был хорошо загерметизирован. Также не стоит забывать о минимальном уклоне, который необходим для оттока конденсата.

Правила установки системы

Вертикальная коаксиальная труба монтируется на порядок проще, чем горизонтальная система.Но вывести дымоход на крышу не всегда удается. Итак, если вы хотите, чтобы коаксиальная труба была установлена ​​правильно, вам необходимо выполнить несколько простых требований.

Итак, нельзя устанавливать систему ниже уровня земли. Если расстояние от розетки до земли меньше 1,8 метра, для защиты трубы от грязи устанавливается дефлекторная решетка. Если в вашем регионе сильные ветры, то вполне возможно, что котел потухнет и заработает не на полную оловянную преграду, эту проблему можно полностью и полностью решить.Конечно, такие работы желательно доверить специалистам, которые установили отопительное оборудование, но если такой возможности нет, то, соблюдая эти требования, вы сможете справиться самостоятельно.

Вывод

Мы говорили о том, что такое коаксиальная труба. Как видите, это очень эффективный и целесообразный дымоход с точки зрения производительности и экономии места. Он быстро собирается и обслуживается, что, без сомнения, немаловажный момент. При необходимости можно установить удлинитель коаксиальной трубы, что немного увеличит общую длину дымохода.Особое внимание уделите утеплению, так как часто такие системы полностью замерзают. В этом нет ничего хорошего. Причем это бывает в самые сильные морозы. Хотя проблема решается быстро, лучше не иметь ее. Теперь вы можете сами решить, использовать такую ​​систему или нет. Всего наилучшего!

Комфортная жизнь в доме зависит от эффективности системы отопления. Отопление дома связано с использованием устройств открытого огня, что снижает содержание кислорода в атмосфере внутри дома.Замкнутый круг? Не за что. Проблема решается применением коаксиальных дымоходов для отвода продуктов сгорания. Что это такое и как построить самому?

Что такое коаксиальный дымоход

Автономная система отопления дома с любым устройством требует полного удаления продуктов сгорания. Традиционные дымоходные системы используются и в наше время. Однако на смену им приходят новые устройства, решающие сразу несколько проблем - коаксиальные дымоходы.

Их появление связано с решением проблемы сжигания топлива в топке, которое происходит с участием кислорода из отапливаемого помещения.Если не возобновить концентрацию с помощью вентиляции, в комнате станет душно и неуютно. Вывод очевиден - изолируйте устройство сжигания топлива (котел) и подайте в топку кислород извне. Для этого использовались двухслойные трубы, в которых продукты горения отводятся внутрь, а воздух с улицы находится в промежутке между внутренним и внешним.

Коаксиальный дымоход

Преимущества дымоходов коаксиальной конструкции

Это следующие:

  • По сравнению с традиционными устройствами, эффективность котельного оборудования, получаемая за счет подачи нагретого воздуха с нормальным содержанием кислорода в топку котла, увеличивается.Это способствует более полному сгоранию топлива;
  • нет необходимости в дополнительной принудительной вентиляции в помещении;
  • повышенная экологичность за счет эффективного сжигания топлива;

недостатки

К ним относится тенденция к замерзанию внутренней трубы. Это становится возможным из-за низкой температуры дымовых газов уже на выходе из топки. В результате образуется конденсат, который замерзает при температуре наружного воздуха ниже -15 градусов, что не является диковинкой для России.Степень промерзания может полностью перекрыть каналы движения газов и воздуха, что означает аварийную ситуацию.

Внимание! Давать трубе полностью промерзать нельзя, это повредит котельное оборудование.

Как показывает практика, такие явления чаще возникают из-за стремления максимизировать КПД системы за счет уменьшения диаметра внутреннего дымохода, что приводит к снижению температуры газа до «точки росы», усилению конденсации и, как следствие, , образование льда.

Виды

Устройства для отвода продуктов сгорания этого типа делятся по нескольким характеристикам.

Внутренние и внешние системы

Внутренние системы расположены в шахтах, специально устроенных при строительстве дома. Они ни в коем случае не соприкасаются с жилым пространством. В некоторых случаях такие устройства устраивают в стандартном кирпичном дымоходе, но следует отметить неудобство таких дымоходов в обслуживании и ремонте.

Способы установки дымохода в доме

Наружные дымоходные системы устраиваются снаружи прямо на стене дома. Считается, что они портят дизайн дома, поэтому имеют выход во внутренний двор. Такая схема устройства проста в установке и удобна в обслуживании и ремонте.

Вывод коаксиального дымохода через стену здания

Устройства холодные и изолированные

Как было сказано выше, в условиях наших суровых зим дымоход промерзает.Чтобы такого эффекта не произошло, необходимо утеплить дымоход. Для этого есть несколько способов:

  • Использование дополнительной обсадной трубы от трубы большего диаметра. В этом случае зазор между внешней трубой и кожухом заполняется изоляцией. Для этого используется минеральная вата;
  • Наружная труба коаксиальной системы обернута рулонной изоляцией. Оберните этот слой защитной оболочкой из алюминиевой фольги и закрепите зажимами. Направление намотки должно быть таким, чтобы влага не попадала внутрь изоляционного слоя, то есть производила ее снизу вверх.

Вертикальный или горизонтальный выход

Изначально коаксиальные конструкции разрабатывались как исключительно горизонтальные устройства. Но это теория, а на практике расположение теплового агрегата, которое в некоторых случаях требует комбинированного исполнения, становится решающим фактором.

Вертикальные вводы используются только для котлов без наддува.

Комбинированный коаксиальный дымоход для внутреннего и наружного монтажа

Устройство и принцип работы

Комплект коаксиального трубопровода включает разное количество деталей в зависимости от конструкции дымоходного устройства.

Конструкция коаксиального дымохода

Основные из них:

  • переходник для подключения к топочному агрегату;
  • колено 90 градусов для изменения направления трубопровода;
  • Коаксиальная прямая труба. Конструктивно состоит из двух частей, расположенных одна в другой с продольными перегородками между ними;
  • муфта с уплотнением и стяжным хомутом для усиления соединения;
  • воздухозаборник

Принцип работы дымохода данной конструкции заключается в том, что при сгорании топлива образуются дымовые газы, которые сразу устремляются в трубу.Созданная зона пониженного давления заполняется наружным воздухом через канал между стенками труб. Нагреваясь перед внутренней трубой, он поступает в топку, и нагретый кислород активно вступает в реакцию с топливом. В этом случае эффективность устройства значительно возрастает. Охлаждение внешней стены способствует пожарной безопасности устройства.

Материалы и инструмент для устройства дымохода

Комплектность дымохода зависит от расположения теплового агрегата.Устройство состоит из ряда стандартных узлов, позволяющих реализовать дымоходы любой конфигурации. Модули модифицированы, что позволяет легко оснастить устройство необходимыми деталями и упрощает монтажные работы. При создании коаксиального дымохода используются следующие узлы:

  • трубы прямые - основной элемент дымохода;
  • Тройники
  • - выполняются под углом 30, 90 и 45 градусов, предназначены для изменения направления при установке;
  • угловые муфты и отводы - трубное соединение;
  • Коллекторы конденсата
  • - используются на каждой вертикальной секции, оснащены водяной заслонкой для предотвращения попадания наружного воздуха, что снижает тягу в дымоходе;
  • вставки со смотровыми окнами для ремонта и обслуживания дымохода;
  • Входные и выходные патрубки - в комплекте с головками, служат для отвода топочных газов и забора воздуха из атмосферы.Выходное сопло устанавливается далеко от воздухозаборника во избежание смешивания чистого воздуха с продуктами сгорания;
  • Адаптер
  • - приспособления для подключения дымохода к теплогенератору;
  • арматура монтажная в виде фланцев, хомутов и скоб;

Материалом для изготовления элементов дымохода может быть:

  1. Лист из нержавеющей стали.
  2. Лист оцинкованный.
  3. Термостойкий пластик.
  4. Сплавы алюминия.

Общее требование к ним - устойчивость к температурам не ниже 250-300 градусов.

При сборке дымохода используется простейший инструмент для установки крепежа, например, отвертки и ключи. Чтобы прикрепить кронштейны к стенам, вам понадобится электродрель и пластиковые вставки - дюбеля. Отверстие в кирпичной стене можно проделать перемычкой и стамеской.

Подготовка к установке дымохода

Несмотря на кажущуюся простоту процесса сборки дымохода, он должен происходить по определенному алгоритму:

  1. Покупка теплогенератора.Обратите внимание, коаксиальные дымоходы используются только с аппаратами закрытого типа с наддувом. Их мощность до 30 кВт.
  2. Определение места установки, фиксация.
  3. Выполнение эскизного проекта дымохода с учетом изгибов, подъема и других особенностей в зависимости от архитектуры здания.
  4. Приобретение комплекта стандартных деталей, обеспечивающих точное выполнение требований эскизного проекта.

Установка коаксиального дымохода своими руками

Перед тем, как приступить к сборке дымохода, необходимо четко понимать основные нормативные положения:

Правила устройства для отвода продуктов сгорания

При сборке дымохода необходимо придерживаться следующих правил:

  1. Прямой участок, пересекающий стену, следует установить с уклоном 3 градуса в сторону улицы для беспрепятственного оттока конденсата.
  2. Дымоходы канала по всей длине не должны включать более двух колен.
  3. Смотровые окна, переходные устройства и сборники конденсата должны быть установлены в легкодоступных местах для удобства использования.
  4. Дымоход не должен выходить ниже уровня земли. Расстояние до ближайшего здания должно быть не менее 8 метров. При использовании дефлектора на конце дымохода это расстояние можно уменьшить до двух метров для глухой стены и до пяти для здания с оконными проемами.
  5. Дымоход горизонтальный, устанавливаемый в месте преобладающих ветров, противоположных направлению дымоудаления, должен быть оборудован козырьком - заслонкой. Он должен располагаться не дальше 40 см от дымохода.
  6. Коаксиальные дымоходы, расположенные на высоте менее 1,8 метра, должны быть оборудованы отражающей решеткой для защиты от горячего дыма.

Монтаж горизонтального коаксиального дымохода

Соблюдение этих правил позволит безопасно эксплуатировать отопительный прибор с качественным отводом продуктов сгорания.

Порядок сборки

Монтаж горизонтального коаксиального дымохода производится следующим образом:

  • подключение переходника от теплогенератора к дымоходу;
  • установка на колено адаптера для изменения направления канала;
  • Разметка места изготовления отверстия в стене под соответствующий диаметр трубы дымохода. Важно! стык элементов трубопровода не должен находиться внутри стены;
  • установка декоративных заглушек на пересечении дымохода со стеной;
  • установка дефлектора на конце;
  • установка инспекционного блока и сборника конденсата.

По окончании сборки необходимо проверить соответствие собранного устройства всем правилам, которые были описаны выше. Следует помнить! Использование уплотнительных гелей и герметиков в коаксиальных дымоходах запрещено.

Установка коаксиального дымохода вертикально, как правило, является необходимой мерой из-за невозможности выполнить горизонтально без нарушения правил монтажа. Особенность конструкции в том, что такие выхлопные трубы нельзя устанавливать по прямой от топки из-за образования большого количества конденсата.При такой конструкции он будет попадать прямо в топку, что крайне нежелательно. Поэтому из топки нужно сделать колено для горизонтальной составляющей. Далее устанавливается второй колено и сборник конденсата. После этого дымоход монтируется вертикально. Пересечение с потолком и кровельным пирогом осуществляется с помощью стекол-утеплителей. На крыше труба оснащена герметизирующим зонтом для предотвращения протечек.

Внимание! Вертикальный коаксиальный дымоход неприменим для закрытых котлов с наддувом.

Рабочие характеристики

В первую очередь нужно обратить внимание на заметно более высокий КПД печей с такими устройствами для удаления продуктов сгорания. Повышается КПД за счет оптимального режима сжигания топлива.

При нормальном обогреве дома воздух в нем не портится, оставаясь чистым, так как кислород наружного воздуха используется для горения. В обязательной организации принудительной вентиляции нет необходимости, хотя обычно она создается все равно, лишней не будет.

Дымоходы коаксиальные

отличаются длительной эксплуатацией, поскольку отсутствуют перегрев труб, постоянно охлаждаемых потоком воздуха.

Ремонт и обслуживание

Устройство практически не требует специального ухода. В начале отопительного сезона нужно осмотреть все крепежи и стяжки, подтянуть ослабленные соединения.

Мероприятие по регулярному техническому обслуживанию - это периодический слив конденсата из бака. Причем частота такой операции определяется погодой, влияющей на ее формирование.

Необходимость очистки стенки внутренней трубы определяется визуальным осмотром через смотровое окошко перед началом отопительного сезона. Процедура проводится специальным ершом с жесткой щетиной. Используются химические вещества, смягчающие копоть и копоть.

Коаксиальные дымоходы следует считать наиболее совершенными для экономии затрат на отопление, сократившихся на 15–20%. При этом улучшаются жилищные условия в доме.

Автономное отопление в последнее время стало не только обязательным условием проживания в частном доме, но и способом навешивания уюта и экономии средств для владельцев жилплощади в многоквартирных домах.Повышенный спрос на отопительные приборы стал причиной разработки более мощных и производительных моделей. Современное оборудование предъявляет высокие требования к безопасности подключения и удалению продуктов сгорания через дымоходы. По этой причине вошел в употребление коаксиальный дымоход для газового котла, устройство которого принципиально отличается от обычного.

Устройство и функции

Дымоход коаксиальный представляет собой канал дымоудаления, конструкция которого представляет собой две трубы разного диаметра, вставленные одна в другую.Внутренние поверхности труб не касаются друг друга, между контурами имеется воздушный зазор. Коаксиальный дымоход собирается из дополнительных элементов: прямых труб, отводов, тройников, сборников конденсата. Он выполняет две основные функции:


Важно! Такое устройство сконструировано по принципу разделения функции дымохода. Это позволяет повысить производительность и эффективность. Продукты сгорания топлива, температура которых достаточно высока, нагревают внешний контур.А внешняя труба, по которой проходит атмосферный воздух, в свою очередь охлаждает внутреннюю. Благодаря такой конструкции температура в дымоходе выравнивается, что предотвращает образование конденсата и снижает риск возгорания.

Преимущества

Коаксиальный дымоход считается более совершенным и эффективным способом отвода продуктов сгорания из топки отопительного прибора. Детали сборки часто поставляются вместе с оборудованием. Большинство производителей рекомендуют устанавливать свои изделия с этим типом дымохода, так как они обладают следующими преимуществами:

Важно! Коаксиальный дымоход подходит исключительно для газовых котлов с закрытой топкой и принудительной тягой, функционируя за счет небольшого вентилятора, встроенного внутри трубы.Конструкция системы дымоудаления такого типа обязательно включает в себя сборник конденсата и ревизию, через которую производится чистка трубы.

Требования безопасности при установке

По статистике МЧС и производителей коаксиальные каналы дымоудаления считаются более безопасными и эффективными. Однако при их установке необходимо соблюдать определенные требования:


Примечание! Профессиональные строители спорят об эффективности использования коаксиальных дымоходов в средней полосе России и более северных регионах, утверждая, что они рассчитаны на использование при температуре до -15 градусов. Там, где зимой большую часть времени температура опускается ниже этой отметки, они замерзают. Производители объясняют проблемы неправильным расчетом диаметра наружной и внутренней трубы и длины дымохода.

Установка

В отличие от традиционных методов дымоудаления, дымоход коаксиального типа прост в установке. Для выполнения монтажа необходимо строго следовать указаниям производителя газового оборудования и требованиям пожарной безопасности. Опытные мастера советуют обратить внимание на следующие моменты:


Видеоинструкция

Часто задаваемые вопросы в Leroy Hearth & Home

Следующая информация предназначена только для предоставления общих рекомендаций и не должна рассматриваться как инструкции по установке или модификации.Всегда консультируйтесь со своими местными строительными нормами и инструкциями производителей по установке перед установкой, ремонтом или модификацией любого устройства источника тепла или вентиляционного устройства.

Ассоциация очага, патио и барбекю
рекомендует установку детектора угарного газа
со всеми газовыми очагами.

Вопросы по вентиляции газового прибора

B Вентиляционное отверстие (AKA Natural Vent)

В этом типе вентиляции камина используется экономичная труба «B-vent» для естественной вытяжки ( поднимается теплый воздух, ).

  • Использует комнатный воздух для горения, а выход воздуха заканчивается выше линии крыши (как в печи).
  • Более декоративный, более низкий КПД.
  • Отсутствие зазора до горючих материалов.
  • Относительно проста в установке, компактна по глубине, но требует такой отделки, как камин и окантовка.
  • Большие традиционные камины с чистым лицевым покрытием или циркуляционные модели.
  • Идеально подходит для установки в любом месте дома, где можно установить B-vent.
  • Меньше затрат, чем прямая вентиляция.
  • Ассоциация очага, патио и барбекю рекомендует устанавливать детектор угарного газа со всеми газовыми очагами.
  • Pro - Экономичный
  • Con - низкая эффективность
Без вентиляции

Газовый камин без вентиляции работает без дымохода, дымохода или вентиляционного отверстия, поэтому вы можете установить его практически где угодно. Они работают на природном газе или пропане, и для большинства моделей не требуется электричество.Выбирайте из газовых каминов без вентиляции, печей, каминных топок и газовых дров. Современные безвентиляционные газовые камины:

  • недорогие и имеют низкие эксплуатационные расходы
  • на 99 процентов энергоэффективны и согревают при отключениях электроэнергии
  • сертифицированы по конструкции в соответствии с последними национальными стандартами безопасности (ANSI Z21.11.2).
  • не превышают 40000 БТЕ / час тепловой мощности
  • и доставляют удовольствие на долгие годы.
  • Pro - гибкие установки
  • Con - NYS рекомендует 4 часа в день
Прямая вентиляция?

Прямая вентиляция камина использует систему коаксиальных труб (маленькая труба в большой трубе) и всасывает воздух для горения снаружи через внешнюю трубу.

  • Внутренняя труба отводит выхлоп.
  • Может выходить либо сверху, либо сзади, для универсальности установки.
  • Может вентилировать горизонтально через внешнюю стену или вертикально через крышу - дымоход не требуется!
  • Идеально подходит для добавления тепла и эффективного обогрева холодного помещения.
  • Большинство из них сертифицированы как газовые настенные печи для максимальной эффективности.
  • Отсутствие зазора до горючих материалов.
  • Удобен в установке, имеет компактную глубину, но требует такой отделки, как камин и окантовка.
  • Подходит для домов с хорошей изоляцией или домов без дымохода.
  • Всегда имейте закрытый фасад.
  • Лучший выбор для новых, более герметичных домов.
  • КПД
Что такое погоня?

Деревянная конструкция, построенная вокруг камина или вентиляционной трубы для защиты от непогоды и обеспечения надлежащего отвода дымовых газов.

Могу ли я использовать газовые поленья в печи? ...камин? ... угольный камин?

Газовые вентилируемые поленья можно использовать только в дровяном камине. Угольный камин слишком неглубокий. Не рекомендуется использовать вентилируемые газовые поленья для печи из соображений безопасности.

Вопросы по дистанционному управлению

Могу ли я использовать имеющийся настенный выключатель или термостат для управления камином?

Нет. Вы должны использовать пульт, который разработан для поленьев или каминов с переменной высотой и низким.

Что такое клапан высокого-низкого давления?

Вы сможете увеличивать и уменьшать высоту пламени с помощью пульта дистанционного управления или клапана.Пульты дистанционного управления регулируются как вкл. / Выкл., Так и с термостатическим управлением.

Стоит ли покупать пульт дистанционного управления с газовыми журналами без вентиляции?

Да. Мы предлагаем вам приобрести пульт для удобства работы. Агрегаты, которые изменяют высоту пламени, также имеют тенденцию служить дольше, чем те, которые этого не делают.

Вопросы преобразования

Могу ли я перевести свой газовый продукт без вентиляции на другое топливо?

Нет. Согласно национальным нормам, вы не можете конвертировать никакие изделия без вентиляции.

Могу ли я перевести свой газовый продукт без вентиляции на другое топливо?

Да. Вы можете преобразовать природный пропан в пропан, а пропан в природный, но в большинстве случаев вам нужно купить новый клапан. Ваш производитель может предоставить инструкции по преобразованию.

Вопросы по трубопроводам, заслонкам и дымоходу

Насколько я могу закрыть мою заслонку с вентилируемыми газовыми бревнами во время использования?

Вы не можете закрыть заслонку, если газовые поленья горят.

Как я могу закрыть демпфер газовыми балками без вентиляции?

Мы рекомендуем вам закрыть заслонку как можно плотнее и приобрести заслонку Lock-Top, которая герметизирует верх дымохода.

При наличии вставки для прямой вентиляции нужно ли заново прокладывать дымоход?

Нет, вам не нужно перестраивать линию в соответствии со спецификациями сжигания древесины, но вы должны использовать трубопровод, рекомендованный производителем, который выходит через существующий дымоход.

Насколько высоко над крышей должен выходить дымоход?

Минимальное расстояние для дерева должно быть 3 фута над чем-либо в пределах 10 футов.Для прямой вентиляции он должен быть на 18 дюймов выше всего в пределах 10 футов.

Какой тип труб мне использовать для вентиляции или сжигания дров?

Необходимо использовать трубы, одобренные производителем, и рекомендованную вентиляционную систему.

Могу ли я использовать другой трубопровод, если я не могу найти оригинального производителя?

Нет. Если вы используете трубы другого производителя, и это создает проблемы в вашем доме; например, пожар или задымление, никакая страховая компания не застрахует вас. Вы также аннулируете гарантию, и инспекторы не утвердят ее.

Условия

Чем отличается вкладыш от газовых журналов?

Вставка обычно представляет собой большой металлический ящик, который вставляется в проем дровяного камина для повышения его эффективности и улучшения внешнего вида. Комплекты газовых бревен предназначены для подключения к газовой линии, чтобы имитировать внешний вид деревянных бревен в существующем камине.

Что такое вставка?

Вставки предназначены для улучшения работы и внешнего вида существующего дровяного камина, как каменного, так и заводского изготовления.Каминная топка, классифицируемая в первую очередь по типу топлива, сжигаемого для работы (природный газ, пропан, сертифицированная EPA древесина, пеллеты и уголь), устанавливается в существующий дровяной камин. Каминные топки изготавливаются из чугуна или стали и имеют самоочищающиеся стеклянные двери, которые позволяют видеть танцующее пламя огня, в то время как изолированные двери остаются закрытыми, что делает огонь более эффективным. Многие производители также увеличивают эффективность каминных топок, предлагая самые современные функции, такие как вентиляторы и термостатические регуляторы (в зависимости от топлива).

Чем отличается топка от камина?

Вставка предназначена для установки в существующую кладку или заводской камин. камин предназначен для установки там, где нет камина.

Что такое нулевой зазор?

Камин с нулевым зазором - это заводской камин, сконструированный таким образом, что его можно безопасно размещать рядом с горючими материалами.

В чем разница между природным газом и пропаном?

Природный газ является более легким газом, и его требуется вдвое больше, чтобы получить такой же рейтинг в БТЕ, как у пропана.Сжиженный пропан содержит 2500 БТЕ на кубический фут, природный газ содержит 1000 БТЕ на кубический фут. Кроме того, природный газ поступает в ваш дом по трубопроводу от местного поставщика. Пропан хранится в баке.

Какие два вида газовых журналов?

Два вида бревен с вентилируемыми и без вентиляционных отверстий. В пределах этих двух типов существует три вида материалов, используемых для создания бревен: формованный огнеупорный цемент, экструдированная керамическая глина и формованные керамические волокна.В дополнение к бревнам, каждый комплект бревен обычно включает решетку и систему горелок. Цементные бревна лучше всего подходят для вентилируемых агрегатов. Экструдированные бревна дешевле, но выглядят как спагетти. Формованная керамика более реалистична и лучше всего не требует вентиляции.

Китай Комплект алюминиевых коаксиальных дымоходов для газовых котлов, производитель, коаксиальный дымоход 60/100 мм без конденсации, поставщик колен

Ningbo Yisenhai Flue Manufacturing Co., Ltd. - профессиональное предприятие, занимающееся разработкой, проектированием, производством и маркетингом коаксиальных алюминиевых дымоходных труб европейского типа.Наша компания находится в новом районе Биньхай, зоне экономического развития Фэнхуа, рядом с автомагистралью Шанхай-Ханчжоу, автомагистраль Тунсан, в секции Нинбо. Близость к международному аэропорту Нинбо и восточному гиганту Бэйлун ...

Ningbo Yisenhai Flue Manufacturing Co., Ltd. - профессиональное предприятие, занимающееся разработкой, проектированием, производством и маркетингом коаксиальных алюминиевых дымоходных труб европейского типа. Наша компания находится в новом районе Биньхай, зоне экономического развития Фэнхуа, рядом с автомагистралью Шанхай-Ханчжоу, автомагистраль Тунсан, в секции Нинбо.Находясь недалеко от международного аэропорта Нинбо и восточного гиганта порта Бейлун, наша компания обладает уникальной и надежной инвестиционной средой.

Из года в год наша компания старается осваивать новейшие технологии и опыт из-за рубежа, а также внедрять передовое оборудование. Наши серии коаксиальных дымоходных труб Φ 60/100 мм, Φ 80/125 мм и Φ 110/160 мм завоевали высокую репутацию как в стране, так и за рубежом.

С учетом принципа предоставления услуг «качество прежде всего - важности» и ориентации на маркетинг, направленной на удовлетворение потребностей пользователей, мы стремимся к дальнейшему и более здоровому развитию. Приглашаем вас посетить Исенхай для визитов, переговоров и сотрудничества в различных формах. Мы предложим вам сердечное обслуживание.

Уверенность в себе, самодисциплина, самостоятельность, самостоятельные клиенты: добросовестно и решительно предоставлять клиентам высокое качество и максимальную ценность профессиональных продуктов и услуг, чтобы добиться понимания, уважения и поддержки клиентов. Персонал: Доверяйте усилиям и преданности персонала, чтобы признать достижения персонала и обеспечить соответствующую отдачу, чтобы создать хорошие рабочие условия и перспективы развития для сотрудников.Рынок: для снижения затрат на закупки и рисков для клиентов, чтобы обеспечить эффективную защиту клиентов. Развитие: стремление к устойчивому развитию и построение его на основе удовлетворенности клиентов. Корпоративный дух: уверенность в себе, самодисциплина, уверенность в себе, самостоятельные клиенты: добросовестно и твердо предоставлять клиентам высокое качество и максимальную ценность профессиональных продуктов и услуг, чтобы добиться понимания, уважения и поддержки клиентов. Персонал: Доверяйте усилиям и преданности персонала, чтобы признать достижения персонала и обеспечить соответствующую отдачу, чтобы создать хорошие рабочие условия и перспективы развития для сотрудников.Рынок: для снижения затрат на закупки и рисков для клиентов, чтобы обеспечить эффективную защиту клиентов.

Адрес: № 68 Синхай-Роуд, новый район Биньхай, зона экономического развития Фэнхуа, Нинбо, Китай.

Телефон: + 86-574-88730725

Факс: + 86-574-88730725

Контактное лицо: Келли Чжан

Мобильный: + 86-15058454878

Ячейки: +86 15058454878

Веб-сайт: www.made -in-china.com/showroom/yisenhai-gasflue

Мы являемся настоящим производителем,

Добро пожаловать в нашу компанию Vistit! УЗНАТЬ БОЛЬШЕ

Водонагреватели с прямой вентиляцией | Руководство по покупке

Что такое водонагреватель с прямой вентиляцией, как он работает, обзор основных характеристик и топ-моделей, советы по покупке и установке. Обзор лучших прямых моделей от производителей: Rheem, AO Smith и Bradford White.

Брэдфорд Уайт

Так как потребление энергии для нагрева воды составляет около 20%, а цены на топливо сегодня выше, покупка лучшего водонагревателя с прямым выпуском для вашего дома требует некоторых исследований и знаний.

Важно знать, как работает водонагреватель с прямым выпуском воды, каковы его основные части, каковы требования к его установке, дорого ли обслуживание и техническое обслуживание, и при необходимости обращаться к профессионалу.

При покупке водонагревателя с прямой вентиляцией (DV) для нового или старого дома необходимо учитывать правильное расположение и вентиляцию, независимо от того, какой тип топлива будет использоваться; природный газ, сжиженный пропан или масло, либо тип установки: безбаковый или танковый. Если вы покупаете электрический тип, вам не нужно беспокоиться о выхлопных газах или дымовых газах, а также у вас не будет дополнительных расходов.

Типы вентиляции


При покупке водонагревателя емкостного типа необходимо выбрать один из четырех типов вентиляции; стандартная или атмосферная, прямая вентиляция, вытяжка и прямая вентиляция. Любой из них вы выберете, имейте в виду, что для каждого из них требуется система вентиляции для удаления дымовых газов и свежего воздуха для сжигания газа.

Какой тип вентиляции вы собираетесь выбрать, зависит от места расположения водонагревателя, требований к установке и местных строительных норм.

Атмосферный тип - самый распространенный, дешевый для покупки и самый простой в установке. Он использует вертикальную металлическую вентиляционную трубу или дымоход, в котором дымовые газы естественным образом перемещаются из агрегата вверх, через вентиляционное отверстие и наружу, благодаря разнице температур (горячий воздух имеет тенденцию подниматься вверх).

Водонагреватель с вытяжной вентиляцией (PV) использует мощный вентилятор для отвода выхлопных газов за пределы дома с помощью труб из ПВХ, ХПВХ или АБС. Эти устройства дороги, но также наиболее эффективны и обеспечивают большую гибкость в установке.

Модели с прямой вентиляцией представляют собой комбинацию моделей с принудительной и прямой вентиляцией, где вентилятор используется для удаления газов наружу. Применяется, когда внешняя стена находится далеко от водонагревателя, и необходимо установить длинные трубы.

Прямое vs.атмосферный и вытяжной


Водонагревателям с прямой вентиляцией требуется много свежего воздуха для правильного сгорания и розжига водонагревателя. Воздух для горения в основном поступает извне через вентиляционную трубу.

Водонагреватель с прямой вентиляцией использует герметичную камеру сгорания, которая обеспечивает безопасный перенос продуктов сгорания через горизонтальную трубу и внешнюю стену. Вторая труба, также герметичная, используется для всасывания свежего воздуха.

Установка прямого выпуска решает две проблемы, которые могут присутствовать в атмосферных моделях; обратная тяга и отрицательное давление внутри помещения, где установлен агрегат.

Система

DV намного тише фотоэлектрической системы, поскольку в ней нет электрического вентилятора, но она дороже, чем стандартная.

Примечание : Для правильной вентиляции необходимо установить вентиляционные трубы в соответствии с местными нормами и инструкциями производителя.

Водонагреватель с прямой вентиляцией - Рекомендации по покупке


Дымоход не требуется

Купите водонагреватель с прямой вентиляцией (DV), если в доме нет дымохода или его нет рядом с водонагревателем и если нет источника электричества.Поскольку он не требует электричества, у вас будет горячая вода даже во время отключения электроэнергии.

Если электричество не является проблемой, вы все равно можете использовать усовершенствованные модели с прямым выпуском, в которых для вытяжки используется электрический вентилятор, и они называются моделями с прямым выходом.

Прямая вентиляция также лучше, чем механическая вентиляция, так как не будет отключений пилота из-за изменений давления воздуха.

Газовые водонагреватели с прямым выпуском воздуха разработаны с герметичной камерой сгорания, которая является воздухонепроницаемой, поэтому обратная тяга не возникает.Они бесшумны, так как нет вентилятора для продувания, и безопасны, поэтому установка и вентиляция не будут проблемой. Отсутствует риск утечки угарного газа и недостаточной вентиляции в помещении, поэтому их можно устанавливать практически в любом месте, если есть внешняя стена и они втягивают свежий воздух снаружи.

Приложение

Некоторые типы обогревателей DV могут быть установлены близко к внешней стене, а другие - дальше, это зависит от рекомендованной длины трубы.

Прямая вентиляция присутствует как в емкостных, так и в безрезервуарных установках.

Безопасность

Водонагреватель с прямой вентиляцией безопасен благодаря герметичной камере сгорания, которая предотвращает попадание паров обратно в дом. Агрегат всегда работает с наружным свежим воздухом, поэтому воздух изнутри дома не используется.

Простая установка

Водонагреватель

с прямой вентиляцией в основном оснащен стальными трубами, но может также использовать трубы из ПВХ, ХПВХ или АБС для простой и экономичной установки.Трубы можно устанавливать горизонтально или вертикально, но это зависит от требований к установке.

При использовании вертикальных труб и поскольку нагретые теплые / горячие выхлопные газы легче холодного воздуха, продукты сгорания естественно перемещаются вверх и наружу.

В случае с горизонтальными трубами герметичная камера сгорания - это то, что помогает в удалении продуктов сгорания и всасывании воздуха. Отвод должен быть как можно более прямым с минимальным количеством поворотов и фитингов.Это позволяет устанавливать в небольших помещениях.

Чтобы предотвратить засорение, образование конденсата или пара, которые создают помехи или опасность, материальный ущерб или повреждение деталей и влияют на правильную работу водонагревателя, система вентиляции должна заканчиваться с соблюдением необходимых зазоров и в соответствии с местными правилами.

Примечание : Во время установки все соединения вентиляции и забора воздуха должны быть загерметизированы (обычно используется герметик).

Популярные производители водонагревателей с прямой вентиляцией


Практически все производители в США и Канаде выпускают газовые водонагреватели с прямым выпуском воздуха. Большинство устройств не соответствуют требованиям Energy Star из-за низкого коэффициента энергопотребления.

Рим

Rheem, производитель популярных водонагревателей, производит несколько типов водонагревателей с прямым выпуском, которые используют коаксиальный выпуск для упрощения установки в жилых и промышленных домах:

Водонагреватели с прямым выпуском

Rheem спроектированы только с возможностью горизонтального выпуска воздуха и в двух размеры; 40 и 50 галлонов. Регулируемый коаксиальный дефлектор обеспечивает гибкость установки, поскольку он может поворачиваться на 360 градусов.Горизонтальные и вертикальные комплекты доступны для более длительной вентиляции, макс. До 48 дюймов. Для защиты от коррозии в моделях используется футеровка резервуара Rheemglas и анодный стержень премиум-класса, а также система EverKleen для уменьшения образования отложений.

Модель PROG50-36N RH60 DV - это устройство емкостью 50 галлонов из серии Professional Classic. Оно обеспечивает скорость восстановления 36,5 галлона в час, доставку в первый час 50 галлон в час и коэффициент энергии 0,51.

Модель с лучшими характеристиками - XG50T06DV36U0, a Установка объемом 50 галлонов из серии Performance с коэффициентом извлечения 36.4 галлона в час, рейтинг первого часа 78 галлон в час и коэффициент энергии 0,63.

АО Смит

Водонагреватели Smith с прямым сбросом воздуха встречаются в большем количестве моделей, чем Rheem. Они работают на природном газе и пропане, в то время как в них используется газовая горелка с низким уровнем выбросов NOx, и на них предоставляется стандартная 6-летняя гарантия. Для его работы не нужно электричество. Эти модели не относятся к Energy Star.DV также доступны для изготовленных корпусов.

Модель GDVT-50 - лучший водонагреватель с прямым выпуском воды от AO Smith.Эта установка на 50 галлонов поставляется с газовой горелкой на 47 000 БТЕ, обеспечивающей коэффициент энергии 0,65, показатель первого часа 83 галлона в час и скорость извлечения 51 галлон в час.

Модель GDV-50 имеет более слабую газовую горелку мощностью 40 000 БТЕ, которая обеспечивает более низкую частоту вращения (FHR) 77 галлонов в час и RR 43 галлона в час. EF немного выше, он составляет 0,66.

Брэдфорд Уайт

В моделях Defender Safety System DS

используется коаксиальная вентиляционная труба, которая используется в домах и комнатах, где невозможно обеспечить достаточное количество воздуха для сжигания газа.Труба может вращаться для большей гибкости. Телескопические вентиляционные комплекты допускают длину до 8 футов, а гибкие вентиляционные комплекты - до 100 дюймов.

Defender Safety System High Input DH, как и вышеперечисленные модели, не требуют электричества; в них используется коаксиальная прямая вентиляционная система с такая же длина, но с большей отдачей, с большими баками (до 75 галлонов) и с боковыми соединениями для обогрева помещения.

Инструменты, необходимые для установки


  • Комплект для прямой вентиляции
  • Разводной ключ
  • Сверло
  • Пила
  • Отвертка
  • Уровень
  • Плоскогубцы
  • Мультиметр
  • Резак для трубок из ПВХ
  • Пистолет для герметика
  • 926 926 926 Типы вентиляции, прямая вентиляция должна быть установлена ​​в соответствии с правилами и профессионально, чтобы обеспечить безопасную и эффективную работу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
