Чертежи лестницы на чердак

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

Блок: 1/5 | Кол-во символов: 446
Источник: https://gidlestnic.ru/izgotovlenie-i-montazh/lestnitsu-na-cherdak-svoimi-rukami

Стремянки для чердака? Это в прошлом!

Выход на чердак практически всегда находится в одной из жилых комнат верхнего этажа дома. Поэтому, приходится либо жертвовать пространством и портить интерьер, либо пользоваться переносной стремянкой. Последний вариант – не только хлопотный, но и довольно рисковый, так как неустойчивые ступеньки могут обламываться, а чтобы удержать саму стремянку, часто нужно приглашать домашних на помощь.

Мы предлагаем вам сделать выбор в пользу более надежного варианта – проектирования и воплощения в жизнь новой современной чердачной лестницы. Виды и рекомендации для создания добротной лестницы на чердак своими руками, которые мы приводим ниже, помогут вам определиться с выбором.

Блок: 2/4 | Кол-во символов: 713
Источник: http://small-roof.com/montazh/cherdachnaya-lestnica-s-lyukom-svoimi-rukami.html

Изготовление прочной чердачной лестницы своими руками в домашних условиях

Чердак в доме может использоваться для разных нужд. Разумеется, к нему должен быть организован комфортный доступ, для чего необходима лестница. Она может устанавливаться с наружной стороны здания или внутри него. Последняя удобна в эксплуатации и более популярна. Существует много способов как может быть изготовлена чердачная лестница своими руками. Прежде, чем описать как сделать чердачную лестницу с люком на мансарду или чердачный этаж, нужно выбрать подходящее для вашего дома конструктивное решение.

Блок: 2/10 | Кол-во символов: 583
Источник: https://lestnitsygid.ru/statsionarnye/izgotovlenie-sherdachnoy-lestnicy.html

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

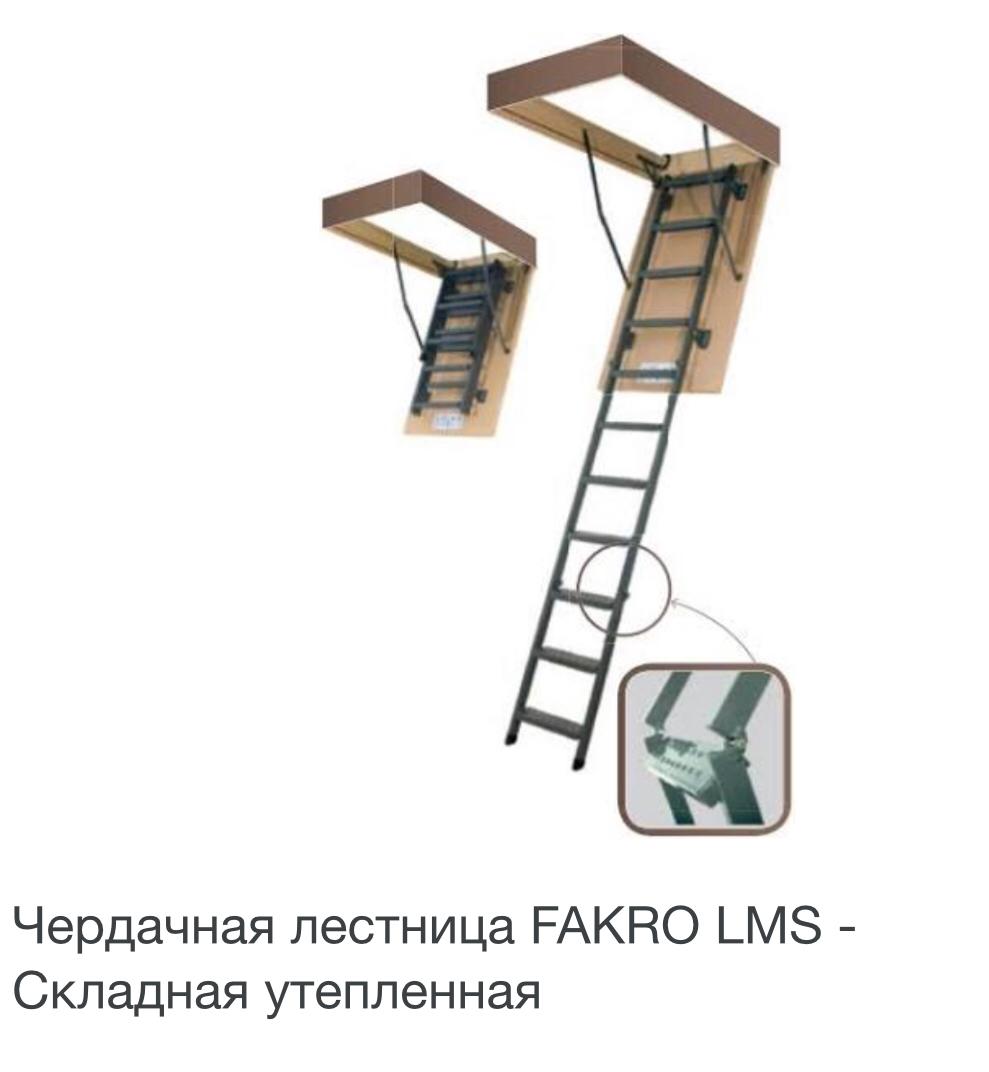

Складная с люком. Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка). Наименее безопасная и крайне неудобная для ежедневного использования.

Блок: 2/5 | Кол-во символов: 1203
Источник: https://gidlestnic.ru/izgotovlenie-i-montazh/lestnitsu-na-cherdak-svoimi-rukami

Особенности выбора — виды конструкций

Прежде чем заниматься подбором лестницы следует обратить внимание на ряд важных моментов:

Для чего будет использоваться чердачное помещение. В качестве дополнительной жилой зоны или хозяйственного этажа? Определяется интенсивность передвижения. Для жилой зоны дома ставят стационарные конструкции, для хозблока применяются простые деревянные варианты.
Наличие детей в доме. Любая лестница – повышенный риск получения травм для любознательных малышей. В таких случаях лучше использовать складные скрытые конструкции или стационарные с поручнями.
Отопление дома. Если оно не предусмотрено на чердаке, то проем должен закрываться люком или дверью. Это необходимо для энергосбережения и утепления всего дома.

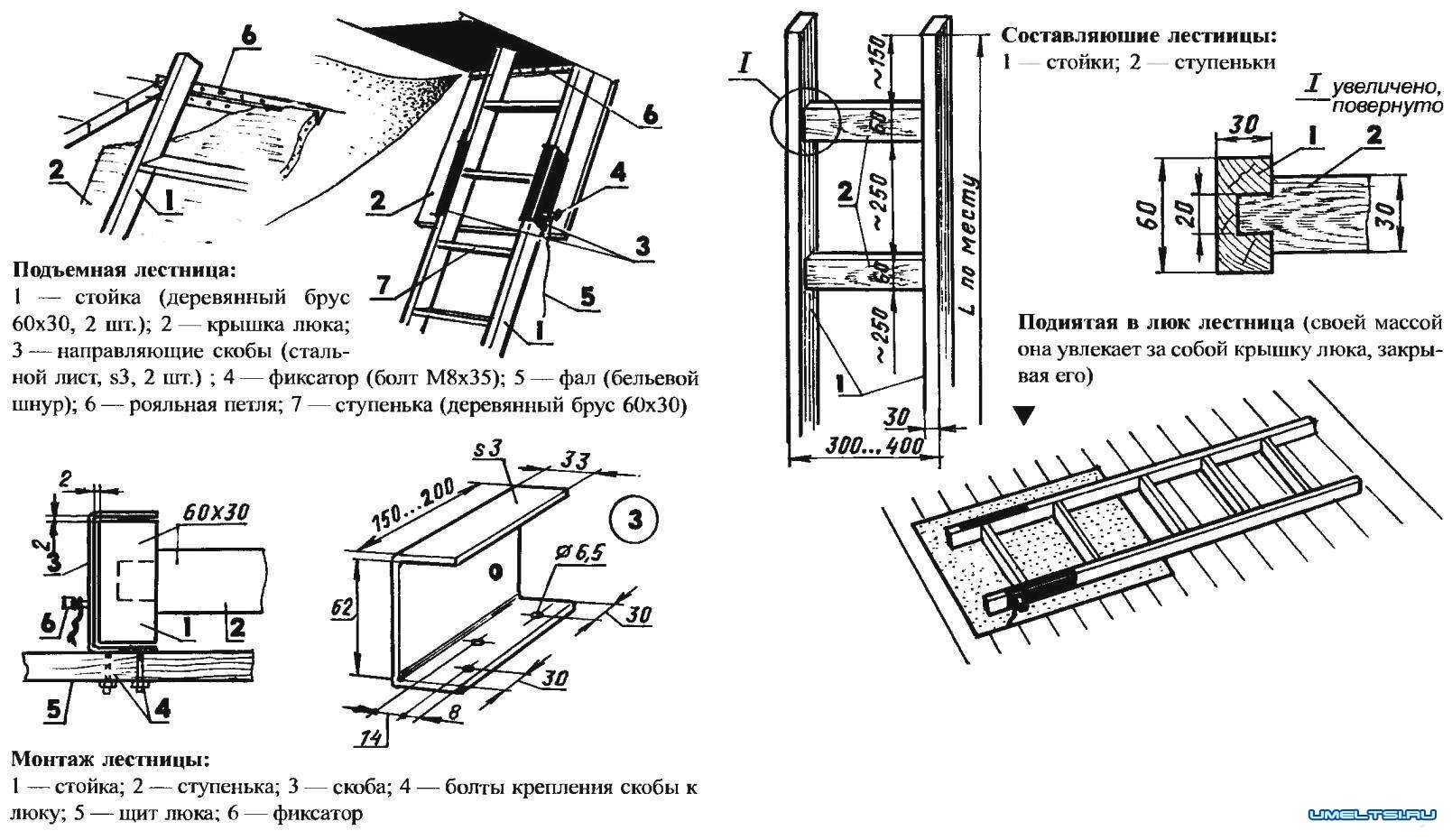

Чертеж с размерами складной лестницы на чердак
Техническая возможность монтажа. В домах с большой площадью допускается монтаж стационарных конструкций, в маленьких предпочтение отдается складным вариантам.

Все эти моменты помогут быстрее сориентироваться в выборе типа конструкции. Существуют следующие классификации лестниц для чердака:

По способу размещения:
- Уличная. В новостройках такой вариант используется больше, как запасной или для ремонта кровли. Неудобно эксплуатировать в непогоду, особенно в зимнее время года;
- Для помещения. Имеет несколько вариантов исполнения. Более удобны и доступны в процессе эксплуатации;
По способу фиксации:
- Переносная. Больше используется, как временный вариант. Неудобна в эксплуатации, не обеспечивает комфорт и безопасность передвижения;
- Стационарная. Вариант стационарной лестницы на чердак
  Самый безопасный и удобный вид для перемещения между уровнями, но потребует значительных финансовых вложений. Чаще используются винтовые и лестницы «утиный шаг» они более компактны, чем маршевые;
- Складная. Оптимальный вариант чердачной лестницы. Встречаются следующие типы: складные, выдвижные, откатные, «гармошка». Такие конструкции либо органично вписывают в интерьер, либо они крепятся к люку, складываются и прячутся на чердак;
По способу изготовления:

Чаще встречаются деревянные резные лестницы, металлические лестницы, алюминиевые конструкции. Может комбинироваться металл и дерево.

Вернуться к оглавлению

Блок: 2/5 | Кол-во символов: 2689
Источник: https://Proekt-sam. ru/lestnica/chertezhi-cherdachnoy-lestnitsy.html

Разновидности чердачных, а также мансардных лестниц

Давайте рассмотрим наиболее популярные варианты чердачных лестниц.

Монолитная конструкция – это приспособление, которое устанавливают для постоянного пользования. Такое решение отличается надежностью, удобством и безопасностью, но будет занимать определенное пространство в доме, что для небольших площадей будет недостатком. По типу исполнения бывает маршевая или винтовая монолитная лестница.

Складная конструкция – это лестница, которую монтируют к входному чердачному люку. Эта конструкция не так надежна и безопасна, как предыдущая, но отличается компактностью, что иногда может иметь решающее значение. По типу исполнения различают откидные, ножничные, телескопические или раскладные (рычажные) чердачные лестницы.
Переносная или приставная конструкция – это стремянки и другого вида переносимые лестницы. Они менее безопасны и не удобны в эксплуатации.

Последнюю разновидность чаще используют на время или в случае редкого использования чердачного помещения. Но наиболее практичной и компактной станет складная конструкция с люком.

Блок: 3/10 | Кол-во символов: 1091
Источник: https://lestnitsygid.ru/statsionarnye/izgotovlenie-sherdachnoy-lestnicy.html

Технические требования. Данные и формулы для расчета

Чердачные лестницы должны соответствовать следующим характеристикам:

Ширина проема от 600 мм. Важно понимать, что при больших проемах увеличивается процент потери тепла, но и слишком узкий не обеспечит достаточного комфорта при подъеме на чердак.
Высота лестницы. Рекомендуемый параметр до 3 000 мм (оптимальный 2 500 мм). При таких габаритах сохраняется жесткость складных конструкций.
Механическое воздействие. Устройство должно выдерживать вес от 150 кг.
Количество ступеней рекомендуется до 15 шт.
Угол уклона для чердачных лестниц допускается 60˚-70˚. При таких параметрах обеспечивается устойчивость конструкции. Если угол изменяется в меньшую сторону, устройство будет занимать больше площади.

Высота ступеней должна лежать в диапазоне от 100 до 200 мм. Глубина по нормативам 180-200 мм. Но чаще встречаются конструкции с параметрами от 70 до 140 мм.
В собранном виде ступени лестницы должны быть строго параллельны полу. Желательно с нескользящим покрытием.
Для стационарных вариантов рекомендуется установить ограждение высотой 900-1200 мм, для прочих конструкций поручни в верхней части. Они сделают значительно безопаснее спуск и подъем.

Лестницу на чердак изготовить несложно. Начать следует с расчетов параметров и чертежа. Для составления схемы не «на глазок» потребуются следующие данные:

Вернуться к оглавлению

Блок: 3/5 | Кол-во символов: 2615
Источник: https://Proekt-sam.ru/lestnica/chertezhi-cherdachnoy-lestnitsy.html

Устройство пожарных лестниц для чердака

Отдельной главой отметим обустройство чердачных люков с лестницей, которые имеют еще одно предназначение – быть противопожарными.

Поясним подробнее. В момент возгорания, когда выход из дома перекрыт, единственный вариант – это чердачный люк. Достаточно просто подняться по нему и вылезти на крышу, а оттуда уже спуститься либо по стене дома, либо дождаться помощи.

Вот почему нередко ставят так называемые противопожарные люки на чердак, которые помогают эвакуироваться в нужный момент из дома. А потому люк и лестницу с такой целью делают исключительно из металла, и только изредка из дерева, обработанным пропиленом. Естественно, последний вариант уже менее надежен.

Такие конструкции являются обязательными в офисных зданиях, государственных и коммерческих банках, отелях и образовательных учреждениях. А также во всех тех помещениях, где пожар сам по себе более возможен и прогнозируем. А выглядят такой люк и лестница так:

По своей конструкции пожарные лестницы с люком для чердака не особо отличаются от обычных, всего по нескольким параметрам:

Петли здесь монтируется только с верхней стороны, и никогда с нижней.
Также створка должна открываться только наверх.
Коробка делается усиленной, углового типа.

Виды и группы по времени противостояния огню

По огнеупорности чердачные люки также делятся на три основные группы:

Первая группа. Это самые лучшее люки в плане защиты от открытого огня, ядовитого дыма и газов. Изоляция у них состоит из нескольких слоев, и сама конструкция выдерживает целый час воздействия пламени без потери своих самых важных свойств.
Вторая группа. У таких конструкций – средняя изоляция от огня. Такой люк способен выдерживать огонь целых полчаса без каких-то особых изменений своих свойств.
Третья группа. Хорошая защита от огня, но запас прочности невелик, всего около 15 минут. Для жилого дома это самый простой и надежный вариант, ведь этого времени как раз должно хватить на то, чтобы успеть забраться на крышу всем домочадцам.

Требования к изготовлению пожарного люка и лестницы

Особые требования предъявляются у таких изделий к зазору крышки люка к чердачному перекрытию: он должны быть минимальными. А сама коробка может быть даже деревянной, только если она сама была предварительно пропитана огнезащитными составами. Но чаще всего такие лестницы изготавливают из металла толщиной от 1-2 миллиметра до 2 миллиметров.

Естественно, чем тоньше металл, тем меньше он сможет противостоять огню. Согласитесь, если стены уже объяты пламенем, и выхода из окон или дверей нет, тогда лестница, по которой можно сбежать на чердак, уж точно должна быть целой, а не зажечься, как спичка.

А еще часто не знают о таком моменте. Никаких специальных отдельных ГОСТов на производство подобных конструкций из лестниц с люком не существует. Есть только рекомендации, и отдельные испытания на огнестойкость. Туда входят такие конкретные понятия, как материал изготовления лестницы с люком, наличие специального уплотнителя, которые не позволят распространяться огню, не поддерживающий горение теплоизолирующий материал. Все это прописано в современных СНиПах -85.

А напоследок мы приготовили для вас вот такой приятный бонус, который поможет легко поднимать по лестнице любые предметы:

Блок: 4/4 | Кол-во символов: 3253
Источник: https://KrovGid. com/montazh/cherdachnaya-lestnica-s-lyukom-svoimi-rukami.html

Выбор типа лестницы

Основным критерием выбора вида приспособления является соответствие нужной высоте установки. Размер и высота лестницы определяются от пола комнаты до потолка. Для установки чердачной модели определяются размеры отверстия. Это будут размеры отверстия непосредственно в потолке. Чердачная модель может быть установлена в бетонных и деревянных проёмах.

Производители лестниц предлагают широкий спектр чердачных моделей. В любом случае монтаж и сборка изделия будет зависеть от материала производства и конструктивных особенностей, предложенных изготовителем.

Блок: 4/7 | Кол-во символов: 582
Источник: https://planken.guru/doma-i-arhitektura/lestnica-s-lyukom-na-cherdak-svoimi-rukami.html

Необходимые инструменты и материалы

Можно изготовить лестницу собственными руками. Для выполнения работы потребуются специальные инструменты и материалы:

ножовка по дереву;
пистолет с монтажной пеной;
набор отвёрток или отвёртку с набором бит;
различные саморезы, анкеры;
рулетка;
петли;
бруски толщиной 20−30 мм.

Блок: 5/7 | Кол-во символов: 324
Источник: https://planken.guru/doma-i-arhitektura/lestnica-s-lyukom-na-cherdak-svoimi-rukami.html

Чердачные лестницы в интерьере

Нередко лестница на чердак в доме – это не только средство для перемещения, но и целое произведение искусства. В рамках самых разных интерьеров реализуются самые оригинальные проекты по изготовлению чердачных лестниц.

Блок: 5/5 | Кол-во символов: 262
Источник: https://gidlestnic.ru/izgotovlenie-i-montazh/lestnitsu-na-cherdak-svoimi-rukami

Деревянная чердачная трехсекционная лестница своими руками

Первое, что следует сделать — это прорубить проем в потолке в выбранном месте. Все дальнейшие расчеты будут зависеть от габаритов этого проема. Учтите, что люк будет крепиться к телу перекрытия, поэтому при необходимости его следует укрепить.

Прежде всего следует вырубить проем, чтобы не ошибиться с размерами люка

После того, как проем готов приступают к составлению проекта чердачного люка с лестницей. Чертеж должен обозначить следующие габариты:

толщину потолочного перекрытия;
длину и ширину люка;
угол наклона лестницы;
ширину лестничного марша;
длину и количество секций;
количество ступеней и расстояние между ними;
ширину проступи.

Деревянная складная лестница с люком на чердак

Наиболее сложным с точки зрения расчетов является момент определения длины лестницы в разобранном виде. Для такого расчета потребуется вспомнить школьную математику и найти таблицы Брадиса, понадобится значение синуса угла:

определяете на чертеже расположение лестницы,
замеряете угол наклона (помня о том, что он не должен быть круче 700),
рассчитываем длину лестницы по формуле L=H/sin, где L — длина лестницы, H — высота от пола до чердачного люка, sin – значение синуса угла наклона.

На заметку! Более простой, но менее точный способ расчета, это определить размер гипотенузы, в треугольнике, где катеты — это высота до люка и расчетная длина от края люка до места фиксации лестницы на полу нижнего этажа.

Размеры секций рассчитываются следующим образом:

первая — самая длинная, размер люка уменьшенный на 10%;
вторая — меньше первой на 10%,
третья — оставшаяся длина до набора всего размера марша.

Проект просчитан, материалы закуплены в необходимом количестве, можно приступать к производству люка со складной лестницей.

На заметку! После того, как проект готов подсчитайте все крепежные элементы, включая соединительные шарниры, петли, замки и внешнюю ручку для легкого открывания люка.

Простой шарнирный механизм для соединения секций лестницы

Технология изготовления дверцы люка — пошаговая инструкция

Любая дверь состоит из коробки (рамы) и дверцы (полотна). Коробка крепиться в проем, а полотно фиксируется на раме.

Размер коробки должен быть несколько меньше, чем размер отверстия для люка. С каждой стороны должно быть 2 — 3 см на формирование монтажного шва.

Процесс изготовления пошагово выглядит следующим образом:

Шаг 1. Рама сбивается из бруса или доски. Угловые соединения выполняются по 450. Все детали скрепляются на клеем или саморезы. Для большей прочности углы коробки можно зафиксировать мебельными уголками.

Рама для чердачного люка склеенная и зафиксированная струбцинами

Шаг 2. Остов для плотна так же собирается из бруса. Конструкцию можно усилить поперечной перекладиной.

Каркас дверцы из бруса

Шаг 3. Со стороны чердака в полотно прокладывается материал ветрозащиты (гидроизоляция). Внутрь полотна помещается утеплитель, например, минеральная вата. Внутренняя сторона дверцы прокладывается мембраной пароизоляции.

Пирог дверцы набирается из ветрозащиты, утеплителя и пароизоляции

Шаг 4. С обоих внешних сторон дверца зашивается фанерой, толщиной не менее 8 мм.

Оформляются внешние стороны люка листами фанеры

Полотно должно плотно, но свободно помещаться в раму. Перед началом работы всю древесину следует обработать составом огнебиозащиты.

На заметку! Коробка люка монтируется заподлицо с нижней плоскостью потолка, это следует учитывать при выборе размера бруса для рамы.

Конструкция люка с лестницей целиком в сложенном виде

Сборка лестницы

В первую очередь необходимо раскроить брус на тетиву лестничного марша. В результате должно получиться три пары брусков различной длины. Самую нижнюю пару лучше выкроить с небольшим запасом, чтобы по факту установки спилить угол на торце бруска для прочной фиксации на полу.

Для самостоятельной сборки деревянной секционной лестницы понадобиться минимум строительных навыков

Алгоритм действий следующий:

напилите доски для проступей в необходимом количестве;
на брусьях тетивы сделайте разметку для крепления ступеней;
скрепите брусья парно при помощи скотча и просверлите отверстия в местах крепления ступеней;
просверлите места для установки механизма шарнира на концах бруска, чтобы соединить секции между собой;
соберите всю конструкцию на саморезы.

Видео — Самостоятельная сборка чердачной лестницы на металлические крепления

Размечая крепления проступей к тетиве, лучше ориентироваться на один край и сделать одно отверстия только. После того, как лестница будет установлена под нужным углом, выставляется одна ступень и делается второе отверстие так, чтобы проступь была строго горизонтальной. Чтобы повторить необходимый угол изготовьте шаблон из картона и просверлите места крепления остальных проступей. Крепить лестницу к дверце следует после примерки.

Процесс монтажа

Если работы выполняются двумя или более людьми, можно смонтировать люк вместе с лестницей на чердак в сборе. Конструкция довольно тяжелая, поэтому осуществить такую операцию в одиночку практически невозможно.

Если есть помощники, можно установить собранную конструкцию целиком

Если всё собрано и замерено правильно, процесс установки не будет сложным:

В толщу перекрытия монтируется коробка. Закрепляется все на анкерные саморезы. Рама фиксируется в нескольких местах: на расстоянии 10-15 см от вершины каждого угла и с шагом 40-50 см по длине каждой стороны.
К раме на петлях подвешивается дверца. Заранее на неё устанавливают шарнир для крепления лестницы и все запорные механизмы.
К закрепленной дверце монтируется верхняя секция лестницы.
Собирается вся конструкция марша при помощи шарнирных механизмов.

Монтажный шов запенивается. После чего внутреннюю сторону шва следует проклеить металлизированным скотчем, а верхнюю часть проложить гидроизоляционной лентой ПСУЛ. После такой изоляции, шов можно закрыть планкой нащельника или любым другим декоративным материалом.

Монтажный шов запенивается

Важно! Шов со стороны ленты ПСУЛ не требует дополнительной защиты. Штукатурить по ПСУЛу категорически нельзя.

Видео — Технология установки чердачной лестницы в готовый потолок

Блок: 5/6 | Кол-во символов: 6090
Источник: https://remont-book.com/lyuk-na-cherdak-s-lestnicej-svoimi-rukami-vidy-lestnic-poshagovaya-instrukciya/

Заключение

Лестница с люком на чердак — элемент обязательный к устройству в любом здании. Виды лестницы и люка, а также способы их установки должны соответствовать требованиям пожарной безопасности. При этом собрать всю конструкции можно своими руками или приобрести готовое изделие и заказать монтаж в профильной фирме. Современный строительный рынок предлагает большой выбор готовых конструкций, а также различные материалы для самостоятельного изготовления.

Блок: 6/6 | Кол-во символов: 476
Источник: https://remont-book.com/lyuk-na-cherdak-s-lestnicej-svoimi-rukami-vidy-lestnic-poshagovaya-instrukciya/

Изготовление откидной лестничной конструкции

Строительство откидных лестниц имеет схожую технологию со складными. На первом этапе изготавливают приставную лестницу по описанной выше технологии. После чего выберите для себя более подходящий из двух вариант:

Откидываться может вся конструкция.
Лестница откидывается частями, аналогично складной.

Этот вид конструкций не прячут в крышке люка. Изготовление откидной чердачной лестницы.

Совет!Если вы решили сделать лестницу для чердака или мансарды самостоятельно, то рекомендуют использовать материалы, которые имеют небольшой вес, это облегчит эксплуатацию конструкции. Делая выбор, учитывайте также простоту обработки материалов и их эстетику.

Блок: 10/10 | Кол-во символов: 695
Источник: https://lestnitsygid. ru/statsionarnye/izgotovlenie-sherdachnoy-lestnicy.html

Кол-во блоков: 16 | Общее кол-во символов: 23356
Количество использованных доноров: 7
Информация по каждому донору:

http://small-roof.com/montazh/cherdachnaya-lestnica-s-lyukom-svoimi-rukami.html: использовано 1 блоков из 4, кол-во символов 713 (3%)
https://gidlestnic.ru/izgotovlenie-i-montazh/lestnitsu-na-cherdak-svoimi-rukami: использовано 3 блоков из 5, кол-во символов 1911 (8%)
https://remont-book.com/lyuk-na-cherdak-s-lestnicej-svoimi-rukami-vidy-lestnic-poshagovaya-instrukciya/: использовано 2 блоков из 6, кол-во символов 6566 (28%)
https://Proekt-sam.ru/lestnica/chertezhi-cherdachnoy-lestnitsy.html: использовано 3 блоков из 5, кол-во символов 7155 (31%)
https://KrovGid.com/montazh/cherdachnaya-lestnica-s-lyukom-svoimi-rukami.html: использовано 1 блоков из 4, кол-во символов 3253 (14%)
https://planken.guru/doma-i-arhitektura/lestnica-s-lyukom-na-cherdak-svoimi-rukami. html: использовано 2 блоков из 7, кол-во символов 906 (4%)
https://lestnitsygid.ru/statsionarnye/izgotovlenie-sherdachnoy-lestnicy.html: использовано 4 блоков из 10, кол-во символов 2852 (12%)

Складная лестница на чердак своими руками чертежи

Складная лестница на чердак своими руками, чертежи и порядок сборки конструкции – связующего элемента между чердачным пространством и комнатой.

Представленная модель, позволит сэкономить межкомнатное пространство вашего жилища и обеспечить безопасный подъем. По мере надобности, ее можно быстро разложить или сложить. В сложенном состоянии, лестница оградит маленьких детей от проникновения на чердачное пространство вашего дома.

Она состоит из трех частей:

• потолочный брусок (1)
• верхняя секция (2)
• нижняя секция (3)

ПОТОЛОЧНЫЙ БРУСОК

Потолочный брусок упирается в стену и крепится к потолку. Его необходимо устанавливать, если дверка люка на одном уровне с потолком комнаты. Если дверка люка на одном уровне с полом чердачного помещения, то потолочный брусок можно не устанавливать, а поворотные петли крепить к потолку комнаты.

ВЕРХНЯЯ СЕКЦИЯ

Состоит из двух опорных досок и ступеней.
Ступени вставляем в пазы, которые фрезеруем заранее, точно по установленным размерам представленного чертежа. Сверху и снизу опорных досок, выберем пазы для установки осей на завесы.

Оси могут быть любыми: болт; шпилька; шплинт.
Скрепляем опорные доски и ступени между собой при помощи саморезов по дереву.

Расчет ступеней произведен на высоту 2500 (мм) от пола до потолка. Как правильно рассчитать лестницу любой конфигурации, подробно описано в статье: «Проектирование лестниц».

НИЖНЯЯ СЕКЦИЯ

Изготавливается аналогично верхней.

Поворот секций относительно оси, осуществляется при помощи петель:

• прямая
• с загибом

Петли для лестницы, изготовим из стандартной металлической полосы 20х3 (мм).

ПЕТЛЯ ПРЯМАЯ

ПЕТЛЯ С ЗАГИБОМ

Справка:
В складной лестнице на чердак, можно использовать только прямые петли.
Для этого, противоположную петлю необходимо установить в паз, глубина которого должна совпадать с толщиной петли, в нашем примере она составляет 3 (мм).

Поэтому выбор делаем сами, что легче, согнуть полосу или сделать в опорной доске пазы.

Порядок разборки:

1. Верхнюю секцию поднимаем вверх.

2. Нижнюю секцию опускаем вниз.

3. Устанавливаем в рабочее положение.

4. Порядок сборки – в обратной последовательности.

Складная лестница на чердак, своими руками сделанная по представленным чертежам – не такая уж и сложная работа.
Чтобы исключить самопроизвольное раскладывание, необходимо предусмотреть крепежный механизм, при помощи которого будем фиксировать ее относительно стены.

Заказать чертеж

Поделитесь с друзьями!

Складные лестницы на чердак — инструкция по правильному выбору, процесс установки

У каждого дома есть тайны: иногда мансарда или чердак могут стать вашей секретной комнатой. В закрытом виде складная лестница практически незаметна, но стоит открыть люк — появится удобный путь наверх.

Почему стоит выбрать складную лестницу на чердак?

Для этого есть несколько серьёзных причин.

Планировка. Стационарная лестница займёт точно не меньше 2-3 квадратных метров — всё зависит от высоты потолка, наклона и особенностей конструкции. В небольшом доме эти драгоценные метры вам будут нужнее для другого — установки мебели, систем хранения, наконец, просто для удобства движения. Размеры складной лестницы на чердак позволяют просто убрать её в люк и забыть.

Не забывайте, что в раскрытом виде складная лестница всё же должна помещаться на этаже, не упираясь в мебель.

Теплосбережение. Если в мансарде так же тепло, как и во всём доме, вы можете установить любую лестницу. Если же речь идёт о неотапливаемом чердаке или о комнате, которую вы используете только в тёплое время года, складная лестница с утеплённым люком поможет сэкономить ресурсы на обогрев всего дома в целом.

Дизайн и безопасность. Допустим, на чердаке вы устроили склад ненужных вещей и не желаете, чтобы гости дома их видели. Или под крышей не закончен ремонт, и вы не хотите, чтобы туда поднимались дети с риском пораниться. Открыть крышку без специальных приспособлений может только высокий человек, а люк складной лестницы на чердак может практически сливаться с потолком, поэтому до определённого момента путь наверх будет оставаться вашей тайной.

Нагрузка на перекрытия. Складная лестница на чердак весит не более 20-30 кг. Такую нагрузку выдержат даже деревянные перекрытия в старом доме без ремонта. Её просто установить при переделке холодного чердака в тёплую мансарду, не пересматривая проект дома и не внося в него конструктивных изменений. Решение может стать как временным, так и постоянным. Остаётся только определиться с видом лестницы.

Виды складных лестниц

Материал. Дерево хорошо вписывается в интерьер загородного дома, к тому же его можно покрасить в любой цвет. Оно переносит нагрузку примерно в 150-160 кг, но при активной эксплуатации лестницы всё же стоит выбрать более прочный металл, способный выдерживать до 200 кг. Ещё одно преимущество — огнестойкость. Существуют и комбинированные модели из металлических направляющих и деревянных ступеней, одновременно прочные и удобные.

Механизм. Лестницы на чердак бывают складными (раскладными), ножничными и раздвижными (телескопическими).

1 — Складная лестница, 2 — Ножничная лестница, 3 — Телескопическая лестница.

Складные лестницы на чердак состоят из нескольких секций, которые компактно складываются при приложении небольшого усилия: движение завершает пружинный механизм. Чтобы открыть люк, нужно потянуть за шнур или кольцо рукой или длинной палкой с крючком. Не забудьте, что при этом средняя часть лестничного марша выдвинется вперёд на всю длину, проследите, чтобы движению не мешала мебель. Это лучший вариант для просторных технических помещений — гаражей, складов, мастерских.

Фото: Bill Fry Construction

Ножничные модели раскладываются, как гармошка, растягиванием. Такие делают только из металла. С одной стороны, это означает большую прочность и долговечность, с другой, вы можете столкнуться с неприятным скрипом. Есть и решение: рычажные сочленения придётся периодически смазывать. Лестница занимает минимум места, подойдёт для узкого коридора. Оцинкованный металл можно покрасить в яркий оттенок: цветные складные лестницы на чердак отлично выглядят на фото.

Фото: ChrDAUER Architects

Телескопическая лестница складывается, как подзорная труба. Открыть люк очень просто, потому что делают такие обычно из лёгкого алюминия. Ещё один плюс конструкции — отсутствие рычажных соединений, которые могут скрипеть, ржаветь и застревать.

На что обратить внимание при выборе складной лестницы на чердак?

Принимая решение о том, какая конструкция вам подойдёт, учтите планировку помещения и предполагаемую нагрузку. Обязательно посмотрите лично на то, как работает лестница: вам должно быть удобно подниматься, открывать и закрывать люк с минимумом усилий.
Если стандартная длина производителя вам не подходит, выход есть. Лишние ступеньки можно подпилить, а недостающие добавить.
Нижний край лестницы должен предусматривать мягкие накладки, чтобы не повреждать пол.
В комплектации лестницы пригодятся небольшие перила из пластика. На ступенях обязательно нужны противоскользящие насечки.

Фото: Point One Architects

Уделите внимание надёжности элементов лестницы. Крепление «ласточкин хвост» крепко фиксирует деревянные ступени, качественная фурнитура и крепления гарантируют безопасность подъёма и спуска.
Лестница может раскладываться автоматически от сигнала с пульта.

Размеры складных лестниц на чердак

Стандартные размеры складных лестниц на чердак выглядят примерно так:

высота 250-350 см,
габариты крышки люка: ширина — от 50 до 80 см, длина от 70 до 140 см с шагом 10 см.

Измерив высоту от потолка до пола, выберите модель с запасом длины. Лестницы с ножничным механизмом подгоняются под нужную высоту автоматически и подходят для высоты 260-280 см. Конечно, всегда можно докупить сегменты лестницы для увеличения её высоты, но лучше ограничиться одним дополнительным сегментом для складной и удлинять ножничную не более, чем на два, чтобы не усложнять конструкцию и не рисковать безопасностью.

Размер люка должен соответствовать проёму в потолке. Допустим, лестница с параметрами 70 х 120 х 260 подойдёт для проёма шириной 70 см, длиной 120 см при высоте потолка 260 см.

Относительным недостатком складных и раздвижных конструкций может стать высокая крутизна — обычно 60º-75º при комфортных 45º. Именно поэтому для постоянно используемых помещений лучше устраивать стационарный подъём.

Складная лестница на чердак своими руками: чертежи и процесс

Стоят ли усилия результата? Безусловно, для вашего случая может просто не найтись готового решения в продаже. Необычные дома требуют нестандартных решений.

Чертежи придётся рисовать самостоятельно или заказывать специалистам. Что важно учесть?

Чем короче лестница, тем круче. Чем длиннее, тем более пологим и простым становится подъём. Вспомните геометрию: длина лестницы соответствует гипотенузе прямоугольного треугольника, высота потолка с учётом толщины перекрытия и чердачного люка — противолежащему углу крутизны катету. Обычно длина лестницы находится в пределах 3,5 м.
Комфортным считается угол подъёма 45º. К сожалению, складную лестницу обычно проектируют в условиях недостатка пространства. Постарайтесь не превышать угол хотя бы в 60 º, особенно если подъёмом будут пользоваться дети и пожилые родственники.
Размеры ступеней и промежутков между ними должны соответствовать двум требованиям: удобство и безопасность. Чтобы подъём был комфортным, сумма удвоенной высоты подступенка и ширины проступи должна примерно соответствовать длине шага среднего человека — 60 см. А чтобы он был ещё и безопасным, сумма размеров проступи и подступенка должна быть приблизительно 45 см.
Размеры люка должны быть такими, чтобы даже по складной лестнице на чердак вы могли при необходимости поднимать мебель, конструкция и фурнитура при этом должны выдерживать нагрузки не менее 150 кг. Люк при этом может практически сливаться с полом мансарды и потолком нижнего этажа.

Фото: Basil Restoration

Утепление люка и огнезащита конструкции помогут сберечь деньги на отопление дома и нервы при случайных возгораниях.
Проще всего сделать самостоятельно деревянную складную лестницу, соединив секции петлями. Важно, чтобы лестница легко складывалась и убиралась в люк. Не забудьте о фиксаторах, чтобы лестница не раскрывалась самопроизвольно.
Не забудьте, что установка складной лестницы на чердак безопасна только если вы работаете вдвоём.

фото чертежи на чердак и видео

Обустройство чердачного пространства под кладовую, творческую мастерскую, тренажерный зал, дополнительную гостевую комнату или бильярдную значительно увеличат место в доме. Независимо от выбора предназначения чердака, к нему нужно как-то добираться, поэтому придется устанавливать лестницу. Какую выбрать? И как ее сделать своими руками? Именно эти вопросы мы и рассмотрим далее.

Непростой выбор

Лестницу на чердак можно сделать 3 видов:

стационарная;
выдвижная;
складная.

Стационарная лестница хороша только в том случае, когда чердак был превращен в жилую комнату, которая пользуется популярностью. Не будешь же каждый раз, заходя в свою спальню, открывать люк и раскладывать лестницу.

Складная чердачная лестница

Стационарная лестница на чердак

Если же пространство было преобразовано в кладовую или бильярдную, которыми пользуешься 2-3 раза в неделю, подойдет складная или выдвижная лестница на чердак. Главное их преимущество – экономия пространства нижнего этажа.

Складная чердачная лестница может изготавливаться как из металла, так и из дерева. Выдвижные конструкции, или как их еще называют телескопические, обычно выполнены из металла.

Составляем проект будущей лестницы

Если Вы твердо решили сделать лестницу на чердак своими руками и уже выбрали модель, следующее, что необходимо осуществить — это составить проект.

Продумав все детали (материал изделия, размер всей лестницы, количество секций, размеры ступеней, наличие поручней и т.д.), лучше сделать чертежи. Они в дальнейшем помогут заготовить весь необходимый материал и предостерегут от возможных ошибок в процессе сборки и монтажа конструкции. Для примера на фото ниже показаны чертежи складной лестницы на чердак.

Легче всего своими руками изготовить деревянную лестницу, далее мы подробно рассмотрим этот процесс.

Подготовим необходимый инструмент

Чтобы смастерить чердачную лестницу из дерева нам понадобятся следующие инструменты:

карандаш;
линейка, рулетка;
уголок, малка;
пила, лобзик по дереву;
шлифовальная машинка, наждачная бумага;
дрель, шуруповерт;
молоток.

Изготавливаем складную лестницу

Складная конструкция состоит из нескольких деревянных секций, представляющих собой обычные маленькие лестницы. Размеры всех секций рассчитываются так, чтобы они не были больше крышки люка и не задевали потолок при раскладывании. Чтобы удостовериться в правильности расчетов, можно по ранее составленным чертежам вырезать из картона модель лестницы и проверить все опытным путем.

Итак, когда расчеты проверены и при необходимости скорректированы, приступим к процессу изготовления:

Тетивы и ступени вырезаем из предварительно обработанной шлифовальной машинкой доски шириной 100 мм согласно составленным чертежам.
На краях балок необходимо высверлить отверстие под шарнир. Делаем это как показано на фото.
С помощью малки отмеряем угол наклона открытого люка (оптимальный вариант 60-70 градусов) и карандашом переносим его на тетивы. Тем самым мы определяем наклон ступеней.
В тетивах выпиливаем небольшие углубления, наносим клей, вставляем ступени и крепим саморезами. Таким образом, собираем нужное количество сегментов. Далее их необходимо покрасить или вскрыть лаком;
Затем скрепляем секции между собой. Для этого используем специальные металлические петли, состоящие из двух пластин и шарнира. Для этого кладем две секции, прижимаем плотно друг к другу и прикручиваем петли.

Мы предлагаем посмотреть видео, в котором объясняется со всеми нюансами, как правильно изготавливается складная лестница на чердак своими руками

Делаем люк на чердак

Наша складная чердачная лестница должна крепиться к люку. Конечно, можно купить уже готовое изделие, но для желающих все сделать своими руками мы рассмотрим процесс его изготовления:

Для начала подготовим необходимый материал. Нам понадобятся 4 бруска (их размер зависит от величины отверстия на чердак) и лист фанеры, толщиной 1 см.
Далее края бруса промазываем клеем и скрепляем их саморезами так, чтобы у нас получился каркас люка с углами 90 градусов. Примечание! Если отверстие на чердак не прямоугольной формы, есть 2 способа подгонки люка:
- ровняем отверстие, делая все углы по 90 градусов и уже под новые размеры изготавливаем крышку;
- берем лист картона и делаем шаблон крышки люка, далее изготавливаем каркас по получившемуся картонному лекалу.

Первый вариант, конечно, более предпочтителен.

К каркасу крепим лист фанеры, так же сначала промазывая края клеевым составом, а затем прикручиваем саморезами.
Если требуется утеплить люк (чердак не отапливается), во внутреннее свободное пространство можно поместить минеральную вату или пенопласт и зашить так же листом фанеры. Также для защиты от холодного воздуха закрепляем уплотнитель по периметру отверстия.
Далее следует облагородить лицевую (со стороны нижнего этажа) часть крышки. Материалы для этого подбираются в соответствии с дизайном комнаты. Можно сделать люк-невидимку, замаскировав его под потолок. Внутреннюю сторону вскрываем обыкновенным лаком для защиты от влаги.
Когда крышка люка готова, прикрепим к ней все функциональные элементы: ручки, петли, доводчики. Если фурнитура не покупалась, а изготавливалась самостоятельно из металлических пластин, на все элементы необходимо нанести грунт и краску. Такая обработка поможет изделию служить долго и исправно.

Устанавливаем лестницу

Итак, мы собрали чердачную лестницу из дерева и крышку люка, теперь пришло время следующего шага – монтажа всей конструкции. Установка лестницы на чердак происходит так:

При помощи металлических скоб прикручиваем первую секцию лестницы к люку.
Чтобы дальше было удобнее работать, сразу крепим все петли к люку. Затем вместе с помощником устанавливаем люк на свое место.
Если установка производится одним человеком, алгоритм придется изменить. Сначала устанавливается люк, а затем к нему в открытом положении крепится лестница. Чтобы при этом не повредить петли и доводчики, можно дополнительно заклинить крышку деревянным бруском.

Итак, складная чердачная лестница установлена и готова к эксплуатации.

Лестница на чердак своими руками

Любое помещение в доме может и должно быть оборудовано оптимальным образом для проживающих людей. Это касается и чердака. Чердачная лестница, сделанная своими руками, становится отличным примером правильного использования пространства и сил для организации пространства внутри помещения.

Подъем на чердак включает в себя непосредственно лестницу, специальный люк для проникновения и систему рычагов для фиксации установленного пролета. Чердачная лестница, сделанная своими руками, позволяет сэкономить средства и обеспечить отличное качество конструкции.

Классический вид выдвижной лестницы на чердак

Вариантов, как сделать лестницу на чердак, предостаточно. Поэтому от вас зависит выбор оптимального решения и его реализация.

Как сделать люк на чердак своими руками

Изготовление лестницы, ее монтаж и тестирование — это основные этапы работы. Но без проектирования и расчета будущей конструкции и строительство будет осложненно, и качество может не соответствовать ожиданиям.

Начало работ — это создание люка, ведущего на верх. Чердачная лестница своими руками это прекрасный подход, если вы обладаете достаточными знаниями и навыками. Верный выбор месторасположения люка, его точное создание и оборудование для лестницы служат основой всего проекта.

У вас есть 2 варианта: использовать готовый люк или сделать его самому. Размеры отверстия должны быть комфортными для подъема, чтобы не задевать головой потолок и стропы. Место не должно пересекаться балками и несущими элементами. Люк обязательно дополнительно теплоизолируют, потому что целостность конструкции нарушена и это может привести к потере тепла.

Если вы решились сделать чердачную лестницу своими руками, то следует понимать, что это — не просто классическая дорожка на верхний этаж. Чердачная лестница имеет свои особенности и требует особого подхода.

Изготовление люка для чердачной лестницы включает в себя следующие работы:

Разработка чертежей
Учет и детальный анализ толщины всех элементов конструкции, размеров люка.
Подбор необходимых материалов и инструментов.
Формирование отверстия, где будет складная лестница или другой вариант подъема на чердак.
Сборка рамки люка и надежная фиксация всех элементов.
Изготовление крышки из остатков покрытия пола.
Декоративное оформление и комплекс изоляционных работ.

В результате вы получаете оборудованный люк, который легко закрывается на время.

Люк в закрытом положении практически не выделяется на фоне потолка

Складная лестница на чердак своими руками

В большинстве случаев конструкция лестницы на чердак представляется именно так. Чердачная лестница, которая может свободно складываться, выглядит удобно и практично, экономя пространство без ущерба функциональности.

Самостоятельное изготовление такого вида лестницы довольно сложное и трудоемкое, но при правильной подготовке и пошаговом выполнении вполне осуществимое. Из инструментов для изготовления чердачной лестницы складного типа вам понадобятся следующие:

Ножовка
Пена монтажная
Шуруповерт (желательно электрический)
Отвертка
Анкерные болты
Саморезы разного диаметра
Петли для крепежа
Рулетка.

Перед началом производства чердачной лестницы следует позаботиться о наличии лестницы приставной, которая послужит основой для работы. Складная лестница может быть изготовлена всего за 1 день, при наличии всех материалов и инструментов.

Этот вариант конструкции объективно наиболее популярный, на что есть свои причины:

Складная лестница позволяет существенно сэкономить пространство.
Элемент легко складывается и предельно прост в эксплуатации.
Гармоничное вписывание в любой интерьер.
Быстрая скорость изготовления.
Высокая прочность и длительный срок эксплуатации.

Если вам удастся сделать складную лестницу в точности с запланированными размерами, то получите эффектный и эффективный элемент в обустройстве дома.

Стандартные размеры

Хоть чердачная лестница и делается своими руками, но есть определенные устоявшиеся размеры, которые рекомендуется соблюдать. Они выбираются и закладываются на стадии проектирования, а в процессе изготовления служат отправной точкой для всех действий. Ниже приведен список размеров, которые могут быть использованы:

При высоте лестницы 290 см: 60х90, 60х120 или 70х120 см.
Высота 280 см: 60х120 и 70х120 см.
Высота до 280 см: 60х120, 70х120 и 70х130 см.

Это принятый порядок цифр. В любом случае конечные параметры вы выбираете самостоятельно, исключительно из личных предпочтений и пониманий удобства эксплуатации конструкции.

Чертеж

Здесь собран комплект разноплановых лестниц с детальными чертежами для работы.

Процесс изготовления пошагово с фотоиллюстрациями и подробным описанием

При изготовлении лестницы для чердака важно соблюдать этапность выполнения работы, чтобы получить оптимальный результат. Для этого мы предлагаем вам универсальную инструкцию (внимание: для конкретного случая допускаются некоторые изменения и корректировки).

Разработка чертежа. Здесь не требуется высокая точность и правильность оформления. Главное, чтобы ваш документ был понятен лично вам и содержал точно просчитанные и выверенные параметры.
Подготовительные работы. Этот важный и обширный этап включает в себя подбор полного комплекта инструментов и материалов, которые потребуются для выполнения работ. Уже на этом этапе вам очень поможет чертеж, потому что вы будете наглядно представлять, как будет выглядеть лестница, а значит легко составите полный перечень всего необходимого.
Изготовление опорной рамы. Исходя из стандартного и выбранного размера люка вы формируете рамы, тщательно подгоняя всех углы и зачищая отдельные участки.

Установленная рама и монтированный люк в открытом положении

Рама устанавливается в рабочее положение и крепиться с помощью болтов и вставок. Проем точно подгоняется.
После монтажа рамы в корпус вставляется крышка люка.
На направляющих делают пазы для лестниц.
Концы опорных балок следует отпилить под углом, который будет оптимально соответствовать полу при открытии лестницы.
Отпиленные и отшлифованные ступеньки аккуратно устанавливают в пазу и закрепляют саморезами.

Монтаж ступеней на основания

Все элементы (сегменты лестницы) собираются в единую конструкцию. Для крепления всех частей используются металлические петли.

Металлические петли для соединения элементов конструкции

Собранная на полу лестница устанавливается в рабочее положение и крепится к раме люка.
Обязательно осторожно проверьте как работает созданная вами конструкция. Для этого несколько раз проведите полный набор движений открытия/закрытия.

Лестница из нескольких секций в собранном состоянии

Посмотрите, как можно сделать лестницу на чердак на наглядном примере

Механизм чердачной лестницы с люком — шарнирный без пружины

Конструкция механизма открывания люка является одним из ключевых элементов при разработке лестницы. В любом универсальном магазине вы можете приобрести готовый к установке механизм. Если вы не желаете приобретать такие детали, то можете сделать его самостоятельно.

Для изготовления простого варианта системы открывания вам понадобится следующий набор деталей и инструментов: уголок, металлический лист (небольшой кусок), 2 полоски с разной длиной полотна, болты для крепежа, сверла, малка, лобзик, тески и струбцины.

Изготовление механизма для лестницы происходит следующим образом:

Составление чертежа с детальным описанием элементов. Обязательно рассчитайте угол соприкосновения и угол наклона крышки при открывании.
Сделайте проект механизма из картона для того, чтобы точно рассчитать величину шарнира.
Возьмите металлические полоски и отметьте на них отверстия. Здесь будут установлены шарниры. Величину отверстия определяет размер болта М10.
Полоски собирают между собой в единую конструкцию и затягивают, но не сильно.
Определяется точный угол с помощью малки.
Раздвиньте создаваемый механизм на установленный угол.
На металлическом листе отметьте ту часть, которая при открытом люке будет перекрываться.
Используя лобзик отрежьте этот участок.
Полосы должны иметь презентабельный внешний вид, для чего их тщательно зачищают, придают закругления. Обработка всех элементов очень важна, потому что именно она гарантирует точное соответствие всех элементов и оптимальный их подгон. Нельзя допускать трения между деталями.
Чтобы сделать вторую часть механизма рекомендуем пользоваться струбцинами. Для придания точности размерам достаточно надежно скрепить готовый элемент и исходник.
Также с помощью струбцин можно добиться точного расположения отверстий.
После того, как отверстия для болтов созданы, в готовое помещается болт.
Заготовки скручивают двумя болтами и выравнивают их по длине.

Ваша задача — сделать 2 одинаковых механизма. Полностью готовые механизмы открывания устанавливают на люк. Обязательно повторно примерьте люк с механизмами к проему — убедитесь в отсутствии зазоров и участков, где элементы соприкасаются.

Регулировка конструкции на этом участке возможна и не представляет ничего сложного, поэтому отнеситесь к этому внимательно.

Шарнир удобен в эксплуатации и позволяет пользоваться лестницей с комфортом.

Варианты лестниц

Чердачная лестница может иметь несколько видов. Возможность выбора позволяет оптимально оборудовать любое помещение в зависимости от ваших личных пожеланий и потребностей.

— складная лестница на шарнирах

Довольно распространенный формат изготовления лестницы. Проект представляет собой 3 секции, которые соединены в единую конструкцию. Такой формат подходит для оборудования лестницы в любом помещении. Шарниры для открывающегося люка можно приобрести уже готовыми и установить в кратчайшие сроки.

Складная лестница на шарнирах

— простая деревянная лестница на тетивах

Этот вариант более привлекательный и является определенной модернизацией предыдущей конструкции. Для изготовления достаточно распилить стандартную приставную лестница на 3 секции. Самая малая должна быть по размерам люка, вторая больше, а третья полностью закрывать оставшееся расстояние до пола. Сделайте пазы на тетивах и вмонтируйте в них ступени. Обязательно точно обработайте все углы и поверхности.

Деревянная лестница на тетивах

— откидная лестница из двух частей

Вариант чердачной лестницы, который подходит для небольшой высоты помещения или вид упрощенной конструкции.

Откидная лестница

— раздвижная чердачная лестница — выдвижные марши на чердак

Лестница с большими выдвижными участками, которые вытаскивают и единовременно закрывают расстояние до люка. Требует точного подгона элементов и достаточного пространства.

Раздвижная лестница

— лестница на чердак с улицы своими руками

Чердачная лестница может иметь безграничное количество вариантов исполнения – ниже вы можете полюбоваться реализованными проектами.

Лестница с улицы

Фотогалерея чердачных лестниц

Сегодня в сети можно найти большое количество конструкций лестниц для чердака. Сделать их своими руками может каждый, так что бояться не стоит — нужно просто хорошо подготовиться и сделать.

Лестница на чердак своими руками — это отличный способ сделать дом удобнее, а походы на чердак настоящим удовольствием. Конструкция обладает небольшим набором технических сложностей — поэтому изделие часто делают своими руками. Базовые правила для того, кто решил сделать чердачную лестницу самостоятельно:

Внимательно составляйте чертеж на основании полученных размеров и личных пожеланий.
Подбирайте инструменты и материалы лучшего качества.
Внимательно осматривайте все соединительные элементы и стыковочные части.
Чаще проверяйте элементы лестницы, чтобы предотвратить дефекты и своевременно их устранить.

Лестница для подъема на чердак легко декорируется и отлично вписывается в стиль любого помещения. Удобные ручки и надежная фиксация формирует идеальный вариант подъема на верх, что является отличной альтернативой стандартной неподвижной лестницы.

Изготовление складной чердачной лестницы своими руками.

Содержание:

1. Введение.

2. Изготовление люка для выхода на чердак и крепления чердачной лестницы.

3. Изготовление и сборка складной деревянной лестницы.

1. Введение. (Рис. 1)

Введение

Введение 2. Изготовление люка для выхода на чердак и крепления чердачной лестницы 3. Изготовление и сборка складной деревянной лестницы 1. Введение. Michail Rybakov

При обустройстве частного дома невозможно обойтись без лестницы. В зависимости от площади и этажности помещения это могут быть как шикарные маршевые лестницы в частных домах из камня и бетона, устланные коврами и позволяющими пройти одновременно нескольким людям, могут быть конструкции скромнее, в метр полтора шириной из дерева, металла или стекла или компактные узкие винтовые лестницы экономящие пространство. (Рис. 2, 3)

В зависимости от площади и этажности помещения это могут быть как шикарные маршевые лестницы в частных домах из камня и бетона, устланные коврами и позволяющими пройти одновременно нескольким людям, могут быть конструкции скромнее, в метр полтора шириной из дерева, металла или стекла или компактные узкие винтовые лестницы экономящие пространство

Изготовление и сборка складной деревянной лестницы 1.

Введение. При обустройстве частного дома невозможно обойтись без лестницы. В зависимости от площади и этажности помещения это могут быть как шикарные маршевые лестницы в частных домах из камня и бетона, устланные коврами и позволяющими пройти одновременно нескольким людям, могут быть конструкции скромнее, в метр полтора шириной из дерева, металла или стекла или компактные узкие винтовые лестницы экономящие пространство. Michail Rybakov

В зависимости от площади и этажности помещения это могут быть как шикарные маршевые лестницы в частных домах из камня и бетона, устланные коврами и позволяющими пройти одновременно нескольким людям, могут быть конструкции скромнее, в метр полтора шириной из дерева, металла или стекла или компактные узкие винтовые лестницы экономящие пространство

Изготовление и сборка складной деревянной лестницы 1. Введение. При обустройстве частного дома невозможно обойтись без лестницы. В зависимости от площади и этажности помещения это могут быть как шикарные маршевые лестницы в частных домах из камня и бетона, устланные коврами и позволяющими пройти одновременно нескольким людям, могут быть конструкции скромнее, в метр полтора шириной из дерева, металла или стекла или компактные узкие винтовые лестницы экономящие пространство.

Michail Rybakov

Даже проживая в одноэтажном доме, периодически возникает необходимость в лестнице для подъема на чердак. Статьи о том, как рассчитать величину лестницу и построить лестницу из бетона и дерева, какой должна быть лестница из декинга уже есть на нашем сайте, и ознакомиться с ними вы сможете, пройдя по ссылкам: «Покрытии для террас из древесины» , «Конструкция керамогранитных ступеней для лестниц» , «Лестница своими руками. расчет и виды. » , «Деревянная лестница своими руками.способы обустройства» , «Как установить стеклянные ограждения на лестнице. » , «Дизайн «живого» озелененного бетонного дома. » , «Как сделать бетонный пол по грунту в частном доме». На этот раз пришло время изучить возможность сооружения своими руками чердачной лестницы. (Рис. 4, 5)

На этот раз пришло время изучить возможность сооружения своими руками чердачной лестницы

В зависимости от площади и этажности помещения это могут быть как шикарные маршевые лестницы в частных домах из камня и бетона, устланные коврами и позволяющими пройти одновременно нескольким людям, могут быть конструкции скромнее, в метр полтора шириной из дерева, металла или стекла или компактные узкие винтовые лестницы экономящие пространство.

Даже проживая в одноэтажном доме, периодически возникает необходимость в лестнице для подъема на чердак. Статьи о том, как рассчитать величину лестницу и построить лестницу из бетона и дерева, какой должна быть лестница из декинга уже есть на нашем сайте, и ознакомиться с ними вы сможете, пройдя по ссылкам: Покрытии для террас из древесины , Конструкция керамогранитных ступеней для лестниц , Лестница своими руками расчет и виды , Деревянная лестница своими руками способы обустройства , Как установить стеклянные ограждения на лестнице , Дизайн «живого» озелененного бетонного дома , Как сделать бетонный пол по грунту в частном доме. На этот раз пришло время изучить возможность сооружения своими руками чердачной лестницы. Michail Rybakov

На этот раз пришло время изучить возможность сооружения своими руками чердачной лестницы

Даже проживая в одноэтажном доме, периодически возникает необходимость в лестнице для подъема на чердак. Статьи о том, как рассчитать величину лестницу и построить лестницу из бетона и дерева, какой должна быть лестница из декинга уже есть на нашем сайте, и ознакомиться с ними вы сможете, пройдя по ссылкам: Покрытии для террас из древесины , Конструкция керамогранитных ступеней для лестниц , Лестница своими руками расчет и виды , Деревянная лестница своими руками способы обустройства , Как установить стеклянные ограждения на лестнице , Дизайн «живого» озелененного бетонного дома , Как сделать бетонный пол по грунту в частном доме. На этот раз пришло время изучить возможность сооружения своими руками чердачной лестницы. Michail Rybakov

Лестницы для подъема на чердак могут быть самых разных конструкций и моделей. Если позволяет площадь, то устанавливают маршевую лестницу или винтовую. Очень часто для обустройства подьема на чердак используют модульные лестницы или лестница трансформер . Лестницы любой конструкции будут отлично выполнять функцию устройства ведущего на чердак, но чаще всего происходит так, что для обустройства чердачной лестницы места либо минимум, либо вообще нет. В таком случае на помощь приходят складные и раздвижные чердачные лестницы . Изготавливают их из металла или древесины. (Рис. 6, 7)

Изготавливают их из металла или древесины

Очень часто для обустройства подьема на чердак используют модульные лестницы или лестница трансформер. Лестницы любой конструкции будут отлично выполнять функцию устройства ведущего на чердак, но чаще всего происходит так, что для обустройства чердачной лестницы места либо минимум, либо вообще нет. В таком случае на помощь приходят складные и раздвижные чердачные лестницы. Изготавливают их из металла или древесины. Michail Rybakov

Изготавливают их из металла или древесины

Очень часто для обустройства подьема на чердак используют модульные лестницы или лестница трансформер.

Лестницы любой конструкции будут отлично выполнять функцию устройства ведущего на чердак, но чаще всего происходит так, что для обустройства чердачной лестницы места либо минимум, либо вообще нет. В таком случае на помощь приходят складные и раздвижные чердачные лестницы. Изготавливают их из металла или древесины. Michail Rybakov

При этом не менее важным моментом является правильное обустройство люка ведущего на чердак. В данной статье предлагаю рассмотреть изготовление складных чердачных лестниц и грамотное оборудование проема и крышки люка.

2. Изготовление люка для выхода на чердак и крепления чердачной лестницы. (Рис. 8)

Изготовление люка для выхода на чердак и крепления чердачной лестницы

Изготавливают их из металла или древесины. При этом не менее важным моментом является правильное обустройство люка ведущего на чердак. В данной статье предлагаю рассмотреть изготовление складных чердачных лестниц и грамотное оборудование проема и крышки люка 2.

Изготовление люка для выхода на чердак и крепления чердачной лестницы. Michail Rybakov

Перед тем как соорудить и установить лестницу (складную или раздвижную) необходимо выполнить целый ряд подготовительных мероприятий. В число этих мероприятий входят заготовка материала, инструмента, а так же укрепление входного проема ведущего на чердак. (Рис. 9)

В число этих мероприятий входят заготовка материала, инструмента, а так же укрепление входного проема ведущего на чердак

В данной статье предлагаю рассмотреть изготовление складных чердачных лестниц и грамотное оборудование проема и крышки люка 2. Изготовление люка для выхода на чердак и крепления чердачной лестницы. Перед тем как соорудить и установить лестницу (складную или раздвижную) необходимо выполнить целый ряд подготовительных мероприятий. В число этих мероприятий входят заготовка материала, инструмента, а так же укрепление входного проема ведущего на чердак. Michail Rybakov

* В список необходимых материалов вошло следующее: деревянные бруски и доски индивидуального размера, фанера, полистирол или пенопласт (для утепления крышки), пленка — паробарьер, готовые навесы, шарниры и подъемный механизм (реализуются в строительных магазинах в большом ассортименте), доски или брусья (в зависимости от высоты, нагрузки и ваших предпочтений) для изготовления тетивы и ступеней, герметик и уплотнитель (силиконовый или резиновый).

Теперь попробуем изготовить и установить ведущий на чердак люк с крышкой. Для этого делаем замеры имеющегося проема (по мере необходимости расширяем или сужаем его). Удобнее всего использовать проем выхода на чердак с минимальным размером 1.30 м * 1.40 м., но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома. (Рис. 10, 11, 12, 13, 14, 15)

Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома

* Перечень инструментов состоит из такого списка: рулетка, угольник, карандаш, ножовка, пилы, молоток, шуруповерт, дрель, (возможно перфоратор), стамеска, болты, отвертка, плоскогубцы. Может пригодиться так же и бытовой фрезерный станок ( Дрель и шуруповерт , Электроинструменты перфоратор, отбойный молоток , Шлифовальные электроинструменты , Лобзики, сабельные пилы, рубанки, фрезерные машины ) * В список необходимых материалов вошло следующее: деревянные бруски и доски индивидуального размера, фанера, полистирол или пенопласт (для утепления крышки), пленка — паробарьер, готовые навесы, шарниры и подъемный механизм (реализуются в строительных магазинах в большом ассортименте), доски или брусья (в зависимости от высоты, нагрузки и ваших предпочтений) для изготовления тетивы и ступеней, герметик и уплотнитель (силиконовый или резиновый) Теперь попробуем изготовить и установить ведущий на чердак люк с крышкой.

Для этого делаем замеры имеющегося проема (по мере необходимости расширяем или сужаем его). Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома. 10, 11, 12, 13, 14, 15) Michail Rybakov

Удобнее всего использовать проем выхода на чердак с минимальным размером 1 30 м * 1 40 м , но так как все индивидуально, то в первую очередь ориентируйтесь на возможности своей потолочной поверхности и строительные особенности крыши своего дома

Далее переносим полученные результаты замеров на бумагу. Это потребуется для создания эскиза с указанием точных рассчитанных размеров будущей лестницы. (Рис. 16, 17)

Это потребуется для создания эскиза с указанием точных рассчитанных размеров будущей лестницы

Это потребуется для создания эскиза с указанием точных рассчитанных размеров будущей лестницы. Michail Rybakov

Это потребуется для создания эскиза с указанием точных рассчитанных размеров будущей лестницы

Приступаем к изготовлению рамы будущего люка. Рама играет важнейшую роль в конструкции уже, потому что является несущей деталью, к которой будут закреплены утепленная крышка и лестница. В связи с этим к надежности ее устройства нужно подойти с особым вниманием. (Рис. 18)

В связи с этим к надежности ее устройства нужно подойти с особым вниманием

Это потребуется для создания эскиза с указанием точных рассчитанных размеров будущей лестницы. Приступаем к изготовлению рамы будущего люка. Рама играет важнейшую роль в конструкции уже, потому что является несущей деталью, к которой будут закреплены утепленная крышка и лестница. В связи с этим к надежности ее устройства нужно подойти с особым вниманием. Michail Rybakov

Итак, на деревянных брусках (или досках) соответствующего размера напиливаются углы, так что бы при их стыковке друг к другу получилась рама с прямыми углами. После этого выполняют своеобразную «примерку» рамы к чердачному проему и, удостоверившись в том, что углы соответствуют 90 градусам, места соединения углов промазывают клеем. Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами. («Мобильный деревянный дом на лыжах своими руками» , «Возводим подиум. фото в интерьере» , «Как сделать деревянный пол по грунту на лагах» ). (Рис. 19, 20, 21)

Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами ( Мобильный деревянный дом на лыжах своими руками , Возводим подиум фото в интерьере , Как сделать деревянный пол по грунту на лагах )

В связи с этим к надежности ее устройства нужно подойти с особым вниманием. Итак, на деревянных брусках (или досках) соответствующего размера напиливаются углы, так что бы при их стыковке друг к другу получилась рама с прямыми углами. После этого выполняют своеобразную «примерку» рамы к чердачному проему и, удостоверившись в том, что углы соответствуют 90 градусам, места соединения углов промазывают клеем. Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами ( Мобильный деревянный дом на лыжах своими руками , Возводим подиум фото в интерьере , Как сделать деревянный пол по грунту на лагах ).

Michail Rybakov

Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами ( Мобильный деревянный дом на лыжах своими руками , Возводим подиум фото в интерьере , Как сделать деревянный пол по грунту на лагах )

Michail Rybakov

Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами ( Мобильный деревянный дом на лыжах своими руками , Возводим подиум фото в интерьере , Как сделать деревянный пол по грунту на лагах )

Michail Rybakov

После этого раму люка можно крепить к базовой обвязке проема или закрепляют к элементам перекрытия гвоздями (использовать нужно гвозди не менее 100 мм).

Важно! Лестница будет помещаться поверх крышки люка, поэтому никакие укосы — распорки не могут оставаться по углам рамы, чтобы не препятствовать ее подъему. (Рис. 22)

Лестница будет помещаться поверх крышки люка, поэтому никакие укосы — распорки не могут оставаться по углам рамы, чтобы не препятствовать ее подъему

Для того чтобы углы сохранили свои «правильные» 90 градусов, устанавливаются распорки или временные косынки в углах рамы и затем части рамы скручиваются саморезами ( Мобильный деревянный дом на лыжах своими руками , Возводим подиум фото в интерьере , Как сделать деревянный пол по грунту на лагах ). После этого раму люка можно крепить к базовой обвязке проема или закрепляют к элементам перекрытия гвоздями (использовать нужно гвозди не менее 100 мм). Важно!. Лестница будет помещаться поверх крышки люка, поэтому никакие укосы — распорки не могут оставаться по углам рамы, чтобы не препятствовать ее подъему.

Michail Rybakov

Крышка люка должна быть легкой, крепкой и теплой одновременно. Для этого между листами фанеры, пластика или другого крепкого материала (вырезанными в соответствии с размером чердачного выхода) помещают лист пенополистирола и паробарьер. Таким образом, вы сможете утеплить крышку проема и избежать значительных теплопотерь. Квадрат утепленной фанеры обрамляют еще одной рамкой из доски. Здесь уже можно поэкспериментировать с креплением.

С помощью готовых навесов крышку прикрепляют к раме. Осталось закрепить на крышке люка удобную ручку и выбранный подъемный механизм (облегчающий эксплуатацию — подъем и спуск крышки люка). (Рис. 23, 24)

Осталось закрепить на крышке люка удобную ручку и выбранный подъемный механизм (облегчающий эксплуатацию — подъем и спуск крышки люка)

Квадрат утепленной фанеры обрамляют еще одной рамкой из доски. Здесь уже можно поэкспериментировать с креплением. С помощью готовых навесов крышку прикрепляют к раме.

Осталось закрепить на крышке люка удобную ручку и выбранный подъемный механизм (облегчающий эксплуатацию — подъем и спуск крышки люка). Michail Rybakov

Осталось закрепить на крышке люка удобную ручку и выбранный подъемный механизм (облегчающий эксплуатацию — подъем и спуск крышки люка)

Квадрат утепленной фанеры обрамляют еще одной рамкой из доски. Здесь уже можно поэкспериментировать с креплением. С помощью готовых навесов крышку прикрепляют к раме. Осталось закрепить на крышке люка удобную ручку и выбранный подъемный механизм (облегчающий эксплуатацию — подъем и спуск крышки люка). Michail Rybakov

Раму люка при креплении к обвязке так же лучше пройти герметиком или клеем. Это предотвратит появление сквозняков. Крайние грани крышки дополнительно можно проклеить резиновым или силиконовым утеплителем. («Утепление потолка» , «Утепление стен» , «Способы обшивки и утепления стен каркасного дома. » ).

3. Изготовление и сборка складной деревянной лестницы. (Рис. 25)

Изготовление и сборка складной деревянной лестницы

Раму люка при креплении к обвязке так же лучше пройти герметиком или клеем. Это предотвратит появление сквозняков. Крайние грани крышки дополнительно можно проклеить резиновым или силиконовым утеплителем ( Утепление потолка , Утепление стен , Способы обшивки и утепления стен каркасного дома ) 3. Изготовление и сборка складной деревянной лестницы. Michail Rybakov

Закрепив в потолочном проеме изготовленный своими руками люк, можно приступать к изготовлению складной лестницы. Первым делом нужно отмерить необходимую длину бруса для тетивы. Лестница будет состоять из трех частей. Каждая часть короче предыдущей, начиная с верхнего элемента. Это необходимое условие для удобства при складывании лестницы. Необходимо учитывать так же и момент прохождения сложенной лестницы рамы проема. То есть в сложенном виде лестница будет иметь вид объемного набора деревянных брусьев на крышке люка и в процессе закрытия люка лестница может цепляться за край проема. Поэтому еще на этапе составления чертежа нужно предусмотреть отступ лестницы от края. (Рис. 26)

Поэтому еще на этапе составления чертежа нужно предусмотреть отступ лестницы от края

Это необходимое условие для удобства при складывании лестницы. Необходимо учитывать так же и момент прохождения сложенной лестницы рамы проема. То есть в сложенном виде лестница будет иметь вид объемного набора деревянных брусьев на крышке люка и в процессе закрытия люка лестница может цепляться за край проема. Поэтому еще на этапе составления чертежа нужно предусмотреть отступ лестницы от края. Michail Rybakov

Возвращаясь к изготовлению лестницы, обратим внимание на то, что после нарезания бруса для тетивы у нас должно получиться три пары брусьев разной длины. Теперь принимаемся за изготовление ступеней — перекладин. Перекладины так же нарезаются из доски согласно индивидуальным размерам вашей лестницы. Для того чтобы надежно и красиво закрепить перекладины к брусьям тетивы, с внутренней стороны брусьев тетивы делается вырубка по размеру ступени и глубинной около пяти миллиметров. Вставив во врубку тетивы ступени, закрепляете их шуруповертом саморезами ПШ. Процедуру продолжаете со всеми перекладинами. (Рис. 27)

Процедуру продолжаете со всеми перекладинами

Перекладины так же нарезаются из доски согласно индивидуальным размерам вашей лестницы. Для того чтобы надежно и красиво закрепить перекладины к брусьям тетивы, с внутренней стороны брусьев тетивы делается вырубка по размеру ступени и глубинной около пяти миллиметров. Вставив во врубку тетивы ступени, закрепляете их шуруповертом саморезами ПШ. Процедуру продолжаете со всеми перекладинами. Michail Rybakov

Следующим этапом станет сборка закрепление элементов складной лестницы к раме люка чердачного проема.

Петли для соединения складывающихся частей лестницы можно приобрести готовые, а можно изготовить самостоятельно. Выглядят такие устройства как две соединенные и свободно вращающиеся металлические планки. Они должны быть изготовлены из достаточно толстого металла, чтобы выдержать вес лестницы и не изгибаться. (Рис. 28)

Они должны быть изготовлены из достаточно толстого металла, чтобы выдержать вес лестницы и не изгибаться

Процедуру продолжаете со всеми перекладинами. Следующим этапом станет сборка закрепление элементов складной лестницы к раме люка чердачного проема Петли для соединения складывающихся частей лестницы можно приобрести готовые, а можно изготовить самостоятельно. Выглядят такие устройства как две соединенные и свободно вращающиеся металлические планки. Они должны быть изготовлены из достаточно толстого металла, чтобы выдержать вес лестницы и не изгибаться. Michail Rybakov

Крепить петли нужно так, чтобы изгиб (место соединения металлических планок) находился ровно на полосе соединения частей лестницы. Для этого части лестницы укладываются на ровную поверхность, плотно стыкуясь между собой. Петли складываете галочкой и разводите ровно на расстояние необходимое для фиксации к частям лестницы. Крепить петли лучше болтами 6 — 8 мм. При использовании саморезов велика вероятность того, что они быстро разболтаются, и придется переделывать всю конструкцию. После фиксации петель обязательно проверьте полученный результат на синхронность сгиба.

Соединив две первых части те же действия проводим и с третьим элементом. После соединения всех трех элементов лестницы петлями, вновь проверьте их, сложив и разложив конструкцию.

Собранная лестница крепиться к крышке люка металлическими углами. С помощью болтов уголки фиксируются к поверхности лестницы и крышки.

После закрепления лестницы последним штрихом станет установка поддерживающих шарниров и замка — задвижки, который будет удерживать крышку люка с лестницей в закрытом состоянии.

Шарниры состоят из четырех длинных планок (по две на каждую). Соединены они таким образом, что в раскрытом состоянии остаются под определенным углом, не давая крышке полностью откинуться. Подобие таких шарниров можно видеть в старых шифоньерах, трельяжах, да и частенько в современных тумбочках и секретерах. (Рис. 29)

Подобие таких шарниров можно видеть в старых шифоньерах, трельяжах, да и частенько в современных тумбочках и секретерах

Пружины, облегающие пользование лестницей присутствуют в готовых изделиях. В лестницах изготавливаемых своими руками, как правило, установкой пружин себя никто не утруждает. Но при желании, всегда можно приобрести подобную фурнитуру в специализированных точках и установить согласно инструкции. (Рис. 30)

Но при желании, всегда можно приобрести подобную фурнитуру в специализированных точках и установить согласно инструкции

Подобие таких шарниров можно видеть в старых шифоньерах, трельяжах, да и частенько в современных тумбочках и секретерах. Пружины, облегающие пользование лестницей присутствуют в готовых изделиях. В лестницах изготавливаемых своими руками, как правило, установкой пружин себя никто не утруждает.

Но при желании, всегда можно приобрести подобную фурнитуру в специализированных точках и установить согласно инструкции. Michail Rybakov

Собрав и установив лестницу, нужно позаботиться и о защите древесины. Для этого все деревянные элементы обрабатываются антисептическими средствами и покрываются тонирующими веществами. При этом можно использовать морилку, лаки, краски. («Антисептик для древесины цена» , «Как покрыть дерево морилкой» , «Морилка для дерева» , «Малярные инструменты, кисти, валики» , «Виды лаков» ).

Статья с сайта Книга строителяhttps://kniga-stroitelia.ru/

Чердачная лестница своими руками — Строительство саун и бань

Многие застройщики, которые занимаются возведением собственного загородного дома своими руками, задаются вопросом, как же провести монтаж чердачной

Многие застройщики, которые занимаются возведением собственного загородного дома своими руками, задаются вопросом, как же провести монтаж чердачной лестницы правильно. Конечно, на рынке существует широкое разнообразие готовых решений, но не всегда они полностью удовлетворяют вкусы владельцев недвижимости. Изготовить чердачную лестницу собственными силами не слишком сложно, как может вам показаться сначала. А если ещё взять за основу простоту и скорость изготовления, то можно соорудить лестницу для чердака без особых трудозатрат.

Содержание:

Предисловие
Конструкция чердачных лестниц
Требования к чердачной лестнице
Строительство чердачной лестницы

Предисловие

Раньше чердак выступал исключительно местом для складирования всего ненужного и вещей, которыми длительное время хозяева не пользовались. Однако сегодня чердак используется все чаще как дополнительный уголок в частном доме. Его интерьеру застройщики уделяют столько внимания, сколько принадлежит основным помещениям жилища.

Чердаки обустраивают не только в частных жилых домах, но и в банях, сараях, гаражах и сеновалах. Поэтому в таких хозяйственных помещениях тоже нужно устанавливать чердачную лестницу своими руками, однако выбор стоит сделать не в пользу складной лестницы, которая стоит больших денег. Будь то частный дом или подсобное помещение, лестницу на чердак лучше изготовить самостоятельно.

Сразу стоит оговорить, что для подобных лестниц, чердачный люк открываться должен наверх. Также хорошо, если он располагается непосредственно возле стены. Перед самим сооружением чердачной лестницы следует определиться с функциональным назначением чердака, потому что расположить чердачную лестницу можно по-разному.

Лестницы на чердак обычно состоят из нескольких секций. Привычный вариант, когда они раскладываются вручную или с помощью электропривода автоматически. Основное преимущество подобных лестниц состоит в компактности, дешевизне и простоте эксплуатации. А если поставить на чердачную лестницу запорный замок, то получится ограничить доступ в мансарду или чердачное помещение детям. Также вы сможете помешать проникнуть в ваш дом через крышу непрошеным гостям.

Конструкция чердачных лестниц

Необходимо, чтобы складная чердачная лестница в разложенном виде была компактной. Сегодня все чердачные лестницы выполняются складными или раздвижными, изготавливаются из металла или прочного дерева. При возведении лестницы для чердака главное придерживаться одного принципа – делать конструкцию так, чтобы она занимала минимум места.

Складная лестница для чердака

Подобные лестницы обычно состоят из 3-4 отдельных элементов, скрепленных между собой. Высоту складной чердачной лестницы своими руками регулировать достаточно просто. К складным лестницам относятся и так называемые «гармошки», которые способны закрываться как крышка к потолку, не занимая в состоянии покоя никакого пространства.

Раздвижная лестница для чердака

Конструкционно такие лестницы состоят из 2 элементов и крепятся на люк. Оснащаются чердачные лестницы раздвижного типа поручнями. Чтобы лестницу установить качественно, прежде всего рассчитайте размеры проема, в который она будет крепиться.

Ножничная лестница для чердака

Ножничную чердачную лестницу часто называют пантографной — на манер трамвайного токосъемника, её секции между собой соединяются, как половинки ножниц, складываются они, как гармошка. Конструкция в сложенном состоянии напоминает сжатую пружину. Чердачные пантографные лестницы бывают автоматическими на пневмо-электрическом приводе или механическими.

Требования к чердачной лестнице

Чердачные лестницы должны в обязательном случае соответствовать внегласным требованиям, которые базируются в основном на основах техники безопасности. Лестницы на чердак должны обладать высокой прочностью и обеспечивать безопасный проход. Некоторые виды лестниц не являются функциональными при всей красоте. Например, пожилым людям тяжело будет подниматься на чердак по винтовой лестнице.

Хорошо, если проем для чердачной лестницы будет немаленьким – можно установить широкую лестницу. Но с другой помните, чем больше вы сделаете проем, тем больше будут теплопотери, поэтому крышку чердака стоит утеплить. Для обеспечения эффективной меры безопасности лучше заняться изготовлением чердачных лестниц с поручнями и перилами, накладками и противоскользящими выемками.

Большое внимание уделяйте пожарной безопасности лестницы, если вы планируете сделать ее своими силами из дерева. Учитывайте и «грузоподъемность» лестниц – хотя бы 150 килограмм, хотя лучше этот показатель увеличить до 260 килограмма: если вам придется отправлять на чердак до лучших времен габаритные вещи, нужно не забывать и о своем собственном весе.

Строительство чердачной лестницы

Итак, вы приняли решение не покупать готовую лестницу для входа на чердак, а собрать конструкцию самостоятельно. В этом случае вы можете пойти по одному из двух путей. А какими именно – мы расскажем ниже.

Место для чердачной лестницы

Чердачная лестница может располагаться внутри жилого дома или снаружи — с внешней стороны на стене. Способ внутреннего расположения чердачной лестницы более удобен, потому что вы будете пользоваться лестницей и в холодную пору.

Важно, чтобы месторасположение чердачной лестницы не мешало проживающим в доме. Поэтому не целесообразно устанавливать лестницу на чердак в кухне или комнате. Лестницу можно разместить в прихожей, холле, коридоре или в любом месте, оборудованном для этого. Размер помещения в любом случае должен быть достаточным, чтобы кроме лестницы было удобно находиться здесь.

Допустимым вариантом считается расположение лестницы на чердак в гостиную, если чердак или мансарда не будет интенсивно использоваться. Но здесь придется оборудовать специальную зону, лучше всего её сделать автономной или закрытой. Оставьте лестницу открытой, если она является скорее элементом интерьера, нежели функциональной деталью.

Габариты чердачной лестницы

Когда вы начнете работу, связанную с расчетом размеров чердачной лестницы, сначала нужно в уме представить готовую конструкцию с окончательными габаритами. Например, в случае со складной лестницей нужно брать во внимание ее размеры в разложенном состоянии. Для начала замерьте высоту до проема — расстояние от пола помещения до потолка.

Дополнительные размеры тоже следует просчитать. Фиксируйте все эти нюансы на бумаге и составляйте чертеж. Без чертежа застройщик может легко и быстро запутаться, создав в будущем неправильную конструкцию. Помните, что даже самая малая ошибка может сделать чердачную лестницу неудобной или спровоцировать получение травм в процессе эксплуатации.

Необходимо, чтобы ступеньки лестницы размещались параллельно поверхности пола. Иначе по ней будет опасно и сложно подниматься. Не следует располагать слишком далеко ступени одна от другой, так как в противном случае придется делать слишком большие шаги. Размер одной ступени сделайте таким, чтобы удобно было по лестнице на чердак подниматься взрослому человеку. Целесообразно сооружать ступени размером 65 сантиметров.

Широкая лестница на чердак считается удобнее, особенно для семей с детьми, предусмотрите при проектировании и это. Ширину лестничного пролета сделайте не меньше 0,8 метра. Ширина пролетов в лестничной клетке не должна быть меньшей 1,1 метров. Обратите внимание, что двери не должны открываться на лестничный пролет.

Причиной неудобства также могут стать чересчур близко расположенные ступени. Желательно, чтобы между ступеньками в сложенном виде было расстояние не меньше 10 миллиметров. Чем круче чердачная лестница, тем уже будут ступени. Расположение лестницы для чердака не должно быть перпендикулярным полу, а под некоторым углом относительно поверхности. Рекомендуемый угол наклона вашей чердачной лестницы составляет 20-25 градусов.

Материал для чердачной лестницы

Если вы выбрали деревянную лестницу, работайте с неокрашенным материалом, чтобы в будущем у вас была возможность покрасить ее соответственно с общей гаммой интерьера. Изготовление чердачных лестниц в основном происходит из сосны. Однако дерево лучше использовать исключительно для декоративных элементов. К тому же лестницу на чердак из древесины сделать легче, чем с металла, который требует специальной обработки, которую в домашних условиях выполнить сложно.

Если было решено установить металлическую складную лестницу для чердака, то стоит прислушаться к мнению профессиональных специалистов, что рекомендуют в процессе работы использовать оцинкованные покрытия, что защитит вас от возникновения и распространения на поверхности конструкции ржавчины. Такие лестницы для чердака отличаются большой прочностью, которая позволяет экономить пространство, ведь за счет тонких несущих элементов конструкции.

Альтернативы металлу пока нет. Для предотвращения трения металлических элементов о металл принято использовать пластиковые элементы конструкции. Сменные вставки из пластмассы не допустят бокового скольжения.

Форма чердачной лестницы

Лестницы для чердака должны иметь эргономичную форму, быть компактными, удобными и комфортными. Выберите для чердачной лестницы форму, которая соответствует вашему помещению. В мелком помещении нет смысла ставить габаритную лестницу. А вот в крупном помещении себе можно не отказывать ни в чем: получится поставить не чердачную лестницу, а самую обычную.

От размеров свободного пространства и индивидуальных потребностей застройщика зависит, какой лестнице на чердак отдать предпочтение: одно-, двух- или трехмаршевой. Одномаршевая конструкция является наиболее простым вариантом. Он обычно используется, если между нижним этажом дома и чердаком разница не превышает 3 метров. Однако в данном случае простота совсем не отрицает возможности создания оригинального решения.

Одномаршевые чердачные лестницы могут быть дугообразными, в этом случае они выглядят намного интереснее. Ступени подобной конструкции могут быть сделаны как лучи, которые расходятся. Создать неповторимый интерьер поможет винтовая лестница на чердак.

Подготовительные работы

После произведения всех замеров и зарисовки чертежа чердачной лестницы составьте смету необходимых материалов, чтобы работу провести максимально разумно, не распыляясь во время строительства на бесполезные вещи. Для самостоятельного сбора лестницы на чердак вам понадобятся такие элементы: отвертки, ножовка по дереву, набор шурупов, гаечные ключи, рулетка, шарниры, угломер и пена для монтажа.

Стандартный лестничный пролет принято собирать из основания и ступеней. В качестве основания служат вертикальные и боковые балки, которые поддерживают всю конструкцию. От прочности основания зависит величина допустимых нагрузок на весь пролет. Для изготовления основания подойдут деревянные брусья.

Первый вариант строительства

Наиболее простой конструкцией для чердака является складная чердачная лестница, которая для своего изготовления требует всего лишь пары часов. Готовая деревянная лестница будет длиннее высоты потолка приблизительно на 30 сантиметров. Для строительства чердачной лестницы приготовьте 2 бруска, которые равны по длине ширине пролета чердачной лестницы, и 2 бруска, которые длиннее пролета сантиметров на 15-20. Можно использовать доски, которые имеют толщину около 2 сантиметров.

Не забудьте взять анкерные болты, саморезы по дереву, отвертку или шуруповерт, а также металлический крючок. Теперь можно перейти от составления чертежа складной чердачной лестницы к её изготовлению своими руками. Прикрепите один короткий брусок вверху к концу лестницы на чердак с ее обратной стороны с использованием карточных петель. Второй брусок следует прикрепить к нижнему концу чердачной лестницы саморезами для большой устойчивости конструкции.

Отмерьте расстояние от верхнего края чердачной лестницы, которое примерно равняется 2/3 ее длины, и распилите ее посередине между 2 ступеней. Соедините распиленные части обратно карточными петлями. Петли прикрепите с той стороны, что и крепится верхний брусок, иначе чердачная лестница правильно не разложится. Теперь 2 длинные бруска прибейте наискось с обратной стороны к 2 половинкам чердачной лестницы для придания ей высокой жесткости.

Приставьте лестницу на место – непосредственно под чердачным люком, прижмите верхний поперечный брусок к стене и прикрепите его с помощью анкерных болтов. Теперь все готово! Осталось провести закрепление крючка. Петлю от него вкрутите в косоур лестницы над распилом и сложите лестницу, прижимая к стене. Прикрепите напротив петли на стену крючок, зацепляя за петлю. Все, установка чердачной лестницы завершена!

Второй вариант строительства

Эта методика изготовления складной лестницы считается более трудоемкой, зато внешний вид изделия получается презентабельнее, а чердачная лестница – удобнее. К слову сказать, её можно устанавливать и в жилых помещениях. В данном случае лестницу складывают вдоль, а не поперек. Одну ее сторону крепят к стене, а другую оставляют подвижной.

Вам потребуются 2 доски шириной 20 сантиметров и толщиной 3 сантиметра. Длина досок будет зависеть от угла наклона чердачной лестницы и высоты потолка помещения. Доски для ступеней должны иметь ширину примерно 12 сантиметров и толщину 3 сантиметра. Глубина ступеней может варьироваться зависимо от наклона конструкции, ширину будущей лестницы выберите не больше 50 сантиметров.

Приготовьте также варточные петли — на каждую ступеньку по две штучки, анкерные болты, крючок, саморезы по дереву, рулетку, карандаш, линейку, строительный угольник и уровень. Приложите к стене одну доску и определите место расположения и угол наклона. Просматривая фото чердачных лестниц обратите свое внимание на то, что верхний край косоура не должен доходить на 55 сантиметров до потолка. Нижний и верхний края доски нужно отпилить для укладки на пол помещения и опоры на стену под углом.

Затем можно начинать собирать складную лестницу для чердака своими руками. Разметьте размещение ступеней. При помощи рулетки и уровня разметьте место самой нижней ступени: проведите параллельно полу линию, что равна ширине ступени. Проведите черты установки ступеней через концы данного отрезка, что параллельны углу подъема лестницы на чердак, то есть ребрам доски.

Проведите от конца отрезка перпендикуляр вверх до пересечения с линией установки ступеней. Отступите вправо от перпендикуляра 1 сантиметр и проведите еще одну вертикаль. Там, где она пересекается с линией крепления ступени, находится уровень второй ступени. Подобным образом разметьте весь косоур. Потом разметку зеркально отобразите на второй косоур.

Прикрепите ступени с помощью карточных петель таким способом, чтобы ступени на стационарном косоуре поднимались вверх и опускались вниз на подвижном. Готовую лестницу следует к стене крепить в углу под проемом люка. Стоит прикрепить к подвижной части чердачной лестницы петлю так, чтобы вы могли достать её рукой при складывании конструкции, в соответствующем месте ввинтите в стену крючок. Поздравляем! Ваша лестница, ведущая на чердак, готова!

Безусловно, самый лёгкий вариант — приобрести готовую лестницу на чердак, однако при большом желании её можно сделать собственноручно, узнав, как сделать чердачную лестницу и подготовив для этого необходимые инструменты и материалы. Для качественной и быстрой работы лучше всего проводить монтажные работы на пару с помощником.

Алюминиевая пожарная лестница Alco-Lite: складные пожарные лестницы


		Петля фиксирует лестницу в открытом положении

		Легкость для удобной переноски

		Большие тяжелые поворотные защитные башмаки из литого алюминия обеспечивают наилучшее сцепление с дорогой во многих средах

		Складывается сбоку в компактный блок шириной 5-1 / 4 дюйма для удобного хранения и транспортировки

		Оборудован ручками для безопасного и простого маневрирования и установки

		Доступен с противоскользящими фиксированными резиновыми ножками

		Соответствует / превышает N.F.P.A. 1931 г. стандарт

		Рассчитан на максимальную нагрузку одного человека

Складные мансардные лестницы — Лестницы | Curtis Lumber

Палубные доски, обработанные под давлением: Самый дешевый и наиболее часто устанавливаемый материал для настилов, южная желтая сосна обрабатывается одним из нескольких консервантов:

• Консерванты на водной основе на основе меди предотвращают нападение термитов и грибковое разложение.Азол меди (CA) и щелочная медь Quat (ACQ) используются во внешнем жилом, а также в коммерческом и сельскохозяйственном строительстве.

• Азол микронизированной меди (MCA) содержит микронизированную медь и биоциды , обеспечивая меньшее выщелачивание меди из материала. Для использования на открытом воздухе и в ландшафтных проектах.

Сосна должна содержаться в чистоте и часто обслуживаться, чтобы уменьшить набухание, растрескивание, раскалывание и коробление. Стоячая вода также вызовет износ досок настила.Осколки могут всплывать со временем и при использовании. Сосна — более мягкая древесина и потребует частых опор, например, 16 дюймов по центру при использовании досок 5/4 X 6.

Redwood имеет естественный цвет, который желают многие домовладельцы, от светло-бежевого до полностью красного. Натуральные масла красного дерева делают его устойчивым к насекомым и гниению, поэтому его нельзя обрабатывать химическими веществами, но обратите внимание, что бежевые внешние области не содержат натуральных смол, которые сопротивляются насекомым и гниению.

Красное дерево классифицируется для использования по его внешнему виду, более 30 классов определяют его использование.Красный цвет красного дерева — это сердцевина; кремовые оттенки — это заболонь. Палубные доски могут быть выбраны из сортов сердцевины или заболони, но если красное дерево будет находиться на или рядом с почвой, следует использовать сорта сердцевины — Clear All Heart, Heart B, Deck Heart, Construction Heart. Если не соприкасаться с водой или почвой, могут подойти Обычные палубы, Обычные конструкции, Очистить, Уровень B, Обычные палубы или Общие строительные конструкции.

Прочная древесина, красное дерево нелегко коробится или раскалывается; хотя его следует содержать в чистоте и поддерживать каждые несколько лет прозрачным покрытием, чтобы сохранить его естественную красоту и уменьшить поглощение влаги.Колода из красного дерева имеют срок службы около 20 лет.

Кедр — Западный красный кедр — часто используется в качестве отделочного материала из-за его красоты и естественной устойчивости к влаге, гниению и заражению насекомыми. Кедровые колоды имеют срок службы от 15 до 20 лет. Стабильный по размерам, кедр не коробится; легкий, прост в обращении и установке. Необработанный кедр имеет цвет от светло-янтарного до красновато-коричневого с атласным блеском. Кедр легко переносит пятна и отделку.

Сорта кедра от Western Red Cedar Lumber Association варьируются от Architect Clear — для использования только лучшее — до Custom Clear — включая A & Better, B, C и D & Better S4S. К сортам Knotty относятся Architect Knotty и Custom Knotty, которые используются как экономичный выбор при создании узловатых колод.

Древесина твердых пород , особенно древесина твердых пород тропических пород, популярна благодаря своей прочности и продолжительному сроку службы. Можно ожидать, что настил из твердой древесины при правильной установке прослужит от 25 до 50 лет, в зависимости от породы и регулярного ухода.Тропические лиственные породы дерева естественным образом устойчивы к плесени и плесени, нашествию насекомых и пожару. Прочные и густые тропические твердые породы дерева выдерживают интенсивное пешеходное движение. Кроме того, они не усаживаются и не расширяются при изменении температуры и климата.

С твердой древесиной бывает труднее работать; плотные, они не режутся так легко и могут потребовать предварительного сверления для установки. Темные цвета более горячие для босых ног. Если естественные выцветшие цвета нежелательны, необходимо нанести масляную отделку, чтобы сохранить исходные цвета.Древесина лиственных пород дороже альтернативных материалов для настилов из дерева.

Тропическая древесина должна быть высушена в печи. Обрезанные концы следует заделать маслянистым восковым герметиком и стыковать со следующим отрезанным концом во время установки. При использовании древесины твердых пород важна вентиляция вокруг досок настила и под ними. Хотя древесина твердых пород впитывает меньше влаги и будет меньше расширяться, чем древесина мягких пород, между ними и под ними необходимо пространство, чтобы доски не образовывались.

• Ipé (произносится как e-pay) — самый популярный из тропических материалов для настилов из твердой древесины.Бразильское дерево от темно-коричневого до оливково-коричневого. С возрастом он седеет. Ipé хорошо себя чувствует во влажных помещениях, например, вокруг бассейнов. Ipé — самая плотная из тропических лиственных пород дерева, и при установке его следует предварительно просверлить для завинчивания. Он прочнее и тяжелее других твердых пород дерева. . Доступны от некоторых поставщиков в вариантах с предварительно выполненными пазами или шпунт-паз для установки со скрытой системой крепления.

• Массарандуба — это древесина лиственных пород Бразилии, также известная как бразильское красное дерево из-за ее темно-коричневого цвета и прямой текстуры.Он плотный и прочный, хорошо работает в затененных областях, так как он выцветает, если его не поддерживать. Доступны в исполнении с пазом или пазом для установки со скрытой системой крепления.

• Cumaru называют бразильским тиком из-за теплого золотистого до красновато-коричневого цвета с акцентами темного зерна, но он плотнее и прочнее тика. Кумару почти такой же твердый и плотный, как Ипе.

• Гарапа — древесина лиственных пород Бразилии желтого или янтарного цвета; известный как бразильский ясень.Со временем он станет серым, но более светлый цвет делает его менее горячим для босых ног. При регулярном уходе должен сохраняться естественный желтый / янтарный цвет. Доступны в панелях с пазами и пазами для облегчения установки.

• Тайгервуд — бразильская древесина лиственных пород от светло-золотисто-коричневого до красновато-коричневого цвета с темно-коричневыми прожилками. Доступно от некоторых поставщиков в исполнении с пазом или шпунтом для установки со скрытой системой крепления

• Тик — прекрасный выбор для террасной доски благодаря натуральным маслам, которые устраняют необходимость в консервантах или герметиках.

• Камбара — это красное дерево из Южной Америки, имеющее окраску от светлого до средне-коричневого и крупнозернистую. Хотя он выглядит как красное дерево, он тверже и прочнее, чем красное дерево. Камбару можно окрасить или окрасить, поэтому за ней следует регулярно ухаживать в течение длительного времени. Камбара не устойчива к термитам. Доступны от некоторых поставщиков в вариантах с предварительно выполненными пазами или шпунт-паз для установки со скрытой системой крепления.

• Мачиче — это тропическая древесина лиственных пород от красновато-коричневого до темно-коричневого оттенка с крупными зернами, известная как карибская вишня и черная капуста.С плотностью, подобной Ipé, работать легче. Естественно, патина приобретет серебристый оттенок. Доступны от некоторых поставщиков в вариантах с предварительно выполненными пазами или шпунт-паз для установки со скрытой системой крепления.

Композитный настил представляет собой продукт объединения древесных волокон или переработанной бумаги с переработанным пластиком. Он не раскалывается, не коробится, не трескается и не отслаивается. Благодаря технологии изготовления композитный материал не привлекает термитов. Низкие эксплуатационные расходы, он не требует особого ухода, кроме подметания и мытья, но будьте осторожны с посудомоечными машинами.При использовании на высоких мощностях мойка может повредить поверхность композитных настилов. Несмотря на то, что в изделии содержится древесина, эти плиты не впитывают значительного количества влаги. Поскольку они содержат пластик, они будут расширяться в условиях жаркого климата. Срок службы композитных настилов — не менее 25 лет.

Цвета варьируются в зависимости от производителя. Поверхности могут быть гладкими или текстурированными, чтобы выглядеть как дерево. Цвета блекнут, как у натурального дерева. Поверх композита можно нанести пластиковую поверхность, чтобы предотвратить появление пятен и царапин, а также уменьшить облицовку.

Профили могут быть шлицевыми или гребенчатыми для облегчения установки со скрытыми системами креплений. Плиты производятся в нескольких профилях, включая зубчатые, полые, с открытыми полками или текстурированные с обеих сторон, гладкие с обеих сторон или сочетание вышеперечисленного.

Каждый производитель предоставит совет по установке систем. Если платы не имеют пазов или фланцев для установки, рекомендуется прикрутить винтами торцевую поверхность. Некоторые производители предлагают шурупы подобранного цвета. Доски должны поддерживаться через каждые 16 дюймов, а расстояние между концами досок следует учитывать в зависимости от климата.

Поскольку эти плиты содержат пластик, некоторые типы могут нагреваться и изгибаться, чтобы обеспечить конструктивные особенности, недоступные для деревянных изделий.

Пластиковые террасные доски производятся из чистого пластика (ПВХ) без древесных волокон. ПВХ не гниет, не оставляет пятен, не выцветает и не впитывает влагу. Профнастил из ПВХ весит около половины многих композитов. Эти доски могут быть установлены с расстоянием между балками 24 дюйма. Производители пластиковых настилов могут предложить пожизненную гарантию на материалы для настила.

Алюминий деки изготовлены из алюминия с порошковым покрытием для уменьшения тепловыделения материала. Водонепроницаемый, защищающий от пятен и насекомых, алюминий не деформируется и не горит.

Алюминиевые настилы устанавливаются без зазоров, что делает их подходящими для второго и третьего уровней здания, поскольку они не протекают и обеспечивают водонепроницаемую зону внизу. Алюминиевые настилы выдерживают нагрузку 240 фунтов на квадратный фут, поэтому настилы верхнего уровня безопаснее, а снеговые нагрузки не повредят их.

Покрытия имеют нескользящую поверхность и могут быть созданы в нескольких цветах, даже с рисунками под дерево. Краска или консерванты не требуются, что делает их необслуживаемыми.

рисунков и 4 вида — nwhistorycourse.org

Изготовить чердачную лестницу своими руками несложно, если заранее продумать ее конструкцию и правильно выбрать материалы для работыОптимальный вариант, чтобы подняться на чердак без риска для здоровья — это специальная лестница, которую не сложно построить своими руками. .Уместна чердачная лестница, как в помещении, так и за его пределами, то есть с улицы. Использовать лестницу внутри дома удобнее, ведь в этом случае неважно, какая погода на улице. К не очень высоким зданиям ведут лестницы. Покупая лестницу, необходимо указать максимальную нагрузку, которую она способна выдержать при эксплуатации, а также ее размер и длину помещения от пола до потолка.

Как сделать чердачную лестницу своими руками

Прежде чем приступить к обустройству комнаты на чердаке, необходимо продумать место лестничного устройства.Он предполагает наличие входа на чердак, то есть люка, а значит, и двери в потолке. Правильнее будет обустроить дверь и лестницу в прихожей или коридоре, ведь эти участки дома не являются жилыми.

При выборе места для установки лестницы лучше выбирать нежилое помещение, в том числе коридор

Компания «Оман» предоставляет широкий ассортимент чердачных лестниц. Этот продукт прочный и надежный, выдерживает большие нагрузки.Раньше мансардный вход оформлялся снаружи дома, но у него есть свои недостатки — погодные условия. Есть возможность, конечно, забраться на чердак через импровизированный мебельный кабинет, но это небезопасно, поэтому не обойтись без прочной лестницы, которую можно закрепить и откинуть. Это может быть дерево и металл.

Складная лестница компактнее, поэтому пользуется большим спросом, чем стационарная.

Складная лестница после использования помещается вверху. Это экономит место в комнате.Люка можно было бы сделать более привлекательным, если бы он собирался закончить.

Типы складных лестниц:

Многосекционные — складываются как матрешки.
Телескопический — состоит из пары выдвижных секций. Недостаток — в сложенном виде занимают много места.
Ножницы — металлические. Секция сжимается у складной лестницы.
Fixed — К преимуществам можно отнести надежность, доступность, длительный срок службы.

последний вид изъянов — слишком громоздкий, чтобы не экономить место.

Чертежи сборки своими руками лестницы на чердак

Деревянные лестницы не выдерживают слишком высоких нагрузок. Но металлические лестницы более прочные и выдерживают большие нагрузки при эксплуатации. Откидную лестницу на чердак можно сделать самостоятельно.

Существует несколько вариантов лестницы, выполненных своими руками — от простых конструкций до более сложных. Найти чертежи для строительства лестницы в доме не проблема.

Следует заранее определиться с целями, для которых предназначена лестница, ведь деревянная конструкция выдерживает большие нагрузки.

Лестницы двухсекционные, первая из них компактно уложена под потолок.В зависимости от стиля дома лофт располагается где угодно — например, в гараже.

Эту лестницу можно построить за пару часов, при необходимости иметь под рукой такой материал:

Рулетка;
Лестница;
Ножовка по металлу;
петля;
Несколько стержней;
Саморезы и анкеры.

Как сделать чердачную лестницу своими руками

Длина лестницы, ведущей на чердак, нужна больше, чем длина от потолка до пола.Она член секций, размер которых важно определить правильно. Размер одной секции должен соответствовать размеру люка, другой немного короче первого, чтобы не задеть потолок в процессе наклона. Раздел 3 нумеруется в соответствии с остаточной длиной сегмента. Одна планка должна быть соединена с верхним концом лестницы с помощью петель. Следующая планка должна быть прочно закреплена внизу лестницы.

Для создания более надежной и безопасной конструкции необходимо смонтировать — две направляющие по другую сторону марша.

При регенерации чердачной лестницы не забываем о приспособлениях, которые помогут обезопасить конструкцию

Примите все необходимые меры, чтобы не препятствовать движению по лестнице. Для закрепления карты петля должна отмерить от нижней части лестницы 2/3 ее длины, а затем сделать в этом месте надрез. Разрез необходим для закрепления петель, которые должны быть расположены на задней лестнице, чтобы иметь возможность правильно складываться. Необходимые элементы для строительства чердачной лестницы — доска заданного размера и ширины.

Производственный процесс:

На одной из досок нужно нанести разметку угла штриховки.
Затем отметьте расположение лестницы. Для этого важно плотно закрепить доску скотчем — затем повернуть разметку вправо.
Сами секции соединяются петлями. Для этого проделываем отверстия под болты.
Специальное устройство, называемое роутером, нужно, чтобы все грани придали законченный вид.
Обозначения на распиливаемой доске.
Ступеньки лестницы необходимо обрезать с учетом желаемой ширины и песка.
Затем скрепите все детали шурупами, используя клей.

Устройство чердачной лестницы

Установку чердачных лестниц лучше доверить мастеру, если нет уверенности в своих силах и навыках. Приобретая готовую лестницу, не слишком много спрашивать о наличии бесплатных услуг по установке, это сэкономит вам время и нервы.

Если принято решение о самостоятельной установке складной конструкции, необходимо собрать подготовленные элементы и установить на нужные места.Если весь механизм работает исправно, необходимо разобрать и деревянные элементы, чтобы обработать лаком, а металлические — покрыть грунтом и покрасить.

Верхняя часть трапа крепится скобами к люку люка. элементы из металла, а также из дерева можно сделать своими руками.

Перед установкой лестницы следует произвести правильные размеры как дверцы чердака, так и лестницы

Петля с крючком, необходимая для крепления лестницы, чтобы избежать ее случайного открытия.Крючок крепится к стене, петля к перекладине.

Оформление набора может быть следующим:

Необходимо проверить соответствие проема чердака габаритам двери.
На двери закрепите дополнительные доски, через которые выстроится лестница при ее расширении.
Затем поднимите лестницу и опирайтесь на опору доски.
В процессе крепления лестничного ящика важно, чтобы углы были прямыми. Чтобы соблюсти это условие, вставьте проставки.
Коробка лестница на болтах с саморезами.
Затем заберите опорную доску, и лестницу-толкающую.
Зазор между отверстием и коробом, заполненный специальной пеной.
Отпилите нижнюю часть лестницы, убедившись, что ее длина равна высоте комнаты.
При необходимости можно отрегулировать наклон конструкции.

Чердачные складные лестницы удобно и компактно складываются в блок, располагаются на потолке чердачных кабинетов и надежно фиксируются встроенным дверным замком люка.В таких конструкциях дверь утеплена и не пропускает шум.

Как установить чердачную лестницу (видео)

№

В моделях лестниц есть ряд секций, а изделия из дерева покрыты специальным лаком, защищающим материал от внешних воздействий. Детали лестницы изготовлены из металла, обладают антикоррозионными свойствами. Монтаж таких конструкций прост и не требует специального оборудования.

Детали: лестница на чердак своими руками (фото примеры)

Складная электрическая стремянка на чердаке с дистанционным управлением, лестница для просмотра, ADA Подробная информация о продукте от Henan Youpin Home Ladder Co., Ltd. на Alibaba.com

Складная электрическая стремянка на чердаке с дистанционным управлением

Описание продукта

Складная электрическая стремянка на чердаке с дистанционным управлением в основном используется на чердаках, чердаках и в магазинах с ограниченным пространством. Также в качестве основного канала для связи наверху и внизу.

Это стабильный, недорогой, красивый и практичный, простой в эксплуатации и установке. Это лучший выбор для замены фиксированной лестницы и экономии внутреннего пространства.

Технические параметры:

0 Материал протектора75 Длина 9000 9000 Форма цепей

Стандартный размер проема	700×900 мм, 700×1000 мм, 700×1200 мм, 800×1000 мм, 800×1200 мм
Лучшая высота пола	2 метра-3.2 метра
Максимальная нагрузка	300 кг
Напряжение, мощность	24 В, 150 Вт
Материал лестницы	Углеродистая сталь
Углеродистая сталь
40 см
Ширина ступени	14 см / 10 см
Расстояние между двумя ступенями	25 см
Кол-во ступеней	8-14
Алюминий	Толщина цепи.0 мм
Толщина протектора	1,0 мм
Доступный цвет	Белый / Черный / Оранжевый / Синий
Материал рамы / поручня	Сталь
Высота рамы	17 см	Форма ножниц
Толщина термоизоляции двери	27 мм
Коэффициент термоизоляции	1,1 Вт / м ² K
Материал дверцы с отжимом	10 мм Одиночная защелка 18 мм Плата
Гарантийный срок	1 год

Примечания по настройке:

Если размер проема чердака не соответствует нашему стандартному размеру, мы предоставляем услуги по настройке для площади 1 квадратный метр открытие.Требования, указанные ниже:

1, Дайте нам размеры раскрытия длины, ширины, толщины.

2, Укажите высоту по вертикали от первого этажа до потолка. Обычно максимальная высота, которую мы можем сделать, составляет 3,5 м для чердачной лестницы.

3, Дайте знать, у стены проем или нет.

Этапы установки:

Складную электрическую стремянку на чердаке с дистанционным управлением легко установить. Выполните следующие действия.

Преимущества складной электрической стремянки для чердака с дистанционным управлением :

1.Занимая небольшое пространство

Традиционная лестница является фиксированной и занимает определенное пространство, но электрическая стремянка на чердаке с дистанционным управлением в закрытом состоянии не занимает места внизу.

2. Хороший изоляционный эффект

Дистанционное управление Складная электрическая стремянка на чердаке плотно закрыта, дверца люка может препятствовать вентиляции воздуха внизу и наверху. Благодаря этому температура внизу не зависит от температуры наверху.

3. Высокая степень маскировки

Складная электрическая стремянка на чердаке с дистанционным управлением может спрятаться на чердаке, заблокировав дверной люк, что позволяет более рационально использовать ограниченное пространство.

4.Easy operation

Дистанционное управление складывая электрическую стремянку на чердаке легко открывать и закрывать. Она очень удобна и гибка в эксплуатации.

Информация о компании

Компания Henan Youpin Home Ladder Co., Ltd., основанная в 2000 году, расположена в провинции Хэнань, древней столице Китая. Удобство транспортировки и быстрая логистика.

Мы занимаемся изготовлением телескопических чердачных лестниц / чердачных лестниц / чердачных лестниц, в основном используемых в домашних чердаках, подвалах, комнатах для солнечного света и т. Д.Наша продукция широко используется во всем мире.

У нас есть отдел дизайна, инжиниринга, рекламы, мы являемся крупным крупным предприятием независимых исследований, проектирования, продаж, монтажа и обслуживания.

Наши продукты имеют конкурентоспособные цены и очень хорошее качество. Мы очень строгие в процессе и считаем, что качество является наиболее важной частью предприятия. Мы прошли сертификацию CE, что является еще одним доказательством и гарантией нашего хорошего качества.

Мы придерживаемся «новаторского, предприимчивого, реалистичного и новаторского» духа предприятия, добросовестно в качестве критерия обеспечения качества, взаимной выгоды, прилагаем все усилия для удовлетворения требований отдельных клиентов для более совершенного обслуживания и стабильного качества. продукция.

Мы тепло приветствуем клиентов со всего мира, чтобы посетить нас, с нашим многогранным сотрудничеством и совместно осваивать новые рынки, создавать блестящие!

Упаковка и доставка

Наша стандартная упаковка для складной лестницы на чердаке с дистанционным управлением будет представлять собой деревянный ящик с пенопластом. Материал деревянного ящика — фанера и не подвергается фумигации. Однако, если у покупателя есть особые требования, мы можем изготовить пакет согласно инструкции по упаковке клиента. Приблизительный размер упаковки и вес стандартной модели, как в таблице ниже.

2. 9032 м

Размер проема	Высота пола	NW (кг)	GW (кг)	Размер без упаковки	Размер в упаковке
700×900 мм	Менее 2,8 м		75	75x95x43 см	101x81x67 см
700×1000 мм	Менее 3,2 м	78	91	75x105x43 см	111x81x67 см
700×1200 мм	80	95	75x125x43cm	131x81x67cm

FAQ

Вы торговая компания или производитель?	Производитель с заводом.
Сколько типов чердачных лестниц вы производите?	У нас есть чердачные лестницы ручного и электрического типа, настенные, боковые, четырехцветные (белый, синий, оранжевый, черный) и 3 вида материалов (углеродистая сталь, алюминиево-магниевый сплав, титан-магний. сплав)
Какой требуемый размер и высота пола?	Наши стандартные размеры для проема чердака: 700×900 мм, 700×1000 мм, 700×1200 мм. И лучшая высота пола ниже 3,2 м. Наибольшая высота, которую мы можем сделать для потолочной лестницы, составляет 3,5 м, для настенной лестницы — 4 м, для вертикальной лестницы — 3 м.
Доступна ли чердачная лестница на заказ?	Да, укажите требуемый размер, спецификацию или чертежи. У нас очень богатый опыт настройки.
Как установить чердачную лестницу? Это сложно?	Установка очень проста, лестница собирается перед отправкой.просто следуйте нашим инструкциям при установке, у нас также есть установочное видео на нашем веб-сайте для облегчения понимания.
Какая максимальная нагрузка?	Максимальная нагрузка — 300 кг, безопасная нагрузка — 200 кг.
Надежно ли качество? Как насчет послепродажного обслуживания?	Качество надежное, мы имеем 16-летний производственный опыт и прошли сертификацию CE. Срок службы продукции составляет 20 лет. Все продукты имеют 2-летний гарантийный срок, и мы предоставляем бесплатные аксессуары, если есть проблемы, покупатель оплачивает доставку.
Каковы ваши сроки доставки?	1, Как правило, образцы будут отправлены немедленно в течение 5-10 дней, если товар есть на складе. 2, Обычно в течение 30 дней, пожалуйста, подтвердите с нами перед заказом.
Каковы условия оплаты?	1, Обычно 100% T / T заранее для образцов. 50% депозита, 50% против документов T / T для оптовых партий. 2, Western Union / Paypal приемлемы для небольших сумм. 3, Л / К приемлем на большую сумму. Добро пожаловать, разместите заказ на Alibaba.com, торговый заказ — хороший выбор.
Какой у вас доступный порт отгрузки?	Обычно Тяньцзинь. Доступны другие порты, но за дополнительную плату.

Наши услуги

Профессиональные	С 16-летним опытом производства чердачных лестниц.
Профессиональные	Профессиональная производственная линия, хорошо обученные рабочие, строгий стандарт контроля качества.
Сертификат	CE
Наша служба	Запрос будет выполнен в течение 24 часов.
	Мы принимаем любые чертежи или ваши образцы для разработки нового продукта.
	У нас хорошая и профессиональная команда.
	Любые небольшие проблемы будут решены в кратчайшие сроки.
	Специальная скидка и защита торговых площадей для наших дистрибьюторов.
	Эксклюзивное и уникальное решение может быть предоставлено нашим клиентам нашими хорошо обученными и профессиональными инженерами и персоналом.

Чердачные лестницы

Советы по установке чердачных лестниц — грубые проемы

Хотите добавить лестницу к существующему пространству? Складывающаяся или исчезающая чердачная лестница — отличный способ подняться и спуститься в ограниченном пространстве. Проем в потолке для этих систем лестниц варьируется от модели к модели.Тем не менее, обычная недорогая складная чердачная лестница обычно умещается в пространстве шириной 22 дюйма и длиной 54 дюйма. Вы можете купить настоящую исчезающую чердачную лестницу, для которой требуется проем шириной 30 дюймов и длиной 8 футов. Размер проема зависит от длины лестницы или лестницы.

Создание проема в готовом потолке

Как создать прямоугольный проем для системы доступа на чердак? Если у вас есть сборная стропильная крыша, это совсем несложно. Почему? Потому что ферму нельзя разрезать! Вы просто поместите лестницу между фермами.Если у вас обычная каркасная крыша или чердак, а балки перекрытия потолка / мансарды имеют 16 дюймов по центру, тогда нам придется заняться столярными работами. Давай приступим к работе.

Когда вы решите разрезать балку перекрытия или перекрытия чердачного перекрытия, вы в некоторой степени меняете динамику конструкции. Нагрузка, которую несла эта единственная разрезанная балка, должна передаваться на балку с обеих сторон. Чтобы приспособиться к дополнительной нагрузке, вам необходимо добавить балку рядом с каждой неразрезанной балкой по обе стороны от разрезанной балки.Добавить эту балку не всегда просто. Электрические провода могут проходить через систему балок. Доски пола, возможно, придется подтянуть. Поднять балку перекрытия на чердак может быть даже непросто!

В случае сомнений вы можете позвонить инженеру-строителю для получения профессионального заключения. Это может сэкономить вам немного времени, особенно если в непосредственной близости от предполагаемой лестницы есть стены. Эти стены могут легко нести нагрузку, или существующие балки чердачного этажа могут быть слишком большими.

Создание проема

Не всегда можно быть уверенным, что балки перекрытия мансарды будут квадратными или параллельными / перпендикулярными стенам второго этажа.Таким образом, вам нужно нарисовать потолок внизу там, где вы хотите лестницу. Отцентрируйте на потолке приблизительные размеры проемов, предоставленные вам лестничной компанией. Черновой проем — это проем, который вы создаете с помощью грубого деревянного каркаса или балок перекрытия чердака. Обычно она на 1/2 дюйма больше по ширине и длине, чем фактическая конструкция лестницы.

УБЕДИТЕСЬ, что вы проверили, где в чердаке будет заканчиваться лестница. Вы же не хотите подниматься по лестнице или ступенькам прямо в стену или другое препятствие на чердаке.

Вам также необходимо учитывать зазоры, необходимые для складных лестниц при их раскладывании. Складные лестницы всегда складываются дальше, чем грубый проем. Расположите грубый проем слишком близко к стене, и вы не сможете развернуть лестницу!

Проверьте начертанное вами отверстие на квадрат. Чтобы лестница могла поместиться, она должна быть квадратной! Он квадратный, когда диагонали противоположных углов равны. Используйте аккуратный квадрат для обрамления, чтобы разметить проем, и вы должны быть очень близко.

Сделав грубый проем в потолке, забейте гвоздь за 16 пенни в чердак в каждом углу проема лестницы. Посмотрите на чердак, чтобы увидеть, где кончаются гвозди. Убедитесь, что на вашем пути нет проводов, труб, каналов и т. Д. Если территория забита инженерными коммуникациями, возможно, вам стоит переосмыслить место доступа …..

Если вам нравится это место, используйте пилу или другую пилу, чтобы вырезать отверстие. Делайте все возможное, чтобы оставаться на нарисованной линии. В этом вам поможет каркас в проеме на чердаке.

Обрамляйте проем перекрытиями того же размера, что и на чердаке. Возможно, вам придется удвоить балки, несущие нагрузку от других балок! Используйте крючки для балок, чтобы прикрепить балки, которые переходят друг в друга под углом 90 градусов. Не используйте кровельные гвозди! Используйте структурные гвозди для подвешивания балок.

Убедитесь, что все балки, которые вы устанавливаете, расположены вертикально или вертикально. Используйте квадрат или уровень для создания отвесов. Черновой проем в потолке должен соответствовать черновому проему на чердаке.

Чердачная лестница может быть очень тяжелой. Вы не сможете удержать его на месте и прикрепить самостоятельно или с помощью помощника, держащего его. Вы должны создать небольшой выступ, на который будет опираться лестница, когда вы прикрепите ее к грубым элементам каркаса. Этот выступ не должен выходить слишком далеко за пределы грубого отверстия. Если это произойдет, панель заподлицо с потолком. В большинстве случаев требуется, чтобы рама лестницы была заподлицо, а не панель. Проверьте свои направления, чтобы увидеть. С помощью рамы заподлицо вы можете отделать лестницу так же, как дверные проемы и окна по всему дому.Посмотрите на них, и вы поймете, что я имею в виду.

Крепление лестницы к черновому проему

Подумайте, сколько весит лестница в сборе, вы и все коробки, которые вы перенесете на чердак. Если вы используете тонкие гвозди или шурупы для гипсокартона, чтобы прикрепить лестницу в сборе к грубому проему, вы — ДУРАК! Прочтите указания. Большинству производителей требуются гвозди на 16 пенни и / или болты с шестигранной головкой на 1/4 дюйма. Просверлите отверстия для этих креплений, чтобы не повредить каркас. Сверление важно.Каркас может не треснуть сейчас, но может позже, когда температура чердака приготовит и зажарит пиломатериалы.

Обрезка откидных стрингеров лестницы

Самая большая проблема может заключаться в выполнении точных надрезов в нижней части складывающихся стрингеров лестницы. Чтобы понять это, не нужен ученый-ракетчик. Просто нужно терпение.

Большинство складных лестниц делятся на три секции. Нижняя часть — это та, которую нужно обрезать по размеру. Вы делаете это, открывая лестницу и складывая вторую секцию.Оставьте третью часть сложенной на второй части.

Возьмите обычную стальную рулетку. Сдвиньте его по верхнему краю косой балки. Обратите внимание на размер конца второго стрингера, когда он, наконец, коснется пола. Сделайте это с обеих сторон. Разверните третью секцию лестницы. Отмерьте стрингер от точки петли. Сделайте отметку. Проделайте ту же процедуру и с нижней частью лестницы. Нижнее измерение должно быть меньше верхнего. Если нет, значит, вы как-то дурачились.Если вас беспокоит распил, сделайте пробный надрез на куске пиломатериалов такого же размера. Убедитесь, что он такой же ширины, как и стрингер. Вырежьте тестовый образец и поместите его там, где должна быть третья часть. Если он работает, обведите его форму на стрингере!

Колонка В166

Сделай сам | Джексон EMC

Проект по повышению энергоэффективности дома, который вы можете реализовать самостоятельно

Закройте одно из самых неэффективных мест в доме

Скачать инструкцию и схему (PDF-файл)

Материалы

Один лист 4’x8 ‘1/2 пенопласта
22-25 гвоздей 8d
Тюбик из латекса или силикона.
Инструменты
Универсальный нож
Карандаш или маркер
6 футов прямой край
Рулетка

Выдвижные чердачные лестницы внутри дома обеспечивают удобный доступ на чердак наверху.С точки зрения энергии, однако, это похоже на наличие многополосной автострады между внутренним кондиционированным пространством и необусловленным пространством на чердаке, по которому тепло поступает в ваш дом и выходит из него.

Единственный материал, изолирующий вас от экстремальных температур чердака выше опускающейся чердачной лестницы, — это кусок фанеры толщиной дюйма, который практически не имеет изоляционных свойств. Это сильно контрастирует с изоляцией, которая окружает проем чердачной лестницы. В результате под лестницей образуется горячая или холодная точка, что отрицательно скажется на вашем комфорте и ваших счетах за отопление и охлаждение.

Один из способов сделать эту автомагистраль ограниченным доступом — построить крышку люка на чердаке, которая закрывает чердачную сторону проема и уменьшает передачу тепла, не ограничивая доступ на чердак. Следующее пошаговое руководство проведет вас через этот процесс.

Инструкции по сборке крышки люка чердака

Измерьте внешние края деревянного каркаса лестницы на чердаке. У вас должно получиться два измерения.Более короткий размер для КОНЕЧНОЙ части крышки люка и более длинный размер для БОКОВОЙ части. Эти размеры будут внешними размерами крышки люка чердачной лестницы.

Теперь вы готовы вырезать две полосы из пенопласта размером 8 дюймов на 8 футов для боковых и торцевых частей (см. Схему пенопласта на чертеже). Положите лист пенопласта размером 4 на 8 футов на плоскую поверхность. Начиная с длинного края, отмерьте полоску пенопласта размером 8 дюймов на 8 футов. Отрегулируйте линейку и аккуратно вырежьте пенопласт.

Повторите шаг 2, чтобы получить два куска пенопласта размером 8 дюймов на 8 футов.

Чтобы вырезать КОНЕЦ, возьмите полоску пенопласта размером 8 дюймов на 8 футов. Измерьте длину КОНЕЧНОЙ детали вдоль одного конца. (Это более короткое измерение, полученное вами для проема чердачной лестницы на шаге № 1). Отметьте пенопласт в двух местах, чтобы использовать его в качестве ориентира для линейки. Вырежьте КОНЕЧНЫЙ кусок.

После того, как вы вырежете КОНЕЦ, возьмите оставшийся кусок поролона и используйте его, чтобы вырезать СТОРОНУ крышки люка.Возьмите длину, которую вы измерили для длинной стороны чердачной лестницы на шаге № 1, и вычтите 1 дюйм. Используя новое измерение СТОРОНЫ, измерьте длину оставшейся полосы пенопласта и вырежьте СТОРОНУ. Теперь у вас должна быть одна сторона и одна торцевая деталь.

Повторите шаги №4 и №5 с другой полосой пенопласта размером 8 дюймов на 8 футов. Вы можете использовать только что вырезанные КОНЕЧНЫЕ и БОКОВЫЕ детали в качестве выкройки, чтобы вам не пришлось снова измерять.

Возьмите четыре стороны коробки и установите их «всухую» в отверстие чердака, чтобы проверить, подходят ли они правильно.На этом этапе вы можете временно склеить их вместе.

ПРИМЕЧАНИЕ:

На этом этапе очень важно точно установить эти детали. Просмотрите чертеж для правильной сборки.

Крышка люка РАМА КОРОБКИ должна подходить к внешней стороне металлических рычагов и совпадать с деревянной рамой, которая удерживает чердачную лестницу на месте. В противном случае вы можете отрегулировать РАМКУ КОРОБКИ, чтобы она соответствовала размеру, прежде чем продолжить.Если вы уверены, что РАМА КОРОБКИ поместится в проем, вы готовы к ее сборке. Нанесите герметик на узкий короткий край одной БОКОВОЙ детали. Не забудьте просмотреть чертеж так, чтобы КОНЕЦ и СТОРОНЫ были правильно подогнаны. Убедитесь, что внешние края выровнены на одном уровне.

Вставьте три гвоздя 8d через КОНЦЕВУЮ деталь в СТОРОНУ, чтобы скрепить коробку. Обязательно вставляйте ногти прямо внутрь. Если ногти начинают торчать, поднимите ноготь и вставьте его прямо.Повторите этот процесс для остальных частей.

Измерьте внешние размеры вашей четырехсторонней РАМЫ КОРОБКИ, которую вы только что собрали. Перенесите эти размеры на оставшийся кусок пенопласта и вырежьте ВЕРХУ, используя прямой край и универсальный нож. Нанесите герметик на верхние края РАМЫ КОРОБКИ. Положите поролоновую ВЕРХУ на РАМКУ КОРОБКИ, стараясь совместить боковые и торцевые части с ВЕРХНИЕЙ.

Вставьте гвозди 8d через ВЕРХНУЮ часть в РАМКУ КОРОБКИ, чтобы удерживать крышку люка вместе.При установке гвоздей вы можете перемещать БОКОВЫЕ и КОНЕЧНЫЕ детали внутрь или наружу, чтобы ВЕРХНЯЯ ЧАСТЬ была заподлицо с внешней стороной РАМЫ КОРОБКИ.

Укрепите внутреннюю часть крышки люка, нанеся герметик на все внутренние швы.

На лишнюю милю

Теперь, когда крышка люка на чердаке построена и установлена, почему бы не выполнить простую герметизацию от воздуха в проеме лестницы? Купите ½-дюймовую самоклеящуюся поролоновую ленту в местном хозяйственном магазине.Оберните поролоновую ленту вокруг проема чердачной лестницы так, чтобы, когда вы закрываете дверь в свою опускающуюся лестницу, фанерное покрытие давило на пену. У вас будет достаточно плотное воздушное уплотнение и изолированный проем.

Установка лестницы на чердак, чтобы добраться до неиспользуемого пространства

В некоторых старых домах есть чердаки размером с небольшой амбар с мансардными окнами для света и воздуха.

Вы хотите несколько дополнительных спален или, может быть, боулинг, без проблем.Но в наши дни в большинстве домов чердак — это джунгли из ферм. Эти треугольные рамы поддерживают крышу, потолок внизу и перекрещиваются скобами, затрудняющими доступ даже для хранения нескольких ящиков.

Во многих домах есть люки, но нет никаких средств доступа, кроме лестницы. Чтобы так или иначе использовать пространство, первым шагом является планирование эффективного доступа, и есть несколько возможностей с разными типами чердачных лестниц.

Некоторые требуют переделки каркаса мансардного этажа — несложная работа с балками 2 на 8, граничащая с невозможным с фермами.Некоторые лестницы имеют большие наклонные следы и требуют значительного участка потолка и пола ниже, в то время как другие выдвигаются и тянутся почти прямо вниз.

Варианты каркаса

Фермы используются в большинстве домов, потому что они дешевле, чем цельные стропила и балки.

Недостатком является то, что вы не можете удалить секцию здесь и там, потому что лабиринт бревен требует поддержки каждого члена. Технически это возможно, но потребуются чертежи архитектора или инженера, временные распорки и действительно хороший плотник.

Если фермы установлены на 16 дюймов по центру, готово. Если они расположены на 24 дюйма по центру, некоторые компании делают люки и лестницы, чтобы они поместились между ними — с трудом. Это если фермы идут в правильном направлении, параллельно пространству, необходимому для лестницы, и имеют надежную опору на площадке внизу.

Если фермы проходят перпендикулярно лестничной площадке, у вас все еще может быть место для почти прямой модели, но не для удлиненной лестницы с большим углом.

С массивными балками, такими как 2 на 8 на мансардном этаже, есть несколько решений, независимо от того, в каком направлении они идут.

Вам может понадобиться плотник для обработки некоторых опций, а также небольшая косметическая работа над гипсокартоном потолка и отделкой для отделки. Но это базовый фрейм.

Вкратце, деревянные балки вокруг нового проема увеличены вдвое, чтобы выдерживать структурные нагрузки, которые раньше воспринимались тем, что было снято, чтобы освободить место для лестницы. При такой установке вы не ограничены узкой или почти вертикальной лестницей.

Опции лестниц

Чердачные лестницы поставляются в собранном виде и ввинчиваются в подготовленный проем.Традиционная модель имеет деревянные перила и ступеньки, которые спускаются из подпружиненного люка, а также несколько последних футов откидных ступеней. Цены начинаются примерно от 150 долларов и растут вместе с грузоподъемностью.

Поищите в Интернете крупных производителей, включая Bessler, Werner и Louisville Ladder, чтобы увидеть ассортимент — вплоть до раздвижных лестниц во всю длину номиналом 800 фунтов за более чем 1200 долларов. Эти агрегаты имеют цельные стрингеры (доски с каждой стороны ступеней) и не имеют шарнирной секции внизу.Они прочные и простые в использовании, но для хранения требуется просторный чердак, даже если система шкивов задвигает их ровно в карниз.

Один из самых маленьких следов — это телескоп Вернера, подпружиненная телескопическая лестница на чердак, которая вставляется между прочными балками или фермами, установленными на 24 дюйма по центру.
