Как правильно соединять провода

В этой статье мы расскажем о том, как соединять провода между собой в квартире. Вопрос электропроводки очень актуален особенно для тех, кто решил самостоятельно делать ремонт. В основном людей интересует возможность и технология соединения проводов различных материалов и сечений между собой. Поговорим обо всем по-порядку.


СОДЕРЖАНИЕ:

  1. Можно ли соединять провода скруткой?
  2. Соединение одинаковых проводов
  3. Соединение проводов одного материала, но разного сечения
  4. Соединение алюминиевых и медных проводов разных сечений
  5. Соединительные колодки-защелки
  6. Как подсоединить люстру
  7. Важные замечания

Можно ли соединять провода скруткой

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной.

Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Как соединить провода одного материала и сечения

Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:

Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:

Нужно взять колпачок и навинтить на скрутку:

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это "как-бы" скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:




Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Как соединить провода медь и алюминий

Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:



Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала.

Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.

Соединительные колодки - защелки

Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:

У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать.

В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

  1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
  2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
  3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.



виды, преимущества и недостатки, правильное соединение

Электричество так привычно в современной жизни, что представить себе, как без него обойтись, практически невозможно. Если постирать или перемолоть мясо можно вручную, то телевизор, компьютер, мобильный телефон на углях, как утюг, не заработают. Электричество в каждом доме – это уже необходимость, и подается оно туда по проводам от внешних сетей. На входе в каждую квартиру или индивидуальный дом стоит распределительная коробка, от которой отходят провода внутренней электрической проводки.

Необходимость распределительной коробки

В первую очередь, распределительные коробки обеспечивают пожарную безопасность. Наибольшую опасность с точки зрения возникновения пожара представляют собой места соединения проводов.

Из-за большого сопротивления в местах недостаточного плотного контакта возникает нагрев проводки в этом месте, который может привести к пожару при контакте с горючими материалами стены.

Распределительная коробка исключает опасность возгорания, изолируя место соединения проводов.

Кроме того, распределительная коробка играет функциональную роль. Доступ к спрятанным в ней соединениям проводов значительно проще и удобнее, чем, если бы соединение каждого провода пряталось в стене в глубоких штробах, которые потребовалось вскрывать, нарушая отделку стен, при ремонте проводки.

И даже наружная распредкоробка выглядит эстетично по сравнению с торчащим из стены пучком кабелей.

Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.

Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой. Выбор способа соединения зависит от нескольких факторов:

  • соединяемые материалы. Это может быть алюминий, медь или их комбинация;
  • количество проводов в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
  • нагрузка в цепи;
  • сечение и количество жил.

Соединение скруткой

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания. Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью.

Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм длины проводов, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой. Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил.

Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания. Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания .

Соединение пайкой или сваркой

Этот способ является лучшим по сочетанию технологичности и надежности, но

требует некоторых навыков для выполнения качественного соединения.

Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять. Пайкой можно соединять и медные и алюминиевые провода с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом.

При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:

  • необходимость навыков в работе, трудоемкость процесса;
  • использование специального инструмента;
  • неразъемное соединение, то есть для ремонта его нужно полностью удалять;
  • увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже.

Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано. Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом

.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединитель для конкретного соединения. Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические.

Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают. Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки. Но есть и отрицательные моменты:

  • гильза деформируется при опрессовке и повторное ее использование невозможно;
  • необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с провода;
  • для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
  • достаточно большие затраты времени на монтаж электропроводки.

Соединительные изолирующие зажимы (СИЗ)

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают провода друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки. К недостаткам можно отнести:

  • постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
  • ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
  • невозможность смешанных соединений.

Болтовые соединения

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

К недостаткам винтовых зажимов можно отнести:

  • необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
  • необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка. С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики. С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием. Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:

  • соединение только двух проводов;
  • низкое качество самих колодок, из-за чего возможны нарушения в сети;
  • нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

Клеммы WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм WAGO могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку. Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость.

Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Клеммы могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости. Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя.

Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

Преимущества клемм WAGO:

  • возможность монтажа разнородных металлов;
  • возможность фиксации одновременно более двух проводов;
  • аккуратная фиксация тонких проводов;
  • хорошее качество соединения;
  • компактные размеры.

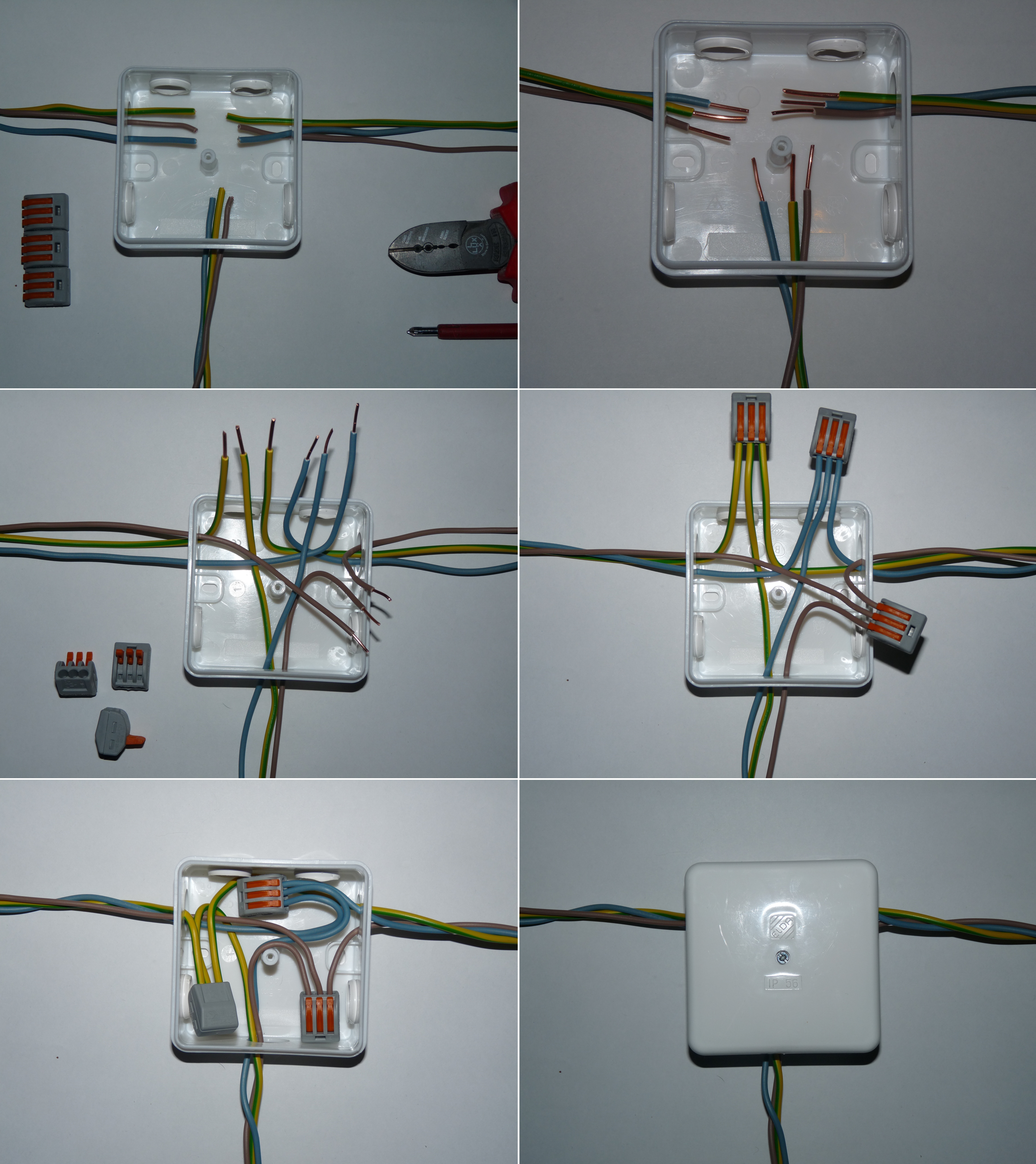

Соединение проводов в распределительной коробке

Из всех перечисленных способов соединения проводов в распределительной коробке не используются «орех» и болтовое соединение по одной причине – большие габариты. Все остальные способы имеют право на жизнь.

Остается уточнить два момента, какой способ использовать для соединения большого (три, четыре, пять) количества проводов и что делать, если нужно соединить провода разного сечения.

Для соединения проводов разного сечения хорошо подходят клеммы WAGO или более дешевый вариант – обычные клеммные колодки. А вот для большого количества проводников в распределительной коробке можно использовать несколько вариантов в зависимости от условий и стоимости монтажа:

  • клеммы WAGO;
  • опрессовка;
  • пайка;
  • СИЗы;
  • скрутка.

Естественно, предпочтительней всего использовать клеммы WAGO, а в самую последнюю очередь – скрутку.

При выборе решения нужно в первую очередь обеспечить безопасность и надежность эксплуатации электрических сетей, потом уже следуют долговечность и стоимость. И очень важно, чтобы соединения проводов, каким бы способом они ни выполнялись, были доступны для осмотра и обслуживания.

Как правильно соединить алюминиевые и медные провода, кабели

При монтаже проводки перед мастером встает вопрос, как правильно соединить кабель (провод) между собой для создания безопасного и надежного контакта. В данной статье мы предлагаем рассмотреть способы соединения проводов и их особенности. Следует помнить, что качество сращивания напрямую влияет на надежность контакта и, соответственно, работоспособность системы.

Соединения электроконтактов силового кабеля АВБбШв 4х120 и других типоразмеров должны соответствовать нормативным требованиям, которые регламентируют проведение электромонтажных работ:

  • Контакт в первую очередь должен быть надежным. Независимо от того, как соединить два провода, сопротивление контакта не должно превышать сопротивление целого отрезка проводника;
  • Контакт должен обладать механической прочностью, чтобы в случае растяжения не было повреждения и разрыва.

Данные требования являются общими для проводников АВБбШв 4х240 и любых других типоразмеров.

Скрутка – самый популярный способ сращивания кабелей

Самым простым и популярным вариантом является скрутка кабелей. Из-за легкости выполнения такой вариант встречается чаще всего. Для создания контакта участок не менее 5 см оголяют и скручивают токопроводящие жилы.

В качестве изоляции применяется ПХВ-лента или специальные соединительные изолирующие зажимы в виде пластиковых колпачков, которые не только изолируют, но и дополнительно удерживают электрический контакт. Колпачки удобны тем, что позволяют создать надежное крепление без применения специальных инструментов.

Выбирая способ создания контакта методом скрутки, вы можете использовать разные варианты крепления: ответвление, параллельное или последовательное соединение.

Данный способ удобен, однако его нельзя назвать универсальным, поскольку он подходит только для кабелей из одинаковых материалов. Если вы ищете, как соединить алюминиевый провод с медным, скрутку использовать недопустимо из-за вероятного окисления контактов.

Современной альтернативой привычной скрутке выступают скотчлоки – специальные соединители с гидрофобным заполнителем. Благодаря их использованию нет необходимости удалять слой изоляции провода. Кабели вставляют в соединитель и производят опрессовку с помощью пассатижей. Благодаря водоотталкивающему заполнителю скотчлок помогает избежать промокания контактов.

Сращивание проводов методом пайки

Соединение ВБбШв 4х50 и проводов других типоразмеров возможно, если их спаять между собой. В этом случае монтаж проводки потребует больше времени и сил, но данный способ более долговечный по сравнению с предыдущим. Многие мастера задают вопрос, как соединить алюминиевые провода между собой, чтобы не нагревались места соединений. При скрутке кабелей нередко возникает подобная проблема, так как через участок протекает ток и нагревает контакт. Из-за перегрева может произойти оплавление изоляции, что увеличивает риск аварийной ситуации.

Пайка в этом отношении более безопасна. Этот метод крепления формирует контакт с низким сопротивлением, обладающий высокой надежностью. Вы можете выбрать метод пайки, если вас интересует, как правильно соединить провода разного сечения между собой, чтобы избежать поломок и короткого замыкания.

Крепление кабелей с применением клеммных колодок

При монтаже электрооборудования нередко возникает вопрос, как соединить два кабеля витой пары или провода из разных материалов. Оптимальным решением станет крепление посредством клеммных колодок – клеммников. Так называют изолирующую пластину с контактами, которая нашла широкое применение при выполнении электромонтажных работ. Если вас интересует, как соединить провода между собой, если материалами для изготовления кабелей являются алюминий и медь, применение клеммных колодок позволит создать надежный и безопасный контакт.

Конструктивно изолирующие пластины бывают с затягивающим винтом и с прижимающими пластинами. Когда провода прижимаются винтом, при подсоединении контакта необходимо соблюдать повышенную аккуратность, чтобы избежать повреждения кабеля. Это особенно актуально, если вы ищете надежный способ, как соединить медные провода разного сечения или многожильные кабели большого сечения.

Если при монтаже использовать колодки с прижимающими пластинами, получается прочное и надежное соединение, так как пластина прижимает кабель к клемме.

Клеммы пружинного типа

Применение таких изделий обеспечит быстрое и надежное подсоединение контактов при сращивании кабелей с одним или множеством токопроводящих элементов. Для соединения с токопроводящей жилой снимают изоляционное покрытие и вставляют проводок в специальное отверстие, где он фиксируется пружинным зажимом. По сравнению с клеммами винтового типа на монтаж уходит вполовину меньше времени!

Клеммы с пружинным соединением весьма популярны еще и потому, что благодаря им сращивание кабелей получается не только надежным, но и устойчивым к влаге и вибрации.

Как срастить провода при прокладке электропроводки?

При монтаже системы электроснабжения в доме или на другом объекте нужно выбрать правильный способ, как соединить провода в распределительной коробке, какие схемы использовать, если в качестве материалов для изготовления кабелей применяется алюминий с медью.

Для сращивания кабелей чаще всего прибегают к обычной скрутке или пайке. Также можно использовать специальные сжимы или клеммники из пластика. Если объект состоит из нескольких комнат, в каждой из них устанавливается своя распределительная коробка, от которой идут питающие провода к электротехническим приборам. Исключение составляют лишь душевые и другие помещения, где уровень влажности стабильно повышен. В целях безопасности в таких помещениях нельзя устанавливать распределительные коробки.

Монтаж данных устройств зависит и от способа прокладки проводки. Если она проложена открытым способом, без штробления стен, то коробка также крепится поверх стены. Для скрытой проводки коробку монтируют внутрь стены, а снаружи остается лишь верхняя панель, под которой находятся провода.

Как соединить провода | Лучшие и быстрые способы

Как соединить провода? Пайка или сварка? Долго и неудобно. Надо искать паяльник или сварочный аппарат. Но скажу по секрету, что самое лучшее соединение  – это сварка, а потом идет пайка. Скрутка проводов? Дело хорошее, но не эстетично. Да и по новым правилам запрещено ее применять, разве что втихаря на даче. В настоящее время изобретены специальные соединители для проводов, которые очень облегчают жизнь электрикам и электромонтажникам. О них мы как раз и поговорим в этой статье.

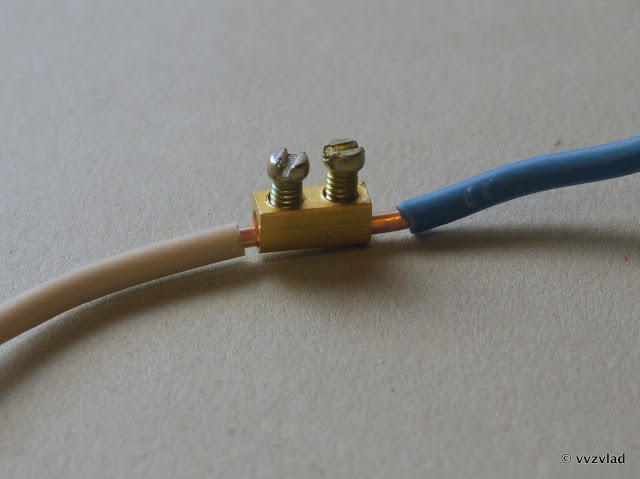

Винтовой клеммник

Применяется очень широко на производстве, а также в домашнем хозяйстве для соединения двух проводов между собой. Продается в виде кассеты по 10 штук и более. Сколько требуется, мы отрезаем и используем по надобности. Применяется в основном для соединения медных проводов. Для алюминиевых нежелательно. Алюминиевые провода обладают свойством текучести. Это значит, что через какое-то время зажатый алюминиевый провод будет “растекаться” из под зажимного болта и соединение ослабнет.

Преимуществом соединительных клеммников является то, что они очень дешево стоят и позволяют за считанные секунды соединить без проблем два провода между собой. Главное, найти подходящую плоскую отвертку.

Колпачки СИЗ

СИЗ – это соединительный изолирующий зажим. Применяется для соединения однопроволочных жил проводов с последующим их завинчиванием по часовой стрелке. Колпачки СИЗ очень удобны, но все-таки не очень надежны. Поэтому, если у вас имеется ответственная часть электропроводки, то лучше отдать предпочтение более крутым конкурентам колпачков СИЗ.

Как вы могли заметить, внутри колпачка стоит спираль, которая при завинчивании колпачка сжимает соединяемые провода.

На практике все это происходит примерно так: зачищаем два провода, а потом завинчиваем на них колпачок СИЗ

Клеммники ВАГО (WAGO)

Клеммники Ваго в настоящее время являются самыми топовыми соединителями для проводов. Хотя и у них есть свои минусы – это дороговизна и слабый коммутируемый ток. Ниже на фото показан принцип работы клеммников Ваго.

В настоящее время синюю изоленту уже можно отложить в долгий ящик. Если раньше с помощью нее построили Советский Союз, то сейчас в ней уже нет надобности. Гораздо проще все-таки сходить в ближайший магазин и купить соединители для проводов. Это не сильно ударит по вашему карману.  В результате ваш электромонтаж будет намного крепче и безопаснее.

Также не забывайте и про  силу тока,  на которую рассчитаны данные соединители. Не стоит, например, использовать клеммники ВАГО  на различные электрокотлы и мощные потребители энергии. В этом случае они могут не выдержать большой нагрузки, что приведет еще к более худшим последствиям.

Как соединить медные провода между собой в распредилительной коробке

Обустройство крупной электросети не позволяет использовать электрический кабель единым отрезком. Как правило, специалисты — монтажники вынуждены подбирать и соединять фрагменты проводов, подходящие по размерам под конкретный участок проводки. Соединение проводов выполняется в распределительных коробках, количество которых зависит от протяженности трассы. В одной коробке могут одновременно находиться транзитный провод, соединяющий распределительные точки, провод от «автомата» в распределительном щитке и кабель под выключатель или розетку. Соединения выполняются согласно заранее разработанной схеме. А их качество и надежность во многом влияют на проводящие свойства сети и исправность работы подключенного электрооборудования.

Как лучше соединить медные провода между собой?

Отрезки проводов могут соединяться между собой различными способами. Тип соединения выбирают в зависимости от набора факторов: размеров кабеля, планируемой номинальной нагрузки, вида конечного потребителя, способа изоляции провода и т.д. В настоящее время, специалисты применяют следующие способы кабельных соединений:

  • Скрутка с последующей пайкой или сваркой.
  • Монтаж с применением клеммных колодок.
  • Соединение с использованием «орешков».
  • Применение соединительных шин.
  • Соединение кабеля с использованием пружинных клемм типа WAGO.
  • Болтовой способ монтажа.
  • Соединение провода гильзами.

Каждый вариант имеет свои преимущества, которые необходимо рассмотреть подробнее.

Скрутка медных электрических кабелей

Основное достоинство метода — минимальный набор инструментов, необходимый для ведения монтажных работ. Мастеру потребуются пассатижи и катушка изоляционной ленты. При условии грамотного и надежного соединения обычная скрутка может прослужить десятки лет, не оказывая влияния на параметры тока. Обязательным условием выполнения работ является зачистка оголенных участков жилы перед соединением концов кабеля.

В некоторых случаях скрутку рекомендуется дополнительно усилить пайкой. Для этого потребуется флюс и припой из сплава олова и свинца. Можно пропустить через точку соединения кабелей кратковременный разряд сварочного тока. Оплавившаяся медь образует прочную каплю, которая надежно соединит отрезки кабеля на продолжительное время. Данный метод разрешен только при работе с кабелем, основой которого являются медные жилы.

Важное ограничение: метод скрутки запрещено использовать в помещениях с отделкой из древесины и в условиях повышенной влажности: частных деревянных домах, банях и т. д. В указанных помещениях скрутку дополнительно усиливают сваркой или пайкой, согласно требованиям ПУЭ.

Наиболее эффективной скрутка считается в отношении медных проводов. Алюминиевые токопроводящие жилы могут не выдержать нагрузки и сломаться, особенно — при интенсивной эксплуатации. Кроме того, при постоянном нагревании материал плавится и теряет форму, поэтому для него рекомендуется периодическое подкручивание контактов. В противном случае место соединения кабеля может подгореть и стать причиной пожара.

Попытка сэкономить и использовать в одной скрутке провода с разными материалами токопроводящих жил может иметь негативные последствия. Практика показывает, что соединение разнородных металлов нередко становится причиной электрохимической коррозии, разрушающей провод. Поэтому кабель приходится часто ремонтировать и менять поврежденные участки, что сводит на нет планируемую экономию.

Если скрутка выполняется в отношении однородных металлических сплавов, рекомендуется использовать специальный изолирующий зажим. Изготовленный в виде колпачка, он выполняет сразу две функции — изолирует оголенные участки токопроводящей жилы и надежно фиксирует участок скрутки. Метод более эффективен, чем применение изоляционной ленты. Единственное условие — соответствие размеров колпачка и диаметра соединяемых проводов, чтобы зажим плотно прилегал к поверхности кабеля.

Клеммные колодки

Популярный способ соединения кабелей, основанный на применении специальной клеммной колодки. Внутри ее пластикового корпуса имеются металлические гильзы с резьбой. Провод, вставленный в гильзу, надежно зажимается винтами. Латунный сплав, из которого изготавливаются гильзы, отличается прочностью и имеет продолжительный срок службы.

Ответвительные кабельные зажимы

Орешки, или кабельные зажимы применяют для соединения кабелей с токопроводящими жилами из разных сплавов. Кроме того, данный способ считается эффективным при обустройстве ответвления от основной магистрали без необходимости разрыва главного кабеля. Конструкция «орешка» представляет собой корпус с двумя прижимными плашками, разделенными центральной пластиной. Метод крепления кабелей — болтовой. Взаимный контакт жил соединяемых проводов осуществляется через металлическую пластину. Область применения кабельных зажимов — монтаж провода на входе в здание или переход с внешнего алюминиевого провода на медный кабель внутренней разводки.

Соединительные шины

Обустройство соединений в щитках или одновременно нескольких рабочих жил нейтрали выполняется с применением специальных шин. Нулевая шина при этом устанавливается внутри щитка или на DIN рейку на специальную изолирующую подставку, а «земляная» шина фиксируется на корпусе. Отверстия для подключения жил оснащены прижимными винтами. Данный способ соединения кабеля предусматривает периодическое подтягивание винтовых креплений по причине их ослабевания по мере эксплуатации. Данное требование особенно актуально для алюминия, который начинает плавиться в условиях постоянного нагревания. Подтягивание жил обеспечит надежный контакт подключенных проводов и позволит избежать короткого замыкания.

Пружинные клеммы WAGO

Недостатки винтового соединения кабелей заставили придумать более эффективные методы креплений, не требующие частой ревизии. Одним из вариантов стали пружинные клеммы особой конструкции, изготовленные на немецком предприятии WAGO. В них соединение кабелей осуществляется с помощью плоскопружинных зажимов, использовать которые можно без применения дополнительного инструмента. При этом возможно соединение любых медных и алюминиевых кабелей в различных пропорциях без риска ухудшения проводящих свойств проводов.

Конструкция используемых в клеммах пружин имеет важное преимущество — их прижимное усилие постоянно, не уменьшаясь по мере эксплуатации кабеля. При этом пружины подвижны, подстраиваясь под диаметр токопроводящей жилы. Усилие прижима прикладывается только к поверхности металла, тогда как структура жилы не деформируется и не разрушается под постоянным давлением. Таким образом, надежный и безопасный контакт жил сохраняется на всем протяжении срока эксплуатации кабелей.

Популярность соединения проводов с применением пружинных клемм во многом обусловили преимущества указанных соединительных элементов. Здесь стоит обязательно отметить:

  • Существенное сокращение времени монтажных работ.
  • Наличие отдельного изолированного клеммного места под каждый проводник.
  • Защиту кабеля от повреждений и негативного внешнего воздействия.
  • Аккуратный вид и компактные размеры мест соединений кабеля.
  • Безопасность. Случайное прикосновение к неизолированным контактам исключено.

Ассортимент клемм позволяет подобрать оптимальный вариант в зависимости от типа кабеля. Так. Для одножильных проводов применяют изделия с втычными контактами. Жила с небольшим усилием вставляется в отверстие, где надежно фиксируется пружиной. Достать ее можно аналогичным способом, аккуратно выкручивая из гнезда без помощи инструмента. Универсальные клеммы с защелками позволяют соединять провода с различными типами жил и площадью их сечения. Установка клеммы занимает несколько секунд, а само приспособление гарантирует надежное соединение кабелей. Вариант рекомендован для сборки временных схем.

Надежность соединения кабелей в пружинных схемах обеспечивается благодаря газонепроницаемости и прочности конструкции. Допускается использовать клеммы при температуре воздуха до 85°C, а отдельные модели — до 105°C в сетях под напряжением до 450В.

Если пружинные клеммы планируется использовать для соединения алюминивых кабелей, специалисты рекомендуют применять специальную контактную пасту. Она необходима для торможения процесса окисления жилы и эффективно снимает поверхностную окисную пленку с поверхности металла. В ассортименте клемм WAGO имеются модели, где заполнение клемм пастой выполнено еще на этапе производства.

Для подключения светильников рекомендуется использовать специальные типы пружинных клемм. С монтажной стороны здесь можно провести один или два одножильных провода из любого металла сечением до 2,5кв.мм, а со стороны светильника — один медный провод с сечением аналогичной площади. Для указанного типа клемм существуют ограничения по номинальной силе тока: для медных кабелей — 24 Ампер, для алюминиевых — 16 Ампер.

Болтовое соединение кабелей

Помимо «орешков» и пружинных клемм, соединение кабелей из меди и алюминия можно выполнять методом болтового соединения. Для этого используют обычный стальной болт, на который навиваются изолированные участки жил кабелей. Для разделения жил применяют стальную шайбу, проложенную между навивами. Увеличить долговечность соединения можно с помощью шайбы Гровера, добавляющей контакту гибкости.

Гильзовое соединение

Способ считается очень надежным, несмотря на его очевидную простоту. Гильза подбирается под сечение проводов, токопроводящие жилы размещаются внутри и обжимаются вместе с гильзой. Изолировать гильзу можно с помощью термоусадочной трубки или изоленты.

Желаете уточнить, как правильно соединять медные провода в распределительной коробке? Звоните нашим специалистам по указанному телефону.

Как правильно соединить провода: методы, достоинства и недостатки

Ни одна электропроводка не обходится без соединений. Если к розеткам, выключателям, автоматам и шинкам провода и кабели присоединяются с помощью имеющихся в их составе зажимов, то коммутацию жил между собой в соединительной коробке можно выполнить разными способами.

Рассмотрим наиболее распространенные из них, выявив их недостатки и достоинства.

Соединение проводов скруткой

Наверное, этому методу столько же лет, сколько и самой электротехнике. Реализуется он несложно, не требует применения специального инструмента: понадобятся только пассатижи. Для большего удобства можно взять еще и утконосы (круглогубцы) или еще одни пассатижи.

Провода разделываются примерно на одинаковую длину, не менее 2 – 3 см. Затем они укладываются плотно друг к другу так, чтобы граница разделки изоляции у всех их совпадала. В этом месте они удерживаются от проворачивания пальцами или пассатижами. Круглогубцами удобнее, но главный критерий при их применении – не повредить изоляцию.

Затем концы проводов равномерно скручиваются «от руки». Довершается процесс пассатижами, при этом нужно добиться максимально возможного закручивания жил.

Способ простой, но крайне ненадежный.

Скрутка имеет свойство со временем ослабеть, контакт ухудшится со всеми вытекающими последствиями. Ослабление может произойти еще в ходе укладки проводов в соединительную коробку, пока их сгибают из стороны в сторону.

Интересное видео о способах соединения проводов смотрите ниже:

Этот способ если и применяют, то только в комбинации с другими методами соединения: опрессовкой, пайкой, сваркой или применением зажимных наконечников.

Существенным недостатком скрутки является невозможность соединить между собой провода из меди и алюминия, а также – необходимость использования изоляционных наконечников или изоленты.

Скрутка является условно разъемным соединением: разобрать ее при необходимости можно, но выполнить затем повторно качественное соединение сложно.

Интересное видео о соединении проводов:

Соединение проводов опрессовкой

Для этого используются специальные соединительные гильзы. Это полые внутри цилиндры (трубки) из меди или алюминия. Материал гильзы зависит от материала соединяемых жил. Универсальным вариантом является применение луженых или анодированных соединителей.

Внутренний диаметр гильзы выбирается, исходя из сечения и количества соединяемых проводников. Критерий правильного выбора – плотное вхождение их в отверстие соединителя. При этом их можно предварительно скручивать между собой, а можно вставить и так, параллельно друг другу.

Затем гильзу надо опрессовать специальными клещами. Для этого не годится другой инструмент: пассатижи или молоток.

Соединение получается надежным, но неразборным.

При необходимости рассоединения проводов потребуется отрезать гильзу. Чтобы предусмотреть возможность переразделки, нужно оставлять больший запас жил по длине, но не каждая коробка такое позволит.

Медь с алюминием соединять тоже нельзя: в гильзе они будут находиться рядом, образование гальванической пары и дальнейшее окисление неизбежно.

Требуют дополнительной изоляции. Правда, есть гильзы полностью изолированные, но они в основном используются для соединения двух проводников между собой.

Соединение проводов сваркой

В этом способе нет ничего нового: так соединены провода в коробках квартир, построенных еще в советское время. Для этого используются специальные сварочные аппараты небольшой мощности. Для бытовых целей их делают из понижающих трансформаторов.

Сначала выполняется скрутка. Затем, на границе разделки изоляции, к проводникам подключается один вывод от сварочного трансформатора с помощью зажима «прищепки» или «крокодила». Вторым выводом является угольный электрод. Уголь нейтрален по отношению к расплавленным металлам, его задача – сформировать на короткое время дугу. Присадок при сварке не используют, сложности могут возникнуть только при работе с алюминием.

После кратковременного касания угольным электродом кончика скрутки образуется шарик из расплавленного металла. Он надежно и навсегда соединяет провода между собой.

Недостаток этого метода – необходимость наличия сварочного аппарата, средств защиты глаз, соблюдение пожарной безопасности. Но соединение получается «на века». Причем, при необходимости его можно переразделать, отрезав сплавленный участок, и заварить снова.

Пользоваться таким методом рекомендуется при постоянном выполнении монтажных работ на заказ. Тогда покупка сварочного аппарата себя оправдывает.

Соединение проводов пайкой

Есть много сторонников и противников этого метода, но на самом деле действующие нормативные документы не рекомендуют пайку в большинстве случаев при соединении проводов. Но применять ее иногда приходится.

Сначала – опять скрутка. Паять два проводника, прислоненные друг к другу нельзя, при механическом воздействии на пайку соединение будет разрушено.

Потребуется паяльник (как правильно паять — читает тут), чем больше сечение проводов и их количество в скрутке – тем он более мощный. Оптимальным считается применение паяльника на 40 – 100 Вт. Меньше бессмысленно: для успешного соединения потребуется прогреть металл целиком, одновременно на всей длине соединения.

Прогретая паяльником скрутка сначала смачивается канифолью, затем на нее наносится капля припоя. Нагрев продолжают до равномерного покрытия припоем всей поверхности соединения, при необходимости изменяя положение жала.

Пайка имеет низкую механическую прочность.

Ей можно пользоваться для подготовки гибких проводов для соединения с клеммой прибора, но только не винтовой. В этом случае лучшим выходом из положения будет напрессовка на проводник гильзы или штыревого наконечника.

Ещё одно интересное видео о способах соединения проводов:

Винтовые и WAGO соединители

Винтовые наиболее часто используют для подключения кабелей к светильникам. Их достоинство при применении в качестве соединителей проводов: простота установки и наличие изолированной оболочки. Но предварительно эти провода лучше скрутить между собой.

Но самым технологичным методом является применение клемм типа WAGO.

Для каждого проводника в них имеется персональное отверстие, а удерживается он в нем с помощью пружинного зажима, позволяющего при необходимости отключить провод и вернуть его назад.

Как соединять провода в распределительных коробках?

При работе с электропроводкой повсеместно применяются распределительные коробки. Они позволяют экономичнее расходовать электрический кабель, поскольку делают необязательным прокладку отдельного кабеля до каждой розетки и каждого выключателя. Требуется лишь протянуть до нужной комнаты единственный кабель, а затем в распределительной коробке создать необходимые ответвления. Соединения проводов при этом оказываются доступными для ревизии, что делает возможным регулярную проверку состояния контактов.

Распределительные коробки бывают накладными, крепящимися к поверхности стены и встраиваемыми в заранее подготовленное углубление в стене. Материал, как правило - пластик, но также встречаются изделия из стали с антикоррозийным покрытием. В накладных коробках ввод кабеля осуществляется через сальники, препятствующие проникновению внутрь влаги, пыли и насекомых.

Использование распределительных коробок предъявляет высокие требования к надежности соединений проводов внутри них. Поэтому применение простых скруток запрещается. Тем более что имеется немало надежных вариантов соединений, каждый из которых обладает собственными преимуществами и недостатками.

Способы соединения проводов в распределительных коробках

Наиболее распространенными можно считать следующие 4 способа:

  1. Скрутка с последующей пропайкой или сваркой соединяемых проводов.
  2. Опрессовка.
  3. Болтовые соединения.
  4. Клеммные колодки и сжимы.

Выбор того или иного вида соединений определяется типом соединяемых проводов, сечением их жил, из какого металла они выполнены.

Скрутка с пайкой или сваркой

Этот способ лучше всего подходит для соединения медных проводов. Они в равной мере хорошо паяются и поддаются сварке. Пайка пригодна и для многожильных проводов, и для одножильных. Сваркой же соединяют одножильные провода.

Не рекомендуется скручивать вместе провода из меди и алюминия. Качество контакта этих металлов быстро становится неприемлемым. Плюс алюминий плохо поддается пайке и сварке. Также не удастся качественно пропаять скрутку из алюминиевых жил, поэтому для соединения таких проводов следует использовать другие способы. Подробнее об этом написано в этом материале.

Опрессовка проводов

В этом случае применяются специальные гильзы. После опрессовки они образуют плотный контакт с проводами, защищая их от воздействия внешней среды. Необходимым оказывается использование специального обжимного инструмента.

Доступно несколько разновидностей обжимных гильз:

  • гильзы медные (ГМ), лишенные какого-либо покрытия;
  • гильзы медные луженые (ГМЛ), поверхность которых покрыта сплавом олова, предотвращающим окисление и коррозию меди;
  • гильзы алюминиево-медные (ГАМ), используемые для соединения проводов из меди и алюминия;
  • гильзы алюминиевые (GL), используемые для соединения проводов из алюминия;
  • гильзы соединительные изолированные (ГСИ), обладающие слоем ПВХ изоляции поверх луженой трубки.

Болтовые соединения

Для соединения электрических проводов можно использовать подходящий болт с гайкой и несколькими шайбами. Для этого оголенные концы проводов скручивают колечком по диаметру болта. Если нужно соединить провода из разных металлов, то их разделяют шайбами. Получается надежный контакт, но весьма громоздкий. Особенно, если нужно соединить сразу несколько проводов вместе.

Клеммные колодки и сжимы

Эти изделия в последние годы получили большое распространение благодаря удобству монтажа проводки. Нужно лишь оголить кончик провода, вставить его в клеммник и затянуть винт. Еще легче работать с самозажимными изделиями. Внутри них имеется пружина, надежно фиксирующая вставленный в клеммник провод.

Клеммники можно применять для соединения проводов из разных металлов. Но только однопроволочных. Чтобы соединить многопроволочные провода с помощью клеммников следует сперва обжать их концы специальными наконечниками.

При любом способе соединения необходимо периодически выполнять их ревизию, чтобы своевременно заметить следы нагара или оплавления изоляции. Конструкция распределительных коробок позволяет делать это многократно благодаря съемной крышке.

Как соединить провода 6 разными способами

Смотрите полное видео на моем канале YouTube!

Независимо от того, над каким проектом вы работаете, вам в конечном итоге придется соединить несколько проводов вместе.

Есть несколько различных способов подключения небольших проводов. Для некоторых требуется лишь немного клейкой ленты, а для других вам понадобятся специальные инструменты. Давайте рассмотрим шесть различных методов, один из которых позволяет легко отсоединить провода в будущем.

Предупреждение: не подключайте провода сетевого напряжения (120/240 В) ни одним из этих способов!

Прежде чем вы сможете соединить провода вместе, вы должны сначала снять экранирование. Если вы делаете это только один или два раза в год, любая острая кромка подойдет. Я на самом деле использовал универсальный нож, чтобы зачистить сотни кабелей, но вам нужно быть осторожным, и это отнимет много времени.

Оглядываясь назад, я очень сожалею, что не купил инструмент для зачистки проводов раньше. Я все думал про себя, что это последний раз, когда мне придется зачищать кабели вручную, так что не нужно тратить деньги. Но потом возникло что-то еще, затем еще одно и еще одно, и это никогда не закончилось.Сделайте себе одолжение и сразу купите один. Они не такие уж дорогие, и даже более дешевые работают лучше, чем порезать пальцы.

Далее, наличие чего-нибудь для удержания проводов на месте также значительно облегчит вашу работу. Подойдет все, что может удерживать проволоку, даже два пустых бумажных рулона. Просто вырежьте канавку, и все готово.

Конечно, вы также можете напечатать на 3D-принтере один из множества подобных держателей.

Естественно, подходящая подставка для пайки - лучший выбор, если вы будете делать это часто. Необязательно тратить на это много денег. Тот, который у меня был, стоил меньше 10 евро, и в нем даже есть увеличительное стекло и встроенная подсветка.

Наконец, если вам нужно подключить провода на месте, я бы рекомендовал распечатать этот держатель для карманного компьютера. Это будет особенно полезно для соединения проводов, которые уже являются частью чего-то, и вы не можете их легко удалить.

Склейте вместе

Первый метод быстрый и простой, но я бы не стал использовать его ни для чего, кроме очень краткосрочного решения, пока вы не сможете улучшить соединение.Начните с того, что скрутите жилы проволоки как можно плотнее.

Закончите, обернув изолентой скрученную часть для изоляции. Лента также придаст немного прочности, скрепив два провода вместе.

Пайка

Гораздо лучше спаять провода вместе. Скрутите жилы, как раньше, используйте что-нибудь, чтобы удерживать их на месте, и используйте паяльник. Самый простой способ - использовать плоский наконечник, который вы затем подкладываете под провода. Это обеспечит достаточный нагрев проводов и хорошее соединение с припоем.Не прижимайте припой к железу, чтобы расплавить его, а только прикасайтесь к проводам.

Затем вы можете использовать изоленту в качестве изоляции или купить специальные термоусадочные трубки. Просто поместите его вокруг стыка и используйте термофен по этой области. Трубка сожмется и изолирует провода, но также скрепит их.

Паять и пломбировать соединители

Следующий метод является комбинацией предыдущего. Вы можете использовать такие трубки, которые называются соединителями для пайки и уплотнения.

Просто поместите его вокруг стыка и нагрейте. Припой посередине должен расплавиться и растечься по проводам, а трубка должна сжаться и удерживать все на месте.

Это простое и эффективное решение, но разъемы немного дороже. Этот метод фактически использовался во время Второй мировой войны для быстрого ремонта обрывов проводов на поле.

Вставные разъемы для проводов

Используя вставные разъемы для проводов, вы просто вставляете оба провода, и все готово.

Конечно, если вы используете многожильный провод, вам придется обжать разъем на одном конце, чтобы было что-то твердое, что можно было вставить.

Это, вероятно, лучший вариант, если вам нужно подключить несколько проводов одновременно, поскольку вы можете купить разъемы с более чем двумя разъемами.

Разъемы Dupont

Вы, вероятно, уже знакомы с разъемами Dupont, поскольку они используются в большом количестве электронного оборудования, в том числе в Arduino и ПК. Они отлично подходят для быстрого соединения вещей. Они также идеально подходят для замены различных деталей, так как вы можете поменять что угодно за секунды.

Обратной стороной является то, что они сложнее собирать и требуют специальных инструментов и соединителей.Вам нужно будет купить штекеры и розетки, а также пластиковые корпуса и специальный инструмент для обжима.

Корпуса имеют разное количество разъемов, что упрощает одновременное подключение нескольких проводов.

Наконец, вам также понадобится специальный инструмент для обжима разъемов Dupont.

К сожалению, обычные обжимные клещи (справа на фото ниже) имеют разные матрицы, которые обычно не подходят для разъемов Dupont, поэтому вам нужно будет купить специальный обжимной станок Dupont.

Вентилятор на моем принтере - отличный пример того, когда следует использовать разъем Dupont. Если он когда-нибудь выйдет из строя, я легко могу заменить его в будущем.

Соединители для быстрого сращивания

Последний метод быстрый и простой, и вам даже не нужно использовать какие-либо инструменты. Вы просто вставляете провода с обоих концов, не разрезая изоляцию, и нажимаете на контакты. Он прорежет экран в провод и создаст электрическое соединение.

Конечно, нет ничего идеального.Эти разъемы не совсем дешевые, и они «повредят» провод после подключения. Если вы хотите снова использовать их на том же проводе, вам сначала придется отрезать конец. Если провод уже был коротким с самого начала, возможно, у вас его осталось недостаточно.

4 способа соединения провода без пайки

В этом руководстве я научу вас четырем способам соединения провода без пайки. Пайка может быть сложной и нагревает комнату, так почему бы просто не пропустить ее полностью, если можно? Еще одна неприятная вещь в пайке - это то, что нужно время, чтобы нагреться, спаять соединение, а затем, надеюсь, не обжечься, снова повесить утюг на подставку или крючок.Если вы хотите сэкономить время и иметь возможность выполнять быстрые и простые соединения, прочтите это руководство и изучите различные методы соединения провода без пайки.
В описанных методах используются различные материалы и инструменты, поэтому, если у вас нет всех материалов для одного метода, вы можете просто рассмотреть другой метод. Если у вас возникли проблемы с поиском расходных материалов и инструментов, остановитесь в вашем местном магазине оборудования или электроники, чтобы предоставить необходимые инструменты. В этом руководстве я оценил силу различных методов по шкале низкой, средней и высокой прочности.Если вы делаете временную схему или проект, вероятно, лучше всего будет использовать методы низкой категории, поскольку они позволяют легко отключать после того, как вы сделали соединение. Однако, если вы создаете постоянный кругооборот или проект, который часто перемещается, средняя или высокая сила, вероятно, будут лучшими, чтобы у вас не было суставов, разваливающихся в середине эксперимента.
Перед тем, как начать, вам необходимо изучить несколько основ подключения проводов. Большинство проводов покрыто пластиковым изолятором.Изолятор - это то, что защищает провод от тепла и предотвращает соприкосновение с другими проводами. При соединении проводов необходимо иметь оголенный конец без изоляции. Термин для снятия изоляции с провода называется «зачистка провода». Вам понадобятся кусачки / ножницы для зачистки проводов, плоскогубцы и катушка с многожильным проводом. Во-первых, посмотрите на инструменты для зачистки проводов и найдите отверстия, рядом с которыми указан номер. Число представляет размер или ширину отверстия. Чем меньше калибр, тем шире провод.Посмотрите на катушку с проволокой и узнайте, какого калибра она у вас. Затем отрежьте небольшой кусок проволоки от катушки (начните с 4 дюймов, эта проволока будет просто для практики). Вставьте 3/4 дюйма проволоки в отверстие в приспособлениях для зачистки проводов подходящего калибра. Возьмитесь за другой конец провода плоскогубцами или очень сильными пальцами и потяните приспособления для зачистки проводов к ближайшему концу. После небольшого давления пластиковая изоляция должна соскользнуть, обнажив многожильный провод под ней.
Еще одна вещь, которую вам нужно знать, прежде чем мы начнем, - это то, как скручивать два провода вместе.Во всех описанных методах, кроме «метода обжима» и «метода зажима аллигатора», вам нужно будет начать со скрученных вместе проводов. Чтобы скрутить два провода вместе, сначала нужно снять изоляцию с проводов. Затем возьмите провода рядом и скрутите их большим и указательным пальцами. Полученное соединение должно быть достаточно прочным и удерживаться вместе при небольшом рывке. Теперь, когда вы изучили эти навыки, вы готовы изучить четыре способа подключения провода без пайки.

Метод зажима «крокодил» / прочность: Низкий - Метод зажима «крокодил» - самый слабый метод, описанный в данном Руководстве, но он идеально подходит для быстрых и временных соединений. Возможность защелкивания зажимов типа «крокодил» практически в любом месте очень удобна не только для подключения проводов, но и для закрепления предметов и удержания предметов. Что вам понадобится: упаковка зажимов типа «крокодил» (доступны на RadioShack, не те, которые уже подключены к проводам), два провода с зачищенными концами.
Удерживайте два зачищенных конца проводов параллельно друг другу. Наденьте на них зажим типа «крокодил», убедившись, что «зубцы» касаются обоих проводов. Разве это не было просто? Вы также можете купить зажимы из кожи аллигатора, которые соединяются с проводами, или сделать свои собственные.

Электрическая лента Метод / прочность: Средняя - Метод изоленты довольно надежен и требует минимального количества расходных материалов и усилий. Этот метод может быть полезен для постоянных соединений, требующих изолированных стыков. Что вам потребуется: рулон изоленты и два провода, концы которых скручены.
Сначала наложите скрученную часть проводов на полоску изоленты. Плотно оберните ленту вокруг проводов 5-6 раз, следя за тем, чтобы закрыть все провода. Потяните за соединение, чтобы убедиться, что оно прочное.

Метод горячего клея / прочность: Высокая - Метод горячего клея - это прочное соединение, которое не только соединяет провода, но и изолирует их. Клей быстро остывает, поэтому не нужно зажимать провода. Что вам понадобится: пистолет для горячего клея и палочки (можно купить в местном магазине для хобби), набор проводов со скрученными концами.
Сначала нагрейте клеевой пистолет. После нагрева держите клеевой пистолет перпендикулярно скрученным проводам и выдавите на них каплю клея. Затем с помощью насадки клеевого пистолета или карандаша оберните клей вокруг проводов. Вращение клея обеспечивает лучшую связь, чем просто оставлять комок клея таким, какой он есть. Убедитесь, что вся часть зачищенной проволоки покрыта горячим клеем, а затем дайте горячему клею остыть.

Метод обжима / прочность: Высокая - Метод обжима, безусловно, является самым сильным из описанных методов и требует самых специализированных инструментов, но после небольшой практики его можно использовать с мастерством. Инструменты доступны в вашем местном магазине оборудования или электроники или в Интернете. Что вам понадобится: обжим (иногда называемый обжимом шнура) или тонкий кусок металлической трубки длиной 3/4 дюйма (трубка должна проводить электричество), обжимной инструмент и пара зачищенных проводов.
Сначала вставьте зачищенную часть одного из проводов в обжим, полностью до изоляции. Повторите этот процесс с другим проводом. Затем поместите обжим в прорезь обжимного инструмента. Сжимайте инструмент до тех пор, пока обжимной элемент не раздавится и не загнется в форме буквы «U». Продолжайте проделывать это с остальной частью обжима, пока не получите борозду, идущую по длине обжима. Сильно потяните за провода, чтобы убедиться, что они правильно подключены. Обжимка требует практики, поэтому не расстраивайтесь, если она не сработает с первого раза.

В этом руководстве мы рассмотрели четыре различных способа подключения провода без пайки. Надеюсь, вы сможете использовать эти методы в своих схемах и проектах.

Подключение и присоединение проводов - Restarters Wiki

На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

Сводка

Часто во время ремонта провода необходимо подключить или повторно подключить. Возможно, заменяется изношенный шлейф или вышел из строя плавкий предохранитель.Простое скручивание проводов между собой вряд ли будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно занимаетесь ремонтом, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Там, где на провода подается напряжение сети, важно, чтобы соединение было должным образом изолировано, а провода были зажаты, чтобы предотвратить деформацию соединения.
Даже если сетевое напряжение не задействовано, короткое замыкание в результате неизолированного соединения может вызвать повреждение других компонентов.
Имейте в виду, что плохо выполненное соединение может нагреться и даже вызвать пожар.

Почини, пока не сломалась!

Очень распространенная неисправность - обрыв провода наушников в том месте, где он входит в разъем jack. Если внешняя изоляция начинает трескаться, у вас нет времени! Простое решение - отремонтировать его с помощью Sugru. Он имеет форму пластичной замазки и затвердевает в течение 24 часов до синтетического каучука. Слепите немного вокруг кабеля, чтобы защитить поврежденный участок, прилепите его к разъему, чтобы предотвратить движение и постепенно утоняться от разъема, избегая любой точки, в которой кабель может быть резко согнут.

Винтовые и пружинные клеммы

Наверное, самый старый способ подключения провода - с помощью винтовой клеммы. Головка винта может удерживать провод непосредственно или предпочтительно под шайбой, или винт может зажимать провод в отверстии в латунном зажиме.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скручивая их вместе или, что еще лучше, нанося немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы образовать половину затяжки вокруг винта, и всегда наматывайте его на винт в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы можно было сложить оголенный конец вдвое, чтобы винт мог крепко держаться за него. Как вариант, нанесите припой на многожильный провод.

Соединение сетевых кабелей

Соединительная коробка с винтовыми зажимами для присоединения сетевых проводов. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ надежно соединить два гибких сетевых провода - это встроенная клеммная коробка с винтовыми зажимами.На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только в том случае, если все кабели, входящие в нее, закреплены по длине с помощью кабельных зажимов, часто прибитых к балке.

Соединители для блоков Choc

Разъем блока choc. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в зависимости от количества проводов, которые необходимо подключить. Они полезны для подключения низковольтных проводов, но не имеют кабельного зажима, поэтому вы должны убедиться, что кабели не натянуты. Между каждой парой разъемов есть отверстие, с помощью которого вы можете прикрутить их к прочному основанию.

Разъемы для блоков Choc бывают разных размеров, таких как 3A, 5A, 15A и т. Д., Но единственное, что важно - убедиться, что они достаточно велики, чтобы в них можно было вставить провод, но в то же время провод достаточно большой, чтобы зажимается винтом.Вы всегда можете снять немного лишней изоляции и сложить провод вдвое, чтобы винт лучше держался.

При наличии свободного места эти разъемы могут быть полезны при замене плавкого предохранителя, который может перегореть под действием тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться перед срабатыванием теплового предохранителя.

Разъемы с пружинными зажимами

Пружинный клеммный соединитель.

Существует несколько их типов, и их можно использовать для быстрого и легкого соединения без каких-либо инструментов (кроме снятия изоляции).Они часто используются для кабелей громкоговорителей и в модельных поездах, обеспечивая простой способ подключения или снятия соединений так часто, как это необходимо. Полезно нанести припой на оголенный конец многожильного провода.

Пайка

Соединение пайкой - соединенные вместе провода (предпочтительный метод). Пайка - скрученные вместе провода (не очень хорошо).

Часто лучшим методом является скручивание проводов и пайка, но есть два способа сделать это. Если возможно, перед пайкой вам следует скрутить провода в линию, так как это обеспечивает более прочное (и аккуратное) соединение, чем скручивание концов вместе. Это требует большей длины для снятия изоляции и может быть сложно, если провода различаются по диаметру или если один многожильный, а другой сплошной.

Провода должны быть чистыми, чтобы обеспечить хорошее соединение. Небольшой дополнительный флюс от флюса никогда не причинит вреда и часто облегчает задачу, если изоляция не была недавно удалена. В случае с эмалированной проволокой эмаль нужно соскоблить или сжечь. Если немного осталось, это часто не имеет значения и может расплавиться вместе с припоем.На самом деле, некоторые проволочные эмали являются «сквозными» и предназначены для плавления с припоем, но обычно помогает начальная царапина, чтобы начать это делать.

Пайка выводов наушников

В проводах

для наушников используется особый сверхгибкий провод, состоящий из отдельных эмалированных жил. Два соединения (к каждому наушнику) или три (к стереоразъему) покрыты эмалью разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль обычно предназначена для плавления в припое, но часто помогает начать ее, осторожно соскребая ножом, стараясь при этом не повредить ни одну из жил. В качестве альтернативы вы можете сжечь его в огне.

Гильзы для термоусадки

Простым решением, если у вас нет под рукой паяльника, является использование термоусадочных паяльных гильз. Они содержат кольцо из низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что оголенные концы проводов чистые и подходят для припоя. Проденьте по одному проводу с каждого конца так, чтобы они пересекались в паяльном кольце, а затем просто примените тепловую пушку. Это одновременно расплавляет припой и сжимает гильзу, чтобы изолировать соединение.

Обжим

Обжим выполняется быстро и легко, а также обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и соединителем. Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Обжимной инструмент и набор обжимных разъемов не дорогие.

Обжимные соединители бывают разных размеров с цветовой кодировкой, поэтому важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен.В дополнение к линейным соединителям, в набор обычно входят разнообразные лопаточные, кольцевые и кольцевые соединители, широко используемые в автомобильной электротехнике.

Некоторые обжимные соединители, такие как показанный на рисунке, имеют термоусадочную гильзу. Об этом можно судить по заметно большему диаметру втулки на двух концах. При усадке с помощью теплового пистолета он герметизирует провода на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двум соединяемым проводам.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вместе вставляются оба соединяемых провода.

N.B. в целях безопасности, всегда хорошо тянуть за обжимное соединение после его сборки, чтобы убедиться, что оно хорошее.

Опрессовка своими руками

Стандартные обжимные соединители чаще всего бывают больших размеров, используемых в автомобильной электротехнике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным концом в фене, паровом утюге или чайнике. Пайка может быть нецелесообразной, так как тепло от паяльника может привести к перегоранию нового термопредохранителя.

Альтернативой является использование медных или латунных труб узкого калибра, которые можно приобрести у поставщиков моделей. Выбирайте размер, в который удобно помещается проволока. Отрежьте небольшой кусок, катая его по плоской поверхности под лезвием ножа для поделок, чтобы надрезать его, а затем отломите. Вставьте по одной проволоке в каждый конец и раздавите трубку о каждую проволоку с помощью тонкоствольных плоскогубцев или тупых кусачков (но если вы используете кусачки, будьте осторожны, чтобы не порезать трубку).

N.B. Испытание на отрыв, возможно, даже более важно для обжима, сделанного своими руками.

1. Прокатайте медную или латунную трубку под ножом, чтобы надрезать ее. 2. Отрежьте трубку необходимой длины. 3. Вставьте зачищенный провод в трубку и раздавите ее.

Разъемы смещения изоляции

Разъемы

Scotchlok содержат кусок металла, который прорезает изоляцию и врезается в медный провод.Они обычно используются в автомобильной электротехнике для врезки в силовые провода для поставки дополнительных принадлежностей. В них есть два отверстия для двух проводов, одно открытое сбоку, позволяющее надеть его на существующий провод, а другое - глухое отверстие, чтобы подвести провод к аксессуару. Сжимая его плоскогубцами, металлическая деталь прорезает изоляцию обоих проводов и соединяется. Откидывающийся клапан позволяет заблокировать его закрытым.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для подключаемых проводов, чтобы он полностью прорезал изоляцию, не повредив при этом медный провод внутри.

Изоляция ваших соединений

Некоторые типы разъемов являются самоизолирующими, если ни один из неизолированных проводов не обнажен, но с другими типами обычно необходимо обеспечить изоляцию в той или иной форме.

  • Лента ПВХ - самая простая и легкая, но не обязательно самая аккуратная. НИКОГДА просто не закрепляйте треснувший сетевой шнур лентой из ПВХ.
  • Термоусадочная упаковка - отличный метод. Он доступен в различных размерах и цветах, предварительно нарезанный или непрерывной длины.Выберите размер, который не более чем в два раза больше диаметра стыка, который необходимо изолировать, и не забудьте надеть его на один из проводов, прежде чем соединять их! При пайке держите его подальше от утюга. Когда вы будете готовы, наденьте его на стык и нагрейте с помощью теплового пистолета, пока он полностью не уменьшится. Если у вас нет под рукой теплового пистолета, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы не соприкасаться с утюгом.
  • Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе наушников, но не полагайтесь только на него для снятия натяжения. Если вам нужно снять натяжение, то одним из решений было бы завязать узел с обеих сторон соединения, чтобы дать Sugru что-то, за что можно держаться.
  • Заземляющий провод в сетевых кабелях, предназначенных для постоянной прокладки, часто бывает неизолированным. Имеется оплетка с зелеными и желтыми полосками, которая надевается на нее в сетевой розетке или настенном выключателе, чтобы не допустить прикосновения к токоведущему соединению. Иногда это может быть полезно в других обстоятельствах, но избегайте его использования, поскольку это может сбить с толку следующего ремонтника и заставить его подумать, что это заземляющий провод, а это не так.

Работа с проводом - learn.sparkfun.com

Введение

Когда кто-то упоминает слово «провод», они, скорее всего, имеют в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Проволока может относиться как к механическому, так и к электрическому применению. Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

Внутри многожильного провода

Электрический провод - это основа нашего общества.В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию вокруг металлической жилы. Электрический изолятор - это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток. Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами.Изоляция существует потому, что прикосновение к оголенному проводу может позволить току течь через тело человека (плохо) или непреднамеренно в другой провод.

Рекомендуемая литература

Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

Многожильный и одножильный провод

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь.Один очень распространенный тип сплошной проволоки - проволочная обмотка.

Жесткий провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока такого же размера.

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко вставить провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень трудной задачей в зависимости от толщины, поскольку жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или через отверстия? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны жилы проволоки, скрученные путем скручивания их примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может вызвать выход из строя соединения.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, с которой провод может безопасно справиться. Калибр провода может относиться как к электрическому, так и к механическому. В этом руководстве рассматривается только электрическая часть. Существуют две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода.Как правило, более толстый провод может пропускать больше тока.

Приблизительная толщина провода в соответствии с таблицей допустимых значений тока

Здесь, в SparkFun, мы обычно используем провод 22 AWG для прототипирования и макетирования. При использовании макета или печатной платы сплошной сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / сборок, связанных с пайкой, многожильный сердечник - №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

Тем не менее, есть возможность использовать проволочную намотку 30 AWG , если вам нужно меньше.

Совет: Wire wrap впервые был использован для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте для поверхностного монтажа или печатной плате, проектах с ограниченным пространством или ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? Обмотка проводов также полезна, когда сращивание толстой проволоки. Для получения дополнительной информации ознакомьтесь с руководством по созданию автомобиля с автономной мышью.

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и точного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет порезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и царапин. Эти провода были зачищены должным образом

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов - это пара противоположных лезвий, очень похожих на ножницы.Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов - 22-30AWG

В наличии ТОЛ-14762

Это ваши простые, заурядные устройства для зачистки проволоки от Techni-Tool с удобной ручкой, что делает их доступным вариантом…

1

Инструмент для зачистки проводов - 20-30AWG

В наличии ТОЛ-15220

Это более качественные устройства для зачистки проводов от Jonard Industries с удобной изогнутой ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30). Приступая к созданию прототипа, убедитесь, что у вас есть инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может обнажить провода, он также может повредить провод, надрезая металл или разрезая его. Также очень опасно использовать нож для зачистки провода! Нож легко соскользнет и причинит серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя, могут быть включены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет: Саморегулирующееся устройство для зачистки проводов также полезно для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите провод EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями. >
Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине может уже быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

22 доступно TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручным устройством для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся устройств для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов.В этом примере мы собираемся оголить кабель питания. Поместите конец кабеля между кусачками для резки проволоки. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендуется.

Вставьте кабель между губками. При необходимости увеличьте / уменьшите натяжение зажима с помощью ручки натяжения по мере необходимости в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно проложите внутренние провода между зубцами левой губки, чтобы зачистить провода кабеля.

Когда закончите, провода кабеля должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер проволоки соответствовал правильной выемке в приспособлении для снятия изоляции. Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для снятия изоляции будут закрываться слишком далеко, впиваясь в провод внизу. При использовании многожильного провода инструмент обрезает внешнее кольцо провода, уменьшая общий диаметр провода и снижая прочность провода. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при перегибе значительно возрастает.

Этот провод не был полностью зачищен, есть зазубрины и недостающие жилы

Если на проводе случайно образовалась зазубрина, лучший план действий - отрезать поврежденную часть провода и повторить попытку.

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью инструмента для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места, где вы выполняете сварку.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой на провода. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна проходить поверх оголенного провода.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (так называемая скрученная спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman's Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для опытных пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (например, подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину провода, удалите изоляцию с помощью ножа / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Western Метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, аналогичную той, которая встроена в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель - это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем, верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе.Справа - вилочный соединитель (также известный как лопата или разрезное кольцо). используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Винты можно частично вкрутить перед установкой терминала. Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, однако перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть штыревой разъем (a.k.a. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан внизу справа. В зависимости от конструкции и применения эти соединители могут быть разных видов, например, с фланцевой вилкой или зажимным кольцом.

Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан гнездовой лопаточный разъем 1/4 дюйма и 2,8 мм.

Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны плоские гнездовые разъемы 1/4 дюйма, которые подключаются к штыревым выводам микровыключателя.

Что такое обжим?

Слово «обжим» в этом контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжима.

Инструмент для обжима трещотки

Самый лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжаты вместе, это приведет к трещотке и не даст челюстям снова раскрыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Инструмент для обжима с храповым механизмом для быстроразъемных соединений

В зависимости от размера соединителя тип «штампа» (т.е. головки обжимного инструмента) будет иметь разные размеры. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Инструмент для обжима обжимных штифтов с трещоткой

На изображениях ниже показаны провода разного диаметра, обжатые на разветвленном разъеме, и обжимной штырь для поляризованного разъема.

Вилочные соединители обжаты для настенного адаптера Обжимной штифт обжимается перед вставкой в ​​пластиковый корпус
Ручной обжимной инструмент
Инструменты для ручного обжима

позволяют достичь почти тех же результатов, хотя от пользователя требуется гораздо больше внимания. Этот тип обжима, как правило, менее прочен. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ в результате нормального использования также может привести к разделению губок и неполному закрытию. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаток

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, у него есть возможность зачистки, разрезания и обжима при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы или плоские камни. Хороший обжимной пресс при правильном использовании сделает холодную сварку между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!
Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с одножильным проводом, потому что провод также не будет соответствовать клемме. Если вы должны использовать провод с твердым сердечником, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать провод правильного размера, соответствующий размеру клеммы, или наоборот. Предположим, что вы используете многожильный провод, так что этот провод соответствует обжатому соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим пространством или без него, значит, размер разъема правильный.

Хорошее соотношение длины провода к цилиндру

Затем следует вставить провод до тех пор, пока изоляция провода не коснется конца ствола.

Хорошо: проволока немного проходит мимо ствола

Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных зажимах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метку калибра сбоку.

Терминал должен располагаться горизонтально корпусом вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. Вообще говоря, «пережать» соединение практически невозможно.

После того, как обжатие завершено, провод и разъем должны по-прежнему держаться вместе, даже если попытаться развести их с большой силой. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже приведена таблица технических характеристик обжимных соединений.

Совет: Если провод не входит в цилиндр или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости вы можете добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.
Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения.Пайка также может увеличить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить значительной разницы. Наконечник: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем способен выдерживать ток в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений.В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть выполнен таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может включать два зажима (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные зажимы для изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема Пластиковый корпус для поляризованного разъема

Один из примеров можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками 0,1 дюйма PTH. Ниже представлено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится контактный штифт, который используется для сопряжения с штырем справа.

Процесс немного более утомительный, так как вы работаете с меньшими контактами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать собственные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного контакта.После извлечения обжимного штифта из металлической полосы совместите жилы провода с проводящим язычком, а изолятор - с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они соответствовали. Мы будем использовать большую челюсть.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой - одна канавка. Сторона с двумя канавками будет использоваться для обжима язычков. Кроме того, половина матрицы утоплена под язычок изолятора.

Обжимной инструмент с трещоткой, вид сбоку Крупный план обжимного инструмента с двумя канавками и матрицей с углублением для выступа изолятора
Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не будет в достаточной степени обжимать язычки.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно перевернуть предохранительный фиксатор чуть выше ручки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его выступ изолятора был на одном уровне с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор чуть выше ручки. Продолжайте сжимать ручку, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на гофрированные язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть гофрированные контакты, используемые для поляризованного разъема 1x2 «Molex». Два справа с черным корпусом - это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Обычные ошибки

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неправильного размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции снято, оголено слишком много оголенного провода

Также стоит отметить, что, хотя это и не обязательно опасно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Излишки оголенного провода следует обрезать

Внимание! Помните, что для проволочной обертки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез на боковой стороне цилиндра.

Вставьте провод в штифт заголовка (a.k.a. сообщение). В этом случае на мини-макетной плате использовались штыревые контакты заголовка.

Примечание: Штыри штырей с внутренней резьбой можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть провод вокруг штырей вилки заголовка.

Поверните инструмент по часовой стрелке, чтобы начать наматывать провод на квадратный штифт жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент, чтобы вся зачищенная проволока обернулась вокруг штифта.

Снимите инструмент со шпильки. По завершении изоляция провода должна начинаться с нижней части штифта. Для более постоянного и безопасного соединения добавьте припой между проводом и контактом.

Если вам требуется больше соединений на одном контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете сложить, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов на микроконтроллере, светодиодах или резисторе для прототипирования.

Удаление витых проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

Освободив проволочную обертку, потяните проволоку от штифта.

Управление проводами

Скручивание проволоки в оплетку

Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

  • поддерживает организацию проекта
  • предотвращает вытягивание проводов от движущихся частей
  • усиливает связь

Ниже приведен пример сплетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. В данном случае сначала скручивали зеленый и красный провода.

Вторую пару проводов скрутите против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

После завершения с проводами в вашем проекте будет проще работать. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

Рукава и канатные дороги

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны незакрепленные провода на Shapeoko.

Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

Маркировочный комплекс электропроводки

Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета и сложной проводки, а также для устранения неполадок в проектах.

Маркированные провода от micro: arcade kit Советы: Дополнительные идеи можно найти по ссылкам ниже.

Работа с проводом - learn.sparkfun.com

Добавлено в избранное Любимый 39

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью инструмента для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов.Обязательно сдвиньте термоусадочную пленку с места, где вы выполняете сварку.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой на провода. Старайтесь не оставлять паяльник на проводах слишком долго. Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна проходить поверх оголенного провода.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (так называемая скрученная спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman's Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для опытных пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (например, подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину провода, удалите изоляцию с помощью ножа / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Western Метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, аналогичную той, которая встроена в специальный удлинительный кабель EL.
← Предыдущая страница
Как зачистить провод

Как правильно сращивать провода

Фото: Эванс Брасфилд

Снова и снова люди говорили мне, что они боятся изменять жгут проводов своего велосипеда, чтобы установить новый аксессуар. Если немного покопаться, багабу обычно боится вклеить провода в обвязку велосипеда.Разрезать жгут проводов вашего мотоцикла не следует легкомысленно и пытаться делать это только тогда, когда вы уверены в том, какие провода следует разрезать - скажем, получив заводское руководство по обслуживанию - процесс на самом деле не так уж и страшен.

Сращивание проводов - это процесс физического соединения двух или более проводов для создания механически прочного и электрически безопасного пути. Это можно сделать несколькими способами. Механические соединители, которые физически зажимают провода вместе или к общему проводнику, являются самыми простыми, но они занимают больше места, и определенные виды подвержены выходу из строя.При пайке используется горячий утюг для нагрева проводов до температуры, при которой припой расплавляется, что при его остывании обеспечивает прочное физическое соединение и электрическую проводимость. Однако пайка также является большим источником беспокойства среди новичков. Не бойтесь, сращивание проводов вполне допустимо, если все сделано правильно.

Источником страха перед сращиванием обычно является незнание пайки, которую, по-видимому, многие считают, что ее следует делать только в полночь, во время полнолуния практикующим темных искусств.К счастью, эта идея вздор. Любой, даже тот, у кого руки дрожат так же, как у меня, может научиться паять с минимальными затратами крови и сокровищ.

Включите: как установить коммутируемое дополнительное питание на мотоцикл

Отвод для провода - воплощение зла. Кусок справа прорезает изоляцию провода, возможно, повредив жилы внутри. Вибрация мотоцикла может ослабить кран и вызвать периодические сбои в соединении или просто выскочить из провода.

Какие у меня варианты подключения?

Самыми распространенными разъемами, которые вы найдете в наборах послепродажного обслуживания, являются ответвители для обжима проводов. Это инструменты дьявола. Выбросьте их и научитесь паять или использовать разъемы Posi-Lock, которые немного дороже, но у меня еще не было ни одного из них. С разъемами Posi-Lock снимите примерно полдюйма изоляции с концов проводов, но не скручивайте отдельные жилы. Наденьте пластиковый хомут на конец провода, а затем плотно закрутите хомут и провод в корпус Posi-Lock.Повторите то же самое с другим концом провода. Таким образом получается прочное электрически исправное соединение, которое я использовал годами, когда не хватало места для пайки. Я также использовал фиксаторы Posi-Locks в качестве соединителей проводов в местах, где соединение может периодически отключаться.

Posi-Lock делает стыковые соединения без пайки надежными и обратимыми.

При правильной сборке стыковое соединение имеет такую ​​же прочность, как и паяные соединения, показанные ниже. Posi-Taps допускает трехстороннее соединение.

Причина, по которой отводы с опрессовкой на проволоку опасны, довольно проста. Хотя вы могли подумать, что они упростят сращивание, просто зафиксировав их на месте, они также могут прорезать некоторые из настоящих жил проволоки, делая проволоку более слабой, более устойчивой и более склонной к поломке. Кроме того, окружающая среда мотоцикла с высокой вибрацией увеличивает вероятность ослабления соединений обжима и возникновения периодических отказов, которые сложно отследить.

Стыковое соединение используется для соединения проводов, идущих в одном направлении.

Чем вы сращиваете провода?

Приличный паяльник на 40 Вт можно купить менее чем за 20 долларов, но я рекомендую паяльник с регулируемым переключателем и встроенной подставкой. Если вы посмотрите на распродажи, их можно будет купить за 35 долларов или меньше. Вам нужен проволочный припой достаточно узкого калибра, чтобы его можно было легко расплавить с калибром проволоки, обычно встречающимся на мотоциклах, обычно 18 калибра для большинства целей. Я обычно покупаю припой без канифольного стержня, предпочитая нанести немного флюса на оголенные провода перед их нагреванием и нанесением припоя.

Пигтейл используется для отвода провода обратно к проводу, к которому он подключен. Хороший пример того, когда выбрать косичку или стыковое соединение, можно найти здесь.

Вы должны научиться паять что-нибудь кроме жгута проводов. Для этой статьи я выбрал провод 18-го калибра красного и синего цветов, чтобы было легче увидеть, как они сочетаются. При сращивании проводов обычно используется один из трех видов сращивания: стыковое сращивание, когда две проволоки соединяются в одну непрерывную проволоку; стык пигтейла, где провода лежат рядом; и трехстороннее соединение, которое подводит второй провод к середине другого провода.

Этот трехсторонний соединитель вставляет красный провод в середину синего. Это пример, в котором обычно используются отводы для обжима провода низкого качества. Не поддавайтесь искушению. Несмотря на то, что пайка проводов в линию является сложной задачей, после обмотки это соединение намного безопаснее, чем любое обжимное соединение.

Для первых двух стыков необходимо удалить примерно полдюйма изоляции с обоих концов провода. Концы скручены вместе, чтобы обеспечить хорошее механическое соединение между проводами.Подставку с зажимами из кожи аллигатора можно сделать самодельной или купить, чтобы удерживать провода на месте во время нагрева от утюга.

Все три соединения были упакованы в термоусадочную пленку. Иногда, однако, лента - единственный вариант в ограниченном пространстве, в котором вы делаете стык.

Перед тем, как прикасаться жалом к ​​проводам, залудите жало, расплавив на нем небольшое количество припоя. Это помогает распределить тепло, когда наконечник касается проводов. При плавлении припоя к проводам старайтесь не касаться припоем железа.Вместо этого позвольте утюгу нагреть провод до такой степени, что он расплавит припой. Удерживание утюга под проводами позволяет теплу двигаться вверх, а сила тяжести тянет расплавленный припой вниз. Капиллярное действие играет важную роль в распределении припоя по месту соединения. Прикоснитесь к утюгу и припаяйте к нескольким точкам на стыке, чтобы убедиться, что он равномерно распределен по жилам проводов. Хотя вы хотите, чтобы припой покрыл большую часть места стыка, старайтесь не оставлять на стыке большие капли припоя.Это выглядит некрасиво, и если стык будет заклеен изолентой, он станет намного больше.

После того, как стык остынет, обрежьте все свободные провода, которые могут проткнуть ленту или термоусадочную пленку. Затем оберните его изолентой или термоусадочной пленкой, чтобы предотвратить случайное заземление на другие провода или разъемы.

Продолжайте практиковать технику пайки, пока не освоитесь с ней, прежде чем пытаться использовать ее в самых ограниченных пространствах мотоцикла.

Паяльные инструменты

Хотя вы можете начать с простого однотемпературного паяльника и рулона припоя, я обнаружил, что вложения в паяльную станцию ​​с регулируемой температурой окупаются.Во-первых, у них обычно есть удобное место для размещения горячего утюга между использованиями. Больше никаких ожогов на верстаке. Во-вторых, у них также может быть держатель для губки, который позволяет легко очистить наконечник перед началом нового соединения. Другой инструмент, который я рекомендую, - это рука помощи, которая удерживает провода на месте, когда вы работаете на скамейке. Это делает жизнь намного проще.

Эту базовую паяльную станцию ​​можно купить чуть больше 30 долларов.

Магазин паяльных станций Vastar здесь

У меня не очень устойчивые руки.Итак, этот инструмент на вес золота, когда мне нужно припаять несколько проводов - и все это менее чем за 10 долларов.

Магазин для Neiko 01902 Регулируемая рука помощи здесь

При работе с велосипедом лучше всего защитить другие провода в жгуте, поместив кусок картона между паяемыми проводами и нетронутыми.


Мы стремимся находить, исследовать и рекомендовать лучшие продукты. Мы зарабатываем комиссионные с покупок, которые вы совершаете, используя розничные ссылки в наших обзорах продуктов. Узнайте больше о том, как это работает .

Как сращивать провода электрических цепей

Очень многие электрические проекты требуют соединения (сращивания) электрических кабелей вместе. Иногда это происходит в монтажных коробках, но это также может происходить везде, где вы хотите разветвить цепь в двух или более направлениях. Когда сращивание выполняется за пределами стандартной монтажной коробки, проект предполагает выполнение кабельных соединений внутри распределительной коробки с заглушкой, к которой можно получить доступ всякий раз, когда вам нужно работать с проводами.

Овладение техникой сращивания позволит решать бесчисленные проекты, которые улучшают ваше жизненное пространство, например, перемещение розетки или осветительной арматуры, удаление стены, отделка подвала или укрощение оборванных проводов, которые неправильно подключены.

Смотреть сейчас: Как сращивать электрический провод

Меры безопасности

Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).

Продемонстрированный здесь метод является правильным способом сращивания электрических проводов с использованием утвержденных UL соединителей, соединенных внутри утвержденной электрической коробки. Этими разъемами могут быть знакомые накручиваемые гайки для проводов или вставные разъемы нового типа. Этот метод одобрен Национальным электрическим кодексом (NEC). Никогда не следует использовать старый неформальный метод соединения проводов с помощью изоленты.

Электрические соединения никогда нельзя оставлять сами по себе в полости стены или потолка.Вместо этого все стыки должны находиться в утвержденной распределительной коробке или электрической коробке приспособления. Сам ящик должен оставаться доступным и не должен быть спрятан за гипсокартоном или другими строительными материалами, которые потребуют снятия, чтобы добраться до коробки. Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и сдерживая искры и огонь, если что-то пойдет не так. Хотя распределительные коробки сначала могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать и они сделают вашу работу более безопасной.

  • В этом проекте предполагается, что поверхности стен открыты для обеспечения доступа, и что электрические кабели уже проложены внутри полостей стены. В противном случае процесс ловли кабеля сделает проект более сложным и трудоемким.

Сращивание проводов - не сложная техника для освоения, но, как и при любом ремонте электрооборудования, связанном с работой с проводами цепи, домашние мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт в проведении базового ремонта.

Ель / Марго Кэвин .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
