ИБП для циркуляционного насоса

09-03-2013

При выборе ИБП для циркуляционного насоса необходимо учитывать требования по качеству электропитания для данного оборудования.

Применение циркуляционных насосов в системах отопления и водоснабжения

Циркуляционные насосы используются для построения системы водоснабжения дома и системы отопления. Современные насосы позволяют эффективно организовать циркуляцию носителя в системе отопления и обеспечить принудительную подачу воды в системах водоснабжения.

Циркуляционные насосы могут устанавливаться отдельно, а могут входить в состав другого оборудования.

Конструкция циркуляционного насоса и требования к ИБП по электропитанию

Требования по электропитанию циркуляционных насосов и требования к источникам бесперебойного питания для таких насосов определяются конструкцией устройств.

Современный циркуляционный насос — это центробежный насос с водяным охлаждением электродвигателя. Такие насосы носят ещё название насосов с «мокрым ротором». В металлическом корпусе на едином валу закрепляются: электродвигатель, рабочее колесо с лопастями, ротор, подшипники скольжения, регулирующие устройства. Схематическое изображение конструкции циркуляционного насоса приводится на следующем рисунке.





Основным элементом конструкции циркуляционного насоса является электромотор. Как правило, используется высокоэффективный компактный электродвигатель.

Для нормальной работы таких двигателей необходимо обеспечить правильное электропитание. Электрический сигнал, подаваемый на обмотки электромотора, должен иметь правильный синусоидальный вид. В случае использования источников питания с модифицированным синусом происходят нарушения в работе двигателя. В этом случае электродвигатель начинает греться и гудеть. При длительной эксплуатации насоса происходит дополнительный износ подвижных частей по причине неравномерного вращения ротора двигателя.

В случае постоянно пониженного напряжения (в том числе на выходе ИБП) происходит увеличение силы тока в обмотках электромотора. Как следствие — существенный перегрев электромотора и выход его из строя. При пониженном напряжении циркуляционный насос работает в условиях повышенной нагрузки, происходит изменение в звуке работы двигателя. Очень низкое напряжение может приводить к аварийной остановке насоса и невозможности запуска насоса.

В случае повышенного напряжения (в том числе на выходе ИБП) увеличивается вероятность пробоя обмоток электродвигателя насоса. Существенное повышение напряжения приводит к перегреву насоса и выходу его из строя.

Изменение частоты подаваемого тока (в том числе на выходе ИБП для насоса) приводит к изменению скорости вращения ротора электродвигателя циркуляционного насоса. Как следствие — неравномерность подачи воды, сокращение срока службы насоса.

ИБП TEPLOCOM  для циркуляционных насосов

Инженеры компании БАСТИОН разработали большую линейку специализированных ИБП для циркуляционных насосов. Источники бесперебойного питания под торговыми марками TEPLOCOM и SKAT хорошо известны сегодня во всех регионах России.

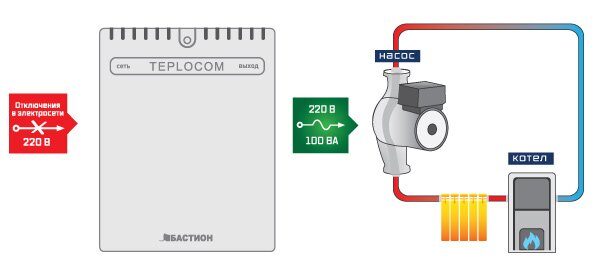

На следующем рисунке представлены специализированные ИБП для котлов отопления, циркуляционных насосов и другого теплового и насосного оборудования.



Источники бесперебойного питания TEPLOCOM и SKAT для теплового и насосного оборудования имеют следующие отличительные черты:

  • правильная синусоидальная форма выходного сигнала ИБП, необходимая для корректной работы электродвигателей циркуляционных насосов и электронных систем управления;
  • стабилизированное напряжение на выходе источника бесперебойного питания;
  • стабилизированная частота тока выходного сигнала ИБП;
  • выраженная фазировка сигнала, необходимая для корректной работы насосного и теплового оборудования;
  • возможность работы ИБП в условиях больших пусковых токов, вызванных реактивными процессами при запуске электродвигателей насосов и другого оборудования;
  • высоконадёжная система защиты ИБП и цепи питания от импульсных и других электрических помех;
  • возможность построения систем длительного резервного питания за счет использования внешних аккумуляторных батарей необходимой ёмкости.

Более подробная информация о технических характеристиках ИБП для котлов отопления, циркуляционных насосов и другого инженерного оборудования представлена в разделе «Бесперебойное питание».

Надёжные российские источники бесперебойного питания компании БАСТИОН имеют высокое качество исполнения, современные схемотехнические решения, соответствуют требованиям российских и международных стандартов.

ИБП TEPLOCOM и SKAT обеспечат надёжное бесперебойное питание циркуляционных насосов, котлов отопления и другого инженерного оборудования вашего дома!

Читайте также по теме

  • Поплавок, реле уровня и одно умное устройство AquaBast Float
  • Защита трубопроводов от замерзания греющим кабелем GERDA HP
  • Несколько советов по стабилизаторам
  • ИБП резервный, интерактивный, он-лайн
  • Источники бесперебойного питания 220В для дома

Как выбрать комплект бесперебойного питания насосов отопления и водоснабжения

• Что входит в комплект бесперебойного питания LogicPower?
• Как подобрать комплект бесперебойного питания для циркуляционных насосов с различной мощностью?
• Выбрать аккумулятор для ИБП
• Пример подбора ИБП для циркуляционного насос



Как оценить необходимость использования комплектов ИБП с внешними АКБ для котла отопления и системы водоснабжения?

Циркуляционный насос обеспечивает перемещение теплового носителя по трубам, не давая ему застаиваться в системе.

Представьте себе, к каким последствиям может привести замерзание, или, что ещё хуже, закипание воды в системе отопления. В какую сумму выльется вам замена лопнувших труб и радиаторов? Мы уже не говорим о том, что остаться зимой без отопления — не очень приятная перспектива.

Чтобы обеспечить долгосрочную эффективную работу системы автономного отопления, необходимо установить комплект бесперебойного питания циркуляционного насоса.

ИБП для котла обладает следующими свойствами, необходимыми для поддержания нормальной работы циркуляционного насоса:

  • Форма выходного напряжения — чистая синусоида
  • Рассчитан на работу с аккумуляторами большой емкости
  • Широкий диапазон входных напряжений
  • Устойчивость к перегрузкам по мощности
  • Встроенная функция стабилизации напряжения и фильтрации сетевых помех

От аккумуляторной батареи зависит время автономной работы системы бесперебойного питания циркуляционного насоса. Вы можете купить комплект ИБП для котла от ТМ LogicPower с внешним аккумулятором следующего типа:

• Свинцово-кислотный AGM. Ресурс работы — 400 циклов заряд/разряд
• Свинцово-кислотный AGM (мультигель). Ресурс работы — 800 циклов заряд/разряд
• Свинцово-кислотный Gel. Ресурс работы — 1200 циклов заряд/разряд
• Литий железо фосфатный аккумулятор. Ресурс работы до 7000 циклов заряд/разряд

Подробнее о том, как выбрать аккумулятор для ИБП котлов отопления читайте ТУТ

Как подобрать комплект бесперебойного питания для циркуляционных насосов с различной мощностью?

Для того чтобы правильно подобрать мощность ИБП необходимо учитывать следующие характеристики:



  • номинальная мощность циркуляционного насоса, которая описана в технической документации оборудования
  • пусковая мощность — количество электроэнергии, которую потребляет насос во время включения. Данная характеристика определяет необходимую вам мощность источника бесперебойного питания. Производители насосов редко указывают пусковую мощность в технических характеристиках. Определить данный параметр можно исходя из класса энергоэффективности, умножив номинальную мощность на коэффициент. Для насосов класса “А” — 1,3, для остальных — 5
  • требуемое время для автономной работы насоса от аккумуляторной батареи
    — это среднее  количество времени, на которое в вашей местности отключают электроэнергию плюс некоторый запас на непредвиденные ситуации

Например:

Номинальная мощность вашего циркуляционного насоса — 50Вт. Класс энергоэффективности неизвестен.

Определяем пусковую мощность 50 х 5 = 250Вт

Учитываем необходимый запас мощности для ИБП — 30% 250 + 75 = 325Вт

ИБП LogicPower мощностью 500VA(350Вт) — идеальный вариант для вашей системы отопления

Рассчитайте необходимое время автономной работы и емкость аккумулятора при помощи удобного онлайн-калькулятора

Вам необходимо купить ИБП для дома по доступной цене? Технические эксперты LogicPower готовы оказать квалифицированную помощь в выборе оборудования:



0(800) 211-405

Результат превысит все Ваши ожидания

LogicPower – стандарт напряжения!

UPS Series Циркуляционные насосы от Grundfos Pumps for Heating & Cooling

Магазин будет работать некорректно, если файлы cookie отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Насосы

Циркуляционные насосы Grundfos серии UPS специально разработаны для систем отопления и охлаждения. Они имеют бесшумную конструкцию с мокрым ротором, не требующую технического обслуживания. Они доступны в различных размерах и материалах конструкции.

Литература, схемы и дополнительная информация по серии ИБП

Продукты Информация Образование

Поиск

Сортировать по Позиция наименование товара Цена Бестселлеры Наиболее просматриваемые Цена: от низкой к высокой Цена: от высокой к низкой Установить нисходящее направление

Сортировать

Готово Фильтр

Показывать

20 40 60

на страницу

Магазин по

Варианты покупок

Категория
Снято с производства
Тип насоса
Конструкция насоса
Размер соединения насоса
Соединение насоса
Двигатель
л. с.
Число оборотов двигателя
Фаза двигателя

Grundfos 59896341 Циркуляционный насос UPS 15-58 FC

  Поиск по категориямКотлыГорелкиВоздуходувки/ДвигателиРасширительные бакиФитингиПечиОВКВПМислоPex/RadiantСантехникаНагреватели для бассейновНасосыБакаккумуляторыТермостаты/Управление/ИнструментыВодонагревателиВодонагревателиФильтры для водыКлапаныВентиляция

Главная > Grundfos > Циркуляционные насосы Grundfos для водопровода и отопления > Grundfos UPS Серии 100 и 200 > Grundfos 59896341 Циркуляционный насос UPS 15-58 FC

Далее в ИБП Grundfos серий 100 и 200 >>

Цена: $121,95

Артикул: 59896341

Название производителя: Grundfos

Номер детали производителя: UPS1558FC

Количество:
* Только целое число

Добавить в новый список покупок


Брошюра и технические характеристики

UPS 15-58 FC

Насос с герметизированным ротором, т. е. насос и двигатель образуют единое целое без уплотнения вала и только с двумя уплотнительными прокладками. Подшипники смазываются перекачиваемой жидкостью. Насос характеризуется:

  • Керамический вал и радиальные подшипники.
  • Углеродный осевой подшипник.
  • Корпус ротора и опорная плита из нержавеющей стали.
  • Коррозионностойкая крыльчатка, композит, PES.
  • Чугунный корпус насоса.

Двигатель однофазный. Дополнительная защита двигателя не требуется.

Название продукта ИБП 15-58 FC
Артикул № 59896341
EAN 5700395855203

Технический

Номер скорости 3
Максимальный расход 17,2 галлонов США в минуту
17,2 галлонов США в минуту
Максимальный напор 19,36 футов
19,36 футов
Сертификаты на заводской табличке UL, CSA
Клапан насос со встроенным запорным и обратным клапанами

Материалы

Корпус насоса Чугун
ЕН-ДЖЛ1030
АСТМ 30 В
Рабочее колесо Композит, ПЭС

Установка

т макс. окруж. 104 °F
Максимальная температура окружающей среды при 176°F жидкости 176 °F
Максимальное рабочее давление 145,04 фунтов на кв. дюйм
Стандартный фланец США Овал
Тип соединения К.И. Фланец
Трубное соединение 2 — Болт Фланец
Ступень давления № 10
Расстояние между портами 6 1/2 дюйма

Жидкость

Перекачиваемая жидкость Вода
Диапазон температур жидкости 35,6 . . 230 °F
Выбранная температура жидкости 140 °F
Плотность 61,35 фунт/фут³

Электрические характеристики

Потребляемая мощность на скорости 1 0,0805 л.с.
Потребляемая мощность на скорости 2 80 Вт
Макс. потребляемая мощность 87 Вт
Основная частота 60 Гц
Номинальное напряжение 1 х 115 В
Ток скорости 1 0,55 А
Ток на скорости 2 0,66 А
Ток скорости 3 0,75 А
Размер конденсатора — пробег 10 мкФ/180 В
Количество полюсов 2
Класс изоляции (IEC 85) Ф
Встроенная защита двигателя КОНТАКТ
Термозащита внутренний

Органы управления

Почтовый ящик

Другие

Вес брутто 7,25 фунта

Сопутствующие товары

Grundfos 519601 Комплект чугунных фланцев, 3/4″ NPT

Цена: $11,95

Набор фланцев включает в себя: по 2 шт. — фланцы, прокладки; 4 болта 7/16″x1-1/2″ на каждый шт. Орехи

Grundfos 519602 Комплект чугунных фланцев, 1″ NPT

Цена: $12,95

Набор фланцев включает в себя: по 2 шт. — фланцы, прокладки; 4 болта 7/16″x1-1/2″ на каждый шт. Орехи

Grundfos 519603 Комплект чугунных фланцев, 1-1/4″ NPT

Цена: $11,06

Набор фланцев включает в себя: по 2 шт. — фланцы, прокладки; 4 болта 7/16″x1-1/2″ на каждый шт. Орехи

Grundfos 519604 Комплект чугунных фланцев, 1-1/2″ NPT

Цена: $9,95

Набор фланцев включает в себя: по 2 шт. — фланцы, прокладки; 4 болта 7/16″x1-1/2″ на каждый шт. Орехи

Grundfos 591202 Комплект диэлектрических запорных клапанов 1/2″ NPT (пара в упаковке)

Цена: $37,95

Соединение насоса: Бронзовый фланец G15/26

Грундфос 96806130 Комплект диэлектрических запорных клапанов 3/4″ NPT (пара в упаковке)

Цена: $45,95

Соединение насоса: Бронзовый фланец G15/26

Grundfos 96806131 Комплект диэлектрических запорных клапанов 1″ NPT (пара в упаковке)

Цена: $65,95

Соединение насоса: Бронзовый фланец G15/26

Grundfos 96806132 Комплект диэлектрических запорных клапанов 1-1/4″ NPT (пара в упаковке)

Цена: $79,95

Соединение насоса: Бронзовый фланец G15/26

Grundfos 96806136 1-дюймовый комплект диэлектрической изоляции от пота (пара в упаковке)

Цена: $52,79

Соединение насоса: бронза G15/26

Grundfos 96806137 1-1/4″ комплект диэлектрической изоляции от пота (пара в упаковке)

Цена: $53,10

Соединение насоса: бронза G15/26
