монолитное, сборные плиты, схема слоев пирога, нужно ли армирование железобетонным, деревянным, как выровнять прогнувшиеся балки?

Балочные перекрытия – одни из важных компонентов в конструкции дома. Данная часть перенимает нагрузку от стен и кровли и передает ее на основание здания.

Перекрытия служат диафрагмой жесткости в горизонтальном срезе дома. Они обеспечивают устойчивость конструкции и для нижних этажей служат потолком, а для верхних – полом.

Чтобы подробнее узнать о перекрытиях в доме, рекомендуется ознакомиться с их особенностями, видами, назначениями и требованиями.

Содержание

  • 1 Что означает понятие?
  • 2 Разновидности перекрытий
    • 2.1 По конструкции
      • 2.1.1 Монолитные железобетонные
      • 2.1.2 Сборно-монолитные
      • 2.1.3 Сборные
    • 2.2 По типу балок
  • 3 Требования
  • 4 Схема слоев пирога
  • 5 Расчет
  • 6 Процесс монтажа и крепления балок
  • 7 Как удлинить и срастить?
  • 8 Армирование
  • 9 Дефекты, причины и их устранение
  • 10 Плюсы и минусы типа конструкции
  • 11 Заключение

Что означает понятие?

Под термином «балочное перекрытие» понимают элемент балочной системы, который часто используется в многоэтажном доме. Оно представляет собой горизонтальную несущую конструкцию, служащую разделителем строения по высоте. Перекрытия выполняются из разных материалов, в зависимости от особенностей конструкции здания.

Основные отличия

балочного перекрытия от других:

  • несущим элементом выступают балки;
  • они монтируются в стены на определенном расстоянии;
  • для получения полноценной горизонтальной конструкции в них кладут заполнитель;
  • чтобы обустроить перекрытия, используют деревянные, железобетонные или металлические изделия.

В отличие от безбалочных перекрытий, которые сооружаются из однородных элементов, здесь несущей частью выступают сами балки. Если сравнивать два эти типа перекрытия, то существенная разница состоит в том, что в безбалочных конструкциях основание заливается бетоном с применением арматуры или же бывает сборной.

В балочных перекрытиях нет цельных элементов: планки укладывают от стены к стене и уже после сборки заполняют настилом.

Разновидности перекрытий

Балочные перекрытия можно разделить на несколько видов. Они делятся по конструкции, по типу самих балок.

По конструкции

Для начала стоит рассмотреть, какими бывают перекрытия по конструкции.

Монолитные железобетонные

Суть такого перекрытия состоит в том, чтобы не делать слишком толстую плиту, а сосредоточить материал в определенных местах, тем самым уменьшив вес перекрытия.

Такие конструкции очень простые в расчетах: плита работает только в одном направлении, из нее вырезают участок и рассчитывают, как балку. То же самое проделывают с главной балкой. Монолитная плита опирается на балки, которые, в свою очередь, опираются на колонны. Балки могут располагаться как вдоль, так и поперек здания.

Сборно-монолитные

Такое решение – одно из самых современных и представляет собой легкую, но надежную конструкцию. Она

состоит из:

  • специальных балок;
  • блоков-вкладышей;
  • армирующего каркаса и бетона.

Такая конструкция дает возможность проведения работ в местах с ограниченным доступом техники. При этом плита получается более ровной, чем заводское ж/б изделие.

Сборные

В состав такой конструкции входят панели или плиты, а также балки, которые их поддерживают. Такие планки называются ригелями, они опираются на колонны. Заполнителем часто служат гипсобетонные или легкобетонные плиты.

По типу балок

По типу балок перекрытия можно разделить на:

  • деревянные;

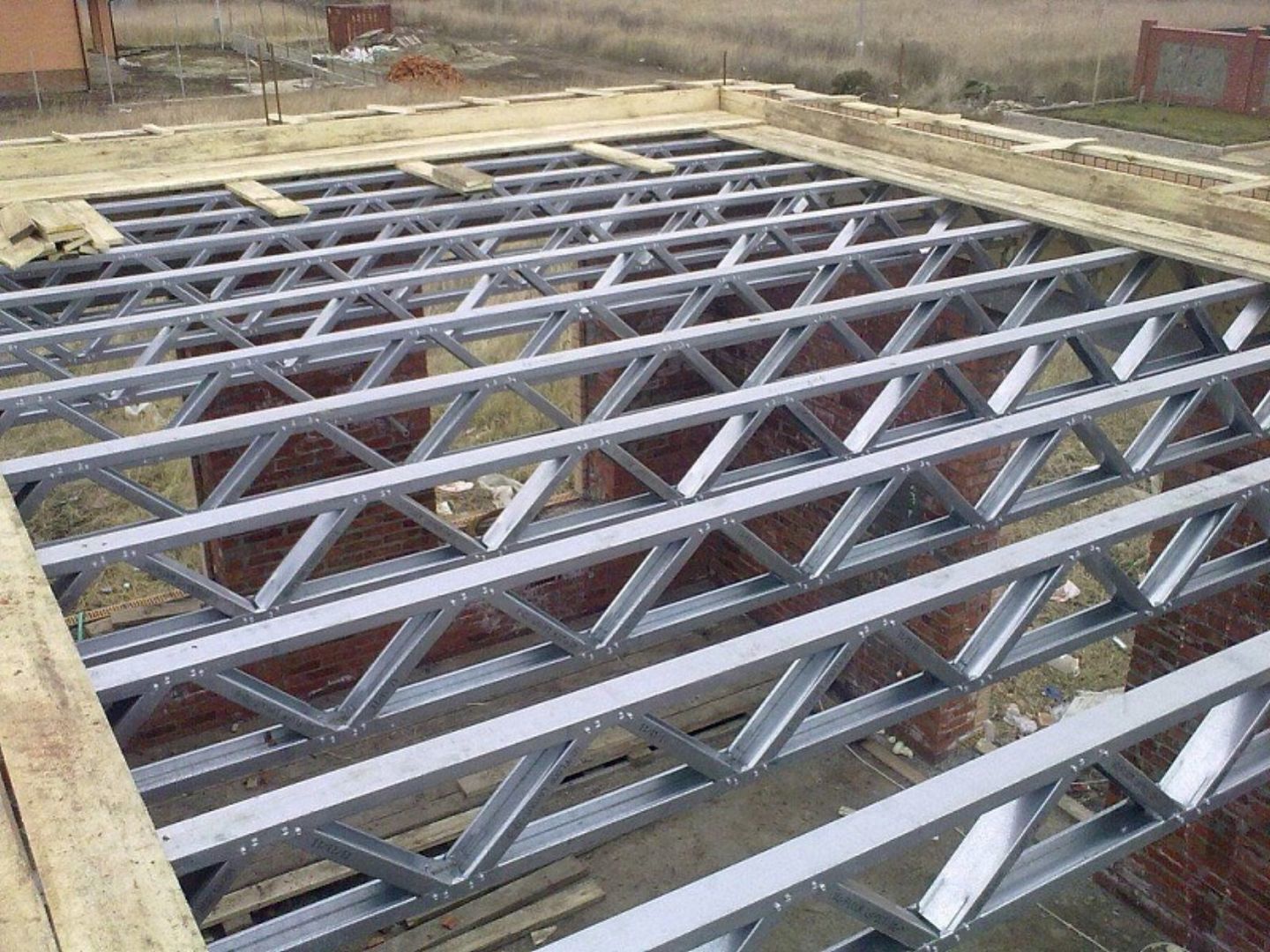

  • металлические;
  • железобетонные.

В частном домостроении нередко выбирают именно дерево. Они имеют минимальную стоимость, малый вес и простой монтаж. Но такие планки склонны к загниванию и поражению жуком-короедом. Металлические ригели более надежны и долговечны, но такой вариант не пользуется спросом у застройщика.

У них хороший предел огнестойкости и высокая несущая способность. Такие балки склонны к поражению коррозией в местах повышенной влажности и имеют высокую стоимость.

Железобетонные планки могут перекрывать большие пролеты длиной до 7 метров. Они надежны и долговечны

Больше информации о видах балок перекрытий здесь.

Требования

Требования частично определяются по СНиП 2.01.07-85 «Нагрузки воздействия», где сказано, что перекрытия должны обладать необходимой прочностью, чтобы выдержать собственный вес, а также те нагрузки, которые на них воздействуют.

Конструкции в жилых зданиях должны равномерно выдерживать нагрузку не менее 200 кг на 1 метр квадратный. В частном строительстве этот показатель увеличивается, а для чердаков – наоборот, снижается.

Перекрытие также должно быть жестким и не прогибаться под воздействием нагрузок. Оно не должно быть зыбким и не колебаться при перемещении мебели по полу или при движении людей. Перекрытия должны обеспечивать защиту комнату от проникновения в нее воздушного и ударного шума. По СНиП они не должны быть дорогими в производстве.

В итоге можно подчеркнуть основные требования к конструкции:

  • жесткость;
  • прочность;
  • доступность;
  • экономичность.

Материал перекрытия балок выбирается исходя из того, где будет использована конструкция. Деревянные применяют в частном строительстве, а железобетонные – в сооружении многоэтажных многоквартирных домов.

Схема слоев пирога

Устройство пирога перекрытия имеет определенную схему. Ее лучше придерживаться, чтобы добиться прочности и жесткости конструкции.

Можно привести пример на основе деревянных балок для перекрытия:

  1. Деревянные бруски, которые укладываются ребристой стороной или в прямом положении.
  2. Доски, которые являются черновой отделкой потолка.
  3. Тепловая или звуковая изоляция. В качестве нее может выступать минеральная вата, шлак, песок, пенопласт или керамзит.
  4. Гидроизолирующий материал из плотного полиэтилена или рулонной резины.
  5. Накат чернового или чистового пола.
  6. Слой пароизоляции со стороны потолка.

После укладки всех слоев пирога можно осуществлять чистовую отделку поверхности. Если балочное перекрытие служит полом для 2 этажа, то есть смысл выполнить утепление.

Это поможет предотвратить чрезмерную сырость в помещении, повысит температуру в здании, предотвратит появление грибка и выпадение конденсата. Кроме того, такой шаг сократит затраты на отопление. То же самое касается и чердака, который без утепления пола может оказаться холодным помещением.

Расчет

Чтобы рассчитать балки для сооружения перекрытий, необходимо знать размер пролета, размер самих балок и шаг, с которым они прикреплены. Эта информация поможет вычислить, какую нагрузку сможет выдержать балка.

Например, пролет составляет 5000 мм, при этом ширина и высота поперечного сечения балки равна 100х200 мм. Кроме того, шаг балок, с которым они закреплены равен 70 см. Из этого следует, что предельная нагрузка на одну балку составит 215 кг/м2. При этом рекомендуемой предельной нагрузкой на балку для межэтажного перекрытия лучше считать не менее 400 кг/м2.

Подробнее о принципах расчета читайте в статье по ссылке.

Процесс монтажа и крепления балок

Перед монтажом балок. Необходимо выполнить их раскладку. Чтобы пол имел один уровень, вспомогательные балки закладывают в несущие стены ниже остальных на высоту своего сечения. Сами балки укладывают в специально подготовленные заранее ниши в стене.

Для долговечного и надежного опирания глубина заделки балки должна составлять не менее 150 мм. При этом в такой нише должен оставаться воздушный зазор 20-30 мм. Он исключит контакт балки со стеной, которая может быть холодной.

Если стены имеют утеплитель с внешней стороны, то нишу не следует ничем заполнять. Если же утеплителя нет, то ниша может стать проводником холода. Торцы деревянных балок перед укладкой в стену отпиливают под углом 60-70 градусов.

Полная информация о монтаже в этой статье, а о креплении здесь.

Как удлинить и срастить?

Иногда случается так, что необходимо заполнить балками пролеты, которые имеют размер больше, чем сам древесный материал. Это часто случается при использовании бруса, который выпускается длиной до 6 метров. В таком случае используют технологию наращивания балки по длине.

Для этого применяют несколько методов:

  • соединение встык;
  • косым прирубом;
  • внахлест.

При соединении встык концы бруса отпиливают под углом 90 градусов, используют деревянные накладки для сращивания, закрепляя саморезы в шахматном порядке.

При наращивании «косым прирубом» концы элементов подрезают под косым углом, соединяя через сквозное отверстие шпилькой. Такой вариант актуален для бруса квадратного сечения. При соединении внахлест сам стык должен составлять не менее 1 метра.

Подробнее о сращивании балок тут.

Армирование

Армирование ригелей перекрытий происходит тогда, когда используются деревянные балки. Это позволяет продлить срок службы конструкции. Деревянные балки со временем приходят в частичную негодность, что может угрожать целостности здания.

Причинами этому служат грызуны, сырость, резкие перепады температур или естественный износ. Армировать балки можно с помощью специальных накладок, металлических протезов, а также с помощью увеличения площади сечения или углеволокном.

Описание технологий:

  1. Накладки нужны тогда, когда есть повреждения на определенном участке. Усиление заключается в том, чтобы установить с двух сторон деревянные накладки, закрепив их болтами с гайками и шайбами.
  2. Стальной протез используется в качестве замены деревянных накладок или же в местах примыкания балки к стене. Для этого применяют профили круглого сечения. Швеллера, уголки или листовой металл. Закрепление происходит болтами, шайками и шайбами.
  3. Увеличение площади сечения подойдет тогда, когда изначально был неправильно произведен расчет. Между балкой и материалом для увеличения сечения должна быть проложена гидроизоляция.

Углеволокно накладывают слоями в нужном месте и закрепляют клеем. Этот способ подойдет тогда, когда вышеописанные методы не актуальны.

Дефекты, причины и их устранение

К дефектам балочных перекрытий можно отнести:

  • сучки на деревянных ригелях;
  • трещины на железобетонных балках;
  • прогнившие участки;
  • участки с образованием плесени;
  • деформации балок;
  • коррозия стальной конструкции;
  • удары и вмятины на железобетонных или металлических изделиях.

Причинами таких дефектов становится не только неправильный монтаж устройства, но и их расположение в местах, которые не были для этого подготовлены. Деревянные изделия прогнивают из-за отсутствия вентиляции в нише, куда они закладываются. Здесь оседает конденсат и образуется грибок. Деформация металлических изделия происходит при неправильной транспортировке.

Чтобы выровнять прогнувшиеся балки, их нужно поднять и усилить их несущую способность. Поднимают ригеля с помощью винтовых стальных домкратов, иногда с помощью вертикальных брусьев, которые по длине превышают расстояние от пола до потолка. Также это можно сделать металлическими полосами по ширине равными высоте балки.

Плюсы и минусы типа конструкции

Основные достоинства балочной конструкции:

  • обеспечение перекрытия пролетов с увеличенными размерами;
  • большой запас прочности, который позволяет распределять высокие нагрузки;
  • хорошие звукоизоляционные и шумозащитные характеристики.

Из минусов можно выделить необходимость использования грузоподъемной техники для монтажа, а также дополнительные затраты, связанные с доставкой ригелей на участок.

Заключение

Балочное перекрытие изготавливается из балок, которые могут быть выполнены из древесины, металла или железобетонной конструкции. Такой способ позволяет закрыть пролеты с увеличенной длиной, а также дополнительно упрочнить конструкцию. Монтаж устройств требует внимательности и присутствия подъемной техники.

Как далеко может простираться палубная балка?

Руководства по проектам изысканного домостроения

Колоды

Build A Deck — Fine Homebuilding

Используйте IRC 2018 для определения размеров балок террасы и расчета пролета балок.

Майк Гертин

Определение размеров палубных балок стало намного проще после публикации Международного жилищного кодекса 2015 года. Строители настила теперь могут обратиться к разделу R507.6 «Балки настила» и таблице R507.6 «Длины пролета балок настила», чтобы определить размер двухслойных и трехслойных составных балок, изготовленных из пиломатериалов размером от 2×6 до 2×12. Эти значения не изменились в версии IRC 2018 года. (Для получения дополнительной информации о других аспектах создания приподнятой палубы см. это руководство .)

Пролеты балок основаны на пролете палубных балок , которые указаны с шагом 2 фута от 6 футов до 18 футов. для интерполяции пролетов балок, когда длина балки, с которой вы имеете дело, не указана в таблице. Например, двойная балка 2 × 8 может иметь пролет 8 футов 0 дюймов, когда балки настила имеют длину 6 футов. Когда палубные балки имеют длину 8 футов, балка может иметь пролет 7-7. При построении колоды с 7-фт. балки, вы знаете, что балка может проходить где-то между 7-7 и 8-0, но вы не знаете точно, где именно. Обратитесь к местному официальному представителю по нормам или просто вернитесь к более короткому значению в таблице и предположите, что допустимый диапазон составляет 7–7.

В соответствии с разделом R507.6 сборные балки должны быть скреплены друг с другом минимум 10d гвоздями, расположенными на расстоянии 16 дюймов от центра вдоль обоих краев. Стыки слоев балки должны проходить над стойками.

Балки могут консольно выступать за крайние стойки до одной четверти пролета балки между стойками. Мне нравится использовать это положение при определении размеров балок. Часто я могу немного уменьшить расстояние между стойками, установив балку на консоль. Это позволяет мне сделать пучок немного меньше (уменьшив, скажем, с двойного 2×10 до двойного 2-2×8). Пролет балки и размеры консоли берутся от центра стоек, а не от лицевой стороны стоек.

Имеются другие положения и ограничения IRC 2015, на которые следует обратить внимание:

  • Концы балок должны опираться не менее чем на 1 1/2 дюйма на дерево или металл и на 3 дюйма на бетон или кирпичную кладку.
  • Балки должны быть прикреплены к стойкам либо с помощью заглушки стойки, либо с помощью зубчатой ​​ножки стойки.
  • Таблица балок ограничена 10 фунтами на квадратный фут. статическая нагрузка и 40 фунтов на квадратный фут. живая / снеговая нагрузка.

Даже если ваша местная юрисдикция не приняла IRC 2015 года, большинство строительных чиновников положительно отнесутся к положениям кодекса, санкционированным ICC. Поэтому проверьте таблицу у вашего строительного чиновника на утверждение, прежде чем использовать ее.

Предыдущий: Постройте палубу на уровне класса: установите стойки и ободную балку Следующий: Как аккуратно вырезать 6×6

Направляющая

Колоды

Глава

Обрамление палубы

    Колоды
    Деки

    Сотни статей и видеороликов от ведущих специалистов по сборке колод о том, как спроектировать и построить красивую, прочную и безопасную колоду

    Посмотреть руководство по проекту

    Просмотреть все руководства по проектам »

    Станьте участником и получите неограниченный доступ к сайту, включая Руководство по проектам колод.

    Начать бесплатную пробную версию

    Дизайн и планирование
    Инструменты и материалы
    Фундаменты и фундаменты
    Обрамление настила
    Установка настила
    Установка перил
    Палубная лестница
    Пользовательские детали
    Отделка, ремонт и техническое обслуживание
    Полные сборки колод
    • Колоды уровня грейда
    • Поднятые палубы

    Длиннопролетные балки — SteelConstruction.info

    Цель этой статьи — познакомить проектировщика с широким спектром длиннопролетных решений на основе стали. Могут быть достигнуты пролеты более 20 м (для целей этой статьи определение длинного пролета принимается как любое, превышающее 12 м).

    Как правило, длинные пролеты обеспечивают гибкие внутренние пространства без колонн, снижают затраты на основание и сокращают время возведения металлоконструкций. Этот широкий спектр преимуществ означает, что они обычно встречаются в самых разных типах зданий. Конкретные преимущества и недостатки каждого отдельного решения кратко изложены ниже, чтобы проектировщик мог оценить преимущества, предлагаемые конкретным решением по отношению к движущим силам для данного проекта, чтобы определить наиболее подходящее и экономически эффективное решение.

    Изогнутые ячеистые балки крыши
    (Изображение предоставлено Kloeckner Metals UK Westok)

    Содержание

    • 1 Конструкция длиннопролетных балок
    • 2 Варианты длиннопролетной балки
      • 2.1 Подход с параллельным лучом
      • 2.2 Составные балки с отверстиями в стенках
      • 2.3 Ячеистые композитные балки
      • 2.4 Конические балки
      • 2,5 Короткие балки
      • 2.6 Наклонные композитные балки
      • 2.7 Композитные фермы
    • 3 Каталожные номера
    • 4 Дальнейшее чтение
    • 5 ресурсов
    • 6 См. также

    [top]Проектирование длиннопролетных балок

    Использование длиннопролетных балок дает ряд преимуществ, включая гибкое внутреннее пространство без колонн, снижение затрат на фундамент и сокращение времени монтажа металлоконструкций. Многие решения с большими пролетами также хорошо адаптированы для облегчения интеграции услуг без увеличения общей глубины пола.

    Расчет длиннопролетных стальных и (сталебетонных) составных балок обычно осуществляется в соответствии со стандартами BS 5950 [1] , BS EN 1993 [2] или BS EN 1994 [3] . Для некоторых типов балок это систематизированное руководство дополняется специальными рекомендациями по проектированию, например, по проектированию балок с большими отверстиями в стенке (см. SCI P355) или информацией производителей. Такое конкретное руководство обычно основано на всестороннем тестировании данного продукта и часто представлено в виде программного обеспечения для проектирования.

    [наверх]Варианты длиннопролетных балок

    Решения, описанные ниже, представлены в порядке увеличения протяжной способности, с некоторым перекрытием между вариантами. Цель состоит в том, чтобы представить широкий спектр решений. Безусловно, наиболее распространенными типами балок, используемых сегодня, являются пластинчатые балки и балки с отверстиями в стенках (будь то ячеистые, сборные или катаные профили). Многие решения используют преимущества композитной конструкции, которая обеспечивает значительное увеличение прочности и жесткости по сравнению с альтернативой из голой стали.

    [вверх]Параллельный луч

    Подход с параллельными балками

    Подход с параллельными балками эффективен для пролетов до 14 м. Решетки перекрытий состоят из двух слоев полностью непрерывных балок, идущих в ортогональных направлениях. Услуги, работающие в любом направлении, могут быть интегрированы в эти два уровня, так что услуги, проходящие в любом направлении, могут быть размещены в пределах глубины структурного этажа. Еще одним преимуществом является то, что, будучи полностью непрерывными, глубина самих балок уменьшается без затрат и сложности жестких соединений полной прочности.

    На рисунке слева показан композитный пол с использованием метода параллельных балок. Конкретные указания по проектированию этой формы конструкции приведены в SCI P074. Это основано на BS 5950 [1] , но принципы могут в равной степени применяться к конструкции Еврокода.

    [вверх]Композитные балки с отверстиями в стенках

    Интеграция услуг с сотовыми балками
    (Изображение предоставлено FABSEC Ltd.)

    Отверстия в перемычках обычно формируются в балках, чтобы обеспечить прохождение сервисов через балки. Это позволяет конструктивным и служебным зонам занимать одно и то же пространство, тем самым уменьшая эффективную общую глубину конструкции пола для данной пропускной способности. Отверстия также могут быть образованы по эстетическим соображениям, например, с помощью изогнутых балок, используемых для поддержки крыши. Было показано, что составные балки с проемами в стенках являются экономически эффективным решением для пролетов в диапазоне от 10 до 16 м.

    Особым типом составной балки с отверстиями в стенке является так называемая ячеистая балка, которая формируется особым образом и поэтому отдельно описывается ниже. Альтернативный способ формирования отверстий в стенке состоит в том, чтобы просто вырезать их в пластине, используемой для формирования стенки пластинчатой ​​балки, или в стенке прокатного профиля. Наиболее подходящее решение зависит от размера, формы и регулярности отверстий или других коммерческих факторов, таких как метод, используемый предпочтительным поставщиком. Балки с отверстиями в перемычке не имеют недостатков с точки зрения монтажа и знакомства, поскольку они во многом аналогичны «стандартным» балкам со сплошной перемычкой.

    При проектировании балок с проемами в стенках необходимо учитывать тот факт, что проемы приводят к ряду потенциальных режимов отказа, которых нет в балках со сплошными стенками. Балка вокруг проемов ведет себя как балка Виренделя, а изгиб стойки перемычки может определять конструкцию (стойка перемычки — это участок стенки, находящийся между двумя соседними проемами, как показано на рисунке ниже). Для больших проемов может потребоваться усиление, чтобы избежать нестабильности (изгиба) стоек полотна.


    На рисунке вверху справа показана балка из композитных пластин с усиленными отверстиями в стенках. Доступны специальные рекомендации по проектированию (SCI P355) и программное обеспечение от специализированных производителей, основанные на обширных программах испытаний, включающих испытания на огнестойкость.

    [вверх]Сотовые композитные балки

    Ячеистые балки и услуги

    Ячеистые балки представляют собой форму балки с множеством регулярных отверстий в стенке, образованных путем продольного расщепления двух прокатных секций для образования двух Т-образных секций. Два тройника, которые могут быть не из одной и той же секции-донора (как обсуждается ниже), затем свариваются вместе, образуя двутавровую секцию с отверстиями в стенке, которые имеют характерную форму (обычно, но не обязательно, круглую). Процесс, используемый для формирования сотовых балок, позволяет формировать нижнюю половину конечной балки из более тяжелой донорской секции, чем верхняя половина — другими словами, нижняя полка может быть значительно больше, чем верхняя полка. Это имеет смысл, когда, как это часто бывает, балки должны действовать составно, и поэтому бетонный фланец эффективно заменяет верхний стальной фланец в конечном состоянии (верхний стальной фланец должен быть достаточно большим, чтобы соответствовать требованиям конструкции и служить в качестве опоры). площадка для срезных шпилек).

    BS EN 1994 [4] содержит правила проектирования для покрытия балок с асимметрией (площадь нижней стальной полки, деленная на площадь верхней полки) до трех. Чем больше асимметрия, тем обременительнее требования к минимальной степени сдвигового соединения, которые необходимо соблюдать для предотвращения чрезмерного проскальзывания между стальными и бетонными элементами.

    Хотя ячеистые балки имеют стандартные проемы, некоторые из них могут быть заполнены и/или добавлены элементы жесткости для учета местных особенностей, таких как входящие балки или большие точечные нагрузки. Также могут быть предусмотрены двойные (овальные) отверстия для облегчения прохода более крупных служебных воздуховодов. Специальное руководство по проектированию (SCI P355) и программное обеспечение можно получить у специализированных производителей, основанных на обширных программах испытаний, включающих испытания на огнестойкость. На рисунке ниже показан луч сотовой связи с обычными круглыми отверстиями в перемычке и службами, разделяющими общую зону этажа.

    [верх]Конические балки

    Коническая ячеистая балка
    (Изображение предоставлено FABSEC Ltd.)

    Конические балки могут быть экономичным решением в диапазоне пролетов от 10 м до 20 м. Это еще одно решение, которое позволяет размещать службы в зоне несущего пола. Глубина балки увеличивается по направлению к середине пролета, где приложенные моменты максимальны, и, таким образом, облегчается подвешивание под более мелкими областями возле опор балки. Также возможно формировать проемы в стенках конических балок в областях с малым сдвигом ближе к середине пролета. Они предоставляют больше возможностей для интеграции услуг.

    Подробное руководство по проектированию доступно в SCI P059. Хотя это основано на конструкции согласно BS 5950 [1] , принципы легко переносятся на подход, основанный на Еврокоде.

    Коническая балка, поддерживающая стальной настил

    [вверх]Короткие балки

    Композитные короткие балки

    Короткие балки представляют собой форму фермы Виренделя, довольно экзотический гибрид, который можно рассматривать как лежащий где-то между сплошным двутавровым сечением и фермой. Нижний пояс обычно формируется из неглубокой открытой секции (UC), на которой сидят короткие отрезки (заглушки) более глубоких двутавров (UB). Верхний пояс, по крайней мере, в конечном состоянии, образован композитной плитой, и в этом кроется один из недостатков этого варианта — пока не будет достигнуто взаимодействие композита с затвердевшим бетоном, балки могут нуждаться во временной опоре/ограничителе. Перевернутый тройник может использоваться для выполнения функций верхнего пояса при монтаже. Композитное взаимодействие достигается путем приваривания срезных шпилек к верхней части шпилек UB. Количество элементов/поверхностей, связанных с короткой балкой, может увеличить стоимость противопожарной защиты по сравнению с более простыми решениями.

    Большим преимуществом этого варианта является то, что можно экономично реализовать пролеты более 20 м. Сервисные и/или второстепенные балки могут проходить через зазоры между ответвлениями балок, уменьшая общую глубину конструкции. На рисунке справа показан составной отрезок балки, поддерживающий второстепенную балку, которая, в свою очередь, поддерживает составную плиту.

    [top]Составные балки с вутами

    На концах составной балки могут быть добавлены вуты для обеспечения непрерывности моментов. Жесткость и прочность соединений означают, что остальная часть пролета может быть меньше (диаграмма изгибающих моментов «поднимается» и существенно увеличивается действующая жесткость балки), и под ней проходят коммуникации. В зданиях, где коммуникации, вероятно, будут нуждаться в частой замене (например, в больницах), может быть выгоднее подвешивать коммуникации под балками, а не пропускать их через отверстия в перемычках или через ферму. Пролеты более 20 м могут быть легко достигнуты.

    Подробное руководство по проектированию доступно в SCI P060. Хотя это основано на конструкции согласно BS 5950 [1] , принципы легко переносятся на подход, основанный на Еврокоде.

    [вверх]Композитные фермы

    Композитные фермы, в которых в качестве верхнего пояса используется бетонная плита, могут достигать пролетов более 20 м. Это означает, что они использовались, когда требовалась очень большая протяжённость. Основные недостатки заключаются в том, что на этапе строительства ферма может быть довольно гибкой (в поперечном направлении), а в конечном состоянии затраты на противопожарную защиту могут быть высокими из-за большого количества защищаемых поверхностей. Ясно, что одной из цен, которые приходится платить за способность перекрытия, является то, что стоимость изготовления выше, чем у простой балки. Коммуникации могут проходить через зазоры между элементами фермы, чтобы уменьшить общую высоту пола.

    [наверх]Артикулы

    1. ↑ 1.0 1.1 1.2 1.3 BS 5950 Использование металлоконструкций в строительстве: различные детали, BSI
    2. ↑ BS EN 1993 Еврокод 3: Проектирование стальных конструкций. Различные детали, BSI
    3. ↑ BS EN 1994 Еврокод 4: Проектирование композитных стальных и бетонных конструкций. Различные детали, BSI
    4. ↑ BS EN 1994-1-1: Еврокод 2004 4. Проектирование композитных стальных и бетонных конструкций. Общие нормы и правила для построек. БСИ

    [наверх]Дополнительная литература

    • Руководство для проектировщиков стали, 7-е издание. Редакторы Б. Дэвисон и Г. В. Оуэнс. Институт стальных конструкций, 2012 г., главы 18 и 20

    [вверх] Ресурсы

    • SCI P355, Проектирование составных балок с большими отверстиями в перемычке, 2011 г.
