Балансировочный клапан для системы отопления: функции и работа

Большие многоконтурные системы отопления довольно часто сталкиваются с проблемой неравномерного прогрева разных помещений. Теплоноситель протекает по пути наименьшего сопротивления, из-за чего чем дальше от источника тепла, тем меньше расход тепловой энергии, чем рядом с ним. Ручной или автоматический балансировочный клапан для системы отопления (иначе – вентиль) используют, чтобы уровнять расход теплоносителя в разных ветках.

Как работает балансовый вентиль?

Конструкция радиаторного элемента, служащего для ручной балансировки ветвей отопления, состоит из следующих частей:

  1. Корпус с резьбовыми патрубками, служащими для подключения труб, изготовленный их латуни. При помощи литья, внутри сделано так называемое седло, которое представляет собой круглый вертикальный канал, который кверху слегка расширяется.
  2. Запорно-регулирующий шпиндель, рабочая часть которого имеет вид конуса, который входит во время закручивания в седло, тем самым ограничивая поток воды.
  3. Уплотнительные кольца, изготовленные из резины EPDM.
  4. Защитный колпачок из пластика или металла.

У всех известных производителей изделия бывают двух видов исполнения – углового и прямого. Изменена только форма, а принцип работы одинаковый.

Как работает клапан в системе отопления: во время вращения шпинделя проходное сечение уменьшается или увеличивается, благодаря чему выполняется регулировка. Количество оборотов, от закрытого до открытого, до предельного уровня варьируется от трех до пяти оборотов, в зависимости от того кто является производителем данной продукции. Для поворота штока используется обычный или специальный ключ имеющий форму шестигранника.

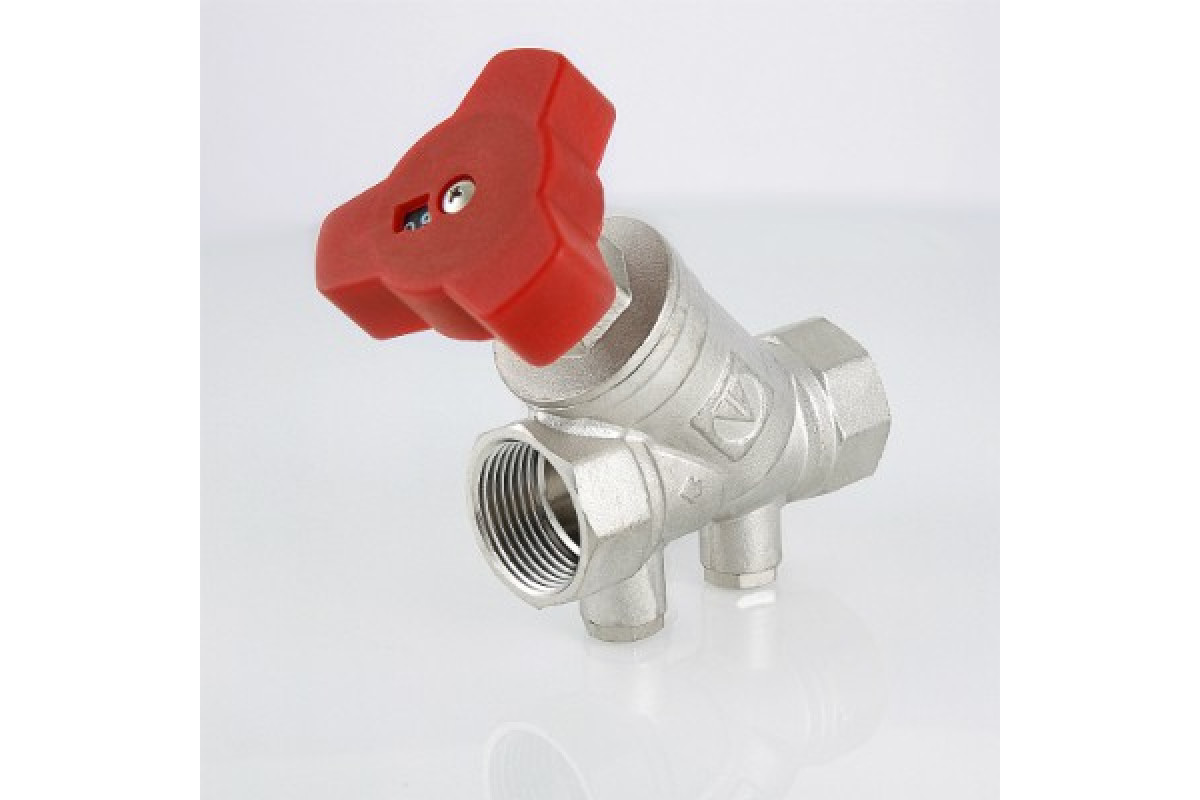

По сравнению с радиаторными, магистральные краны имеют другой размер, наклонное положение шпинделя, отличные штуцера, которые необходимы для:

  • чтобы при необходимости сливать теплоноситель
  • подключения приборов учета и контроля;
  • присоединения капиллярной трубки идущей от регулятора давления.

Необходимо упомянуть и то, что не каждой системе нужна балансировка как таковая. К примеру, 2-3 коротких тупиковых ветки, оборудованные 2 радиаторами на каждой, могут тут же войти в нормальный рабочий режим с условием, что диаметр труб подобран точно и между приборами расстояния не очень большие. А сейчас рассмотрим 2 ситуации:

  1. От котла ведут 2-4 ветки отопления неодинаковой длины, количество радиаторов на каждой составляет от 4 до 10 .
  2. То же самое, только радиаторы оборудованы термостатическими вентилями.

Так как основная масса теплоносителя всегда протекает по пути с наименьшим гидравлическим сопротивлением, в первом случае большую часть тепла получат первые радиаторы, которые находятся ближе всего к котлу. В случае поступления теплоносителя к этим батареям его не ограничить, тогда стоящие в самом конце батарей получат наименьшее количество тепловой энергии, и таким образом разница между температурными режимами будет составлять от 10°С и более.

Для того чтобы самые дальние батареи были обеспечены необходимым количеством теплоносителя, на подводках к ближайшим радиаторам от котла устанавливаются балансировочные вентили. Путем частичного перекрытия внутреннего сечения труб они ограничивают проток воды, тем самым увеличивая гидравлическое сопротивление данного отрезка. Подобным способом подача регулируется и в системах, где есть 5 и более тупиковых веток.

Во втором случае, ситуация несколько сложней. Монтаж радиаторных термостатов дает возможность менять расход воды при необходимости автоматически. На протяженных ветвях с большим количеством приборов отопления, которые оснащены термостатами, клапаны балансировочные совмещаются с автоматическими регуляторами перепада давления.

Последние, при помощи капиллярной трубки соединяются с балансовым краном, реагируют на уменьшение ли увеличение расхода теплоносителя в системе и поддерживают в обратке давление на требуемом уровне. Таким образом, теплоноситель равномерно распределяется между потребителями, несмотря на то, что срабатывают термостаты.

Какие бывают клапаны для балансировки?

Стандартные шаровые краны для радиаторов отопления не справляются с регулировкой распределения тепловой энергии в трубах и радиаторах. Но тем не менее, для того чтобы распределить тепло в помещениях равномерно, такая регулировка просто необходима.

Балансировочные вентили бывают двух видов – ручные и автоматические. Ручные необходимы для того, чтобы настраивать сеть во время ее монтажа, а автоматические изменяют параметры тепловой сети в момент обогрева.

Во время подбора вентиля нужно учитывать многие характеристики, к которым относятся:

  • тип и характеристики теплоносителя;
  • место монтажа в системе;
  • характеристики регулировки;
  • параметры регулировки;
  • классификация построек;

Типы отопительных систем напрямую зависят от теплоносителя, который они используют. Это могут быть антифризы, пар, вода. Они непосредственно влияют на работоспособность системы.

Немаловажной характеристикой является назначение системы. По  своим параметрам системы горячего и холодного водоснабжения и отопления достаточно сильно различаются. К примеру, в системе ГВС применяются только термостатические балансировочные клапаны.

Достаточно огромное значение имеет тип здания, где будет монтироваться балансировочный вентиль. Место монтажа  вентиля также играет достаточно важную роль, так как обратный и подающий трубопровод достаточно сильно отличаются друг от друга по характеристикам. И из-за этого балансировочные приборы, которые на них будут монтироваться, будут иметь существенные различия.

Где и когда устанавливают магистральный кран?

В большинстве частных домов применяются ручные радиаторные вентили. Их вполне хватает для нормальной настройки работы водяного отопления в коттеджах, чья площадь не превышает более 500 м².   Установка Установка балансировочных клапанов магистрального типа в системе отопления делается в следующих случаях:

  • в зданиях, где установлена разветвленная отопительная сеть с большим количеством стояков;
  • в многоквартирных домах, которые обогреваются собственной котельной;
  • при обвязке твердотопливного котла с теплоаккумулятором.

Когда есть понятие о назначениях балансировочных вентилей, необходимо разобраться в конкретных местах их установки. Радиаторные вентили необходимо устанавливать на выходе из обогревателя, то есть на обратке, а магистральные – на трубопроводе, который приводит охлажденную воду от потребителей в котельную. В том случае, когда элемент работает в паре с автоматическим регулятором давления, его можно устанавливать, как и в обратном, так и на подающем трубопроводе, в зависимости от того, как спроектирована сама схема.

Примечание: алюминиевые и стальные радиаторы с нижним подключением уже оборудованы балансировочным краном, который встроен в специальную фурнитуру, которая необходима для подключения подводок к таким приборам.

Перечислим моменты, в каких случаях не нужно устанавливать регулирующие клапаны:

  • в тупиковых системах малой протяженности, у которых одинаковые по гидравлике «плечи»;
  • в том случае когда батареи оборудованы термостатическими клапанами с преднастройкой;
  • в системах отопления коллекторного типа.
  • на последнем (тупиковом) радиаторе отопления;

Терморегуляторы с преднастройкой, которые стоят на подаче воды в батарею, выполняют также роль балансового вентиля, поэтому на выходе отопительного прибора необходимо смонтировать отсекающий шаровой кран. Подобная арматура устанавливается на подводках к последнему радиатору в цепочке, так как регулировать его не имеет особого смысла, и он должен быть полностью открыт.

Как отбалансировать систему отопления?

Как правило монтажники систем отопления определяют расход теплоносителя в батареях довольно простым методом:  количество оборотов балансировочного вентиля  делят на количество отопительных приборов и таким образом рассчитывают шаг регулировки. Передвигаясь от последнего радиатора к первому, краны закручивают с полученной разницей оборотов.

Например, одно плечо тупиковой системы оснащено 5 радиаторами с ручными клапанами на 4.5 оборота шпинделя. 4.5 необходимо разделить на 5, в результате у нас получается примерно 0.9 оборота. И таким образом предпоследний прибор необходимо открыть на 3.6 оборота, третий на 2., второй на 1.8 и наконец самый первый на 0.9 оборота.

Метод является очень приблизительным и учитывает различные мощности радиаторов, и поэтому применяется исключительно только в качестве предварительной настройки с корректировкой во время работы.

Во время проведения установки, необходимо проделывать следующие манипуляции:

  • произвести проверку установки системы;
  • в месте, где должен быть установлен клапан необходимо нарезать резьбу;
  • подготовить к монтажу клапан;
  • установить клапан на свое место в системе;
  • перед клапаном необходимо установить фильтр.

После того как балансировочный кран в системе отопления установлен, необходимо приступить к процессу его настройки. Данную операцию могут проводить только специалисты, так как она требует дополнительных знаний и приборов.

Пошагово инструкцию по балансировки можно представить следующим образом:

  1. Все балансировочные клапаны необходимо открыть до предела и вывести систему в рабочий режим, чья температура подачи будет составлять 80°С.
  2. При помощи контактного термометра необходимо замерить температуру всех отопительных приборов.
  3. Для того чтобы устранить полученную разницу необходимо прикрыть краны первых и средних батарей, конечные трогать не нужно. Ближний радиатор отопления необходимо открыть на 1 -1,5 оборота, а средние – на 2-2,5.
  4. Системе потребуется около 20 минут для адаптации под новые настройки, после чего необходимо снова произвести замеры. Главной задачей является достижение минимальной разницы температур между ближайшим и дальним радиаторами.

Примечание. Погода и уличная температура не имеют значения, важной характеристикой является только разница при нагреве батарей.

Монтаж балансировочных клапанов нужен для больших систем отопления. Они помогают оптимально распределять теплоноситель по всем контурам. Для такого оборудования правильная работа достигается правильным монтажом и настройкой. Установка клапанов должна быть обдумана еще только при проектировании системы.

Владельцу дома, который занимается самостоятельной установкой оборудования для отопительной системы, непременно придется столкнуться с балансировкой. Ее довольно просто осуществить, если на всех приборах кроме последнего стоят балансовые краны.

Оптимальным выбором будут модели, которые можно легко отрегулировать отверткой или ключом, а не при помощи пластиковой рукоятки до которой могут добраться дети. Возможно, в зимний период придется корректировать положение шпинделей, так как теплопотери в помещениях бывают разными.

Совет: не нужно делать резких движений, а краны в холодных комнатах открывать потихоньку на ¼ оборота.

Балансировочные краны радиаторов отопления 1/2 угловые

Балансировочные угловые краны радиаторов отопления 1/2 (обратка)


Сортировать по:

|

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

Страница: 1 из 3

VALTEC | Надежная защита от «умельцев»

Кран двойной регулировки VALTEC VT. 004 (аналог 11б26бк по ГОСТ 10944)

Изобилие разнообразной радиаторной арматуры, предлагаемой на российском рынке, не может не порадовать широчайшей свободе выбора. Однако естьи обратная сторона медали: теряясь в потоке фирм, марок и названий арматуры,потребитель не всегда может грамотно выбрать именно те изделия, которые одновременно позволят комфортно обслуживать отопительный прибор и при этом не вносить диссонанс в общую систему отопления здания.

С началом каждого отопительного сезона на диспетчерские службы управляющих компаний обрушивается поток жалоб на холодные батареи центрального отопления. Тысячи сантехников шныряют по подвалам, чердакам, техническим этажам, пытаясь «оживить» околевающие радиаторы. Но получается это далеко не всегда, так как в подавляющем большинстве случаев виновниками некорректной работы системы отопления являются сами жильцы. Заменяя отопительные приборы и радиаторную арматуру на ту, которая «вписывается в интерьер», жильцы совершенно не задумываются о том, как такая замена повлияет на работу всей системы в целом.

Система центрального отопления многоквартирного дома представляет собой гидравлически сбалансированную конструкцию, чутко реагирующую на любые изменения. Такую систему можно изобразить как совокупность уравновешенных блоков с грузами, связанными нерастяжимой нитью конечной длины, гидравлической связью (рис. 1).

Рис. 1. Схема сбалансированной системы

На этой схеме подвижные блоки «б» – это стояки, обладающие определенным гидравлическим сопротивлением (нагрузка «н»).Неподвижные блоки «а» с подвесными конструкциями – это балансировочные клапаны стояков. Каждый из неподвижных блоков имеет свою длину подвески, соответствующую значению настройки балансировочного клапана. Чем ближе стояк расположен к циркуляционному насосу «Ц», тем большим гидравлическим сопротивлением обладает балансировочный клапан. Совокупность стояковых гидравлических нагрузок компенсирует (уравновешивает) циркуляционный насос «Ц». Линия «0–0» является осью проектной циркуляции. То есть все стояки сбалансированы,и в каждом обеспечена проектная циркуляция теплоносителя. Именно такого положения добиваются монтажники отопительных систем в процессе сложных пусконаладочных работ. Если нагрузка стояка «н» окажется выше оси 0–0, то циркуляция в этом стояке увеличится, а если ниже – уменьшится.

Теперь представим, что гидравлическое сопротивление одного из стояков увеличилось (рис. 2).

Рис. 2 . Схема разбалансированной системы 1

В этом случае циркуляция в стояке 3 замедлится. А в остальных стояках увеличится. Жители, обслуживаемые стояком 3, начнут утеплятьсяи названивать коммунальщикам, а остальные жильцы дома пооткрывают форточки.

Если случится наоборот, сопротивление стояка уменьшится, то получится картина, представленная на рис. 3.

Рис. 3. Схема разбалансированной системы 2

Теперь в валенки придется переобуваться всем жителям многоквартирного дома. Кроме счастливчиков, обслуживаемых стояком номер 3.

Изменить общее гидравлическое сопротивление стояка очень просто. Для этого достаточно выполнить одно из следующих действий:

  • заменить отопительный прибор, установленный по проекту на прибор с другими гидравлическими характеристиками;
  • изменить внутренние диаметры стояков, подводящих и замыкающих участков приборных узлов;
  • изменить положение замыкающего участка (байпаса), перекрыть или совсем ликвидировать его;
  • заменить проектную радиаторную арматуру на радиаторные краны с гидравлическими характеристиками, отличающимися от проектных;
  • изменить длину подводящих трубопроводов в приборном узле или установить дополнительный радиатор.

Законодательство запрещает вносить какие-либо изменения в инженерное оборудование здания без согласования и проекта. Однако недаром говорится, что строгость российских законов компенсируется их повальным невыполнением. Пройдите вдоль любого заселяемого дома в новостройках, и вы увидите горы выломанных радиаторов и срезанной арматуры – это новоселы «реконструируют» систему отопления. Естественно, что в конце концов от проектной системы останутся только ИТП да розливы. Несчастным сантехникам еще долго придется пытаться сбалансировать такую систему, а жильцы будут по привычке проклинать коммунальщиков.

С двухтрубными системами отопления дело обстоит еще хуже. Кроме балансировки стояков в таких системах приходится производить балансировкукаждого отопительного прибора на стояке или горизонтальной ветви.

Принцип монтажной настройки отопительных приборов двухтрубной системы отопления можно иллюстрировать примером, показанным на рис. 4.

Рис. 4. Сбалансированная двухтрубная система

На горизонтальной ветви расположено четыре одинаковых радиаторных узла. На участке графика «a–b» отражено падение давления в подающей магистрали, на участке «с–d» – в обратной магистрали. Участок «d–a» показывает работу циркуляционного насоса, компенсирующего гидравлические потери в расчетном циркуляционном кольце. Потери давления в радиаторе и подводках к прибору обозначены участками ΔРрад. Для уравнивания давлений в тройниках используются настроечные клапаны, каждый из которых настроен так, чтобы обеспечить расчетный перепад давлений ΔРклап. Допустимая невязка в давлениях магистрали и радиаторной подводке не должна превышать 15 % от общих расчетных потерь давления врадиаторном узле.

Если, допустим, монтажная настройка в радиаторном узле 2 выполнена неверно, или была сбита вмешательством пользователя в сторону уменьшения сопротивления потоку, циркуляция теплоносителя пойдет по наименее нагруженному кольцу через радиатор 2. При этом уменьшится циркуляция черезрадиатор 1, в связи с тем, что сопротивление этого радиаторного узла будет выше требуемого. Циркуляция через радиаторы 3–4 останется на уровне гравитационной, т.е. практически прекратится (рис. 5).

Рис. 5. Разбалансированная двухтрубная система

Однотрубные системы гидравлически устойчивей, чем двухтрубные, но балансировка стояков и здесь обязательна (рис. 6, 7).

Рис. 6. Сбалансированная однотрубная система

Рис. 7. Разбалансированная однотрубная система

В советское время в многоквартирных домах жилец не мог перекрыть радиатор, т.к. отопительные приборы оборудовались лишь одним регулирующим органом (кран КРД, КРТ и т.п.). Следовательно, любое несанкционированное вмешательство в устройство системы исключалось. В настоящее же время,творчество народных умельцев и «продвинутых» сантехников вышло за все разумные рамки (рис. 8, 9, 10).

Рис. 8. Пример «похмельной» обвязки радиатора

Рис. 9.

Рис. 10.

Избежать подобной вакханалии просто: достаточно оснастить отопительные приборы многоквартирного дома кранами VALTEC VT.004 (рис. 11).

Рис. 11. Кран VALTEC VT.004

Этот кран представляет из себя современный аналог хорошо известного с советских времен крана двойной регулировки КРД (КРДП) или 1б26бк. Выглядит он гораздо более эстетично своего «древнего» собрата (рис. 12)

Рис.. 12. Кран 11б26бк

Монтажная настройка такого крана производится в соответствии с проектом в ходе пусконаладочных работ на системе отопления. Зафиксированнаямонтажная настройка может быть изменена только на сухом стояке. То есть, чтобы внести изменение в настройку или снять отопительный прибор, жильцуволей-неволей придется обращаться в эксплуатирующую организацию, чтобы слить отопительный стояк. Таким образом, доступ к монтажной настройке имеет только лицо, уполномоченное перекрыть и осушить стояк. О любом вмешательстве в систему немедленно будет известно эксплуатирующей организации, и она сможет своевременно внести изменения в балансировку стояков или запретить недопустимые изменения.

Все остальные присутствующие на российском рынке настроечные радиаторные краны защищены от несанкционированного вмешательства легкоснимающимся пластиковым колпачком, что для нашего человека не является непреодолимой преградой.

Рис. 13. Конструкция крана VT.004

Кран VT.004 состоит из следующих деталей (рис. 13, 14) В латунном никелированном корпусе 1 (CW617N) помещается полая цилиндрическая пробка монтажной настройки 2. Внутри пробки может перемещаться цилиндрический шибер пользовательской настройки 3, соединенный со штоком 4 червяной передачей. Пробка монтажной настройки фиксируется прижимной гайкой 5 через тефлоновую шайбу 9. Штокуплотнен сальниковым кольцом из тефлона 7 с распределительной шайбой 8 и сальниковой гайкой 6. Детали 2, 3, 4, 5, 6 и 8 изготовлены из латуни CW614N. Ручка управления 10 из пластика ABS крепится к штоку с помощью оцинкованного винта 11.

Рис. 14. Разрез крана VT.004

С помощью ручки управления пользователь может регулировать количество теплоносителя, поступающего в радиатор, перемещая шибер 3 внутри пробки 2, при этом монтажная настройка остается неизменной (рис. 15).

Рис.15. Расположение шибера в пробке

Монтажная настройка производится при слитом теплоносителе и ослабленной прижимной гайке 5 путем поворота пробки и установки ее в положение, установленное проектом (по шкале настройки).

С точки зрения защиты от завоздушивания радиаторов кран VT.004 лучше ставить на выходе из прибора. В этом случае давление в приборебудет выше, чем при установке крана на подающей подводке (рис. 16).

Рис. 16. Давление в приборе Ррад при различной установке крана

Технические характеристики крана VT.004 представлены в табл. 1, 2, график пропускной способности – на рис. 17

Таблица 1. Технические характеристики крана VT.004

Характеристика

Ед. изм.

Значение

1

Номинальное давление, PN

бар

16

2

Пробное давление

бар

24

3

Максимальная температура рабочей среды

ºС

150

4

Рабочая среда



Вода, растворы гликолей, пар

5

Присоединение к трубопроводу



Муфтовое по ГОСТ 6527

6

Крутящий момент на рукоятку крана

Н·м

2,0

7

Диапазон номинальных диаметров, DN



½", ¾"

8

Тип привода



ручной

9

Негерметичность регулирующего устройства в закрытом положении при ΔP = 1 кПа

см3/мин

20

10

Температура окружающей среды

ºС

0… 60

11

Влажность окружающей среды

%

10… 80

12

Ремонтопригодность



ремонтопригодный

13

Средний полный ресурс

циклы

10 000

14

Средняя наработка на отказ

циклы

1 500

15

Условная пропускная способность



1/2

3/4

15. 1

Кvs (позиция 1)

м3

5,2

10,1

15.2

Кv (позиция 0,75)

м3

4,0

7,9

15.3

Кv (позиция 0,5)

м3

2,8

5,7

15.4

Кv (позиция 0,25)

м3

1,8

3,5

16

Тип по конструктивному признаку



пробково-шиберный

17

Класс герметичности затвора



«В» по ГОСТ 9544

18

Средний полный срок службы

лет

30



Таблица. 2. Габаритные размеры и масса крана VT.04

G, дюймы

A, мм

B, мм

Вес, г

1/2

52

82

275

3/4

62

88

396



Рис. 17. График пропускной способности крана VT.004 при различных настроечных положениях

Автор: В.И. Поляков

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Автоматический балансировочный клапан | Блог компании «Санекст»

Помимо ручных балансировочных клапанов,  в любой двухтрубной системе отопления обязательно присутствие автоматического балансировочного клапана. Автоматический балансировочный клапан может быть установлен как на стояке (при вертикальной системе отопления), так и на поэтажном коллекторном узле (при горизонтальной системе отопления).

Все клапаны, начиная от Danfoss asv pv до Herz, объединяет одно – они устанавливаются на обратный трубопровод. Давайте сначала определимся – для чего вообще в нынешней системе отопления нужна автоматическая балансировка?

В системе отопления жилого дома должна быть предусмотрена возможность регулирования и учета потребляемого тепла каждым собственником квартиры. Другими словами,  каждый жилец должен иметь возможность снижать свои затраты на отопление. Подобный бережливый подход давно реализован в системах водоснабжения – у всех потребителей установлены счетчики воды, и каждый старается более рационально потреблять воду, чтобы снизить свой ежемесячный платеж. В системах отопления теперь тоже устанавливаются счетчики на каждую квартиру (в поэтажном коллекторном узле), а на радиаторах – терморегуляторы, которые поддерживают заданную температуру в помещении.  Таким образом, когда жилец отсутствует дома, он может выставлять на терморегуляторе минимальную температуру помещения, тем самым снижая свои затраты на отопление. Так осуществляется принцип энергосбережения – каждый собственник заинтересован в экономии ресурсов.

А теперь остановимся на терморегуляторе для радиаторов, который поддерживает заданную температуру в помещении. Принцип работы терморегулятора очень прост: когда в помещении достигается нужная температура, он прикрывает или полностью закрывает проходящий через него в радиатор поток теплоносителя. В результате работы терморегулятора характеристики системы отопления (расход и потеря давления) постоянно меняются – система становится динамической.

Если в системе отопления смонтирована только ручная балансировка (статическая), то подключение к такой системе терморегуляторов фактически выведет ее из строя, ведь система с ручной балансировкой всегда рассчитана на некие постоянные параметры, которые за счет работы терморегуляторов непрерывно меняются!

Это приведет к полной разбалансировке системы отопления и появлению шумов в клапанах радиатора. Но! Разбалансировки системы можно избежать, установив автоматический (динамический) балансировочный клапан SANEXT DPV, который будет поддерживать постоянный перепад давления (DР=const) между подающим и обратным трубопроводами на заданном уровне.



На данной схеме показан принцип работы динамического клапана при горизонтальной схеме разводки системы отопления. Автоматический балансировочный клапан DPV установлен на весь поэтажный коллекторный модуль и поддерживает постоянную разницу давления между подающим и обратным трубопроводами.

В автоматическом балансировочном клапане DPV можно выделить основные преимущества:



  • Точность балансировки (40 позиций предварительной настройки)
  • Измерительные ниппели в стандартной комплектации
  • Компактные размеры
  • Минимальное падение давления для качественного регулирования 3кПа (у аналогов 10кПа)
  • Большая пропускная способность до 11,500 т/ч
  • Настройка стандартным шестигранным ключом
  • Исполнение с внутренней резьбой (упрощает монтаж и не требует дополнительных фитингов)



В клапане SANEXT DPV реализована, на первый взгляд, более традиционная конструкция:

В верхней части регулятора расположен шпиндель настройки (3) перепада давления, при помощи которого сжимается или разжимается пружина регулятора (2).
Ниже располагается небольшая мембрана (8). По штуцеру для подключения импульсной  трубки (4) в надмембранное пространство подается импульс повышенного давления. Нижняя часть мембраны соединена с золотником клапана (5), образующим нижнюю поверхность мембраны.

Золотник (5) прикрывает седло клапана, компенсируя возникающие возмущения.

И, наконец, в самом низу клапана располагаются измерительные ниппели (6), для замера дифференциального давления и наладки регулятора.



Принцип действия SANEXT DPV аналогичен всем регуляторам мембранного типа. Но главная особенность регулятора DPV заключается в геометрии золотника клапана.

Рассмотрим принцип работы типового клапана с золотником «конусного типа».

  • Конус прикрывает седло клапана. Дросселируемый поток пытается приподнять его. Это воздействие должно быть скомпенсировано пружиной и диафрагмой клапана.
  • Требуется определенная величина силы пружины и диафрагмы, для поддержания постоянного ΔP
  • При такой схеме Kvs должен быть как можно меньше для снижения размеров диафрагмы и уменьшения зоны пропорциональности

Резюмируя, можно сказать, что невозможно сделать регулятор со сколь угодно большой пропускной способностью, так как для этого нам понадобится более жесткая пружина, и, как следствие, увеличится зона пропорциональности регулятора и размер мембраны, что, в свою очередь, приведет к серьезному росту габаритных размеров.

Компания SANEXT пошла другим путем и увеличила диаметр золотника, что позволяет снизить жесткость пружины и размеры мембраны, и как следствие, достичь наименьшую зону пропорциональности регулятора при малых габаритных размерах.



Если, для примера, сравнить регулятор перепада давления традиционной конструкции и SANEXT DPV одного размера DN15, то характеристики будут сильно отличаться.

Пример (SANEXT DPV): DN15, 300 л/ч,

Kvs = 1,0 м3

ΔP = 9,0 кПа

Пример (типовой регулятор перепада давления): DN15, 300 л/ч,

 Kvs* = 2,9 м3

ΔP = 1,07 кПа

Коэффициент пропускной способности клапана Kvs обозначает уровень расхода стандартного клапана в полностью открытом положении с перепадом давления на клапане 1 бар. Значение коэффициента пропускной способности является частным случаем коэффициента расхода клапана Kv, показывающего расход при любом другом положении клапана и перепаде давления в 1 бар.

На сегодняшний день регулировка системы отопления многоквартирного дома осуществляется с помощью установки автоматических балансировочных клапанов на весь поэтажный коллектор  (на каждый этаж), что обеспечивает простую наладку системы отопления и надежную дальнейшую эксплуатацию.



Вывод из всего вышесказанного можно сделать следующий: балансировочные клапаны SANEXT – это новое поколение клапанов, в котором оптимально сочетаются лучшие технические характеристики, максимальная надежность и стоимость.



Читайте также

запорные шаровые, балансировочные и другие

Радиаторные краны — это элементы запорно-регулировочной арматуры, которые включаются в обвязку отопительного прибора для управления потоком теплоносителя.

Они устанавливаются для удобства обслуживания батарей и регулирования температуры в помещении.

Виды кранов на радиаторы отопления

Краны для отопительных радиаторов различаются по своему назначению.

Запорные шаровые

Отсечные устройства устанавливаются между трубами и радиатором для его технического обслуживания без отключения стояка.

Фото 1. Шаровой запорный вентиль для отопительных систем. Внутри прибора расположен металлический шар.

Запорный кран состоит из металлического корпуса, рукоятки и двух резьбовых патрубков.

Для удобства обслуживания радиатора применяют кран с американкой, съёмная часть которой подсоединяется к батарее или ручному вентилю.

Внутри корпуса располагается металлический шар со сквозным отверстием. Запирающий элемент связан с рукояткой через шток. Жёсткая посадка деталей обеспечивается тефлоновыми уплотнителями.

Принцип работы

В закрытом положении проход теплоносителя закрыт сплошной поверхностью шара. При открытии крана шар поворачивается, в результате чего теплоноситель беспрепятственно течёт через отверстие.

Особенности:

  • Шаровой кран имеет только два рабочих положения рукоятки — «Открыто» и «Закрыто». Он не предназначен для регулирования температуры батареи.
  • Патрубок подсоединяется к трубе только с помощью льна и уплотнительной пасты. Использование ФУМ-ленты может привести к разгерметизации соединения при откручивании гайки американки.

Конусные

Конусный прибор предназначен для ручного регулирования температуры батареи посредством изменения расхода теплоносителя.

Устройство состоит из металлического корпуса с рукояткой. Внутри крана расположен шток с конусным золотником для перекрытия проходного отверстия в седле.

Принцип работы

При повороте рукоятки усилие передаётся на механизм устройства, который преобразует вращательное движение ручки в перемещение золотника относительно седла. Соответственно изменяются размеры отверстия для течения теплоносителя и его расход.

При выборе конусных регуляторов нужно учитывать их технические характеристики:

  • Пропускную способность (Kv). Для однотрубных систем выбирают устройства со значением Kv > 1,25 м³/ч.
  • Зависимость теплоотдачи батареи от хода золотника. У качественных вентилей эта характеристика имеет линейный характер (для удобства регулирования).
  • Скорость теплоносителя, при превышении которой устройство начинает шуметь. Она рассчитывается на этапе проектирования в зависимости от мощности радиатора, температуры подачи и обратки.

Особенности:

  • Ручные конусные вентили уменьшают нагрев отопительного прибора. При температуре теплоносителя меньше 60 °С их устанавливать нецелесообразно.
  • В многоквартирных домах ручные регуляторы нуждаются в периодической чистке (проходное отверстие устройства забивается отложениями).

Внимание! В однотрубной системе радиатор с ручным вентилем должен быть оборудован байпасом.

Кран Маевского

Устройство предназначено для отвода скопившегося воздуха и газов из радиатора.

Кран Маевского — это металлическая резьбовая заглушка с отверстием для выпуска воздуха, которое закрыто конусным винтом.

Вам также будет интересно:

Принцип работы

Головку винта медленно поворачивают отвёрткой до начала выхода воздушной пробки (при этом раздаётся шипение). После того как из отверстия появится устойчивая струя теплоносителя, кран возвращают в исходное положение.

Фото 2. Кран Маевского, установленный на батарее. Позволяет спустить лишний воздух из системы.

Особенности:

  • На алюминиевых батареях нужно периодически (не реже раза в месяц) стравливать образующиеся газы.
  • Чугунные батареи лучше оборудовать не воздухоотводчиком, а ручным вентилем с носиком.

Терморегулирующие устройства

Вентили с терморегуляторами используются для автоматического управления температурой батареи в зависимости от окружающего воздуха.

Вместо регулировочной рукоятки, устройство имеет цилиндрический термоэлемент, заполненный термочувствительным рабочим материалом — жидкостью или газом. На корпусе крана нанесена шкала с отметками уровня температуры для предварительной настройки прибора.

Принцип работы

В зависимости от температуры окружающего воздуха рабочий материал термоэлемента изменяет свой объем. Соответственно, изменяется давление на шток золотника, который перемещается относительно седла вентиля, открывая или закрывая проход для теплоносителя.

Фото 3. Терморегулирующий прибор для отопительных радиаторов. На устройство нанесена шкала с уровнем температуры.

Особенности:

  • Термоголовка должна быть направлена горизонтально от радиатора в сторону помещения. При вертикальной установке на неё воздействуют потоки тёплого воздуха от радиатора.
  • Батареи с терморегулятором должны быть оборудованы байпасом.

Разновидности кранов по форме

Также краны для радиаторов отопления различаются между собой по форме.

Прямые

Вход прямого вентиля располагается на одной оси с выходом.

Запирающие элементы крана препятствуют потоку теплоносителя и уменьшают проходное сечение.

Пропускная способность устройства в 2 раза меньше, чем у трубы такого же сечения.

Угловые

Вход и выход расположены под углом 90º. Полностью поднятый золотник не перекрывает проходное сечение крана, поэтому пропускная способность углового вентиля в 2 раза выше, чем прямого.

Назначение балансировочного вентиля для батарей

Вентиль устанавливается на выходе прибора отопления для создания необходимого гидравлического сопротивления потоку теплоносителя.

Регулировкой устройства добиваются равномерного распределения тепла по всем радиаторам в протяжённом контуре. Без использования балансировочного вентиля, температура батарей понижается по мере удалённости от насоса.

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях запорно-регулировочной арматуры для отопительных систем, её видах.

Заключение

Выбор регулировочных кранов для радиатора должен производиться с учётом их гидравлических характеристик. Необходимо определить оптимальный вариант, подходящий под условия эксплуатации и параметры отопительной системы.

Балансировочный клапан вентиль - австрийское качество, доступная цена!

Балансировочный вентиль Штремакс австрийской фирмы HERZ предназначен для обеспечения в системах отопления расчетного распределения потоков теплоносителя, а также для стабилизации давления или температуры в контурах отопления. За счет изменения проходного сечения клапана выполняется регулировка расхода теплоносителя, и устраняется возможность возникновения аварийных ситуаций из-за повышения давления выше установленных пределов.

Регулировка системы отопления имеет важное значение для обеспечения нормальных условий в жилых, общественных и производственных помещениях. Балансировочный клапан Штремакс пропускает такое количество теплоносителя от котла к радиаторам, сколько необходимо для обеспечения должного комфорта. Он позволяет существенно экономить на отоплении. Грамотное проектирование системы отопления требует предварительный теплотехнический и гидравлический расчет. Это должны делать квалифицированные специалисты. Ошибки в расчетах могут привести к дополнительным расходам на отопление.

В ходе монтажа системы отопления выполняется балансировка системы отопления. Перед вводом в эксплуатацию отопительной системы следует произвести гидравлическую регулировку, осуществив требуемое перераспределение теплоносителя в контурах циркуляции. В радиаторы должно поступать расчетное количество теплоносителя.

Балансировочные вентили уравнивают гидравлическое сопротивление на разных участках системы. В результате все нагревательные элементы нагреваются равномерно. За выравнивание гидравлического сопротивления данные устройства называют не иначе как регулирующими клапанами. Данная регулировка очень важна для многоподъездных многоэтажных домов, так как подъезды, которые расположены ближе к вводу теплоносителя, обычно испытывают избыток тепла, в то время как в дальних подъездах подчас не хватает тепла.

Чтобы правильно выбрать клапан Штремакс для конкретной системы отопления необходимо учитывать скорость потока рабочей среды и величину перепада давления. Производитель предлагает большой ассортимент моделей, отличающихся техническими характеристиками и параметрами:

  • по типу рабочей среды отопительной системы: вода, пар, гликолевый раствор;
  • по типу отапливаемого здания: одноквартирный, многоквартирный жилой дом, коттедж, офисное, общественное, производственное здание;
  • по следующим параметрам рабочей среды: давление, расход, температура;
  • по функциональности: регулировка давления, температуры, расхода рабочей среды или комбинации перечисленных параметров;
  • по назначению системы: отопление, горячее и холодное водоснабжение;
  • по месту установки регулирующего клапана: на вводе, на обратке;
  • по типу присоединения клапана: внешняя, внутренняя, коническая резьба, фланец;
  • по типу настройки: фиксированная, изменяемая.

Таким образом, вентиль Штремакс выполняет важные функции в системе отопления, влияющие на эффективность и безопасность ее эксплуатации. Кроме того, он позволяет экономить примерно от 25 до 40 % тепловой энергии, при стоимости устройства, как правило не превышающей 1% от суммарной стоимости системы отопления. Также для создания систем отопления мы рекомендуем запорно-регулирующий клапан для радиатора производства HERZ Armaturen G.m.b.H. высокого качества.

3.14zdc

Балансировочный клапан для системы отопления

Клапаном называется устройство, позволяющее менять поток жидкости, открывая и закрывая проток, при изменении параметров среды. К примеру, сбросной клапан открывает проток и позволяет вытечь наружу части жидкости при повышении давления в резервуаре при нагреве воды. При снижении давления до номинального значения клапан перекрывает проток, прекращая сброс воды.

По такому же принципу работает балансировочный клапан системы отопления.

Какие задачи позволяет решить балансировочный клапан?

Главной задачей, для решения которой используется балансировочный клапан в системе отопления, является обеспечение равномерного распределения тепла, поступающего от котла, по всем без исключения отопительным приборам.

Простой пример: какой бы совершенной и продуманной ни была схема разводки, температура и давление теплоносителя,  поступающего к прибору отопления, расположенному ближе к котлу, будет выше чем давление и температура теплоносителя, поступающего к наиболее удаленному прибору отопления.

Особенно остро эта проблема стоит при однотрубной схеме разводки с тупиковыми ветвями. В них не редкость перегрев близко расположенных к котлу радиаторов и недостаток тепла в удаленных приборах отопления. Вот здесь и приходит на помощь балансировочный клапан системы отопления, задача которого увеличить расход теплоносителя к удаленным приборам и уменьшить его подачу  к радиаторам, расположенным близко к котлу.

Как работает балансировочный клапан?

Балансировочные клапаны могут быть с ручным и с автоматическим регулированием.

Ручной клапан представляет собой вентиль, на рукоятке которого нанесены риски, позволяющие оценивать количественный расход теплоносителя при том или ином положении. Дополнительно к этому в устройство вмонтированы два штуцера, позволяющие измерять давление теплоносителя до вентиля и после него.

Для балансировки отопительной системы измеряется перепад давления на клапане и по полученному значению с помощью таблиц, обычно идущих с устройством в комплекте, определяется расход теплоносителя.

Если он отличается от величины проектного расхода теплоносителя на данном участке, то клапан вручную, закрывается или открывается. Затем измерения повторяются. Процесс балансировки в ручном режиме может занимать  достаточно продолжительной время, поэтому в больших отопительных системах используют автоматические балансировочные клапаны.

Как работает автоматический балансировочный клапан

Как правило, автоматический балансировочный клапан устанавливают в системах отопления, в которых радиаторы дополнены термостатами. Именно в этом случае давление теплоносителя в системе может меняться с большой скоростью, что станет причиной разбалансировки системы.

Чтобы этого не произошло, клапан настраивают на номинальное давление в системе. При нагреве радиаторов и срабатывании термостатов будет возрастать уровень давления теплоносителя, что вызовет перекрытие потока балансировочным клапаном и приведет к стабилизации уровня давления.

При остывании теплоносителя термостат вновь включит радиатор в работу, что приведет к снижению уровня давления в системе, повысит которое балансировочный клапан, открывший проходное сечение и обеспечивший приток теплоносителя. В итоге давление в системе отопления будет постоянным.

Когда необходима установка балансировочного клапана

Установка ручного балансировочного клапана необходима в однотрубных системах отопления, а также в домах большой площади с различными видами отопительных приборов (радиаторы, конвекторы, теплые полы).

Для отопительных систем, в которых используются радиаторы с термостатами, нужны автоматические балансировочные клапаны. Устройства с ручным приводом в этом случае будут бесполезны.

Руководство по балансировочным радиаторам

| Только радиаторы

Если ваши радиаторы разбалансированы, они не будут нагреваться с одинаковой скоростью друг с другом. Это означает, что в некоторых частях вашего дома будет холоднее, чем в других.

Что такое балансировка радиатора?

Балансировка радиатора - это регулировка клапанов радиатора, чтобы все радиаторы нагревались с одинаковой скоростью.

Если вы обнаружите, что в ваших отдельных радиаторах есть холодные точки, это может означать, что в системе есть воздух, и вам необходимо удалить их.Если ваши радиаторы холодные внизу, это может быть вызвано скопившимся осадком, и вам необходимо его промыть.


Вам понадобится:

  • Ключ для прокачки радиатора
  • Ключ запорного клапана
  • Отвертка
  • Цифровой термометр / мультиметр с термометром
  • Разводной ключ

Как балансировать радиаторы
  1. Выключите отопление
  2. Открыть все клапаны радиатора
  3. Обратите внимание на скорость нагрева каждого радиатора
  4. Дайте обогревателю остыть
  5. Включите отопление
  6. Отрегулируйте самый быстрый радиатор
  7. Повторите для других радиаторов.

1. Выключите отопление

Чтобы начать балансировку радиаторов, все радиаторы в вашем доме должны быть полностью холодными. Итак, пора выключить отопление дома.

Это также поможет, если вы недавно обескровили их , , так как ваши предстоящие показания температуры будут более точными.

2. Откройте все клапаны радиатора

Сначала вам нужно открыть все клапаны радиатора в вашем доме, повернув их против часовой стрелки

Термостатические клапаны и клапаны на колесных головках можно легко открыть, повернув их вручную.

Запорные клапаны будут иметь пластиковую крышку, которую необходимо будет снять. Затем вы можете использовать разводной гаечный ключ или ключ запорного клапана, чтобы повернуть клапан против часовой стрелки и открыть его.

3. Обратите внимание на скорость нагрева каждого радиатора

Когда все клапаны радиаторов открыты, пора включить отопление и записать скорость, с которой нагревается каждый из ваших радиаторов.

На этом этапе помогает привлечь несколько друзей или детей, чтобы вы могли следить за тем, как быстро нагреваются все радиаторы.Обычно вы найдете те радиаторы, которые ближе всего к котлу, будут быстрее.

4. Дайте отоплению остыть

Вам снова нужно выключить все и дать системе отопления остыть. Дать вашей системе полностью остыть может потребоваться некоторое время, и некоторые люди предпочтут оставить ее на ночь.

5. Включите отопление снова

После того, как вы дадите радиаторам полностью остыть, вам нужно снова включить обогрев и направиться к радиатору, который нагрелся быстрее всех.

6. Отрегулируйте самый быстрый радиатор

Сначала вам нужно отрегулировать самый быстрый радиатор в вашем доме. Полностью закройте запорный клапан на этом радиаторе, затем откройте его на четверть оборота.

Как только он начнет нагреваться, вам нужно будет выполнить некоторые измерения с помощью цифрового термометра или мультиметра с термометром.

Сначала измерьте температуру трубопровода рядом с клапаном. Затем измерьте температуру трубопровода на противоположной стороне радиатора, обычно там, где находится TRV.Обязательно запишите оба этих значения.

Теперь вам нужно очень постепенно поворачивать запорный вентиль, пока разница между показаниями двух трубок не составит точно 12 ° C.

Важно помнить, что балансировка радиаторов требует времени. Вам нужно будет подождать, пока температура радиатора изменится каждый раз, когда вы регулируете запорный экран, прежде чем вы сможете получить точное измерение.

7. Повторите для других радиаторов

Теперь, когда вы сбалансировали свой первый радиатор с точной разницей в 12 ° C, пришло время заняться вашими немного более медленными радиаторами и точно так же сбалансировать их.Делайте это в том порядке, в котором они нагреваются.

При балансировке радиаторов вы обнаружите, что величина, на которую необходимо открыть запорный клапан, зависит от расстояния между радиатором и котлом в вашем доме. Когда дело доходит до самого медленного из ваших радиаторов, вы можете обнаружить, что запорный клапан даже необходимо полностью открыть.

Если вы правильно выполнили вышеуказанные шаги, вы обнаружите, что ваши радиаторы теперь сбалансированы. Распределение горячей воды из вашего котла достигает самого дальнего радиатора от вашего котла так же равномерно, как и самого ближайшего.

Как балансировать радиаторы | Домостроение

Проведя в последнее время больше времени дома, вы, возможно, заметили, что некоторые из ваших радиаторов отопления горячие, а другие холодные, что привело к тому, что в некоторых комнатах стало теплее, чем в других, что привело к образованию теплых и холодных пятен по всему дому.

Ну, может быть, вашим радиаторам нужна балансировка. Проще говоря, это означает, что вам необходимо отрегулировать радиаторные клапаны, чтобы обеспечить равномерное распределение нагретой воды по каждому из радиаторов в вашем доме.

Вот пошаговое руководство по балансировке радиаторов.

Вот что вам понадобится:

Как сбалансировать радиаторы - пошаговое руководство

(Изображение предоставлено: Homebuilding & Renovating)

Удалите воздух из всех радиаторов. Выключите центральное отопление (1) и дайте радиаторам остыть.

Снимите запорный щиток (2). Как правило, у него будет крышка, которая надвигается или закрепляется винтом через верх.

(Изображение предоставлено: Homebuilding & Renovating)

Старые модели будут иметь клапан на колесной головке (3) на другой стороне, который используется для включения / выключения радиатора.Более новые радиаторы будут иметь термостатический клапан (4) вместо клапана на колесной головке.

(Изображение предоставлено: Homebuilding & Renovating)

Откройте клапаны на всех радиаторах в доме, повернув их против часовой стрелки (5). Колесную головку и термостатические клапаны можно легко повернуть вручную, но для открытия запорного щита потребуется пластиковый регулятор (они, как правило, идут с новыми запорными клапанами). Вы также можете использовать разводной ключ.

Включите центральное отопление и запишите порядок нагрева радиаторов (6).Ближайшие к котлу обычно нагреваются первыми. Если у вас много радиаторов, попросите помощника. Выключите отопление и подождите, пока радиаторы остынут.

(Изображение предоставлено: Homebuilding & Renovating)

Когда радиаторы остынут, снова включите отопление и перейдите к первому радиатору в вашем списке. Поверните запорный вентиль по часовой стрелке, пока он не закроется, а затем откройте его на четверть оборота. Как только радиатор нагреется, снимите показания температуры на трубопроводе, ведущем к одному из клапанов (7).

Теперь снимите показания температуры на трубопроводе, ведущем к клапану на другом конце радиатора, и постепенно открывайте запорный клапан, пока не появится разница в 12 ° C между текущим моментом и показаниями, полученными на шаге 5 (подождите пару минут. после каждой регулировки для изменения температуры).

Значения температуры, указанные в шаге 5 и шаге 6, относятся к показанному радиатору - не принимайте их как какое-либо оптимальное значение - имеет значение разница в температуре 12 ° C на клапанах.

Проверьте остальные радиаторы в системе в порядке, указанном в списке. Чем дальше вы отойдете от котла, тем больше будет открываться запорный вентиль. Последнему радиатору может потребоваться полностью открыть запорный клапан для работы с полной эффективностью.

Теперь ваши радиаторы сбалансированы и должны работать безупречно.

Балансировка радиатора

за 5 быстрых и простых шагов (с фотографиями)

Это руководство является частью нашего нового блога, здесь вы можете увидеть все наши записи.

Балансировка радиаторов - это процесс регулировки клапанов на радиаторах, так что вся система нагревается быстро и эффективно.

Если вы обнаружите, что некоторые из ваших радиаторов долго нагреваются или имеют холодные точки, это руководство для вас.

Хорошая новость в том, что это простая задача, и любой, у кого есть базовые навыки DIY, может легко ее выполнить.

К сожалению, есть плохие новости.

Если вы хотите правильно сбалансировать радиаторы, вам понадобится цифровой термометр, а, скорее всего, у вас его нет.Но не волнуйтесь; есть обходной путь для этого, так что продолжайте читать.

Инструменты, которые вам понадобятся

Для выполнения этой задачи вам потребуются:

Ознакомьтесь с различными клапанами

Большинство радиаторов в Великобритании имеют три клапана:

  1. Выпускной клапан для выпуска захваченного воздуха.
  2. ТРВ или колесный клапан для регулировки температуры каждого рад.
  3. Запорный клапан, на который обычно навинчивается пластиковый колпачок.

Фотографии ниже должны помочь вам идентифицировать каждый клапан:

Выпускной клапан, расположенный на этом радиаторе (щелкните, чтобы увеличить)

Колесный клапан TRV

Запорная крышка и винт

Шаг 1

Первый шаг - это прокачайте все радиаторы в доме.Эта задача выполняется быстро и просто и позволит удалить воздух из радиаторов и труб; только это может решить многие общие проблемы, такие как точки холода в радиаторах.

Если вы не знаете, как удалить воздух из радиаторов, ознакомьтесь с этим руководством.

Ключ выпускного клапана радиатора (щелкните, чтобы увеличить)

Шаг 2

Второй шаг - выключить обогрев и открыть два клапана с обеих сторон радиатора. Один будет выглядеть как колесо, и на нем могут быть цифры. У другого может быть винт и крышка, которые вам нужно удалить, открывая небольшой шпиндель, который вы можете повернуть с помощью небольшого гаечного ключа.

Снимите пластиковую крышку, раскрутив винт.

Отрегулируйте запорный клапан, поворачивая шпиндель гаечным ключом.

Шаг 3

Теперь все клапаны полностью открыты; нужно включить систему отопления и записать порядок, в котором нагреваются радиаторы. Ближайший к котлу нагревается первым, а самый дальний - последним.

Порядок запуска (щелкните для увеличения)

Шаг 4

Выключите отопление и дайте радиаторам остыть.Подойдите к первому радиатору в вашем списке, закройте клапан Lockshield и затем откройте его на четверть оборота.

Теперь вы должны полностью открыть TRV / колесо и частично открыть Lockshield.

Включите систему и дождитесь, пока радиатор нагреется, и снимите показания температуры с трубы чуть ниже TRV / колеса. Теперь снимите еще одно показание с трубы возле запорного клапана на противоположном конце радиатора. Теперь отрегулируйте запорный клапан гаечным ключом, чтобы разница между двумя показаниями составляла от 11 ° до 13 °.

Возможно, вам придется подождать несколько минут после каждой регулировки, прежде чем снимать показания температуры, поскольку для нагрева радиатора потребуется некоторое время.

Шаг 5

Теперь повторите этот процесс для каждого из оставшихся радиаторов в вашем списке. По мере того, как вы удаляетесь от котла, запорный клапан должен будет открываться немного больше.

Нередко запорный клапан в первом радиаторе открывается примерно на четверть оборота, в то время как на последнем радиаторе может потребоваться полное открытие.

Нет термометра?

Есть обходной путь для тех из вас, у кого нет термометра.

Вы должны открыть запорный клапан на первом радиаторе на четверть оборота.

Теперь откройте запорный клапан на последнем радиаторе в вашем списке.

Запорный клапан каждого радиатора между ними должен открываться немного больше, чем у предыдущего радиатора.

Для небольшой квартиры или дома с пятью радиаторами это будет выглядеть примерно так:

  • Lockshield 1 - открыт на 25%
  • Lockshield 2 - открыт на 35%
  • Lockshield 3 - открыт на 50%
  • Lockshield 4 - 75 % открыто
  • Lockshield 5 - 100% открыто

Хотите использовать наши изображения или фотографии на своем сайте или в блоге? Прочтите это в первую очередь.

Как часто радиаторы нуждаются в балансировке?

Это нужно сделать только один раз.

Однако вам нужно будет повторить процесс, если:

  • Вы устанавливаете новый котел
  • Вы добавляете дополнительный радиатор в систему

Удаление воздуха из радиатора должно производиться чаще, старые системы допускают попадание большого количества воздуха в систему. воздух из трубопроводов следует удалять один раз в год.

Более современные и эффективные системы могут нуждаться в удалении только раз в несколько лет или около того.

Помните

Балансировка означает, что все радиаторы будут нагреваться с одинаковой скоростью.

Если вы предпочитаете, чтобы одна комната нагревалась быстрее, чем другие, откройте вентиль Lockshield на панели в этой комнате немного больше.

Если у вас есть комнаты, которые не используются очень часто, вы можете отложить время прогрева радиатора, немного закрыв запорный вентиль.

По-прежнему испытываете проблемы с радиаторами?

Процесс удаления воздуха из радиатора и балансировки решает наиболее распространенные проблемы, такие как точки холода и медленное время прогрева.

Если проблема не исчезнет, ​​следующим шагом будет промывка системы. Этот проект включает в себя промывку всей системы центрального отопления водой и химикатами для удаления шлама и ржавчины, которые могут блокировать трубы и радиаторы.

Если промывка под давлением не помогает, следующие шаги включают замену радиаторов, трубопроводов или котлов.

Не хотите самостоятельно балансировать радиаторы?

Мы вас не виним.

Эту работу часто выполняют сантехники, теплотехники и разнорабочие.

Перейдите по ссылке ниже, чтобы получить предложение от нашего партнера:

Получить предложение онлайн

Все, что вам когда-либо понадобится знать о балансировке радиаторов

Балансировка некоторых систем отопления может стать настоящим кошмаром, независимо от того, сколько вы с этим боретесь Вы просто не можете запустить все сразу!

Обычно это происходит в более крупных системах, и многие скажут, что это означает, что вам, вероятно, необходимо гидравлическое разделение. Тем не менее, у нас есть несколько советов, которые мы усвоили по ходу дела, которые сэкономят ТОННУ времени на балансировке в конце работы.Сделать те системы, которые невозможно сбалансировать, очень просто !!

Итак, что такое балансировка системы отопления?

Для балансировки системы отопления необходимо просто убедиться, что все радиаторы или излучатели нагреваются равномерно. Для систем, использующих погодную компенсацию или компенсацию нагрузки, это гарантирует, что у вас в каждой комнате объекта будет точная температура, а не в некоторых комнатах слишком жарко, а в некоторых слишком холодно. Слишком большой поток к радиаторам приведет к перегреву помещения, меньший поток - к нагреву помещения.

В более старых системах включения / выключения это было бы больше связано с временем нагрева и, возможно, меньшей проблемой при условии, что у вас есть TRV и ваша эталонная комната (комната с термостатом) немного сбалансирована.Эта статья, как и все статьи Heat Geek, на самом деле не о системах включения / выключения, а больше о современных модулирующих системах отопления, которые должны быть стандартом.

Балансировка НЕ ​​увеличивает конденсацию на котле вопреки распространенному мнению. Правильный перепад температуры в системе достигается за счет управления скоростью насоса. Если только у вас нет насоса на высокой настройке и вы не ограничиваете все свои клапаны, чтобы замедлить поток обратно, однако это было бы экспоненциально расточительно с энергией насоса.Главное - не задушить насос и не тратить энергию впустую. У вас всегда должен быть хотя бы один полностью открытый клапан.

Неправильная балансировка или ее отсутствие снижает мощность системы в целом, это будет выглядеть как меньшая дельта Т для котлов, работающих только на отопление, где насосы не связаны с горелкой. Подробнее в нашей статье повышает ли балансировка КПД котла?

Почему балансировать некоторые системы отопления так БОЛЬНО?

Есть несколько основных причин, по которым балансировка становится сложной, и понимание того, почему является вашим первым шагом.Вот краткий обзор со ссылками на дополнительную информацию.

Первая и основная причина заключается в том, что в системе присутствует высокий перепад давления. Это может быть связано с использованием трубопроводов меньшего диаметра или с тем, что система просто большая / имеет большие протяженности. Чтобы понять больше, взгляните на «взаимосвязь давления и потока».

Есть два способа обойти эту проблему;

Мы можем использовать один из множества доступных нам методов компоновки трубопроводов, чтобы минимизировать перепады давления. Более подробная информация об этом находится внизу статьи, и мы можем использовать более совершенные балансировочные клапаны!

Мы не можем не переоценить это обстоятельство, неправильный выбор запорных клапанов может вызвать у вас полную головную боль, и большинство из них не подозревают, что есть какая-то разница! Что вы не знаете о статье о замках.

Другие причины могут быть связаны с используемым методом балансировки.

Например, некоторые инженеры пытаются добиться идеального перепада температур (или DT) 20 ° C на каждом радиаторе. На наш взгляд, это не нужно и сложно.

Еще одна проблема заключается в том, что некоторые инженеры при балансировке выставляют котел на полную мощность (режим трубочиста). Это заставит котел попытаться ввести максимальную мощность котла в систему, которая, скорее всего, будет иметь мощность радиатора только часть размера котла.Это всегда будет приводить к крошечной дельте t, поскольку система не может переносить тепло. Это, в свою очередь, также не будет иметь точного расхода, когда котел вернется в нормальный режим работы, и означает, что вы будете балансировать для сценария, который никогда не произойдет.

Наконец, хотя в большинстве случаев они могут быть достаточно хорошими, они могут использовать совершенно неправильные клапаны! Обратите внимание, прежде чем мы сказали, что клапаны лучше, однако некоторые запорные клапаны вообще не предназначены для балансировки !! Снова подробнее здесь… или может быть лучший вариант, описанный ниже…

как бы мы посоветовали сбалансировать систему отопления?

Перво-наперво, чтобы получить правильную скорость потока вокруг каждого излучателя / радиатора, вам необходимо получить правильную скорость потока вокруг всей системы.Для этого нам нужно отрегулировать производительность насоса в соответствии с системой.

Слишком низкая скорость потока будет означать, что объекту может быть сложно нагреться до нужной температуры, поскольку средняя (средняя) температура радиаторов слишком низкая. Если насос работает слишком быстро, это приведет к экспоненциальной потере мощности, а также уменьшит эффект конденсации в котле за счет повышения температуры обратной магистрали. У инженеров может возникнуть соблазн задушить насос, перекрыв клапаны, чтобы замедлить скорость потока, это снова приводит к потере еще большей мощности.

К счастью, почти все современные модулирующие котлы включают управление насосом, связанным с горелкой. Это постоянно регулирует скорость насоса, чтобы обеспечить правильный расход относительно подводимого тепла. Быстро проверьте свой источник тепла, чтобы убедиться, что он имеет приблизительную правильную DT / скорость потока, для получения дополнительной информации по уточнению и настройке скорости вашего насоса щелкните здесь. Не волнуйтесь, если ваше DT выходит из строя на 10-20%, это действительно не имеет большого значения на данном этапе, и установщики могут тратить время зря и зацикливаться на достижении этого.

Подробнее об этом в нашей статье «Ложь DT20». Однако более точным ориентиром является DT, который составляет около 30% от температуры подачи.

Например; Если у нас температура подачи 70 ° C (70 x 0,3), получаем DT 21 ° C. Если ваша температура подачи составляет 50 ° C, это даст DT 15 ° C (50 X 0,3) и так далее. Это не совсем точно, просто чтобы получить правильную скорость потока. Вы можете использовать более сложные суммы, но мы не будем терять время зря.

Как бы то ни было, теперь ваш расход находится в правильном положении, пришло время, наконец, сбалансировать радиаторы.

Как сбалансировать радиаторы

Здесь мы можем использовать несколько различных методов, но, главное, ни один из них не является правильным или неправильным в разумных пределах. Просто некоторые методы займут больше времени, чем другие, а некоторые позволят достичь более точной комнатной температуры! Также предположим, что мы балансируем модулирующий котел без гидравлического разделения.

Два основных способа балансировки радиаторов (если вообще используются) инженеры-теплотехники - это либо «измерить среднюю температуру радиатора», либо отрегулировать запорный экран до тех пор, пока они не почувствуют одинаковую среднюю температуру.На другом конце спектра они используют датчики температуры на каждом конце радиатора (подающей и обратной линии) и балансируют для определенного перепада температуры.

Подключение термометра к патрубкам подачи и возврата радиаторов и регулировка запорных клапанов для обеспечения одинакового перепада температуры обеспечивает правильность расхода по отношению к конкретному размеру или мощности радиатора.

Однако, если у вас есть некоторый перепад температуры вдоль подающей трубы перед радиатором, это даст вам другую «среднюю температуру» на каждом радиаторе.Средняя температура представляет собой среднее значение температуры подачи и возврата. Чтобы решить эту проблему, добавьте температуру потока к температуре возврата и разделите на 2.

Мы не видим большой проблемы с немного разными средними температурами, но это будет означать, что вы потратили довольно много времени на то, что не является тем точный в любом случае, так как реальные выходы радиаторов будут отличаться.

При использовании модулирующих элементов управления мы снова не видим особых проблем с использованием сенсорного экрана, а не термометра, при условии, что температура в комнате достигает точной температуры с любым TRV, установленным на максимум.Т.е. температура подачи нацелена на комнатную температуру, а не на TRV, так как это потенциально может привести к перегреву котла.

Как описано выше, вместо этого вы могли бы сбалансировать, чтобы обеспечить одинаковую «среднюю» температуру на каждом радиаторе. Для этого определите среднюю температуру источника тепла (примерно) и отрегулируйте каждый запорный клапан, пока у вас не будет одинаковой средней температуры на каждом радиаторе.

По сути, это приведет к разному падению DT / температуры на всех радиаторах, но средняя температура радиатора будет одинаковой.Это сработает, но снова может занять много времени и будет неприятно, если ваш котел будет работать нормально. Важно отметить, что это может не дать вам идеального баланса, ведь наша цель - это точная комнатная температура, а не точная температура радиатора.

Расчеты теплопотерь неточны, и даже если бы они были, они могли быть выброшены из-за множества вещей, таких как отсутствие изоляции, ошибки в расчетах, способ использования помещения или неправильный выбор радиатора. Лично мы думаем, что оба приведенных выше варианта - занятие неблагодарное.

Балансировка температуры обратного потока

Вместо этого мы предлагаем сделать так, чтобы после установки максимального значения TRV вы просто ощущали (или измеряли, если хотите) температуру обратного потока радиатора, когда система находится на `` расчетной температуре подачи '' ( температура должна составлять около 2 ° C на улице) и следить за тем, чтобы температура в помещении не превышала 20/21 ° C. По крайней мере, для начала.

В подавляющем большинстве систем температура подачи к каждому радиатору будет в целом одинаковой, нет никакого смысла в их измерении.Прикосновение к радиатору для определения средней температуры также оставляет небольшую погрешность. Однако измерение температуры обратного теплоносителя имеет, безусловно, наибольшую погрешность.

Чтобы уточнить, предположим, что котел с температурой DT 20 ish, возврат радиатора с наружной температурой 8 ° C будет иметь среднюю температуру на выходе всего 4 ° C.

Рис. 1

В то время как, если бы мы чувствовали среднюю температуру радиатора и делали ту же ошибку 8 ° C, у нас было бы совершенно разных DT , и, в свою очередь, сильно менялись бы скорости потока через каждый эмиттер.

Например.

Рис. 2

Поскольку измерение температуры обратного трубопровода является более важной переменной, многие системы могут быть достаточно близкими, просто нащупав обратный трубопровод рукой. Хотя для большей точности вы можете использовать термометр определенного описания или их комбинацию, это первая точка, в которой вы значительно увеличите скорость и точность балансировки.

Точность не обязательно должна быть идеальной прямо сейчас, постарайтесь добиться того, чтобы все температуры вашего обратного потока приблизительно совпадали.

В более крупных системах вы можете обнаружить, что вам пришлось настолько ограничить ближайшие радиаторы, что вам нужно было увеличить скорость насоса. Это связано с тем, что перепад давления на подаче и обратной линии намного больше в более крупных системах, чтобы получить достаточно высокий расход. Подробнее об этом в понимании давления и расхода.

Вернитесь к насосу и измерьте DT на источнике тепла и приблизительно отрегулируйте производительность насоса, если необходимо, но это маловероятно для большинства систем.

Опять же, вам не нужно точно согласовывать температуры обратки. Размер радиатора никогда не будет точным, так как радиатор будет увеличен или уменьшен до ближайшего радиатора, а также - комнаты разделяют тепло.

Это не должно было занять много времени. Теперь вы можете попросить пассажира следить за температурой в помещении, и если она немного высока, вы можете немного позже уравновесить или показать их. Если в комнате немного низкая температура, увеличьте скорость потока (уменьшите DT), чтобы увеличить мощность радиатора, хотя, по нашему опыту, это маловероятно.

Мы понимаем, что в большинстве систем по-прежнему используется управление включением / выключением вместо модулирующего управления, такого как погодная компенсация или компенсация помещения. Для этого мы бы посоветовали ориентировочно установить температуру обратки, уравновесить контрольную комнату (комнату с термостатом) до немного более широкого DT, а затем позволить TRV делать свое дело. В качестве альтернативы используйте автоматические балансировочные клапаны, предлагаемые IMI, Honeywell или Danfoss.

, однако, если вы являетесь приверженцем точности, вы можете перейти на следующий уровень…

Закройте все внутренние и внешние двери, окна и шторы (для предотвращения солнечного излучения) в собственности и установите плавное регулирование, чтобы нацелить самая высокая температура, при которой вам комфортно работать.

Затем вам нужно будет измерить температуру в каждой комнате индивидуально и отрегулировать запорный экран, чтобы в каждой комнате была одинаковая температура. Пойдите в каждую комнату и при необходимости настройте каждую запорную заслонку, приоткройте запорный вентиль очень немного, если в комнате прохладнее, чем ваша целевая температура, и закройте его, если в комнате слишком жарко.

Это гораздо более эффективное использование вашего времени, чем установка одного и того же DT для каждого радиатора, как уже упоминалось, мы ориентируемся на комнатную температуру , а не на температуру радиатора.

При этом помните о других переменных, таких как усиление солнечной энергии. Также обратите внимание, что чем шире разница между внутренним и внешним пространством, тем более точным будет этот метод. Этого можно добиться, либо дождавшись более холодного дня, либо увеличив регулирующий термостат на более высокое значение, либо и то, и другое. Эта последняя регулировка, скорее всего, просто покажет вам, насколько проста ваша система и что собственность разделяет большую часть ее тепла.

После того, как балансировка будет завершена и вы будете довольны кривой нагрева (при необходимости), вы можете вернуть свой TRV назад, чтобы ограничить внутреннее усиление.

Быстрая подсказка . Если вы балансируете полотенцесушители (клапаны полотенцесушителей открываются очень быстро), закрывайте обе стороны, а не только одну. Закрыв одну сторону, а затем другую, вы увеличите вращение клапана для меньшего изменения потока, что фактически означает, что вы улучшите характеристику открытия.

Как уже упоминалось, это предложение по балансировке предполагает, что вы балансируете только современный модулирующий котел. Это будет работать и для всех других типов систем, но есть и другие варианты, если ваш модулирующий котел не контролирует скорость потока в вашей системе.

Перед чтением следующего раздела было бы полезно понять давление и расход!

Насос какого типа вы пытаетесь сбалансировать?

Если у вас старый котел, нет модулирующего управления или гидравлического разделения в вашей системе, также доступны другие методы балансировки. ИЛИ вам может даже не понадобиться использовать запорные клапаны для балансировки!

В коммерческом мире, например, необходимо знать, как вы собираетесь управлять каждым контуром. Затем вы выберете тип управления насосом в сочетании с типом клапана, который дополняет его, чтобы эффективно распределять поток.

В насосах используются разные методы управления потоком и экономии энергии. Вы можете подключить горелку, управлять DT, регулировать перепад давления, регулировать внешний датчик, постоянное давление, постоянную скорость, пропорциональное давление и т. Д. (Статья по этому поводу).

Но обычно их можно разбить на 2 группы: насосы, которые изменяют скорость до заданного давления, и насосы, которые изменяют давление для достижения заданной скорости. Затем вы должны выбрать конкретный тип клапана, который будет дополнять его.

Проблема современных отечественных модулирующих котлов в том, что они изменяют как давление, так и расход. Это может быть очень сложно управлять, и поэтому единственный оставшийся вариант - уравновесить скромный замок, которого более чем достаточно для дома, мы могли бы добавить. Однако для балансировки не все замки одинаковы! Чего вы не знали о запорных клапанах!

Система Grunfos Alpha2

Система Grundfos Alpha2 будет работать с любой из этих логических схем насоса или с любым клапаном.Однако вы должны использовать их помпу Alpha 3.

После заполнения системы и очистки от воздуха вы подключаете внешний модуль Bluetooth к телефону и помпе. Затем ваш телефон проинструктирует вас, насколько необходимо отрегулировать запорный экран или какие предустановленные значения TRV, ограничивающие поток, следует отрегулировать. После завершения будет создан отчет, показывающий, что вы выполнили баланс, который может быть полезен для предстоящего принятия закона о балансировании.

Автоматические балансировочные клапаны

Для насосов, которые устанавливают фиксированное давление и изменяют поток, я бы рекомендовал TRV с ограничением потока или автоматическую балансировку TRV.

Автоматические балансировочные клапаны, также известные как независимое от давления управление (PIC), обычно представляют собой коммерческие клапаны со встроенным ограничителем потока, и это просто их версии TRV. Они включают переключатель расхода под головкой TRV и пронумерованы, скажем, от 1 до 5. Каждое число соответствует расходу, который будет в инструкциях производителя, просто выберите требуемый расход и отрегулируйте! БОЛЬШОЙ!

Мы настоятельно рекомендуем осторожно настраивать насос с их помощью.Если насос достигает заданного перепада давления на клапане ниже 1 метра напора, они не могут полностью контролировать ситуацию, и другие радиаторы могут столкнуться с проблемами. Тем не менее, эти клапаны обычно имеют ограничительные пути небольшого диаметра (и повышенный авторитет клапана), поэтому это маловероятно. Однако обратите внимание: если вы запустите насос при более высоком перепаде давления, чем требуемый минимум, потребляемая мощность вашего насоса увеличится.

Например, если вы можете получить достаточный поток к радиаторам с напором 3 метра, но насос оставлен на высоте 6 метров, вы удвоите вашего энергопотребления.Вы должны обязательно поэкспериментировать с понижением скорости насоса, пока поток не начнет ухудшаться. Если вы удвоите свое сопротивление, вы удвоите потребление энергии, это прямая линейная зависимость. Подробнее ..

Если ваша помпа нацелена на скорость, вам нужно быть еще более осторожным. Если установленная скорость даже немного превышает ваш общий предел расхода через все клапаны вместе взятые, то клапаны будут оказывать экспоненциально большее сопротивление насосу, и насос будет увеличиваться до максимального перепада давления для компенсации.Это потребует максимальной мощности для данного расхода. По этой причине мы всегда советуем оставлять один байпасный радиатор для прохождения любого избыточного потока при использовании этих клапанов.

Мы не рекомендуем эти клапаны для использования с современным модулирующим котлом, который изменяет давление и расход по причинам, описанным выше, или с насосом, управляемым DT. Вот небольшое объяснение.

Автоматическая балансировка trvs

У вас также есть доступные клапаны PIC (независимые от давления), которые работают в соответствии с трубопроводом, однако ожидается, что они будут использоваться только с более крупными коммерческими системами.

Единственный другой совет, который мы могли бы дать, когда дело доходит до выбора клапана, - это знать и понимать авторитет клапана и «характеристики открытия» клапана. Это полностью описано в нашей статье «Что вы не знали о lockshield».

Другая переменная погодных условий, требующая дополнительного времени для балансировки или различных типов клапанов, зависит от того, как в вашей системе прокладывается трубопровод, и может быть легче решена путем регулировки при замене котла или установке немного другим способом с самого начала.Компоновка системы также определяет, какую настройку насоса вам следует использовать в идеале.

Схема системы

Установка или регулировка трубопроводов немного по-другому при установке нового котла может обеспечить простую балансировку и даже полностью исключить необходимость балансировки системы!

Как описано в разделе «Давление и расход», когда вы уравновешиваете систему отопления, вы фактически заставляете каждую цепь иметь одинаковое или подобное сопротивление друг другу. Основная причина того, что системы не сбалансированы и имеют разное сопротивление, - это коммунальные трубопроводы.Это общий трубопровод, который у них всех.

Более близкие радиаторы (или более короткие цепи) будут использовать меньше общих трубопроводов и, следовательно, будут иметь меньшее сопротивление потоку, чем радиаторы, расположенные дальше по линии. Таким образом, вода идет по пути наименьшего сопротивления.

A = ОЧЕНЬ ВЫСОКИЙ ПОТОК B = ВЫСОКИЙ ПОТОК C = ПРАВИЛЬНЫЙ ПОТОК D = СЛИШКОМ МЕДЛЕННЫЙ E = СЛИШКОМ МЕДЛЕННЫЙ

Есть два способа решить эту проблему. Первый - сделать коммунальные трубопроводы большими.Обеспечение более крупных общих трубопроводов означает, что большая часть сопротивления находится в пределах отдельных участков трубы, а перепады давления становятся намного ближе «из коробки» и даже до того, как вы уравновесите. В отличие от рисунка выше.

Это также увеличивает авторитет клапана вашей системы, так как большая часть относительной потери давления приходится на клапан .. win win!

Многие могут говорить об опасностях низкой скорости. Это никогда не было проблемой для нас в домашних системах, и ваши трубопроводы в любом случае будут иметь негабаритный размер 99% в год, поскольку система модулируется (мы надеемся).Еще одна статья, чтобы разобраться в этом в другой раз.

Второй способ - сделать коммунальные трубопроводы короткими.

Коллекторные системы

Коллекторные системы относятся к тому месту, где вы запускаете свой поток и возвращаете его в коллектор. Подобно коллектору под полом или, возможно, созданному вами сами. Он может быть расположен в любом месте собственности, но в идеале в центре, а затем разделен на отдельные участки для каждого радиатора или излучателя.

Установка от Дэйва Чорли Сантехника и отопление

Это гарантирует, что все радиаторы имеют одинаковое сопротивление общей трубопроводной сети, и если / когда один из излучателей отключается, воздействие давления на каждый из других излучателей одинаково / похоже.

Коллекторная система позволяет легко балансировать (если это вообще необходимо), поскольку все это находится в одной легкодоступной точке.

Система обратного возврата

Первый пришел последним - это термин, обычно используемый в торговле. Это то же самое, что и в традиционной двухтрубной системе, однако первый радиатор, который питает ваш подающий трубопровод, является последним радиатором в вашем обратном контуре. Это приводит к тому, что все ваши радиаторные цепи имеют одинаковое сопротивление.

Возможно, вам это покажется непрактичным, однако существует столько версий всех этих методов, сколько позволяет ваше воображение.

Например, вместо того, чтобы запускать поток и возвращаться к первому радиатору, затем последовательно ко второму и т. Д. Вы можете запустить поток и вернуться через первый рад к центру собственности, а затем выйти, как на диаграмме паука. Затем снова выполните тройник, увеличивая размер первичного трубопровода.

Чем больше вы можете создать подобного сопротивления, тем больше подойдет режим постоянного давления. Для малоразмерной и плохо спланированной системы лучше выбрать настройку пропорционального давления.Подробнее об этом в другой раз

Ничего из этого не является важным знанием, однако, как только вы поймете теорию, это поможет в процессе принятия решений позже, так что вы сможете принять решение на лету. И, как уже было упомянуто несколько раз, все это действительно может помочь более крупным системам.

Возможно, это будет один из последних материалов, которые мы будем публиковать здесь в течение некоторого времени, поскольку мы усерднее работаем над нашим онлайн-видеокурсом, который сейчас находится в стадии разработки.

Как сбалансировать систему отопления

В любом доме, где есть система отопления, обычно рекомендуется сбалансировать систему.Причина, по которой системы отопления необходимо сбалансировать, состоит в том, чтобы обеспечить равный поток для каждого радиатора или змеевика горячей воды по всему дому. Часто в помещениях с большими участками труб радиатор на конце не получает очень хорошего потока. Точно так же в некоторых домах есть радиаторы, которые горят наверху горячо, а внизу - теплые радиаторы из-за конвекции. Все это можно решить путем балансировки системы.

Перед тем, как продолжить, просмотрите этот обучающий видеоролик о балансировке системы отопления:

Балансировка системы отопления может выявить проблемы с радиаторными клапанами и другими нагревательными элементами.Если вам нужно что-то купить, ознакомьтесь со списком рекомендованных поставщиков внизу этой страницы.

Компания

Plumberparts создала краткое обучающее видео, в котором рассказывается, как самостоятельно сбалансировать систему отопления, не вызывая сантехника. В дополнение к этому мы также описываем это для вас ниже.

Как сбалансировать систему отопления?

1. Убедитесь, что система отопления включена и все соответствующие термостаты и программаторы требуют тепла.

2. Закройте каждый радиатор с обоих концов (вам понадобится маленький гаечный ключ, чтобы закрыть конец запорного щита, изображенный справа, когда пластиковая крышка снята)

3. Работайте методично по дому, чтобы не пропустить ни одного радиатора. Полностью откройте конец TRV и просто откройте конец запорного щита против часовой стрелки; обычно четверть оборота. Вы должны услышать слабое шипение, когда горячая вода поступает в радиатор со стороны подачи. Иногда, чтобы нагреться, требуется минута или две. Потерпи!

4.Отрегулируйте TRV до соответствующей настройки.

5. Проделайте это с каждым радиатором наверху. Подождите 30 минут и посмотрите, все ли радиаторы внизу горячие. Если вы обнаружите, что один из них немного прохладнее или холоднее, соответственно сбалансируйте оставшиеся радиаторы внизу, пока не будет достигнут хороший поток.

6. В бунгало можно применить ту же процедуру, если вы обнаружите, что некоторые радиаторы не так сильно нагреваются, как другие.

Часто вы обнаруживаете, что один из сбалансированных вами радиаторов только слегка нагревается.НЕ открывайте полностью запорный щиток. Просто откройте его еще немного со стороны замка. Вскоре вы почувствуете разницу в тепле.

Как балансировать радиаторы | Viessmann

Ниже вы можете найти все шаги, необходимые для успешного балансирования вашей системы отопления. Перед тем, как следовать этим инструкциям, вы должны дать радиаторам полностью остыть и выпустить из них воздух с помощью ключа для удаления воздуха из радиатора.

Важно: Обратите внимание, что эта работа обычно выполняется инженером, поскольку при регулировке клапанов радиатора могут возникнуть утечки воды.

Шаг 1: Найдите запорный клапан на каждом из ваших радиаторов. Обычно они располагаются на стороне, противоположной термостатическим радиаторным клапанам (ТРВ), которые используются для регулирования тепловой мощности. Снимите колпачки запорных клапанов со всех радиаторов.

Шаг 2: Теперь, когда крышки клапанов сняты, вы сможете открывать и закрывать клапаны каждого радиатора. Откройте клапаны, повернув их влево. Повторите это для всех ваших радиаторов.

Шаг 3: После открытия всех клапанов включите отопление. Вам нужно следить, какие радиаторы нагреваются быстрее всего. Возможно, будет проще попросить члена семьи или друга помочь вам с этой задачей, иначе вы будете бегать по дому, пытаясь определить, что делает каждый радиатор. Ближайшие к котлу радиаторы, вероятно, сначала нагреются, так что примите это во внимание.

Шаг 4: Снова выключите нагрев и подождите, пока все остынет. Теперь у вас должен быть список радиаторов, которые нагреваются быстрее всего, а какие, возможно, совсем не нагреваются или имеют точки холода.Вы делаете это, чтобы уравновесить поток воды, протекающей через систему. Включите отопление снова.

Шаг 5: Подойдите к радиатору, который нагрелся быстрее всего, и закройте клапан, который вы открыли на шаге 2, повернув его по часовой стрелке. Когда он полностью закроется, слегка приоткройте его ключом запорного клапана. Теперь повторите и переходите к каждому радиатору, возможно, нужно будет открыть самые дальние радиаторы больше, чем те, которые находятся ближе всего к котлу.

Если вы выполнили все эти шаги, то вы ограничили поток горячей воды до самых теплых радиаторов и пропустили больше воды тем, кто в ней больше нуждается.Все радиаторы должны быть сбалансированы, и вы сможете наслаждаться теплом дома.

Как балансировать радиаторы | Руководство котла

Если вы обнаружите, что некоторые радиаторы в вашем доме нагреваются намного дольше, чем другие, возможно, ваши радиаторы нуждаются в балансировке. Балансировка радиатора, также известная как гидравлическая балансировка, включает в себя регулировку ваших радиаторов для обеспечения равномерного распределения нагретой воды по каждому радиатору.

Когда нужно балансировать радиаторы?

Если ваши радиаторы не сбалансированы, горячая вода из вашего бойлера распределяется неравномерно; все ваши радиаторы находятся на разном расстоянии от котла, и ближайшие из них, вероятно, получают больше всего тепла, а самые дальние - меньше всего.

Примечание: Балансировка радиатора отличается от удаления воздуха из радиатора, который предназначен для ремонта одного радиатора, который не нагревается равномерно (или в некоторых случаях вообще), потому что воздух задерживается внутри.

Балансировка радиаторов включает в себя обслуживание каждого радиатора в вашем доме, поэтому это может занять довольно много времени, но может иметь большое значение для вашего комфорта. Когда у вас есть новые радиаторы, клапаны или работы по центральному отоплению, инженер должен сбалансировать радиаторы для вас, чтобы они нагревались с одинаковой скоростью.Это более сложная задача, чем удаление воздуха из радиаторов, для чего требуется цифровой термометр и инструмент для регулировки обычно фиксированного запорного клапана (он отличается от клапана, который вы используете для повышения или понижения температуры - подробнее см. В разделе «Объяснение клапанов радиатора»). По этой причине вы можете найти профессионального инженера-теплотехника, чтобы убедиться, что работа сделана правильно.


Нужен местный инженер-теплотехник?


Однако, если вы уверены в себе, сделай сам, мы подготовили для вас это краткое руководство по балансировке радиаторов.

Какие инструменты нужны?

  • Ключ для прокачки радиатора
  • Цифровой термометр или мультиметр с функцией термометра
  • Регулятор запорного клапана (или разводной ключ)
  • Бумага и ручка

Пошаговая инструкция

  1. Для начала выключите систему обогрева и дайте ей полностью остыть.
  2. После того, как он остынет, вы должны удалить воздух из радиаторов, чтобы удалить скопившийся в них воздух, так как это может привести к неравномерному нагреву радиатора.Для получения дополнительной информации и инструкций посетите наш справочник по удалению воздуха из радиаторов.
  3. Вам следует ознакомиться с клапанами на ваших радиаторах - они могут различаться для радиаторов разного возраста и моделей. Обычно запорный клапан имеет крышку - снимите эти крышки и полностью откройте все эти клапаны, повернув их против часовой стрелки. Вам также необходимо полностью открыть термостатические радиаторные клапаны (TRV). Хотя шлифовальную головку и термостатические клапаны можно повернуть вручную, для запорных клапанов потребуется специальный регулятор или разводной гаечный ключ.
  4. Отсюда вы можете взять ручку и бумагу или создать электронную таблицу и составить список всех радиаторов в вашем доме.
  5. Включите отопление снова и запишите порядок, в котором радиаторы начинают нагреваться - скорее всего, ближайшие к котлу будут первыми. Это даст вам представление о порядке, в котором горячая вода достигает каждого радиатора, а их нумерация может немного упростить процесс.
  6. Затем вы можете снова выключить обогрев и подождать, пока система снова остынет.
  7. Включите отопление снова и перейдите к тому радиатору из списка, который нагрелся первым.
  8. Затем вы можете повернуть запорный клапан по часовой стрелке до закрытия, а затем снова открыть его на четверть оборота.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
