Размеры внутрипольных конвекторов ВхШхД
Актуальность внутрипольных конвекторов в помещениях, где установлены высокие панорамные окна, неоспорима. Это, пожалуй, наиболее эффективный способ обогреть помещение и создать воздушную завесу на пути холодного оконного воздуха. Чтобы правильно выбрать оборудование, необходимо правильно рассчитать его мощность, выбрать между приборами с естественной и принудительной конвекцией.
Но один из самых главных критериев – размеры. Именно о них мы расскажем в нашей статье. От размера будет зависеть и мощность внутрипольного конвектора.
Обратите внимание! Минимальные размеры внутрипольных конвекторов по ширине 15 см, по глубине 6 см, по длине 50 см. Максимальные: ширина – 42 см, глубина 54 см, длина 700 см.
Чтобы понять, какой прибор нужен вам, воспользуйтесь навигацией на сайте и другими публикациями, или позвоните нашим специалистам! У нас бесплатный подбор и консультация!
Для чего нужно правильно рассчитать размеры оборудования?
Важно помнить – мощность прибора зависит от его размерных характеристик.
Чем больше конвектор, точнее внутренний теплообменник, тем большими характеристиками теплоотдачи он обладает. Соответственно, рассчитывая мощность оборудования, нельзя не считаться с размерными параметрами.
Кроме того, правильно подобранные параметры длины, ширины и высоты влияют на общий вид комнаты. Здесь нужно выбрать правильные пропорции, чтобы интерьер помещения выглядел как можно более целостным.
Существует ряд ограничений, связанных с выбором размерных параметров конвектора. В основном, это архитектурные особенности комнаты, куда будет устанавливаться прибор. Например, в некоторых помещениях, в зависимости от особенностей конструкций полов, может быть сделана подпольная ниша только определенной высоты. Соответственно, модели с большими показателями для таких случаев не актуальны. То же касается и особенностей монтажа конвектора, где нужно соблюдать определенные нормы – расстояние от стен, например.
Размеры внутрипольных конвекторов и особенности монтажа
Модель подпольного конвектора и ее размеры необходимо подбирать с учетом некоторых нюансов в монтаже всей отопительной конструкции.
Здесь действуют определенные правила:
- Конвектор нельзя устанавливать по общей высоте подпольной ниши, а оставлять определенный зазор на уровне 10-20 миллиметров, что позволит более точно выровнять прибор;
- Расстояние по ширине – около 5-10 миллиметров, что делает возможным укрепление общей конвекторной конструкции анкерными средствами;
- Правила действуют и на «внешнюю» установку приборов: от окон расстояние должны быть на уровне 5-15 сантиметров, а от стен – 15-30 сантиметров.
В связи с этим появляются некоторые ограничения в подборе оптимальных размеров для конвектора. Ведь может произойти следующая ситуация: вы подобрали внутрипольный конвектор определенной мощности. Соответственно, он обладает определенными размерами. Но может случиться так, что его ширина не позволит соблюсти оптимальное расстояние от окон из-за особенностей комнаты. Таким образом, придется искать модель меньшей ширины, но, возможно, большей высоты или длины.

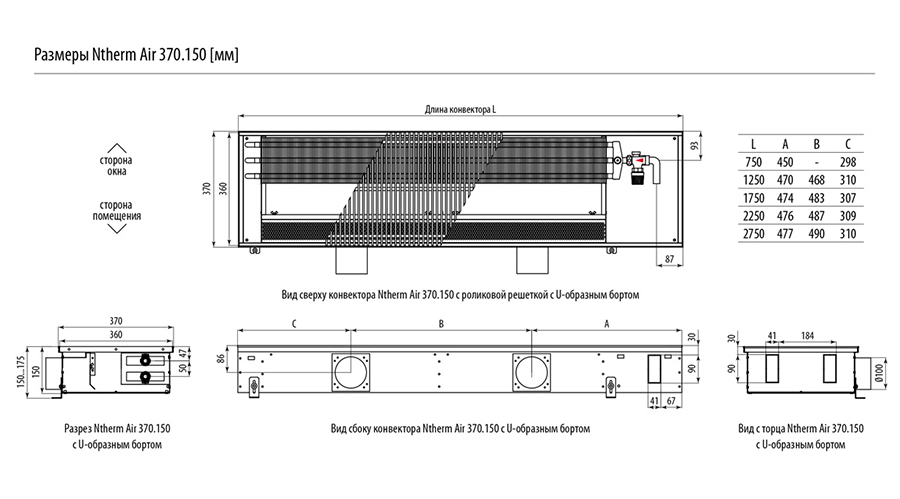

Размерные сетки внутрипольных конвекторов
Каждый производитель предлагает свою размерную сетку оборудования.
В целом, даже учитывая вышеперечисленные возможные ограничения по монтажу, из такой сетки можно наверняка выбрать подходящую модель. Ведь иногда какая-то модель конвектора представлена в сотнях возможных размерных исполнениях.
Как пример, возьмем размерную сетку конвекторов Isan New Practic FRK. Это приборы, работающие по принципу естественной конвекции. Взглянув на таблицу размеров, можно просто потеряться в ней.
Производитель предлагает 1320 размеров конвекторов Isan FRK. С таким обширным выбором подобрать конкретную модель в соответствии с архитектурой вашего помещения не составит труда. Основные размерные параметры, которые актуальны для внутрипольных конвекторов, – это стандартные высота, длина и ширина.
Зависимость мощности от размера
Как мы указывали выше, мощность оборудования напрямую зависит от его размерных параметров. Доступнее об этом можно рассказать на примере.
Возьмем конвекторы Mohlenhoff QSK с вентилятором тангенциального типа.
Все они стандартной высоты – 110 сантиметров, но показатели длины и ширины могут быть разными. Модель с шириной 260 миллиметров и длиной 3250 миллиметров будет обладать мощностью 5789 Вт. Но уже модель с такой же длиной, но шириной в 320 миллиметров будет отличаться мощностными показателями на уровне 7033 Вт. Учитываем также, что данные расчеты приведены с учетом температуры теплоносителя 75 градусов по Цельсию подачи и 65 градусов в обратную сторону.
Подводим итоги
Таким образом, размерные параметры внутрипольного конвектора имеют очень важное значения для эффективности отопления (мощность прибора) и для его монтажа (архитектурные особенности помещения, ряд ограничений по установке).
Соответственно, задача покупателя – выбрать наиболее оптимальный вариант для конкретной комнаты. Так как мы выяснили, что мощность напрямую зависит от размеров, при выборе модели необходимо соотносить эти два показателя.
Размеры внутрипольных конвекторов представлены в специальных таблицах, которые предлагает для ознакомления каждый производитель данного отопительного оборудования.
Монтаж внутрипольного конвектора водяного отопления
Назначение и область применения
Монтаж отопительных конвекторов может быть выполнен в двухтрубных и однотрубных системах водяного отопления зданий различного назначения и высотности с вертикальным или горизонтальным расположением трубопроводов. Конвекторы могут применяться в насосных системах отопления.
Конвекторы предназначены для применения исключительно во внутренних помещениях (например, в жилых и офисных помещениях, выставочных залах и т.д.) и монтируются в конструкции пола вдоль окон и стен отапливаемых помещений. Категорически нельзя монтировать конвектор туда, где предполагается мебель, например, шкаф или диван: прибор отопления просто не будет работать.
Варианты размещения относительно окна внутрипольного конвектора с принудительной конвекцией
У владельцев конвекторов с принудительной конвекцей часто возникает вопрос: как монтировать прибор — вентилятором к окну, или от окна? Отвечаем: можно и так, и так, в зависимости от того, какую задачу Вы ставите перед прибором отопления.
Вариантов два:
- К окну ставим теплопакет, вентилятор — к помещению. Задача: создать тепловой барьер у окон. В этом случае вентилятор втягивает воздух из помещения, направляет на теплопакет, теплый воздух нагревает поверхность стекла. Циркуляция воздушного потока конвекторов схожа с циркуляцией классических настенных приборов, располагаемых под окнами. Данное размещение целесообразно для жилых помещений с небольшим объемом остекления, с длительным нахождением людей, работой электроприборов (компьютеры и т.д.).
- К окну ставим вентилятор, теплопакетом — к помещению. Задача: отопление помещения и защиты от конденсата. В этом случае вентилятор втягивает холодный воздух, поступающий от окна, направляет на тплопакет. Основной объем нагретого воздуха поступает вглубь помещения. Данное размещение целесообразно для помещений с большой площадью остекления, либо интенсивным воздухообменом (коридоры, вестибюли).
Требования к теплоносителю и материалам трубопроводов для подвода теплоносителя в отопительный прибор
Вода, используемая в качестве теплоносителя должна быть свободной от примесей, таких, как взвешенные частицы и активные вещества.
Параметры теплоносителя должны соответствовать нормам:
| Параметр | Значение | Единица измерения |
|---|---|---|
|
pH-значение |
8,3 — 9,0 |
|
|
Содержание растворенного кислорода |
<20 |
мкг/дм3 |
|
Содержание железа |
<0,5 |
мг/дм3 |
| Общая жесткость | <7 | мг-экв/дм3 |
Допускается в качестве теплоносителя использовать незамерзающие жидкости на основе этиленгликоля и пропиленгликоля. Заполнение системы антифризом допускается не ранее, чем через 2-3 дня после ее монтажа.
Трубопроводы для систем отопления с конвекторами следует предусматривать из стальных, медных, полимерных (в том числе металлополимерных) труб, разрешенных к применению в строительстве. Трубопроводы из полимерных труб следует выбирать с учетом изменяющихся в течение отопительного периода параметров теплоносителя (температуры, давления) и соответствующего им срока службы.
Подготовка изделия к монтажу
Монтаж конвекторов в системах водяного отопления должен быть произведен согласно теплотехническому проекту, созданному проектной организацией и заверенному организацией, ответственной за эксплуатацию системы отопления помещения в соответствии со строительными нормами и правилами.
Конвекторы поставляются в сборе, упакованными в полиэтиленовую пленку и картонную коробку вместе с сопроводительной документацией. Конвекторы, длиной более 3 м поставляются из 2-х частей.
Следует соблюдать требования манипуляционных знаков на упаковке.
Запрещается вытягивать конвектор с торца упаковки и извлекать прибор без полного раскрытия упаковки.
Перед монтажом следует убедиться в правильности расположения теплоподводящих и теплоотводящих трубопроводов, соответствии межосевых расстояний, левом и правом подключении. Важно! Необходимо проследить, чтобы конвектор не соприкасался с силовыми и сигнальными кабелями.
Монтаж внутрипольного конвектора
Внутрипольные конвекторы предназначены для установки, как в подготовленную нишу (с последующей заливкой бетонной стяжки), так и в фальшполы. Монтаж конвектора должен быть произведен с обязательной возможностью перекрывания входа и выхода теплоносителя.
Размещение и монтаж внутрипольного конвектора в нДля конвектора длиной более 3 м соединить болтами с гайками секции конвектора между собой.
Гидравлическое подключение к системе
Конвекторы, предназначенные для работы во влажных помещениях, оснащены дренажными патрубками ø16 мм, позволяющими присоединиться к канализации, водостоку или другим системам.
Заливка бетонной стяжки
Пустое пространство вокруг конвектора и под ним необходимо залить жидким бетонным раствором на 1/3 высоты конвектора таким образом, чтобы пустот под конвектором не оставалось. Далее залить оставшиеся 2/3 высоты конвектора густым бетонным раствором, при этом во избежание деформации корпуса необходимо проверить наличие установленных распорных планок.
Размещение и монтаж внутрипольного конвектора в фальшпол
Принцип монтажа внутрипольного конвектора в фальшпол аналогичен монтажу в нишу пола, за исключением процесса заливки бетонной стяжкой.
Установка декоративного профиля окантовки корпуса
После укладки напольного покрытия щель между покрытием и конвектором рекомендуется заполнить силиконовым герметиком. При исполнении конвектора с F-образной окантовкой установить их сверху по периметру корпуса (рис. 4). П-образный профиль поставляется уже в собранном виде с корпусом конвектора.
Установка запорно-регулирующей арматуры
Термостатический элемент устанавливается вместо защитного колпачка регулировочного клапана после предварительной настройки и окончания отделочных работ.
Монтаж термостатического клапана
Термостатический клапан устанавливается на подающем трубопроводе прибора отопления (с протоком в направлении стрелки на корпусе). Ось штока клапана для обеспечения оптимальной регулировки комнатной температуры должна находиться в горизонтальном положении.
Термостатический элемент, расположенный на стене и соединенный с клапаном капиллярной трубкой, не должен подвергаться воздействию прямых солнечных лучей и дополнительных источников тепла.
Настенный термостат для приборов с принудительной конвекцией устанавливается в том же помещении, где и сам внутрипольный конвектор, на одной высоте с остальными выключателями. Конвектор и термостат соединяются в соответствии со схемой электроподключений.
Удаление воздуха
При первом запуске в работу необходимо выполнить обезвоздушивание прибора из воздухоспускного клапана. Для этого свободный конец пластиковой трубки опустить в заранее приготовленную емкость для слива воды. Ключом воздухоспускного клапана отвернуть воздухоспускной клапан на 1-1,5 оборота. После того, как из трубки вода пойдет сплошной струей без пузырьков воздуха, воздухоспускной клапан закрыть.
До окончания отделочных работ закрыть конвектор сверху защитной крышкой (заказывается отдельно), можно использовать упаковочную коробку или подручные материалы.
Установка | Конвектор
Подробные инструкции по установке можно найти в руководстве пользователя Convectair. Хотя некоторые из наших продуктов достаточно просты для самостоятельной установки, мы рекомендуем, чтобы наши проводные продукты устанавливал человек, умеющий работать с электричеством.
Найти руководство пользователя
Часто задаваемые вопросы по установке и обслуживанию
Абсолютно.
В отличие от других устройств, которые устанавливаются прямо на стены, блоки Convectair устанавливаются на монтажную раму, которая отделяет обогреватель от стены на 2 см (¾ дюйма). Это предотвращает потерю большей части тепла, выделяемого устройством, при контакте со стеной.
Коробку рекомендуется хранить не менее 1 месяца. Это поможет облегчить транспортировку, если вам нужно заменить устройство, например, в случае производственного брака.
Высота установки зависит от модели продукта. Обогреватели с естественной конвекцией и лучистыми обогревателями обычно устанавливаются на высоте от 4 до 6 дюймов (от 10 до 15 см) от пола. Полотенцесушители и тепловентиляторы имеют различную высоту установки. Мы рекомендуем вам ознакомиться с руководством по установке для вашего устройства для получения полной информации об установке.
Мы рекомендуем, чтобы ваши обогреватели Convectair устанавливались электриком в соответствии с национальными и региональными нормами.
Для обеспечения оптимальной производительности нагреватели Convectair требуют минимального обслуживания. Просто используйте пылесос и влажную тряпку несколько раз в течение отопительного сезона. В качестве профилактической меры рекомендуется часто очищать нижнюю впускную решетку, особенно для устройств, установленных на кухне или в местах, подверженных воздействию сигаретного дыма. Никогда не используйте абразивные материалы, которые могут повредить эпоксидное покрытие.
Сначала нужно отключить питание. Для обогревателей с естественной конвекцией нажмите на фиксаторы, расположенные на задней стороне устройства (см. изображение ниже). Агрегат должен наклоняться к вам, тогда его нужно просто потянуть вперед и из монтажной рамы. Для вертикальных полотенцесушителей, таких как Impresario 1200, поверните защелку, поверните устройство на монтажной раме и просто поднимите его из рамы. Если у вас есть какие-либо вопросы, обратитесь к руководству по установке вашего устройства в разделе «Документация» или свяжитесь с нашим отделом обслуживания клиентов по телефону 1-800-463-6478.
Одним из основных преимуществ устройств на 120 В (разъемных) является простота установки. Просто установите монтажную раму вашего изделия на стену, затем подключите обогреватель к стандартной бытовой розетке 220 В. Это было легко! Может потребоваться отдельная электрическая цепь. В стену какого типа следует устанавливать встраиваемые блоки? Наши встраиваемые блоки можно устанавливать только в стену между стойками (2” X 4”). Они могут быть установлены так же легко на наружной стене, как и на внутренней.
Не волнуйтесь. Фасад Impresario из закаленного стекла очень легко чистить. Отпечатки пальцев просто удалите влажной тканью. Для пыли подойдет сухая тряпка. Обязательно избегайте использования абразивных чистящих средств или чистящих средств на основе ацетона для вашего Impresario или любых других наших устройств, так как такие чистящие средства могут повредить покрытия.
Свет нормальный и не указывает на что-то опасное.
Некоторые из наших обогревателей с принудительной вентиляцией оснащены индикатором насыщения пылевого фильтра, который снимается для очистки. При насыщении загорается свет, и вентилятор останавливается. Для оптимальной работы регулярно очищайте фильтр. Дополнительные сведения см. в руководстве по установке.
Во время первого запуска вашего устройства возможно появление легкого дыма. Это вполне нормально и должно прекратиться примерно через 2-3 минуты.
В случае сбоя питания программатор имеет автономную работу от батареи от 6 до 8 часов. Так вот, в это время график отопления в системе остается запрограммированным. Только дата и время должны быть сброшены.
Устройства, совместимые с модулем программатора, имеют специально предназначенный для него слот рядом с термостатом. Программирование системы может производиться как с модулем, установленным в установке, так и вне его.
Наши встраиваемые блоки можно устанавливать только в стену между стойками (2” X 4”).
