Толщина стяжки над теплым полом: минимальная и максимальная, под и над трубами

Содержание

пошаговая инструкция по монтажу и советы!

Подогреваемым водяным полом сегодня уже никого не удивить. И если подключать его к отоплению в квартирах не разрешается, то в частных домах теплый пол в стяжку монтируют довольно часто. Причём такую конструкцию можно не только спроектировать заранее и монтировать в процессе строительства дома, но и сделать в старом здании, подключив контур трубопровода к уже существующему отоплению. Как это сделать, мы уже рассказывали. Осталось обсудить ещё один, не менее важный вопрос: «Какой должна быть толщина стяжки над водяным тёплым полом?». Постараемся ответить на него максимально подробно.

Теплый пол в стяжку

Содержание статьи

1 Какой бывает стяжка
- 1.1 Монолит
- 1.2 Калькулятор расчета количества сухой смеси для стяжки
- 1.3 Сборный вариант
- 1.4 Калькулятор длины контура труб теплого пола
2 Заливка контура пола раствором
- 2.1 Цены на наливные полы «Старатели»
- 2.2 Видео — Стяжка теплого пола. Максимальная и минимальная толщина стяжки

Какой бывает стяжка

Стяжкой называют верхний слой пирога пола, предшествующий финишному покрытию. В подогреваемых конструкциях она не только принимает на себя нагрузки от веса людей и мебели, но и распределяет тепло. Стяжки бывают:

монолитными, выполняющимися растворами на основе цементного или гипсового вяжущего;

Монолитная стяжка поверх теплого пола

сборными — то есть сухими, монтируемыми из листов гипсоволокна, цементно-стружечных или плит или шпунтованного ДСП.

Пример сборной стяжки

При устройстве отапливаемых полов могут применяться оба варианта, так как черновое основание может быть не только бетонным, но и деревянным. Однако если у вас есть возможность выбора, то предпочтение всегда лучше отдать монолиту.

Функции стяжки пола

На заметку! У заливного пола есть существенный минус, связанный с труднодоступностью в случае необходимости ремонтных работ, но теплоэффективность его гораздо выше.
Любой камень, коим также является и цементная стяжка, нагревается медленнее, но дольше держит тепло и лучше его отдаёт. А ведь именно ради этого и устраиваются тёплые полы.

Цементная стяжка имеет свои минусы

Монолит

В зависимости от площади пола и воспринимаемых им нагрузок, монолитные стяжки могут изготавливаться из следующих материалов.

Тяжёлого или мелкозернистого бетона с размером фракции наполнителя от 5 до 15 мм. Для обычных жилых помещений достаточно прочности, соответствующей классу В12,5. Пропорции на одну часть цемента М400 такие: песок 2,8; гравий 4,4; вода 0,8.
Какой бетон нужно использовать
Пенобетона. Для его изготовления используется портландцемент марки М500. Чтобы получить состав с прочностью М5, на 420 кг цемента пойдёт 735 кг песка; 350 л воды; 4 кг сернокислого натрия и 0,4 кг алюминиевой пудры. Для прочности можно усилить смесь полипропиленовой фиброй из расчёта 0,3% к общему объёму.
Поризованные бетоны лучше применять в случае укладки лёгких напольных покрытий: ковролина, ламината, паркета.
Заливка пенобетона
Пескоцементного раствора М200. Для его изготовления на 1 часть цемента М400 добавляется 2,8 части песка. Водоцементное соотношение 0,48.
Пескобетон
Гипсовых смесей. Составы на основе гипса должны быть модифицированными. Достичь нужного качества при самостоятельном смешивании довольно сложно, поэтому СНиП 2.03.13 «Полы» рекомендует для этой цели применять сухие смеси типа «Глимс S3Х», изготовленные в заводских условиях.
Сухая смесь для наливного пола

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Задать вопрос эксперту

Гипс, как известно, сильно впитывает воду, из-за чего этот материал многие вообще не рассматривают в качестве вяжущего для стяжки. Именно поэтому в такие смеси добавляются пластификаторы, а также предусматривается грунтование поверхности водным раствором клея ПВА в соотношении 1:10. Заливаются такие стяжки в один слой – сразу на нужную толщину.

Стяжка с фиброволокном усиленная

Естественно, заводского изготовления могут быть не только гипсовые, но и цементные смеси, в том числе и усиленные фиброй. Купить готовый состав в мешках и просто растворить его водой гораздо проще, чем приобретать ингредиенты по отдельности и стараться дозировать максимально точно практически на глаз. Но по цене наливной пол обойдётся гораздо дороже.

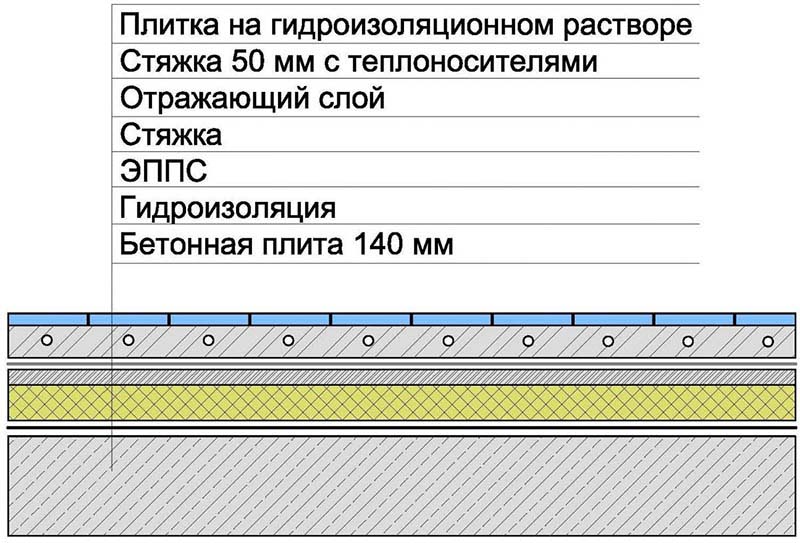

Стяжка теплого водяного пола (схема)

Слой бетона (раствора) должен обеспечивать тёплому контуру надлежащую защиту, поэтому он должен покрывать трубы не менее чем на 4,5 см. Общая толщина будет зависеть от диаметра труб – чем он больше, тем толще стяжка.

Чем армируют стяжку пола

Калькулятор расчета количества сухой смеси для стяжки

Перейти к расчётам

Введите запрашиваемые значения и нажмите кнопку «Рассчитать количество сухой строительной смеси»

Укажите параметры помещения: его длину и ширину (в метрах), и перепад уровня высшей и низшей точек пола (в миллиметрах)

Расчет провести:

— по известной площади комнаты произвольной формы — по линейным параметрам прямоугольного помещения

Площадь пола, заливаемого стяжкой, м²

перепад высоты, мм

Укажите планируемую толщину стяжки

толщина стяжки, мм

Укажите паспортный параметр расхода выбранной строительной смеси

паспортный расход смеси, кг/м² при слое в 10 мм

Сборный вариант

Деревянная система водяного теплого пола

Сборный пол, в том числе и подогреваемый, является многослойным. Согласно действующим правилам, его нужно выполнять из:

ГВЛВ – влагостойких гипсоволоконных плит;

Теплый пол по ГВЛ

элементов пола заводского изготовления, представляющих собой склеенные между собой листы того же ГВЛ;
влагостойкой фанеры;
ЦСП;
ДСП.

Водяной теплый пол на деревянном перекрытии

Особенности монтажа водяного теплого пола

В настоящее время производители предлагают и готовые сборные системы из дерева, фольгированного пенополистирола. Рассказывать о них мы сейчас не будем, так как вариантов их устройства может быть много и по каждому из них нужна отдельная информация. Уделим внимание монолитному слою тёплого пола как наиболее часто применяемому и предложим по его обустройству пошаговую инструкцию.

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Внесите запрашиваемые данные и нажмите кнопку «Рассчитать длину контура»

Площадь, на которой будет производиться укладка контура, м²

Выбранный шаг укладки контура, мм

Заливка контура пола раствором

В принципе, стяжка поверх тёплого пола заливается, как и любая другая. Если проблемы и возникают, так это при установке маяков, так как основание под ними «играет», и без определённого навыка их достаточно трудно вывести в один уровень. Расстояние между ними должно быть таким, чтобы правило, которым будет производиться выравнивание, выступало за границы параллельных маяков на 25 см. Если у инструмента длина 2 м, шаг между маяками должен быть 1,5 м.

Толщина стяжки для теплого водяного пола

Таблица. Проясняем все нюансы установки.

Шаги, фото	Описание
Шаг 1 – сверление отверстий под дюбеля	Начинаете с того, что по заранее намеченным линиям сверлите отверстия под крепления. Если у вас, как в данном случае, в качестве утеплителя под трубами лежит пенопласт, дюбель-гвозди берёте размером 8*120 мм. То есть, их длина должна подбираться с таким учётом, чтобы, пройдя сквозь все слои, крепёж мог войти в черновое основание.
Шаг 2 – установка дюбелей	Прежде чем вставить дюбель в отверстие, на него нужно надеть шайбу. Она не позволит головке дюбеля проваливаться в пенопласт.
Шаг 3 – забивка гвоздей в дюбели	Лёгкими ударами молотка забиваете дюбели, но не до конца. Высоту, на которую их следует забить, нужно ещё определить.
Шаг 4 – определение уровня забивки дюбелей	Сделать это проще всего с помощью лазерного уровня. Отбиваете на стенах горизонталь, а затем перенесите отметку на любой подручный инструмент: стамеску, отвёртку, или как в данном случае, молоток. Если вы наклеите на него малярную ленту, то сможете нанести карандашом метку, после чего будете пользоваться инструментом, как шаблоном.
Шаг 5 – определение отметки верха маяка, установленного на дюбель	Теперь нужно определить отметку верха маяка при установке его на дюбель.
Обратите внимание!	Казалось бы, зачем это делать, если размер профиля итак известен? Связано это с конфигурацией его сечения. Как видите, головка самореза попадает в углубление, и высота маяка получается уже не 10, а 8 мм.
Шаг 6 – Определение разницы между чистовой высотой стяжки и высотой маяка	Переносите сделанную ранее отметку пола на эти 8 мм ниже, и уже по ней забиваете дюбели.
Шаг 7 – окончательная забивка дюбеля	Бьёте по гвоздю до тех пор, пока отметка на шаблоне не совпадёт с лазерной линией.
Шаг 8 – установка маяка на дюбели	Далее ставите на дюбели маяк и снова выверяете отметку.
Шаг 9 – выкладка раствора под маяк	Удостоверившись, что отметки совпадают, можете выкладывать раствор вдоль ряда дюбелей, снимая его излишки так, чтобы видны были головки саморезов.
Шаг 10 – установка маячного профиля на раствор	Устанавливаете профили, добавляя раствор так, чтобы маяки оказались в нём утопленными.
Шаг 11 – снятие излишков раствора	Излишки раствора снимаете мастерком.
Шаг 12 — заливка стяжки	После того как раствор на маяках затвердеет, можно приступать к заливке основной стяжки. Сначала заполняете пространство между маяками кельмой.
Шаг 13 – выравнивание правилом	А затем, установив на два параллельных маяка правило (широкой стороной), снимаете излишки раствора, добиваясь идеально ровной поверхности. Примечание! На следующий день, когда стяжка затвердеет, необходимо тщательно очистить её от наплывов. Если финишное покрытие будет рулонное (линолеум, ковролин), поверхность придётся намочить и перетереть. Как вариант, можно сделать тонкий слой (1-2 мм) наливного пола.

Цены на наливные полы «Старатели»

~~наливные полы «Старатели»~~

Как видите, недостаточно просто знать, какой должна быть толщина стяжки тёплого пола — нужно ещё постараться, чтобы по всей площади помещения она была равномерной. Надеемся, что наша инструкция помогла вам разобраться в данном вопросе и сделать подогреваемый пол идеально ровным.

Видео — Стяжка теплого пола. Максимальная и минимальная толщина стяжки

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените статью:

Толщина стяжки для водяного теплого пола: tvin270584 — LiveJournal

Толщина стяжки под теплый пол зависит от множества факторов, но она должна быть одинаковой по всей поверхности. Обустройство водяного пола выполняется в несколько этапов, где обязательным является организация гидро- и теплоизоляции, укладка армированной сетки устройство стяжки. Последний этап работ требует от ремонтников особой ответственности и соблюдения технологии, ведь от этого зависит защита системы обогрева и подготовленность поверхности к укладке завершающего, декоративного покрытия. Именно подходящая толщина стяжки обеспечивает прочность и равномерное прогревание пола. В статье мастер сантехник расскажет, как правильно выполнить цементное основание и какая должна быть толщина стяжки теплого пола.

Назначение стяжки теплого пола

Обычная стяжка, выполняемая практически во всех помещениях жилых зданий, несет на себе ряд функций:

Создает максимально ровную поверхность для укладки финишного напольного покрытия;
Усиливает прочность и надежность конструкции здания в целом;
Распределяет нагрузку от мебели, оборудования и бытовой техники равномерно по всей поверхности.

Помимо этих функций стяжка для теплого пола выполняет дополнительные задачи, а потому требования к ее качеству выше. Задачи такие:

Служить хорошим «посредником» в передаче тепловой энергии от труб воздушной среде помещения;
Равномерно распределять это тепло по всей площади;
Защищать греющий контур от механических воздействий.

При этом стяжка над теплым полом должна длительно служить и выдерживать перепады температур, не разрушаясь и не повреждая замоноличенные в ней трубы.

Компоненты стяжки теплого пола: 1 – гидроизоляционное покрытие; 2 – демпферная лента толщиной от 8 до 10 мм; 3 – полиэтиленовая пленка; 4 – трубы греющего контура; 5 – цементная стяжка; 6 – утеплитель с теплоотражающей пленкой; 7 – дополнительный теплоизоляционный слой (при необходимости)

Перед выполнением работ по заливке основания следует тщательно подготовиться, а после них – выдержать рекомендации по отвердеванию пола. Поскольку будущая монолитная плита будет подвергаться нагреву, расширяться она будет сильнее, чем обычные стяжки, это надо учесть при монтаже.

Технология укладки обычной стяжки поверх слоя утеплителя, чья максимальная толщина не превышает 100 мм, рекомендует предусмотреть деформационный шов по всему периметру помещения шириной до 5 мм.

Устройство деформационных швов

После того как укладка теплого пола под стяжку окончена, можно хорошо увидеть все подводные камни, связанные с будущим покрытием. Например, когда греющих контуров в комнате получилось 2, то и монолитных плит надо сделать две, а между ними обязательно предусмотреть деформационный шов. Другой момент: распределительный коллектор наверняка находится в другом помещении, поэтому трубы теплого пола, ведущие к нему, пересекут несколько подобных швов. Две или три плиты хоть и с небольшой разницей температур, но будут расширяться по-разному, заставляя вмурованные в них трубы или кабели работать на разрыв. Это отразится на долговечности функционирования контура, значит, нужно правильно выполнить переходы труб из одной стяжки в другую.

Схема выполнения деформационного шва у стены по всей толщине теплого пола

В деформационный шов между плитами отдельных контуров также закладывается демпферная лента толщиной не менее 10 мм, а для организации пересечения трубами этого шва в нем устанавливается специальный профиль. При этом трубы должны проходить сквозь защитные футляры.

Деформационный шов

Примечание. В случае, когда выполняется армирование стяжки, сетки с ячейками 150 х 150 мм укладываются на теплоизоляционный слой тоже с учетом разделения покрытия деформационным швом.

Монтаж стяжки теплого пола

Прежде всего, следует знать, что минимальная толщина стяжки над водяным теплым полом должна составлять не менее 30 мм выше верха трубы. Если принять во внимание, что для напольного обогрева использовалась труба диаметром 16 мм либо электрический кабель, то общая толщина цементного покрытия получится 50 мм. Такая мощность слоя учитывает долговременную нагрузку от легкой мебели и людей, а также является минимальной в плане распределения тепла и его передачи в помещение.

Интересно посмотреть разные фото, сделанные тепловизором при работающем напольном отоплении в инфракрасном диапазоне. Когда толщина стяжки под теплый пол минимальна, а шаг укладки труб большой, то можно заметить, что поверхность прогревается неравномерно.

Как правило, специалисты рекомендуют выдержать мощность слоя 70 мм, а толщину стяжки над трубами теплого пола – 50 мм. Это самый лучший вариант во всех отношениях, поскольку основание сможет выдерживать статические и динамические нагрузки от любой мебели и бытовой техники, при этом идеально распределяя тепло, как показано на фото.

В то же время не стоит слишком наращивать мощность основания, если толщина стяжки над теплым полом превысит 50 мм, то проявится другой недостаток системы напольного обогрева – инерционность. Плита станет прогреваться гораздо дольше, как и остывать, сводя возможность автоматического регулирования с помощью выносных датчиков температуры практически к нулю. Опять же, на бетонное перекрытие ляжет повышенная нагрузка, чего не следует допускать.

В некоторых инструкциях по монтажу указывается высота стяжки для электрического теплого пола 40—50 мм. Это верно лишь для пленочных нагревателей или термоматов под кафельную плитку, к обычной кабельной системе обогрева требования те же, что и к водяной.

Устройство основания под финишное покрытие производится обычным цементно-песчаным раствором, смешанным в пропорции 1:3, при этом в состав стяжки должен обязательно входить пластификатор. Его количество на 1 м3 раствора определяется в соответствии с инструкцией на упаковке. Можно пойти и по другому пути – приобрести готовую строительную смесь для теплых полов. Высоту поверхности при выполнении работ надо контролировать по заблаговременно установленным маячкам. После окончания заливки стяжке требуется 28 дней для полного отвердевания.

Видео

В сюжете — Разберемся какая должна быть минимальная толщина стяжки, какая максимальная

Заключение

На практике заливка стяжки для системы напольного обогрева дело скрупулезное и требующее некоторых навыков и терпения. Если таких навыков нет, то наверняка поверхность получится не слишком ровной и ее придется корректировать дополнительным выравнивающим слоем. Пусть это вас не смущает, главное – выдержать толщину.

В продолжение темы посмотрите также наш обзор Крепление для труб тёплого пола — способы крепления, преимущества и недостатки методов

Источник

https://santekhnik-moskva.blogspot.com/2020/05/Tolshchina-styazhki-dlya-vodyanogo-teplogo-pola.html

толщина, над водяном, утепленная, своими руками видео

Популярность такого вида отопления как теплый пол, постоянно увеличивается и во многих случаях, он уже заменяет традиционные радиаторы. В квартире может быть установлен как водяной, так и электрический теплый пол, но независимо от этого, укладка должна проводиться на прочное и надежное основание, которое обеспечивает цементно-песчаная стяжка.

Особенности цементно-песчаной стяжки под теплый пол

При создании теплого пола, его конструкция состоит из четырех слоев:

черновая стяжка;
теплоизолятор;
теплоноситель;
чистовая стяжка.

Для того чтобы выровнять основание и оно было прочным, надежным и долговечным, необходимо сделать качественную цементно-песчаную стяжку.

Кроме того, что черновая стяжка под теплым полом выдерживает большие физические нагрузки, на нее еще действует и тепловая нагрузка.

Черновая стяжка должна быть прочной, так как ее отслоение или появление трещин, может не только привести к разрушению финишного покрытия, но и к значительным потерям тепла. Кроме этого, может произойти повреждение труб и тогда придется проводить их замену, а для этого необходимо полностью разбирать конструкцию пола.

Для создания черновой стяжки, можно использовать уже готовые растворы или самостоятельно сделать цементно-песчаный раствор. При его изготовлении, необходимо добавлять специальный пластификатор, в расчете 1 литр на 100 килограмм цемента или его можно заменить клеем ПВА, которого понадобится 1 литр на мешок.

[stextbox id=»3_na_zam»]Специалисты уверяют, что под теплый пол будет достаточно цементно-песчаной стяжки толщиной 2,5-3 см.[/stextbox]

Необходимые материал и инструменты

Процесс монтажа цементно-песчаной стяжки простой, поэтому справиться с ним сможет самостоятельно любой домашний мастер. Для выполнения работ, необходимо приготовить инструменты и материалы, для этого вам понадобится:

емкость для замешивания раствора, если объемы большие, то лучше использовать бетономешалку;
дрель с насадкой или строительный миксер;
металлические профили для изготовления маяков;
шпатель и мастерок;
строительный уровень;
лазерный уровень;
правило;
цемент;
песок;
вода;
пластификатор или клей ПВА.

Перед тем как приступать к созданию стяжки, необходимо оштукатурить стены и потолок, чтобы потом на пол не попадала грязь и штукатурка.

[stextbox id=»2_znat»]Чтобы трубы водяного пола не прогибались, допускаются перепады черновой стяжки +- 5 мм.[/stextbox]

Пошаговая инструкция по созданию стяжки под теплый пол

После того как вы убрали с поверхности пола весь мусор, можно приступать к выполнению работ. Сначала проводится разметка при помощи лазерного уровня.

Учитывайте то, что после черновой стяжки, у вас еще будут укладываться трубы и чистовая стяжка, поэтому толщина пола может достигать 10 см.

Определение перепада высот

Определить кривизну пола можно при помощи обычного уровня, использовать для этого водяной или лазерный уровень.

Чтобы определить перепад высот при помощи реечного уровня, порядок действий будет следующий:

с пола убирается весь мусор и то, что будет мешать выполнению работы;
отмечаем на стенах по всему периметру высоту базового уровня, эта линия должна быть параллельна полу;
определяем наибольшую высоту пола от базового уровня;
теперь чертим новую линию, которая должна пройти выше самой высокой линии ровно на 1 м;
осталось начертить линию будущего чистового пола, которая отмечается от предыдущей на расстоянии 100см минус высота стяжки.

Намного проще весь этот процесс выполнять при помощи лазерного нивелира, но с ним надо уметь работать и он должен быть правильно настроен. Удобно работать с самонастраивающимися приборами, в этом случае порядок выполнения работ будет следующим:

убирается весь мусор;
прибор устанавливают в самой высокой точке;
луч лазер направляется на стену, и отмечают линии на всех стенах;
высота этой линии не имеет большого значения, так как от нее при помощи рулетки можно переместиться на нужную высоту;
после определения самой высокой точки, в ней закрепляют малярный шнур и натягивают его к противоположным и соседним стенам;
если нет бугров, то эту точку можно брать за начало отсчета;
отмеряем высоту стяжки, отмечаем ее уровень и переходим к установке маяков.

[stextbox id=»1_wazhno»]При работе с лазерным нивелиром, необходимо обязательно надевать очки (обычно они идут в комплекте с прибором), так как его луч опасен для зрения.[/stextbox]

Установка маяков

После разметки нулевого уровня, проводится установка маяков, обычно для этого используются металлические профили. Маяки фиксируются на раствор и выставляются по необходимому уровню. Можно для фиксации использовать алебастр, так как он быстро застывает, и можно будет сразу начинать заливку раствором.

Расстояние между маяками будет зависеть от размеров правила, обычно оно в пределах 1 метра. Маяки надо надежно фиксировать, чтобы в процесс заливки раствора они не прогибались.

[stextbox id=»3_na_zam»]Во время заливки раствора, надо оградить от контакта с ним дверные косяки и другие деревянные элементы, для этого их можно заклеить скотчем.

Если есть сливные отверстия, то их закрывают пробками, чтобы внутрь не попал раствор, при необходимости спрятать в стяжке кабеля, их надо фиксировать в полуподвижном состоянии.[/stextbox]

Приготовление и заливка раствора

Наиболее дешевым и доступным вариантом будет самостоятельное приготовление раствора, для этого вам необходимо смешать цемент и песок в пропорции 1:3 и пластификатор, а также воду для получения необходимой консистенции.

Количество пластификатора будет зависеть от его марки и указывается на упаковке, вместо него можно на мешок цемента добавлять литр клея ПВА.

Большое количество воды может привести к растрескиванию раствора, а если ее будет мало, то работать с ним сложно и качественно замесить его вручную у вас не получится. Процесс заливки простой и доступный, поэтому с ним справится даже человек, который делает это впервые.

Готовый раствор заливают в пространство между маяками и выравнивают поверхность при помощи правила. Двигать правило необходимо волнообразными движениями в направлении на себя. При образовании впадин, они заполняются раствором, и снова поверхность выравнивается. Такими полосами выполняется заливка раствором всей поверхности пола.

Уход за стяжкой

Особенностью цементно-песчаной стяжки является то, что во время ее высыхания, происходит усадка, поэтому обязательно необходимо контролировать этот процесс. После заливки раствора, лучше всего помещение закрыть от доступа солнечного света и в нем не должно быть сквозняка, это позволит создать оптимальный микроклимат и на первом этапе, испарение влаги будет происходить равномерно.

Первый день стяжку трогать не надо, а на вторые сутки ее полностью накрывают полиэтиленовой пленкой и оставляют до полного высыхания поверхности. При соблюдении такой технологии, риск появления трещин сводится к минимуму, а это значит, что у вас не будет потерь тепла, выделяемого теплым полом.

Укладка чистовой стяжки

После того как черновая стяжка приобретет необходимую прочность, можно приступать к выполнению дальнейших работ. На нее укладывается слой теплоизоляции. Для водяного пола используется пенополистирол, к основанию он крепится неподвижно при помощи клея или дюбелей, получается утепленная стяжка пола.

По периметру помещения крепится демпферная лента, которая даст возможность чистовой стяжке немного расширяться во время нагрева и остывания, и при этом на ней не будут появляться трещины.

На следующем этапе крепится труба водяного пола и надежно фиксируется к основанию при помощи специальных дюбелей. Армирующая сетка может быть уложена как под трубами, так и сверху или с обеих сторон. Если сетка снизу, то к ней будет удобно крепить трубы, но армирующую функцию она не выполняет.

При высоком качестве раствора, армирующую сетку можно не устанавливать, а просто добавить в раствор фиброволокно.

Теперь необходимо проверить работоспособность теплого пола и если все нормально, можно заливать чистовую стяжку. Заливка пола должна проводиться за один раз. Если помещение небольшое, то можно обойтись без маяков, а в больших комнатах их надо устанавливать, иначе ровная поверхность у вас не получится.

Осталось подождать, пока стяжка над теплым полом высохнет и можно приступать к монтажу финишного покрытия.

Полезные советы

Все работы по укладке стяжки необходимо начинать с самого дальнего угла и постепенно двигаться к входу.

Раствор распределяют равномерно, чтобы он не выступал за уровень маяка.

Чтобы обеспечить оптимальное затвердевание раствора, после его заливки рекомендуется на протяжении первой недели 2 раза в день сбрызгивать пол водой, так как стяжка должна застыть, а не быстро высохнуть.

Перед тем как вы будете заливать чистовую стяжку, сделайте на рисунке схему расположения труб и сохраните его. При проведении дальнейших работ, может возникнуть необходимость просверлить в полу отверстия и, зная расположение труб, вы сможете избежать возможного их повреждения.

Если площадь комнаты более 40 м2, то в чистовой стяжке необходимо делать температурные швы. Толщина стяжки при водяном теплом поле должна составлять: черновой 3-5 см, а толщина чистовой 5-10 см, все зависит от назначения помещения, в квартире будет достаточно 5-7 см.

[stextbox id=»1_wazhno»]Перед заливкой чистовой стяжки, в системе водяного пола необходимо создать давление порядка 1,5-2 атмосферы, но на протяжении 3-4 недель нагревать воду более 25 градусов нельзя. [/stextbox]

Подведение итогов

Устроить стяжку под водяной теплый пол несложно и с этой задачей сможет самостоятельно справиться любой домашний мастер. При выполнении работ, обязательно необходимо соблюдать технологию, правильно готовить раствор, и создавать условия для его нормального затвердения.

Только в таком случае, вы сможете создать прочное и надежное основание для теплого пола, и данная система будет вам служить на протяжении многих лет.

Полезное видео

Стяжки и полы с подогревом

Причины выхода из строя систем напольного отопления

В большинстве случаев отказы связаны с одним из следующих факторов:

Отсутствие учета планировки пола на ранней стадии.
Отсутствие учета отделки пола на ранней стадии.
Неправильный монтаж системы UFH или стяжки.
Недостаточное время высыхания стяжки.
Неправильная смесь для стяжки.
Чрезмерная влажность стяжки.
Движение в конструкции пола.
Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и монтаж системы UFH

Схема контуров отопления UF

Схема контуров теплого пола должна учитывать монтаж, предусматривающий проникновение в пол. Проект теплого пола должен быть обеспечен на первом этапе монтажа.

Максимальная температура поверхности пола

BS EN1264-2[1] ограничивает максимальную температуру поверхности пола до 29°C или 27°C, если предполагается покрытие пола плиткой.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями пол с подогревом может вызвать проблемы, если температура на границе между черным полом и полом превышает 27°C или подвержена резким колебаниям температуры. .

Если предлагается эластичное напольное покрытие: «температура никогда не должна превышать согласованный максимум 27°C на нижней стороне напольного покрытия (линия клея). Примечание. Разработчики UFH могут называть это температурой «интерфейса».

Первичный трубопровод

Трубопровод, подающий горячую воду от основного источника тепла к емкостному водонагревателю (ГВС), радиаторам и коллекторам системы теплого пола, является первичным трубопроводом. В соответствии со строительными нормами требуется, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако наилучшей практикой будет изоляция всех основных трубопроводов. Потери тепла из коллекторов напольного отопления также могут способствовать неэффективности системы. Методы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Коллекторы в сборе

Коллекторы в сборе обычно состоят из нескольких портов, каждый из которых подключен к одному контуру напольного отопления. Температурный контроль может быть обеспечен для каждой отдельной комнаты, поскольку каждая комната обычно обслуживается собственным портом на коллекторе. Очень важно, чтобы коллекторы могли быть введены в эксплуатацию для установки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться в центре дома, чтобы облегчить прокладку контуров трубопроводов и обеспечить легкий доступ.

Маркировка

Надлежащая маркировка должна обеспечивать эффективную проверку, ввод в эксплуатацию, техническое обслуживание и ремонт системы напольного отопления.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды. Там, где необходимы изгибы под углом 90°, следует использовать металлический профиль.

Предотвращение утечек

Для облегчения обслуживания и ремонта все соединения между коллектором и петлями трубопровода должны располагаться выше уровня стяжки. Швы никогда не должны быть заглублены в стяжку.

Надежное крепление

Чтобы любые изгибы в петлях трубопровода не были слишком острыми, коллекторы должны располагаться на соответствующей высоте над полом и должны быть надежно закреплены на стене.

Установка напольного отопления

Контуры напольного отопления не должны устанавливаться до тех пор, пока не будут установлены все наружные двери и окна, а помещение не будет водонепроницаемым, гарантируя, что установка защищена от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

Расположение контуров трубопровода

Стандарт BS EN 1264 содержит рекомендации по проектированию и размерам системы. Расстояние между трубопроводами должно быть равномерным, но местами может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла. Для предотвращения потерь тепла от пола к стенам необходимо утепление краев пола.

Компоновка

Наиболее подходящая компоновка для конкретного приложения должна быть подтверждена производителем системы. В зависимости от способа крепления и формы помещения петли трубопроводов теплого пола можно укладывать по нескольким схемам.

Петли трубопровода не должны доходить до края пола и под плинтусы.

Изоляция пола

Чтобы свести к минимуму потери тепла вниз от системы напольного отопления, полы должны быть изолированы.

Первые этажи

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с действующими региональными строительными нормами с учетом конкретной формы и размера пола.

Межэтажные перекрытия

Хотя Строительные нормы и правила обычно не требуют изоляции межэтажных перекрытий в домах для предотвращения потерь тепла, в случае установки полов с подогревом необходимо предусмотреть изоляцию для направления теплового потока вверх.

Отделка пола над полом с подогревом

Чтобы обеспечить достаточную теплоотдачу, система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

Отделка камнем и керамической плиткой подвержена риску образования трещин из-за высыхания стяжки или расширения и сжатия труб напольного отопления. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании в системах напольного отопления, поэтому следует соблюдать осторожность при указании ширины и толщины доски.
Доски из инженерной древесины расширяются и сжимаются меньше, чем доски из цельной древесины, что означает, что они менее подвержены повреждениям.
Следует избегать использования войлочных или полиуретановых прокладок под коврами.
Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола уложены, установка должна быть испытана под давлением. Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], оно должно быть в два раза больше рабочего давления. Хотя стандарт BS EN 1264-4[4] требует проведения испытаний при минимальном давлении 6 бар, поставщики систем напольного отопления обычно рекомендуют проводить испытания при удвоенном давлении в течение 24 часов. Перед установкой стяжки необходимо провести опрессовку, чтобы можно было провести ремонтные работы, не вызывая нарушений.

Проектирование и установка стяжки

Тип стяжки

Стяжки, как правило, представляют собой либо полусухую формулу, которая наносится вручную, а затем затирается шпателем, либо жидкая, сыпучая смесь, которая перекачивается в заданное положение и в заданное глубина.

В том числе:

Модифицированный полусухой цемент
Модифицированный самовыравнивающийся цементный раствор
Модифицированный самовыравнивающийся бесцементный материал
Ангидрит
Ношение гранолита

Соотношение воды, добавляемой к порошку самонивелирующейся стяжки, имеет решающее значение, так как слишком большое количество воды приведет к образованию трещин.

Самонивелирующиеся стяжки при правильном нанесении высыхают/затвердевают быстрее, чем традиционные стяжки.

Большинство стяжек применяются в виде плавающих стяжек, так как это наиболее удобно для укладки поверх полов с подогревом и изоляционных материалов. Стяжка укладывается поверх разделительной мембраны, которая будет укладываться поверх слоя теплого пола. Этот метод требует минимального покрытия 75 мм, иначе произойдет растрескивание.

Ключевые шаги для предотвращения проблем со стяжкой пола

Основание должно быть ровным, без углублений или выступов, чтобы толщина стяжки оставалась одинаковой
Изоляция должна быть плотно состыкована и выровнена
Стяжки должны быть правильно замешаны
По полу нельзя ходить во время высыхания
Нельзя строить в холодные периоды (ниже 5°C)
Подвижные соединения потребуются
Деформационные швы также требуются, если размеры пролета превышают 40 м2
Стяжка должна быть готова принять любую напольную плитку
Время высыхания:
- Для цементных выравнивающих стяжек следует отводить один день на каждый миллиметр толщины первых 50 мм, а затем увеличивать время на каждый миллиметр сверх этой толщины (BS 8204)
- Полимерные модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя
  - Допустимое время высыхания должно быть рассчитано для предполагаемой глубины стяжки с учетом существующих условий окружающей среды, например, Температура и влажность
  - Время высыхания модифицированных полимером стяжек потенциально может отличаться от времени высыхания цементных стяжек
  - Все субподрядчики, занимающиеся стяжкой и отделкой пола (включая установку систем подогрева пола), должны соблюдать требования к установке, не отклоняться и не менять материалы
  - По стяжке нельзя ходить до полного отверждения
  - Поверхностная отделка, нанесенная на стяжку слишком рано, не выдержит

Примечание. Влажность выравнивающих стяжек, на которые должны укладываться определенные полы, и методы измерения влажности приведены в BS 5325, BS 8201, BS 8203 и BS 8425. уровень

Испытания системы UFH и ввод в эксплуатацию

Испытание на влагостойкость стяжки там, где предлагается напольная плитка

Подготовка стяжки под финишную отделку

Нанесение клея методом двойного склеивания

Полный контакт плитки и клея

Соблюдение производственного процесса при укладке напольного покрытия

Информация о конечном пользователе

Обеспечение деформационных швов в стяжке пола или плитке

Необходимо предусмотреть деформационные швы:

Поперек дверных порогов
Если размеры пролета превышают 40 м2 с максимальной шириной 8 м с любой стороны
Там, где существуют швы в конструкции основания пола или происходит изменение пролета, например. балочные и блочные перекрытия
Между независимо контролируемыми зонами нагрева
Между обогреваемыми и неотапливаемыми участками стяжки
Дополнительные стыки следует предусмотреть в зонах с высоким тепловым усилением, например. большие зимние сады или стеклянные атриумы

Строительство деформационных швов

Стыки залива должны быть сформированы с использованием, по возможности, жестких формирователей швов, которые могут быть размещены на этапе подготовки и останутся на месте во время эксплуатации. В идеале шпатель должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход по высоте между пролетами
Все швы в стяжке должны проникать в любое последующее приклеиваемое напольное покрытие
Места соединения должны быть определены до установки стяжки, и должны быть проведены всесторонние консультации между всеми сторонами, включая главного подрядчика, монтажника напольного отопления, монтажника готового пола и монтажника стяжки, чтобы определить соответствующие места
Деформационные швы должны проходить через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
Шов должен быть заполнен подходящим гибким наполнителем, а для закрытия шва должна быть наложена запатентованная защитная лента. Затирку использовать нельзя
Они не должны перекрываться каким-либо эластичным, текстильным или другим прилипающим напольным покрытием
Крышки деформационных швов могут быть заподлицо, смонтированы на поверхности или залиты раствором и металлом, металлом с резиновой вставкой или ПВХ

Труба теплого пола, проходящая через компенсатор

Типовая крышка компенсатора

Предоставление компенсационного шва по периметру кромочной полосы

При включении подогрева пола:

Стяжки должны быть изолированы по всем краям, опорам и колоннам, чтобы обеспечить возможность перемещения из-за тепловых нагрузок
Для определения минимальной толщины краевой полосы, необходимой для расширения, необходимо следовать указаниям производителей как для стяжки пола, так и для плитки. Обычно это будет между 6-15 мм
Стык можно скрыть плинтусом
Эти швы должны быть оставлены пустыми или заполнены сжимаемым материалом
Никогда не наносите раствор на деформационные швы

Теплый пол (UFH) Испытания и ввод в эксплуатацию

Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени, прежде чем можно будет наносить какую-либо отделку пола. Примечание. Если отделка пола уложена до включения и ввода в эксплуатацию UFH, любая остаточная влага в полу попадает на поверхность стяжки и потенциально может вызвать отслоение отделки пола
Опрессовка системы не является вводом системы в эксплуатацию. Источник тепла должен быть на месте и работать, чтобы обеспечить правильную температуру
Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя уполномоченными монтажниками. Требуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки там, где предполагается укладка напольной плитки

Испытание на влагостойкость следует проводить после ввода в эксплуатацию системы UFH, но до укладки любой плитки
Испытание на влажность проводится с использованием подходящего утвержденного метода, такого как гигрометр для пола или карбидная бомба. Из-за потенциальной неточности использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
Основание считается достаточно сухим, когда относительная влажность, измеренная гигрометром/датчиком для пола, установленным на поверхности, составляет 75 % относительной влажности или менее. Для использования напольного гигрометра необходимо сделать ссылку на испытания на влажность в BS5325, BS8203, BS8425 и BS8201
Нагрев системы UFH должен быть отключен за 96 часов до проведения любого теста гигрометра
Гигрометр должен оставаться на месте до тех пор, пока не будет установлено полное равновесие. Обычно считается, что это 72 часа, но может быть больше для толстых профилей и значительно дольше для бетона с принудительной затиркой

Подготовка стяжки к финишной отделке

Верхнюю поверхность стяжки, возможно, потребуется зачистить, отшлифовать или зашпаклевать перед нанесением грунтовки и клея для напольной плитки
Шлифовка, шпаклевка и т. д. поверхности стяжки обеспечивает проникновение грунтовки. Он также обеспечивает «ключ» для приклеивания клея к
Поверхность должна быть очищена от грязи и мусора перед нанесением грунтовки
Запрещается наносить какие-либо грунтовки и клеи, пока стяжка полностью не затвердеет и не высохнет. Время высыхания зависит от типа стяжки
Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размеру, плоскими без впадин и подъемов, прочными, чистыми и свободными от цементного молока, краски, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного приклеивания

Крепление плитки должно выполняться в соответствии с нормами и правилами BS 5385 и BS 8000 для укладки настенной и напольной плитки.

Необходимо соблюдать требования производителя плитки по креплению. грамм. Плитка из травертина может потребовать двойного склеивания. Этот метод крепления может также потребоваться для плитки большого размера
Может потребоваться двойное склеивание (нанесение клея на нижнюю сторону плитки, а также на основание)
Клей должен использоваться в соответствии с рекомендациями производителя
Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление
При укладке плитки следует избегать больших пустот
Полы нельзя открывать для движения, пока клей не затвердеет

Полный контакт плитки и клея

Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление и прочное основание без образования пустот
Тонкослойный метод с клеем и зубчатым шпателем: убедитесь, что между клеем и основанием плитки есть полный контакт

Соблюдение процесса производителя при укладке напольного покрытия

Необходимо соблюдать все соответствующие рекомендации производителя, которые определяют сроки соблюдения, т. е.:

/или клей
Ввод в эксплуатацию теплых полов перед началом укладки плитки
Охлаждение системы UFH в течение не менее 48 часов перед началом облицовки
Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
Обеспечение расчета и соблюдения времени от завершения стяжки до начала укладки плитки в соответствии с
Убедитесь, что клей для плитки схватился, прежде чем по плитке можно будет ходить (обычно 12–24 часа в зависимости от условий окружающей среды)
Убедитесь, что система UFH не включена в течение как минимум 48 часов после завершения укладки

Передача системы UFH

Строительные нормы и правила требуют предоставления информации жителям, чтобы они могли эффективно использовать системы, установленные в их домах. Сюда должны входить:

Руководства производителей продукции
Зоны отопления: должны быть включены четкие чертежи плана этажа, показывающие, как имущество разделено на контрольные зоны
Программаторы и термостаты: информация и руководство по эксплуатации должны быть предоставлены для интерфейса управления
Характеристики системы: Жителям важно понимать ключевые отличия между системами UFH и более традиционными системами отопления. Хотя пол может быть не теплым, система может работать в оптимальном режиме. Там, где система UFH встроена в стяжку, всегда будет временная задержка между включением системы UFH и повышением комнатной температуры. Важно сообщить о последствиях этого жителям

Техническое руководство, Инжиниринг

Страница не найдена — Ronacrete

RonaScreed FastDry Prompt (ранее RonaScreed 8 Day Overlay) называется так потому, что это быстросохнущая добавка к стяжке, которая позволяет покрывать влагой песчано-цементную стяжку толщиной 50 мм в соотношении 3:1. чувствительных напольных покрытий, таких как эластичные полы, ковры, каменная плитка, керамическая плитка и каменная плитка после 4 дней отверждения на воздухе в хороших условиях сушки. Все упоминания о высыхании стяжек Ronacrete относятся к испытаниям стяжек при температуре 20°С.0425 0 C и влажность воздуха 60-65%. Лабораторные испытания Ronacrete и независимые тесты Vinci Technology подтверждают предсказуемость результатов, указанных в технических данных. RonaScreed FastDry Prompt набирает прочность быстрее, чем обычная песчано-цементная стяжка, а прочность выше 20 Н/мм ² достигается через 24 часа при 20 ⁰ C, что позволяет ранний доступ к следующим сделкам.

RonaScreed FastDry Prompt используется в течение десятилетий там, где строительные программы сжаты, оставляя мало времени для высыхания песчано-цементной стяжки, и когда подрядчики хотят снизить вероятность повреждения стяжки, выполняя следующие операции, нанося стяжки позже в программу строительства, чем это было бы возможно в противном случае. RonaScreed FastDry Prompt широко используется в образовательном секторе, особенно там, где требуется пол с подогревом, и этот продукт когда-то был указан в качестве стандарта для стяжек в школах и колледжах несколькими окружными архитектурными отделами. Принятие контрактов на проектирование и строительство некоторыми советами привело к более фрагментированному подходу к спецификации стяжек, и был период, когда подрядчики по проектированию и строительству широко выбирали стяжки из сульфата кальция, они, несомненно, дешевы и могут быть уложены на больших площадях. очень быстро, но есть недостатки, особенно когда программы строительства короткие.

Стяжки из сульфата кальция

Содержание воды в стяжке имеет решающее значение для приемлемых характеристик применения; потеря влаги во время транспортировки на место (особенно при высокой температуре) влияет на поток и должна быть заменена. Отсутствие достаточного количества дополнительной воды на месте приведет к недостаточному потоку и, как следствие, к неровной поверхности, добавление слишком большого количества воды приведет к более слабой стяжке с более толстым слоем цементного молока на поверхности.
на основе сульфата кальция требуют дополнительной подготовки перед укладкой напольного покрытия и несовместимы с цементными материалами, особенно во влажном состоянии.
В отличие от цементной стяжки, при намокании после высыхания теряют прочность в тех местах, на которые воздействовала влага.
не подходят для армирования сталью.
на основе сульфата кальция необходимо отшлифовать перед нанесением клея.
Стяжки из сульфата кальция должны быть герметизированы эпоксидными, полиуретановыми или акриловыми материалами, прежде чем можно будет применять материалы на основе цемента, такие как плиточные клеи.
При хороших условиях высыхания стяжкам из сульфата кальция требуется 1 день на 1 мм толщины для первых 40 мм и 2 дня на 1 мм толщины свыше 40 мм. Таким образом, стяжка толщиной 50 мм будет сохнуть не менее 60 дней, а стяжка толщиной 75 мм — не менее 110 дней.

Сушка стандартных песчано-цементных стяжек

BS 8204-1 «Бетонные основания и цементные выравнивающие стяжки для укладки напольных покрытий. Свод правил», раздел 6.11.1, предлагает следующий расчет для высыхания стяжек без быстросохнущей добавки: «с выравнивающими стяжками следует отводить один день. за каждый миллиметр толщины в течение первых 50 мм с последующим увеличением времени за каждый миллиметр сверх этой толщины. Поэтому разумно ожидать, что выравнивающая стяжка толщиной 50 мм, высыхающая при хороших условиях, будет достаточно сухой примерно через 2 месяца». Общепринято, что между толщиной 50 мм и толщиной 75 мм на высыхание каждого миллиметра толщины должно быть отведено 2 дня, а стяжка толщиной 75 мм без добавок может потребовать 100 дней для высыхания до 75% влажности при хороших условиях высыхания. При плохих условиях высыхания при высокой влажности и/или низкой температуре высыхание может занять значительно больше времени, особенно если влага, испаряющаяся со стяжки и штукатурки, не удаляется через открытые окна и двери или другими способами.

Условия испытаний

При сравнении конкретных заявлений о сушке , сделанных другими производителями, рекомендуется обратить внимание на условия сушки, при которых тестировались образцы. Изделия Ronacrete испытывают после высыхания при комнатной температуре 20 ⁰ С и влажности воздуха 60-65%. Испытания, проведенные на образцах, отвержденных при более высокой температуре и более низкой влажности воздуха, дадут, по-видимому, лучшие данные о сушке, заказчику или подрядчику следует учитывать, насколько условия отверждения близки к реальным условиям на месте.

Ограничивающие факторы

Существует ряд ключевых факторов, влияющих на скорость укладки напольного покрытия на стяжку:

Температура в помещении – более низкая температура увеличивает время высыхания
Влажность в помещении – более высокая влажность воздуха увеличивает время сушки
Состав смеси для стяжки, например, RonaScreed FastDry Prompt состоит из 3 частей песка и 1 части портландцемента по весу, относительная влажность достигает 75% через 4 дня при толщине 50 мм и через 6 дней при толщине 75-100 мм
Смесительное оборудование, смеситель должен быть смесителем принудительного действия; мешалки со свободным падением не допускаются.
Использование замедлителей схватывания – замедлителей схватывания, добавляемых в стяжку на бетонном заводе или в объемных смесителях, серьезно влияет на высыхание стяжки.
Требования к сухости напольного покрытия – для большинства напольных покрытий требуется, чтобы относительная влажность поверхности стяжки составляла ˂ 75 %. Склеенные деревянные настилы обычно требуют значительно более низкого содержания влаги, а RonaScreed FastDry Prompt не тестируется на соответствие требованиям деревянных настилов.
Испытание на сухость – это единственное оборудование, признанное Ronacrete для точного измерения относительной влажности поверхности стяжки:

Сушка RonaScreed FastDry Prompt Mix Design 3

Сушка RonaScreed FastDry Prompt Mix Design 3 (3:1 по весу) была протестирована при толщине 50 мм, 75 мм и 100 мм. При толщине 50 мм RonaScreed FastDry Prompt Mix Design 3 высыхает до 75% относительной влажности после 4 дней отверждения на воздухе, а при толщине 75-100 мм RonaScreed FastDry Prompt Mix Design 3 высыхает до 75% относительной влажности после 6 дней отверждения на воздухе. Относительная влажность поверхности 75% указывает на то, что стяжка достаточно сухая для укладки упругих напольных покрытий, ковровых покрытий, каменной плитки, керамической плитки и каменной плитки. Лабораторные испытания Ronacrete и независимые тесты Vinci Technology подтверждают предсказуемость результатов, указанных в технических данных. Время высыхания на месте зависит от местных условий. Увеличенная толщина стяжки, более низкая температура и более высокая влажность удлиняют период высыхания; увеличение соотношения заполнитель/цемент также увеличивает время высыхания.

Стяжки должны быть достаточно сухими и прочными перед началом принудительной сушки или ввода в эксплуатацию напольного отопления, RonaScreed FastDry Prompt Mix Design 3 высыхает до 80% относительной влажности примерно через 2 дня отверждения на воздухе при толщине 75 мм и приобретает большую долю предела прочности после такого же периода отверждения. На этом этапе можно начинать принудительную сушку или ввод в эксплуатацию напольного отопления, включать напольное отопление и постепенно повышать температуру в соответствии с инструкциями производителя обогрева. Принудительную сушку или ввод в эксплуатацию напольного отопления следует отложить при более низкой температуре и высокой влажности воздуха или при добавлении RonaScreed FastDry Prompt к более слабому составу смеси.

Какую толщину выбрать для заливки теплого водного раствора под пол тип

обозначение
В отличие от обычных стяжек
Количество стяжек для теплого пола
Компоненты теплого пола
Состав заливки
минимальных параметров
Пределы заливки стяжки
Рекомендации экспертов

Теплые полы не обходятся без качественно залитой бетонной стяжки, которая в процессе эксплуатации выполняет массу функций. Но для этого необходимо ознакомиться с общей структурой водяного теплого пола, и узнать о том, какие минимальные показатели толщины стяжки над теплым полом должны быть, чтобы она отвечала всем требованиям и технологиям.

Обозначение

Толщина стяжки теплого пола будет влиять на работоспособность всей системы, а также на ее способность эффективно работать при обеспечиваемых с внешней стороны нагрузках. Следует понимать, что слой должен быть оптимальным для производителя и соответствовать рекомендациям, если применяется готовая строительная сухая смесь.

Если на основании пола будет устроена очень тонкая заливка бетона, то последний долго она не сможет. Кроме того, происходит очень быстрый нагрев поверхности и быстрый процесс охлаждения. Никакой пользы она принести не может. С учетом этого, особенно если помещение имеет постоянную нагрузку не только от движения, но и от расположения мебели, минимальное сито под теплый пол очень быстро растрескивается и теряет свой внешний вид. Все это также повредит напольное покрытие, которое ляжет сверху.

Толстый слой бетонного заливочного раствора также не способен проявить все особенности системы водяного теплого пола. Утепление такой конструкции будет очень сложным и проблематичным. Возможен общий сбой трубопровода в некоторых областях. Все это потребует больших финансовых вложений в оплату отопления. Ведь требуется большое количество энергии, чтобы тепло прошло через толстый слой стяжки, прогрело черновой пол в помещении.

Нельзя говорить о том, что существуют универсальные значения для устройства бетонной стяжки над системой теплого пола. Дело в том, что стоит учитывать некоторые факторы, такие как тип основания, конфигурация и площадь помещения, где проводятся работы, а также его назначение. Ведь нагрузка в жилых помещениях будет значительно меньше, чем в промышленных. Следовательно, в последнем случае слой заливки должен быть несколько больше.

В отличие от обычных стяжек

Обычная стяжка несколько отличается от стяжки водяного теплого пола. Дело в том, что в последнем следует в обязательном порядке устраивать компенсационные швы. Даже на участках с небольшой площадью до 10 м ² они должны присутствовать. Кроме того, следует приобрести полосу амортизации, которая укладывается по низу стены. Это все, что нужно для компенсации температурного расширения бетонной стяжки при одновременном прогреве системы водяного пола.

Для большой площади швы выполняются еще дальше. Здесь компенсационная функция выполняется помимо ленты и утеплителя для стен. В этом случае теплоизоляция должна быть термоотталкивающей фольгой.

Количество стяжек для теплого пола

На первый взгляд очень странный вопрос о том, сколько стяжек должно быть рассчитано на систему теплого пола. Кроме черновой стяжки, выполняется оптимальная стяжка над трубой теплого пола. Последний слой станет основой для окончательной отделки пола в помещении. Альтернатива черновой стяжке – плита перекрытия. Но в этом случае он должен быть практически идеально ровным и без дефектов. В противном случае необходимо устроить выравнивающий слой.

Теплый водяной пол обязательно монтируется на основание без ошибок. Оно должно быть гладким. Это нужно для того, чтобы последующий трубопровод равномерно распределился в бетонной стяжке под чистовую отделку.

Компоненты теплого пола

Вся система теплого пола вместе со стяжкой определенной толщины, которая должна иметь оптимальные параметры. В этом случае необходимо сначала определиться с тем, что вообще входит в основу системы теплого пола и какая может быть толщина каждого слоя.

изначально, ровный слой грунта устроен тепло- и гидроизоляцией. Пенополистирольный утеплитель часто выбирают из-за качеств и характеристик, проявляемых в процессе эксплуатации. Обычно толщину теплого пола принимают в пределах 80-100 мм. Именно этого слоя будет достаточно, чтобы сохранить тепло и направить его в нужное русло. Даже если он расположен внизу подвала без отопления. Общая толщина теплого пола не повлияет на гидроизоляцию, так как он выполняется из очень тонкой полиэтиленовой пленки.
Изоляцию можно приобрести со специальными углублениями для трубопроводных сооружений. При его отсутствии можно устроить слой армирующей сетки или приобрести МАК, к которому очень легко произвести монтаж трубы. Для металлической сетки толщина армирования примерно одинакова с сеткой и составляет примерно 4-6 мм.
сама труба, которая используется для водяной системы теплого пола. Диаметр может быть совсем другим. Но рекомендуется брать не более 20-22 мм в диаметре. Этого будет достаточно, чтобы система работала полноценно.
Стяжка поверх финишного покрытия теплого пола. Здесь есть тонкости приготовления раствора и подбора подходящего материала (цемент, песок, добавки, пластификатор и ТД). В финишное покрытие добавляется и слой для крепления (клей), что относится к керамической плитке.

Состав заливки

Для начала стоит определиться с маркой цемента для раствора. Она должна быть М200-М300, в зависимости от назначения помещения. Кроме того, в состав могут быть включены пластификаторы во избежание появления трещин на поверхности после заливки, а также для лучшего распределения основы. При устройстве стяжки под теплый пол толщина должна соответствовать всем требованиям и рекомендациям. Обычно это 50-70 мм. Начальный уровень наполнения идет от верха трубопроводной системы. Оптимальные параметры могут посоветовать производители и сухих смесей для приготовления бетонного раствора. Это также следует соблюдать при осуществлении установки.

Вместо них можно применять пластификаторы, а под «народным» подразумевается клей ПВА. Такие методы применялись лет 15-20 назад, когда технологии еще не были так развиты. Стоит отметить, что стоимость различных присадок сейчас не так уж и велика, и вы можете себе позволить их купить. При этом их расход невелик по объему бетонного раствора. В этом случае толщину стяжки труб теплого пола можно еще уменьшить, за счет улучшения прочностных характеристик.

минимальные параметры

Строительные нормы и правила предусматривают минимальные пределы производительности заливки бетонной стяжки. Это прописано в соответствующих документах. Но не все знают о том, какой толщины стяжка для теплого пола может быть вода.

минимальная толщина стяжки теплого пола должна быть 20 мм, если используется наливная смесь без армирующего слоя. Если это классическая бетонная стяжка, то не менее 40-60 мм с уложенной армирующей фиброй. правда, не всегда металлическая сетка уложена поверх труб. Делается это в том случае, если есть желание усилить всю конструкцию и создать надежную защиту трубопровода.

Минимальная стяжка водяного теплого пола Можно рассматривать для выполнения при укладке чернового слоя, когда основание выровнено и подогнано по горизонтальному уровню. укладка трубопровода в любом случае должна выполняться на ровной поверхности без погрешностей и дефектов. О минимальной толщине стяжки над теплым полом можно говорить, если совсем забыть об армировании. Этот слой следует пропустить, чтобы не пострадало расстояние от пола до потолка. В настоящее время есть альтернатива металлической сетке – фиброволокно. Добавление его небольшого размера в приготовленный бетонный раствор, обеспечит те же характеристики без увеличения слоя заливки.

Минимальный слой стяжки для теплого пола не соответствует проявлению нагрузок при эксплуатации. На нем может быть установлена громоздкая мебель, бытовая техника и т.д. Все это может повредить поверхность и привести в негодность кровельный пол. Итак, что следует знать о том, какая толщина стяжки теплого пола оптимальна и при каких условиях она будет использоваться.

Обычно для стяжки теплого пола будет достаточно слоя 60-70 мм, укладываемого с напольным покрытием любого вида. Будет показано все качество и оперативность в работе. Пол будет теплым в необходимых количествах при минимальных затратах на обогрев.

Пределы заливки стяжки

Толщина стяжки над водяным теплым полом может быть до определенного параметра высоты, он выполняет свою функцию. В документах ничего не прописано по этому поводу. Никто не советует выбирать толщину стяжки для теплого пола под плитку не более 15-17 см. В противном случае вы просто потратите деньги на покупку материала и время на выполнение работ.

Минимальная толщина стяжки для водяного теплого пола не может быть предусмотрена при создании монолитной конструкции. То есть стяжка поверх труб теплого пола выполняет роль фундамента дома. Аналогичная ситуация и в специализированных помещениях, уже не имеющих коммерческого значения (гараж, склады, паркинг).

Так как водяные теплые полы в основном проходят в частных домах, то здесь возникает еще одна проблема — проблема грунтов в основании. Если никакими такими параметрами нельзя считать, то это минимальная толщина стяжки над водяным полом. Дело в том, что в случае незначительного уровня заполнения со временем он может сломаться и оказать влияние на все элементы конструкции, включая трубопроводы с настилом. Система монтируется на год, следовательно, необходимо позаботиться о создании необходимого связующего слоя над теплым полом.

При значительных неровностях поверхности, больших перепадах высот следует подумать о выравнивании, необходимо его ограничить. Все выступы сбились, а остальные части засыпаны сухим материалом. Такие манипуляции проводятся до монтажа теплых полов.

Использование заливочного слоя позволяет снизить затраты на приготовление раствора бетонной стяжки. После заливки уровня на каждый сантиметр требуется определенное количество бетонного раствора. Чем больше этот показатель, тем выше затраты. Один кубический метр бетона для заполнения пространства в помещении 10 м ² и стяжки для теплого пола толщиной всего 10 см.

Если у вас не получается минимальная стяжка теплого пола, а достигнуты максимальные пределы, то необходимо иметь в виду трудности и проблемы, с которыми придется столкнуться при эксплуатации системы. Поверхность пола в помещении будет нагреваться очень долго. На все это будут потрачены средства, чтобы «разогреть» весь «пирог». Следовательно, эффективность теплого пола будет сведена к минимуму или вообще не будет. Так что при укладке стяжки пола с подогревом оптимальную толщину следует подбирать по возможности.
