Термостат водяного теплого пола: Терморегулятор для водяного теплого пола, термостат, термоклапан, термодатчик

как регулировать температуру своими руками, видео-инструкция, фото

Добиться максимального комфорта в доме или квартире без отопления не получится. Поэтому сегодня есть достаточно систем, которые дают возможность это сделать.

Теплые полы с водяным контуром – одна из систем. Для их нормальной работы необходимо установить на трубопроводы соответствующее оборудование, которое позволит контролировать нагрев теплоносителя в зависимости от температуры в комнате.

Общие сведения

Терморегулятором (термостатом, регулятором) называют оборудование, благодаря которому осуществляется регулировка температуры водяного теплого пола в заданном пользователем значении. Вместе с ним используют также датчики температуры пола и воздуха. Подача теплоносителя регулируется специальным прибором — сервоприводом.

Сегодня найти необходимые терморегуляторы для водяного теплого пола не составляет труда, их ассортимент достаточно широк.

Отличаются они по:

• типу используемой автоматики;
• функциональности;
• мощности;
• монтажу.

Комфорт и уют с комнатным регулятором пола с подогревом

Тип автоматики:

• механический;
• дистанционный, например, пульт управления;
• электронный;
• электронно-программируемый.

По функциональным возможностям регулятор может быть с:

• датчиком температуры воздуха;
• датчиком температуры гидравлического контура;
• датчиками воздуха и водяного контура одновременно.

Мощность может быть 600 Вт, 2 кВт, 3 кВт и более.

Регулировка водяного теплого пола происходит в автоматическом режиме, основываясь на показаниях индикаторов температуры пола и воздуха.

Устройства могут монтироваться снаружи и внутри оборудования.

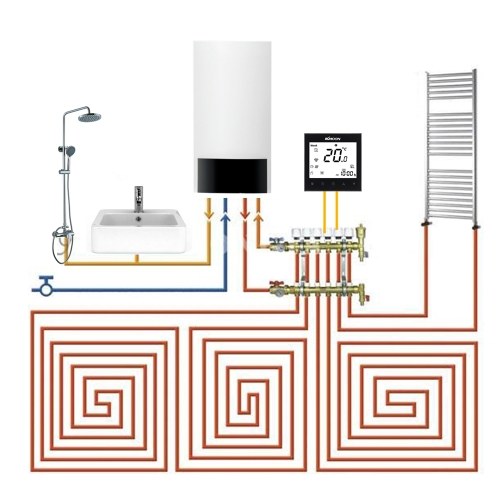

Схема разводки и установки регулятора

• максимальная t˚C гидравлических полов для обогрева помещений + 60˚С;
• по способу монтажа приборы делятся на настенные и щитовые. Первые устанавливают непосредственно возле источника электроэнергии и чаще всего используют в быту, у вторых цена дороже, а для работы им нужен отдельный щиток;
• стоимость приборов контроля зависит от габаритов, функционального набора и температурного диапазона.

Совет: сомневаетесь, что можете установить термостат своими руками, доверьте его монтаж профессионалам.

Виды терморегуляторов

1. Механический термостат считается самым дешевым и самым простым в использовании. Несложное устройство в том случае является его достоинством. Регулировка теплых водяных полах осуществляется вращением поворотного колесика.

Термостат защищает комнату от перегрева, автоматически включая и выключая систему водяного отопления пола. Недостаток – нет возможности программировать устройство, поэтому температуру необходимо менять своими руками несколько раз в сутки.

2. Электронный регулятор оснащается цифровым дисплеем и кнопками управления, делая его более комфортным, чем механический вариант. На нем установлены датчики температуры воздуха и воды. Благодаря программируемому блоку, появилась возможность устанавливать температуру на день или неделю.

На фото – электронный термостат

3. В термостате на дистанционном управлении есть возможность программировать его на 9 различных режимов. При этом на дисплее отображается и количество затраченной энергии за разный период времени.

Термостат позволяет отслеживать температуру гидравлического пола и воздуха, а так же контролировать и экономить потребление электроэнергии. На каждый прибор предоставляется инструкция, позволяющая быстро произвести все регулировки.

Что нужно знать

Выбирая оборудование для регулирования нагрева пола с гидравлическим контуром, следует учитывать условия проживания, цели и собственные предпочтения.

1. Если вы большую часть времени проводите дома или недалеко от него, лучше обратить внимание на механические устройства. Кроме того, они оборудованы специальной защитой от детей.

2. Когда ваш ежедневный рабочий график не позволяет вам часто бывать в квартире или доме в течение дня, лучше приобрести программируемый регулятор. Он самостоятельно включаться и отключаться в нужное время. Наиболее комфортным вариантом являются с недельным циклом, которые идеально подстраиваются под ритм жизни.

Способы регулировки термостата

Есть несколько способов, как регулировать температуру водяного теплого пола – нетрадиционный и традиционный.

Нетрадиционный

Простой и дешевый способ регулировки нагрева в гидравлическом контуре. После монтажа распределительного коллектора и заполнения системы останется только позаботиться о контроле над температурой теплоносителя.

Для этого:

1. Поместите термостатическое реле на коллекторе обратки;

или

2. Установите насос непосредственно на обратке или подаче.

Тогда контролировать включение/выключение насоса можно через термореле, на котором следует установить t=35˚С. Этого достаточно для правильно сделанного пола с теплоизоляцией. Если на входе будет t=70˚С, благодаря остыванию контура и инерции нагрева, температура на поверхности пола будет наиболее комфортной.

Традиционный

Его суть заключается в автоматической регулировке нагрева контура пола. Модуль собирается на трехходовом клапане, причем неважно ручном или автоматическом.

Насос во время работы добавляет в контур теплоноситель из подачи благодаря трехходовому клапану. Регулировка нагрева происходит через установленный термостат.

Программируемый термостат



Автоматика SALUS для управления водяным теплым полом, электронные термостаты SALUS

Как работает?

Как подключить?

Комплектующие

Функции автоматики

Купить автоматику

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ТЕРМОCТАТОВ SALUS CONTROLS (скачать pdf)
ERT20	ERT30	ERT50	RT10	KL06
ERT20RF				KL06RF



Внимание!

Новая серия термостатов для управления тёплым полом Salus EXPERT HTR уже в продаже!

Термостаты серии HTR — это более современные и функциональные модели терморегуляторов и полностью заменяют устаревающие терморегуляторы RT и ERT.

Сравнение функциональных возможностей линейки Salus HTR и термостатов серии RT и ERT

ERT20
Подсветка ручки (крутилки) одноцветная. Переключатель нагрев/охлаждение внутри корпуса. Ночное понижение температуры (NSB): только 4°C. Нет возможности выбирать количество подключенных сервоприводов – реле нагревается и датчик температуры показывает неточную температуру.

HTR
Многоцветная диодная подстветка (нагрев – красный, охлаждение — голубой). Возможность переключения между нагревом и охлаждением внешним переключателем – клемма СО. Регулируемая функция NSB: 2°C или 4°C. Возможность выбирать количество подключенных сервоприводов с помощью джампера (от 1 до 5). Максимально 5 штук, если подключить через центр коммутации. ТОЧНОЕ показание температуры.

ERT30
Функции: вкл./выкл. PWM, VP и нагрев/охлаждение можно менять с помощью переключателей внутри корпуса регулятора.
Ночное понижение температуры (NSB): только 4°C. Настройки не запоминаются. При пропадании и последующем восстановлении электропитания поддерживает температуру 20°C (по заводским настройкам)

HTRS
Функции: вкл. /выкл. PWM, VP и нагрев/охлаждение можно менять без открывания корпуса регулятора.
Ночное понижение температуры (NSB) может регулироваться: любая комфортная температура. Настройки запоминаются (флеш-память). При пропадании и последующем восстановлении электропитания поддерживает ранее заданную температуру.

ERT50
Большой размер, устаревший дизайн, неудобные кнопки. Текстовое меню. Требуется перевод обозначений на дисплее. Сложное настраивание установок в главном меню. Электропитание от батареек. Нет возможности подключить дополнительный датчик температуры.

HTRP
Небольшой размер, современный дизайн, сенсорные кнопки. Меню показывается понятными всем пиктограммами. Все дополнительные параметры можно легко настроить в режиме установщика.
Электропитание от электросети 230(24)В. Есть возможность подключить дополнительный датчик температуры.

Новая серия терморегуляторов Salus EXPERT NSB Теплый пол

Серия Expert NSB — это продолжение известной серии EXPERT и предназначена для управления системой водяного тёплого пола, где коммутационный центр KL08NSB является основой системы.
Новый унифицированный дизайн и усовершенствованный алгоритм настроек комнатных терморегуляторов серии NSB порадует любого клиента. Все терморегуляторы серии SALUS EXPERT совместимы с контроллерами серии NSB, предусмотрено проводное и беспроводное исполнение, а также коммуникационные центры с возможностью группировки устройств и управлением котлом и насосом.

Готовое решение на базе элементов серии Salus Expert — это комплексное регулирование в системе напольного отопления «водяной теплый пол», а также в системах радиаторного и конвекционного отопления.

Для чего нужна автоматика управлением «теплым полом»?

Автоматика для систем «водяной теплый пол необходима в целях поддержания заданных параметров, таких как: температуры прямого и(или) обратного теплоносителя, температуры воздуха или поверхности пола без необходимости непрерывного участия человека, а так же для экономии материальных затрат на отопление Вашего дома.

Преимущества использования автоматики Salus Controls:

• Отличная совместимость компонентов системы
• Современный дизайн
• Снижение затрат, благодаря применению «мастер-термостата» ERT50 — непрограммируемые термостаты управляются, т. е. программируются одним мастер — термостатом.
• Простой монтаж и эксплуатация.
• Экономия расходов на отопление.

Как работает система управления?

Система управления водяным теплым полом на базе оборудования серии Salus Expert состоит из электронных компонентов, которые были специально разработаны компанией Salus Controls для совместной работы друг с другом. Как только один из термостатов обнаруживает отклонение температуры в помещении от установленного значения, контроллер KL06 (или беспроводной его аналог KL06RF) включает нужные регулирующие исполнительные сервоприводы серии TA. Пять моделей термостатов, доступные для этой системы, могут комбинироваться для работы друг с другом и подключаться к контроллерам с помощью четырехжильных кабелей, согласно приведенной схемы.

Как подключить систему автоматического управления «теплым полом»?

Для реализации функции управления необходимо программируемый «мастер-термостат» Salus ERT50 обязательно подсоединить к ЗОНЕ №1 центру коммутации (центральной планке) KL06 и включить в термостате функцию «Night Reducе» (ночное снижение температуры). Подсоединение термостатов к контрольной планке осуществляется только 4-х жильным проводом, т.к. только в этом случае обеспечивается полная функциональность системы. Если к зонам контрольной планки KL06 №2, 3, 4 ,5, 6 подсоединить термостаты HTR, HTRS в любом порядке, то эти термостаты будут работать по настройкам программируемого «мастер-термостата» HTRP, например, снижать температуру в дневное, ночное время или во время долгого отсутствия людей по заранее установленным параметрам.
Систему управления можно построить по беспроводной линии, в этом случае необходимо применять модуль управления Salus KL06 RF и термостаты серии Expert с приставкой RF (радио канал).

Комплектующие системы управления Salus:

• В основе таких решений используется центр коммутации Salus KL06 различных модификаций,в том числе и беспроводные модификации. Это как бы центральный узел, куда стекается вся информация о работе системы отопления и отдаются команды на изменения параметров.
• Модуль РL06 — коммутационный блок для питания и коммутации термостатов и сервомоторов в комплекте с трансформатором 220/24В. Модуль РL – модуль управления насосом системы циркуляции теплоносителя позволяет эффективно управлять насосом и теплоаккумулятором, используется совместно с центрами коммутации KL06 или KL06RF.
• HTRP – цифровой программируемый терморегулятор, в данной системе используется как «мастер термостат», позволяя управлять остальными непрограммируемыми термостатами, например, снижать температуру в дневное время или во время долгого отсутствия людей, по параметрам, которые были заданы заранее.
• Непрограммируемые термостаты.

В системе возможно применения большого количества термостатов других производителей, отличных по дизайну, но совместимых с оборудованием SALUS.

Электронные термостаты SALUS созданы на основе новейших разработок в области инженерии, программирования и дизайна.
Все модели устройств автоматики «SALUS CONTROLS» имеют высокий уровень продаж в Европе, Азии, Южной Америке, Австралии, благодаря качеству материалов, простоте алгоритма программирования, высокому уровню технологии производства, лояльности условий сотрудничества, постоянному наличию товара на складе.
Терморегуляторы подходят для напольного отопления (водяной теплый пол, электрический теплый пол до 10-12А), для нагревательных и кондиционерных приборов. Также можно использовать термостаты с электрическими, газовыми, масляными системами нагрева.
Напряжение питания термостатов от сети 220V/50ГЦ или от автономных источников питания, от батареек или аккумуляторов.
Терморегуляторы SALUS можно эксплуатировать в широком диапазоне температур от -10°С до +60°С, точность установки температуры 0,5°С.

Автоматика Salus использует следующие системы:

1. Система PWM (Pulse Width Modulation)
   Перенагрев помещения — основная проблема в системе отопления типа «теплый пол», а именно: после достижения заданной температуры в комнате, наступает ее постоянное повышение даже при выключенном термостатическом клапане, вызванное большой инерционностью теплых полов. Терморегулятор Salus ERT20 решает эту проблему эффективным способом, благодаря использованию системы PWM. Эта система контролирует рабочее время, а также частоту открытия и закрытия использованных сервомоторов по отношению к росту температуры в помещении. В результате существенно повышается комфортность в помещении и обеспечивается экономия средств.
   Чтобы включить функцию охлаждения надо с помощью отвёртки снять заднюю крышку и установить переключатель из позиции «heat» в позицию «cool». При режиме функции охлаждения система PWM автоматически выключена.
2. Система VP — Защита клапанов.
   Для обеспечения правильной работы сервомоторов, клапанов, а также для увеличения срока их службы в ситуации, когда системой отопления не пользуются долгое время, термостат ERT 20 использует функцию защиты термоклапанов. Термоклапаны запускаются при помощи управляющего устройства один раз в неделю, даже если отопление не требуется в данный момент, т.е. предотвращается их закисание.
3. Система NSB (Night Set Back) — Функция снижения температуры.
   Salus ERT 20 при помощи системы NSB имеет возможность снижать температуру на 4ºC без дополнительной регулировки термостата. Это так называемое «ночное снижение температуры». Функция NSB в регуляторе ЕRТ20 активируется внешним сигналом, передаваемого центральной планкой (центром коммутации) Salus KL06 от недельного терморегулятора Salus ERT50.
   В этом случае термостат Salus ERT 20 должен быть подключен к центральной планке KL06 при помощи 4-х жильного провода. Если не подключать клемму, обозначенную символом «часы», то тогда функция NSB не будет работать, но остальные функции терморегулятора будут задействованы.
   Внимание! Функция NSB активируется регулятором ERT 50, который в этом случае должен быть подключен к центру коммутации Salus KL06.

Наши специалисты помогут Вам подобрать, а также смонтировать автоматику Salus, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Выбор подходящего термостата для вашей системы обогрева пола

Являясь группой экспертов по строительству и производству, мы тщательно изучаем и подготавливаем наши материалы. Мы можем получать комиссионные, когда вы покупаете продукты на основе наших рекомендаций по ссылкам.

Выбор подходящего термостата для вашей системы теплого пола

Теплый пол существует уже тысячи лет и используется для равномерного распределения тепла и эффективного контроля температуры. Однако эффективность такой системы в значительной степени зависит от контроля качества термостата. Без него равномерно распределенное тепло, которое вам нравится в вашей системе обогрева пола, может иметь неприятные последствия для создания сауны в вашем доме или коммерческом помещении.

В конце концов, у вас есть термостат для вашей системы отопления, вентиляции и кондиционирования, чтобы гарантировать, что вы не тратите ресурсы впустую, пытаясь поддерживать комфортную температуру, поэтому то же самое требуется для вашего лучистого тепла. Для более подробного изучения давайте углубимся в то, какие термостаты совместимы с вашим теплым полом, и рассмотрим некоторые варианты для каждого типа источника лучистого тепла, чтобы помочь вам выбрать тот, который лучше всего подходит для вашей ситуации.

Нужен ли мне специальный термостат для системы лучистого обогрева?

В конечном счете, ваша система обогрева пола зависит от специализированного термостата лучистого тепла. Хотя есть определенные модели термостатов, которые могут регулировать весь дом — обогрев пола, кондиционер и тепловой насос — есть и более специализированные варианты, которые работают независимо от системы отопления, вентиляции и кондиционирования воздуха в вашем доме.

Независимо от того, выбираете ли вы термостат, совместимый со всей вашей системой, или два независимых термостата, стандартный термостат HVAC не будет эффективен при регулировании лучистого тепла. Продолжайте читать, чтобы узнать о лучших термостатах лучистого тепла в каждой категории и о том, как выбрать лучший для вашей ситуации.

Что следует искать в термостате лучистого тепла:

• Датчик температуры и дисплей . Основной функцией вашего термостата является регулирование температуры, но вы также можете выбрать модель, которая также отображает текущие климатические условия. Это ваш единственный способ узнать, как и правильно ли работают ваш термостат и теплый пол. Выбирайте, важно это для вас или нет.
• Правильно подобранный к источнику лучистого тепла. Большинство термостатов предназначены только для управления определенным типом источника лучистого тепла. При поиске убедитесь, что вы не выбираете термостат, предназначенный для электрического обогрева, если в вашем помещении используется водяной теплый пол, и наоборот.
• Программирование. Для оптимальной эффективности ищите термостат, способный выполнять несколько функций программирования (т. е. запрограммированный на выработку большего количества тепла в часы интенсивного движения и меньшего, когда вы обычно отсутствуете), если вы живете по предсказуемому графику. Однако есть более простые модели, если эта функция для вас не ценна.
• Напряжение. Ищите термостат, совместимый с величиной напряжения в вашей системе лучистого теплого пола, иначе они не будут работать вместе.

Топ-3 термостата для теплого пола

Aube от Honeywell (Th240-28-01-B/U)

Поскольку очень важно выбрать термостат, разработанный для системы вашего типа, начните здесь, если ваш пол отапливается водяным способом. Этот термостат для обогрева пола Honeywell разработан для обеспечения непрерывного потока тепла через ваши полы нужной температуры и в нужное время. Хотя этот термостат не является «умным», он доступен по цене и имеет многие из тех же настроек, что и интеллектуальные термометры.

Программируемая конструкция этого устройства обеспечивает подачу нагретой воды под пол только тогда, когда она вам действительно нужна, вместо того, чтобы расточительно расходовать тепло, пока вы на работе, в отпуске или в основном находитесь в другой части дома на некоторое время. длительный период. Это устройство позволяет вам настроить систему для использования с временными интервалами для каждого дня недели. А поскольку он также показывает вам текущую температуру в помещении, вы будете знать, когда что-то пойдет не так, и сможете приступить к устранению неполадок с водяным теплым полом.

Особенности:

• Также совместим с водонагревателями для регулирования тепла от источника, вы можете использовать этот термостат для более чем одной цели. Однако вам нужно будет выбрать ту или иную, так как она не может регулировать две системы отопления одновременно.
• Этот термостат работает от батареек, так что в случае отключения электроэнергии вы можете быть уверены, что ваш дом будет согрет.
• Программируется на 7 дней, вы можете установить разные настройки термостата для каждого дня недели. Существует также программируемый режим движения, так что, если вы уезжаете из города на ночь, вы можете установить термостат на минимальное значение, нажав кнопку.

Подходит для : регулирование водяного лучистого тепла по запрограммированному графику.

Интеллектуальный термостат Mysa для электрического обогрева пола

Если ваш теплый пол работает от электричества, рассмотрите этот интеллектуальный термостат для вашего дома или коммерческого помещения. Его продуманный дизайн дает ему возможность работать со многими дополнительными функциями, несмотря на его минималистичный внешний вид, поэтому вам не придется выбирать между элегантной эстетикой и качеством. Он предназначен для модернизации любой системы и надежно выдерживает даже высоковольтное тепловое излучение.

Но надежность — это только полдела, поскольку Mysa работает на основе интеллектуальной системы. Это устройство, управляемое приложением на вашем телефоне, позволяет вам контролировать тепло в вашем доме из любого места, если у вас есть Wi-Fi. Подключите этот термостат к датчику инфракрасного обогрева пола, чтобы круглосуточно следить за температурой в вашем доме и изменять настройки в любое время.

Особенности:

• Управляет электрическими системами отопления мощностью до 3800 Вт и может дооснастить любой существующий электрический теплый пол.
• Подключается к любому датчику пола (но также поставляется со своим) и также считывает температуру в помещении. Вы можете переключаться между этими настройками в приложении Mysa.
• «Умные» функции позволяют подключить термостат Mysa практически к любой системе «умный дом». Это позволяет более комплексно подходить к энергетическому следу вашего дома.

Best for : интеллектуальное регулирование температуры электрических систем обогрева пола.

Saswell Программируемый термометр лучистого тепла для пола



Не все напольные термометры имеют высокую цену. Для чего-то по умеренной цене, но все же программируемого, для использования с электрическим подогревом пола рассмотрите эту модель Saswell. Он по-прежнему обладает энергосберегающими функциями программируемого термостата, но это не так сложно, как подключение к Wi-Fi, загрузка приложения и работа с техническим обучением.

Используйте дисплей, чтобы установить значения по умолчанию для разных дней недели, а также несколько предварительно запрограммированных настроек одним нажатием, чтобы убедиться, что вы используете систему лучистого отопления только тогда, когда это необходимо.

Благодаря дисплеям температуры и настроек вы будете контролировать энергопотребление и поддерживать тепло в доме.

Особенности:

• Его можно подключить к электрическому обогревателю пола, и следует избегать использования с водяными системами.
• Можно прикрепить к датчику температуры пола или датчику температуры помещения на ваш выбор. Однако он не может читать оба. Датчик пола рекомендуется использовать в более холодные месяцы при постоянном использовании, а показания при комнатной температуре лучше всего подходят для теплых месяцев и умеренной погоды при спорадическом использовании.
• Точность в пределах 1 градуса по Фаренгейту. Поскольку показания надежны, термостат можно использовать в качестве датчика, чтобы определить, что что-то не так с вашей системой обогрева пола.

Подходит для: автоматизированного программирования системы лучистого отопления в рамках бюджета.

Baomain Home Непрограммируемый ручной контроллер лучистого теплого пола

Если излишества и острые ощущения на самом деле не для вас, возможно, вам больше подходит простой подход к управлению лучистым теплым полом. Этот непрограммируемый термостат, проверенный на надежность и точность, позволяет изменять настройки обогрева пола поворотом ручки — никаких кнопок и настроек не требуется.

Несмотря на то, что этот агрегат находится в нижней части ценового диапазона, он может работать как с водяными, так и с электрическими системами подогрева пола, что делает его одним из самых универсальных из доступных. Установите термостат на желаемую температуру и оставьте так. Просто и надежно.

Особенности:

• Может подключаться как к водяным водяным теплым полам, так и к электрическим системам лучистого отопления.
• Идеально подходит для умеренной погоды, когда прерывистое использование является основным. Поскольку нет доступных показаний температуры в помещении или на полу, это лучше всего подходит для эффекта поджаренных пальцев ног, чем для обогрева всего дома.
• Точность контроля температуры составляет 1 градус Цельсия, а метрические показания удобны для большинства регионов.

Идеально подходит для: экономных пользователей электрического теплого пола, которые хотят иметь постоянный контроль температуры без программирования.

Honeywell повышает точность измерения лучистого тепла |

Грегори

Опубликовано 8 октября 2019 г.

Программируемый термостат Honeywell T6 Pro Hydronic с датчиком плиты/пола не совсем новинка от Honeywell. Но это новая комбинация предметов, предлагаемых ими. Мы в восторге от этого, поэтому я думаю, очевидный вопрос: почему? Что ж, читайте дальше, и вы увидите!



Во-первых, это уникальное сочетание предметов подходит не для каждого дома; вам это будет интересно только в том случае, если у вас есть лучистое тепло. Вы спросите, что такое лучистое тепло? Проще говоря, лучистое тепло — это метод обогрева вашего дома, в котором в полу установлены трубы или трубки. Через эту установку проходит горячая вода, как правило, при температуре 120 ° F. Тепло уходит из воды и передается объектам в комнате, в результате чего создается равномерное тепловое одеяло. Это считается наиболее удобным способом обогрева дома. Кроме того, так получилось, что это самая дорогая установка.



Теперь, когда вы немного лучше разбираетесь в лучистом нагреве, пришло время узнать, почему именно этот элемент относится именно к лучистому теплу. Датчик плиты является ключевым элементом здесь, так как он используется специально для измерения температуры пола, а не температуры воздуха в помещении с лучистым отоплением. Это ключевое отличие, которое отличает датчик Honeywell Slab Sensor от других. Хотя это не требуется для лучистого излучения, это очень важно для получения точных показаний температуры. При лучистом отоплении, если ваш термостат измеряет только температуру воздуха вокруг него, он измеряет температуру ниже, чем температура пола, откуда исходит тепло.



По сути, это измерение неправильных показаний температуры, которые действительно важны для вашей системы лучистого отопления. Таким образом, проблема здесь заключается в том, что к тому времени, когда термостат определяет, что температура находится в нужной точке, пол нагревается, возможно, на 4 или 5 ° F сверх того, на что настроен термостат.
