Рост объемов частного жилищного строительства свидетельствует о повышении благосостояния наших соотечественников. Молодому поколению с трудом верится, что еще не так давно надо было 30–40 лет числиться в очереди на получение жилья, и результат ожидания еще был неизвестен. Даже те, кто имел возможность сразу заплатить за кооперативное жилье, должны были по большому блату записываться в члены этих сообществ, объемы такого строительства были мизерными. Это к ведению для тех, кто слишком идеализирует времена СССР, а сам тогда не жил.

Пол второго этажа по деревянным балкам

Сегодня ситуация кардинально изменилась, большое число наших соотечественников может купить готовые квартиры во многоэтажках, а кто не желает дышать городским смогом – строятся за городом. Существующие на рынке строительные материалы и технологии позволяют создавать уникальные проекты, о таких ранее архитекторы не могли и мечтать. Но не у всех застройщиков достаточно знаний, чтобы выбрать правильный вариант обустройства полов по балкам на втором этаже. Попробуем разобраться.

Наиболее востребованным материалом в частном строительстве является древесина, что обусловлено её доступной стоимостью и простотой обработки

Содержание статьи

• 1 Виды полов
• 2 В каких случаях рекомендуется на втором этаже настилать холодные полы
• 3 Общие требования
  • 3.1 Утеплитель
  • 3.2 Балки перекрытия
  • 3.3 Звукоизоляция
  • 3.4 Максимальная длина деревянных балок
  • 3.5 Вид и материалы настила пола
  • 3.6 Видео — Черновой пол. Устройство перекрытия в деревянном доме
  • 3.7 Гидроизоляционные материалы
• 4 Пошаговая инструкция строительства пола
  • 4.1 Варианты фиксации балок перекрытия к деревянным стенам
  • 4.2 Цены на доски для пола
  • 4.3 Видео — Утепление деревянного перекрытия
  • 4.4 Видео – Укладка пола по деревянным балкам на втором этаже

Виды полов

В зависимости от особенностей проекта здания существует два вида полов второго этажа по деревянным балкам.

СНиП 2.03.13-88 от 01.01.1989 г. Полы. Толщина, покрытия полов, прослойка, стяжка и подстилающие слои полов (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.03.13-88

Таблица. Виды полов второго этажа по деревянным балкам.

Тип пола	Описание технических и эксплуатационных особенностей
Холодный	Такие полы в настоящее время почти не используются, а напрасно. Ниже мы рассмотрим варианты, когда ставить неутепленные полы целесообразно. По стоимости они самые дешевые, настилать их не составляет большого труда даже новичкам.
Утепленный	Сложная с инженерной точки зрения конструкция, состоит из нескольких слоев, каждый из которых оказывает заметное влияние на общие эксплуатационные показатели. По стоимости намного превосходит холодные, но позволяет существенно уменьшать тепловые потери. За счет этого дорогостоящая конструкция быстро окупается и начинает приносить прямую прибыль. Но это возможно лишь при одном условии – теплые полы настилаются в строгом соответствии с существующими строительными нормами и правилами. В противном случае они быстро теряют свои первоначальные свойства и требуют сложного и дорогостоящего ремонта.

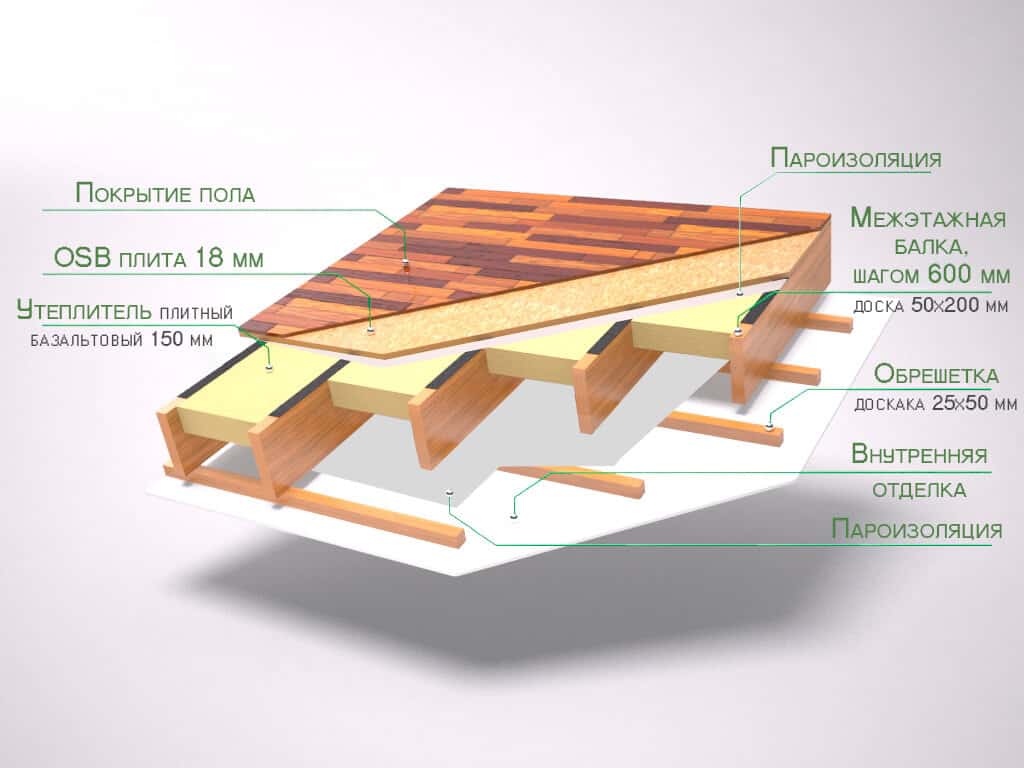

Схема межэтажного перекрытия в деревянном доме

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

1. Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.

   Черновой пол в деревянном доме

2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

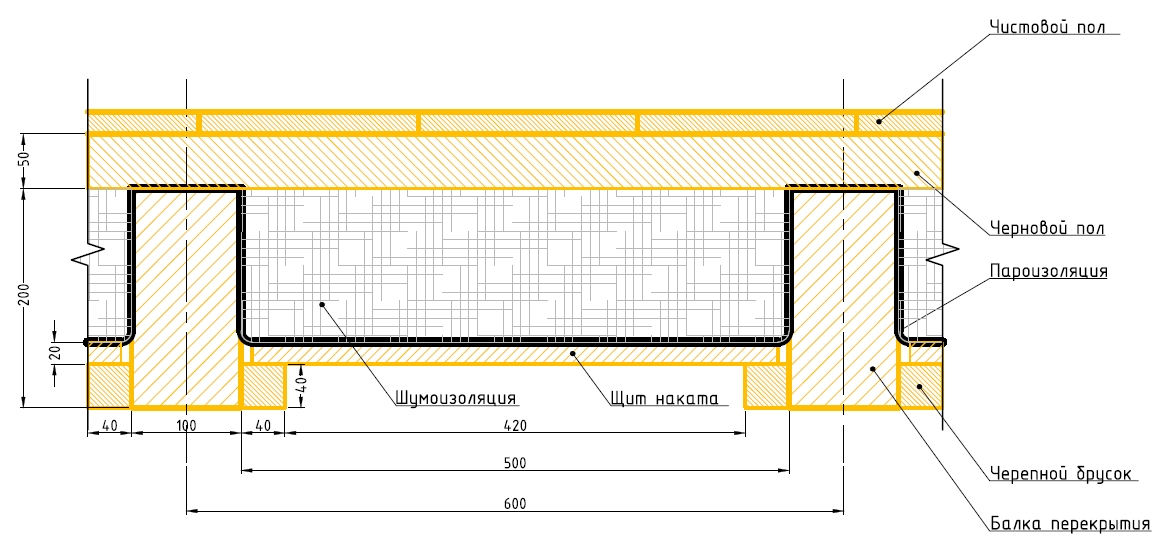

   Варианты конструкций деревянных перекрытий

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

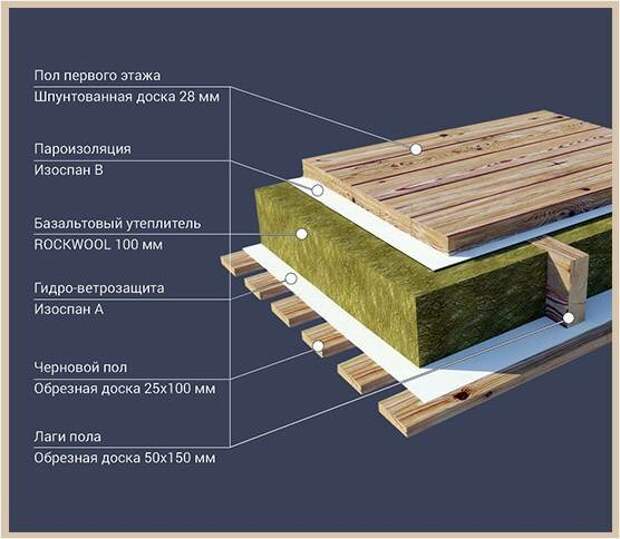

Схема утепления деревянного пола

Общие требования

Вне зависимости от конкретных особенностей пола, ко всем конструкциям строительные нормы выдвигают общие требования. Только их выполнение гарантирует длительную и эффективную эксплуатацию сооружений.

Утеплитель

Среди многих видов чаще всего используются два: минеральная вата и пенопласт. Какой выбрать? Ответ на вопрос должен искать каждый застройщик самостоятельно, мы лишь даем свои рекомендации.

1. Минеральная вата. Может быть рулонной или прессованной, пришла на замену традиционной стекловате. Имеет два реальных преимущества: не горит и не выделяет в воздух вредных химических соединений. Недостатки: высокая цена, относительно большой вес и гигроскопичность. Последний недостаток требует отдельного внимания. Дело в том, что вата очень быстро впитывает влагу и длительный период времени сохнет. Это значит, что деревянные конструкции пола постоянно эксплуатируются в условиях повышенной влажности, а это крайне негативно сказывается на долговечности. Еще одна проблема гигроскопичности – влажная вата резко увеличивает показатели теплопроводности, эффективность утепления заметно понижается.
   Минеральная вата

   Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

2. Пенопласт. К этому материалу многие потребители относятся настороженно, сказываются последствия антирекламы конкурентов. Мол, он горит и выделяет агрессивные химические соединения. Такую антирекламу распространяют производители минеральной ваты, у них есть свои личные экономические цели. Что на самом деле? Современный пенопласт изготавливается с использованием инновационных добавок, за счет этого количество выделяемых вредных веществ уменьшилось до нормируемого допустимого уровня. По этим параметрам жестких ограничений для пенопласта не существует, он, кстати, менее токсичен, чем некоторые лаки, используемые для изготовления мебели. Еще одно малоизвестное качество – современный пенопласт не поддерживает открытого горения, это очень важная характеристика всех строительных материалов. Конечно, по показателям пожарной безопасности пенопласт намного уступает минеральной вате, но это не столь критично, как может показаться. На практике еще никто не видел, чтобы весь дом сгорел, а пол с минеральной ватой остался целым и невредимым. И наоборот, пожарные не наблюдали ситуации, когда сгорел лишь один пол с пенопластовым утеплителем, а все остальные конструкции от огня не пострадали. При пожаре нет большой разницы, каким материалом вы утеплили пол второго этажа, дом в любом случае полностью сгорит. Зато по стоимости технологичности и долговечности эксплуатации полы с пенопластовым утеплителем намного превосходят конструкции с минеральной ватой.
   Пенопласт

   Пенопласт какой плотности лучше подойдет для разных видов утепления

Это объективные сравнительные характеристики двух утеплителей, анализируйте информацию и делайте свои выводы.

Утепление пола второго этажа в деревянном доме с помощью минваты – быстрый и простой процесс, важно укладывать материал максимально плотно

Балки перекрытия

В зависимости от планируемых нагрузок могут использоваться доски 50×200 мм, 50×250 мм или брусья не менее 150×150 мм. Выбирать надо только качественные пиломатериалы не ниже первого сорта. Во время расчетов следует принимать во внимание, что нагрузка на квадратный метр пола может достигать 210 кг, а максимальный прогиб не должен быть более 1/250 длины. К примеру, если длина комнаты на втором этаже 5 м, то прогиб в ее центре не может быть большие 2 см. Это максимальное значение, в некоторых случаях прогиб не может превышать 1/400 длины.

Балки и перекрытия должны выдержать до 180 кг/кв. м нагрузки

Сечения балки 15х15 будет достаточно

Балки следует в обязательном порядке пропитывать современными антисептиками, все места контактов дерева с бетоном или кладочными строительными материалами гидроизолируются. И самое главное – наличие постоянной и эффективной вентиляции пространства под полом. Только так можно обеспечить оптимальные условия эксплуатации несущих деревянных конструкций.

В качестве материала для балок чаще всего используется сосна

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки

Звукоизоляция

Существующие нормативные акты предписывают, что порог звукоизоляции межэтажных перекрытий не должен превышать 50 дБ. Из физики известно, что чем большую плотность имеет материал, тем лучше он проводит колебания. Звук – это колебания воздуха, воздушные волны различной длины и интенсивности. Все утеплительные материалы отлично гасят их, для достижения требуемых нормативов достаточно между этажами делать прослойку из минеральной ваты или пенопласта толщиной 50 мм.

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Максимальная длина деревянных балок

Пол нельзя настилать на непрочные основания, а пиломатериалы имеют свои ограничения. Современные деревянные швеллеры могут перекрывать пролеты до десяти метров, к сожалению, балки не могут использоваться в таких ситуациях. Их разрешается применять при длине пролета не более 5 м для межэтажных перекрытий и не более 6 м для чердачных. Но оптимальной считается длина 4 м, при дальнейшем увеличении расстояния между точками упора значительно возрастает прогиб под собственным весом. В связи с такими особенностями, балки нужно укладывать по ширине комнаты, шаг между ними зависит от нескольких исходных данных: на первом месте нагрузка на квадратный метр, на втором месте удобство укладки теплоизоляционных материалов. Для облегчения процесса выбора в строительных нормах и правилах есть таблицы с рекомендованными размерами балок с учетом пролета перекрытия.

Длина балки должна быть не более 5 м

Вид и материалы настила пола

Здесь существует несколько вариантов обустройства, во время выбора конкретного рекомендуется принимать во внимание максимальное количество индивидуальных факторов.

1. С черновым полом. Такие конструкции чаще всего используются во время настила покрытий с подогревом. На черновые полы укладывается теплозащита и обогреватель, а только потом настилается финишное покрытие. Они требуют больше финансовых средств и материалов, но отличаются улучшенными эксплуатационными характеристиками.

   Чаще всего черновой пол делают из доски-дюймовки

2. Без чернового пола. Более простые конструкции, рекомендуется применять на холодных полах. За счет простоты удается заметно снизить сметную стоимость строительных работ.
   Выполнение черновой пола в частном доме

В качестве финишных материалов могут использоваться натуральные доски, штучный паркет, ламинат или мягкие покрытия. Но есть и одно ограничение. Если планируются полы с подогревом, то деревянные материалы использовать не стоит по двум причинам. Во-первых, они крайне негативно реагируют на высокую температуру и обязательно растрескаются. Во-вторых, дерево имеет низкую теплопроводность, что ухудшает эффективность подогрева.

Штучный паркет

Видео — Черновой пол. Устройство перекрытия в деревянном доме

Гидроизоляционные материалы

Их надо применять только при настиле теплых полов с минеральной ватой. Где именно и какая используется гидроизоляция?

1. Между потолком первого этажа и минеральной ватой. Вверху скапливается теплый и влажный воздух, надо принимать меры для защиты минеральной ваты от пара. Для того можно использовать как дорогие современные мембраны, так и дешевые полиэтиленовые пленки. От пара они защищают одинаково эффективно, а по стоимости отличаются в разы. Парозащита укладывается на черновой потолок с нахлестом примерно 10 см, все прилегания следует тщательно заклеить специальным скотчем.

   Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы

2. Между минеральной ватой и чистовым полом второго этажа. Здесь требуются специальные инновационные мембраны. Дело в том, что как бы не герметизировалось пространство между потолком и утеплителем, полностью прекратить попадание влаги не удается, просто уменьшается его количество. Влагу с минваты надо как можно быстрее удалять, сделать это можно только при помощи эффективной естественной вентиляции. Но под пол всегда может проникать большое количество воды, это могут быть как аварийные ситуации с отопительными системами, так и просто неприятные случаи и т. д. Утеплитель всегда должен быть сухим, значит, мембрана обязана одновременно выполнять две функции: выпускать из минваты пар и не позволять воде проникать в утеплитель. Справиться с такой работой могут лишь современные гидрозащитные мембраны.

   Специальные мембранные материалы – отличное решение для перекрытий

Если помещение имеет пол с подогревом, то процесс монтажа еще более усложняется. Между утеплителем и нагревательным элементом есть дополнительное основание. Оно намного усложняет процесс естественной вентиляции и ухудшает условия эксплуатации деревянных конструкций. Об этом нужно помнить до начала работ с полом, надо предвидеть последствия принятых решений.

Так выглядит устройство пола второго этажа в деревянном доме с использованием черепного бруска

Пошаговая инструкция строительства пола

Для примера мы возьмем сложный вариант – пол, утепленный минеральной ватой. Балки перекрытия из досок 50×200 мм, согласно расчетам такие элементы полностью выдерживают плановые нагрузки и имеют запас прочности примерно 40%. Запас обязателен для всех ответственных архитектурных элементов строений, перекрытие входит в перечень таких конструкций. Для пароизоляции будут применяться современные мембранные покрытия, черновой пол из обрезных досок толщиной 20 мм.

Для работы используются современные материалы

Практический совет. В целях уменьшения стоимости строительства можно для чернового пола использовать плиты ОСП или клееной фанеры, доски б/у одинаковой толщины или различные некондиционные отрезки. Решение следует принимать с учетом личных финансовых возможностей и типа финишного полового покрытия.

Древесина, которая будет использоваться для работы

Шаг 1. Уложите балки перекрытия на несущие стены. Мы уже говорили, что в целях уменьшения усилия на прогиб их следует укладывать по ширине комнаты, а не по длине. Концы балок обязательно обмотайте рубероидом, должно быть не менее двух слоев. Сами доски рекомендуется не менее двух раз пропитать антисептиком. Конкретная марка не имеет значения, все они довольно эффективно справляются со своими задачами, кроме явной контрафактной продукции. Расстояние между балками соответствует ширине листов минеральной ваты. Стандартные материалы имеют ширину 60 см, значит расстояние по осям балок также 60 см. Таким образом, в чистоте получается ниша шириной 55 см, это позволяет плотно вставлять минвату и исключать появление щелей. Щели нежелательны не только потому, что они становятся причиной потери тепла. Есть еще одна проблема – в этих местах постоянно присутствует конденсат, дерево намокает и начинает гнить. О негативных последствиях такого процесса рассказывать нет смысла.

Установка несущих балок чаще всего производится на этапе возведения стен здания

Концы балок обязательно обмотайте рубероидом

Варианты фиксации балок перекрытия к деревянным стенам

Есть довольно много способов, опытные строители принимают окончательное решение на месте. Новичкам можно порекомендовать воспользоваться одним из перечисленных методов.

1. На торцах балок делаются выемки под размеры бревен. Достоинства – балки прочно лежат на стене, дополнительной фиксации во многих случаях не требуется. Недостатки – подрезанные элементы теряют в прочности, для подготовки каждой балки надо терять довольно много времени. Во время расчетов надо принимать во внимание не общую ширину, а только в месте подреза. А там она значительно уменьшается, за счет чего увеличивается расход пиломатериалов.
2. Торцы балок лежат на линии сруба, под них проделываются специальные проемы. Очень простой и проверенный временем метод, универсального применения. Профессиональные строители стараются всегда использовать такой способ монтажа балок перекрытия второго этажа.

   Укладка в углубления удобна тем, что каждый элемент располагается на своем месте, которое заранее подготовлено

3. При помощи металлических специальных крепежных приспособлений. Они подбираются под размер балки и прикручиваются или прибиваются к внутренним поверхностям фасадных стен. Балки вставляются в посадочные места. Преимущества метода – простота и легкость монтажа. Недостатки – несущие возможности уменьшаются, крепление самое слабое место и не может выдерживать таких же нагрузок, как и балка.

   Опора бруса

   Опора бруса открытая, специализированное крепление для сооружения деревянных перекрытий, служит связующим элементом при соединении несущих балок

Шаг 2. К нижним плоскостям балок степлером зафиксируйте парозащиту. Нахлест не менее десяти сантиметров, все стыки надо обязательно заклеивать скотчем. Мы уже упоминали, что полостью герметичной защиту сделать не удастся, влага в любом случае найдет щели. Но это не значит, что излишне принимать меры по минимизации этого процесса.

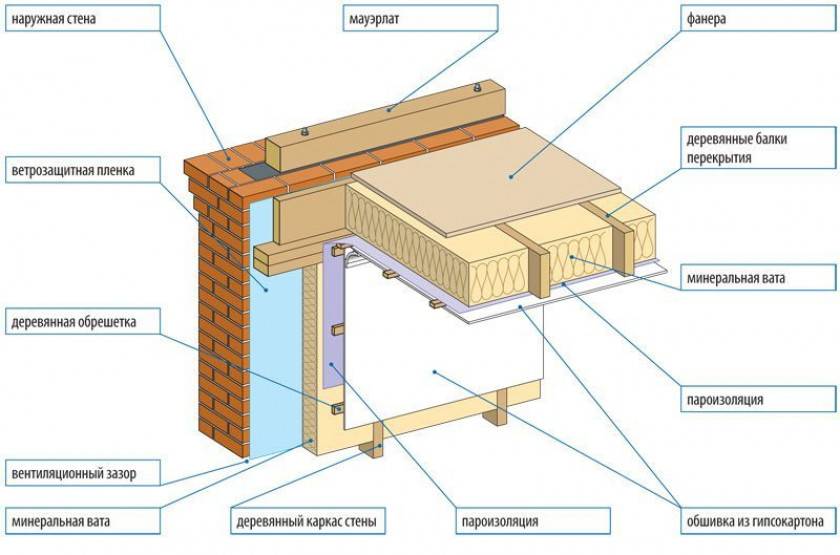

Конструкция деревянного междуэтажного перекрытия

Шаг 3. Прибейте снизу к балкам рейки или доски. К ним будет фиксироваться отделка чистового потолка, основание должно быть прочным. Сверху реек укладывается теплоизоляционный материал. В нашем случае это минеральная вата, следите, чтобы она плотно прилегала к краям ниши.

Практический совет. Толщина утеплителя рекомендуется не менее десяти сантиметров. Намного эффективнее укладывать не один слой утеплителя такой толщины, а два по пять сантиметров. За счет этого можно сделать смещения стыков и полностью исключить вероятность появления мостиков холода.

На фото виден пирог пола второго этажа

Очень важно, чтобы минвата не намокала, если дом не имеет крыши, то ее надо защищать пленкой. Мокрый материал не может самостоятельно высохнуть в нише, его необходимо для просушки вынимать. А это не только незапланированные потери времени, но и большое количество непродуктивных отходов. Во время демонтажа мокрая вата легко рвется, некоторые листы необходимо полностью менять новыми. Как правило, такие потери никто не планирует и не учитывает при подсчете количества утеплителя. В результате требуется повторное посещение магазина строительных товаров.

Минеральная вата защищается пленкой

Шаг 4. Поверх утеплителя уложите гидрозащиту. Мы уже упоминали, что для этих целей надо использовать только специальную инновационную мембрану, она пропускает пар и задерживает воду. Мембрана также настилается с нахлестом и фиксируется степлером.

Мембрана фиксируется степлером

Стыки проклеены скотчем

Шаг 5. Настилайте черновой пол. В качестве финишного покрытия выбран ламинат, а под него требуется сплошное основание. Доски прибивайте плотно, но специально стягивать клиньями нет необходимости. Допускаются зазоры не более одного сантиметра. В каждую доску надо забивать не менее двух гвоздей с каждой стороны, в противном случае во время эксплуатации они обязательно выгнутся. Это очень нежелательное явление, особенно для ламината – легкое покрытие приподнимается, при ходьбе появляются крайне неприятные скрипы.

Прибиваются доски чернового пола

Ликвидировать их непросто, нужно полностью снимать ламинат, выравнивать доски чернового пола и перестилать покрытие заново. Как показывает практика, намного выгоднее и экономически и по времени в точности соблюдать рекомендованные технологии, чем потом устранять допущенный брак.

Черновой пол на втором этаже готов, можно продолжать строительство фасадных стен. Чистовое покрытые разрешается делать только после окончания монтажа крыши, отделки потолка и стен.

Цены на доски для пола

доски для пола

Видео — Утепление деревянного перекрытия

Видео – Укладка пола по деревянным балкам на втором этаже

Черновой пол по деревянным балкам: как смонтировать самому ?

Черновые полы по деревянным балкам – широко используемые архитектурные элементы строительства зданий. В зависимости от конкретного места размещения и особенностей зданий, выполняют различные функции и отличаются технологией обустройства. Как выполнить работу самостоятельно? Подробнее читайте далее.

Черновой пол по деревянным балкам

Содержание статьи

• 1 Назначение черновых полов по деревянным балкам
• 2 Особенности конструкции черновых полов
• 3 Общие советы
• 4 Черновой пол в срубе по балкам
• 5 Черновой пол на чердачном перекрытии
• 6 Черновой пол под ламинат
  • 6. 1 Видео – Черновой пол из ОСП

Назначение черновых полов по деревянным балкам

Черновые полы используются в следующих целях.

1. Как один из элементов утепленных полов. Такие черновые полы крепятся с нижней части балок перекрытия или половых лаг. Служат основанием для укладки утеплительных материалов. В качестве утеплителей может применяться рулонная или прессованная минеральная вата, плиты пенопласта или пенополистирола, керамзит и т. д. Черновые полы могут изготавливаться из различных пиломатериалов, в том числе и бывших в употреблении.

   Схема утепления деревянного пола

2. Как основание для настилки чистовых полов. Выполняют две функции: выравнивание пола и несущее основания. Применяются как один из элементов настилки полов из тонкого ламината или различных мягких финишных покрытий. Требования к материалам изготовления более жесткие, для обустройства в основном используются плиты ОСП, листы клееной фанеры или строганные обрезные доски.

Технология устройства чернового пола в деревянном доме. Пример с лагами

Технология изготовления черновых полов во многом зависит от их конкретного назначения.

Особенности конструкции черновых полов

Особенности изготовления черновых полов учитывают способы крепления балок или половых лаг. Балки могут устанавливаться на разные конструкции.

Таблица. Конструкции, на которые могут устанавливаться балки.

Наименование конструкции	Краткие характеристики
Столбчатые фундаменты	Такой вариант применяется во время строительства деревянных срубов или щитовых домов. На столбчатых фундаментах монтируются несущие элементы пола первого этажа. В связи с тем, что нижняя поверхность балок опирается на фундамент, крепление черновых полов может быть только на черепном брусе. Они фиксируются к боковой поверхности лаг или балок. Кроме тех случаев, когда балки изготовлены из кругляка и не имеют плоских боковых поверхностей. Второй вариант – монтаж черновых полов поверх балок для несущего основания финишных половых покрытий.
Плиты перекрытия	Черновые полы делаются на лагах, фиксируются к боковым черепным брускам или верхним поверхностям. Между плитами и балками используется гидроизоляционный барьер.
Ленточные фундаменты	Торцы балок лежат на фундаментной ленте или нижних венцах сруба. Черновой пол может устанавливаться как на боковых поверхностях, так и сверху или снизу балок.

Нужно иметь в виду, что крепление черновых полов на черепном брусе уменьшает толщину утеплительного слоя. Если ширина балок или лаг менее 15 см, то использовать такой вариант нежелательно. Дело в том, что рекомендованная минимальная толщина утеплителя более 10 см, при уменьшении этого показателя значительно снижается эффективность утепления.

Схема устройства деревянного пола на столбчатом фундаменте

Общие советы

Балки – опорные элементы для строительства пола или потолка, должны выдерживать максимальные расчетные нагрузки, иметь запас по прочности. В зависимости от назначения и условий эксплуатации помещений, подбирается толщина балок и расстояние между ними. В качестве материалов могут использоваться брусья размерами 50×50 мм и более или доски с параметрами от 50×150 мм. На пиломатериалах с ровными поверхностями черновой пол может крепиться снизу, сбоку или сверху, на круглых балках — только снизу или сверху.

Характеристики древесины, используемой для устройства лаг пола

Таблица. Из каких элементов состоит классический черновой пол.

Наименование элемента	Назначение и описание
Балки или лаги	Главный несущий элемент, воспринимает все статические и динамические усилия. В каждом отдельном случае производятся индивидуальные расчеты по линейным параметрам и шагу расстояния. Могут опираться на столбики, ленту фундамента, плиту перекрытия, фасадные стены или несущие межкомнатные перегородки.
Черепные бруски	Размер — примерно 20×30 мм, фиксируются к боковым поверхностям балок, служат для укладки досок чернового пола.
Гидро- или пароизоляция	Гидроизоляция укладывается на черновой пол, служащий основанием чистового. Пароизоляция используется для защиты утеплителей от повышения относительной влажности, применяется на первых этажах или потолочных перекрытиях.

В зависимости от конкретного размещения и назначения черновых полов, перечисленные элементы могут добавляться или исключаться. Мы рассмотрим несколько наиболее часто используемых видов черновых полов.

Балки перекрытия пола

Черновой пол в срубе по балкам

Балки должны тщательно пропитываться антисептиком, желательно не менее двух раз. Торцы могут лежать на ленточном фундаменте или брусе, между бетоном и деревянными конструкциями обязательно укладываются два слоя гидроизоляции из рубероида. Верхняя и нижняя плоскости балок стесаны топором, боковые поверхности ошкурены. Черновой пол будет изготавливаться из листов влагостойкого ОСП толщиной примерно 1 см. Имейте в виду, что окончательную толщину плиты следует подбирать с учетом расстояния между балками. Главный критерий выбора – листы не должны прогибаться под собственным весом. Можно использовать и более дешевые материалы: необрезные ошкуренные доски третьего сорта, бывшие в употреблении пиломатериалы, куски фанеры и т. д.

Необрезные ошкуренные доски третьего сорта

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Задать вопрос эксперту

Если планируется утепление пола, то рекомендуется расстояние между балками выдерживать в пределах 55 см. Дело в том, что прессованная или рулонная вата имеет стандартную ширину 60 см, за счет такого расстояния между балками утеплитель будет плотно прижиматься к боковым поверхностям, а это намного повышает эффективность утепления. Кроме того, минеральную вату не придется резать, что позволяет ускорить строительные работы и свести к минимуму количество непродуктивных потерь дорогостоящего материала.

Пример крепления лаг

Шаг 1. Установите балки на место на заданном расстоянии, проверьте положение верхних поверхностей — все они должны лежать на одном уровне. Для проверки лучше пользоваться веревкой. Натяните ее между двумя крайними балками и все остальные подгоняйте по этому уровню. Для подгонки лучше стесывать лишнюю высоту, если это делать трудно, то можно пользоваться подкладками. Профессиональные строители не рекомендуют подкладывать деревянные клинья, со временем они дадут усадку. Намного лучше применять пластиковые или металлические. Уровнем проверяйте горизонтальность положения балок.

Балки, поверх которых будет укладываться черновой пол

Шаг 2. Снимите балку, открутите от угольника. В дальнейшем элемент надо устанавливать на то же самое место, в противном случае может нарушиться линейность чистового пола, при ходьбе появятся неприятные скрипы. Переверните ее нижней плоскостью кверху, положите на свободное место на фундаменте.

Шаг 3. Из плит ОСП нарежьте полосы шириной на 5–6 см больше, чем ширина нижней части балки. Длина не имеет значения, при необходимости полосы можно стыковать.

Практический совет! В целях экономии материала в нижней части бруса можно прикручивать не сплошные полосы, в квадраты. Расстояние между ними 30–50 см. Черновой пол не несет никакой нагрузки, масса утеплителей ничтожно мала, нет надобности делать прочные полки для установки чернового пола.

Внизу поперек балок набиваются брусья — один из возможных вариантов

Между этажами брусья желательно прибивать вдоль балок

Шаг 4. При помощи электрической дрели или шуруповерта закрепите полосы к балке. Используйте саморезы, длина которых должна минимум на одну треть превышать толщину плиты ОСП. В противном случае фиксация будет непрочной. Вместо саморезов можно использовать обыкновенные гвозди соответствующих размеров.

Шаг 5. Аналогичным способом поступайте со всеми оставшимися балками. По очереди откручивайте их, фиксируйте полосы ОСП и устанавливайте на прежнее место.

Шаг 6. Разрежьте плиты ОСП под ширину чернового пола. Если у вас точно выдержаны расстояния между балками, то можно сразу заготовить все элементы. Если по каким-либо причинам расстояния между брусами неодинаковые, то отмерять придется каждую полосу отдельно.

Листы ОСП

Шаг 7. Уложите листы на полки. Не нужно добиваться полного отсутствия зазоров, черновой пол под утеплитель не требует точного соблюдения размеров.

Укладка листов ОСП

Практический совет! Для облегчения работы отрезайте листы на 1–2 см уже, чем расстояния между полками. Дело в том, что балка по бокам имеет выпуклости, сужающие просвет, за счет небольшого уменьшения ширины листов их намного проще устанавливать на место. Еще один плюс уменьшения ширины – появляется компенсирующий зазор. Плиты ОСП во время изменения показателей относительной влажности довольно значительно изменяют линейные размеры. Если компенсирующие зазоры отсутствуют, то листы могут вспучиваться. Для чернового пола это не критично, но вспучивание указывает на низкую квалификацию строителей.

Шаг 8. Для уменьшения теплопотери можно все щели задуть монтажной пеной.

Монтажная пена

монтажная пена

На этом изготовление чернового пола закончено, можно начинать укладку утеплителя. Как это делать?

Шаг 1. Положите на балки и черновой пол пароизоляцию, не очень натягивайте ее, крепите к дереву степлером. Для пароизоляции можно применять дорогие современные нетканые материалы или обыкновенную дешевую полиэтиленовую пленку.По эффективности разницы нет, а цена может отличаться на порядок.

В магазине можно найти разный утеплитель для пола в деревянном доме. Какой лучше всего приобрести и использовать? Подробнее в специальной статье.

Пароизоляция – обязательный элемент, не пренебрегайте этим. Дело в том, что минеральная вата крайне негативно реагирует на повышение влажности. При увеличении показателя теплопроводность возрастает в геометрической прогрессии, что резко понижает эффективность теплоизоляции. Еще один эксплуатационный недостаток – материал долго сохнет. Это значит, что влажная вата будет иметь длительный контакт с деревянными конструкциями. Такие неблагоприятные условия значительно сокращают срок эксплуатации пиломатериалов.

Важно! Никогда не храните утеплитель на открытых площадках. При подозрении о повышенной влажности тщательно просушите материал, используйте только сухую вату.

Шаг 2. Уложите на черновой пол первый слой минеральной ваты толщиной 5 см. Плотно сжимайте края, не допускайте образования щелей. Прессованная минеральная вата немного сжимается и обладает упругостью, что позволяет ей занимать самое удобное место.

Утеплитель укладывается в шахматном порядке (в данном случае)

Шаг 3. Второй слой утеплителя укладывайте со смещением швов. Для этого первым положите отрезок, оставшийся от последнего куска прессованной минеральной ваты. По такому же алгоритму утеплите всю площадь чернового пола. Толщина утепления пола для северных регионов страны должна быть не менее 15 см, для средней климатической зоны достаточно 10 см.

Практическая рекомендация! Не стоит утеплять пол одним тонким слоем минеральной ваты, толщина 5 см почти не оказывает эффекта теплосбережения. Тем более на первом этаже, где есть постоянная естественная вентиляция и тепло из помещений быстро удаляется.

Шаг 4. Накройте утеплитель гидроизоляцией. Для этого можно применять любые специальные материалы. Гидрозащита фиксируется степлером, ширина нахлестов — не менее 10 см, торцы материала герметично заклеиваются скотчем.

Для фиксации используется степлер

Шаг 5. Поверх гидроизоляционной мембраны на лаги прибейте рейки 20×30 или оставшиеся полосы из ОСП. Рейки обеспечат вентиляцию чистового пола и не допустят появления плесени под ним.

Прибиваются рейки

Подполье обязательно должно иметь вентиляционные отверстия, обеспечивающие многократный обмен воздуха. Не забывайте отверстия закрывать металлическими решетками, предохраняющими подполье от проникновения грызунов. Современная минеральная вата имеет очень тонкие волокна, грызуны без проблем делают в ней проходы и обустраивают гнезда. Как следствие — не только ухудшаются показатели теплозащиты, но и в помещениях появляются мыши.

Примерная схема вентиляции дома

На этом черный пол полностью готов, можно начинать настилать доски чистового пола.

Черновой пол на чердачном перекрытии

Имеет несколько вариантов, мы для примера рассмотрим самый сложный из них. Подшивку потолка лучше делать до начала монтажа чернового пола, но это условие необязательно. При работе с утеплителями из минеральной ваты рекомендуется использовать респиратор или маску для защиты органов дыхания, на руки надевайте прорезиненые перчатки.

Устройство деревянного междуэтажного перекрытия

Так как потолочное покрытие отсутствует, прибейте снизу пароизоляционную мембрану. Крепите ее надежно, она первое время будет удерживать вес утеплителя.

Важно! При выполнении дальнейших работ на чердаке для ходьбы сделайте специальные проходы, положите в этих местах длинные доски. Для повышения безопасности рекомендуется их временно зафиксировать. Доски несколько усложнят процесс укладки утеплителя, зато минимизируют риски возникновения неприятных ситуаций.

Для более безопасного передвижения можно соорудить из досок небольшой трапик

Шаг 1. Начинайте укладывать утеплитель в пространство между балками чердачного перекрытия. Мы уже упоминали, что во время расчетов расстояния между балками нужно принимать по внимание стандартную ширину материалов для теплоизоляции. Укладывайте максимально плотно, если есть два слоя, то их стыки следует смещать.

Укладка утеплителя

Процесс укладки утеплителя

Еще одно фото процесса

Важно! При укладывании рулонной минваты не допускайте резких перегибов – в этих местах значительно уменьшается толщина утеплителя, образуется мостик холода. И еще один совет. Не придавливайте сильно вату, не уменьшайте искусственно ее толщину. В отличие от прессованной, рулонная не выдерживает никаких нагрузок.

Шаг 2. Положите ветрозащитную и парозащитную мембрану. Рулонная миновата легко насквозь продувается сквозняками, а вместе с поступлением свежего воздуха удаляется тепло. Мембраны фиксируются к балкам степлером. Профессиональные строители не рекомендуют сильно натягивать мембраны, желательно, чтобы они свободно лежали поверх утеплителя. В случае протечек вода не будет попадать на утеплитель сквозь отверстия, проделанные скобами степлера.

При работе используйте защитную маску

Также потребуются перчатки

Укладка влаго- и ветрозащиты

Мембрана должна лежать свободно

Шаг 3. Закрепите мембрану по балкам тонкими рейками. Укладывайте на рейки доски чернового пола. Их можно прикручивать саморезами или прибивать гвоздями.

Укладка реек на лаги

Доски прикручиваются к лагам через рейки

Монтаж ОСП

Черновой пол под ламинат

Этот вид черновых полов требует более требовательного отношения к качеству покрытия. Если полы делаются между этажами, то утепление можно не делать. Теплый воздух из помещений первого этажа не уходит на улицу, а обогревает второй этаж. За счет этого улучшаются параметры микроклимата комнат на втором этаже. Утепление делается только на чердачных перекрытиях.

Деревянный пол на лагах

Черновой пол служит основанием для ламинатных покрытий и должен соответствовать трем требованиям.

1. Твердость. Толщина досок и расстояние между балками подбираются с таким расчетом, чтобы полностью исключались деформации плоскостей при максимально возможных нагрузках.
2. Влажность. Относительная влажность пиломатериалов не должна превышать 20%. Перед укладкой доски необходимо несколько дней просушить в отапливаемом помещении. За это время они приобретут естественную влажность и не будут изменять линейные размеры.
3. Ровность. Отклонение по высоте плоскости не может превышать двух миллиметров на два метра длины. В противном случае ламинатный пол во время хождения начнет издавать очень неприятные звуки, появляющиеся из-за трения элементов в соединительных замках. Устранить эти звуки невозможно. Придется полностью демонтировать половое покрытие, выровнять черновой пол и только потом опять настилать ламинат. Работы делать долго и дорого, лучше сразу обращать внимание на качество. Для черновых полов нужно использовать только пропущенные через двухсторонний рейсмус пиломатериалы. Окончательная подгонка чернового пола под ламинат может делаться паркетной машиной или ручным рубанком. Выбор инструмента зависит от общей площади покрытий.

Монтаж чернового пола из OSB на лагах

Ровность основания следует проверять длинным уровнем или правилом, прикладывайте инструменты в различных местах черного пола и обращайте внимание на зазоры. При обнаружении отклонений плоскость следует выравнивать одним из инструментов. Если перепад по высоте чернового пола не превышает миллиметра, то неприятный скрип может самостоятельно исчезнуть через несколько месяцев эксплуатации. За это время элементы замкового соединения частично притрутся, упирающиеся части уменьшат свою толщину. Те, что не притерлись, немного деформируются, за счет чего уменьшиться плотность замкового соединения. Эти изменения не повлияют на качество и долговечность пользования ламинатными полами.

Укладка фанеры под ламинат на деревянный пол

Во время фиксации чернового пола под ламинат нужно немного утапливать шляпки гвоздей или саморезов в доски. Дело в том, что добиться идеально ровного прилегания досок к балкам даже теоретически невозможно. Со временем в местах провисания досок гвозди могут немного выходить из балок, из-за этого шляпка приподнимается над плоскостью досок. Это очень нежелательно для ламинатных полов. Они укладываются на специальную подстилку, имеют герметичную гидроизоляцию. Шляпки метизов острыми краями повреждают мембранный слой, герметичность гидроизоляции нарушается. Попавшая через отверстия влага между ламинатом и черновым полом становится причиной появления грибков и гнили на древесине. Увидеть проблему своевременно невозможно, она обнаруживается уже после потери пиломатериалами первоначальных свойств. Как следствие, для устранения требуются сложные специальные мероприятия, иногда приходится менять несущие конструкции.

Покрытие по лагам

На заметку! Деревянные балки должны иметь возможность немного двигаться, никогда не фиксируйте их в неподвижном состоянии. Сегодня в продаже имеются специальные металлические упоры, позволяющие торцам передвигаться по длине.

Плиты ОСП

И последнее. Самым оптимальным вариантом для настилки черновых полов под ламинатные покрытия считаются водостойкие ОСП плиты или клееная фанера. Листы большого размера, за счет этого минимизируется количество стыков, намного легче сглаживать резкие перепады по высоте. Укладывать плиты необходимо с демпферными зазорами шириной примерно 2–3 мм, которые будут компенсировать тепловые расширения материала. В противном случае вероятны вспучивания ламинатного пола, их устранение потребует полного демонтажа как финишного покрытия, так и выравнивающего основания.

осп плита

Видео – Черновой пол из ОСП

Стальная балка Против. Деревянная балка

Когда пол наклонен к центру дома или провисает посередине, это обычно указывает на проблему с главной балкой или ее опорами. Вы когда-нибудь забирались в свое подполье, чтобы посмотреть на деревянный пол под вашим домом? Почему нет? Конечно, это темные тесные помещения с грязными полами и паутиной повсюду, но в остальном это забавные места для времяпрепровождения.

Очевидно, я шучу. Большинство домовладельцев не входят в свои подполья, если они не чистые и не инкапсулированы и не имеют веских причин. (Вы не получите мое арахнофобное «я» в необработанном подполье!) Но это то место, куда вы должны пойти, если вы ищете проблемы в структуре вашего пола.

Acculevel — это семейная компания, которая специализируется на гидроизоляции и ремонте фундаментов. Мы восстановили тысячи домов, сделав их безопасными и здоровыми, по всей Индиане и близлежащим штатам. Наши знающие и опытные менеджеры проектов регулярно осматривают подпольные пространства, выискивая повреждения деревянной конструкции или фундамента, а также наблюдая за любыми возможными проблемами повреждения водой.

В этой статье мы рассмотрим тему, которая привела вас на эту страницу: поврежденная дальняя балка. Некоторые подрядчики заменяют одну деревянную балку другой, но в Acculevel мы предпочитаем заменять их стальными балками. Я объясню, почему мы выбираем этот материал, почему мы считаем, что он стоит дополнительных затрат домовладельцев, и предоставлю дополнительные источники информации по мере продвижения.

Это фото было сделано членом команды Acculevel после установки стальной балки и регулируемых домкратов.



Что такое главный (или центральный) луч?

Как следует из названия, это большая деревянная балка, которая проходит по всей длине вашего дома. Основная балка поддерживается опорными стойками, обычно сделанными из бетона или стали. Балки пола опираются на основную балку, а черный пол строится поверх балок.

Если у вас есть дополнительные вопросы о других компонентах на этой схеме или о том, как они ремонтируются, вы можете узнать больше о конструкции пола, методах ремонта и ценах здесь.



Что повреждает дальний свет?

Существует ряд факторов, которые могут привести к выходу из строя центральной балки. Влага и повреждения насекомыми являются двумя наиболее распространенными источниками гниения.

Иногда проблема может заключаться не в самом луче; опоры под балкой иногда могут быть виновниками. Методы строительства, материалы и коды регулярно меняются с течением времени.

Когда ваш дом был построен, возможно, опоры были деревянными. Эти деревянные опоры опирались бы прямо на землю; влага может просочиться в столбы и вызвать гниение. Возможно, в строительных нормах указано, что колонны должны быть бетонными, но они могут быть размещены на расстоянии до 10 футов друг от друга. Со временем вес дома может привести к провисанию балки между колоннами (действующие строительные нормы и правила требуют колонн через каждые 4-5 футов).



Как ремонтировать дальний свет?

Если повреждена сама балка, ее следует заменить. Чтобы сделать это безопасно, следует временно установить стальные домкраты, удерживающие балки перекрытия. Тогда балку можно снять и заменить, не угрожая устойчивости вашего дома.

Конечно, если балка в порядке, домкраты могут оказаться действительно необходимым ремонтом. В зависимости от прочности опорных столбов вам могут понадобиться стальные домкраты для замены или дополнения опорных столбов.

В некоторых случаях проблема может заключаться в деревянной прокладке. Когда дом строится, если между колонной и балкой есть небольшой зазор, строитель может поместить в зазор прокладку. Деревянные прокладки будут сжиматься от веса дома, постепенно опуская балку в этом месте.

Прокладки заменяются так же, как и балки — домкрат временно удерживает балку до тех пор, пока сломанную деревянную деталь не можно будет заменить стальной прокладкой. Acculevel использует стальные прокладки, которые значительно шире, чем 1,5-дюймовая деревянная прокладка на фотографии ниже. Использование прокладки большего размера обеспечивает больше точек контакта между балкой и колонной, что распределяет давление по поверхности и, так сказать, «распределяет нагрузку».

Эта фотография была сделана менеджером проекта Acculevel во время обычной оценки. Деревянная прокладка сплющилась под тяжестью балки.

Если у вас есть дополнительные вопросы о домкратах и ​​ремонте провисших полов, мы ответим здесь на наиболее часто задаваемые вопросы клиентов.



Почему Acculevel использует стальные балки?

Если вы разговаривали с другими подрядчиками или изучали их сайты, вы можете испытать некоторый шок, когда я скажу вам, что замена балки стоит 150–225 долларов за фут. В отличие от некоторых компаний, мы обычно используем стальные балки вместо деревянных. (Раскрытие информации: если инженер-строитель специально потребует деревянные балки, мы их установим. )

Стальные балки — практичный и долговечный продукт. Сталь гораздо менее восприимчива к повреждениям от влаги, невосприимчива к насекомым и с меньшей вероятностью изгибается или смещается под тяжестью вашего дома.

Замена гниющей деревянной балки другой деревянной балкой сродни пинанию консервной банки на дороге. Некоторое время это не проблема, но в конечном итоге это снова появляется. Если вы решите и решите проблемы, которые привели к разрушению деревянной балки, это может быть хорошо на какое-то время. Но вы оставляете дверь открытой для тех же потенциальных проблем в будущем.

Этот снимок был сделан менеджером проекта Acculevel во время обычной встречи по оценке. Заказчик установил стальные домкраты для замены вышедших из строя колонн. Но пол снова начал провисать, и он хотел, чтобы мы проверили ремонт.



Когда домкрат опустили, проблема стала ясна — древесина балки сжимается между весом дома и неподвижностью стального домкрата. Замена деревянной балки стальной балкой решит эту проблему.



Вам нужен ремонт провисшего пола?

Вы уже нанимали подрядчика? Если вы этого не сделали или если это было давно, мы предлагаем бесплатную загрузку вопросов, которые вы должны задать подрядчику. Когда вы найдете опытную компанию фонда, пожалуйста, сделайте свою домашнюю работу. Мы не хотим, чтобы кто-то в нашем сообществе был обманут или обманут мошенником.

Перед тем, как подписать контракт на какую-либо услугу, мы настоятельно рекомендуем вам убедиться, что компания пользуется хорошей репутацией, застрахована и аккредитована Better Business Bureau.

Если вы живете в Индиане или соседних штатах, свяжитесь с Acculevel. Мы специализируемся на ремонте фундамента и гидроизоляции и предоставляем бесплатную оценку всем нашим клиентам. Свяжитесь с нашим офисом, и один из наших дружелюбных сотрудников назначит вам встречу с одним из наших опытных менеджеров проектов. Он или она оценит ваше пространство для ползания или подвал и порекомендует вам наилучший план действий, чтобы ваш дом был крепким и здоровым на долгие годы.





14 января 2021 г. Келли Катер в Crawl Space Repair & Maintenance Crawl Space Провисающие полы

Вытесанный | Балки из натурального дерева · Обшивка панелями · Сайдинг

Обновление информации о нехватке кедра в стране

На данный момент у компании Hewn есть кедр на складе · Позвоните, чтобы зарезервировать свой заказ сегодня

Нестандартные коробчатые балки

Узнать больше

Шоу Суги Бан

Узнать больше

Сайдинг · Обшивка · Облицовка

Узнать больше

Паркетный пол

Узнать больше

Hewn (v.) —

Процесс рубки чего-либо (обычно дерева) вручную топором, киркой или другим инструментом.

Компания Hewn является ведущим производителем элитных готовых изделий из дерева. Мы специализируемся на изготовлении нестандартных коробчатых балок, наружной обшивки из кедра и сайдинга Accoya®, внутренних панелей и дубовых полов.

Наши сильные стороны как компании состоят в полном понимании и поиске поставщиков возобновляемых материалов, собственных производственных процессов и непревзойденных возможностях отделки.

Наша команда по продажам работает напрямую с архитекторами, строителями и дизайнерами, чтобы понять контекст замысла проекта и, когда это применимо, предложить альтернативные инженерные решения.

Почему выбирают Hewn

Мы разбираемся в строительстве. На рабочих местах случаются ошибки, и графики становятся плотными. При покупке у Hewn мы вступаем с вами в партнерские отношения. Мы здесь, чтобы помочь вам выполнить вашу работу.

Мы стремимся устранить посредников, действуя как универсальный магазин для производственного процесса. Наш завод в Орегоне включает 40 000 футов² фрезерных, производственных и чистовых , а собственная команда способна решить любую задачу. Наличие всего нашего производственного процесса под одной крышей помогает нам сэкономить ваше время и деньги благодаря экспертному инжинирингу и полному надзору за производственным процессом.

Каталог Hewn

Компания Hewn предлагает ассортимент стандартных продуктов, текстур и цветов в дополнение к нашим обширным коммерческим и индивидуальным столярным изделиям. Эти продукты, а также характеристики и статьи задокументированы в нашем печатном каталоге, выпущенном ограниченным тиражом. Чтобы просмотреть наш каталог в Интернете или запросить физическую копию (для подрядчиков и профессиональных торговцев), воспользуйтесь ссылками ниже:

Посмотреть онлайн

Запросить физический каталог

Изделия из натурального дерева

Каждый кусок кедра, северо-западной ели или белого дуба, с которым мы работаем, считается произведением искусства. Вместо того, чтобы просто имитировать тонкости состаренного и деревенского дерева, мы бережно воссоздаем его нетрадиционными средствами. Мы не занимаемся тонким шпоном, полиуретановыми плитами или искусственными печатными рисунками. Вместо этого мы производим изделия из массива дерева, рассчитанные на долгий срок службы. И мы делаем это, используя новую экологически чистую древесину, чтобы быть уверенными, что наши продукты не содержат вредных примесей, часто встречающихся в традиционных продуктах вторичной переработки.

Экологичность и вечность

Мы считаем, что лучший способ почтить прошлое — сохранить его. Древесина, которую мы используем, является устойчивым ресурсом, полученным на северо-западе Тихого океана и специально посаженным с целью сбора ответственными методами. При правильном применении методы ответственного ведения лесного хозяйства представляют собой один из величайших инструментов в борьбе за сохранение наших старовозрастных лесов в большом масштабе.

В то время как некоторые из наших конкурентов закупают пиломатериал с зарубежных рынков в поисках дешевого решения, мы считаем, что такое поведение может способствовать безответственной вырубке лесов в огромных масштабах. Импортные изделия из древесины также могут содержать опасные загрязнители из-за неизвестных переменных в цепочке поставок.
