Содержание

установка, можно ли установить ниже теплого пола, ящик для коллектора водяного пола, на какой высоте устанавливать

Если вы решили заняться устройством теплого пола самостоятельно, то перед вами неминуемо встанет вопрос, как правильно подключить, чтобы он был работоспособен и обогревал пол и все помещение. Если представить весь этот процесс, то можно убедиться что залогом эффективности системы является правильное подключение коллектора теплого пола, отвечающего за регулировку температуры.

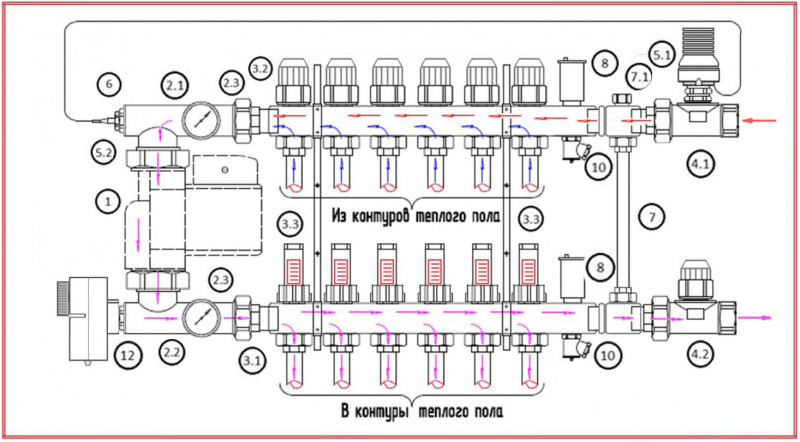

Коллектор на вид – это обычный кусочек трубы с несколькими отверстиями с одной стороны, служащими выходами. Пара таких простеньких конструкций фактически отвечает за управление водяным теплым полом. Давайте разберемся,для чего необходимы эти выходы и как выполнить подключение коллектора теплого пола.

Процесс установки

Для того чтобы осуществить монтаж, нужно сначала подготовить все комплектующие. К примеру, коллекторные системы VALTEC поставляются в разобранном состоянии. Для начала необходимо:

  • Снять при помощи отвертки один из кронштейнов для крепления устройства.
  • Установить отсечные клапаны.
  • На них закрутить автоматические воздухоотводчики.
  • Далее располагаются дренажные клапаны.
  • После ставятся заглушки и возвращается на место крепежный кронштейн.

Инструкция по монтажу коллектора своими руками не представляет особой сложности:

  • Для начала выбирают место таким образом, чтобы длина всех отопительных контуров была примерно одинаковой.
  • Далее следует закрепить устройство на стене, чтобы коллекторный шкаф в сборе для теплого пола с насосом прокачки жидкости легко в нем умещался, а все регулировки осуществлялись быстро и удобно. Обычно это коробка размером не более 1х1 м и толщиной 12 см.
  • После закрепления подключаются все патрубки и собирается шкаф.

Советы и рекомендации

Прежде чем купить коллектор произведите расчеты необходимой длины труб, их положение. Лучше будет поставить вместо одного на 12 расходомеров два по 6, что поможет выровнять давление и температуру на слишком удаленных участках. Схема установки коллектора должна предусматривать его расположение на уровне, превышающем теплый пол или обогревательный контур для того, чтобы выведение воздуха из труб происходило корректно в автоматическом режиме.

ПроизводительСтоимость в зависимости от количества расходомеров, рубли
23456
Oventrop4 1005 1506 1007 0008 100
Watts3 5504 6505 7006 7507 800
Kermi3 5004 4005 5006 4507 500
Rehau8 2009 35010 70012 15013 550
Valtec—6 6007 9509 30010 700
ПроизводительЦена
789101112
Oventrop9 25010 20011 30012 25013 40014 400
Watts9 0009 95011 00012 05013 10014 250
Kermi8 5509 60010 70011 75012 70013 850
Rehau15 25016 90018 35019 80021 45022 550
Valtec12 40013 85015 25017 20018 05019 450

Исходя из приведенных в таблице данных, можно сделать вывод: стоимость коллектора Kermi для системы теплый пол сегодня является одной из самых доступных, несмотря на то, что это качественный продукт от немецкой фирмы, выполненный из нержавеющей стали.

Дорогую ценовую категорию представляют молодая российско-итальянская компания Valtec и германский «динозавр» Rehau. Первая, появившись в 2002 году, уже успела обогатить свой ассортимент латунными и стальными приборами и коллекторными шкафами. Вторая, обладая таким же ассортиментом, имеет за плечами более 60 лет опыта. Именно поэтому коллекторы Rehau для системы теплого пола с расходомерами занимает в таблице высшую ценовую категорию, ведь, доверившись профессионалам, шансы на неудачу – минимальны.

Виды и принцип работы

Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:

  1. С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
  2. С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.

Виды

Кроме того, коллекторы бывают 4 видов:

  1. Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
  2. Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
  3. С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
  4. С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.

Как подключить коллектор теплого пола – Советы по ремонту

После проведения всех работ по укладке контуров водяного теплого пола, наступает ответственный момент их подключения к коллектору.

В данной статье рассмотрим пошаговую последовательность как это правильно сделать, когда и какие испытания следует проводить и какие ошибки вас могут подстерегать в этом деле. Также затронем вопрос автоматического регулирования температуры в помещениях.

Подключение труб теплого пола к гребенке

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

После чего от руки затягиваете конец трубки к присоединительному штуцеру.

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм.

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Заполнение водой и проверка герметичности давлением

После подключения приходит время заполнить систему водой.

Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.

Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.

При этом обязательно перекрывайте шаровые краны с подачей от котла.

Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.

Также закрываете все краны на ротаметрах, кроме одного.

Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.

К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.

Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.

Как только пойдет одна вода, вентиль данного контура можно перекрыть и перейти к следующему. Вся процедура повторяется опять.

После заполнения всех контуров, можно приступать к подаче воды в распределительную систему через тепловой узел или сам котел.

Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.

До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.

Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.

Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.

А в течение последующих 2-х часов производят контрольный замер.

Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.

Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков.

Вам обязательно нужно убедиться в герметичности не только трубок, но и всех стыков и соединений. Дело в том, что небольшое подкапывание, падением давления никак не определяется.

В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.

В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.

Герметичность каждого соединения при этом проверяется пенящимся составом.

Гидравлические испытания обычно оформляются протоколом.

Балансировка контуров и заливка стяжки

Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.

Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.

Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.

После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.

Ошибка №6 — залить стяжку с пустыми трубами.

Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням.

При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.

Тепловой испытание также оформляется протоколом.

Автоматическое регулирование температуры теплых полов

Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.

Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.

Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.

Она монтируется непосредственно над распределительным коллектором.

Сначала к этой колодке подводите сетевое напряжение.

Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.

Они присоединяются двухжильными кабелями, к соответствующим клеммам.

Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.

В отапливаемых помещениях монтируются сами терморегуляторы.

Они устанавливаются на высоте от пола в 130см.

При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.

Ошибка №7 — не правильно выбранное расположение терморегуляторов.

  • за занавесками
  • под прямыми лучами солнца
  • в местах с высокой влажностью

  • вблизи посторонних источников света или тепла
  • на наружной стене

Клеммная колодка Rehau позволяет безопасно и надежно произвести коммутацию системы автоматического регулирования в распредшкафу. А клеммы с пружинными зажимами облегчают монтаж проводов.

К колодке можно подключать до 12 сервоприводов и 6 терморегуляторов напряжением 220В и 24В.

В этой автоматике интегрировано переключение режимов отопления и охлаждения.

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.

Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:

  • управлять несколькими сервоприводами
  • отображать текущую температуру
  • устанавливать режим с постепенным понижением температуры

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.
