Содержание

Теплый пол водяной от газового котла в доме своими руками

Если вы хотите сделать теплый пол водяной от газового котла в доме своими руками, то вам стоит остановиться на четырех важных моментах в этом процессе.

Для начала посмотрим, какие работы по шагам вам придется выполнить, чтобы сделать теплый пол водяной от газового котла в доме своими руками.

Последовательность работ

Будем считать, что согласование по газу вы получили, врезка в трубу произведена и вам остается только смонтировать отопительное оборудование в вашем доме.

Тогда все работы вам следует провести в следующем порядке:

  1. Установка газового котла в котельной.
  2. Обвязка котла.
  3. Установка коллекторов системы отопления.
  4. Монтаж трубок и фитингов теплого пола в отапливаемых помещениях.
  5. Установка управляющей автоматики котла.
  6. Подключение системы.
  7. Проверка системы.
  8. Монтаж финишного покрытия в помещениях.

Остановимся на указанных выше 4 важных моментах и каждый из них рассмотрим подробнее.

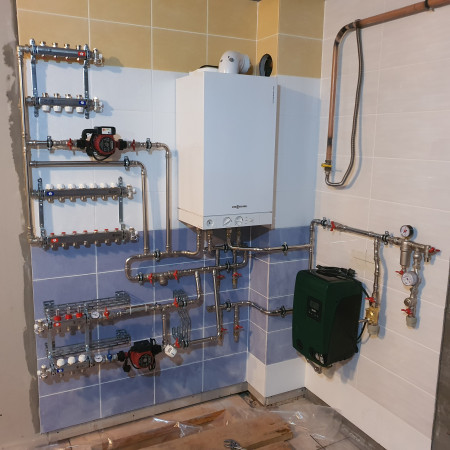

Обвязка газового котла

С точки зрения температуры теплоносителя система отопления с теплым полом является низкотемпературной СО.

Это значит, что редко когда температура теплоносителя в трубках пола превышает 40-45 С.

Исходя из этого, обвязка газового котла под теплый пол может быть сразу произведена полипропиленовыми или металлопластиковыми трубами.

На выходе из котла монтируется группа безопасности, хотя она и не имеет здесь такого значения, как, например, при использовании твердотопливного котла.

Тут же ставится расширительный мембранный бак, поскольку в зависимости от тактования котла будет иметь место тепловое расширение объема теплоносителя в системе.

Использование коллекторной системы с теплыми полами

Самый разумный вариант, который можно предложить при использовании теплых полов – это коллекторная система.

Поскольку система является низкотемпературной, важно, чтобы каждая ветка теплого пола в каждом помещении получала свою порцию теплоносителя с заданной температурой.

В противном случае мы будем иметь в первом по ходу помещении температуру пола в 40 С, а в последнем не будет и 20 С. В итоге часть помещений будет вымерзать в морозы.

Коллекторная система позволяет распределять теплоноситель по помещениям «параллельно», отправляя в каждую ветку теплоноситель заданной температуры.



Чтобы можно было задавать температуру для каждого помещения, используются термоголовки на коллекторах.

Также для обеспечения правильной циркуляции теплоносителя на каждую ветку работает свой циркуляционный насос.

Монтаж трубок теплого пола в помещениях

После того, как в помещении обустроен черновой пол, можно приступать к монтажу трубок системы жидкостного теплого пола.

В случае, когда используется стяжка для заливки трубок, сами трубки укладываются на основание и защищаются сеткой с двух сторон.

В случае, когда будет использоваться листовое финишное покрытие (ламинат, паркет, ковролин), трубки монтируются в крепления на черновом полу и защищаются сверху сеткой.

После монтажа производится заливка стяжки или монтаж финишного покрытия. Стяжка, в свою очередь, может быть покрыта напольной плиткой или залита финишными напольными покрытиями.

Погодозависимая автоматика при использовании теплого пола

Именно теплый пол является одним из самых сильных аргументов для использования погодозависимой автоматики вместе с газовым котлом.

Для высокотемпературных систем такая схема не очень актуальна. А вот для систем с низкой температурой теплоносителя в трубах необходимо именно заранее корректировать увеличение или уменьшение мощности котла в зависимости от приближающегося понижения или повышения уличной температуры.

В противном случае такая система (если она управляется только датчиками внутридомовой температуры) не справляется с колебаниями, и в помещениях может быть то холодно, то жарко.

Если же установлена погодозависимая автоматика, то еще до начала понижения температуры в помещениях котел начинает выдавать повышенную мощность, поскольку работает на показателях уличной температуры.

Настройки такой автоматики должны производиться в зависимости от тепловой инерции самого дома.

Кирпичный или блочный дом, например, обладает гораздо большей тепловой инерцией, чем каркасный, поскольку его стены изготовлены из более теплоемких материалов.

Как сделать теплый пол водяной от газового котла в доме своими руками — видео

Если вы решили сделать теплый пол водяной от газового котла в доме своими руками, видео поможет вам отследить все этапы обустройства и монтажа.

Как говорится, лучше один раз увидеть весь процесс собственными глазами и все записать, чем услышать и прочитать где-то.

Смотрите видео и задавайте свои вопросы в комментариях.

Подключение теплого пола к твердотопливному котлу: схемы обвязки

Достоинства теплых полов

Теплые полы по сравнению с другими способами обогрева дома обеспечивают самое равномерное распределение отдаваемого тепла по площади помещения, которое они отапливают. Потоки теплого воздуха от пола поднимаются вертикально, вытесняя от потолка более холодный воздух. В результате в помещении формируются постоянные естественные конвекционные потоки. Конвекция обеспечивает эффективный обогрев всего помещения – при минимальной температуре теплоносителя комната получает максимум тепла.

Температура носителя тепла в водяных теплых полах должна поддерживаться на уровне 35-400С. Для радиаторного отопления в системе должна быть подача теплоносителя температурой 55-65 градусов. Таким образом для нагрева системы теплого пола требуется меньшее количество тепловой энергии, а, следовательно, затраты на производство тепла ниже. Именно за счет сокращения расходов на производство тепла достигается экономия средств без потери качества обогрева. К тому же, весь пирог теплого пола аккумулирует выделенное тепло и при остановке циркуляции будет еще некоторое время отдавать тепловую энергию в помещение.

Варианты источников тепла для теплого пола

  1. Электрические – наиболее подходящий вариант. Их можно подключать напрямую.
  2. Газовые
  3. Твердотопливные или на жидком топливе
  4. Тепловые насосы

Подключение теплого пола к твердотопливному котлу

Условия правильной работы системы

Как мы уже отметили выше, водяной теплый пол является низкотемпературной системой. Нагрев поверхности полового покрытия в помещении рекомендуется на уровне 29-300С. Исключение – до 33 градусов – допускается там, где должно быть немного теплее, а пол покрыт кафелем или керамическим материалом – в санузлах и в ванных.

Основное требование к системе «теплый пол­ плюс твердотопливный котел» – возможность непрерывно и без скачков поддерживать нагрев теплоносителя в контуре отопления от +350 до 400С при постоянно высоком расходе.

Возможные проблемы подключения теплых полов к твердотопливным котлам

Твердотоп очень инертен, выставить и зафиксировать постоянный уровень нагрева котла на твердом топливе, достаточно сложно. В моделях котлов с полуавтоматической или ручной регулировкой тяги не станешь ведь постоянно прикрывать или увеличивать подачу воздуха в топку. Поэтому, в агрегатах на твердом топливе без автоматики, которая устанавливается в электрических котлах или газовых установках, обеспечивать постоянную температуру подачи в систему вообще невозможно.

А теперь предположим случай, когда циркуляционный насос остановился (например, при поломке или отсутствии подачи электричества). Вода в котле закипает, если процесс горения в топочной камере продолжается. Водяной пар повышает давление в трубах системы. Подобная ситуация может привести к аварии. Если же котел выдерживает повышенное давление и высокую температуру, а циркуляция возобновляется, то в систему теплого пола поступает кипяток температурой свыше 1000С, который плавит пластиковую трубу и происходит разрыв со всеми вытекающими последствиями (в прямом и переносном смысле).

Таким образом, задача безопасности системы твердотопливного котла с водяным теплым полом сводится к необходимости обеспечения непрерывной отдачи тепла.

Возможные способы подключения водяных теплых полов и котлов на твердом топливе

Вариант 1: подключение теплоаккумулирующего бака

Для обеспечения работоспособности системы водяных теплых полов, подключенных к твердотопливному котлу, в схему обвязки включают бак теплоаккумулятора. Для компенсирования расширения теплоносителя, как и в любой закрытой системе ставится расширительный бачок. Трехходовой смесительный клапан, циркуляционный насос и группа безопасности устанавливается как в обычной схеме подключения. Для разводки и регулировки раздачи теплоносителя по контурам отопления ставится распределительная гребенка с и отдельный циркуляционный насос.
Такой вариант обвязки является наиболее надежным и распространенным. Аккумулирующая емкость не только выполняет функцию сбора излишков тепла, но еще и служит регулятором температуры подачи в контуры теплого пола, защищая при этом систему от повышенных температур. А кроме этого, теплоаккумулятор позволяет сократить расход топлива и количество загрузок котла топливом, что снижает расходы на отопление в целом. Поэтому для подключения теплых полов аккумулирующий бак применяют чаще всего.

Ограничения данного варианта:
  1. Дополнительные расходы на закупку и установку теплоаккумулирующей ёмкости – от 600 до 1000 у.е. в зависимости от размеров бака.
  2. Для установки, подключения и обслуживания теплового аккумулятора необходимо дополнительное пространство.

Вариант 2: включение в схему разводки радиатора отопления

Как мы поняли, не всегда есть возможность применить описанный выше вариант: ограниченные финансовые возможности или отсутствие свободного для установки бака места в помещении.

В этом случае можно применить другой способ подключения – установить чугунный радиатор отопления перед подачей теплоносителя в основной отопительный контур.

Главная идея варианта с дополнительным радиатором – удалить из системы избыточное тепло, которое поступает от теплового генератора.

Температура на выходе из котла и перед подачей в радиатор может быть до +750С. Чтобы снизить её до необходимого уровня – +400С, пропускаем теплоноситель через батарею с большой площадью теплоотдачи. Для этой задачи больше всего подходит чугунный радиатор.

Чтобы рационально использовать отдаваемое через батарею тепло, желательно продумать место установки, чтобы тепло не уходило на «обогрев улицы».

Второй способ подключения твердотопливного котла к теплому полу требует постоянного контроля за температурой в системе, поэтому он применяется значительно реже, чем первый вариант, и только в исключительных случаях.

Мы имеем опыт подключения водяных теплых полов в частных домах в обоих вариантах, поэтому при анализе подобной задачи помогаем своим клиентам делать осознанный выбор оптимального варианта.

смесительный узел, схемы и варианты

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70оС-85оС. Иногда выше, иногда ниже — зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50оС нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола — 40-45оС.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте — это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Смесительный узел

Разберемся с устройством смесительного узла.  Он может быть реализован двумя способами:

  • с использованием двух клапанов: двухходового и балансировочного;
  • трехходовым клапаном.

Обе схемы имеют достоинства и недостатки. Первая схема хороша тем, что к коллектору подается теплоноситель постоянной температуры. Но ее применение ограничено из-за того, что площадь обогрева не должна превышать 200м2 (из-за ограничения пропускной способности клапанов).  Система собранная по второму варианту пропускать может более значительные объемы, но регулировка температуры идет скачкообразно. С этим можно смириться, так как инерционность стяжки велика и скачки эти не ощущаются. Но в такой схеме возникают временами ситуации, когда постоянно подается горячая вода без подмеса (при сбоях автоматики и неисправностях клапана). Рассмотрим подробнее, как работают обе схемы.

Фабричный вариант смесительного узла от Valtec

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система — единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Если котел может выдавать температур теплоносителя 40-45оС, то его подключают напрямую к коллекторной группе

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол», необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

Водяные системы напольного отопления Поставка и установка

Современное комфортное отопление с низкими эксплуатационными расходами

Подробнее

ПОСМОТРЕТЬ КАК ЭТО РАБОТАЕТ

Водяные системы напольного отопления обеспечивают мягкое, теплое и стабильное тепло. Это достигается за счет сложной конструкции, в которой теплая вода циркулирует по замкнутому контуру сложных трубопроводов под поверхностью пола. Установка может питаться от различных источников тепла, таких как газовые котлы и тепловые насосы, в дополнение к солнечной энергии. Высококачественный термостат является мозгом водяной системы и обеспечивает возможность обогрева отдельных помещений и типов полов независимо друг от друга. Наши системы адаптированы к вашим потребностям и просты в использовании после установки.

ХАРАКТЕРИСТИКИ

Теплый пол с водяным охлаждением — это энергоэффективное и надежное решение для отопления, которое обеспечивает комфортное тепло в вашем доме в зимние месяцы.

Водяной подогрев пола — отличный вариант для больших открытых развлекательных помещений. Эта система является привлекательной и часто запрашиваемой модернизацией для широкого спектра применений, особенно в сочетании с эффективным конденсационным котлом на природном газе. Он хорошо работает под несколькими поверхностями пола, включая мрамор, камень, сланец, ковер, древесину и различные виды плитки.

Систему можно зонировать, чтобы обеспечить низкие эксплуатационные расходы и гибкость пользователей. Наша техническая команда предоставит вам индивидуальный дизайн в соответствии с вашими потребностями.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

    БЕЗ ПЫЛИ

«Гидравлический теплый пол — это система лучистого отопления, которая приводит к меньшему движению воздуха по сравнению с конвекционными системами, такими как канальное отопление и кондиционирование воздуха. Это означает очень низкий уровень движения пыли — большое облегчение для аллергиков и астматиков».

   ЭНЕРГОЭФФЕКТИВНОСТЬ

«Водяной теплый пол — очень экономичный способ обогреть дом, особенно по сравнению с традиционными системами, такими как кондиционер. Водяной теплый пол обеспечивает лучистое тепло, которое особенно удобно по сравнению с конвекционным отоплением».

    ГАРАНТИЯ ЛУЧШЕГО КЛАССА

«На наши водяные системы напольного отопления предоставляется самая длительная гарантия на системы трубопроводов — 25 лет! Регулярное техническое обслуживание системы один раз в год гарантирует, что вы получите максимальную отдачу от вашей гидравлической установки. Большинство людей предпочитают делать это, когда погода начинает остывать».

ПОДХОДЯЩИЕ НАПОЛЬНЫЕ ПОКРЫТИЯ

Водяной подогрев пола — отличный вариант для больших открытых развлекательных помещений. Он хорошо работает под холодными напольными покрытиями, такими как мрамор, камень, сланец, полированный бетон и все разновидности плитки. Его также можно использовать под коврами и деревянными полами. Перед установкой мы рекомендуем обратиться к производителям пиломатериалов, и мы можем помочь в этом.

ГИДРОННОЕ НАПОЛЬНОЕ ОТОПЛЕНИЕ ПРИМЕНЕНИЕ

Водяное напольное отопление идеально подходит для помещений с общей площадью более 60 м2. Гостиные и концепции открытой планировки идеально подходят для водяного подогрева пола. Водяное напольное отопление устанавливается в следующих системах: в стяжку или в плиту для различных полов твердого типа, таких как плитка и бетон, и диффузионные пластины для деревянных полов под обрешеткой.

Встраиваемая в стяжку система представляет собой динамическую систему, которая позволяет пользователю относительно быстро регулировать температуру, особенно в сочетании с изоляцией. Встраиваемая в плиту водяная система теплого пола представляет собой систему типа «установил и забыл». Поскольку трубопровод находится в плите, он нагревает всю плиту и создает тепловую массу, удерживающую тепло. По сути, это делает его системой хранения, которая удерживает тепло в течение длительного периода времени, поэтому, даже когда система выключена, для рассеивания тепла потребуется время.


Планируете ли вы ремонт или включаете водяной теплый пол в свой новый дом, ниже приведено руководство, которое поможет определить идеальную установку для вашего типа напольного покрытия.

Тип здания Конструкция пола Напольное покрытие Теплый пол Тип
Электрические (греющие кабели) Hydronic (трубы отопления)
В плите В стяжку Под плитку
В плите		 В стяжку Быстрый нагрев
Новая конструкция пола Плита Плитка ✔ ✔ ✔ ✔ ✔ ✗
Ковер ✔ ✔ ✔ ✔ ✔ ✔
Плавающая древесина ✔ ✔ ✔ ✔ ✔ ✔
Обрешетка ✗ ✔ ✗ ✗ ✔ ✔
Легкий подвесной Плитка ✗ ✔ ✔ ✗ ✔ ✗
Ковер ✗ ✔
✔		 ✗ ✔ ✔
Плавающая древесина ✗ ✔ ✔ ✗ ✔ ✔
Обрешетка ✗ ✔* ✗ ✗ ✔* ✔
Существующая конструкция пола Плита Плитка ✗ ✔ ✔ ✗ ✔ ✗
Ковер ✗ ✔ ✔ ✗ ✗ ✔
Плавающая древесина ✗ ✔ ✔ ✗ ✔ ✔
Обрешетка ✗ ✔ ✗ ✗ ✔ ✔
Легкий подвесной Плитка ✗ ✔ ✔ ✗ ✔ ✗
Ковер ✗ ✔ ✔ ✗ ✗ ✔
Плавающая древесина ✗ ✔ ✔ ✗ ✔ ✔
Обрешетка ✗ ✔* ✗ ✗ ✔* ✔

× = не подходит

√ = подходит

* Пространство между рейками необходимо заполнить стяжкой

Подробнее

КОМПОНЕНТЫ СИСТЕМЫ

ЧТО ДАЛЬШЕ?

МЫ ПОМОЖЕМ ВАМ ВЫБРАТЬ ИДЕАЛЬНУЮ УСТАНОВКУ ДЛЯ ВАШЕГО ПРОЕКТА, СВЯЖИТЕСЬ С НАШИМИ СПЕЦИАЛИСТАМИ ПРЯМО СЕЙЧАС!

Получить бесплатное предложение

Позвоните нам

Напишите нам по электронной почте

Кислородопроницаемая труба повреждает ваш котел — осмотр дома двух лосей

Если у вас нет гидравлической системы и вы не хотите знать, что я только что описано, то, пожалуйста, ознакомьтесь с другими нашими видео или сообщениями в блоге, но если вы заинтересованы в

история о поиске баланса, социальной изоляции, дружбе, деструктивном поведении и, в конечном счете, разрыве, который невозможно преодолеть , тогда вам захочется задержаться на этом.

Прежде чем мы углубимся в кроличью нору этой серии видео из трех частей, давайте определимся, о чем мы говорим, пока мы все еще стоим у входа в эту кроличью нору…

Гидравлическая система — это система отопления, которая нагревает жидкость и циркулирует по контуру, такому как система лучистого отопления в полу или отапливаемая подъездная дорожка. Когда диффузия кислорода не контролируется, металлические компоненты, такие как котел, циркуляционные насосы и клапаны, будут ржаветь и преждевременно выходить из строя с большими затратами.

Хорошо, спойлер, возможно, это не так драматично; Кислород хочет найти баланс между внутренней и внешней частью нагревательных труб, оксид железа может помешать новому кислороду встретиться с новым железом, кислород хочет подружиться с железом, дружба кислорода и железа приводит к разрушению места, которое они называют домом, и, в конечном счете, кислорода. и железо навсегда разделены теплообменником из нержавеющей стали…

Теперь, когда мы знаем всю историю, давайте попробуем разобраться в ней немного глубже. Чтобы убедиться, что мы находимся на одной странице, давайте определим несколько слов, как мы будем их использовать в этих видео:

Проницаемый означает материал, который позволяет газу проходить через него

Hydronic — тип системы отопления, которая нагревает жидкость и обеспечивает ее циркуляцию для обогрева дома. Это может быть система подогрева пола, обогреваемая подъездная дорожка или бак с горячей водой для горячего душа.

Диффузия — это движение газа из области с более высокой концентрацией в область с более низкой концентрацией, в конечном итоге находящее равновесие или равновесие

Оксид представляет собой химическое соединение, состоящее из кислорода и железа, также широко известное как ржавчина

.

Железо — это материал, содержащий железо

.

Теперь, когда мы находимся на одной странице, давайте начнем выяснять, находится ли ваша система водяного отопления под угрозой.

Кислород окружает нас повсюду, но когда мы пытаемся добавить или убрать кислород, кажется, что он никогда не длится долго. Если вы наполните воздушный шар воздухом, он в конечном итоге сдуется, а если вы попытаетесь выкачать весь воздух из пакета с едой, он в конечном итоге снова наполнится. Это происходит потому, что большинство материалов проницаемы для кислорода, что означает, что кислород может проходить через материал. Некоторые материалы лучше останавливают диффузию кислорода через них, а другие хуже. Подумайте о надувании воздуха в воздушный шар и о том, как воздушный шар удерживает воздух внутри. В конце концов воздух сможет выйти, но воздушный шар хорошо удерживает воздух. Теперь подумайте о том, чтобы сделать то же самое, но надуть воздух в носок… носок плохо справляется с удерживанием воздуха, и он никогда не сможет надуться.

То же самое происходит с водопроводными трубами в вашем доме. Если труба хорошо удерживает кислород, то внутри и снаружи трубы может быть разное количество кислорода. Этот тип трубы называется кислородным барьером, потому что кислород не может проходить через трубу.

Если материал трубы плохо удерживает воздух, кислород снаружи трубы попадет в трубу и наоборот, что означает, что внутри и снаружи трубы не может быть разного количества кислорода. Этот тип трубы называется кислородопроницаемой, потому что кислород может проходить через трубу.

Когда гидравлическая система с замкнутым контуром работает правильно, тепло передается с помощью жидкости, которая циркулирует по контуру трубы и обратно к источнику тепла, и небольшое количество кислорода, попавшего внутрь труб, начнет разъедать железосодержащие материалы, которые являются материалами. которые содержат железо. Эти железосодержащие материалы можно найти в чугунных котлах, стальных циркуляционных трубах, металлических клапанах и так далее. Результатом этой коррозии является ржавчина, и чем больше кислорода присутствует в системе, тем больше будет ржавчины. Количество кислорода в системе не имеет ничего общего с высоким или низким внутренним давлением в трубах, а связано с кислородопроницаемостью труб.

С учетом сказанного ожидается коррозия, и в системе с замкнутым контуром ограниченное количество кислорода, попавшего внутрь труб, создаст тонкий слой ржавчины, известный как оксид железа. Этот оксид образует защитный слой ржавчины на железных частях системы, предотвращая постоянную коррозию случайных атомов кислорода. Оксид железа образуется всякий раз, когда три атома кислорода связываются с двумя атомами железа. Существует 16 типов оксидов, которые могут быть получены, но мы будем называть этот тип оксида просто ржавчиной. И если в систему не будет добавлен дополнительный кислород, все атомы кислорода в системе найдут атом железа и вместе создадут ржавчину. Ожидается, что слой жертвенного оксида железа защитит остальные железосодержащие материалы, поглощая все атомы кислорода в системе и превращая их в ржавчину до тех пор, пока закрытая система не станет полностью бескислородной. Если система сливается для технического обслуживания, слитая вода будет ржавой и отвратительной, но это ожидаемо. Когда система будет снова заполнена, новые атомы кислорода начнут ржаветь от железа до тех пор, пока весь кислород в системе снова не будет исчерпан.

К сожалению, если кислород может свободно поступать в «замкнутую систему» ​​через неплотный фитинг или воздухопроницаемую трубу, коррозия черных металлов не остановится до тех пор, пока все железо не проржавеет, что приведет к катастрофическому отказу системы. Коррозия усугубляется при более высоких температурах, поэтому вы видите больше проблем с проницаемостью для кислорода в отапливаемых подъездных дорожках и скрепляемых жилых системах в полах, потому что этим системам требуется больше тепла для получения желаемого эффекта по сравнению с другими излучающими системами. По мере того, как система ржавеет, жидкость внутри труб превращается в ржавчину, которая будет постоянно циркулировать по системе, натыкаясь на клапаны, насосы и теплообменники, медленно изнашивая компоненты до тех пор, пока они не перестанут функционировать должным образом. В конце концов котел, насосы, расширительный бак или клапаны выйдут из строя, или система засорится. В этот момент необходимо принять меры.

I

Это вторая часть серии видео из трех частей, в которой обсуждаются системы лучистого отопления и то, как проницаемая для кислорода труба может привести к преждевременному выходу вашей системы из строя. Вот краткое изложение одного предложения из первого видео: В некоторых домах были системы водяного отопления, такие как напольное лучистое тепло, или отапливаемые подъездные пути, которые были установлены с воздухопроницаемой трубой, которая позволяла кислороду проникать в гидравлическую систему с замкнутым контуром и вызывала компоненты система ржавела до тех пор, пока не осталось ничего, кроме преждевременно вышедшей из строя системы, которую необходимо было заменить с большими затратами.

Существует множество различных типов труб, которые использовались для гидравлических систем, но в настоящее время наиболее популярным типом устанавливаемых труб является PEX. PEX — это не торговая марка, это описание типа пластика и процесса его производства. PEX — это сокращение от «сшитый полиэтилен», и существует несколько различных типов PEX, которые имеют уникальные вариации производственного процесса. Для сшивания молекул полиэтилена Pex-A использует процесс плавления, Pex-B использует паровую баню, а Pex-C использует электронный луч. У каждого полученного типа PEX есть свои плюсы и минусы, и есть много разных производителей, которые производят тонкие вариации. Чтобы еще больше запутать ситуацию, некоторые люди ссылаются на тип Pex по производителю, который его производит, например, на Wirsbo. Wirsbo была хорошо известна производством PEX-A, и название их компании часто использовалось как предпочтительный способ описания типа используемой трубы. Wirsbo производила много других продуктов, но чтобы еще больше запутать ситуацию, Wirsbo теперь называется Uponor, но вы все еще слышите, как люди говорят Wirsbo на строительной площадке, и, что еще хуже, у Uponor есть специальная труба для гидравлических систем, которая маркируется именем Wirsbo. Таким образом, вместо того, чтобы говорить Pex-A, Pex-B, Pex-C, Wirsbo или Uponor, с этого момента мы будем просто говорить Pex.

Небарьерный PEX используется в качестве альтернативы медным и жестким трубам из ХПВХ для бытовых и коммерческих водопроводов с питьевой и непитьевой водой. Non-Barrier PEX обладает высокой устойчивостью к хлору, поэтому он так часто используется для повседневного снабжения горячей и холодной водой, которые известны как системы с открытым контуром. Эти трубы часто можно узнать по матовой поверхности

Кислородный барьер PEX аналогичен предыдущему PEX, но имеет кислородный барьер, препятствующий диффузии молекул кислорода в воду через стенки трубы. Слой изготовлен из этиленвинилового спирта или EVOH, который также используется в пищевой упаковке для сохранения свежести. Это предотвращает коррозию чугунных компонентов, таких как циркуляционные насосы, воздухоочистители, наполнительные клапаны, нагревательные элементы котлов и теплообменники, и это лишь некоторые из них. Этот тип труб в основном используется для водяного водяного отопления, такого как отопление плинтуса / радиатора, фольга вентилятора, лучистое отопление пола и приложения для таяния снега, которые известны как системы с замкнутым контуром. Эти трубы часто можно узнать по глянцевой поверхности. Если труба PEX имеет кислородный барьер, на трубе также может быть напечатан DIN 4726.

PEX-AL-PEX имеет внутренний слой алюминия, зажатый между двумя слоями PEX. Алюминиевый слой создает барьер для диффузии кислорода без необходимости в дополнительных покрытиях. Когда труба согнута, она остается в согнутом положении, что позволяет одному человеку легко установить трубу самостоятельно. Алюминий также увеличивает номинальное давление трубы PEX.

Чтобы облегчить идентификацию водопроводных труб, PEX может быть окрашен в красный цвет для горячего, синий для холодного или белый для нейтрального. Цвет не имеет отношения к характеристикам или использованию трубы, но вместо этого сантехник выбирает, какой цвет идентифицировать сантехнику, является личным предпочтением. Оранжевый цвет обычно используется для труб PEX-AL-PEX.

Со всеми этими различными вариантами труб PEX очень возможно, что установщик может случайно или намеренно установить небарьерную трубу PEX, чтобы попытаться сэкономить деньги. Если случайно был установлен небарьерный PEX, надеюсь, они также случайно установили детали из цветного металла, чтобы они не ржавели, но это маловероятно. Иногда при использовании десятков тысяч футов труб для дома или подъездной дорожки установщик может намеренно использовать небарьерную трубу, чтобы сэкономить домовладельцу значительную сумму денег, даже с учетом дополнительных затрат на цветные материалы, такие как нержавеющая сталь. стали, меди или латуни. Этот тип установки вполне приемлем, но домовладелец должен знать, что весь будущий ремонт должен выполняться с использованием цветных металлов.

PEX считается подходящей трубой для гидравлических систем, но есть несколько типов труб, которые использовались для гидравлических систем, что закончилось судебными процессами и запретом на использование продукта по всей стране. Одним из худших преступников был полибутилен. Полибутиленовая труба представляла собой серую пластиковую трубу, которая использовалась для бытового водоснабжения и гидравлических систем с 1978 по 1995 год. Поли-Б не имела кислородного барьера для гидравлических систем до более позднего времени, но в середине 1980-х годов трубы из поли-В начали трескаться. и утечка, и вскоре выяснилось, что были проблемы с фитингами и износ пластиковой трубы от тепла и хлора. Поскольку гидравлические системы выделяют тепло, а питьевая вода может содержать хлор, гидравлические системы Poly-B могут выйти из строя всего за 3 года по сравнению с обычным 25-летним ожидаемым сроком службы. В 1995 был подан коллективный иск на сумму 950 миллионов долларов.

Продуктом с такой же плохой репутацией был Entran II. У Entran II не было кислородного барьера, но у Entran III он был, однако кислородопроницаемость была наименее важной проблемой, обнаруженной с этими трубами. Entran II был резиновым шлангом производства Goodyear Tire Company и использовался для систем лучистого обогрева полов и систем снеготаяния, установленных с 1989 по 1994 год. В течение этого времени пластификатор, используемый для придания каучуку гибкости, вымывается из каучука при воздействии тепла, что приводит к затвердеванию каучука. Это приводило к выходу из строя системы и повреждению дома, когда трубы разрывались и жидкость внутри труб просачивалась в стены и полы дома. В 2004 году Goodyear урегулировала коллективный иск на сумму не менее 19 долларов.от 6 миллионов до максимум 236 миллионов долларов. У Goodyear также был «улучшенный» продукт под названием Entran III, который использовался для систем лучистого обогрева полов и систем снеготаяния, установленных с 1992 по 1996 год. У Entran III было много проблем, но Апелляционный суд США по округу Колорадо в 2016 году постановил, что продукт не считается дефектным, если с момента его первой продажи прошло 10 лет. Несмотря на то, что ожидаемый срок полезного использования этого продукта превышал 40 лет, он продавался и продавался с такими ожиданиями, а методы установки делали ремонт или замену непрактичными, что и подтвердила Goodyear в суде. Но суд подтвердил, что Entran III не был бракованным, и Goodyear не несет ответственности.

Как видите, установка трубы неправильного типа может легко привести к дорогостоящим судебным разбирательствам и непомерно дорогим средствам правовой защиты, так что же делать домовладельцу?

Это третье и последнее видео в этой серии о кислородопроницаемой трубе. Напомним, что водяная система представляет собой систему отопления, которая нагревает жидкость и циркулирует по контуру, например, внутрипольная система лучистого отопления или дорога. Когда диффузия кислорода не контролируется, металлические компоненты системы ржавеют и преждевременно выходят из строя. Трубу с кислородным барьером можно отличить по блестящей глянцевой поверхности или этикеткам; DIN 4726 или PEX-AL-PEX. Если труба имеет матовую поверхность, выглядит как резиновый шланг или имеет серый цвет, возможно, у вас плохая труба.

Теперь поговорим о возможных решениях.

Если у вас плохие трубы типа Entran II, Entran III или Полибутилен, риск отказа трубы, который может привести к повреждению вашего дома, может подтолкнуть вас к снижению цены на решение по модернизации. Некоторые системы можно модернизировать, используя водяное отопление плинтуса, водяное отопление в потолке или встроенное отопление в полу. Эти варианты модернизации часто бывают дорогими, но защита вашего дома и ценных личных вещей от протекающих труб бесценна.

Если у вас плохая труба без барьера, есть несколько средств, стоимость которых варьируется от бесплатных на данный момент до очень дорогих.

Прежде всего, с любой из этих проблем вы можете ничего не делать, это будет вариант «пока бесплатно». Когда в отчетах об инспекциях появляются проблемы, всегда возникает рефлекторная реакция: что-то должно быть сделано, но то, что они указаны в отчете, не означает, что вам нужно что-то делать. Некоторые системы, которые должны были выйти из строя 10 лет назад, все еще работают, поэтому вы можете подождать, пока система не выйдет из строя, вы можете выделить новую систему и изменить ее, когда у вас будет финансирование, или вы можете исправить это сейчас. Даже если система выйдет из строя, вы можете заменить детали наименее дорогим вариантом вместо установки более дорогих вариантов из цветных металлов, таких как нержавеющая сталь, медь или латунь. В конечном счете менее дорогая железная система все равно выйдет из строя преждевременно, но ее повторная замена может быть дешевле, чем полная модернизация.

Итак, что является самым дешевым вариантом без ничегонеделания? Химикаты относительно недороги, и их можно использовать для нейтрализации кислорода в системе. Эти химические вещества должны контролироваться ежегодно и регулироваться профессионалом, в противном случае химические вещества могут принести больше вреда, чем пользы, но они являются жизнеспособным вариантом, если вы пытаетесь продлить срок службы вашей текущей системы.

Цена следующего варианта считается средней для такого типа ремонта и часто является предпочтительным методом. Установка теплообменника отделит части вашей системы, которые могут ржаветь, от частей вашей системы, которые вводят кислород. Нержавеющая сталь не ржавеет и идеально подходит для этого применения. Существует три распространенных типа теплообменников. Оболочка и трубка, оболочка и катушка и плоская пластина. Кожухотрубные теплообменники редко используются в жилых помещениях, поскольку они очень большие, склонны к образованию отложений и страдают от паразитных потерь тепла, что означает потерю тепла в помещении. Кожухо-змеевиковые теплообменники чаще всего используются для нагрева воды для бытовых нужд, а не для обогрева дома. Плоские теплообменники являются наиболее распространенным типом теплообменников, и их можно классифицировать как паяные пластинчатые теплообменники или пластинчато-рамные теплообменники. Паяные пластинчатые теплообменники, ППТО, являются отраслевым стандартом для бытовых систем, поскольку они не имеют движущихся частей, резиновых уплотнений или прокладок, имеют компактный размер, самоочищающиеся турбулентные потоки и до 95% материалов ППТО используются для передачи тепла. Основным выводом из этого является то, что теплообменник из нержавеющей стали будет удерживать жидкость, которая находится в кислородопроницаемых трубах, физически отделенную от жидкости в контуре котла, что означает, что проблема кислородной диффузионной коррозии была решена без необходимости замены каких-либо труб. .

Самый дорогой вариант — установка нового цветного котла и комплектующих, но если ваш котел уже вышел из строя или вышел из строя, это может быть наиболее практичным решением. Если вы модернизируете свой котел до агрегата с теплообменником из нержавеющей стали или меди, вам также потребуется заменить клапаны и циркуляционные насосы на цветные материалы, такие как нержавеющая сталь, медь или латунь. Большинство водонагревателей косвенного нагрева уже изготовлены из нержавеющей стали, потому что они взаимодействуют с питьевой водой открытого контура, которая сильно насыщена кислородом, поэтому обычно нет необходимости модернизировать этот компонент.

Нам еще предстоит осмотреть «идеальный» дом, и мы видим значительное количество домов в нашем районе с воздухопроницаемой трубой, и мы хотим, чтобы вы знали, что кислородопроницаемая труба не является препятствием для сделки, это просто что-то учитывать при покупке дома так же, как вы можете учитывать расходы на обновление кухни или ванной комнаты. Тем не менее, я понимаю, что планировать модернизацию системы отопления не так весело, как планировать реконструкцию кухни.

Надеюсь, мы предоставили вам некоторые учебные материалы, но если у вас есть какие-либо дополнительные вопросы или вы хотите запланировать осмотр дома, посетите сайт TwoMooseHomeInspections.com, спасибо за чтение, хорошего дня!

Inspector InsightsJonathan Diurba Two Moose Home InsightsКотел, кислородопроницаемый, ржавчина, HVAC, лучистое тепло, оксид

Лучистый подогрев пола | Трубопровод PEX | Теплый пол

Лучистое отопление и охлаждение
, упрощенное.

Индивидуальный — сборный — простой в установке

НАЧАТЬ

Клиентам нравятся наши сборные излучающие системы

В компании BlueRidge мы стремимся к удовлетворению потребностей клиентов. Что означает профессиональные, простые в установке системы и отличные обслуживание за часть стоимости.

Шан С.

Бенд, штат Орегон

Проектирование/сборка дома на заказ

Мы работали над десятками проектов с компанией BlueRidge. Они предлагают отличные решения, профессионально и быстро. Мы настоятельно рекомендуем использовать их продукты и опыт в вашем проекте.

Джейсон Д.

Питсбург, Пенсильвания

Подрядчик

За последние несколько лет моя компания установила системы лучистого отопления BlueRidge Company более чем в 10 проектах, включая мой собственный дом. Я всегда впечатлен профессиональным качеством изготовления и вниманием команды дизайнеров к деталям. Отличное качество, фантастический сервис.

Дэвид Х.

Whidbey Island, WA

Строитель дома своими руками

В настоящее время мы с женой строим дом нашей мечты, магазин и художественную студию на острове Уидби. В поисках наиболее практичного решения для обогрева наших помещений мы остановились на бетонных полах с подогревом. Помня о нашем бюджете, мы хотели сделать установку сами. Хотя компания BlueRidge занимается проектированием, строительством и продажей систем отопления для подрядчиков в отрасли, они были невероятно полезны, помогая новичкам, таким как моя жена и я, успешно установить нашу систему обогрева пола. В наше время, когда обслуживание клиентов кажется почти невозможным, мы оба согласны с тем, что работа с дизайнерами компании BlueRidge была потрясающим опытом.

Дэниел В.

Уилмор, Кентукки

Строитель дома своими руками

Начиная с первоначальных консультаций, дизайна и доставки изготовленной на заказ зональной панели для наших проектов лучистого пола, BlueRidge доказала, что они не только знают, как правильно выполнять эти проекты, но и проявляют сострадание к своим клиентам, которое редко встретишь. . После продажи тот же уровень экспертизы был предоставлен для любых необходимых вопросов. Это компания не только для профессиональных монтажников, но и для среднего проекта DIY.

Терренс Д.

Sandpoint, ID

Подрядчик

Я реализовал множество проектов, используя компанию Blueridge для проектирования и поставки систем лучистого отопления. Они были великолепны от начала до конца, всегда помогали с дизайном и быстрой доставкой продуктов. Я регулярно рекомендую их и буду продолжать это делать.

НАЧНИТЕ СВОЙ ПРОЕКТ

Мы делаем дорогие установки лучистого отопления делом прошлого.

Если вы можете повернуть гаечный ключ, вы можете установить один из наших сборных радиаторов. системы отопления. Наши готовые решения экономят ваше время или время вашего подрядчика, деньги и головная боль — попрощайтесь с дорогими лучистыми установками!

Это просто как 1-2-3!

1

Расскажите нам о своем проекте

2

Наши эксперты
Проектирование и сборка
Ваша система

3

Установите свою систему
под ключ

НАЧНИТЕ СВОЙ ПРОЕКТ

Мы против Них

В отличие от других компаний, мы предоставляем вам практический сияющий дизайн опыт, прозрачные котировки без скрытых платежей и профессиональный уровень, быстровозводимые гидравлические рейдантные системы, которые легко монтируются.

Специальный дизайн

Эксперт

Прозрачные цитаты
+ Бесплатный дизайн
PEX
при покупке

Простой,
Недорогой,
Под ключ
Установка

Специальный дизайн

Эксперт

Прозрачные цитаты
+ Бесплатный дизайн
PEX
при покупке

Простой,
Недорогой,
Под ключ
Установка

Отдел продаж
Ориентирован на
Только продажи

Котировки Lowball
и скрытые комиссии

Дорого
На месте
Дизайн
Процесс

Дорогостоящий
Установить
Экипаж

Чрезмерно сложные системы

Группа продаж
Сосредоточена только на продажах

Котировки Lowball
и скрытые комиссии

Дорогой
На месте
Дизайн
Процесс

Дорогостоящий
Установить
Экипаж

Чрезмерно сложные системы

НАЧАТЬ

Предыдущий Следующий
