Коллекторы (распределители) в системе водяной теплый пол

Как правило,  коллекторные системы используются как коллекторы (гребенки,  распределитель) теплого пола в которых теплоносителем выступает вода. Группа компаний «Санпол» предлагает большой выбор коллекторных систем или коллекторов для теплого пола UPONOR. Применение коллекторов в системе различных разновидностей распределительных коллекторов в сборе, необходимо для разводки радиаторов, тепловых коллекторов и прочих отопительных устройств, устанавливаемых как в жилых помещениях, так и на производствах. В таких коллекторных системах часто встречается температурная шкала позволяющая контролировать технические параметры работы системы.

Распределитель (коллектор) для теплого пола  предназначен для систем радиаторного отопления или напольного отопления, который обеспечивает равномерную транспортировку теплоносителя (воды) отдельного контура, а также позволяет автоматически балансировать их настройку и регулирование, компактно размещаясь в коллекторных шкафах.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ РАБОТЫ РАСПРЕДЕЛИТЕЛЬНОЙ СИСТЕМЫ «ВОДЯНОЙ ТЕПЛЫЙ ПОЛ»

Сетевая вода с температурой Т = 45-90°С подается от источника теплоснабжения в подающий коллектор (2) и далее распределяется в систему отопления и к зонному вентилю (5) с термостатической головкой (4) (см. общая схема).

Далее сетевая вода после зонного вентиля (5) смешивается с обратной водой системы теплого водяного пола в обратном коллекторе теплого водяного пола (17), от куда распределяются в смесительный подающий коллектор (18) и далее в подающий коллектор системы теплый пол (8), а также частично в обратный коллектор системы отопления (см. схема 1).

При достижении необходимой температуры в подающем коллекторе теплого водяного пола (8), зонный вентиль (5) перекрывает поток теплоносителя в обратную гребенку теплого пола (7) и подает сетевую воду в обратный коллектор систему отопления (3) (см. схема 2) и при этом система теплый пол работает независимо от источника теплоснабжения. При понижении температуры в подающем коллекторе теплого пола (8) зонный вентиль (5) открывается и происходит смешивание в обратном коллекторе теплого пола (7) для повышения температуры теплоносителя подающем коллекторе (см. схема 1) и при этом происходит повышение температуры в помещениях, где проложен теплый пол. Настройка расхода через контур теплого пола производится путем регулировки расходомера(10) (расходомер настраивается на расход воды от 1 до 4 литров в минуту, согласно проектных решений).

Смесительный клапан (6) предназначен для компенсации линейных расширений и поддержании постоянного расхода теплоносителя в системе теплый водяной пол путем ручной регулировки.

Смесительные коллектора теплого пола (7,8) могут быть от 2 до 12 выходов, но следует учитывать, что при количестве выходов от 2 до 6 рекомендуется установка смесильного насоса Grundfos UPS 25-40 (17) (см. схема 3). В данной системе возможна установка насоса других фирм-производителей, при условии сохранения технических характеристик.

Для равномерного распределения тепловой энергии для контуров «теплого водяного пола» на обратном коллекторе (7) устанавливаются сервоприводы (9), которые предназначены для перекрывания в контурах «теплого пола» при достижении необходимой температуры в помещениях. Сервоприводы (9) подключаются к двух-, шести- или двенадцати канальному реле (20). Регулирование контура осуществляется путем передачи данных от цифрового радио-термостата (22) к антенне-приемнику (21), который подключен к реле (20) (см. схема 4). Также для регулирования можно установить электрические комнатные термостаты, которые подключаются к двух-, или шести- или двенадцати канальному реле (20).

К электронной схеме рассеивания тепла (16) производится электрическое подключение смесительного насоса (17) и предохранительного термостата (14). В связи с тем, что система теплый пол работает при низкотемпературном режиме (до 50ºС), то предохранительный термостат (14) при температуре теплоносителя более 55ºС передает данные на электронную схему рассеивания тепла и производит отключение смесительного насоса (17). При выключенном смесительном насосе (17) останавливается работа теплого пола, тем самым предохраняется перегрев пола и убирается дискомфорт в помещении.

Кликнув мышью, Вы можете увеличить изображение

К распределительной системе теплого пола трубопроводы теплоснабжения можно подключить как с правой, так и с левой стороны.

После сборки распределительную систему теплый пол установить в шкаф (наружный или внутренний шкаф) и закрепить хомутом.

Произвести гидравлические или пневматические испытания собранной распределительной системы с давлением  6 атм. в течении 24 часов. После укладки трубопроводов теплого пола производится установка термостатической головки с выносным датчиком температуры.

По электрической схеме производится подключение смесительного насоса, предохранительного термостата к электронной схеме распределения тепла, которая предохраняет от перегрева систему «теплый пол водяной».

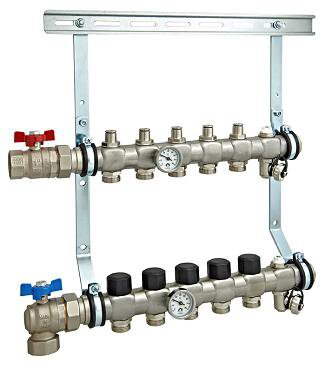

Коллектор для теплого водяного пола Valtec (Валтек)

Краткое содержание

• 1 Функционал оборудования и его особенности
• 2 Достоинства
• 3 Предназначение расходомеров
• 4 Коллекторные шкафы
• 5 Требования к монтажу
• 6 Настройка
• 7 Видео: Коллектор для тёплых полов

Одним из важных узлов, обеспечивающих надежное функционирование теплого водяного пола, является коллектор. Среди многообразного ассортимента, судя по советам специалистов и отзывам потребителей, пользуются популярностью модели Valtec.

Функционал оборудования и его особенности

Основная функциональная роль, которую исполняет коллектор в системе теплого пола с жидкостным теплоносителем, заключается в распределении водных потоков. Внешне это труба с отводами, снабженными вентилями.

С помощью этого прибора исключается ненужный воздух из жидкости, проводится при необходимости слив системы. Еще одной из важных функций коллектора является осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.

Помещается оборудование в специальный коллекторный шкаф, который фиксируется на стене. В отдельных случаях под него отводится подсобная комната.

Входит прибор в состав коллекторного блока, оснащенного, кроме него, еще рядом элементов:

• регулирующими клапанами;
• расходомерами;
• крепежными кронштейнами;
• запорными клапанами, имеющими ручное управление;
• отсечными клапанами;
• торцевыми заглушками;
• дренажными клапанами;
• воздухоотводчиками.

Коллекторный патрубок может иметь несколько выходов (3–12). Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Достоинства

Как и вся продукция Валтек, коллектор обладает рядом положительных отличительных характеристик, обусловливающих повышенный интерес к ним со стороны потребителей:

• благодаря заводской сборке весь коллекторный блок в процессе производства проходит многоуровневую неоднократную проверку на соответствие требованиям безопасности и качества;
• изделия, поставляемые российскому потребителю, полностью адаптированы к соответствующим условиям;
• приобретаемый коллектор Valtec имеет все необходимые сертификаты и технический паспорт.

Изготовлена труба коллектора из нержавеющей стали высокого качества марки AISI 304.

Предназначение расходомеров

По своему функционалу расходомер (или ротаметр), так же, как и вся продукция  Valtec, имеет высокие качественные характеристики. Он обеспечивает регулирование и визуальный мониторинг расхода теплоносителя, циркулирующего в петлях водяного теплого пола, подключенных к коллектору, помещенному в шкаф.

Наличие такого прибора облегчает наладку функционирования теплого пола, особенно с многоконтурной разводкой. Правильное регулирование расходомерами количества поступающего в каждый водяной контур теплоносителя обеспечивает равномерный прогрев всей поверхности теплого пола. Чтобы вручную отрегулировать расходомер, вначале измеряется труба на всем протяжении контура, поскольку устанавливаемое значение давления зависит от этого показателя.

Изучая узел, оборудованный расходомерами Valtec, необходимо обратить внимание, что на их корпусе указывается стрелкой нужное направление жидкостного потока. Шкала прибора отградуирована с диапазоном показателей от 1 до 4 л/мин.

Монтируется расходомер с номинальным давлением, составляющим 10 бар, при установке водяного обогревательного контура на отводах обратного коллектора. Пропускная способность составляет 2,75 м³/час.  Для выполнения присоединения используется стандарт «евроконус» с накидной гайкой.

Изготавливается расходомер Valtec из латуни – корпус, из поликарбоната с прозрачной текстурой – трубка, оснащенная шкалой. Также используется полипропилен для поплавка и нержавеющая сталь – для пружины.

Коллекторные шкафы

Для обеспечения полной совместимости всех узлов теплого пола в линейке продукции Valtec можно подобрать коллекторный шкаф нужных размеров. Он характеризуется увеличенной глубиной и предназначен для размещения внутри коллекторов, насосно-смесительных модулей и других элементов систем отопления.

Изготавливается шкаф Валтек из оцинкованной стали, имеющей антикоррозийное эмалевое или полимерное покрытие. На боковых стенках предусмотрена перфорация, нужная для того, чтобы подводимая к коллектору труба свободно проходила внутрь. Дверца имеет запорный замок.

Внутри шкаф имеет встроенные рейки, способствующие монтажу на них оборудования. Для регулирования глубины используется динамичная рама, а высоту корректируют выдвижные ножки.

Анализируя преимущества этого вида изделий Valtec, можно отметить, что шкаф имеет компактные габариты, легко монтируется. Он безопасен для окружающей атмосферы, удобен для эксплуатации. Благодаря продуманной крепежной системе внутри помещается все оборудование обвязки. Облегчается доступ к каждому узлу, и не нужно монтировать дополнительные системы защиты, так как достаточно шкаф закрыть на замок.

Требования к монтажу

В процессе установки коллектор Валтек целесообразно размещать по отношению к отопительной системе в более высоком положении, что позволит более эффективно удалять воздух из труб теплого пола. Желательно, чтобы длина контуров, подключаемых к коллектору, была примерно одинаковой.

Правильно смонтированный в коллекторный шкаф прибор при поступлении в него горячего теплоносителя разделяет потоки, направляя к зонному вентилю, оборудованному термостатом. После того, как происходит смешивание горячего и охлажденного потока до достижения рабочей температуры, теплоноситель через системный смесительный насос поступает обратно и расходится по подсоединенным контурам водяного пола.

Настройка

Настраивать коллектор Valtec можно вручную, а также есть возможность делать это автоматически, если произведен монтаж сервоприводов на подаче. Проведение этой операции необходимо, чтобы в дальнейшем система функционировала в заданном режиме, а также с целью диагностики возможных неисправностей.

При проведении настройки потребуется выполнить несколько последовательных операций в соответствии с прилагаемой к изделию инструкцией.

• Снимается термоголовка.
• Перепускной клапан устанавливается на 0,6 бар.
• Вычисляется по обозначенной в инструкции методике пропускная способность для балансировочного клапана, располагающегося на вторичном контуре с выставлением на нем полученного результата.
• Регулируется скорость насоса, чтобы определить оптимальный расход воды. Схема коллектора работающего с контурами теплого пола
• Выполняется балансировка всех подсоединенных веток. Для этого на первичном контуре закрывается клапан до упора, и максимально открываются балансировочные клапаны. Проверяются расходомерами показатели. Если в какой-то ветке они отклоняются от нормы, то клапан подкручивается до необходимого расхода.
• Давление перепускного клапана выставляется примерно на 10% ниже, чем у насоса.

Остается проверить при тестовом запуске равномерность прогрева контуров теплого пола, а также установленную производителем разность температуры теплоносителя на подаче и в обратке. Если все инструкционные указания по настройке будут учтены, то будет обеспечена нужная эффективность обогрева и долговечность всей системы.
[ads-pc-2][ads-mob-2]

Видео: Коллектор для тёплых полов

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Как рассчитать количество контуров коллектора, принцип работы коллектора водяного теплого пола



Работаем без выходных 24/7

6:00 — 23:00

Терморегулятор в подарок

При покупке от 2900 грн.

Скидки льготникам

Пенсионеры, многодетные семьи и т.д.

Бесплатная доставка

При сумме заказа от 1000 грн.

• Home
• Как рассчитать количество контуров коллектора?

Топ 5 статтей

1. Обзор стоимости теплых полов за м2, стоимость монтажа
2. Монтаж электрического и водяного теплого пола своими руками
3. Какой теплый пол лучше
4. Какое напольное покрытие можно использовать для теплого пола?!
5. Во сколько обойдется отопление теплым полом в месяц

Поставьте лайк, поблагодарите автора за его труд!

Скачать инструкцию по водяному и электрическому ТП

Скачать розничный прайс по ТП

• Популярные
• Хиты продаж

Расчет количества контуров теплого пола для коллектора происходить исходя либо из площади либо из площади либо из длинны трубы.

Определить необходимое количество — важная часть схемы.

На  маленькие площадь например санузлы, коридоры и кухни практически всегда достаточно по одному на помещение (до 15 м2).

Приведем пример. Необходимо смонтировать водяной теплый в кухне площадью 10 квадратных метров, коридоре площадью 6 квадратных метров и гостиной площадью 20 квадратных метров. Так на кухню и коридор достаточно будет по одному контуру, потому что длина его не превысит 80 погонных метров. А на гостиную потребуется 2 матка, так как длина одного будет превышать допустимую норму.

Не забывайте, что транзитная комната, например коридор, может не разделяться на отдельный контур.

Мы рекомендуем укладывать трубу с шагом 15 см, но если вы хотите сэкономить, то можно и 20 см (но не рекомендуется)

или ПЕКС у которых рабочая температура 70-90 С. Коллектор советуем брать хромированную латунь, он не дорогой и надежный, лучше чем просто латунь и дешевле чем нержавейка.

Основные элементы:

О том, как рассчитать трубу на теплый пол вы можете узнать здесь

Типичная схема

Часто задаваемые вопросы

— Теплый пол может прослужить 50-70 лет без проблем.

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

1. Heattherm — теплый пол двужильный кабель и мат
2. ThermoPEX для теплого пола — оптимальный вариант для дома
3. Бобышки для теплого пола. Маты с бобышками что это?
4. Боится ли теплый пол воды. Может ли ударить током?
5. Виды электрических теплых полов
Показать больше
6. Во сколько обойдется отопление теплым полом в месяц
7. Водяной теплый пол в деревянном доме
8. Водяной теплый пол под ламинат. Стоит ли?
9. Водяной теплый пол. Преимущества и недостатки.
10. Время монтажа теплого пола. Сколько займет?
11. Выбор электрического и водяного теплого пола
12. Где установить гребенку или коллектор теплого пола?
13. Для какого теплого пола подходит инфракрасная пленка?
14. Для чего нужен кислородный барьер?
15. Для чего нужен насос в коллекторе?
16. Для чего нужна демпферная лента в теплом полу
17. Для чего нужны расходомеры в теплом полу?
18. Зачем нужны расходомеры, смесительный узел и евроконус?
19. Как выбрать мощность теплого пола
20. Как выбрать нагревательный мат теплого пола
21. Как выбрать насос для водяного теплого пола?
22. Как выбрать насос теплого пола. База насоса
23. Как делать первое включение теплого пола?
24. Как дешево, экономно сделать теплый пол?
25. Как заменить датчик теплого пола если он замурован?
26. Как купить надежный теплый пол?
27. Как надежны терморегуляторы? Ремонт и замена регулятора
28. Как отличить стержневой теплый пол от подделки?
29. Как подключить датчик теплого пола?
30. Как проверить роботу монтажников по теплому полу?
31. Как работает система водяного теплого пола? Принцип работы
32. Как рассчитать количество контуров гребенки?
33. Как рассчитать количество контуров коллектора?
34. Как рассчитать количество трубы на квадратный метр?
35. Как рассчитать материалы на водяной теплый пол?
36. Как сделать теплый пол если нельзя сделать стяжку!?
37. Какая должна быть стяжка для теплого пола
38. Какие бывают виды теплого пола?
39. Каким должен быть бетон и стяжка теплого пола?!
40. Какого цвета выбрать трубу теплого пола?
41. Какое напольное покрытие можно использовать для теплого пола?!
42. Какое напольное покрытие можно использовать для теплого пола?!
43. Какое напольное покрытие можно использовать для теплого пола?!
44. Какой должна быть температура теплого пола
45. Какой кабель подходит под плитку, а какой в стяжку?
46. Какой котел лучше использовать для теплого пола?
47. Какой крепеж используется в водяных теплых полах
48. Какой теплый пол лучше выбрать под плитку?!
49. Какой теплый пол лучше? Какой выбрать водяной или электрический
50. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
51. Какую подложку для теплого пола выбрать?
52. Калькулятор теплого пола
53. Когда целесообразен монтаж водяного теплого пола ?
54. Контура теплого пола, какие бывают?
55. Куда девать остаток нагревательного кабеля . Можно ли резать?
56. Латунь или нержавейка? Какая гребенка лучше?
57. Лучшие водяные теплые полы и их рейтинг
58. Лучшие электрические теплые полы и их рейтинг!
59. Маты с бобышками для водяного теплого пола. Что это?
60. Минусы и недостатки водяного теплого пола
61. Можно ли … теплый пол? Ответы!
62. Можно ли подключить радиатор к коллектору?
63. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
64. Монтаж
65. Монтаж ламината на теплый пол своими руками
66. Монтаж стержневого теплого пола?
67. Монтаж электрического и водяного теплого пола своими руками
68. Обзор стоимости теплых полов за м2, стоимость монтажа
69. Основание под водяной теплый пол. Виды и способы укладки.
70. Основные составляющие водяного теплого пола.
71. Особенности конструкции бойлеров Ento
72. Отличие двужильного от одножильного нагревательного кабеля?
73. Отличие механического терморегулятора от программируемого
74. Отличие сплошной пленки от классической полосочной?
75. Отопление дома теплым полом. Стоит ли?
76. Отопление теплым полом
77. Отчет об отправке
78. Официальный сайт теплого пола
79. Перегревается ли стержневой теплый пол?
80. Плиточный клей для теплого пола, какой использовать?
81. Плюсы и минусы электрических и водяных теплых полов
82. Подключение электрического и водяного теплого пола
83. Подложка под водяной теплый пол. Для чего она нужна?
84. Почему мат теплого пола, не кабель?
85. Почему электрический теплый пол не греет
86. Правильный водяной и электрический теплый пол
87. Правильный шаг укладки водяного и электрического теплого пола
88. Преимущества водяного теплого пола перед радиаторным отоплением.
89. Преимущество стержневого теплого пола
90. Прогреет ли теплый пол 5-6 см стяжки?
91. Проектные работы
92. Расчет теплого пола водяного и электрического
93. Ремонт нагревательного кабеля теплого пола
94. Ремонт электрического и водяного теплого пола
95. С чего состоит система водяного теплого пола
96. Система водяных и электрических теплых полов
97. Система управления водяным теплым полом. Что такое сервопривод?
98. Сколько потребляет нагревательный кабель? Его мощность.
99. Сколько потребляет теплый пол?
100. Сколько энергии потребляет пленочный теплый пол?
101. Способен ли терморегулятор экономить электричество?
102. Справочная
103. Стандартная пленка Felix Excel и ее конструкция
104. Стоит ли экономить на терморегуляторе?
105. Схема укладки теплого пола
106. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
107. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
108. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
109. Теплоизоляция под плитку для теплого пола
110. Теплые полы в гипермаркете
111. Теплый пол 27 ua или 24 на 7, длительность работать?
112. Теплый пол без стяжки
113. Теплый пол в бане и сауне, как реализовать?
114. Теплый пол в ванной и санузле. Как реализовать?
115. Теплый пол в ванную электрический и водяной
116. Теплый пол в стяжку водяной и электрический
117. Теплый пол в частном доме
118. Теплый пол и его эпицентр температуры
119. Теплый пол из металлопластиковых труб
120. Теплый пол на балконе и лоджии. Как осуществить?
121. Теплый пол на кухне. Где можно размещать?
122. Теплый пол от печки или камина, как сделать?
123. Теплый пол от Розетки
124. Теплый пол от центрального отопления или котла
125. Теплый пол под деревянный пол
126. Теплый пол под ковролин
127. Теплый пол под ламинат
128. Теплый пол под линолеум
129. Теплый пол под линолеум на деревянный пол
130. Теплый пол под плитку
131. Теплый пол своими руками
132. Теплый пол, цена на 2020 год. Обзор цен теплых полов
133. Терморегулятор водяного теплого пола. Какой выбрать?
134. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
135. Труба для теплого пола 16 диаметра
136. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
137. Укладка теплого пола, как осуществить? Как правильно сделать
138. Управление теплым полом. Какие бывают системы?!
139. Устройство теплого пола водяного и электрического
140. Утепление и подложки под теплый пол
141. Чем гребенка отличается от коллектора?
142. Чем зафиксировать трубу теплого пола?
143. Чем и как закрепить нагревательный кабель теплого пола
144. Чем отличается нагревательный мат от кабеля?
145. Что лучше водяной теплый пол или электрический?
146. Что подобрать для теплого пола без стяжки?
147. Шаг укладки теплого пола электрического и водяного?! Расчет
148. Электрический теплый пол плюсы и минусы
149. Консультация
150. Тестовая статья
151. Доставка и оплата
152. Сотрудничество теплый пол оптом
153. Документация
154. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
155. Как сделать замер площади под теплый пол самостоятельно?
156. Можно ли укорачивать нагревательный кабель или мат теплого пола?
157. Связаться с нами

Спасибо за Ваш заказ!

Коллектор для теплого пола: виды, схемы подключения

При монтаже водяного теплого пола прокладывается немалое количество труб – несколько участков, которые называются контурами. Все они подключены к устройству, распределяющему и собирающему теплоноситель – коллектору для теплого пола.

Содержание артикула

• 1 Назначение и виды
  • 1.1 Материалы
  • 1.2 Оборудование
• 2 Устройство смесительного узла
  • 2.1 Схема трехходового клапана
  • 2.2 Схема на двухходовой клапан
  • 2.3 Подбор параметров клапана

Назначение и типы

Теплый водяной пол отличается большим количеством трубных схем и низкая температура циркулирующего в них теплоносителя. В основном требуется подогрев теплоносителя до 35-40°С. Единственными котлами, которые способны работать в таком режиме, являются конденсационные газовые котлы. Но их редко устанавливают. Все остальные типы котлов выдают больше горячей воды на выходе. Однако запустить его при такой температуре в контуре нельзя — слишком горячий пол неудобен. Для снижения температуры также необходимы смесительные узлы. В них в определенных пропорциях смешивается горячая вода из подающего и охлажденная вода из обратного трубопровода. После этого через коллектор для теплого пола подается в контур.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы вода одной температуры поступала во все контуры, ее подают в гребенку теплого пола — устройство с одним входом и рядом выходов. Такая гребенка собирает охлажденную воду из контуров, откуда она поступает на вход в котел (и частично поступает в смесительный узел). Это устройство – гребенки подачи и обратки – еще называют коллектором для теплого пола. Может идти с узлом смешивания, а может быть только гребенками без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола изготавливается из трех материалов:

При монтаже входы контуров теплого пола подключаются к подающему коллектору коллектора, а выходы контуров подключаются к коллектору обратный трубопровод. Они соединены попарно — чтобы было легче регулировать.

Оборудование

При устройстве водяного теплого пола рекомендуется все контуры делать одинаковой длины. Это необходимо для того, чтобы теплоотдача каждого контура была одинаковой. Жаль только, что такой идеальный вариант встречается редко. Гораздо чаще встречаются различия по длине, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающем коллекторе устанавливаются расходомеры, а на обратном коллекторе регулирующие клапаны. Расходомеры представляют собой приборы с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе имеется поплавок, отмечающий скорость, с которой движется теплоноситель в этом контуре.

Понятно, что чем меньше теплоносителя проходит, тем прохладнее будет в помещении. Для коррекции температурного режима меняют расход на каждом контуре. При такой конфигурации коллектор для теплого пола делается вручную с помощью регулирующих вентилей, установленных на гребенке обратки.

Скорость потока изменяется поворотом ручки соответствующего регулятора (на фото выше они белые). Чтобы было проще ориентироваться, при установке блока коллектора желательно подписать все контуры.

Расходомеры (справа) и серво/серводвигатели (слева)

Этот вариант неплохой, но приходится регулировать расход, а значит приходится вручную регулировать температуру. Это не всегда удобно. Для автоматизации регулировки на вводах установлены сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации сервопривод получает команду закрыть или открыть поток. Таким образом, поддержание заданной температуры автоматизировано.

Конструкция смесительного узла

Смесительный узел для теплого пола может быть основан на двухходовом и трехходовом клапане. Если система отопления смешанная – с радиаторами и теплыми полами, то в агрегате есть еще и циркуляционный насос. Даже если котел имеет свой циркулятор, он не может «протолкнуть» все петли теплого пола. Поэтому поставили второй. А тот, что на котле, работает на радиаторы. В этом случае эту группу иногда называют насосно-смесительным узлом.

Контур трехходового клапана

Трехходовой клапан представляет собой устройство, смешивающее два потока воды. В данном случае это подогретая вода подачи и более холодная вода из обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана находится подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Этот сектор может управляться термостатом, ручным или электронным термостатом.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который выходит на подающий коллектор коллектора теплого пола. После трехходового клапана устанавливается насос, который «нагнетает» воду в сторону подающего коллектора (важно направление!). Чуть дальше насоса установлен датчик температуры от термоголовки, закрепленной на трехходовом кране.

Схема смесительной группы для теплого водяного пола на трехходовом кране

Работает все так:

• Горячая вода подается от бойлера. В первый момент он проходит через клапан без примеси.
• Датчик температуры посылает на клапан информацию о том, что вода горячая (температура выше установленной). Трехходовой клапан открывает смесь обратной воды.
• В этом состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой кран перекрывает подачу холодной воды.
• В этом состоянии система работает до тех пор, пока вода не станет слишком горячей. Затем снова открывается микс.

Алгоритм работы прост и понятен. Но у этой схемы есть существенный недостаток – есть вероятность, что при неполадках в контуре теплого пола горячая вода будет подаваться напрямую, без примесей. Так как трубы в теплый пол прокладывают преимущественно из полимеров, то при длительном воздействии высоких температур они могут разрушаться. К сожалению, этот недостаток не может быть устранен в данной схеме.

Схема двухходового клапана

Двухходовой клапан устанавливается на подаче котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, настраивается в зависимости от требуемой температуры подачи (обычно регулируется шестигранным ключом). Он определяет количество подаваемой холодной воды.

Двухходовой клапан должен быть установлен с управлением от датчика температуры. Как и в предыдущей схеме, датчик ставится после помпы, а помпа гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно изменяется температура подаваемой воды на входе в насос (поток холодный налажен и стабилен).

Схема смесительного узла на основе двухходового клапана

Выбор параметров клапана

Как двухходовые, так и трехходовые клапаны характеризуются расходом или пропускной способностью. Это величина, отражающая количество теплоносителя, которое он способен пропустить через себя в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или кубических метрах в час (м ³ /час).

В общем случае при проектировании системы требуется произвести расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т. д. Но если коллектор для теплого пола собирается своими руками, расчеты крайне редки. Чаще всего они основаны на экспериментальных данных и заключаются в следующем:

• вентиль с расходом до 2 м ³ /час может обеспечить порядка 50-100 кв.м. теплый пол (100 квадратов — с натяжкой с хорошим утеплением).
• если производительность (иногда обозначают КВС) от 2 м ³ /час до 4 м ³ /час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
• для площадей свыше 200 м2 требуется исполнение более 4 м ³ /час, но чаще делают два смесительных узла — так проще.

Материалы, из которых изготавливаются клапаны — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе этих элементов стоит брать только брендовые и проверенные – от их работы зависит работа всего теплого пола. По качеству явных лидеров три: Oventrop, Esby, Danfos.

Коллектор для теплого пола своими руками: сборка и подключение, элементы

Содержание статьи:

• Необходимость установки коллектора для теплого пола
• Коллекторное устройство
• Детали коллектора
• Назначение и особенности установки
• Самодельные конструкции

Водяные устройства для теплого пола отличаются от электрических по принципу работы теплоносителя. Главную роль в конструкции водопроводной системы играет коллектор. Распределительный блок обеспечивает эффективную работу оборудования в доме.

Необходимость установки коллектора для теплого пола

Собирать коллектор для теплого пола необходимо из материалов, устойчивых к высоким температурам

Основная функция коллектора – перемешивание теплоносителя и последующее распределение по контурам отопления. Принцип действия основан на поступлении нагретой воды в конструкцию, где она смешивается с холодной водой. Затем он перераспределяется для последующего обращения. Уровень смешивания холодной и горячей жидкости регулируется клапанами.

Коллектор обеспечивает:

• длительный срок эксплуатации и безопасность использования системы отопления;
• снижает риск ожогов и других травм;
• экономия газа и электричества.

Теплоноситель нагревается до 75–90°С. Это оптимальный показатель для радиаторов, но недопустимое значение для теплого пола. Если в трубы попадет вода такой температуры, человек, находящийся в помещении, будет чувствовать себя некомфортно. Кроме того, напольное покрытие может деформироваться. По этим причинам показана установка коллектора.

Устройство выравнивает температуру прямого и обратного потоков, регулирует производительность системы отопления с помощью датчиков, а также обеспечивает равномерный прогрев труб.

Коллекторное устройство

Простейший коллектор из металлических труб с термоголовками для регулирования температуры

Теплый водяной пол — автономная система отопления, предполагающая подключение к магистрали. Для этого используются коллекторы.

Простейшая конструкция устройства включает отрезок трубы, к которому подсоединяются другие трубы. Один конец распределительного блока соединен с нажимным элементом. Водопроводные трубы подключаются к дополнительным выводам. Унифицированные конструкции монтируются редко. На смену им пришли устройства сложной конфигурации.

Назначение двухходовой модели — регулирование подачи горячей воды в холодный контур теплого пола. Функцию обеспечивает термоголовка, которая при повышении температуры закрывает клапан, а при понижении открывает. Клапан устанавливается при отоплении площади 190-200 кв.м, когда установка радиаторов в помещении не предполагается.

Преимуществом модели является наличие приточного клапана, который исключает скачки температуры в системе отопления.

Устройство трехходовое универсальное. Включается в сложные системы отопления с большим количеством отопительных контуров. Агрегат используется для обогрева помещения площадью 250 кв.

Недостатком трехходовых клапанов являются резкие перепады температуры при попадании в контур большого объема горячей воды. Для устранения этого эффекта коллектор дополнен сервоприводами и датчиками погоды.

Детали коллектора

Основные узлы коллектора, без которых невозможно функционирование теплого пола

Коллектор включает в себя различные конструктивные элементы, каждый из которых выполняет определенную функцию. Включение той или иной детали в устройство ограничено и зависит от общих технических параметров системы отопления.

Современный распределительный узел содержит большое количество элементов, среди которых следует отметить:

• Циркуляционный насос. Обеспечивает систему отопления нужным давлением. Циркуляция горячей воды осуществляется в полном объеме, что повышает эффективность системы теплого пола.
• Смесительный узел. Это регулятор, с помощью которого в систему подается горячая вода. Работа агрегата автоматизирована: фиксируются изменения параметров теплоносителя, после чего клапан автоматически открывается и остается в таком виде до тех пор, пока температура воды не поднимется до необходимого значения. Сервопривод действует как термостат.
• Распределительная гребенка. Представляет собой узел с большим количеством кранов для подключения воды. На гребенку монтируются расходомеры, которые распределяют горячую воду по разным участкам контура.
• Датчик погоды. Устройство регулирует подачу горячего теплоносителя и обеспечивает равномерный обогрев пола.

В дорогих моделях, представляющих собой готовую коллекторную систему, имеется воздухоотводчик. Основная функция элемента – удаление скопления лишнего воздуха.

Назначение и особенности монтажа

Коллектор монтируется в нише или шкафу, к которым должен быть постоянный доступ

Правильный монтаж требует равномерного поступления горячей воды в контуры. Работа каждого компонента обогрева не должна зависеть от уровня индикатора на других приборах.

При выборе коллекторов учитывается количество контуров, которые подключены к отоплению. Система будет работать только в том случае, если будет достаточно выводов. В комплект входят запорные клапаны для каждого выхода. Клапаны обеспечивают точную скорость потока.

Устройство монтируется в специальный шкаф толщиной 12 см. Все дополнительные элементы: монометры и вентиляционные отверстия должны быть размещены в коробе. Также должно быть достаточно места для труб теплого пола. Узлы располагаются над контурами системы отопления.

Трубы от коллектора опускаются. Это устраняет заторы воздуха.

Самодельные конструкции

Диаметр коллектора должен соответствовать сечению труб

Для сборки самодельного агрегата должна быть четко представлена ​​конструкция системы отопления. Необходимо ознакомиться с принципом функционирования коллекторов и их основным назначением. Также необходимо провести грамотный расчет.

Перед изготовлением устройства своими руками необходимо:

1. определить производительность ответвлений теплого пола;
2. рассчитать показатели производительности, расход теплоносителя и расположение осколков;
3. указывают на наличие других приборов отопления, которые будут подключены к распределительному узлу;
4. выбрать систему управления и регулирования;
5. указывают расположение коллектора.

Важно обратить внимание на выбор компонентов. Они должны быть рассчитаны на работу в аналогичных системах отопления.

Диаметр распределительного коллектора выбирают таким, чтобы площадь его поперечного сечения совпадала с площадью поперечного сечения труб.

Сборка покупных деталей

При сборке покупного коллектора рекомендуется соблюдать порядок деталей.

Сборка распределительного узла теплого пола из покупных деталей не представляет сложности. Пошаговые инструкции прилагаются к каждому набору продуктов. Он содержит рисунок.

Трубки охлаждающей жидкости оснащены заводскими клапанами и датчиками протока. Их следует подключать, если коллектор представлен секциями с двумя или тремя ответвлениями.

Для удобства сборки трубы желательно зафиксировать скобами. Затем монтируются заглушки, соединительные элементы, клапаны для запоров и регулирующие устройства. Следующим шагом является крепление агрегата к стене и установка циркуляционного насоса и клапана. Проводить установку в обратном порядке не рекомендуется, так как будет сложно монтировать узел.

Насос и вентиль с термоголовкой или сервоприводом монтируются по заданной схеме, после чего к ним присоединяются трубы отопления, идущие от котла, а к отводам – трубы отопительных контуров.

Замена некоторых деталей

Для коллектора используются армированные полипропиленовые трубы

Заводское устройство отличается высокой стоимостью. Этим и объясняется попытка собрать коллектор теплого пола своими руками. Невозможно сделать все компоненты. Некоторые фабричные детали придется докупить. При использовании полипропилена все детали спаиваются с учетом герметичности. Следует следить за положением патрубков для удобства подключения.

Простой способ сборки распределительного блока – спаять устройство из полипропиленовых труб и фитингов. Необходимое сечение трубы 2-3 см. Также потребуются тройники и отводы одинакового диаметра. Количество арматуры, вентилей и контуров системы отопления должно быть одинаковым.

Сначала измеряются и вырезаются фрагменты труб. Расстояние между тройниками должно быть небольшим. Затем к тройникам привариваются клапаны, переходники и фитинги для подключения к насосу.

Коллектор для теплого пола своими руками имеет недостатки: на подающей трубе нет термостатического клапана и датчика протока. Система регулируется вручную.

Коллектор целесообразно собирать с заменой заводских деталей для самых простых схем системы отопления. Комплексное оборудование рекомендуется приобретать в специализированных магазинах.

Что такое коллектор? Как работает коллектор отопления?

Что такое Коллекционер? Как работает коллектор отопления?

14 июля 2020 г.

от редактора

in Uncategorized

Yazının içeriği

• 1 Что такое система обогрева грунта?
• 2 Какой коллектор входит в систему обогрева грунта?
• 3 Сколько существует типов коллекторов?
• 4 Как работает тлеющий уголь, который является важным компонентом системы обогрева земли?
• 5 Почему предпочтительнее грунтовое отопление?

Одной из самых примечательных деталей в поселениях является обеспечение теплом. Точно так же, как важность стояния в прохладных местах возрастает летом, особое внимание уделяется выбору мест, где нет проблем с отоплением, особенно зимой. Системы отопления, используемые в зданиях, могут различаться в зависимости от площади и стоимости, на которую это повлияет. В домах отопление обычно обеспечивается двухконтурным котлом. Сегодня истощение энергетических ресурсов повысило важность, придаваемую эффективности. Стремление достичь большей эффективности за счет меньшего расхода энергии относится и к отоплению. Другим методом утепления, который в последние годы стал более популярным благодаря своей эффективности, является теплый пол. Один из самых любопытных вопросов – как работает теплый пол. Какая польза от коллектора, используемого в системе теплого пола, которая имеет другую систему? Сколько существует типов коллекторов и какой из них лучше? Какие соображения перед выбором? В этой статье мы сначала расскажем вам о системе теплого пола, а затем привыкнем отвечать на ваши вопросы о том, что такое коллектор и как он работает.

Что такое система обогрева грунта?

Теплые полы просто означают, что отопление в поселке начинается с цоколя. Он направлен на обогрев большего количества площадей за единицу энергии. Одна из проблем, на которую пользователи больше всего жалуются в методах нагрева, заключается в том, что тепло распределяется неравномерно. В одной области поддерживается идеальная температура, а в другой холодно. Увеличение удельной энергии для прогрева может увеличить стоимость, а иногда и не решить проблему. Вот почему компоненты в тепловых системах очень важны. При методе теплого пола пол укладывают кабелями или трубами, и таким образом обеспечивается обогрев. Существует два основных метода выполнения нагрева. Первый – это метод преобразования электрической энергии в тепловую. Используются резистивные кабели. Второй способ – система оборотной воды, нагретой от внешнего источника в трубах, проложенных по земле. Короче говоря, есть два метода: электрический теплый пол и водяной теплый пол.

Кабели теплого пола укладываются равномерно по полу поселка. Таким образом, обеспечивается однородный отвод тепла. Тепло от земли поднимается в воздух и распространяется по всей местности. В обеих системах отопления обеспечивается равномерный отвод тепла во всех областях. КПД от единицы энергии высокий.

Системы обогрева пола – это система обогрева пола, состоящая из кабелей или труб, проложенных внутри бетонных полов зданий. Отопление с помощью радиатора гарантирует, что такие области, как стены и потолки, будут теплее, в то время как система обогрева пола обеспечивает равномерное распределение тепла по площади. Человек может длительное время находиться в средах с идеальной температурой благодаря строению своего тела. С системой подогрева пола идеальная температура обеспечивается от земли, оставляя человеку возможность наслаждаться только видом дождя или снега. Эффективную защиту энергии при сохранении здорового и равномерного отопления обеспечивает частое использование системы подогрева пола. При этом стоимость вполне доступна по сравнению с затрачиваемой энергией и обеспечиваемой эффективностью.

Какой коллектор входит в систему обогрева грунта?

Системы напольного отопления представляют собой сложную конструкцию с кабелями или трубами, проложенными по полу. Коллектор – это основная труба, из которой собирается жидкость из трубы малого сечения. По сути, это еще и распределительный элемент системы теплого пола. Коллектор имеет одну горизонтальную большую колонну и несколько труб, выходящих из них. Длина труб, ведущих к разным областям, регулируется в зависимости от того, где они достигают. Коллектор обеспечивает сбор труб в определенном месте, предотвращая попадание бетона на прокол. Это также позволяет установленной установке достигать различных регионов. Системы напольного отопления должны быть разделены на большее количество зон в зависимости от размера жилого помещения, чтобы можно было добиться равномерного отвода тепла. Коллектор также является одним из основных элементов, входящих в состав системы теплого пола, что обеспечивает выполнение этой задачи. Так как это одна из основных частей в работе системы теплого пола, ее выбор очень важен. Выбор качественной марки обеспечивает долговечность коллектора и бесперебойную работу системы. Так как каждый кабель или труба, проложенная по земле, является местом ее сбора, отсюда также осуществляется регулирование тепла.

Сколько существует типов коллекционеров?

Коллектор имеет обходные трубы. В зависимости от состояния всех труб коллектор следует размещать в центральном и легкодоступном месте. Также важно, чтобы он находился в защищенном месте. Он не должен подвергаться воздействию таких факторов, как вода, ветер или удары. У коллекторов есть клапаны, которые контролируют давление, которое заполняет обратные трубы. С помощью этих клапанов обеспечивается контроль различных значений давления, поступающего в разные контуры.

Существует два типа коллекторов в зависимости от типа и чувствительности клапанов. Первый представляет собой плоский коллектор, а второй — коллектор с регулируемым расходом. Управление также можно получить с помощью плоского коллектора, и чувствительность этих коллекторов к величине давления, которое необходимо отрегулировать, низкая. В коллекторах с регулировкой потока можно увидеть количество потока, проходящего через трубы. Коллекторы с регулируемым расходом, которые являются дополнительными коллекторами, имеют много преимуществ. Поэтому рекомендуется для теплых полов. Независимо от типа коллектора, его подбором должны заниматься специалисты, чтобы безотказно работал долгие годы. Выбор, который предстоит сделать, может варьироваться в зависимости от ширины отапливаемой площади, длины труб и других факторов.

Как работает тлеющий уголь, который является важным компонентом системы обогрева земли?

Коллекторы имеют обходные трубы. Количество потока в этих трубах можно регулировать, а количество тепла каждой отдельной трубы можно регулировать. Эта часть, обеспечивающая равномерное и желаемое распределение тепла, является одной из основных частей системы теплого пола. Благодаря значению, которое можно считать с коллекторов, в случае каких-либо неполадок в системе теплого пола работа ведется на подключенной линии без остановки системы. Клапаны устанавливаются для управления специальными трубами в каждой зоне, предназначенной для обогрева. Таким образом, регулирование нагрева может быть достигнуто путем открытия и закрытия клапанов. Устройства выпуска воздуха также могут быть легко установлены в коллекторах с регулируемым расходом. Коллекторы, прошедшие испытания на герметичность и отличающиеся высокой надежностью, также безопасны для окружающей среды.

Коллекторы, выполненные в виде горизонтальной колонны, имеют несколько отводов. Как разместить эти трубы, которые доходят до каждой зоны отдельно, и их длину должны рассчитывать профессионалы. Расположение коллектора должно быть на легком расстоянии от всех зон. Точка выхода, где находится каждая труба, контролируется отдельным клапаном. Температуру можно регулировать, считывая величины давления, проходящего через трубы. Этот метод очень привлекателен для людей, которые считают идеальной разную температуру в разных комнатах. Например, тот, кто проводит время в гостиной в течение дня, может закрыть вентиль спальни. Даже температура в 1-2 градуса в долгосрочной перспективе позволяет сэкономить серьезные деньги. Экономия вносит свой вклад в бюджет и уменьшает количество энергии, которую можно потратить из природы, и поэтому очень ценна.

Почему предпочтение отдается наземному отоплению?

Теплый пол является одним из наиболее предпочтительных методов отопления, так как он экологически безопасен, равномерно и эффективно распределяет тепло по всей площади. Отдельным преимуществом для пользователя является также то, что температуру в зонах, до которых доходит тепло, можно контролировать благодаря коллектору с регулируемым потоком. Все изделия, используемые в системе теплого пола, прочны и долговечны. Использование деталей, надежность которых подтверждена многочисленными испытаниями, только дает вам возможность наслаждаться теплым пространством с вашими близкими. Если вы хотите наслаждаться холодными зимними днями со своими близкими, вы можете выбрать систему подогрева пола. Благодаря низкой стоимости и долгосрочной экономии мы гарантируем, что вы останетесь довольны теплыми полами, которые недороги.

Вы можете перейти к нашему предыдущему контенту по ссылке https://www.isitmax.com/sonradan-yerden-isitma-yapilir-mi/.

14 июля 2020 г.

Фото со стока — Коллектор, коллектор, система отопления для теплых полов. 3D иллюстрации. Клипарт Иллюстрации gg96256497

Фото со стока — Коллектор, коллектор, система отопления для теплых полов.

Связанные ключевые слова

• взрослый
• строительство
• центральный
• круг
• климат
• комфорт
• строительство
• контроль
• конвекция
• охлаждение
• изогнутый
• энергия
• земля
• обогреватель
• обогрев
• дом
• горячий
• дом
• гидравлический
• в помещении
• промышленный
• промышленность
• монтаж
• установка
• интерьер
• человек
• каменная кладка
• материал
• шаблон
• трубка
• трубопровод
• место
• пластик
• водопроводчик
• сила
• профессиональный
• радиатор
• номер
• поставлять
• система
• температура
• текстура
• тепловой
• трубка
• пол
• тепло
• вода
• Работа
• рабочий
• 3д
• иллюстрация
• коллекционер
• многообразие
• за
• бесплатные иллюстрации
• графика
• клип арт
• стоковый клипарт
• фондовая иллюстрация
• логотип
• штриховая графика
• картина
• графика
• Рисование
• рисунки
• произведение искусства

Больше ключевых слов

Сохранить до 50% , когда вы покупаете с кредитами

Подробнее

Сэкономьте более 50% с Image Proppplion 9063

27 с Image Proppplion

627 с Image Proppply

627 с Image. Добавить в избранное Удалить из Избранного

Гарантия качества

Ваше удовлетворение очень важно для нас. Если вы не удовлетворены по какой-либо причине, мы предлагаем 100% гарантия возврата денег в течение 30 дней после покупки.

Стальной коллектор с насосом, центральное отопление

• Дом
• Теплый пол Henco
• Стальной коллектор с насосом, центральное отопление

Применение

Отопление

Решения

Теплый пол

Номер статьи Описание продукта ДxШxВ GTIN

Номер статьи Описание продукта ДxШxВ GTIN Характеристики

Технические характеристики

Номер статьиUFH-0405SSTE01-PN6 Описание продуктаHenco 1-Group Steel Collect + Pump, Централизованное теплоснабжение Essent PN6 ДхШхВ540x195x320 GTIN05414764428010 Характеристики

Технические характеристики UFH-0405SSTE01-PN6

Материал Стали

Закрываемые группы Да

С насосом Да

С термометром Нет

Со сливом Да

С деаэрацией Да

С настенным кронштейном Да

С монтажным материалом Да

Номер статьиUFH-0405SSTE02-PN6 Описание продуктаHenco 2-Groups Steel Collect + Pump, Централизованное теплоснабжение Essent PN6 ДxШxВ420x195x540 GTIN05414764428164 Характеристики

Технические характеристики UFH-0405SSTE02-PN6

Материал Стали

Закрываемые группы Да

С насосом Да

С термометром Нет

Со сливом Да

С деаэрацией Да

С настенным кронштейном Да

С монтажным материалом Да

Номер статьиUFH-0405SSTE03-PN6 Описание продуктаHenco 3-Groups Steel Collect + Pump, Централизованное теплоснабжение Essent PN6 ДхШхВ540x195x320 GTIN05414764428041 Характеристики

Технические характеристики UFH-0405SSTE03-PN6

Материал Стали

Закрываемые группы Да

С насосом Да

С термометром Нет

Со сливом Да

С деаэрацией Да

С настенным кронштейном Да

С монтажным материалом Да

Номер статьиUFH-0405SSTE04-PN6 Описание продуктаHenco 4-Groups Steel Collect + Pump, Централизованное теплоснабжение Essent PN6 ДxШxВ560x195x540 GTIN05414764428072 Характеристики

Технические характеристики UFH-0405SSTE04-PN6

Материал Стали

Закрываемые группы Да

С насосом Да

С термометром Нет

Со сливом Да

С деаэрацией Да

С настенным кронштейном Да

С монтажным материалом Да

Номер статьиUFH-0405SSTE05-PN6 Описание продуктаHenco 5-Groups Steel Collect + Pump, Централизованное теплоснабжение Essent PN6 ДxШxВ560x195x540 GTIN05414764428102 Характеристики

Технические характеристики UFH-0405SSTE05-PN6

Материал Стали

Закрываемые группы Да

С насосом Да

С термометром Нет

Со сливом Да

С деаэрацией Да

С настенным кронштейном Да

С монтажным материалом Да

Номер статьиUFH-0405SSTE06-PN6 Описание продуктаHenco 6-Groups Steel Collect + Pump, Централизованное отопление Essent PN6 ДxШxВ560x195x540 GTIN05414764428133 Характеристики

Технические характеристики UFH-0405SSTE06-PN6

Материал Стали

Закрываемые группы Да

С насосом Да

С термометром Нет

Со сливом Да

С деаэрацией Да

С настенным кронштейном Да

С монтажным материалом Да

Номер статьиUFH-0505SSTE07-PN6 Описание продуктаHenco 7-Groups Steel Collect + Pump, Централизованное теплоснабжение Essent PN6 ДxШxВ660x180x550 GTIN05414764428195 Характеристики

Технические характеристики UFH-0505SSTE07-PN6

Материал Стали

Закрываемые группы Да

С насосом Да

С термометром Нет

Со сливом Да

С деаэрацией Да

С настенным кронштейном Да

С монтажным материалом Да

Номер статьиUFH-0505SSTE08-PN6 Описание продуктаHenco 8-Groups Steel Collect + Pump, Централизованное теплоснабжение Essent PN6 ДxШxВ720x180x550 GTIN05414764428225 Характеристики

Технические характеристики UFH-0505SSTE08-PN6

Материал Стали

Закрываемые группы Да

С термометром Нет

С деаэрацией Да

С настенным кронштейном Да

Номер статьиUFH-0505SSTE09-PN6 Описание продуктаHenco 9-Groups Steel Collect + Pump, Централизованное теплоснабжение Essent PN6 ДxШxВ780x180x550 GTIN05414764428317 Характеристики

Технические характеристики UFH-0505SSTE09-PN6

Материал Стали

Закрываемые группы Да

С насосом Да

С термометром Нет

Со сливом Да

С деаэрацией Да

С настенным кронштейном Да

С монтажным материалом Да

АртикулUFH-0505SSTE10-PN6 Описание продуктаHenco 10-Groups Steel Collect + Pump, Централизованное теплоснабжение Essent PN6 ДxШxВ840x180x550 GTIN05414764428256 Характеристики

Технические характеристики UFH-0505SSTE10-PN6

Материал Стали

Закрываемые группы Да

С насосом Да

С термометром Нет

Со сливом Да

С деаэрацией Да

С настенным кронштейном Да

С монтажным материалом Да

Номер статьиUFH-0505SSTE11-PN6 Описание продуктаHenco 11-Groups Steel Collect + Pump, Централизованное теплоснабжение Essent PN6 ДхШхВ900x180x550 GTIN05414764428287 Характеристики

Технические характеристики UFH-0505SSTE11-PN6

Материал Стали

Закрываемые группы Да

С насосом Да

С термометром Нет

Со сливом Да

С деаэрацией Да

С настенным кронштейном Да

С монтажным материалом Да

Номер статьиUFH-0505SSTE12-PN6 Описание продуктаHenco 12-Groups Steel Collect + Pump, Централизованное теплоснабжение Essent PN6 ДxШxВ960x180x550 GTIN05414764428348 Характеристики

Технические характеристики UFH-0505SSTE12-PN6

Материал Стали

Закрываемые группы Да

С насосом Да

С термометром Нет

Со сливом Да

С деаэрацией Да

С настенным кронштейном Да

С монтажным материалом Да

Изоляционная коробка для двойного перекрестного тройника

ИСО-БОКС

Губки (универсальные)

БЭ

Прямой переходник с наружной резьбой

1

Балансировка системы теплого пола как способ достижения большего теплового комфорта и снижения счетов за отопление.

Здоровое распределение температуры в помещении, энергоэффективность, функциональность и безграничные возможности оформления интерьера — это лишь некоторые из многих преимуществ выбора напольного отопления для вашего дома. Однако для того, чтобы такая система отопления приносила заметно более высокий тепловой комфорт и экономию энергии, самое главное правильно сбалансировать всю систему. Как мы можем сбалансировать нашу систему теплого пола?

Температура подаваемой воды

Одним из наиболее важных параметров, который необходимо настроить в системе теплого пола, является температура воды, питающей систему, которая влияет на температуру пола. Установка соответствующей температуры защищает пол от повреждений и обеспечивает надлежащую теплопередачу. В этом отношении мы не должны превышать допустимое заранее установленное значение 55°C. Более высокая температура подаваемой воды не только увеличивает риск повреждения системы, но и приводит к большим потерям тепла, что приводит к увеличению счетов и общему дискомфорту жителей дома.

Использование вентиля в системе отопления совместно с умелым управлением с помощью регулятора смесительного клапана – это способ подачи в систему теплого пола воды приемлемой температуры, несмотря на то, что в саму систему отопления подается вода с высокой температуры (непосредственно от радиаторной системы). Работает следующим образом: датчик, расположенный на подаче теплого пола, измеряет температуру подаваемой воды. При слишком высокой температуре термостатический клапан закрывается, вызывая увеличение подачи воды из обратки системы отопления, тем самым охлаждая подаваемую воду. Как только достигается аварийная температура датчика клапана, насос останавливается. Когда температура, измеренная датчиком, слишком низкая, открывается термостатический клапан, а это означает, что в подающий коллектор возвращается меньше холодной воды. Таким образом, через напольный клапан проходит меньше холодной воды.

Температура подачи в зависимости от температуры наружного воздуха

Следует помнить, что поддержания температуры подачи в пределах заданных значений недостаточно для обеспечения оптимального теплового комфорта. Также необходимо приспособить температуру подачи к погодным условиям снаружи. Во время сильных морозов рекомендуется более высокая температура подачи системы теплого пола. Одинаковая температура в переходный период между сезонами привела бы к перегреву помещений, а значит, и к потерям энергии. Чтобы настроить температуру подачи в соответствии с текущими погодными условиями, пользователь может выбрать и впоследствии отредактировать кривую отопления.

Центр управления полом – температура, идеально соответствующая вашим потребностям

Вторым ключевым фактором, влияющим на счета и тепловой комфорт пола, является регулирование температуры. Приятная теплота в помещениях, где используется пол с подогревом, может быть достигнута за счет правильного управления отоплением. Системы управления водяным теплым полом могут связываться с нагревательным устройством традиционным способом с помощью кабеля или по беспроводной связи. Важно, чтобы они были просты в использовании и безопасны. В базовый комплект, обеспечивающий эффективную систему управления отоплением от TECH Controllers, входят:

• терморегулятор — центральный пульт управления работой регулирующих устройств, установленных в отдельных помещениях.
• Датчики температуры или комнатные контроллеры , позволяющие пользователю поддерживать разную температуру в каждой комнате в зависимости от индивидуальных потребностей.
• термоэлектрические приводы для управления термостатическими клапанами в коллекторах (две версии на выбор: STT-230/2 и STT-230/2 S). Они открывают или закрывают подачу воды в контуры отопления в зависимости от сигнала, подаваемого контроллерами.

Как это работает? Контроллер температуры посылает соответствующий сигнал главному контроллеру в зависимости от того, является ли температура в помещении слишком низкой или слишком высокой. Главный контроллер, в свою очередь, активирует термоэлектрические приводы, установленные на коллекторе. Таким образом, отопительный контур закрывается или открывается. Простая в использовании панель управления обеспечивает эффективность и эффективность всей системы отопления. При достижении заданной температуры регулятор отключает котел, что предотвращает чрезмерные потери тепла или энергии. Установка различных значений температуры в помещениях в зависимости от их назначения соответствует принципу рационального использования тепла и снижения расходов на отопление при сохранении повседневного комфорта.

Гидравлическая балансировка системы теплого пола как решение проблемы недогрева помещений.

Разные помещения в доме имеют разную потребность в электроэнергии, что выражается в разной длине контура теплого пола и разном гидравлическом сопротивлении. Температуру пола можно регулировать, выбирая подходящее расстояние между трубами от 10 до 30 см (в зависимости от диаметра трубы, теплопотерь в помещении или типа пола), а также балансируя поток в отдельных петлях. Другими словами, в каждый отопительный контур должен подаваться поток воды с определенным расходом, вытекающим из требуемой тепловой мощности. Для этого в системах отопления предусмотрены регулирующие клапаны для измерения гидравлического сопротивления отдельных водяных контуров. Очень практичным решением является использование коллектора, оснащенного клапанами. Расходомер, который можно подключить к коллектору теплого пола, позволяет пользователю точно регулировать расход. Расход можно измерить по показаниям расходомера. Ручная гидравлическая балансировка заключается в уменьшении расхода воды в петлях с наименьшим сопротивлением и одновременном увеличении расхода в самых длинных петлях с наибольшим гидравлическим сопротивлением. Цель состоит в том, чтобы добиться максимально возможного расхода воды в самых длинных петлях и уменьшить низкий в самых коротких.

Запуск системы подогрева пола после летнего перерыва

Эффективность системы подогрева пола также зависит от того, как она используется. Лето — отличное время для проведения технического обслуживания системы, особенно если мы ею давно пользуемся.

Если система теплого пола уже давно используется, рекомендуется ее промыть. Это хороший способ избавиться от разного рода отложений, скапливающихся внутри труб, и повысить эффективность работы системы отопления в отопительный сезон.

Балансировка системы теплого пола как способ достижения большей экономии

Теплый пол позволяет достичь высокого теплового комфорта при одновременном снижении счетов за отопление. Водяные теплые полы – это снижение затрат на содержание дома, устранение факторов, вызывающих излишнюю влажность воздуха, а также обеспечение высокого теплового комфорта. Неправильный монтаж или балансировка системы отопления приводит к неисправности, что может привести к перегреву или недогреву помещений. Поэтому крайне важно контролировать температуру теплоносителя и расход (гидравлическая балансировка), а также правильно устанавливать температуру в помещении.

No related posts.
