Содержание

Коллектор для теплого пола в сборе 16 труба. Смесительный узел для водяного теплого пола

Коллектор теплого пола, смесительные узлы для водяного теплого пола, представляют собой полностью укомплектованные наборы для безопасной и экономной эксплуатации системы водяного напольного отопления. Коллектор для теплого пола в сборе, представляет собой полностью готовый к эксплуатации коллектор для запуска своими руками, без привлечения сторонних специалистов. Цена коллектора для теплого пола, зависит от количества контуров. Собран коллектор для водяного теплого пола из качественных элементов позволяющих дать гарантию на безаварийную работу смесительных узлов до 2 лет. На механические части коллекторов для теплого пола предоставляется заводская гарантия до 5 лет. Все латунные гребенки снабжены расходомерами, измерителями протока, благодаря которым, можно отбалансировать систему водяной теплый пол, в которой длины контуров не всегда одинаковы.  Концевик распределительного коллектора в коллекторной системе служит для спуска воздуха и слива теплоносителя при проведении профилактических работ.

В системе коллектор подачи и обратки снабжен евроконусами (адаптерами) за фиксации любых труб для теплого пола 16 диаметра. Коннектор для циркуляционного насоса, с вмонтированным обратным клапаном на обратном коллекторе, осуществляет функцию смешивания горячего и остывшего теплоносителя, согласно выставленной температуре на термоголовке с погружным зондом. Двухходовой термостатический клапан, который непосредственно осуществляет порциональную дозировку горячего теплоносителя, может быть выполнен в прямом и в угловом исполнении. При инсталляции систем водяного теплого пола больших объемов и в смешанном отоплении (радиаторное+теплый пол), рекомендуется устанавливать трехходовой термостатический клапан под термоголовку с капиллярным зондом, позволяющий корректно работать смесительному узлу теплого пола, без изменения общего расхода теплоносителя. В случае применения коллектора для теплого пола более чем 12 контуров, рекомендуется использовать термостатический кран повышенной пропускной способности и трубу для теплого пола 20 диаметра.

Для покупателей желающих самостоятельно собрать смесительный узел, предлагаем надежные смесительные клапана ESBE серии VTA 322 и VTA 572.

Выбор коллектора для теплого водяного пола: правила выбора, особенности подключения

Правильное устройство системы «теплый пол» требует точного соблюдения требований технологии этих работ. Также необходимо позаботиться об установке обязательных элементов, к которым следует отнести и коллектор для теплого пола. Основная его функция заключается в обеспечении предварительно установленного терморегулятором температурного режима для теплоносителя.

В случае отсутствия коллектора в системе теплый пол сложно добиться того, чтобы эта система обогрева смогла наиболее эффективным образом поддерживать в помещении комфортную температуру.

Выбираем коллектор для теплого пола

Еще до того как вы определитесь с подходящим коллектором для водяного теплого пола, следует убедиться, что он подходит выбранной системе теплого пола.

Проводить такую проверку нужно по двум причинам:

  • Ввиду разной стоимости распределительных коллекторов;
  • С учетом того, что этот компонент оказывает влияние на безопасность системы.

Коллекторы для теплого пола используются в системе обогрева для того, чтобы поддерживать температуру теплоносителя в трубе в строго заданном диапазоне, который определяется терморегулятором. Во время циркуляции нагретых и остывших теплоносителей они сходятся в смесительном узле коллектора, выступающем его основной частью, где и происходит их смешивание.

Ключевые параметры

Сегодня на рынке предлагаются коллекторы для теплого пола самых различных вариантов. Это же касается и смесительных узлов, которыми они могут комплектоваться. Чтобы подобрать наиболее подходящий вариант этих элементов, следует ориентироваться на удобство размещения и целесообразность использования для помещения.

Выбирая для теплого пола коллектор, в первую очередь необходимо учитывать, что он будет совместим с выбранной системой. Это проявляется в том, что должно поддерживаться требуемое давление, которое будет обеспечивать направленный поток теплоносителя. В продаже можно встретить модели коллекторов, которые могут быть изготовлены из латуни и нержавеющего металла. Именно на этот параметр необходимо обращать внимание при выборе, поскольку от этого зависит стоимость этого элемента.

Наряду с этим внимания заслуживает такая характеристика, как степень сложности модели. Скажем, в качестве альтернативы может выступать коллектор, оснащенный датчиком, обеспечивающим контроль протока жидкости, сливными кранами и кранами Маевского, что в итоге обеспечивает системе повышенную надежность.

Если проанализировать ассортимент предлагаемых коллекторов, то в достаточно большом количестве предлагаются модели, укомплектованные узлом терморегуляции. В то же время распространенным вариантом являются коллекторы, которые оборудованы различными измерительными приборами, датчиками температуры, узлами для удаления воздуха, контролирующими расход, а также прочими дополнительными приспособлениями.

Особняком стоит коллектор, в конструкции которого предусмотрены расходомеры. Такое устройство вполне может считаться полноценным смесительным узлом. Наличие у него двух термометров позволяет исключить потери тепла во время эксплуатации системы.

Каждый такой отопительный контур поддерживает строго определённую температуру, что обеспечивается специальным устройством, оборудованным латунными гребенками и расходомерами. Если рассматривать более подробно конструкцию подобного коллектора для водяного пола, то в ней можно выделить следующие элементы:

  • термоголовка, в конструкции которой предусмотрен погружной зонд;
  • термостатический смесительный вентиль;
  • футляр, где находится специальный термометр;
  • воздухоотводчик.

Главное, для чего предназначен термостатический вентиль — это обеспечение оперативной подачи горячей воды в нужном количестве. Работа этого элемента исключает возникновение перебоев в работе системы.
Что же касается термоголовки, оснащенной погружным зондом, то, обеспечивая контроль рабочих процессов в системе, она заботится о том, чтобы не возникало разнообразных неполадок.

В то же время большой выбор вариантов коллекторов, предназначенных для системы теплый пол, чаще всего и становится одной из главных причин, которая объясняет, почему потребителю так сложно принять решение в пользу конкретной модели.

Занимаясь подбором подходящего варианта коллектора, наибольшее внимание необходимо уделить следующим значимым критериям:

  • площадь помещения, в котором запланирована установка теплого пола;
  • цели использования помещения и непосредственно сами пользователи;
  • сумма, которую потребитель готов выделить на приобретение коллектора.

Если речь идет о приобретении коллектора для помещения, отличающегося небольшой площадью, то для него можно выбрать пластиковые модели этих устройств. Этот вариант будет предпочтителен потому, что здесь не требуется выполнение специальных требований в плане регулировки.

В категорию доступных моделей можно включить распределительный коллектор для теплого пола, который чаще всего оснащается расходомером и имеет возможность выбора температурного режима.

Подключение — схема и инструкция

Приступать к работам по подключению коллектора следует лишь тогда, когда будут уложены трубы для теплоносителя, а также коллекторный шкаф будет установлен на свое место. Для последнего элемента можно выбрать место в стене, хотя возможны и другие варианты. Здесь важно то, чтобы после размещения он не создавал неудобств и при этом к нему можно было бы подключить трубы. Особенностью предлагаемой ниже схемы подключения коллектора является то, что работы по подсоединению коллектора, труб и котла можно выполнить своими руками.

Процедура подключения

Порядок работ гласит, что первым делом необходимо оборудовать коллектор с запорными вентилями и термометром.

Более простым решением является покупка коллекторного набора, который предусматривает все необходимое.

Поступая подобным образом, владельцу не придется тратить время, силы и деньги на поиск и приобретение запорных клапанов, которыми должны быть оборудованы выходы контура, включая подачу и обратку. Это позволяет упростить процесс монтажа коллектора теплого пола, подключение труб теплоносителя, а вдобавок к этому при необходимости отключить любой контур, что не скажется на работе остальных элементов системы.

Устройства подобного исполнения представлены в ассортименте таких компаний, как Valtec, Watts и REHAU.

Чтобы подключить между собой коллекторы, краны и трубы, лучше всего использовать компрессорные фитинги или специальные соединители, в конструкции которых предусмотрена латунная гайка, опорная втулка и зажимное кольцо.

Иногда бывает так, что подключаемые друг к другу элементы различаются по диаметру. В этом случае выполнить работу можно будет только при наличии фитинга переходника.

Если говорить о наиболее простом варианте исполнения, то в него будет входить обычный коллектор и запорные вентили.

Если попытаться описать процедуру установки этого устройства теплого пола в общем виде, то она будет выглядеть так:

  • вначале к коллектору подключают трубы подачи и обратного хода, используя запорные краны;
  • К самому же коллектору подводят трубы-теплоносители системы теплый пол.

Хотя рассмотренная выше схема и отличается достаточно простотой исполнения, все же к ней прибегают нечасто. Причина этого связана с тем, что на эффективность работы системы влияет отопительный котел: достаточно уменьшить подачу теплоносителя, и уже довольно скоро можно ощутить, как нагрев пола начинает уменьшаться.

Делаем своими руками

Многие владельцы заинтересованы в создании коллектора теплого пола своими руками. Дело в том, что с каждым годом все больше людей осознают преимущества использования в доме напольных обогревателей подобного типа. Но не все мастера сразу решаются на проведение подобных работ, поскольку представляют себе, сколько трудоемкими и сложными окажутся эти работы.

Чтобы самодельный коллектор смог исправно справляться с возложенной на него задачей, его конструкция должна учитывать характеристики напольного обогревателя.

Следует иметь в виду, что при установке коллектора, предусматривающего подключение регулировочного клапана, придется затратить немало финансов. Однако эти усилия не будут напрасны, поскольку у владельца появится возможность настраивать желаемый расход теплоносителя для каждой определенной ветви системы. Иначе говоря, после завершения монтажа можно будет для любого помещения определить, какой температурный режим должен поддерживаться.

В некоторых ситуациях допускается установить сервоприводы, которые будут выполнять роль дополняющих элементов клапанов: их главная задача будет заключаться в обеспечении автоматизации процессов. При использовании обычной схемы монтажа коллектора водяного пола следует иметь в виду, что его конструкции обязательно предусмотрены два коллектора:

  • подающий;
  • возвратный.

Первый необходим для того, чтобы обеспечить перекрывание и открывание контура в необходимые моменты времени, для чего используют микрометрические клапаны.

Что же касается регулирующего клапана обратного коллектора, то его назначение сводится к выбору оптимального значения падающего давления.

Во время уже непосредственно использования системы не всегда получается сделать так, чтобы каждый контур предусматривал одну и ту же длину и нагрузку. Главной причиной того, что температура обогрева помещения в разных участках будет отличаться, является то, что используемые для системы напольного отопления трубы характеризуются различной длиной. По этой причине приходится решать проблему блокировки подачи воды, для чего используют клапаны регулировки.

Заключение

Чтобы обеспечить качественный обогрев помещения при помощи системы теплый пол, необходимо установить все элементы этой системы. Коллектор является одним из ключевых элементов, поэтому процедура его монтажа должно выполняться так же тщательно, как и установка всех прочих элементов. Не следует считать, что наличия одного терморегулятора будет достаточно для создания комфортного теплового режима в помещении.

Эффективность работы системы теплый пол может быть обеспечена лишь при использовании терморегулятора в сочетании с коллектором. Подобная комбинация не только позволит подобрать оптимальную температуру для каждого помещения, но и добиться существенной экономии на отоплении.

Оцените статью: Поделитесь с друзьями!

КОЛЛЕКТОРЫ ДЛЯ ОТОПЛЕНИЯ И ТЕПЛОГО ПОЛА

КОЛЛЕКТОРЫ ДЛЯ ОТОПЛЕНИЯ И ТЕПЛОГО ПОЛА

Коллекторы для отопления и теплого пола служат в техническом и инженерном оснащении строений для раздачи жидкостей из главной трассы по разным контурам и сбора в случае циркуляционного оборота наоборот, смешения потоков из синхронных веток. В нынешних сантех. коммуникациях коллекторные схемы всё чаще сменяют обычные типы разводки. Коллектор отопления помогает вам заметно повысить свойства и особенности систем отопления домов любого типа.
Принципиальное механизм коллектора отопления достаточно простое: он представляет из себя часть трубы с некоторым числом боковых и торцевых отводов, необходимых для введения отдельных контуров. Коллекторы для отопления и теплого пола могут быть дополнены воздухоотводчиком, группой безопасности, ручными либо механическими приспособлениями регулировки потоков, смес. узлом, что дает ему функции элемента авто-управления системой отопления. Применяется исключительно в передовых закр. циркуляционных системах отопления. Коллекторы для отопления и теплого пола по назначению и системе разделяются на некоторое количество основных разновидностей: Солнечный коллектор преобразует тепловую энергию на домашние потребности.

Гидрострелка (разделитель, коллектор, термогидравлический распределитель) специализирован для гидродинамической балансировки системы отопления: нормализации давления и темп. теплоносителя в разных контурах отопления. Гидроразделитель гарантирует подходящую разность температур между подачей и обраткой, при этом потоки могут перемешиваться в подходящей степени. Это гарантирует, помимо устойчивой температуры в помещениях, облегченный режим эксплуатации котельного оснащения. Гидрострелка используется в большей степени в сложных системах отопления с некоторыми отопительными контурами, с одной стороны осуществляется подключение контура котла, с другой — отопления с помощью радиаторов, тёплых полов, горячего снабжения, обогрева воды в бассейне и т.д.
В коллекторах для отопления и теплого пола, если количество веток 2 и более, подсоединение через гребёнки — исключительно вероятная методика. Только она обеспечит слаженный труд системы. В различных помещениях и зонах, а также для того, чтобы гидрав. сопротивление в трубах тёплых полов не было особо высоким, трубы распределяют на отдельные контуры длиной не более 80 м. Коллектор для тёплого пола в неизбежном порядке дополняются отдельным насосом и смесительным узлом, которые поддерживают подходящую для полов температуру который предотвращает её увеличение более чем на 40 ºС.

Настройка и регулировка водяного тёплого пола

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

    Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

  1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
  2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
  3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
  4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
  5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Управляющие элементы

Настройка коллектора теплого пола невозможна без специальных приборов. С их помощью устанавливается оптимальный режим нагрева системы, регулируются потоки воды в трубопроводах. Каждый из них выполняет определенную функцию.

  1. Датчик температуры воды

Устанавливаются на входных и выходных патрубках устройства. Эти приборы не влияют на работу системы, но указывают текущий показатель нагрева. Разница значений может быть полезна при подсчете эффективности работы. Также они служат индикатором нарушения режима нагрева.

  1. Центральный терморегулятор с сервомеханизмом и датчиком.

Он монтируется на приемный патрубок входного коллектора и подключается к обратной трубе с охлажденным теплоносителем. Датчик температуры помещается в корпусе гребенки. На корпусе терморегулятора есть поворотная ручка, с помощью которой устанавливается требуемый уровень температуры. От датчика в устройство поступают показания о степени нагрева воды. В зависимости от этого регулируются потоки холодного и горячего теплоносителя.

  1. Сервоприводы на патрубках входной гребенки

По принципу работы они полностью аналогичны терморегулятору, но с небольшими дополнениями. С их помощью регулируется объем потока воды для каждого контура водяного пола. В зависимости от модели это можно делать в ручном или автоматическом режимах. Для последнего применяются сервоприводы со встроенными датчиками температуры, которые могут подключаться к общему выносному терморегулятору.

  1. Расходометры

Необязательные для монтажа устройства, которые, впрочем, могут стать эффективными элементами для ручного управления работой водяного теплого пола. Они устанавливаются на патрубки обратного коллектора и представляют собой запорные механизмы со стеклянной колбой.

При повороте головки на корпусе шток в устройстве меняет свое положение. Это влияет на объем жидкости, проходящей через него. Для наглядности на поверхности расходометра нанесена шкала измерений, обозначающая скорость прохождения воды л/мин.

Как работает коллектор

Водяные полы укладывают различными способами, к примеру, бетонным или настильным, но независимо от выбранной технологии необходимо приобрести и установить шкаф коллекторный.

В него в дальнейшем будут заводить две трубы:

Цикличность процесса обеспечивает другой встроенный компонент системы – циркуляционный насос. Так или иначе, в процессе эксплуатации теплого пола, скажем при ремонтных работах, приходится систему отключать. Для этого каждую из труб оснащают запорными вентилями. Трубу из пластика и запорный вентиль из металла соединяют друг с другом через компрессионный фитинг. Затем к вентилю подсоединяют гребень, монтируя с одного края воздухоотводчик, а с другого – сливной кран.  После сборки шкафа переходят непосредственно к монтажу. И только уже имея установленный на стену гребень можно подрезать трубы контура по длине.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м

Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Способы подключения

Понадобятся следующие материалы и устройства:

  • Трубопровод;
  • Комплектующие для трубопровода;
  • Котел;
  • Трехходовой термостатический клапан;
  • Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Варианты укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

  • Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику.
  • Преимущество «улитки» — более равномерный нагрев всей площади.

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

G =Q Х 0,86/Δt,

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

Функциональность и принцип работы расходомера

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

  • избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
  • обеспечить равномерный прогрев всех водяных контуров;
  • исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.

Оптимальные температурные параметры

Настройка водяного тёплого пола осуществляется в зависимости от индивидуальных потребностей. Кто-то любит, когда в комнате тепло, а кто-то отдаёт предпочтение бодрящей свежести, даже в самые лютые морозы. Но несмотря на это, есть общие стандарты, которые разрабатывались с учётом санитарных нормативов, к ним относятся:

  • прогрев пола до 28 градусов;
  • при наличии другого источника тепла или при проживании в помещении постоянно, идеальный уровень от 22 до 26 — это оптимальные условия для человека;
  • если данный тип источника тепла единственный, или он находится в ванной, коридоре, на балконе, или в доме, где проживают не постоянно, допустимо поднимать градус до 32.

Поэтому, при регулировании водяных полов, помимо своих предпочтений, чтобы микроклимат в квартире был здоровый, следует учитывать данные нормы.

Обязательно ли нужен смесительный узел

Правомерный вопрос, особенно если учесть, приличную стоимость коллектора. Следует признать, водяные теплые полы без смесительного узла могут нормально работать, но только при условии, что они имеют один отопительный контур. Что это означает на практике?

Согласно рекомендациям производителя, длина укладываемой трубы в теплых полах не должна превышать 70 м. Если учесть, что при максимальном разрыве шага между трубами, этого количества хватит только для 7 м², не сложно подсчитать, для отопления средних размеров комнаты потребуется уложить сразу три контура.

В большинстве случаев теплые полы укладывают сразу для нескольких комнат: прихожей, ванной, кухни и т.д. Обеспечить равномерную подачу теплоносителя без подключения к коллектору котельной нереально. Но если необходимо отапливать только одно небольшое по размерам помещение, тогда можно обойтись без смесительного узла.

Монтаж без коллектора имеет несколько недостатков, среди которых: подача теплоносителя с температурой идентичной той, что и в общей системе отопления, невозможность автоматического удаления воздушных пробок и контроля давления.

Это интересно: Какие полы лучше сделать в частном доме — излагаем по пунктам

Как отрегулировать теплый водяной пол вручную подготовка и ввод

Ручная настройка проводится с помощью обычного крана, который называется термоголовкой. Ее монтируют на обратку и подачу. Использование крана позволяет не нагружать систему автоматикой и дополнительным оборудованием. Это существенно сокращает расходы, но создает ряд неудобств. Качественная и быстрая регулировка теплого водяного пола с термоголовкой — миф. Кран придется крутить часто, а при определении температуры полагаться исключительно на личные ощущения.

Важно! Более удобной считается регулировка водяных теплых полов ротаметрами (расходомеры), которые устанавливают на входе в каждый контур (место монтажа коллектор). Все, что нужно, — контролировать допустимую разницу в показаниях приборов. Она составляет 0.3-0.5 л

Она составляет 0.3-0.5 л.

Корректная регулировка теплого пола с термоголовкой предполагает соблюдение норм ввода в эксплуатацию всей системы. Иначе система основного или вспомогательного нагрева воздушных масс снизу помещения будет работать со сбоями.

Устройство и принцип работы сервомоторов

Основным рабочим элементом сервопривода является сильфон. Т.е. такая же деталь, как и в . Небольшой по размерам, герметичный цилиндр с эластичным корпусом заполнен веществом, чутко реагирующим на температуру.  В зависимости от того, происходит повышение или понижение температуры, происходит соответственно изменение объема вещества. Рисунок – схема наглядно демонстрирует устройство сервомотора, где основным местом занимает сильфон.

Сильфон находится в тесном контакте с электрическим нагревательным элементом. Получая сигнал с термостата, нагревательный элемент включается от сети и включается в работу. Внутри сильфона вещество подогревается и увеличивается в объеме. Таким образом, увеличившийся в размерах цилиндр начинает давить на шток, меняя его положение и перекрывая путь потоку теплоносителя. Оценивая работу сервопривода можно сделать вывод – прибор не оснащен никакими моторами, в нем нет никаких шестерней и передаточных звеньев. Обычная рабочая связь «тепловая энергия и электричество». Отсюда и распространенное название приборов, термоэлектрические регуляторы.

Для того, что бы клапан снова стал открытым, весь процесс повторяется только в обратном направлении. Отсутствие электропитания приводит к тому, что нагревательный элемент перестает работать. Следовательно, вещество внутри цилиндра остывает, уменьшаясь в объеме. Давление на шток уменьшается, он подымается, действуя на клапан, а, следовательно, открывается доступ горячей воды в систему.

Ознакомившись с принципом работы устройства, важно помнить, что для механического действия клапана необходимо определенное время.  Несмотря на то, что при поступлении сигнала с термостата, нагревательный элемент начинает нагревать вещество внутри цилиндра. Время, необходимое на изменения физического состояния жидкости, составляет 2-3 минуты, поэтому клапан приводится в действие не сразу

В отличие от нагрева, остывание жидкости проходит медленнее. На обратный процесс, т.е. на закрытие клапана потребуется уже не 2-3 минуты, а 10-15 минут. При перегреве каждый сервомотор должен автоматически отключаться. Для этого в конструкции предусмотрен механизм аварийного отключения.

Для примера: используемые в работе коллекторной группы сервоприводы не все оснащаются цилиндрами и баллонами с веществом. Ест модели, в которых эту роль играют термоэлементы, напоминающие собой пружину или пластину, которые под действием все того же нагревательного элемента нагреваются. Расширяясь, эти детали воздействуют опять же, на шток, приводя в конечном итоге в рабочее состояние клапан.  Определить в каком положении находится клапан, можно по изменению внешнего вида сервопривода. Выдвигающийся элемент сигнализирует о работе прибора. Если этого не происходит, значит, ваш прибор неправильно подключен или система отопления работает с перебоями.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров

При этом берется во внимание уровня нагрева жидкости и давления

Рекомендуется выполнять балансировку согласно такой инструкции:

  1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
  2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
  3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

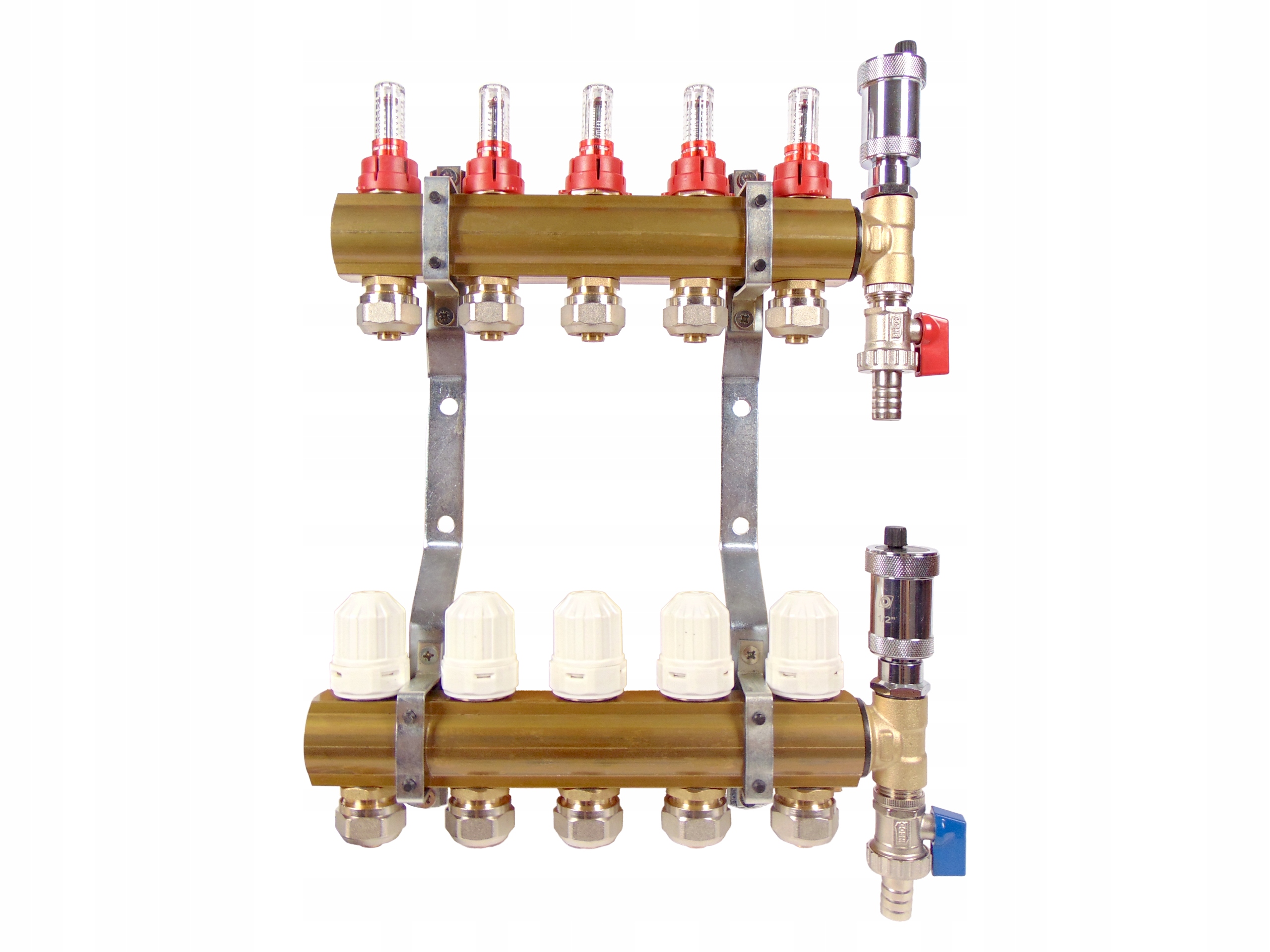

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Н аконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.

Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.

Что такое коллектор теплого пола

Коллектор – совокупность деталей, позволяющих управлять теплоносителем: смешивать и раздавать жидкость из параллельных колец отопления. Большое сечение и низкая скорость позволяют смешивать горячий теплоноситель, подающийся из котла, и тёплый, отходящий от отопительных труб, что позволяет выровнять температуру теплоносителя до нужных значений.

Чтобы правильно смешать обратку (остывшую воду из контуров в полу) и горячую воду до нужной температуры, на системы устанавливаются различные датчики: датчик температуры воды, датчик тепла на улице и датчик измеряющий давление внутри системы. Датчики подают информацию на клапаны, которые смешивают теплоноситель. Коллектор теплого пола в сборе с насосом и специальным датчиком может контролировать давление в системе.

Чтобы лучше разобраться в принципе работы и необходимости этой системы, обратите внимание на следующий пример: в доме подключаются к котлу системы подогрева пола, отопительные радиаторы и душ. Душ требует горячую воду температурой примерно в 70°C, отопительные радиаторы требуют теплоноситель с температурой от 75°C, а для подогрева пола нужно всего 50°C, чтобы температура чистового напольного покрытия не превышала санитарной нормы в 30°C.

схема сборки, настройка, принцип работы

Здесь вы узнаете все про коллектор для теплого водяного пола: схема сборки, настройка, принцип работы устройства с расходомерами, а также узнаете какой выбрать сервопривод и зависит ли цена от качества.

Сейчас многие интересуются, как сделать пол с подогревом своими руками.

Водяные коллекторы для теплого пола являются главными элементами систем «теплый дом», которые обеспечивают максимальный уют в любом помещении.

Одной из главных деталей во всей системе является коллектор для теплого водяного пола.

Распределительный коллектор предназначен для контроля и распределения теплоносителя в системах отопления.

Коллектор для теплого водяного пола: как сделать?

Говоря простым языком коллектор-это просто труба. К этой трубе присоединяются другие трубы, которые образуют целостную систему. В зависимости от того, сколько труб подключается к нему, столько он и имеет мест резьбы. В коллекторе для теплого водяного пола цена зависит, в том числе и от количества резьбы на нём. Чем больше резьбы, тем цена дороже.

Принцип работы

Как он работает? Если очень просто, то принцип состоит в том, что вода подается из нагревающего бака в него и по нему переходит, по ответвлениям всей площади пола. Потом она, остывшая, переходит обратно в бак, где нагревается и идёт обратно.

Из чего состоит?

Он состоит из различных коллекторов, переходников, отводчика воздуха, сливных кранов, автоотводчика воздуха, клапана для отсека, европейского конуса, детали для закрепления изделия. Так вкратце выглядит схема сборки коллектора водяного теплого пола.

В основном используется 4 главных вида:

  1. Обычная сборка, где есть труба с европейскими конусами. Больше ничего в такой сборке нет. Это вид подходит больше для водоснабжения.
  2. Система для теплого водяного пола своими руками делается, в большинстве случаев, из китайских коллекторов. Главная особенность данных деталей в том, что закручивающиеся вентили находятся на изделии. При эксплуатации с ними нет особых проблем кроме одной. Обычно из-под кранов капает вода. Это проблема даже не изделия, а плохого качества воды.Такая проблема решается очень легко. Идет замена резиновых уплотнителей. Это тоже недорогой вариант.Он не предполагает каких-то изысков, типа установки терморегулятора воды. Такой вид схемы сборки коллектора водяного теплого пола годится только для маленьких домов.
  3. Это уже вариант, требующий более серьёзных финансовых затрат. Здесь отсутствуют шаровые клапаны, но есть вентили для регулирования, а также европейские конусы под трубы из металлопластика. На эти вентили можно установить специальные приводы, которые будут работать с термостатами, установленными в комнате и регулировать открывание и закрывание вентилей. Таким образом, будет осуществляться регулировка тепла в системе.
  4. Бывают такие случаи, когда нельзя выполнить равные контуры. Тогда приходится прибегать к помощи расходомеров. С помощью расходомера можно очень точно отрегулировать проток тепла и если вы используете расходомеры, вне зависимости от длины контуров, поток будет одинаковый. Этот вид используют для подающего коллектора, то есть для подачи воды из бака, а для обратной подачи можно купить более дешёвый вариант с обычными вентилями.

Нельзя устанавливать подающий коллектор внизу, а обратный сверху. Тогда горячий подающий будет греть обратный. Все конечно будет работать, но это в корне не правильно. Также можно отметить еще несколько видов коллекторов для теплового пола, которые имеют место быть.

Это труба, которая имеет смесительный узел, а также с термостатом. Для тех, кто не имеет финансов можно сделать его из полипропиленованных труб и таких же муфт.

Важно понимать, что сам принцип работы коллектора для теплового пола такой же, как и работа обычной батареи!

Схема сборки

Перед установкой нужно понимать несколько вещей:

    1. Нужно помнить, что подключается не более девяти контуров к коллектору. Поэтому, если их более девяти, то нужно устанавливать не менее двух.
    2. Нужно найти хорошее место для установки.
    3. Надо устанавливать четко в центре жилья и чтобы все контуры были одинаковой длины. Это даст хорошее, равномерное прогревание всего пола. Если дом не одноэтажный, то лучше устанавливать изделие под лестницей. В том месте, где мало кто ходит, но с лёгким доступом.

Последовательность:

  1. Сначала делается шкаф для коллектора, в который потом поместится собранная система.
  2. Для сборки бюджетного варианта с ручной регулировкой, покупаем коллекторы с нужным числом контуров. Потом соединяем его с полипропиленовой трубой, которая идёт от котла. При соединении применяем разъемное соединение. Разъемное соединение сверху накручивается гайкой, а снизу накручивается полипропиленовая труба, у которой тоже есть муфта для крепежа к нему. После этого закрепляем все устройства необходимые для полноценной функциональности. Переходники, кронштейны, краны для слива и так далее. Потом все это помещается в шкаф для коллектора.
  3. Присоединяется металлопластиковая труба.
  4. Далее к устройству устанавливается отводчик воздуха. При желании к системе коллекторского узла можно подсоединить насос, циркуляционный термодатчик и двух или трехходовые клапаны.

Какой выбрать?

В большинстве вариантов изделие выбирается по кошельку. Чем больше средств, тем продвинутее приобретете коллектор для теплового пола.

Обычно идет расклад между автоматической и ручной регулировкой. Авторегулировка дороже, но гораздо удобнее в эксплуатации. Не надо ничего будет подвинчивать самому, все сделает автоматика.

Все изделия российского производства выполнены из нержавеющей стали, это же можно сказать и о европейских производителях. Они, как правило, имеют все необходимые гнезда для автоматики. Более дешевые китайские изделия возможны исключительно с ручной регулировкой.

При выборе помните, что купив недорогой вариант, может случиться, что придётся дополнительно покупать недостающие детали.

Коллекторы для отопления и теплого пола, гребенки TECE

Коллекторы для отопления и теплого пола, гребенки TECE

Коллектор (гребенка), как правило, оснащается запорной арматурой, регулирующей процесс подачи теплоносителя на контуры системы отопления - на выходе могут быть установлены как отсекающие (перекрывающие подачу теплоносителя), так и регулировочные (регулируют объем подаваемого теплоносителя) краны. Такая система удобна тем, что все управление сосредоточено в одном месте.
Можно купить модели коллекторов TECE из нержавейки, латунные, пластиковые, на различное количество отопительных контуров, с запорными или термостатическими клапанами или без них, а также все необходимые комплектующие для их монтажа.

Коллекторы для теплых полов трубопроводной системы TECEfloor

Являются одной из новинок компании. TECEfloor была специально разработана для использования в системах отопления "теплый пол", все ее компоненты, начиная от специализированной трубы с антидиффузионным слоем TECE PE-RT и заканчивая коллекторами, были многократно протестированы, что позволило компании предложить высокое качество за разумную цену.
Система TECEfloor более экономична по сравнению с электрическими «теплыми полами». Это низкотемпературная система обогрева, эффективность здесь достигается за счет большой поверхности теплоотдачи.
Основными элементами теплого пола является контур из труб PE-RT и PE-RT/Al/PE, по которым циркулирует теплоноситель, и распределительные коллекторы TECEfloor из стали или пластика.
Крепежные направляющие, фиксаторы и скобы надежно закрепляют трубопровод для теплого пола, после чего он подключается к смонтированному коллектору.
Оснащение систем «теплый пол» TECEfloor комнатным термостатом, приводом термоклапана для коллектора и термометром обеспечивает ее автоматический режим работы.
Все элементы системы тщательно отобраны и протестированы на совместимость, что исключает проблемы и ошибки при монтаже.

Трубы для теплого пола PE-RT и PE-RT/Al/PE, применяемыя в системе TECEfloor, обладают рядом преимуществ:

  • повышенная гибкость по сравнению с аналогами, что существенно упрощает их монтаж и  равномерную укладку.;
  • наличие антидиффузионного слоя и минимальный коэффициент линейного расширения;
  • они прочны, стойки к механическому воздействию и резким тепловым перепадам;

Коллекторы TECE с соединениями типа push-fit

Обратив внимание на то, что на рынке все большую популярность приобретают соединения типа push-fit, компания разработала серию коллекторов, оборудованных push-фитингами для присоединения труб системы TECEfloor. Push-fit соединения обеспечивают наиболее быстрый монтаж элементов системы отопления, не требуют специального инструмента (кроме калибратора).

Коллекторы, являющиеся элементами систем TECEflex и TECEfloor, предназначены для того, чтобы наиболее оптимально распределять теплоноситель по контурам, и при этом каждый из них позволяет контролировать температуру независимо в каждом контуре.
Коллекторы TECEfloor для теплого пола изготавливаются из высококачественной нержавеющей стали и рассчитаны на подключение от двух до двенадцати контуров.

Геометрические размеры коллекторов TECE для теплых полов

Геометрические размеры коллекторов TECE для теплых полов с соединениями push-fit

Пластиковые коллекторы TECEfloor

Появилась возможность вместо стальных использовать бюджетные пластиковые коллекторы TECEfloor модульного типа. Это дает возможность изменять количество точек подключения контуров теплого пола, последовательно соединяя коллекторы для достижения необходимого количества точек подключения.

В базовой комплектации коллекторы имеют два распределителя, заглушки, краны Маевского, интегрированные вентили, штуцеры для слива теплоносителя и кронштейны для монтажа. Коллекторы TECEfloor гарантируют настоящее немецкое качество изготовления и стопроцентную совместимость с другими вариантами продукции из данной линейки.

Настоящее немецкое качество! В результате - надежная и долговечная система отопления, крайне простая и удобная в эксплуатации.


Специалисты компании "Термогород" Москва помогут Вам правильно подобрать, купить, а также смонтировать коллектор TECE, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой "Обратная связь"
Вы останетесь довольны, сотрудничая с нами!

Инструкция на коллектор · "ЗАО Мушарака"

Скачать страницу PDF

Распечатать

Инструкция по эксплуатации


Коллектор


напольный регулируемый универсальный
для систем водяного отопления
и теплого водяного пола

КНР – 32 х 4


КНР – 32 х 3
1.
Назначение

Коллекторы распределительные для систем водяного отопления и теплого пола, горячей, холодной воды используются для контроля и распределения теплоносителя в системе отопления. Трубы, подключенные к коллектору, образуют совместно с ним циркуляционное кольцо. Коллектор имеет подающую и обратную гребенку, позволяющую запирать, регулировать поток теплоносителя в контуре. Подающая гребенка оснащается расходомером. Обратная гребенка используется для ручной или автоматической регулировки с помощью электрического сервопривода.

2. Номенклатура и технические характеристики

2.1. Устройство коллекторного блока

Коллектор состоит из двух гребенок подающей и обратной закрепленных на кронштейнах. Варианты сборки коллекторов приведены на Рис. 1 и Рис 2. Корпуса гребенок (модулей) изготовлены из полипропилена с латунными закладными. Корпуса имеющие 3 и 4 выхода позволяют методом сварки получить любую гребенку от 3 выходов и более кроме 5-ти. Соединительный диаметр гребенок (модулей) под трубу Ø 32.

2.2. Разновидность исполнений

На Рис.3 приведены различные варианты комплектования регулировочными и присоединительными устройствами. Возможны следующие сочетания подачи и обратки:
а) подающая гребенка оснащена расходомером, обратная гребенка оснащена запорнорегулирующим вентилем с ручной регулировкой. Ручную регулировку можно автоматизировать, применив электрический сервопривод со стандартной присоединительной резьбой М30 х 1,5.
б) подающая и обратная гребенки оснащены запорнорегулирующим вентилем с ручной или автоматической регулировкой.
Выхода на подающей и обратной гребенке можно применять следующих видов:

    1. Евроконус полипропиленовый под пайку трубы Ø 16 – полипропилен
    2. Компрессионный латунный евроконус с механическим креплением под любой тип трубы Ø 16.
    3. Компресионный латунный евроконус с механическим креплением под любой тип трубы Ø 20.

2.3. Технические характеристики

Максимальный перепад давления – 0,6 бар.
Максимальное рабочее давление:

  • коллектор без расходомера – 6 бар
  • коллектор с расходомером – 6 бар

Максимальная температура потока:

  • коллектор без расходомера + 80°С
  • коллектор с расходомером + 70°С
  • материал корпуса коллектора PPRC
  • материал вставок – ЛС59-1
  • материал евроконуса под пайку – PPRC
  • материал компрессионного евроконуса ЛС59-1.

2.4 Порядок регулировки расхода
теплоносителя

Для регулировки расхода снять с расходомера защитный колпачок (красный см. Рис.1 или Рис.2). Отворачивая или заворачивая регулятор расхода (Черный) можно увеличить или уменьшить расход жидкости. Величину расхода контролировать по поплавку.
При регулировке расхода расходомером отсечной клапан на обратной ветви должен быть открыт полностью.
Возможно регулировка расхода отсечным клапаном. При этом расходомер должен быть открыт.

3. Комплектность

В комплект поставки входит:

  1. Подающая гребенка с расходомерами – 1 шт.
  2. Обратная гребенка с отсечными клапанами – 1 шт.
  3. Заглушка со спустником воздуха – 1 шт.
  4. Заглушка
  5. Комплект кронштейнов и крепежа

Компрессионный евроконус в комплект поставки не входит.
Поставка полипропиленового евроконуса, гайки накидной и уплотнительного кольца оговаривается при заказе

4. Меры безопасности

К установке и обслуживанию коллекторов распределительных для систем теплого пола допускается персонал, изучивший его устройство и правила техники безопасности.

5. Транспортировка и хранение

При транспортировке, погрузке и выгрузке изделие должно быть защищено от механических повреждений и атмосферных осадков.

6. Утилизация

Утилизация изделия производится в соответствии с установленным порядком, составленным в соответствии с Законами РФ № 96-ФЗ «об охране атмосферного воздуха», № 89-ФЗ «об отходах производства и потребления», а так же другими российскими и региональными нормами, актами, правилами, распоряжениями и прочими принятыми во исполнение указанных законов.

7. Приемка и испытания

Продукция, указанная а данном паспорте, изготовлена, испытана и принята в соответствии с действующей тех.документацией на предприятии-изготовителе.

8. Гарантийные обязательства

Предприятие-изготовитель (поставщик) гарантирует соответствие коллекторов для систем теплого водяного пола всем техническим требованиям при условии соблюдения потребителем правил хранения, транспортировки и эксплуатации. Гарантийный срок эксплуатации и хранения составляет – 18 месяцев с даты продажи или 24 месяца с даты производства.

Срок службы коллектора 10 лет при проведении необходимых сервисных работ и соблюдения правил эксплуатации

Скачать (PDF, 28KB)

Скачать (PDF, 28KB)

Скачать (PDF, 117KB)

Варианты солнечного отопления | Лучистое отопление для пола

Вот некоторые из вещей, которые система солнечного отопления может сделать для вас:

ЛУЧЕВОЕ ОТОПЛЕНИЕ

Теплые полы в целом радуют возрождение популярности благодаря комфорту и энергии эффективность.

Теперь для альтернативной энергетики лучистое отопление становится методом лучше всего подходит для обогрева помещений, поскольку обеспечивает низкую температуру операция, которая важна для сбора солнечной энергии, а также потому что солнечная энергия может эффективно храниться в лучистая система.

По этой ссылке можно перейти для более подробного изучения множество преимуществ лучистого отопления. http://www.radiantec.com/why

Солнце - мать всех систем лучистого отопления и его партнерство с механическими, земными системами обогрева пола - это хорошая вещь. Комбинация дает много преимуществ, и это признание привело к тому, что практика проектирования солнечного отопления совершенно новый уровень.

Наиболее эффективно использовать солнечную энергию напрямую сделать полы лучистым теплом.Ранее солнечные системы отопления сначала нагрейте накопительный бак, а затем распределите накопленное тепло с помощью трубки лучистого отопления. Когда солнечная энергия используется непосредственно для обеспечения лучистое тепло, система лучистого пола не может использоваться резервным система отопления, поскольку такое использование может поставить под угрозу солнечную батарею. Этот можно использовать, но он гораздо менее эффективен, чем прямой применение.

Вот несколько конкретных вариантов использования солнечной энергии. непосредственно с лучистым отоплением.

  1. Massive Storage Большой тепловой место хранения разработано плиткой на уровне строительства и стратегических размещение утеплителя. Этот отмеченный наградами дизайн получил название Solar Option I, пожалуй, самый мощный и полезный солнечный имеющаяся конструкция отопления. (внизу)
  2. Установка в перекрытиях
  3. Горячая вода и лучистое тепло
    1. Защита собственности
    2. Сияющий комфорт
  4. Дополнительное использование
    1. Таяние снега
    2. Садоводство
    3. Джакузи и бассейны




Стоимость и детали.

Горячее водоснабжение и отопление помещений с долгосрочным пассивным накоплением тепла

Это самая мощная из отопительных систем Radiantec. Это «гибрид» система, сочетающая в себе лучшие черты «активных» и «пассивных» технологий оставляя позади их соответствующие недостатки.

ПРЕИМУЩЕСТВА И ПРЕИМУЩЕСТВА

Значительное преимущество Система Solar Option I состоит в том, что она способна удовлетворить почти все потребности в отоплении дома жилого типа, даже в достаточно сложных климат.Еще одно преимущество - исключительно высокая эффективность, влекут за собой низкие рабочие температуры. «Отмечены существенные улучшения. в эффективности системы, общей производительности, начальной стоимости и архитектуре гибкость. Повышение эффективности коллектора приводит к уменьшению солнечные панели, снижение затрат и более простая интеграция дизайна в принятые строительные стили. Большая тепловая масса, встроенная в здание структура обеспечивает длительное хранение солнечной энергии, лучистый комфорт и многое другое. снижение затрат.«


-Отчет в Министерство энергетики США
1983 (DOE / CE15140-T)

Вариант I от солнечной энергии применим к новым перекрытиям на горизонтальных зданиях. Он использует присущая конструкции способность накапливать тепловую энергию, и это должно быть спроектировано в с самого начала.

ОПЕРАЦИЯ

Солнце будет светить на 7 или более солнечных коллекторов. Солнечная энергия будет храниться в 120 галлонах. резервуар для хранения солнечной энергии для ГВС толщиной не более 2 футов плита и уплотненный земляной слой для длительного хранения тепла.


Massive Storage

Очень большой тепловой складское помещение создано из плиты на перекрытии. Хранилище площадь состоит из самой плиты и до двух футов утрамбованного песка или гравий. Деталь хранилища может иметь очень мало или не иметь дополнительных стоимость в зависимости от утеплителя. Несмотря на сообщения об обратном, нет никаких годовых доходов или хранилища, которое переносится из от сезона к сезону.

Очень большая площадь аккумулирования тепла в сочетании с солнечной коллекторы обеспечивают высокую эффективность солнечного коллектора, потенциал для высокая доля солнечного тепла, разумная начальная стоимость и очень хорошая стоимость преимущества, все в потрясающе простом дизайне.
Установка в перекрытиях

Установка в балочный пол - это несложная задача в новом строительстве, а также простая модернизация существующего дома, если у вас есть доступ к балкам пола снизу.Система деревянного пола не будет накапливать столько энергии, как система плит, но все же может накапливать значительное количество тепла, что приведет к очень комфортному и теплому полу.

Горячая вода и лучистое тепло

Солнечный водонагреватель сам по себе является привлекательным вариантом. это не всегда удобно обеспечивать очень большую массу тепла, которая используется с Solar Option One.Также не всегда возможно установить большое количество солнечных батарей. В таких случаях бытовая горячая водонагреватель с дополнительным нагревательным потенциалом может иметь значение. Когда используется менее агрессивный накопитель, такой как верхняя плита поверх фанеры, керамической плитки или даже обычного деревянного пола Система пола может принести ощутимую пользу.

Охрана имущества сезонных домов

Когда в доме много людей, имеется много горячей воды, а когда никого нет, солнечная энергия поддерживает минимальную мощность здания. температура с минимальными затратами. Пол и само здание могут функционировать как солнечное хранение, потому что допустим широкий диапазон температур (например, 45-85 градусов по Фаренгейту).

Дополнительный Radiant Comfort

Когда здание сильно нагревается, пол может быть довольно холодным. Когда пол поднимается При повышении температуры значительно повышается комфорт и снимается нагрузка с системы отопления для снижения счетов за электроэнергию.




Стоимость и детали.

Solar Option II - самая популярная система отопления, поскольку она универсальна; единая система отопления, способная на многое. Solar Option II использует энергия солнца для обогрева помещений, горячего водоснабжения и даже тепла для бассейны и таяние снега.

Он даже обеспечивает ограниченное естественное охлаждение летом.

Solar Option II может использоваться как с новыми, так и с модернизированными приложениями.

Солнечные коллекторы можно разместить на самом доме, а также их можно разместить на гараже или вне складского помещения. Солнечные коллекторы можно заземлить установлены и благоустроены, чтобы обеспечить уединение и укрытие от ветер.

Solar Option II: Низкая стоимость, эффективность, простота установки и гибкость.

Solar Option II снизит использование ископаемого топлива до доли от того, что было бы Был.Вы часто будете получать много тепла и горячего вода бесплатно. Благодаря высокоэффективному резервному нагревателю вы никогда не будете работать из. Вы можете использовать солнечную энергию для таяния снега и даже продлить сезон в вашем бассейне или саду.

Операция

Солнце будет светить на 5-6 солнечных коллекторов жидкостного типа (типовые размеры 4 x 8 футов). Солнечная энергия будет храниться в одном или нескольких 80-галлонных солнечных накопителях. танки.

Тепло для здания обеспечивается лучистым теплом полов, наиболее комфортное и эффективное тепло, которое есть.

Летом холодная вода проходит через пол, прежде чем попадает в светильники. Тепло из дома выносится БЕСПЛАТНО!

Ожидаемые результаты

Солнечный вариант II обеспечит большую часть горячего водоснабжения и 30-90% потребностей в отоплении помещений. Высшее солнечные проценты возможны с дополнительными резервуарами для хранения, но эффективность затрат снизится.


Дополнительные солнечные системы


Таяние снега

Таяние снега - задача, которую можно решить с достаточно низкой температура солнечной жидкости.Часто это приложение может быть выполнено с низким уровнем доступности солнечной энергии, что не полезно для всего остального. С механической точки зрения это просто еще одна зона лучистого обогрева. управляется вручную с помощью простого шарового крана. Это хороший пример приложения, которое вполне разумно достичь с помощью солнечной энергии, что было бы несколько расточительно добиться с помощью ископаемого топлива.

Садоводство

Применение в садоводстве механически похоже на таяние снега.Трубы лучистого отопления помещаются в канавы примерно на 1,5 фута ниже поверхность. Известно, что нагрев корневой зоны способствует росту растений и продлить вегетационный период.

Это еще одно применение при очень низких температурах, которое можно проводить без ущерба для основного использования солнечной энергии.

Щелкните здесь, чтобы узнать больше о наших приложениях для солнечного садоводства.





Мы приглашаем вас изучить этот веб-сайт и нажать «Следующий шаг», если вам нужна дополнительная информация.

Наши специалисты по солнечной энергии всегда готовы ответить на вопросы.

Звоните 1-800-451-7593

План солнечного отопления для любого дома

Сократите счета за отопление дома с помощью этого захватывающего плана солнечного отопления для любого дома. Вы можете использовать воду, нагретую солнечными батареями, для обогрева вашего дома с помощью лучистого обогрева пола или плинтусов, или вы можете использовать ее для предварительного нагрева воды, поступающей в водонагреватель. Если вы можете собрать колоду, вы сможете построить эту супер солнечную систему!

Пришло время воспользоваться преимуществами солнечного тепла, чтобы уменьшить вашу зависимость от ископаемого топлива и снизить счета за отопление.Эту простую, но эффективную систему можно использовать практически в любом доме. Поскольку солнечные коллекторы и резервуар для хранения тепла для системы встроены в небольшую новую пристройку, вам не нужно полностью переделывать свой дом для использования солнечного тепла. В солнечные дни (или даже частично солнечные) коллекторы нагревают накопительный бак. Когда дому требуется тепло, горячая вода из водонагревателя передается в дом по подземной трубе в систему лучистого теплого пола. (См. Иллюстрацию в галерее изображений.) Новое здание, в котором размещаются наши коллекционеры, - это складское помещение, но ваше может быть студией, театром или мастерской.

• Коллекторы монтируются на уровне земли, где их легко построить и обслужить.

• Коллекторы можно ориентировать и наклонять для максимального сбора солнечной энергии.

• Коллекторы и здание могут использовать общую конструкцию таким образом, что материальные затраты и время на строительство сокращаются как для коллекторов, так и для навеса.

• Коллекторы хорошо смотрятся в комплекте с навесом (см. Фото, Галерея изображений).

• Вам не нужно искать в доме место для большого резервуара для хранения тепла.

• Круто наклоненные или вертикальные коллекторы, расположенные близко к земле, получают выгоду от света, отраженного от земли, особенно когда земля покрыта снегом. Вертикальные или почти вертикальные коллекторы менее подвержены перегреву летом.

Соображения

Есть много способов построить эту систему, но помните эти рекомендации по проектированию, чтобы ваша система работала хорошо:

• Коллекторы должны быть обращены в пределах 30 градусов от истинного юга и не должны быть затенены деревьями или строениями в течение трех часов до и после солнечного полудня.Обязательно внимательно проверьте наличие каких-либо препятствий, которые могут затенять коллекторы (см. «Обследование солнечной площадки» в разделе «Ресурсы» ниже).

• Чтобы свести к минимуму потери тепла из труб, по которым вода идет в дом, коллекторы должны располагаться как можно ближе к дому. Трубы должны быть хорошо изолированы, а траншея должна быть достаточно глубокой, чтобы трубы проходили ниже линии замерзания в вашем районе.

• Резервуар для теплоносителя должен быть хорошо изолирован. Это требует тщательной изоляции и тщательной герметизации крышки бака.

Система, распределяющая тепло внутри дома, должна иметь возможность использовать воду с минимально возможной температурой. Вода с более низкой температурой для отопления позволит солнечным коллекторам работать более эффективно и собирать больше тепла. Мы добавили систему лучистого теплого пола для распределения солнечного тепла по всему дому. Этот сияющий пол может использовать воду с температурой до 85 градусов для нагрева пола.

Наша система разработана так, чтобы быть максимально простой. В нем используется конструкция, в которой вода стекает обратно из коллекторов в резервуар для хранения для защиты от замерзания.Поскольку здесь используется обычная вода, а система выбрасывается в атмосферу, нет необходимости в расширительных баках, предохранительных клапанах, вакуумных прерывателях, антифризах или теплообменниках. Водопровод коллекторного контура состоит из нескольких футов трубы и циркуляционного насоса - вот и все. Эта простота снижает стоимость и трудозатраты на сборку системы, а отсутствие теплообменников увеличивает эффективность.


Общий объем работы действительно складывается, поэтому не забудьте выделить достаточно времени - это не один проект на выходные.Но это не ракетостроение. Если вы можете собрать колоду, вы можете построить и эту систему.

Проектирование системы

Сарай может быть практически любой конструкции. Мы выбрали модифицированную двускатную крышу, чтобы она соответствовала стилю нашего существующего гаража и обеспечила чердак с хорошим складским помещением. Единственное требование: у сарая должна быть южная стена или крутая южная крыша, доходящая до уровня земли, и чтобы она была достаточно большой, чтобы обеспечить желаемую площадь коллектора.

Чтобы упростить объединение коллекторов с южной стеной сарая, выберите ширину, высоту и расстояние между стойками южной стены в соответствии с коллекторами.Это может привести к немного нестандартным размерам. Лучше всего начинать с размеров пластин поглотителя коллектора и панелей остекления и работать оттуда.

Мы выбрали интервал ширины рамы отсека коллектора 48-1 / 4 дюйма, чтобы стандартные 48-дюймовые панели остекления можно было установить непосредственно на раму коллектора без резки. Четверть дюйма позволяет расширить панель остекления. (См. «Поперечное сечение коллектора» ниже.)

Пластины абсорбера являются сердцем коллектора, и большая часть его производительности зависит от абсорбера.Изготовление пластин также довольно сложно и требует много времени, потому что они состоят из ряда медных трубок, припаянных к медному листу. Медные трубки соединены коллекторами. Пластины абсорбера можно приобрести с выборочной отделкой, которая снижает потери тепла, делая их более эффективными. Мы решили купить предварительно изготовленные пластины поглотителя коллектора StarFire, а затем изготовить остальную часть рамы и покрытия коллектора из стандартных пиломатериалов и комплектующих для теплицы. Мы использовали двухстенное остекление из поликарбоната, которое немного более эффективно, чем одностенное, и с ним легко работать (см. «Ресурсы» ниже).

Для того, чтобы коллекторы стекали обратно в резервуар при отключении насоса, коллекторы должны иметь уклон вниз к резервуару. Для этого необходимо, чтобы весь ряд коллекторов имел уклон к одному концу с уклоном не менее одной восьмой дюйма на фут. Сантехника также должна быть наклонной, и ни одна линия не должна быть меньше трех четвертей дюйма в диаметре. Мы использовали медную трубку диаметром 1 дюйм.

Построй сарай и коллектор

Южная стена нашего сарая представляет собой обычную конструкцию стоек 2 на 6 с половинной фанерной обшивкой.С южной стороны сайдинга нет, а обшивка также служит задней стенкой коллектора. Каркас коллектора выкладывается прямо над обшивкой южной стены. Лучше всего разложить полную раму коллектора на плоской поверхности, чтобы вы могли убедиться, что все подходит, и вырежьте вместе выемки в раме для коллекторов абсорбера и горизонтальных опор остекления. При вырезании опорных пазов коллектора в раме обязательно учитывайте тот факт, что коллекторы абсорбера должны иметь наклон, а нижний угол панелей абсорбера должен быть на несколько дюймов выше уровня воды в резервуаре для слива.

Установить раму коллектора на обшивку южной стены. Используйте стопорные болты с головками в расточенных отверстиях, чтобы они находились заподлицо с передней частью рамы. Заткните все внешние края, чтобы предотвратить утечку воздуха. Передняя поверхность рамы - это поверхность, на которой будут установлены панели остекления, поэтому убедитесь, что она гладкая.

Установите полиизоциануратную изоляцию в каждый отсек коллектора. Прибейте его к обшивке крупными гвоздями. Не используйте внутри коллектора пенополистирольный утеплитель - он плавится.

Просверлите полудюймовые дренажные отверстия в нижней панели каждого отсека коллектора, чтобы могла вытечь вся вода, которая может попасть внутрь.

Обрежьте концы труб коллектора абсорбера так, чтобы они соответствовали друг другу при установке в раму, затем поместите пластины абсорбера в выемки в раме. Мы спаяли коллекторы вместе с помощью обычных медных паяных муфт.

Подающая линия от насоса резервуара прикреплена к нижнему коллектору на нижнем конце. Возвратный трубопровод прикреплен к верхнему коллектору на верхнем конце.Остальные открытые концы каждого коллектора закрыты крышками. Проверить коллектор на герметичность.

Мы включили вентиляционные отверстия в каждый отсек коллектора, чтобы снизить вероятность перегрева коллектора, когда через него не течет вода. Вентиляционные отверстия состоят из высоких и низких отверстий в задней стенке каждого отсека коллектора. Воздух из навеса попадает в нижнее отверстие, проходит через коллектор и выходит из верхнего отверстия. Этот поток воздуха обеспечивает охлаждение коллектора. В верхних отверстиях есть дверцы для контроля воздушного потока. (Аналогичную концепцию дизайна см. В выпуске за декабрь 2006 г. / январь 2007 г. - «Построение простого солнечного обогревателя». - МАТЬ.)

Установите горизонтальные опоры остекления в вырезанные ранее пазы. Они расположены сразу за панелями остекления, чтобы поддерживать их и предотвращать коробление. Мы использовали электрические металлические трубы (EMT) для опор.

Установить панели остекления. Мы использовали двухслойные остекленные панели из поликарбоната размером 4 на 12 футов и закрепили их вертикальными полосами 1 на 2 дюйма, прикрученными к раме коллектора.Эти планки для крышек вырваны из композитных досок настила, которые, вероятно, прослужат дольше, чем обычные деревянные планки. Мы использовали винты из нержавеющей стали, чтобы предотвратить появление пятен ржавчины. Между панелями остекления и рамой коллектора не использовались герметик или лента для остекления - они работали нормально, без протечек - и это значительно упрощает снятие панелей остекления.

Резервуар для хранения

Резервуар достаточно большой, чтобы вмещать собранного солнечного света на один солнечный день. В солнечный день резервуар может содержать достаточно энергии, чтобы обогревать дом в течение ночи и часть следующего дня, если будет облачно.Общее практическое правило - на квадратный фут коллектора должно приходиться от 1,5 до 2 галлонов воды.

Ватерлиния резервуара должна быть на несколько дюймов ниже нижнего коллектора коллекторов, чтобы коллекторы могли полностью стекать обратно в резервуар. В нашем случае резервуар высотой 3 фута погружен в землю примерно на 2 фута, так что коллекторы могут быть установлены чуть выше фута над нижней частью южной стены.

Мы решили построить резервуар с фанерными стенками, облицованными резиновой мембраной (облицовка пруда) из этилен-пропилен-диенового мономера (EPDM).Дно и стенки резервуара изготовлены из внешней фанеры толщиной три четверти дюйма. Фанера поддерживается рамой 2 на 4 вокруг основания стен и второй рамой 2 на 4 вокруг верхней части стен. В центре длинных стен используется один вертикальный элемент жесткости размером 2 на 4. Вертикальные скосы размером 2 на 3 используются в каждом углу резервуара для связывания торцевых и боковых стенок вместе. Металлическая стяжка проходит через верхнюю часть резервуара посередине длинных стенок и связывает верхнюю часть длинных стенок вместе. Эта натяжная стяжка необходима для предотвращения разрушения длинных стенок резервуара из-за внешнего давления воды.

Конструкция резервуара важна; он будет вмещать около 4000 фунтов воды! Все стыки нужно тщательно склеить и скрутить. Резервуар должен стоять на ровной и твердой поверхности. Мы поместили резервуар на примерно 3 дюйма промытого гравия, который был выровнен и утрамбован.

Когда фанерная оболочка резервуара будет завершена, вырежьте кусок материала для облицовки водоема из EPDM, достаточно большой, чтобы покрыть весь резервуар без швов.Положите лайнер на верхнюю часть резервуара и осторожно втяните его в резервуар. После того, как лайнер коснется дна резервуара, снимите обувь и приступайте к работе изнутри резервуара. Продолжайте втягивать лайнер в резервуар, пока он не упрется в стенки. Сложите весь лишний материал в каждом углу в одну аккуратную складку. Затем прикрепите подкладку к верхней раме силиконовым герметиком, удерживаемым на месте несколькими скобами, и обрежьте излишки.

Крышка бака сделана из двух слоев жесткого пенопласта толщиной 2 дюйма, приклеенных к жесткому картону.Дно покрыто слоем EPDM. Крышка должна быть плотно прижата к бачку, чтобы не выходил водяной пар - мы использовали стяжные винты.

Обязательно устанавливайте насос и контроллер в местах, защищенных от низких температур. Мы сделали это, разместив оба в отсеке рядом с резервуаром для хранения, при этом большая часть изоляции огибает его снаружи, поэтому отсек остается теплым за счет тепла от резервуара.

Большинство труб, входящих в резервуар, проходят через верхний край, а затем опускаются в резервуар.Это исключает проникновение футеровки из EPDM и снижает вероятность утечек. Исключением является входной патрубок насоса, который проходит сквозь стенку резервуара. Это необходимо, потому что насос должен быть установлен ниже ватерлинии бака, чтобы сохранить его заливку. Для соединения через облицовку резервуара используйте качественный переходник.

Желоб для теплопередачи

Траншея для перекачивающих труб должна проходить ниже линии замерзания, поэтому изоляция трубы очень важна. Для нашей 120-футовой трубы около 3 процентов тепловой энергии воды теряется на пути туда и обратно. Мы использовали три четверти-дюймовые трубы из хлорированного поливинилхлорида (ХПВХ) для линий подачи и возврата. Труба PEX, вероятно, также подойдет.

Мы сделали изоляцию для труб, разрезав полосы шириной 8 дюймов из изоляционной плиты из экструдированного полистирола (розового цвета) толщиной 2 дюйма. По длине каждой полосы прорезаются две канавки диаметром три четверти дюйма, чтобы в них можно было вставлять трубы. Одна 8-дюймовая полоса проходит под трубы.Сверху на трубы укладывается еще одна полоска. Полосы склеиваются пенополиуретановым утеплителем из баллончика. Полоски можно утяжелить или связать, пока пена не затвердеет.

Распределение солнечного тепла

Мы решили переделать наши полы, чтобы включить в них водяное излучение. Солнечное отопление и теплые полы представляют собой эффективное сочетание, к тому же нам не нравились наши старые полы. Мы сделали это, удалив существующий чистовой пол и установив проставки из фанеры толщиной три четверти дюйма с прорезями между распорками для труб из PEX. Алюминиевые пластины теплоотвода использовались для повышения эффективности и устранения горячих точек непосредственно над PEX-Aluminium-PEX. Это тип трубок PEX, в которых между двумя слоями PEX находится слой алюминия. Преимущество заключается в том, что при нагревании он расширяется намного меньше, чем стандартный PEX, поэтому шумы от пола менее вероятны. Также его проще установить, поскольку он сохраняет форму при изгибе. После установки PEX мы покрыли полы ламинатом.

В качестве приблизительного ориентира, трех петель примерно по 250 футов каждая (всего 750 футов) было достаточно для распределения тепла от солнечных коллекторов площадью 240 квадратных футов.

Все контуры теплого пола начинаются и заканчиваются в одной точке. Один конец каждой петли подсоединен к подающему коллектору; другой конец - к обратному коллектору. Вода из накопительного бака закачивается в подающий коллектор, затем выходит через петли пола и обратно в обратный коллектор, где по трубе она возвращается в накопительный бак. Если вода из накопительного бака слишком горячая, чтобы идти прямо на пол, смесительный клапан, установленный на линии подачи, смешивает воду, возвращающуюся из контуров пола, с водой подачи, чтобы снизить температуру до уровня, безопасного для пола.Мы использовали коммерческий набор коллекторов подачи и возврата, который включал в себя всю арматуру, вентиляционные отверстия, клапаны и датчики температуры.

Автоматика

Элементы управления системой просты и обеспечивают эффективное управление системой. Стандартный дифференциальный контроллер Goldline используется для управления насосом, который перекачивает воду в коллекторы. Он определяет, когда коллектор горячее, чем вода в баке, и включает насос.

В первый месяц мы только что отметили, когда температура в баке была выше 90 градусов, и вручную подключили насос для циркуляции горячей воды по этажам.Когда бак опустился ниже 90 градусов, мы отключили насос. Это на удивление эффективно и дает хорошее представление о том, как работает система.

С тех пор я установил два электронных термостата. Первый включается, когда температура в баке выше 90 градусов, а второй включается, когда температура в помещении опускается ниже 70 градусов. Эти два термостата подключены последовательно, так что насос включается только тогда, когда в баке жарко, а в доме холодно. И поскольку оба термостата работают от 120 вольт переменного тока, нет необходимости в низковольтной управляющей проводке или реле.

Система управления настроена на использование тепла, как только накопительный бак нагревается достаточно для подачи полезного тепла. Использование тепла, как только резервуар достигает 90 градусов, вместо того, чтобы ждать, пока резервуар нагреется, повышает эффективность коллекторов, а также снижает потери во всей системе. Например, в день с температурой 35 градусов и полным солнцем коллекторы будут работать с КПД примерно 59 процентов, если температура воды в резервуаре составляет 90 градусов, по сравнению с эффективностью 42 процента, если температура резервуара составляет 150 градусов. (Щелкните здесь, чтобы просмотреть схему управления солнечным навесом в формате PDF.)

Рабочие характеристики

Вот данные о производительности за два дня выборки с прошлой зимы.

, 12 января 2007 г .: очень холодный солнечный день. В 10 часов утра, когда коллектор начал собирать тепло, температура на улице была 20 градусов ниже нуля! Коллектор прогревал воду в накопительном баке с утренней низкой температуры 85 градусов до 125 градусов днем. Эта тепловая энергия, хранящаяся в воде, эквивалентна 2 галлонам пропана, сжигаемым в печи с типичным (85%) КПД.

27 января 2007 г .: Типичный солнечный зимний день с максимумом 30 градусов. Танк прогрелся с утреннего минимума в 85 градусов до дневного максимума в 132 градуса. Это эквивалент энергии 2 1/2 галлона пропана, сжигаемого в типичной печи.

Стоимость и доход от солнечной энергии

Стоимость компонентов солнечной системы составила около 4200 долларов. Это включает налоговые льготы Монтаны и скидку на сайдинг, который потребовался бы для сарая, если бы сборщики не покрыли южную стену. По моим оценкам, эта система сократит использование пропана примерно на 340 галлонов в год, что в настоящее время стоит около 740 долларов в нашем районе. Простой срок окупаемости составляет около 5 1/2 лет (по цене на пропан 2007 г.). Вы можете найти полный анализ затрат в формате PDF здесь.

Другие возможности использования солнечной энергии

В проект может быть включен солнечный нагрев воды для бытовых нужд. За счет предварительного нагрева воды, когда полная мощность коллектора не требуется для обогрева помещения, система принесет большую прибыль.

Вы можете использовать часть тепла коллектора для обогрева вашего нового здания коллектора. Вы можете использовать схему вентиляции, описанную выше, для обеспечения отопления. Используя часть мощности коллектора для обогрева нового здания, в доме собирается немного меньше тепла. Но коллектор будет работать более эффективно, если воздух будет проходить через вентиляционную систему. Если вы решите сделать это, убедитесь, что новое здание хорошо утеплено и герметично.


Ресурсы солнечного отопления

Веб-сайт Гэри Рейсы

Исследование участка солнечной энергии (для проверки затенения)

Пластины абсорбера коллектора

Дифференциальный контроллер Goldline GL30

Электронные термостаты
Johnson Controls A419
(доступны из разных источников)

Остекление из поликарбоната с двойными стенками
(также можно приобрести в других магазинах теплицы)

Коллекторный насос и циркуляционный насос
Taco Hydronic Systems
Grundfos


Извлеченные уроки: вы можете построить свою солнечную систему еще лучше!

Хотя проект оказался успешным, и мы вполне довольны его работой, всегда есть возможности для улучшения.Вот некоторые вещи, которые мы бы сделали иначе:

Используйте вертикальные коллекторные панели (а не наклоненные под углом 70 градусов). Это должно:
• Собирать примерно такое же количество энергии.
• Меньше вероятность перегрева летом.
• Собирайте намного меньше снега во время метели.
• Легче построить и легче полностью интегрировать коллектор в стену.
• Включите небольшой выступ с желобом над коллекторами. Летом это затеняет верхнюю часть коллектора, а желоб предотвращает попадание талого снега на остекление коллектора.
• Сделайте рамы коллектора размером 2 на 6 вместо 2 на 4, что даст больше места для изоляции за пластинами поглотителя и немного больше места между остеклением и пластинами поглотителя.
• Полностью интегрируйте коллектор в стену сарая, чтобы каркас коллектора был таким же, как и каркас стены. Это можно сделать с помощью шпилек 2 на 6 на расстоянии 4 фута - возможно, с более тяжелыми верхним и нижним порогами - в зависимости от размера сарая. На внутреннюю поверхность стоек можно наносить комбинированную оболочку и заднюю часть коллектора.Это позволит сэкономить дополнительные деньги, материалы и труд.
• Включите слой полиизоциануратной изоляции внутри фанерных стенок резервуара для хранения. Это лучшее место для установки теплоизоляции, так как нет ни каркаса резервуара, который подходил бы для изоляции, ни теплового моста. Танк можно было сделать немного выше, чтобы компенсировать потерянный объем.
• Сократите потери при передаче тепла в дом, построив навес для солнечных батарей ближе к дому и / или еще лучше изолировав подземные трубы.
• Соедините коллекторы вместе с помощью штуцеров или высокотемпературного силиконового шланга вместо паяных муфт.


Гэри Рейса увлечен солнечным отоплением. Он борется со Стариком Зимой с помощью солнечного тепла с тех пор, как переехал в Монтану. Если у вас есть комментарии или вопросы по этому проекту, оставьте их в разделе комментариев ниже или напишите автору по адресу [email protected]


Покажи свою солнечную батарею

Мы всегда ищем фотографии привлекательных домов на солнечных батареях, чтобы их можно было профилировать или разместить на обложке Mother Earth News . Если у вас есть фотографии, которыми вы хотите поделиться с нами, разместите их в Интернете на сайте MotherEarthNews.com.

Коллекторный теплый пол по выгодной цене - Выгодные предложения на коллекторный теплый пол от глобальных продавцов коллекторного теплого пола

Отличные новости !!! Вы попали в нужное место для коллекторных теплых полов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот теплый пол с верхним коллектором в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели пол с подогревом коллектора на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что насчет коллекторных полов с подогревом, и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести теплый пол для коллектора по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Теплый пол | ANDRIANOS

Полы с подогревом - это система отопления, в которой тепловая энергия поступает изнутри пола. По всей поверхности пола проложены специальные трубы, по которым циркулирует горячая вода. Таким образом, пространство нагревается равномерно при фиксированной температуре, без создания воздушных потоков, как в других режимах отопления (радиаторы, фанкойлы и т. Д.)) и распределение температуры в помещении является наилучшим.

Система обогрева / охлаждения пола AND была разработана именно для этой цели и отвечает всем критериям идеального и здорового климата в вашем доме, поскольку создаваемая большая лучистая поверхность увеличивает диапазон теплового комфорта.

Результат - идеальный климат круглый год, желаемый тепловой комфорт и уникальные преимущества , обеспечивающие «более высокое» качество жизни:

Энергия Экономия

Радиационные системы обеспечивают экономию энергии от 12% до 20% в год, потому что эти системы работают при низких температурах и создают расслабляющую атмосферу при комнатной температуре 20 градусов или ниже (по сравнению с 22 градусами или более, необходимыми в обычные системы отопления с радиаторами).

Кроме того, эксплуатационные расходы системы могут быть снижены до абсолютного минимума путем объединения теплового насоса для использования энергии, накопленной в атмосфере, и для работы независимо от дорогих источников энергии, таких как масло.

Высокий уровень санитарии

Системы напольного отопления и охлаждения представляют собой чисто радиационные системы, поэтому они достигают низкой рабочей температуры, аналогичной температуре в помещении.

Это автоматически создает лучшие гигиенические условия, так как слегка нагретая поверхность - из-за небольшой разницы температур - не создает воздушных потоков и рециркуляции пыли, как при обычном радиаторном отоплении.

Охлаждение пола

Система напольного покрытия, которая в зимний период создает идеальные условия теплового комфорта, также может использоваться для охлаждения в летний сезон. Система охлаждения под полом - это бесшумное решение, которое не создает сквозняков, и в сочетании с тепловым насосом может снизить общие эксплуатационные расходы системы до минимума.

Лучшее использование пространства - больше нет радиаторов открытого тепла

При использовании системы напольного отопления и охлаждения все открытые радиаторы тепла и кондиционеры удаляются. Это дает полную свободу в формировании пространств, так как место освобождается от всего, что препятствует его образованию.

Свяжитесь с ANDRIANOS по вопросам теплого пола

Отдельные этапы установки И напольного отопления

ANDRIANOS предлагает комплексные системы теплого пола: от исследования и анализа до монтажа, эксплуатации и обслуживания .

Этапы монтажа системы теплого пола:

  1. Монтаж теплоизоляции по периметру
  2. Монтаж теплоизоляции
  3. Монтаж пластикового листа
  4. Монтаж сетки
  5. Монтаж труб
  6. Интеграция тепловых контуров и монтаж распорки
  7. Монтаж термобетона и установка деформационных швов

  • Монтаж теплоизоляции по периметру

  • Монтаж теплоизоляции

  • Монтаж пластикового листа

  • Thermal Circuit Интеграция и установка распорок

  • Установка термобетона и установка деформационных швов

Материалы для систем теплого пола И напольное отопление

И формованные плиты

Система напольного отопления и охлаждения с использованием формованных плит - для новостроек и реконструкций.

Формованные пластины используются в широком диапазоне применений с использованием гибкой трубки из сшитого полиэтилена размером 17X2,0 мм.

Установка проста, с возможностью диагональной укладки и без использования дополнительных опорных материалов. Он предлагает возможность укладки на небольшой высоте и создает барьер для водяного пара в зоне мощения.

AND Tacker

Система напольного отопления и охлаждения со специальными крюками для труб на теплоизоляционных плитах - для новых построек и реконструкций.

Эта система облегчает укладку труб с асимметричными геометрическими пространствами и позволяет использовать все типы теплого пола и системы теплого пола.

Системы распределения и автоматизации

Системы теплого пола и охлаждения комплектуются программой распределения и автоматизации, включая коллекторы, термостаты, электротермические головки. Все эти отдельные компоненты являются частью самой современной интегрированной системы отопления и охлаждения полов: И напольного отопления.

Коллекторы

AND Коллекторы системы теплого пола не подвержены коррозии, нержавеющая сталь INOX, сечение 1 и 3/4 евроконусные выходы с регулирующими переключателями, с расходомерами и термостатическими переключателями возврата для исполнительных механизмов 24 В переменного тока или 230 В, с выпускными клапанами, вентиляторами, термометрами на обоих стержнях и комплектом опор. Они начинаются с 2 объектов и достигают 12.

Панели коллектора

Коллекторы могут быть дополнительно установлены в специальные белые оцинкованные панели с отдельной дверью и длиной от 400 мм до 1000 мм для серии 509B и от 600 мм до 1200 мм для серии 513.

Автономность / автоматизация помещения

Для автономности отдельных помещений на коллекторах устанавливаются приводы 24 В переменного тока или 230 В, которые подключаются к системным термостатам с точностью ± 0,5 ° C.

И напольное отопление - Системы теплого пола с 1994 года

Системы отопления и охлаждения ANDRIANOS И напольное отопление предлагают комплексную систему, которая удовлетворяет все потребности и потребности: идеально для новых домов, ремонт, офисные здания, производственные и спортивные объекты, любые постройки.

Свяжитесь с ANDRIANOS по вопросам напольного отопления

Новая система теплого пола RAUTHERM SPEED plus RENOVA от REHAU с монтажной высотой всего 21 мм

Идеально подходит для ремонта или строительства нового пола от RAUTHUERMINOVE новая система подогрева пола REEDHAUER с высотой конструкции всего 21 мм.

В отличие от других систем теплого пола, для которых требуется строительная высота не менее 60 мм, новая система теплого пола от REHAU, RAUTHERM SPEED plus RENOVA, является наиболее инновационным и простым решением в области теплого пола.

Преимущества Краткий обзор :

  • Охлаждение полов / θέρμανση
  • Строительная высота от 21 мм
  • Идеально подходит для плитки, паркета и других полов
  • Быстрый и простой монтаж
  • Быстрый и простой монтаж
  • Низкие температуры подачи
  • Экологичность - Экономия затрат на отопление до 20%

СКАЧАТЬ КОММЕРЧЕСКУЮ БРОШЮРУ RAUTHERM SPEED plus RENOVA

Связаться с ANDRIANOS для теплых полов

Длительное охлаждение

Если вы потеряли уверенность в себе или просто замерзли, мерзнуть ноги редко можно положительно.К счастью, установка системы лучистого теплого пола может помочь вам избежать холодных полов и привнести желанное тепло в ваше пространство. Подходит ли вам такая система? Изучение преимуществ лучистого теплого пола может помочь вам понять эту идею. Если вы все же решили попробовать, воспользуйтесь нашими советами по лучистому подогреву пола, чтобы максимально эффективно использовать вашу систему.

Преимущества теплого пола

Многие люди изначально обращают внимание на лучистые полы с подогревом, потому что хотят наслаждаться комфортом поджаренных пальцев ног независимо от погоды на улице, но этот вид обогрева может сделать больше, чем просто согреть ваши подошвы.Водяной теплый пол предлагает ряд преимуществ, в том числе следующие:

  • Более здоровое качество воздуха: Системы с принудительной подачей воздуха вводят в воздух в вашем доме больше, чем просто тепло; они также могут переносить аллергены, споры плесени и бактерии. Благодаря лучистому подогреву пола качество воздуха в вашем доме не ухудшится.
  • Тихо Функция: Теплый пол с подогревом незаметен и ненавязчив. Нет шумного гула от вентилятора для циркуляции тепла, нет потока воздуха через воздуховоды и нет дребезжащих вентиляционных отверстий.
  • Постоянное тепло: Благодаря лучистому напольному отоплению тепло не парит к потолку. Он остается низким, обеспечивая неизменно комфортное тепло.
  • Экономия энергии: Поскольку системы лучистого теплого пола выделяют тепло на уровне пола и позволяют ему подниматься, вы получите комфортное тепло, установив более низкую настройку на термостате, поэтому вы будете использовать меньше энергии и сэкономите счет за энергию.
  • Надежность: В качественной системе лучистого теплого пола используется долговечная и надежная технология.При регулярном обслуживании этот тип системы может прослужить 30 лет и более.

Насадки для теплого пола

Когда дело доходит до выполнения работы, эти советы по лучистому обогреву пола могут быть невероятно полезными.

The Professional Touch

Если вам нужна безопасная и эффективная система водяного теплого пола, разумно выбрать квалифицированного подрядчика для ее проектирования и установки. Ищите лицензированного и авторитетного подрядчика по отоплению с репутацией в области качества и обслуживания.

Настил

При выборе напольного покрытия для вашего помещения учитывайте влияние вашего напольного покрытия на лучистое отопление пола. Вам не нужно беспокоиться о том, сочетается ли ваша система лучистого теплого пола с остальным декором, потому что она скрыта под полом. Тем не менее, вам следует тщательно подумать о типе покрытия, которое вы положите. Формы полов, которые хорошо передают тепло, такие как плитка, мрамор и камень, хорошо нагреваются, когда под ними размещается теплый пол.Напротив, тяжелое ковровое покрытие, древесина твердых пород и винил иногда могут действовать как изоляция, препятствуя эффективной передаче тепла в пространство наверху.

Зонирование

Некоторым людям очень не нравится выходить из теплого душа на холодный пол в ванной, и они предпочитают устанавливать лучистые полы с подогревом только в одной комнате. Другие хотят использовать этот тип отопления во всем доме. Фактически, лучистые полы можно использовать для создания тепла в жилых и коммерческих помещениях.Системы могут быть спроектированы для использования вне помещений и размещены снаружи для таяния снега и льда на тротуарах, проездах и жилых помещениях на открытом воздухе. Если вы используете лучистые полы с подогревом в одной или двух комнатах, одна зона может быть подходящей, но если вы собираетесь использовать ее в разных местах или на нескольких этажах, вы можете спросить о системе с несколькими зонами.

Материал имеет значение

Материалы, используемые для сборки вашей системы теплого пола, также важны.Например, если ваша система будет полагаться на трубки с горячей водой для передачи тепла, трубки PEX могут быть хорошим выбором; он не подвержен коррозии, как металлические трубы, и его можно устанавливать на большую длину, что снижает риск утечки. Также доступны различные системы управления. Это одна из причин того, что работать с опытным профессионалом - это разумно. Привлечение эксперта означает, что вы будете работать с кем-то, кто знает, как лучше всего достичь ваших целей в области отопления.

Сохранение тепла

Для механических систем техническое обслуживание - это реальность.Если вы хотите, чтобы ваша система имела долгую и эффективную жизнь, вам необходимо поддерживать ее. Устанавливая систему теплого пола, убедитесь, что вы понимаете ее требования к обслуживанию. При правильном обслуживании современные системы могут прослужить десятилетия.

_____

В Long Refrigeration мы нацелены на совершенство. Мы недовольны вчерашними достижениями. Мы всегда работаем над улучшением услуг, которые мы предлагаем нашему сообществу, благодаря нашей приверженности образованию, преданности делу и профессионализму.Если вы заинтересованы в изучении вариантов отопления или хотите узнать больше о лучистом обогреве пола, мы готовы вам помочь. Свяжитесь с нами сегодня, чтобы запланировать обслуживание или запросить смету.

Как работает солнечный теплый пол?


Солнечная тепловая система может не только обеспечить вас горячей водой для вашего дома, но и обеспечить теплый пол.

В последние годы популярность полов с подогревом в Великобритании возросла, и многие домовладельцы выбрали его вместо более традиционных систем центрального отопления из-за его высокой эффективности и низких эксплуатационных расходов.Обеспечивая сочетание лучистого и конвекционного тепла, теплые полы могут работать от электричества или горячей воды в зависимости от типа системы. Для напольной системы, использующей нагретую воду, также известной как мокрая система, солнечные тепловые панели могут вносить часть необходимой подогретой воды.



Что такое теплый пол от солнечных батарей?

«Скрытая» система отопления предлагает множество преимуществ по сравнению с обычными радиаторами, и нет ничего более популярного, чем пол с подогревом.Система теплых полов нагревает весь пол в комнате при низкой температуре (чтобы не обжечь ноги), а тепло поднимается вверх в пространство комнаты.

Существует 2 типа систем теплого пола:

  • Сухие системы: обогрейте комнату электричеством, используя серию проводов или электрических нагревательных листов
  • Влажные системы: циркуляция горячей воды по трубам

Это означает, что независимо от того, есть ли у вас солнечная фотоэлектрическая (PV) система или солнечная тепловая система, вы можете использовать генерируемую энергию для питания своей собственной солнечной системы теплого пола.

Как работает теплый пол от солнечных батарей

Солнечные фотоэлектрические панели преобразуют солнечную энергию в электричество, которое можно использовать для питания электроприборов по всему дому, включая солнечные полы с подогревом.

Накопительный накопитель на солнечной батарее может использоваться для сочетания теплого пола и горячей воды под давлением. Цилиндры предназначены для работы с солнечными панелями и бойлером, но также могут быть адаптированы для использования дополнительных источников тепла, таких как печи, котлы и тепловые насосы.

Вода в термоаккумуляторе нагревается котлом примерно до 60 ° C - 70 ° C. В тепловом аккумуляторе есть две катушки, соединенные между собой. Водопроводная вода поступает в нижний змеевик и циркулирует по всем змеевикам, пока не достигнет желаемой температуры наверху.

В тепловом аккумуляторе есть два отвода для теплых полов. Солнечный змеевик можно найти в самой нижней части теплового накопителя, которая является самой прохладной. Эта область водонагревателя не нагревается котлом, а дополнительно охлаждается холодной водой, поступающей из водопровода и змеевика горячей воды для бытового потребления.Это позволяет увеличить вклад солнечной энергии в отопление.

Преимущества питания теплого пола солнечными батареями

Самым большим преимуществом использования солнечной энергии в сочетании с системой напольного отопления является снижение счетов за электроэнергию. После того, как солнечная тепловая система установлена, она будет иметь чрезвычайно низкие эксплуатационные расходы в течение всего срока службы, поэтому вы сможете меньше платить за энергию. Это также означает сокращение производства углекислого газа в вашем доме и возможность меньше полагаться на поставщиков коммунальных услуг.

Соображения относительно теплого пола от солнечных батарей

Солнечные панели могут генерировать возобновляемую энергию только при дневном свете. Это означает, что вы не сможете полагаться на них в обеспечении энергией вашего солнечного теплого пола в вечернее и ночное время - когда вам это, вероятно, больше всего понадобится.

Однако возобновляемая электроэнергия от солнечных фотоэлектрических панелей может храниться в солнечной батарее, которая может использоваться, когда солнечные панели не генерируют энергию.

Получите бесплатные расценки на установку солнечных панелей

Заинтересованы в солнечном обогреве пола для вашего дома? Вы можете получить бесплатные расценки на установку солнечных фотоэлектрических или тепловых панелей, заполнив нашу простую онлайн-форму.Вас свяжут с 3 местными установщиками, каждый из которых предоставит вам бесплатное ценовое предложение для сравнения, после чего вы сможете продолжить установку, будучи уверенными в том, что получите наиболее конкурентоспособную цену.



Объем рынка систем теплого пола в Европе: анализ по размеру отрасли, доле, росту выручки, прогнозу развития и спроса до 2028 года

Отдел новостей MarketWatch не участвовал в создании этого контента.

21 декабря 2020 г. (AmericaNewsHour) - Research Nester выпустил отчет под названием «Европейский рынок теплых полов: анализ спроса и перспективы развития на 2028 год», который также включает некоторые важные параметры анализа рынка, такие как факторы роста отрасли, ограничения, риски спроса и предложения, привлекательность рынка в годовом исчислении. сравнение роста за год (YOY), сравнение доли рынка, анализ BPS, SWOT-анализ и модель пяти сил Портера.

Растущее число экологических проблем, связанных с влиянием зданий на общее потребление энергии, привело к введению различных стандартов эффективности. Многие производители реализовали существенные финансовые и экологические преимущества устойчивых методов ведения бизнеса в существующих процедурах разработки продуктов и маркетинга. Такие устойчивые производственные практики не только повышают операционную эффективность за счет сокращения затрат и отходов, но и укрепляют репутацию бренда.Ожидается, что способность водяных систем теплого пола обогревать большие площади с использованием нетрадиционных источников тепла, включая солнечные коллекторы и тепловые насосы, также будет стимулировать рост рынка. В 2019 году рынок теплых полов в Европе составил 2101,60 миллиона долларов США и, по оценкам, будет расти в среднем на 7,3% в течение прогнозируемого периода, то есть в 2021-2028 годах.

Получите образец копии этого отчета @ https://www.researchnester.com/sample-request-2796

Европейский рынок теплых полов сегментирован по компонентам на электрическую систему, которая далее делится на нагревательные кабели, нагревательные маты и датчики и термостаты; и гидронная система, которая далее подразделяется на нагревательные трубы, коллекторы, датчики и термостаты.Нагревательные кабели составляют крупнейший компонентный сегмент на европейском рынке электрических теплых полов. Эти кабели обычно подходят для различных типов полов и очень мало влияют на напольное покрытие. Нагревательные маты обычно используются для бетонного пола и подходят как для новостроек, так и для реконструируемых зданий. Датчики и термостаты являются важным компонентом, который может измерять температуру поверхности пола на большой площади. Отопительные трубы - это самый крупный и быстрорастущий сегмент компонентов на европейском рынке водяных полов.Эти трубы состоят из таких материалов, как алюминий и этиленвиниловый спирт (этиленвиниловый спирт), которые действуют как кислородный барьер, чтобы минимизировать тепловое расширение. Коллекторы в системах водяного теплого пола функционируют как центральный узел, который управляет расходом воды, а также регулирует температуру и давление. Они служат связующим звеном между трубами отопления и источником тепла.

Быстро растущий спрос на энергоэффективные решения по отоплению для стимулирования роста рынка

Инициативы и нормативные требования Европейского правительства, направленные на снижение тепловой нагрузки, в значительной степени способствовали внедрению системы теплого пола в регионе .Ожидается, что способность водяных систем теплого пола обогревать большие площади с использованием нетрадиционных источников тепла, включая солнечные коллекторы и тепловые насосы, будет стимулировать рост рынка. Системы теплого пола равномерно излучают тепло в зонах, где живут люди. Это свойство систем особенно полезно при обогреве помещений с высокими потолками, в которых нельзя использовать конвекционные обогреватели, поскольку тепло от конвекционных обогревателей собирается в верхней части комнат с высокими потолками вместо зон, населенных людьми.

Тем не менее, наличие заменителей и высокие первоначальные затраты являются ключевыми сдерживающими факторами, которые, как ожидается, будут препятствовать росту европейского рынка теплых полов.

В этом отчете также представлен существующий сценарий конкуренции некоторых ключевых игроков европейского рынка систем теплого пола, который включает профилирование компаний Uponor Corporation (HEL: UPONOR), Danfoss, Siemens (ETR: SIE), Honeywell International Inc. (NYSE: HON), nVent (NYSE: NVT), Mitsubishi Electric Corporation (TYO: 6503), Emerson Electric Co.(NYSE: EMR), Warmup и другие.

Запросите образец перед покупкой этого отчета @ https://www. researchnester.com/sample-request-2796

Профилирование включает в себя ключевую информацию о компаниях, которая включает в себя обзор бизнеса, продукты и услуги, основные финансовые показатели и последние новости и разработки. В заключение, отчет под названием « Европейский рынок теплых полов - анализ спроса и перспективы на 2028 год » анализирует всю отрасль теплых полов, чтобы помочь новым участникам понять детали рынка.В дополнение к этому, в этом отчете также содержатся рекомендации существующих игроков, ищущих возможности расширения, и крупных инвесторов, которые в ближайшем будущем будут искать инвестиции на европейском рынке теплых полов.

Об исследовании Nester:

Research Nester - ведущий поставщик услуг в области стратегических исследований рынка и консалтинга. Мы стремимся предоставить беспристрастную, беспрецедентную информацию о рынке и отраслевой анализ, чтобы помочь отраслям, конгломератам и руководителям принимать мудрые решения в отношении их будущей маркетинговой стратегии, расширения, инвестиций и т. Мы верим, что каждый бизнес может выйти на новый горизонт, если стратегические умы будут получать правильные указания в нужное время. Наше нестандартное мышление помогает нашим клиентам принимать мудрые решения, чтобы избежать неопределенности в будущем.

Свяжитесь с нами:

AJ Daniel

Электронная почта: [email protected]

Телефон в США: +1 646 586 9123

Телефон в Великобритании: +44 203 608 5919

Объем рынка теплых полов в Европе: анализ по Размер отрасли, доля, рост доходов, развитие и прогноз спроса до 2028 года были впервые опубликованы в America News Hour.

COMTEX_376580465 / 2606 / 2020-12-21T02: 29: 47

Есть ли проблема с этим пресс-релизом? Свяжитесь с поставщиком исходного кода Comtex по адресу [email protected] Вы также можете связаться со службой поддержки клиентов MarketWatch через наш Центр поддержки клиентов.

Отдел новостей MarketWatch не участвовал в создании этого контента.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
